Какой фирмы дифавтомат выбрать: Лучшие производители автоматических выключателей (стоимость)

Лучшие производители автоматических выключателей (стоимость)

При ремонте или сооружении любой конструкции возникает необходимость в монтаже электросети, которая обеспечит подачу электроэнергии и освещение в помещениях, с помощью розеток даст питание всем необходимым электроприборам. Но для того чтобы эта сеть прослужила как можно дольше, она нуждается в защите и наряду с новыми кабелями устанавливаются такие приборы, как автоматы, гарантирующие безопасность и находящихся в доме людей, и дорогостоящих электроприборов.

Что такое автоматический выключатель?

Автоматический выключатель — это устройство, предназначенное для включения или отключения тока в цепи, предохраняющее электрическую цепь от перегрузок, замыкания, перегрева. Другими словами, если в помещении происходит короткое замыкание или чрезмерный нагрев провода это устройство отключит напряжение, чем обесточит электросеть и предотвратит поражение людей электрическим током, выход из строя дорогих бытовых электроприборов или же не допустит возгорания и распространения огня. Приборы-автоматы устанавливаются во всех схемах без исключения, так как это необходимо для безопасного использования электроэнергии.

Читайте также статью ⇒ Что такое вводной автоматический выключатель?

Автовыключатель модели IC60N на 16 А производства компании Schneider Electric

Критерии выбора автоматических выключателей

Для того чтобы выбрать нужный автоматический выключатель необходимо прежде всего, знать их разновидности и чем они могут различаться. Основными критериями являются:

• Номинальный рабочий ток. Это параметр означает, при каком значении тока автомат сможет работать без отключения.
• Номинальное напряжение. Этот параметр показывает нормальную работу устройства при определенном напряжении;
• Ток короткого замыкания. Это параметр указывает, при какой величине тока произойдет сработка защиты и устройство сработает на отключение;
• Число полюсов. В электросети напряжение может быть однофазным или трехфазным. Соответственно выключатели могут быть однофазными или трехфазными.

Расшифровка маркировки входящих в электроцепь элементов, схематичное изображение которой представлено на корпусе каждого прибора

Читайте так же статью ⇒ Как выбрать автоматический выключатель.

Для того чтобы выбрать автомат, который действительно подходит в конкретную электроцепь, его параметры подбирают исходя их сечения проводов, рассчитывающееся в зависимости от нагрузки на них.

Для этого путем расчетов вычисляется мощность всех приборов, которые будут находиться в помещении или в доме в целом. От полученной нагрузки, с помощью таблицы можно выбрать необходимое сечение кабеля.

Таблица для определения требуемого сечения токоведущих жил в зависимости от нагрузки

Важно помнить, что сечение кабеля и его диаметр — это разные параметры. Такая ошибка часто встречается при его выборе. Диаметр кабеля замеряется с помощью штангенциркуля, а сечение вычисляется с помощью формулы

Формула, при помощи которой легко определяется необходимая площадь сечения кабеля

После того как сечение провода было выбрано, следует определиться с подходящим автоматом по мощности. С помощью таблицы это сделать не составит большого затруднения.

Подбор автомата, наиболее подходящего для конкретных условий эксплуатации, выполняется в соответствии с таблицей

От чего зависит стоимость?

На сегодня на рынке электроприборов существует большое количество автоматов. Стоимость этих приборов зависит от некоторых факторов.

Первое что нужно отметить это фирма-производитель. Существует много производителей, но есть и такие которые производят свою продукцию уже довольно долгое время и пользуются популярностью. Цена на такие приборы будет немного выше других.

Совет №1: У фирм-новичков стоимость автоматов будет немного снижена, так как продукция пока еще не набрала популярности и не заслужила устойчивого доверия у потребителя.

Вторым фактором является качество автоматических выключателей.

Качественный автомат способен действительно защитить электросеть в отличие от подделки, которая зачастую служит простым выключателем. На качественную продукцию цена всегда будет выше.

Многие мастера при монтаже всегда отдают предпочтение именно качественной продукции, так как это гарантия хорошо выполненной работы.

Третьим фактором, влияющим на стоимость, являются характеристики автоматического выключателя. Основным показателем, который влияет на стоимость это мощность и количество фаз, которые он будет отключать.

В стоимость автоматического выключателя входят также и другие составляющие такие, как например, транспортировка, но это незначительно влияет на конечную цену приборов.

Рейтинг ТОП-10 автовыключателей российского производства

Среди российских производителей автоматических выключателей можно также найти фирмы, которые пользуются популярностью у про. Основной особенностью всех автоматических выключателей произведенных в России есть то, что их цена зачастую на порядок ниже европейских аналогов.

• КЭАЗ. Эти приборы изготавливает завод, который расположен в Курской области. Качество этих автоматов оценивается выше среднего, но и стоимость их также невысока, что позволяет их использовать для любых электротехнических работ.
• IЕК. Эта российская фирма-производитель. Производит довольно неплохую продукцию, единственным большим минусом является то, что при затягивании болтов, которые фиксируют кабель в большинстве случаев расходится корпус самого автомата. Это значительный недостаток при монтаже.
• КОНТАКТОР. Автоматы этого бренда всегда считались качественным и надежным продуктом, поэтому их популярность вполне оправдана и проверена. Стоимость таких приборов сравнивается с европейскими аналогами.
• Эта фирма-производитель относительно недавно вышла на рынок электропродукции. Ее качество оценивается примерно на 50%, но и стоимость этих приборов также не высокая. Автоматы этой фирмы используются в строительстве многоэтажных домов.

Автоматические выключатели DEKraft несмотря на относительно недавнее появление на рынке, успели заслужить хорошую репутацию и доверие потребителей

• НОВО ВЯТКА. Фирма-производитель, которая вполне пригодна для использования и пользуется популярностью в своем регионе.
• КОРЕНЕВО. Автоматы этого завода производителя можно встретить во всех магазинах. Этот завод изготавливает электротехнику довольно долгое время, поэтому качество оценивается как выше среднего.
• АНГАРДСКИЙ ЗАВОД. Предприятие, которое специализируется на автоматических выключателях. Отзывы о его продукции самые разнообразные, поэтому такие автоматы так же пользуются популярностью.
• ДАВНОГОДСКИЙ ЗАВОД. Продукция этого завода пользуется большим спросом как и в России так и за рубежом. Автоматы производятся хорошего качества с приемлемой ценой.
• СТЕКОНИТ. Фирма-производитель, которая на рынке электротехники уже давно и ее продукция пользуется большим спросом.
• ТУЛАМОНТАЖАВТОМАТИКА. Эта компания известна давно и пользуется популярностью.

Рейтинг ТОП-5 китайских производителей

Большая доля автоматических выключателей производиться именно в Китае. Производятся они в основном ручным способом, поэтому не всегда их качество может сравниться с европейскими фирмами. Но, все же, стоит отметить несколько произвлодителей, которые можно встретить на нашем рынке, и их работа может считаться вполне удовлетворительной.

1. China Electrics;
2. IEK;
3. EKF;
4. АТРИОН;
5. ЭТП.

Цена у китайских фирм производителей будет заниженной в большинстве случаев, так как они не всегда могут производить качественную продукцию.

Но также стоит отметить тот факт, что некоторые европейские фирмы строят свое производство именно в Китае. Это обусловлено тем, что в этой стране по себе стоимости изготовить автоматический выключатель будет значительно дешевле. Поэтому на рынке электроприборов всегда можно встретить автоматы с названием европейской фирмы, но со сборкой в Китае.

Как определить подделку или некачественный автомат?

Как ни печально, но подделка автоматических выключателей на сегодня очень частое явление. Это связано с тем, что эти приборы являются достаточно ходовым товаром и на рынке электроники достаточно большая конкуренция.

Самым надежным способом проверки этих устройств является проверка под нагрузкой до полного отключения, но такие опыты, к сожалению, можно провести только в лабораторных условиях.

Конечно же, фирмы которые закупают большие партии автоматов, имеют в своем распоряжении оборудование для проверки, но что же делать простому рядовому покупателю если, к примеру, ему нужно купить два или три автомата?

Выход только один — полагаться на свой опыт, если, конечно же, таковой имеется, или же приобретать приборы только производства определенной компании, которая лучше всех себя смогла зарекомендовать.

Некачественные автоматические выключатели также можно отличить по некоторым внешним признакам, а именно:

• Некачественный прибор, как правило, имеет очень малый вес, так как при его сборке экономились все материалы;
• На качественном приборе присутствует четкая маркировка, чего нельзя сказать о поддельных приборах;
• Одним из эффективных способов отличия качественного автомата от подделки является просмотр его внутренностей.

Для этого нужно внимательно просмотреть в специальное отверстие автомата и если там присутствует биметаллическая пластина расцепителя, то ото означит что автомат уже будет срабатывать при коротком замыкании, а не будет работать просто выключателем света.

Оцените качество статьи:

10 лучших производителей автоматических выключателей – рейтинг 2020

Место

Наименование

Характеристика в рейтинге

1	ABB	Лучшее качество. Высокие технологии
2	Schneider Electric	Широкий ассортимент
3	Legrand	Самый популярный бренд
4	General Electric	Надежность и долговечность
5	CHINT	Крупнейший китайский бренд

1	КЭАЗ	Лучшее сочетание цены и качества
2	IEK	Самые доступные цены
3	КОНТАКТОР	Европейское качество
4	DEKraft	Самый молодой отечественный производитель
5	СВЕТОЗАР	Самый широкий ассортимент электротехнической продукции

Одним из важнейших элементов любой электрической сети является автоматический выключатель. Простым обывателям приходится знакомиться с этим прибором во время строительства частного дома, дачи или при модернизации электропроводки в квартире. Попав в магазин, начинающему электромонтажнику не мудрено растеряться от представленного ассортимента. Как же выбрать подходящий автомат для своего дома или квартиры?

• В первую очередь важно правильно определить тип автоматического выключателя. Двухполюсные модели ставятся перед счетчиком, с их помощью можно полностью обесточить дом. Для ввода нужны приборы номиналом 32 или 40 А. Однополюсные автоматы ставятся на разные линии электропроводки. Под освещение выбираются 16-амперные приборы, а для розеточной группы лучше купить аппараты с номиналом 25 А.
• Автоматы с одними и теми же параметрами могут существенно отличаться ценой. Все дело в бренде, дороже всего стоят изделия из Европы и США, доступностью привлекают покупателей китайские и российские фирмы.

В наш обзор попали лучшие отечественные и зарубежные производители автоматических выключателей.

На окончательное распределение мест в рейтинге оказало влияние мнение профессиональных электриков и отзывы российских потребителей.

Лучшие зарубежные производители автоматических выключателей

Среди зарубежных компаний наибольшей популярностью на российском рынке пользуются европейские бренды. Пытаются конкурировать с ними отдельные американские и китайские производители.

5 CHINT

Крупнейший китайский бренд
Страна: Китай
Рейтинг (2020): 4.6

Лидирующие позиции на китайском рынке занимает бренд CHINT. Акции этой компании котируются на мировых фондовых биржах, что подтверждает серьезные намерения торговой марки. В ассортименте имеются тысячи наименований электротехнических изделий. Из достижений китайского производителя следует отметить Национальную награду контроля качества, а также звание «Китайская известная марка», которое присвоено за серию универсальных и силовых автоматов.

Есть у китайского производителя и слабые стороны. В первую очередь специалисты отмечают неразвитую дилерскую сеть в России. Поэтому не во всех регионах удастся купить продукцию этого бренда. Электрики успели оценить компактность и стильный дизайн автоматов CHiNT DZ47-60, которые представлены в разных исполнениях. Они неплохо зарекомендовали себя в бытовых сетях отечественных пользователей.

4 General Electric

Надежность и долговечность
Страна: США
Рейтинг (2020): 4.7

Лучшими автоматическими выключателями в плане надежности и долговечности считаются модели американской компании General Electric. Высокое качество продукции позволяет бренду из США конкурировать в разных точках мира. Россия не является исключением. На форумах пользователи часто спорят, какой автомат лучше, Legrand или General Electric. И по качеству, и по цене эти бренды сопоставимы, но найти продукцию американского производителя в нашей стране сложнее.

Поэтому компания располагается несколько ниже в рейтинге.

Что касается ассортимента, то на российском рынке встречаются воздушные автоматические выключатели Power Break II, модели в литом корпусе Record Plus, а также модульное оборудование с креплением на дин-планку. Потребители лестно отзываются о бесперебойной работе автоматов в течение многих лет. Недовольство вызывает скудный ассортимент продукции в торговой сети.

3 Legrand

Самый популярный бренд
Страна: Франция

Рейтинг (2020): 4.8

Очень хорошо известна на отечественном рынке электротехнических изделий продукция французской компании Legrand. О популярности автоматических выключателей этого бренда можно судить по многочисленным отзывам и комментариям на тематических форумах. Legrand неизменно фигурирует в лидерах различных рейтингов, а многие эксперты называют торговую марку лучшим европейским производителем. Компания работает в 90 странах мира, поставляя около 230 тысяч наименований продукции. В багаже производителя имеется более 3,8 тысяч запатентованных разработок.

Профессиональные электрики объясняют популярность бренда высоким качеством продукции, которая выпускалась на протяжении десятилетий. А вот в последнее время встречается и бракованная продукция, и откровенный контрафакт. Недостатком автоматов Legrand остается высокая цена.

2 Schneider Electric

Широкий ассортимент
Страна: Франция
Рейтинг (2020): 4.9

Продукция французской компании Schneider Electric хорошо известна в разных странах мира. Бренд представил широкий ассортимент своей электротехники в России. В нашей стране успешно работает 5 производственных площадок и несколько логистических центров. Концерн предлагает не только розетки и автоматические выключатели, но и системные решения оснащения предприятий электротехнической продукцией. Отечественные потребители с разными доходами могут выбрать для своей электросети подходящий автомат.

Электрики рекомендуют владельцам квартир и частных домов однофазные 16-амперные автоматы серии EASY 9, которые удачно сочетают доступность и качество. Выключатели надежно монтируются на дин-рейку, а электрические провода фиксируются зажимными болтовыми контактами. Автомат моментально срабатывает при превышении указанного диапазона. Бренд заслуженно занимает место в тройке лидеров нашего рейтинга.

1 ABB

Лучшее качество. Высокие технологии
Страна: Швеция-Швейцария
Рейтинг (2020): 4.9

Ведущие позиции на рынке электротехники занимает шведско-швейцарская компания ABB (Asea Brown Boveri Ltd). Бренд появился в 1988 г, когда произошло объединение двух известных производителей Asea (Швеция) и Brown, Boveri & Cie (Швейцария). Сегодня основные производственные площадки расположены в Германии, филиалы имеются во многих странах, в том числе и в России.

С конвейера ABB сегодня выходит несколько десятков электротехнических видов продукции. Автоматические выключатели отличаются безупречным качеством и долговечной работой. Этого удалось достичь сотрудникам фирмы благодаря уникальным разработкам и высококачественным технологиям. Основным недостатком является высокая цена. Но лучший автомат не может быть дешевым. Это понимают многие отечественные пользователи, отдавая предпочтение однополюсным автоматам Sh301 25А 4,5кА и Sh301L B16 4.5кА.

Лучшие отечественные производители автоматических выключателей

Славные традиции в области производства электротехнических изделий имеют некоторые отечественные компании. Благодаря сотрудничеству с зарубежными корпорациями продукция российских предприятий становится конкурентоспособной.

5 СВЕТОЗАР

Самый широкий ассортимент электротехнической продукции
Страна: Россия
Рейтинг (2020): 4. 6

Российский бренд СВЕТОЗАР предлагает отечественному покупателю широкий ассортимент электротехнической продукции. В каталоге присутствуют автоматические выключатели для бытового применения, есть модели для промышленности и энергетической сферы. Под этой торговой маркой реализуются осветительные приборы, низковольтное оборудование и изделия для электромонтажа. Отличительной чертой предприятия СВЕТОЗАР является выпуск продукции в соответствии с требованиями ГОСТов. Надежность и безопасность электротехнических изделий подтверждается сертификатами Ростеста.

Популярностью у владельцев квартир и частных домов пользуются однополюсные выключатели из серии Премиум. Они выпускаются в разных исполнениях, начиная с 6-амперных моделей и заканчивая серьезными автоматами 63 А. Профессиональные электрики пока настороженно наблюдают за работой этих приборов, однако негативных отзывов на тематических форумах не так уж и много.

4 DEKraft

Самый молодой отечественный производитель
Страна: Россия
Рейтинг (2020): 4. 6

Совсем недавно появился на отечественном рынке электротехнических изделий бренд DEKraft. Однако эксперты успели заменить прогресс в деятельности компании. Чтобы заинтересовать покупателя, производитель изначально предлагал низкие цены. Нередко снижение себестоимости негативно сказывалось на качестве товара. Об этом свидетельствуют отзывы электриков и пользователей. Сегодня компания уделяет больше внимания качеству, применяя на производстве проверенное сырье и современные технологии. Низковольтная продукция применяется в частном домостроении, в офисных и гостиничных комплексах, в лечебных учреждениях, на промышленных объектах и т. д.

По отзывам пользователей можно судить об улучшении качества продукции этого молодого отечественного бренда. Лучше стал пластик, который не ломается при экстремальном затягивании. При этом пропорционально повышается и цена изделий DEKraft.

3 КОНТАКТОР

Европейское качество
Страна: Россия
Рейтинг (2020): 4. 7

Высоким качеством выделяется на фоне отечественных производителей электротехники продукция бренда КОНТАКТОР. Объясняется это тем, что завод принадлежит известной французской компании Legrand. На предприятии работает жесткая система контроля качества, начиная с закупки сырья и заканчивая конечным продуктом. Несмотря на достаточно высокую цену, отечественные потребители все чаще отдают предпочтение этому бренду. История Ульяновского завода началась в 1941 г, когда многие промышленные предприятия были переброшены с европейской части страны за Урал. Сегодня фирма на равных конкурирует с лучшими мировыми производителями.

В каталоге отечественного производителя можно найти как однополюсные выключатели для бытового применения серии ВА47, так и трехполюсные модели (ВА 04-35 Про) с номинальной отключающей способностью 18 кА.

2 IEK

Самые доступные цены
Страна: Россия
Рейтинг (2020): 4. 7

Российские автоматические выключатели IEK выгодно отличаются от конкурентов доступной ценой. Торговая марка объединяет несколько фирм, которые занимаются разработкой, внедрением и продажей электротехнической продукции. Автоматы под брендом IEK можно встретить в квартирах и частных домах, в промышленном секторе, в энергетике, транспорте и т. д. Компания может похвастаться тем, что дважды становилась обладателем звания «Марка №1 в России» в номинации «Электротехника». Производитель постоянно работает над улучшением качества своей продукции, учитывая мнение специалистов и потребителей.

А работать есть над чем. Пользователи часто жалуются на бракованную продукцию, которая попадает в торговую сеть. Одной из популярных проблем является выход корпуса из строя. Обычно это происходит во время затягивания прижимных винтов.

1 КЭАЗ

Лучшее сочетание цены и качества
Страна: Россия
Рейтинг (2020): 4. 8

Хорошее сочетание ценовой доступности и качественного изготовления предлагает потребителю отечественный бренд КЭАЗ. На Курском электроаппаратном заводе работает около 2000 человек, которые и разрабатывают новые электротехнические изделия, и внедряют их в серийное производство. Эксперты хвалят продукцию компании за надежность. Автоматические выключатели закупают не только домовладельцы, они ставятся на промышленных предприятиях, на кораблях и подлодках ВМФ России, в электропоездах, на ТЭЦ, АЭС и т. д. Популярность бренда не осталась без внимания недобросовестных производителей, которые наладили выпуск контрафактной продукции. Сотрудники предприятия своевременно оповещают о появлении подделок на официальном сайте.

Примером доступности и надежности является однополюсный автомат ВМ63. Достойное качество подтверждается 2-летней гарантией от производителя.

Обновлено: 16-10-2018

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально!   ||   Распределительные щиты Univers с силовыми и слаботочными модулями →

УЗО против дифавтомата – что лучше?

Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.

Кроме того есть другие различия:

Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.

Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.

Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.

Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.

Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.

Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.

Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.

Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Простой рецепт подбора дифавтомата для вашего дома

---

---

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

---

---

Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

Дифавтомат ABB на 10А тип С

Дифавтомат ABB на 16А тип С

Дифавтомат ABB на 25А тип С

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

• Розетки – автомат на 16А, тип С;
• Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

• Проточный водонагреватель;
• Накопительный водонагреватель;
• Электроварочная панель;
• Электродуховой шкаф;
• Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

---

---

Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток Правильная и удобная установка розеток в квартире Установка розеток в деревянном доме своими руками. Сложно ли это? Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?

Как выбрать дифавтомат

Дифавтомат – электроаппарат, выполняющий функции 2-х электротехнических устройств: УЗО и автоматического выключателя. Дифференциальные автоматы обеспечивают защиту от токов утечки, коротких замыканий, обрыва нулевого проводника. Рассмотрим, как выбрать дифавтомат для дома.

Основных критериев выбора этих устройств несколько:

— Как выбрать аппарат защиты по номинальному току. Первое, на что необходимо обратить внимание – номинальный ток защитного аппарата. Его значение указано техпаспорте . Например, дифавтомат, рассчитанный на 10 А, подойдет для защиты бытовых осветительных сетей или одиночной линии питания климатического бытового устройства или другого мощного потребителя. Для розеточной группы бытового назначения рекомендуются дифференциальные автоматы на 25 А. Для установки на ввод квартиры подойдут устройства 80 А или 100 А.

— Как выбрать дифавтомат или УЗО по току утечки. Следующей главной характеристикой защитных электроаппаратов является ток утечки, при появлении которого срабатывает устройство. Для каждого электроприемника свыше 1,5 кВт рекомендуется устанавливать отдельный дифавтомат, рассчитанный на ток утечки 10 мА. Для осветительных и розеточных групп электропроводки необходим электроаппарат 30 мА. Для защиты ввода подойдет дифавтомат на 100 мА.

— Как выбрать дифавтомат по время-токовой характеристике. Этот параметр определяет зависимость времени отключения устройства от величины протекающего тока. Различают дифавтоматы типа В, С, D. Последние используют для защиты оборудования с электродвигателями. Электроаппараты С и В применяют для питающих линий квартир и жилых зданий. Более точный метод выбора время токовой характеристики определяется на основании расчетов по специальной методике.

Количество фаз и номинальное напряжение дифавтомата также должно соответствовать параметрам сети и потребителей. Грамотный выбор защитных электроаппаратов – необходимое условие для нормального и безопасного функционирования электросети, подключенного к ней оборудования. При отсутствии необходимых знаний целесообразно воспользоваться услугами специалиста.

Дифавтоматы

Дифференциальные автоматические выключатели (дифавтоматы) – коммутационные механические приборы, которые совмещают функции автоматических выключателей и УЗО (устройств защитного отключения). Проще говоря, диф. автомат = автомат+УЗО в одном корпусе. Купить дифавтоматы Eaton/Moeller, Hager, Legrand, Schneider в Киеве со скидкой прямо со склада! Отзывы и лучшие цены на дифференциальные автоматы в Украине, доставка в Харьков, Винницу, Днепр, а также Одессу, Львов, Житомир, Запорожье и другие города.

Давайте подробно разберемся что же такое дифференциальный автоматический выключатель или сокращенно дифавтомат. Итак, дифференциальный автомат представляет собой модульное устройство, монтируемое на стандартной дин-рейке и объединяющее в себе функции устройства защитного отключения и автоматического выключателя. Это значит, что диф автомат защищает сеть от перегрузки и сверхвысоких токов короткого замыкания (КЗ), а также человека от возможного поражения током при касании электрооборудования, оказавшегося под напряжением в результате повреждения изоляции. Вы всегда можете купить дифавтомат в Киеве со скидкой прямо со склада с доставкой по всей Украине.

Как работает дифавтомат

Внутри дифференциального автомата есть тепловой расцепитель, который отвечает за отключение электросети при перегрузке и электромагнитный расцепитель, который мгновенно отключает устройство при возникновении КЗ в линии. Тепловой расцепитель действует не мгновенно, а с некоторой выдержкой времени. Она обратно пропорциональна величине тока перегрузки, т.е. чем выше перегрузка, тем быстрее произойдет срабатывание дифференциального автомата и отключение защищаемого участка сети.

Что же такое дифференциальный ток, откуда он берется? Как видно из названия, это разница токов, протекающих по фазному проводнику к потребителю и по нулевому рабочему проводнику обратно. Дифференциальный трансформатор тока, интегрированный в диф. автомат, постоянно сравнивает «уходящий» и «приходящий» в устройство токи. В нормальном режиме работы сети эти токи равны между собой. При возникновении аварии появляется утечка тока, то есть «приходящий» ток меньше «уходящего» на величину тока утечки. Если ток утечки в сети равен или выше номинального тока утечки диф. автомата, то происходит срабатывание устройства и отключение защищаемого участка сети.

Где применяются диф. автоматы

Защитные диф. автоматы наряду с УЗО устанавливаются в распределительных электрических щитах в квартирах, офисах, частных домах, производственных помещениях и пр. Чаще всего дифавтоматы устанавливают на групповые розеточные линии, линии «мокрых» потребителей (стиральная машина, бойлер, посудомоечная машина и др.), теплый пол и ряд других устройств. Благодаря применению дифавтоматов удалось значительно снизить уровень электротравм в процессе повседневной эксплуатации различного рода электрооборудования.

Дифавтоматы с током утечки в 100мА и 300мА применяются для защиты имущества дома от пожара, который может быть вызван в следствии старения изоляции и нагрева токоведущих элементов сети. Если брать напрямую со склада дифавтомат цена будет меньше, чем в строительных маркетах. Интернет-магазин Shop220 предлагает лучшие цены на диф. автоматы, скидки до 25%.

Подключение дифавтомата

Электрическая схема подключения дифавтомата к сети аналогичная схеме подключения УЗО – к соответствующим зажимам устройства подключаются фазный и нулевой проводники защищаемой им цепи. Ноль с выхода дифавтомата, как и ноль после УЗО, не допускается объединять с нулевыми проводниками других линий, иначе схема будет собрана неверно и дифференциальный автомат будет постоянно ложно отключаться.

Общепринято питающую сеть к дифавтомату подключать сверху, к его верхним зажимам (терминалам). К нижним зажимам подключают провода, идущие на питание нагрузки. Это не строгая норма, а скорее общепринятая практика. В Германии, например, делают все с точностью до наоборот – питающую сеть подключают к нижним зажимам, а нагрузку – к верхним зажимам аппарата.

В целях экономии средств и обеспечения дифференциальной защиты, практикуется установка одного дифференциального автоматического выключателя на вводе в квартиру/дом/офис. Недостатком этой схемы подключения дифавтомата является обестачивание всех линий при неполадках лишь в одной из них. Поэтому целесообразно подключать дифференциальные автоматы к распределительным линиям групповой сети, а не на вводе. В этом случае отключаться будет лишь поврежденная линия, а остальные линии будут продолжать работать в штатном режиме. Установка дифавтоматов в групповых линиях обеспечит высокую надежность и бесперебойность электроснабжения, но с финансовой точки зрения дороже.

Подключение дифавтоматов к сети должен осуществлять квалифицированный электрик, имеющий группу допуска и многолетний опыт работы за плечами. Работы должны выполняться при отсутствии напряжения в сети.

Кнопка Тест в дифавтоматах

Модуль защиты от тока утечки является важнейшей составляющей дифавтомата, ведь он отвечает за защиту человека от поражения током. Для контроля работоспособности модуля на корпусе устройства есть кнопка «Тест». Найти ее легко, например, в дифавтоматах Eaton она желтого цвета. Если аппарат подключен к сети, то при нажатии кнопки «Тест», устройство должно мгновенно отключиться. Это свидетельствует об исправности устройства. Если отключения не произошло, необходимо срочно заменить аппарат.

Дифавтомат или УЗО

УЗО от дифавтомата отличается:

• визуально
• функционально
• подключением к сети
• особенностями в эксплуатации
• ценой

Визуальное отличие УЗО и дифавтомата незначительны. Оба устройства имеют рычаг включения/отключения сети, кнопку «Тест» и индикатор состояния. Зато функциональные отличия устройств огромны. УЗО защищает только от тока утечки. Оно не защищает от перегрузок и тем более КЗ. Если искусственно создать перегрузку в сети, то УЗО никак не сработает, а со временем просто выйдет из строя. Поэтому, оно должно подключаться к сети только в паре с одним либо группой автоматических выключателей.

Дифференциальный автоматический выключатель, в отличии от УЗО, защищает сеть не только от тока утечки, но и от перегрузки и короткого замыкания. Выбирая дифавтомат мы получаем устройство 2 в 1, оно объединяет в себе функции устройства защитного отключения и автоматического выключателя. Таким образом, диф автомат занимает в распределительном щите 2 модуля, а связка УЗО+автомат – 3 модуля.

Выполнить монтаж и подключение проводов в щите к дифференциальному автомату проще, чем к связке УЗО+автомат. В последнем случает необходимо провести коммутацию между УЗО и автоматическим выключателем (либо группой автоматических выключателей). С дифавтоматом проще: 2 провода на входе в устройство и 2 провода на выходе на нагрузку.

В эксплуатации визуально нагляднее выглядит связка УЗО+автомат. Если в сети произошла утечка, то сработало УЗО, если перегрузка либо КЗ – автомат. Дифференциальный автомат, как правило, не имеет каких-либо индикаторов, свидетельствующих о причине его срабатывания. Только дорогие модели у некоторых производителей имеют индикатор срабатывания по утечке тока.

Финансовая составляющая играет большую роль. У некоторых производителей два устройства – УЗО и автоматический выключатель – стоят дешевле, чем один дифавтомат (например, Hager). У других все с точностью до наоборот (Eaton). Выбирайте подходящий вам вариант обдуманно, покупайте дифавтоматы со скидкой в интернет-магазине электрики Shop220. Мы берем товар напрямую со складов и отправляет его по всей территории Украины.

Дифавтоматы: ответы на часто задаваемые вопросы

?? Как получить скидку на дифавтоматы?

Скидку 20% на диф. автоматы ABB вы получаете автоматически. На изделия других брендов действует гибкая система скидок в зависимости от суммы покупки. За дополнительной информацией обращайтесь к менеджерам магазина.

?? Оригинальная ли у вас продукция?

Конечно! Мы работаем только с официальными поставщиками. У нас только оригинальная продукция со складов импортеров.



?? Какая гарантия на дифференциальные автоматические выключатели?

На все изделия предоставляется официальная гарантия сроком от 12 до 24 месяцев.



?? Чем отличается диф. автомат от УЗО?

УЗО защищает сеть только от токов утечки. Дифференциальный автомат защищает от токов утечки, от токов короткого замыкания и от перегрузки.

Как выбрать дифференциальный автомат » сайт для электриков

Характеристики дифавтоматов

Итак, предположим, что Вы решили купить дифавтомат. Как понять, какой вариант нужен именно Вам? Давайте разберем основные обозначения дифавтоматов.

Модули, полюсы, фазы.

Эти понятия часто путают. Давайте так.

• Фазность – это для какой системы предназначен дифавтомат. Тут всего два варианта – 1 фаза (бытовые) и 3 фазы.
• Полюсность – это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
• Количество модулей – это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).

Если Вы выбираете дифавтомат для квартиры – на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.

Номинальное значение и класс дифавтомата

Эти показатели отвечают на вопросы:

• Как быстро сработает дифавтомат при перегрузке?
• При каком значении тока сработает дифавтомат?

На рынке можно встретить классы А,В,С,D. А – самый быстрый, D – самый долгий. Для бытового использования применяют в основном класс В и класс С. Почему так? Если Вы поставите автомат класса А в квартире (хотя стоит он в разы дороже В и С), то каждый раз когда Вы будете включать пылесос, дифавтомат будет срабатывать. Это связано с тем, что при запуске пылесоса, ток в сети резко возрастает на короткий период времени. Но класс А очень чувствительный и поэтому тут же сработает.

Если поставите класс D – устройство будет реагировать не достаточно оперативно.

Что касается номинального значения, то тут все зависит от Ваших задач.

Кнопка “Тест”

Должна присутствовать на всех дифавтоматах. Осуществляет имитацию утечки тока. Производители рекомендуют нажимать ее хотя бы раз в три месяца.

Тип срабатывания дифавтомата

Данная характеристика означает, на какие токи реагирует дифавтомат.

Тип А – такое устройство реагирует на переменный и импульсный ток. Стоит в разы дороже типа АС. Иногда производители стиральных машин рекомендуют устанавливать такие устройства на линию стиралки. Причина этому – стиральная машина как раз создает импульсный ток (то есть ток, то нет).

Тип АС – самый популярный вариант. Реагирует на переменный ток.

Тут все просто – если нет специальных инструкций или устройств – устанавливайте дифавтоматы типа АС.

Ток утечки

Данный показатель означает насколько чувствителен дифавтомат. Как правило, используют дифавтоматы с утечкой 30мА (миллиампер). Такая учтена оптимальна для защиты человека – не слишком чувствителен для ложных срабатываний, но достаточно чувствителен, чтобы защитить человека от удара током. НАмного реже можно встретить дифавтоматы на 10, 100 и 300 мА. Полагаем, что это связано со спросом на устройства.

Тип устройства дифавтомата

Данная характеристика означает, каким образом реагирует дифавтомат на утечку тока. Тут можно выделить две основных категории

Электромеханические дифавтоматы. Самый популярный вариант. Как правило, стоят дороже электронных. Такие дифавтоматы срабатывают на утечку вне зависимости от наличия напряжения в сети. Считаются более надежными решениями.

Электронные дифавтоматы. Такой тип устройства реагирует только при наличии напряжения в сети. Это означает, что при обрыве нуля дифавтомат не будет защищать от утечки тока. Такие дифавтоматы представлены в сериях Legrand RX и Schneider Easy9.

Для того, чтобы понять, какой тип дифавтомата перед Вами, необходимо изучить схему.

У электронных дифавтоматов на схеме работы всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).

Мы рекомендуем использовать электромеханические дифавтоматы. Они более надежны и стоят ненамного дороже электронных.

Комментарии:

Я бы лучше установил УЗО с автоматом, чем ДИФ автомат. При срабатывании сразу понятно, что отключило электричество — короткое или утечка. В ДИФе этого не различить.

Кто знает, бывают ДИФы однополюсными? Или хотя бы, чтобы одно место занимали на рейке. А то у меня в щитке места уже не осталось, а ДИФ вставить надо

SLAVA, насколько я знаю — нет таких. Просто в одноместный автомат необходимые детали не влезут.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

Оставить комментарий

Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

Выбор дифференциального автомата для квартиры

Правильный выбор диф.

автомата для квартиры, дома

Защита от короткого замыкания и перегрузки по току в электропроводке осуществляется автоматическими выключателями (АВ), а защиту от поражения электрическим током человека и утечку тока в электропроводке выполняют устройства защитного отключения (УЗО).

Отличие Дифавтомата от автомата и УЗО

Дифференциальный автомат несёт в себе две функции защиты AB и УЗО в одном устройстве. Отдельные устройства защиты АВ и УЗО, и дифференциальный автомат имеют свои преимущества и недостатки для разных вариантов применения.

В каких случаях выбирают дифференциальный автомат

В каждой квартире находится достаточное количество электроприборов. И все они должны иметь свою индивидуальную защиту. Если на электропечь, духовку, стиральную машину, посудомоечную машину, холодильник, бойлер, зал, спальни, детскую и т. д. поставить раздельные автомат АВ и УЗО, то какой по размеру будет электрический щиток. Вот в чём основное преимущество дифференциального автомата.

Также если УЗО требуется выбирать по току на 1-2 порядка выше чем номинальный ток автомата АВ, то дифференциальный автомат выбирается только на оптимальный ток защиты от короткого замыкания и перегрузки. И так мы остановились на выборе дифференциального автомата для квартиры или дома. Теперь необходимо определиться с характеристиками устройства в каждом конкретном случае.

Выбор оптимального тока. Величина тока дифференциального автомата выбирается в зависимости от нагрузки электроприбора, мощности освещения или сечения электропроводки. Существуют дифференциальные автоматы с токовыми параметрами C6, С10 (для освещения), С16, С25, С40, С50, С63, С80, С100.

Как узнать характеристики дифавтомата

Ток утечки — этот основной параметр защиты который выражается в миллиамперах (мА) и обозначается символом. Если диф. автомат ставится сразу за счетчиком, тогда ток утечки выбирают 300 мА для дома, или 100мА для квартиры. Для отдельных групп ток утечки выбирают 30 мА, а отдельных сетей 10 мА.

Выбор дифавтомата по току

По напряжению. Существуют дифференциальные устройства на 380 В и 220 В. Для трехфазной сети 380 В устройство имеет по четыре контакта вверху и внизу, один из которых рабочий ноль.

Выбор дифференциального автомата по току утечки

По типу. Делятся устройства по типу с током утечки АС и А. Автоматы типа АС используются для переменного тока утечки, а устройства типа А срабатывают от постоянного тока утечки. Таким образом, диф. автоматы типа А применяют для защиты электронных приборов, таких как телевизоры, компьютеры и даже посудомоечные или стиральные машины, где УЗО типа АС неэффективно реагирует на постоянный ток утечки.

Защита от обрыва нуля. Для правильной работы дифавтомата необходима сеть 220 В (фаза и ноль). Если по какой-то причине пропадёт фаза, то устройство не сработает, так как отсутствует ток утечки. А если оборвется ноль и появится ток утечки (сырые стены со старой электропроводкой, пробой изоляции проводов в электроприборе и т. д.), то защита УЗО также не сработает т. к. нет полного питания электрической схемы защиты.

Схема установки дифавтомата с защитным заземлением PE

Возникает опасность поражения электрическим током человека. Для исключения подобной ситуации дифавтомат должен иметь защиту от обрыва нуля. Если такой функции в защите УЗО нет, тогда нужно отдельно приобрести и установить реле напряжения с защитой от обрыва нуля.

Какого производителя дифавтоматов выбрать

Экономить на защите электросетей и защите от поражения током человека не стоит. Качественное устройство защиты прослужит долгие годы. Это гораздо выгоднее, чем устанавливать дешёвые не надежные варианты защиты и менять их каждый год. Популярные бренды — это ABB (Шведы со Швейцарией), Legrand (Франция), Schneider Electric (Франция), Siemens (Германия). Эти производители доказали надежность и качество своих изделий уже много лет.

Важно устанавливать защитное устройство в электрических сетях с защитным проводником PE. При появлении тока утечки через проводник PE, защита тут же сработает

А если использовать рабочий ноль N вместо PE, то ток утечки пройдет через человека на землю, что не очень приятно. Эффективность защиты в этом случае будет значительно ниже, чем в первом варианте.

Надо ли ставить заземление?

У современных стиралок корпус имеет потенциал, вдвое меньший потенциала сети — 110 В. Благодаря заземляющему проводу этот потенциал стекает к земле. Зачем так сделано? Дело в особенностях сетевых фильтров, подавляющих электропомехи, производимые стиралкой во время работы. Корпус аппарата соединяют с электросетью не напрямую, а через фильтры.

Заземление позволяет защитить человека от удара током, если произойдет повреждение изоляции. Если заземления нет, человек, прикасаясь к корпусу, ощущает покалывание, а иногда и более серьезные удары. Во влажном помещении стиралка без заземления может нанести серьезную электротравму — вплоть до летального исхода.

Устанавливая дифавтомат на стиральную машину, вы решаете сразу две проблемы — исключаете поломку техники из-за проблем в электросети и защищаете ее пользователей от поражения электрическим током.

Плохо
2

Интересно
11

Супер
4

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

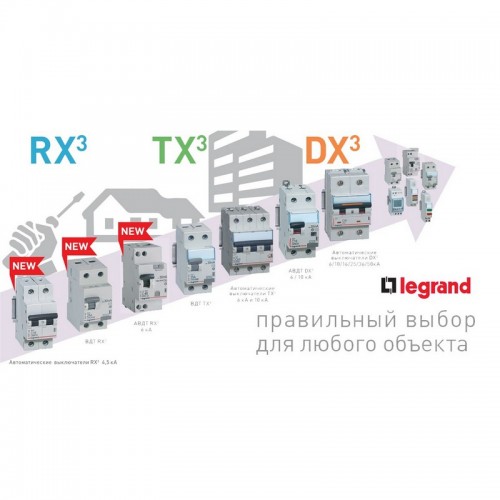

• Дорогие и качественные — Legrand или АВВ.
• Бюджетные — ИЭК.

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

• Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
• Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
• С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
• Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
• При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
• При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Эксплуатация при отключении

Любое защитное устройство устанавливается с целью защиты, чтобы оно сработало и отключило питание в аварийной ситуации. Представим что такая ситуация возникла. В щитке отключился дифференциальный автомат. Какие действия необходимо предпринять?

Первым делом необходимо срочно найти причину отключения. Возможно, причиной отключения стала утечка тока, или причина заключается в коротком замыкании где то в кабеле, а может линия просто перегружена? Как видите при срабатывании АВДТ причины сразу три и необходимо потратить немало времени на поиск неисправности.

При использовании связки «автомат + УЗО» – все понятно. Если отключилось УЗО – значит неисправность заключается в утечки тока. Если же сработал автоматический выключатель – значит где-то короткое замыкание либо перегрузка линии.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

• токовые клеммы;
• расцепитель:
• рычаг управления;
• регулировочный винт расцепителя;
• дугогасящая камера;
• магнитоэлектрические реле;
• дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.

Как устроен УЗО автомат?

Благополучие бытовой техники в наших жилищах зависит зачастую от изношенных электрических подстанций, которые не рассчитаны на большие нагрузки. Достаточно одного скачка напряжения, чтобы одним махом лишиться всех приборов, запитанных от электросетей. Чтобы спасти стиральную технику от капризов электросетей, ей  предоставляют отдельный УЗО. Состоит он из:

• корпуса;
• трансформатора;
• механизма разрыва цепи;
• механизма самодиагностики;
• электромагнитной отсечки — она есть в моделях последнего поколения.

Срабатывание происходит при критических нагрузках, автомат, размыкая цепь, прекращает прохождение электротока — человек и техника в безопасности.

Опасная ситуация произойдет, к примеру, если человек дотронется до оголенных проводов или при попадании на него воды. Автоматика, сработав, предотвращает поражение электротоком и поломку дорогой техники. Датчик может срабатывать многократно, и менять его, в отличие от предохранителей, не нужно.

Принцип работы и методы срабатывания

Принцип работы дифавтомата также объединяет принципы работы автоматического выключателя и УЗО. Для защиты от токов короткого замыкания и перегрузки в сети дифавтомат оснащён электромагнитным и тепловым расцепителями, а для защиты от тока утечки — дифференциальным трансформатором и отключающей катушкой.

В случае попадания человека под действие тока на участке цепи, защищаемом дифавтоматом, сработает отключение от появления тока утечки. В дифференциальном трансформаторе нарушиться баланс магнитных потоков и отключающая катушка на это отреагирует мгновенно.

Возникновение тока утечки

В случае же перегруза электрической цепи работу по отключению выполнит тепловой расцепитель, конструктивно и номинально не отличающийся от тепловых расцепителей обычных автоматических выключателей. А при возникновении в цепи тока короткого замыкания, свою работу выполнит магнитный расцепитель, который также не отличается от магнитных расцепителей автоматических выключателей.

Расположение магнитного и теплового расцепителей

В зависимости от схемы монтажа дифавтоматов, различают селективный и неселективный методы срабатывания.

Селективная схема предусматривает использование дифавтомата с обозначением S на передней панели, что собственно и обозначает «селективный».

Селективная схема монтажа реализовывается за счёт установки одного дифавтомата (селективного) на вводе (центральный распределительный щит, электрощит на лестничной клетке и т. п.) и нескольких неселективных дифавтоматов в отходящей цепи. По одному на каждый участок.

Вводной дифавтомат и три отходящих участка цепи

Такая схема монтажа предпочтительнее из-за того, что при возникновении аварии на любом из трёх защищаемых участков, отключение выполнит неселективный дифавтомат, а основной останется включённым. Такой способ срабатывания обеспечивает существенное снижение риска отключения всех потребителей одновременно.

Неселективная схема монтажа реализована аналогично предыдущей, но с существенным отличием. Вводной дифавтомат не селективного исполнения, а такого же, как и отходящие дифавтоматы. В случае возникновения аварии на любом из участков цепи отключится дифавтомат, защищающий этот участок, а также вводной дифавтомат, что, в свою очередь, приведёт к отключению всех групп потребителей.

Функционально неселективная схема выполняет защиту правильно, но в плане эксплуатации она непрактична.

Монтаж селективной схемы защиты более предпочтителен.

Дополнительные рекомендации

Обратите внимание на кнопку «Тест», с помощью которой можно протестировать такое защитное устройство на предмет корректной работы.
Не всегда есть необходимость устанавливать дифференциальный автомат в электрическую сеть дома или квартиры. И если уж установка производится

То монтаж лучше проводить на розеточные группы. Освещение, а также контур, питающий электрическую варочную плиту, этим устройством не оснащаются.
Правилами ПУЭ установлено, что дифавтоматы необходимо обязательно устанавливать в сетях, где присутствует заземляющий контур «PE».

Обратите особое внимание не только на выбор дифференциального автомата, но и на грамотно проведенный его монтаж. Именно от этого чаще всего зависит, как будет работать вся электрическая сеть, насколько она будет безопасной

Поэтому сборкой распределительного щита должен заниматься профессиональный электрик. Хотя самостоятельно провести этот процесс несложно.

Схемы подключения дифавтомата

Как подключить УЗО в однофазной сети без заземления

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Основные параметры

Чтобы понимать, как выбрать дифференциальный автомат, надо разбираться в его характеристиках. Для установки в квартире жилого дома, дифференциальный автомат должен отключаться при значении дифференциального тока не более 30 миллиампер. Это общее требование, предъявляемое правилами устройства электроустановок (ПУЭ).

Такое значение обосновано. Для организма человека считается опасным постоянный ток величиной 50 мА, и переменный в 10 мА.

Второй параметр, по которому производится выбор дифавтомата, это номинальный ток. Он должен соответствовать максимальному значению тока на защищаемом участке цепи. Зависит этот параметр от количества нагрузки и применяемого проводника. Этот же параметр учитывается и при защите от КЗ (короткого замыкания).

По токоограничению

Как бы быстро ни срабатывали расцепители, но это происходит за какое-то конечное время. Механическое размыкание контактов приводит к возникновению электрической дуги, пока расстояние между контактами не станет настолько большим, что дуга уже не сможет формироваться.

Класс токоограничения показывает, за какой интервал времени происходит размыкание контактов с момента начала размыкания и до гашения дуги.

Этот параметр очень важен для длительного и безопасного функционирования электропроводки. Чем меньше время размыкания, тем меньше страдают провода электросети от токов короткого замыкания.

Смысл токоограничения дифавтомата заключается в отключении защищаемой линии раньше, чем короткое замыкание наберет полную силу. Здесь он работает, как автоматический выключатель. Это позволяет защитить изоляцию от чрезмерного нагрева проводов и возгорания.

Выделяют 3 класса:

• устройства 1 класса имеют время гашения дуги в дугогасительгой камере более 10 мс;
• приборы 2 класса осуществляют гашение электрической дуги за 6-10 мс;
• устройства 3 класса токоограничения производят это за 2,5-6 мс.

https://youtube.com/watch?v=8KcVp5INk40

Чтобы определить класс, надо взглянуть на переднюю панель корпуса дифавтомата. Он виден в прямоугольной рамке под значением номинальной отключающей способности. Первый класс никак не обозначают.

Как выбрать новое имя для компании | Small Business

Выбор названия компании — одно из наиболее важных бизнес-решений, которые вы примете. Согласно онлайн-журналу «Entrepreneur», некоторые корпорации платят до 35 000 долларов экспертам по бизнес-неймингу, что является убедительным свидетельством важности хорошего названия компании. Имя, которое вы выберете для своего бизнеса, станет равносильно вашему имиджу и бренду, поэтому потратьте время на выбор имени, которое будет адекватно представлять вас сейчас и расти вместе с вами в будущем.

Составьте список слов и фраз, описывающих ваш бизнес, продукты и услуги. Включите слова, которые выражают миссию вашего бизнеса и образ, который вы хотите создать для своей компании. Используя свой список слов, поэкспериментируйте со словосочетаниями, чтобы найти возможные названия компаний.

Выберите простые и запоминающиеся варианты имени. Вашим клиентам будет сложно запомнить длинное сложное название компании.

Создайте название, которое описывает, что ваша компания делает или производит.Потребители должны знать, какие продукты или услуги вы продаете от имени вашей компании. Acme Services не сообщает потребителям, чем занимается их бизнес, тогда как Acme Office Cleaning явно является клининговой компанией.

Выберите имя, которое может измениться вместе с вами, если вы расширите линейку продуктов или услуг. Вы хотите, чтобы клиенты знали, в каком бизнесе вы работаете, но не делайте название вашей компании настолько конкретным, чтобы вы не смогли расширить свой бизнес, предлагая новые продукты или услуги. Acme Office Cleaning Service не позволяет расширяться, предлагая услуги по уборке дома, в отличие от Acme Cleaning Services.

Проведите поиск товарного знака, чтобы убедиться, что имя еще не зарегистрировано. Зарегистрированные товарные знаки защищены от использования другими лицами. Использование имени, защищенного торговой маркой, может привести к судебному разбирательству, поэтому важно убедиться, что ваше имя является оригинальным. Посетите Управление США по патентам и товарным знакам в Интернете, чтобы найти имя (имена), которые вы рассматриваете.

Обратитесь к секретарю штата вашего штата, чтобы найти корпорации или другие компании, которые зарегистрировали выбранное вами название компании.Можно использовать имя, которое уже используется, если ваша компания находится в другом районе, чем компания, использующая это имя, и не имеет товарного знака.

Свяжитесь с офисом правительства вашего города или округа, чтобы найти, если имя уже зарегистрировано как вымышленное. Любой бизнес, название которого отличается от имени владельца, должен подать заявление о вымышленном имени, также известное как вымышленное имя или заявление о ведении бизнеса, в местный офис.

Выберите и заявите название вашей компании. Используйте это имя для получения разрешений и лицензий на ведение бизнеса и подайте заявление о вымышленном имени в офис вашего местного правительства. Если ваш бизнес является корпорацией или компанией с ограниченной ответственностью, зарегистрируйте его у государственного секретаря вашего штата. Подумайте о защите своего имени товарным знаком через Управление США по патентам и товарным знакам.

Ссылки

Ресурсы

Биография писателя

Лесли Труекс работает на дому и работает фрилансером с 1994 года.Она написала «Библию успеха в работе на дому» и работает преподавателем по вопросам карьеры / бизнеса и письма в муниципальном колледже Пьемонта, штат Вирджиния. Труэкс имеет степень бакалавра психологии Университета Уилламетт и степень магистра социальной работы Калифорнийского государственного университета в Сакраменто. Она была сертифицированным инструктором по фитнесу Американской ассоциации аэробики и фитнеса с 2001 года.

Что нам следует построить дом-2, или план для дома, электричество и огонь

Второй подход к домашнему заданию.

TL / DR — кто делал ремонт, ничего нового здесь не увидит. Тот, кто думает, что одного вводного автомата (или даже дифавтомата) вполне достаточно, увидит только бесполезную трату. Пожарная безопасность стоит дорого, редко требуется.

Как показывает многолетняя практика, электричество — довольно частая причина пожара.

Комментарии к первой статье показали, на мой взгляд, странное нежелание людей использовать современные схемы защиты оборудования, как относящиеся к управлению отдельными линиями электропередач, так и внедрение большой и толстой машины (или пишущей машинки) вместо них все сразу, а просто связано с нежеланием изучать и демонстрировать знания «материальной части» в цифрах.«Что ж, напишу так, как вижу.

В общем, мы живем в странное время, где электрики не знают про ПУЭ, на вроде бы техническом сайте пишут не просто ДНИВЭ о редактировании etc \ host, а полноценный DNOOOO — статьи про #vnemnegapon (впрочем, понятно, все хочу съесть). Стоит ли удивляться взрывам из прошлого со словами «нам не нужны ваши гарнитуры, одна большая квартира и хватит», и Так что электрики из бывших южных республик СССР, на фоне которых даже Евгений, главный горный инженер и Хабр, выглядит не так уж плохо.

Часть 1. Немного теории.
Часть 2. Современная матчасть.
Часть 3. Управление вводом и устройство современного щита
Часть 4. Грустная песенка про розетки и нагрузку на них.
Часть 5. Системы пожаротушения для дома.
Часть 6. Это их учения по пожарному делу. Они все мальчишки с нашей лодки.
Часть 7. Пора валить

Часть 1. Немного теории

Многие не знают, что в домашней розетке нет плюса и минуса, как на батарее АА (удивился, когда спросил пара геополитических и футбольных экспертов) — вместо них:
— фаза
— ноль
— заземление
Не вдаваясь в подробности экспериментов по TN-S, TN-C, TN-CS и защитному зонированию, я бы упростил таким образом — электричество поступает в дом в трех фазах, напряжение ( какое-то среднеквадратичное от того, что есть — среднеквадратичное (эффективное) значение напряжения в электрической сети переменного тока ) между каждой фазой и нулем — 220/230 вольт, между любыми двумя фазами — 380/400 вольт.

В СССР было 220, сейчас вроде постепенно переводится на 230, для унификации (см. ГОСТ 29322-2014 (МЭК 60038: 2009))

При этом в РФ еще есть остатки системы 127/220 — когда между фазой и нулем 127 вольт, между двумя фазами — 220. В итоге в розетке две фазы.

Бывает редко, но это было даже в Москве 10 лет назад, и вовсе не на окраине, а рядом с одной из станций кольцевой линии.

Надо помнить, что такое нормальный автомат, УЗО и дифавтомат. Обычный автомат (современный) имеет две схемы защиты, тепловую и электромагнитную. Тепловой контур работает медленно, до часов, с небольшим превышением номинального значения. Например, вы указали, что автомат на 16 ампер — какое-то время он выдерживает 17.

Какое время отображается на кривой время-токовой характеристики, и зависит от класса устройства. Таким образом, корпус рекомендуется использовать в основном тип B, за исключением холодильника и трансформаторов, и ставить во всем тип C.

Цепь соленоида срабатывает при значительном превышении тока —

тип

— В — от 3 до 5 × In;
для типа — С — от 5 до 10 × В;

То есть автомат С16 будет работать «мгновенно» при токе 16 * 10 — примерно 160А.

Подробнее по этой ссылке вы можете прочитать, например, об устройстве автоматов — для этого.

Проблема с обычной машиной в том, что она не измеряет приходящий и уходящий ток — поэтому, если фаза внезапно исходит от стиральной машины (ЭТО НЕ НУЖНО, ЭТО СМЕРТЕЛЬНО ОПАСНО), то можно очень безуспешно получить это само электричество.
Машина не выбивает.

Поэтому для защиты от таких протечек ставят УЗО — прибор, который измеряет (очень точно) сколько электричества пришло, сколько ушло (в амперах). Прошло меньше, чем пришло — значит, на линии течь, надо отключать. НО. НО.

— УЗО не защищает от перегрузки по току, т.е.от короткого замыкания
— УЗО не защищает от перенапряжения, то есть от таких неприятностей, как разбаланс фаз и сгорание нуля.
— Само УЗО должно быть защищено меньшим номиналом, иначе оно сгорит при большом токе короткого замыкания
— УЗО защищает не от протекания тока по линии фаза-ноль, а только от утечки на землю. В общем, не существует дешевого способа определить, течет ли ток по биологическому проводнику или по нормальному. Есть, наверное, дорогой способ.

Дифференциальный привод, или выключатель дифференциального тока — это 3 в одном, тепловая машина плюс электромагнитная, плюс УЗО.

Есть еще так называемое «УЗО пожаротушение», а есть наследие СССР — предохранители и автоматики советские коричневые для щита и типа пробки (автоматические отвертки (ПАР)), но это тема для уроков истории — потому что надеюсь, что этого почти не осталось ( зря, надеюсь — у меня на даче розетки 25А, а в доме коричневые старые советские машинки есть на каждом этаже ).

Часть 2. Современная техника.

В последние годы появилось еще два типа устройств:

— реле защитного напряжения.Это устройство, которое постоянно смотрит, сколько вольт в сети, и если больше (или намного меньше), чем вам нужно, оно отключится.
— защита от электрической дуги, AFCI — прерыватель дугового замыкания

Как я писал в неаналоговой рабочей нагрузке — В качестве однофазного реле напряжения могут использоваться устройства различных производителей, например, PH-113 от Новатэк-Электро, УЗМ-51 от Меандр, РВ-32А от EKF, CM-EFS. 2 от ABB, АЗМ-40А от Ресанта », ЗУБР Д40т от« DS Electronics »и им подобные.

Но техника не стоит на месте — теперь AFCI — Дуговой прерыватель, защита от возникновения электрической дуги, практикуется на бездуховном западе.

В Российской Федерации эти устройства описаны в ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое» (на недуховном западе это нормы IEC 62606: 2013 + A1: 2017 для ).

В РФ такие устройства (два в одном) выпускает Меандр — Устройство противопожарной защиты от дугового пробоя с функцией защиты от скачков напряжения — МЕАНДР УЗМ-50МД или УЗМ-51МД — стандартное исполнение УХЛ4 (разница с показателями УХЛ2 по температуре эксплуатации, УХЛ2 это для Крайнего Севера какой-то).

ABB — Комбинированные прерыватели цепи при замыкании на землю (AFCI) / прерыватели цепи при замыкании на землю (GFCI) также имеют это, наверняка есть кто-то еще. В этом же меандре есть статья с описанием «какие конкуренты».

Ну хватит теории, перейдем к практике.

Часть 3. Управление вводом и устройство современного щита

Из всего, что было написано выше, получается, что в пульте должна быть защита от того, что идет много электричества и защита против того, что не хватает электричества.Кроме того, следует сохранить возможность отключать все сразу одной кнопкой.

Современная пластина с DIN-рейкой не избежала пагубного и тлеющего эффекта запада — вместо предохранителей (с намотанным жуком) стало возможным поставить что угодно и сделать большую электрическую панель, размером почти с завод .

Зачем нужен щит такого размера и почему раньше хватало двух замков, а то и автоматических?

В ответе нет ничего сложного.Где-то с середины 80-х, с ростом высоты строительства, в квартирах перестал появляться газ (с заменой на электроплиты), следовательно, в квартиру стали поступать 6 киловатт, то есть примерно 25-30 ампер больше. Потребляемая мощность стала нормой для 40-50 ампер или 9-11 киловатт. Специально для известного горного эксперта Евгения Валерьевича — это 6-8 горняков.

Потребляемая мощность стала расти, и появилась возможность воткнуть удлинитель с тройником, а там запитать тепловентилятор, утюг, теплый ламповый телевизор… и все это по сути через хреновую розетку с алюминиевыми проводами на теплые скрутки ламп в раздаточных коробках … что в сочетании с автоматами на 40А иногда приводило к крайне интересным эффектам.

Тоже приводит сейчас — если у вас один большой дифавтомат с большим током утечки на входе, то нет никаких гарантий, что он будет работать как надо и когда надо.

Но если у вас один дифавтомат с малым током утечки (а потом его разводят через обычные автоматы), то есть риск обесточить всю квартиру, а потом идти в темноте искать фонарик, и потом копаться в приборной панели — не самое интересное.

Поэтому, на мой взгляд, все же лучше разделить защиту ЛЭП в направлении кухня — комнаты — свет — мокрая зона, чтобы не возникло замыкание или перегрузка или утечка (по любой причине) в одной из зон не везде выключает свет.

Далее нам просто нужно подсчитать необходимое количество модулей на приборной панели для примера с одной комнатой:

Di-Fautomat на группу розеток 1 в комнате (левая сторона комнаты)
Аварийные выключатели на розеточная группа 2 в комнате (правая часть помещения и кондиционер)
Аварийные выключатели к розеточной группе 1 на кухне
Аварийные выключатели к розеточной группе 2 на кухне (холодильник)
Аварийные выключатели к освещению группа — 1
Аварийные выключатели к группе освещения — 2
Аварийные выключатели в группе «прочие» розетки (кладовая, коридор)
Диффтомат на группу розеток в ванной (с током утечки 10 мА)

Всего 8 дифавтоматов.Размерность одного ДА — 2 или 3 модуля, поэтому в такую ​​простую схему уйдет всего 16-24 модуля. Плюс вам понадобится общий ввод одного большого автомата — 2 модуля, плюс упомянутый выше модуль управления вводом и антидуговые модули — еще 2 модуля набраны в 24 ячейки или 2 ряда по 12. Как минимум.

Пластина Plus, защищенная отдельной машиной. Раньше псто в комментариях писал об этом видео с реальной разводкой электриков на многокомнатную квартиру — на мой взгляд, это правильный пример «как надо».

Можно ли, как деды, делать, даже ремонтируя ту самую качалку в Люберцах? Одна машина (даже не дифавтомат) на всех? Конечно, это возможно.

Если нужно? Щиток на 24 модуля стоит около 1000 руб. Дифавтоматы — от 2000 рублей за штуку (примерно). Далее вы решите, нужно ли это лично вам.

Часть 4. Грустная песня о розетках и нагрузке на них

ГОСТ ( 30849.1-2002 (IEC 60309-1: 1999) Вилки, розетки и соединители промышленного назначения (Дата введения 01.01.2014) и ГОСТ 30851.2.2-2002
Соединители электрические бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к вилкам и розеткам для соединения в устройствах и методы испытаний указывают, что максимальный ток для вилок составляет 16 ампер или 3,5 киловатт при 220/230 вольт.

Но разве какой-то ГОСТ может остановить специалиста во всем, от футбола до электричества? Получаем, что на входе ставится автомат «один за всех и больше», а в розетку без какой-либо защиты вставляются 2-3 удлинителя.При этом берут удлинители дешевле, с более тонкими проводами, а на выходе — сначала нагретые провода, потом как повезло.

Впрочем, удлинитель с защитой от перегрева здесь тоже не поможет — например, за год у меня был один такой «пилотный тип» (хоть это и был защитник, свен, или свен, или действительно пилот), сгорел с обычный домашний обогреватель на 2 кВт — сгорели контакты переключателя.

В общем с этими удлинителями вечная беда — сейчас использую в том числе sven с маркировкой «10 ампер» — вот так на нем вылетает термовыключатель через полчаса работы ТЭН на 1 кВт, проще от Железный.

Тем не менее, такие семизводные конструкции «осьминоги» появляются в тех домах, где при строительстве или ремонте не поставили достаточное количество розеток в удобном месте, а с ними увеличиваются риски перегрева всего кабеля.

В данном случае проблема не в рисках разовой нагрузки, в конце концов, современные технологии потребляют гораздо меньше теплых ламп предков. Нет, риск возникает именно при длительной нагрузке одной розетки через всевозможные тройники (в том числе и советский тройник без удлинителя).

Может все же стоит при ремонте и разделении линий еще немного розеток проложить?

Часть 5. Системы пожаротушения для дома

Чтобы тушить пожар, человечество придумало много разных способов. К сожалению, некоторые из них, например, тушение атомным взрывом (Урта-Булак, Памук, Факел, Кратер), сложно адаптировать для использования в многоквартирных домах.

Следовательно, в доме остается тушитель, вода, пена и углекислый газ.Novec 1230 для дома пока не применяется, извините за ссылку на сайт про политику.

Оставив в стороне такую ​​тему, как автономные детекторы и всевозможные комплекты от умного дома и других систем с GSM алертом (даже если NAG напишет об этом), сразу перейду к системам.

Система пожаротушения может быть ручной и автоматической.

Ручная система — это порошковые (ОП), пенные (ОНП-10 — списанные) и углекислотные (НУ) огнетушители. Также можно поливать из тазика.

Порошковое пожаротушение.

Для составов пожаротушения изобретено 100 500 видов. Основные компоненты простые и дешевые — сода (карбонат натрия), соль (хлорид натрия) и другие минералы, вплоть до удобрений, мела и песка. Есть даже порошок силикагеля.

Пример:

Порошки

ПСБ состоят из следующих компонентов:

бикарбонат натрия — 94%;
мел дробленый — 4%;
аэросил (диоксид кремния пирогенный) — 2%.

Плюсы: порох вполне способен потушить небольшой пожар или дать время на самое главное — на побег.

Минусы: порох мебели и бытовой техники. Попадание в глаза и легкие не так полезно, но скорее вредно. Огнетушители OP требуют ухода — пару раз в квартал переворачивайте, чтобы порошок не засорялся.

Вода.

С тушением чего-то в многоквартирном доме водой дело ни о чем. НЕЛЬЗЯ тушить горящее масло в поддоне (лучше и проще чем-то накрыть), ставить спринклерную систему (вешать в комнате автоматический душ) тоже не рекомендуется, водой не тушите приборы под напряжением. от водопровода.

Пена для гашения.

В связи с снятием с работы ОНП — не применимо.

Тушение диоксидом углерода.

Она сухой лед. Чрезвычайно полезная вещь в доме, только что-то плохо тушит, но вполне достаточно.Однако это может помочь — например, дать время сбежать и / или дождаться прибытия МЧС.

Недостатки: выходящий газ очень холодный, поэтому лучше потренироваться заранее.

Автономные системы.

В офисных помещениях наиболее распространены автоматические системы распыления. В домашних условиях это сделать довольно сложно, и соседи могут не обрадоваться. Novec 1230 не ставят домой, а также системы азота или углекислого газа, остается только система с порошком.

По опыту одного знакомого система нужна и полезна; дает время сбежать в штанах и с документами (альтернатива — бежать без штанов и документов).

Итог: в вопросе наличия дома огнетушителя полностью согласен с известным в узких кругах товарищем Бугаевым — мне дома нужен огнетушитель, пусть будет. ОУ-5, лучше ОУ-8 — вполне годится.

Часть 6. Тренировка на случай пожара. Все с нашей лодки.

Главное и самое главное в такой неприятной ситуации — быть готовым к огневой встрече, как советский пионер, а то и штурмовик. Тренинг «что и как делать» нужно проводить даже дома, желательно с тренировочными проверками типа «что собираемся собирать, куда звоним и как убегаем».

Особенно такое обучение касается детей, и особенно сильно — детей в замкнутом пространстве, где вообще не может быть пожарной безопасности. Школы, кинотеатры, торговые центры, метро — мы живем в очень техногенном мире, где постоянно что-то горит, дымится и так далее.

Часть 7. Пора валить

Любой пожар в жилом доме опасен не только тем, что горит, но и задымлением и паникой. Современные пластмассы не могут поддерживать горение, но они создают столько дыма, что люди просто теряются — и это не считая недостатка кислорода в воздухе. Свежий пример.

Следовательно, мы должны понимать, что для того, чтобы «убежать сквозь дым и пламя», вам понадобится изолирующий противогаз или самоспасатель, плюс плащ (огнестойкий плащ противопожарный) плюс тренировка «как это работает».

Возможно, весь этот комплект никогда не понадобится. Может быть, надо — одному из моих друзей «повезло», у него два раза подожгли два разных соседа, оба раза пришлось бежать. Я сам сталкивался с пожарами всего пять раз, потом он горел в соседнем доме, потом горел в соседней машине, потом все вокруг горело в 2010 году, но в последнем случае помогли бензопила, радио и работа в организованной группе. гораздо больше.

Запуск в 2019 году: параметры персонализации

4 марта 2019 г. Комментариев: 10404

Коллекция. Это наши бестселлеры, наши основные дизайны, самые любимые формы, цвета и шрифты. Некоторые из них были обновлены, а некоторые идеальны в том виде, в каком они есть.Медленнее, медленнее, чем хотелось бы, мы будем обновлять интернет-магазин новыми дизайнами, но мы небольшая компания, и это очень большой проект. Наша цель — сделать заказ максимально простым для вас. А также поделиться с вами нашим самым лучшим.

Вот варианты персонализации 2019 года. Вы всегда можете найти их по ссылке внизу каждой страницы.

---

100 Ответов

Оставить комментарий

что выбрать и как отличить.

Разница между дифавтоматом и УЗО

В электропроводке в любой момент могут произойти различные поломки электроприборов. Для снижения риска поражения электрическим током опасными факторами служат бытовые защитные устройства, выполняющие различные функции.

Выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако они имеют серьезные отличия в работе и конструкции.

Для их анализа сначала рассмотрим виды возможных неисправностей в электрических сетях, устраняющие эти устройства.Они могут возникать:

1. короткое замыкание, возникающее при снижении электрического сопротивления нагрузки до очень малых значений из-за шунтирования цепей напряжения металлическими предметами;

2. Перегрузка провода. Современные мощные электроприборы вызывают большие токи, создавая в некачественной проводке повышенный нагрев токоведущих проводов. В этом процессе изоляция перегревается и стареет, теряя диэлектрические свойства;

3. Токи утечки, возникающие из-за нарушения изоляции через произвольно сформированные цепи на землю.

Ухудшить ситуацию с возникновением неисправностей может:

старая алюминиевая проводка, проложенная несколько десятилетий назад по устаревшей технологии. Уже давно эксплуатируется на пределе своих возможностей при питании от современных электроприборов;

некачественный монтаж и использование надежных защитных устройств даже в новой электрической цепи.

Чтобы упростить объяснение различий между защитными устройствами, мы будем рассматривать только те устройства, которые предназначены для однофазной сети, потому что трехфазные структуры работают точно так же по одним и тем же законам.

Различия между защитными устройствами по назначению

Автоматический выключатель

Промышленность выпускает множество его разновидностей. Они предназначены для устранения первых двух отмеченных типов неисправностей. Для этого в их конструкции установлены:

быстроходная катушка электромагнитного отключения, исключающая возникающие токи короткого замыкания и система гашения образующейся электрической дуги;

Тепловой расцепитель с выдержкой времени на биметаллической пластине, исключающий возникающие перегрузки в электрических цепях.

Выключатель для жилых домов включен в однофазный провод и контролирует только проходящие по нему токи. Совершенно не реагирует на токи утечки.

Устройство остаточного тока

УЗО в двухпроводной схеме подключается двумя проводами: фазным и нулевым. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

Когда ток, выходящий из нейтрального проводника, соответствует значению, входящему в фазный провод, УЗО не отключает цепь, а позволяет ей работать.В случае небольших отклонений этих значений, не влияющих на безопасность человека, автоматический выключатель дифференциального тока также не блокирует подачу питания.

УЗО снимает напряжение с подходящих проводов в случае возникновения внутри контролируемой цепи тока утечки опасной величины, который может нанести вред здоровью человека или работающему электрооборудованию. Для этого автоматический выключатель остаточного тока настроен на срабатывание при достижении разности токов определенного значения.

Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

Однако сама конструкция этого устройства не имеет никакой защиты от возможного возникновения токов короткого замыкания и даже перегрузок в управляемой цепи. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.

Устройство защитного отключения всегда подключается последовательно к цепи с автоматическим выключателем.

Дифференциальный автомат

Его устройство сложнее, чем у автоматического выключателя или УЗО. При работе устраняет все три типа неисправностей (короткое замыкание, перегрузка, течь), которые могут возникнуть в проводке. Дифавтомат имеет в конструкции электромагнитные и тепловые расцепители, защищающие встроенное УЗО.

Дифференциальный автоматический выключатель состоит из одного модуля, он объединяет функции автоматического выключателя и устройства защитного отключения.

Учитывая все вышесказанное, можно сделать вывод, что дальнейшие сравнения следует проводить между характеристиками только двух структур:

дифференциального автомата;

блок защиты от УЗО с автоматическим выключателем.

Будет технически оправдано и правильно.

Различия в характеристиках защиты

Габаритные размеры

Современная модульная конструкция устройств с возможностью их монтажа на DIN-рейку значительно сокращает пространство, необходимое для их установки внутри квартиры или панели пола. Но даже такой прием не всегда исключает нехватку места для оснащения проводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в автономных корпусах и монтируются двумя отдельными модулями, а дифавтомат — только одним.

Это всегда учитывается при создании проекта электромонтажных работ в новых домах и выборе щитов даже при небольшом запасе внутреннего пространства для будущих модификаций схемы. Но при реконструкции электропроводки или мелком ремонте помещений щитки не всегда заменяют, и нехватка места в них может стать проблемой.

Выполненные задачи

На первый взгляд УЗО с автоматическим выключателем и дифавтомат решают одни и те же проблемы. Но давайте попробуем их конкретизировать.

Допустим, на кухне установлен блок из нескольких розеток для питания различных устройств неравной мощности: посудомоечная машина, холодильник, электрочайник, микроволновка … Они включаются случайным образом и создают нагрузку случайного размера . В определенных ситуациях мощность нескольких работающих устройств может превышать номинальное значение защит и создавать для них перегрузку по току.

Установленный дифавтомат придется поменять на более мощный. При использовании УЗО достаточно заменить более дешевый автоматический выключатель.

Когда необходимо защитить одно электрическое устройство, подключенное по отдельной выделенной линии, лучше использовать дифференциальный автомат. Достаточно подобрать по техническим характеристикам конкретного потребителя.

Монтажные работы

Нет большой разницы в креплении одного или двух модулей на DIN-рейку. Но при подключении проводов работы становится больше.

Если дифавтомат и УЗО врезаются в фазный и нулевой провода, то к выключателю еще нужно будет проложить перемычки для подключения к фазному проводу последовательно с УЗО.В некоторых случаях это может усложнить сборку схемы.

Качество и надежность

Среди некоторых электриков-практиков существует однозначное мнение, что долговечность и эффективность защит зависят не только от заводской сборки их производителем, но и от сложности конструкции, количества входящих в комплект деталей. в дизайне, а также в корректировке и доводке своих технологий.

Дифференциальный автомат более сложен, требует большего количества операций по настройке взаимодействия деталей, и в этом пункте может немного проигрывать конструкциям УЗО того же производителя.

Однако применять этот прием ко всем производимым устройствам, мягко говоря, не совсем правильно, хотя многие электрики злоупотребляют этим. Это довольно спорное утверждение, и это не всегда подтверждается на практике.

Ремонтопригодность и замена

Повреждение может произойти в любом защитном устройстве. Если его невозможно починить на месте, необходимо приобрести новое устройство.

Покупка дифавтомата обходится дороже. В случае работы УЗО с автоматическим выключателем одно из устройств останется целым и замены не потребует.А это значительная экономия средств.

В случае выхода из строя какого-либо защитного устройства потребители, запитанные через него, отключаются. В случае неисправности УЗО его цепи могут быть временно замкнуты и запитаны через автоматический выключатель. Но, при неисправности дифавтомата, это не сработает. Его нужно будет заменить на новый или на некоторое время доставить автоматический выключатель.

Условия работы в разных ситуациях

Схема контроля токов утечки УЗО и дифференциальной машины может быть выполнена на другой элементной базе с использованием:

конструкции электромеханического реле, не требующего дополнительного источника питания для логической работы;

электронные или микропроцессорные технологии, требующие источника питания и стабилизированного напряжения от него.

Они в нормальном состоянии цепи подходящего напряжения работают одинаково. Но, стоит иметь в цепи неисправности, например, обрыв контакта одного из проводов, например ноль, так как они будут сразу видны. Они лучше и надежнее работают в устаревшей двухпроводной схеме.

Определение причины отключения

После срабатывания УЗО сразу видно, что в цепи появились токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

Если автоматический выключатель сработал, причина в перегрузке цепи или коротком замыкании.

Но после отключения дифференциального автомата большинства моделей потребуется больше времени, чтобы найти причину снятия напряжения и разобраться как с сопротивлением изоляции проводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

Однако теперь можно использовать дорогостоящие конструкции дифавтоматов с индикаторами тревоги о срабатывании определенного типа защиты.

Различия в маркировке на корпусе

Несмотря на идентичный внешний вид УЗО и дифавтомата (идентичный корпус, кнопка «Тест», рычаг ручного переключателя, аналогичные клеммные колодки для подключения проводов), достаточно просто разобраться с ними по схемы и надписи на их лицевой стороне.

На паспортных табличках устройства всегда указаны номинальные значения его нагрузки и контролируемый ток утечки, рабочее напряжение в проводке и внутреннее соединение элементов.

Для обоих устройств дифференциальный трансформатор тока и цепи, которыми он управляет, показаны на схемах. Автоматический выключатель дифференциального тока не имеет защиты по току выключателя, и они не отображаются. А на корпусе дифавтомата они показаны.

Устройства отечественных производителей имеют маркировку, чтобы покупатель мог легко ориентироваться в выбранных моделях. Прямо на зданиях на видном месте можно увидеть надпись «Дифавтомат.«Маркировка« УЗО »находится на задней стенке.

Обозначение« VD »на табличке сообщает, что перед нами дифференциальный выключатель (правильное техническое название), который реагирует исключительно на токи утечки и не защищает от сверхтока и короткое замыкание. Они имеют маркировку УЗО.

Надпись «AVDT» (автоматический выключатель дифференциального тока) начинается с буквы «A» и подчеркивает наличие функций автоматического выключателя. Таким образом обозначается дифатат в технической документации.

В чем разница между дифференциальной машиной и УЗО? От чего они защищаются? Какой выбрать в квартире, на кухне? В чем разница между УЗО и дифавтоматом? Примеры 4 маркировок дифференциальной защиты.

ТЕСТ:

Мини-тест по безопасному использованию УЗО.

1. На какой тип нагрузки установлено защитное устройство?

А) к стиральной машине

Б) в общую линию, в квартирной панели

1. Каким должен быть ток отключения?

1. Какой тип УЗО используется?

А) дифференциальная машина

B) Диффрель и автоматический выключатель

1. От чего будет защищать дифференциальная защита в этой версии?

А) от поражения электрическим током

Б) от пожара

Варианты ответа:

1. На стиральной машине (A) выберите УЗО с порогом 10 мА (A), с типом дифференциальной машины RCD (A).Это пороговое значение защищает от поражения электрическим током (A).
2. В квартирной панели (B) должна быть установлена ​​защита с током 100 мА. УЗО с переключателем (B) снизит вероятность возгорания (B).
3. Для стиральной машины (A) с порогом 30 мА (A) дифференциальное реле с автоматом (B) защитит от поражения электрическим током (A).

ПРОСТЫЕ отличия дифференциальной машины от реле. Различаем устройства защиты по 4 знакам.

Видео 1. В этом видео рассказывается, как отличить дифференциальную машину от реле.

Например, рассмотрен дифференциал и автомат фирмы IEK.

« Formula » Технические отличия УЗО от дифавтомата.

1-й знак. Надпись на устройстве. Дифференциальный переключатель означает дифференциальный переключатель, а автоматический выключатель дифференциального тока означает дифференциальную машину (AVDT).

2-й знак. Наличие буквы (B, C, D или E — рабочая скорость встроенного переключателя) перед значением рабочего тока указывает на AEDT.

3-й знак. На схеме отсутствует условное изображение отключения по перегрузке и короткому замыканию.

4-й знак. Раньше дифлавоматы были больше по размеру. В настоящее время этот симптом не характерен.

Для того, чтобы разобраться в схеме сложных охранников, необходимо знать, как на схеме отображаются устройства защиты.Как обсуждалось выше, основным устройством УЗО был трансформатор дифференциального тока, который управляет размыкающими контактами. Он размещен на символе рис. 5

Рис. 5. Одно- и двухполюсные дифференциальные реле.

АВДТ, как мы уже обсуждали, имеет еще один активный элемент — автоматический выключатель. По ГОСТ 2.755-87 ЕСКД обозначается прямоугольником на замыкающем контакте (рис. 6).

Рис. 6. АВДТ на схеме.

ВАЖНО! Приведенные выше примеры обозначений носят условный характер, поскольку нормативными документами не регламентирован .

Рассмотрим графические обозначения на части реальной схемы (рис. 7).

Рис. 7. Обозначение УЗО в отрывке из реального проекта.

В этой схеме дифференциальное реле включается в плате пола после выключателя и счетчика. По правилам ГОСТ 2.710-81 каждый элемент однолинейной сети, помимо графического, имеет еще буквенное обозначение t. В нашем случае дифференциальная защита Q0 имеет тип F202.

От каких 2 опасностей защищает УЗО?

1-я опасность.

В наших домах много устройств, работающих от сети. Всем известно, что электрический ток опасен для человека. В обычных условиях электричество не опасно, поскольку корпуса электроприборов изолированы, и поражение электрическим током через воздух невозможно. Но есть две комнаты, в которых ток представляет повышенную опасность. В ванных комнатах установлена ​​стиральная машина, которая имеет электродвигатель и при работе потребляет значительную мощность. В ванной и на кухне через воду течет ток.В этом случае (рис. 1) возможен путь электричества через тело человека. Такой ток, называемый током утечки (или дифференциалом), не отключает автоматический выключатель в экране, но достаточен для серьезного поражения электрическим током.

Рис. 1. Если фазный провод (C) попадет на корпус стиральной машины, существует опасность прохождения электричества (красная линия) через тело человека на землю (PE).

2-я опасность

Ток, неконтролируемо «утекающий» из сети, приводит к нагреву токопроводящих частей и возникновению пожара.

Количество электричества, достаточное для травмы и возникновения пожара, имеет другое значение. Повысить безопасность проводки, устранив эти 2 опасности, поможет УЗО (дифференциальная защита). Дифференциальная защита оказывает противопожарное действие при установке на группы потребителей (квартирные или напольные электрические щиты). В остальных случаях УЗО включают в цепь питания конкретного потребителя.

Определение Устройство защитного отключения — устройство, используемое для защиты людей и электрических устройств от дифференциального тока.

ТОП 3 помещения с обязательной установкой дифференциальной защиты:

1. Влажные помещения.
2. С наличием металлических полов.
3. Помещения с устройствами, имеющими токопроводящий корпус.

Маркировка. Обозначение на корпусе 5 основных параметров.

На фото 1 — дифференциальное реле. На лицевой стороне устройства, рядом с переключателем, можно увидеть маркировку параметров:

1. Рабочий ток дифференциального реле (16 А).Не меньшее значение должна иметь машина, сопровождающая дифференциальное реле.
2. Ток короткого замыкания (3000) — максимальное значение, при котором реле сохраняет работоспособность.
3. Тип утечки. Это реле срабатывает при возникновении переменного дифференциального тока.
4. Рабочее переменное напряжение и частота в сети (230 В, 50 Гц).
5. Номинальный ток отключения (30 мА) — минимальный ток утечки, при котором потребитель отключается.

ВАЖНО! Также на корпусе есть информация о рабочей температуре.

1. — прибор можно устанавливать вне отапливаемых помещений — до минус 25 градусов.

3 схемы подключения дифференциальных машин и УЗО.

Рассмотрим три характерные схемы включения дифференциальной защиты.

1. Подключение дифференциального реле к индивидуальному потребителю.

Предположим, мы хотим повысить электробезопасность самого опасного потребителя, включив его через УЗО (рис.2). Потребитель — это стиральная машина, установленная в ванной.

Рис. 2. Линия подключения стиральной машины. Красный провод — фаза L, синий — ноль N, коричневый — защитное заземление PE.

ВАЖНО! Кнопка «ТЕСТ» при нажатии размыкает цепь питания потребителя. Эта кнопка используется для проверки работы устройства.

На рисунке 2 входные линии электросети проходят через групповой автомат, через счетчик распределяются по потребителям.Стиральная машина подключается при помощи УЗО и отдельного автоматического выключателя AB, установленного в фазном проводе L. Дифференциальное реле действует в этой цепи как защитное устройство. Внутри такого устройства провода L и N проходят внутри трансформатора T (эти провода составляют первичную обмотку I). Вторичная обмотка II подключена к схеме сравнения A. Схема сравнения управляет работой поляризованного реле P, которое может размыкать контакты K.

На рисунке 2 показан нормальный режим работы — стиральная машина работает исправно, замыканий нет.Вся электроэнергия, проходящая через шину L, возвращается через шину N. Ток в обмотке II, равный разности токов в первичной обмотке, равен нулю. Срабатывания реле не происходит.

• Дифференциальный ток и короткое замыкание.

В случае сбоя загрузки в стиральной машине происходит утечка тока (желтая пунктирная линия). В трансформаторе Т защитного устройства возникает дифференциальный ток. Схема сравнения A через реле P отключает нагрузку от сети.В случае короткого замыкания в машинке автомат AB отключает свою линию.

1. Подключение дифференциальной машины по общей схеме.

Рис. 3. Введение в разводку одиночного УЗО.

УЗО установлено внутри входной пластины (рис. 3 зеленая пунктирная линия) — в данном случае дифференциальный автомат. Внутри него фазный провод дополнительно проходит через защиту от короткого замыкания (> I) и защиту от перегрузки (t), как в обычном автоматическом выключателе.Произойдет отключение электроэнергии по любой причине возникновения пожара — избыточное потребление, короткое замыкание в нагрузке и наличие дифференциального тока.

ВАЖНО! УЗО, используемые в качестве противопожарной защиты, имеют более высокий номинальный ток отключения.

1. Распределяем дифференциальную защиту на группы. Утечка постоянного и переменного тока.

Если на каждую загрузку — каждую люстру, компьютер, телевизор, кондиционер, стиральную машину установить отдельный дифференциальный автомат, то вы получите самый дорогой вариант.Используя дифференциальные реле, реагирующие на определенный ток утечки, можно будет сгруппировать потребителей и снизить затраты (рис. 4)

Рис. 4. Нагрузки сгруппированы. Защитное заземление условно не показано. После счетчика устанавливаются автоматические выключатели на 50А.

На рисунке 4 стиральная машина с мощным двигателем переменного тока подключена через УЗО к току 10 мА. Остальные нагрузки — розетки, освещение, компьютер запитаны через дифференциальное реле с порогом 30 мА.На входе, после счетчика, включено дифференциальное реле в качестве противопожарного устройства.

Как избежать выхода из строя УЗО?

1. Комбинация нейтральных проводов от разных защит приводит к ложному срабатыванию.
2. При соединении нуля и земли УЗО вообще не отключит нагрузку, даже если произойдет утечка.

Ответы на 5 часто задаваемых вопросов.

1. В нашем доме нет отдельной линии защитного заземления.Будет ли полезно установить выключатель дифференциального тока?

При таком подключении дифференциальная защита может защитить от поражения электрическим током при одновременном прикосновении к неисправной нагрузке и канализационным или другим металлическим трубам. При повреждении изоляции внутри устройства (короткое замыкание на корпус) не произойдет .

1. Какое время срабатывания должна обеспечивать дифференциальная защита?

Все отключающие устройства должны отключать потребителя в случае утечки не более чем на 0.3 секунды. Лучше выбирать быстродействующие отключающие устройства.

1. Если самые быстрые защитные устройства — самые лучшие, почему УЗО с задержкой срабатывания?

Такие устройства устанавливаются на мощных потребителей электроэнергии. Неконтролируемая утечка электричества может произойти в момент их запуска или остановки.

1. Использование защитного отключения носит рекомендательный характер. В каких случаях без него не обойтись?

В ПУЭ рассматривается несколько случаев обязательного использования дифференциальной защиты.Наиболее характерной является защита мобильных жилых вагонов, уличных потребителей.

1. А в каких случаях УЗО не рекомендуется?

В случаях, когда отключение может привести к более опасному результату (установка сигнализации на ЛЭП, медицинские приборы)

Но все чаще стал возникать вопрос: в чем отличие УЗО от дифференциального автомата? На первый взгляд эти устройства действительно похожи, и несведущему человеку сложно отличить одно от другого.И снова зачем различать?

Как выяснилось, причина есть. Хотя внешне УЗО и дифавтомат очень похожи, все же они выполняют несколько разные функции. Кстати, даже Википедия их не различает.

Основное заблуждение состоит в том, что многие, установив УЗО, считают, что не только защитили себя от поражения электрическим током, но и не должны бояться электросети квартиры. Но такая ошибка очень опасна, т.к. само устройство защитного отключения нуждается в защите от перегрузок.Но обо всем по порядку.

Для начала попробуем разобраться, какое устройство за что отвечает.

Устройство защитного отключения

Устройство защитного отключения (УЗО) — это устройство защитной автоматики, которое учитывает протекающий через него ток и, сравнивая его потенциал на фазном и нулевом проводах, обнаруживает утечки. Другими словами, если у одного из устройств в квартире пробита изоляция, и при прикосновении к нему будет ощущаться электрический ток, УЗО отключит подачу напряжения.То же самое произойдет, когда человек коснется оголенного провода или контакта под напряжением.

Но хоть это устройство защитное, отключать напряжение при перегрузках оно не сможет. Другими словами, если в комнате включить одновременно много мощных электроприборов, то проводка перегорит больше, чем сработает УЗО. Даже если создать экстремальную ситуацию и закоротить проводку, само УЗО сгорит, но отключения не будет.

Именно по этой причине всегда устанавливается автомат для защиты УЗО.Он при возникновении аварийной ситуации отключит питание при перегрузке, сохраняя устройство защитного отключения от выхода из строя. И поэтому вопрос «УЗО или автомат?» неверно. Эти устройства дополняют друг друга.

Дифференциальная машина

Что искать

Очень у многих возникает вопрос: что это, это дифавтомат? Попробуем разобраться. По сути, дифференциальный выключатель (он же дифференциальный выключатель) выполняет функции УЗО, но это устройство уже более функционально.И хотя он еще и защищает человека от поражения электрическим током, а сеть — от протечек, он также выполняет все функции машины. Другими словами, при его установке не требуется установка какого-либо дополнительного оборудования для защиты. По своей сути дифавтомат универсален — это главное, что отличает УЗО от дифференциального токового автомата.

Автоматический выключатель дифференциального тока (AEDT) выглядит точно так же, как и УЗО. Также он может иметь 2 или 4 контакта для входа и выхода, а на передней панели также есть кнопка «Тест».И все же знающий некоторые нюансы электрик сразу определит, что перед ним.

А поскольку действительно важно знать, какое устройство вмонтировано в силовой щиток, мы постараемся подробно разобрать не только техническую разницу между этими устройствами, но и то, как их визуально отличить друг от друга.

Основные отличия

Несмотря на большое внешнее сходство, существует множество признаков, по которым можно визуально отличить устройство защитного отключения (УЗО) от выключателя дифференциального тока (АВДТ).

Но, тем не менее, зная маркировку каждого из них, можно будет сделать это очень легко. Дело в том, что здесь нужна банальная внимательность, как и в любых работах, связанных с электричеством. При внимательном осмотре можно заметить, что они размечены разными схемами, переключатели различаются и даже маркировка номинала устройств не одинакова и имеют разные обозначения. Что ж, попробуем разобраться, как отличить УЗО от дифавтомата.

Различие маркировки номинального тока

Самое первое отличие УЗО от дифавтомата и на что обращают внимание при покупке таких устройств — это номинальный ток. Маркировка нанесена более крупными буквами, она очень хорошо видна на лицевой панели.

Итак, если взять в качестве примера УЗО, в его маркировке по этому параметру появляется цифра, за которой следует обозначение ампер (А). Например, он может составлять 32 А, т.е. номинальный ток выключателя дифференциального тока составляет 32 А.Но если взять АВЭД с такими же характеристиками, то на нем в начале перед цифрами будет одна из букв, обозначающих характеристики применяемого расцепителя (электромагнитного и теплового). Это может быть B, C или D. Например, C32.

Это нужно очень хорошо помнить. 16 А — это УЗО, а С16 — выключатель дифференциального тока.

Схема устройства и название на корпусе

Такие схемы устройства нанесены на корпуса всех таких устройств.По их словам, отличить дифавтомат от УЗО тоже очень просто. Не вдаваясь в подробности, можно сказать, что помимо обозначения дифференциального автомата (овал на схеме), АВЭД имеет тепловой расцепитель, реагирующий на токи перегрузки, и электромагнитный расцепитель, отвечающий за перегрузки при перегрузке. короткое замыкание.

Также очень часто, зная о проблеме идентификации устройств, отечественные производители стали наносить на боковую (торцевую) часть устройства его полную расшифровку, т.е.е. если это УЗО, то на стороне будет написано — выключатель дифференциального тока, а если АВДТ — выключатель дифференциального тока.

И, конечно же, сама аббревиатура. Также применяется на лицевой стороне. Или это будет «ВД», т.е. дифференциальный выключатель, или УЗО, или АВЭД.

Выбирайте, что лучше

Решая для себя, что лучше, дифференциальный автоматический выключатель или УЗО в том или ином случае, следует обратить внимание на то, что при покупке УЗО в любом случае он необходимо будет приобрести автоматический выключатель, чтобы защитить его.Если рассматривать этот вопрос с точки зрения стоимости, то выключатель дифференциального тока по цене будет хоть и ненамного, но все же дешевле, чем УЗО и автомат.

Так уж вышло, что качество импортной продукции выше. Отечественные аналоги проигрывают им и по техническим характеристикам, и по «начинке», и даже по корпусу.

Отличий по качеству работы (дифлавтомат или УЗО + автомат) нет, надежность работы у обоих высокая.

Среди минусов дифлавомата можно выделить то, что в силу его многофункциональности нет уверенности в том, почему он сработал, т.е. он отключится и при перегрузке, и при протечке, что не очень удобно при устранении неисправностей. Конечно, сегодня уже появились устройства с индикацией сработавшего блока, но стоимость таких изделий все еще слишком высока.

Многие говорят, что лучше дифференциал, т.к. его очень легко установить. Занимает меньше места, чем УЗО и автомат; он требует меньше коммутационных соединений.Но, в случае выхода из строя потребуется замена полностью всего устройства. В этом смысле при использовании УЗО ремонт, конечно же, обойдется дешевле, поменять останется только одно.

Что касается электросхем в квартире, то здесь, конечно, совершенно не важно, что будет установлено — УЗО или дифференциальный автомат. Ну а если в частных домах монтируется проводка, нужно очень хорошо подумать, какие группы будут иметь защиту + автомат (чаще всего это свет и розетка), а какие — AVDT (оптимально подключать к хозяйственным постройкам. , котельная и др..).

В любом случае, какой бы вариант ни выбрал мастер, УЗО или дифавтомат, самое главное, чтобы он понимал, что и зачем делает. При этом условии любой из предложенных видов защиты будет практичным.

Устройство защитного отключения (УЗО) — отключает электричество при прикосновении рукой к оголенному проводу, если изоляция кабеля начинает «пробиваться». Но он совершенно не защищает проводку от короткого замыкания или перегрузки, для этого понадобится автоматический выключатель (автоматический).Дифавтомат сочетает в себе функции узо и автомата. Что выбрать, узо + пистолет-пулемет или дифавтомат и как их отличить?

Как отличить УЗО от дифавтомата

1. Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»

   Буквенное обозначение УЗО


2. Маркировка. Если есть маркировка на русском языке, например, от производителей IEK и EKF, то буквы «VD» (дифференциальный выключатель) означают, что у вас есть УЗО, а буквы «AVDT» (автоматический дифференциальный выключатель тока) или «AD »(Дифференциал автомат) — дифавтомат.

   Буквы АВДТ, означает дифавтомат ВД — означает УЗО


3. Сила тока. На лицевой стороне корпуса самые большие числа показывают номинальный ток. Если перед этими цифрами нет букв, значит перед вами УЗО. Буквы «A», «B», «C» и «D» перед током обозначают тип теплового и электромагнитного расцепителей, так что у вас есть дифавтомат.
4. Схема. УЗО и дифавтомат на корпусе иногда имеют схему.По большей части они похожи, но в дифавтомате есть дополнительный тепловой и электромагнитный расцепитель.

   Схема Difomatomat
   Схема УЗО


Соединение

В распределительном щите УЗО подключается вместе с однолинейным выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щите

В такой схеме , в случае утечки электричества (например, при нарушении изоляции в стиральной машине) срабатывает УЗО, а при коротком замыкании или перегрузке срабатывает машина.Несколько преимуществ такого подключения:

1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, поэтому связка УЗО + автомат всегда будет работать надежнее дифавтомата.
2. К одному УЗО можно подключить несколько автоматических выключателей. Например, по такой схеме: В ней каждая из машин сработает при возникновении короткого замыкания или перегрузки, а УЗО сработает при возникновении утечки в сети.
3. При срабатывании видно, что вызвало отключение — перегрузка / короткое замыкание или течь.Соответственно, найти причину неисправности становится намного проще.

Дифавтомат содержит в одном корпусе автомат и УЗО. В этом плане у него есть только одно преимущество — он занимает меньше места в щите, да и то, только если вы решите подключить всю комнату к одной машине.

Что лучше УЗО + автомат или дифавтомат, смотрите на схеме

Рассмотрим типичную задачу подключения в квартире. Подключение к кухне:

• Выходной контур;
• Цепь освещения;
• Проточный водонагреватель;
• Электрическая плита;
• Духовой шкаф электрический;
• Кондиционер.

Для каждой из этих цепей в щите должна быть установлена ​​отдельная машина. Также обязательно необходимо защитить кухню от протечек, т.к. это помещение, в котором используется вода и есть вероятность затопления сверху.

Рассчитываем занимаемые места на DIN-рейке в случае использования машин RCD +:

УЗО с пулеметами

А теперь решим ту же задачу с помощью дифференциальных автоматов:

Рельсовые дифференциальные машины

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает больше места, чем автомат УЗО +.

Стоимость

Давайте посчитаем, сколько денег вам нужно потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:

Расчет стоимости оборудования УЗО + станки

Теперь сделаем такие же расчеты с использованием дифавтоматов:

Диффомат стоимостью

Получается Выяснилось, что использование дифавтоматов в три раза дороже, чем связка автоматов RCD +.

Замена

Какой бы надежной ни была техника, со временем она ломается.В случае с УЗО, автоматами и дифлифтами — нет смысла ремонтировать сами устройства — они полностью меняются. В случае поломки машины стоимость замены составит 2,15 доллара + услуги электрика.

Внутри корпуса дифавтомата такой же электромагнитный и терморегулятор. Внутри одного производителя качество деталей идентично, следовательно, вероятность поломки автоматического выключателя за 2,15 доллара такая же, как у дифавтомата за 31 доллар.Поэтому преимущество опять же за связкой УЗО + автомат.

Что выбрать, УЗО или дифференциальный автомат?

Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:

1. Дешевле
2. Экономит место на DIN-рейке;

Но эти преимущества проявляются только в формировании простой схемы, в которой используется только один переключатель в экране. Такое случается очень редко. В остальных случаях лучше использовать связку автомат + УЗО, чем дифференциальный автомат.

Видео. Преимущества УЗО и дифоматоматов.

На видео наглядно показаны отличия подключения автомата УЗО + от дифференциального, описаны плюсы и минусы обоих решений.

Очень часто неопытные электрики и домашние мастера не знают, как определить, что в щите — УЗО или дифавтомат. В результате можно ошибочно подумать, что проводка защищена от перегрузок и утечки тока, хотя на самом деле защита от первой небезопасной ситуации не предусмотрена, потому что в экране находится обычное устройство защитного отключения.В этой статье мы не только рассмотрим функциональную разницу между этими двумя устройствами, но и расскажем, как отличить УЗО от дифавтомата визуально.

Разница функций

Кратко опишите, чем автоматический выключатель дифференциального тока отличается от дифференциального выключателя. Все достаточно просто:

1. работает только тогда, когда он обнаружен в цепи.
2. Включены функции устройства защитного отключения + автоматический выключатель.Итого, дифференциальный автомат срабатывает не только при утечке тока, но и при его.

Это основное функциональное различие между двумя устройствами. Вы можете узнать об этом в нашей соответствующей статье. Теперь расскажем, как их отличить по внешнему виду.

Визуальная разница

Теперь на примерах фото мы наглядно покажем, как определить, что установлено в щитке. Всего мы поговорим о 4 очевидных признаках, которые необходимо запомнить.

Основные отличия

Итак, мы подготовили инструкции для юных электриков и домашних мастеров.Как видите, ничего сложного на самом деле нет, а разница между выключателем дифференциального тока и дифференциальным выключателем довольно существенная. Надеемся, что теперь вы знаете, как отличить УЗО от дифавтомата визуально!

.
