Регулировка мотоблока: карбюратор, клапана, топливная система

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео. Здесь же можно прочитать советы по ремонту.

Регулировка карбюратора мотоблока

Нестабильность оборотов двигателя мотоблока говорит о том, что карбюратор нуждается в регулировке. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, или же наоборот, когда мотокультиватор подвергался значительным нагрузкам длительный период времени.
Перед тем, как приступить к регулировке, необходимо прогреть двигатель. Непосредственно процесс работы выглядит следующим образом:

Винты, регулирующие малый и максимальный газ, вворачиваются полностью, после чего ослабляются примерно на полтора оборота.
Мотор запускается при помощи пускового устройства или вручную, и около 10 минут прогревается.
Рычаг, который контролирует работу силовой установки, должен быть установлен в минимальную позицию. Но мотор при этом останавливаться не должен.
Винт, регулирующий заслонку дросселя, поможет отрегулировать минимальные обороты на холостом ходу, чтобы работа дизельного мотора была стабильной, без посторонних шумов и остановок.
Вращение винтов дает возможность точно установить количество горючей смеси, которое попадает в мотор.
Затягивание винта способствует обогащению смеси, тогда как его выкручивание, наоборот, увеличивает объем воздуха, попадающего в двигатель.

При помощи винта малого газа следует отрегулировать максимальные обороты на холостом ходу. Аналогичным образом следует поступить и с минимальными оборотами, пользуясь винтом упора заслонки дросселя. Суть такой регулировки заключается в том, что винт заслонки позволяет регулировать угол, на который она закрыта.

Рычаг, отвечающий за управление мотором, следует перевести в позицию «газ». Если работа мотокультиватора по-прежнему не может быть названа стабильной, винт полного газа регулируется до того момента, пока не будет наблюдаться идеальный ход. Тем не менее, максимально допустимое число оборотов винта – 2.5.

Точность регулировки карбюратора может быть определена и по тому, как выглядит свеча зажигания после непродолжительной работы под нагрузкой. Если рабочая смесь идеальна, то на свече не будет ни нагара, ни следов топлива, которые говорят о слишком бедной, либо, наоборот, слишком богатой горючей смеси. Нужно, однако, заметить, что нагар или следы топлива на свече могут говорить не только о некорректной регулировке, но и о более серьезных проблемах китайского или отечественного мотоблока, среди которых неисправное зажигание или система охлаждения.

Регулировка зазора клапанов мотоблока

С течением времени, при значительных нагрузках, зазор клапанов двигателя мотоблока изменяется. Причина этого может заключаться в износе деталей. Недостаточное расстояние приводит к тому, что значительно меняются стадии газораспределения. В результате этого не удается достичь достаточной степени сжатия, и силовое устройство работает с перебоями, не выходя на заявленную мощность. В особо серьезных ситуациях можно наблюдать даже деформацию клапанов. Если зазор слишком велик, то фиксируются значительные механические шумы, фазы распределения газа также значительно изменяются, клапаны открываются на слишком короткое время, из-за чего цилиндр не заполняется должным образом, мощность падает, случаются сбои. Регулировка зазоров необходима сразу, как только работа двигателя стала некорректной или стала происходить со значительным шумом. В идеале, двигатель, на котором ведется регулировка, должен быть остывшим.

Итак, сначала необходимо добраться до маховика. Именно на этой детали отмечено значение верхней мертвой точки. Маховик скрыт под кожухом, а потому придется снять его. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки при помощи резинок. Ключом раскручиваются все болтовые соединения, после чего крышка без проблем снимается.

На маховике можно увидеть метки, которые обозначают ВМТ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов обозначает впрыск горючей смеси. Маховик следует подвести под верхнюю мертвую точку, ориентируясь на соответствующее деление. Крышка клапанов раскручивается и снимается.

В процессе регулировки нужно пользоваться следующими инструментами:

отвертка;
накидной ключ на 10;
лезвие толщиной 0.1 миллиметра.

Согласно техническому паспорту зазор клапанов двигателя мотоблока составляет от 0.1 до 0.15 миллиметров, а потому при помощи лезвия можно отрегулировать его очень точно. Тем не менее, нужно обращать внимание на то, что некоторые лезвия имеют толщину в 0. 8 миллиметра – а это недопустимо. Точное значение можно узнать микрометром или из информации на сайте производителя.

Регулировка выполняется следующим образом:

С помощью отвертки расслабляем гайку, вставляем лезвие и начинаем поджимать.
Ориентируемся на лезвие, аккуратно подтягиваем гайку.
Регулируем до тех пор, пока не будет устранен свободный ход клапана. Он должен сидеть достаточно плотно.
В обратном порядке собираем кожух, устанавливаем руками на место масляную ванну.

Если все манипуляции проведены без ошибок, то двигатель будет работать ровно и без лишнего шума.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то первым делом необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.
Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы тяжелого мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе культиватора установлен карбюратор ДМ 1.08.100, то методика его регулировки будет такая:

Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
Затем нужно закрутить винт 9 полного газа и полностью отвернуть его на 2 оборота.
Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
Заведите двигатель мотоблока, а затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем. Переведите его в положение минимального газа (оборотов) и, путем отворачивания винта 10, выставьте стабильные обороты малого газа. На этом настройка закончена.

Рис. 3. Схема карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, весь ремонт. Основные моменты регулировки главных деталей мотоблока рассмотрены. Используйте наше руководство (инструкция) и предупреждайте неисправности. Регулируйте ваш мотоблок или культиватор с удовольствием!

Мотоблок нева карбюратор к 45

Как регулировать карбюратор мотоблока своими руками

Регулировка карбюратора мотоблока должна проводиться периодически в целях исправной работы механизма. Возможной причиной перепадов в работе двигателя мотоблока может стать карбюратор. Для этого устройство разбирают, чистят и регулируют (настраивают). Независимо от марки карбюратора и от того, на каком устройстве он установлен, принцип регулирования для всех одинаковый. Разница может быть только в числе оборотов.

Как происходит регулировка карбюратора мотоблока

На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи. Для этого ее выкручивают и при помощи зажигания проверяют искру. Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.

Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.

При сильном загрязнении можно воспользоваться компрессором.

После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:

Винты малого и полного газа нужно закрутить до упора.
Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
Завести мотор и подождать, пока он прогреется.
При работающем моторе рычаг управления поставить на минимальные обороты.
Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
Поставить обороты холостого хода на максимум при помощи винта малого газа.
Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
Рычаг управления мотором поставить на газ.
При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.

Указания по эксплуатации карбюратора

Бензин, который поступает в данное устройство, не должен содержать механические примеси.
Все детали обрабатываются исключительно бензином. Не допускается применение растворителя, так как повреждается эластичность шайбы и резиновых частей.

Для просушки деталей используйте продувку сжатым воздухом. Очищать мелкие отверстия проволокой или иглой не рекомендуется. Установка после ремонта или очистки должна производиться равномерно, чтобы не произошло изгибов и деформации деталей.

Камера поплавка должна быть соединена с корпусом герметично. До эксплуатации нужно проверить соединение воздушного фильтра. Протечек бензина быть не должно.

Перед запуском мотора следует подготовить карбюратор. Для этого нужно убедиться, что из него не протекает бензин. Для этого достаточно открыть топливный кран. Воздушную заслонку перекрыть, а рычаг управления закрутить до упора. Дроссельную заслонку открыть на 1/8 — 1/4 от максимального хода.
При низкой температуре воздуха (ниже +5ºС) пережать утопитель, пока из отверстия не покажется топливо.

Во время запуска слегка приоткрыть воздушную заслонку, а после прогрева мотора открыть ее полностью.

Как обращаться с карбюратором, если мотоблок долго не использовался

В этом случае надо выполнить следующие действия:

Отделить устройство от двигателя.
Очистить от пыли, используя мягкую щетку и бензин.
Отвинтить поплавок и штуцер.
Промыть фильтр и все детали чистым топливом.
Произвести продувку, используя сжатый воздух.
Проверить, чтобы все детали были просушены.
Собрать устройство и установить на двигатель.

Карбюратор не требует ежедневного капитального очищения или настройки, но следить за его состоянием нужно для безупречной работы мотора.

При возникновении сбоев в работе двигателя мотоблока самой распространенной причиной является загрязнение прибора. Это очень часто бывает связано с качеством бензина.

Проблема может быть связана как с загрязнением карбюратора, так и с проводом, соединяющим педаль акселератора с карбом. Если при отсоединении провода при работающем моторе показатели оборотов нормализуются, то нужно будет сменить провод.

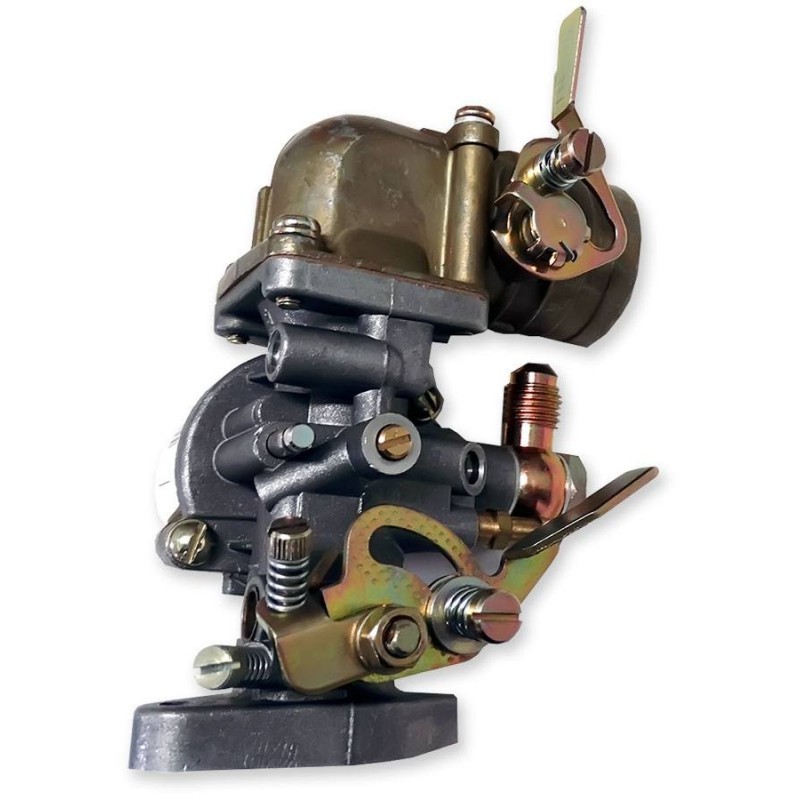

Карбюратор К-45 для мотоблока Нева

Автомеханик, специализируется на С/Х технике

Мотоблоки Нева уже давно завоевали признание фермеров и владельцев приусадебных загородных участков. Однако для того, чтобы техника служила долго и работала исправно, необходима ее правильная эксплуатация. Крайне важным является правильное обслуживание двигателя, но не менее важным элементом является и карбюратор.

Его задача состоит в обогащении топлива воздухом и транспортировке горючей смеси в двигатель. Чтобы эта деталь работала бесперебойно, время от времени требуется ее регулировка. Это позволяет минимизировать объем потребляемого топлива и увеличить производительность устройства — мотокультиватора или мотоблока. Наша статья посвящена тому, как правильно производить регулировку карбюратора мотоблока Нева.

Не забываем регулировать карбюратор

Устройство карбюратора

Конструкция карбюратора сельскохозяйственной техники Нева достаточно проста. Ее изучение не составит особых сложностей, но при этом позволит впоследствии без затруднений производить не только регулировку, но и ремонт — если возникнет такая необходимость. Эта деталь включает в себя следующие составляющие:

поплавок, связанный с запирающим игольчатым клапаном;
поплавковая камера;
камера, в которой происходит насыщение топлива воздухом;
диффузор и система распыления топлива;
дроссельная заслонка;
воздушные и топливные клапаны.

Задача поплавка, соединенного с клапаном игольчатого типа, состоит в своего рода функции регулировщика, определяющего объем бензина в поплавковой камере. При уменьшении количества топлива поплавок опускается вниз и открывает клапан, «впускающий» в камеру новый объем топлива, восполняющий его до необходимого количества. По мере наполнения камеры поплавок поднимается и при необходимом заполнении закрывает клапан, предотвращая избыток топлива в камере.

В этом видео вы узнаете, как разобрать карбюратор:

Функция распылителя, расположенного между поплавковой и смесительной камерами, заключается в том, чтобы распределять горючее в смесительную камеру, в которой оно насыщается воздухом. Воздух в эту емкость попадает по входному патрубку. Здесь стоит подчеркнуть, что в поплавковой емкости уровень бензина всегда должен быть на несколько миллиметров ниже выходного канала. Это важно, поскольку при выключенном моторе агрегата топливо не должно выплескиваться из поплавковой камеры, не только находясь на ровной поверхности, но и когда мотоблок стоит под уклоном.

Как отрегулировать карбюратор

Существует несколько признаков, свидетельствующих о том, что карбюратор вашего мотоблока нуждается в регулировке. Перечислим их:

мощность двигателя агрегата резко снизилась;
объем потребляемого топлива стремительно увеличился;
объем выхлопных газов увеличился;
после запуска двигатель самопроизвольно выключается;
на холостом ходу мотор мотоблока работает нестабильно.

У каждой из этих неполадок может быть несколько причин, в числе которых — повышенные нагрузки на агрегат или, наоборот, долгий простой мотоблока. Эффективной мерой по их устранению является настройка агрегата. Сделать это самостоятельно совсем не сложно. Для этого требуется выполнить несколько действий:

Перед настройкой завести мотор и прогреть его — оставить в работающем состоянии на 5 минут.
Выключить устройство и оставить неподвижным на горизонтальной поверхности. После этого осуществить повороты винтов полного и малого газа сначала до упора, а затем на полтора оборота в обратном направлении.
Снова завести мотор и прогреть в течение 5 минут.
Не выключая, отрегулировать рычаг настройки оборотов двигателя на самые низкие обороты.
Отрегулировать винт дроссельной заслонки до нужного положения — того, в котором работа двигателя окажется самой стабильной.
Винт регулировки низких оборотов карбюратора отвернуть до максимальной позиции.
Винт дроссельной заслонки установить в минимальную позицию.
Оба вышеназванных винта регулировать до тех пор, пока двигатель агрегата не начнет демонстрировать максимально бесперебойную работу.
Настроив оба винта, необходимо установить рычаг оборотов двигателя на максимальный газ.
В завершение настройки требуется проверка. Для этого винт регулировки максимальных оборотов поворачивается то в одну, то в другую сторону на два с половиной оборота с целью проверки бесперебойности работы мотора.

Важно! После того как вы отрегулировали механизм, следует проверить настройку агрегата. Если он показывает бесперебойную работу, а расход бензина уменьшился, значит, настройка произведена правильно.

Карбюратор К-45 для мотоблока Нева

Сказанное выше, в принципе, можно отнести к любым устройствам мотоблоков. Что касается мотоблока Нева, на этом агрегате установлен карбюратор К-45, отличительными особенностями которого является то, что он однокамерный и горизонтальный. Поплавковая емкость этого механизма расположена в центре устройства, а конструкция дроссельной заслонки – плоская.

Карбюратор К45. Как он работает?

Dm_Dark , 11+-1,5 ММ

Оживлю пожалуй тему, вобщем есть древний агрос, порядковый номер 5053, зимой в -20 заводился и ездил на 92 бензине, этой весной поменял масла в ДВС и КПП, завёл уже на 80 бензине как положено, поездил у меня он минут 5 вырубил, через какое то время решил снова запустить съездить на поле, проехал он у меня метров 100 и заглох, далее уже никогда не заводится до настоящего времени. Я ему и свечу поменял, была какая то ngk вся чёрная, поставил то что было в гараже а11, и глушак снимал, и карб снимал внутри во всех полостях оказались мелкие песчинки ржавчины. Как будто из бака туда попадали. Поставил обратно, когда завожу с закрытой заслонкой брызгает очень много бензина из жиклера холостого хода и бывает заливает свечу, бывает вообще 0 реакции а бывает что заводится на пару секунд но потом глохнет, если воздушную заслонка открыть то тоже бывает не реагирует бывает заводится и частенько с хлопками и белым дымком из под воздушного фильтра, искра есть, бензин что 80 что 92 ни с одним не хочет работать. Кроме кусочков ржавчины все части карбюратора в довольно неплохом состоянии, никакие винты не регулировал, ведь работало все, правда заводился и работал он только если изначально подать газку если на минимуме то почти сразу глох, что с ним такое может быть, это похоже на карбюратор или дело не в нем? Выхлоп кстати нормальный белый был, но вот свечка вся чёрная и вот новая тоже даже после тех жалких пару чихов которые делает ДВС, тоже стала чёрной

У кого есть опыт замены резинки на запорном клапане (игле) в поплавковой камере? В нашем Засранске родного не найти, чем можно заменить?

Купите любую иглу с колечком. От мотоциклов такие бывают, не знаю еще от чего есть подобные.
И замените одно колечко. Иглу менять не нужно, чужая может не подойти.

alldn написал:
Купите любую иглу с колечком. От мотоциклов такие бывают, не знаю еще от чего есть подобные.
И замените одно колечко. Иглу менять не нужно, чужая может не подойти.

alldn , Где найти такое колечко бензостойкое? От чего подходит?

Serje написал:
alldn, Где найти такое колечко бензостойкое? От чего подходит?

Serje ,В автомагазине запчастей спросите.

шонси , это карбюратор к-45р и у него вроде на два регулировочных болта больше. Есть ли разница в связи с этим в уровне топлива с чистым к-45?

Доброго времени суток. Имеется карбюратор К-45. Нужна регулировка, да и тема этого карбюратора раскрыта ее полностью. Изучая форум понял только одно-карбюратор нужно менять на японский, любой другой, даже на китайский. Но! Имеется второй мотоблок с таким же карбюратором и работает без проблем. Итак, с чего начать регулировку? Уровень топлива. По одним источникам 11мм +/- 1,5, по другим 12мм +/- 1,5 от уровня топлива до плоскости корпуса. Есть второй способ, найденный на сайте promotobloki-от верхней плоскости поплавка до плоскости корпуса, но к сожалению не указан зазор. Далее сам процесс регулировки: снимаем корпус поплавковой камеры, ставим на банку и подключаем самотёком топливо. И тут вроде как засада получается-регулируя уровень до 11мм поплавок упирается одним краем в рычаг и его переклинивает на трубке, а усики рычага остаются свободными, т.е. поплавок до них не доходит, уже упершись в рычаг. Подскажите, может есть иной способ регулировки и достаточно будет вывести расстояние от верхней плоскости поплавка до плоскости корпуса? Или через топливную трубку замерить уровень? Опять же чем? Есть ещё два нюанса: топливный жиклер хх имеет два отверстия-одно поперечное и одно тонкое продольное от края до поперечного. Как должно располагаться поперечное отверстие? Ближе к воздушному каналу хх или эмульсионному каналу хх? Потому как канал в месте нахождения данного жиклера меняет угол. (Скажем так, нужно ли соблюсти соосность с каким либо из данных каналов, в т.ч. по высоте?) Ведь не зря данный жиклер маркирован после регулировки. Ну и ещё один вопрос: в главной системе есть две трубки. Тонкая, что сверху зажимаемая вышеозначенным жиклером и более толстая, в которую вставляется тонкая. Так вот, более толстая имеет судя по всему, (не снимал, но на боковой поверхности если приглядеться видно), три тоненьких отверстия. Как её снять, нужно ли, в какую сторону должны быть ориентированы эти отверстия? Как собственно всё это почистить? Т.к. между этой трубкой и корпусом имеется полость, от которой идет канал в воздушную камеру.

И ещё вопрос по регулировке-максимальные обороты ловим на границе обеднения смеси или на границе обогащения? Т.е. закручивание болт, обогащаем, обороты поднялись, крутим дальше-держатся, затем уже смесь совсем богатая и обороты начинают падать. Где ловим максимальные обороты? На границе более бедной и на 1/4 закручиваем? Или ловим одну из границ и затем уже ловим минимальные?

MiDiYi написал:
Уровень топлива. По одним источникам 11мм +/- 1,5, по другим 12мм +/- 1,5 от уровня топлива до плоскости корпуса.

У моего карбюратора износилась резинка на игольчатом клапане и он стал клинить, перекрывая поступление топлива. Так вот, после разборки карбюратора увидел, что уровень топлива вообще не регулируется, т.е. язычок латунной пластины никуда не упирается. Карбюратор работал нормально, единственный ньюанс, что при заводке что холодного двигателя, что горячего, обязательно нужно перекрывать воздушную заслонку. Движок заводиться с первого раза (максимум со второго), даже после зимнего периода бездействия. Единственно что делаю на зиму- это заклеиваю отверстие в пробке бензобака.
ПыСы. По резинке на игольчатом клапане. Временно решил проблему, перевернув резинку на клапане.

Дмитрий Т , в магазинах продаются клапаны под карбюраторы скажем УАЗ-было время переполнял, посмотрели-резинку разъело-её вообще не было. Поехали-купили новый клапан с резинкой. Посмотрите, может подойдет.

Дмитрий Т , уровень регулируется двумя лапками. Язычёк регулируется под нижний уровень поплавка, скажем так, чтобы при отсутствии топлива латунная пластина падала вниз открывая клапан, но при этом так, чтобы при поступлении топлива и поднятии пластины поплавком клапан не клинило в посадочном отверстии.

Подскажите как решить проблему с установкой к45. Не прокручивается гайка крепежа к двигателю (мешает жиклер хх). кроме того не понятно как закрепить трос газа. на к16 флажек с отверстием а на к45 но глухой, находится далековато и ход имеет больше почти в 1,5 раза. Пока расстроен покупкой. у некоторых трос газа выведен на регулятор оборотов, но у меня нет такой

Братья по разуму, Ау!
Я, признаться, думал, что проблема с К45 коснулась меня одного. Но, оказывается, она ГЛОБАЛЬНА! От Владика до Бреста. Тем не менее, решение существует, и оно находится просто рядом, ну совсем близко. Заходите на форум «Мотоблок Мотор Сич и Навесное. Обмен опытом.Обслуживание.Ремонт.Модернизация». Страница 1685 содержит подробное описание выхода из надоевшей всем проблемы. Просто следуйте описанным мною рекомендациям и будет вам счастье. Будете вспоминать меня добрыми словами не один раз. На последующих страницах указанного выше форума идет развитие темы. Поинтересуйтесь. будет только польза. Вопросов по доработке не должно возникнуть, так как процедура разобрана до мелочей. Главный совет — не работать дрелью. Все сверления выполняются вручную, благо, и латунь, и алюминий — материалы довольно мягкие и легко поддаются обработке.
Кстати, на этот форум забрел совершенно случайно. Повезло вам!

Гломоздин Николай написал:
Заходите на форум «Мотоблок Мотор Сич и Навесное. Обмен опытом.Обслуживание.Ремонт.Модернизация». Страница 1685 содержит подробное описание выхода из надоевшей всем проблемы.

Возможно правильнее было бы так:
Гломоздин Николай
«Форуму привет.
Обращаюсь к владельцам карбюраторов К45, которые разочаровались в этом изделии и готовы заменить его на какой-либо другой. Заверяю вас – не стоит этого делать. Да и 3600 – это явно перебор. Я сам промучился с этим агрегатом более 8 лет и думал (не без оснований), что хуже данного девайса нет на всей планете. Сейчас же напротив, считаю, что лучшего и более простого карба не существует для данного вида техники. Что же вызвало такую разительную перемену в моих оценках ситуации? Ответ прост. Похоже, друзья, мне удалось подобрать к этому карбюратору “код доступа”.
Не обошлось без математики, пусть элементарной (5 – 6 класс), но все же! Несколько расчетов на калькуляторе, несколько экспериментальных распылителей, появившихся только благодаря наличию настольного токарного станка и обрезков латуни, несколько дней удивительно плодотворного труда и – вуаля! Движок (4.05) ожил и стал, наконец, самим собой. Это спустя восемь-то лет! Итак — исчез чрезмерный нагар на свече зажигания и в камере сгорания; исчез дымок из глушителя; пуск гарантирован с первого рывка; появилась долгожданная приемистость; приятным бонусом явилось существенное прибавление мощности, что в принципе не удивительно после приведения состава топливной смеси к норме. Увеличение тяги весьма заметно, стоит только сесть за руль.
При помощи прибора ИКС (Индикатор Качества Смеси. Есть в сети, рекомендую) отмечено изменение цвета пламени в цилиндре. Если раньше оно было то красным, то оранжевым, то теперь пламя почти голубое, что свидетельствует о нормальном соотношении бензина и воздуха в топливной смеси.
А теперь к сути вопроса. Как всего этого добиться?
Схема доработки предельно проста. Воздушный Канал Главной Системы имеет сужение до 1,7 мм. Можете рассмотреть этот участок как на схеме карбюратора в РЭ, так и на “живом” изделии. Увеличиваем эту узкую часть до 3,4 мм, т.е. вдвое. Работаем аккуратно, используя сверла с нарастающим по 0,1 — 0,2 мм диаметром. Начинаем со сверла 1,9 мм и так далее. Увлекаться при этом не стоит. Больше 3,4 мм я бы не советовал рассверливать этот канал – существует опасность проникновения сверла в поплавковую камеру. Хотя и в этом случае выход есть.
Теперь берем в руки распылитель (эмульсионную трубку). Были испытаны распылители с большим количеством отверстий, вплоть до 16 (см. фото), но остановился все–же на штатном, с 8 сверлениями. Да и вам легче будет справиться с задачей по увеличению их диаметров, нежели с разметкой, кернением и первым проходом новых отверстий. В стоковом состоянии распылитель имеет 8 сверлений диаметром 0,6 мм. Если поставить его вертикально, то нижние 4 отверстия, лежащие в горизонтальной плоскости, рассверливаем до 1,3 мм. Остальные 4 отверстия – до 1,2 мм. В конце работы проходим внутреннюю поверхность распылителя сверлом 4,5 мм, снимая обрадовавшиеся внутри заусенцы. Дальнейшее увеличение диаметров отверстий распылителя не приведет к положительному результату. Проверено. Вновь появятся провалы при резком открытии дросселя. Но если раньше они наблюдались из-за нехватки воздуха в смеси, то теперь они будут иметь место из-за его избытка. Поэтому я остановился на формуле (4отв. х 1,3 мм) + (4отв. х 1,2 мм). Наверное, такие размеры и есть “золотая середина” для данного карба, данного ТЖ (у меня 150-й) и для данного объема камеры сгорания. Важное замечание – все сверления проводились вручную. Электродрели я в руках не держал. Работал патроном на конусе Морзе. И без нажима. Сверло вгрызается в мягкий металл под собственным весом этого патрона и конуса, только благодаря легкому проворачиванию. Теперь по поводу свечи. Она будет приемлемого цвета, если вы поставите подходящую по калильному числу. У меня установлена БРИСК с маркировкой 19. Это самая горячая свеча в линейке выпускаемых этим производителем. Небольшой нагар при этом не удивителен, учитывая качество нашего топлива. Стаканчик 92-го бензина сгорает на асфальте, радуя всех присутствующих темным, весело клубящимся дымком. М — да уж…
После проведения этих несложных процедур работа движка – просто песня. При работе в транспортном режиме эффект особенно ощутим. На среднем ходу пытаюсь спровоцировать провалы в работе двигателя (прежде он постоянно грешил этим) и как можно резче открываю газ. И что вы думаете? Ни малейшего намека на сбой в работе. Обороты охотно подхватываются, ЭмЭс гребет, как танк. Даже звук движка изменился. Он отныне “заговорил”. Обычно в подобных случаях говорят, что “Харлей – Девидсон” нервно курит в сторонке”. Пожалуй, соглашусь.
А что же случилось? Ребята, я просто добавил недостающий воздух в топливную смесь. За неимением ОТДЕЛЬНОГО винта качества смеси на форсаже пришлось поступить вот таким образом. Не так давно один из форумчан писал, что он максимально обеднил смесь, но движок все равно чихает и грешит провалами в оборотах при нагрузке. Обеднить – это вывернуть имеющийся регулировочный винт качества смеси, не так ли? Друзья, мы забываем, что этот винт предназначен только для регулировки ХОЛОСТОГО ХОДА. Нам эту возможность любезно предоставил завод-изготовитель (ПЕКАРу по ходу привет). Подразумевается, что качество смеси на остальных режимах завод берет на себя и при этом гарантирует нам классическую пропорцию порядка 1 :15. Так вот открою вам секрет – НИКТО – НИКОМУ – НИЧЕГО – НЕ ГАРАНТИРУЕТ. Забыл добавить слово СОВСЕМ. Количество алюминиевой и латунной стружки на моем столе дает мне все основания для таких заявлений. После проведенных мною работ, увенчавшихся потрясающим результатом по их завершении и приведших к убедительной победе над предрассудками в том числе, меня особенно тешит рекомендация РЭ “не сбивать заводские настройки”. СпрОсите, какими такими предрассудками? Да вот хотя бы главный из них – мы ведь уверены, что в карбюраторах всё сбалансировано и выверено, “как в Аптеке”! Типа — “ А разве может быть иначе?!” Оказывается, может. Проверено.
Кстати, в практике доработки карбюраторов я не одинок. Оппозитчики в отчаянии (эх, была – не была!) сверлят свои К68, Матвеев с воодушевлением вгрызается сверлами в японско — китайские карбы, но расширяет пока только главные воздушные каналы в них. На распылители у него рука все еще не поднимается. Однако парень он толковый, докопается со временем и до этого.
Будут вопросы – с радостью отвечу. Всем доброго здоровья и удачи.
(Гм, а фотографии вставить не получилось) «

Мои мысли роятся только в моей голове. Эх повезу рой на дачу, да на выходные.

Карбюраторы мотоблока «Нева»: особенности, назначение и правила эксплуатации

Карбюратор для мотоблока – это связная часть системы питания. Главной задачей является оптимизация топлива для получения определенного состава. Карбюратору прежде всего необходим постоянный контроль нагрузок.

Продлить службу устройству помогут регулярные проверки, регулировки, правильная эксплуатация. Кроме того, на это влияет комплектация оборудования, используемое топливо.

Особенности устройства

Мотоблок – довольно мощный агрегат, обладающий большой силой, но в то же время средних размеров, оснащенный многофункциональным оборудованием. В основном техника производится с бензиновым, дизельным или электрическим двигателем. Последние, кстати, встречаются крайне редко. Чтобы добавленное топливо воспламенилось как раз требуется карбюратор. Производитель представляет следующие виды:

роторные – наиболее простые по своей структуре, ими оснащаются в основном малогабаритные двигатели на 12-15 кубических дюймов;
плунжерные – в данном случае конструкция усложнена, поэтому используется для сборки мощных мотоблоков.

Карбюрация производится с помощью главных деталей:

главный поршень;
соединительная часть – фитинг;
топливный бак;
игла высокого/низкого оборота;
трубка Венури.

Так, процесс начинается с движущего наверх поршня, в результате чего создается вакуум. Карбюратор же впитывает воздух, а он в последующем движется по трубке Венури. Движение горючего (из бака) направлено в сторону двигателя, осуществляется это с помощью соединительного фитинга, действовавшего за счет созданного вакуума. Жидкость огибает основную иглу, протекает по гнезду впуска, попадая в трубку Венури. Надавливая на рычаг газа, горючее высвобождается за счет иглы низких оборотов. Далее за поток бензина отвечает первая игла.

Среди отечественных мастеров и сельхозрабочих особой популярностью пользуется техника российских марок «Нева», «Ока», «Агро», «Утра». Она отличается оптимальной комплектацией, качественным, мощным карбюратором. Особенно российские покупатели ценят мотоблоки «Нева» К-45 за надежность, долговечность. Модель КМБ-5 является более старым агрегатом, поэтому перед покупкой проконсультируйтесь со специалистом, который предоставит товар, отвечающий вашим запросам.

Для больших нагрузок рекомендуется использовать мотоблоки МБ-2 – они оснащены мощными моторами, отличаются надежными карбюраторами, способными работать долгие годы без вынужденного ремонта. МБ-1, в свою очередь, считается облегченным типом, обеспечивающим оптимизацию функционального двигателя.

Правила эксплуатации

Устройство прослужит долго, если соблюдать следующие рекомендации.

Для сохранения механизма в рабочем состоянии важно следить за составом поступаемого бензина – в нем не должны присутствовать механические примеси.
Перед началом ремонтных работ необходимо обрабатывать детали тем же топливом. Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы.
Сушить детали лучше всего с помощью продувки сжатым воздухом.
Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки.

Окончательную сборку, установку деталей производите равномерно – так можно избежать деформации или изгибов частей карбюратора.
Следите за тем, чтобы камера поплавка плотно соединялась с корпусом – будущий успех заключается именно в их герметичности.
Перед запуском механизма проверьте, как соединен воздушный фильтр – стоит опасаться протечек жидкости.
Чтобы избежать протекания, топливный кран надо открыть, затем перекрыть воздушную заслонку, управляющий рычаг туго закрутить, дроссельную заслонку открыть на 18-14. Утопитель следует пережать до появления капель топлива (если температура снизилась до 5 градусов).
При запуске воздушную заслонку надо немного приоткрыть. Как только мотор прогреется, откройте на полную.

Уход за карбюратором мотоблока

Предотвратить мотоблок от частых поломок или ремонтов получится лишь при тщательном слежении за работой механизма. Как уже выяснилось, важно проводить своевременную регулировку холостого хода. Кроме того, не забывайте чистить карбюратор, осматривать состояние деталей, для этого необходимо сначала их снять, возможно, им требуется полная замена. Например, часто изнашиваются прокладки. Из-за постоянного взаимодействия с топливной жидкостью, воздухом мотор сильно загрязняется. Сократить ручную чистку помогут фильтры, которые устанавливаются на агрегат. В этом случае очищать их придется по мере сильной загрязненности.

На состояние оборудования оказывает воздействие состав заливаемого топлива. Горючая жидкость низкого качества ухудшает функционирование, службу деталей, механизма в целом. Именно по этой причине мастера часто прибегают к замене или ремонту сельхозтехники. Приобрести новые запчасти можно на автомобильных рынках или в магазинах, где работают квалифицированные специалисты.

Достаточно назвать модель, серийный номер оборудования, и вам будет предоставлена соответствующая помощь, выбор качественных деталей. Кстати, прямо в магазине для вас могут провести диагностику, чистку, замену.

Отрегулировать устройство марки «Нева» достаточно легко даже своими руками. Главное, придерживаться вышеуказанных правил. Не будет лишним приобрести схему подсоединения каждой детали после ремонтных работ или настройки, так как неверная установка запчастей приведет к неисправности оборудования – оно просто не запустится. Старайтесь использовать качественное топливо, проводить регулировку вовремя, а также не нужно экономить на запчастях. Ведь работа всего механизма зависит от каждой детали.

В следующем видео вас ждут чистка и промывка карбюратора от мотоблока Нева Мб23.

К 45 Р(У), Нева МБ 1(2), отрегулировать, устройство, китайского, как снять, схема, своими руками видео, Каскад, Агрос, Лифан, Арго, замена на другой

Как происходит регулировка карбюратора мотоблока

При сильном загрязнении можно воспользоваться компрессором.

Винты малого и полного газа нужно закрутить до упора.
Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
Завести мотор и подождать, пока он прогреется.
При работающем моторе рычаг управления поставить на минимальные обороты.
Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
Поставить обороты холостого хода на максимум при помощи винта малого газа.
Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
Рычаг управления мотором поставить на газ.
При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.

Особенности регулировки у разных торговых марок

Как уже отмечалось ранее, карбюратор мотоблока настраивается аналогично, вне зависимости от марки: Нева, Каскад, Агрос (или Арго, как называют его с 2012 года), Лифан и другие.

Если после проведения всех описанных выше манипуляций карбюратор продолжает работать некорректно, его потребуется снять и осмотреть. Возможно, узлу будет необходим ремонт, очистка или промывка деталей.

После регулировки обязательно проверьте свечи зажигания на загрязненность: почистите их от нагара или замените в случае выявления их неисправности, настройте СЗ.

Устройство и регулировка карбюратора К-45

Мотоблок Нева моделей МБ-1 и МБ-2 оборудован двигателем ДМ-1К с карбюратором К-45. Существуют и модификации модели, такие как К-45Р, К-45У, К-45М.

Для правильной настройки вкратце рассмотрим его устройство.

Карбюратор – узел двигателя, который переливает топливо, смешивая его с воздухом, и регулирует его поступление в цилиндры.

Рассмотрим схему К-45. Здесь дроссельный рычаг 11 расположен в нижней части заслонки, которая регулирует количество смеси бензина и воздуха. К нему присоединена тяга регулятора. В верхней части дроссельной заслонки находится винт упора 5. Главный рычаг заслонки 14 управляет ее положением. В закрытом положении она удерживается пружиной, а когда ДВС запускается, происходит открытие на определенный угол. Градус угла рассчитан так, чтобы не было чрезмерного обогащения топливной смесью холодного двигателя мотоблока.

Регулировка К-45 позволяет всей системе питания и самому двигателю работать без перебоев:

подготовьте карбюратор к настройке и прогрейте мотор мотоблока;
снижайте скорость вращения движка с помощью винта 5;
используя винт 8 необходимо задать максимальное число оборотов на холостом ходу двигателя;
и в завершение измените скорость вращения, повернув винт в обратную сторону на 0,25 оборота.

Ремонт К-45: основные рекомендации, видео

Для того, чтобы починить карбюратор своими руками, предлагаем ознакомиться с видео ремонта мотоблока «Нева» МБ-2.

Рассмотрим основные неисправности К-45:

Если в камеру ДВС поступает избыточное количество воздуха. Попробуйте заменить прокладку между головкой и карбюратором и крепче затянуть крепежные гайки на соединении. Если это не помогло, причиной может быть износ вала на заслонке или отверстия, куда он подсоединен. Такой вал подлежит замене, а в случае разбитых отверстий меняется устройство целиком.
Когда в поплавочную камеру поступает слишком много топлива. В этом случае проверьте и замените изношенные детали: поплавок, жиклеры, иголку.
Если в карбюратор поступает мало бензина, проверьте фильтр и отстойник, шланги подачи топлива и бензобак. Загрязненные элементы необходимо промыть или заменить, а если бак заржавел изнутри, придется почистить его каустической содой.
Если наблюдается повышение расхода горючего, настройте карбюратор, обратившись к инструкции по эксплуатации.

Замена на другой карбюратор

Для того, чтобы карбюратор мотоблока работал исправно и без перебоев, необходимо постоянно следить за состоянием фильтров, проводить регулировку для правильной подачи топлива и воздуха, а также использовать бензин с октановым числом не ниже 92. В случае, если поломки К-45 избежать не удалось:

приобретите оригинальный узел;
демонтируйте неисправный механизм, начиная с головы двигателя;
с неисправного карбюратора слейте остатки топлива;
очистите соединение и проведите замену узла.

Или обратитесь за заменой в сервис. Если вы хотите поставить на агрегат карбюратор другой марки, докупите необходимый переходник.
