Ккм 1 картофелекопалка отзывы: Картофелекопалка вибрационная ККМ-1 (Для мотоблоков Нева, Ока, Каскад и др)

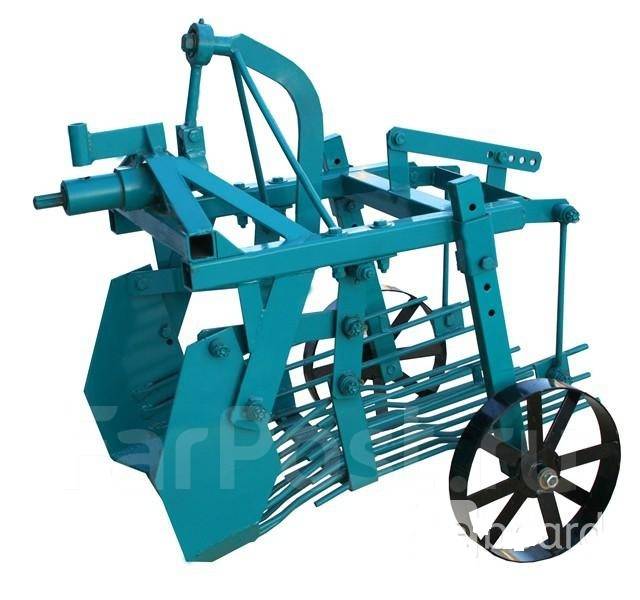

Картофелекопалка для мотоблока ККМ-1 (вибрационная)

Назначение	применяется совместно с мотоблоком среднего и тяжелого класса для механизированного выкапывания картофеля, лука, свеклы, чеснока и других корнеплодов из земли на ровных участках, укладывает на поверхность для последующего сбора вручную.
Совместим	с мотоблоками НЕВА МБ, ОКА МБ, Мобил К МКМ Пахарь (Lander), Салют 100, Агат 5, Caiman, Pubert — но возможно надо дополнительно подбирать ремень под конкретный мотоблок.
Принцип работы механизма	лемех подрезает пласт земли грядки, который поступает на просевную решетку — грохот. За счет вибрационно-горизонтальных колебаний на поверхности грохота земля подвергается измельчению и просеиванию между прутьями.
	Оставшиеся комки земли, корнеплоды диаметром более 25 мм., укладываются на поверхность почвы позади агрегата.
Ширина захвата	370 мм..
Производительность	0,05-0,2 га/час — зависит от плотности почвы и скорости движения.
Скорость движения (рабочая)	1,1-2,1 км/час.
Глубина подкапывания лемеха	до 20 см. (обычно устанавливают 12-15 см.).
Радиус поворота	3 метра.
Колея	600 мм..
Тип / количество / размер колес	металлические сварные / 2 шт. / 270х45 мм..
Шаг / диаметр прутьев просевной решетки	35 мм. / 10 мм..
Рекомендации по использованию	• почва должна быть средняя или легкая, влажностью до 27%, твердость до 20 кг/см², засоренность камнями до 9 тон на га.. • при работе желательно устанавливать на мотоблок грунтозацепы и утяжелители.
Функциональные возможности — особенности	• вибрационные колебания — осуществляет эксцентрик вала, крутящий момент передает клиновой ремень от шкива двигателя.
	• рекомендуется за два-три дня до сбора урожая удалить ботву с поля. • эффективный сбор урожая при ширине междурядий 60-70 см.)
Регулировки	глубина погружения лемеха — с помощью опорных колес можно её менять.
Комплектация	— малый ведущий шкив для установки на мотоблок 1 шт.. — ремень клиновой А-1180. — инструкция по эксплуатации.
Страна производитель	Россия, Чувашская республика, г.Чебоксары.
Габаритные размеры (ДхШхВ)	700х700х600 мм..
Вес	45 кг..

Картофелекопалка к м/б Каскад ККМ-1 (Чебоксары)

Артикул: 01.015.00022

1

Картофелекопалка ККМ-1  — предназначена для механизированного выкапывания клубней картофеля из земли, укладывания на поверхность для дальнейшего ручного собирания. Кроме этого механизм можно использовать для собирания лука, свеклы, чеснока. Модуль состоит из активного лемеха (ножа) и просевной решетки (грохота). Возможно регулирование глубины выкапывания с помощью опорных колес, мягкость сепарации грунта регулируется с помощью оборотов двигателя мотоблока. Подходит к мотоблокам типа «НЕВА», «Салют», «Каскад», «Фаворит», «МТЗ», «Аврора» и мотоблокам аналогичной конструкции. Картофелекопалка ККМ-1 предназначена для работы на легких и средних почвах при влажности не более 27%, засоренных камнями до 8-9 т/га, при твердости почвы до 20 кг/см2.

Картофелекопалка ккм 1 для мотоблока, доработка своими руками, чертежи

Ежегодная уборка урожая картофеля может пройти быстро и комфортно, если заменить ручной труд на использование специальных картофелекопалок для мотоблоков или минитракторов.

Применение специальных устройств  не просто значительно облегчит и ускорит процесс сбора урожая картофеля, но и существенно сохранит здоровье и хорошее физическое состояние, так как не требует таких титанических физических трудов, как ручная копка картофеля.

Картофельная копалка на тракторили мотоблок представляет собой навесное устройство, которое крепится на мотоблок или мини-трактор. Картофелекопалки имеют зубцы, которые во время движения вскапывают землю. В процессе движения по транспортеру, между зубцов агрегата остаются картофелины. Клубни автоматически либо помещаются  в специальный резервуар, либо выбрасываются в междурядье. Устройство само выкапывает и очищает от земли урожай, его остается только собрать с поверхности земли.

Приспособление позволяет очистить площадь участка от урожая гораздо быстрее и эффективнее, нежели при использовании ручного труда.

Картошка копатель на мотоблокможно приобрести в магазинах дачной или садовой техники, а можно изготовить и самостоятельно. Как сделать картофелекопалкумы обязательно более подробно рассмотрим ниже.

Достоинства и недостатки самодельных картофелекопалок

Смастерить самодельный агрегатвполне реально и довольно выгодно. Однако, у всего есть обратная сторона медали, поэтому минусы существуют и у самодельных копалок для мотоблока, хотя их и не так много.

Минусы самодельных картофелекопалок:

•  Процесс проектирования требует кропотливой работы, ведь необходимо найти чертежи. Даже готовые чертежи, найденные в сети, иногда требуют доработки и подгона «под себя»;
•  Вес самодельной картофелекопалки, сделанной своими руками, будет больше. Производители готовых копателей максимально картошки оптимизируют свою продукцию,  использую все возможности для уменьшения ее веса;
•  Больше расход горючего мотоблоком/мини-трактором при работе с  картофелекопалкой, сделанной своими руками ручной. Чем больше вес навесной картофелекопалки, тем больше расходуется больше горючего;

Плюсы самодельной картофелекопалки

•  Стоимость агрегата в итоге получается значительно ниже. Приспособление для копки картофеляот производителя стоит недешево, не каждый может себе его позволить. Себестоимость картофелекопалки в разы ниже готового варианта;
•  Индивидуальный проект под конкретный участок, почву и человека, который будет управлять процессом. Как упомянуто выше, даже готовый чертеж копалки, как правило, дорабатывается с учетом особенностей участка, почвы, собственной физической силы и т.д.
•  Усовершенствование в процессе разработки чертежа. Можно модернизировать устройство картофелекопалки, добавив дополнительные детали, которые могут повысить эффективность устройства;

Как видно, недостатки не слишком значительные. По крайней мере они не перевешивают достоинств создания картофеля копалки своими руками. Однако, если речь идет об огромных площадях, картофелекопалка для трактораили мотоблока от производителя все же будет выгоднее. Самодельные устройства больше подойдутдля средних или маленьких участков с относительно небольшой площадью посадки.

Виды картофелекопалок

Рассматриваемые агрегаты подразделяются на два основных вида — стрельчатые и вибрационные (грохотные).

Стрельчатые копалки картофеля, их еще называются веерными, представляют собой лемех, к которому приварены наклонные прутья. Это самый простой вид устройства, способный крепиться к любому мотоблоку или небольшому трактору. Подобная картофелекопалка к мотоблокуделается довольно просто.

Принцип работы простой картофелекопалки заключается в подрезании лемехом пласта земли, вместе с урожаем, после чего земля проваливается между прутьев обратно, а клубни остаются остается на поверхности. Подобная конструкция эффективная только на неплотных грунтах.

Вибрационная или грохотная копалка для картофелясостоит из двух основных частей. Это лемех (плуг) и вибрационное сито, расположенное на опорных колесах. В процессе работы агрегата лемех выхватывает часть земли с клубнями и отбрасывает на просеивающую решетку. Благодаря вибрации, земля просеивается, на решетке остаются только картофелины.

Несмотря на простоту и удобство в использования, а также высокую производительную эффективность, грохотная картофелекопалка для мотоблока своими руками изготавливается сложно и трудоемко. Впрочем, все сложности в процессе изготовления впоследствии с лихвой окупаются.

Наиболее популярные модели картофелекопалок

Сегодня существует несколько наиболее ходовых видов картофелекопалок: обычная ККМ-1, обычная ККМ-3, обычная Garden Scout, вибрационная Нева и вибрационная Полтавчанка. Рассмотрим более подробно каждую из моделей.

Картофелекопалка простая для мотоблока ККМ-1

•        Навес включает в себя лемех и посевную решетку;
•        Устройство хорошо подходит для мягких и средних почв, с уровнем влажности не более 25%;
•        Глубина копания составляет 20 см, а область возделывания — около 35 см;
•        Производительность конструкции колеблется от 0,05 га до 0,2 га в час;
•        ККМ-1 весит в среднем около 40 кг;
•        Скорость передвижения устройства 1-2 км/час;
•        Навес подойдет для мотоагрегатов типа Нева, Каскад, Салют, Фаворит и т.
  д.

Картофелекопалка простая для мотоблока ККМ-3

Аппараттретьего поколения схож по характеристикам с ККМ-1, однако имеет ряд усовершенствований. Например, по сравнению с ККМ-1, агрегат ККМ-3 имеет увеличенную область обработки — 40 см. Устройство обслуживает одним механизатором. Глубину вскапывания можно менять при помощи опорных колес.

Такая картофелекопалка для минитрактораявляется наиболее оптимальным вариантом благодаря своему весу — 40 кг.

Картофелекопалка простая для мотоблока Garden Scout

•        Является продуктом китайского завода;
•        Ширина области обработки составляет 40 см, а глубина возделывания — 28 см;
•        Конструкция весит 42 кг;
•        Производительность конструкции Garden Scout достигает 0,2 га в час;

Вибрационная картофелекопалка для мотоблока Нева

•        Эта компактная вибрационная картофелекопалка предназначена специально для мотоагрегатов Нева;
•        Имеет сравнительно небольшой вес — 34 кг;
•        Глубина обработки почвы составляет 20 см, а ширина охвата лемеха — 36 см
•        Производительность конструкции составляет от 0,15 га до 0,2 га в час;
•        Скорость передвижения устройства 1-2 км/час;
•        Конструкция имеет ценовые преимущества перед конкурентами;

Вибрационная картофелекопалка Полтавчанка

•        Конструкция подходит для почвы средней тяжести, уровень влажности которых может достигать 30%;
•        Насадка имеет вес 34 кг;
•        Глубина проникновения в почву всего 18 см, область охвата лемеха составляет 39 см;
•        Скорость передвижения устройства 2-3 км/час;
•        Навес подходит для разных типов мотоблоков и мини-тракторов (Нева, Фаворит и т.д.)
•        Уровень колес устройства может регулироваться;

Как сделать картофелекопалку для мотоблока своими руками

Изготовление копателей картофеля своими руками является довольно трудоемким и кропотливым процессом. Самостоятельно изготовить можно в несколько этапов. Мы подробно остановимся на каждом и расскажем,как сделать картофелекопалку для мотоблока своими руками.

Инструменты для работы

Первоначально необходимо подготовить инструменты, которые понадобятся для создания картофелекопалки на мотоблок своими руками, а также другие расходные материалы.

Рабочие инструменты, без которых не обойтись в процессе сбора картофелекопалки —

•        сварочный аппарат,
•        угловой шлифовальный аппарат,
•        электрическая дрель,
•        угольник,
•        уровень,
•        перфорированные монтажные пластины,
•        стальные болты с гайками.

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблокана вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму,подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока— мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки. Важно то, что колеса нужно использовать с широкой шиной.

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Создание простой картофелекопалки

Если вариант с вибрационным копателем для вас слишком сложен и трудоемок, можно обратиться к созданию наиболее простой конструкции ручной копалки для картошки.

Изготовление простой картофелекопалки своими руками для минитрактораили мотоблока не требует специальных материалов и даже чертежей.

Для того, чтобы изготовить веерную картофелекопалку своими рукамипригодится сошка, которые запросто можно вырезать, допустим, из лопаты. В качестве стержней можно использовать вышедшие из строя виллы.

Дальнейший принцип создания ручного картофелекопателяаналогичен процессу создания вибрационного. Есть множество пособий по созданию копалок своими руками с видео в открытом доступе в Сети.

Отзывы о картофелекопалках

Агрегат, столь существенно облегчающий работу аграрников-любителей, нашел отклик у многих людей. Интернет хранит множество отзывов о работе выкапывателя картофеля для мотоблокаили трактора. Причем отзывы оставляют как о покупных устройствах, так и самодельных картофелекопалках для мотоблока и минитрактора

Например, дачники, открывшие для себя выращивание различных культур, отмечают, что такие агрегаты настоящая находка.

«Несколько лет назад купил мотоблок Нева и к нему приобрел вскапыватель для картофеля марки КВМ-3. Это вибрационное устройство, при помощи которого весь сбор урожая превратился в настоящее удовольствие. У меня проблемы со спиной, так что использовать лопату я не могу. А после работы с картофелекопалкой я не ощущаю никаких неприятных ощущений в больной спине»

Как видно, использование картофелекопалки для мотоблокасущественно снижает необходимость в физическом труде человека. Что является немаловажным фактором для дачников, многие из которых уже немолодые люди, имеющие проблемы со здоровьем. Даже люди, не имеющие проблем со здоровьем, признательны картофелекопалкам для минитрактора или мотоблока. Активный труд, которого итак предостаточно на земле, может привести к ухудшению здоровья, даже если оно было до этого идеальным. Так что использование вскапывателей картофеля являеется, своего рода профилактикой здоровья при работе со сбором урожая. Тем более копатель картофеля для мотоблокаможет использоваться не по назначению, он отлично подходит для сбора разного урожая, не только картофеля.

«Очень доволен покупкой картофелекопалки. Работать с ней невероятно удобно и эффективно. Нет никаких сложностей в том, чтобы разобраться в процессе работы. Нужно просто присоединить  устройство к мотоблоку и спокойно передвигаться по участку. А в это время агрегат все сам сделает за тебя. Собрать всю картошку с участка мне удалось за 2 дня. А вот махать лопатой мне пришлось бы как минимум неделю»

Из этого отзыва становится понятно, что картофеле копалки тракторныеи другие берегут не только здоровье, но и другой ценный ресурс — время. Скорость сбора урожая может зависеть от разных факторов. Не каждый может позволить себе потратить недели на то, чтобы убрать весь посаженный картофель. Между тем, копалка картофеля поможет в разы ускорить процесс. Особенно это актуально для тех, кто засаживает картофель в больших объемах.

«Каждая копейка, отданная за мою картофелекопалку себя оправдала. По сути в этом году копкой картошки я и не занимался, за выходной обработал 30 соток, руки никто себе не поотбивал»

Даже если картофельная копалка для мотоблокабыла приобретена за немалую сумму, практика потребителей показывает, что эти средства были потрачены не впустую. Кроме экономии времени и здоровья, картофелекопалка к мотоблокудает и материальную экономию. Например, дачникам нет необходимости брать отпуска или отгулы, чтобы успеть  все собрать с участка. Также, устройство налаживает более качественный сбор урожая, что может увеличить его итоговый объем. Наконец, успев собрать весь картофель с участка до заморозков, дождей или других неприятных обстоятельств, аграрий только выиграет. Зная, как сделать картофелекопалку своими руками можно сэкономить еще больше.

Сегодня в виртуальном пространстве есть множество информации по всем видам садовой техники. Можно найти и инструкции для создания или починки картофелекопалки для мотоблока на видео. Найти можно как подробное описание как сделать выкапыватель картофеля для мотоблока своими руками, найти информацию по правильному использованию, возможностях ремонта или замены оборудования и прочим актуальным запросам. Используя глобальный опыт из открытых источников интернета, сделатькартофельную копалку для мотоблока своими руками сможет практически каждый человек, необходимо лишь время и минимальные способности к сварке, работе с дрелью, болгаркой и т.д.
