Монтаж кондиционера - 12 схем установки

При размещении кондиционера необходимо учитывать не только пожелания заказчика, но и объективные условия, обеспечивающие комфортную атмосферу в комнате, удобство монтажа и обслуживания сплит-системы, стоимость работ. Конечно, установить климатическое оборудование можно где угодно, однако, для стандартного помещения с окнами, расположенными на одной стене оптимальными считаются всего 12 вариантов. Эффективные решения предусматривают монтаж внутреннего блока сплит-системы на стене ближе к потолку. Внешний блок вынесен наружу, устанавливается на внешней стене ниже или на уровне внутреннего блока.

1. Вариант

Внутренний блок находится справа от окна, на смежной с окном стене. Наружный блок расположен под окном, внизу. Преимущества: хороший воздухообмен в комнате, удобство обслуживания, простой и недорогой монтаж.



2. Вариант

«Боковой вывес». Положение настенного блока как в 1-м варианте, но внешний блок устанавливается сбоку от окна. К преимуществам предыдущего варианта добавляются: улучшение внешнего вида всей конструкции и небольшая экономия материалов за счет уменьшения длины фреоновых трубопроводов.

3. Вариант

Оптимальное решение для комнаты с балконом. Внутренний блок сплит-системы находится как в 1-м варианте, а внешний блок смонтирован на стене возле ограждений балкона. Необходимое условие - обеспечить доступ к наружному блоку, если балкон застеклен.

4. Вариант

Когда внешняя стена дома не допускает установку наружного блока, то блок можно закрепить на парапете балкона, справа от балконной двери. При этом, застекленный балкон должен иметь открывающуюся справа створку, для доступа к оборудованию. Настенный блок установлен как в 1-м варианте. Внимание! Балконное ограждение должно быть пригодным для монтажа

5. Вариант

Повторяются условия предыдущего варианта, но в остеклении балкона нет справа открывающейся створки. В таком случае внешний блок крепится на фронтальном парапете балкона.



6. Вариант

Решение повторяет 1-й вариант, только внутренний блок кондиционера располагается на противоположной стене комнаты (слева от окна). Наружный блок крепится под окном. Монтаж выйдет подороже, за счет расхода материалов. Длина магистральных трубопроводов увеличена на 0,9 — 1,5 м.

7. Вариант

Рассматривается вариант с балконом, при этом внутренний блок находится на левой стене. В таком положении стыковочные разъемы фреоновых магистралей невозможно провести и закрепить с балкона. Проект затратный, так как необходимо участие промышленного альпиниста.

8. Вариант

В условиях подключения 7-го варианта, монтаж сплит-системы можно выполнить без привлечения альпиниста. Для этого наружный блок закрепляется на фронтальном парапете балкона. Преимущества: простая установка сплит-системы, удобное обслуживание. Небольшой минус решения — увеличенный расход материалов для фреоновых магистралей, неэстетичность внешнего вида конструкции со стороны улицы.

9. Вариант

В комнате с двумя окнами настенный блок устанавливается в простенке между ними. Наружный блок монтируется с противоположной стороны под левым окном. Для реализации этого решения ширина простенка должна быть не менее 1 м.

10. Вариант

В комнате с двумя окнами настенный блок устанавливается в простенке между ними. Наружный блок монтируется с противоположной стороны под левым под правым окном. Для реализации этого решения ширина простенка должна быть не менее 1 м.

11. Вариант

Сленговое название «бутерброд». Внутренний и наружный блоки сплит-системы крепятся к наружной стене, в проем между окон, напротив друг друга. Это рациональный и экономный вариант. Конструкция привлекательно выглядит внутри помещения и не портит внешний вид здания. При проведении работ не пострадает интерьер комнаты. Преимуществом является недорогой монтаж и экономия материалов - фреоновые трубы имеют минимально возможную длину.

12. Вариант

Тот же «бутерброд» в комнате с одним окном. Сплит-система крепится слева или справа от оконного проема. Необходимое условие — размер простенка для установки оборудования должен быть шире 1 м. Монтажные работы проводятся с участием промышленного альпиниста, но данный тип монтажа имеет минимальный расход материалов.

Помимо рассмотренных вариантов, возможны нестандартные решения, которые могут предложить профильные специалисты в каждом конкретном случае.

Таким образом, вам нужно определить расположение внутреннего и наружного блоков исходя из следующих параметров:

1.   Расположение внутреннего блока сплит-системы в помещении слева или справа

2.    Расположение наружного блока: под окном, между окнами, на балконе, на ограждении балкона.

3.   Способ размещения фреонотрассы: внутри помещения или вне помещения.

В нашей компании "Евроклимат" Вы можете заказать монтаж кондиционера. Получите консультацию по тел.8 (812) 643-66-60. Выезд на замер - бесплатно!



Как производится установка кондиционера на вентилируемый фасад

Автор Евгений Апрелев На чтение 4 мин. Просмотров 3.2k.

Процесс монтажа наружного блока кондиционера не представляет труда, если облицовка здания выполнена традиционным способом – керамическая плитка на бетонных стенах конструкции. Благодаря тому, что стоимость энергоресурсов непрерывно растет, то многие управляющие компании и ОСМД принимают решение утеплить снаружи весь дом целиком.

Одним из самых распространённых вариантов утепления в наше время выступает вентилируемый фасад – на несущие стены дома дюбелями закрепляется слой минеральной ваты, после него следует воздушный промежуток 50 миллиметров для непосредственно вентиляции утеплителя, и слой наружной облицовки в виде плит листового металла или специального композита.

[contents]

Особенности установки наружного блока на вентилируемых фасадах

Все большее распространение получает практика передачи функции управления жилым фондом в частные организации. В этом есть определенные плюсы – на частника легче надавить, чем на госконтору, а потому хоть какие-то работы по дому все же выполняются. Но есть и минусы – они и сами не прочь потрепать нервы подопечным жильцам.

В частности – запрещается установка кондиционера на вентилируемый фасад, мотивируя свои требования небезопасностью такого способа. Стоит признать, что они почти во всем правы, но с одной оговоркой – монтировать можно, если использовать специальную методику работ, исключающую возможность непроизвольного разрушения конструктивных элементов наружной облицовки стен.

Как видно из схематического изображения, монтаж кондиционера на вентилируемый фасад нужно производить не на лицевые плиты, которые выполняют декоративно-защитную функцию, а на стенку сооружения. Наружные листы не предназначены для навесных устройств, и дополнительная нагрузка в пятнадцать килограмм весом если не сразу, то позже все-таки оторвет лист от обрешетки.

В качестве альтернативы некоторые установщики могут предложить разместить все оборудование на крыше здания, мотивируя такой подход к решению проблемы более низкой стоимостью работ. Но этого делать не рекомендуется по нескольким причинам:

  • Снижается холодильная мощность из-за большой протяженности хладотрассы.
  • По деньгам может выйти даже дороже за счет стоимости материалов на прокладку длинной трассы.

То есть, затратив одинаковое количество денег, можно получить систему с ухудшенными характеристиками благодаря потерям. Поэтому лучше настаивать на настенном варианте монтажа, или пригласить более компетентных производителей работ.

Этапы проведения монтажных работ

Нижеследующая схема крепления наружных блоков нагляднее всего проиллюстрирует особенности конструкции:

Последовательность операций:

  1. Сначала нужно снять плитки облицовки и проделать в них отверстия под выход нижней части кронштейна. Снимать надо две соседних плиты для возможности регулировки после тогда, как все будет собрано обратно и для обеспечения жесткости конструкции.
  2. Демонтировать слой утеплителя. Его нужно обязательно снимать, а не проделывать отверстия под шпильку потому как утеплитель нельзя сжимать. Да и работать так будет легче.
  3. Пробурить в стене сквозные отверстия для шпилек и закрепить их согласно чертежам. Под шайбу обязательно подложите широкую металлическую пластину для защиты материала стены от выкрашивания. На крепежную гайку навинтите еще одну для фиксации от самораскручивания.
  4. Снятые ранее листы теплоизолятора разрезать на полосы и заполнить ими пустое пространство как можно плотнее. Во время этой процедуры вы в полной мере оцените пункт 2.
  5. Закрепить детали из пункта 1 на свои места.
  6. Привинтить оба кронштейна. Не забывайте контрагаить – даже шайба гровера не всегда спасает от саморазвинчивания при вибрациях. Вы же не хотите, чтобы ваш прибор рухнул с высоты на какого-нибудь прохожего или чей-то автомобиль?
  7. Все. Можно смело крепить блок.

 Советы и рекомендации

  • Рабочий процесс значительно облегчится, если перед началом работ демонтировать отлив. Будет и гайки удобнее крутить, и минвату укладывать, и конструкцию регулировать для выставления горизонтального уровня.
  • Монтаж наружного блока кондиционера на вентилируемый фасад предполагает применение удлиненных кронштейнов – не менее 500 Х 500 миллиметров, а лучше 600 Х 600. Использование стандартных, размером 450 Х 450, приведет к тому, что у наружного блока не останется пространства для забора воздуха. Ведь он будет расположен впритык к фасаду, и качество охлаждения ухудшится.
  • Не забывайте, что минимальное свободное расстояние между корпусом наружного охладителя и стеной составляет 100 миллиметров.
  • Крепежные метизы лучше всего взять с резьбой М12 – М14. Это связано с большим рычагом усилия, передаваемого им от кондиционера. Ведь кронштейн теперь не имеет упора в капитальную стену дома.
  • Элементы крепежа будут расположены в слое ваты, который имеет свойство накапливать влагу, а металл, в свою очередь, от воды начинает ржаветь.
    Потратьтесь на комплектующие, которые покрыты антикоррозийной защитой, иначе со временем железо сгниет и может отвалиться от стены. Лучшим из вариантов будет оцинкованное изделие.
  • Если приходилось подпиливать оцинкованные метизы, то место среза необходимо в кратчайшие сроки загрунтовать и покрыть слоем защитной краски. От среза ржавчина начнет быстро распространяться дальше. Цинковая пленка надежно защищает до тех пор, пока не нарушена ее целостность по всей площади.

Установка внешнего и внутреннего блоков кондиционера

После пробивки отверстия необходимо протянуть коммуникации, повесить внутренний и наружный блоки и соединить их.

Проводка коммуникаций

К коммуникациям относятся:

-межблочный кабель (трёхжильный или пятижильный)

-питающий кабель

-медные трубки

-дренажный (сливной) шланг

Итак, отмеряем необходимую длину меди, провода и дренажа.

Одеваем на медные трубки теплоизоляцию нужного размера, на концы трубок одеваем колпачки или заматываем изоляцией, к трубкам добавляем провод и дренаж, стягиваем стяжками и продеваем сквозь стену.

При этом, если трасса идёт не в штробе, а в коробе, то его нужно установить на этом этапе, до соединения трубок, так как это будет удобней.

Установка внутреннего блока.

В комплекте с кондиционером всегда прилагается, так называемая, монтажная рамка или пластина.

С помощью строительного уровня выравниваем рамку горизонтально (можно сделать невидимый глазу уклон около 3% в сторону стекания конденсата) и крепим её к стене.

Это можно сделать саморезами с дюбелями или дюбель-гвоздями, "бабочками" - главное чтобы было надёжно.

После этого соединяем медные трубки внутреннего блока с межблочными - это можно сделать с помощью вальцевания или методом пайки.

После соединяем дренаж и электрические провода.

Электрические соединения

Провода соединяем по номерам - чтобы они совпадали на внутреннем и внешнем блоках:

1 на внутреннем блоке к 1 на внешнем блоке

2 на внутреннем блоке к 2 на наружном блоке

и так далее.

Питающие провода подключаем к клеммам "L" и "N, или выходящей из него вилке.

Монтаж внешнего блока

Для того чтобы повесить внешний блок на стену необходимо приобрести специальные кронштейны, в комплекте они не идут.

Выбирать кронштейны следует по максимально допустимой массе и длине кронштейнов, закладывая двукратную перегрузку.

Для обычных 5-7-9 Btu/h используют кронштейны с максимальной нагрузкой до 60 кг.

Удлинённые кронштейны могут понадобиться, если, к примеру, снаружи стены проложен утеплитель, вентилируемый фасад.

Монтаж кронштейнов

-Измеряем ширину креплений внешнего блока

-Размечаем на необходимой ширине отверстия используя уровень

-Бурим отверстия под крепёж (стандартно-10 мм болты)

-Прикручиваем кронштейны к стене



Установка внешнего блока

-Закрепляем кондиционер верёвками

-Вывешиваем за окно и устанавливаем на кронштейны

-Устанавливаем антивибрационные резиновые прокладки

-Закрепляем кондиционер 8 мм болтами с гайками и гайками

-После этого вальцуем фреоновую трассу и соединяем с внешним блоком.

-Подключаем питание и межблочный кабель

Хочу обратить внимание, что питание подводится как к внутреннему блоку так и к внешнему. Обычно к внешнему блоку подводится питание у мощных кондиционеров от 18 Btu/h.

 На следующем этапе остаётся запустить фреон в систему и проверить работоспособность кондиционера.





монтаж внешнего блока на застекленном балконе, фасаде дома и лоджии. Правила установки. На какой высоте вешают?

Кондиционер состоит из двух блоков: внутреннего и наружного. Каждый из них имеет собственные функции. Наружное устройство чаще всего располагается на фасаде дома, балконе или лоджии и способно поглощать тепло при испарении и выделять его во время конденсации. В процессе установки этого блока имеются свои тонкости и нюансы. Более подробно поговорим о них в нашей статье.

Конструктивные особенности

В качестве примера можно использовать сплит-системы. Их наружный блок включает несколько основных составляющих, среди которых компрессор, управляющая плата, клапан, вентилятор, радиатор, фильтр системы фреона, защитная крышка и соединения на штуцерах.

С помощью компрессора фреон сжимается, а также поддерживается его перемещение по холодильному контуру. Основой могут служить поршень или спираль. Модели с поршнем имеют более низкую цену, но при этом недостаточно надежны. Это особенно актуально в холодное время года, когда на улице наблюдается понижение температуры.Четырехходовый клапан предусмотрен в тех системах, которые работают как на холод, так и на тепло.

Если работает режим обогрева, задача клапана – изменить направление движения фреона. Наружный блок при этом будет не нагреваться, как обычно, а обеспечивать охлаждение.

Инверторные наружные блоки предполагают наличие управляющей платы. В других случаях система электроники располагается во внутреннем устройстве, чтобы не допустить ее поломки из-за изменений температуры и уровня влажности.

Вентилятор служит для того, чтобы вовремя охлаждать конденсатор. Если речь идет о бюджетных моделях, он будет иметь одну скорость вращения, в более дорогих же она зависит от того, какая температура воздуха снаружи. Чаще всего у вентиляторов имеется 2–3 скорости, которые регулируются довольно плавно.

Что касается радиатора, именно за счет него происходит охлаждение и конденсация фреона. Фильтр фреона же обеспечивает защиту от медной крошки и других элементов, засоряющих кондиционер в процессе установки и эксплуатации. Однако если в процессе монтажа были допущены ошибки, то внутрь может попасть значительное количество грязи, с которой не справится даже данная система.

Защитная крышка прячет клеммник, а в некоторых случаях и соединения на штуцерах, к которым, в свою очередь, подведены соединители обоих блоков кондиционера.

Основные правила установки

Вешать наружный блок охлаждающей системы нужно правильно, поэтому потребуется соблюдать инструкцию. Существуют устройства, которые можно крепить к потолку, однако с некоторыми это делать запрещено. К радиатору охлаждения должен поступать открытый воздух, поэтому размещать устройство нужно на улице или, к примеру, на застекленном балконе, где открывается окно. В закрытом помещении оно просто перегреется, что приведет к поломке.

Кондиционер нужно будет заправить хладагентом. Установить устройство требуется таким образом, чтобы в дальнейшем у мастера не возникло проблем с доступом к клапанам, размещенным сбоку, чаще всего на левой стороне. Это же касается и помпы.

Если не соблюсти данное условие, придется обращаться к профессиональным альпинистам при возникновении проблем.

Максимальный показатель шума не должен превышать 32 дБ, этот момент обязательно требуется проверить. Конденсат не должен стекать по стенам, попадать на козырек или прохожих. Нужно обращать внимание и на такой показатель, как крепость стен. Блок весит довольно много, поэтому его нельзя закреплять на утеплительном слое, облицовке или поверхности на основе газобетона. Крепежные элементы должны быть надежно зафиксированы.

Чтобы компрессор не перегревался, блок нужно повесить на расстоянии более 10 сантиметров от стены, не больше, иначе на заднюю скрытую стенку устройства будут попадать прямые солнечные лучи, что крайне нежелательно.

Обдуванию не должно ничего мешать. Длина трубопровода между блоками должна соответствовать показателям, заданным производителем. Желательно обеспечить и защиту от проникновения влаги.

Соблюдение при монтаже всех существующих правил позволит функционировать устройству продолжительное время без сбоев.

Также потребуется подумать и о наборе инструментов, без которых установка внешнего блока будет невозможной. Чтобы монтаж был выполнен профессионально, мастеру потребуется специальный ключ.

Отличие от остальных разновидностей в том, что его механизм обеспечивает зажим и вращение гайки, а магнит не допускает ее падения.

Выбор места размещения

Строительство современных зданий изначально предполагает установку систем кондиционирования помещений еще на стадии проекта. На фасаде размещаются специальные короба, и уже в эту корзину будет помещаться устройство. Наличие коробов помогает уменьшить вероятность плохого крепления внешних блоков, а также они уместно вписываются во внешний облик здания, не нанося ему вреда.

В случае когда короба отсутствуют, нужно принимать во внимание некоторые аспекты. Блок размещается на стене квартиры, в которой расположен кондиционер. Следует уточнить у специалистов, возможно ли провести монтаж на фасаде, так как властями может быть издан запрет по ряду причин.

Независимо от того, какой этаж предполагается, чаще всего блок располагают под окном, немного ниже уровня подоконника, или же сбоку от него. Это не только удобно, но и позволяет без труда обслуживать устройство.

Если нет возможности разместить блок на фасаде, можно вынести его на открытый балкон, чердак или мягкую кровлю, а также расположить прямо на земле.

Еще одним интересным вариантом является размещение устройства в подвале. Это актуально в том случае, когда размеры трассы увеличены и существует перепад высот. При наличии в подвальном помещении отопления система кондиционирования поможет не только охлаждать пространство, но и согревать его в холода. Основным условием является хорошая циркуляция воздуха, которая поможет избежать перегрева теплообменника.

На что следует крепить?

Куда бы ни устанавливался наружный блок, закреплять его требуется обязательно. Обычно в качестве фиксаторов выступают кронштейны, представляющие собой две сварные планки. Выполнены они чаще всего из профиля с разным сечением. Нагрузка на данные элементы может быть гораздо большей, чем вес наружного блока кондиционера.

Если устройство планируется расположить на крыше или полу, предполагается использование специальных подставок. Чаще всего они изготавливаются из металла с порошковым напылением, но некоторые предпочитают просто фиксировать блоки на деревянных досках. Подставка способна выдержать вес более 250 килограммов, а это значит, что ее можно использовать даже для крупных промышленных кондиционеров.

О том, как установить наружный блок кондиционера, смотрите далее.

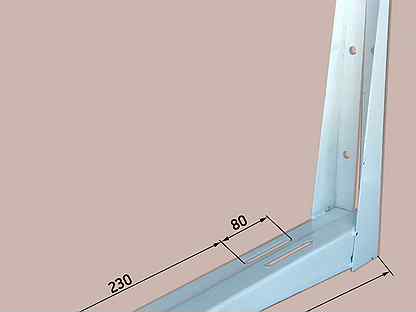

Кронштейны для крепления наружного блока кондиционера

Содержание статьи:

Сплит система состоит из двух блоков: наружного и внутреннего. Вынесение конструктивного модуля, выполняющего функцию конденсатора, избавляет от шума компрессора в помещении. Монтаж блока осуществляется на стене, крыше и балконе. Надежность установки обеспечивают кронштейны. Крепежные элементы подбираются в соответствии с типоразмером и весом кондиционера.

Основные виды кронштейнов

Распространенный вариант инсталляции наружной части сплит-системы – монтаж на стене здания. Установка осуществляется на специальные кронштейны, предлагаемые в трех модификациях:

Кронштейны с горизонтальной планкой более надежны в эксплуатации

  1. Опорная конструкция, изготовленная из двух металлических уголков, сваренных под углом 90°. Толщина стали 2-2,5 мм. Модель популярна благодаря доступной стоимости и возможности самостоятельного изготовления. Сварной шов – слабое место конструкции. Под действием погодных факторов (влаги, мороза) в нем начинаются коррозийные процессы. Уголки не имеют дополнительных ребер жесткости, значительный вес модуля приводит к деформации.
  2. Уголки с резьбовым соединением деталей. Конструкция собирается перед монтажом. Комплект включает 2 настенных и 2 горизонтальных швеллера. По прочности не уступает сварному шву. Крепеж проходит заводскую обработку от коррозии.
  3. Кронштейн для крепления наружного блока кондиционера с горизонтальной планкой. Дополнительный элемент усиливает конструкцию, позволяет равномерно распределить нагрузку. Универсальная система упрощает монтаж, достаточно выровнять планку по горизонтали. Единственный недостаток – высокая цена.

Требования к креплению

Для установки кондиционера требуется два кронштейна, изготовленных из П-образного или Г-образного профиля. Опорные элементы состоят из вертикальной и горизонтальной стойки. На них в заводских условиях выполнены отверстия круглой и овальной формы. Сквозь них осуществляется крепление опоры к стене. Перфорация отличается точной геометрией. На вертикальной стойке ряд отверстий под анкера, фиксирующие опору к фасаду здания. Горизонтальная планка имеет паз для крепления наружного блока сплит-системы.

Кронштейн, удерживающий внешний модуль кондиционера, постоянно подвергается статической нагрузке. К нему предъявляются требования по прочности и коррозийной устойчивости:

  • Технические характеристики кронштейна должны соответствовать весу и габаритам наружного блока кондиционера. Минимальная толщина металла 1,5 мм. Стойки меньшего размера могут прогнутся под нагрузкой. Длина и ширина вертикальной и горизонтальной планки имеют стандартные значения для различных моделей кронштейнов. Несоответствие им приводит к снижению прочности опоры.
  • Обработка поверхности – защита креплений от влажности и негативного воздействия погодных условий продлевает срок эксплуатации. Возникновение коррозии ослабляет металл, теряется надежность опорных элементов. Покрытие должно быть устойчиво к механическому воздействию, иначе в процессе монтажа появятся царапины. Нарушение целостности слоя краски ведет к появлению ржавчины. Качественная антикоррозийная обработка наносится равномерно, обеспечивает гладкую поверхность.
  • Монтаж крепления выполняется через имеющиеся отверстия. Не допустимо сверление дополнительных пазов. Разрушение защитного покрытия деталей приводит к скорой коррозии и потере прочности.
  • Поверхность стоек должна быть ровной, края отверстий тщательно обработанными. Зазубрины и выступы препятствуют качественной установке наружного блока.

Материалы для производства и покрытие

Стальные кронштейны наиболее устойчивы к погодным условиям

Кронштейны изготавливаются из стали и полиамида. В первом случае применяется сортовой металл толщиной от 1.5 мм. В качестве покрытия используется:

  • Эмаль – недорогой вариант, который обеспечит аккуратный внешний вид и защиту от влаги на 2-3 года.
  • Оцинковка – покрытие наносится на заводе гальваническим методом.
  • Порошковая полимерная краска – долговечный вариант, обеспечивающий эстетическую привлекательность и антикоррозийную защиту. Покрытие устойчиво к истиранию, механическому и химическому воздействию, солнечному свету. Распространенные цвета: белый, серый.
  • Производители снабжают кронштейны сертификатом качества. Изделия, прошедшие проверку и соответствующие стандартам безопасности, имеют такой документ. От покупки несертифицированных деталей лучше отказаться.

Лучшими техническими характеристиками обладает кронштейн для сплит-системы, изготовленный из нержавеющей стали. Он прочный, не поддается коррозии, исключает появление ржавых потеков на фасаде. Минус – цена изделий в 2-3 раза выше уголков из окрашенной стали.

Крепеж из полиамида рекомендуется при монтаже кондиционера на каркасные дома. Пластик не подвержен коррозии, его устанавливают в регионах с морским климатом. Материал хорошо гасит вибрацию, устойчив к ультрафиолету и смене температуры. Производством полиамидных конструкций занимаются в Италии. К недостаткам изделий относится стоимость, превышающая в 5 раз цену стальных уголков. Этот минус препятствует популярности пластиковых кронштейнов.

Критерии выбора крепления для кондиционера

При выборе кронштейнов учитывают следующие факторы:

  • Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки.
  • Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации.
  • В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период.
  • Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны. Опоры изготавливаются из металла толщиной 3 мм.
  • При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм. Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
  • Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.

Виброгасители необходимы для снижения уровня шума

Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.

Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.

Инструкция по монтажу

  1. Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
  2. Сквозь перфорацию выполняется разметка.
  3. Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
  4. Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.

От правильного выбора и монтажа кронштейна зависит эффективность работы климатического оборудования. Не менее важно обеспечить безопасность людей, припаркованной техники и других предметов, находящихся под блоком. Выбор опорной консоли основывается на характеристиках кондиционера.

Козырек для кондиционера: особенности изготовления и установки защитного навеса своими руками

Нужен ли козырек над наружным модулем?

Защитный козырек для кондиционера рекомендуется, когда:

  • Скатная конструкция крыши. Здесь больше всего образуется наледи, сосулек, слежавшегося снега. Небольшие сосульки не нанесут значительный ущерб корпусу, тем более компрессору. Останутся вмятины, но исправность механизма останется за счет наличия внутри технического пространства. От больших ледяных кусков, падающих с высоты, козырек над кондиционером не сможет гарантированно защитить.
  • Образование снежных шапок, наледи. Они могут повредить фреоновую систему охлаждения тяжестью веса.
  • Периодическое осыпание старого фасадного покрытия (штукатурка, облицовочная плитка, кирпичи). В этом случае нужно учитывать, из какого материала сконструирован навес козырька над оборудованием.
  • Особенности конструкции климат-устройства, системы циркулирования хладагента, увеличивающие вероятность повреждения механическим воздействием.
  • Монтаж нижним этажам здания. В этом случае сила удара падающих предметов, наледи увеличивается, что приводит к большей деформации корпуса, охлаждающей системы. Понадобится усиленный козырек для кондиционера.

Принцип работы кондиционера

Бытовая климатическая система в своей конструкции имеет два блока — внутренний и внешний. Между этими модулями четко распределяются функции работы испарителя и конденсатора. Конденсатор — это внешний блок, а испарителем называется внутренний. Соединены эти два элемента друг с другом с помощью магистрали, которая включает в себя трубки для подачи хладагента и кабель управления.


К внутренней части подсоединена дренажная трубка, которая выводит конденсат. С учетом инструкции ее нужно подсоединить с канализационной системой. Могут встречаться конструкции, которые имеют несколько внутренних блоков, в этом случае они называются мультисплит-системами, однако принцип работы у них точно такой же.

Устанавливают внешний модуль с учетом соблюдения горизонтальности во всех плоскостях. Требуется, чтобы эту часть мог обдувать ветер — во время установки козырька для наружного блока кондиционера необходимо не забывать про этот момент. В идеале лучше всего, чтобы наружная часть устройства была расположена на балконе. Когда квартира находится на самом верхнем этаже, внешний блок в некоторых случаях располагают на крыше. Этот способ установки возможен, если магистраль по длине не более 14 метров.

Во время монтажа конденсаторного модуля на стене дома необходимо соблюдать минимальную дистанцию в 10 см, в противном случае при жаркой погоде существует большой риск поломки компрессора из-за недостаточного обдува. Требуется защита от разных негативных факторов как непосредственно для кондиционера, так и для магистрали, которая объединяет оба блока устройства.

Конструкция козырька

Конструктивно защита кондиционера от сосулек и атмосферных осадков отличается своей простотой: на опорную раму, изготовленную из уголков, под углом крепят с помощью саморезов металлический лист толщиной не менее 3 мм. Всю конструкцию закрепляют анкерами к стене.


Помимо оцинкованной стали, для навеса можно использовать профилированный лист, триплексное стекло, поликарбонат и иные стройматериалы. Металл необходимо окрасить в светлые цвета. При выборе поликарбоната значительно снизится шум от дождевых капель, однако этот материал не может выдерживать сильные нагрузки.

Размеры навеса подбирают с учетом индивидуальных габаритов наружного блока климатической системы. Оптимальными являются размеры 120х60 см. Высота опорного узла — 30 см, угол крепления — примерно 75 градусов. Наиболее популярным материалом для изготовления навеса для кондиционера считается оцинкованная сталь.

Основные преимущества

Относительно необходимости защитного козырька для кондиционера можно встретить различные мнения. Зачастую даже от профессионалов можно слышать, что его монтаж совершенно необязателен. На самом деле инструкция, которая находится в комплекте с устройством, не предусматривает непременное наличие этой защитной конструкции.

Непосредственно во внешнем блоке уже учитывается, что он все время будет испытывать негативное действие различных факторов. Во внимание принято и то, что лопасти вентилятора и теплообменник будут очищаться от осевшей на них грязи после дождя. Это важно для сохранения нормального теплообмена.

Козырек не допускает отмывку теплообменника, и на нем со временем оседает пыль, а в некоторых случаях даже селятся птицы. При этом падающие с крыши сосульки могут повредить внешний модуль.

В старых домах опасностью для наружного блока являются осыпающиеся элементы отделки и кирпичные парапеты. Потому, установив кондиционер, необходимо выполнить защиту его внешнего модуля. Непосредственно наружный блок может не деформироваться от воздействия на него льда или упавших элементов отделки, но вот коммуникационные трубы, вероятнее всего, повредятся.

Заправка хладагентом и ремонт потребует значительных вложений, поэтому желательно организовать защиту для наружного модуля кондиционера и регулярно проводить чистку корпуса — это выйдет гораздо дешевле.

Главные недостатки

Защитный навес может обеспечить надежную работу кондиционера при любых погодных условиях. Но при этом он иногда причиняет некоторые неудобства:


  1. Большое скопление грязи под козырьком может ухудшить работу кондиционера.
  2. 2. Во время неудачного монтажа козырька вероятно снижение воздушного потока, который поступает к теплообменнику.
  3. 3. Наличие козырька осложняет замену и ремонт устройства.

Именно поэтому большинство владельцев сплит-систем не стремятся защитить внешнюю часть прибора.

Избавление от шума

Зачастую противники крепления навесов над кондиционерами аргументируют это тем, что во время попадания на него капель от дождя создается сильный шум, который вызывает дискомфорт как у непосредственно хозяина, так и у рядом живущих соседей. В этом случае существует отличное решение: на козырек просто наклеивается резина, которая является хорошим шумовым поглотителем.

Также часто умельцы организуют виброизоляцию с помощью шумоизоляционной ленты или рубероида. Для чего используют силикатный клей. Поверхность навеса перед выполнением этой работы необходимо обезжирить.

А можно обойтись без козырька?

По поводу необходимости навеса для сплит-системы существуют неоднозначные мнения. Часто, даже от специалистов, можно услышать, что его установка вовсе не обязательна. Действительно, монтажная инструкция, прилагаемая к кондиционеру, не предусматривает обязательного наличия такого защитного приспособления.

Самой конструкцией внешнего модуля прибора учтено, что он постоянно будет испытывать атмосферные воздействия. Принят во внимание и тот момент, что теплообменник и лопасти вентилятора будут очищены от осевшей на них пыли во время дождя. Это крайне необходимо для сохранения эффективного обмена теплом.

Козырек препятствует отмывке теплообменника и на нем постепенно оседает грязь, а иногда и селятся птицы. С другой стороны, падающие с крыши куски льда, реально повреждают наружный блок.

В старых домах угрозой для внешнего модуля являются и разрушающиеся кирпичные парапеты, и элементы отделки. Поэтому правы и те, кто считает, что установив кондиционер, нужно позаботиться о защите его наружного блока.


Хотя металлический корпус наружного блока кондиционера и рассчитан на установку со стороны улицы, но если на него упадет с большой высоты внушительных размеров ледяной нарост, он вряд ли выдержит подобную атаку

Сам внешний модуль может не получить повреждений от воздействия на него льда или отвалившихся тяжелых фрагментов отделки, а коммуникационные трубки, скорее всего, повредятся.

Ремонт и заправка хладагентом требует немалых вложений, так что лучше установить защиту для внешнего блока своего кондиционера и периодически выполнять очистку корпуса – это обойдется дешевле. Специфике самостоятельного обслуживания сплит-систем посвящена статья, с которой мы рекомендуем ознакомиться.

Как устроить защиту от шума?

Часто противники установки козырьков над кондиционерами приводят тот аргумент, что при попадании на него дождевых капель создается шум, вызывающий дискомфорт как у самого владельца техники, так и у его соседей.

У этой проблемы есть решение — на поверхность можно наклеить резину. Она является прекрасным поглотителем шума.

Некоторые умельцы устраивают виброизоляцию путем наклеивания рубероида или шумоизоляционной ленты. Для этого применяют силикатный клей. Поверхность, перед проведением процедуры, обезжиривают.

Что такое антивандальная защита?

Если квартира находится на первом или последнем этаже, то актуальным становится вопрос защиты внешнего модуля от покушений вандалов. Хищение его зачастую просто не имеет смысла – он не универсален, то есть подойдет не для любой сплит-системы.

Поэтому чаще происходит просто порча ради развлечения. Но бывают случаи, когда разрушив наружный модуль, извлекают трубки, которые изготовлены из меди.

Чтобы не приобретать новые детали взамен испорченных, лучше сразу при монтаже кондиционера установить и антивандальную защиту, представляющую собой металлический ящик с решетчатыми стенами. Она ограждает внешний блок и делает его недоступным для посторонних с улицы или с крыши.

Изготавливают решетку из стальной проволоки диаметром от 6 до 8 мм. Строгого требования к размеру ячеек нет, но лучше их делать не более 30 мм. Идеальное решение — соорудить каркас из оцинкованной проволоки, которая не коррозирует и долго сохраняет эстетичный вид.


Некоторые фирмы изготавливают фасады антивандальной защиты из перфорированного листа. Такая конструкция хорошо пропускает воздух, не препятствует его циркуляции и делает наружный блок почти невидимым

Благодаря надежному креплению, посторонним лицам не удастся демонтировать как навес для кондиционера, так и антивандальную защиту. Можно заказать такую конструкцию по индивидуальным эскизам, покрыть ее полимерной краской.

Если наружный модуль размещен на фасаде здания и его необходимо скрыть, хорошим решением является декоративная панель, не имеющая креплений.

Козырек для кондиционера своими руками

Защитный козырек для кондиционера – это легкая конструкция из металла. Для ее создания понадобятся:

  • стальной лист;
  • сварочный аппарат;
  • уголок со сторонами 25х25 мм, выполненный из стали толщиной 4 мм.


Перед работой следует сделать чертеж, чтобы не путаться в расчетах

Уголки будут служить опорой всей конструкции. Из стального листа выполняется защитная часть. При необходимости создать усиленный козырек выбирают железо большей толщины или оцинкованную сталь.

Перед сборкой конструкции определяются с углом наклона козырька и его размерами.

Пошаговая инструкция:

  • Измерить длину, ширину и высоту кондиционера. К полученным данным добавить по 10 см. Козырек не должен плотно прилегать к устройству. В верхней части защитной конструкции должен быть значительный выступ.
  • Создать каркас козырька. Для этого используют уголки 550, 250 и 230 мм длиной. Уголки 550 и 250 мм сваривают друг с другом под углом 70-75 градусов. Наклон козырька относительно горизонта должен составлять 15-20 градусов. Снег и наледь должны хорошо скатываться с металлического листа под тяжестью собственного веса. Затем берут третий уголок 230 мм и приваривают его одним концом к свободной стороне уголка 250 мм. Второй конец соединяют с центром уголка 550 мм. Полученный треугольник будет иметь выступающую сторону 200 мм.
  • Повторив вышеописанные действия, собрать вторую часть каркаса.
  • Следующий шаг зависит от высоты размещения кондиционера. К примеру, если он находится на первых этажах, саму конструкцию можно собрать на земле. При усилении конструкции понадобится 2 поперечины. К поперечным частям приваривают боковые части основания. Сверху крепят лист железа соответствующих габаритов. Для этого в верхних уголках и металлическом листе проделывают 4 отверстия, а затем скрепляют элементы болтами. Под крепежом должны быть резиновые прокладки, исключающие доступ влаги к поврежденным краям отверстий в стальном листе.

При большой высоте размещения сплит-системы удобнее установить козырек по частям.

Сперва на стене с боков от кондиционера закрепляют основание, и только потом приваривают поперечные профили и металлический лист.

Установка козырька для кондиционера

Поскольку конструкция козырька обладает определенной парусностью, лучше доверить установку профессионалам. Однако жители первых этажей могут провести монтаж козырька самостоятельно.

Сложность работы заключается в необходимости точно разметить место крепления. Также в момент крепления конструкцию придется удерживать в руках. Поэтому при самостоятельной установке лучше заручиться помощью еще одного человека.

Последовательность действий при установке защитного козырька на кондиционер:

  • Разметить технологические отверстия для креплений каркаса.
  • Перфоратором или сверлом с победитовой напайкой высверлить в стене отверстия для анкеров. Сверлом по металлу сделать отверстия в уголках.
  • Крепить козырек лучше на анкерные болты 8-10 мм.
  • В полученные отверстия вставить анкера и надеть каркас отверстиями на резьбу крепежного элемента. Для затягивания гайки должен оставаться 1 см. На этом этапе работу выполняют 2 человека.
  • Максимально затянуть все гайки на анкерах. Для облегчения и ускорения работ лучше пользоваться электродрелью с соответствующей насадкой.

Для надежного монтажа необходимо не менее 6 точек крепления навеса к стене. Хорошо зафиксированная конструкция представляет собой надежную защиту для внешнего блока климатической системы.

Козырьки стоит устанавливать над кондиционерами, размещенными на стенах многоэтажных домов. Это объясняется высоким риском падения сосулек и строительного мусора. Для частных одноэтажных построек эта угроза минимальна, однако перестраховаться стоит. Защита кондиционера от сосулек, скапливающегося снега и вандалов – основная задача владельцев сплит-систем, которую нужно решить сразу после монтажа климатического оборудования.

Особенности установки

Сделать козырек над кондиционером своими руками очень просто. Гораздо сложнее происходит процесс монтажа. Желательно доверить такую работу профессионалам, но при проживании на первом этаже можно все сделать самостоятельно с помощью стремянки и нескольких помощников.

Важный момент — разметка точек крепежа, их требуется не меньше шести. Выполняют эту процедуру с помощью строительного уровня и рулетки. Когда разметка выполнена, проводят следующие этапы работ:

  1. 1.
    С помощью перфоратора и бура по бетону требуемого диаметра делают отверстия как в стенке, так и в раме навеса.
  2. 2. В отверстия устанавливаются чопики, а после вбиваются анкера диаметром 0,9−1,2 см.
  3. 3. Надевают отверстия навеса на резьбовой участок анкерного болта так, чтобы остался зазор приблизительно в 1 см для накручивания гайки.
  4. 4. После вкручивают гайку.

Для сборки и установления навеса будет необходимо приблизительно 5 м металлического уголка 30x30x5 мм, 1 м² стали, не менее 6 шт. анкеров. Чтобы защитный козырек прослужил продолжительное время, для его сборки необходимо закупить качественный материал, а непосредственно всю конструкцию покрасить в светлый цвет.

Навес над кондиционером, который находится выше второго этажа, желательно не устанавливать самому. Это уже высотные работы, которые требуют специального разрешения. Как правило, это поручают промышленным альпинистам.

Отмечались случаи, когда после установки внешнего блока, монтажники забывали удалить с задней части транспортировочную сетку. Со временем в ее ячейки попадает грязь, которая остается. При установке навеса все это нужно снять. Некоторые компании делают для защиты внешнего модуля мягкие конструкции из москитной сетки. Эти чехлы защищают от пыли и грязи, но не от возможных деформаций. Дополнительно к ним будет необходим и монтаж козырька.

Антивандальная защита

Защита такого типа представляет из себя сплошной короб размером немного больший чем внешний блок изготовленный из стальной решётки. Сверху устанавливается сплошная металлическая пластина наподобие козырька, часто под наклоном.

Монтажные фирмы обещают что такая защита поможет защитить наружный блок сплит-системы от:

-кражи кондиционера

-сосулек (сосуль), дождя ,снега, града

-порчи внешнего блока злоумышленниками

-на первом этаже от грузовых автомобилей

Итак начнём с кражи внешнего блока

Честно говоря, я в своей практике кражу внешнего блока не встречал ни разу, так как он нужен только человеку у которого точно такой же кондиционер с поломанным внешним блоком, так что такое может произойти только целенапрвленно.

Для кражи незащищённого кондиционера нам потребуется разводной ключ, трещотка с головкой, обычно на 13 мм, и шестигранник для перекрытия сервисных портов, чтобы не вышел фреон. На саму процедуру понадобится примерно 10 минут.

Для кражи кондиционера с защитой нам понадобиться та же трещотка с головкой, и дополнительно 5 минут времени, для выкручивания 4 болтов.

Так что для вора,которому понадобился ваш кондиционер эти пять минут вряд ли станут препятствием.

Защита от атмосферных осадков

Скажу сразу что дождь, снег и даже туман кондиционеру абсолютно не вредят.

Сосульки при падении могут повредить кондиционер, но от этого вполне может защитить и более дешёвый козырёк.

Для повреждения кондиционера градом, он должен быть размером с сосульку,тогда он только может нанести вред, даже небольшие сосульки которые падают на кондиционер и оставляют  вмятины не мешают его дальнейшей работе, так как внутри корпуса есть технологическое пространство.

Порча наружного блока вандалами

Чтобы вывести из строя кондиционер, достаточно проткнуть его теплообменник металлическим предметом — гвоздём, отвёрткой или прутом.

Защита этому не помешает, так как снизу обычно решётки нет и можно спокойно достать до теплообменника. Даже если она там есть можно взять прут на несколько сантиметров длиннее и беспрепятственно совершить акт вандализма.

Защита от повреждения грузовыми автомобилями

Актуальна такая защита для установки на первых этажах где ездит грузовой транспорт, обычно это происходит если рядом находится магазин.

Я видел несколько искорёженных кондиционеров в узких проездах старых домов. Кондиционер зачастую повреждался вместе с защитой, так как конструкция из металлической сетки вряд ли сможет противостоять многотонной грузовой машине.

Хотя, возможно, в некоторых случаях она может помочь — водитель услышав металлический скрежет посмотрит в зеркало и объедет эту конструкцию.

Монтаж козырька

Установка защиты внешнего блока сплит системы также разделена на несколько этапов.

Этап первый, разметка

Необходимо точно разметить те места, где будут проделаны отверстия под установку козырька. Для этого понадобится:

  • мел, чтобы отмечать места сверления;
  • рулетка, чтобы измерять расстояние;
  • уровень для определения, ровно ли сделана разметка.

Этап второй, сверление отверстий

Следующий этап тоже носит, по большей части, подготовительный характер. Это сверление отверстий как в стене, так и в самой конструкции. Для этого понадобится:

  • дрель,
  • сверло по металлу,
  • сверло по бетону.

В проделанные отверстия в стене вбиваем чопики, как правило, они продаются вместе с анкерными болтами, на которых будет держаться вся конструкция. Также можно по старинке использовать деревянные.

Подготовительные этапы завершены. Можно приступить непосредственно к монтажу. Совмещаем отверстие в стене и на каркасе козырька. Вкручиваем анкерные болты, для того, чтобы облегчить себе задачу, нужен шуруповерт, с соответствующей насадкой.

Вот и все, козырек над кондиционером успешно установлен. Ничего сложного в этом нет. Чтобы собрать и установить защиту внешнего блока сплит системы, не нужно обладать какими-то специфическими навыками. Это может сделать любой человек, умеющий пользоваться сварочным аппаратом.

Защитные козырьки над кондиционерами стоит устанавливать в многоэтажных домах, так как велик риск падения сосулек и строительного мусора. В частных одноэтажных и двухэтажных домах такой риск минимален, но все же стоит перестраховаться. Ведь установка защиты сплит системы не займет много времени и не потребует каких-либо огромных затрат. Зато вы будете уверены в том, что внешний блок кондиционера защищен.

Функционирование на обогрев


Современные кондиционеры имеют высокую эффективность. В определенных моделях один затраченный киловатт может вырабатывать тепло или холод, объемом больше чем в 5 раз. Пользоваться прибором в качестве обогрева можно лишь до минус 5 градусов. Во время более пониженной температуры производительность устройства значительно понижается, хоть существует оборудование, изготавливаемое японскими фирмами Mitsubishi и Daikin, которое может работать на обогрев при минус 30 градусов.

Так или иначе, кондиционер не сможет работать без надежной снеговой и ветровой защиты внешнего модуля. Потому над устройством необходимо непременно установить надежный навес, чтобы снег не смог попасть в зазор между задней панелью и стеной при сильном ветре.

Уход за наружным модулем

Наружному блоку кондиционера требуется регулярная чистка не менее двух раз в год. Оборудование, которое находится между 4 и 8 этажом, практически недосягаемо для мелкого мусора. Эти устройства можно очищать один раз в 2−3 года:

  1. 1. Удобнее всего для этой цели воспользоваться мощным пылесосом. Он сможет удалить грязь с трубок теплообменника и с внешних фильтров. Поскольку для ухода за кондиционером необходим доступ, то изготавливают не сплошную защитную решетку, а с дверкой спереди или сзади конструкции.
  2. 2. Для очищения изделия необходимо открыть дверцу защиты, а после вскрыть корпус блока. Если находится мелкий мусор, то его убирают щеткой, а крупный — пылесосом. Мягкой щеткой очищают решетку фильтра.
  3. 3. Во время расположения наружного блока на незначительной высоте чистку проводят с обычной стремянки. Если высота не дает возможности осуществить это своими руками, то нужно будет обращаться к специалистам.

Есть еще один вариант очистки, однако для этого потребуется компрессор или баллон со сжатым воздухом. Чистку производят таким образом: в корпус вставляется шланг, а после включается компрессор. Так, за пределами блока окажется пыль и мусор.

На то, что наружному блоку требуется очистка, указывает характерный стук. Это означает, что лопасти вентилятора вращаются с трудом из-за загрязнения. Также может произойти утечка конденсата из внешней части устройства. Чаще всего радиатор загрязняется тополиным пухом, это понижает эффективность охлаждения вплоть до поломки оборудования. Чистку в таком случае делают водяной струей, которая вымывает грязь со всех труднодоступных участков. Тут же после проведения процедуры устройство готово для работы.

Взвесив все основные достоинства и недостатки установки защитного козырька, владелец кондиционера обязан самостоятельно принять решение о необходимости его монтажа. Как показывает практика, во время установки кондиционера этим элементом не нужно пренебрегать.

Источники

  • https://foundmaster.ru/climatic/zashhitni-kozirok-dlya-konditsionera.html
  • https://oventilyacii.ru/ventilyaciya/kondicionirovanie/ustanovka-kozyrka-konditsionera.html
  • https://sovet-ingenera.com/vent/montazh/kozyrek-dlya-kondicionera.html
  • https://StrojDvor.ru/kondicionirovanie/ustanovka/ustanovka-navesa-nad-kondicionerom-neobxodimost-i-vozmozhnye-problemy/
  • https://kachestvolife.club/o-vozduhe/ustanovka-navesa-nad-kondicionerom-neobhodimost-i-vozmozhnye-problemy
  • https://Rozarii.ru/podelki-dlya-dachi/kozyrek-dlya-kondicionera.html

[свернуть]

Установка наружного блока Настенное крепление Samsung AQ07XAN Руководство по установке

Фиксация наружного блока в положении

С

ЗАПОЛНЕНИЕ

Я

УСТАНОВКА

E-

14

Проверка и тестирование

1

Проверьте все следующие элементы установки:

Прочность на месте установки
Герметичность соединений трубопровода для обнаружения утечек газа
Соединительная проводка
Термостойкая изоляция трубопровода
Дренаж
Подключение провода заземления
Правильные операции (выполните следующие действия)

2

Нажмите кнопку.

Результат:

Световые индикаторы на внутреннем блоке мигают с интервалом в полсекунды
.
Когда внутренний блок открывается, вентилятор внутреннего блока запускается.

3

Нажмите кнопку.

Результат:

Наружный блок работает в режиме охлаждения следующим образом:

комнатная температура.

4

Направление воздушного потока

Нажмите кнопку и убедитесь, что лопасти воздушного потока
работают правильно.

456,5

мм

Резиновая ножка

254

мм

Для завершения установки выполните следующие проверки и тесты до
, чтобы убедиться, что кондиционер работает правильно.

Наружный блок должен быть установлен на жестком и устойчивом основании, чтобы
избежать любого увеличения уровня шума и вибрации, особенно если наружный блок
должен быть установлен рядом с соседом.
Если он должен быть установлен в месте, подверженном сильному ветру или на высоте,
устройство должно быть закреплено на подходящей опоре (стене или земле).

1

Расположите наружный блок так, чтобы воздушный поток был направлен к
наружу, как показано стрелками наверху блока.

2

Прикрепите наружный блок к соответствующей опоре с помощью анкерных болтов.

3

Если наружный блок подвергается сильному ветру, установите защитные пластины вокруг
наружного блока, чтобы вентилятор мог работать правильно. .

Обязательно закрепите его резиновую ножку, чтобы предотвратить ее вибрацию
и шум.

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

стеновых блоков Сан-Франциско | Современные стеновые блоки

Позвоните нам по бесплатному телефону 888. 228.3839

Наш выставочный зал: 6114 Geary Blvd. САН-ФРАНЦИСКО 415.831.6529

Модули

можно использовать в любом месте дома - от гостиной до спальни. Важно то, что вы сами решаете, какое хранилище вам нужно. Некоторые люди могут предпочесть скрытое хранилище, чтобы дом не выглядел беспорядочно.Многие другие могут захотеть продемонстрировать свои хранящиеся товары, которые чаще всего являются отличными предметами коллекционирования. В зависимости от типа хранилища можно выбрать из множества стеновых блоков.

изображений / продукты / 4/51254 / стенка-белая-высокоглянцевая-отделка-дуб-мебель-сан-франциско-ef-cadiz-m.jpg

Стенка EF Cadiz
Белая глянцевая отделка, блоки из дуба Рекомендуемая производителем розничная цена: 5350 долларов. 00

Специальная цена: 3299,00 $

изображений / продуктов / 8/50478 / najarian-felice-tv-stand-m.jpg

Современная тумба под ТВ NJ Fiorenza
Тупело солидс, Шпон дуба.Рекомендуемая производителем розничная цена: 1340 долларов США.

Специальная цена: 749,00 $

изображений / продукты / 0/51260 / телевизор-стенка-орех-белый-глянцевый-vg-blanid-1m. jpg

Современный ТВ Блок В.Г. Бланид
Глянцевая отделка орехового и белого цвета, стеклянные полки Рекомендуемая производителем розничная цена: 3450 долларов.00

Специальная цена: 2249,00 $

изображений / продуктов / 3/50373 / tv-stand-wall-unit-modern-ef-grand-m. jpg

Современный телевизор EF Grande
База под ТВ предназначена для использования с ТВ панелью. Рекомендуемая производителем розничная цена: 2240 долларов.00

Специальная цена: 1499,00 $

изображений / продукты / 9/7069 / wall-unit97-wenge1-m. jpg

Модульная стенка Luis
Новая модульная система.Создайте свой собственный дизайн Настенный блок. Рекомендуемая производителем розничная цена: 3800 долларов США.

Специальная цена: 2 999,00 $

изображений / продукты / 8/43948 / modular-wall-unit-metro-m. jpg

Современная модульная стенка Метро-2
Новое поступление! Современный Модульный Развлекательный Центр! Рекомендуемая производителем розничная цена: 5 459 долларов.00

Специальная цена: 3 899,00 $

изображений / products / 7/4527 / walunit5_2. jpg

Стенка 5
Модульная система.В наличии. Рекомендуемая производителем розничная цена: 1511 долларов США.

Специальная цена: 1 079,00 $

изображений / продуктов / 8/4528 / walluitl5_2.jpg

Рекомендуемая производителем розничная цена: 251,00 долл. США.

Специальная цена: 179,00 $

изображений / продуктов / 6/43946 / modern-wall-unit-metro-m.jpg

Современная модульная стенка Метро-1
Новое поступление! Современный Модульный Развлекательный Центр! Рекомендуемая производителем розничная цена: 6 999 долларов. 00

Специальная цена: 4 999,00 $

изображений / продукты / 1/48051 / modern-tv-unit-wood-sj221-m.jpg

Современный телевизор SJ221
Фактурный шпон, Натуральные лаки.Рекомендуемая производителем розничная цена: 9 700 долларов США.

Специальная цена: 5 999,00 $

изображений / продукты / 1/43951 / модульная-стенка-метро-4-м. jpg

Современная модульная стенка Метро-4
Новое поступление! Суперфункциональная и компактная модульная система! Рекомендуемая производителем розничная цена: 4619 долларов.00

Специальная цена: 3299,00 $

изображений / products / 7/36477 / alfredo-m4. jpg

Коллекция подставок под телевизор Alfredo
Впечатляющий дизайн, отделка венге Рекомендуемая производителем розничная цена: 979 долларов.00

Специальная цена: 699,00 $

изображений / продукты / 8/43958 / modular-wall-unit-eva-m. jpg

Современная модульная стенка Eva
Оригинальный современный модульный дизайн и стиль.Рекомендуемая производителем розничная цена: 4199 долларов США.

Специальная цена: 2 999,00 $

изображений / продукты / 5/43955 / modern-modular-wall-unit-michigan-m.jpg

Современная модульная стенка Мичиган
Новая модульная система гостиной позволяет комбинировать разные элементы на свой вкус! Рекомендуемая производителем розничная цена: 4199 долларов. 00

Специальная цена: 2 999,00 $

изображений / продукты / 4/47744 / стенка-белый-лак-современный-m4.jpg

Стенка NJ Premium 5
Белый лак, современный стиль.

изображений / продукты / 2/48052 / modern-tv-unit-wood-sj220-m.jpg

Современный телевизор SJ220
Фактурный шпон, Натуральные лаки. Рекомендуемая производителем розничная цена: 10 500 долларов США.

Специальная цена: 6 799,00 $

изображений / продуктов / 4/48054 / modern-tv-unit-wood-sj214-m.jpg

Современный телевизор SJ214
Фактурный шпон, Натуральные лаки. Рекомендуемая производителем розничная цена: 10 300 долларов. 00

Специальная цена: 5 949,00 $

изображений / продуктов / 3/43943 / modern-wall-unit-manch-m.jpg

Современная стенка Манчестер
Новый современный дизайн. Супер компактный и функциональный! Рекомендуемая производителем розничная цена: 2239 долларов. 00

Специальная цена: 1599,00 $

изображений / products / 0/46820 / aico199-m.jpg

Перегородка Aico Walnut
Массив дерева, Элегантный дизайн от мебели AICO, Новая коллекция!

изображений / продукты / 7/47747 / стенка-белый-лак-современный-m7. jpg

Стенка NJ Premium 8
Белый лак, современный стиль.

изображений / продуктов / 4/43944 / modern-modular-wall-unit-vivien-m.jpg

Современная модульная стенка Vivien
Новое поступление! Модульная система: добавляйте элементы и создавайте собственный дизайн! Рекомендуемая производителем розничная цена: 5 599 долларов США. 00

Специальная цена: 3 999,00 $

изображений / продукты / 1/47741 / стенка-белый-лак-современный-m1.jpg

Стенка NJ Premium 2
Белый лак, современный стиль.

изображений / продукты / 8/47748 / wall-unit-white-lacquer-modern-m8.jpg

Стенка NJ Premium 9
Белый лак, современный стиль.

изображений / продукты / 3/48053 / modern-tv-unit-wood-sj217-m.jpg

Современный телевизор SJ217
Фактурный шпон, Натуральные лаки.Рекомендуемая производителем розничная цена: 9 700 долларов США.

Специальная цена: 5 179,00 $

изображений / продукты / 6/24046 / wall-unit-m.jpg

JES 06 Настенный блок
Идеальное сочетание стиля и функциональности! Рекомендуемая производителем розничная цена: 5 879 долларов. 00

Специальная цена: 4199,00 $

изображений / products / 5/4525 / entertgl1_2.jpg

Альт
Деревянный шпон.Отделка деревом венге. Рекомендуемая производителем розничная цена: 2239 долларов США.

Специальная цена: 1599,00 $

изображений / продукты / 2/4782 / enter-tv-stand-67_2. jpg

Настенный блок MI
Сделано в Италии. Шпон Рекомендуемая производителем розничная цена: 1959 долларов.00

Специальная цена: 1399,00 $

изображений / products / 7/4857 / idusa-wallunit-76_2.jpg

Стенка 76
Деревянный шпон. В наличии. Рекомендуемая производителем розничная цена: 1259 долларов США.

Специальная цена: 899,00 $

изображений / продукты / 0/5710 / wall-unit-co-608_2.jpg

Настенный блок CO 608
Современная стенка со стеклянными дверьми Рекомендуемая производителем розничная цена: 2855 долларов. 00

Специальная цена: 2 039,00 $

изображений / products / 2/5722 / wall-unit-co-092_2.jpg

Настенный блок CO 092
Центр развлечений Contemporary Cappuccino Рекомендуемая производителем розничная цена: 895 долларов. 00

Специальная цена: 639,00 $

изображений / products / 4/5724 / wall-unit-co-151_2.jpg

Настенный блок CO 151
Открытая полка темно-серый металлический / стеклянный настенный блок Рекомендуемая производителем розничная цена: 1259 долларов. 00

Специальная цена: 899,00 $

изображений / products / 8/6878 / afira-cb-wall-unit_2.jpg

Рекомендуемая производителем розничная цена: 1819 долларов.00

Специальная цена: 1299,00 $

изображений / products / 1/5721 / wall-unit-co-082_2.jpg

Настенный блок CO 082
Новая стенка с отделкой для капучино в стиле ретро Рекомендуемая производителем розничная цена: 1735 долларов.00

Специальная цена: 1239,00 $

изображений / products / 9/5719 / wall-unit-co-174_2.jpg

Настенный блок CO 174
Консоль для телевизора с отделкой Black Finish с подсветкой Push Bottm Рекомендуемая производителем розничная цена: 1917 долларов.00

Специальная цена: 1369,00 $

1 по 44 (из 44)

1 Одним из предметов мебели, который есть практически в каждом доме, является стенка.На самом деле, стеновые блоки чаще рассматриваются как предметы интерьера, а не как предметы мебели. Это потому, что настенные блоки крепятся к стене и легко сочетаются с домашним декором. Настенные блоки - это в основном готовые компоненты, которые собираются и фиксируются вместе, чтобы сформировать законченное решение для хранения.

Вы можете выбрать современный стиль со стильной стенкой или придерживаться традиционного дизайна и материалов. Наиболее распространенными материалами, используемыми в стеновых панелях, являются дуб, клен, желтый кедр, дерево падук и тому подобное.Деревянные стенки придают очень стильный вид в сочетании со стеклянными панелями. Часто настенные блоки - это обычно термин, который используется для обозначения телевизионных блоков, предназначенных для размещения телевизоров или развлекательных центров. Настенные блоки также обычно используются в обеденной зоне для хранения всей вашей дополнительной посуды и обеденной посуды. На кухне стеновые блоки - это скорее решение для хранения вещей. Навесные шкафы, вероятно, являются наиболее удобными решениями для хранения, поскольку они предварительно изготовлены и их нужно только собрать, прежде чем они будут установлены на соответствующей стене.После установки и ремонта хорошо то, что вы можете легко их открутить, если вообще решите переехать в новое место, чтобы носить их с собой.

Авторские права 2001-2016 AvetexFurniture.com Сан-Франциско Магазины современной мебели - Современная мебель

Как установить бесконтактный мини-разъем

Добро пожаловать в очередную статью о сборке среднего мастера. Собственно, сегодня мы реально ничего не строим, а устанавливаем.Установка чего? Рад, что ты спросил. Я расскажу вам о моей установке Pioneer Ductless Mini Split.

Сначала мы обсудим, как работает мини-сплит, а затем рассмотрим мою ситуацию и потребности в обогреве и охлаждении моего магазина. Затем мы обсудим некоторые другие варианты, которые у меня были, и почему я в конечном итоге выбрал бесканальный мини-сплит.

Одно примечание перед тем, как мы начнем. Хотя многое из того, что я обсуждаю в этой статье, можно применить к дому / комнате / офисе / чему угодно, я буду говорить в основном о семинаре.Конкретно моя мастерская. В то время как традиционная система вентиляции и кондиционирования воздуха, безусловно, является вариантом для мастерской, ради этой статьи и соображений бюджета мы будем действовать так, как будто их не существует.

Что такое Ductless Mini Split?

Бесканальный мини-сплит - это разновидность теплового насоса, в состав которого входят внутренний и внешний блоки. Внутренний блок (кондиционер) монтируется высоко на стене в комнате / помещении, которое вы хотите обогреть / охладить. Наружный блок (компрессор) можно установить на расстоянии до X футов.X зависит от размера устройства. В случае моего мини-сплит Pioneer X составляет 100 футов. Меньшие юниты должны быть ближе, а большие - дальше.

О'кей, что такое тепловой насос?

Что ж, давайте начнем с вводной строки из статьи о тепловом насосе в Википедии:

Тепловой насос - это устройство, которое передает тепловую энергию от источника тепла к месту назначения, называемому «теплоотводом». Тепловые насосы предназначены для перемещения тепловой энергии в направлении, противоположном самопроизвольной передаче тепла, путем поглощения тепла из холодного помещения и передачи его в более теплое.Тепловой насос использует небольшое количество внешней энергии для выполнения работы по передаче энергии от источника тепла к радиатору.

Перемещает тепло с холода на тепло. Хм, давайте подумаем об этом в отношении кондиционирования и отопления.

Когда тепловой насос находится в режиме обогрева, он забирает тепло из наружного воздуха и направляет его в обогреваемое пространство. В режиме кондиционирования он делает наоборот, забирает тепло изнутри и выводит его наружу.

Как тепловой насос нагревается в холодную погоду?

Даже когда на улице холодно, в воздухе все равно тепло.Однако здесь тепловые насосы немного отставали. Старые тепловые насосы не могли работать при температуре ниже 20 или 30 градусов. В этом есть смысл, на улице холодно, поэтому не может быть много тепла. Откройте для себя инверторную технологию. Я не инженер и не специалист по HVAC, поэтому я даже не буду пытаться объяснять технические аспекты инверторов. Единственное, что я знаю, это инверторы:

  • эффективнее
  • может работать при очень низких температурах

Мои потребности в обогреве и охлаждении

Мое пространство

Магазин представляет собой довольно средний гараж на две машины.Он немного странной формы, поэтому кажется меньше, чем есть на самом деле, но его общая площадь составляет 476 квадратных футов, что довольно средненько. Гараж 22 х 22 фута составляет 484 квадратных фута. Стены хорошо изолированы, но потолок полностью неизолирован. Фактически, потолок провисает посередине, что создает зазоры в потолочной панели пылесоса. Существует также небольшой доступ на чердак, который не закрыт. В целом ситуация с потолком не идеальна. Любое тепло, которое попадает в мой гараж, уходит прямо через потолок.

Мой климат

Я живу в Канзас-Сити, поэтому имею дело с довольно холодной зимой и жарким влажным летом. Это была моя первая полноценная летняя и зимняя работа в этом магазине. Лето прошло нормально. С вентилятором это не было невыносимо (хотя у нас было довольно мягкое лето), но мне было далеко не комфортно. Хуже всего была влажность, и я знал, что в какой-то момент кондиционирование будет в будущем моего магазина. Эта зима тоже началась очень мягкой, и все Рождество я работал в своем магазине с легкой курткой и небольшим обогревателем.Потом выпало дно.

Неделя между Рождеством и Новым годом была довольно суровой (по крайней мере, для нас, жителей Канзаса, вы, северяне и канадцы, не судите меня). Наши ночи опустились до 10 и 15 (по Фаренгейту) ниже нуля, а максимумы были низкими однозначными числами. За это время у меня в магазине упало до 25-30 градусов. Не знаю, как вы, но к черту! Я не против, чтобы в моем магазине было холодно, но это территория Хот, и от работы получать удовольствие не нужно. Это также отстой, потому что вам нужно снять отделку и поместить ее в дом, чтобы она не испортилась.

Мои параметры

Летом я посмотрел на мини-сплиты и пришел к выводу, что не хочу тратить такие деньги. Лето было не очень веселым, но я знал, что смогу справиться с этим снова, если понадобится, при поддержке фанатов. Затем я подумал, что могу просто купить обогреватель на зиму, поэтому я начал искать его, когда температура упала. Я мог бы использовать электрические обогреватели, настенные обогреватели, пропановые или керосиновые обогреватели или электрические обогреватели для потолочного монтажа. Некоторые люди пользуются дровяными печами, но это казалось болью.Я также не уделял много времени газовым обогревателям (которые подключаются к газовой магистрали моего дома) из-за затрат, связанных с эксплуатацией линии.

Когда я начал исследовать все эти варианты, я пришел к выводу, что они будут одним или всеми из следующих:

  • Дорогой / Неэффективный
  • Шумный
  • Вонючий
  • Прерывистый (я не мог оставить его включенным 24/7)

Если бы я выбрал любой из этих вариантов, вероятно, это был бы электрический обогреватель, установленный на потолке.Один из них стоил бы 300-400 долларов и потреблял бы тонну электроэнергии. Когда я начал развлекаться такой высокой ценой только за тепло, в разговоры, происходящие в моей голове, снова стали появляться мини-шпагаты. Я подумал, что охлаждение обойдется еще в 300-400 долларов (или больше).

Второй шанс Mini Split

Во время моего первоначального исследования мини-сплитов я пришел к выводу, что открытие моего магазина будет стоить около 3000-4000 долларов. Это было 1500–2000 долларов за устройство и еще 1000–2000 долларов за установку.Это было далеко не в моем бюджете, но я подумал, что снова начну рассматривать устройства, а также заняться установкой своими руками. Во время этого последнего раунда исследования я наткнулся на довольно много людей, использующих этот бренд Pioneer, причем некоторые из них были установлены самостоятельно.

Я поговорил с продавцом Pioneer, дал им спецификации моего помещения, и они порекомендовали устройство 18 000 BTU, 20,8 SEER, которое стоило немногим более 1100 долларов. Самое замечательное в этом устройстве то, что он может продолжать нагреваться, когда наружная температура опускается до -13 градусов.Хотя это не часто, в моем районе может быть так холодно, поэтому я определенно хотел убедиться, что устройство выдерживает такие температуры.

Порядок установки

В тот момент я серьезно относился к мини-сплиту. Мне просто нужно было закончить установку и постараться избежать как можно больших затрат. На 90% установка этих агрегатов довольно проста. Особенно, если вам удобно заниматься электричеством и поблизости есть электричество. Честно говоря, если вам неудобно заниматься электричеством, оставьте все это профессионалу.Помимо электрического, самая сложная часть - это подключение внутреннего блока к наружному блоку. Это включает развальцовку медных соединений, испытание давлением, вакуумную откачку и, возможно, добавление хладагента. Для этого нужны дорогие инструменты и немало опыта.

В этот момент я решил обратиться к некоторым людям на соседнем веб-сайте, чтобы узнать, знает ли кто-нибудь о технологии HVAC, которая могла бы помочь с этой частью установки. Подрядчик ответил и порекомендовал парня, которого он использовал довольно часто.Я позвонил этому парню, и он сказал, что сделает это за пару сотен долларов и даже придет заранее, чтобы провести меня через некоторые из более сложных частей установки. Теперь я искал решение для обогрева и охлаждения менее чем за 1500 долларов. Запишите меня. Я разместил заказ на установку Пионер. Он прибыл примерно через неделю, и пришло время нырять.

Прежде чем мы начнем установку, позвольте мне сказать следующее…

***** ЭЛЕКТРИЧЕСТВО ОПАСНО. РАБОТА HVAC ОПАСНА.ПОЖАЛУЙСТА, КОНСУЛЬТИРУЙТЕСЬ С ПРОФЕССИОНАЛОМ, СЛЕДУЕТ ВЫ ВЫБРАТЬ УСТАНОВКУ СОБСТВЕННОЙ СИСТЕМЫ MINI SPLIT. ДАННАЯ СТАТЬЯ ТОЛЬКО ДЛЯ ИНФОРМАЦИОННЫХ ЦЕЛЕЙ. ДЕЛАЙТЕ ВСЕ РАБОТЫ НА СВОЙ РИСК *****

Материалы и инструменты

Инструмент, который я буду использовать

Необходимые материалы *

* это действительно будет сильно зависеть от вашей конкретной ситуации

theaveragecraftsman.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для зарабатывания рекламных сборов за счет рекламы и ссылок на Amazon.com

Давайте установим эту присоску

Я заказал свое устройство онлайн прямо у Pioneer. Он был доставлен бесплатно грузовым транспортом и был доставлен в течение нескольких дней. Существует много историй о том, что предметы были повреждены во время перевозки грузов, но все оказалось хорошо упакованным и с осторожностью. После того, как я все распаковал, первым делом я снял монтажную пластину с внутреннего блока и прикрепил ее к стене.

В инструкциях представлена ​​монтажная схема, чтобы вы могли убедиться, что у вас есть правильный зазор от потолка и окружающих предметов, а также место, где вырезать отверстие для установки линий по отношению к монтажной пластине.Я замерил и отметил расположение монтажной пластины на стене.

Затем я прикрепил монтажную пластину несколькими винтами 3/4 дюйма. У меня стены из фанеры, так что это было очень просто. В комплекте идет множество анкеров для крепления на гипсокартон.

После того, как пластина была прикреплена, я провел тестовую подгонку с внутренним блоком, чтобы убедиться, что все выровнено и правильно прикреплено. Очень важно, чтобы внутренний блок был установлен ровно.

Я снял внутренний блок, а затем обозначил расположение отверстия для набора линий.

Важно то, что весь набор линий просверлен таким образом, чтобы он наклонялся изнутри наружу. Я использовал длинное сверло 1/4 дюйма, чтобы получить нужный угол и просверлить всю стену.

Кольцевой пилой диаметром 2 1/2 дюйма вырезали отверстие внутри стены магазина.

Затем я двинулся наружу и вырезал отверстие под небольшим углом вверх.

Вырезав отверстие для линейного набора, я установил крышку для линейного набора снаружи магазина.Это покрытие для линейного набора было доплатой сверх стоимости моего устройства. Он покрывает до 12 футов линейки и поставляется с парой угловых частей, так что вы можете делать повороты в случае необходимости.

Пришло время начать электромонтаж внутреннего блока. Я начал со снятия крышки клемм электропроводки на передней панели внутреннего блока.

Затем я перевернул устройство и пропустил сигнальный провод через заднюю часть. Сигнальный провод соединяет внутренний блок с наружным блоком.Он передает питание и информацию внутреннему блоку.

Проводка была очень простой, но прежде чем я все закрыл, я сделал фото. Клеммы имеют только маркировку 1, 2, 3 и заземление. Неважно, какой цвет идет к какому выводу, если вы подключаете его одинаково на обоих устройствах.

Затем я заменил клеммную крышку внутреннего блока.

Раньше я постоянно монтировал все, что мне было нужно, чтобы подавать питание снаружи магазина.Наверное, было бы лучше начать с этого шага, но на самом деле это не имеет значения, так или иначе. Электрооборудование в моем гараже - это поверхностный водовод, поэтому мне нужно было проложить кабель через стену и выйти за пределы магазина. Прежде чем я смог пройти сквозь стену, мне пришлось нырнуть вниз, чтобы избежать обрамления. Чтобы сделать это соединение простым и непромокаемым, я решил использовать оцинкованный электролюминесцентный элемент и ниппель, которые затем будут подключаться к EMT внутри магазина.

Если вы когда-либо работали с кабелепроводом EMT и вам нужно было сделать изгибы, я настоятельно рекомендую приложение Quick Bend.Он доступен бесплатно для Android и iPhone, и я не могу себе представить, чтобы попытаться понять изгибы с помощью какого-либо приложения. Вы выбираете тип имеющегося у вас гибочного станка, вводите угол изгиба и смещение, и он сообщает вам, где делать изгибы и сколько длины вы потеряете из-за изгибов. На этом снимке экрана показаны изгибы со смещением. У них также есть трех- и четырехточечные седла, скамья под углом 90 градусов и многое другое.

Мне пришлось сделать смещение 1 1/2 дюйма, чтобы вставить ЕМТ в мою панель.После того, как я разметил ЕМТ, я смог делать изгибы с помощью трубогиба Klein. Если вам когда-нибудь понадобится узнать о гибком канале, я настоятельно рекомендую Sparky Channel на YouTube. Я многому научился из этого канала, когда модернизировал электрооборудование своего магазина.

Мой ЕМТ был готов, поэтому мне нужно было снять крышку с субпанели и установить разъем ЕМТ.

Я отключил питание и удалил одну из полудюймовых заглушек.

Затем был присоединен разъем EMT.

Я заменил крышку панели, снова включил питание и смог вставить ЕМТ в панель.

Чтобы проделать отверстие в стене, я использовал то же самое длинное сверло 1/4 дюйма, чтобы сделать пилотное отверстие, а затем использовал кольцевую пилу 3/4 дюйма, чтобы прорезать внутреннюю часть магазина.

Затем я смог проделать соответствующее отверстие снаружи.

Затем я поместил узел ниппель / EL в стену.

Для всего оборудования HVAC требуется отключение на месте установки блока. У меня есть разъединитель на 30 ампер, и я буду монтировать его рядом с устройством снаружи магазина. Убрал заглушки сбоку и снизу для входящих и исходящих соединений.

Сбоку я прикрепил еще один EL, который будет принимать трубопровод, идущий вдоль внешней стены магазина.

В нижней части разъединителя использовался непроницаемый для жидкости фитинг.

Я вынул разъединитель наружу и пометил кабелепровод, чтобы можно было отрезать его до нужной длины.

Я использовал угловую шлифовальную машину, чтобы отрезать EMT до нужной длины.

После резки ЕМТ останутся неприятные заусенцы, которые необходимо удалить. Лучший инструмент для этой работы - расширитель кабелепровода. Присоедините его к дрели или, что предпочтительнее, к ударной отвертке, и он сгладит только что порезанный EMT, чтобы не порезать вас и не повредить ваш провод.

К ниппелю был прикреплен коннектор EMT.

Затем я измерил количество кабелепровода, необходимое для завершения внутреннего прохода, и снова отрезал его до нужной длины с помощью шлифовального станка.

Я поставил ЕМТ и затянул разъемы.

EMT, который я вырезал ранее, был затем присоединен к EL с помощью непромокаемого фитинга и смонтирован разъединитель на внешней стене магазина.

Чтобы подготовить внутренний блок к установке, мне нужно было согнуть набор линий, чтобы он выходил за заднюю часть блока и слегка наклонялся вниз, чтобы соответствовать углу отверстия, которое я вырезал ранее.При сгибании гарнитуры очень важно не перегибать медную трубу. Если вы забудете это, инструкция напомнит вам как минимум 50 раз.

После выпрямления набора я плотно обернул его изоляционной пленкой и изолентой, чтобы он хорошо проходил через отверстие за пределами магазина.

Я пропустил сигнальный провод наружу при подготовке к установке внутреннего блока.

Затем я поднял устройство на место, одновременно протягивая сигнальный провод и набор кабелей через отверстие.Еще две руки пригодились бы на этом этапе. Я только что понял этимологию слова «удобный».

Оказавшись снаружи, мне нужно было согнуть набор линий, чтобы он шел по внешней стене. Я начал это делать, но, поскольку у меня появился специалист по ОВК, я решил оставить это и позволить ему самим следить за тем, чтобы я ничего не перегибал.

Затем я обратил свое внимание на наружный блок. При заказе устройства я купил кронштейн для настенного монтажа. Посмотрев на кронштейн и на то, как он поместится на моей стене, я решил не использовать и решил установить устройство на земле с этими двумя брусчатками в качестве основы.Самое важное здесь - убедиться, что они выровнены.

Затем я положил наружный блок на брусчатку.

Теперь мне нужно было подать питание на разъединитель, поэтому я выключил питание и начал ловить три провода THHN 12 калибра через канал наружу. Мой опыт работы с рыбной лентой был ужасным, поэтому я просто сделал это вручную. Я проверил почти всю электроэнергию в своем магазине вручную и обнаружил, что это намного проще, чем возиться с рыбной лентой.

THHN нужно было обвести и направить по внешнему EMT.

Затем он был пропущен через EL в разъединитель, где я снял изоляцию и подключил к соответствующим клеммам.

После подключения к разъединителю я отрезал провода до нужной длины и подключил их к двухполюсному 20-амперному выключателю на моей панели.

Я снял крышку клеммной коробки, чтобы начать электромонтаж наружного блока.

Затем я подключил к разъединителю непроницаемый для жидкости трубопровод.Liquidtight - это погодоустойчивый гибкий трубопровод из ПВХ, напоминающий резину.

Затем я вырезал непроницаемый для жидкости по размеру.

Пришло время подключить сигнальный провод и питание к наружному блоку. Я сослался на фотографию, которую сделал ранее, и подключил сигнальные провода к соответствующим клеммам. Чтобы подключить питание, я подключил два горячих провода (красный и черный) к L1 и L2, а зеленый провод к земле.

Затем я заменил крышку клеммной коробки на наружном блоке.

С замененной клеммной крышкой я смог соединить водонепроницаемую крышку с клеммной крышкой. Убедитесь, что вы не подключаете устройство и разъединитель перед подключением водонепроницаемого соединения. Вы хотите освободить один конец, а затем можете отрезать провода нужного размера.

Чтобы подключить коробку отключения, я подключил две точки к клеммам нагрузки, а землю - к шине заземления.

На этом этапе установки моя часть была почти завершена. Прибыл мой специалист по HVAC, произвел окончательные соединения и пропылесосил линии.Его работа заняла несколько часов, в основном потому, что ему пришлось пробежаться, чтобы достать примерку своего пылесоса. Пока он делал эти последние соединения, я заделал проходы в стене прозрачным резиновым герметиком Flex Shot.

Готово. Я очень спешил сделать это, потому что для создания хорошего вакуума в системе должна быть выше определенной температуры. Как вы можете видеть на этом снимке, на следующий день после установки пошел снег и стало довольно прохладно.

Как жизнь с мини-шпагатом?

Пока все хорошо.У меня есть мини-сплит уже пару недель, и он работает хорошо. Стало чертовски холодно (примерно до 0), и было трудно, но это в основном из-за моего потолка.
