Пылесборник + лазерный указатель на сверлильный станок


В этой статье мастер-самодельщик поделится с нами своим опытом установки на сверлильный станок приспособления для подключения пылесоса, а также лазерного указателя.

Инструменты и материалы:
-Дрель;
-Сверла;
-Электролобзик;
-Фрезер;
-Гравер;
-Мультиметр;
-Уровень;
-Струбцины;
-Паяльные принадлежности;
-Фанера;
-Столярный клей;
-Лазер с линией - 2 шт;
-Держатель батарей 18650;
-Батареи 18650;
-Тумблер;
-Модуль зарядки с защитой TC4056A или модуль зарядки TC4056;
-Двухсторонняя лента;
-Крепеж;
-Термоусадочная трубка;

Шаг первый: изготовление деталей пылесборника
Из фанеры вырезает детали пылесборника.

Измеряет диаметр стойки. Расстояние между опорными планками должен быть немного больше диаметра стойки.

Вырезает в заготовках отверстия.

Склеивает детали в три заготовки - среднюю, левую и правую.


В средней заготовке вырезает отверстия, как на фото.

Шаг второй: сборка
Детали подготовлены и мастер склеивает все три части.


Устанавливает пылесборник на стойку и приклеивает ограничители.


Снимает пылесборник и сверлит в ограничителях сквозное отверстие для стяжного болта.

Устанавливает пылесборник на место и фиксирует стяжным болтом.

Шаг третий: лазерный указатель
Дальше мастер делает систему лазерного указателя.

Делает держатели для лазеров. Диаметр лазеров 12 мм. Посадочное гнездо в держателях должно быть таким, чтобы лазерные указатели плотно сидели в гнездах.

Дальше мастер делает два квадратных блока и прикручивает к ним держатели.

Дальше нужно сделать основание. Оно также будет устанавливаться на стойку сверлильного станка.

Шаг четвертый: электроника
Для фиксирования основания на стойке мастер закрепляет на нем хомут.


Закрепляет переключатель и батарейный отсек.

Для питания понадобится одна литий-ионная батарея 18650 и модуль зарядки TP4056. Есть защищенные и незащищенные батареи 18650.
Если используется защищенная батарея, то нужно использовать чип TP4056.
Если используется не защищенная батарея, то нужно использовать чип TP4056A.

В проекте используется два лазера. Они потребляют 30 мА/ч. Емкость аккумулятора 1000 мА/ч. Т.е. без подзарядки устройство может работать около 30 часов.

Перед установкой нужно разобрать лазерные модули и растянуть пружину. Эта операция нужна, чтобы после регулировки толщины луча, фокусировка случайно не сбивалась (пружина подклинивает линзу).

Для фиксации лазеров мастер использует небольшие винты.


Шаг пятый: монтаж
Дальше мастер приступает к монтажу.
Положительный провод от батареи припаивается к крайнему контакту выключателя.
Положительные провода от лазеров идут к среднему контакту выключателя.
Все отрицательные контакты спаяны между собой.

Положительный провод от зарядного чипа идет к положительному контакту аккумулятора.


Шаг шестой: зарядка, установка
Перед установкой лазерного указателя нужно зарядить батарею. Мастер использует стандартное зарядное USB-устройство 5В. После зарядки нужно установить устройство на стойку станка.

Теперь нужно отрегулировать положение лазеров. Здесь нет ни каких рекомендаций, просто перекрестие лазеров должно точно указывать на центр точки от сверла.

Все готово. Спасибо мастеру за отличную идею.

Весь процесс по изготовлению таких приспособлений можно посмотреть на видео.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Делаем лазерный уровень своими руками

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ.

Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.

Принцип работы

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

  • лазерная указка;
  • брус из дерева размером 25х25 см и около 0,5 м длиной;
  • дрель или шуруповерт с функцией дрели;
  • шнур;
  • опора.

Приступаем к изготовлению лазерного уровня из указки:

  1. Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
  2. После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
  3. После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
  4. В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

  1. Емкость следует заправить водой до краев.
  2. Закрепить указку на куске пенопласта.
  3. Располагается емкость с водой на высоте, требующейся для разметки.
  4. Пенопласт вместе с указкой следует поместить в воду.
  5. После этого следует включить указку.
  6. При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

  • получение достаточно большой длины луча;
  • быстрота изготовления;
  • отсутствие необходимости финансовых затрат;
  • увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.

Как самому сделать лазерный уровень: простой самодельный нивелир из указки и жесткого диска своими руками

Иногда во время ремонта мне бывает нужен лазерный уровень, но тратить весьма внушительную сумму на то, чем я буду пользоваться от случая к случаю я не собирался. Поэтому я решил, что самому сделать лазерный уровень не представляет никаких сложностей.

Для изготовления нивелира своими руками я использовал подручные средства и несколько инструментов. Свой уровень я решил установить на рамку, потому что хотел сделать максимально точный прибор. Для изготовления рамки я решил использовать корпус старого жесткого диска.

Шаг 1: Собираем рамку, первая ось

Сначала нужно разобрать жесткий диск на составляющие. Для этого я использовал биты для отвертки TORX Н6 и Н8.

Когда диск был разобран, я стал думать, как использовать двигательный узел привода в рамке своего прибора.

Первое, что привлекает внимание при взгляде на привод – резьбовые отверстия на широком барабане, к которым удобно будет крепить алюминиевый уголок.

На алюминиевом уголке 25х25х1,5 мм нужно просверлить отверстия, совпадающие с отверстиями на двигателе привода. В качестве шаблона отверстий я использовал фланец, который держит блины жесткого диска на месте.

Шаг 2: Собираем рамку, вторая ось

Для построения второй оси я использовал крепления рычагов считывания и записи.

Сначала обрезаем болт до нужной длины, Шпиндель головки крепим на обрезанный болт, также добавляем пару гаек, в качестве разделителя и для дополнительного отведения тепла. Затем закрепляем вторую ось на алюминиевый уголок.

Теперь можно соединить первую и вторую оси.

Шаг 3: Собираем рамку, лазерный маятник

Лазер будет закреплен на маятнике. В алюминиевом профиле квадратного сечения 19 мм нужно сделать сердечник из ДСП. Для того, чтобы сердцевина сидела как можно плотнее, ДСП можно забить молотком.

С помощью чертежного угольника отмечаем середину с двух сторон профиля, в этих местах потом просверлите отверстия. Также я добавил гайку для регулировочного болта. Гайку я вставил в небольшое отверстие, немного постучав молотком, сидит она на своем месте плотно.

Если вы хотите просверлить аналогичное отверстие на противоположной стороне профиля, сначала лучше просверлить направляющие отверстия с двух сторон, а затем рассверлить их сверлом большего диаметра, чтобы они были симметричными.

Шаг 4: Устанавливаем лазер

Я установил старую лазерную указку.

Шаг 5: Делаем корпус

Корпус самодельного нивелира я изготовил из обрезка 3-х мм алюминиевой композитной панели, для стенок взял еще один старый жесткий диск.
Салазковой пилой пропиливаем 2-х мм каналы в композитной панели, чтобы можно было ее согнуть вокруг рамки и сформировать корпус.

Я решил добавить круглый спиртовой уровень, чтобы прибор выглядел внушительней. Также он пригодится, если уровень будет слишком далеко от отражающей поверхности.

Шаг 6: Делаем проводку

Для проводки я использовал провода от старых наушников, из-за их легкости, прочности и тонкости. Их вес не влияет на работу опорной рамки, нужно только оставить петлю для свободного хода.

Прежде чем паять провода, нужно зачистить на них изоляцию. Для этого нужно немного подержать проводки над пламенем зажигалки и когда изоляция начнет плавиться ее легко будет снять.

Шаг 7: Калибровка

Для настройки лазерного уровня на маятнике есть регулировочный болт и винт, они меняют угол наклона маятника, смещая центр тяжести. Расстояние больше 20 м даст большой угол наклона.
Для испытания своего уровня я сделал отметку на столбе в саду и визирную линию на столбе ворот с помощью водяного уровня.

Чтобы настроить лазерный уровень, я поднял его на линию отметки на воротном столбе и начал поворачивать, пока лазер не попал на столб в саду. Выстроить отметки в линию заняло какое-то время, отраженный сигнал лазера достаточно сильный.

Понемногу поворачивая регулировочный болт, я поднял лазер до уровня обеих меток. Лазер виден на расстоянии больше 20 м.

Снизу я прикрепил винт, чтобы иметь возможность устанавливать лазерный уровень, сделанный своими руками на треногу.

Лазер для торцовочной пилы своими руками

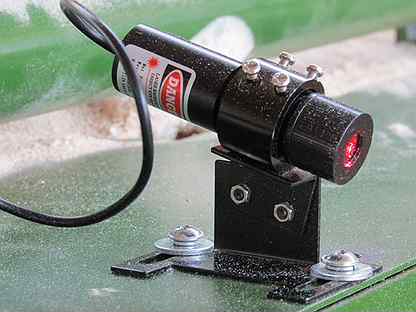

Лазерный указатель с проекцией в линию

Удобные и компактные лазерные модули – построители плоскостей используются, как указатели линии реза, пропила, лазерные направляющие. Виды указателей: проекция в линию, крест, плоскость 360°.

Доступные цвета для лазеров-линий: фиолетовый, синий, зеленый, красный и ИК.

Получите спецификацию и узнайте цену, сделав запрос:

Для кромкообрезных станков

Указатели пропила на пилораме

Зеленые построители малой мощности

Модули плоскости 360 градусов

    Мощности: 5 мВт, 10 мВт, 50 мВт, 100 мВт, 200 мВт и более

    Цвета: фиолетовый, синий, зеленый, красный и ИК

    Угол раскрытия: 30°, 45°, 90°, 120°, 170° и 360°

    Длина линии: до 70 метров!

    Мини модули линии
    размеры до 10*30 мм

    Модули с питанием
    от адаптера

    Модули плоскости
    больших мощностей

    Для уточнения информации по вопросам поставки

    Доброго дня всем форумчанам.

    В целях экономии приобрели торцовочную пилу Корвет 5М. Но есть делание установить на нее лазерный указатель, потому что не хочется делать лишние упоры и как то пристреливаться каждый раз.
    В нете купить указатель не получилось, даже не получилось найти. Может кто то сталкивался с подбобной задачей?

    Broneplenka написал :
    В нете купить указатель не получилось, даже не получилось найти.

    Upd: (не проверял, сами посмотрите)

    Upd2: Первое, что в Украине попалось: " >

    Malevich Спасибо большое. на е-бэй нашел то что нужно, но не разу не пользовался заказом с данного интернет портала

    Если планируете совершать покупки в дальнейшем, почитайте:
    " >
    " >
    Если нет, то из-за одной вещи проще выйдет попросить кого-то об услуге.

    раскурочить какой нить китайский лобз например с указателем . Сходите в сервис ,там этого добра под верстаком у мастера навалом .

    Микаэл написал :
    раскурочить какой нить китайский лобз например с указателем.

    Зачем инструмент убивать? Есть же рулетки и уровни с лазерной линией (с точкой не пойдут), их и в разборку, всяко дешевле выйдет.

    Через сервис можно заказать лазерный указатель от Корвет 4-430.

    убивать не обязательно .Убитого полно у сервисменов . Ноапример у меня лобз есть с лазером , пользуюсь лучиком очень редко . Так как длинные и прямые резы делаю очень редко .

    Полноты темы для:
    " >

    • лазерные шайбы, устанавливаемые непосредственно на шпиндель. Включаются, насколько я понял, от центробежного замыкателя, что делает невозможным предварительное позиционирование детали при выключенной пиле. Ну и питание от мелких часовых батареек внутри корпуса. Также с юстировкой, случись чего, полные непонятки – что там можно настроить.

    Полноты темы для:
    " >

    • лазерные шайбы, устанавливаемые непосредственно на шпиндель. Включаются, насколько я понял, от центробежного замыкателя, что делает невозможным предварительное позиционирование детали при выключенной пиле. Ну и питание от мелких часовых батареек внутри корпуса. Также с юстировкой, случись чего, полные непонятки – что там можно настроить.

    ИМХО лазерный указатель на торцовку- понтовая приблуда и ничего больше. Точности он не даст все равно. Надеяться приходится на свои глаза и подводить заготовку под диск за несколько раз. Что касается самоделки- то самое дешевое- купить лазерный брелок и отпилить кусочек -сегмент от биковской прозрачной шариковой ручки. Эта "линза" даст развертку точки в луч. Крепить линзу на брелок-указку можно по разному. У кого как фантазия работает. На торцовку брелок тоже приладить можно. Но. повторюсь, ерунда это все. как показывает практика. Я наигрался и снял свою самодельную "лазерную установку", тк без нее у меня в итоге лучше получалось. Сам луч имеет такую толщину. что ни о какой точности говорить не приходится.

    А вот это Вы зря. Я купил в магазине Энкор лазер от 4 го Корвета и установил на торцевке. Вещь необходимая , без нее производительность никакая, а сам луч 0. 5 мм . Ранее купил шайбу IRVIN, но диаметр у нее 55 мм поэтому толстые доски при диаметре диска пилы 165мм не удается резать т.к. шайба задевает за плоскость доски при погружении. При диаметре пильного диска от 200мм она подойдет.

    Обзор: KS 216 M Lasercut. Потому что лазер, потому что он может!

    Все очень рады приветствовать, дорогие друзья, аудиторию!

    И сегодня мы поговорим об элегантной и удивительной, элегантной и увлекательной митрае Metabo KS 216 M LaserCut. Или, как я называю это Метатрон. (Потому что лазер).

    Общий вид пилы. Статус боя.

    Митры полезны там, где начинается строительство и идет полным ходом. Он прошел почти все этапы строительства, но я не буду говорить, что это было полезно везде. Например, пила 150-150 бар была сделана с помощью бензопилы, доски 50 на 150 были ручной круговой.

    Но точная работа, например, для сбора ящика, чистого пола, паркета, распиловки лестниц, а также распиловки под углом и наклона плинтусов и пенопластовых багетов (да, даже пильная пена).

    Конечно, этот продукт сложно описать на техническом языке. Более того, для этого есть инструкция, я попытаюсь затронуть основные аспекты этой митры.

    Эта пила имеет поворотный стол с линейкой, на которой расположен вертикально электрический привод с пильным диском. Стол имеет боковые ноги, которые можно укладывать с помощью пильного материала.

    Ротационный стол с линейкой.

    Под столом расположены диагонально расположенные опоры опоры. Правда, они маленькие, конечно, аппарат стабилен, но по высоте они ни в этом, ни в горизонтальном. То есть, таблица короткая (маленькая) и кладет много материала на стол, некоторые из материалов зависают. Очень неудобно. Но я поставил планшеты на уровне стола.

    В свою очередь, на столе есть продольная линейка. Также на столе есть поворотный угловой транспортир, который имеет определенный фиксатор (какая-то сила стоп-сигнала ощущается) при нескольких величинах. Например, при 0,30, 45,60 и 90 градусов.

    Угловая линейка под поворотным столом.

    Таким образом, с помощью сторнирования таблицы мы можем легко увидеть материал под углом.

    Поднимаясь выше со стола на подставку торцовочной пилы, мы увидим вращающийся зажимной механизм.

    Как сделать лазерный резак своими руками для резьбы по дереву и металлу

    Превратите лазерную указку в режущий лазер с излучателем от пишущего DVD! Это очень мощный (245 мВт) лазер, к тому же он идеально подходит по размеру к указке MiniMag.

    Обращаем ваше внимание на то, что не все лазерные диоды (не все модели DVD или CD-RW) подходят для изготовления данного лазерного резака.

    ОСТОРОЖНО! Как вы знаете, лазеры могут быть опасны. Никогда не наводите указатель на живое существо! Это не игрушка и обращаться с ним как с обычной лазерной указкой нельзя. Другими словами, не используйте его на презентациях или в игре с животными, не разрешайте детям играть с ним. Это устройство должно находиться в руках здравомыслящего человека, который осознает и отвечает за потенциальную опасность, которую представляет собой указатель.

    Обращайтесь с лазерным излучением с крайней осторожностью. Любое попадание в глаза, за счёт преломления в хрусталике успевает выжечь несколько клеточек в глазу. Прямое попадание вызовет потерю зрения. Опасен также отражённый от зеркальной поверхности луч. Рассеянный не так опасен, но остроты зрению всё равно не добавляет.

    С лазерным резаком можно проводить интересные опыты. Зажигание спичек не самый эффектный вариант. Можно прожигать бумагу, можно дистанционно лопать воздушные шарики на демонстрациях. Желательно шарик тёмного цвета, зелёный или синий, красный не лопается.

    Сфокусированный луч оставляет на пластмассе чёрного цвета довольно глубокую борозду, а в прозрачном оргстекле в точке фокуса появляется небольшое пятно белого или зеркального цвета. Если такой диод приделать к головке графопостроителя, то можно гравировать на оргстекле.

    Далее приводится подробная информация о том, как сделать лазерный резак своими руками. Будьте внимательны и осторожны!

    Для начала вам понадобится неисправный DVD-RW (с неисправной механикой а не лазером). Хотя ломать можно не каждый DVD, к примеру Samsung вообще не подходят, там диоды бескорпусные и кристалл у него ничем не защищён, выводится из строя простым прикосновением к торцу.

    Для изготовления лазерного резака своими руками лучше всего подходят приводы LG, только у разных моделей разные по мощности диоды.

    Мощность установленного диода можно определить по такой характеристике привода: надо посмотреть с какой скоростью он пишет двухслойные диски, если на десятой, то мощность диода сто восемьдесят - двести, если на шестнадцатой - двести пятьдесят - двести семьдесят.

    Если в наличии нет неисправного DVD-привода, то для начала попробуйте приобрести отдельно лазер на радиорынке. Если не получится тогда приобретаем неисправный DVD у старьевщиков.

    Далее выкручиваете шурупы из DVD-привода, снимите крышку. Под ней вы обнаружите узел привода каретки лазера.

    Хотя DVD-приводы отличаются, в любом есть две направляющие, по которым движется каретка лазера. Снимите шурупы, освободите направляющие и выньте каретку. Отсоедините разъемы и плоские шлейфы-кабели.

    Вынув каретку из привода, начните разбирать устройство с раскручивания шурупов. Мелких шурупов будет много, поэтому запаситесь терпением.

    Отсоедините кабели от каретки. Там может быть два диода, один для чтения диска (инфракрасный диод) и собственно красный диод, с помощью которого осуществляется прожиг. Вам нужен второй.

    К красному диоду с помощью трех шурупчиков прикреплена печатная плата. Используйте паяльник для АККУРАТНОГО снятия 3 шурупов.

    Вы сможете проверить диод с помощью двух пальчиковых батареек с учетом полярности. Вам придется вытащить диод из корпуса, который будет отличаться в зависимости от привода. Лазерный диод — очень хрупкая деталь, поэтому будьте предельно аккуратны.

    Так должен выглядеть ваш диод после «освобождения».

    Снимите наклейку с корпуса купленной лазерной указки AixiZ и раскрутите корпус на верхнюю и нижнюю части. Внутри верхней располагается лазерный диод (5 мВт), который мы заменим. Я использовал нож X-Acto и после двух легких ударов, родной диод вышел. Вообще-то при подобных действиях диод может повредиться, но я и ранее умудрялся этого избежать. Используя очень маленькую отвертку, выбил излучатель.

    я использовал немного термоклея и аккуратно установил новый DVD диод в корпусе AixiZ. Плоскогубцами я МЕДЛЕННО давил на края диода по направлению к корпусу до тех пор, пока он не встал заподлицо.

    Убедитесь в том, что полярность диода определена правильно до того, как вы его установите и подключите питание! Возможно, вам придется укоротить проводки и настроить фокусировку луча.

    Лазерную указку установите в подходящий фонарик на две батарейки. Вставьте батарейки (AA) на место, закрутите верхнюю часть фонарика (рассеиватель), включая вашу новую лазерную указку! Оргстекло необходимо удалить из отражателя. Внимание!! Лазерные диоды представляют опасность, поэтому не наводите луч на людей и животных.

    Как сделать самодельный лазерный указатель к сверлильному станку


    03.07.2019 Эмметт Браун Самоделки

    Позиционирование обрабатываемой детали относительно инструмента, в нашем случае, сверла – операция ответственная и непростая. Чтобы облегчить ее и сделать прецизионной, можно собрать самодельный лазерный указатель на основе двух линейных лазерных светодиодов.

    Понадобится

    В принципе для данной работы ничего дорогостоящего или дефицитного не потребуется. Из материалов следует запастись:

    • деревянной планкой;
    • двухсторонним скотчем;
    • источником питания 3 В (батарейки, аккумулятор) ;
    • пластиковой прозрачной коробкой с крышкой;
    • двухпозиционным переключателем.

    В предстоящей работе нам придется пользоваться:

    • маятниковой или любой другой пилой;
    • настольным сверлильным станком;
    • ручным шлифовальным камнем;
    • ножом обойным;
    • электрическим паяльником.

    Главное тут это два лазурных модуля, которые были приобретены на Али Экспресс (http://ali.pub/3if3b7) . Данные лазерные указки выдают не точку, а плоскую линию, которую просто можно настроить.

    Изготовление и установка лазерного указателя на станок

    С предстоящей работой может справиться даже школьник старших классов. Самая сложная операция из предстоящих, наверное, пайка проводов.

    С помощью маятниковой или любой другой, имеющейся в наличии, пилы отрезаем два одинаковых бруска-параллелепипеда от деревянной заготовки.

    Сверлим в деревянных брусках ближе к одному краю отверстия нужного диаметра на сверлильном станке.

    Обрабатываем бруски с помощью ручного шлифовального камня для придания им привлекательного внешнего вида и удобства в эксплуатации.

    Отрезаем обойным ножом две одинаковые полоски двухстороннего скотча, плотно обматываем ими два лазерных светодиода и вставляем их в отверстия в деревянных брусках.

    С помощью двустороннего скотча прикрепляем деревянные бруски с лазерными светодиодами на не подвижном ограничителе шпинделя (был изготовлен на 3D принтере, но его также можно выпилить самому из дерева) под углом 90 градусов друг относительно друга.

    Проверка работоспособности

    Источником питания служит плоская батарейка на 3 В. Отмечаем на заготовке точку с помощью двух пересекающихся прямых линий.

    Подводим отмеченную на заготовке точку под перекрещивающиеся под прямым углом линии, созданные лазерными светодиодами.

    Добиваемся совпадения координат отмеченной на заготовке точки с перекрещивающимися лучами, воспроизведенными лазерными светодиодами, и производим процесс сверления.

    Убеждаемся в том, что сверление осуществлено точно в соответствии с произведенной нами ранее разметкой.

    Еще раз повторяем процедуру позиционирования заготовки по отношению к сверлу с помощью лазерных светодиодов, производим сверление и вновь констатируем точность операции. При этом следует учесть, что мы используем сверло не самое классное, а патрон имеет люфт.

    Монтируем переключатель в корпусе

    Чтобы зря не расходовать энергию батареек, питающих лазерные светодиоды, установим между ними двухпозиционный переключатель on/off (вкл./выкл.). Для этого используем прозрачную пластиковую коробку с закрывающейся крышкой.

    В донышке коробки дрелью с тонким сверлом проделываем отверстие, где будет впоследствии установлен двухпозиционный переключатель.

    Рассверливаем его до необходимого диаметра с помощью ступенчатого сверла, закрепленного в патроне дрели.

    Вставляем с наружной стороны в отверстие пластиковой коробки переключатель так, чтобы клавиша «0-1» оказалась снаружи. Сбоку в коробку вводим провода через предназначенное для них отверстие.

    С помощью паяльника и припоя соединяем провода в следующем порядке: «+» батареи с «+» светодиода, «–» батареи с переключателем, переключатель с «–» светодиода. Закрываем крышку пластиковой коробки.

    С помощью двойного скотча крепим пластиковую коробку с двухпозиционным переключателем в такое место на корпусе сверлильного станка, чтобы она была в полной безопасности и, в то же время, было удобно для включения и выключения лазерных светодиодов.

    Смотрите видео

    Источник: sdelaysam-svoimirukami.ru



    Зеленая лазерная указка

    Шалости и дети идут рука об руку в руки время от времени. Например, когда цифровые часы стали недорогими достаточно для каждого ребенка школьного возраста, чтобы иметь один, дети использовали бы стакан лица, чтобы светить бликами на других учеников, учителей и предметы.

    Дети будут детьми конечно, и молодые люди делают то же самое в школах страна сегодня с помощью лазерных указателей.Отличие лазерного света от указатели представляют гораздо больший риск для глаз, чем относительно примитивный метод, используемый детьми в былые времена. Энергия указателя может прямо в глаз во много раз ярче, чем смотреть прямо в глаза солнце.

    Использование и злоупотребление Указатели

    Коммерческие лазерные указки чаще всего предназначены для помощи ораторам при чтении лекций или бизнес-презентации.Высокотехнологичная альтернатива выдвижной, металлическая указка, луч лазерной указки будет производить небольшую точку света на любой объект, на который он нацелен. Он может привлечь аудиторию внимание к определенному ключевому моменту в слайд-шоу.

    Также используются указатели для других целей, таких как юстировка других лазеров, прокладка труб в конструкции, а также как прицельные приспособления для огнестрельного оружия.

    Подобно цифровому около 15 лет назад лазерные указки стали очень доступными в последнее время в связи с новыми разработками в лазерной технологии.Они широко доступны в электронных магазинах, магазинах новинок, по почте каталоги и многие другие источники. Недорого, как 20 долларов или даже меньше, они находятся в ценовом диапазоне других электронных игрушек и так относятся к нему многие родители и дети. Одна женщина написала лазер Институт Америки рассказывает, как другие матери, которых она знала, покупали лазер указатели для своих детей младшего возраста, чтобы они могли подражать Люку Скайуокер и Дарт Вейдер и дуэль с ними.

    Лазерные указки не игрушки! Этот урок был принесен домой в небольшой школьный округ в Висконсин осенью 1996 года. 16-летняя девочка была освещена в глаз от лучей лазерных указок использовали в качестве шалостей. Она испытала два моментальные выдержки, один при выполнении процедуры помпона и снова во время прогулки по коридору. Она сообщила об инциденте своим родителям, добавив, что после первого экспонирования все выглядело зеленым; после во-вторых, она временно не могла видеть правым глазом.

    Хотя это один из наиболее ярких примеров на сегодняшний день, есть многочисленные сообщения о подобных, кратковременное воздействие на США и Великобританию. такие кратковременные воздействия могут вызывать только кратковременные эффекты, нет причин для когда-либо показывать на кого-то указатель. Лазерный институт Америки и Американская академия офтальмологии также получила отчеты о люди, подвергавшиеся длительному воздействию, в том числе два проверенных травмы сетчатки, вызванные намеренным взглядом в указатели.Для большего информация об этих инцидентах, веб-сайт AAO, www.eyenet.org, следует проконсультироваться.

    Наконечники лазерной указки:

    Никогда не светить лазерная указка на кого угодно. Лазерные указки предназначены для иллюстрировать неодушевленные предметы.

    Не позволяйте несовершеннолетние использовать указатель без присмотра.
    Лазерные указки - это не игрушки.

    Не указывайте лазерная указка на зеркальных поверхностях. Отраженный луч может действовать как прямой луч на глаза.

    Быть осведомленным безответственное использование указателей, поэтому психологический эффект будет сведено к минимуму, если вы освещены одним.

    Не делайте приобретите лазерную указку, если у нее нет предупреждения или наклейка с указанием класса опасности.Отчет подозрительные устройства в FDA.

    Специалисты по лазерам сходятся во мнении, что лазерные указки не следует использовать для розыгрышей. Школьники не единственные, кто находит вредное применение лазерным указкам. Флорида человек заплатил цену за такую ​​шутку, когда его арестовали за сканирование земля возле дежурного полицейского. Лазерный институт Америка также получила сообщения о лицах, сияющих лазерными указками. у спортсменов во время спортивных мероприятий и у людей во время вождения.

    Эти типы инцидентов начали стимулировать действия правительства. В ноябре 1997 года Великобритания запретил продажу определенного класса указателей повышенной мощности. В декабре, 1997 г. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США вынесло предупреждение позволяя несовершеннолетним использовать их (см. ниже).

    FDA требует производители должны размещать предупреждение на указателях, говоря пользователям не смотреть в луч.Эти предупреждения небольшие, и их легко игнорировать, поскольку свидетельствует о широко распространенном неправильном использовании устройств.

    Вторичные эффекты

    Специалисты по безопасности особенно обеспокоены вторичными эффектами, возникающими во время критически важные действия, например, движение по оживленному шоссе. Если водитель потерял контроль из-за визуального эффекта доли секунды или психологический эффект (испуг или паника), последствия могут быть ужасными.Есть сообщения о пилотах, которым приходилось отводить взгляд или вручную управлять приземляющийся самолет передается второму пилоту после аналогичных инцидентов из других мощные световые шоу-лазеры.

    Специалисты по лазерам сходятся во мнении, что временные визуальные эффекты возможны, и их следует учитывать. Эти эффекты называются бликами, слепотой вспышки и остаточным изображением. Пока там есть небольшие различия в определениях, которые ученые используют для этих термины, все они относятся к некоторому нарушению зрения, которое длится всего несколько секунды или минуты.Лазерный институт Америки получил один сообщить, где воздействие лазерной указки напугало водителя автобуса, что привело к в дорожно-транспортном происшествии.

    У людей часто бывает сильная психологические реакции на освещение лазерным лучом. Один исследователь обнаружил, что иногда люди получают травмы глаз, а не из-за луч, но с сильной реакцией, включающей энергичное трение или засовывают пальцы в глаз.

    Лазерные указки делают их путь в общественное сознание. К сожалению, в одном из последние выпуски популярного сериала? Сайнфельд? в мае 1998 г. милого невротика Джорджа преследует по улицам Нью-Йорка шутник с лазерной указкой.

    Лазерный институт Америка считает, что дальнейшее регулирование лазерных указателей теперь должно быть считается.Один из возможных вариантов - еще больше ограничить мощность этого лазера. указатели могут излучать.

    Образование также является ключевым моментом. По информирование родителей, учителей и общества в целом о потенциале опасности присутствуют лазерные указки, любые риски, связанные с ними, могут быть сведены к минимуму, и устройства можно продолжать правильно и безопасно, как изначально задумано.

    LIA надеется, что благодаря его усилиям, а также усилиям его членов и аффилированных лиц организации, ненадлежащее и безответственное использование лазерных указателей обескуражены.

    6 применений старой лазерной указки

    Вот 6 вещей, которые можно сделать с лазерной указкой, когда на вас всех укажут.

    "Моему коту он нужен". «У меня есть воздушные шары, которые нужно взорвать». "Смотри! Он зеленый!" - все это вполне законные причины для покупки лазерной указки.Но что делать, если вам надоело указывать на вещи? Не бойтесь: у меня есть ответы.

    Вот 6 вещей, которые можно сделать с лазерной указкой, когда на вас укажут.

    Безопасность прежде всего

    Лазерные указки обычно менее 5 мВт, но лазер любой мощности может вызвать повреждение зрительных нервов, если смотреть прямо в течение длительного периода времени. Уловить краткий проблеск луча при этих способностях не опасно. На практике это означает, что вы не должны направлять лучи в глаза. Например, если вы устанавливаете лазерные натяжные тросы, их следует проложить низко к земле, чтобы не смотреть на любопытных детей. Эффекты сканирования с более высокой мощностью должны быть нацелены чуть выше уровня головы, чтобы эффекты луча все еще можно было испытать без опасности.

    Кроме того, знайте, что наведение лазера на самолет или вертолет является правонарушением, но, вероятно, не применимо во время вращения.

    Я не люблю слишком сильно гудеть в свой рог, но этот мой проект был опубликован несколько недель назад и определенно находится на более высоком уровне. В этом случае я использовал определенный лазерный модуль, но вы сможете извлечь его из лазерной указки и подключить его прямо к вашей Arduino. Используя два сервопривода, один над другим, лазерная турель движется вокруг, стреляя по миллионам невидимых X-крыльев.

    В качестве альтернативы можно настроить код, чтобы он был немного более расслабленным и предоставил буквально несколько минут развлечения для вашего пушистого комочка, как метко демонстрирует этот кот.

    Сделать лазерный микроскоп

    В простейшем лазерном микроскопе луч лазера проходит прямо через каплю воды - образец можно подвесить на конце шпажки.

    Более продвинутый проект с гораздо более резкими изображениями можно сделать с помощью смартфона, которым вы, конечно же, можете делать фотографии. В этом проекте даже не используется лазерный диод: только линза, используемая для фокусировки луча.

    Совместите лазерный модуль с фоторезистором, и вы получите невидимую растяжку. Фоторезистор должен показывать постоянный высокий уровень, когда на него попадает лазерный луч; пока луч не будет сломан злоумышленником и сработают мины-ловушки. Единственная трудность - совместить лазер и крошечный фоторезистор; вам нужно будет их надежно зафиксировать, чтобы в дальнейшем они не перекосились. Затем ваш лазерный натяжной трос можно использовать в качестве спускового механизма для высокоскоростной фотографии, например, при падении капли воды.

    Это особенно умная установка Arduino с автоматической калибровкой.

    Некоторое время назад я сделал аналогичный проект, но с использованием датчика расстояния гидролокатора вместо лазерной растяжки - вы, вероятно, можете легко адаптировать этот код. Собака не обрадовалась.

    Сделайте световую живопись

    Используя режим длинной выдержки на вашей камере, вы можете сделать действительно интересные фотографии. Просто выключите свет, спустите затвор и начните размахивать лазерной указкой.

    Если вы покрасите стену краской с эффектом светящейся в темноте, вы также обнаружите, что лазерная указка будет достаточно возбуждать краску, чтобы она оставалась светящейся в течение некоторого времени - так что вы можете эффективно «рисовать» без длительного воздействия камера. Для этого вам может понадобиться сильный синий, фиолетовый или ультрафиолетовый лазер - красный и зеленый не работают так хорошо. В данном случае эта техника была объединена с Arduino, который читает твиты!

    Лазерный лабиринт на Хэллоуин

    Совместите лазерную растяжку с несколькими точками срабатывания, несколькими лазерами, множеством зеркал, и вы получите один из самых крутых домов с привидениями на Хэллоуин в этом районе. Дымовая машина необходима, как и все эти зеркала в одном положении.

    Покажите свою поддержку (или ее отсутствие) революционерам

    В июле этого года толпы людей собрались на площади Тахрир в Каире, чтобы отпраздновать свержение религиозного экстремиста президента Морси. Помимо фейерверков, они использовали зеленые лазерные указки, чтобы продемонстрировать свою поддержку военных, несмотря на очевидную опасность ослепления пилота.

    Так что, я полагаю, теперь это официально: в следующий раз, когда состоится протест, вы можете официально выразить свою поддержку или разочарование, посветив на вещи зеленым лазером.

    Что бы вы сделали со старой лазерной указкой? Сообщите нам в комментариях.

    Изображение предоставлено: Дуглас Мут через Flickr

    7 подземных торрент-сайтов для получения контента без цензуры

    Вам нужны специализированные поисковые системы, чтобы найти легальные торренты, закрытые дома, публичные записи и даже НЛО. Войдите в даркнет.

    Об авторе Джеймс Брюс (Опубликовано 686 статей)

    Джеймс имеет степень бакалавра в области искусственного интеллекта и имеет сертификаты CompTIA A + и Network +.Когда он не занят в качестве редактора обзоров оборудования, он любит LEGO, VR и настольные игры.

    Больше От Джеймса Брюса
    Подпишитесь на нашу рассылку новостей

    Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

    Еще один шаг…!

    Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

    Дистанционно управляемая лазерная указка> jjrobots

    ОБНОВЛЕНИЕ: мы работаем над новой версией лазерной указки. Более точный и с новыми функциями

    Следите за нами, чтобы узнавать об обновлениях или новых проектах:

    В новой лазерной указке используется зеленый лазер с низкой мощностью, чтобы указать на любой объект, выбранный пользователем. Управление смартфоном (с помощью внутренних датчиков)

    Шаги по игре:

    1) Поместите лазерный пистолет в любом месте (в зоне действия Wi-Fi он может находиться на расстоянии 60 метров!) 2) Используйте свой смартфон / стол t для управления лазером / фонариком4) Удачи! (никто никогда не узнает, кто управляет этим лазером / фонариком, расположенным на вершине дерева!)

    ИСПОЛЬЗОВАНИЕ №1:

    Попробуйте навести лазер одним касанием экрана смартфона именно туда, куда вы хотите.

    ИСПОЛЬЗОВАТЬ №2:

    Идеально подходит для моей кошки! Почему бы не автоматизировать это, чтобы моя кошка играла каждый….эээ… 6 часов? Принеси суть!

    Как это работает?

    Лазерный указатель представляет собой дистанционно управляемый робот arduino , созданный из деталей, напечатанных на 3D-принтере . Имея всего два сервопривода, этот робот может указывать на любой объект по осям X и Y. Амплитуду движения можно настроить в КОДЕ. Вы можете управлять его движениями, отправляя команды через Wi-Fi смартфон, планшет или ПК . Максимальная дальность сигнала до 50-60 метров. Они небольшие по размеру, но обладают большой мощностью и очень энергоэффективны.Благодаря этим характеристикам они могут использоваться для управления игрушечными машинками, роботами и самолетами с дистанционным или радиоуправлением. Серводвигатели также используются в промышленности, робототехнике, поточном производстве, фармацевтике и в сфере общественного питания. Но как работают маленькие ребята?
    Чтобы полностью понять, как работает сервопривод, вам нужно заглянуть под капот. Внутри находится довольно простая установка: небольшой двигатель постоянного тока, потенциометр и схема управления. Двигатель прикреплен шестернями к колесу управления.Когда двигатель вращается, сопротивление потенциометра изменяется, поэтому схема управления может точно регулировать, насколько велико движение и в каком направлении. Когда вал двигателя находится в желаемом положении, подача питания на двигатель прекращается. В противном случае двигатель вращается в соответствующем направлении. Желаемое положение передается посредством электрических импульсов по сигнальному проводу. Скорость двигателя пропорциональна разнице между его фактическим положением и желаемым положением. Таким образом, если двигатель находится рядом с желаемым положением, он будет вращаться медленно, иначе он будет вращаться быстро.Это называется пропорциональным управлением . Это означает, что двигатель будет работать ровно настолько, насколько это необходимо для выполнения поставленной задачи, очень эффективный маленький парень.
    Как управляется сервопривод?
    Сервоприводы управляются посылкой электрического импульса переменной ширины или широтно-импульсной модуляции (ШИМ) через провод управления. Есть минимальный импульс, максимальный пульс и частота повторения. Серводвигатель обычно может поворачиваться только на 90 ° в любом направлении, всего на 180 °.Нейтральное положение двигателя определяется как положение, в котором сервопривод имеет одинаковую величину потенциального вращения как по часовой стрелке, так и против часовой стрелки. ШИМ, отправляемый на двигатель, определяет положение вала, и в зависимости от длительности импульса, отправляемого через провод управления, ротор поворачивается в желаемое положение. Серводвигатель ожидает увидеть импульс каждые 20 миллисекунд (мс), и длина импульса будет определять, насколько далеко двигатель вращается. Например, 1,5 мс p ulse заставит двигатель повернуться в положение 90 °.Менее 1,5 мс переводит его на 0 °, а более 1,5 мс поворачивает сервопривод на 180 °, как показано ниже. Схема сервопривода построена прямо внутри моторного блока и имеет позиционируемый вал, который обычно снабжен шестерней (как показано ниже). Двигатель управляется электрическим сигналом, который определяет величину перемещения вала. Что внутри сервопривода? «Внутренности» серводвигателя (слева) и сервомотора в сборе (справа) Когда этим сервоприводам дана команда двигаться, они переместятся в это положение и будут удерживать его.Если внешняя сила давит на сервопривод, когда сервопривод удерживает позицию, сервопривод будет сопротивляться выходу из этого положения. Максимальное количество силы, которое может проявить сервопривод, называется номинальным крутящим моментом сервопривода. Сервоприводы не будут удерживать свою позицию вечно; импульс положения должен быть повторен, чтобы сервопривод оставался на месте.

    Now… Как создать дистанционно управляемую лазерную указку

    FIRST

    СПИСОК КОМПОНЕНТОВ:
    1. jjRobots электронный мозговой щит (тот же щит, который вы уже использовали для всех проектов jjRobots –Brobot, iBoardBot, Sphere-o-bot или любой другой jjRobot-)
    2. недорогой лазер / Светодиодный фонарик (как этот)
    3. Детали, напечатанные на 3D-принтере.У вас есть два варианта:
      1. Распечатать детали поддержки + CASE
      2. Используйте CASE, который мы предоставляем с нашими наборами робототехники, и распечатайте только детали поддержки. Если вам нужны модели STL, нажмите здесь. (собственно, от 9 до 12 вольт подойдет). Если вы хотите сделать его портативным, используйте батарею 9 В

      ВТОРОЙ

      ПРОГРАММИРОВАНИЕ ARDUINO
      a) Установите Arduino IDE на свой компьютер с (пропустите этот шаг, если у вас уже установлен arduino) Этот код B-робота был протестирован и разработан в среде IDE версии 1.0,5 б) Установите библиотеки (https://github.com/jjrobots/B-ROBOT/tree/master/libraries) Скопируйте папки внутри / библиотеки в папку Arduino / libraries на жестком диске и перезапустите Arduino IDE. JJROBOTS_BROBOT JJROBOTS_OSC c) Получите основной КОД: LaserGUN с PRO MODE (файл .zip) d) Скомпилируйте и отправьте код в Arduino Leonardo
      1. Откройте свою Arduino IDE
      2. Откройте основной код LaserGUN.ino
      3. Подключите плату Leonardo через USB к ПК. Примечание. Если вы впервые подключаете плату Leonardo к компьютеру, возможно, вам потребуется установить драйвер.Выберите доску Леонардо (инструменты-> доска) -Выберите последовательный порт , который появляется в инструментах-> Последовательный порт - Отправьте код на плату

      ТРЕТИЙ

      СБОРКА ФОНАРА / ЛАЗЕРНОЙ УКАЗКИ Использование акрилового футляра (если у вас есть какой-либо из комплектов робототехники jjRobot):

      Выше : прикрепите Arduino Leonardo + jjRobots Brain Shield к нижней части футляра с помощью 3 коротких болтов + орехи. Проделайте то же самое с пластиковыми боковинами, как показано выше.

      Сверху : закрепите сервопривод «BASE» на опоре и прикрепите оба к акриловой ВЕРХНЕЙ крышке. Используйте два винта, чтобы прикрепить сервопривод к пластиковому держателю.

      Выше : Вот как это выглядит сейчас. Если вы хотите поставить фонарик на держатель сейчас

      ВВЕРХУ: Соберите пластмассовые детали, как показано. Для этого мы поместили рычаг сервопривода в существующие выемки (чтобы не пропустить рычаги сервопривода) и закрепили его оставшимися винтами.Учтите, что все должно свободно вращаться. ПРИМЕЧАНИЕ : Вам может потребоваться отрегулировать пределы поворота упомянутых рычагов после того, как резак / лазерный указатель заработает.

      Детальное фото

      Вот где мы сейчас находимся. Почти готов с ней поиграть.

      Подсоедините верхнюю часть Servo к заголовку SERVO2 на jjRobots Brain Shield

      Подключите основание servo к заголовку SERVO1

      И… закрепите верхнюю крышку на корпусе с помощью 4 болтов.
