Что стоит учесть при подключении проходного выключателя Lezard



Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.
Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

Где используются?

Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь.

Вопрос – пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard.

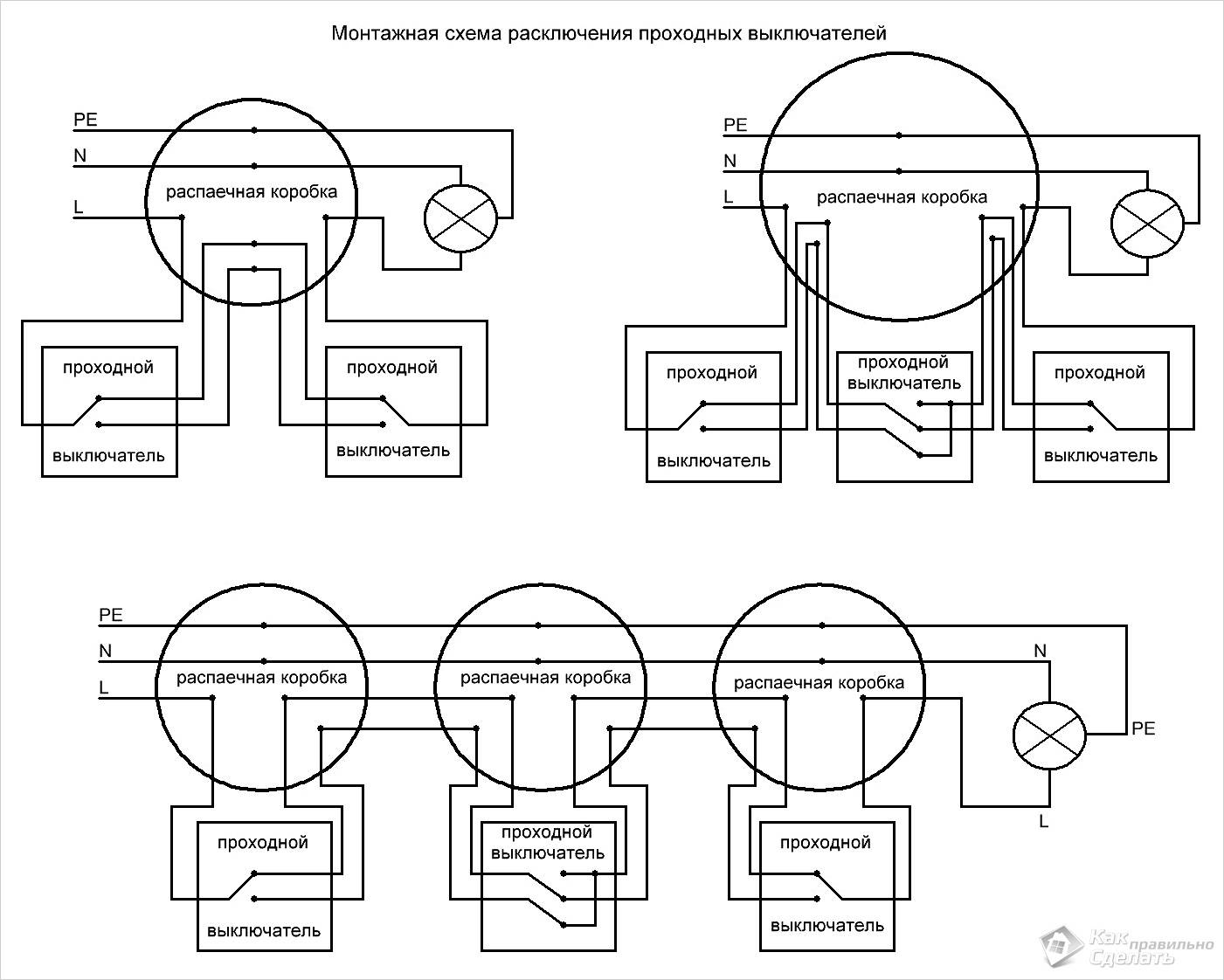

По-сути, это даже не выключатель, а переключатель. Посмотрите на схему на рис.1

рис.1 принцип работы двух проходных выключателей

Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую.

Благодаря использованию схемы из двух проходных выключателей Lezard мы получаем возможность включать/выключать свет из любой точки.

Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. Разве только тем, что положение вкл/выкл на нем не присутвует.

Особенности монтажа

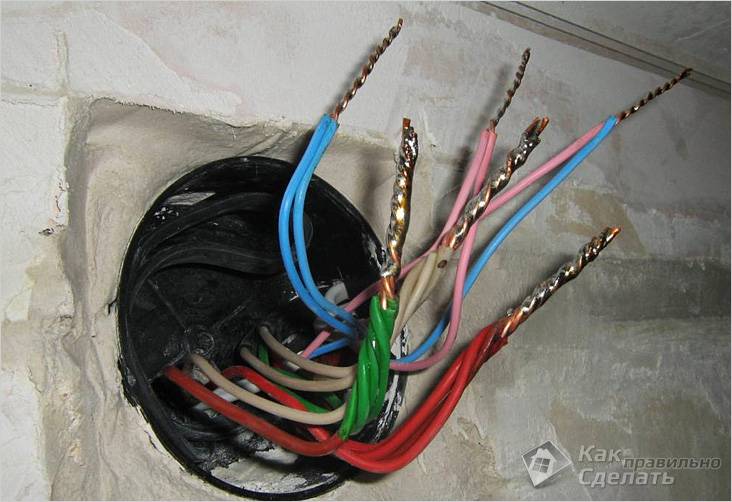

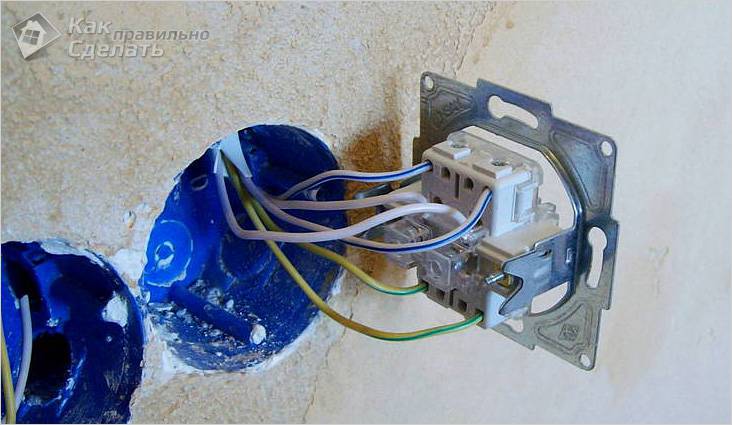

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго
Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод
Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

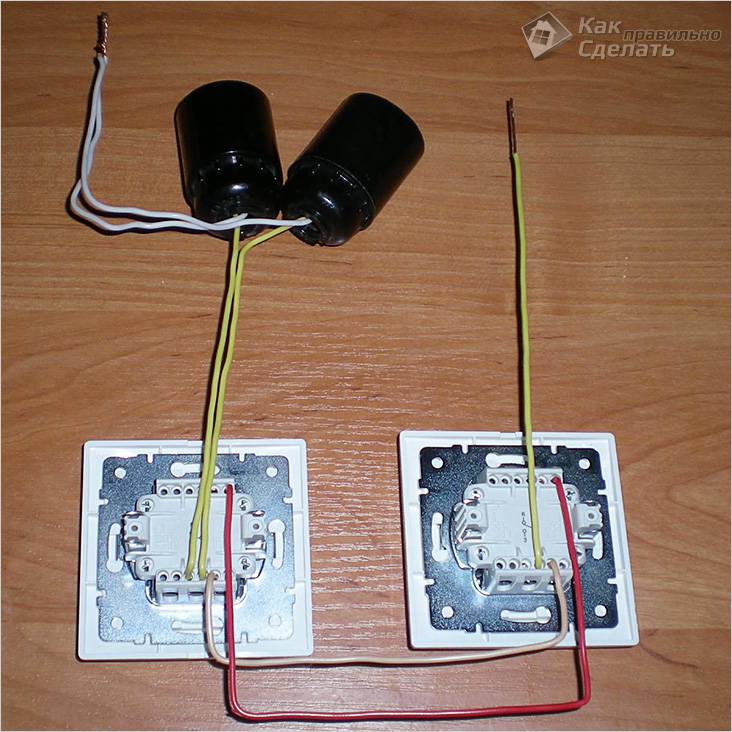

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Необходимые материалы и инструменты

Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

  • Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
  • Клеммники – лучше использовать концевые, т.к. они значительно экономят время, затраченное на монтаж проводки
  • Сами проходные выключатели
  • Нож для зачистки проводов
  • Подрозетники для размещения корпуса выключателей
  • Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
  • Отвертка для закрепления в подрозетнике корпуса выключателя

Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.



Инструкция по установке герметичного выключателя открытого типа

Немецкие розетки ABB объединяют надежность и стильный дизайн

Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ

Ретро розетки – элемент дизайна или функциональная деталь?

Подключение двухклавишного выключателя Lezard | Remsovet.com

В этой статье мы детально рассмотрим подключение двухклавишного выключателя на примере данного устройства фирмы Lezard.

Выключатель освещения предназначен для замыкания/размыкания электрической цепи, к которой подключены приборы освещения.

Двухклавишный выключатель позволяет разделить приборы освещения на две независимые группы, тем самым появляется больше возможностей для управления освещением и экономии электроэнергии.

1. Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Схема подключения двухклавишного выключателя, соединение кабелей в распределительной коробке

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.

Кабель ВВГ может быть представлен в различном цветовом исполнении, но, как правило, фаза проходит по жилам коричневого, белого и красного цвета, а ноль — по жилам синего или чёрного цвета. Исключение (см. схему): в кабеле, соединяющем выключатель с цепью, все жилы используются для фазы.

2. Пошаговая инструкция подключение двухклавишного выключателя Lezard

2.1. Разбираем выключатель. Снимаем клавиши и переднюю панель:

Подключение выключателя Lezard
Подключение выключателя Lezard, разборка выключателя
Подключение выключателя Lezard, разборка выключателя

2.2. На задней стороне выключателя представлена схема подключения. По ней видно с какой стороны фаза заходит на выключатель:

Подключение выключателя Lezard, фото выключателя с обратной стороны

2.3. Далее необходимо подготовить кабель для подключения выключателя. Используется кабель ВВГ 3х1,5. Жилы зачищаются примерно на 10 мм:

Подключение выключателя Lezard, подготовка кабеля ВВГ 3х1,5

2.4. Далее нам необходимо ослабить зажимные болты и вставить жилы в соответствующие отверстия, как показано на фото. Далее затягиваем зажимные болты.

Подключение выключателя Lezard, подключение жил

С той стороны, с которой фаза заходит на двухклавишный выключатель только один зажимной болт, а там, где выходит — соответственно два.

2.5. Фиксируем подключенный выключатель в подрозетнике:

Фиксация в подрозетнике выключателя Lezard

2.6. Устанавливаем обратно пластиковую панель и клавиши выключателя. Установка завершена.

Выключатель Lezard подключен

Как подключить выключатель lezard с одной клавишей?

Как подключить выключатель лезард

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.
Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

Особенности монтажа

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго
Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод
Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Необходимые материалы и инструменты

Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

  • Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
  • Клеммники – лучше использовать концевые, т.к. они значительно экономят время, затраченное на монтаж проводки
  • Сами проходные выключатели
  • Нож для зачистки проводов
  • Подрозетники для размещения корпуса выключателей
  • Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
  • Отвертка для закрепления в подрозетнике корпуса выключателя

Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.Почему строители выбирают розетки Легранд или как не сэкономить себе в убытокСхема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажаВысота установки розеток в современной квартире

Источник: http://electricadom.com/kak-podklyuchit-prokhodnojj-vyklyuchatel-lezard-i-kakuyu-pri-ehtom-ispolzovat-skhemu.html

1. Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.

Кабель ВВГ может быть представлен в различном цветовом исполнении, но, как правило, фаза проходит по жилам коричневого, белого и красного цвета, а ноль — по жилам синего или чёрного цвета. Исключение (см. схему): в кабеле, соединяющем выключатель с цепью, все жилы используются для фазы.

Проходной двухклавишный переключатель схема подключения

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

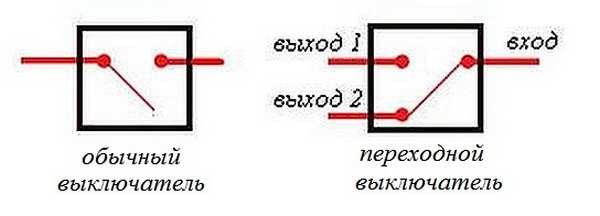

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению



Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Как подключить проходной выключатель

    Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

    Назначение проходного выключателя

    Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

    По своему исполнению они бывают:

    Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.



    Устройство проходного двухклавишного выключателя

    Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

    В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

    Монтаж проходного выключателя


    Схема управления проходными выключателями

    Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

    Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

      Устройство, контролирующее две группы светильников


    Схема подключения двухклавишных проходных выключателей

    Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.


    Монтаж двойного проходного выключателя

    Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  • В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  • К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  • В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

  • Подключение перекрестного выключателя

    Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.


    Провода в распределительной коробке

    Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

    В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

    В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:


    Монтажная схема подключения


    Принцип подключения проходных выключателей


    Схема подключения двухклавишного выключателя с подключением через распредкоробку

    В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

    Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

    Как подключить двухклавишный проходной выключатель? Схема подключения и нюансы

    Два одиночных проходных переключателя, объединённых в один корпус – вот что собой представляет проходной выключатель, схема подключения на 2 клавиши, о которой мы расскажем в этой статье. Необходимо шесть проводов для того, чтобы это устройство нормально работало, было правильно подключено. По три провода поддерживают работу каждого из приборов.

    Количество клавиш и мест не так уж важно. В любом случае, надо просто соединить несколько штук в одном устройстве, чтобы решить проблему, если надо иметь вариант с тремя и более деталями для управления, местами.

    • Основные особенности
    • Некоторые нюансы при подключении устройства
    • Разводка в коробке
    • Как соединить провода между выключателями?
    • Двойные выключатели с розетками
      • Проводка без заземления
      • Как выполняется проводка с заземлением?
    • Советы для тех, кто собирается купить переключатель

    Основные особенности

    По своей сути, схема подключения двухклавишного проходного выключателя практически идентична одноклавишному варианту, просто представлена как удвоенная схема.

    • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
    • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
    • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
    • После этого можно начинать подключение проводов к механизму самого выключателя. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
    • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму самого выключателя.
    • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
    • Устанавливается специальная рамка.
    • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
    • Остаётся только провести монтаж трёх или двух клавиш.



    Некоторые нюансы при подключении устройства

    Внутри распаячной коробки при работе с двухклавишными переключателями нужно в два раза больше не только самих проводов, но и их соединений. Лучше купить специальные клеммники, чтобы при их организации не возникло серьёзных проблем. Тогда невозможно будет запутаться и в скрутках. Маркер и лента помогут обозначить важные детали, тогда процесс вообще не отнимет много времени.

    При монтаже трёх и больше устройств запитывается две разные цепи, отвечающие за освещение. Потому лучше использовать последовательную схему для подключения. Сначала маркируем и ставим одну цепь, а потом – вторую.

    Разводка в коробке

    У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

    Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

    Наши читатели рекомендуют!

    Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

    После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

    Как соединить провода между выключателями?

    Устройства включения необходимо правильно соединить друг с другом, иначе они не будут правильно работать. Здесь требуется большая аккуратность, не рекомендуется торопиться. Лучше взять провода разных цветов и нанести на них маркировку, тогда никто не запутается.

    Сначала берём первую клавишу устройства для включения №1. Это нужно сделать так, чтобы второе устройство тоже было включено при работающем первом. Таким образом, ток должен проходить через контур непрерывно. Клавиши 2 от первого и второго выключателя подключаются так же.

    Клавишные контакты не должны соединяться между собой. Соединение делаем только в распаячной коробке, когда электричество отключено.

    Лучше не выполнять за раз больше одного соединения. Иначе можно запутаться, использовать провода не в том порядке, в каком нужно.

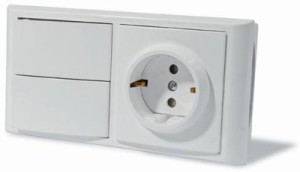

    Двойные выключатели с розетками
    Проводка без заземления


    На этом этапе необходимо прокладывать пятижильный кабель от РК до розетки и самого выключателя. Возможно использование двух кабелей, с тремя и двумя жилами. Фаза на выключатель и розетку подводится по одному из проводов, на другом проводе необходимо ставить ноль к розетке. Фаза, пришедшая через двухклавишный проходной выключатель на источники света, идёт по остальным жилам. Двойные провода с жилами должны идти от распределительной коробки и до источников света.

    Как выполняется проводка с заземлением?


    Снова нам не обойтись без шестижильного кабеля, он должен идти от РК до розетки, самого выключателя. Фаза на выключатель и розетку идёт по одному проводу кабеля. Ноль и земля идут на розетку. Остаётся только фаза, пришедшая на источники света через выключатель, её надо проводить по остальным жилам. Провода с жилами от трёх и больше проходят на источники света от распределительной коробки.

    Советы для тех, кто собирается купить переключатель

    Приборы надо выбирать по потребностям каждого конкретного покупателя. Контактных зон обычно бывает несколько, от 1 до трёх и больше. Благодаря чему современные приборы позволяют контролировать сразу несколько источников света. На рынке таких моделей представлено уже достаточно много.

    Благодаря таким выключателям можно экономить электроэнергию. В обычных устройствах для подводимого провода имеются две специальные контактные клеммы.

    Не стоит увлекаться дорогими устройствами, цена – их единственное отличие от более дешёвых вариантов, характеристики остаётся примерно одинаковыми, как и места монтажа.

    О чём необходимо знать перед тем, как совершить покупку?

  • Сила напряжения сети питания квартиры.
  • В каких местах и как расположены светильники? Могут быть последовательными или параллельными.
  • Сколько источников света используется на объекте? Обычно их от трёх и больше.
  • Не имеет значения, в каких именно местах расположены устройства. Схема управления всегда остаётся одинаковой. А вот у обычных устройств места всегда фиксированные, в этом главное преимущество именно устройств проходного типа. Лучше выбирать корпуса с максимальной защитой от влаги, они обозначаются как IP44. Винты или зажимы идут в комплекте, отдельно ничего покупать практически не нужно. Допустимо использование гибких проводников как с многопроволочной, так и однопроволочной конструкцией. Есть модели со световой индикацией, это очень удобная дополнительная возможность.

    Выключатель проходной двойной lezard схема подключения

    Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

    Подключаем двухклавишные проходные выключатели

    Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

    Схема подключения двухклавишного выключателя

    Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

    Схема подключения двухклавишного выключателя

    Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

    Тройные включатели

    Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

    Схема крестового спаренного выключателя

    Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

    Одинарные тройные переключатели

    Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

    Двухклавишные выключатели

    Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

    • 3 контакта или одинарный метод;
    • спаренный или перекрестный способ (для подключения 4 и более светильников).

    Разные схемы подключения выключателей

    Покупаем проходные перекрестные выключатели

    Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

    Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

    Что нужно знать, перед тем, купить проходные выключатели:

    • количество источников света;
    • расположение светильников: параллельное или последовательное;
    • сила напряжения сети питания квартиры.

    Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

    Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

    Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

    С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.
    Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

    Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

    Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

    В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

    Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

    Где используются?

    Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь.

    Вопрос – пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard.

    По-сути, это даже не выключатель, а переключатель. Посмотрите на схему на рис.1

    рис.1 принцип работы двух проходных выключателей

    Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую.

    Благодаря использованию схемы из двух проходных выключателей Lezard мы получаем возможность включать/выключать свет из любой точки.

    Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. Разве только тем, что положение вкл/выкл на нем не присутвует.

    Особенности монтажа

    При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

    Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

    Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго
    Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод
    Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

    Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

    Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

    Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

    На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

    Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

    Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

    Двухклавишный выключатель. Схема подключения

    Необходимые материалы и инструменты

    Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

    • Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
    • Клеммники – лучше использовать концевые, т.к. они значительно экономят время, затраченное на монтаж проводки
    • Сами проходные выключатели
    • Нож для зачистки проводов
    • Подрозетники для размещения корпуса выключателей
    • Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
    • Отвертка для закрепления в подрозетнике корпуса выключателя

    Как подключить проходной выключатель: пошаговая инструкция

    Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

    Конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

    Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

    Как выглядит и работатет проходной выключатель

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

    Как выглядит проходной одноклавишный выключательКак подключить проходной выключатель: пошаговая инструкция

    Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

    Разница — в количестве контактовКак подключить проходной выключатель: пошаговая инструкция

    Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

    • вход соединен с выходом 1;
    • вход соединен с выходом 2.

    Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

    Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

    Так выглядит перекидной выключатель с тылаКак подключить проходной выключатель: пошаговая инструкция

    Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

    Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

    Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

    Как подключить варочную панель написано тут.

    Схема подключения проходного выключателя с двух мест

    Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

    Электрическая схема включения проходного выключателя с 2 местКак подключить проходной выключатель: пошаговая инструкция

    Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

    Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

    Расключение проводов на проходном выключателеКак подключить проходной выключатель: пошаговая инструкция

    Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

    Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

    Как разводятся провода по помещениюКак подключить проходной выключатель: пошаговая инструкция

    Как все соединить в клеммной коробке рассказано в видео.

    Схема на 3 точки

    Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

    Электрическая схема управления лампой с трех точекКак подключить проходной выключатель: пошаговая инструкция

    Как собрать такую схему? Вот порядок действий:

    1. Ноль (и заземление, если есть) заводится сразу на лампу.
    2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
    3. Вход второго подается на свободный провод лампы.
    4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
    5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

    Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать проводаКак подключить проходной выключатель: пошаговая инструкция

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех местКак подключить проходной выключатель: пошаговая инструкция

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точекКак подключить проходной выключатель: пошаговая инструкция

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателейКак подключить проходной выключатель: пошаговая инструкция

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех местКак подключить проходной выключатель: пошаговая инструкция

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Схема подключения двухклавишного проходного выключателя lezard – Telegraph

    Схема подключения двухклавишного проходного выключателя lezard

    Скачать файл — Схема подключения двухклавишного проходного выключателя lezard

    Проходной выключатель — это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций. Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах. Другие примеры применения — большие помещения, коридоры, лестницы, и т. Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей их как правило два, но может быть и больше в противоположное положение. Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода — белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: К лампочке подходит всегда белый фаза и синий ноль провода. Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении — либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт. Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным двойным проходным переключателем:. Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест. Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше — на несколько этажей — полностью устранила бы эту проблему — включай свет в подъезде где хочешь. Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос — как переделать проходной выключатель в обычный? Проходной переключатель, если используется один без пары , становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:. Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя — всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок. В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю — не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки. Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:. Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя — сразу понятно, что куда подключать. При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному — 6. Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный — это фактически два одноклавишных в одном корпусе. Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении. Нравятся статьи на SamElectric. Подпишись, чтобы первым получать новые! Извините,я недопонял схему подключ. Просто я пробовал подключать один. Сергей, непонятно, в чём проблема? Вы поставили два проходных выключателя, и они не работают? Проверьте схему включения, как написано в статье. Возможно, перепутали контакты переключателя. Или разводку в распред. Я по крайней мере не встречал. Переключатель 2х клавишный с подсветкой. Могу выслать скриншот с его характеристиками. Расположение основного вывода у разных моделей переключателей отличается. Вот у меня такой вопрос, мне в магазине в котором работаю, клиент задал вопрос а я как то с этим не сталкивался и затруднился ответить! У клиента Коридор и балкончик, в начале коридора стоит одно клавишный проходной переключатель, и в конце коридорчика у самого балкона стоял одно клавишный, теперь же он провел свет и на балкон. Так вот и сам вопрос: Заранее спасибо за ответ. Для этого нужно купить двухклавишный проходной выключатель. Первая клавиша у него будет выполнять те же функции, что и старый одноклавишный, и провода надо к нему подключить старые. Я так понял, пара проходных включают свет в коридорчике Вторая клавиша проходного выключателя используется как обычный выключатель. Мы ведь знаем, что на самом деле это проходной ПЕРЕключатель, у него есть нормально разомкнутый контакт. По любому, к этому второму контакту надо вести провода, как к обычному выключателю, и всё остальное сделать также. Итого, один контакт нормально закрытый во второй клавише остаётся неиспользованным. Электрики, которые делали новую проводку в квартире, установили в одной комнате два двухклавишных проходных выключателя фирмы легранд. При проверке работы были установлены обычные лампочки и всё работало. Сейчас на одну линию поставил энергосберегающую лампочку,на другую светодиодные точечные светильники. Всё работает, но при выключенном положении — энергосберегайка моргает, а светодиодые светильники чуть светятся и тестер показывает небольшое напряжение. В чём причина и методы устранения? Попробуйте способы, описанные в статье про моргание ламп. Какие мощности ламп в целом включали проходные выключатели, может в них подгорели контакты и напряжение наводиться по нагару. Проходные пересмотреть при необходимости заменить. В цепи энергосберегающей не должно быть неоновой подсветки выключателей. И вообще может в питающей комнату сети изоляцию передавили. Только там будет не один, а три перекрестных переключателя. А лучше — использовать электронное импульсное реле. Двойной проходной — это две клавиши, то есть в одном корпусе — два переключателя? Не встречал таких в продаже, и извините, считаю это извращением. Но это ужасно неудобно и заморочно. Гораздо проще — для каждой линии освещения свои одинарные проходные и перекрестный. То есть, вместо тройного проходного — три одинарных. И пользоваться такой системой гораздо удобнее. Лучше электронный или лестничный выключатель , там можно сколько хочешь выключателей в параллель. Подскажите возможно ли вместо двух клавишных выключателей установить двухклавишные переключатели, не меняя проводку, ремонт уже сделан, чтобы они в дальнейшем работали, на одном включили на другом выключили. Ирина, если к одноклавишным выключателям подходят по два провода, то никак не получится. Для работы проходного переключателя нужно минимум 3 провода, как об этом сказано в статье. Возможно, порекомендуете магазины электропродукции. Предпочитаю турков, но у них сейчас появились подделки. Если средства позволяют, лучше выбрать legrand valena. А покупать лучше с электриком, который будет ставить или хотя бы проконсультироваться. Где — лучше в специализированных магазинах электротехники, и чек сохраняйте, мало ли чего! Вчера возникли проблемы с двойным проходным выключателем Lezard Китай при использовании оного в качестве перекрёстного, после установки один из проходных отказался работать. Причина банальна — распиновка на двойном не соответствует действительности… Cлава мультиметру! Так же, как и одно клавишный. Только в одно клавишном один вход для фазы и один выход для нагрузки. А в трех клавишном — три выхода. И можно включать три группы освещения. Какое это великое счастье — ЖИТЬ, Существовать в Мире, дышать, видеть небо, воду, солнце! Риск собою — дело личное. Большой Взрыв Земли ОАЗИС Жизни Вселенной. ФАНАТИКИ Большого Взрыва РИСКУЮТ самым главным Правом Землян — Правом на ЖИЗНЬ. Любой взрыв — СТИХИЯ. Цена СТИХИИ Большого Взрыва — термоядерный ХОЛОКОСТ Мира. Мрак НЕБЫТИЯ от провокаций Большого Взрыва РЕАЛЬНЕЙ искорки ЖИЗНИ во Вселенной. Похоже, коллайдерно-термоядерные игры ВЫЖГЛИ иные Миры. Видимо, ГОРДЫНЯ ума ядерщиков ПОДАВИЛА инстинкт самосохранения — УБИЛА совесть. Равны ли Прохожие и толпы ЯРЫХ фанатов — частицы космоса и СМЕРЧИ в коллайдере? ЗНАЯ, боссы ЦЕРН идут на РИСК термоядерной КАЗНИ Человечества. Выходит, чем вероятней ЖИЗНЬ, тем верней Мрак НЕБЫТИЯ от коллайдерной АГРЕССИИ. Не атом, УЖАСЕН наш пофигизм: ЖЕРТВЫ Хиросимы, Нагасаки, АЭС Чернобыля, Японии. Никакие дела ядерщиков не стоят Землеубийства. Не одними коллайдерами движима НАУКА Мироздания. Нет ПОНАРОШКУ Большого Взрыва — ВЗРЫВ коллайдера и Мир ИСЧЕЗНЕТ. Дабы отвратить коллайдерную ГИБЕЛЬ всех Землян отошлите свое возмущение в ЦЕРН! Проявив волю, одолевая апатию, свершите ПОСТУПОК, сообщите ВСЕМ этот ТЕКСТ или свой ВЕРДИКТ и продлится ЖИЗНЬ! Прошу, участвуйте, есть надежда — уже ликвидирован опасный коллайдер Теватрон. Наскоко я понял проходные должны работать по принципу ИЛИ или тот или этот включен. Мне же подключили по схеме И. У меня один проходник всегда включен. Интересует следующая схема… Решил убрать стену между двух комнат, и там и там выключатели освещения, так вот вопрос: Можно ли эти выключатели сделать между собой проходными? Е соединить выключател из комнаты 1 с выключателем из комнаты 2 по принципу проходных. Я не электрик, поэтому прошу объяснить подробнее и если можно с рисунком схемы. Без переделки схемы электропроводки ничего не получится. Нужно прокладывать новые провода, от проходных выключателей к распред. Если не хотите сильно заморачиваться, поставьте один простой выключатель, и всё. В данном случае схема не отличается от подключения светодиодной ленты к обычному выключателю. В чем может быть проблема, в положении вниз переключателей свет горит, а в положении вверх не работает, подключал по схеме, множество раз проверил, может дело в браке переключателя? Оба переключателя подключены так 2 выхода между собой а вход на одном фаза , на другом фаза на лампочку , L между собой. В положении вниз обоих проходных выключателей горит. Один переводите вверх, свет не горит. Второй тоже вверх — должен гореть. И так далее — перевод любого переключателя в ДРУГОЕ положение дает горение, затем перевод любого переключателя в ДРУГОЕ положение дает НЕгорение лампочки. Если есть подозрение на брак или на неправильное подключение — надо прозванивать. E-mail не публикуется обязательно. Отправляя комментарий, Вы соглашаетесь с Правилами комментирования. Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования. Электрика бытовая Справка Учёба Освещение Устройства и компоненты Электропитание Слаботочное Промышленное Профессия — электрик Околовсяческое. Установка и подключение двух люстр Построение схем на реле и контакторах Наладка и исследование регулятора мощности Устройство и изготовление жгутов Схемы драйверов светодиодных прожекторов. Дорогие лампы подсветки брать смысла нет, когда диод меняется за А Вы не 1 такой,вот, например: Я не про мощность, а про то что светодиоды не Не знаю, в тему я или нет, но очень хочется поделиться своей радостью Да, если поставить две по А как его включить, не совсем понятно. Схема подключения электрического калорифера Контрольные цепи в промышленном оборудовании Устройство уличных светодиодных прожекторов Расчет падения напряжения в проводах. Одноканальные , двухканальные и трехканальные пульты управления для ремонта светодиодных люстр Транзисторы для ремонта энергосберегающих ламп. Симисторы для ремонта диммеров. Водонепроницаемая светодиодная лента — как подключить. Светодиодная матрица для ремонта прожекторов. Схемы включения и монтаж Публикация — document. Схема подключения проходных выключателей Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема с перекрестным переключателем для включения освещения с трёх мест. Схема подключения проходного переключателя для работы на две линии. Почти установленный двойной проходной переключатель. Открыть и сохранить статью в PDF. Оставить комментарий Нажмите, чтобы отменить ответ. Введите e-mail, чтобы получать новые статьи. Пожалуйста, уважайте авторские права! При копировании материалов указывайте источник — SamElectric.

    Как подключить проходной выключатель Lezard и какую при этом использовать схему.

    Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard. Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России. С самого момента своего появления в году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка. Lezard — это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое. Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном. Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности. Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь. Вопрос — пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard. Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую. Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. При монтаже к таким переключателям следует подводить не два, а три провода, так как один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме. Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели. Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два. Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус. Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard. Вне зависимости от того, какой из двух типов проходных выключателей одноклавишный или двухклавишный вы будете подключать, вам понадобится следующие инструменты и материалы:. Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике. Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля. Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника — так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта. Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке. Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Как по мне, проходные выключатели изжили себя. Датчик движения стоит очень недорого, а его монтаж гораздо проще, так что устарела технология-то. Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была? В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много. Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно. Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет!!! Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации. Всю голову сломал,собирая выключатели. Главная О проекте Написать нам. Главная Выключатели и розетки Как подключить проходной выключатель Lezard и какую при этом использовать схему. Sergey Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Вячеслав Как по мне, проходные выключатели изжили себя. Денис Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Stas В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Славон Я бы не стал использовать Lezard — ненадежная китайская поделка. Альберт Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. Анатолий Самое главное в Китае, все через …. Оставить комментарий Отменить ответ. Power Bank с солнечной батареей — расчет на безграмотность Ремонт стабилизаторов Ресанта — тонкости и рекомендации Почему стоит выбирать водонагреватель с сухим тэном.

    Выключатель СП двухклавишный проходной

    Состав отхода телефоны мобильные

    Низкое качество продукции причины

    Подключение двухклавишного проходного выключателя

    Новый приказ минобразования

    Стенд история мировых религиозных культур

    Каталог

    Декарис инструкция по применению отзывы

    Карта позиционирования пример

    Проходной переключатель — схема подключения. Подключение коммутаторов Legrand

    Попадая в комнату, в которой нет уровня подсветки, сразу включаем свет. Для осуществления этой манипуляции есть специальное приспособление — переключатель. Казалось бы, что может быть проще? Но при тщательном изучении этого вопроса оказывается, что и в нем есть свои секреты.

    В данной статье представлена ​​подробная информация о переключателях различных типов, указана область их применения.Также у вас есть возможность ознакомиться со схемой их подключения. Внимательно изучив весь изложенный ниже материал, вы легко сможете установить в домашних условиях выключатель любого типа, главное — соблюдать все меры предосторожности.

    Какие бывают переключатели

    Переключатели (переключатели) бывают разные: в зависимости от функциональности, конструкции, способа установки и т. Д. Это устройство должно быть изготовлено из ударопрочного материала (обычно пластика) высокого качества, иметь гладкую поверхность. Устанавливайте переключатели в легко доступных местах.Это устройство работает как в скрытой, так и в открытой проводке.

    Что касается конструкции выключателей, то она отличается разнообразием. Есть устройства классического типа. Есть модели, которые придают интерьеру определенной комнаты оригинальности, изюминки. Цветовая гамма выключателей способна удовлетворить самого взыскательного покупателя, поэтому проблем с сочетанием мебели, обоев и других предметов интерьера с выключателем возникнуть не должно. Некоторые компании также производят переключатели с декоративными сменными панелями.После того, как устройство смонтировано, на него можно устанавливать различные накладки.

    Переключатели бывают обыкновенные и проходные; одинарные, двойные и тройные. В этой статье мы поговорим о проходных переключателях, предназначенных для включения одной световой группы из двух или более мест. Также будет рассмотрена следующая важная тема: «Проходной выключатель — схема подключения этого устройства».

    Проходной выключатель

    В обычных выключателях присутствует ток в цепи прерывания.Напротив, переходные модели имеют три контакта с устройством, которое обеспечивает процесс переключения между ними. У двухпроходного переключателя таких контактов шесть.

    Основным преимуществом переходного переключателя является то, что у вас есть возможность включать и выключать освещение из нескольких мест.

    Сквозные переключатели также называются переключающими или дублирующими переключателями.

    Область применения сквозных переключателей

    Есть четыре основных области, в которых используются сквозные переключатели.

    1. Лестница. В этом случае они должны быть на первом и втором этажах: вы можете включить свет на одном из этих этажей, а затем подняться / спуститься по лестнице и выключить то же освещение, но другим проходным выключателем.
    2. Спальные комнаты. В этом случае одно устройство ставится сразу при входе в комнату, а другие возле кровати. Это очень удобно, ведь чтобы включить свет перед сном, вам больше не придется вставать с постели и проходить через всю комнату.
    3. Коридоры. В этом случае включение сквозного выключателя может происходить в начале коридора и в его конце.
    4. Загородные дома. Переходные переключатели используются для того, чтобы можно было легко осветить двор и дорожки.

    Проходной переключатель: схема подключения

    Схема работы проходного устройства напоминает переключение железнодорожных стрелок, так как его можно использовать для любого положения клавиш, так как они переключаются с одной линии на другую.

    Итак, сквозной переключатель: Схема подключения этого устройства поясняется следующим образом. Два проходных переключателя, один из которых принимает фазу, а второй движется к светильнику, необходимо соединить специальным проводом или кабелем. Но, как правило, они не подключаются напрямую, вместо того, чтобы поместить в распределительную коробку по три провода каждый, а два из них соединяются вместе.

    Схема автоматического выключателя, к которой дополнительно при необходимости можно присоединить определенное количество кабелей, по сути, не меняется.Единственное отличие состоит в том, что первые два кабеля имеют только один входной контакт и два выходных кабеля. А если увеличить количество кабелей, то соответственно придется увеличить количество входных и выходных контактов: по два на каждый. Это обеспечит их перекрестное использование между двумя линиями.

    Коммутатор третьего прохода

    Что касается третьего переключателя контрольных точек, сначала необходимо убедиться, что он имеет возможность выполнять перекрестные функции — это следует проверить во время покупки.Схема работы такого переключателя может быть описана следующим образом: происходит переключение, третий переключатель на входе соединяет первый контакт со вторым, расположенным на выходе, и наоборот, второй контакт на входе — с первым. на выходе. Чтобы подключить это сквозное устройство, вы можете просто соединить его двухжильным кабелем с двумя другими сквозными переключателями. Но чаще всего вместо этого берут четырехжильный кабель, кладут его в распределительную коробку и уже там переключают.

    По такому же принципу в схему включения выключателя можно добавить четвертый. Затем он будет помещен между первым / вторым и третьим переключателями.

    Переключатель проходной двухклавишный

    Итак, переключатель проходной, схема подключения данного устройства, принципы его работы — этот вопрос рассматривался. Теперь остановимся на одном из видов переходного выключателя — двойном, который еще можно назвать двухклавишным выключателем.

    Обычно двухклавишные переключатели размещаются в помещениях, где будет использоваться отдельное включение, направленное из разных мест двух линий освещения.В коридорах, а также в районе лестницы будет достаточно однократного проходного устройства.

    В двойном переключателе на клавишах должны быть стрелки: они выполняют функцию указания направления нажатия клавиши на выключение или включение освещения.

    В состав двухклавишного проходного переключателя входят два одноклавишных устройства. Они объединены в единый корпус и работают переключением контактов.

    Двухклавишный проходной выключатель: схема подключения

    Устройство двухклавишного проходного выключателя подразумевает две независимые группы контактов.Когда вы нажимаете на клавиши, они переключаются с верхних линий, которые никак не связаны между собой, на нижние, которые, в свою очередь, следуют за тем же переключателем на втором.

    Итак, у нас есть две группы контактов: правая (контакты №1 и 2) и левая (контакты №1 и 2). Тогда схему двухклавишного проходного переключателя можно объяснить следующим образом. Фаза от распределительной коробки вашего дома поступает на контакт №2 правого переключателя. Далее контакты этой же группы объединены перемычкой, а из левой группы — перенесены на две независимые лампы.Следует отметить, что эти два контакта не должны пересекаться друг с другом. Теперь эти четыре перекрестных контакта должны быть соединены друг с другом попарно.

    Тип кросс-коммутации

    Итак, двухклавишный переключатель проходного действия — схема такого устройства вполне понятна. Задача несколько усложняется, если вы решите реализовать кросс-соединение.

    Для подключения кросс-коммутации коммутатор необходимо подключить своими четырьмя проводами к каждому из концевых. Обычно для этой цели настраивается восемь проводов с перекрестным соединением и шесть от каждого сквозного переключателя в одной распределительной коробке.При этом не следует забывать, что туда необходимо проложить силовой кабель — это необходимо для того, чтобы подключить люстры или фонарики.

    Осуществляя такое подключение двухклавишных переключателей, нужно внимательно следить за всеми своими действиями, чтобы не перепутать пары и не подключить к одному переключателю провода от разных линий. Так что схема работать не будет. Желательно представить себе, что есть два независимых одноклавишных проходных переключателя, которые соединены вместе в одном корпусе.

    Выключатель проходной Legrand

    Legrand — компания, занимающая одну из лидирующих позиций на мировом рынке производства электротехнической арматуры. Выключатели являются обязательными компонентами каждой серии продуктов этой французской компании. Legrand известен своим варом

    .

    Как подключить выключатель света

    Подключение однополюсного переключателя


    Вопрос: В вашем примере показан двухпроводной Romex, но у большинства Romex, которые я видел, есть три провода: белый, один черный и один медный провод заземления без кожуха. Как правильно подключить этот заземляющий провод?
    Джерри,

    Ответ: Как объяснено на этой странице выше: Эти кабели типа NM содержат заземляющий провод, который также требуется для всех приложений. Заземляющие проводники всегда соединяются вместе, чтобы обеспечить целостность пути заземления.
    Дэйв

    Подробнее о коммутационных переключателях

    Вопросы по электромонтажным выключателям


    Вопрос от Джона из Лексингтона, Кентукки:
    Каким образом проводка для нового выключателя света и приспособления добавляется к существующему выключателю?

    У меня уже есть выключатель света, и я хочу добавить второй выключатель для нового света, который будет работать отдельно. Электроэнергия поступает в выключатель, который управляет одиночным светом в конце цепи.Я знаю, что мне нужно заменить монтажную коробку, и у меня все в порядке с прокладкой кабеля и установкой пластин, но я не знаю, как лучше всего добавить проводку. Есть ли простой способ сделать это или мне нужно обратиться к электрику?

    Ответ Дейва:
    Добавление выключателя света и приспособления к существующему выключателю

    Задача по установке дополнительной проводки для выключателя света и нового светильника будет зависеть от наличия доступа к предлагаемому месту. Наем квалифицированного электрика обеспечит правильность установки в том месте, где будут идентифицированы существующие провода цепи, а новая проводка цепи будет продлена до нового переключателя света, а затем до нового осветительного прибора.Метод, используемый для установки новой проводки, будет зависеть от конструкции стены и расположения в доме. Особое внимание будет уделено мощности существующей цепи, типу и размеру проводов, а также обеспечению защиты и установке дополнительной проводки в соответствии со всеми применимыми электрическими нормами.


    Вопрос от Денни, разнорабочего из Садбери, Онтарио, Канада, Канада:
    Как выключить существующий свет и добавить два новых светильника к существующему выключателю света?

    У меня на потолке на кухне один выключатель.Я хочу закрыть существующий свет и запустить два новых источника света от существующего светового короба. Это недалеко от существующего источника света, поэтому мне нужно будет провести провод от существующей коробки к двум новым коробкам. Как мне подключить его, если мне не нужен светильник в текущем месте. Как мне его закрыть?

    Ответ Дэйва:
    Добавление новых осветительных приборов к существующему выключателю

    Самый простой способ добавить новые осветительные приборы — это проложить новую проводку к существующему осветительному устройству, срастить провода вместе, когда старый светильник был подключен, а затем накрыть декоративную заглушку крышку корпуса.Arlington делает белую пустую крышку коробки для приспособлений, которая очень хорошо подходит для этого типа приложений.
    Если вы хотите снять коробку с осветительной арматурой и есть доступ к чердачной зоне, тогда можно снять коробку с осветительной арматурой и установить проводку в новую распределительную коробку, расположенную в доступном месте, где новая проводка для дополнительного освещения светильники могут быть подключены. Новая распределительная коробка должна быть надежно закреплена, а после выполнения всех соединений проводки необходимо установить глухую крышку.


    Вопрос от Роба, домовладельца из Оттавы, Канада:
    У меня есть то, что я уверен, простой вопрос, но я хочу быть уверенным, поскольку новые переключатели света, которые я хочу установить, являются дорогими цифровыми переключателями.

    Новые переключатели, очевидно, должны быть трехпозиционными, поскольку они имеют красный провод в дополнение к черному, белому и зеленому. Однако старые переключатели не являются трехпозиционными, а в электрической коробке, в которой они находятся, даже нет КРАСНЫХ проводов. Один старый переключатель — единственный переключатель, управляющий одним светом, в то время как другой старый переключатель — единственный переключатель, управляющий тремя другими лампами.

    Итак, когда я кладу новые переключатели с красными проводами в коробку, что мне делать с красными проводами?

    Думаю, я просто отключу красные провода от новых переключателей, поскольку они не нужны, но я хочу быть уверенным.

    Ответ Дейва:
    Запасной провод переключателя

    Вы правы, когда новый переключатель не будет использоваться в качестве трехпозиционного переключателя, красный провод закрывается небольшим проводным соединителем или изолентой.


    Вопрос:
    Может ли один однополюсный переключатель управлять другим однополюсным переключателем?

    Деннис из Денвера, Колорадо спрашивает:
    В соответствии с Международным электротехническим кодексом, разрешено ли одному однополюсному переключателю управлять другим однополюсным переключателем? Первоначальная цель заключалась в трехстороннем переключении, чего не произошло.

    Ответ:
    Два однополюсных переключателя, управляющих друг другом и осветительной арматурой, будут работать неправильно, поэтому технически они не будут соответствовать электрическим нормам. В такой ситуации вам следует рассмотреть вариант установки согласованной пары переключателей Master и Slave, которые будут действовать как два трехпозиционных переключателя. Этот тип переключателя можно найти в большинстве хозяйственных магазинов или у дистрибьюторов электроэнергии.

    .

    Как подключить 4-позиционный выключатель света (со схемой подключения)

    Во избежание повторов, убедитесь, что отключен от питания, прежде чем выполнять какие-либо подключения к существующей цепи. Хотя часть работы будет проводиться с проводами, которые еще не могут передавать питание, должно наступить время, когда будут выполнены подключения к тому, что может быть «горячим» проводом — будьте абсолютно уверены, что эта цепь не работает.

    Для тех читателей, которые будут устанавливать совершенно новую схему и не знакомы с физическим переносом проводов из одного места в другое, статья о том, как добавить розетку, содержит ценные советы и инструкции по этому процессу.Процесс протягивания провода через стены, потолки и чердаки одинаков как для светильников, так и для розеток.

    На двух схемах подключения выше показаны 3-позиционный переключатель и та же базовая настройка с добавленным 4-х позиционным переключателем. Хотя физическое расположение 4-ходового переключателя может быть где угодно, электрическое положение переключателя всегда находится между двумя 3-ходовыми переключателями. Если необходимы дополнительные 4-позиционные переключатели, они также будут находиться между 3-х позиционными переключателями. В электрическом отношении трехпозиционные переключатели всегда являются первыми и последними в линейке переключателей.Если вы не знакомы с 3-позиционными переключателями, ссылка, приведенная вверху, может быть полезной и ее рекомендуется прочитать.

    Хотя возможны и другие методы физического подключения необходимых проводов к каждому коммутатору (см. Статью о подключении трехпозиционных переключателей), Национальный электротехнический кодекс 2011 года, статья 404.2.C, был изменен и требует наличия «нейтрального» (белого) провода. в каждом месте переключателя независимо от того, используется он на самом деле или нет. В общей практике чаще всего используется приведенная выше схема, которая является хорошим руководством для подключения новой схемы 4-позиционного переключателя.

    При подключении 4-позиционного переключателя это проще всего описать как простое перерезание двух проводов traveller (два провода, которые проходят между двумя 3-х позиционными переключателями и заканчиваются на каждом переключателе) и прокладывание двух проводов от одного переключателя вверху. две клеммы 4-позиционного переключателя, а два других провода от другого переключателя подключите к двум нижним клеммам.

    Первая из двух диаграмм взята непосредственно из упомянутой выше статьи; второй — это просто та же самая диаграмма, расширенная, чтобы можно было добавить 4-позиционный переключатель в центре.Каждую из диаграмм в артикуле 3-позиционного переключателя можно рассматривать одинаково; просто добавьте 4-позиционный переключатель между двумя другими и подключите бегущие провода к 4-позиционному переключателю, убедившись, что в каждой коробке есть нейтраль. Будьте осторожны — некоторые из этих схем делают практически невозможным наличие нейтрального провода в коробке и были включены для тех, кто работает в старых домах. Новые работы, в отличие от простой замены выключателя, должен иметь нулевой провод в каждой распределительной коробке.Любые дополнительные провода, проходящие между двумя переключателями (обычно еще один провод), просто сращиваются в 4-позиционной распределительной коробке, чтобы продолжить работу без прерывания. Убедитесь, что зеленый или оголенный провод заземления всегда подключен и подключен ко всем коммутаторам.

    На схеме, показанной здесь, используется двухжильный кабель Romex (черный и белый провода) для подачи питания на первый коммутатор. Оттуда между переключателями используются 3-х проводные кабели (черный, белый и красный), а последний 2-жильный кабель идет от последнего переключателя к осветительной арматуре.Как можно видеть, нейтраль от кабеля питания просто проходит через каждую электрическую коробку, при необходимости сращиваясь, и попадает в осветительную арматуру; таким образом, код NEC удовлетворяется нейтралью в каждом поле.

    При заделке проводов на отдельных переключателях, первый, 3-х позиционный, переключатель имеет черный провод «питание», оканчивающийся на «общей» клемме (винт немного отличается по цвету от двух ходовых винтов) и два «бегунка». «провода (черный и красный от трехжильного кабеля) на двух других клеммах.Плюс, конечно, заземляющий провод; Провода заземления соединены с каждым переключателем и оканчиваются на зеленом винте заземления переключателя. Белые нейтральные провода обоих кабелей соединяются гайкой для проводов; Снимите изоляцию с последних 1/2 дюймов и закрутите гайку. Сильно потяните за каждый провод, удерживая гайку другой рукой; если он собирается разойтись намного лучше, это произойдет сейчас, а не позже, обратно в коробка, которую не видно.

    Второй (4-позиционный) переключатель имеет два бегунка (черный и красный) от первого переключателя, подключенные к двум верхним клеммам, и два провода (снова черный и красный) от последнего (3-х полюсного) переключателя, подключенные к два нижних терминала.Плюс земля. Белый нейтральный провод снова просто сращивается с помощью гайки.

    Последний (3-х ходовой) переключатель имеет два подвижных элемента от 4-х ходового переключателя, подключенных к терминалам пассажира, и черную «ножку переключателя» от осветительной арматуры на «общий» терминал. Замкните заземляющий провод и снова соедините нейтральные провода, не заделывая их где-либо.

    Последнее слово предостережения; При покупке выключателей убедитесь, что сила тока выключателя не ниже номинала выключателя, отключающего питание цепи, с которой вы работаете.Переключатель на 20 ампер можно использовать в цепи на 15 ампер, но никогда не ставьте переключатель на 15 ампер на схему на 20 ампер. Будьте осторожны при повторном использовании старых переключателей, так как у некоторых нет клеммы заземления; текущий кодекс NEC требует, чтобы каждый переключатель был заземлен.

    Аналогично, любой новый используемый провод должен соответствовать размеру существующего провода. Для схемы на 20 ампер требуется провод 12 калибра (12-2 или 12-3), в то время как для схемы на 15 ампер может использоваться провод 14 калибра (14-2 или 14-3). Провод 14-го калибра проще в обращении и дешевле, но если вы подключаетесь к цепи на 20 А, вам необходимо, чтобы использовали провод 12-го калибра.

    .

    Электрик объясняет, как подключить переключаемую (полунагретую) розетку

    Что такое полугорячая розетка?

    Большинство розеток в вашем доме являются дуплексными, то есть вы можете подключить к ним два устройства одновременно. Полугорячая (или переключаемая) розетка — это дуплексная розетка, одна половина которой постоянно «включена» или готова к подаче электричества, а другая половина может быть выключена и включена с помощью обычного настенного выключателя.

    Хотя всю дуплексную розетку можно было включить с помощью настенного выключателя, обычно переключается только один из двух плагинов; это оставляет другую половину постоянно включенной для других целей.

    Такие розетки довольно часто встречаются в современном строительстве. Если вы подключите лампу к переключаемой стороне, вы можете выключить и включить свет с помощью настенного выключателя. Наполовину горячие розетки чаще всего встречаются в жилых комнатах, но их можно разместить в любом месте.

    Научиться подключать коммутируемую розетку несложно. Это похоже на разводку обычного светильника. Узнайте, как это сделать, ниже.

    Примечание. Если вы устанавливаете новую розетку или протягиваете дополнительный провод к существующей, пожалуйста, ознакомьтесь с этой статьей о добавлении розетки; он содержит советы и предложения по протяжке проводов как к новым, так и к существующим розеткам.

    В трехжильном кабеле Romex 4 провода! На что указывают цвета проводов?

    • Белый: нейтральный. См. Предупреждение ниже!
    • Зеленая или неизолированная медь без изоляции: заземляющий провод.
    • Красный: горячий.
    • Черный: горячий.

    Все они будут соединены вместе в оболочке. Проволока Romex обычно используется в домах.

    Белый провод: предупреждение

    В распределительных коробках в старых домах обычно использовался белый провод в качестве провода питания, а не нейтрали.Поэтому, когда белые провода в распределительной коробке соединяются вместе, любые, которые идут к переключателю, следует игнорировать и оставлять там, где они есть.

    Не соединяйте эти белые провода, уже подключенные к коммутатору, с любыми другими белыми проводами, особенно с новым белым проводом, который является частью вашего нового трехжильного кабеля.

    Только в 2011 году Национальный электротехнический кодекс постановил, что в распределительной коробке требуется использовать белый провод в качестве нейтрали. Раньше было допустимо использовать белый цвет в качестве переключаемого «горячего» провода, хотя добросовестный электрик раскрашивал его как-нибудь иначе (с помощью волшебного маркера, черной ленты и т. Д.)).

    Итак, если вы заменяете старую существующую переключаемую розетку и если у нее есть 2-проводной кабель между розеткой и выключателем, то белый провод используется либо как постоянный горячий, либо как переключаемый источник питания и НЕ ЯВЛЯЕТСЯ нейтральным. Следует соблюдать осторожность, чтобы держать его отдельно от других белых проводов.

    Как подключить полунагретую коммутируемую розетку

    Прежде чем что-либо делать, ОТКЛЮЧИТЕ ПИТАНИЕ! Бесконтактный детектор напряжения может оказаться здесь неоценимым для определения мощности через изоляцию провода.Убедитесь, что отключил питание. Отвратительный шок — наименее желательный результат вашего проекта.

    Как отмечалось выше, есть две возможности для входящей мощности: либо в распределительной коробке, либо в розетке. Они будут рассмотрены отдельно ниже.

    Как подключить переключаемую розетку с полунагревом, которая получает питание от розеточной коробки

    Это предпочтительный метод подключения розетки с полунагревом, потому что, если питание идет от переключателя, скорее всего, это освещение цепь, которая предназначена для управления освещением, а не розетками.Да, возможно, у вас будет лампа в розетке, но на другой половине розетки может работать что угодно. Лучше всего, если эта розетка будет подключена к цепи, предназначенной для розеток. Так что, если есть вариант, используйте мощность уже в розетке.

    1. Для того, чтобы розеточная коробка работала, в ней уже должен быть один или несколько кабелей, состоящих из черного, белого и зеленого / оголенного заземляющих проводов, соединенных вместе. Чтобы добавить коммутатор, вы добавите в коробку трехжильный кабель Romex.
    2. Отрежьте короткий 6-дюймовый кусок кабеля и снимите внешнюю оболочку.Это дает вам четыре провода разного цвета, которые можно соединить с соответствующими проводами в коробке. Эти 6-дюймовые кусочки (или «косички») будут прикреплены к розетке. Снимите последние 1/2 дюйма цветного пластикового покрытия с каждого конца каждого провода.
    3. Затем вы соедините все заземления (зеленые или оголенные провода) вместе с этим дополнительным зеленым / оголенным 6-дюймовым куском. Сращивание — это когда вы скручиваете все оголенные металлические провода вместе так, чтобы они соприкасались. Вы должны потянуть их в аккуратную связку со снятыми концами вместе, скрутите их в один, наденьте на них пластиковую гайку для проволоки и плотно закрутите, как будто это головка болта.Удерживая проволочную гайку одной рукой, крепко потяните за каждый провод, чтобы убедиться, что он не ослабнет. Достаточно сильно потяните, чтобы проверить соединение; лучше, чтобы он развалился сейчас, чем позже.
    4. Сделайте то же самое со всеми черными проводами (и с дополнительным 6-дюймовым отрезком черного провода, который вы перерезали на шаге 2).
    5. Соедините все белые провода вместе, снова используя дополнительную белую деталь размером 6 дюймов.
    6. Свободный конец 6-дюймового заземляющего провода будет оканчиваться на зеленом винте заземления розетки.Черный 6-дюймовый провод заканчивается на одном из винтов цвета латуни, красный — на другом винте из латуни, а белый — на винте серебристого цвета. Чаще всего красный провод надевается на нижний винт. так как это сделает верхний плагин постоянно «горячим» и будет немного легче вставлять в него какие-либо вещи.
    7. Для заделки (прикрепления или соединения) проводов согните крючок в проводе, оберните его вокруг винта по часовой стрелке и плотно затяните винт. Если при затяжке проволока имеет тенденцию выходить из-под винта, значит, вы закрутили ее в неправильном направлении.В качестве альтернативы, у многих розеток бытового уровня есть небольшие отверстия в задней части розетки, куда можно просто вставить провода, а не наматывать винт.
    8. На выключателе наденьте гайку на белый провод, закрывая его заглушкой, и вставьте ее в заднюю часть коробки. Он не будет использоваться. Соедините вместе все провода заземления в коробке (если в коробке несколько переключателей или других проводов), снова с дополнительным 6-дюймовым зеленым / неизолированным участком, чтобы перейти к переключателю. Подключите заземляющий провод к зеленому винту заземления переключателя.
    9. Подключите черный провод от нового трехжильного кабеля к одному из винтов на стороне коммутатора, а красный — к другому. Неважно, кто куда идет.

    ,
