Лучшие шаровые краны для воды: 10 лучших фирм шаровых кранов для водопровода – рейтинг 2020

Определяем лучших производителей шаровых кранов на 2020 год

Отопительные и водопроводные сети промышленных и гражданских зданий сегодня немыслимы без такой простой и надежной запорной арматуры, каковой является шаровый кран. Его изобретение, без всяких преувеличений, можно отнести к важнейшим достижениям инженерной мысли XX века. Сегодня в продаже можно найти изделия от многочисленных производителей, выполненные из разных материалов, привычных форм и стильного дизайна, простые и с неожиданным функционалом. Сделать правильный выбор бывает непросто. Редакция сайта «Янашла» предлагает обзор «Лучшие производители шаровых кранов для водопровода на 2020 год», составленный по мнению покупателей и оценкам экспертов.

Немного истории

С централизованным водопроводом были знакомы в древнем Египте, Элладе, римской империи. Римские акведуки до сих пор сохранились в Италии, Испании и Германии.

Интересно! Акведуком называются древнейшее колоссальные каменные сооружения для подачи воды в крупные города Европы, построенные во времена Римской империи.

Некоторые из них и сегодня используются по прямому назначению. Такой массой воды, поступавшей в древние полисы нужно было управлять. Так появились первые образцы запорной и водоразборной арматуры. На острове Капри археологами были обнаружены древние латунные и бронзовые пробковые затворы. Это самые первые в мире модели запорной арматуры, предшественники вентилей, шаровых и водоразборных кранов.

Очередным толчком к бурному развитию затворов и клапанов стало изобретение паровой машины. Необходимость управления подачей воды и управления паром привели к появлению надежных затворов и регулируемых пружинных предохранительных клапанов.

Некоторые технические решения не потеряли своей актуальности и в наше время. В двадцатом столетии инженерные сети стали оборудоваться поворотными дисковыми затворами, мембранными клапанами и шаровыми кранами. Сегодня развитие запорной арматуры движется в нескольких основных направлениях:

• долговечность;
• надежность;
• технологичность изготовления;
• снижение себестоимости.

Прототипы шарового крана

Пробковый кран был известен еще древним египтянам. Простые и надежные, эти устройства применяются и в настоящее время. Вспомним наиболее известные варианты их применения:

1. Самоварный. Тот самый, с помощью которого всегда разливали чай из самоваров, как самых древних, так и современных электрических.
2. Банный. КрБ – до настоящего времени используется в моечных отделениях общественных бань, за что и получил свое официальное название.
3. Газовый. Знаком всем, кто пользуется газовой плитой, водонагревательной колонкой или отопительным котлом, работающими на природном газе.

Как устроен пробковый кран

Самым простым устройством отличается самоварный вариант. Составных частей две: корпус и конус – пробка с прямоугольным вырезом и несъемной ручкой. Корпус повторяет форму пробки и имеет те же внутренние размеры. Поворотом пробки на 90 градусов прорезь пробки устанавливается по оси изделия, открывая проход для воды.

Перекрывается поток, поворотом пробки на 90 градусов в обратную сторону. Положение неотъемной ручки указывает положение «Открыто», если она располагается параллельно оси «носика», и «закрыто», если ручка становится перпендикулярно оси запорной арматуры. В этой части пробковые и шаровые устройства весьма похожи. Разница в запорном органе: конус в пробковом, и сфера в шаровом устройстве. Разница видна, когда речь идет об уплотнении между запорным устройством и корпусом изделия.

Для предотвращения утечек, выполненные из мягкой латуни или меди пробки притирались к корпусам до полного устранения зазора, многократными прокручиваниями в посадке. Газовые и банные модели устроены сложнее, поскольку работают под давлением, а в случае с газовым вариантом, малейшая утечка рабочей среды станет причиной взрыва и пожара. Эти модели имеют закрытое днище, сальник с крышкой на резьбе. В шаровых запирающих устройствах притирание не поможет. Здесь применяются полимерные уплотнения сферической формы.

Кто изобрел шаровый кран

Запутанная история. Есть сведения, что первое подобное устройство впервые было применено в топливных магистралях авиалайнеров где-то в середине прошлого столетия.

На заметку! Согласно некоторым источникам патент на него был выдан в 1954 году американскому изобретателю Говарду Фримену.

Изделие не обеспечивало полной герметичности и не нашло в те времена широкого применения. Качественный скачок произошел позже, с изобретением полимерных материалов.

Проблема заключалась в том, что в отличие от пробкового, запорным органом нового устройства стала стальной шар с отверстием в центре. Обеспечить надежное уплотнение между ним и стенками конструкции без эластичного и одновременно стойкого к истиранию материала было сложно. Задача была с блеском решена с появлением тефлона, а позднее и фторопласта. С этого момента шаровый кран быстро завоевал мировой рынок запорной арматуры. Сегодня патентами на различные виды подобных устройств владеют десятки изобретателей.

Какие бывают шаровые краны

Отличия по материалу корпуса

От него зависит режим эксплуатации и технические характеристики рабочей и окружающей среды.

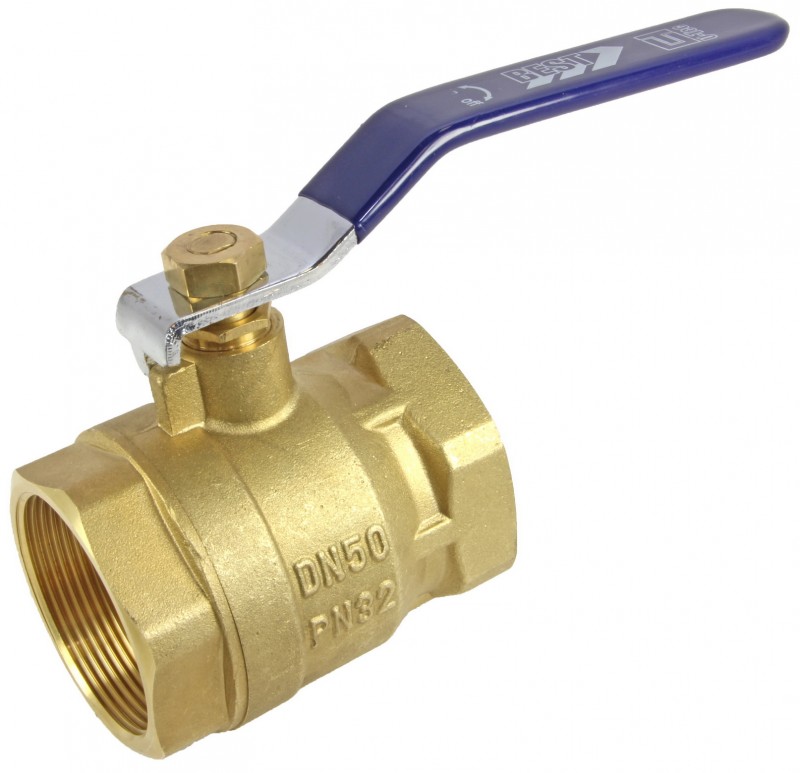

Латунные изделия

Универсальный, экологичный и долговечный материал, одинаково хорошо подходит для присоединения к стальной, полипропиленовой или медной трубе. Не подвержен коррозии. Отлично работает в системах ГВС, отопления, питьевой воды, на газовых и пневматических трубопроводах. К недостаткам можно отнести высокую стоимость и невозможность присоединения или ремонта с помощью сварки.

Из нержавеющей стали

Они дешевле латунных. Они более удобны при ремонте трубопроводов, поскольку их можно приваривать трубопроводу или заварить свищи и трещины. Тяжелые. По числу моделей значительно уступают латунным, да и стоимость немногим меньше.

Полипропиленовые

Отличаются малым весом и доступной ценой. Недостатком считается возможность эксплуатации только с полипропиленовыми трубами.
Все перечисленные материалы используются для изготовления как промышленных, так и бытовых моделей.

Пропускная способность

Важная характеристика. Различают полнопроходные и неполнопроходные модели. Первые называются так потому, что диаметр отверстия шара у них совпадает с диаметром трубопровода, и их пропускная способность – 100%. Сюда же относят и затворы с пропускной характеристикой в пределах от 90 до 99%.

Неполнопроходными называют:

• полупроходные, диаметр отверстия которых на размер меньше диаметра трубы, а пропускная способность варьируется в пределах от 70 до 90%;
• неполнопроходные – используются для уменьшения расхода воды, поскольку пропускают от 40 до 70% от полного потока.

 По способу присоединения

По этому параметру различают:

1. Приварные модели. Присоединяются к трубопроводам электросваркой. Это надежно и герметично. Правда снять для замены сложно. Придется резать трубу. Такой способ применяется при строительстве промышленных объектов там, где все остальные способы применить невыгодно или не возможно по соображениям безопасности.
2. Фланцевые. Выпускаются с фланцами на входе и выходе и присоединяются к ответным фланцами на трубопроводе. Как правило, используются при прокладке трубопроводов с диаметром от двух дюймов и более. Соединение простое и достаточно герметичное. При необходимости быстро разбирается и собирается.
3. Межфланцевый. Как и предыдущий вариант, монтируется к ответным фланцам. Отличие в том, что само изделие фланцев не имеет, а просто устанавливается между фланцами трубопровода и затягивается болтами или шпильками. Есть т.н. шпилечные модели. Крепятся болтами, которые вставляются в отверстия фланцев трубопровода и вкручиваются в отверстия с внутренней резьбой в теле конструкции.
4. Муфтовые. Присоединяются на резьбе. К достоинствам относится простота монтажа и демонтажа. Удобно использовать на трубопроводах диаметром от двух дюймов и менее. Часто применяются в бытовых инженерных сетях. Недостаток один, недостаточный профессионализм монтажника при уплотнении соединения обязательно приведет к образованию утечки.
5. Комбинированный вариант. Сочетания перечисленных вариантов: фланец на входе и резьба на выходе или резьба с одной стороны и приварной конец – с другой.

Способ присоединения арматуры определяется на стадии разработки проекта. При этом решение о том или ином способе монтажа запорной арматуры принимается с учетом диаметра и материала трубопровода.

Лучшие производители

Если покупать добротные вещи, то выбирать стоит лучших производителей, дорожащих репутацией фирмы и доверием покупателя. Брендовые модели стоят дорого, но кто сказал, что дешевое –значит лучшее! Представляем несколько компаний, популярность моделей которых объясняется десятилетиями производства высококачественной продукции с отличными потребительскими характеристиками.

Зубр

Известный отечественный производитель. Основное направление деятельности – запорно-регулирующая арматура для промышленных трубопроводов. Выпускает модели, доступные по цене, различного типа присоединения к сетям, используя коррозионностойкие материалы: латунь и нержавеющую сталь.

Gekon

Российская торговая марка. Производственные мощности с самым современным оборудованием расположены в России и Италии. Качество товара подтверждено отечественными и европейскими сертификатами. Популярные модели бренда пользуются неизменным спросом специалистов. Цены доступные.

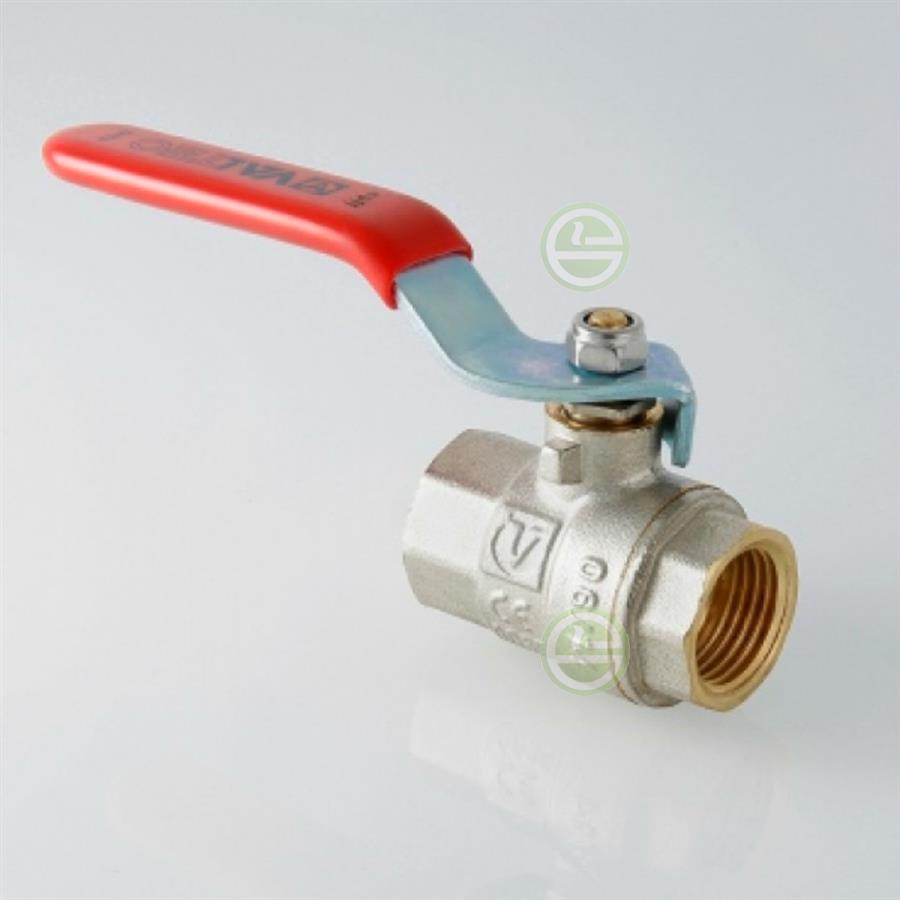

Valtec

Российско – итальянская компания, основана в 2002 году. Один из самых распространенных брендов, продаваемых на отечественном рынке запорной арматуры. Продукция качественная и относительно недорогая, удовлетворяет всем особенностям отечественных инженерных сетей. Модельный ряд достаточно широк.

Honeywell

Американский производитель высококачественной запорно-регулирующей арматуры. Производственные мощности компании располагаются на территории США и полностью автоматизированы. Изделия бренда полнопроходные, выполнены из упрочненной латуни, выдерживают давление до 16 бар. Устройства от Honeywell оборудованы широкой и удобной рукоятью, не доставляющей дискомфорта пользователю, чем выгодно отличается от продукции других компаний.

Повышенным спросом пользуются устройства с компактным электроприводом. Подобные модели широко используются в промышленных схемах с автоматическим регулированием температуры и давления рабочей среды, для защиты от утечек воды в системах «Умный дом» и т.п.

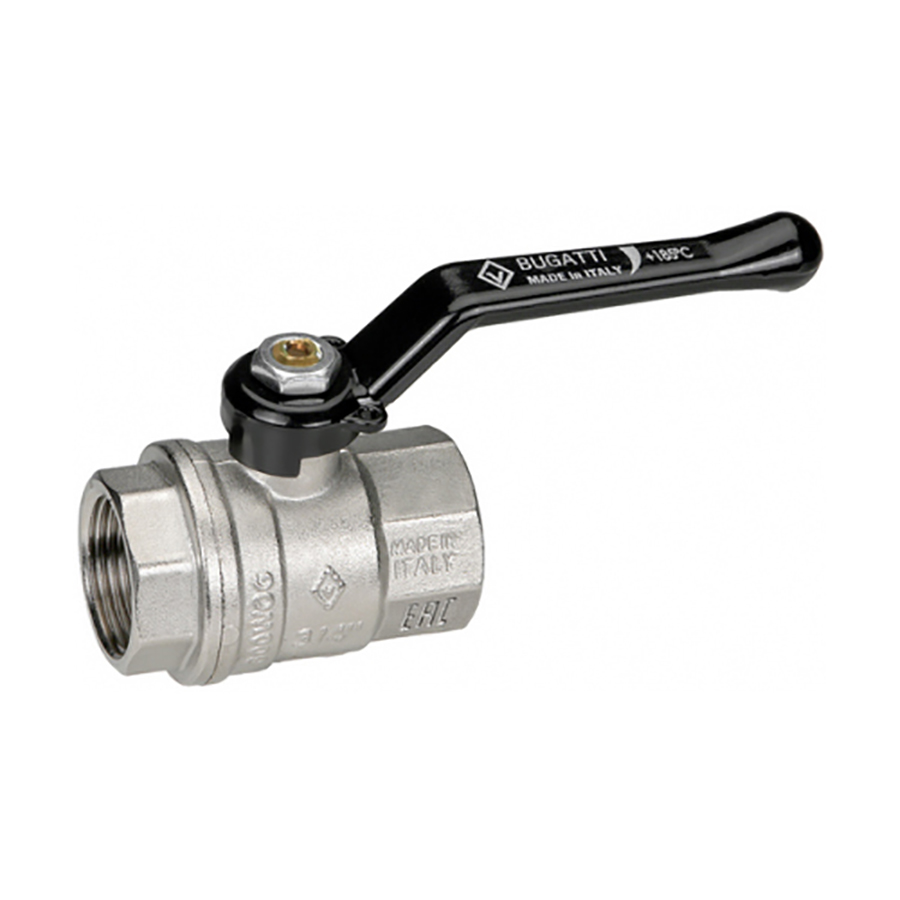

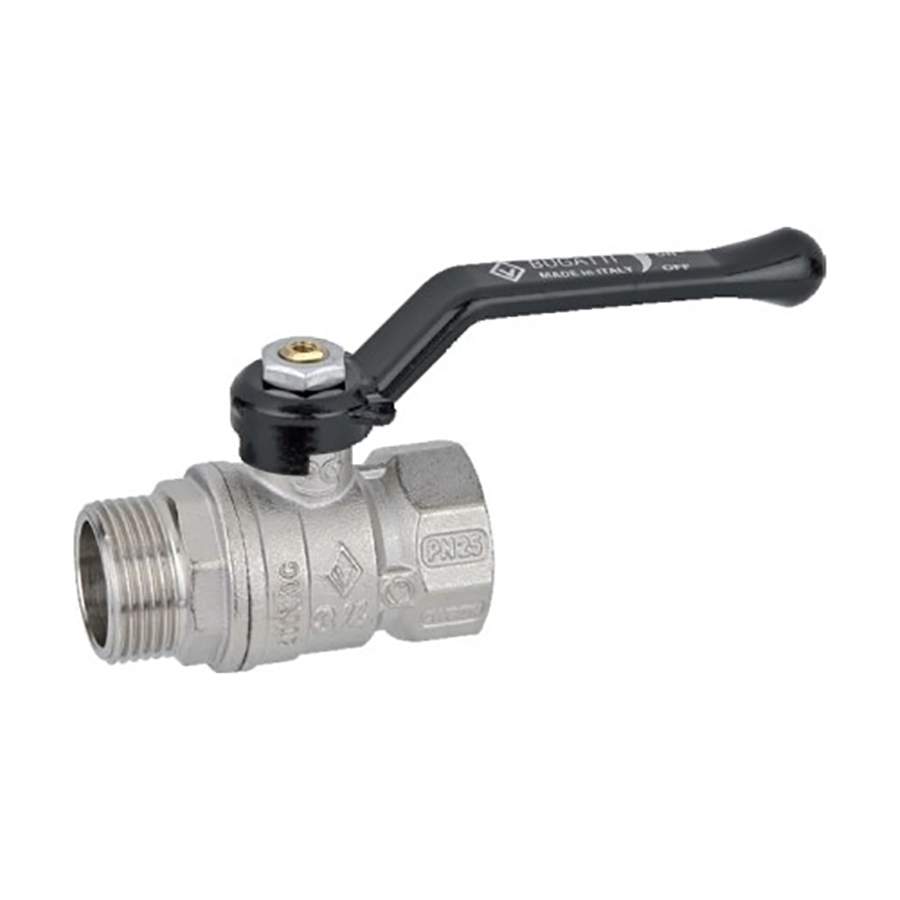

Bugatti

Очередной итальянский бренд, насчитывающий в модельной линейке более сотни качественных изделий с различным функционалом. Особой популярностью пользуются двух и трехходовые устройства, использующиеся для работы с контрольно-измерительными приборами, показывающими давление и температуру в нескольких контурах одновременно, или системах горячего водоснабжения с автоматическим подмеш

Какой шаровой кран лучше и как выбрать?

Водоснабжение – одна из важнейших коммуникационных систем в доме. От правильного выбора запорной и трубопроводной арматуры зависит не только ваше здоровье и срок службы изделий. Некачественный кран может просто сорвать давлением воды. Если вас не будет дома в этот момент, проблем не оберешься.

В данной статье мы рассмотрим основные нюансы выбора шаровых кранов. Надеемся, что после ее прочтения вы больше никогда не попадетесь на подделку.

Содержание статьи

Фирмы-производители шаровых кранов

Bugatti – это не только скоростные автомобили, но еще и надежные шаровые краны. Почти 20 лет итальянский производитель поставляет в Россию запорную арматуру и другие сантехнические товары. Данная продукция имеет несколько сертификатов качества, которые гарантируют вам не только длительную, но и безопасную эксплуатацию.

По надежности с BUGATTI могут сравниться такие проверенные бренды, как FIV и GACOMINI. Весьма неплохо зарекомендовал себя и REMER (RR).

Какие шаровые краны лучшие?

Итак, в магазине или на рынке вам предложили несколько шаровых кранов на выбор. Не спешите покупать то, что дороже, ведь высокая цена не всегда говорит о качестве товара. Лучший шаровой кран можно выбрать по следующим характеристикам:

• Материал изготовления. Современные краны чаще всего делаются из латуни. Однако вам может попасться подделка из силумина. Это дешевый и, как правило, некачественный материал. Он на порядок легче латуни, поэтому определяют подделку чаще всего по весу.
• Внешний вид. При покупке обязательно обратите внимание на запирающий элемент. Качественный шар блестит и выглядит гладким. В то же время, подделка часто имеет мутный блеск, достаточно заметные дефекты и лаже матовое покрытие. Впрочем, даже если внешне кран выглядит достойно, это не значит, что он лучший. Возьмите обычный магнит и проверьте кран. Нередко шар делают из стали, которая быстро ржавеет во влажной среде. Магнит подскажет вам, с каким именно материалом вы имеете дело.
• Максимально допустимое давление. Лучший шаровой кран – это кран с высоким допустимым давлением. Для холодной воды этот показатель равен 10 кг/см² , для горячей – от 20 кг/см². Однако специалисты всегда советуют покупать запорную арматуру с большим допустимым давлением. Это поможет избежать проблем, которые нередко возникают при сильных гидроударах.

Где купить шаровой кран?

Если говорить о бренде Bugatti, вы точно не найдете эту продукцию на рынке возле дома. Настоящие шаровые краны от итальянского производителя продаются только в специализированных магазинах.

Нет ничего хуже, чем отдать кучу денег за якобы настоящий кран Бугатти, купленный на местном рынке или в соседнем магазинчике. Шанс покупки фальсификата там очень высок. После поломки вам вряд ли удастся вернуть деньги обратно – как правило, на рынке не предоставляются ни чеки, ни сертификаты.

Делаем вывод: независимо от выбранного бренда, запорную арматуру лучше покупать в сертифицированном магазине или хотя бы в строительных гипермаркетах. Чтобы развеять все сомнения, не поленитесь попросить сертификат, подтверждающий качество выбранной модели.

Советы по выбору: на что обратить внимание при покупке?

Помимо сертификатов, вы можете просто взять кран в руки и осмотреть его визуально. Если перед вами подлинный Бугатти или оригинальный шаровой кран любой другой известной фирмы, он точно не должен иметь непонятных наплывов и неровностей. Нанесенная маркировка должна иметь ровные буквы, которые легко читаются и различаются. Маркировка латуни – еще один момент, на который стоит обратить внимание во время покупки. Например, Бугатти делают свою продукцию из материала латунь маркировки CW617N.

Обязательно заглядываем внутрь и находим там шарик. Если он зеркальный и отполирован до блеска, это хороший знак качества. Не постесняйтесь немного царапнуть корпус – желтый металл укажет на латунь. Подделки чаще всего делают из силумина или стали.

В завершение еще несколько советов:

• Берите краны Bugatti «усиленного» типа. Они имеют серийный номер 6хх и клеймо PN 40. Эта цифра говорит о рабочем давлении крана в 40 атм (очень хороший показатель).
• У надежных кранов и чистота обработки выше, и стенки в местах резьбы толстые, и вес больше.
• Постарайтесь избежать покупки кранов, у которых ручки сделаны из пластика. Малейшее усилие сорвет шпиц, ручка начнет прокручиваться. Чаще всего такие «псевдокраны» ставят на стиральную машину, унитаз и подводку к смесителю.
• Кран еще при покупке должен достаточно свободно крутиться (с минимальными усилиями). Если прокрутку удалось сделать только газовым ключом, а вы при этом еще и уперлись ногами в стену, лучше отказаться от покупки. Все дело в том, что шаровой кран никогда не смазывается.
• Обратите внимание на размеры самого шара. Размер «дырки» в нем по размеру должен совпадать с присоединяемой трубой.

устройство, разновидности, правила выбора и монтаж

Водопроводные краны той или иной конструкции имеются сегодня практически в любом доме. Наибольшее распространение получили шаровые изделия, изобретенные более 100 лет назад. Они долговечны, практичны, удобны в эксплуатации, легко устанавливаются и ремонтируются.

Особенности устройства и назначение

Конструкция шарового крана чрезвычайно проста и в то же время эффективна. Внутрь металлического или пластикового корпуса (седла) помещается затвор, выполненный в виде шара со сквозным отверстием. Размер отверстия соответствует габаритам входа и выхода устройства.

Шаровый элемент жестко соединяется с рукояткой, и поворачивается вслед за ее вращением. Если шар располагается в открытом состоянии (ось отверстия проходит параллельно оси корпуса), поток жидкости или газа проходит через устройство беспрепятственно, не испытывая гидравлического сопротивления. При повороте на 90°, шар разворачивается глухой стенкой по направлению к потоку рабочей среды, при этом подача носителя полностью прекращается. Поворот на меньший угол дает возможность регулировать интенсивность прохода рабочей среды.

Обратите внимание! Строго говоря, термин «шаровый» является скорее жаргонным, хотя и употребляется гораздо чаще. Верное наименование – «шаровой кран».

Специалисты отмечают следующие достоинства таких устройств:

• Сравнительно небольшие габариты.
• Малый вес.
• Возможность работы при любой ориентации в пространстве.
• Отличные показатели герметичности.
• Выгодное соотношение цены и качества.

Существуют и некоторые недостатки:

• Для поворота крана на 90° требуется высокий крутящий момент.
• При быстром открывании крана в некоторых моделях присутствует вероятность возникновения гидроудара.
• Чтобы шаровый элемент не «залип» и не утратил герметичность, кран желательно открывать и закрывать хотя бы раз в неделю.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

• Латунные. Оптимальный вариант для сетей газо- и водоснабжения с хорошим соотношением цены и качества. Не предназначены для высоких температур носителя.
• Стальные. Самые доступные по цене. Имеют большой ассортимент типоразмеров. Плохо работают в сетях холодного водоснабжения. Подвержены коррозии.
• Из нержавеющей стали. Более дорогие и эффективные, по сравнению со стальными устройствами.
• Чугунные. Раньше считались едва ли не единственно доступным вариантом, сегодня почти полностью вытеснены с рынка. Уступают современным моделям по всем показателям.
• Полипропиленовые. Монтируются в пластиковые трубопроводные системы. По прочности и долговечности почти не уступают латунным. Характеризуются сравнительно малым весом и стоимостью, не подвержены коррозии.

По типу соединения:

• Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
• Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
• Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

• Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
• Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

• Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
• С электроприводом. Управление идет удаленно, посредством электрических сигналов.
• С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
• С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

• Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.
• Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение. Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

• Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
• Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Обратите внимание! Условный диаметр шарового крана обозначается литерами DN.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

• Корпус.
• Стальной или латунный шар.
• Уплотнительная шайба.
• Ручка управления.
• Регулировочная гайка.
• Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Обратите внимание! Своеобразным знаком качества изделия служит характерный блеск металлического корпуса. Блеск появляется после опыления латунного сплава дорогостоящим хромом или никелем.

К чему приводят ошибки при выборе

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Особенности установки

Устанавливать шаровый кран можно практически в любом месте трубопровода. Резьбовые изделия легко устанавливаются самостоятельно. В заранее определенном месте труба отрезается, на ней накручивается резьба, наматывается уплотнитель, закрепляется запорный элемент.

Установка приварных или пластиковых кранов потребует использования сварочного аппарата или специального паяльного устройства соответственно.

При горизонтальном размещении крана, поворотная ручка располагается сверху (допускается отклонение от вертикали не более 45°).

Это важно! Кран устанавливается с учетом стрелки, размещенной на корпусе устройства и показывающей направление движения рабочей среды по трубопроводу. Если стрелка отсутствует, допускается монтаж устройства любой стороной.

После установки кран обязательно проверяется на работоспособность и герметичность во всех положениях. Также, важно убедиться в том, что свободному вращению рычага или «бабочки» ничего не препятствует.
