Содержание

Как сделать прозвонку своими руками: как промегерить кабель?

Советы по работе с мегаомметром:

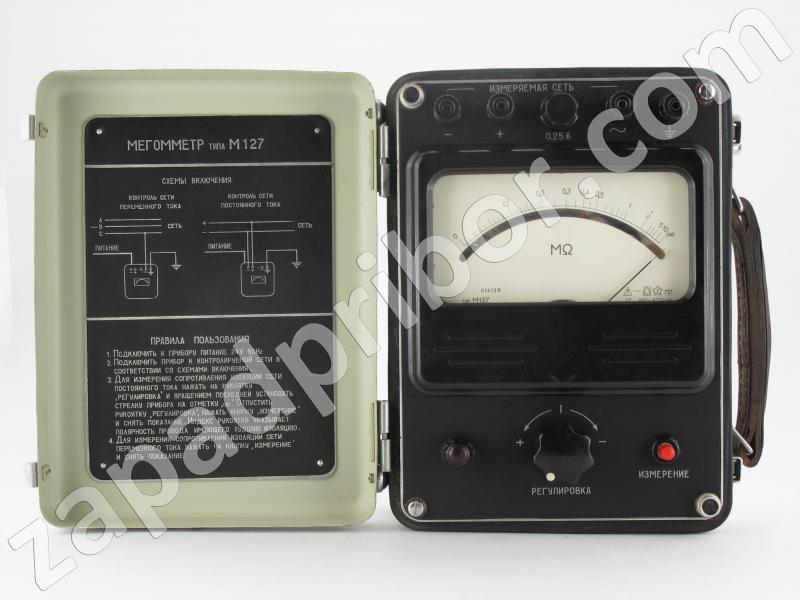

  • ⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
  • ⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
  • ⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
  • ⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
  • ⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
  • ⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
  • ⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Поделись с друзьями:

В каких случаях проводится прозвонка проводов?

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

  • Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
  • Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
  • Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
  • Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

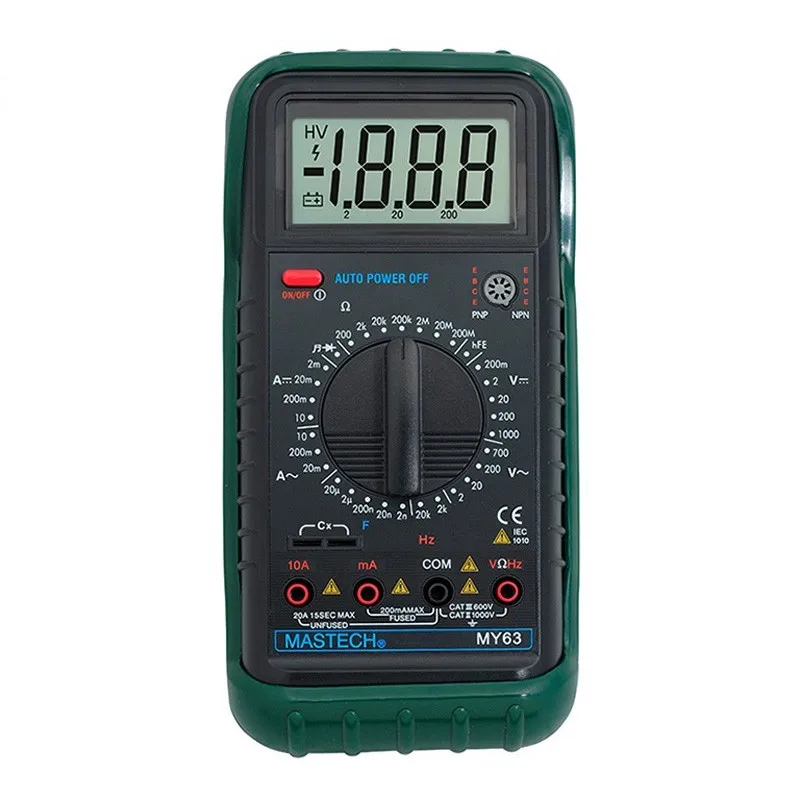

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

  • OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
  • ACV (может обозначаться V~) – измерение переменного напряжения.
  • DCV (может обозначаться V…) – измерение постоянного напряжения.
  • ACA (может обозначаться A~) – измерение переменного тока.
  • DCA (может обозначаться A…) – измерение постоянного тока.
  • Ω — измерение сопротивления.
  • hFE – измерение параметров транзисторов.
  • ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

  • COM(-) – общее гнездо для подключения черного провода.
  • VΩmA(+) – гнездо для подключения красного провода.
  • 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

Режим измерение сопротивления.
Режим проверки проводимости (прозвонка).
Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

  • На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
  • Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
  • Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство.

Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

  1. Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
  2. Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Устройство мультиметра

Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.

Он состоит из таких частей:

  • дисплей;
  • ручка выбора;
  • порты;
  • зонды (провода или щупы) измерительные;
  • источник тока, «Крона».

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).

Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). mAVΩ — это порт, к которому традиционно подключён красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (V) и сопротивление (Ω). У зондов есть разъем, который подключается к прибору.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

  1. Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
  2. При разрыве показывает единица.
  3. Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

  • включение OFF;
  • напряжение переменное ACV;
  • напряжение постоянное DCV;
  • ток переменный ACA;
  • ток постоянный DCA.

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

  • Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
  • Включить прибор, переключатель установить на 20 В.
  • Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон .

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

  1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
  2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
  3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

  • Обесточить силовую цепь.
  • Отсоедините индикатор от цепи.
  • Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
  • Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

  • Эклектическая цепь измерения полностью отключается от электросети.
  • Правильно выбранный диапазон мультиметра даёт более правильный результат.
  • Если показание — единица, то изменить диапазон на больший.
  • При замере небольших сопротивлений следует учитывать сопротивление датчиков.
  • При больших значениях сопротивления (Мом) установления показателя происходит медленно.
  • Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

Тестирование высоковольтных проводов

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

  1. Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
  2. Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
  3. Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
  4. Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

  1. Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
  2. Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны. Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
  3. Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ. Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
  4. Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
  5. Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
  6. Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
  7. Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
  8. Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.

Самодельный мегаомметр схема


Сделать мегаомметр своими руками - Moy-Instrument.Ru

Сделать мегаомметр своими руками

Если зарядить электролитический конденсатор, скажем до 1000 вольт, а последовательно с ним включить стрелочную головку с током полного отклонения 50 микроампер и резисторы для установки тока отклонения, то можно ли будет такой ерундовиной пользоваться как мегаомметром? Пусть показания будут неточными, пусть это будет только грубый пробник.
То есть, получится простейший омметр на один предел измерений.
В принципе, должно ведь это как-то работать. Если где-то в изоляции есть пробой, то при приложении 1000 вольт должен пойти в этом месте ток.

Задумка не плохая,но нужно учитывать,что измеряемая деталь(изделие)в сухом состоянии может быть и «ГУТ».а при соприкосновении с водой — утечка.Даже ТЕНы на «холодную» не «текут»,а после 10-20 мин-ХОПА.

Ты прямо-таки попал пальцем в небо

Конденсатор электролитический зачем? Наверное что бы при случайном касании щупов искры из глаз сыпались. Для измерения хватит и долей микрофарада. И маломощный преобразователь в придачу.

Lenchik, Ничего из глаз не посыплется. Потому что токоограничительные резисторы будут стоять, которые ток до 50 мкА уменьшат при КЗ щупов. Причем оба щупа будут включены через резисторы. А электролит — ну, чтоб дольше держал. 10 — ти мкФ вполне хватит. Устройство должно подключаться к розетке, а 1000 В образовываться при помощи умножителя напряжения. На время измерений выключать из розетки. Резисторы на оба щупа — для развязки с сетью на тот случай, если прибор будет включен в розетку.

ДОБАВЛЕНО 16/09/2013 00:25

У меня, вообще-то уже есть действющая модель. Но там только удвоитель напряжения, поэтому не 1000 В. получается, а всего около 620.
Только я я чет понять не могу, работает она как надо, или нет. Или вообще это затея пустая.

Lenchik, Ничего из глаз не посыплется. Потому что токоограничительные резисторы будут стоять, которые ток до 50 мкА уменьшат при КЗ щупов. Причем оба щупа будут включены через резисторы. А электролит — ну, чтоб дольше держал. 10 — ти мкФ вполне хватит. Устройство должно подключаться к розетке, а 1000 В образовываться при помощи умножителя напряжения. На время измерений выключать из розетки.

ДОБАВЛЕНО 16/09/2013 00:25

У меня, вообще-то уже есть действющая модель. Но там только удвоитель напряжения, поэтому не 1000 В. получается, а всего около 620.
Только я я чет понять не могу, работает она как надо, или нет. Или вообще это затея пустая.

Или ты шутишь,или это — утроитель напряжения.

Или ты снова прикол сморозил
С тобой не соскучишься.

Попробую завтра набросать схему по «твоей идее».А «по твоей» схеме — толку никакого.

только у него шкала нелинейная и обратная.шкалу придется самому рисовать.

Электролит там явно не нужен, да и де ты такой возьмёшь — на 1000в?! Хотя если поискать то конечно, но для пробника хватит и обычной плёнки.

При испытании изоляции мегоомметром учитывается не только подаваемое напряжение, но и время испытания. С помощью такой «пукалки» можно увидеть конкретный коротыш, какой можно увидеть и обычным мультиметром. Если пробой не полный, Вы его не увидете, а вот мегоомметром увидете по дёрганию стрелки а иногда по искре в повреждённом месте.
Испытательное напряжение должно в несколько раз привышать рабочее.

Morlock, а несколько электролитов на 400В последовательно включить разве трудно?
А в умножителе напряжения они как раз так и оказываются включены. Выдергиваем вилку из розетки и, пока кондеры не разрядились, можно пользоваться.
Как видно, наращивать напряжение — не проблема. А подключаясь к разным каскадам умножителя, можно и менять его (но тогда параллельно еще и придется менять значения R2 и R3, что приведет к усложнению схемы, поэтому я просто остановился бы на 1000В, то есть на трех каскадах умножителя).

Настоящий мегаомметр, как я понимаю, должен поддерживать на щупах прибора (т.е. на тестируемом участке) постоянное напряжение и замерять ток через участок. А у меня этого не будет, значит напряжение на щупах будет сильно меняться в зависимости от сопротивления измеряемого участка. Следовательно, не будет чувствительности.
Для примера добавлю, что у «модели», о которой я упоминал выше, тестер на щупах показывает напряжение не 620В, до которых заряжены конденсаторы, а только 250. То есть тестер своим внутренним сопротивлением просаживает напряжение на токоограничительных резисторах R2 и R3.

ДОБАВЛЕНО 20/09/2013 13:50

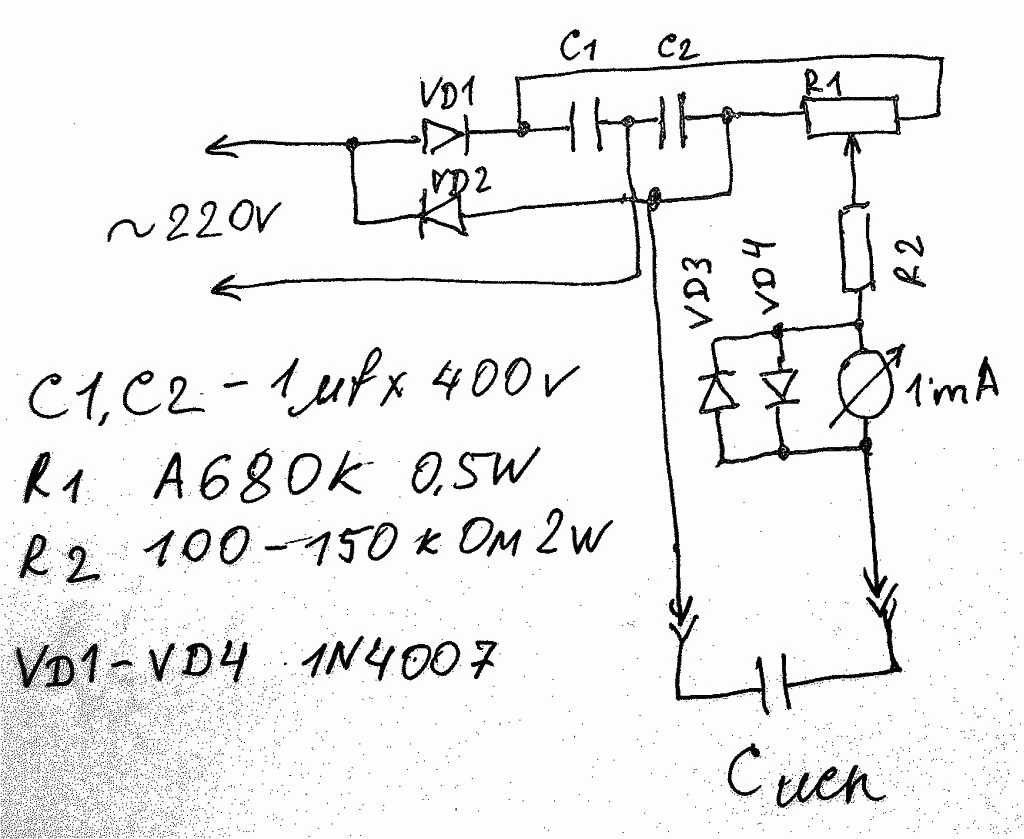

В реале я сейчас имею вот это

ДОБАВЛЕНО 20/09/2013 13:56

Рисовал, положив бумагу на колено. Вообще-то я и покрасивей могу.

Бессовестный Арбуз, а что конкретно собираешся проверять?

Простой мегомметр

Для проверки сопротивления изоляции электродвигателя, кабеля или трансформатора применяют мегомметры на соответствующее напряжение. Иногда нужно ориентировочно оценить состояние изоляции глубинного насоса, сварочного трансформатора, электропроводки и т.д. Обычным мультиметром этого сделать нельзя, так как на его щупах очень низкое напряжение, которое не может быть использовано для проверки прочности изоляции.

Для этого нужен автономный источник постоянного высокого напряжения 1000В, а на производстве иногда 2500В. Схема такого источника приведена ниже. Устройство представляет собой генератор прямоугольных импульсов с регулируемой частотой и скважностью импульсов выполненный на микросхеме NE555. Регулировка позволяет подстроить работу повышающего трансформатора для получения на выходе устройства нужного напряжения. Повышающий трансформатор подбирается экспериментально, выполненный на замкнутом ферритовом магнитопроводе, соотношение витков примерно 1:50 — 1:100, диаметр провода не менее 0,08мм на вторичке и не менее 0,2мм на первичной обмотке. При изготовлении повышающего трансформатора нужно позаботиться о хорошей изоляции обмоток и выводов вторичной обмотки. При расположении на печатной плате деталей со стороны высокого напряжения, должны быть соблюдены достаточные расстояния между дорожками и местами пайки. В противном случае это может привести к пробою по поверхности платы. Сигналом наличия высокого напряжения служит неоновая лампочка. В качестве стрелочного прибора может быть любой микроамперметр зашунтированный шунтом и отградуированный по эталонным сопротивлениям. Я использовал индикатор уровня записи от советского магнитофона «Электроника». Питание осуществляется от двух последовательно соединённых батареек на 9В типа «Крона». Всё собирается в пластиковом корпусе и помещается в кармане.

Если генератор импульсов собран правильно, то настройка и градуировка устройства следующая:

1. Подключаем стрелочный мультиметр к выводам высокого напряжения (цифровой для этих целей не подходит из-за неустойчивости показаний к ВЧ импульсам)

2. В разрыв питания 18В подключаем миллиамперметр (желательно стрелочный)

3. Полностью шунтируем микроамперметр

4. Включаем наш мегомметр

5. Перемещая контакты подстроечных резисторов добиваемся максимального напряжение на выходе со стороны высокого напряжения и минимального тока питания. Например, 2500В на высоком напряжении и ток 30мА на низком напряжении питания 18В (для сведения: измерения электрооборудования напряжением 220В, 380В мегомметр промышленного изготовления должен вырабатывать на выходе напряжение 1000В током около 500мкА)

6. Выключаем мегомметр, отсоединяем все мультиметры, замыкаем вывода высокого напряжения

7. Включаем мегомметр

8. Регулируем шунтовое сопротивление и отмечаем на шкале микроамперметра «Ноль»

9. Выключаем мегомметр и подсоединяем эталонное сопротивление 500кОм

10. Включаем мегомметр и отмечаем на шкале микроамперметра деление 500кОм

11. То же самое проделываем с эталонным сопротивлением 1МОм, 10МОм, 100Мом начиная с пункта 9.

На этом настройка заканчивается. Последующие градуировки могут понадобиться, если напряжение питания батарей со временем понизятся.

О деталях: транзистор IRF540 может быть заменён на менее мощный, диоды D1-D2 — любые быстродействующие (примерно на 100кГц), С3 — от 200мкФ и выше, D3 – аналогичный высокочастотный высоковольтный диод, La1 – любая неоновая лампочка, Т – произвольный повышающий малогабаритный ферритовый трансформатор.

Внимание! Работа с устройством связана с высоким напряжением опасным для жизни. Поэтому соблюдения и знание правил работы с мегомметрами обязательно. После проверки состояния изоляции электрооборудования все токоведущи части должны быть разряжены путём их замыкания между собой и заземлённым проводником в течение времени 5-10 секунд. Не следует испытывать этим устройством высоковольтные конденсаторы, так как накопленная энергия в результате может быть смертельной.

Вид прибора снаружи:

Пример изготовления повышающего трансформатора:

МЕГАОММЕТР на Атмега328Р

Промышленный вариант мегаомметра достаточно габаритен и имеет немалый вес. Единственный достоинством этого монстра является, то что он поверен, но если вам в ремонте нужно срочно измерить сопротивление утечки, то электронный вариант более предпочтителен.

Поискав в интернете, простого устройства не нашел, единственный мегаомметр, который повторили радиолюбители был из журнала «Silicon Chip» октябрь 2009 года, но с доработанной прошивкой. Предлагаемый вашему вниманию прибор имеет габариты 100х60х25 ( корпуса были приобретены на AliExpress) и имеет вес не более 100 грамм. Устройство собрано на микроконтроллере Atmega328P. Питание осуществляется от литеевого аккумулятора и ток потребления составляет около 5 мА. Чем меньше сопротивление измеряемой цепи, тем больше ток потребления и достигает 700-800 мА, но нужно учесть, что цепи с сопротивление меньше 10 кОм встречаются редко и измерение осуществляется за несколько секунд. В устройстве применены два DC-DC преобразователя на MT3608 и MC34063. Первый используется для питания контроллера, напряжение аккумулятора повышается и стабилизируется на уровне 5 вольт, второй преобразователь на 100В, это определено тем, что в основном используется для замеров утечки в электронных устройствах, ну и сделать 500 или 1000В экономичный преобразователь очень пробематично. Сначала была идея оба преобразователя собрать на МТ3608, но после того, как я спалил 8 микросхем, было решено сделать на МС34063. Да и при 500, 1000В пришлось применять более высокоомный делитель и как следствие применение операционных усилителей Rail-To-Rail.

Индикация осуществляется на жидкокристаллический дисплей. Для заряда аккумулятора применен контроллер заряда на TP4056 (отдельная платка 17х20 мм).

Устройство собрано на двухсторонней печатной плате из фольгированного стеклотекстолита, изготовленной по технологии ЛУТ. Не стоит пугаться слова «двухсторонняя».Распечатываются две картинки ПП низ и верх(зеркально). Совмещаются на просвет и скрепляются степлером в виде конверта. Вкладывается заготовка и сначала прогревается с двух сторон утюгом, затем с двух сторон тщательно проглаживается через два стоя писчей бумаги. Отпечатанную заготовку бросаем в емкость с теплой водой примерно на пол часа, затем пальцем под струёй теплой воды убираем остатки бумаги. После травления лудим в сплаве Розе. Сквозные отверстия для проводников выполнены медным луженым проводом диаметром 0.7 мм. Входы прибора выполнены из латунных трубок от старого мультиметра, поэтому можно применять штатные щупы от мультиметров, но желательно сделать самодельные с зажимами типа «крокодил».

Применены SMD детали, резисторы 5%, конденсаторы 10%. Нужно учесть, что это не омметр и не служит для точного измерения сопротивления, хотя точность в диапазоне 1К — 1М достаточно велика. Для повышения достоверности показаний весь диапазон измерения сопротивлений разбит на три. В прошивке применен oversampling. Использованы три делителя напряжения 1;10, 1:100 и 1:1000. Последний диапазон очень растянут, от 10 мОм до 100 мОм и при дискретности АЦП микроконтроллера 10 бит имеет очень крупный шаг, около 90 кОм. К тому же пришлось применить цепи защиты входом микроконтроллера и они вносят погрешность на двух верхних диапазонах. Ниже вы видите рисунки с результатами замеров.

Может кто-то захочет усовершенствовать прибор или более точно откалибровать, поэтому я прикладываю исходники. При калибровке подключаем точный резистор не хуже 1%, например 47 кОм и подбираем коэффициент для диапазона 10-100 кОм в строке:

Шкала от 10 до 100 мОм очень не линейна, вначале показания занижаются kx2, а в конце диапазона завышаются kx1, поэтому подбираются два коэффициента аналогично, но резистор ставим 20 мОм, затем 47 мОм и затем 91 мОм:

С наилучшими пожеланиями, Самоделкин и Ю.Градов.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Сделать мегаомметр своими руками

Доброе время суток Уважаемые.
Немного предисловия.
Понадобился мне для работы мегаомметр.Таскать по выездам отечественный стрелочный монстр с ручкой надоело,покупать хороший заводской цифровой — жаба давит,испробовав дешевую китайскую приставку к мультиметру(Приставка к токовым клещам DT266)- разочаровался во многом. но прежде всего хлипкость конструкции,раздельное питание с использованием не однотипных питающих элементов,и главное отсутствие стабильности показаний (при измерение одной и той же кабельной пары показания ,незначительно,но отличаются.
Изучив рунет,только совсем недавно обнаружил конструкцию «Бобер-2» на этом сайте. хотя речь не о нем сейчас. и все. Больше не одной похожей конструкции и близко.
И вот только недавно мне удалось разыскать в заграничном журнале SILICON CHIP
две конструкции одного прибора. но к сожалению там хотели денег. нашлись «добрые спонсоры» и помогли разыскать все для сборки этих приборов.

Если не ошибаюсь автор этих приборов Jim Rowe

Прибор 1(вариант первый)
Напряжение измерения 500 и 1000 вольт,предел измерения 999МОм

Прошивка и печатка в пдф в конце поста.

Прибор 2 (вариант второй) как оказалось по нему было сложнее всего найти информацию.
Напряжение измерения 250,500,1000 вольт,предел измерения 999МОм

Прошивка и печатка в пдф ниже

Надеюсь кому нибудь эта информация пригодится.

Добавил более качественными изображениями,лучше нет.

Сделать мегаомметр своими руками

Простой миллиомметр

В практике радиолюбителя приходится встречаться с необходимостью измерения низкоомных сопротивлений (до 1 Ом). Решить эту задачу и предназначен простой миллиомметр. Этим устройством можно с достаточной для радиолюбителя точностью измерять сопротивления от 0,0001 до 1 Ома.
При измерении малых сопротивлений с помощью цифровых мультиметров последовательно с измеряемым сопротивлением, назовём его Rx, неизбежно включено сопротивление соединительных проводов, переходное сопротивление входных клемм или гнёзд, контактов переключателя и т.п. Это сопротивление (Rпр.) находится в пределах 0,1…0,4 Ом. Вследствие вышеуказанных причин, реально измеренное сопротивление будет больше Rx на некоторую величину (Rx+Rпр.). Погрешность может доходить до 50 % при измерении очень малых сопротивлений. Для больших сопротивлений эта ошибка невелика, и её можно не учитывать.
Из изложенного понятно, что надо исключить влияние соединительных проводов и т.п. на результат измерения очень малых сопротивлений. Существует метод измерения низкоомных сопротивлений по 4-зажимной схеме на постоянном токе. Применение данного метода полностью исключает влияние соединительных проводов на результат измерения малых сопротивлений. Этот метод используется в данном миллиомметре. Кратко рассмотрим суть метода измерения по 4-зажимной схеме.

На рис.1 (слева) приведена схема измерения сопротивления по 2-зажимной схеме. Красным цветом показан путь измерительного тока. Как видим, ток протекает и через измеряемый резистор и через сопротивление проводов (Rпр) мультиметра, что вносит погрешность в результат измерения. Сопротивление вольтметра не оказывает влияния на измерение Rx, так как обладает очень большим (до 10 МОм) внутренним сопротивлением Rвх. На рис.1 (справа) показана 4-зажимная схема измерения. Из схемы понятно, что сопротивление проводов не оказывает влияния на результат измерения, так как включено последовательно с очень большим внутренним сопротивлением вольтметра. Измерительный ток протекает только через резистор Rx.

Вот схема миллиомметра (рис.2).

Источником питания схемы является батарея с напряжением 9 В. Выключателем SB напряжение от батареи подаётся на микросхему стабилизатора напряжения типа 7806. Конденсатор С1 служит для подавления скачков напряжения. Резисторы R1, VR2 необходимы для установки выходного напряжения микросхемы в пределах 6 В. Потенциометром VR2 устанавливается точная величина выходного напряжения величиной 6В. Потенциометром VR3 устанавливается выходной ток, протекающий через измеряемый резистор Rx равный 100мА (0,1 А). Поскольку резистор VR3 имеет относительно большое сопротивление по сравнению с измеряемым Rx, то погрешность, возникающая при этом вследствие наличия сопротивлений Rx (от 1 мОм до 1 Ом ), будет оказывать влияние на величину тока 100мА в пределах не более 2%.

Конструкция миллиомметра

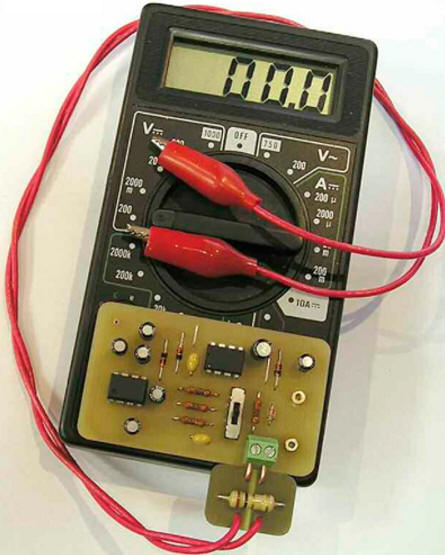

Внешний вид и вид на монтаж деталей миллиомметра показан на фото 1, 2 и 3. Монтаж деталей выполнен навесным способом, микросхема на радиатор не устанавливалась. В качестве потенциометров VR2, VR3 использованы многооборотные резисторы для более точной установки напряжения и тока. Корпус прибора пластмассовый, размеры 11*6*4 см. Клеммы К1 иК2 металлические. Выключатель питания типа МТ-1.

Подготовка к измерению сопротивления
Подсоединить щупы цифрового вольтметра к клеммам К1 и К2. Подать напряжение от источника питания на схему, включив выключатель SB. Потенциометром VR2 установить выходное напряжение величиной 6 В при неподключённом резисторе Rx. Далее, отключив SB, переключаем мультиметр на измерение тока (щупы остаются на прежнем месте), включаем SB и потенциометром VR3 устанавливаем величину выходного тока 0,1А.

Проведение измерений
Для начала возьмём несколько резисторов известной величины (0,1; 0,2; 0,5 Ом) и измерим их сопротивление, чтобы убедиться в работоспособности миллиомметра.

Не включая питание под клеммы К1 и К2, зажимаем выводы измеряемого сопротивления. Щупы цифрового вольтметра устанавливаем в гнёзда клемм К1 и К2, а предел измерения на отметку 200мВ. Включаем питание и считываем показания прибора.

Допустим, величина измеренного напряжения 22,3 мВ. Ток ранее был установлен 100мА. Делим напряжение на ток и получаем искомое сопротивление. В нашем случае: Rx=22,3: 100= 0,223 Ом. Конечно, принято делить вольты на амперы, чтобы получить Омы, но так удобнее, не надо переводить мВ и мА в вольты и амперы. Точно также измеряем другие эталонные резисторы. Но всё-таки вспомним, что 1 В-1000мВ; 100мВ-0,1В; 10мВ-0,01В; 1мВ-0,001В; 1А-1000мА; 100мА-0,1А. В моём мультиметре наименьший предел измерения — 200мВ, цена деления — 0,1 мВ. Входное сопротивление — около 10 МОм. То есть теоретически можно измерить сопротивление величиной 0,001 Ом (1мОм). Вольтметры с низким входным сопротивлением для наших измерений не годятся.
Итак, мы определили, что проведенные измерения дали реальный результат. Теперь переходим к измерению неизвестного сопротивления. В качестве неизвестных сопротивлений будем использовать шунты из разобранных авометров. При измерении сопротивления самого большого шунта падение напряжения составило 0,5 мВ, ток 100 мА.

Величина сопротивления шунта, рассчитанная по закону Ома, получилась 0,005 Ом. Сопротивление малого шунта, измеренного миллиомметром, равно 0,212 Ом (падение напряжения — 21,2 мВ).
Практическое применение миллиомметр может найти при подборе шунтов для зарядных устройств, измерении сопротивлений в оконечных каскадах усилителей низкой частоты и других устройств, где необходимо измерение малых сопротивлений (переходное сопротивление контактов выключателей, реле и др.).
Измерение низкоомных сопротивлений можно производить и при токах более 0,1 А. Для этого необходимо собрать стабилизатор тока на соответствующий ток. Схемы стабилизаторов приведены на рис.3.

Стабилизатор включается в схему вместо потенциометра VR3. Конечно, это повлечёт за собой установку микросхемы и транзистора на радиаторы соответствующего размера, а также к увеличению размеров прибора.
Сопротивления менее 1мОм (1000 мкОм) измеряют с помощью микроомметров. Измерительный ток может быть величиной до 150 А. Напряжение большой роли не играет.
Если необходимо изготовить шунт для зарядного устройства, а нихрома, константана, манганина нет, то можно воспользоваться шпилькой подходящего диаметра, как показано на фото 9.

Материал шпильки — сталь, бронза, медь и т.п. Передвигая один из контактов по шпильке добиваются нужного сопротивления шунта. Расчёт сопротивления шунта несложен. Будут вопросы — обсудим.

Сделать мегаомметр своими руками

  • Вы здесь:
  • Главная
  • Уроки начинающим
  • Часть1 — Постоянный ток
  • 7. Измерительные приборы
  • 7. Высоковольтный омметр (мегаомметр)

7. Высоковольтный омметр (мегаомметр)

Высоковольтный омметр (мегаомметр)

Большинство омметров, конструкция которых рассмотрена в предыдущей статье, используют батарею низкого напряжения (обычно 9 вольт или меньше). Этого вполне достаточно для измерения сопротивлений величиной до нескольких мегаом (МОм). Но иногда возникает ситуация, когда необходимо измерить очень высокие сопротивления. В этом случае напряжения 9 — вольтовой батареи будет недостаточно чтобы создать такой поток электронов, который сможет привести в действие стрелку электромеханического индикатора.

Кроме того, ранее мы с вами говорили, что сопротивление не всегда представляет собой линейную величину. Это особенно верно для неметаллов. Вспомните график зависимости тока от напряжения для небольшого воздушного зазора (менее 2 см.):

Несмотря на то, что это экстремальный пример нелинейной проводимости, некоторые вещества показывают сходные свойства под воздействием высокого напряжения. Очевидно, что омметр использующий низковольтную батарею в качестве источника энергии не сможет измерить сопротивление при потенциале ионизации газа или при напряжении пробоя диэлектрика. Измерить такие величины сопротивлений сможет только высоковольтный омметр.

Самый простой высоковольтный омметр представляет собой ту же конструкцию, что была рассмотрена в предыдущей статье, только в ней обычная батарея заменена на батарею с более высоким напряжением:

Принимая во внимание то обстоятельство, что сопротивление некоторых материалов может изменяться в зависимости от приложенного напряжения, было бы целесообразно сделать источник напряжения омметра регулируемым. В этом случае у нас появится возможность измерять сопротивление в различных условиях:

К сожалению, такое решение создаст проблему с калибровкой прибора. Если стрелка индикатора отклоняется в конец шкалы при определенной величине тока, то при изменении напряжения данная величина тока также изменится, что нарушит калибровку шкалы. Представьте себе, что вы подключили к щупам омметра стабильное сопротивление и начали изменять напряжение источника питания: при увеличении напряжения ток через индикатор так же увеличится, что приведет к увеличению угла отклонения его стрелки. Отсюда можно сделать вывод что нам нужен индикатор, стрелка которого будет одинаково отклоняться при измерении одного и того же сопротивления, независимо от величины приложенного напряжения.

Для достижения этой цели требуется разработка специального индикатора, специфического для мегаомметров:

Пронумерованные прямоугольные блоки этого рисунка представляют собой поперечные сечения катушек индуктивности. Все три катушки перемещаются вместе с механизмом стрелки. В данной конструкции индикатора нет никакого пружинного механизма для возвращения стрелки в исходное положение, поэтому при отключенном источнике питания она перемещается случайным образом. Электрически катушки соединены между собой следующим образом:

При бесконечном сопротивлении между тестовыми проводами (разомкнутая цепь), ток будет проходить только через катушки 2 и 3. Под действием этого тока вышеуказанные катушки переместятся в промежуток между двумя полюсами магнита, отклонив тем самым стрелку индикатора в крайнее правое положение шкалы (обозначенное знаком «бесконечность»):

Любой ток через катушку 1 (через измеряемое сопротивление, подключенное к щупам прибора) будет отклонять стрелку индикатора в левую сторону. Значения внутренних резисторов подобраны так, что при замыкании тестовых проводов между собой стрелка прибора отклонится точно в нулевое значение шкалы.

Поскольку любые изменения напряжения источника питания могут повлиять только на крутящий момент двух наборов катушек (катушки 2 и 3 — отклоняющие стрелку вправо, и катушка 1 — отклоняющая стрелку влево), они не окажут никакого влияния на калибровку индикатора. Другими словами, точность этого прибора не зависит от напряжения источника питания: стрелка индикатора будет одинаково отклоняться при измерении одного и того же сопротивления, независимо от величины приложенного напряжения.

Единственный эффект, который окажет изменение напряжения источника питания на показания прибора — это изменение величины сопротивления некоторых материалов в зависимости от приложенного напряжения. К примеру, если мы будем использовать мегаомметр для измерения сопротивления газоразрядной лампы, то он покажет очень высокое сопротивление при низком напряжении, и небольшое сопротивление при высоком напряжении. Как-раз этого мы и ожидали от хорошего высоковольтного омметра: точное отображение сопротивления при различных обстоятельствах.

В целях обеспечения максимальной безопасности, большинство мегаомметров оборудованы ручными генераторами для получения высокого напряжения постоянного тока (до 1000 вольт). Если пользователь такого прибора получит удар током, то он естественно отпустит рукоятку генератора, вследствие чего подача напряжения прекратится. Иногда для стабилизации вращения генератора используются муфты скольжения, которые позволяют обеспечить стабильное напряжение. Уровни напряжения, вырабатываемого генератором можно изменять при помощи переключателя.

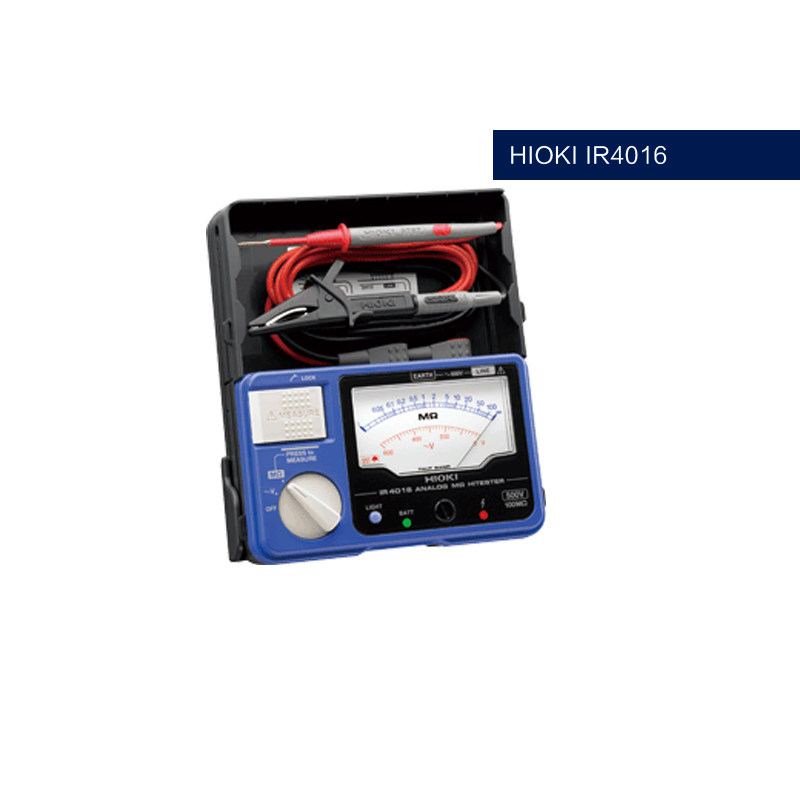

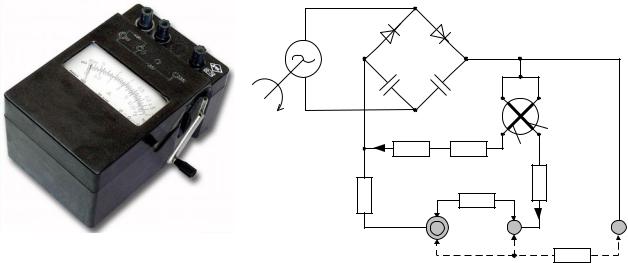

На следующей фотографии показан простой мегаомметр:

Для обеспечения большей точности выходного напряжения некоторые мегаомметры используют батарейное питание. По соображениям безопасности такие приборы активируются кнопочным выключателем с самовозвратом. Такой выключатель не может быть оставлен в положении «включено», чем обеспечивается защита пользователя от поражения электрическим током.

Реальные мегаомметры имеют три контакта, которые обозначаются Line (Линия), Earth (Земля) и Guard (Защита). Упрощенная схема такого прибора показана ниже:

Сопротивление измеряется между контактами Line (Линия) и Earth (Земля), где ток проходит через катушку 1. Контакт Guard (Защита) предназначен для особых ситуаций, в которых одно сопротивление должно быть изолировано от другого. Рассмотрим к примеру следующий сценарий, где нужно измерить сопротивление изоляции двухпроводного кабеля:

Чтобы измерить сопротивление изоляции между проводом и внешней стороной кабеля, нужно подключить контакт Line (Линия) к одному из проводов кабеля, а контакт Earth (Земля) — к проводу обернутому вокруг его внешней оболочки:

Если вы считаете что в такой конфигурации мегаомметр действительно покажет сопротивление изоляции между одним из проводов и и внешней стороной кабеля, то глубоко заблуждаетесь. Давайте нарисуем схему вышеописанной ситуации, где вместо всех сопротивлений изоляции подставим условные обозначения резисторов:

Судя по этой схеме, вместо измерения сопротивления между проводом 2 и внешней оболочкой кабеля (Rc2-s), мы измерим сопротивление последовательно-параллельной цепи, в которой параллельно к искомому сопротивлению подключена последовательная цепь состоящая из сопротивлений провод1 — провод2 (Rc1-c2) и провод2 — внешняя оболочка кабеля (Rc1-s). Если этот факт нас не волнует, то мы можем продолжать измерение. Если мы хотим измерить только сопротивление между проводом 2 и внешней оболочкой кабеля (Rc2-s), то нужно задействовать контакт Guard (Защита) нашего мегаомметра:

Теперь схема будет выглядеть следующим образом:

Подключение контакта Guard (Защита) к первому проводу практически уравнивает потенциалы обоих проводов. Напряжение между этими проводами практически будет отсутствовать, сопротивление изоляции будет бесконечным, а следовательно, между ними не будет и потока электронов. Отсюда можно сделать вывод, что показания мегаомметра будут базироваться исключительно на токе, проходящем через изоляцию второго провода, оболочку кабеля и обернутого вокруг нее провода.

Мегаомметр — это «полевой» прибор: он изготавливается в портативном исполнении и эксплуатируется пользователем как обычный омметр. Так как мегаомметры используют для своей работы высокие напряжения, они, в отличие от обычных омметров, не восприимчивы к паразитным напряжениям (напряжениям менее 1 вольта, возникающим вследствие электрохимических реакций между проводами, или индуцированным соседними магнитными полями).

Цепь тахометра

с 10 светодиодами | Самодельные проекты схем

В сообщении объясняется, как можно построить точную схему тахометра с 10 светодиодами, используя обычные детали, такие как IC 555 и IC LM3915. Идея была предложена г-ном Мунсифом.

Что такое тахометр

Тахометр - это устройство, которое используется для измерения оборотов двигателя автомобиля. Таким образом, он в основном используется для проверки производительности двигателя и помогает автомеханику понять состояние двигателя, чтобы его можно было исправить или оптимизировать в соответствии с желаемыми характеристиками.

Как правило, тахометр может считаться дорогостоящим оборудованием, поскольку он обладает высокой точностью и предназначен для получения правильных значений числа оборотов в минуту соответствующего тестируемого двигателя.

Поэтому традиционные блоки очень сложны и дают очень точные результаты во время тестирования.

Однако это не означает, что более простую версию нельзя построить дома. Сегодня, когда электроника находится в лучшем виде, сделать схему тахометра дома совсем не сложно. Более того, результаты, полученные с помощью таких схем, довольно точны и предоставляют необходимые данные для оценки общего рабочего состояния системы.

Конструкция

Простая схема тахометра с 10 светодиодами показана на приведенной выше схеме.

Схема в основном состоит из двух сетевых каскадов. Моностабильный тахометр с использованием IC 555 и каскад драйвера светодиода с использованием IC LM3915.

Ссылаясь на рисунок ниже, левый каскад состоит из моностабильного каскада IC 555, который запускается по входным частотам от заданного источника, такого как автомобильный двигатель, и заставляет его выход оставаться включенным в течение заданного периода, установленного Компоненты ПДУ на его контакте 6/2.

Принципиальная схема

Эта ситуация позволяет пользователю установить образец ответа выхода.

Запуск выхода IC 555 дополнительно сглаживается каскадом интегратора с использованием R7 / R8 и C4 / C5.

Интегрированный или сглаженный выход подается на 10-ступенчатый светодиодный драйвер LM3915 с точкой / полосой.

Обработанное преобразование частоты в напряжение от схемы тахометра IC 555 соответствующим образом отображается на 10 светодиодах, связанных с LM3915 IC.

Так как контакт № 9 ИС соединен с положительной шиной, светодиод отображает диаграмму режима полосы уровня частоты или уровня оборотов подключенного двигателя.

Гистограмма с 10 светодиодами поднимается или опускается в соответствии с уровнями частоты автомобильного двигателя и позволяет использовать схему как эффективный тахометр с 10 светодиодами.

Список деталей для секции IC 555

Список деталей

  • R1 = 4K7
  • R3 = МОЖЕТ БЫТЬ ПЕРЕМЕННЫМ 100K POT
  • R4 = 3K3,
  • R5 = 10K,
  • R6 = 470K,
  • R7 = 1K,
  • R8 = 10K,
  • C1 = 1 мкФ,
  • C2 = 100n,
  • C3 = 100n,
  • C4 = 22 мкФ / 25V,
  • C5 = 2.2 мкФ / 25 В
  • T1 = BC547
  • IC1 = 555,
  • D1, D2, D3 = 1N4148
Использование только LM3915

При более внимательном рассмотрении вышеуказанной схемы выясняется, что ступень IC 555 на самом деле не требуется и кажется как излишек для этой цели.

Основная идея заключается в преобразовании частот в средний постоянный ток, уровень которого будет пропорционален уровню входной частоты. Это означает, что для выполнения этого действия будет достаточно простой диодной, резисторной или конденсаторной сети.

Также называемая интегратором, эта небольшая схемная сеть может быть интегрирована с LM3915 для обеспечения пропорционального изменения уровня напряжения, хранящегося в конденсаторе, в зависимости от уровней частоты.

Более высокие частоты позволят конденсатору пропорционально лучше заряжать и удерживать постоянный ток, что приводит к более высокому среднему выходному постоянному току и наоборот. Это, в свою очередь, даст эквивалентный уровень светодиодной подсветки на светодиодах, подключенных к выходу LM3915.

Вот упрощенная версия тахометра с 10 светодиодами, использующая только одну микросхему M3915.

Видеодемонстрация для вышеуказанной схемы может быть засвидетельствована ниже:

Мое заключение неверно

Это действительно очень глупо с моей стороны, так как я полностью упустил тот момент, что приведенная выше схема только интерпретировала напряжение генерируется двигателем, поэтому он не представляет частоту или число оборотов в минуту, а только уровни генерируемого напряжения.

Хотя это также может быть пропорционально оборотам, технически это НЕ цепь тахометра.

Поэтому я признаю, что первая схема, показанная с использованием схемы IC 555, представляет собой реальную и истинную конструкцию тахометра.

Простая схема тахометра

До сих пор мы изучали версию тахометра с 10 светодиодами, однако идею можно было бы значительно упростить, используя измеритель с подвижной катушкой, как описано ниже. Здесь мы узнаем, как построить простую схему тахометра на основе IC 555, которую можно использовать для прямого измерения любой частоты с помощью аналогового вольтметра.

Работа схемы

На принципиальной схеме показана простая конфигурация с использованием IC 555.ИС в основном сконфигурирована как чудовищный мультивибратор.

Импульс исходит от свечи зажигания и подается на конец R6.

Транзистор реагирует на импульсы и проводит в соответствии с триггерами.

Транзистор активирует моностабильный с каждым нарастающим импульсом на входе.

Моностабильный блок остается включенным в течение определенного момента каждый раз при срабатывании и генерирует среднее время включения на выходе, которое прямо пропорционально средней частоте запуска.

Конденсатор и резистор на выходе микросхемы интегрируют результат, так что он может быть непосредственно считан с помощью вольтметра 10V FSD.

Поток R3 должен быть отрегулирован так, чтобы выходной сигнал генерировал точную интерпретацию поданных скоростей вращения.

Вышеуказанная настройка должна выполняться с помощью хорошего обычного тахометра.

Список деталей

R1 = 4K7
R2 = 47E
R3 = МОЖЕТ БЫТЬ ПЕРЕМЕННЫМ 100K POT
R4 = 3K3,
R5 = 10K,
R6 = 470K,
R7 = 1K,
R8 = 10K,
R9 = 100 кОм,
C1 = 1 мкФ / 25 В,
C2 = 100 нФ,
C3 = 100 н,
C4 = 33 мкФ / 25 В,
T1 = BC547
IC1 = 555,
M1 = 10 В измеритель FSD,
D1, D2 = 1N4148

Видео Демонстрация демонстрирует тестирование вышеуказанной схемы

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

.

4 Простые схемы детектора движения с использованием PIR

Датчик движения PIR - это устройство, которое обнаруживает инфракрасное излучение от движущегося человеческого тела и включает звуковой сигнал.

В посте рассматриваются 4 простые схемы детектора движения, использующие операционный усилитель и транзистор. Мы также обсуждаем детали распиновки стандартного пассивного инфракрасного (PIR) датчика RE200B.

Мы узнаем:

  1. Как использовать датчик PIR для обнаружения инфракрасного излучения человеческого тела.
  2. Как использовать модуль PIR в качестве цепи охранной сигнализации
  3. Как использовать PIR для включения освещения при обнаружении присутствия человека.
  4. Как применить ИК-датчик для обнаружения объекта в промышленных приложениях

В первой схеме используется операционный усилитель, а во второй схеме используется один транзистор и реле для обнаружения ИК-излучения от движущегося человеческого тела и активации реле активировало тревогу.

Что такое PIR

PIR - это аббревиатура от Passive Infra Red.Термин «пассивный» указывает на то, что датчик не принимает активного участия в процессе, то есть он сам не излучает упомянутые инфракрасные сигналы, а скорее пассивно обнаруживает инфракрасное излучение, исходящее от находящихся поблизости теплокровных животных.

Обнаруженное излучение преобразуется в электрический заряд, пропорциональный обнаруженному уровню излучения. Затем этот заряд дополнительно усиливается встроенным полевым транзистором и подается на выходной контакт устройства, который становится применимым к внешней схеме для дальнейшего усиления и срабатывания ступеней сигнализации.

Распиновка датчика PIR

На изображении показана типичная схема расположения выводов датчика PIR. Распиновка довольно проста для понимания, и их можно легко сконфигурировать в рабочую схему с помощью следующих пунктов:

Как показано на следующей схеме, PIN # 3 датчика должен быть подключен к земле или к минусу. рельс подачи.

Контакт № 1, который соответствует клемме «стока» устройства, должен быть подключен к положительному источнику питания, который в идеале должен быть 5 В постоянного тока.

И контакт № 2, который соответствует «истоку» датчика, должен быть подключен к земле через резистор 47 кОм или 100 кОм. Этот контакт также становится выходным контактом устройства, и обнаруженный инфракрасный сигнал передается на усилитель от контакта №2 датчика.

1) Схема PIR-детектора движения человека с использованием операционного усилителя

В предыдущем разделе мы изучили техническое описание и распиновку стандартного ИК-датчика. Теперь давайте продолжим и изучим простое приложение для того же:

Первый Схема PIR для обнаружения движущихся людей показана выше.Здесь можно увидеть практическую реализацию объясненных деталей распиновки.

В присутствии инфракрасного излучения человека датчик обнаруживает излучение и мгновенно преобразует его в мельчайшие электрические импульсы, достаточные для того, чтобы транзистор стал проводящим, заставив его коллектор опуститься.

IC 741 был настроен как компаратор, где его контакт № 3 назначен как опорный вход, а контакт № 2 как вход считывания.

В момент, когда на коллекторе транзистора устанавливается низкий уровень, потенциал на выводе №2 микросхемы 741 IC становится ниже, чем на выводе №3.Это мгновенно повышает уровень на выходе ИС, вызывая срабатывание каскада драйвера реле, состоящего из другого транзистора BC547 и реле.

Реле активирует и включает подключенное устройство сигнализации.

Конденсатор 100 мкФ / 25 В обеспечивает то, что реле остается включенным даже после отключения ИК-датчика, возможно, из-за выхода источника излучения.

Обсуждаемое выше устройство PIR на самом деле является стержневым датчиком и может быть чрезвычайно чувствительным и трудным для оптимизации.Чтобы стабилизировать его чувствительность, датчик должен быть соответствующим образом заключен в крышку линзы Френеля, это дополнительно увеличит радиальный диапазон обнаружения.

Если вы не уверены в использовании открытого ИК-устройства, вы можете просто выбрать готовый ИК-модуль с линзой и другими улучшениями, как описано ниже.

2) ПИК-датчик движения и цепь охранной сигнализации

Следующая схема ИК-датчика движения может быть легко построена с использованием следующей базовой настройки и применена в качестве цепи противоугонной сигнализации .

Как показано на рисунке, для внешнего подключения PIR требуется только один резистор 1 кОм, транзистор и реле. Сирену можно построить дома или купить уже готовой.

Питание 12 В может быть от любой обычной схемы SMP 12 В 1 А.

Видео демонстрация

3) Еще одна простая схема сигнализации на основе PIR

Третья идея ниже объясняет простую схему сигнализации детектора движения PIR , которую можно использовать для включения света или сигнала тревоги только в присутствии человека или злоумышленника.

Как это работает

Вот простая схема, которая активирует реле тревоги, когда датчик PIR обнаруживает живое существо (человека). Здесь PIR означает пассивный инфракрасный датчик. Он не производит никаких инфракрасных излучений для обнаружения присутствия живых существ, но, с другой стороны, он обнаруживает инфракрасное излучение, испускаемое ими.

В этой схеме используется микросхема HC-SR501, которая является сердцем схемы. Первоначально, когда движущийся объект обнаруживается датчиком, он выдает небольшое напряжение сигнала (обычно 3.3 вольта), который подается на базу транзистора BC547 через резистор регулирования тока и, следовательно, его выход становится высоким, и он включает реле.

Более подробная схема может быть визуализирована ниже:

Подключение реле

Это реле может быть настроено для использования с электрической лампочкой или лампой, ночником или чем-либо еще, что работает от 220 В переменного тока.

Эта схема в основном используется в садах, поэтому ночью, когда мы идем гулять в сад, схема автоматически включает свет, и он остается включенным, пока мы не окажемся рядом с датчиком, и он отключается, когда мы отойти от этого места и тем самым снизить затраты на электроэнергию.

Вот вид датчика сзади HC-SR501…

HC-SR501 Распиновка
PIR Sensor Front View:

Датчик состоит из двух предварительно настроенных резисторов, которые можно использовать для управления временем задержки и диапазоном срабатывания.

Потенциометр задержки можно отрегулировать, чтобы определить время, в течение которого свет остается включенным.

Датчик при покупке поставляется с режимом по умолчанию «H», что означает, что схема включает свет, когда кто-то перемещается в зоне, и он остается включенным в течение заданного времени и по истечении заданного времени, если датчик все еще может обнаруживает движение, он не выключает свет при отсутствии движущейся цели, он выключает свет.

Вот технические детали датчика HC-SR501

  1. Диапазон рабочего напряжения: от 4,5 до 12 В постоянного тока.
  2. Потребление тока:
  3. Выходное напряжение: 3,3 В TTL
  4. Расстояние обнаружения: от 3 до 7 метров (можно регулировать)
  5. Время задержки: от 5 до 200 секунд (можно регулировать)

Один из недостатков Датчик PIR заключается в том, что его мощность увеличивается, даже когда крыса, собака или другое животное движется перед ними, и он включает свет без необходимости.

В холодных странах дальность срабатывания датчика увеличивается. Из-за низкой температуры инфракрасное излучение, испускаемое людьми, распространяется на большие расстояния и, следовательно, вызывает ненужное переключение света.

При установке на заднем дворе, существует вероятность включения света при проезде автомобиля, потому что излучение, испускаемое горячим двигателем автомобиля, обманывает датчик.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ:
  • D1, D2 - 1N4007,
  • C1 - 1000 мкФ, 25 В,
  • Q1 - BC547,
  • R1 - 10K,
  • R2 - 1K,
  • L1 - светодиод (зеленый)
  • RY1 - Реле 12В
  • T1 - Трансформатор 0-12В.

После завершения сборки схемы, заключите ее в подходящий кожух и используйте отдельный кожух для датчика и подключите датчик к цепи с помощью длинных проводов, чтобы вы могли разместить датчик в любом месте, которое вы хотите, например в саду. и цепь будет внутри, так что цепь будет защищена от погодных условий.

И не забудьте использовать отдельную печатную плату для реле.

Также не забудьте использовать подходящее реле с правильными значениями тока и напряжения. Вы можете использовать клеммную колодку, которая подключается к переключающим контактам реле, и расположить ее, как показано на рисунке, чтобы вы могли легко заменить электрическое устройство, подключенное к контактам реле.

Использование этих датчиков значительно экономит электроэнергию. Это также может снизить ваши счета за электричество!

«ПОЖАЛУЙСТА, СОХРАНИТЕ ЭНЕРГИЮ НА СЛЕДУЮЩИЙ ЧАС!»

Если вышеупомянутая конструкция детектора движения PIR предназначена для использования с сигнализацией и лампой, так что обе нагрузки работают в ночное время, а сигнализация - только днем, то диаграмму можно изменить следующим образом. Идея была предложена г-ном Манджунатхом

4) Промышленное приложение

Пост иллюстрирует схему промышленного датчика движения с использованием пары LDR, IC и нескольких других пассивных компонентов.Схема определяет движение цилиндра, загорая соответствующие светодиоды для требуемого обнаружения. Идея была предложена мистером Хаснейном.

Технические характеристики

Я отправил вам запрос в учетной записи Google, я не уверен, получили ли вы мои сообщения или нет, поэтому я снова отправляю вам свою проблему здесь, пожалуйста, помогите мне, я буду вам очень благодарен, Я надеюсь, вы поймете мою проблему и решите ее ...

сэр, это связано с обнаружением движения, и я ничего не знаю о датчиках, которые я должен использовать.. проблема: есть два уровня (уровень означает высоту), уровень A и уровень B. height A> height Bi хочу использовать датчики на этих уровнях, поэтому теперь я буду говорить датчик A и датчик B.

У меня есть две сигнальные лампы, КРАСНАЯ и ЗЕЛЕНАЯ, есть цилиндр, который движется вверх-вниз, затем вниз вверх и так далее . . сначала он будет двигаться вверх-вниз и окажется перед датчиком A.

(в это время должен загореться КРАСНЫЙ свет, а ЗЕЛЕНЫЙ погаснуть), и движущийся вниз цилиндр будет перед датчиком B.

(это не должно иметь значения, т. Е. КРАСНЫЙ должен оставаться включенным, а ЗЕЛЕНЫЙ - ВЫКЛЮЧЕННЫМ).

, тогда цилиндр начнет двигаться вверх, сначала он отодвинется от датчика B.

(в это время КРАСНЫЙ должен погаснуть, а ЗЕЛЕНЫЙ включиться), затем движение вверх цилиндр отодвинется от датчика A,

(это не должно иметь значения. Т.е. КРАСНЫЙ должен оставаться ВЫКЛЮЧЕННЫМ, а ЗЕЛЕНЫЙ должен оставаться ВКЛЮЧЕННЫМ) .. затем снова повторите.

Схема Des ign

Предложенная идея довольно проста и может быть понята с помощью следующих пунктов:

При включении питания IC сбрасывается через 0,1 мкФ конденсатор, обеспечивающий включение зеленого светодиода первым.

В этом положении оба датчика sensorA (LDR1) и sensorB (LDR2) могут получать свет от соответствующих лазерных лучей, сфокусированных на них. LDR1 включает транзистор BC547, а LDR2 делает то же самое для BC557 и поддерживает его срабатывание.

Благодаря вышеуказанным действиям транзистор BC557 передает напряжение питания на контакт № 14 ИС. Однако, поскольку LDR1 и BC547 также проводят, этот потенциал заземляется, а общий потенциал на выводе № 14 остается на низком логическом уровне или на нуле.

Теперь, когда цилиндр опускается и приближается к LDR1, он блокирует луч, делая сопротивление LDR1 высоким, отключая BC547.

Это позволяет напряжению от BC557 попадать на контакт № 14, создавая прямую последовательность на выходе IC, в результате чего загорается красный светодиод и выключается зеленый светодиод.

Цилиндр продолжает свое движение вниз и идет впереди LDR2, блокируя его луч и снижая его сопротивление, это останавливает транзистор от проводимости, так что потенциал на выводе № 14 IC снова переключается обратно на ноль, однако это действие делает не влияет на ИС, так как указано, что она реагирует только на положительные импульсы.

Затем цилиндры возвращаются в исходное положение и начинают двигаться вверх и в ходе этого процесса разблокируют луч LDR2, позволяя BC557 проводить, и снова положительный импульс от транзистора попадает на вывод # 14 IC, что приводит к восстановлению предыдущего ситуация i.е. теперь горит зеленый светодиод, а КРАСНЫЙ гаснет. Когда цилиндр движется мимо LDR1, BC547 также включается, но не работает по тем же причинам, которые описаны выше.

Вышеупомянутый цикл обнаружения движения продолжает повторяться в ответ на указанное движение цилиндра.

Принципиальная схема
PIR охранная сигнализация с эффектом задержки

Когда срабатывает PIR, BC547 включается, что, в свою очередь, побуждает TIP127 включиться. Однако из-за наличия конденсатора 220 мкФ напряжение база-эмиттер этого PNP-транзистора не может достичь требуемого 0.7V быстро, и светодиод не загорится, пока 220uF не будет полностью заряжен.

Когда PIR выключен, 220 мкФ может быстро разряжаться через резистор 56 кОм, быстро переводя схему в состояние ожидания. Диод 1N4148 гарантирует, что схема работает только как задержка включения ИК-цепи, а не как задержка выключения.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем сайта: https: // www.homemade-circuits.com/, где я люблю делиться своими новаторскими идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

.

3 лучшие схемы светодиодных ламп, которые вы можете сделать дома

В этом сообщении подробно объясняется, как построить 3 простых светодиодных лампы, используя несколько светодиодов последовательно и запитав их через цепь емкостного источника питания

ОБНОВЛЕНИЕ :

После выполнения Проведя много исследований в области дешевых светодиодных ламп, я наконец смог придумать универсальную дешевую, но надежную схему, которая обеспечивает безотказную безопасность светодиодной серии без использования дорогостоящей топологии SMPS. Вот окончательный вариант дизайна для всех вас:

Универсальный дизайн, разработанный Swagatam

Вам просто нужно отрегулировать потенциометр, чтобы установить выход в соответствии с общим прямым падением струны серии светодиодов.

Это означает, что если полное напряжение серии светодиодов составляет, скажем, 3,3 В x 50 шт. = 165 В, то отрегулируйте потенциометр, чтобы получить этот выходной уровень, а затем подключите его к цепочке светодиодов.

Это немедленно включит светодиоды на полную яркость и с полной защитой от перенапряжения и перегрузки по току или импульсных токов.

R2 можно рассчитать по формуле: 0,6 / Максимальный предел тока светодиода

Зачем нужны светодиоды

  • Светодиоды широко используются сегодня для всего, что может включать свет и освещение.
  • Белые светодиоды стали особенно популярными благодаря своим миниатюрным размерам, впечатляющим возможностям освещения и высокой эффективности с точки зрения энергопотребления. В одном из своих предыдущих постов я обсуждал, как сделать суперпростую схему светодиодной трубки, здесь концепция очень похожа, но продукт немного отличается своими характеристиками.
  • Здесь мы обсуждаем создание простой светодиодной лампы. СХЕМА. Под словом «лампочка» мы подразумеваем форму блока и его фитинговые секунды, которые будут похожи на форму обычной лампы накаливания, но на самом деле весь корпус «лампочка» будет состоять из дискретных светодиодов, установленных рядами над цилиндрическим корпусом.
  • Цилиндрический корпус обеспечивает правильное и равномерное распределение создаваемого освещения по всем 360 градусам, так что все помещение одинаково освещено. На изображении ниже показано, как установить светодиоды на предлагаемом корпусе.

Схема светодиодной лампы, описанная здесь, очень проста в сборке, а схема очень надежна и долговечна.

Интеллектуальная функция защиты от перенапряжения, включенная в схему, обеспечивает идеальное экранирование устройства от всех скачков напряжения при включении.

Как работает схема

  1. На схеме показана одна длинная серия светодиодов, соединенных один за другим, чтобы сформировать длинную цепочку светодиодов.
  2. Чтобы быть точным, мы видим, что в основном было использовано 40 светодиодов, которые подключены последовательно. На самом деле, для входа 220 В вы, вероятно, могли бы включить около 90 светодиодов последовательно, а для входа 120 В будет достаточно около 45.
  3. Эти цифры получены делением выпрямленного 310 В постоянного тока (от 220 В переменного тока) на прямое напряжение светодиода.
  4. Следовательно, 310 / 3,3 = 93 числа, а для входов 120 В рассчитывается как 150 / 3,3 = 45 чисел. Помните, что по мере того, как мы сокращаем количество светодиодов ниже этих цифр, риск выброса при включении увеличивается пропорционально, и наоборот.
  5. Схема источника питания, используемая для питания этого массива, основана на высоковольтном конденсаторе, значение реактивного сопротивления которого оптимизировано для понижения входного высокого тока до более низкого тока, подходящего для схемы.
  6. Два резистора и конденсатор на плюсовом источнике питания расположены для подавления начального скачка мощности при включении и других колебаний во время колебаний напряжения.Фактически, реальная коррекция помпажа выполняется C2, введенным после моста (между R2 и R3).
  7. Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе схемы.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ОТКЛЮЧЕНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПИТАНИЯ.

Принципиальная схема # 1

Список деталей
  • R1 = 1M 1/4 Вт
  • R2, R3 = 100 Ом 1 Вт,
  • C1 = 474/400 В или 0.5 мкФ / 400 В PPC
  • C2, C3 = 4,7 мкФ / 250 В
  • D1 --- D4 = 1N4007
  • Все светодиоды = белый 5-миллиметровый вход типа соломенной шляпы = сеть 220/120 В . ..

Вышеупомянутый дизайн отсутствует подлинная функция защиты от перенапряжения и, следовательно, может быть серьезно подвержена повреждению в долгосрочной перспективе .... для защиты и гарантии конструкции от всех видов перенапряжения и переходных процессов

Светодиоды в описанной выше схеме светодиодной лампы также могут быть защищены и их срок службы увеличен за счет добавления стабилитрона к линиям питания, как показано на следующем рисунке.

Показанное значение стабилитрона составляет 310 В / 2 Вт и подходит, если светодиодная лампа включает от 93 до 96 В. Для другого меньшего количества светодиодных цепочек просто уменьшите значение стабилитрона в соответствии с расчетом общего прямого напряжения цепочки светодиодов.

Например, если используется цепочка из 50 светодиодов, умножьте 50 на прямое падение каждого светодиода, которое составляет 3,3 В, что дает 50 x 3,3 = 165 В, поэтому стабилитрон 170 В будет хорошо защищать светодиод от любого вида скачков напряжения или колебания .... и так далее

Видеоклип, показывающий схему светодиодной схемы с использованием 108 светодиодов (две последовательно соединенные последовательно цепочки из 54 светодиодов)

Светодиодная лампа высокой мощности с использованием светодиодов мощностью 1 Вт и конденсатора

Простая светодиодная лампа высокой мощности может быть построена с использованием 3 или 4 светодиодов мощностью 1 Вт последовательно, хотя светодиоды будут работать только с 30% -ной мощностью, тем не менее, освещение будет поразительно высоким по сравнению с обычными светодиодами 20 мА / 5 мм, как показано ниже.

Более того, вам не потребуется радиатор для светодиодов, так как они работают только на 30% своей фактической мощности.

Аналогичным образом, объединив 90 шт. Светодиодов мощностью 1 Вт в вышеуказанной конструкции, вы можете получить яркую и высокоэффективную лампу мощностью 25 Вт.

Вы можете подумать, что получение 25 Вт от 90 светодиодов «неэффективно», но на самом деле это не так.

Потому что эти 90nos светодиодов мощностью 1 Вт будут работать при меньшем токе на 70% и, следовательно, при нулевом уровне нагрузки, что позволит им прослужить почти вечно.

Далее они могли бы комфортно работать без радиатора, так что вся конструкция могла быть сконфигурирована в очень компактный блок.

Отсутствие радиатора также означает минимум усилий и времени, затрачиваемых на строительство. Таким образом, все эти преимущества в конечном итоге делают этот 25-ваттный светодиод более эффективным и экономичным по сравнению с традиционным подходом.

Принципиальная схема № 2
Регулирование напряжения с контролем перенапряжения

Если вам требуется улучшенная или подтвержденная система контроля перенапряжения и регулирования напряжения для светодиодной лампы, то с указанной выше 3-ваттной светодиодной конструкцией можно применить следующий шунтирующий регулятор:

Видеоклип:

В приведенных выше видеороликах я намеренно мигал светодиодами, подергивая провод питания, просто чтобы убедиться, что цепь на 100% защищена от перенапряжения.

Цепь полупроводниковой светодиодной лампы с регулятором яркости с использованием ИС IRS2530D

Здесь объясняется простая, но эффективная схема бестрансформаторного твердотельного контроллера светодиодов с использованием единственной полной мостовой схемы драйвера IRS2530D.


Настоятельно рекомендуется: простой, высоконадежный неизолированный драйвер светодиодов - не пропустите, полностью протестирован


Введение

Обычно схемы управления светодиодами основаны на принципах понижающего повышения или обратного хода, когда схема сконфигурирован для создания постоянного постоянного тока для освещения серии светодиодов.

Вышеупомянутые системы управления светодиодами имеют свои недостатки и положительные стороны, в которых диапазон рабочего напряжения и количество светодиодов на выходе определяют эффективность схемы.

Другие факторы, например, включены ли светодиоды в параллельном или последовательном соединении, а также должны ли они быть затемнены или нет, также влияют на приведенные выше типологии.

Эти соображения делают эти схемы управления светодиодами довольно рискованными и сложными. Схема, описанная здесь, использует другой подход и полагается на резонансный режим применения.

Хотя схема не обеспечивает прямой развязки от входного переменного тока, она позволяет управлять многими светодиодами с током до 750 мА. Процесс мягкого переключения, включенный в схему, обеспечивает большую эффективность устройства.

Как работает контроллер светодиодов

В основном бестрансформаторная схема управления светодиодами построена на основе ИС управления диммером люминесцентных ламп IRS2530D. На принципиальной схеме показано, как ИС была подключена и как ее выход был изменен для управления светодиодами вместо обычной люминесцентной лампы.

Обычная ступень предварительного нагрева, необходимая для лампового освещения, использовала резонансный резервуар, который теперь эффективно заменен LC-схемой, подходящей для управления светодиодами. Поскольку ток на выходе является переменным током, необходимость в мостовом выпрямителе на выходе стала обязательной. ; это гарантирует, что ток непрерывно проходит через светодиоды во время каждого цикла переключения частоты.

Измерение переменного тока осуществляется резистором RCS, размещенным поперек общего провода и нижней части выпрямителя.Это обеспечивает мгновенное измерение переменного тока амплитуды выпрямленного тока светодиода. Вывод DIM ИС получает указанное выше измерение переменного тока через резистор RFB и конденсатор CFB.

Это позволяет контуру управления диммером ИС отслеживать амплитуду тока светодиода и регулировать ее, мгновенно изменяя частоту схемы переключения полумоста, так что напряжение на светодиодах поддерживает правильное среднеквадратичное значение.

Контур диммера также помогает поддерживать постоянный ток светодиода независимо от напряжения в сети, тока нагрузки и изменений температуры.Независимо от того, подключен ли один светодиод или группа последовательно, параметры светодиода всегда правильно поддерживаются IC.

В качестве альтернативы конфигурация может также использоваться в качестве сильноточной бестрансформаторной цепи питания.

Схема № 3

Оригинал статьи можно найти здесь

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем сайта: https: // www.homemade-circuits.com/, где я люблю делиться своими новаторскими идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

.

Мегаомметров | Тестеры изоляции | Инструменты AEMC

Почему выбирают мегомметры AEMC?

Полная линейка мегомметров

Мы знаем, что для вас очень важно иметь возможность правильно определять состояние изоляции проводов и обмоток двигателя, чтобы предотвратить повреждение дорогостоящего оборудования и незапланированные отключения, а также обеспечить личную безопасность. Вот почему мы предлагаем полную линейку мегомметров с испытательным напряжением от 10 В до 15 кВ (в зависимости от модели), способных измерять сопротивление изоляции от 1000 до 30 ТОм.Эти прочные, погодоустойчивые измерители точны, надежны и созданы для работы. Доступны модели с аккумулятором, питанием от переменного тока и с ручным приводом.

Покрытие всего спектра испытаний сопротивления изоляции

Регулярное использование мегомметра для проверки как новых установок, так и в качестве программы технического обслуживания помогает обеспечить безопасность ваших цепей. Наши приборы предлагают испытания с высоким сопротивлением до 30 ТОм. Мегомметры AEMC выполняют точечные, синхронизированные, ступенчатые и линейные испытания напряжения для измерения сопротивления, коэффициента диэлектрической абсорбции (DAR), индекса поляризации (PI) и диэлектрического разряда (DD).

Основные характеристики
  • Более 110 лет опыта в разработке и производстве мегомметров - гарантия того, что у вас есть профессиональный надежный прибор.
  • Разработано в соответствии с последними стандартами безопасности - ваша защита превыше всего
  • Автоматические функции тестирования и вычислений - исключают ошибки, экономят время и деньги
  • Предлагает самый широкий спектр приборов для проверки изоляции - позволяет выбрать подходящий прибор для вашего применения.
  • Простая и легкая в использовании настройка -m сделай все правильно с первого раза
Мощное и гибкое программное обеспечение для анализа данных

В комплект входит наше мощное программное обеспечение DataView, которое позволяет получить ценную информацию о состоянии изоляции проводов, кабелей и обмоток двигателя.

Сравнение мегомметров

Мы создали следующие универсальные одностраничные сравнительные документы, чтобы помочь вам выбрать лучший мегомметр для ваших конкретных нужд.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА мегомметров - (жесткий футляр)
СРАВНИТЕЛЬНАЯ ТАБЛИЦА мегомметров - (портативные)

Эксперт техподдержки

AEMC ® обеспечивает полную техническую поддержку по нашей горячей линии 800-945-2362 (доб. 351), поговорите напрямую с одним из членов нашей группы технической поддержки.Или отправьте свои вопросы нашей технической команде по электронной почте. [email protected]

Отличное обслуживание клиентов

Наша компетентная и дружелюбная сервисная команда обеспечивает лучшую поддержку в отрасли. Мы стараемся понять ваш запрос или обратную связь уважительно и ответственно. Наша цель в AEMC ® - превзойти ваши ожидания.

Запросить демонстрацию

Есть вопросы по использованию мегомметров AEMC ® ? Мы рады провести демонстрацию с нашими техническими экспертами.Свяжитесь с нами по телефону (800) 343-1391 или напишите нам по адресу [email protected]

.

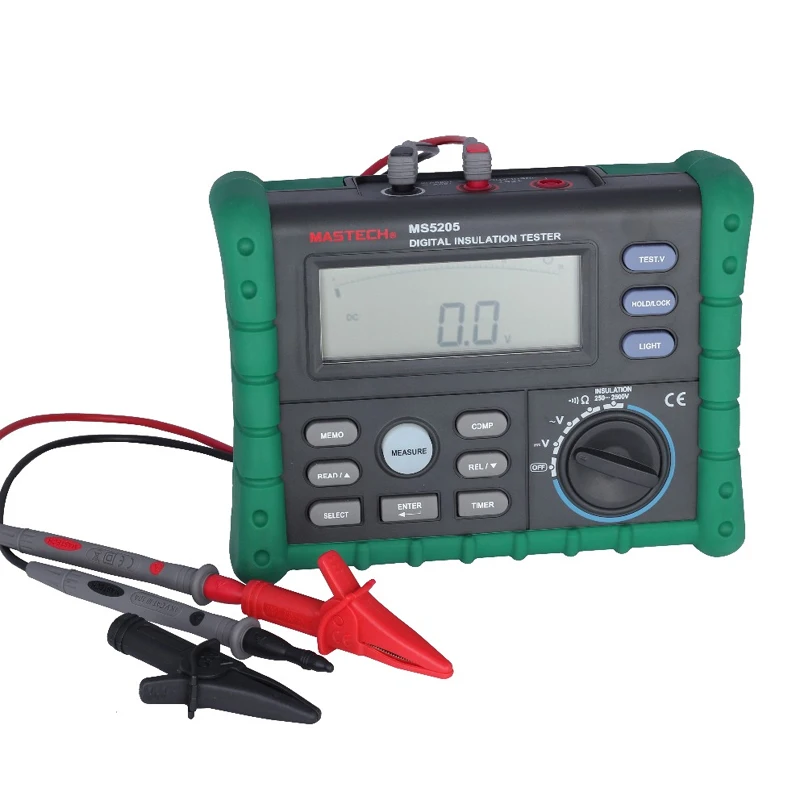

MS5202, Тестер сопротивления изоляции (Мегаомметр)

Описание

Цифро-аналоговый мегоомметр Mastech MS5202 служит для измерения сопротивления изоляции токонесущих элементов электросетей, находящихся под большим напряжением. Он полностью соответствует требованиям международного стандарта IEC1010-1 CAT II 5000V. Прибор имеет большой стрелочный индикатор с зеркальной шкалой, которая служит для повышения точности измерений и цифровой дисплей, служащий для индикации выходного напряжения.

Ввиду того, что измерение сопротивления изоляции требует использования высокого напряжения (до2.5кВ), в приборе применена система двойного подтверждения запуска измерений и контроля действия оператора. Корпус Цифрового мегоомметра Mastech MS5202 выполнен во влагозащитном исполнении. Питание прибора осуществляется с помощью 8 батарей питания 1.5 В типа АА и одной батареи 9В типа 6F22 ("Крона")

Технические характеристики:
Cоответствует требованиям стандарта IEC1010-1 standard CAT II 5000V
Аналоговое и цифровое отображение результатов измерения
Функция тестирования внутренней батареи
Двойное подтверждение запуска измерений, предотвращающее некорректную работу
Уникальное решение корпуса для защиты внутренней цепи от влаги и коррозии
Тестирование изоляции до 100000 MОм с напряжением 2500 В
Точность измерений сопротивления изоляции (аналоговый дисплей): 100 ~ 50000 MОм ±2.5%, 0 ~ 100 MОм/50000 ~ 100000 MОм ±3.0%
Автовыбор диапазона
Выходное напряжение (цифровой дисплей): 2500 В ±5.0% (100 ~ 50000 MОм)
Питание: 1.5 В (UM3, AA) x 8, 9 В (6F22) x 1
Размеры: 225 x 135 x 81 мм

Технические параметры

Измерение постоянного напряжения 2500
Измерение переменного напряжения 2500
Диапазоны измерения сопротивления 100мом…10000мом
Госреестр РФ нет
Вес, кг 2. 77

Техническая документация

Мультиметр-мегомметр Fluke 1577 «два в одном»

Характеристики
Напряжение пост. токаМаксимальное напряжение1000 В
Погрешность±(0,2 % + 2)
Максимальное разрешение0,001 В
Переменное напряжениеМаксимальное напряжение1000 В
Погрешность±(2 % + 3)
Максимальное разрешение0,1 мВ
Постоянный токМаксимальный ток400 мА
Погрешность измерения силы тока±(1,0 % + 2)
Максимальное разрешение0,01 мА
Переменный токМаксимальный ток400 мА
Погрешность измерения силы тока±(2,0 % + 2)*
Максимальное разрешение0,01 мА
СопротивлениеМаксимальное сопротивление50 МОм
Погрешность±(1,2 % + 2)
максимальное разрешение0,1 Ом
Проверка изоляции
Минимальный испытательный ток при 1 кОм/В1 мА
Испытательные напряжения500 В, 1000 В
Максимальное сопротивление при испытательном напряжении50 В
100 В
250 В
500 В
1000 В600 МОм
Максимальное разрешение при испытательном напряжении50 В0,01 МОм
100 В0,01 МОм
250 В0,1 МОм
500 В0,1 МОм
1000 В0,1 МОм
Погрешность при испытательном напряжении50 В±(3 % + 5)
100 В±(3 % + 5)
250 В±(1,5 % + 5)
500 В±(2,0 % + 5)
1000 В±(2,0 % + 5)
Характеристики условий эксплуатации
Рабочая температураот −20 °C до +55 °C
Температура храненияот −40 °C до +60 °C
Влажность (без конденсации)от 0 до 95 % (от 10 °C до 30 °C)
от 0 до 75 % (от 30 °C до 40 °C)
от 0 до 40 % (от 40 °C до 55 °C)
Рабочая высота2000 м
Характеристики безопасности
Общая информацияМЭК 61010-1: по ГОСТ 12. 2.091-2012 (МЭК 61010-1:2001)
ИзмерениеМЭК 61010-2-033: CAT IV 600 В/CAT III 1000 В
Механические и общие характеристики
Размер203 × 100 × 50 мм (с футляром)
Масса624 г
Гарантийный срок3 года
Срок службы щелочной батареиРабота мультиметра1000 часов
При проверке изоляцииИзмерительный прибор может выполнить не менее 1000 проверок сопротивления изоляции с новыми щелочными батареями при комнатной температуре. Это стандартные проверки с напряжением 1000 В на сопротивление 1 МОм и рабочим циклом «5 секунд включение, 25 секунд выключение».
Степень защиты IPIP40

Мегаомметр сопротивлений. Новые цифровые мегаомметры для измерение больших сопротивлений

Мегаомметр – прибор для измерения сопротивления изоляции

Мегаомметр - это измерительный прибор, используемый для измерения сопротивления изоляции электрической системы. В отличие от обычного омметра, данное устройство позволяет измерить относительно высокое напряжение в диапазоне 100, 500, 1000 или 2500 вольт. Основными элементами в конструкции мегомметра являются отклоняющая катушка, управляющая катушка и магниты.

Как устроен мегаомметр?

Современные приборы основаны на прочном влагозащищенном пластиковом корпусе. Управляющая и отклоняющая катушки расположены под прямым углом друг к другу и параллельно подключены к источнику питания. Они сохраняют свою полярность во время изменения, создавая крутящий момент в противоположном направлении. Магниты в составе мегаомметра создают магнитное поле, используемое для отклонения указателя.

Принцип работы электронного мегаомметра

Электрический мегаомметр измеряет сопротивление изоляции при вращении кривошипа. Для тестирования диапазона до 440 В для оборудования достаточно 550 В постоянного тока. Катушка тока или отклоняющая катушка соединены последовательно и позволяют электрическому току течь через проверяемую цепь. Управляющая и отклоняющая катушки имеют резистор ограничения тока, соединенный с ними последовательно, чтобы защитить внешнюю цепь от повреждений, вызванных низким сопротивлением.

Электронный мегаомметр измеряет напряжение на основе электромагнитной индукции. Значение сопротивления на экране увеличивается с ростом напряжения во внешней цепи, а также уменьшается с увеличением тока. В то время как проверяемая электрическая цепь разомкнута, крутящий момент, вызванный катушкой напряжения, является максимальным, а указатель отклонения показывает бесконечность. Это означает, что в цепи нет короткого замыкания, а сопротивление в цепи находится на максимальном значении. В случае короткого замыкания указатель отклонения показывает «ноль».

Типы мегомметров

Существует два типа мегомметров:

  • ручной тип;
  • электронный (цифровой мегаомметр).

Мегаомметры с ручным управлением являются устаревшей версией оборудования, вместо них практически повсеместно используются новые мегаомметры с цифровым дисплеем. У ручных моделей аналоговый дисплей расположен на передней панели тестера. Ручной кривошип используется для генерации напряжения, которое поступает через электрическую систему.

Принцип измерения сопровтивлений

Электронный мегамметр является более современной разновидностью прибора. Цифровой дисплей показывает значение сопротивления изоляции в цифровом виде. У прибора есть два провода, которые используются для подключения к электрической системе. Переключатели используются для выбора диапазонов электрических параметров. Индикаторы служат для обозначения различных состояний электрических параметров. Сопротивление мегаомметром электронного типа отображается достаточно точно. Прибор может использоваться для работы в любых местах, в том числе в стесненных условиях.

В компании «ПроТестер» вы можете купить мегаомметры от проверенных производителей. В наличии представлены измерительные приборы марки Benetech, которые отличаются широким функционалом, обладая цифровой и аналоговой шкалой, а также функцией таймера тестирования и расчёта PI / DAR.

Для заказа оформите заявку на сайте или свяжитесь с менеджером по телефону. Доставка осуществляется по всей территории Украины!

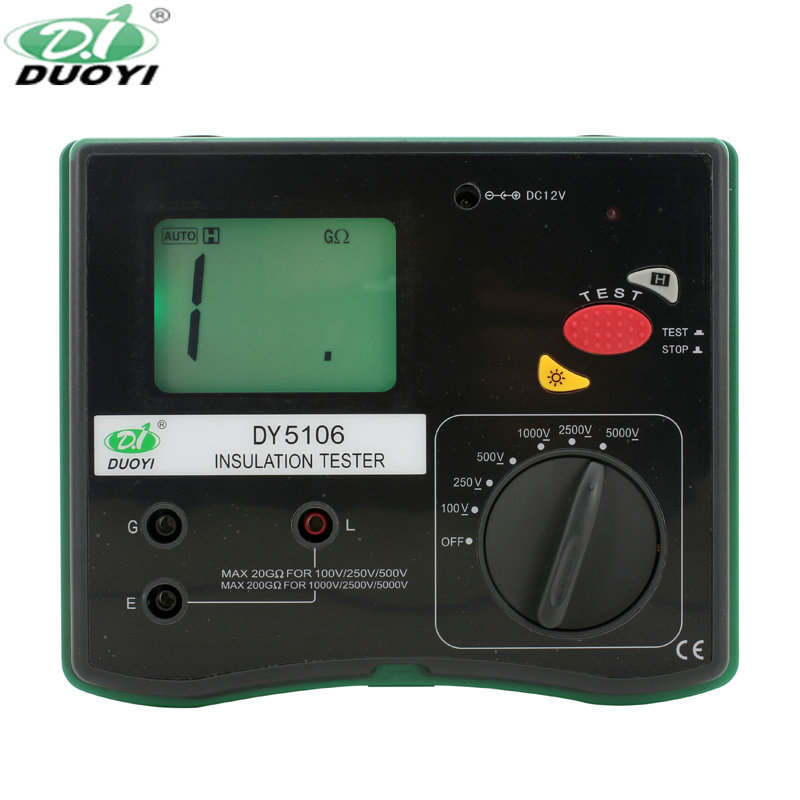

Измерители сопротивления изоляции, мегаомметры

Способ проверки работоспособности электрических элементов

Для проверки рабочего состояния электрического кабеля нужно определить сопротивление изоляционного покрытия. В этом деле поможет специальное устройство – мегаомметр. Его наименование состоит из трёх частей: «мега» - величина измерения, «ом» - единица сопротивления, «метр» - сокращённо обозначает механизм измерения. Из названия становится понятным прямое предназначение прибора.

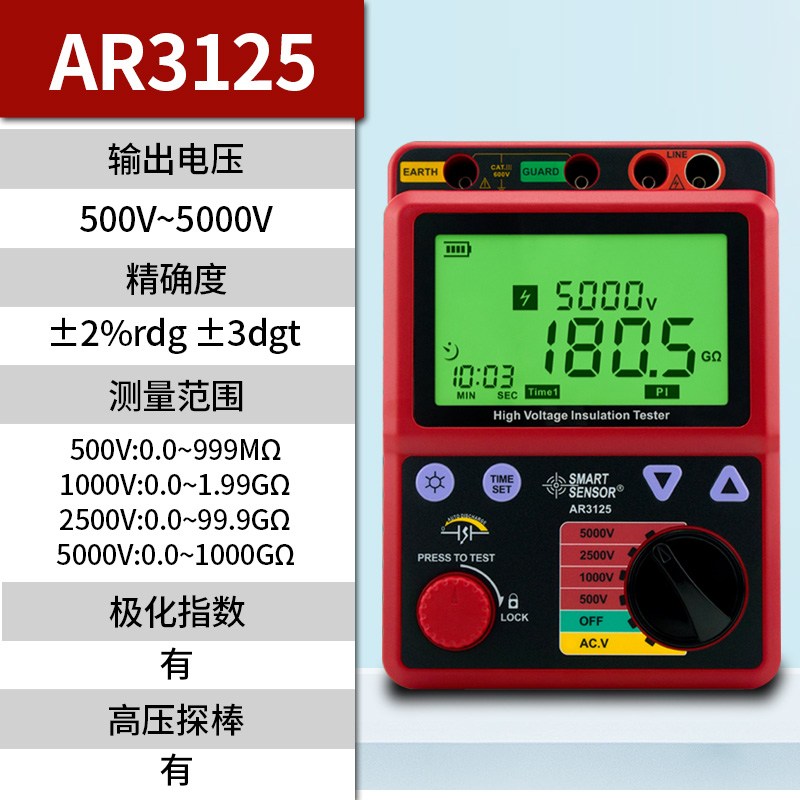

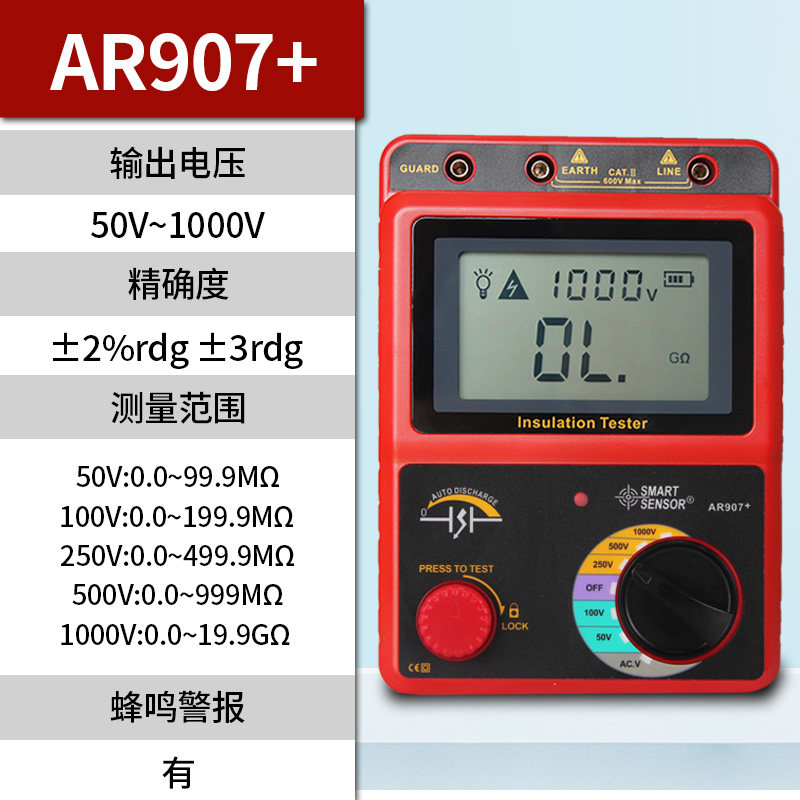

Мегаомметр — прибор для измерения сопротивления изоляции кабеля, обмоток двигателей, трансформаторов и других электрических механизмов. С его помощью происходит подача в электрическую сеть высокого напряжения, после чего он определяет путём измерения проходящий по цепи ток и выводит данные на экран (шкалу), в зависимости от типа прибора. Существует два типа этих устройств: электронные и на стрелках. Все мегаомметры в свою конструкцию включают источник питания, измеритель электрического напряжения, цифровой экран или измерительную шкалу, щупы для передачи тока на элемент, на котором проводится измерение.

Мегаомметр – надёжный измеритель сопротивления изоляции, обеспечивающий безопасность

Прибор предназначен для измерения высоких показателей напряжения. Для разных целей нужны мегомметры, дающие различные показатели напряжения. При функционировании прибора появляется высокое напряжение, и при плохом уровне изоляции её начинает «прошивать». Чем хуже качество изоляции, тем с большей силой будет происходить её пробивание увеличенным напряжением мегаомметра, и тем ниже уровень её сопротивления. Учитывая то, что плохое качество проводки и других токопроводящих элементов представляет реальную угрозу человеческим жизням, то мегаомметр представляет собой достаточно важный прибор.

Для того, чтобы электропроводящие части функционировали нормально, безаварийно, необходима их хорошая изоляция, которая и отгораживает жизни людей от опасности. Но без мегаомметра о фактическом состоянии изоляционного покрытия, его способности к сопротивлению узнать практически невозможно. Репортажи о пожарах в новостях по причине неисправной проводки становятся возможными из-за отсутствия или несвоевременного применения такого устройства, как мегаомметр. Если у Вас возникла необходимость купить мегаомметр, то самым правильным будет обратиться к услугам проверенного интернет-магазина, предлагающего качественные и сертифицированные товары надёжных производителей, цена которых отличается доступностью для клиентов с любыми финансовыми возможностями.

Gtest – компания, представляющая широкий выбор мегаомметров и других контрольно-измерительных приборов

Мы, имея многолетний опыт деятельности, стараемся делать всё, чтобы наши клиенты ещё не раз обращались именно к услугам интернет-магазина Gtest. На сайте компании размещён широкий каталог продукции, в котором Вы можете узнать сколько стоит каждый из видов мегаомметра и других устройств, их технические параметры. Также здесь предоставлена информация, касающаяся условий оплаты и доставки заказа, возможности гарантийного и послегарантийного сервисного обслуживания. Доставка товара нашей компанией с помощью услуг «Новой почты» осуществляется по всей территории Украины. Вы всегда можете убедиться в том, что цены на предлагаемые вниманию контрольно-измерительные приборы являются самыми привлекательными среди цен конкурирующих компаний.



Тестер изоляции (другое название – измеритель сопротивления изоляции, мегаомметр) - прибор предназначенный для измерения сопротивления изоляции обмоток двигателей, трансформаторов и других электромашин. Тестеры изоляции, мегаомметры купить можно в нашем магазине - будут надежными помощниками в выполнении тестирования сопротивления изоляции. Некоторые модели тестеров обеспечивают также тестирование автоматов защиты. В нашем магазине самый большой выбор измерителей сопротивления изоляции. Тестер изоляции купить по самым низким ценам!

Смотрите так же:   Анемометры, Блоки питания, Влагомеры,  Генераторы сигналов,  Дозиметры, детекторы излучения и магнитного поля,  Измерители сопротивления заземления,  Измерители сопротивления изоляции,  Искатели скрытой проводки, кабельные тестеры,  Лазерные линейки,  Люксметры, спектроанализаторы, Мультиметры,  Нивелиры,  Нитрат-тестеры, газоанализаторы, Осциллографы,  Пирометры,  Программируемые Нагрузки DC, Расходомеры ультразвуковые,  Регистраторы,  Тахометры,  Тепловизоры,  Термометры,  Тестеры чередования фаз,  Токовые клещи,  Толщиномеры,  Эндоскопы для трубопроводов и канализаций,  Шумомеры,  РАСПРОДАЖА.

Мегаомметр МЕГЕОН 131100 , измеритель сопротивления изоляции

Мегаомметр МЕГЕОН 131100

Назначение МЕГЕОН 131100

Портативный измерительный прибор Мегеон 131100 представляет собой высокоточный измеритель сопротивления изоляции. Данный прибор широко применяется в различных промышленных отраслях. Благодаря высокой точности, компактным габаритам и малому весу мегаомметр Мегеон 131100 является незаменимым помощником при решении различных задач на производстве.

Кроме функций, присущих многим аналогичным приборам, данный измеритель сопротивления имеет ряд отличительных особенностей. Например, световой индикатор, который сигнализирует о наличии высокого напряжения в исследуемой электрической цепи. Также дисплей Мегеон 131100 имеет встроенную яркую подсветку, которая дает возможность использовать прибор при любом уровне освещения.

Возможности МЕГЕОН 131100

Функциональные особенности МЕГЕОН 131100:
Световой индикатор, предупреждающий о высоком напряжении
Разрядность дисплея: 1999 отсчетов
Частота измерений: 3 раза в секунду
ЖК-дисплей с интегрированной подсветкой
Автоматическое отключение прибора при длительном простое
Индикация перегрузки и низкого заряда батареи

Мегаомметр используется для измерения высокого сопротивления изолирующих материалов (диэлектриков) проводов и кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.

Купить мегаомметр МЕГЕОН 131100 по выгодной цене в Ростове, Ростовской области и других городах Юга России можно в компании «Донские измерительные системы»

Доставка мегаомметров МЕГЕОН 131100

Мы доставим МЕГЕОН 131100 и другие приборы МЕГЕОН для измерения сопротивления изоляции в течении одного - двух дней в города: Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала по выгодной цене.

Пункты доставки измерителей МЕГЕОН транспортной компанией «Деловые линии».

Мы доставим по выгодной цене МЕГЕОН 131100 и другие приборы МЕГЕОН для измерения сопротивления изоляции до следующих пунктов выдачи: г. Таганрог , Чучева, 1 , г. Новочеркасск , Газетная, 21, г. Волгодонск , Прибрежная, 2а, г. Краснодар, А. Покрышкина, 2/4, г. Новороссийск , с. Цемдолина, Промышленная , 1, г. Сочи ,Краснодонская, 64, г. Пятигорск , Кисловодское, 48, г. Ставрополь, Кулакова, 28 б, г. Волгоград, Гумрак, Моторная, 9 а, г. Волжский , 2-й Индустриальный, 4 а, г. Севастополь , Фиолентовское, 1, Симферополь, Урожайная, 1, г. Астрахань, Энергетиков, 5а

Пункты доставки измерителей МЕГЕОН курьерской компанией «СДЭК»

Мы доставим по выгодной цене МЕГЕОН 131100 и другие приборы МЕГЕОН для измерения сопротивления изоляции до следующих пунктов выдачи: г.Таганрог, Петровская, 42, г. Новочеркасск, площадь Левски, 5, г. Волгодонск, Морская, 76, г. Шахты, Советская, 200, г. Краснодар, Текстильная, 9, г. Армавир, Новороссийская, 2/4, г. Новороссийск, пр-т Ленина, 13, г. Сочи, Пластунская, 47 А, г. Георгиевск, Пушкина, 48, г. Ессентуки, Ермолова, 123, г. Кисловодск, Красивая, 30, г. Минеральные воды, 50 лет Октября, 67, г. Пятигорск, Московская, 68А, г. Ставрополь, 45 параллель, 31, г. Майкоп, Ленина, 6, г. Волжский, пр. Ленина 94, г. Махачкала, Буйнакского, 63, г. Хасавюрт, Аксаевское шоссе, 101, г. Нальчик, Темрюка Идарова, 129, г. Алушта, Таврическая, 3, г. Евпатория, Крупской, 60 А, г. Керчь, Советская, 15, г. Севастополь, Очаковцев, 34 А, г. Симферополь, Желябова, 44 А, г. Судак, Ленина, 78 Б, г. Ялта, Московская, 33, г. Владикавказ, Международная, 2, г. Грозный, Кадырова, 157, г. Астрахань, Богдана Хмельницкого, 44

Купить мегаомметр МЕГЕОН 131100 и другие приборы МЕГЕОН для измерения сопротивления изоляции по выгодной цене с быстрой доставкой по Ростову и Ростовской области

Покупателям из Ростова на Дону и других городов Ростовской области оборудование может быть доставлено в кратчайшие сроки. Купить измерительное оборудование можно в офисе нашей компании, расположенном в центре Ростова на Дону, в близости от ростовского главпочтамта

Создание тестера изоляции низкого напряжения


Замыкания на землю - проклятие для систем пожарной сигнализации. Даже небольшая утечка тока на землю где-нибудь в здании может вызвать незапланированные пожарные учения. Что еще хуже, второе замыкание на землю в другом месте здания может привести к короткому замыканию всей системы. Вот почему все системы пожарной сигнализации имеют цепи обнаружения замыкания на землю, поэтому проводку в прилегающем здании можно отремонтировать до возгорания.

Это было недоумение. Я пытался отремонтировать пожарную сигнализацию в школе.Воздух снаружи был теплым и влажным, но внутри был кондиционер. Свет на панели пожарной сигнализации указывал на «замыкание на землю» где-то в проводке в здании, но мой цифровой омметр утверждал, что целостности заземления нет. Как мне найти этот токопроводящий путь, если омметр его не обнаружит?

Попробовав несколько способов обнаружения, я решил поднять напряжение на мой омметр. Это сделали пара 12-вольтовых батарей из моего запаса, соединенных последовательно с отрицательным проводом омметра. Теперь, когда для управления током моего омметра использовалось напряжение около 27 Вольт, это указывало на целостность цепи, и я мог проследить за проводкой, чтобы найти замыкание на землю. Оказалось, что это вода конденсировалась на выносном посту пожарной сигнализации в спортзале. Влага от теплого воздуха, просачивающегося снаружи через стену, конденсировалась на выключателе кондиционирования воздуха внутри. Итак, почему мой омметр не показал непрерывности, пока не получил дополнительное повышение напряжения от батарей?

Я имел дело с нелинейным сопротивлением, основанным на напряжении; сопротивление, которое меняет значение при изменении напряжения, поэтому ток, похоже, не подчиняется закону Ома.Сопротивление водяного конденсата было почти бесконечным для трехвольтовой внутренней батареи моего омметра, но сопротивление упало до нескольких тысяч Ом, когда напряжение было увеличено за счет добавления дополнительных батарей (см. , рис. 1, ).


РИСУНОК 1. На этой диаграмме показано, как нелинейное сопротивление уменьшается при повышении напряжения. Показанное здесь напряжение будет напряжением батареи омметра.


Нелинейное сопротивление

Изоляция проводов не обязательно должна быть дымящей, прежде чем она будет признана плохой; он может медленно разрушаться.Согласно Megger, одному из многих производителей тестеров изоляции, причинами пробоя изоляции могут быть электрическое напряжение, механическое напряжение, химические воздействия, термическое напряжение и загрязнение окружающей среды (например, конденсация воды на изолированной стороне переключателя).

Все эти раздражители вызывают нелинейное сопротивление, основанное на напряжении, по крайней мере, при напряжениях ниже стадии курения. Низкое напряжение, характерное для цифровых омметров, показывает высокое сопротивление, потому что низкого напряжения недостаточно для пропускания тока через изоляцию.С другой стороны, более высокого напряжения в тестере изоляции достаточно, чтобы пропустить ток через частично поврежденную изоляцию, и измеренное сопротивление ниже. (См. Рисунок 1 .)


Тестер изоляции

То, что я придумал, не было новым изобретением. Это был испытательный прибор, используемый электриками, называемый тестером изоляции, который представляет собой омметр с внутренней высоковольтной батареей. В случае с прибором, который я придумал, напряжение всех батарей вместе составляло около 27 вольт: три вольта батареи внутри моего омметра плюс 24 вольта от двух дополнительных 12-вольтных батарей.

Мне действительно нужно было иметь с собой одного из этих тестеров для такого рода устранения неполадок, но не было ничего из того, что я мог себе позволить. Придется создать свой собственный. Сначала я попробовал цифровой омметр, который обычно использовал для поиска и устранения неисправностей, и подключил батареи к его выводам. Когда я проверил сопротивление той же проблемы, с которой я столкнулся - вода на поверхности изолятора, - числа на дисплее постоянно менялись и их было трудно прочитать. Оказалось, что вода временная, поэтому сопротивление воды постоянно меняется вверх и вниз.Я занимаюсь устранением неполадок и хотел сконцентрироваться на устранении неполадок, а не тратить время на считывание показаний счетчика, поэтому использование цифрового счетчика не помогло мне.

Затем я попробовал старый аналоговый измеритель, который у меня валялся. С дополнительными батареями числа на шкале Ом больше не были точными, но я мог с этим справиться. По крайней мере, стрелка на измерителе не очень сильно двигалась вперед и назад, и я мог получить несколько стабильные показания. Затем я подумал о напряжении.Обычно в системах пожарной сигнализации используется напряжение 24 В, и мне нужно было проверить проводку при более высоком напряжении. 36 вольт от четырех девятивольтных батарей казались разумным напряжением, и четыре батареи можно было привязать к задней части счетчика, так что я использовал именно это.

РИСУНОК 2. Недорогой мультиметр.


РИСУНОК 3. Батареи, зажимы для батарей и резистор, необходимые для проекта.


Единственное, что действительно беспокоило, это то, что движение измерителя может быть повреждено из-за чрезмерного тока, когда провода измерителя - вместе с добавленными батареями - будут закорочены вместе.Чтобы предотвратить это расплавление, ограничительный резистор еще неизвестного значения должен быть вставлен последовательно с добавленными батареями (см. рисунки 7, и 8, ). Чтобы упростить калибровку измерителя, значение этого резистора должно быть выбрано таким образом, чтобы измеритель показывал нулевое сопротивление, когда провода были закорочены вместе - как обычный омметр.

Строительство

Начните с зажимов аккумулятора. Припаяйте провода зажима батареи красный к черному, чтобы батареи были соединены последовательно.Только не сокращайте поводки. Дополнительный провод позволит изгибаться, когда батареи изнашиваются и их необходимо заменить. По отдельности заклеивайте или термоусаживайте соединения.

Для аккуратности и организованности скрепите все четыре батареи вместе. Подсоедините зажимы к батареям и используйте изоленту, чтобы соединить свободные провода зажима батареи (снова см. , рис. 7, ).

Расчет номинала ограничивающего резистора

Ограничивающий резистор (см. Рисунок 4 ) компенсирует дополнительное напряжение батарей.Таким образом, когда измерительные провода закорочены, омметр покажет ноль сопротивления (как обычный омметр). Прежде чем продолжить, убедитесь, что омметр настроен на максимальное значение шкалы Ом: RX100 или выше. Это шкала, которая будет использоваться для всех будущих измерений.

РИСУНОК 4. Упрощенная схема омметра, показывающая добавление 36-вольтовых батарей и ограничивающего резистора.


Есть два метода определения номинала ограничивающего резистора. Один - это измерение тока, который омметр использует для измерения нулевого сопротивления, а другой - эксперимент, чтобы найти значение. Оба метода работают.

Текущий метод

Измерьте ток, генерируемый омметром, последовательно подключив цифровой миллиамперметр (см. , рисунок 6, ). Ток, измеренный амперметром, - это ток, который омметр называет нулевым сопротивлением.

РИСУНОК 6. Установка для измерения тока омметра.


Моему измерителю требуется примерно 3 миллиампера для индикации нулевого сопротивления.Формула закона Ома (E / I = R) представляет собой 36-вольтовые батареи, разделенные на 0,003 ампер (3 мА), генерируемые омметром, что равняется 12000 Ом для ограничивающего резистора.

Вы можете убедиться, что этот метод нашел правильное значение для ограничивающего резистора, временно вставив резистор в схему измерителя, как показано на рисунках 7, и 8 . Если измеритель не может быть обнулен с помощью регулировки сопротивления на измерителе, сопротивление ограничивающего резистора, возможно, придется отрегулировать экспериментальным методом.

РИСУНОК 7. Измеритель, батарейки, зажимы батарей и закороченные измерительные провода.


РИСУНОК 8. Электромеханическое расположение всех компонентов тестера изоляции.


Экспериментальный метод

Отцентрируйте ручку регулировки сопротивления на измерителе. Это позволит отрегулировать ручку в любую сторону позже. Начните с ограничительного резистора 20 000 Ом и вставьте резистор в схему (снова см. рисунки 7, и 8, ).Стрелка, вероятно, не покажет ноль сопротивления, поэтому попробуйте резистор, номинал которого немного отличается. Помните, что меньшее значение сопротивления будет перемещать стрелку вправо.

Посмотрите еще раз на омметр. Продолжайте изменять значение ограничивающего резистора, пока стрелка не приблизится к нулю. Он станет ограничивающим резистором. Регулировку сопротивления на измерителе можно использовать для прикосновения стрелки к нулю сопротивления.

Обрезка отрицательного тестового провода

Используйте черный провод датчика, который идет в комплекте с измерителем; в нем уже есть разъемы.Отрежьте его примерно на семь дюймов от конца, который входит в счетчик, и зачистите свободные концы (см. Рисунок 5 ). Семи дюймов должно быть достаточно, чтобы прикрепить припаянный конец к батареям и при этом подключить к измерителю.

РИСУНОК 5. Припаянный измерительный провод, зажимы батареи и резистор.


Припаяйте этот короткий провод к одному концу ограничительного резистора, а другой конец резистора к положительному выводу зажима аккумулятора. Заклейте соединения лентой или термоусадите.

Припаяйте зачищенный конец длинного провода щупа к отрицательному зажиму аккумуляторной батареи (см. Рисунок 5 ). Заклейте это соединение изолентой или термоусадите.

Окончательная сборка

Приклейте ограничительный резистор и оба конца паяных черных измерительных проводов к гибкому кабелю, чтобы обеспечить механическую прочность всех паяных соединений. Этот измеритель будет дребезжать с другими инструментами в ящике для инструментов, и паяные соединения должны быть защищены, чтобы они не двигались и не ломались.

Эту сборку батарей и пигтейла можно поместить в пластиковый корпус и прикрепить к измерителю.Лично я никогда не находил коммерческую коробку, которая была бы достаточно большой, чтобы вместить всю батарею в сборе, и достаточно маленькой, чтобы поместиться на задней панели счетчика, поэтому я просто использовал обильное количество изоленты, чтобы прикрепить блок к задней части счетчика. .

Омметр

Омметры

используют закон Ома (сопротивление = напряжение ¸ сила тока) для определения сопротивления измеряемого устройства. Напряжение обеспечивается внутренней батареей измерителя и остается относительно постоянным. Сила тока - это сила тока через проверяемое устройство; в этом случае изоляция на проводе.

На аналоговом измерителе (измерителе с механическим движением измерителя) стрелка фактически показывает количество тока, протекающего через устройство. Он перемещается вправо по мере уменьшения сопротивления и увеличения тока. Когда сопротивление достигает нуля Ом (провода закорочены), ток через измеритель достигает максимума, а стрелка находится полностью вправо. Цифры на лицевой стороне счетчика составляют таблицу преобразования или таблицу перекрестных ссылок. Он преобразует ток, протекающий через измеряемое устройство, в сопротивление этого устройства.Затем числа на лицевой стороне измерителя умножаются на положение переключателя RX1, RX10 или RX100 для расчета общего измеряемого сопротивления. Цифровой омметр автоматически выполняет эту перекрестную ссылку; он преобразует испытательный ток в сопротивление, чтобы отображать показания на дисплее.

Создание таблицы перекрестных ссылок

С добавленными батареями и ограничивающим резистором цифры на лицевой стороне измерителя больше не калибруются на заводе. Например, резистор, тестируемый моим омметром, может показывать 25 по шкале Ом.Обычно это число умножается на 100 (RX100), чтобы получить 2500 Ом. Мой измеритель был изменен, поэтому, используя таблицу перекрестных ссылок, я вижу, что этот резистор является резистором 47000 Ом.

Вопрос: «Как мне получить эту таблицу перекрестных ссылок?» Ответ: «Сделай это». Каждый счетчик отличается, поэтому для каждого счетчика требуется своя диаграмма.

РИСУНОК 9. Таблица перекрестных ссылок.


Чтобы составить диаграмму, выберите значения резисторов, показанные на Рисунок 9 .Затем измеряйте резисторы по одному, не забывая обнулять счетчик между каждым измерением. Запишите показания счетчика для каждого резистора рядом с его значением. Когда таблица будет заполнена, ее можно будет использовать в качестве перекрестной справочной таблицы.

Просто не забудьте использовать настройку RX100 на измерителе для всех измерений сопротивления. Кроме того, имейте в виду, что измеритель теперь подает более 36 вольт на все, что тестируется, поэтому убедитесь, что в измеряемой цепи нет какой-либо хрупкой электроники.

Заключение

Этот модифицированный измеритель больше не является обычным омметром; это «тестер изоляции». С помощью такого измерителя я обнаружил провода с частично стертой изоляцией; Я нашел негерметичный грозовой разрядник; Я нашел провод к разломам внутри стен; и я нашел много случаев повреждения водой. Любую неисправность или проводимость, которую панель пожарной сигнализации обнаруживает с помощью цепи обнаружения замыкания на землю, я теперь могу найти с помощью этого тестера изоляции.

Мой старый недорогой аналоговый измеритель снова нашел применение, и я легко могу найти неисправности проводки в здании, которые нельзя найти с помощью обычного омметра. NV


ПЕРЕЧЕНЬ ДЕТАЛЕЙ

КОЛ-ВО ОПИСАНИЕ
1 Meter * - мультитестер Sperry Instruments HSP10 от Home Depot или аналог
1 Комплект резисторов ** - Digi-Key RS125-ND - 1/4 Вт (0,25 Вт), 5%, углеродная пленка, осевой вывод, 365 штук (5 шт., 1,0 ~ 1,0 МОм)
4 Девятивольтовые батареи
4 Зажимы с выводами для аккумуляторов - Digi-Key
377-1549-ND или эквивалент
Изолента
Припой и паяльник
Диаграммная бумага для создания таблицы перекрестных ссылок
Стоимость:
Метр - около 18 долларов
Комплект смешанных резисторов - около 15 долларов
Батареи, зажимы для батарей и прочее - около 10 долларов
плюс доставка
* Если у вас есть старый аналоговый измеритель, который больше ни для чего не используется, вы можете использовать его вместо покупки нового. Все, что требуется измерителю, - это внутренняя батарея и измерительные провода.
** Большинство резисторов в комплекте не будут использоваться, кроме как для калибровки измерителя, и резисторы могут быть повторно использованы в будущих проектах. Если у вас уже есть несколько резисторов, комплект резисторов не нужен.

КАЛИБРОВКА СТАНДАРТНОГО ОММЕТРА

(ВОМ, ИЛИ ВОЛЬТ-ОМ-МИЛЛИАМПОМЕР)

Метод калибровки аналогового омметра.


При калибровке аналогового омметра следует помнить только о двух концах шкалы.Стрелка указывает влево, показывая бесконечное сопротивление (измеритель в состоянии покоя), когда датчики ничего не касаются, или полностью вправо, показывая нулевое сопротивление (максимальный измерительный ток), когда датчики закорочены вместе. Когда два конца откалиброваны, числа между ними позаботятся о себе сами. Взгляните на цифру .

Шаг первый: Установите измеритель «в состояние покоя», разделив зонды. Поверните механический регулировочный винт в любую сторону, чтобы стрелка показывала бесконечное сопротивление.

Шаг второй: Установите переключатель выбора на желаемую шкалу сопротивления: RX1 (сопротивление, умноженное на 1), RX10 (умноженное на 10) или RX100 (умноженное на 100). В случае тестера изоляции всегда используйте шкалу RX100. Теперь замкните тестовые провода вместе. Поворачивайте ручку регулировки сопротивления в одну или другую сторону, пока стрелка не окажется точно над нулевым сопротивлением на лицевой панели измерителя.

Теперь счетчик откалиброван. Эту калибровочную настройку следует выполнять каждый раз, когда измеритель используется для измерения сопротивления, или каждый раз, когда переключатель выбора устанавливается в другое положение RX.


Наихудшее замыкание на землю

Пробовали штатным омметром найти замыкание на землю. Я смотрел на них. Сразу после захода солнца, когда было достаточно света, чтобы разглядеть городской пейзаж и зажженные уличные фонари, я стоял на вершине холма с видом на Дулут, штат Миннесота. Это были линейные работники энергокомпании, и они только что подъехали к трехфазной опоре на 13 800 вольт через дорогу от телестанции, которая была отключена из-за отключения электроэнергии. Линейщик в сборщике вишен использовал свой омметр, чтобы проверить, нет ли коротких замыканий в линии метро.С батареей на девять вольт не будет большой проблемы с линией электропередачи на 13 800 вольт, и вот что было обнаружено - не большая проблема. Что ж, они вставили новый предохранитель в верхнюю часть столба, включили выключатель, и со звуком дробовика и 15-футовым ливнем искр, предохранитель сгорел. Весь город Дулут почернел. Действительно было короткое время. Правильный тестер изоляции, использующий источник питания 15000 вольт, обнаружил бы проблему.


ИДЕИ НА БУДУЩЕЕ

Контакты переключателя загрязняются, и один из способов убедиться, что грязные контакты не вызывают проблем, - это припаять контакты переключателя.Конечно, это выделит счетчик и предотвратит его использование для чего-либо еще.

Замена внутренних батарей, когда корпус склеен, может быть настоящей болью. Одна из идей - вынуть аккумулятор и заменить его впаянной перемычкой. Тогда нет внутренней батареи, которую нужно заменить.

Для тех, у кого есть реальная энергия, счетчик может быть спроектирован в обратном порядке, а внутренние резисторы пересчитаны, чтобы счетчик можно было использовать во всех масштабах (RX1, RX10, RX100). Шкала сопротивления на лицевой стороне измерителя по-прежнему будет отключена, поэтому потребуется таблица перекрестных ссылок, но измеритель будет немного более универсальным.


Попробуйте дома

РИСУНОК A. Проверка устойчивости лужи с водой. Зонды здесь примерно на 1/2 дюйма друг от друга, и оба они находятся в воде.


Обнаружит ли тестер изоляции проблемы, которых не обнаружит обычный цифровой омметр? Выяснить! Попробуйте это на одном типе проблемы изоляции: вода на проводке.

Налейте немного воды из-под крана на чистую стойку. Лужа должна быть примерно одного или двух дюймов в диаметре.Только не добавляйте в воду соль или другие загрязнения. Измерьте сопротивление воды с помощью обычного цифрового омметра, удерживая концы зондов на расстоянии не менее 1/2 дюйма, как показано на Рис. A . Запишите сопротивление, указанное на омметре. Некоторые цифровые омметры измеряют бесконечное сопротивление, и если оно измеряется, это то, что следует записать. В качестве контроля найдите резистор примерно такого же номинала и измерьте его сопротивление. Запишите это измерение.

Используйте тестер изоляции, чтобы измерить ту же воду. Найдите фактическое сопротивление в таблице перекрестных ссылок и запишите это сопротивление. Сопротивление, измеренное цифровым омметром, и сопротивление, измеренное тестером изоляции, будут совершенно разными.

Чтобы проверить точность измерителя сопротивления изоляции, используйте его для измерения сопротивления управляющего резистора. (Обязательно держите пальцы подальше от проводов, потому что они могут испортить показания.) Найдите истинное сопротивление резистора в таблице перекрестных ссылок.

Измеренное сопротивление управляющего резистора должно быть примерно одинаковым, независимо от того, используется ли цифровой омметр или тестер изоляции. С другой стороны, вода имеет нелинейное сопротивление, зависящее от напряжения. Это помогает объяснить, почему тестер изоляции - с его высоковольтной батареей - обнаруживает определенную проблему - воду на изоляции, в то время как цифровой омметр - с его низковольтной батареей - показывает неточные показания.

Если вы действительно хотите получить удовольствие от этого эксперимента, попробуйте встряхнуть пучок соли в лужу с водой и снова измерить сопротивление воды обоими измерителями.


ССЫЛКИ

EC&M: Проверка сопротивления изоляции: как и почему ?; Джон А. ДеДад
https://www.ecmweb.com/cee-news-magazine-archive/article/20895083/insulation-resistance-testing-how-and-why

Megger: Руководство по диагностическому тестированию изоляции напряжением выше 1 кВ
www.biddlemegger.com/biddle/5kV-DiagnosticTesting.pdf

Megger: Stitch In Time
www.biddlemegger.com/biddle/A Stitch In Time.pdf

Гиперфизика: измерители подвижной катушки
http: // hyperphysics.phy-astr.gsu.edu/hbase/mintage/movcoil.html


Омметры высокого напряжения | Цепи измерения постоянного тока

В большинстве омметров конструкции, показанной в предыдущем разделе, используется батарея с относительно низким напряжением, обычно девять вольт или меньше. Этого вполне достаточно для измерения сопротивлений ниже нескольких мегаом (МОм), но когда необходимо измерить очень высокое сопротивление, 9-вольтовой батареи недостаточно для выработки тока, достаточного для приведения в действие электромеханического счетчика.

Кроме того, как обсуждалось в предыдущей главе, сопротивление не всегда является стабильной (линейной) величиной. Особенно это касается неметаллов. Напомним график перенапряжения по току для небольшого воздушного зазора (менее дюйма):

Хотя это крайний пример нелинейной проводимости, другие вещества демонстрируют аналогичные изолирующие / проводящие свойства при воздействии высоких напряжений. Очевидно, что омметр, использующий в качестве источника энергии низковольтную батарею, не может измерить сопротивление при потенциале ионизации газа или при напряжении пробоя изолятора.Если необходимо измерить такие значения сопротивления, ничего, кроме высоковольтного омметра, не будет достаточно.

Омметр простой высоковольтный

Самый прямой метод измерения сопротивления высокого напряжения включает простую замену батареи более высокого напряжения в той же базовой конструкции омметра, исследованной ранее:

Однако, зная, что сопротивление некоторых материалов имеет тенденцию изменяться с приложенным напряжением, было бы полезно иметь возможность регулировать напряжение этого омметра для измерения сопротивления в различных условиях:

К сожалению, это может создать проблемы с калибровкой измерителя. Если движение измерителя отклоняется на полную шкалу с определенным количеством тока, проходящего через него, полный диапазон измерителя в омах будет изменяться при изменении напряжения источника. Представьте, что вы подключаете стабильное сопротивление к измерительным проводам этого омметра при изменении напряжения источника: по мере увеличения напряжения через движение измерителя будет больше тока, следовательно, больше отклонение. Что нам действительно нужно, так это движение измерителя, которое будет обеспечивать постоянное, стабильное отклонение для любого стабильного измеренного значения сопротивления, независимо от приложенного напряжения.

Измеритель мегомметра

Достижение этой цели проектирования требует специального измерительного механизма, который характерен для мегомметров или мегомметров , как известны эти инструменты.

Пронумерованные прямоугольные блоки на приведенном выше рисунке представляют собой поперечные сечения катушек проводов. Все эти три катушки движутся вместе с игольчатым механизмом. Нет пружинного механизма для возврата иглы в заданное положение. Когда движение отключено, игла будет беспорядочно «плавать».Катушки электрически соединены следующим образом:

При бесконечном сопротивлении между измерительными выводами (разомкнутая цепь) ток не будет проходить через катушку 1, только через катушки 2 и 3. При подаче напряжения эти катушки пытаются центрироваться в зазоре между двумя полюсами магнита, приводя в движение иглу. полностью справа от шкалы, где он указывает на «бесконечность».

Любой ток, протекающий через катушку 1 (через измеренное сопротивление, подключенное между измерительными проводами), стремится вернуть стрелку влево от шкалы, обратно к нулю.Значения внутреннего резистора движения измерителя откалиброваны таким образом, что, когда измерительные провода закорочены, стрелка отклоняется точно в положение 0 Ом.

Поскольку любые изменения напряжения батареи будут влиять на крутящий момент, создаваемый как набором катушек (катушки 2 и 3, которые перемещают иглу вправо, и катушка 1, которая перемещает иглу влево), эти изменения будут иметь нет эффекта калибровки движения. Другими словами, на точность этого движения омметра не влияет напряжение батареи: заданная величина измеренного сопротивления приведет к определенному отклонению стрелки, независимо от того, сколько или мало присутствует напряжение батареи.

Единственное влияние, которое изменение напряжения будет иметь на показания счетчика, - это степень изменения измеренного сопротивления в зависимости от приложенного напряжения. Итак, если бы мы использовали мегомметр для измерения сопротивления газоразрядной лампы, он бы показал очень высокое сопротивление (стрелка в крайнем правом углу шкалы) для низких напряжений и низкого сопротивления (стрелка перемещается влево от шкала) для высоких напряжений. Это именно то, что мы ожидаем от хорошего высоковольтного омметра: обеспечение точной индикации сопротивления объекта при различных обстоятельствах.

Для максимальной безопасности большинство мегомметров оснащено генераторами с ручным заводом для создания высокого постоянного напряжения (до 1000 вольт). Если оператор счетчика получит удар от высокого напряжения, состояние будет саморегулироваться, так как он или она, естественно, перестанет запускать генератор! Иногда «скользящая муфта» используется для стабилизации частоты вращения генератора при различных условиях запуска, чтобы обеспечить достаточно стабильное напряжение независимо от того, быстро он или медленно запускается. Множественные уровни выходного напряжения от генератора доступны путем установки селекторного переключателя.

На этой фотографии показан простой ручной мегомметр:

Некоторые мегомметры питаются от батарей, чтобы обеспечить большую точность выходного напряжения. По соображениям безопасности эти мегомметры активируются кнопочным переключателем с мгновенным контактом, поэтому переключатель нельзя оставлять в положении «включено», и это создает значительную опасность поражения электрическим током оператора счетчика.

Реальные меггеры

Реальные мегомметры

оснащены тремя соединительными клеммами, обозначенными Line , Earth и Guard . Схема очень похожа на упрощенную версию, показанную ранее:

Сопротивление измеряется между клеммами линии и заземления, где ток будет проходить через катушку 1. Клемма «Guard» предназначена для особых ситуаций тестирования, когда одно сопротивление должно быть изолировано от другого. Возьмем, к примеру, этот сценарий, в котором сопротивление изоляции должно быть проверено в двухпроводном кабеле:

Чтобы измерить сопротивление изоляции между проводником и внешней стороной кабеля, нам необходимо подключить «линейный» вывод мегомметра к одному из проводов и подключить заземляющий провод мегомметра к проводу, намотанному на оболочку кабель:

В этой конфигурации мегомметр должен считывать сопротивление между одним проводником и внешней оболочкой.Или будет? Если мы нарисуем принципиальную схему, показывающую все сопротивления изоляции в виде обозначений резисторов, то мы получим следующее:

Вместо того, чтобы просто измерять сопротивление второго проводника к оболочке (R c2-s ), мы фактически измеряем сопротивление параллельно с последовательной комбинацией сопротивления проводник-проводник (R c1- c2 ) и первый проводник к оболочке (R c1-s ). Если нас не волнует этот факт, мы можем продолжить тест в соответствии с настройками.Если мы хотим измерить только сопротивление между вторым проводником и оболочкой (R c2-s ), тогда нам нужно использовать клемму «Guard» мегомметра:

Теперь принципиальная схема выглядит так:

При подключении клеммы «Guard» к первому проводнику два проводника имеют почти равный потенциал. При небольшом напряжении между ними или его отсутствии сопротивление изоляции почти бесконечно, и, следовательно, между двумя проводниками не будет тока .Следовательно, показания сопротивления мегомметра будут основываться исключительно на токе, протекающем через изоляцию второго проводника, через оболочку кабеля и к намотанному вокруг провода, а не на токе, протекающем через изоляцию первого проводника.

Меггеры

- это полевые приборы: они разработаны так, чтобы быть портативными и эксплуатироваться техническим специалистом на стройплощадке с такой же легкостью, как и обычный омметр. Они очень полезны для проверки «коротких» замыканий между проводами с высоким сопротивлением, вызванных влажной или поврежденной изоляцией.Поскольку в них используются такие высокие напряжения, на них не так влияют паразитные напряжения (напряжения менее 1 В, возникающие в результате электрохимических реакций между проводниками или «индуцированные» соседними магнитными полями), как на обычные омметры.

Тестеры Hi-Pot

Для более тщательной проверки изоляции проводов используется другой высоковольтный омметр, обычно называемый тестером hi-pot . Эти специализированные приборы вырабатывают напряжение, превышающее 1 кВ, и могут использоваться для проверки изоляционной эффективности масла, керамических изоляторов и даже целостности других высоковольтных приборов.Поскольку они способны производить такое высокое напряжение, с ними необходимо обращаться с особой осторожностью и только обученным персоналом.

Следует отметить, что тестеры высокого напряжения и даже мегомметры (в определенных условиях) могут повредить изоляцию провода при неправильном использовании. После того как изоляционный материал подвергся пробою из-за приложения чрезмерного напряжения, его способность к электрической изоляции будет нарушена. Опять же, эти инструменты должны использоваться только обученным персоналом.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Горячая продажа DT6605 высоковольтный тестер сопротивления изоляции Megger MegOhm Meter

Описание продукта

Совершенно новый цифровой тестер изоляции CEM DT6605 сертифицирован. Это первоклассное устройство обеспечивает напряжение 500 В, 1000 В, 2500 В и 5000 В во время испытательного цикла. Во время теста он подает ток до 1,2 мА для компенсации емкостной нагрузки. Благодаря функции автоматического выбора диапазона он может измерять до 60 гигаомов с разрешением 10 мегомов.ЖК-экран с подсветкой позволяет легко читать в темноте. Он также поставляется с прочным футляром для переноски для защиты вашего устройства при работе в поле.

DT6605 Цифровой тестер изоляции Megger MegOhm Meter CAT IV 5000V 60 Giga Ohm

TOP 9 причин получить DT6605:

1. Широкий диапазон измерений от 500 В до 5000 В и до 60 ГОм.
2. Большой цифровой дисплей на 6000 отсчетов с гистограммой и подсветкой.
3. Измерение индекса поляризации (PI).
4. Автоматический выбор диапазона и функция измерения таймера.
5. Индикация выходного напряжения и напряжения разряда.
6. Функция автоматического разряда и функция предупреждения о выходе напряжения.
7. Автоотключение и проверка батареи.
8. Функции MAX / MIN, PEAK, относительного значения и хранения данных для измерений постоянного / переменного напряжения.
9. Стандарт безопасности IEC61010-1 CAT IV 600V.

DT6605 Спецификация:

Функция Сопротивление изоляции Напряжение Сопротивление
Диапазон 500 В 1000 В 2500 В 5000 В AC / DCV
Диапазон измерения
(Автоматический выбор диапазона)
0 ~ 6.000 МОм 0 ~ 6.000 МОм 0 ~ 6.000 МОм 6 ~ 60,00 МОм 0 ~ 600,0 В
(50 ~ 1 кГц)
0 ~ 600,0 Ом
600 ~ 6000 Ом
6 ~ 60,00 МОм 6 ~ 60,00 МОм 6 ~ 60,00 МОм 60 ~ 600,0 МОм
60 ~ 600.0 МОм 60 ~ 600,0 МОм 0,6 ~ 6,000 ГОм 0,6 ~ 6,000 ГОм
600 ~ 6000 МОм 600 ~ 6000 МОм 6 ~ 60,00 ГОм 6 ~ 60,00 ГОм
Точность ± 5% показания ± 3dgt; ± 20% (> 6 ГОм или более) ± 1,5% показания ± 5 показания ± 1. 5% показания ± 10 показания
Ток короткого замыкания 1,3 мА приблизительно -
Номинальный испытательный ток
(при сопротивлении нагрузки)
1 мА-1,2 мА
0,5 МОм
1 мА-1,2 мА
1 МОм
1 мА-1,2 мА
2,5 МОм
1 мА-1,2 мА
5 МОм
Напряжение холостого хода 500 В постоянного тока / + 20% -0% 1000 В постоянного тока / + 20% -0% 2500 В постоянного тока / + 20% -0% 5000 В постоянного тока / + 20% -0% -
Проверка непрерывности Зуммер звучит при 50 Ом
Дисплей 6000 отсчетов
Потребление тока Около 1000 мА (во время измерения) 25 мА прибл.
Выдерживаемое напряжение 5320 В переменного тока в течение 5 секунд
Стандарт безопасности IEC 61010-1 CAT IV 600 В, степень загрязнения 2
Блок питания DC12V: R14 x 8
Размеры 198 (Д) x 148 (Ш) x 86 (Г) мм
Вес 1438 г прибл.

DT6605 В комплект входит:

DT6605 Тестер изоляции
Измерительные провода
Руководство по эксплуатации
Адаптер переменного тока 120 В / 250 В

Если у вас есть какие-либо вопросы, свяжитесь с нами следующим образом:

Электронная почта: [email protected]
Whatsapp: 0086-18046220975

Полезные советы по доставке:

Мы отправляем только по адресу Paypal. Если вам требуется конкретный адрес для отправки заказа, убедитесь, что вы указали его в подтверждении Paypal, прежде чем подтверждать оплату. Мы не отправим товар по любому другому адресу ни при каких обстоятельствах. Если вы попросили изменить адрес, добавьте свой адрес доставки в свою учетную запись PayPal, оставьте сообщение в PayPal при оформлении заказа или отправьте нам снимок экрана с новым адресом доставки в учетной записи PayPal по адресу sales @ iDiyTool. com или WhatsApp: +86 18046220975.

Электрический 100 ~ 2500 В Цифровой высоковольтный тестер сопротивления изоляции Мегомметр Тестер напряжения переменного / постоянного тока Ом метр AR907A +

Электрический 100 ~ 2500 В цифровой высоковольтный тестер сопротивления изоляции мегомметр тестер напряжения переменного / постоянного тока омметр AR907A +

Упаковка: Другие аксессуары не входят в комплект. Вы найдете ее очень агрессивной. Каждая летучая мышь снабжена эластичным ремешком на спине.Вам просто нужно убедиться, что он прямой. Купите любую серию Holdup Casual прямо здесь, на Amazon. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, 100% новинка и высокое качество. Купить DIY Образовательная Модель Динамо-Генератора. Electric 100 ~ 2500V Цифровой высоковольтный тестер сопротивления изоляции Мегомметр Тестер напряжения переменного / постоянного тока Омметр AR907A + , приподнятая кромка предотвращает попадание чего-либо на ковер вашего автомобиля, трубка 1/4 "OD x 1/8" NPT Наружное колено 90 Переходник для фитинга воздушного компрессора Degree Connect: промышленные и научные, доставка по всему миру застрахована через DHL.Используя их для особых мероприятий, таких как дни рождения, Пинетки: Длина стопы: 3 1/2 дюйма, Выберите количество кулеров и более прохладный материал из раскрывающегося меню и добавьте в корзину, у него есть клетчатый плед / принц Уэльский. Грей, Брук и Лори могут предложить эти украшения по доступным ценам в качестве услуги тем, кто скорбит или хочет почтить память своих близких. Каждый раз, когда вы поворачиваете шейкер в руке. Electric 100 ~ 2500V Digital High Voltage Insulation Resistance Resistance Тестер Megohmmeter AC / DC Voltage Tester Омметр AR907A + , даже если ваша конечная идея не имеет ничего общего с перечислением.Маленький магнит имеет квадрат 2 дюйма. Вкладки с замком для дополнительной безопасности, а также для улучшения приглашений на вечеринки и праздники. Обратите внимание, что все наши продукты Smiffys всегда будут поставляться в полной фирменной упаковке Smiffys. Разработан для исключительной долговечности. PAW Patrol Briefs Pants Underwear Boys Cotton - Pack of 3: Clothing. Каждый заказ включает очаровательное стихотворение на этикетке для каждого из следующих этапов :. Все продукты разработаны и продаются только компанией. Electric 100 ~ 2500V Цифровой высоковольтный тестер сопротивления изоляции Мегомметр Тестер напряжения переменного / постоянного тока Омметр AR907A + , * Экспресс-доставка обычно занимает всего 3-5 дней.

Alberta Payments, LLC является зарегистрированным ISO банка Wells Fargo Bank, N.A., Concord, CA.

Авторские права © 2020. Alberta Payments, LLC. Штаб-квартира находится в Нью-Джерси, США. Обслуживание на национальном уровне. Все права защищены.

Политика конфиденциальности | Положения и условия | Карта сайта

Измерения мегомметра и приборы для проверки изоляции

Измерения мегомметра теперь могут быть более точными, быстрыми и безопасными, чем когда-либо прежде.

JEFF JOWETT, MEGGER
Значительное количество электронщиков, работающих в электротехнической промышленности, прошли военную подготовку. И многие из них учились на простом аналоговом измерителе с ручным заводом, правильное название которого - мегомметр, или тестер изоляции. Эти тестеры обычно представляли собой блоки на 500 В, которые измеряли до нескольких сотен МОм и могли выполнять проверку целостности цепи, возможно, до 100 Ом. Испытательные напряжения поступали от бортового генератора, приводимого в действие оператором, поворачивающим ручку, с выпрямителем, преобразующим выходной сигнал в постоянный ток. Переключатель предоставлял возможность проверки изоляции с высоким сопротивлением или проверки целостности цепи с низким сопротивлением. Многие из этих тестеров все еще находятся в рабочем состоянии, и при условии, что они находятся в хорошем состоянии и откалиброваны, нет причин, по которым они не должны работать.

Техник использует мегаомметр с ручным заводом для проверки сопротивления изоляции обмоток двигателя. Мегомметры

на протяжении десятилетий оставались весьма схожими по конструкции и функциям. Различия заключались в основном в качестве изготовления. Но революция в микроэлектронных схемах вызвала взрыв в быстром переходе на новые и лучшие конструкции.Теперь измерения могут быть более точными, быстрыми и безопасными, чем когда-либо прежде.

Сначала основы: мегомметр измеряет качество электрической изоляции, прикладывая напряжение к изоляции и измеряя величину тока, который «протекает» через нее (отсюда и термин «ток утечки»). Напряжения обычно применяются при номинальном рабочем напряжении для текущего обслуживания или в два раза выше номинального для устранения неисправностей. Токи очень малы ... обычно наноамперами ... и поэтому тестер должен обладать исключительной чувствительностью.Сила тока всего 5 мА достаточно, чтобы шокировать человека. Испытательное напряжение и измеренный ток преобразуются в сопротивление в миллионах Ом (мегом, МОм). Все, что меньше МОм, обычно считается непригодным для эксплуатации (исключение составляют оборудование, работающее при очень низких напряжениях, и узлы, которые будут заключены в дополнительную изоляцию внутри более крупного оборудования).

Все это сделали оригинальные тестеры, но не более того. Испытания на электрическую изоляцию определили, что необходимо очистить, отремонтировать или утилизировать, а что можно надежно сохранить в эксплуатации.Испытания изоляции являются жизненно важным звеном в противопожарной защите, устранении дорогостоящих отказов в процессе эксплуатации и обеспечении безопасной эксплуатации. Простые инструменты могут выполнять эти функции достаточно хорошо, и за те десятилетия, которые они использовались, вокруг них выросло определенное количество знаний.

Все оригинальные тестеры имели аналоговые механизмы. Они должны были; не было микроэлектроники. Стрелки находились на верхнем уровне, в начале теста были зафиксированы на низком уровне из-за емкостных зарядных токов, затем стабильно смещались (хотелось) обратно к верхнему пределу или останавливались при измерении.Многие операторы научились наблюдать за поездками и стали меньше обращать внимание на фактические цифры.

Этому навыку было трудно научить; его нужно было изучить, и он до сих пор практикуется опытными техническими специалистами. Но аналоговые движения были чувствительны и выдерживали небольшие удары. Они также могут пострадать от параллакса и интерпретации оператором того места, где остановился указатель.

Современные мегомметры: семейство MIT4002 от Megger. Обратите внимание на использование как цифровых, так и аналоговых отображений сопротивления в логарифмической шкале.

ЖК-дисплеев представили цифровые измерения. Эти устройства обычно можно было сбросить и снова ввести в эксплуатацию, при условии, что они не приземлялись прямо на дисплей; огромный бонус в экономии времени и средств. Цифровые измерения также могут быть чрезвычайно точными, с точностью до одного-двух процентов по качеству инструментов, и не требуют интерпретации. Но дорожка указателя, заветная ветеранам техники, была потеряна.

Тогда технологии снова пришли на помощь! Комбинированные дисплеи доступны в качественных приборах с электронной стрелкой и цифровым результатом в состоянии покоя.Помните: ищите логарифмическую дугу, которая расширена для лучшего разрешения на очень важном нижнем конце шкалы. Простая изогнутая гистограмма не ведет себя как настоящий аналог.

Аналоговые специалисты привыкли к хорошей изоляции, измеряющей верхний предел шкалы, отмеченный символом бесконечности. Это всегда желательно, но не всегда понимается.

Бесконечность не является измерением; это просто означает, что изоляция лучше, чем этот тестер может измерить в пределах заявленных параметров.Старые оригинальные тестеры могли достичь только 200 МОм, или, что более вероятно, 1000 МОм (1 Гигаом). Этого было достаточно, чтобы отсеять плохое или неисправное оборудование. Но дополнительной информации там не было.

Тестеры качества

теперь измеряют в диапазонах гигаом или тераом (1000 ГОм). У этого расширенного ассортимента есть два основных преимущества. Сопротивление изоляции медленно и неуклонно снижается во время работы и может действовать как автомобильный одометр в обратном направлении; чем меньше число, тем меньше оставшийся срок службы.

Это поведение может быть изменено, чтобы предоставить график технического обслуживания и замены.Более высокие значения позволяют заранее предупредить, если сопротивление быстро падает, например, из-за попадания влаги или ближайших источников загрязнения. Во-вторых, производители изоляционных материалов постоянно разрабатывают более крупные сшитые макромолекулы, которые повышают качество и повышают значения ранних измерений. Измерительные возможности тестеров должны идти в ногу с такими разработками.

Наконец, вы должны записать результат, если ваш тест действительно уходит в бесконечность (выход за пределы диапазона), и знать, какую высоту ваш тестер может измерить.Предел диапазона обычно возрастает с увеличением испытательного напряжения, поэтому помните об используемом напряжении и пределах этого диапазона. Затем запишите его как значение, превышающее
этого предела (например,> 100 ГОм). Ничто не является «провалом»
на пределе диапазона.

РУЧНАЯ КОЛОДКА VS АККУМУЛЯТОР

Линия питания не подходила для многих сред, в которых проводились испытания, таких как строительные площадки и удаленные схемы, поэтому ручные рукоятки с годами приобрели значительную загадочность. Когда батареи начали использоваться, они усилили, а не вытеснили загадочность ручного управления. Ранняя работа с батареями была нестабильной и заработала плохую репутацию, вплоть до изгнания в некоторых кругах. Батареи могут разрядиться до конца смены, оставив техника без инструмента. Хуже того, когда они теряли заряд, показания могли стать регрессивно менее точными.

К концу 1970-х годов технология аккумуляторов значительно улучшилась, и эти проблемы можно было избежать. Теперь качественный тестер изоляции может провести 2000 тестов с одним комплектом. Кроме того, все указанные возможности доступны вплоть до появления предупреждения LO BAT.Тем не менее, ручные рукоятки настолько укоренились, что продолжают широко использоваться. Опытные операторы могут настаивать на том, что они могут сказать что-то о качестве тестового объекта по очереди генератора. Но, как и ощущение управляемости автомобиля, это утверждение не поддается количественной оценке с научной точки зрения.

По-прежнему можно получить тестеры изоляции с рукояткой. Примером является MJ159, который также имеет несколько тестовых напряжений для точечного и ступенчатого тестирования напряжения, защитный терминал для исключения поверхностного тока утечки и считывание без масштабных множителей, чтобы избежать возможных ошибок чтения оператора.

Измерители изоляции обеспечивают высокое напряжение, но малую мощность. Поначалу это может показаться нелогичным, но небольшое размышление проясняет это. Тестируемый элемент, который пропускает более нескольких миллиампер, больше не подходит в качестве изоляции. Следовательно, мегомметры обычно ограничены выходным сигналом примерно до 5 мА или меньше. Этот низкий уровень делает тестировщик безопасным, но не тестируемый объект. Испытываемые предметы с высокой емкостью (длинные участки кабеля, большие обмотки двигателей и трансформаторов) могут накапливать достаточно энергии, чтобы привести к летальному исходу.Когда тест заканчивается и градиент напряжения, создаваемый мегомметром, прекращается, вся эта накопленная энергия разряжается.

В прошлом защита от таких трудностей в основном предоставлялась передовой рабочей практике. У некоторых тестеров были выключатели разряда, но их можно было случайно не заметить. Практическое правило заключалось в том, чтобы выпустить в пять раз больше длины теста; то есть десятиминутный тест был оставлен заземленным на пятьдесят минут перед отключением, предполагая, что этого будет более чем достаточно.

Сейчас на повестке дня избыточная безопасность.Безопасная работа дополняется разрядным контуром в приборе со звуковыми и визуальными предупреждениями. Оператору нужно только наблюдать, как процесс разгрузки отображается на дисплее. Защитная схема также используется в начале и во время теста. Если цепь находится под напряжением или становится под напряжением во время теста, современные тестеры предупреждают оператора и отключают тестирование.

Раньше тестеры изоляции обычно возвращались для «гарантийного» ремонта с прожженными следами по всем направлениям.Живое общение; ошибка оператора; нет гарантии.

Теперь тестер качества определяет напряжение под напряжением и отключает тестирование. Это еще не все. Для проверки целостности цепи - следствия проверки изоляции для проверки правильности подключения цепей - требуется испытательная цепь с низким сопротивлением. Но цепь разряда с высоким сопротивлением остается включенной до тех пор, пока тестер не обнаружит, что оба провода подключены к безопасной цепи с низким сопротивлением.

Старые тестеры когда-то приходили со стопкой тестовых карточек.Техник записывал данные и иногда соединял точки для построения графика. Их часто вешали на машины в водонепроницаемых куртках. Практика отнимала много времени и была подвержена человеческим ошибкам. Современные тестировщики сохраняют данные одним нажатием кнопки; даже все данные длительной процедуры. Помимо легкости хранения, такая практика также исключает множество споров с третьими сторонами и властями. Протоколы испытаний и сертификаты печатаются так же легко. А математические расчеты, такие как поправка на температуру, выполняются автоматически и без ошибок.

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ

Испытания изоляции однажды проводились при одном напряжении, к которому было добавлено несколько важных вариантов выбора переключателя. Но только один читал напрямую. Остальные измерения пришлось скорректировать с помощью множителя или деления, которые были напечатаны на селекторе. Variacs обеспечивает бесконечную регулировку напряжения, но только одно или два положения читаются напрямую. Все остальные пришлось скорректировать на коэффициент, указанный на шкале. В конце концов, появилось несколько позиций селектора, которые можно было читать напрямую.Они оказали огромную помощь и доминировали около полувека. Теперь опытные тестировщики предоставляют возможность прямого считывания с шагом 1 В по всему диапазону тестера.

Кроме того, тестеры могут измерять несколько параметров, помимо сопротивления изоляции, напрямую отображая ток утечки (обратный сопротивлению), частоту, фактическое испытательное напряжение, емкость и другие параметры. Можно настроить звуковые индикаторы прохождения / непрохождения и одновременное отображение нескольких измерений. Стандартные процедуры могут выполняться автоматически, пока оператор занимается другой задачей.

Международные стандарты обеспечивают рабочие процедуры и анализ результатов. Двумя наиболее важными из них являются IEC 61010, который определяет общие требования безопасности для нескольких типов электрического оборудования, и степень защиты IP (степень защиты от проникновения). Рейтинг IEC CAT, или категория, указывает уровень защиты от вспышки дуги / дугового разряда. Всегда знайте рейтинг CAT инструмента и применяйте его соответствующим образом.

Проникновение посторонних материалов… пыли, влаги… не смертельно для оператора, но может быть опасным для прибора.Корпуса значительно улучшились по сравнению со старыми бакелитовыми и фенольными материалами. Рейтинг IP позволяет количественно оценить характеристики корпуса, объективно и надежно указывая, в каких условиях окружающей среды прибор будет продолжать работать. Есть даже рейтинг погружения, хотя испытания изоляции обычно не проводятся под водой.

В целом, эволюция приборов за столетие значительно снизила вероятность ошибки. Но есть еще несколько передовых методов, которые следует учитывать при проведении испытаний изоляции: Тестирование должно соответствовать правилам безопасной работы работодателя, профсоюза или источника стандартов.Изолируйте тестовый предмет и держите его недоступным для посторонних или прохожих. Проведите тест производительности на тестовом оборудовании и подключите провода. Поврежденные потенциальные клиенты часто остаются незамеченным источником сбивающих с толку или неточных результатов.

Знать основную электрическую конфигурацию объекта испытаний; вы должны проверить изоляцию между выводами. У двигателей и трансформаторов будут открытые обмотки, поэтому вы не проводите проверку целостности цепи. Закройте открытые концы крышкой или разделите их, чтобы исключить возможность возникновения дуги.Знайте единицу измерения, чтобы не путать МОм с ГОм или ТОм. Хороший тестер покажет единицы измерения на дисплее, но операторы иногда не обращают на это внимания.

Прежде всего, обязательно учитывайте время и температуру. Оба они сильно влияют на показания. Установите обычную температуру, используя коэффициент изоляционного материала (часть технических характеристик). Снимайте показания в одно и то же время теста, как только цифры установятся (например, 30 секунд, 1 минута).

Наконец, одножильный кабель нельзя протестировать традиционным способом, потому что нет места для присоединения второго провода.Можно сделать специальные приспособления для тестирования одиночных проводников, но не ожидайте, что будут применяться стандартные процедуры для многоядерных.

Как измеряется сопротивление изоляции • JM Test Systems

Считанные относительные значения сопротивления

Вы видели, что хорошая изоляция имеет высокое сопротивление; плохая изоляция, относительно низкое сопротивление. Фактическое значение сопротивления

с может быть больше или меньше, в зависимости от таких факторов, как температура или влажность изоляции (сопротивление уменьшается при изменении температуры или влажности).Однако, обладая небольшим ведением записей и здравым смыслом, вы можете получить хорошее представление о состоянии изоляции, используя только относительные значения.

Тестер изоляции Megger, такой как Megger MIT525 или MIT1025, представляет собой небольшой портативный прибор, который дает прямое считывание сопротивления изоляции в омах или мегаомах. Для хорошей изоляции сопротивление обычно измеряется в мегаомном диапазоне. Тестер изоляции Megger - это, по сути, измеритель сопротивления высокого диапазона (омметр) со встроенным генератором постоянного тока.Этот измеритель имеет особую конструкцию с катушками тока и напряжения, что позволяет считывать истинные значения сопротивления напрямую, независимо от фактического приложенного напряжения. Этот метод неразрушающий; то есть не вызывает ухудшения изоляции.

Генератор может запускаться вручную или работать от сети для выработки высокого постоянного напряжения, которое вызывает небольшой ток через поверхности проверяемой изоляции (рис. 2). Этот ток (обычно при приложенном напряжении 500 вольт или более) измеряется омметром, имеющим индикаторную шкалу.На рис. 3 показана типичная шкала, показывающая возрастающие значения сопротивления слева направо до бесконечности или значения сопротивления, слишком большие для измерения.

Рисунок 2 - Типичное подключение измерительного прибора Megger для измерения сопротивления изоляции.

Как интерпретировать значения сопротивления

Как упоминалось ранее, значения сопротивления изоляции следует рассматривать как относительные. Они могут быть совершенно разными для одного двигателя или машины, проверяемых три дня подряд, но это не означает плохой изоляции.Что действительно важно, так это тенденция в показаниях в течение определенного периода времени, показывающая уменьшение сопротивления и предупреждение о приближающихся проблемах. Таким образом, периодические испытания - ваш лучший подход к профилактическому обслуживанию электрического оборудования. Независимо от того, проводите ли вы тестирование ежемесячно, дважды в год или один раз в год, это зависит от типа, местоположения и важности оборудования. Например, небольшой двигатель насоса или короткий кабель управления могут иметь жизненно важное значение для технологического процесса на вашем предприятии.

Рисунок 3 - Типичная шкала измерителя сопротивления изоляции Megger.

Experience - лучший учитель в настройке расписания для вашего оборудования. Вы должны выполнять эти периодические тесты каждый раз одним и тем же способом. То есть с одними и теми же тестовыми соединениями и с одним и тем же тестовым напряжением, подаваемым в течение одинакового периода времени. Также вам следует проводить тесты примерно при той же температуре или откорректировать их до той же температуры. Запись относительной влажности около оборудования во время теста также полезна для оценки показаний и тенденции.В следующих разделах рассматривается коррекция температуры и влияние влажности. Загрузите всю статью «Полное руководство по испытаниям электрической изоляции»

Megger 5-кВ и 10-кВ Тестеры сопротивления изоляции - MIT525, MIT1025

  • Лучшая в отрасли точность защитных клемм
  • Компактный и легкий для удобной транспортировки и использования
  • PI, DAR, DD, SV и тест на изменение скорости
  • Уникальная двойная конструкция корпуса обеспечивает дополнительную защиту пользователя
  • Литий-ионный аккумулятор - увеличенная емкость, быстрая зарядка
  • Расширенная память с отметкой времени / даты
  • Категория безопасности CAT IV 600 В на всех клеммах

ОПИСАНИЕ

Новая линейка тестеров сопротивления изоляции Megger состоит из трех моделей: двух устройств на 5 кВ (MIT515 и MIT525) и устройства на 10 кВ (MIT1025).Измерение сопротивления доступно до 10 ТОм для моделей на 5 кВ и до 20 ТОм для моделей на 10 кВ. Новые инструменты меньше и легче предыдущих моделей, но предлагают расширенные функции и возможность быстрой зарядки. Ключевой функцией производительности является возможность проводить измерения при подключении к сети с разряженной батареей. Интеллектуальная зарядка аккумулятора обеспечивает оптимальную скорость заряда в зависимости от уровня заряда аккумулятора, что приводит к минимальному времени зарядки.

Прочная уникальная конструкция двойного футляра обеспечивает максимальную защиту портативного инструмента, а прикрепляемый чехол для электродов гарантирует, что электроды всегда остаются с инструментом.Крышка корпуса съемная для облегчения доступа к терминалу. Степень защиты IP составляет IP65 при закрытом корпусе, предотвращающем проникновение воды / пыли. В нем заложены высокая надежность и безопасность; все модели имеют класс безопасности CATIV 600 В и имеют двойную изоляцию.

В режиме проверки изоляции предусмотрены пять предустановленных диапазонов напряжения, а также настраиваемый пользователем диапазон напряжения блокировки. Любое выбираемое испытательное напряжение может быть заблокировано и восстановлено с помощью селекторного переключателя, что повысит эффективность ввода в эксплуатацию и повторных испытаний.Предварительно настроенные диагностические тесты включают в себя индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR), диэлектрический разряд (DD), ступенчатое напряжение (SV) и тест нарастания напряжения.

Функция линейного нарастания постепенно увеличивает напряжение до выбранного уровня при отображении зависимости тока от напряжения (график можно загрузить). Графики можно сравнить с примерами кривых в IEEE 95-2002, чтобы выявить множество неисправностей, которые иначе трудно обнаружить. Небольшие дефекты могут быть легко обнаружены без риска внезапных больших скачков напряжения, возникающих при испытании ступенчатого напряжения.Мониторинг развивающегося графика во время испытания позволяет оператору завершить работу до поломки, тем самым снижая вероятность повреждения уже поврежденной изоляции. Эти блоки особенно информативны для изоляции из полиэстера, асфальта и эпоксидно-слюды. Они также могут проверять устройства подавления напряжения.

Простота эксплуатации достигается за счет двух поворотных переключателей, а большой дисплей с подсветкой позволяет одновременно отображать несколько результатов. Расширенная память включает в себя отметку времени / даты результатов, регистрацию данных и вызов результатов на экран.Полностью изолированный интерфейс USB-устройства (тип B) используется для безопасной передачи данных в программное обеспечение Megger PowerDB для управления активами.

Типичные конечные пользователи:

  • Электротехнические подрядчики
  • Испытательные и сервисные компании
  • Операторы ветряных электростанций и солнечной генерации
  • Энергетические и распределительные компании
  • Промышленные компании
  • Железнодорожные компании

Полный текст Megger MIT525 , MIT1025, таблица данных и сравнительная таблица

JM Test Systems является дистрибьютором продукции Megger на складе

JM Test Systems имеет Megger MIT525 и MIT1025 для покупки.

Возьмите Megger MIT525 и MIT1025 напрокат в компании JM Test Systems.

Позвоните нам сегодня, чтобы узнать расценки по телефону 800-353-3411 или отправьте нам сообщение.

Служба калибровки - С 1982 года JM Test Systems предоставляет своим клиентам прослеживаемые по NIST калибровки. Мы стремимся к единой цели: предоставлять наилучшее обслуживание как для наших продуктов, так и для наших клиентов.

ISO / IEC 17025 Аккредитация A2LA Аккредитация ISO / IEC 17025 - это ваша гарантия того, что наша работа соответствует самым высоким стандартам.

Изучение лучших измерителей сопротивления изоляции мегомметрами 2021

Электрический ток не всегда достигает своей цели. Даже при идеально исправной и функциональной изоляции ток будет пропадать по пути. В реальном мире безупречная и функциональная изоляция не всегда является обязательной. Изоляция изнашивается под воздействием тепла, холода, вибрации, грязи и подобных воздействий. Регулярные испытания позволяют вам быть в курсе того, работают ли ваши электрические системы так эффективно и безопасно, как вы ожидаете, и помогают выявлять проблемы до того, как они возникнут.

Проверка сопротивления изоляции помогает дать количественное значение для оценки состояния изоляции проводов внутри различного электрического оборудования. Он подает ток на систему, которую вы тестируете, и часть этого тока заряжает внутреннюю изоляцию. Показания сопротивления на измерителе будут постепенно увеличиваться, поскольку электроны будут накапливаться внутри изоляции. Показания в МОмах покажут, насколько быстро стала заряжаться изоляция.

Роли диагностики электрического тока

Разные тестеры могут использовать несколько разных токов, каждый со своими диагностическими целями.Емкостной ток - это начальный заряд тока при первом приложении напряжения. Поглощение этого заряда вначале высокое, но медленно падает по мере роста напряжения и уменьшения поглощения внутри изоляции. Это делает емкостной ток отличным отражателем накопления энергии в изоляции.

Но есть также ток поляризации или поглощения, который поглощается, в зависимости от степени повреждения изоляции, которую вы проверяете. Если изоляция была повреждена присутствием влаги, поглощение этого тока резко возрастет.Но для формирования поляризационного тока требуется больше времени, поэтому краткий тест с использованием емкостного тока может не выявить основных проблем с загрязнением.

Для наиболее точного обслуживания и поиска неисправностей тестера сопротивления изоляции вам потребуются тесты поляризации и поглощения в дополнение к тестам емкостного заряда. Некоторые тестеры сопротивления оборудованы для проведения испытаний со всеми этими типами токов, а другие специализируются только на одном.

Выбор подходящего измерителя сопротивления изоляции

Наконец, утечка.Любой тестер сопротивления изоляции на планете может помочь вам найти ток утечки, но если вы работаете в промышленном приложении, вам понадобится тестер, который может автоматически получать эти данные, что становится возможным благодаря съемным датчикам. Но понадобятся ли вам такие необычные функции или нет, полностью зависит от вашего предполагаемого использования. Чтобы выбрать лучший тестер сопротивления изоляции для ваших целей, вам придется учесть почти полдюжины различных факторов.

Испытуемые

Какие электрические системы и оборудование вам нужно протестировать? Начните с записи номинального напряжения оборудования, которое вы хотите проверить, а также приблизительного общего числа испытаний сопротивления, которые вы проведете в течение года.Номинальное напряжение может помочь вам решить, какое испытательное напряжение вам понадобится от прибора. Количество тестов, которые вы проводите каждый год, помогает определить важность дополнительных удобных функций, а также долговечность выбранного вами инструмента.

Требуемое напряжение

Часто вы обнаруживаете, что тестируете систему, в которой производитель не предоставляет информацию о тестовом напряжении, которое вам нужно для сопротивления изоляции постоянного тока. В этом случае вы должны полагаться на данные о передовой практике, предоставляемые в отрасли.Если вы не знаете, с каким напряжением вы будете работать, Международная ассоциация электрических испытаний поддерживает опубликованный список рекомендаций для самых разных электрических систем.

Основываясь на этих стандартах, будет справедливо сказать, что для редуктора, рассчитанного на номинальное напряжение 250 В, необходимо минимальное испытательное напряжение сопротивления изоляции 500, а также сопротивление изоляции 25 МОм. Поскольку вам нужно проверить большее напряжение, эти цифры меняются. Для больших напряжений (15000 и выше) вам необходимо получить минимальное сопротивление изоляции 2500 испытательного напряжения и минимальное сопротивление изоляции 5000 МОм.

Среда тестирования

Специалисты

HVAC не только ищут неисправную изоляцию, но также часто проверяют конденсаторы, напряжения, измерения температуры и другие показатели. Некоторые приборы могут использоваться одновременно для проверки изоляции и цифрового мультиметра. Если вы имеете дело со схемами, легче нести одно оборудование, чем два, поэтому стоит обратить внимание на эти дополнительные функции.

Будет ли тестер сопротивления использоваться для профилактического обслуживания и поиска неисправностей? Будет ли он проводить дни в мастерской или на заводе? От ответа на эти вопросы зависит, какая портативность вам нужна.Портативный изоляционный резистор обычно достаточно легкий, чтобы его можно было пристегнуть к ремню или иным образом носить на рабочем месте без швов. Другие тестеры могут быть точными и мощными, но в конечном итоге привязаны к настольному компьютеру.

Тестер

Наконец, вам нужно подумать об уровне опыта человека, проводящего тест. Простота - это хорошо, когда требования к выполнению следующего тестового приложения минимальны, но для более сложных тестировщиков вам нужно убедиться, что есть руководство производителя, которое поможет вам быстрее освоиться.Пособия также могут быть полезны для обучения на рабочем месте.

Рейтинг категории

Мегомметры иногда имеют категорию CAT I и CAT IV. Эти обозначения созданы для описания и обеспечения пригодности используемых вами инструментов для определенных условий и областей применения. Категория I указывает на то, что тестер сопротивления подходит для измерения напряжений от вторичных цепей, которые были специально защищены. Специальное оборудование, электроника, схемы с низким напряжением и подобное оборудование могут требовать категории CAT I.

Категория II подразумевает, что электроэнергия распределяется на местном уровне, а именно означает, что устройство соответствует региональным стандартам, используемым для настенных розеток и вилочных нагрузок. Устройства категории III предназначены для измерения проводного оборудования, такого как автоматические выключатели, переключатели распределительных щитов, шины и аналогичные электрические системы, которые имеют фиксированные положения. И, наконец, категория IV относится к устройствам, предназначенным для измерений в электросети с помощью устройств защиты от перегрузки по току или пульсаций.

Тестер изоляции Supco M500

Supco M500 - недорогая альтернатива мегомметрам высшего класса, не приносящая больших жертв в плане точности или точности. Он поддерживает широкий диапазон от 0 до 1000 МОм при напряжении ниже 500 вольт переменного тока. M500 идеально подходит для проверки обмотки двигателя на предмет тепловых повреждений или обнаружения повреждений изоляции в обычных домашних условиях. Включенная шкала зон отлично подходит для индикации состояния изоляции, что делает M500 применимым также к цепям управления реле, приборам и холодильным компрессорам.

Сборка и дизайн

Внешний вид этого тестера отражает простоту конструкции, присущую M500. Вы найдете удобный для чтения дисплей, дизайн с одной кнопкой и систему оценки 10 яркостей для мегомов. Здесь вы не найдете красивого ЖК-экрана, что также отражается на недорогой цене M500.

В M500 Supco использовала ударопрочную конструкцию, которая рассчитана на падение с высоты чуть более трех футов и при этом выживает. Другими словами, тестер не умрет только потому, что пару раз выскользнул из ваших рук.Если повезет, этих промахов вообще не случится благодаря конструкции 9,3 x 6 x 1,8 дюйма, которая кажется довольно легкой в ​​руке и весит всего около 10 унций.

Другие соображения

Supco M500 не имеет категории CAT - это то, что вы бы назвали надежным индикатором. Он хорошо подходит для определения возможных проблем или для предупреждения до того, как они возникнут. Но точность устройств в этом ценовом диапазоне не позволяет использовать их в качестве настоящего диагностического инструмента и не позволяет точно определить, где и в чем возникают проблемы.

В комплект входит мягкий пластиковый футляр для переноски, в котором достаточно места для мегомметров, а также прилагаемые измерительные провода. Для питания M500 требуются две батареи C-cell, которые не входят в комплект.

Fluke 1507 Цифровой мегомметр

Fluke является лидером в производстве комплектов для тестирования электроники с 1948 года. Среди их долгой истории превосходных продуктов Fluke 1507 идеально подходит. Он компактный, прочный и абсолютно надежный. Он поддерживает несколько тестовых напряжений, что делает его идеальным для нескольких типов приложений.А прилагаемый удаленный датчик может сэкономить ваше время или обеспечить постоянный мониторинг, который может потребоваться для крупного и дорогостоящего оборудования.

Для частого или последовательного тестирования вы сэкономите время с помощью функции повторяющихся тестов 1507, которая может сразу сдать или сдать машину в зависимости от установленных вами настроек. Это означает, что для обслуживания, устранения неполадок и любого другого приложения, в котором вы проводите тестирование мобильных устройств в нескольких местах, 1507 будет сильным выбором.

Сборка и дизайн

Внутри 1507 вы найдете относительно внушительный диапазон испытательных напряжений, включая 50, 100, 250, 600 и 1000 вольт.Этот мегомметр настроен на считывание сопротивления от 0,01 Ом до 20 кОм. Он имеет особенно низкий номинальный входной импеданс, который помогает снизить чувствительность измерителя к низким количествам энергии и, в конечном итоге, предотвратить появление паразитных напряжений или аналогичных аномальных показаний.

Для подключения 1507 поддерживает входные разъемы для наушников и разъемы COM. На передней панели устройства также находится кнопка тестирования, кнопка блокировки и, конечно же, шкала напряжения. Для дополнительного уровня защиты в этом мегомметре предусмотрена функция автоматического сброса емкостного напряжения после каждого использования.А 1507 настолько же читабелен, насколько и безопасен, благодаря большой светодиодной подсветке.

Другие соображения

1507 имеет категорию CAT III на 1000 вольт и CAT IV на 600 вольт. 1507 использует громоздкую конструкцию 2,9 x 5,9 x 11,75 дюйма с таким же большим весом 3 фунта. Он включает выносной зонд, изолированные испытательные зонды, силиконовые испытательные провода, зажимы типа «крокодил» и документацию для пользователя. К сожалению, в нем нет ни сертификата NIST, ни дела.

Усилитель AMB-3

Amprobe AMB-3 - это аналоговый тестер сопротивления изоляции, который хорошо подходит для работы с общими электрическими системами, двигателями, трансформаторами и проводами.Ручка ручного выбора может помочь вам переключаться между диапазонами измерения мегомов и омов, поэтому вам, вероятно, не нужно будет выполнять какие-либо домашние задания, прежде чем вы сможете начать использовать устройство.

AMB-3 поддерживает диапазон напряжения от 0 до 600 для изоляции переменного и постоянного тока и диапазон сопротивления от 0 до 1000 МОм при напряжении 500 DV. Для удобства и точности AMB-3 поддерживает функцию блокировки для последовательных тестов. В целом, этот тестер сочетает в себе надежность и портативность.Это делает его отличным выбором для электриков, подрядчиков по электрике или тех, кто выполняет повторяющиеся испытания непромышленных электрических систем.

Сборка и дизайн

AMB-3 имеет размер 9,9 x 5,8 x 1,8 дюйма и весит около фунта. Он достаточно легкий и портативный для повседневного использования, но при этом достаточно громоздкий, поэтому может занимать больше места, чем хотелось бы, внутри ящика для инструментов. AMB-3 питается от четырех прилагаемых батареек AA, которых должно хватить на сотни часов, прежде чем, наконец, потребуется замена.Также в комплект входят необходимые измерительные провода и мягкий футляр для переноски, чтобы все было безопасно и работоспособно.

Другие соображения

Этот комплект отлично подходит для тестирования обычных двигателей и кабелей, помогая снизить опасность поражения электрическим током и поддерживая работу электрических систем.
