Теплый пол из металлопластиковых труб и медных изделий

Основной задачей системы теплого пола является распределение тепловой энергии в помещении с помощью циркуляции по трубопроводу горячей воды, который уложен под напольным покрытием. Наиболее частый случай – подача нагретой воды в трубы, но возможно использование раствора антифриза или этиленгликоля. Применяются для теплого пола медные трубы либо металлопластиковые.

Трубы из металлопластика отличаются прочностью и гибкостью, поэтому их часто применяют для обустройства теплых полов

Требования к системе теплого пола

Водяное отопление под напольным покрытием обладает рядом важнейших преимуществ, которые позволяют равномерно и с как можно меньшими энергозатратами обогреть помещение. Для достижения максимального эффекта необходим точный подбор труб для всей площади установки и рациональная схема их укладки.

Выбор подходящих труб для теплого пола сопряжен с некоторыми требованиями, которые к ним предъявляются:

  • прекрасная теплоотдача;
  • хорошая прочность;
  • долговечность;
  • низкое значение коэффициента расширения;
  • минимально возможный радиус изгиба;
  • экологичность.

От теплоотдачи используемой трубы зависит количество тепловой энергии, поступающей в помещение. Требование прочности является следующим по значимости.

Обратите внимание! Чем более прочным будет трубопровод, тем большую рабочую температуру и давление он сможет выдержать.

Для теплого пола трубы укладывают в стяжку из бетона, что усложняет замену или ремонт деталей в случае необходимости. По этой причине трубопровод должен сохранять работоспособность как можно дольше.

Теплый пол имеет многослойную структуру, поэтому трубы должны быть устойчивыми к большим нагрузкам

Учет расширения труб под влиянием высокого давления и температуры необходим для предотвращения повреждения напольного покрытия либо бетонной стяжки. Радиус изгиба изделий влияет на минимизацию риска повреждения трубопровода при изменении направления элементов. В случае аварии или поломки материал труб для теплого пола не должен причинять вред окружающей среде и здоровью человека.

Структура теплого пола

Теплый пол имеет многослойную структуру. На начальном этапе обустройства системы он выравнивается и на основание кладется материал, обладающий гидроизоляционными свойствами. Вдоль стен, примыкающих к полу, фиксируется демпферная лента. Далее вся поверхность основания покрывается теплоизоляционным материалом и на него укладываются трубы, по которым будет осуществляться циркуляция воды. На последнем этапе заливается несущий слой и выполняется укладка напольного покрытия.

Согласно стандартам, перепад высот в помещении не должен быть более 5 мм. Если пол не выровнять, то при эксплуатации могут появиться проблемы с теплоотдачей, завоздушиванием системы или увеличится гидравлическое сопротивление.

Гидроизолирующий слой защищает пол от конденсата. Для этого можно применить полиэтиленовую пленку. Демпферная лента необходима для обеспечения сбалансировки расширения стяжки при нагреве. Теплоизоляция позволит избежать теплопотерь.

Финальная заливка стяжки выполняется специальными строительными смесями или растворами.

Трубы укладываются на слой гидроизоляционного материала для защиты пола от конденсата

Рекомендуемая длина уложенных труб составляет 50-60 м и не больше 80-90 м. При превышении этих значений необходима установка коллектора. В случае, если помещение содержит 2 контура, то у коллектора должно быть 2 выхода.

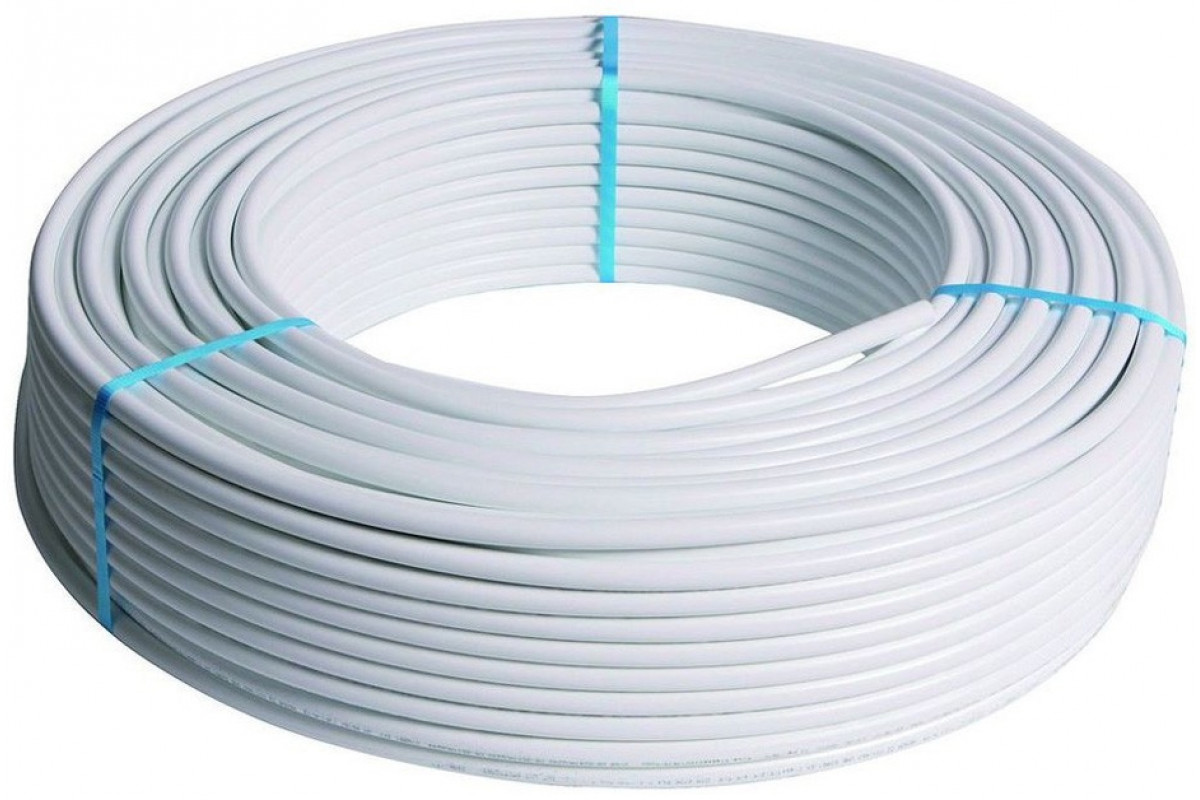

Использование металлопластиковой трубы для теплых полов

Металлопластиковые трубы являются наиболее распространенным и доступным вариантом для обустройства теплого пола.

Важно! Эти изделия имеют слоистую структуру и соединяют в себе самые лучшие качества металла и полимера.

Внутренний слой металлопластиковой трубы выполнен из полимера, который защищает трубопровод от коррозии и накипи и тем самым продлевает срок использования. Промежуточный слой – алюминиевый. Он позволяет хорошо держать форму и выдерживать значительные температуры. Наружный слой также выполнен из полимера, который защищает алюминий от всевозможных повреждений внешней среды. Слои соединяются специальным клеем.

Для теплого пола металлопластиковые трубы удобны тем, что выпускаются в бухтах по 25-50 м. Под заказ можно изготовить бухты и большей протяженностью. Оптимальной считается длина трубы 60-80 метров.

Укладка и крепление металлопластиковых труб

Для теплых полов металлопластиковые трубы могут укладываться змейкой (параллельный способ) или спирально. При первом варианте желательно начинать укладку со стороны окон и стен, выходящих наружу помещения, поскольку в начале трубопровода будет наибольшая температура. Такой способ подходит для помещений малой площади.

Трубы можно фиксировать на полу при помощи пластиковых клипс или хомутов

Спиральная укладка предполагает параллельное расположение подающих и возвратных труб, что помогает компенсировать охлаждение одной из них нагревом другой. Этот способ применим для помещений с большой площадью.

При выполнении теплого пола из металлопластиковых труб стандартным является шаг укладки в 10, 15 и 20 см. При некоторых условиях может иметь место его увеличение до 25, 30 или 35 см. Возле окон и дверей происходит большая теплопотеря, что требует сокращения шага до 15 см.

Крепление металлопластиковых труб может выполняться несколькими способами. На теплоизоляционный слой помещается арматурная сетка, к которой проволокой подсоединяются изделия. Она также выполняет роль разметки армирующего элемента будущей стяжки. Обычно шаг крепления труб составляет 1 метр. Проволока не должна быть сильно притянута для предотвращения деформации из-за разницы в тепловом расширении ее и трубы.

Важные моменты устройства теплого пола

Оптимальными являются диаметры металлопластиковых труб 16, 20 и 25 мм. На выбор размеров влияют несколько факторов. Более толстая труба приводит к поднятию пола, увеличению давления в стояке. Монтаж изделий необходимо проводить по схеме. Для изгиба металлопластиковых труб используется пружина подходящего диаметра или трубогиб.

При укладке труб важно не допустить их деформации, поэтому для сгибания лучше использовать трубогиб

Все элементы системы предварительно проверяются на отсутствие деформаций. На поверхности стяжки трубы фиксируются пластиковыми крепежами. При подключении к стояку места соединений хорошо герметизируются. Также необходим проверочный пуск работы теплого пола.

Обратите внимание! Если система, находясь в тестовом режиме, способна функционировать несколько суток под давлением без появления протечек, то она собрана качественно.

После ее отключения и остывания укладывается финишная стяжка. Потребность в количестве металлопластиковых труб зависит от площади помещения, характера покрытия пола, требуемого климата. Нет необходимости обогревать зоны в местах установки мебели, бытовой техники, холодильника и т. д. Такая мера снизит затраты на устройство теплого пола.

Медные трубы для теплого пола

Труба из меди для теплого пола идеально подходит для установки подобной системы, однако, ее стоимость достаточно высока. Такие изделия имеют значительный запас прочности и долговечности, а вместе с отличной теплоотдачей и радиусом загиба их применение становится максимально подходящим вариантом.

Медные трубы по прочности и надежности превосходят металлопластиковые, поэтому для устройства теплого водяного пола это лучший вариант

Система теплого пола из медных труб будет эффективно выполнять свои задачи не один десяток лет. Обработка меди возможна при любом температурном режиме. Давление, выдерживаемое трубами в процессе эксплуатации, составляет до 200 атм., а температура – 100 °С. Подобные показатели свидетельствуют о высокой стойкости металла к всевозможным многократным перепадам температур. Медную трубу можно замораживать и нагревать, что не выведет ее из строя.

Немаловажной характеристикой меди является ее абсолютная безвредность. Трубы обладают бактерицидными свойствами, легко монтируются благодаря пластичности и простоте гнутья.

Укладывать медные трубы можно под какое угодно половое покрытие: ламинат, плитку, паркет и другие материалы.

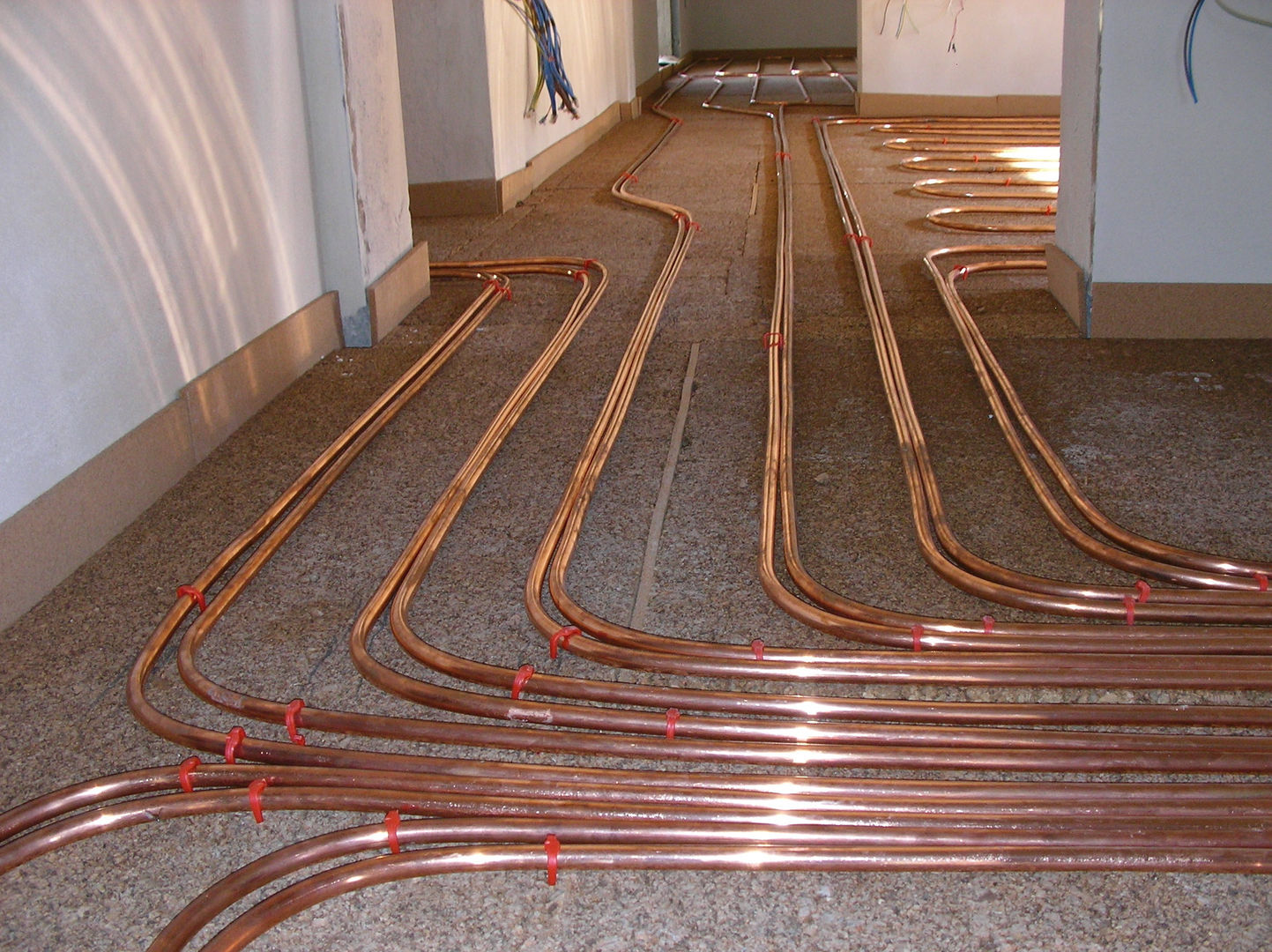

Устройство своими руками теплого пола из медных труб

Если основой для системы теплого пола является труба из меди, то стоит знать некоторые нюансы ее монтажа. Температура воды, которая будет подаваться в трубы, составляет примерно 30-50 °С. В качестве генератора может быть использован тепловой насос, котел низкотемпературного типа, солнечный коллектор, геотермальные воды.

Медные трубы легко гнутся, это позволяет использовать схему укладки с большим количеством изгибов

В обогревательной системе пола укладка медных труб происходит змейкой или спиралью.

Обратите внимание! Способ укладки змейкой делает несколько неравномерным распределение тепла, но при этом решается проблема холодных участков помещения (возле окон, двери).

Более равномерное распределение тепла обеспечивает укладка типа двойного червяка. При этом возле концов труб с более низкой температурой должны располагаться концы, где вода горячее. Это наиболее рациональный способ.

Пластичность медных труб и отсутствие необходимости в дополнительных комплектующих позволяет быстро произвести укладку. В настоящее время в некоторых системах обогрева пола применяются медные трубы с пластиковым покрытием, которое позволяет увеличить герметичность и надежность стыков.

Устройство теплых полов с применением металлопластиковых или медных труб требует определенных знаний, профессиональных инструментов и оборудования. Самостоятельно работы необходимо проводить с особой осторожностью и соблюдением всех рекомендаций.

Теплый пол из металлопластиковых труб

Теплый пол из металлопластиковых труб – одна из самых надежных, энергоэффективных и комфортных отопительных систем на сегодняшний день. Какие у нее есть особенности, что отличает металлопластик от других материалов, и как характеристики трубы сказываются на системе. Важная инфа для каждого!

Теплый пол из металлопластиковых труб

Это одно из самых популярных решений в наше время для обустройства системы автономного отопления в частных домах и многоэтажках. Благодаря современным техническим разработкам, у человека есть возможность выбрать трубы для теплого пола из самых разных материалов:

Каждое изделие имеет свои особенности, преимущества и недостатки, но, теплый пол из металлопластиковых труб обеспечивает вам надежную и комфортную систему за разумные деньги.

И интернет-магазин Progress Way предлагает Вам купить лучшие металлопластиковые трубы для теплого пола от известных зарубежных и отечественных производителей по выгодным ценам. У нас огромный каталог, удобный сервис, быстрая доставка и любые способы оплаты товара.

Теплый пол металлопластик. Преимущества и специфика.

Выбор труб для устройства пола – задача непростая, если учесть тот факт, что система монтируется не на год или два, а на десятилетия, чтобы ваши внуки смогли наслаждаться комфортом и теплом.

Разумеется, хочется выбрать решение, которое будет соответствовать требованиям по качеству и укладываться в рамки отведенного бюджета на ремонт. Именно таким станет теплый пол из труб металлопластика.

Трубы имеют разные диаметры, технологию производства и цену, поэтому нужно четко знать главные технические параметры, чтобы принять верное решение.

Труба металлопласт для теплого пола обладает рядом неоспоримых преимуществ, которые заставят вас отдать предпочтение именно ей:

1.     Устойчивость к высокой температуре и давлению;

2.     Гладкая внутренняя поверхность, предотвращающая засоры, не увеличивающая давление и гарантирующая бесшумность в использовании контура;

3.     Отсутствие расширения трубы при взаимодействии с горячим теплоносителем, благодаря чему труба длительное время находится в стяжке;

4.     Кислородный барьер, предотвращающий образование ржавчины и коррозии, а также трещин и протечек;

5.      Отличная теплопроводность, обеспечивающая быстрое и равномерное нагревание помещения;

6.     Надежность в эксплуатации. Качественные системы способны прослужить более 50 лет;

7.     Низкий вес и хорошая гибкость для комфортного монтажа и безопасности эксплуатации.



Труба для теплого пола металлопластик обладает уникальными свойствами, защищающими трубу от коррозии и воздействия высокого давления и критических температур. Наиболее популярной является изделие 16х2, с кислородным барьеров, которая легко устанавливается при помощи стандартного евроконуса.



Где купить металлопластиковую трубу?

Интернет-магазин Progress Way – это лучший сервис на территории Украины, предлагающий огромный ассортимент изделий для монтажа системы теплого пола. У нас есть любые комплектующие, в том числе и металлопластиковые изделия, которые сделают Ваше отопления надежным, качественным, безопасным и недорогим. Мы работаем только с лучшими производителями Украины и мира и гарантируем вам изделия, противостоящие химическим теплоносителям, коррозии, некачественной украинской воде и других «вредителям».



Мы предоставляем вам удобный каталог, быстрый сервис для заказа, оперативную доставку в любую точку страны и разумные цены на качественное оборудование.

А наши менеджеры с удовольствием предоставят вам любые консультации по поводу установки или приобретения металлопластиковых изделийв нашем интернет-магазине. Звоните!


Трубы для водяного теплого пола

Поиск по параметрам

Производитель: Valtec

Страна: Италия

68 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

68 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

71 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

71 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

178 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

121 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

63 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

261 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

225 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

573 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

328 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

94 руб

Цена указана без скидки

Не будем рассказывать о всех преимуществах теплых полов. Разговор пойдет о том, какие нужны трубы для теплого водяного пола, чтобы система работала надежно, безаварийно и эффективно.

Главное помнить, что здесь не уместен принцип «я его слепила из того, что было». «Из того, что было» вы заработаете только головную боль.



Главные требования для труб под теплый водяной пол



Существуют определенные правила, соблюдение которых позволит жить в тепле и комфорте долгие годы:

  • трубная продукция должна быть цельной. Никакого сращивания, это рано или поздно приведет к протеканию;
  • используйте только гибкий материал, он позволит избежать заломов и легко уложится в нужную форму;
  • если площадь комнаты большая, используйте несколько контуров. В слишком длинных трубных рукавах увеличивается сопротивление, и жидкость прекращает движение. Рекомендуют при сечении трубы в 16мм не использовать рукав длиннее 70м, в 20мм – не больше 90м, в 25мм – не более 120м;
  • не стоит умалчивать и о запасе прочности: изделие должно выдерживать давление в 10 бар и температуру транспортируемой жидкости до 95°С, несмотря на рабочие параметры давления в 8 бар и t в 40°С;
  • внутренние стенки трубы должны быть идеально гладкими.



Из какого материала можно использовать трубы под комфортный пол?



Для этих целей подходят медные рукава. С ними не возникнет проблем при эксплуатации, но для монтажа придется нанимать специалистов с необходимым специальным оборудованием. Кроме всего, стоимость медной трубы для теплого комфортного водяного пола вылетит «в копеечку».

Гофра из нержавейки – изделия прочны, гибки, выдерживают высокие температуры, их (единственные изделия, подходящие для этих целей) можно стыковать. Но снова пугает цена труб из нержавеющей гофры под теплый водяной комфортный пол. Слишком дорого.

Металлопластиковые трубы – относятся к одному из лучших вариантов. Многослойная основа – два слоя пластика и алюминий обеспечивают повышенную прочность. Обладают хорошей теплоотдачей, служат до 50-ти лет, удобны при монтаже и недорогие.

Металлополимерные рукава – также представитель многослойной продукции. Прочность швов при изготовлении превышает прочность алюминиевой прослойки. Устойчивы к температурным перепадам, они не вызывают расслоения. Продаются в бухтах, что облегчает транспортировку. Цена теплого водяного пола из металлополимерной трубы приятно удивит своей доступностью.

Рукава из сшитого полиэтилена обладают низкой звукопроводимостью, антикоррозийные, не реагирует на химические реагенты, устойчивы к механическим воздействиям, гибки, не растрескиваются, противостоят накапливанию внутритрубных отложений. И самое главное достоинство – низкая цена.

Купить трубы для теплого водяного пола можно в интернет-магазине «PROF-SANTEHNIKA.RU» по оптовым ценам.

Сшитый полиэтилен или металлопластик? Какую трубу не стоит использовать для теплого пола? | Технотерм

В мире монтажа водяного теплого пола правят балом трубы из сшитого полиэтилена и металлопластика. Причем влияние последнего с каждым годом все ниже и ниже. Как так сложилось, какой трубой монтировать теплый пол и другие вопросы давайте разбирать в этом материале.

Для начала о металлопластике

Металлопластик – это ветеран из материалов для монтажа теплого пола. Славится тем, что способен держать довольно высокие температуры (до 90-95 градусов) не в ущерб самой трубе. Так же держит любую форму, которую вы зададите. Сшитый полиэтилен этим похвастаться не может.

Маркируется металлопластик, как PEX-AL-PEX и по сути отражает слои, из которых состоит сама труба. Под «AL» подразумевается алюминий, который как раз располагается посередине трубы. Он и становится камнем преткновения в выборе трубы для отопления.

Сам алюминий отвечает за прочность трубы, за линейное расширение, за кислородный барьер и за возможность работать при высоких температурах. Но вот агрессивная маркетинговая политика выделила из всех плюсов главный негативный момент – возможность расслоения трубы.

Такая вероятность действительно существует. В виду возросшей конкуренции и снижения себестоимости, многие производители действительно начали экономить на клеевом слое, который соединяет алюминий со слоями из сшитого полиэтилена.

Но при этом многие именитые марки остались верны себе и по сей день выпускают трубы отличного качества. И в целом можно рекомендовать металлопластик для использования в монтаже теплого пола.

При этом можно сказать, что некоторые его характеристики просто избыточны в теплых полах.

Трубы из сшитого полиэтилена

Тут уже видов труб будет побольше. Сейчас все, кому не лень, выпускают трубы для теплого пола под своим брендом, заказывая все на каком-то одном заводе в России или же Китае.

В отличии от металлопластика, труба не держит угол, не держит повышенные температуры. Но при этом без проблем справляется с температурным режимом водяного теплого пола.

Делятся на PEX-A,PEX-B,PEX-C и PE-RT. По сути первые три – это так называемые трубы из молекулярно сшитого полиэтилена повышенной прочности. А PE-RT – это так называемый термостойкий полиэтилен.

Трубы PEX делятся по методу сшивки (как раз это маркировки A,B,C). Можно долго спорить, какой метод сшивки лучше. И многие это даже делают. Но примем одну важную истину – разницы практически никакой.

Главный плюс PEX труб – это возможность ее восстановления при заломе трубы. Достаточно просто прогреть поврежденный участок и труба вернется в свое первоначальное состояние.

PEX трубы отлично подходят для монтажа теплого пола. Поэтому вы смело можете их использовать.

Что про PE-RT?

Данный материал является по сути самым дешевым при производстве. У труба так же стоит дешевле всего. Ее можно использовать при монтаже теплого пола. Но важно понимать, что у нее есть и свои недостатки. Ниже на графике вы можете увидеть, как теряет труба в прочности при использовании при высоких температурах (слева PEX, справа PERT)

Какую трубу не стоит использовать?

Сейчас на рынке появилось множество труб с маркировкой PE-RT, а так же PEX по очень доступным ценам. Продавцы с радостью продают их под видом труб для теплого пола. Но на самом деле у них есть одно но. Идут эти трубы без кислородного барьера, который требуется в закрытых системах отопления. Поэтому такие трубы пригодны только для систем водоснабжения.

Наличие кислородного барьера выдает маркировка EVOH. Если на трубе ее нет, значит кислородный барьер отсутствует. А если она есть, то тоже не факт, что сам барьер в итоге добавили. Обращайте внимание на производителя. Если непонятного происхождения, то есть повод задуматься о покупке. Берите только те бренды, которые существуют на рынке уже довольно давно.

Вот как-то так! Если материал был полезен, ставьте обязательно большие пальцы вверх и не забывайте подписываться на обновления.

Теплый пол из металлопластика своими руками

Система «тёплый пол» является одной из разновидностей системы отопления дома, которая монтируется в пол под стяжку или другими способами и обогревает его по всей площади. Такой способ обогрева может использоваться как самостоятельно, так в комбинировании с центральной системой отопления. Система тёплых полов довольно проста: в большинстве случаев электрический или водяной пол укладывают на теплоизоляцию и крепят, а затем делают стяжку. Поверх стяжки укладывается финишное покрытие: плитка, ламинат, линолеум. Какую систему теплого пола выбрать?

Электрический теплый пол

Наиболее популярна в многоквартирных домах электрическая система обогрева полов. Электрический кабель, прикрепленный к армирующему основанию, прокладывается по всей площади пола, преобразуя электрическую энергию в тепловую. Главная характеристика, по которой нужно выбирать нагревательные элементы, это их показатель тепловыделения. Это значение может варьироваться от 25 Вт на м2 до 15 Вт на м2. (См. также: Металлопластиковые трубы)

Главным минусом электрических тёплых полов является то, что если один элемент перегорит, весь пол не будет работать, а ремонтировать такие полы сложно и дорого. При этом найти место повреждения бывает ещё труднее. Ещё один существенный минус – электромагнитное излучение. Плюс ко всему высокая плата за свет.

Советы. Если вы решились установить в своей квартире электрический тёплый пол, то при покупке кабеля обращайте внимание на характеристику тепловыделения и не берите элементы с очень высокими показателями. Помимо этого при укладке пола строго следуйте инструкции изготовителя и не превышайте рекомендованных минимальных расстояний между элементами.

Водяной тёплый пол

Вышеизложенные проблемы не возникают при устройстве водяного тёплого пола. К тому же вода не выделяет электромагнитного излучения, как при электрическом обогреве. С другой стороны, тёплый пол из металлопластика своими руками довольно сложно сделать.  (См. также: Электрические, водяные и газовые тёплые полы)

Помимо этого осложнения могут возникнуть в самой системе, и здесь неполадки уже грозят течью. В частном доме такая ситуация вполне поправима, а вот в квартире, если такой факт будет иметь место, придётся не только оплачивать ремонт соседям, но и платить штраф за незаконное использование системы центрального отопления.

Многие хозяева, испытывая желание, чтобы теплая плитка для пола была в ванной постоянно, подводят подогрев к «змеевику». Но стоит предупредить, что температура воды в системе водоснабжения дома значительно отличается от температуры воды в отопительных системах, поэтому вместо системы «тёплый пол» вы рискуете получить горячую сковороду.

Советы. Если провести качественную гидроизоляцию, то повреждения при возникновении неполадок будут сведены к минимуму. Если нет желания делать стяжку, можно использовать пенополистирольные плиты и пластины для тёплого пола. Они заменяют бетонную основу и позволяют быстро организовать систему водяного тёплого пола. Однако здесь цена вопроса будет значительно выше. (См. также: Как правильно сделать теплый пол )

Если вы определились с выбором системы отопления пола, то можно поговорить о правилах устройства каждого из видов тёплых полов.

Правила устройства теплого электрического пола

Для начала нужно определиться, где необходимо сделать тёплый пол. В основном в квартирах электронные элементы обогрева используют там, где планируется теплая плитка для пола: в ванной, на кухне, в туалете. Более редко используют подогрев полов в жилых комнатах, но чаще всего прибегают к этому хозяева, живущие на первых этажах. Если система теплых полов будет использоваться в качестве дополнительного обогрева помещения, то достаточно выбрать элементы с мощностью 110/120Вт на м2.

Расчет длины кабеля

Для небольшого помещения в 10 м2 понадобится около 50 м кабеля. Чтобы не допустить перегрева элементов, нужно обращать внимание на допустимый промежуток, который нужно выдерживать между нитками нагревательного провода. (См. также: Водяной обогрев пола)

Монтаж кабеля

Основание под электрический теплый пол должно быть выровнено (при необходимости посредством стяжки). На стене необходимо установить термостат, с помощью которого можно будет регулировать температуру пола. Проводка для термостата проводится отдельно.

На следующем этапе проводится гидроизоляция и теплоизоляция. Гидроизоляция необходима, чтобы на нагревательных элементах не образовывался конденсат. Достаточно проложить один слой плотной полиэтиленовой плёнки, но нужно тщательно проклеить края и стыки скотчем.

Для теплоизоляции чаще всего используют рулонные материалы: тонкую алюминиевую фольгу или пенополиэтилен на самоклеящейся основе. Стыки после их укладки также проклеиваются скотчем. (См. также: Инфракрасное отопление дома)

Поверх утеплителя укладывается армирующая сетка, которая предотвращает соприкосновение кабеля и теплоизоляции, к тому же обеспечивает стяжке дополнительную прочность. Провода крепятся змейкой при помощи монтажной ленты с шагом 20-25 см. Перед бетонной стяжкой нужно обязательно проверить работоспособность и надёжность всей системы.

Как избежать перегрева кабеля и выхода из строя системы «тёплый пол»?

  • Следите, чтобы стяжка была залита равномерно без пустот. Если в стяжке возникнут полости возле кабеля, он может перегореть.
  • Стяжка должна сохнуть не менее 3-х недель, поскольку невысохший раствор может привести к короткому замыканию и испортить кабель.
  • Производители не рекомендуют использовать нагревательные элементы в тех частях помещения, где будет стоять массивная мебель.

Правила установки теплых водяных полов

В электрическом тёплом полу кабель нагревается по всей площади одинаково. Те, кто делают теплый пол из металлопластика своими руками, сталкиваются с проблемой неодинаковой температуры в трубах. Когда вода выходит из нагревательного котла, она имеет высокую температуру. Возвращаясь из системы «тёплый пол», она остывает, и на выходе разница между температурами является существенной. Чтобы пол был теплым по всей поверхности, прокладывать трубы нужно правильно.

Укладка и подключение труб

Трубы водяного пола могут укладываться по следующим схемам: по спирали, змейкой, зигзагом и прочими разновидностями. Длина металлопластиковой трубы от выхода в коллектор до возвратного входа не может превышать 100-120 метров. В противном случае теплопотери будут слишком высокими, и пол будет прогреваться зеброобразно (местами пол будет теплым, а местами холодным). Чтобы уложить трубы змейкой рассчитывают длину трубы из расчета затрат 6-7 метров трубы на 1 м2.

Трубы подключаются к гребенке, которая располагается в коллекторном шкафу. Его можно сделать накладным или встроить в стену. К распределительному шкафу подключаются не только трубы, но и краны, чтобы иметь возможность перекрывать подачу воды в системе при необходимости. Также можно установить ручной или электронный регулятор температуры.

Секреты качественной стяжки

После подключения всех труб делается стяжка. Чтобы увеличить её прочность, мастера часто используют пластификатор для теплого пола. Это современная упрочняющая добавка, делающая стяжку более пластичной. Процесс заливки пола упрощается в разы.

Пластификатор для теплого пола повышает растворимость цементного клинкера, уменьшая возникновение пор и пустот в стяжке. Но главный плюс при использовании пластификатора в системе отопления «теплый пол» заключается в том, что эта добавка снижает коррозийные процессы и уменьшает водопроницаемость бетона. При этом уменьшается время схватывания стяжки, что позволяет сократить срок её полного высыхания.

Теплые полы без стяжки

Теплы водяные полы можно сделать и без стяжки, что позволяет сократить время на монтаж системы и укоротить срок ввода в эксплуатацию. Это возможно при применении пенополистирольных плит, которые выполняют роль стяжки и теплоизоляции.

Времени на устройство такого пола нужно меньше, а вот денег на комплектующие понадобится больше. Дело в том, что монтаж труб в таких модулях нужно проводить, применяя пластины для тёплого пола, которые изготавливаются из алюминия. Их применение обосновано необходимостью снизить теплопотери.

Комбинированные способы отопления

Современная система центрального отопления в квартирах не всегда в состоянии полноценно отапливать жилые помещения, особенно в межсезонье, когда отопление ещё не включили, или, наоборот, рано выключили. Поэтому многие хозяева устанавливают в своих квартирах тёплый пол, чтобы иметь возможность, помимо холодной поры года, при желании дополнительно отапливать помещение без использования переносных радиаторов и калориферов. Однако следует помнить, что применять в квартирах водяной тёплый пол нельзя. Выбор остаётся делать между электрическим или инфракрасным отоплением.

Инфракрасный тёплый пол

Это современная и довольно новая система отопления пола представляет собой тонкую плёнку, которая, используя инфракрасное излучение, прогревает пол. Главное достоинство такого пола в том, что нагревательные элементы имеют минимальную толщину, поэтому для его устройства достаточно всего несколько миллиметров.

Целесообразно использовать такие элементы там, где нет возможности поднять уровень пола. Стяжка для такого пола также не нужна, при этом финишный слой может быть любым. Инфракрасный пол одинаково хорош и под плитку, и под ламинат. К плюсам можно также отнести небольшое потребление электроэнергии и экологичность.

Трубы для водяного теплого пола

Для отопления домов, квартир, коттеджей, офисов и других помещений жители Киева, Харькова и других городов вместо радиаторов используют теплый водяной пол. Воздух нагревается за счет труб, расположенных под напольным покрытием. По ним циркулирует теплоноситель с температурой 30-40 градусов Цельсия. Собственник здания самостоятельно регулирует температуру воды и режим работы отопительной системы. Это позволяет существенно снизить отопительные расходы. Помимо денежной экономии, к преимуществам относят равномерное распределение тепла по площади комнаты, а также создание комфортного и приятного микроклимата. Система теплого водяного пола состоит из следующих комплектующих - это трубы, коллекторная группа, распределительный коллектор, коллекторный шкаф и крепежное оборудование.

Быстрый нагрев помещений разной площади

Главным элементом теплового водяного пола являются трубы. Поэтому к выбору и покупке стоит подходить со всей ответственностью. Ведь от этого зависит надежная, бесперебойная и безопасная работа отопительной системы. Интернет-магазин покупателям из Киева и Харькова рекомендует покупать шланги, отвечающее следующим характеристикам:

  • качественное;
  • прочное;
  • долговечное;
  • надежное;
  • функциональное.

Помимо перечисленных характеристик, трубы для водяного пола должны легко монтироваться и обеспечивать быструю циркуляцию теплоносителя и нагрев воздуха. Иметь минимальный радиус изгиба и маленький показатель коэффициента линейного расширения. Перечисленные технические характеристики играют значительную роль, так как после монтажа труба для теплого пола водяного заливается бетоном. В случае поломки придется снимать напольное покрытие и разбивать бетонную стяжку.

Высокое качество, доступная стоимость

Купить трубу для водяного теплого пола в Украине, возможно, на сайте интернет-магазина. Покупателям из Киева и Харькова предлагаем модельный ряд производителей:

В независимости производителя цена оптимальная в Украине. Помимо бренда, страны производства и стоимости, трубы для теплых полов различаются видом, диаметром, цветом, рабочей температурой и диаметром, а также радиусом изгиба.

Для производства труб под теплый пол производители используют сшитый полиэтилен или металлопластик. Трубки выпускают диаметром 16 мм и 20 мм. Полипропиленовые и металлопластиковые шланги продаются как с кислородным барьером, так и без кислородного барьера. Полиэтиленовые и пластиковые трубы для теплого пола характеризуются долговечностью, гарантированный срок эксплуатации до пятидесяти лет. А также устойчивостью к износу, трещинам, разрывам. Невысокой теплопроводимостью, то есть нагретый теплоноситель будет остывать медленнее и процесс обогрева помещения становится дольше. Комплектующие из сшитого полиэтилена продаются по низкой стоимости, имеют небольшой вес, легко и быстро устанавливаются.

Длительный эксплуатационный период

Купить металлопластиковые трубы для теплого водяного пола в магазине, возможно, по выгодной стоимости. Изделия из металлопластика объединили в себе характеристики и функциональные возможности пластиковых и стальных моделей. Поэтому проявляют устойчивость к износу и прорывам, предназначены для продолжительного эксплуатационного периода, не подвергаются коррозии и механическим повреждениям, выдерживают значительные эксплуатационные нагрузки. К преимуществам металлопластиковых труб и моделей из сшитого полиэтилена диаметром 16 и 20 мм можно отнести:

  • экологическую безопасность;
  • продолжительную эксплуатацию;
  • невысокую теплопроводность;
  • небольшой вес;
  • устойчивость к агрессивным веществам;
  • повышенную звукоизоляцию.

Стоит отметить, что теплоноситель по трубам распространяется с минимальным звуком. Во время обогрева помещения система теплый пол не будет создавать шум и воспроизводить звуки. А также выделять вредные вещества или запахи. Небольшой вес труб позволяет провести их быструю установку и монтаж. Помимо этого, значительно снижается нагрузка на бетонную стяжку, за счет этого эксплуатационный период теплого пола увеличивается.

Цена трубы для теплого водяного пола в независимости от количества контуров выгодная в Украине. Металлопластиковые и полипропиленовые шланги, а также трубки из сшитого полиэтилена предназначены для продолжительного эксплуатационного периода. Монтаж и установка труб в теплый водяной пол не вызовет трудностей. Ассортимент отопительного оборудования и комплектующих, представленный в интернет-магазине, характеризуется прочностью, износостойкостью, устойчивостью к механическим повреждениям. Изделия для системы отопления отправляем в Киев, Харьков и другие регионы.

Металлопластиковые трубы для теплого пола: монтаж своими руками

На чтение 4 мин.

Расположенная под напольным покрытием система обогрева становится все популярнее. Металлопластиковые трубы для теплого пола пользуются спросом у владельцев недвижимости, решивших модернизировать отопление жилья.

Металлопластиковые трубы для теплого пола

Качества используемых в отоплении пола труб из металлопластика позволяют эксплуатировать их в течение долгих лет. Преимущества трубопроводов этого типа заключаются в следующем:

  1. Доступная цена.
  2. Легкость и гибкость. Эти параметры упрощают транспортировку и монтаж трубопровода. Основание для отопительной системы из металлопластика может быть более легким. При ее укладке вручную трубы можно гнуть с небольшим радиусом изгиба. Металлизированный трубопровод держит заданную форму и не нуждается в усиленном креплении.
  3. Прочность и стабильность. Подобные характеристики присущи современному покрытию из полиэтилена, выдерживающему высокотемпературное воздействие. Алюминий усиливает конструкцию. Благодаря этому труба обладает малым коэффициентом теплового расширения, т.е. ее деформация при температурных изменениях минимальна. Многослойность позволяет выдерживать высокое давление.
  4. Высокий коэффициент теплоотдачи.
  5. Долговечность материала. Показатель обеспечен антикоррозийными свойствами внутреннего и внешнего слоев, термостойкостью клеящего состава, прочностью и инертностью алюминиевой трубки. Гладкая внутренняя поверхность трубопровода препятствует зарастанию стенок, поэтому просвет трубы не уменьшается в течение долгого времени. Срок службы металлопластика составляет не менее 50 лет.
  6. Отсутствие кислородопроницаемости. В композитных трубах из пластика и алюминия отсутствует диффузия кислорода, поэтому теплоноситель при повышении температуры не насыщается газом, который, вызывая кавитацию, разрушает металлические элементы отопительной системы. Концентрация кислорода в текущем по трубопроводу из металлопластика теплоносителе не повышается и не вызывает увеличения его кислотности.

Инструменты для установки

Хотя теплый пол из металлопластика укладывают вручную, качественный монтаж системы нельзя осуществить без следующих инструментов:

  1. Резак. Приспособление, напоминающее секатор, позволяет ровно отрезать трубу.
  2. Калибратор. Композитный материал при резке гнется, поэтому калибратор необходим для восстановления формы трубопровода на срезе (деформация стенок сказывается на надежности соединения элементов системы отопления).
  3. Наждачная бумага, зенкер и строительный нож. Ими обрабатывают края трубки после резки ножовкой по металлу.
  4. Разводные и гаечные ключи, обжимные клещи. Эти инструменты служат для монтажа фитингов различного типа.
  5. Трубогиб.
  6. Уровень и разметочные инструменты.
  7. Шуруповерт или отвертки для установки крепежа.
  8. Плоскогубцы для фиксации трубопровода на армирующей решетке.

Особенности процесса монтажа

Делая теплый пол из металлопластиковых труб своими руками, нужно помнить о необходимости армирования стяжки, которой будет залит змеевик. Решетка предотвратит растрескивание настила, подвергающегося температурному воздействию. Компенсировать деформации стяжки поможет и приклеенная по периметру помещения демпферная лента.

Монтаж водяного отопления можно выполнять только единым отрезком трубы. Под стяжкой не должно быть никаких соединений. Заливать трубопровод раствором следует после опрессовки коллектора.

Этап подготовки

Водяные теплые системы кладут, сделав ремонт и выравнивание основания. После этого его обрабатывают антисептическим составом и накрывают гидроизоляцией. Над ней располагают теплоизолятор, препятствующий распространению тепла вниз.

Расчет материала и схема

Покупая металлопластик для теплого пола, приобретают дополнительные материалы. Необходимо знать, какая лучше для теплого пола может быть тепло- и гидроизоляция. Для помещений на первом этаже лучше взять пенополистирольные маты, для уровней выше подойдет фольгированный пенополиэтилен. В санузлах следует устраивать многослойную гидроизоляцию из битумных обмазочных или рулонных материалов.

Выбор отопительного змеевика зависит от конфигурации комнаты, ее размера и расположения в здании. Система, уложенная спиралью, греет равномернее. При укладке по схеме «змейка» теплый участок трубопровода лучше располагать ближе к внешней стене помещения, окнам, выходу. В число необходимых материалов для устройства системы отопления входят:

  • фитинги;
  • клипсы и хомуты;
  • арматура;
  • маячки.

Их приобретают согласно расчетам расхода материалов, вытекающего из площади помещения, шага змеевика. В среднем расход трубопровода составляет 5 м на 1м² пола.

Сколько трубы потребуется для теплого пола

Более точный расчет для металлопластиковой трубы в теплый пол производят по формуле: L=S/N x 1,1. Литеры обозначают следующее:

  • L — длина линии обогрева;
  • S — площадь комнаты;
  • N — шаг змеевика.

К результату добавляют длину трубопровода до арматуры.

Чем гнуть металлопластиковые трубы

В системе теплого трубопровода нельзя использовать перегнутую трубку. При большом расстоянии между участками змеевика ее можно согнуть руками. Для неширокого шага следует воспользоваться трубогибом или пружинным кондуктором, который не позволит оболочкам трубки деформироваться.

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить. А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? Преимущества системы многочисленны: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием - от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук. Работает даже под бетоном (на самом деле, неплохо).

Теплый пол - не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что излучающая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, в берлоге или гостевой спальне) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод крепления скобками включает в себя металлические скобы для деревянных черновых полов или пластиковые скобы для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку PEX к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на нее будет нанесена легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин - очень эффективный способ установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой стороне (или верхней) пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с отоплением балок.

Зажимы для балок

Этот метод наиболее подходит для «кондиционирования пола» - утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволит теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в доме новой постройки, - это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой обычно необходима для предотвращения потери тепла в землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный метод обогрева дома руками (и ногами) вниз.

Ким Блисс (Kim Bliss) - менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону [email protected]ком .

Hydronic Heat для теплого пола с белыми металлопластиковыми трубами. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 62794663.

Гидравлическое отопление для теплого пола с белыми металлопластиковыми трубами. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 62794663.

Гидравлическое отопление для полов с подогревом, белый металлопластиковый трубопровод.Услуги по укладке полов, ремонту домов, сезонному благоустройству. Системы теплого пола. Цветной круглый значок вектора плоский дизайн.

M L XL EPS

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5000 x 5000 пикселей | 42.3 см x 42,3 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5000 x 5000 пикселей | 42,3 см x 42,3 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Нагревание до радиационного обогрева трубы PEX

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Любезно предоставлено фото: REHAU

Со времен Римской империи излучающие системы использовались для подачи тепла в здания.Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение. С появлением в 1960-х годах передовых материалов, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.

Труба

PEX уже широко используется в Европе для полов с подогревом. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате. Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней.Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (Рисунок 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления. Эти традиционные материалы также могут быть трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта, по сравнению с системами трубопроводов из PEX, которые могут быть собраны в наборы домовладельцев, которые можно собрать своими руками.

Рис. 1 Традиционное распределение лучистого тепла. Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления. Помимо простоты использования, PEX популярен потому, что:

  • Он может обогреть все в комнате равномерным и равномерным теплом.
  • Может быть проще установить, чем другие материалы.
  • Экономичен, снижает эксплуатационные расходы.
  • Системы
  • Hydronic тихие и чистые - без шума вентиляторов или сухого, продуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
  • Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
  • Трубные системы PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона - один из первых в США, кто получил Знак одобрения свободы ™ - поддерживаемую отраслью и ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными.Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

Факты и цифры о трубе PEX
PEX имеет трехмерную молекулярную связь, создаваемую в структуре пластика до или после процесса экструзии. Посредством химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением.Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с закрытым и открытым контуром

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные параметры давления (PDB) и минимальные требования к прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартными техническими условиями для труб из сшитого полиэтилена (PEX), ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика из сшитого полиэтилена (PEX) Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).


Три метода Сшивание полиэтилена

Радиация
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок с помощью обычного оборудования. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Энгель (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и под высоким давлением подается смесь в экструдер. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Обработка перед экструзией заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.


Труба

PEX может быть изготовлена ​​с кислородным барьером из EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется для минимизации переноса кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая компрессионные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Труба обычно устанавливается в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может гарантировать, что система работает на оптимальном уровне и будет реализована предполагаемая экономия затрат.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях для обогрева небольших помещений, например, ванной комнаты, используется бытовая система горячего водоснабжения.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он явно не очень устойчив, - говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность - важный фактор, повлиявший на постройку этого дома.”

«PEX делает сияние практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
- Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.

Входящая вода самая теплая, поэтому она сначала направляется в области с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в областях с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой - и самой теплой - части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Требуемый погонный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими тепловыми потерями количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Трубу PEX можно укладывать в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек, с заливкой бетона или раствора сверху. Для подвесного пола трубу можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

.

При необходимости трубу можно установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на кв. Дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).

Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делали

Общие сведения о регистрах напольной вентиляции 101 - Основы

Напольные вентиляционные решетки - обычное дело во многих домах, а также в домах первой необходимости.Если они не установлены и не обслуживаются должным образом, они могут принести больше вреда, чем пользы.

Что такое регистры напольной вентиляции?

Напольные вентиляционные решетки устанавливаются в домах с принудительной системой воздушного отопления. В такой системе горячий воздух (и холодный воздух, если также имеется центральная воздушная система) выдувается в комнаты для обеспечения тепла или охлаждения через напольные вентиляционные регистры, которые по сути представляют собой металлические пластины с отверстиями или отверстиями в них, позволяющими «Обработанный» воздух, чтобы пройти.

Раньше считалось, что напольный вентиляционный регистр нужно было сделать из металла, чтобы выдерживать постоянный поток теплого воздуха, с которым ему приходилось справляться. Это уже не всегда так, и теперь доступны некоторые варианты из обработанного пластика - и даже из специально обработанного дерева - факт, который действительно открывает возможности дизайна.

Выбор напольных вентиляционных решеток для вашего дома

Потому что они, вероятно, будут расположены в каждой комнате, если в вашем доме есть система принудительного воздушного отопления и постоянно выставлены на обозрение, большинству людей нравится потратить некоторое время, чтобы выбрать напольные вентиляционные решетки, которые достаточно привлекательны, чтобы вписаться в общий интерьер дома. схема.Эти вещи могут быть не так уж и заметны, но в какой-то момент кто-то обязательно обратит на них внимание!

Существует множество различных вариантов на выбор, и независимо от того, устанавливаете ли вы новую систему в новом доме или хотите заменить менее привлекательные напольные вентиляционные регистры в существующем, вот небольшая информация о некоторых из наиболее распространенных типов:

Базовые регистры вентиляции пола

Базовый напольный вентиляционный регистр обычно представляет собой объект прямоугольной формы с длинными прямыми прямоугольными вентиляционными отверстиями, расположенными на равном расстоянии поперек него.Они очень простые, но при этом очень ненавязчивые, что, по мнению некоторых домовладельцев, очень хорошо вписывается в их схему декора.

Такие напольные регистры

Basic обычно доступны в нескольких цветовых вариантах, и они также являются наименее дорогостоящим вариантом. Они могут быть правильным выбором для комнаты с ковровым покрытием, в которой вы бы предпочли, чтобы все внимание было уделено ковру и чтобы напольная вентиляционная решетка как можно больше уходила на задний план.

Базовые металлические регистры обычно самые прочные и имеют несколько привлекательных отделок.Простой пластиковый регистр также часто подходит для схемы декора, где лучше, чтобы они не были слишком заметными, но эти варианты могут не длиться так долго.

Декоративные вентиляционные решетки в полу

Декоративные напольные вентиляционные решетки часто выбирают люди, у которых полы из твердых пород дерева или плитки, так как сам регистр неизбежно будет гораздо более заметным. На самом деле, многие люди считают, что правильный выбор декоративных вентиляционных решеток для пола действительно может помочь им добавить особый «завершающий штрих» к общему виду полов в комнате.

Существуют буквально сотни различных дизайнов на выбор. Некоторым людям нравится старомодный и довольно богато украшенный вариант в викторианском стиле, в то время как другие находят, что стиль немного ар-деко является отличным дополнением к их дому.

Регистры фальшпола

Большинство напольных вентиляционных решеток лежат на полу, но есть некоторые варианты, которые приподняты, что делает их больше похожими на обогреватель. Если вас интересуют деревянные регистры, то большинство из этих вариантов - приподнятые, и при правильной схеме декора они могут выглядеть очень привлекательно и, безусловно, необычно.

Важность обслуживания регистров напольных вентиляционных отверстий

Пыль и грязь повсюду, даже в самом чистом доме, и этот мусор имеет тенденцию попадать прямо на пол системой принудительного воздушного отопления или охлаждения, и он неизбежно попадает в вентиляционные отверстия регистров пола в номер.

Поддержание этих вентиляционных отверстий в чистоте и без ворса имеет решающее значение для правильной работы системы отопления. Очевидно, что воздух не может проходить через забитое вентиляционное отверстие, и это может даже стать опасностью пожара, поэтому регулярная чистка вентиляционных решеток пола является обязательной!

Если у вас есть какие-либо вопросы о спектре наших услуг, не стесняйтесь обращаться к нам по телефону 816-436-1000 или по электронной почте: service @ arcticairkc.com . Один из наших дружелюбных и знающих сотрудников будет рад помочь вам любым возможным способом и ответить на все ваши вопросы.

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Все о теплых полах | tekmar

Решение

Решение - отапливать дом с помощью системы лучистого теплого пола. Все поверхности в помещении нагреваются до той же температуры, что и пол. Сюда входят стены, мебель и, конечно же, вы, обитатель здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья.Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.


Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы с системами водяного теплого пола.Эти термостаты включают излучающий пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой. Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

  • Ограничение температуры пола из твердых пород дерева. Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
  • Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
  • Обеспечьте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону. Эти комнаты часто перегреваются днем ​​из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола близкой к желаемой температуре воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

В целях экономии энергии наши термостаты также предлагают возможность создания программируемого ночного графика понижения температуры.Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии. Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

Открытые учебники | Сиявула

Математика

Наука

    • Читать онлайн
    • Учебники

      • Английский

        • Класс 7A

        • Марка 7Б

        • 7 класс (A и B вместе)

      • Африкаанс

        • Граад 7А

        • Граад 7Б

        • Граад 7 (A en B saam)

    • Пособия для учителя

    • Читать онлайн
    • Учебники

      • Английский

        • Марка 8A

        • Сорт 8Б

        • Оценка 8 (вместе A и B)

      • Африкаанс

        • Граад 8А

        • Граад 8Б

        • Граад 8 (A en B saam)

    • Пособия для учителя

    • Читать онлайн
    • Учебники

      • Английский

        • Марка 9А

        • Марка 9Б

        • 9 класс (A и B вместе)

      • Африкаанс

        • Граад 9А

        • Граад 9Б

        • Граад 9 (A en B saam)

    • Пособия для учителя

    • Читать онлайн
    • Учебники

      • Английский

        • Класс 4A

        • Класс 4Б

        • Класс 4 (вместе A и B)

      • Африкаанс

        • Граад 4А

        • Граад 4Б

        • Граад 4 (A en B saam)

    • Пособия для учителя

    • Читать онлайн
    • Учебники

      • Английский

        • Марка 5А

        • Марка 5Б

        • Оценка 5 (вместе A и B)

      • Африкаанс

        • Граад 5А

        • Граад 5Б

        • Граад 5 (A en B saam)

    • Пособия для учителя

    • Читать онлайн
    • Учебники

      • Английский

        • Марка 6А

        • Марка 6Б

        • 6 класс (A и B вместе)

      • Африкаанс

        • Граад 6А

        • Граад 6Б

        • Граад 6 (A en B saam)

    • Пособия для учителя

Наша книга лицензионная

Эти книги не просто бесплатные, они также имеют открытую лицензию! Один и тот же контент, но разные версии (брендированные или нет) имеют разные лицензии, как объяснено:

CC-BY-ND (фирменные версии)

Вам разрешается и поощряется свободное копирование этих версий.Вы можете делать ксерокопии, распечатывать и распространять их сколько угодно раз. Вы можете скачать их на свой мобильный телефон, iPad, ПК или флешку. Вы можете записать их на компакт-диск, отправить по электронной почте или загрузить на свой веб-сайт. Единственным ограничением является то, что вы не можете адаптировать или изменять эти версии учебников, их содержание или обложки, поскольку они содержат соответствующие бренды Siyavula, спонсорские логотипы и одобрены Департаментом базового образования. Для получения дополнительной информации посетите Creative Commons Attribution-NoDerivs 3.0 Непортированный.

Узнайте больше о спонсорстве и партнерстве с другими, которые сделали возможным выпуск каждого из открытых учебников.

CC-BY (безымянные версии)

Эти небрендовые версии одного и того же контента доступны для вас, чтобы вы могли делиться ими, адаптировать, преобразовывать, модифицировать или дополнять их любым способом, с единственным требованием - дать соответствующую оценку Siyavula. Для получения дополнительной информации посетите Creative Commons Attribution 3.0 Unported.

Декоративные вентиляционные отверстия для напольных регистров - Дерево Латунь Металл Пластик

Все категорииUncategorizedПлощадь КоврикиРегистры арт-деко Яркая твердая латунь Регистры ар-деко Матовый алюминий Регистры ар-деко Матовый никель Регистры ар-деко Натираемая маслом Бронза Регистры ар-деко Сатин Твердая латунь Регистры ар-декоРегистры для рукоделия Яркая твердая латунь Регистры для декоративно-прикладного искусства Матовый алюминий Регистры для декоративно-прикладного искусства Матовый Никель Регистры для декоративно-прикладного искусства Матовый сатин Твердая латунь Регистры для декоративно-прикладного искусства Натертая маслом Бронза Регистры для декоративно-прикладного искусства Базовая коллекция Решетки с решетками для декора из миндаля Темно-коричневые решетчатые решетки для декора Классическая коллекция Латунная сталь Свиток декора Окрашенная сталь Декор с абстрактным покрытием Латунь Декор с покрытием Сталь с покрытием Свиток Сталь Свиток с чугунным декором Текстурированные черные напольные регистры d Никелированная сталь Декор Свитковые регистры Окрашенная сталь Декор Свитки Регистры Elite Коллекция Яркая латунь Готический Матовый никелевый литой алюминий Современный литой алюминий Готические регистры Средние пятна дуба Сплошные жалюзийные регистры Средние регистры из древесины дуба Натуральные бразильские вишневые регистры для скрытого монтажа Натуральные напольные регистры из вишни Натуральные напольные регистры из клена Натуральный клен Регистры заподлицо Натуральные пятна клена Жалюзийные регистры наследия Натуральное пятно дуба Сплошные регистры с жалюзи Регистры из натурального дуба Натуральное пятно Твердая бразильская вишня Жалюзийные регистры Натуральные бронзовые готические регистры из массива бука Жалюзийные регистры из массива березы Жалюзийные регистры из массива березы Сплошной латунный декор Свиток Незавершенные бразильские вишни Незавершенные регистры Регистры из кленового дерева Необработанные дубовые регистры заподлицо Необработанные массивные решетки из бразильской вишни с жалюзи R egisters Необработанный массив клена Жалюзийные регистры Heritage Необработанный массив дуба Жалюзийные регистры HeritageСтандартные деревянные регистры Средний дуб с жалюзи из массива дерева Регистры из массива дерева с жалюзи из натурального бамбука Жалюзи из натурального бука Регистры из массива дерева с жалюзи из натуральной березы Жалюзи из натурального дерева Регистры из массива дерева с жалюзи из натурального клена Регистры Регистры из массива дерева с жалюзи из натурального дуба Необработанные Регистры из массива дерева с жалюзи из бамбука Необработанные Регистры из массива дерева с жалюзи из бука Незаконченные регистры из массива дерева с жалюзи из березы Незаконченные регистры из массива вишни с жалюзи Незаконченные регистры из массива дерева с жалюзи из дуба Незаконченные регистры из ламинированного миндаля из пластика из ламинированного миндаля Ламинированные черные пластиковые регистры с жалюзи Ламинированные костяные пластиковые регистры с жалюзи Ламинированные серые пластиковые Lou Регистры с решетчатыми стенками Регистры из ламинированного цвета слоновой кости Пластиковые регистры с жалюзи из ламинированного красного дерева Пластиковые регистры с жалюзи из ламинированного красного дерева Регистры с жалюзи из ламинированного дуба Коричневые пластиковые регистры с жалюзи из ламинированного дуба Пластиковые регистры с жалюзи из ламинированного серо-коричневого пластика Регистры с жалюзи из ламинированного грецкого ореха Пластиковые регистры с ламинированными белыми пластиковыми жалюзи Твердые серые регистры Восточные регистры Матовый алюминий Восточные регистры Матовый никель Восточные регистры Натираемая маслом бронза Восточные регистры Атласная твердая латунь Восточные регистры Щелевые регистры Яркие твердые латунные щелевые регистры Матовый никелевый литой алюминий Щелевые регистры Хромированные твердые латунные щелевые регистрыТвердый дуб Викторианские прокручивающие регистры

.
