Прокладка слаботочных кабелей. | О ремонте квартир

Все кабеля, не относящиеся к электрическим (силовым), принято называть слаботочными.
В квартирах — это обычно кабеля для телевизора, телефона и интернета.

Как же осуществить скрытую проводку таких проводов? В принципе варианты те же самые, что и для электрического кабеля — штробы и короба, плюс 2-3 кабеля можно засунуть в плинтус с кабель-каналом.

Слаботочную проводку нельзя укладывать вместе с силовым кабелем (в одной штробе, коробе) во избежание возгорания, нагрева слаботочки, что может вызвать некорректную работу или даже взрыв подключенного к ней оборудования.

Кроме того, чтобы избежать наводки, силовые и слаботочные кабеля следует прокладывать на расстоянии минимум в 20 см. друг от друга.
Наводка может создавать помехи телевизионного и радио сигналов, ухудшать скорость передачи данных по сетевому кабелю.
На коротких участках (например, для подводки к розеткам) прокладывать такие кабеля можно, т.

к. воздействие электромагнитных полей будет минимально — для возникновения наводки нужна определенная протяженность провода для нарастания фона. Чем длиннее провод, тем более сильные помехи могут на нем возникнуть.

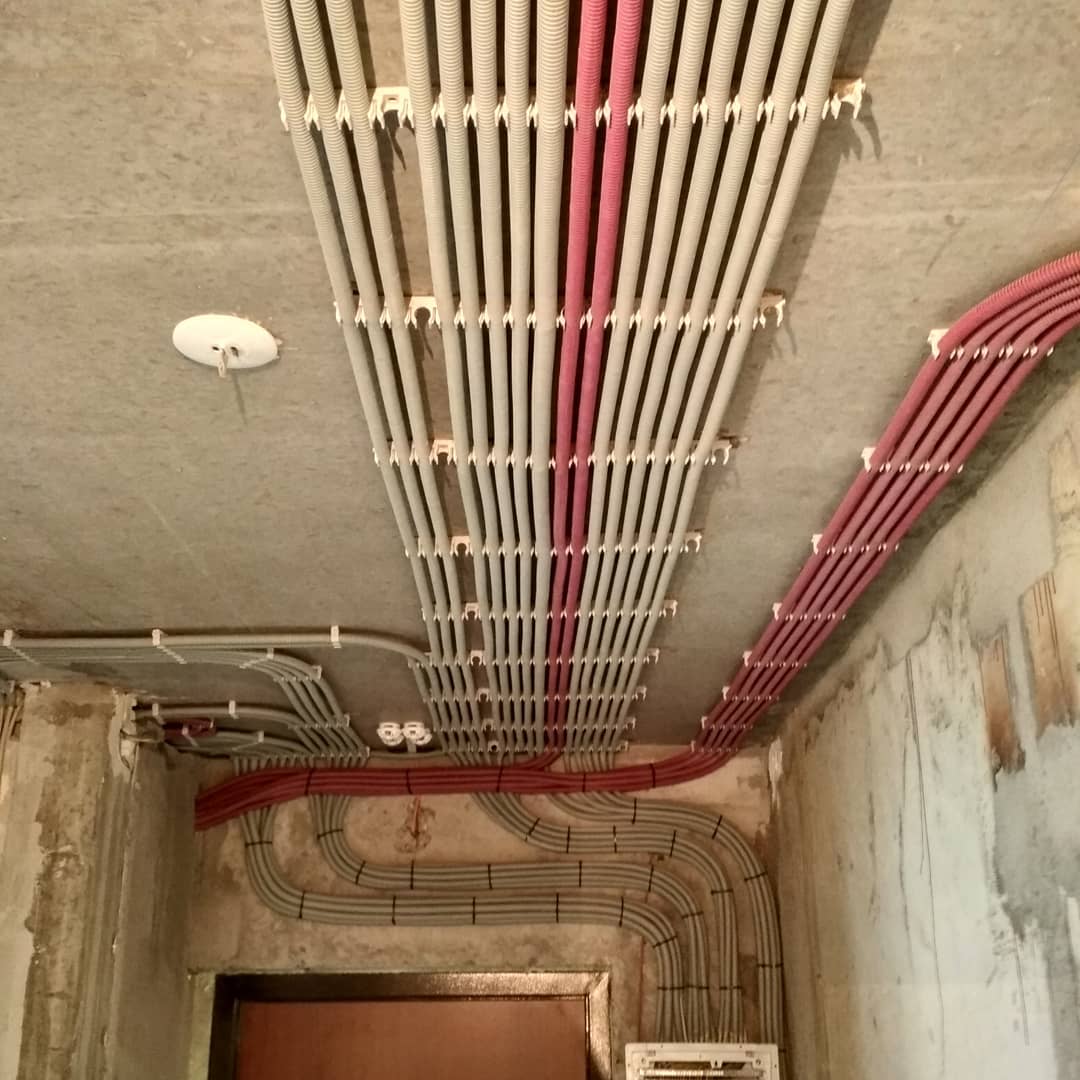

Еще одним вариантом прокладки слаботочки является укладка кабелей над подвесным потолком.

Очень удачно для этих целей сделать подвесной потолок в коридоре. Там можно спрятать и краб (разветвитель) для телевизионного кабеля, и коммутатор для сетевых проводов, и сами кабеля от них, расходящиеся по комнатам.

Телевизионный кабель.

Хорошее качество обеспечит коаксиальный кабель марки RG-6. Краб лучше брать подороже, с более именитым производителем, чтобы на нем сильно не терялся сигнал.

Телефонный кабель.

Отлично будет работать даже самый дешевый тонюсенький двухжильный кабель в одиночной оплетке. Телефонная связь совершенно не прихотлива к характеристикам кабеля.

Кабель для сети Интернет.

Подойдет любой фирмы кабель «витая пара» UTP4 (восьмипроводный).
Особенностью витой пары является то, что ее нельзя скручивать. Иначе скорость передачи данных до вашего компьютера намного ухудшится по сравнению с цельным проводом. Нельзя также прокладывать такой кабель на расстояние больше чем 100 метров, — сигнал вообще не дойдет.

Вместо скрутки применяются коммутаторы (свитчи) — устройства, выполняющие функции наподобие телевизионного краба. Только в отличие от него свитчи больше по размеру и требуют электропитания. Причем вилка у коммутаторов выполнена в виде блока питания. Самые маленькие свитчи — 5-портовые. Даже если нужно подключить всего 2 компьютера придется покупать все равно такой.

Кабель для интернета, а также коммутатор можно приобрести в компьютерных магазинах. Фирма Acorp производит самые дешевые, но не очень хорошие свитчи. Лучше приобрести D-link или Planet.

Для всех этих трех видов кабелей в продаже имеются специальные слаботочные розетки. Маркируются они по типу разъема: телевизионный штепсель, RJ-11 — для телефона, RJ-45 — для интернета. Есть розетки, сочетающие сразу несколько разъемов.

Как правильно прокладывать интернет, акустические провода и кабели в квартире | Строительные материалы | Бытовая техника | TV и аудио | Мебель и техника | Материалы

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ. Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имею…

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ.

Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имеют каких-либо знаний в технике даже на уровне подсоединения кабелей. Простейшие технические вопросы они считают уже не своей работой и не своей компетенцией. Когда заходит речь об интернете, стандартный ответ «дизайнера» будет такой: «позвоните в компанию, вам мастера придут подключат!».

Сегодня люди, покупающие крайне недешевые квартиры и заказывающие недешевые ремонты, могут себе позволить пользоваться современной техникой. Впрочем, техника дешевеет и позволить себе ее могут даже и не особо богатые, обычные люди. И если человек чем-то не пользуется сейчас, это не значит, что ему не захочется что-то установить и сделать потом. Как известно, предусмотреть заранее стоит гораздо дешевле, чем переделывать потом. А о таких вещах как интернет можно даже не говорить, им пользуются все.

Между тем, многие люди делают ремонт первый раз в жизни и не знают, что им нужно, а что нет. Они вообще не представляют, какая техника и возможности бывают в природе. Дизайнер обязан рассказать, что и как можно сделать, а заказчик должен выбрать.

Данный текст поможет людям, заказывающим ремонты или делающих его самим, продумать и правильно реализовать прокладку интернета и проводов для домашнего кинотеатра.

1) Подключение интернета.

1.1. Вводная информация

Интернет заводится в квартиру одним кабелем от выбранного провайдера (с лестничной клетки или коридора). Далее интернет разводится по квартире куда нужно. Для этих целей используется роутер (маршрутизатор). Условно, вы вставляете кабель от провайдера на вход, а на выход подключаете все свои устройства. Свои устройства вы можете подключать не только по проводам, но и по беспроводному соединению, в таком случае в роутере и в устройствах должен быть WiFi.

Очень часто, из-за некомпетентности дизайнера, не предусмотревшего ничего заранее, интернет в квартирах организуется хозяевами именно по беспроводному соединению. Чтобы не штробить стены по свежепоклеенным обоям или свежепокрашенным стенам. Хотя одну дыру в стене (на лестничную клетку) все же надо делать – для самого провода с интернетом от провайдера.

Я лично советую разводить интернет по проводам, ибо у них есть следующие преимущества в сравнении с беспроводным WiFI:

1. Простота. Подключил провод – заработал интернет. Не надо настраивать беспроводное соединение (вводить пароль), для некоторых далеких от компьютера людей настройка будет нерешаемой задачей.

2. В некоторых квартирах, особенно сталинках с мусоропроводом в квартире (он железный и экранирует сигнал), качество беспроводного соединения бывает плохим даже в пределах одной квартиры.

3. При работе микроволновка (а могут и другие источники электромагнитных излучений) гасит сигнал.

4. Есть возможность подключить сетевой принтер. Принтер, на котором можно печатать с любого компьютера/устройства в квартире/доме, — очень удобно. Можно также подключить и сканер, хотя сканер в квартире обычно редкость.

5. Дети любят играть в компьютерные и приставочные игры. При подключении по WiFi возникают задержки — возрастает ping. Грубо говоря, в игре вы будете видеть картинку с отставанием от той, которая была бы при проводном соединении. На просмотре сайтов, видео и качания файлов эти миллисекунды никак не сказываются.

Но в игре вы будете постоянно плохо играть и проигрывать (от этого нервные расстройства).

Таким образом, все компьютеры и другие устройства лучше подсоединять к роутеру проводами. Но WiFI в квартире также непременно нужен. Сейчас полно устройств – телефонов, планшетов, ноутбуков – которые подключаются к интернету. И подключаются они по WiFi. Даже если у вас нет всего этого сейчас, гарантированно устройства появятся в ближайшем будущем.

Подытожу, необходимо покупать роутер с беспроводным адаптером и прокладывать интернет по проводам.

1.2. Как прокладывать

При ремонте квартиры или дома необходимо сразу определить место к квартире, где будет стоять роутер. Маленькая квартира – обычно роутер у двери, большой многоуровневый дом – роутер где-то в центре (чтобы лучше ловил беспроводной сигнал). Как правило делается углубление в стене, которое закрывается лючком.

В этом месте делается розетка.

Из коридора от щитка прокладывается интернет-провод, с запасом в обе стороны, до этого места. Умные слова для покупки кабеля: витая пара UTP5 гигабит.

Делаются розетки во всех местах, где запланирован интернет, и от них к этому месту проводятся интернет-провода.

Все подключается. Все радуются удобству и неизштробленному ремонту.

Лючок, за которым скрывается руотер.

Розетка для интернета.

Роутер стоит абы где и абы как.

Провода раскиданы по всей квартире (роутер слева, левее дивана – компьютер справа).

2) Цифровое ТВ.

Так называемое «цифровое телевидение» в большинстве своем реализуется по технологии IPTV. Телевизионный сигнал идет по интернет-проводам. Чтобы смотреть его на телевизоре надо для каждого телевизора ставить IPTV-приставку, для просмотра на компьютере надо покупать программу просмотра.

Прокладка проводов пылкостью аналогична таковой при проводке интернета, на каждое устройство просмотра тв проводится свой провод. Сигнал в квартиру заводится по тому же проводу, что и интернет. Роутер должен поддерживать технологию IPTV (multicast).

3) Акустические системы и провода к ним.

3.1. Вводная информация

Как правило, люди ставят в гостиной телевизоры большой диагонали/проекторы и любят делать «домашние кинотеатры». Не важно, с чего будут смотреть кино, с компьютера или стационарных дисковых плееров, или даже планшета. Важно, что при установке нормальной акустической системы одно устройство будет обязательно, – ресивер. При нормальном варианте подключения в ресивер вставляется HDMI кабель с источника. По этому кабелю передается и картинка, и звук.

Ресивер передает картинку далее по HDMI кабелю на телевизор/проектор, а звук разводит по акустическим кабелям к колонкам. Не важно, есть у человека сейчас желание и деньги на организацию установку всего этого. Важно, что проложить провода можно заранее и про запас. Стоит это совсем недорого, а экономия денег на штроблении стен и моральных сил на лицезрении уродских перекрученных проводов по всей квартире — очень значительная.

Под телевизором, где ресивер устанавливаются розетки для акустических проводов. На них подается сигнал с ресивера. Прокладываются акустические провода до таких же ответных розеток, к которым подключаются колонки. Как правило, передние колонки стоят недалеко от ресивера и для них делать розетки не обязательно, ибо их закроет тумба для техники, которая под телевизором.

Все очень аккуратно, все радуются ремонту.

Слева задние колонки – справа ревисер. Провода – всюду.

4) Заметка про пылесос.

Возьмите за правило: под выключателем света в комнате обязательно делается хотя бы одна розетка. Для пылесоса. Вошел в комнату – включил в ближайшую розетку, ушел – отсоединил. Просто и удобно.

Как проложить и подключить интернет, ТВ, аудио-видео кабель



Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций. Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений. Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Разводка интернет кабеля

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом. Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона. В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель. В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля. В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио — видео

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру. Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора. Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал.  Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

Прокладка телефонного, интернет и TV кабеля

Прокладка телефонного, интернет и TV кабеля – процесс несложный, особенно, если заниматься проведением данных работ будут профессионалы. Услугу можно заказать в компании «Гидравлик» по телефону или предварительно оформив форму заявки на нашем сайте.

Специфика прокладки слаботочных систем

Квартиры многих москвичей оборудованы по последнему слову техники. Разнообразные бытовые приборы, устройства и оргтехника делают наш быт комфортным, досуг – более разнообразным, работу в офисе – более продуктивной. Но чтобы все устройства нормально функционировали, необходимо правильно осуществить прокладку кабеля.

В квартирах и домах такие работы целесообразно проводить на стадии ремонта, ведь тогда имеется возможность использовать скрытый монтаж (в стяжке, под фальшполом, за подвесными или многоуровневыми потолками, в штробах). Открытый способ обычно применяется в офисных помещениях. Прокладка кабелей всегда должна осуществляться вдоль архитектурно-строительных линий, избегая пересечений с электрическими проводками, учитывая расположение электрических выключателей и розеток.

При проведении работ по монтажу телевизионного кабеля важно грамотно спроектировать схему сети, учтя количество телевизионных приемников (в том числе и возможности появления новых), правильно выбрать тип разводки, рассчитать все уровни приходящих сигналов. При прокладке кабеля на несколько ТВ- точек необходимо использовать специальные разветвители, не допускать сильных изгибов и сращивания проводки. Возможна прокладка в одну штробу с электрическим кабелем, но при условии, что телевизионная проводка будет экранированной, а центральная жила имеет соответствующий диаметр. В этом случае не будут создаваться помехи для нормального приема телевизионного сигнала.

Работы по прокладке телефонного кабеля также включают в себя выбор способа монтажа:

• в кабель-каналах;
• штробах;
• под плинтус.

Выбор кабеля, правильное подключение к входной линии в электрощите.

Квартиры москвичей невозможно сегодня представить без сети Интернет, а это в свою очередь сделало востребованными услуги по прокладке интернет кабелей. И здесь без квалифицированного специалиста не обойтись, ведь только он сможет выбрать оптимальный вариант (особенно, если требуется сделать выходы на несколько устройств), смонтировать интернет-розетки, выполнить прозвон при помощи тестера. На первый взгляд, ничего сложного в данной технологии нет, но при отсутствии опыта, знания особенностей монтажа и действующих нормативов велика вероятность сделать что-либо не так. Вызовите электрика из компании «Гидравлик» и доверьте решать все вопросы специалисту!

Отличное качество при невысоких ценах!

В столице работу специалистов нашей компании оценили жители многих районов. Быстро и качественно электрики «Гидравлика» проведут монтаж электрощита и кабелей любого типа, выполнят разводку, установят розетки и выключатели к люстрам, бра, светильникам, проведут подключение бытовых приборов и устройств.

Работы выполняются по договору, по окончанию обязательно составляется акт приемки-передачи, клиенту предоставляется гарантия. Мы принимаем заявки от жителей всех районов Москвы, оперативно приезжаем по вызову, когда требуется экстренное устранение неполадок.

Замена электрики, монтаж, подключение – на каждый вид работ в прайс листе представлены точные расценки. Вы можете спланировать свои расходы, заранее зная, во сколько вам обойдутся наши услуги. Так что звоните – мы всегда рады вам помочь!

Могу ли я проложить кабель cat7 параллельно электропроводке?

Ethernet использует дифференциальную сигнализацию. Это означает, что любой шум, приложенный к обоим проводникам пары, будет нейтрализован.

([Иллюстрация шума при дифференциальной передаче сигналов, Linear77, CC BY 3.0)

Пары в кабеле витой пары скручены. Это гарантирует, что на некотором расстоянии два проводника, образующие пару, будут иметь одинаковое среднее расстояние до параллельного кабеля с шумом. Индуцированный шум будет одинаковым в обоих проводниках и исчезнет при вычитании сигналов на стороне приемника.

Металлические трубы блокируют множество помех, так как по существу образует клетку Фарадея вокруг токоведущих кабелей. Это уменьшает количество помех, которые достигают самого кабеля.

Кроме того, Ethernet обеспечивает гальваническую развязку между внутренними цепями компьютера и кабелем. Это выполняется с помощью так называемого магнетизма Ethernet — обычно состоящего из синфазного дросселя, автотрансформатора и изолирующего трансформатора. Этот трансформатор предназначен для сигналов в диапазоне МГц (10BASE-T имеет полосу пропускания 10 МГц).Для этого трансформатора сигналы 50/60 Гц по существу являются постоянным током. Это заблокировано.

В некоторых промышленных условиях у вас могут быть большие нагрузки преобразователя частоты. Это будет представлять большую проблему, поскольку они создают больше шума в сети, с более высокими частотами, и часто токи намного больше, что приводит к более сильному электромагнитному полю. Но даже в таких обстоятельствах можно использовать Ethernet, но следует проявлять большую осторожность.

Короче: не волнуйтесь. 100 футов — это небольшой отрезок, и токи в домах довольно чистые, с небольшими нагрузками преобразователя частоты или без них, а токи довольно малы (<50 А).В обычной домашней обстановке вы не будете слышать шума из-за того, что проложите кабель Ethernet рядом с кабелем питания.

Я работаю с АСУ ТП. Мы используем Ethernet внутри коммутаторов с частотными преобразователями, рассчитанными на тысячи киловатт. Работает нормально.

10 вещей, которые нельзя делать при подключении сетевого кабеля

Неправильно проложенные кабели могут снизить производительность сети, создать проблемы с обслуживанием и привести к скрытым расходам.Вот где что-то может пойти не так.

Подключение сетевых кабелей может оказаться непростой задачей. Был день, когда людям без соответствующих знаний и подготовки поручали прокладывать кабель в силу их других обязанностей. Например, телефонисты и электрики прослушивались, потому что связывали людей. Однако, в то время как телефонные кабели иногда допускают довольно много ошибок, кабели для передачи данных менее терпимы.Я сосредотачиваюсь здесь на кабелях витой пары, а не на оптоволокне. Вот 10 ошибок, которых следует избегать при установке сетевого кабеля.

SEE: Политика сетевой безопасности (Tech Pro Research)

Ошибка 1: Отсутствие планирования на будущее

Возможно, ваша организация на данный момент подготовила сетевые подключения к настольному компьютеру со скоростью 100 Мбит / с, хотя 1 Гбит / с стал довольно стандартным. Но предположим, что ваша организация собирается переехать в новое место, и вам нужно установить новые кабели.Собираетесь ли вы использовать лучшую кабельную технологию вчерашнего дня или собираетесь установить что-то, что будет соответствовать сегодняшним и вашим потребностям в течение следующих нескольких лет? Помните, труд — самая дорогая часть вашего проекта. Хотя первоклассный кабель не будет наименее дорогим вариантом, вам следует подумать о разумном кабеле высокого класса для вашей установки. Возможно, вы не выберете самое лучшее — в конце концов, многим организациям не понадобится 10 Гбит / с для настольных компьютеров в течение довольно долгого времени — но и не стоит покупать дешево.

Ошибка 2: Использование разных кабелей для передачи голоса и данных

Кабели с витой парой раньше были дорогими, поэтому компании использовали разные кабели для передачи голоса и данных. Поскольку голосовая связь была менее требовательной услугой и требовала только одной пары проводов, для передачи голоса использовались менее дорогие кабели, в то время как данные составляли основную часть бюджета.

Сегодня полная установка все еще может быть дорогостоящей, но большая часть затрат обычно приходится на оплату труда; Сама по себе прокладка кабеля не требует больших затрат.Кроме того, с появлением таких услуг, как VoIP, голос во многих местах превратился в потребность в данных и требует прокладки кабелей на уровне данных. Фактически, с правильным оборудованием VoIP часто можно обойтись без существующего кабеля для передачи данных, а затем использовать встроенный коммутатор Ethernet устройства VoIP, чтобы сэкономить на прокладке нескольких кабелей, если это становится абсолютно необходимым.

Дело здесь: не просто предполагайте, что вы можете или должны использовать старые кабели категории 3 для передачи голоса.Если вы собираетесь использовать отдельный кабель для телефона, подберите тип кабеля для передачи данных.

Ошибка 3: Отсутствие управления кабелями

Добавление управления кабелями часто рассматривается как сценарий типа «было бы неплохо, если бы». Добавление лестничной стойки, кабельной разводки в стойку и т.п. действительно увеличивает стоимость. Но это также значительно упрощает текущее обслуживание. Имейте в виду, что работы по прокладке кабелей не прекратятся после первоначальной установки. Будет добавлено больше кабелей, и все изменится. Убедитесь, что вы пометили соответствующие кабели, помечали кабели цветом или применили какой-либо другой процесс, чтобы облегчить идентификацию кабелей в дальнейшем.

Ошибка 4: Прокладка кабеля параллельно с электрическими кабелями

В кабелях для передачи данных для достижения поставленных целей использовались неэкранированные витые пары — «UTP». Магнитное поле, создаваемое низким напряжением, проходящим через кабель, является критическим компонентом цепи связи. Когда вы прокладываете этот неэкранированный кабель параллельно с электрическими кабелями, это магнитное поле нарушается, и связь становится шумной и искаженной. Во многих случаях передача из точки А в точку B просто невозможна.В других случаях скорость передачи будет снижаться до ползучей, поскольку связь постоянно повторяется.

Если вам нужно подойти к линиям электропередач, вместо этого пересеките их перпендикулярно.

А теперь история: еще в конце 90-х меня попросили выяснить, почему недавно установленный коаксиальный кабель не работал. Это было соединение между двумя зданиями, которые находились очень близко друг к другу. Прибыв на место, я посмотрел вверх и увидел, что коаксиальный кабель был скручен вокруг верхнего электрического кабеля, который проходил между двумя зданиями.Излишне говорить, что причину проблемы было легко определить.

Ошибка 5: Прокладка кабеля рядом с «шумными» устройствами и приборами

Шум может быть внесен в кабели данных не только из-за электрических проводов. Флуоресцентное освещение, двигатели и аналогичные предметы, излучающие электрические или магнитные помехи, также нанесут ущерб вашей кабельной инфраструктуре. Убедитесь, что при планировании вы оставляете кабельную трассу для передачи данных, исключающую подобные опасности.

Ошибка 6: Невнимание к ограничениям расстояния… к точке

Если вы вообще проложили какие-либо кабели, вы знаете, что типичное ограничение расстояния для кабелей UTP с типичным Ethernet — в любом случае до 1 Гбит / с — составляет 100 метров. Однако, если вы используете кабели для других целей, например 10 или 40 Гбит / с, помните об ограничениях расстояния, связанных с типом кабеля, который вы собираетесь использовать. Например, если вы намереваетесь использовать кабель 10 Гбит / с на расстоянии до 100 метров по витой паре, вам необходимо использовать кабели категории 6A или лучше.

СМОТРЕТЬ: Фотографии — кошмары из реальной серверной комнаты (TechRepublic)

Ошибка 7: Несоблюдение законов / кодексов / постановлений

Это действительно важно по многим причинам. Во-первых, несоблюдение местных норм может создать опасные проблемы для персонала, занимающегося вопросами безопасности. Например, в большинстве мест в помещениях для кондиционирования воздуха запрещено использование кабелей с оболочкой из ПВХ. Когда ПВХ горит, он создает ядовитую тушенку, которая может быть опасной для пожарных и другого персонала, которому, возможно, придется перемещаться по местности в случае возникновения чрезвычайной ситуации.

Если вы не будете следовать местным нормам, касающимся низковольтных кабелей, вы рискуете получить штраф и, возможно, даже придется порвать и заменить ваши кабели. Поэтому убедитесь, что вы подтвердили свои обязанности, прежде чем приступить к работе, и убедитесь, что все подрядчики, с которыми вы работаете, также осведомлены о местных постановлениях.

Ошибка 8: Отсутствие тестирования вашей кабельной инфраструктуры

После того, как кабели установлены, вы должны протестировать каждый кабель с помощью соответствующих инструментов, чтобы убедиться, что он подходит для предполагаемого использования. Это включает в себя проверку длины и характеристик кабеля, соответствующих потребностям. Если вам нужна скорость передачи 1 Гбит / с, убедитесь, что свойства кабеля соответствуют этой потребности.

Ошибка 9: Несоблюдение стандартов

Вы знаете, внутри оболочки кабеля всего восемь отдельных проводов. Так почему бы просто не отключить их наугад, если вы используете одну и ту же схему на обоих концах и согласованность между кабелями? Ну … это плохая идея. Стандарты существуют не просто так.Стандарты кабельной разводки учитывают, как кабели скручены и размещены в оболочке. Если вы отклонитесь от этих стандартов, вы рискуете вызвать шум и неэффективность вашей кабельной системы, что может отрицательно повлиять на общую производительность сети. Стандарты, о которых я говорю, известны как EAI / TIA-568-A и B и определяют метод подключения кабелей данных.

Ошибка 10: Кабель не проложен, когда он нужен

Недавно мой коллега Эрик Экель написал об опасностях использования коммутатора Ethernet, когда действительно нужен новый кабель. Когда вы начинаете добавлять коммутаторы Ethernet волей-неволей, вы рискуете привнести неизвестные элементы и нестабильность в хорошо спроектированную сеть. В общем, люди используют мини-коммутаторы, когда им просто нужно добавить порт или два, поэтому планирование трафика выполняется очень мало. В зависимости от причины, по которой требуются дополнительные порты, это может быть проблематично. Если новые службы требуют много сетевых ресурсов, вы можете создать узкие места там, где не собирались. Урок: если у вас нет действительно веской причины не делать этого, просто проложите другой кабель (на самом деле, проложите два; кабель дешевый, но труд аналогичен).

Технические новости Вы можете использовать информационный бюллетень

Мы доставляем лучшие новости в области технологий и бизнеса о компаниях, людях и продуктах, которые революционизируют нашу планету. Доставляется ежедневно

Зарегистрироваться Сегодня

См. Также

Как Интернет путешествует по океанам

Интернет состоит из крошечных кусочков кода, которые перемещаются по миру, путешествуя по проводам тонкой, как прядь волос, натянутых на дно океана.Данные перемещаются из Нью-Йорка в Сидней, из Гонконга в Лондон за то время, которое вам понадобится, чтобы прочитать это слово.

Почти 750 000 миль кабеля уже соединяют континенты, чтобы удовлетворить наш ненасытный спрос на связь и развлечения. Компании обычно объединяют свои ресурсы для совместной работы над проектами подводного кабеля, словно автострада для них всех.

Но теперь Google идет своим путем, реализуя первый в своем роде проект, соединяющий Соединенные Штаты с Чили, где находится крупнейший центр обработки данных компании в Латинской Америке.

«Люди думают, что данные хранятся в облаке, но это не так», — сказала Джейн Стоуэлл, курирующая строительство подводных кабелей Google. «Это в океане».

Получение там — кропотливый и трудоемкий процесс. Корабль длиной 456 футов под названием Durable в конечном итоге доставит кабель в море. Но сначала кабель собирается на разросшейся фабрике в нескольких сотнях ярдов от нас, в Ньюингтоне, штат Нью-Хэмпшир.Фабрика, принадлежащая компании SubCom, оснащена специализированным оборудованием, используемым для поддержания напряжения в проводе и заключения его в защитную оболочку.

Кабели начинаются как пучок крошечных нитей стеклянных волокон. Лазеры передают данные вниз по потоку почти со скоростью света, используя оптоволоконную технологию. После достижения земли и подключения к существующей сети данные, необходимые для чтения электронной почты или открытия веб-страницы, попадают на устройство человека.

В то время как большинство из нас в настоящее время в основном используют Интернет через Wi-Fi и тарифные планы для передачи данных по телефону, эти системы в конечном итоге подключаются к физическим кабелям, которые быстро переносят информацию через континенты или океаны.

В процессе производства кабели проходят через высокоскоростные мельницы размером с реактивный двигатель, оборачивая провод в медный кожух, по которому по линии проходит электричество, чтобы данные перемещались.В зависимости от того, где будет расположен кабель, позже добавляются пластик, сталь и смола, чтобы помочь ему выдержать непредсказуемые условия океана. Когда закончите, кабели будут размером с толстый садовый шланг.

Год планирования уходит на прокладку кабельной трассы, которая избегает подводных опасностей, но кабели по-прежнему должны выдерживать сильные течения, оползни, землетрясения и помехи от рыболовных траулеров.Срок службы каждого кабеля составляет до 25 лет.

Конвейер, который сотрудники называют «Канатная дорога», перемещает кабель прямо в Durable, пришвартованный в реке Пискатака. Судно будет нести более 4 000 миль кабеля весом около 3 500 метрических тонн при полной загрузке.

Внутри корабля рабочие запихивают кабель в кавернозные резервуары. Один человек быстро ходит по кабелю по кругу, как будто кладет массивный садовый шланг, а другие ложатся, чтобы удерживать его на месте, чтобы он не зацепился и не завязался.Даже если команды работают круглосуточно, требуется около четырех недель, прежде чем корабль будет загружен достаточным количеством кабеля, чтобы выйти в открытое море.

Первый трансатлантический кабель был проложен в 1858 году, чтобы соединить Соединенные Штаты и Великобританию. Королева Виктория отметила это событие посланием президенту Джеймсу Бьюкенену, на передачу которого ушло 16 часов.

Несмотря на то, что за прошедшие десятилетия были изобретены новые беспроводные и спутниковые технологии, кабели остаются самым быстрым, наиболее эффективным и наименее дорогостоящим способом передачи информации через океан.И это все еще далеко не дешево: Google не раскрывает Чили стоимость своего проекта, но эксперты говорят, что подводные проекты стоят до 350 миллионов долларов, в зависимости от длины кабеля.

В современную эпоху телекоммуникационные компании проложили большую часть кабеля, но за последнее десятилетие американские технологические гиганты начали брать на себя больший контроль. Google поддержал как минимум 14 кабелей по всему миру. По данным исследовательской компании TeleGeography, Amazon, Facebook и Microsoft вложили средства в другие компании, подключив центры обработки данных в Северной Америке, Южной Америке, Азии, Европе и Африке.

Страны рассматривают подводные кабели как критически важную инфраструктуру, и эти проекты были горячими точками в геополитических спорах. В прошлом году Австралия вмешалась, чтобы помешать китайскому технологическому гиганту Huawei построить кабель, соединяющий Австралию с Соломоновыми островами, из опасения, что это даст китайскому правительству точку входа в свои сети.

Контент-провайдеры, такие как Microsoft , Google , Facebook и Amazon , теперь владеют или арендуют более половины подводной полосы пропускания

Доля использованных международных

ширина полосы пропускания подводного кабеля

Доля использованных международных

пропускная способность подводного кабеля

Источник: TeleGeography

Ян Дюрье, капитан корабля, сказал, что одной из самых важных его обязанностей было поддержание боевого духа среди своей команды в течение нескольких недель в море. Создание инфраструктуры нашего цифрового мира — трудоемкая работа.

С 53 спальнями и 60 ванными комнатами Durable может вместить до 80 членов экипажа. Команда разбивается на две смены по 12 часов. Знаки предупреждают, чтобы в коридорах было тихо, потому что кто-то всегда спит.

Судно будет перевозить достаточно припасов, чтобы продержаться не менее 60 дней: примерно 200 буханок хлеба, 100 галлонов молока, 500 коробок с дюжиной яиц, 800 фунтов говядины, 1200 фунтов курицы и 1800 фунтов риса.Есть также 300 рулонов бумажных полотенец, 500 рулонов туалетной бумаги, 700 кусков мыла и почти 600 фунтов стирального порошка. На борту запрещено употребление алкоголя.

«Я все еще страдаю морской болезнью», — сказал Уолт Освальд, техник, который прокладывал кабели на судах в течение 20 лет. Он засовывает за ухо небольшой пластырь, чтобы сдержать тошноту. «Это не для всех».

Плохая погода неизбежна.Волны достигают 20 футов, иногда от капитана корабля требуется перерезать подводный кабель, чтобы судно могло искать более безопасные воды. Когда условия улучшаются, корабль возвращается, извлекая отрезанный кабель, оставленный прикрепленным к плавучему бую, затем соединяет его вместе, прежде чем продолжить.

Работа на борту идет медленно и утомительно. Корабль, находящийся в море в течение нескольких месяцев, движется со скоростью около шести миль в час, поскольку кабели вытягиваются из гигантских бассейнов через отверстия в задней части корабля.Ближе к берегу, где больше риск повреждения, используется подводный плуг для закапывания кабеля в морское дно.

Команда Durable не ожидает, что работа в ближайшее время замедлится.

После проекта в Латинской Америке Google планирует построить новый кабель, идущий из Вирджинии во Францию, который должен быть завершен к 2020 году. У компании 13 центров обработки данных, открытых по всему миру, еще восемь строятся — все необходимое для питания триллионов поисковых запросов Google, выполняемых каждый год, и более 400 часов видео, загружаемых на YouTube каждую минуту.

«Это действительно управление очень сложной многомерной шахматной доской», — сказала г-жа Стоуэлл из Google, которая носит подводный кабель в качестве ожерелья.

Спрос на подводные кабели будет только расти, поскольку все больше предприятий полагаются на услуги облачных вычислений. И технологии, ожидаемые в ближайшем будущем, такие как более мощный искусственный интеллект и автомобили без водителя, также потребуют высоких скоростей передачи данных. Области, в которых не было Интернета, теперь получают доступ: по данным Организации Объединенных Наций, впервые более половины населения мира подключено к Интернету.

«Это огромная часть инфраструктуры, благодаря которой это происходит», — сказала Дебби Браск, вице-президент SubCom, управляющая проектом Google. «Все данные передаются по подводным кабелям».

Смешивание волоконно-оптических линий и линий электропередач при развертывании воздушного волокна

Воздушное волокно «Последняя миля» при развертывании волоконно-оптических линий до дома (FTTH) и «Волокно до шкафа» (FTTC) часто проходит через переполненные помещения, где пространство ограничено.Уличные фонари, существующие телефонные столбы, линии электропередач, уличные знаки, здания и деревья — все это с трудом справляется за положение, особенно в городских районах.

Проложить маршрут через эти препятствия может быть сложно и отнимать много времени, что приводит к увеличению затрат и сбоям. Установка новой инфраструктуры (например, воздушных столбов) может быть непомерно дорогостоящей — или может быть сложно получить соответствующие разрешения от местных властей на их возведение, если это означает закрытие дорог.

Основные характеристики кабелей ADSS

Одним из способов решения этой проблемы является прокладка воздушных волоконно-оптических кабелей рядом с линиями электропередач, например, на опорах смешанного назначения, по которым также проходит электричество.Очевидно, что эти волоконно-оптические кабели должны быть устойчивы к электричеству, что может быть сложно, поскольку многие воздушные кабели содержат высокопрочная сталь (HTS) для прочности на разрыв или алюминиевые барьеры для защиты оптического волокна от сил сжатия.

И, конечно же, они по-прежнему должны соответствовать всем тем же критериям, что и другие воздушные кабели, с возможностью выдерживать экстремальные погодные условия, такие как ветер, лед и снег, а также выдерживать повреждения от птиц и других животных в течение очень длительного срока службы. жизни.

Полностью диэлектрические самоподдерживающиеся кабели

(ADSS) были специально разработаны для удовлетворения этой потребности. Вместо металла они содержат армированный стекловолокном пластик (GRP) или другие опорные элементы, придающие им диэлектрические и непроводящие свойства. Металлические барьеры и слои также заменяются непроводящими материалами, такими как PBT и PA12, с поддержкой арамида.

Сталь с высоким модулем упругости

может быть обработана так, чтобы противостоять удлинению, что означает, что она сломается задолго до того, как драгоценное оптическое волокно будет растянуто или деформировано более чем на один процент.Напротив, хотя пряжа и композитные материалы, повышающие диэлектрическую прочность, могут иметь очень высокую разрывную деформацию, они часто имеют тенденцию сначала немного растягиваться, прежде чем они уступят место и порвутся. Это недопустимо со стекловолоконным кабелем, поэтому производители ADSS должны решать эту проблему, используя разумные методы строительства.

Преимущества ADSS

Кабели

ADSS обеспечивают преимущества в четырех ключевых областях:

1. Поскольку они могут быть размещены на линиях электропередачи и инженерных сетей с напряжением, превышающим номинальное для недиэлектрического кабеля (обычно выше 11 кВ), это позволяет повторно использовать существующие опоры. Это снижает затраты и ускоряет развертывание, поскольку нет необходимости устанавливать новые опоры, что обычно требует разрешения от местных властей и, следовательно, увеличивает время развертывания.

2. Кабели являются самонесущими, что означает, что при развертывании им не требуется дополнительная инфраструктура. Это означает, что их можно установить за один проход, что экономит время и деньги. Часто, если кабели достаточно малы, можно использовать стандартные опоры. Тем не менее, вы должны убедиться, что эти крепления для столбов также неметаллические — всегда проверяйте спецификацию и, в случае сомнений, спрашивайте проектировщика.

3. Поскольку кабели ADSS имеют малый вес (версия PPC весит всего 51 фунт (23 кг) на километр), они не создают значительных нагрузок на существующие опоры. Это избавляет от необходимости проводить дорогостоящие ремонтные работы для их укрепления.

4. Кабели Advanced ADSS отличаются повышенной прочностью и гибкостью, что позволяет им выдерживать экстремальные погодные условия, и содержат добавки сажи для защиты от ультрафиолета. Их можно легко объехать препятствиями без снижения производительности.

Однако установщикам необходимо сосредоточиться на трех областях, чтобы обеспечить надежность развертывания ADSS в долгосрочной перспективе:

1.Предотвратить влажность

Главный враг кабелей ADSS — это влага. Это уменьшает изоляцию оболочки и, следовательно, может привести к образованию высокоомных «сухих полос», которые имеют относительно высокое напряжение на них. Они могут разрушить оболочку и вызвать электрические дуги, которые повредят кабель, что в конечном итоге приведет к выходу из строя. Соленая вода или газы с близлежащих заводов гораздо чаще повреждают кабели, чем обычный дождь или туман, из-за их коррозионных свойств.

2. Защита от повреждений

Как и любые антенные кабели, они должны выдерживать экстремальные температуры.Кроме того, из-за близости линий электропередачи необходимо тщательно спланировать установку, чтобы сильный ветер или таяние льда не приводили к ударам кабеля по проводам под напряжением. В некоторых кабелях ADSS используется водоблокирующий гель для обеспечения поддержки — важно, чтобы он выдерживал низкие температуры и не становился настолько жестким, чтобы волокна подвергались напряжению.

3. Защищать от ветра

Из-за сочетания небольшого веса и относительно высокого натяжения вибрация может стать проблемой для воздушных кабелей, что приведет к потенциальному повреждению в долгосрочной перспективе.От этого относительно легко защититься, и ее можно решить, установив амортизаторы вибрации рядом с точками опоры на каждом пролете.

Поскольку среда «последней мили» становится все более переполненной, повторное использование инфраструктуры, такой как опоры, обеспечивает значительные преимущества в скорости и сокращении затрат. Таким образом, тем, кто хочет выполнить воздушное развертывание вблизи линий электропередач, следует учитывать ADSS при планировании установки.

Прокладка кабелей Ethernet вне помещения

Проводная сеть предлагает преимущества в скорости и безопасности по сравнению с беспроводной сетью, а также имеет более высокую устойчивость к электромагнитным помехам. Если вы хотите расширить свою сеть на два или более зданий на своей территории, лучше всего подойдет проводная связь, хотя первоначальная установка является трудоемкой.

Ethernet-кабели Cat 6, Cat 5 или Cat 5e могут быть проложены на открытом воздухе к сетевым компьютерам с большой вычислительной сетью (LAN) между домами или другими зданиями. Хотя можно использовать обычные кабели Ethernet, лучшим вариантом является использование более дорогих атмосферостойких кабелей категории 6.

Обычный кабель категории 6 не предназначен для использования вне помещений.Экстремальные температуры и влажность сокращают срок службы такой наружной сети.

Использование обычных кабелей Ethernet вне помещений

Благодаря тонкому пластиковому корпусу обычные кабели Ethernet быстро изнашиваются при воздействии элементов. Для достижения наилучших результатов при использовании обычных кабелей Ethernet категории 6 на открытом воздухе поместите кабели в кабелепровод, например из ПВХ или другой пластиковой трубы, проложенной с гидроизоляцией. Затем закопайте кабелепровод под землей на глубине примерно от 6 до 8 дюймов и, по крайней мере, вдали от линий электропередач или других источников электрических помех.

Lifewire / Хлоя Жиру

Даже с кабелепроводом лучше использовать водонепроницаемый кабель Ethernet, предназначенный для использования вне помещений. Трубопроводы могут выйти из строя в экстремальных погодных условиях, таких как сильный ливень или морозы.

Использование внешних кабелей Ethernet для прямого закапывания

Для прокладки вне помещений используйте водонепроницаемые кабели категории 6 для прямой прокладки, а не обычные кабели категории 6 для прямой прокладки. Кабели категории 6 для прямой прокладки стоят дороже, но предназначены для использования на открытом воздухе. Защитная оболочка изготавливается либо из ПВХ на более дешевом конце, либо из линейного полиэтилена низкой плотности (ЛПЭНП) на более дорогом и защитном конце.Помимо защиты от влаги, они часто имеют защиту от радиочастотных (РЧ) помех.

Проверьте соединения сетевого кабеля перед тем, как закопать кабель, чтобы не тратить время и силы на его выкопку, если возникнет проблема.

Кабели Ethernet для наружного применения водонепроницаемы и могут быть закопаны в землю без кабелепровода. Если вы не прячете кабель, выберите водонепроницаемый кабель категории 6 с защитной оболочкой от ультрафиолета, чтобы предотвратить повреждение от воздействия солнечных лучей.Это важно при прокладке кабеля по стене дома или по крыше.

Обычные кабели категории 6 для прямого прокладки в землю в определенной степени привлекают удары молнии, и закапывание кабеля не обязательно снижает этот риск. Установите устройства защиты от перенапряжения как часть любой наружной сети Ethernet для защиты от ударов молнии и предотвращения повреждения внутреннего оборудования.

Диапазон внешних сетевых кабелей

Один кабель Ethernet, будь то внутри или снаружи помещения, предназначен для работы на расстоянии около 328 футов (около 100 метров). Помимо этого, сигнал начинает ослабевать, что снижает скорость и надежность соединений. Однако некоторые сети успешно работают с кабелями Ethernet, проложенными более чем в два раза большим расстоянием, но вероятность возникновения проблем с подключением возрастает. В конечном итоге результаты варьируются от одного кабеля к другому.

Активные концентраторы или другие устройства-повторители могут быть установлены с помощью серии кабелей Cat 6 для расширения диапазона внешней сети Ethernet.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Что такое адаптеры Powerline? 9 вещей, которые вам нужно знать

Есть ли в вашем доме части, недоступные для вашей сети Wi-Fi? Решением может быть использование адаптеров Powerline.

Эти устройства предлагают быстрый и простой способ расширить вашу сеть. Они доступны по цене и не требуют прокладки дополнительных кабелей в доме.

Давайте посмотрим, что вам нужно знать о сетях Powerline.

Что такое адаптер Powerline?

Так как же работают адаптеры Powerline? Идея проста и гениальна. Они расширяют проводное подключение к Интернету по всему дому, не прокладывая новые кабели, а передавая сигналы по электрическим проводам, уже проложенным в стенах. Все, что вам нужно сделать, это подключить адаптер там, где он вам нужен.

Powerline Ethernet идеально подходит для:

• Расширение сети в домах, где одного маршрутизатора Wi-Fi недостаточно.
• Подключение устройств, не поддерживающих Wi-Fi.
• Обеспечение более быстрого сетевого подключения к комнатам, где использование кабеля Ethernet нецелесообразно.

Если сеть Powerline кажется вам полезной, вот несколько вещей, которые вы должны знать, прежде чем углубляться в нее.

1.

Стартовые наборы поставляются упаковками по два

Подумайте об адаптерах Powerline как о способе расширения вашей сети от точки A до точки B, где каждая точка представляет собой электрическую розетку вокруг вашего дома.Из-за этого устройства Powerline Ethernet обычно поставляются в стартовых наборах по два, поскольку одно устройство само по себе бесполезно.

Вы можете приобрести больше, чтобы расширить сеть вокруг своего дома; просто убедитесь, что все ваши устройства совместимы (подробнее об этом позже).

Обычно вы будете подключать один из них к стене рядом с устройствами, которым требуется подключение, а другой — рядом с вашим маршрутизатором.TP-Link AP600 — популярная и доступная отправная точка.

2.

Им необходимо подключиться к маршрутизатору

Устройства Powerline Ethernet не выполняют того, что делают маршрутизаторы, например не назначают IP-адреса. Это означает, что для того, чтобы ваши устройства Powerline были полезны, к вашему маршрутизатору должен быть подключен один адаптер Powerline.

По сути, вы можете рассматривать адаптеры Powerline как продолжение обычных кабелей Ethernet.Подключение одного компьютера напрямую к другому бесполезно. Маршрутизатор предоставляет компьютерам доступ в Интернет.

3.Их действительно легко настроить

Настройка Powerline Ethernet не может быть проще.Устройства почти всегда работают по принципу plug-and-play. Подключите их к стене, подключите кабели Ethernet, и в целом все готово.

Некоторые устройства включают в себя функции безопасности, требующие одновременного нажатия кнопок для «синхронизации», но конкретные методы различаются в зависимости от конкретных устройств.

4.Дешевле, чем кабели через стены …

Если вы не планируете в ближайшее время переделывать свой дом, прокладывать кабели через стены обычно нецелесообразно. Вы можете приобрести стартовый комплект Powerline менее чем за 40 долларов, что, безусловно, дешевле, чем разбирать стену для прокладки проводов.

5…. но не так надежен

Просмотрите обзоры любого устройства Powerline Ethernet, и вы увидите, как некоторые люди жалуются на случайные отключения и низкие скорости, хотя вы также увидите множество 5-звездочных обзоров, в которых бредят простота настройки и отличные скорости.

Что дает?

В некоторых случаях это может быть неисправное устройство. Однако в большинстве случаев электрическая проводка в доме просто не идеальна для Powerline Ethernet. Может быть, между двумя вилками слишком большое расстояние, а может, на линии есть помехи.

Без консультации с электриком практически невозможно узнать, насколько хорошо для вас будет работать Powerline Internet.Даже если ваш дом идеален, результат, вероятно, будет не таким быстрым или стабильным, как при прямом подключении к сети с помощью кабеля Ethernet.

В качестве альтернативы рассмотрите возможность обновления до маршрутизатора с большей дальностью действия.

6.

Подключения ограничены вашим домом

Беспокоитесь о безопасности? Большинство устройств Powerline предлагают ту или иную форму шифрования, поэтому обязательно используйте ее.Но в большинстве случаев сигнал не выходит за пределы вашего дома.

Если у вас есть собственный дом и вы сами оплачиваете счет за электричество, знайте, что ваши соседи не могут использовать ваше соединение, даже если они купят совместимое устройство. Это связано с тем, что сигнал от адаптеров Powerline скремблируется трансформаторами, и он почти наверняка находится между вашим домом и внешним миром.

Однако, если вы живете в квартире, есть вероятность, что ваши соседи могут уловить сигнал, поэтому убедитесь, что ваш адаптер поддерживает шифрование — и что вы включили эту функцию.

7.

Сетевые фильтры могут испортить сигнал

Сетевые фильтры могут защитить ваш компьютер, но они также скремблируют сигналы линии электропередачи.Подключение устройства Powerline к шине питания с защитой от перенапряжения сильно ограничит вашу потенциальную скорость, а то и вовсе остановит работу устройства.

Для наилучшего подключения подключайте адаптеры Powerline прямо к стене.

8.

Совместимость между брендами не гарантируется Кредит изображения: Zyxel.com

Хотя несколько компаний производят адаптеры Powerline, не все они хорошо работают друг с другом. Если вы хотите обеспечить полную совместимость, включая использование всех функций безопасности, проще всего каждый раз покупать одну и ту же марку и модель.

Однако существуют спецификации, означающие, что адаптеры Powerline от разных компаний могут работать друг с другом при определенных обстоятельствах.Две основные спецификации: HomePlug и G.hn. Как правило, если у вас есть два адаптера, использующих одну и ту же спецификацию, они должны хорошо работать вместе (хотя протоколы безопасности могут не работать).

Действительно старые устройства (например, HomePlug 1.0) не будут работать с более новыми, хотя действительно старые устройства, как правило, настолько медленные, что о них в любом случае не стоит возиться. Обязательно исследуйте совместимость, прежде чем покупать два разных типа адаптеров.

9.Ищите адаптеры Powerline с Wi-Fi

Наконец, есть адаптер powerline vs.Вопрос по Wi-Fi. Что лучше? По-разному.

Вообще говоря, проводные соединения могут быть более надежными, чем беспроводные, хотя в случае подключения к сети Powerline это зависит от качества ваших электрических кабелей. Wi-Fi конечно удобнее.

К счастью, вам не нужно выбирать между ними.Вы можете просто купить комплект Powerline с поддержкой Wi-Fi. Многие этого не делают, особенно если вы делаете покупки в более дешевом сегменте рынка, но есть много достойных вариантов, которые подходят. Взгляните на Netgear Powerline Kit в качестве хорошего примера.

Это дает вам лучшее из обоих миров. Вы можете получить фиксированное проводное соединение с настольным ПК или игровой консолью, а также расширить зону действия своей сети Wi-Fi, чтобы вы по-прежнему могли выходить в Интернет со своего iPad или любого другого устройства, использующего беспроводное соединение.

Какой адаптер Powerline лучше купить?

Теперь вы знаете, что связано с адаптерами Powerline, что делать дальше? Поиск подходящего для покупки. Мы порекомендовали пару, но для более подробного ознакомления см. Наше руководство по поиску лучшего адаптера Powerline для вашей домашней сети.

Адаптеры Powerline — незаменимый инструмент для домашнего офиса.Узнайте, что еще может помочь вам улучшить настройку офиса при удаленной работе.

10 самых безопасных сайтов для загрузки бесплатного программного обеспечения для Windows

Многие сайты загрузки программного обеспечения загружены вредоносными программами. Вот самые безопасные сайты, которым вы можете доверять, когда вам нужна бесплатная загрузка программного обеспечения.

Об авторе Энди Беттс (Опубликовано 223 статей)

Энди — бывший печатный журналист и редактор журнала, который пишет о технологиях уже 15 лет.За это время он внес вклад в бесчисленное количество публикаций и написал работы по копирайтингу для крупных технологических компаний. Он также предоставил экспертные комментарии для средств массовой информации и организовал панели на отраслевых мероприятиях.

Более От Энди Беттса

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Консультации — Специалист по спецификациям | Важные советы о проводах, кабелях

Рик Х. Рейберн, ЧП; и Барри Лассен младший. 19 сентября 2018 г.

Цели обучения

• Ознакомьтесь с кодами, приложениями и оборудованием, необходимым для распределения электроэнергии низкого напряжения.
• Узнайте о проводке и кабельной разводке применительно к электрическим системам.
• Поймите ограничения и конструктивные особенности при использовании кабеля категории.
• Знать коды и стандарты, которые инженеры-электрики должны указывать при указании этих систем, например, NFPA 70: National Electrical Code.

---

Вы когда-нибудь задумывались, как мы можем обеспечить питание систем освещения через низковольтные кабели? Или, может быть, как мы заряжаем телефоны с помощью кабеля универсальной последовательной шины (USB)? Подпадает ли эти кабели под низковольтное распределение или распределение электроэнергии? Должны ли они содержаться в системе трубопроводов? Есть ли ограничения по мощности для этих кабелей? Есть ли особые списки, связанные с этими кабелями? Существуют ли коды, специально предназначенные для кабелей на коммерческих объектах?

На все вопросы, которые вы могли задать себе, мы постараемся дать ответы, обсудив коды, приложения и оборудование, которые могут помочь вам применять эти концепции в соответствии с требованиями. Однако это очень глубокая тема, и мы не будем исчерпывающими.

Категория кабеля

Кабель категории

(Cat) — это классификация переменного количества витых пар изолированных проводов, используемых для телекоммуникаций. Есть экранированные и неэкранированные разновидности, в зависимости от среды и применения. Наиболее распространенные типы имеют неэкранированные витые пары (UTP).

Примеры включают Cat-1, Cat-2, Cat-3, Cat-4, Cat-5, Cat-5e, Cat-6, Cat-6a, Cat-7 и Cat-8.Конструкция этих кабелей описана в стандарте Американского национального института стандартов / ассоциации телекоммуникационной промышленности (ANSI / TIA) -568 (версия D 2017 г.), который поддерживается и публикуется Ассоциацией телекоммуникационной индустрии (TIA).

Системы

, использующие UTP категории Cat-1 и Cat-2, обычно не управляются этими платами, поскольку они не обрабатывают высокоскоростную передачу данных и предназначены для простой голосовой связи. Однако этот стандарт признает варианты кабелей связи Cat-5, Cat-5e, Cat-6, Cat-6a и Cat-8.

Ключевым отличием категории кабеля является количество витых пар в канале связи. За счет увеличения количества пар и качества проводников кабель можно использовать для связи в более сложной системе передачи информации, такой как сети, передача данных, кабельное телевидение и приложения Power over Ethernet (PoE).

Кабель

Cat-5e на сегодняшний день является наиболее широко используемым кабелем для сетей и систем передачи данных, он содержит четыре витые пары, в общей сложности восемь проводников.Cat-5e обеспечивает полосу пропускания 100 МГц и совместим с 10Base-T, 100Base-T, 1000Base-T, аудио / видео (A / V) системами и телефонными приложениями.

Кабель

Cat-6 — более прочный кабель, превосходящий многие параметры своего кузена Cat-5e. Обычно этот кабель выбирается с проводом большего диаметра, он обеспечивает более широкую полосу пропускания, более высокую частоту, меньшее затухание и меньший перекос задержки. Кабель Cat-6 может обрабатывать до 10 ГБ Ethernet для таких приложений, как крупные организации, университеты и высокоскоростные сети.

Кабели

Cat-8 — это еще более усовершенствованные кабели, но они еще не получили широкого распространения.

В сложных приложениях, например в приложениях, требующих подключения к сети Ethernet, используется кабель Cat-5 или выше. Кабели Ethernet могут использоваться для управления различными электронными элементами через подключение к Интернету на коммутаторе источника аудио / видео. Примеры, такие как камеры видеонаблюдения, светодиодные осветительные приборы и оборудование пожарной сигнализации, могут быть подключены через соединительный кабель Ethernet.

С принятием NFPA 70: Национальный электротехнический кодекс (NEC) издания 2017 года, часть VI статьи 840 содержит новые рекомендации по питанию электронных коммуникационных устройств.Это дополнение к коду позволяет передавать мощность с помощью тех же кабелей передачи данных, которые используются для целей связи, с использованием запасных витых пар внутри кабеля. Эта система PoE использует кабели минимум с четырьмя витыми парами и может питать как цепь управления, так и цепь питания от одних и тех же соединительных клемм.

Цепи с ограничением мощности

В статье 725 NEC

цепи с ограничением мощности подразделяются на три класса: класс 1, класс 2 и класс 3. Ограничение мощности для цепи класса 1 составляет 1000 ВА (вольт-ампер) и не более 30 В.

Ограничения мощности и напряжения для цепей класса 2 и класса 3 определены в таблицах 11 (A) и 11 (B) главы 9 NEC. Допустимые значения вольтампер не превышают 250 ВА и имеют несколько других параметров, зависящих от того, является ли система переменным или постоянным током, требуется ли максимальная токовая защита и какое напряжение в цепи (никогда не превышает 150 В).

Классификация кабелей с ограничением мощности

Кабели

Class 2 и Class 3 имеют различные требования к питанию, расположению и поддержке в зависимости от их применения.Нормы питания указаны в NEC 840.160 относительно систем PoE с ограничением мощности. Любое устройство, требующее менее 60 Вт, обычно не имеет ограничений; однако после превышения порогового значения 60 Вт система регулируется дополнительными требованиями статьи 725. Важно отметить, что в статье 840.160 строго избегается обсуждение коэффициента мощности или содержания гармоник. Однако, поскольку кабели данной категории будут пропускать только постоянный ток, предполагается, что ватты и вольтамперы одинаковы для указанных приложений.

Дополнительные классификации в зависимости от местоположения применяются при работе с выделенными воздуховодами, пленумами, стояками и общими помещениями и должны быть защищены независимо. Список, напечатанный на внешней изоляции кабеля, как правило, очень хорошо указывает, где кабель разрешен к использованию. Кабели класса 2 и класса 3 обозначаются как «CL2-» или «CL3-» соответственно. Эти кабели далее делятся на определенные типы мест для более или менее ограниченных областей.

Зоны ограниченного доступа, такие как камеры статического давления и стояки, предъявляют особые требования к установке, допустимой согласно нормам. В NEC камера статического давления определяется как отсек или камера, к которым подсоединены один или несколько воздуховодов и которые образуют часть системы распределения воздуха. Он предназначен для поддержки системы отопления, вентиляции и кондиционирования воздуха, позволяя перемещать окружающий воздух. Эта классификация зон зарезервирована для кондиционируемых помещений, которые обычно не используются и не содержат горючих или токсичных материалов.Из-за естественной рециркуляции воздуха через пространство требования к кабельной разводке камеры статического давления строго ограничены, чтобы свести к минимуму распространение огня и дыма в систему HVAC.

Для установки в помещениях, предназначенных для рециркуляции окружающего воздуха, кабели должны быть испытаны в соответствии с NFPA 262: Стандартный метод испытаний на перемещение пламени и задымление проводов и кабелей для использования в помещениях для обработки воздуха. Он измеряет расстояние распространения пламени и оптическую плотность дыма для изолированных и / или покрытых оболочкой электрических проводов и кабелей, а также волоконно-оптических кабелей, предназначенных для прокладки в камерах и подобных помещениях.

Для прокладки кабеля через вентиляционную камеру изоляция кабеля должна быть огнестойкой и не выделять дым. Перечисленные кабели, проходящие через камеры статического давления, должны иметь маркировку камеры статического давления на самом кабеле. Кабели, обозначенные как пленочные, разрешается прокладывать через другие пространства в качестве замены кабеля, такие как стояки, стены, места общего назначения и жилые единицы; тем не менее, использование кабелей, не рассчитанных на камеру статического давления, нельзя заменить пленумом.См. Рисунок 725.154 (A) NEC для получения дополнительной информации.

В соответствии с требованиями NEC, все кабели CL2 и CL3 должны иметь четкую маркировку для установки в соответствующем месте и снабжаться буквой, указывающей на допустимую практику. Кабели с «-P» могут считаться герметичными, кабели с «-R» могут считаться пригодными для стояка, кабели с «-X» могут считаться безопасными для жилых домов, и никакая добавленная буква не считается кабель общего назначения. См. Таблицу 725 NEC.154 для конкретных требований применения различных классификаций кабелей для установок Класса 2 и Класса 3.

Обычно эти кабели применяются в источниках питания класса 2, работающих от 24 В с нагрузкой менее 100 ВА, которые обычно используются во многих источниках питания для светодиодных осветительных приборов. Некоторыми преимуществами кабельной системы класса 2 являются неотъемлемые факторы безопасности при установке, техническом обслуживании и эксплуатации. Ограниченное напряжение и мощность предотвращают возгорание, а также риск поражения электрическим током.

Для систем PoE обычно выбирается категория кабеля. Эти кабели обычно поставляются с медными проводниками от 22 до 26 AWG в витых парах. Небольшая площадь поперечного сечения этих проводов по своей природе ограничивает ток, разрешенный для прохождения через кабели.

Последние достижения в светодиодной технологии работают в тандеме с более мощными кабелями, что позволяет более крупным системам использовать этот метод подачи энергии. Также примечательно, что в цепях PoE мощностью более 60 Вт определение допустимой нагрузки проводника значительно отличается от такового в статье 310 NEC.Количество связанных кабелей, размер медного проводника, номинальная температура и использование проводника по-прежнему являются преобладающими факторами, но они уменьшены для максимальной силы тока до 3 ампер. Подробности можно найти в NEC 725.144.

Кабельные опоры

NEC 725.143 содержит требования к опорам проводников. В этом разделе говорится, что кабели классов 2 и 3 не должны быть обвязаны, обмотаны лентой или прикреплены каким-либо образом к внешней стороне кабелепровода или другого кабельного канала в качестве опоры.Допускается установка этих проводников, как это разрешено в NEC 300.11 (C) (2), который позволяет использовать кабельный канал в качестве опоры для проводников цепи или кабелей класса 2, если кабельный канал содержит только проводники питания для электрически управляемое оборудование.

Все кабельные сборки PoE должны быть надежно закреплены на месте. Несущие элементы конструкции не должны быть немедленно повреждены в случае пожара. Как правило, кабели PoE, проложенные над потолком, разрешены, если они поддерживаются независимо от подвесного потолка и проложены внутри правильно поддерживаемых кабельных каналов, кабельных лотков или других поддерживающих средств.

NEC Глава 3 включает методы и материалы электропроводки, такие как кабелепроводы, кабельные каналы, кабельные лотки и низковольтные системы распределения энергии с подвесным потолком. Использование «J-образных крючков» — это типичный метод крепления кабелей, признанный стандартами TIA. Тем не менее, J-крючки не включены NEC в какую-либо конкретную статью, но они внесены в список UL для приложения и, следовательно, могут быть приняты через NEC 110.3.

При определении методов опоры для систем электропроводки в полостях потолка, понимание требований классификации сборки по классу огнестойкости является обязательным для обеспечения правильных методов установки.Как правило, для потолочных конструкций как огнестойких, так и негорючих опоры кабелей не должны крепиться непосредственно к потолку. Необходимо обеспечить надежную и независимую опору для методов электропроводки. Однако кабели могут поддерживаться потолком огнестойкого потолочного узла, если проводка была испытана как часть огнестойкого узла.

Производство тепла

При выборе кабелей для интегрированных систем связи и питания некоторые аспекты конструкции кабеля могут ограничивать как приложения, так и производительность.При попытке ограничить тепловыделение в системе следует учитывать размер проводника, номинальную температуру, тип установки и экранирование витой пары.

При определении требуемой допустимой нагрузки кабелей кабели с более высокими номерами обычно обеспечивают более низкое внутреннее сопротивление; например, Cat-5e обычно более резистивен, чем Cat-6a.

Этот показатель имеет решающее значение для предотвращения потерь мощности в канале связи. Джоулев нагрев ответственен за большую часть всей рассеиваемой мощности в резистивных кабелях и может отрицательно сказаться на функциональности цепи связи.Каждое постепенное увеличение внутреннего сопротивления обеспечивает равные дополнительные потери мощности в системе.

В ситуации, когда неизбежно большое рассеивание мощности, необходимо выбирать кабели, способные работать в более теплых условиях. Более высокие значения температуры кабеля гарантируют, что кабель выдержит комбинированный нагрев от внутреннего протекания тока и температуры окружающей среды. Чем теплее становится кабель, тем выше становится его сопротивление, что в конечном итоге может привести к чрезмерному нагреву и необратимому повреждению проводов.Пожар, потеря передачи и короткое замыкание — все это возможные проблемы, с которыми можно столкнуться, если не учитывать влияние температуры на характеристики кабеля.

При прокладке большого количества кабелей в жгуты необходимо учитывать дополнительные тепловые факторы. При плотной упаковке кабели в центре пучка не могут рассеивать тепло во внешнюю среду и могут излучать тепло только соседним кабелям. Избыточная упаковка кабельных лотков и каналов, предотвращение пожара и высокие температуры окружающей среды — все это факторы, которые могут ухудшить качество проводников из-за плохого планирования установки.В установках с большими пучками кабелей важно обращаться к таблице 725.144 NEC, чтобы применить температурную поправку при определении допустимой нагрузки кабелей.

Состав и конструкция коммуникационных и силовых кабелей также являются факторами, влияющими на снижение тепловыделения кабелей. Различные типы изоляции, экраны и материалы проводников играют важную роль в теплоемкости и рассеивании. Как уже говорилось, проводники с медью с меньшим сопротивлением (медные проводники большего размера) имеют более низкие резистивные потери, выделяя меньше тепла.Кроме того, кабели с металлическим экраном имеют тенденцию более эффективно отводить тепло от проводника, чем кабели, изготовленные только из полимерных материалов. Кроме того, минимизация электромагнитных эффектов в кабеле предотвращает протекание нежелательных токов и, следовательно, нежелательного тепла через любые проводники.

Длина кабеля и падение напряжения

Как и для всех токоведущих проводов, существует некоторое максимально допустимое расстояние, прежде чем сопротивление провода вызовет чрезмерное падение напряжения.Хотя это не является обязательным требованием во всех юрисдикциях, NEC рекомендует ограничить падение напряжения до 5% от точки обслуживания до конечной розетки или устройства.

Как правило, рекомендуется ограничивать падение напряжения до 2% для фидеров и 3% для конечных ответвлений. Для кабелей категории Ethernet это расстояние ограничено 100 м (328 футов), при этом допускается 90 м (295 футов) от коммутационной панели и 10 м (33 футов) от розетки до устройства. Когда устройство с питанием (PD) подключено к источнику питания (PSE), PD отправляет сигнал PSE, запрашивая количество энергии, необходимое для работы.

Например, если камера PoE запрашивает 30 Вт от PSE, PSE ответит сигналом 30 Вт для управления камерой. При поддержании ниже порогового значения 100 м падение напряжения на кабеле в основном незначительно и не влияет на работоспособность камеры. На расстоянии более 300 футов работа камеры может быть нарушена; однако такие устройства, как инжекторы и волоконно-оптические преобразователи среды, могут увеличивать максимальное расстояние системы на сотни футов.

За счет внедрения инжектора PoE сигнал мощности повышается до первоначально запрошенной мощности в месте расположения инжектора.Поместив инжектор немного выше максимальной длины кабеля, сигнал может быть передан еще на 300 футов от инжектора. Однако расположение инжектора ограничено, так как он должен подключаться к источнику 120 В для обеспечения дополнительной мощности и усиления сигнала.

Если требуется более продолжительная работа в месте без достаточного количества подключений на 120 В, то в систему можно заменить медиаконвертер. В PSE или рядом с ним кабель категории может быть подключен к медиаконвертеру, и сигнал будет передаваться по оптоволоконным кабелям на расстояние до 900 футов.Одним из преимуществ медиаконвертеров является использование оптоволоконных кабелей.

Например, на парковке с камерами, установленными наверху световых столбов, которые предназначены для поддержки PoE и в среднем на расстоянии более 300 футов от шкафа связи, многопортовый медиаконвертер является хорошим выбором. Поместив преобразованный носитель в оборудование источника питания, оптоволоконный кабель можно вывести на парковку и во второй многопортовый медиаконвертер. От этого центрального соединения кабели категорий могут проходить к каждой камере в радиусе 300 футов кабеля, питая столько камер, сколько портов в медиаконвертере.Однако обычно для этих преобразователей требуется питание 120 В.

Типичные области применения кабелей питания через Ethernet (PoE):

• Обнаружение дневного света.
• Светодиодное освещение.
• Обнаружение движения.
• Камеры видеонаблюдения.
• Охранные датчики (тачпады).
• Колонки / аудиооборудование.
• Wi-Fi роутеров.

Советы, чего следует избегать

• Избегайте применения кабелей без опор.Следуйте требованиям Building Industry Consulting Service International (BICSI) и NFPA 70: National Electrical Code (NEC) для надлежащей поддержки. Минимизация провисания крючков и использование опор с широким основанием предотвращает нарушение спецификаций радиуса изгиба кабеля
• Проверьте места, через которые проходит кабель. Если это определено как нагнетательное пространство для кондиционирования воздуха, как это определено Международным механическим кодексом и NEC, то необходимо использовать соответствующий кабель, рассчитанный на статический воздухозаборник.

Расчеты

Рассмотрим устройство, которое находится на расстоянии 250 футов от патч-панели источника.
