Ошибки монтажа витой пары и оптоволокна

26 января 2018 13:02

Любая работа, выполненная по принципу “И так сойдёт!”, оборачивается самыми неприятными последствиями для всех участников процесса. Кабельные системы особенно требовательны к качеству монтажа, и не важно, идёт речь о витой паре или об оптоволокне. Один из способов делать работу качественно и профессионально – это учиться на ошибках, желательно сразу на чужих. В этом материале мы поделимся с вами советами от опытных специалистов о том, какие бывают ошибки при монтаже кабелей и как их избежать.

Начнем с медного кабеля. Монтаж витой пары всегда предусматривает бережное отношение к кабелю и не является поводом для проверки степени его гибкости. Настоящий профессионал должен быть знаком с требованиями по прокладке кабеля и избегать недопустимого радиуса и слишком острых углов сгиба. Рассмотрим конкретные случаи.

Часто встречается ситуация, когда в процессе прокладки линии монтажники подводят витую пару к углублению в стене для сетевой розетки. А пока розетки нет, они скручивают торчащие излишки кабеля в узлы. Это чревато заломами проводников, что может вызвать нарушение целостности изоляции. Кабельная линия в таком случае начинает работать хуже, и кабель придётся заделывать заново.

Следующий вариант неправильной прокладки – это сильный изгиб кабеля. Независимо, на каком участке это происходит – на выходе из короба, на углу стены или где-то ещё. В кабеле, согнутом под углом 90 градусов, помимо треснутой оболочки, усилятся обратные отражения сигнала и перекрёстные наводки.

Правильный монтаж кабеля витой пары категорически исключает прокладку линий в лифтовых шахтах. Также не допускается использовать каркас фальшпотолка в качестве опоры для прокладки кабелей.

Даже если вы не специалист по сетевым технологиям, но видите, что пластиковый короб с кабелем немного – пусть и на считанные миллиметры, не доходит до розетки, или сами розетки установлены криво, то очевидно, что такие недочёты отразятся и на качестве сигнала. При таких очевидных внешних проблемах есть повод усомниться и в надёжности элементов, скрытых от глаз. Если вы выполняете монтажные работы самостоятельно, избегайте таких ошибок, если же работы выполнил приглашённый мастер, смело требуйте переделки и исправления недочётов.

Теперь немного об оптоволокне. Одна из распространённых ошибок при монтаже оптических кабелей в стойках или шкафах – это игнорирование горизонтальных организаторов. Когда ряд кабелей, подсоединенных к патч-панели или другим устройствам, под достаточно острым углом уходят в сторону, ухудшение сигнала – лишь вопрос времени. Простой кабельный организатор решает такую проблему быстро и эффективно.

При планировании и прокладке оптических кабельных линий необходимо соблюдать следующее требование: с каждой стороны должно оставаться как минимум 3 метра кабеля запаса.

Как и витая пара, оптический кабель чувствителен к изгибам и механическим нагрузкам. Эти явления несут опасность как для физической целостности кабеля, так и для сигнала. Макроизгибы оптических волокон приводят к потерям мощности сигнала. Такие потери вызывают проблемы в работе домашних сетей и транспортных оптических линий. Поэтому необходимо всегда следить за правильной укладкой и фиксацией кабеля, избегая существенных перегибов.

Общей ошибкой при работе с медными и оптическими кабелями является использование инструментов низкого качества. Практика показывает, что надёжный проверенный инструмент для монтажа витой пары и оптоволокна – это верный и необходимый помощник монтажника в создании эффективных кабельных систем.

Как соединить оптоволокно с витой парой — MOREREMONTA

Привет, всем! Сегодня ко мне на почту пришло очень интересное письмо. В нем был только один вопрос: «Как соединить оптоволоконный кабель в домашних условиях своими руками?». Я немного даже опешил от такого вопроса. Дело в том, что подобные вопросы приходят достаточно часто, поэтому я решил написать короткий разбор этого вопроса. Но сначала нужно немного углубиться в теорию передачи данных по оптическому кабелю.

Как передается информация

Оптоволокно состоит из центральной жилы и двух оболочек, но нас интересует именно первая оболочка. Первую обычно делают из стекла. Передача данных происходит путем световых пучков. Но встает проблема того, что свет, как и любая другая волна начнет затухать.

Читайте также: Клапан регулирующий давление после себя

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

1) Ящик для оборудования на стену (сам выбирай какой)
2) В ящике оптика сваривается с оптическим патч-кордом (понадобится сварить минимум 2 волокна)
3) Модуль оптики вставляется в сплайс-кассету, закрепляется двумя стяжками, закручивается по кругу в кассете патч-корды, и вставляются в гребёнку, кассета закрывается.
4) Концы патч-кордов имеют круглые коннекторы, которые вставляются в медиаконвертер, один на вход, другой на выход (RX & TX).

5) Медиаконвертер вставляется в специальный свитч, а в свитч уже вставляется витая пара и раскидывается по зданию.

6) С другой стороны оптического кабеля (в другом здании) проделывается такая же процедура.
В общем примерно так.
П. С. Аппарат для сварки оптики стоит около 15000$
Если бюджет не позволяет, то вместо сварки оптики можно сделать идеальные сколы на волокнах кабеля и на волокнах патч-корда, вставить их напротив друг друга в специальных соединитель и зажать их так чтобы они идеально ровно смотрели друг на друга торцами (чтобы как бы луч света проходил через них так, как будто между ними нет разрыва) , вставить это дело в кассету, а дальше так, как я написал.

Как соединить оптоволоконный кабель в домашних условиях

Как передается информация

Общую статью про оптоволокно мы можете прочитать ЗДЕСЬ.

Поэтому первая верхняя оболочка должна полностью отражать свет. Использовать зеркала или металлическое напыление дорого, поэтому в свое время был придуман другой способ. Для этого используется отражающий слой с другой плотностью и структурой. Поэтому свет, отражается от данной поверхности и летит дальше.

По сравнению с витой парой – оптоволокно имеет огромное количество преимуществ:

Передача данных на дальние расстояния;
Увеличения скорости передачи данных до нескольких Гбит в секунду;
Защита от внешних факторов: перепада температур, влаги и т. д.
Свет не подвержен электромагнитному воздействию, в отличие от передачи данных по витой паре.

Подобные кабеля используют для подключения целых домов, а также для прокладывания сетей в крупных городах на большое расстояние. Так как при этом не нужно постоянно устанавливать повторители на расстояние затухания сигнала.

Соединение оптоволокна

И тут сразу же встает вопрос – как соединить оптоволокно. Конечно, соединить его можно и для этого используют несколько способов. Первый с помощью специальных небольших «Пигтейлов» (Pigtail). Для этого берут два конца провода и засовывают внутрь. Внутри уже есть небольшой кусок подобного стекла. Далее идёт сварка с помощью специального оборудования.

Второй способ — это обычная сварка. Для этого случая нужен профессионал, который специализируется на сварке «оптики». Несмотря на очень высокоточную сварочную машину, задача специалиста: точно направить два проводка так, чтобы центральная жила и внешняя отражающая оплетка сварились точно вместе. Нужно понизить шанс потерь сигнала на этом участке.

Если сварка будет не точной или что-то пойдет не так, то на этом участке будет потери сигнала, помехи, скорость будет ниже, а дальность передачи данных будет меньше. При попадании в стекло примесей можно свести на нет хоть какую-то передачу информации, а свет будет почти 100 % тухнуть именно в этом месте.

Теперь надеюсь вы понимаете, что самостоятельно объединить два оптоволоконных кабелей в домашних условиях – невозможно. Потому что даже с высокоточным аппаратом иногда сварка даёт сбои и приходится переделывать.

В качестве дополнительного материала советую прочитать мою статью по «оптике» тут. Там простым языком написано про технологию передачи информации с помощью оптической линии. Также советую прочитать про витую пару, чтобы примерно понимать в чем они различаются.

Что такое оптоволокно, его отличие от витой пары, что лучше?

Представьте: вы переехали в новую квартиру и собираетесь подключить себе Интернет. Дом обслуживают 2 провайдера – «Медный всадник» и «Оптическая иллюзия». Преимущества первого – надежные, проверенные технологии на основе медной витой пары. Девиз второго: «Даешь оптоволокно в каждый дом», а это безграничная скорость, да и вообще модно и круто. Кому вы понесете деньги?

Положиться на опыт десятилетий или довериться инновациям? Если взвесить плюсы и минусы того и другого, то побеждает… Впрочем, давайте обо всем по порядку: что такое оптоволокно, в чем его принципиальные отличия от витой пары и что лучше для подключения домашнего Интернета.

Со скоростью света

Предполагаю, что многим читателям приходилось препарировать обычный сетевой кабель, и они знают, что он состоит из медных жил. Металл, в частности, медь передает информацию с устройства на устройство посредством электрических импульсов. Но электричество – лишь один из возможных переносчиков сигнала в компьютерных сетях, еще им бывают радиоволны и свет.

Для передачи светового импульса медь не годится, ему нужна прозрачная среда – светопроводящее волокно, которое и называют оптическим.

Оптоволокно или световод – это особая нитевидная структура из стеклянных или пластиковых материалов, которая проводит свет на большие расстояния. Скорость передачи по нему, в отличие от меди, практически безгранична!

Пучок таких волокон под одной оболочкой называют волоконно-оптическим кабелем, а сеть из них – волоконно-оптическими линиями связи или ВОЛС.

Оптоволокно: что оно собой представляет

Оптическое волокно состоит из прозрачного сердечника – среды передачи света, и оболочки (демпфера), которая препятствует затуханию импульса и обеспечивает его доставку до конечной точки.

Передающие среды, которые иначе называют ядрами оптических волокон, делают из кварцевого, халькогенидного и других видов стекол, а также из акриловых смол. Эти материалы характеризуются прочностью, гибкостью, высокой светопроницаемостью и низкой чувствительностью к перепадам температур и излучениям. Оболочки также состоят из стекла или пластика.

Толщина световодов, используемых в построении ВОЛС, составляет 125 мкм. При этом диаметр сердечника может быть разным – 7–62,5 мкм в зависимости от вида оптоволокна.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

OS1 – одномод с сердечником 9 мкм.
OS2 – широкополосный одномод с сердечником 9 мкм.
OM1 – многомод с сердечником 62,5 мкм.
OM2 – многомод с сердечником 50 мкм.
OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
OM3 – высокоскоростной многомод с сердечником 50 мкм.
OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Для подключения к Интернету жителей многоэтажных домов чаще всего используют многомодовые кабели классов OM3 и OM4.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Так что же лучше – оптика или медь?

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

	Оптоволокно	Медная витая пара
Теоретически достижимая скорость связи	OS1 – 40 Гбит/с OS2– 100 Гбит/с OM3 и ОМ4 – 100 Гбит/с	До 10 Гбит/с для кабелей категории 6 и 7.
Максимальная длина неразрывной линии	OS1 – 100 км OS2 – 40 км ОМ3 – 300 м ОМ4 – 125 м.	100 м
Физические свойства кабеля	Тонкий, хрупкий	Толстый, гибкий
Подверженность внешним воздействиям	Чрезмерные изгибы, давление, некоторые виды излучений	Электромагнитные помехи, атмосферное электричество, агрессивные химические среды, огонь, несанкционированное подключение для считывания данных
Совместимость с клиентским оборудованием	Требует покупки специальных адаптеров	Совместима с любыми устройствами, оснащенными гнездами RJ-45
Обслуживание	Требует спецоборудования и профессиональной подготовки	Требует минимальных навыков и знаний
Стоимость	Высокая	Низкая

Подведем итоги:

Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
Вам нужна скорость, и этим все сказано.
Безопасность сети в плане возможной утечки данных – ваше всё.

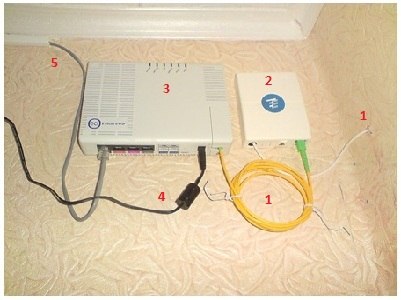

Какое оборудование купить для домашней оптоволоконной сети

Оборудование, через которое клиентские устройства получают доступ в Интернет по волоконно-оптической связи, обычно предоставляет провайдер. Но это, как правило, простейшие бюджетные девайсы с ограниченным набором возможностей. Если хотите что-нибудь быстрее, мощнее, функциональнее, приобретите его самостоятельно.

Для построения домашней сети из «разношерстных» устройств понадобится роутер (маршрутизатор) с портом подключения оптики SFP, SPF+, XPF, PON или GPON – так их обозначают на корпусе аппарата. В отличие от универсального RJ-45, оптоволоконные разъемы бывают нескольких типов (форм). Какой подойдет вам, лучше уточнить у провайдера, с которым вы планируете заключить договор. Самый распространенный называется SC/APC.

Однако тип разъема – не единственное различие между такими роутерами. Оптоволоконные порты имеют разную пропускную способность, и она должна быть указана в характеристиках аппарата.

Внутри маршрутизатора оптический сигнал преобразуется в электрический и радио, которые понимают подключаемые устройства – ПК, телефоны и прочее. Они получают сигнал через интерфейсы LAN (Ethernet) и Wi-Fi. От пропускной способности последних тоже зависит скорость работы сети.

Для максимального раскрытия потенциала оптоволоконной связи все сетевые интерфейсы маршрутизатора должны поддерживать современные скоростные стандарты. А именно:

SFP/ SPF+/XPF – не меньше, чем скорость провайдера согласно тарифному плану. Одни производители указывают здесь 2 значения – скорости приема и отдачи сигнала, другие – только наибольший.
LAN (Ethernet) – 1 Гбит/с.
Wi-Fi – 802.11b/g/n/ac. При поддержке этого стандарта теоретически достижимая скорость соединения для роутеров с 8-ю антеннами составляет 6,77 Гбит/с.

Ниже небольшой список моделей маршрутизаторов с поддержкой подключения к оптоволоконным линиям. Они различаются характеристиками и ценой.

TP-Link TX-VG1530
D-Link DPN-R5402C
ZyXEL PSG1282NV
D-Link DVG-N5402GF
ZyXEL PSG1282V
Keenetic Giga

Какой из них лучше? Тот, что больше отвечает вашим задачам и максимально приближен к параметрам вашей сети. Впрочем, при сходстве основных данных на первый план выходят дополнительные функции, а они здесь очень разные. Выбирайте и пользуйтесь.

Удачного подключения!

Что лучше выбрать при подключении интернета в квартире, оптоволоконный кабель или витую пару?

На данный момент интернет является безусловным лидером как в плане получения информации, так и в плане предоставления развлечений. А для организаций это еще и важный инструмент, без которого уже просто невозможно вести бизнес.

В связи с этим для многих пользователей интернета встает вопрос выбора хорошего провайдера, который гарантированно сможет представить быстрый и, самое главное, стабильный канал связи со всемирной паутиной.

И для начала определитесь с тем, есть ли на сайте того провайдера, услугами которого вы решили воспользоваться, сервис, позволяющий определить, можно ли подключить интернет по вашему адресу.

Наличие сервиса или карты охвата территории подключения сразу даст вам понять, является ли данный провайдер для вас актуальным, и укажет на качество его заботы о клиенте.

Что лучше при подключении интернета, оптоволокно или витая пара?

С одной стороны, казалось бы, что ответ однозначный, конечно же, при подключении интернета в квартиру оптоволокно лучше, чем витая пара. Но на практике не все так однозначно, как кажется.

Если речь идет об основном кабеле, который подходит к дому, тогда да, действительно оптоволоконный кабель имеет преимущество перед медным проводом.

Однако если речь идет о кабеле внутри жилого дома или в самой квартире, то тут, как ни странно, преимущество имеет витая пара.

Почему, спросите вы?

Сейчас мы попытаемся разобраться в этом вопросе.

Дело в том, что при подключении интернета для провайдера большое значение имеет не только проведение сети, но и ее обслуживание. Помимо того что сеть должна работать качественно, она еще должна быть доступна по цене.

Так как все затраты на обслуживание интернет-соединения все равно в конечном счете лягут на конечного потребителя, то есть на абонента, то вам нужно учитывать этот немаловажный нюанс.

Итак, давайте пойдем по порядку.

И начнем мы с пропускной способности как оптоволоконного кабеля, так и витой пары.

Скорость передачи данных у оптоволокна практически не ограничена, а пропускная способность витой пары равна 200 Мбит в секунду. Вот оно, явное преимущество оптики.

Однако на данный момент времени практически все провайдеры не дают своим абонентам более 100 Мбит в секунду, более того, такая скорость предоставляется, скорее всего, только на начальный период. А после окончания тестового периода многие провайдеры понижают ее до 45 Мбит в секунду, а то и меньше.

В результате получается, что преимущества оптоволокна как бы есть, но фактически не используются и, скорее всего, в ближайшие 10- 15 лет использоваться не будут.

В принципе и все, больше преимуществ у оптического кабеля практически нет. А вот недостатков у него вполне хватает.

Во-первых, цена CPE.

CPE — это клиентское оборудование, расположенное в помещении клиента. Оно достаточно дорогое, и без него оптоволокно работать не будет. При том что витую пару можно подключить к любому устройству без соответствующего оборудования.

Во-вторых, оптоволокно опасно гнуть, так как провод может сломаться, отсюда второй недостаток оптики — дорогой ремонт. Причем опять-таки этот ремонт будет проходить за счет абонента.

И наоборот, подключая интернет в квартире с помощью витой пары, вы можете смело гнуть ее, как вам заблагорассудится, например прокладывая провод в кабель-канал, в любом удобном направлении и под любым углом. Да и замена медного провода в случае его поломки обойдется вам очень дешево, а скорее всего, его вообще заменят бесплатно.

Если у вас дома возникли какие-то проблемы с оборудованием, то на витой паре это можно увидеть в офисе компании и быстро и оперативно все исправить.

А если у вас в квартире установлено оптоволокно, то системные администраторы вашего провайдера вряд ли смогут вам помочь не выходя из офиса. Вам придется ждать мастера, пока он не приедет и не починит неисправность, а это потеря времени и нервов.

Вывод напрашивается сам: оптоволокно — это модный элемент, который не дает никаких преимуществ, при этом добавляет дополнительные расходы. Так что будьте внимательны при выборе провайдера и способе подключения интернета.

Витая Пара vs Коаксиальный Кабель vs Волоконно-оптический Кабель

Лучшая помехозащищенность из-за попарного свивания проводов с определенным шагом.

Большое количество разновидностей кабеля, которые можно подобрать в зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей.

Что такое коаксиальный кабель?

Коаксиальный кабель – это цилиндрический проводник, внутри которого строго по оси цилиндра пролегает центральный провод. Цилиндрический провод состоит из медной оплетки, которая называется внешним проводником. Пространство между внешним и центральным проводником обычно заполнено диэлектриком. Как отдельно шайбами, так и всплошную.

Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.

Типы Коаксиального Кабеля	Описание
RG59	Это стандартный коаксиальный кабель. Он тоньше, с более тонким экранирующим слоем, подходит для сетей кабельного телевидения и коротких дистанций.
RG6	Это коаксиальный кабель большего диаметра, с более толстым изоляционным слоем и лучшим экранированием. Он больше подходит для передачи цифровых видеосигналов и спутникового телевидения.

Оптоволоконный кабель, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

Тип кабеля	Скорость	Пропуская Способность	Дистанция
оптоволоконный кабель	10/100/1000Mbps, 10/40/100/200Gbps	До 4700MHz	До 80km
витая пара	До 10Gbps	До 4700MHz	До 100m
Коаксиальный кабель	—	750MHz (дефолт)	До 500m

B.

Цена на кабель

Тип кабеля	Описание	Цена
оптоволоконный кабель	50ft LC-LC дуплексные 9/125 одномодовые оптические патч-корды	372.00 руб
витая пара	50ft 24AWG патч-корд Cat.6 UTP с Snagless Boot	713.00 руб
Коаксиальный кабель	50ft RG6 цифровой экранированный коаксиальный кабель	855. 00 руб

Из данной таблицы мы видим, что цена на оптоволоконный кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

C.Установка

Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара. Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния. Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.

D.Использование

Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.

Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.

Заключение

Есть очевидные различия между оптоволоконным кабелем, кабелем витая пара и коаксиальным. Сейчас оптоволокно становится трендом, который отвечает растущим потребностям рынка вслед за развитием технологий. Тем не менее, Ваш выбор соответствующего типа кабеля сильно зависит от сферы применения, требований к дистанции передачи данных и производительности.

👆Оптоволокно или витая пара — что лучше | Интернет | Блог

В различных сетях для передачи информации используются специальные кабели — витая пара и оптоволокно. Можно ли выбрать что-то одно, какое у них назначение, в чем их отличия, преимущества и недостатки — разберемся.

Особенности производства витой пары

Витая пара была создана Александром Беллом в 1881 году, а уже в 1900 году повсеместно использовалась в телефонных линиях на территории США. Как можно догадаться по названию, в этом типе кабелей используется несколько витых пар — двух изолированных проводников, скрученных с определенным шагом. Такое конструктивное решение было принято, чтобы уменьшить электромагнитные помехи от внешних источников. В витой паре также могут использоваться и дополнительные слои для защиты от внешних наводок.

Создание витой пары начинается с огромных бобин медной проволоки, которая служит проводником электрического сигнала. Каждая медная нить диаметром в 7,8 мм наматывается на систему из нескольких роликов и вытягивается до 0,4-0,6 мм. Процесс вытягивания позволяет получить из 160 метров медного стержня более 1,5 км провода.

На следующем этапе медь покрывают пластиковым изолятором разных цветов. Его делают из негорючего полипропиленового состава, который поставляется на производства в виде гранул. Затем каждый кабель по цвету наматывают на отдельные катушки. Далее с помощью специального станка из двух проводников создается одна витая пара, а после — четыре или больше витых пары соединяются в один кабель с последующим экранированием.

В конце производства готовые кабели сворачивают в катушки и упаковывают для транспортировки. Согласно исследованию DISCOVERY Research Group на 2019 год объем рынка LAN-кабелей России составлял 570 330 километров. Этого хватит, чтобы 14 раз охватить всю Землю по экватору.

Производство оптического волокна

Патент на передачу данных посредством света в оптоволокне в 1934 году получил Норман Френч — инженер фирмы AT&T, но первые лазер и приемник сигналов появились только
в 1962 году. Коммерческое использование таких кабелей началось только в 80-х годах, когда удалось решить проблему быстрого затухания.

Оптическое волокно представляет собой нить из прозрачного материала — стекла или пластика. Кабель состоит из сердцевины, в которой перемещается свет, и оболочки с другим коэффициентом преломления.

Толщина сердцевины зависит от того, сколько лучей (мод) будет передаваться по кабелю.

Производство оптоволокна — это сложный и высокотехнологичный процесс. В России первый завод появился в 2015 году в Саранске. В восьмиэтажном здании Сарансккабель-Оптика располагается вертикальная производственная линия. Все начинается со специальных преформ (заготовок), которые при помощи мощной печи разогреваются до 2 000 градусов Цельсия. Из печи выходит уже волокно толщиной в 125 микрон.

Далее нити покрывают акрилатом и обрабатывают ультрафиолетовыми лампами для затвердевания. На выходе получается готовый оптоволоконный кабель. Процесс идет практически непрерывно, а нить движется через все восемь этажей со скоростью до 1 700 метров в минуту. На выходе формируются небольшие катушки с оптоволокном, готовые
к доставке.

Витая пара против оптоволокна: преимущества и недостатки

Принципиальное отличие этих двух типов кабелей заключается в способе передачи сигнала:
в витой паре это электрический импульс, а в оптоволокне — световой луч.

Оптоволокно обладает следующими достоинствами:

Высокая скорость передачи данных. Рекорд для оптоволокна — 27 Тбит/с на расстояние около 80 км, но на практике используются скорости от 1 до 100 Гбит/с.
Высокая помехозащищенность. Другие электролинии и даже гроза не внесут искажения
в передаваемый сигнал.
Широкий диапазон рабочих температур. Кабели работают в диапазоне от -100 до +500 градусов Цельсия благодаря применению стекла в производстве.
Высокая длина одного сегмента. Световой луч без затухания способен проходить расстояния до 15 километров, что уменьшает число необходимых повторителей.
Меньший вес по сравнению с аналогичным отрезком витой пары.
Гарантия до 25 лет.

Несмотря на многочисленные достоинства, оптическое волокно не смогло вытеснить витую пару. Все дело в нескольких важных минусах. Цена на оптоволоконное оборудование даже
с появлением многочисленных производств остается высокой, поскольку оно работает
не с электрическими сигналами, а с оптическими.

Другая проблема — относительная хрупкость и сложность монтажа. Несмотря на то, что оптоволокно можно гнуть, в его основе лежит стекло, поэтому при сильных изгибах такой кабель ломается. Угол изгиба больше 90 градусов дает ослабление сигнала. Для спайки необходим специальный аппарат, без которого соединить два конца оптоволоконного кабеля невозможно. Ремонт таких коммуникаций сложнее и требует особой квалификации.

Помимо этого, большая часть потребительской техники (роутеры, телевизоры, TV-приставки) работают с электрическими сигналами, поэтому подключатся посредством витой пары.

Витая пара по многим параметрам проигрывает оптическому волокну: невысокие скорости передачи (для категории Cat.7 до 10 Гбит/с), длина одного сегмента не может превышать 300 метров, а поскольку медь подвержена окислению, то и срок службы у витой пары при оптимальных условиях влажности и температуры не превышает 15 лет.

Главный минус — подверженность помехам, что вынуждает производителей тратиться на дополнительные меры защиты. В заводских условиях с мощным электромагнитным излучением витую пару использовать невозможно.

Почему не используется что-то одно

Несмотря на очевидные достоинства оптического волокна, витая пара со своими минусами остается неотъемлемой частью интернет-коммуникаций и не только. Главная причина — дешевизна оборудования и легкость обслуживания. Большинству обычных потребителей хватает скорости до 1 Гбит/с, которую без проблем обеспечивают последние категории витой пары. Также в квартирах и частных домах нет сильных электромагнитных наводок, которые могут создать помехи.

Самое главное — витую пару намного проще прокладывать. В квартирах нередко приходится протягивать LAN-кабели в специальных каналах плинтуса. Избежать изгибов в 90 градусов будет практически невозможно. Заменить патчкорды или участок витой пары могут даже обычные пользователи при наличии соответствующего инструмента.

Прокладывать оптоволокно на небольшие расстояния в квартирах и частных домах сложно
и часто нерационально, особенно, если вся техника имеет стандартные порты RJ-45. Противоположные качества оптоволокна и витой пары вынуждают делать комбинированные сети.

На больших расстояниях прокладывают оптоволокно, используя его главные достоинства — высокую скорость передачи, длину сегмента, стойкость к перепадам температур и помехам. Для подключения абонентов на небольших участках применяют витую пару, поскольку ее легко монтировать и нет необходимости ставить для каждой квартиры медиаконверторы.

Учитывая хрупкость оптоволокна и совершенствование витой пары (новейший стандарт Cat.8 обеспечивает скорость до 40 Гбит/с), ни один из типов кабелей не сможет вытеснить второй
и стать повсеместным в ближайшие годы.

Витая пара, коаксиальные и оптоволоконные интернет-кабели | Блог

Большинство из нас знает общее различие между ADSL, COAX и оптоволоконным Интернетом, но кабели, стоящие за этими соединениями, могут быть большей загадкой. Три наиболее распространенных типа коммуникационных кабелей — это витая пара, коаксиальный и оптоволоконный. Понимание разницы в том, как данные проходят через каждый кабель, в конечном итоге влияет на такие вещи, как скорость, задержка, безопасность, стоимость и т. Д. три различных типа кабеля и на что они способны:

Кабели витой пары:

Кабели витой пары — это буквально пара изолированных проводов, скрученных вместе.Хотя это действительно помогает снизить внешний шум, эти кабели по-прежнему очень чувствительны к нему. Кабели витой пары являются наиболее экономичным вариантом из трех — в основном из-за их более низкой пропускной способности и высокого затухания . Есть два типа витых пар:

Неэкранированная витая пара (UTP)

«Неэкранированный» означает, что для блокирования помех не требуется физическое экранирование.
Наиболее часто используемый кабель из двух, они часто используются как для домашнего, так и для корпоративного доступа в Интернет.
Существует несколько категорий UTP, пропускная способность которых увеличивается по мере продвижения вверх по шкале, например:
- CAT1 = до 1 Мбит / с | CAT2 = до 4 Мбит / с | CAT5e = до 1 Гбит / с

Экранированная витая пара (STP)

«Экранированный» с оболочкой из фольги для подавления любых внешних помех
Используется в основном для крупных предприятий, высокопроизводительных приложений и внешних кабелей, которые будут подвергаться воздействию элементов окружающей среды.

Коаксиальные кабели:

Коаксиальные кабели — это кабели для высокочастотной передачи, состоящие из одного сплошного медного сердечника, по которому данные передаются электрически по внутреннему проводнику. Пропускная способность коаксиального кабеля в в 80 раз выше, чем у кабелей с витой парой.

Этот тип кабеля обычно используется для передачи ТВ-сигналов (его более высокая полоса пропускания делает его более подходящим для видеоприложений) и для подключения компьютеров к сети или Интернету. Наряду со стабильной передачей данных, коаксиальный кабель также имеет возможности защиты от помех и может эффективно защищать сигналы от помех.Стоимость немного выше, чем у кабелей с витой парой, но все же экономичнее, чем у волоконных. Также есть два типа коаксиальных кабелей:

75 Ом

Наиболее часто используется для передачи видеосигналов
Часто используется для подключения видеосигналов между различными компонентами, такими как DVD, видеомагнитофоны или приемники, обычно известные как кабели A / V.
50 Ом

В основном используется для передачи сигнала данных в системе двусторонней связи
Наиболее часто используется для компьютерных магистралей Ethernet, радиоприемников AM / FM, антенн GPS, полицейских сканеров и систем сотовой связи.
Волоконно-оптические кабели:
Волоконно — новейшая технология кабельной разводки.Вместо передачи данных по медным проводам эти кабели содержат оптические волокна, которые передают данные посредством света, а не с помощью электрических импульсов. Каждое отдельное оптическое волокно покрыто пластиком и заключено в защитную трубку. Это делает оптоволоконные кабели чрезвычайно устойчивыми к внешним помехам. В результате получается сверхнадежное высокоскоростное соединение с пропускной способностью передачи в 26000 раз больше, чем у кабелей с витой парой, но при этом гораздо более высокая стоимость. Опять же, есть два типа оптоволоконных кабелей:
Одномодовый
Имеет небольшую сердцевину и пропускает только одну моду света за раз
Из-за этого количество отражений света уменьшается по мере их прохождения через сердцевину
Результат — низкое затухание и возможность передачи данных дальше и быстрее
Обычно используется в телекоммуникационных сетях, сетях кабельного телевидения и университетах.
многомодовый
Имеет сердцевину большего диаметра, что позволяет распространять несколько видов света.
Количество световых отражений увеличивается по мере их прохождения через ядро, что позволяет передавать больше данных через
Из-за высокой дисперсии многомодовые кабели имеют более низкую полосу пропускания, более высокое затухание и более низкое качество сигнала при дальнейшей прохождении.
Чаще всего используется для связи на коротких расстояниях, таких как локальные сети, системы безопасности и обычные оптоволоконные сети.
Оптоволоконные сети могут быть совместно используемыми или выделенными. –. Убедитесь, что вы выбираете наиболее подходящую для своих нужд.
Итог
Вспоминая начальную школу и аналогию «Златовласка и три медведя», все три типа интернет-кабеля предлагают нечто иное. Выделенное волокно может быть слишком горячим, а ADSL — слишком холодным. Если вам нужна помощь в поиске «правильного» решения, свяжитесь с нами — наша команда экспертов всегда готова помочь.
Коаксиальный кабель
, витая пара и оптоволоконный кабель
Сетевые кабели используются для систем связи во всем мире. Использование правильного кабеля обеспечит оптимальную производительность сети. Следовательно, использование коаксиального кабеля, витой пары или оптоволоконного кабеля будет зависеть от устанавливаемой системы связи.
Каждый тип кабеля служит определенной цели, имеет определенные преимущества и, безусловно, недостатки, если установлен неправильный кабель.При выборе правильного кабеля для вашей сети для достижения оптимальной производительности необходимо учитывать ряд факторов, в том числе:
Факторы окружающей среды
Расстояние
Пропускная способность
Трансмиссия
Вместимость
Вот удобное руководство, в котором кратко описаны преимущества и недостатки каждого из них:
Коаксиальный кабель
Его широкое использование в бесчисленных домах сделало коаксиальный кабель привычным для многих.Используемый с начала 20 века, он по-прежнему используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами для передачи сообщений — данных, видео и голоса. Он отличается надежной и точной передачей.
Коаксиальный кабель имеет внутренний проводник, окруженный изолирующим слоем, вокруг которого имеется проводящий экран. В некоторых случаях даже внешняя оболочка кабеля может быть изолирована. Центральный проводник передает электрический сигнал. Экранированная конструкция кабеля позволяет быстро передавать данные через медную жилу без помех от факторов окружающей среды.
Коаксиальные кабельные сборки легко устанавливаются и отличаются исключительной прочностью. Поскольку коаксиальный кабель лучше всего работает на более коротких расстояниях, он идеально подходит для домашних сетей и сетей передачи данных средней емкости. Потеря сигнала является недостатком при использовании коаксиального кабеля на больших расстояниях, а утечки сигнала возможны в точках входа или выхода, то есть в точке контакта между штекерными и гнездовыми разъемами. Утечка вызывает искажение, сигнал нечеткий или снежный. Колебания скорости в широкополосных сетях также могут возникать при передаче данных в периоды интенсивного использования.
Преимущества
Очень прочный
Лучше всего работает на коротких дистанциях
Недостатки
Потеря сигнала на большом расстоянии
Утечка сигнала в точках выхода
Колебания скорости при интенсивном использовании
Кабель витой пары
Как следует из названия, кабель витой пары буквально изготавливается путем переплетения двух или более отдельных изолированных проводов и их параллельной прокладки.Скрученные провода обладают свойствами подавления помех. Таким образом, он подходит для передачи данных и голосовой инфраструктуры на короткие расстояния, поскольку кабель снижает влияние электромагнитных помех на электронные сигналы. Кроме того, он более гибкий и простой в установке, чем коаксиальный кабель.
Используются два типа кабеля витая пара: экранированный и неэкранированный. Экранированная витая пара (STP) имеет тонкую проволочную сетку, окружающую провода для защиты передачи; Неэкранированная витая пара (UTP) — нет.Последний является более распространенным из двух типов, он используется в установках Ethernet и часто используется в приложениях как для жилых, так и для деловых людей. Экранированный кабель используется в телефонных сетях, а также в сетях и для передачи данных, чтобы уменьшить внешние помехи и перекрестные помехи, и предназначен для помощи в заземлении. Из этих двух кабелей UTP дешевле, чем кабели STP, и требования к обслуживанию ниже, поскольку они не зависят от внешнего экрана. Хотя UTP может передавать данные так же быстро, как кабели STP, они подвержены шуму в большей степени, чем кабели STP.
Кабели типа «витая пара»
являются наиболее экономичным вариантом среди коаксиальных и оптоволоконных кабелей, но они также имеют меньшую полосу пропускания и большее затухание, т.е. чем больше расстояние, тем ниже производительность. Они также подвержены износу и требуют регулярного ухода. Лучше всего использовать витую пару в любом месте, где нет высокой степени электромагнитных помех.
Преимущества
Экономичный
Гибкость и простота установки
Лучше всего работает на коротких дистанциях
Недостатки
Меньший срок службы (необходимо регулярно обслуживать)
Чувствительность к электромагнитным помехам
Более высокое затухание
Волоконно-оптический кабель
Оптоволоконный кабель отличается от коаксиального кабеля и кабеля на основе витой пары несколькими способами.Во-первых, его сердцевина состоит из оптических волокон, а не из меди. Что еще более впечатляюще, данные передаются с помощью света, а не электрического или электронного сигнала. Передачи могут перемещаться на большее расстояние с гораздо более быстрым импульсом — в 26 000 раз быстрее, чем по витой паре. Оптические волокна изолированы пластиковым покрытием внутри защитного пластикового внешнего слоя или трубки. Оптические волокна также являются гибкими и могут быть объединены в кабели, что делает их удобными для связи на большие расстояния, поскольку свет распространяется по волокну с небольшим затуханием по сравнению с электрическими медными кабелями.
Оптоволоконный кабель может быть одномодовым или многомодовым. Первый позволяет пропускать только один режим света за раз через ядро, что обеспечивает более широкую полосу пропускания. Это приводит к уменьшению количества отражений света, что приводит к низкому затуханию и позволяет данным перемещаться дальше и быстрее. Одномодовые соединения используются в университетах, колледжах и других учебных заведениях в сетях кабельного телевидения и в телекоммуникациях.
Многомодовые соединения имеют больший диаметр сердечника, что позволяет передавать несколько режимов света одновременно.
Число отражений света через ядро увеличивается по мере прохождения, позволяя проходить большему количеству данных. Однако это вызывает высокую дисперсию, что означает меньшую полосу пропускания, большее затухание и снижение качества сигнала по мере его прохождения. Многомодовые соединения идеальны для ЛВС, систем безопасности и других оптоволоконных сетей для высокоскоростной связи на более короткие расстояния.
Оптоволоконный кабель — самый дорогой из трех типов кабелей. Оптические волокна хрупкие, их можно порезать или повредить во время монтажа или строительных работ.Это также означает, что он не такой податливый, как медь, и если его слишком сильно согнуть, скрутить или повернуть под неправильным углом, он сломается. Наконец, передача данных на большие расстояния требует усиления оптических сигналов с помощью таких компонентов, как EDFA, которые должны быть добавлены в сеть, что еще больше увеличивает затраты. Несмотря на эти недостатки, оптоволоконные кабели, если они находятся в рамках вашего бюджета, более эффективны и имеют более высокую пропускную способность.
Преимущества
Возможна комплектация
Устойчивость к электромагнитным помехам
Отлично работает на больших расстояниях
Недостатки
Дороже
Сложнее установить
Возможны порезы или повреждения
Создайте лучшую сетевую сборку или жгут с помощью JEM Electronics
Обладая более чем 3-х десятилетним опытом в разработке и производстве нестандартных кабельных сборок и жгутов проводов, JEM Electronics имеет все необходимое, чтобы помочь вам создать лучший продукт для вашего приложения.Если у вас есть какие-либо вопросы о вашем следующем проекте, свяжитесь с экспертами JEM сегодня!
Различия между кабелем витой пары и оптоволоконным кабелем
Различия между кабелем витой пары и оптоволоконным кабелем
Необходимое условие — типы среды передачи
1. Кабель витой пары:
Кабель витой пары — это тип проводки в два проводника скручены вместе, образуя цепь для передачи. Он формируется путем объединения двух отдельных изолированных медных проводов.Металлический провод, присутствующий в кабеле витой пары, используется для передачи данных в виде электрических сигналов. Кабель витой пары — самый дешевый кабель среди всех кабелей, используемых в локальной сети. Кабель витой пары обычно используется в сетях передачи данных и экранировании проводов.

2. Оптоволоконный кабель: Оптоволоконный кабель
— это категория управляемых носителей, которые используются для передачи данных на большие расстояния и высокопроизводительных сетей передачи данных.Волоконно-оптический кабель состоит из очень тонких стеклянных волокон, собранных в один кабель. В волоконно-оптическом кабеле стекловолокно помогает передавать сигналы в виде световых импульсов. Волоконно-оптические кабели в основном используются в сетях дальней связи и в центрах обработки данных большого объема.

Различия между кабелем витой пары и оптоволоконным кабелем заключаются в следующем:
S.No. Кабель витой пары Волоконно-оптический кабель
1 В кабеле витой пары передача сигналов происходит по металлическому проводнику. В волоконно-оптическом кабеле передача сигналов осуществляется через стекловолокно.
2. Кабель витой пары имеет большой диаметр по сравнению с оптоволоконным кабелем. Волоконно-оптический кабель имеет небольшой диаметр, тонкий и гибкий.
3. В кабелях с витой парой затухание очень велико. В волоконно-оптических кабелях затухание очень мало.
4. Кабель витой пары прост в установке и использовании. Установка и внедрение волоконно-оптических кабелей чрезвычайно сложны.
5. Кабели витой пары используются для экранирования проводов и сетей передачи данных. Волоконно-оптический кабель обычно подходит для сетей дальней связи между городами и странами.
6. Кабель витой пары сравнительно недорогой. Хотя волоконно-оптический кабель стоит дорого, так как обладает отличными характеристиками и емкостью.
Кабель витой пары против коаксиального кабеля и оптоволоконного кабеля: в чем разница?
Кабель витая пара, оптоволоконный и коаксиальный кабель три основных типа сетевых кабелей, используемых в современных системах связи.Эти кабели в основном отличаются друг от друга по латентности, скорости передачи данных перевод и общая безопасность.
Что такое кабель витой пары?
Кабель витая пара это тип кабеля, в котором два независимо изолированных жилы одного цепи скручены вместе для уменьшения перекрестных помех и электромагнитных помех. индукция. Существует два типа кабелей витой пары : экранированная и неэкранированная витая пара. Экранированная витая пара Кабель имеет тонкую проволочную сетку, окружающую провода для защиты передачи тогда как неэкранированная витая пара не окружена мелкой сеткой.Кабель витой пары используется в старых телефонах. сетей и является наименее дорогим типом кабеля для локальной сети (LAN).
Кабель витой пары
Что вам нужно Знайте о витом кабеле
Кабель витой пары — это вид проводки, в которой два проводника одной цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные.
Распространенные типы кабеля Ethernet типа витая пара включают: неэкранированную витую пару (UTP) и экранированную витую пару (STP).
Передача сигналов происходит в электрическая форма над металлическим проводом.
Кабель витой пары может быть поврежден из-за внешнее магнитное поле.
Кабель витой пары состоит из пары изолированный медный провод.
Кабели витой пары сравнительно невысокие. цена по сравнению как с коаксиальным, так и с волоконно-оптическим кабелем.
Хотя кабели витой пары предназначены для уменьшения шум от внешних источников, он обычно неэффективен для подавления этого шума (шум — это нежелательная электрическая или электромагнитная энергия, ухудшающая качество качество сигналов и данных).
Очень высокое затухание.
Установка и внедрение витой пары кабели просто и легко.
Низкая пропускная способность.
Безопасность передаваемого сигнала не гарантировано.
Кабели витой пары обычно используются в телефонные сети, сети передачи данных и экранирование кабелей.
Кабель витой пары может передавать телевидение, телефон и передача данных на относительно низкой скорости по сравнению с оптоволоконным кабель.
Кабели витой пары медные. окружен утеплителем с другими материалами.Поэтому они больше в диаметр, чем волоконно-оптические кабели.
Кабели витой пары тяжелее при по сравнению с волоконно-оптическими кабелями.
Потери — еще один фактор, который может различают коаксиальные, оптоволоконные кабели и кабели витой пары. Убыток определяется децибелами на единицу длины и на заданной частоте. Таким образом, чем дольше коаксиальный кабель, тем больше потери. Некоторые потери, которые происходят в Кабели витой пары включают: резистивные потери, диэлектрические потери, излучаемые потери и Потеря со временем.
Что такое коаксиальный кабель?
Коаксиальный кабель , также называется коаксиальным кабелем предназначен для передачи высокочастотных сигналов. Это тип медного кабеля. специально построенный с металлическим экраном и другими компонентами, предназначенными для блокировки сигнал помех. Он отличается от других экранированных кабелей, потому что размер кабеля и разъемов контролируется для получения точных, постоянное расстояние между проводниками, которое необходимо для его эффективного функционирования в качестве линия передачи.
Коаксиальный кабель в основном используется в магистральных телефонных линиях, кабели для широкополосной сети Интернет, высокоскоростные компьютерные шины данных, несущие сигналы кабельного телевидения и подключение радиопередатчиков и приемников к их антенны.
Коаксиальный кабель
Что вам нужно Знайте о коаксиальном кабеле
Коаксиальный кабель предназначен для передачи высокочастотные сигналы. Он состоит из круглого медного проводника и трех слои изоляции и экранирования, предотвращающие перекрестные помехи от двигателей, освещение и другие источники электромагнитных помех.
Распространенные типы коаксиального кабеля, в основном используемые в бытовые применения включают: RG59 и RG6.
Коаксиальный кабель используется для передачи сигнала в электрическая форма над внутренним проводником кабеля.
Коаксиальный кабель меньше подвержен влиянию внешних магнитное поле.
Коаксиальный кабель состоит из четырех компонентов движущиеся изнутри наружу: сплошной провод, слой изоляция, заземляющий провод и слой внешней изоляции.
Стоимость коаксиальных кабелей выше витой пары.
Коаксиальные кабели относительно хорошо подавляет шум по сравнению с кабелями витой пары.
Низкое затухание.
Монтаж и внедрение коаксиального кабеля относительно сложно из-за диэлектрического изолятора вокруг медного сердечника в коаксиальном кабеле.
Умеренно высокая пропускная способность.
Безопасность передаваемого сигнала не гарантировано.
Коаксиальные кабели используются в соединительных линиях радиопередатчики и приемники с их антеннами, компьютерная сеть (Интернет) подключения, цифровое аудио (S / PDIF) и распределительный кабель телевизионные сигналы.Они также используются в мультимедийном интерфейсе высокой четкости. соединения.
Коаксиальный кабель может передавать телевидение, телефон и данные на относительно низкой скорости по сравнению с оптоволоконным кабелем.
Коаксиальные кабели представляют собой медный провод, окруженный путем утепления другими материалами. Следовательно, они больше по диаметру, чем волоконно-оптические кабели.
Коаксиальные кабели тяжелее при по сравнению с волоконно-оптическими кабелями.
Некоторые потери, возникающие в коаксиальных кабелях включают: резистивные потери, диэлектрические потери и излучаемые потери.
Что такое оптоволоконный кабель?
Волоконно-оптический кабель также называется оптоволоконным кабелем представляет собой сетевой кабель, содержащий жилы из стекловолокна внутри изолированного кожух. Во всех оптических волокнах используется сердцевина из прозрачного силикона, напоминающего волосы. с менее преломляющей индексированной оболочкой, чтобы избежать утечки света на окружение. Они предназначены для передачи данных на большие расстояния с высокой производительностью. сети и телекоммуникации. Волоконно-оптические кабели можно разделить на следующие категории: Одномодовое волокно (SMF) и многомодовое волокно (MMF).Одномодовое волокно использует очень тонкие стеклянные нити и лазер для генерации света в многомодовом режиме в оптическом кабеле используются светодиоды. Из-за высокой чувствительности оптического волокна, обычно покрыт высокопрочным, легким защитным материалом любит кевлар.
Волоконно-оптический кабель
Что вам нужно Знайте о волоконно-оптическом кабеле
Волоконно-оптический кабель — это тип кабеля Ethernet. которые состоят из одного или нескольких оптических волокон, которые используются для передачи данных.
Волоконно-оптический кабель можно отнести к категории одинарных модовое волокно (SMF) и многомодовое волокно (MMF).
Оптоволоконный кабель передает данные в виде импульсов свет проходит через крошечные стеклянные трубки (передача сигнала происходит в свете образует поверх стекловолокна).
Волоконно-оптический кабель никогда не подвергается воздействию из-за внешнее магнитное поле.
Оптические кабели состоят из очень тонких оптических кабелей. волокна объединены в один кабель. Волокна могут быть стеклянными или стеклянными. пластик.
В целом оптоволоконный кабель дороже чем медный кабель из-за его высокой производительности и емкости.
Оптоволокно имеет наивысшую помехозащищенность, как и световые лучи не подвержены влиянию электрических помех.
Затухание очень низкое.
Установка и внедрение оптического волокна трудно. Это связано с тем, что они тонкие и хрупкие и поэтому требует большей осторожности при установке.
У них очень высокая пропускная способность по сравнению с коаксиальный и витая пара; в этом отношении волоконно-оптический кабель предлагает большое преимущество с точки зрения гибкости полосы пропускания и надежности.
Повышенная безопасность в оптоволоконном технологии, поэтому оптоволоконные кабели трудно перехватить без нарушение системы.
Оптоволоконные кабели установлены для поддержки длинных дистанционные связи между странами и городами. Они также используются в данных центры, в которых необходимо передать большой объем данных.
Волоконно-оптический кабель может передавать телевидение, телефон и передача данных на относительно более высокой скорости по сравнению с витой парой и коаксиальный кабель.
Волоконно-оптический кабель изготовлен из очень тонкого, податливые трубки из стекла или пластика и поэтому небольшого диаметра.
Оптоволоконный кабель легче при по сравнению с витой парой и коаксиальными кабелями.
Некоторые потери, возникающие в оптоволоконном Кабель включает: рассеивание, изгиб, поглощение и затухание.
16 Разница Между витой парой, коаксиальным кабелем и оптоволоконным кабелем в табличной форме
ОСНОВА ДЛЯ СРАВНЕНИЯ ПАРНЫЙ КАБЕЛЬ ВИТЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ
Альтернативное название ____ Коаксиальный кабель также может называться коаксиальным кабелем . Оптоволоконный кабель, также называемый оптоволоконным кабелем .
Описание Кабель витой пары — это вид проводки, в которой два проводника одиночные цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные. Коаксиальный кабель предназначен для передачи высокочастотных сигналов. это состоит из круглого медного проводника и трех слоев изоляции и экранирование, которое предотвращает перекрестные помехи от двигателей, освещения и других источников EMI. Волоконно-оптический кабель, также называемый волоконно-оптическим кабелем, представляет собой тип кабеля Ethernet, состоящего из одного или нескольких оптических волокон, которые используются для передавать данные.
Типы Неэкранированная витая пара (UTP) Экранированная витая пара (STP) RG59 RG6 Одномодовое волокно (SMF) Многомодовое волокно (MMF).
Передача сигнала Передача сигналов происходит в электрической форме по металлический провод. Передача сигнала осуществляется в электрической форме по внутреннему проводнику. кабеля. Передача сигнала происходит в световых формах по стекловолокну.
Внешнее магнитное поле На него может повлиять внешнее магнитное поле. На него меньше влияет внешнее магнитное поле. На него никогда не влияет внешнее магнитное поле.
состоит из Он состоит из пары изолированных медных проводов. Он состоит из четырех компонентов, движущихся изнутри наружу: одножильный провод, слой изоляции, заземляющий провод и слой внешнего утеплителя. Они состоят из очень тонких оптических волокон, связанных вместе в один одиночный кабель. Волокна могут быть стеклянными или пластиковыми.
Цена Они сравнительно невысоки по цене по сравнению как с коаксиальным, так и с коаксиальным кабелем. Волоконно-оптические кабели. Стоимость коаксиальных кабелей выше, чем у витой пары. кабели. Волоконно-оптический кабель дороже медного из-за высокой кабели производительности и емкости.
Подавление шума Обычно это неэффективно для подавления этого шума. Они относительно хорошо подавляют шум по сравнению с скрученными. пара кабелей. Он обладает высочайшей помехозащищенностью, так как световые лучи не подвержены влиянию электрический шум.
Затухание Затухание очень высокое. Затухание низкое. Затухание очень низкое.
Установка и Реализация Монтаж и реализация кабеля витой пары проста и удобна. легкий. Установка и внедрение коаксиального кабеля относительно трудный. Установка и внедрение оптоволокна затруднительны.
Пропускная способность Низкая пропускная способность. Умеренно высокая пропускная способность. Очень высокая пропускная способность.
Безопасность Безопасность передаваемого сигнала не гарантируется. Безопасность передаваемого сигнала не гарантируется. Трудно перехватить оптоволоконные кабели, не нарушив при этом система. Безопасность передаваемого сигнала гарантируется.
Приложение Обычно они используются в телефонных сетях, сетях передачи данных и экранирование кабеля. Они используются в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, подключения к компьютерной сети (Интернет), цифровое аудио (S / PDIF) и распространение сигналов кабельного телевидения. Они установлены для поддержки соединений на большие расстояния между страны и города.Они также используются в центрах обработки данных, где большой объем данных необходимо передать.
Скорость передачи Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем. Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем. Они передают телевидение, телефон и данные относительно быстрее. скорость по сравнению с витой парой и коаксиальным кабелем.
Диаметр Они больше по диаметру, чем волоконно-оптические кабели. Их диаметр больше, чем у волоконно-оптических кабелей. Они небольшого диаметра.
Масса Они тяжелее по сравнению с волоконно-оптическими кабелями. Они тяжелее по сравнению с волоконно-оптическими кабелями. Они легче по сравнению с витой парой и коаксиальным кабелем. кабели.
Вид убытков, возникших в Кабель Резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени. Резистивные потери, диэлектрические потери и излучаемые потери. Дисперсия, изгиб, поглощение и затухание.
Предыдущая статья7 Разница между проекцией на первый и третий угол (со схемой и символами) Следующая статья6 Разница между унифицированным доступом к памяти и неоднородным доступом к памяти
Волоконно-оптический кабель и медный UTP Enigma
Написано Марком Ханом, менеджером проекта по телекоммуникациям

Не путаетесь между оптоволоконным и медным кабелями? Стоимость, сильные и слабые стороны каждого? Если да, то поверьте мне, у вас много компании! До сих пор это могло сбивать с толку.Надеемся, что следующая статья и сопроводительная таблица устранят любую путаницу и направят вас к принятию обоснованного решения, когда речь идет о волоконно-оптических и медных кабелях.
Хорошее начало — помнить об этом, три основных различия между двумя технологиями — это их скорость, пропускная способность и расстояние, на котором они могут нести информацию. Оптоволоконный кабель заслуживает одобрения всех трех. Я уверен, вам интересно, а как насчет стоимости? Это правильный вопрос, который во многом зависит от приложения.Я включил диаграмму ниже, чтобы показать, насколько близки стоимость и производительность между некоторыми аспектами этих двух технологий.
Волоконная оптика: впереди световые годы
Волоконный кабель состоит из тонких пучков оптических волокон, обычно называемых прядями, и может быть изготовлен из оптически чистого стекла или пластика.
Кабели могут состоять от двух до сотен жил. Эти пряди могут быть такими же узкими, как человеческий волос, и используются для передачи импульсов инфракрасного лазерного света, которые, в свою очередь, несут данные, голос, видео и многие другие формы информации.
Что такое медь UTP?
В кабеле UTP (неэкранированная витая пара) используются восемь одножильных медных проводников с защитным покрытием с цветовой кодировкой. Затем они группируются в четыре пары. Информация передается через них электрическими импульсами / длинами волн.
Каждая пара затем скручивается определенное количество раз на дюйм, чтобы минимизировать перекрестные помехи и электромагнитные помехи. Скручивание проводов также играет большую роль в скорости передачи данных.Диаметр медных проводов, материалы и производственные процессы также играют важную роль в различных уровнях производительности, доступных для использования в вашей сети.
Кабели типа «витая пара»
передают и принимают информацию с помощью электрического тока и сегодня стали основой телекоммуникаций и передачи данных благодаря своей простоте конструкции, простоте использования и надежным характеристикам.
Существует множество конфигураций волоконно-оптических и медных кабелей UTP, которые подходят для множества различных приложений для каждой из них.В этой статье мы ограничим перечисление деталей и технических характеристик каждого из них для большей простоты понимания.
Основные сравнения
Это элементарные технологии, которые вызывают разрыв в полосе пропускания между волокном и медью. В кабелях Ethernet используются медные провода, которые значительно больше в диаметре, имеют большее затухание и подвержены как внешним, так и внутренним помехам.
Разница в полосе пропускания заключается в том, что медный кабель использует электроны (электрический сигнал) для передачи данных, а оптоволоконный кабель использует фотоны (свет).Световые импульсы быстрее электрических, поэтому, в свою очередь, оптоволокно может передавать больше бит данных в секунду и обеспечивать более высокую пропускную способность по сравнению с медью.
Пропускная способность: суть дела
Пропускная способность — это максимальная скорость передачи данных по сети или Интернету за определенный промежуток времени. Обычно он измеряется в гигабитах в секунду (Гбит / с) или мегабайтах в секунду (Мбит / с).
Пропускная способность используется для характеристики скорости сети. Он не измеряет, насколько быстро биты данных перемещаются из одного места в другое.Поскольку эти пакеты данных передаются по электронным или оптоволоконным кабелям, скорость передачи каждого бита незначительна. Вместо этого пропускная способность измеряется тем, сколько данных может проходить через определенное соединение за один раз.
Классическая аналогия шоссе используется для визуализации пропускной способности. Скажем, автомагистраль между штатами была спроектирована так, чтобы в любой час можно было принять определенное количество автомобилей, перемещающихся из точки А в точку Б. Добавление большего количества полос на шоссе было бы одним из способов увеличения пропускной способности, чтобы за заданный промежуток времени могло проезжать больше автомобилей
Волоконно и медные кабели
Приведенная ниже таблица помогает проиллюстрировать тот факт, что некоторые различия между медью UTP и волоконной оптикой могут быть очень близки друг к другу.Другими словами, в надлежащем контексте они могут быть сопоставимы. Его не следует использовать в целях проектирования, а только в качестве руководства, чтобы лучше понять, насколько эти две технологии стали сопоставимы с годами по своим характеристикам, применению, затратам, методам завершения и т. Д. Наконец, Категория-6a сокращает этот пробел в значительной степени. в большей степени из-за его возможностей 10 Гбит / с, поэтому я выделил сегмент ниже исключительно для его объяснения.
Основные преимущества волокна над медью (UTP)
Большая пропускная способность и более высокая скорость: Оптоволоконный кабель может поддерживать чрезвычайно высокую пропускную способность и более высокие скорости.Огромный объем информации, который может быть передан одним элементом волоконно-оптического кабеля, является его наиболее значительным преимуществом.
Дешево: Мили оптоволоконного кабеля можно сделать намного дешевле, чем эквивалентная длина медного провода UTP.
Расстояние: Одно из самых больших преимуществ перед медью UTP — это расстояние, которое оптоволокно может обеспечить для передачи данных.
Меньший диаметр и меньший вес: Оптоволоконный кабель намного тоньше и может изготавливаться с меньшим диаметром, чем медный провод.Волоконно-оптические жилы и кабель в целом имеют гораздо меньший размер и меньший вес, чем медный кабель, и лучше подходят для работы в тесных местах, где пространство является проблемой.
Меньшее ухудшение сигнала: Потери сигнала в оптоволоконном кабеле намного меньше, чем в медном проводе.
Световые сигналы: В отличие от электрических сигналов, которые передаются по медным проводам, световые сигналы от одного волокна не мешают другим волокнам в одном и том же кабеле.
Основные преимущества меди перед волокном
Специализированная технология: Волоконная оптика считается уникальной технологией в мире кабельных систем и, в свою очередь, требует специального обучения, гораздо более дорогих инструментов, более специфических методов установки и, в свою очередь, более высоких затрат на рабочую силу и материалы для внедрения.
Преимущество POE: UTP определенно имеет преимущество перед оптоволоконным кабелем, когда речь идет о Power Over Ethernet, из-за неспособности волокна передавать электрический сигнал.
Обратите внимание: Существуют волоконно-оптические преобразователи, которые преобразуют световой сигнал в электрический сигнал, но они могут быть дорогостоящими.
Просто измените преимущества вышеупомянутого сегмента «Основные преимущества волоконной оптики над медью», и список недостатков меди будет расти, НО, пожалуйста, продолжайте читать, и вскоре вы увидите свет в конце туннеля UTP.
В городе появился новый ребенок — Cat6A
Краткое описание стандартизации Cat6A, сделавшей его первым действительно медным UTP, поддерживающим передачи 10-G на 100-метровой дистанции:
Нам нужны приложения, интенсивно использующие полосу пропускания, со скоростью от 100 до 1000 Мбит / с, когда речь идет о передаче больших файлов данных; особенно те, которые содержат графику и видео с высоким разрешением.Если ваша кабельная инфраструктура использует серию кабелей Cat5e или Cat6, эти транзакции могут создать на них большую нагрузку.
Проще говоря, основным преимуществом кабелей Cat6A является высокоскоростная передача данных со скоростью 10 Гбит / с. Хотя, важно помнить, что они все же ограничены стандартной дистанцией 100 метров. Я также хотел бы отметить, что вариант Cat6A для кабельной инфраструктуры вашей сети может быть намного дороже по сравнению с другими доступными решениями.
Некоторые факторы, влияющие на значительную стоимость, обусловлены уникальной конструкцией кабеля, специальной конструкцией требуемых разъемов, а также дополнительным уходом и трудозатратами, необходимыми для установки.Помимо описанных мною выгод, еще одна постоянная выгода заключается в том, что Cat6A на данный момент является гарантией будущего для следующего поколения устройств, в частности устройств Wi-Fi. Его следует рассматривать как инвестицию и актив, а не как пассив.
Интересный факт
Кабель
Cat6 будет поддерживать передачи со скоростью 10 Гбит / с, но только на расстоянии до 164 футов, что составляет половину 328 футов Cat-6a. В этом случае это будет отличный выбор для таких решений для подключения в небольших офисных проектах и компьютерных лабораториях.
Стандарт для категории 6A — это ANSI / TIA-568-C.2, определенный Ассоциацией телекоммуникационной промышленности (TIA) для улучшенных стандартов производительности для кабельных систем с витой парой. Он был определен в 2004 году. Характеристики Cat 6A определены для частот до 500 МГц — вдвое больше, чем у Cat 6.
И победителем становится оба!
Подводя итог, можно сказать, что оптоволоконный кабель к настольному компьютеру или конечной точке не был полностью принят в качестве практического решения. В основном это связано с сопутствующей стоимостью необходимого оборудования.Итак, на данном этапе нашего сравнения оптоволокна и меди должно быть очевидно, что оптоволоконный кабель и медный кабель UTP имеют свои собственные явные преимущества и ни в коем случае не являются практически взаимозаменяемыми. Их лучше всего использовать в партнерстве друг с другом, чтобы обеспечить наилучшее решение для структурированной кабельной системы.
trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.
Разница между оптоволоконным, коаксиальным кабелем и кабелем витой пары
Знаете ли вы разницу между наиболее распространенными типами кабелей связи? Речь идет о волоконно-оптических, коаксиальных и витых кабелях, которые наиболее часто используются в современных сетях и оказывают большое влияние на возможности подключения, скорость передачи данных и общую безопасность.
Разница между оптоволоконным, коаксиальным кабелем и кабелем витой пары
В этой короткой статье мы рассмотрим каждый из них и обсудим основные различия.
1.
Волоконно-оптические кабели
Оптоволоконные кабели являются наиболее распространенным типом кабельной технологии передачи данных. Вместо использования импульсов электричества оптоволокно использует световые сигналы для передачи информации на значительно более высоких скоростях.Эти кабели имеют в 26000 раз большую пропускную способность, чем скрученные патч-корды и ф.о. защитный слой эффективно блокирует любые внешние помехи.
Волоконно-оптические кабели бывают многомодовыми и одномодовыми.
Одномодовые кабели предназначены для передачи света непосредственно по оптоволокну. Он представляет собой одинарную прядь из стекловолокна и имеет диаметр 8,5-10 мкм. Поскольку он имеет один режим передачи, он будет распространяться на 1310 или 1550 нм.
Многомодовые патч-корды имеют больший диаметр, обычно 50–100 микрон для светонесущего компонента.На средних расстояниях многомодовые волокна обеспечивают широкую полосу пропускания на высоких скоростях. Световые волны рассеиваются по многочисленным путям или видам, когда они проходят через сердечник кабеля, как правило, 850 или 1300 нм. Если длина кабеля превышает 914,4 метра, несколько участков кабеля могут вызвать искажение на приемном конце, что приведет к нечеткой и частичной передаче данных. Многомодовые кабели считаются «домашним» волокном, поскольку они используются для локальной сети , например, их можно использовать в FTTH.Многомодовый может достигать скорости Ethernet до 100 Гбит / с.
2.
Коаксиальные кабели Коаксиальные кабели
имеют одну сплошную медную жилу, по которой данные передаются с помощью электрических импульсов. По сравнению со скрученными кабелями коаксиальные патч-корды имеют в 80 раз большую пропускную способность, они обеспечивают стабильную передачу данных и надежную защиту от любых помех. Кроме того, они дешевле по сравнению со стоимостью оптоволокна.
Коаксиальные кабели бывают двух типов: 75 Ом и 50 Ом.75 Ом используются для передачи видеосигнала и для подключения к ним различных устройств, таких как видеомагнитофоны или DVD. 50 Ом предназначены для передачи данных в системе двусторонней связи. Они обычно используются для антенн GPS, систем сотовой связи, полицейских сканеров и прочего.
3.
Кабели витой пары
И последнее, но не менее важное: кабели для витой пары предназначены для снижения шума от внешних источников. Они состоят из двух скрученных вместе изолированных проводов.Известно, что, несмотря на свою эффективность, коммутационные шнуры могут страдать от высокого затухания и меньшей пропускной способности.
Как и ранее упомянутые кабели, витая пара бывает двух типов: экранированная и неэкранированная. Экранированная витая пара (или STP) покрыта оболочкой из фольги, предотвращающей любые внешние помехи. Из-за его высокой устойчивости к воздействию окружающей среды его часто используют для прокладки внешних кабелей. Неэкранированная витая пара (или UTP) широко используется в жилых и бизнес-приложениях.Кабель не имеет защиты от помех.
Теперь, когда вы знаете разницу между тремя типами кабелей, какой из них лучше всего подходит для вашей сети?
Экранированная витая пара и оптоволоконный кабель — 2000Trainers.com
Кабели
на экранированной витой паре (STP) очень похожи на UTP, с одним ключевым отличием. STP включает дополнительный экран из токопроводящей фольги вокруг каждой пары проводов. Хотя это помогает еще больше сократить электромагнитные помехи, STP дороже, а также может быть толще и сложнее в установке, чем кабели UTP.Кабели STP чаще всего используются в сетях Token Ring.
Оптоволоконный кабель — еще один вариант для сетевых сред, хотя и значительно более дорогой. Это касается не только стоимости оптоволоконных кабелей, но и связанных с ними компонентов, таких как сетевые карты и коммутационное оборудование. В отличие от UTP и STP, которые проходят по медным проводам, волоконно-оптические кабели вместо этого посылают импульсы света через чистый стеклянный сердечник, заключенный в кевларовую оболочку. Тот факт, что свет не подвержен электромагнитным помехам, дает большие преимущества, особенно в местах с высокой степенью возможных помех, таких как фабрики или склады.Оптоволоконный кабель также позволяет передавать данные на гораздо большие расстояния, чем при использовании традиционных медных проводов, в некоторых случаях до сотен километров. Использование волокна действительно имеет некоторые недостатки, помимо стоимости — его значительно сложнее установить, и он подвержен различным ограничениям на изгиб. Стоит отметить, что оптоволоконные кабели будут иметь две отдельно заключенные оптоволоконные стойки, одна из которых будет использоваться для передачи, а другая — для приема. Другими словами, нить, подключенная к порту передачи на одном устройстве, будет подключена к порту приема на другом устройстве.
Для подключения к оптоволоконным портам можно использовать различные типы разъемов. Наиболее распространены круглые штекерные разъемы ST и квадратные блочные разъемы SC. Важно убедиться, что вы приобрели правильные кабели, соответствующие портам на вашем конкретном оборудовании.
В сетях используются два основных типа оптоволоконных кабелей: одномодовые и многомодовые. Одномодовое волокно может охватывать гораздо большие расстояния и переносить один луч света на расстояние до нескольких километров.Существует ряд факторов, влияющих на расстояния, на которые может проехать оптоволоконный кабель, но в основном это связано с микронным диаметром стеклянной сердцевины. Чтобы было ясно, микрон — это одна миллионная метра. Самый распространенный диаметр оптоволоконных кабелей — 62,5 мкм. По мере уменьшения диаметра кабеля расстояние, которое можно преодолеть, увеличивается. Одномодовое волокно чаще всего используется в сетях, в которых используется длинноволновая оптика (LX).
Многомодовое волокно также может использоваться в длинноволновой оптике, но чаще используется с коротковолновыми (SX) технологиями.Многомодовое волокно передает одновременно множество различных световых сигналов, каждый с разными углами преломления. Он может путешествовать только на более короткие расстояния, примерно до 550 метров.

S.No.	Кабель витой пары	Волоконно-оптический кабель
1	В кабеле витой пары передача сигналов происходит по металлическому проводнику.	В волоконно-оптическом кабеле передача сигналов осуществляется через стекловолокно.
2.	Кабель витой пары имеет большой диаметр по сравнению с оптоволоконным кабелем.	Волоконно-оптический кабель имеет небольшой диаметр, тонкий и гибкий.
3.	В кабелях с витой парой затухание очень велико.	В волоконно-оптических кабелях затухание очень мало.
4.	Кабель витой пары прост в установке и использовании.	Установка и внедрение волоконно-оптических кабелей чрезвычайно сложны.
5.	Кабели витой пары используются для экранирования проводов и сетей передачи данных.	Волоконно-оптический кабель обычно подходит для сетей дальней связи между городами и странами.
6.	Кабель витой пары сравнительно недорогой.	Хотя волоконно-оптический кабель стоит дорого, так как обладает отличными характеристиками и емкостью.

ОСНОВА ДЛЯ СРАВНЕНИЯ	ПАРНЫЙ КАБЕЛЬ ВИТЫЙ	КОАКСИАЛЬНЫЙ КАБЕЛЬ	ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ
Альтернативное название	____	Коаксиальный кабель также может называться коаксиальным кабелем .	Оптоволоконный кабель, также называемый оптоволоконным кабелем .
Описание	Кабель витой пары — это вид проводки, в которой два проводника одиночные цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные.	Коаксиальный кабель предназначен для передачи высокочастотных сигналов. это состоит из круглого медного проводника и трех слоев изоляции и экранирование, которое предотвращает перекрестные помехи от двигателей, освещения и других источников EMI.	Волоконно-оптический кабель, также называемый волоконно-оптическим кабелем, представляет собой тип кабеля Ethernet, состоящего из одного или нескольких оптических волокон, которые используются для передавать данные.
Типы	Неэкранированная витая пара (UTP) Экранированная витая пара (STP)	RG59 RG6	Одномодовое волокно (SMF) Многомодовое волокно (MMF).
Передача сигнала	Передача сигналов происходит в электрической форме по металлический провод.	Передача сигнала осуществляется в электрической форме по внутреннему проводнику. кабеля.	Передача сигнала происходит в световых формах по стекловолокну.
Внешнее магнитное поле	На него может повлиять внешнее магнитное поле.	На него меньше влияет внешнее магнитное поле.	На него никогда не влияет внешнее магнитное поле.
состоит из	Он состоит из пары изолированных медных проводов.	Он состоит из четырех компонентов, движущихся изнутри наружу: одножильный провод, слой изоляции, заземляющий провод и слой внешнего утеплителя.	Они состоят из очень тонких оптических волокон, связанных вместе в один одиночный кабель. Волокна могут быть стеклянными или пластиковыми.
Цена	Они сравнительно невысоки по цене по сравнению как с коаксиальным, так и с коаксиальным кабелем. Волоконно-оптические кабели.	Стоимость коаксиальных кабелей выше, чем у витой пары. кабели.	Волоконно-оптический кабель дороже медного из-за высокой кабели производительности и емкости.
Подавление шума	Обычно это неэффективно для подавления этого шума.	Они относительно хорошо подавляют шум по сравнению с скрученными. пара кабелей.	Он обладает высочайшей помехозащищенностью, так как световые лучи не подвержены влиянию электрический шум.
Затухание	Затухание очень высокое.	Затухание низкое.	Затухание очень низкое.
Установка и Реализация	Монтаж и реализация кабеля витой пары проста и удобна. легкий.	Установка и внедрение коаксиального кабеля относительно трудный.	Установка и внедрение оптоволокна затруднительны.
Пропускная способность	Низкая пропускная способность.	Умеренно высокая пропускная способность.	Очень высокая пропускная способность.
Безопасность	Безопасность передаваемого сигнала не гарантируется.	Безопасность передаваемого сигнала не гарантируется.	Трудно перехватить оптоволоконные кабели, не нарушив при этом система. Безопасность передаваемого сигнала гарантируется.
Приложение	Обычно они используются в телефонных сетях, сетях передачи данных и экранирование кабеля.	Они используются в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, подключения к компьютерной сети (Интернет), цифровое аудио (S / PDIF) и распространение сигналов кабельного телевидения.	Они установлены для поддержки соединений на большие расстояния между страны и города.Они также используются в центрах обработки данных, где большой объем данных необходимо передать.
Скорость передачи	Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем.	Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем.	Они передают телевидение, телефон и данные относительно быстрее. скорость по сравнению с витой парой и коаксиальным кабелем.
Диаметр	Они больше по диаметру, чем волоконно-оптические кабели.	Их диаметр больше, чем у волоконно-оптических кабелей.	Они небольшого диаметра.
Масса	Они тяжелее по сравнению с волоконно-оптическими кабелями.	Они тяжелее по сравнению с волоконно-оптическими кабелями.	Они легче по сравнению с витой парой и коаксиальным кабелем. кабели.
Вид убытков, возникших в Кабель	Резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени.	Резистивные потери, диэлектрические потери и излучаемые потери.	Дисперсия, изгиб, поглощение и затухание.

Ошибки монтажа витой пары и оптоволокна

Как соединить оптоволокно с витой парой — MOREREMONTA

Как передается информация

Так что же выбрать?

Как соединить оптоволоконный кабель в домашних условиях

Как передается информация

Соединение оптоволокна

Что такое оптоволокно, его отличие от витой пары, что лучше?

Со скоростью света

Оптоволокно: что оно собой представляет

Виды и категории оптических волокон и кабелей. Одномод и многомод

Так что же лучше – оптика или медь?

Какое оборудование купить для домашней оптоволоконной сети

Что лучше выбрать при подключении интернета в квартире, оптоволоконный кабель или витую пару?

Витая Пара vs Коаксиальный Кабель vs Волоконно-оптический Кабель

Что такое коаксиальный кабель?

Оптоволоконный кабель, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

B.

C.Установка

D.Использование

Заключение

👆Оптоволокно или витая пара — что лучше | Интернет | Блог

Особенности производства витой пары

Производство оптического волокна

Витая пара против оптоволокна: преимущества и недостатки

Оптоволокно обладает следующими достоинствами:

Почему не используется что-то одно

Витая пара, коаксиальные и оптоволоконные интернет-кабели | Блог

Кабели витой пары:

Коаксиальные кабели:

Волоконно-оптические кабели:

Итог

, витая пара и оптоволоконный кабель

Коаксиальный кабель

Преимущества

Недостатки

Кабель витой пары

Преимущества

Недостатки

Волоконно-оптический кабель

Преимущества

Недостатки

Создайте лучшую сетевую сборку или жгут с помощью JEM Electronics

Различия между кабелем витой пары и оптоволоконным кабелем

Кабель витой пары против коаксиального кабеля и оптоволоконного кабеля: в чем разница?

Что такое кабель витой пары?

Что вам нужно Знайте о витом кабеле

Что такое коаксиальный кабель?

Что вам нужно Знайте о коаксиальном кабеле

Что такое оптоволоконный кабель?

Что вам нужно Знайте о волоконно-оптическом кабеле

16 Разница Между витой парой, коаксиальным кабелем и оптоволоконным кабелем в табличной форме

Волоконно-оптический кабель и медный UTP Enigma

Волоконная оптика: впереди световые годы

Что такое медь UTP?

Основные сравнения

Пропускная способность: суть дела

Волоконно и медные кабели

Основные преимущества волокна над медью (UTP)

Основные преимущества меди перед волокном

В городе появился новый ребенок — Cat6A

Интересный факт

И победителем становится оба!

Разница между оптоволоконным, коаксиальным кабелем и кабелем витой пары

Разница между оптоволоконным, коаксиальным кабелем и кабелем витой пары

1.

2.

3.

Экранированная витая пара и оптоволоконный кабель — 2000Trainers.com

Добавить комментарий Отменить ответ
