Снова о заземлении или как правильно подключить землю к нулю.

После последней статьи о заземлении мне пришло сразу несколько вопросов на эту тему. Постараюсь ответить на них в этом посте.

Мне сделали заземление и ввели в щит в гараже. А электрик, который делает проводку по дому говорит что надо в розетках соединять заземление с нулем. Зачем это делать? Ведь насколько я понимаю, заземление нужно для защиты?

Скажите что лучше ставить автомат или УЗО? Меня электрик уговаривает поставить и то и другое! Зачем мне УЗО, если у меня есть заземление?

Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал.

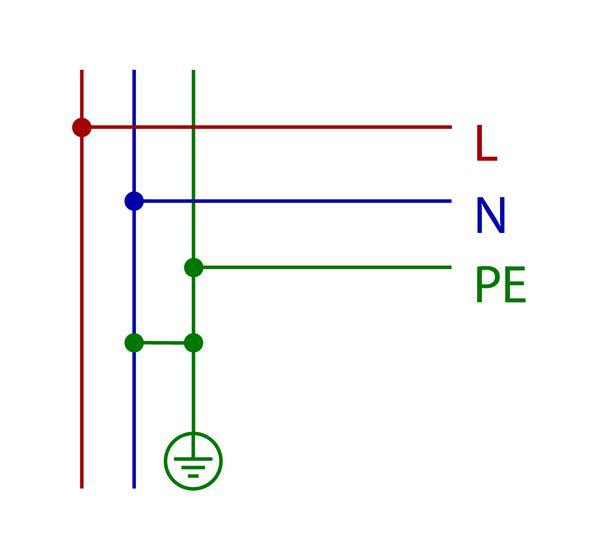

Схема для частного дома приведена ниже.

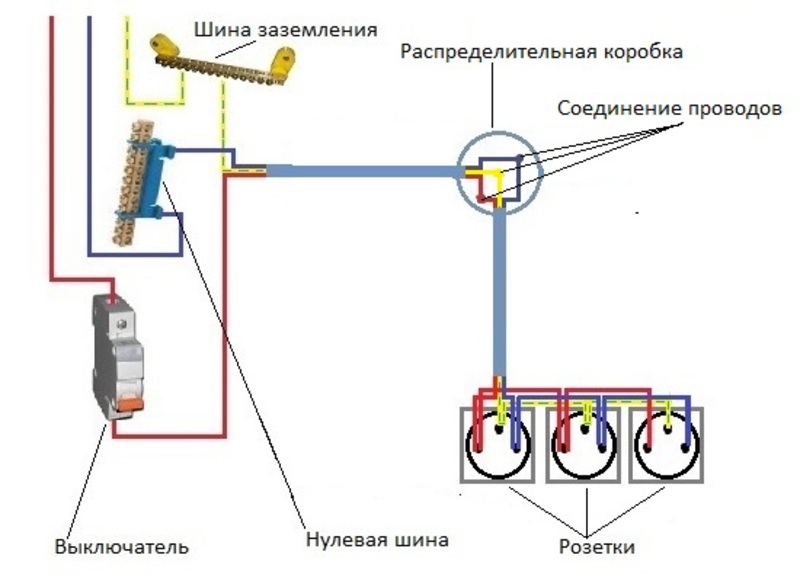

У вас в щите должны быть две клемные планки. Одна рабочий ноль (N), вторая — земля (PE). Так вот, проводник от контура заземления надо подключить к планке PE , а от нее пустить перемычку на ноль до вводного автомата.

Еще раз повторю что приведенная схема актуальна для частного дома. В квартирах ситуация несколько иная , но заземление с нулем никогда не соединяется в розетках, распаячных коробках и т.п. А строго до счетчика.

Соединять заземление с нулем нужно обязательно. В противном случае у вас получится система заземления ТТ, которая используется только в передвижных установках. При такой схеме, автомат в вашем щите может просто не сработать в случае пробоя фазы на заземленный предмет, например корпус техники.

Да, УЗО (устройство защитного отключения) действительно надо ставить вместе с автоматическими выключателями. Дело в том что у них разное назначение, автоматический выключатель срабатывает при коротком замыкании или перегрузке.

А УЗО срабатывает при небольшой утечке тока, например если человек прикоснется к проводу или корпусу прибора, находящегося под напряжением. О этом подробнее в следующих статьях.

Есть вопрос ? Задавайте.

Соединять ли ноль с землёй? Важная информация, которая убережёт вас от беды! | Электрика для всех

Электрическая сеть, из которой мы получаем электричество это довольно хитрая штука. Там есть разные фазы, есть ноль, есть земля, а иногда и ноль и земля «в одном флаконе». Немудрено запутаться! Мы поможем вам разобраться раз и навсегда в том, где нужно соединять ноль с землёй (и нужно ли это делать)!

Воздушная линия в деревне — где в ней земля?

Соединять ли ноль с землёй? Важная информация, которая убережёт вас от беды!

Давайте посмотрим на обычную воздушную линию в обычной российской деревне. Между столбами натянут провод СИП, в котором переплетены четыре жилы: три фазы и ноль. Получается, земли там нет? А вот и есть! Земля и ноль это один и тот же провод — а для того, чтобы текущий по нулю ток не вызвал появления напряжения, этот провод заземляется на каждом столбе.

Заземление нуля на столбе через стальной пруток (слева к нему присоединен корпус ящика)

Когда вы делаете ввод в свой дом, то подключаете либо два провода (220 Вольт, одна фаза), либо четыре (380 Вольт, три фазы). До вашего дома ноль идёт совмещённый с землёй, а «настоящая» земля появляется только в вашем щитке, уже в доме. В щитке должны быть установлены две отдельные шины — нуля и земли. К первой шине вы подключите все нулевые жилы от кабелей проводки, а к второй — все заземляющие.

Зачем две шины, если они всё равно соединены?

Главное, чем заземление отличается от ноля в вашем щитке — оно никогда и ни при каких обстоятельствах не отключается. Ноль может рваться автоматом или выключателем, а земля всегда «намертво» связана с вашим контуром заземления и, через ноль на воздушной линии — с заземлением на подстанции.

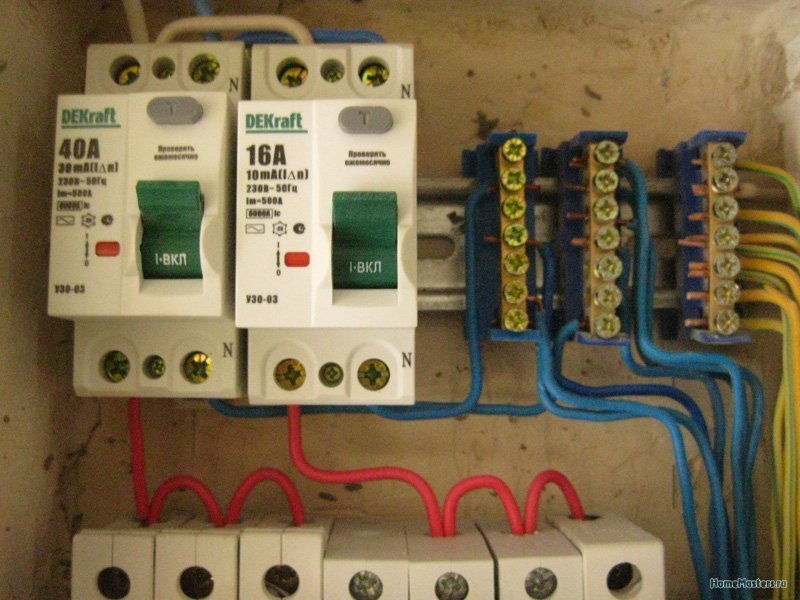

Подключение нулевой и заземляющей шины в щитке

Второе принципиальное отличие — через «землю» не течёт ток, кроме тех случаев, когда где-то «пробивает» и начинается утечка. Это важно потому, что если не заземлиться, а «занулиться» — на рабочий ноль, с проходящим по нему током, мы получим не защиту, а опасность — получить удар током. Так делать ни в коем случае нельзя!

Прежде чем подключать приборы к заземлению, убедитесь, что оно:

  • соединено в щитке с вашим отдельным заземлением;
  • соединено с нулём от воздушной линии до автоматов и других выключателей;
  • подключено на отдельную шину — именно шину заземления.

Так ваше заземление с гарантией будет выполнять функцию защиты!

Заключение

Заземление это основа безопасной электрики потому, что именно оно перехватывает все токи утечки, способные вам навредить. Не пожалейте времени и выясните — правильно ли оно у вас выполнено. Спасибо за просмотр!

Что будет если соединить ноль и землю

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны – можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем – вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов – дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль – синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току – дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы – вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку» электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться – тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите – где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников – ноль, а другой – земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие – двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки – этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире – так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки – рабочий, а тот что не звонится – зануление (земля). Если же звонятся оба контакта – нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию – защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

У меня вопрос -можно ли в каких либо случаях соединять 0 и землю в розетке. И что делать если к розетке приходит только 2 провода- фаза и ноль?(Во всех старых домах так и есть )

нельзя ни в коем случае ни при каких обстоятельствах

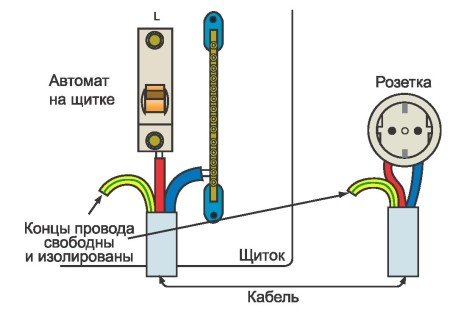

если подходит 2 провода подключаете фазу и ноль, земля остается неподключенной

А как тогда ставить розетку с заземляющим контактом в старых домах?

slonikdva написал :
У меня вопрос -можно ли в каких либо случаях соединять 0 и землю в розетке.

Можно если жить надоело. А если серьезно, то ЗАПРЕЩЕНО. Выход это замена проводки на трехпроходную, установка УЗО.

slonikdva написал :
Во всех старых домах так и есть

Нужна реконструкция (капитальный ремонт).

slonikdva написал :
А как тогда ставить розетку с заземляющим контактом в старых домах?

Больше информации фото (эт. щит, сечение стоячных проводов).

slonikdva написал :
как тогда ставить розетку с заземляющим контактом в старых домах?

Да никак . Проводку надо менять, однако.

Тогда забудьте про защитный провод.

slonikdva написал :
У меня вопрос -можно ли в каких либо случаях соединять 0 и землю в розетке.

Объясняю на пальцах.
Приборы использующие заземление имею металлический корпус. Именно его и садят на землю дабы исключить поражение электрическим током если на него попадет потенциал.
Когда вы включаете прибор в розетку (неважно с заземляющим контактом или нет) у вас на нуле оказывается то же самое напряжение 220В, что и на фазе.
Когда вы соединяете ноль и землю.

SVKan написал :
Объясняю на пальцах.

SVKan написал :
Когда вы включаете прибор в розетку (неважно с заземляющим контактом или нет) у вас на нуле оказывается то же самое напряжение 220В, что и на фазе.

SVKan написал :
Когда вы соединяете ноль и землю.

Буду Самым немногословным.Нельзя!

Ставить как обычную.К контакту заземления ничего не подключать.Считайте он у вас для красоты.А если серьезно в нашей стране 70% жилых домов имеют двухпроводную проводку в квартирах и 30% из них аллюминий.С нашим уровнем жизни они еще простоят лет 50.Но надо проверить и лучше заменить автоматические выключатели на вводе в квартиру.И будет вам счастье.

grafolog написал :
30% из них аллюминий

Думаю, что не менее 90% от всего жилого фонда.

SVKan написал :
у вас на нуле оказывается то же самое напряжение 220В, что и на фазе.

Вотетода.
Может лучше от советов воздержаться-то?

Dim_CA написал :
Может лучше от советов воздержаться-то?

Вы про какие советы-то?

1.7.132. Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник.

Я за такое присоединение яйца отрывал. Это электрический стул, тихо ждущий своего часа. Представьте простейшую ситуацию: где-то отвалилась нейтраль. До розетки. А в розетке осталась соединённой с РЕ. Сразу потенциал фазы окажется на корпусе. Защита будет действовать с точностью до наоборот.

А от себя советую: УЗО на вводе и контакт РЕ в розетках ни к чему не присоединяем.

Это называется — первый класс защиты от поражения электротоком, когда есть провод заземления или защитный проводник. Есть еще второй класс — это двойная изоляция. Телевизор, например. Он вообще не имеет металлического корпуса. Некоторые, замеряя напряжение между защитным проводником и батареей обнаруживают напряжение и думают плохо про соседей. Мол, кто-то на батарею машинку заземлил. А на самом деле это тучка набежала сверху, а на ней статический заряд, а батарея и трубы, как антена (стены дома — изолятор) ловит это напряжение, а Вы его меряете. Сегодня одно, завтра другое. Еще раз — нельзя соединять батарею и провод защиты (земли). Нельзя соединять ноль и землю в розетке, т.к. на проводе нуля есть падение напряжения и земля уже не земля, а черт знает что.

Почему нельзя соединять ноль с землей

Родители в дачном домике поменяли проводку, выполнили новую по 3х-проводной схеме с проводом заземления.Заглянул случайно в их щиток и обнаружил, что провод «земли» от розеток прикручен к нулевому проводу ввода. Это нормально вообще? Щиток собирал нанятый электрик. Я, в принципе, слегка в электричестве разбираюсь, в квартире щиток на 3 фазы собирал сам.

При монтаже электрощита зачем соединять между собой ноль и землю?

    30.08.2010, 16:24 #7 Не очень понятно. В этой схеме N и E не отличаются, Защиты соединены необозначенным дополнительным проводом на общую шину земли.

Почему нельзя соединять ноль с землей в розетке Борт707 24.05.2011, 17:49 # если бы у меня была нормальная «земля»,…. я бы вообще не спрашивал. При наличии нормального заземления его можно соединить с «нулем», но зачем? Речь идет о конкретном случае, когда заземления нет.
[email protected] 24.05.2011, 17:52 # Re: если бы у меня была нормальная «земля»,….

Можно ли соединять 0 и землю в розетке.

И не надо думать, что такой совмещенный защитный и рабочий ноль — это плохо. Поэтому, присоединяя машинку к батарее, Вы нарушаете баланс и Ваша земля землей не будет. Не сочиняйте велосипед и хватит разных домыслов. Не надо думать, что Вы умнее института специалистов (не только наших, а всего мира), ведь правила пишут все страны, эти правила едины для всех.
Подключаете ноль — к нулю, фазу — к фазе через автомат, а защитный проводник (заземление в народе) подсоединяете к нулю в щитке без автоматов и выключателей, болтами! Не путайте заземление и защитный проводник. Это не одно и тоже. Вам нужна не земля, а защита от удара током, а для этого надо корпус стиралки соединить с нулем отдельным проводом. При нарушении изоляции в машинке сработает автомат защиты, он для этого и ставится.

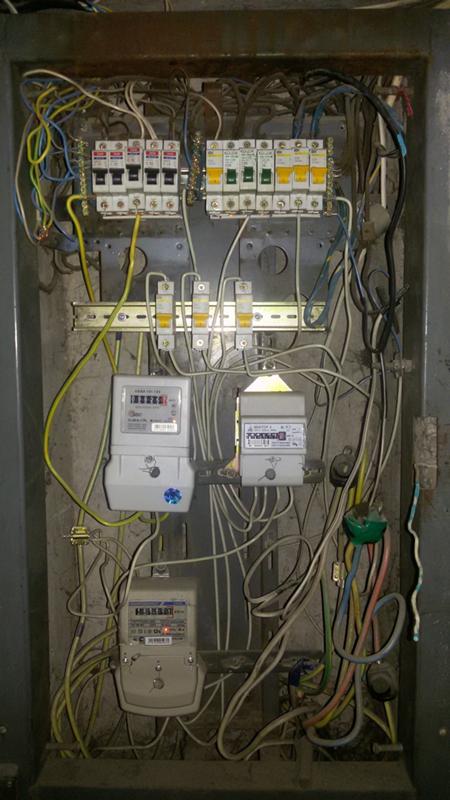

Элетрощиток -земля и ноль соединены — это нормально?

Тогда у нас высокое напряжение будет спускаться совершенно отдельно, а реальное заземление (нулевой потенциал относительно грунта) будет достигаться гораздо более простым образом. Сейчас, если вдруг из-за внезапной сырости у меня стал контакт корпуса стиральной машины на землю (грунт, а не на ноль), то током уже будет бить врдя ли. Собственно, прошу прокоменнтировать специалистов по электромонтажу эти два подхода. Я могу и ошибаться и может действительно сидеть под напряжением общей земли, по которой спускаются 220 безопасней? Ответить с цитированием Вверх ▲

  • 30.08.2010, 14:42 #2 Спрашивается: зачем они вообще тогда нужны? Заземление отдельным проводом нужно:- при трёхфазном вводе в дом — обязательно для выравнивания потенциалов между фазами.

Cоединение нуля и заземления

Сейчас, если вдруг из-за внезапной сырости у меня стал контакт корпуса стиральной машины на землю (грунт, а не на ноль), то током уже будет бить врдя ли. Собственно, прошу прокоменнтировать специалистов по электромонтажу эти два подхода. Я могу и ошибаться и может действительно сидеть под напряжением общей земли, по которой спускаются 220 безопасней? Ответить с цитированием Вверх ▲

  • 30.08.2010, 14:42 #2 Спрашивается: зачем они вообще тогда нужны? Заземление отдельным проводом нужно:- при трёхфазном вводе в дом — обязательно для выравнивания потенциалов между фазами.

Почему нельзя соединять ноль с землей Если у меня существует разность потенциалов между нулем и землей — не источник ли это халявной энергии? Возможно потенциал земли на глубине 80м не такой как на поверхности — отсюда и разность. Надо будет развить идею.

Электрофорум

Напряжение или ток в разных фазах сдвинут на 120 градусов. Если нагрузки на фазы одинаковы, то тока в нулевом проводе нет. Хотя в нулевом проводе квартиры он будет. Поэтому измерять ток рабочего нуля в стояке квартир не имеет смысла.

Далее ноль в стояке на вводе в здание заземлен. Это для Вас и есть земля в понимании защитного заземления. Если схема TN-C-S, то от нуля в стояке (в щитке) отходят два провода — ноль и земля. Если система TN-S, то провод земли идет от заземления отдельно в стояке от рабочего нуля, т.е.


в щитке у

Почему нельзя соединять ноль с землей

BOE 24.05.2011, 17:48 # узо есть? земля и N соединяются до или после УЗО? [email protected] 24.05.2011, 17:53 # а это тут каким боком? земля и N соединяются до или после УЗО? после УЗО земля никак не может с нулем соединяться. BOE 24.05.2011, 18:43 # TN-C-S имеет право быть земля и N соединяются до или после УЗО? после УЗО земля никак не может с нулем соединяться. [email protected] 25.05.2011, 08:37 # не имеет. ноль с землей после УЗО нигде не контачит BOE 25.05.2011, 14:05 # это противоречит условиям топикстартера? я задал доп вопросы, получил от него ответы. Подключение у него имеет право быть.
При схеме с короткозамкнутой нейтралью, которая в основном и применяется в быту, ноль и земля объединяются на шине щитка. От щитка (это ваша электроустановка) идёт шина на заземление (контур). Т.е. по-сути в розетке из трех проводов два будут замкнуты Да.
К лампочкам на потолке — необязательно вести заземление. Ноль можно заземлить…. но отдельно. И что получится? От нуля отдельный провод(шина) к контуру на улице и от заземления тоже отдельный к тому же контуру? Два провода в одно место.. То же самое, что и завод с уличного контура одной шины заземления в дом к щитку, но в 2 раза больше провода(шины) Все гениальное- просто.


Ответить с цитированием Вверх ▲

  • 30.08.2010, 15:26 #3 Я не о том нужно заземлять ноль или нет, а о том нужно ли жилу «земля» соединять с жилой «ноль». Ноль можно заземлить…. но отдельно. Отдельно — это значит отдельно.

Вот, я же говорил что чтение конфы весьма полезно : Не знаю даже какую скобку ставить..Такую ( или такую ) [email protected] 24.05.2011, 17:27 # учи ПУЭ AIBO 24. 05.2011, 17:25 # че эта) можно и в доме, точнее даже нужно, но за автоматом который ноль рвет) Борт707 24.05.2011, 17:40 # так «ЗА» автоматом или «ДО»? В моем случае земля проводки присоединена непосредственно к «нулю», приходящему со столба, еще до любых автоматов (то, есть, для определенности — эта связь никаким автоматом не разрывается) [email protected] 24.05.2011, 17:40 # по ПУЭ — «до» Борт707 24.05.2011, 17:45 # а как же отваливающийся ноль и 220 на «земле»? Я так и не понял — ПУЭ так делать разрешает или это «смертельно опасно»? [email protected] 24.05.2011, 17:46 # если у тебя земля под домом соединена проводом сечением 10кв.мм с нулем, то какое между ними может быть напряжение? — никакое.

Что будет если соединить фазу и землю: можно ли заземлять на ноль?

Заземление через ноль

Как найти фазу ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли возможен по расцветке проводов. Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки.

По этим нормам провода электропроводки в домах должны иметь цвета:
— рабочий нулевой проводник обозначается синим или сине — белым цветом:
— защитное заземление должно иметь желто — зеленый цвет изоляции провода:
— цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее.

По этой цветной маркировке проводов достаточно легко определить назначение проводника. Однако от разветкоробки до выключателя, светильника, розеток иногда используется провода другого цвета в основном белого. Как в этом варианте найти фазу ноль и землю.

Цвета трехпроводной электропроводки

Для нахождения фазы нуля и земли в таком варианте нужно отключить электросеть квартиры вводным автоматом, открыть разветкоробку, разъединить провода. Прозванивать провода нужно тестером, мультиметром в режиме минимального сопротивления или батарейкой с лампочкой или со светодиодом.

Определение фазы нуля и земли индикатором напряжения

Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.

Индикаторная отвертка с неоновой лампой

К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.

В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.

Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.

Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения. Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы.

Определение фазы ноля и земли индикаторной отверткой

Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.

Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода — это ноль и земля. В этом случае может сработать УЗО (если оно имеется).

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.

Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.

Как мультиметром найти фазу ноль и землю

Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.

Мультиметр

Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.

При измерении напряжения фаза — земля, мультиметр покажет напряжения меньше, чем 220 В — этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN — C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза — ноль и фаза — земля.

В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза — ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.

Помните, что работая с напряжением сети нужно предпринимать все защитные меры по электробезопасности (защитные перчатки изолированный инструмент). Если вы не уверены в своих силах, тогда определение фазы ноля и земли доверьте опытному электрику.

Источник: http://electricavdome.ru/kak-opredelit-fazu-nol-i-zemlyu.html

Про заземление и зануление для «чайников»

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо – то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии — пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз — тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

Одним из вариантов «заземления» является «зануление». Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться «заземлением».

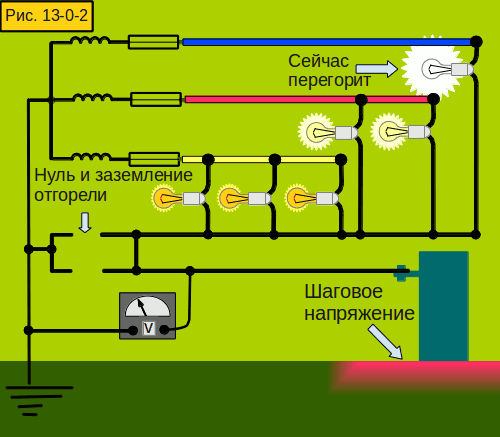

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Контур заземления

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале «контур заземления» должен состоять из 3х — 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с «заземляющим» контактом. Короб, плинтус, скоба — дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

Читайте также по этой теме: Заземление и зануление — в чем разница?

Источник: http://electrik.info/main/master/52-pro-zazemlenie-i-zanulenie-dlja.html

Чем отличается заземление от зануления?

Отличие заземления от зануления значительное. Попробуем разобраться в этом вопросе. Зануление согласно ПУЭ – это преднамеренная защита, которая используется исключительно в промышленных целях и не должна практиковаться на бытовом уровне.

Но все же, очень часто, в квартирах делается зануление. По всем прогнозам, такая система далека от совершенства и совсем не безопасна. Почему же тогда прибегают к такой крайней мере? Отчасти из-за недостатка знаний в этой области, или из-за безвыходной ситуации.

Во время ремонта квартиры  многие делают полный или частичный электромонтаж не только с целью удобства расположения розеток и выключателей, но и для замены изношенной электропроводки. Так же, современный человек желает  сделать свое жилье более безопасным, поэтому, пожелания заказчика сводятся к тому, чтобы в доме было заземление.

Что  используется в новостройках: заземление или зануление?

Новостройки по всем правилам обеспечиваются трехпроводным кабелем (фаза, ноль, земля) в однофазной системе и пятипроводным кабелем (три фазы, ноль, земля) в трехфазной системе, т.е. по системе заземления TN-C-S или TN-S. В таких системах занулением и не пахнет.

Система TN-C-SСистема TN-S

Можно ли в старом фонде сделать заземление?

Старый фонд очень редко подвергается реконструкции. Для того чтобы перевести с системы TN-C, т.е. двухпроводная система (фаза и ноль), на такие эффективные системы как TN-C-S и  TN-S, в которых предусмотрен защитный проводник РЕ (земля), своими силами практически не возможно. Модернизацией в основном занимается специализированная электротехническая компания.

Система TN-C

В системе TN-C нет защитного проводника (земли).  Никто не станет тянуть из своей квартиры отдельный заземляющий провод  для того, чтобы сделать заземление, к примеру, в подвале. Хотя, некоторые решаются обеспечить себя заземлением, если квартира расположена на первом этаже. Но большинству населения такой маневр осуществить не представляется возможным.

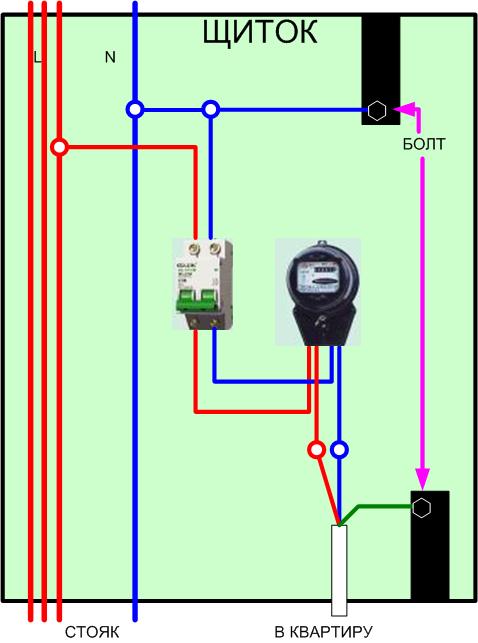

Прежде чем подключить защитный проводник РЕ (земля) из квартиры, нужно определить, какие есть возможности.Определите наличие  заземления в щитовой, к которой можно подключить третий проводник. В щитовой должна быть либо заземляющая шина РЕ, либо все этажные щитовые должны быть соединены между собой металлической шиной, и в итоге подсоединены к общему контуру заземления дома, т.е. речь идет о повторном заземлении. Это дает возможность подключить к щиту заземляющий проводник из квартиры. Если эти два варианта отсутствуют, значит, в доме нет  заземления и в этом случае делают запрещенное зануление. Как уже было сказано ранее, такой метод в жилом секторе совсем не безопасен.

Как делается зануление?

Зануление не выполняет роль заземления, такая схема расчитана на эффект короткого замыкания. На производстве нагрузки более или менее  распределены равномерно, и ноль выполняет в основном защитные функции. Здесь нулевой проводник цепляют к корпусу электродвигателя. При попадании на корпус электродвигателя напряжения одной из фаз, произойдет короткое замыкание. В свою очередь, сработает на выключение автоматический выключатель или автомат дифференциальной защиты. Следует принять во внимание еще один неоспоримый факт —  все электроустановки на производстве соединены между собой металлической заземляющей шиной и выведены на общий контур заземления всего здания.

Можно ли сделать зануление в квартире?

Можно,но не нужно. Чем это грозит? Предположим ваше оборудование (стиральная машина,бойлер и др.) занулены. Если нулевой провод по каким-либо причинам обгорит или электрик случайно перепутал подключение проводов (вместо нуля подключил фазу), то ваше оборудование просто перегорит из-за большого напряжения.

Если вы запланировали электромонтажные работы в своем жилье, а затем узнаете, что в доме нет  заземления ни в каком виде, все же лучше прокладывать трехжильный кабель. Две жилы (фаза и ноль) подключаем планово, а вот третий проводник защитного заземления оставляем незадействованным до ожидания реконструкции стояков, где будет предусмотрено заземление.

Если вы все же надумали сделать в квартире зануление, нужно помнить, что вы берете на себя огромную ответственность. В любом случае, при наличии заземления или зануления, нельзя пренебрегать установкой защитной аппаратуры, таких как УЗО (Устройство защитного отключения) и ограничитель напряжения.

Оцените качество статьи:

Если перепутать ноль и фазу

Что будет, если при подключении розетки перепутать фазу и ноль?

Что будет, если при подключении розетки спутать ноль и фазу?

Что делать, если перепутаны фаза и ноль в розетке (двухфазной)?

Что будет, если перепутать фазу и ноль при подключении розетки?

Ну, как бы вам сказать, чтобы не обидеть?

Дело в том, что если к розетке подходит три провода, из которых один – фаза, второй – ноль и третий – земля или заземление, то это не двухфазная розетка, а однофазная.

Теперь о том, что будет, если при подключении розетки перепутать провода фаза и ноль местами.

Давайте представим, что мы “по правилам” подключили розетку и хотим в неё включить вентилятор или пылесос, но вилку в розетку вставляем не по правилам, а “вверх ногами”, ну, или “задом на перёд”, в общем, наоборот, не так, как надо.

И что же у нас получится: пылесос будет мусор изнутри на ковёр высыпать, а будет не в лицо дуть, а наоборот, как вытяжка на кухне будет работать? Нет, ничего подобного не произойдёт – как не поворачивай “вилку”, вставляя её в розетку, пылесос будет мусор всасывать, а вентилятор, направленный в лицо, будет обдувать.

И ещё один момент: если бы было очень принципиально, куда подключать фазу, а куда ноль, то и в розетке, и на штекере были бы какие-то элементы, которые будут препятствовать неправильному включению.

А вообще, электрику нужно быть внимательным – он ведь, как сапёр, ошибается только 2 раза!

Короткое замыкание, не допускайте этого!

Ну, если речь идет именно о двухфазной розетке – то подключенный к такой розетке электроприбор, как минимум, заработает с меньшей мощностью – например, если речь об электронагревателе или электроплите. Что- вообще не заработает. Как максимум – прибор может выйти из строя. Ибо двухфазная розетка – это розетка, к которой подведены: две фазы и ноль. Нагреватели и электроплиты так можно подключать. А то, что показано на изображении у автора вопроса – это однофазная линия, включающая фазу, ноль и “землю” (“земля” может и отсутствовать).

Перепутав фазировку двух-фазной розетки, вы вместо двух фаз подадите на прибор фазу и “ноль”, то есть 220 вольт вместо 380. Нагревательный прибор заработает – но с меньшей мощностью.

Ну а в однофазной линии – фазировка не имеет значения. Конечно, если нигде не выполнено запрещенного Правилами эксплуатации электроустановок защитного зануления (вместо заземления). Зануление же потому и запрещено, что при нарушении фазировки корпус электроприбора может оказаться под напряжением, что чревато. Ну а в однофазной сети, смонтированной по правилам, фазировка значения не имеет.

Что будет, если при подключении розетки перепутать фазу и ноль?

В электрике мы не сильны, поэтому нужен профессиональный совет. Что будет, если при подключении розетки перепутать фазу и ноль?

А ничего не будет, собственно говоря, плохого. Посмотрите на вилки всех электроприборов, что есть в доме, и на розетки. Если розетка без специального заземляющего штыря – никто же нам не мешает вилку воткнуть и так, и этак. Если бы электроприборам было бы критично “правильное” подключение фазы и нуля – конструкторы сделали бы все вилки и розетки так, чтобы они стыковались в единственно возможном положении относительно друг друга.

Вообще, профессионалы придерживаются мнения, что фазой должен быть правый контакт розетки.

Но те же профессионалы никогда не верят слепо в то, что розетку монтировал тоже профи, а обязательно проверяют расположение фазы и нуля отверткой-индикатором, когда им это нужно.

Ничего не будет.

Разницы нет к какому контакту розетки будет подведена фаза, к какому контакту ноль.

Электрическая розетка не USB-порт, чтобы в единственном положении было доступно подключение.

В квартире-новостройке электрик делал разводку, розетки я сам устанавливал. Везде фазу пустил в левую сторону, чтобы не получилось разнобоя и после голову не ломать, не проверять индикатором.

Просто часто лень автомат на щитке отключать, работаю под напряжением, хотя неправильно это.

В чужих квартирах вначале проверяю индикаторной отвёрткой, нахожу фазу, потом отключаю питание в автомате на щитке. Часто убеждаешься, что сделано вразнобой,то слева фаза, то справа.

В новой квартире без ремонта провода торчат из штукатурки в запланированном месте установки розетки. Коронкой делается отверстие на глубину подрозетника с небольшим припуском, крепится подрозетник, в него заводится провод, разделывается, зачищается, подсоединяется к контактам розетки. Куда попала фаза а куда ноль, осмотрел несколько розеток, везде по разному, главное, что центральный провод желто – зеленого цвета из кабеля везде прикручен к заземляющим контактам розеток.

К чему я это – да к тому, что как провод попал в подрозетник, как удобно, так его и подсоединяют нанятые специалисты.

если при подключении розетки перепутать фазу и ноль

ничего не будет, ничего страшного не случиться!

Любой исправный бытовой электроприбор будет работать как положено.

Ни чего критичного не будет, ибо вилку в розетку можно “воткнуть” и так и эдак.

Нет жёсткой привязки (правил) с какой стороны должна быть фаза, а с какой ноль.

Есть негласные правила которых придерживаются профессиональные электрики (если речь идёт об обычных однофазных розетках), фаза слева в розетки, а ноль справа.

В обычных розетках переменный ток, поэтому разницы нет где ваза, где ноль.

Если Вам необходимо точно узнать где фаза в конкретной розетки, то можно приобрести вот такую индикаторную отвёртку.

Электричество не отключаем.

Жало отвёртки вставляем в гнездо (отверстие) розетки (любое) пальцем зажимаем контакт на конце ручки отвёртки.

Если лампочка загорится, то тут фаза, если нет, то ноль.

Если лампочка не загорается ни с какой стороны, то это проблема, розетка не исправна.

Возможно Вас смущает наличие третьего провода в розетки, третий это “земля”, вот его нельзя путать ни с нулём, ни с фазой.

Да и розетки с заземлением отличаются от обычных на корпусе находятся заземляющие контакты.

Строительный портал №1

Энциклопедия Технологий и Методик

Для начинающего радиолюбителя

Как определить: фазу, ноль и землю

Для двухжильной проводки:

Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни. Поэтому 100 раз подумайте, нужно ли вам это, может лучше вызвать профессионального электрика, у которого имеется допуск. Жизнь значительно дороже тех денег, которые он с вас возьмет.

Если вы отнеслись к моим предостережениям равнодушно, тогда идем дальше и по пунктам читаем, как из двух проводов определить, где фаза, а где ноль.

1. Выключите из розеток все приборы.

2. Обесточьте квартиру либо дом, напряжение вообще должно быть отключено.

3. Оголите те два провода, с которыми собрались «выяснять отношения».

Что будет если перепутать местами опорные подшипники?

Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголенными и зачищенными, а так же находится на расстоянии друг от друга, чтобы они случайно не соприкоснулись, и не возникло КЗ.

4. Снова подайте напряжение, в том числе и на нужные вам провода.

5. Возьмите индикаторную отвертку. Если ее у вас нет, значит нужно купить. Стоит она очень смешных денег, как буханка хлеба. Поэтому не нужно искать другие методы и говорить, что: «у меня нет никакой отвертки, может лучше лампочкой».

6. Индикаторная отвертка должна находится в правой руке. Брать ее нужно только за диэлектрическую ручку. Дотроньтесь концом отвертки поочередно до каждого из проводов. При этом указательный палец правой руки нужно класть на кончик рукоятки, который должен быть металлическим.

Тот провод, на котором загорелся индикатор и есть фаза, а второй провод, естественно – это ноль.

Вся эта инструкция очень хорошо подходит для двухжильной проводки, но провода может быть и 3, то есть ноль, фаза и земля.

Для трёхжильной проводки:

Фазу в трехжильном проводе вы определите точно так же: индикатор будет гореть. На землю и ноль индикаторная отвертка реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяют по цветам проводов: коричневый — фаза, синий/голубой — ноль, злёно-жёлтый/полосатый — земля. Однако в этом случае нужно полагаться на электриков, которые не должны были перепутать и использовать конкретный цвет для конкретного провода. Поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определенной вами индикатором фазе, а вторым коснуться поочередно двух оставшихся проводков: где загорится – тот провод и ноль. Однако лампочка может загореться и при соприкосновении с землей. Можно померить поочередно напряжение при помощи вольтметра. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Советы, как узнать 0 и землю:

1. Залезть в щит и отключить защитное зануление. На оставшейся паре проводов нагрузка (лампа) будет работать. Это если вы точно знаете, где земля в щитке.

2. Замкнуть фазу на один из оставшихся проводов. Если пробки выбьет, то ноль. Если нет, то земля. При условии, что у вас есть пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть индикаторные отвёртки специальные с батарейкой, ИЭК тот же продаёт (такие жёлтые), таким землю от нуля отличать удобно. Выявляем неонкой фазу, вырубаем пакетник/вводной автомат (работает это понятно только если он двухполюсный), тыкаем оставшиеся концы, который светится — земля, который не светится — ноль.

4. Вольтметром переменного тока померять напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краску и касаться металла). У “заземляющего” провода потенциал будет ноль, у “нулевого” провода, за счет перекоса фаз (разных нагрузок по фазам) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трех проводная сеть то тогда должно быть УЗО, далее определяете фазный провод, предварительно отключив всю нагрузку (т.е. нигде не должна замыкаться на устройствах). После определения фазы и подключения к ней (например, лампы накаливания), второй провод соединяете с любым из оставшихся, проводов (все подключения делайте со снятием напряжения), включите УЗО, затем включите вводной автоматический выключатель, если УЗО не отключится то второй провод и является нулевым, а если произойдет отключение УЗО, то это защитное заземление.

© «Энциклопедия Технологий и Методик» Патлах В.В. 1993-2007 гг.

All-Audio.pro

Статьи, Схемы, Справочники

Что будет если соединить ноль и фазу

После последней статьи о заземлении мне пришло сразу несколько вопросов на эту тему. Постараюсь ответить на них в этом посте. Мне сделали заземление и ввели в щит в гараже. А электрик, который делает проводку по дому говорит что надо в розетках соединять заземление с нулем.

Поиск данных по Вашему запросу:

Что будет если соединить ноль и фазу

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Если ноль из земли а фаза со счетчика Nik

Что такое фаза и ноль в электричестве

Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. В первую очередь нас интересуют электрический ток и электрический заряд. Ежедневная рассылка с полезной информацией для студентов всех направлений — на нашем телеграм-канале. Электрический заряд — это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон.

Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон. Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд избыток электронов, которые были захвачены атомами палочки при контакте с шерстью. Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным волосы теряют электроны.

Кстати, о том, что такое ток, напряжение и сопротивление можно дополнительно почитать в нашей отдельной статье, посвященной закону Ома. Электрический ток — это направленное движение заряженных частиц носителей заряда по проводнику.

Само движение заряженных частиц возникает под действием электромагнитного поля — одного из фундаментальных физических полей. Электрический ток может быть постоянным и переменным. При постоянном токе направление и величина тока не меняются. Переменный ток — это ток, изменяющийся во времени. Источником постоянного тока является, например, батарейка. Но именно переменный ток используется в бытовых розетках, которые стоят в наших домах. Причина в том, что переменные токи гораздо проще получать и передавать на большие расстояния.

Основным видом переменного тока является синусоидальный ток. Это такой ток, который сначала нарастает в одном направлении, достигая максимума амплитуды начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении. Простейший случай электрической цепи — однофазная цепь. В ней всего три провода. По одному из проводов ток течет к потребителю пусть это будет утюг или фен , а по другому — возвращается обратно.

Третий провод в однофазной сети — земля или заземление. Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или “стекает” в землю. Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается — нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому – отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного. Именно по такой сети ток идет до наших квартир.

Подходя непосредственно к потребителю квартирам , ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ – 50 Гц. Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи.

Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску. Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза – белого, черного или коричневого.

Провод заземления также имеет свой окрас – желто-зеленый. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в студенческий сервис.

Что будет если соединить фазу и ноль

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом — как определить фазу, ноль и заземление у проводов , в месте монтажа? В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой рабочий ноль , а где заземляющий защитный ноль. Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным? Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке. Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела. На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Как отличить ноль от заземления подручными средствами

Список форумов Список форумов Форумы RolleR. Вопрос по электрике. О роликах и роллерах. Полная версия. Здесь можно поговорить о чем угодно только для зарегистрированных пользователей. Предположим что они все старые, пятикратно перемотанные изолентой и их цвет уже не различить. Как определить что из них что?

Вы узнаете, что такое фаза, ноль и земля в электрическом кабеле! Ноль и фаза что это

Электрическая сеть, из которой мы получаем электричество это довольно хитрая штука. Там есть разные фазы , есть ноль , есть земля , а иногда и ноль и земля “в одном флаконе”. Немудрено запутаться! Мы поможем вам разобраться раз и навсегда в том, где нужно соединять ноль с землёй и нужно ли это делать! Давайте посмотрим на обычную воздушную линию в обычной российской деревне.

Почему в розетке могут появиться две фазы и что с этим делать. Если соединить две фазы что будет

Регистрация Вход. Ответы Mail. Вопросы – лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка?

«Ноль» и «земля»: в чем принципиальное отличие?

Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. В первую очередь нас интересуют электрический ток и электрический заряд. Ежедневная рассылка с полезной информацией для студентов всех направлений — на нашем телеграм-канале. Электрический заряд — это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон. Заряды условно делятся на положительные и отрицательные.

Как отличить ноль от земли если провода одного цвета?

Что будет если соединить ноль и фазу

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

соединить две фазы

С помощью современных индикационных отверток несложно разобраться в том, как отличить ноль от заземления. Для поиска применяется световой сигнал, возникающий внутри отвертки при обнаружении фазы. Следовательно, другая цепь будет нолем землей. Несмотря на простоту задачи, имеются в этом деле и определенные нюансы, о которых пойдет речь в этой статье. Индикационная отвертка включает металлический щуп, за которым расположено сопротивление чаще всего углеродистое , благодаря чему ограничивается ток.

Что будет, если при подключении розетки перепутать фазу и ноль?

Регистрация и вход. Поиск по картине Поиск изображения по сайту Указать ссылку. Загрузить файл. Крутой поиск баянов. Везде Темы Комментарии Видео.

Можно ли соединять 0 и землю в розетке.

Источником электрической энергии служит генератор, который состоит их трех обмоток или полюсов, соединенных в трех лучевую звезду, центральная точка соединяется с землей или заземляется. Посмотрите как это происходит. Без заземления нейтрали трансформатора на ТП- не будет работать нормально электроснабжение.

Если перепутать фазу и ноль

Здравствуйте, уважаемые читатели сайта sesaga.ru. Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке, которая там оказывается на месте нуля, что заставляет сильно призадуматься.

На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.

Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.

Немного теории.

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом.

Совет. Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать мультиметр.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры;
2. Обрыв нуля на входе или внутри распределительной коробки;
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

1. Обрыв нуля во входном щитке дома или квартиры.

Во входном щитке дома или квартиры нулевой провод может оборваться на вводном автоматическом выключателе или на нулевой шине. Как правило, ослабляется винтовое соединение, из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обламывается на зажиме и повисает в воздухе.

Также из-за плохого контакта между зажимом и проводом происходит нагрев и обгорание провода и, как следствие, между ними образуется большое переходное сопротивление в виде нагара, которое постепенно переходит в обрыв.

При отсутствии нуля все электрические приборы в доме работать не будут. Но если останется включенный в розетку хоть один бытовой прибор или останется включенный выключатель света, фаза через радиокомпоненты блока питания бытовой техники или нить накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нулевые провода электрической проводки. И как следствие, на обоих гнездах розеток и контактах выключателей будет присутствовать фаза. Это объясняется тем, что все нулевые провода электрической проводки соединяются вместе на нулевой шине.

Для определения такой неисправности достаточно отключить из розеток все бытовые приборы и отключить все выключатели света или выкрутить лампочки. После этих действий вторая фаза из розеток и контактов выключателей пропадет. Лечится неисправность восстановлением контактов на зажимах вводного автомата или на нулевой шине.

2. Обрыв нуля на входе или внутри распределительной коробки.

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет. Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

Может возникнуть ситуация, когда при сверлении отверстия, вкручивании самореза или забивании гвоздя в стену нарушается электрическая проводка. В довесок к этому, повреждение проводки сопровождается коротким замыканием, из-за которого провод повреждается полностью или частично. Лечится такая неисправность вскрытием места повреждения и восстановлением поврежденного участка провода.

Иногда при такой неисправности можно также наблюдать две фазы в розетке.
В момент замыкания происходит сварка фазной и нулевой жилы вместе, и поэтому фаза беспрепятственно попадает на нулевую жилу. Причем даже при выключенном из розеток электрооборудования и отключенных выключателей освещения фаза будет присутствовать на тех розетках и выключателях, на которые подается напряжение от этого провода.

Лечится неисправность восстановлением поврежденного участка проводки.

Если же остались вопросы, то в дополнение к статье посмотрите видеоролик, где также раскрыта тема обрыва нуля.

В этой статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у Вас в розетке появятся две фазы, Вы сможете легко определить и устранить подобную неисправность.
Удачи!

Как подключить заземление к щитку

Мой горький опыт электрика позволяет мне утверждать: Если у Вас “заземление” сделано как надо – то есть в щитке есть место присоединения “заземляющих” проводников, и все вилки и розетки имеют “заземляющие” контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии – пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз – тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы “заземления” , соединяя в евророзетке “нулевой рабочий” и “нулевой защитный” проводники, как иногда практикуют некоторые “умельцы”. Такая замена крайне опасна. Не редки случаи отгорания “рабочего нуля” в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

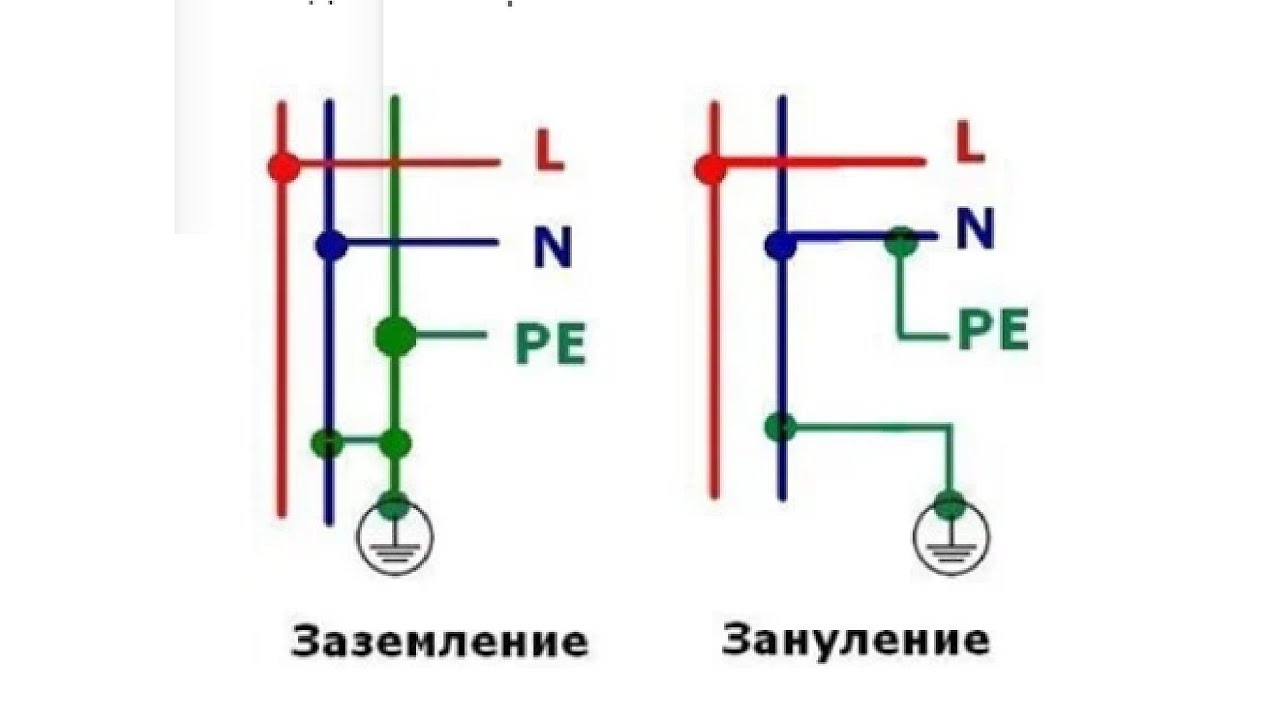

“Заземление” и “зануление”

Одним из вариантов “заземления” является “зануление”. Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться “заземлением”.

В этой ситуации тоже есть свои нюансы. Что мешает “нулю” отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский “авось”, который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале “контур заземления” должен состоять из 3х – 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с “заземляющим” контактом. Короб, плинтус, скоба – дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй – на “заземляющий” контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что “земля” не имеет права разрываться, посредством каких либо выключателей.

Как подключить заземление в щитке

Уют и комфорт в частном доме или квартире трудно представить без налаженной системы электроснабжения. Потребление электроэнергии постоянно увеличивается, поэтому защита людей и домашних животных от поражения электрическим током осложняется. Устранить риски, минимизировать последствия травм можно с помощью заземляющей системы, соединяющей точки электрической сети или энергетического потребителя с заземляющей конструкцией.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

  1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
  2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Главный недостаток связан с опасностью повреждения нулевого провода. Тогда заземляющая конструкция придет в негодность. Регламентирующими документами введен запрет на использование TN-C в новостройках. Но для полной замены системы потребуются десятилетия.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

В дальнейшем эти провода заземления должны быть изолированы друг от друга во избежание короткого замыкания.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Ошибки при установке ЗУ

К типовым недостаткам, часто встречающимся на практике, относятся:

  1. Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
  2. Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
  3. Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
  4. Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
  5. Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
  6. Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
  7. Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.

По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.

Пример щита учета с УЗО для частного дома | Система заземления TT

Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет значительно повысить пожарную безопасность. Это особенно актуально, если у вас используется система заземления – ТТ

В этой статье мы рассмотрим пошаговую сборку схемы щита учета частного дома, в котором установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые чаще всего выдают энергосбытовые компании:

– Выделенная мощность 15 кВт

-Вводной кабель – СИП – Самонесущий изолированный провод (4 шт: 3 фазы и PEN)

– Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм.кв.

Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.

Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.

Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.

Монтаж корпуса

При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

Установка бокса для вводного автоматического выключателя

В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.

Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.

Установка автомата

Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ – выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма – 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

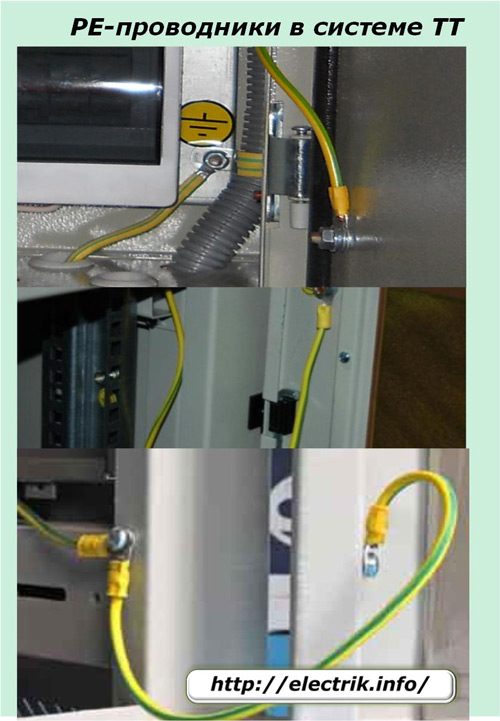

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Провода от вводного автомата до счетчика

Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.

Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.

Подключение проводов от счетчика к УЗО

После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

{SOURCE}

electric — Могу ли я подключить заземление к нейтрали в трехпроводной розетке?

Замыкание нейтрали и заземления в розетке противоречит нормам. Это называется бутлег-землей. У вас есть несколько разных вариантов, чтобы довести это до кода (соответствующего электрическому кодексу NEC):

  1. Замените розетку на розетку GFCI и оставьте заземление розетки неподключенным. Это минимально опасно, есть риск, если ваше тело окажется где-то между горячим и нейтральным … но это защитит вас, если ток попытается течь между розеткой и устройствами на другой розетке (или заземлении).
  2. Добавьте дополнительный провод заземления. Провод должен быть подходящего калибра и идти к «заземляющему электроду» или к главной панели цепи. Есть еще несколько деталей, которым вам нужно будет следовать. Подробнее см. NEC 250.130 (C).
  3. Выполните повторную проводку розетки с трехжильным кабелем / кабелепроводом.
  4. Замените розетку на двухконтактную.

Имейте в виду, что заземление и нейтраль должны быть соединены вместе у служебного входа в ваш дом и больше нигде.

Разъем «заземления» часто подключается к шасси электрического оборудования, например, к металлическому корпусу вашей духовки, лампы и т. Д. Одна опасность заключается в том, что нейтраль на самом деле не имеет такой же потенциал, как земля. Нейтральная проводка вашего устройства имеет ненулевое сопротивление. Электрический ток, протекающий через ваше устройство, также течет через нейтральный провод. Ток, протекающий через нейтраль, вызывает повышение напряжения нейтрали (согласно закону Ома, напряжение = ток * сопротивление), что может привести к тому, что нейтраль окажется на несколько вольт над землей.Итак, если у вас есть правильно заземленное устройство, рядом с устройством, подключенным к вашей незаконной земле, вы можете шокировать себя, прикоснувшись к двум корпусам, поскольку они будут иметь разный потенциал.

Вторая проблема с подключением заземления к нейтрали возникает, если нейтральный провод обрывается между розеткой и служебным входом. Если нейтраль обрывается, подключенные к ней устройства приведут к приближению нейтрали к «горячему» напряжению. При подключении заземления к нейтрали это приведет к тому, что корпус вашего устройства будет находиться под «горячим» напряжением, что очень опасно.

electric — Почему у этой розетки заземление связано с нейтралью?

Принимая во внимание, что существует некоторое количество либо неправильной, либо, возможно, просто вводящей в заблуждение информации относительно вашего широкого вопроса, что, в свою очередь, может привести к двусмысленности и плохим и / или опасным действиям, я, настоящий электрик, добавлю свою шляпу при поддержке NEC.

Поскольку многие люди могут искать и находить этот пост, как его очень часто просят, и в данной ситуации могут выбрать запуск новой заземленной цепи, чтобы решить эту проблему, и обнаруживают, что смотрят на ту же самую ситуацию на своей панели, я думаю Важно отметить, что не всегда неправильно соединять заземленную (нейтраль) и заземляющую (землю) системы вместе.

Из IAEI, подробно объяснено в статье 250 NEC — Заземление и соединение. (шахта empasis):

Основная перемычка является одним из самых ответственных элементов в
система безопасного заземления. Этот проводник является связующим звеном между
заземленный рабочий провод, заземляющий провод оборудования
и в
в некоторых случаях провод заземляющего электрода. Основная цель
основная соединительная перемычка предназначена для передачи тока замыкания на землю от
служебного шкафа, а также от системы заземления оборудования,
возвращается к источнику.Кроме того, где заземляющий электрод
провод подключается непосредственно к заземленной шине служебных проводов,
основная перемычка заземления гарантирует, что шина заземления оборудования
такой же потенциал, как у земли.

NEC 250.35 Заземление с питанием от переменного тока
Системы

(A) Заземляющие соединения системы.

Помещение
система электропроводки, питаемая от сети переменного тока с заземлением, должна иметь заземление.
провод электрода, подключенный к заземленному рабочему проводу, при
каждая услуга в соответствии с 250.24 (А) (1) — (А) (5).

Опять же, это ответ на наивное утверждение, что они никогда не должны подключаться. Национальный электротехнический кодекс категорически не согласен с этим, и удаление этого соединения действительно вредит безопасности вашей системы — не удаляет его!

Теперь обратимся к конкретному контексту вашей ситуации:

Эта конфигурация проводки действительно неправильная и опасная. Наименее опасная часть — это использование одного винта заземления для «постукивания» зеленого и белого проводов.Это не так. Если с вашим рисунком все в порядке, эти провода следует соединить вместе с помощью косички, идущей к клемме. Худшая часть — это фактическое объединение двух систем вместе — в этом месте . Это неправильно.

С логической точки зрения, чего можно добиться, если два отдельных провода соединят их? С точки зрения безопасности, в несимметричной цепи нейтраль переносит несимметричную нагрузку обратно на панель. Итак, «электрик» умышленно включил систему безопасности в вашем доме.Это нормально делать в обслуживающей / основной сети, потому что в этот момент они оба имеют тот же потенциал, что и земля.

Если вы находитесь в доме, где работа в некоторых или во всех областях выполняется таким образом, что делает это типичным для вашего жилища, вызовите электрика, чтобы он разработал план ремонта.

Одна вещь, которую следует учитывать, заключается в том, что если голый грунт возвращается в стену, возможно, они добавляли систему заземления в здание. Это обычное дело в некоторых регионах как приемлемый способ добавления законной системы заземления.Перед тем, как делать это, проконсультируйтесь со строительным отделом Проблема здесь в том, что, несмотря на приличные усилия, окончательное соединение неверно. В этом случае можно с уверенностью предположить, что все или многие из ваших розеток находятся в таком положении.

Что делать? Что ж, у вас есть несколько вариантов.

  1. Если система заземления на вашем рисунке в порядке (в соответствии с местными строительными нормами), но соединения
    неправильно, можно просто разъединить соединение и использовать заземленный
    выход (NEC 406. 4 (D) (1)).Я бы, вероятно, не рекомендовал это, если вы не можете, с
    уверенность, убедитесь, что в остальном это правильно. Работа, которую вы покажете, сделает любую
    уважающий себя электрик съежился.

  2. Если вы предпочитаете перестраховаться и вам не нравятся адаптеры без заземления, вы можете просто заменить его на розетку без заземления (NEC 406.4 (D) (2) (a)). Очевидно, вы больше не будете использовать эту землю.

  3. Если ни один из них не подходит, вы можете заменить его на GFCI при условии, что вы пометили его « No Equipment Ground » (NEC 406.4 (Г) (2) (б)). Вы не будете использовать эту землю и в этой ситуации.

Земля, шасси и сигнальное заземление

В аналоговой конструкции связь сигнала с землей является фундаментальной проблемой (и может создавать проблемы и в цифровых проектах). Однако понятие «земля» может сбивать с толку, поскольку он относится к трем различным ситуациям: заземление шасси, сигнальное заземление или заземление. Все три указывают на подключение к точке (теоретически) нулевого напряжения , но в другом контексте: заземление шасси для устройства, сигнальное заземление для сигналов очень низкого напряжения внутри устройства и заземление для энергосистемы.

Рисунок 1: Есть три различных электрических символа для заземления, обозначающих контекст в схеме. Источник: Википедия.

Но земля как нулевое напряжение является теоретическим; только провод с нулевым сопротивлением будет иметь нулевое напряжение. В действительности, заземляющий слой или шина обычно будут иметь переменные напряжения на незначительных уровнях. В необычных случаях проблемы возникают из-за того, что «нулевое» напряжение земли совсем не близко к нулю. Это наиболее вероятно, если схема или устройство работают с высоким потреблением тока, или в случаях, когда заземляющий провод, провод или шина имеют высокий импеданс (т.е.е., «заземляющий» материал или «заземляющий провод / шина» — это , а не как хороший проводник электричества. ) Закон Ома действует независимо от того, что: V = IR. Ток (I) через любой материал с сопротивлением (R) будет иметь напряжение (В), отличное от нуля. Провода и дорожки имеют сопротивление в реальном мире и влияют, например, на обратный путь («земля») для обратных направляющих. Здравый смысл говорит, что такие соединительные провода, при которых сопротивление проводки является аддитивным (последовательно) в обратном пути для одного устройства, но не для других, создают другое напряжение на «земле» для этого одного устройства (V = IR).

Заземление шасси — это точка сбора земли, которая подключается к металлическому корпусу электрического устройства. Заземление корпуса может использоваться для экранирования и заземления во избежание поражения электрическим током. Заземление сети и (теоретически) шины питания 0 В связаны вместе и подключены к шасси в одной точке. Например, в многослойных печатных платах один или несколько проводящих слоев могут использоваться в качестве заземления шасси. Заземление шасси обычно выполняется только в одной точке.Это предотвращает обратный ток через доступные, но нежелательные средства и предотвращает ток, циркулирующий через шасси. Ток, циркулирующий через шасси, может вызвать «контур заземления». Но если шасси заземлено только в одной точке, ток не может течь через шасси, и связь между магнитным потоком и электричеством не может быть реализована. Контуры заземления, которые вызывают наведенную ЭДС (шум), особенно проблематичны для чувствительных к шуму приложений, таких как приборы и аудио.

Контуры заземления часто возникают при соединении нескольких электронных устройств вместе, потому что никакие два заземления никогда не имеют одинакового потенциала, что вызывает поток. Даже очень низкая (по напряжению) разность потенциалов вызывает протекание тока от земли одного блока к другому блоку и обратно к первому блоку через дополнительное заземление, обеспечиваемое распределительной сетью. Хотя импеданс контура заземления составляет лишь очень небольшую долю Ом, этого достаточно, чтобы вызвать такие проблемы, как шум и помехи. Распространенным решением для контуров заземления является распределение по схеме «звезда», где выбирается произвольная точка «заземление с самым низким потенциалом напряжения». В звездообразном распределении все взаимосвязанные компоненты соединены по схеме излучения наружу от «земли». Если звездное распределение выполнено аккуратно, сигнальная проводка между оборудованием, заземленным на звезду, будет иметь нулевой потенциал, что позволит избежать контуров заземления.

Рисунок 2: В идеальном мире все точки, помеченные как «земля», имеют ровно ноль вольт. По пути будет течь электричество.Электричество и магнетизм взаимосвязаны, что хорошо, так как двигатели зависят от этого отношения для работы, но не хорошо, когда поток тока нежелателен. Источник: Питер Уилсон, компаньон проектировщика схем.

Сигнальная земля — ​​это контрольная точка, от которой измеряется сигнал. Там может быть более одного опорного заземления в данной схеме. Чистое сигнальное заземление или заземление без инжектируемого шума важно для электрического оборудования, которое должно точно определять очень небольшие уровни или перепады напряжения, например, в медицинском оборудовании. Когда есть несколько путей для прохождения электричества к земле, дублированные пути заземления улавливают токи помех и преобразуют токи в колебания напряжения. Опорный уровень земли в системе больше не является стабильным потенциалом, и шум становится частью сигнала.

Печатные платы (PCB) могут унаследовать проблемы с заземлением от программ автоматической компоновки. Сигнальная земля или опорное напряжение 0В сигнала, должна быть на печатной плате и не заземлена от печатной платы, где он может забрать внешние шумы.

Напряжения сигналов намного меньше, чем напряжения, поступающие в систему, например, на силовых модулях точки входа (POE). Здравый смысл гласит, что сигнальная земля изолирована от шасси или заземления питания. Сигнальное заземление также может быть разделено между цифровыми и аналоговыми частями системы. Сигналы могут страдать от помех, создаваемых землей, когда заземление входного сигнала находится вне печатной платы, на которой находится сигнал. Однако наземные помехи можно игнорировать, если сигнал намного больше, чем вносимый шум. Заземление для обеспечения целостности сигнала на печатных платах является подробным предметом, который, однако, не может быть рассмотрен в этой статье. [I]

Земляное заземление восходит к практике использования заземляющего стержня, вбитого в поверхность земли по соображениям безопасности. Обычный контекст для заземления — в бытовых электрических системах, где ток покидает панель главной цепи через горячий провод и течет к розеткам и источникам света по мере того, как электричество потребляется (или иным образом отводится по жизнеспособному пути), а обратный путь обеспечивается обратно. к панели через нейтральный провод.Заземление добавляет третий провод (провод заземления), чтобы обеспечить путь для тока, который не может замкнуть цепь. Например, оголенный проводящий провод может создать ситуацию, когда ток может протекать через тело человека по пути к земле, если бы не заземляющий провод, который вместо этого безопасно рассеивает ток на землю и, надеюсь, срабатывает предохранитель из-за чрезмерного потребляемый ток на землю.

Особенно важно заземление при высоком напряжении.Если электрическое оборудование имеет неисправный компонент, который вызывает контакт напряжения под напряжением с проводящим шасси, например, оборудование может продолжать работать из-за внутренней изоляции систем, но первый человек, который коснется шасси, становится путем земли и понесет серьезные травмы или даже смерть. Даже если предохранитель находится на пути от источника напряжения под напряжением, ему все равно требуется микро или миллисекунды, чтобы предохранитель перегорел и размыкал цепь, предотвращая протекание. Таким образом, прерыватели заземления и защиты от короткого замыкания чаще всего присутствуют там, где присутствует высокое напряжение.

Понятно, что концепция заземления является фундаментальной для электрических концепций и на практике. Последствия различаются при работе с очень высокими напряжениями по сравнению с небольшими сигналами, контуры заземления могут сработать в любой ситуации, когда заземление имеет установленный путь, и на эту тему были написаны книги. Но только после того, как кто-то проведет поиск и устранение неисправностей в течение нескольких часов, только чтобы найти ослабленный винт (влияющий на заземление шасси) или смещенную дорожку (сигнальное заземление), можно действительно понять, как электрическое заземление воспринимается как должное.

[i] Уилсон, Питер. Спутник проектировщика схем . 3-е изд. Оксфорд: Newnes, 2012. Печать.

Заземление, нейтраль и провода под напряжением (США / Канада)

Нейтральный, заземляющий и горячий провода. В этой статье мы рассмотрим разницу между горячим, нейтральным и заземляющим проводами, а также функцию каждого из них на нескольких примерах. Эта тема для домов в Северной Америке. Если вы находитесь за пределами этого региона, вы все равно можете следовать инструкциям, но ваша система будет работать и выглядеть иначе, поэтому ознакомьтесь с другими нашими темами.

Прокрутите вниз, чтобы просмотреть руководство YouTube по заземлению, нейтрали и горячим проводам.

Предупреждение

Помните, что электричество опасно и может быть смертельным. Вы должны быть квалифицированными и компетентными для выполнения любых электромонтажных работ. Никогда не работайте с электрическими цепями под напряжением / горячими.

Прежде чем мы перейдем к этому видео, я хочу, чтобы вы запомнили три вещи.

1) Электричество будет течь только по замкнутой цепи, если вы войдете в контакт с электрическим проводником, ваше тело может замкнуть цепь.
2) Электричество всегда пытается вернуться к своему источнику.
3) Электричество использует все доступные пути для замыкания цепи. Он предпочитает путь с меньшим сопротивлением, и по нему будет течь больше тока.

Мы собираемся изучить провода под напряжением, нейтраль и заземление для типичной электросети в североамериканских жилых домах. Но сначала мы увидим действительно простую схему, чтобы понять, как она работает, а затем применим эти знания к сложной жилой установке.

Если мы посмотрим на простую электрическую схему с батареей и лампой.Мы знаем, что для включения лампы нам нужно подключить оба конца проводов к клеммам аккумулятора. Как только мы подключим эти провода, цепь замкнется, и электроны могут течь от отрицательного полюса через лампу и обратно к положительному выводу.

Электроны текут от отрицательного к положительному . Это называется потоком электронов. Первоначально считалось, что они текут от положительного к отрицательному. Позже было обнаружено, что это неверно, и мы называем это обычным током.

Итак, чтобы цепь была замкнута, нам нужен провод для переноса электронов от источника питания к свету, это наш горячий провод. Затем нам нужно подключиться от лампы и обратно к батарее, чтобы электроны вернулись к своему источнику питания или своему источнику. Это наш нейтральный провод. Горячий провод передает электричество от источника питания к нагрузке, а нейтральный провод возвращает использованное электричество обратно к источнику питания.

Токовая нагрузка в цепях

Если мы посмотрим на жилую электрическую систему в Северной Америке, мы обнаружим два провода под напряжением, нейтральный провод и несколько проводов заземления.Если вы хотите подробно изучить, как это работает, у нас есть обучающее видео, которое можно посмотреть здесь.

Представьте на секунду, что электрическая система дома отключена.
подключен к аккумулятору, и у нас есть только один провод под напряжением и нейтральный провод. Как мы
пила по простой схеме, для включения света нам понадобится горячий провод, чтобы
подать ток на нагрузку, и нам нужен нейтральный провод, чтобы вернуть ток
к источнику. Таким образом, электричество проходит через горячую шину.
и автоматический выключатель и в свет.Затем он возвращается через
нейтрально и к источнику.

Конечно дома не подключены к батареям, они
подключен к трансформаторам. Итак, мы заменили аккумулятор на трансформатор, и мы
есть полная схема.

Электричество в этой цепи — переменный ток,
который отличается от постоянного тока, который мы видели с батареей. С DC
электроны текут прямо от А к В в одном направлении, как поток
вода по реке. Но в наших домах есть переменный ток, что означает
электроны сильно меняют свое направление между вперед и назад
как прилив на море.

Сейчас в Северной Америке у нас есть разделенная фаза питания для большинства жилых домов, поэтому у нас есть два провода под напряжением и один нейтральный провод. У нас просто есть две катушки на 120 В, соединенные вместе в трансформаторе, а затем нейтраль подключается к центру между двумя катушками.

Когда мы подключаем мультиметр между фазой и нейтралью, мы получаем 120 В, и мы получаем такие же показания для другого, потому что мы используем только половину катушки в трансформаторе. Когда мы подключаемся между двумя точками, мы получаем 240 В, потому что мы используем полную катушку трансформатора.

Если у вас нет мультиметра, я настоятельно рекомендую вам его приобрести, это незаменимый инструмент для любых поисков и электромонтажных работ.

Если у нас есть нагрузка только на одну половину катушки, между горячей и нейтралью, и нагрузка, например, 20 А, то горячая часть будет переносить 20 А к нагрузке, а нейтраль вернет 20 А обратно к источнику.

Мы можем измерить ток в кабеле с помощью токоизмерительных клещей.

Если у нас есть другая нагрузка на нашей другой половине катушки, между другой горячей и нейтралью, и нагрузка имеет другое значение, скажем, 15 Ампер, тогда нейтраль будет переносить только разницу между этими двумя значениями обратно на трансформатор.В этом случае 20A — 15A = 5A, поэтому нейтраль вернет 5A обратно. Остальная часть пройдет через два горячих провода. Это то, что у нас будет в большинстве случаев, потому что есть несколько цепей с разными нагрузками.

Если бы у нас была нагрузка на обе катушки, и они имеют одинаковое значение, скажем, например, 15 А каждая, то в нейтральном проводе не будет протекать ток. Все это течет назад и вперед по двум токоведущим проводам между нагрузкой и источником. Это связано с тем, что это переменный ток переменного тока, и трансформатор имеет центральное ответвление с нейтралью, поэтому, когда одна половина движется вперед, другая половина движется назад, и ток будет течь в другую цепь, а не обратно через нейтраль.

Подробную анимацию см. В видео на YouTube ниже

Горячие провода переносят электрический ток от источника питания к нагрузке, а нейтральные провода переносят электрический ток от нагрузки и обратно к источнику питания.

Для чего нужен заземляющий провод?

Заземляющий провод при нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет пропускать электрический ток только в случае замыкания на землю. Будем надеяться, что иначе этот провод никогда не будет использоваться за всю его жизнь.Это просто аварийный путь, по которому электричество возвращается к источнику энергии, а не проходит через вас. Заземляющий провод в большинстве случаев представляет собой неизолированный медный провод, но иногда он покрывается зеленой изоляцией. Этот провод имеет очень низкое сопротивление, поэтому электричество предпочтет проходить по нему, потому что это легче и может быстрее вернуться.

Возвращаясь к простой схеме с батареей и лампой. Если мы теперь возьмем другой провод и проведем его от положительной клеммы к лампе и подключим его к металлическому патрону лампы, это будет фактически наш заземляющий провод.Он не используется для подачи электричества. Если горячий провод касается металлического корпуса, то вместо этого электричество будет проходить через заземляющий провод. Если горячий провод соприкасается как с нейтралью, так и с землей, он будет течь через оба провода обратно к источнику, но поскольку заземление имеет меньшее сопротивление, через него будет протекать больший ток.

Когда электричество находит способ покинуть свою цепь и вернуться
к источнику другим путем, чем нейтральный провод, мы называем это
замыкание на землю.

Возвращаясь в дом, электричество проходит через горячий и светлый и обратно через нейтраль. Но если горячая энергия касается металлического корпуса, то она вместо этого потечет через заземляющий провод обратно к панели, затем через шину, а затем обратно к трансформатору через нейтральный провод. У заземляющего провода очень низкое сопротивление, поэтому он вызывает резкое и мгновенное увеличение тока, которое приведет к срабатыванию выключателя.

Поэтому мы подключаем заземляющие провода ко всему, что может
потенциально стать потенциальным путем для электричества, чтобы покинуть его цепь, например
как металлические трубы, металлические пластины выключателей и розеток и
их коробки.Нам также нужно запустить один в торговые точки, потому что часто наши

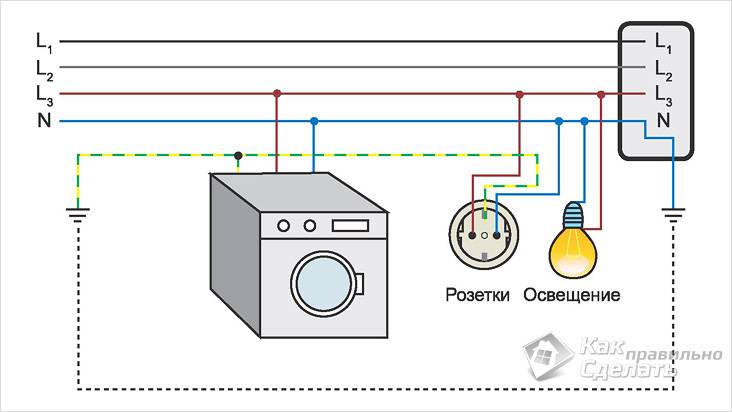

бытовая техника будет иметь металлический корпус, как стиральные машины и микроволновые печи.

Если вы посмотрите на розетку и вилку, то увидите, что
клемма под напряжением, клемма нейтрали и клемма заземления. Оболочка чего-то
как стиральная машина подключена к проводу заземления в проводе, который идет к
вилку через розетку и обратно к панели, чтобы спасти вас от
поражение электрическим током.

Теперь предположим, что вы находитесь на улице без обуви и на земле.
влажный.Если вы дотронетесь до горячего провода, вы замкните цепь и
ток пройдет через вас, чтобы вернуться к источнику питания. В этом случае
сопротивление очень высокое, поэтому ток может быть недостаточно высоким, чтобы
автоматически переверните выключатель и отключите питание. Это, вероятно, приведет к тому, что люди
смерть.

К счастью, у нас есть розетка GFCI или прерыватель GFCI. GFCI означает прерыватель цепи замыкания на землю. Мы рассмотрим вариант автоматического выключателя, но, по сути, они работают одинаково.

Этот выключатель GFCI будет подключаться как к горячему, так и к нейтрали цепи, чтобы он мог контролировать провода и гарантировать, что ток, протекающий в горячем проводе схемы, равен току в нейтральном проводе цепи. .Если ток не равен, значит, он явно течет обратно к источнику по другому маршруту, например, по металлической трубе, поэтому у нас есть замыкание на землю. Прерыватель осознает это очень быстро и автоматически перевернется, чтобы отключить питание цепи.

Штанга заземления

При подключении к основной панели находим толстый медный провод.
который ведет к заземляющему стержню. Грунтовая дорога засыпана землей снаружи
возле собственности. Этот стержень не используется при замыканиях на землю. Его цель —
рассеивают статическое электричество и высокое внешнее напряжение, например, молнии
удары.

Также имеется заземляющий стержень, подключенный к нейтрали трансформатора. Многие думают, что во время замыкания на землю электричество проходит через заземляющий стержень в землю. Но помните, что электричество пытается вернуться к своему источнику. Поскольку у трансформатора есть заземляющий стержень, существует потенциальный путь для возврата электричества к источнику. НО, этот путь будет иметь очень высокое сопротивление или импеданс, поскольку это переменный ток, и, как мы знаем, электричество будет иметь преимущество перед путем с наименьшим сопротивлением.Поскольку у нас уже есть заземляющий провод с низким сопротивлением, который обеспечивает обратный путь непосредственно к источнику, замыкание на землю будет происходить по этому же маршруту.

Когда дело доходит до освещения, источником освещения в основном является
Земля. Итак, молния пытается вернуться к своему источнику, который является
земной шар. Если молния ударит по кабелям электросети, она потечет по проводам к
добраться до заземляющих стержней как трансформатора, так и главной панели, чтобы вернуться
на землю. В противном случае он взорвет все наши цепи и вызовет пожары.

Если горячая проволока напрямую контактирует с заземляющим стержнем, то электричество будет проходить через землю обратно к трансформатору, но сопротивление очень велико, поэтому ток будет низким. Это означает, что автоматический выключатель вряд ли обнаружит эту неисправность, и выключатель не будет автоматически переключаться для отключения питания.


Что такое заземление в электронных схемах?

Когда вы начинаете изучать схемы, вы непременно спросите: «Что такое земля?» в тот или иной момент. Вы действительно собираетесь подключить свою цепь к земле?

Прежде всего: заземление в электронике отличается от заземления в розетках (хотя они иногда подключаются).

Заземление в электронике

Недавно я получил письмо от читателя:

«Символ заземления постоянно появляется в разных точках цепи, и я не мог понять, почему для заземления было выбрано то или иное место.Что такое земля? »

Заземление что-то просто означает подключение к земле.

А в электронике земля — это просто имя, которое мы даем определенной точке в цепи.

Например, в цепи с одной батареей (с положительной и отрицательной клеммами) мы обычно называем отрицательную клемму заземлением.

А для упрощения рисования схемы мы используем символ.

Символ земли

Таким образом, вместо того, чтобы рисовать линии ко всем местам, которые должны быть соединены с минусом, вы вместо этого помещаете туда символ земли. Это делает принципиальную схему намного чище при большом количестве выводов на минус.

Пример схемы с использованием символов заземления

Протекание тока при отображении символа заземления

Чтобы увидеть, как протекает ток на принципиальной схеме с символами заземления, просто соедините все точки с символами заземления. Это то, что вы делаете, когда строите схему.

Схема с использованием обозначений заземления

Та же схема без обозначений заземления

Цепи с положительным, отрицательным и заземлением

На некоторых принципиальных схемах вы найдете соединение с положительной клеммой, отрицательной клеммой и клеммой заземления.

Это часто встречается, например, в схемах усилителя:

Итак, как это работает?

В этом сценарии земля является средней точкой между положительной и отрицательной клеммами. Вы можете создать эти три точки напряжения, например, подключив два источника питания последовательно:

Земля при использовании двойного источника питания

Поскольку клемма заземления находится посередине между + 9 В и -9 В, это нормально называть ее нулевым вольт (0 В).

Щелкните здесь, чтобы узнать, что такое отрицательное напряжение.

Что такое заземление в розетках?

Иногда, однако, заземление относится к фактическому подключению к земле. Это тот случай, когда мы говорим о разводке розеток в вашем доме. В этом случае заземление — это фактическое соединение с землей за пределами вашего дома.

Это соединение предназначено для безопасности и часто подключается к корпусу устройства. Идея состоит в том, что если возникает проблема, когда провод под напряжением контактирует с шасси, ток направляется на землю, а не через ваше тело, если вы касаетесь шасси.

В некоторых случаях, например, в усилителях звука, заземление сигнала также обычно подключается к шасси, а значит, и к земле.

Вопросы? Дайте мне услышать их в комментариях ниже!

Диагностика проблем с питанием на розетке

Когда клиенты звонят вам из-за того, что из-за проблем с работой частей их оборудования на 120 В они подозревают наличие источника питания на их предприятии, вы должны решить, с чего начать расследование. Не переходите непосредственно к распределительному щиту, который сначала питает цепь.Вместо этого сначала посмотрите на розетку, ближайшую к проблемному оборудованию.

Следующий шаг — решить, какое измерение провести, но у вас есть только три варианта на выбор: напряжение фаза-нейтраль, напряжение нейтраль-земля и напряжение фаза-земля. Эти измерения позволяют вам ответить на следующие вопросы:

  • Розетка подключена неправильно?
  • Ответвленная цепь слишком нагружена?
  • Имеют ли чувствительные электронные нагрузки необходимое напряжение?

Хотите верьте, хотите нет, но вы можете получить столько информации из таких фундаментальных, но простых измерений.Три измерения, выполненные на одной розетке, могут дать вам четкое представление об электроснабжении объекта и помочь определить неправильно подключенные розетки.

Розетки с неправильным подключением

Вы можете подумать, что подавляющее большинство розеток на 120 В подключено правильно, но это не так. На самом деле, нередко можно встретить перевернутые или закороченные провода нейтрали и нейтрали или провода нейтрали и заземления.

Эти условия часто могут оставаться незамеченными в течение длительного времени.Поскольку многие нагрузки не чувствительны к полярности, они довольно хорошо работают с нейтралью и горячим переключением. Электронные нагрузки, например, обычно безразличны к полярности переменного тока, потому что их внутренние источники питания просто преобразуют переменный ток в постоянный.

С другой стороны, работа чувствительных электронных нагрузок, таких как компьютерное оборудование и приборы, зависит от чистого заземления — заземления без тока нагрузки и напряжения. Однократное переключение нейтрали на землю может поставить под угрозу всю систему заземления.

Сценарий устранения неполадок в Office

Вы можете визуально проверить каждую розетку на предмет правильности подключения, но это займет много времени. Намного проще производить измерения с помощью цифрового мультиметра (DMM) или токоизмерительных клещей с возможностью измерения напряжения.

Давайте рассмотрим сценарий устранения неполадок в офисе. Предположим, вы провели следующие измерения напряжения в рабочее время и при нормальной нагрузке:

Фаза (горячая) нейтраль. Это измерение представляет собой напряжение, которое будет видеть нагрузка. Обычно в цепи 120 В вы должны получить показание от 115 до 125 В. Предположим, вы измеряете 118,5 В.

Напряжение нейтрали относительно земли. Это измерение падения напряжения (также называемого падением ИК). Это вызвано током нагрузки, который протекает через полное сопротивление нейтрального провода. Предположим, вы измеряете 1,5 В.

Фаза (горячая)-земля. Вы можете думать об этом как об источнике напряжения на розетке.Предположим, вы измеряете здесь 120 В.

Теперь начинается анализ.

Анализ измерений и обнаружение неправильного подключения

Ваш первый вывод состоит в том, что напряжение между фазой и нейтралью (118,5 В) выше, чем напряжение между нейтралью и землей (1,5 В), как и следовало ожидать. Но после дальнейшего анализа вы увидите, что напряжение между фазой и землей (120,0 В) равно сумме напряжения между фазой и нейтралью (118,5 В) и напряжения между нейтралью и землей (1,5 В). Возникает вопрос: нормальны ли эти показания? и правильно ли подключена розетка?

Как указывалось ранее, наиболее распространенными условиями неправильного подключения являются перепутанные полярные провода и нейтральный провод, а также перевернутые или закороченные нейтральный и заземляющий провода.Так как же определить эти условия?

Перепутаны местами нейтральный и нейтральный провода. Измерение напряжения между фазой и нейтралью само по себе не говорит вам, перепутаны ли эти провода. Вы должны измерить напряжение между нейтралью и заземлением. Если напряжение между нейтралью и землей составляет 120 В, а между фазой и землей несколько вольт или меньше, то полярный и нейтральный провода меняются местами ( Рис. 1 ).

Подключение нейтрали к земле. Некоторое напряжение между нейтралью и землей должно присутствовать в условиях нагрузки, обычно 2 В или меньше.Если напряжение равно нулю при нагрузке в цепи, проверьте, есть ли случайное или намеренное соединение нейтрали с землей в розетке.

Перепутаны нейтральный и заземляющий провода. Чтобы проверить, не перепутаны ли местами нейтральный и заземляющий провод, измерьте напряжение между фазой нейтрали и заземлением под нагрузкой. Показание от горячего к заземлению должно быть выше показания от горячего к нейтральному. Чем больше нагрузка, тем большую разницу вы увидите.

Если напряжение между фазой и нейтралью, измеренное под нагрузкой, больше, чем напряжение между фазой и землей, нейтраль и земля меняются местами.Это следует немедленно исправить.

Напряжение между фазой и землей. Это значение должно быть наивысшим из трех. Цепь заземления в нормальных, нормальных условиях не должна иметь тока и, следовательно, не должна падать на нее ИК-излучение.

Думайте о заземлении как о проводе, идущем обратно к источнику (главной панели или трансформатору), где он подключен к нейтрали. На конце заземляющей розетки, где вы проводите измерения, земля не подключена ни к какому источнику напряжения.Таким образом, заземляющий провод похож на длинный тестовый провод, ведущий к источнику напряжения.

Когда вы подключаете нагрузку к розетке, напряжение источника розетки между горячим и заземленным током должно быть суммой напряжения между фазой и нейтралью (напряжение на нагрузке) и напряжения между нейтралью и землей (падение напряжения на нулевом проводе до его соединения с цепью заземления) ( Рис. 2 на странице 34).

Испытания на падение напряжения

В идеальной схеме не должно быть падения напряжения.Чем меньше падение напряжения, тем более «жесткий» или надежный источник. В действительности, однако, в системе электропроводки всегда есть некоторое падение напряжения, которое может быть вызвано одним из следующих факторов:

  • Калибр провода влияет на падение напряжения. Чем меньше калибр провода, тем выше его сопротивление.
  • Длина пробега также является определяющим фактором. Чем длиннее провод в ответвленной цепи, тем больше импеданс и больше падение ИК-излучения.
  • Величина нагрузки также влияет на падение напряжения.Чем сильнее нагружена схема, тем больше падение напряжения. (V = I × R, поэтому чем больше ток, тем больше падение напряжения.)

Поскольку первые два фактора обычно «фиксированы» в существующей цепи, это последний фактор, который вы можете легко решить. По сути, вы спрашиваете, не перегружена ли схема.

Для измерения падения напряжения необходимо использовать измерение напряжения нейтрали относительно земли. Чтобы объяснить это напряжение, давайте проведем «эксперимент».

Предположим, вы подключаете фен мощностью 1500 Вт к розетке на освещенной нагруженной цепи.Он должен потреблять около 12 А. Этого достаточно, чтобы создать заметное падение напряжения. Вы выполняете измерения между фазами «горячее напряжение», «нейтраль-земля» и «фаза-земля» (, таблица выше). Анализируя эти показания, вы можете увидеть, что напряжение нейтрали относительно земли увеличивается с нагрузкой, как и падение напряжения (третий фактор, указанный выше).

Также обратите внимание на то, что падение напряжения между фазой и нейтралью (5,2 В) почти равно сумме изменений напряжения между нейтралью и землей (2,4 В + 2,7 В = 5,1 В). Комбинированные падения ИК-излучения черного и белого проводов вычитаются из напряжения, доступного для нагрузки (напряжение между фазой и нейтралью).Падение ИК-излучения на белом проводе так же легко измерить, как и напряжение между нейтралью и землей, но повышенный ток вызывает падение ИК-излучения как на черном, так и на белом проводе. Это падение ИК-сигнала на черном проводе (2,4 В) можно измерить, взяв разницу между напряжением холостого хода, нагретым до земли (121,6 В), и напряжением нагрузки между горячим заземлением (119,2 В).

На самом деле не так просто включать и выключать все нагрузки для выполнения этого измерения, поэтому измерение напряжения нейтрали относительно земли так полезно.

В большинстве офисных помещений типичное значение напряжения нейтрали относительно земли составляет около 1,5 В. Если показание высокое (от 2 В до 3 В), то ответвленная цепь может быть перегружена. Другая возможность состоит в том, что нейтраль в панели перегружена. Для подключения ПК и других электронных нагрузок с импульсными источниками питания нейтральный фидер должен быть не меньше, чем фазные проводники, а желательно вдвое больше.

Измерение пикового напряжения

Розетка розетки — это точка в системе электропроводки, наиболее удаленная от источника.Это означает, что он наиболее уязвим для проблем с подачей напряжения. Для подключенной к нему однофазной нагрузки это единственное, что имеет значение, независимо от того, надежна она или нет.

Все предыдущие измерения были в среднеквадратических значениях. Однако вам также необходимо измерить пиковое значение, потому что электронные нагрузки заботятся о пиковом значении, поскольку это то, что они используют для питания своих схем преобразования переменного тока в постоянный. Когда почти все нагрузки в цепи электронные, они все одновременно получают энергию от пика волны.В результате синусоида имеет тенденцию становиться «плоской». Это затрудняет зарядку электронных блоков питания. Одно только среднеквадратичное значение не решит эту проблему.

Нормальный пик, если предположить, что напряжение переменного тока является более или менее идеальной синусоидой, в 1,4 раза больше среднеквадратичного напряжения. Итак, для цепи на 120 В это примерно 168 В.

Многие измерители определяют пиковое значение или удержание пика в течение 1 мс. Так как полупериод 60 Гц составляет около 8,3 мс, функция пика среднеквадратичного значения 1 мс должна улавливать пик полупериода.

Если при проверке розетки все в порядке, можно с уверенностью заключить, что проблемы с оборудованием возникли не из-за неправильной проводки розетки. Проблема может заключаться в колебаниях напряжения или переходных процессах, вызванных другими проблемами на объекте или в системе электроснабжения. Конечно, это может быть сама нагрузка.

Следующим шагом будет подключение устройства записи напряжения к розетке и проверка напряжения с течением времени.

Смит — специалист по продукции в Fluke Corp., Эверетт, Вашингтон,

Боковая панель: безопасная работа

Напряжение и ток, присутствующие в системах электроснабжения, могут стать причиной серьезных травм или даже смерти. Как минимум, следуйте этим рекомендациям при проведении измерений:

  • Используйте средства защиты, такие как защитные очки, изолированные перчатки и изолирующие коврики.

  • Убедитесь, что все питание отключено, заблокировано и помечено в любой ситуации, когда вы будете в прямом контакте с компонентами схемы.Также убедитесь, что питание не может быть включено никем, кроме вас.

  • Прочтите и усвойте все применимые руководства, прежде чем применять информацию, указанную в этой статье. Обратите особое внимание на все меры безопасности и предупреждения в руководствах по эксплуатации.

  • Не используйте инструменты в приложениях, для которых они не предназначены. Кроме того, всегда помните, что, если вы не используете оборудование в соответствии с указаниями производителя, защита, обеспечиваемая оборудованием, может быть нарушена.

Страница не найдена | MIT

Перейти к содержанию ↓

  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓

    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT

Меню ↓

Поиск

Меню

Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще!

Что вы ищете?

Увидеть больше результатов

Предложения или отзывы?

.
