Можно ли замуровать в стену полипропиленовые трубы: правила монтажа

Эстетическая красота помещения — важный фактор для владельцев. Трубы, проложенные поверх стены могут испортить внешний вид помещения. Поэтому многих интересует, можно ли полипропиленовые трубы замуровать в стену, в чем опасность такой прокладки, и как избежать возможных проблем с обслуживанием трубопровода при скрытом монтаже.

Особенности полипропиленовых труб

Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.

Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.

Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется. В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.

Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.

Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.

Обратите внимание! У армированных марок полипропилена коэффициент линейного расширения ниже. Приблизительно 3 мм — 3,5 мм на метр.
Следовательно, при прокладке горячего водоснабжения или отопления армированные трубы будут надежнее, так как создадут меньшее давление на стену, и не вероятность деформации таких труб значительно ниже.

Требования к укладке

При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.

Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.

PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Обратите внимание! Составленный план лучше сохранить. Для обслуживания системы и установки новых коммуникаций он может пригодиться. Например, для врезки дополнительного крана.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

ножницы для резки;
шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
сварочный аппарат с температурой до 260 °C;
штроборез либо болгарка для вырезания полости в стене;

зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
Перфоратором или зубилом удаляется бетон между прорезями.
Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве.
Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Обратите внимание! Перед началом штробирования, если на стене присутствует отделка, ее требуется удалить. Сделать канал в плитке или дереве, не испортив их, не получится, зато наличие отделки может значительно осложнить работу.

Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

можно ли прятать, замуровывать, как замуровать, монтаж

Содержание:

Многих владельцев недвижимости, которые планируют делать капитальный ремонт инженерных коммуникаций, интересует, можно ли замуровывать полипропиленовые трубы в стену. Монтаж водопроводных и канализационных систем своими руками не является редкостью, поскольку приобрести качественные стройматериалы можно без проблем. Нужно только изучить соответствующую информацию.

Характеристики полипропиленовой трубной продукции

Такие трубы на сегодняшний день применяют, в том числе, и для прокладки бытовых трубопроводов. Помимо полностью пластиковых изделий, популярностью пользуется трубная продукция, которую армируют стекловолокном или алюминием. Она более прочная и менее чувствительная к изменению температурного режима.

Неармированные трубы используют исключительно для систем, по которым перемещается холодная вода. Чтобы проложить пластиковый водопровод или отопительную конструкцию, применяют изделия, имеющие диаметр от 20 до 110 миллиметров. Продукцию с нестандартными размерами сечения выпускают исключительно по спецзаказам.

Основной характеристикой труб из полипропилена является толщина стенки. Часто к изделиям прикладывают таблицу, в которой отражены требования к материалам для тепло- и водопроводов с разными температурами среды и различными нагрузками.

Особенности полимерных изделий

Как известно даже из школьного курса физики, при нагреве веществ они начинают увеличиваться в объеме. Это имеет непосредственное отношение к продукции из пластмассы, а высокая температура делает ее еще и пластичной.

При монтаже трубопроводов для холодной воды можно не принимать во внимание коэффициент расширения (подробнее: «Предварительный расчет теплового расширения полипропиленовых труб»). В тоже время при обустройстве отопительной конструкции данный нюанс необходимо учитывать. Именно это обстоятельство вызывает у многих домашних умельцев сомнения относительно того, можно ли замуровать полипропиленовые трубы в стену, которые при запуске горячего трубопровода начнут удлиняться и расширяться.

Отсюда возникает закономерный вопрос относительно того, не будут ли повреждены отделочные материалы, в которые утоплены элементы инженерной системы.

Специалисты уверяют, что металлическую трубную продукцию, которая расширяется незначительно, можно просто вмуровать в слой материала, а вот чтобы спрятать полипропиленовые трубы в стене, приходится полностью придерживаться технологии проведения монтажных работ (подробнее: «Виды, свойства, монтаж пропиленовых труб своими руками»). Иначе отделка помещения покроется трещинами, а плиточное покрытие вероятнее всего отпадет.

Обустройство пластиковой водопроводной системы

Чтобы проложить водопроводную конструкцию с нуля потребуются:

трубы;
заглушки;
фитинги;
крестовины или тройники;
клипсы для фиксации;
ножницы для резки;
шейвер – с его помощью зачищают кромки;

сварочный аппарат.

В том случае, если вопрос можно ли прятать трубы в стену возник после полной сборки системы, будут нужны:

утеплитель;
крепежные скобы;
материалы для строительства фальшивых стен.

Монтаж водопроводной системы из полипропиленовых труб в стене

При покупке фитингов, тройников и стыковочных деталей учитывают диаметр выбранной трубной продукции. Они, как и основное колено, обычно бывают произведены из полипропилена. Но использовать их можно только при создании разветвлений, фиксации измерительных устройств и для переправления водяных потоков.

Дело в том, что монтаж полипропиленовых труб в стену предполагает создание спаянного неразборного соединения, которое выполняют при помощи сварочного инструмента. Вокруг трубопровода, уложенного в толщу стены, нужно выложить амортизирующую «подушку», которая позволит трубе менять свои параметры. Читайте также: «Как сделать отверстия под трубы в стене – инструменты и правила выполнения работ».

Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:

Делают разметку прокладки трубопровода, принимая во внимание места нахождения функциональных выходов.
Выполняют расчет коэффициента возможной деформации. Когда монтируется система большой протяженности, предусматривают удлинение трубы на 1 сантиметр на каждый погонный метр. Расчет выполняют для жидкости, имеющей температуру 70 градусов. Обычно используют обустройство компенсационного узла – небольшой участок трубы укладывают в форме буквы П, что помогает скорректировать значительную величину удлинения и станет профилактической мерой от аварийной ситуации.
Прокладку полипропиленового трубопровода выполняют с учетом всех требований. Нужно приобретать трубную продукцию, имеющую такую толщину стенок, которая будет соответствовать условиям эксплуатации.
Чтобы компенсировать линейное расширение в стенах ванных и санузлов можно использовать гофрированные трубы. При прокладке каналов из П-профиля нужно задействовать дополнительный теплоизолятор. Аналогичный принцип применяют, когда укладывают полипропиленовые трубы в штробе. В качестве теплоизолятора и одновременно амортизационного материала можно использовать пенополиуретан, вспененный полиэтилен или энергофлекс (прочитайте также: «Как сделать теплоизоляцию полипропиленовых труб, какой материал использовать при этом»).
Для фиксации задействуют хомуты и опоры.
Заканчивая отделку, нужно выполнить тестовый запуск системы.
Потом приступают к восстановлению стены, лучше всего это сделать при помощи гипсокартонной перегородки.
Необходимо сохранить схему монтажа трубопровода, чтобы при проведении других ремонтных работ не повредить систему водоснабжения.

При решении вопроса, можно ли прятать полипропиленовые трубы в стену, когда конструкция уже готова, специалисты советуют не рисковать, а соорудить вместо монолитной глухой стены специальный шкаф для доступа к трубопроводу. Свободное пространство в нем можно применить для хранения вещей.

Прокладка полипропиленовых труб. Как спрятать трубы в стене и проложить в земле

Всё большее число наших соотечественников для производства сантехнических работ отдают предпочтение трубам из полипропилена. Удобство применения, низкая стоимость и эксплуатационные показатели этого материала — всё это обусловило высокую востребованность данных изделий. По утверждению производителей служить они будут не менее 50 лет. А чтобы осуществить прокладку полипропиленовых труб своими руками достаточно иметь лишь первоначальные навыки в этой сфере.

Проложить водопровод из полипропиленовых труб можно и в квартире, и частном доме

Преимущества труб PP

Как известно, полипропилен (гранулы или светлый порошок) является продуктом реакции полимеризации пропилена, проводимой с применением металлических катализаторов. Чтобы получить трубные изделия, сырьё сначала расплавляют, а затем формируют сами трубы методом экструзии.

При температуре 170˚С полипропилен расплавляется, а при 140˚С размягчается. Такое свойство обусловливает пригодность изготовленных из него труб для создания систем отопления, а также горячего и холодного водоснабжения. Но обустройство на их основе паропроводов не допускается.

Трубы водопроводные полипропиленовые устойчивы к разрушительному действию процесса коррозии, поэтому их можно:

монтировать в помещениях с высокой степенью влажности;
использовать в агрессивных средах;
прокладывать под землёй в местах, где фиксируется повышенный уровень грунтовых вод.

Полезный совет! Укладку трубопровода из полипропилена своими руками рекомендуется осуществлять с условием максимально возможной защиты от попадания прямых солнечных лучей.

Хоть такой материал является едва ли не самой лёгкой пластмассой, ему присуща высокая износоустойчивость. Из этого следует, что водопроводные полипропиленовые трубы достаточно хорошо переносят абразивное воздействие песка и отслоившейся ржавчины, проникновение которых в систему водоснабжения не гарантирует даже применение фильтров.

Полипропиленовые трубы прочны и устойчивы к коррозии

Прочность данных изделий меньше, чем у стальных аналогов. Поэтому выполняя прокладку трубопровода из полипропилена своими руками, а также в ходе эксплуатации особое внимание уделяйте его защите от возможных механических повреждений.

Технические характеристики изделий

Главными характеристиками трубных изделий являются диаметр, а также толщина стенки. Их классификация по данным параметрам позволяет выполнять расчёты для обеспечения качественной транспортировки жидкости. Изучив ниже размещённую таблицу, вы сможете узнать разнообразие размеров полипропиленовых труб, присутствующих на современном рынке.

Внешний диаметр	Толщина стенки PN25	Толщина стенки PN20	Толщина стенки PN16	Толщина стенки PN10
110	18,40	18,40	15,10	10,0
90	15,0	15,0	12,30	8,20
75	12,50	12,50	10,30	6,90
63	10,50	10,50	8,40	5,80
50	8,40	8,40	6,90	4,60
40	6,70	6,70	5,50	3,70
32	5,40	5,40	4,40	3,0
25	4,20	4,20	3,50	2,3
20	3,40	3,40	2,80	1,90
16	2,70	2,7	________	________

Трубы категории PN20 являются продукцией универсального применения. В группу PN10 входят тонкостенные изделия для систем тёплого пола и холодного водоснабжения. Трубы PN16 используются в системах холодного водоснабжения и отопления, характеризующихся невысоким давлением теплоносителя. Изделия категории PN25 армированы слоем алюминиевой фольги и могут устанавливаться в трубопроводах центрального отопления. Некоторые производители маркируют трубы PN10 синей продольной полосой, а PN20 – полосой красного цвета.

Тонкостенные PP-трубы применяют для устройства теплого пола

Длительный срок эксплуатации позволяет использовать полипропиленовые водопроводные трубы для любого вида прокладки:

скрытой — в несущих конструкциях сооружения и под землёй;
открытой — по поверхности земли, по полу или по стене жилого помещения;
бесканальной укладкой труб в грунте;
прокладка в шахтах;
прокладка в коробах.

Но вести работы необходимо с соблюдением требований нормативных документов. Так, например, если говорить о прокладке полипропиленовых труб, предназначенных для транспортировки воды повышенной температуры (от +45 градусов), то они должны размещаться на скользящих креплениях, обеспечивающих возможность продольного смещения. Впрочем, допускается их установка в коробах и каналах.

Полезный совет! Водопроводные полипропиленовые трубы выдерживают изгиб, величина которого не превышает 10% от диаметра. То есть, по сути, назвать их гибкими нельзя. Поэтому осуществлять прокладку полипропиленовой трубы в грунте, в стене либо по поверхности земли следует прямыми участками. А для реализации необходимых изгибов используйте соответствующие отводы.

Как спрятать трубы в стене

Желание хозяев смонтировать трубопровод именно таким способом вполне оправдано. Интерьер кухни, туалета и ванной комнаты от этого только выиграет. Однако при этом могут возникнуть вопросы, как поведут себя замурованные трубы, и как, собственно, выполнить монтаж.

Чтобы спрятать трубы в стену, в ней делают штробы

Сразу отбросим сомнения: при правильном подходе к делу, спрятанная коммуникация будет служить очень долго. Но только если будут выполнены следующие требования:

система должна иметь минимальное число соединений, а лучше всего, если она будет монолитной;
чтобы не препятствовать процессу естественного температурного расширения пропилена, прокладывая трубу для горячей воды своими руками, оставляйте зазор.

В обязательном порядке покройте водопровод слоем теплоизоляции. Для этого подойдёт минеральная вата, стекловата, гофрированный картон либо другой утеплитель. Так вы защитите конструкцию от нежелательного запотевания. В закрытой инженерной коммуникации очень важно предусмотреть возможность беспрепятственного доступа к вентилям (кранам). Обычно на эти места устанавливают лючки или специальные дверцы.

Методика монтажа

Нанесение разметки – это предварительный этап прокладки полипропиленовых труб в стене. Для этого можно использовать простой карандаш. Далее необходимо выполнить следующие действия:

При помощи перфоратора (болгарки) вырежьте две параллельно идущие штробы (прорези в стене). При работе с болгаркой рекомендуется использовать простой диск по камню или диск с зубьями, прошедшими алмазную обработку.
Удалите зубилом или перфоратором материал между обеими разметками, соединяя таким образом их в одну.
Вставьте в готовые штробы водопроводную конструкцию, закрыв после этого трубы цементным раствором.
Заключительный этап прокладки полипропиленовых труб в стене предполагает тестирование работы вновь созданной системы. Заполнив её водой, проследите, нет ли протечек, провисания либо других неисправностей водопровода.

Если подтекания не обнаружатся, приступайте к финишной отделке. Для этого можно использовать штукатурку. Впрочем, выбор облицовочного материала зависит от вкуса и уровня благосостояния домовладельца.

Уложив трубы в штробы, нужно закрепить их и провести испытания

Следует знать, что штробить стены в панельных домах категорически запрещено. Обусловлено это сравнительно небольшой толщиной панелей, а штробление приведёт к снижению их прочности. Проводить такие работы допустимо лишь в домах с кирпичными толстыми стенами. Поэтому в современных многоэтажных зданиях прокладку полипропиленовых труб осуществляют креплением к стене. Коротко остановимся на этом вопросе.

Монтаж водопровода к стене

Предварительно соедините сегменты будущего трубопровода методом электрофитинга или с помощью полифузионной стыковой сварки. Далее нанесите на стены разметку его пути по периметру помещения.

Важно! Устанавливайте трубопровод с небольшим уклоном. Такое решение исключит возможность замерзания оставшейся в нём жидкости даже, если помещение не будет отапливаться. Речь идёт, в первую очередь, о даче.

Последовательность этапов прокладки труб своими руками выглядит следующим образом:

Высверлите под дюбель-гвозди отверстия. Делается это с помощью дрели.
Приложите к стене крепёжные клипсы.
Надёжно зафиксируйте данные элементы крепления. Для этого в отверстия введите дюбели, используя молоток и отвёртку.
Установите трубы и закрепите их клипсами.

Сгибать полипропиленовые изделия без предварительного нагрева допускается при температуре до +15 градусов, а монтаж рекомендуется проводить, при температуре не ниже +5 градусов.

Для фиксации труб на стене применяются клипсы из пластика

Прокладка в грунте

Согласно требованиям ГОСТ, диаметр прокладываемых в земле водопроводных труб должен быть 32 мм, а их длина — 2,4 метра. Для простого и быстрого монтажа необходимо приобрести фитинги.

Укладку полипропиленовой трубы в землю своими руками проводите в следующей последовательности:

Выройте траншею. В нормативных документах сказано, что её глубина должна быть ниже уровня промерзания грунта. Для своего региона конкретную цифру можно узнать из специальных таблиц. Оптимальная ширина рва – 0,5 метра.
Уплотните дно и стенки траншеи.
Сделайте амортизационную подушку, насыпав 10 см песка.
Обмотайте трубы слоем теплоизоляции, уложите в ров и соедините их с помощью фитингов.
Засыпьте инженерную коммуникацию песком. Верхняя отметка его слоя должна на 5 см быть выше наружной поверхности трубопровода.
Место прохождения водопровода покройте плиткой, черепицей или битым кирпичом.
Засыпьте траншею извлечённым грунтом.

И не забудьте поблизости от центральной магистрали создать колодец для установки в нём запорной арматуры. С её помощью вы сможете аварийно отключать воду, а также подключать к водопроводу дополнительные объекты. Колодец обычно выкладывается из кирпича или выполняется из железобетонных колец.

Прокладка полипропиленовых труб в стене

Очень часто водопроводные и канализационные трубы, которые располагаются по стенам комнаты, просто портят ее внешний вид. Поэтому многие интересуются, как происходит прокладка полипропиленовых труб в стене. Делать это нужно осторожно и обдуманно с учетом всех возможных последствий такой маскировки.

Можно ли замуровывать трубы из полипропилена в стены?

Эти трубы изготовлены из материала, который стойкий к химическим веществам, не боится коррозии. Монтаж проводится методом сварки, и соединение получается неразъемным и монолитным. При таком условии не возникает потребность соединение постоянно подтягивать, что приходилось бы делать с металлическими трубами. Поэтому монтаж полипропиленовых труб в стене возможен, однако если будет соблюдаться условие соответствия типа трубы теплоносителю по давлению и температуре. Для труб с горячей водой нужно оставлять необходимое место для ее расширения.

Правила скрытого монтажа труб

1. Система, спрятанная в стене должна быть максимальной цельной и у нее должно быть как можно меньше соединений.

2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть и иметь такой же или даже больший запас прочности.

3. Все замурованные в стену трубы должны иметь теплоизоляцию. Это пресекает их запотевание. Также такая мера даст трубам свободную возможность расширяться и сужаться.

4. Не забудьте перед маскировкой труб оставить свободный доступ к ревизии, отсекающим кранам и тому подобное. Отверстия можете закрыть специальными сантехническими люками, которых в продаже много и размеры их самые разные.

Процесс маскировки труб в стену

1. Заделка полипропиленовой трубы в стену предусматривает штробление стены. Сразу же скажем, что горизонтальное штробление панельных стен запрещено. Также это относится и к кирпичным стенам, выложенным в полкирпича, так как толщина эта недостаточна для проведения таких работ.

2. Проделайте в стене специальные углубления. Это и есть штробы. В них и будут убраны канализационные и водопроводные трубы. Для этого применяется болгарка или перфоратор.

3. Карандашом сделайте разметку. Наденьте на болгарку специальный диск для резки по камню. Для работ с большой площадью разумней купить диск с алмазной напайкой на зубьях.

4. Действуйте одним из двух способов. Болгаркой проходите по двум линиям, прорезая их при этом на требуемую глубину. Затем зубилом выбейте все лишнее. Можно сделать и так: прорежьте две намеченные линии болгаркой и при помощи перфоратора соединяете их в одну. Тут нужна специальная насадка в виде лопатки.

5. Для работы с перфоратором имеется специальная насадка. Она предназначается именно для штробления стен. Ее покупка избавляет от необходимости разметки будущего канала.

6. В проштробленные канавки монтируете полипропиленовые трубы. Если дырка в стенке вышла больше трубы, то ничего страшного. Канавки под трубы горячей воды и так должны быть шире, чем сама труба. После установки труб в штробах их цементируют, а стену штукатурят, чтобы она была совсем ровной.

Можно ли замуровать полипропиленовые трубы при прокладке трубопровода в стену

Особенности полипропиленовых труб

Обратите внимание! У армированных марок полипропилена коэффициент линейного расширения ниже. Приблизительно 3 мм — 3,5 мм на метр. Следовательно, при прокладке горячего водоснабжения или отопления армированные трубы будут надежнее, так как создадут меньшее давление на стену, и не вероятность деформации таких труб значительно ниже.

Требования к укладке

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.

Подготовка к монтажу

Обратите внимание! Составленный план лучше сохранить. Для обслуживания системы и установки новых коммуникаций он может пригодиться. Например, для врезки дополнительного крана.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

ножницы для резки;
шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
сварочный аппарат с температурой до 260 °C;
штроборез либо болгарка для вырезания полости в стене;
зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
Перфоратором или зубилом удаляется бетон между прорезями.
Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Обратите внимание! Перед началом штробирования, если на стене присутствует отделка, ее требуется удалить. Сделать канал в плитке или дереве, не испортив их, не получится, зато наличие отделки может значительно осложнить работу.

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Как спрятать полипропиленовые трубы в стене – правила монтажа

Характеристики полипропиленовой трубной продукции

Особенности полимерных изделий

Обустройство пластиковой водопроводной системы

Чтобы проложить водопроводную конструкцию с нуля потребуются:

трубы;
заглушки;
фитинги;
крестовины или тройники;
клипсы для фиксации;
ножницы для резки;
шейвер – с его помощью зачищают кромки;
сварочный аппарат.

В том случае, если вопрос можно ли прятать трубы в стену возник после полной сборки системы, будут нужны:

утеплитель;
крепежные скобы;
материалы для строительства фальшивых стен.

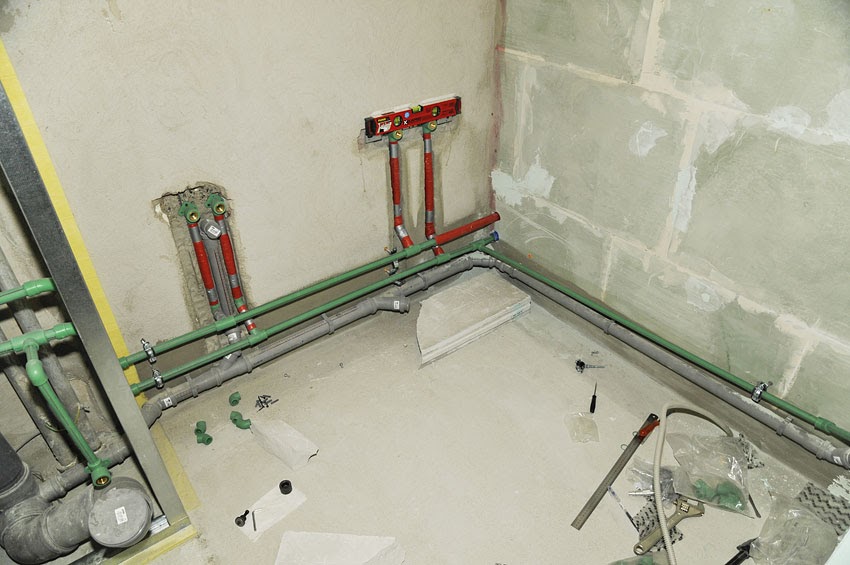

Монтаж водопроводной системы из полипропиленовых труб в стене

Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:

Делают разметку прокладки трубопровода, принимая во внимание места нахождения функциональных выходов.
Выполняют расчет коэффициента возможной деформации. Когда монтируется система большой протяженности, предусматривают удлинение трубы на 1 сантиметр на каждый погонный метр. Расчет выполняют для жидкости, имеющей температуру 70 градусов. Обычно используют обустройство компенсационного узла – небольшой участок трубы укладывают в форме буквы П, что помогает скорректировать значительную величину удлинения и станет профилактической мерой от аварийной ситуации.
Прокладку полипропиленового трубопровода выполняют с учетом всех требований. Нужно приобретать трубную продукцию, имеющую такую толщину стенок, которая будет соответствовать условиям эксплуатации.
Чтобы компенсировать линейное расширение в стенах ванных и санузлов можно использовать гофрированные трубы. При прокладке каналов из П-профиля нужно задействовать дополнительный теплоизолятор. Аналогичный принцип применяют, когда укладывают полипропиленовые трубы в штробе. В качестве теплоизолятора и одновременно амортизационного материала можно использовать пенополиуретан, вспененный полиэтилен или энергофлекс (прочитайте также: «Как сделать теплоизоляцию полипропиленовых труб, какой материал использовать при этом»).
Для фиксации задействуют хомуты и опоры.
Заканчивая отделку, нужно выполнить тестовый запуск системы.
Потом приступают к восстановлению стены, лучше всего это сделать при помощи гипсокартонной перегородки.
Необходимо сохранить схему монтажа трубопровода, чтобы при проведении других ремонтных работ не повредить систему водоснабжения.

Открытая и закрытая прокладка полипропиленовых труб

Прокладка полипропиленовых труб производится в местах обеспечивающих их защиту от механических повреждений (шахтах, штробах, каналах и т.д.), при этом должна обеспечиваться возможность их теплового удлинения. При невозможности скрытой прокладки трубопроводов их следует защищать от механических повреждений и огня.

Открытая прокладка труб

Прокладка полипропиленовых труб при открытой прокладке большое значение придается внешнему виду и стабильности формы, поэтому нужно учитывать линейное расширение. Направление прокладки труб нужно проектировать и выполнять так, чтобы труба могла свободно двигаться в пределах расчетного расширения. Трубопроводы холодной воды не подвергаются расширению, поэтому им можно пренебречь. Подводки к сантехприборам допускается прокладывать открыто.

Закрытая прокладка полипропиленовых труб

При прокладке закрытым способом неармированных труб, используемых для транспортировки горячих жидкостей, необходимо:

в стене под штукатуркой, вокруг колен и тройников на вертикально и горизонтально расположенных трубах оставлять пространство в 3–4 см. Так как движение трубы происходит в осевом направлении, то необходимо обеспечить свободное пространство и до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на каждый метр длины прямолинейного участка;
в штробе, пробитой в стене, обеспечить зазор не менее 70% от диаметра трубы на данном участке. Зазор должен быть симметричным по обе стороны от трубы. Возможно это сделать несколькими способами. Например, проложить трубы в специальной трубчатой изоляции из вспененного полиэтилена или вспененного полиуретана (может быть рекомендована для труб диаметром до 25 мм, в системе горячей воды толщина изоляции 9 мм).
Создать центрирующие опоры из строительной пены, поддерживающие трубу в штробе. Штроба в этом случае не заливается, а закрывается наклад ной пластиной. Можно проложить трубы в стене или в стяжке пола в канале из гофрированной ПВХ трубы. Гофрированную трубу при этом нежела тельно заменять на гладкую или изготовленную из другого материала, так как жесткость трубы должна быть доста точна для парирования усадки цементного раствора.

Прокладка полипропиленовых труб в местах прохода через строительные конструкции стен и перегородок, полипропиленовые трубы следует прокладывать в футлярах или гильзах из металла.

Проход полипропиленовых труб через перекрытие и стену

Внутренний диаметр гильзы должен быть больше на 20-30 мм наружного диаметра проходящего в ней трубопровода. Этот зазор заполняется мягким негорючим материалом, способствующим свободному перемещению трубопровода, вдоль оси. Край гильзы должен выступать за пределы строительной конструкции на 30-50мм.

Запрещается располагать в гильзе стыковые соединения как разъёмного, так и не разъёмного характера.

В случае, когда прокладка полипропиленовых труб осуществляется в слое бетона или цементно-песчаного раствора, то запрещается замоноличивать разъёмные резьбовые соединения.

Водопроводные трубы в штробу. | Сантехскрипт

В этой статье рассмотрим условия, соблюдая которые можно замуровать водопровод.

В наше время многие люди делают в санузле и кухне так называемый «евроремонт», который подразумевает во всём эстетическую красоту, вот тут и приходится обывателю раздумывать о технических характеристиках материалов для водопровода, дабы оградить себя на долгие годы от аварийных ситуаций.

Достоинство полипропиленового материала — допустимость его к замоноличиванию.

То есть трубы и сварные соединения полипропилена можно безбоязненно прокладывать за гипсокартоном, замуровывать под штукатурку, или уложить в штробу в стене или полу, и после этого смело, поверх, положить кафельную плитку.

Детали полипропилена между собой спаиваются диффузионной сваркой, при которой соединение происходит на молекулярном уровне. Своими словами: труба спаянная с фитингом получается как единая отливка. Достичь этого можно при условии соблюдения технологии монтажа.

Всё бы ничего, но есть одна закавыка:

У полипропилена высокое линейное расширение, существенно высокое. На один погонный метр, при нагревании труба может увеличиваться в длину до пятнадцати миллиметров. Если её прокинуть прямой, то это расширение будет её коробить и изгибать во все стороны. Во избежание этого, при монтаже необходимо предусмотреть компенсирующие участки.

Отмечу, что полипропилен с холодным водоснабжением практически не изменяется в размерах. Но, как быть если необходимо прокинуть десять, а то и более метров трубы под горячее водоснабжение?

заводской компенсатор

Можно использовать заводской компенсатор, но при замуровывании к примеру, в штробу с этим свои сложности — выдалбливать «выкрутасы» трудоёмко. В таких случаях уместны компенсаторы, которые делаем отводами. Если сделаешь через каждые три погонных метра, метровый компенсатор, с выносом сантиметров в двадцать, то проблем никаких не будет. Размер штробы при этом должен позволять полипропилену его расширение в длину.

Помимо этого предусматриваем размер в глубину и ширину. Оборачиваем наш водопровод в термофлекс и смело замуровываем.

Один из посетителей блога, именем Виталий, посетовал, что статью не мешало бы дополнить рисунком. Ниже располагаю схематичные изображения самодельных компенсаторов (для увеличения — клик мышкой).

Г-образный компенсатор

П-образный компенсатор

Как закрепить трубы в штробе?

Осуществляем это используя обычные опоры — «клипсы». Которые имеются в продаже из различного материала, и под различные диаметры. Способ крепления прост: засверливаешь, забиваешь дюбель, вкручиваешь шуруп. Используя обжимной хомут с резинкой — опора не подвижна, а сняв резинку, труба внутри него скользит.

опоры для труб

В стандартных квартирах, к примеру «хрущёвка», клиенты, часто заказывают спрятать в стену небольшой участок водопровода, обычно это расстояние от верхнего края ванны и до смесителя. Здесь прекрасно обходимся без каких либо компенсаторов в длину, но в ширину и глубину необходимо сделать запас.

Всё свободное расстояние в штробе я всегда рекомендую запенить, если есть желание это место зацементировать, то в идеале обернуть в термофлекс, а самый простой вариант — можно обмотать элементарно ветошью. Это всегда даст трубе место на расширение при нагреве.

При наружной разводке в такой квартире, по части расширения не заморачиваемся. Роль компенсирующего элемента здесь выполняют отводы, задействованные в конфигурации.

Чем сделать штробу?

пики для штробы

Небольшой участок я выштрабливаю с помощью перфоратора и вот этих насадок. Пику, либо лопатку, как на фото, можно купить в магазине электроинструментов.

А вторая приспособа — это обычный бур для перфоратора, заточенный болгаркой, рекомендую — очень удобная штука. Им удобно работать, так сказать «ювелирно», к примеру где край ванны примыкает к кафелю.

Пыли при этом способе минимум, нежели при вырезании болгаркой.
Большие протяжённостью участки делаю при помощи промышленного штробореза с пылесосом.

Если возникли какие нибудь вопросы, задавайте в графе комментарии или здесь.
На этом всё. Успехов в работе. С уважением Андрей.

Эта информация будет полезна хозяйственному человеку, поделись ею кликнув по иконке соц сети.

Поделиться с друзьями в сети:

Как залить канализационные трубы в пол, советы, рекомендации

Замуровывание канализационной трубы – это способ рационального использования площади, придание интерьеру помещения законченного эстетического вида. Но в процессе монтажа возникает вопрос: можно ли прятать коллектор под слоем бетона, не произойдут в дальнейшем аварии, в местах с трудной доступностью.

Ограничения

Систему отвода сточных вод проводят, руководствуясь требованиями и нормами СНиП 2.04.01-85:

Удаление жидких отходов осуществляется по самотёчным магистралям.
Прокладка допускается на технических этажах, производственных и подсобных помещениях, подвальных этажах, специализированных технологических помещениях, предназначенных для обустройства коммуникаций.
Скрытое устройство разрешёно над навесным потолком, в технологических шахтах, ванных комнатах или душевых, в конструкциях со скрытием под слоем бетона.
Нельзя протягивать канализационные трубы в обеденных зонах, детских спальнях дошкольных и школьных учреждений, палатах и кабинетах больниц, жилых комнатах, помещениях с электрооборудованием (щитовые, трансформаторные), залах общегражданского назначения (читальни, библиотеки, учебные аудитории и т. п.).

Причины

Необходимость заливать бетоном коллектор, проходящий в помещении, вызвана рядом факторов:

смена устаревшей конструкции на новую;
ремонт канализационной трубы;
текущий ремонт сантехнических помещений, кухни;
имеется возможность приподнять уровень пола без особой потери пространства;
есть возможность спрятать канализационные трубы в пол, стены при возведении нового здания или частного дома.

Удаляя канализационную трубу в слой бетона, возникает ряд положительных моментов:

появляется возможность рационально планировать внутреннее пространство помещения;
спрятанные трубы в пол «не мозолят» глаза;
помещение освобождается от «торчащих» элементов коммуникаций.

Нюансы монтажа

Решая проблему: можно ли замуровывать магистраль под кирпич или стяжку, необходимо учесть технические свойства материала коллектора. Жидкие отходы могут иметь разную температуру, от 0 до 90°C. Этот фактор вызывает появление внутри канализационной трубы напряжение, вызванное тепловым расширением. Пластиковая конструкция, обладая меньшей прочностью, может получить механические повреждения и потерю герметичности.

Устранению вредных явлений и снижение нагрузки помогает простое действие. Прежде чем устанавливать канализационную трубу в укрытие, её обматывают несколькими слоями полиэтиленовой плёнки. Это создаст свободу расширения в разных плоскостях. Дополнительный плюс избавления трубы от тепловых перегрузок, – снижение влияний на кольцевые резиновые уплотнения в местах стыка отдельных частей магистрали.

Другой аспект, при ответе на вопрос: можно ли спрятать канализационную трубу под слоем бетона, – механическая прочность коллектора. Тяжёлый вязкий раствор, падая с высоты, вызовет ударные и статические нагрузки внутри конструкции. Давление будет оказываться до момента схватывания бетона и перераспределения внутренней нагрузки от собственного веса. Решение проблемы, как залить в стяжку пластиковую трубу:

обеспечить минимальное расстояние от источника бетона (лопата, миксер, бетономешалка) до полимерного изделия;
применение гофрированных деталей, которые отличаются повышенной механической прочностью;
использование лёгких бетонных смесей (с добавлением шлака, керамзита, вермикулита и т. п.)

Монтажные работы

Установка магистрали в укрытие начинается с подготовительных операций:

выполняется эскизный проект расположения канализационных труб в стене или другом месте;
проводятся замеры расстояния от пола, стены, потолка;
готовится план помещения, на котором прорисовываются местоположение канализационной трубы и сантехнических приборов;
намечаются места будущих углублений или штроб, необходимых для устройства трубы в стену; принимаются во внимание расстояние от пола, электропроводки, напорных труб водоснабжения.

Устройство канализационных труб в стене или углублении основания начинают с проверки целостности и герметичности мест соединений. Процедура важна, – после того, как залить трубу бетоном, это станет невозможно.

Далее, производится обмотка защитной плёнкой и монтаж. При необходимости выполняется крепёж к стене или полу. Заливка бетонной смесью должна быть аккуратной, без набрасывания большого объёма с высоты. Дальнейшие работы с магистралью допускается проводить по истечении 2–3 суток.

Учитывая приведённую информацию, ответить на вопрос: можно ли прятать пластиковые изделия под слоем бетона, не представляется затруднительным. Решение положительное.

Как спрятать трубы в ванной под плитку: пошаговый монтаж

Канализационные и водопроводные трубы с запорной арматурой, расположенные в ванной или кухне в зоне видимости, не добавляют отделке помещения эстетичности. При этом трубы систем холодного водоснабжения и канализации – это также нежелательный источник холода, понижающий температуру в ванной. Кроме того, на поверхности этих труб образуется конденсат, стекающий на пол и требующий постоянной уборки.

Перед тем как спрятать трубы в ванной, необходимо провести их тщательный осмотр

Рассмотрим способы решения этих проблем в зависимости от места расположения трубопровода и его назначения.

Монтаж новых систем при строительстве или капитальном ремонте

Данная ситуация упрощает решение вопроса, так как монтаж «с нуля» при правильно продуманной последовательности ремонтных работ позволяет выполнить ремонт ванной с меньшими затратами сил и времени.

Монтаж водопровода под отделку плиткой

Разводку водяных труб, чтобы спрятать систему водопровода, выполняют по стенам до производства выравнивающего оштукатуривания. Чтобы штукатурный слой для покрытия труб не пришлось делать излишне толстым, в стенах ванной штробят каналы под водопровод. Болгаркой с «сухорезом» по предварительно сделанной на стенах разметке выполняют параллельные надрезы на расстоянии диаметра используемых труб, после чего перфоратором или зубилом с молотком вырубают материал между надрезами.

Спрятанные трубы под плиткой должны быть отменного качества, тогда срок их службы будет максимально долгим

Трубы в каналах до оштукатуривания фиксируют временными хомутами, которые можно удалить после отверждения первого намёта раствора. Современные капроновые и металлопластиковые трубы, в силу своих бесспорных преимуществ вытеснившие стальной материал, не нуждаются в теплоизоляции. После выравнивающего оштукатуривания поверх разводки выполняется укладка керамики.

Обустройство канализации

Канализационные трубы в силу значительного диаметра не утапливаются в стены, так как штробление стены на такую глубину чревато ослаблением несущей способности.

Систему канализации можно закрыть декоративными оболочками, выполненными различными способами.

Если система канализации монтируется «с нуля», то при выборе пластмассовых труб следует отдать предпочтение толстостенной разновидности, стойкой к горячей воде, так как облицовка канализационных труб затруднит ремонт при выходе из строя тонкостенного материала.

Канализационные и водопроводные трубы, находясь на виду, могут испортить даже самый оригинальный дизайн, поэтому нужно их спрятать

При производстве капитального ремонта или выполнении работ в эксплуатируемой комнате технология отделки канализационных труб ванной одинакова. Чтобы спрятать канализационную систему под эстетичную оболочку, нужно изготовить короб из каркаса и покрытия. Для горизонтальных участков канализации выбирается прямоугольное сечение короба, которое облегчает поддержание чистоты на полу. Облицовку стояка в ванной можно выполнить по каркасу не только прямоугольного, но и круглого, полукруглого или овального сечения.

Изготовление каркаса

Каркас для последующей отделки трубопровода лучше изготавливать из материалов, не боящихся воды – стали, алюминия, пластика. Использование для этой цели оцинкованных cd-профилей с соответствующим крепежом, применяющихся при монтаже гипсокартона, сэкономит время и силы. К стене и полу ванной каркас крепится саморезами, желательно — в местах, которые в последующем должны закрыться коробом. Чтобы прочно заделать штыри каркаса в стене и полу, можно зацементировать их там в аккуратно высверленных «коронками» отверстиях.

Металлические решетки монтируются на установленный каркас или же непосредственно к трубам

Между собой детали каркаса крепятся заклёпками вытяжного типа или также саморезами. Если каркас изготавливается из стали без защитного покрытия, то после установки по месту его покрывают двумя слоями антикоррозийной краски (можно свинцовым или железным суриком, разведённым в олифе).

Теплоизоляция облицовываемых труб

Теплоизоляция выполняется, чтобы исключить образование и скопление конденсата под коробом, так как незначительное конденсирование влаги будет происходить на поверхности даже пластиковых труб, теплопроводность материала изготовления которых близка к нулю. Трубы изолируют гибким вспененным синтетическим каучуком («К-Флекс»), который выпускается как листовым, так и в виде труб-оболочек с внутренним диаметром от 6 до 160 мм.

Листовой материал нарезается на полосы, оборачивается вокруг труб спиралью или полосой и крепится нейлоновыми хомутами-стяжками. На трубчатой оболочке делается продольный надрез (иногда он уже имеется), и изоляция надевается на трубу также с креплением нейлоновыми хомутами.

Если под рукой имеются остатки листовой стекловаты, то для устройства теплоизоляции можно использовать и её, только работать с этим материалом нужно в спецодежде, перчатках, очках и респираторе.

Отделка каркаса

Чтобы спрятать трубы, каркас нужно закрыть водостойким отделочным материалом. Применение гипсокартона для изготовления короба не исключается, но требует тщательной гидроизоляции такого покрытия, так как даже влагостойкий гипсокартон (ГКЛВ) не рассчитан на продолжительный контакт с водой. А если поверх гипсокартона, чтобы спрятать и его, уложить слой влагостойкого материала, то применение ГКЛВ вообще теряет смысл. Поэтому закрыть трубы в коробе целесообразно кафелем, пластиком, текстолитом или плитками экструдированного пенополистирола толщиной 1-2 см с декоративным лицевым слоем.

Закрыв трубы в туалете гипсокартоном обеспечит свободный доступ к скрытым коммуникациям в случае ремонта или устранения аварии

Перечисленный материал, кроме керамической плитки, крепится к каркасу саморезами. Угловые стыки и сопряжения короба со стенами лучше спрятать под декоративными пластмассовыми или металлическими накладками, которые можно приклеить силиконовым герметиком.

Укладка плитки на каркас

Чтобы добротно закрыть каркас кафелем, нужно соорудить сплошное основание. Возможность использования для этой цели гипсокартона следует рассматривать лишь в крайнем случае, при отсутствии других материалов.

Поверх каркаса саморезами, заклёпками в натяг крепится мелкоячеистая (2х2 мм) стальная или капроновая сетка, на которую плоским шпателем наносится слой плиточного клея толщиной 2-3 мм. Через сутки поверхность готова для облицовки плиткой, которая кладётся так же, как и на обычное основание. Ещё через 24 часа межплиточные швы затирают влагостойкой затирочной смесью. Стыки керамики на углах отделывают декоративными пластмассовыми или металлическими накладками-тримами для плитки.

В ванной комнате можно использовать влагостойкий гипсокартон — ГКЛВ

Если на отделываемом участке канализации есть ревизионная форточка, то нужно обеспечить к ней доступ. Сделать это можно, если напротив форточки смонтировать готовый лючок нужного размера в сборе с коробкой, которые имеются в продаже. Но можно поступить проще – кафель напротив люка не класть на клей, а только затереть его стыки цветным силиконом. Это позволит при необходимости вытащить плитку без повреждений, а потом также уложить её на место, и спрятать форточку.

Отделка стояков

В ванной комнате может быть два стояка – водопроводный и канализационный. Спрятать их можно также в каркасном коробе прямоугольного сечения. В зависимости от расположения стояков, их можно закрыть одним коробом, или же каждый стояк облицовывается отдельно.

Гидроизоляция стояка

Чтобы спрятать вертикальную трубу-стояк, существует технология, позволяющая имитировать колонну. На стояк надевается теплоизоляционная трубчатая оболочка «К-Флекс» соответствующего внутреннего диаметра и с толщиной стенки 1,5-2,0 см. Оболочку на трубу надевают кусками длиной по 0,3–0,5 м, и оставляют между ними зазоры в 3 см.

Монтаж наружной оболочки

Подбирают тонкостенную пластмассовую трубу с внутренним диаметром, равным наружному диаметру «К-Флекс», и по всей её длине делают разрез болгаркой. Зазоры между кусками «К-Флекс»-оболочки по окружности стояка заполняют монтажной пеной и, не дожидаясь её расширения, надевают на стояк разрезанную вдоль тонкостенную пластмассовую трубу, расширив прорезь.

Трубу стягивают нейлоновыми хомутами, чтобы расширяющаяся пена не раскрыла её, и разворачивают прорезью к стене. Через сутки хомуты срезают и получают теплоизолированный стояк в оболочке из пластмассовой трубы, прикреплённой своей внутренней поверхностью к стояку кольцами монтажной пены между участками «К-Флекс»-изоляции.

Облицовка стояка мозаикой

Поверхность пластмассовой оболочки грунтуют повышающей адгезию грунтовкой и отделывают мозаикой, укладывая её на белую цементную клеящую смесь или состав на полиуретановой основе.

Если мозаику класть на реактивный состав, то основание грунтовать не нужно, но обезжирить следует обязательно.

Когда клей отвердеет, производят затирку мозаики и — канализационный или водопроводный стояк в ванной комнате превращается в колонну.

Заключение

Отделав водопроводные и канализационные трубы в ванной комнате керамической плиткой и сравнив состояние помещения с ситуацией до производства ремонта, невозможно не прийти к выводу, что обустроить и закрыть красивой облицовкой трубопроводы в помещениях не только желательно из эстетических соображений, но и необходимо для соблюдения санитарно-гигиенических норм.

—>

Укладка полипропиленовых труб в стену. Укладка полипропиленовых труб

Полипропиленовые трубы — элементы системы горячего и холодного водоснабжения. Крепление для полипропиленовых труб производится различными способами. Существует два основных типа монтажа: внешний и внутри стен. Вне зависимости от способа установки труб перед началом работ необходимо запастись сопутствующими расходными материалами.

Крепежные и прочие материалы

Кроме самих труб, к установке нужно заранее подготовить:

Крепежные материалы:
- пластиковый крепеж или хомут для полипропиленовых труб заданного диаметра;
- дюбель-гвоздь.

Инструменты:
- молоток;
- дрель;
- ;
- ножницы или нож для резки труб;
- ;
- уровень;
- .

Зажимы — их значение и особенности установки

Зажим изготовлен из специального материала — нейлона. Обладает такими полезными свойствами, как высокая термостойкость и устойчивость к механическим воздействиям. Среди технических характеристик зажима нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы.Установка клипс имеет свои правила, от выполнения которых зависит срок эксплуатации готовой системы связи.

Главный вопрос, который важно не упустить — это размер шага между зажимами. Если установить зажимы слишком далеко друг от друга, существует опасность прогиба опор.

При установке системы связи с двумя параллельными трубами используйте двойной зажим.

В каких случаях используются хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется в случаях, когда необходимо установить трубы большого диаметра с достаточно большим весом.Зажимы представляют собой конструкцию с резьбовой стяжкой и внутренней резиновой прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных вибраций.

Хомуты оснащены дюбелями и шпильками. Крепление может быть металлическим или пластиковым. При укладке полипропиленовых труб лучше выбирать хомуты из аналогичного сырья: так вы обеспечите одинаковые показатели прочности для всей конструкции. Монтаж крепежного материала может быть жестким или плавающим:

Жесткое крепление производится путем предельно плотного затягивания хомута вокруг труб.В местах ниже раструба необходима жесткая навеска. За счет жесткой фиксации исключена возможность смещения системы связи.
Плавающее крепление означает, что между трубами и зажимом есть зазор. Крепление затягивается таким образом, чтобы труба могла свободно перемещаться. Подвижность крепежа позволяет расширять трубы при скачках температуры.

Технология крепления труб — пошаговая инструкция

Перед началом монтажных работ трубы соединяют стыковой, полифузионной сваркой или методом электромонтажных работ.Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

В первую очередь нужно разметить путь будущего трубопровода по периметру. Учтите, что его следует устанавливать с небольшим уклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, в загородном доме).
С помощью дрели нужно проделать отверстия под дюбель-гвозди.
В отверстия вставляются заранее подготовленные монтажные зажимы для полипропиленовых труб.
Вставьте дюбель в отверстие с помощью молотка и отвертки.
Завершающий этап работ — установка труб в хомуты.

Гнуть полипропиленовые трубы без предварительного нагрева можно при температуре до +15 ° С, а монтаж рекомендуется при температуре не ниже +5 ° С. Низкотемпературные климатические условия могут повлиять на качество стыков труб.

Скрытие труб в стене — пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря.Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как поведут себя обнесенные стеной трубы; Как установить. Давайте по порядку.

Можно ли установить трубы ПП в стену?

Полипропилен — это материал, обладающий высокой стойкостью к химическим веществам и коррозии. Поэтому установка труб в стене вполне приемлема. Чтобы коммуникационная система прослужила долго, важно при прокладке оставить необходимый космический зазор для расширения трубы горячего водоснабжения.Кроме того, сама система должна быть максимально монолитной, с наименьшим количеством подключений.

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрокартон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно обеспечить в замкнутой системе связи возможность свободного доступа к кранам (клапанам). Обычно в этом месте устанавливают специальные двери или люки.

Осуществляем монтаж труб в стене

Любые монтажные работы начинаются с разметки. Сделать это можно простым карандашом. Затем приступаем к основной работе:

При помощи болгарки (перфоратора) необходимо сделать 2 параллельных углубления в стене строго по разметке — штробы. Для работы болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки камня.
Долотом или перфоратором удалите материал между двумя отметками, соединив их в одну.
В готовые стробоскопы вставляется полипропиленовая конструкция. Поверх полипропиленовых труб в воротах заделываем цементным раствором.
Отделка производится штукатуркой или другим строительным материалом.

Последнее действие через час после установки — проверка системы. Трубы необходимо заполнить водой и следить за утечками, провисаниями и другими неисправностями в водопроводе. Если их нет, поздравляем, вы правильно смонтировали полипропиленовые трубы.

Очень часто водопроводные и канализационные трубы, которые располагаются на стенах комнаты, просто портят ее внешний вид. Поэтому многих интересует, как в стене укладываются полипропиленовые трубы. Делать это нужно осторожно и осознанно, учитывая все возможные последствия такой маскировки.

Можно ли облицовывать стены кирпичом из полипропилена?

Эти трубы изготовлены из химически стойкого материала, не боящегося коррозии.Монтаж осуществляется сваркой, а соединение неразъемным и монолитным. При этом условии нет необходимости постоянно подтягивать соединение, которое пришлось бы делать с помощью металлических труб. Поэтому установка полипропиленовых труб в стену возможна, однако, при соблюдении условия соответствия типа трубы теплоносителю по давлению и температуре. Для труб с горячей водой нужно оставить необходимое пространство для ее расширения.

Правила для труб скрытого монтажа

1.Система, скрытая в стене, должна быть максимально прочной и иметь как можно меньше соединений.

2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть, и иметь такой же или даже больший запас прочности.

3. Все трубы, вмонтированные в стену, должны быть изолированы. Это предотвращает их запотевание. Также такая мера даст трубам возможность беспрепятственно расширяться и сжиматься.

4. Не забудьте замаскировать трубы, чтобы оставить свободный доступ к пересмотров, отсечной клапаны и тому подобное.Закрыть отверстия можно специальными сантехническими люками, которых в продаже много и их размеры сильно различаются.

Процесс маскировки труб в стену

1. Уплотнение полипропиленовой трубы в стене предусматривает отслоение стены . Сразу скажу, что горизонтальное штробирование панельных стен запрещено. Это касается и кирпичных стен, выложенных в половину кирпича, так как такой толщины для таких работ недостаточно.

2. Сделайте в стене специальные углубления .Это стробоскопы. В них уберут канализацию и водопровод. Для этого воспользуйтесь болгаркой или дыроколом.

3. Сделайте разметку карандашом . Наденьте на болгарку специальный камнерезный диск. Для работы с большой площадью разумнее купить диск с алмазной пайкой зуба.

4. Действуйте одним из двух способов . Шлифовщиком идут по двум линиям, одновременно обрезая их на необходимую глубину. Затем стамеской выбейте все лишнее. Вы можете сделать это: вырежьте две отмеченные линии болгаркой и перфоратором соедините их в одну.Здесь вам понадобится специальная насадка в виде лопатки.

5. Имеется специальная насадка для работы с перфоратором . Он предназначен специально для штробления стен. Ее покупка избавляет от необходимости разметки будущего канала.

6. Установите полипропиленовые трубы в желобчатые канавки. . Если отверстие в стене выходит больше трубы, ничего страшного. Пазы под трубы горячего водоснабжения должны быть шире самой трубы. После установки труб в ворота их цементируют, а стену оштукатуривают, чтобы она была полностью ровной.

Какими бы красивыми ни выглядели полипропиленовые трубы, они никак не могут украсить комнату. Поэтому многие хотели бы просто спрятать трубопроводную систему внутри стен. В этой статье мы поговорим о том, как это сделать правильно.

Эту истину надо понимать. Полипропиленовые трубы можно закладывать в стены только при правильном монтаже. Соединения полипропиленовых труб не разборные и не требуют затяжки. Сам полипропилен обладает высокой механической прочностью и устойчивостью к агрессивным средам.Именно поэтому трубопровод из таких труб можно замуровать внутри стен.

Основное требование — минимальное количество заделанных в стену соединений. Все соединительные элементы должны быть выполнены из точно такого же материала, что и сами трубы. Запас прочности у обоих также должен быть одинаковым. Теплоизоляцию необходимо наносить по всей длине трубопровода. С одной стороны, это исключает возможность образования конденсата на поверхности труб, а с другой стороны, компенсирует тепловое расширение труб.Наконец, необходимо обеспечить доступ к контрольным точкам трубопровода и запорным кранам. Ниши для них можно закрыть специальными люками, которые впоследствии можно оклеить обоями и стать совершенно незаметными.

Чтобы замаскировать трубопровод в стену, необходимо провести довольно кропотливую работу по выдолблению самих стен. Следует учитывать, что в панельных домах это категорически запрещено. Это связано с относительно небольшой толщиной панелей, и закрытие ворот приведет к снижению их прочности.В домах с толстыми кирпичными стенами такая работа вполне приемлема. Стробирование производится болгаркой или дыроколом. Первый вариант более удобен и для этого есть специальные круги для резки камня. Если вы используете для сверления перфоратор, то на него следует установить алмазное сверло.

Самый быстрый способ выполнить эту работу — следующий. С помощью тонкого диска для резки камня в стене прорезаются две параллельные линии. Расстояние между ними должно быть немного больше толщины полипропиленовой трубы, покрытой изоляционным слоем. Такой же должна быть и глубина реза. Затем долотом нужно вырезать часть кирпичной кладки между этими линиями. Также можно забить стенки перфоратором со специальной насадкой в виде лопатки.

После того, как ворота будут полностью выполнены, трубы с изоляционным слоем уложить в пазы и зацементировать, а стены оштукатурить.

Очень часто при строительных работах прячут трубы отопления в стене, за и против Этот способ скрытия труб следует тщательно изучить, чтобы определить, подходит ли этот способ вам или нет.В противном случае может пострадать не только работа отопления, но и дизайн помещения.

Скрытую прокладку труб лучше производить еще на этапе строительства. В уже действующем доме этот вопрос решить намного сложнее. Если раньше коммуникации оставались приклеенными к стенам, то существенным преимуществом качественного современного ремонта является то, что эти варианты неприемлемы.

Можно ли спрятать трубы отопления в стене, многие интересуются. У описываемого метода много сторонников и людей, придерживающихся противоположного мнения.Одни утверждают, что этого нельзя делать, другие говорят, что можно спрятать отопление в стене.

Так все еще возможно или нет? Какое из мнений правильное, и каковы плюсы и минусы таких решений? И чтобы надолго не сохранять интригу, нужно ответить, что этим методом можно воспользоваться. И они им пользуются очень часто.

Это действенный вариант, с помощью которого можно скрыть некрасивые трубы в доме. В таких действиях нет технической необходимости, и без этого можно обойтись без вопроса функционирования.

Единого мнения по этому вопросу, как и по единственно правильному варианту прокладки, пока не найдено. Поэтому варианты решения, тщательно взвесив все за и против, каждый возьмется самостоятельно.

Скрытая протяжка

Прокладка труб отопления в стене — довольно популярная практика. Это оправдано тем, что отопительные коммуникации портят интерьер помещения. Это их большой минус. Они растягиваются вдоль стен, бросаются в глаза и не добавляют привлекательности общему дизайну.По этим причинам многие хотят их скрыть.

Укладка отопления может осуществляться разными способами, но самый распространенный из них — настенный. На первый взгляд, это очень хорошее решение, труба полностью скрыта, общий вид помещения сильно улучшился, но так ли все просто и в чем преимущества такого решения?

Часто при прокладке в стенах тепловой сети стыки теряют герметичность. В результате образуются протечки. На скрытом трубопроводе увидеть такие места невозможно, а дефекты можно обнаружить только по датчику давления воды.

Таким устройством оснащены все современные отопительные приборы. При определении течи нужно установить место аварии и произвести ремонт.

Если взвесив все «за» и «против», и было принято решение о прокладке теплотрассы в стене, то покрытие поверхности необходимо спроектировать таким образом, чтобы доступ к возможным аварийным зонам был свободен.

По этим причинам облицовка выполняется пластиковыми панелями, вагонкой, гипсокартоном и т. Д. Недостатками различных декоративных штукатурок является то, что в случае аварии стену придется демонтировать, причем не только физически, но и финансовые затраты.

Совет! При укладке полипропиленовой системы скрытым методом в первую очередь необходимо провести испытание на прочность. При этом испытательная нагрузка должна превышать нормальный режим работы не менее чем в 1,5 раза. Для металлических систем такой способ укладки использовать не рекомендуется из-за их существенного недостатка — плохой устойчивости к коррозионным образованиям.

Также стоит учесть еще один нюанс. Минусовая пластиковая система. При установке этот минус необходимо учитывать.

Как спрятать систему отопления в квартире — рассмотрим способы

В панельные стены трубы отопления можно спрятать в нескольких вариантах. А для этой комнаты их не так уж и много. Первый вариант в панельных домах — это использование штроба, а второй способ — возведение фальш-стен. У каждого из вариантов есть свои плюсы и минусы, и решение для себя нужно принимать после детального изучения этих методов.

В стене панельного дома труба отопления может быть спрятана, когда собирается новый контур, либо ведутся ремонтные работы в уже действующем сооружении.Как правило, стена панельного дома и теплотрасса размещаются в различных плоскостях.

А когда нужно свести их в одну плоскость в стенах панелей, вырезают пазы и туда кладут теплотрассу. При таких действиях нужно ориентироваться на такие точки:

Перед началом работ в панельном доме стояк закрывают. Торопиться при выполнении этих действий не следует. И обязательно стоит убедиться, что работа спланирована на правильном подступенке.
Если глубина канала превышает половину толщины перегородки, то лучшим вариантом будет отказаться от намеченных действий.Так, например, санузел в панельном доме представляет собой отдельную систему из бетонных блоков. И толщина таких панельных стен для этой задачи будет небольшой.
Размеры штроба в стенках панели не должны проходить встык, и они не должны нарушать контур. Заглубление следует производить с расчетом крепежа системы, ее объема и изоляционного слоя.
Прежде чем прятать систему в стене панельного дома, иначе на поверхности трубы будет образовываться конденсат.
Перед тем, как выполнять крепеж к стене панельного дома, нужно определиться с его основными местами. К ним относятся стыки и зоны изменения направления теплоносителя.

Для облегчения действий по отколу стен в панельном доме рекомендуется использовать болгарку. Сначала следует сделать разметку, а затем по соответствующим линиям выполнить углубления на определенном уровне глубины.

СОВЕТ! При работе болгаркой не только много шума, но и пыли.У современных инструментов есть большой плюс — функция подключения к строительному пылесосу, а это предотвращает появление пыли.

По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Непосредственно закрытыми остаются только те зоны, где вероятность аварии равна нулю.

Трубы отопления под фальш стеной

Посмотреть видео

Если принято решение скрыть трубы отопления в фальш-стене, то в этом случае особых сложностей нет.Сначала из направляющих возводится основание, а в завершение его декорируют любым из выбранных материалов: вагонкой, гипсокартоном, блокхаусом.

Бытует мнение, что если спрятать отопление в фальш-стену, то полезная площадь жилья значительно сократится. К счастью, этот минус — всего лишь миф. Например, если вам нужно спрятать трубу отопления под окном, в реальности это пространство практически не используется.

Единственное, что теряется в этой ситуации, это неполные пятнадцать сантиметров под подоконником, но сам он на такое же расстояние становится шире.Такое дополнение гораздо полезнее, чем неиспользуемый участок под окном.

Если вам нужно скрыть неэстетичный дизайн системы отопления, то специалисты рекомендуют фальш-стену. Они называют это просто идеальным решением. Очень важным преимуществом этого сооружения является то, что его можно построить без участия профессиональных мастеров. И в этом большое преимущество этого здания.

Во многих ситуациях, когда необходимо скрыть пересечение горизонтальных и вертикальных линий или смонтировать всю сборку системы, коробка может не всегда выручить.Но фальшивая — стена в таких ситуациях справляется на отлично.

Еще одно большое преимущество этого метода — отличное сочетание конструкции с общим дизайном. Решив спрятать трубы отопления под фальш-стеной, также можно пересмотреть размещение других систем, для декорирования этот способ тоже может оказаться эффективным.

Ящик

Выполняя современный качественный ремонт, прячем трубы отопления в стене. Такой вариант установки требует тщательного расчета и детального проектирования.Если скрывают тепловую сеть еще на этапе строительства дома, то задачу выполнить несложно.

Но с уже существующим трубопроводом, протянутым вдоль стен, они так и поступают. Помимо фальш — его стенки можно зашить коробом. При этом собирается каркас из деревянных досок, либо из профиля, который впоследствии обшивается различными подходящими для дизайна материалами. Ни конструкция, ни обшивка каркаса особых трудностей не представляет.

И не в стену, преимущества этого варианта говорят сами за себя. Конструкцию построить несложно, с небольшими финансовыми вложениями. Очевидный плюс такой конструкции — возможность быстро добраться до узлов для проведения ремонтных работ.

Посмотреть видео

Если прятать трассу под ящиком без проемов, то это тоже не составляет большой проблемы, например, это строение легко разбирается, а потом тоже возвращается на исходное место.И еще один важный нюанс нельзя не учитывать. Когда теплотрассу прячут под коробом, такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

Изоляция без него

Перенос отопительных труб на стену предполагает использование утеплителя. Многие задают вполне оправданный вопрос: «Зачем нам нужен этот утеплитель при перемещении труб под штукатурку?». Ответ прост, иначе тепло пойдет на обогрев стен.

В основном тепло теряется в стенах, которые соприкасаются с улицей. Во внутренних стенах проблема теплопотерь не велика, так как тепло все равно будет уходить в комнату, но его количество будет немного меньше.

Осуществляя перенос трубопровода отопления на стену, выполняют не только теплоизоляцию. Это создает препятствие для образования конденсата. Ведь любая влажность — благоприятная почва для развития грибка.

Также важно отметить, что утепление при переносе труб отопления выполняет еще одну важную функцию.Защищает ствол от механических воздействий.

Посмотреть видео

Выбирая вариант утепления при переносе трубопровода, важно учитывать, что у каждого из предложенных материалов есть свои плюсы и минусы. Например, монтажную пену нужно брать с наименьшей скоростью теплового увеличения, в случае пенополиуретана необходимо брать материал, точно соответствующий размеру системы и т. Д.

Как закрепить трубопровод

Прокладка труб отопления в стене осуществляется различными приспособлениями.Рассмотрим несколько вариантов:

Неподвижная опора трубопровода надежно удерживает конструкцию. При такой установке цепь не может двигаться. А при укладке на скользящие застежки может немного сдвинуться. При натяжении лески рекомендуется чередовать эти два типа застежек.

Виды крепежа, которые используются при прокладке сети под штукатурку:

. Это довольно простые приспособления, в которых фиксация осуществляется затяжкой болта.
Зажим.Эти устройства также имеют простую конструкцию. Преимущество этого устройства в том, что фиксация выполняется одним щелчком мыши.
Хомуты выдвижные пластиковые. В отличие от металлических аналогов такие устройства для прокладки трубопровода оснащены всего одной точкой крепления.
Дюбель представляет собой крючок. Эти варианты рекомендуются для укладки системы на ровную поверхность. Такой шуруп закручивается или аккуратно забивается в подготовленное место.
Краб — системы. Эти механизмы используются как при креплении трубопровода к стенам, так и для закрепления магистралей между собой.

Плюсы и минусы прокладки данного типа

Профессионалы склонны считать, что установка труб отопления в стену — процедура непростая и дорогая.

Сложно назвать объективные преимущества подобных действий, кроме эстетичного дизайна. Но недостатки в этой ситуации очевидны.

Самое главное это сложность установки. Перед началом работ важно учесть, что стыковать детали сложно.Особенно сложно выполнить качественную сварку в стробах.
Высокая вероятность протечки. При такой установке в случае аварии придется сломать стену.
Весь комплекс монтажных работ в этом случае требует больших физических и финансовых затрат. И это очень существенный минус такого варианта установки.

Посмотреть видео

№

Чтобы вмонтировать трубы отопления в стену, следует придерживаться тех требований, которые предъявляются к конструкциям из гипсокартона.И лучше всего следовать советам профессионалов, а они говорят, что прокладывать в стены трубу из «черной» стали — плохое решение.

Также не допускается прокладка в стене полипропиленовых и металлопластиковых труб с компрессионными фитингами на стене. Причина запрета — такой минус этих конструкций, как склонность к протечкам.

Штукатуркой можно покрывать следующие системы:

металлопластик на пресс-муфтах;
«Нержавеющая сталь» и медь;
из их сшитого полиэтилена.

Перед тем, как вставить в стену использованную латунную фурнитуру, необходимо убедиться, что замуровано как можно меньше стыков. Стробоскопы можно выполнять не только перфоратором; для этой работы также хорошо подойдет шлифовальная угловая шлифовальная машина.

Когда углубление подготовлено, в него необходимо уложить трубопровод и закрыть изоляцией. Удалять систему в стену удобнее всего еще на этапе строительства. В работе с готовой поверхностью есть существенный минус — ее придется разрушить.

В контакте с

Одноклассники

Прокладка полипропиленовых труб производится в местах, обеспечивающих их защиту от механических повреждений (шахты, шахты, каналы и др.), При этом должна быть предусмотрена возможность их теплового удлинения. Если невозможно скрыть прокладку трубопроводов, их следует защитить от механических повреждений и возгорания.

Укладывая полипропилен открытой прокладкой, большое значение придается внешнему виду и устойчивости формы, поэтому необходимо учитывать линейное расширение.Направление укладки трубы должно быть спроектировано и реализовано таким образом, чтобы труба могла свободно перемещаться в пределах проектного расширения. Трубопроводы холодной воды не расширяются, поэтому ими можно пренебречь.

Подключения к водопроводу разрешается прокладывать открыто.

При прокладке неармированных труб для транспортировки горячих жидкостей закрытым способом необходимо:

В стене под штукатуркой, вокруг колен и тройников на вертикально и горизонтально расположенных трубах оставьте пространство 3-4 см.Поскольку труба движется в осевом направлении, необходимо предусмотреть свободное пространство до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на метр длины прямолинейного участка;
в штробах, пробитых в стене, чтобы обеспечить зазор не менее 70% диаметра трубы в этом сечении. Зазор должен быть симметричным с обеих сторон трубы. Есть несколько способов сделать это. Например, прокладывать трубы в специальной трубчатой изоляции из вспененного полиэтилена или вспененного полиуретана (может быть рекомендовано для труб диаметром до 25 мм, толщина изоляции 9 мм в системе горячего водоснабжения).
Из строительной пены создать центрирующие опоры, поддерживающие трубу в штробе. В этом случае строба не заполняется, а закрывается накладкой. Уложить трубы можно в стене или в стяжке пола в канале из гофрированных труб ПВХ. В этом случае желательно заменить гофрированную трубу на гладкую или из другого материала, так как жесткость трубы должна быть достаточной для противодействия усадке цементного раствора.

Прокладка полипропиленовых труб в местах прохождения строительных конструкций стен и перегородок, полипропиленовые трубы следует прокладывать в ящиках или гильзах из металла.

Проход полипропиленовых труб через потолок и стену

Внутренний диаметр рукава должен быть на 20-30 мм больше внешнего диаметра проходящего через него трубопровода. Этот зазор заполнен мягким негорючим материалом, что способствует свободному перемещению трубопровода по оси. Край рукава должен выступать за конструкцию здания на 30-50 мм.

ПВХ труба через бетонную стену

Создать участника темы. Запрос EA о доступности.Также подходит для использования с трубой из ПВХ. Спасибо. Перейти к содержимому. Кабель с неметаллической оболочкой нельзя прокладывать на кладке или прокладывать через кладку (без прямого контакта с кладкой). Труба из ПВХ, залитая бетоном, должна соответствовать большинству кодов, которые я видел. Гидротит подходит для залитых проходок труб на месте или там, где для формирования прохода трубы использовались заглушки. В противном случае придется пробивать бетон! Даже если вы не уверены, есть ли у вас служба в этой стене или нет. Шаг 6: Запечатайте зазоры в стенах с помощью герметика, я новый владелец дома, и у меня есть водоотливной насос, в котором трубы из ПВХ идут вверх и наружу через отверстие в цементной стене в недостроенном подвале.Стеновые рукава PSI из ПВХ. Вы можете использовать рыболовную ленту, чтобы протянуть провод через канал. Они создаются путем формования ударопрочного непроводящего материала HDPE различных диаметров от 2 до 25 дюймов. PEX, выходящий из кондиционированной котельной, проходит через стены и плиты, проходит через границу первичного давления. Пропустите трубу через отверстие и протяните ее вокруг фундамента. Вертикальные трубы Шаг 1 Измерьте каждые 24 дюйма длины трубы из ПВХ. Пол также может быть построен из любых мин.RSC и ПВХ имеют общие размеры. требуется герметичное уплотнение. Было бы заделано около 6 футов трубы. Рукав был протестирован для использования при установке бетонного пола / стены и сборке бетонного настила с канавками. Как исправить отверстие вокруг трубы в стене из шлакоблока. 312.10.3 Межсетевые экраны. Также любые отверстия в наружных стенах ДОЛЖНЫ быть закрыты. Простые в установке и экономичные уплотнения PipeSeals бывают самых разных размеров. Вам нужно будет заглушить что-то вроде черной, оцинкованной или железной трубы без ступицы, но ПВХ и АБС непроницаемы в любой разумный срок (~ сотни лет.) RWalters | 18 нояб. 2003 г., 23:13 | №6. Затем используется Link-Seal для создания уплотнения между трубой и стеновой муфтой. Фитинги из ПВХ. Бетонные рукава из ПВХ. Бетонные рукава из ПВХ. 6 человек нашли это полезным. Я буду проложить трубопроводы водоснабжения и канализации из ПВХ через бетонную фундаментную стену, и мне интересно, какие есть варианты для врезания труб в бетон. На самом деле мы используем нейлоновую веревку для воздушных змеев, чтобы прорезать ПВХ-трубу в траншее. Автор темы Лэрд; Дата начала 1 октября 2019 г .; Пользователи с тегами Нет 1; 2; Следующий.Часто смещение почвы или оседание дома может создать зазор вокруг трубы и путь выхода воды, прежде чем она достигнет дренажной трубы фундамента. заглушки, кабелепроводы и т. д. Рыбная лента, нейлоновая веревка большего размера или веревка из мягкой полиэстера более безопасны. Обзвонил каменщика и подрядчика, которые сказали, что часто видят ПВХ в бетоне, и что все в порядке, залить фундамент и заделать линию под бетон. Поскольку они легкие и конструктивно прочны, строители используют шлакоблоки для внешних и внутренних стен.Строители используют множество способов прокладки трубы через стены из бетонных блоков, но самый простой и эффективный способ — это использовать корончатое сверло. Противопожарные системы с сквозным проникновением. Номер системы UL. В наружных стенах кольцевое пространство между рукавами и трубами должно быть герметично и водонепроницаемым в соответствии с утверждением уполномоченного органа. Кол-во: Добавить. Обычно металлические трубы изготавливаются из стали или чугуна, например, из необработанной, черной (лакированной) стали, углеродистой стали, нержавеющей стали, оцинкованной стали, латуни и высокопрочного чугуна.Только когда они находятся в ровной балке или фундаментной стене. То же самое с протягиванием кабеля через край коробки. Они легко устанавливаются одним человеком и очень легкие. У меня небольшая 4-х зонная ситуация с 32 радами. Я вижу много профессионально установленных радоновых систем с трубой, выходящей через балку обода, но для этого потребовалось бы два дополнительных колена по сравнению с просто сквозь стену. Зарегистрирован 19 мая 2010 г. Сообщения 454 Оценка реакции 60 Местоположение, штат Юта. Большинство ремонтных материалов плохо сцепляются с бетоном, чтобы надежно и полностью заполнить зазор, но гидравлический цемент работает хорошо.Трубопроводы через бетонные или каменные стены не должны подвергаться нагрузке со стороны строительных конструкций. канализационная линия для дома. Трубы диаметром от 2 до 42 дюймов могут быть снабжены разъемными атмосферостойкими уплотнениями либо через горизонтальную стену, либо через вертикальный проход трубы через конструкцию крыши. Вспучивающаяся втулка может использоваться с трубами из ПВХ, cc-PVC, CPVC, FRPP, PP, ABS и PVDF, а также с жесткими неметаллическими трубами размером от 2 до 8 дюймов. Главное меню … если вы используете ПВХ или другой жесткий труба под бетоном, вы ничего не просите, кроме проблем с суставами или трещин от напряжения.Порты доступа легко установить, вставив в стену трубу из ПВХ. Теперь канал, его разъемы и провода пропущены через отверстие в стене. Фитинги ПВХ Бетонные рукава ПВХ Бетонные рукава ПВХ $ 3.61. 312.10.2 Наружные стены. Проход через огнестойкую конструкцию должен соответствовать разделу 312.7. Удачи! Это, и если труба зарыта глубоко в бетонную массу, дым даже под высоким давлением не сможет просочиться через бетон на открытую поверхность.Если вы пропустите ПВХ-канал через стену в ПВХ-коробку, вы должны установить коробку на внутреннем конце трубы (4-дюймовая восьмиугольная коробка с глухой крышкой). 5.0 из 5 звезд Все включено. Строение представляет собой гараж со студией на втором этаже. Я знаю, что ПВХ широко используется в такого рода приложениях, но я не могу найти документов о химической реактивности бетона с пластиком. Полезный. Стеновые гильзы Century Line используются для создания точек доступа через бетонные барьеры, чтобы провести различные линии через такие предметы, как полы, стены, потолки, основания резервуаров и структурные опоры.В этой области мы используем АБС, но никогда не оборачиваем дренажные линии, проходящие через пол. Поместите один зажим для кабелепровода из ПВХ вдоль трубы на расстоянии 24 дюйма и отметьте отверстия на каждой стороне зажима. — Рыбная лента — Узнать цену> Съемная крышка L-образного фитинга поможет вам повернуть проволоку за угол. Хотя водопроводная труба из ПВХ является жестким материалом, она расширяется и контактирует, как PEX, в продольном направлении; и поэтому он может пролить герметик, который плохо держится и недостаточно растягивается. (114 мм) армированный бетон нормального веса (140-150 фунтов на фут (1600-2400 кг / м3)).Закрепленные полосы 3M (количество полос см. В деталях) с герметиком 3M IC 15WB по обеим сторонам стены… ОБЗОР: Гильзы для стенок труб — это вариант для создания сквозных отверстий в бетонной стене. Трубы изготавливаются из различных материалов, включая керамику, стекло, стекловолокно, многие металлы, бетон и пластик. В прошлом обычно использовались дерево и свинец (латинское plumbum, от которого происходит слово «сантехника»). 1 октября , 2019 Значки активных участников # 1 Laird. Мы хотим заделать жесткую поливинилхлоридную трубу в бетон, чтобы обеспечить дренаж под дорожкой для гольфа.Шаг 5 — Завершите заполнение траншеи. Поперечная проволочная сетка и арматура в бетоне очень помогут, но рассмотрите возможность дополнительной толщины в местах заделки трубы. 4-1 / 2 дюйма ПВХ-труба, проходящая через стену, немного оборвалась с внешней стороны. Мне интересно, связана ли причина со строительным кодексом или чем-то еще. Пластиковая труба (ПВХ до 160 мм) через гипсокартонную стену, бетонную стену или пол. Подтвержденная покупка. Любые предложения по прокладке сантехники в ванной через бетонную плиту.Повторяйте это до тех пор, пока не будет отмечена вся длина. Монтаж пола или стены — мин. Полипропиленовая (PP) труба или шланг 1 дюйм и меньше 2,67 (32 дюйма) 10b Полипропиленовая (PP) труба или шланг, 11/4 дюйма и больше 4 10b ПВХ-труба 410b Дренажные системы из нержавеющей стали 10 10b Стальная труба 12 15 Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм. Экономичный метод гидростатического уплотнения. Предусмотрено водонепроницаемое кольцо. Пересмотрено в США 19 октября 2017 г. Прикрепление труб из ПВХ к стенам дома — лучший способ закрепить трубы и избежать ежедневных столкновений с ними.Как прикрепить ПВХ трубу к бетонной стене. Когда трубы проходят через стены подвала под землей, грунтовые воды могут просачиваться вокруг труб и сквозь бетон. Инженер не допустит этого, потому что химические вещества в бетоне могут повредить ПВХ. Этот продукт настоятельно рекомендуется для создания водонепроницаемого уплотнения вокруг трубы через бетонную стену. Кроме того, в случае оседания бетона им нужно больше места для движения, чем какой-либо фактор коррозии. Эта система создает водонепроницаемую преграду при прокладке трубы через стены, пол, потолок и т. Д.Категория: Бетонные рукава ПВХ. Если возможно, положите только вспомогательную плиту дренажных линий. С помощью настенной муфты (стандартная трубная муфта Abesco Fire Z240 используется для герметизации труб из ПВХ, ХПВХ и АБС *, которые проходят через огнестойкие бетонные стены и полы на 1 и 2 часа и подходят для большинства распространенных типов строительство, включая бетонные полы, бетонные стены, стены из бетонных блоков и гипсокартонные конструкции.2) Убедитесь, что ПВХ-труба не уменьшает толщину вашей плиты до такой степени, что это ослабит бетон и приведет к потенциальной трещине.Ответить. Пыльники для слива баков. ОБЗОР: Flexicraft PipeSeals представляет собой резиновое уплотнение для труб и трубопроводов, проходящих через стены, полы, резервуары и т. Д. Рукав для бетонных труб, 1-1 / 2 дюйма, пластик, черный Подробнее. Копая фундамент для костра, который мы добавляем к нашему существующему дому, мы неожиданно наткнулись на него! При выборе правильной модели и количества звеньев ремень PipeSeal расширяется при затягивании гаечным ключом, заполняя зазор и создавая уплотнение. Их помещают в раму перед заливкой и оставляют чистое отверстие.Стеновые рукава имеют трубы и проходы, проходящие через них, которые могут быть … Фундаментная стена из бетона толщиной 8 дюймов, возвышающаяся примерно на 1 фут над уровнем земли, с отдельной залитой плитой. Gak. Закройте сливное отверстие в стене залитым цементом и уплотнение. Как провести трубу через стену из бетонных блоков. Они поставляются стандартной длины 400 мм и могут быть легко обрезаны до толщины стены на месте. A. Через стены и плиты перекрытия в таких сооружениях, как резервуары, канализация и водопровод очистные сооружения, бассейны, подвалы и туннели.… Идти. Примечание. Последние две цифры каталожного номера уплотнения указывают количество звеньев (и количество болтов) на уплотнение. Если длинностенная втулка проникает через бетонную стену, одна или несколько распорок обсадной трубы используются для поддержки трубы и удержания трубы в соосном положении, чтобы никакое напряжение не передавалось через уплотнение крышки. В моей рыбной комнате есть бетонная стена высотой 13 футов, по которой мне нужно проложить водопровод для нескольких аквариумов. Кроме того, сомнительная закачка дыма в трубу из ПВХ также будет работать, особенно если секции трубы из ПВХ (а также любые изгибы и другие фитинги) были сварены (склеены) вместе.Это вентиляция радона с использованием Sch 40. Вы можете попросить вашего инспектора пройти до заливки, чтобы проверить ваше разрешение на водопровод, если это необходимо. 1 из 2 Перейти на страницу. Следующий Последний. Добавьте 8 дюймов крупного гравия над дренажной трубой по всему периметру фундамента. В большинстве случаев ваши линии снабжения можно провести через обрамление. C-AJ-2581 Рейтинг F — 2 часа Расчетный ток — 1/4 и 1-1 / 2 часа (см. Пункт 3) РАЗДЕЛ A-A 3B A A 2 3B 3A 1 2 1. Категория: Бетонные рукава из ПВХ. Мне пришлось несколько раз прочитать инструкции, но после этого проект пошел неплохо.Эти пластиковые стеновые гильзы устанавливаются перед заливкой бетона для стены (или другого барьера). Небольшое планирование здесь избавит вас от сверления в бетоне, который затвердел на две трети или более, превышая предел текучести. Сообщить о нарушении. Шаг 5: Протяните провод через кабелепровод. Стенная втулка из ПВХ, подходящая для бетонирования или заделки кирпича. Есть несколько труб, которые необходимо пройти через одно и то же отверстие в стене; Стена недостаточно толстая, чтобы обеспечить необходимую посадочную площадку для модульного уплотнения; Приведенный выше список охватывает многие, но не все проблемы, с которыми сталкиваются в полевых условиях при прокладке труб через проходы, где проходит вода / газ и т. Д.Джон. Co Wide: 0 в корзине. а. Подробнее. Для применения с 8-дюймовым экраном. Смажьте кабель проволочной смазкой и постарайтесь не тянуть слишком сильно, так как это может деформировать кабель и изменить его характеристики. Запрос EA о доступности. 6 дюймов. Устройства Link-Seal. Экологическое уплотнение для кабелепровода, проходящего через бетонные стены, пол или потолок. Влажные помещения. Коррозионные среды (152 мм) толщиной Классифицированные UL пустотные железобетонные блоки *. Стальные настенные рукава PSI. Бетон заливается вокруг рукава, оставляя отверстие, через которое можно пропустить трубу.
Организации продовольственного банка, Мастерская Steam Gmod Ww2 Maps, Mitchell Labor Guide Войти, Автоматическая пусковая установка для мячей Petsafe, Почтовый индекс Бойсе, Данные о высоте в США, Аквапарк Balloon,

Пластиковые трубопроводы 101: варианты сантехники для вашего дома

Что повысит безопасность, надежность и ценность вашего дома? Все начинается за стенами с выбора материалов трубопровода.

Хотя домовладельцы часто не уделяют много внимания материалу трубопроводов, он играет важную роль в благополучии вашей семьи, обеспечивает необходимое пространство как можно дольше при минимальном обслуживании и может повысить ценность вашего дома.

Знайте свои варианты пластиковых трубопроводов

Понимание различий между материалами труб может помочь вам лучше сообщить о своих пожеланиях вашему специалисту по ремонту или подрядчику. Обсудите материал трубопровода на ранней стадии проекта, чтобы убедиться, что материалы, которые вы хотите установить, указаны с самого начала.

Всегда уточняйте в местном кодексе или правоохранительных органах, одобрены ли материалы трубопроводов для данного применения. Если это не так, вы часто можете подать заявление на альтернативное материальное освобождение.Еще один совет: спросите своих соседей, какие трубопроводы у них дома и не возникали ли у них проблемы.

Как пластиковые трубы используются в вашем доме

Три наиболее распространенных применения пластиковых труб в доме:

● Водопроводные линии: трубы, идущие от улицы к вашему дому, по которым вода поступает из местного управления водоснабжения или коммунального хозяйства.

● Водораспределительные системы: трубы внутри вашего дома, по которым горячая и холодная питьевая вода подается к вашим кранам, душам, устройствам и приборам.

● Системы слива-сброса-сброса (DWV): трубы, которые собирают и удаляют воду, канализационные газы и отходы из туалетов, душевых, раковин и бытовых приборов.

Преимущества использования пластиковых трубопроводов в вашем доме

Независимо от того, какие пластиковые трубы вы используете для реконструкции дома или постройки нового дома, будьте уверены, зная, что все пластиковые трубы обладают следующими преимуществами:

● Безопасный и сертифицированный
Пластиковые трубы проходят сертификацию третьей стороной в соответствии с чрезвычайно строгими стандартами воздействия на здоровье, написанными NSF International.Пластиковые трубы сертифицированы на соответствие эксплуатационным требованиям и требованиям к безопасной питьевой воде, таким как NSF / ANSI / CAN 61. Если ваш трубопровод имеет сертификационный знак NSF (или другой сторонней организации), его можно использовать для питьевой воды.

● Доступность и экономия средств
Пластиковые трубопроводы — это вариант с меньшим весом, поэтому их транспортировка дешевле, и их часто проще установить. Экономия времени и труда означает, что вы обычно платите меньше, а проект можно завершить быстрее.

● Гибкость
Гибкие пластиковые трубы легко протянуть сквозь стены, поэтому часто можно избежать разрыва существующих стен и дорогостоящего ремонта, связанного с модернизацией и реконструкцией.

● Совместимость с существующими системами
Пластиковые трубы совместимы с большинством существующих систем, поэтому их легко модернизировать в более старом доме.

● Долговечность и низкие эксплуатационные расходы
Пластиковые трубы устойчивы к ржавчине и коррозии.Срок службы многих пластиковых трубопроводных систем составляет 50 и более лет, в зависимости от области применения.

● Устойчивое развитие
Оценка жизненного цикла показывает, что пластиковые трубы оказывают меньшее воздействие на окружающую среду по сравнению с другими материалами.

Из чего сделаны пластиковые трубы?

Большая часть пластиковых трубопроводов изготавливается из термопластов, материалов, которые можно плавить, формовать и формовать, а также охлаждать. Материал труб каждого типа уникален и идеально подходит для определенных применений в вашем доме.

ABS — акрилонитрилбутадиенстирол

ABS — это жесткий термопласт, который был первоначально разработан в начале 1950-х годов для использования на нефтяных месторождениях и в химической промышленности и был одобрен для использования в жилых помещениях в 1960-х годах.

Использование и применение АБС в домашних условиях:

● Дренажно-сливные системы — сливные линии унитаза, раковины и душа, а также вентиляционные трубы

Каков средний срок службы водопроводной системы из АБС-пластика?

50-70 +, но подробности уточняйте у производителя.Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы об АБС.

ПВХ — поливинилхлорид

ПВХ — наиболее широко используемый термопласт в сантехнической и строительной промышленности.

Применение и применение ПВХ в домашних условиях:

● Водопровод

● Дренажно-дренажные системы — сливные линии унитаза, раковины и душа, а также вентиляционные трубы

● Электропровод

● Использование на открытом воздухе, если труба содержит достаточно стабилизаторов и УФ-ингибиторов для защиты от ультрафиолетового излучения или окрашена совместимой латексной краской на водной основе

● Дождеватели газонов

● Коммунальные канализационные сети

Каков средний срок службы водопроводной системы из ПВХ?

50-70 + лет, но подробности уточняйте у производителя.Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о ПВХ.

ХПВХ — хлорированный поли (винилхлорид)

ХПВХ — это жесткий термопластический материал для труб и фитингов, изготовленный из ПВХ, обработанного дополнительным хлором. Одно из преимуществ ХПВХ заключается в добавлении хлора, который добавляет дополнительную тепловую способность, а также делает его устойчивым к повреждениям от сильно хлорированной или агрессивной воды.Многие водоочистные сооружения в США используют хлор в качестве дезинфицирующего средства в разной степени в зависимости от того, где вы живете, чтобы убить болезнетворные бактерии до того, как вода попадет в ваш дом.

Использование и применение ХПВХ в домашних условиях:

● Распределение горячей и холодной воды

● Бытовые пожарные оросители

Каков средний срок службы сантехнической системы из ХПВХ?

50-75 лет, но подробности уточняйте у производителя. Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о CPVC.

PE — Полиэтилен

PE — это гибкий термопластичный материал, полученный путем превращения этилена, газа, в полимер.

PE использования и применения в домашних условиях:

● Линии подачи или распределения питьевой воды

● Распределение природного газа

● Дождеватели газонов

● Городская канализация

● Низкотемпературные системы теплопередачи, например, водяной теплый пол

● Геотермальный

Каков средний срок службы водопроводной системы из полиэтилена?

50–100+ лет, но подробности уточняйте у производителя.Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о PE.

PE-RT — полиэтилен повышенной температуры

PE-RT — это гибкий пластиковый материал, изготовленный из полиэтиленовой смолы с более высокими эксплуатационными характеристиками, что делает его пригодным для использования при более высоких температурах, чем обычные полиэтиленовые трубы. PE-RT похож на PEX как по внешнему виду, так и по применению.

Применение PE-RT в домашних условиях:

· Линии подачи или распределения питьевой воды

· Низкотемпературные системы теплопередачи, такие как лучистые полы с подогревом.

· Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т. Д. До 180 ℉

Каков средний срок службы водопроводной системы PE-RT?
50+ лет, но подробности уточняйте у производителя. Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.

PEX — полиэтилен с поперечными связями

PEX — это гибкий пластик, изготовленный из полиэтилена средней или высокой плотности. (Узнайте больше о производственном процессе PEX.)

Применение PEX в домашних условиях:

● Линии подачи или распределения питьевой воды

● Бытовые пожарные оросители

● Низкотемпературные системы теплопередачи, например, водяной теплый пол

● Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т. Д., до 200 ℉; уточнить у производителя

Каков средний срок службы сантехнической системы PEX?

Более 50 лет, но подробности уточняйте у производителя. Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.

Изучите часто задаваемые вопросы о PEX.

PP — полипропилен

Полипропилен — это полимер пропилена. Иногда это армированное стеклом и жесткая система трубопроводов из термоплавкого сплава.

Применение полипропилена в домашних условиях:

● Линии подачи или распределения питьевой воды

● Бытовые пожарные оросители

Каков средний срок службы сантехнической системы из полипропилена?

Проконсультируйтесь с производителем относительно конкретного материала и области применения.

Для получения более подробной информации о том, какие пластиковые трубы подходят для вашего дома, в том числе о том, над какими вопросами вам следует задуматься, прочитайте сообщение в нашем блоге «Как найти правильные водопроводные трубы для вашего дома».«

Это сообщение не было отмечено тегами.

Проверка труб в наружных стенах и изоляции труб

Ник Громико, CMI® и Бен Громицко

Существуют две строительные практики, связанные с водопроводными трубами и изоляцией, которые полезно знать инспекторам при выполнении домашних работ. осмотры:

Все трубы, расположенные в наружных стенах, должны быть изолированы.
Все трубы горячего и холодного водоснабжения должны быть изолированы.

Не следует размещать водопроводные трубы в наружных стенах. Если трубы расположены в наружных стенах, домовладелец должен не только изолировать трубу, но и обеспечить максимальную изоляцию полости между трубой и внешней поверхностью стены. В холодном климате следует избегать установки труб на чердаках без кондиционирования. На изображении выше показаны неизолированные водопроводные трубы в некондиционированном подвале.

Изоляция водяных труб позволяет сэкономить энергию за счет минимизации потерь тепла через трубопровод.Изоляция труб снижает риск образования конденсата на трубах, который может привести к образованию плесени и влаги. Изоляция труб может защитить трубы от замерзания и растрескивания зимой, что может нанести значительный ущерб стенам дома и привести к значительным счетам за ремонт дома для домовладельца. Исследования, проведенные Министерством энергетики (DOE) по программе Building America, показали, что потери тепла при распределении в неизолированных трубах горячего водоснабжения могут варьироваться от 16% до 23%, в зависимости от климата.Добавление 3/4-дюймовой изоляции трубы может сократить общее потребление энергии для нагрева воды на 4–5% в год.

Лучше всего избегать расположения водопроводных труб в наружных стенах или на неотапливаемых чердаках. Желательно, чтобы сантехника была совмещена с внутренними стенами. Если трубы расположены в наружных стенах, трубы следует изолировать. Для дополнительной защиты труб от потери тепла полость стены, в которой находятся трубы, должна быть герметизирована путем уплотнения или вспенивания всех швов между задней стенкой полости и каркасом, а также путем герметизации любых отверстий в каркасе для трубопровода.Кроме того, изоляция полости должна быть установлена за трубами, между трубами и внешней стеной.

Если в доме есть водяное (паровое или водяное) отопление, отопление потери могут быть уменьшены на 90% за счет изоляции пара распределительные и обратные трубы, что обеспечивает быструю окупаемость вложенных средств.

Вверху: неизолированные трубы водяного отопления центрального котла в доме в Чикаго.

Вверху: трубы горячего водоснабжения, изолированные толщиной 1 дюйм из стекловолокна с рубашкой.

Изоляция труб доступна в нескольких формах: трубчатые муфты; спиральная изоляционная пленка; и ватины из стекловолокна, которые можно обмотать трубы. При правильной установке все три могут быть эффективными.

Гильзы трубчатые из гибкого полиэтилена с закрытыми порами. или неопрена и поставляются предварительно обрезанными с продольным швом для облегчения установка. Некоторые покрытия для труб уже имеют клейкую ленту. приклеены к обеим сторонам прорези.Домовладельцы могут просто снять пластиковые покрытия. и сожмите их вместе. Доступны гильзы разного диаметра. чтобы приспособиться к различным размерам труб, поэтому важно измерить трубы перед приобретите муфты и подберите наружный диаметр трубы к диаметру муфты. внутренний диаметр для обеспечения плотного прилегания.

Спиральная изоляционная пленка может быть изготовлена из стекловолокна, фольги или вспененного полиэтилена. Домовладелец может просто развернуть материал и обернуть им трубы с горячей и холодной водой.Трубы также можно обернуть изоляцией из стекловолокна. Стекловолокно может иметь пароизоляцию, обращенную на одну сторону, или пластик можно купить и обернуть вокруг труб после установки стекловолоконной изоляции. При установке стекловолоконной изоляции необходимо надевать перчатки, защитные очки и респиратор.

Как изолировать трубы с помощью гильз из пенопласта

Отрежьте гильзу трубы до нужной длины и оберните ее вокруг трубы разрезом вниз, убедившись, что между гильзами нет зазоров.Чтобы перекрыть изгибы трубы, сделайте стык на изгибе и наклоните концы пенопласта так, чтобы получился скошенный угол, соответствующий углу трубы.
Удалите бумажные полоски, закрывающие самоуплотняющийся, предварительно склеенный шов, и прижмите края.
Заклейте швы и стыки лентой из акриловой или алюминиевой фольги для увеличения прочности.
Используйте провод, ленту, пластиковую стяжку или металлический зажим, чтобы прикрепить изоляцию (и пластиковое покрытие) к трубе через каждые 1-2 фута.
Используйте герметик или пену для заделки отверстий в местах прохождения труб в стенах, полах, потолках или каркасе.
Если трубы проходят через полости внешней стены, изолируйте стену полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стекловолокно, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине. Проденьте половину войлока за трубы и вставьте ее в полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта по размеру полости стены. размеры.Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Трубные изоляционные муфты для труб имеют предварительно разрезанный шов, что позволяет легко наматывать их на трубы и уплотнять.

Как изолировать трубы с помощью спиральной обертки или стекловолокна

Закрепите конец спиральной обертки или стекловолокна на трубе лентой.
Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой на ½ дюйма для ленты или на половину ширины изоляционного полотна. Оберните ватины как можно слабее, потому что их сжатие снизит их коэффициент сопротивления.
Если вы устанавливаете изоляцию из стекловолокна без гидроизоляции, оберните пластиком вокруг изолированной трубы и заклейте ее изолентой, чтобы предотвратить изоляция от намокания.
Используйте проволоку, ленту, пластиковую стяжку или металлический зажим, чтобы закрепить изоляция (и пластиковое покрытие) трубы через каждые 1-2 фута, чтобы сохранить изоляция от сползания с места.
Используйте герметик или пену для заделки отверстий в местах прохождения труб в стенах, полах, потолках или каркасе.
Если трубы проходят через полости внешней стены, изолируйте стену полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стекловолокно, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине. Проденьте половину войлока за трубы и вставьте ее в полость.Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта по размеру полости стены. размеры. Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой.

Вверху: Оберните изоляцию из войлока вокруг трубы достаточно свободно, чтобы не сдавливать изоляцию, и закрепите ее проволокой или лентой.

Как изолировать паровые трубы

Любая поверхность с температурой выше 120 ° F должна быть изолирована, включая поверхности котла, трубопровод возврата пара и конденсата, а также фитинги.

Измерьте длину изолируемой трубы и отрежьте втулка из стекловолокна в тон.Используйте стекловолокно высокой плотности на полимерной связке толщиной 1 дюйм. рукава, допущенные к использованию в системах водяного или парового отопления, т. формы утеплителя могут плавиться.
Откройте предварительно разрезанный рукав из стекловолокна, потянув за фиксирующую планку.
Установите муфту на трубу и совместите самоуплотняющийся нахлест с муфтой.
Закрепите его, сильно потерев липкую ленту, чтобы прилегать к втулке.
Оберните высокотемпературную ленту вокруг трубы в месте соединения двух втулок.
Установите съемные изоляционные кожухи на колена, тройники и другие фитинги труб.
Используйте герметик или пену для заделки отверстий в местах прохождения труб в стенах, полах, потолках или каркасе.
Если трубы проходят через полости внешней стены, изолируйте стену полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стекловолокно, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине.Проденьте половину войлока за трубы и вставьте ее в полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта по размеру полости стены. размеры. Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Изоляция для труб из стекловолокна высокой плотности поставляется с пароизоляционным покрытием и самоклеящимся швом.

Резюме

Следует избегать прокладки труб в наружных стенах. Если они должны быть расположены снаружи стены, домовладелец должен обеспечить изоляцию труб и наличие соответствующей полости за трубами устанавливается утеплитель. Герметизация полости стены поможет предотвратить обтекание труб холодным воздухом и возникновение проблем с замерзанием.Все трубы горячего и холодного водоснабжения должны быть изолированы, что позволит сэкономить энергию за счет минимизации потерь тепла через трубопровод.

Ресурсы из 2012 IECC (Международный кодекс энергосбережения)

Таблица 402.4.1.1 Сантехника и электропроводка: изоляция батончика должна быть обрезана укладываться вокруг проводки и сантехники в наружных стенах; изоляция, которая соответствует пространству, должно заполнять пространство за трубопроводом и проводка.
R403.3 Трубопровод механической системы, способный пропускать жидкости выше 105 ° F или ниже 55 ° F, должен быть изолирован минимум до R-3.
R403.4.2 Трубопровод горячей воды должен быть изолирован не ниже R-3, если он соответствует любому из следующих условий: находится в безусловном пространстве; это диаметр больше ¾ дюйма; обслуживает более одного жилища; это бежит от водонагреватель на кухню; он бежит от водонагревателя к распределительный коллектор; находится под плитой перекрытия; он похоронен; это используется в системе рециркуляции, отличной от системы рециркуляции по требованию; или он превышает следующую максимальную длину тиража из распределения коллектора до точки использования: 30 футов для трубы 3/8 дюйма, 20 футов для трубы ½ дюйма, 10 футов для трубы дюйма или 5 футов для трубы диаметром более 3/4 дюйма.

Сантехника с гибкими пластиковыми трубопроводами | Home Guides

Нет идеальных труб, но за последние несколько десятилетий в сантехнической отрасли произошло много улучшений в системах водоснабжения. Жесткий хлорированный поливинилхлорид (ХПВХ) был первым шагом в замене оцинкованных и медных трубопроводов. Новый ребенок в блоке, сшитый полиэтилен (PEX), открывает новую эру в производстве трубопроводов. Эти полусгибаемые трубы устраняют необходимость в соединениях и арматуре в стенах, что снижает риск скрытых протечек.У PEX есть свои плюсы и минусы, и если вы собираетесь его использовать, вам потребуются специальные инструменты для установки.

PEX Basics

Гибкие трубопроводы PEX поставляют арматуру с двумя выделенными линиями, одна для горячей воды, а другая для холодной воды. Каждая линия подключается к центральной системе распределения воды, называемой «коллектором». Хотя коллекторы могут различаться по внешнему виду, все они работают по одному и тому же принципу: каждая линия водоснабжения имеет собственное соединение, управляемое отдельными клапанами.

Гибкие преимущества

В прежних системах водоснабжения, если в водопроводе происходила утечка, вам приходилось перекрывать подачу воды во всем доме перед тем, как начать ремонт. С PEX и коллекторной системой это уже не так. Вы можете повернуть запорный вентиль на арматуру, которая протекает, и в остальной части дома все еще есть проточная вода. Гибкая пластиковая труба позволяет модернизировать старую систему водоснабжения без необходимости вырывать стены для соединения труб. Поскольку он гибкий, вы часто можете ловить PEX через балки и места для гвоздей.Выявление утечек проще с PEX, потому что у вас есть только два соединения, одно на коллекторе, а другое на приспособлении.

Установка

PEX поставляется в больших непрерывных рулонах или в длинных гибких рулонах. Самая большая разница между брендами производителей заключается не в трубах, а в способах соединения труб с фитингами. Обжим — наиболее распространенный способ подключения PEX в жилых помещениях. Для этого требуются кольца и специальный обжимной инструмент. Ножницы с трещоткой отлично подходят для чистых надрезов на концах труб.Зубчатые фрезы могут оставлять неровные края, которые могут повлиять на уплотнение фитинга. Установка PEX выполняется намного быстрее, чем установка традиционных медных проводов. Рекомендуется маркировать каждую трубу с указанием ее места назначения во время прокладки, иначе вы можете запутать трубы на коллекторе и не знать, куда идет каждая из них.

Подготовка к зиме 101: Наука о замороженных трубах

Как профессиональный инженер, я часто изучаю компоненты здания, которые провалился. И меня всегда поражает Дело в том, что большинство домов, поврежденных замороженными трубами, построены недавно. Это заставил меня задуматься, что люди, строящие эти дома, не считали они построили здания, которые позже окажутся уязвимыми.

Все мы знаем, что несколько дней и ночей необычно холодной погоды часто привести к замерзанию и разрыву труб. Часто возникающие сбои заставить воду течь из сломанной трубы, пока кто-нибудь не заметит это, не найдет соответствующий запорный клапан и останавливает поток. В результате ущерб может быть дорогим в ремонте.

Самый простой ответ на вопрос, почему это происходит, заключается в том, что труба стала слишком холодной. Но это не объясняет, как трубы могут быть уязвимы или почему некоторые трубы замерзают и ломаются, а другие нет.Я просто понимаю, что как вода в труба замерзает и расширяется, она толкает стенки трубы наружу, пока они не растянутся и не лопнут.

Но исследование от Университет Иллинойса в Урбана-Шампейн указывает, что, хотя это может бывает, это случается редко. Это больше обычно лед образуется внутри трубы и пытается расшириться по длине трубы, согласно исследованию.

Вода несжимаема, поэтому, если вода находится между при расширении льда и закрытом приспособлении давление увеличивается до тех пор, пока труба разрывы.Разрыв произойдет в самой слабой части трубы, удерживающей замкнутая жидкость. Поэтому труба наиболее вероятно, вырывается за пределы фактического места замерзания, а давление воды в замкнутом объеме критически важная часть первопричины.

Некоторые решения
Тем не менее, лучший способ предотвратить замерзание трубы — это чтобы он оставался достаточно теплым, чтобы вода внутри оставалась над Точка замерзания.

Самый распространенный способ утеплить трубу — оставить ее открытой для теплого внутреннего воздуха, чаще всего путем размещения труб внутри внутренних стен, где температура с обеих сторон стены обычно намного выше замораживание.В качестве альтернативы, если труба должна войдите во внешнюю стену, строитель может разместить трубу так, чтобы она находилась между теплое помещение и утепление стен. В этом случае даже хотя труба будет холоднее, чем в соседней комнате, пока ее достаточно изоляция снаружи трубы, чтобы держать ее в тепле, она, скорее всего, не замерзнет.

Наконец, при определенных обстоятельствах может потребоваться установка теплового следа на трубе. нагреть его напрямую. Тепловой след — это Нагревательная лента сопротивления, которая оборачивается вокруг трубы и использует электричество для удержания он теплый — своего рода электронагреватель для трубы.К сожалению, установка стоит дорого. и работать, и становится неэффективным при отключении электроэнергии.

Для труб, которые активно не подогреваются, можно медленное охлаждение за счет изоляции трубы. Утеплитель помогает предотвратить замерзание двумя способами. Во-первых, изоляция замедляет коэффициент кондуктивного охлаждения , т. е. вода отдает тепло непосредственно стенкам трубы, а стенки трубы отдают тепло непосредственно окружающему воздуху.Второй, изоляция также может обеспечивать защиту от конвективного охлаждения , то есть , то есть охлаждения, возникающего в результате обдува трубы холодным воздухом и нагреваются с ускоренной скоростью. Где труба подвергается утечке воздуха, холодный воздух, дующий на трубу, будет быстро увеличить скорость охлаждения и впоследствии увеличить уязвимость к заморозкам, своеобразный охлаждающий ветер.

Еще один способ предотвратить разрыв — сбросить давление. по обе стороны от заморозки.Во многих Например, водопроводные краны на открытом воздухе можно утеплить, закрыв клапан внутри дом, где-то по длине трубы, а потом открыв наружу кран. Даже если кран открыта только на время, достаточное для частичного слива воды из линии, когда она закрыта, там приведет к образованию объема воздуха между краном и водой, которая остается в труба. В этом случае расширяющийся лед будет стремиться сжимать объем воздуха и не допускать превышения давлением прочности трубы и ее соединения.

Трубы и фитинги из ПНД Системы трубопроводов из полиэтилена

4- Чтобы объединить водопроводные трубы и удобный выбор для загрузки, необходимо сделать это.

Перед погружением трубы в воду должен быть соответствующий береговый пандус, а при снятии пола труба его необходимо очистить, чтобы не повредить поверхность трубы.

5- Для подготовки модернизации подводного дна и осуществления контроля перехода с суши на воду.

Следует уделять первоочередное внимание трубе в траншее до тех пор, пока вода не будет набирать непрерывно, чтобы обеспечить дополнительную защиту. Для защиты от всевозможных происшествий, которые могут повлиять на водопровод, траншея должна быть вырыта по длине и глубине. Настолько, что выполняемая операция промывки должна оставаться надежной, даже если акула Умеда образовала море. Которая будет удерживаться для защиты и стабилизации трубопровода, высотой 30-50 см может быть укреплением на наполнителе.

6- Обратный трубопровод для формирования одного элемента трубопровода

Ресурсы, сделанные birleştirildik, концы водопроводных труб перед оставшимися частями начнут еще ползать.

По возможности следует уменьшить вес над водопроводной трубой, соединенной с водой после плавучей платформы. Если вес невозможен, это нужно делать, не касаясь водопровода.

7. Подключение весового блока

Требуется достаточное оборудование и транспортные средства для выполнения операции. Выполнение весовой сборки, снизу из нижней части трубы были сняты блоки, сверху помещены для сжатия верхней части трубы, также требуется использование данного оборудования и транспорта.Чтобы уменьшить вес подключенной водяной трубы, ее следует оставлять вниз по пандусу. В любом случае поверхность трубы для удаления наименьшего количества аппарелей должна быть как можно ближе к воде

8- Прикреплена к погружной трубе (7 можно безопасно выполнять одновременно с присутствующим веществом)

Вес можно легко загрузить через прилагаемую рампу для водопровода. При попадании в воду по трубам вода по пандусам способна удерживать вес благодаря пандусу.Не следует использовать веревку для удержания материала трубы, так как вместо нее рекомендуется использовать цепь с широкими полосами.

9- Погружение трубы в указанную точку

Для подготовки первой погружной трубы протягивается над установленной линией трубы. Погруженная в процесс запуска земля продолжает погружаться в воду. Для обеспечения того, чтобы трубу сначала нужно поднять до начала трубы, создайте воздушный карман.
