Как правильно подключить землю к нулю - Защита и электробезопасность - Электооборудование - Каталог статей

Как правильно подключить землю к нулю

     ВОПРОС: Мне сделали заземление и ввели в щит в гараже. А электрик, который делает проводку по дому говорит что надо в розетках соединять заземление с нулем. Зачем это делать? Ведь насколько я понимаю, заземление нужно для защиты?

      Скажите что лучше ставить автомат или УЗО? Меня электрик уговаривает поставить и то и другое! Зачем мне УЗО, если у меня есть заземление?

      Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал. Схема для частного дома приведена ниже.

     У вас в щите должны быть две клемные планки. Одна рабочий ноль (N), вторая - земля (PE). Так вот, проводник от контура заземления надо подключить к планке PE, а от нее пустить перемычку на ноль до вводного автомата.

     Еще раз повторю что приведенная схема актуальна для частного дома. В квартирах ситуация несколько иная , но заземление с нулем никогда не соединяется в розетках, распаячных коробках и т.п. А строго до счетчика.

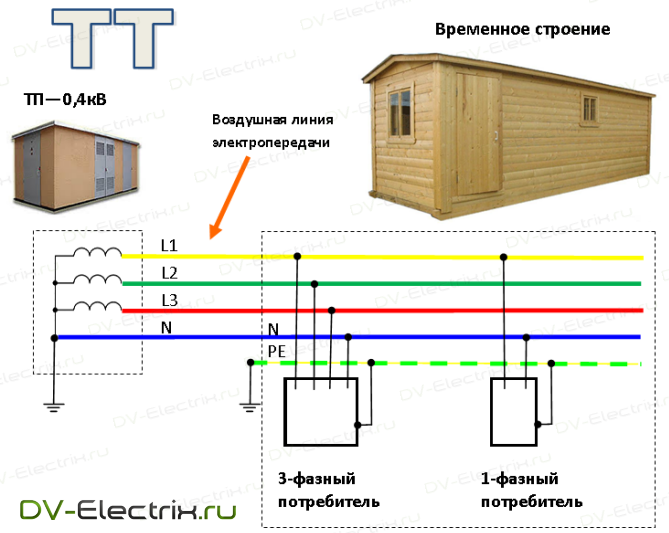

      Соединять заземление с нулем нужно обязательно. В противном случае у вас получится система заземления ТТ, которая используется только в передвижных установках. При такой схеме, автомат в вашем щите может просто не сработать в случае пробоя фазы на заземленный предмет, например корпус техники.

      Да, УЗО (устройство защитного отключения) действительно надо ставить вместе с автоматическими выключателями. Дело в том что у них разное назначение, автоматический выключатель срабатывает при коротком замыкании или перегрузке. А УЗО срабатывает при небольшой утечке тока, например если человек прикоснется к проводу или корпусу прибора, находящегося под напряжением.


Источник: http://homeenergy.ru/

Зануление вместо заземления? - Установка и настройка

Много об этом говорено... До тех пор пока ноль не отгорит (х-вое соединение всегда себя проявит) жить как бы можно, после тоска... Корпус прибора окажется под напругой.
Извините, писать много лень, поэтому скопировал Вам подходящее:
" В идеале земля - это когда в фундаменте лежит массивная железная хрень, от которой уже идет провод в квартиры.
В реальности частенько этот провод кидают на батареи, так что батарея в твоей квартире из себя представляет ноль.

Отгорание нуля возникает только в местах хреновых соединений, при этом если это происходит ниже места соединения нулей соседних квартир, фаза твоего соседа пойдет к тебе по нулю. Т.к. в квартиры заводят трехфазный ток, то разность фаз между твоей фазой и фазой соседа будет иметь место быть, и ты получишь 380В чистого электричества, и у тебя погорит все что было в этот момент включено. При этом рубильники на короткое замыкание не сработают, они на это не расчитанны, т.к. это не КЗ, а лишь большой ток.

Решение - во всех современных фильтрах за 100р есть варистор - для защиты от молнии и скачка энергии. Суть его работы в том, что при повышении тока выше определенного порога, он устраивает КЗ и вышибает пробки, вместо того чтобы гореть технике. При отгорании нуля будет тот же самый эффект, возникнет кз и вместо перегоревшей аппаратуры просто вышибет пробки. Единственный минус - на таких фильтрах обычно стоит собственный предохранитель, и если он расчитан на меньшее количество ампер, нежели рубильники в щитке, то его вышибет первым. В любом случае все что в него включено не пострадает.

Теперь насчет собственно стиральной машины. Все зависит от того, где отгорел ноль и где ноль и земля соединяются воедино. В нормальных домах провод земли идет в подвал и там на трубу. Поэтому ток по такой земле не ощущается. Поэтому если дело обстоит именно так, то при отгорании нуля ток не пойдет по земле.
Если земля кинута на щиток, а нуль идет вниз, то при отгорании нуля в самом щитке, на земле так же ничего не будет.
Если у тебя земля и нуль соединяются до места отгорания нуля, то стиральная машина превратится в хороший источник тока, и подходит к ней опасно.

Поэтому занулять машину вместо заземления опасно.

Ввиду того что батарея = земля, на батареях частенько присутствует паразитный ток, который легко почувствовать если схватить одной рукой батарею, и этой же рукой че-нить железное. (разными не рекомендую, при приличном токе можно получить смертельную дозу). Ввиду тупости устройства механического счетчика, в глубинке частенько практикуют метод его подкручивать назад, при этом в качестве нуля используется батарея. Соответственно если в подъезде живет такой умелец, то может стукнуть как она, так и корпус стиральной машины, так и вообще все заземленные приборы.

Если хочется уверенности в завтрашнем дне, сделай все как положенно, закопая че-нить железное побольше в землю, и проведи к себе выделенный провод земли.

Сейчас есть нормальные зажимы, чтобы не заниматься этими постоянно отгорающими скрутками, можно просто обжать и никаких отгораний больше не будет. Так же если часто горит, рекомендую поменять нафиг все провода в щитке и навести там порядок, а так же поставить УЗО. УЗО - это та же пробка, но которая вылетает если ток уходит куда-то во вне сети. Т.е. если ты одной рукой возьмешься за батарею, а другой за фазу, узо сработает и тебя током не треснет. Правда если проводка в квартире хреновая, то ток будет постоянно уходить мимо, и узо будет постоянно отрубаться. В любом случае так будет безопаснее."

Заземление и зануление в чем разница и как отличить проводники

Очень часто даже сами электрики путают два таких понятия как заземление и зануление. Как же их отличить рядовому потребителю?
По определению заземление — это принудительное соединение металлических частей оборудования с землей. Главное его назначение — понизить до минимума напряжение, которое может возникнуть на корпусе аппарата, если произойдет пробой изоляции.

Зануление — это соединение металлических частей эл.оборудования с нулевым проводом. Если произойдет пробой изоляции и фаза попадет на зануленный корпус — получится однофазное короткое замыкание. Оно то и вызовет отключение напряжение через защитный автомат.

Зануление и заземление выполняют по сути одну задачу, но немного разными способами.

Как на практике отличить проводник заземления от нулевого провода?
Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с тремя жилами. Определить какая из них фазная не так сложно. Для этого нужно воспользоваться индикаторной отверткой или тестером.

Только поняв какой из проводников является фазным, можно приступать с методам поиска земли и нуля.

1-й способ отличия заземления от зануления

Чтобы выяснить, где заземление и зануление, необходимо в первую очередь обратить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то как правило нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.

Но не стоит полагаться на это на 100% и всегда перепроверяйте другими способами:

2-й способ

  • отключите все приборы в квартире и автоматы в эл.щите
  • отсоедините заземляющий проводник в щите от шинки заземления (шина PE) или корпуса
  • заново включите автоматы
  • мультиметром в режиме переменного напряжения замерьте показания между жилами. При этом заранее индикаторной отверткой выясните где у вас фаза.
  • там где относительно фазного проводника напряжение будет в пределах 220В — это и есть ноль. Другой проводник — защитная земля.

3-й способ отличия заземляющего проводника от нулевого

Данный метод применим, когда на вводе установлен двухполюсный автомат (то есть автомат одновременно отключает фазный и нулевой проводники):

  • отключаете все приборы и вводной автомат
  • мультиметром в режиме «прозвонки» соединяете предполагаемый заземляющий провод и металлические корпуса ближайшего борудования, которое должно быть заземлено — батареи, ванная и т. д.
  • та жила, на которой тестер будет показывать близкое значение к нулевому или издавать звуковой сигнал — и будет землей. Там где сопротивление будет близко к бесконечности — рабочий ноль.

4-й способ как определить заземление и зануление

  • отключаете все приборы в квартире, не только выключателем, но и из розеток тоже
  • отключаете вводной двухполюсный автомат
  • на выходе с автомата между нулевым и фазным проводом ставите перемычку — шунт
  • с помощью тестера в режиме прозвонки диодов проводите замеры на проводниках в подрозетнике
  • фазная и нулевая жила должны давать между собой полный ноль. Тестер будет пищать.
  • оставшаяся жила и есть заземляющая

Данный способ наименее предпочтительный и несет за собой большие риски для неопытного пользователя эл.энергии. Поэтому используйте его в последнюю очередь, если имеете необходимые навыки и знания.

Статьи по теме

Фаза, ноль, заземление. Как их определить и что это такое

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток, а в быту мы используем, как правило, однофазный.

Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля - N).

Еще момент - чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой - фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между "нулем" и "землей" будет близко к нулевому значению (определяется сопротивлением заземления), а "земля" - "фаза", в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя!) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение "фаза" - "ноль" у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и "землей" (рис.4).

Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток "уйдет" по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается - тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур. Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль - вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт.

Одним щупом мультиметра (каким - безразлично) касаемся участка измеряемой цепи, другим - естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание - если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно.

Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.
