На каком расстоянии сверлить отверстия под петли: Установка петель на двери шкафы, детальное описание этапов работ

Сверление отверстий в ДСП (под конфирматы)

Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.

Необходимый инструмент

Для сборки деталей ДСП нам понадобится:

• Шуруповерт
• Бита под конфирматы
• Конфирматное сверло
• Линейка или рулетка
• Карандаш и шило
• Конфирматы

Глубина и ширина отверстия

При сборке мебели обычно используют конфирмат размером 6,4*50. Т.к. диаметр резьбы 6,4 мм, а диаметр тела  конфирмата 4,4 мм, то для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм и глубиной не менее 50 мм.

Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.

Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.

Конечно, можно использовать и обычное сверло диаметром 5 мм, но для качественного крепления в отверстии дополнительно нужно будет делать место под шейку конфирмата и его шляпку.

Разметка мест сверления

Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.

На детали, которая будет накладываться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10 см) и от края – ровно 8 мм (это если толщина плиты 16 мм).

На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10 см от начала), а по ширине – строго по центру (8 мм от края).

Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.

Лучше сделать сквозное отверстие в первой детали, приложить ее ко второй — и сразу же сверлом наметить место сверления в торце второй детали. А далее, отдельно уже , спокойно досверлить отверстие.

Сверление в пласт детали

Делаем отверстие на расстоянии в 8 мм от края.

Дрель ВСЕГДА нужно держать строго перпендикулярно к поверхности

Перед тем, как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Так вы предотвратите появления сколов на обратной стороне.

Когда сквозное отверстие будет сделано, для сверления отверстий под шейку и шляпку конфирмата деталь можно будет сверлить на весу.

Сверление в торце детали

Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно по отношению к торцу детали. Если вы не удержите дрель ровно, сверло может уйти в сторону и выйти наружу, тем самым испортив деталь.

При сверлении нужно несколько раз вытягивать сверло, чтобы в отверстии не забивалась стружка.

Сверление в двух деталях одновременно

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Приспособления для сверления отверстий

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Выглядит вот так, смотрите фото:

 А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Сверление под шканты

Отверстие под шканты делается сверлом 8 мм. Также, чтобы не просверлить деталь насквозь, его желательно оснастить ограничителем глубины.

В торце сверлим тем же сверлом на глубину до 20 мм. Не забываем, что при любых работах дрель должна быть строго перпендикулярна плоскости детали.

Конечно, если вы впервые в жизни взяли дрель в руки, у вас получится не очень. Но данному занятию довольно быстро можно научиться.

Удачи!

Как правильно просверлить отверстие под мебельную петлю

Зачастую возникает ситуация, когда требуется произвести монтаж мебельной петли в плиту ДСП, например, при установке дверцы из ДСП. Данная задача предусматривает под собой высверливание отверстия для петли в ДСП. В статье мы рассмотрим с помощью чего можно подготовить такое отверстие и как установить в него петлю.

Итак, в нашем случае при изготовлении шкафа из ДСП была допущена ошибка – паз под петлю был высверлен слишком низко, в результате после установки петли в подготовленное место внутренняя горизонтальная дверца не может полностью открыться. Как итог, необходимо сместить паз немного вверх, чтобы устранить данный недостаток.

Ошибка в выборе места для паза под петлю

Инструменты и материалы

В ходе работы по монтажу мебельной петли для ДСП нам потребуются следующие инструменты:

1. сверло Форстнера диаметром, соответствующим петле (в нашем случае 35 мм). Сверло представляет собой фрезу для выборки паза под петли. Данные сверла иногда бывают с ограничителями (рассчитанными на ДСП толщинами 16, 22, 25 мм), которые позволяют не заботиться насколько сильно следует заглубляться;

Из материалов нам потребуется собственно сама петля и шурупы для ее крепления.

Внутренняя мебельная петля для врезного монтажа, прямой угол

Шаг 1: как сделать отверстие для петли в ДСП?

Для начала насаживаем на дрель сверло Форстнера.

Если у вас сверло без ограничителя, тогда берем пробный кусок ДСП и высверливаем паз под петлю в несколько шагов, каждый раз примеряя насколько заходит петля. Суть данного действия заключается в том, что определиться, насколько нужно заглублять сверло, чтобы не просверлить сквозное отверстие и чтобы петля целиком уместилась в пазу.

Теперь, когда мы приноровились, пришло время заняться непосредственно дверцей. Сначала произведем разметку центра отверстия. Именно в него мы будем устанавливать центр сверла.

Разметка отверстия под петлю

Если у вас вырвало петлю из ДСП и вы не знаете что делать, то самый простой вариант отремонтировать вырванную петлю – сместить петлю, т.е. высверлить новое отверстие, поскольку зачастую места крепления петли шурупами превращаются в труху и уже не держат дверцу должным образом. Оставшееся старое отверстие можно зашпаклевать или заклеить.

Итак, приступим к сверлению.

Сверление паза под петлю

Шаг 2: установка петли на дверцу из ДСП

Пазы подготовлены, остается лишь вставить в них петли и привернуть шурупами.

Монтаж петли дверцы

Таким образом, мы перенесли петлю выше, внутренняя дверца шкафа теперь легко открывается.

Видео

На видеоролике, представленном ниже, наглядно показано, как в ДСП сделать отверстие под петли.

Чем просверлить отверстие под мебельную петлю?

Каким сверлом, фрезой сверлить отверстие под мебельную петлю, навес?

Можно ли в домашних условиях сделать отверстие под мебельный навес?

На каком расстоянии от края сверлится отверстие под мебельную петлю, навес?

Мебельщики для этого пользуются специальным шаблоном (калибром). Вы же сами можете его изготовить из обычного бруска для дверных проёмов (т.е. с «выбранной» в профиле «четвертью»). Далее, по образцу уже установленной где-либо аналогичной петли обрезаете свой калибр на нужное расстояние от угла выемки в профиле. Калибр готов, прикладываете его к беспетельной двери и чертите линию. На линии поперечной чертой отмечаете место крепления первого самореза и шилом делаете «наколку» в перекрестии. Сверлить необязательно, саморезы сами хорошо входят в дверь (первая нарезка выполняется без петли, а потом прикручивается сама петля. Второе отверстие отмечаете уже по соответствующему отверстию в петле.

Если петля требует погружения в дверь, то найдите середину между двумя заготовленными отверстиями под саморезы. Это будет центр круга, который надо будет высверлить специальным сверлом по дереву (представляет сосбой пластинку на стерне с тремя зубьями. центральный зуб устанавливается в центр будущего круга, а два других высверливают круглую нишу нужного вам диаметра. глубина сверления не более 8-9 мм). Центр круга можно выбирать и без саморезов, но обязательно на линии по калибру.

Засверловка – один из важных этапов изготовления мебели, требующий аккуратности и предельной внимательности. На производстве, для облегчения процесса разметки, используют присадочные станки и специальные мебельные шаблоны (редукторы). В домашних условиях придется довольствоваться рулеткой, угольником и маркером для обозначения мест будущих отверстий под определенный вид крепежа. Каждый вид крепежа требует определенные сверла для изготовления мебели.

В ряде случаев можно ограничиться минимальным набором. Например, если ваша цель — сделать простой стеллаж-полку своими руками, то можно вполне обойтись набором из двух обычных сверл диаметром 5мм и 8мм, которые наверняка найдутся у любого «домашнего» мастера — в комбинации они вполне заменяют специфичное сверло под конфирматы. Но если цель — воплотить более масштабный проект потребуются и другие сверла для изготовления мебели.

Сверла для сборки мебели разметочные

Обычно для обозначения места наметочного отверстия используют маркер и шило. А можно задействовать тонкое сверло диаметром 2,3 мм. Также оно понадобится уже в процессе монтажа фурнитуры на саморезы – например, направляющих, петель, газлифтов, ножек и т.д. Это позволит более точно и аккуратно произвести все операции, а значит, проблем с регулировкой по месту из-за криво прикрученной фурнитуры удастся избежать.

Сверла под конфирмат (евровинт)

Специфическая форма конфирматного сверла, с характерным расширением с диаметра 5 мм до диаметра 8 мм позволяет за один заход сделать сразу два отверстия, под узкую и широкую часть евровинта с зенковкой под шляпку.

«работают» с этим видом сверл как с фронтальными, так и горизонтальными деталями, засверливая торец мебельных щитов и лицевые детали. Важно не перепутать «лицо» с «изнанкой» в процессе — в противном случае неопрятные сколы вместо аккуратной зенковки, в которую «утопится» шляпка конфирамата, скрыть будет сложно.

Сверла для изготовления мебели 5 мм

Самые «ходовые» после конфирматных. Используются для сквозной и наметочной засверловки при установке ручек, полкодержателей, штоков эксцентриков с самонарезающей головкой, демпферов и другой фурнитуры. Некоторые мастера для засверловки торцов фронтальных деталей из ДСП под соединение конфирматами предпочитают использовать именно сверло диаметром 5 мм.

Сверла для изготовления мебели 8 мм

Используются для засверловки отверстий под штоки эксцентриковой стяжки, шкантов, врезных push-up (толкателей и амортизаторов), стеклодержателей, штифтов обувниц и специфичных флажковых навесов. И, как было написано ранее, сочетание сверл 5 мм и 8 мм позволяет не использовать в процессе присадки конфирматное сверло.

Сверла для мебельных стяжек-бочонков 10 мм

Толстое сверло для мебели диаметром 10 мм используется редко. Но без него не обойтись при установке стяжек-бочонков, футурок усиленных эксцентриков, некоторых видов врезных толкателей и демпферов плавного хода, потайных петель. Также им удобно делать отверстия в стенках мебели под вывод проводов при установке подсветки.

Сверла для эксцентриков 15 мм и 20 мм

Для установки самого тела эксцентрика понадобится сверло диаметром 15 мм, если эксцентрик усиленный, то диаметром 20 мм. Сверло эксцентрик также пригодится для установки некоторых видов полкодержателей и замков, некоторой редко используемой фурнитуры (изучайте инструкции по монтажу).

Сверло для петель 26 мм и 35 мм

Четырехшарнирные мебельные петли бывают двух видов – со стандартной чашей 35 мм и уменьшенной, 26 мм (используется редко, при дефиците места для установки обычного навеса). Для отверстий под мебельные петли самых ходовым будет диаметр сверла 35 мм. Также оно пригодится при установке стяжек столешниц, некоторых видов опор.

Сверло для заглушек кабель-каналов и светильников 60, 65 и 85 мм

В офисной мебели нередко используются специальные пластмассовые заглушки круглой формы под кабель-каналы, становятся популярными и встроенные розетки для монтажа в кухонные столешницы. Для такого вида отверстий понадобится сверло для заглушек диаметром 60 мм. Оно же пригодится для засверловки отверстий под встроенные светильники. В последнем случае лучше уточнить диаметр выбранных светильников – вполне может потребоваться мебельное сверло диаметром 65 или 85 мм.

Как сделать отверстие под петли в ДСП?

Как нужно устанавливать мебельную петлю

Верное размещение дверец на мебели обеспечивает длительный срок действия и удобство использования. Время от времени может случиться так, что дверки скошены или же плохо открываются. В такие моменты настроение резко портится. Вот почему стоит гораздо пристальнее относиться к правильности установки и самой конструкции мебельных петель. Монтаж должен пройти в соответствии с правилами, ведь от качества установки зависит и все последующее использование.

В условиях современности существует великое множество разновидностей мебельных петель, каждая из которых по-своему популярна у покупателей. Так, например, в более современных шкафчиках используется четырехшарнирная разновидность петель. В Европе такие петли называются «скрытыми».

Из каких этапов состоит установка мебельной петли?

Многих домашних мастеров интересует вопрос о том, как правильно установить мебельные петли. В ходе монтажа петель рекомендовано действовать в описываемом порядке:

• Самое основное заключено в том, как сделать разметку расположения мебельных петель. Сама петля, как известно, состоит из пары основных деталей. Это чашка и планка. Они, собственно, и монтируются первоначально на дверку и непосредственно коробку тумбы или шкафа. Так что разметку необходимо провести на обеих частях мебели. Для того чтоб замерить расстояние для мебельных петель и рассчитать расположение планок, можно использовать специальный шаблон;
• Далее необходимо высверлить углубление для мебельной петли. Чтоб сделать это, будет лучше воспользоваться дрелью с подходящими сверлами нужного диаметра;
• После в это углубление вставляется чашечка, закрепляется ответная планка. Останется лишь отрегулировать петлю по трем направлениям. И все готово.

Разобраться в том, как навесить мебельные петли, совсем нетрудно.

Можно ли это сделать самостоятельно?

Эту работу сможет выполнить даже начинающий домашний мастер. Мебельные петли установить собственными руками при большом желании сможет даже парень-подросток. Конечно же, под пристальным присмотром взрослых. Главное – делать все в соответствии с предоставленным алгоритмом и соблюдать точность в проведении разметки. Далее все эти детали будут разобраны более подробно.

Разметка под петлю

Важной частью правильной установки любых мебельных петель является, разумеется, наиболее точная разметка. Если она будет выполнена плохо, это обязательно отразится на функциональности дверки. Правильная разметка для мебельных петель поможет найти правильный центр для того, чтоб сделать углубления.

От края необходимо «отойти» 7-12 сантиметров. Количество петель стандартно два, но оно способно колебаться в зависимости от типа мебели. Необходимо соблюдать конкретное расстояние между петельками. Оно равняется пятидесяти сантиметрам. Параметры дверцы зависят конкретно от количества навесов.

Когда вы окончательно определились с количеством и все нужные размеры мебельных петель установлены, можно размечать центральные отверстия в отношении ширины дверцы. Отступ от бока должен быть приблизительно два сантиметра. Также нельзя не брать в учет то, что крепление не должно укладываться туда, где должны лежать полочки в шкафу или тумбе.

Произведя все необходимые замеры, сделайте пометки. Не забывая соблюдать отступы в отношении ширины, отметьте точку размещения. На пересечении этих пометок надо сделать «лунку» гвоздиком либо саморезом. Если фасад выше метра, пометки делать каждые полметра.

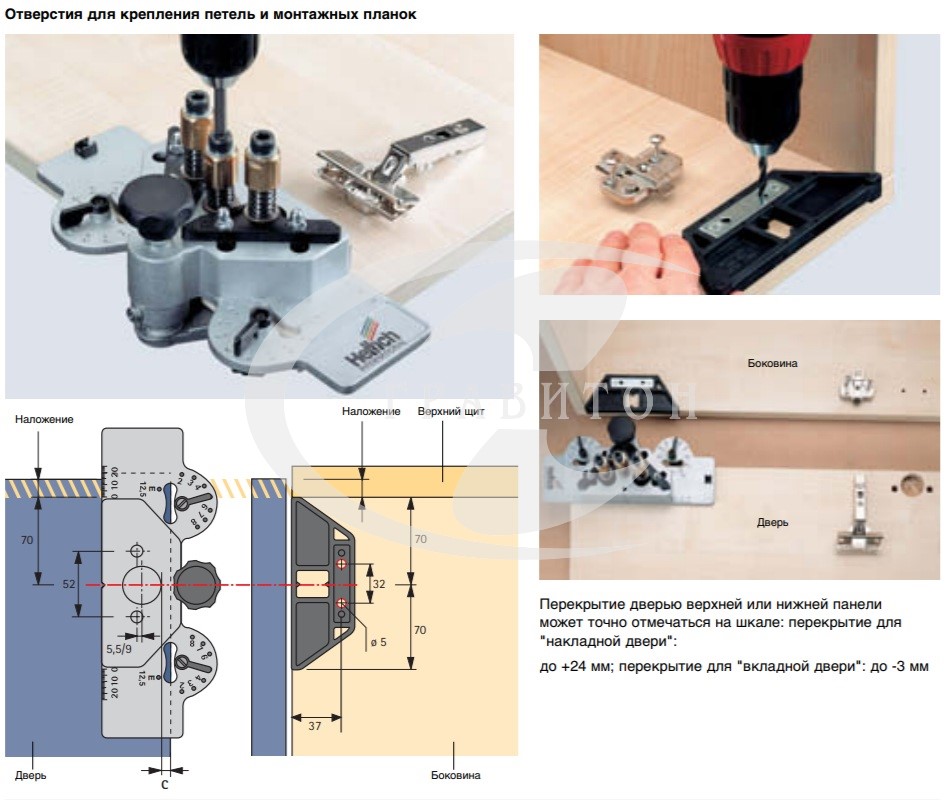

Для более точной разметки, можно использовать специальный шаблон, который называется кондуктор для мебельных петель.

Сверление отверстий

Установка осуществляется со всеми правилам:

• Глубина отверстия под мебельную петлю обязана составлять около тринадцати миллиметров. Врезка мебельных петель по возможности не должна быть более глубокой, иначе лицевая сторона полотна может потрескаться;
• Диаметр отверстия зависит строго от чашечки петли. Инструменты должны полностью отвечать своей оси, чтоб предупредить повреждение поверхности;
• Заточенная фреза поможет защитить полотно от повреждений и сколов;
• Не стоит торопиться во время сверления, иначе есть риск сделать неаккуратно;
• Стоит обращать внимание на габариты чашечек, их размеры во время установки мебельных петель;

Высверлив одно отверстие, приступайте к следующему и так, пока не будут подготовлены все отверстия для укладки петель.

Какие инструменты для этого использовать?

Чашу надо закрепить на фасаде, а планку – на корпусе тумбочки. Мебельную петлю надо вставить в отверстие, которое должно быть сделано заранее. Плечо петли становится своеобразным мостиком, соединяющим теперь обе детали. Чтоб сделать отверстия для таких петель, надо подготовить следующий инструментарий:

• шуруповерт или дрель;
• специальное сверло-фреза;

Диаметр фрезы для отверстия под мебельную петлю равняется 35 миллиметров или 25-26мм. Он подбирается зависимо от размеров чашек петель. Для создания отверстий под такие петли допускается взять и простое сверло.

Дрель для подобной работы вполне подойдет и многофункциональная, с насадками, которые легко заменить.

Срединный шип необходимо установить в центр круга, очерчивающегося посредством специально подготовленного калибра. На соответствующих станках применяется автоматическая калибровка, но вот дома мастеру никак не обойтись без специализированного электрического инструмента.

В процессе монтажа петли нуждаются в высоком уровне аккуратности и точности. Шанс выполнить именно требуемую нишу – самый главный плюс так называемого сверла Форстнера. Оно способно обеспечить упор, который помешает проникнуть дальше, чем требуется. А зубья сверла на позволяют ему отклоняться от предусмотренного «курса». В конечном итоге отверстие получается практически идеальным. И за счет этого чашка ложится в углубление достаточно плотно.

Но есть у вышеупомянутого сверла и один весомый недостаток, который проявляет себя в ходе работы с цельным полотном древесины. Это низкое качество, которого стоит ожидать, если инструмент был изготовлен не на фабрике. Вот почему следует выбирать инструменты исключительно у официальных компаний. И, разумеется, не забывать о гарантийных талонах.

Зависимо от разновидности панели, с которой ведется работа, фреза может достаточно сильно прогреться. За счет чего может прижечь края и древесину, которая выбирается из углубления. Именно поэтому в ходе работы с подобной основой не стоит забывать о перерывах в работе. Чтоб сверла успевали хоть немного остыть. Работа в три-четыре подхода будет идеальна. Особое внимание стоит уделить перерывам при работе с листами из МДФ. Если же деятельность ведется с листами ДСП, детали из крепких сплавов смогут сделать углубления для петель действительно быстро и без особой нагрузки.

Установка петли на дверцу

В сделанные углубления надо поместить петли. Затем откорректировать их расположение в отношении фасада. Все навесы должны плотненько прилегать к фасаду. И если их положение не откорректировать, дверца очень быстро начнет косить. После выравнивания петель, надо при помощи ручки или обычного карандаша произвести разметку точек для закрепления саморезов.

Далее надо прикрепить дверцу шурупами или евровинтом к самому предмету мебели. В частности, шкафчику или тумбочке. Алгоритм действий в данном случае следующий:

• Провести разметку точек для установки петельных площадок;
• Прикрепить площадки для монтажа установленных петель;
• Приложить дверку к боковой части шкафа;
• Соединить петлю;
• Откорректировать дверки посредством обычной отвертки.

Дверки лучше вешать на гладкой поверхности. Сторона шкафа, куда крепится планка петли, должна обязательно лежать горизонтально. Это сделает примерку и подсоединение дверцы более комфортной. Регулировать дверку можно уже вертикальном расположении.

Регулировка

Корректировка (или регулировка) – итоговая стадия монтажа мебельных петель. Ее необходимо выполнить сразу в нескольких плоскостях – по вертикальной, по горизонтальной стороне, и в отношении глубины:

• Корректировка в отношении глубины поможет прижать дверь ближе к корпусу, либо ослабить нажим. Надо подкрутить отверстие овальной формы.
• По вертикальной стороне – поможет переместить фасад. Делается посредством подкручивания дырочек овальной формы.
• По горизонтальной стороне – обеспечивает свободное перемещение дверки туда-сюда и обратно. Цель этой регулировки – избежать щелочек между шкафчиком и дверкой. Метод отлично подходит для комнат с неровными полами или стенами.

Теперь вы знаете, как закрепить мебельные петли. Как видно, сделать это не так уж и трудно. Не надо иметь никаких особых навыков, умений. Подобная работа собственными руками, станет еще одним поводом для маленькой гордости.

Самодельный шаблон для врезки мебельных петель

Многие домашние мастера предпочитают изготавливать мебель своими руками. Шкаф или табурет, собранный в гараже, ничем не уступает порой по качеству заводскому изделию. При наличии инструмента и умения у мастера, конечно.

Причём самодельная мебель обходится намного дешевле. Лист ламинированного ДСП стоит относительно недорого. При грамотной распиловке из одного полотна можно изготовить шкаф и несколько табуретов, а может быть и больше. Вопрос лишь в размерах.

Но для изготовления мебели, кроме вышеупомянутых навыков и инструмента, нужны ещё специальные приспособления. Различного вида кондукторы и шаблоны для разметки, которые существенно облегчают работу.

Например, чтобы установить петли при сборке фасадов у шкафов, необходимо максимально точно произвести разметку под ответные планки и чашки петель. Для этого и нужен шаблон. Его, конечно, можно купить в магазине или через глобальную сеть. Но в небольших городах или селах из-за удалённости покупка таких приспособлений весьма затруднительна.

В этой статье как раз и рассказывается о том, как изготовить шаблон для установки мебельных петель. Используются лишь подручные материалы, в общем, то, что попалось под руку. Некоторое подобие чертежа схематично показано на первом рисунке (Рисунок 1).

Рисунок 1 — Схематичный чертёж шаблона

Сейчас в мебельном производстве в основном используются чашечные четырёхшарнирные петли. Они устанавливаются в глухое отверстие диаметром 35 мм. Для сверления таких отверстий пользуются сверлом Форстнера.

Итак, понадобятся непосредственно сами петли. А также ответные планки и саморезы, входящие в комплект (Рисунок 2).

Рисунок 2 — Петли, ответные планки и саморезы

Штатный заводской шаблон выполнен в форме уголка. После недолгих поисков была принята на вооружение верхняя часть от старого накладного замка, так же имеющая угловую форму. Она почти идеально подошла по размерам (Рисунок 3).

Рисунок 3 — Замок

Инструменты (Рисунок 4):

• Дрель.
• Струбцина.
• Рулетка.
• Штангенциркуль.
• Сверло Форстнера диаметром 35 мм.
• Сверла диаметром 2,5 мм и 5 мм.
• Рулетка.
• Молоток.
• Металлический карандаш с остро заточенным твердосплавным наконечником (кернер).
• Три небольших куска ДСП.
• Шуруповёрт, но можно обойтись и отвёрткой.

Рисунок 4 — Инструменты

Прикладываем деталь на кусок ДСП и начинаем разметку (Рисунок 5). Сначала с помощью штангенциркуля проводим осевую линию. Затем отступаем от внутренней части уголка 22 мм по этой линии и делаем кернером насечку. Это будет отверстие под чашку петли.

Рисунок 5 — Разметка шаблона

Также от внутренней части уголка отмеряем 37 мм и проводим отрезок, перпендикулярный осевой линии. Отступаем от центра по 16 мм влево и вправо по отрезку и делаем насечки. Здесь будут сверлиться отверстия под ответные планки для накладных или внешних петель.

Следующим этапом будет разметка отверстий под внутренние или вкладные петли. Это когда фасад (дверь) не перекрывает стенку шкафа, а заходит внутрь его. Эта операция аналогична предыдущей, с той разницей, что отступить нужно 67 мм от уголка (Рисунок 6).

Рисунок 6 — Разметка шаблона, продолжение

Очень тщательно проверяем разметку и сверлим отверстия по всем насечкам сверлом диаметром 2,5 мм.

Теперь нужно будет произвести монтаж петель по изготовленному кондуктору. Для этого понадобятся ещё два куска ДСП. Прикладываем куски друг к другу и откладываем от края примерно по 80 мм (Рисунок 7).

Рисунок 7 — Разметка заготовок

Проводим две параллельные линии по обрезкам ДСП (Рисунок 8).

Рисунок 8 — Разметка заготовок. Продолжение

Приложив шаблон, отмечаем точку сверления под чашку петли, сначала правую, а затем левую. Можно сразу делать неглубокие отверстия сверлом диаметром 2,5 мм (Рисунок 9).

Рисунок 9 — Разметка под чашку петли

Аналогичным образом размечаем места под ответные планки (Рисунок 10).

Рисунок 10 — Разметка под ответные планки

Сверлом Форстнера делаем углубление в ДСП. Аккуратно, не торопясь, стараясь удерживать дрель строго вертикально. Каждый раз проверяем глубину чашкой петли (Рисунок 11).

Рисунок 11 — Засверливание чашки петли

Сверлом диаметром 5 мм делаем отверстия под саморезы, которые закрепляют ответные планки. Здесь тоже необходимо следить за глубиной сверления (Рисунок 12). Если отверстия будут недостаточно глубоки, то мощные саморезы не войдут до конца и их выдавит из ДСП. В обратном случае можно проколоть заготовку насквозь. Поэтому лучше применить ограничитель.

Рисунок 12 — Сверление отверстий для ответных планок

Вставляем петли в отверстия. Шилом или кернером намечаем места для крепления чашки к заготовке, стараясь попасть точно в центр отверстия. Затем маленьким сверлом углубляемся в ДСП. Саморезами диаметром 3,5 мм закрепляем петли (Рисунок 13).

Рисунок 13 — Отверстия для шурупов и заготовка для сверла Форстнера

Собираем конструкцию и проверяем её на открывание и закрывание (Рисунки 14 и 15).

Рисунок 14 — Петли готовы к сборке Рисунок 15 — Собранные петли

All-Audio.pro

Статьи, Схемы, Справочники

Сделать отверстие в дсп

Предстоит сделать парочку колонок, а лобзиком пилить ровно так и не научился До чего же у Калибра ведет пилку влево. Фиолент и то стабилен в этом плане. Чем можно дыру сделать под динамик диаметром около см. Лобзиком с циркульным приспособлением! Вот только не знаю, есть ли такой девайс к китайцам. Фрезером, с аналогичным приспособлением, если у Вас есть фрезер.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: как высверлить отверстие в кухонном шкафчике под канализацию

Сверление отверстий под конфирматы

Качество же самой корпусной мебели в целом, определяется тем, насколько точно и прочно детали мебели соединены между собой. Не секрет, что структура ДСП неоднородна и при сверление отверстий вручную, сверло всегда может уйти с первоначальной позиции.

Поэтому, отверстия, при сверлении вручную, всё равно смещаются от исходной, нужной позиции. Это приводит к тому, что соединенные детали при сборке оказываются смещенными друг относительно друга, и в итоге собранная мебель выглядит не эстетично и напоминает изделия собранные кустарным способом.

А также, для того, чтобы сквозное отверстие в ЛДСП сверлилось за один проход и при этом на выходе сверла с обратной стороны на ЛДСП не образовывались сколы, нужны специальные дорогие свёрла.

Немного в данной задаче помогают кондуктора, которые имеют уже готовые отверстия в металлическом шаблоне с определенным шагом. Но, со временем отверстия при постоянном контакте со сверлом меняют свои размеры и точность теряется. Поэтому, чтобы вы, пользуясь нашими услугами по распилу и кромлению деталей ДСП и ЛДСП, смогли потом собрать качественную корпусную мебель, которая не будет по своим характеристикам уступать серийной фабричной, мы ввели в работу полуавтоматический сверлильно-присадочный станок.

Станок итальянский, известного брэнда VITAP и имеет самое широкое распространение на мелко-серийных производствах корпусной мебели. Станок позволяет делать сверление сквозных и глухих отверстий глубиной до 70 мм. Сверление производится специальными сверлами и их набор у нас ограничивается следующими диаметрами:.

Заполняя форму Вы соглашаетесь с политикой конфиденциальности. Благодаря использованию специальных свёрел, отверстия под конфирмат получаются чистыми, ровными и без сколов. Пневматический прижим не позволяет смещаться детали при сверлении отверстия. Сверление отверстий по конфирмат производится как в плоскости детали, так и в её торце, также возможно сверление под углом 45 градусов к плоскости.

Высокая точность сверления станком позволяет использовать такие типы скрытых соединений как минификсы и эксцентрики усиленные шкантами, присадка отверстий для которых ручным способом очень сложна и неточна. Расценки на услуги по присадке и сверлению отверстий вы найдете в нашем прайс-листе. Если вы сами создаете карту присадки отверстий для станка, то пожалуйста учитывайте следующие его параметры:.

Лучше всего карту присадки отверстий делать в специализированной и предназначенной для этого программе, которая уже учитывает все стандартные параметры большинства сверлильно-присадочных станков. Если сомневаетесь в своих силах, вы можете доверить составление карты нам. Ваше имя. Ваш Телефон обязательно. Оставить заказ Ваше имя.

Узнайте стоимость этой кухни по вашим размерам Оставьте заявку и мы сделаем просчёт в течение 15 минут. Заказать звонок. Оставить заказ. Мы используем Cookies куки для наилучшего представления нашего сайта. Если Вы продолжите использовать сайт, мы будем считать что Вас это устраивает.

Как в ДСП сделать отверстие под петли: монтаж мебельной петли

При изготовлении мебели своими руками, операция по сверлению отверстий в деталях занимает пожалуй следующее по значимости место после их распиловки. Технологически сверление отверстий в ДСП мало чем отличается от сверления других материалов применяемых в мебельном производстве, поэтому все приемы изготовления отверстий описанные в данной статье применимы так же и к ДВП, дереву и прочим материалам. Характеризуют качественно выполненное отверстие три основных показателя — отсутствие сколов на входе сверла в заготовку, чистый срез внутри отверстия, отсутствие сколов на выходе сверла из заготовки. Первый вопрос, который возникает при необходимости выполнить отверстие в ДСП — чем? Для получения правильного ответа на эти вопросы давайте, разделим отверстия по диаметру на три вида, к каждому из них подберем инструмент и рассмотрим особенности их изготовления. К отверстиям большего диаметра в деталях мебели термин высверливание уже употреблять не стоит и соответственно инструмент надо подбирать наподобие электрического лобзика или ручного фрезера. Для сверления отверстий небольшого диаметра в ДСП и других содержащих дерево материалах существуют специальные сверла.

Как залатать дырку в ДСП

Многие домашние мастера сталкивались с проблемой, когда в дереве нужно высверлить отверстие довольно-таки большого диаметра, но самое главное — чтобы края отверстия были ровными, гладкими и аккуратными. Как это сделать? Вы скорее всего знаете, что для отверстий большого диаметра существуют кольцевые пилы, однако края среза у них оставляют желать лучшего. Поэтому, если вы столкнулись с такой проблемой, то ваш выбор — сверло Форстнера Фото :. Плюсы сверла:. Оно предназначено для работы с помощью дрели. Наконечник расширен, само сверло больше похоже на фрезу. С помощью его вы сможете просверлить отверстия с ровными и гладкими краями.

Как просверлить большое отверстие в дереве

Простые и сложные конструкции в исполнении обычных людей без квалификации. Мебель – это совсем не сложно. Вы решились и сделали мебель сами?! Присылайте, чтобы видели все!

Сверление отверстий под мебельные ручки

Содержание 1 Описание видов сверл по дереву, как сделать отверстие в дереве большого диаметра 1. Сверло по дереву — это инструмент, который в домашних условиях постоянно находится в применении. Каждый его вид имеет свои характеристики. Подбор ведется в зависимости от твердости обрабатываемого материала и параметров будущего отверстия. Обращается внимание на отсутствие изъянов, которые могут присутствовать у сверлильного элемента.

Балеринка по дереву: регулируемое сверло или как сделать большое отверстие

Все на высшем уровне, были сложности, но мастер решил их тут же! Заказ вышел с требованием по увеличению размера отверстии и количества, что также не составило проблем. Отличный мастер! Всё сделал оперативно, качественно, за приемлемую оплату. Всем рекомендую!

Для этой статьи мы подготовились основательно. Специально были приобретены пять инструментов, с помощью которых осуществляется сверление отверстий в древесине, а также ДСП, ДВП, пластика, МДФ или фанеры и начались испытания. Что из этого получилось — читайте далее. Прежде всего, мы ставили цель найти подходящий читай — идеальный инструмент, с помощью которого можно выполнить глухое или сквозное отверстие большого диаметра в озвученных выше материалах.

Отверстия малого диаметра до мм в дереве и ДСП сверлят чаще всего обычными сверлами для металла. Они вполне успешно справляются со своей задачей. Но если для положения отверстия важен каждый миллиметр, то нужно использовать специальные сверла. Сверло для металла при входе в древесину может чуть отклониться в сторону, даже если в месте будущего отверстия сделано углубление шилом. А вообще, сверление древесины можно осуществлять даже обычным гвоздем или куском проволоки, у которой расплющен конец. К специальным сверлам для дерева приходится прибегать только тогда, когда требуется просверлить отверстие большого диаметра, или когда к чистоте поверхности и точности предъявляются повышенные требования.

Часто в работе с деревом и материалами на его основе возникает необходимость просверлить ровное круглое отверстие. Можно воспользоваться лобзиком или фрезером, но не всегда такой инструмент оказывается под рукой или выполнить ими работу просто неудобно. Инструмент имеет простую конструкцию. Он представляет собой хвостовик с поперечной штангой, на которой закреплены подвижные каретки с резцами. Штанга имеет разметку, по которой можно выставить необходимый разлёт резцов относительно центра предполагаемого отверстия. В середине хвостовика закреплено сверло-сердечник.

Адрес: Столичная улица, 5, деревня Кудрово, Заневское городское поселение, Всеволожский район, Ленинградская область, Россия. Положить плитку на кухне фартук. Выложить фартук х установить розетки, возможно по договоренности натяжной потолок, подключить стиральную машинку, поменять трубы. Станислав Н.

Какие нужны сверла для изготовления мебели своими руками



Засверловка – один из важных этапов изготовления мебели, требующий аккуратности и предельной внимательности. На производстве, для облегчения процесса разметки, используют присадочные станки и специальные мебельные шаблоны (редукторы). В домашних условиях придется довольствоваться рулеткой, угольником и маркером для обозначения мест будущих отверстий под определенный вид крепежа. Каждый вид крепежа требует определенные сверла для изготовления мебели. В ряде случаев можно ограничиться минимальным набором. Например, если ваша цель — сделать простой стеллаж-полку своими руками, то можно вполне обойтись набором из двух обычных сверл диаметром 5мм и 8мм, которые наверняка найдутся у любого «домашнего» мастера — в комбинации они вполне заменяют специфичное сверло под конфирматы. Но если цель — воплотить более масштабный проект потребуются и другие сверла для изготовления мебели.



Сверла для сборки мебели разметочные

Обычно для обозначения места наметочного отверстия используют маркер и шило. А можно задействовать тонкое сверло диаметром 2,3 мм. Также оно понадобится уже в процессе монтажа фурнитуры на саморезы – например, направляющих, петель, газлифтов, ножек и т.д. Это позволит более точно и аккуратно произвести все операции, а значит, проблем с регулировкой по месту из-за криво прикрученной фурнитуры удастся избежать.





Сверла под конфирмат (евровинт)

Специфическая форма конфирматного сверла, с характерным расширением с диаметра 5 мм до диаметра 8 мм позволяет за один заход сделать сразу два отверстия, под узкую и широкую часть евровинта с зенковкой под шляпку. «работают» с этим видом сверл как с фронтальными, так и горизонтальными деталями, засверливая торец мебельных щитов и лицевые детали. Важно не перепутать «лицо» с «изнанкой» в процессе — в противном случае неопрятные сколы вместо аккуратной зенковки, в которую «утопится» шляпка конфирамата, скрыть будет сложно.





Сверла для изготовления мебели 5 мм

Самые «ходовые» после конфирматных. Используются для сквозной и наметочной засверловки при установке ручек, полкодержателей, штоков эксцентриков с самонарезающей головкой, демпферов и другой фурнитуры. Некоторые мастера для засверловки торцов фронтальных деталей из ДСП под соединение конфирматами предпочитают использовать именно сверло диаметром 5 мм.





Сверла для изготовления мебели 8 мм

Используются для засверловки отверстий под штоки эксцентриковой стяжки, шкантов, врезных push-up (толкателей и амортизаторов), стеклодержателей, штифтов обувниц и специфичных флажковых навесов. И, как было написано ранее, сочетание сверл 5 мм и 8 мм позволяет не использовать в процессе присадки конфирматное сверло.







Сверла для мебельных стяжек-бочонков 10 мм

Толстое сверло для мебели диаметром 10 мм используется редко. Но без него не обойтись при установке стяжек-бочонков, футурок усиленных эксцентриков, некоторых видов врезных толкателей и демпферов плавного хода, потайных петель. Также им удобно делать отверстия в стенках мебели под вывод проводов при установке подсветки.





Сверла для эксцентриков 15 мм и 20 мм

Для установки самого тела эксцентрика понадобится сверло диаметром 15 мм, если эксцентрик усиленный, то диаметром 20 мм. Сверло эксцентрик также пригодится для установки некоторых видов полкодержателей и замков, некоторой редко используемой фурнитуры (изучайте инструкции по монтажу).





Сверло для петель 26 мм и 35 мм

Четырехшарнирные мебельные петли бывают двух видов – со стандартной чашей 35 мм и уменьшенной, 26 мм (используется редко, при дефиците места для установки обычного навеса). Для отверстий под мебельные петли самых ходовым будет диаметр сверла 35 мм. Также оно пригодится при установке стяжек столешниц, некоторых видов опор.





Сверло для заглушек кабель-каналов и светильников 60, 65 и 85 мм

В офисной мебели нередко используются специальные пластмассовые заглушки круглой формы под кабель-каналы, становятся популярными и встроенные розетки для монтажа в кухонные столешницы. Для такого вида отверстий понадобится сверло для заглушек диаметром 60 мм. Оно же пригодится для засверловки отверстий под встроенные светильники. В последнем случае лучше уточнить диаметр выбранных светильников – вполне может потребоваться мебельное сверло диаметром 65 или 85 мм.

виды петель для угловых шкафов для кухни, как крепить

Установка и регулировка петель кухонной мебели

Когда описывается процесс самостоятельного изготовления шкафа, чаще всего операции по навешиванию дверей уделяется не так уж много внимания. Установка мебельных петель на двери кухни иногда только упоминается, поскольку считается рутинной операцией. Действительно, особой сложности установка петель не составляет но только для того, кто уже имеет соответствующий опыт. Новичкам же лучше вначале ознакомиться с необходимой последовательностью действий.Сегодня в хозяйственных магазинах и гипермаркетах строительных материалов предлагается очень много самой разной по конструкции мебельной фурнитуры, в том числе и петель. Затевая ремонт кухонной мебели важно понимать особенности конструкций и рассчитывать свои способности.

Виды мебельных петель

Вообще петли для шкафов очень разнообразны, однако на практике применяются чаще всего довольно сходные по виду образцы. В более дорогих моделях присутствует доводчик и быстросъемный механизм. Убедиться в этом можно, осмотрев почти любой готовый шкаф.

Вот как выглядит наиболее используемая дверная петля для мебели

Обычная дверная петля, но даже она позволяет производить регулировку прижатия и наклона.

Популярность такой конструкции объясняется легкостью ее регулировки. Даже если допущена ошибка и петли для дверей шкафа прикреплены немного неровно есть шанс исправить это положение за счет удобной и простой регулировки.

Петля мебельная с доводчиком и быстросъемным механизмом

Как видно, подобная петля имеет несколько более сложную конструкцию, чем те петли, что когда-то использовались для подвешивания дверец советских шкафов. Это обозначает, что у такой петли сложнее и функциональные механизм с доводчиком и быстросъемом.

Разнообразие моделей и конструкций

Важно учесть, что есть разные модели дверных петель и они существенно отличаются по открыванию, размерам и механизму.

Обычно при сборке шкафов с распашными дверцами используют накладные четырехшарнирные петли ( лягушки). Отличие конструкции является высокая надежность и универсальность. Они обеспечивают диапазон раскрытия дверцы от 90 до 165 градусов.

Для сборки угловых шкафов часто используются угловые мебельные петли. Их задача состоит в креплении фасада к коробу под необходимым углом – обычно в диапазоне от 30 до 175 градусов.

Так называемые инверсные петли применяют в случаях, где створка при открытии должна образовывать с боковой стенкой угол в 180 градусов.

Продаются и дополнительные механизм открытия двери TIP-ON которые помогают открывать створки нажатием без использования ручек.

Механизм открытия двери с различных конструкций

Как установить мебельные петли

Наибольшего внимания в конструкции петли заслуживает чаша. Из картинки понятно, что она должна буквально вставляться в поверхность. Для этого нужно лунка (грубо говоря, незаконченное, не сквозное отверстие), причем весьма солидного диаметра. Обычным сверлом такую лунку сделать нельзя, придется воспользоваться специальной фрезой диаметром стандартным 35 мм, но бывают и другие 25-32 мм посадочные отверстия.

Сверло форстнера регулированием высоты
Существуют разные виды резцов сверла

На иллюстрации показано две фрезы стандартная и слегка модифицированная. Полезно иметь обе. Начинать прорезание лунки лучше обычной фрезой, но затем лучше всего будет поменять ее на модифицированную. Причина наличие у стандартной фрезы выступающего вперед зуба. Новички могут по неосторожности просверлить фрезой сквозное отверстие вместо лунки и зуб на фрезе весьма этому способствует.

Петли должны устанавливаться так, чтобы надежно и без перекосов поддерживать дверцу. Поэтому при крепление мебельных петель важно как можно точнее разметить поверхности шкафа и дверцы, обозначив места для прорезания лунок под чаши петель и для вкручивания саморезов.

В обычных навесных шкафчиках используют крепление двери двумя петлями. В более солидных моделях с высокой массивной дверью потребуется установить не менее трех петель. Все они в идеале должны находиться точно на одной оси. При этом нижняя петля монтируется на высоте не менее 7-12 сантиметров.

Чертеж установки кухонной мебельной петли

Расстояние о верхнего среза шкафа до верхней петли чаще всего составляет семь сантиметров. Вертикальную ось, на которой должны находиться все петли, рисуют на расстоянии двух с небольшим сантиметров от края.

При сверлении отверстия важно учитывать глубину отверстия, для этого лучше использовать фрезу с ограничением.

Геометрия угловых шкафов заставляет мебельных мастеров использовать для подвешивания дверей на такие шкафы специальные петли. Впрочем, понять, как навесить дверь на угловой шкаф, довольно просто. Само по себе крепление таких петель сложностью не отличается, однако сразу же потребуется принять во внимание тот факт, что угловые петли при закрывании шкафа немного заезжают во внутреннее пространство. Учитывая это, придется несколько урезать глубину полок, потому что иначе дверцы углового шкафа просто нельзя будет закрыть.

Как отрегулировать кухонные петли на дверцах шкафа

Теперь давайте рассмотрим, при каких неисправностях может потребоваться регулировка петель на кухонной двери. В закрытом состоянии одна дверь выше другой. Необходимо одну из дверей поднять или опустить до уровня второй.

Для этого на петле проблемной дверцы ослабляют два винта для регулировки высоты, выравнивают, ориентируясь по второй дверце, и затягивают винты обратно. Если щель между закрытыми дверцами слишком большая или неравномерная (расширяющаяся или сужающаяся книзу). Используя ближний винт петли, двигают дверцы навстречу друг другу (или наоборот, если щели нет вовсе, и дверцы цепляются друг о друга). При этом регулировка нижней петли отвечает за нижнюю сторону двери, верхней – за верхнюю сторону.

Регулировка петель на дверцах шкафа кухни

В дополнение рекомендуем посмотреть видео по установке кухонных петель.

Петли для кухонных шкафов

Заказывая кухонный гарнитур, мы надеемся, что он прослужит нам долгие годы, выдержит многочисленные открывания и закрывания. Вот почему так важно выбрать качественную фурнитуру, а особенно петли для дверей. Не так давно советская промышленность производила мебель, на которую устанавливались лишь петли с четырехзвенным шарниром.

Современный же рынок фурнитуры представлен огромным ассортиментом петель для крепления дверей. Это связано с тем, что дизайнеры изобретают все новые формы фасадов и их присоединения к гарнитуру.

Сегодня производители предлагают более десяти различных видов петель для кухонных шкафов. Это от простейших «лягушек» до петель с доводчиками разных усложненных конструкций.

Различные петли для дверок крепятся по-разному.

• Петля накладная или петля-лягушка. Представляет собой четырехзвенный шарнирный механизм. Он крепко прижимает дверь, позволяет открыть ее на 90 или 165 градусов. Данный вид петель самый распространенный. Его можно встретить практически на любом гарнитуре для кухни, где есть распашные двери. Такие петли позволяют полностью закрывать корпус мебели, на который они крепятся.

• Полунакладная. Она позволяет частично перекрыть корпус гарнитура. Ее строение имеет небольшой изгиб, за счет которого образуется зазор между створками шкафа, закрепленными на одну стойку, что позволяет без проблем открыть одновременно обе.

• Внутренняя. Внешне она очень похожа на полунакладную. Но применение ее отличается. Внутренняя петля устанавливается, когда необходимо дверцы гарнитура разместить внутри короба.

• Инверсная. Позволяет распахнуть дверь шкафа на 180. При этом дверь встает вровень с коробом.

• Угловая. По ее названию понятно, что она устанавливает двери под углом. Это необходимо для угловых ящиков. Стандартные петли этой категории бывают с углом установки 175,135,90,45 и 30. Но встречаются и нестандартные угловые петли.

• Антресольная. Служит для навеса горизонтально открывающихся дверок ящиков. В основе данного типа петель лежит пружина.

• Рояльная. Редко применяется в современной мебели в связи с ее ненадежностью. Ее применяют в основном для столов-книжек, для крепления складывающихся столешниц.

• Карточная петля. По сути, это та же рояльная петля, только короче. Ее часто используют в мебели ретро-стиля, для этого делают фигурное исполнение этих петель, или придают им форму бабочки.

• Секретная. Имеет две пластины, при помощи которых крепятся горизонтальные фасады, опускающиеся вниз. Свое название получили за применение в секретерах. Схожа с рояльной петлей.

• Штольная. Крепятся на шкафах, примыкающих к стене.

• Ломберная. При помощи их крепятся откидные фасады. Такие петли имеют способность фиксировать створку шкафа. Крепятся с торца на дверку и короб и позволяют открыть конструкцию на 180. Ломберные петли очень популярны на раскладных столах.

• Реверсивная петля. Позволяет распахнуть двери на 180 градусов и вернуть обратно, как на входе в супермаркет.

• Пяточная. Крепится в угол фасада. Может углубляться внутрь створки, но подходят только для нетяжелых дверок. Поэтому ее применение очень ограничено.

Также петли различаются по применению в определенных материалах. Для стекла, пластика, ДВП нужны разные петли.

Существует также два вида петель, отличающиеся по монтажу. Slide-on – это стандартные петли, и clip-on – петли мгновенной установки. Петли клип-он сокращают время установки до 60%, за счет разборной петли, которая имеет две части, защелкивающиеся между собой.

Еще один вид петель для кухонной мебели – это петли с оводчиком. Цена их намного выше, но это себя оправдывает. Во-первых, это удобно. Толкнули дверцу, а она закрылась дальше сама собой. Во-вторых, это сохраняет состояние мебели. Так как доводчики сами регулируют силу закрывания двери, тем самым сохраняют и фасады и сам короб в первоначальном состоянии. В-третьих, они предотвращают звук хлопанья дверей, не раздражая нервную систему.

Как правильно установить

Установка накладных дверных петель на кухонных шкафах – процесс несложный. Но все же он требует небольших знаний и умений.

Инструмент, который вам понадобится при установке дверных петель:

• карандаш;
• линейка;
• дрель;
• фреза;
• отвертка;
• саморезы.

Вначале делаете разметку размещения петли на дверце. Для того, чтобы врезать петлю в дверь необходимо высверлить отверстие. Для этого отмечается центр круга, в который будет установлена чашка мебельной петли. Количество петель на дверце должно быть не менее двух и зависит от веса двери и ее размеров. Расстояние между петлями должно быть не менее 45 см, от верхнего края двери – приблизительно 10 см, от бокового края – 2,1см. Для облегчения работы нужно изготовить шаблон в виде прямоугольника с соответствующими размерами. Тогда вам не придется отмерять данные расстояния для каждой петли, и будет меньшая вероятность ошибиться.

Теперь производите сверление отверстия. Для этого фрезу диаметром 35 мм устанавливаете в дрель и делаете отверстие глубиной 1, 25 см. При этом если ваш фасад имеет на наружной части рисунок с углублением, то глубину отверстия стоит уменьшить на пару миллиметров, чтобы исключить возможность сделать отверстие насквозь.

Далее ставите саму петля в отверстие, и крепите ее саморезами.

Теперь необходимо навесить дверцу на короб.

Когда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать. В окончании прикручивается петлю саморезами к коробу.

Далее производите регулировку фасада.

Есть возможность производить регулировку в трех плоскостях:

• В сторону. Этот способ обычно применяется сразу после установки, для регулировки диагонали изделия. Для этого используют шуруп в петле, который находится на петле ближе к краю короба.
• Вниз – вверх. Этот способ также применяется для регулировки двери после установки, и в момент провисания двери во время эксплуатации. Чтобы отрегулировать дверь по вертикале, немного ослабляем саморезы, которыми петля прикручивается к стенке короба после чего имеется возможность поднять или опустить дверцу на несколько миллиметров.
• В глубину. Здесь регулируется расстояние между фасадом и коробом. Чтобы произвести данную регулировку необходимо немного отвернуть дальний шуруп на петле и подвинуть дверцу на несколько миллиметров вглубь или наружу.

Как выбрать навешивания

При выборе лучше сразу определиться, какие функции вы хотите видеть у дверей кухонной мебели и определить вид петель.

Выбирая петли для дверей кухонной мебели, надо выяснить, из какого материала они изготовлены. Свой выбор нужно остановить на изделиях из высококачественной стали.

Не стоит выбирать дешевые петли для навешивания дверных фасадов на ваш кухонный гарнитур, так как здесь имеется прямая зависимость: цена – качество.

Петли с доводчиком всегда приоритетнее обычных, так как регулируют силу закрывания дверей, сохраняют мебель, не позволяя дверям хлопать, кроме того, данные петли выдерживают большие нагрузки, чем обычные. Чтобы не ошибиться с выбором, приобретайте фурнитуру на кухню только от известных производителей. В этом случае она прослужит вам долго, не требуя замены и особых регулировок.

Петли для кухонной мебели: разметка и монтаж своими руками

Выбирая кухонный гарнитур для установки кухни нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель для фасадов кухни

В первую очередь петли для дверцы мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов (толстых, радиусных), степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Устройство и особенности крепления

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок. Про стандартные размеры кухонных гарнитуров можно прочитать в данном материале.

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

• Накладки для чаши.
• Накладки для плеча.
• Доводчики (позволяют петле закрываться плавно).

Виды и размеры

• Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
• Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
• Вкладные. Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.
• Угловые. Петли используются для установки на угловые ящики. При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
• Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
• Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
• Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель в стиле ретро.
• Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с доводчиками, только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
• Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
• Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных откидных столов.
• Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу фурнитуры для барных стоек в мексиканских странах).
• Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для малогабаритных угловых кухонь.

Виды мебельных петель, как выбрать:

Как установить на угловую или нестандартную мебель

Как правило, дверцы кухонной мебели уже готовы под установку петель, но если необходим монтаж нестандартной дверки или установить новые петли, то для начала нужно произвести замеры. Про кресло из ротанга можно узнать в данном здесь.

Для того, чтобы просверлить отверстие для чаши, потребуется сверло Форстнера. Также для установки необходимы: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные кронштейны.

Сначала делаем разметку на дверце в зависимости от количества необходимых петель. От края отступаем 21 или 22 мм. В намеченных местах карандашом намечаем центр будущих отверстий. Высверливаем отверстия при помощи сверла Форстнера. Диаметр отверстия под чашу – 35 мм, глубина 12 мм. Перед тем, как начинать сверление необходимо убедиться, что сверло не пройдет насквозь.

Теперь можно прикрепить основание петли в высверленном отверстии. Крепление происходит двумя саморезами с обеих сторон отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы иметь возможность регулировки петли вперед и назад.

Подносим дверку к боковой стенке короба и отмечаем места крепления. Ответная планка фиксируется на расстоянии 37 мм от края. Около 1,5-2 мм оставить между дверью и корпусом. Закручиваем саморезы и регулировочные винты.

Советы по монтажу петель и доводчика

В зависимости от размеров дверцы количество петель, которые нужно установить меняется:

• Длина двери до 90 см, вес около 4-х кг – 2 петли.
• Длина от 90 см до 160 см, вес до 13 кг – 3 петли.
• Длина дверки от 160 см до 200 см, вес до 17 кг – 4 петли.
• Длина от 200 см до 240 см, вес до 20 кг – 5 петель.

1. При разметке верхняя и нижняя петля должны быть на расстоянии от 70 до 120 мм от верхнего и нижнего края дверки соответственно.
2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полочки и перегородки.
3. Перед началом установки необходимо замерить толщину петли, чтобы она прочно села в высверленное отверстие.

При установке внутренних петель разметка делается от внутренней стороны дверки, учитывая при этом зазор между дверью и коробом 2 мм.

Видео: как заменить петли на дверцах кухонного шкафчика

Замена петли на дверце шкафчика:

Ремонт своими руками

Со временем мебельные петли могут вываливаться из гнезд установки. Не нужно сразу выкидывать шкаф или менять мебельные фасады. Для начала нужно вынуть петлю и осторожно расширить отверстие (10 мм в глубину). Далее нужно смазать деревянный шкант столярным клеем (или ПВА) и загнать его в получившееся отверстие.

Делаем все аккуратно, чтобы не пробить материал насквозь. После полного высыхания клея спиливаем выпирающую часть шканта ножовкой. Закручиваем саморезы, крепящие петли прямо в шканты.

Производители мебельной фурнитуры

Мебельные петли Блюм, преимущества и недостатки:

1. SCILM. Итальянская фирма, производящая качественную мебельную фурнитуру и комплектующие, рамочный профиль, цоколи и других изделий, которые используются в производстве мебели.
2. Boyard. Екатеринбургская компания по поставкам мебельной фурнитуры из Китая.
3. «РосАкс». Московский производитель мебельной фурнитуры.
4. VIBO. Итальянская фирма, крупнейший производитель фурнитуры в своей стране.
5. BLUM. Австрийский производитель фурнитуры и мебели из массива дерева.
6. FENNEL. Многие годы украинская компания лидирует в поставках мебельной фурнитуры, более чем в 60 стран мира.
7. ТБМ. Отечественный производитель мебельной фурнитуры из металла.

Подробнее про особенности и ассортимент фурнитуры Blum вы можете почитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и наполнителей шкафов, нужно обращать внимание на следующие факторы:

• Необходимый угол открытия и расположение шкафа.
• Вид шкафчиков (угловой, с открытием дверей вверх / вниз и т.д.).
• Вес двери и ее длина.
• Качество металла, из которого изготовлена петля (рекомендуется выбирать латунно-цинковый сплав для покрытия мебели).

Петли на дверях, возможно и не самая яркая деталь кухонного фасада, но одна из самых главных. Ведь именно от качества фурнитуры для шкафчиков зависит комфортное и надежное использование мебельного гарнитура. Смотрите также информацию про ручки для кухонной мебели тут.

Петли для кухонных шкафов

Механизм открывания х шкафов гарнитура – самое уязвимое место в конструкции кухонной мебели. Поэтому выбор надежных и долговечных петель – задача не менее важная, чем выбор других качественных материалов для кухни.

А какие нужны петли на кухонные шкафы? Выбор зависит от их назначения, способа крепления и конструкции.

Доступно, понятно и наглядно о видах, о которых речь пойдет ниже, можно посмотреть в видеообзоре:

Какие бывают петли для кухонных шкафов?

Среди всего ассортимента по конструкции различают лишь 2 вида.

1. Шарнирные (рояльные и карточные). Такие появились самыми первыми, их использовали еще в прошлом веке, но в современных гарнитурах практически не используются. А вот при сборке старинной мебели ретро или винтажной они могут как раз понадобиться.
2. Четырёхшарнирные. По своей конструкции отличаются от предыдущих обычных тем, что могут отрегулироваться в нескольких местах, обеспечивая свободное открывание/закрывание дверей.

Устройство четырёхшарнирной конструкции

Петли по положению двери и способу крепления

Полунакладная позволяет лишь частично перекрывать корпус мебельного гарнитура. Она имеет небольшой изгиб, который образует промежуток между створками, что позволяет открывать одновременно две смежные створки. Применяется в межсекционных креплениях кухонной мебели, например в трёх- или двухдверной тумбе;

• накладные (внешние) представляют собой шарнирный механизм, позволяющий открывать створки на 900, фактически 105 градусов.

Они наиболее часто применяются для крепежа дверок в кухонных гарнитурах. Позволяют плотно закрывать дверцы шкафов и секций, перекрыв корпус с двух сторон, и служат без поломок длительное время;

• внутренние (вкладные).

Имеют большой изгиб, который способствует при открывании выносу вкладной дверцы за пределы корпуса. Используется редко для крепления тяжелых дверей на шкафах из ДСП. Позволяют как бы утопить двери в закрытом виде за корпус шкафа;

• штольные (прямые) предназначены для крепления фасадной части к боковине у фальш-панелей.

Часто используется в угловых тумбах под мойку.

Угловые

Для установки в угловых напольных и навесных шкафах нужны петли, позволяющие под разным углом открывать дверцы.

Петли в зависимости от угла открывания и назначения в таблице:

в скошенных торцевых шкафах

Отдельного внимания заслуживают карусельные (инверсные) петли. Благодаря своей конструкции обеспечивают открытие дверей до 180 градусов.

Их используют не так часто в угловых тумбах.

Для шкафов с вертикальным открытием

Это антресольные петли. Основной их элемент– пружина, устанавливаются на створках подвесных шкафов с вертикальным открытием.

Для стеклянных дверей

В зависимости от материала, на который они устанавливаются, можно отдельно выделить те, которые крепятся на стеклянные поверхности. Их основное отличие – наличие специальной декоративной накладки, которая маскирует петлю. Правда, в домашних условиях достаточно сложно сверлить под них отверстие.

Петли для стеклянных дверей также делятся по способу открывания, углу и т.д.

Петли могут быть оснащены дополнительными элементами ‑ доводчиками. Доводчики могут быть встроенными или идти отдельно в комплекте.

С доводчиком

Сколько петель нужно купить для надежной установки дверцы?

Чтобы самостоятельно установить петли на дверцы, прежде всего, нужно определить требуемое количество устройств. Оно зависит от габаритов и массы навешиваемой дверцы, а также материала из которого она изготовлена.

Сколько нужно купить штук в зависимости от массы и высоты фасада

Чтобы петли в полной мере справлялись с отведенной им задачей – обеспечивали свободное открывание/закрывание дверец без скрипов и смещений, нужно правильно их установить. Обычно к товару всегда приложена инструкция.

Также понять принцип установки поможет видео:

Мебельные петли для дверей шкафа: как выбрать модель с доводчиком под 45, 60 и 90 градусов

В современном производстве используется большое количество фурнитуры. В этой статье мы рассмотрим мебельные петли для шкафов. Это механические устройства открывания и закрывания распашных дверей. В магазинах продается много различных моделей, и перед покупкой желательно знать, какой вариант подойдет к вашим фасадам. Расскажем об особенностях конструкции и монтажа навесов.

Виды петель по конструкции

Они представляют собой шарнирные узлы, соединяющие двери с корпусом шкафа. Различные конструктивные решения дают возможность оставлять открытым дверное полотно под определённым углом. По способу крепления фасадов вы можете подобрать следующие модели:

1. Четырёхшарнирные.
2. Антресольные.
3. Рояльные.
4. Для стеклянных дверей.

Четырёхшарнирные

Самыми распространёнными и популярными считаются 4-х шарнирные мебельные петли. Они отличаются универсальностью и высокой надёжностью. Различают три вида четырёхшарнирных петель, отличающихся друг от друга по способу скрепления чашки плеча с ответной планкой:

Slide-on. Выступающая часть ответной планки входит в плечо. Крепление осуществляется фиксирующим винтом. Соединение имеет с двух сторон насечки. Длину плеча можно удлинять и укорачивать, закрепляя соединение на насечках.

Clip-on. Такая система позволяет обходиться без винта. Части петли соединяются защёлкой. Такие навесы называют моделями быстрого монтажа. Дверку шкафа можно снять и установить на место без инструмента.

Key-hole. Плечо чашки накладывается отверстием на винт ответной планки. Края проёма вводятся под винт. Монтажное отверстие напоминает замочную скважину.

Их разновидности применяют в зависимости от положения закрытой двери относительно стенки корпуса шкафа. Бывают следующие четырёхшарнирные виды:

• накладная;
• полунакладная;
• вкладная;
• угловая;
• инверсная;
• штольная.

Накладная

В закрытом состоянии двери петля плотно накладывается на торец боковой стенки шкафа. В основном их массово применяют в прямоугольных конструкциях кухонной мебели. Петля состоит из чашки с плечом и ответной планки. Как соединяются обе части, видно на рисунке.

Накладные поворотные шарниры ставят в шкафах спального и гостиного гарнитура, тумбочках и комодах. Механизмы обеспечивают плотное прилегание дверок ко всему периметру проёма мебели.

Существуют накладные механизмы, не требующие глубокой выработки в массиве фасада. Их применяют, когда толщина дверного полотна не позволяет сделать полноценное углубление под чашку. Крепление петель осуществляют без врезки только шурупами.

Полунакладная

Такие конструкции используют при навеске дверей на одну стенку с двух сторон. Их ставят в шифоньерах из нескольких секций, разделённых перегородками, чтобы смежные фасады при открытии не мешали друг другу. Для этого плечо сделано с небольшим изгибом. Деталь позволяет выдержать размеры между открытыми створками 5 – 10 мм.

Вкладная

Внутренняя или вкладная конструкция предназначена для того, чтобы при закрытии дверцы её фасад становился внутрь проёма шкафа на одном уровне с торцом боковины. Минимальный угол выноса дверного полотна составляет 90 градусов.

В отличие от предыдущих моделей плечо вкладной конструкции более изогнуто. Установка вкладных петель ничем не отличается от монтажа других 4-х шарнирных моделей.

Угловая

Петли для углового шкафа кухни вы должны ставить там, где требуется навесить дверки под определённым углом к боковине корпуса. Различные модели рассчитаны на углы установки фасада по отношению к боковине корпуса 30, 45, 90, 135 и 180 градусов.

Выбирайте угловую модель петли, пользуясь следующей таблицей:

45	в трапециевидных кухонных шкафах, как одностворчатых, так и двухстворчатых
120-135	для соединения двух фасадов, отрывающихся «гармошкой»
петли с открыванием против часовой стрелки	применяются в редких случаях при необходимости

Угол закрытого фасада	Конструкция шкафа
30 — 60 градусов	Скошенный торцевой корпус
Под 45 градусов	Трапециевидный корпус
120 – 135 градусов	Два фасада, открывающихся гармошкой

Инверсная

Карусельные или инверсные петли (крокодил, краб, трансформер) предназначены для открытия дверок шкафа практически на 180 градусов. Открытый фасад оказывается на одной линии с плоскостью несущей части корпуса. Сложная форма плеча обеспечивает полный разворот двери на 165 градусов. Петля-трансформер может быть накладной, полунакладной и внутренней конструкции.

Штольная

Прямую или штольную модель крепят ответной планкой к фальшь-панели шкафа. Панель выглядит в виде дополнительной планки, установленной вплотную к боковине. Штольные петли обычно ставят в кухонных шкафах и угловых тумбах под мойкой.

Все виды четырёх-шарнирных моделей таких фирм, как австрийская Блюм (BLUM), испанская Амиг (AMIG) и другие не менее известные производители, оснащают встроенными или накладными доводчиками.

Устройство обеспечивает замедленное мягкое закрытие дверей без стука. Для этого вам нужно только слегка подтолкнуть дверцу, и она продолжит медленное движение до полного закрытия. Вы можете установить отдельный доводчик рядом с простым механизмом открывания фасада.

Угловые петли: где использовать, как выбрать и установить

Основной фурнитурой для сборки мебельных шкафов являются дверные петли, которые бывают различных видов и конструкций. Наиболее часто применяются четырехшарнирные петли, отличающиеся высокой надежностью и способные работать длительное время. Четырехшарнирные петли могут быть прямыми (стандартный угол открывания 90º) и угловыми. Мебельная угловая петля предназначена исключительно для угловых шкафов.

Мебельная петля с углом открытия 30º

Как подобрать угловые петли

Чтобы подобрать угловые петли для дверей мебели, требуется определить:

• вид петли;
• необходимый угол открывания.

Виды петель

Угловые петли для мебели могут быть:

внутренние или вкладные, устанавливаемые при расположении фасада дверцы внутри шкафа;

Мебельная петля для дверцы, расположенной внутри корпуса

Мебельная петля для внешней дверцы шкафа

Все виды мебельных петель углового типа имеют ряд особенностей:

позволяют провести регулировку в трех основных направлениях. Для этого на каждой петле установлены специальные регулировочные болты, вращением которых можно выровнять дверцу шкафа по вертикали, горизонтали и выставить оптимальную величину притвора;

Как отрегулировать петли после установки

Мебельные петли, дополненные встроенным доводчиком

Определение угла открывания

Стандартным углом открывания мебельных петель считается угол в 95º-110º. Если необходимо увеличить или уменьшить угол открывания дверцы шкафа, то требуется установка угловых мебельных петель.

Каждая угловая петля маркируется знаком:

• плюс, если угол открывания превышает стандарт. Например, петля угловая 45+ означает, что дверцу можно открыть на 135º;
• минус, если с установленной петлей дверь будет открываться на угол менее 90º. Например, петля -45 способствует открыванию двери на 45º.

Устройство для определения угла мебельной петли

Чтобы определить, какая петля требуется для установки дверец углового шкафа, используют специальную шкалу, именуемую угломером Пифагора.

Принцип работы со шкалой предельно прост:

1. ровная часть угломера приставляется к коробу шкафа на сторону, где предполагается установка петли;
2. шкала на инструменте подскажет, с каким именно углом требуется приобрести петлю. При этом оптимальное значение угла будет располагаться наравне с нижней боковой частью коробки шкафа.

Определение угла петли с помощью угломера Пифагора

Как выполнить ус

Как врезать дверные петли — Всё о межкомнатных и входных дверях

Неотъемлемой частью работ по монтажу дверного блока в проем является установка петель на межкомнатную дверь. Процесс этот с одной стороны простой, а с другой сложный – следует понимать, что от качества выполнения этой работы во многом зависит внешний вид дверей. В этой статье вместе с сайтом dveridoma.net мы разберем две технологии, согласно которым может быть осуществлена врезка дверных навесов. Кроме того, мы рассмотрим альтернативные варианты решения этой проблемы.

Установка петель на межкомнатную дверь фото

Если говорить о том, какой способ решения вопроса, как установить петли на дверь, лучше, быстрее и качественнее, то, естественно, это будет профессиональный подход к делу. Здесь по-другому нельзя – в стремлении заработать как можно больше денег мастер должен выполнять свою работу одновременно и быстро, и качественно, чтобы впоследствии не возникало проблем с заказчиками. Именно по этой причине для выполнения работ применяются профессиональные инструменты и приспособления.

По большому счету, чтобы вырезать в торце дверного полотна посадочные отверстия для петель. нужно всего пару вещей – это ручная фрезерная машинка, которая осуществляет чистый рез и приспособление для врезки петель. С первым многие из вас уже знакомы, а вот со вторым нужно будет разобраться немного подробнее. По сути, это своего рода накладка, которая защищает дверное полотно или коробку от повреждений в процессе передвижения по ним ручного фрезера. Также существуют приспособления, которые полностью задают габариты вырезаемого отверстия – в таком случае работа облегчается в несколько раз. Еще следует отметить, что существуют и такие приспособления для врезки петель, которые за одну установку позволяют вырезать паз и на полотне, и на дверной коробке. Такое приспособление соединяет воедино две части дверного блока, что само по себе снимает вопрос совмещения пазов на этих двух частях двери. На сегодняшний день такие приспособления считаются самыми лучшими и позволяют в значительной мере увеличить темпы и качество работы по установке двери .

В принципе, можно обойтись и без приспособления – для выполнения разовых работ вполне будет достаточно и одной фрезерной машинки. Недостатком отсутствия приспособления является более длительная врезка петель в межкомнатную дверь и не слишком высокое качество, которое может выражаться в несовпадении пазов на полотне и дверной коробке. Кроме того, сама машинка может царапать защитно-декоративное покрытие двери – об этом нюансе нужно позаботиться отдельно и оснастить пяту ручного фрезера мягким материалом (например, войлоком).

Как осуществляется врезка петель своими руками, смотрите в видео.

Да, сейчас эта технология относится именно к кустарному производству, но еще несколько десятков лет назад таким способом производили врезку все профессионалы. Иногда она применяется и в нынешнее время, но высокого качества от нее ждать не следует. Вы, наверное, уже догадались, о чем пойдет речь – это стамеска и молоток, которые можно найти в арсенале практически любого хозяйского человека. Самый главный недостаток данного способа решения вопроса, как врезать петли в дверь, это обтрепанные края паза, что совсем недопустимо для современных ламинированных и покрытых шпоном дверей. А если говорить о преимуществах, то это, естественно, доступность данной технологии для самостоятельного осуществления.

В целом, такой способ врезки дверных навесов можно представить в виде следующей технологической последовательности.

Если быть откровенным, то, на мой взгляд, данная технология подходит исключительно для дверей, которые впоследствии будут подвергаться окрашиванию. Только в этом случае можно будет устранить образовавшиеся от стамески сколы. И еще, самым сложным и ответственным моментом в процессе такой врезки петель своим руками является не устройство паза, а их совмещение – выборка на полотне и коробке должны четко совпадать. Здесь без точных замеров обойтись очень сложно и следует понимать, что важен каждый миллиметр.

По большому счету, у человека без опыта проведения подобных работ все два описанных выше способа установки дверных навесов вызовут массу проблем – здесь можно сказать смело, что ничего хорошего из такой затеи не выйдет. Таким людям лучше поискать альтернативу. Она имеется, и довольно неплохая – существуют такие навесы, которые полностью позволяют отказаться от процесса врезки при установке петель на дверь. Можно даже сказать больше – имеются целых два подобных варианта.

Ввертные петли. На мой взгляд, этот вариант совсем не плохой. Вместо пазов для установки дверных петель здесь понадобится просверлить несколько отверстий – два в дверной коробке и одно в полотне. Устанавливаются такие навесы достаточно просто – они вкручиваются. Единственный нюанс, который здесь нужно учесть, это правильное расположение отверстий на коробке и дверном полотне. Недостатком, опять же, можно считать не высокоэстетичный вид. Хотя, в принципе, они выглядят довольно неплохо.

Установка дверных петель фото

Имеется и третий вариант решения вопроса по установке дверных петель на межкомнатные двери – это так называемые петли-цапфы. Они врезаются в полотно, но благодаря очень интересной конструкции места врезки не видны – данный тип навесов относят к скрытому виду этих изделий. По сути, это две пластины, которые вращаются вокруг одного центра, расположенного сбоку – монтируются они в нижний и верхний торец дверного полотна. На дверной коробке их устанавливают также снизу и сверху одной из стоек. Основные проблемы возникают зачастую с верхним навесом подобной конструкции – как правило, он остается видным в открытом положении двери. Поэтому для людей, не умеющих врезать петли, этот вариант будет не очень подходящим.

В принципе, это и все. Как видите, вариантов не много – либо придется учиться квалифицированной врезке дверных навесов, либо нанимать специалистов, либо использовать альтернативы, с которыми, по большому счету, дела обстоят не так уж и радужно. Но отчаиваться не стоит, как вы уже заметили, установка петель на межкомнатную дверь – дело несложное, и если хорошенько потренироваться на обычной доске, то все получится самым лучшим способом!

Как врезать петли в дверь своими руками?

В этой статье мы узнаем, как правильно врезать петли в дверь и научимся сами это делать.

Иногда случается так, что после покупки двери без заказа установки, возникают серьезные проблемы с врезкой петель. Оказывается, что это далеко не так просто, как кажется на первый взгляд. Обычно в магазине двери продаются без петель, потому, выбирая двери, нужно знать, какие именно петли подойдут к этим дверям.

Дверные петли могут быть левые, правые и универсальные.

Чтобы правильно определить, какие именно петли подойдут к купленным дверям, нужно встать около дверного проема с той стороны, где дверь открываться к вам. Обязательно нужно, чтобы дверь открывалась именно на себя, а не от себя — это неправильно.

Если дверь открывается в левую сторону, то вам нужны левые петли, а если в правую — то правые. Главное не перепутать где левая сторона, а где правая.

Для врезки петель вам понадобятся такие основные инструменты: отвертка, молоток, стамеска. Здорово облегчит работу наличие дрели, тонких сверл, шуруповерта, шила и резака.

Как врезать петли в дверь самостоятельно?

Если в двери или коробке нет сучков, то нет никакой разницы, где сразу делать врезку петель – в двери или в коробке. Если же двери из массива, в котором есть сучки, то врезку нужно начинать с дверей.

Прежде всего, необходимо определить место расположения петель. Выбрав оптимальный участок на дверях, определяем расположение петель на коробке.

Идеальным расстоянием от края двери для врезки петли является 15-25 см. Если на дверях в этом месте сучок, петлю нужно сместить, это не страшно. Также необходимо учитывать расположение петель на других дверях, находящихся рядом, для гармоничности.

Сначала нужно вымереть расстояние от верхнего и нижнего края двери и сделать отметки карандашом. Важно определить, где будет верх, а где низ у дверей, обратить внимание на расположение стекол, если они есть, чтобы рисунок на стекле или узор на дверях не оказался вверх ногами.

Делая разметку, петли нужно прикладывать таким образом, чтобы шарниры смотрели на лицевую сторону дверей. Лицевая сторона будет там, куда открываются двери.

Разметку можно делать двумя способами. При первом способе нужно ровно приложить петлю на нужное место и аккуратно обвести карандашом. Край петли должен соответствовать краю дверей. Второй способ заключается в том, что петля прикручивается на два шурупа и контур прочерчивается карандашом или прорезается резаком. Двух шурупов достаточно для прикручивания, но при этом возникает опасность, что петля уйдет в сторону.

Шуруп нужно точно прикручивать по центру, а для этого следует сделать разметку карандашом и отметить место шилом. В таком случае шуруп при затяжке не утянет петлю. По контурам разметки с помощью резака прорезается контур глубиной соответствующий толщине петли и стамеской выбирается ровная площадка.

Как правильно сделать выборку под петлю?

Контур можно пробить и стамеской, поставив стамеску на край контура и легко ударяя по ней молотком или киянкой, выбрать контур. Нужно внимательно подойти к такому неприятному факту, что в покупных дверях с бумажной прокаткой, если стамеску поставить неправильно, контур заминает наружу. Это хорошо видно на фото.

Стамеску нужно ставить так, чтобы контур скашивался вовнутрь, тогда край не будет заминаться, и врезанная петля будет выглядеть красиво и аккуратно. На следующей картинке видно, как должен выглядеть правильный срез.

Если вы правильно сделали врезку, тогда петля будет на одном уровне с поверхностью. Если же вы видите, что она выпирает, не поленитесь и сделайте правильное углубление посадочной площадки, но ни в коем случае не перестарайтесь!

Исправление неправильной посадки

Чтобы проверить правильность посадки петли, нужно взять линейку и приложить ее, прижав петлю. Если петля врезана неправильно и очень выступает, то между ней и дверями будет большая щель, а с противоположной стороны недостаточный проем, чтобы дверь могла закрыться. Такое положение можно исправить, открутив петли и посадив их глубже.

В другом случае, если дверная петля слишком глубоко посажена, дверь будет прижимать коробку и тянуть петли. Выходом из этой ситуации будет то, что нужно из плотного картона вырезать прокладку необходимой толщины и подложить ее под петлю, чтобы она стала на место.

Есть очень простой способ разметки места для врезки петли на коробке. Для этого нужно собрать коробку и вложить в нее дверь. Вверху оставить зазор 2-3 мм, после чего отметить место разметки на коробке напротив врезанной площадки на дверях. Если же вы сразу сделали врезку на коробке, тогда сделайте отметку для врезки на дверях.

Врезание петли в дверное полотно

Врезание петли в дверное полотно осуществляется таким же методом, как и врезание петли в коробку. После вырезания контура нужно приложить петли, наметить шилом места сверления и тонким сверлом сделать отверстия для шурупов. После чего вставить шурупы и закрутить их отверткой. Если вы сомневаетесь в правильности проделанной работы, не закручивайте разу все шурупы, а только по два. Проверьте качество закрывания двери, ее посадку, и если все нормально, закрутите окончательно все шурупы.

Вот вы и научились как врезать петли в дверь своими руками. Следующим этапом усовершенствования мастерских навыков будет врезка дверной ручки. Как это правильно сделать читайте в следующей статье.

Как установить петли на межкомнатную дверь. Врезка петель фрезером.

Оцените статью: (голосов — 4. средний балл: 6,00 из 7)

Всем привет. Сегодня поговорим о правильной и простой установке петель фрезером в дверное полотно и дверную коробку. Петли можно врезать несколькими способами, самый доступный это ручной способ врезки петель. но он самый долгий и результат во многом будет зависеть от ровности рук и аккуратности. Врезка фрезером ускоряет процесс в несколько раз и качество каждой установленной петли одинаковое, что очень хорошо для серийной врезки.

Лично я устанавливаю петли на расстоянии 200 мм от края полотна, это, по моему мнению, самый оптимальный вариант.

Приступаем к разметке, откладываем от краев дверного полотна 200 мм, это будет край петли. К метке прикладываем петлю и выравниваем ее. Для того чтобы отметить петлю на полотне, я советую использовать обычный сегментный нож, просто надрезаем им шпон дверного полотна, ведем нож от края петли к центру.

Если вести нож по другому, то может дрогнуть рука и царапка на шпоне будет за пределами петли, что в итоге будет не очень хорошо. Отмечаем таким способом края петель.

Теперь необходимо подготовить фрезер к работе. У меня фрезер Makita RP0900, вполне такой нормальный аппарат, только есть у него существенный недостаток, как по мне, это резкий старт, при нажатии на кнопку он дергается, из-за этого можно фрезернуть не там где нужно. Принцип настройки фрезера на всех производителях одинаковый. Для начала устанавливаем фрезу. Для фрезеровки петель я использую обычную пазовую фрезу 18 мм в диаметре. Вот такую:

Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.

Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:

Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.

Выставляем ширину врезки петли, для этого нужно приложить петлю к боковому упору фрезера и повернуть фрезу таким образом, чтобы край лезвия совпадал с краем петли, для настройки отодвигаем или под отодвигаем боковой упор, пока лезвие не совпадет. При настройке фрезера он должен быть обязательно обесточен, иначе вы рискуете стать человеком, у которого девять пальцев.

Проверяем наши настройки глубины на какой-нибудь деревяшке. Лично я проверяю сразу на дверном полотне, просто делаю небольшой заход в середине петли. Прикладываю петлю и смотрю, вровень с дверным полотном или нет. Если не вровень, то корректирую настройку и опять пробую глубину.

После настройки фрезеруем петлю. Здесь очень внимательно, чтобы не фрезернуть лишнего.

Фрезеруем немного не доходя до царапок.

Стамеской делаем углы прямыми и убираем лишнее до царапок.

В итоге должен получиться прямоугольный паз, в который идеально становится петля.

Отмечаем места под саморезы и высверливаем отверстия немного меньшего диаметра, чем сами саморезы.

Размечаем петли на дверной коробке. На боковой стойке от верха откладываем толщину части дверной коробки, которая будет сверху. В моем примере толщина дверной коробки 25 мм.

Прибавляем 3-4 мм на зазор от дверного полотна до коробки и прикладываем боковую стойку на дверное полотно, совмещая эту метку с краем дверного полотна.

Переносим края петель с дверного полотна на боковую стойку дверной коробки.

Затем выполняем все те же шаги, что и с дверным полотном. Отмечаем ножом, фрезеруем, подчищаем стамеской. Если дверная коробка имеет четверть, то при фрезеровке нужно использовать прокладку, толщина которой равна высоте этой четверти.

После фрезеровки всех петель прикручиваем их на свои места.

Вот так происходит установка петель с помощью ручного фрезера.

Источники: http://dveridoma.net/ustanovka-petel-na-mezhkomnatnuyu-dver/, http://postroy-sam.com/kak-vrezat-petli-v-dver.html, http://svoyremont.net/remont-i-otdelka-sten/kak-ustanovit-petli-na-mezhkomnatnuyu-dver-vrezka-petel-frezerom.html

Установка расстояния до чашки при установке евро петель

20 ноября 2014 г. Джордж Вондриска и рубрика «Оборудование, развитие навыков».

Я установил МНОГО евро петель, но, честно говоря, я все еще немного брезгливо пробиваю то большое 35-миллиметровое отверстие в задней части готовой двери. Если расстояние до чашки, то есть расстояние от края отверстия до края двери, неправильное, петля не сможет регулировать все доступные параметры.Или, если вы не правильно указали размеры двери, расстояние до чашки может быть решающим фактором в использовании двери. Вот очень недорогой страховой полис, который придаст вам уверенности при сверлении дверей.

Шаг 1: Отрежьте кусок металлолома точно такого же размера, как ширина вашей двери.

Установите ограждение на сверлильном станке и просверлите отверстие чашки в тестовом образце. Расстояние от края отверстия до края двери обычно составляет от 1/8 дюйма до 1/4 дюйма.Используйте 3/16 дюйма в качестве отправной точки.

Прикрепите петлю к утилю и установите скобу петли на петлю.

Поверните регулировочный винт слева направо до тех пор, пока он не окажется в центре своего хода. Для этого поверните его по часовой стрелке до упора, затем поверните против часовой стрелки до упора, считая обороты против часовой стрелки. Если он делает два оборота, поверните его на один оборот по часовой стрелке.

Удерживайте образец в шкафу.Будь то накладная дверь или вставная дверь, это расскажет всю историю. Убедитесь, что вы прижимаете монтажный кронштейн корпуса к внутренней части корпуса. С этим может быть неудобно обращаться, поэтому стоит держать тестовый образец маленьким.

Проверьте наложение или врезку фаски. Если сторона петель расположена слишком близко к корпусу (вставная дверца) или имеет слишком много наложения, уменьшите расстояние до чашки. И, конечно же, наоборот.

Если вам нужно изменить расстояние до чашки, просверлите и проверьте другой образец, прежде чем сверлить дверь.

Когда вы будете уверены в расстоянии чашки, вы можете вздохнуть с облегчением, просверлить двери и установить петли.

Теги: столярное дело, подстаканники, петли под чашки, петли европейские, фурнитура, отверстие под петли, система 32 петли

Как повесить дверь в имеющийся косяк

Прямо сейчас

Нейт и Иеремия: Спасите мой дом

Прямо сейчас

Нейт и Иеремия: Спасите мой дом

Прямо сейчас

Нейт и Иеремия: Спасите мой дом

Прямо сейчас

Нейт и Иеремия: Спасите мой дом

Прямо сейчас

Нейт и Иеремия: Спасите мой дом

Прямо сейчас

Нейт и Иеремия: Спасите мой дом

Прямо сейчас

Нейт и Иеремия: Спасите мой дом

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Самодельные особняки

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Моя лотерея — дом мечты

Прямо сейчас

Самодельные особняки В тренде

HGTV Дом мечты 2021

Родной город

Лучшие тенденции для дома на 2021 год

Идеи кухонного фартука

Как избежать ошибок

Комнатные растения для слабого освещения

Показывает

• Особняки со скидкой
• Брат против.Родной брат
• Знаменитость I.O.U.
• Кристина на побережье
• Fixer to Fabulous
• Флип или флоп
• Листать 101
• Хорошие кости
• Помогите! Я разрушил свой дом
• Родной город
• Любите это или перечислите
• Братья по собственности: Forever Home
• Остров Реновации
• Rock the Block
• Правила дома для отпуска
• Город ветров реабилитации
• См. Полное расписание
• Смотреть вживую
• Смотрите полные сезоны

Увидеть больше в шоу дизайн

• Украшения
• Ремоделирование
• Идеи по комнатам
• Главная Туры
• Стили дизайна

Узнать больше в дизайне На улице

• Сады
• Цветы и растения
• Ландшафтный дизайн и ландшафтный дизайн
• Открытые пространства
• Обуздать апелляцию

Увидеть больше на открытом воздухе Живущий

• Семья
• Уборка и организация
• каникулы
• Развлекательный
• Путешествовать
• Здоровье и благополучие
• Недвижимость

Увидеть больше в жизни Как

• Обустройство дома
• Ремесла
• Сделай сам
• Апсайклинг
• HGTV ручной работы

См. Больше в разделе «Как сделать» Лотереи

• HGTV Dream Home 2021: примите участие в розыгрыше призов
• Умный дом HGTV
• HGTV Городской оазис

Увидеть больше в лотереях Магазин Фото Вдохновение

• Информационные бюллетени
• Журнал
• Расписание ТВ
• Смотреть вживую

Поищем отменить

% PDF-1.3 % 231 0 объект > endobj xref 231 81 0000000016 00000 н. 0000001971 00000 н. 0000003873 00000 н. 0000004091 00000 н. 0000004453 00000 п. 0000004808 00000 п. 0000005195 00000 н. 0000005984 00000 п. 0000006514 00000 н. 0000006834 00000 н. 0000007378 00000 п. 0000007848 00000 н. 0000008548 00000 н. 0000009103 00000 п. 0000009722 00000 н. 0000009745 00000 н. 0000011136 00000 п. 0000011368 00000 п. 0000012298 00000 н. 0000012410 00000 п. 0000012496 00000 п. 0000012759 00000 п. 0000013092 00000 п. 0000013342 00000 п. 0000013891 00000 п. 0000014515 00000 п. 0000014642 00000 п. 0000014931 00000 п. 0000015289 00000 п. 0000015616 00000 п. 0000015905 00000 п. 0000016783 00000 п. 0000017040 00000 п. 0000017329 00000 п. 0000017352 00000 п. 0000018701 00000 п. 0000018724 00000 п. 0000019973 00000 п. 0000019996 00000 п. 0000021629 00000 п. 0000021652 00000 п. 0000023009 00000 п. 0000023032 00000 п. 0000024297 00000 п. 0000024586 00000 п. 0000024830 00000 п. 0000025158 00000 п. 0000025238 00000 п. 0000025559 00000 п. 0000025582 00000 п. 0000026964 00000 н. 0000026987 00000 п. 0000028508 00000 п. 0000028869 00000 п. 0000029250 00000 п. 0000035497 00000 п. 0000035626 00000 п. 0000035991 00000 п. 0000036104 00000 п. 0000036271 00000 п. 0000036400 00000 п. 0000039398 00000 п. 0000039753 00000 п. 0000040108 00000 п. 0000046596 00000 п. 0000046749 00000 п. 0000048752 00000 п. 0000048860 00000 н. 0000048968 00000 н. 0000049077 00000 п. 0000049185 00000 п. 0000049388 00000 п. 0000052467 00000 п. 0000052619 00000 п. 0000052769 00000 п. 0000056128 00000 п. 0000056279 00000 п. 0000058758 00000 п. 0000061564 00000 п. 0000002068 00000 н. 0000003850 00000 н. трейлер ] >> startxref 0 %% EOF 232 0 объект > endobj 310 0 объект > поток Hb«f`a`g`hc` @

Как разметить и просверлить отверстия в трубах под углом 180 градусов отдельно без использования сверлильного станка! по N4UJW

Настройка Вокруг! ПОИСК CQ-Calling All Радиолюбители! О Hamuniverse Конструкция антенны Безопасность антенны! Спросите у Элмера О батареях Нормы и правила Компьютерная помощь Электроника FCC Информация Ham Hints Юмор Ham Radio News! Обзоры публикаций Обзоры продуктов Видео для радиолюбителей! HF и Shortwave Лицензия Study Links Midi Music Читальный зал Repeater Basics Повторитель Строители RFI Советы и Уловки Ham Satellites Коротковолновое прослушивание SSTV Поддержка сайта МАГАЗИН Vhf and Up Политика конфиденциальности 9022 9022 Контакты Политика конфиденциальности Рекламная информация

Как разметить и просверлить отверстия в трубах, на 180 градусов друг от друга ……….. без использования сверлильного станка или дрели руководство! по N4UJW Как? Вернись в свою школу дней! Как использовать транспортир для разметки и сверления отверстий в НКТ б / у для стрелы антенн Яги или других круглых труб проекты. Этот совет пришел о когда товарищ радиолюбитель спросил меня, как просверлить отверстия в патроне стрела антенны Яги, если у вас нет сверлильного станка, чтобы они быть точно на 180 градусов.После долгих поисков моего ограниченного умственного факультетов, вот что я придумал. Это должно работают в большинстве случаев, когда вы хотите просверлить отверстия ровно 180 градусов друг от друга на штанге антенны Yagi, которую вы строите, или для этого важно, с любым проектом, который требует отверстий на 180 градусов в круглом трубки. Если у вас нет сверлильного станка или сверла … прочтите по ……. Войдите в транспортир! Если вы забыли, транспортир — это «инструмент», обычно сделанный из прозрачного пластика. и используется в маркировке и рисовании различных углы. Вы вероятно, использовал один в школе на уроке геометрии несколько лет назад, но имел забыл об этом. На нем есть маркировка, увеличивающаяся с шагом до 180 градусов. Они также бывают на 360 градусов версии. Угловой транспортир на 180 градусов слева …. Версия на 360 градусов на правом. (без масштаба) Теперь, когда трубки обычно идеальный круг на 360 градусов, если смотреть с конца, вы хотите иметь возможность найти способ пометить обе его стороны для отверстий антенного элемента Yagi мы используем в этом примере, который вы хотите детализировать.Ты знаешь что чтобы антенна работала должным образом, эта маркировка должна быть точно На 180 градусов, так что все антенные элементы будут на в одном самолет друг с другом. Очень простой метод пометить трубку с помощью транспортира (любой из вариантов, показанных выше), просто положить транспортир на плоскую поверхность, а затем установить трубку поверх него, точно выровняв внешний верх и нижняя поверхность трубки с линией, проведенной от 90 отметка градусов вверху транспортира до нижней части, где все углы пересекаются…это образует угол 90 градусов относительно основания транспортир. См. РИСУНОК 1 ниже. Внимательно прочтите инструкции для Это. Рисунок 1. Инструкции: См. Рисунок 1. выше Использование этого метода может очень близко подойти к дыры. Красный кружок на приведенном выше рисунке представляет конец труба, насосно-компрессорные трубы и т. д., если смотреть с их конца, все прокладываются на ровной поверхности.Темные квадраты сверху и снизу красного кружок обозначает отметки на НКТ, трубе и т. д. НКТ или трубу отмеченный должен лежать на точной линии от верхней отметки 90 градусов до центр в нижней части транспортира. Синяя линия представляет собой точное центр трубы и т. д. Теперь отметьте концы трубы маркером именно там, где синяя линия пересекала концы …. затем проделайте то же самое с другой конец этого. Не позволяйте трубе или трубке двигаться. зажать если нужно. Теперь проведите линию между метками на каждом конце до другого конца. Это центр трубки по длине. Сделайте то же самое точно Обратная сторона. Теперь вы можете отметить на линии, где вы хотите сделать отверстия. просверлен! Используя рисунок 1 выше в В этом примере вы просто используете фетровый маркер с тонким наконечником и отмечаете внешний торцевой край трубки сверху и снизу. Увидеть маленькие черные квадраты на Рисунке 1 выше.Теперь у вас отмечен один конец. Сделайте то же самое для другого конца. Важный совет! Поскольку мы хотим обозначить ОБА конца точно в одной плоскости, вам понадобится метод , предотвращающий поворот трубки из ее настоящего положение после того, как вы отметите первый конец. Этот метод останется на ваше усмотрение но вы можете использовать тяжелый груз или кого-нибудь, чтобы удерживать его, чтобы поворачивая, когда вы кладете транспортир на другой конец и т. д.Это очень сложная часть маркировки обоих концов точно в одной плоскости. Если после того, как вы отметите один конец И трубка случайно повернется, другой вы сделаете будет вне плоскости с другого конца! Трубка НЕ ​​ДОЛЖНА ПОВОРАЧАТЬ при разметке второго конца. Если все получится, то эти отметки на каждом конце должны быть точно в одной плоскости, и вы должны уметь провести между ними прямую линию! Следующий шаг заключается в том, чтобы провести линию между концевыми отметками на ОБЕИХ противоположных сторонах трубки, затем измерьте длину ваших просверленных отверстий, пробейте их по центру где именно элементы будут заходить внутрь стрелы, отметьте их, и т.п. Рисунок 2. Трубки показаны с концами, отмеченными «красными точками» и проведенной между ними «линией» с одной стороны. Нарисуйте линию с обеих сторон прямым краем, столярная меловая линия и т. д. Синие точки представляют собой отверстия в элементах. Вы знаете иметь линию с обеих сторон трубки вниз по центр его от конца до конца на трубке, что на 180 градусов отдельно с каждой стороны, где можно разметить отверстия для просверливания антенные элементы! Используйте небольшой керн в центре вашего отметки положения элементов для запуска сверла. Просверлите одну сторону на времени и не пытайтесь сверлить оба сразу .. это ключ к сверление отверстий без использования сверлильного станка или направляющей в трубка, которая дает вам отверстия под углом 180 градусов отдельно! Этот совет спасет вас много денег, если вы были готовы купить сверлильный станок или направляющую для сверл для вашего проекта бурения НКТ, но если вы не можете понять, что все это означает, что есть на рынке любой из них, а затем ознакомьтесь с этими перечисленные ниже из хорошего источника Amazon.ком! Так вот … иногда то, что мы узнали в школе, возвращается для хорошего использования в дальнейшей жизни! Если у вас есть другие советы, подсказки и т. Д. Для сверление отверстий в круглых трубах на 180 градусов друг от друга, без использования сверлильный станок, отправьте нам электронное письмо для возможной публикации Вот! N4UJW в Hamuniverse.com Hamuniverse.com использует сеть Green Geeks Хостинг!

Терминология наклонно-направленного бурения — Услуги по бурению

Сюда включен краткий глоссарий наиболее часто используемых терминов наклонно-направленного бурения, который предназначен только для помощи в понимании терминологии наклонно-направленного бурения и не является ни окончательной работой в данной области, ни каким-либо образом завершенной. Ниже приведены некоторые из наиболее важных и часто используемых терминов.

Цель

Мишень или цель — это теоретическая подповерхностная точка или точки, на которые направлен ствол скважины. В большинстве случаев это будет определять кто-то другой, а не бурильщик. Обычно это будет геолог, инженер-разработчик или инженер-технолог. Они часто определяют цель с точки зрения физического ограничения — то есть круга с заданным радиусом с центром вокруг указанной точки под поверхностью. Если необходимо проникнуть в несколько зон, несколько целей следует выбирать так, чтобы запланированная схема была разумной и могла быть достигнута без чрезмерных проблем бурения.

Следует проявлять осторожность при определении цели. Любая цель может быть достигнута — при наличии достаточно времени, денег и усилий, но экономика бурения диктует использование как можно большей цели.

Каждая из различных целей обсуждается ниже:

1. Циркуляр

Горизонтальный круг заданного радиуса вокруг фиксированной точки под поверхностью.

2. Ограниченный

Круглая, квадратная или прямоугольная форма, по крайней мере, одна сторона которой зафиксирована физическим ограничением e.г. разлом, изменение формации (соляной купол), правовая граница и т. д.

3. Угол на глубине

Цели могут быть определены как ограничение угла на глубине — e. г. 2o или 5o от предполагаемой траектории.

Когда цели определены, специалист по ННБ также должен знать истинную вертикальную глубину, на которой применяется цель. В некоторых случаях эта глубина может быть недоступна в пределах нескольких сотен метров и может быть указана как пересечение ствола скважины с данной кровлей пласта. Эта верхняя планка почти наверняка исключает использование скважин для наращивания и удержания и требует использования стволов скважин S-образной формы.

Перемещение цели

Смещение цели определяется как горизонтальное расстояние от точки на поверхности до центра цели по прямой. Это также сумма направлений вылета (должное смещение на восток или запад) и широты (должное смещение на север или юг).

Пеленги цели представляют собой меру направления в градусах, минутах и ​​секундах (или десятичных дробях) и обычно выражаются относительно центра скважины.

Истинная вертикальная глубина

Истинная вертикальная глубина (TVD) — это глубина ствола скважины в любой точке, измеренная в вертикальной плоскости и обычно отсчитываемая от горизонтальной плоскости втулки ведущей трубы буровой установки.

Начальная точка

Это точка, в которой используется первый инструмент отклонения и начинается увеличение угла. Выбор как начальной точки, так и скорости наращивания зависит от многих факторов, включая пласт (ы), траекторию ствола скважины, программу обсадной колонны, программу бурового раствора, требуемое горизонтальное смещение, максимально допустимый изгиб и наклон. Эта начальная точка (KOP) тщательно выбирается, поэтому максимальный угол находится в экономических пределах. Меньше проблем возникает, когда угол отверстия составляет от 30 ° до 55 °.Чем глубже KOP, тем больший угол нужно будет построить, возможно, при более агрессивной скорости построения. КОП должен находиться на такой глубине, чтобы максимальный угол наклона составлял около 40 °; предпочтительный минимум — 15 °.

На практике траекторию скважины можно рассчитать для нескольких вариантов KOP и темпов наращивания, а также сравнить результаты. Оптимальный выбор — это тот, который обеспечивает безопасный зазор от всех существующих скважин, сохраняет максимальный угол наклона в желаемых пределах, избегает излишне высокой жесткости изгиба

Когда использовать точечное бурение [7 полезных советов и методов]

Машинисты знакомы с точечными сверлами — у них короткие канавки или совсем без них.Эти маленькие сверла очень жесткие, чтобы точно определять отверстие для спирального сверла. Максимум мяса в хвостовике удерживает их в цель. Цель состоит в том, чтобы использовать точечное сверло, чтобы сделать небольшую ямку на заготовке, чтобы спиральное сверло не двигалось так, чтобы отверстие закручивалось в нужном месте.

Когда мне нужно использовать точечное сверло?

Нужно ли точечное сверло каждый раз, когда нужно просверлить точное отверстие? Его цель — обеспечить точное расположение отверстия.Короткое точечное сверло очень жесткое, и маловероятно отклонение движения пятна.

Однако, если вы используете твердосплавное сверло или сверло для длинных винтовых станков, то пятно обычно не требуется. Сам по себе карбид настолько жесткий по сравнению с HSS, что сверло будет идти туда, куда оно направлено. На самом деле, большинство производителей не рекомендуют использовать твердосплавные спиральные сверла или вставные сверла, потому что они легко удаляют твердый сплав в углублении.

Спиральные сверла для длины винтового станка намного короче, поэтому вероятность их изгиба меньше.В общем, вы сэкономите много времени, если сможете избежать точечного бурения. Вложения в набор спиральных сверл для длины станка окупаются. Я почти никогда не использую биты длины джоббера.

Спиральные сверла с винтовой длиной станка короче и жестче, чем длина сверла. Их не нужно сверлить точечно.

Бывают случаи, когда вам не удастся избежать сверла на длинную длину, потому что отверстие слишком глубокое для сверла винтового станка. В этом случае вы можете сделать точечное сверло, чтобы запустить спиральное сверло, или вы можете просверлить неглубокую часть отверстия с длиной винта, а затем переключиться на более длинное сверло.В любом случае вам предстоит смена инструмента, так что шесть из полутора десятков других.

Могу ли я использовать центровочное сверло вместо точечного?

Многие станочники используют центровочные сверла для точечной резки вместо настоящих сверл. Центровочные сверла предназначены для создания отверстия, подходящего для токарного центра. У них есть наконечник, состоящий из двух частей, с маленькой направляющей и большей зоной зенковки. Хотя центрирующие сверла более дешевы, чем точечные, они имеют некоторые недостатки.Маленький пилотный наконечник, например, очень хрупкий, и если он сломается, сверло прекратит резку. Не очень хорошо, если вы выполняете работу, в которой обнаруживаете много дыр. Другая проблема заключается в том, что угол отверстия центрирующего сверла обычно составляет 60 градусов. При зондировании вам нужен угол больше, чем угол спирального сверла, если это возможно. Чем уже угол пятна, тем больше будет первый контакт спирального сверла у внешнего диаметра. Если канавки спирального сверла не заточены идеально, одна из них коснется точечного отверстия раньше другой, и сверло будет пытаться отклониться.Это противоречит цели точечного сверления и может привести к получению менее точного отверстия. Более широкий угол точечного сверла означает, что кончик спирального сверла режет первым, что делает отверстие более точным. Наконец, перемычка точечного сверла обычно тоньше, чем у центрирующего сверла, поэтому резать легче и с меньшим нагревом.

Точечное сверло (вверху) — лучший выбор, чем центрирующее сверло (внизу)…

Что лучше использовать: сверлильный или цанговый патрон?

Выбор между сверлильным патроном или цанговым патроном для точечного сверла или любого другого спирального сверла делится на две части, поскольку мы оптимизируем два параметра, и для каждого из них есть свой выбор.

Для обеспечения максимальной точности используйте цанговый патрон для точечных и спиральных сверл. Традиционные сверлильные патроны менее точны, а держатели концевых фрез с установочными винтами хуже.

Однако в отношении удерживающей способности патрон сверла является лучшим. Вот почему:

• Сверлильный патрон концентрирует захват в трех местах. Эта рукоятка настолько сильна, что часто повреждает стержень спирального сверла, если металл недостаточно тверд, чтобы сопротивляться. Цанга, напротив, распределяет усилие равномерно на 360 градусов вокруг стержня.Вы легко можете понять, почему это приводит к ухудшению сцепления.
• Во внутренней работе сверлильных патронов используются клинья для создания значительного механического преимущества при затяжке. Это приводит к гораздо большей захватной силе, чем достигается цанговым патроном.

В конце концов, я рекомендую использовать цанги для сверл меньшего размера, скажем 1/4 дюйма и ниже, и патроны для сверл большего диаметра, которые требуют большей удерживающей силы.
