Две фазы в розетке: разбор причин

Две фазы в розетке и причины возникновения неисправности

Причин такой неисправности в розетке может быть несколько.

Обрыв нулевого провода в квартире

При обрыве нулевого провода в электропроводке возникает большая вероятность появления двух фаз в розетке. К розетке подходит фазовый и нулевой провод. Возможно, в момент сверления стены, вы зацепили нулевой провод и оборвали его.

В этом случае вторая фаза может попасть на нулевой контакт розетки через включенные бытовые приборы и освещение. Как проверить напряжение в розетке? Для проверки наличия двух фаз в розетке нужно взять индикатор напряжения и по очереди коснуться двух контактов розетки.

Если фаза попала на нулевой провод розетки, то индикатор покажет это сигнальной лампочкой. При отключении всего освещения и вынутых вилках бытовых приборов из розеток, если провод перебит, вторая фаза исчезнет. В этом случае отключайте вводной автомат и ремонтируете перебитый провод, перед этим вскрыв штукатурку.

Нахождение фазы индикатором напряжения

Также причиной появления двух фаз в розетке может быть нарушение соединения нулевого провода в распределительной коробке, для чего по очереди нужно вскрывать крышки коробок, и проверять соединение на обрыв, перегорание.

Перед поиском неисправности нужно выключать вводной автомат. Если перегорел предохранитель в щите, выбил автомат или отвалился ноль в электрощите, при включенных нагрузках, также в розетке может появиться вторая фаза.

При нарушении соединения нулевого провода в электрощите, устранять неисправность самим не следует. Вызывайте обслуживающего вашего ваш дом электрика. Проверить наличие второй фазы в розетке можно тестером.

При нормальном рабочем нуле тестер покажет 220 В, а при обрыве нулевого провода, при наличии одноименной фазы или ее отсутствии, на втором контакте розетки ничего не покажет.

Сырые стены

Сырые стены также могут стать причиной появления такой неисправности. В старых постройках и отслуживший свой срок электропроводке, при сырых стенах, может произойти короткое замыкание. Через трещины старой изоляции электропроводки по сырой стене будет течь ток, сначала небольшой, затем с увеличением нагара ток возрастет и возникнет короткое замыкание. Нейтральный провод может отгореть или привариться к фазному проводу.

Определить место неисправности будет не легко. Искать нужно по месту сырости или поочередно отключать комнаты в распределительных коробках. Когда нашли комнату с неисправностью по очереди отключайте розетки и освещение. Определив место неисправности, убирайте штукатурку и меняйте весь провод под розетку или освещение до самой распределительной коробки. Причины сырости стен нужно обязательно устранять.

Обрыв нулевого провода на подстанции

Этот вид исправности электросети очень опасен для электробытовых приборов и электроники. Все дома подключены к трехфазной сети 4-х или 5-ти жильным кабелем. Четвертая жила кабеля является рабочим нулем. Три фазы равномерно распределены по всем квартирам многоэтажки.

Если этот нулевой провод отгорел или оборвался где-то на подстанции, в электрощите дома или в подъездном щите, тогда через включенную нагрузку соседа (электрочайник, электрическая плита, бойлер) который подключен к другой фазе, на ваш нулевой провод (общий для всего дома) попадет другая фаза. В результате напряжение в розетке будет не 220 В, а 380 В, ваша подключенная техника сгорит, и вряд ли будет подлежать ремонту.

Убыток будет немаленький. Вот почему лучше потратиться на недорогое реле напряжения или стабилизатор напряжения, которые имеют защиту от перенапряжения. Это особенно касается владельцев частных домов, где имеются воздушные линии электропередач. Нередко порыв ветра обрывает фазный провод и замыкает на нулевой, что приводит к появлению двух фаз в вашей розетке и куче сгоревший бытовой техники.

Как самому определить фазу, ноль и заземление?

Смотрите также обзоры и статьи:

Любой человек, который запланировал выполнять любые электромонтажные работы во время ремонта в жилом или производственном помещении, рано или поздно столкнется с важнейшим вопросом: как самому определить где в электрической сети фаза, ноль и заземление. Ведь без этих знаний либо же придется воспользоваться услугами электрика, и нанимать его. Либо же самостоятельно, чтобы подключить люстру, бра, торшер, светильник, светодиодную ленту, любой электрический прибор, научится распознавать где защитный провод, где под напряжением, а где нулевой.

Определение по цветовой маркировке

Все современные кабели или электрические провода под своей изоляционной оболочкой содержат обычно три жилы, каждая из которых помечена изоляцией своего цвета. Таким образом, определить где какая жила можно и просто по цветовой маркировке. Так, обычно в новых проводах:

  • фаза отмечена черным, белым или коричневым цветами;
  • нейтральный провод, он же нулевой по мировым стандартам должен соответствовать синему или голубому цвету,
  • а заземление или защитный кабель обычно выполнен в двухцветном варианте – желто-зеленый, полосатый и т.п.

На постсоветском пространстве закреплен на законодательном уровне стандарт IEC 60446 2004 года, который и регламентирует какого цвета необходимо применять и изготавливать электроизоляцию проводов. Согласно нему в жилых квартирах:

  • синий или сине-белый провод – это ноль,
  • желто-зеленый – земля;
  • все остальные цвета могут быть фазой, как черный, так и красный.

Однако правило применимо в основном только для проводов, которые установлены в доме или офисе последние лет двадцать-тридцать. А как же быть с электросетями, которые были установлены раньше этого периода, где часто попадаются жилы с алюминиевым сечением? Или вам необходимо поменять часть какого-либо устройства или схемы, в которой данные цвета могли по стандартам и не быть использованы? Тогда вам пригодятся другие, более эффективные способы определения жил и напряжения в электропроводке.

Как определить ноль и фазу индикаторной отверткой

Одним из наиболее надежных, простых, доступных и не требующих особых затрат, и умений способом является определение ноль и фазы при помощи индикаторной отвертки. В чем заключается принцип работы индикаторной отвертки? Индикаторная отвертка – это ручной вспомогательный инструмент практически ничем не отличающийся от привычной нам плоской отвертки с пластиковой ручкой и металлическим наконечником, но есть одно «Но»: внутри рукояти есть индикационная лампочка или светодиод, который срабатывает свечением или загорается, если металлической частью коснутся фазы. На некоторых моделях для индикации следует также нажимать на специальную кнопку на рукояти, которая смыкает контакты и подает ток на индикатор. Однако в целях безопасности следует работать с такой отверткой только в резиновых перчатках электрика, чтобы избежать поражения электрическим током.

Как работать с индикаторной отверткой? В первую очередь, необходимо отключить напряжение в сети, и кусачками снять изоляцию на концах всех трех жил, оголив металлическую часть проводов, зачастую она будет медной. Дальше все три жилы необходимо развести между собой, так, чтобы они не соприкасались, чтобы избежать короткого замыкания при подаче на них напряжения.

После этого, одеть резиновые диэлектрические специальные перчатки и включить напряжение в сети. Хорошо, если ваш щиток имеет встроенный при монтаже устройства устройство защитного отключения. Или другими словами УЗО – он в аварийном режиме отключает питание в сети, если есть утечка тока на корпус.

Вооружившись индикаторной отверткой поочередно ее металлическим наконечником прикасаться к металлической оголенной части каждой жилы. Там, где лампочка индикаторной отвертки сработает и загорится – это фаза. Далее для работы с данными проводами следует изолентой после выключения напряжения замотать оголенные концы проводов.

Определение фазы, нуля и заземления контрольной лампой

Способ простой, однако не самый безопасный и требующий определенной ловкости и осторожности. Считается несколько кустарным и часто используется в грубых производственных условиях опытными мастерами, под рукой у которых не оказалось другого контрольного инструмента. Для того, чтобы воспользоваться данным методом, следует для начала собственно и собрать данную контрольную лампу. Для этого нужен патрон, два провода – фазы и нуля – и лампочка, можно самую обыкновенную, накаливания с вольфрамовой нитью. Это все необходимо скрутить, зачистить на концах его провода и поочередно скручивать с другими проводами в проводке, определить где фаза по тому, когда загорится лампа. Конечно же, скрутку нужно делать, отключив подачу напряжения на провода.

Если патрона не оказалось, можно задействовать часть светильника или настольной лампы, произведя ту же манипуляцию с концами его жил. Однако способ весьма сложный для неподготовленного и неопытного мастера, поскольку есть вероятность перепутать провода и пустить вместо постоянного тока, переменный, при котором лампочка тоже будет гореть. Лучше тогда основательно вывести жилу-землю, сделать ее нулем и тогда спокойно искать фазу.

Как определить фазу и ноль мультиметром

Мультиметры — универсальные многофункциональные приборы для измерения емкости, напряжения, сопротивления и силы тока, имеют отдельные выводы под щупы, укомплектованы самыми щупами, которыми легко и удобно пользоваться, точно определив напряжение. Это самый надежный и довольно простой способ определить фазу и ноль, без особых сложностей и безопасно для здоровья. Ведь все мультиметры имеют на своем корпусе прорезиненный диэлектрический чехол, который не только защищает от ударов тока, но и оставит прибор целым, если он случайно выскользнет из рук и упадет с высоты не более полутора метров. Универсальное мультифункциональное устройство для измерения силы тока, напряжения, сопротивления, емкости, частоты используется повсеместно, как автолюбителями, так и электронщиками, электриками, строителями, рабочими технических специальностей.

Есть целых пять причин, по которым стоит выбрать именно мультиметр для домашнего обихода и работы:

  • Высокая точность измерений – при максимальных значениях постоянного напряжения 0,8%, при больших позициях переменного — максимум 1,2%.
  • Возможность измерять переменное значение тока,
  • Одновременное измерение кроме постоянного и переменного напряжения, сопротивления, также такие величины как емкость, частота, скважность, а также температура благодаря термопаре.
  • Эргономический дизайн и большой мультифункциональный экран.
  • Усиленная индикация батареи и перегрузки.

Это надежный и добротный инструмент для качественного измерения всех требуемых показателей для проверки электрических показаний в цепи питания, а также замера целостности цепи, схемы, платы.

Как же определить фазу и ноль мультиметром? Для начала необходимо знать, что практически все современные мультифункциональные приборы данного типа имеют жидкокристаллический экран, на который выводятся показания в цифровом эквиваленте, однако не плавно, как это было в аналоговых устройствах, без экрана, а рывками.

Поэтому при измерении стоит выждать некоторое время, буквально секунду-две, чтобы прибор определил точное напряжение в сети. Кстати, на панельной панели мультиметра есть множество, свыше 20-30 режимов работы, которые выбираются поворотным рычагом. На этом круге нужно найти тот, что отвечает за переменное напряжение в сети и выглядит как обозначение вольт, также в большинстве мультиметров вручную нужно настроить и диапазон измерений, хотя многие могут это сделать и автоматически.

Далее один из щупов присоединяем к разъему мультиметра, а его другую сторону металлическим наконечником прикасаемся к проводу или в розетку. Если показания на экране прибора будут соответствовать 10-15 вольтам, то, скорее всего, вы попали не в фазу, а в ноль. Если показания в пределах от ста и до 250 вольт – то это и есть фаза.

Как определить фазу и ноль без приборов

Без никаких приборов, даже самых примитивных, искать фазу и ноль в сети не особо стоит. Но если у вас крайний случай, то, рискнуть, конечно можно, но нельзя сказать, что безопасность при этом будет выдержана. Есть несколько оригинальных, забавных, но в тоже время достаточно надежных и точных способа это сделать. Для первого из них стоит взять из подручных средств, которые скорее всего найдутся в каждом доме картофелину. Да-да! А помимо этого два провода на полметра и резистор на 1 мегаом. Все это необходимо собрать, чтобы один проводник был подключен к трубе, а второй – вставить в отрезанную половинку картофелины. Второй провод вставить в срез картофелины рядом с первым. Произведя подобную манипуляцию, только спустя минут пять-десять необходимо оценивать результат измерений.

Что же должно произойти? На том месте, где соприкасался проводник с фазой, должно появится сине-зеленый след от взаимодействия крахмалистых соединений с электричеством, т.е. окисление. Где его не окажется – это нулевой провод.

Второй такой же неоднозначный метод – использование чашки с обыкновенной водой. Тут срабатывает принцип, чем-то схожий с функционированием кипятильника – минус будет там, где вода возле проводника начнет пузырится. Соответственно, методом исключения – плюс будет находится на втором проводе.

Как определить заземление

Кроме очевидного способа по определению заземления, который заключается в идентификации земли по цвету изоляции в жиле, в частности желто-зеленого цвета по мировым стандартам, существует и несколько других, менее очевидных.

Например, если у вас в доме были случаи, что электроприборы, будь то стиральная машина, компьютер, микроволновка, бились током, то практически можно быть полностью уверенным, что заземление в вашей проводке отсутствует, поскольку именно оно должно ликвидировать остаточное напряжение на корпусы электроустройств.

Можно определить заземление мультиметром по принципу исключения, провод, в котором вовсе не будет наблюдаться отклонений по переменному напряжению – скорее всего и будет им.

Выводы

Очень важно научится самостоятельно понимать где в розетке в вашем доме фаза, ноль и заземление, ведь скорее всего доведется столкнуться с необходимостью замены или дополнительной установки каких-либо устройств, связанных с электричеством. Однако настоятельно рекомендуем пользоваться надежными методами, а нетрадиционными только в случае крайней необходимости! А лучше – воспользоваться мультиметром, индикаторной отверткой или вызвать опытного и надежного специалиста-электрика.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как определить фаза или ноль

Как известно, электричество, которое поставляется к нам в дом, является трёхфазным. Напряжение между любыми двумя выходами составляет 380 В. В то же время, мы знаем, что используемое в бытовых приборах напряжение, равно 220 В. Как одно преобразуется в другое?

Важную роль здесь играет нулевой провод. Если замерять напряжение между одной из фаз и этим проводом, то оно как раз и будет равно 220 В. В более современных розетках, предусмотрен дополнительно ещё один нулевой выход — это так называемый защитный ноль.

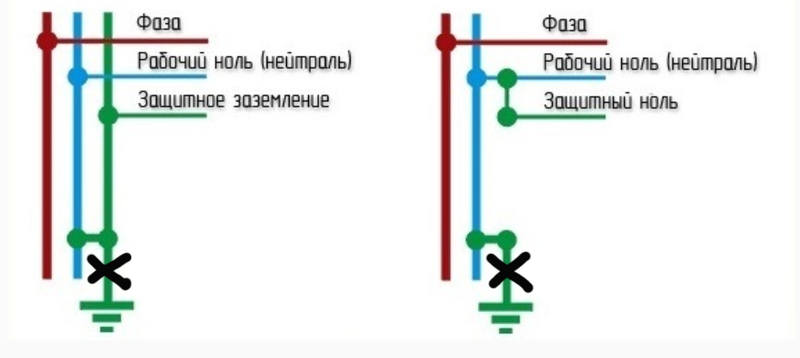

Возникает естественный вопрос о том, какова разница между двумя упомянутыми нулями? Первый из них, «рабочий ноль» (его мы стараемся определить) — это нейтральный контакт на трёхфазной установке генераторной подстанции, подключённый к нейтральному контакту трёхфазной установке в доме или отдельном подъезде.

Он может быть при этом, вообще не заземлён. Основное назначение состоит в создании замкнутой электрической цепи при питании бытовых приборов. Во втором случае, речь идёт именно о заземлении. Его обычно называют «защитное заземление».

В связи с достаточно сложной природой переменного тока, есть некоторые типичные взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

  1. «На нулевом вообще нет напряжения.» Это не так. Он подключён к нулевому разъёму на подстанции и предназначен для создания разности потенциалов на выходе. Иногда он находится под напряжением.
  2. «Если есть заземление, то короткого замыкания точно не будет.» В большинстве случаев, это так. Но при слишком быстром нарастании тока, он может не успеть вовремя уйти через заземление.
  3. «Если в кабеле две жилы одинаковые, а третья отличается, то это наверняка земля.» Так должно быть, но иногда это не так.

Способы определения

Определение нуля и фазы путём использования мультиметра. Этот прибор очень полезен для работ с электричеством. Он включает в себя различные возможности. Он может быть и амперметром и вольтметром или омметром.

Также, могут быть, в зависимости от конкретного типа, и другие возможности (например, измерение частоты). Эти приборы могут быть как аналоговыми, так и цифровыми.

Использование индикаторной отвёртки. В этой отвёртке имеется прозрачная ручка. Если вставить её в розетку определённым образом, то при попадании на фазу загорится лампочка.

Есть несколько конструкций таких отвёрток. В самом простом случае, при тестировании нужно прикоснуться к концу ручки. Без этого огонёк не загорится.

Использование специального фазового тестера. Это небольшой цифровой прибор, который помещается в ладони. Один из проводов нужно держать в руке, другим проверяют фазу.

Пошаговые инструкции

Расскажем более подробно о том, как производить такие работы.

При использовании мультиметра, нужно правильно установить его рабочий диапазон. Он должен составлять 220 В для переменного напряжения.

С его помощью можно решить две задачи:

  1. Определить, где фаза, а где «рабочий ноль» или заземление.
  2. Определить, где, собственно, заземление, а где нулевой выход.

Расскажем сначала о том, как выполнить первую задачу. Перед началом, нужно правильно выставить рабочий диапазон прибора. Сделаем его больше, чем 220 В. Два щупа подключены к гнёздам «COM» и «V».

Берём второй из них и прикасаемся к тестируемому отверстию розетки. Если там фаза, то на мультиметре высветится небольшое напряжение. Если фазы там нет, то будет показано нулевое напряжение.

Во втором случае, рабочее напряжение должно составлять 220В. Один провод вставляем туда, где есть фаза. Другим тестируем остальные. При попадании на заземление, будет показано ровно 220 В, в другом случае, напряжение будет немного меньше.

Использование фазового тестера

Один провод держим аккуратно пальцами, другой используем для тестирования. Если в розетке попадаем на фазу, то цифры на индикаторе будут гораздо больше нуля. При попадании на ноль, на экране также будет показан ноль или незначительная величина напряжения.

Это устройство удобно как общедоступностью на рынке радиоизмерительного оборудования, так и тем, что измерения производятся с достаточно высокой точностью.

Использование индикаторной отвёртки

Она представляет собой на вид обычную отвёртку, но с небольшим отличием. У неё прозрачная ручка с маленькой лампочкой внутри. Это, на первый взгляд, достаточно примитивное устройство, на самом деле очень удобно.

Его достаточно просто вставить в отверстие розетки, прикоснувшись при этом пальцем к противоположному концу отвёртки. Если есть фаза, то лампочка загорится. Если там нулевой провод или заземление, то она гореть не будет. Важно помнить, что категорически запрещено в процессе измерения прикасаться к металлической части отвёртки. Это может привести к удару током.

При работе в современных домах, правила такой маркировки обычно соблюдаются.

Итак, в чём же они состоят:

  1. Тот провод, где находится фаза, обычно имеет коричневый или чёрный цвет.
  2. Нулевой, принято обозначать проводом, имеющим голубой цвет.
  3. Зелёным или жёлтым цветом обозначается провод, который служит для заземления.

Эти правила могли быть другими в предыдущие периоды времени. Также, в последующем они могут измениться. Поэтому, описанный способ годится только для предварительного тестирования назначения проводов.

Как различить заземление и нулевой провод при отключённой фазе?

Предположим, что ток в сети отсутствует. Есть ли какое-нибудь различие в этом случае между заземлением и нулевым проводом? На первый взгляд может показаться что они очень похожи друг на друга.

На самом деле, их функции всё же различаются. Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю. Нулевой провод — это часть электрической цепи для питания бытовых электроприборов в доме.

Здесь, ток, в отличие от заземления, присутствует. Как же можно различить их? При отключённой фазе нужно просто измерить ток между этим проводом и точно известным заземлением. Если это нулевой провод, то ток, хотя и небольшой, в этом случае будет. Если же тут заземление, то никакого тока здесь быть не может.

В каких случаях может понадобиться?

При огромном разнообразии существующих электрических приборов, существует разница в том, какое электрическое питание им нужно. В различных случаях, такие вопросы решаются по-разному.

Иногда, для этого используются специальные устройства – переходники. В некоторых случаях, является необходимым просто правильно сделанное подключение к розетке. В частности, при подключении электрической кухонной плиты, есть необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом, и в аналогичных случаях, без такой информации обойтись невозможно.

Другая ситуация, где это необходимо — это разного рода ремонтные работы. При их проведении, нужно знать точно, какой провод под напряжением (он должен или быть отключён или надёжно заизолирован), а какой — нет.

При подключении многих бытовых приборов, действительно не важно с какой стороны будет фаза, а вот для выключателя люстры это может иметь значение. Поясним это.«Фаза» должна подаваться на выключатель, а «ноль» пусть будет подключён напрямую к лампам в люстре.

При этом, в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током даже в том случае, когда он случайно прикоснётся к патрону люстры.

При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

  • Мультиметр стрелочный или цифровой;
  • Индикаторную отвертку или тестер;
  • Маркер;
  • Пассатижи;
  • Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «

V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

  1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
  2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
  3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
  4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

  1. Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
  2. Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
  3. Отметьте его маркером или цветной изолентой, отключите автоматический выключатель и выполните необходимые подключения.

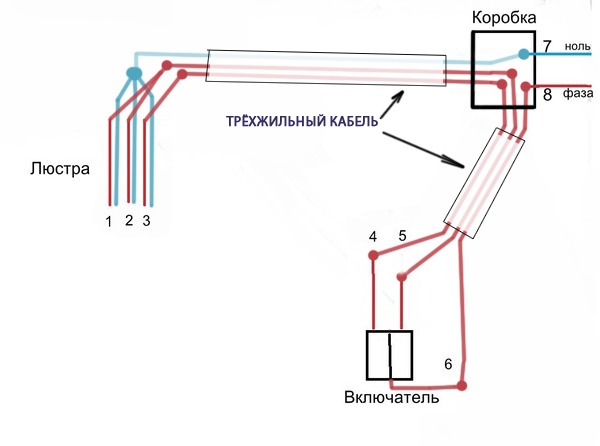

  4. При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

  1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
  2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
  3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
  4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

С поиском фазы многие из нас не сталкивались никогда, другие это делают постоянно, а третьим это нужно от случая к случаю. Зачем? Ситуации бывают всякие. Вот хотя бы некоторые из них:

  1. Надо повесить люстру, имеющую два, три или более плафонов.
  2. Вы купили электроприбор, который требует соблюдения полярности, а наши розетки на это не рассчитаны (и такое бывает, хоть и редко).
  3. Вы ремонтируете проводку в квартире или делаете разводку в доме, а провода у вас еще советские, все одного цвета. Вам вроде много и не надо — всего лишь узнать, как найти фазу и ноль индикаторной отверткой, которая у вас есть.
  4. Вам надо найти оголенный провод, который является источником опасности (такая ситуация встречается при разборке зданий, ремонте в незнакомых помещениях, а отключить все это не представляется возможным).

Но перед тем как начать наши поиски, разберемся, что мы ищем.

Основное понятие

Все мы из школьного курса физики знаем, что в наших электросетях течет переменный ток. Некоторые даже знают, насколько он переменный — 50Гц. То есть за одну секунду носители заряда дергаются туда-сюда пятьдесят раз. График напряжения и тока в сети графически выглядит как синусоида.

Амплитуда колебания напряжения составляет около 310 В. Если пропустить этот ток через диодный мостик и выпрямить, то мы получим действующее напряжение в сети — 220 В. Фактически это среднее значение по всей синусоиде, получается оно делением амплитуды на квадратный корень из двойки.

А вот дальше интереснее. Мало кто из обывателей знает, что в России трехфазное электроснабжение. Наглядно это выглядит так: из трансформаторной будки в вашем микрорайоне выходит не один питающий провод, а три, и еще один, называемый нейтралью или нулем. Разница между первыми тремя состоит в том, что синусоиды тока и напряжения в них смещены друг относительно друга на 2π/3. Это значит, что если в одном проводе цикл находится в одной трети, то второй только начался, а третий еще не догнал. Трудно представить? Можно привести такую картинку:

Это явление и получило название сдвига по фазе.

В каждую квартиру подводится один такой провод и нейтраль, соединяющая вас с концами всех трех обмоток вашего дворового трансформатора и с землей. Впрочем, у вас должна быть еще и отдельная земля, чтобы отводить статику от корпусов бытовой техники.

Из этого рисунка вы можете понять, что утверждение «в нуле напряжения нет» не совсем верно. Его там не будет тогда, когда у всех в квартирах будут стоять электроприборы, работающие от трех фаз — тогда нагрузка на них будет симметричной. Но мало кому в голову придет ставить в квартиру электродвигатели от промышленных агрегатов, и симметричной нагрузка бывает редко. Поэтому какое-то напряжение в нулевом проводе всегда есть.

Поиск фазы

В настоящее время мы без труда можем определить фазовый провод с помощью специальных устройств. Эта несложная операция под силу любому человеку. Сделаем это двумя способами — с помощью индикаторной отвертки и мультиметра. А в конце поговорим, можно ли найти фазу и ноль без приборов и как это сделать.

Как определить индикаторной отверткой

Индикаторная отвертка представляет собой устройство с прозрачной ручкой, внутри которой находится лампочка-конденсатор, а конец ручки представляет собой проводник. Выглядит это так:

Принцип работы такого индикатора прост. Вы вставляете отвертку в розетку, и если попадаете на фазу и нажимаете на контактную пластину на ручке, то увеличиваете емкость конденсатора засчет своего тела — неоновая лампочка горит. Фазу вы найдете легко. А вот ноль, даже если в нем есть напряжение — нет. Оно там не бывает больше 60 В, а ниже этого порога индикаторная отвертка ничего не покажет. Этого и не нужно: когда лампочка загорается только при соприкосновении с фазой, такая отвертка является лучшим определителем фазы.

Более продвинутые варианты индикаторов (со светодиодом, звуковым сигналом и на батарейках) тут не помощники: они покажут и более низкое напряжение. Если его показывать, то тогда уж и с величиной. И для определения этой величины мы лучше воспользуемся мультиметром. А вот применять такие индикаторы для поиска скрытой проводки лучше всего. Есть и более продвинутые приборы для этой цели. Одни из них реагируют на поле, создаваемое переменным током, другие — на металл в стене. Но у всех этих приборов другая область применения, которая находится за пределами этой темы.

Ищем с помощью мультиметра

Это несложно. Для начала выставим на переключателе вашего тестера на функцию измерения переменного напряжения (либо этот сектор будет называться ACV, либо будет стоять V

) с пределом выше 220 В. У кого-то это будет 500, у кого-то 800. Тестеры бывают разные. Черный щуп вставим в общее гнездо (около него написано COM), а красный — в гнездо для замеров тока, напряжения и сопротивления. Не надо ставить в гнездо для работы с десятиамперным током, у вас там его, скорее всего, нет. Затем оба вторых конца щупов вставляем в отверстия розетки. Если она рабочая, на дисплее высветится значение вашего напряжения — от 220 до 230 В.

Остается узнать, где тут фаза. Вставляем красный щуп в одно из отверстий розетки, а черный либо держим пальцами, либо подсоединяем к земле, например, к батарее центрального отопления (найдите место, где краска отвалилась, или счистите немного). Если вы попали на фазу, то на дисплее отобразится действующее напряжение около 220 В. А если на нуль, то больше 60 В вы не увидите (чаще — не больше 30 В).

Определение фазовых и нулевого проводов для установки трехфазной розетки

Такая ситуация может случиться в доме с электроплитами советского производства. Пять проводов у вас есть, они одного цвета, розетка будет несимметричной, и нам надо знать точно, где тут три фазы, где нуль, а где земля. И это важно — все виды трехфазных розеток у нас несимметричные.

Тут вам нужна небольшая справка. Если между одной фазой и нейтралью у нас 220 В, то между двумя фазами со сдвигом на 120 градусов (2π/3) 220 надо будет умножить на квадратный корень из трех, и мы получим действующее напряжение 380 В.

Так что запасаемся цветными маркерами, бумажкой и ручкой, и начинаем разгадывать головоломку. Помечаем изоляцию маркерами разных цветов, ищем фазы таким же образом, как и в обычной розетке, записываем результаты на бумажку. Выделить три фазы будет сравнительно просто. А затем потребуется найти нуль и заземление. Если заземление сделано правильно, то напряжение в нем будет равно нулю, а в нейтрали будет несколько десятков вольт.

Для контроля измерим напряжение между фазами. Оно должно быть 380 В, и между нулем и каждой фазой должно получиться 220 В.

Еще одно интересное применение мультиметра

Тестер можно применять для поиска скрытой проводки в квартире, если она находится под напряжением. Обычно это можно сделать и без него, если проводка проведена по правилам. В этом случае можно ориентироваться по распределительным коробкам. Хуже, если квартира вам досталась после доморощенного евроремонта, когда все лишнее просто залепили штукатуркой.

Для обнаружения проводки вам понадобится тестер и транзистор КП303 (можно и другой полевой).

Переведите переключатель в режим измерения сопротивления где-то на 200 кОм. Щупы вставьте в стандартное положение (COM и универсальное гнездо) и присоедините их концы к истоку и стоку транзистора. На затвор можно намотать проволочную антенну. Если в стене есть провод под напряжением, то он будет создавать электромагнитное поле, пусть и небольшое, которое будет изменять внутреннее сопротивление транзистора.

Если нет приборов

А что делать, если у вас нет в наличии ни тестера, ни индикаторной отвертки? Как определить фазу и ноль без приборов? Оказывается, и это возможно.

Правда, прежде чем это делать, посмотрите в свой щиток: может быть, делать ничего и не придется. Если дом новый и проводка в нем сделана по правилам, то провода можно определить по цветам. Так, ноль делают синим, фазу — любым другим цветом, а заземление желто-зеленым. Обратите также внимание на автоматические выключатели (вроде маленьких рубильников): они должны стоять на фазе. Если вы открутите розетку и увидите землю на своем месте, то, скорее всего, ноль с фазой электрики тоже не перепутали.

Вообще же существуют бытовые способы диагностики проводки, вот некоторые из них:

  1. с помощью пробника;
  2. с помощью картошки;
  3. с применением старых предохранителей и плоскогубцев;
  4. «голыми» руками.

По понятным причинам последние три мы обсуждать не будем.

Использование пробника

Пробником называется лампа накаливания в патроне с двумя выведенными проводами. Советовать такой способ проверки не совсем этично: инструкциями этот способ запрещен. Не стоит его применять в ситуациях, когда вы не знаете, сколько фаз проведено в помещение и где там что включается и выключается.

Но иногда использовать пробник приходится. Например, чтобы отличать нуль от заземления при отсутствии розеток (мы рассматриваем ситуацию, когда розетки не установлены, а из стены торчат три провода).

В последнее время в жилые помещения ставят трехжильную проводку. Если электрики пренебрегли правилами цветовой индикации проводов, можно отличить, где нуль, а где земля именно с помощью пробника. Для этого в щитке нужно отключить один из нулей, если вы не знаете, какой из них настоящий, и проверить работоспособность будущей розетки. Если вы отключили нуль, то розетки работать не будут, и лампочка не загорится — квартирное заземление не связано с цепью. А при отключении земли лампочка будет работать.

Чего делать не надо

На самом деле вы и так знаете основные правила работы с проводкой, но некоторые хотелось бы повторить.

  1. Не хватайте щупы мультиметра за оголенные части. Надеюсь, не надо объяснять, почему.
  2. У некоторых граждан есть привычка искать скрытую проводку голыми руками. Если вы к таким относитесь, нет смысла вас отговаривать. Но совет дать можно: проделывайте это тыльной стороной ладони. При ударе током вы отскочите от стены, в противном случае вы рискуете не отпустить оголенный провод из-за судороги.
  3. Иногда можно для индикации нуля и фазы измерять сопротивление, а не напряжение. Будьте внимательны: при работе тестером в таком режиме не замыкайте фазу на заземление, так как может произойти короткое замыкание.

Как распознать фазу, ноль и заземление в проводке — Ремстройсервис

Достаточно часто во время ремонта или после него, когда требуется подсоединить бытовую технику, люстры или обычную розетку, необходимо определить какой из проводов находится под напряжением. Это позволит не только правильно подключить электропроводку, но и даст возможность при необходимости работать под напряжением, не опасаясь удара током. Определить фазу и ноль можно и без сложных приборов, используя то что есть у вас дома.

Как определить фазу, ноль и заземление по цвету изоляции проводки

В том случае, если монтаж электропроводки выполняется профессиональными электриками, которые придерживаются нормативов, то вы сможете определить, где и какой провод по цвету их изоляции. В соответствии с европейскими стандартами квартирная проводка при монтаже прокладывается проводами, изоляция которых имеет определенные цвета. Конечно, это не гарантирует вам, что вот этот провод является фазой, а вот этот провод является заземлением. Если вы не уверены в том, что проводка прокладывалась по нужным нормативам, то лучше перестраховаться – и вас током не ударит и ваша бытовая техника будет в сохранности.

Как проверить проводку, имеющую два провода

Самым простым видом тестирования электрической проводки можно назвать использование отверточного индикатора, позволяющего найти фазу. Индикаторная отвертка (пробник) проста в использовании и позволяет быстро найти нужный провод, находящийся под напряжением. Устройство такой отвертки несложное – в ней находится сопротивление (резистор) и лампочка, которая загорается, когда на нее подается ток. Приложив край отверточного индикатора (жало) к нужному проводу (или вставив в отверстие розетки) и нажав на нее сзади пальцем, вы сможете узнать фаза перед вами или ноль.

Если лампочка в отвертке загорелась, то определяемый провод является фазой. Если же контрольная лампочка не загорается, то перед вами нулевой провод. Сопротивление внутри отвертки большое и поэтому пользоваться ней можно без боязни в бытовой электрической сети 220 В. Если верить маркировке, то сопротивление выдерживает напряжение до 500 В, что позволит вам работать с трехфазной электрической цепью.

В том случае, если индикаторной отвертки у вас дома нет, но проверить провода, состоящие из трех проводников, нужно, то вы сможете сделать «контрольку» (так ее называют электрики) из обычной лампочки, патрона и двух коротких проводов. К обычному патрону подключаются два провода, сантиметров по 15-20, края очищаются от изоляции, а в патрон вкручивается обычная лампа накаливания, мощность которой не превышает 40 Ватт. С помощью такой контрольки, вы не только сможете узнать, есть ли напряжение в сети и цела ли электропроводка, но и сможете найти ноль и заземление.

Выбираете определенную пару проводов и прикладываете к ним провода от контрольки. Если лампочка загорается ярко, то перед вами провода «фаза и ноль». Если лампочка загорается слабо (не на полную мощность), то вы попали на провода «фаза и заземление». Если лампочка вообще не загорается, то вы выдрали провода «ноль и заземление». Поочередно прикладывая провода от контрольки к проверяемой проводке, вы сможете определить, где находится фаза, какой провод нулевой и какой провод является заземлением.

Как проверить проводку мультиметром

Одним из лучших способов проверки электропроводки можно назвать использование мультиметра, который способен не только фазу найти, но и проверить целостность цепи, определить ток и напряжение, узнать сопротивление у определенного резистора. Стоит мультиметр недорого, и такое устройство всегда пригодится в домашнем хозяйстве. Работать с прибором несложно, главное правильно вставить щупы и выставить нужные значения, так как прибор меряет не только переменное напряжение, но и постоянное.

Перед тем, как начать проверку проводки вам потребуется убедиться в зарядке кроны, от которой питается прибор. Если крона разрядилась, то проверить провода у вас не получится. Если крона нормальная, то вам понадобится вставить щупы (черный и красный) в соответствующие по цвету разъемы. Красный щуп вставляется в красный разъем с маркировкой «VΩmA», а черный щуп вставляется в единственный черный разъем, имеющий маркировку «СОМ». Дисковый переключатель поставьте в положение «500 или 750V~ » (различия в вольтаже из-за модели мультиметра).

Проверка мультиметром проводки с двумя проводами

При таком способе проверки черный щуп вообще не нужно задействовать, его даже можно не включать в разъем на приборе. А красным щупом нужно прикоснуться к проводу, который вы проверяете. Если на экране мультиметра показывает напряжение около 10 В, то вы прикоснулись к фазе, если же на экране прибора высвечивается ноль, то вы попали на нулевой провод.

Второй способ может показаться более опасным, так как в этом случае черный щуп при проверке проводки требуется зажать в руке. Но можно не опасаться, так как сопротивление в приборе не позволит току причинить неприятности. При таком способе проверки красным щупом вы прикасаетесь к проверяемому проводу, а черный щуп зажимается пальцами. Если на экране высвечивается напряжение, близкое к 220 В, то вы нашли фазу. Если же на экране напряжение составляет от 10 до 20 В, то вы попали на ноль.

Проверка мультиметром проводки с тремя проводами

Для того чтобы найти фазу, ноль и заземление, можно использовать металлические трубы, имеющиеся в вашей квартире (отопление, водопровод или газопровод). Потребуется найти место, где нет краски, зачистить трубу ножом и прикрутить к ней кусок провода, которого хватит до места проверки электрической проводки. К этому проводу подсоединяете черный щуп, а красным прикасаетесь к проверяемому проводу. Если на экране прибора высветилось 220 В – вы нашли фазу. Если прибор показывает напряжение 20-30 В – вы шали нулевой провод. Если же на экране ноль – то вы прикоснулись к проводу заземления.

Во время измерений рекомендуется быть аккуратным и не допускать контакта оголенных рук с проводами, которые под напряжением. Если вы монтируете проводку, подключаете розетку или вешаете люстру – отключите напряжение во всей квартире на счетчике с помощью пробок или автоматов. После чего убедитесь, что напряжения на проводах нет с помощью индикаторной отвертки или контрольки. Удар током весьма неприятен и не стоит себя подвергать ненужным испытаниям.



Что будет если замкнуть две фазы

Портал о стройке

Почему в розетке две фазы

При неисправностях электропроводки иногда может возникнуть ситуация, когда индикатор напряжения покажет вам две фазы в розетке. Начинающих электриков такая ситуация может повергнуть в шок, но на самом деле здесь нет ничего сложного. Рассмотрим, почему в розетке могут оказаться две фазы, подробно разобрав основные причины возникновения неисправностей электропроводки.

Повреждения электропроводки

Скрытая электропроводка оказывается менее защищенной от обрывов, чем открытая, которую хорошо видно. Никто не додумается вбивать гвоздь сквозь кабель-канал или гофру. А от сверления отверстий в месте прохождения провода никто не застрахован. Тем более, что порой строители прокладывают их в совершенно неожиданных местах.
Приборы для определения скрытой проводки дороги, и не каждому по карману. Да и покупать такой прибор зная, что он может не понадобиться никогда – бессмысленная трата денег.

Поиск скрытой проводки при помощи специального прибора

К тому же, в горячем порыве немедленно повесить на стену новый ковер про наличие электропроводки часто забывают и сверлят стену рядом с соединительной коробкой, не обращая на нее внимания.
В зависимости от места повреждения можно оставить без электричества либо всю квартиру, либо какой-нибудь ее участок или одну единственную розетку. Можно даже не заметить этого. Современные автоматические выключатели славятся высоким быстродействием и локализуют короткое замыкание почти мгновенно. Даже искра не успеет проскочить. Если же проводка защищена выключателем старого образца или пробками, эффект будет ощутимым, с дымком и искрами.
От другого вида повреждений не застрахована ни скрытая, ни наружная электропроводка. Это нарушения контактов в соединительных коробках. Основная причина такого дефекта – некачественное соединение проводов, которое под нагрузкой разогрелось, окислилось и развалилось. Дополнительный признак для его поиска – характерный запах горелой изоляции возле коробки с повреждением.
Есть и еще одна возможная причина: соединение медных и алюминиевых проводов при помощи скрутки, образующих между собой гальваническую пару. Под действием естественной влажности воздуха и нагревания проходящим через соединение током нагрузки происходит интенсивное окисление контактных поверхностей, приводящее к обрыву.
Если вы сами случайно повредили свою электропроводку, то непременно найдете обрыв по следам собственной деятельности. Если же вас попросили разобраться с проблемами в чужой квартире или обрыв произошел по другим причинам, то несколько советов не помешают.

Вариант 1. Обрыв фазного проводника

В этом случае в розетке индикатор показывать ничего не будет. Неисправность локализуется проверкой наличия фазы в соединительных коробках от неисправной розетки до группового щитка.

Вариант 2. Обрыв нулевого проводника

В этом случае в розетке индикатор покажет две фазы. При этом не работают электроприборы, подключенные как к этой розетке, так и к некоторым другим или всем сразу. Наличие второй «фазы» объясняется просто: это та же фаза, но приходит она на место оборванного нуля через сопротивление нагрузки. В качестве него выступают бытовые электроприборы, подключенные к сети питания с оборванным нулем.
Достаточно отключить из розеток всех потребителей, и дополнительная «фаза» исчезнет.
Затем необходимо вычислить все розетки, оставшиеся без напряжения, подключая к ним вольтметр, двухполюсный указатель напряжения или контрольную нагрузку. Однополюсный индикатор для этого случая не подойдет, ведь фаза есть везде. Не используйте для поисков обрывов лампочку с проводами. Если вы где-нибудь нарветесь на 380 В, она взорвется у вас в руках со всеми вытекающими последствиями.
Определив оставшиеся не у дел розетки, нужно прикинуть, как расположена скрытая проводка и вычислить участок возможного повреждения. С наружной проводкой все будет намного проще.

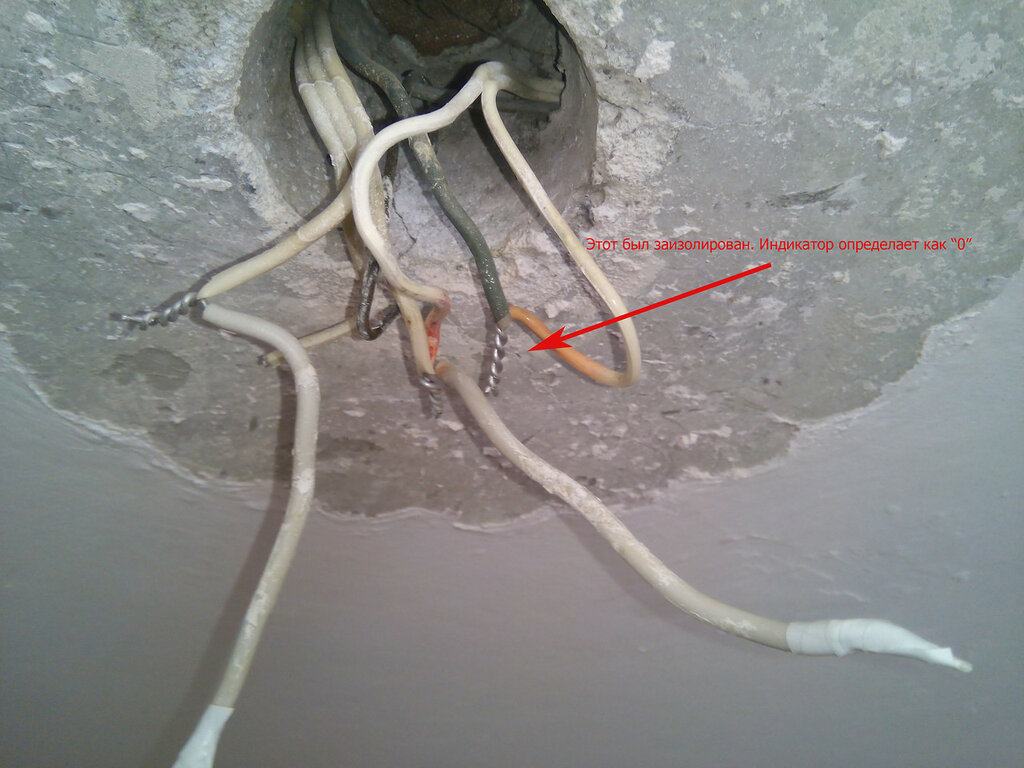

Обрыв нулевого провода

Вариант 3. Обрыв нулевого проводника с замыканием на фазу

Это – частный случай второго варианта, в розетке тоже будут определяться индикатором «две фазы». При отключении всех электроприборов вторая «фаза» не пропадает.
Теоретически в соединительной коробке такое произойти не может и обычно случается при сверлении стен и забивании гвоздей. При попадании в двухжильный провод, называемый «лапшой», сверло может его деформировать так, что оборванный нулевой проводник приплавится или просто прикоснется к фазному.
Иногда гвозди или дюбели, попадая точно между проводами «лапши», устраивают короткое замыкание. Отгорает или переламывается нулевой проводник, а гвоздь обеспечивает контакт оставшейся его части с фазным проводником. Поиск таких неисправностей целесообразно начать с касания индикатором всех металлических крепежных элементов в стенах. Если на каком-то из них обнаружится фаза – «копайте здесь».
Во всем остальном поиск повреждения ничем не отличается от варианта №2.

Вариант 4. Аппараты защиты

Цивилизация докатилась еще не до всех домов и квартир, и этот случай вполне еще возможен. Раньше на вводе устанавливались два предохранителя типа «пробка». Не всегда они перегорали при замыкании одновременно. Если перегорел предохранитель в нулевом проводе, то через нагрузку по всем розеткам тоже пойдет фаза.
Локализация дефекта представляет собой процесс поиска места возможного замыкания. Нужно узнать, почему перегорел предохранитель. Для этого надо отключить от сети все без исключения электроприборы, освещение, ввернуть новый предохранитель. Если он вновь выйдет из строя – искать короткое замыкание в электропроводке, если нет – искать поврежденный электроприбор.
В современных сетях такое теоретически возможно, если на вводе установлены два автоматических выключателя, заменившие некогда стоявшие на этом месте пробки. Такая схема питания сама по себе является нарушением ПУЭ – в цепях нулевых проводников двухпроводных сетей не должно быть коммутационных аппаратов. А если он есть, то ноль должен отключаться одновременно с фазным проводом, то есть автомат должен быть двухполюсным.

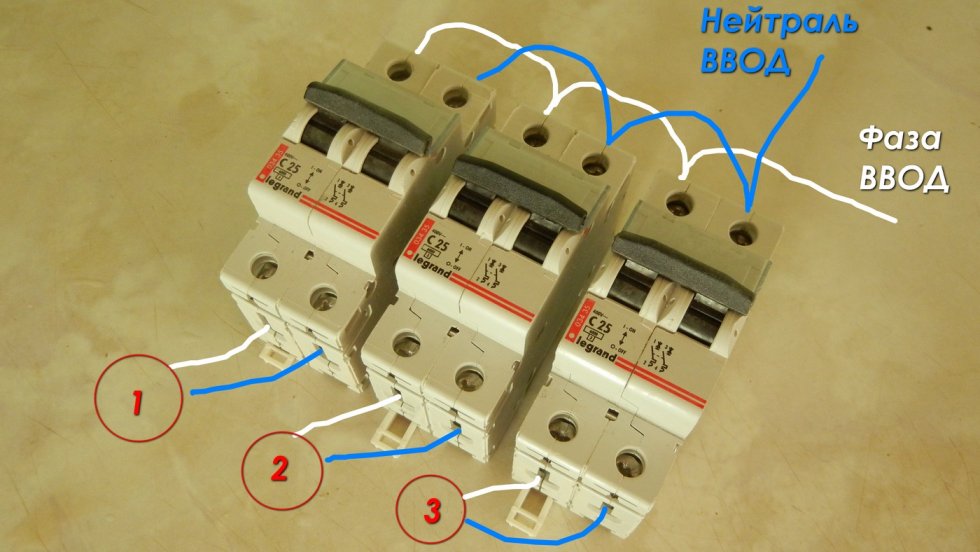

При использовании двухполюсного автоматического выключателя появление «двух фаз» в розетке возможно, если у него «оборвется» полюс, через который проходит ноль. Это может произойти из-за бракованного выключателя или недостаточной затяжки контактной колодки.

Для защиты необходимо использовать двухполюсный автоматический выключатель

Вариант 5. Неисправности питающей сети

Все рассмотренные до этого случаи подразумевали наличие одной и той же фазы на проводах питания. Вольтметр, подключенный к розетке, при этом показывает отсутствие напряжения. Но почему может произойти ситуация, когда он покажет 380 В?
Такое возможно и, к сожалению, не так уж и редко. Нулевой проводник может оборваться где угодно: на питающей подстанции или групповом этажном щитке, распределительном устройстве на вводе многоквартирного дома.
При этом электроснабжение потребителей не прекращается, но напряжения по фазам перераспределяются следующим образом: на самой ненагруженной фазе напряжение будет наибольшим. На максимально нагруженной – наименьшим. При самом неблагоприятном случае на фазе с очень маленькой или полностью отсутствующей нагрузкой напряжение увеличится до 380 В. Все электроприборы, подключенные в этот момент к сети, выйдут из строя.

Еще один из вариантов появления двух различных фаз в розетке – замыкания фазного и нулевого провода ЛЭП между собой. Если на участке от источника питания до места замыкания одно из соединений не выдержит и отгорит, появление двух фаз станет устойчивым. Последствия для потребителей – те же самые.
Случай характерен тем, что вы не успеете полюбоваться показаниями индикатора, вам это не понадобится. Все произойдет очень быстро. Как показала печальная практика, не все защитные устройства бытовой техники успевают отработать должным образом. Некоторые электроприборы загораются, и возникает пожар.
Искать причину и место обрыва или замыкания – дело электриков из сетевой компании. На долю потребителя остается подсчитывать убытки и подавать на эту компанию в суд.

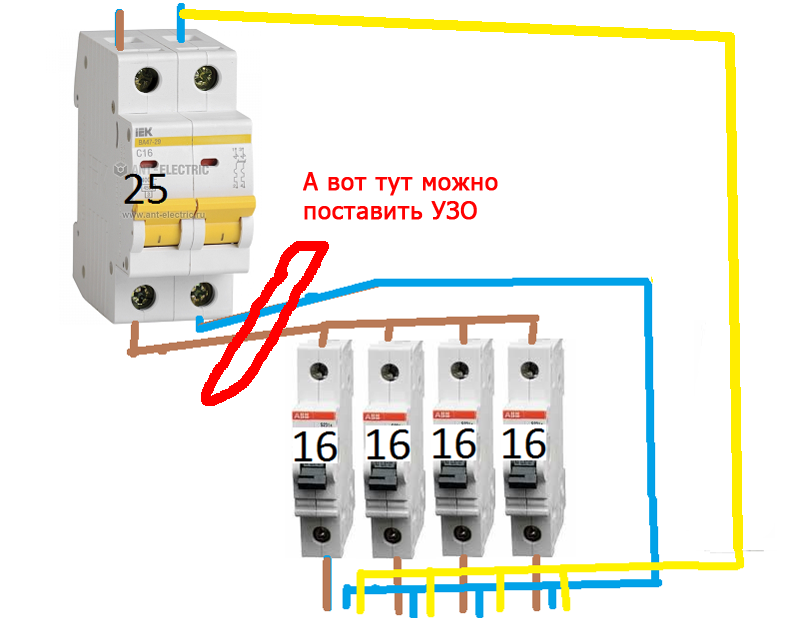

Чтобы уберечь свои электроприборы от подобных неприятностей, на вводе в дом (квартиру) нужно установить реле контроля напряжения. Основная его задача: при выходе контролируемой величины за заданные пределы отключить всю нагрузку, а при восстановлении номинального значения – с выдержкой по времени включить ее обратно.

Реле контроля напряжения спасет вас от появления в сети 380 вольт

Меры электробезопасности

Как видите, если однополюсный указатель находит в розетке «две фазы», то ничего страшного нет. Следуя вышеперечисленным рекомендациям и включив логическое мышление, найти повреждение в электропроводке может любой желающий. Но при этом нужно обязательно соблюдать правила безопасности.
Все действия, связанные с прикосновением к проводам и аппаратам, находящимся под напряжением, нужно выполнять только при отключенных вводных коммутационных аппаратах. Включение их допускается только для проведения измерений или проверки наличия напряжения. Не забудьте проверить тем же указателем, действительно ли напряжение исчезло после отключения. Периодически проверяйте исправность самого указателя.
Пользуйтесь только исправными электроприборами. Соединительные провода двухполюсного указателя напряжения или мультиметра не должны иметь повреждений изоляции.
Будьте предельно внимательны и собраны, от этого зависит ваше здоровье и жизнь.

Что такое межфазное короткое замыкание

Где возникают и почему

КЗ могут возникать во всех узлах электроустановки:

  • В потребителях, при повреждении изолирующих прокладок и частей корпуса, а также при попадании воды.
  • В электродвигателе. Может происходить как пробой изоляции обмоток двигателя на корпус (на землю). Иногда говорят «двигатель сгорел» собственно просто так он сгореть не может, обычно к перегоранию обмоток приводят повышенные значения токов протекающих через них, а это вызывается межвитковым замыканием. Сопротивление обмотки снижается, ток начинает расти, обмотка греется. Из-за этого разрушается изоляция. После этого очаг поражения может достичь обмоток соседних фаз, произойдет межфазное замыкание, а если часть проводников с поврежденной изоляцией касается корпуса, то это КЗ на землю (ноль).
  • Обмотки трансформаторов. Происходит аналогично электродвигателям.
  • Во ВРУ, в частях разъединительных устройств, автоматических выключателей, пускателей, контакторов и прочего.
  • На высоковольтных линиях.

Причин возникновения межфазных замыканий очень много, начиная от загрязнения, попадания металлических деталей, инструментов, токопроводящей пыли. Отсюда следует, что попадание в распределительный шкаф посторонних предметов ведет к межфазному замыканию или на корпус. Если он заземлен, то на землю, а если не заземлен – корпус окажется под опасным потенциалом. Касание такого шкафа человеком приведет к поражению электричеством.

Сила тока междуфазного замыкания зависит от его типа и условий, давайте рассмотрим их:

  • Металлическое возникает, когда две токоведущие части разноименных фаз соединяются металлическим предметом, это могут быть части обрушившихся металлоконструкций, металлический инструмент, упущенный в кабельную сборку и прочее. Дуга в таком случае не возникает, металлические детали начинают привариваться к шинам, ток протекает крайне большой, он ограничен сопротивлением кабелей, обмоток трансформатора и части, перемыкающей их.
  • Дуговое возникает даже когда между токоведущими частями есть воздушный зазор. Может произойти даже при неосторожном измерении напряжения высоковольтным индикатором или при кратковременном перемыкании межфазного пространства. Его ток меньше, чем у металлического.
  • Тлеющее возникает в кабельных линиях, например при загрязнении изоляторов. Протекающий ток разогревает участок с КЗ, вариантов развития два: либо КЗ самоустранится, либо будет прогрессировать так, как описано выше.
  • При пробое полупроводниковых элементов, например диодного моста. Ток очень большой, как при металлическом.

Для ограничения тока межфазного КЗ используются реакторы – электрические аппараты для ограничения ударного тока КЗ. По сути, это катушка или дроссель, который ограничивает ток КЗ своим реактивным сопротивлением. Также влияют характеристики линии: чем больше протяженность линии и чем меньше её сечение, тем меньше ток межфазного КЗ.

Последствия КЗ и способы их предотвращения

Короткое замыкание характеризуется протеканием повышенных значений тока. В свою очередь большой ток опасен для кабелей, соединений. Это характерно лавинообразным развитием последствий замыкания. Кабеля отгорают от соединений, сами соединения нагреваются, после чего происходит их ускоренное разрушение. Нагрев может повлечь возгорание электропроводки и пожар.

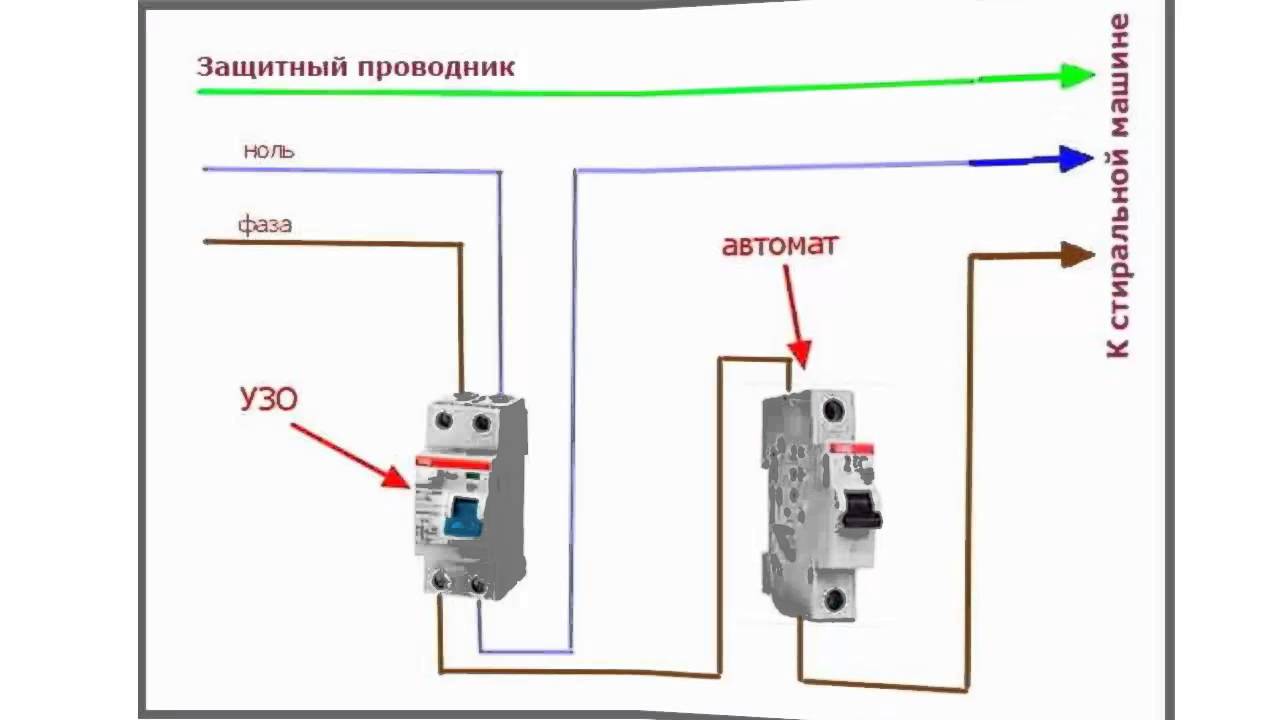

Для предотвращения последствий межфазного замыкания в цепях 220/380 используются плавкие вставки, предохранители, автоматические выключатели. Предохранители, когда через них протекает ток выше номинального, перегорают, тем самым разрывая цепь. После замены предохранителя, если вы не устранили межфазное замыкание, он будет перегорать вновь и вновь.

Для улучшения условий работы и эксплуатации, устранения необходимости замены плавких элементов используются автоматические выключатели. Они реагируют как на незначительное повышение тока сверх нормы (тепловой расцепитель), так и на резкое сильное повышение (электромагнитный расцепитель). При междуфазном замыкании или между фазой и землей автоматический выключатель разъединится. В таких случаях говорят «выбил автомат». Для возобновления подачи напряжения необходимо заново взвести рычаг автомата или перевключить кнопку (на АП-шках).

На видео наглядно показывается опасность межфазного короткого замыкания (под удар попал манекен, это были показательные выступления):

Междуфазные замыкание высоковольтной линии: способы защиты

В цепях свыше 1000 Вольт не используют автоматических разъединителей, поскольку при размыкании коммутационной аппаратуры под нагрузкой образуется сильная дуга, для этого используют, например, масляные, вакуумные или элегазовые выключатели.

Для защиты высоковольтных сетей используются релейные схемы. Они не так сложны, как может показаться, но очень логичны. Жила высоковольтного кабеля или шина проходит через трансформатор тока, который измеряет значение тока через магнитное поле вокруг проводника. В зависимости от величины протекающего тока на выводах трансформатора тока появляется вторичный ток небольшого значения (как правило, до 5 А), который прямо пропорционален силе тока в измеряемой цепи. При междуфазном замыкании ток сильно возрастает, после чего входит в работу релейная часть схемы, подавая отключающий импульс на привод высоковольтного выключателя, вернее на обмотку электромагнита, который отключает выключатель.

В заключение хотелось бы отметить, что КЗ – это крайне опасное явление, возникшая дуга может стать причиной пожара, как и раскаленные соединители, поэтому не стоит пренебрегать средствами защиты (предохранителями и автоматами). В лучшем случае кабеля просто отгорят, если устройства защиты не сработали, в худшем это приведет к пожару и поражению электрическим током находящихся рядом людей. Надеемся, теперь вы знаете, что такое межфазное замыкание, какие причины его возникновения и последствия.

Полезные материалы:

Причины появления двух фаз в розетке и методы их устранения

Неисправность, связанная с одновременным действием двух фаз в розетках, встречается в определенных условиях. Но по своей важности она не уступает ни одной из известных неполадок, поскольку приводит к полному обесточиванию всех подключенных к домашней сети электрических приборов. Именно поэтому необходимо тщательно разобраться в причинах этого неприятного явления, способного привести к непредвиденным последствиям.

Теория о причине неисправности

Ситуации, при которой на втором контакте розетки или на цоколе лампочки освещения вместо привычного нуля появляется еще одно напряжение 220 вольт, имеет свое теоретическое обоснование. Несмотря на то что схемы подключения к розетке и лампочке отличаются между собой – причина их происхождения обычно одна и та же. Разобраться с тем, почему в розетках две фазы поможет рисунок, размещенный ниже по тексту.

Из него следует, что появление двух одинаковых напряжений на клеммах розетки, например, связано с обрывом нулевого провода и случайным попаданием фазы на этот контакт. По этой же причине через распределительную коробку она вместо ноля попадает на цоколь осветительных лампочек, которые после этого перестают нормально светиться.

Важно! Под действующим напряжением, которое наряду с током совершает работу в нагрузке, понимается разность потенциалов между двумя точками электрической цепочки.

В нормальном положении между клеммами розетки этот показатель будет иметь значение 220 – 0 = 220 Вольт, а после появление второй фазы он составит 220 – 220 = 0 вольт. По этому любой измерительный прибор, подключенный к контактам этого изделия, покажет на своем индикаторе «ноль». Включенные же в розетку бытовые устройства перестают нормально работать, а подсоединенные к сети лампочки – не горят.

Основные причины неполадки

Неполадка, связанная с появлением в розетке второй фазы, может возникнуть из-за следующего стечения обстоятельств:

  1. Во-первых, в питающей сети произошел случайный обрыв ноля.
  2. Во-вторых, на нулевой провод или контакт «попала» прокладываемая рядом с ним оголенная фазная жила.
  3. В-третьих, плохой контакт проводника на нулевой шине или вводном автомате.

Каждое из них следует рассмотреть отдельно.

Обрыв ноля

Сам по себе обрыв провода с «нулем» – это обычная неисправность, возникающая довольно часто. Причиной может быть пропадание контакта в любом звене электрической цепи (в щитке, распредкоробке или в контакте силовой розетки, например).

Обратите внимание: Самый неприятный случай – обрыв нулевой жилы в электропроводке, спрятанной глубоко в стене (то есть при скрытой ее прокладке).

Задачу поиска места обрыва в других местах решить также не очень просто. Для того чтобы справиться с ней, потребуется специальный измерительный прибор, называемый мультиметром.

Ноль оборван и замкнут на фазу

Для того чтобы после обрыва провода, подводящего к розетке ноль, на этом контакте появилась фаза – необходимо случайное ее попадание в данное место. Такое событие хоть и редко, но все же случается при длительной эксплуатации электропроводки. Поэтому такое повреждение нельзя исключать из рассмотрения, особенно если для защиты электросети применяются морально устаревшие пробки.

Возможна еще одна неисправность линейного силового кабеля, способная привести к проблеме того же типа и также ставящая пользователя перед вопросом: что делать? Это – обрыв или обгорания нуля, произошедшие из-за длительной эксплуатации провода, неправильно подобранного по сечению (или в ситуации, когда его случайно повредили).

Вместо автоматов – пробки

Вероятность возникновения ситуации с попаданием фазы на «ноль» наиболее велика, если вместо современных автоматов для защиты сети установлены пробки с «жучками», не рассчитанными на номинальные тока нагрузки. В этом случае при превышении током допустимой величины не рассчитанная на него изоляция может расплавиться. При этом нулевой провод при таких условиях сгорает, а фаза попадет на его поврежденный конец.

Две фазы, ошибочно подключенные в розетке

Еще один довольно редкий, но также возможный вариант неисправности – это ошибка монтажа электропроводки, при которой к обеим клеммам розетки подключены фазные ответвления от автомата. Отсутствие напряжения в этом случае будет наблюдаться в комнатах, подключенных к данному защитному устройству. Во всех остальных помещениях силовые розетки и лампочки будут работать нормально.

Смещение фаз

К таким распространенным и сложным неполадкам в трехфазной питающей сети относят смещение фаз в проводах силового кабеля, подведенного от подстанции до жилого строения или другого объекта. Для получения полноценного нуля в цепях, где трансформаторные обмотки и нагрузки соединены по схеме «звезда», потребители должны быть равномерно распределены между каждой из 3-х фазных линий.

При нарушении этого правила обеспечить полноценный нуль не получается, поскольку одна из фаз смещается в его сторону (можно сказать и наоборот). На приведенном ниже рисунке в векторном представлении показано, как происходит смещение нуля в сторону одной из трех фаз C (схема справа).

В результате на нулевой жиле появляется потенциал, тем больший, чем больше неравномерность распределения нагрузок по каждому из фазных направлений. В крайней ситуации он может достигнуть 220 Вольт и стать причиной наличия двух фаз в розетке.

Рекомендации по решению проблемы

Для выхода из возникшей ситуации и решения проблемы с наличием двух фаз, прежде всего, нужно определиться с причиной их появления. Если это произошло из-за обрыва нуля – сначала следует отыскать место повреждения с помощью прозвонки нулевой жилы посредством мультиметра.

Одновременно с этим необходимо надежно изолировать фазную жилу от уже проверенного и восстановленного «нуля». Для устранения неисправности, возникшей по вине старых пробок, потребуется срочно заменить их автоматическими выключателями, исключающими возможность выгорания проводов.

Убедиться в том, что на оба контакта розетки ошибочно подключены фазные провода, можно с помощью индикаторной отвертки. Если при прикосновении ее рабочим концом к обеим клеммам розетки индикатор показывает фазу (встроенная неоновая лампочка светится) – это значит, что при монтаже произошла ошибка. Для того чтобы устранить ее потребуется отсоединить один из проводов и подключить на его место нулевой проводник.

Самый сложный случай – описанное ранее смещение нуля в сторону одной фазы или обрыв (повреждение) нейтрального провода. Чтобы исправить это ненормальное положение можно сделать следующее:

  1. В частном доме необходимо будет замерить тем же мультиметром напряжения каждой фазы по отношению к нейтрали, которая ранее была проверена на целостность.
  2. При разнице в показаниях следует промерить токи в нагрузках.
  3. В случае отличия токовых величин необходимо попытаться выровнять их, правильно распределив нагрузки по фазам.
  4. При обнаружении повреждения нейтральной жилы потребуется заменить ее новым проводом большего сечения

В ситуации, когда индикатор показывает две фазы на розетке в городской квартире, а все рассмотренные варианты уже исключены – нужно обратиться в жилищное управление с просьбой пригласить бригаду электриков. Только специалисты смогут разобраться с возникшим перекосом фаз и при необходимости согласовать вопрос исправления ситуации с технической службой местной подстанции.

По данной проблеме в интернете представлено большое количество видеообзоров, в которых подробнейшим образом разъясняются вопросы появления двух фаз на розетках и контактах бытовых источников света. Представляем вашему вниманию некоторые из них:

В заключительной части обзора отметим, что после ознакомления с представленными материалами даже неспециалист сможет попытаться самостоятельно устранить простейшую неисправность. Все, что ему для этого потребуется – это научиться обращаться с индикаторной отверткой и измерительным прибором (мультиметром).

{SOURCE}

Есть ли разница, где в розетке фаза, справа или слева?

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Существуют электроприборы, при подключении которых расположение фазного, нулевого проводов и заземления принципиально важно, это оговаривается в инструкции. Но их подключением должны заниматься профессионалы, иначе прибор снимут с гарантийного обслуживания. К таким приборам относятся газовые котлы с электроконтроллером, но они не имеют вилки, которая включаются в розетку, а подключаются к сети стационарно. Если вы устанавливаете розетку для простых бытовых электроприборов у себя дома, особой разницы, с какой стороны подсоединить фазный провод, с какой нулевой, нет.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:
ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цвета
земля (заземление, защитный ноль) – желто-зеленый;
фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.
Поместить указательный палец на торец отвертки, где есть металлический контакт.
Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

Иногда при обоих замерах получается одинаковый результат. В таком случае проверить, где заземление, можно путем измерения сопротивления. Зачищенную жилу фазного провода предварительно обязательно нужно заизолировать. Прибор переключается в режим измерения сопротивления, одним щупом прикасаются к объекту, который точно заземлен, например, металлической трубе, радиатору отопления или водопроводному крану. Прикасаясь вторым щупом попеременно к двум проводам, замеряют сопротивление. Между заземленным объектом и проводом земля сопротивление в пределах 4 Ом, при проверке нулевого провода оно выше.

При отсутствии индикаторной отвертки разобраться, где у проводки какая жила, поможет мультиметр. Выбрав режим измерения переменного тока, касаются заземленного объекта одним щупом, вторым проверяют провода. Прибор покажет такие значения напряжения между заземленной трубой и проводами:

фаза 150-220 В;
ноль (нейтраль) – 5-10 В;
земля – 0 В.

Определение фазы и ноля в розетке

Вы можете точно знать, где фаза и ноль в розетке, если установили ее своими руками, предварительно проверив проводку. Но если вы снимаете или купили на вторичном рынке квартиру, неизвестно, кто занимался монтажом электроустановочных изделий и придерживался ли он правила «фаза справа». Как в такой ситуации разобраться, где в розетке ноль и фаза? Придут на помощь те же самые приборы. Индикаторная отвертка используется точно так же, как при проверке проводки, только жало вставляется поочередно в оба разъема розетки.

При использовании мультиметра выбирается измерение напряжения переменного тока, один щуп (любой) вставляется в отверстие розетки, вторым нужно прикоснуться к собственному телу. Если вы попали в розетке на фазу, прибор покажет больше сотни вольт, если на ноль – всего несколько вольт. Поражения током при этом можно не опасаться, если только по ошибке не выбрать режим измерения силы тока. Иногда индикаторная отвертка показывает, что в розетке 2 фазы, а судя по показаниям мультиметра, напряжение отсутствует. Такая ситуация указывает на обрыв нулевого провода, при проведении ремонтных работ нужно учитывать, что на самом деле напряжение в сети есть.

Существуют и более экзотические способы, как определить фазу без специальных приборов. Вместо мультиметра используют вкрученную в патрон лампу накаливания, от которой отходит двужильный провод, одну из жил закрепляют к трубе, батарее, второй проверяют провода. Загоревшаяся лампочка указывает на фазу. Аналогичным способом замеряют напряжение между заземленным объектом и жилами проводки, используя в качестве индикатора разрезанную картошку. В месте контакта с фазой она темнеет. Оба способа подходят для проверки как проводки, так и уже смонтированной розетки, но являются довольно опасными – велик риск поражения током.

Подведем итоги. Определение нуля и фазы принципиально важно при монтаже выключателей, а для бытовых розеток особого значения не имеет. Разбираться с назначением проводов приходится при ремонте, когда розетка демонтируется и обнажаются концы жил. Фазный провод необходимо на период ремонтных работ заизолировать, хотя для подстраховки можно обмотать изолентой обе жилы. Желательно при монтаже розетки придерживаться неофициального, но общепринятого в среде электриков стандарта, и подключать фазу к правой клемме. Отличить ноль от фазы поможет цветовая маркировка, индикаторная отвертка, если проводка трехжильная, понадобится мультиметр. Проверку контактов в установленной розетке можно осуществлять с помощью обоих приборов.

Перехлест проводов одной фазы ВЛ-10 кВ и ВЛ-6 кВ — какие последствия? (Страница 1) — Спрашивайте

ПАУтина писал(а): ↑

2019-05-25 15:44:17

Ещё раз схему в студию!!!
Опора 10 завалилась, одна из фаз упала землю, на двух других сразу линейное, а один провод с 10 если с разноимённой или одноимённой упал на 6, то на стороне 0,4 несимметрия большая или меньшая. С чего взяли. что если одноимённая, то не будет увеличение напряжения, ведь фазы фаз 10 и 6 могут существенно не совпадать, а при КЗ одной фазы 10 вообще на могут совпасть, т.к. углы «не кратные».

Вот если в обеих сетях фазы оказались заземленными через достаточно большое переходное сопротивление, даже на небольшое время, при соединении одной фазы обеих сетей напрямую — тогда да, картина начинает приобретать реальность — ток в пределах уставки МТЗ, но линейное напряжение может качнуть неслабо (с учетом длины линии, и возможном однофазном КЗ в сети хрен знает где). Вариант с обрывом провода ВЛ-10 и падением его на землю я как-то вот пропустил, рассматривал две системы с изолированной нейтралью, а ведь такая ситуация наиболее вероятна, спасибо за наводку. А с учетом,что по новой моде теперь вместо РВО-6 везде ставят ОПН с гораздо меньшим пробивным напряжением, то в такой ситуации сеть с изолированной нейтралью превращается в сеть с заземленной через нелинейное сопротивление фазой, и картина становится еще интереснее. Но самое главное я уяснил — в такой ситуации действительно возможно серьезное повышение напряжения в сетях 0,4 кВ, причем разное по фазам, соответственно, повреждается только часть оборудования, паззл складывается в логичную картинку.

Добавлено: 2019-05-25 19:12:30

Lekarь писал(а): ↑

2019-05-25 16:02:59

тут тогда надо посмотреть, что было с телом опоры. Если она просто накренилась, то касание проводов 10 и 6 кв разных линий было не единожды, так как вибрация присутствовала. Если тело опоры накренилось и завалилось на фазу, то расклад другой, через тело опоры пошел ток замыкания на землю. Наверное все вытоптали, а так могла травка подгореть в районе основания опоры или другие следы остаться.
Еще должны были остаться следы брызг металла, в месте схлестывания.

К сожалению, раньше, чем через две недели,на место аварии попасть не смогу, а к тому времени следов уже не останется совсем (а с учетом того,что опору заменили сразу же после аварии, их уже и не осталось)

¡ иɯʎdʞ ин ʞɐʞ ‘ɐнɔɐdʞǝdu qнεиЖ

Что такое фаза ноль? | The Scientist Magazine®

МАЛЕНЬКИЕ ДОЗЫ

Эти исследования микродозирования включают введение субфармакологических или субтерапевтических доз (порядка микрограммов) кандидата в лекарство людям, которых отслеживают для получения предварительного профиля ADME или PK (см. Врезку) . Есть надежда, что более раннее предоставление компаниям более надежных данных о том, как лекарство перерабатывается в организме, значительно ускорит этап более дорогостоящих клинических испытаний.

«Хотя подход фазы 0 не подходит для всех соединений, при продуманном применении методы фазы 0 помогают разработчикам выбирать только наиболее многообещающие лекарственные препараты-кандидаты для дальнейшей разработки, снижая риск неудачи из-за плохих характеристик PK и биодоступности у людей. «говорит Ченслер.«Для фармацевтических и биотехнологических фирм на ранних этапах тестирования Phase Zero — это рентабельный способ повысить ценность за счет предоставления первых данных, полученных человеком, на ранних этапах цикла разработки / инвестирования».

Предоставлено Accium Biosciences

Другие менее убеждены. На июньском 2005 г. совещании Канадского общества фармацевтических наук, состоявшемся в Торонто, несколько участников выразили озабоченность по поводу достоверности или использования данных нулевой фазы, считая, что типичные эксперименты с микродозированием основаны на 1% или менее от конечной терапевтической дозы.«Необходимо принимать во внимание возможные различия в PK субфармакологической дозы по сравнению с полной фармакологической дозой», — говорит Ченслер. «Соединения, которые обладают опосредованным переносчиком метаболизмом, высоким метаболизмом при первом прохождении или прочно связаны с белками плазмы или сайтами связывания мишени, могут не иметь сопоставимых PK-свойств между микродозой и полной дозой».

В некоторой степени недавнее исследование CREAM — Консорциум по обеспечению ресурсами и оценке микродозирования AMS (масс-спектрометрия с ускорителем) — решило эти проблемы.Такие компании, как Eli Lilly and Company, Schering-Plough и Roche, спонсировали испытание. В исследовании CREAM сравнивались профили PK для микро- и фармакологических доз пяти соединений, которые считаются репрезентативными для типа соединений, которые представляют исследователям доклинические проблемы PK: варфарин, антиэстроген ZK253, диазепам, мидазолам и эритромицин.

Три из этих препаратов показали результаты PK-микродоз, отражающие фармакологические дозы, в то время как два других предоставили «полезную информацию о свойствах препаратов», согласно исследователям CREAM.

РЕГУЛИРОВАНИЕ ФАЗЫ НУЛЯ

Европейцы первыми выступили с мнением об эффективности анализа фазы 0, когда Европейское агентство по оценке лекарственных средств (EMEA) в начале 2003 года опубликовало документ с изложением позиции. использование микродозирования в качестве доклинических исследований безопасности в поддержку дальнейших клинических исследований, и он определил микродозу как 1/100 дозы, необходимой для проявления фармакологического эффекта, но не более 100 граммов. В апреле этого года FDA пошло на шаг дальше документа EMEA, выпустив проект руководящего документа, касающегося исследовательских приложений для новых исследуемых лекарств (IND), который включал ссылку на использование микродозирования как части этого процесса.

Руководство было разработано для того, чтобы дать спонсорам возможность тестировать лекарства на людях на ранних этапах разработки, чтобы можно было выбрать и усовершенствовать наиболее многообещающие новые химические соединения, а те, которые обречены на неудачу, можно было бы устранить раньше, по словам Якобсон-Крама из CDER. «Документ с изложением позиции EMEA касается только исследований микродоз», — поясняет он. «Они допускают только разовые, нефармакологические дозы и предоставляют информацию только о фармакокинетике. В руководстве FDA также обсуждается возможность проведения клинических исследований с повторными дозами с использованием доз, разработанных для индукции фармакологических эффектов.Эти последние типы исследований предоставляют гораздо больше информации относительно потенциальной эффективности ».

После внедрения, говорит Ченслер, новое руководство должно сэкономить компаниям миллионы долларов на затратах на разработку в короткие сроки. В традиционном IND, поясняет он, доклиническая токсикология и безопасность Стоимость требований превышает 650 000 долларов США, и выполнение этих требований может занять до шести месяцев. Однако, исходя из сокращенных требований к токсикологии и безопасности, описанных в проекте руководства Exploratory IND, эксперимент по микродозированию человека может быть начат с менее чем 150 000 долларов США в доклинической токсикологии и безопасности. тестирование, которое можно пройти в течение одного месяца.

«Еще одним важным финансовым фактором является экономия на синтезе тестируемых соединений», — добавляет он. «Чтобы выполнить требования CMC для пилотного, серийного и производственного синтеза тестируемого соединения с использованием традиционного подхода IND, компания потратит около 1,2 миллиона долларов в течение 12-месячного периода. Для исследования микродозирования требуется только экспериментальный цикл синтеза, что часто может быть достигнуто менее чем за $ 500 000 менее чем за шесть месяцев «.

ТРИ ПУТИ К НУЛЕВОЙ ФАЗЕ

Во многих отношениях исследования фазы НУЛЬ возможны только благодаря техническим достижениям в области детектирования — масс-спектрометрии на ускорителе (AMS), позитронно-эмиссионной томографии (PET) и жидкостной хроматографии. -тандемная масс-спектрометрия (LC-MS / MS), которая позволяет обнаруживать практически одиночные молекулы.Здесь Али Арджоманд, президент и главный операционный директор Accium Biosciences в Сиэтле, описывает сильные и слабые стороны каждого метода.

«И не забывайте о значительных упущенных возможностях групп научных разработчиков, которые остаются озабоченными соединениями свинца, которые можно было бы исключить уже с помощью исследования Phase Zero», — говорит Ройс Моррисон, директор по медицинским вопросам в Northwest Kinetics в Такоме, штат Вашингтон. компания, которая проводит клинические исследования от имени клиентов.

НЕ PANACEA

Дэвид Шульц, вице-президент по развитию бизнеса в Ockham Development Group, компании по разработке лекарств из Такомы, штат Вашингтон, предупреждает, что компаниям не следует рассматривать Exploratory IND как ярлык для разработки. «Мы считаем, что фармацевтическим и биотехнологическим компаниям необходимо быть уверенными в том, что они выберут соответствующий тип IND [исследовательский или традиционный] для подачи в зависимости от их целей, кандидатов и целей исследований и разработок», — говорит он.«Нормативные вопросы могут возникнуть, если компания попытается провести исследования в рамках исследовательской IND, что было бы более уместно в рамках традиционной IND. Мы обеспокоены тем, что компании не будут пытаться использовать исследовательский процесс IND в качестве кратчайшего пути, не понимая всех последствий».

В то же время, добавляет Шоулц, исследования нулевой фазы и микродозирования представляют собой область, в которой дальновидные сервисные организации могут помочь выделиться, а также предоставить рекомендации и знания своим клиентам в этом процессе.Он сравнивает текущие возможности с возможностями отрасли в области электронного сбора данных (EDC) пять-семь лет назад.

«Те организации, которые вложили средства в понимание и определение отраслевого ландшафта в отношении систем EDC, внедрения и подачи электронных документов в FDA, действительно могут обслуживать своих клиентов более эффективно и полно», — говорит он. «Таким образом, многие из этих организаций были вознаграждены, завоевав доверие и бизнес своих клиентов в области фармацевтики и биотехнологий.Используя опыт в переходе от доклинической к клинической разработке, фармакокинетике и разработке лекарств, CRO, сосредоточенный на ранних этапах клинической разработки, действительно может предоставить клиентам ценные услуги, давая рекомендации о том, когда проводить нулевую фазу и исследования микродозирования, как «

Микродозирование не станет панацеей от того, что беспокоит промышленность, — говорит Якобсон-Крам. — Оно дает раннюю информацию о фармакокинетике и может исключить дальнейшую разработку препаратов с плохая биодоступность.Это ни в коем случае не позволит выявить лекарства, которые не работают на более поздних этапах разработки из-за проблем с безопасностью или эффективностью. Это инструмент, а не волшебная палочка ».

Что и почему Phase Zero — Product Creation Studio

Phase Zero — это стратегия проектирования , которая помогает компаниям, производящим медицинское оборудование, эффективно использовать ресурсы при использовании новых возможностей продукта. Вот как это сделать:

Когда дело доходит до медицинских устройств, большинство компаний начинают с формального процесса разработки продукта.Эти структуры обычно состоят из последовательности этапов, предназначенных для перехода от требований к квалифицированным образцам с производственной линии; обычно с четырьмя или пятью калитками по пути. Участие в таком процессе организует и уделяет внимание всем аспектам продукта, многократно тестируя и улучшая конструкцию, чтобы обеспечить функционирование, безопасность и соответствие рыночным нормам.

Хотя эти процессы и содержащиеся в них действия имеют решающее значение для создания медицинского устройства, успех на рынке должен основываться на работе, проделанной до начала процесса разработки продукта.Работа по уточнению входных данных по нескольким ключевым параметрам часто является тем, что требуется организации для снижения рисков, связанных с запуском продукта. Им следует рассмотреть возможность целенаправленных усилий, направленных на развитие уверенности в следующих основных принципах:

  • Видение и ценность

  • Техническая осуществимость

  • Бизнес-стратегия

На первых порах организациям медицинского оборудования следует рассмотреть уровень их уверенности в каждом из этих аспектов.Если есть серьезные сомнения в отношении любого из этих ключевых аспектов видения, функции или жизнеспособности бизнеса, это должно инициировать попытку «нулевой фазы».

Нулевой этап — это шаг, который позволяет команде разработчиков сосредоточиться на вызывающей озабоченность теме, снижая риск неудачи и повышая доверие к проекту.

Короче говоря, если что-то не дает вам уснуть по ночам, возможно, пришло время ввести нулевую фазу.

Заполните свои резервуары

Нулевой этап — это одновременно исследование конкретного элемента риска и целенаправленные усилия по снижению риска.Хотя может показаться, что добавление шага замедлит разработку, при правильном использовании оно делает формальный процесс разработки продукта намного более эффективным. Команда разработчиков будет уверена, что их вклад приведет к созданию жизнеспособного продукта. Такая предварительная работа помогает избежать ловушек разработки, таких как разрешение посторонних сценариев использования, которые могут привести к конфликту требований, или разрешение предполагаемых решений на поздних этапах программы. А поскольку нулевой этап ориентирован на осуществимость на ранней стадии, бремя контроля проектирования часто можно уменьшить или полностью устранить, в отличие от формальных этапов разработки продукта.

Если мы думаем о нашей уверенности в видении и ценности, функциях и бизнес-стратегии, например о резервуарах, Phase Zero работает для заполнения самого нижнего резервуара. Имейте в виду, что каждый аспект следует исследовать индивидуально — допустимо участие в нескольких этапах нулевой фазы. Такое сужение фокуса помогает каждому проекту Phase Zero иметь четкие цели, которые позволяют небольшой команде укреплять структуру и самостоятельно управлять своей деятельностью в Phase Zero. Хотя деятельность Phase Zero может длиться несколько месяцев или даже несколько лет, процесс может дать ценную информацию и гарантировать запуск продукта со значительным снижением рисков.

В случае успеха процесс Phase Zero повышает уверенность организации в ценности продукта, его функциональности и его соответствии общим целям бизнеса.

Видение и ценность

Обеспечение видения и ценности включает в себя глубокое понимание пользователей для создания утвержденного видения и истории продукта. Мероприятия на этом этапе будут включать изучение пользователей и исследование рынка. На этом шаге часто рассматриваются потребности и предпочтения пользователей, чтобы сделать продукт лучше. Это также может включать изучение конкурентов на рынке. Видения и ценности достаточно хорошо изучены и имеют долгую историю создания основы для успешного запуска продукта. Дизайнерские дома часто преуспевают в деятельности, которая помогает отточить видение и ценность.

Техническая функциональность

Оценка технической функциональности включает создание и демонстрацию новых технических возможностей и функций. Он должен включать в себя конкретные шаги по оценке технологии и осуществимости посредством тестирования прототипов и других действий.На этом этапе проверьте стоимость и производительность, надежность и надежность. Раннее прототипирование имеет решающее значение для обеспечения технической функциональности. Опять же, дизайнерские дома часто могут заполнить любые организационные пробелы, чтобы выполнить эти шаги.

Бизнес-стратегия

Бизнес-стратегия может включать в себя ряд идей, которые могут быть задействованы в поддержке подхода к коммерциализации продукта и бизнес-планированию. Сюда могут входить модель роста бизнеса, соответствие рынку, ландшафт интеллектуальной собственности, регулирование и возмещение, а также процесс принятия решений.Поскольку бизнес-стратегия включает в себя различные категории и иногда значительную работу в каждой категории, бизнес-стратегия заслуживает более глубокого погружения. Также может потребоваться помощь разных экспертов. В частности, стартапам может потребоваться потратить значительный уровень энергии и ресурсов на обеспечение обоснованности своих бизнес-стратегий.

Три столпа успеха

У организаций-разработчиков, особенно начинающих, может возникнуть соблазн сосредоточиться на своей зоне комфорта, например.г., сильные стороны их технологии. Phase Zero призван гарантировать, что производители медицинского оборудования учтут три основных фактора успеха: видение и ценность, функции и бизнес-стратегия. Слабость в любой из этих областей может помешать успеху на рынке.

Тратя время и ресурсы на неудобные части процессов Phase Zero, можно в конечном итоге сэкономить время и деньги, сделав структуру разработки продукта более эффективной. Компании могут повысить эффективность, потому что подготовка в конечном итоге экономит время и деньги.

Действия Phase Zero могут помочь организации снизить риски неудач в будущем развитии. Это увеличивает вероятность успеха запуска продукта.

Когда компании смотрят на видение и ценность, техническую осуществимость и бизнес-стратегию, они должны оценить, где продукты слабые, а где риск наибольший. Стратегии Phase Zero могут помочь с уверенностью заполнить эти резервуары.

Нулевая фаза плана разработки продукта

Результат: правильное выполнение нулевой фазы имеет решающее значение для создания успешного плана разработки продукта.На этом этапе вы определите дизайн и технические характеристики вашего продукта, которые станут прочной основой, на которой вы сможете начать свою инженерную деятельность. Проведите этот этап вдумчиво, и вы сможете избежать дорогостоящих ошибок.

Что такое нулевой этап плана разработки продукта?

Успех любого плана разработки продукта всегда основывался на том, насколько серьезно разработчики относятся к Phase Zero. Цель этого этапа — четко понять существующую проблему, установить требования к продукту и подробно описать объем работ.

В Phase Zero главный вопрос, на который нужно ответить, звучит так: , какой продукт вы разрабатываете?

На этом этапе необходимо детально оформить спецификации продукта и ключевые показатели эффективности. Эти спецификации обеспечивают прочную «конструктивную основу», на которой вы можете начать строить предварительные предположения, которые позволят целенаправленно провести следующую фазу (создание идей и концептуализация). Нулевой этап — также подходящее время для определения ролей и обязанностей для вас и вашей команды.

Вопросы, которые нужно задать во время нулевой фазы

Чтобы правильно составить план разработки продукта, вам необходимо знать, какие вопросы следует задавать во время выполнения операций Phase Zero.

Вот примерный список для начала — вы заметите, что большинство этих вопросов нацелены на четкое определение требований к продукту.

  • Что должен делать этот продукт?
  • Каковы основные функции продукта? Что такое «полезные» функции?
  • Какую проблему решает этот продукт?
  • Что не делает этот продукт?
  • Что нам понадобится для создания этого продукта?
  • Как мы будем измерять производительность этого продукта?
  • Кто будет пользователями нашего продукта?
  • Что нужно пользователям нашего продукта?
  • Какие высокоуровневые задачи мы ожидаем от пользователей?
  • Нужно ли помнить о каких-либо целевых показателях COG?
  • Существуют ли какие-либо нормативные требования, которым мы должны соответствовать?

Важность нулевой фазы в плане разработки продукта

«Прежде чем положить карандаш на салфетку, прежде чем вы испортите несколько досок и прежде чем рассматривать линии укладки, отделку поверхности и цвет — вам нужно прибить нулевую фазу», — Эндрю Годдард.

1. Создание основы для успеха разработки продукта

Думайте о нулевой фазе как о фундаменте для остальной части разработки вашего продукта. Когда дело доходит до дизайна продукта, дизайнеры руководствуются требованиями к продукту, установленными в ходе мероприятий Phase Zero.

Если проектирование начинается с требований, которые не были должным образом оценены, вы можете в конечном итоге разработать отличную систему — вовремя и в рамках бюджета — но в конечном итоге она не будет соответствовать потребностям пользователя.

2. Уточнение ролей и обязанностей

Phase Zero — это также время, чтобы прояснить роли и обязанности членов вашей команды — невыполнение этого требования и отсутствие общего понимания могут привести к тому, что проекты растянут во времени.

3. Предотвращение расползания прицела для экономии времени и ресурсов

Одним из самых серьезных последствий плохо проведенной нулевой фазы является «ползание прицела». Если вы неправильно оцените требования к своему продукту на нулевом этапе, вы можете обнаружить, что ваша команда добавляет или заменяет функции в конце процесса разработки продукта.Это может серьезно отсрочить сроки выполнения проекта и стоить вам кучу денег.

4. Соответствие продукции требованиям и нормам

Важно, чтобы вы действительно четко понимали требования к вашему продукту, прежде чем переходить от нулевой фазы, и оставались верными этим идеям в процессе разработки — это убережет вас от прыжков с головы до дорогостоящих отклонений на более поздних этапах процесса.

Подробнее о правилах медицинского оборудования

5. Принятие разумных, основанных на исследованиях решений

Наконец, Phase Zero — это возможность резервного копирования данных и требований к продукту.Бросьте вызов своим предположениям и установите количественные показатели для своего продукта — постарайтесь отойти от качественных спецификаций, таких как «максимальная мощность». Это поможет вам разработать и создать продукт, действительно отвечающий потребностям людей.

Контрольный список нулевой фазы

Вот список того, что вы должны стремиться достичь во время деятельности в фазе ноль:

  1. Разберитесь в своих маркетинговых и бизнес-целях
  2. Установите требования к вашей продукции, включая как минимум: ориентировочную стоимость товара (COG), время выхода на рынок и критические характеристики (рыночные дифференциаторы)
  3. Определите ваших пользователей и определите пользовательские задачи высокого уровня
  4. Подробные технические характеристики с допусками
  5. Установить ключевые даты и вехи
  6. Разъяснить роли и обязанности членов команды
  7. Обсудите ключевые области риска или уроки, извлеченные из предыдущих проектов, которые могут быть применимы к вашему новому проекту.
  8. Изучите конкурентоспособные или эквивалентные продукты — это особенно важно, если вы разрабатываете медицинское устройство, которое должно пройти разрешение FDA.

Узнайте, как сотрудничество с компанией по промышленному дизайну может сэкономить время и ресурсы в процессе разработки продукта.

Оптимизация всех этапов за счет партнерства с фирмой по разработке продуктов

На этом первом этапе процесса разработки продукта проходит много важной работы. Может быть, у вас есть блестящая идея, но вы не знаете, с чего начать, когда речь идет об исследованиях пользователей и технических характеристиках продукта.

Нет проблем — благодаря партнерству с компанией-разработчиком продукта все этапы плана разработки продукта могут быть оптимизированы для ускорения вывода продукта на рынок, сокращения отходов и соблюдения нормативных требований.

В Goddard Inc. наша команда инженеров и дизайнеров хорошо разбирается в деятельности Phase Zero в области разработки медицинских устройств, наук о жизни и диагностики, а также высокотехнологичных потребительских и промышленных технологий.

От концепции до производства наши высококвалифицированные инженеры и дизайнеры обеспечивают конкурентное преимущество благодаря нашей модели партнерства на местах, приверженности качеству, совместному опыту и уникальным программам развития сотрудников.

Нам хотелось бы услышать, над чем вы работаете.

Расскажите о своем проекте, и давайте начнем разговор о создании продуктов с технической точностью и элегантным дизайном.

Phase Zero: последняя большая идея Пентагона

Новый термин вошел в лексикон национальной безопасности, любезно предоставленный Пентагоном.Это «Фаза Ноль». И это имеет некоторые потенциально тревожные последствия для внешней политики США и политики развития, особенно в Африке. К сожалению, концепция не получает того внимания, которого заслуживает.

Министерство обороны (DoD) тратит бесчисленные часы на составление планов потенциальных войн. В каждом плане излагаются конкретные задачи и военные требования для отдельных этапов войны, от подготовки к боевым действиям (этап 1), до начала военных действий (этап 2), крупных боевых действий (этап 3) и «постконфликтного периода». «стабилизация (фаза 4), а затем переход к гражданскому контролю (фаза 5).

Совсем недавно у Пентагона появилась идея, что большее внимание военных к предконфликтным ситуациям — превентивные действия — может принести огромные дивиденды, поскольку отпадет необходимость в использовании американских войск по всему миру.

Вот где вступает в игру фаза ноль. Она подразумевает, что перед разветвленными региональными боевыми командованиями Америки стоит новая военная миссия — устранение корней нестабильности и терроризма в самых неблагополучных странах мира.

Обоснование этой новой миссии было изложено в Четырехгодичном обзоре обороны 2006 года.QDR утверждает, что победа в «долгой войне» с терроризмом требует поддержки слабых и терпящих поражение государств, чтобы они могли лучше защищать свои границы и территории и устранять «неуправляемые пространства», гостеприимные для врагов Америки. Соответственно, вооруженные силы США должны расширять подготовку иностранных сил безопасности и сотрудничать с гражданскими агентствами США в работе с развивающимися странами.

Центральным элементом этой стратегии является недавно объявленное Африканское командование (AFRICOM), которое должно начать операции в конце 2008 года.По заявлению Пентагона, основная задача командования будет заключаться в «формировании» действий, направленных на смягчение тревожных тенденций до того, как они дойдут до кризиса, а не в традиционных операциях с применением силы. С этой целью AFRICOM будет межучрежденческой операцией. Хотя командующий будет четырехзвездным генералом, один из двух его заместителей будет старшим офицером дипломатической службы США, а в командование войдет много сотрудников гражданских агентств США.

Так в чем проблема? Разве мы не должны приветствовать У.S. Военная заинтересованность в предотвращении конфликтов и устранении нестабильности в слабых и несостоятельных государствах? Опасность этой схемы заключается в том, что она ставит Пентагон на место водителя и угрожает милитаризацией взаимодействия США с Африкой. Межведомственная координация — это одно, но возложить руководство этой интеграцией на Пентагон — рискованное предложение, как ясно видно из недавней статьи в Washington Post.

То, что Пентагон называет «нулевой фазой», подозрительно похоже на то, что некоторые из нас до сих пор причудливо называют «дипломатией» и «помощью в целях развития».«Учитывая огромные ресурсы Пентагона по сравнению с гражданскими агентствами, любые« формирующие »действия, которые будут исходить от AFRICOM, скорее всего, будут отражать военные приоритеты США и не уделять должного внимания более широким политическим соображениям и соображениям развития. В конце концов, главной заботой Министерства обороны в слабых и несостоятельных государствах является для наращивания потенциала местных сил безопасности. Находятся ли эти силы под эффективным и подотчетным гражданским контролем, является второстепенным вопросом.

В более общем плане, вооруженные силы США совершенно не оснащены для того, чтобы квалифицированно бороться со структурными источниками отсталости, отчуждения и нестабильности в целевых странах.Устранение таких слабых мест потребует многолетнего подхода к управлению и развитию под руководством Государственного департамента и при поддержке Агентства США по международному развитию и других гражданских агентств, при этом военные будут играть вспомогательную роль.

Центральным элементом этой стратегии является недавно объявленное Африканское командование. Импульс к объединению всех действий Фазы Ноль в боевых командах понятен. В отличие от Государственного департамента, который опирается на посольства на уровне страны, несколько командований обеспечивают привлекательную платформу для региональных подходов.Но, как я указал в недавней книге с Кейси Браун, эффективные подходы «всего правительства» к хрупким государствам работают лучше всего, когда каждому из «трехмерных элементов» — развитию, дипломатии и защите — уделяется равное внимание. Возлагая на Пентагон ответственность за интеграцию политики в масштабах всего правительства, AFRICOM рискует подорвать публичную дипломатию США, подчеркнув наш имидж как милитаристской нации.

Это также усиливает одно из самых тревожных наследий Буша.

администрация: аутсорсинг У.С. внешней политики в министерство обороны. После 11 сентября Пентагон превратился в огромного поставщика экономической, гуманитарной помощи, помощи в области безопасности и борьбы с терроризмом не только в Ираке и Афганистане, но и в десятках африканских стран.

По своей сути, эта нездоровая динамика отражает вопиющее несоответствие между полномочиями, предоставленными государственному секретарю для руководства глобальным участием страны, и скудными ресурсами, фактически выделенными Государственному департаменту и USAID для выполнения этого мандата.Огромные возможности Пентагона создают постоянную гравитационную силу, отталкивая гражданское руководство внешней политикой США. Но окончательный ответ заключается не в том, чтобы подчиниться этому притяжению, а в борьбе с ним. Администрация Буша и Конгресс должны гарантировать, что гражданская ветвь власти имеет мандат, персонал и ресурсы, необходимые для формирования глобального участия США — в «нулевой фазе» и далее.

Phase Zero Project: формирование конкурентного пространства

Программы

New America Local —

New America CA

Нью-Америка Чикаго

Нью-Америка Индианаполис

Программы —

Лаборатория лучшей жизни

Центр образования и труда

Инициатива «Цифровое влияние и управление»

Политика в области образования

Стипендиаты

Земля и жилье будущего

Будущее время

Международная безопасность

Новая практическая лаборатория

Институт открытых технологий

Политическая реформа

Технология общественных интересов

Безопасность ресурсов

Инициатива ответственного распределителя активов

Публикации

События

Около

Поддержка New America —

Мы стремимся обновить обещание Америки, продолжая стремиться к реализации высших идеалов нашей страны, честно противостоять вызовам, вызванным быстрыми технологическими и социальными изменениями, и использовать возможности, которые эти изменения создают.

О компании —

Наша история

Наши люди

Наше финансирование

Пресс-зал

Работа и стипендии

New America исполняется 20 лет

Пожертвовать

Новая Америка

  • Наша история
  • Публикации
  • Программы
  • События
  • Наши сотрудники
  • Работа и стипендии
  • Пресс
  • Свяжитесь с нами

Новая Америка

740 15th Street NW, Suite 900

Washington, DC 20005



Программы

События

Публикации

Подписаться

Creative Commons

Миссия

Люди

Финансирование

Политики и процедуры

Контакт

Работа и стипендии

Пресс

Пожертвовать

Фаза | механика | Britannica

Фаза , в механике колебаний, доля периода (т. е.е., время, необходимое для завершения полного цикла), которое точка завершает после последнего прохождения через эталонную или нулевую позицию. Например, исходное положение стрелок часов находится на цифре 12, а минутная стрелка имеет период в один час. В четверть часа минутная стрелка имеет фазу в одну четверть периода, пройдя фазовый угол 90 °, или π /2 радиан. В этом примере движение минутной стрелки является равномерным круговым движением, но понятие фазы также применимо к простому гармоническому движению, например, которое испытывают волны и вибрирующие тела.

Подробнее по этой теме

Электрогенератор

: Фазы

Напряжения, наведенные в отдельных катушках распределенной обмотки на Рисунке 3, несколько смещены во времени друг от друга. В результате …

Если положение точки или частицы y изменяется согласно простому гармоническому закону, то оно изменится во времени t в соответствии с произведением амплитуды или максимального смещения, r, частицы и функция синуса или косинуса, состоящая из его угловой скорости, обозначаемой греческой буквой омега ( ω ), времени t, и так называемого угла, обозначаемого греческой буквой эпсилон ( ε ): y = r sin ( ωt + ε ). Угол ( ωt + ε ) называется фазовым углом в момент времени t, , который в нулевой момент времени равен ε . Сама фаза является дробной величиной — отношение прошедшего времени t к периоду T, или t / T — и равна отношению фазового угла к углу полного цикла, 360 °, или 2 π радиан. Таким образом, фаза для равномерного кругового или гармонического движения имеет значение ( ωt + ε ) / 2 π .Применяя это выражение к приведенному выше примеру движущейся минутной стрелки, ε равно нулю (нулевой фазовый угол в нулевой момент времени), угловая скорость составляет 2 π радиан в час, а время t равно 1 /. 4 час, что дает фазу 1 / 4 .

При сравнении фаз двух или более периодических движений, таких как волны, движения считаются синфазными, когда соответствующие точки одновременно достигают максимального или минимального смещения. Если гребни двух волн проходят одну и ту же точку или линию в одно и то же время, то они находятся в фазе для этой позиции; однако, если гребень одного и впадина другого проходят в одно и то же время, фазовые углы различаются на 180 °, или π радиан, и волны считаются не в фазе (в данном случае на 180 ° ).

Измерение разности фаз имеет центральное значение в технике переменного тока. На схеме две кривые представляют напряжение ( E ) и ток ( I ) в цепи переменного тока (AC) с чистой индуктивностью.Разница фазового угла между напряжением и током составляет 90 °, и считается, что ток отстает на четверть цикла по фазе. Это отставание видно на диаграмме. При передаче электроэнергии переменного тока термины многофазный и многофазный применяются к токам, которые не совпадают по фазе друг с другом. В двухфазной системе есть два тока с разностью фаз 90 °; в трехфазной системе токи различаются по фазовому углу на 120 °.

Encyclopædia Britannica, Inc.
Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишись сейчас

От нуля до героя: 9 действий по оценке возможностей для нулевого этапа

Изображение предоставлено Product Creation Studio

Нулевая фаза — это место, где разрабатываются функциональные возможности продукта, бизнес-стратегия и ценность для клиентов. Вот инструменты оценки, чтобы сделать это правильно.

Скотт Тильман, Студия создания продуктов

Новые продукты могут изменить мировоззрение компаний, а правильный продукт может создать новый сегмент рынка. Однако история изобилует решениями, которые не попали в цель, а бюджеты на НИОКР неизбежно ограничены.Итак, как лидеры в области медицинского оборудования выбирают выигрышные возможности для реализации, когда сталкиваются с множеством концепций и потенциальных ловушек?

Часто проблема не в недостатке идей. Люди изобретают естественным образом, учитывая неудовлетворенные потребности и ресурсы для развития. Основной причиной упадка большинства продуктов является чрезмерное стремление к единственному аспекту идеи, которая в конечном итоге не набирает обороты — неудача, которую можно было бы распознать или избежать путем дисциплинированной оценки других ключевых областей на ранних этапах процесса.

Руководители по разработке новых продуктов могут извлечь выгоду из множества инструментов, которые помогут им организовать свою оценку более целостным образом. Эта потребность усиливается в отношении медицинских устройств, где ключевые факторы, такие как отраслевое регулирование, клинические испытания и сложные каналы продаж, повышают ставки для каждого продукта.

При раннем инвестировании возможностей важно осознавать, что еще слишком рано для «процесса разработки продукта» и что вам действительно нужно начинать с «нулевой фазы» (также известной как НИОКР).Нулевая фаза — это место, где необходимо определить функциональность продукта, бизнес-стратегию и ценность для клиента, чтобы двигаться вперед. Полезно представить себе три области, которые требуют особого внимания на ранней стадии, но все они перекрываются в поддержку бизнес-плана. Это разработка видения и ценностей, развитие функций и разработка стратегии

Эти области включают в себя основные виды деятельности и результаты. Это не исчерпывающий список. Скорее, он выделяет области, которые обычно представляют наибольшую ценность для разработки медицинских устройств.

Видение и развитие ценностей

НАБЛЮДАТЬ — ИДЕАТЬ — ОЦЕНИТЬ

Целью видения и развития ценностей является глубокое понимание новых пользователей продукта и создание подтвержденной истории продукта.

Ключевые действия на этапе разработки видения и ценностей могут включать:

Исследования пользователей / исследования удобства использования
Важнейшим компонентом Phase Zero является глубокое понимание пользователей и потребностей пользователей. Узнайте, что потребуется для стимулирования принятия на вашем целевом рынке (как медицинское сообщество, так и плательщики).FDA ориентируется на клиента на ранних этапах процесса разработки продукта; знания, полученные в Phase Zero, могут помочь облегчить эти исследования и сформировать представление о концепции продукта.

  • Формулируйте потребности и проблемы клиентов и проверяйте их. На этом этапе не тратьте слишком много времени на углубленные исследования. Сохраните это на потом, когда проект получит зеленый свет. Вместо этого сосредоточьтесь на разговоре с ключевыми идейными лидерами и проверенными врачами.
  • Обзоры литературы и отзывы клиентов о похожих продуктах могут помочь создать имидж клиента, а также определение продукта, ориентированного на рынок.

Оценка возможного сопротивления рынка
Сами по себе инновационные решения не сделают продукт успешным. Если продукт действительно революционный, можно с уверенностью предположить, что ключевые клиенты и лидеры мнений могут столкнуться с сопротивлением, что делает признание рынком значительным риском. Очень важно заранее определить стратегию для получения одобрения на основе риска, который вы обнаруживаете в видении и деятельности по развитию ценностей. Преодолейте этот риск, определив, как получить поддержку со стороны ключевого персонала и вовлекая их как можно раньше в процесс.

Развитие функций

ИССЛЕДОВАНИЕ — ПРОВЕРКА — ОПТИМИЗАЦИЯ

Целью развития функции является создание и демонстрация новых технических возможностей и характеристик продукта или технологии.

Ключевые действия во время развития функции могут включать:

Оценка и оценка технологии
Важнейшей частью Phase Zero является оценка зрелости технологии. Где технология будет задействована в процессе разработки продукта? Доказана ли технологическая осуществимость? Если нет, определите, будет ли осуществимость лучше всего реализована с помощью анализа, концепций или тестирования прототипа.

Выполнимость функции продукта
Как технология будет работать в продукте? Проведите время в Phase Zero, чтобы перейти от ранних исследований к прикладным исследованиям с помощью прототипа, подтверждающего правильность концепции. Это позволяет продемонстрировать производительность технологии в коммерческой конфигурации продукта; ключ к оценке жизнеспособности продукта. Эти ранние прототипы могут укрепить уверенность в более сложных решениях, одновременно снижая финансовые и инвестиционные риски.

Стратегия развития

ОБЗОР — КОНСУЛЬТАЦИЯ — ПЛАН

Целью разработки стратегии является определение подхода к коммерциализации продукта и создание бизнес-плана. На нулевой фазе критически важно иметь хотя бы базовый бизнес-план до значительных инвестиций в другие области.

Ключевые действия при разработке стратегии могут включать:

Бизнес-модель и стратегия роста
Краткое изложение вашей стратегии роста имеет важное значение, но оно не будет полным без цифр, подтверждающих его.Модели доходов, продаж и распределения являются ключевыми факторами бизнес-модели. Чтобы построить надежное экономическое обоснование, вам необходимо указать следующие цифры: рентабельность инвестиций; ожидания прибылей и убытков; предполагаемый доход; и приемлемая норма прибыли.

Если адекватная информация отсутствует, определите, какая информация отсутствует и какие прогнозы могут быть сделаны для получения приблизительных оценок. Финансовое прогнозирование — это не точная наука, главное — предоставить отправную точку и выделить области, требующие дальнейшего внимания.

Понять портфель владельца продукта
Чтобы представить убедительное бизнес-обоснование, важно подумать о том, как ваш продукт будет стратегически вписываться в существующий ландшафт.

Конкурирует ли этот продукт с другим продуктом, уже входящим в портфель product owner-а? Если это так, определите стратегию преодоления каннибализации рынка. Товар в совершенно новой категории? Обязательно подумайте о ресурсах, необходимых для создания этого нового продукта, и о том, как успешно вывести его на рынок.

Владение интеллектуальной собственностью и патентный ландшафт
Важно как можно скорее изучить интеллектуальную собственность. Слишком много проектов было начато в разработке только для того, чтобы от них отказаться из-за проблем с интеллектуальной собственностью, юридических задержек и неправильного понимания патентного ландшафта. Сэкономьте драгоценное время и деньги, определив, может ли решение работать (FTO) в вашей области технологий.

Свобода проведения анализа включает в себя тщательное исследование выданных и ожидающих рассмотрения патентов по всему миру, а также получение юридического заключения о том, будет ли новый продукт нарушать существующие патенты, принадлежащие другим лицам.Это может быть выполнено внутренними или внешними юристами (в некоторых ситуациях может потребоваться использование обоих).

До тех пор, пока не будет установлено право собственности на ИС, финансовый риск может быть слишком высоким, чтобы продолжать разработку продукта.

Стратегия возмещения расходов и регулирования
Распространенной ошибкой при разработке медицинских устройств является задержка выплаты компенсации и стратегии регулирования. Слишком много проектов было прекращено на стадии разработки продукта из-за позднего обнаружения длительной и дорогостоящей политики возмещения расходов и нормативных требований.

Регулирующая стратегия должна включать необходимые клинические данные и бремя доказательной информации. Рассмотрите возможность начать разговор с FDA на этом этапе, чтобы лучше понять политику. Стратегия возмещения расходов должна включать анализ экономики здравоохранения для ресурсов здравоохранения на любых подходящих рынках (США, ЕС и т. Д.).

Эта информация будет использоваться для оценки рентабельности инвестиций, включенной в вашу бизнес-модель и стратегию роста.

Установите процесс принятия решений
Ключом к любому успешному проекту — особенно на раннем этапе — является создание процесса принятия решений для продвижения проекта.Кто будет определять, какие возможности использовать и какие критерии использовать для принятия этого решения? На раннем этапе определите заинтересованные стороны проекта и вовлеките их в построение бизнес-модели.

Не забывайте выделять время на ранние отзывы о концепциях продуктов и бизнес-плане.

Нулевая фаза: подготовка к успеху разработки

Парадигма нулевой фазы систематизирует возможные риски по ключевым областям, чтобы помочь руководителям разработчиков максимизировать свои вложения ресурсов на ранней стадии.При таком большом объеме работы важно сосредоточиться на задачах, которые определяют, какие инновации имеют реальный потенциал и оправдывают их ценность для пользователей, техническую и стратегическую осуществимость.

Попытки на нулевой фазе могут повторяться итеративно для уточнения и проверки концепции продукта при подготовке к переходу к разработке продукта. Когда это происходит, появляется возможность быстро и стратегически выводить на рынок настоящие инновации, повышая вероятность жизнеспособности и успеха на рынке.

.
