Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Качество обвязки водонагревателя позволяет не только увеличить срок его эксплуатации, но и повышает уровень безопасности при эксплуатации. Установка бойлера ведется по инструкции производителя и с учетом стандартов подключения. Предохранительный клапан для бойлера – важный элемент устройства, относящийся к группе безопасности.

Зачем нужен предохранительный элемент, как правильно установить водонагреватель и какой принцип работы устройства рассмотрим далее. Помните о том, что несоблюдение правил установки может случиться не просто небольшая неприятность, а настоящая трагедия.

Предохранительные клапаны (еще известны под названием клапаны безопасности) путают с «обратными». Между двумя видами есть некоторые сходства, но, по факту, это абсолютно разные элементы.

Обратный клапан отвечает за подачу жидкой среды по трубопроводу только в одном направлении. При этом задача предохранительного клапана – защитить трубу канализации и подключенные устройства от выхода из строя и разрушения, что может произойти в результате избыточного давления в системе.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Еще на корпусе можно найти изображение стрелки, которая указывает направление движения воды в системе через нагревательный бак в бойлере. Обратите внимание, что сантехники не рекомендуют часто применять сливной рычаг для принудительного слива воды, чтобы продлить срок эксплуатации клапана. Если необходимо провести обслуживание водонагревателя, можно отсоединить патрубки воды и слить ее.

Почему важно наличие обратного и предохранительного клапана

При продаже водонагревателей предохранительный клапан уже установлен, поскольку является обязательным компонентом. Тем не менее, перенос водонагревателя на другую стену может сопровождаться утерей детали.

Избегайте мастеров, которые при переносе водонагревателя вместо предохранителей могут врезать обратный клапан.

Неправильная обвязка бойлера может стать угрозой не только для здоровья, но и для жизни людей. Это связано с тем, что при нагреве воды термодинамическое действие часто выходит из-под контроля, делая из бойлера взрывное устройство. Внутри бака скапливается давление и большое количество пара, что приводит к взрыву.

Предохранительный клапан в такой же ситуации работает совсем по-другому: при достижении критической температуры и давления пружина в цилиндре сжимается и жидкость с паром выходят наружу. Это быстро приводит к нормализации давления в системе. Установка предохранительного элемента на водонагреватель – обязательное требование!

Ни в коем случае не занимайтесь установкой и подключением бойлера своими руками, вызывайте сантехника, который быстро и надежно произведет все нужные действия.

Советы по выбору модели

Мы уже упоминали о том, что водонагреватели продаются с установленным предохранительным клапаном. Тем не менее, вам нужно будет озадачиться поиском и установкой этого элемента случае:

  • утери;
  • износа или поломки элемента.

Как правильно подобрать элемент? Сделать это можно у поставщиков водонагревателей по номеру модели. Обратите внимание на с

Предохранительный клапан для водонагревателя принцип работы

Предохранительный клапан для бойлера. Для чего нужен?

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора.

При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться.

Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв.

Предохранительный клапан позволяет произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Он еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста.

Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Виды

  1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет без каких-либо трудностей просто менять такие устройства раз в год.
  2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
  3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работ

Ванная своими руками — ТаВанная.ру Что такое предохранительный (обратный) клапан для водонагревателя, инструкция его монтажа и фото — Ванная своими руками



Предохранительный клапан для водонагревателя часто называют обратным клапаном для водонагревателя — его необходимо устанавливать для безопасной эксплуатации бойлеров. Бойлер представляет собой емкость, где происходит нагрев воды. Вода во время нагревания, согласно законам физики, расширяется и увеличивается в объеме. В условиях замкнутого пространства, с повышением температуры, увеличивающийся объем воды создает повышенное давление на стенки бака и потенциально несет за собой фактор угрозы. Поэтому при монтаже для безопасности на этом оборудовании необходимо устанавливать предохранительный клапан. Он предохраняет изделие от поломки, а при возникновении аварийной ситуации сбросит лишнее давление, и удалит из емкости водонагревательного бака лишнюю воду.

Содержание статьи

  • 1 Что представляет собой предохранительный клапан
    • 1.1 Какие бывают клапаны
    • 1.2 Устройство
    • 1.3 Принцип работы
  • 2 Что может случиться при отсутствии защиты бойлера
  • 3 Монтаж
  • 4 Заключение

Что представляет собой предохранительный клапан

Предохранительные клапаны для бойлера внешне похожи на сантехнические тройники и совмещают в себе функции:

  • Запорного крана;
  • Обратного клапана;
  • Предохранительного клапана.

Они необходимы в обустройстве водонагревателей для стравливания лишней воды, которая образовывается вследствие ее теплового расширения.

Какие бывают клапаны

Предохранительные клапаны, выпускаемые для бытовых нагревательных приборов, подразделяются на три группы.

  1. Для емкости водонагревателей до 50 литров.
  2. Для емкостей от 50 до 200 литров.
  3. Более 200 литров.

Небольшие нагреватели обустраиваются одноразовыми клапанами первой или второй группы. Они представляют собой неразборные конструкции китайского производства с коротким сроком службы и небольшой ценой. Поэтому их замену можно безболезненно производить по мере возникновения необходимости.

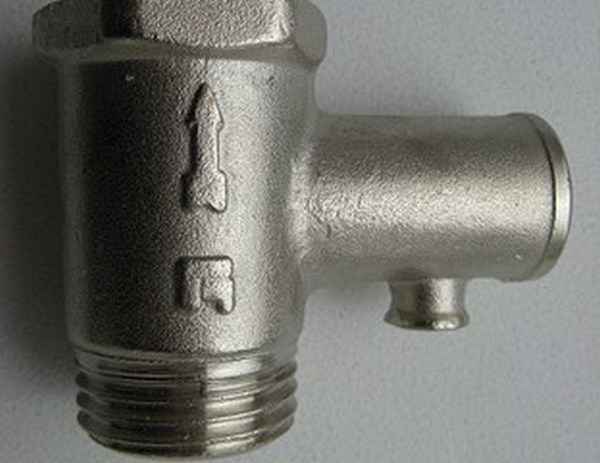

Фото предохранительного клапана

Клапаны третьей группы выполняются на более высоком уровне исполнения, они:

  • Имеют сложную конструкцию;
  • Выдерживают давление до 7 бар;
  • Имеют насадку для подключения канализации;
  • Дают возможность визуально контролировать сброс воды.

В последнее время известные производители электрических бойлеров, всегда комплектуют свои изделия фирменными клапанами высокого качества.

В случае замены предохранительные клапаны для водонагревателя можно приобрести в торговой сети, а их технические характеристики распознать визуально по цвету ручки. Красный цвет ручки указывает на то, что данный клапан работает с давлением 0,6 МПа, черный – 0,7 МПа, синий – 0,8 МПа.

Устройство

Схема всех составляющих безопасной эксплуатации водонагревателя

Предохранительный клапан для водонагревателя имеет простое устройство и представляет собой два неравнозначных перпендикулярных цилиндра с общей плоскостью.

Внутри большого цилиндра располагается тарельчатый клапан, который поджат специальной пружиной. Он позволяет двигаться потоку воды только в одном направлении, как в случае обычного обратного клапана. Большой цилиндр располагается на вводе к бойлеру и соединяет его с трубой подвода холодной воды, поэтому с двух сторон обустроен резьбовыми соединениями.

Второй меньший по диаметру цилиндр:

  • Располагается перпендикулярно основному цилиндру;
  • Заглушен с внешней стороны;
  • Имеет небольшой отводной дренажный сливной патрубок.

Внутреннее обустройство меньшего цилиндра тоже состоит из тарельчатого клапана, но с противоположной ориентацией срабатывания.

Принцип работы

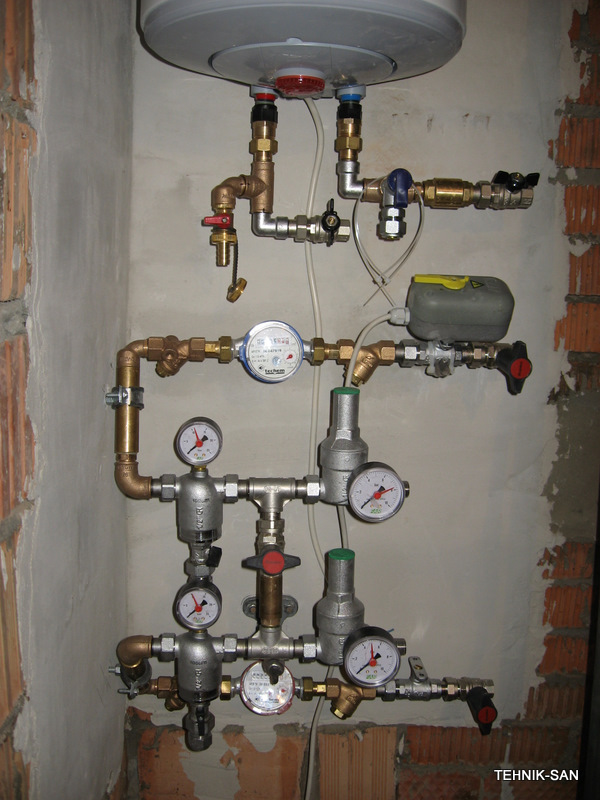

Схема устройства подключения бойлера

Предохранительное устройство устанавливается на входе к бойлеру и настраивается на определенное допустимо максимальное давление. При закрытом состоянии на его чувствительный тарельчатый клапан одновременно действует две силы.

Первая – это давление жидкости в бойлере. Вторая – со стороны задатчика в виде пружины, которая препятствует открытию клапана. Если сила давления жидкости уменьшается, клапан открывается и холодная вода заполняет бойлер.

При выравнивании давления устройство запирается, а вода из бака, благодаря обратному клапану, не может выливаться под действием давления жидкости в действующую водопроводную систему. Если же сила давления увеличивается при нагревании воды до определенного уровня, начинает срабатывать защита маленького цилиндра с обратным действием и тогда через боковой вывод производится сброс лишней воды.

Иногда многие нервничают по поводу того, что из предохранительного клапана начинает капать вода. В этом процессе ничего страшного нет. Это нормальное явление. Решить эту проблему можно подставив под него небольшую емкость, или подсоединив к дренажному отверстию шланг, который потом нужно опустить в унитаз или канализацию.

Что может случиться при отсутствии защиты бойлера

Рассмотрим вариант отсутствия защиты, которая перекрывает обратный поток подачи воды в бак. В этом случае водонагреватель, даже при стабильном давлении в водопроводной сети, правильно функционировать не будет. По закону термодинамики с повышением температуры воды в неизменном объеме, обязательно начнет повышаться ее давление. Вследствие чего, может наступить такой момент, когда давление воды начнет превышать напор подачи. Тогда сброс горячей воды начнет происходить в водопроводную систему или даже бачок унитаза. В этой ситуации в бойлер продолжает поступать холодная вода, а работающий терморегулятор давать команду тэну на постоянный нагрев, тем самым впустую расходуя дорогостоящую электроэнергию.

Более критичной может сложиться ситуация, когда давление воды водопроводной сети резко падает. Обычно это часто бывает в ночное время, когда соответствующие службы производят непредвиденные ремонтные или профилактические работы, отключая подачу холодной воды. В этом случае полный слив воды с бойлера приводит к перегоранию тэна.

Для избежания подобных ситуаций многие «горе Кулибины», не осознавая сложности ситуации, ставят в систему обустройства водонагревателей обычные обратные клапаны. Однако они не понимают, что подкладывают в свое жилье «бомбу замедленного действия».

Ведь водонагреватель является сложным теплотехническим прибором, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда события могут обернуться очень печально. Если материал, из которого сделан бак водонагревателя, выбран правильно, то закипания там не происходит, так как точка кипения здесь смещается выше обычных 100 градусов и ситуация держится под контролем. Однако если материал не соответствует прочностным характеристикам, то при случайном открытии любого водопроводного крана в квартире, может резко упасть внутреннее давление бака, точка кипения воды возвратится к 100 градусам, и тогда молниеносно возникает лавинообразный поток пара, который может привести к механическому повреждению границ бака и мощному взрыву.

Вывод

Делая вывод относительно установки дополнительной защиты водонагревателя необходимо обязательно учитывать следующие факторы:

  • Сбрасывать излишки воды при ее нагревании, удерживая параметры зоны ее безопасного давления;
  • Не допускать обратный отток воды из нагревателя;
  • Сглаживать гидроудары и скачки давления водопроводной системы.

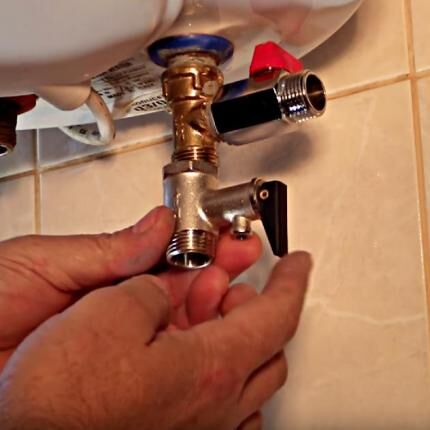

Монтаж

Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.

Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.

  1. В баке бойлера не должно быть воды.
  2. Основной доступ к ней должен быть перекрыт.
  3. Водонагревательный прибор полностью отключен от электропитания.

Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.

Заключение

Предохранительный клапан является обязательным элементом для обустройства бытовых водонагревателей, работающих под давлением. Приобретая и устанавливая эту защиту необходимо убедиться:

  • В его рабочих параметрах;
  • Рассчитанной мощности;
  • Максимально рабочем давлении.

Нельзя устанавливать устройства, которые рассчитаны на меньшие параметры или не подходят своими резьбовыми соединениями к месту установки.

Игнорировать правила установки, упрощать схему монтажа или самостоятельно усовершенствовать эту защиту крайне опасно.

Доверив установку опытному специалисту, человек будет полностью уверен, что находится в безопасности, а его дом защищен от беды и пожара, к которому может привести неисправный водонагреватель.


устройство, функции защиты, инструкция по монтажу

Основной функцией обратного предохранительного клапана в системе водонагревателя является компенсация увеличения объема воды в баке при нагреве и предотвращение ее возврата в водопровод, дополнительной – предохранение от перепадов давления в подающей магистрали или работы ТЭНов при отсутствии водоснабжения. На схеме трубной развязки он находится между запорным краном и входящим патрубком бойлера, на этом участке запрещается размещение тройников или другой вентильной арматуры. Его наличие обязательно, это устройство служит прямой защитой от аварийных ситуаций. Выбор конкретной разновидности клапана для водонагревателя зависит от объема накопительного бака, у призванных производителей он входит в стандартный комплект, но при необходимости достаточно просто купить замену и установить ее своими силами.

Оглавление:

  1. Что представляет собой?
  2. Виды и особенности
  3. Инструкция по замене клапана

Описание и назначение

Конструкция включает в себя две детали, внешне они напоминают перпендикулярно соединенные цилиндры с разным диаметром. Больший выполняет роль обратного клапана и состоит из трех простых элементов: тарелки, седла и пружины. При подаче холодной воды внутрь водонагревателя он открывается, после заполнения и превышения давления свыше водопроводного – автоматически закрывается. При потреблении ГВ идет обратный процесс и бак опять набирается. Использовать только этот вид защиты нельзя, как и монтировать запорные краны для отключения обратного клапана (приводит к перегреву ТЭНов в пустом водонагревателе). Цилиндр с меньшим диаметром имеет более тугую пружину, в момент, когда внутренне давление превышает нормативное? открывается слив и сбрасываются излишки воды, для избежание выброса горячей воды в открытое пространство подсоединяется соответствующий шланг.

Таким образом, использование клапанов подразумевает функции защиты:

  • От падения давления в подающей магистрали, гидравлических ударов и попадания воздуха внутрь водонагревателя.
  • От перегрева бойлера и закипания внутри бака.
  • От попадания горячей воды в подающий водопровод.

Чем выше объем водонагревателя, тем большее количество излишков жидкости сбрасывается. К примеру, для бойлера в 100 литров эта величина достигает до 3-4 л в день. В процессе эксплуатации стоит обратить внимание на возможные признаки поломки, в частности: плохое пропускание или полное его отсутствие, протекание в холодном режиме.

Разновидности

Основным критерием при подборе клапана для водонагревателя является рабочее давление воды (как в водопроводе, так и внутри бака). В зависимости от объема бойлера используются следующие мощности: до 50 л, от 50 до 200 и выше 200. Соответственно, от этих показателей выбирается класс защиты, специалисты рекомендуют приобрести максимально надежные устройства для водонагревателей с большим объемом, вне зависимости от их стоимости. По принципу действия все обратные клапаны разделяются на прямые и откидные. Первая разновидность представляет собой дисковую заслонку с вертикальным перемещением (работают только под давление рабочей среды), у второй – с размещение под седлом.

По степени сложности все обратные и предохранительные комплектующие для водонагревателя различаются на:

1. Неразборные – простейший бюджетный вариант, перекрытие воды осуществляется за счет противодействия пружины или диска. Это классический обратный клапан и ничего больше, такая защита допускается только для водонагревателей с минимальным объемом, ее основной функцией является сохранение ТЭНов от перегрева при пустом баке. При монтаже таких устройств обязательно отслеживается рабочее состояние, при малейшем подозрении на брак или поломку они меняются. Для сбора избытков давления эта разновидность не подходит, для этих целей нужно купить отдельно предохранительный клапан.

2. Усложненный комплекс для водонагревателя, объединяющий обе функции. Он включает шаровой кран, предохранительный и запорный (обратный) клапаны, выходное отверстие для слива. Процесс контроля за сбросами излишков нагретой жидкости визуальный, а не автоматизированный, эффективность защиты высокая. Недостатком этой группы является стекание воды на пол, для исключения подобной проблемы требуется доукомплектация гибким шлангом, соединяющим выходной клапан непосредственно к канализации.

3. Группа гидравлической безопасности, основным отличием является включение в схему обвязки водонагревателя редуктора давления. Также в комплект входят: предохранительный и обратный защитный клапан, сифон. Этот вариант выбирается для промышленных систем, группа размещается на трубе с холодной водой. Наличие сифона позволяет без проблем сливать избытки прямо в канализацию.

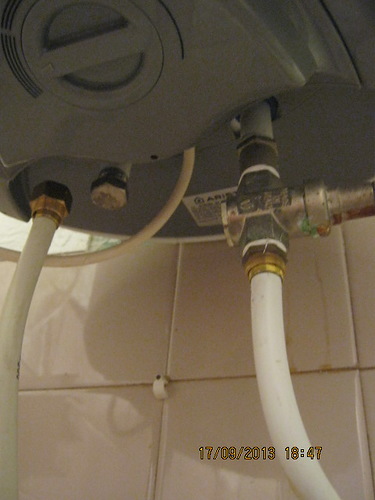

Руководство по замене

Необходимость в данной процедуре возникает при физическом износе, ослаблении пружины, забивке отложениями солей или браке детали. Еще одна причина постоянного протекания обратного клапана связана с избыточным давлением в подающей трубе, в этом случае рекомендуется провести установку редуктора. Оставлять поломку на длительный срок чревато теми же последствиями, как и при отсутствии предохранителя. Процесс замены проводится по следующей схеме:

1. Отключение электропитания водонагревателя.

2. Перекрытие подачи в устройство: на входе перед бойлером или общие по квартире.

3. Полное освобождение накопительного бака.

4. Демонтаж (открутка) старого предохранительного клапана.

5. Установка нового, герметизация с использованием уплотнителей, льняной пакли или фум-ленты. Резьба проворачивается ключом 3-4 раза.

6. Подача воды, проверка герметичности соединений.

Правильное направление воды легко определить: на большинстве устройств нарисована красная стрелка, также данная информация дублируется в прилагаемой инструкции. Перед началом монтажа рекомендуется проверить работу агрегата, в процессе закрутки соединения сбрасывающего и обратного клапанов нельзя давить на резьбу или оказывать чрезмерные усилия. Провести проверку надежности нового предохранителя легко – набирается полный бак водонагревателя и устанавливается максимальная температура (при 30-40 °C прибор может не сработать, особенно при малых объемах бойлера), через некоторое время начинает капать сброс.

Но для сложных гидравлических групп действуют другие схемы монтажа и контроля, в данном случае важно придерживаться инструкции изготовителя. По понятным причинам установка только обратного клапана в системе водонагревателя недопустима (равно как и монтаж отопительной арматуры), наличие вывода для сброса излишков внутреннего давления обязательно.

устройство виды где ставить + фото

  • Коммуникации
    • Вентиляция
    • Канализация
    • Отопление
    • Электрика
    • Водоснабжение
  • Ремонт
    • Балкон и лоджия
    • Гардеробная
    • Гостиная
    • Детская комната
    • Кухня
    • Внутренняя отделка
    • Прихожая и коридор
    • Санузел
    • Спальня
  • Строительство
    • Инструменты
    • Двери
    • Крыша
    • Лестницы
    • Мансарда
    • Наружная отделка
    • Окна
    • Пол
    • Потолок
    • Стены и перегородки
    • Строй материалы
    • Фундамент
  • Дача
    • Беседки и навесы
    • Веранда и терраса
    • Гараж
    • Дачный туалет
    • Заборы, ворота и калитки
    • Ландшафтный дизайн
    • Сад и огород
    • Хоз. постройки
  • Советы
    • Ремонт мебели
    • Советы домашнему мастеру
  • Бытовая техника
    • Стиральные машины
    • Пылесосы
    • Посудомоечные машины
    • Холодильники
    • Климатическое оборудование

Зачем нужны и как работают обратные клапаны на воду

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

  • На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

  • На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

  • В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

  • Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

  • В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

  1. Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

  2. Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

  3. Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

  4. Дисковые. В качестве запорного элемента выступает прижимной диск.

Техническое обслуживание водонагревателя | Как обслуживать водонагреватели

Водонагреватели работают на вас, обеспечивая теплые ванны, чистую одежду и сверкающие кастрюли и сковороды.

Так проявите любовь к своему водонагревателю, следуя графику регулярного технического обслуживания, который позволит ему работать в течение ожидаемого 15-летнего срока службы, а возможно, и дольше.

Связано: Думаете, вам может понадобиться новый водонагреватель? Как узнать

Вот что вам нужно сделать:

Установите термостат на 120 градусов .Вы сэкономите до 5% затрат на электроэнергию на каждые 10 градусов понижения температуры, а также снизите риск ожога.

Популярные чтения

    Как нанять агента по недвижимости — и быть их лучшим клиентом

    Купить Продать

    Если вы станете хорошим партнером выбранного вами агента, вы оба станете более счастливыми охотниками за домом.

    7 способов сделать ваш двор и дом зоной, свободной от ошибок

    Двор и патио

    Будьте домом в квартале, откуда убегают ошибки.

    Могу ли я уволить моего агента по недвижимости?

    Купить Продать

    Иногда просто не получается. Вот как попрощаться, если вы несчастны.

Всегда соблюдайте зазор 2 фута вокруг прибора, если в руководстве специально не указано иное.

Сливайте примерно четверть резервуара несколько раз в год, чтобы удалить осадок и мусор. Выключите подачу холодной воды, подсоедините садовый шланг к сливному крану, затем опустите в ведро, пока вода не станет чистой.Если вода остается мутной, откройте на короткое время кран подачи воды, чтобы перемешать оставшийся осадок, и снова слейте воду из резервуара. Это также делает работу устройства более тихой.

Потратьте как-то разумно на ремонт кухни

    6 кухонных материалов, которые никогда не используют опытные специалисты по ремонту

    Кухня

    Долговечность — ключ к ремонту кухни, но она не должна стоить много.

    Как покупать ретро-кухню — и не зацикливаться на барахле

    Кухня

    Советы профессионала улучшат ваши навыки винтажного шоппинга.

    Заменить или переоборудовать кухонные шкафы? Варианты и стоимость

    Кухня

    Замена кухонных шкафов может быть «поверхностной», но результаты и экономия впечатляют.

Ежегодно проверяйте предохранительный клапан температуры-давления , быстро разряжая его два или три раза. После проверки следите за небольшими утечками из клапана.

Проверяйте расходуемый анодный стержень каждые три года, ослабляя винт с шестигранной головкой и удаляя его.Заменить шток, если:

  • Обнажено более 6 дюймов сердечника стальной проволоки.
  • Толщина стержня менее 1/2 дюйма.
  • Стержень покрыт кальцием.
  • Вы можете купить 13-дюймовый цинк-алюминиевый анодный стержень примерно за 16 долларов.

Изолируйте старые блоки стекловолоконной оболочкой для повышения эффективности, соблюдая осторожность, чтобы избежать контакта с дымоходом (новые блоки уже изолированы — проверьте руководство пользователя, чтобы убедиться). Также изолируйте трубы с горячей и холодной водой.

При выезде из города установите термостат на газовых обогревателях в положение «Отпуск», при котором будет гореть сигнальная лампа без нагрева воды.

Связано: Домовладельцы хотят сэкономить на расходах на электроэнергию

Лучшая цена для воды клапана нагревателя — Отличные предложения на воду клапана нагревателя от глобальных продавцов воды клапана нагревателя

Отличные новости !!! Вы попали в нужное место для водяного клапана водонагревателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта вода с верхним клапаном нагревателя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили воду для клапана обогревателя на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в водяном клапане водонагревателя и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести водяной вентиль нагревателя по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Руководство по покупке водонагревателя

| HGTV

Прямо сейчас

Город ветров реабилитации

Прямо сейчас

Город ветров реабилитации

Прямо сейчас

Город ветров реабилитации

Прямо сейчас

Город ветров реабилитации

Прямо сейчас

Город ветров реабилитации

Прямо сейчас

Город ветров реабилитации

Прямо сейчас

Город ветров реабилитации

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Знаменитость I. ОУ.

Прямо сейчас

Знаменитости I.O.U.

Прямо сейчас

Флип или флоп

Прямо сейчас

Флип или флоп

Прямо сейчас

Флип или флоп

Прямо сейчас

Флип или флоп

Прямо сейчас

Знаменитость I.ОУ.

Прямо сейчас

Флип или флоп

Прямо сейчас

Флип или флоп

Прямо сейчас

Флип или флоп

Прямо сейчас

Флип или флоп

Прямо сейчас

Знаменитость I. ОУ.

Прямо сейчас

Знаменитости I.O.U.

Прямо сейчас

Знаменитости I.O.U.

В тренде

HGTV Дом мечты 2021
Вексель знаменитостей
2021 Цветовые тренды
Идеи для уютной гостиной
Модернизация кухонного шкафа
Зимние растения

Показывает

  • Особняки со скидкой
  • Брат против. Родной брат
  • Знаменитости I.O.U.
  • Кристина на побережье
  • Fixer to Fabulous
  • Флип или флоп
  • Листать 101
  • Хорошие кости
  • Помогите! Я разрушил свой дом
  • Родной город
  • Любите это или перечислите
  • Братья по собственности: Forever Home
  • Остров Реновации
  • Рок блок
  • Правила дома для отпуска
  • Город ветров реабилитации
  • См. Полное расписание
  • Смотреть все сезоны

Увидеть больше в шоу

дизайн

  • Украшения
  • Ремоделирование
  • Идеи по комнатам
  • Главная Туры
  • Стили дизайна

Узнать больше в дизайне

На улице

  • Сады
  • Цветы и растения
  • Ландшафтный дизайн и ландшафтный дизайн
  • Открытые пространства
  • Обуздать апелляцию

Увидеть больше на открытом воздухе

Живущий

  • Семья
  • Уборка и организация
  • каникулы
  • Развлекательный
  • Путешествовать
  • Недвижимость

Увидеть больше в жизни

Как

  • Обустройство дома
  • Ремесла
  • Сделай сам
  • Апсайклинг
  • HGTV ручной работы

См. Больше в разделе «Как сделать»

Лотереи

  • HGTV Dream Home 2021: примите участие в розыгрыше призов
  • Умный дом HGTV
  • HGTV Городской оазис

Увидеть больше в лотереях

Магазин

Фото Вдохновение

  • Информационные бюллетени
  • Журнал
  • Расписание ТВ
  • Смотреть вживую

Давайте искать

отменить

Как снять сливной клапан водонагревателя | Home Guides

Накопление минералов или случайное повреждение могут привести к прекращению работы сливного клапана на водонагревателе. Какой бы ни была причина, удаление этого клапана — простая процедура, если вы примете надлежащие меры предосторожности, прежде чем схватить гаечный ключ. Пренебрежение этими подготовительными шагами может привести к повреждению обогревателя, затоплению вашего дома или просто дать вашему супругу еще одну причину сказать: «Я же вам сказал».

Выключите водонагреватель. Отключите питание электрического водонагревателя на сервисной панели. Для обогревателей, работающих на природном газе или пропане, поверните шкалу температуры на пилотную или самую низкую настройку и поверните ручку пилотной лампы в положение выключения.

Перекрыть подачу холодной воды. На большинстве водонагревателей запор холодной воды расположен прямо над баком на линии холодной воды. Если нет запорного клапана или рядом с нагревателем, вам могут понадобиться отключить подачу воды на весь дом.

Откройте кран с горячей водой в ванной или прачечной. Открытый кран горячей воды позволяет воздуху попадать в водопровод и предотвращает образование вакуума в резервуаре водонагревателя.

Присоедините садовый шланг к сливному клапану.Сливные клапаны имеют резьбу специально для этой цели. Затянув шланг на клапане, опустите свободный конец шланга наружу, в раковину или ванну.

Откройте сливной кран. Дайте резервуару полностью стечь.

Снимите шланг со сливного клапана.

Затяните гаечным ключом или плоскогубцами вокруг граненого основания клапана. Расположение сливных клапанов из пластика или нейлона может иметь решающее значение. Эти клапаны легко повредить при неправильном обращении.

Ослабьте и снимите клапан, повернув его против часовой стрелки.

Ссылки

Советы

  • Если у вас нет места для безопасного слива горячей воды, откройте кран с горячей водой внутри дома и дайте воде стечь до холодной, прежде чем отключать подачу воды.

Предупреждения

  • Никогда не выполняйте какое-либо техническое обслуживание или ремонт водонагревателя, не отключив предварительно питание или подачу газа.

Писатель Биография

Финн Маккухил — писатель-фрилансер из Северного Мичигана.Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами. После изучения программирования в Университете Южной Флориды он более 20 лет возглавлял ИТ-отделы трех поставщиков автомобильной промышленности. Сейчас он строит деревянные лодки в северных лесах.

Разрешение на водонагреватель | Город Хейворд

Для установки, замены или перемещения водонагревателя требуется разрешение. Перед началом работ необходимо получить разрешение. Работы, выполняемые без соответствующих разрешений, подлежат дополнительной оплате.Разрешение на водонагреватель — это разрешение на проживание в тот же день.

РУКОВОДСТВО ПО УСТАНОВКЕ ВОДОНАГРЕВАТЕЛЯ:

Обратите внимание: предполагаемое руководство предназначено для типовой установки и не должно использоваться вместо проверки фактического кода или найма подходящего подрядчика для выполнения работ.

ВЕНТИЛЯЦИЯ ГАЗОВОГО ПРИБОРА:

Вентиляционные отверстия типа «B» должны выходить над крышей через гидроизоляцию и заканчиваться вентиляционным колпачком или крышным домкратом, который должен быть установлен в соответствии с его списком и инструкциями производителя по установке .Высота вентиляционного отверстия над поверхностью крыши должна соответствовать Разделу 509.6.2. При уклоне крыши 6:12 минимальная высота составляет 1 фут.

Отверстия для газа типа «B» должны заканчиваться не менее чем на 5 футов выше самого верхнего подсоединенного вытяжного колпака или воротника дымохода.

Вентиляционные патрубки должны быть максимально короткими и прямыми и не должны проходить через стены или потолки. Максимальная длина горизонтального соединителя составляет 75% высоты для одинарной стены и 100% высоты для двустенной.При вентиляции совместно с другим прибором меньший прибор должен подключаться над большим, должен быть как можно выше для имеющейся высоты, а максимальная длина соединителя составляет 18 дюймов на дюйм диаметра.

Соединительные секции должны быть привинчены друг к другу и к вытяжному шкафу с помощью не менее 3 винтов на каждом стыке. Используйте перечисленные переходные фитинги от одностенного к вентиляционному отверстию «B». Винты и другие крепежные детали не могут проникнуть во внутреннюю стенку двустенного вентиляционного отверстия, а двухстенное вентиляционное отверстие нельзя разрезать.Использование ленты для герметизации стыков или поддержки вентиляционного отверстия не допускается.

РАСШИРИТЕЛЬНЫЙ БАК:

Расширительный бак необходим для любой системы с обратным клапаном, предохранителем обратного потока или регулятором давления (без исключений), который предотвращает отвод давления в здании обратно в водопровод 608.3).

ПРОВЕРКИ:

Окончательная проверка требуется после того, как водонагреватель установлен и все работы завершены.Разрешительная карточка и утвержденная рабочая копия чертежей (если есть) должны быть представлены инспектору. Плата за повторную проверку может быть начислена, если доступ к проверке не предоставляется, работа не готова к проверке или когда не были внесены необходимые исправления.

Разрешения и проверки на водонагреватель

В прошлом месяце в Части 1 этой статьи обсуждалось требование разрешения на проверку при замене водонагревателя.В большинстве случаев разрешение требуется, потому что водонагреватель является одним из самых опасных устройств в здании, и есть много вещей, которые могут пойти не так, если водонагреватель заменен и возникнет ошибка в установке. Могут быть утечки воды, которые могут вызвать повреждение водой и плесень, могут быть утечки газа, которые могут вызвать взрывы и пожары, могут быть утечки дымовых газов, которые могут привести к удушению угарным газом или возгоранию, а также есть средства контроля температуры горячей воды, которые может вызвать ожог или способствовать росту бактерий Legionella.

Во второй части этой статьи я включаю контрольный список для водонагревателей. Контрольный список был составлен на основе требований различных норм и стандартов и многолетнего опыта проверки водонагревателей.

Подача заявления на разрешение вызывает проверку. Осмотр водонагревателя должен включать следующие проверки безопасности, потому что водонагреватели являются опасными приборами по многим причинам. Следующие предметы на водонагревателе, которые могут быть опасными / смертельно опасными, должен искать инспектор.

Контрольный список для проверки водонагревателя

Осмотр водонагревателя должен включать следующие проверки безопасности.

Трубопровод топливного газа водонагревателя

q Проверьте трубопровод топливного газа, чтобы убедиться, что газовый трубопровод выдерживает давление. (Испытание на герметичность согласно разделу 406 IFGC 2015 г.)

q Проверьте регулятор давления газа, чтобы убедиться, что давление подаваемого газа находится в пределах диапазона давления газа на регуляторе газа прибора.

q Проверьте топливный газ на этикетке прибора, чтобы убедиться, что это то же топливо, что и топливный газ, подаваемый в здание (природный газ, пропан, бутан, метан, промышленный газ).

q Убедитесь, что он установлен правильно (в соответствии с кодом), трубопровод должен соответствовать требованиям к трубопроводам в кодексе топливного газа с указанными и маркированными трубами, фитингами, запорными клапанами, штуцерами и гибкими соединителями, установленными так, чтобы течь и вызвать опасность взрыва или возгорания.

q Убедитесь, что есть уловители для осадка или колпачки для сбора осадка или влаги в трубопроводе, чтобы предотвратить попадание мусора или влаги в горелку, и что она установлена ​​в соответствии с требованиями норм топливного газа.

Дымоход дымовых газов водонагревателя

q Необходимо проверить дымовую трубу, чтобы убедиться, что она должным образом промаркирована, и что дымовые материалы указаны в коде как материалы для использования в качестве материалов для дымовых газов. Проверьте руководство по установке производителя дымоходной трубы, чтобы узнать, установлен ли материал в в соответствии с листингом.

q Для пластмассовых вытяжных труб убедитесь, что труба, фитинги и растворитель предназначены для использования в системах отвода горючих газов. Пределы температуры для различных материалов: Предел ПВХ: 140–149 ° F; Предел ХПВХ составляет 180 ° F: полипропилен, изготовленный специально для отвода дымовых газов. Предел составляет 230 ° F.

q Убедитесь, что зазоры в дымоходе от горючих материалов достаточны.

q Убедитесь, что соединения дымохода установлены, чтобы предотвратить утечки, которые могут вызвать пожар.

q Убедитесь, что соединения дымохода предотвращают утечку продуктов сгорания, что может привести к отравлению угарным газом и смерти.

Предохранительный клапан

q Убедитесь, что предохранительный клапан имеет надлежащую производительность / размер, номинальное давление / температуру предохранительного клапана для номинальных значений БТЕ / ч водонагревателя, на котором он установлен.

Трубопровод сброса предохранительного клапана

Выпускной трубопровод предохранительного клапана должен быть установлен в соответствии с применимыми нормами.

q Убедитесь, что трубопровод предохранительного клапана не подсоединен напрямую к дренажной системе.

q Убедитесь, что трубопровод предохранительного клапана выходит через воздушный зазор, расположенный в том же помещении, что и водонагреватель.

q Убедитесь, что трубопровод предохранительного клапана не меньше диаметра выпускного отверстия обслуживаемого клапана и полностью выходит в воздушный зазор.

q Убедитесь, что трубопровод предохранительного клапана обслуживает только одно предохранительное устройство и не должен подключаться к трубопроводу, обслуживающему любое другое предохранительное устройство или оборудование, которое может вызвать противодавление на предохранительный клапан, что может повлиять на его работу.

q Убедитесь, что трубопровод предохранительного клапана выходит на пол, в дренажный поддон, обслуживающий водонагреватель или накопительный бак, в приемник для отходов или наружу в соответствии с местными правилами.

q Убедитесь, что трубопровод предохранительного клапана выпускается таким образом, чтобы не причинить травм людям из-за выброса горячей воды или пара или повреждения конструкции.

q Убедитесь, что трубопровод предохранительного клапана выходит в точку подключения, которая легко заметна жителям здания, чтобы они знали, когда он работает, есть проблема.

q Убедитесь, что трубопровод предохранительного клапана не зажат. Вода, застрявшая в выпускном отверстии, может снизить пропускную способность и вызвать гидравлический удар в нижнем трубопроводе.Вода, попавшая в выпускную трубу, подобна пуле в патроннике.

q Убедитесь, что трубопровод предохранительного клапана установлен так, чтобы сливать или течь под действием силы тяжести, чтобы вода не могла собрать трубопровод и вызвать коррозию, замерзание или стать препятствием.

q Убедитесь, что трубопровод предохранительного клапана не заканчивается на высоте более 6 дюймов (152 мм) над полом или приемником отходов. Концевая заделка труб с более высоким разгрузочным отверстием может подвергнуть жителей здания или обслуживающего персонала внезапным выбросам горячей воды или пара, что может вызвать травмы.

q Убедитесь, что трубопровод предохранительного клапана не имеет резьбового соединения на конце такого трубопровода, чтобы не допустить добавления клапанов или шлангов, которые могут быть зажаты и могут иметь шланговые распылительные клапаны.

q Убедитесь, что в трубопроводе предохранительного клапана нет клапанов или тройников.

q Убедитесь, что трубопровод предохранительного клапана изготовлен из материалов, перечисленных в нормах для распределения воды, или материалов, испытанных, рассчитанных и одобренных для такого использования в соответствии с ASME A112.4.1.

Водонагреватель тепловой
расширительные бачки

q Осмотр водонагревателя должен также включать проверку наличия расширительного бака, когда водная система включает водонагреватель и снабжена обратным клапаном, устройством предотвращения обратного потока, редукционным клапаном или любым другим устройством, предотвращающим сброс тепла. давление расширения в периоды простоя. Баки теплового расширения или другие одобренные устройства, выполняющие аналогичную функцию по контролю теплового расширения в системах бытового водоснабжения, должны быть одобрены для использования в системах питьевой воды.Они должны быть указаны в списке и иметь размер, соответствующий ожидаемому повышению температуры и объему всей обслуживаемой системы горячего водоснабжения.

q Обратный клапан, редукционный клапан или другое нормально закрытое устройство создает замкнутую систему, для которой требуется расширительный бак или другие средства для снятия давления теплового расширения. (Клапан сброса давления и т. Д.) Инспекторам должны потребоваться средства для уменьшения теплового расширения, когда обратный клапан или редукционный клапан присутствует в водяной системе с водонагревателем.Инспектор и агент по вводу в эксплуатацию, если таковой существует, должны определить, закрыта ли система в неочевидных местах, с помощью манометров, чтобы показать, что нет сброса повышения давления, когда все краны закрыты. Такие элементы, как водомеры и водоумягчители, регуляторы давления или редукционные клапаны, обычно имеют встроенные обратные клапаны, которые могут создавать замкнутую систему и позволять создавать давления теплового расширения при нагревании воды в водонагревателе. Проверьте, не закрыта ли система, создав давление, надев манометр на шланговое соединение, чтобы увидеть, падает ли давление.

q Осмотр водонагревателя должен также включать проверку размера и установку расширительного бака для предотвращения избыточного давления в системе, которое не должно превышать 80 фунтов на квадратный дюйм. В установках без тепловых расширительных баков давление часто достигает 150 фунтов на квадратный дюйм, где происходят прерывистые выбросы клапана сброса температуры / давления, которые могут вызвать повреждение бака, что приведет к утечке и повреждению конструкции бака или утечке, которая может вызвать материальный ущерб.В районах с жесткой водой периодическая утечка предохранительного клапана может привести к тому, что предохранительный клапан будет покрыт отложениями кальция / минералов, что может привести к прекращению работы предохранительного клапана и вызвать взрыв пара, который может травмировать или убить людей.

Воздух для горения

q Убедитесь, что в водонагреватель поступает достаточно воздуха для горения в соответствии с нормами по топливному газу. Несоответствующий размер отверстия для воздуха для горения может привести к нехватке воды в водонагревателе и вызвать неполное сгорание (образование сажи), что может привести к закупорке дымоходов и вызвать раскатывание пламени и пожар, или это может привести к выкатыванию продуктов сгорания и удушению монооксидом углерода жителей здания. .

Защита от землетрясений

q Убедитесь, что водонагреватель правильно установлен и закреплен, чтобы предотвратить его падение и разрыв газопровода или дымохода в случае землетрясения. Водонагреватели должны быть закреплены или закреплены ремнями, чтобы противостоять горизонтальному смещению из-за землетрясения. Обвязка должна быть в точках в пределах одной трети верхней и одной трети ее вертикального размера. В нижней точке следует выдерживать минимальное расстояние 4 дюйма над элементами управления с помощью обвязки. Лента для защиты от землетрясений не должна закрывать важные предупреждающие надписи на водонагревателе. Производители водонагревателей должны предусматривать места для сейсмостойких ограждений, на которых отсутствуют предупреждающие таблички. Я видел много предупреждающих надписей, закрытых землетрясениями. Производители водонагревателей должны отрегулировать расположение этикеток и указать, где должны быть расположены ремни, чтобы оставалось место шириной 2–3 дюйма для ремней защиты от землетрясений в отмеченных местах.Если предупреждающие таблички закрыты, убедитесь, что их копии с инструкциями по освещению Предупреждения об опасности пожара / взрыва и опасности ожога четко видны.

Водонагреватели надземные с
источники возгорания в гаражах

q Водонагреватели могут быть источником возгорания горючих газов, которые часто тяжелее воздуха, и лужи на полу. В гаражах водонагреватели должны быть подняты не менее чем на 18 дюймов над полом. Если только они не имеют герметичных устройств горения и пламегасителей / технологии защиты от воспламенения горючих паров (FVIR).

Водонагреватели электрические Elevate
в гаражах

q Убедитесь, что электрические водонагреватели, установленные в жилых гаражах, установлены так, чтобы дно резервуара находилось на высоте не менее 18 дюймов над полом гаража. В электрических водонагревателях не предусмотрена технология защиты от воспламенения легковоспламеняющихся паров (FVIR), и они могут вызвать небольшую искру, когда контакты требуют нагрева. Электрические водонагреватели следует размещать на подставке, если изготовителем не предоставлена ​​документация о том, что водонагреватель имеет горючую паронепроницаемую конструкцию.

Температура воды

q Установщики и инспекторы должны проверять температуру горячей воды, вытекающей из арматуры после установки водонагревателя, чтобы убедиться, что установка водонагревателя не создает опасности ожога на приспособлениях, указанных в главе 4 модельных правил сантехники как имеющие температурные пределы ( Душевые кабины, ванны, биде и т. Д.).

q Это особенно важно, если новые душевые кабины устанавливаются вместо душевых или ванн во многих старых домах.В большинстве душевых кабинок установлены смесители с двумя ручками, не соответствующие нормам, и ручной душ. В этом случае на душевой кабине следует установить термостатический клапан типа ASSE 1070. Еще лучше был бы душевой клапан, соответствующий нормам, для предотвращения теплового удара.

q Убедитесь, что ограничители температуры для душа, ванны / душа и других приспособлений со смесительными клапанами и ограничители настроены для снижения температуры горячей воды в соответствии с ограничениями температуры, указанными в правилах водоснабжения.Обратите внимание, что на водонагревателе также есть предупреждающие таблички о том, что температура воды превышает 125 градусов, вызывая ожоги или смерть. Ограничители температуры на душах или клапанах ванны / душа должны быть отрегулированы в соответствии с максимально допустимой температурой, указанной в кодах моделей.

Запасные водонагреватели

q Если установка водонагревателя осуществляется в существующем здании с двумя смесителями с ручками или другими типами управления душем без компенсации давления или без компенсации температуры, должны быть другие средства ограничения температуры, кроме термостата водонагревателя.Термостаты водонагревателя не могут точно контролировать температуру на выходе водонагревателя, чтобы предотвратить ожоги.

Следует использовать одно из следующих средств ограничения температуры:

Ограничители на душевой или смесительной арматуре должны быть установлены на уровне 120 ° F или ниже, чтобы свести к минимуму вероятность ожога в соответствии с требованиями стандарта ASSE 1016 или, если не все приспособления соответствуют этому,

q Главный смесительный клапан должен быть установлен на водонагревателе и должен быть отрегулирован для обеспечения максимальной температуры горячей воды 120 ° F в арматуре, чтобы свести к минимуму вероятность ошпаривания в соответствии с требованиями стандарта ASSE 1017.

q Смесительный клапан в месте использования должен быть установлен рядом с приспособлением (ами), чтобы ограничить температуру горячей воды максимум до 120 ° F, чтобы минимизировать вероятность ожога в соответствии с требованиями стандарта ASSE 1070 или

q Редукционный клапан с регулируемой температурой должен быть установлен на всех раковинах / умывальниках / ваннах / душах и установлен в соответствии с инструкциями производителя по установке и ASSE 1062.

Лицензионные и разрешительные требования

q Проверьте, есть ли в местном кодексе или в каких-либо местных постановлениях формулировка, гласящая, что установщики, получающие разрешение на водонагреватели, должны иметь лицензию главного сантехника.Этот язык распространен во многих штатах, за исключением случаев, когда домовладельцы устанавливают собственные водонагреватели с разрешением на осмотр, чтобы гарантировать безопасную установку. Многие юрисдикции запрещают любому лицу установку, удаление, замену или установку, удаление или замену любого водонагревателя без предварительного получения разрешения от уполномоченного органа. Разрешение инициирует проверку местными властями для поиска многих вещей, связанных с безопасностью, указанных в этом контрольном списке.

Инструкция по монтажу и эксплуатации

q Убедитесь, что установщик оставил инструкции производителя по установке, эксплуатации и техническому обслуживанию в пластиковом пакете сбоку водонагревателя или в месте на территории, где они будут легко доступны для справки и руководства для органов власти. Имеющие юрисдикцию, обслуживающий персонал и владелец или оператор.

Конфликты

q Убедитесь, что водопроводные системы установлены в соответствии с местными правилами, применимыми стандартами и инструкциями производителя по установке.Если кодекс, применимые стандарты или инструкции производителя противоречат друг другу, следует соблюдать более строгие положения.

Принадлежности для водонагревателей

q Клапан сброса температуры и давления — Убедитесь, что клапаны сброса температуры и давления установлены на верхних 6 дюймах бака водонагревателя. Датчик температуры активируется при температуре около 210 ° F и будет неэффективным, если он установлен в неизолированном трубопроводе после него. Датчик температуры должен быть установлен в самой горячей воде или в выпускном трубопроводе водонагревателя у водонагревателя или в соответствии с инструкциями производителя по установке.

q Клапан сброса вакуума — Проверьте, может ли потребоваться установка устройства сброса вакуума и установлены ли они в соответствии с условиями их списков и инструкциями по установке производителя. Вакуумные предохранительные клапаны необходимы, когда существует возможность откачки содержимого из резервуара с горячей водой из-за обратного слива или обратного потока. У некоторых водонагревателей есть небольшое отверстие в погружной трубке, чтобы обеспечить воздушный разрыв и предотвратить сифонирование.Если труба холодной воды присоединится к нижней части водонагревателя, она может перекачать ее содержимое. Сифонирование содержимого может привести к возгоранию водонагревателя или к включению электрического элемента без наличия воды, что может привести к повреждению водонагревателя или нагревательного элемента.

q Автоматические запорные клапаны для газа — Проверьте, требуется ли установка автоматических запорных устройств для газа, и если да, то установлены ли они в соответствии с условиями их списков и инструкциями производителя.

q Клапаны для защиты от землетрясений — Проверьте, требуется ли установка клапанов для защиты от землетрясений и установлены ли они в соответствии с условиями их списков и инструкциями производителя.

q Клапаны избыточного потока — Проверьте, установлен ли запорный клапан избыточного потока. Запорные клапаны избыточного потока должны быть правильно подобраны. Запорный клапан избыточного потока работает с помощью шара или диска в клапане, который закрывается, когда поток газа вызывает достаточный поток, чтобы протолкнуть шар вверх в порт или диск на седло.Если запорный клапан избыточного потока слишком мал, поток с высокой скоростью через клапан приведет к срабатыванию устройства, и оно будет отключаться без необходимости во время пиковых потоков. Если запорный клапан избыточного потока слишком велик, скорости потока будет недостаточно, чтобы вызвать его отключение. Установка предохранительных клапанов должна выполняться в соответствии с условиями их списков и инструкциями производителя по размерам и установке.

q Главные смесительные клапаны с регулируемой температурой (на водонагревателе) — Проверьте, установлена ​​ли установка смесительных клапанов с регулируемой температурой в соответствии с условиями их списков ASSE 1017 и инструкциями по установке производителя.

q Главные смесительные клапаны с регулированием температуры (с циркуляционными насосами) — Проверьте, есть ли трубопроводная система в установке смесительных клапанов с регулировкой температуры, которые устанавливаются в системе циркуляции горячей воды в сочетании с циркуляционными насосами и циркуляционным трубопроводом. которые разделяют трубопровод возврата горячей воды после циркуляционного насоса для подачи как на вход холодной воды (или соединение возврата горячей воды) на смесительном клапане, так и во вход холодной воды водонагревателя, чтобы обеспечить циркуляцию потока через смесительный клапан во время периоды, когда в здании нет открытых кранов.

q Вращение циркуляционного насоса — Проверьте вращение циркуляционного насоса, чтобы убедиться, что он вращается в правильном направлении. При обратном подключении циркуляционных насосов насос может вращаться в обратном направлении. Обычно есть некоторый поток, но часто его недостаточно для удовлетворения требований по поддержанию температуры.

q Циркуляционный насос Направление потока — Убедитесь, что насос установлен с потоком в правильном направлении с всасывающим патрубком, подключенным к обратному трубопроводу горячей воды, а нагнетание — к входу холодной воды водонагревателя и вход холодной воды в смесительный клапан, если используется смесительный клапан.

q Обратный клапан на выпуске циркуляционного насоса — Убедитесь в наличии обратного клапана на выпуске циркуляционного насоса и убедитесь, что обратный клапан установлен в правильном направлении потока. Для предотвращения кратковременного возврата холодной воды через циркуляционный насос к ближайшим приборам. Циркуляционные насосы для горячей воды для бытового потребления часто представляют собой насосы с дробной мощностью, которые позволяют холодной воде течь в обратном направлении через насос, когда соседние приспособления используются без обратного клапана нагнетания на циркуляционном насосе.

q Гибкие газовые соединители — Убедитесь, что гибкие газовые соединители указаны и помечены. Гибкие газовые соединители должны соответствовать стандарту CSA Z21.24 для соединителей для газовых приборов.

q Установка гибких газовых соединителей — Убедитесь, что гибкие газовые соединители установлены в соответствии с условиями их перечисления. В соответствии с требованиями стандарта CSA, который регулирует газовые соединители бытовых приборов, соединители и фитинги предназначены для использования только при первоначальной установке и не могут быть повторно использованы для другого прибора или в другом месте.

q Расположение гибких газовых соединителей — Убедитесь, что оба конца гибких газовых соединителей и запорный клапан полностью установлены в том же помещении, что и прибор. Выходное отверстие для подачи газа должно находиться в той же комнате, что и устройство, а разъем не должен быть скрыт или проходить через стену, пол или перегородку. Гибкие газовые разъемы можно использовать только над землей.

q Длина гибких газовых соединителей — Убедитесь, что длина гибких соединителей не превышает 6 футов.CSA сертифицирует газовые соединители до 6 футов (72 дюймов). Соединение двух или более разъемов не допускается стандартами на продукцию.

Водонагреватель размер

q Убедитесь, что размер водонагревателя соответствует конкретному применению. Размеры водонагревателей должны соответствовать признанным отраслевым рекомендациям, таким как HUD, ASPE Plumbing Engineering Design Handbook или глава ASHRAE Handbook по нагреву технической воды. Другими источниками информации о размерах являются рекомендации производителей по размеру.Помните, что при определении размеров водонагревателей владелец здания ни разу не попросил кого-нибудь позвонить в шесть утра и сказать: «У меня слишком много горячей воды». В некоторых штатах и ​​местных юрисдикциях есть требования к размерам водонагревателей.

Защита водонагревателя от физических повреждений

q Водонагреватели, расположенные в гараже, должны быть расположены или защищены таким образом, чтобы они не подвергались физическому повреждению движущимся транспортным средством. Трубный столбик должен быть установлен для предотвращения контакта автомобиля с механическим оборудованием, находящимся в гараже.Обычный защитный барьер представляет собой конструкцию болларда, состоящую из стальной трубы сортамента 40 диаметром 3 дюйма или более, погруженной на 3 фута в землю, заключенной в опору диаметром 12 дюймов и заполненную бетоном. Фланцевые болларды, прикрепленные анкерными болтами к бетонному полу, упоры колес и подъем водонагревателя также могут быть решениями для защиты водонагревателя от повреждений.

Конструктивная опора для воды
обогреватели на чердаках

q Убедитесь, что водонагреватели, установленные на чердаках, имеют соответствующую конструктивную опору для веса водонагревателя.

Сливные поддоны для водонагревателей
на чердаках

q Если водонагреватель расположен на чердаке, в сборе между чердаком и потолком, полу-потолок или в сборе пол / черный пол, где может произойти повреждение из-за протекающего водонагревателя, под ним следует установить водонепроницаемую емкость из коррозионно-стойких материалов. водонагреватель со сливом диаметром не менее 3⁄4 дюйма в утвержденное место. Некоторые нормы разрешают освобождать безбаквальные обогреватели от требований для дренажных поддонов.

q Это требование было вызвано тем, что кто-то сказал: «В безбаквальных обогревателях не так много воды, поэтому им не нужна сковорода». При выходе из строя безбаквальных обогревателей вся муниципальная система водоснабжения может вытечь через отверстие в боковой стенке теплообменника безбаквальных обогревателей. Если они установлены в месте, где протечка может привести к повреждению водой, рекомендуется установить дренажный поддон. Если безбаквальный обогреватель находится в туалетной комнате под унитазом, а пол в туалетной комнате представляет собой непроницаемый материал для пола, и в полу есть слив, можно не устанавливать поддон, потому что утечка будет стекать в пол. сливать и быть легко заметными.Руководствуйтесь здравым смыслом и уточните в компетентных органах, что требуется в вашем районе.

Доступ к водонагревателям на чердаках

q Убедитесь, что в месте установки прибора или водонагревателя на чердаке есть достаточный доступ через отверстие и проход, достаточно большие для самого большого компонента прибора. Отверстие для доступа должно быть минимум 22 на 30 дюймов.

q Доступ к водонагревателям на чердаках — Если высота прохода составляет менее 6 футов, расстояние от прохода к прибору не должно превышать 20 футов, измеренное по средней линии прохода.

q Доступ к водонагревателям на чердаках — Проход не должен иметь препятствий и иметь твердый пол шириной не менее 24 дюймов от входного отверстия в прибор.

q Доступ к водонагревателям на чердаках — Перед сервисной стороной прибора должна быть предусмотрена ровная рабочая площадка размером не менее 30 на 30 дюймов.

q Электропитание возле водонагревателей на чердаках — Рядом с прибором следует установить постоянную розетку на 120 В и осветительный прибор.

q Освещение и выключатель у водонагревателей на чердаках — Выключатель, управляющий осветительной арматурой, должен быть расположен у входа в проход.

Зазоры для водонагревателя

Проверьте наличие зазоров вокруг водонагревателя, чтобы убедиться, что соседние стены или оборудование не мешают работе:

q Воздух для горения водонагревателя;

q Зазор вытяжного колпака над водонагревателем;

q Выпускной предохранительный клапан;

q Убедитесь, что есть доступ для обслуживания.

q Водонагреватели должны быть внесены в списки третьих лиц и маркированы для их предполагаемого применения.

q Водонагреватели, указанные в списке, следует устанавливать в соответствии с их списками и инструкциями по установке производителя.

Запорный клапан топливного газа

q Водонагреватели, подключенные к системе трубопроводов топливного газа, должны иметь доступный одобренный ручной запорный клапан с несъемным элементом клапана или предусмотренный для удобства выпуск газа, установленный в пределах шести (6) футов (1.8 м) обслуживаемого устройства. Если используется соединитель для газового прибора, запорный клапан должен быть установлен перед гибким соединителем для газового прибора.

Капельница / отстойник

д Если отстойник не включен в качестве части устройства утилизации газа, отстой ловушка должна быть установлен ниже по потоку прибора запорного клапана как можно ближе к входному отверстию устройства в качестве практических в момент установки прибора. Уловитель осадка должен быть либо тройником с закрытым ниппелем в нижнем выпускном отверстии, либо другим устройством, признанным эффективным уловителем осадка.На водонагревателях требуется отстойник. Отстойники — это просто тройник с мертвой ножкой, где газ меняет направление в тройнике, позволяя мусору попадать в отстойник. Много лет назад их называли капельницами, когда в природном газе было более высокое содержание влаги. Уловители осадка улавливают ржавчину, грязь и мусор, которые могли остаться в газовых трубопроводах, и предотвращают их попадание в газовый регулятор прибора, засорение входной сетки на газорегулирующем клапане прибора или засорение форсунок в блоке горелки прибора.Гарантии могут быть аннулированы производителями, если установлено, что мусор вызвал повреждение газорегулирующего клапана. Если отводы устанавливаются в системах с влажным газом (метан или промышленный газ), отводные отводы следует защищать от замерзания. Замерзание может расколоть трубу и вызвать утечку газа.

Конверсия с других видов топлива

q Когда устанавливается дополнительный или заменяющий прибор и прибор переводится с топливного газа, который он использовал, на другое топливо (природный газ, пропан, бутан или другой топливный газ), место, в котором будет эксплуатироваться прибор, должно быть проверил, чтобы убедиться в следующем.

q Убедитесь, что в приборе установлены соответствующие топливные форсунки или форсунки. Этикетка прибора должна указывать тип топлива для узла горелки этого прибора. Разные виды топлива имеют разную теплотворную способность или теплосодержание на кубический фут. Природный газ обычно составляет около 1000 БТЕ / кубический фут газа. Пропан составляет около 2500 БТЕ / кубический фут газа. Бутан может достигать 3200 БТЕ на кубический фут. Метановые газы становятся все более популярными, поскольку газы восстанавливаются со свалок и в процессах очистки сточных вод для работы генераторов для выработки электроэнергии на местном уровне.Промышленные газы могут иметь различные значения в БТЕ / куб. Фут, и проектировщику следует уточнить у источника теплотворную способность. Теплотворная способность — это то, что определяет размер отверстия горелки или размер отверстия в соплах горелки. Например, сопло для природного газа обычно будет в 2,5 раза больше по площади, чем сопло для пропана, потому что содержание BTU ниже. Если установлена ​​горелка, не подходящая для поставляемого топлива, это может вызвать проблемы, которые могут привести к возгоранию или удушению угарным газом.

q Убедитесь, что отверстия для воздуха или каналы для воздуха для горения и вентиляции предусмотрены там, где это необходимо, в соответствии с положениями кодекса топливного газа. Если существующие отверстия для воздуха для горения не подходят, их следует модернизировать в соответствии с требованиями местного кодекса топливного газа.

q Убедитесь, что установочные компоненты и устройства соответствуют зазорам до горючих материалов.

q Убедитесь, что установка и работа дополнительного или заменяющего устройства не делает оставшийся прибор небезопасным для дальнейшей эксплуатации.

Муфты дымохода металлические

Стыки между секциями соединительного трубопровода и соединениями с воротами дымохода или выходными отверстиями вытяжного колпака должны быть закреплены одним из следующих способов.

q Винтами для листового металла.

q Вентиляционные соединители из перечисленных вентиляционных материалов должны быть собраны и подключены к воротам дымохода или выходным отверстиям вытяжного шкафа в соответствии с инструкциями производителя.

q Другие разрешенные средства.

q Примечание: Вентиляционный патрубок должен быть прикреплен к вытяжному шкафу, на каждом стыке и к первому вентиляционному фитингу B.Для жесткой фиксации соединения обычно требуется три или более шурупа для листового металла.

q Вентиляционные отверстия типа B должны выходить в основном в вертикальном направлении со смещением, не превышающим 45 градусов, за исключением того, что иногда допускается вентиляционная система, имеющая не более одного смещения 60 градусов. Уточните местный кодекс. Любой угол, превышающий 45 градусов от вертикали, считается горизонтальным. Общее расстояние по горизонтали вентиляционного отверстия и горизонтального вентиляционного патрубка, обслуживающего устройства с вытяжным колпаком, не должно превышать 75 процентов вертикальной высоты вентиляционного отверстия для поддержания тяги в дымоходе.

q Максимальная горизонтальная длина одностенного соединителя должна составлять 75 процентов от высоты дымохода, чтобы поддерживать тягу в дымоходе или вентиляционном отверстии, за исключением инженерных систем.

q Максимальная длина двухстенного соединителя типа B по горизонтали должна составлять 100 процентов высоты дымохода или вентиляционного отверстия, за исключением инженерных систем. Максимальная длина отдельного соединителя для дымохода или вентиляционной системы, обслуживающей несколько устройств, от выхода устройства до соединения с общим вентиляционным отверстием или другим соединителем, должна составлять 100 процентов высоты дымохода или вентиляционного отверстия.

q Отвод газа должен заканчиваться в соответствии с одним из следующих условий:

q Над поверхностью крыши с указанным колпаком или указанным узлом крыши.

q Отверстия для газа размером 12 дюймов или меньше с указанными заглушками должны заканчиваться в соответствии с расстояниями, указанными в местных правилах использования топливного газа, при условии, что они находятся на расстоянии не менее восьми футов от вертикальной стены или аналогичного препятствия.

q Газоотводное отверстие типа B или типа L должно заканчиваться на высоте не менее пяти футов по вертикали над верхним вытяжным колпаком прибора или воротником дымохода.

q Электрические водонагреватели должны иметь электрическое разъединение в пределах видимости водонагревателя или иметь прерыватель блокировки.

Рон Джордж, CPD, президент Plumb-Tech Design & Consulting Services LLC. Посетите www.Plumb-TechLLC.com.

.
