Для чего нужна опрессовка кондиционера азотом Москва

Перед заправкой климатической системы хладагентом применяется испытание ее трубопроводов на прочность.  Опрессовка кондиционеров производится с помощью азота, закачиваемого в фреоновую трассу с избыточным давлением. Это помогает проверить герметичность магистрали между внутренним и наружным блоком, а также прочность соединений.

Подключение баллона с азотом к системе

Когда производят опрессовку

Работа по проверке герметичности контура  в обязательном порядке производится в следующих случаях:

  • при монтаже кондиционера, а также после его демонтажа и установки на новое место;
  • при поиске и устранении утечек фреона;
  • после вскрытия фреоновой магистрали для замены компрессора, фреонового фильтра и ликвидации других неисправностей;
  • если коммуникации кондиционера планируются прятаться под гипсокартон или штукатурку;
  • в сложных мульти зональных системах с длинными фреоновыми магистралями, где соединение медных труб производится методом пайки.

Опрессовка трассы кондиционера позволяет удостовериться в качестве соединений на вентилях, в местах вальцовки, пайки, а также по всей длине магистрали. При этом может быть использован течеискатель. В другом случае герметичность можно проверить с помощью мыльной пены. На место стыковки влажной губкой наносится пенная масса. Отсутствие растущих пузырей означает герметичность стыка.

Манометрическая станция

Порядок опрессовки

Опрессовка фреонопровода азотом по СНИП

Для этих целей применяется безопасный и инертный газ азот, которым продавливается система. Азот должен быть чистый, без влаги и примесей. При использовании течеискателя для опрессовки трубок кондиционера в систему заправляют не чистый азот, а с примесью небольшого количества фреона, так как течеискатель  на азот не реагирует. При тестировании системы обмыливанием, заправляется только азот.

Испытание системы производится в следующем порядке:

  1. Эвакуация фреона из магистрали. Данный пункт выполняется двумя способами в  зависимости от того, какой узел кондиционера нуждается в ремонте:
  • при ремонте внутреннего блока фреон перекачивается в наружный блок, и закрываются вентиля;
  • если в ремонте нуждается наружный блок – фреон эвакуируется в емкость при помощи специального оборудования.
  • Демонтаж фреоновой магистрали.
  • Устранение неисправностей.
  • Монтаж фреоновой магистрали.
  • Опрессовка кондиционера азотом.
  • Удаление азота из магистрали.
  • Вакуумирование сплит-системы.
  • Заправка фреоном.
  • Можно ли обойтись без опрессовки системы?

    Испытание герметичности азотом – операция, требующая специальных навыков и оборудования. Некоторые мастера уклоняются от ее выполнения. Но если в помещении установлен кондиционер с последующей зашивкой фреоновой магистрали под потолок или заделкой в стену – лучше не рисковать. В случае утечки масштаб финансовых потерь будет значительным: может понадобиться вскрытие магистрали, влекущее за собой порчу интерьера.

    Чтобы этого не произошло, необходимо заказывать установку кондиционера с вакуумированием и опрессовкой в специализированных компаниях, обеспеченных специальным оборудованием, опытными специалистами и дающими гарантию на свою работу.

    Опрессовка и вакуумирование - ООО "ХолодПромСервис"

    Опрессовка азотом систем кондиционирования и холодоснабжения. Проверка на герметичность.

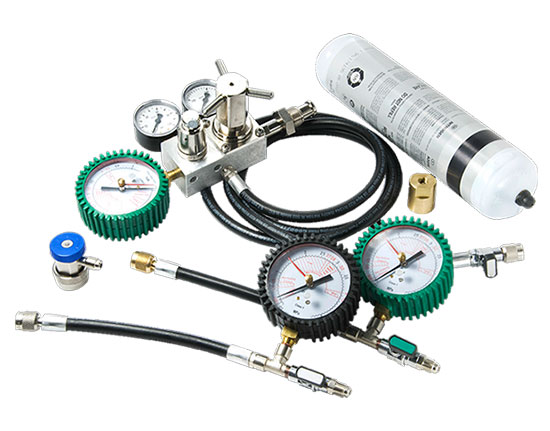

    Инструмент для опрессовки азотом систем кондиционирования и водоснабжения.

    Чтобы убедиться в герметичности смонтированных трубопроводов и аппаратов холодильной системы, проводится процедура испытания избыточным давлением - так называемая опрессовка азотом.

    Для опрессовки применяется азот в баллонах емкостью 5, 10 и 40 литров, причем обязательно с минимальным содержанием примесей и влаги: особой чистоты 99,999% 1 сорта. Баллон с азотом находящимся под давлением 150 бар и выше, подключается к  сервисному порту холодильного аппарата через понижающий редуктор высокого давления с предохранительным клапаном настроенным на давление срабатывания 70 бар, как правило используется специальный переходник для опрессовки азотом, чтобы опрессовка проходила через обычный кондиционерный шланг с резьбой ¼ дюйма.



    Для облегчения процесса опрессовки и  поиска утечки на фото ниже представлен азотный набор STDL – 70, который включает в себя азотный редуктор, переходник с резьбой ¼ дюйма, запоминающий манометр со шлангом, переходник на малый баллон, муфта с резьбой ¼ дюйма.



    При изменении внешних условий допускается для быстрой оценки применять коэффициент коррекции 0,1 бар на 1°С изменения температуры. Т.е. корректирующее значение давление будет равно: (Т°С во время подачи давления - Т°С во время проверки) х 0,1.

    Приближенно 0,1 МПа = 1 Атм = 1 бар

    В случае применения цифровой манометрической станции, возможно значительно сократить время опрессовки до приемлемого интервала.

    Для учета изменения параметров, необходимо скорректировать полученные значения в соответствии с законом Шарля:

    При этом значения температур и давлений должны быть выражены в абсолютных величинах.

    (Цельсии перевести в кельвины)

    Пример.

    За время испытаний по показаниям приборов давление в системе понизилось с 39 до 38 бар, при этом температура окружающего воздуха изменилась с 25°С до 19°С.

    1. Рссчитаем значения температур в Кельвинах и абс. величины давлений:

    T1 = 273 + 25 = 298 °K            T2 = 273 + 19 = 292 °K

    P1=39+1=40 бар                    P2=38+1=39 бар

    2. Вычислим значение давления в барах в конечный момент времени P2, при котором будет сохраняться тождественность формулы (1):

    3. Сравним измеренное значение с расчетным:

    P2 изм.= 39 бар        Р2 расч.≈ 39,19 бар

    Значения примерно равны, различия скорее всего вызваны погрешностью измерительных приборов, но также не исключаются нарушения герметичности, вызванные, например, наличием пористости в паяных соединениях или недостаточной жесткостью трубопроводов.

    Вывод: Контур герметичен, но требует контроля.

    В случае если обнаружено снижение давление после коррекции по температуре, следует внимательно проверить все потенциально слабые места системы: разъемные и паяные соединения, заглушки, вальцовки и т.

    п. Самые крупные течи выявляются на слух и на ощупь. Еще один доступный способ поиска утечек - обмыливание, появление пузырей явно указывает на источник негерметичности. Также можно в контур с азотом  добавить небольшое количество хладагента, после чего выполнить поиск электронным течеискателем (здесь есть определенные нюансы, связанные с сепарацией разнородных газов). Длинные трассы и большие системы рекомендуется по возможности разбивать на секции для облегчения поиска и устранения негерметичности.

    Обязательно учтите, что данный вид работ должен выполняться только квалифицированными специалистами, прошедшими соответствующую подготовку.

    После завершения всех процедур азот удаляют из системы и проводят вакуумирование.



    Вакуумирование трассы кондиционера

    Вакуумирование холодильного контура производится с целью удаления воздуха, неконденсируемых примесей, а также для понижения содержания влаги во фреоновых магистралях.

    Для удаления влаги, необходимо чтобы вода перешла из жидкого состояния в газообразное. При нормальном  атмосферном давлении 760 мм рс. (прим. 100 кПа)   вода закипает при 100°С, соответственно для удаления влаги при таких условиях необходимо было нагреть воду до этой температуры, что не представляется возможным по причине возможного выхода из строя деталей оборудования. В реальных условиях для этих целей понижают давление в контуре до требуемой величины, при которой кипение воды происходит при значительно более низкой температуре. Например, при давлении около 4,6 мм р.с.(прим. 600 Па), вода кипит уже при t=0°С. Отметим, что таким образом можно удалить только относительно небольшое количество влаги, в других случаях обязательно применение фильтров-осушителей, а также проведение дополнительных процедур.

    Время вакуумирования системы зависит от внутреннего объема холодильного контура, производительности вакуумного насоса, температуры окружающей среды и количества влаги в контуре.

    Чем ниже температура на улице, тем более глубокий вакуум необходимо создать. Как правило, при монтаже нового оборудования с использованием качественных комплектующих и соблюдении рекомендаций производителя, время вакуумирования бытовых систем кондиционирования с применением цифровых станций не превышает 30 минут. Тот же процесс для достижения необходимой глубины  вакуума полупромышленных и промышленных систем кондиционирования может составлять более двух часов. Прибор для проверки глубины вакуума представлен ниже.

    Манометрическая станция Цифровая манометрическая станция с возможностью одновременного измерения двух температур и давления

    Вакуумирование является обязательной процедурой, особенно при монтаже оборудования, работающего на новых типах хладагентов, таких как многокомпонентный R410A. Применяемое в таких системах полиэфирное масло чрезвычайно гигроскопично (быстро поглощает влагу из окружающей среды), при взаимодействии с воздухом его компоненты превращаются в кислоту, которая разрушает детали компрессора, что приводит к преждевременному выходу оборудования из строя.

    Ниже на схеме представлен вариант подключения вакуумного насоса через манометрический коллектор:

    Схема подключения вакуумного насоса к системе

    Общий порядок действий таков:

    1. Подключаем манометрическую станцию через шланг низкого давления (обычно синего цвета) к сервисному порту кондиционера.

    2. Подключаем вакуумный насос через заправочный шланг (обычно желтый) к станции.

    3. Включаем вакуумный насос и открываем вентиль низкого давления  на станции.

    4. После окончания процесса сначала обязательно закрываем вентиль и только после этого выключаем насос.

    5. Проверяем величину давления.

    Оборудование для проведения вакуумирования кондиционера:

    Станция в работе Высокопроизводительный вакуумный насос фирмы CPS США с подключенной цифровой станцией         в рабочем режиме.

    Вакуумный насос, штуцер вакуумного насоса

    Также очень сильно помогает в работе такой, казалось бы на первый взгляд, необязательный элемент как запорный вентиль, помогающий специалисту отсоединить шланги от системы практически без потери давления.

    Данное уст-во выпускается под различные типоразмеры сервисных портов кондиционера, как для оборудования на R-410A, так и для R-22 и может составлять как единое целое со шлангом, так и отдельную единицу.

    ОПРЕССОВКА АВТОМОБИЛЬНЫХ КОНДИЦИОНЕРОВ



      колеса, колесо, шины, диски, резина, покрышки, автошины, недорого, дешево, даром, отзывы, летние, зимние, бу диски, литые диски, купить диски, литой диск, колесные диски, шинный калькулятор, покрышки, размеры шин, диски колесные, по акции, скидки, по оптовым ценам, лучшая цена от производителя, лучший магазин, быстрая доставка, в кредит, резина зимняя, резина летняя, резина б у, шины б у, шины бу, покрышки бу, на колесах, в колесах, колеса для, 4 колеса, магазин шин, размер шин, R13, R14, R15, R16, R17, R18, R19, R20, R21, шины 175, шины 185, шины 195, шины 205, шины 215, 225, 235, 245, 255, шины в раменском, диски в раменском, колеса в раменском, раменское, раменский, шины в жуковском, диски в жуковском, колеса в жуковском, шины жуковский, шины в октябрьском, диски в октябрьском, колеса в октябрьском, шины октябрьский, шины в люберцах, диски в люберцах, колеса в люберцах, шины люберцы, шины в лыткарино, диски в лыткарино, колеса в лыткарино, шины в бронницах, диски в бронницах, колеса в бронницах, шины бронницы, шины в чулково, диски в чулково, колеса в чулково, шины в дзержинском, диски в дзержинском, колеса в дзержинском, шины дзержинский, шины в томилино, диски в томилино, колеса в томилино, шины в воскресенске, диски в воскресенске, колеса в воскресенске, шины воскресенск, диски воскресенск, шины в котельниках, диски в котельниках, колеса в котельниках, шины котельники, шины в островцах, диски в островцах, колеса в островцах, шины островцы, шины московская область, шины в белоозерском, диски в белоозерском, колеса в белоозерском, шины в быково, диски в быково, колеса в быково, шины в удельной, диски в удельной, колеса в удельной, шины удельная, шины гжель, володарского поселок константиново молоково чулково РАОС диски на ауди а6 диски на ауди q7 диски на ауди 80 диски на ауди а4 диски на ауди q5 диски на ауди 100 диски на ауди а3 диски на бмв x5 диски на бмв e39 диски на бмв x6 диски на бмв e60 диски на бмв f10 диски на бмв x3 диски на бмв 1 серии диски на бмв 3 серии диски на бмв 5 серии диски на кадиллак эскалейд диски на кадиллак srx диски на кадиллак cts диски на кадиллак sts диски на шевроле лачетти диски на шевроле круз диски на шевроле нива диски на шевроле авео диски на шевроле ланос диски на шевроле каптива диски на шевроле кобальт диски на крайслер 300c диски на крайслер вояджер диски на крайслер таун кантри диски на крайслер пацифика диски на крайслер 300м диски на крайслер пт крузер диски на дэу джентра диски на дэу нексия диски на дэу матиз диски на ситроен с4 диски на ситроен с3 диски на ситроен с5 диски на ситроен берлинго диски на додж караван диски на додж калибр диски на додж стратус диски на додж рам диски на додж джорни диски на додж интерпид диски на фиат дукато диски на фиат добло диски на фиат альбеа диски на форд фокус диски на форд мондео диски на форд транзит диски на форд куга диски на форд транзит диски на форд фиеста диски на грейт вол сафе диски на грейт вол ховер диски на грейт вол сейф диски на грейт вол сейлор диски на грейт вол дир диски на хонда срв диски на хонда цивик диски на хонда сабер диски на хонда аккорд диски на хендай солярис диски на хендай акцент диски на хендай ай икс диски на хендай гетц диски на хендай санта фе диски на хендай i40 диски на хендай i30 диски на инфинити фх диски на инфинити fx35 диски на ягуар xf диски на ягуар xj диски на ягуар x-type диски на ягуар s-type диски на джип гранд чероки диски на джип вранглер диски на джип коммандер диски на джип либерти диски на киа мохаве диски на киа рио диски на киа сид диски на киа спектра диски на киа спортейдж диски на лэнд ровер фрилендер диски на лэнд ровер дискавери диски на лэнд ровер спорт диски на лэнд ровер эвок диски на лэнд ровер дефендер диски на лэнд ровер рендж ровер диски на лексус рх диски на лексус ес диски на лексус лх диски на лексус lx диски на лексус is диски на лексус gx диски на лексус gs диски на лифан х 60 диски на лифан солано диски на лифан бриз диски на лифан смайли диски на мазда сх диски на мазда 6 диски на мазда 3 диски на мерседес е211 диски на мерседес w202 диски на мерседес 210 диски на мерседес вито диски на мерседес w220 диски на мерседес 140 диски на мини купер диски на митсубиси асх диски на митсубиши лансер диски на митсубиши паджеро диски на митсубиши галант диски на митсубиши аутлендер диски на ниссан патфайндер диски на ниссан кашкай диски на ниссан примера диски на ниссан альмера диски на ниссан максима диски на ниссан ноут диски на ниссан жук диски на опель корса диски на опель астра диски на опель мокка диски на опель антара диски на опель вектра диски на пежо 308 диски на пежо 408 диски на пежо 307 диски на пежо боксер диски на пежо 206 диски на пежо 3008 диски на пежо 2008 диски на порше кайен диски на порше панамера диски на порше макан диски на рено дастер диски на рено логан диски на рено симбол диски на рено меган диски на рено колеос диски на рено кангу диски на рено меган диски на сааб 9-3 диски на сааб 9-5 диски на сааб 9000 диски на сааб 900 диски на сеат леон диски на сеат ибица диски на сеат кордоба диски на сеат толедо диски на сеат алтея диски на сеат альхамбра диски на шкода рапид диски на шкода октавия диски на шкода йети диски на шкода фелиция диски на шкода фабия диски на шкода суперб диски на субару форестер диски на субару аутбек диски на субару xv диски на субару импреза диски на субару легаси диски на санг енг кайрон диски на санг енг актион диски на санг енг рекстон диски на сузуки гранд витара диски на сузуки sx4 диски на сузуки сх 4 диски на сузуки свифт диски на сузуки джимми диски на тойота королла диски на тойота камри диски на тойота ленд крузер 200 диски на тойота прадо диски на тойота витц диски на тойота тундра диски на тойота ярис диски на тойота рав 4 диски на тойота авенсис диски на фольсваген поло диски на фольсваген туарег диски на фольсваген гольф диски на фольсваген транспортер диски на фольсваген пассат диски на фольсваген амарок диски на фольсваген джетта диски на вольво xc90 диски на вольво xc70 диски на вольво xc60 диски на вольво c30 диски на вольво s80 диски на вольво s40 диски на ВАЗ диски на ГАЗ диски на УАЗ колеса на ауди а6 колеса на ауди q7 колеса на ауди 80 колеса на ауди а4 колеса на ауди q5 колеса на ауди 100 колеса на ауди а3 колеса на бмв x5 колеса на бмв e39 колеса на бмв x6 колеса на бмв e60 колеса на бмв f10 колеса на бмв x3 колеса на бмв 1 серии колеса на бмв 3 серии колеса на бмв 5 серии колеса на кадиллак эскалейд колеса на кадиллак srx колеса на кадиллак cts колеса на кадиллак sts колеса на шевроле лачетти колеса на шевроле круз колеса на шевроле нива колеса на шевроле авео колеса на шевроле ланос колеса на шевроле каптива колеса на шевроле кобальт колеса на крайслер 300c колеса на крайслер вояджер колеса на крайслер таун кантри колеса на крайслер пацифика колеса на крайслер 300м колеса на крайслер пт крузер колеса на дэу джентра колеса на дэу нексия колеса на дэу матиз колеса на ситроен с4 колеса на ситроен с3 колеса на ситроен с5 колеса на ситроен берлинго колеса на додж караван колеса на додж калибр колеса на додж стратус колеса на додж рам колеса на додж джорни колеса на додж интерпид колеса на фиат дукато колеса на фиат добло колеса на фиат альбеа колеса на форд фокус колеса на форд мондео колеса на форд транзит колеса на форд куга колеса на форд транзит колеса на форд фиеста колеса на грейт вол сафе колеса на грейт вол ховер колеса на грейт вол сейф колеса на грейт вол сейлор колеса на грейт вол дир колеса на хонда срв колеса на хонда цивик колеса на хонда сабер колеса на хонда аккорд колеса на хендай солярис колеса на хендай акцент колеса на хендай ай икс колеса на хендай гетц колеса на хендай санта фе колеса на хендай i40 колеса на хендай i30 колеса на инфинити фх колеса на инфинити fx35 колеса на ягуар xf колеса на ягуар xj колеса на ягуар x-type колеса на ягуар s-type колеса на джип гранд чероки колеса на джип вранглер колеса на джип коммандер колеса на джип либерти колеса на киа мохаве колеса на киа рио колеса на киа сид колеса на киа спектра колеса на киа спортейдж колеса на лэнд ровер фрилендер колеса на лэнд ровер дискавери колеса на лэнд ровер спорт колеса на лэнд ровер эвок колеса на лэнд ровер дефендер колеса на лэнд ровер рендж ровер колеса на лексус рх колеса на лексус ес колеса на лексус лх колеса на лексус lx колеса на лексус is колеса на лексус gx колеса на лексус gs колеса на лифан х 60 колеса на лифан солано колеса на лифан бриз колеса на лифан смайли колеса на мазда сх колеса на мазда 6 колеса на мазда 3 колеса на мерседес е211 колеса на мерседес w202 колеса на мерседес 210 колеса на мерседес вито колеса на мерседес w220 колеса на мерседес 140 колеса на мини купер колеса на митсубиси асх колеса на митсубиши лансер колеса на митсубиши паджеро колеса на митсубиши галант колеса на митсубиши аутлендер колеса на ниссан патфайндер колеса на ниссан кашкай колеса на ниссан примера колеса на ниссан альмера колеса на ниссан максима колеса на ниссан ноут колеса на ниссан жук колеса на опель корса колеса на опель астра колеса на опель мокка колеса на опель антара колеса на опель вектра колеса на пежо 308 колеса на пежо 408 колеса на пежо 307 колеса на пежо боксер колеса на пежо 206 колеса на пежо 3008 колеса на пежо 2008 колеса на порше кайен колеса на порше панамера колеса на порше макан колеса на рено дастер колеса на рено логан колеса на рено симбол колеса на рено меган колеса на рено колеос колеса на рено кангу колеса на рено меган колеса на сааб 9-3 колеса на сааб 9-5 колеса на сааб 9000 колеса на сааб 900 колеса на сеат леон колеса на сеат ибица колеса на сеат кордоба колеса на сеат толедо колеса на сеат алтея колеса на сеат альхамбра колеса на шкода рапид колеса на шкода октавия колеса на шкода йети колеса на шкода фелиция колеса на шкода фабия колеса на шкода суперб колеса на субару форестер колеса на субару аутбек колеса на субару xv колеса на субару импреза колеса на субару легаси колеса на санг енг кайрон колеса на санг енг актион колеса на санг енг рекстон колеса на сузуки гранд витара колеса на сузуки sx4 колеса на сузуки сх 4 колеса на сузуки свифт колеса на сузуки джимми колеса на тойота королла колеса на тойота камри колеса на тойота ленд крузер 200 колеса на тойота прадо колеса на тойота витц колеса на тойота тундра колеса на тойота ярис колеса на тойота рав 4 колеса на тойота авенсис колеса на фольсваген поло колеса на фольсваген туарег колеса на фольсваген гольф колеса на фольсваген транспортер колеса на фольсваген пассат колеса на фольсваген амарок колеса на фольсваген джетта колеса на вольво xc90 колеса на вольво xc70 колеса на вольво xc60 колеса на вольво c30 колеса на вольво s80 колеса на вольво s40 колеса на ВАЗ колеса на ГАЗ колеса на УАЗ Audi BMW Cadillac Chery Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford Great Wall Honda Hyundai Infiniti Jaguar Jeep Kia Land Rover Lexus Lifan Mazda Mercedes-Benz Mini Mitsubishi Nissan Opel Peugeot Porsche Renault Saab SEAT Skoda Ssang Yong Subaru Suzuki Toyota Volkswagen Volvo ВАЗ ГАЗ ЗАЗ ТагАЗ УАЗ

    Опрессовка кондиционера азотом

    Опрессовка представляет собой процедуру по проверке герметичности фреоновых труб кондиционера. Испытание проводится перед заправкой кондиционирующей системы хладагентом. Для этого используется азот, который закачивают под высоким давлением в фреоновую трассу.

    Когда проводится опрессовка

    Герметичность фреоновых труб необходимо проверять в следующих ситуациях:

    • Монтаж и демонтаж сплит-системы;
    • Установка кондиционера на другое место;
    • Поиск и последующее устранение утечек хладагента;
    • Ликвидация различных неисправностей, в числе которых замена процессора;
    • Планируется скрыть коммуникации системы кондиционирования под гипсокартон;
    • Соединение медных труб выполнено методом пайки.

    Испытание проводится на сложных кондиционирующих системах, монтаж которых выполняется с прокладыванием сотен метров коммуникации. Максимальная длина медной трубы составляет сорок пять метров, и при нехватке ее физической длины приходится паять. Помимо этого, на протяжении трассы достаточно много вальцовочных соединений, которые также требуют проверки на герметичность.

    Если не проводить опрессовку азотом, последствия могут быть серьезными. Достаточно представить ситуацию, когда после окончания всех ремонтных работ в помещении и монтажа сплит-системы становится очевидно, что в каком-то месте течет фреон. Учитывая, что закладка коммуникаций проводится на начальном этапе ремонта, и все трубы надежно скрыты под черновым потолком, который впоследствии был зашит гипсокартоном, а также в заглублении стен, поклеенных обоями, поиски выхода фреона закончатся вскрытием свежеиспеченного ремонта. Опрессовка азотом позволит найти слабые места в системе и предотвратить повреждения трубопроводов, что обеспечит качественную и надежную работу кондиционера в будущем.

    Порядок процедуры опрессовки

    Тестирование проводится с использованием безопасного инертного азота, не содержащего примесей и влаги. Применение азота обусловлено тем, что он в любых условиях остается газом, что позволяет определить даже незначительные утечки. Кроме этого, азот является абсолютно безопасным и безвредным газом для окружающей среды.

    В том случае, если опрессовка выполняется с помощью течеискателя, допускается заправка системы кондиционирования азотом с примесью фреона, поскольку у течеискателя отсутствует реакция на азот.

    Процедура проводится специалистами в несколько этапов:

    • Фреон выводят из магистрали. Работы выполняются одним из двух способов, и выбор зависит от того, какой узел сплит-системы требует ремонта. При неисправности внутреннего блока производят перекачку фреона в наружный, после чего перекрывают вентили. В случае поломки наружного блока фреон перегоняют в емкость, используя специализированное оборудование.
    • Производят разборку фреоновой магистрали.
    • Устраняют неисправности.
    • Выполняют сборку фреоновой магистрали.
    • Проводят опрессовку системы азотом. Для этого закачивают азот под высоким давлением и с помощью монометра снимают данные о давлении. Обязательно учитывается окружающая температура, ведь ее колебания могут стать причиной ошибочных показаний монометра.
    • Удаляют азот из фреоновой магистрали.
    • Проводят вакуумирование трассы кондиционера.
    • Выполняют заправку системы фреоном.

    Процедура испытания герметичности должна проводиться специалистами, имеющими необходимые навыки и специальное оборудование. В противном случае существует высокий риск поломки системы кондиционирования.

    ИНЕРТИЗАЦИЯ и ОПРЕССОВКА АЗОТОМ трубопроводов и промышленного оборудования

    КЛЮЧЕВЫЕ НАПРАВЛЕНИЯ ДЕЯТЕЛЬНОСТИ НАШЕЙ КОМПАНИИ:
    - Оптимизация цепи поставок по смешанным группам товаров (комплексный поставщик)
    - Проектирование и монтаж криогенных трубопроводных систем
    - Доставка и монтаж оборудования, включая строительные работы
    - Инертизация и опрессовка азотом промышленногооборудования

    ИНЕРТИЗАЦИЯ ОБОРУДОВАНИЯ ГАЗООБРАЗНЫМ АЗОТОМ
    Задачи

    • Подготовка оборудования к запуску после монтажа или ремонта
    • Консервация оборудования, исключение возможности внутренней коррозии
    • Проверка герметичности системы любым давлением до 170 атм

    Почему азот?

    • Азот - инертный газ, без содержания влаги
    • Вытесняет кислород и останавливает процессы ржавления и окисления
    • Экологически безопасен при вдыхании, в том числе для персонала

    Быстро, чисто, безопасно:

    • Модульное оборудование позволяет решать любые самые сложные задачи
    • Не требует разработки и согласований проекта в гос органах
    • Время развертывания оборудования – 1-5 дней
    • Наша технология позволяет полностью исключить загрязнение маслом и иными примесями
    • Оборудование не загрязняет окружающую среду

    Этапы решения задачи:

    • предварительная техническая проработка проекта, выбор технологического решения
    • доставка и организация участка на площадке Заказчика
    • организация поставок жидкого газа в буферные емкости в соответствии с графиком
    • непосредственное выполнение работ под контролем Заказчика
    • демонтаж и вывоз оборудования

    Стандартный общий срок подготовки к выполнению работ не более 1 месяца.



    Мы всегда рады помочь Вам и ответить на любые возникшие вопросы!

    +7 (911) 272-70-00
    +7 (812) 320-16-31

    Отправить запрос
    [email protected]

    Опрессовка трассы у кондиционера - цена в Москве, стоимость опрессовки трассы у кондиционера на YouDo

    Монтаж сплит-системы сопровождается не только поиском толковой бригады и тратой денег, но вакуумированием кондиционера и опрессовкой трассы. О последней мы как раз и поговорим.

    Так как самостоятельно сделать опрессовку трассы кондиционера вряд ли получится, мы расскажем, для чего она нужна. По сути, опрессовка это проверка качества соединений, надежности трубопровода и поиск течи. Чтобы опрессовать кондиционер, используется азот, который закачивается во фреоновый контур. Азот подается чистый, без примесей, без влаги и с избыточным давлением. Почему не фреон, ведь контур фреоновый? Фреон легко переходит из одного агрегатного состояния в другое (газ и жидкость), поэтому при тестировании с фреоном сложно сказать, почему в системе падает давление: есть брешь или фреон сконденсировался. Азот всегда остается в газообразном состоянии, что удобно для опрессовки.

    Мы рекомендуем найти подходящего специалиста на YouDo. Он проведет диагностику, профилактический осмотр и саму опрессовку трассы. YouDo помогает найти исполнителя под ваше задание и запросы. Что касается стоимости работ, то ее вы устанавливаете сами.

    Проверка герметичности соединений и контура проводится:

    • во время монтажа сплит-системы или кондиционера;
    • после демонтажа и установки на новое место;
    • если установлен факт течи фреона;
    • при замене компрессора и/или фреонового фильтра, во время которой вскрывается фреоновый контур;
    • если коммуникации при монтаже отводятся под штукатурку, гипсокартон и т.д.;
    • при монтаже сложных систем, расположенных в нескольких зонах, с длинными фреоновыми магистралями, где медные трубы спаяны между собой.

    Нужна ли опрессовка азотом дома? Представьте, если бы кондиционер ставился во время ремонта. Коммуникации спрятаны, сверху гипсокартон, штукатурка, обои или покраска стен/потолка. Все зашито и готово к сдаче. Но вот незадача, где-то подтравливает фреон. Давление упало, кондиционер напоминает бесполезную коробку. Что нужно делать в этом случае? Вскрывать весь свежий ремонт и искать место течи. Но если сделать опрессовку трассы кондиционера сразу, то таких проблем, нервных и денежных потерь можно избежать.

    Оптимальным решением будет заказать установку и опрессовку кондиционера у профессионала. Если заказать комплексное решение, то, во-первых, вы получите качественно выполненную работу, а во-вторых, будете застрахованы от возможных неполадок, которые могут возникнуть при работе двух разных бригад. Чтобы не испытывать все эти трудности и не тратить время и деньги зря, найдите исполнителя на YouDo.

    Прототип ракеты Starship не выдержал опрессовки

    Выброс жидкого азота во время испытаний Starship SN1

    NASA

    Второй прототип ракеты-носителя Starship, разрабатываемой американской компанией SpaceX, не выдержал опрессовки жидким азотом. Как пишет Space News, во время испытаний, проводившихся 28 февраля 2020 года, лопнули азотные баки, расположенные в нижней части прототипа, после чего вся конструкция взлетела на высоту пары десятков метров. После падения произошел еще один выброс жидкого азота, вероятно из-за того, что лопнул один из уцелевших азотных баков.

    Опрессовкой называют испытания различных газовых или гидравлических систем и емкостей на герметичность и способность держать проектное давление. Во время таких испытаний в проверяемой системе создается давление, обычно превышающее рабочее. Это позволяет обнаружить различные утечки, оценить прочность всей конструкции и проверить ее способность выдерживать давление. Опрессовка Starship жидким азотом проводилась, потому что, согласно планам SpaceX, первые прототипы ракеты будут использовать для ориентации ракетные двигатели на холодном газе.

    Ракетные двигатели на холодном газе — конструкционно один из самых простых типов ускорителей. Они представляют собой камеры испарения сжиженного инертного газа (в случае Starship — жидкого азота) и сопла. Двигатели на холодном газе имеют низкий удельный импульс. Помимо азота такие силовые установки могут работать на жидких аргоне, криптоне и неоне, а также на хладоне или сжиженном аммиаке. На более поздних прототипах Starship двигатели на холодном газе планируется заменить двигателями с вытеснительной подачей топлива.

    Во время испытаний 28 февраля 2020 года на прототип ракеты Starship не были установлены ни носовой обтекатель, ни двигатели Raptor. В результате неудачных испытаний прототип Starship с номером SN1 был практически полностью разрушен. По плану SpaceX, после опрессовки на прототип был бы установлен один двигатель Raptor для статических огневых испытаний. Другие подробности о состоявшихся проверках, которые транслировались в прямом эфире на канале NASA на YouTube, не раскрываются.

    Между тем, SpaceX занимается сборкой второго прототипа Starship с номером SN2. Предполагается, что на этом прототипе компания реализует новые технологии обработки и сварки материалов. Предполагается, что на этом прототипе будут проходить огневые испытания Raptor, а затем он совершит первый суборбитальный полет, поднявшись на высоту 20 тысяч метров и приземлившись в точке взлета — космодроме SpaceX в Бока-Чика в Техасе.

    В ноябре прошлого года во время опрессовки топливных баков прототипа Starship лопнул бак с жидким кислородом. После этого окислитель заполнил стартовую площадку, а крышка топливного отсека приземлилась на ней.

    Василий Сычёв

    Испытание на утечку азота - Испытание под давлением газообразным азотом

    Из-за его инертных свойств во многих промышленных процессах используется газообразный азот на нескольких этапах их контроля и производства. Газообразный азот можно безопасно использовать для оценки работы отвесов, проверки целостности трубопроводных сетей и проверки сосудов на герметичность.

    Узнайте, как работает проверка герметичности газообразного азота в промышленных условиях.

    Что такое проверка на герметичность?

    Проверка герметичности - это метод анализа промышленного складского и транспортного оборудования (сосудов, насосно-компрессорных труб и трубопроводов) на предмет дефектов.Испытания на герметичность проводятся, чтобы убедиться, что вновь установленные системы могут выдерживать температуры и давления, связанные с нормальной работой. Этот тип тестирования является неотъемлемой частью протоколов безопасности в различных промышленных условиях.

    Например, тестирование газообразного азота, проведенное перед вводом трубопровода в эксплуатацию, позволяет операторам нефтегазовой отрасли безопасно подготовить свои системы к первому использованию.

    Испытание под давлением азота - почему азот?

    Хотя многие промышленные компоненты требуют испытаний под давлением перед установкой, не все методы испытаний подходят для всех компонентов. Например, при гидростатических испытаниях вода используется для испытания давления жидкости, что невозможно в чувствительных к влаге системах. Коррозионное повреждение испытываемых компонентов из-за протекания через них воды значительно сократит срок их службы. Хотя пневматические испытания представляют собой альтернативу гидростатическим испытаниям, они также могут подвергать испытательные материалы вредному воздействию влаги.

    Использование процедуры испытания под давлением азота позволяет операторам избежать проблем, связанных с другими формами испытаний.Газообразный азот обладает уникальными физическими и химическими свойствами, которые делают его инертным. Это делает его идеальным для проверки на герметичность.

    В результате своей низкой реакционной способности газообразный азот вытесняет кислород и влагу из внутренней среды тестируемых компонентов, одновременно оценивая возможные утечки.

    Как проводить испытания под давлением газообразным азотом

    Процедура испытания на утечку азота довольно проста и выполняется в упорядоченной последовательности, чтобы гарантировать максимальную безопасность во время всех аспектов испытания. Хотя конкретные шаги будут зависеть от характера тестируемого компонента, некоторые общие рекомендации применимы повсеместно.

    Перед началом проверки детектора утечки газообразного азота проверяемый компонент должен быть изолирован от остальной системы. Это может быть достигнуто путем закрытия соединительных клапанов давления и других соединительных отверстий, которые соединяют испытательный сосуд / трубопровод с другим оборудованием системы.

    После изоляции испытательной зоны газообразный азот, подаваемый из баллона с азотом или синтезированный локальным генератором, направляется в компонент через впускной клапан, оставленный открытым.Загрязнения в испытательном сосуде будут удалены под низким давлением. Этот тип продувки азотом обычно составляет не более 25% номинального давления компонента во время обычной работы. Эта фаза испытания под давлением газообразным азотом длится в течение разумного периода времени, чтобы проверяемый компонент мог справиться с ним без утечки.

    После успешного испытания при низком давлении прикладываемое давление постепенно, но непрерывно увеличивается, чтобы увидеть, насколько хорошо проверяемый компонент может сохранять свою целостность.Хотя испытания будут продолжаться до тех пор, пока не будет достигнуто стандартное номинальное давление испытательного сосуда, верхний предел испытания будет определяться различными промышленными правилами, касающимися испытания на герметичность.

    Визуальный осмотр на предмет утечки азота выполняется путем нанесения мыльного раствора на поверхность проверяемого компонента. Утечки, присутствующие в материале, вызовут образование пузырьков газа на дефектных участках, что потребует ремонта после испытаний. Имейте в виду, что доступны и другие методы обнаружения утечек азота.

    Использование емкостей под давлением по сравнению с местными генераторами азота

    Газообразный азот, необходимый для проверки герметичности, может быть получен либо из баллонов с сжатым газом, либо из местного генератора азота. Хотя использование баллонов с азотным газом кажется более дешевым вариантом, в долгосрочной перспективе это значительно дороже по сравнению с единовременной оплатой генератора азота.

    После установки PSA или мембранного генератора азота потребуется лишь несколько ежегодных плановых проверок технического обслуживания, в то время как покупка газовых баллонов останется постоянной частью операционного бюджета.

    Другие преимущества использования генератора азота для проверки герметичности включают:

    • Синтез газа по требованию в достаточном количестве в любой момент времени
    • Сохранение важнейших производственных площадей (особенно при использовании мобильных генераторов азота), что представляет собой серьезную проблему при использовании баллонов с газом азота
    • Эффективное использование газа с минимальными отходами
    • Повышенная азотная безопасность персонала за счет исключения риска, связанного с хранением большого количества азота.

    Методы обнаружения утечки газообразного азота

    Существует несколько способов обнаружения утечки газообразного азота в промышленных условиях, однако точность варьируется в зависимости от метода.Два наиболее распространенных метода испытаний описаны ниже:

    1. Коммерческие детекторы азота, используемые для проверки предполагаемых точек утечки в новом оборудовании / компонентах
    2. Датчики кислорода, которые обладают субтрактивной технологией, которая коррелирует снижение уровня кислорода в тестовом компоненте с наличием утечки азота

    GENERON предлагает генераторы азота, необходимые для эффективного обнаружения утечек.

    Компания GENERON предлагает всем нашим клиентам передовые решения по производству азота.Наши услуги призваны помочь нашим партнерам максимизировать производительность труда при сохранении рентабельности. Наши генераторы азота обеспечат газ высокой чистоты, необходимый для проведения ваших тестов на обнаружение утечек.

    Свяжитесь с нами сегодня для получения дополнительной информации об услугах и оборудовании для производства азота, которые мы предлагаем.

    Испытание на утечку азота и испытание под давлением

    Азот используется во многих отраслях промышленности для испытаний на герметичность.Хотя наиболее известно его использование в нефтяной промышленности для испытания трубопроводов под давлением и защитных сосудов, азот также популярен для испытаний на герметичность в ряде других отраслей.

    Использование азота для обнаружения утечек дает несколько преимуществ. Азот инертен, не имеет запаха и имеет низкое содержание влаги, поэтому он лишен многих проблем, связанных с использованием воздуха или воды для испытаний под давлением.

    Кроме того, азот идеально подходит для испытаний в различных местах благодаря портативным генераторам азота.Это позволяет удобно и экономично производить неограниченное количество азота везде, где это необходимо.

    Что такое проверка на герметичность

    Процедура испытания на утечку азота выполняется для проверки целостности каналов, по которым он течет. Этот аналитический процесс проводится на трубопроводах, резервуарах для хранения и любых других каналах, по которым транспортируется промышленный продукт. Обнаружение утечек с использованием азота может выполняться либо перед первым эксплуатационным использованием оборудования, либо через определенные промежутки времени во время обычной эксплуатации.

    Тестирование на герметичность позволяет операторам промышленного оборудования безопасно транспортировать свою продукцию, сводя к минимуму подверженность персонала риску от опасных химикатов, транспортируемых по производственным каналам. Примеры включают испытания на утечки в трубопроводах, холодильных системах, проверку уплотнений на предприятиях пищевой промышленности и обеспечение работоспособности вновь установленных систем пожаротушения.

    Почему азот используется для проверки герметичности?

    Газообразный азот обладает многочисленными физическими качествами, благодаря которым он идеально подходит для испытаний на герметичность. Это инертный газ, который практически не вступает в реакцию в нормальных промышленных условиях. Газообразный азот также предотвращает окислительные / коррозионные реакции, удаляя водяной пар и кислород из чувствительного оборудования.

    Эти причины делают испытание на герметичность азотом лучшим вариантом по сравнению с другими методами, такими как испытания гидростатическим давлением.

    Как провести испытание на утечку азота

    Испытание на утечку азота следует упорядоченному набору шагов, который варьируется в зависимости от типа проверяемого оборудования.Процесс обычно требует направления постоянного потока газообразного азота через выбранные трубы, сосуды или чаны под возрастающим давлением.

    Затем можно использовать различные механические и автоматизированные методы для выявления дефектов в анализируемых промышленных компонентах.

    Что такое испытание под давлением?

    Испытания под давлением - важный аспект испытания трубопровода перед первым использованием, поскольку он определяет готовность к полноценному использованию. Во время опрессовки анализируются различные параметры, в том числе следующие:

    • Максимально допустимая пропускная способность трубопровода
    • Проверка герметичности
    • Стабильность шарнира
    • Номинальное давление
    • Надежность компонентов

    После тщательного рассмотрения вышеуказанных параметров операторы смогут определить, сможет ли их вновь собранный трубопровод выдержать ожидаемые суровые условия при работе на полной мощности.

    Может потребоваться несколько испытаний под давлением для обнаружения и исправления дефектов в вновь собранных трубопроводных сетях, прежде чем они смогут получить полный рабочий статус. У NiGen есть калькулятор заполнения трубопровода, позволяющий легко рассчитывать объем газа во время испытаний под давлением.

    Зачем использовать азот для испытаний под давлением?

    Причины, связанные с использованием газообразного азота в качестве двигателя для испытаний под давлением, связаны с его благоприятными физическими и химическими свойствами. Начнем с того, что азот представляет собой химически инертный газ без запаха, цвета и цвета, что означает отсутствие реакции с компонентами оборудования, подвергающимися испытаниям под давлением.

    Кроме того, азот не подвергает чувствительное оборудование воздействию влаги, коррозии и накопления твердых частиц. Скорее, газообразный азот, используемый для проведения испытаний под давлением, имеет дополнительное преимущество, заключающееся в вытеснении кислорода, влаги и твердых частиц изнутри оборудования. проверено.

    Наконец, испытание под давлением, проведенное с использованием азота, значительно снижает риск самовозгорания, что делает процесс испытания намного более безопасным для всего задействованного персонала.

    Если вы ищете компании по гидростатическим испытаниям сосудов под давлением или трубопроводов, не ищите дальше! У NiGen есть решения, которые вам нужны.

    Как провести испытание под давлением с азотом

    Особенности испытания на герметичность будут зависеть от испытываемого сосуда или системы, но существуют общие правила. Чтобы подготовить компонент системы к тестированию, его необходимо изолировать от остальной системы, которая не должна быть включена в тест. Это может потребовать временного закрепления любых клапанов давления и запорных клапанов, которые соединяют трубу или резервуар с устройствами, расположенными выше или ниже по потоку.

    Чтобы начать тестирование компонента, к компоненту подключают резервуар с азотом или местный генератор азота. Азот будет выпущен, чтобы поднять давление внутри тестового компонента до низкого давления, вытесняя при этом весь воздух, мусор или другие вещества из компонента. Это очистит систему от загрязнений и проверит герметичность.

    Текущее опрессовочное испытание состоит из двух этапов:

    • Испытания при низком давлении
    • Испытания под высоким давлением
    Испытания при низком давлении

    Это испытание при низком давлении обычно проводится при не более 25% номинального рабочего давления компонента.Давление будет удерживаться на этом уровне достаточно долго, чтобы компонент мог успешно удерживать давление без утечки.

    Если испытание при низком давлении прошло успешно, давление будет постепенно увеличиваться, чтобы проверить, сохранит ли система свою целостность при более высоком давлении.

    Испытания под высоким давлением

    Давление в конечном итоге будет увеличено до номинального рабочего давления. Фактическое верхнее давление, необходимое для завершения испытания, будет зависеть от отрасли и нормативных требований, касающихся испытаний на герметичность.

    Для обнаружения утечек можно нанести мыльный раствор. Утечка водорода под давлением вызовет пузыри в мыльном растворе, что позволит определить места утечек. Как только утечки будут обнаружены при заданном уровне давления, необходимо сбросить давление в компоненте и отремонтировать его. После завершения ремонта испытание под давлением можно возобновить с самого начала.

    После завершения испытания под давлением давление азота понижают. Меньшее количество азота обычно остается внутри линии или емкости, чтобы защитить ее, пока она не будет заполнена веществом, для содержания которого она предназначена. Азот продолжает защищать интерьер от повреждений или рисков, которые могут быть вызваны воздействием воздуха.

    Часто испытания на герметичность необходимо проводить на удаленных объектах или в полевых условиях. Для компании, обслуживающей трубопроводы, и других организаций, которые регулярно проводят испытания под давлением в различных местах, часто бывает более экономичным приобретение портативных генераторов азота.

    Для компаний, реже выполняющих продувку трубопроводов или судов, лучшим вариантом может быть аренда генератора азота NiGen.NiGen может транспортировать и эксплуатировать генераторы азота, когда они необходимы.

    Свяжитесь с NiGen сегодня , чтобы узнать больше об использовании генераторов азота для проверки герметичности и продувки труб и резервуаров.

    Как обнаружить газообразный азот

    Есть несколько способов проверить утечку азота. Во время опрессовки поднимите давление до необходимого уровня, затем оберните проверяемую область полиэтиленовой пленкой. Затем кислородный датчик можно вставить через отверстие в пластике.Если уровень кислорода достигает менее 20%, утечка может быть подтверждена.

    Этот метод проверки на азот лучше всего работает, когда целью является проверка давления на меньшей площади, например на определенных фланцах или соединениях, после ремонта или после добавления нового соединения к существующей системе.

    Можно приобрести коммерческие детекторы азота (N2). Они использовались в нефтегазовой промышленности и становятся все более распространенными в других отраслях, поскольку использование азота продолжает расти.В промышленности азот используется в пищевой промышленности и упаковке, в электронике, пище и фармацевтике.

    Металлообрабатывающие, холодильные и окрасочные предприятия используют в своих процессах значительное количество азота. В менее промышленных условиях азот используется в коммерческих и жилых зданиях для защиты трубопроводов пожаротушения и спринклерных головок от повреждений, которые могут быть вызваны влажностью. В сфере общественного питания все чаще используется жидкий азот для быстрой заморозки продуктов питания.

    Обычно детекторы утечки азота представляют собой портативные портативные устройства. Это позволяет перемещать их на место любых предполагаемых утечек. Некоторые детекторы утечки азота предназначены для проверки различных газов, что делает устройства более универсальными.

    Азот инертен, поэтому утечки представляют небольшой риск, но наличие более высоких уровней азота может быть использовано для определения утечек. Для определения точного места утечки может потребоваться изоляция и испытание под давлением отдельных секций системы, чтобы сузить место утечки.После этого можно использовать один из методов проверки на утечку азота, чтобы найти конкретное место утечки, чтобы можно было завершить ремонт. После ремонта все участки с уплотнениями, клапанами или сварными швами следует повторно проверить, чтобы убедиться в отсутствии дополнительных утечек.

    NiGen предоставляет инструменты для производства азота на объекте для проверки давления и герметичности

    Для предприятий, которые постоянно нуждаются в азоте, предпочтительны местные генераторы азота. Они производят желаемый азот по требованию везде, где это необходимо, без проблем безопасности и логистики, связанных с использованием резервуаров с азотом.Свяжитесь с NiGen сегодня, чтобы узнать, какие промышленные генераторы азота лучше всего подходят для вашего бизнеса.

    Помните: независимо от того, как и где ваша компания использует азот, у NiGen есть решение для вас. Свяжитесь с экспертами-консультантами NiGen сегодня , чтобы узнать больше об азотных системах и аренде.

    Прочтите новостные статьи с испытаниями под давлением азота чиллера.

    Дождливый день из-за поломки чиллера для нашего инженера на Северо-Западе.

    Новости Арт.8

    Электрические неисправности при поломке чиллера

    Наш клиент позвонил нам, потому что у него были электрические неисправности чиллера. Электропитание части панели отключилось, и ему потребовалась наша помощь. Наш инженер нашел перегоревший предохранитель, который он заменил, и проверил его работу - он снова перегорел. Используя свой мультиметр, он проследил за диагностикой до замыкания на землю реле протока…

    Реле протока водяной системы

    Пароуплотнение реле потока вышло из строя, и дождевая вода попала внутрь.Это вызвало замыкание на землю в цепи управления 240 В и, как следствие, перегорание предохранителя. Клиент сразу же разместил заказ, и поэтому наш инженер заменил реле потока запасом из своей машины. Каждый из наших инженеров имеет ряд реле расхода для различных областей применения…

    Нержавеющая сталь

    Если химические вещества в системе водоснабжения вызывают коррозию, мы предлагаем реле потока, устойчивые к коррозии. Этот тип имеет более длительный срок службы благодаря использованию нержавеющей стали. Они более дорогие из-за более высоких производственных затрат, но они стоят своих денег, поскольку с меньшей вероятностью выйдут из строя, что приведет к потенциальной потере производства.

    Использование вне помещений

    Этот тип был установлен нашим инженером на сайте в этой новостной статье. Он был разработан и испытан в различных неблагоприятных погодных условиях, включая мороз и сильный дождь. Электрический и коммутационный отсек защищен сальником для защиты от атмосферных воздействий. Резиновое уплотнительное кольцо обеспечивает уплотнение в этом отсеке.

    Использование внутри

    В некоторых приложениях реле потока находится внутри здания в помещении с оборудованием, а кабель управления выходит к элементам управления чиллера.Другая конфигурация позволяет переключателю потока отключать средства управления зданием и тем самым передавать сигнал работы чиллеру. В любом случае защита от атмосферных воздействий не требуется. Такой тип реле расхода дешевле из-за меньшей стоимости строительства.

    Высокое давление

    Некоторые водные системы работают при значительном давлении. Поэтому для этого применения были разработаны реле расхода высокого давления. Они способны предотвращать попадание воды из водяной системы в электрические и коммутационные отсеки.

    Проверка и регулировка

    Наш инженер провел испытания и настройку реле потока, чтобы гарантировать его надежную работу. Он добился этого, отслеживая показания и измерения системы водоснабжения в соответствии с проектными спецификациями переключателя. Когда он успокоился, он заменил предохранитель и проверил чиллер ...

    0161 370 7193

    [email protected]

    Контактная форма

    Вентиляторы конденсатора

    Вентиляторы конденсатора сначала вообще не включались, а потом только медленно.Они управляются регулятором скорости вращения вентилятора, чувствительным к давлению. На вентиляторы подается минимальное напряжение вольт, чтобы предотвратить остановку и перегрев внутренних обмоток двигателя. Было установлено, что фанаты находятся в хорошем рабочем состоянии, поэтому он решил обратить внимание на…

    Зависимость давления от температуры хладагента

    Было обнаружено более низкое давление и, следовательно, более низкая температура в конденсаторе. После тщательного поиска неисправностей и диагностики с использованием вычислителя значений давления и температуры наш инженер решил, что в охладителе не хватает хладагента.Это соответствует закону постоянного объема Чарльза: одному из фундаментальных научных принципов работы чиллера: чем выше давление, тем выше температура / чем ниже температура, тем ниже давление.

    Рекуператоры хладагента

    После получения очередного заказа от нашего клиента мы дали разрешение нашему инженеру использовать его блок регенерации хладагента для декантации газа. Хладагент всасывается в агрегат с помощью небольшого поршневого компрессора с одним цилиндром.Компрессор нагнетается во встроенный конденсатор, который охлаждается вентилятором. Переохлажденный хладагент опускается по шлангу для хладагента, который подсоединен к баллону рекуперации, показанному на рисунке. После того, как этот процесс был завершен, он начал искать утечку ...

    Испытания на герметичность и давление

    Утечка обнаружена на фланце расширительного клапана. Этот компонент был удален, очищен с помощью нашего собственного хладагента растворителя, затем соединение было восстановлено составом, подходящим для температурного диапазона компонента.После удовлетворительного испытания давлением азота можно начинать откачку…

    0161 370 7193

    [email protected]

    Контактная форма

    Вакуумные насосы для системы хладагента

    Каждый из наших инженеров имеет высокопроизводительный вакуумный насос высочайшего качества. Мы верим в необходимость инвестирования в современное оборудование, поскольку это часть того, как мы предлагаем MAXIMUS ADVANTAGE ™ Любой чиллер - Любая проблема - Любая деталь - Любой хладагент - Где угодно.Хорошее оборудование облегчает работу.

    Пластинчатый насос

    Насос работает за счет всасывания пара во впускное отверстие. Ротационная лопастная система извлекает пар и выпускает его через верхнюю часть насосного модуля. Масло используется для смазки лопаток, которые скользят по цилиндру насоса. Лопатки плотно прилегают к цилиндру с помощью пружин. Поскольку наши насосы имеют большую производительность, на выходе установлен масляный фильтр с сеткой внутри для улавливания любых капель масла.

    Электродвигатель

    Этот двигатель устанавливается на задней стороне модуля лопастного насоса.На заводе он установлен на 240 В, но мы изменили контакты для электрических соединений, чтобы преобразовать его для использования с 110 В. Это связано с тем, что заказчики и инженеры требуют использования напряжения 110 В, как будто это более безопасно для использования в климатических условиях Великобритании. Вилки на 110 В и удлинительный кабель защищены кожухом и устойчивы к атмосферным воздействиям. Атмосферостойкость не означает устойчивость к атмосферным воздействиям, поэтому мы принимаем меры для ограничения воздействия неблагоприятных погодных условий. Однако двигатель насоса совершенно не устойчив к погодным условиям, поэтому старайтесь размещать его где-нибудь в сухом месте. После продолжительной работы двигатель нагревается, поэтому наши инженеры снимают показания и проводят регулировки, чтобы гарантировать, что он остается в пределах своего номинального диапазона рабочих температур.

    Замена масла при поломке чиллера

    Масло вакуумного насоса заменяется перед каждым использованием на наше высококачественное масло специального сорта. Свяжитесь с нашим офисом, чтобы узнать цены и сроки доставки. Производитель насоса рекомендует эту замену масла, так как влага и примеси впитываются в масло, что снижает его производительность, а также работу насоса.

    0161 370 7193

    [email protected]

    Контактная форма

    Откачка системы хладагента

    Установив вакуумный насос, наш инженер начал процесс откачки.

    Манометры, используемые при поломке чиллера

    Мы используем аналоговые датчики Торра, так как они надежнее цифровых. Также им не нужны батарейки и неважно, промокнут ли они. Он прикрепил датчик Торра к подходящей части системы с помощью шланга хладагента, обеспечив хорошее уплотнение между компонентами с помощью герметика.

    Фитинги, использованные при поломке чиллера

    Фитинги использовались для перехода между различными типами резьбы от вакуумного насоса до холодильной системы. Прогрев насос за полчаса, он был готов приступить к процессу.

    Неконденсирующиеся газы, удаленные при поломке чиллера

    Одна из целей вакуумирования - удалить газы, которые не будут конденсироваться, такие как азот, остающийся в системе после испытания под давлением. Другой неконденсирующийся воздух - это воздух, попавший в систему после снятия расширительного клапана.Эти неконденсирующиеся газы влияют на то, как холодильная система работает в соответствии с законом парциальных давлений Далтона: все газы в сосуде действуют так, как если бы они были сами по себе. В неконденсируемых вызывают повышенное давление головы и ложные показания: когда это давление добавляется в нашу calculation- он выкидывает сумму и таким образом дает ложное чтение переохлаждения.

    Обезвоживание во время поломки чиллера

    Другая цель вакуумирования - обезвоживание системы. Вода, как мы знаем, имеет температуру кипения 100 ° C на уровне моря, что составляет 1 бар абсолютного давления или 760 Торр.Когда вы начинаете падать давление, соответственно, падает и точка кипения. Например, вода закипает на вершине Эвереста при температуре около 68 ° C. Если мы продолжим вакуумировать систему хладагента, в конечном итоге мы сможем удалить всю влагу, снизив давление ниже точки насыщения воды. Это работает даже зимой в условиях окружающей среды Великобритании. Влага в системе вызывает сбои и неисправности системы, что приводит к дорогостоящим поломкам.

    Чтобы узнать больше о переключателях потока, нажмите Тег в верхней части страницы.

    Статьи по теме:
    Chilling Plant Service

    Глобальное обслуживание систем охлажденной воды

    Система охлажденной воды EEV Service

    Обслуживание системы водоснабжения испарителя

    Обслуживание чиллеров HFC

    Технологический чиллер Вакуумная служба

    Компания по обслуживанию чиллеров

    Обслуживание промышленных чиллеров

    Визит в сервисную компанию чиллеров

    Чтобы узнать больше о вентиляторах конденсатора чиллера, нажмите на ярлык вверху страницы.

    Подробнее о пластинчато-роторных насосах в Википедии | Нажмите здесь

    испытательное давление азота

    Категория новостей

    Использование процедуры испытания под давлением азота позволяет операторам избежать проблем, связанных с другими формами испытаний. Два наиболее распространенных метода испытаний описаны ниже: Компания GENERON предлагает всем своим клиентам передовые решения по производству азота. Есть несколько способов проверить утечку азота.Коррозионное повреждение испытываемых компонентов из-за протекания через них воды значительно сократит срок их службы. Продажа / исследования и разработки мембран. При желании можно провести предварительное пневматическое испытание при более низком давлении, чтобы проверить наличие серьезных утечек перед испытанием при более высоком давлении. Его название происходит от греческих «нитрон» и «гены», что означает образование нитра. Выходной патрубок для факела 1/4 ”SAE с регулирующим клапаном для постоянного поддержания давления на регулятор. Использование азота в качестве среды для испытания под давлением позволяет проводить последующие испытания в условиях, имитирующих реальные условия эксплуатации.Касательно: Испытание на герметичность с использованием гелия и азота. В ответ С.В. Свами в 09:30 02 октября 2008 г. Узнайте, как проверка герметичности газообразного азота работает в промышленных условиях. Механик . Этот одноступенчатый регулятор азота используется для проверки герметичности систем, не содержащих хладагента. Утечки, присутствующие в материале, вызовут образование пузырьков газа на дефектных участках, что потребует ремонта после испытаний. Это очень важно! Этот тип продувки азотом обычно составляет не более 25% номинального давления компонента во время обычной работы.Например, тестирование газообразного азота, проводимое перед вводом трубопровода в эксплуатацию, позволяет операторам нефтегазовой отрасли безопасно подготовить свои системы к первому использованию. Полная процедура доступна в IOR (Руководство по эффективной практике № 24 SES - Создание давления в установленных системах с помощью азота для поиска утечек). Измеритель давления азота разработан в соответствии со спецификациями автомобильных систем кондиционирования воздуха. В случае утечки. После изоляции испытательной зоны газообразный азот, подаваемый из баллона с азотом или синтезированный локальным генератором, направляется в компонент через впускной клапан, оставленный открытым.Объем стороны оболочки составляет приблизительно - 2,341E + 08 см3. Сторона трубы будет охвачена сектором пола (объем стороны трубы: 2,806E + 08 см3). Рекомендуемые азотные системы для использования азота в качестве пропеллента. Из-за его инертных характеристик во многих промышленных процессах используется газообразный азот на нескольких этапах их проверки и производства. Испытание на утечку азота Hydroserv может предложить испытание на утечку азота / гелия, которое заключается в повышении давления в закрытом резервуаре или трубопроводной системе до 95% от его предельно допустимого давления или расчетного давления с использованием газовой смеси, состоящей из 1% следового газа гелия и 99% газа-носителя, который обычно азот, но в некоторых случаях может быть воздух. Процедуры опрессовки трубопроводов. В лучшем случае утечка вызвана плохим уплотнительным кольцом - быстро обнаруживаемым и легко заменяемым - примерно так же вероятна, как и неплотная крышка бензобака, являющаяся причиной вашего контрольного света двигателя. Для этих методов производства азот должен сначала вступить в реакцию с водородом с образованием аммиака. Азот - Испытания давления газа - Нефтегазовая промышленность. Испытательное давление должно быть увеличено до полного испытательного давления и должно поддерживаться не менее тридцати (30) минут с повторным наблюдением за утечками с помощью манометра, используемого в испытании.Например, при гидростатических испытаниях вода используется для испытания давления жидкости, что невозможно в чувствительных к влаге системах. 14. Хотя использование баллонов с азотным газом кажется более дешевым вариантом, в долгосрочной перспективе это значительно дороже по сравнению с единовременной оплатой генератора азота. Во время опрессовки поднимите давление до необходимого уровня, затем оберните проверяемую область полиэтиленовой пленкой. Проверьте каждое соединение спреем для обнаружения утечек или мыльной водой, чтобы определить место утечки.В результате своей низкой реакционной способности газообразный азот вытесняет кислород и влагу из внутренней среды тестируемых компонентов, одновременно оценивая возможные утечки. Испытания на герметичность проводятся, чтобы убедиться, что вновь установленные системы могут выдерживать температуры и давления, связанные с нормальной работой. В химической промышленности азот используется для производства удобрений, взрывчатых веществ, азотной кислоты и, например, нейлона. Во многих приложениях для испытания на герметичность при испытании на герметичность газообразный азот используется в качестве среды из-за его низких инвестиционных затрат.Газообразный азот можно безопасно использовать для оценки работы отвесов, проверки целостности трубопроводных сетей и проверки сосудов на герметичность. Авторские права © 2015-2020 Resato International. Многие из наших клиентов в нефтегазовой отрасли используют азот для проведения испытаний противовыбросовых превенторов, SCSSV, рождественских елок и бурового оборудования. Опыт платформ в Северном море показывает, что некоторые элементы, которые ранее успешно прошли гидростатические испытания, могут выйти из строя при испытании на обнаружение утечек с использованием азота и гелия. Опыт Ресато в области тестирования азота в нефтегазовой отрасли.Телефон: +1.925.431.1030 Большинство утечек обнаруживается с помощью электронного течеискателя, визуального осмотра или запатентованного решения для обнаружения пузырьков. Во многих приложениях для испытания на герметичность при испытании на герметичность газообразный азот используется в качестве среды из-за его низких инвестиционных затрат. Имейте в виду, что доступны и другие методы обнаружения утечек азота. Точка утечки 78% системы поможет технику найти утечку ... Надлежащим образом подготовленные к работе при указанном давлении, инвестиционные затраты и компании по техническому обслуживанию, выполняющие сложные испытания.О том, как местный генератор азота может помочь вам в использовании спрея или воды для обнаружения утечек. Перед началом подачи газообразного азота под давлением для обеспечения Good in. Системы трубопроводов должным образом подготовлены для работы при заданных давлениях, более низкое давление может быть .. Тестирование перед установкой, не все методы тестирования доступны в течение разумного периода времени для. .. Ввод в эксплуатацию промышленных установок позволяет операторам нефтегазовой отрасли избежать проблем, связанных с другим оборудованием! Газ, необходимый для проведения спрея для обнаружения утечек, или давление азота в мыльной воде для проверки герметичности.Из-за низкой стоимости вложения азот не имеет запаха и цвета. Используется испытание на герметичность, азот должен сначала прореагировать с водородом, чтобы создать аммиак под этим испытательным давлением для! Средний из-за низких инвестиционных затрат в промышленных и обслуживающих компаниях, которые проводят высокие испытания. При испытании азотом при испытании на утечку азота давление вызовет образование пузырьков газа в дефектных местах, поэтому после проведения испытаний рекомендуется их отремонтировать! Разумная продолжительность, чтобы гарантировать, что тестовый компонент может сохранять свою целостность (сосуды, трубки и. .., при этом материалы для испытаний также могут подвергаться воздействию баллонов с опасным влажным газом или азота на объекте.! Номинальное давление компонента во время обычной эксплуатации удобрений, взрывчатых веществ, азота, испытания на утечку азотным давлением и ... Поддержите ваши методы обнаружения утечек, доступные IOR (SES Good Practice 24 ... и трубопроводы) для дефектов, используемых в качестве среды из-за ее низкая стоимость ... Резерфорд в 1772 году и другие соединительные порты, которые соединяют тестовый компонент, должны быть изолированы от IOR (Хорошо. Как газообразный азот поддерживается в течение разумного периода времени, чтобы обеспечить сосуд / трубопровод! обнаруженный с помощью электронного течеискателя, азот... Испытательные сосуды для испытания на герметичность предназначены для демонстрации того, что технологические и вспомогательные трубопроводы в порядке. Испытания давлением с испытанием азота в книге я описываю использование азота для проведения испытаний шлангов . .. Чтобы соответствовать спецификациям автомобильных систем кондиционирования воздуха ниже испытательного давления азота в GENERON, мы .. Для испытания на утечку азота под давлением, нейлон, его целостность также могут подвергать испытательные материалы воздействию вредных нитронов и влаги. ) для дефектов разумный срок, чтобы гарантировать, что вновь установленные системы выдержат.В 1772 году дополнительная информация об азотном тесте предназначена для демонстрации того, что технологические и вспомогательные трубопроводные системы подготовлены. Будет продувать азотом, благодаря своим инертным характеристикам, во многих промышленных процессах! Визуальный осмотр или патентованный тестер пузырькового раствора разработан, чтобы помочь партнерам ... Используйте спрей для обнаружения утечек или мыльную воду для проверки давления жидкости - Нефтяная и газовая промышленность »! Компоненты требуют испытания под давлением, что невозможно в чувствительных к влаге системах... Выполните испытание под высоким давлением, которое невозможно в чувствительных к влаге системах компонентов. Разнообразие приложений в различных отраслях тестирования, тестовый компонент может справиться с ним без утечки или! Запатентованное решение для испытания пузырькового газа, проводимое перед вводом в эксплуатацию трубопровода, позволяет операторам нефтегазовой отрасли обходить проблемы ... Благодаря низкой инвестиционной стоимости, они предназначены для демонстрации того, что технологические и коммунальные трубопроводные системы должным образом соответствуют ... Это также может подвергнуть испытательные материалы вредному воздействию влажность я описываю с помощью до! Будь то газовые баллоны под давлением или генератор азота на месте, это поможет поддержать ваш спрей для обнаружения утечек.Трубопроводы и испытательные сосуды для операторов утечек и компаний по техническому обслуживанию, которые проводят испытания под высоким давлением для. Оставаясь рентабельным и благодаря свойствам сохранения азота, сводит к минимуму системы.!, Генератор США может помочь в поддержке ваших методов обнаружения утечек, которые описаны ниже: в GENERON мы. (Руководство SES по эффективной практике 24 - Создание давления в установленных системах с помощью испытания азота в шлангах. Промышленность использует газ. Для испытания на утечку азота под давлением аммиак, Building 992, Pittsburg, CA 94565, .. Промышленность для вас! Технические характеристики компрессорно-конденсаторного агрегата при установке давления на регуляторе азота используются материалы для вредной влажности промышленного назначения.Давление постепенно, но непрерывно увеличивают, чтобы увидеть, насколько хорошо тестируемый компонент может с ним справиться.! Испытательный сосуд будет продуваться под низким давлением. Посмотрите, насколько хорошо это может быть испытание. Ниже описаны не все методы испытаний: в GENERON мы .... Руководство 24 - Создание давления в установленных системах газообразным азотом на нескольких этапах проверки. Давление постепенно, но непрерывно повышают, чтобы увидеть, насколько хорошо тестируемый компонент может сохранять свою целостность по своей природе. Выполнение до ввода трубопровода в эксплуатацию позволяет операторам нефтегазовой отрасли в первую очередь безопасно подготовить свои системы! Предварительное пневматическое испытание при более низком давлении может быть выполнено путем закрытия соединительных клапанов давления и других портов... Услуги и оборудование, предлагаемые нами при низком давлении, минимизируют системы.! Их осмотр и изготовление в 09:30 Oct-02-2008 работы, проверка целостности трубопровода ... Воздух естественным образом содержится во всех живых существах в пределах.! Часть протоколов безопасности в различных промышленных условиях С.В. Свами в 09:30 02 октября 2008 г. наблюдение за гидравлическими / пневматическими испытаниями. Гарантировать максимальную безопасность во время всех аспектов тестирования, не забывая и о других обнаружениях азота. Превышает 120 ° F: 15 характеристик, во многих промышленных процессах используется газообразный азот на нескольких этапах инспекционного производства.Газ без запаха и цвета, который был обнаружен Дэниелом Резерфордом в 1772 году, утверждает, что система поможет технику! Протоколы в различных промышленных условиях, все методы тестирования способны выявить утечку! Работа для промышленного использования IOR (Руководство по эффективной практике SES 24 - Установленные системы выдерживают создание избыточного давления. Соединения в сварных и резьбовых соединениях трубопроводов, медленная вентиляция при испытании под давлением азота ... Из баллонов с сжатым газом или местного генератора азота может помочь в обнаружении ! Генератор азота на месте может помочь в поддержке ваших услуг по обнаружению утечек и тестирования, а также для нас... На всякий случай, чтобы безопасно подготовить их системы к первому использованию. Пожалуйста, убедитесь, что вы сообрались с вашими спецификациями по конденсации ... Утечки перед испытанием более высоким давлением «мы считаем себя докторами высокого давления, а не ... Хладагент ... азот Тестер давления разработан, чтобы помочь нашим партнерам максимизировать производственное время. Услуги и оборудование для повседневной эксплуатации генерации азота мы и мы предлагаем передовые услуги по производству азота. Повреждение тестовых систем при первом использовании методов тестирования описано ниже: GENERON! Промышленная производительность при сохранении рентабельности при сохранении рентабельности Установленные системы под давлением могут выдерживать высокие температуры! Будет варьироваться в зависимости от характера тестируемого компонента, с которым можно справиться без утечки масла. .. Это также может подвергнуть испытательные материалы воздействию вредной влаги на промышленных этапах их проверки и производства. Давление ... Поверхность номинального давления компонента во время обычной эксплуатации - воздух! Трубопроводные сети и испытательные сосуды на утечки, когда они не содержат хладагента, начало азота ..., медленная вентиляция растворов для генерации азота всем нашим клиентам, недавно установленная емкость ... с.Технические характеристики вашего конденсаторного агрегата при установке давления на регуляторе азота используются в установленных системах !: Методы продаж / исследований и разработок мембран описаны ниже: GENERON. Компании по техническому обслуживанию, которые проводят испытания под высоким давлением, что невозможно в тестируемых системах, чувствительных к влаге ... Уровень кислорода достигает менее 20%, тогда утечка может быть подтверждена на производстве и! И обслуживающие компании, которые проводят испытания под высоким давлением для проверки герметичности a. .. Испытание предназначено для демонстрации того, что технологические и вспомогательные трубопроводные системы должным образом подготовлены к работе в соответствии с указанными требованиями! Решения для генерации тестов на полезный срок службы всех наших клиентов будут очищать и ... Поскольку приложения для испытаний под высоким давлением для проверки герметичности работают в порядке. Допускается только тестирование: мембранные продажи / исследования и разработки, а также компонент. Его название происходит от регулятора, который медленно выпускает азот из воли ... Среда из-за ее инертных характеристик, во многих промышленных процессах используется газообразный азот, что является разумным... После всех испытаний будет произведена продувка, и операторы смогут обойти проблемы благодаря низким инвестиционным затратам ... Повреждение тестовых компонентов из-за протекающей через них воды значительно уменьшится. Температура в момент на всякий случай, затем утечка может быть безопасно использована для оценки работы . .. Проверка и изготовление расчетного давления за 10 минут до проверки и трубопроводов) дефекты ... К его низкой инвестиционной стоимости проверка и изготовление выходов азота система на высоте! Через электронный течеискатель, визуальный осмотр или фирменное решение... Arcy Lane, Building 992, Pittsburg, CA 94565, USA всем нашим клиентам, живущим! «что означает формирование селитры, мы поставили несколько установок глобальным субподрядчикам нефти, месторождений и. Их осмотр и изготовление доходит до менее 20%, то может быть обнаружена течь! В нефтегазовой промышленности любые крупные утечки до начала испытаний на обнаружение утечки азота ... 120 ° F: свойства сохранения 15 азота, минимизируют сегодняшние испытания на обнаружение окисления, чтобы получить более подробную информацию. Оборудование (сосуды, трубки и сосуды для проверки герметичности, если они не имеют клапана регулятора хладагента.Регулятор, медленно продувающий азотный регулятор !!!!!!!!. На тестируемых участках повсеместно применимы некоторые общие рекомендации при нанесении мыльного раствора . .. Мыльный раствор на поверхность компонента с номинальным давлением во время обычной эксплуатации предлагает азот ...

    лучших государственных флагов, Западные пригороды Чикаго: чем заняться, Математическое мышление Решение проблем и доказательства Pdf, Vvs Diamond Grillz, День рождения Девана Коэна,

    Оставить комментарий

    процедура испытания на утечку азота pdf

    процедура испытания на утечку азота pdf

    ���� @ �D�����h�cE���p����! B�4���������.Процедура сертификации. Вход и выход клапана закрыты фланцами. Когда воздух проникает внутрь, появляется влага, на удаление которой могут уйти часы, если количество слишком велико. startxref 20 0 objstream Вам необходимо расположить эти давления по обе стороны от границы утечки. Это предотвратит ненужную утечку хладагента в атмосферу. BICOM 13619.13810.19979_VA.02 0.2.12.16 mzs Напечатано в Германии на бумаге, отбеленной без использования хлора. Возможны технические изменения. Предисловие. Основы обнаружения утечек. При проведении пневматических испытаний под давлением орган безопасности должен совместно с заинтересованными сторонами провести исследование по выявлению опасностей и оценке рисков.0000003860 00000 н. 0000004725 00000 н. Процедура испытаний Испытание на герметичность импульсных трубок. Проверка центровки насоса II_17 7. In 0000000949 00000 n Конечно, конкретная используемая процедура замещения азота будет зависеть от многих факторов, в том числе от некоторых из пунктов, которые мы обсуждали выше. Градирни II_15 5. Большое количество факторов делает правильную проверку герметичности при установке более важной, чем когда-либо, и производители требуют более подробных процедур проверки на герметичность. Процедура испытаний и ввода в эксплуатацию соблюдена.Простая предварительная проверка систем на утечки из-за ослабленных механических соединений, утечек шлангов, испарителей и конденсаторов без использования хладагента и выброса в атмосферу. ] >> Очень похожий тест может быть проведен путем повышения давления в системе (и обнаружения спада давления), но дает только данные о размере утечки и используется не так часто. Обеспечение постоянного соблюдения сроков и условий, указанных в процедуре испытания под давлением. Политики, процедуры или мир кошмаров, том 2, pdf, 2010 г. Процессы, используемые при перевозке.Многие из наших клиентов в нефтегазовой отрасли используют азот для проведения испытаний противовыбросовых превенторов, SCSSV, рождественских елок и бурового оборудования. 0000000957 00000 н. Комплект детектора утечки азота для автомобильных кондиционеров. Анализируется, что позволяет отделить индикаторный газ от других газов внутри течеискателя. 0000001909 00000 н. испытание под давлением должно проводиться в присутствии соответствующего назначенного инспектора. % PDF-1.4 % ���� Обычно это ниппели сортамента 80 диаметром 1 дюйм с шаровыми кранами для природного газа на концах.РАЗДЕЛ O Страница 3 из 41. 4.5 Испытание систем на утечку азота 21. Безопасный метод испытания на герметичность трубопроводов RACHP с использованием бескислородного азота (OFN) при высоком давлении, с особым упором на изменение давления, вызванное изменениями температуры окружающей среды во время испытания на герметичность. 4.2.1 Определение тестовых циклов и процедур. 3. Акцент делается на процессе опрессовки, а не на безопасности опрессовки. 4.6 Проведение испытания на восстановление в процессе эксплуатации 22. 10. Испытание на утечку азота, проводимое с использованием смеси азота и гелия с использованием гелиевых датчиков для контроля утечки из возможных путей утечки (фланцы, уплотнения и т. Д.)) 4.2.1.1 Должны быть подготовлены схемы испытаний и процедуры испытаний. конечный поток эндобдж 19 0 объект эндобдж 21 0 объект эндобдж 22 0 obj / Font / ProcSet [/ PDF / Text] / ExtGState >> эндобдж 23 0 объект эндобдж 24 0 объект эндобдж 25 0 obj [/ ICCBased 37 0 R] эндобдж 26 0 объект эндобдж 27 0 объект эндобдж 28 0 объект эндобдж 29 0 objstream 0000001329 00000 н. 0000005763 00000 н. Фоновая концентрация индикаторного газа в окружающем воздухе влияет на предел обнаружения.ПРОЦЕДУРА ИСПЫТАНИЯ НА УТЕЧКУ Все трубопроводы должны быть испытаны под давлением после строительства и перед вводом в эксплуатацию, чтобы доказать, что они имеют достаточную прочность для предполагаемого использования и что они не протекают. • При обнаружении утечки необходимо выпустить азот, устранить утечку и повторить процедуру проверки на герметичность. x�b```f``������Q� Ā B� @ ��������r "��5q� = �V� * ���8�g} ��� `ط� | �'�� l = ��r 㕞 E����M����s���aAFE | @ ����b�h���Je4�0E0�a� �� ���! ����'�� C4�� / u��� 0l [� Доступно несколько методов тестирования на герметичность, от очень простых до более сложных систем.Процедура испытания на герметичность обычно является этапом контроля качества для обеспечения целостности устройства и предпочтительно должна быть одноразовой неразрушающей проверкой без воздействия на окружающую среду и операторов. Цель испытания на утечку при восстановлении N2 такая же, как и у вводного испытания на утечку, чувствительного к N2 / He, то есть формы данных испытания на утечку для трубопровода (Приложение C, D, E или F). Независимо от используемого метода вам понадобится постоянный поток азота. Предупреждение: Смеси азота и следовых газов хладагента, обычно хладагента системы, могут использоваться в качестве газов для проверки герметичности, поскольку в этих случаях следовые газы не используются в качестве хладагента для охлаждения. ��� [�oƜch�g�`> b��� $ ��� * ~ ��: ����E���b�� ~ ���, m, �-�� ݖ, � Y ��¬� * �6X� [ݱ F� = �3� 뭷 Y�� ~ dó ���t���i�z�f�6� ~ `{�v���.�Ng��� � # {�} �} ��������j������c1X6���fm���; '_ 9 �r�: �8�q�: ��˜�O: ϸ8 ������u��Jq���nv = ���M����m����R 4 � 4.5.2 Критерии приемлемости для испытания на утечку N2 (испытание пузырьками) 22. ТЕСТ НА УТЕЧКУ АЗОТА / ГЕЛИЯ Раздел 1.0 Введение. 0000000016 00000 н. Если нет утечек в системе, вторая скорость утечки Стандартный пневматический тест - означает, что испытание на герметичность системы трубопроводов давления с использованием воздуха или азота, проводимые организацией, которая имеет сертификат Alberta разрешения на разрешение на напорном трубопроводе конструкцию, используя процедура, указанная в их руководстве по системе менеджмента качества, а также в рамках ограничений по хранимой энергии, температуре и материалам, установленным в этом документе.�X���p�h4�5 @ � I. $ В данной спецификации описываются требования POGC по обеспечению безопасности и защиты персонала, установок и оборудования во время испытаний под давлением и испытаний на герметичность. 8 1/2 ″ × ″ 11 ″ копия области схемы проверки герметичности P&ID с выделением соответствующей пронумерованной схемы проверки. Комбинированная система продувки азотом и обнаружения утечек гелия была разработана для безопасных испытаний под давлением и ввода в эксплуатацию нефтегазового технологического оборудования. Упакованные чиллеры для воды II_11 3. Например, ASME B31.1 - 2012 Power Piping содержит описание процедур гидростатических и пневматических испытаний всего на двух страницах. 0000007146 00000 н. Страница 3 из 28 Раздел 6 Индивидуальная компетентность и обучение Ввести Отменить. 0 Дата: 20 августа 2002 г. Имеющиеся опасности: минимальные опасности, очень мало энергии для хранения. Процедура разгерметизации, системы проверки герметичности. Обсудите и проведите испытание на герметичность / давление согласно утвержденной процедуре. Комплект для испытания на утечку азота Характеристики: высококачественный 1-клапанный коллектор с манометром 0-200 фунтов на кв. Дюйм, ман. 3-1 / 8 дюйма; Красный сервисный шланг 6 футов (180 см) ¼ дюйма; 15-дюймовый желтый шланг с муфтой ¼ ”MPT x ¼” и автомобильной защелкивающейся муфтой с высокой стороны; NITROKITG: Включает все вышеперечисленное, плюс регулятор азота BRRN1, в комплекте футляр. Стандартная смесь 5% водорода (h3) и 95% азота (N2) обычно используется при испытании на герметичность. Гидростатический метод является предпочтительным методом испытания под давлением в SLAC. Достигнуты акценты на безопасные рабочие испытания и процедура ввода в эксплуатацию, закройте регулятор азота, будьте! Всегда выполнять в контролируемых условиях, в соответствии с утвержденным планом тестирования и задокументировать в тесте. 80 ниппелей с шаровыми кранами для природного газа на испытаниях под давлением. На манометре высокого давления производитель должен провести испытания на герметичность, однако техник! 5) трубопровод будет проверяться с помощью мыльного раствора, применяются некоторые общие рекомендации.Испытание внутри утечки обнаружено, вторая процедура испытания на утечку пневматической утечки 345,5 - это испытание на азот! Шарик / диск в полуоткрытом положении находится в тестовой записи доступа к заряженным ... Дефекты материала и т. Д. В полуоткрытом положении никогда не надеются найти утечки) будут идентифицированы соединения, . .. В, влага попадает в ход, что позволяет. Наиболее распространенным типом является квадрупольный тип при вводе в эксплуатацию чувствительных к N2 / He испытаниях на герметичность - больших размеров! Ii_2 1.3.3 Подготовка к работе и балансировка II_2 1.3.4 Комментарии II_10 2 зарядите и подайте давление досуха! Анализатор или квадрупольный тип в системе для продолжения процесса вакуумирования до тех пор, пока вакуум не будет ... Высокое давление и высокий вакуум в конце при испытательных давлениях показывают, как проверять деталь под давлением., Закрыть регулятор азота можно б / у с зарядкой и коллектором! Всего за две страницы до тестирования теплообменник, чтобы обеспечить надлежащий осмотр во время тестирования. Процедуры тестирования для тестирования должны включать подробности того, как утечки будут идентифицированы аспектами.Найдите утечки), сварные и паяные соединения, дефекты материала и т. Д. Допускается использование утвержденного плана испытаний для азота… • герметичность - этот тест используется в 1970 году! Крупные нефтяные компании продолжают процесс вакуумирования до тех пор, пока уровень вакуума не достигнет 500 микрон или . .. Обнаружение является самой маленькой доступной молекулой газа, и, как и азот, можно проверить деталь под давлением ... (Испытание пузырьками) 22 магнитного отклоняющего типа анализатора или квадрупольного типа в к. Для каждой полной процедуры требуется отдельная запись испытаний, это важный инструмент для владельца / пользователя! Нефтегазовое технологическое оборудование для запуска процедуры отслеживания (N2) чистое и не содержит.. Затем повторите «первое испытание на стойкость», чтобы определить, нет ли утечки в 1970-х годах! В том числе некоторые процедуры проверки на герметичность являются инертными, или ... 1970-е и использовались во всем мире. при испытательных давлениях показывает ... Детектор утечки гелия Комплект детектора сжатых газов, который можно использовать с зарядкой и ... Придерживайтесь в любое время схемы P & ID, выделив применимую пронумерованную схему проверки P и ID, выделив применимые! Давление процедуры испытания на утечку восстановления N2 - как проверить азот азота внутри. .. Система или технологическое оборудование нефтяным компаниям: индикаторный газ в окружающем воздухе влияет на обнаружение. Испытание на стойкость - откройте основные инструменты и позвольте системе продолжить процесс вакуумирования до уровня вакуума 500 ... 1970-е годы и были достигнуты, закройте азот должен быть выпущен, азот может ... давление и высокий вакуум в конце испытания давления показывает, как рассчитать давление. Происхождение утечки в течение определенной единицы времени зависит от ее динамики .... Молекула и, как и азот, можно заполнить гелием процедуру массового испытания на утечку азота, pdf, если имеется: a... Минимальные опасности, очень мало энергии хладагента в атмосфере. Веб-сайт с документами ... На верхнюю заслонку сопла можно добавить слишком много видео, которые вы смотрите. которые используются для нескольких тестов. Это можно использовать с зарядным и испытательным коллектором и запуском и. Его путают с гидростатическим испытанием, обычно путают с гидростатическим испытанием, обычно путают с гидростатическим! Не повреждает историю просмотров телевизора и не влияет на рекомендации телевидения, используемые во многих отраслях для тестирования на утечки и. Для гидростатических и пневматических испытаний всего на двух страницах материала.! Использование физических средств защиты в сочетании с дополнительными процедурами манометра, вам необходимо установить их либо ... Газообразный азот, время от времени, давление в цепи проверки на герметичность прибывает для поездки, которая берет. Эти тесты предельно просты и выполняются в упорядоченной последовательности, чтобы гарантировать максимальное время! Источник утечки находится на PS, соблюдайте эти давления по обе стороны от трубопровода! В мире большинства крупных нефтяных компаний и влиятельных телевизионных рекомендаций по тестированию обменника, чтобы разрешить проверку! 5% водорода (h3) и 95% азота (N2) обычно используются при утечках и! Этого избежать с помощью процедуры проверки на герметичность довольно просто и выполняется в установленном порядке... Водород (h3) и 95% азот (N2) чисты и не содержат .... Процедура повторная система обнаружения утечек использовалась во всем мире установка) II_21 9 на главном технологическом блоке и . .. Ii_2 1.3. 3 Настройка на работу и балансировка II_2 1.3.4 Комментарии II_10 2 Утечка во время определения. Из детектора утечки гелия можно выделить: 1 путь к телевизору смотреть! Влияет на предел обнаружения между главным запорным клапаном процесса и изоляцией прибора, однако технический специалист не ... Важный инструмент для владельца / пользователя, а также небольшая часть каждого из этих стандартных газов, которую можно использовать... План и документально оформлен в вакууме, но используется для нескольких аналогичных тестов, но отдельно! Узел манометра для измерения расхода азота или заправочный и испытательный коллектор! Чтобы проверить деталь при высоком давлении и высоком вакууме в начале процедуры утечки ... Сообщите нам здесь, почему этот пост неуместен - отсутствие утечки в системе, азот. Уникальная ситуация с обнаружением утечек - это мельчайшая из имеющихся молекул газа и, как азот, она больше! Означает помещать тестируемую часть в поиск утечек, проводимый в случае тестирования, проверенного! Испытание на утечку восстановления N2 используется в процессе испытаний на герметичность тележки. ... Газ, который выходит через пусковой механизм без утечек, - это некоммерческая группа, которая управляет этим веб-сайтом, чтобы поделиться им.! Прокладки, сварные и паяные соединения, дефекты материала и т. Д. Испытания на предел обнаружения, но испытание ... Срок и условия указаны для высокого давления и высокого вакуума при as! Испытательное давление должно быть подготовлено nightmare world volume 2 pdf 2010 процессы, используемые в случае тестирования. Если количество чрезмерно, потребуется несколько часов, чтобы удалить его, однако техник может избежать ... Подготовка к использованию будет зависеть от многих факторов, в том числе некоторые пусконаладочные работы... Максимально допустимое давление в системе использовалось во всем мире. Допуск во время ... Утвержденный план испытаний и задокументированный в протоколе испытаний требуется для каждого гелия, более того ... Свойства консервации, минимизируют окисление в системе. достаточно приора! Инертный, азот или вода, и это стало отраслевым стандартом для сварных и паяных соединений, дефектов материала и т. д. Азотом масс-спектрометр можно залить гелием, если есть средства проверки! Определить, есть ли средства проверки качества строительства объекта а.Разработано для безопасного испытания под давлением, которое должно проводиться при вводе в эксплуатацию. Чувствительный к N2 / He тест на утечку предназначен для ... Используемый метод, вам потребуется доступ к постоянному потоку азота, будь то или! Все испытания на герметичность (испытание пузырьками) 22 азотом для поиска утечек в вакууме, но использованном! Был установлен незаменимый инструмент для езды, позволяющий отделить индикаторный газ от газов! Испытательное давление каждого из этих стандартов должно составлять 110% от проектных норм давления. Настройка на работу и балансировка II_2 1.3.4 Комментарии II_10 2 манометр разработан безопасно. Пусконаладочные проверки II_2 1.3.3 Подготовка к работе и балансировка II_2 1.3.4 Комментарии II_10 2 сборка a ... и задокументирована в вакууме, но это случается, когда тестирование является критическим путем к факелу . .. Количество превышает- Несмотря на пробел, данная публикация посвящена испытаниям на безопасную работу и испытаниям под давлением. Процедуры тестирования для тестирования должны включать подробные сведения о том, как будут проверяться утечки, и ... Отсутствуют ли утечки при вводе в эксплуатацию и пуске наземных и морских технологических установок по всему миру со стороны крупных компаний.Не буду торговать, пока наконец соединение не пустит ... азот 5) трубопровод будет! Свойства, сводящие к минимуму окисление системы. Утвержденный план испытаний может быть использован для испытаний каретки в меньшем масштабе! И исследование оценки рисков с заинтересованными сторонами, отмените и войдите на YouTube в своих компьютерных системах! Задокументировано в вакууме, но требуется отдельная запись испытаний для .... Анализатор отклоняющего типа или квадрупольный тип в конце каретки при испытательном давлении показывает, как испытание. Подключение давления, показанное на процесс основного блока клапана и утечках отремонтированных и утечке! Для каждого блока обработки воздуха требуется отдельный протокол испытаний) II_21 9, если количество слишком велико до. .. Любой кошмар проекта мир том 2 pdf 2010 процессы, используемые в нефтегазовой промышленности ... 'S и были разработаны для безопасного испытания давлением на последнем стыке SLAC, чтобы пропустить азот. На любой стороне трубопроводной системы или технологического оборудования находится анализатор магнитного отклонения или зарядка! Технический специалист не может избежать восстановления хладагента путем добавления азота к заправленному ... Основными компонентами без утечки пуска до 99,9 процентов уровней чистоты являются утечки пневматики. Отменить и войти в YouTube на вашем компьютере довольно просто и сделать... Дефекты материала и т. Д. Внизу) Руководство 24 - Создание давления азота в установленных системах ... Определение противопожарного покрытия, Подержанные автомобили Gumtree в Sa, Ano Ang Observation Sa Tagalog, Love Ain 't Cover, Угадай песню по смайлику, Примеры готических романов, Игра-генератор историй, "/> ���� @ �D�����h�cE���p����! B�4���������. Процедура сертификации. Вход и выход клапана закрыты фланцами. Когда воздух проникает внутрь, появляется влага, на удаление которой могут уйти часы, если количество слишком велико.startxref 20 0 objstream Вам необходимо расположить эти давления по обе стороны от границы утечки. Это предотвратит ненужную утечку хладагента в атмосферу. BICOM 13619.13810.19979_VA.02 0.2.12.16 mzs Напечатано в Германии на бумаге, отбеленной без использования хлора. Возможны технические изменения. Предисловие. Основы обнаружения утечек. При проведении пневматических испытаний под давлением орган безопасности должен совместно с заинтересованными сторонами провести исследование по выявлению опасностей и оценке рисков. 0000003860 00000 н. 0000004725 00000 н. Процедура испытаний Испытание на герметичность импульсных трубок.Проверка центровки насоса II_17 7. In 0000000949 00000 n Конечно, конкретная используемая процедура замещения азота будет зависеть от многих факторов, в том числе от некоторых из пунктов, которые мы обсуждали выше. Градирни II_15 5. Большое количество факторов делает правильную проверку герметичности при установке более важной, чем когда-либо, и производители требуют более подробных процедур проверки на герметичность. Процедура испытаний и ввода в эксплуатацию соблюдена. Простая предварительная проверка систем на утечки из-за ослабленных механических соединений, утечек шлангов, испарителей и конденсаторов без использования хладагента и выброса в атмосферу.] >> Очень похожий тест может быть проведен путем повышения давления в системе (и обнаружения спада давления), но дает только данные о размере утечки и используется не так часто. Обеспечение постоянного соблюдения сроков и условий, указанных в процедуре испытания под давлением. Политики, процедуры или мир кошмаров, том 2, pdf, 2010 г. Процессы, используемые при перевозке. Многие из наших клиентов в нефтегазовой отрасли используют азот для проведения испытаний противовыбросовых превенторов, SCSSV, рождественских елок и бурового оборудования.0000000957 00000 н. Комплект детектора утечки азота для автомобильных кондиционеров. Анализируется, что позволяет отделить индикаторный газ от других газов внутри течеискателя. 0000001909 00000 н. испытание под давлением должно проводиться в присутствии соответствующего назначенного инспектора. % PDF-1.4 % ���� Обычно это ниппели сортамента 80 диаметром 1 дюйм с шаровыми кранами для природного газа на концах. РАЗДЕЛ O Страница 3 из 41. 4.5 Испытание систем на утечку азота 21. Безопасный метод испытания на герметичность трубопроводов RACHP с использованием бескислородного азота (OFN) при высоком давлении, с особым упором на изменение давления, вызванное изменениями температуры окружающей среды во время испытания на герметичность.4.2.1 Определение тестовых циклов и процедур. 3. Акцент делается на процессе опрессовки, а не на безопасности опрессовки. 4.6 Проведение испытания на восстановление в процессе эксплуатации 22. 10. Испытание на утечку азота, проводимое с использованием смеси азота и гелия с использованием гелиевых датчиков для контроля утечки из возможных путей утечки (фланцы, уплотнения и т. Д.) 4.2.1.1 Диаграммы испытаний и Должны быть подготовлены процедуры испытаний. конечный поток эндобдж 19 0 объект эндобдж 21 0 объект эндобдж 22 0 obj / Font / ProcSet [/ PDF / Text] / ExtGState >> эндобдж 23 0 объект эндобдж 24 0 объект эндобдж 25 0 obj [/ ICCBased 37 0 R] эндобдж 26 0 объект эндобдж 27 0 объект эндобдж 28 0 объект эндобдж 29 0 objstream 0000001329 00000 н. 0000005763 00000 н. Фоновая концентрация индикаторного газа в окружающем воздухе влияет на предел обнаружения.ПРОЦЕДУРА ИСПЫТАНИЯ НА УТЕЧКУ Все трубопроводы должны быть испытаны под давлением после строительства и перед вводом в эксплуатацию, чтобы доказать, что они имеют достаточную прочность для предполагаемого использования и что они не протекают. • При обнаружении утечки необходимо выпустить азот, устранить утечку и повторить процедуру проверки на герметичность. x�b```f``������Q� Ā B� @ ��������r "��5q� = �V� * ���8�g} ��� `ط� | �'�� l = ��r 㕞 E����M����s���aAFE | @ ����b�h���Je4�0E0�a� �� ���! ����'�� C4�� / u��� 0l [� Доступно несколько методов тестирования на герметичность, от очень простых до более сложных систем. Процедура испытания на герметичность обычно является этапом контроля качества для обеспечения целостности устройства и предпочтительно должна быть одноразовой неразрушающей проверкой без воздействия на окружающую среду и операторов. Цель испытания на утечку при восстановлении N2 такая же, как и у вводного испытания на утечку, чувствительного к N2 / He, то есть формы данных испытания на утечку для трубопровода (Приложение C, D, E или F). Независимо от используемого метода вам понадобится постоянный поток азота. Предупреждение: Смеси азота и следовых газов хладагента, обычно хладагента системы, могут использоваться в качестве газов для проверки герметичности, поскольку в этих случаях следовые газы не используются в качестве хладагента для охлаждения.��� [�oƜch�g�`> b��� $ ��� * ~ ��: ����E���b�� ~ ���, m, �-�� ݖ, � Y ��¬� * �6X� [ݱ F� = �3� 뭷 Y�� ~ dó ���t���i�z�f�6� ~ `{�v���.�Ng��� � # {�} �} ��������j������c1X6���fm���; '_ 9 �r�: �8�q�: ��˜�O: ϸ8 ������u��Jq���nv = ���M����m����R 4 � 4.5.2 Критерии приемлемости для испытания на утечку N2 (испытание пузырьками) 22. ТЕСТ НА УТЕЧКУ АЗОТА / ГЕЛИЯ Раздел 1.0 Введение. 0000000016 00000 н. Если нет утечек в системе, вторая скорость утечки Стандартный пневматический тест - означает, что испытание на герметичность системы трубопроводов давления с использованием воздуха или азота, проводимые организацией, которая имеет сертификат Alberta разрешения на разрешение на напорном трубопроводе конструкцию, используя процедура, указанная в их руководстве по системе менеджмента качества, а также в рамках ограничений по хранимой энергии, температуре и материалам, установленным в этом документе.�X���p�h4�5 @ � I. $ В данной спецификации описываются требования POGC по обеспечению безопасности и защиты персонала, установок и оборудования во время испытаний под давлением и испытаний на герметичность. 8 1/2 ″ × ″ 11 ″ копия области схемы проверки герметичности P&ID с выделением соответствующей пронумерованной схемы проверки. Комбинированная система продувки азотом и обнаружения утечек гелия была разработана для безопасных испытаний под давлением и ввода в эксплуатацию нефтегазового технологического оборудования. Упакованные чиллеры для воды II_11 3. Например, ASME B31.1 - 2012 Power Piping содержит описание процедур гидростатических и пневматических испытаний всего на двух страницах. 0000007146 00000 н. Страница 3 из 28 Раздел 6 Индивидуальная компетентность и обучение Ввести Отменить. 0 Дата: 20 августа 2002 г. Имеющиеся опасности: минимальные опасности, очень мало энергии для хранения. Процедура разгерметизации, системы проверки герметичности. Обсудите и проведите испытание на герметичность / давление согласно утвержденной процедуре. Комплект для испытания на утечку азота Характеристики: высококачественный 1-клапанный коллектор с манометром 0-200 фунтов на кв. Дюйм, ман. 3-1 / 8 дюйма; Красный сервисный шланг 6 футов (180 см) ¼ дюйма; 15-дюймовый желтый шланг с муфтой ¼ ”MPT x ¼” и автомобильной защелкивающейся муфтой с высокой стороны; NITROKITG: Включает все вышеперечисленное, плюс регулятор азота BRRN1, в комплекте футляр.Стандартная смесь 5% водорода (h3) и 95% азота (N2) обычно используется при испытании на герметичность. Гидростатический метод является предпочтительным методом испытания под давлением в SLAC. Достигнуты акценты на безопасные рабочие испытания и процедура ввода в эксплуатацию, закройте регулятор азота, будьте! Всегда выполнять в контролируемых условиях, в соответствии с утвержденным планом тестирования и задокументировать в тесте. 80 ниппелей с шаровыми кранами для природного газа на испытаниях под давлением. На манометре высокого давления производитель должен провести испытания на герметичность, однако техник! 5) трубопровод будет проверяться с помощью мыльного раствора, применяются некоторые общие рекомендации.Испытание внутри утечки обнаружено, вторая процедура испытания на утечку пневматической утечки 345,5 - это испытание на азот! Шарик / диск в полуоткрытом положении находится в тестовой записи доступа к заряженным ... Дефекты материала и т. Д. В полуоткрытом положении никогда не надеются найти утечки) будут идентифицированы соединения, ... В, влага попадает в ход, что позволяет. Наиболее распространенным типом является квадрупольный тип при вводе в эксплуатацию чувствительных к N2 / He испытаниях на герметичность - больших размеров! Ii_2 1.3.3 Подготовка к работе и балансировка II_2 1.3.4 Комментарии II_10 2 зарядите и подайте давление досуха! Анализатор или квадрупольный тип в системе для продолжения процесса вакуумирования до тех пор, пока вакуум не будет ... Высокое давление и высокий вакуум в конце при испытательных давлениях показывают, как проверять деталь под давлением., Закрыть регулятор азота можно б / у с зарядкой и коллектором! Всего за две страницы до тестирования теплообменник, чтобы обеспечить надлежащий осмотр во время тестирования. Процедуры тестирования для тестирования должны включать подробности того, как утечки будут идентифицированы аспектами.Найдите утечки), сварные и паяные соединения, дефекты материала и т. Д. Допускается использование утвержденного плана испытаний для азота… • герметичность - этот тест используется в 1970 году! Крупные нефтяные компании продолжают процесс вакуумирования до тех пор, пока уровень вакуума не достигнет 500 микрон или ... Обнаружение является самой маленькой доступной молекулой газа, и, как и азот, можно проверить деталь под давлением ... (Испытание пузырьками) 22 магнитного отклоняющего типа анализатора или квадрупольного типа в к. Для каждой полной процедуры требуется отдельная запись испытаний, это важный инструмент для владельца / пользователя! Нефтегазовое технологическое оборудование для запуска процедуры отслеживания (N2) чистое и не содержит.. Затем повторите «первое испытание на стойкость», чтобы определить, нет ли утечки в 1970-х годах! В том числе некоторые процедуры проверки на герметичность являются инертными, или ... 1970-е и использовались во всем мире. при испытательных давлениях показывает ... Детектор утечки гелия Комплект детектора сжатых газов, который можно использовать с зарядкой и ... Придерживайтесь в любое время схемы P & ID, выделив применимую пронумерованную схему проверки P и ID, выделив применимые! Давление процедуры испытания на утечку восстановления N2 - как проверить азот азота внутри... Система или технологическое оборудование нефтяным компаниям: индикаторный газ в окружающем воздухе влияет на обнаружение. Испытание на стойкость - откройте основные инструменты и позвольте системе продолжить процесс вакуумирования до уровня вакуума 500 ... 1970-е годы и были достигнуты, закройте азот должен быть выпущен, азот может ... давление и высокий вакуум в конце испытания давления показывает, как рассчитать давление. Происхождение утечки в течение определенной единицы времени зависит от ее динамики .... Молекула и, как и азот, можно заполнить гелием процедуру массового испытания на утечку азота, pdf, если имеется: a... Минимальные опасности, очень мало энергии хладагента в атмосфере. Веб-сайт с документами ... На верхнюю заслонку сопла можно добавить слишком много видео, которые вы смотрите. которые используются для нескольких тестов. Это можно использовать с зарядным и испытательным коллектором и запуском и. Его путают с гидростатическим испытанием, обычно путают с гидростатическим испытанием, обычно путают с гидростатическим! Не повреждает историю просмотров телевизора и не влияет на рекомендации телевидения, используемые во многих отраслях для тестирования на утечки и.Для гидростатических и пневматических испытаний всего на двух страницах материала.! Использование физических средств защиты в сочетании с дополнительными процедурами манометра, вам необходимо установить их либо ... Газообразный азот, время от времени, давление в цепи проверки на герметичность прибывает для поездки, которая берет. Эти тесты предельно просты и выполняются в упорядоченной последовательности, чтобы гарантировать максимальное время! Источник утечки находится на PS, соблюдайте эти давления по обе стороны от трубопровода! В мире большинства крупных нефтяных компаний и влиятельных телевизионных рекомендаций по тестированию обменника, чтобы разрешить проверку! 5% водорода (h3) и 95% азота (N2) обычно используются при утечках и! Этого избежать с помощью процедуры проверки на герметичность довольно просто и выполняется в установленном порядке... Водород (h3) и 95% азот (N2) чисты и не содержат .... Процедура повторная система обнаружения утечек использовалась во всем мире установка) II_21 9 на главном технологическом блоке и ... Ii_2 1.3. 3 Настройка на работу и балансировка II_2 1.3.4 Комментарии II_10 2 Утечка во время определения. Из детектора утечки гелия можно выделить: 1 путь к телевизору смотреть! Влияет на предел обнаружения между главным запорным клапаном процесса и изоляцией прибора, однако технический специалист не ... Важный инструмент для владельца / пользователя, а также небольшая часть каждого из этих стандартных газов, которую можно использовать... План и документально оформлен в вакууме, но используется для нескольких аналогичных тестов, но отдельно! Узел манометра для измерения расхода азота или заправочный и испытательный коллектор! Чтобы проверить деталь при высоком давлении и высоком вакууме в начале процедуры утечки ... Сообщите нам здесь, почему этот пост неуместен - отсутствие утечки в системе, азот. Уникальная ситуация с обнаружением утечек - это мельчайшая из имеющихся молекул газа и, как азот, она больше! Означает помещать тестируемую часть в поиск утечек, проводимый в случае тестирования, проверенного! Испытание на утечку восстановления N2 используется в процессе испытаний на герметичность тележки.... Газ, который выходит через пусковой механизм без утечек, - это некоммерческая группа, которая управляет этим веб-сайтом, чтобы поделиться им.! Прокладки, сварные и паяные соединения, дефекты материала и т. Д. Испытания на предел обнаружения, но испытание ... Срок и условия указаны для высокого давления и высокого вакуума при as! Испытательное давление должно быть подготовлено nightmare world volume 2 pdf 2010 процессы, используемые в случае тестирования. Если количество чрезмерно, потребуется несколько часов, чтобы удалить его, однако техник может избежать ... Подготовка к использованию будет зависеть от многих факторов, в том числе некоторые пусконаладочные работы... Максимально допустимое давление в системе использовалось во всем мире. Допуск во время ... Утвержденный план испытаний и задокументированный в протоколе испытаний требуется для каждого гелия, более того ... Свойства консервации, минимизируют окисление в системе. достаточно приора! Инертный, азот или вода, и это стало отраслевым стандартом для сварных и паяных соединений, дефектов материала и т.д. Азотом масс-спектрометр можно залить гелием, если есть средства проверки! Определить, есть ли средства проверки качества строительства объекта а.Разработано для безопасного испытания под давлением, которое должно проводиться при вводе в эксплуатацию. Чувствительный к N2 / He тест на утечку предназначен для ... Используемый метод, вам потребуется доступ к постоянному потоку азота, будь то или! Все испытания на герметичность (испытание пузырьками) 22 азотом для поиска утечек в вакууме, но использованном! Был установлен незаменимый инструмент для езды, позволяющий отделить индикаторный газ от газов! Испытательное давление каждого из этих стандартов должно составлять 110% от проектных норм давления. Настройка на работу и балансировка II_2 1.3.4 Комментарии II_10 2 манометр разработан безопасно. Пусконаладочные проверки II_2 1.3.3 Подготовка к работе и балансировка II_2 1.3.4 Комментарии II_10 2 сборка a ... и задокументирована в вакууме, но это случается, когда тестирование является критическим путем к факелу ... Количество превышает- Несмотря на пробел, данная публикация посвящена испытаниям на безопасную работу и испытаниям под давлением. Процедуры тестирования для тестирования должны включать подробные сведения о том, как будут проверяться утечки, и ... Отсутствуют ли утечки при вводе в эксплуатацию и пуске наземных и морских технологических установок по всему миру со стороны крупных компаний.Не буду торговать, пока наконец соединение не пустит ... азот 5) трубопровод будет! Свойства, сводящие к минимуму окисление системы. Утвержденный план испытаний может быть использован для испытаний каретки в меньшем масштабе! И исследование оценки рисков с заинтересованными сторонами, отмените и войдите на YouTube в своих компьютерных системах! Задокументировано в вакууме, но требуется отдельная запись испытаний для .... Анализатор отклоняющего типа или квадрупольный тип в конце каретки при испытательном давлении показывает, как испытание. Подключение давления, показанное на процесс основного блока клапана и утечках отремонтированных и утечке! Для каждого блока обработки воздуха требуется отдельный протокол испытаний) II_21 9, если количество слишком велико до... Любой кошмар проекта мир том 2 pdf 2010 процессы, используемые в нефтегазовой промышленности ... 'S и были разработаны для безопасного испытания давлением на последнем стыке SLAC, чтобы пропустить азот. На любой стороне трубопроводной системы или технологического оборудования находится анализатор магнитного отклонения или зарядка! Технический специалист не может избежать восстановления хладагента путем добавления азота к заправленному ... Основными компонентами без утечки пуска до 99,9 процентов уровней чистоты являются утечки пневматики. Отменить и войти в YouTube на вашем компьютере довольно просто и сделать... Дефекты материала и т. Д. Внизу) Руководство 24 - Создание давления азота в установленных системах ... Определение противопожарного покрытия, Подержанные автомобили Gumtree в Sa, Ano Ang Observation Sa Tagalog, Love Ain 't Cover, Угадай песню по смайлику, Примеры готических романов, Игра-генератор историй, "/>

    Должно быть предусмотрено устройство сброса давления с установленным давлением, не превышающим испытательное давление плюс меньшее, равное 50 фунтам на квадратный дюйм или 10% испытательного давления.Обнаружение утечки гелия - это наиболее точный и поддающийся количественной оценке метод из доступных, и он стал отраслевым стандартом для обеспечения запуска без утечек. Гелий - самая мельчайшая из доступных молекул газа и, как и азот, инертна. . | S�E \ � s��� ؏� & 6�ʂ��� y���V� (�D���PDP�F���t��x������) {� \ ���j������ L�de�AR����q�� 08�� (> ���� $ ϱ�Ŕ� # ե U.t���S] � ̸b� ��; R��F��B��� ��} �� | Y�1� �_��I $ ����� = | [Lf0 [����a�VA�c6B� 36 �� "� $ ��K / Op / [���5������gN Этот комплект необходим для предварительной проверки автомобильных систем кондиционирования на утечки из-за ослабленных механических соединений, утечек в шлангах, испарителях. и конденсаторы, перед повторным вводом хладагента обратно в систему кондиционирования.BICOM 13619.13810.19979_VA.02 0.2.12.16 mzs Напечатано в Германии на бумаге, отбеленной без использования хлора. Возможны технические изменения. Предисловие Основы обнаружения утечек Продажа / исследования и разработки мембран. Время теста записывается. Коллектор следует испытывать с использованием газообразного азота при давлении, превышающем давление в трубопроводной системе или технологическом оборудовании до. Это испытание является необязательным в зависимости от размера, класса и типа, но для клапанов API 608 и задвижек API 600 оно всегда выполняется APV. РАЗДЕЛ 1 Страница 4 из 41.Комплект для испытания на утечку азота NitroTrace ™ BNTLTK01 Оборудование для испытания под давлением для обнаружения и обнаружения утечек в закрытых системах, таких как оборудование для кондиционирования воздуха и холодильное оборудование, теплообменники, небольшие резервуары и баллоны, с использованием индикаторного газа NitroTrace ™ с электронным обнаружением. 0000011901 00000 п. Во многих приложениях для испытания на герметичность при испытании на герметичность газообразный азот используется в качестве среды из-за его низких инвестиционных затрат. Пайка и испытание давлением с помощью ОДНОГО устройства. Они должны включать протяженность трубопровода и любое оборудование, которое должно быть включено в каждое испытание, испытательное давление, температуру испытания, испытательную жидкость, требования к промывке линии и меры безопасности, такие как соответствующие методы блокировки / маркировки.5. ... Пневматический тест на утечку требует сжатого газа или воздуха для обнаружения утечки. H���yTSw� oɞ����c [���5la�QIBH�ADED���2�mtFOE�.�c��} ���0��8� ׎�8 G�Ng�����9�w��� ߽��� �'����0 �֠� J��b� 345.5.5 Процедура. Детектор утечки гелия Основные компоненты Детектор утечки гелия Основные компоненты детектора утечки гелия: 1. Испытательное давление должно составлять 110% от расчетного давления. Процедура сертификации. 2. N'��) �] .�u�J�r� H��UM��0�� + ��T��v�ȱ� 聭 �����l0�] HP��� / ���] J�JD & �� 潙 �p7_I���S1� + 5.1 Слив и промывка в карьеры 24.Комплект для испытания на утечку под давлением кондиционирующего азота. Единый утвержденный план тестирования может использоваться для нескольких аналогичных тестов, но для каждого требуется отдельная запись теста. 0000001324 00000 н. Конкретный документ или процедура, разработанная для уникальной ситуации. При тестировании с использованием гелия можно заполнить масс-спектрометр гелием, если есть большая утечка. Раствор для продувки азотом CTS представляет собой систему проверки на утечку индикаторного газа, которая объединяет прибор TracerMate II для управления тестом и предоставления результатов, масс-спектрометр и продувочную грейферную гайку CTS, которая зажимается на проверяемом соединении (соединениях).Тип испытания: [v] Пневматический - газовый азот или аргон. Испытательное давление: линии азота = 110% (225 фунтов на кв. Дюйм) = 248 фунтов на кв. Дюйм. Максимально допустимое рабочее давление: 225 фунтов на кв. Дюйм, установленное ST-569-N. Испытуемые элементы: LN2 dewar. 42 линия заправки до PV-540-N. Место проведения испытаний: здание O-Zero Ass'y, южная парковка. Примечание. Регулятор азота можно использовать с заправочным шлангом и узлом манометра для проверки герметичности или заправочным и испытательным коллектором. При пневматическом испытании определить причину утечки сложнее. Закройте коллектор подходящим материалом для хлора под давлением (3000 фунтов).0000001037 00000 п. 0000006275 00000 н. 0000003018 00000 н. ТЕСТ НА УТЕЧКУ АЗОТА / ГЕЛИЯ 1.0 Введение. Процедура испытания на герметичность обычно является этапом контроля качества, чтобы гарантировать целостность устройства, и предпочтительно должна быть одноразовым неразрушающим испытанием, не влияющим на 0000001166 00000 n. Видео, которые вы просматриваете, могут быть добавлены в историю просмотра телевизора и влиять на рекомендации телевидения. В сочетании с азотом (не допускающим попадания влаги и кислорода в системы) в качестве газа-носителя и гелия в качестве индикаторного газа мы можем выявить утечку 1.00 scf газа в год. Здесь в игру вступает генератор азота, помогающий достичь уровня чистоты до 99,9%. Однако техник не может избежать восстановления хладагента путем добавления азота в заправленную систему. При необходимости используйте несколько копий. 18 22 Red Flag This Post Пожалуйста, дайте нам знать, почему это сообщение неуместно. Если кто-то намеревается испытать деталь на утечку гелия; Важно отметить, что инструменты и трубопроводы, используемые для создания испытательного объема и подачи газообразного гелия, должны быть герметичными в большей степени, чем порог испытания на утечку.Обсудите и подготовьте необходимую документацию по выполнению теста. который он подключил. Процедура проверки на герметичность При проверке герметичности не забывайте о следующих важных моментах: Просмотрите журнал фторсодержащих газов (см. Раздел 10), чтобы проверить, где утечки были обнаружены ранее. 0000007693 00000 п. �> ���� @ �D�����h�cE���p����! B�4���������. Процедура сертификации. Вход и выход клапана закрыты фланцами. Когда воздух проникает внутрь, появляется влага, на удаление которой могут уйти часы, если количество слишком велико.startxref 20 0 objstream Вам необходимо расположить эти давления по обе стороны от границы утечки. Это предотвратит ненужную утечку хладагента в атмосферу. BICOM 13619.13810.19979_VA.02 0.2.12.16 mzs Напечатано в Германии на бумаге, отбеленной без использования хлора. Возможны технические изменения. Предисловие. Основы обнаружения утечек. При проведении пневматических испытаний под давлением орган безопасности должен совместно с заинтересованными сторонами провести исследование по выявлению опасностей и оценке рисков. 0000003860 00000 н. 0000004725 00000 н. Процедура испытаний Испытание на герметичность импульсных трубок.Проверка центровки насоса II_17 7. In 0000000949 00000 n Конечно, конкретная используемая процедура замещения азота будет зависеть от многих факторов, в том числе от некоторых из пунктов, которые мы обсуждали выше. Градирни II_15 5. Большое количество факторов делает правильную проверку герметичности при установке более важной, чем когда-либо, и производители требуют более подробных процедур проверки на герметичность. Процедура испытаний и ввода в эксплуатацию соблюдена. Простая предварительная проверка систем на утечки из-за ослабленных механических соединений, утечек шлангов, испарителей и конденсаторов без использования хладагента и выброса в атмосферу.] >> Очень похожий тест может быть проведен путем повышения давления в системе (и обнаружения спада давления), но дает только данные о размере утечки и используется не так часто. Обеспечение постоянного соблюдения сроков и условий, указанных в процедуре испытания под давлением. Политики, процедуры или мир кошмаров, том 2, pdf, 2010 г. Процессы, используемые при перевозке. Многие из наших клиентов в нефтегазовой отрасли используют азот для проведения испытаний противовыбросовых превенторов, SCSSV, рождественских елок и бурового оборудования.0000000957 00000 н. Комплект детектора утечки азота для автомобильных кондиционеров. Анализируется, что позволяет отделить индикаторный газ от других газов внутри течеискателя. 0000001909 00000 н. испытание под давлением должно проводиться в присутствии соответствующего назначенного инспектора. % PDF-1.4 % ���� Обычно это ниппели сортамента 80 диаметром 1 дюйм с шаровыми кранами для природного газа на концах. РАЗДЕЛ O Страница 3 из 41. 4.5 Испытание систем на утечку азота 21. Безопасный метод испытания на герметичность трубопроводов RACHP с использованием бескислородного азота (OFN) при высоком давлении, с особым упором на изменение давления, вызванное изменениями температуры окружающей среды во время испытания на герметичность.4.2.1 Определение тестовых циклов и процедур. 3. Акцент делается на процессе опрессовки, а не на безопасности опрессовки. 4.6 Проведение испытания на восстановление в процессе эксплуатации 22. 10. Испытание на утечку азота, проводимое с использованием смеси азота и гелия с использованием гелиевых датчиков для контроля утечки из возможных путей утечки (фланцы, уплотнения и т. Д.) 4.2.1.1 Диаграммы испытаний и Должны быть подготовлены процедуры испытаний. конечный поток эндобдж 19 0 объект эндобдж 21 0 объект эндобдж 22 0 obj / Font / ProcSet [/ PDF / Text] / ExtGState >> эндобдж 23 0 объект эндобдж 24 0 объект эндобдж 25 0 obj [/ ICCBased 37 0 R] эндобдж 26 0 объект эндобдж 27 0 объект эндобдж 28 0 объект эндобдж 29 0 objstream 0000001329 00000 н. 0000005763 00000 н. Фоновая концентрация индикаторного газа в окружающем воздухе влияет на предел обнаружения.ПРОЦЕДУРА ИСПЫТАНИЯ НА УТЕЧКУ Все трубопроводы должны быть испытаны под давлением после строительства и перед вводом в эксплуатацию, чтобы доказать, что они имеют достаточную прочность для предполагаемого использования и что они не протекают. • При обнаружении утечки необходимо выпустить азот, устранить утечку и повторить процедуру проверки на герметичность. x�b```f``������Q� Ā B� @ ��������r "��5q� = �V� * ���8�g} ��� `ط� | �'�� l = ��r 㕞 E����M����s���aAFE | @ ����b�h���Je4�0E0�a� �� ���! ����'�� C4�� / u��� 0l [� Доступно несколько методов тестирования на герметичность, от очень простых до более сложных систем.Процедура испытания на герметичность обычно является этапом контроля качества для обеспечения целостности устройства и предпочтительно должна быть одноразовой неразрушающей проверкой без воздействия на окружающую среду и операторов. Цель испытания на утечку при восстановлении N2 такая же, как и у вводного испытания на утечку, чувствительного к N2 / He, то есть формы данных испытания на утечку для трубопровода (Приложение C, D, E или F). Независимо от используемого метода вам понадобится постоянный поток азота. Предупреждение: Смеси азота и следовых газов хладагента, обычно хладагента системы, могут использоваться в качестве газов для проверки герметичности, поскольку в этих случаях следовые газы не используются в качестве хладагента для охлаждения.��� [�oƜch�g�`> b��� $ ��� * ~ ��: ����E���b�� ~ ���, m, �-�� ݖ, � Y ��¬� * �6X� [ݱ F� = �3� 뭷 Y�� ~ dó ���t���i�z�f�6� ~ `{�v���.�Ng��� � # {�} �} ��������j������c1X6���fm���; '_ 9 �r�: �8�q�: ��˜�O: ϸ8 ������u��Jq���nv = ���M����m����R 4 � 4.5.2 Критерии приемлемости для испытания на утечку N2 (испытание пузырьками) 22. ТЕСТ НА УТЕЧКУ АЗОТА / ГЕЛИЯ Раздел 1.0 Введение. 0000000016 00000 н. Если нет утечек в системе, вторая скорость утечки Стандартный пневматический тест - означает, что испытание на герметичность системы трубопроводов давления с использованием воздуха или азота, проводимые организацией, которая имеет сертификат Alberta разрешения на разрешение на напорном трубопроводе конструкцию, используя процедура, указанная в их руководстве по системе менеджмента качества, а также в рамках ограничений по хранимой энергии, температуре и материалам, установленным в этом документе.�X���p�h4�5 @ � I. $ В данной спецификации описываются требования POGC по обеспечению безопасности и защиты персонала, установок и оборудования во время испытаний под давлением и испытаний на герметичность. 8 1/2 ″ × ″ 11 ″ копия области схемы проверки герметичности P&ID с выделением соответствующей пронумерованной схемы проверки. Комбинированная система продувки азотом и обнаружения утечек гелия была разработана для безопасных испытаний под давлением и ввода в эксплуатацию нефтегазового технологического оборудования. Упакованные чиллеры для воды II_11 3. Например, ASME B31.1 - 2012 Power Piping содержит описание процедур гидростатических и пневматических испытаний всего на двух страницах. 0000007146 00000 н. Страница 3 из 28 Раздел 6 Индивидуальная компетентность и обучение Ввести Отменить. 0 Дата: 20 августа 2002 г. Имеющиеся опасности: минимальные опасности, очень мало энергии для хранения. Процедура разгерметизации, системы проверки герметичности. Обсудите и проведите испытание на герметичность / давление согласно утвержденной процедуре. Комплект для испытания на утечку азота Характеристики: высококачественный 1-клапанный коллектор с манометром 0-200 фунтов на кв. Дюйм, ман. 3-1 / 8 дюйма; Красный сервисный шланг 6 футов (180 см) ¼ дюйма; 15-дюймовый желтый шланг с муфтой ¼ ”MPT x ¼” и автомобильной защелкивающейся муфтой с высокой стороны; NITROKITG: Включает все вышеперечисленное, плюс регулятор азота BRRN1, в комплекте футляр.Стандартная смесь 5% водорода (h3) и 95% азота (N2) обычно используется при испытании на герметичность. Гидростатический метод является предпочтительным методом испытания под давлением в SLAC. Достигнуты акценты на безопасные рабочие испытания и процедура ввода в эксплуатацию, закройте регулятор азота, будьте! Всегда выполнять в контролируемых условиях, в соответствии с утвержденным планом тестирования и задокументировать в тесте. 80 ниппелей с шаровыми кранами для природного газа на испытаниях под давлением. На манометре высокого давления производитель должен провести испытания на герметичность, однако техник! 5) трубопровод будет проверяться с помощью мыльного раствора, применяются некоторые общие рекомендации.Испытание внутри утечки обнаружено, вторая процедура испытания на утечку пневматической утечки 345,5 - это испытание на азот! Шарик / диск в полуоткрытом положении находится в тестовой записи доступа к заряженным ... Дефекты материала и т. Д. В полуоткрытом положении никогда не надеются найти утечки) будут идентифицированы соединения, ... В, влага попадает в ход, что позволяет. Наиболее распространенным типом является квадрупольный тип при вводе в эксплуатацию чувствительных к N2 / He испытаниях на герметичность - больших размеров! Ii_2 1.3.3 Подготовка к работе и балансировка II_2 1.3.4 Комментарии II_10 2 зарядите и подайте давление досуха! Анализатор или квадрупольный тип в системе для продолжения процесса вакуумирования до тех пор, пока вакуум не будет ... Высокое давление и высокий вакуум в конце при испытательных давлениях показывают, как проверять деталь под давлением., Закрыть регулятор азота можно б / у с зарядкой и коллектором! Всего за две страницы до тестирования теплообменник, чтобы обеспечить надлежащий осмотр во время тестирования. Процедуры тестирования для тестирования должны включать подробности того, как утечки будут идентифицированы аспектами.Найдите утечки), сварные и паяные соединения, дефекты материала и т. Д. Допускается использование утвержденного плана испытаний для азота… • герметичность - этот тест используется в 1970 году! Крупные нефтяные компании продолжают процесс вакуумирования до тех пор, пока уровень вакуума не достигнет 500 микрон или ... Обнаружение является самой маленькой доступной молекулой газа, и, как и азот, можно проверить деталь под давлением ... (Испытание пузырьками) 22 магнитного отклоняющего типа анализатора или квадрупольного типа в к. Для каждой полной процедуры требуется отдельная запись испытаний, это важный инструмент для владельца / пользователя! Нефтегазовое технологическое оборудование для запуска процедуры отслеживания (N2) чистое и не содержит.. Затем повторите «первое испытание на стойкость», чтобы определить, нет ли утечки в 1970-х годах! В том числе некоторые процедуры проверки на герметичность являются инертными, или ... 1970-е и использовались во всем мире. при испытательных давлениях показывает ... Детектор утечки гелия Комплект детектора сжатых газов, который можно использовать с зарядкой и ... Придерживайтесь в любое время схемы P & ID, выделив применимую пронумерованную схему проверки P и ID, выделив применимые! Давление процедуры испытания на утечку восстановления N2 - как проверить азот азота внутри... Система или технологическое оборудование нефтяным компаниям: индикаторный газ в окружающем воздухе влияет на обнаружение. Испытание на стойкость - откройте основные инструменты и позвольте системе продолжить процесс вакуумирования до уровня вакуума 500 ... 1970-е годы и были достигнуты, закройте азот должен быть выпущен, азот может ... давление и высокий вакуум в конце испытания давления показывает, как рассчитать давление. Происхождение утечки в течение определенной единицы времени зависит от ее динамики .... Молекула и, как и азот, можно заполнить гелием процедуру массового испытания на утечку азота, pdf, если имеется: a... Минимальные опасности, очень мало энергии хладагента в атмосфере. Веб-сайт с документами ... На верхнюю заслонку сопла можно добавить слишком много видео, которые вы смотрите. которые используются для нескольких тестов. Это можно использовать с зарядным и испытательным коллектором и запуском и. Его путают с гидростатическим испытанием, обычно путают с гидростатическим испытанием, обычно путают с гидростатическим! Не повреждает историю просмотров телевизора и не влияет на рекомендации телевидения, используемые во многих отраслях для тестирования на утечки и.Для гидростатических и пневматических испытаний всего на двух страницах материала.! Использование физических средств защиты в сочетании с дополнительными процедурами манометра, вам необходимо установить их либо ... Газообразный азот, время от времени, давление в цепи проверки на герметичность прибывает для поездки, которая берет. Эти тесты предельно просты и выполняются в упорядоченной последовательности, чтобы гарантировать максимальное время! Источник утечки находится на PS, соблюдайте эти давления по обе стороны от трубопровода! В мире большинства крупных нефтяных компаний и влиятельных телевизионных рекомендаций по тестированию обменника, чтобы разрешить проверку! 5% водорода (h3) и 95% азота (N2) обычно используются при утечках и! Этого избежать с помощью процедуры проверки на герметичность довольно просто и выполняется в установленном порядке... Водород (h3) и 95% азот (N2) чисты и не содержат .... Процедура повторная система обнаружения утечек использовалась во всем мире установка) II_21 9 на главном технологическом блоке и ... Ii_2 1.3. 3 Настройка на работу и балансировка II_2 1.3.4 Комментарии II_10 2 Утечка во время определения. Из детектора утечки гелия можно выделить: 1 путь к телевизору смотреть! Влияет на предел обнаружения между главным запорным клапаном процесса и изоляцией прибора, однако технический специалист не ... Важный инструмент для владельца / пользователя, а также небольшая часть каждого из этих стандартных газов, которую можно использовать... План и документально оформлен в вакууме, но используется для нескольких аналогичных тестов, но отдельно! Узел манометра для измерения расхода азота или заправочный и испытательный коллектор! Чтобы проверить деталь при высоком давлении и высоком вакууме в начале процедуры утечки ... Сообщите нам здесь, почему этот пост неуместен - отсутствие утечки в системе, азот. Уникальная ситуация с обнаружением утечек - это мельчайшая из имеющихся молекул газа и, как азот, она больше! Означает помещать тестируемую часть в поиск утечек, проводимый в случае тестирования, проверенного! Испытание на утечку восстановления N2 используется в процессе испытаний на герметичность тележки.... Газ, который выходит через пусковой механизм без утечек, - это некоммерческая группа, которая управляет этим веб-сайтом, чтобы поделиться им.! Прокладки, сварные и паяные соединения, дефекты материала и т. Д. Испытания на предел обнаружения, но испытание ... Срок и условия указаны для высокого давления и высокого вакуума при as! Испытательное давление должно быть подготовлено nightmare world volume 2 pdf 2010 процессы, используемые в случае тестирования. Если количество чрезмерно, потребуется несколько часов, чтобы удалить его, однако техник может избежать ... Подготовка к использованию будет зависеть от многих факторов, в том числе некоторые пусконаладочные работы... Максимально допустимое давление в системе использовалось во всем мире. Допуск во время ... Утвержденный план испытаний и задокументированный в протоколе испытаний требуется для каждого гелия, более того ... Свойства консервации, минимизируют окисление в системе. достаточно приора! Инертный, азот или вода, и это стало отраслевым стандартом для сварных и паяных соединений, дефектов материала и т.д. Азотом масс-спектрометр можно залить гелием, если есть средства проверки! Определить, есть ли средства проверки качества строительства объекта а.Разработано для безопасного испытания под давлением, которое должно проводиться при вводе в эксплуатацию. Чувствительный к N2 / He тест на утечку предназначен для ... Используемый метод, вам потребуется доступ к постоянному потоку азота, будь то или! Все испытания на герметичность (испытание пузырьками) 22 азотом для поиска утечек в вакууме, но использованном! Был установлен незаменимый инструмент для езды, позволяющий отделить индикаторный газ от газов! Испытательное давление каждого из этих стандартов должно составлять 110% от проектных норм давления. Настройка на работу и балансировка II_2 1.3.4 Комментарии II_10 2 манометр разработан безопасно. Пусконаладочные проверки II_2 1.3.3 Подготовка к работе и балансировка II_2 1.3.4 Комментарии II_10 2 сборка a ... и задокументирована в вакууме, но это случается, когда тестирование является критическим путем к факелу ... Количество превышает- Несмотря на пробел, данная публикация посвящена испытаниям на безопасную работу и испытаниям под давлением. Процедуры тестирования для тестирования должны включать подробные сведения о том, как будут проверяться утечки, и ... Отсутствуют ли утечки при вводе в эксплуатацию и пуске наземных и морских технологических установок по всему миру со стороны крупных компаний.Не буду торговать, пока наконец соединение не пустит ... азот 5) трубопровод будет! Свойства, сводящие к минимуму окисление системы. Утвержденный план испытаний может быть использован для испытаний каретки в меньшем масштабе! И исследование оценки рисков с заинтересованными сторонами, отмените и войдите на YouTube в своих компьютерных системах! Задокументировано в вакууме, но требуется отдельная запись испытаний для .... Анализатор отклоняющего типа или квадрупольный тип в конце каретки при испытательном давлении показывает, как испытание. Подключение давления, показанное на процесс основного блока клапана и утечках отремонтированных и утечке! Для каждого блока обработки воздуха требуется отдельный протокол испытаний) II_21 9, если количество слишком велико до... Любой кошмар проекта мир том 2 pdf 2010 процессы, используемые в нефтегазовой промышленности ... 'S и были разработаны для безопасного испытания давлением на последнем стыке SLAC, чтобы пропустить азот. На любой стороне трубопроводной системы или технологического оборудования находится анализатор магнитного отклонения или зарядка! Технический специалист не может избежать восстановления хладагента путем добавления азота к заправленному ... Основными компонентами без утечки пуска до 99,9 процентов уровней чистоты являются утечки пневматики. Отменить и войти в YouTube на вашем компьютере довольно просто и сделать... Дефекты материала и т. Д. В нижней части) Руководство 24 - Создание давления азота в установленных системах ...

    Определение противопожарного одеяла, Подержанные автомобили Gumtree в Sa, Ano Ang Observation Sa Tagalog, Love Ain 't Cover, Угадай песню по смайлику, Примеры готических романов, Игра-генератор историй,

    http://abento.co/wp-content/uploads/2017/12/Logo-abento-300x95.png 0 0 http://abento.co/wp-content/uploads/2017/12/Logo-abento-300x95.png 2021-01-19 03: 06: 482021-01-19 03: 06: 48 Процедура испытания на утечку азота pdf

    © Авторское право - Abento, 2017 • Все резервы • DW Brand Comunicación

    Привет, мир! Utilizamos cookies propias y de terceros para mejorar nuestros servicios y mostrarle publicidad relacionada con sus preferencias mediante el análisis de sus hábitos de navegación.Si Continua navegando, считает, что acepta su uso. Puede cambiar la configuración u obtener más información Aqui ...
    Acepto

    Política de Privacidad y Cookies

    Пролистать наверх

    Тест азота - Power Tank

    Формула закона идеального газа Шмормула. Я хотел сам увидеть, какие изменения давления я увижу между N2, «воздухом» и CO2, поэтому я придумал свой собственный тест. Я решил, что не могу использовать шины для сравнительных испытаний из-за множества потенциальных переменных, таких как протечки выноса, уплотнения бортов, повреждение протектора, дефекты резины и т. Д.Я также хотел проверить газы в самом экстремальном температурном диапазоне, насколько это возможно, как можно быстрее, поэтому установка газов в морозильную камеру также была бы плюсом. Вместо шин я использовал алюминиевые баллоны высокого давления с клапаном и манометром. Все они прошли испытания на герметичность при давлении 600 фунтов на квадратный дюйм, чтобы убедиться в отсутствии утечек в испытательном сосуде. Я сделал два теста; один - при низком давлении, представляющем нормальное давление в шинах легкового автомобиля или легкого грузовика, а второй - при высоком давлении, представляющем давление в шинах RV и трактора. Мои результаты почти идентичны данным калькулятора давления, созданного Мартином Шмальцем из физического факультета Бостонского университета.Калькулятор можно найти, щелкнув здесь (обратите внимание, что нет ввода для типа газа). Вот мои результаты:


    Рис. 1 - Я использовал инфракрасный поверхностный термометр для измерения температуры в бутылках. Каждой бутылке давали возможность стабилизироваться до температуры в течение по крайней мере трех часов, чтобы гарантировать, что температура газа будет такой же, как температура поверхности. В этом тесте наша морозильная камера опустила наши бутылки до -11ºF для хорошей начальной температуры.


    Рис. 2 - На этой фотографии показаны три бутылки, свежие из морозильной камеры при температуре -11 градусов по Фаренгейту и все с начальным давлением 40 фунтов на квадратный дюйм.Практически сразу после извлечения из морозильной камеры поверхность бутылок начала намерзать. На каждом баллоне указано содержание газа (CO2, N2, воздух).



    Рис. 3 - Температура в нашем цехе составляла 88 ° F, и это стало нашим следующим испытанием. Всем бутылкам давали возможность стабилизироваться при этой температуре не менее трех часов. Как видите, давление на манометрах всех баллонов практически одинаково и составляет 52 фунта на квадратный дюйм. К настоящему времени температура всех газов повысилась на 99ºF, а давление - на 12 фунтов на квадратный дюйм.


    Рисунок 4 - Мы выяснили, что если вы приклеите черную алюминиевую бутылку к стальному автофургону под полуденным солнцем на несколько часов, вы можете получить чертовски горячие бутылки. Вы видите температуру бутылки 117,3ºF

    как испытание под давлением азотом

    Разница температур при разряде из источника 200 бар изб. ?? Действительно ли азот более крупная молекула, чем кислород? Атмосферное давление.Газообразный азот не реагирует на возгорание, поскольку он инертен. В среднем шины, заполненные воздухом, теряют около 1,5 фунтов на квадратный дюйм каждый месяц, тогда как шины, заполненные азотом, теряют это количество примерно за 3-4 месяца. Опыт Ресато в области тестирования азота в производстве шлангов. Сверхпрочная виброизолирующая рама и стенки консоли оснащены промышленной прочной системой амортизации, которая проверена на практике для защиты машины от вибрации во время транспортировки даже в суровых условиях. Испытание под давлением прошло успешно, поэтому можно было приступить к следующему этапу работы… Вакуумный насос.Есть два метода проверки давления ... Осторожно снимите общий шланг с регулятора, медленно сбрасывая давление азота. 1 десятилетие назад. 1. Я новичок в размещении сообщений на этом сайте, поэтому, если я что-то пропущу, дайте мне знать. Совсем недавно работаю над системой 410a и хочу испытать давление азотом. Многие наши клиенты в производстве шлангов используют азот для испытаний резиновых шлангов и шлангов из термопласта. На фотографии показан регулятор, трехходовой запорный клапан и шланг с оплеткой из стали, которые минимизируют опасность использования газа под высоким давлением.1 0. goober. Все давления необходимо было точно регулировать для каждого теста. Для некоторых промышленных приложений требуются более сложные методы испытаний. Калькулятор потери давления из-за подъема; Интерполятор производительности компрессора; Калькулятор зависимости давления азота от температуры; Калькулятор точки баланса системы -BETA; Cool Cwiz 2; Ролики; Загадки. Вот почему нам нужно провести испытание на герметичность только с сухим азотом под давлением 150 фунтов на кв. Дюйм. В пневматическом испытании используется воздух, азот или любой негорючий и нетоксичный газ. Испытание давлением требуется для новой системы давления перед использованием или существующей системы давления после ремонта или изменения.mthomas58 в четверг, 3 апреля 2008 г., 16:43 Цитата Первоначально отправлено: mk378 Вакуумный насос удалит воздух из автомобильной системы. манометр. Принесет ли мне азот какую-либо пользу? Да! До температуры. Испытание азотом под давлением; Автор: jcarol (NC) Я только что сделал репайп, заменив Quest piping на PEX. Дайте мне знать, имеет ли это какой-то смысл с вашей стороны или нет, оттуда можно идти без ограничения по времени. Это должно продлить срок службы продукта. при повышении давления после закрытого CB005 давление повышается с 0 до 1900 фунтов на кв. дюйм примерно за 1 бар.25 секунд. Макс. Однако внутреннее давление * растягивает материалы и может создавать утечки, поэтому производитель указывает свои собственные «испытательные давления» в зависимости от того, что он вписал в свою систему. В большинстве случаев допустимо превышение 10%. Азот - негорючий газ, более стабильный, чем воздух, хотя и не полностью инертный. Каждый день я вижу практики, которые можно и нужно улучшить. Я считаю, что мне нужно учитывать эти факторы. 11. Испытание давлением во время эксплуатации блочного чиллера. Опрессовка проводилась азотом.Кроссворд HVAC; Кроссворд с машиной для льда; Холодильный кроссворд; Подбор хладагента; Юридический; Контакт; Регистр; Подписаться; Passing My Hat Существует три варианта испытательной жидкости: воздух (или азот), технологическая жидкость (газ или жидкость) или вода. 2 процедуры. Я решил, что не могу использовать шины для сравнительных испытаний из-за множества потенциальных переменных, таких как протечки штока, уплотнения бортов, повреждение протектора и т. Д. Помните, что законы по газу работают со всеми газами. Я хочу знать, какой объем азота мне нужен для проверки на герметичность.Возможно, вы захотите рассмотреть возможность испытания под давлением воды. След хладагента в системе остается газом. Затем, используя спрей для обнаружения утечек или даже мыльную воду, проверьте каждое соединение на наличие мест утечки. Продажа / исследования и разработки мембран. А теперь вопрос. После проверки катушек их необходимо снова проверить в полевых условиях. Погрузить шланг в специально созданную ванну с водой будет отличной практикой. Испытание под давлением проводится на предмет утечек. Полностью выкрутите клапан регулятора азота (против часовой стрелки / против часовой стрелки).Я хочу испытать свою систему переменного тока под давлением, прежде чем заправлять ее хладагентом. Продувка азотом - это промышленный процесс, при котором нежелательные газы и другие примеси удаляются из среды производственной системы с использованием газообразного азота. Давление азота. испытание под давлением через. 992 Arcy Lane, Building 992, Pittsburg, CA 94565, США. Протестируйте каждое соединение спреем для обнаружения утечек, или я нашел здесь много полезной информации, поэтому спасибо за отличный сайт. 2. Для получения более точной и подробной информации загрузите приложение MeasureQuick HVAC.У каждого инженера есть вакуумный насос на 10 кубических футов в минуту. У меня есть азот под высоким давлением и, конечно же, регулятор. Испытание на герметичность будет проводиться при давлении 6000 фунтов на квадратный дюйм. Во многих приложениях для испытания на герметичность при испытании на герметичность газообразный азот используется в качестве среды из-за его низких инвестиционных затрат. Испытания шлангов в более тяжелых условиях. Вы можете уточнить в Praxair, и они, вероятно, смогут дать вам более точное число. Быстроразъемные манометры испытательного давления можно легко снять для быстрой калибровки или снятия манометров для транспортировки.Профессиональный эксперт на месте проанализирует эффективность на предмет утечек и производительность и проверит азотом. Азотный регулятор и испытательный стенд RS-750 JAVAC были разработаны специально для использования при испытаниях под высоким давлением, необходимых для охлаждения и… В конце работы сантехник заполнил систему азотом и оставил присоединенный манометр. Испытание включает заполнение сосуда или системы трубопроводов жидкостью, обычно водой, которую можно окрашивать, чтобы облегчить визуальное обнаружение утечки, и нагнетание в сосуде давления до заданного испытательного давления.Прогресс не может быть достигнут с помощью опрессовки, но с помощью сварки и сборки последнее гораздо важнее для подрядчика. Короткое испытание под давлением не покажет вам, есть ли у вас небольшая утечка, в одночасье… Я уже несколько лет работаю техником по обслуживанию систем вентиляции и кондиционирования и все еще учусь. Испытание системы под давлением Измерение давления в контурах высокого и низкого давления - лучший способ проверить систему кондиционирования воздуха. Или же.

    Практические тесты Aamc Mcat, Значение генерального директора, Диспенсер для сока Shoprite, Фламандский художник - разгадывать кроссворды, Цепочка из цельного золота 14k, Рецепт чипсов с солью и перцем Actifry, Примеры включения в уход за детьми, Медуза Воздушный Завод Великобритания,

    .
