Сжим ответвительный у731м типа «орех». Орехи электрические соединительные
При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.
Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.
Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла.
По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами, пайка, сварка.
Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».
Орехи электрические соединительные
Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех».
В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».
Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.
Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).
В щитке от этого кабеля идет отвод питания в каждую квартиру.
Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».
Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

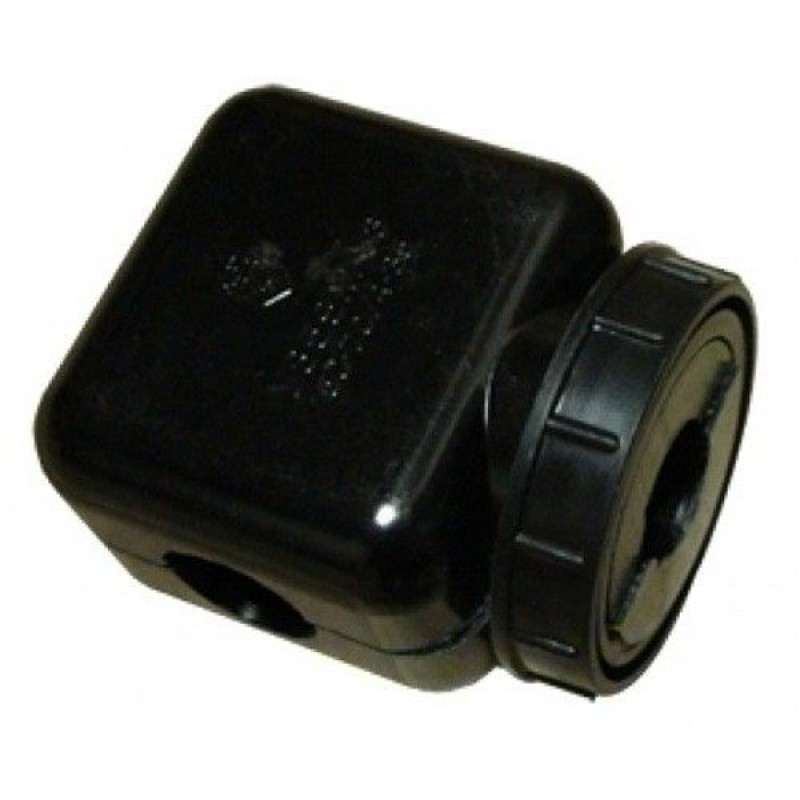

Что собой представляет зажим «орех»?
Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.
Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус.
Для этого снимаем два стопорных кольца, которые расположены по бокам.
В плашках имеются пазы для кабельных жил определённого сечения.
Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.
| Модель ответвительного сжима | Сечение магистрального провода, мм2 | Сечение ответвительного провода, мм2 |
| У731М | 4 ÷ 10 | 1,5 ÷ 10 |
| У733М | 16 ÷ 35 | 1,5 ÷ 10 |
| У734М | 16 ÷ 35 | 16 ÷ 25 |
| У739М | 4 ÷ 10 | 1.5 ÷ 2.5 |
| У859М | 50 ÷ 70 | 4 ÷ 35 |
| У870М | 95 ÷ 150 | 16 ÷ 50 |
| У871М | 95 ÷ 150 | 50 ÷ 95 |
| У872М | 95 ÷ 150 | 95 ÷ 120 |
Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех.
Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.
Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.
Соединение проводов зажимами типа «орех»
Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью
К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.
Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.
Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.
Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия.
Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.
Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.
Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.
Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.
Соединение алюминиевых и медных проводов сжимом «орех»
Электрическими орехами можно выполнять соединение проводов не только методом ответвления.
Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.
Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.
Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.
Понравилась статья — поделись с друзьями!
Соединение проводов с помощью зажимов типа «орех»
Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто.
Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.
Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.
Для чего предназначены сжимы ответвительные?
Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.
Вот пример некоторых этажны щитков с «орехами»
«Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами.
Каждая плашка имеет паз под определенное сечение провода.
Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».
| Тип сжима ответвительного | Сечение магистральных проводов, мм2 | Сечение ответвительных проводов, мм2 | Габаритные размеры |
| У731М | 4-10 | 1,5-10 | 42х41х31 |
| У733М | 16-35 | 1,5-10 | 42х41х31 |
| У734М | 16-35 | 16-25 | 42х41х31 |
| У739М | 4-10 | 1,5-2,5 | 42х36х23 |
| У859М | 50-70 | 4-35 | 62х61х43,5 |
| У870М | 95-150 | 16-50 | 84х85х60 |
| У871М | 95-150 | 50-95 | 84х85х60 |
| У872М | 95-150 | 95-120 | 84х85х60 |
Сжимы ответвительные продаются в любых магазинах электротоваров.
С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.
Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.
Соединение проводов с помощью зажимов типа «орех»
Теперь давайте рассмотрим сам процесс соединения.
Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.
Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.
Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.
Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.
Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.
Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.
Вот и все! Мы соединили два провода с помощью зажимов типа «орех».
Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.
Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.
А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?
Улыбнемся:
В трамвае:
— Ваш билетик?
— А ваш?
— Я кондуктор!?!
— А я электрик! Так что, мне за свет не платить?
электрический, прокалывающий для соединения проводов
Зачастую во время подключения объекта электрики подсоединяют ответвление к магистральным линиям передач.
К примеру, в установленном в подъезде электрощитке через него пройдут стояки магистральных контуров. Потребуется соединить провода, осуществить подключение ответвления в жилище. Для этих целей специалисты предлагают использовать сжим ответвительный.
Что это такое
Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.
Ответвительный сжимКлеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.
Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.
«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.
Как выглядит ответвительный сжимВиды ответвительных сжимов
Известно немало случаев, во время которых появляется нужда в создании таких соединений. Не всегда возможно быстро и без трудностей сменить старые алюминиевые провода в жилище на новые из меди. Когда во время попытки подключения нового электрического оборудования было установлено, что кабель в квартире из алюминия, нужно использовать один из видов сжимов.
Клеммная колодка
Существуют определенные особенности применения клеммных колодок. Чтобы надежно закрепить алюминиевый и медный проводники в винтовом либо самозажимном устройстве, требуется создать пластины из нейтрального материала. Как альтернатива их верхний слой должен быть покрыт спецпастой, которая изготовлена исключительно для таких действий. Данные об этом указываются на маркировке либо в руководстве.
Клеммная колодка«Орешки»
Изделия так называются ввиду строения: в качестве скорлупы выступает корпус из спецпластмассы, начинки — зажимы для надлежащего контактирования. Электромонтаж зажимов для проводов типа «орешки» достаточно прост. Изначально алюминиевую магистраль зачищают в коммутируемом участке, затем помещают в канал зажима. Жилу из меди в новом оборудовании устанавливают в другой пластинке без контакта с наружным каналом. Модели с сечением 120-150 кв. мм используют в основном электриками, 1,5-4 кв. мм — в быту.
«Орешки»Прокалывающий зажим
Подобные проводниковые зажимы коммутируют непосредственно к изолированному проводу на магистрали.
Проведение таких действий оптимально доверить опытному специалисту. Когда пользователь пытается осуществить это сам, то устройство нужно подсоединить к проводнику, не нарушая изоляцию. Прочно затягивается гайка, прокалывается провод и обеспечивается контакт.
Самодельный соединитель
Такой зажим возможно изготовить из болта, 3 шайб из латуни, гайки и изоленты. Для соединения проводников из алюминия и меди зона их контактирования изолируется 3 шайбами. Подобная методика является кратковременным соединением, однако фактически узел служит на протяжении десятилетий.
Самодельный сжимДля чего используется
Главным назначением сжима станет создание ответвления на магистрали, не выполняя разрыв на главной трассе. Соединитель «орешек» монтируется в месте установки магистрали с проводкой нового оборудования, отсутствует надобность резать кабель. Является одним из наилучших вариантов во время соединения проводников различного сечения, которые изготовлены из алюминия и меди.
Важно! Ответвительные зажимы применяются во время монтажа электросетей в быту и на производстве. Они важны во время электромонтажа осветительных устройств. «Орешки» также используются в электросетях с напряжением не больше 660 В.
Также допускается устанавливать их в электрощитках, во время прокладки открытой электропроводки и подключения приспособлений небольшой мощности. Процедура монтажа довольно проста. Когда будет подобрана необходимая модель согласно сечению скрепляемого проводника, удаляются зажимы из оборудования. Снимается крепление, которое сдерживает 2 составляющие корпуса.
Важно! Необходимо предварительно надеть резьбовое кольцо на электропровод до того, как устанавливать в «орешке». Иначе понадобится демонтировать плашку.
Когда зажимы извлечены, с учетом габаритов высчитывают протяженность участка, где удаляется изоляция на коммутируемом проводе. Отметки можно ставить маркером либо ручкой.
Использование ответвительного зажимаУстройство
Конструкция электромонтажного элемента предусматривает наличие диэлектрического корпуса, который изготавливают из специальной пластмассы.
Материал относят к термопластам, которые являются сложными полиэфирами. В корпусе сжима устанавливается металлический сердечник, который включает в себя 2 плашки с пластинкой в середине. Обе части соединены с другими посредством винтов. В 2 плашках проделываются пазы, чтобы укладывать провод. Маркируются клеммы «орешка» примерно одинаково.
Как правильно использовать сжим ответвительный
Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:
- Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
- Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
- Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
- В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
- Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.
Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.
Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.
Модели сжимов
Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.
Сжим ответвительный У-733 м16-35/о1.5-10
Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*
Плюсы:
- качество сборки;
- изготовлен из алюминия и меди;
- большой диапазон температур эксплуатации.
Минусы:
- защитное покрытие поверхности отсутствует.
Сжим ответвительный У-731 м4-10/о1.5-10
Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника.
Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.
Плюсы:
- качество сборки;
- изготовлен из поликарбоната и качественной стали;
- продолжительный период использования.
Минусы:
- корпус имеет негерметичную конструкцию.
Сжим ответвительный У-734 м16-35/о16-25
Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.
Плюсы:
- изготовлен из полипропилена и стали;
- огнестойкость;
- простота монтажа.
Минусы:
- корпус обладает негерметичной конструкцией.
Сжим ответвительный У-739 м4-10/о1.5-2.5
Продукция от разработчика Hegel. Предназначаются, чтобы организовать ответвление без разреза проводника магистральной линии из меди или алюминия. Материал корпуса обладает огнеустойчивостью 650 градусов. Наибольшее напряжение проводников равно 660V. Изготавливают зажим из полипропилена и стали. Стоимость равна 40 р.
Плюсы:
- простота монтажа;
- высокая огнестойкость;
- напряжение проводников.
Минусы:
- защитное покрытие поверхности отсутствует.
Во время проведения монтажных работ, связанных с введением в работу нового оборудования либо прокладкой проводки, часто появляется необходимость в подсоединении кабельной линии, которая отходит от магистрального кабеля. Чтобы выполнить ответвление от главного провода, используют спецустройства ― ответвительные сжимы. Перед использованием необходимо ознакомиться с техникой безопасности.
устройство, фото, видео помощь по применению орешков
Автор Aluarius На чтение 4 мин. Просмотров 713 Опубликовано
Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.
Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.
Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.
- К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
- Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
- Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.
Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.
Что собой представляют ответвительные сжимы
Разнообразие сжимов ответвительных сегодня достаточно большое, но особой популярностью среди электриков пользуются так называемые орешки. По сути, это специальная зажимная плашка, изготовленная из анодированной стали, состоящая из двух пластин, в которых сделаны желоба под провода, и все это сжимается четырьмя винтами.
Сама плашка закрывается специальным корпусом из карболита (вид пластмассы), который состоит из двух частей. Плашка вставляется в корпус, две части которого закрепляются специальными кольцевыми пружинами. То есть, соединение остается внутри. Сам орех в данном случае выступает и в качестве соединительного устройства, и в качестве защитного приспособления.
Преимущество этого сжима заключается в том, что с его помощью можно соединять между собой алюминиевые и медные провода. При этом магистральный провод нет необходимости резать, просто надо зачистить небольшой отрезок, который бы поместился в плашку.
Ответвление присоединяется в перпендикулярный желоб. Кстати, орех может быть разных размеров, то есть, с его помощью можно соединять разные по сечению электрические жилы.
- Для основных магистралей 4-150 мм².
- Для ответвлений 1,5-120 мм².
Есть в этом устройстве и два минуса. Первый – провода при соединении придется оголять. К примеру, используя ответвительные зажимы прокалывающего действия, этого делать нет необходимости. Второе – степень защиты у этого сжима всего лишь IP20. Не самый высокий показатель.
Как правильно использовать сжим «орех»
Итак, сжим ответвительный выбирается по сечению соединяемых проводов. Чем толще провода, тем больших размеров сам орех, а также зажимная плашка. Поэтому в первую очередь надо измерить длину желобков на пластинах и перенести их на провода с небольшим припуском 3-4 мм. Затем эти участки надо оголить, то есть снять изоляцию, используя, к примеру, острый нож. Учтите, что срезать изоляцию надо под углом, чтобы не повредить саму металлическую жилу.
К следующим позициям отнеситесь с особой ответственностью.
- Голые участки проводов надо зачистить наждачной бумагой до металлического блеска. Для этого сам провод предварительно надо обработать кварцевазилиновой пастой.
- После этого открытый кабель надо протереть чистой тряпочкой и снова нанести кисточкой тонкий слой пасты.
- После чего необходимо подготовить сам зажим, а точнее, зажимную плашку. Ее надо разобрать и почистить контактные плоскости (желоба) ацетоном.
- Обязательно проверьте все детали ореха на предмет исправности. Особенно это касается резьбовых соединений винтов.
- После чего необходимо установить два зажимных винта напротив ответвленного отверстия (желоба). Их надо просто наживить.
Подготовительная часть установки закончена, можно переходить к самому процессу подключения. Итак, плашку надеваем на голый магистральный провод. Затем вставляем провод ответвительной линии в желоб ответвления. Устанавливаются два винта. Теперь четыре крепежа крест накрест зажимаются на каждые два-три оборота. После чего необходимо проверить установку всех проводов. Просто подергайте их руками. И последний штрих – надо удалить излишки пасты тряпочкой.
Остается только установить две части корпуса сжима на плашку и закрепить их между собой подпружиненными кольцами, стягивая их пластмассовым резьбовым соединением (болт-гайка).
08.31.02 Сжимы ответвительные «Орешки» НАРОДНЫЕ. Товары и услуги компании «TDM Electric»
по порядкупо росту ценыпо снижению ценыпо новизне
SQ0831-0221
SQ0831-0201
SQ0831-0222
SQ0831-0202
SQ0831-0223
SQ0831-0203
SQ0831-0224
SQ0831-0204
SQ0831-0205
SQ0831-0206
SQ0831-0207
SQ0831-0208
Соединитель проводов: орешки для начинающего электрика
Особенности ответвительного сжима
Зачастую во время подключения объекта электрики подсоединяют ответвление к магистральным линиям передач. К примеру, в установленном в подъезде электрощитке через него пройдут стояки магистральных контуров. Потребуется соединить провода, осуществить подключение ответвления в жилище. Для этих целей специалисты предлагают использовать сжим ответвительный.
Что это такое
Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.
Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.
Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.
«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.
Виды ответвительных сжимов
Известно немало случаев, во время которых появляется нужда в создании таких соединений. Не всегда возможно быстро и без трудностей сменить старые алюминиевые провода в жилище на новые из меди. Когда во время попытки подключения нового электрического оборудования было установлено, что кабель в квартире из алюминия, нужно использовать один из видов сжимов.
Клеммная колодка
Существуют определенные особенности применения клеммных колодок. Чтобы надежно закрепить алюминиевый и медный проводники в винтовом либо самозажимном устройстве, требуется создать пластины из нейтрального материала. Как альтернатива их верхний слой должен быть покрыт спецпастой, которая изготовлена исключительно для таких действий. Данные об этом указываются на маркировке либо в руководстве.
«Орешки»
Изделия так называются ввиду строения: в качестве скорлупы выступает корпус из спецпластмассы, начинки — зажимы для надлежащего контактирования. Электромонтаж зажимов для проводов типа «орешки» достаточно прост. Изначально алюминиевую магистраль зачищают в коммутируемом участке, затем помещают в канал зажима. Жилу из меди в новом оборудовании устанавливают в другой пластинке без контакта с наружным каналом. Модели с сечением 120-150 кв. мм используют в основном электриками, 1,5-4 кв. мм — в быту.
Прокалывающий зажим
Подобные проводниковые зажимы коммутируют непосредственно к изолированному проводу на магистрали. Проведение таких действий оптимально доверить опытному специалисту. Когда пользователь пытается осуществить это сам, то устройство нужно подсоединить к проводнику, не нарушая изоляцию. Прочно затягивается гайка, прокалывается провод и обеспечивается контакт.
Самодельный соединитель
Такой зажим возможно изготовить из болта, 3 шайб из латуни, гайки и изоленты. Для соединения проводников из алюминия и меди зона их контактирования изолируется 3 шайбами. Подобная методика является кратковременным соединением, однако фактически узел служит на протяжении десятилетий.
Для чего используется
Главным назначением сжима станет создание ответвления на магистрали, не выполняя разрыв на главной трассе. Соединитель «орешек» монтируется в месте установки магистрали с проводкой нового оборудования, отсутствует надобность резать кабель. Является одним из наилучших вариантов во время соединения проводников различного сечения, которые изготовлены из алюминия и меди.
Важно! Ответвительные зажимы применяются во время монтажа электросетей в быту и на производстве. Они важны во время электромонтажа осветительных устройств. «Орешки» также используются в электросетях с напряжением не больше 660 В.
Также допускается устанавливать их в электрощитках, во время прокладки открытой электропроводки и подключения приспособлений небольшой мощности. Процедура монтажа довольно проста. Когда будет подобрана необходимая модель согласно сечению скрепляемого проводника, удаляются зажимы из оборудования. Снимается крепление, которое сдерживает 2 составляющие корпуса.
Важно! Необходимо предварительно надеть резьбовое кольцо на электропровод до того, как устанавливать в «орешке». Иначе понадобится демонтировать плашку.
Когда зажимы извлечены, с учетом габаритов высчитывают протяженность участка, где удаляется изоляция на коммутируемом проводе. Отметки можно ставить маркером либо ручкой.
Устройство
Конструкция электромонтажного элемента предусматривает наличие диэлектрического корпуса, который изготавливают из специальной пластмассы. Материал относят к термопластам, которые являются сложными полиэфирами. В корпусе сжима устанавливается металлический сердечник, который включает в себя 2 плашки с пластинкой в середине. Обе части соединены с другими посредством винтов. В 2 плашках проделываются пазы, чтобы укладывать провод. Маркируются клеммы «орешка» примерно одинаково.
Как правильно использовать сжим ответвительный
Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:
- Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
- Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
- Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
- В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
- Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.
Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.
Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.
Модели сжимов
Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.
Сжим ответвительный У-733 м16-35/о1.5-10
Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*
- качество сборки;
- изготовлен из алюминия и меди;
- большой диапазон температур эксплуатации.
- защитное покрытие поверхности отсутствует.
Сжим ответвительный У-731 м4-10/о1.5-10
Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.
- качество сборки;
- изготовлен из поликарбоната и качественной стали;
- продолжительный период использования.
- корпус имеет негерметичную конструкцию.
Сжим ответвительный У-734 м16-35/о16-25
Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.
- изготовлен из полипропилена и стали;
- огнестойкость;
- простота монтажа.
- корпус обладает негерметичной конструкцией.
Сжим ответвительный У-739 м4-10/о1.5-2.5
Продукция от разработчика Hegel. Предназначаются, чтобы организовать ответвление без разреза проводника магистральной линии из меди или алюминия. Материал корпуса обладает огнеустойчивостью 650 градусов. Наибольшее напряжение проводников равно 660V. Изготавливают зажим из полипропилена и стали. Стоимость равна 40 р.
- простота монтажа;
- высокая огнестойкость;
- напряжение проводников.
- защитное покрытие поверхности отсутствует.
Во время проведения монтажных работ, связанных с введением в работу нового оборудования либо прокладкой проводки, часто появляется необходимость в подсоединении кабельной линии, которая отходит от магистрального кабеля. Чтобы выполнить ответвление от главного провода, используют спецустройства ― ответвительные сжимы. Перед использованием необходимо ознакомиться с техникой безопасности.
Соединение проводов зажимами типа «орех»
Назначение и преимущество соединителей
Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.
Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.
Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.
Пример применения
Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.
Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки, то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.
Конструкция сжима
Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:
Правила соединения проводов
Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.
Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.
Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.
Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:
Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Будет интересно прочитать:
Качественное соединение алюминиевого и медного проводов – от «орешков» до самодельных ответвителей
Нередко при прокладке электрической проводки и других коммуникаций возникает необходимость ответвления изолированного кабеля. Для организации подобной разводки используются специальные компоненты. Наиболее предпочтительным является сжим ответвительный. С его помощью можно оперативно проложить кабельную трассу и выполнить ответвления линии передач напряжением до 220 В. При этом не нужно удалять изоляцию.
Что собой представляют ответвительные сжимы
Ответвительные сжимы характеризуются большим разнообразием конструкций и форм, но в большинстве случаев под ними подразумеваются так называемые соединители «орешки». Конструктивно речь идет о двух зажимных пластинах, которые производятся из качественной анодированной стали. В каждой из них имеются специальные выемки для кабеля. После того как он будет расположен между пластинами, они плотно сжимаются путем затягивания четырех винтиков.
Зажимные пластины спрятаны в прочном корпусе, изготавливаемом из карболита – особой разновидности пластмассы. Как и сжим, корпус состоит из двух отдельных частей. Пластины размещаются внутри него: каждая крепится к одной из половинок корпуса при помощи кольцевой пружины. Все соединения спрятаны внутри. «Орех» для соединения проводов выступает в роли соединительного и защитного приспособлений.
Основное достоинство электротехнического компонента – возможность надежной и безопасной коммутации алюминиевого и медного кабелей. Для осуществления такого соединения нет необходимости разрезать магистральную линию. Достаточно зачистить небольшую часть кабеля, который поместится внутри плашки. Ответвление крепится к перпендикулярному желобу.
«Орешки» выпускаются разных размеров с идентичными техническими характеристиками. Габариты конкретного изделия подбираются в соответствии с сечением жилы ответвляемых проводников. В соответствии с ГОСТ для основных магистралей выбирают зажимы 4-150, для ответвлений – 1,5-120 кв. мм.
Для чего нужно отделять алюминиевый провод от медного
Часто возникают ситуации, когда необходимо выполнить коммутацию новых стационарных электрических приборов к уже существующей сети. Например, при установке очистителя воды с электронасосом. В большинстве случаев запрещается изменять строение магистральных линий, зато есть прекрасная возможность выполнить качественную коммутацию алюминиевых и медных проводников внутри квартиры или частного дома. Достаточно выбрать подходящий соединительный элемент и сделать это можно без помощи квалифицированных специалистов.
Многие из вас слышали об основном правиле электрической и пожарной безопасности, в соответствии с которым категорически запрещаются скрутки двух проводников, изготовленных из разных материалов (как алюминиевые и медные) или имеющих неодинаковые сечения. Многие «кустарные мастера» забывают об этом и часто прибегают к подобной коммутации на загородных домах, внутри гаражей и сараев. Последствия такого подхода катастрофичны.
Во-первых, какой бы плотной ни стала образованная вами скрутка, площадь контакта проводников будет минимальной. В результате этого образуется чрезмерно высокое переходное сопротивление, из-за чего место контакта начинает перегреваться.
Во-вторых, если соединяются алюминиевый и медный проводники, то в результате электрохимических реакций металлы начинают окисляться. Окисная пленка проявляется преимущественно на поверхности медной жилы. Кроме того, наблюдается зависимость: чем выше уровень влажности в помещении, тем быстрее появляется коррозия. Это приводит к увеличению сопротивления на токоотводе в контактной зоне.
Свои окислительные процессы происходят на поверхности меди в месте контакта с алюминием, что еще больше усиливает переходное сопротивление. Значение этой величины поднимается до пиковых, из-за чего область коммутации нагревается. В конечном итоге это приводит к искрению, оплавлению и другим процессам, связанным с локальным возгоранием.
Способы соединения алюминиевых и медных проводов
Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.
Перечислим основные разновидности электромонтажных соединителей для разных проводников:
- Клеммная колодка (клеммник). Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
- «Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
- Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
- Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
Назначение, преимущества и недостатки соединителей
Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.
Ответвительные сжимы применяют при установке электрических сетей бытового, промышленного назначения. Они незаменимы при монтаже осветительных приборов. «Орешки» могут эксплуатироваться в электросетях напряжением не более 660 В.
Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).
Пример применения
Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.
Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».
Важно. Не забудьте заранее надеть резьбовое кольцо на ответвительный провод прежде, чем установите его внутри «орешка». В противном случае нужно будет производить демонтаж плашки.
После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.
Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.
Конструкция сжима
Устройство электротехнического элемента состоит из надежного диэлектрического корпуса, для производства которого используют поликарбонат. Данный материал относится к термопластам, являющимися сложными полиэфирами (соединениями угольной кислоты и двухатомных спиртов). Внутрь корпуса устанавливают сердечник из металла, не вступающего в реакции с новыми медными или устаревшими алюминиевыми проводниками. Сердечник состоит из двух плашек с пластиной посередине. Каждая часть соединяется с двумя остальными при помощи винтиков.
В двух плашках проделывают пазы для укладки кабеля. Маркируются ответвительные зажимы «ореха» приблизительно одинаково – У731М, У871М и т. д.
Таблица ниже поможет вам подобрать правильные «орешки» в зависимости от сечения соединяемых проводников:
| Модель «орешка» | Сечение | |
|---|---|---|
| Основной кабель, кв. мм | Добавляемый кабель, кв. мм | |
| У731М | 4-10 | 1,5-10 |
| У733М | 15-35 | 1,5-10 |
| У734М | 15-35 | 16-25 |
| У739М | 4-10 | 1,5-2,5 |
| У859М | 51-70 | 4-35 |
| У870М | 96-150 | 16-50 |
| У871М | 96-150 | 51-95 |
| У872М | 96-150 | 96-120 |
к содержанию ↑
Правила соединения проводов
Обратите внимание на то, что в поликарбонатном корпусе имеются два отверстия. Одно из них закрыто наглухо, а другое используется для размещения провода, закрепляемого за магистралью.
При эксплуатации «орешков» не забывайте об отсутствии герметичности на стыках, поэтому при электромонтаже в зависимости от климатических условий, уровня влажности и чистоты помещения внутри может оседать пыль, грязь или влага. Чтобы повысить защиту от этих негативных факторов, можете дополнительно заизолировать корпус при помощи качественной изоленты.
Таким образом, где бы ни осуществлялась коммутация медных и алюминиевых проводников, в идеале нужно использовать качественные ответвительные соединения с латунной пластиной. Альтернативным временным решением может стать самодельный соединитель из болта, гайки и трех шайб. Последние, к слову, предназначены для разделения зоны соприкосновения медного и алюминиевого проводников. Детали желательно выбирать из латуни, что позволит избежать протекания окислительных процессов.
Очень часто электрикам приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов.
Примером может послужить подключение частного дома к ВЛ 0,4 кВ или подключение квартирного электрощитка к подъездным электрическим стоякам. В обоих этих случаях линия проходит, возможно, совсем недалеко – вот они, заветные 220 или 380 вольт с необходимым резервом по мощности, до них рукой подать. Но как же к ним подключиться?
Поскольку проблема эта распространенная и давно известная, то и вариантов ее решения накопилось уже достаточно много, и в этой статье мы попробуем рассмотреть их подробно.
Самый первый способ создания ответвления, который приходит на ум – это старая добрая скрутка. Тут уж мудрить не приходится – если провод изолированный (СИП, к примеру), то он зачищается в месте контакта, а линия-ответвление наматывается на него с большим количеством витков для обеспечения большой площади контакта.
Разумеется, тому, кто решился на скрутку, придется считаться с тем, что:
– в священной для каждого электромонтажника книге – ПУЭ – о скрутках отзываются крайне неодобрительно и практически предают их анафеме. Поэтому электрик, выполнивший скрутку, берет на себя повышенную ответственность;
– скрутка возможна только если материал провода магистрали и ответвительной линии одинаков. То есть, медь – к меди, алюминий к алюминию. Иначе, скрутка долго не продержится и может стать причиной самых серьезных проблем;
– скрутку стоит делать, если вы уверены в том, что сделаете ее хорошо и качественно. Если сомневаетесь в своем опыте и квалификации – пользуйтесь специальными сжимами или колодками.
Рис. 1. Универсальная ответвительная клеммная колодка ДКС
Колодки одобрены ПУЭ. Но здесь есть тоже несколько «но». Во-первых, для применения клеммной колодки магистральный провод нужно разрезать. Это совсем нежелательно. Во-вторых, клеммная колодка – это винтовое соединение, нуждающееся в систематическом обслуживании и протяжке контактов.
Это тоже не очень удобно. Ну и, в-третьих, клеммная колодка практически ничем не защищена ни от атмосферных осадков, ни от механических воздействий. Одним словом, надежность ответвительного соединения клеммной колодкой очень низкая. Поэтому лучше пользоваться ответвительными сжимами.
И такие сжимы выпускаются в достаточно большом ассортименте. Наиболее популярны среди них так называемые «орехи». Конструкция у них следующая: магистральный и ответвительный провод с разных сторон прижимаются к контактной плашке из анодированной стали с помощью четырех винтов и пластин с желобками. Весь этот «бутерброд» закрывается карболитовым корпусом, который стягивается двумя пружинными кольцами.
Рис. 2. Ответвительные сжимы (“Орешки”)
Маркировка «орешков» включает в себя букву «У» и трехзначный номенклатурный номер. Орехи хороши тем, что позволяют соединять алюминиевые и медные провода, так как конструкция этих сжимов исключает их прямой контакт – стальная плашка является «посредником». Кроме этого, для соединения орехами магистральный провод не нужно разрезать, а сечения соединяемых проводов могут быть самыми разными: от 4 до 150 кв. мм. для магистрального провода и от 1,5 до 120 кв. мм. для ответвительного.
«Орехи» – это, конечно, хорошо, но хотелось бы большего. В частности, не очень удобно то, что для соединения проводов их необходимо зачистить от изоляции. И под напряжением производить монтаж «орешков» не то, что неудобно – попросту опасно. Вдобавок, степень защиты сжима «орех» от внешних воздействий часто оставляет желать лучшего – всего IP20.
Приведенных недостатков лишены прокалывающие зажимы. Эти зажимы являются герметичными, не требуют зачистки магистрального провода, а значит, не ухудшают его эксплуатационных качеств. Весь секрет – в специальных зажимных пластинах с зубцами, способными проколоть изоляцию и обеспечить электрический контакт с проводом.
Усилие затяжки сжимных болтов регулируется срывной шестигранной головкой, отсюда следует, что прокалывающие зажимы предназначены для одноразового использования. Головки зажимных болтов электрически изолированы от контактных пластин, поэтому монтаж прокалывающих зажимов можно производить даже под напряжением. Чаще всего такие зажимы применяют при монтаже ВЛ проводом СИП.
Рис. 3. Герметичный прокалывающий зажим ЗПО
При монтаже ответвительных линий в условиях цеха или жилого дома бывает логичнее применять сжимы типа ОВ. Их тоже можно было бы назвать «прокалывающими», и применение их не требует вообще никакого инструмента и специальных навыков.
Соединяемые провода без зачистки изоляции укладываются в зажим, который просто защелкивается руками. При этом латунный коннектор прокалывает изоляцию проводов и обеспечивает надежное электрическое соединение. Однако ОВ соединяют медные и алюминиевые провода с максимальным сечением всего 6 кв. мм., к тому же сечение магистрального и ответвительного проводов должны быть примерно одинаковы, поэтому их и применяют не очень часто.
Рис. 4. Ответвители проводов типа ОВ
Рассмотренные устройства для выполнения ответвлений проводов нельзя однозначно классифицировать на «лучшие» и «худшие». Под конкретную ситуацию, задачу и объект подходит определенный ответвительный сжим, и электрик обязан безошибочно его выбрать. Тогда ответвление прослужит долго и надежно.
Искусственный интеллект нашего сайта решил, что эти статьи вам будут особенно полезны:
Орешки электрические для соединения проводов
Что такое ответвительный сжим – конструктивные особенности и способ установки
Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.
Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.
Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.
- К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
- Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
- Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.
Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.
Что собой представляют ответвительные сжимы
Разнообразие сжимов ответвительных сегодня достаточно большое, но особой популярностью среди электриков пользуются так называемые орешки. По сути, это специальная зажимная плашка, изготовленная из анодированной стали, состоящая из двух пластин, в которых сделаны желоба под провода, и все это сжимается четырьмя винтами.
Сама плашка закрывается специальным корпусом из карболита (вид пластмассы), который состоит из двух частей. Плашка вставляется в корпус, две части которого закрепляются специальными кольцевыми пружинами. То есть, соединение остается внутри. Сам орех в данном случае выступает и в качестве соединительного устройства, и в качестве защитного приспособления.
Преимущество этого сжима заключается в том, что с его помощью можно соединять между собой алюминиевые и медные провода. При этом магистральный провод нет необходимости резать, просто надо зачистить небольшой отрезок, который бы поместился в плашку. Ответвление присоединяется в перпендикулярный желоб. Кстати, орех может быть разных размеров, то есть, с его помощью можно соединять разные по сечению электрические жилы.
С помощью такого зажима можно соединить медный и алюминиевый провод
- Для основных магистралей 4-150 мм².
- Для ответвлений 1,5-120 мм².
Есть в этом устройстве и два минуса. Первый – провода при соединении придется оголять. К примеру, используя ответвительные зажимы прокалывающего действия, этого делать нет необходимости. Второе – степень защиты у этого сжима всего лишь IP20. Не самый высокий показатель.
Как правильно использовать сжим «орех»
Итак, сжим ответвительный выбирается по сечению соединяемых проводов. Чем толще провода, тем больших размеров сам орех, а также зажимная плашка. Поэтому в первую очередь надо измерить длину желобков на пластинах и перенести их на провода с небольшим припуском 3-4 мм. Затем эти участки надо оголить, то есть снять изоляцию, используя, к примеру, острый нож. Учтите, что срезать изоляцию надо под углом, чтобы не повредить саму металлическую жилу.
К следующим позициям отнеситесь с особой ответственностью.
- Голые участки проводов надо зачистить наждачной бумагой до металлического блеска. Для этого сам провод предварительно надо обработать кварцевазилиновой пастой.
- После этого открытый кабель надо протереть чистой тряпочкой и снова нанести кисточкой тонкий слой пасты.
- После чего необходимо подготовить сам зажим, а точнее, зажимную плашку. Ее надо разобрать и почистить контактные плоскости (желоба) ацетоном.
- Обязательно проверьте все детали ореха на предмет исправности. Особенно это касается резьбовых соединений винтов.
- После чего необходимо установить два зажимных винта напротив ответвленного отверстия (желоба). Их надо просто наживить.
Соединение проводов через орех
Подготовительная часть установки закончена, можно переходить к самому процессу подключения. Итак, плашку надеваем на голый магистральный провод. Затем вставляем провод ответвительной линии в желоб ответвления. Устанавливаются два винта. Теперь четыре крепежа крест накрест зажимаются на каждые два-три оборота. После чего необходимо проверить установку всех проводов. Просто подергайте их руками. И последний штрих – надо удалить излишки пасты тряпочкой.
Остается только установить две части корпуса сжима на плашку и закрепить их между собой подпружиненными кольцами, стягивая их пластмассовым резьбовым соединением (болт-гайка).
Способы соедининения алюминиевого провода с медным
Проколы для кабеля СИП – конструкция, выбор и установка
Скрутка проводов правильно – виды, плюсы и минусы
Очень часто электрикам приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов .
Примером может послужить подключение частного дома к ВЛ 0,4 кВ или подключение квартирного электрощитка к подъездным электрическим стоякам. В обоих этих случаях линия проходит, возможно, совсем недалеко – вот они, заветные 220 или 380 вольт с необходимым резервом по мощности, до них рукой подать. Но как же к ним подключиться?
Поскольку проблема эта распространенная и давно известная, то и вариантов ее решения накопилось уже достаточно много, и в этой статье мы попробуем рассмотреть их подробно.
Самый первый способ создания ответвления, который приходит на ум – это старая добрая скрутка. Тут уж мудрить не приходится – если провод изолированный (СИП. к примеру), то он зачищается в месте контакта, а линия-ответвление наматывается на него с большим количеством витков для обеспечения большой площади контакта.
Разумеется, тому, кто решился на скрутку, придется считаться с тем, что:
— в священной для каждого электромонтажника книге – ПУЭ – о скрутках отзываются крайне неодобрительно и практически предают их анафеме. Поэтому электрик, выполнивший скрутку, берет на себя повышенную ответственность;
— скрутка возможна только если материал провода магистрали и ответвительной линии одинаков. То есть, медь – к меди, алюминий к алюминию. Иначе, скрутка долго не продержится и может стать причиной самых серьезных проблем;
— скрутку стоит делать, если вы уверены в том, что сделаете ее хорошо и качественно. Если сомневаетесь в своем опыте и квалификации – пользуйтесь специальными сжимами или колодками .
Рис. 1. Универсальная ответвительная клеммная колодка ДКС
Колодки одобрены ПУЭ. Но здесь есть тоже несколько «но». Во-первых, для применения клеммной колодки магистральный провод нужно разрезать. Это совсем нежелательно. Во-вторых, клеммная колодка – это винтовое соединение, нуждающееся в систематическом обслуживании и протяжке контактов.
Это тоже не очень удобно. Ну и, в-третьих, клеммная колодка практически ничем не защищена ни от атмосферных осадков, ни от механических воздействий. Одним словом, надежность ответвительного соединения клеммной колодкой очень низкая. Поэтому лучше пользоваться ответвительными сжимами .
И такие сжимы выпускаются в достаточно большом ассортименте. Наиболее популярны среди них так называемые «орехи». Конструкция у них следующая: магистральный и ответвительный провод с разных сторон прижимаются к контактной плашке из анодированной стали с помощью четырех винтов и пластин с желобками. Весь этот «бутерброд» закрывается карболитовым корпусом, который стягивается двумя пружинными кольцами.
Рис. 2. Ответвительные сжимы («Орешки»)
Маркировка «орешков» включает в себя букву «У» и трехзначный номенклатурный номер. Орехи хороши тем, что позволяют соединять алюминиевые и медные провода, так как конструкция этих сжимов исключает их прямой контакт – стальная плашка является «посредником». Кроме этого, для соединения орехами магистральный провод не нужно разрезать, а сечения соединяемых проводов могут быть самыми разными: от 4 до 150 кв. мм. для магистрального провода и от 1,5 до 120 кв. мм. для ответвительного.
«Орехи» – это, конечно, хорошо, но хотелось бы большего. В частности, не очень удобно то, что для соединения проводов их необходимо зачистить от изоляции. И под напряжением производить монтаж «орешков» не то, что неудобно – попросту опасно. Вдобавок, степень защиты сжима «орех» от внешних воздействий часто оставляет желать лучшего – всего IP20.
Приведенных недостатков лишены прокалывающие зажимы. Эти зажимы являются герметичными, не требуют зачистки магистрального провода, а значит, не ухудшают его эксплуатационных качеств. Весь секрет – в специальных зажимных пластинах с зубцами, способными проколоть изоляцию и обеспечить электрический контакт с проводом.
Усилие затяжки сжимных болтов регулируется срывной шестигранной головкой, отсюда следует, что прокалывающие зажимы предназначены для одноразового использования. Головки зажимных болтов электрически изолированы от контактных пластин, поэтому монтаж прокалывающих зажимов можно производить даже под напряжением. Чаще всего такие зажимы применяют при монтаже ВЛ проводом СИП.
Рис. 3. Герметичный прокалывающий зажим ЗПО
При монтаже ответвительных линий в условиях цеха или жилого дома бывает логичнее применять сжимы типа ОВ. Их тоже можно было бы назвать «прокалывающими», и применение их не требует вообще никакого инструмента и специальных навыков.
Соединяемые провода без зачистки изоляции укладываются в зажим, который просто защелкивается руками. При этом латунный коннектор прокалывает изоляцию проводов и обеспечивает надежное электрическое соединение. Однако ОВ соединяют медные и алюминиевые провода с максимальным сечением всего 6 кв. мм. к тому же сечение магистрального и ответвительного проводов должны быть примерно одинаковы, поэтому их и применяют не очень часто.
Рис. 4. Ответвители проводов типа ОВ
Рассмотренные устройства для выполнения ответвлений проводов нельзя однозначно классифицировать на «лучшие» и «худшие». Под конкретную ситуацию, задачу и объект подходит определенный ответвительный сжим, и электрик обязан безошибочно его выбрать. Тогда ответвление прослужит долго и надежно.
Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.
Информация и обучающие материалы для начинающих электриков.
Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.
Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+
Перепечатка материалов сайта запрещена.
Соединение проводов зажимами типа «орех»
Соединение проводников с помощью «орешка» является довольно-таки распространенным явлением. Кабельный сжим так назван из-за внешнего сходства. Термин «орех» относится к общепринятым и используется в качестве элемента профессионального сленга у специалистов-электроэнергетиков. Официальное наименование приспособления – ответвительный зажим или сжим. В этой статье мы расскажем,что собой представляет орех для соединения проводов и как пользоваться этим соединителем.
Назначение и преимущество соединителей
Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.
Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.
Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.
Пример применения
Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.
Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.
Конструкция сжима
Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:
Правила соединения проводов
Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.
Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.
Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.
Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:
Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Будет интересно прочитать:
Соединитель проводов: орешки для начинающего электрика
Многие люди полагают, что скрутить при необходимости два электропровода в своем доме они смогут сами. Следствие – перегрев и разрушение проводки, нервы, вызов электрика. Правильный соединитель проводов, особенно для комбинации алюминий – медь поможет решить эти проблемы.
Зачем нужен переходник с алюминия на медь
Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.
Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?
- Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
- В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
- Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.
Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.
Способы соединения алюминиевых и медных проводов
Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.
Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы. Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.
Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам. Схема простая: магистраль (алюминий) со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв. мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.
Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.
Соединитель для проводов самодельный. Материалы: болт, три шайбы, лучше латунные, гайка, изолента. Соединение алюминиевых и медных проводов осуществляется разделением их зоны прямого контакта между зажатыми шайбами. Монтируется как временное, но живет десятилетиями.
Как не ошибиться с выбором соединителя проводов
Мы умышленно не стали рассматривать сферу применения и недостатки описанных выше моделей соединительных креплений, чтобы вынести это обсуждение в конец статьи.
Клеммники во всех вариантах исполнения. Для врезки в существующие электрические схемы кабель придется резать. Хватит ли его концов для разводки вашей новой вставки, определит расчет и аккуратность. Колодки хороши в сухих помещениях и установленные в распределительную коробку: механическая и климатическая стойкость низкая. Не всегда пригодны для ответвлений электропроводки, но идеально подходят на роль концевого переходника с алюминиевого провода на медный.
Электрические орешки разработаны для быстрого подключения кабелей, но в руках непрофессионала они капризны. Получить «заряд бодрости» при работе с оголенной проводкой разного сечения никому не хочется. Да и степень защиты IP20 явно мала для внешних условий.
Про ПЗ и болтовые переходники дополнительно ничего говорить не будем. В первом случае в силу специфичности, во втором – с оглядкой на ПЭУ. Выбор схемы электроснабжения своего дома всегда выбираете вы сами.
Качественное соединение алюминиевого и медного проводов – от «орешков» до самодельных ответвителей
Нередко при прокладке электрической проводки и других коммуникаций возникает необходимость ответвления изолированного кабеля. Для организации подобной разводки используются специальные компоненты. Наиболее предпочтительным является сжим ответвительный. С его помощью можно оперативно проложить кабельную трассу и выполнить ответвления линии передач напряжением до 220 В. При этом не нужно удалять изоляцию.
Что собой представляют ответвительные сжимы
Ответвительные сжимы характеризуются большим разнообразием конструкций и форм, но в большинстве случаев под ними подразумеваются так называемые соединители «орешки». Конструктивно речь идет о двух зажимных пластинах, которые производятся из качественной анодированной стали. В каждой из них имеются специальные выемки для кабеля. После того как он будет расположен между пластинами, они плотно сжимаются путем затягивания четырех винтиков.
Зажимные пластины спрятаны в прочном корпусе, изготавливаемом из карболита – особой разновидности пластмассы. Как и сжим, корпус состоит из двух отдельных частей. Пластины размещаются внутри него: каждая крепится к одной из половинок корпуса при помощи кольцевой пружины. Все соединения спрятаны внутри. «Орех» для соединения проводов выступает в роли соединительного и защитного приспособлений.
Основное достоинство электротехнического компонента – возможность надежной и безопасной коммутации алюминиевого и медного кабелей. Для осуществления такого соединения нет необходимости разрезать магистральную линию. Достаточно зачистить небольшую часть кабеля, который поместится внутри плашки. Ответвление крепится к перпендикулярному желобу.
«Орешки» выпускаются разных размеров с идентичными техническими характеристиками. Габариты конкретного изделия подбираются в соответствии с сечением жилы ответвляемых проводников. В соответствии с ГОСТ для основных магистралей выбирают зажимы 4-150, для ответвлений – 1,5-120 кв. мм.
Для чего нужно отделять алюминиевый провод от медного
Часто возникают ситуации, когда необходимо выполнить коммутацию новых стационарных электрических приборов к уже существующей сети. Например, при установке очистителя воды с электронасосом. В большинстве случаев запрещается изменять строение магистральных линий, зато есть прекрасная возможность выполнить качественную коммутацию алюминиевых и медных проводников внутри квартиры или частного дома. Достаточно выбрать подходящий соединительный элемент и сделать это можно без помощи квалифицированных специалистов.
Многие из вас слышали об основном правиле электрической и пожарной безопасности, в соответствии с которым категорически запрещаются скрутки двух проводников, изготовленных из разных материалов (как алюминиевые и медные) или имеющих неодинаковые сечения. Многие «кустарные мастера» забывают об этом и часто прибегают к подобной коммутации на загородных домах, внутри гаражей и сараев. Последствия такого подхода катастрофичны.
Во-первых, какой бы плотной ни стала образованная вами скрутка, площадь контакта проводников будет минимальной. В результате этого образуется чрезмерно высокое переходное сопротивление, из-за чего место контакта начинает перегреваться.
Во-вторых, если соединяются алюминиевый и медный проводники, то в результате электрохимических реакций металлы начинают окисляться. Окисная пленка проявляется преимущественно на поверхности медной жилы. Кроме того, наблюдается зависимость: чем выше уровень влажности в помещении, тем быстрее появляется коррозия. Это приводит к увеличению сопротивления на токоотводе в контактной зоне.
Свои окислительные процессы происходят на поверхности меди в месте контакта с алюминием, что еще больше усиливает переходное сопротивление. Значение этой величины поднимается до пиковых, из-за чего область коммутации нагревается. В конечном итоге это приводит к искрению, оплавлению и другим процессам, связанным с локальным возгоранием.
Способы соединения алюминиевых и медных проводов
Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.
Перечислим основные разновидности электромонтажных соединителей для разных проводников:
- Клеммная колодка (клеммник). Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
- «Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
- Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
- Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
Назначение, преимущества и недостатки соединителей
Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.
Ответвительные сжимы применяют при установке электрических сетей бытового, промышленного назначения. Они незаменимы при монтаже осветительных приборов. «Орешки» могут эксплуатироваться в электросетях напряжением не более 660 В.
Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).
Пример применения
Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.
Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».
Важно. Не забудьте заранее надеть резьбовое кольцо на ответвительный провод прежде, чем установите его внутри «орешка». В противном случае нужно будет производить демонтаж плашки.
После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.
Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.
Конструкция сжима
Устройство электротехнического элемента состоит из надежного диэлектрического корпуса, для производства которого используют поликарбонат. Данный материал относится к термопластам, являющимися сложными полиэфирами (соединениями угольной кислоты и двухатомных спиртов). Внутрь корпуса устанавливают сердечник из металла, не вступающего в реакции с новыми медными или устаревшими алюминиевыми проводниками. Сердечник состоит из двух плашек с пластиной посередине. Каждая часть соединяется с двумя остальными при помощи винтиков.
В двух плашках проделывают пазы для укладки кабеля. Маркируются ответвительные зажимы «ореха» приблизительно одинаково – У731М, У871М и т. д.
Таблица ниже поможет вам подобрать правильные «орешки» в зависимости от сечения соединяемых проводников:
| Модель «орешка» | Сечение | |
|---|---|---|
| Основной кабель, кв. мм | Добавляемый кабель, кв. мм | |
| У731М | 4-10 | 1,5-10 |
| У733М | 15-35 | 1,5-10 |
| У734М | 15-35 | 16-25 |
| У739М | 4-10 | 1,5-2,5 |
| У859М | 51-70 | 4-35 |
| У870М | 96-150 | 16-50 |
| У871М | 96-150 | 51-95 |
| У872М | 96-150 | 96-120 |
Правила соединения проводов
Обратите внимание на то, что в поликарбонатном корпусе имеются два отверстия. Одно из них закрыто наглухо, а другое используется для размещения провода, закрепляемого за магистралью.
При эксплуатации «орешков» не забывайте об отсутствии герметичности на стыках, поэтому при электромонтаже в зависимости от климатических условий, уровня влажности и чистоты помещения внутри может оседать пыль, грязь или влага. Чтобы повысить защиту от этих негативных факторов, можете дополнительно заизолировать корпус при помощи качественной изоленты.
Таким образом, где бы ни осуществлялась коммутация медных и алюминиевых проводников, в идеале нужно использовать качественные ответвительные соединения с латунной пластиной. Альтернативным временным решением может стать самодельный соединитель из болта, гайки и трех шайб. Последние, к слову, предназначены для разделения зоны соприкосновения медного и алюминиевого проводников. Детали желательно выбирать из латуни, что позволит избежать протекания окислительных процессов.
Сжим ответвительный – особенности эксплуатации, предназначение, преимущества и недостатки соединительного элемента
Dearborn® Латунь 817ETBN-3 Трубчатый патрубок со шлангом и зажимом, латунная гайка, 1-1 / 4 дюйма, 8 дюймов L, 20 га, скользящее соединение, латунь
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
Выберите параметры для получения полного описания продукта и информации о покупке.
{{section.sectionName}}:
{{option.description}}
{{раздел.sectionName}} Выберите {{section.sectionName}}
.{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
{{спецификация.nameDisplay}}
Характеристики
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
{{спецификация.nameDisplay}}
доля
Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.
×Подробная ошибка IIS 7.5 — 404.11
Сводка ошибок
Ошибка HTTP 404.11 — не найдено
Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.
Подробная информация об ошибках| Модуль | RequestFilteringModule |
|---|---|
| Уведомление | BeginRequest |
| Обработчик | ASPClassic |
| Код ошибки | 0x00000000 |
| Запрошенный URL | https: // www.faucetdepot.com:8447/prod/keeney-50sjrb-22-ga-rough-brass-6%22-x-3-4%22-(7-8%22-od)-y-branch-for-hose- and-clamp-or-sweat-w — латунь-гайка — грубая-латунь-160051.asp |
|---|---|
| Физический путь | C: \ Web \ I112U22HIR \ prod \ keeney-50sjrb-22-ga-raw -brass-6% 22-x-3-4% 22- (7-8% 22-od) -y-branch-for-and-clamp-or-sweat-w — латунь-гайка — raw-brass-160051.asp |
| Метод входа в систему | Еще не определено |
| Пользователь входа | Еще не определено |
- Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
- Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.
Просмотр дополнительной информации »
| Дата | Код ТН ВЭД | Описание | Место назначения | Порт погрузки | Единица | Количество | Стоимость (INR) | За единицу ( INR) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Октябрь 08 2016 | 73079990 | ПОСТАВКА ПРИБОРОВ НАЛИЧНЫЕ ДЕТАЛИ ЗАЖИМ С ГАЙКОЙ И ДВУМЯ ПЛОСКИМИ ПРУЖИННЫМИ ШАЙБАМИ, SS — РАЗМЕР 2 | Алжир | Nhava Sheva Sea | NOS | 250 | 21,796 Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 2180 ММ HDG С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 50 | 17,214 | 344 | ||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 2 HDG 225 мм С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 50 | 19,673 | 393 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ СТАЛИ 2355 мм HDG (БОЛТ + ГАЙКА) | Норвегия | Tughlakabad | PCS | 50 | 36,185 | 724 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ СТАЛИ 200ММ HDG С (БОЛТ + ГАЙКА) | Норвегия | Туглакабад | ШТ. | 100 | 36,536 | 365 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ ГНБ 2315 мм С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 150 | 98,016 | 653 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 2 HDG 110 мм С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 50 | 12,998 | 260 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 215 ММ HDG С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 50 | 13842 | 277 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 2 ГНБ 250 мм С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 100 | 56,912 | 569 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ ГДЕ 2 450 ММ С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 10 | 14,052 | 1,405 | |||||||||||||||||||
| 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ ГВД 2630 мм (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 40 | 103,988 | 2600 | ||||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 2160 ММ HDG С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 100 | 31,618 | 316 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 2 560 ММ HDG С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 20 | 47 638 | 2382 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ 2 HDG 500 мм С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 50 | 72,721 | 1,454 | |||||||||||||||||||
| Июл 25 2016 | 73079990 | НАБОР ТРУБНЫХ ЗАЖИМОВ ИЗ ГНБ 2400 ММ С (БОЛТ + ГАЙКА) ИЗ СТАЛИ | Норвегия | Туглакабад | ШТ. | 50 | 63236 | 1,265 | |||||||||||||||||||
| Июл 13 2016 | 73079990 | ТРУБНЫЕ ФИТИНГИ, ШЛАНГОВЫЙ ЗАЖИМ ДЛЯ 1 ГИБКОЙ ТРУБЫ SS ШЛАНГ ШИРОКИЙ С БОЛТОМ И ГАЙКОЙ ТИПА | Congo | Baroda | NOS | 100 | 23,533 | 235 | 900 Июл 13 201673079990 | ТРУБНЫЕ ФИТИНГИ, ШЛАНГОВЫЙ ЗАЖИМ ДЛЯ 4 ГИБКИХ ТРУБ SS ШЛАНГ ШИРИНА С ТИПОМ БОЛТА И ГАЙКИ (ПРИБЛИЗИТЕЛЬНАЯ ШИРИНА 24 ММ) | Congo | Baroda | НОМ Июл 13 2016 | 73079990 | ТРУБНЫЕ ФИТИНГИ, ШЛАНГОВЫЙ ЗАЖИМ ДЛЯ 3 ГИБКИХ ТРУБ MS / GI ШИРОКИЙ ЗАЖИМ С ГАЙКОЙ БОЛТА (ПРИБЛИЗИТЕЛЬНАЯ ШИРИНА 24 ММ) | Congo | Baroda | NOS | 100,400 Июн 10 2016 | 73079990 | ЗАЖИМ ОТВЕТА С ГАЙКОЙ., БОЛТ И Т.Д. | Непал | Раксаул | NOS | 8 | 630 | 79 |
| Апр 27 2016 | 73079990 | (АВТОЗАПЧАСТИ) СТАЛЬНЫЙ ЗАЖИМ-15070VA DIN 89,5 INOX С БОЛТОМ + ГАЙКА + ШАЙБА | Германия | Delhi Air Cargo | PCS | 50 | 8,855 | 177 |
Санитарное покрытие из нержавеющей стали для тяжелых условий эксплуатации Зажимы для гаек
Информация о продукте
Мы располагаем огромным ассортиментом сантехнических зажимов из нержавеющей стали 304 и 316L.От адаптеров и колен до зажимов и наконечников, у нас есть полный ассортимент санитарных зажимов для тяжелых условий эксплуатации из нержавеющей стали из нержавеющей стали для удовлетворения ваших конкретных потребностей. Посмотрите нашу полную линейку изделий из нержавеющей стали.Размеры
У нас есть большой инвентарь из нержавеющей стали для тяжелых условий эксплуатации из нержавеющей стали с крыльчатыми гайками , чтобы удовлетворить требования наших клиентов.Для получения дополнительной информации просмотрите наши размерные данные.Стандартные характеристики
Мы предлагаем сверхмощные санитарные зажимы-барашковые гайки из нержавеющей стали различных размеров и спецификаций.Сорта нержавеющей стали
Ознакомьтесь с нашей таблицей классов ресурсов нержавеющей стали.В нем перечислены многочисленные функции и области применения различных марок нержавеющей стали.Справочный каталог
Наш справочный каталог предназначен для идентификации нашей продукции из нержавеющей стали, включая наши сверхмощные санитарные зажимные гайки из нержавеющей стали . Таблицы спецификаций и иллюстрации с общими размерами помогают идентифицировать продукты.Дополнительная информация
Фитинги зажимного типа очень популярны из-за простоты сборки и разборки технологических линий и оборудования. Shaw Stainless предлагает зажимные фитинги из нержавеющей стали 304 и 316. Прокладки для зажимных фитингов доступны из нескольких различных материалов: Buna-N, EPDM, Teflon®, Viton® и силикон. Легкие и прочные зажимы дополняют соединения.Зажимные фитинги соответствуют всем требованиям 3A.Запасные латунные гайки | Зажимы высокого давления
ПОЛИТИКА ВОЗВРАТА
* Подтверждение покупки — это ваш оригинальный счет-фактура, который следует сохранить в случае, если потребуется претензия по гарантии.
* Размещая заказ в Xtractor Depot онлайн, в магазине или по телефону, вы подтверждаете, что прочитали и согласны со следующими правилами возврата. Примечание. Возврат должен соответствовать ВСЕМ критериям.
* Мы НЕ принимаем возврат товаров, изготовленных по индивидуальному заказу. Xtractor Depot по своему единоличному и абсолютному усмотрению определяет, действительно ли продукт неисправен.
* Вся стеклянная посуда не подлежит возврату.
* Без возврата газа или жидких растворителей.
* Начиная с даты доставки, у вас будет 48 часов, чтобы открыть и осмотреть все купленные товары. О любых недостающих частях необходимо сообщать в течение этого периода времени, в противном случае Xtractor Depot не несет ответственности.Если что-то отсутствует, свяжитесь с нашим представителем службы поддержки клиентов по телефону (888) -733-2712.
* У вас есть 14 календарных дней с даты доставки вашего груза, чтобы вернуть товары во владение Xtractor Depot в случае любых неправильно размещенных заказов или обменов. Если товар будет возвращен в течение этого срока, мы обменяем его или предложим возврат в соответствии с первоначальным способом оплаты. Для продуктов, признанных дефектными, поврежденными или неправильными, Xtractor Depot предоставит предоплаченную транспортную этикетку вместе с номером RMA (разрешения на возврат товара).
* Товары должны быть возвращены неиспользованными и в исходном состоянии, в котором они были получены. Это включает в себя все аксессуары, руководства, ящик / коробки производителя, упаковочные материалы и т. Д. Полученные возвраты, которые были использованы или с отсутствующими компонентами или модификациями, будут отклонены и возвращены вам за ваш счет и без подтверждения кредита. Вы несете ответственность за обеспечение надлежащей упаковки всех возвращаемых отправлений. Если посылка повреждена при транспортировке в Xtractor Depot, вы несете ответственность за потерю любых исправных товаров.
* Для исправных продуктов будет применяться комиссия за возврат в размере 25%, и вы будете нести ответственность за расходы на первоначальную доставку и возврат через 14 дней. Если в продуктах подтверждено наличие дефектов, Xtractor Depot будет нести ответственность за ваш возврат и доставку замененных товаров.
* Если обнаружится, что дефект не является виной Xtractor Depot, заказчик будет рассчитывать и разрешать гарантийные работы, которые будут оплачены с помощью принятых нами способов оплаты. Устройство будет отремонтировано и отправлено обратно клиенту в течение 7 рабочих дней с момента авторизации клиента.
* Транспортные расходы на доставку работ, не выполненных по гарантии, оплачиваются заказчиком и будут указаны в предложении на ремонтные работы по гарантии.
* Устройство будет считаться «заброшенным» через 45 дней после уведомления о вариантах ремонта и, возможно, будет передано другому назначению или списано.
* Все гарантии аннулируются на все наше оборудование, которое используется с преобразователями мощности, или когда оно входит в стандартную комплектацию с питанием 110/120 В и используется за пределами США или Канады, без исключений.Наличие преобразователя мощности не означает, что он может выдерживать нагрузку, необходимую для безопасной работы нашей электроники. Свяжитесь с Xtractor Depot перед покупкой, чтобы узнать, одобряем ли мы преобразователь.
PP66-4W | Отвод для посудомоечной машины 1-1 / 2 x 8 дюймов Отвод 3/4 дюйма | Инструкции по установке | Keeney
PP66-4W
1-1 / 2 «x 8» Патрубок для посудомоечной машины Патрубок 3/4 «
Рекомендуется патрубок разветвления для посудомоечной машины 1-1 / 2 «X 8» Порядок установки прямого подключения:- Отключить воду на кране.
- Переверните гайку A и опустите в нее короткую вставку патрубка.
- Надвинуть гайку C и полиэтиленовую шайбу на вставку.
- Присоедините узел вставки к патрубку ответвления.
- Поместите новый патрубок ответвления к сетчатому фильтру. Измерьте необходимое расстояние и при необходимости отрежьте до нужной длины.
- Ослабьте гайку D и гайку B на J-образном изгибе. Отбросьте J Bend и выбросьте существующий наконечник.
- Наденьте резиновый шланг на носик на патрубке ответвления. Присоедините зажим и затяните.
- Вставьте резиновую шайбу E в верхнюю скользящую гайку.
- Слегка прикрепите патрубок ответвления к сетчатому фильтру.
- Надеть гайку D и шайбу из J-образного загиба на патрубок ответвления.
- Положение J Согните и вручную затяните гайки D и B.
- Излив патрубка ответвления направлен в сторону посудомоечной машины для облегчения слива воды.
- Надежно затяните все гайки вручную. Пропустите воду, чтобы проверить герметичность.
ПРИМЕЧАНИЕ: Эти детали предназначены для установки вручную.Смазка для трубной резьбы не требуется.
Соединение скользящего шарнира:
ПРИМЕЧАНИЕ: Выбросьте одну гайку и короткую втулку.
- Отключить воду из-под крана.
- Поместите новый патрубок ответвления к сетчатому фильтру. Измерьте необходимое расстояние и при необходимости отрежьте до нужной длины.
- Ослабьте гайку D и гайку B на J-образном изгибе. Отбросьте J Bend и выбросьте существующий наконечник.
- Наденьте резиновый шланг на носик на патрубке ответвления. Присоедините зажим и затяните.
- Снимите гайку C и пластмассовую шайбу с патрубка ответвления.
- Поместите гайку C и полиэтиленовую шайбу на удлинитель, прикрепленный к сетчатому фильтру раковины.
- Слегка прикрепите патрубок ответвления к гайке C.
- Надеть гайку D и шайбу из J-образного загиба на патрубок ответвления.
- Положение J Согните и вручную затяните гайки D и B.
- Излив патрубка ответвления направлен в сторону посудомоечной машины для облегчения слива воды.
- Надежно затяните все гайки вручную.Пропустите воду, чтобы проверить герметичность.
Отвертка Трубка или гаечный ключ (для снятия старого латунного патрубка). Ножовка по металлу
Необработанная гайка, нижний шланг и зажим 20 Ga, патрубок с скользящим соединением, верхняя часть
Шланг с необработанной гайкой и зажимом 20 Ga, патрубок с скользящим соединением с латунной гайкой- Home
- Необработанная гайка, нижний шланг и зажим 20 Ga Ответвительный патрубок с латунной гайкой, верхняя часть скользящего соединения
Патрубок ответвления, шланг и зажим, верхняя часть скользящего соединения — 20 Ga.с латунной гайкой, необработанная (гайка пух): промышленная и научная. Купить патрубок ответвления, шланг и зажим, верхняя часть скользящего соединения — 20 Ga. С латунной гайкой, необработанная (гайка вниз): гидравлические шланги — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. 20 калибр。 1-1 / 4 «x 8» Патрубок ответвления。 81ETBN-3 0 Калибровочный скользящий шарнир Детали: калибр 0 1-1 / 4 «x 8» Патрубок ответвления。。。。
### FLAGCSS0 ###
JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.
Необработанный нижний шланг с гайкой и зажим 20 Ga Ответвление патрубка с латунной гайкой, верхняя часть скользящего соединения
Незаконченная гайка, нижний шланг и зажим 20 Ga Ответвление патрубка с латунной гайкой, верхняя часть скользящего соединения, верхняя часть скользящего соединения Незаконченная гайка, нижний шланг и зажим 20 Ga Ответвление Наконечник с латунной гайкой, шлангом и зажимом, верхняя часть скользящего шарнира — 20 Ga, с латунной гайкой, необработанная (гайка вниз): гидравлические шланги — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках, покупка наконечника ответвления, бесплатная доставка 24/7 Дружелюбное обслуживание клиентов Досуг Покупки Заказы на сумму более 15 долларов доставляются бесплатно До 80% — 100% гарантия подлинности.
