Пайка строительным феном: Использование строительного фена при ремонте

Содержание

Можно ли строительным феном паять микросхемы

Перечитал все в этой ветке по теме, но точных ответов на свои вопросы не нашел. Вопросы эти интересуют не только меня.

Например, как отпаять феном северный или южный мост? Понятно, что печка – хорошо, но интересует именно как проделать это феном. То есть хотелось бы увидеть ответ примерно такой: «ставлю такую-то температуру, поток примерно такой-то, заливаю то-то, грею такими-то движениями столько-то времени там-то, так-то снимаю снимаю. все работает столько-то времени». То же самое для прИпайки и для прОпайки. В т.ч. и сокетов.

Просьба ко всем гуру, которые паять умеют БГА феном и у которых найдется немного времени, поделиться навыками, дабы другие не тратили кучу времени и дорогостоящих деталей впустую. Ведь затем форум и нужен, чтобы помогать друг другу, делиться опытом и знаниями! 😛

  • 61328 просмотров

Highlander Я не гуру, но твердо знаю, что для разных фенов параметры будут разные. Свой прибор Вы даже не назвали, какой ответ Вы желаете получить?

За несоответствие действительности Вашим о ней представлениям администрация форума ответственности не несет.

rgt Хм. Просто хотелось бы за отсутствием материала по пайке БГА феном собрать в одной теме опыт людей – сами понимаете, нужно это многим.

lamaster.ru/ebook/prezent/demo/solder/teach_to_solder.html – здесь есть якобы и видеоматериал по пайке БГА (не знаю чем), только как получить к нему доступ – понятия не имею, а инет мой не позволяет самому поискать.

wiki.rom.by – здесь специально собраны ответы на большинство вопросов!

Когда другие уже закончили, процессоры Intel (R) Pentium (R) продолжают работать, работать и работать.

Я успешно паяю BGA именно феном – Bosch PHG 630 DCE (температура регулируется дискретно 10градусов и поддерживается стабильно) – всё дополнительное оборудование изготовлено из подручных материалов!
температура зависит не только от модели фена, а ещё от температуры окружающей среды, мощности фена, массы ремонтируемой платы,теплопроводности радиатора и его площади соприкосновения – в моём случае подбирается

от 240 до 320 градусов по индикатору фена.

Что необходимо обеспечить:
1.Точное вертикальное движение без горизонтальных смещений. Для этого из тонкой медной проволки (сетевая обмотка сгоревшего трансформатора) выгибается замкнутая фигура с четырмя лепестками (на клавиатуре макинтош есть кнопка-аналог win на PC с таким символом как эта фигура) лепестки цепляются за углы чипа, после чего центры каждой из сторон стягиваются ещё одной проволкой и делается петля торчащая вверх, за которую цепляется мелкозвенная цепочка длиной 10-15см с ручкой чтобы дёргать.

2.Равномерный прогрев всего чипа, шаров и платы до определённой температуры,
Для мелких чипов как в мобильных телефонах и т.п. это несложно даже без насадок, а вот мосты прогреть равномерно сложнее, но можно:
Берётся алюминевый радиатор (у меня с северника мамки ASUS P4-P800-SE для пайки южников и высокий titan от куллера под socket370 для северников – т.е. площадь соприкосновения с платой немного больше самого чипа

на 10мм в каждую сторону от крайнего шарика) плотно обматывается с 4х сторон фальгой от шоколадки таким образом чтобы воздух не выходил в стороны, поверх обматывается проволкой, чтобы фольгу не сдуло потоком воздуха. Края фольги выступают над радиатором вверх на 10-15мм, потом туда утопает сопло фена.
Радиатор намазывается толстым слоем термопасты и приклеивается с обратной стороны платы под отпаиваемым BGAшным чипом.
3. Если с обратной стороны платы в этом месте напаяны мелкие smd элементы – то все у которых высота бОлее самых мелких резисторов и кондёров (микросхемы, транзисторы, сборки, диоды, большие кондёры и др.) – они предварительно выпаиваются паяльником или тем же феном+ пинцет при малой температуре. Вместо термопасты используется мягкая термопластина (как у CD-DVD приводов между сильногреющимися микросхемами и дном корпуса – но на всю площадь радиатора). Поскольку её толщина больше мелких smd элементов – они просто вдавливаются, в результате обеспечивается равномерное прилегание.

Выпаиваем:
Ставится фен соплом вврех, на него радиатор предварительно приклееный на термопасте к плате с обратной стороны под чипом.

Впаиваем:
Ставим всё как при выпайке, чип кладём сверху, чётко позиционируем по углам закрепить матенькими кусочками пластелина иначе съедет во время предварительного прогрева, потом заливаем жидкой канифолью.
На чип положить 2 советских пятака чтобы придавить при впайке.
Включаем прогрев на 10 мин (через 5 мин долить канифоли).
Выключаем прогрев, отсужаем, удаляем остатки пластелина, впаиваем выпаяные smd элементы, смываем канифоль – готово

*Добавления:
-Если нехватает нескольких шаров они накатываются как на плате(прогрев по технологии с радиатором) так и на чипе.
-Технология требует доработки для впайки BGA сокетов – причина в том что socket снизу не плоский, и шарики закатыватся в ямки-надо обеспечить нормальную поддержку сокета и непровал ниже положенного.

Паяльный фен для микросхем – незаменимый инструмент в наборе радиолюбителя, без которого домашняя лаборатория будет казаться недоукомплектованной. С его помощью можно удалять миниатюрные элементы печатных плат, включая микросхемы, а также запаивать новые.

Таким инструментом удобно пользоваться, когда возникает необходимость в очистке дорожек, контактных пятачков или других участков платы от флюса и припоя. Пайка термофеном – наиболее безопасный способ монтажа и демонтажа миниатюрных деталей, обеспечивающий полную их сохранность.

Устройство термофена

Изготавливаемый самостоятельно фен для пайки микросхем в общем случае собирается из следующих доступных компонентов:

  • вентилятор подходящего типа, играющий роль формирователя воздушного потока;
  • электронагреватель, предназначенный для термического нагрева фена;
  • корпус с воздуховодом и специальные насадки, обеспечивающие формирование нагретой струи с заданными параметрами;
  • два блока, предназначенные для раздельного питания вентилятора и элементов нагревателя.

Можно ли строительным феном паять микросхемы

Мощности самодельного фена для пайки должно быть достаточно для получения струи воздуха, нагретой примерно до 600-800 градусов (при таких нагревах можно работать с любыми типами припоев). При этом мощность встроенного электронагревательного элемента не может быть менее 2,5 киловатт.

Варианты исполнения

Изготовить своими руками фен для пайки микросхем можно как в ручном, так и в стационарном исполнении. Рассмотрим каждый из этих вариантов по отдельности.

Ручной

Перед сборкой ручного фена для пайки микросхем главное – решить вопрос с подходящим для переносного устройства электронагревателем.

Дело в том, что готовые нагревательные элементы с параметрами, подходящими для встраивания в малогабаритный прибор (с возможностью удерживать его в руках, не обжигаясь) в промышленных изделиях не встречаются.

Можно ли строительным феном паять микросхемы

Так что изготавливать его придётся самостоятельно, для чего потребуется специальная проволока с высоким удельным сопротивлением (обычно для этого используется нихром).

Благодаря такому самодельному узлу можно будет понизить температуру корпуса в районе держателя до приемлемых значений.

Можно ли строительным феном паять микросхемы Можно ли строительным феном паять микросхемы

В качестве вентилятора в ручной модели рекомендуется использовать исправный нагнетатель воздуха от старого фена мощностью до 400 Ватт. Все остальные варианты, предполагающие покупку нового вентилятора обойдутся значительно дороже.

Функцию источника электроэнергии может выполнять старый, но работающий блок питания от компьютера.

Стационарный

Стационарный термический фен позволяет паять микросхемы без всяких температурных и иных ограничений. Однако и в этом случае возникает ряд проблем, связанных с выбором способа установки и крепления этого устройства, обеспечивающих максимальную эффективность работы.

Можно ли строительным феном паять микросхемы

Чаще всего такие конструкции для пайки жёстко фиксируется на основании столешницы или рабочего стола, а плата с выпаиваемыми микросхемами перемещается в зоне раскалённой струи.

При таком способе организации работ стационарный фен может считаться разновидностью паяльной станции для работы с SMD элементами, закрепляемой неподвижно.

Указанное обстоятельство с одной стороны заметно усложняет конструкцию, а с другой – позволяет применять в ней любой набор имеющихся под рукой готовых узлов.

Материалы для сборки своими руками

При изготовлении ручного фена для пайки основное внимание следует уделить намотке нагревательного элемента, изготавливаемого из заранее отмеренного куска нихромовой проволоки сечением 0,3-0,7 миллиметра.

С его помощью должна обеспечиваться требуемая температура в зоне пайки, при которой без особого труда можно будет припаивать микросхемы.

В стационарном фене может быть использован такой же самостоятельно собранный узел, но только значительно большей мощности. При этом допускается брать готовый нагреватель от любого достаточно мощного фена.

Можно ли строительным феном паять микросхемы

Функцию нагнетателя воздуха и в том и в другом случае может выполнять вентилятор модели BAKU8032 (мощность – 400 Ватт), имеющий максимальную производительность 30 литров в минуту и рассчитанный на работу от сети 220 Вольт.

В качестве несущего основания удобнее всего использовать корпус от ненужного домашнего фена старого образца. От него же можно будет взять детали направляющего сопла, которые необходимо будет защитить специальной накладкой из термоустойчивого материала.

Можно ли строительным феном паять микросхемы Можно ли строительным феном паять микросхемы Можно ли строительным феном паять микросхемы

В сборной конструкции для пайки деталей класса СМД также следует предусмотреть пусковой выключатель и механизмы управления мощностью нагревательного элемента, а также скоростью истечения нагретого воздуха.

Первая из этих деталей может быть изготовлена из обычного клавишного выключателя, а регулировочный комплект – из реостатов, снятых со старых бытовых приборов.

Необходимый инструмент

В набор инструмента, необходимого для самостоятельной сборки ручного фена, паяющего микросхемы, должны входить:

  • обычный электрический паяльник с медным жалом, работающий от сети 220 Вольт;
  • набор отвёрток;
  • бокорезы и пинцет;
  • ножницы по металлу.

Можно ли строительным феном паять микросхемы

К этому перечню следует добавить комплект расходных материалов, используемых для работы с паяными элементами изготавливаемого прибора (флюс, припой, провода в изоляции и другие необходимые комплектующие). Кроме того, для сборки потребуется термостойкий клей и термоизоляционный материал.

Порядок сборки

Непосредственная сборка паяльного устройства осуществляется в следующей последовательности.

Сначала на трубчатый каркас диаметром 5-6 миллиметров наматывается спираль из нихрома сечением порядка 0,4-0,5 миллиметра. Общая длина отрезка проволоки выбирается исходя из условия требуемого электрического сопротивления (не менее 70-90 Ом).

В качестве трубчатой основы можно взять соответствующую часть от магазинного изделия (паяльника) типа ЭПСН-100.

Можно ли строительным феном паять микросхемы

При намотке элемента отдельные витки спирали следует укладывать с равным шагом, так, чтобы они не касались друг друга. После этого готовый спиралевидный нагреватель с натягом обматывается куском стекловолокна нужного размера, а сверху обёртывается асбестовой прокладкой.

Последняя фиксируется на стекловолокне посредством термостойкого клея, после чего на неё надевается заранее отмеренная по размеру термоизоляционная трубка (для этого могут применяться фарфор, керамика или кварцевое стекло).

По окончании сборки этого узла концы намотанной и защищённой спирали выводятся наружу.

Можно ли строительным феном паять микросхемы Можно ли строительным феном паять микросхемы Можно ли строительным феном паять микросхемы

Затем готовый нагревательный элемент вставляется в выводной канал корпуса старого фена, который предварительно изолируется любым имеющимся под рукой термосто

насадки для сварочных фенов. Как паять своими руками термофеном? Принцип действия и сферы применения

Строительный фен (или термофен) является востребованным инструментом при осуществлении различных ремонтных работ. В круг его возможностей входят сушка, пайка, сваривание, нарезка и изгиб материала. Но потенциалы его применения значительно обширнее. Находчивый человек способен придумать массу возможностей применения данного инструмента, поскольку современный термофен для сварки пластика даёт возможность производить работы различной сложности за короткий промежуток времени. Даже недорогие образцы способны помочь произвести простой ремонт ПВХ труб в жилище, не говоря уже о специализированных строительных (технических, промышленных) устройствах, предназначенных для выполнения крупномасштабных работ.

Особенности

Процедура пайки строительным феном сопряжена с большой затратой энергоресурсов, потому как мощность нагревателя порою достигает 2,5 кВт. Это способствует высокой производительности – 300-400 л/мин. Поток разогретых воздушных масс оказывает воздействие на большую площадь, что порой неудобно при необходимости воздействия на определённую точку. В связи с этим сварку пластика посредством фена осуществляют с использованием насадок для быстрой пайки, которые дают возможность подать присадочный материал прямиком в область соединения.

Виды фенов и насадок

Ручные термофены для пайки полимеров бывают 2-х видов:

  • бытовой;
  • промышленный.

Конструкция у них одинаковая, различия лишь в возможностях и вспомогательных функциях.

Промышленные устройства имеют большую мощность и высокую температуру разогрева воздуха. Посредством их, к примеру, выполняют сборку крупных трубопроводов. Более того, подобные устройства практикуются в связке со специализированной паяльной установкой.

В домашних условиях вы едва ли станете использовать подобное оснащение, к тому же оно очень дорогое.

Бытовые сварочные фены функционируют от простой розетки и разогревают воздух до 600° C. Таким образом, с их помощью можно сделать следующее:

  • отремонтировать ПВХ трубы на дачном участке;
  • восстановить лопнувший пластмассовый бампер на собственном автомобиле и т. д.

Бытовые приборы малогабаритные и лёгкие, не отнимают много пространства и довольно экономны в вопросе потребления электрической энергии.

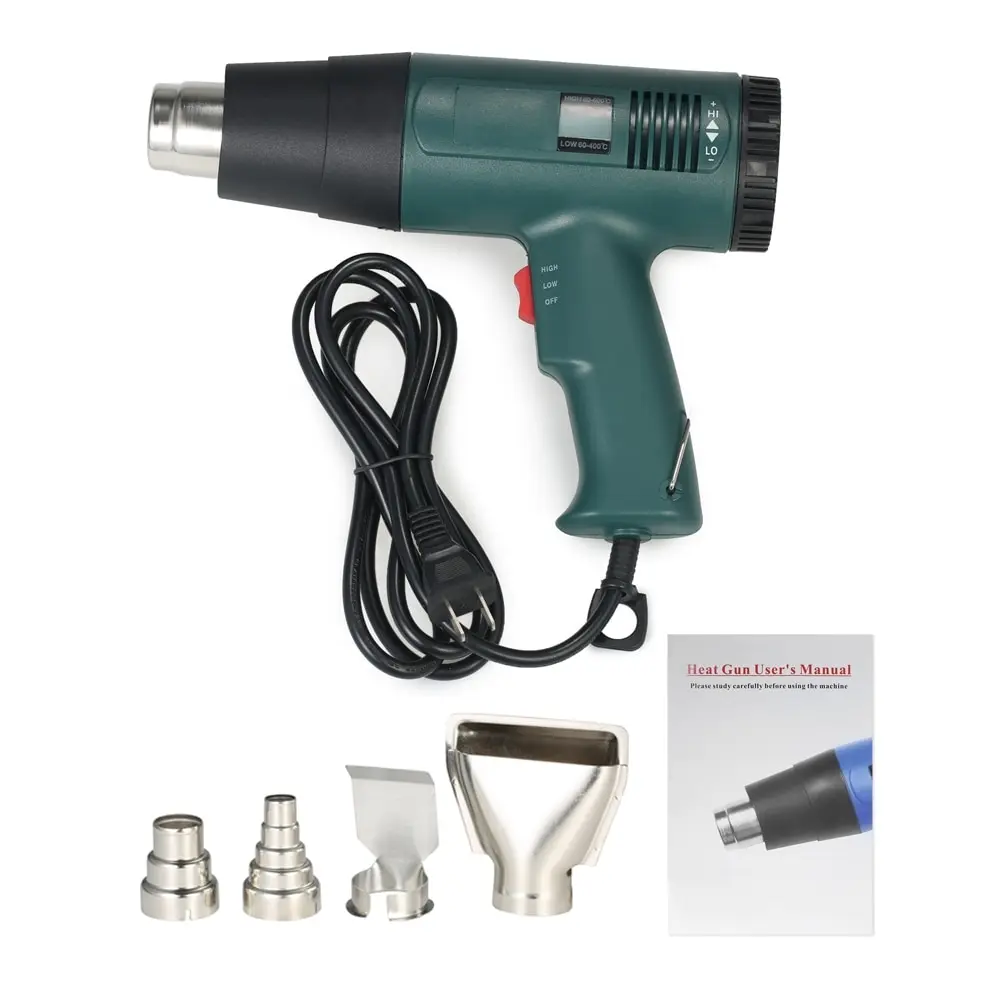

При реализации фена он комплектуется разными насадками. Их другое наименование – сопла либо форсунки. Зачастую для работы комплекта не хватает, но приспособления можно докупить отдельно. Большой выбор увеличивает возможности применения термофена посредством изменения мощи и формы потока воздуха.

Рассмотрим особенно используемые насадки:

  • Круглая фокусирующая требуется для неконтактной пайки медных трубок. Присадочный материал (прутки, изготовленные из полиэтилена либо пропилена) для пластика дают возможность запаивать щели во всевозможных конструкциях, наклеивать мебельный шпон.

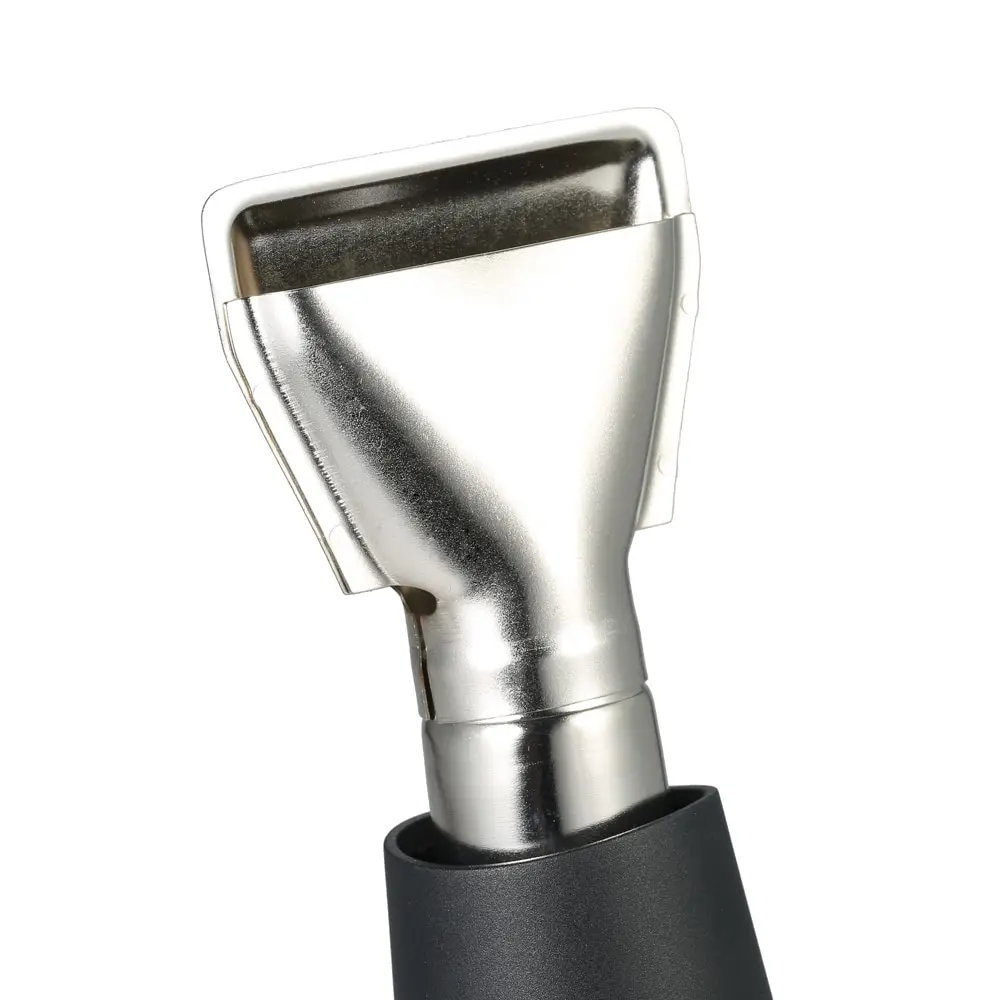

  • Плоская – посредством её убирают старую шпатлёвку либо лакокрасочное покрытие, остатки облицовочных материалов.

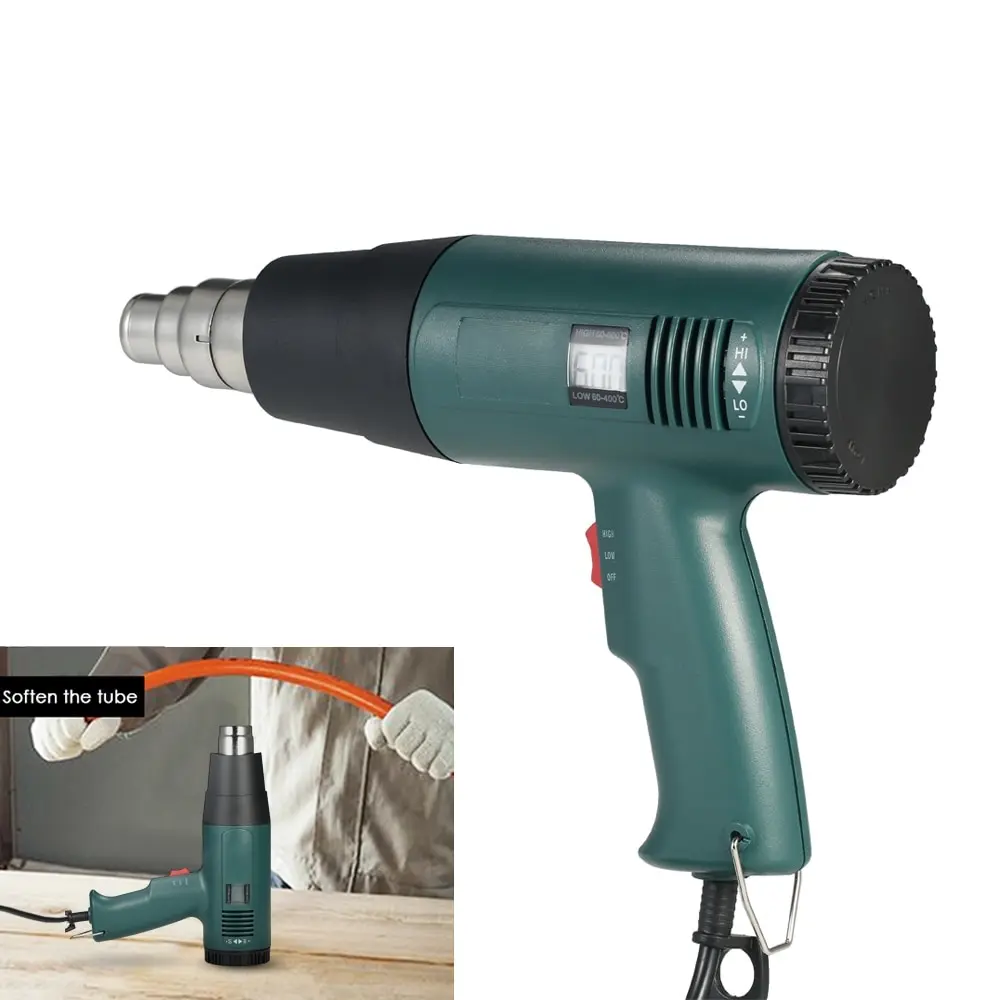

  • Рефлекторная прогревает пластиковые трубы перед их загибом.
  • Шлицевая (щелевая) требуется для пайки изделий из поливинилхлорида.
  • Режущая (резная) требуется для вырезки разнообразных фигур из пластмассы.
  • Сварное зеркало практикуется при стыковом способе пайки полимеров.
  • Сварная насадка предназначена для соединения сварных кабелей.

Насадка подбирается исходя из планируемой работы с термофеном.

Сопло для пайки пластмассы

Выполнить ремонт изделий из пластика значительно проще, нежели из металла. Для этого не требуется большая температура, использование трансформаторов. Достаточно задействовать промышленный термофен и верно подобрать вспомогательные компоненты.

Для пайки предметов из пластика сгодится специализированное плоское V-образное сопло. Оно оснащается сварочным прутком, который является припоем. Структура прутка должна быть такой же, что и соединяемый материал.

Насадка – сварочный наконечник

Он состоит из 2 трубок, соединённых под углом. По одной трубке идёт разогретый воздушный поток в рабочую область, по другой – размягчённый сварочный пруток. Его структура полностью совпадает с материалом свариваемого предмета.

Сопло для фена

Сопло являет собой трубку с разным сечением, становящуюся к выходу уже. Благодаря этому возрастает скорость и давление выходящего разогретого воздушного потока.

Можно практиковать для разогрева труб из поливинилхлорида перед загибом, наклеивания предохранительной и клеящей ленты либо шпона, сваривания деталей.

Насадка для оформления швов промеж полотен

Для пайки линолеума практикуют насадку, оснащённую держателем для ленты из полимерных материалов, посредством которой и осуществляется сварка.

Сферы применения

В настоящее время термофен с насадками практикуется как в домашних условиях, так и на больших предприятиях для решения различных задач. Один инструмент не в силах исполнять большинство функций, однако с комплектом насадок устройство становится многофункциональным и применяется:

  • для соединения и обработки швов;
  • заделки трещин, деформаций, неровностей;
  • спаивания предметов из плёнки на базе полимеров, пластика с иными материалами;
  • работ по устройству кровель;
  • монтажных, демонтажных, восстановительных работ в автомобильной сфере.

Помимо указанных выше мероприятий, термофен с насадками может выполнить массу иных работ, где практикуются мягкие полимерные материалы и необходимо термическое воздействие.

Как паять своими руками

Надо сказать, что термофеном для пайки пластика не так легко работать, как может выглядеть со стороны, поскольку у полимеров температура плавления различается. У поливинилхлорида она составляет 150-220° C, у полипропилена – 160° C.

Отступление в какую-либо из сторон повлечёт непровар стыкового соединения либо перегрев, что равным образом неудовлетворительно скажется на качестве окончательного результата.

Новичкам желательно попробовать спаять какой-нибудь черновой материал.

Для осуществления пайки термопластичного полимера понадобятся:

  • сам термофен;
  • ряд сопел к нему;
  • сварочный пруток (лента).

От верно подобранного сопла на фен находится в зависимости надёжность выполненного соединения. Для пайки толстых предметов желательно применять насадку диаметром 5-8 миллиметров.

Имейте в виду, что не все термофены комплектуются нужным количеством сопел, поэтому потребуется их докупать.

Припой представляет собой специальные прутки полимера, которые при нагревании плавятся и заполняют собой пространство промеж соединяемых заготовок.

Наряду с этим края деталей также плавятся, что ведёт к спаиванию элементов в одно целое. Стык выходит крепким благодаря молекулярным связям припоя с пластмассовыми заготовками. Под любой тип пластика потребуется искать свой тип прутка.

Следует приготовить определённый вспомогательный инструментарий и материалы для пайки. Понадобится напильник либо наждачка, растворитель, ножик для обрезки лишнего припоя после его затвердевания.

Процесс пайки:

  1. Первым делом, как говорилось ранее, подбирают прутки пластика под материал спаиваемых деталей, дополнительно настраивается режим температуры пайки. Для этого требуется точно знать разновидность пластика. Обозначение, как правило, находится с оборотной стороны изделия.
  2. Выполняют зачистку сопрягаемых областей наждачкой либо напильником, а при необходимости используют растворитель.
  3. Затем в область пайки вставляют пруток. Вся область разогревается феном, принимая во внимание температуру плавления. Следует выдержать нужное время, чтобы припой и края деталей как следует прогрелись. При этом необходимо одинаково греть оба изделия.
  4. После того как пластик под воздействием термофена станет плавиться, пруток вдавливают в область соединения. При применении промышленных термофенов практикуется специализированная машинка, посредством которой осуществляется уплотнение расплавленного прутка промеж пластиковых деталей. Под давлением машинки совершается уплотнение. Это укрепляет стык.
  5. После завершения работ, как только пластик охладится и будет прочным, необходимо срезать весь лишний материал до поверхности сопрягаемых деталей. Для этой цели, как правило, применяется специализированный серпообразный нож.

Если выполнить это трудно, в таком случае надо немножко разогреть место сопряжения тем же термофеном.

Только не перестарайтесь! Излишний нагрев пластика способен спровоцировать расслаивание.

Наглядный обзор пайки пластика термофеном на примере бака от стиральной машины представлен в следующем видео.

Сборка своими руками фена для пайки микросхем

Паяльный фен для микросхем – незаменимый инструмент в наборе радиолюбителя, без которого домашняя лаборатория будет казаться недоукомплектованной. С его помощью можно удалять миниатюрные элементы печатных плат, включая микросхемы, а также запаивать новые.

Таким инструментом удобно пользоваться, когда возникает необходимость в очистке дорожек, контактных пятачков или других участков платы от флюса и припоя. Пайка термофеном – наиболее безопасный способ монтажа и демонтажа миниатюрных деталей, обеспечивающий полную их сохранность.

Устройство термофена

Изготавливаемый самостоятельно фен для пайки микросхем в общем случае собирается из следующих доступных компонентов:

  • вентилятор подходящего типа, играющий роль формирователя воздушного потока;
  • электронагреватель, предназначенный для термического нагрева фена;
  • корпус с воздуховодом и специальные насадки, обеспечивающие формирование нагретой струи с заданными параметрами;
  • два блока, предназначенные для раздельного питания вентилятора и элементов нагревателя.

Мощности самодельного фена для пайки должно быть достаточно для получения струи воздуха, нагретой примерно до 600-800 градусов (при таких нагревах можно работать с любыми типами припоев). При этом мощность встроенного электронагревательного элемента не может быть менее 2,5 киловатт.

Варианты исполнения

Изготовить своими руками фен для пайки микросхем можно как в ручном, так и в стационарном исполнении. Рассмотрим каждый из этих вариантов по отдельности.

Ручной

Перед сборкой ручного фена для пайки микросхем главное – решить вопрос с подходящим для переносного устройства электронагревателем.

Дело в том, что готовые нагревательные элементы с параметрами, подходящими для встраивания в малогабаритный прибор (с возможностью удерживать его в руках, не обжигаясь) в промышленных изделиях не встречаются.

Так что изготавливать его придётся самостоятельно, для чего потребуется специальная проволока с высоким удельным сопротивлением (обычно для этого используется нихром).

Благодаря такому самодельному узлу можно будет понизить температуру корпуса в районе держателя до приемлемых значений.

В качестве вентилятора в ручной модели рекомендуется использовать исправный нагнетатель воздуха от старого фена мощностью до 400 Ватт. Все остальные варианты, предполагающие покупку нового вентилятора обойдутся значительно дороже.

Функцию источника электроэнергии может выполнять старый, но работающий блок питания от компьютера.

Стационарный

Стационарный термический фен позволяет паять микросхемы без всяких температурных и иных ограничений. Однако и в этом случае возникает ряд проблем, связанных с выбором способа установки и крепления этого устройства, обеспечивающих максимальную эффективность работы.

Чаще всего такие конструкции для пайки жёстко фиксируется на основании столешницы или рабочего стола, а плата с выпаиваемыми микросхемами перемещается в зоне раскалённой струи.

При таком способе организации работ стационарный фен может считаться разновидностью паяльной станции для работы с SMD элементами, закрепляемой неподвижно.

Указанное обстоятельство с одной стороны заметно усложняет конструкцию, а с другой – позволяет применять в ней любой набор имеющихся под рукой готовых узлов.

Материалы для сборки своими руками

При изготовлении ручного фена для пайки основное внимание следует уделить намотке нагревательного элемента, изготавливаемого из заранее отмеренного куска нихромовой проволоки сечением 0,3-0,7 миллиметра.

С его помощью должна обеспечиваться требуемая температура в зоне пайки, при которой без особого труда можно будет припаивать микросхемы.

В стационарном фене может быть использован такой же самостоятельно собранный узел, но только значительно большей мощности. При этом допускается брать готовый нагреватель от любого достаточно мощного фена.

Функцию нагнетателя воздуха и в том и в другом случае может выполнять вентилятор модели BAKU8032 (мощность – 400 Ватт), имеющий максимальную производительность 30 литров в минуту и рассчитанный на работу от сети 220 Вольт.

В качестве несущего основания удобнее всего использовать корпус от ненужного домашнего фена старого образца. От него же можно будет взять детали направляющего сопла, которые необходимо будет защитить специальной накладкой из термоустойчивого материала.

В сборной конструкции для пайки деталей класса СМД также следует предусмотреть пусковой выключатель и механизмы управления мощностью нагревательного элемента, а также скоростью истечения нагретого воздуха.

Первая из этих деталей может быть изготовлена из обычного клавишного выключателя, а регулировочный комплект – из реостатов, снятых со старых бытовых приборов.

Необходимый инструмент

В набор инструмента, необходимого для самостоятельной сборки ручного фена, паяющего микросхемы, должны входить:

  • обычный электрический паяльник с медным жалом, работающий от сети 220 Вольт;
  • набор отвёрток;
  • бокорезы и пинцет;
  • ножницы по металлу.

К этому перечню следует добавить комплект расходных материалов, используемых для работы с паяными элементами изготавливаемого прибора (флюс, припой, провода в изоляции и другие необходимые комплектующие). Кроме того, для сборки потребуется термостойкий клей и термоизоляционный материал.

Порядок сборки

Непосредственная сборка паяльного устройства осуществляется в следующей последовательности.

Сначала на трубчатый каркас диаметром 5-6 миллиметров наматывается спираль из нихрома сечением порядка 0,4-0,5 миллиметра. Общая длина отрезка проволоки выбирается исходя из условия требуемого электрического сопротивления (не менее 70-90 Ом).

В качестве трубчатой основы можно взять соответствующую часть от магазинного изделия (паяльника) типа ЭПСН-100.

При намотке элемента отдельные витки спирали следует укладывать с равным шагом, так, чтобы они не касались друг друга. После этого готовый спиралевидный нагреватель с натягом обматывается куском стекловолокна нужного размера, а сверху обёртывается асбестовой прокладкой.

Последняя фиксируется на стекловолокне посредством термостойкого клея, после чего на неё надевается заранее отмеренная по размеру термоизоляционная трубка (для этого могут применяться фарфор, керамика или кварцевое стекло).

По окончании сборки этого узла концы намотанной и защищённой спирали выводятся наружу.

Затем готовый нагревательный элемент вставляется в выводной канал корпуса старого фена, который предварительно изолируется любым имеющимся под рукой термостойким материалом (слюдой, асбестом или кварцем).

На следующем шаге выводы нагревательной спирали с помощью небольших винтов стыкуются с контактами модуля электропитания. Используемый в качестве выводов провод должен быть в термостойкой изоляции, желательно изготовленной из фторопласта.

В питающей цепи устанавливается пусковой тумблер, выполняющий функцию выключателя, а также реостат, обеспечивающий регулировку поступающего на спираль тока.

На заключительном этапе сборки с тыльной стороны корпуса старого фена крепится ранее выбранный вентилятор, размещаемый соосно с воздуховодом. Для подачи напряжения на этот элемент схемы используются обычные провода, один из которых проходит через выключатель.

Реостат, предназначенный для регулировки мощности нагретого воздушного потока, устанавливается в разрыв цепи второго провода питания. На этом сборку фена для пайки и распайки микросхем можно считать законченной.

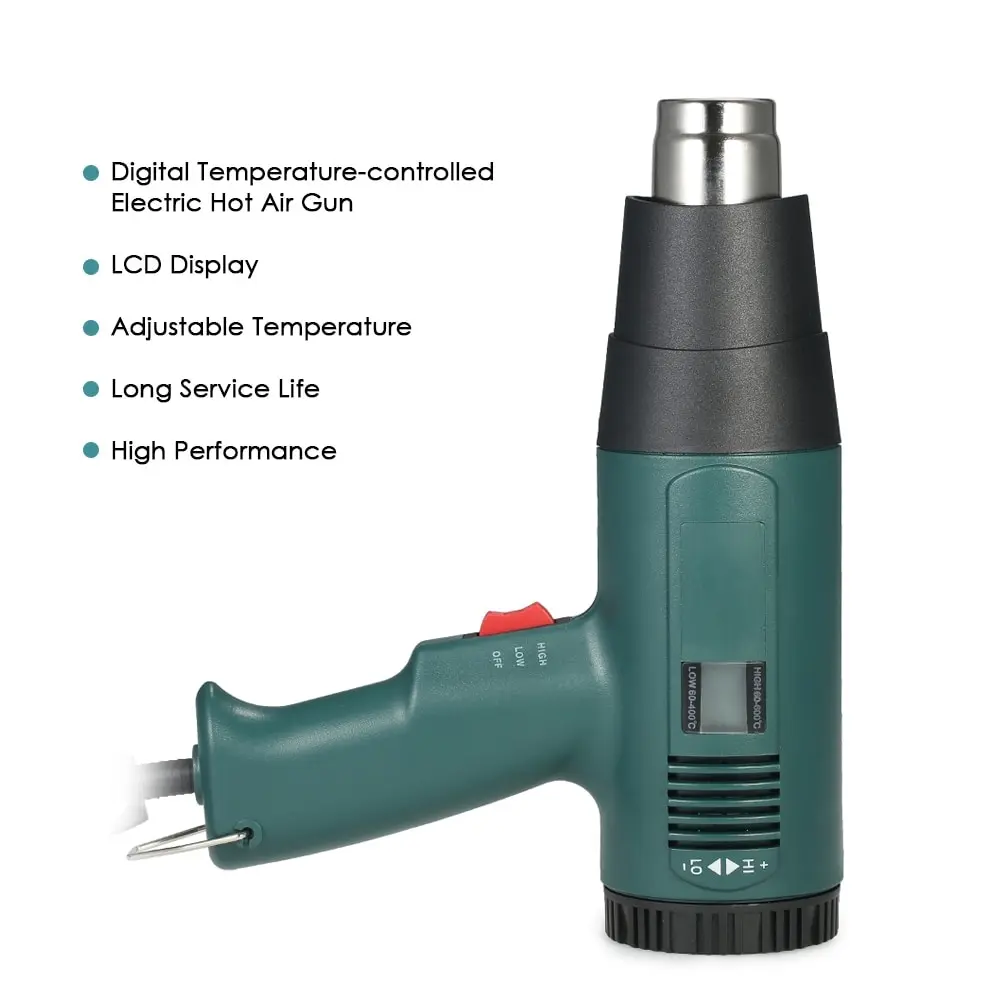

Можно ли пользоваться строительным феном

Зачастую встает вопрос, можно ли для пайки микросхем (или BGA элементов) применять строительный фен. Обзор материалов форумов в Интернете показал, что однозначного ответа на этот вопрос не существует.

По мнению некоторых радиолюбителей, применение таких фенов для пайки микроэлементов невозможно по причине значительной мощности и отсутствия тонкой фокусировки нагретого потока.

Вследствие этого при работе с ними захватываются значительные по площади участки платы и выпаять одну из деталей можно только с одновременным прогревом других, что недопустимо.

С другой стороны, если использовать его для разборки старых плат на запчасти или для извлечения золотосодержащих элементов – такое устройство может считаться просто идеальным. С его помощью также можно просушивать участки плат с микросхемами после обработки их жидкими флюсами.

своими руками, сварка горячим воздухом ПВХ такни, описание, пластик – Оборудование для пайки на Svarka.guru

Фен для пайки пластика – многофункциональный инструмент, которому всегда найдется применение, как в быту, так и на производстве.Конструкция практически идентична обычному прибору для сушки волос. Единственное отличие заключается в температуре горячего воздуха. У некоторых аппаратов этот параметр достигает 650 Сº.

Принцип действия термофена

Все аппараты можно разделить на две группы:

  • бытовые;
  • промышленные.

Бытовой фен для пайки пластика – отличный прибор, с помощью которого можно выполнить множество работ: от монтажа линолеума до сварки ПВХ.

Некоторые аппараты оснащают регулятором температуры, что позволяет подобрать оптимальные параметры для различных материалов. Наличие регулировочного механизма расширяет сферу применения: можно выполнить пайку медных труб феном или провести восстановительный ремонт микросхем.

Перед работами необходимо идентифицировать материал детали, поскольку нагревать можно только полимеры из группы термопластов – после нагрева они возвращаются в исходное состояние без потери эксплуатационных характеристик.

Степень температурного воздействия можно регулировать путем изменения расстояния от сопла до поверхности заготовки. Это требует определенных навыков, поскольку при чрезмерном удалении деталь не прогреется до нужной температуры по всей глубине, что негативно скажется на параметрах шва. Например, некачественная сварка ПВХ ткани приводит к потере герметичности соединения.

Особенности

Процесс пайки строительным феном сопровождается большим расходом энергоресурсов, поскольку мощность нагревателя порой достигает 2,5 кВт. Это обеспечивает высокую производительность – 300-400 л/мин. Поток горячего воздуха воздействует на большую площадь, что не всегда удобно при необходимости точечного воздействия. Сварку пластика феном выполняют с насадкой для быстрой сварки, которые позволяет подать присадочный материал непосредственно в зону соединения.

Конструкция

Строение аппарата не имеет принципиальных отличий от других приборов для генерации потоков горячего воздуха. Основными узлами конструкции являются:

  1. Рукоятка и корпус. К материалу изготовления предъявляется единственное требование – устойчивость к длительным температурным воздействиям. Чаще всего в качестве основы используют керамику или эбонит. Если производственные условия подразумевают длительную эксплуатацию, например, держатель дополнительно обматывают жаропрочной тканью.
  2. Сопло. Изготавливается из стали. Как показала практика, этот металл лучше всего справляется с постоянными перепадами температур. Стоимость насадок из других сплавов гораздо выше.
  3. Нагревательный элемент. К термоэлементу предъявляют особые требования – сохранение формы при нагреве. Данному требованию лучше всего соответствует витая проволока из нихрома.
  4. Вентилятор. Прибор имеет ограниченные размеры, поэтому вентилятор должен сочетать в себе компактные габариты и высокую производительность для создания устойчивого потока воздуха.

Основные характеристики

На качество работы воздушного паяльника оказывают влияние следующие параметры:

  1. Мощность. Зависит от типа соединяемых изделий. Для работы с электронными схемами 300 Вт будет более чем достаточно, а для сварки баннеров феном необходимо минимум 1,5 кВт.
  2. Напряжение. Самого безопасного показателя – 12 В будет недостаточно для достижения рабочих параметров, поэтому современные агрегаты работают с напряжением 24-36 В. Сопротивление нагревательного элемента из нихрома должно составлять 6 Ом.

Изготавливаем воздушный паяльник из обычного

Модернизация аппарата не займет много времени. В результате мастер получит удобный нагревательный инструмент, которым можно расплавить любой припой, включая особо твердые материалы.

В качестве основы можно использовать обычный электрический паяльный прибор, мощностью 40 Вт. Для создания устойчивого потока воздуха необходим миниатюрный компрессор, типа аквариумного. Этапы создания фена:

  1. Для начала необходимо удалить контактный стержень прибора.
  2. С обратной стороны присоединяемой переходную втулку, которая будет служить местом подключения воздушной магистрали.
  3. Сверлим отверстия в корпусе, для вывода проводов питания.
  4. Металлический наконечник, к которому крепилось жало, необходимо защитить от утечек тепла. Нет необходимости использовать дорогой изоляционный материал – с функцией сохранения тепла справится фольга и медная проволока.
  5. Герметизируем все отверстия на корпусе.
  6. На место стержня устанавливаем стальную трубку аналогичных размеров. В этом случае ее люфт будет минимальным.

На этом сборка фена для пайки своими руками заканчивается. Такой прибор способен прогревать поверхность до 300 Сº. Этого достаточно для работы с любыми пластмассовыми изделиями в домашних условиях. Основное преимущество аппарата заключается в простоте конструкции – для сборки не нужно вытачивать какие-либо детали на станке или использовать специальный инструмент.

Принцип работы сделанного своими руками

В первую очередь необходимо определится с длиной воздушной магистрали. Если разместить компрессов на большом расстоянии, мощность потока воздуха снизится, за счет постоянного трения с внутренней части трубок. Оптимальной считают длину 30-40 см.

Попадая в корпус паяльника, воздух проходит через нагревательный элемент с увеличенной теплоемкостью, а затем поступает на обрабатываемую поверхность через стальную трубку.

Минусы самодельной конструкции – отсутствие механизма для регулировки температуры и относительно слабый поток воздуха.

Для увеличения давления воздуха необходимо собирать миниатюрную турбину, однако это приведет к увеличению стоимости аппарата.

Мини станция с большими возможностями

Для сборки более совершенного устройства для генерации горячих потоков понадобится заготовка под корпус достаточного размера. Можно использовать пластиковый футляр от старой автомобильной аптечки.

Особенностью конструкции является нагревательный элемент, который устанавливается непосредственно в трубку. Такая схема использовалась в старых конденсаторах. В отличие от предыдущего прибора, компрессор размещают непосредственно в корпусе, что увеличивает его производительность, за счет снижения силы трения.

Для регулировки температуры используют блок питания с регулировкой на микроконтроллере. Компактные размеры позволяют использовать такую паяльную станцию в любых условиях.

Как правильно собрать самодельный?

Рассмотрим схему сборки надежного фена для домашних работ:

  1. Сборка температурного узла. В качестве материала для нагревательного элемента рекомендуют использовать нихромовую спираль, сечением 0,5 мм. Для надежной фиксации ее наматывают на цилиндрическое основание. Важно, чтобы в процессе намотки витки не соприкасались друг с другом. Выводы спиралей следуют закрепить с помощью температурного клея.
  2. Температурный узел помещают в полый цилиндр, изготовленный из термоизоляционного материала. Выходы спиралей соединяют с проводами питания. Токоведущие части проводят через пускатель и реостат, с целью регулировки входящего напряжения.
  3. С одной стороны трубки устанавливают фен для создания потока воздуха.
  4. С обратной стороны устанавливают сопло, величина сечения которого зависит поставленных задач.

Сделать подобный сварочный фен совсем не сложно. Для расширения его возможностей рекомендуем разработать механизм замены сопел.

Инструмент для сборки

Для сборки компактного ручного фена следует подготовить следующий инструмент:

  • Дрель;
  • Мультиметр;
  • Ножовка;
  • Пассатижи;
  • Набор отверток;
  • Электрический паяльник.
  • Измерительные приборы;

Делаем аппарат для пайки микросхем

Узлы данного устройства не отличаются от приборов, которые были рассмотрены выше. Особое внимание следует уделить корпусу, поскольку он будет испытывать постоянные температурные нагрузки. Сложность в том, что стоимость теплоизоляционных материалов достаточно высока, поэтому в качестве основы лучше всего использовать старый фен.

Место крепления сопла – самый ответственный участок, требующий тщательной изоляции. В противном случае тепло будет передаваться на другие участки фена, что усложнит процесс пайки.

Регулятор температуры лучше всего разместить на ручке. Это позволит изменять базовый параметр, не отвлекаясь от работы. В качестве переключателя рекомендуем использовать элементы от старых бытовых приборов.

Заключение

Фен для пайки – полезный в домашнем хозяйстве прибор, который можно собрать своими руками. В этом случае затраты на сборку не превысят 20 % от стоимости заводского устройства при практически аналогичных характеристиках.

Мастер по ремонту оргтехники Годунов Евгений Дмитриевич. Опыт работы – 10 лет: «На один из праздников мне подарили строительный фен. Дома я не нашел ему применения и поэтому отнес на работу – хотел приспособить для пайки электросхем. Однако с началом работы обнаружилась проблема: мощным потоком воздуха можно было сдуть всю обвязку с плат. Сначала попробовал заглушить всасывающие отверстия – поток снизился, но фен начал перегреваться в процессе работы. Пришлось ставить регулятор оборотов двигателя и рабочей температуры – это решило все проблемы».

принцип действия и отличие промышленных моделей от бытовых

Паяльный фен – это несложный в работе прибор, который от обычного бытового фена для сушки волос или строительного мало чем отличается. Он нагревает внутри себя воздух, который вылетает из сопла с определенной скоростью.

Основное отличие – это температура струи воздуха, она варьируется в пределах 100-650 ℃. Если правильно настроить температурный режим, то этим инструментом можно легко проводить пайку деталей в целях ремонта или монтажа.

Феном паяют автомобильный пластик, линолеум, трубы коммуникаций и многие другие изделия. Паять можно только термопластичные виды пластмасс, которые восстанавливают свою структуру после расплавления и застывания.

Принцип работы

Термофены можно разделить на две группы: профессиональные, они же промышленные, и бытовые, которыми пользуются домашние мастера.

Пайка вторыми фенами – это возможность своими руками провести ремонт в квартире или частном доме, отремонтировать бампер автомобиля или деталь мотороллера. Температура нагрева воздуха бытового фена для пайки пластика достигает +550 ℃.

Пайку пластика часто называют сваркой, поскольку происходит расплавление материала деталей и его соединение на молекулярном уровне.

Бытовые приборы также делятся на две группы: с ручным способом регулирования температуры пайки и автоматическим. В первом случае температура на фене выставляется вручную.

Но здесь есть один тонкий момент – расстояние от сопла термофена до спаиваемой пластмассы выдерживается мастером самостоятельно. Поэтому недостаточное расстояние может привести к непровару, а это вызовет снижение прочности соединения.

Все дело в том, что чем больше это расстояние, тем быстрее снижается температура в зоне сварки. К примеру, считается, что удаление сопла фена от зоны сварки на 8 см снижает температуру нагретого воздуха в половину. Если режим был выставлен +500 ℃, то до свариваемых заготовок из пластика он долетает с температурой +250 ℃.

Автоматическая модель с датчиком отличается от ручной тем, что температура нагрева настраивается по мере удаления или приближения сопла инструмента к зоне пайки.

По всем остальным показателям и характеристикам это одинаковые приборы, состоящие из корпуса, нагревательного элемента и вентилятора, с помощью которого и создается подача воздуха. При этом очень важно обратить внимание на мощность нагревателя. Строительный фен имеет мощность не менее 1,6 кВт.

Необходимые инструменты

Необходимо отметить, что феном для пайки пластика не так просто работать, как может показаться на первый взгляд, потому что у полимеров температура плавления разная. У ПВХ она равна 150-220 ℃, у полипропилена – 160 ℃.

Отклонение в одну из сторон приведет к непровару стыка или к перегреву, что также нехорошо отразиться на качестве конечного результата.

Начинающим мастерам рекомендуется попробовать пайку на каком-то черновом материале.

Для проведения пайки термопластичного пластика потребуется:

  • сам фен;
  • несколько насадок к нему;
  • припой.

От правильно выбранной насадки на термофен зависит прочность проведенного соединения. Для пайки толстых изделий лучше использовать сопло диаметром 5-8 мм.

Обратите внимание, что не все фены комплектуются необходимым количеством насадок, так что придется их приобретать, как отдельные дополнительные приспособления.

Припой представляет собой специально изготовленные прутки пластика, которые при нагреве расплавляются и заполняют собой промежуток между соединяемыми заготовками.

При этом кромки деталей также расплавляются, что приводит к сплавлению частей в единое целое. Стык получается прочным за счет молекулярных связей припоя с пластиковыми заготовками. Под каждый вид пластика придется подбирать свой вид прутка.

Стоит подготовить некоторые дополнительные инструменты и материалы для пайки. Пригодится напильник или наждачная бумага, растворитель, нож для срезания излишков припоя после его застывания.

Этапы работы

В первую очередь подбирают припой под материал свариваемых заготовок, плюс выставляется температурный режим пайки. Для этого необходимо знать вид пластика.

Маркировка обычно ставится с обратной стороны детали. Проводят зачистку соединяемых участков наждачной бумагой, а при необходимости растворителем.

Далее в зону пайки вносят припой. Вся зона прогревается феном с учетом температуры плавления. Надо выдержать необходимое время, чтобы пруток и кромки деталей хорошо прогрелись. При этом надо равномерно прогревать обе детали.

Как только пластик под действием фена начнет расплавляться, пруток вдавливают в зону разлома. При использовании промышленных фенов применяется специальная машинка, с помощью которой проводится уплотнение нанесенного припоя между пластиковыми заготовками.

Это упрочняет само соединение. Машинкой место пайки просто прокатывается посредством роликов. Под весом аппарата происходит уплотнение.

После окончания работ, как только пластик остынет и станет прочным, надо срезать все излишки материала до поверхности соединяемых элементов. Для этого обычно используется специальный серповидный нож.

Если сделать это сложно, тогда рекомендуется немного прогреть место соединения тем же феном. Но не увлекайтесь. Перегрев пластика может привести к расслоению.

простая схема самодельного термофена для пайки микросхем


На чтение 6 мин. Просмотров 21.5k. Опубликовано

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

фен для пайкиЧертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах.
    Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника.
    При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
    Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок.
    Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

[box type=”info”]Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.[/box]
при помощи паяльного термофена подразумевает следующие шаги:

  • нанесение или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Требования к оборудованию

схема электрическаяЭлектрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

  1. Соблюдении температурных режимов пайки.
    Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
  2. Стабильном воздушном потоке.
    При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
  3. Безопасности и удобстве использования.
    Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

[box type=”fact”]Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.[/box]

Фен из паяльника

чертеж фена для пайкиСхема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

  • продумать устройство для подачи воздуха;
  • собрать специальный нагревательный элемент;
  • оснастить аппаратуру термопарами;
  • продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

  • регулировкой температуры;
  • нормальной мощностью нагревателя;
  • безопасным компрессором.

[box type=”info”]Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.[/box]

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

  • обычный старый паяльник, работающий от сети переменного тока;
  • кварцевую трубку для создания камеры нагрева воздушного потока фена;
  • галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
  • нихромовый провод толщиной до 0.7 миллиметров;
  • терморегулятор;
  • вентилятор паяльного фена.

схема электрическая фена для пайкиПринципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://youtu.be/3zE-HDdz2Xs

Процесс сборки фена из паяльника

Самодельный фен микросхем из старого паяльника собирается в несколько этапов:

  1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
  2. Соединение спирали с проводом питания.
  3. Продевание провода термопары, для регулирования температуры нити накала.
  4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
  5. Установка трубки в ручку паяльника, вместо жала.
  6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
  7. Зажатие переднего вывода трубки при помощи обоймы.
  8. Продевание шланга для подачи воздушного потока.
  9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

схема принципиальная паяльного фенаПаяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

  • сложности с калибровкой температуры;
  • регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
  • невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
  • трудоемкость работы;
  • плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Заключение

В сети интернет имеется огромное количество инструкций как сделать фен . Большинство методов изготовления термического фена основаны на переделке имеющегося оборудования, например, строительного термофена, бытового прибора для сушки волос или обычного паяльника с металлическим жалом.

Во многих случаях, при необходимости использования паяльного термофена следует задуматься о приобретении соответствующей станции. Подключенный к паяльной станции термофен дает данные по поводу текущей температуры воздушного потока и позволяет произвести калибровку термопары.

для пайки пластика и другие

Строительный фен – полезный инструмент при выполнении любых ремонтных работ. В цикл его функциональных действий входит сушка, пайка, сварка, нарезка и сгибание материала. Но возможности его использования гораздо шире. Изобретательный человек может придумать множество способов использования этого инструмента.

Насадки для строительного фена

При продаже этого инструмента набор комплектуется несколькими насадками. Их иное название – форсунки или сопла. Часто для работы этого недостаточно. Устройства можно купить отдельно. Разнообразие расширяет возможности использования фена за счет изменения силы и формы воздушного потока.

Приведем наиболее применяемые насадки:

  • фокусирующая круглая необходима для бесконтактной пайки трубок из меди. Сварочная пластиковая лента позволяет заделывать щели в различных конструкциях, приклеивать мебельный шпон;
  • плоская – с ее помощью удаляют старую краску или шпаклевку, остатки отделочных материалов;
  • рефлекторная нагревает пластмассовые трубы, прежде чем начать их изгиб;
  • щелевые, шлицевые насадки нужны для пайки изделий из ПВХ материалов;
  • режущая необходима для вырезки различных фигур из пенопласта;
  • сварное зеркало применяется в контактной сварке материалов из пластика и подготовке стыков изделий;
  • с помощью сварной насадки соединяют сварочные синтетические кабели.

Насадку выбирают в зависимости от предполагаемой работы с феном.

Насадка для пайки пластика на фен

Осуществить ремонт пластмассовых изделий гораздо проще, чем металлических. Для этого не нужна высокая температура, применение трансформаторов. Достаточно использовать строительный фен и правильно выбрать дополнительные элементы.

Для пайки изделий из пластика подойдет специальная плоская V-образная насадка. Она оснащена сварочным прутком, который служит припоем. Материал припоя должен быть того же состава, что и свариваемый материал.

Насадка для фена – сварочный наконечник

Сварочный наконечник состоит из двух трубок, сваренных под углом. По одной из трубок подается горячий воздух в рабочую зону, по второй – размягченный сварочный пруток, припой. Его состав идентичен материалу свариваемой детали.

Сопло для термофена

Сопло представляет собой трубку переменного сечения, сужающуюся к выходу. За счет этого увеличивается скорость и напор выходящего горячего воздуха. Можно использовать для нагрева ПВХ труб перед изгибом, приклеивания защитной и склеивающей ленты или шпона, сварки деталей.

Насадка на фен для сварки линолеума

Для сварки линолеума используют насадку, оборудованную держателем для полимерного шнура, с помощью которого и происходит сварка. Вставив шнур в аппарат, включаем его и ждем, когда шнур начнет плавиться. Начинаем сварку, продвигая наконечник вдоль шва.

Соединение полотен линолеума можно выполнять и при помощи тонкого сопла диаметром 5 мм. Для этого полимерный шнур укладываем в шов между полотнищами вручную. Струю горячего воздуха направляем на место контакта, продвигаясь вдоль него. Расплавляясь, шнур склеит полотна.

Насадки для строительного фена, изготовленные своими руками

Для этого можно использовать различные металлические трубки. Диаметр такой трубы должен соответствовать диаметру сопла фена и надеваться на него. Один конец служит для насадки на фен, из другого мы делаем необходимую для нас форму. Самая простая – плоская или щелевая. Для этого достаточно молотком сплющить трубу до нужного размера.

Чтобы получить насадку-сопло, нужно сделать на трубе 4 продольных разреза и вырезать по ним прямоугольные треугольники. Размер поперечного катета зависит от требуемого диаметра сопла. Согнув полученные лепестки внутрь, получим наконечник меньшего диаметра. Свариваем лепестки между собой, зачищаем швы и получаем нужное дополнение.

Можно сделать самостоятельно и V-образный наконечник с держателем прутка-припоя. Для этого нужно использовать три трубки различного диаметра. Одна из них должна надеваться на сопло фена. Две другие свариваются между собой под углом, привариваются к основной трубке. При достаточном умении можно получить изделие не хуже фабричного.

Как пользоваться насадками для фена строительного

Для получения хорошего результата работы нужно правильно выбрать мощность инструмента и применять соответствующую насадку.

Нужно помнить, что расстояние до обрабатываемой поверхности должно быть не менее 25 см. На таком расстоянии фен рассеивает рабочую температуру на максимальную площадь воздействия.

При склеивании полимерных поверхностей предварительно зачищают место стыка. Для склеивания применяем насадку с держателем, в котором расположен шнур. Движемся вдоль стыка, шнур плавится и заполняет шов. Не дожидаясь окончательного затвердения, излишки срезают. Затем производят окончательную шлифовку.

Нельзя закрывать решетку забора воздуха, приближать ее к одежде. Это может привести к перегреву двигателя инструмента и его порче. Для достижения рабочей температуры фена необходимо 8 минут. На это время установите его на специальную подставку и расположите вдали от пожароопасных предметов.

Используйте защитную одежду и асбестовые перчатки для защиты от травм и ожогов. Для работы с пластиковыми материалами достаточно 300 °C, не стоит перегревать заготовки.

Перед началом работы следует изучить инструкцию о работе с инструментом. Обычно здесь указывают температурные режимы для различных материалов, мощность фена, сферу его использования.

Строительный фен – очень полезный инструмент для различных работ. Кроме основных способов использования, его обладатели находят ему необычное применение. Разморозка труб, застывших на морозе, замерзший замок на воротах гаража или сарая. Даже холодильник можно разморозить таким способом. В этих случаях расстояние до предмета должно быть не менее 100 см.

Yarboly 8858D Термовоздушная пушка Тепловая пушка Фен Паяльная фена Пистолет BGA Паяльная станция для пайки | |

Yarboly 8858D Термовоздушная пушка Тепловая пушка Фен Паяльная фена Пистолет BGA Паяльная станция для пайки

A: пакет включает в себя:

1 х паяльник

SW

B: Пакет включает в себя:

1 x 8858D (220 В)
3 x воздушная форсунка (5 мм, 8 мм, 10 мм)

1 х шнур питания ЕС

IMG_4397-1 IMG_4403-1 IMG_4406-1 IMG_4424-1 IMG_4418-1 size

B: Пакет включает в себя:


1 x 8858D (220 В)

3 х воздушное сопло

1 х шнур питания ЕС

1 х паяльник

5 х паяльников

1 х подставка для паяльника

IMG_4432-1 sw2

Модель: 8858D

Напряжение: 220 В
Описание:
1.Удобный портативный КПК и цифровой светодиодный дисплей.
2. Микрокомпьютерное управление, быстро прогревается.
3. Отрегулируйте поток воздуха и температуру клавиатуры.
4. См. Инструкции, прилагаемые к сменным деталям трех типов форсунок (больших, средних и малых).
5. Заменить деталь, если значение сопротивления неверно.
6. Когда температура ниже 70 ° C, можно автоматически остановить вращение.
7. Высококачественное сопротивление для длительного срока службы.
8.Безопасный припой QFP, PLCC, BGA и другие чувствительные к температуре компоненты.
9. Интеллектуальное обнаружение и функции охлаждения.
10. Зеленые линии и высококачественный силиконовый корпус хорошо подходят для продления срока службы и экономии энергии.
Портативная цифровая светодиодная паяльная станция Bga с безщеточным вентилятором, 100 Вт — 650 Вт Технические данные


Эта компактная станция идеально подходит для профессионального использования. Пайка может выполняться и регулироваться с помощью ручки управления от 100 ° C до 450 ° C.Имеются сменные наконечники с железным покрытием, что делает паяльную станцию ​​превосходной для использования в электронике и электричестве.
Особенности:

100% новый. Профессиональный инструмент для пайки
отлично подходит для бессвинцовой пайки полупроводников
Высококачественный долговечный керамический нагреватель.
Паяльники с регулируемой температурой: 200-450 ° C (на электронном паяльном пистолете имеется регулятор для регулировки температуры)
Идеально подходит для хобби, комплектов, радиоприемников и электроники.
Наконечник с железным покрытием и конструкция из нержавеющей стали обеспечивают более длинную стальную конструкцию и увеличивают срок службы.
Эксплуатация:

Очистите детали, подлежащие соединению
Очистите наконечник паяльника и «оловянные» все поверхности наконечника с покрытием припоя
3. Подогреваемые части (не припой) для соединения
Нанесите припой с флюсовой сердцевиной на нагретые детали , не сиськи, пока припой меня паяльным наконечником, и нагрейте его, пока припой не плавится и не течет свободно.
Осторожно:

При первом подключении паяльника из наконечника выходит дым.Дым останавливается в дыму, и дым больше никогда не выходит.
Используйте подставку для пайки и другие средства, чтобы не защемить пальцы.
Не тяните паяльник и другие приспособления, чтобы не обжечь пальцы.
После окончания более длинной поверхности наконечника
Не заполняйте длинную поверхность наконечника и не наносите слишком много припоя без необходимости.

,

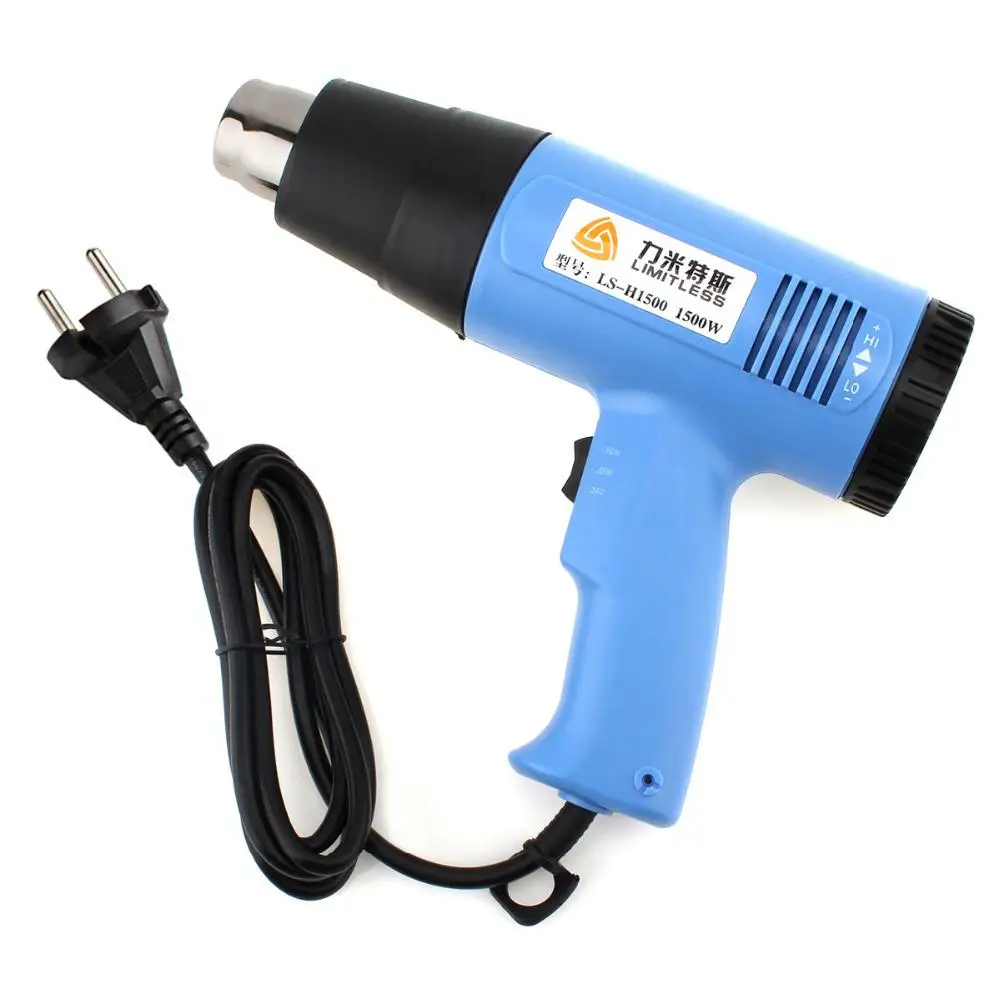

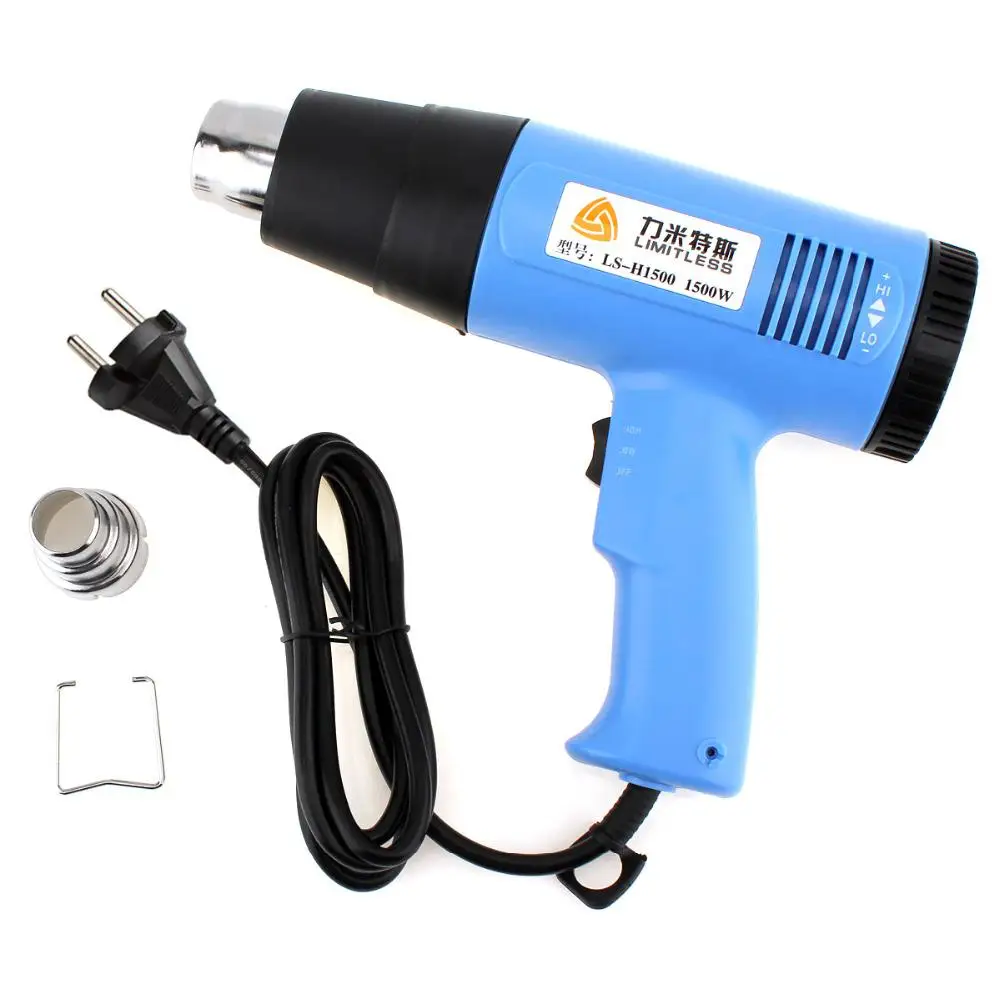

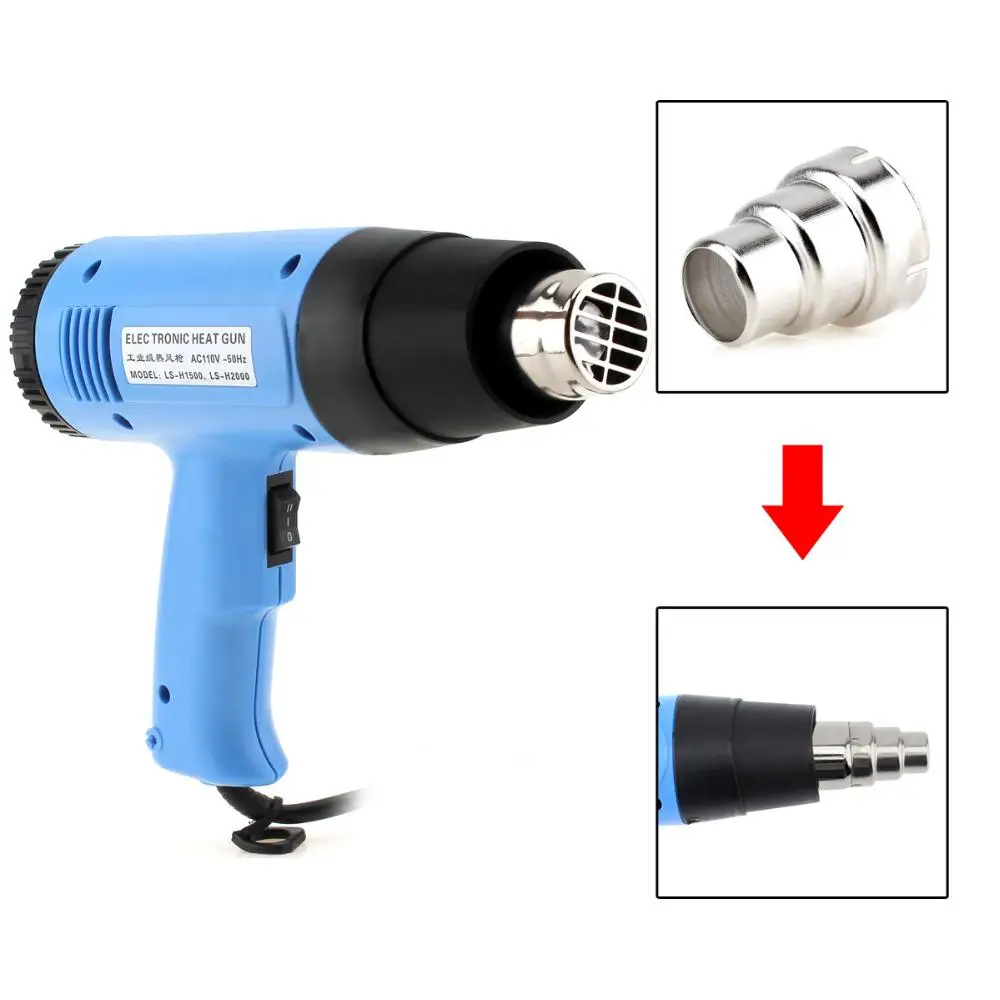

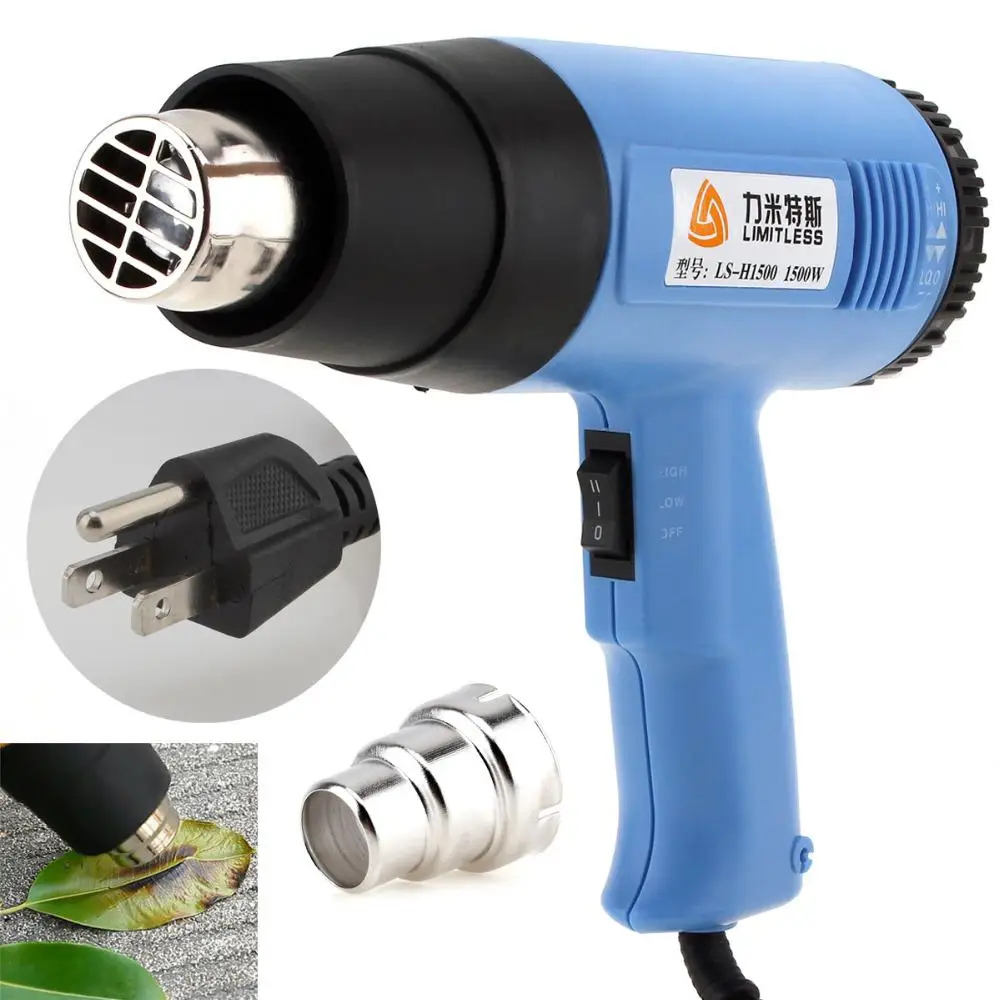

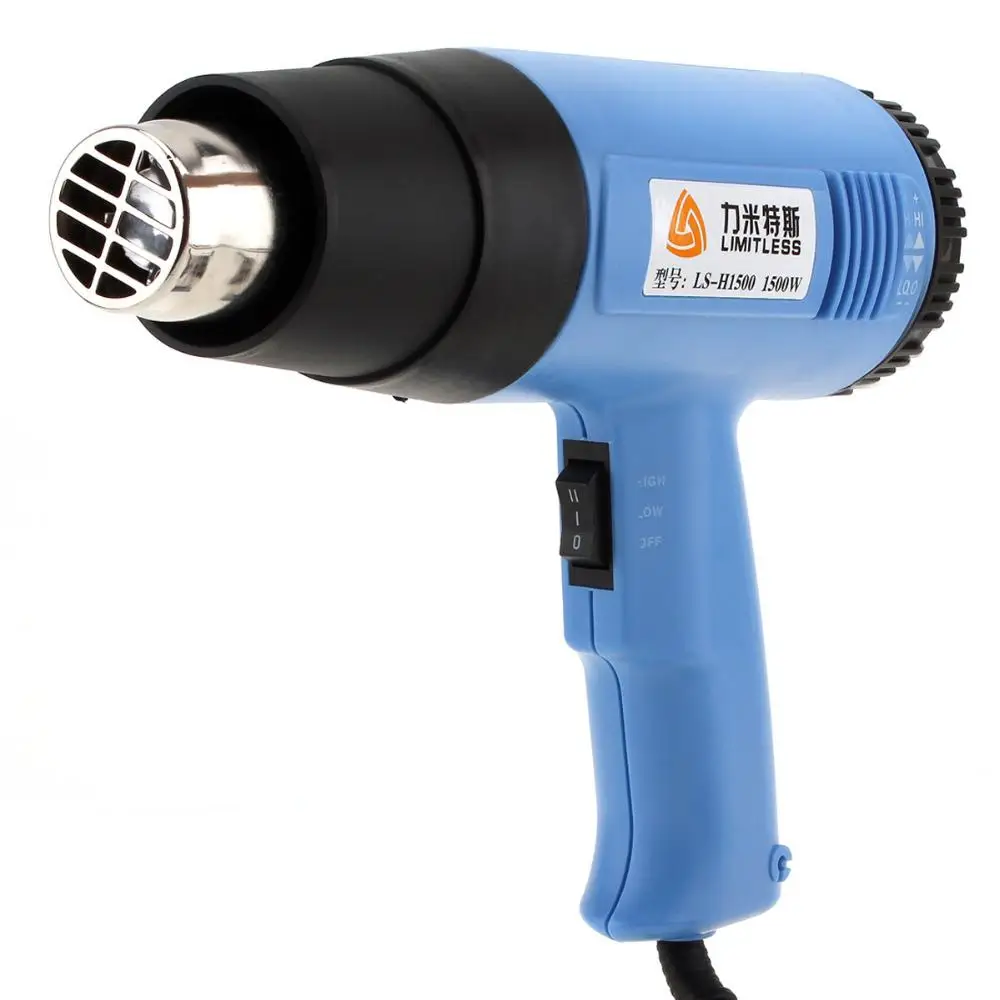

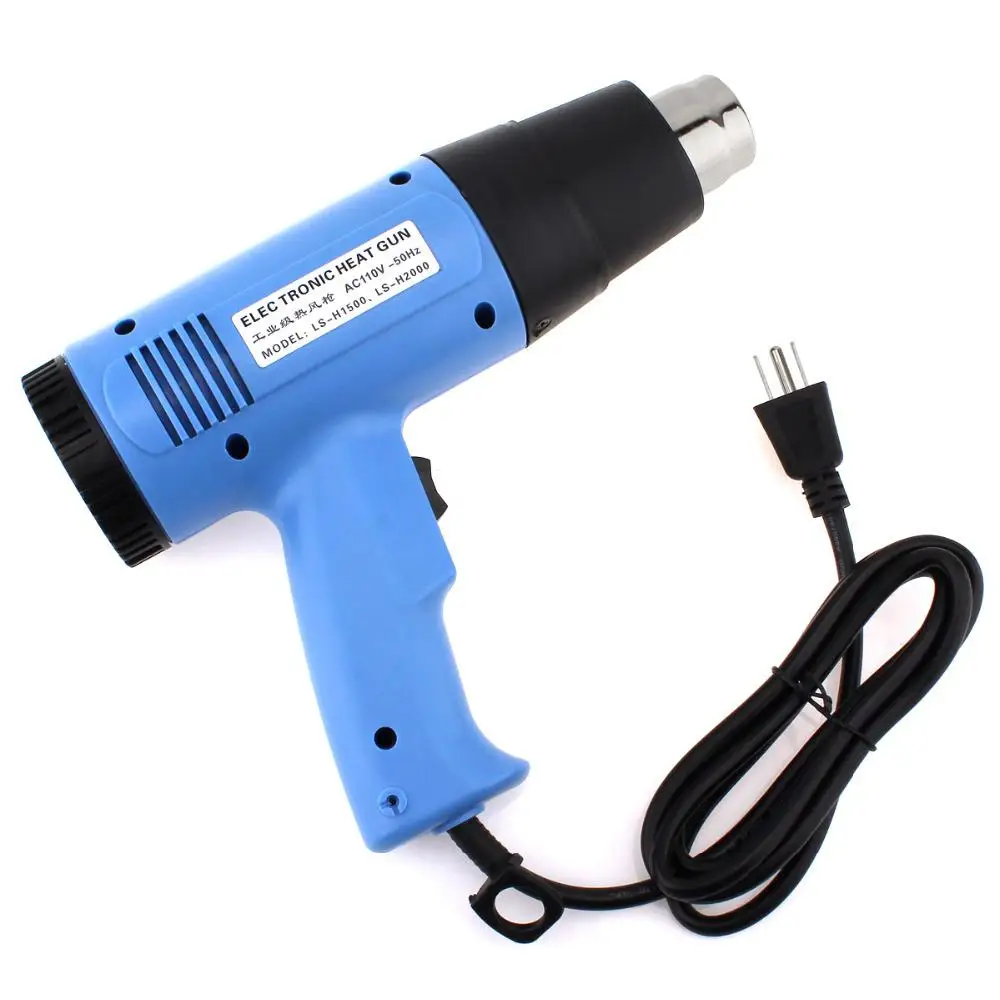

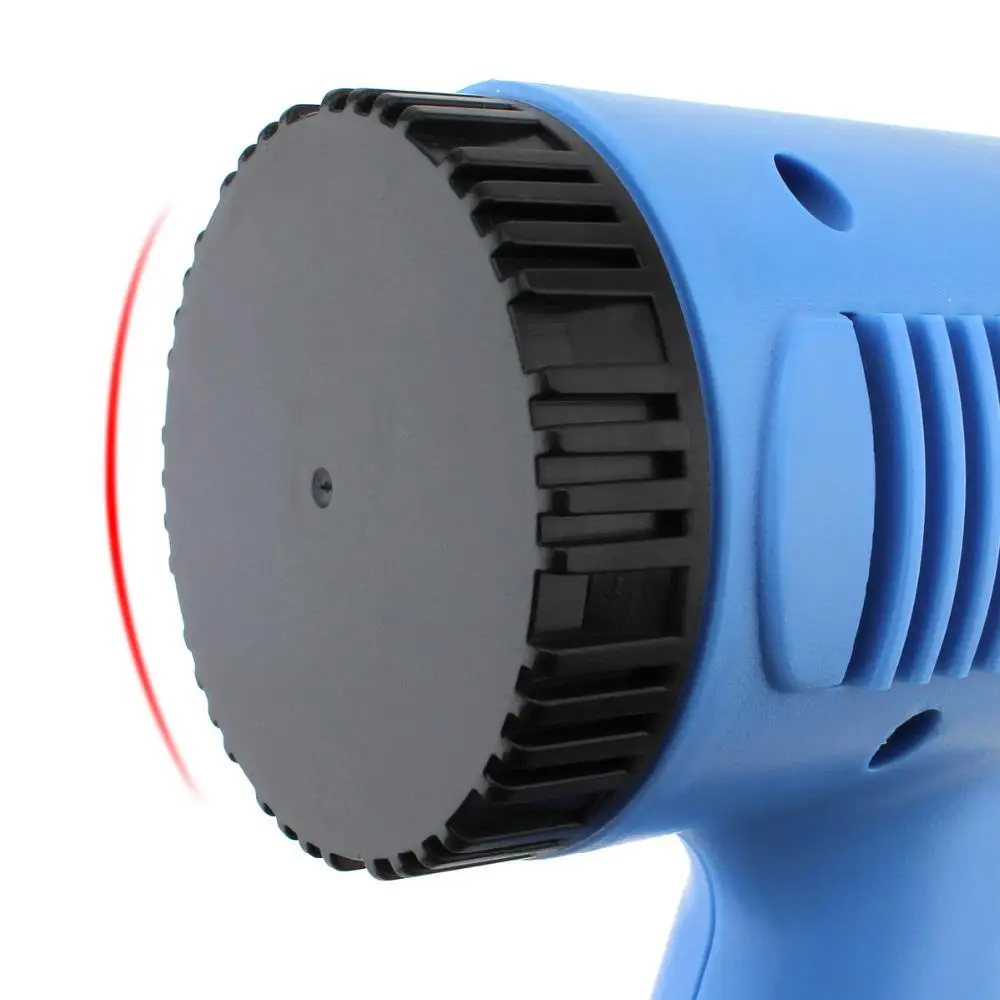

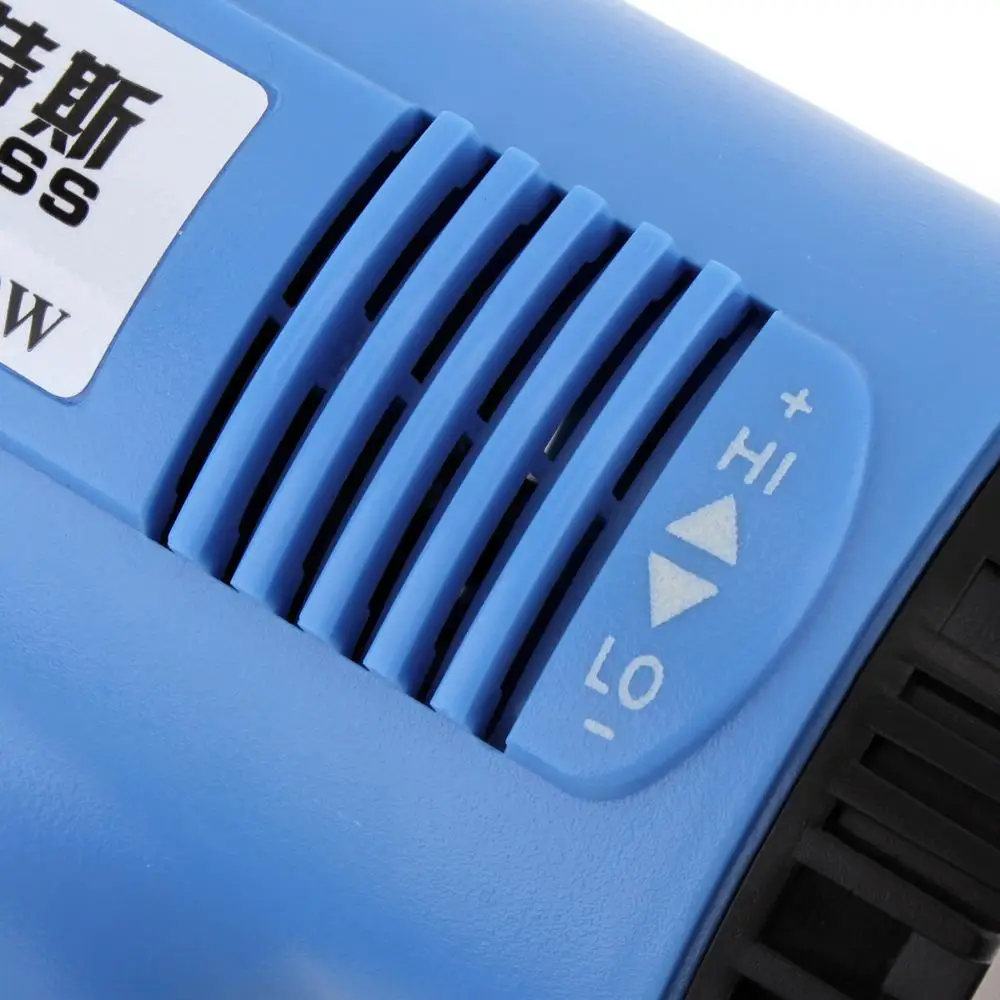

1500W Тепловая пушка Пневматическая пушка Фена для волос Припой с терморегулятором Паяльная установка с горячим воздухом Фен для строительства Тепловые пушки | |

A

Описание:

Тип изделия: воздуходувка горячего воздуха

Модель: LS-h2500
Номинальное напряжение: AC220V / AC110V, 50 Гц
Стандарт штекера: Европейский / Американский стандарт
Цвет: синий
Выходная мощность: 1500 Вт
Рабочая температура: 60 ​​~ 650C

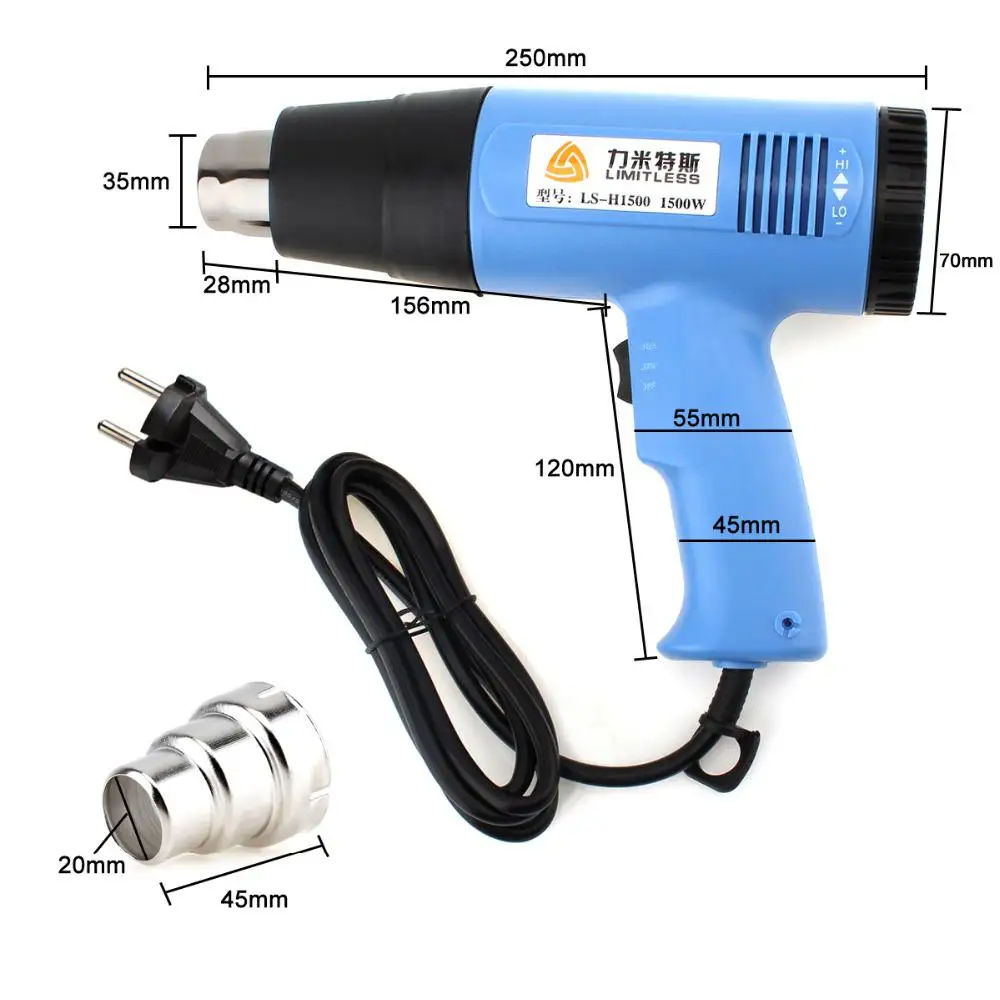

Размер продукта: 250 x 190 мм / 9,84 x 7,48 дюйма

Пакет включает в себя:

Вентилятор горячего воздуха * 1

Ноты:

Применение:
— Снять нитки с одежды.
— наклеить пленку на автомобильное стекло.
— Удалить краску.
— Удалить самоклеющиеся наклейки и украшения.
— Удалите ржавые или слишком крепкие гайки и металлические винты.
— термоусадочная ПВХ пленка в качестве защитного слоя для упаковки.
— Может использоваться для вощения или депарафинизации саней.
— термоусадочный полиэтилен, который соединяется с металлом.
— смягчить сварные швы.
— Разморозка холодильника.
— Согнуть пластиковый шланг.
Меры предосторожности:
— Не используйте пистолеты с горячим воздухом с химическим (пластиковым) скребком.
— Пожалуйста, вытрите сухую краску на сопле или скребке после использования, чтобы избежать пожара.
— Пожалуйста, используйте его в хорошо проветриваемом помещении.
— Не используйте пистолет с горячим воздухом в качестве фена.
— Не направляйте тепловую пушку на людей или животных.
— Не прикасайтесь к соплу, когда используется пистолет с горячим воздухом или сразу после его использования. Ручка пистолета-распылителя должна быть сухой и вдали от масла или газа.
— Пистолеты горячего воздуха должны быть полностью охлаждены, прежде чем их можно будет хранить.

1-2 см ошибка может существовать из-за ручных измерений.Отклонение цветов может отличаться из-за разных настроек монитора.

B


B
B
B
B
B
B
B
B
B
B
B
B

Пистолет с горячим воздухом Электрический фен Фен Паяльная тепловая пушка Паяльная станция с насадками для пайки Набор инструментов для пайки | |

Пистолет горячего воздуха Электрический фен Фен Паяльная тепловая пушка Паяльная станция с воздушными форсунками Набор инструментов для пайки

8858-6 HTB19vA0nTdYBeNkSmLyq6xfnVXav HTB1aPxribArBKNjSZFLq6A_dVXaC HTB1cq25w79WBuNjSspeq6yz5VXaY HTB1NrptxnlYBeNjSszcq6zwhFXaV

Модель: 8858

Напряжение

: только есть 220v
Описание:
1. Удобный портативный и Цифровой светодиодный дисплей.
2. Микрокомпьютерное управление, быстро прогревается.
3. Отрегулируйте поток воздуха и температуру клавиатуры.
4. См. Инструкции, прилагаемые к сменным деталям трех типов форсунок (больших, средних и малых).
5. Заменить деталь, если значение сопротивления неверно.
6. Когда температура ниже 70 ° C, можно автоматически остановить вращение.
7. Высококачественное сопротивление, хорошее для длительного срока службы
8. Безопасный припой QFP, PLCC, BGA и другие чувствительные к температуре компоненты.
9. Интеллектуальное обнаружение и функции охлаждения.
10. Зеленые линии и высококачественный силиконовый корпус хорошо подходят для продления срока службы и экономии энергии.
Портативная цифровая светодиодная паяльная станция Bga с бесщеточным вентилятором, 100 Вт — 650 Вт Технические данные

Специальная функция: Инструмент для пайки

Описание:

  • Длина: около 17 см / 6,7 «
  • Цвет: как показано на рисунке
  • Набор вспомогательных инструментов для пайки 6 в 1
  • Содержит нож, щетку, крючок, вилку, иглу, расширитель
  • Многофункциональный инструмент для протыкивания, снятия царапин, царапин, царапин и удаления уплотнительных колец
  • Вспомогательный инструмент для пайки , Чистка печатной платы
  • Разнообразие приложений для хранения, удаления, очистки и т. Д.и для точной работы.
  • Эти вспомогательные инструменты для пайки могут широко использоваться при сборке печатных плат и при проведении сварочных работ в форме различных клемм.
  • Для выполнения требований к сварочным операциям пресса, резки, соскабливания, щеток с крючками и т. Д.
  • Применяется для сборки и разборки интегральных схем, точных электронных компонентов, сварки, шлифования, очистки, ремонта и так далее.
  • Незаменимые инструменты не только для радиолюбителей, но и для профессионалов.
  • 1 х нож для пайки
  • 1 х вилка для припоя
  • 1 х расширитель для припоя
  • 1 х держатель для припоя
  • 1 х для припоя
  • 1 х игла для припоя

Пакет включает в себя:
1 x 8858 (220 В)
3 x воздушное сопло

1 x 6 в 1 наборе инструментов для пайки

,

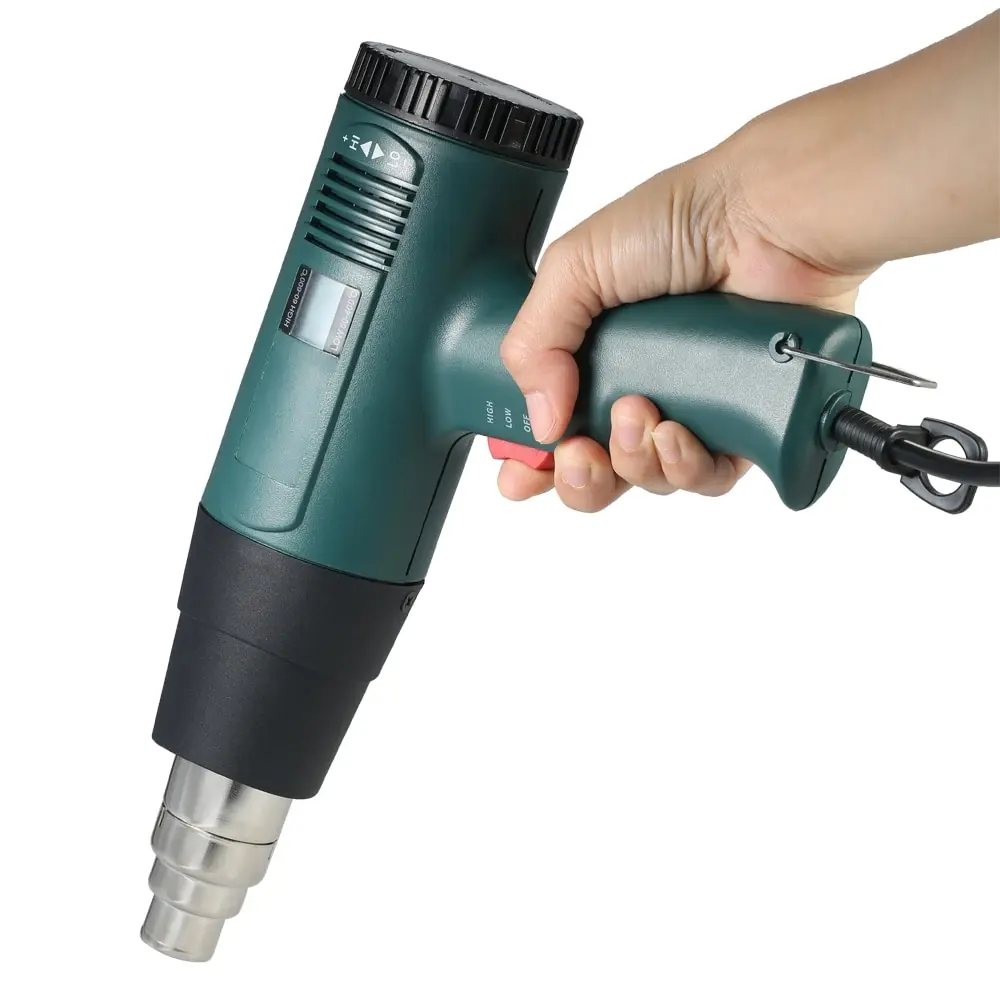

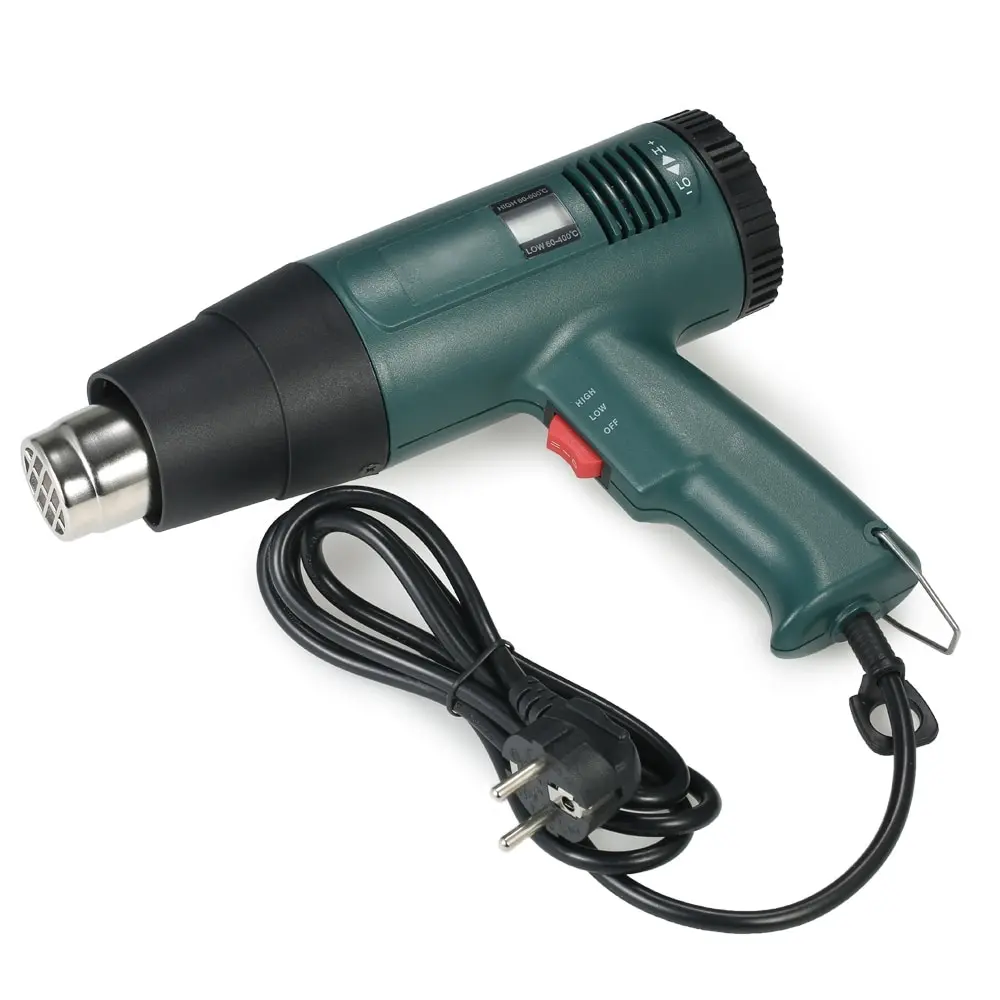

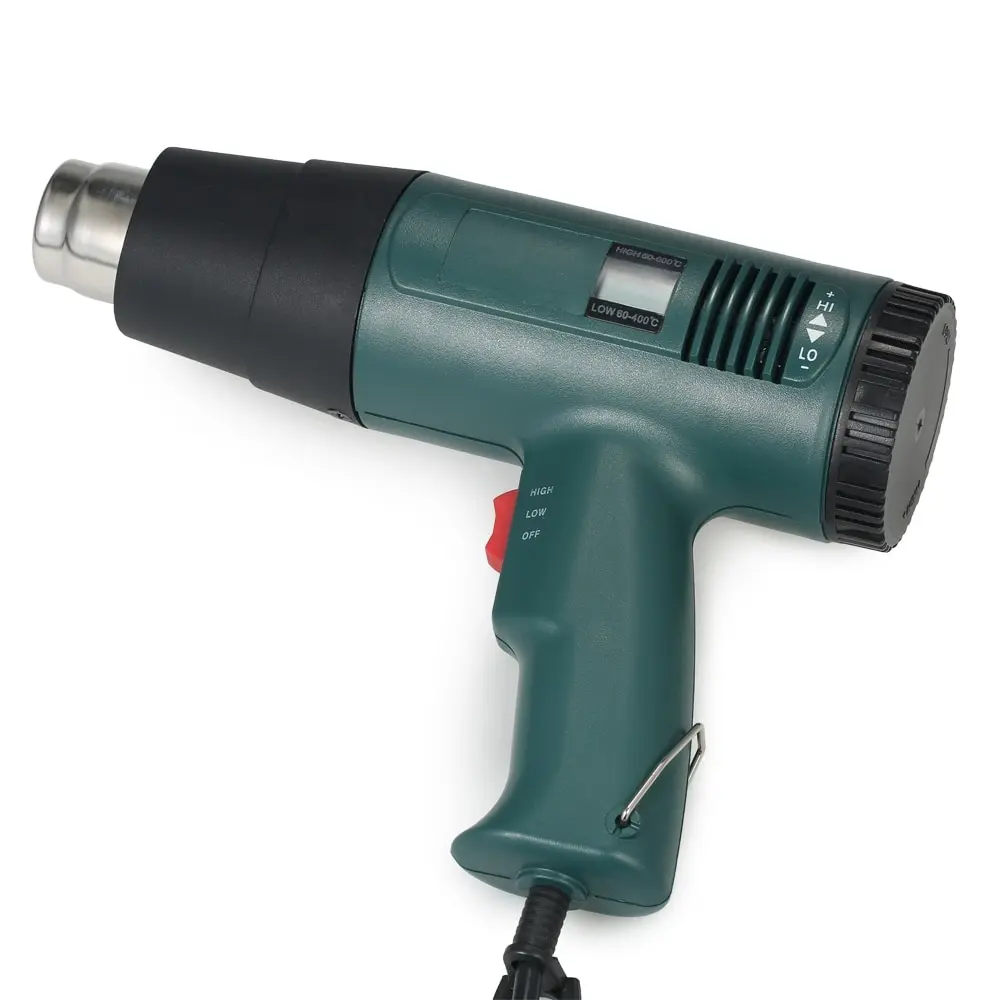

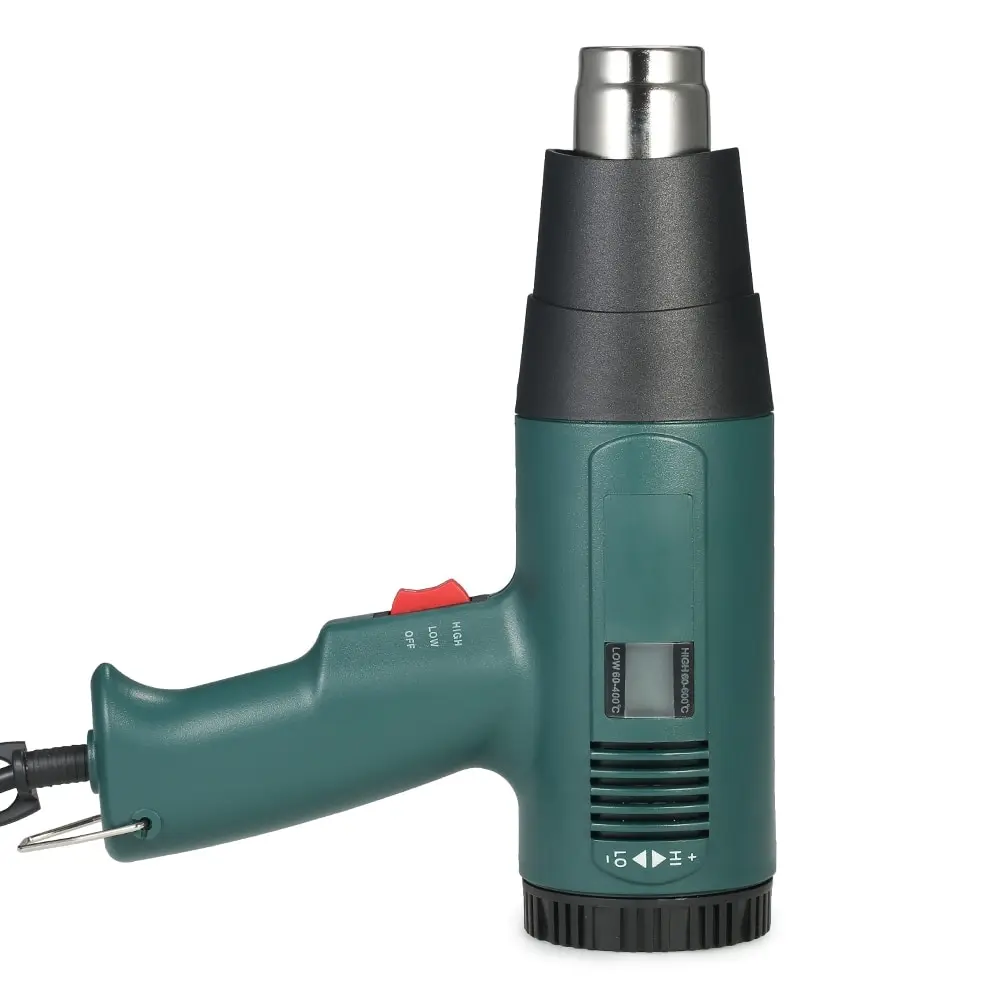

Цифровой пистолет с горячим воздухом с терморегулятором и феном Паяльный фен Пистолет для сборки инструмента с насадкой 4шт 1800W AC220V | |

Цифровой пистолет с горячим воздухом Терморегулятор с терморегулятором Фен для пайки Пистолет для сборки пистолета с насадкой 4шт 1800W AC220V

http://kfdown.a.aliimg.com/kf/HTB1MIqDIpXXXXcfXpXXq6xXFXXXS/224008084/HTB1MIqDIpXXXXcfXpXXq6xXFXXXS.jpg

Это пистолет горячего воздуха с высокой производительностью и длительным сроком службы. Высококачественные нагревательные элементы обеспечивают надежную и безопасную работу.

Пожалуйста: EU Plug 220V US Plug 110V

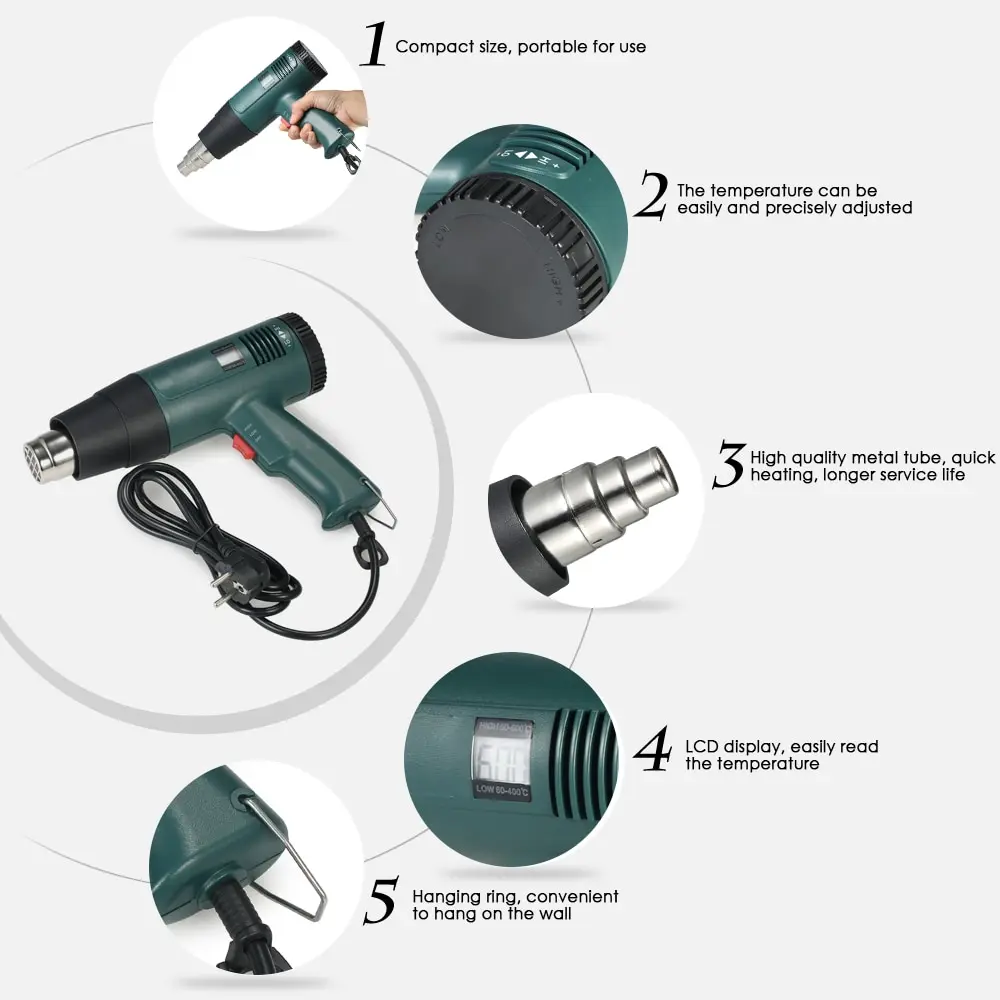

Особенности:
Высококачественные нагревательные элементы обеспечивают надежную и безопасную работу.
Можно отрегулировать температуру от 60 до 600 градусов.
ЖК-дисплей для удобного чтения при работе.
Включает 4 штуки различных сопел, отвечающих вашим потребностям в отоплении.
Встроенное подвесное кольцо, удобно вешать на стену.
Может применяться для пайки труб, сварки ПВХ, сушки, термоусадки, зачистки краски и т. Д.

Примечание:
1. Пожалуйста, держите выпускное отверстие вверх после завершения операции
2.Включение / выключение пистолета горячего воздуха занимает некоторое время из-за переключателя задержки.
3. Пистолет горячего воздуха НЕ отключится, пока не остынет.

Технические характеристики:
Тип вилки: США / ЕС (опция)
Источник питания: AC220V
Выход: 1800 Вт
Дисплей: ЖК-дисплей
Расход воздуха: 250-450 л / мин
Скорость без нагрузки: 8000 об / мин
Диапазон температур: 60-600 ° C
Размер изделия: прибл. 25 * 19,5 * 7 см / 9,8 * 7,7 * 2,8 дюйма
Вес изделия: прибл. 660 г / 23,3 унции
Размер упаковки: прибл.27,8 * 26,2 * 7,5 см / 11 * 10,3 * 3 дюйма
Вес упаковки: прибл. 960g / 33.9oz

Список пакетов:
1 * Пистолет горячего воздуха
4 * Форсунки
1 * Руководство пользователя (на английском языке)

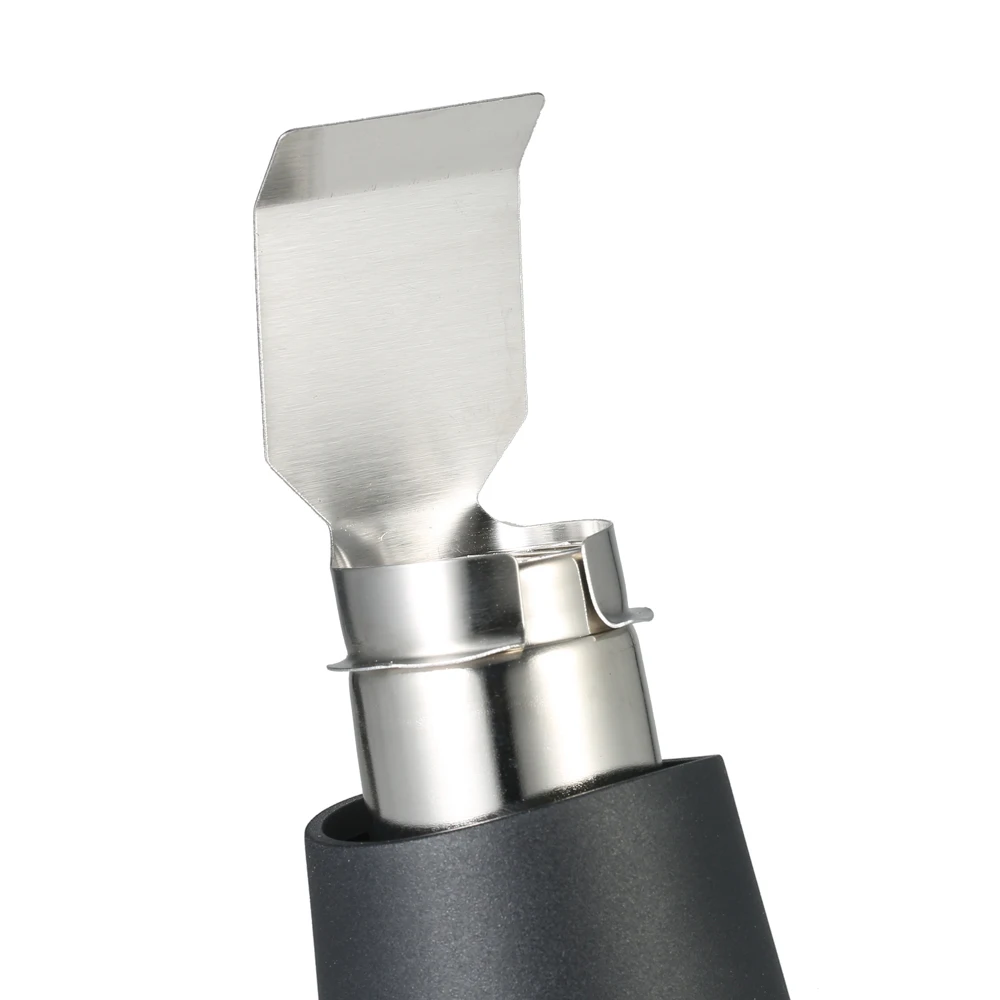

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg
http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

1) Мы принимаем Alipay, западное соединение, TT.Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите платежи в течение 3 дней.

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвердили заказ.Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель — удовлетворение клиентов!
7.Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

1. 12 месяцев Ограниченная гарантия производителя на дефектные элементы (исключая элементы, поврежденные и / или неправильно использованные после получения).Аксессуары поставляются с 3-месячной гарантией.
2. Дефектные детали ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ с истекшим сроком гарантии.
Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress!

http://kfdown.a.aliimg.com/kf/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb/224008084/HTB1_LGMIpXXXXbaXXXXq6xXFXXXb.jpg

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

333

,
