Переделка шуруповерта на 220 вольт: Переводим шуруповёрт на питание от сети 220

Содержание

Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции + видео

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питанияДостоинстваНедостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питанияНесложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  6. Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

    Блок питания в корпусе аккумулятора

  3. Собрать и закрыть корпус аккумулятора.

    Сборка корпуса

  4. Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

    Блок питания в корпусе

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

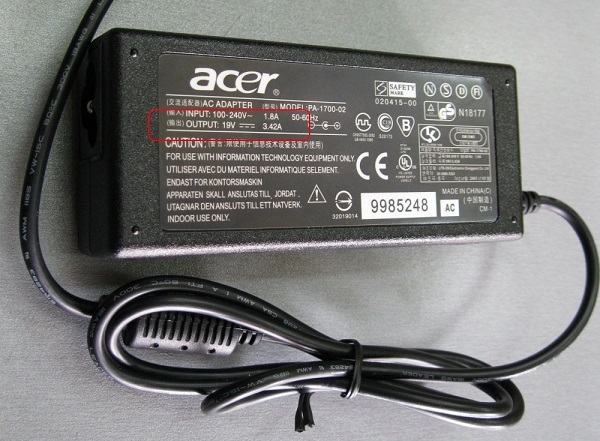

    Блок питания ноутбука

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

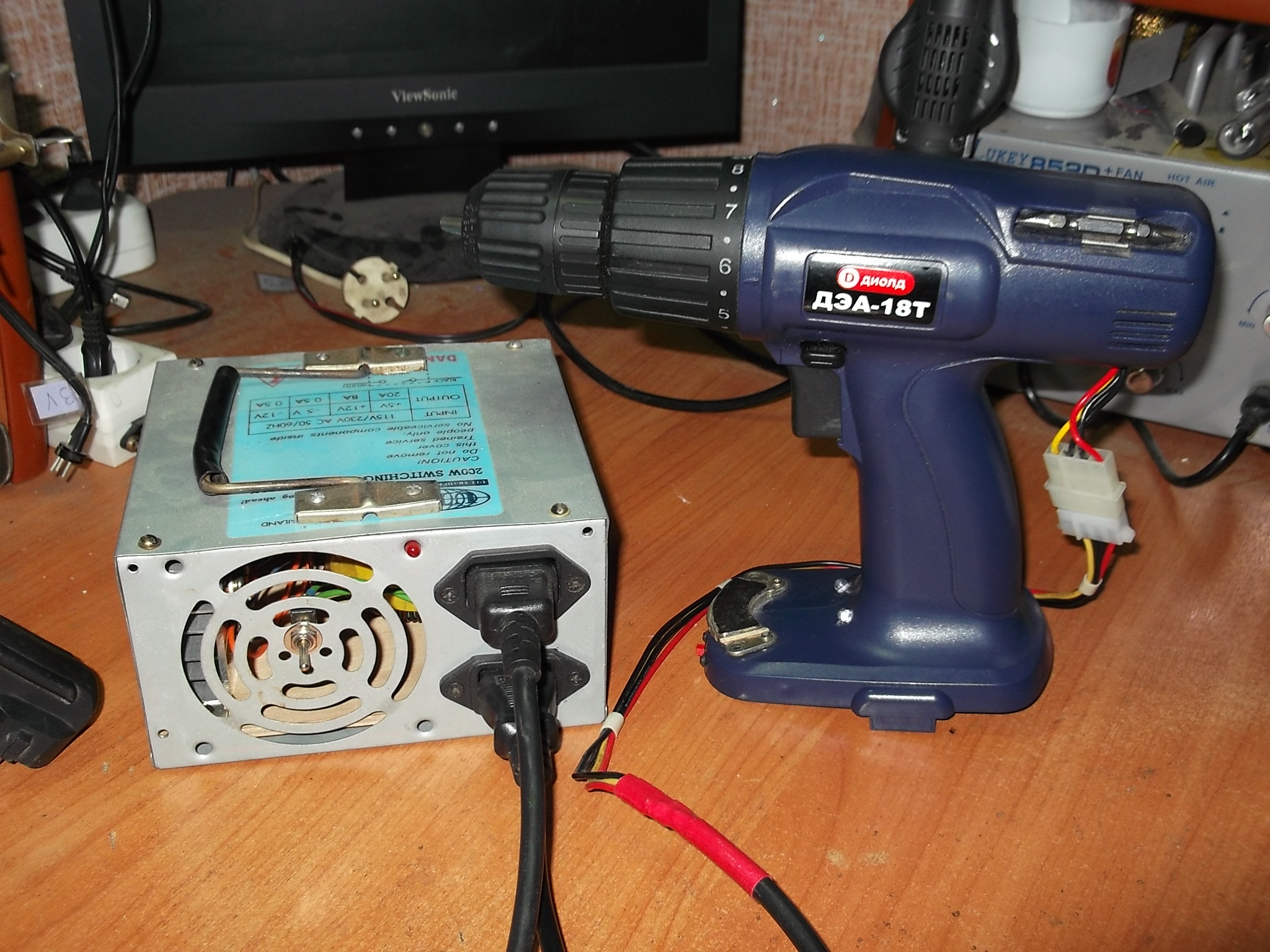

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

    Разъёмы питания

  4. Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  5. Включить блок питания в сеть и проверить работу прибора.

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Порядок действий:

  1. Раскрыть корпус аккумулятора.

    Необходимо открыть корпус аккумулятора

  2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

    Требуется перепаять новые батареи между собой и собрать аккумулятор

  3. Собрать аккумулятор, закрыв крышку корпуса.
  4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

Инструкция:

  1. Раскрыть корпус шуруповёрта.

    Необходимо снять с инструмента верхнюю крышку

  2. Найти контакты, через которые подаётся питание на двигатель.

    Контакты питания

  3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

    Нужно прикрепить провода к контактам

  4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

    Необходимо изолировать кабель

  5. Собрать шуруповёрт.

    Остаётся закрыть корпус шуруповёрта

  6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

    Необходимо найти внешний аккумулятор

  2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

    Клеммы на кабеле

  3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

    Кабель подключен к клеммам старого аккумулятора

  4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

    Необходимо собрать компоненты вместе

  5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Схема переделки шуруповерта на 220 вольт

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

  1. Надо подготовить зарядное устройство.
  2. Потребуется корпус аккумулятора.
  3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
  4. Паяльник.
  5. Припой.
  6. Изоляционная лента.
  7. Бокорезы.
  8. Мультиметр.
  9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

  • С корпуса зарядного устройства надо снять крышку.
  • В нём нужно проделать отверстие для подсоединяемого двужильного провода.
  • На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
  • Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
  • В нём делают отверстия для провода.
  • Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
  • После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

  1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
  2. Если необходимо, к нему нужно присоединить кабель нужной длины.
  3. Корпус инструмента нужно разобрать.
  4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
  5. Инструмент, после того, как его соберут, будет готов к работе.

Важно. После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.

Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

  • Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
  • Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
  • В корпусе надо проделать отверстие для вывода проводов.
  • Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
  • Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Питание из зарядного устройства автомобиля

Можно переделать этот инструмент так, чтобы получать питание от автомобильного аккумулятора. В этом случае автономность увеличивается, так как можно будет пользоваться шуруповертом в непосредственной близости от автомобиля.

Для того, чтобы переделать вольтовое напряжение на 220 В нужно:

  1. Разобрать корпус инструмента. При этом можно увидеть контакты, к которым должно подключаться питание.
  2. Надо подготовить провода, которые применяются для того, чтобы зарядить автомобильные аккумуляторы. На них имеются зажимы «крокодил». Другие концы нужно аккуратно зачистить ножом.
  3. Провода прикрепляют к контактам для питания шуруповерта. Их можно прикрепить стяжками или припаять. Последний вариант будет более надёжным.
  4. В корпусе инструмента нужно сделать отверстие для проводов.
  5. Теперь корпус шуруповёрта нужно собрать.

Для выполнения работы нужно будет провода с помощью зажимов подсоединить к автомобильному аккумулятору.

Самодельный блок питания

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

  • Необходимо разобрать корпус элемента питания.
  • Из него вынимается содержимое.
  • Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
  • Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
  • Выходные провода присоединяются к контактам аккумулятора.
  • Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
  • Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей. При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт. Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

  1. Приготовленный трансформатор необходимо разобрать.
  2. Вторичную обмотку требуется убрать полностью.
  3. Намотать необходимо десять витков.
  4. Теперь трансформатор готов, осталось его собрать.
  5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
  6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

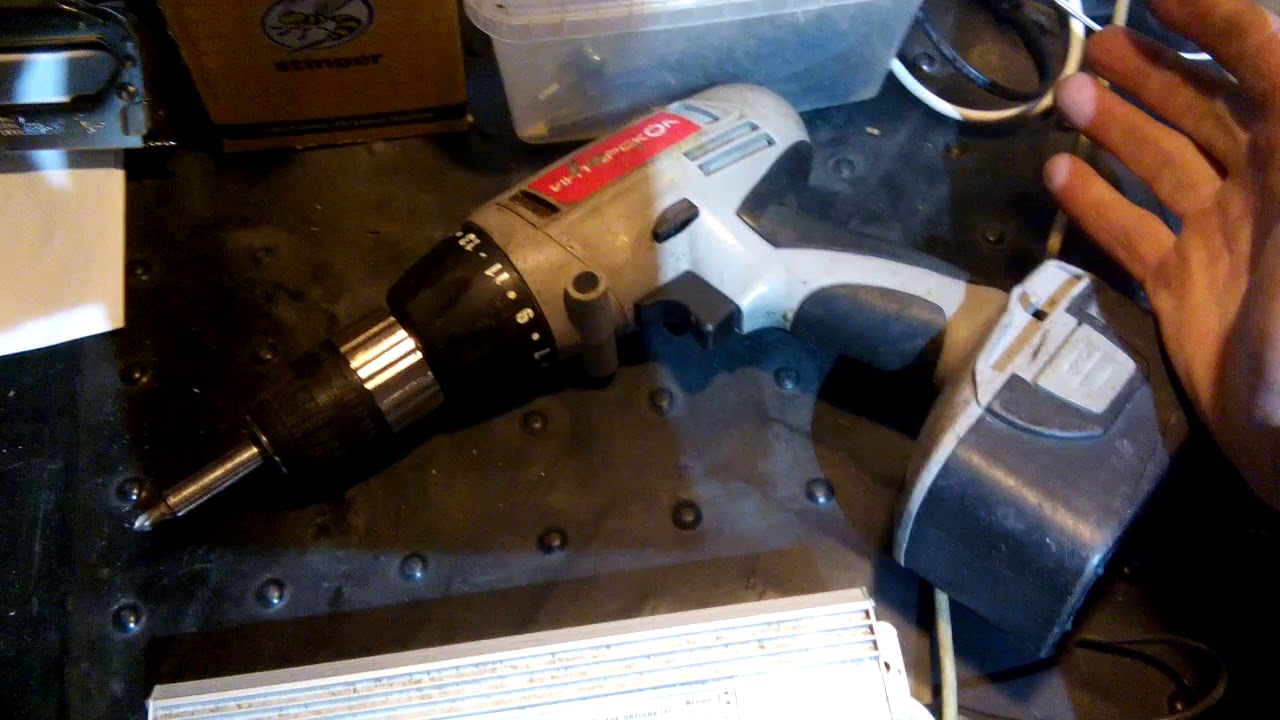

Как шуруповерт сделать от сети видео

Процедуру переделки шуруповерта можно подробно посмотреть на видео:

Если после того, как аккумуляторы пришли в негодность переделать шуруповерт под питание от сети 220 В, то это позволит продолжать использование инструмента без существенных затрат.

Незаменимым помощником в работе является шуруповёрт. Применение его эффективно не только в домашнем хозяйстве, но и в профессиональной деятельности. В настоящее время трудно представить проведение ремонтных и отделочных работ без этого универсального электроинструмента. Шуруповёрт может работать в любом месте, независимо от наличия питающей электрической сети. Но аккумуляторная батарея (АКБ) электроинструментов имеет свойство разряжаться, а количество циклов заряда ограничено. В среднем аккумулятор живёт около трёх лет, а потом приходится его менять, поэтому народные умельцы стали переделывать питание на сетевой вариант.

Нужна ли переделка шуруповёрта

Когда аккумуляторная батарея перестаёт держать заряд, незаменимый механический помощник превращается в бесполезный инструмент. Купить другую батарею невыгодно, ведь стоимость аккумулятора порой может достигать до 50% цены нового инструмента. Поэтому каждый рачительный хозяин начинает задумываться над вопросом переделки шуруповёрта на питание от сети.

Можно попробовать восстановить характеристики батареи, но это будет временное решение. Всё равно в дальнейшем устройство будет быстро разряжаться. Переделка на питание шуруповёрта от сети 220 В своими руками является оптимальным вариантом восстановления работоспособности оборудования. Что даёт такое решение:

  • устройство может полноценно работать дальше;
  • нет необходимости использовать требующие заряда батареи;
  • крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Недостатком можно назвать только зависимость от длины сетевого шнура и наличия источника электрического питания.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

  1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
  2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

  1. Берём зарядное устройство от ноутбука.
  2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
  3. Зачищенные провода припаиваем к входным проводам батареи.
  4. Изолируем места пайки, чтобы избежать короткого замыкания.
  5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей. Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А.

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

  1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
  2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
  3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

  1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
  2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
  3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
  4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Если появилось желание облагородить вашу конструкцию, т. е. спрятать её в другой корпус, просверлите отверстия для притока воздуха, чтобы исключить перегрев БП.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Если вы обладаете знаниями в области радиотехники и умеете работать с паяльником, то можно сделать такое устройство самостоятельно. С принципиальными электрическими схемами питающих устройств можно ознакомиться на многих сайтах интернета. И, конечно, вы сами можете решить задачу компоновки устройства согласно вашим пожеланиям.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

  1. Заменить батарею на новую.
  2. Приобрести новый инструмент.
  3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

  1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
  2. Поставить батарею на зарядку.
  3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

  1. Нет необходимости подзарядки батареи.
  2. Снижается нагрузка на механическую часть.
  3. Множество вариантов блоков питания.
  4. Увеличение качественных характеристик изделия.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

  1. Адаптер питания для ноутбука.
  2. Подключение компьютерного импульсного БП (блок питания).
  3. Применение автомобильный аккумулятор на 12 В.
  4. Сборка самодельного источника питания.

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Схемы и их описание

Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

Простой вариант БП

Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.

Схема 1 — Блок питания для шуруповерта 18 В

Трансформатор нужно подобрать с мощностью от 300 Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от 2000 мкФ (можно ограничиться емкостью на 470) и напряжением от 25 В и выше. Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе.

Универсальный адаптер питания

Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи (АКБ) и резервного источника питания при обесточивании сети (схема 2).

Адаптер собран на стабилизаторе напряжения, состоящего из транзистора VT3 и VD2-VD5 (стабилитроны). При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2. К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора (резервный источник питания) осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи.

Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ

При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.

Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:

  1. VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
  2. Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В.
  3. АКБ является стандартной на 12 В.
  4. Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
  5. Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
  6. Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
  7. Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
  8. Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
  9. Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).

После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер на 12 В

Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.

Схема 3 — Блок питания для шуруповерта 12 В

Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В (для модели с питанием на 12 В постоянного тока) или 22 В (питание шуруповерта 18 В). Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В (возможно использовать уже готовые варианты). Сглаживающий фильтр представляет собой конденсатор высокой емкости около 10000 мкФ, но чем больше эта величина, тем лучше.

Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N3055 является транзистором p-n-p структуры и его можно заменить любым (аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А). Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии (ЛУТ).

Регулируемая модификация

Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора. Основным элементом является микросхема типа LM317. Усиление происходит при помощи двух транзисторов типа 2N3055, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения (кулер с персонального компьютера на 12 В).

Схема 4 — Регулируемый БП

Перечень деталей:

  1. Трансформатор двухобмоточный на 15 В и током в 10 ампер.
  2. Диоды D1-D4 (диодный мост): MR750 или другой аналог.
  3. Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
  4. Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
  5. Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
  6. Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
  7. Микросхема: LM317.
  8. Транзисторы: 2N3055.
  9. Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).

При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

  1. Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
  2. Избегать работ на больших высотах.
  3. Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

питание от сети 220 вольт, переделка своими руками

Продлить жизнь аккумуляторному шуруповерту можно, если переделать его на сетевой

Те, кто хотя бы однажды пользовался аккумуляторным шуруповертом, не могли не оценить его удобство. Не путаясь в проводах, в любой момент вы можете проникнуть прибором в труднодоступные ниши, привезти его на дачу, или вынести на улицу и подлатать детскую площадку. Но все преимущества такого прибора хороши, пока не разрядился аккумулятор.

Содержание материала:

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Для того чтобы переделать аккумуляторное устройство на сетевой шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

  • Зарядное устройство от этого шуруповерта;
  • Его родной аккумулятор;
  • Мягкий многожильный электрический кабель;
  • Паяльник и припой;
  • Изоляционная лента;
  • Кислота.

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы вы без лишних проводов, в любой момент могли воспользоваться шуруповертом даже в наиболее труднодоступных местах, переделывают мобильный шуруповерт на сетевой.

Произвести такую процедуру не так уж и сложно, как это кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых комплектующих, выполнение этого процесса потребуется немного времени.

Переделать аккумуляторный шуруповерт сложно, поэтому можно обратиться за помощью к мастеру

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них – запитка зарядки от ноутбука практически не требует знаний и умений. Для монтажа компьютерного устройства питания, вам нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский адаптер вы должны уметь обращаться с измерительным прибором. Кроме этого, существует еще несколько методов переделки аккумуляторного шуруповерта напрямую в сетевой.

А именно:

  • Используя вместо аккумулятора устройство питания от персонального компьютера;
  • Дав новую жизнь автомобильному аккумулятору;
  • Применив, как источник, блок питания от галогеновых ламп;
  • Выполнив подключение китайской платы блока питания объемом 24V.

Для башковитых умельцев произвести подобные манипуляции не составляет труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью знающего специалиста.

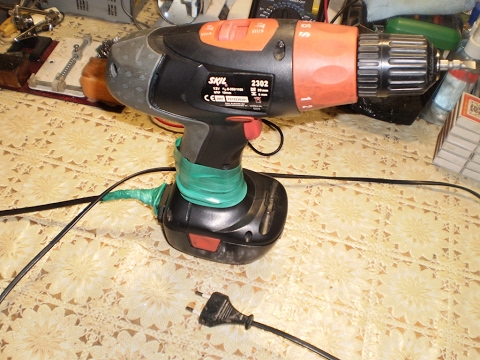

Переделка шуруповерта на сетевой с помощью зарядки от ноутбука

В случае выхода из строя аккумулятора, бытовой шуруповерт можно перевести на питание от сети методом внесения в его конструкцию некоторых изменений. Это не потребует большого расхода финансов, времени и сил. Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

  1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
  2. Берем зарядку от ноутбука.
  3. Отрезаем разъём и зачищаем провода от изоляции.
  4. Припаиваем оголённые провода или приматываем их изолентой.
  5. Делаем в корпусе выход для провода.
  6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

Блок питания устройства обеспечивает функцию изменения переменного тока с напряжением 220в. Стандартные шуруповерты потребляют ток постоянный, с номинальным значением в пределах 9–18В. В связи с этим, присоединение к сети выполняется при условии использования электронного трансформатора. Для этих целей больше всего подходит продукция торговых марок Toshibra и Feron.

Чтобы шуруповерт был удобным и практичным, за ним необходимо тщательно ухаживать

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

  • Давайте прибору отдыхать по 5 минут через каждые 20;
  • Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
  • Очищайте блок питания от пыли;
  • Не пользуйтесь большим количеством удлинителей;
  • Нельзя использовать прибор без заземления;
  • Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Как шуруповерт сделать от сети (видео)

Когда аккумуляторы перестают работать из-за того, что просто отжили свой срок, многие начинают задаваться вопросом, как можно исправить ситуацию, и переделать своими руками свой аккумуляторный старый шуруповерт в сетевой. Ведь отремонтировать батарею с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но рачительные и умелые хозяева придумали выход – запитать шуруповерт от сети. Некоторые смогли даже изобрести прибор, работающий одновременно и от сети, и от аккумулятора. Но лучше этого не делать.

Как подключить шуруповерт 12в к сети 220в

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

  1. Надо подготовить зарядное устройство.
  2. Потребуется корпус аккумулятора.
  3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
  4. Паяльник.
  5. Припой.
  6. Изоляционная лента.
  7. Бокорезы.
  8. Мультиметр.
  9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

  • С корпуса зарядного устройства надо снять крышку.
  • В нём нужно проделать отверстие для подсоединяемого двужильного провода.
  • На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
  • Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
  • В нём делают отверстия для провода.
  • Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
  • После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

  1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
  2. Если необходимо, к нему нужно присоединить кабель нужной длины.
  3. Корпус инструмента нужно разобрать.
  4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
  5. Инструмент, после того, как его соберут, будет готов к работе.

Важно. После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.

Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

  • Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
  • Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
  • В корпусе надо проделать отверстие для вывода проводов.
  • Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
  • Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Питание из зарядного устройства автомобиля

Можно переделать этот инструмент так, чтобы получать питание от автомобильного аккумулятора. В этом случае автономность увеличивается, так как можно будет пользоваться шуруповертом в непосредственной близости от автомобиля.

Для того, чтобы переделать вольтовое напряжение на 220 В нужно:

  1. Разобрать корпус инструмента. При этом можно увидеть контакты, к которым должно подключаться питание.
  2. Надо подготовить провода, которые применяются для того, чтобы зарядить автомобильные аккумуляторы. На них имеются зажимы «крокодил». Другие концы нужно аккуратно зачистить ножом.
  3. Провода прикрепляют к контактам для питания шуруповерта. Их можно прикрепить стяжками или припаять. Последний вариант будет более надёжным.
  4. В корпусе инструмента нужно сделать отверстие для проводов.
  5. Теперь корпус шуруповёрта нужно собрать.

Для выполнения работы нужно будет провода с помощью зажимов подсоединить к автомобильному аккумулятору.

Самодельный блок питания

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

  • Необходимо разобрать корпус элемента питания.
  • Из него вынимается содержимое.
  • Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
  • Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
  • Выходные провода присоединяются к контактам аккумулятора.
  • Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
  • Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей. При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт. Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

  1. Приготовленный трансформатор необходимо разобрать.
  2. Вторичную обмотку требуется убрать полностью.
  3. Намотать необходимо десять витков.
  4. Теперь трансформатор готов, осталось его собрать.
  5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
  6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Как шуруповерт сделать от сети видео

Процедуру переделки шуруповерта можно подробно посмотреть на видео:

Если после того, как аккумуляторы пришли в негодность переделать шуруповерт под питание от сети 220 В, то это позволит продолжать использование инструмента без существенных затрат.

Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все в

Отвертка 220 в по выгодной цене - Отличные предложения на отвертку 220 в от глобальных продавцов отвертка 220 в

Отличные новости !!! Вы попали в нужное место для отвертки 220в. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта отвертка на 220 В должна стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели отвертку 220 В на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в отвертке 220 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Screwdriver 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Полный WHOIS 220-VOLT.RU - Полная WHOIS информация для домена / сайта 220-VOLT.RU

    • Портал WHOIS WHOIS.UANIC.NAME
    • Главная страница сайта UANIC.NAME
    • Посадочный портал Global. UANIC.NAME
    • Биллинговая служба Billing.UANIC.NAME
    • Партнерская программа Partners.UANIC.NAME
    • Программа для реселлеров Реселлер.UANIC.NAME
    • Веб-сайт службы поддержки Support.UANIC.NAME
  • КТО
    • Общедоступная база данных WHOIS
    • Полная информация WHOIS для домена
    • Краткая информация WHOIS для домена
  • IP
    • Получить информацию об IP-адресе
    • База данных IP UANIC WHOIS
    • База данных IP RIPE WHOIS
  • SEO и аналитика
    • Детальный SEO - Анализ сайта
    • Анализ поисковых запросов
    • Информация о содержимом
    • Анализ HTML-кодирования и сопровождение
    • Анализ HTML-мета-тегов
    • Анализ посещаемости веб-сайта
    • Калькулятор стоимости сайта
    • Выбор аналогичного сайта
  • инструменты
    • Проверить статус сервера
    • Проверить стоимость сайта
    • Проверить время отклика (Ping)
    • Проверить сайт на вирусы
    • Веб-сайт SpeedTest
  • Сервисы
    • Регистрация домена
    • Предлагаемое доменное имя
    • Перенести домен на UANIC
    • Новый gTLD
  • UANIC ++
    • Специальные предложения
    • Партнерская программа
    • Программа для реселлеров
    • Инфоблог WHOIS
    • Поддержка
    • Реклама

Около розеток 220 В - Модернизация

Розетки на 220 В - это самые мощные вилки, которые вы найдете в большинстве жилых домов в США. Эти вилки предназначены для духовок, сушилок и других мощных приборов, которые просто невозможно подключить к стандартной розетке на 110 В. Если вы планируете отремонтировать свой дом или со временем добавить в него дополнительную технику, вам может потребоваться больше розеток на 220 В, чем у вас есть сейчас. К счастью, вы можете добавлять их по ходу дела, если вы готовы потратить деньги на модернизацию своей электрической системы.

Определение розетки 220 В

Осмотрев свой дом, вы заметите, что некоторые розетки больше и отличаются по внешнему виду от остальных.Это розетки на 220 В, которые можно использовать для питания более требовательных приборов, инструментов и оборудования. У них есть от трех до четырех штыревых отверстий, и вам, возможно, придется заменить шнуры на некоторых из ваших приборов, таких как сушилка, чтобы они работали с вашими розетками на 220 вольт.

3-зубец против 4-зубца

Существует одно существенное различие между трехконтактной и четырехконтактной розетками на 220 В, и это отсутствие контакта. В розетке с 4 контактами есть две линии питания с каждой стороны от розетки.Внизу находится нейтральная линия, предназначенная для восстановления питания после того, как она проходит через ваше устройство, а вверху - земля. В трехконтактной розетке нет порта для заземления, вместо этого используется металлический ремешок или жгут для заземления прибора. Это немного менее удобно и немного менее безопасно, чем розетка с четырьмя контактами, поэтому все современные розетки имеют четыре контакта. Если у вас трехконтактная розетка, вам не нужно приглашать электрика для ее переделки, хотя это было бы неплохо.Вместо этого вы можете просто переключить шнур на вашем приборе на трехконтактный шнур и прикрепить металлический ремешок для заземления прибора. Во многих электрических сушилках есть место для винта на тот случай, если вам понадобится прикрепить такой ремешок.

Найдите профессиональных подрядчиков рядом с вами

Добавление розеток 220 В

Если вы планируете расширить свой дом или добавить в него более мощную бытовую технику, вам, вероятно, потребуется добавить в дом несколько дополнительных розеток на 220 В. Это может быть дорогостоящим в зависимости от того, куда должна идти торговая точка, и вам не следует пытаться делать это самостоятельно.Хорошей новостью является то, что вы, вероятно, сможете добавить все розетки, которые вам понадобятся для любой бытовой техники, которую вы хотите установить в своем доме. Плохая новость заключается в том, что вы можете потратить немало денег как на установку розеток в вашем доме, так и на модернизацию вашей электросети, чтобы удовлетворить все возросшие потребности в электроэнергии из вашего дома.

Установка новой торговой точки

Добавление новой розетки на 220 В к вашему дому обычно не так дорого, но на самом деле это зависит от того, где будет размещена розетка, и где ваша электрическая коробка находится в вашем доме.Это также зависит от того, может ли ваш текущий источник питания поддерживать другой прерыватель на 50 Ампер или нет.

Длина пробега

Проволока

довольно дорогая и может стоить до 6 долларов за каждую ногу, по которой она должна проходить. Это означает, что если ваша розетка находится на расстоянии 50 футов от коробки, вы потратите от 200 до 300 долларов только на провод в зависимости от цены. Очень короткие тиражи вполне доступны, но большие тиражи дороже из-за материалов и необходимых работ.

Прокладка провода на большое расстояние занимает больше времени, чем на прокладку короткого расстояния.Цена будет расти за каждую стену, которую должен пройти электрик, и за каждый этаж. Она будет увеличиваться для каждой сложности, добавляемой в проект, и чем дальше розетка от источника питания, тем больше вы заплатите за нее.

Модернизация электрооборудования

Если у вас в доме работает только сеть на 50 или 100 ампер, есть большая вероятность, что вам придется обновить эту услугу до 150 или 200 ампер, чтобы иметь возможность подключить к дому еще одну вилку 220 В.Если это необходимо, вы можете рассчитывать потратить от 500 до 4000 долларов на модернизацию электрооборудования и панели для поддержки новой розетки.

Найдите надежных подрядчиков рядом с вами

Общая стоимость

Определить общую стоимость добавления розетки 220 В к вашему дому сложно и зависит от множества факторов. Кратковременный пробег можно сделать всего за 400 долларов, в то время как длительный пробег может обойтись вам примерно в 1000 долларов. Если вам нужно обновить панель, вы можете потратить от 3000 до 4000 долларов, чтобы завершить работу.Единственный способ по-настоящему выяснить это - попросить электрика прийти к вам домой, посмотреть, где вы хотите установить розетку, и дать вам оценку проекта.

Всегда нанимайте профессионала для работы в торговых точках

Любая домашняя розетка опасна и при неправильном обращении может пропускать через ваше тело опасный ток, но розетки на 220 вольт еще более опасны. Вот почему важно, чтобы за вас работал опытный профессионал, а не пытаться решать ее самостоятельно.Если вам нужна новая розетка в вашем доме, позвольте электрику сделать работу и сэкономить вам некоторые проблемы.
