Перекрытие в доме из газобетона – несущий горизонтально расположенный элемент строения, отделяющий смежные по высоте помещения. Используется для временной или постоянной нагрузки и её перераспределения другим элементам (стены, колонны, балки).

Уникальный материал, широко использующийся в малоэтажном строительстве. Применяется при возведении несущих стен и перегородок. Обладает отличными тепло- и звукоизоляционными свойствами, пожаробезопасен, паропроницаем. Лёгкий вес и большие размеры значительно увеличивают темп возведения стен с точки зрения физических и временных затрат. В сравнении с кирпичом превосходит его в несколько раз по скорости кладки и функциональным качествам. Сводные характеристики газобетона приведены в таблице:

Характеристики	Величина
Удельный вес, кг/м³	300-1 200
Водопоглощение, %	20-35
Прочность, кг/см²	1,5-3,5
Теплопроводность, т/м*К	0,1-0,4
Морозостойкость, F	35-50
Паропроницаемость, мг/мчПа	0,2
Усадка, мм/м	0,3
Прочность на сжатие, МПа	0,5-25

Легко обрабатывается: пилится, режется, строгается обычным ручным инструментом. В сравнении с бетоном, отличается меньшим показателем естественной радиоактивности так как в его составе нет гранитного щебня и слюды.

Обустройство межэтажного перекрытия в доме из газоблока может быть выполнено одним из нескольких методов. К ним относятся: плитные, сборно-монолитные и монолитные. Каждая методика обладает определёнными достоинствами и недостатками, которые должны обязательно учитываться при монтаже и проведении подготовительных работ.

Железобетонные конструкции, обладающие высокими технико-эксплуатационными характеристиками. Большей популярностью пользуются пустотные плиты, отличающиеся меньшим весом. Имеют разные размеры, в зависимости от типа и техники изготовления.

Типоразмеры ЖБ-перекрытий (ГОСТ 9561-91)

Тип изделия	Длина, мм.	Ширина, мм
1ПК 2ПК 3ПК	От 2 400 до 6 600 включительно, с интервалом 300, 7 200, 7 500	1 000, 1 200, 1 500, 1 800, 2 400, 3 000, 3 600
1ПК	9 000	1 000, 1 200, 1 500
1ПКТ 2ПКТ 3ПКТ	От 3 600 до 6 600 включительно, с интервалом 300, 7 200, 7 500	От 2 400 до 3 600 включительно, с интервалом 300
1ПКК 2ПКК 3ПКК	От 2 400 до 3 600 включительно, с интервалом 300	От 4 800 до 6 600 включительно, с интервалом 300, 7 200
4ПК	От 2 400 до 6 600 включительно, с интервалом³00, 7 200, 9 000	1 000, 1 200, 1 500
5ПК	6 000, 9 000, 12 000	1 000, 1 200, 1 500
6ПК	12 000	1 000, 1200, 1 500
7ПК	От 3 600 до 6 300 включительно, с интервалом 3 000	1 000, 1 200, 1 500, 1 800
ПГ	6 000, 9 000, 12 000	1 000, 1 200, 1 500

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание. Толщина многопустотных плит всех типоразмеров 220 мм.

Плюсы плитного перекрытия:

• Невысокая стоимость материала.
• Отличные показатели несущей способности (от 400 до 800 кг/м²).
• Быстрый монтаж.
• Хорошие звукоизоляционные качества.
• Выбор типоразмеров.

Минусы:

• Необходимость обустройства армпояса по всему периметру стен.
• Аренда крана.

Сборно-монолитное перекрытие (СПМ) – облегчённая, надёжная конструкция, состоящая из нескольких элементов:

• Лёгкая бетонная балка с арматурным каркасом внутри. Монтируется в пролёте, выполняет роль направляющей.
• Газобетонные плиты с позогребневой (или без неё, в зависимости от производителя) системой соединения. Изготовлены в виде монолита, но намного легче аналогов из железобетона. В конструкции выполняют роль несъёмной опалубки.
• Армпояс – однослойный арматурный каркас. Вяжется на месте.
• Бетон – заливается сверху, используется как стяжка.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Выбор типоразмеров газобетонных плит позволяет выполнять устройство перекрытий в домах, где нет возможности подъезда спецтехники.

Типоразмеры газобетонных плит перекрытия (ГОСТ 19570-74)

Тип изделия	Длина, мм	Ширина, мм	Высота, мм
ПП 60.2,5-4,5 ПП 60. 2,5-6	5 980	625	250, 300
ПП 57.3-6 ПП 57.2,5-4,5	5 680	625	250
ПП 54.2,5-4,5 ПП 54.2,5-6 ПП 54.3-6	5 380	625	250
ПП 51. 2,5-3 ПП 51.2,5-6 ПП 51.3-6	5 080	625	250, 300
ПП 48.2,5-6 ПП 48.3-6 ПП 48.2,5-4,5	4 780	625	250, 300
ПП 42. 2,5-4,5 ПП 42.3-6 ПП 42.2,5-6	4 180	625	250, 300
ПП 36.1,5-3 ПП 36. 2,5-3 ПП 36.2,5-4,5 ПП 36.2,5-6 ПП 36.3-6	3 580	625	150, 250, 300
ПП 30.1,5-3 ПП 30.2,5-3 ПП 30.2,5-4 ПП 30.2,5-6 ПП 30.3-6	2 980	625	150, 250, 300
ПП 24.1,5-3 ПП 24.2,5-3 ПП 24.2,5-4,5 ПП24.2,5-6 ПП 24.3-6	2 380	625	150, 250, 300

Плюсы сборно-монолитного перекрытия:

• Высокая скорость укладки.
• Небольшой вес (облегчает транспортировку, разгрузку, монтаж; снижение нагрузки на фундамент и стены).
• Показатель несущей способности от 300 до 600 кг/м².
• Хорошие звуко-, и теплоизоляционные качества.
• Происходит утепление потолка.
• Возможность выполнить работы без услуг крана и иной спецтехники

Недостатки:

• Ограничение в выборе типоразмеров.
• Высокая цена.
• Аренда спецтехники в случае использования плит большого размера.
• Сложности в укладке криволинейных поверхностей.

Монолитное устройство перекрытия первого или второго этажа в газобетонном доме самая сложная и трудоёмкая конструкция из перечисленных. Однако, она имеет ряд, несвойственных им преимуществ:

• Высокая несущая способность.
• Возможность перекрыть пролёт любой формы и конфигурации.
• Отсутствие необходимости аренды спецтехники и оплаты труда наёмных работников.

Минусы:

• Длительный срок застывания бетона.
• Длительный монтаж.
• Необходимость проведения расчёта нагрузок.
• Аренда бетононасоса, вибратора и миксера.
• Контроль за поверхностью на всём этапе твердения (уход и создание тепло-влажностных условий).
• Самый дорогостоящий вариант из перечисленных.

Выбор типа, подходящего под газобетонный дом, происходит после расчётов несущей способности стен, фактически — определения максимально допустимой нагрузки. Например, при толщине основания 250 мм. из газоблока D300 с классом прочности В1,5, а длина пролёта более пяти метров, несущая способность будет недостаточной. Целесообразнее будет использовать деревянный, или сборно-монолитный тип.

Пустотные плиты перекрытий – самые продаваемые железобетонные изделия. Многообразие форм стало причиной сокращений, используемых производителем в маркировке. Для того, чтобы разобраться рассмотрим ситуацию на отдельном примере. В качестве образца возьмём плиту перекрытия типа 1ПП 48. 100 в расшифровке это обозначает:

• 1ПП – плита перекрытия, единица обозначает номинальное расстояние между центрами пустот, определяемое в соответствии с ГОСТ 23009-78, ГОСТ 26433.
  0-85, ГОСТ 21779-82.
• 48 – длина плиты, 4 800 мм.
• 10 – ширина, 1 000мм.

Зная эти условные обозначения, разобраться в тонкости маркировки не составит труда.

Цокольный этаж должен быть капитальным и надёжным, потому как несёт основную нагрузку от крыши, чердака и этажей, расположенных сверху. На этапе выбора способа монтажа, следует определиться с назначением комнат и рассчитать массу строения.

ЖБ-, газобетонные плиты или монолит – идеальны для обустройства нижнего перекрытия двухэтажного коттеджа. В процессе строительства одноэтажного допускается расположение на лагах из металла или дерева.

Аналогичная ситуация касается и чердачной зоны. В данном случае на первое место по значимости выходят показатели утепления, звуко-, и пароизоляции.

Проблемы с определением количества материалов и конструкций появляются в случае заливки монолитного основания. Главная роль отводится определению сечения арматуры, класса и толщины бетона.

Процедура состоит из пяти шагов:

• Составление схемы перекрытия.
• Проектирование геометрии плиты.
• Вычисление нагрузки.
• Подбор класса бетона.
• Подбор сечения арматуры.

В ситуации с коттеджами из газоблока, думать о способах обустройства межэтажных перекрытий нужно ещё на этапе возведения стен. Ячеистая структура не способна выдержать постоянную нагрузку от опирания перекрытий. Для усиления ряда кладки используется технология армирования, который может выполняться разными способами:

• Использованием специальных U-блоков. Из них выкладывается горизонтальный ряд, внутри которого вяжется армпояс из арматуры и заливается бетоном.

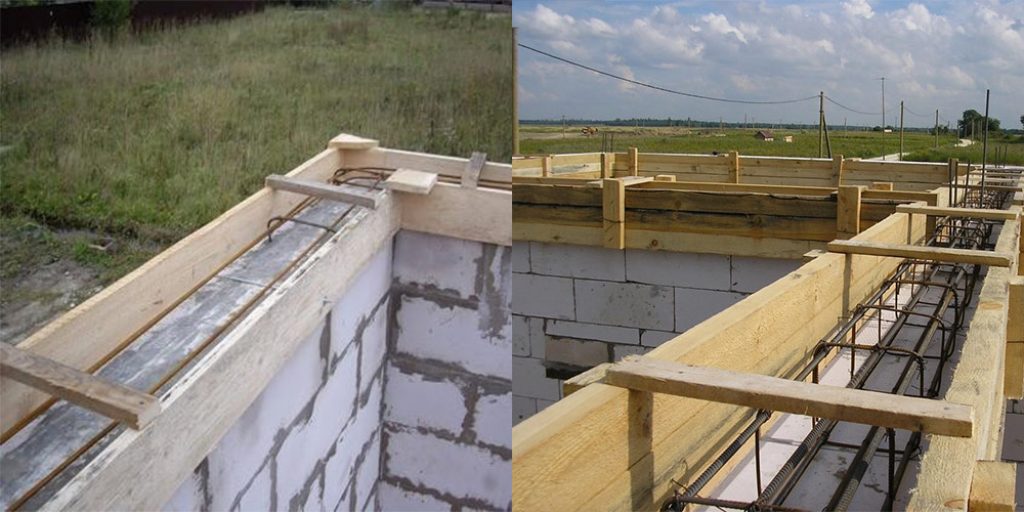

• Второй способ заключается в монтаже без U-блоков. Собирается опалубка, вяжется армпояс, заливается бетоном.

Последующее обустройство перекрытия любого типа выполняется только после того, как для него создано прочное основание из армирующего пояса.

Укладка железобетонных или газобетонных плит, заливка монолита происходит в следствие продуманных, поочерёдно выполненных действий. Монтаж плит перекрытия не занимает много времени. Трое человек за несколько часов могут застелить площадь дома в 100 м². Строительство сборно-монолитной плиты займёт немного больше времени. Заливка монолита – от одного до двух дней.

Говорить о том, какое перекрытие лучше выбрать для двухэтажного дома из газобетона нужно после полного анализа составляющих: фундамента, стен, несущей нагрузки. И только проанализировав все имеющиеся сведения, делать заключение в пользу одной из конструкций.

Потолочное перекрытие в доме из пеноблоков

При возведении зданий строителям приходится решать различные задачи. Одна из них – строительство прочного потолка в доме из пеноблоков. Постройка дома из легких блоков не требует длительного времени. Вместе с тем, в связи с недостаточной прочностью пеноблоков, имеются особенности выполнения работ. В зависимости от этажности строения, перекрытие может выполняться над подвальным помещением, а также между этажами. Потолочное – воспринимает усилия от крыши здания и перераспределяет его на несущие стены. Оно также выполняет функцию дополнительной теплоизоляции.

Перекрытия для дома из пеноблоков – разновидности исполнений

Перекрытие – нагруженная часть строения. От качества изготовления зависит прочность здания и ресурс эксплуатации. Применяются следующие конструкции потолков:

• цельная. Монолитное перекрытие дома из вспененных блоков – проверенное решение, обладающее множеством достоинств. Оно позволяет сформировать бесшовную основу с идеальной плоскостностью. Отсутствие стыковых участков повышает теплоизоляционные свойства и прочность. Сооружение цельного потолка – сложный и трудоемкий процесс, требующий специальных навыков и высокой квалификации;

Для того, чтобы сделать потолки в доме из газобетона или пеноблоков, необходимо определиться с выбором материалов и технологий

• сборно-монолитная. Составные перекрытия для дома из пеноблоков сооружаются на основе стандартных бетонных блоков, произведенных в промышленных условиях. В процессе изготовления сооружается опалубка и на основе теплоизоляционных материалов. Для этого используются готовые элементы из бетона, в которые добавлен керамзит или полистирол. При этом зоны стыковки элементов нуждаются в заделке;
• сборная. Такая конструкция сооружается за ограниченное время и не требует повышенных затрат. Для формирования составного потолка используются стандартные элементы – железобетонные плиты перекрытия, стальные профили или балки из древесины. Сооружение сборной конструкции осуществляется с помощью грузоподъемных механизмов с последующей герметизацией зазоров между частями.

Принимая решение о варианте исполнения перекрытия, важно учесть назначение строения, этажность, а также минимизировать уровень предстоящих расходов.

Перекрытие дома из вспененных блоков – главные требования

Учитывая свойства блоков из вспененного бетона, этажность пеноблочного дома не должна превышать три этажа. Низкие прочностные характеристики пористого материала не позволяют использовать его для строительства многоэтажных строений.

В том случае, если здание построено с применением таких материалов, как газобетон или пеноблок, потолок можно установить с использованием нескольких технологий

Потолочная конструкция для здания из ячеистых блоков пропорционально распределяет усилия на капитальные стены и выполняет ряд задач:

• обеспечивает жесткость коробки возводимого здания;
• надежно связывает стены, повышая прочность строения;
• эффективно поглощает внешние шумы;
• воспринимает массу строительных конструкций, сохраняя целостность;
• теплоизолирует жилое помещение, затрудняя доступ холодного воздуха;
• повышает пожаробезопасность за счет использования негорючих материалов.

Для повышения жесткости капитальных стен здания и защиты пенистого бетона от деформаций, сооружается армированный пояс по периметру стен. Он формирует прочную основу для сооружения потолочной конструкции.

Цельное перекрытие из пенобетона

Бетонирование цельного потолка производится бетонной смесью с повышенными прочностными свойствами. Используется бетон, изготовленный промышленным методом.

Надежность перекрытия – главный момент, определяющий прочность здание. При выполнении работ запрещается:

• применять раствор, произведенный кустарным методом в бетоносмесителях;
• порционно готовить и поэтапно заливать бетонную смесь в опалубку;
• использовать бетонный состав низкого качества с неоднородной структурой.

Здание, для строительства которого используются газобетон или пеноблок, довольно специфическая конструкция

Сооружая перекрытие дома из пенобетонных блоков важно соблюдать следующие рекомендации:

• использовать бетононасос для транспортировки бетонной смеси на высоту;
• заливать бетон в опалубку с предварительно установленным силовым каркасом.

Монолитная основа обладает комплексом достоинств:

• повышенной нагрузочной способностью;
• продолжительным периодом использования;
• пожарной и экологической безопасностью;
• доступностью используемых стройматериалов.

Технологию бетонирования сложно назвать простой, однако этот метод сооружения потолка может быть реализован при возведении частных домов.

К плюсам цельной конструкции также относятся:

• возможность заливки потолка при увеличенном расстоянии между несущими стенами;
• создание потолочной основы при нестандартной конфигурации стен возводимого здания.

Недостатки этого конструктивного решения:

• сложность расчетов для подтверждения нагрузочной способности стен;
• длительное время твердения бетона;
• необходимость применения оборудования для приготовления и подачи бетона;
• трудоемкость подготовки к заливке и зависимость качества основы от рецептуры;
• проблематичность выполнение работ при отрицательной температуре.

Несмотря на трудоемкость и сложность процесса заливки, им отдают предпочтение строители, благодаря идеальной поверхности массива

Ответственная часть монолитного потолка – опалубка. Ее прочность должна позволять выдерживать вес бетонной смеси.

Для заливки используют различные виды опалубки:

• инвентарную, состоящую из стандартных щитовых элементов;
• самостоятельно изготовленную, выполненную из древесины или металла.

Для заливки цельного потолка монтируйте опалубку по следующему алгоритму:

1. Установите вертикальные опоры.
2. Закрепите горизонтальные брусья.
3. Произведите сборку основы опалубки.
4. Тщательно загерметизируйте зазоры.
5. Поместите в опалубку силовой каркас, обеспечив расстояние 4 см от уровня щитов.

Подачу бетонной смеси в опалубку производите бетононасосом. Подавайте бетон до достижения толщины 16–18 см. Бетон достигнет эксплуатационной прочности через 4 недели после бетонирования. Можно разобрать опалубку и продолжать дальнейшие работы.

Сборно-монолитная конструкция потолка пеноблочного дома

Главная особенность сборно-монолитной основы – возможность сооружения потолка без использования специального технологического оборудования и грузоподъемных устройств. Небольшая масса составных элементов позволяет быстро выполнить все работы своими силами.

Сделать потолок в газобетонном или пенобетонном доме можно, используя балочные перекрытия

Последовательность действий:

1. Закрепите опорные балки на расстоянии 0,6–0,8 м друг от друга.
2. Сформируйте опалубку из полистиролбетонных элементов или керамзитоблоков.
3. Зафиксируйте в опалубке арматурный каркас из стальных прутьев.
4. Произведите заливку бетонной смесью и обеспечьте твердение монолита.
5. Осуществите теплоизоляцию базальтовой ватой или керамзитовыми гранулами.

Монолитно-сборная конструкция обладает следующими преимуществами:

• улучшенной пароизоляцией;
• высокой степенью звукопоглощения;
• увеличенным запасом прочности;
• низкой трудоемкостью;
• отсутствием необходимости в специальной технике.

Для формирования сборно-монолитного варианта в качестве балок могут применяться следующие материалы:

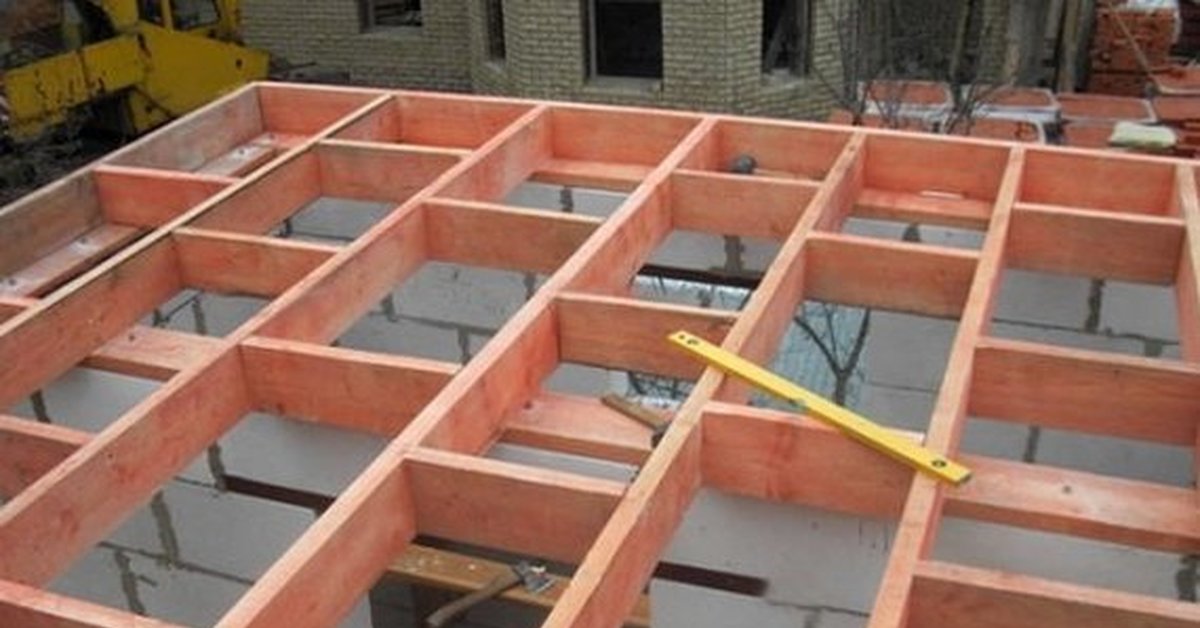

• деревянные брусья. Они отличаются доступной ценой и позволяют сформировать прочную основу между этажами здания. Деревянные элементы важно обработать биозащитными составами и выполнить огнестойкую пропитку. Древесину также следует гидроизолировать. Деревянные балки, обладающие низкой нагрузочной способностью, разрешено использовать в небольших зданиях с расстоянием между несущими стенами до 6 метров;

Используя древесину, обработайте ее биозащитными и огнестойкими составами

• металлические профили. Использование тяжелого металлического проката повышает уровень затрат и требует механизации работ по подъему. Для повышения ресурса эксплуатации стальных балок их следует обработать антикоррозионным составом. Металлический профиль способен воспринимать значительные нагрузки. Он может использоваться для создания прочных потолков в габаритных строениях. Расстояние между капитальными стенами может превышать 6 метров.

Преимущества использования деревянных балок:

• простота монтажа;
• приемлемая цена.

Слабые стороны:

• недостаточно высокая пожаробезопасность древесины;
• невысокий период эксплуатации деревянных брусьев.

Используя прочные стальные балки, можно соорудить сборно-монолитную основу с увеличенным ресурсом эксплуатации.

Используем плиты перекрытия – рассматриваем сборный вариант

С помощью железобетонных панелей можно соорудить сборный потолок за ограниченное время. Количество плит для выполнения работ рассчитывается в зависимости от габаритов здания. Длина плиты должна превышать расстояние между капитальными стенами на 0,3 м. Для передачи действующих усилий важно обеспечить размер опорной площадки на каждой несущей стене по 0,15 м. Панели из армированного бетона могут располагаться в продольном или поперечном направлении, согласно требованиям рабочего проекта.

Перекрытие дома из железобетонных плит или пенобетона имеет принципиальное различие, связанное с массой

Для выполнения работ используются полые панели стандартных размеров:

• шестиметровые – с плоской поверхностью;
• девятиметровые – с ребристой основой.

Учитывая увеличенную массу железобетонных панелей, составляющую от 1 до 5 тонн, необходимо:

• использовать специальное грузоподъемное оборудование;
• соорудить на опорной поверхности пеноблочных стен силовой пояс из бетона.

При толщине панелей 22 см, они имеют ширину от одного до полутора метров. Нагрузочная способность железобетонных плит определяется областью использования:

• изделия для жилых зданий способны воспринимать нагрузку 0,6–0,8 т/м2;
• плиты промышленного назначения выдерживают до 2 т на квадратный метр площади.

Главные достоинства применения изделий из армированного бетона:

• сокращенная продолжительность монтажа;
• повышенная нагрузочная способность;
• увеличенный запас прочности потолочной основы;
• долговечность панелей;
• надежная защита помещения от шума;
• повышенный уровень теплоизоляции;
• промышленное качество;
• пожаробезопасность.

Наряду с достоинствами, имеются слабые стороны:

• необходимость использования грузоподъемных средств;
• проблематичность монтажа на криволинейной поверхности;
• использование панелей только стандартных размеров.

Установка производится на цементную смесь. Использование облегченных плит перекрытия, изготовленных из ячеистого бетона, позволяет снизить нагрузку на пеноблочные стены.

Заключение – какой потолок лучше соорудить в доме из пеноблоков

В здании, построенном из пеноблоков, можно соорудить любой тип перекрытия. Важно оценить нагрузочную способность капитальных стен, учесть этажность строения, выбрать конструктивный вариант исполнения и проконсультироваться, если необходимо, с профессиональными строителями.

Перекрытия в доме из пеноблоков — недорого и качественно, правильное решение!

Пеноблоки уже не первый год остаются одним из самых востребованных материалов для строительства домов. В чём же заключаются преимущества данного материала? Каким образом и где его использовать?

Наука каждый день двигается вперёд. Практически каждый день производятся новые материалы, которые применяются в строительстве. Все они имеют свои особенности. Практически каждое новое поколение строительных материалов выигрывает у предыдущего по техническим, экологическим и экономическим характеристикам. Новые материалы дают нам возможность самим проектировать и возводить новые постройки не затрачивая при этом жизненные силы и средства.

Что такое перекрытия, их функции и виды

Перекрытия — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше. Перекрытием в доме из пенобетона называется ограждающая горизонтальная конструкция, которая выполняет такие функции:

• Разделение этажей
• Восприятие различных типов нагрузок (вес людей и мебели, техники и другого)
• Равномерное распределение веса на опорные и несущие точки (стены или же колонны)
• Создание и разделение внутреннего объема в доме, создание комнат (ограниченных зон)

Условно перекрытия можно разделить на:

• Цокольные — конструкция, разделяющая между собой цокольный и первый этажи
• Междуэтажные — конструкция, расположенная между двумя этажами
• Мансардные — отделяет этаж от мансардного помещения
• Чердачные — отделяет этаж от чердака

В качестве перекрытия может выступать горизонтально расположенная конструкция, выполненная из таких строительных материалов, как дерево, металл, бетон, железобетон, и отвечающая определенным инженерно-строительным требованиям. К таким требованиям обычно относят способность перекрытия выдерживать постоянные и временные нагрузки, т.е. обладать повышенной прочностью, а также обладать звуко, тепло и гидроизоляционными функциями.

Как было сказано выше перекрытие подразумевает ограждающую горизонтальную конструкцию, например, для разделения этажей. Так что, если Вы строите двухэтажный дом из пеноблоков без нее Вам не обойтись.

Если Вы только собираетесь строить дом из пеноблоков, то рекомендуем Вам ознакомиться со всеми минусами в данной статье.

Что такое пеноблок? Его преимущества над другими материалами

Пеноблок — это один из подвидов лёгких бетонов. Он обладает хорошими эксплуатационными свойствами, состоит из таких ингредиентов: цемент, песок, вода, алюминиевая пудра.

Блоки разделяются на два типа: пенобетонные и газосиликатные.

Этот тип перекрытий значительно выигрывает на ряду с шлакоблоками и кирпичами.

Пеноблоки экологически чисты, они не приносят вреда здоровью человека.

Пеноблоки и постройки из них имеют множество достоинств:

• Огнестойкость
• Универсальность
• Дешевизна
• Эргономичность
• Прочность
• Изоляция влаги
• Звукоизоляция
• Теплоизоляция
• Лёгкость материала как такового
• Эстетичный внешний вид

Перекрытия в доме из газобетона

Существует несколько типов перекрытий в доме из газобетона:

• Балочное — перекрытие сборное. Несущими элементами являются металлические либо деревянные балки с рабочим настилом из таких древесных материалов как фанера, доски или ОСП
• Слитное — перекрытие состоящее из различных типов железобетонных плит (полнотелых или многопустотных, ребристых или гладких)
• Слитно-монолитное — балки сборные, присутствует монолитная часть

Тип выбираемого перекрытия для дома из газобетона зависит от сейсмичности строительной площадки, величины пролётов, количества этажей и интенсивности вертикальной нагрузки.

Теперь более подробно разберём типы перекрытий:

Деревянное перекрытие дома из газобетона

Делаются следующим образом:.

1. По периметру фундамента устанавливаются железобетонные стяжки. Это в разы увеличит прочность будущей конструкции
2. Выстраиваются одинаковой высоты пеноблочные стены (внимательно следите за уровнем стен, перекосов не должно быть)
3. Подготовьте цементный раствор
4. Между блоками заливается уже подготовленный цемент
5. Рассчитывается длина и нахлёст каждого бруса, затем монтируется деревянные перекрытия

Монолитное перекрытие дома из газобетона

Перекрытия данного типа очень редко используются при строительстве жилых домов.

Их возведение требует очень тщательной подготовки и наличия специального оборудования. Более того, нужно проводить множество инженерных расчётов. Весь процесс подготовки и, собственно, исполнение работы, очень сложный и трудоёмкий.

Стальнопрофильные перекрытия
Иногда используется в виде швеллера или двутавра вместо деревянных балок.

Эта конструкция довольно тяжёлая, поэтому устанавливаемому по всему периметру несущих стен армированного пояса поставляются ещё более высокие требования.

При изготовлении вертикальных конструкций, устанавливается опалубка (доски или щиты), а в неё укладывается стальной каркас (каркас должен быть сварен, допускается связывание, из стальных прутов). Затем свободное пространство в опалубке заливается бетоном и выдерживается до полного высыхания.

После того, как Вы закончите с перекрытием можете приступить к возведению крыши. Крыша для дома из пеноблоков должна быть небольшого веса, т.к. пеноблоки легкий материал, который в прочности уступает некоторым другим.

Далее, если под крышей достаточно большой объем сводного пространства, Вы можете оборудовать там комнату. Такой дом называется — Дом с мансардой из пеноблоков, более подробно описано здесь.

Если пространства, которое оказалось под крышей, недостаточно, Вы можете возвести пристройку. Пристройка к дому из пеноблоков может быть построена своими руками. Более подробно о ней читайте здесь.

Видео о создании перекрытий

Моноплитное перекрытие

Балочное (деревянное) перекрытие

Перекрытие первого этажа в доме из газобетона: схема, плюсы и минусы

Газобетонные блоки востребованы в частном строительстве, оптимальным в плане бюджета вариантом считается дом с площадью свыше 100 м2, включающий два этажа. Тип межэтажного перекрытия может быть любым: от монолитного до сборного, основными материалами служат ж/б, металл, дерево и аналогичные стенам ячеистые марки бетонов. К главным учитываемым при выборе факторам относят несущую способность, долговечность, надежность и вес конструкции, экономическую целесообразность, потребность в применении спецтехники и влияние на сроки проведения работ.

Требования к перекрытиям первого этажа

В отличие от чердака или близких к грунту полов оно разделяет помещения с одинаковыми температурными зонами, потребность в утеплении или усиленной защите от влаги и отсутствует. Главной функцией является равномерное распределение весовых нагрузок: собственного веса, мебели, людей, стен последующих этажей и кровли. Для обеспечения этого условия и предохранения газоблоков от продавливания и растрескивания перекрытие размещается поверх армопояса, заложенного на 1 этаже по всему верхнему периметру вертикальных несущих конструкций. Также учитывается пожаробезопасность используемых материалов, их звукоизоляционные и прочностные свойства.

Выделяют такие основные виды перекрытий:

• Монолитные железобетонные плиты, заливаемые непосредственно на объекте.
• Многопустотные заводские ЖБИ из бетона различных марок, устанавливаемые с помощью подъемной техники.
• Сборно-монолитные из газобетона.
• Балочные перекрытия из металла или дерева.

1. Плюсы и минусы монолитных плит.

Суть технологии заключается в заливке бетона в размещенную на первом этаже опалубку с высокими подпорками. Толщина плиты варьируется в пределах 10-20 мм, для усиления прочности ее обязательно армируют металлом. Возможны два варианта исполнения: с одинаковым сечением по всей плоскости и облегченный, с ребрами жесткости, направленными вниз. Верхний слой бетона служит полом второго этажа, из-за отсутствия швов и грубых стыков потребность в отделке минимальная.

Такая система считается надежной и стойкой к нагрузкам и воздействиям, она соответствует нормам пожаробезопасности. Но несмотря на все преимущества ее выбирают для дома из газобетонных блоков не чаще других, технология относится к дорогим и трудоемким и требует согласования с органами, допускающими ввод объектов в эксплуатацию. Главным условием является заливка единого монолита раствором высокого качества, что подразумевает приобретение товарных марок и задействование бетононасосов. Стоимость строительства также возрастает за счет потребности в надежных опалубках (чаще всего арендуемых) и прерывании работ до окончательного набора прочности цемента (возводить стены следующего этажа разрешается как минимум через 3 недели после бетонирования).

При возведении чердачных или подвальных перекрытий рекомендуем к прочтению это руководство.

2. Нюансы перекрытия готовыми ЖБИ.

Эта разновидность рекомендуется при ширине пролетов длиной до 6 м при монтаже гладких плит, 9 – у ребристых. Несмотря на ограничение в размерах и необходимость в спецтехнике она относится к востребованным. Это обусловлено высокой скоростью работ по размещению, независимостью от сейсмической активности и использованием изделий с проверенными характеристиками. Высота подбирается с учетом ожидаемых нагрузок, для дома из газобетона рекомендуемый диапазон составляет 12-20 см у гладких видов, 25-20 – у ребристых. Главным требованием технологии является опирание плит на несущие стены, армирование и укрепление верхнего ряда стен первого этажа обязательно, внутренние перегородки на втором возводятся позже.

3. Особенности перекрытий балочного типа.

Этот вариант считается самым бюджетным, имеет несколько слоев: рабочие доски или профлист закрепляются с двух сторон между опорами из деревянного бруса или сортового проката, внутреннее пространство заполняется тепло- и звукоизоляционными материалами, верхний слой выполняет функцию чернового пола. Для исключения прогиба балки перекрытия заходят на стены из газобетона, опирание на армопояс должно составлять не менее 15-20 см. При этом соприкосновения по всей длине блоков избегают, края опор утепляются со стороны фасада минватой или пенопластом.

Металлические балки выигрывают в надежности, но из-за большого веса их не всегда можно установить самостоятельно. Рекомендуемый шаг их размещения составляет 90-120 см, заход на армопояс – 25 см, наличие дополнительных крепежей обязательно. Деревянные балки закладывают без привлечения кранов с интервалом 0,5-1,5 м, особое внимание уделяется обработке антипиренами и антисептиками.

Этот вариант обеспечивает наименьшую несущую способность, уступая железобетону почти вдвое, но из-за доступности материалов, низкой весовой нагрузки на газоблоки и простоты монтажа выбирается чаще всего.



4. Сборно-монолитные конструкции из газобетона.

Этот тип ценится за возможность самостоятельной установки без привлечения кранов или бетононасосов. Состоит из газоблоков, размещаемых поверх относительно легких ж/б балок (вес не превышает 120 кг) и тонкого слоя армированной стяжки – в пределах 50 см. Могут использоваться любые прямоугольные изделия из облегченных бетонов, включая пенополистирольные, но лучшие (сходные с материалом стен) характеристики наблюдаются у газобетона. Все зазоры между блоками заполняются раствором, перекрытие усиливается металлической сеткой. Окончательная прочность достигается через 28 дней, но частичная нагрузка чернового пола и второго этажа разрешается уже через неделю.

Преимущества и ограничения каждого варианта

Все вышеперечисленные перекрытия обеспечивают требуемую несущую способность (в пределах 500-800 кг/м2), окончательно вид выбирается исходя из бюджета и сроков ведения работ. Балочные и сборно-монолитные конструкции имеют ограничения в этажности, согласно строительных нормам они подходят только для двухэтажных и мансардных домов из газобетона.

Тип	Главные преимущества, в каких случаях рекомендуется	Учитываемые ограничения и недостатки
Монолитная плита	Подходит для пролетов любого типа, размеров и форм, включая радиальные, не требуют аренды подъемной техники, характеризуются максимальной несущей способностью (до 800 кг/м2)	Заливка обходится дорого, для установки опалубки необходим устойчивый и ровный пол на первом этаже, все работы по бетонированию желательно провести за один день, сроки строительства возрастают на месяц
Готовые ж/б многопустотные конструкции	Оптимальный вариант при ограниченных сроках возведения газобетонного дома, перекрытие выдерживает и равномерно распределяет нагрузки до 800 кг/м2, итоговые затраты приемлемые	Потребность в спецтехнике и организации опор под плиты в процессе монтажа, значительный собственный вес у прочных разновидностей, ограничение в размерах
Балочное деревянное перекрытия	Самая доступная и бюджетная разновидность, благодаря легкому весу она обеспечивает минимальную нагрузку на газоблоки и фундамент. Подходит для проведения монтажа своими силами	Не допускаются при строительстве дома на участках с сейсмической активностью свыше 8 балов, материалы нуждаются в периодическом обновлении защиты от пожаров и грибка
То же, с балками из металла	Приемлемая стоимость работ по установке балок, при правильном расчете они не провисают и служат долго	Для кладки опорных конструкций задействуются подъемные машины, срок безопасной эксплуатации уступает ж/б
Из газобетона	Обеспечиваются одинаковые свойства и характеристики со стенами дома из газоблоков, включая хорошую тепло- и звукоизоляцию. Возможен самостоятельный монтаж, сроки работ средние	Сфера применения ограничена двумя этажами

Деревянные Перекрытия в Доме из Газобетона: Этапы Монтажа

Балки перекрытия на стенах из газобетона

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

Содержание статьи

Преимущества деревянных перекрытий

Для разделения этажей и жилых помещений от чердаков и подвалов, применяются как деревянные, так и железобетонные перекрытия. Последние могут быть монолитными (заливными) или панельными (сборными). Они прочнее, надежнее, долговечнее, но как перекрытия для дома из газобетона используются редко.

Панельные перекрытия обладают и таким существенным преимуществом, как высокая скорость монтажа.

Но недостатков у них больше:

• Большой вес железобетонных элементов создает слишком высокую нагрузку на несущие стены и фундамент;
• Он же вынуждает использовать для укладки и транспортировки грузоподъемную технику, увеличивая стоимость монтажа;
• На строительной площадке необходимо выделять площадку для складирования и хранения;
• Плиты перекрытия выпускаются только определенных типоразмеров, что при сложной или нестандартной форме возводимого здания делает их использование невозможным.

Перекрытия из железобетонных плит

У монолитных перекрытий свои плюсы, главный из которых – возможность сделать плиту любой сложной формы. Но общая масса все равно остается слишком большой для хрупких газобетонных стен.

Да и сам процесс заливки очень долгий и трудоемкий, требующий неукоснительного соблюдения технологии, особенно температурного режима.

Чем длиннее пролет, тем больше должна быть толщина монолитного перекрытия

Для справки. В зданиях с небольшими пролетами допускается устройство монолитных перекрытий, несъемной опалубкой для которых служат деревянные балки и влагостойкая фанера.

Деревянное перекрытие газобетонного дома лишено большинства перечисленных недостатков:

• Оно не создает большой нагрузки на несущие конструкции здания;
• Ему можно придать любую желаемую форму;

Устройство перекрытия в доме с эркером

• Для его монтажа не нужна тяжёлая строительная техника;
• Сам монтаж не отличается сложностью и выполняется довольно быстро и без оглядки на температуру воздуха;
• Общая цена таких перекрытий ниже, чем железобетонных.

С другой стороны, деревянные конструкции не столь прочны и долговечны, так как подвержены влиянию таких внешних факторов, как сырость, огонь, естественное старение. Но эти недостатки частично нивелируются обработкой деревянных элементов специальными средствами.

Антисептическая обработка позволяет избежать гниения древесины и поражения её грибком

Кроме того, защитить их от воздействия изменчивой влажности и температуры воздуха можно с помощью особых изоляционных материалов. Но это уже относится к вопросу технологии устройства деревянных перекрытий, речь о которой пойдет ниже.

Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Схема монтажа балки

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Монтаж крайнего элемента

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

Несущие балки монтируются одновременно с возведением стен

Виды и особенности деревянных перекрытий

Любые перекрытия могут быть межэтажными, цокольными и чердачными. Для каждого из них есть своя инструкция по устройству, учитывающая нюансы их местоположения и эксплуатации.

Межэтажные

Межэтажные перекрытия в доме из газобетона отделяют друг от друга жилые отапливаемые помещения с примерно одинаковым микроклиматом.

Состоят они обычно из следующих слоев:

Схема межэтажного перекрытия

• Накат из досок или деревянных щитов, подшитых к балкам или уложенных на черепные бруски, прибитые к нижней части балок. В случае использования двутавровых балок доски настилаются в нишу между ними, черепные бруски не нужны.

Накат из плит ОСП по двутавровым балкам

• Слой шумоизоляции, уложенный на дощатый накат.
• Прибитые поперек балок лаги.
• Деревянный пол или выравнивающий настил под другие виды напольного покрытия: линолеум, ламинат, плитка, паркет и т.д.

Схема пирога межэтажного перекрытия

Совет. Пространство под полом должно проветриваться, поэтому между ним и слоем шумоизоляции необходимо оставить вентиляционный зазор.

Отделка перекрытия снизу может осуществляться любыми потолочными материалами – вагонкой, гипсокартоном, панелями. Но иногда балки оставляют открытыми, если этого требует стиль интерьера. В этом случае на них сверху настилают черновой пол, а затем укладывают все остальные слои.

Деревянное межэтажное перекрытие газобетонного дома с открытыми балками

Цокольные

Технология устройства перекрытия над неотапливаемым подвалом мало отличается от уже описанной.

Но имеет свои важные особенности:

• Пристальное внимание уделяется антисептированию всех деревянных элементов, которые могут пострадать от идущей снизу сырости и конденсата.
• Слой теплоизоляции должен быть достаточным для поддержания в жилых помещениях комфортной температуры. Его толщина зависит от климатических условий и температуры в цокольном этаже.
• Под утеплитель необходимо уложить гидроизоляционную пленку, чтобы не допустить проникновение в него из подвала влаги, снижающей теплоизоляционные свойства материала.

Устройство гидроизоляции

• Сверху утеплитель закрывают пароизоляцией, чтобы предотвратить образование в нем конденсата, возникающего из-за разницы температур в холодном подвале и теплой комнате.

Устройство пароизоляции

Для справки. Чтобы не допустить увлажнения утеплителя, его всегда изолируют гидроизоляционными материалами с холодной стороны и пароизоляционными – с теплой.

Чердачные

Как вы уже поняли, при устройстве своими руками чердачного перекрытия гидро- и пароизоляция тоже нужны, но располагаются они иначе: первая над утеплителем, вторая под ним.

Схема устройства чердачного перекрытия

Ещё одно отличие заключается в том, что на чердаке нет нужды устраивать сплошное напольное покрытие, если он не используется в качестве хозяйственного помещения. Достаточно уложить на балки доски или устроить трапы на случай ревизии элементов кровли.

Слой утеплителя также должен быть достаточно толстым, дабы теплый воздух из жилых помещений не покидал их через перекрытия.

Заключение

О том, как правильно монтировать балки на газобетонные стены, расскажет видео в этой статье. Это основной этап, от которого зависит дальнейшая благополучная эксплуатация такого важного конструктивного элемента, как деревянное перекрытие в доме из газобетона.

Межэтажные перекрытия для дома из газобетона

В процессе строительства стен из газобетона или пенобетона, наступает момент, когда нужно позаботится об устройстве межэтажных перекрытии, которые могут быть из бетонной плиты или из деревянных балок.

В отличии от домов, построенных из кирпича, при монтаже межэтажных перекрытий на стены из газо- или пенобетонных блоков, необходимо дополнительно предусмотреть распределяющие и усиливающие пояса.

В данной статье рассмотрим установку деревянных и железобетонных межэтажных перекрытий, при строительстве дома из стеновых блоков.

Устройство межэтажных перекрытий из монолитной плиты

Многие частные застройщики, при строительстве дома из газобетонных или других подобных блоков, в качестве межэтажных перекрытий используют железобетонные плиты.

Это очень надежные и прочные основания, но вместе с тем они имеют большой вес, который необходимо учитывать при возведение стен из строительных блоков.

Для того, чтобы вес плиты распределялся равномерно и не нарушал целостность стен, при укладке плитоперекрытий, обязательно делают дополнительную конструкцию, в виде распределительного бетонного или кирпичного пояса.

Варианты установки монолитной железобетонной плиты представлены на рисунке.

В первом варианте, плита опирается на бетонную ленту размером 150х250 мм, расположенную по всему периметру стены. Лента армируется прутками диаметром 10 мм и заливается бетоном марки М200.

Необходимо так же оставить температурный зазор 1-2 см между стеной и торцом железобетонной плиты.

Чтобы убрать мостики холода, плиту и армирующий пояс дополнительно утепляют, при помощи экструдированных пенополистирольных плит, толщиной 50 мм.

Второй вариант представляет из себя кладку из красного обожжённого кирпича, уложенного в 3 рядя. Это наиболее популярный вариант устройства распределительного пояса. В данном случает нет необходимости сооружать опалубку и делать арматурный каркас из прутьев.

Но, прежде чем укладывать кирпич, делают усиление стеновых блоков при помощи арматуры. Для этого штробятся пазы, укладывают в них арматурные прутки и заполняют цементным раствором.

Кирпичную кладку так же усиливают при помощи кладочной сетки, проложенной между рядами.

Монолитная железобетонная плита должна заходить в глубь стены на 13-14 см. Этого вполне достаточно для устойчивости и жесткости конструкции.

Деревянные межэтажные перекрытия

Деревянная конструкция наиболее предпочтительный вариант при строительстве домов из лёгких стеновых блоков. Деревянные межэтажные перекрытия значительно легче бетонных, а значит оказывают меньшее давление на стену, следовательно и конструкция будет более простой.

К тому же, цена на деревянные лаги с учетом доставки и работы значительно меньше стоимости железобетонных плитоперекрытий. Нет необходимости нанимать дорогостоящий кран, и все можно сделать без использования техники.

В одной из статей (ссылка) мы уже рассказывали об устройстве перекрытия по деревянным балкам. В ней мы приводили расчет балок перекрытия и устройство пола по деревянным лагам. Возможно эта информация вам будет полезна. Но вернемся к нашей теме.

Как мы уже писали, установка деревянных перекрытий более простая. Достаточно сделать пояс из арматуры, как в случает с бетонными плитами, на который можно укладывать балки.

Деревянные лаги, перед установкой необходимо покрыть противогрибковыми составами, а концы, которые будут лежать на стене, обернуть в рубероид или другой подобный материал.

Так же нужно сделать запил торцевой части балки под углом 60⁰ и уложить утеплитель

Между торцом и стеной, необходимо оставить зазор в 2 см, для возможного температурного расширения.

Деревянные лаги должны быть заложены в стену на глубина 15 см.

В заключении, предлагаем вам видео, которое будет полезным при дальнейшем устройстве деревянного перекрытия.

монтаж, укладка, крепление и опирание балок

Газобетонные блоки по праву считаются самым инновационным материалом для строительства коттеджей, дач и домов. Сами блоки весят не много по сравнению с кирпичом, имеют хорошую геометрию, кладутся на клей для ячеистых блоков, ввиду чего возведение несущих конструкций не занимает большого количества времени.

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться. По этой причине при строительстве перекрытий в таких домах необходим армопояс. Далее речь пойдёт про деревянные перекрытия в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!

Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно!

Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

1. Цельные.
2. Клееные.
3. Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.

Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Внимание!

Для больших конструкций специалисты рекомендуют использовать перекрытия из других видов балок.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.

У клееных балок выделяют такие преимущества:

1. Особая прочность.
2. Способность покрывать пролеты до 12 метров.
3. Небольшая масса.
4. Более долгий срок службы.
5. Не деформируются с течением времени.
6. Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.

К плюсам двутавров можно отнести:

1. Высокую прочность, жесткость благодаря своей форме.
2. Отсутствие прогибов.
3. Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
4. Материал не трескается, не рассыхается с течением времени.
5. Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м²). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

• Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
• При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
• Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
• При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
• Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
• Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м². Вот значения для шага установки 60 см:

Нагрузки, кг/пог. м	Сечение балок при длине пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50х140	50х160	60х180	80х180	80х200	100х200	100х220
200	50х160	50х180	70х180	70х200	100х200	120х220	140х220
250	60х160	60х180	70х200	100х200	120х200	140х220	160х220
350	70х160	70х180	80х200	100х220	120х220	160х220	200х220

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

• нет в продаже балок с требуемым сечением;
• доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

1. Балочное — состоит из балок.
2. Ребристое — балки, положенные ребром.
3. Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Справка

Для газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!

Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги. Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Производится укладка балок на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах допускают опирание на газобетон с подкладкой металлической полосы 6х60 мм.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

Важно!

Начинать следует именно с нижней части балки, так как между потолком и полом обычно кладут утеплитель, который также выступает в качестве шумоизоляции.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!

Отличная статья 50

домов ICF: как построить дом ICF за 10 шагов

Дом ICF, как и дом, построенный из Fox Blocks, обладает многими важными характеристиками, которые нужны сегодняшнему домовладельцу: отличное качество окружающей среды в помещении (IEQ), энергоэффективность , и устойчивость к стихийным бедствиям. В частности, домовладельцы ICF могут рассчитывать на следующие преимущества по сравнению с домом из деревянного каркаса: экономия энергии на 20 и более процентов, уменьшение проникновения наружного воздуха на 10–30 процентов, 4-часовой рейтинг пожара, удвоенная прочность и в 3 раза тише.

Строительство дома ICF экономит энергию, деньги и повышает безопасность и комфорт жителей. Дополнительные преимущества строительства дома Fox Blocks ICF включают простую конструкцию с низким уровнем риска, а также устойчивость к вредителям и влаге.

Сократите шаги в строительстве с помощью стеновой системы ICF

Поскольку Fox Blocks — это сборка стен «все в одном», строительство дома Fox Blocks ICF выполняется быстро и с минимальным риском. Стеновая система Fox Blocks Wall System объединяет пять этапов строительства в один, включая конструкцию, изоляцию, воздушный барьер, замедлитель парообразования и крепление.Эта функция значительно ускоряет реализацию проекта, устраняя необходимость координировать несколько сделок при достижении всех целей настенной системы.

Выполнив несколько основных шагов, обученный профессионал сможет эффективно и безопасно построить дом с помощью Fox Blocks ICF.

10 шагов для строительства дома ICF

Шаг 1. Земляные работы и подготовка площадки.

Шаг 2. Сформируйте опоры и укрепите в соответствии с инструкциями инженера.

Шаг 3. Установите бетонные опалубки. Завершите бетонную обработку, чтобы получилась ровная поверхность для укладки блоков ICF.

Шаг 4. Укладываем формы Fox Blocks — блоки.

Блоки Fox Blocks Series включают две части панели из пенополистирола (EPS) с модифицированной плотностью 1,5 фунта / фут. Панели фиксируются на расстоянии от шести до восьми дюймов с помощью литых пластиковых стяжек, изготовленных из измельченной смолы полипропилена (ПП). Первый ряд стены ICF укладывается прямо на фундамент.

1. Сначала поместите угловые блоки Fox Blocks Series на каждый угол конструкции.
2. Затем положите блоки Fox Blocks Series — прямые блоки по направлению к центру каждого сегмента стены.
3. Используйте зажимы HV на угловых перемычках, чтобы соединить блоки и плотно стянуть их вместе.
4. Поместите горизонтальный арматурный стержень в зажимы наверху внутренних перемычек внутри полости блока. Зажимы надежно удерживают арматуру и исключают необходимость связывания проволоки. Повторите шаг 4 для каждого ряда блоков.
5. При установке второго ряда блока переверните угловые блоки. Переворачивание угловых блоков второго ряда смещает эти блоки из первого ряда в непрерывном узоре скрепления.
6. На этом этапе используйте транзитный уровень, чтобы проверить, что стена ровная и что опоры не упали. Если стена неровная, установите прокладки или подрежьте блок по мере необходимости. Также проверьте стену на правильность длины и высоты.
7. Установить Fox Bucks в дверные и оконные проемы.Bucks остаются на месте постоянно и используются для удержания бетона, обеспечения крепления и изоляции между бетоном и оконными / дверными рамами. К Fox Bucks можно прикрепить все виды дверей и окон.
8. Установите дополнительные ряды блоков, продолжая перекрывать ряды так, чтобы все соединения были заблокированы как сверху, так и снизу блокировочными блоками.
9. Укладывайте блоки на всю высоту стены для одноэтажного строительства или чуть выше уровня пола для многоэтажного строительства.

Шаг 5: Установите вертикальные выравнивающие распорки вокруг всей конструкции, чтобы закрепить стены. Связи удерживают стены ровными и вертикальными. Связи также позволяют регулировать выравнивание до и во время заливки бетона. Кроме того, распорки служат дополнительной цели — обеспечивать надежный и безопасный каркас для поддержки досок строительных лесов.

Шаг 6: Очень важно проверить всю арматуру, обвязку и распорки перед укладкой бетона в блоки Fox Blocks.

Шаг 7: Поместите бетон в стены с помощью стрелы или линейного насоса. Укладка бетона в лифтах на высоте примерно четыре фута за раз. Продолжайте укладывать бетон, пока не достигнете верха стены. Для этого этапа необходимо присутствие опытного специалиста по бетонированию, правильное размещение и укрепление необходимы для обеспечения высочайшего качества и целостности стены.

• Неправильная укладка бетона может вызвать выброс. Выброс приводит к задержке и очистке.
• Достаточная вибрация при укладке бетона имеет решающее значение для предотвращения образования воздушных карманов и пустот. Воздушные карманы и пустоты могут снизить прочность дома, а также его устойчивость к влаге, воздуху и вторжению насекомых.

Шаг 8: Используйте механический вибратор для внутренней вибрации бетона и удаления всех воздушных карманов в стене.

Шаг 9: Выровняйте бетон, пока он не выровняется с верхом блока, затем установите анкерные болты в верхнюю часть бетонного блока.Анкерные болты используются позже для установки верхней плиты, грязевого порога, для установки стропил или ферм.

Шаг 10: Снимите распорку и очистите распорку.

Как Fox Blocks может помочь

Для строительства дома ICF требуются квалифицированные специалисты, которые понимают сложности и проблемы строительства дома ICF. Правильно построенный дом ICF имеет плотную застройку и прочную структурную целостность.

Позвольте профессионалу Fox Blocks помочь ответить на ваши технические вопросы, свяжет вас с дистрибьютором или проанализирует ваши домашние планы ICF для оценки затрат.

5 фактов, которые вы не знали о конструкции из изолированного бетона

Поскольку строительные нормы и правила требуют домов с более плотными ограждающими конструкциями и непрерывной изоляцией, строители домов и потребители ищут стратегии строительства, которые обеспечивают такие характеристики без дополнительных затрат.

Вот почему дома, построенные с использованием изолированных бетонных опалубок (ICF), становятся популярным выбором во многих климатических условиях.

Изолированные бетонные опалубки (ICF) представляют собой монолитные бетонные стены, которые зажаты между двумя слоями изоляционного материала, обычно изоляционными формами из пенополистирола (EPS).Пеноблоки уложены друг на друга как блокирующие блоки, соединенные стальными арматурными стержнями. Они предлагают хорошо изолированные, герметичные, энергоэффективные ограждения для зданий. Кроме того, ICF отлично подходят для регионов, склонных к суровой погоде, из-за их высокой ударопрочности.

В конструкции ICF две изолирующие поверхности пеноблока разделены соединителем или перегородкой, и в полость заливается бетон. Пеноблоки остаются на месте, чтобы обеспечить изоляцию на протяжении всей жизни дома.На внутренние и внешние поверхности можно нанести любую традиционную отделку от дерева до кирпича и сайдинга. Внутри и снаружи дом ICF может отображать любой архитектурный стиль.

1. Дома ICF превосходят многие другие строительные технологии.

Одним из самых больших преимуществ использования ICF является непрерывная изоляция с обеих сторон стены, которая практически исключает тепловые мосты и потери энергии. Дом ICF может сократить счета за электроэнергию вдвое и может достичь индекса HERS в диапазоне 40-50, что означает, что они превосходят существующие строительные нормы на 50-60 процентов.

Согласно отчету Департамента жилищного строительства и городского развития США «Затраты и преимущества изоляционных бетонных опалубок для жилищного строительства», полевые сравнения аналогичных конструкций из деревянных домов и деревянных каркасных домов из ICF показали, что строительство стен ICF может обеспечить экономию от 20 до 25 процентов. в ежегодных расходах на отопление и охлаждение

Для достижения аналогичного уровня энергоэффективности типичный дом с деревянным каркасом потребует «энергетической модернизации», которая прибавит около 2640 долларов к средней стоимости дома в 200000 долларов (или около 1 доллара.32 на квадратный фут жилой площади). Эта сумма эквивалентна примерно одной трети разницы в стоимости между ICF и типичным деревянно-каркасным домом.

Согласно отчету HUD, многие домовладельцы ICF готовы платить немного больше на начальном этапе для экономии затрат на электроэнергию, не говоря уже о преимуществах дополнительной безопасности и комфорта.

2. Строительство ICF не должно стоить больше

Краткий ответ на вопрос: «Сколько стоит построить дом ICF?» есть, это зависит от обстоятельств.Это зависит от местного рынка с точки зрения затрат на материалы и рабочую силу, а также опыта привлеченных подрядчиков.

Но то же самое и с домом с деревянным каркасом.

После нескольких исследований затрат на строительство ICF, HUD определил, что использование стеновых конструкций ICF обычно добавляет от 3 до 5 процентов к общей покупной цене типичного дома и земли с деревянным каркасом (от 5 до 10 процентов стоимости строительства дома) . Другими словами, добавленная стоимость составляет от 2 до 4 долларов за квадратный фут площади типичного дома.Для типичного двухэтажного дома и участка площадью 2500 квадратных футов (цена продажи 180 000 долларов) дополнительные расходы составляют около 7 000 долларов. Согласно отчету HUD, дополнительные первоначальные затраты на строительство ICF следует сопоставить с долгосрочными выгодами ».

3. Строительство ICF снижает затраты в остальной части дома

Затраты на строительство — это только часть общей картины от общей стоимости строительства и владения Поскольку дома ICF более энергоэффективны, оборудование для обогрева и охлаждения может быть меньше, чем в каркасном доме.Это может снизить стоимость окончательного дома примерно на 0,75 доллара за квадратный фут. Таким образом, чистые дополнительные затраты составляют около 0,25–3,25 доллара, по данным EPS Industry Alliance, торговой организации бетонных форм. Дополнительные затраты могут возникнуть из-за толщины стен, увеличивающих затраты на установку окон и дверей, а также косвенных затрат на установку сантехники, систем отопления, вентиляции и кондиционирования воздуха и электрические установки. EPS-IA утверждает, что можно с уверенностью предположить, что дом в среднем будет стоить примерно на 2 доллара больше за квадратный фут, построенный с использованием ICF, и определенные архитектурные особенности или проблемы с сайтом также могут иметь влияние.

4. ICF не обязательно останавливаться у оконных и дверных проемов

Для многих систем ICF слабым местом были двери и окна. Часто в конструкции ICF требовалось использовать пиломатериалы, винил или сталь, чтобы создать поверхность для крепления дверей и окон, а также для герметизации блоков в местах, где они образуют проем.

Теперь производители ICF, такие как Fox Blocks, разработали пенопласт в системе для сплошной изолированной поверхности. Когда стена ICF строится без опорной системы, строители обычно используют габаритные пиломатериалы или винил для обрамления проемов для дверей и окон.Это означает, что между каркасом и конструкцией стены ICF есть зазор. Это может привести к утечке воздуха вокруг каркаса, что приведет к потере энергии и возникновению сквозняков. Зазор также может открыть оболочку для проникновения влаги, что приведет к разрушению деревянного каркаса, появлению плесени и другим проблемам. Непененый бак также приводит к снижению R-Value, потому что дерево или винил не изолируют так же хорошо, как пенополистирол. Дерево и металл обеспечивают тепловые мосты или передачу тепла через сам материал.Размерный брус также может покоробиться, что приведет к проблемам с установкой двери или окна в раму.

Система ICF с пенопластом обеспечивает полностью интегрированную непрерывную изоляцию вокруг отверстия. Это означает, что есть преграда от проникновения воздуха и влаги. Он также обеспечивает непрерывный бетонный барьер вокруг проема для максимальной прочности.

Большая часть проникновения влаги в дом может быть прослежена на очень небольшой площади, обычно в точках подключения возле дверей, окон, крыш и полов.

Чтобы в полной мере реализовать преимущества конструкции ICF, ищите систему, которая предлагает полностью интегрированную противоосколочную систему, обеспечивающую изоляцию и герметичность всех дверей и окон.

5. ICF могут противостоять штормам

В дополнение к энергоэффективности, ICF также предлагают устойчивые здания, которые лучше выдерживают суровые погодные явления, такие как ураганы и наводнения, чем конструкции из деревянных конструкций. Во многих новых домах ICF есть безопасные комнаты, предназначенные для чрезвычайных ситуаций.

Вот несколько областей, в которых строительство ICF имеет значение:

• Огнестойкость: страховые компании признают бетонные дома огнестойкими и предлагают надбавки, чтобы отразить этот факт.
• Ветровое сопротивление: дома ICF спроектированы так, чтобы противостоять сильным ветрам и могут превосходить строительные нормы для районов, подверженных ураганам и торнадо.
• Устойчивость к ударам: во время шторма большая часть ущерба происходит от летящих обломков, попадающих в дом. Бетонные стены и крыши могут противостоять ударам обломков от сильного ветра с минимальными повреждениями конструкции или без них.
• Сейсмическая стойкость: стальная арматура и бетон могут минимизировать риск повреждения от землетрясений.

Если вы живете в районе, подверженном серьезным событиям, вам не нужно строить новый дом, чтобы быть в безопасности. Вы можете построить укрытие от дождя из изолированных бетонных опалубок, чтобы обеспечить безопасность в чрезвычайной ситуации. Fox Blocks предлагает комплекты штормовых укрытий, которые обеспечивают изоляционные бетонные формы и стальные штормовые двери, сертифицированные Федеральным агентством по чрезвычайным ситуациям для защиты от сильных штормов.

Подробнее о строительстве опалубки из утеплителя.

Как построить пружинный пол (полное руководство)

Примечание. Ознакомьтесь с обновлениями за 2017 и 2018 гг. Ниже!

Примечание 2: Мы обновили наш пол в 2020 году, поэтому скоро появится дополнительная информация!

Также проверьте КАМЕРУ, которую я использовал для TIMELAPSE, здесь (версия 2020 г.): https://amzn.to/2QrRY3P

Наше небольшое сообщество годами дрейфует от спортзала к спортзалу.Некоторые люди относились к нам очень хорошо; некоторые другие, не очень хорошие.

Но даже после стольких скачков по тренажерному залу у нас все еще не было доступа к месту с твердым пружинным полом.

Итак, мы решили построить свой собственный.

Если вы ловкач, скорее всего, вы уже много раз думали об этом раньше. Если нет, то скоро вы это сделаете, так как эта тема определенно в тренде в наши дни. Tricker House, Beastwood, SGTF и многие другие уже сделали это.

Я здесь, чтобы убедить вас, что оно того стоит, и, как только вы убедитесь, помогу понять, как это сделать.

Другие причины построить собственный этаж:

• Сэкономьте на посещении спортзала. Хотя это правда, что первоначальные вложения огромны, долгосрочная отдача того стоит, особенно если вы разделите расходы между 3 или более людьми. Подумайте об этом как о предоплате за годовые занятия.
• Неограниченное время этажа. Вы можете обмануть 24/7 на своем этаже.
• Дерьмо ни у кого не брать. Вам не придется объяснять себя недалеким владельцам тренажерных залов и прочим привратникам.
• Удовольствие от владения пружинным полом. Достаточно сказано!

Приступим!

Анатомия пружинного пола

Прежде всего, базовую анатомию пружинного пола можно разбить на три уровня:

1. В самом низу нужно что-нибудь дать отскок . Обычные решения — либо пружины, либо пеноблоки. Пружины дороже (~ 1,3 евро или 1,5 доллара за штуку) и их сложнее установить, но предполагается, что они служат дольше и обеспечивают лучший отскок (оба неофициальные данные).Пеноблоки дешевле (~ 0,5 евро или 0,6 доллара за штуку) и их проще установить. Лично я не заметил большой разницы, обманывая пеноблоки и обманывая пружины.
2. Сверху вам понадобится фанера , чтобы равномерно распределить силу между отскакивающим слоем. Хорошая фанера должна выдерживать большие нагрузки и гнуться, не ломаясь.
3. Наконец, вам понадобится верхний слой, чтобы сделать подпрыгивающую поверхность мягкой и поглотить повреждения, потому что разбиться прямо о фанеру совсем не весело. Рулоны из пенопласта на ковре — это норма в гимнастических залах, но, поскольку это довольно дорого, люди изучают различные альтернативные варианты этого слоя. Коврики-пазлы, маты для дзюдо, маты для борьбы, нестандартные ковры или их комбинации — все это здесь честная игра.

Оценив наши варианты, мы решили использовать пеноблоки для нижнего слоя и толстые маты-головоломки для верхнего, поэтому именно это мы и обсудим в этом руководстве.

Если вы хотите использовать пружины или другие материалы, я включил различные полезные ресурсы в конце этой статьи.

Двигаемся дальше…

Составьте свой план

Мы составили наши планы во время сборки, но мне жаль, что мы не разобрались с ними раньше. Действительно выгодно, чтобы определенные вещи были выяснены заранее.

Вы сможете легче рассчитывать количество материалов и общую стоимость, а также сможете более эффективно донести суть дела до других людей, особенно тех, кто помогает вам строить пол.

Вот что вам понадобится:

П1 — План размещения фанеры

Измерьте имеющееся у вас пространство и определитесь с размерами вашего пола. Звучит очевидно, и единственное, что вам нужно знать, это то, что обычно фанера поставляется в листах размером 122 x 244 см (4 x 8 футов) ¹ .

Если вы строите на открытом пространстве, очень полезно ограничить размер пола до множителя вышеуказанных размеров, чтобы сэкономить на обработке и времени. В противном случае просто подсчитайте, сколько их вам нужно, исходя из доступной площади, и отрежьте лишнюю фанеру.

Большинство спортивных залов разрезают простыни пополам (122 x 122 см или 4 x 4 дюйма).Мы этого не сделали. Мы использовали полный размер, так как это было проще и сэкономило на затратах на обработку. Я не уверен, что это вызовет проблемы в долгосрочной перспективе, но пока мы ничего не заметили. Большинство людей, строящих полы по индивидуальному заказу, поступают именно так.

Тем не менее, если вы хотите часто собирать и разбирать пол, лучше разрезать их пополам, чтобы их было легче носить с собой.

Общие размеры пружинного пола: 10 м x 10 м (32 x 32 фута) и 12 м x 12 м (40 футов x 40 футов). Наш пол составляет 5 м x 10 м (16 футов x 32 фута), поэтому все планы в этом руководстве относятся к этим размерам .Соответственно усыновляйте их.

После расчета площади помните, что вам понадобится два слоя фанеры . Верхним слоем закрываются слабые места нижнего ² .

P1 Условные обозначения: Δ — это полный лист (122 см x 244 см или 4 ‘x 8’). O — половина листа, разрезанного по ширине (122 x 122 см или 4 x 4 дюйма). [] — половина листа, разрезанного по длине (61 см x 244 см или 2 ‘x 8’). X — это четверть листа, разрезанного как по ширине, так и по длине (61 см x 122 см или 2 ‘x 4’).На диаграмме верхнего слоя есть неправильная линия.

П2 — План размещения пеноблока

Вам потребуется 32 пеноблока (или пружины) на лист ³ , но я бы посоветовал вам приобрести не менее четырех дополнительных листов на всякий случай на случай поломки. Мы использовали наши дополнения по периметру нашего этажа, так как он находится на открытом пространстве.

Что касается чертежа, то мы нарисовали наш на бумаге, а затем мерками и карандашами пометили каждую фанеру индивидуально.Хотя это было немного утомительно … Я видел, как другие люди составляли план на большом листе бумаги и просто клали его на фанеру, что было бы более эффективно.

P2. В основном четыре ряда по восемь блоков в каждом. Убедитесь, что блоки расположены на одинаковом расстоянии по всему полу, разместив их ближе к сторонам.

П3 — План системы липучки

Это простой, но мощный материал, который скрепит фанеру и предотвратит смещение пола вбок.

Мы использовали ленту толщиной 5 см (~ 2 дюйма), разрезанную на полосы 5 см x 5 см (2 дюйма x 2 дюйма) и 5 ​​см x 10 см (2 дюйма x 4 дюйма), которые покрывали все углы и точки соединения. Пришиваем часть петли к нижнему слою, а часть крючка — к верхнему.

Это сработало как по волшебству.

P3. Выше показан один лист фанеры. Липучки нужны как по периметру, так и по центру. Если вы разрежете листы по ширине или длине, узор все равно будет работать. Также работает как для верхнего, так и для нижнего слоя.

Получите ваши материалы

Затем давайте рассмотрим каждый материал индивидуально и обсудим точные характеристики.

Пеноблоки

Это было немного сложно для нас. Мы посетили множество местных магазинов и обзвонили многие другие, но не смогли найти их нигде в Греции.

Материал	Вспененный полиэтилен (PE) с закрытыми ячейками (также называемый пенопластом с мини-ячейками )
Размеры	7.62 см x 7,62 см x 7,62 см (3 ″ x 3 ″ x 3 ″)
Кол-во	32 блока x 16 листов фанеры = 512. Всего 600 штук по указанным выше причинам.

При поиске места для их покупки вам следует погуглить оба приведенных выше термина (миниклетка и полиэтилен с закрытыми ячейками). Надеюсь, тебе будет легче.

Этот же материал используется для оснащения каноэ и каяков, плавучести, набивки, изоляции и т. Д. Поэтому, если вы не можете найти их поблизости от дома, вы можете проверить места, в которые они импортируются по этим причинам.

В любом случае, мы импортировали наши из американской компании под названием Foam For You Inc. Их веб-сайт выглядит паршиво, но их поддержка по электронной почте на высшем уровне, и они действительно старались изо всех сил помочь нам с особыми запросами на доставку.

Где бы вы ни заказывали, убедитесь, что они могут разрезать пену до желаемых размеров. Мы использовали 7,62 см x 7,62 см x 7,62 см (3 ″ x 3 ″ x 3 ″), что является хорошим размером по умолчанию, но все, что находится в диапазоне от 7 см до 10 см (3 ″ -4 ″), должно работать отлично ⁴ . Я видел полы с меньшими блоками или другими нестандартными конфигурациями, и они все еще работают нормально, так что не беспокойтесь об этом слишком сильно.

Фанера

Это самый простой в использовании материал. Фактически, большинство компаний, которые продают пружинные полы, предлагают комплекты DIY из фанеры местного производства, чтобы сократить расходы на доставку.

Материал	Береза ​​или береза ​​балтийская
Размеры листа	122 см x 244 см x 9 мм (4 x 8 x 3/8 дюйма)

Самое главное здесь то, что вам нужна фанера из березы. Все остальное недостаточно гибкое или прочное и со временем сломается.

Мы использовали листы толщиной 9 мм (3/8 ″) для обоих слоев, но подойдут все от 9 мм до 15 мм (5/8 ″). Я не уверен, как эта дополнительная толщина влияет на пол, но предполагаю, что это делает его более твердым (и, возможно, более долговечным).

Некоторые люди используют фанеру разной толщины для верхнего слоя или даже другой, более дешевый материал ⁵ . Опять же, не беспокойтесь об этом слишком сильно. Только убедитесь, что нижний слой березовый.

Последнее, о чем следует помнить, это то, что цена сильно увеличивается с увеличением толщины.Я бы остановился на 9 мм, чтобы получить максимальную отдачу от ваших вложений.

Когда у вас есть фанера, попросите плотника разрезать листы в соответствии с планом (P1). Самостоятельно резать их не рекомендуется, так как на это уходит намного больше времени и есть вероятность ошибок. Делайте это только в том случае, если у вас есть опыт.

Коврики для пазлов

Мы выбрали их для верхнего слоя, потому что поролон на ковре был для нас слишком дорогим.

Материал	Коврики из пеноматериала EVA (типичные коврики для головоломок додзё)
Размеры	100 см x 100 см x 4 см (3. 2 ′ x 3,2 ′ x 1,5 ″)
Плотность	90 кг / м 3

Чтобы сэкономить еще больше денег, мы решили импортировать наши из Китая. Этот процесс был действительно долгим, утомительным и выходил за рамки данной статьи, но он сработал хорошо. ⁶

В итоге коврики оказались немного скользкими и более твердыми, чем ожидалось. Мы все еще работаем над устранением скользкой части, но выбор матов меньшей плотности должен решить последнюю проблему.

Если вы решите пройти этот путь самостоятельно, ожидайте, что этот шаг будет довольно простым, так как коврики-пазлы широко используются в большинстве стран. Просто обратитесь в местный магазин спортивного инвентаря или спортивного инвентаря.

Дополнительно

• Лента на липучке: Это очень важно и предотвращает скольжение пола в стороны при ударе. Вам понадобятся и крючок, и петля. Мы использовали по одному 25-метровому рулону шириной 5 см (2 дюйма) для каждого, и этого было как раз для нашего пола.
• Степлер и скобы: Используется для прикрепления липучки к фанере.При 4-5 скобах на липучке в P3 мы использовали менее 2000 скоб для всего этого.
• Силиконовый клей и пистолет: Мы использовали силикон для приклеивания пеноблоков к фанере и попробовали два разных вида. Я в этом не разбираюсь, но толстый белый сорт работал лучше, чем прозрачный. Подойдет любой клей, который прилипает к дереву. Вы можете попросить совета в местном хозяйственном магазине. Мы использовали как минимум 5 полных бутылок, так что не забудьте насытиться ими!

Пошаговое руководство

Когда у вас есть все в спортзале, вы можете приступать к строительству!

Имейте в виду, что не существует идеального способа сделать это, поэтому не стесняйтесь смешивать, сопоставлять и оптимизировать процесс, как хотите.

Это всего лишь шаги, которым мы следовали:

1. Очистите сторону фанеры, к которой вы собираетесь приклеить пеноблоки (необязательно). Пыль или осколки могут помешать правильному прилипанию пены, и во время сборки блоки упадут. Мы сделали это только потому, что наша фанера была немного пыльной. Если ваш полированный или чистый, вы можете пропустить эту часть.
2. Разметить фанеру для установки пеноблока по плану (П2).
3. Приклейте пеноблоки к фанере и дайте высохнуть.
4. Прикрепите липучку к фанере согласно плану (P3).
5. Уложите фанеру вместе согласно плану (P1).
6. Очистите коврики для пазлов и положите их сверху. (При желании разместите их в классном порядке с инициалами вашего сообщества!)
7. Сессия! Пол было бы неполным, если бы с ним не применили несколько уловок.

И все!

Вот интервальная видеосъемка процесса:

Заключительные мысли

В целом, процесс немного утомительный, но действительно увлекательный, особенно когда вы приближаетесь к конечному продукту.

Наши основные проблемы были связаны с инструментами, например, закончился клей, не было степлера, не было дополнительного пистолета для силикона и так далее. Чем больше у вас людей и инструментов, тем быстрее вы сможете все закончить. В идеале вы хотите, чтобы две или более команды работали одновременно над каждым этапом, указанным выше.

Что касается пола, то по отскоку получился отличный! Результатом мы все были приятно удивлены. Коврики-пазлы немного скользкие, поэтому, как я уже упоминал ранее, я бы попробовал другую плотность или дизайн, если бы мог купить их снова с нуля.

Я очень надеюсь, что это руководство вдохновит вас на создание собственного пола, и я хотел бы вам помочь!

Если у вас есть вопросы, напишите мне на нашей странице в Facebook.

Подробный список материалов и затрат, а также список ссылок, которые я использовал для составления плана, можно найти в приложении.

С нетерпением жду возможности обмануть ваш пол! 🙂

Обновление 2017 г.

Пол работает отлично!

Через несколько недель после установки он перестал быть скользким.Вероятно, это была фабричная пыль на ковриках-пазлах, которые потребовалось несколько попыток мытья полов, прежде чем она полностью исчезла. Также у нас был мужчина весом 110 кг (242 фунта), который делал сальто на нем, и он держался довольно хорошо! ха-ха

Мы быстро почистили пол, просто помыли под ним. Все в порядке! Лишь несколько пеноблоков отклеились, поэтому мы приклеили их на место. Вы можете посмотреть 1-минутное видео здесь.

У нас также было немало людей, которые написали нам сообщения и рассказали, что построили пол, используя это руководство.Спасибо вам всем! Мы очень рады, что хоть немного помогли сообществу!

Обновление 2018

По-прежнему очень силен после того, как на нем регулярно прыгают сотни людей. Пока никаких перерывов и проблем.

Наш друг Алекс из Италии в прошлом году сделал свой пол с помощью этого руководства. С тех пор он экспериментировал со многими различными типами пеноблоков, в том числе с более высокими блоками (20 см или 8 дюймов) и блоками из пены EVA. Более высокие блоки не добавляют заметного отскока, но пена EVA имеет значение! Он лишь немного дороже XPE, так что, вероятно, стоит вложить деньги.

Прыгнув по разным этажам во время различных встреч, я понял, что пружины — лучший вариант с точки зрения отскока. А на самых мягких полах сверху приклеен рулон поролона толщиной не менее 5 см. Например, пол в Hooked покрыт фанерой 2 см ковриков-пазлов и 3,5 см вспененного ковра поверх этого. Наверное, самая мягкая вещь, на которой я когда-либо прыгал!

Мы планируем расширение и модернизацию этажей в течение 2019 года, так что следите за обновлениями!

---

Сноски

---

Приложение

Список материалов и общих затрат можно найти в этой таблице.

Принимая решение о том, как построить наш пол, я изучил характеристики различных настоящих полов для гимнастики от разных компаний. Вот те, которые были наиболее полезными:

Это также отличное видео, которое в значительной степени объясняет весь процесс строительства пола из пеноблоков: как сделать идеальный пружинный черновой пол для ваших матов для дзюдо, джиу-джитсу и борьбы. Что, в свою очередь, было вдохновлено этой статьей: «В поисках идеального пола для дзюдо».

Если вы хотите использовать пружины, то это отличное видео, на котором мой друг Стивен Френч объясняет, как они построили пол в Биствуде.Также большое спасибо Стивену за ответы на все мои личные вопросы и за то, что он в целом очень помог! <3

Наконец, для вдохновения достаточно взглянуть на эти:

Наслаждайтесь!

BuildDeck Пол и настил крыши

BuildDeck ICF Система пола и настила крыши
«BuildDeck — это система изолированного бетонного пола и кровли, используемая для строительства различных проектов. С легкостью возводите скатные или плоские крыши, зеленые крыши, безопасные помещения или на сложных строительных площадках.» Полы, крыши и безопасные помещения BuildDeck ICF

Система настила полов и кровли BuildDeck — это легкая, неподвижная изоляционная бетонная форма (ICF), изготовленная из пенополистирола (EPS) и используемая для создания прочного монолитного изоляционного бетонного пола и / или системы настила крыши. BuildDeck идеально подходит для монолитных или сборных бетонных полов, крыш, настилов и стен коммерческого, промышленного и жилого использования. BuildDeck обеспечивает структурную целостность за счет армированного бетона, обеспечивая комфорт и снижение шума за счет превосходной изоляции из пенополистирола.

Номинальные размеры BuildDeck

Почему выбирают BuildDeck

• Различная толщина для различных пролетов
• Способствует достижению высоких показателей теплоизоляции, что приводит к снижению затрат на электроэнергию
• Снижает передачу звука, что приводит к снижению уровня шума
• Дополнительные встроенные крепежные планки для потолочного монтажа и монтажа светильников
• Совместимость с водяными системами теплого пола
• Пронумерованные линии разреза 1 дюйм
• Полная монолитная бетонная оболочка для обеспечения энергоэффективности и защиты от стихийных бедствий
• Прочные взаимосвязанные сердечники с дренажной системой, подана заявка на патент
• Простой электромонтаж и монтаж сантехники
• Сформируйте и изолируйте за один простой шаг
• Позволяет наносить любую отделку — верхнюю или нижнюю
• Модульный размер для транспортировки, который поставляется с BuildBlock ICF и производится в нескольких местах, чтобы минимизировать транспортные расходы.
• Одна из самых доступных террасных систем ICF в отрасли

Создайте безопасную комнату для ICF в своем доме

Используйте BuildBlock и BuildDeck, чтобы создать безопасное место от бедствий.

Завершите монолитную бетонную оболочку для достижения энергоэффективности и защиты от стихийных бедствий. Согласно действующим строительным нормам, большинство домов не обеспечивают надлежащей защиты от торнадо, ураганов и других катастрофических условий. В результате дома, построенные особенно в районах, подверженных стихийным бедствиям, нуждаются в дополнительной защите от таких катастрофических условий.

При строительстве нового дома или бизнеса с использованием комплексных монолитных бетонных систем стен, пола и крыши BuildBlock вы создадите оболочку защиты от стихийных бедствий и превратите всю свою структуру в безопасное убежище.Если вы живете в существующей структуре и ищете дополнительную защиту, которую обеспечивает безопасная комната, BuildBlock и BuildDeck обеспечивают идеальное решение для защиты вашего дома или бизнеса от стихийных бедствий.

Безопасная комната ICF обеспечивает защиту от ветра до 250 миль в час. Эти безопасные комнаты создаются путем строительства любой комнаты (например, гардеробной спальни) со стенами из ICF, заливки бетонной «крышки» и установки стальной двери. Сейф в шкафу не только обеспечивает безопасность вашей семьи, но и является огнестойким местом для хранения ваших ценностей и семейных реликвий.

Интеграция безопасной комнаты в дизайн вашего нового дома, добавление к существующему дому или модернизация существующего дома — все это доступно и просто.

Ежегодно торнадо, ураганы и другие сильные ураганы ранят и убивают людей, а также причиняют материальный ущерб в Соединенных Штатах на миллионы долларов. Тем не менее, все больше и больше людей строят дома в районах, подверженных торнадо и ураганам, возможно, подвергаясь таким ураганам. Создание безопасного помещения для вашего дома или малого бизнеса может помочь обеспечить «почти абсолютную защиту» вам и вашей семье или сотрудникам от травм или смерти, вызванных опасными силами сильного ветра.- FEMA 320

Ищете планы дома с безопасной комнатой или безопасным домом?

Практически любой план дома может быть преобразован в конструкцию ICF либо вашим строителем, либо проектировщиком плана. Из-за растущей популярности домов ICF у многих архитекторов и дизайнерских компаний есть ассортимент планов домов, готовых к использованию для строительства ICF, что позволяет сэкономить время и затраты на переоборудование. Обычные планы дома, которые они могут преобразовать в ICF за определенную плату. Если у вас есть планы, которые необходимо преобразовать в размеры, удобные для ICF, или вам нужна помощь в поиске конструктора, удобного для ICF, заполните форму ниже, и член нашей команды поможет вам.Вы также можете связаться с нами по [защищенный адрес электронной почты].

ЧТО ЕЩЕ МОЖЕТ СДЕЛАТЬ ВАША СЕЙФ-КОМНАТА?

BuildBlock ICF Safe Room

Преимущества надземного безопасного помещения BuildDeck

• Безопасные помещения обеспечивают защиту от травм или смерти в результате стихийных бедствий.
• Обширные испытания, проведенные Техасским технологическим университетом и другими научно-исследовательскими институтами ветроэнергетики, показали, что стены и потолки, построенные с использованием ICF, выдерживают воздействие торнадо и ураганов.
• BuildBlock Safe Rooms — это полностью герметичное, удобное, сухое и безопасное место с контролируемой температурой, которое защитит вашу семью во время стихийных бедствий.

Сейф можно использовать как еще одну комнату в вашем доме. Превратите свою безопасную комнату в чулан, ванную комнату, спальню, офис или кладовую.

Постройте зеленую крышу с помощью BuildDeck

BuildDeck сочетает в себе экономические и экологические преимущества строительства зеленых крыш ICF в городских районах для минимизации воздействия на окружающую среду.

BuildDeck Green Roofs помогает решить экологические проблемы с помощью…

• Значительно снижает ущерб от стока воды и перегрузку систем ливневой канализации.
• Сведение к минимуму энергии, используемой для отопления и охлаждения здания, что приводит к снижению эксплуатационных расходов.
• Уменьшение углеродного следа здания и производства парниковых газов.
• Продление срока службы ваших зданий за счет защиты кровельной мембраны от перепадов температур.

BuildDeck Технические характеристики

BuildDeck	ВЫСОТА	ДЛИНА	ШИРИНА	ПЛОЩАДЬ	БЕТОН ОБЪЕМ	R-ЗНАЧЕНИЕ
8 дюймов	8 ″	24 ″	24 ″	4.0 кв. Футов	* .05111111	Р-23
10 дюймов	10 ″	24 ″	24 ″	4,0 кв. Фута	* 0,055854	Р-29
12 дюймов	12 ″	24 ″	24 ″	4,0 кв. Фута	* 0,060432	R-36
12 дюймов + 2 пены	14 ″	24 ″	24 ″	4,0 кв. Фута	*.0653291	R-42
* Объем бетона на основе высоты верхней крышки 3 ″. Добавить 0,0122222 куб. ярд на форму за каждый дополнительный 1 ″.

BuildDeck 8 ″

BuildDeck 10 ″

BuildDeck 12 ″

BuildDeck Загрузки

17645 загрузок

В руководстве содержится информация о конструкции, проектировании и установке системы перекрытий и настилов на крыше BuildDeck, используемой в утепленных подвалах или жилых домах, безопасных помещениях и коммерческих зданиях.

Скачать файл 2019-BuildDeck-Design-Manual.pdf — 6 МБ

Чем мы можем помочь?

Примечание: для этого содержимого требуется JavaScript.

Планы домов ICF и планы этажей из бетонных блоков

Планы домов из бетонных блоков и бетонных блоков (ICF)

предлагают ряд преимуществ — например, повышенную энергоэффективность — для экологически сознательного домовладельца. При проектировании домов из бетонных блоков в качестве основного материала для строительства используются бетонные блоки (CMU). В домах ICF в качестве основного материала используются изолированные бетонные формы.

В отличие от традиционных конструкций с деревянным каркасом, в которых … Узнать больше

Планы домов из бетонных блоков и бетонных блоков (ICF)

предлагают ряд преимуществ — например, повышенную энергоэффективность — для экологически сознательного домовладельца. При проектировании домов из бетонных блоков в качестве основного материала для строительства используются бетонные блоки (CMU). В домах ICF в качестве основного материала используются изолированные бетонные формы.

В отличие от традиционных конструкций с деревянным каркасом, в которых используется изоляция из пенопласта или стекловолокна, в конструкции ICF используются переплетенные формы с легким пенопластом снаружи.Эти формы доступны во многих размерах и стилях, что позволяет беспрепятственно и эффективно использовать их во всех аспектах дома. Ключевым моментом является полое пространство между пенопластовыми стенками форм. Поскольку формы размещаются в соответствующей конфигурации для создания стен дома, внутрь заливается бетон и оставляется для застывания. Это связывает формы вместе и создает непрерывные стены по всей конструкции.

С каждым годом все больше домовладельцев ищут экологически чистый метод строительства, который также является достаточно универсальным, чтобы соответствовать практически всем архитектурным стилям и размерам квадратных метров.Вот тут-то на сцену выходит строительство ICF и бетонных блоков. Эти дома известны своей тепловой эффективностью, что означает большую экономию энергии.

Преимущества планов этажей из бетона и ICF

• Самым большим преимуществом является впечатляющая прочность и надежность бетонных конструкций. Поскольку в доме цельные бетонные стены без видимых швов или разрывов, он может лучше противостоять последствиям стихийных бедствий, таких как землетрясения и штормы.
• Еще одно преимущество стен ICF, в частности, заключается в том, что они обладают отличной изоляцией и контролем температуры. Комбинируя прочность сплошного бетона с толщиной пены, конструкция может выдерживать экстремальные уровни жары или холода, не вызывая дискомфорта у людей. В свою очередь, это помогает снизить счета за электроэнергию и снизить потребность в системе центрального отопления или охлаждения.
• Бетон и пена происходят не из ограниченных природных ресурсов, поэтому они оказывают значительно меньшее воздействие на местные и национальные экосистемы.
• Энергоэффективность конструкции также помогает еще больше снизить воздействие на окружающую среду.
• Поскольку бетонные блоки и планы домов ICF основаны на бетоне просто как на конструкционном материале, который не имеет никакого отношения к окончательной форме, они поддаются широкому диапазону эстетики дизайна. После завершения они неотличимы от тех, которые используют другие методы строительства, а также значительно более звукоизолированы.

Ищете ли вы современный одноэтажный дом или двухэтажный дом мастера, просмотрите наш широкий выбор планов бетонных этажей, чтобы найти дом, который вам понравится.Свяжитесь с нами по любым вопросам.

Читать меньше

Типы изоляции | Министерство энергетики

с использованием небольших полостей в стенах

43 в больших количествах в виде продукта, распыляемого под давлением (вспениваемого на месте).

Одеяло: рулоны и рулоны	Стекловолокно Минеральная (каменная или шлаковая) вата Пластмассовые волокна Натуральные волокна	Необработанные стены, включая фундаментные стены Полы	Устанавливается между стойками, балками и балками.	Сделай сам. Подходит для стандартных расстояний между стойками и балками, которые относительно свободны от препятствий. Относительно недорогой.
Изоляция бетонных блоков и изоляционные бетонные блоки	Пенопласт для установки снаружи стены (обычно новое строительство) или внутри стены (существующие дома): Некоторые производители включают шарики пенопласта или воздух в бетонную смесь для увеличения R-значений	Незавершенные стены, включая фундаментные стены Новое строительство или капитальный ремонт Стены (изоляционные бетонные блоки)	Требуются специальные навыки Изоляционные бетонные блоки — это иногда укладываются без раствора (укладываются в сухую) и склеиваются.	Изоляционные стержни увеличивают R-ценность стены. Изоляция за пределами стены из бетонных блоков помещает массу в кондиционируемое пространство, что может снизить температуру в помещении. Кирпичные блоки из автоклавного ячеистого бетона и автоклавного ячеистого бетона обладают в 10 раз большей изоляционной способностью, чем обычный бетон.
Пенопласт или жесткий пенопласт	Полистирол Полиизоцианурат Полиуретан	Стены без отделки, в том числе фундаментные стены Полы и потолки 9034 Крыша без вентиляции Крыша без вентиляции с гипсокартоном толщиной 1/2 дюйма или другим материалом, одобренным строительными нормами, для обеспечения пожарной безопасности. Наружные работы: необходимо покрыть атмосферостойким покрытием.	Высокая изоляционная способность при относительно небольшой толщине. Может блокировать термическое короткое замыкание при постоянной установке на рамы или балки.
Изоляционные бетонные формы (ICF)	Пенопласты или пеноблоки	Незавершенные стены, включая фундаментные стены для нового строительства	Устанавливаются как часть конструкции здания.	Изоляция буквально встроена в стены дома, создавая высокое тепловое сопротивление.
Засыпка и выдувание	Целлюлоза Стекловолокно Минеральная (каменная или шлаковая) вата	Закрытая существующая стена или открытая новая полость в твердых стенах Полы без отделки в труднодоступных местах	Придувается с помощью специального оборудования, иногда заливается.	Подходит для добавления изоляции на уже готовые участки, участки неправильной формы и вокруг препятствий.
Светоотражающая система	Крафт-бумага с фольгой, пластиковая пленка, полиэтиленовые пузыри или картон	Необработанные стены, потолки и полы	Пленки, пленки или бумага, вставленные между стойками деревянного каркаса, балками, стропила и балки.	Сделай сам. Подходит для обрамления со стандартным шагом. Пузырьковая форма подходит для неправильного обрамления или при наличии препятствий. Наиболее эффективен для предотвращения нисходящего теплового потока, эффективность зависит от расстояния.
Жесткая волокнистая или волокнистая изоляция	Стекловолокно Минеральная (каменная или шлаковая) вата	Воздуховоды в некондиционных помещениях В других местах, где требуется изоляция, способная выдерживать высокие температуры	Подрядчики по ОВКВ производят изоляцию в воздуховоды в их магазинах или на стройплощадках.	Выдерживает высокие температуры.
Распыляемая пена и вспененная на месте	Цементная Фенольная Полиизоцианурат Полиуретан	Закрытая существующая стена Открытые новые полы	Подходит для добавления изоляции к уже готовым участкам, участкам неправильной формы и вокруг препятствий.
Структурные изолированные панели (СИП)	Пенопласт или изоляция из жидкой пены Изоляция соломенной сердцевины	Незаконченные стены, потолки, полы и крыши для нового строительства	Строители собирают СИП вместе для формирования стен и крыша дома.	Дома, построенные из SIP, обеспечивают превосходную и однородную изоляцию по сравнению с более традиционными методами строительства; они также требуют меньше времени на постройку.

Соединение полов из деревянных каркасов со стенами ICF с помощью соединителя ригеля | Журнал Concrete Construction

Многие методы используются для крепления деревянных каркасных полов к наружным стенам из изоляционной бетонной опалубки (ICF). Самые популярные из них — это прикрепление деревянной опорной доски к стенам на уровне пола. Затем балки перекрытия соединяются с ригелями с помощью обычных балочных подвесов. Концевые балки, идущие вдоль боковых стен, также должны быть соединены с этими стенами.

Популярным методом крепления реек к стенам является соединитель для реек ICF.”Этот стальной соединитель встраивается в бетон при заливке стены. В зависимости от нагрузки на пол расстояние между разъемами варьируется от двух до четырех футов по центру. Разъемы устанавливаются на уровне пола. Если ICF сжимаются во время заливки, соединители устанавливаются выше для компенсации. Поскольку большинство сжимаемых форм оседают примерно на 1/16 дюйма для каждого ряда блока, соединители устанавливаются примерно на 3/8 дюйма, чтобы обеспечить высоту пола 8 футов (для большинства блоков ICF подъем на 8 футов выполняется с помощью шести ходы блока.)

Современный соединитель ригеля имеет две ножки, заделанные в бетон. Подрядчик удерживает соединитель в нужном положении у стены, постукивает по нему, чтобы создать углубления в местах соприкосновения ножек с пеной, и вырезает вдоль углублений, чтобы создать прорези для ножек. Разъем имеет дополнительное отверстие для привинчивания к стяжкам ICF для его фиксации. Для этого необходимо, чтобы соединители располагались над стяжкой. Если соединители не прикручены к стяжкам, желательно закрепить их другим способом, чтобы они не смещались во время заливки.

Укрепление бетона вокруг опор важно, чтобы опоры были полностью заделаны. После того, как бетон застынет, рабочие отмечают расчетную высоту пола на стенах и поднимают ригель на место. Одна стальная «подставка» проходит вокруг монтажной платы в каждом месте разъема. Рабочие продевают винты через каждую опорную раму, продвигая их через главную плату в лицевую часть разъема. Для каждого разъема требуется восемь саморезов. Подставки и винты поставляются с разъемами, и нельзя использовать продукты-заменители.

Лучше всего спланировать положение соединителей ригелей так, чтобы они не совпадали с положением балок. Прикрепить балки к балке в месте соединения будет сложно. Однако балки могут быть прикреплены к ригелю практически в любой точке между соединителями.

Жесткое крепление боковых балок к боковым стенам обычно требуется строительными нормами и правилами для передачи поперечной нагрузки с пола на стены. Кроме того, соединение боковых балок со стенами снижает изгиб пола.Крепление может быть выполнено с помощью дополнительных соединителей ригелей, предварительно установленных вдоль боковых стенок.

Существуют и другие методы прикрепления реек к стенам ICF, крепления боковых балок к стенам ICF и соединения полов со стенами ICF без использования ригелей. Об этом мы поговорим в следующих выпусках.

—Питер Вандерверф работает в Building Works, Inc., консалтинговой фирме, которая помогает компаниям внедрять новые строительные продукты. С ним можно связаться на сайте www.buildingworks.com

.
