Моргает светодиодная лента во включенном состоянии



Сегодня очень много людей используют в своих домах дополнительную подсветку. И чаще всего ее делают с помощью светодиодной ленты.

Светодиодная лента в освещении

Но некоторые люди при эксплуатации освещения, сформированного с помощью такого прибора, начинают замечать различные нежелательные эффекты в работе светодиодов, когда они находятся в рабочем состоянии. Эти визуальные эффекты проявляют себя как моргание или мигание. Наша статья поможет вам разобраться с данной проблемой и по возможности устранить причину. Кроме этого вы узнаете, почему появляются такие визуальные эффекты.

Немного о ленте

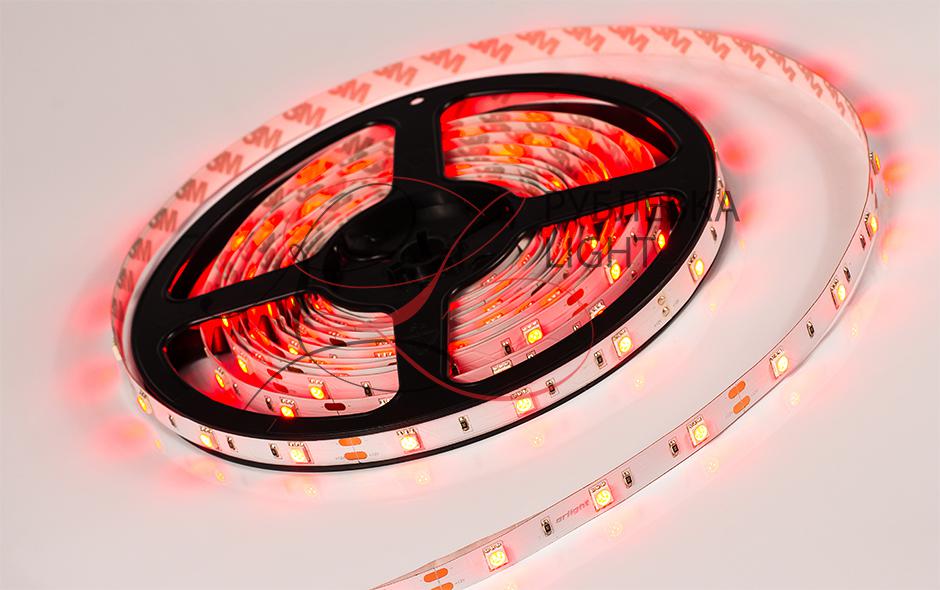

Лента со светодиодами

Светодиодная лента относится к энергосберегающим осветительным приборам. Именно поэтому данное изделие сегодня пользуется большой популярностью и наиболее часто встречается в современных ремонтах в качестве дополнительного освещения различных помещений: гостиной, спальни, кухни, детской и т.

д.
Еще одним положительным качеством, определившим лидерскую позицию данной продукции на рынке осветительных приборов, являются отличные характеристики светового потока. По параметру светоотдачи светодиодная лента лишь немногим уступает люминесцентным светильникам, а во всем остальном значительно их превосходит. Это касается в первую очередь безопасности.

Помимо этого, к достоинствам данного вида истопника света относится:

  • эстетичность;
  • функциональность;
  • экономичность;
  • универсальность;
  • долговечность.

Светодиодная лента позволяет создать в комнате мягкий, приятный для глаз рассеянный свет. Но в процессе эксплуатации она может начать работать не совсем корректно. Это означает, что во включенном состоянии она мигает или моргает. Почему это происходит можно выяснить, разобравшись с принципом работы такого источника света.
Обратите внимание! Если светодиодная лента во включенном состоянии моргает, это не означает, что в скором времени она перестанет работать совсем.

Но такая ситуация требует решения и разбирательств.
Светодиодная лента представляет собой специальную гибкую ленту, на которой расположены в ряд светодиоды, подключенные друг к другу.

Схема работы

Принцип работы светодиодов базируется не на стандартной схеме. В отличие от остальных лампочек (накаливания, люминесцентных и т.д.), светодиод, применяемый здесь в качестве источника света, представляет собой полупроводник. При пропускании через него электрического тока происходит создание оптического излучения.
Высокая светоотдача в данном случае стала возможной благодаря отсутствию в цепи промежуточных элементов. Помимо этого изделие обладает низкой инерционностью. Благодаря этому светодиодная лента зажигается при включении света незамедлительно.
Вся конструкция светодиодов базируется на ленте, которая с другой стороны имеет клейкую основу. Поэтому такой источник освещения можно использовать практически в любом помещении и на любой поверхности.

Из всей конструкции самым важным элементом выступает электронный драйвер. Поэтому довольно часто лента моргает во включенном состоянии из-за электронного драйвера.
Почему виноват именно драйвер? Он содержит в своем составе конденсатор. В зависимости от причины возникновения моргания ленты в рабочем состоянии, этот конденсатор накапливает в себе напряжение. При достижении критической величины напряжения, он срабатывает, вызывая таким образом моргание во включенном или нерабочем состоянии.

Возможные причины

Нет универсального ответа на вопрос «почему может начать мигать светодиодная лента?» . Это связано с тем, что причины, приводящие к этому, могут быть различными.
К морганию светодиодной ленты могут привести следующие ситуации:

Выключатель с подсветкой

  • применение выключателей, имеющих в своей конструкции дополнительную опцию – подсветку. Эта причина встречается наиболее часто. Моргание в данной ситуации вызывается за счет взаимодействия светодиода выключателя с драйвером осветительного прибора;

Обратите внимание! Помимо подсветки выключателя причиной моргания светодиодов могут стать датчики движения, различные регуляторы и т. д.

  • работа системы по созданию рассеянного ровного света, которая функционирует благодаря переменному напряжению. Через предохранитель напряжение поступает на диодный мостик. С него уже выходит постоянное напряжение. Поэтому и получается ровное свечение;
  • нарушение правил монтажа и подключения светодиодной ленты. Нарушение правил схемы подключения;
  • нарушения в тепловом режиме. Например, такая ситуация может возникнуть, если изделие было установлено на доску без вентиляции;
  • установка открытой ленты. Это означает, что светодиоды не имеют необходимой механической защиты;

Обратите внимание! Попадание на светодиоды влаги при отсутствии механической защиты может привести к некорректной работе источника света.

  • несоблюдение правил или нарушения при подключении проводов к осветительному прибору. Такая ситуация очень часто возникает в зданиях со старой проводкой;
  • перепутывание фазы. В норме выключатель обязан прерывать фазный провод. Но если его перепутать (отсутствует маркировка), то выключатель будет разрываться уже нулевым проводом. В результате светодиод моргает;
  • выработка ресурсов. Эта причина зачастую сопровождает мигание при выключенном свете, но также может возникать и в рабочем состоянии. В последнем случае наблюдается не только моргание, но и измените характеристик света (силы свечения, цвета и т.д.).

Все эти причины могут появиться в процессе эксплуатации ленты, приводя к таким нежелательным визуальным эффектам. Некоторые из вышеперечисленных причин в дальнейшем могут привести к полной неисправности. Такая ситуация возможна при нарушении правил монтажа и схемы подключения светодиодов к электросети.



Качество – всегда

Сертификат

Несмотря на довольно внушительный перечень причин, которые ответят на вопрос «почему светодиод моргает?», это далеко не окончательный список.
Ведь мерцание вполне может появляться в рабочем состоянии из-за некачественного изделия и его комплектующих.
Мигание, как визуальный эффект, очень характерен для дешевой продукции китайского производства, которой просто-таки завален сегодня рынок осветительных приборов. Поэтому, если вы покупаете нужные вам изделия в магазинах, вызывающих сомнение в плане качественной продукции, всегда сохраняйте чеки. Так как если продукция окажется бракованной (будет мигать или вообще не станет работать после подключения к электросети), вы будете иметь возможность заменить его более качественным.

При покупке светодиодной ленты всегда требуйте у продавца сертификат качества.

Его наличие послужит гарантией того, что купленный вам осветительный прибор будет работать как надо, а также соответствовать всех нормам и техническим характеристикам.
Обратите внимание! Покупка дешевой некачественной продукции чревата быстрыми и частыми поломками, а также снижением уровня безопасности эксплуатации изделия в домашних условиях. Помимо этого еще снижается и срок службы.

Устранять обязательно

При обнаружении возможных причин, повлекших за собой появление в рабочем состоянии мерцания светодиодной ленты, есть несколько путей решения проблемы.

Стоит помнить, что моргание светодиодов необходимо устранять даже тогда, когда это не ведет к поломке источника света.
Прежде всего, это связано с тем, что от такого мерцания появляется ряд негативных явлений:

  • повышается нервная возбудимость всех членов семьи;
  • наблюдается отрицательное влияние мерцания на зрительную систему. Глаза начинают быстро утомляться, слезиться, что через некоторое время может привести к снижению остроты зрения;
  • также могут появиться нарушения в общей работе организма. Может начать болеть голова, нарушаться сон или появляться слабость;
  • возможно нагревание отдельных элементов конструкции ленты.

Мерцание изделия

Поэтому от мерцающего эффекта в рабочем или не рабочем состоянии следует избавляться в любом случае.

Дополнительные причины

Помимо уже перечисленных выше причин, привести к миганию светодиодной ленты может:

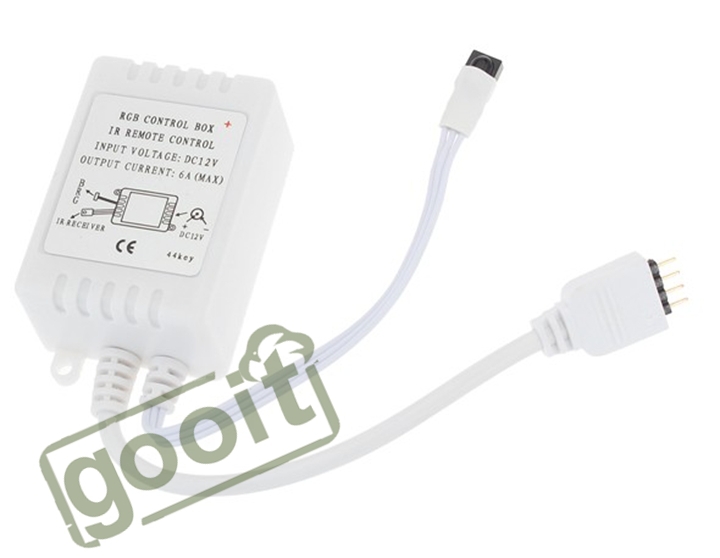

Блок питания для ленты

  • нехватка мощности на блоке питания. Напряжение может просто «проседать». В норме допускается «проседание» не более чем на 20%. Именно на эти 20% делался раньше запас по мощности при проектировании проводки. Если причина в этом, то мигание проявится не зразу, а только после нагревания электронных элементов и микросхем;

Обратите внимание! Очень часто с напряжением не справляются блоки питания китайского производства.

  • наличие остатков флюса с кислотой на светодиодной ленте после припаивания ее концов. Кислота со временем начинает разъедать медное основание ленты, приводя к миганию последней во включенном состоянии;
  • использование коннекторов при нарезании ленты на куски необходимой длины. Такие участки могут окисляться во влажных помещениях (особенно в новостройках). В результате контакты нагреваются и могут прогореть;
  • подключение ленты напрямую к электросети. Это касается источников света с напряжением в 220 В. В результате мигания одного светодиода эффект может распространиться на участок ленты примерно в 1 м;
  • использование ленты 3 led диода. В результате неисправность одной ленты приводит к миганию двух остальных;
  • села батарейка в пульте.

Теперь перечень причин возникновения мигания можно считать полным. Чтобы выявить причину мерцания, проводят диагностику составных частей светильника: ленты, блока питания, пульта. При выяснении причин нарушения работы светодиодной ленты, можно определить дальнейший путь решения проблемы: ремонт или устранение неполадок.

Способы решения

Как видим, существует достаточно много причин, которые могут повлечь за собой ситуацию, в которой светодиодная лента начинает мигать во включенном состоянии.

Способ разрешения проблемы напрямую зависит от причины возникновения дефекта в свечении светодиодов. Предлагаем небольшую подборку различных вариантов устранения сложившейся ситуации своими силами:

  • отключить у выключателя подсветку. Некоторые умельцы модернизируют выключатель таким образом, чтобы сохранить подсветку и убрать эффект мигания;

Обратите внимание! Работу по модификации или отключению подсветки лучше всего будет доверить профессионалам. Но если вы все-таки решились на исправление собственными руками, перед работой ознакомьтесь с правилами, чтобы избежать риска получения электротравмы. Обаятельно обесточьте ту часть квартиры, в которой будет происходить работа с проводами.

Отключение подсветки

  • замена выключателя с подсветкой на обычный;
  • замена некачественного источника света на новый, сертифицированный товар;
  • замена батарейки в пульте;
  • нейтрализация остатков флюса, оставшегося после припайки концов ленты. Это скорее профилактические меры, чем устранение проблемы, так как такие повреждения, если они уже проявили себя, не исправить.

Как видим, львиная доля проблем в работе светодиодной ленты могут возникнуть вследствие неправильной установки или подключения источника света к электросети. Поэтому, чтобы предупредить возможность появления такого нежелательного эффекта, как мерцание, нужно просто с самого начала воспользоваться услугами профессионального электрика.
При выявлении нарушений, приводящих к мерцанию светодиодов во время работы, следует оценить возможность самостоятельного устранения неполадок и рациональность этого дела. Иногда более правильным решением будет замена всей ленты. Главное не отчаивайтесь, решение найдется в любой ситуации.



Пульсация светодиодной ленты — мифы и реальность.

Принцип работы светодиодного изделия.

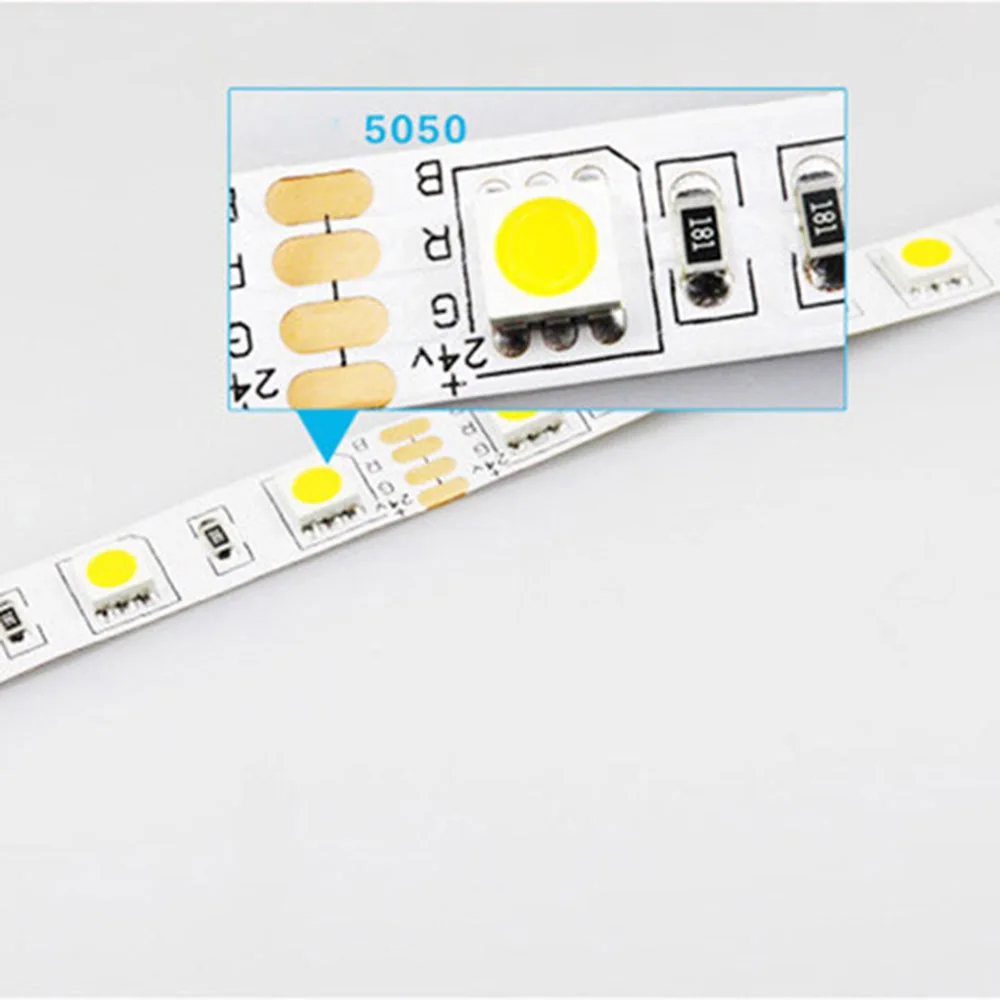

Светодиодная лента представляет собой плоскую гибкую печатную плату, длиной 5 м, с нанесением светодиодов на внешней ее стороне. Эта хрупкая конструкция, наподобие детского конструктора, состоит из таких компонентов:

  • Светодиоды – основной элемент изделия. Они сделаны из 2-х кристаллов, диаметром не более 5 мм. В одном из них расположены отрицательно заряженные частицы – электроны, а в другом – положительно заряженные ионы. При совпадении плюсов и минусов светодиоды дают эффект свечения. Через их контакты нельзя пропускать бытовой ток, равный15А, иначе кристаллы могут сгореть. Для подключения светодиодной ленты необходимы специальные источники питания, понижающие рабочее напряжение и выпрямляющие ток.
  • Кроме спаянных светодиодов, на ленте есть полупроводниковые приборы, которые контактируют между собой в последовательном порядке. Каждая цепь светодиодов паяется отдельно. Маленькие приборы соединяются попарно и параллельно друг другу, что приводит к увеличению яркости их свечения.
  • Печатные платы и дорожки, проводящие ток, изготовлены из фольги по одному принципу. Они закрыты специальным пластиком, чтобы не было механических повреждений.
  • В ленте есть балластные сопротивления, предотвращающие предполагаемую пульсацию тока. Благодаря этим элементам, лента не мерцает и равномерно рассеивает свет.
  • Обратная сторона светодиодного изделия покрыта тонким слоем клея, который защищен специальной пленкой. Она легко снимается при монтаже, и изделие легко крепится на любую поверхность. При желании ленту можно разделять на части или, наоборот, увеличивать длину.
Что нужно знать пользователям светодиодных лент

Неудивительно, что сегодня светодиодные источники света широко используются в разных помещениях. Принято полагать, что их мощность в десятки раз меньше потребляемой мощности ламп накаливания. На практике этот показатель значительно меньше, если принять во внимание экономические факторы. Вопреки расхожему мнению, есть еще несколько реальных фактов о светодиодных лентах, которые нужно знать людям.

Миф 1. Пульсация светодиодов не вредит человеку

Многие владельцы светодиодных лент с течением времени замечают, что эти безопасные источники света работают не эффективно – пульсируют.
Пульсация – это моргание лампы с определенной частотой, невидимое для глаз, но отрицательно сказывающееся на здоровье человека. Этот процесс вреден как на производстве, так и в быту.

Производственные риски

Изменение равномерной силы света плохо сказывается на производстве, особенно при выполнении работ высокой точности. Коэффициент перепадов освещенности здесь не должен превышать 20%. В противном случае есть риск выпустить бракованную продукцию, например, при изготовлении и сборке маленьких деталей и узлов, или при расположении компонентов электронной схемы. Видимая пульсация лампы может стать также причиной травматизма на производстве.

О напряжении в бытовых электросетях

Напряжение в бытовых электросетях может изменяться в пределах от 215 до 240В, и это подходит для многих бытовых приборов. Для лампы накаливания, работающей при номинальном напряжении 220В и с частотой 60Гц, коэффициент мерцания равен 10%. Этот интервал практически незаметен для человеческих глаз. При сниженном до 200В напряжении в бытовых генерирующих сетях коэффициент мерцания увеличивается до 22%. Это тоже в пределах нормы.

Однако светодиодные ленты функционируют по другому принципу. Их стабильная работа обеспечивается за счет автономного блока питания и специального конденсатора. При этом важно наличие 2-х микросхем для выпрямления тока:

  • В первую микросхему входит балластный резистор, устройство-выпрямитель, ключ управления, детекторы тока и напряжения, катушки индуктивности и два конденсатора. От того, какое рабочее напряжение ленты, выходное напряжение по схеме будет 5-6В. При этом важно наличие гальванической развязки по току.
  • Вторая микросхема состоит из двух транзисторов большой мощности, балластного резистора и дросселя с высокочастотным диодом для передачи результативной мощности от блока питания к светодиодам ленты. Это стабилизирует яркость.

Два выпрямителя в процессе стабилизации тока способствуют увеличению временной дистанции между пульсациями. Частота мерцаний светодиодной ленты может составлять 30-35Гц, что не очень хорошо для зрения.

Ущерб здоровью человека

Мерцание источников света с частотой до 80 Гц негативно влияет на мозг человека и раздражает его нервную систему с помощью органов зрения. Возникает желание избавиться от дискомфорта и как можно скорее покинуть зону раздражения. Долгое пребывание в таких условиях резко снижает работоспособность и ухудшает эмоциональное самочувствие, что может привести к заболеваниям нервной системы.

Светодиодные ленты производства компании Arlight рассчитаны на долгую и эффективную работу, направленную на равномерное излучение света. Их использование безопасно для здоровья человека.

Миф 2. Наличие пульсации зависит от качества и дороговизны светодиодной ленты

Многие люди считают, что качественное, а соответственно, и дорогое светодиодное изделие не мерцает. Это заблуждение. Что же на самом деле приводит к мерцанию светодиодной ленты?

Пульсация может осуществляться по нескольким причинам:

  • Если светодиодная лента монтируется во влажных помещениях, ее контакты окисляются. Из-за этого происходит нагрев светодиодов. Частота их мерцания в данном случае может достигать 30 Гц.
  • Исследования показали, что процесс пульсации зависит не только от светодиодной ленты, но и от комплектующих материалов, например, от блока питания. Самым верным решением вопроса по ликвидации мерцания ленты с диодами будет приобретение изделия с блоком питания от ответственного изготовителя. Именно таким проверенным гарантом-производителем является компания Arlight, чья продукция сертифицирована в соответствии с международными сертификатами качества CE, RoHS и EAC, ГОСТ.
Миф 3. От блока питания и контроллера не зависит наличие пульсации

Самое большое заблуждение – полагать, что контроллер и блок питания не влияют на пульсацию светодиодных лент. Проводимые на практике исследования доказывают обратное. Хаотическое мерцание диодов – это следствие плохого контакта. Причины такого явления могут быть следующими:

  • В блоке питания может оказаться неисправным выпрямительный мост, вследствие чего на ленту с диодами идет переменное напряжение. Некоторые блоки питания изготовлены по схеме: RC-цепочка, диодный мост и фильтрующий конденсатор малой ёмкости. В них отсутствует качественный электролитический конденсатор, поэтому напряжение на выходе будет меньше 300 Гц.
  • Не работают кнопки на пульте управления.
  • Выходит, из строя контроллер.

Светотехника компании Arlight застрахована от подобных случаев, поскольку выполнена с учетом всех требований качества.

Миф 4. Светодиодная техника – это новые технологии, поэтому эффект пульсации еще не изучен.

Поскольку светодиодные ленты пришли на смену лампам накаливания, они являются усовершенствованными источниками света. Это не значит, что процесс пульсации еще не попал в поле зрения ученых.

Коэффициент пульсации является важной составляющей искусственного освещения. Чтобы его рассчитать, проводятся замеры колебаний светового потока с помощью измерительных приборов, таких как многоканальные радиометры, пульсометры и люксметры. Полученные данные подставляются в выведенную формулу, позволяющую определить показатель пульсации в процентном эквиваленте.

Светодиодные ленты выполнены с учетом установленного регламента и имеют нормированную пульсацию для всех типов зданий и производственных площадок.

Миф 5. Наличие пульсации не зависит от того, сертифицирована продукция или нет.

Широко распространено мнение, что наличие сертификата качества светодиодной продукции не влияет на наличие пульсации источников света. Это неверно. Качественные товары имеют высокую сопротивляемость скачкам напряжения, а, следовательно, долгий срок эксплуатации без мерцания. Они соответствуют утвержденным международным стандартам для всех типов помещений.

В России на законодательном уровне установлены стандарты искусственного освещения. Они прописаны в такой нормативной документации:

  • В документе «Строительные нормы и правила РФ» об освещении отмечается, что показатель пульсации освещённой рабочей поверхности на производстве должен составлять от 10 до 20%, в зависимости от сложности производственных задач. При этом фиксируются мерцания с частотой меньше 300 Гц.
  • В документе о технических условиях работы осветительных приборов под названием «Государственный стандарт. Светильники» есть формулировка частоты ламп во время работы. Ее показатель – единица, меньшая, чем 400 Гц.
  • В документе «Санитарные нормы и правила», в статье об организации работы на персональных электронно-вычислительных машинах, написано, что показатель пульсаций освещенности во время работы на ПЭВМ должен составлять 5%.
  • В обновленном документе «Национальный стандарт Российской Федерации» о строительстве зданий и сооружений описывается, по какой методике измеряется пульсация ламп.

Пример благополучного использования усовершенствованных систем освещения – светодиодная продукция компании Arlight которая соответствует всем современным нормам и стандартам качества. Такие источники света не доставят их владельцам проблем, связанных с повышенной пульсацией освещения.

Почему мигает светодиодная лента?

Если светодиодная лента загорается и гаснет, мигает и мерцает, горит частями или неравномерно, то стоит устранить данные неприятности. Скорее всего проблема в блоке питания или контроллере. Возможно просто блоку питания не хватает мощности. Проверьте этот показатель. Блок питания должен быть около 30% с запасом. Учитывайте этот момент. Недостаточная мощность приведет к мерцанию ленты. Это негативно сказывается на состоянии здоровья человека. Глаза быстро устают, портится зрение. Лечить или восстанавливать зрение будет дороже, поэтому стоит купить качественную светодиодную ленту, чтобы избежать негативных последствий.

Мы покупаем в магазине хорошую ленту и думаем, что по доступной цене она будет работать также? Это китайская подделка и она не сможет предоставить вам комфортного света. Даже заявленные характеристики не соблюдаются. О гарантии совсем не стоит говорить. Хорошая светодиодная лента не может стоить дешево.

В основном перегрузки являются основным фактором мерцания света, но некачественные изделия сами по себе не соответствуют стандартам. Они просто мерцают и создают неприятные ощущения. Хорошие подделки сложно отличить от оригиналов. Они хорошо светят, а мерцание незаметно человеческому глазу. Отсюда и получаются проблемы со зрением.

Светодиодная лента мигает, потому что неправильно подключили, купили дешевые сопутствующие приборы или просто саму ленту без сертификации. Хороший LED свет горит, а не создаёт иллюзию. Важно воспользоваться возможностью и осветить полностью свои мечты и задумки. Светодиодное освещение для этой цели подойдет.

Многие сталкиваются, когда подключение происходит через подсветку. Этого делать не стоит. Лучше подключать напрямую. Тогда мерцания не будет. Важным элементом является блок питания. Его важно правильно выбрать. Дешевые и некачественные блоки не дадут нормального эффекта. Мерцание при использовании дешевых блоков обеспечено.

Относительно щадящим фактором является срок эксплуатации. Светодиодная лента может мигать, если ей пора уже быть утилизированной. Но не всегда мы готовы отдать деньги на новые LED лампы хорошего качества. Человек так устроен,что ищет товары дешевле. Со светодиодными лентами лучше не шутить. Экономия не будет выигрышем в руках покупателя. Лучше купить подороже и один раз, чем менять дешевые постоянно. Это важный принцип.

Почему светодиодная лента мигает?

Почему светодиодная лента мигает?
Модное, энергосберегающее, функциональное … Светодиодное освещение имеет много преимуществ, но, как и любая другая технология, иногда может вызывать проблемы. Обычно это временно, потому что специалисты наверняка смогут правильно диагностировать причину любых дефектов, которые могут повлиять на светодиодную ленту, и устранить их.

Одной из жалоб пользователей, связанных с установкой излучающей светодиодной лампы, является мигание, мигание или пульсация светодиодной ленты. Бывает, что светодиодная лента мигает при первом включении, а иногда светодиодная лента мигает только через долгое время после установки, хотя раньше она работала безупречно.

Мерцание светодиодной ленты может иметь много причин. Начиная с низкого качества используемых компонентов, создавая этот тип освещения, когда проблема заключается в некачественном светодиодном блоке питания или светодиодном диммере, ошибки, допущенные во время установки.

Неправильная установка, например, слишком маленькое поперечное сечение кабелей, неправильный выбор оборудования или слишком длинные соединения, если даже
сначала они не будут видны как видимые дефекты, в конечном итоге они приведут к низкому качеству светодиодов, их мерцанию, сокращению срока службы и, в конечном итоге, к повреждению.

Вот почему, особенно в случае светодиодного освещения, стоит полагаться на специалистов в области проектирования и реализации установок, особенно если мы не чувствуем себя экспертами в этом вопросе. Специалист может установить не только светодиодную подсветку, которая не мигает, но, прежде всего, безопасную для всех.

Неправильный светодиодный блок питания может быть виновником
Из всего спектра возможных причин мерцания светодиодных лент наиболее распространенные относятся к проблеме питания светодиодов SMD. Подключение светодиодной ленты к неправильно выбранному источнику питания часто вызывает описанные здесь симптомы.

Источник питания, не приспособленный для поддержки светодиодного освещения или выделенный источник питания для светодиодов, но источник питания которого неизвестен, имеет сомнительное качество или лишен надлежащих фильтров, это почти гарантия того, что мы будем работать с мигающими светодиодами.

Только высококачественный светодиодный источник питания от проверенной марки позволит SMD диоду работать правильно. Приличный импульсный источник питания, оснащенный рядом встроенных защит, стабилизирующих и сглаживающих напряжение, — это первое, о чем нужно позаботиться, чтобы избежать неприятных и вредных для наших глаз мерцающих светодиодных лент. Здесь можно приобрести профессиональные блоки питания со светодиодной лентой, эффективность и качество которых подтверждается репутацией лучших производителей и предоставленной на них гарантией.

Однако даже эти высококачественные светодиодные источники питания, несмотря на все их качества, могут способствовать эффекту мигания светодиодной полосы. Это происходит, когда источник питания был неправильно выбран относительно светодиодной ленты и слишком слаб для этого.

Чтобы выбрать светодиодный источник питания с правильной мощностью, нам необходимо суммировать энергопотребление, необходимое для всех компонентов установки, то есть светодиодных лент, контроллеров, диммеров и применять минимальный допуск 10%. Лучше, если это возможно, выбрать светодиодный источник питания с мощностью, превышающей потребление всех устройств, чтобы он не был перегружен.

Последней из наиболее распространенных причин мигания светодиодов, связанных с их источником питания, является повреждение источника питания, на которое часто жалуются пользователи более дешевых, но, к сожалению, более аварийных устройств.

Светодиод низкого качества мигает, иначе не может
Существует дешевое светодиодное освещение, но оно никогда не означает поиска экономии при покупке блоков питания, контроллеров или самой светодиодной ленты. Светодиодный диммер, использующий ШИМ-модуляцию, который работает на слишком низкой частоте или контроллере низкого качества, является еще одной распространенной причиной импульсного светодиодного освещения.

Стоит сделать ставку на оборудование высокого класса. Проверенные светодиодные драйверы доступны здесь. И если мы решили установить самую дешевую светодиодную ленту, которую мы нашли, и после подключения оказалось, что светодиоды мигают как стробоскоп, очень вероятно, что светодиодная лента должна быть обвинена в этой ситуации.

Ни дешевая светодиодная лента неизвестного происхождения, ни светодиодный драйвер, ни блок питания, приобретенные в случайном месте, не принесут нам ожидаемой экономии, а только способствуя увеличению интенсивности отказов освещения, заставят нас значительно увеличить расходы.

Даже обычные бытовые ленты должны соответствовать основным требованиям к качеству. Стандартные светодиодные ленты, которые стоит выбрать, доступны здесь. Ремни с большим сроком службы предназначены для более требовательных установок и более интенсивно используемого освещения. Здесь вы можете найти достойные внимания светодиодные полосы премиум-класса.

Стоит сосредоточиться на качестве, хороших и проверенных продуктах и, конечно же, проверенных специалистах. Если вы сомневаетесь, какой светодиодный источник питания выбрать, чтобы избежать раздражающего мерцания ленты, или вам требуется комплексное обслуживание наряду с установкой освещения.

Почему мигает светодиодная лента: причины и что делать?

Нередко бывает так, что после определённого времени использования светодиодной ленты она начинает мигать, ее свет тускнеет. С этой проблемой можно справиться своими силами без привлечения профессионалов. Причин мигания светодиодной ленты может быть несколько.

Блок питания

Если неисправность появляется не при подключении, а по истечении нескольких секунд или минут, есть вероятность, что причина поломки кроется в самом блоке питания. Неправильно подобранное (некачественное) устройство обладает недостаточной мощностью, что и приводит к падению напряжения.

Выбирая источник питания, следует учитывать, чтобы запас мощности у него был не менее 30%.

В обычной ситуации при покупке блока питания в магазине не стоит надеяться только на обещания продавца-консультанта. Лента может удачно подключиться и гореть в нормальном режиме, но дома спустя определённый отрезок времени микросхемы и другие элементы нагреваются, что приводит к возникновению проблем.

Неприятности происходят по причине несоответствия многих китайских блоков питания указанной в паспорте информации. На табличке говорится, что их мощность 200 ВТ, а на самом деле не будет и 150 Вт. Во время включения ленты с таким блоком на максимальную мощность она может «загореться» и сразу погаснуть. Это происходит потому, что устройство находится в режиме защиты от перегрузок.

Светодиоды могут начать мигать при использовании недорогих китайских блоков питания и RGB-контроллёров уже после 1-2 лет нормальной работы. Это можно объяснить тем, что в них установлены низкокачественные детали и радиоэлементы, не способные долго функционировать даже на номинальных токах и напряжениях. Например, повышенная нагрузка с перепадами напряжения в сети во много раз уменьшают рабочий ресурс конденсаторов.

Ради экономии средств производители пользуются дешёвыми, ненадёжными деталями, не обеспечивающими оптимальное функционирование. Изготовители заинтересованы в привлечении покупателей, разрекламировав повышенные технические характеристики своего продукта, что на практике не подтверждается.

При покупке следует отдавать предпочтение фирменным проверенным источникам питания, а если приобретать китайский вариант, то необходимо, чтобы он имел двойной запас мощности. Фирменные блоки питания должны выдерживать заявленные технические характеристики с запасом.

При наличии протяжённой подсветки, равной 15-20 метрам и больше, при установке лучше использовать одну марку ленты. В противном случае в RGB-ленте разноцветное мигание на определённом участке будет сопровождаться эффектом отставания или пропусканием отдельных цветов.

Следует учитывать и срок эксплуатации. Длительное безотказное использование может привести к высыханию конденсаторов стабилизации в блоках и потере их изначальной ёмкости. Они могут стать неисправны, что будет видно по вздутию бочонка.

Свет от ленты станет более слабым и тусклым после длительной эксплуатации. Причина этому – естественная деградация кристаллов в диодах. Ускорение этого процесса будет происходить при отсутствии профиля из алюминия, обеспечивающего нормальное охлаждение. Если отсутствует продуманная система охлаждения, деградация будет происходить в усиленном темпе, особенно при периодическом воздействии попадающих ультрафиолетовых лучей.

Перегрев весьма вероятен даже для дорогих и высококачественных изделий, приклеенных к деревянному или пластиковому основанию.

Подобные ситуации возможны при подключении лент от разных источников питания. Их разница в выходном напряжении может привести к тому, что на участке, соединённом с блоком с одним Uвх, будет запаздывать смена цветов RGB по отношению к другим отрезкам.

Ещё одна распространённая причина мерцающего эффекта – это подключение блока питания через комнатные выключатели света с подсветкой. Поскольку от подсветки выключателя светятся светодиодные лампы, именно это же произойдёт и с лентой. Поэтому следует подключать источник питания напрямую с помощью автомата в электрощитке или через выключатель, но без подсветки.

Некоторые блоки питания нельзя устанавливать в зарытых пространствах – к примеру, в гипсокартонных потолочных нишах.

Плохое качество пайки

Важно соблюдать правила и рекомендации, связанные с запайкой конструкции.

Запайка гибких плат основы диодов активными (кислотными) флюсами вызывает постепенное окисление контактной площадки и потерю соединения. После припаивания флюс остаётся на контактной площадке, что приведёт к постепенному разъёданию медного основания.

Использование едкого флюса крайне нежелательно, а в случае применения такового его нужно тщательно смыть и выполнить нейтрализацию при помощи другого подходящего состава. Во включённом положении будет проявляться необычное мигание, а после этого прекратит работу целый отрезок цепи, находящийся за местом пайки.

В случае пропадания контакта следует разрезать ленту и избавиться от нерабочего модуля, заменив его новым.

Ни в коем случае нельзя запаивать ленту паяльником, мощность которого превышает 60 Вт. Это может привести к перегреву контакта (при отслоении медной площадки от дорожки нарушится устойчивость соединения). Проверить это несложно – нужно прижать пальцами контакт и удостовериться в появлении свечения, а также стабильной работе платы. Если пальцы убрать, то свет исчезнет.

Проблема может возникнуть, если использовался тугоплавкий сплав олова, не обеспечивающий должного сцепления с медной площадкой на химическом уровне. При плохом контакте может возникать перегрев и кратковременные просадки напряжения, то есть будет происходить мерцание светодиодной ленты. Следует проверить качество контактов, при необходимости припаять и обжать все существующие соединения.

Окисление контакта на коннекторах

Некоторые не обладают навыками использования паяльников, а кто-то просто хочет избежать выполнения подобной работы. Альтернативой можно считать вариант соединения с применением коннекторов.

Их использование имеет значительный недостаток – окисление контакта. Нередко оно начинается в свежеокрашенном помещении, комнате с забеленными стенами, залитой стяжкой, высокой влажностью. Через такие коннекторы пропускается ток силой не больше 10А.

Рассчитывается это легко:

  • пятиметровая лента имеет мощность 75 Вт и силу тока 6,5 А;
  • лента в 1 метр имеет мощность 30 Вт и силу тока 12,5 А.

При окислении контакта, если там проходит большой ток, наступает перегрев и последующее выгорание. В итоге такие контакты полностью пропадают.

Похожая ситуация образовывается, если площадь соприкосновения на коннекторе недостаточна. Это объясняет необходимость его тщательного подбора.

Контроллер и пульт

Если светодиодная лента совсем не включается или функционирует через раз, причина может крыться в севших батарейках пульта, который используется при управлении контроллёром с RGB-технологией. Начать необходимо с проверки батареек. Если у осветительного прибора будет происходить самостоятельное переключение и смена цветов, то неисправность кроется в контроллёре.

С исправным пультом подобные переключения вряд ли будут иметь место. Для уверенности в том, что самостоятельные переключения не связаны с пультом, достаточно извлечь батарейки из корпуса.

Ещё один способ выявления неисправности контроллёра – удаление устройства из электросхемы. Необходимо подавать питание для каждого цвета в отдельности. Если сбои отсутствуют и всё функционирует исправно, то причина кроется в RGB-контроллере, который необходимо заменить новым.

При наличии мерцающего (погасшего) сегмента из трех кристаллов на каком-либо отрезке ленты, необходимо сделать его замену. Осуществить это можно, даже не применяя демонтаж с профиля:

  1. Канцелярским ножом осторожно удаляется недействующий сегмент при помощи разреза между контактных площадок.
  2. Необходимо сделать зачистку и залужение медных контактов по краям.
  3. Освободившийся участок заменяют новым сегментом с соблюдением полярности, залудив контакты и спаяв печатные проводники.

В некоторых случаях приходится несколько раз нажимать на кнопку для включения освещения. Это говорит о том, что проблему создаёт контролирующее устройство.

Возможна чисто функциональная неисправность пульта, если он выпущен китайскими изготовителями.

Диагностирование неисправности возможно при помощи тестера, настроенного на диапазон 12 В.

Возможно механическое загрязнение кнопок пульта или источника питания.

Неисправный светодиод

Вышеперечисленные неисправности имеют отношение к лентам, функционирующим на низком напряжении 12, 24, 36 В. Есть и устройства, работающие на 220 В. Световые приборы размещают последовательно на обширных территориях. Например, один погонный метр будет содержать 60 полупроводников. В случае неисправности одного светодиода это повлияет на работоспособность других. Это же относится и к ситуациям, когда один из светодиодов начинает мигать.

Подсветку на 12 В составляют параллельно соединённые группы светодиодов. Соответственно, при мигании одного из полупроводников негативные действия будут выпадать только на определённую группу.

Исправить эту ситуацию несложно – нужно найти неисправный светодиод и припаять на тот участок другой. Можно воспользоваться более глобальным способом устранения неисправности – выполнить замену данного модуля (кластера).

Появление мигающего эффекта через определённый период времени после включения осветительного прибора означает, что неисправен один полупроводник. Происходит это по причине постепенного нагрева и разрыва контакта и вызывает дальнейшее затухание ленты. Остывший диод опять начнёт функционировать. Такое действие будет повторяться с определённой цикличностью.

При наличии опыта работы с электроникой и умении пользоваться паяльником замена бракованного участка не вызовет трудностей.

Другие причины

Мигание светодиодной ленты могут вызвать ещё некоторые причины:

  • Функционирование систем, создающих рассеянное ровное свечение, работающих с помощью переменного напряжения. От предохранителя напряжение движется к диодному мостику и оттуда уже выходит в виде постоянного напряжения. Это и необходимо для ровного свечения.
  • Нарушенные правила установки и подсоединения ленты и схемы подключения. Подробнее о том, как правильно подключить светодиодную ленту, читайте здесь.
  • Несоблюдение теплового режима. Такой случай может произойти при расположении прибора на доске без вентиляции.
  • Установлена открытая лента. Тогда у светодиодов будет отсутствовать необходимая механическая защита.
  • Несоблюдение правил или наличие нарушений во время подключения проводов к светодиодной ленте. Такие случаи нередко случаются в домах, где присутствует ещё старая проводка.
  • Перепутанные фазы. В соответствии с нормой, выключатели должны прерывать фазный провод. Однако если его перепутали (отсутствие маркировки), то выключатель разрывается нулевым проводом, что приводит к миганию диода.
  • Выработка ресурсов. По этой причине эффект мигания появляется в случае выключенного света, но есть вероятность его появления и в работающем положении. Последняя ситуация приводит не только к морганию, но и к изменению характеристик света.

Если на светодиодах отсутствует механическая защита, то влага, попадающая на них, может вызвать некорректную работу источников свечения.

Маловероятно, что мигание светодиодной ленты приведёт к замене всей конструкции. Покупать ленту лучше с запасом по длине, чтобы можно было сделать замену проблемного участка. Очень важно учитывать качество приобретаемого изделия. Если появившиеся неисправности вызывают серьёзные затруднения, лучше обратиться к специалистам.

Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

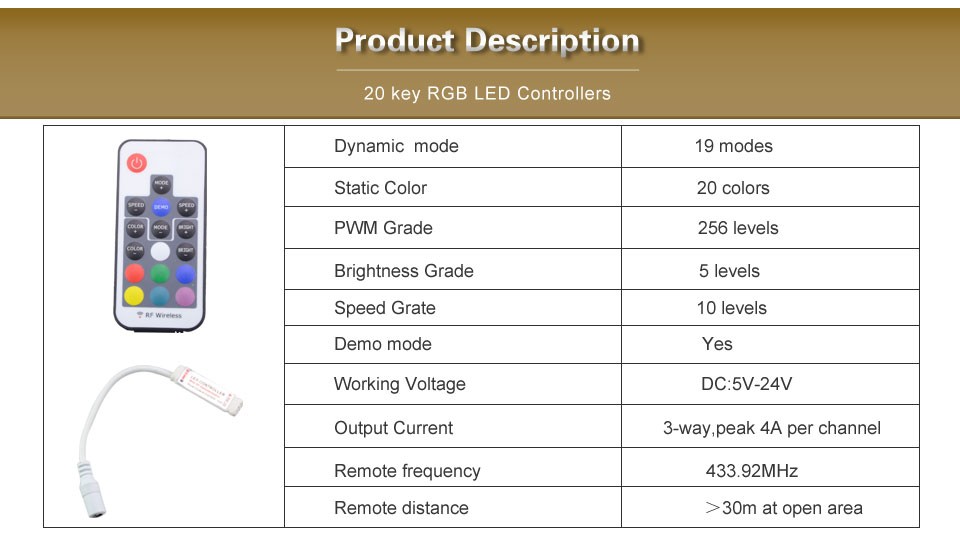

Технические характеристики RGB-контроллер LN-IR24B

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:
         – лента не светиться полностью;
         – лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

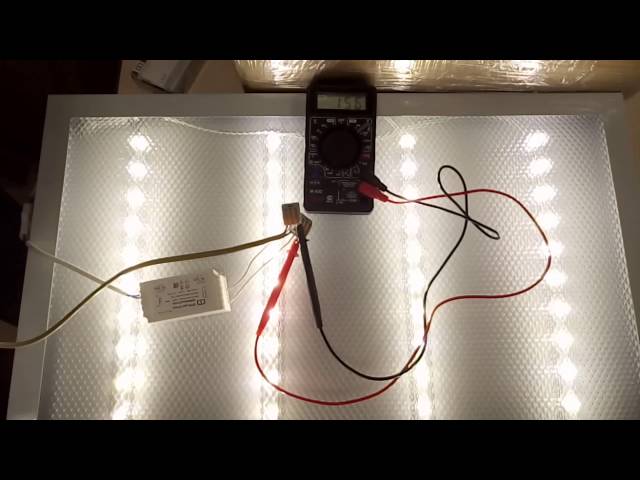

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.


Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!
Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?
Заранее, большое спасибо!

Александр

Уважаемый Марк!
Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.
Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.
У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.
А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.
Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.
Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.
Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.
Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.
Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.
Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.
В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.
Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!
Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.
Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.
Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.
Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).
Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.
Что может быть, в чем причина?
Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!
Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.
Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.
Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.
Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.
Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!
Появилась проблема с лентой (видимо, все же с контроллером).
Все цвета горят, все исправно горит и мигает, но. ..
В какой-то момент при переключении цвета — лента начала неправильно смешивать цвета.
Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.
Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!
Вы абсолютно правильно определили неисправность, виноват контроллер.
Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.
Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.
Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.
Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Как заставить мигать светодиодную ленту

Две схемы очень простых мигающих устройств на основе светодиодной ленты, использованы мигающие светодиоды и полевые транзисторы. Цветные светодиодные ленты можно успешно использовать в качестве гирлянд на новогодней ёлке, а так же в рекламе и других случаях, когда нужно световое оформление. Собственно, светодиодные ленты бывают одноцветные и трехцветные (RGB).

При подаче напряжения 12V на ленту её светодиоды светятся. У RGB-ленты три группы светодиодов, соответственно, красного, зеленого и синего цвета. Для того чтобы светодиодные ленты мигали нужно прерывать ток питания.

Принципиальная схема

На рисунке 1 показана схема простейшего прерывателя тока для одной одноцветной светодиодной ленты. Схема состоит из мигающего светодиода и полевого ключевого транзистора. Генератором импульсов служит мигающий светодиод, а усилителем тока – транзистор.

Когда мигающий светодиод зажигается напряжение на резисторе R1, через который поступает на него ток, резко увеличивается. Это напряжение поступает на затвор полевого транзистора, поэтому он открывается и подает питание на светодиодную ленту. При гашении мигающего светодиода напряжение на R1 резко падает, что приводит к закрыванию полевого транзистора. Светодиодная лента гаснет.

Рис. 1. Принципиальная схема простейшего прерывателя тока для одной одноцветной светодиодной ленты.

В этой схеме светодиодная лента мигает синхронно с мигающим светодиодом. Для переключения двух светодиодных лент нужно схему дополнить еще одним полевым ключевым транзистором (рис.2), но так, чтобы он открывался тогда, когда первый транзистор закрыт. С этой целью напряжение на затвор второго полевого транзистора поступает со стока первого.

Когда мигающий светодиод зажигается напряжение на резисторе R1, через который поступает на него ток, резко увеличивается. Это напряжение поступает на затвор полевого транзистора VТ1, поэтому он открывается и подает питание на первую светодиодную ленту (или первую группу светодиодов трехцветной ленты).

В то же время, напряжение на стоке VТ1 резко падает. VТ2 закрывается и питание на вторую светодиодную ленту (или вторую группу светодиодов трехцветной ленты) не поступает.

Рис. 2. Схема для переключения двух светодиодных лент.

При гашении мигающего светодиода закрывается транзистор VТ1. Первая светодиодная лента (или первая группа светодиодов трехцветной ленты) гаснет.

Но, закрывшись VТ1 увеличивает напряжение на своем стоке. VТ2 открывается и подает питание на вторую светодиодную ленту (или вторую группу светодиодов трехцветной светодиодной ленты).

В этой схеме две светодиодные ленты (или две группы светодиодов трехцветной светодиодной ленты) переключаются с частотой мигания мигающего светодиода.

Две схемы очень простых мигающих устройств на основе светодиодной ленты, использованы мигающие светодиоды и полевые транзисторы. Цветные светодиодные ленты можно успешно использовать в качестве гирлянд на новогодней ёлке, а так же в рекламе и других случаях, когда нужно световое оформление. Собственно, светодиодные ленты бывают одноцветные и трехцветные (RGB).

При подаче напряжения 12V на ленту её светодиоды светятся. У RGB-ленты три группы светодиодов, соответственно, красного, зеленого и синего цвета. Для того чтобы светодиодные ленты мигали нужно прерывать ток питания.

Принципиальная схема

На рисунке 1 показана схема простейшего прерывателя тока для одной одноцветной светодиодной ленты. Схема состоит из мигающего светодиода и полевого ключевого транзистора. Генератором импульсов служит мигающий светодиод, а усилителем тока – транзистор.

Когда мигающий светодиод зажигается напряжение на резисторе R1, через который поступает на него ток, резко увеличивается. Это напряжение поступает на затвор полевого транзистора, поэтому он открывается и подает питание на светодиодную ленту. При гашении мигающего светодиода напряжение на R1 резко падает, что приводит к закрыванию полевого транзистора. Светодиодная лента гаснет.

Рис. 1. Принципиальная схема простейшего прерывателя тока для одной одноцветной светодиодной ленты.

В этой схеме светодиодная лента мигает синхронно с мигающим светодиодом. Для переключения двух светодиодных лент нужно схему дополнить еще одним полевым ключевым транзистором (рис.2), но так, чтобы он открывался тогда, когда первый транзистор закрыт. С этой целью напряжение на затвор второго полевого транзистора поступает со стока первого.

Когда мигающий светодиод зажигается напряжение на резисторе R1, через который поступает на него ток, резко увеличивается. Это напряжение поступает на затвор полевого транзистора VТ1, поэтому он открывается и подает питание на первую светодиодную ленту (или первую группу светодиодов трехцветной ленты).

В то же время, напряжение на стоке VТ1 резко падает. VТ2 закрывается и питание на вторую светодиодную ленту (или вторую группу светодиодов трехцветной ленты) не поступает.

Рис. 2. Схема для переключения двух светодиодных лент.

При гашении мигающего светодиода закрывается транзистор VТ1. Первая светодиодная лента (или первая группа светодиодов трехцветной ленты) гаснет.

Но, закрывшись VТ1 увеличивает напряжение на своем стоке. VТ2 открывается и подает питание на вторую светодиодную ленту (или вторую группу светодиодов трехцветной светодиодной ленты).

В этой схеме две светодиодные ленты (или две группы светодиодов трехцветной светодиодной ленты) переключаются с частотой мигания мигающего светодиода.

Зачастую случается так, что спустя некоторое время эксплуатации, светодиодная лента начинает моргать, мерцать как ”стробоскоп”, частично тускнеть или гореть не в полную силу.

Не стоит впадать в панику, такие проблемы можно выявить быстро и устранить их самостоятельно, не прибегая к помощи специалистов.

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.

Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.

Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.

А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

    для участка в 5м и мощностью 75Вт – 6,5А
    для лент мощность 30Вт на метр – 12,5А

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

Почему мои светодиодные ленты мигают?

Почему мои светодиодные ленты мигают? Что произойдет, если вы перегрузите блок питания светодиодов? Оба эти ответа связаны с одной и той же проблемой.

Посмотрите наш новый видеоблог.

Когда вы перегрузите свой источник питания, потребляя слишком много мощности на выходе, ваши светодиодные ленты начнут мигать с постоянной последовательностью. Почему?

Ну, это потому, что источник питания светодиодов имеет так называемую «защиту от перегрузки».Блок питания включается, понимает, что он перегружен, а затем отключается с помощью защиты от перегрузки. Затем он снова включается и делает то же самое — если только вы не уменьшите мощность, которую светодиодные ленты потребляют на выходе. Итак, что вы можете ожидать, когда это произойдет, так это постоянное мигание вкл / выкл / вкл / выкл .

Чтобы избежать этого, всегда проверяйте общую мощность, которую может выдержать блок питания, и убедитесь, что общая мощность светодиодных лент меньше указанного числа.Рекомендуется оставить не менее 10% запаса на запас (это, помимо других преимуществ, приведет к увеличению срока службы продукта).

Например, блок питания мощностью 150 Вт в идеале должен работать до 135 Вт светодиодных лент. Помните, что это не ограничивается тем, сколько полосок вы кладете на выход источника питания, поэтому у вас может быть 10 светодиодных лент — при условии, что их общая мощность не превышает 150 Вт (в идеале 135 Вт).

Почему InStyle LED?

У нас есть запасы всех этих светодиодных лент для доставки на следующий день.

Мы можем вырезать и припаять ваши светодиодные ленты до нужной длины, а также припаять любые угловые звенья и пусковые выводы нестандартной длины.

Вы можете предоставить нам длину, которая вам нужна, или, что еще лучше, быстрый набросок вашего участка с указанием длины. Мы посоветуем вам, как лучше всего закрепить полоски.

Мы можем поговорить с вашими установщиками или электриками, чтобы ответить на любые вопросы — до, во время и после вашего проекта.

Позвоните нам сегодня по телефону 0116 2799083 или напишите в отдел продаж @ instyleled.co.uk

electric — Что может вызвать мигание светодиодной ленты при подключении к розетке?

электрический — Что может вызвать мигание моей светодиодной ленты при подключении к розетке? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 62к раз

КЛЛ и светодиоды

могут быть очень чувствительны к токам утечки, особенно в выключенном состоянии.Чтобы заставить их мигать, не требуется большой протечки. У Lutron есть линейка регулируемых диммеров, которые должны помочь.

Разное
