Подключение люстры к двойному выключателю: схемы + правила монтажа
Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.
С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?
Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.
Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами.
Изучив основные правила и схемы монтажа, можно приступать к работе.
Содержание статьи:
Безопасность превыше всего
Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.
В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.
Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов
Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.
На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой.
Электропроводка алюминиевая и представлена трехжильным проводом
Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.
При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.
Применение двойных выключателей
Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.
При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.
С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений
Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.
Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.
Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.
Устройство прибора с двумя клавишами
Модификаций и достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.
Так появилась потребность распределения света посредством зонирования точечными светильниками.
№1 — модель самозажимного клеммника
Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.
Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.
В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети
Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.
Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.
Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.
В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы, обращенные к соответствующим клавишам, к клеммам 1 и 2
В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.
Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.
Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов.
Это существенно упростит и ускорит электромонтажный процесс.
№2 — подключение безвинтовой модели
Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.
Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.
После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.
Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя
Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.
Рассмотрим подробный план действий на конкретном примере.
С электрического щитка квартиры в распределитель заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль – синим. Также рядом с ними может идти желто-зеленый провод заземления
В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.
Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.
Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.
Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.
Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.
Обязательно проверяется надежность выполнения контактного зажима – нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта. На картинке L – контакт для присоединения фазы
При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.
№3 — установка винтовых контактов
В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.
Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

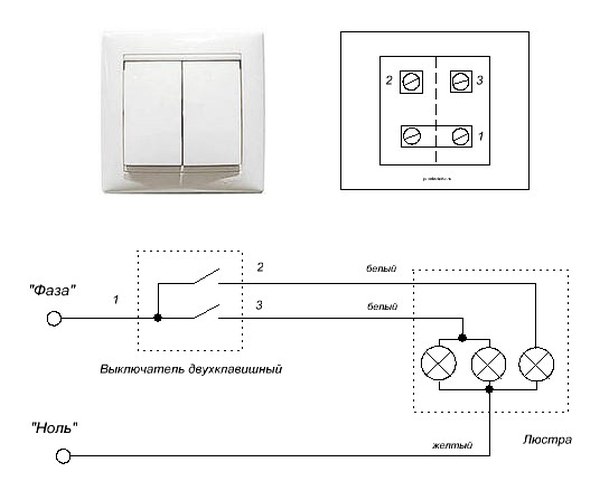

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L – общая фаза, отходящие фазы L1 и L2
Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.
На верхний одиночный контакт садится фаза питания (1), два нижних – отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)
Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.
Проверка корректности подключения проводов
Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.
На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.
схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр
Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке.
Техника безопасности и следование советам электриков.
Как подключить люстру к двухклавишному выключателю
Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.
Принцип работы двухклавишного выключателя
Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.
Двухклавишный прибор состоит из:
- клавиш – включаются одновременным нажатием или по одной;
- клеммников – места соединения.
В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки.
Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.
Принцип работы вмонтированного выключателя:
- Включена первая клавиша – горит одна лампа (первая группа).
- Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.
Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.
Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.
Схема подключения выключателя:
Можно ли самостоятельно подключить люстру к двойному выключателю
Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.
Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.
Перед подключением надо ознакомиться с техникой безопасности:
- Используемые инструменты должны иметь заизолированные рукоятки.
- Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).
Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.
Как распознать провода
Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.
Стандарты:
Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».
Ноль – синий или голубой цвет, обозначение N.
Фаза – все иные цвета обозначают L.
В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.
Схема подключения люстры на 2 лампы
Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.
В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.
В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.
Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.
Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.
Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.
Подключение света на три лампы с тремя проводами
Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.
Если одновременно нажать обе клавиши, загорятся все рожки.
Нулевые кабели с каждого рожка объединены, заземление подключают сразу.
Фазы разделены на 2 группы.
Схема подключения 4 лампочки
Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.
Подключение можно провести 2 способами:
- 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
- 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.
Если включить обе клавиши одновременно – зажгутся 4 рожка.
Принцип подключения таков:
- Из осветительного прибора выходят различные цвета кабелей или все одинаковые.
Тогда делают прозвон, намечают значение (N, L). - Заземление – его сразу можно подсоединить с потолком.
- Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
- Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
- Далее применяют клеммы, соединяя скрутки на приборе света и потолке.
Тогда делают прозвон, намечают значение (N, L).Скрутки изолируют, чтобы не соприкасались друг с другом.
При разделении на группы чтобы в скрутку «ноль» не попала фаза.
5-тирожковая люстра
Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.
Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.
Фазные провода делят на 2 группы:
- Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
- Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.
При единовременном включении клавиш горят 5 ламп.
После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.
Схема двойного подключения на 6 лампочек
Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.
Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.
Из люст
схема подключения, с 3 или 2 проводами
Люстра — осветительный прибор, который нужно правильно подключить, чтобы достичь максимум эффекта освещенности в комнате. Следует понимать, что подсоединение ее должно проходить со знанием электрики, поскольку, в противном случае, есть риск испортить оборудование.
Как подключить люстру, какие инструменты для этого нужны и какими схемами нужно пользоваться, чтобы ее установить? Об этом и другом далее.
С чего начать подключение
Естественно, начинать что-то делать с электричеством в доме, в том числе подсоединять осветительное оборудование, следует с обеспечения рук резиновыми перчатками. Далее следует ознакомиться с инструкцией к эксплуатации купленного светоисточника. Как правило, в ней дана пошаговая схема подключения с цветовым обозначением проводников.
Обеспечение рук резиновыми перчатками во избежание короткого замыканияПровод заземления
Для того чтобы было удобно подключать осветительное оборудование, проводники выкрашены в свой цвет. Синий, как правило, является нулевым, желтый — проводом заземления, а красный — фазным.
Обратите внимание! Если на оборудовании нет провода заземления, то стоит заизолировать оголенный проводок.
Установка провода заземленияФаза и ноль
Если по цветам не удается отыскать фазный и нулевой проводник, даны они только черного цвета, то стоит прозвонить каждый при помощи мультиметра, тестера или индикаторной отвертки.
Обратите внимание! Если проводов в светильнике несколько, то о заземлении речь идти не может. В таком случае есть только фазный и нулевой.
Нахождение фазы и ноль мультиметромКакие инструменты необходимы
Для работы с установкой светильника следует воспользоваться:
- пассатижи;
- отверткой;
- индикатором напряжения;
- маркером;
- стремянкой или другим устойчивым приспособлением;
- клеммными зажимами.
Также для нахождения проводов понадобиться тестирующий инструмент в виде мультиметра или индикаторной отвертки.
При отсутствии понимания, как устроен плафон, как подсоединить люстру с тремя лампочками и где у нее находятся нужного цвета проводники, необходима будет инструкция.
Схемы подключения к потолку
Чтобы подключить люстру к потолку, существует только одна схема работы: разделить проводники на секции и каждую секцию присоединить к своему цвету провода на светоисточнике. Что касается ввода в действие нескольких ламп от одного выключателя, в такой ситуации используется параллельный вид подключения. Таким же образом возможно подключение люстры 4 провода. Как выглядит соединение люстры, можно посмотреть на рисунке ниже.
Обратите внимание! Благодаря такому подсоединению можно подключать от двух до пяти светильников. Также можно параллельно подключать светильники в два выключателя.
Как подключить светильник к одинарному выключателю или на два выключателя

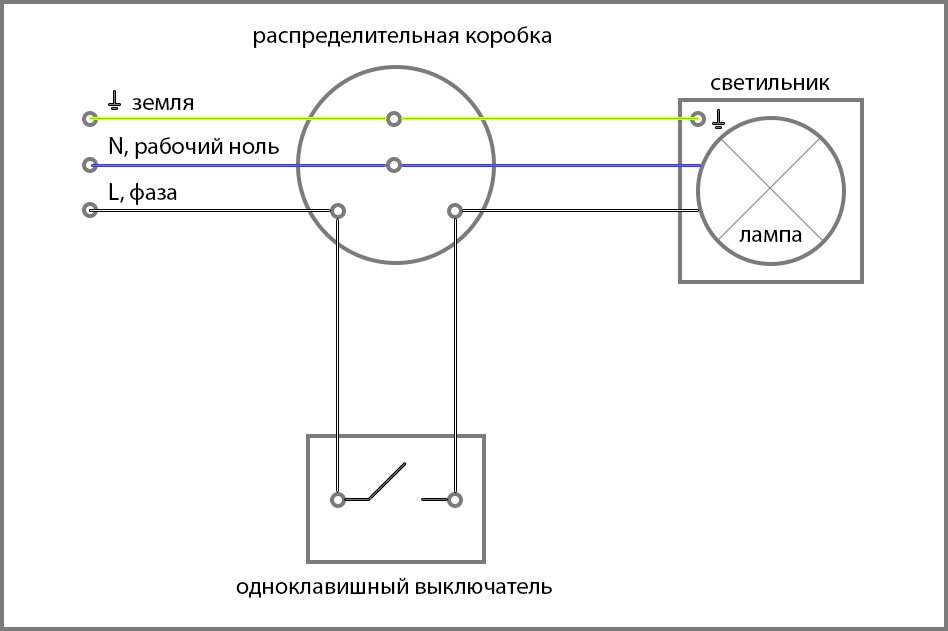

Подключить светильник к одинарному выключателю просто по схеме, приведенной ниже.
Если на потолке только два ответвителя, а на светоисточнике много, но нескольких цветов, то все проводники соответствующих цветов стоит подсоединить друг другу, неважно в каком порядке. Это будет ответом на вопрос, как правильно подключить люстру к двойному выключателю. Скручивать нужно оголенные части. Далее следует собрать в один жгут их всех и присоединить к потолку. Желательно не просто осуществить скрутку, но и сделать припайку. Так можно будет избежать окисления и нагревания соединения. Еще один момент. Стоит использовать клеммные коробки. В большинстве современных светильниках они есть.
Что касается подключения к двойному выключателю, то здесь процедура подсоединения сложнее. Принцип работы такой же, как и с тройным, четверным выключателем. Здесь имеются разноцветные варианты проводников. Чтобы их подсоединить к источнику, нужно разбить на группы: несколько фаз и один 0. Затем воспользоваться схемой, предложенной ниже.
Обратите внимание! Вначале соединяются синие нулевые проводники, затем элементы другого цвета.
Разделенные группы скручиваются и подключаются на потолке.
В целом, подключение люстры необходимо пошагово, с учитыванием фазы, заземления и техники безопасности. Следует действовать аккуратно, чтобы не получить короткое замыкание и не удариться током. Важно также действовать по схеме или пригласить опытного электрика, чтобы он подключил осветительное оборудование, и не пришлось бы изучать информацию, как правильно подсоединить люстру с тремя проводами.
трехрожковую люстру, как соединить с пятью лампами
Подключение электрических осветительных приборов не выглядит сложным, если имеется только два выхода. Если их больше, задача оказывается более сложной. При этом могут применяться различные схемы подсоединения.
В статье рассматриваются различные ситуации, которые могут возникнуть при подключении люстры.
Инструменты
Чтобы подвесить и подключить светильник, потребуются такие инструменты:
- Мультиметр или индикаторная отвертка потребуются в том случае, если нужно определить назначение контактов.
- Клеммные зажимы или колпачки используются для надежного соединения.
- Пассатижи.
- Маркер.
- Отвертка.
Также необходима стремянка, имеющая подходящую для работы высоту.
Как правильно подключить люстру на три или четыре провода
Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.
Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.
Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует.
При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.
Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.
Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:
- Включаются сразу все лампы.
- Включается часть ламп.
Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.
В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.
МаркировкаКаждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию.
Оставшийся выход изолируют.
Подсоединение можно проводить различными способами:
- Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
- При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
- Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.
После этого завершают подсоединение люстры с тремя проводами.
Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.
Важно! Перед началом работы необходимо отключить ток на электрическом щитке.
Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника.
Если это не предусмотрено, достаточно его замотать изоляционной лентой.
Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.
Как проводить подсоединениеЗатем установку люстры нужно закончить.
После установки на щитке включают электричество и проверяют работу освещения.
Когда имеется 4 провода
Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.
Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши.
Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.
При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.
После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.
МультиметрНазначение проводов
Если используется три провода, то их назначение должно быть следующим:
- Светлый желто-зеленый — это заземление.
- Нулевой — желтый.
- Фазовый электропровод имеет бело-синий цвет.
Заземление имеется не всегда. Оно используется в тех домах, которые были недавно построены или отреставрированы.
В старых зданиях оно обычно отсутствует, а расцветка не соответствует назначению.
В такой ситуации назначение выходов для светильника нужно определить самостоятельно. Обычно это делают с помощью мультиметра. Для этого нужно при помощи переключателя выбрать работу в режиме «вольты» и установить шкалу «больше 220 В».
Перед тем, как начать проверку, нужно, чтобы все клавиши выключателя были во включенном состоянии. На этом этапе работы светильник приготовлен к работе, но еще не подвешен и не подключен.
Надо обратить внимание на то, сколько клавиш имеется в выключателе. Если там только одна, то это означает наличие только одного фазового выхода. При двух клавишах таких провода должно быть два.
ПроверкаПри проверке электричество на щитке должно быть включено. Однако после этого его надо отключить. Установка светильника производится при выключенных электрическом щитке и выключателе.
Заземление согласно стандарту имеет желто-зеленый цвет. Другие несут либо фазу, либо ноль.
Остальные необходимо попарно проверить щупами мультиметра. Здесь возможны такие ситуации:
- Прибор показывает нулевой результат. В этом случае оба контакта соответствуют фазовой линии.
- На его экране можно увидеть «220» в этом случае один щуп подсоединен к фазе, другой — к нулю.
Если имеется только два электропровода, то один из них фаза, а другой — ноль.
Важно! Существует еще один способ проверки. Для этой цели применяют индикаторную отвертку. Если прикоснуться к фазовому электропроводу, то загорится индикатор. В противном случае — он не отреагирует.
Устройство выключателяКак соединить люстру с пятью лампочками
Если необходимо подключить такой светильник к одинарному выключателю, то все нулевые контакты соединяют в скрутку, а его подключают к соответствующему проводу из распределительной коробки. Фазы всех лампочек соединяют с фазой на потолке.
Для двойного выключателя надо определить, какие лампы должны включаться при нажатии на каждую клавишу.
При подсоединении все нулевые контакты присоединяют к такому же проводу на потолке. Фазы, идущие от лампочек, разделяют на две группы и каждую из них подсоединяют к аналогичному контакту из потолка.
Меры безопасности при подключении
При работе с электричеством важно неукоснительно соблюдать правила техники безопасности. Иначе можно нанести большой вред здоровью.
Надо обратить внимание на следующее:
- Перед началом работы необходимо на щитке отключить электричество. После того, как светильник будет установлен, его снова включают.
- При покупке к осветительному прибору прилагается инструкция по использованию. Ее требуется внимательно прочитать.
- Перед тем, как воспользоваться стремянкой, надо проверить ее устойчивость. Если есть такая возможность, желательно, чтобы страховал другой человек.
- Применяемые инструменты должны быть исправны.
Соблюдая технику безопасности можно гарантировать, что во время установки осветительного прибора никто не пострадает.

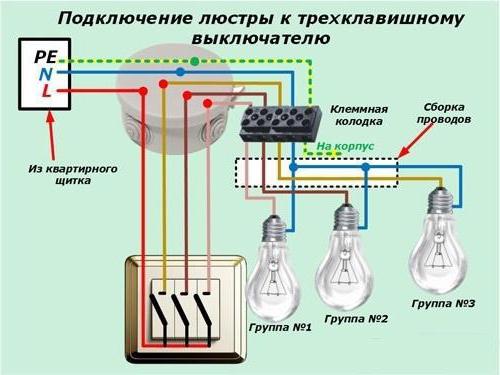

Схема подключенияЕсли делать подключение в соответствии с заранее выбранной схемой, соблюдая требования техники безопасности, то эта работа может быть сделана без возникновения сложностей. Для этого необходимо выбрать схему, которая будет учитывать технические особенности осветительного прибора и подходить наилучшим образом для хозяина.
подготовка, подключение люстр с разным количеством ламп, техника безопасности
Электричество небезопасно. Поэтому вопрос, как подключить люстру, может стать жизненно важным, если нет возможности вызвать электрика. От правильной установки зависит длительность эксплуатации осветительного прибора и благополучие жильцов квартиры.
Знания об устройстве и сборке светильника помогут не допустить роковой ошибки. Тщательное изучение и применение советов оградят от проблем и сделают вашу жизнь светлее.
Схема подключения люстры.Необходимая подготовка
Начинать работу надо с изучения основ электрики. Для начала повторите правила электробезопасности. Затем поставьте достижимую цель. Это может быть подключение галогенной люстры или простой, с 1 рожком или несколькими, с заземлением или без, к однофазной или двухфазной проводке.
Определив цели, переходите к изучению инструкций по выбранному направлению. Электропроводка современных зданий сильно отличается от установленной в старых постройках. Количество кабелей на потолке для установки люстры, их назначение и способность мастера определить маркировку имеют значение для дальнейшей работы.
Провод заземления
Современные правила градостроения требуют наличия заземления во всех новых зданиях. Поэтому 3 конца кабеля на потолке не означают, что перед вами трехфазная сеть. 1 из них может быть заземлением, его тон – желто-зеленый.
Если на вашей люстре есть провод такого цвета, то он предназначен для заземления. При отсутствии на электроприборе подобного кабеля оголенное заземление на потолке надо тщательно изолировать. В противном случае может произойти короткое замыкание.
Фазы и ноль
Определившись с заземлением, уточняем назначение прочих проводов. Их может быть 2 или 3. Какой-то 1 из них – обязательно ноль, остальные 1 или 2 находятся под напряжением. Современные технологии облегчают труд электриков и помогают сразу отличить ноль от фазы. Контрастный цвет решает эту задачу. Но бывает, что проводка вся белая, тогда разбираться в ней придется самостоятельно.
В этом случае следует применить контрольное оборудование – индикаторную отвертку. При касании ей контакта с напряжением индикатор загорается сигнальным маячком. Предварительно проверьте, включен ли автомат на щитке электрообеспечения квартиры или дома.
Надежный способ определить фазы – это использование специального тестера. На приборе включите вольтметр, выставьте значение – не менее 220В. Затем, держа щупы за ручки, попеременно прикасайтесь к разным парам проводов. Будьте внимательны, чтобы случайно не дотронуться рукой до металлических частей щупа во избежание поражения электрическим током. Если стрелка не движется, значит найдены обе фазы, а третий провод – нулевой. При соединении щупа с ним прибор покажет 220В. Отметьте ноль цветной изолентой или маркером.
Подключаем люстру к одинарному и двойному выключателям
Схема подключения к двойному выключателю.Разобравшись с проводами, переходите к следующему этапу, который зависит от вида выключателя, установленного в помещении. Возможны 2 варианта: двухклавишный и одинарный. Следует задействовать 1 клавишу, а вторую можно проигнорировать.
Для подсоединения одинарного выключателя нулевой кабель соединяем с каждой лампой. Затем провода под напряжением также ведем к источникам света. При таком варианте после нажатия клавиши загораются все лампочки.
Теперь рассмотрим разные способы подсоединения двойного выключателя. Они зависят от количества рожков в осветительном приборе.
С 2 лампами
При подключении люстры с 2 рожками ноль подводят к обеим лампочкам, а обе фазы – по 1 на каждый рожок. В этом случае при нажатии на 1-ю клавишу загорится 1 лампочка, а на 2-ю – другая.
Соединение проводов необходимо производить с помощью специальных клеммников, это современное требование электробезопасности. В таком случае достаточно 1 детали. На первой клемме соединяем ноль, на второй – фазы, а на третьей – землю (если такой кабель предусмотрен для установки светильника в этой комнате).
С 3 лампами
При подключении трехрожковой люстры провода надо распределить таким образом: 1-ю фазу крепите к первому и второму рожкам, а 2-ю фазу – к третьему. Ноль присоедините ко всем 3 рожкам. При нажатии 1-й клавиши загораются 2 лампочки, при нажатии 2-й – третья лампа.
Для работы понадобится соединитель с 4 клеммами или 3, если нет заземления. Внимательно следите за расположением проводов от люстры. Не соединяйте между собой концы разных цветов во избежание короткого замыкания.
С 5 лампами
Самый вариативный набор подключений у пятирожковой люстры. 1-й вариант – 4 на 1, 2-й способ – 3 на 2. В первом случае 1-ю фазу присоединяем к каждому из 4 рожков, а 2-ю – к пятому. Во втором – 1-ю фазу подводим к каждому из 3 рожков, а 2-ю – к четвертому и пятому. Нулевой кабель ведем ко всем соединениям.
Как и в предыдущем случае, фазы разделяем по разным клеммам. Следите за надежностью крепления болтов соединений и за расположением внутри крепежа. Если скручиваете их вместе, то можно пропаять оловом. В этом случае срок службы узлов будет дольше.
Подключение галогенной люстры с пультом или без
Галогенные лампы работают от низкого напряжения, поэтому прямое подключение к сети в 220В выведет прибор из строя. Такие светильники оснащены специальным оборудованием. Трансформаторы и блоки питания входят в комплект прибора. При покупке следует проверять наличие всех запчастей для лампы, чтобы потом не пришлось решать дополнительные задачи.
Галогенная люстра, оборудованная пультом, имеет блок управления, который монтируется внутри светильника. От него отходят 3 кабеля. 1 из них – это антенна, ее нельзя подключать к электросетям. А 2 других служат для подачи тока. Их нужно через клеммник надежно прикрепить к кабелям электропроводки. Фазы к 1-й клемме, а ноль – ко 2-й. Если есть заземление, то его присоединяйте к 3-й клемме.
При отсутствии пульта подсоединение люстры к блоку питания, входящему в комплект поставки, производится по такому же принципу. Не следует электропровода разных цветов совмещать друг с другом. При закреплении концов кабелей аккуратно заправляйте их внутрь клеммовых соединителей. Даже тонкий прут металлической оплетки может привести к выходу прибора из строя, если коснется другой металлической детали светильника.
Схема подключения люстры с пультомПеределываем люстру, рассчитанную на одинарный выключатель, под двойной выключатель
Любитель антиквариата может столкнуться с проблемой подсоединения светильника к двухфазному выключателю. Старые люстры не всегда укомплектованы нужными проводами. Эту проблему можно устранить с помощью паяльника. Для начала разберитесь с устройством осветительного прибора.
Разделите один из проводов на отдельные жилки, ведущие к рожкам люстры. От каждого рожка должно отходить по 2 кабеля. Они все соединяются в 2 выходные клеммы. Если этого сделать не удается, следует отсоединить 1 из проводов от рожков, который вы хотите подвести ко второму выключателю и припаять отдельные кабели.
Когда все готово, скрепите новые концы проводов и получите 3 контакта для подключения к двойному выключателю. Их промаркируйте изолентой или краской. Возьмите соединитель с 4 клеммами и скрепите ноль с кабелем, где скручены концы от всех рожков. Затем контакт с 1-й фазой соедините с 1 из свободных концов, а 2-ю фазу с – другим. Нельзя совмещать их между собой. Применяя эту схему, вы получите желаемое: при нажатии на 1-ю клавишу будет 1 вариант освещения, при нажатии на 2-ю – другой.
Частые ошибки
Невнимательность часто приводит к проблемам. Иногда упущенная мелочь может стать источником неприятностей. Поэтому следует внимательно читать инструкции и точно их выполнять. Прежде чем включать прибор, обязательно проверьте правильность и надежность всех соединений.
Многие ошибки часто совершают начинающие электрики-самоучки. Необходимо обратить внимание на некоторые из таких недочетов:
Неправильное подключение двойного выключателя
Не разобравшись, какой кабель с чем соединять, начинающий мастер может перепутать провода и скрепить их неправильно. В результате прибор не будет включаться или выйдет из строя. Поэтому следует внимательно изучать схему соединения и точно ее исполнять.
Маркируйте все провода, чтобы не допустить подмены или ошибки. Хорошо изолируйте незадействованные концы. Используйте в работе специальные приборы для поиска фаз и нулевого кабеля.
Подключение нулевого провода вместо фазного
Если после включения прибора в сеть отключился домовой счетчик и погас свет, значит произошло короткое замыкание по причине соединения фазы с нулем. Чтобы устранить ошибку, необходимо отключить светильник от сети и внимательно просмотреть схему сборки.
Когда погрешность будет найдена, исправьте ее и только после этого повторите попытку включить электроприбор.
Неправильная схема подключения нулевого провода люстры
Иногда трудно определить, который из кабелей от плафона подсоединять к нулю. Часто там присутствует провод, который содержит в себе концы от всех лампочек. К нему нельзя подключать кабель с напряжением, это приведет к короткому замыканию. Чтобы такого не произошло, сразу маркируйте этот провод и соединяйте его только с нулевым кабелем сети.
Техника безопасности
С правилами техники безопасности следует ознакомиться до начала работы с электропроводами. Лучший способ избежать проблем – это пригласить специалиста для подсоединения осветительного прибора.
Если этот вариант недоступен и вы решаете приступить к работе сами, тогда необходимо соблюдать следующие пункты:
- не трогать оголенные кабели, расположенные на потолочной плите;
- при подсоединении люстры к основной проводке отключить входные автоматы на домовом щитке;
- тщательно изолировать оголенные сечения проводов;
- внимательно изучить инструкцию прибора и следить за ее выполнением;
- нельзя допускать детей к месту работы;
- не делать исправлений при включенном рубильнике;
- при использовании тестометра следить, чтобы не касаться металлических частей прибора при соединении его с проводами;
- при поражении электрическим током немедленно его отключить, для этого желательно работать с напарником.
Применяя полученные знания, можно избежать многих проблем и долго наслаждаться ярким освещением. Вдвойне приятно, если светильник собран своими руками.
Проблема № 2790: Множественные подключения Phase 2 через Phase1 в сценариях удаленного доступа
Привет,
Я попытался настроить две машины Strongswan (одна — инициатор, а другая — отвечающая) для согласования одного туннеля IPsec фазы 1 с двумя машинами Phase 2 в удаленном доступе (с виртуальным IP-адресом). Не знаю, поддерживает ли это strongswan.
Согласование прошло успешно, но меня не удовлетворяет тот факт, что вторая фаза 2 имеет тот же селектор трафика, что и первая фаза 2.Согласно пакетам ISAKMP, пакеты CREATE_CHILD_SA, отправленные инициатором для второй фазы 2, не содержат полезной нагрузки конфигурации. Он использует тот же IP-адрес, который был получен на первом этапе 2, для второго этапа 2.
Этот сценарий с несколькими фазами 2 по сравнению с одной фазой 1 работает в межсетевом взаимодействии.
Вывод «ipsec statusall» на стороне инициатора следующий:
Подключения:
tun1: 30.0.0.1 ... 30.0.0.2 IKEv2
tun1: local: [30.0.0.1] использует предварительную аутентификацию с общим ключом
tun1: remote: [30.0.0.2] использует предварительную аутентификацию с общим ключом
tun1: child: 0.0.0.0/0 === 50.0.0.0/24 ТУННЕЛЬ
tun1_1: потомок: 0.0.0.0/0 === 50.0.1.0/24 ТУННЕЛЬ
Ассоциации безопасности (1 вверх, 0 подключений):
tun1 [2]: УСТАНОВЛЕНО 106 минут назад, 30.0.0.1 [30.0.0.1] ... 30.0.0.2 [30.0.0.2]
tun1 [2]: SPI IKEv2: f2932805a53acbfc_i * 9c48fab694726370_r, повторная аутентификация с предварительным общим ключом за 55 минут
tun1 [2]: Предложение IKE: AES_CBC_128 / HMAC_SHA1_96 / PRF_HMAC_SHA1 / MODP_1024
tun1_1 {13}: УСТАНОВЛЕН, ТУННЕЛЬ, reqid 3, SPI ESP: cd8213cf_i cd0f7182_o
tun1_1 {13}: AES_CBC_128 / HMAC_SHA2_512_256, 0 bytes_i, 0 bytes_o, изменение ключей через 21 минуту
tun1_1 {13}: 150.0.0.1 / 32 === 50.0.1.0/24
tun1 {14}: УСТАНОВЛЕН, ТУННЕЛЬ, reqid 4, SPI ESP: ce96f964_i c1217712_o
tun1 {14}: AES_CBC_128 / HMAC_SHA2_512_256, 0 bytes_i, 0 bytes_o, изменение ключей через 30 минут
tun1 {14}: 150.0.0.1/32 === 50.0.0.0/24
Вывод «ipsec statusall» на стороне респондента следующий:
Виртуальные пулы IP (размер / онлайн / офлайн):
150.0.0.0/24: 254/1/1
Прослушивание IP-адресов:
30.0.0.2
Подключения:
tun1: 30.0.0.2 ... 30.0.0.1 IKEv2
tun1: local: [30.0.0.2] использует предварительную аутентификацию с общим ключом
tun1: remote: [30.0.0.1] использует предварительную аутентификацию с общим ключом
tun1: child: 50.0.0.0/24 === динамический ТУННЕЛЬ
tun2: child: 50.0.1.0/24 === динамический ТУННЕЛЬ
Ассоциации безопасности (1 вверх, 0 подключений):
tun1 [10]: УСТАНОВЛЕНО 107 минут назад, 30.0.0.2 [30.0.0.2] ... 30.0.0.1 [30.0.0.1]
tun1 [10]: IKEv2 SPI: f2932805a53acbfc_i 9c48fab694726370_r *, повторная аутентификация с предварительным общим ключом за 63 минуты
tun1 [10]: Предложение IKE: AES_CBC_128 / HMAC_SHA1_96 / PRF_HMAC_SHA1 / MODP_1024
tun2 {23}: УСТАНОВЛЕН, ТУННЕЛЬ, reqid 13, SPI ESP: cd0f7182_i cd8213cf_o
tun2 {23}: AES_CBC_128 / HMAC_SHA2_512_256, 0 bytes_i, 0 bytes_o, изменение ключей через 20 минут
tun2 {23}: 50.0.1.0 / 24 === 150.0.0.1/32
tun1 {24}: УСТАНОВЛЕН, ТУННЕЛЬ, reqid 14, SPI ESP: c1217712_i ce96f964_o
tun1 {24}: AES_CBC_128 / HMAC_SHA2_512_256, 0 bytes_i, 0 bytes_o, изменение ключей через 28 минут
tun1 {24}: 50.0.0.0/24 === 150.0.0.1/32
Конфигурация, используемая на стороне инициатора:
conn% по умолчанию
keyingtries = 3
мобайк = нет
auto = start
leftfirewall = да
keyexchange = ikev2
ike = aes128-sha1-modp1024
esp = aes128-sha512
authby = секрет
вправо = 30.0.0.2
left = 30.0.0.1
pfs = нет
leftsubnet = 0.0.0.0 / 0
conn tun1
rightubnet = 50.0.0.0 / 24
leftsourceip =% config
conn tun1_1
rightsubnet = 50.0.1.0 / 24
leftsourceip =% config
Конфигурация, используемая на стороне респондента:
conn% по умолчанию
keyingtries = 3
мобайк = нет
auto = добавить
leftfirewall = да
keyexchange = ikev2
ike = aes128-sha1-modp1024
esp = aes128-sha512
authby = секрет
rightsourceip = 150.0,0.0 / 24
# Скриптовые записи
conn tun1
справа = 30.0.0.1
left = 30.0.0.2
leftsubnet = 50.0.0.0 / 24
conn tun2
справа = 30.0.0.1
left = 30.0.0.2
leftsubnet = 50.0.1.0 / 24
Моя цель — иметь 2 разных виртуальных IP-адреса, назначенных с 2 разными подсетями для этих туннелей фазы 2.
Это нормальное поведение для strongswan или ошибка конфигурации?
Спасибо, Богдан
несогласованных звезд» — бесплатный путеводитель Fischl | Genshin Impact
Проверить гайд по событию «Несогласованные звезды» на предмет «Удар Геншина».Включая Неизвестную звезду и Звезду обманчивых снов, местоположение, время начала, способ получения Фишля, стоимость смолы, награду и предметы из магазина событий.
Ознакомьтесь со списком других событий здесьНовый сюжетный квест, добавленный 26 ноября
Сюжетный квест «Где сходятся древние звезды» был добавлен 26 ноября как часть этого события. Выполнив этот квест, вы можете получить Хрупкую смолу, которая поможет вам перемолоть текущую серию событий. Контекст квеста, вероятно, приведет к следующему обновлению.
| Награда за квест |
|---|
| — Хрупкая смола x 1 — Примогем x 60 — Мора x 30000 |
Несогласованные звезды — Время начала и время окончания
| Продолжительность события |
|---|
| 2020/11 / 16 10:00 ~ 30.11.2020 03:59 (время сервера) |
| Продолжительность магазина событий |
| 2020/11/16 10:00 ~ 06.12.2020 03:59 (сервер Время) |
| Требуемый ранг приключения |
| 20 (Узнайте, как быстро повысить уровень приключения) |
3 фазы события
Это событие будет состоять из трех фаз, которые будут происходить в разные дни.Выполняйте события, чтобы получить награды, такие как опыт ранга приключений и примогемы. Вам нужно выполнить Неизвестную звезду и Звезду обманчивых снов, чтобы получить возможность фармить эссенцию угасающей звезды в испытании «Звезда судьбы».
График каждой фазы несогласованных звезд
Шанс получить Fischl бесплатно
Выполняя задачи в этом событии. Вы можете получить 4 ★ персонажа Фишля в этом событии. Фишль — могущественный персонаж, способный противостоять 5 ★ персонажам, так что вы не захотите пропустить это событие! Игроки, которым она не принадлежит, конечно, хотят получить ее как можно скорее, но те, кто владеет ею, захотят попытаться разблокировать больше ее Созвездий!
Ознакомьтесь со сборками и статистикой Fischl здесьНесогласованные звезды — Детали события
Этап 1: Неизвестная звезда — Процедура события
| Шаг | Описание |
|---|---|
| 1 | Кэтрин в Мондштадте |
| 2 | Проверьте ситуацию в Спрингвейле и изучите ближайшие жертвы |
| 3 | Направляйтесь к холму, чтобы найти Аллана и спасти его |
| 4 | Ищите метеорит в определенных областях |
Места осколков метеорита в ущелье Дадаупа (Клятва звездного мыса)
Места расположения осколков метеорита в Карстовом карсте (Звездная пыль в Цзюэюне)
Места осколков метеорита отмели Яогуанг (Яогуанг Алголь)
Местоположение метеорита в долине Старфелл
Местоположение метеорита в деревне Цинце
Местоположение метеорита в каменном лесу Гуюнь
Более подробная информация о событии «Неизвестные звезды» здесь!Фаза 2 Звезда обманчивых снов — Процедура события
| Шаг | Описание |
|---|---|
| 1 | Поговорите с Драффом в Спрингвейле |
| 2 | Сходите на винодельню Dawn и поищите Аделинде |
| 3 | Направляйтесь к Каменным воротам и спрашивайте у людей поблизости |
| 4 | Ищите сотрудников службы доставки Dawn Winery |
| 5 | Найдите сотрудника винодельни, Фриц |
| 6 | Перейти к Wanshu Inn и ищите Fritz |
| 7 | Найдите 2 метеорита возле Wangshu Inn |
| 8 | Победите врагов вокруг метеоритов |
| 9 | Поговорите с Кэтрин в Мондштадте |
| 10 | Идите в назначенное место Моны |
| 11 | Направляйтесь в зону падения метеорита 900 54 |
| 12 | Выберите уровни и утиль |
| 13 | Потратьте 20 оригинальной смолы, чтобы получить награды |
Шаг 8: победить врагов вокруг метеоритов
Не уходите слишком далеко от метеоритов, как прогресс будет уменьшен.Побеждайте врагов в зоне действия метеоритов.
Шаг 11: Направляйтесь к зоне удара метеорита
Исходя из нашего опыта, расположение зон удара метеорита кажется случайным. После завершения всех отображаемых метеоритов снова поговорите с Моной, чтобы отобразить новые новые зоны удара метеорита.
Подробнее о событии Star Of Deceitful Dreams здесь!Этап 3: Звезда Судьбы — Процедура события
Карта процедуры
| Шаг | Описание |
|---|---|
| 1 | Чат с Моной возле храма Тысячи Ветров |
| 2 | Отправляйтесь в деревню Цинджи и поговорите с Jinglun |
| 3 | Избавьтесь от метеоритов на полях |
| 4 | Осмотрите близлежащих жертв и принесите Гао Шестой Цинце Стир Фрай |
| 5 | Вернитесь к Моне и поговорите с ней |
| 6 | Направляйтесь к месту, где гигантский метеорит упал на сушу (Событие «Упавшая звезда») |
| 7 | Повторите упавшую звезду, чтобы собрать эссенцию увядающей звезды |
Шаг 3. Утилизируйте метеориты в Поля — Советы
Эта часть аналогична предыдущей фазе события «Несогласованные звезды», в котором вы собираете метеориты.
Ознакомьтесь с гидом по событию Star of Deceitful Dreams здесь!Шаг 4: Принесите Гао Шестое немного Qingce Stir Fry — Советы
Купите рецепт Qingce Stir Fry для г-жи Bai
Ms. Bai находится недалеко от зоны приготовления пищи в Quince Village. Купите его за 5000 мора.
Шаг 7: Испытание Падшей Звезды — одиночное или совместное задание
Вы можете выбрать одиночную игру или режим совместной игры для испытания Падшей звезды.
Шаг 7: Победите монстров, чтобы накопить небесную энергию.
В начале испытания случайным образом произойдет одна из следующих астральных аномалий: Орбитальный сдвиг, Темное предзнаменование или Неблагоприятная звезда.Нажмите клавишу T или коснитесь значка отправки в зоне подчинения небесной энергии, чтобы передать накопленную небесную энергию. Существует ограничение на количество переносимой небесной энергии, поэтому не забудьте сразу же подать свою энергию.
Шаг 7: Fecund Starburst и Heroic Starburst
Во время испытания Fallen Star определенный персонаж может случайным образом получить специальный эффект персонажа. Возможные специальные эффекты включают Fecund Starburst и Heroic Starburst.
Шаг 7: Получение наград
После завершения испытания «Падшая звезда» вы можете потратить 40 оригинальной смолы, чтобы получить сущность исчезающей звезды и другие награды.Соответствующие награды будут зависеть от вашего мирового уровня. Эссенцию угасающей звезды можно обменять в магазине событий на материалы для повышения уровня талантов и материалы для улучшения оружия.
Несогласованные награды Stars и предметы в магазине событий
Персонажи
Проверьте статистику Fischl и лучшую сборкуНаграды за завершение фазы
В этом событии есть 3 этапа. На каждом этапе есть разные квесты, которые нужно выполнить, и каждый из них имеет разные пулы наград.
Награды Meteoric Wave
Три локальных задания Meteoric Wave будут открываться с каждой разблокированной фазой события Unreconciled Stars.Завершите эти локальные задания, чтобы получить такие награды, как Мощь угасающей звезды, Сущность угасающей звезды, Примогемы и Мора.
Предмет магазина — Мощь угасающей звезды
По мере прохождения события вы можете собирать количество Силы угасающей звезды. Вы можете обменять их на другие предметы в магазине событий.
Fading Stars — Как получить
| Как получить |
|---|
| Mateorite Shard Reward |
| Mateorite Remains Challenge Challenge Reward |
Предмет магазина — Сущность угасающей звезды
По мере прохождения события вы можете собрать количество эссенции угасающей звезды.Вы можете обменять их на другие предметы в магазине событий.
Предметы в магазине эссенции угасающей звезды
Эссенция угасающей звезды
| Как получить |
|---|
| Награда за испытание падшей звезды |
Что купить с Fading Star’s Might?
По мере прохождения события вы можете собирать количество Might Fading Star’s Might. Вы можете обменять их на другие предметы в магазине событий. Вопрос в том, «какие предметы лучше всего получить в первую очередь?».
Что купить в первую очередь?
Почему Мора х 10000?
Во втором событии под названием Star of Deceitful Dreams Event вы можете получить 45 осколков метеорита, используя 20 смолы, которые можно преобразовать в 110 000 мора. Чтобы получить такое количество Моры, вам обычно нужно потратить от 40 до 60 смолы в зависимости от вашего мирового уровня.
Почему для персонажей используются материалы EXP?
45 Метеоритов можно превратить в 11 материалов Hero’s Wit стоимостью EXP. Обычно вы можете получить материалы EXP для персонажей стоимостью 4-9 Hero’s Wit в зависимости от вашего мирового уровня.
Какие предметы обменять на эссенцию угасающей звезды?
Вы можете задаться вопросом, какие предметы вы должны сначала обменять на Эссенцию исчезающей звезды. Вот наши мысли!
Почему вы должны сначала получить корону мудрости?
Что касается внутриигровых наград, то пока мы можем получить Crown of Sagehood только через магазин событий. Этот предмет должен быть одним из предметов конечной игры, позволяющим повышать уровень талантов персонажей.
Вероятно, Корона Мудреца — самый редкий материал для повышения уровня таланта
Есть большие дропы с боссов, которые используются в качестве материалов для повышения уровня талантов, такие как Кольцо Борея, Осколок грязного наследия, однако Корона мудрости может быть скорее важна, чем использование этих материалов еще не подтверждено.
Ознакомьтесь с руководством по обновлению талантов здесьРуководства по событиям и желаниям
Баннеры с текущими желаниями (Gacha)
Узнайте, какие баннеры вы должны извлечь отсюдаДоступны ограниченные события
Предстоящие ограниченные события
| Событие | Подробности Усиленные персонажи |
|---|---|
| Скоро! | |
Copyright © 2012-2020 miHoYo ВСЕ ПРАВА ЗАЩИЩЕНЫ
Zero 2 Infinity — Satellite Missions
Zero 2 Infinity: внедрение революционной технологии запуска малых спутников
Космический корабль Сегмент воздушного шара Морской старт Полезная нагрузка Полетные кампании Каталожные номера
Частная аэрокосмическая компания Zero 2 Infinity, основанная в 2009 году, со штаб-квартирой в Барселоне, Испания, была создана с целью доставки орбитальных полезных нагрузок и обеспечения космического туризма с ограниченным бюджетом.Но в отличие от обычных аэрокосмических компаний, таких как SpaceX, Blue Origin, Orbital ATK и т. Д., Их план состоит в том, чтобы делать все это с помощью высотных стратосферных аэростатов.
Наша миссия: дать возможность людям с проектами и страстью подняться над Землей, чтобы собирать обширные данные, делать изображения высокой четкости, управлять коммуникациями и многое другое. «В 2009 году мы признали, что космос должен быть не только для больших компаний. Маленькие компании, школы, университеты и любители нашей Земли и космоса должны иметь возможность внести свой вклад.Почему бы им не присоединиться к следующему большому приключению? Мы хотим, чтобы люди могли быстро и по доступной цене выводить свои проекты на орбиту и использовать захватывающие возможности, создаваемые инновациями в космических технологиях. Вот почему Хосе Мариано Лопес-Урдиалес и его команда запустили Zero 2 Infinity, и поэтому мы не прекращаем работать над этим ». — С 2009 года мы успешно поднимаем тяжелые коммерческие грузы в ближний космос, используя нашу технологию аэростатов. Автор Помогая этим проектам, мы подпитываем нашу будущую экономику и расширяем наши знания о мире и вселенной, в которых мы живем.В совокупности наша команда имеет послужной список в области управления аэрокосмической отраслью, аэрокосмической техники, авионики, международного космического права, инноваций, маркетинга и коммуникаций. 1)
1 марта 2017 года команда Zero 2 Infinity прошла важную веху, развернув прототип космического корабля на базе Национального института аэрокосмических технологий (INTA) в Эль-Ареносильо (Уэльва) на южном побережье Испании. Этот двухступенчатый аппарат (состоящий из воздушного шара и ракеты), известный как Bloostar , является одной из новейших технологий, стремящихся резко снизить затраты на запуск людей и полезных грузов в космос. 2) 3)
Рисунок 1: Крупный план возгорания Bloostar после доставки / развертывания воздушного шара на расстояние ~ 22 км (кредит изображения: Zero 2 Infinity) 4)
Целями миссии были: (i) проверка телеметрических систем в космических условиях, (ii) управляемое зажигание, (iii) стабилизация ракеты, (iv) мониторинг последовательности запуска, (v) развертывание парашюта и, наконец, , (vi) восстановление моря. Все эти цели были достигнуты полностью.
Эта миссия является частью разработки Bloostar, первой пусковой установки малых спутников, использующей стратосферный шар в качестве первой ступени. Запуск ракеты с высоты над воздушным пространством позволяет быстро и эффективно достичь целевой орбиты.
Этот запатентованный метод менее опасен, чем любые системы, использовавшиеся до сих пор. Этап с ракетным двигателем начинается уже с 95% массы атмосферы (~ 22 км), без вредных выбросов.Помимо защиты окружающей среды, этот новый метод позволяет Zero 2 Infinity запускать спутники с большей гибкостью (уведомление за 2 недели), при значительно меньших затратах и чаще, чем когда-либо прежде.
Со дня презентации Bloostar привлек внимание ведущих спутниковых компаний по всему миру. Zero 2 Infinity уже собрала более 250 миллионов евро в письмах о намерениях для будущих запусков.
Космический сектор стал более открытым для частных инициатив и в настоящее время переживает революцию.От глобальных коммуникационных услуг до метеорологических прогнозов, взаимосвязи машин через Интернет вещей и даже возможности получать ежедневное изображение всей планеты. Эти достижения проложили путь к созданию сотен компаний, которым нужны эффективные и безопасные транспортные услуги, подобные тем, которые предлагает и развивает Zero 2 Infinity.
Zero 2 Infinity, частная компания со штаб-квартирой в Барселоне, Испания, с дочерними компаниями по всему миру, радикально упрощает доступ к Space.Это единственная компания в Европе, специализирующаяся на подъеме на край космоса компонентов, требующих тестирования и сертификации в космических условиях. В настоящее время он работает над отправкой небольших спутников на орбиту в рамках своего проекта Bloostar и имеет среднесрочные планы по отправке людей в Ближний космос для науки и отдыха (проект Bloon).
С Bloostar Zero 2 Infinity упрощает доступ к космосу, так что из космоса можно эффективно решать больше проблем. Посредством гибридного решения Balloon-Rocket («Rockoon») Bloostar использует стратосферный шар в качестве начальной стадии подъема, за которой следуют три стадии ракеты для достижения орбиты.Ступень воздушного шара, запускаемая из открытого моря на борту стандартного корабля, устраняет необходимость в пусковой установке и доставляет ступень ракеты в ближний космос, что дает значительные преимущества. Таким образом, Bloostar использует атмосферу и гравитацию (за счет плавучести) и становится элегантно эффективным решением для доступного и оперативного космического транспорта для полезных нагрузок микро- и нано-классов.
Рисунок 2: Концептуальная иллюстрация, показывающая различные этапы траектории запуска корабля Bloostar (кредит изображения: Zero 2 Infinity) 5)
Преимущества стратосферного выброса: 6)
Запуск ракеты с массой более 99% атмосферы, в которой аэродинамическое сопротивление практически невозможно, дает несколько существенных преимуществ по сравнению со стандартным запуском с земли.Обширный анализ миссии с помощью программного обеспечения ASTOS (программное обеспечение для оптимизации аэрокосмической траектории) (используется, например, ЕКА в конструкциях ракет-носителей), сравнивая Bloostar и аналог с наземным зажиганием, показывает уменьшение ΔV на ~ 8%, необходимое для выхода Bloostar на орбиту. Это улучшение обусловлено более низкими потерями на сопротивление, меньшими потерями силы тяжести и оптимальной производительностью форсунок. То, что кажется небольшим улучшением ΔV, приводит к значительному увеличению полезной нагрузки из-за экспоненциальной зависимости между массой транспортного средства и ΔV (уравнение Циолковского).Как видно на рисунке 3 (слева), сопротивление может быть в 20 раз меньше, когда пусковая установка зажигается из стратосферы, по сравнению с воспламенением от земли.
Рисунок 3: Графики ASTOS сопротивления в зависимости от высоты (левый график) и теплового потока в зависимости от высоты (правый график) для типовой пусковой установки, зажигаемой с земли (красный) и с расстояния 20 км (синий), предоставлено изображение: Zero 2 Infinity
Следует отметить, что более низкая плотность атмосферы имеет больше преимуществ, чем просто уменьшение ΔV.Это также влияет на вибрации, которые должна выдерживать полезная нагрузка, и на массу конструкции пусковой установки из-за меньших нагрузок. На рисунке 3 (справа) показано, что тепловой тепловой поток также уменьшается в 10 раз. Это означает еще большую экономию массы из-за снижения теплоизоляции, которую необходимо нести транспортному средству, и раннего отделения обтекателя.
Что касается силовой установки, то низкое давление в камере, наблюдаемое в ближнем космосе, делает возможным использование систем с питанием под давлением, не требуя при этом толстых / тяжелых конструкций резервуаров.Это значительно снижает массу и сложность транспортного средства, сокращая затраты на разработку и эксплуатацию. Как следствие, системы с подачей давления позволяют использовать дифференциальное дросселирование для управления траекторией, устраняя необходимость в стабилизаторах TVC (управление вектором тяги) на некоторых двигателях.
На стороне наземного сегмента можно сэкономить дополнительные расходы, используя оставшийся сегмент аэростата в качестве реле связи на большой высоте после того, как ракета была выпущена и зажжена. Это устраняет необходимость в дорогостоящих наземных станциях на начальном участке полета.
Все эти факторы в совокупности раскрывают истинное преимущество запуска из стратосферы. И в конечном итоге такие упрощенные конфигурации ракет, которые позволяет запускать только в космос, будет проще всего сделать многоразовым, что приведет к дальнейшему снижению стоимости и увеличению скорости запуска для удовлетворения растущего спроса на группировки.
Ключевые преимущества для клиентов:
Выгоды, перечисленные в предыдущей главе, дают заказчику следующие уникальные преимущества по сравнению с другими ракетами-носителями:
• Самая дешевая пусковая установка для специализированных наноспутников на рынке
• Доступность: меньший риск задержки запуска из-за плохой погоды (ветер компенсируется выровненным курсом судна)
• Наиболее благоприятная вибрационная и ударная среда
— Использование более легкой конструкции космического корабля
— Меньше затрат на дорогостоящие и трудоемкие пусковые квалификационные испытания
• Двойной объем полезной нагрузки
• Запуск без ИТАР
• Возможность запускать из разных мест по всему миру.
Программа развития Bloostar:
Программа разработки Bloostar основана на итеративном подходе «дизайн-сборка-тестирование» — философии, на которую опираются все проекты Zero 2 Infinity. В проекте используются самые передовые технологии быстрого прототипирования, такие как 3D-печать, для обеспечения быстрых циклов итераций и улучшений. Все новые системы будут проходить тщательную программу тестирования с возможностью постепенного увеличения производительности и операций.
1) Этап 1: Испытания высотных подсистем — этот этап уже начался и включает в себя продолжающееся тестирование ключевых подсистем и рабочих процедур, в то время как технический проект завершается параллельно.
2) Этап 2: Nanobloostar — Эта фаза будет охватывать разработку одноступенчатой суборбитальной пусковой установки с воздушным шаром, способной выполнять точный суборбитальный полет с полезной нагрузкой 75 кг на высоту 180 км. Суборбитальная пусковая установка будет идентична третьей ступени последующей орбитальной пусковой установки. Срок выполнения этого этапа оценивается в 1 год.
3) Этап 3: Bloostar — После второго раунда инвестиций, разработка продолжается с полной трехступенчатой пусковой установкой с грузоподъемностью 75 кг на полярную орбиту 600 км.Третья ступень будет повторно использована с суборбитальной пусковой установки. Остальные этапы имеют общие ключевые общие черты, которые немного модернизированы, такие как система наддува, конфигурация резервуаров, авионика и операции запуска.
Космический корабль
Bloostar — это специализированная система запуска наноспутников и микроспутников, которая выведет полезную нагрузку массой 75 кг на солнечно-синхронную орбиту длиной 600 км. Он основан на методе Rockoon: орбитальная пусковая установка, которая запускается с баллонной платформы в ближнем космосе на высоте 20-25 км.
После освоения полетов на стратосферных воздушных шарах следующим естественным шагом для Zero 2 Infinity станет развитие этого опыта и разработка ракеты-носителя Bloostar. Он разработан с учетом простоты, чтобы снизить затраты на разработку и эксплуатацию.
Конфигурация Bloostar (поз. 6):
Корабль Bloostar состоит из воздушного шара на первом этапе полета, который переносит ракету-носитель на высоту около 25 км, где она затем включает свой двигатель.
Ракетный сегмент летательного аппарата состоит из трех тороидальных ступеней, расположенных концентрически, как показано на рисунках 4 и 5. Первая ступень оборачивается вокруг второй ступени с помощью конструктивного резервуара в форме тора. Точно так же бак второй ступени охватывает третью и последнюю ступень. Несколько структурных колец вокруг каждого тороидального бака служат точками крепления для двигателей и других подсистем. Компактная тороидальная форма Bloostar делает пусковую установку более управляемой и простой в интеграции (нет необходимости в монтажных системах или башнях).
Рисунок 4: Форма и размеры Bloostar (кредит изображения: Zero 2 Infinity)
Рисунок 5. Покомпонентное изображение ракеты-носителя Bloostar (кредит изображения: Zero 2 Infinity)
Боевая нагрузка будет расположена в центре пусковой установки сверху (прикреплена к третьей ступени). Геометрия системы использует тот факт, что аппарат запускается из ближнего космоса, где аэродинамическое сопротивление почти ничтожно.Ракетный сегмент аппарата Bloostar имеет общую массу 4,9 метрических тонны, разбивка по массе приведена в таблице 1.
Компонент | 1 этап | 2 этап | 3 этап |
Конструкционная масса | 553 кг | 119 кг | 104 кг |
Обтекатель | 25 кг | 0 | 0 |
Масса ракетного топлива | 3285 кг | 623 кг | 219 кг |
Общая масса сцены | 3863 | 742 кг | 323 кг |
Таблица 1: Бюджет массы Bloostar, без полезной нагрузки 75 кг
Конструкция и механизмы: Конструкция ступеней Bloostar состоит в основном из резервуаров, которые выполняют структурную функцию, а также хранят топливо.Двигатели, авионика, средства связи и силовые агрегаты будут прикреплены к узлам подвески на танках. Двигатели дополнительно подключаются через специальные опоры двигателя и стойки.
Традиционные обтекатели должны выдерживать значительные структурные и акустические нагрузки. Это не относится к Bloostar, который может иметь гораздо более легкий обтекатель. Назначение обтекателя Bloostar — защитить полезную нагрузку во время подъема аэростата и предотвратить повреждение чувствительных частей полезной нагрузки из-за (ограниченного) нагрева воздуха от первой фазы полета ракеты с двигателем.Для этого был разработан гибкий выдвижной обтекатель с жесткими ребрами жесткости из углеродного волокна и многослойным полотном из бетаклота (стекловолокно с тефлоновым покрытием). Слой газового барьера включен как самый внутренний слой.
Разделение ступеней Bloostar осуществляется синхронизированными пиротехническими устройствами. Эти агрегаты надежны, но дороги и вызывают некоторый шок. Долгосрочная цель — перейти на механизмы с низким уровнем ударной нагрузки, используемые в военной авиации.
Авионика: Система авионики отвечает за обнаружение движения пусковой установки, запуск программного обеспечения GNC, управление исполнительными механизмами, мониторинг состояния каждой подсистемы, связь с землей и подачу электроэнергии.Многие из этих систем основаны на нашей существующей проверенной в полетах и надежной авионике с дополнительными функциями, которые должны быть квалифицированы для стратосферных и суборбитальных полетов в рамках программы разработки Bloostar.
Подсистема GNC (Guidance, Navigation and Control) вычисляет оптимальную траекторию и контролирует элементы для изменения траектории. Он использует набор резервных датчиков (3-осевые гироскопы, акселерометры, датчики атмосферного давления, GPS, солнечные датчики и т. Д.) И резервные бортовые компьютеры.Траектория управляется с помощью TVC (Thrust Vector Control) и двигателя.
Компактная конфигурация Bloostar делает управление намного проще, чем очень тонкие корпуса традиционных ракет-носителей. На рисунке 4 показано определение осей для ракеты-носителя Bloostar, где ось X — это ось крена, и, следовательно, вертикальная ось для любой вертикально установленной полезной нагрузки.
TVC (управление вектором тяги): каждый двигатель будет оснащен набором исполнительных механизмов TVC.Из-за большого количества двигателей масса системы ТВК будет составлять значительную часть сухой массы. Поэтому необходимо использовать устройства с малой массой, такие как электромеханические приводы. Существует ряд коммерчески доступных устройств, отвечающих требованиям к производительности и надежности.
TVC первой и второй ступени могут создавать крутящие моменты вокруг осей x, y и z, но третья ступень, оснащенная одним ракетным двигателем, может создавать крутящие моменты только вокруг осей y и z. Для оси x (валка) ступени 3 реализована простая RCS (система управления реакцией) с использованием избыточного давления газа гелия.
Будущие улучшения: регулирование дифференциала
Базовым методом управления траекторией Bloostar является использование TVC, но в будущих улучшенных версиях возможно постепенное переключение некоторых двигателей на дифференциальное регулирование. Тороидальная форма Bloostar, симметрично расположенные двигатели и система с питанием от давления позволяют использовать этот более простой метод управления, который обычно использовался только на небольших беспилотных летательных аппаратах (беспилотных летательных аппаратах), таких как четырехколесные винты. Поскольку радиус Bloostar значительно больше, чем его высота, можно использовать дифференциальное дросселирование ракетных двигателей для создания требуемых крутящих моментов аналогично тому, как это используется в четырехроторных двигателях.
Zero 2 Infinity провела исследовательский проект по изучению совместимости дифференциального дросселирования с TVC. Для сравнения двух систем управления в MatLab / Simulink была создана модель Bloostar, и была проведена серия симуляций, проверяющих системы управления на различных этапах полета. Мы обнаружили, что если скорость отклика двигателей была достаточно высокой, то дифференциальный контроллер дросселирования работал лучше, чем система TVC. Само дросселирование может быть достигнуто простым регулированием расхода топлива.Поскольку топливо подается под давлением в двигатели, этого легко добиться с помощью быстрых клапанов с регулируемой амплитудой. Следовательно, был сделан вывод о том, что использование такой системы подачи топлива и регулирования позволяет достаточно быстро регулировать уровень тяги, чтобы поддерживать достаточный контроль над транспортным средством — при одновременной экономии массы, стоимости и общей сложности транспортного средства.
Связь: Связь между землей и пусковой установкой имеет решающее значение на протяжении всего полета, как с сегментом воздушного шара, так и с сегментом ракеты.Bloostar предназначен для обеспечения двусторонней связи для данных полета в реальном времени (телеметрия) и команд обеспечения безопасности на земле (телеуправление). Кроме того, данные в автономном режиме предоставляются для обработки и диагностики после миссии. Для Bloostar предусмотрена резервная система связи C-диапазона, уже прошедшая летные испытания во время предыдущих стратосферных полетов.
Силовая установка: Bloostar работает на жидком кислороде (LOX) и жидком метане (LCH 4 ). Эта комбинация двухкомпонентного топлива является идеальным сочетанием характеристик, простоты сгорания и экологически чистой тяги.Двигатели оптимизированы для эффективной работы в среде с очень низким давлением, где происходит воспламенение; между 20 и 25 км. Первая ступень Bloostar состоит из 6 двигателей с вакуумной тягой 15 кН. На второй ступени еще 6 двигателей с вакуумной тягой 2 кН. Одиночный двигатель третьей ступени идентичен используемым на второй ступени (2 кН). Все 13 двигателей зажигаются при запуске с баллонной платформы, в результате чего общая тяга составляет 104 кН. В таблице 2 приведены конкретные данные о двигателях и силовой установке каждой ступени.
В двигательной установке использовалась кросс-танковая установка. Эта функция оптимизирует возможности каждой ступени, позволяя заполнить каждый бак топливом после отсоединения предыдущей ступени. Это также экономит сухую массу, поскольку все двигатели могут зажигаться на протяжении всей траектории.
Товар | 1-я ступень | 2-я ступень | 3-я ступень |
Количество двигателей | 6 | 6 | 1 |
Пропеллент | LOX / LCH 4 | LOX / LCH 4 | LOX / LCH 4 |
Камера давления | 10 бар | 10 бар | 10 бар |
Тяга камеры вакуумная кН | 15 кН | 2 кН | 2 кН |
Isp (удельный импульс) в вакууме | 345 с | 355 с | 355 с |
Общий массовый расход | 4.40 (кг / с) | 0,57 (кг / с) | 0,57 (кг / с) |
Коэффициент площади сжатия | 5 | 7 | 7 |
Коэффициент расширения | 60 | 80 | 80 |
Система подачи пороха | Давление | Давление | Давление |
Резервуар наддува | Гелий | Гелий | Гелий |
Метод охлаждения | Регенеративный | Регенеративный | Регенеративный |
ΔV | 3.6 км / с | 2,7 км / с | 2,7 км / с |
Тип цистерны | Бесконтактный криогенный | Бесконтактный криогенный | Бесконтактный криогенный |
Таблица 2: Характеристики силовой установки Bloostar
Ракетные двигатели: Простота и надежность — ключевые факторы развития наших двигателей.Два разных типа используемых двигателей разработаны с высоким конструктивным запасом и резервированными системами зажигания. Поскольку пусковая установка работает в среде от низкого давления до вакуума (от космоса до космоса), сопло двигателя может быть оптимизировано для достижения максимальной производительности в среде с одним давлением (вакуум).
Размер двигателя позволяет использовать технологии 3D-печати, облегчая цикл быстрого прототипирования-тестирования-улучшения. Керамическую термозащиту можно нанести на части камеры посредством термического напыления.Пластина форсунки представляет собой классическую коаксиальную систему, а упорная камера регенеративно охлаждается метаном.
Топливные баки: Тороидальный объем первой и второй ступеней состоит в основном из тороидальных баков, намотанных из углеродного волокна. Они находятся под давлением и придают ракете конструктивную жесткость. Они изготовлены за одно целое с помощью намотки нитей и оснащены внутренним вкладышем, чтобы избежать микротрещин в композитных стенках. Волокна T1000G обеспечивают правильное соотношение прочности и веса для этого применения.Были добавлены внутренние перегородки для предотвращения низкочастотных колебаний. В точках крепления между ступенями, баками и обтекателем будет размещено несколько осевых усилителей, изготовленных вручную.
На третьем этапе, где каждый килограмм, сэкономленный сухой массой, равен килограмму полезной нагрузки, было принято еще более оптимизированное решение; гибкие многослойные танки — ранее испытанные в полете с NASA и самим Zero 2 Infinity. Этот легкий и гибкий криогенный резервуар поддерживает разделение жидкого метана и жидкого кислорода благодаря многослойному герметичному изотензоиду.Резервуары остаются под давлением благодаря газу гелию, который выполняет тройную задачу: 1) питание двигателей, 2) поддержание жесткости конструкции и 3) питание двигателей холодного газа RCS (система управления реакцией).
Все баки несут определенное количество внешнего MLI для ограничения выкипания, которое, по оценкам, составляет 5 кг жидкого метана и 15 кг жидкого кислорода для 2-часового набора высоты на стартовую высоту. В случае больших объемов кипения, кроме того, есть возможность использовать переохлажденное топливо или иметь баллонную гондолу с заправочным баком.
Система подачи топлива: Система подачи топлива под давлением состоит из трубопроводов, клапанов, фильтров, регуляторов давления, вентиляционных отверстий, манометров, пироразъединителей и многого другого. Одним из критических моментов, принимаемых во внимание, является согласование гидравлических сопротивлений труб, так что топливо поступает одинаково на каждую ступень и двигатель в любое время. Это моделируется в программных комплектах, таких как EcosimPro, с использованием компонентов из библиотек ESPSS.
На рисунке 6 изображена конфигурация линии подачи по отношению к поперечной заправке от стадии 1 к стадии 2 и 3 и от стадии 2 к стадии 3.
Рисунок 6: Обзор системы подачи топлива (кредит изображения: Zero 2 Infinity)
Разъединители питающей линии пиропатрона каждой ступени (обозначенные C1 и C2 на Рисунке 6) имеют стандартный самоуплотняющийся фитинг; при отсоединении они самоуплотняются. Существует несколько брендов (например, Schrader), и этот тип агрегатов обычно используется с LOX и LNG для здравоохранения и использования транспортных средств соответственно. Они активируются только после аварийной последовательности, когда сжатый газ улавливает и очищает окружающие питающие линии и клапаны от всего остатка топлива.
Хотя система подачи пропеллента нетривиальна, система в целом по-прежнему очень надежна благодаря своей подаче под давлением, а не к насосу.
Рисунок 7: Иллюстрация элементов ракеты-носителя (кредит изображения: Zero 2 Infinity) 7)
Сегмент воздушного шара:
Сегмент воздушного шара выполняет первую фазу полета, поднимая Bloostar в ближний космос.Он также изолирует ракету от вращения аэростата и обеспечивает ретрансляцию телеметрии / телеуправления с земли на пусковую установку. Следовательно, дальность связи значительно увеличивается, что устраняет необходимость в наземных станциях, расположенных вдоль начальной траектории полета, что дополнительно снижает общие затраты на запуск.
Сегмент аэростата состоит из (в порядке вертикального полета вверх-вниз):
• высотный аэростат
• летный поезд
• Гондола.
Высотный аэростат: Воздушный шар, необходимый для подъема ракеты-носителя, гондолы связи и другого оборудования в стратосферу, представляет собой воздушный шар 3 м 90 000 м, что удобно в пределах досягаемости имеющихся в продаже высотных аэростатов.
Летный поезд: Летный поезд, расположенный между воздушным шаром и гондолой, содержит все необходимое оборудование для успешной эксплуатации воздушного шара, в его состав входят:
• несколько резервных радиомаяков GNSS для восстановления
• два транспондера C-диапазона (для работы на воздушном шаре и для соблюдения правил воздушного движения)
• два радиолокационных отражателя
• система прекращения полета
• телеметрическая система
• система балластировки.
Гондола: гондола с воздушным шаром (рис. 8) может направлять пусковую установку в предпочтительном азимутальном направлении для зажигания ракеты. На нем также есть все оборудование связи, предназначенное для ретрансляции ракетной телеметрии / телеуправления.
Рисунок 8: Конфигурация гондолы с воздушным шаром (кредит изображения: Zero 2 Infinity)
Морской спуск:
Bloostar запускается в международных водах с корабля.Международные воды обеспечивают легкость регулирования, а сам спуск с моря снижает риск задержки спуска из-за плохой погоды за счет компенсации скорости и направления наземного ветра скоростью и направлением судна. Кроме того, это позволяет гибко решать задачи миссии или требования к безопасности дальности за счет наличия подвижной стартовой площадки и адаптации точки зажигания ракеты.
Сам корабль-носитель не нуждается в значительной доработке для запуска (напомним, корабль освобождает только сборку с воздушным шаром — зажигания ракетных двигателей с корабля нет).Для выполнения полета можно было арендовать любое судно с достаточно широкой ровной площадкой. Площадь эффективного старта на палубе должна составлять около 50 х 17 метров.
Идеальное место для запусков — юго-запад Канарских островов из-за почти нулевой скорости ветра из-за географических характеристик островов. Это место также отлично подходит для достижения любого азимута.
Траектория и характеристики Bloostar
Хотя каждая миссия уникальна, типичный профиль полета может состоять из следующей последовательности: первая фаза полета — это подъем на воздушном шаре в ближний космос (20-25 км) продолжительностью 1.5-2 ч. Вторая (силовая) фаза полета начинается после выхода ракеты из аэростата. Вскоре после этого зажигаются все 13 двигателей. Первая ступень горит 110 секунд, после чего машина достигает высоты 80 км и инерционной скорости 2,3 км / с. После катапультирования первой ступени автомобиль достигает 400 км и 4,4 км / с за 230 секунд. После отделения третьей и последней ступени третья ступень выполняет несколько запусков, первая из которых длится 340 секунд и достигает высоты 600 км, но все еще немного ниже целевой орбитальной скорости.Затем, после движения по инерции и более позднего выхода на орбиту, полезная нагрузка высвобождается. Наконец, последний разгон двигателя выполняется для снятия с орбиты третьей ступени, чтобы минимизировать космический мусор, оставленный миссией.
На рисунке 2 показаны этапы полета, а профиль полета, аналогичный описанному выше, показан на рисунке 9.
Рисунок 9: Моделирование высоты и инерционной скорости в зависимости от времени полета (кредит изображения: Zero 2 Infinity)
Производительность : полезная нагрузка автомобиля Bloostar показана на Рисунке 10.Показанная производительность является максимальной на Канарских островах. Перед отделением может быть обеспечено дополнительное вращение полезной нагрузки (до 10 об / мин).
Рисунок 10: Характеристики Bloostar для круговых орбит от Канарских островов (кредит изображения: Zero 2 Infinity)
Точность ввода полезной нагрузки: Bloostar способен обеспечить точное выведение на орбиту в соответствии с таблицей 3.
Параметр орбиты | Стоимость |
Высота | ± 5 км |
Наклон | ± 0.05º |
РААН (прямое восхождение восходящего узла) | ± 0,05º |
Таблица 3: Точность орбитальной вставки (1σ)
Надежность и реакция на аномалии: Описываются маловероятные аномальные события, которые могут произойти во время полета, и то, как риск был устранен уже на архитектурном уровне за счет проектирования надежного транспортного средства с нуля.Каждое маловероятное событие имеет специальную стратегию реагирования, которая ограничит аномалию и обеспечит успешное выполнение миссии.
Задержка зажигания двигателя: Поскольку невозможно зажечь ракетные двигатели, пока транспортное средство прикреплено к аэростату, сегмент ракеты будет выпущен первым, а вскоре после этого воспламенится. Поэтому необходимо запускать все двигатели одновременно, чтобы избежать пробуксовки автомобиля. Однако маловероятно, что все 13 двигателей загорятся одновременно.Мы смоделировали, способен ли GNC управлять автомобилем, когда все двигатели зажигаются и открываются газы. Была введена реалистичная задержка между моментом падения транспортного средства с шара и зажиганием каждого отдельного двигателя. Устойчивые результаты показывают, что Bloostar остается надежно управляемым, несмотря на неодновременный запуск двигателя.
Мощность двигателя: После зажигания ракет GNC проверяет, что все двигатели развивают правильную тягу.В маловероятном случае отклонения тяги или отказа зажигания в двигателе противоположная симметричная пара на одной и той же ступени отключается. Оставшиеся двигатели включаются и дросселируются, чтобы обеспечить соблюдение номинальной траектории. Благодаря конфигурации с высокой степенью резервирования Bloostar, успех миссии гарантирован в случае отказа двигателя как на первом, так и на втором этапе.
Рисунок 11: Это было подтверждено симуляциями Matlab, ZOOM и ASTOS, что указывает на то, что Bloostar может успешно выполнять свою миссию в широком диапазоне нештатных условий, от начального крутящего момента при разделении до событий, связанных с остановкой двигателя (кредит изображения: Zero 2 Infinity)
Рисунок 12: Вид снизу допустимой мощности двигателя — на ступенях 1 и 2 может быть по одному двигателю (отмечено красным) плюс их противоположная пара (кредит изображения: Zero 2 Infinity)
Запуск: Первый запуск Bloostar с полезной нагрузкой (скорее всего, микроспутником) на НОО (низкая околоземная орбита) ожидается к концу 2019 года.
Размещение полезной нагрузки
Объем обтекателя: Обтекатель крепится к первой ступени пусковой установки. Полезная нагрузка должна соответствовать динамической оболочке обтекателя. На рисунке 13 показаны размеры. Объем примерно 2,4 м 3 . Негабаритные полезные грузы могут быть размещены специальными рейсами.
Обтекатель почти прозрачен для RF, так что клиент может постоянно общаться со спутником во время всплытия и запуска.Падение внутреннего давления контролируется набором резервных клапанов.
Большой объем, доступный в зоне полезной нагрузки Bloostar, обеспечивает гибкость в отношении размера и формы запускаемых спутников. Это упрощает конструкцию сателлитов, позволяет заказчику упаковать более мощные функции и снижает потребность в складных деталях. Спутник заказчика защищен во время запуска легким обтекателем, закрывающим полезную нагрузку.
Рисунок 13: Доступные внутренние размеры обтекателя Bloostar в мм (кредит изображения: Zero 2 Infinity)
Рис. 14: Вид сбоку аппарата Bloostar с закрытым обтекателем (кредит изображения: Zero 2 Infinity) 8)
Механические интерфейсы: Полезная нагрузка прикреплена к стыковочной плоскости в центре третьей ступени.В зависимости от интерфейса и размера полезной нагрузки Bloostar предлагает удовлетворить большинство основных и дополнительных потребностей клиентов. Поддерживаются наиболее часто используемые системы разделения малых спутников и развертывания наноспутников, например:
• Моторизованная световая лента Mark II Planetary Systems (диаметр 8–38,8 дюйма)
• Канистеризованный спутниковый диспенсер Planetary Systems (форм-факторы 3, 6, 12, 27U)
• Инновационные решения в Space ISIPOD CubeSat Deployer (включая Quadpack)
• Dassault ASAP 5
• Системы разделения зажимных лент Ruag
• Устройства P-POD компании Spaceflight Industries (один или несколько CubeSat длиной до 34 см) и Nanobox (размеры 6U, 12U, 24U)
• Крепления адаптера Spaceflight Industries для Microsat-класса <70 кг (разделительное кольцо 8 дюймов) и класса ESPA <190 кг (разделительное кольцо 15 дюймов).
Электрические интерфейсы: Bloostar предоставляет стандартные электрические интерфейсы полезной нагрузки. Подробная информация о типе разъема и распиновке будет указана в будущих версиях PUG (Руководство пользователя полезной нагрузки). Связь обеспечит питание, линии передачи данных и системы обнаружения разделения. Регулируемые 28 В, мощность 1 А доступна полезной нагрузке во время полета.
Требования к полезной нагрузке: Документация, необходимая пользователю полезной нагрузки, сведена к минимуму и ограничена тем, что абсолютно необходимо для успешного и безопасного выполнения миссии.
Единственный наиболее важный требуемый документ, содержащий самую важную информацию, — это ICD (документ управления интерфейсом) ракеты-носителя для космических аппаратов. Это должно включать детали всех интерфейсов (механических, электрических и т. Д.), А также всю информацию, необходимую для описания миссии и взаимодействия между ракетой-носителем и полезной нагрузкой.
Также может потребоваться другая документация, подтверждающая соответствие правилам квалификации, приемки и безопасности.
Условия полезной нагрузки: Отсутствие полета с высоким динамическим давлением, акустических отражений от земли и турбонасосов значительно снижает общую жесткость полета для спутника.Однако следует учитывать все условия, от транспортировки до окончательной доставки на желаемую орбиту. В таблице 4 перечислены все предполагаемые условия окружающей среды, в которых будет находиться полезная нагрузка.
Товар | Корабельная среда | Восхождение на воздушном шаре | 1 этап | 2 этап | 3 этап |
Продолжительность | 2 часа | 2 часа | ~ 2 минуты | ~ 4 минуты | ~ 7 минут |
Чистота | Полезная нагрузка в обтекателе | — | — | — | — |
Атмосферное давление | 101 кПа | Падение с 101 кПа до 1 кПа | — | — | — |
Относительная влажность | От 30 до 60% | Падение с 60% до 0% | — | — | — |
Тепловой | 21ºC ± 5ºC | Падение от 21ºC до -50ºC | TBD | TBD | TBD |
Квазистатический | — | — | См. Рисунок 15 | ||
Ударная | — | — | |||
Акустический | — | — | |||
Таблица 4: Обзор условий окружающей среды при различных полетах
На рисунке 13 показана огибающая квазистатических нагрузок (QSL), которую необходимо учитывать при аттестации космического корабля.Этот диапазон соответствует статическому ускорению пусковой установки во время фазы всплытия, умноженному на коэффициент развития и квалификационный коэффициент. Также добавляется небольшой вклад в динамическую среду.
Для продольного QSL ожидается максимум 6,5 г при сжатии и 1 г при растяжении. ± 0,5 г — это максимальное ожидаемое значение бокового QSL. Эти значения будут обновляться с учетом летного опыта и снижения фактора развития.
Рисунок 15: QSL (квазистатические нагрузки), кредит изображения: Zero 2 Infinity)
Динамическая среда: поскольку нет плотной атмосферной фазы и турбонасоса, динамическая среда, создаваемая полетом Bloostar, очень слабая и в основном кратковременная.Рассматриваемая синусоидальная среда составляет <0,1 g для продольного и поперечного направления в диапазоне низких частот (0-200 Гц).
Ударная среда: максимальный удар, с которым сталкивается полезная нагрузка, происходит во время отделения полезной нагрузки. В настоящее время оцениваются несколько технологий прижимного высвобождения с малым ударным воздействием, как пиротехнических, так и без пиротехнических средств. В качестве примера Pyrosoft от La Croix предлагает спектр ударной реакции (SRS), изображенный на рисунке 16.
Рисунок 16: Спектр реакции на удар Bloostar (кредит изображения: Zero 2 Infinity)
Летные кампании и статус общей разработки:
Следующие рекламные кампании или новости перечислены в обратном порядке.
• 22 марта 2018 г .: испанский стартап Zero 2 Infinity будет использовать камеру сгорания, напечатанную на 3D-принтере, для двигателей, которые он разрабатывает, для питания орбитальной ракеты с воздушным шаром Bloostar. 9)
— Испанский Андалузский фонд аэрокосмического развития (FADA), некоммерческая организация, в состав правления которой входит Airbus Defense and Space, напечатала камеру сгорания для Zero 2 Infinity в этом месяце, сообщила компания 22 марта.
— Bloostar — это ракета-носитель, предназначенная для использования воздушных шаров для подъема над самым плотным слоем атмосферы Земли перед запуском ракетных двигателей для вывода на низкую околоземную орбиту спутников весом до 75 кг.
— Центр перспективных аэрокосмических технологий FADA, известный как CATEC, создал камеру сгорания, которую Zero 2 Infinity намеревается использовать в своих двигателях Teide 1. Двигатель назван в честь неактивного вулкана на архипелаге Канарских островов в Испании — регионе, откуда Zero 2 Infinity планирует запускать Bloostar.
— Zero 2 Infinity намеревается использовать 3D-печать для снижения массы, стоимости и воздействия двигателей на окружающую среду, а также времени, необходимого для их создания. Работая с CATEC, компания планирует применить искусственный интеллект (AI) и нейронные сети для разработки более эффективных охлаждаемых осевых камер.
Рис. 17. Новая камера сгорания двигателя Zero 2 Infinity, напечатанная на 3D-принтере для Bloostar, ракеты с воздушным шаром, которую разрабатывает компания (кредит изображения: Zero 2 Infinity)
• 31 января 2018 г .: испанская ИТ-компания Indra будет помогать базирующейся в Барселоне Zero 2 Infinity в разработке и продвижении систем с воздушными шарами для достижения стратосферы и низкой околоземной орбиты. 10)
— Две испанские компании объявили сегодня о соглашении о сотрудничестве, в котором Indra будет использовать свое международное присутствие и опыт разработки спутниковых технологий для наблюдения Земли, телекоммуникаций и наземных центров управления, чтобы расширить охват клиентов Zero 2 Infinity и развитие технологий.
— Zero 2 Infinity, которая управляет высотными аэростатами с 2009 года, разрабатывает Bloostar, систему запуска с воздушным шаром, предназначенную для поднятия 75 кг на низкую околоземную орбиту.
— Хосе Мариано Лопес Урдиалес, генеральный директор и основатель Zero 2 Infinity, сказал SpaceNews 31 января, что основные преимущества партнерства заключаются в расширении доступа Zero 2 Infinity к рынку и в использовании технологических знаний Indra.
— «Мы собираемся работать с ними над разработкой конкретных применений высотных аэростатов с использованием некоторых технологий, имеющихся у Индры, чтобы эти высотные шары можно было использовать для большего количества целей», — сказал он.
• 11 октября 2017 года: Space of the Art и Zero 2 Infinity объявили сегодня, что они стали партнерами для запуска SpaceDeck, эксклюзивных игральных карт, на край космоса и обратно. Камера будет записывать все путешествие этих стратосферных предметов коллекционирования. SpaceDeck станет первой из серии миссий, предназначенных для краудфандинга исследований и разработок технологии ближнего космоса Zero 2 Infinity, одновременно повышая осведомленность о потенциале новой космической индустрии. 11)
— Миссия SpaceDeck будет использовать Elevate, направление деятельности Zero 2 Infinity, предлагающее ряд услуг, таких как связь, тестирование ближнего космоса, маркетинг и сбор данных о погоде.Эксклюзивные колоды карт будут отправлены в стратосферу на высотном воздушном шаре. Были выбраны две разные техники полета. Однако решение о типе полета будет объявлено в начале 2018 года вместе с ориентировочной датой полета. Этот полет предназначен для тестирования новых компонентов и методов, над которыми Zero 2 Infinity работает во время разработки пилотируемой космической капсулы Bloon, а также небольшой пусковой установки для спутников Bloostar.
— Space of the Art и Zero 2 Infinity разделяют видение того, что космические технологии и приложения принесут огромные положительные изменения для нашей цивилизации и улучшат жизнь на Земле.Руководствуясь этим видением, два бренда привержены миссии демократизации доступа к космосу. Упрощение и удешевление доступа к космосу для оборудования и людей сделает возможной революцию нового космоса. Эта революция затронет многие отрасли, такие как наука и исследования, телекоммуникации, транспорт, горнодобывающая промышленность, энергетика, производство и туризм, и это лишь некоторые из них.
— Это партнерство стало возможным благодаря общему поэтапному подходу к развитию технологий и бизнеса. Поиск инновационных бизнес-моделей, которые могут внести вклад в затраты на исследования и разработки на каждом этапе пути, необходим для начинающих компаний, ведущих деятельность, которая, как правило, была прерогативой правительств и миллиардеров.
— Zero 2 Infinity осуществляет деятельность на высотных аэростатах под своей торговой маркой Elevate для широкого круга клиентов, начиная от ведущих аэрокосмических компаний, стартапов New Space и торговых марок. Space of the Art решили добавить в микс дополнительный предмет, собирая красивые продукты и впечатления, отправляя их в стратосферу и за ее пределы и возвращая их сторонникам. Миссия SpaceDeck — первая краудфандинговая инициатива, направленная на создание доступного космического транспорта.
— Zero 2 Infinity занимается проектированием и испытаниями Bloostar, пусковой установки малых спутников с воздушным шаром с 2013 года, и недавно прошел важный этап, развернув в начале этого года прототип ракетного корабля. Кроме того, компания из Барселоны разработала капсулу для космического туризма Bloon, которая позволит совершать коммерческие и развлекательные поездки продолжительностью шесть часов на высоту примерно до 34 километров. Оттуда пассажиры смогут наблюдать за чернотой Космоса и кривизной Земли.Капсула будет перевозить до шести человек, двое из которых будут членами экипажа, а билет будет стоить около 110 000 евро.
— «Чтобы поддержать развитие этих удивительных технологий, требуется несколько тестов», — говорит Лоик Аллиес. «В Space of the Art мы стремимся разработать краудфандинговые кампании и мероприятия, которые будут регулярно вносить вклад в финансирование этих тестовых полетов и давать возможность Zero 2 Infinity продемонстрировать прогресс, достигнутый на этом пути. Мы очень рады этому партнерству.В то время как Space of the Art фокусируется на маркетинге и сообществе, Zero 2 Infinity может сосредоточиться на создании современных технологий… и скоро мы сможем сами подняться на край космоса! »
• Март 2017: 1 марта 2017 года Zero 2 Infinity успешно запустила свою первую ракету с края космоса. Эта веха открывает двери для более безопасного и эффективного доступа в космос для малых спутников (см. П. 2). 12)
Рисунок 18: Крупный план возгорания Bloostar после доставки / развертывания воздушного шара на расстояние ~ 22 км (кредит изображения: Zero 2 Infinity) 13)
Часть команды Zero 2 Infinity отплыла в нескольких милях от побережья Испании, чтобы запустить воздушный шар, несущий ракету.После взлета на 25 км (что более чем в два раза превышает крейсерскую высоту коммерческих самолетов) другая часть стартовой группы отдала приказ на управляемое зажигание первого прототипа Bloostar с объектов Национального института аэрокосмических технологий (INTA) в г. Эль-Ареносильо (Уэльва, Испания).
Целями миссии были: (i) проверка телеметрических систем в космических условиях, (ii) управляемое зажигание, (iii) стабилизация ракеты, (iv) мониторинг последовательности запуска, (v) развертывание парашюта и, наконец, , (vi) восстановление моря.Все эти цели были достигнуты полностью.
Рис.19: Фотография улетающего Bloostar (кредит изображения: Zero 2 Infinity)
Рис. 20. Прототип Bloostar возвышается на 25 км на фоне береговой линии южной Испании (кредит изображения: Zero 2 Infinity)
• С 16 по 23 января 2017 года испанская компания Zero 2 Infinity подготовила и провела репетицию запуска Bloon. 14)
Bloon — это капсула для космического туризма, которая пролетает до 36 км, чтобы путешественники могли наблюдать за Землей. На этой высоте путешественники уже могут увидеть черноту Космоса и кривизну Земли. Тот факт, что Bloon летает благодаря воздушному шару с гелием, делает путешествие безопасным, расслабленным и приятным.
Инженеры Zero 2 Infinity провели несколько дней в аэропорту Лерида-Альгуайре (Испания), выполняя подготовку к полету. К команде присоединился Стивен Петерсен из ISTAR (Международная наука, технология и исследования), который консультировал и давал советы по работе над воздушным шаром в целом.
Несмотря на ветреную погоду — важное ограничение полета — команда смогла найти спокойное окно, чтобы продолжить миссию, и надувание воздушного шара было запущено. Баллон длиной 35 000 м 3 заполнялся гелием по двум трубопроводам. Летный состав имел длину 63 м и включал трекеры и парашют. В конце стояла модель Блуна в натуральную величину.
Рисунок 21: Верхнее фото: капсула Bloon перед запуском подвешивается на кране.Нижнее фото: стратосферный шар наполняется гелием (кредит изображения: Zero 2 Infinity)
Легенда к рисунку 21: Zero 2 Infinity использует кран не для разгрузки bloon pod, а для запуска полезной нагрузки. Шарик с грузом необходимо подвесить в кране и прикрепить к летному составу, который ведет к шару. Когда воздушный шар запускается, кран тоже должен немного сдвинуться с места, чтобы запустить его успешно.
Рисунок 22: Фотография модели Bloon в реальном размере (2.88 м в диаметре и массой xx кг) с Хосе Мариано Лопес-Урдиалес, генеральным директором и основателем компании (изображение предоставлено Zero 2 Infinity)
Репетиция полета завершилась взлетом привязного аэростата. Команда Zero 2 Infinity довольна результатами репетиций. Этот полет также позволил испытать новый клапан, который команда инженеров реализовала в воздушном шаре в качестве новой системы резервирования при прекращении полета.
• 6 сентября 2013 г .: испанская компания Zero 2 Infinity сделала еще один решительный шаг в разработке своих высокоэффективных стратосферных аэростатных систем, запустив Microbloon 3.0 6 сентября 2013 года. Для этого тестового полета было выбрано идеальное место запуска высотных аэростатов — аэропорт Кордовы в Испании. Благодаря безупречной метеорологии и эффективной поддержке аэропортов и органов гражданской авиации AESA и AENA, проект не задерживался. Совершив образцовый полет 3 часа 10 минут, Microbloon 3.0 провел 53 минуты на заданной высоте полета 27 км, в конечном итоге приземлившись на цель примерно в 60 км к северу от Кордовы, где находилась команда для быстрого восстановления. 15)
— Ключевой целью полета было испытание поведения, прочности и пригодности надувной герметичной капсулы с полезной нагрузкой для микроблора. Эта капсула была разработана и изготовлена канадской компанией Thin Red Line Aerospace, известной своими надувными прочными корпусами для космических кораблей Bigelow Aerospace Genesis. Капсула безупречно вела себя во время полета и подтвердила превосходные характеристики и устойчивость надувных конструкций. «Надувные конструкции очень эффективны по сравнению с такими современными материалами, как углеродное волокно или легкие сплавы.Они обещают более безопасные и доступные приложения в ближнем космосе и за его пределами », — говорит Хосе Мариано Лопес-Урдиалес, генеральный директор Zero 2 Infinity. Максим де Йонг, главный инженер Thin Red Line Aerospace, также выразил свой энтузиазм:« Мы основали Zero 2 Модуль Infinity полностью основан на нашей запатентованной архитектуре UHPV (Ultra High Performance Vessel). Разработанный в основном в контексте программы космических исследований НАСА, мы приветствовали эту захватывающую возможность полета, чтобы поддержать дальновидный проект Zero 2 Infinity, в то же время подтвердив технологию UHPV как надувной сосуд высокого давления с высочайшими характеристиками и низкой испытательной массой.«Как и в случае с предыдущими запусками, операциями и восстановлением руководил Стивен Петерсен из ISTAR Group, ведущий эксперт по стратосферным шарам. Этот запуск послужил дальнейшим обучением экипажа Zero 2 Infinity. В настоящее время компания отправляет научные и технические полезные нагрузки для Near Space и планирует начать свою программу пилотируемых испытаний в следующем году. Вскоре после этого должны начаться коммерческие операции, чтобы предоставить частным пассажирам обзор из ближнего космоса.
Рисунок 23: Изображение микроблауса 3.0, сделанная на большой высоте (27 км) с камеры воздушного шара выше 6 сентября 2013 г. (Изображение предоставлено: Zero 2 Infinity) 16)
Рис. 24. Фотография системы Microbloon 3.0 (25 кг) в аэропорту Кордовы (кредит изображения: Zero 2 Infinity)
• 12 ноября 2012 г .: Компания Zero 2 Infinity успешно запустила свой новейший прототип (рис. 25), микроблун 2.0, к краю Космоса на высоте почти 32 км, что составляет более 99% массы атмосферы.Это был важный шаг в миссии Zero 2 Infinity — приблизить космос к обществу. Основатель Хосе Мариано Лопес-Урдиалес сказал: «Очень интересно находиться так близко к летающим людям на Блуне. Условия окружающей среды внутри капсулы всегда оставались комфортными. Эффективность агентств по авиационной безопасности (AENA, AESA), местных органов власти и особенно испанские военно-воздушные силы были ключом к этому успеху. Когда все работают вместе, в Испании можно достичь всего ». 17)
— Микроблун 2.0, разработанный Zero 2 Infinity, имеет диаметр 2 м и представляет собой масштабную модель Bloon, коммерческого автомобиля, который скоро доставит 4 пассажиров и 2 пилотов на окраину Космоса. Во время полетов пассажиры будут проводить научные эксперименты за небольшую часть стоимости других космических миссий и наслаждаться видом кривизны Земли через панорамные окна капсулы в течение 2 часов, проведенных на высоте 36 км. В понедельник 12 ноября 2012 года в 5 часов (GMT) вся команда была готова в аэропорту Вирхен-дель-Камино (Леон, Испания), чтобы привести все системы и оборудование в рабочее положение.В 12:15 (GMT) началось надувание воздушного шара, а в 1:10 (GMT) воздушный шар высотой 43 000 м был выпущен и осторожно поднял капсулу в течение часа на расстояние до 31,8 км. Как и планировалось, воздушный шар сначала летел на юг во время подъема, затем двинулся на восток во время двухчасового плавания на высоте 31,8 км, пока, наконец, не начал пологий спуск с парашютами и приземлился в Энсинас-де-Эсгуэва в 5:10 (GMT), где Команда восстановления ждала и забрала капсулу и баллон. В течение следующих нескольких месяцев все данные с датчиков будут тщательно изучены.Первые результаты показывают, что температура внутри капсулы на протяжении всего полета оставалась выше 15ºC при влажности 20%. Давление оставалось стабильным между 900 и 950 мбар, что эквивалентно давлению на высоте 1000 м над уровнем моря. Прогноз траектории был безупречным. Пилот-андроид был любезно предоставлен группой робототехники Леонского университета.
— Стивен Петерцен (Группа ISTAR) — ведущий специалист по стратосферным шарам, который руководил подготовкой, запуском и восстановлением.Прогноз погоды и траектории были рассчитаны Пьером Дедье, метеорологом с многолетним опытом работы с программой высотных воздушных шаров CNES (Французское космическое агентство). Еще в 1990-х годах CNES запускала воздушные шары с той же авиабазы в Леоне.
Рисунок 25: Фотография системы Microbloon 2.0 весом 347 кг (кредит изображения: Zero 2 Infinity)
• 29 мая 2012 года команда была готова на стартовой площадке в Леоне, Испания, к первому испытательному полету Microbloon 2.0, герметичная капсула диаметром 2 м, разработанная Zero 2 Infinity как масштабная модель полноценной капсулы Bloon, которая будет перевозить 4 пассажира и 2 пилота на расстояние 36 км, обеспечивая условия ближнего космоса более 2 часов. Команда спроектировала и построила все пусковое оборудование. Основная цель испытаний состояла в том, чтобы проверить процедуры запуска и, если все было нормально и полет был завершен, выполнить бортовые дистанционные испытания роботов, а также испытания окружающей среды и систем жизнеобеспечения для будущих сценариев полета в обитаемых районах для научных, технологических и экспериментальных проектов Bloon. миссии. 18)
До момента надувания аэростата «Зодиак» площадью 35 000 м 3 и до момента, когда он был освобожден от катушки, все запуски были плавными, а системы полета были на 100% функциональными. Однако незадолго до выброса сильный и непредсказуемый порыв ветра заставил шар несколько раз уплыть и разлиться и загрузить воздух. Первоначальный осмотр воздушного шара не выявил повреждений, поэтому запуск продолжился. Воздушный шар был выпущен, когда ветер утих, и быстро поднялся над ракетой-носителем.Когда полезная нагрузка была выпущена, команда запуска быстро осознала, что аэростат поврежден, поскольку система полета медленно поднялась примерно на 5 м над ракетой-носителем, а затем начала спускаться, установив полезную нагрузку на поверхность. Ветер толкнул шар на небольшое расстояние по траве возле взлетно-посадочной полосы, пока он не был остановлен растительностью и быстро восстановился. После того, как воздушный шар был выложен и осмотрен, была обнаружена кровавая трещина, которая считается точкой первоначального разрушения. Капсула и ее пилот, андроид по имени Ironman (предоставленный Universidad Jaume I из Кастельо, Испания), летели короче, чем ожидалось, но были полностью восстановлены вместе со всей системой полета, которая в настоящее время реконфигурируется для следующего запуска. попытка.Несмотря на то, что команда Zero 2 Infinity разочарована тем, что не завершила испытание, все же отмечает это как успех своих летных систем и процедур.
Хосе Мариано Лопес-Урдиалес, генеральный директор и основатель Zero 2 Infinity, сказал: «Есть буквально сотни шагов до завершения надувания и выпуска: выход на этот этап — очень важная веха в нашей программе. под руководством Стивена Петерсена из ISTAR Group при поддержке доктораСильвия Маси из Римского университета. Я очень горжусь ими всеми. Мы представили и протестировали несколько новых компонентов при полетах на стратосферных аэростатах. В настоящее время команда анализирует множество данных, полученных с датчиков, а также документирует опыт всех участников, чтобы максимально повысить ценность теста и подготовиться к следующему запуску. Эта кампания также позволила нам укрепить доверительные отношения как с базой Вирхен-дель-Камино ВВС Испании, так и с Управлением гражданской авиации Испании, AESA и AENA.Их поддержка инновационных операций в ближнем космосе показывает многое из того, что может быть сделано в Испании в 21 веке ». Хосе Мариано также уверен в будущем:« Мы нацелены на это в долгосрочной перспективе. Учитывая количество затраченного времени и ресурсов, то, что мы уже достигли, можно назвать выдающимся. Это испытание сделает нас сильнее и лучше подготовит к следующему. Я на 100% уверен, что нас ждет большое будущее, как в отношении предстоящих экспериментальных испытательных полетов, так и в отношении последующих коммерческих операций.«
Рис. 26: Фотография подготовки к заполнению воздушного шара во время кампании первого полета на стартовой площадке Леона (кредит изображения: Zero 2 Infinity)
1) «Как все началось», Zero 2 Infinity, URL: http://www.zero2infinity.space/company/
2) «Zero 2 Infinity успешно запускает свою первую ракету с края космоса», Zero 2 Infinity, 13 марта 2017 г., URL: http://www.zero2infinity.space/updates/zero-2-infinity-successfully-launches -first-rocket-edge-space /
3) Мэтт Уильямс, «Zero 2 Infinity успешно тестирует прототип Bloostar», Universe Today, 17 марта 2017 г., URL: http: // www.Universetoday.com/134408/zero2infinity-successfully-test-launches-bloostar-prototype/
4) «Полетные кампании», Zero 2 Infinity, URL: http://www.zero2infinity.space/media/flight-campaigns/
5) «Bloostar — ярлык на орбиту», Zero 2 Infinity, URL: http://www.zero2infinity.space/bloostar/
6) «Bloostar: Руководство пользователя по полезной нагрузке ракеты-носителя», Zero 2 Infinity, документ: Z2I-BS-TN-1-0316-R1, июнь 2016 г., редакция 1, URL: https://docsend.com/view/5bjtiy6
7) http: // www.zero2infinity.space/bloostar/how-we-do-it/
8) http://www.zero2infinity.space/media/bloostar/
9) Калеб Генри, «Zero 2 Infinity получает 3D-печатную часть двигателя для ракеты-носителя Bloostar», Space News, 22 марта 2018 г., URL: http://spacenews.com/zero-2-infinity-gets-3d-printed- деталь двигателя для ракеты-носителя bloostar /
10) Калеб Генри, «Испанская компания Indra объединилась с оператором воздушного шара и запустила стартап Zero2Infinity», Space News, 31 января 2018 г., URL: http: // spacenews.com / spains-indra-team-up-
с оператором воздушного шара и запуском-запуском-zero2infinity /
11) «Space of the Art и Zero 2 Infinity объединились для запуска миссии SpaceDeck», Zero2Infinity, 11 октября 2017 г., URL: http://www.zero2infinity.space/updates/space-art-zero
-2-infinity -partnered-launch-mission-spacedeck /
12) Калеб Генри, «Zero 2 Infinity проводит первые летные испытания пусковой установки с воздушным шаром Bloostar», Space News, 14 марта 2017 г., URL: http: // spacenews.com / ноль-2-бесконечность-проводит-первый
-полет-испытание-bloostar-баллон-вспомогательная-пусковая установка /
13) «Полетные кампании», Zero 2 Infinity, URL: http://www.zero2infinity.space/media/flight-campaigns/
14) «Моделирование полета Zero 2 Infinity с реальной моделью Bloon в аэропорту Лерида-Альгуайр»; Zero 2 Infinity, 24 января 2020 г. 17, URL: http://www.zero2infinity.space/updates/zero-2-infinitys-flight-
Simulation-real-size-bloon-model-lleida-alguaire-airport /
15) «Микроблун 3.0 летит к краю космоса из Кордовы », Zero 2 Infinity, 6 сентября 2013 г., URL: http://www.zero2infinity.space/updates/microbloon-3-0
-flies-to-the-edge- of-space-from-cordoba /
16) Информация предоставлена Мартой Леброн из Zero 2 Infinity.
17) «Microbloon 2.0 Soars to the Edge of Space», Zero 2 Infinity, 12 ноября 2012 г., URL: http://www.zero2infinity.space/updates/microbloon-2-0-soars-to-the-edge -of-space /
18) «Zero 2 Infinity’s Microbloon 2».0 Begins Test Program, Zero 2 Infinity, 01 июня 2012 г., URL: http://www.zero2infinity.space/updates/zero-2
infinitys-microbloon-2-0-begin-test-program /
Информация, собранная и отредактированная в этой статье, была предоставлена Гербертом Крамером из его документации: «Наблюдение за Землей и ее окружающей средой: обзор миссий и датчиков» (Springer Verlag), а также из многих других источников после издание 4-го издания в 2002 г.- Комментарии и исправления к этой статье всегда приветствуются для дальнейших обновлений ([email protected]).
Космический корабль Сегмент воздушного шара Морской старт Полезная нагрузка Полетные кампании Ссылки К началу
Страница не найдена
ДокументыМоя библиотека
раз- Моя библиотека
Sia — Люстра Тексты песен | AZLyrics.com
Тусовщицы не пострадаютНичего не чувствую, когда я выучу
Я нажимаю, нажимаю
Я тот, кто хочет хорошо провести время
Телефон взрывается, звонит в мой дверной звонок
Я чувствую любовь, чувствую любовь
1, 2, 3, 1, 2, 3 выпить
1, 2, 3, 1, 2, 3 выпить
1, 2, 3, 1, 2, 3 выпить
Бросьте их назад, пока я не потеряю счет
Я собираюсь качнуться с люстра
От люстры
Я буду жить, как будто завтра не существует
Как будто его не существует
Я буду летать, как птица, сквозь ночь
Почувствуй мои слезы, пока они высыхают
Я собираюсь качаться из люстра
От люстры
Но я держусь за дорогую жизнь
Не смотрю вниз, не открываю глаза
Держи мой стакан до утреннего света
Потому что я просто держусь сегодня вечером
Помогите мне, я держусь за дорогую жизнь
Не буду смотреть вниз, не открою глаза
Держи мой стакан до утра
Потому что я просто держусь сегодня вечером
Включен сегодня вечером
Солнце встал, я беспорядок
Надо убираться, нужно бежать от этого
Вот и позор, вот и позор
1, 2, 3, 1, 2, 3 выпить
1, 2, 3, 1, 2, 3 выпить
1 , 2, 3, 1, 2, 3 выпить
Брось их обратно, пока не потеряю счет
Я буду качаться от люстры
От люстры
Я буду жить так, как будто завтра не существует
Нравится не существует
Я буду летать, как птица в ночи
Почувствуй мои слезы, пока они высыхают
Я собираюсь качаться с люстры
От люстры
Но я держусь за дорогую жизнь
Вон ‘ Я смотрю вниз, не открываю глаза
Держи мой стакан полным до утреннего света
Потому что я просто держусь сегодня вечером
Помоги мне, я держусь за дорогую жизнь
Не буду смотреть вниз, выиграл ‘ t открываю глаза
Держи мой стакан полным до утреннего света
Потому что я просто держусь на сегодня
На сегодня
На сегодня вечером
Потому что я просто держусь на ночь
О, Я просто держусь сегодня вечером
На сегодня вечером, на сегодня вечером
Потому что я просто держусь сегодня вечером
Потому что я просто держусь сегодня вечером
О, я просто держусь сегодня вечером
На сегодня вечером, на сегодня вечером
Соединение трансформатора звезда-звезда | Электротехнические примечания и статьи
Подключение трансформатора:
Обмотки трехфазных трансформаторов могут быть подключены по Y или Δ таким же образом, как и для трех однофазных трансформаторов.Поскольку вторичные обмотки могут быть подключены либо по Y, либо по Δ, независимо от того, какое соединение используется на первичных обмотках, должно быть четыре способа подключения обмоток трехфазного трансформатора для преобразования трехфазных напряжений, а именно Yy, Δ -Δ , Y-Δ и Δ -y. Межсоединения выполняются внутри корпуса, так что снаружи корпуса необходимо вывести только клеммные выводы
- Звезда — трансформатор звезды (Yy0 или Yy6)
- Трансформатор дельта-треугольник (Dd0 или Dd6)
- Дельта — звездообразный трансформатор (Dy)
- Star — Delta Transformer Yd) (заземляющий трансформатор).
- Зигзагообразный трансформатор (Yz, Dz) (заземляющий трансформатор)
- Трансформатор Скотта (тип «Т») (заземляющий трансформатор).
- В первичной обмотке Каждая фаза на 120 ° не совпадает по фазе с двумя другими фазами.
- Во вторичной обмотке Каждая фаза на 120 ° сдвинута по фазе с двумя другими фазами.
- Каждая первичная обмотка магнитно связана с одной вторичной обмоткой через общий стержень сердечника.Наборы обмоток, которые связаны магнитным полем, нарисованы параллельно друг другу на векторной диаграмме. В схеме Y-Y каждая первичная и вторичная обмотки подключены к нейтральной точке.
- Нейтраль может или не может быть выведена на внешнее физическое соединение, а нейтраль может быть или не может быть заземлено.
- Токи намагничивания трансформатора не являются чисто синусоидальными, даже если возбуждающие напряжения являются синусоидальными. Токи намагничивания имеют значительное количество нечетных гармонических составляющих.Если три идентичных трансформатора подключены к каждой фазе и возбуждаются напряжением 60 Гц равной величины, основные составляющие 60 Гц возбуждающих токов компенсируют друг друга на нейтрали. Это связано с тем, что основные токи 60 Гц фаз A, B и C не совпадают по фазе на 120 ° друг с другом, и векторная сумма этих токов равна нулю.
- Токи третьей, девятой, пятнадцатой и других так называемых гармоник нулевой последовательности находятся в фазе друг с другом; следовательно, эти компоненты не компенсируют друг друга в нейтрали, а складываются по фазе друг с другом для создания тока нейтрали нулевой последовательности при условии, что существует путь для протекания тока нейтрали.
- Из-за нелинейной формы кривой B-H для поддержания синусоидальных наведенных напряжений требуются токи намагничивания нечетной гармоники. Если некоторые из гармоник тока намагничивания отсутствуют, индуцированные напряжения не могут быть синусоидальными.
- Y-Y соединение с заземленной нейтралью:
- Рисунок. Покажите ситуацию, когда первичная нейтраль возвращается к источнику напряжения в четырехпроводной трехфазной цепи. Каждый из токов намагничивания, обозначенных IR, IY и IB, содержит основной ток 60 Гц и все нечетные гармонические токи, необходимые для поддержки синусоидальных наведенных напряжений.
- Токи намагничивания нулевой последовательности объединяются, образуя нейтральный ток IN, который возвращает эти нечетные гармоники к источнику напряжения. Предполагая, что первичное напряжение является синусоидальным, индуцированные напряжения VR, VY и VB (как в первичной, так и вторичной обмотке) также являются синусоидальными.
- Подключение первичной нейтрали к нейтрали генератора имеет дополнительное преимущество, заключающееся в том, что оно устраняет искажения во вторичных фазных напряжениях. Если поток в сердечнике имеет синусоидальную форму волны, тогда он будет давать синусоидальную форму волны для напряжения.Но из-за характеристик железа синусоидальная форма волны потока требует наличия третьей гармонической составляющей в возбуждающем токе. Поскольку частота этого компонента в три раза больше частоты цепи при любой заданной константе. Он будет пытаться течь либо к нейтральной точке обмоток трансформатора, либо от нее. С изолированной нейтралью трехчастотный ток не может течь, поэтому поток в сердечнике не будет синусоидальным, а напряжения будут искажены. Если первичная нейтраль соединена с нейтралью генератора, токи тройной частоты могут решить эту проблему.Альтернативный способ преодоления этой трудности — использование третичной обмотки с малым номиналом кВА. Эти обмотки соединены треугольником и образуют цепь, в которой могут протекать токи тройной частоты. Таким образом, синусоидальное напряжение на первичной обмотке даст синусоидальное напряжение на вторичной стороне.
- Эта ситуация меняется, если нейтрали обоих наборов первичной и вторичной обмоток не заземлены.
- Y-Y соединение без заземленной нейтрали: Если нейтрали первичной и вторичной обмоток разомкнуты, и поэтому нет пути для протекания гармонических токов нулевой последовательности, и индуцированные напряжения не будут синусоидальными.
- V’R, V’Y и V’B не будут синусоидальными. Это приводит к искажениям вторичных напряжений. Результирующее искажение напряжения эквивалентно Y-Y трансформатору с токами нулевой последовательности, которым разрешено протекать в первичной нейтрали с воображаемой наложенной первичной обмоткой, несущей только токи нулевой последовательности, сдвинутые на 180 ° по фазе с нормальными токами нулевой последовательности.
- Анализ напряжений, индуцируемых «первичными обмотками», значительно усложняется тем фактом, что сердечник очень нелинейный, так что каждая из отдельных гармонических токов нулевой последовательности, переносимых фантомными первичными обмотками, будет индуцировать гармоники даже более высокого порядка. напряжения тоже.
- Анализ Фурье может использоваться для приближения вторичных напряжений с открытой первичной нейтралью. Взяв по одной фазе, нормальный ток намагничивания для синусоидального возбуждающего напряжения строится по кривой B-H трансформатора. Нормальный ток намагничивания преобразуется в ряд Фурье, а затем восстанавливается путем удаления всех гармоник нулевой последовательности. Результирующий возбуждающий ток будет иметь форму, отличную от нормального возбуждающего тока, который затем используется для построения наведенного напряжения с использованием кривой B-H в том же порядке, который использовался для построения исходного возбуждающего тока.Этот процесс довольно трудоемок, поэтому достаточно сказать, что если Y-Y трансформатор не имеет нейтрального пути для возбуждающих токов нулевой последовательности, во вторичной обмотке будут индуцироваться гармонические напряжения, даже если возбуждающее напряжение чисто синусоидальное.
Преимущество соединения Y-Y:
- Без смещения фаз: Первичная и вторичная цепи находятся в фазе; т.е. нет никаких сдвигов фазового угла, вносимых соединением Y-Y.Это важное преимущество, когда трансформаторы используются для каскадного соединения систем с различным напряжением. Например, предположим, что есть четыре системы, работающие на 800, 440, 220 и 66 кВ, которые необходимо соединить между собой. Подстанции могут быть построены с использованием соединений трансформатора Y-Y для соединения любых двух из этих напряжений. Системы 800 кВ могут быть связаны с системами 66 кВ посредством одного преобразования от 800 до 66 кВ или посредством серии каскадных преобразований на 440, 220 и 66 кВ.
- Требуется несколько оборотов для обмотки: Из-за соединения звездой фазные напряжения в (1 / √3) раз превышают линейное напряжение. Следовательно, требуется меньшее количество оборотов. Также меньше нагрузка на изоляцию. Это делает подключение экономичным для небольших высоковольтных устройств.
- Требуемый меньший уровень изоляции : Если нейтральный конец обмотки, подключенной по схеме Y, заземлен, то есть возможность использовать пониженный уровень изоляции на нейтральном конце обмотки. Обмотка, соединенная по фазам, требует полной изоляции всей обмотки.
- Обработка большой нагрузки: Из-за соединения звездой фазный ток такой же, как и линейный. Следовательно, обмотки должны нести большие токи. Это увеличивает поперечное сечение обмоток. Таким образом, обмотки обладают механической прочностью и могут выдерживать большие нагрузки и ток короткого замыкания.
- Использование для трехфазной четырехпроводной системы: Поскольку имеется нейтраль, подходит для трехфазной четырехпроводной системы.
- Устранение искажений во вторичном фазном напряжении: Подключение первичной нейтрали к нейтрали генератора устраняет искажения вторичных фазных напряжений, создавая путь для токов тройной частоты по направлению к генератору.
- Синусоидальное напряжение на вторичной стороне: Нейтраль дает путь течению тока тройной частоты на стороне генератора, таким образом, синусоидальное напряжение на первичной обмотке даст синусоидальное напряжение на вторичной стороне.
- Используется в качестве автотрансформатора: Y-Y трансформатор может быть сконструирован как автотрансформатор с возможностью значительной экономии затрат по сравнению с конструкцией двухобмоточного трансформатора.
- Лучшее защитное реле: Настройки защитного реле будут лучше защищать линию от замыканий на землю, когда используются соединения трансформатора Y-Y с глухозаземленной нейтралью.
Недостаток соединения Y-Y:
- Проблема третьей гармоники: Напряжения в любой фазе Y-Y трансформатора составляют 1200 от напряжения в любой другой фазе. Однако составляющие третьей гармоники каждой фазы будут синфазны. Нелинейность сердечника трансформатора всегда приводит к генерации третьей гармоники. Эти компоненты будут складываться, что приведет к большой (может быть даже больше, чем основная составляющая) составляющей третьей гармоники.
- Перенапряжение при осветительной нагрузке: Наличие третьей (и других гармоник нулевой последовательности) в незаземленной нейтрали может вызвать условия перенапряжения при небольшой нагрузке. При конструировании трансформатора YY с использованием однофазных трансформаторов, соединенных в батарею, измеренные межфазные напряжения не составляют 57,7% от межфазного напряжения системы без нагрузки, а составляют около 68% и очень быстро уменьшаются по мере того, как банк загружен. Эффективные значения напряжений на разных частотах складываются путем извлечения квадратного корня из суммы квадратов напряжений.При синусоидальном межфазном напряжении составляющая третьей гармоники межфазного напряжения составляет около 60%.
- Падение напряжения при несимметричной нагрузке: Для несимметричных нагрузок между фазой и нейтралью может быть большое падение напряжения. Это вызвано тем, что междуфазные нагрузки вызывают падение напряжения через реактивное сопротивление утечки трансформатора, тогда как нагрузки между фазой и нейтралью вызывают падение напряжения через намагничивающее реактивное сопротивление, которое в 100-1000 раз больше, чем утечка. реактивное сопротивление.
- Перегретый бак трансформатора: При определенных обстоятельствах трехфазный трансформатор, подключенный по схеме Y-Y, может вызвать сильный перегрев бака, который может быстро вывести трансформатор из строя. Обычно это происходит при обрыве фазы в первичной цепи и нагрузке во вторичной.
- Избыточное возбуждение сердечника в состоянии отказа: Если замыкание фазы на землю происходит в первичной цепи с заземленной первичной нейтралью, то межфазное напряжение на неповрежденных фазах увеличивается до 173% от нормального вольтаж.Это почти наверняка приведет к чрезмерному возбуждению сердечника со значительно увеличенными токами намагничивания и потерями в сердечнике
- Если нейтрали первичной и вторичной обмоток отключены, то замыкание фазы на землю во вторичной цепи вызывает протекание тока замыкания нейтрали в первичной цепи. В этом случае защита заземления в нейтрали первичной цепи может срабатывать при неисправностях вторичной цепи .
- Смещение нейтрали: Если нагрузка на вторичной стороне несимметрична, то характеристики этого соединения неудовлетворительны, тогда возможно смещение нейтральной точки.Чтобы предотвратить это, необходимо соединить нейтраль первичной обмотки с нейтралью генератора.
- Искажение вторичного напряжения: Даже если звезда или нейтраль первичной обмотки заземлены, третья гармоника, присутствующая в напряжении генератора, может появиться на вторичной стороне. Это вызывает искажения вторичных фазных напряжений.
- Перенапряжение при небольшой нагрузке: Присутствие третьей (и других гармоник нулевой последовательности) на незаземленной нейтрали может вызвать условия перенапряжения при небольшой нагрузке.
- Сложность координации защиты от земли: В трансформаторе Y-Y короткое замыкание на землю со стороны низкого уровня вызывает ток замыкания на землю в первичной обмотке, что затрудняет координацию.
- Увеличьте напряжение исправной фазы при замыкании между фазой и землей: Если замыкание фазы на землю происходит в первичной цепи с заземленной первичной нейтралью, то межфазное напряжение на поврежденной фазе UN увеличивается до 173% от нормальное напряжение. Если нейтрали первичной и вторичной обмоток отключены, то замыкание фазы на землю во вторичной цепи вызывает протекание тока замыкания нейтрали в первичной цепи.
- Отключение трансформатора тока при замыкании линии на землю: Все гармоники будут распространяться через трансформатор, путь тока нулевой последовательности проходит через трансформатор непрерывно, одно замыкание на землю вызывает отключение трансформатора.
- Подходит для трансформатора с сердечником: Третья гармоника напряжения и тока отсутствует в таком типе соединения с трехфазной системой проводов. или трехфазных блоков корпусного типа, фазное напряжение третьей гармоники может быть высоким. Этот тип подключения больше подходит для трансформаторов с сердечником.
Заявка:
- Этот тип трансформатора редко используется из-за проблем с несимметричными нагрузками.
- Это экономично для малых высоковольтных трансформаторов , поскольку количество витков на фазу и количество необходимой изоляции меньше.
Нравится:
Нравится Загрузка …
Связанные
О Джигнеше.Пармар (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).
