Правильная установка полотенцесушителя в ванной, способы

Ванная — помещение, где требуется повышенная температура. По ощущениям так комфортнее, а теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше.

Чтобы все работало без проблем, требуется правильно выбрать схему подключения и правильно ее реализовать. Если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Содержание статьи

• 1 Виды конструкций сушилок
• 2 Куда подключить и где повесить
• 3 Чем делать отводы и как поменять стояк
• 4 Оставить ли байпас
• 5 Способы подключения
  • 5.1 Подключение полотенцесушителя «лесенки»
  • 5. 2 Второй вариант подключения
  • 5.3 Универсальное боковое подсоединение
  • 5.4 Вариант бокового подключения сушилки
  • 5.5 Диагональное подключение
  • 5.6 Как подключать полотенцесушители сложной формы
• 6 Как нельзя делать
  • 6.1 Нестабильные схемы
  • 6.2 Неправильное подключение сушили
• 7 Процесс монтажа

Виды конструкций сушилок

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Эти приборы  нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды (ГВС), и к отоплению. Если есть оба эти варианта, то выбирают ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года и, самое важное, — греется такой полотенцесушитель круглый год.

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель, желательно простой конструкции, идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект, тоже нужна будет копия паспорта с размерами подключения. Потом, согласно проекта, выполняете сами или нанимаете исполнителей, например, сантехников из ЖЭКа. Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут возникнуть вопросы о том, на какой высоте его стоит вешать.

Удобнее всего располагать его так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне кисти поднятой руки,  примерно 190-200 см.

При выборе места установки полотенцесушителя надо учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что будет работать. Но, можно отнести и на метр или около того, только при выполнении условий:

• малое гидравлическое сопротивление полотенцесушителя, простая форма и сечение 1″ или 3/4″;
• достаточное давление, 2 атм или больше;
• отвод трубами нормального диаметра, на шаг меньше чем стояк.

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле смотря, где у вас расположен стояк. Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова переделывать, не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет, затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями, идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами, при наличии квалификации сварщика, или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

Оставить ли байпас

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить, при ремонте или замене и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым, как на первом фото в главе или смещенным, на фото ниже. Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Байпасы — прямые или смещенные, делают зауженными. Сужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного, если стояк дюймовый, узкое место делают 3/4″. Размер вставки — не менее 10 см.

Еще раз: смещенный или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и не зауженным.

Способы подключения

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления, с верхней подачей воды.

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

Подключение полотенцесушителя «лесенки»

Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной.

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

• Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
• Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
• Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

Второй вариант подключения

При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его сужении греться должно нормально. Этот способ не самый лучший, но рабочий.

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой не зауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов, не меньше диаметра полотенцесушителя.

Боковое универсальное подключение полотенцесушителя

Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Такая схема будет работать только при верхней подаче воды.

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Вариант бокового подключения сушилки

Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха.

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается, во всяком случае существенного улучшения нет, а расход труб больше, длиннее требуются и штробы, а это трудоемко.

Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

Диагональное подключение при верхней подаче

В этом случае тоже можно делать узкий и смещенный байпас, но и без этого все должно работать. При нижней подаче байпас без заужения, ровно по стояку.

Как подключать полотенцесушители сложной формы

В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

Выбрано диагональное подключение, потому что другое попросту работать не будет

Установка полотенцесушителя «Сунержи Элегия» выбрано боковое, так как при любом другом циркуляция будет нарушена.

Модель на рисунке снизу с нижним подключением и сложной конструкцией, имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй, чуть хуже — первый, самый малоэффективный — третий.

Варианты нижнего подключения с верхним разливом

При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно, во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют сильное заужение просвета, что плохо сказывается на циркуляции.

Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно в высшей точке образуется воздушная пробка и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Неправильное подключение сушили

На фото внизу примеры того, как делать не надо. После нескольких лет эксплуатации они перестанут функционировать, система забьется грязью. Особенно после ремонта, ведь вода несет огромное количество грязи, которая оседает в изгибах, в самых низких участках в первую очередь. Требуется переделать и подключить правильно, ну а помочь может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Процесс монтажа

О подключении боковых полотенцесушителей

В данной статье мы немного коснемся вопроса о подключении боковых полотенцесушителей. Но будем говорить, в основном, не о технической стороне вопроса — резьбах, сгонах и т.д., а о направлениях подключения полотенцесушителя. Есть ли у него правое или левое подключение и от чего это зависит.

Итак. Боковые полотенцесушители — это все простые классические модели: П и М – образные; модели посложнее, двухконтурные – «Фокстроты», а также наиболее функциональные «лесенки» с боковым подключением.

Часто клиенты задают вопрос: как определить левое или правое боковое подключение у полотенцесушителя?

Ответ на этот вопрос очень прост – у всех вышеперечисленных полотенцесушителей нет правого или левого бокового подключения! Любой из них можно подключить как вправо, так и влево.

Каким образом? В ответе на этот вопрос есть также ответ на еще один распространенный вопрос клиентов: можно ли полотенцесушитель с боковым правым подключением перевернуть налево? Можно ли вообще перевернуть полотенцесушитель с боковым подключением?

Конечно можно! ПЕРЕВЕРНУВ ОТНОСИТЕЛЬНО ПЛОСКОСТИ СТЕНЫ. И таким образом мы как раз и получаем ПРАВОЕ или ЛЕВОЕ боковое подключение полотенцесушителя.

НО! Есть несколько моментов, когда необходимо действительно определить правое или левое боковое подключение нам нужно. Эти моменты определяются конструктивными особенностями моделей полотенцесушителей.

Так П и М-образные модели бывают без полочек и с полочками. Модели без полочек – это просто полированная нержавеющая труба, изогнутая в форме буквы П или М. Здесь все понятно! Крути как хочешь)) Хоть относительно плоскости стены, хоть как… Кронштейны для крепления к стене – с кольцом (1 дюйм или 3/4 , в зависимости от диаметра полотенцесушителя). Надеваются на этот полотенцесушитель/трубу… Все! Право/лево нет вообще! Поворачиваем как угодно!

С П и М-образными моделями с полочками чуть сложнее. Потому, что с задней части у них приварены втулки с резьбой, в которые вкручивается крепеж к стене, а спереди – полочки (такие нержавеющие прутики, на которые дополнительно можно что-то повесить), т. е. полотенцесушитель уже изначально сориентирован лицевой и обратной стороной – той, которая «смотрит» к стене. Здесь, чтобы подключить полотенцесушитель вправо или влево нужно перевернуть его относительно плоскости стены.

Это же касается и моделей «Фокстротов»: сзади у них втулка для крепления к стене, спереди – так называемые полочки. Как таковых моделей именно с правым или левым подключением также нет. Чтобы получить то или другое подключение достаточно перевернуть изделие относительно плоскости стены.

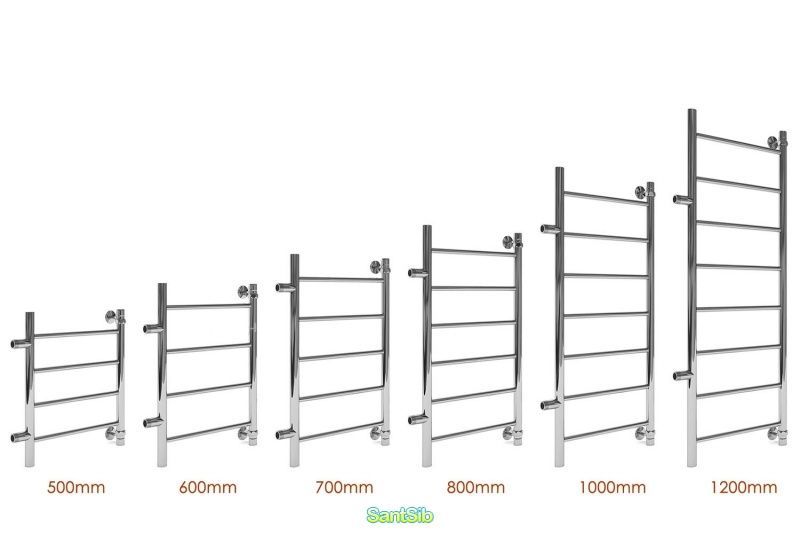

А вот с полотенцесушителями лесенка с боковым подключением уже интереснее.

«Лесенки» с боковым подключением бывают просто «Лесенки» и «Лесенки с верхней полкой».



Просто лесенки, т.е. без верхней полки, также не имеют право/лево. У них может быть только лицевая и обратная сторона, которая определяется формой перекладин у полотенцесушителя. Самая простая форма, конечно же с чисто прямыми перекладинами (наверное, единственная модель полотенцесушителя “лесенки» с боковым подключением, которую также можно крутить как угодно). У всех остальных моделей перекладины различным образом пространственно ориентированы, т.е. у модели Радуга – это дугообразные, выступающие «к нам» перекладины, у модели Е – в форме трапеции, у модели W или, например, V – перекладины напоминают букву Z и т.д. Все эти модели можно также ОТНОСИТЕЛЬНО ПЛОСКОСТИ СТЕНЫ перевернуть направо или налево, чем и будет определяться их правое или левое боковое подключение.











И, наконец, полотенцесушитель лесенка с боковым подключением с верхней полкой.

Вот у этой модели обязательно нужно определить, какое — левое или правое боковое подключение будет у полотенцесушителя.





В данном случае направление подключения определяется наличием верхней полки. Так, что, если мы представляем, что полотенцесушитель висит перед нами и мы смотрим на него, то направление подключения определяем относительно верхней полки: вправо или влево.

Конечно, если очень захотеть, можно также перевернуть и полотенцесушитель с верхней полкой и тогда боковые выходы будут смотреть в другую сторону и даже будет такая же циркуляция воды, но выглядеть будет не очень эстетично и, главное не совсем удобно, т. к. есть возможность задевать за расположенную внизу полку.

подключение к стояку своими руками

Устройство для сушки предметов гигиены и удаления лишней влаги в ванной простое как в устройстве, так и в установке. Для того чтобы осуществить его монтаж, не нужны фундаментальные знания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или работы нанятых сантехников должен радовать долгие годы, согласны?

В представленной нами статье подробно рассмотрены все варианты установки ПС и возможные осложнения при его подключении. Проверенная и систематизированная информация станет надежным подспорьем для домашних мастеров, желающих выполнить работу самостоятельно, либо стремящихся контролировать действия рабочих.

Мы подробно описали специфику подключения важного прибора в санузлах в санузлах старой и новой планировки. Не оставили без внимания и проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Содержание статьи:

• Особенности монтажа полотенцесушителя
• Подключение ПС к ГВС или центральному отоплению
  • Установка полотенцесушителя в стояк
  • Самостоятельный монтаж простой конфигурации ПС
  • Технология работы с моделью лестницы
  • Врезка ПС в систему централизованного отопления
• Подключение полотенцесушителя в загородном доме
• Распространенные ошибки самостоятельных мастеров
• Выводы и полезное видео по теме

Специфика установки полотенцесушителя

Общие положения любого вида полотенцесушителя остаются неизменными: вода подается с одного конца, а отток происходит с другого. Монтаж ПС требует обязательного учета моментов, диктуемых особенностями монтажа.

При подключении к системе горячего водоснабжения или центрального отопления становится частью трубопровода. Если врезка неправильная, то возникающие проблемы будут касаться не только отдельной квартиры, но и всех остальных, расположенных по этому стояку.

Полотенцесушитель подключается к централизованным и автономным системам отопления или горячего водоснабжения, подвешивается на стену и/или устанавливается на пол

Во избежание электролитической коррозии рекомендуется использовать детали из того же материала. Исключение это пластиковые трубы, к ним подойдет сантехника из любого материала.

Для нашей водопроводной системы лучше выпускаться отечественными производителями и соответствовать нормативным документам. С импортными моделями следует быть осторожными – большинство из них рассчитано на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых снабжены подвижными механизмами с уплотнительными сальниками. Модели, допускающие нагрузку до 5 кг

Полотенцесушитель, имеющий форму лестницы, соединяется с трубопроводом несколькими способами – вертикальным, диагональным, боковым. Главное, соблюдать межосевое расстояние в 50 см.

При вставке в существующую систему необходимо учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать значительных теплопотерь.

Идеально, когда трубная система и полотенцесушитель совпадают по диаметру, если же отличаются, то подключение осуществляется через переходники.

Трубы устройства могут быть больше в диаметре, чем трубы существующей схемы, но ни в коем случае не меньше. Это позволит не создавать избыточного гидравлического давления и обеспечит нормальную циркуляцию теплоносителя в системе.

Подборка фотографий ознакомит Вас с особенностями подключения ПС к системам ГВС:

Галерея изображений

Фото

Особенности полотенцесушителей для горячего водоснабжения

Особенности водяных полотенцесушителей

Полотенцесушитель с порошковым покрытием

Широкая область применения для водоснабжения

Так что прибор при необходимости , легко снимается, для соединения со стояком необходимо использовать разъемные муфты с внутренней резьбой типа американской. Необходимо стремиться к уменьшению количества переходников, т. к. в местах их расположения могут возникать протечки.

Стыки следует герметизировать специальными составами или наматывать, и экономить на этом не стоит. Обычные метрические резьбы уплотняют обмотку из льна. Коническую резьбу лучше всего герметизировать с помощью ленты ФУМ. Скручивание должно осуществляться с чуть ощутимым тугой посадкой, чрезмерные усилия недопустимы.

Подбирая краны и штуцеры, поинтересуйтесь их электрохимической совместимостью, чтобы не случилось, что при соприкосновении они создадут гальваническую пару. Этим свойством обладает комбинация стали и латуни. Коррозия происходит быстро и узел приходит в негодность.

Использование переходника под названием американка позволяет фиксировать конструкцию при несоответствии диаметров кранов и труб в системе

Если сантехнический прибор является частью стояка, то на него нельзя устанавливать запорные устройства . Чтобы можно было отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас – перемычку, соединяющую ответвления от стояка в сторону устройства.

Шаровые краны устанавливаются после этой перемычки. Когда соединительные трубы врезаны в стояк, он сам выполняет роль байпаса.

Для того, чтобы устройство можно было демонтировать для ремонта без отключения системы и слива воды из него, в схему установки полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушитель к стоякам центральных сетей может быть выполнен по-разному.

Тактика работы зависит от модификации катушки:

1. Соединение верхнее . Вода течет сверху, а обратка расположена снизу.
2. Нижнее соединение . Теплоноситель входит с одной стороны, а выводится с другой.
3. По диагонали . Подойдите сверху, коснитесь снизу с противоположной стороны.
4. В нижней части устройства по центру .

Вне зависимости от того, куда подключается ПС — к системе ПБР или к стояку ЦО, применяются аналогичные схемы.

На фото основные этапы монтажа полотенцесушителя. Его можно использовать как наглядную инструкцию при выполнении работ своими руками (+)

Установка полотенцесушителя в стояк

Для встраивания полотенцесушителя в санузел, расположенный в квартире многоэтажного дома, необходимо отключить горячую воду в стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, соединяющие его с общей трубой. Главное, чтобы соединительные патрубки нового устройства имели аналогичные размеры.

Фотогалерея

Фото

Полотенцесушители радиаторные предназначены для обогрева гигиенических помещений площадью более 5 м²

Для радиаторных полотенцесушителей, предназначенных для подключения к отоплению, область применения ограничивается исключительно отопительными контурами.

Оба типа полотенцесушителей, как для горячего водоснабжения, так и для отопления, могут устанавливаться либо там, где проходят стояки, либо в смежном помещении

При установке в смежном помещении втулки устанавливаются в отверстия, выполненные в стенка для труб, облегчающая будущие работы по замене и ремонту.

Полотенцесушитель в ванной

Прибор находится рядом с подающим и обратным стояками

Примыкание Месторасположение

Установка гильз для подводки трубы

Когда прибор старого образца приварен к стояку, его сложнее отсоединить. Лучшее решение – при подключении полотенцесушителя своими руками – частично или полностью. Второй вариант предпочтительнее. Куски старых труб, оставленные в потолках, представляют собой потенциальную угрозу.

Стояк вместе со старым блоком нарезается болгаркой, затем сверху и снизу нарезается трубная резьба соседей, подключается новый стояк и выносится в свое помещение.

Предпочтительно использование стали того же диаметра. Они дешевле, легче, не подвержены коррозии, устойчивы к высоким температурам, долговечны.

Для герметизации резьбовых сборно-разборных соединений полотенцесушителей, как и других видов сантехнических и отопительных приборов, лучше использовать прочные натуральные варианты: лен сантехнический и резьбу из него

Большой выбор фитингов для труб ППС, которые привариваются в стояк зайти на резьбу и подключить полотенцесушитель.

Для пайки. Многие устраивают коробку, чтобы спрятать за ней проводку, не меняя схемы подключения.

Установка своими руками ПС простая комплектация

Осушитель собирается, запорная арматура монтируется на подводку с помощью разъемных соединений, затем примеряется на заранее размеченном месте на стене, проверяется горизонтальность и вертикальность , скобы для крепежа ПС закреплены.

Перед установкой полотенцесушителя тщательно продумайте все моменты: определите место для него, изучите схему установки, начертите примерный эскиз (+)

Подключение выполняется по следующей технологии:

1. Установить байпас с помощью труб или тройников. В местах его подключения к устройству устанавливается по одному вентилю.
2. Закрепите полотенцесушитель с помощью скоб или другого крепежа.
3. Подсоедините устройство к клапанам с помощью втулок или фитингов.
4. Медленно откройте краны и наполните устройство водой.

Байпас в этой схеме выполняет важную функцию – обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключать устройство или даже полностью его снимать, поддерживая заданную температуру.

Байпас является важным компонентом схемы подключения PS. Необходимо предусмотреть его установку на самом начальном этапе монтажа (+)

Многие, стремясь оптимизировать циркуляцию теплоносителя через осушитель, делают его смещенным или выбирают трубу диаметром на порядок меньше ведущей . Профессионалы считают такой подход неоправданным. В устройстве простой конфигурации хорошая циркуляция наблюдается и при прямом байпасе.

Это явление можно объяснить с помощью законов физики: охлаждающая жидкость в полотенцесушителе имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому устремляется вниз.

По аналогии со схемами подключения к сети ГВС врезка в контур отопления выполняется с байпасом или без него. Использование крана, перекрывающего поток, зависит от того, установлен ли полотенцесушитель в многоэтажном или частном доме (+)

В результате охлаждаемая жидкость выталкивается в центральную трубу снизу агрегата. Жидкость с более высокой температурой из стояка поступает на верхний полотенцесушитель, и цикл повторяется. Охлажденная вода здесь действует как вечный двигатель.

Некоторые советуют устанавливать запорные вентили на байпасе, чтобы перекрыть поток воды. Но это противоречит правилу, согласно которому в многоэтажном доме ни один собственник квартиры не должен иметь возможности самостоятельно перекрыть центральный стояк и лишить всех горячей воды.

Другое дело частный дом, здесь хозяин может поставить кран куда захочет, но если система правильно сбалансирована и есть термостатические устройства, то на перемычку кран ставить не надо.

Не слишком эстетично открытый трубопровод можно спрятать:

Галерея изображений

Фото

С внедрением в сантехнику пластиковых труб появилась возможность скрыть трубы, соединяющие полотенцесушитель со стояком

Отлично, если трубы можно разместить в нише и закрыть фальшстеной, маскируя проводку, но не препятствуя ремонту и замене при необходимости устройство, профиль которого крепится непосредственно к стене

Если в ванной достаточно свободного места, узлы подключения к стояку и сам стояк следует скрыть за коробом

Вариант скрытой прокладки

Подводка ниши

Гипсокартонная малярная панель

Стояк и трубная конструкция

Запорная арматура перед подстанцией нужна для того, чтобы контролировать ее работу. Для этой цели подходят как шаровые, так и 2-позиционные, многооборотные версии. Для устранения воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать, ослабив гайки, но из-за этого уплотнения быстро приходят в негодность. Если на кранах если есть резьба, а на трубах ее нет, то ее надо либо срезать, либо приварить подходящий штуцер.

Установить в новостройке полотенцесушитель Система отопления проще, но тепло будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью лестницы

На естественной циркуляции также могут работать схемы соединения. полотенцесушитель «Лесенка» к стояку, при этом наиболее часто используемые, хорошо зарекомендовавшие себя, соединения – боковые или диагональные.

Для этих схем не играют роли ни направление потока теплоносителя в стояке, ни скорость циркуляции теплоносителя; системы проветривания на случай отключения подачи воды.

Полотенцесушитель «Лестница» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, можно установить самостоятельно (+)

Последовательность подключения такая же, как и в случае простой конфигурации PS.

Для работы схемы необходимо учитывать некоторые особенности:

1. Над стояком, расположенным вверху ПС или выше его верхней точки, а нижележащий — на уровне или ниже нижней точки.
2. Соблюдать строго горизонтальность подводящих труб или делать уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникнуть воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
3. Выбирайте трубы диаметром не менее 25 мм если они полипропиленовые, не менее ¾ дюйма – стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный нагрев – сверху горячее, снизу холоднее.
4. Поместите пластиковые трубы в изоляцию , если вы планируете их замуровать.

Если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в связке с принудительной циркуляцией. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Есть и положительные моменты: при верхней подаче работает стабильно, не задувает, полотенцесушитель можно убрать со стояка на произвольное расстояние.

Схемы бокового и диагонального подключения ПС примерно равны по эффективности (+)

Если вы решили сделать нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но и у него есть некоторые преимущества: направление водопровод в центральном стояке значения не имеет, появляется возможность спрятать трубы под ванну.

Основной минус — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является нижнее ответвительное устройство ниже корпуса ПС.

При желании нижнее подключение можно переделать в сторону. Для этого на входной и выходной патрубки монтируются уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе будет нарушена работоспособность системы. Обратная модернизация — переделка бокового соединения на нижнее невозможна.

Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Такая конструкция выглядит эстетично (+)

Врезка ПС в систему централизованного отопления

Если вы хотите завершить установку полотенцесушителя зимой, вряд ли что-то получится из этой затеи. В этом случае придется останавливать отопление и удалять теплоноситель из системы, так что придется ждать до лета.

Но и тогда работа осложняется тем, что систему отопления необходимо опорожнить, а ее подпитку перекрыть. Для всего этого вам необходимо заручиться разрешением службы ЖКХ.

Летом сложно провести проверку работоспособности ПС. Дефекты в виде неплотностей в местах сварных швов и резьбовых соединений проявятся только после подключения обогрева. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после .

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятны для установки сушилки. С автономной системой подачи вода чище. Можно купить импортный ПС, боящийся скопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по размеру и форме. А для работы по подключению не нужно разрешение соседей.

Вне зависимости от того, где вы собираетесь подключать полотенцесушитель — в системе отопления или в системе ГВС без врезки прибора в трубы не обойтись

Сама схема подключения аналогична применяемой в жилой дом. Необходимо помнить, что устройство следует подключать только по направлению потока воды. При длине подводки до 50 см трубы расположите горизонтально, при большей сделайте наклон по всей длине.

Соблюдайте расстояние между стеной и водопроводной трубой. При диаметре трубопровода 4-5 см выбирается расстояние от 5 до 5,5 см. При диаметре менее 2,3 см этот зазор уменьшается до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, фиксация ПС на опорах сваркой невозможна, крепление должно быть свободным.

Распространенные ошибки самостоятельных мастеров

При расположении нижнего отвода выше конечной точки ПС при боковом или нижнем присоединении между дном устройства и местом присоединения нижнего отвода образуется застойная зона.

Это следствие того, что остывшая жидкость, опустившись вниз, не может попасть в стояк из-за давления на него столба горячей воды с меньшим удельным весом. Пока допустимый перепад высот между нижним краном и нижним полотенцесушителем не превышен, устройство работает, а после — циркуляция в нем прекращается.

Циркуляция также прекратится, если верхняя трубка образует колено. Только боковая панель может заставить работать такую ​​схему, чтобы периодически стравливать скопившийся воздух. Иногда в верхней трубе делают петлю, укладывая ее за обшивку потолка, а нижнюю трубу замуровывают в пол.

Наверху будет скапливаться воздух, а охлажденная вода в агрегате будет перекрываться в нижнем контуре, расположенном в полу. Движение теплоносителя полностью прекратится.

Для отвода воздуха, образующегося при кипении теплоносителя или заносимого в систему отопления при его заполнении, устанавливаются воздухоотводчики (+)

Выводы и полезное видео по теме

Процесс установки прибора в новостройка до отделочных работ:

Видео об ошибках при выборе и подключении полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Это вполне по силам домашнему мастеру. Но пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя массу неприятностей.

Есть чем дополнить или есть вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Контактная форма находится в нижнем блоке.

Подключение полотенцесушителя к системе горячего водоснабжения

Установленный в ванной полотенцесушитель не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды — трубопроводы подачи и обратки.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с бойлером в частном доме

Подробнее узнать о том, как монтируются полотенцесушители, поможет видео в этой статье: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели нельзя реализовать постоянную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячей воды. Только — вот проблема! — он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай — ставится в разрыв стояков горячей воды, соединенных с заправкой подачи). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

Подключение змеевика с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться данной схемы подключения даже при установке змеевика на питание. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в промежутке между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судьба подсказывает: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (газовая колонка, двухконтурный котел, проточный электронапорный нагреватель) не имеет циркуляционной врезки, схема с реализован трехходовой термостатический смеситель: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто — вилка и розетка используются.
• Закрытый — проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современной конструкции

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел те же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические — автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные — автономные, работающие на водяном ТЭНе;
• вода — подключенная к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться: Нажимные фитинги — новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Протянуть трубы можно в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где есть избыток влаги.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работ будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно его заменить частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим этапом является установка шаровых кранов и байпаса — участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно подобрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать соответствующую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с насадки.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка — своего рода спасатель в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении этого устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние — расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под давлением, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости — на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для ПВХ труб;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• штуцер.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете установить устройство самостоятельно, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 — 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров соединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно присутствовать заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителей:

• расстояние от пола — не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника — не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных приборов в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Проведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.
