Как найти место повреждения кабеля под землей?

Эксплуатация подземных силовых и телекоммуникационных кабелей связана с проведением плановых и ремонтно-восстановительных измерений, а также локализации повреждений в кабельных линиях.

В ходе плановых измерений зачастую проверяют первичные параметры: сопротивление изоляции, шлейфа, асимметрию. Зачастую для этих работ достаточно мостового измерителя.

Ремонтно-восстановительные работы – это более трудоемкий процесс, требующий хорошей подготовки специалистов и широкого спектра оборудования. Локализация дефекта требует выполнения следующих действий:

• Определение наличия дефекта и его идентификация (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.)

• Определение расстояния до дефекта (при помощи мостового или рефлектометрического метода).

• Локализация повреждения на местности при помощи трассодефектоискателей или кабельных локаторов.

Определение наличия дефекта в кабеле и его идентификация

Чаще всего для определения наличия повреждения и идентификации его типа применяются те же измерения, что и в ходе плановых измерений. Для проведения таких измерений используются кабельные мосты, мегомметры, измерители сопротивления заземления.

Однако в ряде случаев имеют место множественные дефекты (несколько разнотипных дефектов одновременно). В этом случае сложно определить, какое из них вносит наибольший вклад, так как они маскируют друг друга. Для определения таких неисправностей требуется не только измерение первичных параметров кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д. В таких случаях ремонтная бригада должна быть оснащена несколькими приборами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Существуют, конечно, и комплексные анализаторы, которые совмещают в одном корпусе множество функций. Так, для работы с абонентскими телефонными линиями в последнее время часто используются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные параметры кабельной линии, подать тональный сигнал для идентификации пары на обратном конце, локализовать повреждение рефлектометрическим и мостовым методом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

Определение расстояния до места повреждения кабеля под землей

Определение расстояния до дефекта производится одним из двух методов – рефлектометрическим (при помощи рефлектометров) и мостовым (при помощи кабельных мостов). Эти методы имеют существенные различия.

Кабельные мосты выполняют локализацию повреждения по сопротивлению и емкости кабеля. В ходе измерения они используют вспомогательные (заведомо исправные) жилы или пары кабеля, что позволяет измерить сопротивление (емкость) исправной пары, сравнить эти показания с аналогичными значениями на поврежденной паре и определить расстояние до дефекта. В ходе измерений они чаще всего используют напряжение 180В — 500В, что позволяет определить даже незначительные повреждения изоляции кабеля.

Кабельные рефлектометры посылают в пару импульс амплитудой примерно 20В (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяется тип повреждения и расстояние до него. Этот метод не позволит определить незначительные повреждения изоляции, зато с легкостью обнаружит перепутанные пары, параллельные отводы, пупиновские катушки и др.

Для повышения эффективности эти методы все чаще совмещают в одном корпусе прибора. В таком исполнении, например, представлены приборы ИРК-ПРО Альфа и КБ Связь Сова. Такие функции имеют и описанные выше анализаторы SideKick Plus и Riser Bond 6000DSL.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

Локализация повреждения на местности

После того, как приблизительное расстояние до повреждения известно, к поврежденной паре подключается генератор трассоискателя или кабельного локатора и начинается трассировка кабеля. Трассировать и искать дефект поврежденного кабеля лучше начинать на расстоянии 200-300 метров от определенного кабельным мостом или рефлектометром места дефекта, от ближайшей муфты, кабельного ящика или другого места, расположение которого точно известно. Причем если трассировка начинается от кабельного шкафа или ящика, генератор нужно установить в этом месте.

Трассировку и локализацию дефектов можно производить параллельно или последовательно. В первом случае сначала «отбивается» трасса при помощи трассоискателя, после этого производится локация повреждения при помощи кабельного локатора. Во втором случае трассировка и локализация повреждений ведется одновременно: один специалист производит трассировку линии, другой – локализацию повреждений. Для таких случаев существуют приборы с одним генератором, но двумя приемниками, например Поиск-310Д-2М (2). Существуют также приборы, совмещающие не только средства поиска и локализации повреждений, но и средства предварительной диагностики и определение расстояния до повреждения. Среди них можно выделить прибор ToneRanger от компании Greenlee. К его преимуществам можно отнести:

• Высокая точность локализации повреждения

• Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах

• Измерение таких параметров как:

• Сопротивление изоляции

• Сопротивление шлейфа

• Емкость

• Определение расстояния до повреждения

• Локализация повреждений:

• Пониженное сопротивление изоляции

• Короткое замыкание

• Обрыв

• Перепутанные пары

• Идентификация пар кабеля

• В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях

• Всепогодное вибро- и ударопрочное исполнение

Трассировка кабеля подробно описана в разделе «Трассировка и идентификация инженерных коммуникаций (кабели, трубопроводы и т.д.)», поэтому не будем на ней останавливаться тут. Уже в ходе трассировки можно локализовать некоторые повреждения кабеля, такие как обрыв или короткое замыкание пары.

Локализация повреждений изоляции кабеля, как говорилось выше, производится при помощи кабельного локатора. Составными его частями являются контактные штыри (или, как изображено на рисунке — А-образная рама) и генератор сигнала.

Генератор подключается к линии и подает в нее импульсы высокого напряжения. Локализация выполняется с помощью контактных штырей или А-образной рамы с индикаторами. А-рама состоит из двух соединённых между собой контактных штырей, измеряющих разность потенциалов в точке, находя место утечки тока в землю. Определение точки утечки выполняется после отсоединения кабеля от штатного заземления. Заземлённый генератор подсоединяют к экрану или жиле кабеля, создавая условия для возвращения «стёкшего» тока путём наименьшего сопротивления. Контактные штыри или А-раму передвигают параллельно кабельной линии (над ней), в сторону предполагаемого повреждения, периодически втыкая в землю, сверяя показания индикаторов.

В зависимости от места нахождения дефекта по отношению к А-раме (контактным штырям) и генератору, показания вольтметра колеблются вправо или влево от нуля (плюс и минус соответственно). Смещение индикатора на шкалу плюс указывает, что повреждение кабеля находится между А-рамой и концом кабеля, а смещение на минус, что прибор находится между генератором и А-рамой. Перемещением А-рамы по направлению к повреждению определяется место, в котором индикатор покажет обратное направление. Повернув раму на 90 градусов, двигаясь в сторону дефекта необходимо найти следующую точку, в которой индикатор покажет обратное направление. Если стрелка находится посредине «0» – это значит, что повреждение изоляции находится непосредственно между точками соприкосновения с землей (А-рамы). Эта точка – цель поиска.

При локализации повреждений показания приёмника могут изменяться в зависимости от глубины залегания кабеля, неоднородности почвы (сухая или влажная, песок или глина) и присутствия металлических предметов непосредственно возле линии.

Чтобы не отвлекаться на поиск подобных «неполадок», необходимо учесть следующее:

• возле повреждения показания индикатора меняются резко в одной точке;

• величина максимальных показаний индикатора должна соотноситься с величиной сопротивления повреждения;

• утечку можно проверить «на минимум», воткнув штыри на большей удалённости друг от друга (если рядом несколько повреждений, этот способ не подходит).

Выводы

Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица: «Скупой платит дважды», приобретает особую актуальность.



См. также:

Методы поиска пластиковых и полиэтиленовых труб под землей

Задача поиска подземных пластиковых и полиэтиленовых труб под землей

В данной статье мы рассмотрим способы поиска пластиковых, полипропиленовых труб под землей.

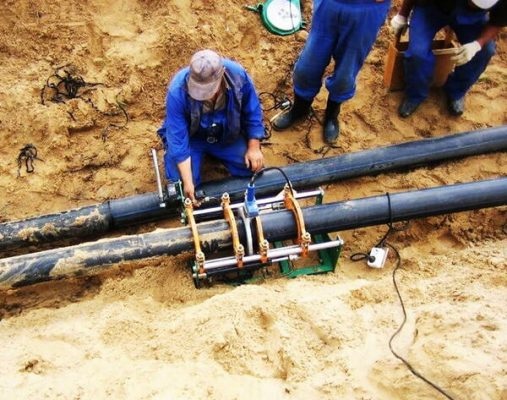

В настоящее время трубопроводы из пластиковых материалов получили большое распространение в нашей стране.

Популярность пластиковых и полимерных труб объясняется следующими факторами:

• низкой  стоимостью труб,
• высокой прочностью труб,
• длительным срок службы,
• высокой скоростью монтажа.

Задача поиска пластиковых труб возникает в следующих случаях:

• ремонт трубопроводов;
• прокладка других коммуникаций;
• проектирование объектов вблизи трубопроводов;
• проектирование и строительство дорог;
• в других случаях.

Пластиковые трубы применяются для прокладки следующих трубопроводов:

• водопроводы;
• канализация;
• газопроводы;
• продуктопроводы;
• системы отопления.



Основные методы поиска пластиковых труб и трубопроводов под землей

Поиск пластиковых водопроводных и канализационных труб представляет серьезную проблему, если при укладке не были предприняты меры по маркировке линий.

К основным методам осуществления поиска трубопроводов из пластика, ПЭТ, полипропилена можно отнести:

• поиск пластиковых трубопроводов при помощи тепловизора;
• поиск пластиковых трубопроводов при помощи акустического локатора;
• поиск пластиковых трубопроводов при помощи акустического георадара;
• поиск пластиковых трубопроводов при помощи акустического трассоискателя.



Поиск пластиковых трубопроводов при помощи тепловизора

Тепловизор эффективен в уличных условиях, особенно при большой глубине заложения трубопровода и высокой температуре окружающей среды.

Тепловизор может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.



Поиск пластиковых трубопроводов при помощи акустического локатора

Акустический локатор посылает в землю специфический аудио сигнал, который особым образом резонирует в среде газа. Далее чувствительные датчики звука улавливают это распространение, благодаря чему с большой точностью определяется не только местоположение газопровода

Акустический локатор находит ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов.

Поиск пластиковых трубопроводов при помощи акустического георадара

Георадар посылает короткие электромагнитные импульсы и позже улавливает их после отражения от различных поверхностей. Благодаря высокой чувствительности антенных блоков такой прибор может зондировать грунт на глубину до 5 метров, а также неоднородные поверхности (такие как бетон и асфальт) и водную толщу. Георадар является самым быстрым и точным способом нахождения как самих коммуникаций если ищется труба в условиях невысокой концентрации смежных коммуникаций, то такое оборудование в умелых руках справится с задачей.



Поиск пластиковых трубопроводов при помощи трассоискателя

Принцип обнаружения прост, как и всё гениальное! Электромагнитная индукция лежит в основе работы приборов обнаружения неметаллических подземных коммуникаций.

Пластик не проводит ток и не искажает электромагнитное поле, а значит, необходимы дополнительные меры для того, чтобы сделать пластиковую канализационную или водопроводную трубу видимой.

Для поиска пластиковых трубопроводов с помощью трассоискателя необходимо, чтобы сами трубопроводы были предварительно маркированы маркерной лентой, маркерами, активным проводником.













Вернуться на Главную

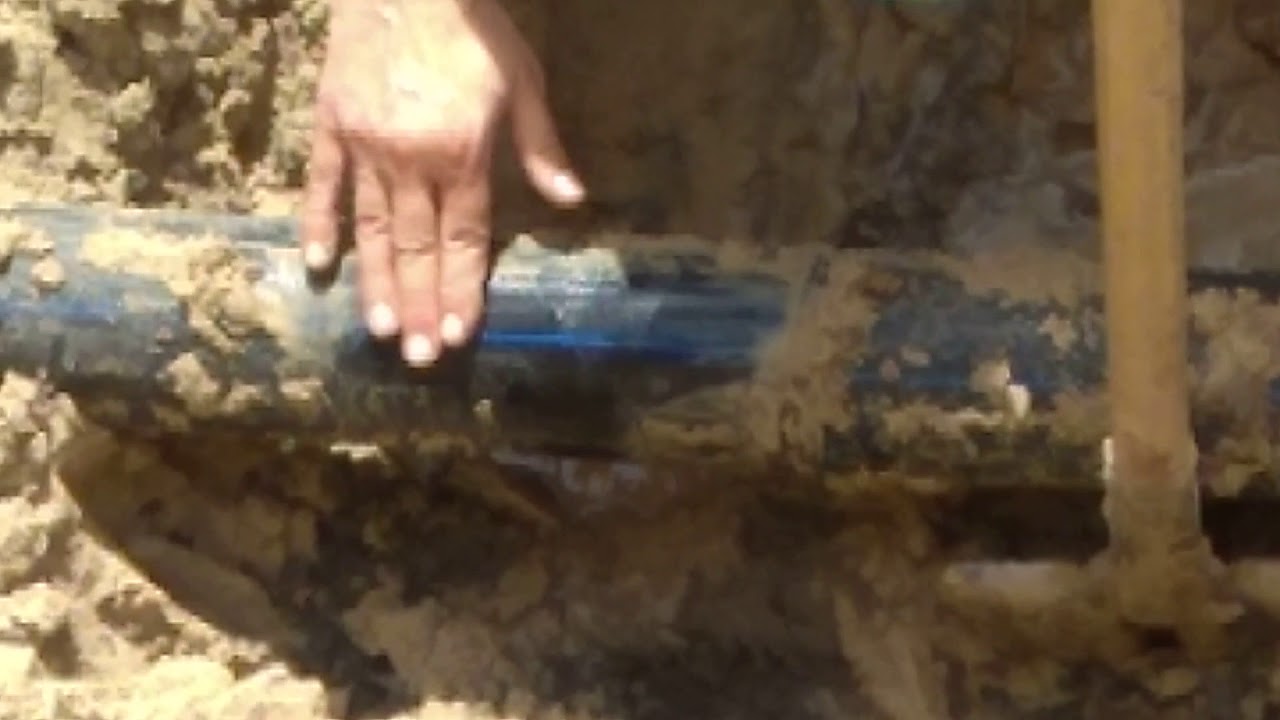

Как обнаружить протечку в пластиковом водопроводе

Вода играет важную роль в жизнедеятельности человека. Водопровод, в свою очередь, выполняет главную функцию по транспортировке воды от источника до потребителя. Для строительства водопровода применяли трубы, изготовленные из металла или чугуна. В настоящее время, на смену уже привычным нам водопроводным трубам, пришли более новые, усовершенствованные модели труб, изготовленные из пластика. Потребителю предоставлено большое разнообразие пластиковой водопроводной трубы, различающейся не только по диаметру, но и по условиям монтажа. И, хотя пластиковая труба имеет больший срок службы, чем металлическая, все равно бывают ситуации, когда в ней появляется течь.

Утечку воды непременно надо искать и устранять. Ведь кроме материального ущерба, еще и снижается давление в магистрали. Этот фактор ухудшает процесс доставки воды потребителю. В металлическом водопроводе утечку искали, используя генератор сигнала. Его подключали к металлической магистрали и посылали специальный сигнал, который на поверхности улавливал приемник. По пластиковой трубе такой сигнал передать невозможно. Но все же, существуют методы по поиску утечек. Чтобы разобраться, как обнаружить протечку в пластиковом водопроводе, давайте рассмотрим некоторые из них.

Методы поиска утечки воды

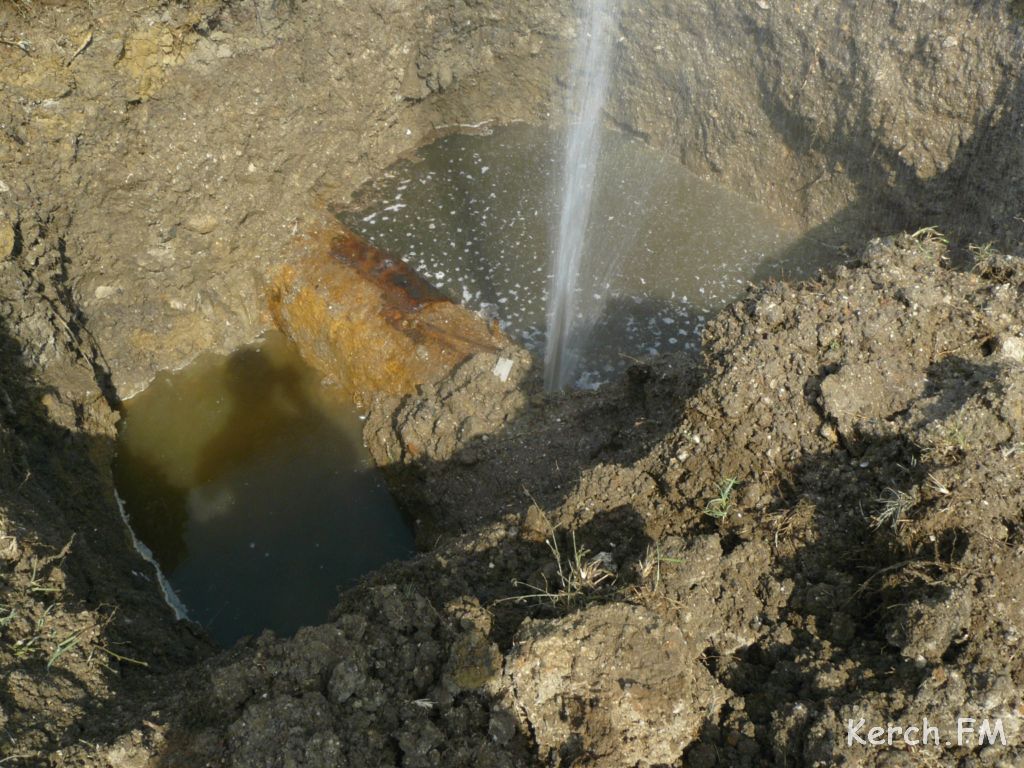

Порвало водопровод

1. Первый метод основан на применении чувствительных микрофонов. Когда в водопроводной трубе образовывается трещина, вода под воздействием высокого давления вытекает наружу, создавая при этом своеобразный шум. Утечка воды на металлическом водопроводе создает звук высокой частоты. А на пластиковом водопроводе создается звук низкой частоты. Вот с помощью этих микрофонов, которые настроены на разную частоту, звуки улавливаются с земли, указывая на место утечки воды.
2. Второй метод основан на корреляции шума. Этот электронный вид поиска выполняется с применением корреляционного течеискателя. Два микрофона крепятся в двух точках водопровода и передают частоту шума на прибор. С помощью программы, прибор обрабатывает данные с микрофонов и рассчитывает звук пик с обеих сторон. Этот звук указывает на местонахождение утечки воды.
3. Третий метод основан на заполнении участка трубопровода безопасным газом. В основном это смесь азота 95% и водорода 5%. Из-за малого количества молекул водорода, газы выходят из образовавшейся трещины в трубе. Они направляются вверх через слои грунта. Могут проникнуть через асфальт и даже бетон. Потребуется потом ремонт асфальта. На поверхности этот газ улавливают специальными датчиками, которые и указывают на место утечки воды.
4. Четвертый метод поиска можно назвать механическим. Он заключается в измерении участка трубы давлением. Берется отдельный участок водопровода и вдоль трубы с обеих сторон вставляются специальные подушки. Они надуваются и полностью запечатывают трубу. В запечатанный участок трубы нагнетается давление воздуха и через некоторое время измеряется. Если давление осталось неизменным, значит, в этом участке утечки воды нет. Ну а если давление упало, значит, поиск ведется в верном направлении. Далее подушка передвигается вдоль трубы, и опять накачивается давление. Эта процедура выполняется до тех пор, пока не будет выявлена точка утечки воды.

Рассмотрев четыре метода по поиску утечек в пластиковых водопроводах, можно выделить второй метод. Он обоснован научным подходом и больше используется на практике. Поэтому давайте немного подробнее рассмотрим, что он из себя представляет.

Корреляции шума

Прибор поиска протечки с помощью корреляции шума

Вода, выходящая из отверстия водопроводной трубы, создает шум. Он сопровождается вибрационными и акустическими сигналами, распространяемыми по большому участку водопровода. Возле места утечки, этот сигнал распространяется и на грунт. На характеристики сигнала влияет давление подаваемой воды, диаметр и толщина стенок трубы, размер утечки воды и материал, из которого изготовлена труба.

Для анализа данных сигналов применяются корреляционные течеискатели. Сигнал измеряется гидрофоном и акселерометром, и после преобразования поступает на анализ течеискателю. Принцип работы течеискателя заключается в корреляции поступивших сигналов из двух датчиков, установленных на двух краях водопровода. Если на этом участке находится утечка воды, в области гистограммы создается уверенный пик.

На основе обработанных данных, вычисляется точное место утечки от первого датчика. Оно высчитывается по формуле: L₁=(D-vt _{задержки})/2.

• L₁ – расстояние от первого датчика до утечки на водопроводе;
• D – общее расстояние между двумя датчиками, установленными на двух краях участка водопровода;
• v – скорость распространения звука по водопроводу;
• t _{задержки} – время задержки, высчитанное исходя из сигналов взаимной корреляции.

Точность расчета места утечки воды зависит от типа датчиков, правильного их места установки и точной обработки сигнала.

Видео

В этом видео демонстрируется, как работает сетевая система обнаружения протечек:

Последняя редакция: 16.10.2019 Автор: Александр Кривинда

Приборы для поиска и диагностики подземных инженерных коммуникаций

Третий глаз (Часть 3)

Благодаря многонаправленным антеннам повышается чувствительность приборов и уменьшается вероятность ошибок. Оператору больше нет необходимости ходить зигзагами по исследуемой территории – стоит только нажать на кнопку питания и выбрать тип нужной трассы, и прибор сам найдет ее и отобразит на экране. Такой подход позволяет пользоваться локатором даже работникам с невысокой квалификацией и практически без специального обучения.

Акустические течеискатели (локаторы)

Достаточно широко применяется ряд методов нахождения подземных коммуникаций, основанных на акустической локации. Часто такие методы используются для поиска утечек воды и газа в трубопроводах из любых металлических и неметаллических материалов. Поэтому приборы для поиска утечек так и называются – течеискатели.

Акустический неактивный метод

Вытекая из трубы, жидкость или газ издает шум, который может уловить акустический течеискатель с функцией пассивного обнаружения, иначе говоря – неактивный акустический детектор. Акустические датчики-микрофоны, которые могут быть контактными, прикладываемыми непосредственно к грунту, или бесконтактными, улавливают звуковые волны, распространяющиеся по грунту. Когда оператор подходит к месту утечки, шум становится сильнее. Определив точку, где звук самый сильный, можно установить местонахождение утечки. Этот метод работает при залегании трубопровода на глубине примерно до 10 м.

Если имеется доступ к трубе через смотровые колодцы, можно прослушивать шум, прикрепив микрофон к трубе или рукоятке вентиля, так как звуковые волны лучше распространяются по материалу трубопровода. Этим способом можно выявить участок трубы между двумя колодцами, на котором есть протечка, а далее, по силе звука, к какому из колодцев она ближе. Точность метода невелика, зато им можно выявить утечку на намного большей глубине, чем при прослушивании с поверхности. Если у прибора имеется функция псевдокорреляции, он может по разности силы звука рассчитывать расстояние до места утечки и уточнять результат поиска.

В комплект прибора обычно входят наушники, мощный усилитель звука (усиление до 5000–12 000 раз), фильтр помех, пропускающий звуки только той частоты, которые заложены в его «память», а также электронный блок, который обрабатывает и записывает результаты и может составлять отчеты. Некоторые приборы совместимы с компьютером.

Считается, что использование течеискателей позволяет сократить расходы на устранение аварий на коммунальных трубопроводах до 40–45%.

Однако у акустических течеискателей есть ряд недостатков. Результаты исследований сильно зависят от наличия шумовых помех, поэтому лучше всего они работают в условиях тишины при исследовании трубопроводов неглубокого заложения – до 1,5 м. Впрочем, современные приборы оснащены микропроцессорами цифровой обработки сигнала и фильтрами, отсеивающими шумовые помехи. Необходимо точно знать маршрут прокладки исследуемого трубопровода, чтобы пройти точно над ним и прослушать шум от утечки в разных точках.

Акустический активный метод – по генератору ударов

В ситуации, когда необходимо отыскать неметаллическую трубу и поэтому нельзя использовать электромагнитный трассоискатель, а к какой-то части трубы имеется доступ, одной из альтернатив является звуковой активный метод. В этом случае применяют генератор звуковых импульсов (ударник), который устанавливается в доступном месте на трубе и методом ударного воздействия создает акустические волны в материале трубы, которые затем улавливаются с поверхности земли акустическим датчиком прибора (микрофоном). Таким образом можно определить местоположение трубопровода. Конечно, этот метод можно использовать и на металлических трубах. Дальность действия прибора зависит от разных факторов, таких как глубина заложения и материал трубы, а также вид грунта. Сила и частота ударов могут регулироваться.

Акустический электрический – по звуку электрического разряда

Если в месте повреждения кабеля можно создать искровой разряд с помощью генератора импульсов, то звук от этого разряда можно прослушивать с поверхности грунта микрофоном. Для возникновения устойчивого искрового разряда необходимо, чтобы величина переходного сопротивления в месте повреждения кабеля превышала 40 Ом. В состав генератора импульсов входят высоковольтный конденсатор и разрядник. Напряжение с заряженного конденсатора через разрядник мгновенно передается на кабель, возникшая электромагнитная волна вызывает пробой в месте повреждения кабеля, и раздается щелчок. Обычно генерируется по одному импульсу через несколько секунд.

Этот метод применяют для локации кабелей всех видов с глубиной залегания до 5 м. Применять этот метод для поиска повреждений у кабелей в металлическом рукаве, проложенных открыто, не рекомендуется, так как звук хорошо распространяется по металлической оболочке и точность локализации места будет невысокой.

Ультразвуковой метод

В основе данного метода лежит регистрация ультразвуковых волн, не слышных человеческому уху. При выходе находящихся под высоким давлением (или наоборот – подсосе при высоком разрежении) жидкости или газа из трубопровода через трещины в сварных швах, неплотности в запорной арматуре и уплотнениях возникает трение между молекулами вытекающего вещества и молекулами среды, в результате генерируются волны ультразвуковой частоты. Благодаря коротковолновой природе ультразвука оператор может точно определять местоположение утечки даже при сильном шумовом фоне, в наземных газопроводах и подземных трубопроводах. Также с помощью ультразвуковых приборов обнаруживают неисправности в электрооборудовании – дуговые и коронные разряды в трансформаторах и распределительных шкафах.

В состав ультразвукового течеискателя входят датчик-микрофон, усилитель, фильтр, преобразователь ультразвука в слышимый звук, который транслируется наушниками. Чем ближе микрофон к месту утечки, тем сильнее звук в наушниках. Чувствительность прибора регулируется. На ЖК-экране результаты сканирования отображаются в цифровом виде. В комплект может входить контактный щуп, с помощью которого также можно прослушивать колебания. Для активного выявления мест негерметичности в состав прибора включают генератор (передатчик) ультразвуковых колебаний, который можно поместить в исследуемый объект (например, емкость или трубопровод), излучаемый им ультразвук будет выходить наружу через неплотности и трещины.

Преимущества. Метод простой, для поиска утечек не требуется сложной процедуры, обучение работе с прибором занимает около 1 часа и при этом метод весьма точный: позволяет обнаруживать утечки через мельчайшие отверстия на расстоянии 10 м и более на фоне сильных посторонних шумов.

Корреляционный метод

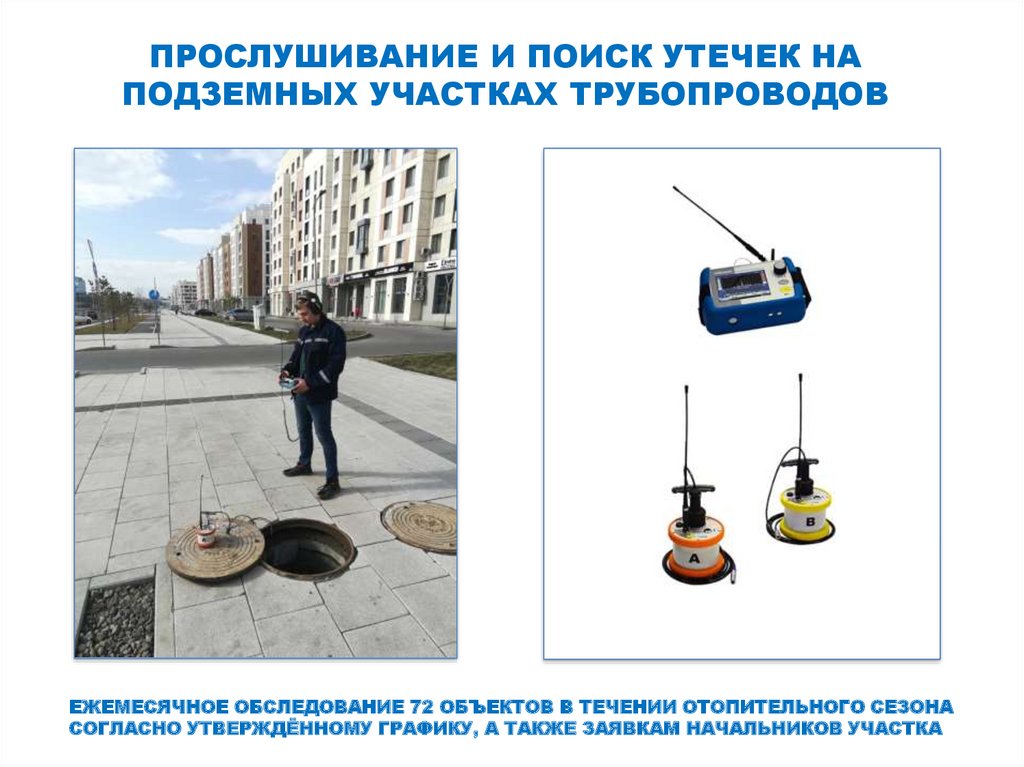

В данном случае на трубу по обе стороны от места утечки (например, в двух колодцах или на запорной арматуре на поверхности земли) устанавливают два (или больше) датчиков виброакустических сигналов (пьезодатчиков). От датчиков сигнал передается в прибор по кабелям или по радиоканалу. Поскольку расстояние от датчиков до места утечки разное, звук от утечки будет приходить к ним в разное время. По разнице во времени поступления сигнала на датчики электронный блок-коррелятор рассчитывает функцию кросс-корреляции и место нахождения повреждения между датчиками.

Данный метод применяется на сложных для акустического сканирования зашумленных участках, таких как городские и заводские территории.

Точность расчета зависит от точности измерения времени прохождения сигналов прибором, точности измерения расстояния между датчиками и точности значения скорости распространения звука по трубе. Как утверждают специалисты, при правильном проведении данных измерений надежность, чувствительность и точность корреляционного метода значительно превышают результаты других акустических методов: отклонение не более 0,4 м и вероятность обнаружения утечек составляет 50–90%. Точность результата не зависит от глубины залегания трубопровода. Метод очень устойчив к помехам.

Недостаток корреляционного метода состоит в том, что результаты искажаются при наличии неоднородностей в трубах: засоров, изгибов, ответвлений, деформаций, резких изменений диаметра. Корреляционные течеискатели – дорогостоящие и сложные приборы, работать на которых могут только специально подготовленные специалисты.

Газоискатели

Для выявления утечек газов из трубопроводов используются газоискатели. Микронасос, который входит в состав прибора, закачивает пробу воздуха с проверяемого места. Отобранная проба сравнивается с эталонным воздухом (например, методом нагревания спиралью: при нагревании пробы с газом и воздуха температура спирали будет разная), и прибор фиксирует наличие в пробе газа. Также имеются газоискатели (сравнивающие пробу и эталонный воздух) на основе других принципов. Такое оборудование способно уловить газ или другое опасное летучее вещество даже в том случае, если его в воздухе содержится всего 0,002%!

Газоискатель – легкий и компактный, удобный и простой в эксплуатации прибор. Однако он весьма чувствителен к температуре окружающего воздуха: при слишком высокой или низкой температуре его работоспособность снижается и даже может стать нулевой, например при температуре ниже –15 и выше +45 °С.

Комплексные приборы

Как мы видим, у локаторов каждого типа имеются определенные ограничения и недостатки. Поэтому для служб, эксплуатирующих подземные коммуникации, современные трассопоисковые приборы часто выполняются комплексными, состоящими из аппаратуры разных типов, например, в них вместе с электромагнитным трассоискателем могут входить акустический локатор, георадар и пирометр, а акустический приемник может иметь еще и канал приема электромагнитных сигналов. Поиск может проводиться одновременно на частотах электромагнитных и радиоволн, либо прибор может переключаться в режимы приема магнитных, радио- или акустических волн. Причем модульная конструкция приборов позволяет комплектовать комплексы индивидуально для каждой компании-клиента в зависимости от его конкретных задач. Использование комплексных приборов повышает вероятность точного нахождения местоположения объекта, облегчает и ускоряет проведение работ по обслуживанию подземных коммуникаций.

Инновации в отрасли оборудования для поиска подземных коммуникаций

Запись координат объектов поиска в GPS/ ГЛОНАСС

У некоторых современных трассопоисковых приборов есть возможность определять координаты обнаруженного объекта по GPS/ ГЛОНАСС и записывать их (даже онлайн) в базу данных цифрового плана участка, созданного методом автоматизированного проектирования CAD, обозначив там выявленные инженерные коммуникации. Параллельно данные поступают на компьютер в головной офис компании. Информация может быть представлена в виде простых меток, которые помогут оператору экскаватора визуально ориентироваться на схеме, показанной на дисплее машины. Еще проще будет работать оператору, если управление экскаватором частично автоматизировано и связано с GPS/ ГЛОНАСС – автоматика поможет избежать повреждения коммуникаций.

Новинки трассопоискового оборудования

Ведущие разработчики данного оборудования предлагают сканеры, которые сканируют стройплощадку и на основе анализа характеристик местного грунта и прочих условий на строительном объекте автоматически указывают оптимальную величину частоты, на которой рекомендуется вести локацию подземных коммуникаций. Для достижения наилучшей чувствительности некоторые трассоискатели оснащаются функцией автоматического подбора оптимальной частоты сигнала – это удобно в условиях «грязного» эфира и когда под землей проходит сразу несколько трасс.

Появились приборы с двумя выходами, которые могут теперь подсоединяться и вести исследования одновременно двух инженерных коммуникаций.

Приборы оснащаются высококонтрастным жидкокристаллическим дисплеем, изображение на котором видно даже при освещении прямыми солнечными лучами, информативность дисплеев повышается: в режиме реального времени отображаются все необходимые параметры: глубина коммуникации, направление движения к ней, интенсивность сигнала и т. п. На экране прибора даже может формироваться наглядная схема расположения коммуникаций, трассоискатель способен одновременно «видеть» до трех подземных коммуникаций, «рисуя» на большом дисплее карту их расположения и пересечений.

Георадары (Подробнее о георадарах см. Часть 1)

Работа георадара основана на излучении электромагнитного импульса в грунт и регистрации отраженного сигнала от подземных объектов и границ среды с разными электрофизическими свойствами.

Области применения георадара огромны: он позволяет определять глубину залегания коммуникаций, местоположение пустот и трещин, зоны переувлажнения и уровень грунтовых вод, характер залегания геологических границ, зоны разуплотнения, незаконные врезки, дефекты земляного полотна, наличие арматуры, мин и снарядов, а также другие объекты.

Основное распространение георадиолокация получила в области поиска подземных коммуникаций, во многом благодаря тому, что этот метод обнаруживает коммуникации из любого материала, в том числе неметаллические.

Для поиска подземных коммуникаций подбирают георадар с антеннами, имеющими среднюю центральную частоту (200–700 МГц). Поиск на таких частотах обеспечивает глубину зондирования до 5 м, а также позволяет находить кабели и трубы малого диаметра.

При необходимости обследования больших территорий используются георадарные системы с массивом антенн, устанавливаемые на транспортное средство. Такие системы сканируют до нескольких гектаров в день.

Современные георадары могут находить подземные коммуникации в режиме реальног

Дистанционный поиск протечки труб | ☎8 (938) 8882911

По существующей статистике лишь четверть трубопроводов соответствует общим требованиям промышленной безопасности. Распространенным явлением сегодня является наличие огромного числа несанкционированных врезок. Но основной виной образования повреждений труб является несоблюдение технологий процесса сварки. В результате некачественной сварки появляются трещины и коррозия сварных швов и соединений. Последствия некачественного проваренного шва или трещины очевидны — образование протечек (течей) в трубопроводе.

Поиск протечек в трубопроводе – сложная задача, для решения которой требуется специальное оборудование и профессиональные навыки. Компания «Засору НЕТ» предлагает профессиональные услуги по поиску и устранению протечек в трубах до 1000 мм в городе Сочи, а также диагностику трубопроводов водоснабжения и водоотведения. Универсального единого способа для поиска протечек в любых условиях пока не существует. Мы рассмотрим наиболее распространенные методы поиска протечек при обследовании трубопроводов – акустический и корреляционный.

Обслуживаем cочинское побережье

Краснодар, Сочи, Адлер, Лоо, Лазаревское, Хоста, Дагомыс, Красная Поляна.
Возможен выезд соседние регионы. Цена обсуждается отдельно.

Компания «Засору НЕТ» в городе Сочи предлагает:

Поиск незаконных врезок

Поиск скрытых течей

---

Корреляционный метод обнаружения утечки

Такой способ базируется на цифровом измерении виброакустического сигнала (так называемый «шум протечки»), генерируемого утечкой, с помощью специальных датчиков. Метод корреляции применяется для трубопроводов из стали, чугуна, пластика, цемента.

Компания «Засору НЕТ» использует Коррелятор LOG3000

Мобильный ноутбук-коррелятор последнего поколения с превосходными характеристиками измерения акустической локации утечек воды под давлением.

К преимуществам корреляторов можно отнести то, что они способны работать с высокими уровнями фонового шума и способны отличать шумы утечки от других фоновых шумов. Коррелятор быстро и очень точно находит место протечки — ошибочные раскопки практически исключены.

---

Для чего используется корреляционный метод?

• Профилактический осмотр участков трубопровода
• Определение мест незаконного подсоединения к магистралям (врезка)
• Инспекция водоснабжения и тепломагистралей
• Диагностирование течей

Принцип действия

На обследуемую трубу с обеих сторон от места допускаемой утечки ставят датчики, чувствительные к шуму. Эти датчики отправляют информацию в корреляционный течеискатель.

Прибор анализирует звуки датчиков и с высочайшей точностью вычисляет место течи.

---

Акустический способ поиска течей в трубопроводах

Акустический метод – «прослушивание» шума от трубопровода непосредственно с поверхности. Вода в точке протекания создает шумы, которые распространяются в грунте до поверхности. Акустический течеискатель обнаруживает места наибольшей интенсивности такого шума — то есть непосредственно место протечки.

Компания «Засору НЕТ» использует цифровой акустический течеискатель Aquascope 3

Специальный акустический микрофон-детектор усиливает механическую вибрацию, созданную водой в системе под давлением, вытекающей из стенки трубы.

Основные достоинства метода заключаются в том, что с его применение возможно внутри зданий (протечки труб под полом, в стенах). Акустические корреляторы просты в эксплуатации и неприхотливы к окружающим условиям, а также позволяют достоверно обнаружить локализацию течи.

---

Когда востребован акустический метод?

• В мягком грунте, под бетонной плитой или в стенах
• При необходимости обнаружения течей в трубах не из металла
• для конкретизации итогов корреляционного метода

Принцип действия

Специалист двигается над трубопроводом и «слушает» шумы с помощью течеискателя. Как только шум приобретает особый тон (насыщенность) можно предполагать, что обнаружено место дефекта. Индикация позволяет квалифицировать уровень шума, а электронные фильтры отделяют сторонние помехи.

---

Применение обоих методов определяет протечку с точностью до метра,
что сокращает расходы на проведение земляных работ.

Мы сделаем так, чтобы Ваши деньги не утекали в трубу!

Выезд специалиста с работами — цена договорная

Мы обслуживаем

Квартиры

Частные дома

Магазины и офисы

Автомойки и АЗС

Рестораны, кафе

Предприятия

---

Оказываем экстренные услуги по поиску аварий водопровода
и поиск течи в трубах диаметром до 1000 мм

Звоните круглосуточно 7 дней в неделю

Компания «Засору НЕТ»

Очистка трубопроводов »Мир трубопроводной техники

Трубопроводы загрязняются при строительстве и регулярной эксплуатации. Они также могут быть повреждены из-за механического обращения, коррозии, факторов окружающей среды. Необходимо регулярно чистить и проверять трубопровод. Поскольку трубопроводы проложены под землей или под водой, единственный способ их очистить или проверить — очистить скребками. Следующие статьи помогут вам разобраться в очистке трубопровода.

Теги: # Трубопровод_Инжиниринг # Трубопровод_Инжиниринг # Трубопровод_копка # Интеллигентные иглы # Сферические_Tees

ИНДЕКС

1. Очистка трубопровода
2. Магнитный скребок
3. Электронная обработка геометрии

Очистка трубопровода

Все трубопроводы должны быть пригодны для прохода скребков, даже если ловушки для скребков не установлены постоянно.Скребок следует использовать для пуско-наладочных работ, ввода в эксплуатацию и вывода из эксплуатации трубопроводов, очистки и контроля коррозии (удаление парафина, мусора и застойных жидкостей, подавление замеса), контроля скопления жидкости в газовых линиях, проверки с помощью интеллектуальных скребков, и ремонт трубопроводов при необходимости.

Интеллектуальный скребок

Постоянные очистные сооружения должны быть обоснованы на основе анализа частоты очистки скребками и эксплуатационных ограничений. Максимально допустимое расстояние между станциями очистки скребков следует определять на основе ожидаемого износа скребков и количества собранных твердых частиц.

Использование сфер должно быть ограничено ингибированием партии и удалением жидкостей в двухфазных линиях. Сферы могут рассматриваться, когда предусматривается автоматический запуск, или для очистки ответвлений, когда использование обычных скребков невозможно.

Сферные свиньи

Постоянные сигнализаторы скребков следует устанавливать только в том случае, если предполагается частая очистка скребков. В противном случае следует использовать временные накладные сигнализаторы для свиней или устройства для определения местонахождения свиней. Вспомогательное оборудование должно устанавливаться заподлицо, а на основных участках трубопровода следует использовать тройники с решетчатыми решетками.

Сигнализатор свиней

В случае сфер следует использовать сферические тройники с обеспечением дренажа для предотвращения сбора мусора и жидкостей, которые могут вызвать коррозионные условия в кольцевом пространстве сферического тройника. Сферические тройники не следует использовать под водой из-за сложности обеспечения дренажа. Системы улавливания свиней для трубопроводов должны быть спроектированы в соответствии со стандартами компании.

Тройник сферический

Двойная блокировка и выпуск под обрез

1. Изоляция основного потока и вспомогательного оборудования на ловушках для скребков требует тщательного выбора типа и конфигурации клапана, чтобы обеспечить безопасную эксплуатацию, техническое обслуживание и ремонт без сброса давления или вывода из эксплуатации трубопровода.
2. Двойная блокировка и система выпуска воздуха, состоящая из двух отдельных клапанов, соединенных последовательно с точкой выпуска воздуха между ними, чтобы обеспечить отвод в безопасное место любой утечки жидкости через любой клапан, следует использовать в следующих ситуациях:
   1. Токсичные жидкости, любой класс давления.
   2. Жидкости категории C и нетоксичные жидкости категорий B и D, класс ANSI 600 и выше.

Двойная блокировка и спускной канал

Интеллектуальные свиньи

1. При проектировании трубопроводов необходимо учитывать следующее, исходя из требований к интеллектуальной очистке скребков:
2. Следует ограничить вариации внутреннего диаметра основных участков трубопровода.Это может потребовать определения участков трубопровода с толстыми стенками (например, стояков, автомобильных или железнодорожных переходов) на основе внутреннего диаметра вместо обычно используемого внешнего диаметра.
3. Если секции с различным внутренним диаметром соединяются вместе, угол фаски на переходе не должен превышать 14 градусов, измеренных от оси трубы (т.е. конусность 1: 4).
4. Клапаны магистральной линии должны быть полнопроходными, т.е. иметь такой же внутренний диаметр, что и трубопровод.
5. Все изгибы магистрали должны иметь достаточный радиус, чтобы пропускать разумные скребки.
6. Самые умные скребки способны проходить 3-D изгибы для DN400 и выше, 5-D изгибы для размеров от DN250 до DN400. Для труб диаметром менее DN250 требуемые изгибы зависят от внутреннего отверстия трубы (от 7-D до 10-D). Это только ориентировочно.
7. На стадии проектирования следует связаться с производителями / поставщиками интеллектуальных скребков, чтобы убедиться, что геометрия трубопровода, включая пусковую установку и приемник скребков, является адекватной.

Почему скребки

1. Очистка трубопроводов
2. Рабочий объем
3. Внутренняя проверка
4. Дозирование

Виды свиней

1. Свиньи-щетки
2. Калибр Свиньи
3. Сферы
4. Интеллектуальные свиньи

Промежуточный скребок

1. Станции промежуточного скребка (IP) устанавливаются через равные промежутки времени (согласно проекту ~ 150 км / сек.), Они имеют пусковую установку для скребков и приемник для скребков с диспетчерской, отстойником, корзинными фильтрами, комнатой охраны, ограждающей стеной и т. Д.для облегчения очистки трубопровода во время плановой эксплуатации и технического обслуживания.

Приемник пусковой установки для свиней

Отгрузочный терминал

1. Отгрузочный терминал (DT) предоставляется в начальной точке трубопровода для облегчения обработки и перекачки продукта по трубопроводу.
2. Он состоит из пусковой установки для свиней / приемника для свиней с диспетчерской, магистральных и подкачивающих насосов (DT / PS), отстойника, корзинных фильтров, помещения охраны, системы пожаротушения, ограждающей стены и т.

Приемный терминал

Приемный терминал предоставляется в месте конечного расположения трубопровода для облегчения h.

подземных трубопроводов: Последние новости и видео, фотографии о подземных трубопроводах

Между Reliance Industries, Нефтяными блоками снабжения

08 июля 2018 , 02.40 PM IST

Колония Майсур — эпицентр увлекательной битвы между двумя крупными государственными нефтяными компаниями, с одной стороны, и гигантской Reliance, с другой.

Новая «дружественная к предпринимателям» промышленная политика на стадии разработки

13 июля 2016 г., 14.13 PM IST

Правительство UT стремится продвигать предприятия пищевой промышленности, электроники и информационных технологий, которые не потребляли много энергии и не зависели на обильном подземном водоснабжении.

Махараштра на утилизацию каналов; проложит трубопроводы для водоснабжения

17 мая 2016, 05.26 PM IST

В настоящее время от 40 до 45 процентов воды украдено или протекает, закрытые трубопроводы также спасут от испарения от 20 до 25 процентов воды.

Перебои в подаче электроэнергии на MG Road в Бангалоре, вызванные повреждением подземных кабелей, говорят инженеры.

28 апреля 2016, 14.01 IST

Дорога Махатмы Ганди и прилегающие районы в городе часто остаются без электричества, хотя Bescom утверждает, что нет сброс нагрузки.

Индия сдаст в эксплуатацию подземные хранилища нефти емкостью 5 тонн до октября

31 января 2015 г., 10.03 AM IST

Первые стратегические запасы нефти в 1,33 млн. Тонн будут готовы к следующему месяцу в Висакхапатнаме, а затем появятся еще два объекта.

Оживить наши водоносные горизонты по мере того, как страна готовится к встрече с муссонами

30 мая 2016 г., 11.41 утра IST

Грунтовые воды — это вода людей, регулируемая слабо, намерения принять общеиндийский закон о грунтовых водах, правительства мало контролируют через это.

3 человека погибли в результате взрыва трубопровода для сжиженного нефтяного газа в Ассаме

01 сен, 2014, 05.48 PM IST

Три человека, в том числе две женщины, были убиты и еще семь получили ранения в результате взрыва трубопровода для сжиженного нефтяного газа под высоким давлением в районе Сибсагар в верхнем районе Ассама.

Две из трех крупнейших авиакомпаний Индии — Jet Airways, Kingfisher Airlines хотят переехать из Терминала 3 в аэропорту Дели

03 августа 2011 г., 08.06 AM IST

В то время как Jet хочет переключить только свои услуги с низкими тарифами, Jet Konnect и JetLite , Kingfisher хочет вывести всю свою деятельность из нового терминала.

Что застопорило проект трубопровода GAIL стоимостью 3 000 крор в Тамил Наду

21 февраля 2016 г., 06.20 AM IST

Поскольку TN через пару месяцев приближается к опросам, на повестке дня стоит развитие. Как остановить такие огромные потери денег налогоплательщиков тоже должно быть на этом.

Министерство нефти сообщает, что небрежность привела к пожару на трубопроводе GAIL в Андхра-Прадеше.

17 августа 2014 г., 13:28 IST

Искра, возможно, от сигареты или биди, зажженной местным жителем, в 05:45 привела к образованию конденсата и облака газа загорелся громким взрывом.

2 высокопоставленных должностных лица GAIL приостановлены из-за аварии на трубопроводе Андхра-Прадеш

29 июня 2014 г., 07.02 PM IST

Сегодня GAIL приостановила работу 2 высокопоставленных должностных лиц своего офиса AP после пожара, вызванного возможной утечкой в ​​подземном газопроводе, погибли 19 человек .

Зажигание печи могло вызвать пожар на трубопроводе GAIL: Полиция

27 июня 2014 г., 03.07 PM IST

Удар взрыва был таким, что на земле образовалась воронка. Огонь быстро распространился на соседние дома, выпотрошив их.

Утечка из трубопровода Keystone разливает более 380 000 галлонов нефти в Северной Дакоте

Губернатор Дуг Бургум, RN.D., призывает TC Energy «пересмотреть свои программы инспекции и мониторинга трубопроводов» после того, как часть трубопровода Keystone протекла на В четверг в районе Эдинбурга произошел разлив около 9 120 баррелей нефти.

Бургум сказал, что он «получил заверения» от канадской компании, что она будет продолжать «очищать и восстанавливать место как можно тщательнее и быстрее», говорится в заявлении в пятницу.

Хотя утечка была локализована в этом районе, пострадали около 22 500 квадратных футов растительности и почвы в районе водно-болотных угодий. По словам Карла Рокемана, директора отдела качества воды Северной Дакоты, источники питьевой воды остались невредимыми.

ТРУБОПРОВОД KEYSTONE УТЕЧКА НЕФТИ НА СЕВЕРО-СЕВЕРНОМ ДАКОТЕ

«Компания локализует разлив, и ничего не перемещается за пределы участка», — сказал государственный директор по качеству окружающей среды Дэйв Глатт, добавив, что было извлечено около 4200 галлонов сырой нефти.

Трубопровод и окружающие его дороги оставались закрытыми в пятницу, и персонал работал над удалением видимой нефти и загрязненной почвы в этом районе. Ожидается, что в ближайшие дни рабочие откопают часть подземного трубопровода стоимостью 5,2 миллиарда долларов, чтобы его осмотреть, поскольку причина разлива до сих пор неизвестна.

Трубопровод, открывшийся в 2011 году для транспортировки сырой нефти через Саскачеван и Манитобу, а также через Северную Дакоту, Южную Дакоту, Небраску, Канзас и Миссури по пути на нефтеперерабатывающие заводы в Патоке, штат Иллинойс., и Кушинг, штат Оклахома, может обрабатывать около 23 миллионов галлонов в день.

TC Energy сообщила, что центр управления операциями обнаружил падение давления примерно в 22:20.
