Приспособление для заточки ножей фуганка своими руками

Компактная точилка из деревянных брусков

Самая простая вариация заточки – самодельный прибор из деревянных и абразивных брусков. Для его изготовления вам понадобятся по два бруска каждого типа – они должны быть строго одинаковых габаритов. Деревянные изделия предварительно нужно обработать наждачной бумагой, чтобы удалить с их поверхности все заусеницы.

Непосредственно процедура изготовления не вызовет сложностей. Сначала разметьте деревянные бруски: учитывая необходимый угол заточки ножей, нанесите линии для будущих креплений абразивных заготовок. Затем приложите к полученным линиям точильные бруски и отметьте на древесине их ширину. Следующий шаг – пропилы: по разметке сделайте на обоих деревянных изделиях пропилы требуемого наклона и глубины 1-1,5 см. В углубления вставьте абразивные бруски и закрепите их с помощью болтов.

Совет. Чтобы получившееся приспособление в процессе обслуживания ножей не скользило по поверхности, снизу закрепите к нему резиновую прокладку – она придаст прибору необходимую устойчивость.

Все о точилках для ножей

Самый простой способ, который поможет хозяевам избавиться от хлопот, связанных со сдачей ножей в мастерские, заключается в приобретении точильного бруска. Однако и этот вариант может стать оптимальным только в том случае, если удастся подобрать брус с «правильной» абразивностью. Для этого необходимо ознакомиться с основными характеристиками выбираемых материалов.

Выбор качественного камня

Точильные бруски, чаще именуемые камнями, имеют свою классификацию, ознакомление с которой поможет выбрать наиболее подходящий материал. И если хозяину удастся избежать наиболее распространенных ошибок, то его можно будет использовать в дальнейшем как в самостоятельном виде, так и в качестве основной составляющей самодельного точильного станка. Так, различают следующие градации зернистости:

200/250 — под этой маркировкой подразумевается самая высокая степень зернистости, которая не является пригодной для заточки клинков, вне зависимости от их вида.
300/350 — точильные камни с очень грубой поверхностью, использование которых допускается только для деформированных и поврежденных лезвий, а также клинков с толстой тупой кромкой. Если же нож не имеет искривлений, трещин и любых других серьезных внешних изменений, то лучше отказаться от использования такого бруса в пользу материалов, обладающих меньшей зернистостью поверхности.
400/500 — несмотря на то что эта маркировка абразивности относится к среднему уровню, ее использование на практике встречается крайне редко. Объясняется это довольно просто, ведь для заточки кухонных и охотничьих ножей подойдет более мелкозернистый брус, особенно если хозяин не собирается менять направление скосов и другие характеристики имеющегося клинка.
600/700 — пожалуй, самый лучший вариант из всех, которые можно встретить в свободной продаже, так как этот уровень абразивности хоть и считается мелким, идеально подходит для обточки применяющихся в быту резаков.
1000/1200 — наиболее мелкозернистое покрытие камня, которое используют не для основной заточки, а для финишной обработки лезвия, благодаря чему оно и получается максимально острым и гладким.

Еще одной отличительной чертой точильных брусков является их цвет, ведь чем темнее оттенок выбранного камня, тем большим уровнем абразивности он будет обладать и наоборот, светлые тона свидетельствуют о мелкой зернистости покрытия и его бытового предназначения. Стоит отметить, что именно от выбора этого элемента напрямую зависит производительность заточки, выполненной собственными руками.

При этом рекомендуется обращать внимание и на качество выбираемого материала, каждый из которых имеет свои преимущества и недостатки. Так, различают брус натурального происхождения из сланцевых и корундовых пород, а также камень для обточки алмазного и керамического типов. Среди минусов первого варианта стоит выделить высокую зернистость и быстрый износ, обусловленный необходимостью постоянно смачивать поверхность камня для образования специального состава, автоматически повышающего абразивные качества приспособления.

Именно поэтому лучше оставлять свой выбор на искусственном камне для заточки, длина которого будет превосходить длину лезвия резака, что в значительной мере облегчает процедуру его обработки. Кроме того, можно подобрать брус, ребра которого будут обладать разной степенью абразивности, что позволит осуществлять процедуру основной и финишной заточки в домашних условиях.

Основные виды самодельных приспособлений

Существует несколько видов ручных точилок для ножей своими руками с разной конструкцией и степенью сложности в изготовлении. Естественно, чем проще обустройство такого домашнего приспособления, тем менее комфортным будет его использование в быту и наоборот, большое количество комплектующих позволяет создавать очень удобные модели точилок, значительно облегчающие процесс обтачивания клинка.

Этот момент также следует учитывать при определении оптимальной конструкции приспособления. Настоятельно рекомендуется принимать ко вниманию и такой важный показатель, как объем работ, ведь если хозяину необходимо обрабатывать всего лишь несколько кухонных резаков, то вряд ли есть смысл выбирать для изготовления своими руками профессиональную точилку для ножей с чертежами и трехмерным моделированием.

Для того чтобы сделать точилку для ножей своими руками, можно взять за основу следующие популярные модели:

Точильный брус, зажатый между двумя опорами. Эта конструкция по праву считается самой простой в изготовлении, собрать которую можно из двух деревянных треугольников, закрепленных между собой металлическими винтами, и камня, зажатого между этими опорами. Особенность этого приспособления заключается в том, что в отличие от деревянных треугольников, камень не подвергается стационарной фиксации. А это значит, что хозяин сможет в любую минуту поменять его угол наклона, воспользовавшись таким вспомогательным средством, как транспортир.
Подвижный держатель-рейка с двумя брусками, способными менять свое положение и угол наклона. Еще одна простейшая конструкция, отличительная черта которой заключается в необходимости дополнительной фиксации деревянной опоры с помощью струбцины или любого другого вспомогательного приспособления. Есть у этой модели и другие недостатки, которые заключаются в трудности соблюдения оптимальных углов для правильной обточки клинка.
Конструкция, предусматривающая не только фиксацию бруса, но и удобную регулировку его положения. Изготовление этой модели требует определенных усилий и временных затрат, однако результат получается действительно очень хороший. Что касается особенностей ее конструкции, то они заключаются в надежной фиксации лезвия на опорной стойке, креплении бруса к направляющей и возможности корректировать угол обточки посредством перемещения заранее закрепленной на вертикальной стойке прорезной планки. При этом допускается использование высокоабразивного наждака вместо привычного камня, который приклеивается поверх установленного ранее оргстекла. Угол обточки в этом случае получается максимально точным, однако для его выставления начинающему мастеру придется серьезно попотеть.
Станок с подвижным лезвием. Практически аналогичная конструкция с той лишь разницей, что у этой модели предусмотрено два разных фиксатора, один из которых выполняет функцию опоры, в то время как другой является регулируемой направляющей, благодаря чему можно менять положение обтачиваемого резака. Главным достоинством этого станка является простота в изготовлении, хотя без недостатков также не обошлось, ведь даже при непродолжительной эксплуатации устройства можно наблюдать износ точильного камня на определенном участке, предотвратить дальнейшее развитие которого поможет усовершенствование конструкции за счет добавления длинного металлического штыря.
Комбинированная конструкция с неподвижной опорой для бруска и мобильной тележкой для фиксации ножа, оснащенной колесами. Работать такое устройство способно только на идеально ровной поверхности в силу определенных конструкционных особенностей. Речь идет об одной из моделей станков, в которых брус остается неподвижным (для этого предусматриваются дополнительные крепежные приспособления), в то время как лезвие ножа, напротив, движется под заданным углом, совершая процедуру самозатачивания.

Особой популярностью пользуется довольно простая в изготовлении своими руками точилка для ножей, чертежи с размерами которой были разработаны известной фирмой Лански. И именно этот вариант является оптимальным для самостоятельного проектирования и дальнейше эксплуатации в домашних условиях.

Массивная точилка на подставке

Более сложная вариация ножеточки – подставка с отдельной опорой и точильной насадкой-стержнем. Для ее изготовления понадобятся:

лист ДСП;
древесный брусок длиной 8 см и сечением 2х4 см;
стальной стержень М6 или М8;
оргстекло 6х12 см;
магнит с отверстиями для крепежей;
саморезы, болты, гайки-барашки;
деревянные зажимы;
резиновые ножки;
пила и дрель.

Точилка на подставке

Схема сооружения точилки:

Вырежьте из ДСП-листа три заготовки: 7х8 см, 8х30 см и 12х37 см.
На продолговатой стороне заготовки 8х30 см, отступив 6 см от края, выполните отверстие.
В углах заготовки 12х37 см просверлите отверстия для ножек.
Просверлите два сквозных перпендикулярных отверстия в деревянном бруске: первый – в 3 см от края, второй – в 3 см от первого. От края изделия до первого отверстия выпилите углубление толщиной 1 см.
Выполните прорезь в центре планки огрстекла.
На заготовке 12х37 см, отступив 4 см от края, двумя саморезами перпендикулярно закрепите заготовку 7х8 см. Сверху саморезами зафиксируйте заготовку 8х30 см.
В высшей точке установленной заготовки 8х30 см просверлите небольшое углубление и саморезами зафиксируйте в ней магнит. На эту же заготовку положите огрстекло – скрепите изделия болтом сквозь ранее выполненные отверстие и прорезь.
На любом крае заготовки 12х37 см просверлите отверстие для стального точильного стержня и зафиксируйте его там гайкой-барашкой.
Наденьте на стержень брусок, закрепив его болтом с гайкой.
Из стержня, гаек и двух зажимов соберите держатель для ножа.
Прикрутите ножки к готовой подставке.

Как правильно точить нож?

Для качественного обслуживания ножей еще недостаточно соорудить одно из вышепредложенных приспособлений – нужно еще и освоить правила ручной заточки, и разобраться в порядке работ.

При заточке ножа выдерживайте один угол

Сперва вычисляется необходимый угол заточки инструмента – его нужно выдерживать на протяжении всего процесса заточки. Далее плавными движениями поочередно «от себя» и «на себя» начинайте водить лезвие по точильному элементу – абразиву или стержню. За одно движение нож должен пройти по точилке от края до края. При этом движения выполняются перпендикулярно кромке лезвия.

Важно! По завершению каждого прохода лезвие должно оставаться на точилке, а не срываться с него, иначе можно не только еще больше затупить нож, но и деформировать его боковую поверхность.

Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия. Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа.

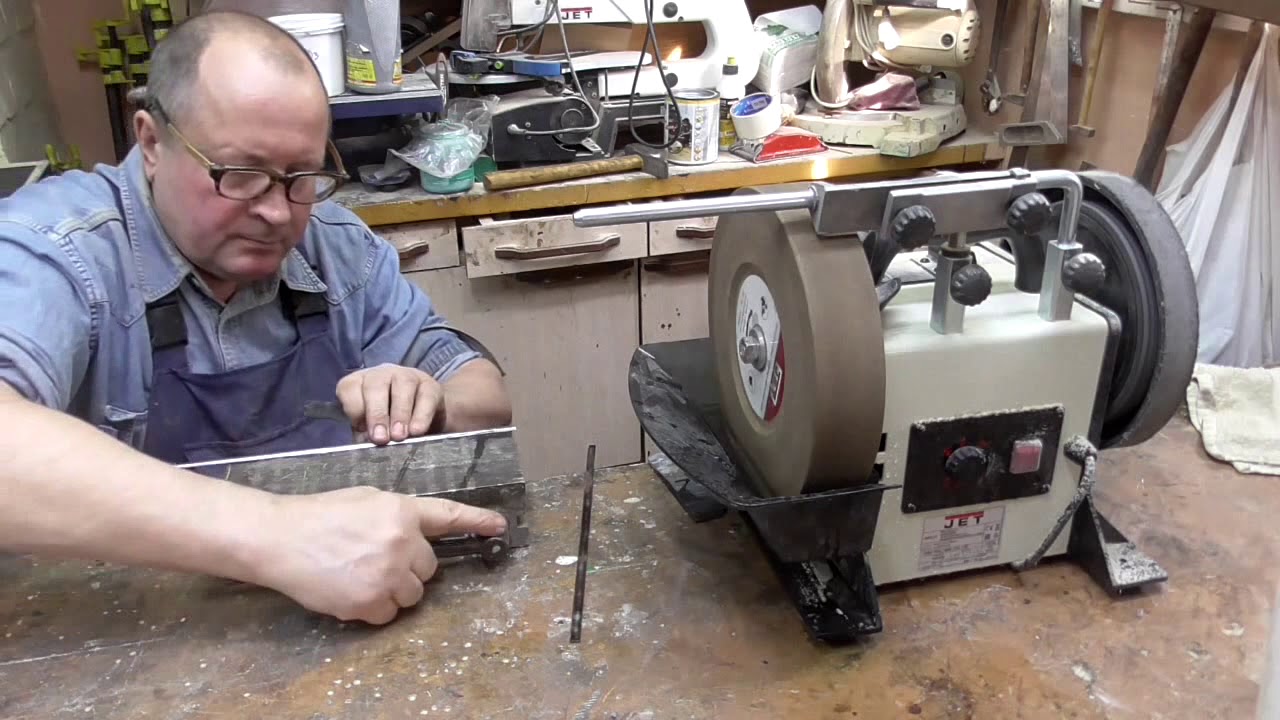

Заточка ножей в специализированных мастерских

Если вам не по силам организовать правильную заточку строгальных ножей или становится сложно установить нужный уровень наклона, то обращение в мастерскую станет отличным решением проблемы. Такой способ имеет следующий преимущества.

Используется дорогое и высококачественное оборудование. Прямолинейность режущей кромки будет выполнена гораздо лучше, чем при самостоятельной обработке.
Применяются современные системы охлаждения, которые не позволят перегреться и разрушиться режущей поверхности.
Применяются дополнительные материалы и специальные технологии по доводке ножа, что отражается на функциональных возможностях сроках службы таких ножей.
В условиях мастерской возможно получить максимально ровную кромку благодаря отсутствию перегревов и различий по весу. На практике, должен получиться идеальный инструмент.

admin

Как определить угол заточки?

Важнейший параметр заточки ножа – требуемый угол наклона лезвий. Он зависит от сферы применения конкретного инструмента и спектра задач, которые на него возлагаются:

Бритва любого типа – угол 10-15 градусов.
Нож для филе – 15 градусов.
Нож для фруктов, хлебных изделий и овощей – 15-20 градусов.
Полифункциональные инструменты для нарезки продуктов питания – 20-25 градусов.
Охотничьи ножи – 25 градусов. Такие лезвия рассчитаны для разрезания не только мягких продуктов, но и древесины, костей, тканей.

Для разных видов ножей — разный угол заточки

Хозяйственные ножи общего назначения – 25-30 градусов.
Туристические и походные ножи – 30-35 градусов.
Ножи для разрезания твердых материалов – 30-50 градусов. Чем больше угол заточки, тем хуже такой нож режет продукты питания, но тем лучше справляется с древесиной, стволами, пластиком.

Учтите, что существуют и комбинированные ножи: они разделены на несколько зон с разными углами заточки. Преимущество таких инструментов – универсальность, недостаток – сложность обслуживания.

Итак, собственноручная сборка приспособления для заточки ножей – отличный выход из ситуации, когда нет желания покупать профессиональный прибор или регулярно обращаться к мастерам для обслуживания инструментов. Перед вами два варианта изготовления точилок разного уровня сложности – выбирайте, какая вам по силам, и используйте ее строго по обозначенным правилам, дабы заточка была не только качественной, но и безопасной.

Простое устройство для заточки ножей

Самое простое устройство для заострения ножей основано на использовании угловой рамы и оселка. Цена подобного примитивного устройства заводского производства достаточно высока, как высока цена и на сменные оселки, при этом сделать такое устройство для натачивания ножей в домашних условиях не составит мастеру ни малейшего труда. Понадобится следующий инвентарь:

Деревянные бруски одинакового размера – 4 шт.
Дрель (или любой другой инструмент для сверловки).
Болты и гайки (примерно по 4 шт.).
Оселок.
Транспортир.

Для начала нужно изготовить пару деревянных уголков, располагая бруски друг к другу строго под углом 90º (рис. 1). Получившиеся деревянные углы сомкнуть друг с другом параллельно как единое целое и просверлить насквозь отверстия по диаметру болтов. В отверстия вставить болты, и углы немного притянуть друг к другу гайками.

Простейшее приспособление для заточки ножей

Смысл этого изобретения в том, чтобы можно было произвести заточку просто держа нож вертикально по отношению к расположенному под заданным углом точильной поверхности.

Самое важное – правильно закрепить оселок между деревянными углами приспособления. Для этого, пользуясь транспортиром, нужно выставить нужный угол наклона оселка и туго затянуть болты для чёткой фиксации позиции оселка.

При некоторой доработке приспособления можно зафиксировать и позицию ножа относительно заточного камня. Существенным недостатком подобного станка для ручной заточки выступает невозможность плавной регулировки угла наклона точильного камня.

Самодельные приспособы для заточки инструмента

В общем, заинтересовался я темой правильной заточки инструмента. Все началось с того, что я выяснил, что даже свои кухонные ножи я точил не правильно)))) Статья про принципы заточки ножей пока в работе, но нарытые в процессе изучения материала, самодельные приспособления мне захотелось выложить уже сегодня.

В заточке любого режущего инструмента, будь то нож, стамеска или сверло, самым важным моментом является выдерживание строго заданного угла заточки. В данной статье я приведу ряд приспособлений, которые вы можете сделать в своей мастерской и которые в значительной мере способны облегчить вам жизнь. Ведь работать острым инструментом не только приятнее и быстрее, но и результат работы значительно лучше.

Начнем с заточки обычных ножей. Первое приспособление позволит закрепить брусок под нужным углом, поэтому вам останется лишь контролировать вертикальность клинка (а 90 градусов выдержать значительно проще, чем, скажем, 30).

Второе приспособление является самодельным аналогом одной из профессиональных систем для заточки (справа). В ней задается угол движения абразивного бруска относительно строго зафиксированного лезвия.

Теперь перейдем к заточке различных стамесок, ножей для рубанков и пр. Первые два девайся позволяют задавать строго фиксированный угол (при этом сама заточка осуществляется на шлифовальной бумаге).

Вот еще один, более продвинутый вариант, в котором угол может изменяться (путем вращения регулировочного винта). На нем предусмотрена даже градуированная шкала.

Еще один пример, на этот раз для одновременной заточки двух ножей (электрорубунок/фуганок)

Перейдем теперь к малой механизации, а именно, использовании для заточки электроинструмента.

С помощью небольшой подставки с изменяемым углом можно превратить обычную ленточную шлифмашину в универсальный заточной станок.

Или такая приспособа к шлифовальному кругу.

В принципе, вы можете быстро и без потерь сделать миниатюрный заточной станок из старого компьютерного жесткого диска (вместе с блоком питания).

Ну и, напоследок, еще один совет: быстро поправить заточку затупившегося сверла по металлу прямо во время работы (то есть без доступа к точилу) можно с помощью простых абразивных шарошек цилиндрической или конической — зажатых в патрон дрели). Заточить сверло заново так не получится, но вот поправить затупившуюся грань — вполне, да и места они почти не занимают.

Самодельный станок для заточки ножей своими руками

В домашнем хозяйстве постоянно используется такое нехитрое приспособление, как нож. В процессе работы рано или поздно ножи начинают затупляться. Такой домашней утварью пользоваться становится некомфортно, а зачастую и небезопасно. Такой нож при резке продуктов может сорваться и нанести травму, поэтому ножи в домашнем хозяйстве должны быть всегда довольно острыми. Для этого этот инструмент следует периодически подтачивать.

Очень часто в домашних условиях для того, чтобы заточить свой режущий инструмент, используют обычные точилки или абразивные бруски, что не всегда приводит к хорошему результату. Чтобы научится затачивать свой кухонный инструмент точилками, нужна особая практика, так как при неверном угле заточки инструмент не будет иметь нужной остроты. Для выполнения работ по затачиванию ножей имеются как простейшие точилки с угловой формой зазора, так и разнообразные фабричные точильные устройства и сложные электрические точильные станки.

Простейшая точилка из деревянных брусков

Для того чтобы самостоятельно изготовить простейшее устройство для заточки ножей, понадобится пара абразивных брусков. Затем берём два одинаковых деревянные заготовки и с помощью наждачной бумаги проводим их обработку. Заготовки обрабатываем тщательно, так, чтобы на них не осталось неровностей и заусениц.

После этого производим разметку на деревянных брусках мест, где будут устанавливаться точильные камни. Для этого на бруске наносим линии, где будут крепиться точильные бруски, учитывая при этом нужный угол затачивания лезвия. Приложив к нанесённым линиям точильные бруски, фиксируем их толщину. По полученной разметке делаем пропилы глубиной 1–1,5 см. Выбрав древесину из пропилов и вставив туда точильные бруски, мы должны получить конструкцию, при которой деревянные бруски зажимают точильные камни. Абразивы при этом располагаются под углом заточки ножей.

Для окончательной сборки нашей самодельной конструкции нужно просверлить два отверстия в деревянных брусках и с помощью болтов стянуть их. Абразивные камни должны стоять неподвижно. Чтобы ножеточка при затачивании ножей не скользила, на нижней части брусков можно закрепить прокладку из прорезиненого материала.

Ручной самодельный станок для заточки ножей

В настоящее время домашними мастерами разработаны разнообразные конструкции для заточки ножей. Они различаются как принципом действия, так и необходимыми для изготовления материалами и инструментом. Если вы решили делать приспособление для заточки ножей своими руками, чертежи таких конструкций можно найти на просторах интернета. По принципу действия станки делятся на два типа.

Закрепляется нож, точильный брусок перемещается.

Такое приспособление изготовить достаточно просто. Конструктивно такой станок состоит из двух основных частей.

Первая часть — это держатель заточного камня. Его можно изготовить, как вариант, следующим образом. Берём шпильку диаметром 8 мм и длиной около 50 см. Из двух небольших брусочков изготавливаем крепёж точильного бруска. Точильный брусок зажимается на шпильке этими брусками (с помощью гаек с шайбами) и располагается вдоль шпильки. На одном конце шпильки можно сделать ручку для более комфортной работы. Конструкция с зажатым точильным камнем располагается ближе к ручке, за ней на шпильку одевается трубка ПВХ или термоусадка.
Вторая часть — это станина с держателем ножа. Первоначально изготавливается опорный стол. Его можно изготовить из листа ДСП размером

30 х 30 см. Впрочем, размер может быть самым разным. Главное, чтобы его длина была меньше длины шпильки примерно на 30%. Это делается для того, чтобы держатель с точильным камнем мог беспрепятственно перемещаться вдоль станины. В вертикальном положении на опорный стол крепится винтовая стойка, в качестве которой можно также использовать шпильку диаметром 8 мм. На винтовую стойку крепится планка с прорезью. Эта планка может перемещаться вверх-вниз по вертикальному стержню, она будет определять угол заточки лезвия. На опорном столе также располагается конструкция держателя ножа. Она изготавливается из двух кусков ДСП или аналогичного материала, и при установке на опорный стол напоминает треугольник, одна вершина которого упирается в основание винтового стержня. Высота на противоположной стороне составляет приблизительно 8 см. На этом крае треугольника собирается держатель режущего инструмента. Им может быть как какой-либо зажим, так и магнит. Теперь осталось держатель точильного бруска вставить в прорезь на винтовом стержне опорного стола и, закрепив нож держателем, произвести заточку. Предварительно нужно выставить необходимый угол заточки планкой на винтовом стержне.

Закрепляется точильный брусок, перемещается нож.

Второе приспособление для затачивания лезвия основано на том, что точильный брусок закрепляется на основании, затачивание лезвия производится перемещением ножа. При таком способе заточки изготавливается приспособление в виде подвижной тележки, на которой жёстко фиксируется нож. Угол заточки выставляется высотой расположения бруска относительно площадки.

Перемещая тележку с зажатым ножом вперёд-назад, происходит заточка лезвия, правда, нужно приспособиться к заточке скруглённых краёв лезвия. Для качественной заточки нужно размещать это устройство на идеально ровной поверхности, например, положив на стол лист стекла или используя столешницу из натурального камня.

Выбор брусков для заточки ножей

При изготовлении самодельного станка для заточки ножей главным компонентом будет точильный брусок. Чтобы выбрать правильный тип абразива, нужно знать параметры брусков, а также то, для затачивания какого инструмента они предназначены. Существует семь видов точильных брусков. Материалы, из которых они изготавливаются, называются абразивами.

Абразивный материал бывает натуральным и искусственным. Искусственные абразивы делают из самых различных материалов, они отличаются по качеству, прочности и цене. Натуральные абразивы — это новакулит и японские водные камни. Главными параметрами точильных брусков является зернистость и размеры. Для того чтобы полностью наточить нож, требуются бруски трёх видов зернистости.

Крупнозернистые. Предназначены для первичной обработки, исправления формы лезвия.
Среднезернистые. Предназначены для заточки, доводки после первичной обработки.
Мелкозернистые. Предназначены для полировки и окончательной доводки лезвия.

Для бытовых нужд также изготавливаются точилки с двумя видами зернистости по обеим сторонам бруска.

Правила заточки ножей своими руками

Пользоваться тупыми ножами небезопасно, поэтому при затуплении лезвия следует произвести его заточку. Важно, чтобы при заточке режущий инструмент располагался строго перпендикулярно направлению бруска, а также затачивать нож нужно под одним и тем же углом вдоль всего лезвия.

Большинство кухонных режущих инструментов имеют заводскую заточку от 20 до 25 градусов. При заточке для бытовых нужд этот угол можно незначительно уменьшать примерно до 15 градусов, что увеличит его режущие свойства. Обработку нужно начинать выполнять с начала лезвия, для контроля угла заточки и качества можно закрасить обрабатываемую часть лезвия маркером. Так как в процессе пользования он изнашивается неодинаково, при выполнении заточки следует ориентироваться на самую тупую часть лезвия.

Все мы сталкивались с ситуацией, когда нет желания или возможности покупать специальный прибор для профессиональной заточки ножей либо обращаться за помощью к мастеру. Есть отличный выход — собственноручная сборка для заточки ножей. Для более безопасной и качественной заточки, используйте её строго по назначению. Плюс в том, что вы можете самостоятельно выбрать режим и уровень сложности, это позволит быстро и качественно добиться необходимого результата.

Любая хозяйка мечтает об острых ножах. На кухне без таких режущих инструментов трудно обойтись. Не всем удается правильная заточка: вроде и постарался, а нож все равно плохо режет или быстро тупится. Нередко причиной этого является неправильно произведённое затачивание. Из такой ситуации можно выйти, если использовать станок для заточки ножей.

Модификация точилок

В магазинах продается большое количество всевозможных приспособлений и станков, начиная от самых простых и заканчивая автоматами. Однако многие из них либо не доводят заточку до конечной цели, либо стоят слишком дорого. Все станки можно условно разделить на три категории:

примитивные;
усовершенствованные:
продвинутые.

К первой категории относятся все абразивные материалы. Из них производят круги, бруски, порошки, пасты, ленты и наждачную бумагу. По твердости они делятся на:

Для заточки инструмент нужно вручную водить по абразиву, добиваясь нужного эффекта. Этим способом пользуются многие, но не у всех получается. Причина заключается в том, что для правильного затачивания нужно строго соблюдать угол заточки. Он зависит от твердости и объема разрезаемого материала.

Для приведенных ниже инструментов необходимо выдерживать следующие углы в градусах:

бритвы — 8—12;
лезвия для разделки филе — 10—15;
кухонные ножи — 15—20;
охотничьи инструменты — 20—25;
тяжёлые ножи (например, мачете) — 30—50.

Следующее, на что нужно обращать внимание при натачивании ножей, — это размер зерна абразивного материала. Для затачивания сильно затупленных ножей используют абразивы с более крупным зерном. Это поможет быстрее снять лишний металл. При выравнивании поверхности используют средние наждачные камни, а для шлифовки нужно совсем мелкое зерно. Обычно на наждачных кругах и брусках указывается крупность абразива в цифрах:

300—350 — очень крупное, используется для обрезки;
400—500 — среднее, позволяет производить основную заточку;
600—700 — мелкое, на нём можно выравнивать лезвие;
1000—1200 — очень мелкое, с его помощью возможно отшлифовать инструмент.

Чтобы заточить ножик вручную, на стол или верстак выкладывают брусок или наждачный круг и закрепляют его. Режущий инструмент держат на абразиве клинком от себя, выставляют его на нужный угол. Поначалу пользуются транспортиром. Впоследствии, когда появится определенный опыт, можно будет обходиться и без него.

Начинают затачивать клинок, строго следя за соблюдением угла. Такая работа требует внимания и опыта, поэтому не сразу может получиться. Гораздо удобнее будет выполнять её, если сделать своими руками приспособление для заточки ножей. Своими руками собранное изделие обойдется гораздо дешевле.

Использование станков

Самым простым устройством, которое можно сделать в домашних условиях, является деревянный уголок. В него будет вкладываться брусок. Основание изготавливается в виде короба, размер которого подбирается по абразиву. Вторая сторона угла имеет такую же форму и крепится в вертикальном положении. Чтобы устройство было более устойчивым, основание соединяется с широкой доской.

В устройство вкладывается вертикально брусок. В этом положении угол равен 0°. Для создания нужного наклона нижний край абразива начинают отводить от вертикали, угол замеряется транспортиром. Чтобы брусок не «ездил», внизу делается упор (можно просто ввернуть шуруп). Для затачивания лезвие водят по наждаку строго в вертикальной плоскости. При тонкой обработке и шлифовании бруски меняют. Поскольку камень стачивается неравномерно, их постоянно нужно выравнивать с помощью более твердых брусков. Использование наждачной бумаги избавляет от таких хлопот.

Для этого нужно взять наждачку с крупным, средним и мелким зерном, а также кожаный ремень. Из дерева вырезается брусок по размеру абразива и обрабатывается наждачной бумагой. Одна заготовка делается из кожаного ремня. Каждая грань бруска пронумеровывается, а цифры ставятся возле верхнего и нижнего краёв. К плоскости под номером 1 приклеивается лента с крупным зерном, 2 — со средним, 3 — с мелким, 4 — кожа от ремня.

Ленты прикрепляются с отступом от края. Благодаря этому и цифры буду видны, и брусок войдет в пазы короба. Лезвие начинают затачивать с 1 или 2 и дальше переходят к следующим граням. По мере истирания наждачной бумаги ее срезают ножом и приклеивают новую. По сравнению с брусками бумага обходится намного дешевле.

Такое приспособление можно видоизменить. Вертикальную стойку прикрепляют к основанию через шарнир, чтобы она могла откидываться назад, увеличивая угол заточки. С той стороны, куда наклоняется стойка, делается упор, например, две пластины, скрепленные между собой через продольные прорези болтом с барашком или гайкой. В этом случае нижний край бруска будет неподвижным.

Удобные конструкции

Хоть описанные выше конструкции обладают рядом преимуществ, но у них есть один существенный недостаток — необходимо постоянно следить за вертикалью лезвия, а это утомительно. Намного проще работать с помощью электрического станка для обработки кухонных инструментов.

Наждак, так называется приспособление для заточки ножей, существенно облегчает задачу. Лезвие подводят к кругу таким образом, чтобы оно было направлено против его вращения. Но и в этом случае необходимо следить за углом заточки.

Чтобы легче было работать, можно изготовить деревянную подставку. Она состоит из двух частей: основания и собственно уголка. Опора помогает поднять ножик на нужную высоту, на нее кладется другая заготовка с наклонной площадкой, именно она будет придавать необходимый наклон лезвию. Таких уголков можно сделать несколько, они будут предназначены под разные способы заточки. Для фиксации направляющей можно использовать гвозди без шляпок. Их вбивают в основание, оставляя 10—15 мм, покрывают краской, сверху прикладывают уголок. Окрашенные места просверливают сверлом такого же диаметра, что и гвозди.

Приспособление хорошо работает, когда отсутствует кожух, закрывающий наждачный камень, но это не совсем безопасно. В случае с применением защиты можно использовать другую подставку для заточки. С боковой стороны от электроточила устанавливается деревянный брусок с вертикальным прорезом под нож. Высота выбирается с таким учетом, чтобы угол затачиваемого лезвия соответствовал требуемому условию. Ножик вставляется в вырез и скользит по нему.

У такого электрического точила есть существенный недостаток — тяжело выставлять угол заточки. Чтобы избавиться от него, конструкцию следует усложнить. Для этого устанавливается трехколенный держатель с возможностью регулирования угла. Он крепится непосредственно на наждаке, но может применяться и как самостоятельное устройство. Для изготовления такого приспособления нужны навыки и специальные станки, а это далеко не каждому подходит.

Другой минус заключается в том, что при использовании электрического станка для заточки ножей стачивается камень. Его в процессе работы придётся постоянно поправлять, чтобы сделать лезвие острым. Кроме того, при таком способе наждак применяется нерационально, его приходится менять, выбрасывая значительную часть абразива.

Самодельные приспособления

Некоторые хозяева используют ручной точильный станок для ножей с регулируемым углом заточки. Суть такого устройства сводится к тому, что один из элементов (нож или абразив) находится в неподвижном состоянии, а другим делают возвратно-поступательные движения. Можно выделить две группы таких станков:

с неподвижным абразивом;
с фиксированным лезвием.

К первой группе относится станок-тележка. На ровной плоскости устанавливается абразив. В качестве такой поверхности можно использовать обработанный камень или толстое стекло. Для изготовления держателя вырезается доска толщиной 2—3 см, длина её должна быть примерно в 1,5 раза больше абразивного материала, ширина решающей роли не играет. Для лучшего вида и ровной поверхности ее обрабатывают рубанком и наждачной бумагой. По длинным краям прибиваются и приклеиваются упоры, необходимые для придания прочности.

Затем следует сделать клинья. Для этого снова берется обработанная доска, и вырезается прямоугольник. Толщина его должна быть равной высоте абразивного материала, длина примерно соответствовать ширине держателя. Чтобы рассчитать ширину устройства, нужно из длины держателя вычесть протяженность абразива и ширину двух упоров.

В собранном виде получается такая картина: на держателе между двумя упорами должны поместиться абразив и клин. После этого прямоугольник разрезают по диагонали, но не от угла к углу, а с небольшим отступом, чтобы получились треугольники с обрезанными вершинами.

Когда клин и абразив уложены в держателе, по основаниям треугольников начинают легонько бить молотком. Эти детали должны наползать друг на друга, их общая ширина увеличивается, и абразив зажимается. Чтобы держатель не двигался по стеклу, дно его обклеивается тонкой резиной.

Тележка позволит ножу двигаться, сохраняя неизменный угол. Колесики могут быть любыми, можно применить подшипники, главное, чтобы они были ровными. К тележке крепится направляющая с держателем лезвия. Здесь тоже есть два способа регулировать угол заточки:

меняя высоту абразива;
поворачивая направляющую с лезвием (в этом случае тележка должна иметь 4 колеса).

Во втором варианте можно использовать поворотный механизм.

Другие модели

Большую популярность получили станки, в которых неподвижным является обрабатываемый инструмент. На наклонной площадке крепится кухонный или другой нож. Надежное крепление получается при использовании магнита, также широко применяются и всевозможные зажимы (пружинные или резьбовые).

К площадке с противоположной стороны от ножа крепится штанга. Допускается использовать стальной прут диаметром 8 мм. Наклон площадки выбирается таким, чтобы он примерно соответствовал нужному углу затачиваемого инструмента. К штанге прикрепляется фиксатор, который при необходимости может перемещаться, тем самым точнее устанавливая угол. В нем свободно движется направляющая — такой же металлический прут, как и штанга. Для лучшего скольжения в фиксатор вставляют пластиковую или капроновую втулку.

На другом конце направляющей (возле затачиваемого инструмента) установлены две скобки, которые стягиваются с помощью гайки или барашка. В них вставляется брусок и закрепляется барашком или гайкой.

Работает станок следующим образом: в зажимы на наклонной площадке помещают лезвие, скобками на направляющей стягивают брусок, с помощью фиксатора устанавливают нужный угол. Угол измеряется транспортиром, установленным на лезвии. Бруском начинают делать поступательные движения, обрабатывая всю поверхность. Во время шлифовки абразив перемещают только в одном направлении — от пятки к лезвию.

В другом станке используется трапеция. Длинные стороны изготовлены из стальных прутков, соединенных между собой деревянными брусками. Одна штанга через подшипник крепится в поворотном механизме, другая является направляющей, по которой свободно перемещается брусок. Подставка для ножа устанавливается под кареткой на ровной поверхности. Если при затачивании инструмента первая штанга трапеции будет мешать, подставку можно приподнять повыше.

Определить качество заточки поможет тонкая бумага, например, газета. Нужно быстрыми и плавными движениями попытаться нарезать из неё полоски. Если это удастся, значит, лезвие заточено правильно.

Заточка ножей – процесс, с которым способны справиться даже нежные женские руки. Ведь в наше время существует множество приспособлений, облегчающих эту задачу. Керамические ножи, к примеру, не требуют затачивания, что очень удобно, а ножи из стали требуют периодической заточки, поскольку материал тупится. Для придания остроты ножам, можно воспользоваться брусками с абразивным покрытием или заточным станком для ножей.

Последний метод требует соблюдения рекомендаций специалистов, тогда и результат вас непременно порадует.

Инструменты для заточки ножей

Брусок точильный.
Напильники со специальной насечкой.
Приспособления для наточки.
Станки для заточки ножей.

Примечание.

Заточка ножей по старинке, конечно, хороший и действенный способ, но точно настроенный станок для бытового использования дает более качественный результат с нужным углом формирования кромки лезвия.

Правила заточки ножей

Специалисты рекомендуют соблюдать ряд правил, для того, чтобы получить качественную заточку ножей в домашних условиях, что в свою очередь позволит сократить количество заточек лезвия.

Если вы сторонник использования бруска с абразивным напылением, начинайте работу с самой острой части лезвия, и заканчивайте более тупой, а именно той, которая мало задействована в процессе нарезки продуктов. Зачастую процесс начинают с середины, двигаясь к острию лезвия с небольшим поворотом. Форма ножа и его толщина влияет на угол заточки лезвия. Заточной станок для кухонных ножей выполняет точение под углом 25°, лезвие наклоняют над бруском на 12 — 13°.

Тип заточного станка для ножей рейсмуса и материал, из которого он изготовлен, также влияет на качество проведения работы.

На различных интернет ресурсах, вы можете найти специальные видео ролики, в которых наглядно показан процесс заточки лезвия ножа.

Примечание.

Производство ножей происходит в основном из легированной и углеродистой стали. Каленую сталь нужно точить бруском с абразивом, нержавейку – напильником трехгранным. Это связано с тем, что относительно мягкие металлы, в процесс заточки забывают поверхность бруска с абразивом. Кованое лезвие довольно гибкое, поэтому его желательно закреплять и точить бруском движениями вскользь. Частое применение абразивных брусков, способствует образованию жирной пленки на поверхности, которую нужно затирать обдиркой.

Раньше, станки заточные настольные для ножей делали из брусков клиновидной формы и дуба мореного. Бруски располагали с обеих сторон деревянного клинка, таким образом, чтобы кромка режущая была свободной. Конструкцию перетягивали веревкой и при помощи точильного камня затачивали лезвия до предельной остроты, получая при этом, отличный угол заточки.

Затачивание ножей, которые используются в рубанках, выполняется следующим образом: на стекло большой толщины, накладывают наждачную шкурку с мелкой фракцией, скошенной частью кромки режущей на абразив и точится движениями по кругу.

Заточка ножей в домашних условиях

Для этой цели потребуется взять брусок из твердых пород дерева, поверхность которого формируют методом заточки под определенным углом, необходимым для формирования кромки лезвия. Это дает возможность держать угол обрабатываемой кромки. Для удобства работы по заточке лезвия, зафиксируйте клинок в плоскости бруска при помощи саморезов.

Заточный станок для ножей фуганка изготовьте инструмент своими руками, это даст возможность сделать процесс более легким, а качество работы намного выше. Главное соблюдать правила и нюансы в работе, и проблем не возникнет.

Заточный станок для ножей своими руками создан для облегчения работы с металлическими изделиями. Домашний инструмент можно наточить своими руками при помощи подручных средств, а на производстве без станка не обойтись. Там и объемы больше, и инструментарий посерьезней.

Профессиональные заточные станки для ножей

Самыми острым инструментом считается обвальный или разделочный нож

Таким пользуются мясники для разделки туш животных, и срезания шкур. При такой интенсивной работе лезвие инструмента тупится чрезвычайно быстро. Если объем работы не слишком большой, заточку можно производить на обычном станке, который оснащен контролем над углом кромки лезвия. Заточные станки для ножей в мясоперерабатывающей промышленности используют в основном KNECHT USK 160. Такие станки универсальны, поэтому затачивать на них можно абсолютно любые ножи.

На предприятиях занимающихся деревообработкой и в столярных цехах, устанавливают оборудование, которое может справляться с большими объёмами работ. Здесь используется инструмент, имеющий фуганки с длинными лезвиями, а также строгальные станки. Заточка металла происходит на оборудовании с механическим приводом, который подает инструмент на заточку.

При попытке заточки инструмента самостоятельно при помощи точильной чаши

…без использования фиксации и направляющих, то на лезвии сформируются зоны с разнообразным углом отточки. Обрабатывая некачественно заточенным инструментом дерево, вы получите неровный срез и волнистую поверхность. Заточной станок для плоских ножей имеет простую вертикальную конструкцию, Диски точат на станках с разделителем и вращающимся столом.

Универсальный заточной станок для ножей

Данный вид оборудования наилучшим способом подходит для предприятий, который выполняют за день большие объемы работ. Вручную возиться з металлом никто не станет, поскольку это тяжелый труд. Настольный станок ВЗ-319 оборудован жесткой станиной и точно подогнанными механическим приводом. Поэтому, справляется с заточкой инструмента любого типа – рубанки, фрезы, ножи и прочее.

Для бытового использования подойдет модель Тормек Т7. Комплектация у данного агрегата большая, в наличии есть множество насадок и дополнительных элементов для заточки кухонных ножей, ножниц и прочих инструментов.

Изготовление заточного станка для ножей своими руками

Сделать заточной станок для ножей для бытового использования довольно просто, для этого вам понадобится отрезок ламината, фанеры или ДСП, деревянная рейка, наждачка, болты с барашками. Первым делом нужно изготовить держатель ножа, для этой цели отрежьте кусок материала. Во избежание цепляния бруска за держатель, нужно провести зачистку края под определенным углом при помощи наждака. На вертикальной стойке сделайте разметку и отрежьте верх, это послужит основой для бруска. Угол устанавливается вдвое меньше, необходимого для заточки лезвия.

Для бытовых ножей угол составляет 10 — 15°. Для облегчения работы по сооружению станка для заточки ножей, сделайте чертеж, так вам будет намного проще. Возьмите во внимание тот факт, что на высоту влияет поперечная основа. На конечном этапе, все элементы нужно обрезать и зашкурить. Затем, необходимо сделать дырки для болтов в пластине, которые будут фиксировать лезвие. Делая разметку, определяйте расстояние дырок от края основы. Это позволит затачивать лезвия разной толщины.

На следующем этапе, пластину нужно закрепить с использованием болтов. Стойки вертикального положения фиксируют при помощи шурупов. Важно помнить о том, что сила давления на низ малая, поэтому для фиксации элементов можно применить термический клей. Горизонтальную перекладину крепят аналогично.

Для изготовления бруска нужно отрезать рейку определенной длины. На одном краю крепят наждачку с достаточной фракцией абразивных частиц. Для того, чтобы добиться лучшего результат в работе, можно сделать больше брусков с разным абразивом. Хорошим диапазоном зернистости считается Р600 – Р2000.

Для того, чтобы защитить руки от травм при заточке инструмента, прикрутите на верху рейки рукоятку. Таким образом, вы получите станок для домашнего использования с хорошими функциональными качествами.

В процессе работы по заточке ножей, устройство получает опору на столе, что в свою очередь облегчает работу с ним.

Заточка ножей фуганка | смогЁм сами

Ручной фуганок с древних времен и сейчас активно используется в столярной работе. И с тех же самых пор особое внимание уделяется такому мероприятию, как заточка ножей фуганка. Ведь только качественно отрегулируемый инструмент позволяет получить качественный продукт.

Итак, заточка ножей фуганка своими руками начинается со снятия ножа вместе со стружколомом, который в последствии откручивают. После это с ножа смывают смолу и грязь, которая образовалась при работе. С такой задачей хорошо справляется бензин. После очистки ножа можно переходить непосредственно к заточке. Заточка фуговальных ножей может осуществляться множеством способов. Тот, кто часто этим занимается и имеет достаточно опыта, затачивает нож, просто удерживая его руками под нужным углом. Для тех, кто имеет меньше опыта, существует масса приспособлений, электрифицированных и ручных. Поскольку станки для заточки и правки лезвий дорогостоящие, наиболее часто используются ручные приспособления. Такие изделия есть как заводского изготовления, так и самодельные. Предельно простое приспособление для сохранения угла заточки неизменным представлено на фото ниже. Оно представляет собой мебельный болт, длинной около пятнадцати сантиметров с полукруглой головкой. Такая форма головки болта снижает трение при заточке. На резьбе болта закреплены две гайки, которые зафиксированы одна относительно второй. Перемещая эти гайки вверх или вниз можно изменять угол заточки в широких пределах. Помимо гаек на болте есть две широкие шайбы, между которыми зажимается нож фуганка.

Фиксация ножа производится при помощи барашковой гайки. В собранном виде вся конструкция показана ниже. Угол заточки ножей фуганка можно рассчитать геометрически или измерить при помощи транспортира. Для строгания мягкой древесины заточка ножей фуганка осуществляется под углом в 25 градусов, для строгания твердой древесины и при мягкой стали ножа фуганка угол заточки должен составлять 30 градусов. Также есть в продаже и заводские приспособления для затачивания столярных инструментов. Помимо фуговальных ножей, на таких приспособлениях можно затачивать стамески, резцы для токарной обработки и прочие режущие инструменты. На фото ниже показано наиболее распространенное и недорогое приспособление для заточки ножей фуганка своими руками. С его помощью легко регулировать угол заточки, перемещая нож вверх для увеличения угла и вниз – для уменьшения. Установленный угол заточки инструмента можно определить по имеющейся линейке, которая на этом фото ниже откинута. Фиксируется нож двумя винтами.

Шкала проградуирована под наиболее распространенные углы заточки – 25,30,35 градусов. Из недостатков такого устройства можно отметить то, что заточка часто происходит неравномерно, из-за неровно зажатого лезвия. Вал, благодаря которому осуществляется перемещение устройства, изготовлен из пластмассы и не очень прочный. Заточка ножей фуганка, независимо от выбранного приспособления производится на наждачной бумаге, которая закреплена на куске каленого стекла. Изменяя зернистость бумаги, добиваются приемлемой остроты. Заканчивают заточку шлифовкой и полировкой фаски лезвия. Для шлифовки применяют самую мелкозернистую бумагу, которая есть в наличии. Полируют лезвие на кожаном ремне, на который наносится паста ГОИ. После окончания полировки на пасте лезвие отражает предметы, как зеркало и имеет бритвенную остроту.

11,404 просмотров всего, 1 просмотров сегодня

Наточить нож строгальный станок. Заточной станок для ножей, строгальных станков по дереву

Это для тех, у кого есть проблемы с заточкой ножей, для строгальных станков по дереву.

Качество обработки древесины (и не только древесины) зависит от «остроты» ножей и не только качество обработки, но и безопасность работ на таких станках. В моем «арсенале» присутствует семь таких станков. Каждый раз «искать», где поточить надоело. Да и особо то не найдешь. Сам процесс заточки не терпит «быстроты», нож просто можно «сжечь». Требуется много времени на это и желательно это делать дома. Станок должен быть автоматический или хотя бы полуавтоматический. Дабы снять с оператора станка максимум нудной работы.

Как всегда в моей практике применяю, прежде всего сделать из «того, что есть». Свести до минимум затраты, при этом не должно страдать качество работы, будущего изготовленного изделия.

В итоге получился вот такой «агрегат». Работой станка доволен, проблема заточки ножей, снята.

Силовой двигатель позаимствовал от ненужной насосной станции, примерно такой модификации.

Его параметры вполне приемлемы для данного станка.

Раму станка сварил из профильной трубы (20х40) и прикрутил саморезами к деревянной основе, увеличив тем самым жесткость конструкции.

Что очень важно. По центру приварил направляющий профиль того же размера. Он служит для направления движения каретки заточного агрегата.
Основа заточного агрегата сделана из мощного металла от железнодорожных подкладок для рельс. Нашлись в хозяйстве.

К нему, после соответствующей обработке, установил направляющею пластину, на которой закрепил электродвигатель на три точки. Одна из них регулировочная. Направляющая пластина, относительно опорной, закреплена подвижно на двух поршневых пальцах от москвича, валики (направляющие валы) точно подошли от коробки передач УАЗа. Для подачи точильного камня к детали (ножу), имеется винт с мелкой резьбой.

Весь агрегат перемещается по направляющим на закрытых шарикоподшипниках, 4 опорных и 4 направляющих. Это надо сделать очень точно, так как люфт тут не приемлем.
Сам наждак (камень) тарелкообразной формы, что позволяет вести заточку по правилам заточки таких ножей.
Нож закрепляется в специальном устройстве, которое может менять угол заточки.

Для строгальный ножен он должен быть 45-60 градусов. Для крепления ножа к устройству, применил от мебельной гарнитуры навесы.

Снизу стоят два регулировочных винта, для регулировки ножа, при заточке, по зазору между пластиной ножа и заточным камнем.
Крепеж получился надежный и не затратный.
После регулировок, включаем наждак и начинаем передвигать агрегат по направляющим, с одного конца на другой станины. При этом постепенно подкручивая винт подачи. Но не перестараться, иначе можете нож сжечь.

Естественно этот процесс занимает уйму времени и пришлось эту часть ручной работы, автоматизировать. Нашелся в запасах (аж три) электродвигатель с нужным числом оборотов. Придумал «запитку» от 220 в. (там у него 127 в.) а главное реверсивное переключение двигателя. Установил концевики и релюшку,

Вал, для перемещения каретки пришлось выписать у китайцев набор, который меня вполне устроил. Набор состоит из вала (60 см), подшипников, соединительной само-центрирующей муфты, направляющей втулке.

Получилось вот такое устройство. Полуавтомат по заточки ножей, для строгального инструмента.
Теперь осталось только подкручивать винт подачи.

Вот примерно и все, проблема снята. Подробнее могу ответить лично.
Можете «бомбить».

Строгальные станки и рейсмусы уже не редкость в загородных домах и дачах. Благодаря им можно приобретать необработанный пиломатериал и доводить до необходимой для вас чистоты обработки, что безусловно экономит ваши деньги.

Но как не крути, ножи используемые в станках тупиться и их приходиться точить. Одно дело, если вы находитесь вблизи специальных мастерских, куда сдаются ножи для затоки и совсем другое дело, если поблизости таких мастерских нет.

Кроме того многих не устраивает цена за заточку и качество выполняемой работы. Именно в таких случаях, приходиться затачивать ножи самому. Если по роды занятий, вам приходиться это делать часто, то лучше всего изготовить заточной станок, в котором будет двигаться наждак или ножи. Таких предложений и проектов предостаточно в интернете. Причём для изготовления такого станка подойдут различные материалы из металла алюминия и дерева.

Кроме того, при изготовлении держателя ножей, который можно изготовить из деревянного бруска, пропилив дисковой пилой пропилы под 45 градусов, вы сможете заточить ножи при помощи ленточной шлифмашины или на большом бруске. Если нет большого бруска, то на гладкую поверхность, металлическую, деревянную, ДСП или стекло, закрепляется наждачная бумага и при её помощи производиться заточка.

Держатели для ножей или как их называют каталки для заточки ножей, можно изготовить из подручных материалов, но лучше всего подходят металлические уголки, которые имеют 90 градусов, если разместить два ножа по бокам, то получается у каждого ножа угол заточки в 45 градусов. А закрепить ножи можно вторым уголком, используя винты.

Впрочем, у каждого конструкция крепления ножей разная. Поэтому можете изобретать различные варианты. Главное, чтобы ножи одинаково затачивались по всей длине и имели одинаковый угол заточки.
Автор РВТ

Заточка ножей для деревообрабатывающих станков — это обязательный процесс, который можно выполнять своими руками при помощи специальных приспособлений. Заточка — это восстановление прежних режущих возможностей ножовок, валов ножниц, строгальных, фуговальных и прочих устройств для обработки дерева.

Чтобы заточить ножевой вал строгального, фуговального станка, вам потребуется соответствующее приспособление;
Работа по заточке выполняется своими руками;
Умельцы научились собирать точильные устройства;
При восстановлении ножовок, фуговальных устройств, затачивая ножевые валы, обязательно придерживайтесь нескольких рекомендаций, четко следуйте технологии;
Если зубья ножовок, ножевые валы окажутся заточенными неправильно, качество обработки инструментами древесины существенно ухудшится;
Точильные камни — неплохая альтернатива для точильного станка. Но если есть возможность собрать своими руками или приобрести точильный станок, обязательно ею воспользуйтесь.

Подготовительные мероприятия

Если вам потребовалась заточка ножей для деревообрабатывающего станка, начинать следует с обязательных этапов подготовки. Не так важно, какие параметры имеет ножевой вал или режущие листы ножовок 13 мм, 20 мм или все 200 мм, заточка им потребуется обязательно.

Некоторые предпочитают отдавать затупленные валы в специальные мастерские, где легко восстановят прежнюю остроту ножа на 200 мм или небольшого фреза токарного станка. Но как заказывать заточку, так и покупать новые ножевые валы — дело финансово затратное.

Подготовка к заточке начинается со знакомства с доступными средствами восстановления поверхностей режущих инструментов и некоторых рекомендаций.

Для поддержания фуганков, строгальных станков, ножовок в рабочем состоянии, соберите или купите соответствующее точильное приспособление.
Самый простой, бюджетный вариант — это точильный камень. Но качество обработки напрямую зависит от ваших умений работать с камнем. Если таковых не имеется, добиться нужного уровня заточки крайне сложно. Плюс камни не способны справиться со всеми типами режущих инструментов, которыми комплектуют современные деревообрабатывающие станки.
Выбирайте станок, который способен затачивать на низких оборотах, поскольку это положительно влияет на качество обработки.
Рекомендуемый элемент оснащения точильного станка — это система водяного охлаждения.
Внимательно изучайте комплектацию бытовых деревообрабатывающих станков. Зачастую там уже присутствует точильный камень, который оптимально подходит по параметрам для обработки используемых ножей.
Если камень не предоставлен в комплектации, его придется приобрести отдельно, выровнять специальным приспособлением, сгладить. Только так вы сможете качественно заточить ножевые валы фуговальных станков.
На станках есть функция установки угла наклона, регулируемый специальным винтом. Вращая винт и меняя положение точильного приспособления, вы сможете правильно закрепить инструмент относительно камня.
Следующий подготовительный этап — это держатель, в который устанавливают ножевой вал.
Если вы новичок, начинать первую работу с ножей на 200 мм не рекомендуется. Начните буквально с 13-15 мм, а постепенно вы научитесь обрабатывать 200 мм и даже 2 мм. Для этого нужно скопить определенный опыт.
Длина ножа — это не принципиальный параметр, поскольку нож в держателе может перемещаться на требуемое вам расстояние.
Следите за тем, чтобы держать прочно фиксировал вал. В противном случае вы получите существенный перекос, из-за которого пострадает качество деревообработки.
Детально изучите руководство по эксплуатации приобретенного точильного станка. Если это собранный своими руками инструмент, придется опираться на чертежи и доступную информацию в сети о конкретном проекте точильного приспособления.

Заточка

Чтобы выполняемая заточка ножей для деревообрабатывающего станка дала положительный результат, вы смогли возобновить работу с оборудованием на прежнем по качеству уровне, нужно придерживаться нескольких достаточно простых правил.

Держатель точильного станка может перемещаться влево и вправо относительно камня для заточки ножей.
Не допускайте, чтобы лезвие оказывалось за краем.
Сразу зафиксируйте держатель на расстоянии 12 мм от края точильного круга.
Когда выполняется заточка ножей на 200 мм или более мелких его вариаций, убедитесь в том, что на станке активирована функция водяного охлаждения.
Система охлаждения требует постоянного контроля. Бачок обычно имеет небольшой объем, потому воду нужно периодически доливать. Если она закончится, а процесс заточки продолжится без охлаждения, вы рискуете испортить довольно дорогостоящий нож.
По мере обработки ножей, вода из системы охлаждения может скапливаться на полу. Поскольку точильные станки — это электрические приспособления, предусмотрите возможность отвода воды от ног, работайте в резиновой обуви. В любом случае, стоять в луже воды при работе с электрическим станком — это всегда опасно. Придерживайтесь правил техники безопасности.
Следите за чистотой точильного камня. Он загрязняется довольно быстро при активной эксплуатации.
Очищаются точильные круги станков с помощью специального приспособления. Этим очищающим бруском должны комплектоваться станки, но если его нет в наборе, тогда придется приобрести отдельно.
Каждая последующая заточка, согласно правилам эксплуатации, выполняется только при условии, что камень очищен. Потому после каждой заточки вооружайтесь очищающим бруском, обрабатывая им станок.
В среднем на заточку с помощью специального станка уходит около 10-20 минут. Все зависит от типа и размеров инструмента, который затупился в результате проведенных операций по деревообработке.
Выполнив заточку инструментов деревообрабатывающих станков, не спешите их возвращать на место и продолжать работу. После обработки на станке, инструмент нуждается в доводке.
Доводка заключается в нанесении на поверхность режущего элемента специальной пасты. Действуйте согласно инструкции, которую предлагает производитель пасты-доводки на упаковке. Разные пасты могут несколько отличаться по методам нанесения.

Если вы все сделали верно, то нож должен получиться идеально ровным, остро заточенным, лишенным любых неровностей, заусенцев. Не переживайте, когда с первого раза результат не оправдывает ожидания. На это требуется некоторое время и немного опыта. Вот почему начинать стоит с простых и недорогих ножей, которые не жалко испортить.

Процесс затачивания ножа или любого инструмента не требует каких-либо выдающихся навыков или знания особых движений. В большинстве случаев заточка ножа, даже самого оригинального и дорогостоящего, может быть выполнена обычными абразивными брусками или точильными приспособлениями. Но при одном условии — необходимо стараться выполнять рекомендации специалистов, занимающихся заточкой инструмента в промышленных условиях.

Чем точить нож

На вопрос,как заточить нож, ответов может быть несколько:

Восстановить инструмент можно с помощью точильного бруска или комплекта трехгранных напильников с мелкой насечкой;
Использовать приспособление для заточки ножей. Основное отличие данного метода от предыдущего варианта заключается в том, что ложемент под лезвие позволяет выдерживать стабильный угол заточки кромки;
Использовать станок для заточки ножей.

К сведению! Что бы ни говорили энтузиасты ручного затачивания, правильно настроенный автомат или миниатюрный станок справится с формированием угла кромки намного лучше ручного бруска.

Для обычных людей затачивание ножевых кромок является повседневным делом, и если существует выбор, использовать станок для заточки ножей своими руками или затачивать лезвие с ручной подгонкой режущей кромки в течение нескольких часов, то,видимо, здравый смысл выберет заточной станок.

Как правильно получить острую кромку кухонного ножа

Движение и наклон лезвия относительно бруска не так очевидны, как могут показаться на первый взгляд. Чтобы правильно понять технику затачивания, можно воспользоваться видео про заточку ножей:

К сведению! Современные ножи изготавливают из широкого спектра углеродистых и легированных сталей. Каленую кованую сталь необходимо затачивать абразивным брусочком, а относительно вязкую нержавейку только трехгранным напильником.

Лезвия из мягких и вязких сталей с низким содержанием хрома и углерода могут быть заточены напильником, в то же время очень быстро забивают поверхность абразивного бруска. Гибкие кованые лезвия необходимо фиксировать с помощью упора и затачивать бруском, скользящими движениями. Регулярное пользование бруском для заточки кухонных ножей приводит к засаливанию поверхности, которую приходится восстанавливать обдиркой.

Старое приспособление для затачивания кованых ножей изготавливалось в виде двух клиновидных брусков из мореного дуба. Бруски укладывались по обе стороны клинка так, чтобы свободной оставалась режущая кромка, «бутерброд» перетягивался бечевкой и обычным точильным камнем затачивался до остроты бритвы. Клинья из твердой древесины позволяли правильно направить брусок и получить необходимый угол заточки.

По приведенным рекомендациям выполняется ручная заточка ножей для рубанка. На толстое стекло наклеивается мелкозернистая наждачная шкурка, но устанавливается скошенной частью режущей кромки на поверхность абразива и затачивается круговыми движениями.

Более сложной получается заточка керамического ножа, вручную режущую кромку можно подправить надфилем с алмазным напылением, или использовать специальную шлифовальную пасту.

Домашние варианты заточки ножа

Простейшее приспособление для заточки ножей приведено на схеме. Для его изготовления потребуется брусок из твердой древесины, верхнюю плоскость которого затачивают под углом формирования режущей кромки. Такое решение помогает правильно удерживать угол обработки кромки. Чтобы затачивать лезвие было удобнее, для фиксации клинка в плоскость бруска можно завернуть пару саморезов.

Для заточки строгальных ножей можно собственноручно изготовить приспособление к точилу, изображенное на фото. Такое решение упрощает процесс и позволяет заточить лезвие максимально остро, но отсутствие механизации требует от мастера определенного навыка и сноровки.

Приспособления и станки для правки и заточки ножей

Заточка ножей — занятие, безусловно, творческое и требующее большого терпения и сноровки. Но стоит ли тратить силы и время на решение задачи, с которой может успешно справиться специально сконструированный станок или приспособление для заточки ножей. Если для ножей, домашних инструментов, например, строгальных приспособлений, кухонных или разделочных клинков можно попытаться восстановить режущую кромку лезвия своими руками, то для промышленных объемов не помогут даже приспособления для затачивания. Потребуется мощный и производительный станок.

Станки для заточки лезвий разделочных ножей

Высшей формой острого ножевого лезвия являются не раритетные модели с хромированными лезвиями и рукоятками из редких пород дерева. Это скорее музейные экспонаты или их дешевая имитация. Образцом остроты лезвия считается разделочный или обвальный нож, которым по 12 часов в сутки разделывают сырое мясо и шкуры. Именно в таких условиях кромка кованого ножа из качественной стали тупится необычайно быстро.

Для небольших объемов разделочных работ затачивать ножевые лезвия можно на простых станках с автоматическим контролем угла режущей кромки.

Для разделочных участков мясоперерабатывающих предприятий чаще всего используют профессиональное оборудование KNECHT USK 160. Станок обладает высокой степенью универсальности, что позволяет выполнять заточку всего ассортимента режущего инструмента, от филейных лезвий до разделочных ножниц.

Станки для заточки режущих элементов столярного инструмента

Заточка ножей для деревообрабатывающих станков требует обязательного применения специализированного станочного оборудования. Если выполнить заточку относительно короткого лезвия домашнего ножа или ручного рубанка можно ручным способом с помощью простейшего приспособления, то длинные и острые лезвия фуганков и строгальных станков необходимо затачивать с использованием механического привода подачи заточного инструмента.

Если попытаться заточить инструмент своими руками на точильной чашке без опоры и направляющих салазок, на режущей кромке образуются участки с разным углом заточки. При обработке древесины это приводит к образованию неровной волнистой поверхности доски или массива.

Небольшие плоские ножевые лезвия можно затачивать на простом станке вертикального типа.

Дисковые пилы, как правило, затачивают на станках, оборудованных делителем и поворотным столом.

Универсальные заточные станки

В работе небольших столярных мастерских, деревообрабатывающих участков, ремонтных контор используются универсальные заточные станки, способные затачивать очень большой ассортимент режущих инструментов, в том числе выполнять заточку ножей для гильотины.

В качестве примера можно привести настольную модель станка ВЗ-319. Благодаря жесткой станине и правильно подобранным передаточным числам механического привода агрегат может затачивать практически любой инструмент, от лезвий рубанков до цилиндрических фрез.

Заключение

Заточка ножей давно вышла из рамок ремесленного мастерства в разряд обычной механической операции. Большое количество всевозможных машинок и приспособлений, настольных станков и автоматов способны выполнять непростую работу в течение нескольких минут. Купленная один раз в жизни высококачественная точилка способна прослужить несколько десятилетий, избавив от проблем переточки ножевых лезвий.

Фуганок и фуговальный станок издавна были одними из самых популярных столярных инструментов, не потеряли они свою актуальность и сегодня. Вопросом о том, как заточить ножи фуганка интересуется множество профильных специалистов, поскольку полноценно подготовленный к работе инструмент позволяет добиться лучшего качества работы. Первое, что нужно сделать – это снять нож и стружколом, который перед работой нужно открутить. Бывший в употреблении инструмент нужно очистить от загрязнителей, например смолы, лучше всего она удаляется при помощи бензина.

Чтобы осуществить заточку ножа строгательного и фуговального типа лучше пользоваться специализированными устройствами. Осуществляют процедуру также вручную, к тому же приспособление для заточки ножей фуганка можно собрать самостоятельно. При работе нужно соблюдать ряд правил, можно использовать несколько технологий. Независимо от того, каким вариантом заточки вы будете пользоваться, нужно максимально точно придерживаться инструкции. Иначе можно добиться некачественной работы инструмента, функциями которого не сможет воспользоваться на 100%. Если вы задумываетесь о том, как заточить ножи фуганка дома, то используйте обычные точильные камни, хотя идеальным вариантом будет выбор профессионального точильного станка с функцией охлаждения.

Подготовка к заточке ножей

Заточка ножей фуганка может быть произведена более качественно, если выбирать приспособление с низкими оборотами и высокого качества. Если вы хотите использовать точильный камень, то его нужно изначально выровнять. После правки устройства, камень нужно сгладить бруском.

Теперь выставьте подходящий угол наклона, это осуществляется вращением винта, крепящего полотно. Далее нужно использовать держатель, входящий в стандартную комплектацию станка, там закрепляется фуговальный нож. Работу нужно начинать с ножей не шире 13 мм. Длина не важна, поскольку в держателе инструмент фиксируется в удобном положении.

Для того чтобы хорошо зафиксировать нож, держите его в выбранном положении и плотно закручивайте винты.

Чтобы контролировать угол заточки ножей фуганка применяется маркер, которым отмечают фаску ножа. Понять точность регулировки, можно проворачивая камень вручную.

Заточка инструмента

Заточка ножей фуганка представляет собой простой процесс, вам нужно лишь перемещать держатель из стороны в сторону относительно точильного камня. Старайтесь не давать лезвию выходить за края камня. Зафиксируйте держатель в 12 мм от окончания круга. При осуществлении работы нужно наладить подачу водяного охлаждения. Будьте готовы к тому, что нужно будет регулярно пополнять запас жидкости в бачке и не допускать осушения резервуара. Чтобы обезопасить работу нужно добиться, чтобы влага не стекала на пол под ноги.

Заточка фуговальных ножей довольно длительная процедура. Периодически проверяйте чистоту точильного камня, поскольку тот может быстро засаливаться. Чтобы его очистить, нужно воспользоваться специальным бруском, как только будет обнаружено загрязнение. Кстати, выбор камня во многом зависит от разновидности инструмента. Фуговальный станок может включать ножи из различных типов твердости, так что осторожно выбирайте точильный камень.

Обычно ножи для фуговального станка точатся в течение 20 минут, после чего нужно выполнить доводку. Эта процедура осуществляется при помощи специальной пасты. Полировка проводится для того чтобы на лезвие не было малейших шероховатостей, заусенцев, иначе работы с таким ножом не будет полноценной. Проверяют эффективность заточки при помощи разрезания им листка бумаги. Если срез выполнен аккуратно, то нож полностью готов к работе.

Другие материалы по заточке инструмента:

Как заточить ножи для рейсмуса в домашних условиях. | Столярка дома

Несколько лет назад взял у друзей на пару месяцев рейсмусовый станок. Думал прострогать свои запасы досок на будущие изделия.

Оказалось не все так просто. Этот рейсмус использовали на стройке, строгали на нем все подряд, ножи не разу не менялись и не затачивались. Когда я попробовал прострогать на нем сухую сосновую доску, то станок с трудом протянул её при этом строгание выставил чуть ли не в ноль. Доска получилась как после браширования — мягкие волокна чуть снялись, а твердые просто сгладились.

Снял ножи, посмотрел — середка ножа почти стерта, виден явный провал. Встал вопрос точить или покупать новые.

Стал изучать. Новые оказалось не так просто найти и цена не устраивала. По заточке тоже все не просто. В одной из контор удивились, что точить нужно такие маленькие ножи (318 мм длина, 20 мм ширина), что вызвало сомнения. В других местах как-то неуверенно готовы были взяться за такую работу. Еще посмотрел в сети отзывы людей, как им «хорошо» заточили…

Все это привело к решению попробовать заточить самому. Посмотрел в интернете эту тему и выяснил следующее: во-первых, ножи нужно точить вместе, чтобы балансировка сохранилась, во-вторых, оптимальный угол заточки — 40 градусов. Это я нашел на форуме «Мастеровой» (http://forum.woodtools.ru)

Теперь осталось решить как точить. В этом мне помог сайт — https://www.pinterest.ru/ нашел там картинку приспособления для заточки ножей рубанка.

В результате сделал из ясеневого бруска простое приспособление для заточки ножей этого рейсмуса.

приспособление для заточки ножей рейсмуса

Толщину прорезей делал так, чтобы ножи вставлялись плотно, а глубину такую, чтобы ножи выступали на 5 мм над бруском.

В качестве плоскости для заточки тогда я взял полированную дверку от старого трельяжа и на двухсторонний скотч наклеил на него наждачку. Позже мне встречалась информация, что в качестве основания для заточки лучше брать стекло, но даже в таком варианте мне удалось хорошо заточить ножи и они прекрасно строгали как твердую (ясень, бук) так и мягкую древесину.

Сам процесс заточки — брусок с установленными ножами кладется на наждачку и аккуратно поступательными движениями затачиваются сразу оба ножа. Процесс не быстрый, но легко контролируемый.

Заточку таким способом конечно делать долго, а вот для правки подходит хорошо.

Спасибо что дочитали и… до следующей публикации.

Буду рад вашей поддержке в виде лайка и подписки на канал.

Александр.

На заметку:

Все статьи этого канала основаны на материалах моего сайта —«Столярное ремесло»

Другие публикации на канале:

«Складная» декоративная корзинка. Выпиливание на лобзиковом станке.

Приспособление для фрезеровке по шаблону. Верхний шаблон

Про лестницу. Проект с историей

Простое приспособление для фрезера, чтобы делать пазы
