Ремонт штекера наушников | Полезное своими руками

Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.

От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.

Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект.

Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.

Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами - правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так - да и фик с ним! - пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме - не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене - идем дальше.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

  1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P. A.)
  2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
  3. Ножовка по металлу
  4. Эпоксидный клей
  5. Шприц на 5 кубиков
  6. Маленькие тиски
  7. Шило
  8. Наждачная бумага
  9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
  10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Шаг 1-ый

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать. Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Шаг 2-ой

Теперь можем обрабатывать наши гильзы, не опасаясь испортить их шикарный внешний вид:

Шаг 3-ий

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Шаг 4-ый

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Шаг 5-ый

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Шаг 6-ой

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Шаг 7-ой

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм).

Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте - пары этой гадости жутко ядовиты. Вас предупредили.

Шаг 8-ой

Сверлим отверстие подходящего диаметра в стенке гильзы. В моем случае идеальным оказалось отверстие 3 мм:

Шаг 9-ый

Продеваем кабель в отверстие и припаиваем провода наушников и микрофона (в строгом соответствии с распиновкой!):

Шаг 10-ый

Ну и последний этап: с помощью шприца отмеряем 0. 5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой.

Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов.

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):

Шаг последний

Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы.

Что может быть приятней, чем самому починить сломанные наушники от телефона?

Эх, были бы у меня еще и наушники в виде патронов - вообще сказка была бы 🙂

Если для вас это слишком сложно и хотелось бы чего-нибудь попроще и побыстрее, то предлагаем вашему вниманию быстрый и простой способ восстановления штекера наушников с помощью старой шариковой ручки и эпоксидной смолы.

Ну вот, теперь вы точно знаете, что делать, если сломались наушники в разъеме. А если ваши руки и ноги растут из разных мест, то все получится гораздо более лучше

, чем у меня!

Как припаять штекер к наушникам. Статьи компании «Sxema

В этой статье мы рассмотрим как припаять наушники к штекеру и что для этого нам понадобится.

В 21 веке, сложно представить свою жизнь без наушников, будь-то вкладыши, вакуумные затычки или большие накладные лопухи. Но почти каждому пользователю приходилось сталкиваться с их неисправностями. Судя по опыту, поломки наушников связаны с обрывом самого кабеля возле штекера либо самого наушника(ов). Если обратиться в мастерскую с такой проблемой - на вас, как минимум, косо посмотрят. И в большинстве случаев, наушники можно восстановить самому, если у вас есть минимальные навыки обращения с паяльником.

В этой статье мы рассмотрим как припаять наушники к штекеру и что для этого нам понадобится.

А теперь, ближе к делу!

Содержание:

  1. Необходимый инструмент.
  2. Типы штекеров. (Матчасть)
  3. Последовательность действий.

1. Необходимый инструмент.

Для начала, давайте разберемся, что нам нужно.

  1. Паяльник.
  2. Активный флюс и смывка для него.
  3. Припой.
  4. Минимальный инструмент (нож, кусачки т.п.)
  5. Сам штекер и наушники.

Даже если у вас чего-то из перечисленного нет, будет полезно приобрести и иметь в хозяйстве, к тому-же стоит это удовольствие недорого. Все необходимое можно приобрести здесь https://sxema.com.ua/

2. Типы штекеров. (Матчасть)

Для начала, нам нужно знать какое значение имеют цвета проводов и их количество. Количество и цвет проводов может отличаться, в зависимости от модели.

Зачастую, цвета проводов используют стандартные:

  • красный - правый канал.
  • зелёный, синий либо белый провод - для левого канала
  • жёлтый, медный и т.п. - для общего провода.

К штекеру может приходить разное количество проводов:

  • 2 провода, для одного наушника либо моно-наушников.

  • 3 провода, для моно- или стерео-наушников (как правило для стерео-наушников).

  • 4 провода, для стерео-наушников:

Либо для гарнитуры:

  • 5-6 проводов, для гарнитуры с микрофоном.

3. Последовательность действий.

Как припаять провода к штекер для наушников?

Для начала, нам нужно избавится от старого штекера - отрезаем его. Запоминаем распиновку проводов на старом штекере, чтоб избавить себя от лишней прозвонки. Так как провода наушников довольно тонкие, нужно вести себя с ними нежно.  Максимально аккуратно зачищаем провода от изоляции. После, нам нужно залудить их кончики. Дальнейшие действия будут зависеть от того, какой у вас штекер.

2 провода:

Тут всё элементарно и перепутать просто нечего, паяем согласно картинке.

3 провода:

В этом случае, также ничего сложного нет. В зависимости от цвета проводов припаиваем провода на соответствующие пины на штекере.

4 провода:

В данном случае есть несколько вариантов развития событий. Всё зависит от того, какой у вас тип наушников и штекера.

В случае, если у вас наушники без микрофона и штекер имеет тип TRS (3 контакта). 2 провода используются как сигнальные и 2 как общие. Смотрим куда были припаяны провода на старом штекере. В случае, если старый штекер не сохранился, попробуйте подобрать соответствие по цветам из пункта - 2. И паяем...

В случае, если у вас стерео-наушники с микрофоном (гарнитура). 2 кабеля - сигнал на наушники, 1 - сигнал микрофона и 1 - общий.

Так-же, бывает что сигнальный кабель микрофона в белой ПВХ-изоляции обмотанной медным проводом, который является общим.

5-6 проводов:

Действия в этом случае аналогичны предыдущим пунктам. Смотрим на старый штекер, припаиваем по местам. Если штекера нет, то можно попробовать определить по цветам, какой провод за что отвечает. Но бывают реализации гарнитуры с 5-10 проводами в кабеле. Никто, к сожалению, не сможет сказать наверняка какие провода за что отвечают. Можно посоветовать лишь одно: берите мультиметр и прозванивайте провода, для определения распиновки.

Успешного ремонта!

Как припаять штекер к наушникам всех типов

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т. д.)
  • TS/TRS/TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников, микрофонов, акустики, фотовспышек и т.д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы.

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников, то стоит помнить о перегреве контактов паяльником.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера. Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников. Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом.

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников, его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный. Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром.

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Похоже я достаточно полно разобрал тему как припаять штекер к наушникам или гарнитуре. Мы научились сегодня паять штекер и динамики наушников даже без паяльника. Ваши вопросы жду в комментариях и на форуме.

Мастер Пайки.

Распайка наушников

Если оторвались провода от штекера у наушников, то они припаиваются обратно по определённым правилам. О том, какой должна быть распайка (распиновка) проводов, рассказывается в этой статье.

Прозвонка проводов

При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления.

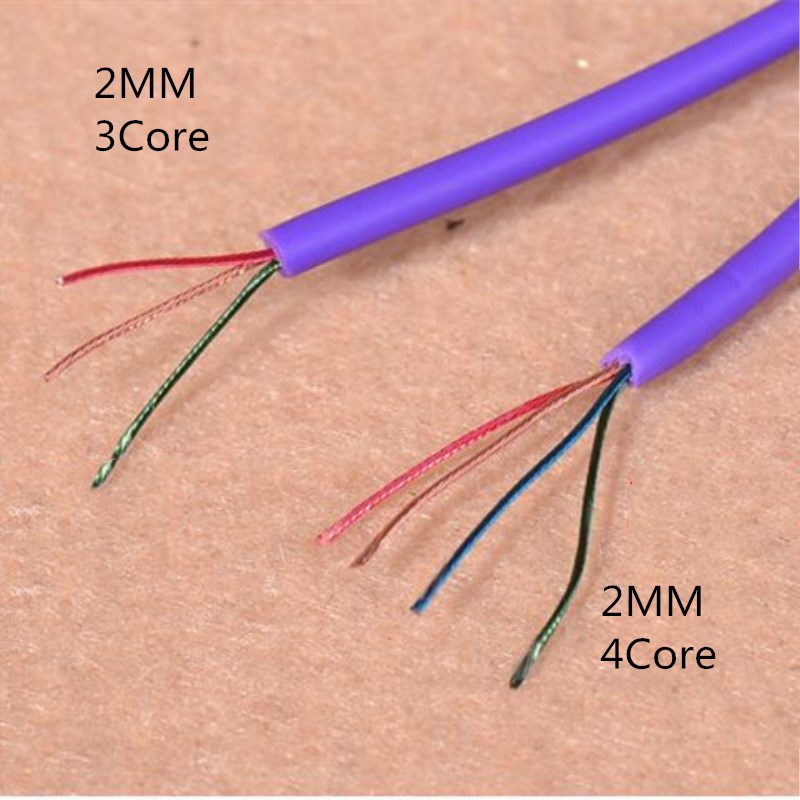

Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:

  • бесцветный (медный) - общий провод;
  • красный - правый канал;
  • зелёный - левый канал;
  • синий- микрофон;
  • других цветов - панель управления (кнопки, или "качелька").

В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько. К микрофону может идти экранированный провод.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распиновка наушников

Как прозвонить провода

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:

  • Зачистить все концы проводов. В некоторых моделях провод, идущий к микрофону экранированный, где экран играет роль одного из проводов.
  • Одеть наушники. В динамиках при подключении к тестеру будет слышен треск. Если он только в одном динамике, то тестер подключён к одному из каналов и общему проводу. Если треск слышен в обоих динамиках, то тестер подключён к двум каналам, без общего провода.

Дальше возможны варианты:

  • При четырёх проводах в кабеле, оставшийся подключён к микрофону и панели управления.
  • При пяти проводах, если оставшиеся два прозваниваются между собой и не прозваниваются с динамиками, они подключаются к микрофону вместе с панелью управления и общей клемме. Если оставшиеся прозваниваются с остальными, то они припаиваются вместе, к клемме микрофона.
  • При семи проводах, оставшиеся четыре подключены попарно к микрофону и кнопкам. Припаиваются они по цветам, к общей и микрофонной клемме.

Ремонт наушников своими руками

Распайка проводов наушников

Самый распространённый штекер - это джек (mini-jack) 3,5. Но кроме него используются джек 2,5, а также miniUSB и mikroUSB.

Распайка проводов на штекере джек 2,5 и 3,5

В кабеле обычных наушников всего три провода. Штекер с таким числом выводов ещё называется TRS. Нумерация идёт от острия к кабелю:

1 - левый канал;

2 - правый канал;

3 – общий.

Вместо трёх проводов может быть четыре (две пары). В этом случае по одному проводу из каждой пары одинакового цвета считают общим и припаивают вместе.

Распайка проводов на таком штекере очень простая - ближайшее к кабелю контактное кольцо общий, оставшиеся - правый и левый канал. В стандартной распайке правый канал подключается к среднему кольцу, а левый канал - к концу штекера.

Припаиваются провода к соответствующим местам для пайки. Определить их можно визуально или тестером.

Штекер 2,5 устроен аналогично 3,5 и ничем, кроме размеров от него не отличается. Распайка проводов одинакова на обоих штекерах.

Распайка проводов в штекерах miniUSB и miniUSB

В мобильных телефонах некоторых моделей наушники с микрофоном подключаются через разъёмы mini- и mikroUSB. Но к этим разъёмам можно подключить и просто наушники, нпример, для использования такой мобилки в качестве МР3-плеера.

Распайка в этих разъёмах одинаковая. В них пять выводов, к которым припаиваются провода. Нумеруются они слева направо, если смотреть со стороны подключения проводов, и провода припаиваются к 1 (общий), 3 (правый канал) и 4 (левый канал).

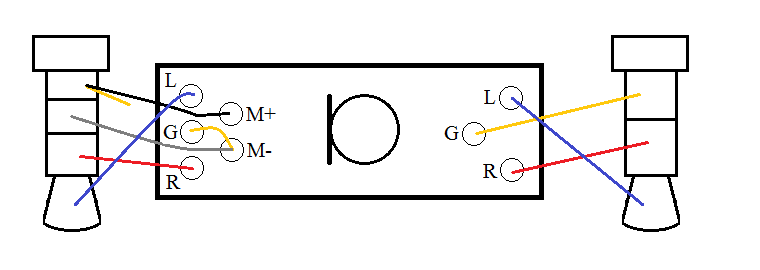

Распайка проводов в гарнитуре - наушниках с микрофоном

Кроме обычных наушников, в которых есть только динамики, есть наушники со встроенным микрофоном и кнопками управления. Кабель таких устройств отличается большим количеством проводов - от четырёх до семи.

Распайка проводов в штекере 3,5

Такие штекера имеют техническое название TRRS. Есть два варианта распайки проводов в этих устройствах OMTP и CTIA. Они отличаются подключением микрофона и общего провода, которые подключаются к 3 и 4 проводам.

При подключении не того типа микрофон работать не будет, а звук будет глухим.

Подключение гарнитуры к штекерам mikro- и miniUSB

В некоторых телефонах наушники подключаются не к штекеру 3,5, а к разъёму mikro- или miniUSB. При подключении к выводам таких штекеров также есть стандарт. Считаются они слева направо, если смотреть со стороны подключения проводов:

1. общий провод;

2. микрофон, а также кнопки управления;

3. правый канал;

4. левый канал;

5. не подключён.

Переходник для наушников

Если есть в наличии наушники, штекер которых не подходит к аппарату, то можно изготовить переходник.

Для этого необходимы:

  • штекер, который можно подключить к устройству;
  • разъём "мама", в который подключаются наушники;
  • отрезок трёх- или четырёхжильного кабеля для соединения штекера и разъёма.

Информация! Можно использовать кабель от ненужной мыши или клавиатуры.

Порядок действий при изготовлении следующий:

1. от кабеля отрезать кусочек длиной 10см;

2. разделать его с обоих сторон на длину 15мм;

3. зачистить концы проводов на 5мм;

4. залудить зачищенные концы;

5. залудить вывода штекера и разъёма;

6. одеть на кабель неразборные детали разъёма;

7. припаять провода к разъёму;

8. записать распайку проводов;

9. в зависимости от конструкции разъёма, зафиксировать кабель внутри зажимом или завязав на нём узелок;

10. собрать конструкцию;

11. повторить для штекера пункты 6-10, припаяв провода согласно его распайке.

Важно! Флюс для пайки можно использовать только нейтральный. Кислота разрушит провод или приведёт к замыканию в штекере.

Вместо разборного штекера 3,5 можно взять неразборной, с отрезком кабеля необходимой длины. С разъёмами USB это не получится - для подключения наушников и компьютера используются разные вывода.

Кроме стандартных разъёмов есть штекера, используемые только в отдельных моделях телефонов. Таковы 10- и 20-пиновые разъёмы телефонов фирмы Samsung и некоторые другие. Распайку наушников для этих моделей можно найти в интернете.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном , 11 лучших Bluetooth-гарнитур для телефона , 5 лучших беспроводных наушников с микрофоном , 5 лучших наушников для плавания , Как заряжать беспроводные наушники , Как пользоваться беспроводными Bluetooth наушниками , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Простые и эффективные способы увеличения баса в наушниках

Распиновка наушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

  • 2,5 миллиметра – микро Jack;
  • 3,5 миллиметра – мини Jack;
  • 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

  • двухконтактные;
  • трехконтактные;
  • четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

  • разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
  • прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
  • прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
  • аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
  • для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном , Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками

Проверка распиновки наушников нестандартных разъемов

Как починить провод от наушников. Пайка наушников

Время на прочтение: 5 мин.

Совет о том, как починить провод от наушников, будет практичным, так как этот непременный атрибут современного общества часто выходит из строя. Это ввиду их активного использования в повседневной жизни.

Содержание статьи

Цвета проводов в наушниках

Для начала нужно выяснить термины, что и как правильно называть.

Гарнитура — это наушники вместе с микрофоном. Телефон и компьютер при подсоединении гарнитуры или наушников, понимает, в чем разница.

Штекер, именуемый в быту «джеком» (jack),называется: TRS (3 вывода) или TRRS (4 вывода). Выводы штекера считаются от острия к корпусу. В наушниках всем выводам задано предназначение:

  • левый канал;
  • правый канал;
  • фон.

В гарнитуре не всё так унитарно. Есть два главных типа распайки гарнитуры— OMTP и CTIA. Когда гарнитуру не той же распайки, что гнездо телефона — звук будет глухим, а микрофон не будет работать. При удерживании кнопки на пульте звук стабилизируется.

Разница меж распайками только в позиции выводов общего контакта и микрофонного. Необходимо произвести их обмен местами, и гарнитур изменит свой тип.

  1. Тип CTIA (современный). К нему относится большая часть современных гаджетов. Эта распиновка называется«под Samsung».
  2. Тип OMTP (старый). Практически все старые Nokia распинованы таким образом. Эта распиновка называется «под Nokia».

Ликвидировать трудность несовместимости возможно при помощи переходника «CTIA-OMTP». Собрать данный переходник возможно и самому. Для этого нужно четрехконтактное гнездо и четырехконтактный штекер.

Красным цветом при схеме в моно сигнале помечен потенциал, при схеме со стерео сигналом или в гарнитуре— правый канал. Зеленым цветом при схеме со стерео сигналом или в гарнитуре помечен левый канал. Синим цветом при схеме со стерео сигналом помечен левый канал, а в гарнитуре — микрофон. Земля в любой схеме помечена либо черным цветом, либо для этих целей используется оплетка.

2 провода

В наушниках с моно сигналом используется двухжильный кабель. Главное при пайке: не перепутать полярность. Даже, если перепутаете — наушник не выйдет из строя, просто не будет издавать звуков. В таком случае нужно просто поменять проводники на штекере местами.

3 провода

Рассматривая, как соединить провода в наушниках, если их трое, важно учитывать, что в стерео наушниках один общий проводник для земли: как для правого, так и для левого канала. Чаще всего в кабеле он выполнен в виде распущенной оплётки вокруг двух изолированных сигнальных проводников. Эту оплётку необходимо «распушить» на одну сторону, а затем скрутить по спирали, сформировав таким образом на конце кабеля третий проводник. Эти три жилы согласно схеме необходимо припаять к трехконтактному, двухканальному стерео разъёму jack 3,5.

4 провода

Если у вас не просто наушники, а гарнитур, было бы полезно рассмотреть, как спаять провода на наушниках при 4 контактах. Пайка 4 провода (микрофонного) является самой сложной. Он припаивается к длинному выводу, идущему вдоль разъема параллельно контакту земли. Для того, чтобы он не замыкался с землёй, после пайки на него надевают кембрик термоусадки.

5 и более проводов

Если для кабеля наушника используется пять и больше жил, то оставшиеся используют, как резервные на случай замены при обрыве одной из них. Не нужно обрезать и постоянно укорачивать кабель, достаточно перепаять с обоих сторон (штекер и динамик) на соответствующие контакты резервный цельный кабель.

Как укрепить провод наушников

Трудность заключается в непосредственно штекере, так как это наиболее опасное для целостности кабеля место. Слегка надавливая на штекер, или вращая у него кабель, возможно словить позицию, при которой два наушника станут работать. Тогда возможно утверждать, что трудность заключается в разъеме.

До начала ремонта важно понимать, каковы самые популярные виды разъемов для наушников и способ их подсоединения. Это поможет выяснить, как спаять, когда в кабеле 4 или 3 проводника.

В хороших марках (KossPortaPro, Philips, Sony, Sennheiser) для отдельного канала применяется отдельная защищенная жила, в дешевых вариантах для двух каналов используют общий фон.

Прочность соединения во многом зависит от того, как припаять провода к штекеру. Если звук пропадает (то присутствует, то отсутствует), в первую очередь необходимо выявить поврежденные участки и места разрыва. Часто рвутся проволоки или повреждаются места крепления наушников к штекеру jack 3,5.

Штекер jack

Сейчас популярны наушники, выполненные в форме застёжки-молнии. Надев наушники или гарнитур, пользователь может застегнуть их «под горло». Таким образом, они меньше изнашиваются

Если ракушка съёмная и возможно добраться к контакту на самом динамике, то для ремонта наушников вначале нужно проверить цепь на разрыв омметром. Для этого один его щуп ставим на вывод динамика, а второй — на вывод разъёма. Если прибор показывает «1» или знак бесконечности, значит целостность кабеля нарушена и он нуждается в ремонте.

Затем необходимо определить, в каком же месте кабель оборвался. Надо быть особенно внимательным к местам перегибов и потертой изоляции. Можно отрезать понемногу кабель и проверять, где же произошёл разрыв; порвались наушники, таким образом, длина наушников уменьшится, но это небольшая цена за качественный звук и отсутствие помех. Иногда ситуация требует кабеля достаточно длинного: как удлинить его — нужно позаботиться об этом. Лучше всего взять целый провод, а не использовать несколько обрезков.

Для надежной спайки лучше всего использовать припой ПОС-61, а лудить проводники сосновой канифолью. Чтобы залудить провода с нанесенным изолирующим лаком с них нужно вначале его удалить. Делают это с помощью небольшого ножа по гипсокартону или наждачной бумаги.

Все окончания проводов должны быть тщательно зачищенными; зачистить провода лучше всего ножом, надрезав по кругу изоляцию на 1 см от конца, а затем одним движением к концу провода снять её. Главное, надрезая изоляцию, не перерезать жилу провода. Лучше всего обрезать провода с разницей длины хотя бы в 1 см, чтобы места пайки соседних проводов не сходились в одной точке. Это предотвратит короткое замыкание. Для пайки достаточно паяльника от 25 Вт и больше.

Чтобы правильно припаять штекер, рекомендуется:

  • зажать его в тиски, прикрепленные к столу;
  • одной рукой, держащей пинцет, удерживать провод;
  • второй рукой совершать паяльником манипуляции по пайке.

Обсуждая, как припаять штекер к наушникам, невозможно не упомянуть о важности концентрации и аккуратности. Дрожащие руки, равно, как и плохое зрение — факторы, способствующие некачественной пайке.

Советуем начать с общего, после этого левый, а затем правый каналы. Микрофонный провод паять нужно в самом конце, слегка отогнув его, чтобы случайно не припаять к фону.

Следующий шаг — это закрепление провода. С этой целью на разъеме имеется зажим (там, куда припаивается провод фона), в него вставляют заизолированный провод и обжимают с помощью плоскогубцев.

Когда пайка произведена, необходимо подождать около 30 секунд, а затем, держа в одной руке штекер, произвести легкие раскачивающиеся движения проводом другой рукой. Таким образом можно проверить качество пайки, насколько хорошо провода укреплены; закрепляют некоторые наушники для надёжности при передвижении клипсой на воротник рубашки или одну из верхних пуговиц.

Вернёмся к вопросу, как починить наушники, если провод порвался: без паяльника выполнить эту процедуру невозможно. Лучше, чтобы жало было как можно меньше, иначе им будет сложно управлять либо будут образовываться наплывы.

Итак, если наушники оказались сломанными, не спешите покупать новые. Зная, как спаять наушники, можно сберечь, как свои деньги, так и нервы.

10 терминов, которые следует знать, чтобы определить лучшие наушники

Существует так много разных производителей, стилей и цен на наушники, что бывает очень сложно найти пару, которая подходит именно вам.

Вы можете настороженно относиться к трендам на наушники, одобренные знаменитостями, но просмотр спецификаций не упрощает задачу. Характеристики наушников сложные и очень технические, а иногда даже не оказывают значимого влияния на качество звука.

В этом руководстве мы избавимся от жаргона и покажем вам, что на самом деле означают ключевые характеристики наушников и почему - или если - они имеют значение.

1.Вкладыши

Наушники-вкладыши (внутриканальные), также известные как внутриканальные наушники, располагаются непосредственно внутри ушного канала. У них есть два основных технических преимущества. Они расположены ближе к барабанной перепонке, поэтому могут обеспечивать отличное качество звука, а также заполняют вход в ухо, поэтому эффективно устраняют внешний шум.

Наушники-вкладыши поставляются с набором насадок разного размера, поэтому вы можете найти тот, который подходит для ушного канала. Правильная подгонка важна для достижения наилучших результатов; использование наконечника неправильного размера повлияет на звукоизоляцию, и наушники будут выпадать.

Наушники-вкладыши чрезвычайно портативны, поэтому их наиболее удобно использовать в дороге или в тренажерном зале.Однако их меньший размер означает, что они не могут сравниться по универсальным характеристикам с большим набором.

2.Накладные

Накладные наушники, также называемые надушными наушниками, располагаются сверху уха. Как и внутриканальные наушники, они направляют звук прямо в ушной канал, но не изолируют внешние шумы, а также могут передавать шум тем, кто сидит рядом.

Многие считают их более удобными, чем наушники-вкладыши, и они с меньшей вероятностью будут задерживать тепло в ушах, чем наушники-вкладыши. Однако может возникнуть проблема «зажатия», когда они сжимаются слишком сильно и становятся неудобными при длительном использовании. Важно найти подходящую пару.

Накладные наушники - хорошее компромиссное решение с отличным качеством звука (в более дорогих наушниках) и хорошей портативностью.

3.Накладные

Наушники-вкладыши или наушники закрывают все ухо. Их увеличенный размер позволяет разместить более крупный драйвер с большей громкостью и лучшими басами. Динамик также расположен дальше от уха, обеспечивая более объемный звук, похожий на то, что вы слышите из динамиков.

Прикрывая ухо, эти наушники обеспечивают хорошую шумоизоляцию, но они намного менее портативны, чем другие форматы.

Хотя уже неверно утверждать, что наушники-вкладыши автоматически лучше, чем другие стили, наушники-вкладыши остаются выбором аудиофилов.

Открытая и закрытая спина

Вы также увидите наушники (особенно закрытые), описанные как «открытые» или «закрытые». Это относится к тому, открыта или закрыта задняя часть наушников.

Наушники «закрытого типа» обеспечивают лучшую шумоизоляцию и, как правило, имеют более мощный звук, аналогичный тому, который вы получаете в наушниках-вкладышах.Наушники с открытым корпусом имеют большую утечку звука и пропускают больше окружающего шума, но обеспечивают то, что аудиофилы часто называют более естественным звуком.

4.Драйверы

Драйвер - самый важный компонент в наушниках. Он превращает электрический сигнал в звуковое давление - другими словами, он создает звук.

Существуют разные типы драйверов, но все они в основном состоят из магнитов, звуковых катушек и диафрагмы.Компоненты заставляют диафрагму вибрировать, и эти колебания создают звуковые волны, которые наши уши интерпретируют как звук.

В спецификации наушников Driver указывает диаметр диафрагмы, измеренный в миллиметрах. Как правило (но не всегда верно), чем больше размер динамика, тем лучше звук, особенно для басов. Для наушников-вкладышей рекомендуется использовать драйвер диаметром 40 мм или больше.

Поскольку наушники-вкладыши не подходят для больших динамиков, все больше и больше используется подход с двумя динамиками. Вместо того, чтобы иметь один драйвер, обрабатывающий весь частотный диапазон, есть один специально для низких частот, а другой - для средних и высоких частот.

5.Уровень чувствительности и звукового давления

Чувствительность и Уровень звукового давления (SPL) - это связанные термины, и любой из них может использоваться в спецификациях наушников. Они указывают, насколько громко будут звучать наушники.

Чувствительность показывает, насколько эффективно электрический сигнал преобразуется в акустический. SPL - это способ измерения чувствительности, который часто отображается в децибелах SPL на милливатт (хотя для этого нет абсолютного стандарта).

Большинство наушников имеют диапазон 85–120 дБ SPL / мВт.Чтобы обеспечить некоторый контекст, обычный городской трафик составляет около 80 дБ, кричащий голос 105 дБ, а самолет взлетает 130 дБ.

Считается, что болевой порог для шума составляет около 120 дБ, в то время как Управление по охране труда предупреждает об опасностях потери слуха при длительном воздействии SPL более 85 дБ.

6. Импеданс

Импеданс - это мера электрического сопротивления, отображаемая в Омах (?).Проще говоря, более высокий импеданс означает большее сопротивление, а это означает, что для управления наушниками требуется больше энергии.

Наушники, предназначенные для мобильных устройств, обычно имеют меньшее сопротивление (ниже 32 Ом), поэтому они потребляют меньше энергии. Высококачественные и профессиональные наушники имеют очень высокий импеданс (300 Ом и более), и для их питания требуется специальный усилитель.

Обратной стороной наушников с более низким импедансом является то, что, хотя они используют более низкое напряжение, им требуется более высокий ток. Электрический ток создает вибрацию, которая, в свою очередь, создает звук. В результате наушники с более низким импедансом могут издавать слышимое фоновое шипение.

Несоответствие импеданса также может вызвать эту и другие проблемы с производительностью. Несоответствие может возникнуть при использовании наушников с высоким импедансом со смартфоном или наушников с низким импедансом с аудиосистемой высокого класса. Важно иметь наушники подходящего типа для используемого аудиооборудования.

7.Частотная характеристика

Частотная характеристика указывает диапазон звуковых частот, которые могут воспроизводить наушники.Он измеряется в герцах, где наименьшее число представляет количество низких частот, а максимальное - количество высоких частот. У большинства наушников заявленная частотная характеристика составляет около 20-20 000 Гц, что соответствует человеческому слуху.

Цифры на самом деле не являются хорошим показателем качества звука, хотя они могут помочь вам выбрать правильные наушники для определенного типа музыки.Например, если вам нужно много басов, вам следует искать наушники, которые поддерживают низкие частоты.

8.Общее гармоническое искажение

Общее гармоническое искажение (THD). показывает уровень искажения, который может возникнуть при использовании наушников на высокой громкости.

Как мы видели, наушники воспроизводят звук через вибрирующую диафрагму в драйвере.На большой громкости диафрагма может не вибрировать достаточно быстро, что приводит к искажениям. THD выражается в процентах, чем меньше, тем лучше. Большинство наушников имеют коэффициент нелинейных искажений менее 1%, а высококачественные наушники - значительно меньше.

9.Шумоподавление

Наушники с шумоподавлением имеют встроенные микрофоны и электронные микросхемы.Они записывают окружающий шум, затем создают обратную звуковую волну и возвращают ее в наушники, чтобы эффективно гасить звук. И это одни из лучших офисных гаджетов для творчества.

Лучше всего он работает для постоянных низких частот и менее эффективен для средних частот и выше.Итак, если вы летите, вы можете обнаружить, что шум двигателя уменьшился, но не плачущий ребенок на переднем сиденье.

Для шумоподавления требуется аккумулятор.Его эффективность может значительно варьироваться от одной модели гарнитуры к другой. Подробнее о том, как работают наушники с шумоподавлением, читайте в нашем руководстве.

10.Шумоизоляция

Шумоизолирующие наушники физически блокируют внешние звуки.Это либо закрытые закрытые наушники, закрывающие все ухо, либо, что более эффективно, наушники-вкладыши, закрывающие ушной канал.

В этом отношении наушники-вкладыши работают как беруши, и важно обеспечить максимально плотное прилегание, используя вкладыши правильного размера.

Шумоизоляция пассивная, не требует внешнего источника питания и не ограничивается определенными частотами.Он также имеет тенденцию появляться в более доступных наушниках, чем технология шумоподавления.

Общие сведения о характеристиках наушников

Технические характеристики наушников - это удивительно сложное дело, и вам нужно хорошо разбираться в физике, электронике и математике, чтобы действительно вникнуть в то, что они означают.Даже в этом случае простой факт заключается в том, что вы не можете определить качество пары наушников только по серии цифр в спецификации.

И не расстраивайтесь, когда вы столкнетесь с новыми условиями и спецификациями, которые мы не упомянули выше.Например, знаете ли вы о наушниках с костной проводимостью?

Вы можете использовать спецификации, чтобы сузить свой выбор и определить те, которые подходят вашему любимому стилю музыки, среде, в которой вы их используете, и звуковому оборудованию, с которым вы их используете.Как только вы это сделаете, вы должны проверить отзывы и отчеты пользователей, чтобы точно узнать, насколько хорошо они работают.

Заинтересованы в наушниках для тренировок? Оцените лучшие беспроводные спортивные наушники.Если вы предпочитаете проводной вариант, попробуйте эти лучшие проводные наушники. А если вы ищете более дешевое решение, ознакомьтесь с нашими рекомендациями по выбору лучших дешевых наушников. Наконец, у нас есть подборка лучших наушников для детей.

Изображение предоставлено: наушники-вкладыши Grado через Джонатана Градо, наушники-вкладыши Beats через Fofarama, драйверы Apple через ifixit.com, Ultimate Ears через Нан Палмеро,

4 простых способа доступа и редактирования iPhone Apple Notes в Windows

Если вы используете Apple Notes на своем iPhone и хотите получить к ним доступ на ПК с Windows, вот несколько способов сделать это.

Об авторе Энди Беттс (Опубликовано 223 статей)

Энди - бывший печатный журналист и редактор журнала, который пишет о технологиях уже 15 лет.За это время он внес вклад в бесчисленное количество публикаций и написал работы по копирайтингу для крупных технологических компаний. Он также предоставил экспертные комментарии для средств массовой информации и организовал панели на отраслевых мероприятиях.

Больше От Энди Беттса
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Покупаете беспроводные наушники? 6 вещей, которые вам нужно знать

Apple удалила разъем для наушников с iPhone в 2016 году. Вскоре последовали такие компании, как Google, Motorola и HTC. Внезапно некогда нишевые беспроводные наушники стали мейнстримом.

Однако покупка наушников Bluetooth может сбивать с толку.Каждая модель работает по-своему, от качества звука до их настройки. Нужно многое понять, так что приступим.

1.Типы беспроводных наушников

Когда вы думаете о беспроводных наушниках, вы, вероятно, думаете о наушниках Bluetooth (сейчас есть даже действительно беспроводные наушники).Если в вашем телефоне нет разъема для наушников, то Bluetooth - ваш лучший вариант для прослушивания музыки.

Другой вариант - использовать адаптер для наушников USB-C. Это более сложное решение, и оно становится еще хуже, если вам нужно одновременно заряжать телефон.

Bluetooth удобен тем, что поддерживается всеми мобильными устройствами, а также растущим числом другой электроники.Он имеет радиус действия около 32 футов и довольно энергоэффективен.

Он также быстро улучшается благодаря отказу от разъемов для наушников.

Есть еще несколько более старых технологий беспроводных наушников, которые все еще используются.Оба в основном используются для телевидения, и обоим нужен отдельный передатчик. Инфракрасный порт сейчас встречается довольно редко, и для него требуется прямая видимость между наушниками и передатчиком.

Радиочастота, как видно из таких продуктов, как Sennheiser RS120, более мощная.

Он может работать на расстоянии до 150 футов, а сигнал может проходить сквозь стены, поэтому его можно использовать как с домашней стереосистемой, так и с телевизором.Однако он подвержен помехам и не так безопасен, как Bluetooth.

Многие современные телевизоры теперь имеют Bluetooth в стандартной комплектации.Если у вас нет, вы можете достаточно легко добавить передатчик Bluetooth.

2.Bluetooth и качество звука

Качество звука, которое вы получите в наушниках Bluetooth, зависит от того, какой аудиокодек они используют.Кодек - это часть программного обеспечения, которое кодирует звук на одном конце и декодирует его на другом. И ваш аудиоплеер, и наушники должны его поддерживать.

SBC

Ранние версии Bluetooth очень сильно сжимали аудио, создавая резкий цифровой звук.

Движение к повышению качества началось с внедрения расширенного профиля распределения звука (A2DP).Это позволило передавать высококачественный стереозвук через кодек SBC. Теперь это фактически стандарт.

В отчете SoundExpert за 2014 год, сайта тестирования качества звука, сделан вывод о том, что при максимально возможной скорости передачи данных 372 Кбит / с SBC был сопоставим с файлом AAC, закодированным со скоростью 192 Кбит / с, и что «большинство артефактов, которые он производит, находятся за пределами человеческого восприятия.«Однако он в основном используется с более низким битрейтом, поэтому не всегда обеспечивает лучшее качество.

aptX

Следующий шаг - aptX.Большинство устройств Android за последние несколько лет поддерживают этот кодек. Он обеспечивает производительность, подобную компакт-диску, с битрейтом 352 Кбит / с с меньшей задержкой. Это использует сжатый звук.

aptX HD

Еще лучше - aptX HD, улучшенная версия классической формулы aptX с высоким разрешением.Он по-прежнему сжат, но потоки идут с гораздо более высоким битрейтом 576 Кбит / с и имеют гораздо меньшую задержку.

Небольшое, но постоянно растущее число устройств поддерживает aptX HD, включая Galaxy Note 9, OnePlus 5T и LG V30.Для этого требуется специальное оборудование, поэтому, если ваше устройство его не поддерживает, обновить его невозможно.

AAC

Apple не поддерживает aptX на iPhone или iPad.Вместо этого он использует AAC, расширенный вариант SBC. Он использует более низкий битрейт (256 Кбит / с), но эффективность кодека делает его сопоставимым с aptX, если не лучше. Использование AAC-совместимых наушников с источником AAC (например, Apple Music) также снижает снижение качества звука.

Задержка

Мы упомянули задержку; это серьезная проблема с наушниками Bluetooth.

Задержка - это небольшая задержка между отправкой аудиосигнала и его слышимостью.Вы не заметите этого при прослушивании музыки, но если вы смотрите видео или играете в игру, это может привести к рассинхронизации звука с изображением. Вот почему вы можете покупать беспроводные гарнитуры специально для игр. Если вы не хотите тратить слишком много на одну из них, вы можете купить бюджетные игровые гарнитуры менее чем за 25 долларов.

Задержка зависит от имеющегося у вас оборудования и программного обеспечения.aptX HD имеет значительно меньшую задержку по сравнению со старыми кодеками. Использование Apple AAC с Airpods свело его к минимуму до едва заметного уровня.

3.Срок службы батареи беспроводных наушников

Наушники Bluetooth получают питание от собственного встроенного аккумулятора.

В накладных наушниках Bluetooth есть место для большой батареи, заряжаемой через USB-кабель.Вам следует ожидать от 20 до 30 часов автономной работы - например, JBL Everest обещает до 25 часов.

Кредит изображения: Харман

Наушники Bluetooth имеют более короткое время автономной работы.Те, кто использует кабель для подключения двух наушников, обычно могут работать около восьми часов и заряжаются через USB-кабель. Настоящие беспроводные наушники, где обе части разделены, работают от трех до пяти часов. У них есть специальный чехол для зарядки. который также поддерживает заряд, когда вы не используете наушники.

Кредит изображения: Apple

Помните, что уровень громкости влияет на срок службы батареи.Чем громче ваша музыка, тем меньше заряда батареи. Срок службы батареи в спецификациях производителя, как правило, отражает оптимальные условия, а не реальное использование.

4.Сопряжение наушников Bluetooth

Подключение наушников Bluetooth к телефону или другому устройству может быть таким же быстрым, как и их подключение, или может быть довольно неприятным.

Чип W1 в некоторых наушниках Apple сократил процесс сопряжения до трех секунд.Откройте чехол на AirPods (или нажмите кнопку сбоку от выбора наушников Beats), коснитесь экранной подсказки, и все готово.

Android 6.0 и выше предлагает аналогичную быструю систему под названием Fast Pair, хотя пока с ограниченной поддержкой гарнитур.

Некоторые наушники используют NFC для ускорения сопряжения.Это беспроводная технология, которая позволяет устройствам обмениваться данными, держа их близко друг к другу.

При использовании вместе с устройством с поддержкой NFC, включая многие смартфоны Android, но не iPhone, вы можете подключить наушники к устройству, просто нажав ими на него.

Если у вас ничего из этого не работает, вам придется подключить наушники вручную.Это включает в себя поиск настроек Bluetooth на вашем устройстве, нажатие кнопки на наушниках и ввод пароля при появлении запроса (обычно 0000 ). Это медленнее и утомительнее, поэтому вам может потребоваться обратиться к руководству, чтобы разобраться в нем.

5.Пульт дистанционного управления для беспроводных наушников

В проводных наушниках часто есть пульт на кабеле, но у наушников Bluetooth такой возможности нет.

Вместо этого в один из наушников встроены некоторые основные элементы управления, а также микрофон.Это могут быть кнопки или сенсорные датчики. Это также может быть кнопка для активации голосового управления.

Для управления AirPods двойное касание запускает Siri.Оттуда вы можете использовать такие команды, как «Увеличить громкость» или «Пропустить трек» для управления музыкой.

Такие компании, как Bose и Sony, производят наушники Bluetooth, которые работают так же с Google Assistant.Jabra входит в число тех, кто поддерживает Amazon Alexa.

Доступность элементов управления - это то, что вы всегда должны проверять при покупке или сохранении новых наушников.Дизайн и расположение кнопок иногда определяется больше эстетикой, чем практичностью. Их не всегда легко найти на ощупь, особенно если вы в тренажерном зале.

6.Форм-фактор и размер

Беспроводные наушники бывают трех стандартных стилей: накладные, накладные и внутриканальные.Первые два выглядят и работают так же, как их проводные аналоги. Но последнее, внутриканальное, совсем другое.

Недавняя тенденция в формате наушников-вкладышей касается настоящих беспроводных наушников.В отличие от самых ранних моделей, в которых два стержня были соединены кабелем, который проходил вокруг шеи сзади, во многих моделях теперь вообще отсутствуют провода.

Изображение предоставлено: Sennheiser [битый URL-адрес удален]

Этот шаг начался с Apple AirPods.Теперь на борту есть большинство производителей: Sennheiser, Bose, B&O, Samsung и другие. Jabra Elite 65t считается одним из лучших наушников-вкладышей.

Все они работают по одному и тому же принципу: они поставляются с зарядным футляром, который максимально увеличивает время игры.Но есть и проблемы. Задержки могут быть проблемой, поэтому не все они идеальны для видео. Срок службы батареи короче, до пяти часов. Они дороже проводных наушников. А благодаря небольшому размеру их легче потерять.

Но по удобству и портативности их невозможно превзойти.Цена тоже отличная - обратите внимание на лучшие беспроводные наушники до 100 долларов.

Наушники Bluetooth - будущее

Нравится вам это или нет, но разъемы для наушников уходят, а будущее за наушниками Bluetooth.

Аудиофилы могут сопротивляться какое-то время, но для большинства из нас беспроводная связь сейчас более чем достаточно.Он прост в использовании, доступен по цене, а качество постоянно улучшается. И если ваши наушники продолжают ломаться из-за того, что вы перекручиваете шнур, возможно, сейчас самое подходящее время для подключения к беспроводной сети. Имейте в виду, что пара беспроводных наушников с шумоподавлением может оказаться лучшим гаджетом для вашего творчества.

Если вы готовы совершить прыжок в мир беспроводной музыки, ознакомьтесь с нашим руководством по лучшим наушникам Bluetooth, которые вы можете купить прямо сейчас (или лучшим наушникам Bluetooth специально для iPhone).Если вы смелы, вы можете даже попробовать наушники с костной проводимостью, которые позволят вам слышать окружающих.

Почему виртуальная выставка CES стала серьезным провалом для технической индустрии

Плохой охват, плохой доступ и плохая организация привели к неудовлетворительному результату CES 2021.Вот проблемы, с которыми мы столкнулись при освещении CES.

Об авторе Энди Беттс (Опубликовано 223 статей)

Энди - бывший печатный журналист и редактор журнала, который пишет о технологиях уже 15 лет.За это время он внес вклад в бесчисленное количество публикаций и написал работы по копирайтингу для крупных технологических компаний. Он также предоставил экспертные комментарии для средств массовой информации и организовал панели на отраслевых мероприятиях.

Больше От Энди Беттса
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Почему я придерживаюсь их вместо беспроводных опций

Это не секрет: разъем для наушников идет по пути динозавров и коммутируемого Интернета, но это не означает, что мы, потребители, должны просто отказаться от проводных наушников еще. На самом деле, как раз наоборот: беспроводной связи пока нет.

Проводное прослушивание превосходит даже лучшие кодеки Bluetooth

Это правда, что AAC особенно ужасен при использовании с устройством Android.Хотя мы рассматриваем SBC как наименьший общий знаменатель кодеков Bluetooth, с момента своего создания он прошел долгий путь. Фактически, aptX и SBC обеспечивают потоковую передачу звука хорошего качества и лучшую стабильность соединения, чем LDAC 330.

SBC и aptX превосходят LDAC 330 по качеству и стабильности звука.

Кроме того, LDAC не подходит для потоковой передачи с абсолютным высоким разрешением, потому что его качество падает ниже отметки 20 кГц. В конечном итоге, если вам нужен звук без потерь, вам нужно использовать проводные наушники и файлы FLAC.

А вот Bluetooth так что удобно

SBC и aptX превосходят LDAC 330, но ни один из них не сравнится с подключением проводных наушников к файлам FLAC.

Вы меня там поймали. Это.

И мало кто более ленив, чем я, когда дело доходит до небольших задач, таких как подключение 3,5-мм разъема к соответствующему входу, но насколько удобнее беспроводные и настоящие беспроводные наушники на самом деле? Чаще всего я трачу мимолетные моменты на подключение и повторное сопряжение беспроводных наушников, когда альтернативой является базовый вход.

Конечно, как только все будет готово к работе, не нужно беспокоиться о том, что кабель зацепится за рюкзак незнакомца, но подключение Bluetooth по-прежнему подвержено ошибкам - тогда как если кабель подключен, он подключен.

Проводные наушники и вкладыши дешевле

Если вы находитесь на рынке, чтобы сэкономить, тратя деньги, лучше всего подойдут проводные наушники. Для сопоставимого беспроводного продукта вы можете потратить более 50 долларов или больше просто на беспроводную функциональность, которая, опять же, не соответствует заявленной производительности.

Bose SoundSport Free продается в розницу всего за 200 долларов, в то время как его проводной аналог можно купить чуть менее 100 долларов. Например, возьмите Bose SoundSport In-Ear: он стоит 99 долларов, устойчив к поту и включает в себя фирменные ушные вкладыши Bose. . Сравните это с Bose SoundSport Wireless и SoundSport Free, оба из которых более громоздкие и увеличиваются в цене на 50 долларов с каждой итерацией.

Теперь в случае наушников для тренировок вы можете почувствовать, что беспроводная связь является необходимым удобством, но если вы действительно привязаны к наличным деньгам, проводные альтернативы работают так же хорошо, если не лучше и более доступны.

Честно говоря, единственный сценарий, который заставляет меня перейти на беспроводную связь , - это тренировка .
