Давление в расширительном бачке для закрытой системы отопления

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Блок: 1/5 | Кол-во символов: 224
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Блок: 2/3 | Кол-во символов: 419
Источник: https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/

Ответ эксперта

Евгений, вы совершенно правы. Для нормального функционирования отопительной системы давление в расширительном баке должно быть на 0.2–0.3 атм ниже, чем в основном контуре – в противном случае вода просто не сможет поступать в расширитель. Кроме того, важно, чтобы этот элемент системы был установлен по правилам. Лучшим местом для установки бачка считается участок на обратном трубопроводе между циркуляционным насосом и котлом.

Напоминаем, что подкачку или сброс давления в расширительном резервуаре выполняют, отсоединив его от обогревающей системы. Чтобы не сливать теплоноситель, на участке подключения бачка должны быть предусмотрены шаровые краны.

Блок: 2/2 | Кол-во символов: 668
Источник: https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Блок: 2/3 | Кол-во символов: 2475
Источник: http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.


Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Блок: 4/6 | Кол-во символов: 2590

Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.


Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Блок: 3/6 | Кол-во символов: 719
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Блок: 3/5 | Кол-во символов: 736
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

  1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
  2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
  3. Подсоединить к ниппелю бака насос.
  4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
  5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
  6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Блок: 4/7 | Кол-во символов: 2603
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla. html

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на  компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Блок: 5/7 | Кол-во символов: 1326
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Перепады в системе и настройка

Если все подобрано правильно, то перепадов в системе не возникает. Поэтому столкнувшись с этой проблемой нужно искать причину:

  • неправильно подобранный объем;
  • прорыв мембраны;
  • неисправность ниппеля;
  • неправильная установка.

Все ремонтные работы выполняются только после того, как бачок будет снят с контура. Настройка может быть проведена, если в бачке не будет жидкости. Поэтому ее нужно оттуда удалить. Для этого нужно накачать его. Когда жидкости не останется, воздух надо стравить. После этого при помощи насоса с манометром закачать воздух в бак до необходимого уровня. Если нет насоса с манометром, можно использовать ручной манометр. Так как проверить давление в расширительном бачке отопления без него не получиться, придется все же приобрести. Убедившись в правильности настройки, можно устанавливать бак обратно на контур.

Все красные баки предназначены для отопления. Помимо них есть еще синие. Это гидроаккумуляторы для холодной воды, они работают по другому принципу, чем расширительные.

Если настройка выполнена неправильно, то в отоплении будут следующие проблемы:

  • повышение давления в системе отопления и расширительном баке;
  • аварийные выбросы теплоносителя и, соответственно, необходимость в постоянной подпитке;
  • спад показаний манометра до критически низкого уровня, при котором не может включиться котел.

В продаже много моделей, у которых нет возможности регулирования количество газа в воздушной камере бака. Конечно, лучше такой не покупать, но их низкая цена часто играет решающую роль. Со слов пользователей сети, известны случаи, когда просто нет вариантов выбора, только дешевые без ниппеля, не хочешь не бери.

Блок: 5/5 | Кол-во символов: 1666
Источник: https://utepleniedoma.com/otoplenie/davlenie-baka

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

  1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
  2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
  3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
  4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
  5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Блок: 6/6 | Кол-во символов: 1489
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в  блоке – наши эксперты и другие посетители сайта постараются вам помочь.

Блок: 7/7 | Кол-во символов: 1033
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Кол-во блоков: 18 | Общее кол-во символов: 19766
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/: использовано 1 блоков из 3, кол-во символов 419 (2%)
  2. http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html: использовано 1 блоков из 3, кол-во символов 2475 (13%)
  3. https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html: использовано 3 блоков из 7, кол-во символов 4962 (25%)
  4. https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html: использовано 4 блоков из 6, кол-во символов 5546 (28%)
  5. https://utepleniedoma.com/otoplenie/davlenie-baka: использовано 2 блоков из 5, кол-во символов 3869 (20%)
  6. https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html: использовано 1 блоков из 2, кол-во символов 668 (3%)
  7. https://kaminguru.com/sistema-otoplenija/davlenie-v-rasshiritelnom-bachke.html: использовано 1 блоков из 4, кол-во символов 64 (0%)
  8. https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/: использовано 3 блоков из 5, кол-во символов 1763 (9%)

Давление в расширительном бачке двухконтурного котла Baxi

Одной из самых востребованных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой и открытой камерой сгорания. Мощность агрегата составляет 24 кВт. В названии указывается буква «F», если газовый котел имеет закрытую камеру сгорания и принудительное удаление дыма. В квартирах чаще всего используют турбированные котлы фирмы Baxi. Рассмотрим устройство расширительного бачка, поломки, падение давления и как наполнить воздухом расширительный бачок Baxi.



Содержание:

  1. Теплоноситель в отопительной системе
  2. Устройство расширительного бачка Baxi
  3. Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi
  4. Зачем расширительный бачок в настенном котле Baxi
  5. Как наполнить воздухом расширительный бак газового котла Baxi
  6. Поломки расширительных баков
  7. Падение давления в газовом котле Baxi при включении горячей воды

Теплоноситель в отопительной системе

При устройстве отопительной системы могут использоваться разные варианты. Наиболее оптимальной считается закрытая система отопления, в которой движение носителя тепла производится при помощи циркуляционного насоса. В первичном теплообменнике производится нагрев антифриза газовой горелкой, а с помощью насоса перекачивается через систему радиаторов, таким образом, передавая тепло в помещение.

Система отопления должна быть наполнена водой для нормальной циркуляции. При нагреве жидкость начинает расширяться, поэтому следует компенсировать увеличение объема. В отопительной системе в связи с этим устанавливаются расширительные бачки.



В данной схеме газовый котел является только нагревателем. В Baxi Eco Four циркуляционный насос и расширительный бачок уже встроены, поэтому такое оборудование с легкостью можно устанавливать в небольших квартирах.

Устройство расширительного бачка Baxi



В газовом котле Baxi Eco Four 24 расширительный бачок устраивается на задней стенке оборудования и представляет собой емкость круглой формы красного цвета. Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части при помощи мембраны. 1 часть накачивается воздухом, а вторая — подключается к отопительной системе. При нагреве системе происходит увеличение объема жидкости и преодолевается сопротивление мембраны, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в отопительную систему. Следовательно, давление при работе остается неизменным.

Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi

В инструкции указывается примерное давление в расширительном бачке – 0,5 бар. Но такое значение не совсем верное, так как давление в контуре должно быть больше на 20% при комнатной температуре носителя тепла.

Во многих системах рекомендуется давление при заполнении от 1,2 до 1,5 бар. Таким образом, требуемое давление в воздушной полости бачка должно быть от 0,8 до 1 бар. Квалифицированные специалисты обычно рекомендуют устанавливать давление в расширительном баке 1 бар.

Зачем расширительный бачок в настенном котле Baxi

В газовом котле Baxi Eco Four 24 встроен расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бачок.

Произвести расчет не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если известные диаметр и суммарная длина, то можно рассчитать объем заполнения трубопроводов.

Если вода нагревается до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бак с объемом 8% от всего объема системы при заполнении водой, а также 12% — при использовании антифриза в качестве носителя тепла. Встроенного расширительного бачка будет достаточно для отопительной системы объемом не более 75 литров при применении воды, а при использовании антифриза – до 50 литров.

Данные значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для определенной системы или воспользоваться советами производителя.

Во многих случаях достаточно встроенного бака в газовых котлах Baxi. При необходимости подбирается дополнительный бак при проектировании системы.

Как наполнить воздухом расширительный бак газового котла Baxi

Наполнять воздухом расширительный бак можно только опорожненный котел.

Для этого необходимо выполнить такие действия:

  1. Закрыть краны отопительной системы.
  2. Слить воду через сливной кран.
  3. Накачать бак до требуемого давления.
  4. Перекрыть сливной кран.
  5. Через кран подпитки подпитать отопительную систему.
  6. Открыть краны контура.

Для того чтобы провести техническое обслуживание требуется установить клапан на воздушную полость расширительного бака. Клапан является обычным автомобильным ниппелем, поэтому прокачать бачок газового котла Baxi можно при помощи шинного насоса (электрического или ручного). Электрический насос удобен, так как имеет манометр для контроля давления. Подкачать систему можно ручным насосом и проверить давление автомобильным манометром. Если появится необходимость, то можно стравить лишнее.

Поломки расширительных баков

Ежегодно необходимо проводить техническое обслуживание газового котла. Проверка давления входит в перечень работ. Если выполнять все проверки своевременно, то никаких проблем возникнуть не должно. Но если не проводить техническое обслуживание, возможно, появятся некоторые проблемы:

  1. Расширительный бак не обслуживался и давление в нем отсутствует, давление контура имеет предельное допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, следовательно, котел прекращает свою работу. Такая проблема часто возникает из-за долгой работы газового котла в режиме ГВС или при отключении электроэнергии.
  2. В воздушной камере уменьшается давление, и с каждой подпиткой газового котла бачок наполняется водой и со временем перестает работать. Кроме этого мембрана прижата к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
  3. Без особых причин некоторые владельцы газовых котлов производят подпитку. Например, при использовании горячей воды давление на манометре снижается и по ошибке котел прекращает работу. Так как не компенсируется температурное расширение, то при следующем нагреве носителя тепла избыточное давление сбрасывается при помощи предохранительного клапана. Некоторые отводят сброс, и не обращают внимания на данную ситуацию. Но частая подпитка неподготовленной водой может привести к неисправности теплообменника.

Падение давления в газовом котле Baxi при включении горячей воды

Часто давление падает при включении горячей воды в газовом котле Baxi. Такая проблема возникает из-за низкого давление расширительного бака. Связано это с тем, что при переключении оборудования в режим нагрева воды циркуляционный насос начинает перекачку жидкости по малому кругу через вторичный теплообменник. В это время контур отопления перестает греться, и носитель тепла остывает, объем уменьшается и при отсутствии компенсирующего давления в бачке давление отопительной системы падает и на котле появляется ошибка e10.

Но при такой проблеме может быть поломан теплообменник. Кроме этого может попасть вода в систему ГВС из контура отопления. Для того чтобы выполнить проверку требуется прекратить подачу холодной воды в газовый котел и открыть кран разбора. Если из крана будет идти вода, то это теплоноситель из контура отопления и теплообменник необходимо заменить.

Следует помнить о своевременном обслуживании газового котла, так как оно помогает избежать серьезных поломок, следовательно, увеличивается срок службы всей системы отопления.

Читайте также:

какое должно быть в системе, как проверить в мембранном баке для горячей воды и воздуха

Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.

Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

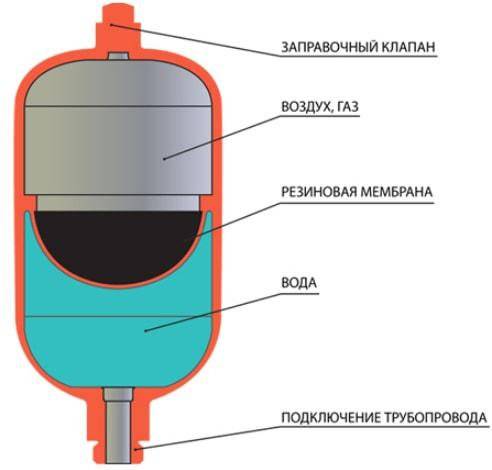

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

  1. Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
  2. Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
  3. Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
  4. Подключить насос и закачать жидкость до получения эксплуатационного давления.
  5. Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

  1. Отключить нагреватель и подождать 7—10 минут до остановки системы.
  2. Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
  3. Присоединить насос к ниппелю.
  4. Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
  5. Закрыть все клапаны, создать необходимое давление.
  6. Снять насос, открыть вентиль, налить воды.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

  • Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

  • Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Почему падает давление

Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:

  • При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
  • При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.

Полезное видео

Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.

Техническое обслуживание

Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.

Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад 28.10.2014 06:58

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

  1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
  2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

  1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
  2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
  3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
  4. Спустить воздух с расширительного бака.
  5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
  6. Закрыть сливной штуцер расширительного бака.
  7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.

Почему в системе охлаждения двигателя повышенное давление

Вопрос касательно давления в системе охлаждения двигателя является достаточно частым, так как проблемы с указанной системой или нарушения в работе ее отдельных компонентов нередко приводят к перегреву двигателя, разрыву патрубков, шлангов,  радиатора, расширительного бачка и т.д.

Простыми словами, часто от автолюбителей можно услышать, что шланг или бачок лопнул от высокого давления. В этой статье мы рассмотрим, как работает система охлаждения мотора, откуда в ней берется давление и почему оно образуется.

Содержание статьи

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Для отвода избыточного тепла в современных ДВС используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (тосол, антифриз) по каналам в блоке и ГБЦ.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы. Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе.

Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень  жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы  означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0. 5 атм. отодвинет точку кипения еще на 10 градусов  и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения  нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

Идем далее. На разных двигателях рабочее давление внутри системы охлаждения  может отличаться  от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС,  свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка. Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора.

Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке  расширительного бачка открывается, через него происходит забор наружного воздуха.

Советы и рекомендации

Итак, если в процессе эксплуатации ТС было замечено, что антифриз выдавливает в каком-либо месте, частой причиной является избыточное давление в системе охлаждения двигателя. При этом если явной течи антифриза нет, тогда диагностику необходимо начинать с крышки расширительного бачка.

Особенно часто проблемы с  крышкой проявляются таким образом, что антифриз или тосол выдавливает из-под самой крышки (как при работе  горячего ДВС, так и после остывания силовой установки). Также частой ситуацией является такая, когда в результате нарушения давления в системе срывает какие-либо патрубки или шланги.

Напоследок отметим, что подсос воздуха в системе охлаждения, а также попадание газов из камеры сгорания в расширительный бачок являются достаточно распространенными неисправностями, которые также нарушают работоспособность жидкостной системы охлаждения и часто становятся причинами снижения уровня ОЖ и перегрева двигателя.

Как правило, нарушение герметичности по причине недостаточно затянутых хомутов на патрубках, трещины шлангов и патрубков и т.д. приводят к тому, что рабочее давление в системе охлаждения понижается и антифриз начинает кипеть. Это часто сопровождается бурлением в расширительном бачке.

Если же газы из цилиндров попадают в систему, нередко происходит критическое повышение давления, в результате чего давит тосол или антифриз, патрубки или радиатор может попросту разорвать.  В этом случае частой причиной оказывается пробитая прокладка ГБЦ, трещины в самом блоке или головке блока цилиндров.



Читайте также

  • Признаки перегрева двигателя

    Как понять, что двигатель начал перегреваться: очевидные и скрытые признаки перегрева мотора. Распространенные причины, по которым возникает перегрев.

какое должно быть, как создается

Одной из главных задач производителей двигателей является повышение КДП, которое в идеале должно доходить до 100%. Но в данный момент двигатели внутреннего сгорания, используемые в автомобилях, далеки от идеалов. Во время их работы значительная часть энергии тратится на трение и нагрев. Из-за возникающего нагрева, в автомобиль приходится устанавливать системы охлаждения. В данный момент наиболее распространена система жидкостного охлаждения мотора автомобиля. В нее заливается охлаждающая жидкость (тосол или антифриз), которая циркулирует по системе под давлением, охлаждая соответствующие агрегаты. В рамках данной статьи рассмотрим, какое именно давление в системе охлаждение создается, как это происходит, а также другие вопросы, связанные с темой.


Оглавление:
1. Как создается давление внутри системы охлаждения автомобиля
2. Зачем нужно высокое давление внутри системы охлаждения
3. Какое давление внутри системы охлаждения автомобиля
4. Какую роль играет крышка расширительного бачка в давлении системы охлаждения
5. Почему важно поддерживать правильное давление в системе охлаждения

Как создается давление внутри системы охлаждения автомобиля

Первое, что нужно понять, то что специально никакое давление в системе охлаждения двигателя не создается. Самим агрегатам мотора не важно, под каким давлением циркулирует охлаждающая жидкость. Главное, чтобы элементы двигателя успевали достаточно охлаждаться.

Как известно, практически любая жидкость под нагревом расширяется. Это касается, в том числе, охлаждающей жидкости – антифриза, тосола. В среднем, охлаждающая жидкость при нагреве расширяется на 10-20%, то есть именно на столько растет ее уровень в системе. Поскольку система охлаждения представляет собой замкнутый герметичный контур, при запуске двигателя и разогреве охлаждающей жидкости возникает давление. Антифриз давит на стенки радиаторов, патрубков и других компонентов системы внутри.

Обратите внимание: В системе охлаждения автомобиля немаловажную роль играет крышка расширительного бачка. Она представляет собой клапан высокого и низкого давления, который может, соответственно, стравливать излишки или, наоборот, подсасывать воздух из атмосферы.

Зачем нужно высокое давление внутри системы охлаждения

Если вспомнить курс школьной физики, с легкостью можно понять, зачем используется повышенное давление в системе охлаждения. Как известно, чем выше давление, тем выше температура закипания жидкости. Соответственно, если, например, давление равно 1 атмосфере, обычная вода будет кипеть при 100 градусов Цельсия. Но, если поднять давление до 2 атмосфер, то температура кипения приблизится к 120 градусам Цельсия.

Обратите внимание: пример с водой выше приведен неспроста. Еще несколько лет назад в автомобильной системе охлаждения использовалась обычная вода, чтобы охлаждать мотор. Поскольку ее температура закипания находится на уровне в 100 градусов по Цельсию, а рабочая температура мотора зачастую выше, было принято решение повысить давление внутри системы охлаждения. Кроме того, старые системы охлаждения не имели столь хорошей герметичности, как их современные аналоги.

Охлаждающие жидкости, которые сейчас используются в системе охлаждения автомобиля, закипают при температуре в 130-140 градусов, а при нахождении в герметичном конкуре с высоким давлением температура может доходить и до 150 градусов. Именно поэтому проблема с «закипанием» двигателя встречается все реже.

Какое давление внутри системы охлаждения автомобиля

Сразу стоит отметить, что в зависимости от автомобиля, давление в системе охлаждения автомобиля будет отличаться. Приведем среднее значение – это примерно от 1,2 до 2 атмосфер (в редких ситуациях давление может доходить до 2 атмосфер).

Обратите внимание: Когда речь идет о давлении применительно к жидкости, принято его называть не в атмосферах, а в Барах. Соответственно, давление в системе охлаждения в таком случае, в среднем, от 1,2 до 2 Бар.

Давление в системе охлаждения может зависеть от множества разных факторов: используемой охлаждающей жидкости, строение самого двигателя, герметичности и так далее.

Какую роль играет крышка расширительного бачка в давлении системы охлаждения

Важный вопрос, который обязательно нужно рассмотреть, это значение крышки расширительного бачка. Она представляет собой клапан, задачей которого является контроль давления внутри шлангов и патрубков.

При повышении температуры двигателя возрастает температура жидкости в охлаждающей системе. Соответственно, вместе с этим повышается давление. Если в определенный момент не разгерметизировать систему, то может произойти разрыв шланга или радиатора.

Крышка расширительного бачка необходима для того, чтобы в нужный момент позволить выйти лишнему давлению. Подобным образом удается внутри системы охлаждения поддерживать определенное давление, например, на уровне в 1,5 атмосфер.

Играет роль крышка расширительного бачка и в обратном направлении. Когда автомобиль ставится на стоянку, его мотор постепенно охлаждается. При понижении температуры мотора понижается температура охлаждающей жидкости, а вместе с тем образовывается в системе охлаждения разряженная атмосфера. В такой ситуации крышка расширительного бачка открывается (то есть берет на себя роль клапана) и подает необходимое количество воздуха для нормализации давления.

Почему важно поддерживать правильное давление в системе охлаждения

Выше мы уже частично коснулись этот вопрос, но сейчас рассмотрим его чуть более подробно. Избыточное давление в системе охлаждения способно повредить компоненты, которые в этой системе задействованы. В данную систему входит большое число элементов, которые могут просто порваться или деформироваться из-за высокого давления. К таким элементам относятся:

  • Резиновые шланги, соединяющие части охлаждающей системы;
  • Термостат;
  • Расширительный бачок;
  • Помпа;
  • Металлические трубки, подходящие к радиаторам и двигателю;
  • Сами радиаторы, которые зачастую выполняются из алюминия.

Если произошла деформация любого из этих компонентов (или он порвался, сломался, на нем образовалась трещина), вероятнее всего виной тому давление в системе охлаждения.

Загрузка…

Давление в расширительном бачке двухконтурного котла

Главная » Статьи » Давление в расширительном бачке двухконтурного котла

Давление в системе отопления: накачиваем расширительный бак

24.04.2015

Расширительный бак в котле отопления предназначен для компенсации перепадов давления при нагревании и остывании теплоносителя (воды или антифриза). При этом физически сам бак разделен на две части мембраной. По одну ее сторону находится вода, попадающая из общей системы. По другую — воздух, создающий необходимое давление.

Если расширительный бак периодически не накачивать, он перестает работать должным образом. В результате может наблюдаться, например, следующая картина:

Включаете воду, чтобы наполнить ванну. Котел из режима отопления переходит в режим ГВС, вода в контуре отопления постепенно остывает. Ванна набирается долго, расширительный бак не работает, в результате давление в системе внезапно (!) падает. В конце концов вы все-таки закрываете кран, и тут начинается самое интересное. По идее, котел снова должен начать греть батареи. Но не тут-то было. Давление упало ниже критического, и автоматика все заблокировала.

Неприятная ситуация. Хотя на самом деле решается достаточно просто.

Накачиваем расширительный бак

Для начала нужно понять, что накачиваем мы именно расширительный бак, а не нагнетаем воздух в систему. Поэтому манометр, установленный на котле, — не главный показатель в этой процедуре. Пользуемся манометром на насосе. Да, для работы подойдет обычный автомобильный насос. Мастера из обслуживающих организаций приходят с компрессорами. Но в данном случае разница не существенная. Вам нужно в достаточно маленьком объеме накачать давление в одну атмосферу. Насоса более чем достаточно.

Порядок действий.

1.Отключаем котел из розетки

2. Сливаем из него воду

По-хорошему всю систему трогать не нужно. Если у вас грамотно установлен котел, то перекрываете установленные рядом с ним краны (кроме одного). Расположение труб под котлом может отличаться, но их всегда пять: подача и обратка отопления, вход холодной воды для подпитки котла и для системы ГВС, выход ГВС, подвод газа.

Закрываете подачу и обратку системы отопления — это поможет не сливать воду из всей системы и заниматься исключительно котлом. Закрываете кран подачи холодной воды. Кран горячей воды (той, что уходит из котла) оставляете открытым. Дополнительно открываете вентиль горячей воды на ближайшем смесителе. Отсюда и будет сливаться содержащаяся в котле вода.

В принципе, можно сливать и через установленный снизу специальный штуцер. Но это дополнительная возня с ведрами и тазиками. С раковиной как-то все понятней.

Для чего все эти манипуляции? Чтобы убедиться, что действительно накачаем расширительный бак, а не создадим видимость этой работы из-за того что в баке осталась вода.

Открываем кран подпитки котла (расположенный снизу небольшой вентиль). Через открытый смеситель потечет содержавшаяся в котле вода. Давление на манометре, который расположен на корпусе, должно упасть до нуля!

3. Накачиваем расширительный бак

На баке есть ниппель, к которому подключаем насос.

Обычно расширительный располагается так, что добраться до ниппеля можно не снимая крышку котла. Чаще для этого нужно подлезть сверху — как на картинке. Иногда делается тоже самое, но снизу.

Давление в баке рекомендуется делать примерно 80% от рабочего давления в системе. Получается около 1,2 атмосферы. (Важный момент: если перекачать сильнее, бак просто не будет работать). Качаете, ориентируясь на манометр насоса. В процессе из смесителя может продолжать вытекать вода.

4.Подключаем котел

Когда с расширительным закончено, нужно снова вернуть систему в рабочее состояние.

Закрываете кран подпитки котла.

Открываете кран подачи холодной воды. Естественно все это тут же пойдет в открытый смеситель.

Когда сольется вся грязь и все пузыри воздуха, закрывайте смеситель. После чего открываете кран подпитки и заново наполняете котел до рабочего давления — ориентируясь по манометру на корпусе.

В финале открываете краны подачи и обратки. Скорее всего давление чуть упадет, тогда можно еще долить воды. Или подождать, спустить воздух из всех батарей и тут уже ориентироваться по местности.

Последний штрих — удаляем воздух из насоса. При работающем котле на торце насоса плоской отверткой выкручивается пробка. Принцип здесь такой же, как и с кранами Маевского.

На этом все. Для новых котлов рекомендуется накачивать расширительный бак раз в два года. Для остальных — каждый сезон.

comments powered by HyperComments

pro.batyanya.ru

Почему падает давление в системе отопления

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Причины и варианты решения проблемы

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Отключение электропитания

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Протечка трубопровода, радиатора, крана и пр.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

  1. В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
  2. Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
  3. Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
  4. Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
  5. Следующий этап – повторный спуск воздуха.
  6. Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
  7. Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
  8. После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
  9. И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

  • V – количество жидкости, используемой для обогрева помещения;
  • E – коэффициент расширения воды при нагреве, равный 0,0359;
  • D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

www.portaltepla.ru

Как контролировать давление в расширительном бачке отопления – особенности системы

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

  • нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
  • важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

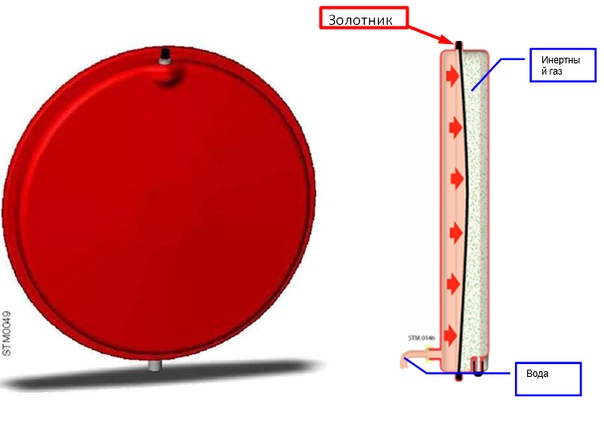

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

  1. Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
  2. Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

  1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
  2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
  3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
  4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
  5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

teplospec.com

Почему падает давление в расширительном бачке двухконтурного котла

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

  1. В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
  2. Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
  3. Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
  4. Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
  5. Следующий этап – повторный спуск воздуха.
  6. Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
  7. Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
  8. После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
  9. И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

  • V – количество жидкости, используемой для обогрева помещения;
  • E – коэффициент расширения воды при нагреве, равный 0,0359;
  • D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

vizada.ru

Тепловые расширительные баки: Часть 2 — Размер

Как подобрать тепловые расширительные баки для систем горячего водоснабжения

В первой части этой серии мы рассмотрели, где необходимы расширительные баки. Когда определено, что резервуар должен быть включен в водопроводную систему, следующей задачей является определение правильного размера для резервуара. Обращение к таблицам размеров в каталоге производителя расширительного бака — самый простой, хотя и не лучший метод определения размеров баков теплового расширения.В таблицах размеров, предоставленных производителями, указаны номер модели и размер бака в зависимости от объема водонагревателя и давления в системе. Эти таблицы, однако, основаны на трех важных предположениях, о которых нужно знать дизайнерам.

Первый , для большинства производителей таблицы основаны на максимально допустимом давлении в трубопроводе 150 фунтов на квадратный дюйм. Это максимально допустимое рабочее давление большинства водонагревателей и расширительных баков. Это также настройка предохранительного клапана водонагревателя.Другими словами, резервуар теплового расширения, если он выбран по таблицам, может выдержать тепловое расширение до давления в системе 150 фунтов на квадратный дюйм, которое является точкой сброса для предохранительного клапана водонагревателя. Помните, что цель расширительного бака — избежать сброса давления через предохранительный клапан. Лучшей альтернативой является расчет расширительного бака для максимального допустимого давления 135 фунтов на кв. Дюйм, что на 10% ниже уставки предохранительного клапана.

Второй , таблицы производителя основаны на предварительном давлении в баке 40 фунтов на квадратный дюйм.Предварительная зарядка — это давление воздуха на воздушной стороне камеры резервуара. Эта настройка, кстати, не основана на инженерном принципе, а является ограничением Министерства транспорта на транспортировку цистерн. Чтобы уменьшить размер расширительного бака, давление воздуха предварительной зарядки должно быть установлено равным линейному давлению системы, а не давлению предварительной зарядки резервуара 40 фунтов на квадратный дюйм, которое установлено на заводе. (Примечание: если размер расширительных баков рассчитан инженером на основании давления воздуха предварительной зарядки, равного давлению в линии, то в чертежах и спецификациях водопроводных сетей подрядчику должно быть указано, что необходимо заправить расширительный бак давлением воздуха, равным давлению в линии.) Поскольку таблица размеров изготовителя основана на давлении предварительной зарядки бака 40 фунтов на квадратный дюйм, они не позволяют точно определить размер расширительного бака, когда давление предварительной зарядки равно давлению в линии.

Третий , таблицы размеров большинства производителей основаны на повышении температуры хранимой воды на 40 0 F. Задумайтесь об этом на мгновение. Размер водонагревателя обычно рассчитывается исходя из перепада температур 100 0 F. Например, часто мы предполагаем, что холодная вода поступает в водонагреватель при температуре 40 0 F и нагревается и хранится при 140 0 F.Если мы проектируем водонагреватель для повышения температуры воды на 100 0 F, консервативный подход заключается в том, чтобы размер бака теплового расширения соответствовал количеству расширения воды в результате того же повышения температуры на 100 0 F. Это, конечно, наихудший сценарий (полное опорожнение бака и заполнение холодной водой 40 0 F). Расчет расширительного бака, основанный только на повышении температуры на 40 0 F, менее чем консервативен.

Чтобы спроектировать расширительный бак для максимального допустимого давления менее 150 фунтов на квадратный дюйм, давления воздуха предварительной зарядки, отличного от 40 фунтов на квадратный дюйм, и перепада температур более 40 0 F, мы не можем обращаться к таблицам производителя.Кроме того, в больших системах размеры резервуаров для хранения часто превышают значения, указанные в таблицах. Так что же нам делать? Мы должны рассчитать надлежащий размер расширительного бака, используя инженерных уравнений . Вот упрощенный метод определения размеров расширительных баков. Более подробный метод представлен в Руководстве по проектированию ASPE, том 4.

Для выбора расширительного бака необходимо определить общую вместимость бака и приемочный объем. Общая емкость бака — это объем бака.Приемный объем — это количество воды, которое резервуар будет принимать при давлении воздуха на воздушной стороне диафрагмы.

Сначала определите объем расширения воды в вашей системе. Это объем воды, который должен будет вместить расширительный бак, который также называется «приемным объемом». Объем расширенной воды зависит от удельного объема воды при входящей температуре и температуре нагрева, а также от объема хранимой воды.

(1) В ACC = В T x (VS 2 / VS 1 — 1)

где,

В ACC = Допустимый объем (галлоны)

против 2 = удельный объем воды при температуре нагрева, (фут 3 / фунт)

против 1 = удельный объем воды при температуре на входе, (фут 3 / фунт)

V T = Объем накопительного бака водонагревателя (галлонов)

Удельный объем насыщенной воды при различных температурах можно найти в таблицах термодинамических свойств или в удобной таблице в ASPE Data Book, том 2, таблица 6-5 «Термические свойства воды».Вот хорошее число, которое следует запомнить. Вода, нагретая с 40 0 F до 140 0 F, расширится на 1,7%. Например, предположим, что у нас есть водонагреватель на 120 галлонов, и вода нагревается с 40 0 F до 140 0 F.

В ACC = 120 (0,01629 / 0,01602 — 1) = 120 (0,017) = 2,0 галлона

Это количество воды, которое расширительный бак должен принять для предотвращения скачков давления в системе. Я знаю, что это упрощенный подход.Я проигнорировал расширение бака нагревателя и трубопровода горячей воды. По моему опыту, влияние этих факторов невелико и мало влияет на окончательный выбор танка.

Имейте в виду, что когда мы завершаем расчеты, мы выбираем расширительные баки, которые прибывают с довольно большими приращениями размера. Вот почему включение факторов, которые не оказывают существенного влияния на общую величину необходимого теплового расширения, можно смело исключить из расчетов. Если вы хотите быть более точными, уравнения, приведенные в Руководстве по проектированию ASPE, включают расширение материала трубы.

Кстати, я тоже не утруждаюсь поправкой на высоту. Обычно нам не нужна такая точность. Кроме того, поскольку в расчетах мы предполагаем 100-градусный перепад температуры воды, у нас есть некоторый встроенный консерватизм.

Последний шаг — определение общей емкости расширительного бачка. Уравнение для общей емкости расширительного бака выводится из закона Бойля. Когда давление предварительной зарядки сравняется с давлением в трубопроводе, используйте уравнение (2) ниже.

(2) В ET = В ACC / (1-P 1 / P 2 )

где,

P 1 = Статическое давление в водяной линии, (psia)

P 2 = Максимальное требуемое давление в баллоне, (psia)

В ACC = Приемный объем, (галлоны)

V ET = Общий объем расширительного бачка, (галлонов)

( Обратите внимание, что это абсолютное давление (фунт / кв. Дюйм).Добавьте 14,7 к манометрическому давлению, чтобы преобразовать его в абсолютное давление. Также обратите внимание, что это уравнение предполагает, что предварительное давление воздуха равно давлению в трубопроводе. Это уравнение не следует использовать, если давление предварительной зарядки не равно давлению в трубопроводе.)

Если расширительный бак имеет допустимое рабочее давление 150 фунтов на квадратный дюйм, я использую 149,7 фунтов на квадратный дюйм (135 + 14,7 = 149,7) для P 2 , что на 10% ниже уставки предохранительного клапана. Используя приведенный выше пример, предположим, что фактическое давление в линии и давление предварительной зарядки составляет 80 фунтов на квадратный дюйм.

В ET = 2,0 / (1 — 94,7 / 149,7) = 5,44 галлона

Учитывая расчетную общую емкость резервуара 5,44 галлона и приемочную емкость 2 галлона, проконсультируйтесь с данными производителя и выберите резервуар, который соответствует вашему конкретному применению.

Если давление предварительной зарядки не равно давлению в трубопроводе, уравнение (2) использовать нельзя. Соответствующее уравнение для давления предварительной зарядки, которое не равно давлению в трубопроводе, — это уравнение 3 ниже.

(3) В ET = В ACC / [(P 1 / P 2 ) — (P 1 / P 3 )]

где,

P 1 = Давление предварительной зарядки, (фунт / кв. Дюйм)

P 2 = Статическое давление в водяной линии, (фунт / кв. Дюйм)

P 3 = Максимальное требуемое давление в баллоне, (psia)

В ACC = Приемный объем, (галлоны)

V ET = Общий объем расширительного бачка, (галлонов)

Для предыдущего примера, если расширительный бак имеет заводскую предварительную заправку 40 фунтов на кв. Дюйм, и давление в линии не повышено до 80 фунтов на кв. Дюйм, то требуемая общая емкость расширительного бака увеличивается с 5.От 4 галлонов до 9,4 галлона.

Некоторые производители теперь также размещают на своих веб-сайтах калькуляторы размеров, основанные на этих инженерных уравнениях. Щелкните здесь, чтобы увидеть пример.

Описанный выше метод определения размеров предназначен для баков теплового расширения, установленных в системе горячего водоснабжения. Если вы подбираете размеры баков для системы подкачивающего насоса, процедура будет другой.


Для предложений относительно будущих сообщений в блогах, сделайте предложение.

Максимальное давление резервуаров расширения и сжатия — Часть 5

Версия для печати (PDF)

Последняя статья в журнале R.L. Deppmann Monday Morning Minutes представил расчет давления холодного наполнения, необходимый для расчета расширительного бака. Еще одна необходимая информация — максимальное давление в резервуаре.

Максимальное давление в гидравлической системе зависит от ряда переменных. Давайте рассмотрим несколько примеров, чтобы подчеркнуть суть дела. На этой неделе мы рассмотрим первый пример.

ПРИМЕР ПЕРВЫЙ: На рисунке 1 показана однолинейная схема системы отопления с котлом и насосной системой. Предположим, у нас есть одноэтажное здание, и система отопления имеет высоту всего 15 футов с температурой подачи 180 градусов.Предположим также, что проектная мощность насоса составляет 100 галлонов в минуту на высоте 80 футов. Мы выбрали линейный насос Bell and Gossett серии 80-2X2X9.5 с двигателем без перегрузки мощностью 5 л.с.

Используя статью прошлой недели, мы знаем, что минимальное давление холодного наполнения составляет 10,5 фунтов на кв. Дюйм. Поскольку клапан регулировки давления B&G B7-12 настроен на заводе на 12 фунтов на квадратный дюйм, давайте проявим смекалку и установим давление холодного заполнения на 12 фунтов на квадратный дюйм, а не на 10.5.

B&G PRV B7-12

Предположим, в котле есть предохранительный клапан 30 фунтов на кв. Дюйм, ман. Клапаны сброса давления B&G ASME не открываются при установленном давлении, вместо этого они «плачут» непосредственно перед тем, как установочный переключатель имеет то преимущество, что сводит потери воды к минимуму, когда мы приближаемся к заданному давлению. Мы возьмем давление сброса 30 фунтов на квадратный дюйм и вычтем 10%, чтобы получить максимальное давление для определения размера резервуара, что даст нам 27 фунтов на квадратный дюйм.

Давайте посмотрим, что происходит на нагнетании насоса. Максимальный перепад давления, который может выдержать насос, составляет 90 футов или около 39 фунтов на квадратный дюйм при отключении. Если максимальное рабочее давление в резервуаре составляет 27 фунтов на квадратный дюйм, а максимальное давление, которое насос может добавить к этому, составляет 39 фунтов на квадратный дюйм, то максимальное давление в системе на выходе насоса составляет 66 фунтов на квадратный дюйм.

Почему мы сделали этот последний расчет? Большинство коммерческих и промышленных систем имеют рабочее давление от 125 до 150 фунтов на кв. Дюйм. 66 фунтов на кв. Дюйм (изб.) Явно меньше этого давления; поэтому все в порядке.Что произойдет, если после насоса будет установлено оборудование с максимальным давлением 60 фунтов на кв. Дюйм (изб.)? Ваша конструкция в 66 фунтов на кв. Дюйм, ман. Вы узнаете об этом спустя много времени после того, как оборудование было куплено и установлено. Это досадная и дорогостоящая ошибка. Предлагаю вам выработать привычку всегда рассчитывать и записывать максимальное давление на выходе из насоса.

На следующей неделе мы рассмотрим другой пример, чтобы определить расчет максимального давления.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Архивы — Нажмите здесь, чтобы увидеть прошлые статьи

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Расширительный бак

— Боб Вила

Схема расширительного бака

: SupplyHouse.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимизировать эффективность и продолжительность жизни своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления — бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», — утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», — объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак — это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается.Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка — это относительно простой процесс, который, как правило, может быть завершен менее чем за час ручным мастером. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным управлением, прежде чем приступать к установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размера расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, которые лучше всего подходят для вашей системы.

Стоимость расширительных баков

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары.Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Техническое обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует.Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и почувствуйте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы. В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и аксессуаров от ведущих производителей в отрасли.Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Расширительный бак водонагревателя | Как работают баки расширения

Вода расширяется при нагревании, и, если ей некуда деваться, это может создать опасную ситуацию. Представьте, что внутри вашего домашнего водонагревателя слишком высокое давление.

Раньше скопившаяся вода под давлением просто стекала обратно в городскую систему водоснабжения. Но это не всегда возможно. Если есть что-то, чтобы предотвратить эту утечку, вам понадобится еще одна защита, которая подводит нас к расширительному бачку водонагревателя.

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя — дополнительная маленькая благодарность, которая крепится к вашему водонагревателю. Он разработан, чтобы справиться с накопившейся избыточной водой.Таким образом, когда давление воды становится слишком высоким, она перетекает в расширительный бак, вместо того, чтобы повредить водопроводные клапаны, арматуру и соединения в вашем доме и потенциально вызвать разрыв линии с неизмеримыми повреждениями и затратами.

Когда вода термически расширяется, расширительный бак водонагревателя предотвращает нежелательное повышение давления. Вода расширяется примерно на 2% при нагревании от 50 ° F до 120 ° F.

Вы устанавливаете расширительный бак по линии от впускного клапана, по которому горячая вода подается в ваш дом.Бак состоит из двух секций, разделенных резиновым клапаном. Вода проходит через верхнюю часть, а внизу находится воздух под давлением.

Именно это давление воздуха позволяет резервуару поглощать избыточное давление от вашего водонагревателя, что удерживает его вдали от других систем вашего дома.

Кому нужен расширительный бачок водонагревателя?

Если у вас «замкнутая система», то есть есть предохранитель обратного потока или другое устройство, которое не позволяет воде стекать обратно в водопровод, тепловое расширение приведет к значительному повышению давления в водопроводной системе вашего дома.

В таких условиях у вас должен быть не только расширительный бак, но и некоторые муниципалитеты. Кроме того, производитель вашего водонагревателя может аннулировать вашу гарантию, если у вас закрытая система и не будет обеспечена эта гарантия.

Вам не нужен расширительный бак водонагревателя, если у вас есть водонагреватель без бака, так как в нем нет бака и нет повышения давления. Точно так же, если в вашем доме работает открытая система водоснабжения, где избыток воды возвращается в городское водоснабжение, это не окажет никакой нагрузки на водопроводную систему вашего дома.

Общие вопросы о расширительных баках водонагревателя:

Что такое обратный клапан?

Обратный клапан — это механизм, предотвращающий обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужную нагрузку на вашу сантехнику, включая водонагреватель, и сократить срок их службы.

Нужно ли устанавливать расширительный бачок на холодной стороне?

Несмотря на то, расширительные баки могут быть установлены на горячей стороне, настоятельно рекомендуется их устанавливать на холодной линии, ниже по потоку от запорного клапана.

Где должен быть установлен расширительный бак по отношению к водонагревателю?

Расширительный бак может быть в любом месте вашей водопроводной системы, и его не нужно устанавливать в непосредственной близости от водонагревателя. Чаще всего он устанавливается с помощью тройника на входе холодной воды в водонагреватель. Но функционально его можно установить в любом месте на линии холодного входа.

Можно ли установить расширительный бачок под любым углом?

Расширительный бачок можно установить под любым углом.Это будет противоречить информации, поставляемой с любым расширительным бачком, который вы покупаете в розничном магазине. В инструкциях по установке, прилагаемых к расширительным бачкам для розничной торговли, сказано, что бак должен быть установлен в вертикальном подвесном положении.

Когда вы выбираете расширительный бачок для розничной торговли, он поставляется с «седлом». Это позволяет избежать пайки и упрощает установку расширительного бачка для обычного человека. Седельный штуцер просто зажимается на трубе и имеет резьбу, позволяющую прикрепить резервуар.

Сначала вы просверливаете небольшое отверстие в существующей трубе. Далее закрепляется хомут так, чтобы отверстие совпало с входным отверстием для расширительного бачка. Хотя это один из вариантов, мы не рекомендуем эти фитинги по нескольким причинам. Они позволяют размещать резервуар только в одном положении (вертикальном), и они ненадежны.

Вместо этого мы рекомендуем впаивать соответствующие фитинги в систему или использовать оцинкованные фитинги.

Как узнать, нужна ли замена расширительного бачка водонагревателя

Расширительный бак — жизненно важная часть водопровода и системы водяного отопления.Хотя традиционный водонагреватель может прослужить 10-15 лет, ваш расширительный бак может выйти из строя до этого момента. Во-первых, вы можете продлить срок службы расширительного бака за счет правильной установки, которая гарантирует, что давление воздуха в баке соответствует давлению воды в вашем доме.

Вы можете предотвратить дорогостоящую аварию, периодически осматривая расширительный бачок. Если вы видите капающую воду под баком или рядом с фитингами, возможно, клапан заблокирован. Это может произойти из-за мусора, например, из-за отложений полезных ископаемых.

У вас также должен быть механизм для проверки давления, такой как водяной манометр, который может сказать вам, правильно ли функционирует резервуар или повреждена ли диафрагма. Расширительный бак водонагревателя часто можно заменить без замены всей системы.

Если у вас есть дополнительные вопросы по расширительным бакам водонагревателя, позвоните нам или заполните форму ниже.

Если у вас есть дополнительные вопросы по расширительным бакам водонагревателя, позвоните нам или заполните форму ниже.

Отличная компания. У меня было установлено два водонагревателя и одно последующее гарантийное обслуживание, которое, как мне кажется, прошло очень хорошо. Оба специалиста по обслуживанию, которых я встречал, и все, с кем я разговаривал, также очень профессиональны. Я могу порекомендовать эту компанию с полной уверенностью. — Сьюзан Х. через Yelp. Нам нужна была замена (и быстро!). Компания FAST Water Heater Co. была здесь через 1 час, предоставила оценку, точно сказала мне, что потребуется для соблюдения действующих норм, и выполнила работу очень быстро и профессионально.Никаких сюрпризов … теперь я могу принять душ! Я бы порекомендовал FAST Water Heater Co. без колебаний. Джефф Х. через GoogleMatt Smith выполнил выдающуюся работу по установке водонагревателя / расширительного бака под лестницей. Он смог изготовить установку, так что я все еще мог получить доступ к складскому помещению за водонагревателем. Я ставлю ему 5+ звезд. — Том Дж. Через Facebook: здесь главное слово «Fast». Я позвонил, чтобы заменить мой водонагреватель, и они были у меня дома в течение 1 часа.При замене бака возникли некоторые проблемы, и Дэн с уверенностью предложил мои варианты. Вход и выход за пару часов без каких-либо неудобств! Дэн был супер-представительным и очень заслуживающим доверия! — Анонимно через SuperPages

Что такое расширительный бак и как его проверить? — Служба экстренной сантехники

Тепловой Расширительный бак, что это? Как мне знаю, нужен ли он мне? Зачем он мне нужен? Будьте готовы узнать все, что вам нужно знать о резервуарах для теплового расширения, от вашего друзья здесь, в Службе экстренной сантехники.

Раньше, когда водонагревателям приходилось расширяться, они подавали воду обратно в городские водопроводные сети. Проблема в том, что он имел высокий риск загрязнения основной системы водоснабжения. Так продолжалось примерно в 1992 году, когда EPA начало принуждать поставщиков воды защищать свое водоснабжение. Именно тогда компании водоснабжения, такие как Delaware City Water и Del-Co Water, начали устанавливать переходники для колодцев и обратные клапаны (предотвращение обратного потока), делая ваш водонагреватель и дом системой с замкнутым контуром.Когда водопроводные компании начали устанавливать эти обратные клапаны в домах, Огайо принял Кодекс теплового расширения:

.

607.3.2 Устройство предотвращения обратного потока или проверка клапан.
Где устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей накопительную воду нагревательное оборудование, при котором тепловое расширение вызывает повышение давления, должно быть установлено устройство для контроля давления.

Проще говоря, если у вас есть обратный клапан устройства на вашем водопроводе, то вам понадобится расширительный бак.Итак, если у вас есть Del-Co Water или Delaware City Для воды нужен расширительный бачок. Делает это означает, что компании водоснабжения ходят от дома к дому, чтобы убедиться, что все у кого должен быть расширительный бачок? Нет, однако, если вы реконструкция или продажа вашего дома, если вам нужно разрешение или проверка done Тепловой расширительный бак БУДЕТ требоваться Строительным Департаментом.

Эти обратные клапаны делают такую ​​отличную работу, что создают тепловое расширение в вашем бак для горячей воды, поэтому вам нужен расширительный бак.Понимаете, давление нарастает во всех водных системах. потому что горячая вода расширяется, и когда она нагревает давление внутри основного резервуара будет сбрасываться в расширительный бак до тех пор, пока давление не упадет. нормализованный. Если у вас нет Thermal Расширительный бак и у вас есть замкнутая система (обратный клапан) ваш T&P Клапан начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210 * F, чтобы сбросить давление. Такое повышение давления может на самом деле может привести к взрыву водонагревателя. Также, если у вас нет расширительного бака и у вас система с замкнутым контуром вы оказываете дополнительное давление на всю водопроводную систему, например, на стиральная машина, туалет и посудомоечная машина.Немного гарантии могут быть фактически аннулированы, если есть неисправность или отсутствие теплового расширения Резервуар на месте, и у вас должен быть один из-за вашего замкнутого контура система. Бак теплового расширения будет оживите ваш водонагреватель и сантехнику.

Для оптимальная производительность при установке расширительного бака важно: согласовать давление воды, поступающей в дом, с давлением в термальной Расширительный бак. Также при установке Тепловой расширительный бак должен быть установлен на холодной стороне между водой. нагреватель и главный запорный кран воды. Важно правильно установить, потому что, если резервуар наполняется водой он становится очень тяжелым. Резервуар на 2 галлона заполнен воды составляет более 16 фунтов. Это много вес, висящий на линии, особенно на линии из ХПВХ.

Размер необходимого вам расширительного бака зависит от размера вашего водонагревателя (ов). Примеры размеров в этой области: Водонагреватель 52 G или меньше = 2 G Тепловой расширительный бак, 60 G Водонагреватель (и) или более = 4,5 G Тепловой расширительный бак. Срок службы расширительного бака в зависимости от качества воды составляет в среднем 5-8 лет.И, наконец, проверка расширительного бака очень важна, и ее следует проверять один раз в год при промывке водонагревателя. Если ваш расширительный бак свисает с трубы, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выпущен, значит, бак работает правильно. Если ничего не выходит или выходит вода, ваш бак неисправен и его нужно заменить. Если у вас есть какие-либо вопросы относительно расширительного бака или вы хотите узнать, нужен ли он вам, позвоните в службу экстренной сантехники по телефону 740-548-5453.

Полный список наших услуг можно найти на нашем веб-сайте http://www.emergencyplumbingservice.com

Зачем вам нужен расширительный бак — Flo от Moen

Вы когда-нибудь замечали небольшой резервуар, который стоит рядом с водонагревателем? Вы когда-нибудь задумывались, что, черт возьми, он на самом деле делает? Ну, это называется расширительный бак , , и это действительно большое дело.

Тепловой расширительный бак защищает ваш дом больше, чем вы думаете.Это помогает контролировать давление воды в вашем доме, а давление воды, если оставить его на произвол судьбы, может нанести серьезный ущерб.

Из этой статьи вы узнаете о тепловом расширении и давлении воды, а также о том, как резервуары теплового расширения предохраняют вашу водопроводную систему от поломки.

Что такое тепловое расширение?

Термическое расширение — это тенденция вещества расширяться в массе или объеме при повышении температуры. Это один из тех универсальных законов науки, который применим практически ко всему.Самая большая жертва теплового расширения в вашем доме — вода. Поскольку вся вода в вашем доме скапливается в чрезвычайно негибких трубопроводах, вы, возможно, захотите узнать об этом.

Водонагреватели — один из основополагающих аспектов нашего современного образа жизни, который мы довольно часто принимаем как должное. Он работает постоянно, нагревая воду для наших раковин, душевых и бытовой техники. И каждый раз, когда он запускается, вода в резервуаре расширяется.

Куда уходит лишний объем воды?

Можно подумать, что он просто вытекает прямо из вашего дома, но это не так просто.Это связано с тем, что в большинстве домов используется закрытая водопроводная система , а означает, что избыток воды по существу скапливается в вашем доме.

Закрытые сантехнические системы

Сантехнические системы бывают открытыми или закрытыми. В открытой системе вода может течь в и выходить из вашего дома через водопровод. Если давление воды увеличивается из-за теплового расширения, вода естественным образом вытекает из системы, поскольку поступающая вода течет с более низким давлением.

В закрытой системе этого не может быть. А реальность такова, что большинство домов в США работают по закрытой системе. На это есть несколько причин. Во-первых, когда дело доходит до муниципального водоснабжения, наличие открытой системы может представлять возможный риск для здоровья населения. Осадки и мусор из старых свинцовых труб могут загрязнить питьевую воду. Таким образом, домашние водопроводные системы имеют обратный клапан для предотвращения обратного потока в городское водоснабжение.

Другая причина, по которой большинство домов работают в закрытых системах, — это редукционные клапаны.Поскольку муниципальные поставщики воды обычно откачивают воду под очень высоким давлением, в домах есть регуляторы давления, которые снижают давление воды до более безопасного уровня. Это защищает ваши трубы и арматуру от износа из-за слишком большого давления.

Итак, если вода не может выходить из вашего дома, как ваша водопроводная сеть справляется с избыточным давлением и объемом, вызванным водонагревателем? Он основан на тепловом расширительном баке.

Что такое расширительный бак?

Расширительные баки — невоспетые герои современной сантехники.Они дают всей этой дополнительной воде место, чтобы остальная часть вашей водопроводной системы могла заниматься своими делами, не беспокоясь о высоком давлении воды.

Бак теплового расширения — это небольшой бак, который устанавливается на впускной линии вашего водонагревателя. Внутри резервуара находится сжатый воздух и баллон. Сжатый воздух находится под давлением, чтобы соответствовать давлению воды в вашем доме.

Когда ваш водонагреватель загорается и вода в его баке начинает расширяться, давление воды начинает превышать давление сжатого воздуха в расширительном баке.Эта вода под высоким давлением попадает в баллон расширительного бачка. Когда мочевой пузырь наполняется, общее давление воды в вашей водопроводной системе начинает снижаться.

Но расширительный бачок не надежен. Если ваш водонагреватель установлен слишком высоко, может произойти такое сильное расширение, что в расширительном баке не хватит места для всей этой воды. Производители водонагревателей знают об этом, поэтому устанавливают на свои резервуары для воды клапан сброса давления.

Клапаны сброса давления — последняя линия защиты вашего водонагревателя.Они выполняют свою работу более примитивно, просто позволяя лишней воде выливаться в поддон, а иногда и просто на пол.

Так зачем все это беспокоиться? Что такого особенного в высоком давлении воды?

Почему следует беспокоиться о давлении

Вы можете подумать, что высокое давление воды — не такая уж большая проблема. По правде говоря, давление воды — один из самых важных аспектов водопроводной системы вашего дома.

Когда давление воды слишком велико, все приспособления, приборы и трубы подвергаются дополнительной нагрузке.Все ваши туалеты, насадки для душа и смесители рассчитаны на работу при определенном пороге давления. Превышите это давление, и они начнут выходить из строя, и их нужно будет заменить.

Постоянно высокое давление воды также может привести к более серьезным проблемам. Могут возникнуть небольшие утечки, которые могут оставаться незамеченными в течение нескольких месяцев, если они находятся за стенами, над потолком или под полом. Эти небольшие утечки в конечном итоге приводят к структурному повреждению, гниению деревянного каркаса вашего дома и развитию токсической плесени.

Высокое давление воды также может привести к внезапному разрыву трубопровода, что может привести к катастрофическим повреждениям и материальному ущербу. Это особенно актуально зимой, когда отрицательные температуры могут вызвать накопление льда в трубах, что приведет к еще большему давлению воды.

К счастью, мониторинг давления воды в доме прошел долгий путь со времен ручных манометров. Умные системы водной безопасности, такие как Flo от Moen, непрерывно контролируют давление и расход воды в вашем доме, а также сканируют утечки с помощью ежедневных автоматических тестов здоровья (тесты потери давления).И все эти данные доступны вам 24/7 в приложении Flo by Moen. Чтобы узнать больше о системе безопасности Flo от Moen Smart Water Security, щелкните здесь.

Избегайте типичных проблем — техническое обслуживание расширительного бачка

К сожалению, расширительные баки не вечны. Большинство резервуаров в конечном итоге заболачиваются, что делает их неспособными выполнять свои функции. Профессиональные сантехники рекомендуют менять их каждые пять-десять лет. Вот несколько способов ухода за расширительным бачком:

  • Остерегайтесь конденсации. Это может быть вызвано переувлажнением расширительного бачка или просто результатом очень влажного климата. В любом случае, если ваш водонагреватель расположен рядом с электрическими приборами, это может представлять опасность.
  • Проведите «тест постукивания». Просто постучите или постучите по расширительному бачку и слушайте звук, который он издает. Если он издает глухой звенящий звук, значит, внутри все еще есть воздух. Если он издает более глухой звук, это означает, что ваш резервуар полон воды и его необходимо заменить.
  • Почувствуй танк. Пощупайте верх и низ расширительного бачка. Верх бака, который следует наполнить сжатым воздухом, должен быть прохладным на ощупь. Дно емкости, куда идет вода, должно быть теплым. Если верхняя часть резервуара на ощупь такая же, как и нижняя, значит, у вас проблема.
  • Обратите внимание на клапан сброса давления вашего водонагревателя. Помните клапан сброса давления? Он начинает выпускать воду, если давление в расширительном бачке слишком велико.Если вы заметили, что из выпускного клапана постоянно капает вода, это может означать, что расширительный бачок больше не работает.
  • Улучшайте свой танк, пока он не вышел из строя. Чтобы приобрести новый расширительный бачок, не нужно ждать, пока вы заметите проблему. Хорошее практическое правило — заменять бак каждый раз, когда вы заменяете или обслуживаете водонагреватель.
  • Как можно скорее замените неисправный бак. Если ваш расширительный бак не выполняет свою работу, ваш дом может быть поврежден водой или, что еще хуже, взорвется водонагреватель.Как только вы заметите, что что-то не так, обратитесь к сантехнику и начните принимать меры по установке нового расширительного бачка.
Заключение

Как видите, в вашем доме всегда происходит тепловое расширение, а расширительный бак — один из самых важных компонентов водопровода. Он поддерживает ваши трубы и арматуру в хорошем состоянии и защищает ваш водонагреватель. Позаботьтесь о нем, и он позаботится о вас.

Управление давлением с помощью расширительных баков «Блог об обмене стеками для ремонта дома

Частные, старые общественные и некоторые другие системы распределения воды могут не требовать установки расширительного бака.Это связано с тем, что эти системы можно считать «открытыми», поскольку в них отсутствуют регуляторы давления и / или устройства предотвращения обратного потока. Изменения в правилах водоснабжения, направленные на предотвращение загрязнения коммунального водоснабжения, сделали предотвращение обратного потока требованием в большинстве современных новостроек. Хотя это может быть хорошим изменением для водоснабжения, это может повредить вашей водопроводной системе.

IRC2009 P2902.3 Защита от обратного потока. Должны быть предусмотрены средства защиты от обратного потока в соответствии с Разделом P2902.3.1 через P2902.3.6. Приложения предотвращения обратного потока должны соответствовать таблице P2902.3, за исключением случаев, специально оговоренных в разделах P2902.4 — P2902.5.5.

До использования редукционных клапанов и предохранителей обратного потока любое избыточное давление в вашей системе могло легко распространиться обратно в систему распределения воды. Это означало, что любое тепловое расширение воды, вызванное вашей системой горячего водоснабжения (ГВС), могло легко рассеиваться обратно через распределительную систему. Теперь, когда требуется предотвращение обратного потока, ваша водопроводная система стала «закрытой» системой, и необходимо использовать новый способ предотвращения избыточного давления.

Вот здесь и вступают в игру расширительные баки. Расширительные баки используются для поглощения любого избыточного давления, создаваемого из-за теплового расширения, что предотвращает избыточное давление в системе. В любой ситуации, когда вода в «замкнутой системе» нагревается, требуется расширительный бак.

IRC 2009 P2903.4 Контроль теплового расширения. Средства для контроля повышенного давления, вызванного тепловым расширением, должны быть установлены там, где это необходимо, в соответствии с Разделами P2903.4.1 и P2903.4.2. P2903.4.1 Редукционный клапан. Для систем водоснабжения размером до 2 дюймов (51 мм) включительно устройство для регулирования давления должно быть установлено там, где из-за теплового расширения давление на стороне выхода редукционного клапана превышает давление редукционного клапана. параметр. P2903.4.2 Устройство предотвращения обратного потока или обратный клапан. Если устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей водонагревательное оборудование, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для регулирования давления.

Высокое давление в водопроводной системе может повредить любое приспособление, подключенное к системе, включая смесители, краны, туалеты, стиральные машины, посудомоечные машины, водонагреватели и т. Д. Это также может привести к протечкам, работающим туалетам, сложным в эксплуатации смесителям и кранам. , и даже трубы лопнули. Частым признаком избыточного давления в системе является внезапный всплеск воды при открытии крана. Скачок быстро рассеется и не вернется, даже если вы закроете и снова откроете клапан.

Если избыточное давление вызвано тепловым расширением, вы можете замечать симптомы только изредка и, казалось бы, случайным образом.Это связано с тем, что давление в системе увеличивается, когда водонагреватель нагревается, а все светильники закрыты. Давление уменьшается при открытии любого приспособления или охлаждении воды. Проблема может наблюдаться только при максимальном давлении в системе, что может быть только в редких случаях.

Расширительный бак физически напоминает небольшой пропановый бак.

Обычно его устанавливают довольно близко к водонагревателю или бойлеру, и его можно установить практически в любом положении.Внутри, скорее всего, будет гибкая (бутиловая) диафрагма, которая разделяет резервуар на две части. На «мокрой» стороне вы заметите соединение 3/4 дюйма NPTM, которое позволяет подключать его к водопроводной системе. «Сухая» сторона часто оснащена клапаном Шредера, который позволяет регулировать давление в баке по мере необходимости.

Обычно бак полностью заполнен воздухом, и диафрагма прижимается к входному отверстию для воды. По мере увеличения давления воды он сжимает воздух с более низким давлением в резервуаре, и резервуар наполняется водой.Когда давление воды в системе уменьшается, давление воздуха выталкивает воду из бака и обратно в трубы.

Расширительные баки устанавливаются на подаче холодной воды резервуара горячей воды для бытового потребления или бойлера. Процесс установки довольно прост, обычно требуется только добавить тройник к водопроводу.

Выбор позиции

Первый шаг при установке расширительного бачка — решить, где он вам нужен. Мы уже знаем, что танк должен быть установлен между холодной воды отключается, и температура воды на входе подогревателя.Итак, мы знаем, где он должен подключаться к системе, но нам все еще нужно решить, где будет располагаться сам резервуар.

Вверх, вниз, влево или вправо?

Большинство резервуаров можно установить в любом положении, хотя некоторые положения имеют свои преимущества. Например. Если установить баллон вертикально воздушной стороной вверх, баллон баллона никогда не выйдет из строя. Бак может продолжать функционировать (хотя и с меньшей емкостью) до тех пор, пока из бака не выйдет воздух. Тогда как если бы баллон был установлен воздушной стороной вниз, и баллон вышел из строя.Воздух немедленно переместится в верхнюю часть резервуара, и резервуар полностью заполнится водой.

Поддержка

Хотя большинство небольших резервуаров может поддерживаться самой водопроводной системой, неплохо было бы поддержать резервуар другими способами. Вода весит около 8,34 фунта / галлон, что означает, что даже правильно работающий резервуар может весить совсем немного. Давайте посмотрим на пример танка.

  • Емкость бака: 4,4 галлона.
  • Максимальная принимаемая мощность: 2.5 галлонов
  • Вес бака: 8 фунтов

Максимальный нормально работающий вес:

2,5 галлона * 8,35 фунта / галлон. + 8 фунтов = 28,875 фунтов.

Максимальный вес отказа:

4,4 галлона * 8,35 фунта / галлон. + 8 фунтов = 44,74 фунта.

Даже когда резервуар находится в рабочем состоянии и заполнен до максимальной емкости, вы можете в конечном итоге потерять почти 29 фунтов, свисающих с ваших труб. Из-за этого может быть хорошей идеей прикрепить бак к ближайшему конструктивному элементу.Это легко сделать с помощью ремней и / или скоб, предназначенных для этой цели.

Установка

Теперь, когда мы решили, где резервуар будет подключаться к водопроводу и где резервуар проведет остаток своей жизни. Пора приступить к установке.

Отключить воду

Первое, что вам нужно сделать, это выяснить, как выключить водонагреватель / бойлер, а затем фактически выключить его. Затем вам нужно будет найти запорный клапан подачи холодной воды и повернуть его в закрытое (выключенное) положение.Наконец, откройте (откройте) самый нижний кран горячей воды в доме. Это сбросит любое накопившееся давление и предотвратит разбрызгивание воды, когда вы перережете трубу на следующем этапе.

Разметить и отрезать трубу

Используйте тройник в качестве направляющей и отметьте трубу, на которой вы будете устанавливать тройник. Обрежьте трубу по своим отметкам с помощью трубореза.

Если отрезать трубу не нужно, пропустите этот шаг.

Установить тройник

Припаяйте, защелкните или поверните тройник на место.Затем установите все ниппели или удлинительные трубы, необходимые для достижения места окончательного упокоения резервуаров. Вы захотите закончить удлинитель фитингом 3/4 дюйма NPTF, чтобы расширительный бачок можно было прикрутить на место.

На этом этапе вы можете подумать о добавлении дополнительных приспособлений, которые упростят необходимое обслуживание. Шаровой кран и патрубок сделают изоляцию и опорожнение бака намного более удобными. Установка комбинированного фитинга, такого как шаровой сливной клапан, может значительно упростить эту задачу и упростить ее внешний вид ( Не забудьте проверить местные нормы и правила, чтобы убедиться, что такой тип установки разрешен.).

Проверить давление в системе

На этом этапе вам нужно закрыть кран, который вы открыли, и открыть запорные клапаны (убедитесь, что вы закрыли крышку на удлинительной трубе или закрыли клапан на удлинителе, иначе у вас будет вода повсюду). Включите все приспособления для подачи горячей воды в доме, пока вода не будет течь нормально (без разбрызгивания), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы.Некоторые манометры содержат резьбу для садового крана, или вы можете прикрепить ее к удлинителю, где будет установлен расширительный бачок. После того, как манометр прикреплен, откройте клапан, чтобы получить показания манометра. Обратите внимание на давление. Если давление выходит за пределы нормального диапазона 40–80 фунтов на квадратный дюйм, вам необходимо предпринять шаги для его корректировки (которые не рассматриваются в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед установкой бака вы должны согласовать давление в системе.Начните со снятия защитной крышки с воздушного клапана на резервуаре. Используйте манометр, чтобы проверить давление. Воспользуйтесь велосипедным насосом или компрессором, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Установить резервуар

Прикрепите бак к водопроводу и закрепите с помощью ремней и / или скоб. Включите все и проверьте / устраните утечки. Отойдите и наслаждайтесь своим успехом.

Вы можете быстро проверить работоспособность резервуара в любое время простым касанием.
