Регулировка фурнитура maco: Как самому произвести регулировку фурнитуры MACO?

Регулировка прижима в нижней петле Масо

Нижняя петля Масо уникальная в своем роде, так как регулируется аж в трех плоскостях! В том числе и по прижиму нижней части створки. Чтобы отрегулировать его, используйте специальный ключ ТORX 15. Регулировочный винт находится в основании петли.

Регулировка прижима у ножниц Масо

Если створка неплотно прижата в верхней части, или вообще провисла, вам необходимо отрегулировать ее через ножницы. Найдите на них – около верхней петли – регулировочный винт, и закрутите его шестигранным ключом. Традиционно, движение ключа по часовой стрелке означает более сильный прижим к раме.

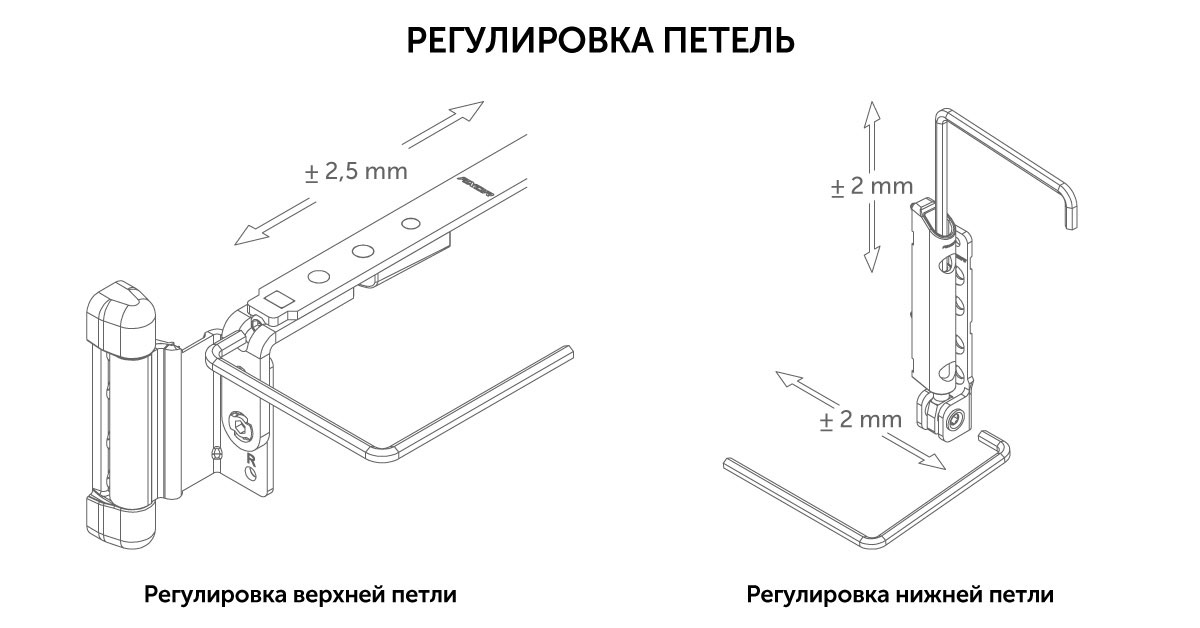

На схеме показаны все возможные регулировки нижней петли Масо

Для прижима ножницы регулируют шестигранником

Запорные цапфы поворачивают плоскогубцами или накидным ключом

Регулировка запорных цапф Масо

Запорные цапфы – это подвижные металлические головки овальной формы, которые находятся на боковой стороне створки – со стороны ручки. Если откроете створку и подвигаете ручку, вы их сразу увидите. Их регулируют, когда створка окна неплотно подходит к раме посередине. Летом же есть возможность их ослабить, так сказать, перевести в летний режим.

Стандартное положение цапф – когда они находится под углом в 45 градусов. Это – средний режим – ни рыба, ни мясо. Если вам нужно усилить прижим створки, то поверните их накидным ключом или плоскогубцами в горизонтальное положение по часовой стрелке. Так вы точно не замерзнете! Чтобы поставить цапфы в летний режим – поверните против часовой стрелки, чтобы они встали в вертикальное положение.

Как предотвратить провисание створки

Знаете ли вы, что створка провисает не только в открытом положении? Когда вы закрываете окно, запорные цапфы встречаются с ответными планками. Так возникает трение, от которого створка со временем оседает вниз.

Микролифт-блокиратор – настоящий Геракл среди фурнитуры!

Чтобы створка не провисала, в фурнитуре Масо предусмотрен микролифт-блокиратор. Или приподниматель. Это рычажок, который приводится в действие ручкой. И когда вы закрываете окно, часть нагрузки он переносит на импост и раму. А еще он блокирует ручку, если вы неправильно ее повернете.

Однако не каждый блокиратор хорош – сначала его нужно правильно отрегулировать. А именно: чтобы его нижний край был ниже ответной планки на 1-1,5 мм. Для этого ослабьте уже знакомым вам ключом Torx T15 винт блокиратора, и переместите ползунок, куда нужно. Не бойтесь ошибиться с расстоянием!

Чтобы вам было удобнее его отсчитывать, на приподнимателе есть миллиметровая шкала. А сам ползунок перемещается с шагом 0,5 мм.

Защелка Масо с пластиковым язычком для балконной двери

Микролифт-блокиратор есть не только на окнах, но и на балконной двери. Хотите узнать, установлен он правильно или нет? Пластиковый язычок защелки должен зацепляться за ответную планку приподнимателя ровно на 2 мм.

Проверить это, честно говоря, сложно. Ведь дверь в это время должна быть закрыта. Но если замок срабатывает с трудом или вообще не срабатывает, попробуйте отрегулировать защелку. Возьмите шестигранник и найдите для него отверстие на замке. Если крутить по часовой стрелке, язычок поднимается, против – опускается.

Чтобы на качественном уровне сохранить функциональность и надежность поворотно-откидной фурнитуры вашего окна и створки, следует, как минимум ежегодно осуществлять следующие работы по уходу за окном:

• Элементы фурнитуры, от которых зависит функциональная безопасность окна, следует регулярно контролировать на прижим на равномерных участках створки.
• Все движущиеся элементы и запирающие узлы поворотно-откидной фурнитуры необходимо смазывать.
• Для ухода за окнами следует использовать только те моющие средства, которые не вызывают повреждения (удаления) защитного слоя на фурнитуре.

Схема снятия и установки створки с фурнитурой MACO:

Регулировка элементов фурнитуры MACO MULTI TREND

Поворотно-откидной механизм, оснащенный приподнимателем TREND с функцией блокиратора.

Регулировка по горизонтали и прижима створки на ножницах:

Производится шестигранным ключом диаметром 4 мм.

Диапазоны регулировки на угловых петлях:

Шестигранный ключ диаметром 4 мм – регулировка по горизонтали и вертикали.

Регулировка на прижим:

Также шестигранный ключ диаметром 4 мм.

Регулировка цапф:

Что делать, если ручку заклинило?

Причина такого недоразумения – вы неправильно повернули ручку, и блокиратор заело. Либо фурнитура сама дала сбой. Но еще полбеды, когда ручку заклинило при открытой створке! Здесь вы можете справиться сами. Придерживая створку, одной рукой прижмите микролифт-блокиратор – рычажок сбоку – к створке, а второй – попробуйте повернуть ручку.

Чтобы разблокировать ручку, нужно нажать на рычажок ножниц

Если ничего не вышло, возможно, причина в блокираторе от захлопывания створки на ножницах. Тогда одной рукой нащупайте на них рычажок и нажмите. А второй так же поворачивайте ручку.

Если и эта попытка обернулась крахом, тогда вызывайте мастера. Ведь вполне возможно, что ножницы или ручка сломались, и их надо заменить. Если ручку заело при закрытой створке, придется ее разбирать. Поэтому лучше тоже позвонить мастеру. Если вы сами таковым не являетесь, конечно.

Разболталась ручка, как быть?

Ручки Масо по своей начинке ничем не отличаются от ручек других брендов. Поэтому и подкручивают их так же. Сдвинул декоративную накладку у основания, подкрутил шурупы крестовой отверткой – и готово!

Регулировка фурнитуры Maco, ремонт фурнитуры пластиковых окон Мако

Компания «Чиним окна» производит регулировку фурнитуры maco, осуществляет сервисное обслуживание систем дверей и окон. Работаем с поворотно-откидной и поворотной конструкциями, ручками, сдвижными системами, петлями, замками.

Регулировку и смазку фурнитуры maco важно производить раз в год, что продлит эксплуатационный срок не только отдельных механизмов, но и всей конструкции в целом.

Фирменное качество элементов дополняется длительным эксплуатационным сроком наравне с окном пвх.

Это связано с хорошим сопротивлением фурнитуры к атмосферным воздействиям и дополнительному восковому покрытию.

Как мы работаем

ЗАКАЗ МАСТЕРА

СОГЛАСОВАНИЕ ЗАЯВКИ

ВЫПОЛНЕНИЕ РАБОТ

ОПЛАТА

ВЫ ДОВОЛЬНЫ

Продукция мако отличается доказанным качеством и надежностью. Применение подобных элементов значительно повышает комфортность использования пластикового окна.

Вызвать мастера по ремонту пластиковых окон, телефон: +7 499 455-15-67

Фурнитуры Maco (Мако): особенности

Фирменное качество элементов дополняется длительным эксплуатационным сроком наравне с окном пвх.

Это связано с хорошим сопротивлением фурнитуры к атмосферным воздействиям и дополнительному восковому покрытию.

Существует несколько модификаций элементов:

Микролифт в конструкции Мако

Конструкция применяется с целью предотвращения возможного створочного провисания и деформации. Также микролифт блокирует ошибочный способ открывания. Когда створка откидывается, вместе с ней от рамы отходит петля в верхней части. При откидывании створки при неполном закрытии окна она повисает на нижней петле. В таком случае, если дернуть за ручку, можно повредить фурнитуру. Блокиратор это движение сделать не позволит.

Скрытая фурнитура Мако

При установке петель подобного типа внешний вид пластикового окна не нарушается, увеличивается устойчивость к воздействиям извне. Элемент выдерживает вес конструкции до 150 килограммов.

Противовзломная фурнитура окна

Мако использует исключительно надежные компоненты 4 класса, что создает максимальную безопасность, сохраняет целостность имущества.

Система блокировки при открывании

Система предусматривает обеспечение блокировки в процессе открывания изнутри. Блокиратор создается в форме ключа либо в виде специальной кнопки, встраивается в ручку или устанавливается отдельным элементом. Элемент просто незаменим, если в доме есть маленькие дети, которых окно притягивает, им так и хочется взобраться на подоконник и открыть створку.

Микро-проветривание – практичный механизм

Проветривание в режиме микро создает небольшой поток воздуха, исключая возможность образования сквозняка. При этом, воздух в помещение поступает свежий.

Режимы «зима» и «лето»

Фурнитура позволяет переключать режимы, обеспечивая надежную герметизацию. Чтобы не нарушить конструкцию режимный перевод окна лучше доверить специалистам.

Ремонт фурнитуры пластиковых окон Мако

Ремонт фурнитуры пластиковых окон мако наша компания выполняет различной сложности, вне зависимости от ее конфигурации. Существует несколько модификаций элементов:

• 1Микролифт. Конструкция применяется с целью предотвращения возможного створочного провисания и деформации. Также микролифт блокирует ошибочный способ открывания. Когда створка откидывается, вместе с ней от рамы отходит петля в верхней части. При откидывании створки при неполном закрытии окна она повисает на нижней петле. В таком случае, если дернуть за ручку, можно повредить фурнитуру. Блокиратор это движение сделать не позволит
• 2Скрытая фурнитура. При установке петель подобного типа внешний вид пластикового окна не нарушается, увеличивается устойчивость к воздействиям извне. Элемент выдерживает вес конструкции до 150 килограммов
• 3Противовзломная фурнитура. Мако использует исключительно надежные компоненты 4 класса, что создает максимальную безопасность, сохраняет целостность имущества
• 4«Детский замок». Система предусматривает обеспечение блокировки в процессе открывания изнутри. Блокиратор создается в форме ключа либо в виде специальной кнопки, встраивается в ручку или устанавливается отдельным элементом
• 5Проветривание в режиме микро создает небольшой поток воздуха, исключая возможность образования сквозняка
• 6Режим «лето-зима». Фурнитура позволяет переключать режимы, обеспечивая надежную герметизацию

Видео

ВНИМАНИЕ!!!

Регулировку и ремонт оконной фурнитуры maco рекомендуется доверять профессиональным мастерам, знающим все нюансы индустрии пластиковых систем.

Отзывы Клиентов

Иван    18.08.2020

В принципе мастер знает свое дело. Я думал щя начнет что-то выдумывать и крутить на бабки, но нет. Удивило то, что наглядно показал в чем проблема. От ремонта я отказался, т.к. не думал, что такого масштаба надо делать ремонт. Я не был к этому готов, но как соберусь — я знаю кому буду звонить.

Анна    14.05.2021

Уже третий раз обращаюсь к мастерам чиним-окна, всегда работу делают в срок и качественно, советую! Решили проблему продувания окон. Спасибо.

Андрей    24.01.2021

Окно перестало плотно закрываться. Обратились в чиним окна. Мастер приехал на следующий день. Управился меньше чем за час. Цены вполне адекватные. Сделал все качественно, в комнате стало значительно теплее.

Популярные услуги с ценами

Регулировка окон с фурнитурой MACO

Как самостоятельно отрегулировать  фурнитуру MACO, избежать проблем с окнами и предотвратить их появление.

Регулировка створки по вертикали и горизонтали:

Если нижний край створки стал задевать раму- пишло время вертикальной ее регулировки. Также это необходимо, если монтаж был выполнен с нарушениями, например, не был оставлен просвет между фальцами створки и рамы в 12 мм. В этом случае нарушения не заметны, пока не становится слишком поздно. Просвет ( фальцлюфт) можно измерить самостоятельно. Вам понадобится острвй карандаш, которым при закрытой створке нужно очертить край ее наплава по раме. После этого нужно линейкой измерить расстояние от этой линии до края створки. Если все в порядке, линейка покажет вам расстояние в 8 мм , поскольку сам наплав равен 20 мм, а на фальцлюфт идет 12 мм.

Если линейка показывает меньшее или большее значение, необходимо произвести регулировку. Точка регулировки находится в верхней части нижней оконной петли. Чтобы увидеть ее, нужно сначала снять колпачок. Чтобы подтянуть ее, нужно сначала снять колпачок.Чтобы подтянуть створку, 4-граммным ключом поверните винт по часовой стрелке, а если нужно опустить — в обратную сорону. Не пересердствуйте,действовать нужно аккуратно! С горизонтальной регулировкой придется немного повозиться. Вам нужно отрегулировать не только нижнюю петлю, но также поворотно-откидные ножницы.

Регулировка по горизонтали в подробностях.

Чтобы произвести горизонтальную регулировку на боковой стороне нижней петли найдите винтик. Его нужно будет крутить тем же 4-гранным ключом. По часовой стрелке — вы приближаете створку к петле, против часовой — отдаляете. Чтобы отрегулировать ножницы, откройте оконную створку и найдите регулировочный винт, который находится на неподвижной части ножниц. Принцип его «прокрутки» такой же, как и в случае с петлей. После этого обязательно проверьте положение створки с помощью отвеса или проведите измерение нахлеста ее боковой части.

Регулируем прижим створки.

Насколько плотен прижим оконной створки, легко проверит с помощью обычного листа бумаги. Вам нужно этот лист приложить к уплотнителю и закрять окно. Затем вытащить лист и запомнить усилие, которое вы приложили к этому действию.Так нужно проверить прижим в разных частях окна. Где бумага выходит легче всего — это и есть проблемные места. Конечно, мастера используют штангенциркуль и глубинометр, но для человека без опыта достаточно и листа бумаги.

В нижней петле окон на фурнитуре MACO прижим отрегулировать несложно, пскольку эта петля регулируется сразу в 3-х плоскостях. Нужный вам винт находится в ее основании, а для работы с ним вам нужен будет ключ TORX 15. Плотность прижима в верхней части проще регулировать через ножницы. На них естьспециальный регулировочный винт, недалеко от верхней петли. Для работы с ним вам понадобится обычный 6-гранный ключ. Принцип выбора направления поворрота ключей в первом и втором случае- традиционный: более плотный прижим — по часовой стрелке, ослабление — против часовой стрелки.

Производим регулировку запорных цапф MACO.

Запорными цапфами называются подвижные головки, имеющие овальную форму и находящиеся на боковой части створки со стороны ручки. Откройте окно и подвигайте ручку- вы сразу поймете, о чем идет речь. Регулировка цапф производится, если прижим створки неплотный, именно посередине. Обычно, подтянуть его нужно ближе к зиме, чтобы холодный воздух не проникал в помещение. Летом можно наоборот его ослабить, чтобы не открывать окна на проветривание во время жары.

Цапфы в стандартном положении находятся под углом в 45 градусов. Это средний режим прижима — не сильный и не слабый. Чтобы усилить прижим, просто поверните цапфу с помощью накидного ключа или плоскогубцев по часовой стрелке в горизонтальное положение. если ослабить — действие нужно выполнить наоборот, повернув цапфу против часовой стрелки в вертикальное положение.

Не допустить провисание створки — основные советы.

Существует мнение, что створки окна провисают только в открытом состоянии. На самом деле, провисание появляется в любом случае, просто иногда позже. Суть в том, что закрывая окно, вы приводите в движение цапфы, которые при этом встречаются с ответными планками. Возникает эффект трения, которые и становится причиной последующего провисания.

Чтобы этого избежать, используйте специальный микролифт- блокиратор, который есть у фурнитуры MACO. Его еще назывыают «приподнимателем». Представляет он собой небольшой рычажок, приводимый в действие оконной ручкой, который при закрытии окна переносит часть нагрузки на ручкуи импост. Также именно он блокирует ручку, если она была повернута слишком быстро или неправильно.

Важно сразу правильно отрегулировать этот блокиратор — его нижний край должен находиться ниже ответной планки примерно на 1-1,5 мм. Для работы вам будет нужен ключ TORX 15, которым вы отвинтите блокираторный винт и переместите его ползунок в нужное положение. Чтобы облегчить вам работу, производитель сразу нанес на приподниматель миллиметровую шкалу, позаботившись о том, чтобы каждый шаг перемещения ползунка был равен 0,5 мм. Таким же образом вы можете отрегулировать и балконную дверь, оснащенную фурнитурой MACO. Узнать правильно ли вы сделали — можно таким образом: пластиковый язычок защелки должен цепляться за ответную планку блокиратора ровно на 2мм. Однако на практике это практически не выполнимо, поскльку дверь в этот момент должна быть закрыта. Поэтому придется полагаться на свое чутье: если замок срабатывает туго или не срабатывает вообще, выполните регулировку защелки. Для этого найдите в замке специальное отверстие под 6-гранный ключ. Принцип прокрутки стандартный: выполняете прокрутку по часовой стрелке — опустится.

Возникли проблемы с оконной ручкой? Дело поправимо и тут!

Чтобы разблокировать ручку, надо нажать на рычажок ножниц. Если ручка разболталась, просто подтяните ее. Принцип работы такой же, как и с фурнитурой любого другого бренда. Сдвиньте декоративную планку, прикрывающую механизм, подтяните шурупы крестовой отверткой, и ручка будет работать, как раньше. Сложнее, если ручку заклинит по причине того, что заело блокиратор. Обычно то получается. Если вы слишком резко открывали или закрывали окно. Проблема решается следующим образом:

попробуйте повернуть ручку, придерживая одной рукой рычажок- блокиратор, придвинув его ближе к самой створке. Если не помогло, возможно, проблема возникла из-за того, что сработал блокиратор от захлопывания, расположенный на ножницах. Попробуйте найти его, прижатьпальцами одной руки, а второй аккуратно попробуйте повернуть ручку.

Если и это вам не удалось, то скорее всего причина более серьезна, например, сломался блокиратор или ножницы, и их требуется заменить новыми. В этом случае, для решения проблемы нужно вызывать квалифицированного мастера, который выполнит ремонт максимально быстро и качественно.

Руководство по эксплуатации и обслуживанию пластиковых окон с металлической фурнитурой Maco

• Ваши окна (или балконные двери) оснащены высококачественной поворотно-откидной фурнитурой, которая обеспечивает высокий уровень удобства и простоты использования. Несмотря на это, пользователям рекомендуется внимательно прочитать это руководство и следовать нашим инструкциям по использованию. Для вашей безопасности также внимательно прочтите все инструкции по технике безопасности.
• Сохраните это руководство для использования в будущем и обязательно проинформируйте других пользователей о его содержании.
• Проверить, снабжено ли окно этикеткой с указанием обращения.
• Чтобы обеспечить долгий срок службы ваших окон, следуйте инструкциям по обслуживанию.

Постоянное положение вентиляции.
Открытое положение — только для кратковременной вентиляции или для очистки стекла.
Не оставляйте створку без присмотра в этом положении.
Закрытое положение — для выхода из помещения или остановки вентиляции.

Положение микровентиляции.

Техническое обслуживание

Чтобы обеспечить функционирование поворотно-откидной фурнитуры ваших окон или балконных дверей, необходимо ежегодно выполнять следующие процедуры технического обслуживания.
• Визуально проверьте шарниры на предмет чрезмерного износа.
• При необходимости смажьте все движущиеся части и крепления поворотно-откидной фурнитуры.
• Используйте только некоррозионные средства для чистки и ухода.

Указания по технике безопасности

Качественное окно способно на гораздо большее, чем просто пропускать воздух и свет:
это элемент дизайна, а также конструктивная деталь с высокими техническими требованиями.

В дополнение к обслуживанию фурнитуры пользователям рекомендуется регулярно проверять состояние оконной поверхности, стекла и уплотнений, а также немедленно устранять любые неисправности.

Для очистки используйте только мыльную воду; не используйте агрессивные чистящие средства.

Производители и монтажники окон должны учитывать следующие инструкции во время сборки окна.

При покупке окон или балконных дверей рекомендуем пользоваться услугами только квалифицированных оконных и дверных мастеров.

Преимущества оборудования Maco

1. Фурнитура MACO Multi-matic имеет высокую коррозионную стойкость (производители окон на черноморском Maco используют фурнитуру, потому что это самый сильный рынок в засоленных условиях).
2.Петли поддерживают MACO Multimatic 120 кг по сравнению с другими фитингами, которые поддерживают 80-100 кг.
3. Фурнитура MACO Multimatic нижний шарнир регулируется в 3-х направлениях (3D)
4. Шарнирный штифт защищен от взлома. Снимать можно только при соблюдении особых условий. Петли имеют тефлоновую втулку, которая не позволяет штифту со временем упасть. Остается заблокированным в первом шарнире стопорного штифта.
5. Фиксаторы арматуры грибовидные.
6. Фурнитура MACO Multi-matic оснащена системой защиты от неправильного размещения пазов на раме створки (регулировка по вертикали).Учитывая, что окно вовремя срывает, система противодействует пайщикам, регулирует положение створки при монтаже
7. Фиксаторы фурнитуры-гриба MACO Multi-matic можно регулировать по высоте (самоограничивающиеся)
Фиксирующие штифты 8-грибовидные имеют гораздо меньшее трение о контрплан по сравнению с классикой. (Легче вбивать фурнитуру)
9. фурнитура MACO Multi-matic стандартно оснащена 2-х ступенчатой ​​микровентиляцией
10. Противник пятки вид грабитель
11.2 окна в створках, створка неактивна, будут управляться от одного центрального рычага управления. (2 держателя не будут подниматься и опускаться)
12. Фурнитура MACO Multi-matic имеет гарантию производителя на 20 000 циклов закрытия-открытия по сравнению с GU — на 15 000 циклов
13. MACO — один из европейских лидеров в области производства метизов №
14. фурнитура MACO Multi-matic специально обрабатывается хромом с помощью процесса, называемого Silver Lock. Оборудование для парафинирования — это инновация, обеспечивающая равномерное покрытие оборудования MACO.Благодаря этим двум процессам аппаратный MACO имеет гораздо меньший коэффициент трения между его элементами, что увеличивает срок службы инструмента.
15. Фурнитура MACO long-IMAT 100% производится в Австрии, а в Зальцбурге на заводах Triben
16. Фурнитура MACO Multi-matic может быть укомплектована ручкой + ложной блокировки. Эта система устанавливается только по пятам противников. Это имеет большее преимущество при установке окна.
17. С введением фурнитуры MACO оконная фурнитура продвигает стандартные петли с ручками цвет + защита TITAN
18.фурнитура MACO Multi-matic для отдыха Rosenheim
19. фурнитура MACO Multi-matic предлагает широкий спектр решений для создания проемов неправильной формы при наклоне.

Maco Pro Door T80C Регулируемая петля 3D для деревянных и композитных дверей (3 шт. В упаковке)

Регулируемая петля Maco Pro Door T80C 3D для деревянных и композитных дверей (набор из 3 шт.)

Этот товар УСТАРЕЛ — перейдите по ссылке ниже, чтобы получить подходящее объявление:

Maco Pro Door T80C — прочная, но незаметная петля , подходит для деревянных и композитных дверей заподлицо, обеспечивает эксплуатационную прочность, безопасность и регулируемость, оставляя видимым только поворотный кулак, когда дверь закрыта.
T80C обеспечивает регулировку высоты +/- 3 мм, поперечной устойчивости и сжатия. Все регулировки выполняются с помощью ключа Torx T20 без необходимости снимать фиксаторы, что позволяет одному человеку легко регулировать дверь без риска отсоединения дверного полотна.
Каждая петля оснащена революционным запатентованным механизмом, который обеспечивает свободу движения вверх, а это означает, что регулировка высоты должна выполняться только на одной петле. Все остальные петли регулируются автоматически.
Регулировка сжатия устанавливается при закрытой дверце, что позволяет установщику проверять сжатие при регулировке петли.
Дополнительный предохранительный винт предотвращает незаконное извлечение стержня петли, что делает T80C подходящим для дверей, открывающихся как внутрь, так и наружу (только для окрашенных поверхностей). Петли были протестированы на безопасность в соответствии с PAS24: 2012 и одобрены в рамках схемы гарантии MACO Secure Plus.
T80C износостойкий и может выдерживать дверные створки весом до 80 кг.
T80C доступен в отделках «Полированное золото», «Полированный хром» и «Яркая бронза», а также в белом (RAL9016), черном (RAL9005) и сером (RAL9007) цветах.

Преимущества:
— Обширная трехмерная регулировка
— Регулировка выполняется безопасно одним человеком с помощью всего одного инструмента
— Прочная, но незаметная (вес створки 80 кг)
— Безопасность протестирована в соответствии с PAS24: 2012
— Покрывается гарантией Maco Secure Plus схема
— Петли цвета RAL, подходящие для дверей, открывающихся наружу (с дополнительным предохранительным штифтом)

Продаются в упаковках по 3 штуки.

MACO MULTI-TREND — Добро пожаловать в Qualital Downloads

MACO RUSTICO SHUTTER HARDWARE — Скачать PDF бесплатно

1 ТЕХНОЛОГИЯ В ДВИЖЕНИИ MACO RUSTICO SHUTTER HARDWARE Каталог

2 Обозначения 0 Символы T Установка на древесине Толщина пакера Номер детали Общая длина крепежных болтов Упаковочный блок Глубина раскрытия Разгрузка Кривошип шарнира Длинная створка-шарнир Общая длина Общая ширина компонента Общая длина компонента Проходное расстояние до Кронштейн фиксатора фиксатора Толщина заслонки Общая длина открывателя коленчатого вала Расстояние между пальцами (см. Раздел 1.5!) Длина шатуна Минимальная глубина штифта (см. Раздел 1.5!) Длина смещения штифта Расстояние между заслонками Высота держателя штифта заслонки Зазор рамы Ширина держателя штифта затвора Общая длина заглушки Диаметр гнезда штифта заслонки Высота стопорного крюка Расстояние до стены Расстояние между винтами Количество опоры планок Расстояние Размер петли Размер фальца Толщина облицовки Толщина изоляции Расстояние от винта до средней петли Prima Расстояние от винта до средней петли Prima BLR = Ассортимент фурнитуры для монтажа на раме MMV = Ассортимент фурнитуры из стали для облицовки стен MV = Ассортимент фурнитуры Zamak для облицовки стен установка PAD = «Padovana» комплект оборудования шт.= Кол-во вар. = переменная 2

3 0 Уважаемый покупатель MACO! Вы держите в руках наш новый каталог заказов. Нашей основной целью было представить наш ассортимент в простой и понятной форме, чтобы предоставить вам практический рабочий документ. В дополнение к этому каталогу, наш буклет и инструкции по сборке помогут вам правильно обработать и установить наши продукты. Их можно загрузить с сайта Наши продукты помогают обеспечить оптимальное функционирование и безопасность окон, дверей и крупногабаритных элементов.Как производитель премиум-класса, ведущий свою деятельность в соответствии с высочайшими стандартами, нашим главным приоритетом является оптимальное качество и функциональность нашего оборудования. Хотя мы гарантируем наилучшие характеристики наших аппаратных компонентов, ответственность за профессиональную установку и правильную фиксацию лежит на ваших руках. Мы хотим поддержать вас, как дилера или производителя, в вашей ответственности за безопасность вашей продукции. Наши обязательные инструкции по сборке и листовки на упаковке содержат информацию об общем использовании и обработке нашего оборудования.Чтобы обеспечить наилучшее изготовление и крепление компонентов оборудования в соответствии с конкретной ситуацией установки, такой как прочность и конструкция профиля древесины, расположение камер и усиление в профилях из ПВХ и т. Д., Вы можете протестировать и оценить элементы в наших сертифицированных испытательный центр: испытание на воздухопроницаемость и проливной дождь, а также испытание на вытягивание помогут вам соответствовать требованиям маркировки CE. Это означает, что вы можете быть уверены, что соблюдаете все применимые к вам стандарты и директивы.Вы можете найти информацию о том, как правильно хранить наши аппаратные компоненты, в руководстве VHBH Ассоциации обеспечения качества: замки и оборудование (или в разделе Информация о хранении и транспортировке аппаратных компонентов. Важно для дилеров: MACO поставляет в свою продукцию соответствующее количество упаковочные листовки. Как дилер, вы несете ответственность за то, чтобы приложить правильное количество упаковочных листовок к продаваемой вами продукции. Также убедитесь, что вы ознакомили своих клиентов с соответствующими обязательными инструкциями и юридическими аспектами документа.Мы также предоставляем вам инструкции по эксплуатации и техническому обслуживанию для конечных пользователей, которые вы можете передать своим клиентам. Их также можно загрузить с веб-сайта MACO (мы предлагаем вариант в нашем экстранете (extranet.maco.eu) с нашим онлайн-каталогом, который, помимо самой последней информации, также предлагает преимущество обширных дополнительных технических информацию обо всех компонентах. Подробные сведения для доступа можно получить у вашего контактного партнера по продажам на местах. Вся наша печатная документация постоянно обновляется и расширяется.Убедитесь, что вы работаете с нашей самой последней документацией. Всю нашу документацию можно загрузить с сайта. Мы надеемся, что каталог окажется ценным инструментом в вашей повседневной работе. Мы желаем вам всяческих успехов и надеемся вскоре увидеть вас онлайн. Штамп: Пожалуйста, заполните полностью Мы подтверждаем получение и подтверждаем его содержание. Пожалуйста, напечатайте свое имя заглавными буквами Дата: Подпись: Менеджер по продажам MACO: MAYER & CO BESCHLÄGE GMBH ALPENSTRASSE 173 PO box 94 A-5020 Salzburg Телефон: Факс Покупка: Факс Продажи: Торговый реестр: Окружной суд Зальцбурга Регистрационный номер: FN m DVR ATU -Нет.:

4 4

5 1 Общая и техническая информация 7 2 Монтаж каркаса 29 3 Монтаж облицовки стен 67 4 Монтаж кирпичной кладки 85 5 Монтаж Padovana / Vicentina Принадлежности для складных ставен Замки для ставен Защелки для ставен Каталог принадлежностей 5

6 6

7 1 Общая и техническая информация 1.1 Как пользоваться каталогом Информация о безопасности продукции и ответственности за продукцию Ветровое сопротивление Защелки заслонки и буферные упоры Крепление винтами и глубина штифта Схемы применения Инструкции по определению допустимых размеров заслонки Схемы применения BLR, держатели штифтов шириной 25 мм Схемы применения BLR, штифты заслонок шириной 35 мм Держатель Инструкции по монтажу в каменной кладке Схемы применения MMV Инструкции для штифтов M16 Схема применения MMV, таблица PAD с резьбой M16 Отделка поверхности RUSTICO PREMIUM-PLUS Сертификаты и гарантии Общие условия 28 7

8 Как пользоваться каталогом 1 Общие и технические данные 1 .1 Как пользоваться каталогом Как пользоваться каталогом 0 Если не указано иное, все размеры указаны в миллиметрах, а единицы упаковки указаны в штуках в коробке. Рисунки и схемы не в масштабе. Содержание этого документа постоянно обновляется, поэтому необходимо регулярное сравнение. Мы не несем ответственности за возможные опечатки, ошибки или изменения. Текущую версию можно загрузить с нашего веб-сайта (пожалуйста, отправляйте комментарии или предложения о наших каталогах по телефону 8

9 Информация о безопасности продукции и ответственности за продукцию 1.2 Информация о безопасности продукции и ответственности за продукцию Информация 0 о безопасности продукции и ответственности за продукцию Фурнитура для оконных и створчатых дверных ставен В соответствии с ответственностью производителя за свою продукцию, определенную в Законе об ответственности за продукцию (PHG в Австрии, ProdHaftG в Германии, PrHG в Швейцария, Codice del Consumo в Италии) необходимо учитывать следующую информацию о фурнитуре для оконных и створчатых дверей. Несоблюдение освобождает компанию MACO от этой ответственности. Информация о продукте и правильное использование «Фурнитура для оконных ставен» считается фурнитурой для окон и створок створок (далее именуемых «жалюзи») в строительстве.Фурнитура для ставней используется на вертикально установленных ставнях из дерева, ПВХ или алюминия и их соответствующих комбинаций материалов, при этом профессиональная установка ставен может выполняться непосредственно на раме, непосредственно на стене или на монтажной раме. Фурнитура для жалюзи в целом может быть разделена на три основные группы, и их функции рассматриваются независимо: Штифты жалюзи, петли жалюзи, держатели штифтов жалюзи: они используются для закрытия и открытия жалюзи (устанавливаются на раме или стене).Замки ставен: они используются для удержания и фиксации ставен в закрытом положении. Защелки для жалюзи: используются для удержания и фиксации жалюзи в открытом положении. Различные приложения не соответствуют их правильному использованию. Фиксация створки предотвращает смещение створки на ветру. Закрепление створки предотвращает перемещение ставен во время шторма. В случае ветра и сквозняка они должны удерживать ставни как в закрытом, так и в открытом положении. Это достигается за счет использования соответствующих аппаратных компонентов (запорных механизмов, защелок и т. Д.) Неправильное использование жалюзи Следующие случаи, в частности, считаются неправильным использованием оборудования жалюзи — т.е.использованием для целей, отличных от их указанного надлежащего использования: Если препятствия вставлены в область проема, тем самым препятствуя правильному использованию продукта. Если ставни прижимаются к стене или окнам и дверям неправильно или неконтролируемым образом (например, ветром), что приводит к их повреждению или разрушению. Если на ставни действуют дополнительные нагрузки (например, собственный вес людей и предметов), например: прикрепление веревок и т. Д.Если при закрытии или открытии заслонок кто-то окажется между соответствующими положениями остановки движения (рама и край заслонки), например (РИСК ТРАВМЫ!). В случае отсутствия или в случае шторма, ставни должны быть защищены. Принципы и ограничения ответственности MACO. Весь соответствующий комплект оборудования может состоять только из компонентов оборудования MACO. В случае неутвержденных заводом комбинаций и / или ненадлежащей сборки оборудования и / или использования неоригинальных и / или не одобренных заводом дополнительных компонентов, компания MACO не несет ответственности.Все оконные ставни и створчатые двери должны систематически проверяться и обслуживаться сертифицированными профессионалами, чтобы гарантировать их функциональную целостность и безопасность. Это техническое обслуживание должно проводиться — проверяемым и задокументированным — в соответствии с нашей документацией по техническому обслуживанию: в противном случае мы не несем никакой ответственности. Наши спецификации обработки в каталогах продуктов, инструкциях / информации по установке и буклетах имеют обязательную юридическую силу и должны соблюдаться без ограничений; в противном случае мы не несем ответственности за безопасность и / или долговечность оборудования.При использовании профилей из дерева, ПВХ, легкого металла или стали необходимо соблюдать указания производителя профиля и / или владельца системы. MACO поставляет высококачественные, надежные компоненты и снабжает сборщика инструкциями по эксплуатации. MACO предоставляет подробные спецификации для обработки только в особых случаях. В этих случаях MACO также предоставляет гарантию на работоспособность решения. Характеристики продукта. Основным принципом безопасности и пригодности использования жалюзи, оснащенных компонентами жалюзи MACO, является соблюдение всех рекомендаций, предоставленных пользователю MACO.Эти документы обновляются, и текущую версию можно загрузить с нашего веб-сайта. Несоблюдение этих правил может привести к ущербу, указанному в разделе «Неправильное использование жалюзи», включая риск серьезных травм людей и значительный материальный ущерб. Если такие рекомендации отсутствуют для конкретного запрошенного приложения, пользователь должен будет проверить пригодность деталей, используемых для этого типа приложения, или организовать их тестирование Максимальный вес створки и размеры створки Вес створки и максимальные размеры створки указанные в этом каталоге и инструкциях по сборке не должны быть превышены (см. информацию о продукте).Максимально допустимый вес створки определяется элементом с наименьшей грузоподъемностью. Необходимо соблюдать схемы применения, инструкции / информацию по установке и назначение компонентов! 9

10 Информация о безопасности продукции и ответственности за качество продукции Комбинация оборудования Рекомендации производителей относительно состава оборудования (например, использование дополнительных петель рамы, консолей, створок или подъемных блоков, а также использование дополнительных компонентов) имеют обязательную юридическую силу. а также содержится в информации о продукте. Сборка Сборка компонентов оборудования для жалюзи может выполняться только квалифицированным персоналом.См. Информацию о продукте. Техническое обслуживание продукта. Общий осмотр и сервисное обслуживание — это основные компоненты технического обслуживания. Проверенное техническое обслуживание, в свою очередь, является основанием для юридической гарантии и / или нашей гарантии. Соблюдайте все интервалы осмотра и инструкции по техническому обслуживанию! Эти детали должны быть очевидны из инструкций по эксплуатации и техническому обслуживанию. Настройка и регулировка оборудования, а также замена компонентов могут производиться только специалистами. Точно так же установка и / или снятие створок может производиться только специалистами.При обработке поверхностей, например, при покраске или остеклении створок, все компоненты оборудования должны быть исключены из этой обработки и защищены от загрязнения. повреждать. Удалить загрязнения с лакокрасочного покрытия. Оборудование можно чистить или полировать только мягкими нейтральными чистящими средствами в разбавленном виде. Никогда не используйте химически агрессивные, уксусные или абразивные чистящие средства.Это может привести к повреждению оборудования. Обратите внимание на инструкции по уходу в прибрежных районах. Забота в прибрежных районах На территориях прибл. Сложные экологические условия. 10 км до моря. Во время шторма морская вода распространяется в виде брызг и может попадать на фурнитуру затвора. Солевые отложения образуются после испарения влаги. В сочетании с другими отложениями и загрязнениями (пылью) эти солевые отложения могут вызвать усиленную коррозию. Владелец дома может продлить срок службы оборудования за счет хорошего ухода и ухода.Не реже одного раза в год требуется тщательная очистка и нанесение масла. Даже в прибрежных районах вы будете наслаждаться долгим сроком службы ваших жалюзи при минимальных затратах на техническое обслуживание. 1. Смойте солевые отложения и загрязнения пресной водой. Никогда не используйте агрессивные чистящие средства! 2. Дайте фурнитуре высохнуть. 3. После высыхания нанесите покрытие из спрея для защиты от коррозии (например, BRUNOX Turbo, арт. №). Избегайте распыления на другие области или компоненты (например, фасад, необработанную древесину). Антикоррозийный спрей также может помочь в процессе очистки Информация и инструкции Обязанности Следующее доступно для выполнения обязательств по информации и инструкциям и выполнения работ по техническому обслуживанию в соответствии с законодательством об ответственности за качество продукции: для дилеров: каталоги, инструкции по эксплуатации и техническому обслуживанию, инструкции по установке / информация и буклеты для компонентов для процессоров: каталоги, чертежи инструментов, инструкции по эксплуатации и техническому обслуживанию, инструкции / информация по установке и буклеты для компонентов для владельцев и конечных пользователей: инструкции по эксплуатации и техническому обслуживанию.Для обеспечения функциональной целостности оконных и створчатых оконных проемов: проектировщики должны запрашивать у производителя всю необходимую информацию о продукте и соблюдать предоставленные детали. Специализированные дилеры обязаны соблюдать всю соответствующую информацию о продукте и, в частности, запрашивать инструкции / информацию по установке, а также инструкции по эксплуатации и техническому обслуживанию у производителя и передавать эти документы переработчикам или конечному пользователю. Обработчики обязаны соблюдать всю соответствующую информацию о продукте и, в частности, запрашивать инструкции по эксплуатации и техническому обслуживанию у производителя и направлять эти документы владельцу и конечному пользователю.Все вышеупомянутые справочные материалы доступны для загрузки с веб-сайта MACO (Производитель жалюзи должен выполнять свои обязанности по предоставлению информации пользователю ставен, которые они производят (в соответствии с EN 13659). Это также должно быть указано в соответствующая форма в инструкции по эксплуатации и техническому обслуживанию для оборудования ставней, а также с информацией о предполагаемом использовании ставен.В частности, важно сообщить о любых повреждениях, которые могут возникнуть в результате неправильного технического обслуживания или неправильного использования.Повреждение фурнитуры ставен и ставен может привести к поломке их частей или даже всей ставни. Это создает риск серьезных травм и значительного материального ущерба. Отказ от ответственности. Ответственность производителя также может быть исключена, среди прочего: Если ошибка связана с нормативным актом или официальным постановлением, в соответствии с которым было оговорено соответствие продукции требованиям. Характеристики продукта, на основании которых была выдвинута претензия 10

11 Информация о безопасности продукта и ответственности производителя (в отношении производителя), не могли быть идентифицированы как неисправность в соответствии с условиями науки и техники того времени.Претензия (против производителя) касается только основного материала или детали продукта, который был изготовлен, и неисправность связана с конструкцией продукта, которая была включена в основной материал или деталь продукта, или в результате выпущенных инструкций изготовителем этого продукта. Информация о продукте. Максимальный вес створки и размеры створки. Вес створки и максимальные размеры створки, указанные в этом каталоге и в инструкциях по сборке, не должны превышаться (см. информацию о продукте).11

12 Сопротивление ветру 1.3 Сопротивление ветру Сопротивление ветру 3 Общие сведения При конструировании, установке и эксплуатации оконных ставен помните, что они подвергаются очень сильным нагрузкам во время штормов. Повреждение ставней штормом может иметь серьезные последствия — если часть ставни или вся створка вырвутся (упадут), это может привести к материальному ущербу и опасности для жизни и здоровья. MACO поставляет высококачественную фурнитуру для ставен, а также поддерживает производителей, монтажников и конечных пользователей, предлагая свой опыт по следующим темам: Выявление рисков Соответствие требованиям законов и стандартов Сведение к минимуму ущерба от урагана Покрытие остаточных рисков за счет страхования Причины повышенного риска: Расположение под воздействием ветра (расположение, высота над землей, открытое положение, периферия здания и т. д.) Высокая потенциальная опасность (торговая улица и т. Д.) Большие и / или тяжелые ставни, герметичная версия, неблагоприятное расположение Крепление к точке поворота — ограниченное сопротивление ветру (внутренний открыватель, защелкивающийся держатель) Ставни подвержены вибрации Складные ставни с внутренней точкой поворота (опасность падения в незащищенном состоянии) Несоответствующие инструкции пользователя, недостаточная осторожность и отсутствие Недостаточное обслуживание Спецификации законов и стандартов (ЕС) Национальная версия соответствующего стандарта применяется для каждой страны: Требования стандарта EN 13659: 2015 применяются для ветровое сопротивление закрытой ставни.Крепление и фиксация открытых ставен должны быть рассчитаны на ветровые воздействия, определенные в соответствии с EN. В июне 2014 года федерация Bundesverband Rollladen + Sonnenschutz e.v. (Федеральная ассоциация производителей жалюзи и защиты от солнца) опубликовала руководящие принципы для Германии (TR 106) и краткое изложение (TR 106a), в которых рассматривается содержание стандартов, а также жалюзи. Эти инструкции доступны для бесплатного использования любому желающему. Они созданы для Германии, а также предлагают предложения для других стран.MACO рекомендует использовать эти инструкции в качестве вспомогательного средства при применении стандартов: MACO предоставляет специальные примечания для продуктов с фиксацией в точке поворота (внутренний открыватель и защелкивающийся держатель). Сведение к минимуму риска повреждения ураганом Причиной повреждения часто является повышенная нагрузка в сочетании с ошибками при сборке, эксплуатации и техническом обслуживании. MACO рекомендует следующие меры: Используйте самозакрывающиеся защелки для ставен, которые могут автоматически фиксировать незафиксируемые ставни. Прикрепите предохранительные защелки, чтобы шторм не сдвинул створку.Обеспечьте дополнительный замок (например, замок или задвижку) на случай шторма и отсутствия жителей. Страхование Проверьте срок действия, размер ущерба, франшизу и т. Д. (Ущерб от урагана, ответственность за строительство и т. Д.). Условия крепления: Крепление створки предотвращает перемещение створки на ветру. Крепление: крепление створки предотвращает перемещение ставен во время шторма. Предохранитель: Предохранитель предотвращает поднятие и снятие ставен во время шторма. Эта проблема также может возникнуть при низком весе створки, при сильных порывах ветра и в случаях, когда створка бесконтрольно ударяется о окно и фасад. Закрытые ставни. Требования стандарта EN 13659: 2015 касаются ветроустойчивости закрытых ставен.Классы ветроустойчивости согласно EN 13659: Номинальное давление ветра p N (Н / м²) <Безопасное давление p = 1,5 p N (Н / м²)

13 Ветрозащита Декларация характеристик: Какой класс ветроустойчивости обеспечивает ставня? Стандарт EN 13659: 2015 требует, чтобы производители жалюзи декларировали ветроустойчивость своей продукции (класс 0-6). При этом учитываются только закрытые ставни.Ветровая стойкость проверяется производителем в соответствии с EN 1932 и указывается в маркировке CE и декларации характеристик. В случае поворотных жалюзи класс ветроустойчивости в основном зависит от замка. С помощью многоточечного запорного стержня обычно можно достичь высшего класса (класс 6), но это зависит от винтового крепления и системы профиля. В случае жалюзи без многоточечного запорного стержня, т.е. с внутренним открывателем или с центральным замком, достигаются более низкие классы. Информация для жалюзи с внутренним открыванием В таблицах 1 и 2 показаны стандартные значения классов ветроустойчивости, которые могут быть достигнуты для жалюзи с внутренним открыванием.Размер створки здесь играет решающую роль. Для мест, подверженных воздействию ветра и / или больших окон, MACO рекомендует установить дополнительное устройство безопасности для увеличения сопротивления ветра. Замок створки 2F может быть установлен в качестве дополнительного предохранительного устройства. Он должен быть заблокирован, когда есть риск шторма или когда жители отсутствуют. Когда пользователь отсутствует или скорость ветра превышает указанное значение, жалюзи должны быть закрыты и / или также защищены, чтобы предотвратить повреждение.Классы ветроустойчивости с внутренним открывателем Таблица 1 — с внутренним шарниром открывателя Классы ветроустойчивости с внутренним открывателем Таблица 2 — с поворотным рычагом и опорным блоком 3 петли Высота заслонки (мм) 2 петли Пояснения к таблицам 1 и 2 Стандартные значения для классификации в соответствии с EN 13659: 2015 Испытания в соответствии с DIN EN 1932: 2013 Только для заслонок в закрытом положении Открытые ставни Класс 5 Расчетные нагрузки для открытых ставен получены из EN (воздействие ветра) и объяснены в директиве TR 106.Это руководство доступно бесплатно для всех по адресу: ЦИТАТА: Давление / всасывание 400 Н / м² обычно должно быть достаточным для определения размеров не воздухонепроницаемых оконных ставен. Класс 4 Класс Ширина заслонки (мм) Высота заслонки (мм) 3 петли 2 петли Класс 5 Класс 4 Класс 3 Открытые заслонки с фиксацией в точке поворота Внутренний открыватель и фиксатор являются удерживающими системами с фиксацией в точке поворота. Они не оказывают штормового сопротивления. Поэтому MACO рекомендует чрезвычайно тщательно планировать, консультировать, устанавливать, использовать и обслуживать эти продукты.Инструкция по эксплуатации чрезвычайно важна. На практике высокий уровень удовлетворенности достигается при должном внимании. В открытых местах MACO не рекомендует использовать внутренние открыватели и фиксаторы или использовать их с дополнительным предохранительным устройством Ширина заслонки (мм) Поведение в случае ветра с фиксацией в точке поворота Если заслонка остается открытой, то обычно нет будет понесен ущерб. В зависимости от места установки, чем сильнее ветер, тем выше вероятность поломки компонентов оборудования.В случае внутреннего открывателя приводные болты можно открутить, например, 13

14 Сопротивление ветру. В случае защелкивающегося держателя можно, например, оторвать нажимные штифты. Ветер заставит ставни неконтролируемым образом удариться об окно и навесную стену, что приведет к дальнейшему повреждению. Эту ситуацию необходимо учитывать при планировании, согласовывать с клиентом и задокументировать в справочнике. По этой причине ни в коем случае нельзя закреплять складывающиеся ставни с внутренней точкой поворота с помощью фиксатора.В крайнем случае, шторка может быть снята с петли под действием ветра. Этот риск необходимо предотвратить, установив предохранитель (по 1 на створку). Руководство по эксплуатации В соответствии с EN 13659: 2015 (раздел 6) производитель жалюзи обязан предоставить руководство по эксплуатации: для установки для эксплуатации (должно быть предоставлено до конца пользователя) для обслуживания (установщик и конечный пользователь) Pflichtenkatalog_2015_ (CE) (Catalogue_of_specifications_2015_ (CE)) от Bundesverbands Rollladen + Sonnenschutz e.v. (Федеральная ассоциация производителей рольставен и солнцезащитных средств) также оказывает поддержку. Информация, касающаяся опасных ситуаций (например, штормов), должна быть четкой и подробной. При необходимости инструкция по эксплуатации должна также содержать информацию о скорости ветра, при которой заслонка должна быть закрыта (или закреплена другим способом), чтобы предотвратить риск ее разрушения. Информация от MACO MACO содержит инструкции по установке, эксплуатации и обслуживанию оборудования.Эти инструкции могут быть использованы производителем жалюзи как строительный блок для создания своего руководства. Последнюю версию этих инструкций можно загрузить в разделе Максимальная скорость ветра с креплением на опорной точке. В случае солнцезащитных продуктов с ограниченным сопротивлением шторму, EN 13659: 2015 требует, чтобы максимальная скорость ветра была определена в инструкции по эксплуатации. Когда пользователь отсутствует или скорость ветра превышает указанное значение, жалюзи должны быть закрыты и / или защищены, чтобы предотвратить повреждение.Расчет допустимого давления ветра и, таким образом, допустимой скорости ветра может быть выполнен в соответствии с EN. Однако время, усилия и неопределенность (динамическое поведение) настолько велики, что MACO рекомендует использовать полученные значения. Стандартное значение 60 км / ч для пиковых значений ветра оказалось успешным для допустимых размеров створки и макс. вес створки. Выше этого значения обычно выдается штормовое предупреждение. Максимум. ширина створки 600 мм макс. ширина складных ставен 2 x 600 мм макс. высота 2100 мм макс.вес створки 20 кг (относится к складывающимся ставням для общего веса обеих створок) 14

15 Защелки и упоры створок 1.4 Защелки створок и упоры буфера Защелки заслонки 3 и упоры буфера A !! ВНИМАНИЕ: Несоблюдение следующих пунктов может привести к повреждению из-за неправильного использования жалюзи, описанного в Разделе 1.2 «Информация о безопасности продукции и ответственности за продукцию», включая риск серьезных травм людей и материального ущерба! Держатели заслонок минимум 1/2 ширины заслонки Держатели заслонок должны устанавливаться на половине ширины заслонки (см. Рис.А + В). Все держатели и замки ставен должны быть установлены так, чтобы они надежно удерживались в открытом и закрытом положении! В противном случае петли могут сломаться, а ставни упадут, что может привести к повреждению имущества или травмам. Буферные упоры Необходимо использовать буферный упор, чтобы верхняя часть заслонки не отскочила назад, когда она встанет на место (см. Рис. C). При использовании буферного упора убедитесь, что фасад имеет достаточную прочность на сжатие (например, при использовании теплоизоляции).Расстояние 210 мм для легких жалюзи. Для жалюзи с общим весом до 20 кг (максимум 30 кг для фурнитуры MMV) расстояние между держателем жалюзи и краем ставни со стороны петель должно быть не менее 210 мм. Это также позволяет использовать для этих жалюзи роскошный держатель жалюзи для окон — независимо от ширины ставни. Б! № C 15

16 Винтовое крепление и глубина штифта 1.5 Винтовое крепление и глубина штифта Винтовое крепление и глубина штифта Крепежный агент должен быть помещен в каждое резьбовое отверстие компонентов оборудования, чтобы обеспечить достаточное крепление в фундаменте.Диаграммы применения основаны на испытаниях на выносливость (EN 14648). Винты MACO, использованные в этих испытаниях на прочность, имеют следующие значения: Для древесины ели с вставкой 22 мм, без предварительного сверления: 1,600 Н для алюминия с толщиной стенки 1,5 мм и отверстием 2,5 мм: 1,200 Н Окно и ставни из ПВХ 4,5 х 25! ❶ 1 — минимум 1 винт в арматуре 2 — Регулировочный штифт должен входить как минимум на 8 мм в арматуру и проходить в отверстие под штифт Ø 12 мм 3 — Затянуть винты минимум через 2 стенки и через арматуру, если предварительно просверлено отверстие под прямой штифт вызывает проблемы, можно использовать изогнутые штифты (например,грамм. вертикальное усиление). ❷ Усилие между створкой и петлей передается через корпус петли, а не через декоративный кронштейн. Корпус петли и монтажный кронштейн необходимо закрепить через арматуру. ❸ Окно и ставни из дерева! 4,5 x 25 4,5 x В комбинации с держателем для защелки 4,5×40 мм 2 — Глубина вставки штифта в отверстия под штифт Ø 12 мм: минимум 15 мм для штифтов L59-L135 минимум 20 мм для держателя защелок L90-L140 и штифтов L150 ❶ при не менее 25 мм для штифтов или защелок размером до L165 ❷ 4,5 x 30 16

17 Крепление шурупами и глубина штифта Скрытые петли на дереве Окно из дерева-алюминия и створка из алюминия 1 — Крепежный винт с резьбовой втулкой! 3,9 x 22 3,9 x 22 ❶ 2 — Подложка для алюминиевых профилей 3 — Глубина штифта в деревянной раме не менее 15 мм в отверстии для штифта Ø 12 мм ❷ ❸ 4,5 x 50 Рама и створка из алюминия! 3,9 x 22 3,9 x 22 ❶ 1 — Крепежный винт с резьбовой втулкой 2 — Регулировочный штифт должен входить как минимум на 8 мм во вторую стену и проходить в отверстие под штифт Ø 12 мм 3 — Закрутите винты как минимум через 2 стенки ❷ 15 ❸ 17

18 Схемы применения 1.6 Схемы применения Схемы применения Указания по определению допустимых размеров заслонок 3 Чтобы прочитать допустимые размеры заслонок на схемах применения, необходимо знать вес на квадратный метр (кг / м²) заслонки. Для показанных схем применения всегда указывается вес на квадратный метр (кг / м²). Определение веса квадратного метра (кг / м²) Самый простой метод — «Взвесить — измерить — разделить». Выполните следующие действия: используйте имеющиеся в продаже весы для ванной комнаты, чтобы определить общий вес ставни, затем рассчитайте поверхность ставни, умножив значения длины и ширины (указанные в метрах).Наконец, разделите вес (кг) на площадь поверхности (м²). Пример расчета Высота жалюзи 2,10 м, ширина жалюзи 0,75 м Поверхность жалюзи = 2,10 м x 0,75 м = 1,575 м² Вес жалюзи в соотв. до весов 18 кг Вес на квадратный метр = 18 кг: 1,575 м² = 11,4 кг / м² Выберите соответствующую диаграмму Для фурнитуры MMV: Диаграмма «макс. 12 кг / м²» для фурнитуры BLR: Диаграмма «макс. 14 кг / м²» для массивной древесины ставни, вес квадратного метра можно рассчитать следующим образом: Умножьте вес кубического метра используемой древесины на толщину ставни (указанную в метрах).Ориентиры для веса древесины Ель кг / м³ Дуб кг / м³ Пример расчета Вес кубического метра 430 кг, толщина створки 0,044 м Вес на квадратный метр = 430 кг x 0,044 м = 18,92 кг / м² При использовании профилей из ПВХ или алюминия свяжитесь с производителем профиля, чтобы определить вес квадратного метра. В установках, где используются компоненты оборудования из различных диапазонов оборудования, при определении допустимых размеров заслонки необходимо учитывать соответствующие диаграммы для диапазона оборудования BLR / MV! 3 Использование схем расчета Отметьте пересечение ширины и высоты на схеме устанавливаемой ставни.Используйте приведенные ниже примеры, чтобы определить, какую важную информацию можно прочитать на схемах, чтобы обеспечить правильный выбор оборудования и установку жалюзи: 18

19 Схемы применения кг / м² L 165 L 135 L кг / м² L 85 3x 800 L кг / м² L 165 л 135 л кг / м² L 85 3x 800 л

20 Схемы применения Схемы применения BLR, держатель штифта заслонки шириной 25 мм Следующие диаграммы относятся к оборудованию MV и оборудованию BLR с держателем штифта заслонки шириной 25 мм кг / м² L 165 L 135 L 105 L кг / м² 4x x L 165 L 135 L 105 L кг / м² x L165 L 105 L кг / м² x L165 L 105 L

21 Схемы применения Схемы применения BLR, держатель штифта заслонки шириной 35 мм Следующие диаграммы относятся к Фурнитура BLR с держателем жалюзи шириной 35 мм и петлями для накладной рамы BLR кг / м² L 165 L кг / м² L 165 L 135 L 105 4x x L 105 L L кг / м² L 165 L 135 L кг / м² L 165 L 135 L 105 L 85 4x x L

22 Схемы применения Инструкции по монтажу кладки 3 Фурнитура MMV предлагает стабильные стальные петли и преимущества регулируемости! Боковая регулировка используется для исправления отклонений, которые могут возникнуть в следующих ситуациях: Неточности во время установки Деформация створки («зависание») Деформация креплений и / или компонентов оборудования Соблюдайте следующие пункты на всех следующих схемах: Используйте складывающиеся ставни для более широких створок и используйте муфты складных ставен, чтобы прикрепить их к внутренней ставне, или держатели ставен, чтобы закрепить ими двери.Соблюдайте инструкцию по монтажу для крепления кладки (поз. №)! Особо соблюдайте правильное положение защелок заслонки и упоров. Грузоподъемность стержня ставня в кладке должна быть проверена пользователем. При необходимости следует использовать другой подходящий способ крепления (например, химический дюбель и т. Д.). Пролет опоры s зависит от того, как крепится штифт ставни, а также от свойств кладки (штукатурка, изоляция), см. Рисунок ниже «Пролет опоры штифта»: Пролет опоры штифта Пролет опоры Опорная точка Расстояние Эта длина имеет решающее значение для прочности стержня ставни обратитесь к схемам для диапазона оборудования MMV.Точка опоры штифта в кирпичной кладке Это расстояние от поверхности стены до точки А. Это расстояние зависит от того, как крепится штифт ставни, и от свойств кладки (штукатурка, изоляция). Расстояние между штифтами Дополнительно Пользователь должен обеспечить несущую способность анкерного крепления штифта заслонки в кладке. Сверление штифта заслонки 90 больше не актуально с точки зрения современной технологии. Из-за малого краевого расстояния во многих случаях невозможно обеспечить достаточную безопасность. Рекомендации MACO Тщательный выбор подходящего крепления, подходящего к каменной кладке В случае сомнений проверьте использование химических дюбелей Сверление наклонных штифтов вместо прямого сверления Достаточная глубина анкеровки (длина штифтов) Использование трех штифтов для ставен + по три петли для каждого створка Выбор и установка крепления квалифицированным персоналом Определить и организовать регулярный осмотр Ограничение При использовании длинных петель общий вес не должен превышать 60 кг.22

23 Схемы применения Схемы применения MMV 3 мм кг / м² s <100 мм кг / м² xxxs

24 Схемы применения Инструкции для штифтов M16 3 Инструкции по установке штифтов M16 (артикул) и вкладыш в упаковке (№ позиции) необходимо соблюдать! В частности, убедитесь, что просверленное отверстие устойчиво к сильному дождю и что защелка заслонки и упор буфера установлены правильно (см. Раздел 1.4 фиксаторы затвора и буферные упоры). Для правильного закрепления мы рекомендуем использовать химическую заглушку (например, от HILTI или WÜRTH). Грузоподъемность стержня ставня в кладке должна быть проверена пользователем. При необходимости следует использовать другой подходящий способ крепления (например, химический дюбель и т. Д.). При использовании определенных типов химических заглушек может потребоваться снятие фаски на конце штифта заслонки, чтобы предотвратить последующее вращение штифта заслонки после установки. Пролет опоры штифта Пролет опоры Эта длина имеет решающее значение для прочности штифта заслонки. См. Диаграммы на следующей странице! Точка опоры штифта в кирпичной кладке 24

25 Схемы применения Схемы применения MMV, резьба M16 Следующие рисунки относятся к петлям MMV и штифтам для заслонок MMV, резьба M16.3 <270 <220 <170 <270 <220 <170 <120 <120 <270 <220 <170 <120 <270 <220 <170 <

26 Схемы применения Таблица PAD Следующая таблица относится к петлям PAD и штифтам заслонки. Максимальный вес створки 21 кг / м². Количество петель створки Высота створки Ширина створки макс. Мм. 900 мм мм макс. 800 мм мм макс. 900 мм мм макс. 800 мм 26

27 Обработка поверхности RUSTICO PREMIUM-PLUS 1.7 Обработка поверхности RUSTICO PREMIUM-PLUS Поверхность 3 отделка RUSTICO PREMIUM-PLUS Обработка поверхности с 10-летней гарантией С 2013 года фурнитура RUSTICO оснащена новой технологией антикоррозионного покрытия. MACO гарантирует изготовителю 10-летнюю устойчивость к коррозии. Эта гарантия распространяется на все регионы, включая прибрежные районы. Для получения дополнительной информации о гарантии свяжитесь со своим специалистом MACO или проверьте гарантийный талон. Сертификат ift Rosenheim и гарантийный сертификат можно найти на нашем веб-сайте (Устойчивое развитие Длительный срок службы Без растворителей Замкнутые производственные схемы Без содержания хрома-VI Качество Исключительно высокая устойчивость к коррозии постоянно проверяется собственными испытаниями в солевом тумане в соответствии с ISO Все детали становятся безупречными через 2000 часов.Кроме того, мы постоянно контролируем качество сырья и толщину слоя. Сертификат испытаний, выданный аккредитованным испытательным институтом ift-Rosenheim (Германия) относительно испытаний в солевом тумане согласно ISO Все детали оказались безупречными даже через 2000 часов и, следовательно, явно превзошли класс 5 (высший уровень) согласно EN1670 (этот стандарт требует только 480 часов выдержки). Устойчивость к ультрафиолетовому излучению и стабильность цвета всех поверхностей с порошковым покрытием. Текстурированная поверхность прочная, грязеотталкивающая и обладает высокой устойчивостью к царапинам.Детали из ПВХ изготовлены из устойчивых к ультрафиолету и цвету материалов. Испытание на естественные погодные условия Доступные цвета Фурнитура MACO-RUSTICO для жалюзи доступна в трех стандартных цветах: Черный S: мелкая структура RAL 9005 Серый S: мелкая структура RAL 7004 Белый S: мелкая структура RAL Care Сохранение качества фурнитуры на долгое время , пожалуйста, соблюдайте информацию, содержащуюся в инструкциях по эксплуатации и техническому обслуживанию оконных ставен. 27

28 Сертификаты и гарантии 1.8 Сертификаты и гарантии Сертификаты 3 и гарантии MACO гарантирует высокое качество не только путем непрерывного внутреннего тестирования, но и путем внешнего аудита, проводимого известными независимыми институтами. Копии всех наших текущих сертификатов независимых испытаний, охватывающих наши системы управления качеством, безопасностью и окружающей средой, а также наши гарантии на продукцию доступны для загрузки с нашего веб-сайта. Кроме того, доступны наши описания безопасности, касающиеся опасных веществ (Декларация REACH), охватывающие все Продукция MACO.1.9 Общие положения и условия Общие 3 положения и условия Наши текущие общие положения и условия доступны для загрузки с нашего веб-сайта (28

29 2 Установка рамы 2.1 Информация для выбора оборудования. Размеры фурнитуры Петли Петли без фиксирующей планки Петли BLR с фиксирующей планкой Принадлежности для петель жалюзи Штифты для жалюзи Петли для рамы с резьбой BLR Принадлежности для штифтов для штор BLR Держатели штифтов жалюзи BLR Держатели штифтов для штор BLR Держатели штифтов для накладных жалюзи BLR с резьбовой шарнирной рамой Принадлежности для держателей штифтов для заслонок Зажимы BLR Пример установки Зажимы BLR прямые Зажимы BLR с кривошипом 4 мм Открыватели шатунов Пример установки с шарниром Пример установки с поворотным рычагом Приводные шестерни для кривошипных сошников V2 с восьмиугольником Петли для шатунов Поворотный рычаг для открывателей кривошипа Шатун рычаг Складные стержни заслонки для кривошипных сошников Принадлежности и отдельные компоненты для приводных шестерен кривошипных сошников Приспособления Приспособления для ассортимента оборудования BLR Приспособления для кривошипных сошников 66 29

30 Установка рамы Установка рамы 2 Установка рамы Установка рамы 2.1 Информация для выбора фурнитуры Информация для выбора фурнитуры створка 2c 2a 2b 9 2c 7a 2a 2d 7b 8 8 Руководство по выбору 30 Страница Петли BLR с фиксирующим выступом Штифты заслонок Держатели штифтов затворов BLR Держатели защелок BLR Пакеты защелок Центральные замки Защелки заслонок Буферные упоры 152

31 Установка рамы Информация для выбора крепежа Скрытый монтаж без зазора Расчет расстояния штифта заслонки мм + 20 мм + 30 мм = 160 мм: 2 = 80 мм L 105 (60-90 мм) 30/40 Расчетная рукоятка петли 110 мм + 20 мм — 30 мм = 100 мм: 2 = 50 мм Gr.2 (45-70 мм) Скрытый монтаж с зазором Расчетное расстояние штифта заслонки мм + 20 мм + 47 мм (толщина заслонки 30 мм + расстояние 17 мм) = 172 мм: 2 = 86 мм 17 L 105 (60-90 мм) 30/40 Расчетный шатун петли 105 мм + 20 мм — 30 мм — 17 мм = 78 мм: 2 = 39 мм Gr. 1 (32-50 мм) 31

32 Установка рамы Информация для выбора крепежа Расчет заподлицо Расчет расстояния до штифта заслонки = кривошип петли 25 мм = 130 мм: 2 = 65 мм = мин.

33 Установка рамы Информация для выбора оборудования 33

34 Информация по установке рамы для выбора фурнитуры створка с внешней точкой поворота 7b 6b 7b 9 9 7a 6a 2a 2c 6a 2b 8 6b 2a 2c 7b 7b 2b 8 Руководство по выбору Страница Поперечные петли BLR с регулируемым кривошипом Резьбовые шарниры BLR для монтажа на поверхность прямые с боковой регулировкой Держатели для штифтов BLR Центральные поперечные петли BLR Крюки для блокировки створок F Замки для створок без кронштейнов для фиксаторов с пружинным замком, без защитного блока с подпружиненными фиксирующими крючками Кронштейны для запорных штифтов для установки на раму Защелки для заслонок Буферные упоры

35 Установка на раму Информация для жесткой конструкции Выбор заподлицо, без зазора Расчет расстояния между штифтами заслонки мм + 26 мм + 25 мм 2 x + 60 мм = 216 мм: 2 = 108 мм 30/40 L 135 (80-120 мм) Расчет шарнирной рукоятки 105 мм + 26 мм + 25 мм = 156 мм: 2 = 78 мм Gr .3 (65-100 мм) 35

36 Установка рамы Информация для выбора оборудования Скрытый монтаж с зазором Расчет расстояния штифта заслонки мм + 26 мм + 25 мм 2 x + 70 мм + 17 мм 17 = 243 мм: 2 = 121,5 мм 30/40 L 165 ( мм) Расчет петли кривошипа 105мм + 26мм + 25мм — 17мм = 139мм: 2 = 69,5мм Gr. 3 (65-100 мм) Расчет заподлицо Расстояние штифта заслонки = кривошип петли мм + 30 мм + 32 мм + 25 мм = 147 мм: 2 = 73,5 мм = петля L без фиксирующего выступа Gr. 2 (70-95 мм) 36

37 Установка рамы Информация для выбора оборудования 37

38 Установка рамы Информация для выбора фурнитуры створка с внутренней точкой поворота 7b 6d 6a 6a 7a 9 2a 2b 2c 2c 6d 6d 6c 9 6c 6b 7b 6b 2b 2a 2b 2c 6d 8 2a 2c 2b 8 Руководство по выбору Стр. Поперечные петли BLR с регулируемой рукояткой Петли для плоской рамы с резьбой BLR, прямые с поперечной регулировкой Держатели штифтов для заслонок BLR Центральные петли BLR прямые / изогнутые Муфты для складных штор фиксирующие крючки F-образные замки для створок без кронштейнов ударника без защитного блока с подпружиненными фиксирующими крючками Кронштейны для фиксирующих штифтов для установки на раму Защелки для заслонок Модель «Classic» с крепежными болтами Буферные упоры

39 Установка на раму Информация для выбора оборудования Скрытый монтаж без зазоров Расчет заслонки штырь расстояние мм + 20 мм + 30 мм 110 = 160 мм: 2 = 80 мм L 105 (60-90 мм) Расчетный шатун петли 30 / мм + 20 мм — 30 мм = 100 мм: 2 = 50 мм Gr.2 (45-70 мм) Скрытый монтаж с зазором Расчетное расстояние штифта заслонки мм + 20 мм + 47 мм (толщина заслонки 30 мм + расстояние 17 мм) = 172 мм: 2 = 86 мм L 105 (60-90 мм) 17 Расчет шатуна шарнира 30 / мм + 20 мм — 30 мм — 17 мм = 78 мм: 2 = 39 мм Gr. 1 (32-50 мм) 39

40 Установка рамы Информация для выбора оборудования Таблицы размеров оборудования BLR для расстояния между створками 0 мм (размеры штифтов и защелок применимы для установки на древесине, см. Раздел 1.5) Толщина створок Петли створки — расстояние до поворота 0 Показать- глубина в мм мм мм мм мм мм плоский заподлицо Gr.0 Гр.1 Гр.2 Гр.3 Фиксированный кривошип с боковой регулировкой Шатун с боковой регулировкой Толщина заслонки Регулируемый штифт заслонки — расстояние 0 Глубина раскрытия в мм мм мм мм мм мм L59 L75 L85 L95 L105 L115 L125 L135 L150 L165 Толщина заслонки Ставень защелка — Расстояние штифта заслонки 0 Глубина раскрытия в мм мм мм мм мм мм L90 L110 L140 L165 всегда между 2 штифтами заслонки 20 * = 0 мм * 20 мм для петель с регулируемой рукояткой мм для петель с кривошипной фиксацией. 40

41 Установка рамы Информация по выбору оборудования для расстояния между ставнями 10 мм (размеры штифтов и фиксаторов применимы для установки на древесину, см. Раздел 1.5) Толщина створки Петли створки — расстояние между кривошипами 10 Глубина открытия в мм мм мм мм мм мм плоский заподлицо Gr.0 Gr.1 Gr.2 Gr.3 Фиксированный кривошип с боковой регулировкой Кривошип с боковой регулировкой Регулируемый штифт заслонки — расстояние 0 Открытие -глубина в мм мм мм мм мм мм L59 L75 L85 L95 L105 L115 L125 L135 L150 L165 Защелка заслонки — расстояние штифта заслонки 0 Глубина раскрытия в мм мм мм мм мм мм L90 L110 L140 L165 всегда между 2 штифтами заслонки 20 * Толщина заслонки Шторка толщина = 10 мм * 20 мм для петель с регулируемой рукояткой мм для петель с рукояткой крепления.41

Модернизируемое устройство на базе ПК с аппаратными компонентами MACO DS

Июнь 2001 г.

Управление экструзией:

Модернизируемое устройство на базе ПК с использованием компонентов оборудования MACODS

EPCO представила систему управления экструзией на базе ПК под названием EM3.В нем используются аппаратные компоненты MACO DS компании Barber-Colman, и он разработан для установки на существующее экструзионное оборудование любой марки. Он включает специальное программирование для экструзии для логических функций и функций отображения.

Стандартный EM3 может управлять до пяти экструдеров (или 120 температурных зон) и предлагает ручное или автоматическое регулирование температуры, мониторинг давления, мониторинг привода, контроль давления расплава, управление приводом с разомкнутым или замкнутым контуром, регулирование передаточного числа и будильники. Он также предлагает полный доступ к параметрам системы, защиту безопасности, глобальную настройку уставки, регистрацию аварийных сигналов и историческое отслеживание тенденций.

Программа EM3 основана на стандартной предварительно спроектированной, настраиваемой пользователем системе управления экструзией. Поскольку в нем используются стандартные инструменты программирования, при необходимости программирование можно настроить для добавления практически любой функции управления экструзией.

Имеется шесть конфигураций блока для конкретных приложений (ASB), все с 12-зонным контролем температуры и выходами 24 В постоянного тока. Любой ASB может иметь опцию охлаждения, для которой требуется охлаждающий кабель и блок ввода / вывода (база ввода / вывода, адаптер связи и комплект разъемов).Первые восемь зон регулирования температуры любого ASB при необходимости запрограммированы на охлаждение с помощью блока ввода / вывода.

Рабочее место оператора — ПК Optima. Особые характеристики включают 15-дюйм. экран с интерфейсом WonderWare InTouch, структурой коммуникационной шины Ethernet и распределенными компонентами с возможностью горячей замены. Это программное обеспечение человеко-машинного интерфейса позволяет легко настраивать программирование пользователем. Цены начинаются с 20 000 долларов, и EPCO выполняет все работы по установке.

EPCO Machinery LLC
Fremont, OH Circle 107

Европейская оконная и дверная фурнитура I ThermaDura

HARDWARE

КАЧЕСТВО ОТ ЛИДЕРА РЫНКА

Maco — австрийский производитель оборудования, который является лидером отрасли, уделяя особое внимание качеству и инновациям.В Европе поворотно-откидная фурнитура стала стандартом в оконной промышленности. В Новой Зеландии эта сложная система становится все более и более популярной среди архитекторов и строителей, которые ценят тепловую эффективность, функции безопасности и отличные характеристики водонепроницаемости системы.

МНОГОТОЧЕЧНАЯ СИСТЕМА ЗАПИРАНИЯ

Все наши окна и двери оснащены сложной многоточечной системой запирания Maco. Это означает, что ваши столярные изделия защищены от сквозняков и безопасны.Просто повернув ручку, вы задействуете всю систему запирания створки, и кулачки запирания войдут в зацепление. Для предотвращения заклинивания окон в стандартной комплектации устанавливаются подъемники створок.

MACO CONCEILED HARDWARE

В ThermaDura мы используем в качестве стандартного оборудования скрытое оборудование и петли везде, где это возможно. Петли стандартных окон полностью интегрированы в створку и раму и регулируются в 3D. Единственная видимая фурнитура — ручка окна или двери. Сверхмощные механизмы выдерживают до 180 кг оконных и дверных створок.

РЕГУЛИРОВКА В 3D

Наша дверная и оконная фурнитура регулируется в 3D. Эта функция является стандартной для наших окон и большей части дверной фурнитуры. Просто используя шестигранный ключ, вы можете перемещать окно или дверную створку вверх / вниз, влево / вправо и даже внутрь и наружу, чтобы отрегулировать давление на уплотнения. Вам больше не нужно беспокоиться о застревании окон. Выбирайте продукцию ThermaDura, чтобы сделать вложения в будущее.

ЗАМКИ БЕЗОПАСНОСТИ ДЛЯ ДЕТЕЙ

Замки от детей являются обязательными в многоэтажных домах.Если окно заблокировано, его можно наклонять только для вентиляции. Если окно не заперто, его можно полностью открыть, чтобы можно было мыть снаружи.

ОБОЛОЧКА УПЛОТНЕНИЙ

В ThermaDura мы знаем, что дверь или окно могут быть термически эффективными только в том случае, если уплотнители правильно спроектированы и установлены. По этой причине мы используем только качественные не гниющие резиновые уплотнения, которые механически вставляются в канавку. Уплотнения не прерываются и оборачиваются твердой спинкой, чтобы избежать сжатия.Наши качественные уплотнения отличаются от других доступных уплотнений, поскольку они расширяются после сжатия, чтобы гарантировать герметичность уплотнения на долгие годы.

БЕЗОПАСНОСТЬ
