Предохранительный клапан для бойлера: установка и регулировка

Пользуясь любым тепловым оборудованием, нужно обязательно соблюдать все требования техники безопасности. Касается это и крупных установок, используемых на производстве или в строительстве, и небольшого оборудования предназначенного для личного пользования, например, домашних бойлеров.

Игнорирование рекомендованных мер безопасности может привести к крайне серьезным последствиям – ведь речь идет о безопасности жизни вашей и окружающих. Именно поэтому, значение предохранительного клапана для бойлера нельзя недооценивать, это очень важная часть его оснащения, производящая регулировку давления внутри прибора. К сожалению, не все знают о ее существовании, или же забывают о ее важности. Сегодня мы поговорим о необходимости данного устройства, о принципах его работы и его правильной эксплуатации.

Предназначение клапана регулировки давления

Чтобы давление внутри бойлера не превысило допустимые нормы, необходимо для его регулировки установить предохранительное устройство. В чем же причина повышения давления? По законам физики, горячая вода расширяется, и соответственно увеличивается в объемах. А бойлер является герметичным устройством, следовательно, излишки воды не могут найти выхода, ведь краны слива закрыты, а слив воды обратно в водопровод невозможен из-за установленного оборудования, регулирующего сток воды. Таким образом, горячая вода может превысить предел прочности прибора, и тогда бойлер взорвется. Для предотвращения этих серьезных неприятностей и необходимо оборудовать систему нагрева воды клапаном регулировки.

У многих возникнет вопрос, зачем же ставить предохранитель, если достаточно убрать обратный клапан регулировки с подачи воды? На самом деле, это действительно сработает, только на некоторое время. Но этот вариант в корне неправильный. Принимая во внимание нестабильное давление в водопроводной системе, никого не удивляет, когда вода бежит тонкой струйкой, а значит давление очень слабое.

Внимание! Если вода не поступает в бойлер под давлением, то уже нагретая вода может вылиться в систему. В таком случае ТЭНы бойлера останутся сухими, и очень скоро перегорят.

И даже это не самое худшее. Давление в водопроводе может резко подняться, вода попадет на раскаленные ТЭНы, сильное парообразование увеличит давление внутри бойлера, что неминуемо приведет к его разрыву. Несколько литров кипятка и горячий пар вырвутся наружу, что приведет к серьезным последствиям.

Устройство предохранительного клапана

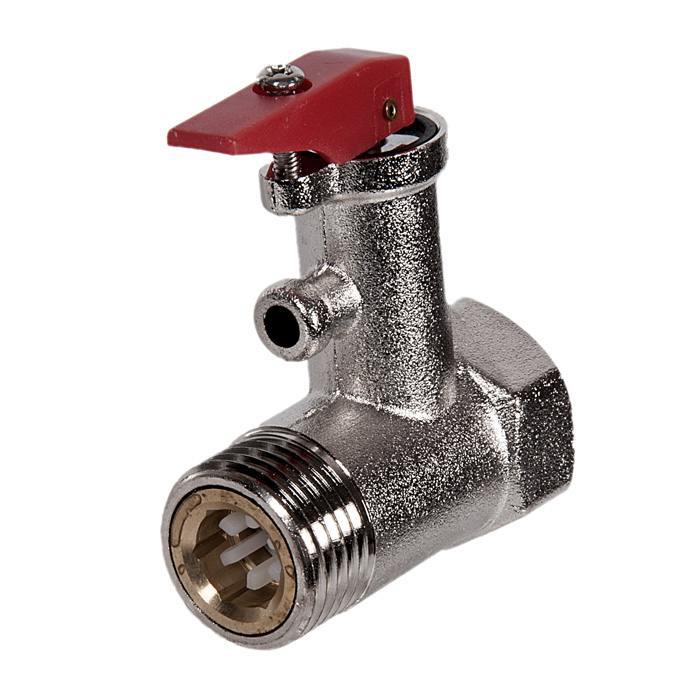

Устройство предохранительный клапан давления бойлера представлено в виде двух частей – непосредственно предохранителя, и обратного клапана. Внешне конструкция выглядит как два соединенных перпендикулярно цилиндра разного диаметра.

Цилиндр большего размера содержит в себе обратный клапан, который состоит из трех элементов: седла, пружины и тарелки. Резьба, на этой части устройства, позволит прикрутить его к патрубку бойлера.

Маленький же цилиндр сконструирован аналогично большому, лишь пружина в его составе намного жестче.

Характеристики и виды

Предохранительные клапаны для бойлера подразделяются на следующие мощности:

• для бойлеров до 50 литров;
• для бойлеров до 200 литров;
• для бойлеров свыше 200 литров.

Чем больше мощность предохранительного устройства, тем выше его стоимость, а соответственно тем он больше по размерам и надежнее будет регулировать давление. В случае с предохранителями не стоит экономить, лучше выбрать вариант дороже и надежней. Намного проще выделить деньги на качественный прибор, нежели впоследствии тратить большую сумму на ремонт квартиры.

Модели разделяют и по принципу работы, они бывают:

• прямые;
• откидные.

Первый вариант оборудован дисковой заслонкой, перемещающейся вертикально. У откидного же клапана заслонка расположена над седлом, и регулировка осуществляется ее открытием под действием давления.

Предохранительный клапан по типу конструкции и принципу работы может быть:

• прямой;
• непрямой;
• пропорциональный.

Рабочее давление для них определяет производитель, и основная масса выпускается с максимальным пределом регулировки до 25 бар. Но изготавливают и образцы намного более мощные. С температурным режимом работы от 0  до +250С⁰.

При выборе клапана необходимо учитывать, что они имеют различную резьбу и ее диаметр. Тип резьбы, ее шаг, определяется при производстве, диаметр же в основном стандартный: 10-30 мм. Иногда его обозначают в дюймах.

Монтаж предохранительного клапана

Соблюдая правильную технологию монтажа, можно быть уверенными в стабильной работе предохранительного клапана. Очень часто производители бойлеров оборудуют свои устройства клапанами регулировки в процессе сборки. Но иногда покупателю предстоит самому решить, какой именно предохранительный клапан выбрать и как его установить на бойлер. Есть некоторые нюансы, например, водонагреватель Термекс может быть оборудован  клапаном только посредством переходников определенного диаметра.

Но существуют общие правила установки и регулировки предохранительного клапана для бойлера:

1. Перед началом установки определите направление движения воды в клапане (оно указано на корпусе стрелкой).
2. Монтаж узла производится в запитывающую трубу.
3. Установка производится на участок между водонагревателем и запорным краном.
4. Герметизируйте резьбовые соединения фум-лентой или льном.
5. Закручивайте соединения без излишних усилий, но в то же время, достаточно плотно, чтобы избежать протечек.

После того, как работы по установке предохранительного клапана для бойлера выполнены, нужно подать воду, и проверить все соединения на наличие протечек. Если соединения пропускают воду, произведите регулировку – затяните их сильнее. Если и это не принесло результата, нужно демонтировать предохранительное устройство и еще лучше герметизировать резьбовое соединение новым слоем подмотки.

Чтобы проверить, работает ли клапан, достаточно просто открыть сливное отверстие. Если вода бежит, значит все в порядке. Но некоторые производители, например предохранительный клапан для бойлеров Gorenje, производят свои устройства немного другой конструкции. Поэтому проверять способность регулировки давления нужно по инструкции завода изготовителя.

Неисправности клапан и его регулировка

С предохранительным устройством может случиться лишь две вещи: либо из него не течет вода, либо наоборот, капает очень сильно.

Чтобы понимать принцип работы предохранительного клапана уточним, что в норме при нагреве воды, производится регулировка давления, и вода стравливается. Это может происходить, и когда бойлер выключен, то есть не нагревает воду. Это происходит потому, что предел срабатывания предохранительного устройства ниже давления воды в водопроводе, то есть, если прибор выдерживает 6 бар, а водопровод подает воду под давлением 7 бар. Если стравливание воды по этой причине происходит часто, то можно оборудовать систему водоснабжения специальным редуктором. Удобнее будет установить его сразу на входе воды в квартиру или дом. Но можно выбрать небольшую модель и поставить непосредственно перед бойлером, для регулировки давления в нем.

Внимание! При выборе предохранительного клапана помните об этой их особенности, и лучше выбрать более мощный клапан.

Проверить исправность клапана можно еще одним способом. Выключив бойлер нужно несколько раз поднять и опустить рычажок аварийного сброса давления. Вода перестанет капать с предохранительного клапана  бойлера, и закапает снова, когда начнется нагрев.

Если вода продолжит течь из предохранительного клапана для бойлера, то это может указывать на засор устройства. Разборную модель нужно снять, прочистить и поставить на место. Неразборный же вариант можно только заменить.

Конечно, постоянное капание воды малоприятное зрелище, но это не опасно. Но если при повышении давления в патрубках наоборот не появляется вода, значит, скорее всего, засорился штуцер вывода или сам предохранительный клапан. Нужно прочистить их, или заменить, если это не помогло.

Заключение

Решив самостоятельно выбрать и установить предохранительный клапан для бойлера, подойдите к этому со всей ответственностью, определите необходимые параметры устройства и осуществляйте монтаж и регулировку точно в соответствии с инструкцией. Если вы сомневаетесь в своих силах, доверьте эту работу профессионалам.

По какой схеме выполняется подключение бойлера, узнаем в следующем видео

Предохранительный клапан на бойлер — регулировка клапана

Горячая вода — полезная и приятная функция в жилье человека. Но бывают случаи, когда такой центральной коммуникации нет, или жидкость течет еле теплая. Приходится покупать водонагреватель. В этом аппарате совмещаются жидкость, близкая к кипению, и электроэнергия. Следовательно, нужно принять меры для предупреждения опасности.

Назначение

Предохранительный клапан на бойлер

Бак нагревателя накопительного типа — это герметично закрытый резервуар, в котором греется вода. Во время этого процесса образуется пар, и повышается давление. Именно поэтому среди технических характеристик агрегата присутствует показатель максимального давления. Для бытовых приборов он равен обычно 10 бар.

Когда вечером все члены семьи приняли душ, ванну и помыли посуду горячая вода израсходована, а бак заполнился холодной жидкостью. Пока люди спят водонагреватель греет воду, и внутри корпуса повышается давление. Все краны закрыты, обратного стока в систему нет. Значит давление скапливается в самом бойлере.

Достигнув заданного параметра нагрева, обычно это 60о — 65о, терморегулятор должен отключить аппарат. При этом давление в системе подачи воды 2,7-3 бар, плюс пар от подогретой в баке итого в корпусе нагревателя порядка 4 бар. Ситуация в пределах нормы.

Представим, что датчик не сработал. Согласно законам физики, температура кипения повышается пропорционально давлению. Для воды при 10 бар этот параметр составит 180о С. Объем жидкости в резервуаре порядка 80-100 л, теперь вся эта масса перешла в пар. Если корпус не выдержит, произойдет взрыв. Защитить в такой ситуации может предохранительный клапан для бойлера. Этот механизм выполняет две функции:

1. Предотвращает самопроизвольный сток жидкости из нагревателя в систему, когда в коммуникациях нет воды.
2. Сбрасывает из бака избыточное давление в автоматическом и ручном режимах.

Принцип действия

В одном корпусе помещены два клапана.

• Первый, обратный клапан, расположен со стороны подачи холодной воды. По мере опорожнения бака давление в водопроводе становится выше, чем в резервуаре и напор притока отжимает седло от входного отверстия. Освобождается путь, по которому вода поступает в бойлер. Когда прибор наполняется и давление в нем и трубах выравнивается, пружина возвращает седло на место, тем самым перекрывая выход из бойлера обратно в сеть водоснабжения.
• Второй, предохранительный клапан для бойлера, во время нормальной работы аппарата закрыт, а в случае возникновения избыточного давления струя из агрегата действует на клапан, отжимается калиброванная пружина и открывается выводной канал, обеспечивающий сброс лишней жидкости.

Установка

1. Приспособление монтируется непосредственно на входной патрубок водонагревателя.
2. Во время подсоединения необходимо соблюдать направление движения жидкости. Для этого на корпусе клапана нанесена стрелочка, которая должна указывать в сторону бойлера.
3. Некоторые модели могут иметь внутренний установочный ограничитель. Такой предохранительный клапан на бойлер можно накручивать до упора. Если этой опции нет, то закручивая механизм следует сделать не более 4-х оборотов. Нарушение этого правила может привести к сужению предохранительного канала.
4. Смонтировав механизм на нагреватель загляните внутрь его корпуса со стороны поступления холодной воды. Должно быть видно седло обратного клапана. Попробуйте несильно нажать на него тупым предметом. Если установка произведена правильно, преграда должна податься вперед, а после отпускания вернуться на место. Если седло не двигается, значит работы выполнены неверно.

Внимание! Нельзя заменять предохранительный клапан бойлера простым обратным клапаном.

В этом случае будет работать только функция предупреждения опорожнения резервуара. Избыток давления высвобождаться не будет.

Проверка

Для выполнения этой процедуры потребуется несколько часов. В течение всего периода проверки нельзя открывать краны горячей воды.

• После полного подключения водонагревателя и заполнения его водой установите на панели управления предел нагрева порядка 80о.
• В ходе повышения температуры, ближе к максимуму из штуцера должна появиться струйка или капли вытекающей жидкости.
• Если этого не произошло, подождите, пока термостат не отключит водонагреватель.
• В зависимости от характеристик вашей модели, повысьте предел до максимально возможного.
• Когда процесс нагрева будет закончен должна закапать жидкость. При отсутствии вытекания, или возможности у аппарата достичь уровня более 80о рекомендуется проверить клапан в мастерской или заменить его на новый защитный механизм.
• На штуцер исправного механизма наденьте шланг и закрепите хомутом. Второй конец нужно вывести в канализацию.
• В случае, когда вода начинает течь сразу после заполнения резервуара устройство имеет брак, его необходимо заменить новым механизмом.

Если предохранительный клапан не установлен на бойлер – эксплуатация запрещена.

Подбор

Предохранительный клапан для бойлера

Основное правило, которое следует соблюдать, выбирая это устройство, – соответствие давления срабатывания механизма и характеристик нагревателя. Этот параметр указывается на корпусе или в сопроводительных документах. Модели, у которых установить пределы действия лучше не покупать.

Обратите внимание на наличие рычага принудительного сброса жидкости. Осмотрите резьбовые соединения, и убедитесь в качестве их исполнения и отсутствии дефектов резьбы.

Штуцер слива должен быть размещен так, чтобы было удобно одевать на него шланг.

Возможные неисправности и способы устранения

1. Если при холодном бойлере наблюдается вытекание воды из отверстия аварийного сброса это означает, что, скорее всего, в клапан попали посторонние элементы. Откройте сливной канал полностью с помощью рычага и дайте жидкости обильно промыть механизм. Когда по шлангу потечет чистая, прозрачная жидкость закройте выход рычагом. Течь должна прекратиться, в противном случае устройство следует заменить.
2. Из клапана постоянно течет вода. Такая неисправность говорит о том, что пружина, прижимающая седло, ослабла. Поскольку эта деталь является калиброванной, нужно купить новый клапан. Посторонней причиной такой неприятности может быть значительное повышение давления в системе холодного водоснабжения, но это маловероятно и будет заметно при пользовании другими сантехническими приборами. К сожалению, есть еще одна возможность этого дефекта — отсутствие или недостаточный объем расширительного бачка в бойлере. Лучшим вариантом устранения проблемы будет замена водонагревателя на продукцию иного производителя. В случае невозможности такого решения установите на выходе из нагревателя дополнительный расширительный бак.
3. Если из штуцера вообще не выходит жидкость, а все краны исправны и в системе распределения горячей воды отсутствуют течи — промойте устройство, как описано в п. 1 или замените механизм.

Регулировка

Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

• Произведите полный монтаж, подключение и заполнение водонагревателя.
• Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
• Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
• Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
• Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

• не позволяет горячей воде попасть обратно в водопроводные трубы;
• нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
• избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
• дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

• Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
• Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

• невозвратно-запорные;
• приемные;
• стальные;
• шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

• прямые;
• непрямые;
• рассчитанные на две позиции;
• пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

• полноподъемные;
• среднеподъемные;
• малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

• Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
• Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.

• Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
• Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

• Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
• Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
• Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Предохранительный клапан для бойлера косвенного нагрева с ручкой спуска, установка, регулеровка

Всем известно, что вода при нагревании расширяется в объеме. Его прирост составит примерно 3—4% при нагреве от 10 до 80 ºС. На практике это означает, что объем воды в 50 л вырастет еще на 1.5 л. В закрытом пространстве накопительного водонагревателя давление неизбежно возрастет до критического и может привести к его разрушению. Компенсировать расширение призван предохранительный клапан для бойлера, о нем и пойдет речь в данной статье.

Как работает предохранительный клапан?

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

• не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
• защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
• предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
• не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Рекомендации по выбору

Обычно электрические водонагреватели комплектуются предохранительными клапанами. Но нередки ситуации, когда требуется отдельная покупка и установка клапана, в том числе и для бойлера косвенного нагрева.

Главным критерием, по которому осуществляется выбор устройства, является максимально допустимое рабочее давление водонагревателя. Его значение можно отыскать среди технических характеристик, указанных в паспорте изделия.

Важно. При выборе клапана нельзя ориентироваться на давление в водопроводной сети, оно может колебаться в очень широком диапазоне. За основу нужно принимать только паспортные данные бойлера.

На современном рынке различные производители предлагают клапаны с давлением срабатывания от 6 до 10 Бар, при этом шаг настроек составляет 0.5 Бар. Чтобы уж совсем перестраховаться, можно подобрать предохранительный элемент, чье давление срабатывания на 0.5 Бар ниже максимально допустимого, прописанного в документации водонагревателя.

В этом отношении выбор предохранительного клапана для бойлера косвенного нагрева ничем не отличается от подбора устройства для обычного электрического водонагревателя, ведь физические принципы расширения жидкости везде действуют одинаково. Единственное, что можно посоветовать – это приобрести для косвенного нагревателя клапан с возможностью регулирования критического давления. Но такие изделия стоят дорого, а их применение не всегда целесообразно.

Важно. Не перепутайте клапан для ГВС с похожим устройством для отопления. Последние рассчитаны на более низкое давление и не предназначены для постоянного сброса воды.

Советы по монтажу

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

• между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
• необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
• для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

• неисправность изделия;
• слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как отрегулировать предохранительный клапан?

На самом деле все эти устройства имеют заводскую преднастройку, менять которую не допускается, да и в большинстве конструкций невозможно. Тем не менее существуют клапаны с регулировочным винтом, его закручивание или выкручивание меняет силу сжатия пружины, а значит, и порог срабатывания изделия. Но помните, что изменив положение винта в ту или иную сторону, вы установили новое критическое давление весьма приблизительно, а это ненадежно в плане безопасности.

Правильный путь – это регулировка предохранительного клапана методом подбора по паспортному давлению и никак иначе. Исключение – регулируемые устройства с нанесенной шкалой, но их ставить нет смысла, поскольку максимальное рабочее давление бойлера – величина неизменная. А посему – приобретайте и монтируйте качественные изделия в соответствии с техническими требованиями и они будут исправно служить длительное время.

Заключение

Предохранительные клапаны для бойлеров различных типов служат средствами безопасности и обязательны к установке. Здесь важно правильно подобрать элемент по давлению и соблюсти все рекомендации по монтажу. Проверку работоспособности клапана и его обслуживание стоит производить вместе с промывкой бака, а при необходимости вовремя его менять.

Предохранительный клапан для водонагревателя: установка и подключение

Накопительные водонагреватели устанавливают не только в частных домах, не подключенных к центральным коммуникациям, но и в квартирах для комфортного ожидания окончания ремонтных работ, планово проводимых коммунальщиками.

Для безопасной эксплуатации водогрейного оборудования необходимо приобрести и установить предохранительный клапан для бойлера, защищающий бытовой прибор от скачков давления в системе холодного водоснабжения. Помимо этого данный клапан называют еще и обратным, так как он не дает воде вытекать обратно из накопительной емкости в случае ее аварийного отключения.

Поэтому в случае отсутствия воды в системе холодного водоснабжения вы можете не беспокоиться за сохранность электронагревательного элемента. ТЭН не останется “сухим” и не перегорит. Наличие предохранительного клапана позволит вам без труда слить воду из бойлера, если надо будет почистить емкость от накопившихся отложений в процессе нагревания воды или заменить ТЭНу, отслужившую свой срок.

Исправный предохранительный клапан способен обеспечить долгую и стабильную работу накопительных бойлеров.

Содержание статьи:

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

• недопущение возврата нагретой воды из бойлера обратно в водопровод;
• сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
• сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
• предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

• При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
• В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
• Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать  без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан  не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

• неправильная настройка клапана;
• чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации

Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!

назначение, устройство, выбор, установка и неисправности

От правильной обвязки зависит срок службы накопительного бойлера, а также безопасность пользования прибором. Одним из важных узлов является предохранительный клапан для водонагревателя, устанавливаемый на входящий патрубок холодной воды.

Для чего нужен предохранительный клапан

Чтобы разобраться, для чего устанавливают клапан на водонагревателе, стоит вспомнить школьную программу. По закону физики вода при нагреве расширяется. Жидкость находится внутри герметичной емкости. Если отсутствует разбор воды, давление повышается, и бак может разорвать. Не допустить аварию поможет предохранительный клапан для бойлера, стравливающий лишнюю жидкость из емкости.

На форумах можно встретить информацию, где советуют просто не ставить обратный клапан. Тогда и монтаж клапана сброса избыточного давления воды делать не надо. По их мнению, когда появится избыток давления, часть воды уйдет обратно в трубопровод. Частично совет правильный, но система будет работать, пока стабильно функционирует водопровод. Ошибочность совета заключается в трех причинах:

• не существует стабильно работающих водопроводов без поломок;
• без обратного клапана в пустой трубопровод уйдет вся вода с бака;
• оголенный ТЭН будет нагревать воздух внутри пустой емкости.

Теперь рассмотрим конечный результат возникшей проблемы. При аварии водопровода трубы остаются пустые. Обратного клапана на входящем патрубке нет, и вода с накопительного бака беспрепятственно стекает в систему. Термостат при понижении температуры включит ТЭН. Без воды нагреватель просто перегорит, но это только половина проблемы.

Существует другая опасность. ТЭН раскалился, и в водопроводе появляется вода. Внутри бака резко образуется большое количество пара и избыточное давление, не успевающее стравиться обратно в трубопровод. Бак гарантированно разорвет в нескольких местах. Кипяток польется в квартиру. По этой причине лучше не мудрить, а просто установить сбросной клапан для воды.

Устройство и работа

В устройстве предохранительного клапана для водонагревателя нет ничего сложного. Чаще всего узел безопасности выполнен цельной деталью. Внутри одного корпуса заключается предохранительный и обратный клапан.

Схема стандартного изделия выглядит так:

• Бронзовый корпус внутри имеет две камеры. Конструкция напоминает букву «Т». На корпусе камеры обратного клапана нарезано две резьбы для крепления к водопроводу. Корпус камеры предохранительного клапана оснащен штуцером для сброса воды.
• Внутри обратного клапана стоит пружина, удерживающая шток, на котором закреплена круглая пластина. В закрытом состоянии она предотвращает обратный ток воды из бака внутрь пустого водопровода.
• У предохранительного клапана аналогично есть шток с пружиной и круглой пластиной. Большинство моделей оснащены рычажком принудительного сброса воды. Этот элемент напрямую связан со штоком.

В комплекте с водонагревателем идут обычно самые дешевые предохранительные клапана без рычажка. Их лучше выбросить и купить качественное изделие.

В общих чертах принцип работы предохранительного клапана выглядит так:

• Во время разбора воды давление внутри бака падает. Предохранительный клапан закрыт. Из-за разницы давления открывается обратный клапан и начинается подпитка бака. Когда давление водопровода и внутри емкости сравняется, обратный клапан закрывается.
• Термостат бойлера включает ТЭН. Жидкость начинает нагреваться, увеличиваясь в объеме. Если давление дошло до критической отметки, а разбора воды нет, срабатывает предохранительный клапан. Горячая жидкость сливается через штуцер. После нормализации давления пружина возвращает механизм в исходное положение.

Термостат постоянно следит за заданной температурой и периодически включает ТЭН. Если отсутствует разбор, давление постоянно будет увеличиваться при каждом повышении температуры воды. В этот период из штуцера капает жидкость. Это нормальный рабочий момент. Чтобы вода не лилась на пол, к штуцеру фиксируют хомутом прозрачный армированный шланг, отводя его конец в канализацию.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Установка и регулировка узла безопасности

Установить предохранительный клапан на бойлер способен любой человек без помощи сантехника. Правильная монтажная схема указывает, что узел безопасности крепят на патрубок входа холодной воды в водонагреватель. Ниже идут краны, фильтра и другие элементы обвязки.

Устанавливается клапан на водонагреватель в такой последовательности:

• Установка предохранительного клапана осуществляется непосредственно на патрубок входа холодной воды, идущий внутрь водонагревателя. Часто между ними ставят разъемный переходник – «американку» для удобства демонтажа при обслуживании.
• На резьбу патрубка или переходника наматывают фум ленту для уплотнения соединения. Узел безопасности накручивают так, чтобы стрелка на корпусе была направлена в сторону бойлера.
• При накручивании на водонагреватель предохранительного клапана нужно остановиться, когда почувствуется упор. На дешевых моделях монтажный предохранитель отсутствует. Деталь накручивают на четыре оборота. Больше проворачивать нельзя. Резьба патрубка закроет канал штуцера для слива воды.

После установки стоит заглянуть внутрь корпуса со стороны обратного клапана. Внутри отверстия виднеется седло и сама пластина запорного механизма. Для проверки работоспособности пальцем или карандашом надавливают пластину. Она должна податься внутрь, а при отпускании возвратиться на исходное место.

Когда вся схема будет собрана, приступают к регулировке узла безопасности:

• Водонагреватель заполняют водой, подают напряжение и выставляют на терморегуляторе максимальную температуру. Предстоит подождать, пока произойдет полный нагрев, и автоматика отключит ТЭН.
• Из штуцера должны появиться капли жидкости. Если их нет, прокручивают регулировочный винт до получения положительного результата.
• После регулировки рычажком стравливают из бака немного воды, после чего возвращают механизм в закрытое состояние. Капель из штуцера прекратится. Внутрь бака поступит новая порция воды. ТЭН ее нагреет, и жидкость вновь начнет капать из штуцера.
• Отрегулированный на максимальную температуру механизм всегда сработает при превышении допустимого рубежа. Теперь на регуляторе можно задать меньшую рабочую температуру, например, 50–60^оС. При достижении такого порога из штуцера жидкость не будет капать.

На работоспособность рычага принудительного слива и срабатывания при максимальной температуре проверяют группу безопасности 1 раз в месяц. Если отсутствует регулировочный винт и не срабатывает механизм по нужным параметрам, деталь заменяют.

Неисправности и способы устранения

Выявляют неисправный предохранительный клапан бойлера по постоянно текущей из штуцера жидкости или, когда отсутствует капель при максимальной температуре нагрева. Поломкой считается отсутствие принудительного слива во время поднятия рычажка.

Рассмотрим возможные неисправности:

• Постоянно текущая из штуцера жидкость появляется при высоком давлении в водопроводе. Если группа безопасности рассчитана на 6 Бар, то при 7–8 Бар в магистрали излишки будут постоянно стравливаться. Проверить можно принудительным сливом с помощью рычажка. Если капель после стравливания прекратилась, значит, проблема в высоком давлении водопровода. Нужно на входе в дом поставить редуктор.
• Когда после стравливания давления вода продолжает течь, причиной выступает засор рабочей пружины. Если группа безопасности поддается разборке, все элементы очищают от грязи и ставят на свое место.
• Отсутствие капели и принудительного слива сигнализирует о засоре штуцера или всего рабочего механизма. Выход один – разобрать и почистить.

Если деталь не разборная или не поддается ремонту, ее немедленно следует заменить.

Группа безопасности водонагревателя – это не тот узел, на котором экономят. Ремонт бойлера обойдется дороже.

Предохранительный клапан для бойлера (водонагревателя): строение, монтаж

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.

Предохранительные клапаны для котлов

— Блог по котлам | Nationwide Boiler Inc.

Лет назад нередко можно было прочитать новости о трагических взрывах котлов, которые иногда приводили к массовым разрушениям. Сегодня котлы оснащены важными устройствами безопасности, помогающими защититься от подобных катастроф. Давайте посмотрим на самое важное из этих устройств: предохранительный клапан.

Что

Предохранительный клапан — одно из самых важных предохранительных устройств в паровой системе.Предохранительные клапаны обеспечивают некоторую защиту операторов завода и оборудования от избыточного давления. Основная функция предохранительного клапана — сбросить давление. Он расположен на паровом барабане котла и автоматически открывается, когда давление на входе клапана превышает заданное значение. Код ASME требует, чтобы все котлы имели как минимум один предохранительный клапан, в зависимости от максимальной пропускной способности (MFC) котла. Общая производительность предохранительного клапана в заданной точке должна превышать MFC парорегулирующего клапана, если паровой клапан не открывается.В большинстве случаев требуются два предохранительных клапана на котел, а третий может потребоваться, если они не превышают MFC.

Как

Предохранительный клапан состоит из трех основных частей: форсунки, диска и пружины. Пар под давлением поступает в клапан через сопло и затем направляется в котел. Диск — это крышка форсунки, которая открывается или закрывается в зависимости от давления, поступающего из котла. Пружина — это регулятор давления.

Когда в котле возникает избыточное давление, сопло начинает получать более высокое давление, поступающее со стороны впускного отверстия клапана, и начинает звучать так, как будто оно кипит.Когда давление станет выше, чем заданное давление пружины, диск начнет подниматься и выпускать пар, создавая звук «хлопка». После того, как он сработает и пар и давление упадут ниже установленного давления клапана, пружина закроет диск. После того, как предохранительный клапан лопнул, важно проверить его, чтобы убедиться, что он не поврежден и работает правильно.

Почему

Предохранительный клапан обычно называют последней линией защиты.Без предохранительных клапанов котел может превысить максимально допустимое рабочее давление (МДРД) и не только повредить оборудование, но и травмировать или убить находящихся поблизости операторов завода. Многие переменные могут вызвать предохранительный клапан на котел до подъемника, таких как сжатый воздух или отключение электроэнергии в контрольно-измерительные приборы, или дисбаланс скорости питательной воды, вызванным непреднамеренно в закрытом положении и открытого запорный клапаном.

После подъема предохранительного клапана важно провести полную проверку котла и убедиться в отсутствии других проблем с обслуживанием котла.Предохранительный клапан должен выполнять свою работу только один раз; предохранительные клапаны не должны подниматься постоянно. Наконец, важно, чтобы предохранительные клапаны были полностью отремонтированы, очищены и повторно сертифицированы со штампом Национального совета по ремонту клапанов (VR) в соответствии с требованиями местного законодательства или юрисдикции. Предохранительные клапаны являются важным компонентом паровой системы и требуют технического обслуживания.

Все арендные котлы Nationwide Boiler включают до двух предохранительных клапанов в зависимости от размера; один установлен на расчетное давление, а другой — немного выше расчетного. По запросу мы можем сбросить предохранители до более низкого давления, если этого требует приложение. Кроме того, клапаны тщательно проверяются после каждой аренды и перед тем, как перейти к новому клиенту, а также при необходимости заменяются и повторно сертифицируются.

Предохранительные клапаны и правила для котлов: паспортные таблички, стандарты ASME и др.

Взрывы котлов на протяжении многих лет наносили серьезный ущерб компаниям, и поэтому сегодняшние котлы оснащены предохранительными клапанами и / или предохранительными клапанами.Предохранительные клапаны котла предназначены для предотвращения избыточного давления, которое обычно является причиной разрушительных взрывов. При этом, чтобы гарантировать, что предохранительные клапаны котла работают должным образом и обеспечивают надлежащую защиту, они должны соответствовать нормативным требованиям и требовать постоянного обслуживания и периодических испытаний. Без этих мер предосторожности неисправные предохранительные клапаны могут выйти из строя, что приведет к потенциально катастрофическим последствиям.

Как работают предохранительные и предохранительные клапаны котла

Предохранительные клапаны котла активируются давлением на входе.Если давление превышает определенный порог, клапан активируется и автоматически сбрасывает давление. Обычно используемые для работы с газом или паром, предохранительные клапаны котла полностью открываются при достижении порогового значения давления и остаются открытыми до тех пор, пока давление в котле не достигнет предварительно определенного безопасного нижнего давления.

Предохранительные клапаны котла служат той же цели — автоматически понижают давление в котле, но действуют несколько иначе, чем предохранительные клапаны. Предохранительный клапан не открывается полностью, когда давление превышает определенный порог; вместо этого он постепенно открывается при превышении порога давления и постепенно закрывается, пока не будет достигнут нижний безопасный порог.Предохранительные клапаны котла обычно используются для работы с жидкостью.

Существуют также устройства, известные как «предохранительные клапаны», которые обладают характеристиками обоих типов, описанных выше. Предохранительные клапаны могут использоваться как для жидкости, так и для газа или пара.

Требования к паспортной табличке предохранительного клапана котла

Для предохранительных клапанов

требуются паспортные таблички с важной информацией об устройстве, включая:

• Вместимость
• Установить давление PSI
• Производитель
• Дизайн
• Дата сборки
• Дата (даты) испытания
• Символ ASME

Паспортные таблички должны быть надежно и прочно прикреплены к предохранительному клапану и оставаться читаемыми в течение всего срока службы клапана, поэтому долговечность является ключевым фактором.

Руководство по предохранительному клапану котла: Национальный совет инспекторов котлов и сосудов под давлением

Национальный совет инспекторов котлов и сосудов высокого давления предлагает руководящие указания и рекомендации по правилам и нормам безопасности котлов и сосудов высокого давления. Однако в большинстве штатов установлены собственные правила и нормы, и, хотя они могут быть похожими в разных штатах, важно убедиться, что предохранительные клапаны котла соответствуют всем государственным и местным нормативным требованиям.

Национальный совет опубликовал NB-131, Рекомендуемый закон о безопасности котлов и сосудов под давлением и NB-132, , Рекомендуемые административные правила и правила безопасности котлов и сосудов высокого давления , чтобы обеспечить руководство и способствовать разработке важнейших законов безопасности юрисдикции, в которых в настоящее время отсутствуют законы о «надлежащем строительстве, установке, проверке, эксплуатации, техническом обслуживании, изменениях и ремонте», необходимых для защиты рабочих и населения от опасных взрывов котлов и сосудов высокого давления, которые могут произойти без этих мер безопасности.

Документы предназначены для использования в качестве руководства при разработке местных законов и правил, а также могут использоваться для обновления существующих требований юрисдикции. Таким образом, их можно изменять для соответствия местным условиям любой юрисдикции.

Правила для предохранительного клапана котла из ASME

Американское общество инженеров-механиков (ASME) регулирует кодекс, который устанавливает руководящие принципы и требования для предохранительных клапанов. Обратите внимание, что персонал предприятия должен ознакомиться с требованиями и понять, какие части правил относятся к конкретным частям паровых систем завода.

Правильный выбор размеров и правильная установка являются первоочередными задачами предохранительных клапанов котла. Некоторые общие рекомендации по обеспечению правильного размера включают:

• Разница между рабочим и установленным давлением пара должна быть не менее 20%.
• Предохранительные клапаны никогда не должны быть большего размера; клапаны увеличенного размера могут привести к таким проблемам, как утечки, дребезжание и преждевременный выход из строя.
• Общая паропроизводительность предохранительного клапана, расположенного после клапана регулирования давления, должна превышать максимальную пропускную способность регулирующего клапана по пару.
• Высокие требования к паропроизводительности, физические или экономические ограничения могут сделать невозможным использование одного предохранительного клапана. В этих случаях использование нескольких предохранительных клапанов в одной системе считается приемлемой практикой при условии соблюдения надлежащих требований к размерам и установке, включая вентиляционную трубу соответствующего размера, учитывающую общую пропускную способность всех клапанов, когда они открываются одновременно. время.
• Для определения давления срабатывания предохранительного клапана всегда следует использовать самый низкий рейтинг (МДРД или максимально допустимое рабочее давление) среди всех предохранительных устройств в системе, включая котлы, сосуды высокого давления и системы трубопроводов оборудования.

Общие рекомендации по правильной установке могут показаться опытным установщикам и инспекторам здравым смыслом. Вот несколько наиболее важных рекомендаций и передовых практик:

• Всегда проверяйте, чтобы вся паровая система была чистой и свободной от мусора перед установкой каких-либо предохранительных клапанов.
• Предохранительные клапаны всегда следует устанавливать в вертикальном положении, чтобы не повлиять на давление срабатывания клапана.
• Избегайте отсечения предохранительных клапанов от системы, например, путем установки промежуточных запорных клапанов, расположенных между паровым компонентом или системой и входом.
• Не закрывайте сливные и вентиляционные отверстия закрытыми крышками, так как эти функции служат для эффективной работы предохранительного клапана.
• Немедленно обратитесь к поставщику клапана в случае любого предохранительного клапана с обрывом проволочного уплотнения, поскольку это указывает на то, что клапан небезопасен для использования. Предохранительные клапаны опломбированы и сертифицированы для предотвращения взлома, который может помешать правильной работе.
• Избегайте подсоединения выпускного вентиляционного трубопровода непосредственно к предохранительному клапану, так как это может вызвать излишний вес и дополнительную нагрузку на клапан, что приведет к изменению установленного давления.

Дополнительная информация о предохранительных клапанах, правилах и многом другом

Для получения дополнительной информации о различных типах предохранительных клапанов, компонентах котла, нормах и связанных темах посетите следующие ресурсы:

46 CFR § 52.01-120 — Предохранительные клапаны и предохранительные клапаны (модифицирует PG-67 — PG-73). | CFR | Закон США

(а)

(1) Предохранительные клапаны и предохранительные клапаны котла должны быть такими, как указано в PG-67 — PG-73 раздела I Кодекса ASME по котлам и сосудам высокого давления (включены посредством ссылки; см. 46 CFR 52.01-1), если иное не указано в этом разделе.

(2) Предохранительный клапан должен:

(i) иметь штамп в соответствии с PG-110 раздела I Кодекса ASME по котлам и сосудам высокого давления;

(ii) иметь сертификацию мощности Национальным советом инспекторов котлов и сосудов под давлением;

(iii) Сделайте дренажное отверстие с резьбой не менее 6 мм ( 1/4 дюйма) NPS; и

(iv) Не иметь входных отверстий с резьбой для клапанов размером более 51 мм (2 дюйма) NPS.

(3) На речных паровых судах, котлы которых соединены в батареи без средств изоляции одного котла от другого, каждая батарея котлов должна рассматриваться как отдельный котел и оборудована не менее чем двумя предохранительными клапанами одинакового размера.

(4) (Изменяет PG-70.) Общая номинальная разгрузочная способность предохранительных клапанов барабана и перегревателя, сертифицированная изготовителем клапана, не должна быть меньше максимальной генерирующей мощности котла, которая должна быть определена и сертифицирована изготовителем котла. . Эта мощность должна соответствовать PG-70 раздела I Кодекса ASME по котлам и сосудам высокого давления.

(5) В случае увеличения максимальной паропроизводительности котла любым способом, разгрузочная способность предохранительных клапанов должна быть проверена инспектором, и, если это будет определено необходимым, клапаны повышенной разгрузочной способности должны быть установлен.

(6) (Модифицирует PG-67.) Предохранительные клапаны барабана должны быть настроены на сброс при давлении, не превышающем допустимого в Свидетельстве о проверке. Если по какой-либо причине оно ниже, чем давление, для которого котел был первоначально спроектирован, и пересмотренная мощность предохранительного клапана не может быть пересчитана и сертифицирована производителем клапана, одно из испытаний, описанных в PG-70 (3) раздела I Нормы ASME по котлам и сосудам под давлением должны выполняться в присутствии инспектора, чтобы убедиться, что пропускная способность достаточна при более низком давлении.

(7) На новых установках номинальный размер предохранительного клапана для пропульсивных котлов и пароперегревателей должен быть не менее 38 мм (1 1/2 дюйма), но не более 102 мм (4 дюйма). Предохранительные клапаны 38 мм (1 1/2 дюйма) до 114 мм (4 1/2 дюйма) можно использовать для замены существующих котлов. Размер предохранительного клапана для вспомогательных котлов должен быть в пределах 19 мм ( 3/4 дюйма) и 102 мм (4 дюйма) NPS. Номинальный размер предохранительного клапана — это номинальный диаметр (как определено в 56.07-5 (b)) входного отверстия.

(8) Рычажные или утяжеленные предохранительные клапаны, установленные сейчас, могут быть продолжены в эксплуатации и могут быть отремонтированы, но при необходимости замены рычажные или утяжеленные предохранительные клапаны не должны использоваться.Все такие замены должны соответствовать требованиям этого раздела.

(9) Затычки или зажимы для удержания диска предохранительного клапана на его седле должны постоянно находиться на борту судна.

(10) (Изменяет PG-73.2.) Чугун можно использовать только для крышек и подъемных штанг. При использовании для этих деталей удлинение должно составлять не менее 5 процентов при расчетной длине 51 мм (2 дюйма). Неметаллический материал можно использовать только для прокладок и набивки.

(б)

(1) (Изменяет PG-68.) Предохранительные клапаны перегревателя должны быть такими, как указано в PG-68 раздела I Кодекса ASME по котлам и сосудам высокого давления, если иное не указано в этом параграфе.

(2) Настройка предохранительного клапана перегревателя не должна превышать расчетное давление выходного фланца перегревателя или главного паропровода за пароперегревателем. Чтобы предотвратить повреждение пароперегревателя, предохранительный клапан барабана должен быть настроен на давление, не меньшее, чем давление настройки предохранительного клапана пароперегревателя плюс минимум 5 фунтов плюс приблизительно падение давления при нормальной нагрузке через перегреватель и связанный трубопровод, включая управляемый пароохладитель, если установлен.См. Также § 52.01-95 (b) (1).

(3) Предохранительные клапаны перегревателя с пилотным приводом барабана допускаются при условии, что настройка пилотного клапана и предохранительного клапана перегревателя такова, что предохранительный клапан перегревателя открывается раньше предохранительного клапана барабана.

(в)

(1) (Изменяет PG-71.) Предохранительные клапаны должны быть установлены, как указано в PG-71 раздела I Кодекса ASME по котлам и сосудам под давлением, если иное не указано в данном параграфе.

(2) Окончательная настройка предохранительных клапанов котла должна проверяться и регулироваться под давлением пара и, если возможно, когда котел находится на линии, а пар находится при рабочих температурах, в присутствии и в соответствии с требованиями морского судна. инспектор, который при приемке опломбирует арматуру.Это правило распространяется на предохранительные клапаны барабана и пароперегревателя всех котлов.

(3) Дренаж корпуса предохранительного клапана, требуемый PG-71 раздела I Кодекса ASME по котлам и сосудам под давлением, должен проходить как можно напрямую от корпуса каждого предохранительного клапана котла, или дренаж каждого предохранительного клапана котла может к независимому коллектору, общему только со стоками предохранительного клапана котла. Запрещается устанавливать клапаны любого типа в местах утечки из дренажей или дренажных коллекторов, и их следует направлять в подходящие места, чтобы избежать опасности для персонала.

(г)

(1) (Изменяет PG-72.) Работа предохранительных клапанов должна соответствовать требованиям PG-72 раздела I Кодекса ASME по котлам и сосудам высокого давления, за исключением случаев, указанных в параграфе (d) (2) данного раздела.

(2) (Модифицирует PG-73.) Подъемное устройство, требуемое PG-73. 1.3 раздела I Кодекса ASME по котлам и сосудам под давлением, должно быть оснащено подходящим разгрузочным механизмом, устроенным таким образом, чтобы органы управления могли работать из пожарной комнаты. или пол машинного помещения.

[CGFR 68-82, 33 FR 18815, декабрь.18, 1968, с поправками, внесенными CGD 81-79, 50 FR 9433, 8 марта 1985 г .; USCG-2003-16630, 73 FR 65161, 31 октября 2008 г.]

Ослабление предохранительного клапана судового котла установлено на судовом котле

Почему оно установлено?

Согласно правилу 32 главы II-1 Конвенции СОЛАС «Каждый паровой котел и каждый необожженный парогенератор должен быть снабжен не менее чем двумя предохранительными клапанами соответствующей мощности. Однако, принимая во внимание мощность или любые другие характеристики любого котла или необожженного парогенератора, администрация может разрешить установку только одного предохранительного клапана, если она убеждена, что тем самым обеспечивается адекватная защита от избыточного давления ».

Обычно на судовых котлах устанавливаются два предохранительных клапана. Эти предохранительные клапаны выводятся из сухого дока и открываются при давлении, превышающем на 3% максимально допустимое, в присутствии инспектора. В случае предохранительных клапанов экономайзера, клапаны устанавливаются главным инженером на море, о чем информируется инспектор.

Предохранительные клапаны предназначены для предотвращения избыточного давления в котле, которое может привести к его взрыву и может быть опасным и смертельным для персонала.

Механизм разгрузки в основном предназначен для ручного управления предохранительным клапаном в случае невозможности его открытия, когда в котле было избыточное давление.Ослабляющий механизм также позволяет проводить регулярные испытания клапанов в море, чтобы гарантировать правильную работу.

Ослабляющий механизм должен быть таким, чтобы обеспечивать максимальный подъем D / 4 предохранительного клапана.

Когда используется понижающая передача?

Спусковой механизм используется для двух целей.

1. Для ручного управления предохранительным клапаном.
2. Для регулярной проверки предохранительного клапана.

a): Для обычного судна, если не было инцидента, когда были затронуты предохранительные клапаны котла, эти клапаны снимаются / поднимаются и настраиваются только в сухом доке в присутствии инспектора или при освидетельствовании планируется не в сухом доке или в море в случае экономайзера, они устанавливаются главным инженером.После настройки эти клапаны не регулируются до следующего сухого дока. Другими словами, эти клапаны не обслуживаются.

Клапан может не работать из-за сломанной пружины или изменения уставки из-за чрезмерной вибрации. Если сливная линия закупорена, жидкость может накапливаться над клапаном, вызывая изменение установленного давления, в таком случае клапан будет работать при более высоком давлении, чем заданное значение. Если это произойдет, то можно использовать редуктор для ручного управления клапаном и предотвращения катастрофы.

b): Профилактическое обслуживание очень важно для правильной эксплуатации судна. Частью эффективной PMS является опробование всего резервного и пассивного оборудования, особенно предохранительных устройств, таких как предохранительные клапаны и предохранительные клапаны. То же самое и с предохранительным клапаном котла. Несмотря на то, что клапаны были извлечены и опробованы перед инспектором класса, очень важно проверять эти клапаны через регулярные промежутки времени. Было бы очень опасно и непрактично опробовать эти клапаны путем создания избыточного давления в котле.

Разгрузочное устройство позволяет персоналу судна опробовать предохранительный клапан во время нормальной работы, не мешая судовым операциям. По этому также можно определить состояние пружины. Многократное срабатывание предохранительного клапана с помощью разгрузочного механизма помогает освободить механизм, который может заклинивать из-за длительного простоя. Во время этого теста также можно определить состояние ослабляющего механизма. Ослабляющий механизм состоит из рычагов, тросов и шкивов, которые необходимо регулярно смазывать и чистить.Работа предохранительного клапана с редуктором также дает состояние редуктора.

Меры предосторожности при использовании разгрузочного механизма.

— Убедитесь, что сливные отверстия предохранительного клапана чистые и опорожнены.

— Работая с рукояткой, надевайте прочные перчатки.

— Механизм замедления должен использоваться только для проверки или когда требуется ручное управление и должно выполняться механиком часов.

---

Связанные темы:

Основы котлов и типы котлов | Часто встречающиеся проблемы с питательной водой котла | Основы очистки котельной воды | Философия и обзор очистки воды |

Узнайте о Steam | Предохранительные клапаны

Конструкция предохранительного клапана

Базовый подпружиненный предохранительный клапан, называемый «стандартным» или «обычным», представляет собой простое и надежное самодействующее устройство, обеспечивающее защиту от избыточного давления.

Основные элементы конструкции состоят из корпуса клапана с прямоугольной диаграммой направленности с входным патрубком клапана или соплом, установленным на системе, работающей под давлением. Выпускное соединение может быть резьбовым или фланцевым для подключения к трубопроводной системе нагнетания. Однако в некоторых приложениях, таких как системы сжатого воздуха, предохранительный клапан не имеет выпускного соединения, и жидкость выбрасывается непосредственно в атмосферу.

Конструкция впускного (или подходящего) клапана клапана может быть как сплошной, так и полусопловой.В конструкции с полным соплом весь «смачиваемый» впускной тракт сформирован из одной детали. Подходящий канал — это единственная часть предохранительного клапана, которая подвергается воздействию технологической жидкости во время нормальной работы, кроме диска, если только клапан не выпускается.

Полные форсунки обычно входят в состав предохранительных клапанов, предназначенных для технологических процессов и приложений высокого давления, особенно когда жидкость вызывает коррозию.

Напротив, конструкция полусопла состоит из посадочного кольца, установленного в корпус, верхняя часть которого образует седло клапана.Преимущество такого расположения в том, что сиденье можно легко заменить, не заменяя весь воздухозаборник.

Диск удерживается напротив седла форсунки (при нормальных рабочих условиях) пружиной, которая размещена в открытом или закрытом корпусе пружины (или крышке), установленном на верхней части корпуса. Диски, используемые в предохранительных клапанах с быстрым открытием (хлопкового типа), окружены кожухом, держателем диска или камерой уплотнения, что способствует быстрому открытию.

Закрывающее усилие на диске обеспечивается пружиной, обычно изготовленной из углеродистой стали.Степень сжатия пружины обычно регулируется с помощью регулятора пружины, чтобы изменить давление, при котором диск поднимается с седла.
Стандарты, которые регулируют конструкцию и использование предохранительных клапанов, обычно определяют только три измерения, которые относятся к пропускной способности предохранительного клапана, а именно площадь потока (или отверстия), площадь завесы и площадь нагнетания (или отверстия) (см. Рисунок 9.1.4).

1. Площадь проходного сечения — Минимальная площадь поперечного сечения между впускным отверстием и седлом в самом узком месте.Диаметр проходного сечения представлен размером «d» на рисунке 9.1.4.

2. Зона занавеса — Площадь цилиндрического или конического выпускного отверстия между посадочными поверхностями, создаваемая подъемом диска над сиденьем. Диаметр области завесы представлен размером «d1» на рисунке 9.1.4.

3. Площадь нагнетания — это меньшая из областей завесы и потока, которая определяет поток через клапан.

Клапаны, в которых площадь потока, а не площадь завесы определяет производительность, называются полноподъемными клапанами. Эти клапаны будут иметь большую производительность, чем клапаны с низким или высоким подъемом. Этот вопрос будет более подробно рассмотрен в Модуле 9.2.

Хотя основные элементы обычного предохранительного клапана схожи, детали конструкции могут значительно отличаться. Как правило, клапаны типа DIN (обычно используемые во всей Европе) имеют более простую конструкцию с фиксированной юбкой (или колпаком), тогда как клапаны типа ASME имеют более сложную конструкцию, которая включает одно или два регулируемых продувочных кольца.Положение этих колец можно использовать для точной настройки значений избыточного давления и продувки клапана.

Для данной площади отверстия может быть несколько различных размеров входных и выходных соединений, а также размеры корпуса, такие как размеры от осевой линии до лицевой стороны. Более того, многие конкурирующие продукты, особенно европейского происхождения, имеют разные размеры и емкость при одинаковом номинальном размере.

Исключением из этой ситуации являются стальные клапаны согласно спецификации ASME, которые неизменно следуют рекомендациям Рекомендуемой практики API 526, где указаны размеры от осевой линии до торца и размеры отверстий.Серии сечения отверстий обозначаются буквой. Обычен для

клапанов с одинаковой буквой диафрагмы для нескольких различных размеров входного и выходного патрубков.

Например, 2 «x J x 3» и 3 «x J x 4» — это оба клапана, которые имеют отверстие одинакового размера (‘J’), но у них разные размеры входа и выхода, как показано до и после буквы отверстия. соответственно.

Клапан 2 дюйма x J x 3 дюйма должен иметь вход 2 дюйма, отверстие размера «J» и выход 3 дюйма.

Свод правил штата Калифорния, раздел 8, раздел 761.Предохранительные клапаны и устройства сброса давления, Котлы.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 2.Правила техники безопасности для котлов и топочных сосудов под давлением
Статья 4. Установка

---

---

(a) Каждый энергетический котел, ядерный котел и высокотемпературный водогрейный котел должен иметь предохранительные клапаны или устройства для сброса давления, сконструированные, штампованные и установленные в соответствии с применимыми разделами Кодекса, за исключением:

(1) Для существующих установок штамп, требуемый Кодексом во время первоначальной установки, может быть принят до тех пор, пока клапаны не будут заменены.

(2) По письменному запросу работодателя Подразделение может разрешить установку трехходовых двухходовых клапанов под двумя предохранительными клапанами, каждый с требуемой пропускной способностью, при условии, что они установлены таким образом, что оба предохранительных клапана не могут быть закрыты. отключен от котла и при условии, что трехходовой клапан будет обеспечивать как минимум полный поток к находящемуся в эксплуатации предохранительному клапану в любое время.

(b) Пользователь должен поддерживать все устройства для сброса давления в хорошем рабочем состоянии.Если клапаны не могут быть испытаны в эксплуатации, пользователь должен вести и предоставлять инспектору записи, показывающие даты испытаний и установленное давление для таких клапанов.

(c) Устройства для сброса давления с открытыми нагнетательными установками должны иметь трубопроводы и опоры, рассчитанные на силы реакции сброса давления в соответствии с Приложением II к ANSI B 31.1.

Слив из устройств для сброса давления должен быть направлен по трубопроводу в безопасное место, где:

(1) Выброс пара или горячей воды не представляет опасности для сотрудников.

(2) Выброс пара или воды не причинит вреда любому электрическому или другому механизму или оборудованию.

(3) Выпускная труба не может быть легко закупорена или заблокирована иным образом.

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса.

ИСТОРИЯ

1. Поправка подана 11-2-66; начиная с тридцатого дня после этого (Регистр 66, No.38). Утверждено Государственной комиссией строительных норм.

2. Поправка подана 6-16-79; начиная с тридцатого дня после этого (Регистр 79, № 24).

3. Изменение, не имеющее нормативных последствий, с вставкой «(a)» непосредственно перед первым абзацем и «(b)» непосредственно перед четвертым параграфом, подано 1-24-91 в соответствии с разделом 100, Заголовок 1, Свод правил Калифорнии ( Регистр 91, № 7).

Вернуться к статье 4 Содержание

Раздел 675 IAC 30-8-14 — Клапаны предохранительные; запрещенные виды; установка; стандарты; разгрузочная способность, 675 инд.

Админ. Код 30-8-14

Действует до 9 декабря 2020 г.

Раздел 675 IAC 30-8-14 — Клапаны предохранительные; запрещенные виды; установка; стандарты; разгрузочная способность

Орган: IC 22-13-2-8

Затронут: IC 22-15-6

Сек. 14.

(a) Как установлено четвертым [sic.] в разделе 7 (d) этого правила, использование предохранительных клапанов с утяжеленным рычагом запрещено, и эти клапаны должны быть заменены прямыми подпружиненными клапанами поплавкового типа. которые соответствуют требованиям Кодекса ASME, Раздел I. (b) Предохранительные клапаны с седлом или диском из чугуна не должны использоваться. (c) Каждый котел должен иметь как минимум один (1) предохранительный клапан. Каждый котел, имеющий площадь нагрева воды более пятисот (500) квадратных футов, должен иметь два (2) или более предохранительных клапана. (d) Клапан или клапаны должны быть подключены к котлу независимо от других паропроводов и прикреплены как можно ближе к котлу без ненужных промежуточных труб или фитингов. (e) Запрещается размещать клапаны любого типа между предохранительным клапаном и котлом, а также на спускной трубе (если используется) между предохранительным клапаном и атмосферой. При использовании выпускной трубы ее площадь не должна быть меньше площади клапана или совокупных площадей, исходя из номинальных диаметров клапанов, с которыми она соединяется. Отводная труба должна быть оборудована открытым сливом для предотвращения попадания воды в верхнюю часть клапана или в трубу. Когда колено помещается на спускную трубу предохранительного клапана, оно должно располагаться рядом с выпускным отверстием предохранительного клапана, а выпускная труба должна надежно поддерживаться.Все отводы предохранительных клапанов должны быть расположены или соединены по трубам таким образом, чтобы они не попадали в проходы или платформы, используемые для управления основными запорными клапанами котлов или паровых коллекторов. (f) Производительность предохранительного клапана каждого котла должна быть такой, чтобы предохранительный клапан или клапаны выпускали весь пар, который может быть произведен котлом, не позволяя давлению подняться более чем на шесть процентов (6%) выше максимального давление, на которое настроен любой клапан, и ни в коем случае не более чем на шесть процентов (6%) выше максимально допустимого рабочего давления. (g) Один (1) или несколько предохранительных клапанов на каждом котле должны быть настроены на максимально допустимое рабочее давление или ниже. Остальные клапаны могут быть настроены не более чем на три процента (3%) выше максимально допустимого рабочего давления, но диапазон настройки всех предохранительных клапанов на котле не должен превышать 10 процентов (10%) от максимального давления, до которого устанавливается любой клапан. (h) Когда два (2) или более котла, работающих при разном давлении и настройках предохранительных клапанов, соединены между собой, котлы более низкого давления или соединенные трубопроводы должны быть оборудованы предохранительными клапанами достаточной мощности для предотвращения избыточного давления с учетом генерирующей способности всех котлы. (я) В тех случаях, когда котел поставляется с подачей воды непосредственно от сети давления без использования подачи устройства (не включать обратные ловушки), не предохранительный клапан не должен быть установлен на большее давление, чем девяносто четыре процента ( 94%) наименьшего давления, полученного в питающей магистрали котла. (j) Разгрузочная способность предохранительных клапанов на любом котле должна быть проверена одним (1) из следующих методов, и, если окажется, что этого недостаточно, должны быть предусмотрены дополнительные клапаны: (1) Путем накопления испытание, заключающееся в перекрытии всех остальных пароотводных патрубков из котла и максимальном разжигании пожара.Пропускная способность предохранительного клапана должна быть достаточной для предотвращения превышения давления на шесть процентов (6%) от максимально допустимого рабочего давления. (2) Путем измерения максимального количества топлива, которое можно сжечь, и вычисления соответствующей испарительной способности (паропроизводительности) на основе теплотворной способности этого топлива. Эти расчеты должны быть выполнены, как указано в Приложении к кодексу ASME, Раздел I. (3) Путем определения максимальной испарительной способности путем измерения питательной воды.

При использовании любого из методов, указанных в подразделе (2) или (3), сумма мощностей предохранительных клапанов должна быть равна или превышать максимальную испарительную способность (максимальная паропроизводительность) котла.
