Регулировка окон с фурнитурой ROTO — устранение проблем с окном

Пластиковые окна оснащаются современной и качественной фурнитурой. Однако какой бы качественной она не была, время от времени ее приходится регулировать. Фурнитура Рото выпускается разных модификаций. Не смотря на это, принцип регулировки не зависит от модификаций и одинаков для всех моделей, даже если она произведена на разных заводах и в разных странах.



Для регулировки фурнитуры roto не обязательно вызывать мастера, провести обслуживание и мелкий ремонт можно самостоятельно. Ниже приведены принципы регулировки связанные с наиболее часто появляющихся проблем при эксплуатации оконных конструкций.

Для того, чтобы отрегулировать фурнитуру Roto понадобится шестигранник (4 мм.) и смазка WD-40 (можно использовать машинное масло).

Регулировка фурнитуры рото в зависимости от проблем

Низ створки задевает раму

Если при закрывании окна низ створки задевает раму, значит створка провисла. Исправить проблему можно приподняв ее. Для этого надо снять с нижней петли защитный колпачок. В верху петли есть углубление, в которое вставляем шестигранник и вращаем по часовой стрелке.

С помощью такой нехитрой операции можно приподнять створку на 2 мм, обычно этого достаточно для устранения неприятности. При вращении ключа против часовой стрелки створка опустится на 2 мм.

Видео: Монтаж фурнитуры ROTO NT

Средняя часть створки задевает раму

Для устранения этой неисправности надо сместить створку по горизонтали, относительно рамы. Для этого, на нижней петле снизу и на кронштейне верхней петли сверху, есть горизонтальные винты для регулировки. При вращении ключа по часовой стрелке створка притягивается к петлям, что устраняет задевание.

Вращая винты против часовой стрелки, створка наоборот прижимается к раме. Таким образом створка смещается на 2 мм. или на 3 мм в районе верхней петли. Точно так же можно отрегулировать фурнитуру при перекосе оконной рамы. Для этого еще придется использовать и вертикальные регулировочные винты на нижней петле.

Дует из окна

Причин по которым из окна будет дуть может быть две: неплотно прижата створка или износился оконный уплотнитель. Для устранения первой причины необходимо плотнее прижать створку к раме. Добиться этого можно с помощью регулировки запорных цапф. Увидеть их можно когда окно открыто, с торцевой стороны створки.

Обратите внимание, что одни модели фурнитуры ROTO имеют одну запорную цапфу, а другие несколько которые расположены по всему периметру створки. При повороте цапфы шестигранником по часовой стрелке окно переводится в зимний режим, то есть створке обеспечивается плотный прижим. При повороте в другую сторону обеспечивается режим «лето» — окно разгерметизируется.

Если прижимных цапф несколько, то регулировать их надо все равномерно. Для этого на них нанесены специальные риски, так если риска направлена на улицу — режим летний, а если внутрь помещения — установлен зимний режим.

С помощью прижимных цапф можно отрегулировать прижим в пределах ± 8 мм. Кроме этого, отрегулировать прижим можно и с помощью вертикального винта который расположен на кронштейне в районе верхних ножниц. При таком способе регулировки створка смещается в пределах ± 1 мм.

---

Совет: Не затягивайте прижимные цапфы слишком сильно, это может привести к быстрому износу уплотнителя. Так же с наступлением лета не забывайте переводить окно на летний режим.

---

Вторая причина сквозняка из окна — износившийся уплотнитель. Для устранения этой причины лучше обратиться в специализированную компанию.

Заклинило ручку и окно не закрывается

Основная и часто встречающаяся причина по которой заклинивает оконную ручку — срабатывание предохранительного механизма (блокиратора) при неправильном открывании окна. Это может произойти если быстро переводить ручку из одного режима в другой. Например из режима распахнутое окно в режим проветривание и наоборот.

Для решения проблемы нужно отжать блокиратор, который можно найти ниже ручки с торца створки. Язычок блокиратора который направлен  в сторону оконной рамы, необходимо поставить параллельно уплотнителю, затем, медленно и аккуратно повернуть ручку в нужное положение.

Разболталась ручка

Для того, чтобы починить разболтавшуюся ручку, надо повернуть декоративную планку которая прикрывает основание ручки. Откроются крепежные винты, которые необходимо подтянуть и затем вернуть планку на место.

Так же происходит и замена ручки, например на ручку с замком от детей. Отодвигаем планку, откручиваем винты и меняем старую ручку на новую.

Как смазать фурнитуру Roto

Чтобы фурнитура служила долго и все ее механизмы работали плавно и бесшумно, за ней необходимо ухаживать — периодически смазывать. Для этих целей подходит машинное масло, силиконовая смазка.

Точки нанесения смазки — все трущиеся детали и петли. Смазывать оконную фурнитуру надо хотя бы один раз в год.

Когда звать специалиста для регулировки фурнитуры

Специалистов из сервисного центра обычно приглашают для замены отдельных деталей фурнитуры, для более тонкой регулировки прижима или позиции створок. Так же если у окна не истек гарантийный срок, то даже для мелкого ремонта, который можно сделать самостоятельно, лучше вызывать специалистов.

По истечению гарантийного срока, если вы уверенны в своих силах обслуживание и регулировку фурнитуры Рото можно делать самостоятельно.

Видео: Регулировка фурнитуры Roto

Регулировка фурнитуры ROTO (РОТО) — инструкция по регулировке окон с фурнитурой РОТО — Статьи

Фурнитура — наиболее значимый элемент окна. Именно она отвечает за плавный ход створки, переключение режимов проветривания и комфортный микроклимат внутри помещения. Под маркой Roto выпускается надежная фурнитура для окон и балконных дверей.

Несмотря на высокое качество и слаженное исполнение, оконная система Рото может дать сбой. Причин этому явлению множество — от дефектов монтажа, до сильного загрязнения подвижных деталей и отсутствия смазки.

Дефекты фурнитуры могут привести к следующим проблемам с окнами:

• нарушение плавного хода створки;
• ручка свободно ходит в пазе;
• перекос створки и оцарапывании рамы;
• продувание по периметру створки;
• нередко можно наблюдать обледенение рамы, сквозняк и конденсат.

Как самостоятельно отрегулировать фурнитуру Roto

Для восстановления работоспособности оконного механизма, производителем Рото предусмотрены специальные регулировочные точки. Они расположены на верхней и нижней петлях и позволяют наладить вертикальное/горизонтальное положение створки. По периметру конструкции находятся эксцентрики — небольшие грибовидные элементы, положение которых отвечает за плотность прижима.

Необходимые инструменты: шестигранный (Г-образный) ключ на 4 мм, ключ-звездочка, крестовая отвертка (3 или 4 размер), смазка WD-40 (или любая машинная).

Регулировка запорных цапф (перевод фурнитуры в режим зима/лето)

По периметру створки расположены круглые цилиндры. Каждый элемент имеет насечку и отверстие под ключ. В стандартном режиме насечка находится сверху, что указывает на умеренную степень прижима. Для усиления прижимного усилия ключ следует поворачивать по часовой стрелке. Данная процедура поможет устранить продувание. Для ослабления прижима — инструмент необходимо вращать против часовой стрелки. Шаг регулировки 0,2 мм.

Производить отладку прижимного усилия следует аккуратно. Внимательно следите, чтобы все цапфы были в идентичном положении.

Усиление прижима со стороны верхней петли

Регулировка петли помогает усилить/ослабить прижим створки со стороны навеса. Откройте окно и найдите отверстие для шестигранного ключа в ножницах. Вращайте ключ по часовой стрелке для усиления прижима, для ослабления — против часовой стрелки.

Регулировка по горизонтали и вертикали

Настройка фурнитуры производится только в случае крайней необходимости. Отладка помогает устранить продувание в режиме «закрыто» и перекосы створки. Процедура начинается с регулировки вертикального положения створки. Снимите накладку с нижней петли, сверху имеется отверстие для шестигранного ключа – отладка отвечает за высоту. Чтобы поднять створку необходимо вращать ключ по часовой стрелке, обратное движение приводит к опусканию элемента.

Регулировку по горизонтали возможно провести, как в верхней, так и в нижней плоскости. Сбоку нижней петли имеется отверстие для настройки положения по ширине. Вращение ключа по часовой стрелке приводит к подтягиванию створки к петле. Аналогичное действие проводится с верхней петлей в ножницах, отвечающей за расстояние створки от верхнего навеса.

Рекомендации по уходу за фурнитурой Roto

Ежегодный уход за фурнитурой снижает риск износа деталей, а также способствует продлению срока службы всей профильной системы. Процедура заключается в очистке и смазке подвижных элементов — откидных, запорных и поворотных механизмов.

Для очистки можно использовать мягкую ветошь, при этом категорически запрещены агрессивные чистящие средства. Они способны нанести вред антикоррозийному защитному слою, что неизбежно приведет к появлению ржавчины. Для смазки рекомендуются применять специальное масло.

Регулировка фурнитуры ROTO, сервисное обслуживание фурнитуры

Фурнитура ROTO поступает на потребительский рынок в нескольких модификациях, причем производство одних и тех же модификаций может осуществляться разными предприятиями в разных странах. Тем не менее, принципы регулировки фурнитуры ROTO одинаковы для всех моделей. Воспользуйтесь нашими рекомендациями и тогда сможете продлить срок службы вашей фурнитуры.

Далее мы будем излагать принципы регулировки фурнитуры ROTO в зависимости от наиболее частых проблем, возникающих при эксплуатации окон.



При регулировке современных моделей вам понадобится только 4-миллиметровый шестигранный ключ. Для некоторых более старых моделей может понадобиться отвёртка и плоскогубцы.

Руководство по уходу и техническому обслуживанию фурнитуры ROTO NT
Работа и состояние фурнитуры должны проверяться по следующим критериям:

• легкость хода;
• крепление деталей фурнитуры;
• износ деталей фурнитуры;
• повреждение деталей фурнитуры.
• Легкость хода фурнитуры.

Легкость хода фурнитуры может быть проверена на оконной ручке. Сила запирания и отпирания, приложенная к оконной ручке, по DIN 18055, не должна превышать 10 Нм. Проверка может быть произведена с помощью динамометрического ключа. Легкость хода может быть улучшена смазкой или регулировкой фурнитуры. Поворотно-откидная фурнитура RОТО может регулироваться по 2–3 осям. Неправильная регулировка может привести к полному выходу окна из строя.

к содержанию ↑

Проблемы и пути их устранения



Фурнитура Roto: устранение провисания створки посредством регулировки нижней петли

1. При закрывании створка задевает раму внизу

Значит, створка провисла. Ее надо приподнять относительно рамы. Для этого вверху нижней петли надо снять защитный колпачок и вставить в открывшееся углубление шестигранник. Вращая его по часовой стрелке, вы сможете приподнять раму на 2 мм, в противоположную сторону – опустить на 2 мм. Как правило, этого достаточно для ликвидации неприятности.

2. Створка задевает раму своей средней частью

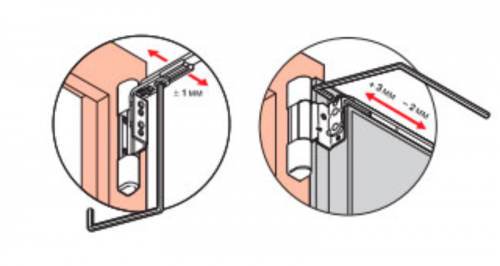

Фурнитура ROTO: регулировка горизонтального смещения при помощи верхнего винта

Неисправность устраняется посредством горизонтального перемещения створки относительно рамы. Для этого служат горизонтальные регулирующие винты: на кронштейне верхней петли сверху и на нижней петле снизу.

Вращая их по часовой стрелке, вы подтягиваете створку к петле, устраняя задевание, вращая в противоположную сторону – наоборот, приближаете створку ее передней частью к раме. Таким способом можно сместить створку на 2 мм, максимум – на 3 мм (в районе верхней петли).

Допустимые расстояния для регулировки

Фурнитура ROTO: регулировка горизонтального смещения при помощи винта на нижней петле

Аналогичным образом устраняется перекос рамы. При этом можно также задействовать вертикальные регулирующие винты. Они, как уже указывалось, прикрыты защитными колпачками, поэтому те надо предварительно снять.

Допуски для регулировки створки окна

3. Из окна дует

Надо добиться более плотного прижима створки к раме. Для этого служат эксцентриковые запорные цапфы. Их видно при открытом окне с торца створки. При повороте по часовой стрелке вы обеспечите более плотный прижим створки к раме (зимний режим), при вращении в обратную сторону – разгерметизируете окно (летний режим).

Помните – при более сильном прижиме быстрее истирается уплотнитель, проложенный по периметру створки. Чтобы реже его менять, регулируйте прижим так, чтобы и вам было комфортно, и чрезмерной нагрузки на уплотнитель не было.

Эксцентриковая цапфа фурнитуры ROTO, регулирующая прижим створки к раме

Надо отметить, что в некоторых моделях фурнитуры ROTO может быть не один регулирующий эксцентрик, а несколько – по периметру створки. Надо стараться поджимать их равномерно.

Помощь вам окажут риски, нанесенные на торцах эксцентриков. Если риска смотрит «на улицу», значит прижим ослаблен, если внутрь помещения – то, наоборот, прижим усилен.

Регулировать таким образом прижим можно в пределах +_ 0,8 мм.

Регулировать прижим створки в районе верхних ножниц также можно, вращая вертикальный винт на верхнем кронштейне. При этом можно обеспечить смещение в диапазоне +_ 1 мм.

Регулировка прижима створки в районе верхних ножниц фурнитуры ROTO

4. Ручку заклинило в промежуточном положении при открытом окне

Результат неправомерного срабатывания предохранителя из-за неправильного открытия окна (неправомерное срабатывание блокиратора). Такое случается при слишком быстром переключении ручки из одного положения (распахнутое окно) в другое (откинутое окно, или наоборот). В этом случае блокиратор срабатывает и заклинивает ручку.

Чтобы избавиться от этой неприятности, надо найти пониже ручки отклоненный в сторону рамы «язычок» или клипсу, и выставить ее параллельно уплотнителю.

После этого мягко проверните ручку в одно из стандартных положений.

Клипса блокиратора от неправильного открывания окна в фурнитуре ROTO

Если и это не получается, значит, «язычок» не входит в контакт с ответной частью блокиратора. Эту деталь надо отвинтить и подложить под нее тонкую пластику – так, чтобы контакт между двумя деталями восстановился.

5. Ручка разболталась

или ее надо заменить на другую, скажем, с «детским» замком.

Для этого надо повернуть на 90 градусов декоративную планку, прикрывающую основание ручки, вывинтить держащие ее винты и поставить на место старой ручки – новую.

Или же, в случае, если ручка просто болталась и не требовала сама по себе замены – подвернуть потуже винты.

Гребенка для фурнитуры ROTO – фиксатор окна в приоткрытом положении

Так же в районе ручки крепится гребенка – многопозиционный фиксатор створки в приоткрытом положении.

6. Смазка фурнитуры

Для обеспечения плавности работы механизма и его долговечности фурнитуру необходимо периодически смазывать. Для этого подойдёт автомобильная смазка WD-40, силиконовая смазка. Точки нанесения смазки указаны на схеме: это петли, трущиеся части.

Фурнитуру рекомендуют смазывать не реже одного раза в год, в жестких условиях эксплуатации – раз в полгода.

к содержанию ↑

Зовите специалиста сервисной службы!

Как наносить смазку на фурнитуру ROTO

При необходимости замены тех или иных деталей фурнитуры (кроме ручки), более полной регулировки прижима или позиции створки относительно рамы необходимо приглашать специалиста сервисной службы.

Вы можете самостоятельно демонтировать створку окна. Для этого надо разблокировать штифт верхней петли, вынуть его, отклонить створку на себя и снять ее с штифта нижней петли. Но, по крайней мере, до истечения гарантийного срока, делать этого не следует – эта работа также должна быть доверена специалисту сервисной службы.

Все операции по самостоятельному обслуживанию окон – смазка фурнитуры, перевод прижимного эксцентрика из летнего положения на зимнее и пр., выполняются исключительно на раме со створкой в сборе.



к содержанию ↑

Техническое обслуживание фурнитуры ROTO

Ежегодная смазка (не использовать смазки, содержащие кислотные и смолистые вещества) всех трущихся деталей фурнитуры на раме и створке обеспечивает легкость хода и защищает фурнитуру от преждевременного износа. Противовзломные запорные цапфы из стали также требуют постоянной смазки для снижения износа. Места смазки фурнитуры смотреть на рисунке.

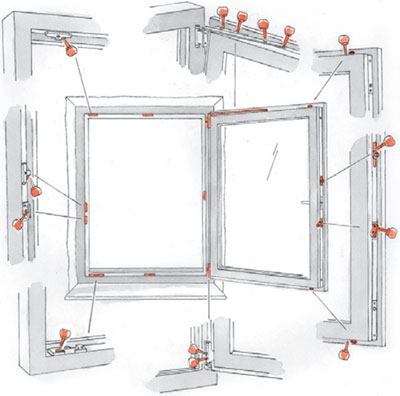

Места смазки фурнитуры ROTO



к содержанию ↑

Регулировка фурнитуры ROTO NT

Для регулировки фурнитуры ROTO требуется шестигранник (4 мм), его можно приобрести в любом магазине по продаже инструмента. Регулировка окна, или балконной двери ПВХ, производится при помощи подкрутки эксцентриков в регулировочных отверстиях петель, запорных цапфах и на ответных планках элементов фурнитуры.

Регулировка запорных цапф

к содержанию ↑

Видео по самостоятельной регулировки фурнитуры петли ROTO

Регулировка фурнитуры «roto»: порядок действий

Регулировка фурнитуры Roto является действием, от которого зависит полноценное использование конструкции без каких-либо проблем с функционированием установленных замков и поворотных механизмов.

Для того чтобы все работы были проведены на должном уровне, зачастую необходимо вызвать опытного и грамотного мастера. Он точно знает, каким должно быть решение проблем, с которыми столкнулись потребители, каковы признаки неисправностей и что нужно для того чтобы восстановить полноценную функциональность всей системы.

Возможные проблемы

Регулировать фурнитуру Roto необходимо в тех случаях, когда в процессе эксплуатации возникают определенные проблемы.

Хорошо известная фурнитура Рото отличается высоким уровнем качества, а для того чтобы убедиться в правильности установки и работы всех составляющих достаточно проверить соответствие некоторым условиям:

1. Ручка должна поворачиваться плавно, без лишних препятствий и усилий, скрипа или иных посторонних звуков. В соответствии с существующей инструкцией несоблюдение одного из перечисленных условий свидетельствует о необходимости смазать фурнитуру. Регулировка пластиковых окон проводится не реже чем один раз каждые 10-12 месяцев, не дожидаясь появления проблем. Искать средство для смазки в ближайших магазинах нет смысла. Такие средства поставляются производителем в комплекте вместе с самим окном.
2. В то время как закрывается пластиковое окно, нижняя створка не должна задевать раму. Если такая проблема существует, то потребуется на время избавиться от колпачка на нижней петле и, взяв в руки шестигранник, медленно вращать его. Если вращение выполнять по направлению движения часовой стрелки, то оконная рама приподнимется, поворачивая ключ против часовой стрелки, можно раму опустить.
3. Система иногда дает сбой и закрыванию препятствует средняя часть створки. Это заставит потребителя сместить створку в сторону, обнажить горизонтальные винты и с помощью шестигранника установить раму в нужное положение.

Зная как отрегулировать фурнитуру Roto, можно избежать появления сквозняков, проникновения холодного воздуха, пыли, влаги и загрязнений со стороны улицы.

Плотность прилегания створки к раме можно отрегулировать шестигранным ключом

Уточнив, какое количество запорных элементов (цапф) установлено на пластиковом окне, можно воспользовавшись шестигранником отрегулировать плотность прилегания створки к раме.

Главное помнить, что поворот ключа по часовой стрелке прижим усиливается. Такой режим называется «зима», а вот если движение проводить в противоположном направлении, то в действие вступает режим «лето», прижим будет ослаблен.

Регулировка режима «зима-лето»

При наличии нескольких цапф необходимо их регулировку выполнять одинаково. Производитель позаботился о наличии специальных рисок, которые позволяют понять, какой режим установлен в данное время. Риска в сторону улицы – режим «лето», риска в сторону комнаты – режим «зима».

Что делать с ручкой

Одна из деталей фурнитуры, которая используется в самом интенсивном режиме – оконная ручка. Но и с ней случаются казусы. Бывает, что ручка вышла из строя, она неподвижна и пластиковое окно невозможно открыть. Такое возможно в том случае, если перед этим определенные действия выполнялись неправильно и сработал блокиратор. Исправить положение можно, отжав сам блокиратор. Подробнее о ремонте ручки смотрите в этом видео:

Регулировка механизмов двери

Он расположен в торцевой части рамы. Отрегулированный язычок блокиратора должен быть расположен параллельно уплотнителю. Это может случиться в том случае, если при неосторожном обращении ручку окна слишком быстро пытались перевести из одного положения в другое. Поэтому после завершения регулировки необходимо совершать все движения как можно более плавно.

Еще одна проблема, которая может заставить владельца оконной конструкции заняться регулировкой ручки – это те случаи, когда она разболталась или требует замены. Придется повернуть планку, установленною для того чтобы прикрыть основание детали, подтянуть обнаруженные винты и затем осторожно вернуть планку на место. Подробнее об установке и замене ручки на пластиковой двери смотрите в этом полезном видео:

Выполняя любые действия, связанные с регулировкой фурнитуры roto, необходимо помнить о том, что такие системы и устройства не терпят грубого или небрежного обращения.

Нельзя слишком сильно заворачивать регулировочные винты, стремясь избавиться от сквозняков. Максимальный прижим становится причиной быстрого выхода из строя уплотнителя, который потребуется менять. В некоторых замене из-за неосторожного обращения и не соблюдения правил подлежит вся оконная система.

Инструкция по регулировке оконной фурнитуры ROTO NT

Работа и состояние фурнитуры должны проверяться по следующим критериям:

• легкость хода;
• крепление деталей фурнитуры;
• износ деталей фурнитуры;
• повреждение деталей фурнитуры.

Легкость хода фурнитуры

Легкость хода фурнитуры может быть проверена на оконной ручке. Сила запирания и отпирания, приложенная к оконной ручке, по DIN 18055, не должна превышать 10 Нм. Проверка может быть произведена с помощью динамометрического ключа. Легкость хода может быть улучшена смазкой или регулировкой фурнитуры. Поворотно-откидная фурнитура RОТО может регулироваться по 2–3 осям. Неправильная регулировка может привести к полному выходу окна из строя.

Крепление деталей фурнитуры

От надежности крепления фурнитуры зависит правильная работа окна и безопасность при его использовании. Необходимо проверять посадку и надежность крепления отдельных шурупов в дереве или пластике. Если обнаружится, что ослабело крепление шурупом или сточилась головка, то шуруп необходимо завернуть или заменить.

Износ деталей фурнитуры

Для того чтобы избежать износа фурнитуры, все основные детали необходимо смазывать.

Повреждение деталей фурнитуры

Поврежденные детали необходимо заменять, особенно, если речь идет об основных деталях.

Техническое обслуживание фурнитуры ROTO

Ежегодная смазка (не использовать смазки, содержащие кислотные и смолистые вещества) всех трущихся деталей фурнитуры на раме и створке обеспечивает легкость хода и защищает фурнитуру от преждевременного износа. Противовзломные запорные цапфы из стали также требуют постоянной смазки для снижения износа. Места смазки фурнитуры смотреть на рисунке.

Снятие/установка створки с фурнитурой ROTO

Снятие створки:

Штифт верхней петли вынимать только в закрытом положении. Вытащить штифт с помощью монтажной ручки

Навешивание створки:

Штифт верхней петли задвинуть до упора только в закрытом положении створки. Задвинуть штифт рукой, вдавить штифт до упора при помощи монтажной ручки.



Регулировка фурнитуры ROTO NT

Для регулировки фурнитуры ROTO требуется шестигранник (4 мм), его можно приобрести в любом магазине по продаже инструмента. Регулировка окна, или балконной двери ПВХ, производится при помощи подкрутки эксцентриков в регулировочных отверстиях петель, запорных цапфах и на ответных планках элементов фурнитуры.

Схема регулировки верхней петли:

Схема регулировки нижней петли:

Запорная цапфа:

Регулировка запорных цапф:

Использование материалов с портала www.OknaInf.ru — только с обязательной ссылкой на авторов и на портал www.OknaInf.ru

Регулировка прижима пластиковых. Регулировка окон с фурнитурой Roto

Владельцев окон часто волнует вопрос, можно ли установить дополнительные зажимы и, как это сделать. Причина интереса, скорее всего, в том, во время зимних холодов в окна дует, причем только внизу окна или в местах расположения петель.

Хотя прижим створок вроде бы максимальный, но, если открыть створку, можно увидеть, что отсутствуют запорные точки. Сразу возникает вопрос: почему? Ответ тоже напрашивается неоднозначный. Но обо всём по порядку. Согласно требованиям ГОСТ 30777-2001 запорные элементы должны располагаться на расстоянии 700 мм между собой и от углов не более, чем на 300 мм.

Пример: Размер стандартного окна в девятиэтажке — 1300х1520 мм. У окна без коробки, имеются две створки: поворотно-откидная, имеющая ширину 453 мм и поворотная с шириной 753 мм.

На поворотно-откидной створке будет следующее расположение прижимов: со стороны расположения ручки имеется по одной цапфе в углах, ещё одна немного ниже ручки, следующий прижим находится на стороне, расположенной напротив ручки окна и плюс две петли, которые тоже выполняют роль прижимов. 6 имеющихся, в данном случае, точек прижима являются минимальным количеством.

Поворотная стойка имеет 6 или 7 точек, учитывая петли, и расположены они так: 1-2 штуки там, где расположена ручка и по одной цапфе в обоих углах. Еще один независимый средний прижим находится с противоположной ручки стороны. Такое количество считается достаточным в идеале.

Если данное количество прижимов не справляется со своими функциями, значит, существует несколько причин, одна из которых мягкость профиля. Это является следствием влияния на него времени и холода под действием которых, профиль, прогибаясь, с уплотнителем не имеет плотного прилегания.

Поэтому, чем он мягче, тем чаще на него устанавливаются цапфы. Ремонтные работы на окнах требуют большого опыта, поэтому следует призвать на помощь специалиста. Чтобы самостоятельно произвести ремонт, следует внимательно и до конца прочитать данную статью.

Дополнительные прижимы бывают двух видов: цапфы и фурнитурные запоры. Первые из них устанавливают лишь на поворотные стойки, поскольку откинуть ее будет невозможно.

Вращательное движение ручки окна и цапфы не связаны механикой. Прижимание створки во время прикрытия осуществляется благодаря взаимодействию обеих частей цапфа. Одна из них находится на створке, а вторая на раме. Прижимом такого типа является Rotobig. Такой прижим может быть:

· средним внешним;

· средним скрытым;

· средним скрытым регулируемым.

Совершая установку дополнительных фурнитурных прижимов, мы фактически удлиняем фурнитурную обвязку, чтобы увеличить количество прижимов. Кажущаяся простота процесса установки, не может скрыть сложности выбора фурнитуры для окон среди его разнообразия.

В отличие от профессионалов, любители, занимающиеся установкой пластиковых окон, знают только стандартные элементы фурнитуры, которые известны всем. Комплект фурнитуры компании Roto, гарантирующей своим изделиям десятилетие качественной работы, включает в себя много деталей, позволяющих улучшить прижим створок.

Запорный механизм компании отличается наличием плоского язычка, поэтому при закрытии створок не требуется больших усилий, поскольку сам запорный механизм, вернее, его детали, принимают усилие, равномерно распределенное по их поверхности.

Нельзя начать работу по установке, не определив марку уже установленной на окне фурнитуры. Определившись, находим в каталоге производителя, который всегда можно найти в интернете, выбираем детали для окна. В большинстве случаев мы имеем дело с угловым переключателем и средним запором.

Следующий случай: представим все тот же вариант окна. Правильно отрегулированная фурнитура, с геометрически правильной поворотно-откидной створкой не может иметь каких-либо проблем. Иногда, приходится менять, находящийся на противоположной от ручки стороне с петлями средний запор (иначе — фурнитурная планка) на длинный, имеющий больше прижимов.

Поворотные стойки такого размера «грешат» слабостью сторон, находящихся сверху и снизу, а также стороны, находящейся между петлями. Поэтому между петлями устанавливаются, распределенные по этой стороне дополнительные, называемые «тыльными», цапфы.

Вначале следует определиться, каким будет основной запор, а затем уже приступать к работе. Основной запор бывает поворотным, поворотно-откидным, с расположением ручки в центре и фиксированным. В поворотно-откидных имеется зубчатая гребенка, с помощью которой происходит соединение с другими деталями фурнитуры.

Замену следует производить в случае, если на окне уже был установлен поворотный основной запор.

Для примера рассмотрим, как установить фурнитуру Roto с расположением ручки в центре, представленную двумя короткими «угловиками» и двумя средними запорами. При

этой ширине створки, возможно использовать обычный угловой переключатель, но сместится к петле сама точка прижима.

Чтобы установить фурнитуру, придется откручивать и вынимать раму окна, извлечь саморезы, чтобы затем снять запор. Потом следует непосредственно установка угловых переключателей, применив саморезы.

Основной запор, прикладывают ровно в центре, не забывая отмечать место стыка угловиков с планкой и посадочное место с тягой. Лишняя длина убирается ножовкой, а основной запор фиксируется с помощью саморезов после установки. Осталось только сделать установку средних запоров вверху и внизу, прикрепить ручки и произвести установку ответных планок.

В случае использования в ходе ремонта основного поворотно-откидного запора, у которого фиксированная высота ручки, принципиально ничего не меняется, однако нижний «угловик» следует заменить поворотно-откидным.

Если использовать фурнитуру другого производителя, например, МАСО, то «угловики» придется заменить шпингалетами.

Самым популярным материалом для изготовления окон является пластик. Люди выбирают окна из профиля ПВХ за низкие показатели теплопроводности, влагостойкость и долговечность. Но такие окна требуют регулировки и обслуживания для обеспечения нормального функционирования. В этой статье будут описаны все тонкости их настройки.

То, как окно будет выполнять свои задачи, зависит не только от таких моментов как сырье для изготовления, фурнитуры, профиля, но и от правильности монтажа и обслуживания стеклопакетов из профиля ПВХ.

Пластиковые окна имеют немало преимуществ, если сравнивать со старыми оконными рамами:

• хорошая звукоизоляция;
• срок эксплуатации при аккуратном обращении может составить до 20 лет;
• огнестойкость пластиковых окон;
• привлекательный внешний вид, возможность выбора всех оттен

Ремонт, регулировка фурнитуры Roto (Рото)| Москва, Московская область

Компания «Помощь окнам» — профессионал, надежный партнер в области регулировки, ремонта дверей и окон, оснащенных фурнитурой Roto.

Обратившись в нашу компанию, Вы сможете получить качественные услуги по:

• Гарантия на все виды работ и материалы 1 год.
• Доступные цены и гибкая система скидок.
• 100% выполнение гарантийных и постгарантийных обязательств.

Регулировка и ТО фурнитуры Roto

Замена устаревшей фурнитуры на модернизированную

Для замены старых конструктивных элементов, всегда в наличии модернизированные варианты фурнитуры Roto:

• поворотно-откидные системы NT, NT Designo II (скрытые петли) к окнам из пластика, дерева.
• Centro для любых окон (поворотно-откидных, косых, арочных, поворотных из дерева, пластика и алюминия).
• GT для поворотных створок, в них применяется регулируемое ограничительное устройство TurnPlus для проветривания и поворота.
• AluVision на алюминиевые изделия, в том числе, на створки большой площади, массы.
• Fetro на ставни из дерева, пластика, алюминия.
• Patio Life к большим витражным створкам, параллельно-сдвижным дверям.
• Patio 6080 к параллельно-складывающимся дверям.
• Patio S/Z на параллельно-сдвижные двери, окна, установленные в условиях стесненного пространства.
• In-Line Sliding к окнам, дверям раздвижного типа.
• Outward Opening на открывающиеся наружу окна.

Оконные и дверные ручки Roto

Для создания привлекательного, индивидуального вида Ваших дверей, окон мы можем предложить ручки Roto, которые кроме высоких эстетических качеств являются надежными, удобными в эксплуатации. У нас широкий ассортимент ручек этого производителя:

• поворотно-откидные DecoLine и RotoLine, обладающие благородным, элегантным дизайном
• специальные изделия для параллельно-сдвижных окон In-line Sliding
• Patio для террасных дверей большого размера параллельно-сдвижного, наклонно-параллельного типа
• Roto Swing с боковыми элементами, скрытой розеткой.

Консультант: +7 (499) 755-87-29

Viber: +7 (926) 777-96-26

WhatsApp: +7 (926) 777-96-26

E-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Видео по монтажу и регулировка фурнитуры Roto

Сертификаты на фурнитуру Roto

•

  Сертификаты и заключения на использование продукции Roto

•

  Сертификаты и заключения на использование продукции Roto

Ученик After Effects: 13 Paint Roto и Puppet

«

Базовый кадр, который мы создали, обозначен этой маленькой золотой полосой на временной шкале панели «Слой». Светло-серые стрелки, идущие вправо и влево, называются диапазоном кисти для ротоскопии. Направление стрелок указывает, в каком направлении кисть для ротоскопии распространяет информацию от этого базового кадра к кадрам позже и раньше во времени. Наш следующий шаг — научить Roto Brush, как лучше всего передать эту исходную информацию.И для этого я перехожу на панель управления эффектами и открываю раздел «Распространение кисти для ротоскопии». Первая область, на которую я собираюсь обратить внимание, — это область поиска, то есть насколько далеко кисть для ротоскопии ищет, чтобы определить любое движение на этой границе между передним и задним планами. Я могу нажать Page Up или цифру 1 на обычной части клавиатуры, чтобы сделать шаг раньше во времени и наблюдать за развитием этого региона. Или я могу нажать 2 или Page Down, чтобы перейти позже во времени и посмотреть, как эта область меняется от кадра к кадру, и кисть для ротоскопии пытается определить, как изменяется граница между передним планом и фоном.Моя первая задача — отойти всего на пару кадров от базовой рамки в обоих направлениях и найти возможные проблемы. Например, я вижу некоторые потенциальные проблемы вокруг его мизинца, когда он его разворачивает и вытягивает. Я вижу, что моя область поиска приближается к тому, чтобы отрубить кончик этого пальца. Это меня немного беспокоит. Кисть для ротоскопии может неправильно улавливать это движение. Итак, я собираюсь найти кадр, или я вижу потенциальные проблемы из-за того, что эта область поиска слишком плотно ложится на палец, это, вероятно, будет около одной секунды, плюс-минус кадр для вас, а затем поиграйте с радиусом поиска размер.Я не хочу, чтобы радиус поиска был больше, чем необходимо, иначе Roto Brush может смотреть на части изображения, которые не имеют ничего общего с краем между передним планом и фоном, и поэтому может захватывать ложный край. Другими словами, я хочу, чтобы радиус поиска был как можно меньше, чтобы не возникало проблем, но здесь я вижу, что у меня проблемы с его текущим размером. Я собираюсь медленно растирать его, пока не увижу, что мизинец полностью закрывается. Мы сделаем немного буфера вокруг него, чтобы убедить меня, что Кисть для ротоскопии правильно улавливает его движение.Вы заметили, что каждая корректировка, которую я делаю, требует немного дополнительного времени для расчета, потому что Roto Brush распространяет базовый кадр, используя эту информацию, обратно в мое текущее местоположение. Радиус поиска 33, это дает мне хороший буфер вокруг мизинца, поэтому я больше не беспокоюсь. Следующие два параметра, «Порог движения» и «Демпфирование движения», определяют, как кисть для ротоскопии обнаруживает движение между передним и задним планами; в основном, как движется граница сегментации. Вы не хотите, чтобы Roto Brush генерировал ложные срабатывания.Другими словами, если вы видите движение там, где его нет, и вам не нужны ложные негативы, кисть для ротоскопии не улавливает движение. Порог — это то, сколько движения должна увидеть кисть для ротоскопии, прежде чем она скажет: «Хорошо, я убежден, что границы сегментации сместились». Демпфирование — это то, насколько он пытается уменьшить свою тенденцию захватывать движение, которого на самом деле нет. Итак, давайте продолжим и продолжаем шагать по нашей шкале времени и искать области, в которых кисть для ротоскопии может не улавливать движение. Теперь меня действительно беспокоит этот регион прямо здесь.Я знаю, что эта рука перемещается каждый кадр, но когда эта область поиска опускается до нуля, это означает, что Roto Brush не думает, что там есть движение, но искать нечего. Это меня беспокоит. Итак, я собираюсь медленно снижать порог движения, пока не увижу, что желтая область поиска сливается вдоль этого края. Теперь я уверен, что кисть для ротоскопии улавливает движение по краю руки. Для демпфирования движения я буду искать края, которые не должны двигаться, как вокруг этой рамки изображения, и убедиться, что область поиска не обязательно блуждает, когда край фактически не движется.В этом случае, поскольку камера движется от кадра к кадру, похоже, что у меня действительно нет проблем с тем, что кисть для ротоскопии захватывает слишком много информации и получает ложные срабатывания вокруг неподвижных краев. Возможно, я мог бы немного увеличить демпфирование, если бы подумал, что область поиска становится слишком большой вокруг этого края, но я вполне уверен в том, как он обнаруживает этот край. Поэтому я оставлю для параметра Motion Damping значение по умолчанию 50%. Как только я установил эти три параметра по своему вкусу, я заметил, что два из них могут быть ключевыми, если кадр радикально изменится со временем.Я отключу область поиска в просмотре, а теперь обращаю внимание на модели Edge Detection и Color, которые использует Roto Brush. Теперь, когда я удовлетворен тем, что кисть для ротоскопии ищет край в правильных местах, теперь я хочу убедиться, что кисть для ротоскопии действительно правильно находит этот край при перемещении от кадра к кадру от моего базового кадра. Итак, я собираюсь снова начать с моей базовой рамки, этой маленькой желтой полосы, и теперь я собираюсь делать шаги раньше и позже, используя 1 и 2 на обычной клавиатуре или Page Up и Page Down на расширенной клавиатуре. и посмотрите, насколько хорошо эта граница распространения отслеживает мой передний план.Итак, я перемещаюсь раньше во времени, вижу, что у меня проблемы с промежутками между пальцами там, и небольшая проблема с отслеживанием края ноутбука здесь. Хотя, опять же, я могу сказать, что я доволен присутствием матовой линии. Гораздо больше проблем вызывает клавиатура по сравнению с нижней частью его руки, а также появляются и исчезают промежутки между пальцами. После того, как я переместил всего пару кадров раньше или позже по времени от базового кадра, я собираюсь попробовать разные варианты для метода обнаружения края и модели оценки цвета, используемой Roto Brush.Обнаружение краев дает вам три варианта выбора: «Предпочитать предсказанные края»: «Обратитесь к информации, которую мы нашли в базовом кадре, и продолжайте искать эту информацию раньше и позже». В этом случае, несмотря на то, что я на несколько кадров позже, чем мой базовый кадр, смещение в сторону вернулось к этому базовому кадру. Вместо этого «Favor Current Edges» говорит: «Вы знаете, этот снимок для меня сильно изменился от кадра к кадру, больше внимания уделяется тому, что происходит в самом последнем кадре, а не тому, что произошло в базовом кадре». Сбалансированный, очевидно, предполагает баланс между ними двумя.Теперь Balanced не работает хорошо, потому что я обнаружил, что между этими пальцами открываются зазоры, и проблемы вдоль клавиатуры. Итак, давайте попробуем Favor Predicted Edges. И когда я это сделаю, вы заметите, что граница распространения действительно сузила этот промежуток между пальцами и сузила нижнюю часть его запястья, когда оно падает рядом с клавиатурой. Теперь, чтобы быть внимательным, я собираюсь попробовать Favor Current Edges. Я вижу, что эти пробелы снова открываются, что не очень хорошо. И баланс немного лучше.Здесь немного больше клавиатуры. Но очевидно, что Favor Predicted Edges дает мне лучшее решение, поэтому я собираюсь его использовать. Далее идет оценка альтернативного цвета, какую цветовую модель использует кисть для ротоскопии, пытаясь найти границы между передним планом и фоном. В этом случае вы просто хотите включать и выключать эти параметры и снова видеть, насколько хорошо работает кисть для ротоскопии, пока вы находитесь в паре кадров от основного кадра. Я включу его и посмотрю, как все изменится. Похоже, у меня здесь ложный результат, потому что я не думаю, что между его рубашкой и большим пальцем есть дыра, а ее нет.Так что это неправильно. Кроме того, в верхней части кадра изображения получается немного волнистый по сравнению с отключенной оценкой цвета. Поэтому мне ясно, что настройка по умолчанию дает мне более точное распространение, чем модель альтернативного цвета. Так что я пока оставлю это. Теперь, когда я установил параметры того, как кисть для ротоскопии должна распространять информацию из этого базового кадра, теперь мне нужно вручную научить ее, что правильно и что не так, поскольку она делает ошибки.И это то, что мы будем делать дальше.

.

Основы анимации на ротоскопе в After Effects

Проблемы с инструментами ротоскопа в Adobe After Effects? Вот краткое руководство по ротоскопированию в AE с помощью инструментов маскирования и кисти для ротоскопии.

Ротоскопирование может быть отравой для художника по анимационной графике. Это сложно, однообразно и в целом утомительно. Если вы не знакомы с ротоскопированием, это процесс анимации маски над объектом на переднем плане, чтобы отделить его от фона.Вы можете использовать это, чтобы помещать объекты между вашим передним планом и фоном или индивидуально редактировать и манипулировать различными слоями. Это почти как создание собственных слоев из одного изображения, как в Photoshop.

Новички могут подумать, что ротоскопирование — это сложная задача, но это намного проще, чем кажется. В этом видео я покажу вам два способа ротоскопирования с помощью маскирования и ротоскопии.

---

Ротоскопирование через маскирование

Использование масок для ротоскопа — это способ OG, и если вы спросите старых аниматоров, я уверен, что они научат вас этому методу.Он начинается с выбора вашего видеослоя в AE, а затем выбора инструмента «Перо». Используйте перо, чтобы создать контур объекта переднего плана. При нажатии из одного места в другое будет создана прямая линия между двумя точками. Если щелкнуть и удерживать, можно создать кривую Безье, которая сможет проследить изогнутые края вашего объекта. Следуйте по всему внешнему краю вашего объекта, пока не получите полную маску.

Теперь перейдите к слою маски в видео и щелкните секундомер по ключевым кадрам в нижнем левом углу слоя.Отсюда нажимайте Page Up и Page Down для циклического просмотра каждого ключевого кадра. По мере движения объекта вам придется настраивать каждый узел, чтобы он снова соответствовал линии. Иногда, если движения не слишком много, вам не нужно настраивать узлы для каждого ключевого кадра. Не беспокойтесь о том, что он попадет в точный пиксель — вы можете растушевать его позже.

После того, как вы закончите маску, просмотрите свою шкалу времени и посмотрите, совпадает ли маска с контуром объекта. Он будет выглядеть немного резковатым — вот тут-то и пригодится перо.Дважды щелкните клавишу M , чтобы получить доступ к параметрам маски и увеличить растушевку. Это создаст красивое размытие по краям вашей маски.

---

Использование инструмента Roto Brush Tool

Для тех из вас, кто слишком ленив, чтобы просматривать каждый кадр, вы можете выбрать легкий выход (мои предпочтения). Кисть для ротоскопии — это инструмент, который использует искусственный интеллект Adobe для поиска краев вашего видео, как инструмент волшебной палочки в Photoshop. Щелкните инструмент «Кисть для ротоскопии» на панели инструментов (он выглядит как маленькая кисть с человеком рядом с ней).Дважды щелкните нужный слой, чтобы открыть его на вкладке слоев. Отсюда кисть для ротоскопии создаст небольшой зеленый кружок для рисования. Чтобы увеличить размер круга, удерживайте Ctrl / Cmd и перетащите вверх или вниз с помощью мыши. Отсюда создайте грубый контур вашего объекта.

AE будет искать линии на вашем объекте и создавать маску над ним. Он не будет идеальным, поэтому вам, возможно, придется воспользоваться инструментом меньшего круга, чтобы очистить края. Если линия слишком велика над вашим объектом, удерживайте кнопку Alt, и ваш круг изменится с зеленого на красный, указывая, что вы находитесь в режиме «вычитания».

После того, как вы создали хороший контур, вы можете обработать его с помощью инструмента Refine Edge в инструменте выбора «Кисть для ротоскопии». Обведите контур этой кистью, чтобы AE могла очистить маску — вплоть до последнего пикселя. (Он очень хорошо работает с линиями волос и очень детализированными краями.)

Теперь, когда у вас есть улучшенная маска на вашем объекте, все, что вам нужно сделать, это нажать кнопки Page Up и Page Down для циклического переключения между ключевыми кадрами.Искусственный интеллект Adobe будет автоматически искать изменения в вашем контуре и ключевом кадре. Если вам нужно что-то отрегулировать, просто вернитесь к инструменту «Кисть для ротоскопии» и исправьте это оттуда. После того, как последовательность будет завершена, вернитесь к своей основной временной шкале, где вы найдете свой чрезвычайно хорошо замаскированный объект, ожидающий корректировок.

---

Интересуют треки, которые мы использовали при создании этого видео?

Ищете другие видеоуроки? Проверьте это.

.

Кисть для ротоскопии от Adobe After Effects делает ротоскопирование безболезненным

Перейти к основному содержанию Школа без кино

Бесплатная загрузка:

Как написать сценарий во время карантина [БЕСПЛАТНАЯ 100-страничная электронная книга] Авторизоваться Школа без кино

Ключевое слово

• Популярный
  • 1.Вы видели подсознательное предзнаменование в «Чужом»? +2759 просмотров
  • 2. ScriptHop хочет быть будущим того, как продаются скрипты +3,908 просмотров
  • 3. Может ли новая камера сделать вас лучшим кинорежиссером? +1408 просмотров
  • 4. Как снять фильм большого формата с ограниченным бюджетом во время пандемии +1 376 просмотров
  • 5. Вот как Джордан Пил создал пульсирующую сцену ужасов за 7 секунд +3,797 просмотров
• Темы
  • Новейшее в сценарии Полное руководство по конфликтам в повествовании
  • Новейшее в режиссуре Как завершить широкоформатный фильм с ограниченным бюджетом во время пандемии
  • Новинки в области распространения и маркетинга Как организовать автомобильный кинофестиваль в своем сообществе
  • Новейшее в кино и ТВ Почему в Criterion Collection так мало фильмов чернокожих режиссеров?
  • Новейшее на торговой площадке и со скидками Лучшие предложения недели по съемкам фильмов (8.20.20)
• Доски
  • 0 Studiobinder VS. Celtx (для образования)

.

вакансий | RotoMetrics

Наши продукты
• + Гибкие штампы
• + Цельные штампы
• + Наковальни
• + Магнитные цилиндры
• + Печатные цилиндры и печатные гильзы
• + Дополнительные продукты
• Шестерни

Доступность продукта зависит от региона.
Свяжитесь с вашим торговым представителем для получения дополнительных сведений.
Загрузите наше руководство по продукту.

• Гибкие матрицы для преобразователей с передовой наукой
• AccuStar ^® UltraFilm ^™ Гибкая матрица
• Специальная гибкая матрица GoldLine
• Гибкая матрица DuraLine
• Специальная гибкая матрица DuraLine
• Гибкая матрица AccuPrime ™
• Цифровой пресс DigiNow ™ Гибкая матрица
• Гибкий штамп для бумажных этикеток AccuSmart ™
• Средство для контроля адгезии RotoRepel ™
• Другие решения для гибких штампов
• Плашки для складывания картона
• Плашки для резки под давлением

Все твердые штампы
• RD90M Цельные штампы
• RD100 Цельные штампы
• Твердые штампы Challenger
• RotoRepel ™ Контроль адгезии
• RD200 Цельные штампы
• RD250 Цельные штампы
• RD300 Цельные штампы
Перемещение всех материалов:
• Движение материалов Многопортовый выброс воздуха
• Движение материала: штампы со сфокусированным воздухом
• Движение материала: выброс воздуха
• Движение материала: вакуумные штампы
• Движение материала: штампы для выброса штифта
• Движение материала: штампы для выброса штифта переключателя PS

• Наковальни
• Регулируемые пятки Versa-Cut ™
• Базовые наковальни
• Наковальни с регулируемым зазором

Все магнитные цилиндры
• Магнитный цилиндр AccuBase ™ XT
• Магнитный цилиндр AccuBase ™

Все печатные цилиндры и печатные рукава
• Рукава AccuPrint ™
• RotoGuard ™ XT000 Стандартные рукава AccuPrint
• 000
rint ™
• Цилиндры
• Цилиндры печати RotoGuard ™
• Цилиндры печати RotoGuard ™ XT
• Производитель, одобренный OEM

Все дополнительные продукты
• EZ Clean Idler / Pathing Rolls и EZ Clean Stripping Rolls
• Съемные щетки для перфорации
• Устройства Vari-Score / Vari-Punch
• Резаки для тонировки резины с пневматическими держателями
• Ролики с метрами
• Подрезные устройства RD
• Устройства для продольной резки бритв RD
• Гидравлические домкраты
• Боковые опоры
• Поперечные опоры
• Rolls
• Наборы для тонировки и Ti-распылитель Наборы для настройки

Надежные прецизионные инструменты, которые работают правильно с первого раза — каждый раз помогая вашему бизнесу добиться успеха.

Начать работу

.
