Просто и подробно о Реле времени 220V с задержкой выключения

12 схем для применения реле в быту. 2 нюанса — с задержкой включения или выключения. 4 вопроса проверки знаний. 3 лучших реле для заказа на алиэкспресс.

Схема подключения реле времени

Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

ТЕСТ:

4 вопроса для проверки теории

Есть возможность использовать реле с задержкой как обычное реле?

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение.

(верный)

б) Нет.

Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

б) Да.

Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

б) Нет.

Важно знать — реле с задержкой включения и выключения 2 разных устройства
Обычное реле времени включает смонтированное после них устройство на установленный при настройке промежуток времени. Устройства с задержкой работают не так.

С задержкой выключения — 1 реле, работающее навыворот

На реле подается сигнал о выключении устройства.
Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

На реле подается сигнал, он включает его механизм или электронную схему.
Сразу отсчитывается время задержки.
После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.

12 Вариантов использования реле дома

Схема подключения РВ на 2 выключателя с задержкой выключения 220в

Реле с задержкой выключения возможно применить для того, чтобы не забывать выключать свет в кладовой или на лестничной площадки. Для этого подключаем светильник через него.

Схема подключения освещения через реле задержки выключения

Чтобы схема работала корректно вместо обычных выключателей нужно использовать переключатели без фиксации в замкнутом положении. Подойдут и обычные кнопки.

Схема работает следующим образом.

Входя в помещение, вы замыкаете выключатель, включая освещение.
Выключатель не фиксируется в замкнутом положении то, отпустив клавишу выключателя, вы сразу прерываете подачу электроэнергии.
Выключения освещения не происходит, лампы подключены через реле с задержкой выключения.
Освещение отключится только после того как пройдет заданное время.
Для защиты перед реле установлен автоматический выключатель, он обесточит устройство, если ток повысится выше заданного при коротком замыкании (согласно ПУЭ пункт 7 3.1.14-19).

Эта схема удобна для длинных коридоров. Освещение можно будет включить с двух сторон помещения. Если такая возможность не нужна, то выключатель можно оставить один.

2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном

Эта схема подходит для тех, кто любит мастерить и знаком с радиоэлектроникой. В ней вместо готового устройства, рассчитанное на питание от сети 220 вольт, мы используем реле на 12 как более безопасное. Изготавливаем реле из стандартного электромагнитного с одной контактной группой. Схема переделки и внешний вид прибора показаны на рисунке ниже.

Переделка стандартного реле в реле временит с выдержкой 2 минуты

Приведенная схема не рассчитана на работу с мощной нагрузкой из-за ограниченных возможностей контактной группы. Если такая потребность возникает, то нужно ввести промежуточное реле. Нет различия в марках, применимы отечественные РПЛ, РПУ-2М, РП, РЭП или импортные (сегодня их больше на рынке и цена на них ниже, три самых лучших реле с алиэкспресс мы представим ниже).

Габаритные размеры и принципиальная схема

Посмотрите на картинке: стандартное промежуточное реле. Чтобы вписать его в нашу схему подключаем контакты «N» и «А» не к точкам «L» и «N» а в точки «30» и «87» на предыдущей схеме.

РВ с задержкой включения 220в еще 2 схемы для управления освещением

2 вариант устройства для управления освещением собран на многофункциональных цифровых реле.

Управление освещением на цифровых реле

У цифровых реле гораздо больше возможностей. Задержку получиться выставить не на 10 15 минут, а на длительность больше суток. Есть возможность установить время когда будет включаться свет. 1 вариант подойдет для управления уличным освещением на приусадебном участке. Настраиваем реле для включения в 17 часов и отработки задержки, 13 часов. Уличные фонари будут гореть все ночью, а с рассветом погаснут.

Аппарат подключается и для работы с двумя управляемыми сетями, как на второй схеме. Два канала настраиваются абсолютно независимо.

РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,

Часто кондиционер включают при открытом окне, так они работают вхолостую и тратят электроэнергию. Выход из ситуации — установка датчика на створке рамы и связь его с линией питания. Но, такой подход тоже не очень верный.

Если вы будете открывать окно на небольшой промежуток времени (впустить кота) то кондиционер будет выключаться, а потом включаться снова. Потребление тока в режиме «пуск-стоп» возрастает, такая работа также не увеличивает долговечность устройства.

Избегаем проблем установив в цепи «датчик-выключатель кондиционера» реле с задержкой выключения. Схема приведена ниже.

Схема включения реле с задержкой выключения для датчика на окне и кондиционера

Схема даже не предусматривает специального реле с задержкой, его функции выполняет обычное промежуточное. Работает она следующим образом.

При открытии окна замыкаются контакты, подается напряжение на реле.
Ток, необходимый для срабатывания, сразу не поступает на соответствующие выводы, а тратиться для зарядки конденсаторов. Для развязки в схему включены диоды.
После того как конденсаторы зарядятся величина тока поднимается до значения нужного для срабатывания реле. Реле отключает кондиционер.
Если окно уже закрыто, то после разрядки конденсаторов (за счет минимального прохода тока в обратном направлении через диод), реле снова подает напряжение на кондиционер.

Р. задержки включения 220в 2 вариант ремонта для холодильника.

Если трудно отыскать штатный датчик температуры затруднительно, вариант — установить любой подходящий. А для того чтобы компрессор не включался-выключался монтируем такую же схему как и для кондиционера.

Модернизация управления 4 стеклоподъемниками

Штатно в машине стеклоподъемники не работают при отключенном зажигании. Возможен случай — остановившись на несколько секунд, мы не можем открыть окно, чтобы рассчитаться с оператором заправки. Для исключения ситуации модернизируем схему управления электрооборудованием, установив

реле задержки выключения.

Установка реле с задержкой вместо штатного реле управления стеклоподъемниками

Вариант самодельного реле времени с задержкой на 24 вольта

Предыдущая схема предусматривала питание от блока на 12 вольт. Предлагаем еще вариант, с питанием от сети 24 в. Он подойдет для грузовых автомобилей, в их сети такое напряжение.

Реле с задержкой выключения на 24 вольта

Устройство собирается на отечественных элементах, монтаж навесом. С помощью переменного резистора (он в самом низу схемы) регулируется время задержки выключения.

3-я схема управление стеклоподъемниками на импортных деталях

Если возникают проблемы с приобретением отечественных радиоэлементов, собираем реле с задержкой на импортных. Детали выпаяны из плат вышедшего из строя компьютера. Ниже схема.

Схема управления стеклоподъемниками на деталях от материнской платы компьютера

Работает устройство аналогично. Изменяя емкость конденсатора С1 или резистора R2 регулируем время задержки.

Реле времени своими руками

Р. задержки выключения 220в вентилятора за 1 час своими руками

Еще один вариант использования реле с задержкой — управление вентилятором или вытяжкой в душе или уборной. Вот схема для сборки самостоятельно.

Схема управления вентилятором в душе или уборной

Работает она в двух режимах выбираемых с помощью переключателя на реле. Сигнал для срабатывания реле — подача напряжения на освещение комнаты.

Для душа:

В помещении включается освещение.
Вы пользуетесь ванной.
Выйдя, вы выключили свет.
Начинается отработка времени задержки (пока накопится пар).

После задержки включается вентилятор на время необходимое для удаления пара.

Для уборной:

После того как зажегся свет начинается отсчет времени.
Через полминуты или больше (зависит от настроек) включится вытяжка.
Вентилятор работает в протяжении программно заданного времени.

Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки

Предложенную схему есть возможность собрать и на импортных реле, два варианта представлены ниже.

Подключение вытяжки на импортных реле

Алгоритм работы данных схем следующий.

Одновременно с включением освещения включается вытяжка.
После того как освещение выключено начинается отсчет времени.
Когда задержка прошла, вентилятор обесточивается.

Приборы настраиваются на время работы после выключения света то 15 минут. Для изменения задержки достаточно провернуть крестообразной отверткой или любым аналогичным инструментом ручку на их панели.

Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb

Вместо с

пециальных реле для вентилятора, используем многофункциональные. На рисунке ниже представлены отечественные модели, но легко найти и выбрать и импортные.

Российские многофункциональные реле

Вариант — выбрать продукцию компании ABB.

Реле времени с задержкой от ABB

Подключаются устройства в цепь питания вентилятора, а затем ручками настраивают время работы и задержки.

Отечественные реле двухканальные, второй канал, возможно использовать для управление освещением. Для этого надо настроить их так лампочка гасла через время достаточное для использования помещения. Достигается экономия электроэнергии, если в доме есть забывчивые люди.

Самодельное Р. для задержки включения автомобильной сигнализации

Еще один вариант использования задержки — включить ее в цепь автомобильный сигнализации. Варианты этой охранной системы блокируют двери сразу после того как вы их закрыли, это не очень удобно, захлопнув машину с ключами и брелоком управления сигнализации остаешься на улице. Если смонтировать реле с задержкой в одну-две минуты у водителя будет время исправить ошибку. Вот вариант схемы.

Схема для задержки включения сигнализации

Устройство собрано на отечественных радиоэлементах навесом включается в цепь питания системы охраны. Изменяя емкость конденсатора можно регулировать время задержки.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Номер в рейтинге	Название	Плюсы	Недостатки
Первый	Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case	Цифрой индикатор, наличие корпуса	Для управления устройствами 220В нужно промежуточное реле
Второй	AC 220V h4Y-2 Power On Time Delay Relay Solid State Timer 1.0~30 Min Socket Base	Возможность работать в сети 220 В, удобная настройка	Предельное время задержки 30 мин
Третий	Programmable Delay Relay Dh58S-S with socket base	Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки	Цена

Первый, второй и третий номер в нашем рейтинге реле

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

3 частые ошибки при выборе Р.В.

Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.

Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.

принцип действия и виды устройств

Отключение электропитания по желанию и без применения физических усилий – это реальность, как и дымящаяся чашка утреннего кофе на столе. Вариантов применения интеллектуального приспособления такого рода масса: от бытового использования до оптимизации сложнейших производственных процессов.

Реализовать идею поможет выключатель с таймером отключения, позволяющий в нужное время прервать поток электроэнергии к оборудованию. В предложенной нами статье изложен принцип действия, описаны разновидности прибора. В помощь будущим покупателям приведены рекомендации по выбору.

Содержание статьи:

Разновидности коммутируемых устройств

Все модели выключателей, предлагаемые многочисленными производителями, отличаются внешним видом, материалом изготовления, своими возможностями и, как результат, ценой.

Более того, на стоимость одной единицы товара оказывает влияние и узнаваемость бренда – китайские приспособления выгодно выделяются на фоне конкурентов. При желании можно подобрать многофункциональное устройство по цене, более чем приемлемой.

Способ управления, доступный пользователю, является одним из признаков, по которому можно классифицировать все изделия.

Галерея изображений

Фото из

Клавишники – приспособления клавишного типа. Они способны управлять 1, 2, 3 или 4 электроточками – по количеству имеющихся клавиш. Подключить их можно своими руками, пользуясь схемой, предоставляемой производителем

Модель, оснащенная пультом, – это более комфортный вариант, открывающий новые горизонты владельцу. Более того, часто в качестве органа управления возможно использовать пульт от другой бытовой техники

Сенсорные решения – когда для выполнения нужного процесса достаточно легкого прикосновения к участку лицевой панели. Производители могут добавлять опции, обеспечивающие регулировку яркости света – пользователь будет влиять на интенсивность освещения

Временной выключатель – изделие, оснащенное таймером. Его основная особенность заключается в умении размыкать цепь электропитания в указанный интервал времени без присутствия владельца

Выключатели клавишного типа

Модель, оснащенная пультом

Выключатели с регулировкой интенсивностью освещения

Временной выключатель

Использование последних не ограничивается освещением – приборы могут настраиваться на регулировку любого объекта, использующего для своего функционирования электрический ток. Это вентиляторы, чайники, бойлеры и прочая бытовая техника. А также , водоснабжения и отопления.

Кроме того, приспособления делятся в зависимости от типа монтажа (скрытые и наружные), соединения контактов в механизме (винт или пластина), выдерживаемого напряжения, степени защиты от пыли и влаги.

Особенности устройств с таймером отключения

Выключатели с часовым механизмом/таймером позволяют управлять светом, включая/выключая его в заданный временной промежуток. Они отличаются способом управления, внешним видом и функциональностью.

Основные типы приборов

Коммутируемые устройства с выдержкой времени пользуются спросом для домашнего и промышленного использования. Они могут устанавливаться на лестничных площадках многоэтажек, при входе в частный дом, гараж, подвал, в офисных помещениях.

Применяются также для оптимизации производственных процессов, когда требуется задать четкий временной интервал для работы отдельных механизмов или оборудования.

Такие выключатели часто имеют расширенный спектр возможностей, предусмотренных производителем или самим владельцем. Благодаря дополнительным приспособлениям они будут срабатывать на звук, свет, движение

Датчики, отвечающие на внешний раздражитель в виде хлопка, появления объекта в поле зрения и прочего, монтируются прямо в корпус выключателя.

Таймер коммутируемого прибора, в зависимости от принципа настройки, может быть механический или электронный/цифровой.

Пользователь может им управлять, задавая желаемые настройки, следующими способами:

прокручивая регулирующее колесико или выставляя микропереключатели в нужное положение;
используя кнопки, содержащиеся на лицевой панели, которые могут быть физическими или сенсорными;
задавать команды на включение/выключение дистанционно – с пульта или гаджета.

Размер временного интервала, заставляющего выключатель будет срабатывать, может составлять несколько секунд, минут, часов, дней или недель. Есть модели, работа которых планируется сразу на 365 дней.

Для управления функционированием конкретных бытовых приборов, таких как светильник, кофеварка или водонагреватель, часто используют – умное приспособление, отличающееся широким ассортиментом.

Галерея изображений

Фото из

Розеточный тип выключателя – когда изделие оснащено разъемом для включения вилок, настраиваемым и управляемым таймером, содержащимся внутри. Некоторые модели – еще и дополнительными датчиками

Прибор клавишного или сенсорного типа, который умеет отключить электропитание с задержкой во времени. Его рабочий механизм содержит реле времени. Например, после прикосновения человеком для включения лампочки в коридоре проходит 0,5-3 минуты до разрыва электроцепи, чего вполне хватит, чтобы снять верхнюю одежду

Модель, позволяющая контролировать несколько электролиний. Такое устройство устанавливается в щиток на din-рейку и относится к изделиям скрытого монтажа. Его управление может быть электронным или механическим, а количество функций варьироваться от банального отключения питания по таймеру до сложных реакций на различные раздражители, когда реле является одним из элементов системы умного дома

Программируемое устройство, монтируемое непосредственно в распредкоробку, управляющее определенным питающим проводом. Его настройку осуществляют с помощью приложения, скачанного на личный гаджет – смартфон, планшет

Розеточный тип выключателя

Прибор клавишного типа

Устройство устанавливается в щиток на din-рейку

Программируемое устройство

Стоимость приспособлений полностью зависит от возможностей – чем их больше, чем дороже придется заплатить за покупку.

Как работает временной выключатель?

Принцип работы коммутирующих устройств с таймером построен на том, что они в нужный отрезок времени, указанный пользователем, замыкают или разъединяют электрическую цепь, лишая управляемый прибор питания. В результате такого действия происходит отключение света в нужном помещении без физического участия владельца в этом процессе.

Чтобы обеспечить функционирование прибора, его рабочий механизм оснащается микросхемой, временным реле, микроконтроллерами, выпрямительным диодом, резисторами и прочими деталями, принимающими участие в организации умного и экономного управления освещением, вентилятором или иной техникой.

В устройствах с механической регулировкой циклы работы задаются поворотом диска, а в электронных аналогах – нажатием на лицевой панели или пульте нужных кнопок

Временные выключатели, активизирующиеся механическим способом, работают благодаря микропереключателям, активизирующим реле. Именно эти элементы конструкции позволяют при наступлении указанного пользователем момента включить/выключить питающую линию электросети.

Большое распространение среди недорогих моделей получили розеточные выключатели. Их настройку может выполнить любой пользователь, даже не имеющий гаджета и подключения ко Всемирной сети. Для этого предстоит выбрать вариант с механическим управлением.

Галерея изображений

Фото из

Нужнот проверить технические характеристики

Поставить рычаг в положение вкл

Установить текущее время

Указываем промежуток времени для срабатывания команды

Каждый из сегментов механических моделей может соответствовать 15-30 минутам. Это характерно для суточных приспособлений.

Отличительная черта умных приборов с таймером – зависимость от сети. Они могут быть:

полностью зависимыми;
автономными.

В первом случае приспособление нуждается в питании, а любые перебои с электроснабжением приводят к сбою программы.

Второй вариант – независимость от внешнего источника. Точнее, она может быть частичной, когда при наличии электричества устройство его использует, а при отключении переходит на резервное питание.

Для этого в конструкции имеется аккумулятор, рассчитанный на определенное время работы. У некоторых моделей оно может достигать суток и более. Коммутируемое устройство с электронным способом управления настраивается с использованием кнопок или мобильного приложения.

Галерея изображений

Фото из

Выключатель временной без дисплея

Модель, оснащенная дисплеем

Прибор с дистанционным программированием

Многофункциональный выключатель

Количество задаваемых команд и метод программирования зависит от сложности прибора и будет варьироваться. Все тонкости указываются в руководстве по эксплуатации, поставляемом в комплекте с выключателем и крепежами для монтажа.

Какой вид прибора лучше выбрать?

Перед покупкой предстоит четко описать свои потребности. Именно от этого зависит модель коммутируемого устройства с таймером, которая идеально сможет удовлетворить все запросы пользователя.

Следует четко определить место монтажа и нужные функции, которые будут отвечать за выполнение команд – не исключено что для этого понадобится приобрести дополнительные аксессуары в виде датчиков. Или выбрать модификацию, в которой все эти элементы уже встроены в конструкцию умного приспособления.

Для установки в ванной, подвале, на лестничной площадке, перед входом в дом лучше присмотреться к моделям с защитой от вандалов, пыли и влаги

Еще при выборе нужно учитывать следующие факторы:

технические возможности – на какое напряжение рассчитано изделие;
желаемый тип управления – механический или цифровой;
тип монтажа – в розетку, подрозетник, распредкоробку, на din-рейку;
условия эксплуатации – нужна ли влагозащита.

Чтобы не запутаться в разнообразии моделей, нужно решить, на какой раздражитель должен реагировать временной выключатель. Или же достаточно наступления указанного времени суток.

Галерея изображений

Фото из

Изделие с откликом на изменение уровня освещенности света – это сумеречный или астрономический таймер. В комплектацию входят фотоэлементы, реагирующие при снижении уровня солнечной активности. Предусмотрена задержка срабатывания, чтобы минимизировать влияние случайных раздражителей

Отклик на появление человека или другого объекта весом, как правило, от 20 кг. Это выключатели, оснащенные датчиком движения. В них таймер программируется на срабатывание при попадании в поле зрения такого раздражителя

Реакция на шум – популярное решение, применяемое в системах интеллектуального обустройства жилища. Такие модели срабатывают на звук определенного диапазона, указанного пользователем в настройках

Задержка времени в 30 секунд или другой интервал, предустановленный производителем. Это самый простой вариант, идеальный для прихожих, лестниц или установки перед входной дверью

Смеречный таймер

Выключатель с датчиком движения и таймером

Выключатель с откликом на шум

Выключатель с задержкой времени

Выбирая среди моделей попроще, нужно решить, какая периодичность требуется при управлении отключением приборов. Если речь идет о процессах, повторяющихся ежедневно, то можно остановиться на суточном варианте.

Когда речь идет о срабатывании в определенные дни недели или месяца, то понадобится приспособление с недельным или месячным таймером. Этот выбор обойдется дороже.

А вот для автоматизации управления несколькими питающими линиями и приборами, установленными на них, подойдет более сложная модификация в виде многофункционального выключателя.

Что касается производителей, то пользователи с многолетним опытом применения умных коммутирующих устройств с выдержкой времени хорошо отзываются о таких фирмах, как Legrand, Feron, Livolo, Orbis.

С видами и маркировкой умных выключателей ознакомит , в которой кроме перечисленных вопросов даны ориентиры выбора и перечислены правила подключения.

Выводы и полезное видео по теме

Обзор выключателей, реагирующих на движение объекта, попавшего в его поле зрения:

Как правильно осуществить программирование электронного таймера выключателя розеточного типа. Об этом в видеоролике:

Правила установки прибора с таймером отключения электронного типа в квартирный щиток описаны в видео:

Ознакомившись с разнообразием моделей выключателей, их особенностями и отличием различных типов, можно подобрать наиболее благоприятное решение для своего дома.

Важно перед покупкой внимательно изучить технические характеристики и правила программирования приспособления и обратить внимание на его возможность функционировать при отключении электропитания.

Расскажите о том, как подбирали выключатель с вмонтированным таймером и использовали полезное в быту устройство. Возможно, в вашем арсенале есть сведения, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в находящемся ниже блок, публикуйте фото по теме, задавайте вопросы.

Реле времени с задержкой после снятия питания

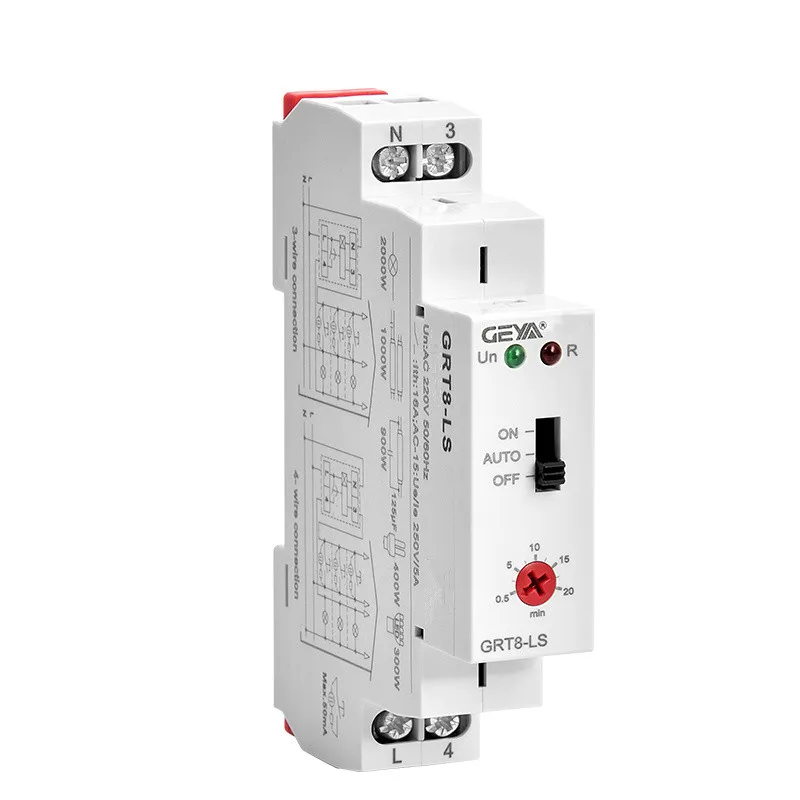

Модульное реле времени — это электронный прибор осуществляющий отсчет установленного времени. Конструктивно выполнено в модульном корпусе с креплением на дин-рейку. Основные применяемые функции это задержка включения и выключения, циклическая функция с регулировкой импульса и паузы).

Рассмотрим модели с отсчетом времени после снятия напряжения питания:

Из импортных моделей это: CRM-82TO (ELCO, Чехия)

D6A 3MIN 24-240VAC/DC и D6A 10MIN 24-240VAC/DC (TELE, Австрия) — две модели серии DELTA снимаются с производства, позволяют выставлять задержку в диапазонах 0,1с — 3мин (4 диапазона) и 0,1с — 10мин (4 диапазона) соответсвенно.

В место модели D6A, производитель выпускает модели серии VEO, теперь это многофункциональные реле (cхемы идентичны, расширен диапазон временных задержек, отличие в расположении контактных групп, теперь клеммы питания реле находятся сверху, а контактные группы снизу.)

V2ZA10 3MIN 24-240V AC/DC и V2ZA10 10MIN 24-240V AC/DC, а так же модификации этих реле с литером P, что означает пружинные клеммы.

Так же производитель выпускает промышленные реле GAMMA с функцией задержки выключения по снятию питания, что не является бюджетным решением, это модель G2ZA20 10MIN c оперативным питанием 24-240V AC/DC, или модель с возможностью применения модулья питания серии TR (AC) или импульсного источника питания SNT(DC).

Отечественными производителями на рынке модульной релейной техники представлены модели РВО-26 предназначенное для формирования задержки на отключение встроенного электромагнитного реле через заданное время (от 0,1 сек. до 9,9 мин.) после снятия напряжения питания. (его старший брат, устаревшая модель РВО-П2-26 с декадным переключателем задержки времени.)

модификация:

Реле времени в классическом корпусе ВЛ-55E1 (аналог ВЛ-55) отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 2-х модификациях: тип 1 — временной диапазон 1…63с и тип 2 — временной диапазон 7,5с…8 минут. Питание реле в отличие от предшественника ВЛ-55 — универсальное (24…220В постоянного или переменного тока), 2 переключающих контакта.

В реле времени модульное ВЛ-55М1 c универсальным питанием (24-220В переменного и постоянного тока) отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 3-х модификациях временных диапазонов: 0,1…1с, 1…10с и 3…30с. На данный момент самое бюджетное реле.

ВЛ-155М1 — (Новинка), реле в модульном корпусе, с диапазоном 0,1…1с, мин и 1. ..10с, мин.

РВО-26М ACDC24-240B (Новинка) с выдержкой времени после отключения напряжения питания: 0,1-9,9с; 1-99с; 0,1-9,9мин; 1мин-99мин, реле многофункциональное (4 функции).

Реле украинского завода Релсic (г.Киев),

ВЛ-162, заменой которого является ВЛ-155М1, РВО-26М.

Так же существуют реле с пневматическими приставками, типа РВП-72 с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3122 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3222 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий и 1 размыкающий), срабатывающими без выдержки времени.

РВП-72 3323 — с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

Схемы реле времени и задержки выключения нагрузки

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки 220В с заданым интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM555.

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Таймер с увеличенным временным интервалом

Схема устройства аналогичного назначения показана на рис. 2. Она позволяет дискретно изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при помощи переключателя SA1. Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + . .. + Rn).

Рис. 2. Схема таймера с увеличенным временным интервалом для отключения нагрузки.

Схемы реле времени на симисторах

Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис. 3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.

В схеме на рис. 3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 секунд). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис. 3. Бестрансформаторная схема управления сетевой нагрузкой.

Рис. 4. Вариант схемы для автоматического отключения сетевой нагрузки.

Во второй схеме (рис. 4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).

Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

что такое реле или выдержка времени? Принцип работы устройства, виды и модели для разного дизайна помещений

Благодаря выключателю с задержкой отключения удастся не только серьезно сэкономить, но и создать иллюзию присутствия в доме, что отпугнет возможных мошенников.

Стоимость электроэнергии и истощение мировых ресурсов заставляют задуматься об экономии. Часто случается, что владельцы квартир и домов могут покинуть помещение, забыв отключить свет, тогда счетчик и насчитывает лишние киловатты. Чтобы избежать подобных ситуаций – был придуман выключатель с таймером. Устройство является частью умного дома и контролирует работу всех приборов, зависящих от электроэнергии – кондиционера, бытовой техники и т.д.

Основные характеристики выключателей, работающих с задержкой выключения

Устройство комплектуется программой, которая позволяет устанавливать параметры контроля всеми приборами в доме. Характерные черты выключателей, работающих с задержкой:

Точность учета интервалов, никаких погрешностей.
Максимальный показатель продолжительности времени программирования устройства. Чем больше временной диапазон, тем больше функций в состоянии выполнить выключатель.
Устойчив к перепадам напряжения, поддерживает рабочий режим при 230 В, частоте в 50 Гц и силе тока в 16 А.
Большой перечень функций, позволяющий работать с другими устройствами и выполнять разные задачи.

Что такое реле времени?

Чтобы понять особенности прибора, стоит изучить его принцип работы. Реле работающее навыворот функционирует по такой схеме:

На прибор подается сигнал о необходимости выключить устройство.
Начинается отсчет времени выключения прибора. Врем истекает и происходит выключение.

Если такое реле усыновлено перед лампой, то не стоит ждать моментального срабатывания. Все отключится только после прохождения времени задержки.

Двойной реле:

Как только подается сигнал, включается механизм и происходит отсчет интервала задержки. Как указанное время отсчитано прибор включает необходимое устройство в указанные сроки. Можно сказать, что два реле времени подключены последовательно – это и есть двойное реле.

Виды выключателей, оснащенных таймером

Принцип работы таймеров заключается в соединении и разъединении контактов, которые управляют светом в конкретной последовательности. На рынке представлено две разновидности приборов в зависимости от конструкции и принципа действия. Кроме того, выключатели делятся в зависимости от типа установки – скрытые или наружные. С учетом соединения контактов в механизме – винт или пластина.

Все включатели с таймером работают от электричества, но сам таймер может быть, как механическим, так и электронным.

С механическим таймером

Лепестки конструкции определяют особенности работы механизма. Для его запуска пользователь задает время на корпусе выключателя. Один лепесток соответствует 15 или 30 минутному интервалу времени. Вращающийся диск регулирует настройку таймера. В указанный промежуток времени потребитель получит электроэнергию, как только сработает таймер, ее поступление будет перекрыто в автоматическом режиме.

Несмотря на простую конструкцию, изделие имеет свои недостатки:

Не допускается установка случайного режима.
Невозможно поставить прибору сложные задачи.
Таймер отсчета не настолько точные, как в других моделях.

Механические модели могут работать за счет резервных аккумуляторных батарей.

С электронным таймером

Предполагают наличие недельного интервала программирования устройства. Необходимое время выставляется на жидкокристаллическом экране.

На экране отображена информация о параметрах настройки.
На приборе управления несколько функциональных кнопок.
Насчитывает до 150 опций.
Низкая дисперсия до минуты.
Установка проводится своими силами.

Электронная модель обладает большим перечнем преимуществ, пользуется спросом у пользователей, ведь обеспечивает многозадачность и точное выполнение всех команд.

Модификации

Изделия используются для управления приборами на участке одной цепи. Нашли широкое применение в домах, квартирах. Производители предлагают обширный ассортимент продукции, который можно подразделить на 4 категории: таймер-сторож, кнопочный таймер, выключатель с датчиком движения, модель с таймером для вентиляции.

Таймер сторож

Прибор используется для защиты дома от несанкционированного проникновения. Позволяет организовать визуальное присутствие владельцев дома. Встроенная программа включает и выключает освещение в определенной последовательности в указанный интервал времени. Если приходится часто бывать в поездках – это идеальное решение, позволяющее оставить дом без присмотра. С улицы кажется, что дома кто-то есть. Полностью защитить дом он не сможет, но вот окажет помощь в этом вопросе и собьёт с толку злоумышленников.

Выключатель света с датчиком движения

При появлении человек в поле действия инфракрасного поля, датчик улавливает движение и включает освещение. При этом датчик обеспечивает: регулировку чувствительности, параметры освещения. Представлены модели, которые выполняют одну опцию, но встречаются и те, что выполняют все.

Кнопочный таймер

Механическое нажатие на кнопку приводит устройство в работу, обеспечивая автоматическое выключение и включение света через определенное время. Такие модели представлены возможностью задавать временной интервал на сутки или недели. Удобно монтировать такие выключатели в прихожих, на лестницах, в гараже, туалете.

Модель с таймером отключения для систем вентиляции

Вытяжка встречается на кухне и в ванной, так предусмотрена планировка любой квартиры или дома. Чтобы рационально пользоваться вентиляционной системой, рекомендуется установить вентилятор с таймером отключения, который через указанный промежуток времени просто отключит устройство. Такой подход позволит решить сразу же несколько задач: рационально использовать электроэнергию и обеспечить оптимальный показатель влажности в помещении.

Какой вид прибора лучше выбрать?

Перед тем как совершить покупку, опишите свои требования к прибору. С учетом этих факторов и стоит заняться поиском подходящего выключателя. Решите, где будет установлен выключатель – снаружи или будет встраиваться. После решите какие функции интересуют вас, как владельца прибора. Если необходимо активизировать дополнительный функционал придется прикупить некоторые датчики. Или же выберите модификацию, в которой все элементы уже являются частью конструкции.

При выборе рекомендуется следовать таким пунктам:

Учитывайте напряжение, на которое рассчитана работа изделия.
Определитесь с типом управления – механическим или цифровым.
Место установки – в розетку, подрозетник, распредкоробку.
Учитывайте условия эксплуатации, необходима ли защита от влаги.

Учитывайте и периодичность, указанную на таймере выключателя. Если функции предположительно осуществляются несколько раз в сутки, то стоит выбрать суточные модели. На выбор представлены и варианты недельным или месячным таймером.

Более сложная модификация устройства подходит для управления несколькими приборами и питающими линиями. При выборе производителя, стоит обратить внимание на модели известных и проверенных марок. Часто положительные отзывы оставляют про выключатели компании Legrand, Feron, Livolo, Orbis.

Применение выключателя с задержкой отключения откроет перед вами новые возможности. Стоит сочетать изделие вместе с опцией «умный дом». Такой подход позволит обеспечить комфортные условия проживания и в тоже время сберечь ресурсы. Благодаря четко установленному интервалу владельцы жилья могут не переживать, если забудут отключить свет. За них это сделать устройство в определенное время. Повышенные меры безопасности в современном мире уже давно стали нормой. Стоит только определиться с моделью, которая подойдет с учетом ваших нужд, ведь зачем переплачивать за функционал, который может так и не пригодиться. Ознакомившись с разнообразием моделей, подобрать подходящий вариант будет проще. При этом изучите технические характеристики выключателя с задержкой отключения, изучите правила программирования прибора. Хорошо, если он сможет функционировать при отключении электропитания.

Полезное видео

Реле времени с задержкой выключения на 220В и их характеристики

Для создания автоматизации многих процессов производятся специальные устройства под названием реле времени. В статье детально описывается их предназначение, технические характеристики, как использовать, какие существуют виды, достоинства и недостатки, как не ошибиться при выборе продукции. Также прилагаются схемы подключения устройства и как сделать своими руками.

Что это такое

Реле времени – прибор, основанный на работе по принципу аккумулятора. Зачастую он выполняет функции переключателя и прерывателя. Продолжительность рабочего времени этого устройства может быть часовая, суточная или недельная. Многие виды переключателей оснащены электромагнитом для механического управления переключателем. Существуют также — твердотельные реле —, у которых нет механически движущихся частей. С помощью низких уровней напряжения, которые подаются на клеммы управления, такие аппараты используются для включения и выключения высокомощной цепи.

Когда электрический ток проходит через катушку, он генерирует магнитное поле. Поле активирует якорь, и последующее движение подвижного контакта (или контактов) создает или разрывает (в зависимости от конструкции) соединение с фиксированным контактом. Если группа контактов была закрыта, когда аппарат был обесточен, то движение размыкает контакты и разрывает соединение, и наоборот, если контакты были разомкнуты. Когда ток в катушке отключается, якорь возвращается силой, примерно вдвое меньшей магнитной, в своё естественное положение. Как правило, эта сила обеспечивается пружиной, но гравитация также широко используется в промышленных пускателях двигателей. Большинство таких приборов изготавливаются для более ускоренной работы. В низковольтный условиях уменьшает шум, а в условиях высокого напряжения тока уменьшает искрение.

Обычно производятся и выпускаются реле времени с задержкой выключения 12 В, 24 В и 220 В.

Где и как используется

Реле времени с задержкой выключения 220 В распространены в областях распределения и производства электрической энергии. Защита, которую они обеспечивают высоковольтным линиям, создаёт безаварийный режим работы подстанций, а также иного оборудования.

Элементы управлений защиты изготовлены для коммутации присоединения при очень высоких рабочих напряжениях (несколько тысяч Вольт).

Благодаря установке защиты реле возможно резервирование линий электропередач, а также мгновенное отключение поврежденных или опасных участков электросетей.

Устройства электромагнитного типа повсеместно используются в разных видах бытовой техники, таких как стиральные машины, холодильники и т. д.

Сегодня — реле времени — такого типа широко используется в системах управления производственными и конвейерными линиями. Такие системы управления, как правило, применяются на производствах с высокими паразитными потенциалами, при которых управление полупроводниковых систем становится невозможным.

Особенности конструкции

Катушка.
Неподвижный магнитопровод.
Якорь (катушка или подвижная часть магнитопровода).
Оттяжная пружина и блок-контакты.
Регулировочный винт.
Траверса.

В месте, где соприкасаются якорь и сердечник, размещена немагнитная прокладка. Она нужна для того, чтобы якорь не прилипал непосредственно к сердечнику. Если же прокладки нет, то отбрасывающая пружина не сможет перенести удерживающее усилие остаточного магнетизма сердечника. В таком случае прибор не сможет отключиться.

Выдержкой реле времени называется время с момента подачи импульса на саму катушку до периода срабатывания контактов. Регуляция выдержки делается изменением толщины прокладки и натяжением оттяжной пружины с помощью винта в зависимости от типа устройства. Длительность выдержки зависит от толщины натяжения пружины и толщины немагнитной прокладки. Чем меньше напряжение и чем тоньше прокладка, тем выдержка больше.

Технические характеристики

Размеры реле времени 12 Вольт с задержкой выключения: 65х36х23 мм.

Размеры устройства 220 вольт с задержкой выключения: 68х86х18мм.

Сетевое напряжение. Пределы: верхний – от 220 В до 280 В, нижний – от 120 В до 210 В.
Напряжение питание в пределах от 100 В до 420 В.
Номинальный ток – 5 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63 А.
Потребляемый ток – 2.8 мА, 5.8 мА (у модели SR 1), 10 мА, 76 мА, 86 мА.
Номинальная мощность нагрузки – 1 кВА, 3 кВА, 5.5 кВА, 7 А, 8.8 кВА, 11 кВА, 13.9 кВА.
Период задержки подключения нагрузки (регулируемый) от 3 до 600 секунд.
Время отключения питания нагрузи во время снижения напряжения от 1 до 0.04 секунды в зависимости от вида устройства. Во время повышения напряжения – от 0.01 до 0.05 секунды.
Допустимое количество включений (при подключённой нагрузке) от 50 000 до 100 000 раз.
Для трёхфазной конструкции существует возможность настроить величину перекоса фаз в пределах от 10 В до 80 В.
Настраиваемое время при заданном перекосе от 0 до 30 секунд.

Стандарты защиты:

IP 20 – защита устройства от проникновения внутрь его корпуса предметов с диаметром, превышающим 12.5 мм.
IP 56 – защита от обычных и сильных водяных струй.

Какие есть виды

Электронные типы

Это наиболее распространённая разновидность. У них есть функция контроля процессов с выдержкой в несколько долей секунд. Время беспрерывной эксплуатации составляет несколько тысяч часов. Они небольшие, мало потребляют электроэнергии и имеют разные дополнительные функции в зависимости от производителя.

Устройства с электромагнитным замедлением

Для их работы нужен постоянный ток. Во время нарастания основного магнитного тока срабатывает задержка устройства, поэтому в дополнительной обмотке делается ещё один поток, которой не даёт возрастать основному.

Импульсное или бистабильное реле

—Импульсное реле — отличаются от электронных тем, что когда на них подаётся импульс напряжения, то оно включается, когда подаётся следующий импульс – отключается. Оно применяется в автоматике и системах охраны. Во время подачи импульса с одной полярности и якорь занимает одно положение, одновременно замыкая пару контактов. Во время подачи импульса обратной полярности якорь занимает диаметрально противоположное напряжение, также замыкая пару контактов.

Реле давления

—Реле давления — предназначено для автоматизации системы водоснабжения. Оно отвечает за включение и выключение насоса в автоматическом режиме при изменении водного давления

С пневматическим замедлением

У этого вида имеется пневматический демпфер. Чтобы регулировать время, нужно изменить сечение отверстия. В этих устройствах большое количество контактов, которые могут переходить из нормально разомкнутого в нормально-закрытое состояние. Такая разновидность переключателей используется там, где нужен последовательный контроль. У них легко заменяются катушки, а выдержка времени составляет от 0.4 до 180 секунд.

Приборы с часовым или анкерным механизмом

Они работают с помощью пружины, которую заводят под электромагнит. Анкерный механизм начинает работать, когда на шкале выставляется заданное время. Устройство 2РВМ является классическим представителем данной разновидности. Его назначение – управление двумя электроцепями (независимыми) на замыкание и размыкание. Управляются они благодаря посуточным программам, которые устанавливаются при помощи установки штырей в два специальных диска.

Моторные устройства

Они отличаются высокой выдержкой времени – от пяти секунд до трёх-пяти часов.

Программное реле

Оно применяется для коммуникации электродвигателей, автоматизации локальных контуров и осветительных нагрузок. Отличаются от других видов тем, что контакты делаются из серебра, а от программируемых логических контроллеров малым количеством каналов ввода-вывода, небольшим объёмом памяти и невозможностью совершать сложные математические операции.

Достоинства

Высокая точность.
Небольшие размеры и вес.
Надёжность.
Минимизирована вероятность ошибки.
Гальваническая развязка между цепью и контактами.

Недостатки

Высокая стоимость.
Настройки могут устанавливаться только на минимальном интервале.
Требует точное программирование.

Как выбрать

Основные критерии выбора продукции:

Упаковка должна быть без повреждений, а также чистой и сухой.
Обязательное наличие штрихкода (и/или QR-кода).
Правильность написания названия продукции и производителя.
Наличие паспорта и/или инструкцию.
Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

репутация производителя;
допустимый предел напряжения;
мощность;
уровень защиты от влаги и пыли;
предел срабатывания;
отсутствие любых повреждений на корпусе;
источник питания (от сети или автономный).

Как сделать своими руками

Конденсатор C1 задаёт время. С помощью резистора R1 осуществляется регулировка времени. Питание платы составляет 12 В. Регулировка нагрузки происходит через контакты.

Как подключить

Схема реле с задержкой на отключение

Сферы применения реле довольно широки – начиная от производства (автоматизации многих процессов), заканчивая эксплуатацией в быту. В связи с этим выбор такого типа устройства – довольно ответственная задача, так как от него зависит работа иных приборов и аппаратов.

Описание функций реле с выдержкой времени

Функция	Операция	Временная диаграмма
ЗАДЕРЖКА ВКЛЮЧЕНИЯ Задержка включения Задержка включения	После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ Интервал	При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ Задержка при отпускании Задержка при выключении Задержка при выключении	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение. После снятия триггера начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается.Любое применение триггера во время задержки сбросит время задержки (t), и выход останется под напряжением.
SINGLE SHOT One Shot Мгновенный интервал	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается питание, и начинается отсчет времени (t). Во время задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле времени задержки готово принять другой триггер.
FLASHER (сначала выключено)	После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение.
FLASHER (на первом)	При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ЗАДЕРЖКА ВКЛ / ВЫКЛ	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание.Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле времени задержки готово принять другой триггер. Если триггер отключен в течение периода задержки времени (t1), выход останется обесточенным, и время задержки (t1) будет сброшено. Если триггер повторно применяется в течение периода задержки времени (t2), выход останется под напряжением, и время задержки (t2) будет сброшено.
КРОМКА ОБРАБОТКИ ОДИНАРНОГО ВЫПУСКА	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера выход остается обесточенным. После снятия триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенное время.
WATCHDOG Одиночный выстрел с повторным запуском	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается питание, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенное время.
Срабатывание ЗАДЕРЖКИ	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание и он остается в этом состоянии, пока срабатывает триггер или остается входное напряжение. Если триггер снимается во время задержки (t), выход остается обесточенным, и время задержки (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ (ВЫКЛ 1-й)	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По окончании этой задержки выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение.
ПОВТОРНЫЙ ЦИКЛ (ON 1-й)	При подаче входного напряжения на выход подается напряжение и начинается отсчет времени (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании этой временной задержки на выход подается питание, и последовательность операций повторяется до тех пор, пока не будет снято входное напряжение.
ИНТЕРВАЛ ЗАДЕРЖКИ Один цикл	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Срабатывания Один цикл	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле готово принять другой триггер. В течение как временной задержки (t1), так и временной задержки (t2) триггер игнорируется.
ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ	При подаче входного напряжения на выход подается напряжение. Когда входное напряжение снимается, начинается временная задержка (t).По истечении времени задержки (t) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t) приведет к сбросу задержки. Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ / ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2).По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t2) будет поддерживать выход под напряжением и сбрасывать время задержки (t2). Внешний триггер не требуется.
ОДИНОЧНАЯ МАШИНА	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени задержки (t1), и на выход подается питание на время задержки (t2).По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход активируется, и последовательность повторяется до тех пор, пока не завершится задержка времени (t1). Во время задержки (t1) триггер игнорируется.
ВКЛЮЧЕНИЕ ЗАДЕРЖКИ-FLASHER	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность операций повторяется, пока входное напряжение не будет снято.
ПРОЦЕНТ	При первоначальной подаче входного напряжения на выход подается питание и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1).Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл продолжится с того места, где он остановился, когда входное напряжение было снято. Настройка 100% включает выход непрерывно, а настройка 0% постоянно отключает выход.
ПРОЦЕНТ (БЕЗ ПАМЯТИ)	При первоначальной подаче входного напряжения на выход подается питание и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2).По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл будет сброшен. Настройка 100% включает выход непрерывно, а настройка 0% постоянно отключает выход.

Лучшее время задержки таймера реле выключения реле — Отличные предложения по задержке таймера таймера выключите реле переключателя от глобального таймера задержки выключите переключатель реле продавцов

Отличные новости !!! Вы находитесь в нужном месте для таймера задержки выключения реле.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это реле выключения с отсрочкой таймера должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть реле выключения реле задержки таймера на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что задержка таймера задержки выключения реле переключателя и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите time timer delay turn off switch relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отключение реле таймера задержки наилучшего значения — отличные предложения по выключению реле таймера задержки от реле глобального таймера задержки выключения продавцов

Отличные новости !!! Вы находитесь в нужном месте для отключения реле таймера задержки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это реле с таймером задержки с максимальной задержкой должно быстро стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что отключили реле таймера задержки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что выключить реле таймера задержки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести delay timer relay turn off по самой выгодной цене.

Лучшее значение реле времени задержки выключения — Отличные предложения по реле времени задержки выключения от глобальных продавцов реле времени задержки выключения

Отличные новости !!! Вы находитесь в нужном месте, чтобы отключить реле времени задержки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это реле времени с задержкой выключения должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили реле времени задержки отключения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как выключить реле времени задержки, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле времени задержки выключения по самой выгодной цене.

Описание простых схем таймера задержки

В этом посте мы обсудим создание простых таймеров задержки с использованием очень обычных компонентов, таких как транзисторы, конденсаторы и диоды. Все эти схемы будут производить задержку включения или задержку выключения с интервалами времени на выходе на заранее определенный период, от нескольких секунд до многих минут.Все конструкции полностью регулируются.

Важность таймеров задержки

Во многих применениях электронных схем задержка в несколько секунд или минут становится решающим требованием для обеспечения правильной работы схемы. Без указанной задержки схема может выйти из строя или даже быть повреждена.

Давайте подробно разберем различные конфигурации.

Вы также можете прочитать о таймерах задержки на основе IC 555. Рекомендуется для вас!

Использование одного транзистора и кнопки

Первая принципиальная схема показывает, как транзисторы и несколько других пассивных компонентов могут быть подключены для получения заданных выходных сигналов времени задержки.

Транзистор снабжен обычным базовым резистором для функций ограничения тока.

Светодиод, который используется здесь только в целях индикации, ведет себя как нагрузка коллектора схемы.

Конденсатор, который является важной частью схемы, занимает определенное положение в схеме, мы можем видеть, что он размещен на другом конце базового резистора, а не непосредственно на базе транзистора.

Кнопка используется для включения цепи.

При кратковременном нажатии кнопки положительное напряжение от линии питания поступает на базовый резистор и включает транзистор, а затем светодиод.

Однако в ходе вышеуказанного действия конденсатор также полностью заряжается.

При отпускании кнопки, хотя питание базы отключается, транзистор продолжает вести себя с помощью накопленной энергии в конденсаторе, который теперь начинает разряжать накопленный заряд через транзистор.

Светодиод также остается включенным, пока конденсатор полностью не разрядится.

Значение Te конденсатора определяет время задержки или то, как долго транзистор остается в проводящем режиме.

Наряду с конденсатором, номинал базового резистора также играет важную роль в определении времени, в течение которого транзистор остается включенным после отпускания кнопки.

Однако схема, использующая только один транзистор, сможет создавать задержки, которые могут составлять всего несколько секунд.

При добавлении еще одного транзисторного каскада (следующий рисунок) указанный выше диапазон времени задержки может быть значительно увеличен.

Добавление еще одного транзисторного каскада увеличивает чувствительность схемы, что позволяет использовать более высокие значения временного резистора, тем самым увеличивая диапазон временной задержки схемы.

Дизайн печатной платы

Видео демонстрация

Использование симистора:

На следующем изображении показано, как указанная выше схема таймера задержки может быть интегрирована с симистором и использоваться для переключения сетевой нагрузки переменного тока

Вышеупомянутое может быть дополнительно модифицировано с помощью автономного силового бестрансформаторного источника питания, как показано ниже:

Без кнопки

Если вышеуказанная конструкция предназначена для использования без кнопки, то же самое может быть реализовано как показано на следующей схеме:

Следующая схема показывает, как связанная кнопка может стать неактивной, как только она будет нажата, и пока таймер задержки находится в активированном состоянии.

В это время любое дальнейшее нажатие кнопки не влияет на таймер, пока выход активен или пока таймер не завершит свою операцию задержки.

Двухшаговый последовательный таймер

Вышеупомянутая схема может быть изменена для создания двухступенчатого последовательного генератора задержки. Эта схема была запрошена одним из заядлых читателей этого блога, мистером Марко.

Простая цепь аварийной сигнализации отключения с задержкой показана на следующей схеме.

Схема запрошена Дмацем.

Следующая схема была запрошена Fastshack3

Таймер задержки с реле

«Я ищу схему, которая будет управлять выходным реле. Это будет сделано при 12 В, а последовательность будет инициирована ручным переключателем.

Мне понадобится регулируемая задержка времени (возможно, отображаемое время) после того, как переключатель будет отпущен, тогда выход будет включен в течение настраиваемого времени (также возможно отображается) перед выключением.

Последовательность не будет перезапущена, пока не будет нажата кнопка и снова выпустили.

Время после отпускания кнопки будет от 250 миллисекунд до 5 секунд. Время «включения» выхода для включения реле составляет от 500 миллисекунд до 30 секунд. Дайте мне знать, если вы можете что-нибудь поделать. Спасибо! »

До сих пор мы научились делать простые таймеры задержки выключения. Теперь давайте посмотрим, как мы можем построить простую схему таймера задержки включения, которая позволяет подключенной нагрузке на выходе включаться с некоторой заранее заданной задержкой после переключения питания. ВКЛ.

Объясненная схема может использоваться для всех приложений, в которых требуется функция начальной задержки включения для подключенной нагрузки после включения сетевого питания.

Рабочие характеристики схемы таймера задержки включения

Показанная диаграмма довольно проста, но очень впечатляюще предоставляет необходимые действия, кроме того, период задержки является переменным, что делает установку чрезвычайно полезной для предлагаемых приложений.

Функционирование можно понять по следующим пунктам:

Предполагая, что нагрузка, которая требует задержки включения, подключена к контактам реле, при включении питания 12 В постоянного тока проходит через R2, но не может достигнуть базы T1, потому что изначально C2 действует как короткое замыкание на землю.

Таким образом, напряжение проходит через R2, падает до соответствующих пределов и начинает заряжать C2.

Как только C2 заряжается до уровня, который развивает потенциал от 0,3 до 0,6 В (+ стабилитрон) на базе T1, T1 мгновенно включается, переключая T2, а затем реле … наконец, нагрузка получает тоже включен.

Вышеупомянутый процесс вызывает необходимую задержку для включения нагрузки.

Период задержки может быть установлен соответствующим выбором значений R2 и C2.

R1 гарантирует, что C2 быстро разряжается через него, так что схема достигает положения ожидания как можно скорее.

D3 блокирует заряд от базы T1.

Список деталей

R1 = 1o0K (резистор для разряда C2, когда цепь выключена))
R2 = 330K (синхронизирующий резистор)
R3 = 10K
R4 = 10K
D1 = стабилитрон 3V (опционально, можно заменить на провод)
D2 = 1N4007
D3 = 1N4148
T1 = BC547
T2 = BC557
C2 = 33 мкФ / 25 В (синхронизирующий конденсатор)
Реле = SPDT, 12 В / 400 Ом

Дизайн печатной платы

Примечание по применению

узнайте, как приведенная выше схема таймера задержки включения становится применимой для решения следующей проблемы, представленной одним из активных последователей этого блога, г-ном.Нишант.

Проблема цепи:

Здравствуйте, сэр,

У меня есть автоматический стабилизатор напряжения 1 кВА. У него есть один дефект: при его включении очень высокое напряжение выводится в течение 1,5 с (поэтому лампы и лампы часто перегорают) что напряжение становится нормальным.

Я открыл стабилизатор, он состоит из автотрансформатора, 4 реле на 24 В, каждое реле подключено к отдельной цепи (каждое из них состоит из

10K, BC547, стабилитрон, BDX53BFP npn, пара транзисторов Дарлингтона IC, конденсатор 220 мкФ / 63 В. , Конденсатор 100uF / 40V, 4 диода и несколько резисторов).

Эти схемы питаются от понижающего трансформатора, и выходной сигнал этих схем берется через соответствующий конденсатор 100 мкФ / 40 В. и подается на соответствующее реле. Что делать для решения проблемы. Пожалуйста, помогите мне. Нарисованная вручную принципиальная схема прилагается .

Решение проблемы цепи

Проблема в приведенной выше схеме может быть вызвана двумя причинами: одно из реле на мгновение включается, соединяя неправильные контакты с выходом, или одно из ответственных реле стабилизируется с правильным напряжением через некоторое время после включения питания.

Поскольку имеется более одного реле, отслеживание неисправности и ее устранение может быть немного утомительным … Схема таймера задержки включения, описанная в вышеупомянутой статье, может быть действительно очень эффективной для обсуждаемой цели.

Подключение достаточно простое.

Используя 7812 IC, таймер задержки может питаться от существующего источника питания 24 В стабилизатора.
Затем замыкающие контакты реле задержки могут быть соединены последовательно с проводкой выходного разъема стабилизатора.

Вышеупомянутая проводка мгновенно решила бы проблемы, так как теперь выход будет переключаться через некоторое время во время включения питания, давая достаточно времени для внутренних реле, чтобы установить правильное напряжение на их выходных контактах.

Отзыв от г-на Билла

Привет Свагатам,

Я наткнулся на вашу страницу, проводя исследование в Интернете, чтобы сделать мою задержку более последовательной. Сначала немного справочной информации.

Я гонщик с кронштейном и запускаю машину при первом взгляде на третью янтарную лампочку, когда рождественская елка спускается.

Я использую выключатель трансмиссии, который нажат, чтобы заблокировать автоматическую коробку передач одновременно вперед и назад.

Это позволяет увеличить обороты двигателя для увеличения мощности для запуска. Когда кнопка отпускается, трансмиссия выключается с заднего хода и движется вперед на высоких оборотах.

Это похоже на вырывание сцепления на автомобиле с механической коробкой передач, в любом случае моя машина реагирует на это быстро, и в результате появляется красный свет, уезжает слишком рано, и вы проигрываете гонку.

Уменьшение времени реакции на запуск — это все, и это игра на сотни тысяч с большими мальчиками, поэтому я поставил переключатель транс-тормоза на реле и поместил комбо на 1100 мкФ на реле, чтобы задержать его запуск.

Из-за автомобильной электроники я не верю, что есть точное напряжение, заряжающее эту крышку каждый раз, когда я активирую эту схему, и точность является ключевой, поэтому я купил стабилизатор мощности на Ebay, который потребляет 8-15 вольт и дает постоянное 12вольт на выходе.

Это перевернуло мой сезон, но я считаю, что эту схему можно было бы сделать более точной и более легким способом изменять время задержки, а не менять комбинацию крышек.

Также мне следует установить диод перед реле, а не сейчас, потому что все, что есть, это выключатель — куда пойдет ток? Я ни в коем случае не инженер-электрик, но у меня есть некоторые знания по устранению неисправностей в аудио высокого класса в течение многих лет.

Хотел бы узнать ваши мысли — спасибо

Билл Кореки

Анализ и решение схемы

Привет, Билл,

Я приложил схему регулируемой цепи задержки, пожалуйста, проверьте ее. Вы можете использовать его для указанной цели.

Пресет 100K можно использовать и настраивать для получения точных коротких периодов задержки в соответствии с вашими требованиями.

Тем не менее, обратите внимание, что для правильной работы реле на 12 В напряжение питания должно быть минимум 11 В, если это не выполняется, цепь может работать неправильно.

С уважением.

Простой таймер задержки от 5 до 20 минут

В следующем разделе обсуждается простая схема таймера задержки от 5 до 20 минут для конкретного промышленного применения.

Идею попросил мистер Джонатан.

Технические требования

Пытаясь найти решение моей проблемы в Google, я наткнулся на вашу публикацию выше.

Я пытаюсь понять, как построить лучший контроллер Sous Vide.Основная проблема в том, что у моей водяной бани очень высокий гистерезис, и при нагреве от более низких температур температура будет превышать примерно 7 градусов по сравнению с температурой, при которой прекращается питание.

Он также очень хорошо изолирован, с зазором между внутренним и внешним сосудом, который заставляет его действовать как термос, из-за чего требуется очень много времени, чтобы спуститься от любого превышения температуры. У моего ПИД-регулятора есть выход управления SSR и выход реле аварийной сигнализации.

Аварийный сигнал можно запрограммировать как аварийный сигнал ниже предела со смещением от заданного значения.Я могу использовать источник питания на пять вольт, который у меня уже есть, для моего циркуляционного двигателя, чтобы он работал через реле сигнализации и управлял тем же SSR, что и управляющий выход.

Чтобы обезопасить себя и защитить ПИД-регулятор, я добавлю диод как к сигнальному напряжению, так и к управляющему напряжению, чтобы предотвратить обратную подачу одного выхода на другой.

Затем я установлю будильник, чтобы он оставался включенным, пока температура не поднимется выше заданного значения минус 7 градусов. Это позволит отрегулировать настройку ПИД-регулятора без учета начального повышения температуры.

Поскольку я знаю, что последние несколько градусов будут достигнуты без какой-либо подачи питания, мне бы очень хотелось отложить любое распознавание управляющего сигнала примерно на пять минут после отключения будильника, поскольку он все равно будет звонить для тепла.

Это та часть, для которой я еще не разобрался в схеме. Я имею в виду нормально замкнутое реле, включенное последовательно с управляющим выходом, которое удерживается разомкнутым сигналом тревоги.

Когда сигнал тревоги прекращается, мне нужна задержка порядка пяти минут, прежде чем реле вернется в свое нормально замкнутое состояние «выключено».

Я был бы признателен за помощь с частью схемы реле с задержкой. Мне нравится простота начального дизайна на странице, но у меня такое впечатление, что с ними не справиться и около пяти минут.

Спасибо,

Джонатан Лундквист

Схема схемы

Следующая схема простой схемы таймера задержки от 5 до 20 минут может быть подходящим образом применена для указанного выше приложения.

Схема использует IC4049 для необходимых вентилей НЕ, которые сконфигурированы как компараторы напряжения.

5 ворот, включенных параллельно, образуют чувствительную секцию и обеспечивают триггер с требуемой временной задержкой для последующих каскадов буфера и драйвера реле.

Управляющий вход получен от выхода тревоги, как указано в приведенном выше описании. Этот вход становится коммутационным напряжением для предлагаемой схемы таймера.

При получении этого триггера вход 5 вентилей НЕ изначально удерживается на логическом нуле, потому что конденсатор заземляет начальный триггер через потенциометр 2 м2.

В зависимости от настройки 2м2 конденсатор начинает заряжаться, и в момент, когда напряжение на конденсаторе достигает распознаваемого значения, вентили НЕ возвращают свой выход на низкий логический уровень, который преобразуется как высокий логический уровень на выходе правого сингла. НЕ ворота.

Это мгновенно запускает подключенный транзистор и реле для требуемого выхода задержки через контакты реле.

Поток 2M2 можно отрегулировать для определения требуемых задержек.

Принципиальная схема

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какой-либо вопрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Как подключить таймер задержки отключения

Используйте только провод на 600 вольт. Шнур лампы, удлинители не рассчитаны на 600 вольт. Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать или установлен профессионалом. 30 выключатель ампер используйте 10 калибр / 120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10 калибра … не может быть подключенным к выключателю 15-20-40 ампер. Оранжевый / калибр # 10 провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера. Купить: 10-2 манометр / 30 А 10-3 / 30 ампер Southwire электроинструменты	желтый 12 калибр 20 ампер 120 вольт 20 ампер розетка может быть установлена на 20-амперный выключатель, но не выключатель на 15 ампер / используйте провод 12 га. … нельзя подключать к выключателю на 30-40 ампер. Желтый / калибр # 12 провод, с массой … 20 ампер. Безопасный максимум 16 ампер. Купить: 12-2 манометр / 20 А 12-3 / 20 А НМБ — домашняя проводка УФ — подземная Рулоны из многожильного провода	Белый 14 калибр 15 ампер 120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Автоматический выключатель на 20-30-40 ампер. Белый / калибр # 14 провод, с землей… 15 ампер. Безопасный максимум 12 ампер. Купить: 14-2 манометр / 15 А 14-3 / 15 Амп НМБ домашний электропроводка УФ подземная
50-60 использование выключателя 6 калибра / Розетка 240 вольт 50 может быть установлена только на выключатель 50 ампер Купить: 6-2 провод Southwire электроинструмент НМБ домашний электропроводка УФ подземная	40-50 использование выключателя 8 калибра / Розетка 240 вольт 40 ампер может быть установлена только на выключатель 40 или 50 ампер Купить: 8-2 провод Southwire электроинструмент НМБ домашний электропроводка УФ подземная	Медь заземляющий провод. Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не отключаться, никогда не использовался в качестве нейтрального провода. Обычно … используйте тот же размер, что и другие провода в цепи. Купить: Медный провод заземления 12 калибра. Заземление. провод зеленый провод заземления Земля косички Земля стержни / заземляющие зажимы на Amazon
бронированный кабель может использоваться как заземленное соединение, и защитит провода от повреждений.Металл можно запитать от нарушение изоляции. Не металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока. Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам. Движение, повреждение и износ являются основной причиной поражения электрическим током. неудача. Купить: Бронированный кабель Southwire резак для бронированного кабеля Неметаллический гибкий трубопровод Power хлыст Тянуть ящики	Электрооборудование инструменты должны быть изолированы. Всегда лучше отключать питание, но проблемы с изоляцией, ее отсутствие правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии. Купить: Электрик наборы инструментов Klein инструменты Инструменты комплекты	12 га Многожильный провод подходит для кабелепровода с несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска… тепла вызывая растопыренные пряди … которые отслаиваются … и начинают дугу. Подключите многожильный к короткому куску сплошного медного провода и прикрепите твердый к винтовой клемме. Не паяйте жилую или коммерческую проводку. Купить: рулонов из многожильного провода
Защитить отсутствие повреждений проводки Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля. -Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15 Купить Конец кусачки на Amazon	Электрически изолированные инструменты При снятии изоляции с провода НЕ допускайте надрезов и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка. Купить инструменты: Wire стриптизерши на Amazon Linesman плоскогубцы Утилита нож на Amazon	Мультиметры Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод. Разное Навигация по записям Почему холодильник сильно морозит lg: в чем причина, что замораживает продукты Пространственный каркас из арматуры: Пространственный арматурный каркас для фундамента за несколько минут Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Квартире Разное Ремонте Советы Строительстве ©2013-2025 «АртЛига». Конкурс в области промышленного дизайна мебели.

Просто и подробно о Реле времени 220V с задержкой выключения

Что такое реле времени (далее Р.В.) с задержкой

ТЕСТ:

С задержкой выключения — 1 реле, работающее навыворот

С задержкой включения — 2 устройства в одном

12 Вариантов использования реле дома

Схема подключения РВ на 2 выключателя с задержкой выключения 220в

2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном

РВ с задержкой включения 220в еще 2 схемы для управления освещением

РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,

Р. задержки включения 220в 2 вариант ремонта для холодильника.

Модернизация управления 4 стеклоподъемниками

Вариант самодельного реле времени с задержкой на 24 вольта

3-я схема управление стеклоподъемниками на импортных деталях

Р. задержки выключения 220в вентилятора за 1 час своими руками

Для душа:

Для уборной:

Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки

Алгоритм работы данных схем следующий.<img src='/800/600/https/nowaelektro.pl/files/foto_add_big/foto_add-8260.jpg' />

Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb

Самодельное Р. для задержки включения автомобильной сигнализации

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Ответы на часто задаваемые вопросы

3 частые ошибки при выборе Р.В.

принцип действия и виды устройств

Разновидности коммутируемых устройств

Особенности устройств с таймером отключения

Основные типы приборов

Как работает временной выключатель?

Какой вид прибора лучше выбрать?

Выводы и полезное видео по теме

Реле времени с задержкой после снятия питания

Рассмотрим модели с отсчетом времени после снятия напряжения питания:

ВЛ-162, заменой которого является ВЛ-155М1, РВО-26М.

Схемы реле времени и задержки выключения нагрузки

Реле времени для автоматического отключения нагрузки

Таймер с увеличенным временным интервалом

Схемы реле времени на симисторах

что такое реле или выдержка времени? Принцип работы устройства, виды и модели для разного дизайна помещений

Основные характеристики выключателей, работающих с задержкой выключения

Что такое реле времени?

Виды выключателей, оснащенных таймером

С механическим таймером

С электронным таймером

Модификации

Таймер сторож

Выключатель света с датчиком движения

Кнопочный таймер

Модель с таймером отключения для систем вентиляции

Какой вид прибора лучше выбрать?

Полезное видео

Реле времени с задержкой выключения на 220В и их характеристики

Что это такое

Где и как используется

Особенности конструкции

Технические характеристики

Какие есть виды

Электронные типы

Устройства с электромагнитным замедлением

Импульсное или бистабильное реле

Реле давления

С пневматическим замедлением

Приборы с часовым или анкерным механизмом

Моторные устройства

Программное реле

Достоинства

Недостатки

Как выбрать

Как сделать своими руками

Как подключить

Описание функций реле с выдержкой времени

Описание простых схем таймера задержки

Важность таймеров задержки

Использование одного транзистора и кнопки

Использование симистора:

Без кнопки

Двухшаговый последовательный таймер

Таймер задержки с реле

Рабочие характеристики схемы таймера задержки включения

Список деталей

Алгоритм работы данных схем следующий.
