Ремонт зарядного устройства шуруповерта: Ремонт зарядного устройства для шуруповерта

Измерение зарядного тока, выдаваемого устройством, производят при последовательно подключенном разряженном АКБ.

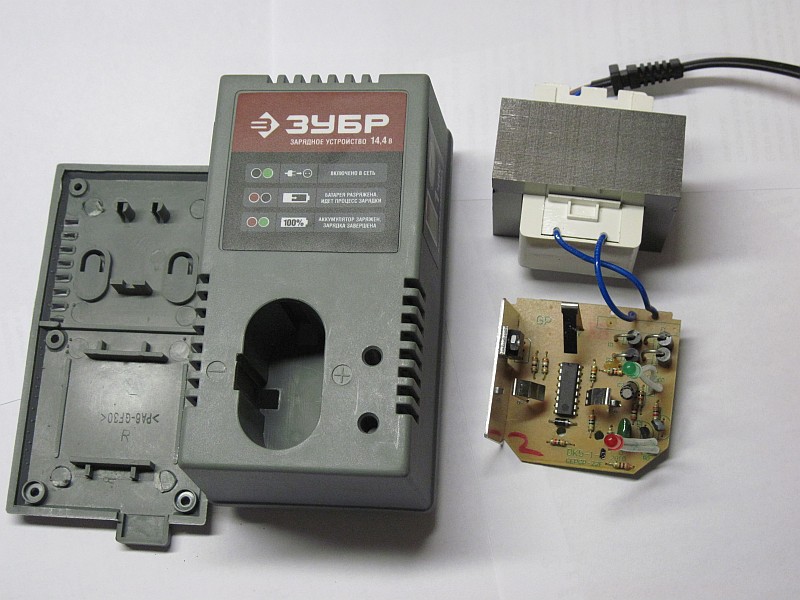

Разборка корпуса ЗУ, поиск дефекта и ремонт

Перед разборкой прибора его выключают из розетки и достают АКБ, если она вставлена. Винты выкручиваются крестовой либо плоской отверткой без каких-либо трудностей. Однако разъединять детали корпуса нужно так, чтобы не повредить провода, идущие на тумблер, выходные контакты и светодиод. После этого приступают к поиску повреждений в зарядном устройстве для шуруповерта и  его ремонту.

• Осмотр «внутренностей» часто ускоряет и упрощает ремонт. Почерневшие элементы заметны, однако могут вызвать выход из строя других деталей. Хотя сгоревший предохранитель или оборвавшийся провод – явные причины поломки зарядника. Менять детали желательно на аналогичные, в том числе и провода.
• Для проверки целостности проводов их «прозванивают» мультиметром, включенным в режим измерения сопротивления. Первый щуп подключают к одному концу провода, второй – к другому. Если провод перегорел или оборвался, то показания на дисплее будут стремиться к бесконечности. Таким методом тестируют не только провода, но и тумблер. Ремонт выключателя заключается в его замене либо зачистке контактов, если он разборный.
• Тестирование трансформатора проще всего произвести, включив прибор в розетку, хоть это и опасно. Не касаясь оголенных контактов, следует замерить напряжение на выводах вторичной обмотки. Мультиметр при этом должен находиться в режиме замера напряжения переменного тока. Если показания тестера меньше номинальных значений устройства либо равны нулю, понижающий трансформатор подлежит замене. Перематывать обмотку нецелесообразно и трудновыполнимо.
• В случае, когда напряжение идет до выпрямительного блока, а затем исчезает либо становится меньше нужного, проблема в нем. Если этот участок заключен в литом корпусе, его заменяют аналогичной деталью, так как отремонтировать его невозможно. Отдельно стоящие диоды прозванивают, как провода. Причем полярность подключения щупов следует менять, делая замеры в обоих вариантах. В одном случае сопротивление должно быть минимальным, во втором – стремящимся к бесконечности. Иначе этот компонент схемы подлежит замене.
• Вздувшиеся конденсаторы обычно видны невооруженным взглядом. Однако без причины они вздуваются крайне редко. Проверяют их работоспособность, отпаяв одну из ножек и не путая полярность. Минус часто указан на корпусе конденсатора «птичкой». Замену производят аккуратно, не допуская перегрева детали паяльником.
• Дефект выходных контактов также определяется визуально, а устраняется путем зачистки мелкой наждачной бумагой.

В случае, когда подтверждена работоспособность всех элементов, но заряд не идет, проблема заключена в блоке автоматического управления. Его элементы заменяют, начиная со стабилитрона, который проверяется так же, как диод. Микросхему без специальных знаний не проверить, но можно заменить.

Обратите внимание: часто цена потраченного времени, нервов и запасных частей превышает стоимость ремонтируемого прибора. А если устройство не на гарантии, проблема не в предохранителе, следует задуматься о ремонте в мастерской либо замене аппарата.

Конструкция зарядного устройства от шуруповёрта.

Схема, устройство, ремонт

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием.

Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы «Интерскол».

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

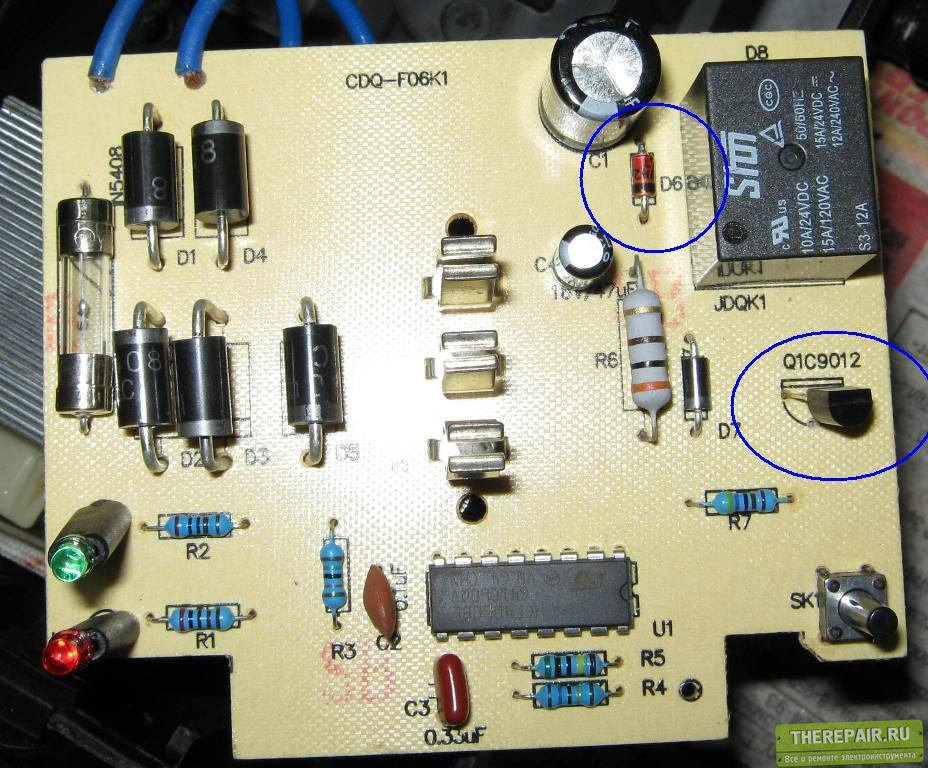

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основа схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда – около 60 минут.

При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.

Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки «Пуск» микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки «Пуск» напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S9012, которым она управляет.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания. Начинается заряд аккумулятора. Диод VD8 (1N4007) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.

Что будет после того, когда контакты кнопки «Пуск» разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 (1N4007) поступает на стабилитрон VD6 через гасящий резистор R6. В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты.

Сменный аккумулятор.

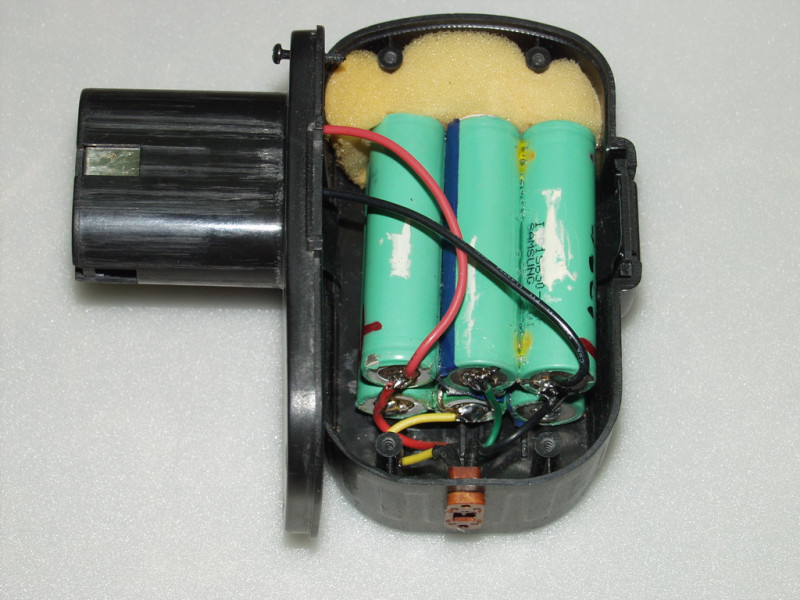

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых (Ni-Cd) элементов, каждый по 1,2 вольта.

На принципиальной схеме элементы сменного аккумулятора обведены пунктирной линией.

Суммарное напряжение такого составного аккумулятора составляет 14,4 вольт.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD-45 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему.

Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму.

Алгоритм работы схемы довольно прост.

При включении в сеть 220V зарядное устройство ни как не проявляет свою работу. Индикаторы (зелёный и красный светодиоды) не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе.

При нажатии кнопки «Пуск» электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора. Загорается красный светодиод, а зелёный гаснет. По истечении 50 – 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет. Зарядка завершена.

После зарядки напряжение на клеммах аккумулятора может достигать 16,8 вольт.

Такой алгоритм работы примитивен и со временем приводит к так называемому «эффекту памяти» у аккумулятора. То есть ёмкость аккумулятора снижается.

Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта. Т.е. блок из 12 аккумуляторов нужно разрядить до 12 вольт. В заряднике для шуруповёрта такой режим не реализован.

Вот зарядная характеристика одного Ni-Cd аккумуляторного элемента на 1,2V.

На графике показано, как во время заряда меняется температура элемента (temperature), напряжение на его выводах (voltage) и относительное давление (relative pressure).

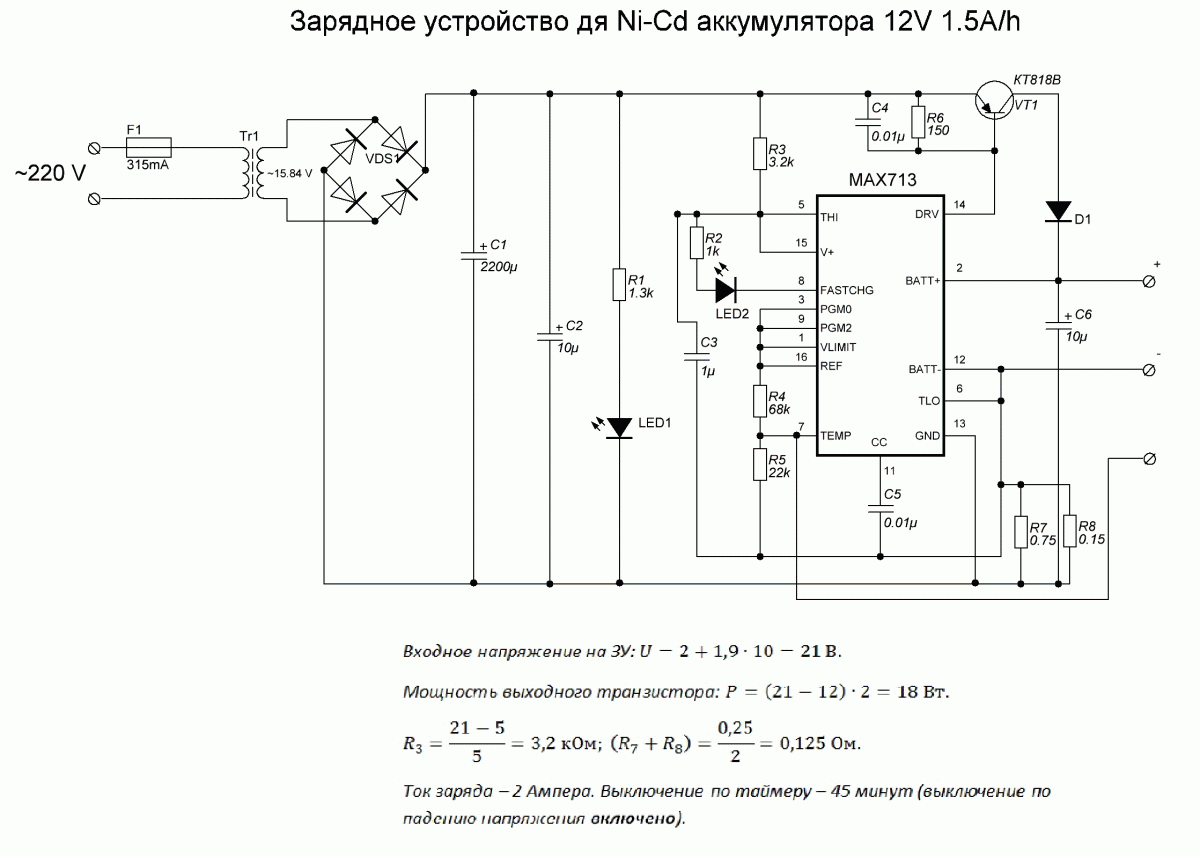

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу дельта -ΔV. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину – порядка 10mV (для Ni-Cd) и 4mV (для Ni-MH). По этому изменению напряжения контроллер и определяет, зарядился ли элемент.

Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45⁰С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD-45 отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45⁰С. Иногда такое происходит раньше того, как сработает таймер на микросхеме HCF4060BE. Такое происходит, когда емкость аккумулятора снизилась из-за «эффекта памяти». При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора. Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством, например, таким, как Turnigy Accucell 6.

Возможные неполадки зарядного устройства.

Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает. Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Также может иметь место выход из строя стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE). В таком случае при нажатии кнопки включение зарядки не происходит, индикация отсутствует.

В моей практике был случай, когда стабилитрон пробило, мультиметром он «звонился» как кусок провода. После его замены зарядка стала исправно работать. Для замены подойдёт любой стабилитрон на напряжение стабилизации 12V и мощностью 1 Ватт. Проверить стабилитрон на «пробой» можно также, как и обычный диод. О проверке диодов я уже рассказывал.

После ремонта нужно проверить работу устройства. Нажатием кнопки запускаем зарядку АКБ. Приблизительно через час зарядное устройство должно отключиться (засветится индикатор «Сеть» (зелёный). Вынимаем АКБ и делаем «контрольный» замер напряжения на её клеммах. АКБ должна быть заряженной.

Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема достаточно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

схема, сборка, разборка и ремонт

Аккумуляторный шуруповерт является альтернативой обычной отвёртке при выполнении как небольших задач, так и крупных ремонтных проектов в доме. Инструмент доступен по цене, им легко пользоваться, а особым преимуществом является отсутствие провода, обычного для электроинструментов. Для периодической подзарядки аккумуляторов используется зарядное устройство для шуруповерта.

Преимущества аккумуляторных инструментов

Сегодня существует множество приспособлений, которые успешно справляются с монтажными работами, использующих крепёж: отвёртки, дрели, сверлильные станки, многие из них имеют зарядное устройство для шуруповерта.

Маленькие, лёгкие, мобильные и автономные шуруповёрты обладают преимуществами:

1. Удобная, легко удерживаемая форма ручки облегчает работу при высокой скорости.
2. Экономичность. Многие модели поставляются с полезными опциями и приспособлениями, такими как универсальные биты и насадки, которые легкозаменяемые, что даёт больше возможностей при работе.
3. Энергосберегающая конструкция, экономит энергию и увеличивает межзарядный период.
4. Повышенная эффективность, инструмент позволяет быстро и точно закручивать крепёж в труднодоступных местах.
5. Высокая универсальность. Переменная скорость оборота, прямой и обратный ход.
6. Гибкость применения, трехрежимный диапазон работ.
7. Хорошая ремонтоспособность, наличие на рынке достаточного количества запасных деталей.

Устройство беспроводных источников питания

Зарядники аккумуляторных батарей преобразуют переменный ток 220 В от сети в постоянный ток. Для выполнения своих функций зарядное устройство имеет трансформатор и специальную печатную плату. Батареи производят ток благодаря химической реакции между двумя электродами и электролитом. Напряжение находится в диапазоне от 1,2 до 24 В или более, в зависимости от типа аккумулятора и силы тока.

Многие беспроводные устройства питаются от перезаряжаемой никель — кадмиевой (nicad) батареи или аккумуляторной батареи, состоящей из 20 ячеек. Каждая ячейка обеспечивает постоянный ток около 1,2 В. Пакеты встраиваются непосредственно в инструмент и имеют защёлкивающиеся зажимы.

Ряд аккумуляторов имеют постоянные встроенные батареи, которые невозможно удалить и они заряжаются в блоке.

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

1. Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
2. Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
3. Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания. Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.
4. Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
5. Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
6. Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
7. Вытереть инструмент от пыли и медных опилок мягкой тканью.
8. Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге. Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
9. Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
10. Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

1. Питание включено на выходе и розетка не подключена к сети.
2. Проверить электрический шнур и заменить его, если он неисправен.
3. Опробовать блок питания и выполнить ремонт.
4. Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

1. Напряжение постоянного тока.
2. Автоматическое отключение при полной зарядке.
3. Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
4. Полностью настраиваемый режим согласно спецификациям батареи.
5. Низкая себестоимость.
6. Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
7. Светодиодные индикаторы для контроля состояния отсечки и зарядки.
8. Подходит для гаражей и домашнего использования.

Это многоцелевое приспособление представляет собой источник постоянного напряжения на 5 ампер, однако, для зарядки меньшего тока может потребоваться дополнительная цепь постоянного тока между входным источником питания.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:

1. Резисторы.
2. Конденсаторы.
3. Симистры.
4. Стабилитроны.
5. Редуктор.

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

1. Отсоединить инструмент от электрической розетки.
2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Диагностика состояния электроинструмента

Горячие поверхности беспроводной отвёртки и батареи свидетельствуют о перегреве инструмента. Перегрев — это процесс, который может произойти в двух случаях. С одной стороны, шуруповёрт имеет внутренний дефект, а с другой стороны, возможно, что он используется неправильно. Для этого перед ремонтом нужно провести проверку:

1. Вначале испытать источники тока — электрическую розетку. Есть 3 способа проверки. Сначала подключите к нему другое устройство и посмотрите, работает ли он правильно. И также можно подключить проверяемый инструмент к другой розетке и посмотреть, заряжается ли аккумулятор. Наконец, проверьте индикаторы на нём, например, свет или звук, чтобы убедиться, что он получает электричество.
2. Работоспособность аккумулятора. Иногда причина может быть не в нём, а в какой-то отдельной элементарной батареи. Это можно определить двумя способами. Попытайтесь подключить аккумулятор в другой зарядке и посмотреть, будет ли он заряжаться. Можно попробовать заменить проблемный элемент в батареи.
3. Проверить зарядник и определить, есть ли какие-либо видимые повреждённые части. Нужно обратить внимание на контакты, которые соединяются с выходами. Убедитесь, что они не согнуты и не сломаны.
4. Проверить металлические детали на наличие коррозии или ржавчины, что является признаком влаги. Если детали контактировали с жидкостью, возможно, в нём возникло короткое замыкание, которая не позволяет включать аккумулятор.
5. Используйте для ремонта зарядных устройств аккумуляторов вольтметр, подсоединявшись к нему. Коснитесь контактов устройства с помощью зондов и убедитесь, что есть показания. Если они отсутствуют, переключите зонды и повторите попытку. Если показания по-прежнему отсутствуют, аккумулятор не рабочий и нуждается в замене.
6. Выполнить очистку небольшим количеством спирта и ватным тампоном. Удалить коррозию с помощью тонкой наждачной бумаги. Прежде чем подавать контрольное напряжение на прибор нужно удостовериться, что спирт высох и электрические части не имеют влажной поверхности.

Шуруповерты производит большое количество фирм, особенно популярны инструменты фирм Интерскол, Bosch, Макита. Обычно они чрезвычайно прочны и надёжны, тем не менее отдельные части могут изнашиваться. Например, когда при нажиме на курок дрель не работает. Такая поломка говорит о том, что не действует триггер (кнопка). Замена триггера — довольно простая операция. Перед началом ремонта аккумулятор должен быть удалён, чтобы предупредить получение травмы при включении спускового механизма двигателя. Порядок проведения замены регулятора на примере зарядного устройства для шуруповерта Бош:

1. Удалить аккумулятор перед началом работы со сверлом. Отключить два освобождающих зажима по бокам аккумулятора и вынуть батарею. После извлечения аккумуляторной батареи 12,0 В положите её в безопасное место вдали от рабочей зоны. Установите оборудование на чистую ровную поверхность винтовыми отверстиями вверх.
2. Найти винт, который соединяет две половины наружного корпуса на заднем крае вала батареи. Используйте угловой пинцет для его удаления.
3. Поместите пинцет в паз на внутренней стороне зажима. Используйте другую руку, чтобы плотно прикрепить дрель и потянуть вверх до тех пор, пока зажим не отсоединится.
4. Найдите восемь винтов 5,5 мм, расположенных на обращённой вверх стороне свёрла.
5. Удалите каждый винт с помощью отвёртки T8, сложив их в безопасном месте. После освобождения всех винтов освободите корпус, чтобы открыть двигатель и вынуть его.
6. Поместить палец под металлическую вкладку и осторожно поднять её и освободить спусковой механизм. Аккуратно возьмите узел триггера и осторожно потяните вверх.
7. Отсоединить два провода, соединяющих двигатель с триггером, используя пару плоскогубцев.
8. Починить неисправный триггер.

Другой вид ремонта шуруповёрту Бош, например, или от другого известного производителя требуется намного реже и его лучше доверить сервисному центру.

Аккумуляторные шуруповёрты в наши дни достаточно надёжны, поэтому на самом деле трудно найти случаи поломок модели с напряжением 18 В. Литий-ионные аккумуляторы имеют отличное время автономной работы и низкие скорости саморазряда, благодаря чему инструменты, оснащеные ими, постоянно находят применение в домашнем хозяйстве.

Ремонт зарядного устройства аккумуляторной дрели (шуруповерта)

Зарядное устройство у аккумуляторных дрелей и шуруповертов выходит из строя довольно часто. Ремонтировать их в мастерских нет смысла. Ремонт будет дороже нового зарядного устройства. А в некоторых случаях и сопоставим с ценой нового шуруповерта. Поэтому опишем в статье элементарную поломку, которую способен устранить любой пользователь при наличии минимума инструмента.

Ремонт зарядного устройства шуруповерта своими руками

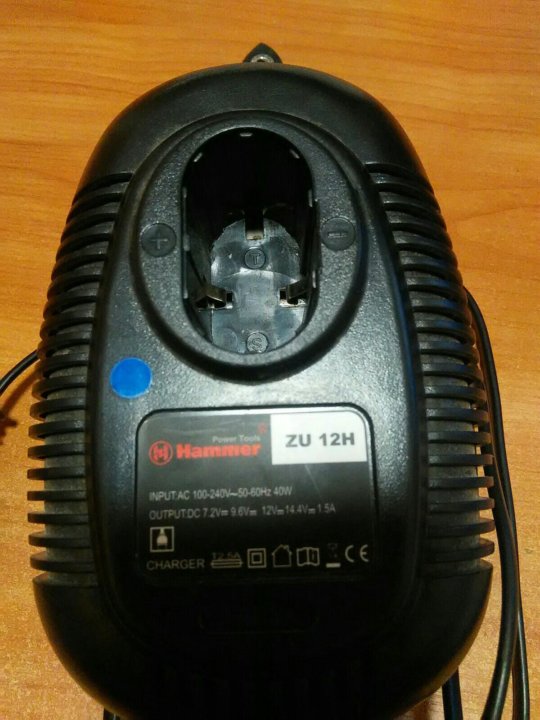

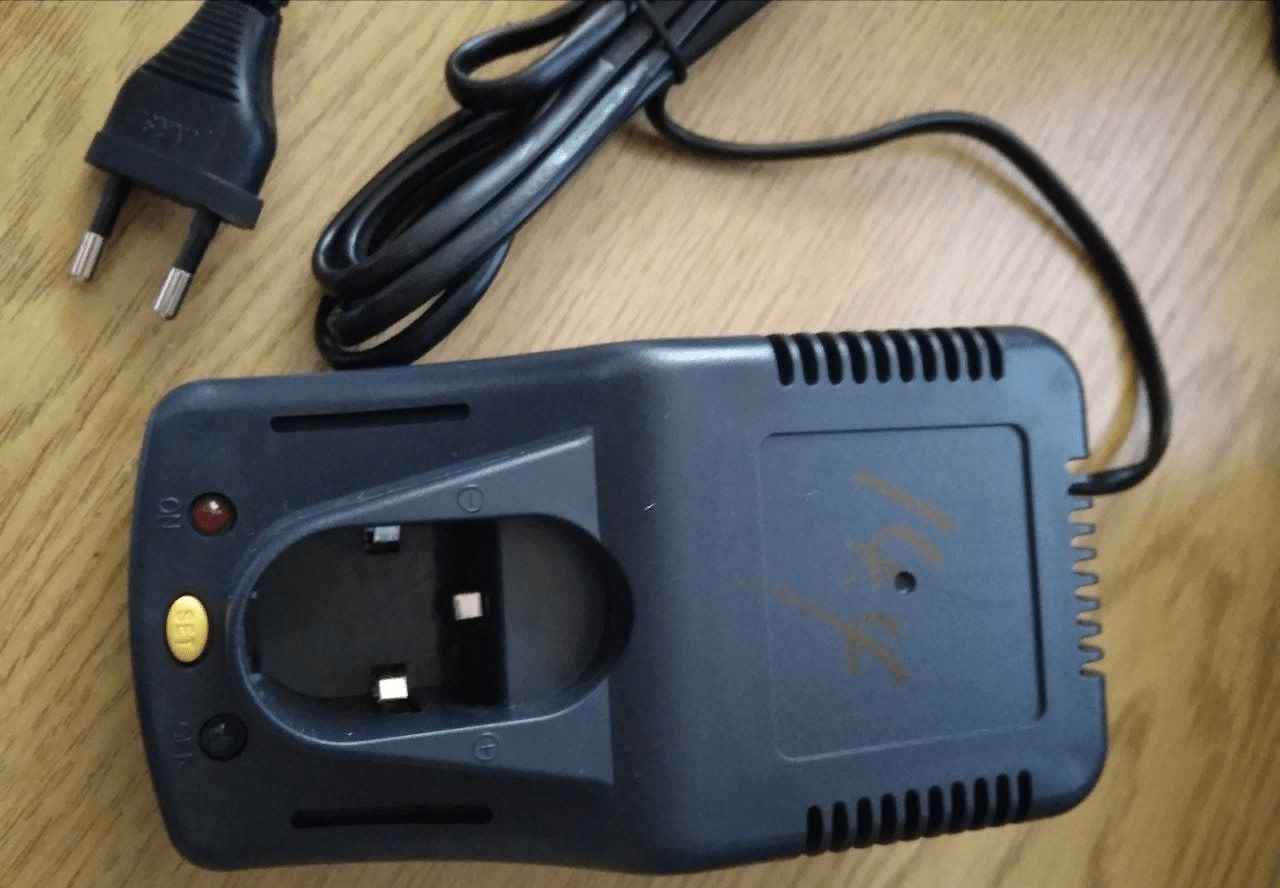

Итак, имеем зарядное устройство. Оно не подает никаких признаков жизни:

Переворачиваем его. Откручиваем все винты:

Снимаем крышку. Видим еще два винта, которыми прикручена плата. Откручиваем и их:

Первым делом проверяем трансформатор. Тестером замеряем напряжение на его выходе:

Напряжения нет, как видно на фото. Прозванием сетевой кабель, чтобы исключить возможность его перелома. Проверяем тестером вторичную и первичную обмотки. Видим, что первичная обмотка в обрыве. Новый трансформатор стоит столько же, сколько и зарядное устройство. Отечественный аналог вдвое дешевле. Но не спешите покупать новую деталь. В импортных трансформаторах в первичной обмотке находится предохранитель. Удалите оболочку. Вот тут стоял предохранитель на 2А:

Отпаиваем его и проверяем. Повезло, он в обрыве. Берем любой подходящий по размеру и току предохранитель:

Припаиваем его на штатное место:

Изолируем его любыми подручными средствами. Удобнее всего использовать термоклей:

Пока не собрано зарядное устройство, проверяем его:

Собираем в обратной последовательности. Контрольная проверка:

Вместо того, чтобы паять предохранитель каждый раз, можно купить разъем под отечественный предохранитель, просверлить в корпусе отверстие и вывести его наружу. Тогда, в будущем, замена будет секундным делом, но ремонт зарядки шуруповёрта займет больше времени. Если устройство вам срочно не понадобится, как в нашем случае, то не торопитесь. Сделайте все один раз и навсегда. Ведь, если предохранитель запаян и снова сгорит, то придется повторить процедуру ремонта с самого начала.

Лучшее устройство для ремонта компьютеров — Отличные предложения по устройству для ремонта компьютеров от мировых продавцов устройств для ремонта компьютеров

Отличные новости !!! Вы попали в нужное место для ремонта компьютеров. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее устройство для ремонта компьютеров вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили устройство для ремонта компьютеров на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что нужно ремонтировать компьютер, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести устройство для ремонта компьютеров по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Ремонт аккумуляторных отверток по выгодной цене — Отличные предложения по ремонту аккумуляторных отверток от глобальных продавцов по ремонту аккумуляторных отверток

Отличные новости !!! Вы обратились по адресу для ремонта аккумуляторных отверток. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший инструмент для ремонта аккумуляторных отверток вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили аккумуляторный шуруповерт на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ремонте аккумуляторных отверток и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите cordless Screwdriver repair по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие 9 способов исправить ваше беспроводное зарядное устройство, которое не работает.

Автор Adela D. Louie, Последнее обновление: 17 декабря 2019 г.

Что делать, если беспроводная зарядка на вашем устройстве не работает? Продолжай читать!

ЗАРЯДКА наших устройств — одна из самых важных вещей, которые мы должны сделать, чтобы мы могли использовать наши устройства в течение более длительного периода времени. Традиционно мы используем наш USB-кабель и зарядное устройство и подключаем его напрямую к нашему устройству.

Тем не менее, благодаря быстрому развитию технологий, теперь есть беспроводные зарядные устройства, которые мы можем использовать на нашем устройстве, чтобы не запутаться в наших USB-кабелях. Многие беспроводные зарядные устройства вышли вместе с этими недавно выпущенными устройствами, которые вы можете использовать, если ваше устройство, конечно, поддерживает беспроводную зарядку. Это может быть безопаснее, потому что вы не будете напрямую подключать кабель к устройству, что иногда приводит к поломке зарядного штыря.

Хотя это беспроводное зарядное устройство эффективно и безопасно в использовании, некоторым пользователям приходилось сталкиваться с тем, что их беспроводное зарядное устройство внезапно перестало работать. Из-за этого пользователи будут действительно беспокоиться о том, что им делать, когда это произойдет. Здесь у нас есть несколько быстрых решений, которые вы можете сделать, чтобы ваше беспроводное зарядное устройство снова заработало.

Часть 1. Как работает беспроводная зарядка на устройстве iPhone? Часть 2. Общие 8 способов исправить ваше беспроводное зарядное устройство, которое не работает.Часть 3. Быстрое устранение неисправности беспроводного зарядного устройства. Часть 4. Заключение. Видео-руководство: как исправить неработающее беспроводное зарядное устройство?

Часть 1. Как работает беспроводная зарядка на устройстве iPhone?

Вот как это работает, чтобы вы могли использовать беспроводное зарядное устройство на своем устройстве iPhone.

1. Подключите беспроводное зарядное устройство к источнику питания. Фактически вы можете использовать адаптер, который поставляется с вашим устройством iPhone, в качестве источника питания. Именно это и рекомендует вам использовать производитель.
2. После этого положите устройство iPhone на плоскую поверхность. Или вы также можете попытаться проверить инструкции производителя о том, как можно заряжать свой iPhone с помощью беспроводного зарядного устройства.
3. Поместите iPhone по центру зарядного устройства. Убедитесь, что ваш iPhone смотрит вверх.
4. Ваш iPhone должен начать заряжаться после того, как наденет на него беспроводное зарядное устройство.

Часть 2. Общие 8 способов исправить ваше беспроводное зарядное устройство, которое не работает.

После того, как вы выполнили описанные выше действия и ваш iPhone не начал заряжаться или не заряжался вообще, значит, что-то не так с вашим устройством iPhone или с вашим беспроводным зарядным устройством.

Вот что вам нужно сделать, чтобы перезагрузить устройство iPhone.

ИСПРАВЛЕНИЕ 1: ПЕРЕЗАГРУЗИТЕ УСТРОЙСТВО iPhone

Это будет ваш первый выбор действий, если ваш iPhone не заряжается с помощью беспроводного зарядного устройства. Перезагрузка на самом деле является основным решением, которое сможет помочь вам исправить те системные сбои, которые могут быть причиной того, почему ваш iPhone не заряжается по беспроводной сети. Вот шаги, которые вы можете выполнить, чтобы перезагрузить устройство iPhone.

1. Нажмите и удерживайте кнопку питания, пока на экране не появится сообщение «сдвиньте, чтобы выключить». Если вы используете iPhone X, одновременно нажмите и удерживайте кнопку увеличения громкости и боковую кнопку.
2. После этого сдвиньте значок питания, появившийся на экране, чтобы устройство iPhone полностью выключилось.
3. После этого нажмите кнопку питания на своем iPhone X и подождите, пока на экране не появится логотип Apple.
4. После перезапуска устройства попробуйте зарядить его с помощью беспроводного зарядного устройства.

ИСПРАВЛЕНИЕ 2: СНИМИТЕ ЧЕХОЛ ДЛЯ IPHONE, ЕСЛИ ВЫ ИСПОЛЬЗУЕТЕ ОДИН

Если вы используете защитный чехол для вашего iPhone, можно также снять его. Это потому, что это может быть одной из причин того, почему ваше устройство не заряжается должным образом с помощью беспроводного зарядного устройства. Если вы используете толстый защитный чехол для своего устройства iPhone, возможно, стоит подумать о замене его на более тонкий.

ИСПРАВЛЕНИЕ 3: ПРОВЕРЬТЕ, ПОДКЛЮЧЕНО ЛИ ВАШЕ БЕСПРОВОДНОЕ ЗАРЯДНОЕ УСТРОЙСТВО К

Да, мы называем это беспроводным зарядным устройством, но это не значит, что оно может заряжать ваш iPhone без какого-либо источника питания, верно? Итак, здесь вы также можете проверить, правильно ли подключена зарядная панель к вашему устройству. И, конечно же, проверьте, подключен ли он к источнику питания.

Люди также читают:

Как получить старые фотографии из iCloud без сброса
Лучшие способы 3 для восстановления удаленных текстовых сообщений на iPhone

ИСПРАВЛЕНИЕ 4: ПОПРОБОВАТЬ И ОБНОВИТЬ УСТРОЙСТВО iPhone

Имейте в виду, что беспроводное зарядное устройство фактически сделано как одна из функций прошивки iOS.Существует большая вероятность того, что ваше беспроводное зарядное устройство не работает на вашем iPhone, потому что вам может потребоваться сначала обновить свое устройство.

Итак, по этой причине обновите свое устройство iPhone до новой версии ОС, чтобы иметь возможность правильно использовать беспроводное зарядное устройство. Вот краткое руководство, которому вы можете следовать.

1. Идите дальше и проверьте, есть ли доступные загрузки для вашего устройства iPhone, зайдя в «Настройки», затем нажмите «Общие» и затем выберите «Обновление программного обеспечения».
2. Как только вы увидите, что для вашего устройства iPhone доступно обновление, нажмите «Загрузить и установить», а затем терпеливо дождитесь завершения всего процесса.
3. Если вы смогли увидеть на своем экране сообщение «Ваш iPhone обновлен» вместе с номером программного обеспечения, это означает, что ваш iPhone уже обновлен.
4. После этого попробуйте зарядить устройство iPhone с помощью беспроводного зарядного устройства.

ИСПРАВЛЕНИЕ 5: ПРОВЕРЬТЕ, ВКЛЮЧЕНО ЛИ В ВАШЕМ УСТРОЙСТВЕ IPHONE Qi — ВКЛЮЧЕНО

Очень важно проверить, поддерживает ли ваше устройство iPhone Qi, потому что в противном случае вы не сможете заряжать его с помощью беспроводного зарядного устройства.

Из-за этого всегда помните, что если вы собираетесь купить беспроводное зарядное устройство, вам необходимо проверить, поддерживает ли ваше устройство Qi. Если нет, то вы просто зря теряете время и деньги.

ИСПРАВЛЕНИЕ 6: ВЫПОЛНИТЕ ЖЕСТКИЙ СБРОС

После того, как ваш iPhone перестанет отвечать, когда вы поместите его на зарядную панель, вам может потребоваться выполнить полный сброс. Выполнение аппаратного сброса на вашем iPhone заставляет устройство выключаться и может временно решить проблему.Чтобы вы могли выполнить полный сброс на устройстве iPhone, выполните следующие действия.

Шаг 1. Если вы используете iPhone 8 или iPhone 8 plus, одновременно нажмите и удерживайте клавишу уменьшения громкости и кнопку питания, пока на экране не появится логотип Apple.

Шаг 2: Если вы используете iPhone X, то существует другая процедура. Просто продолжайте и быстро нажмите кнопку увеличения громкости, быстро нажмите кнопку уменьшения громкости, а затем нажмите и удерживайте кнопку слайда, пока не увидите логотип Apple на экране.

ИСПРАВЛЕНИЕ 7: DFU ВОССТАНОВЛЕНИЕ ВАШЕГО УСТРОЙСТВА IPHONE

Итак, если вы все еще испытываете проблемы с тем, что ваш iPhone не заряжается с помощью беспроводного зарядного устройства, возможно, возникла проблема с программным обеспечением, поэтому ваш iPhone не может заряжаться с помощью беспроводного зарядного устройства. Последний вариант, к которому вы прибегнете, — это восстановить его в DFU.

ИСПРАВЛЕНИЕ 8: ОТРЕМОНТИРУЙТЕ ЗАРЯДНУЮ ПОДКЛАДКУ ИЛИ ПОЛУЧИТЕ НОВУЮ

Если вы считаете, что сделали все возможное, чтобы ваш iPhone работал с беспроводным зарядным устройством, проблема может быть в зарядной подушке.При этом вам, возможно, сейчас понадобится либо отремонтировать зарядную площадку, либо вам нужно будет купить новую.

Какое лучшее прошлое?

Часть 3. Быстрое устранение неисправности беспроводного зарядного устройства.

Прежде чем вы решите прибегнуть к самому последнему варианту, вы можете подумать еще об одном. Поскольку существует большая вероятность того, что с программным обеспечением вашего устройства iPhone что-то не так, у нас есть лучшее решение, которое вы можете использовать.Для этого используется стороннее программное обеспечение под названием FoneDog Toolkit — программа восстановления системы iOS.

The FoneDog Toolkit — iOS System Recovery наверняка поможет вам исправить все, из-за чего ваш iPhone не заряжается с помощью беспроводного зарядного устройства. Помимо этого, FoneDog Toolkit — инструмент восстановления системы iOS может также исправить различные проблемы на вашем устройстве iPhone, такие как исправление ошибок iTunes, неработающего слайда, зависания или зависания устройства, зависания iPhone в режиме восстановления, бесконечного запуска и т. Д.

FoneDog Toolkit — программа восстановления системы iOS совместима с любыми моделями устройств iOS, такими как iPhone 8, iPhone 8 Plus, iPhone X и другие. Теперь, чтобы вы могли попытаться решить проблему на вашем устройстве iPhone, которая не работает с беспроводным зарядным устройством, вот пошаговый метод для вас.

Скачать бесплатно Скачать бесплатно

# 1: Загрузите и установите

Загрузите программное обеспечение с нашего официального сайта, а затем установите его на свой Mac или компьютер с Windows.

# 2: Запустите программное обеспечение и подключите свой iPhone

После успешной установки программного обеспечения запустите его на своем компьютере. После этого подключите iPhone к компьютеру с помощью USB-кабеля. Как только программное обеспечение обнаружит ваш iPhone, выберите « iOS System Recovery » в главном интерфейсе.

ПРИМЕЧАНИЕ: После того, как ваш iPhone был обнаружен программой, нажмите кнопку «Пуск».

# 3: Скачать прошивку

Если на вашем устройстве iPhone возникают какие-либо отклонения от нормы, загрузка прошивки для вашего iPhone действительно является обязательной, поскольку она исправит любые отклонения на вашем iPhone.

Здесь вы должны ввести тип устройства вашего iPhone. Убедитесь, что вы собираетесь ввести правильную информацию, необходимую для того, чтобы программа смогла загрузить правильную прошивку. После того, как вы ввели правильную информацию, нажмите кнопку «Загрузить».

ПРИМЕЧАНИЕ. Имейте в виду, что если вы не смогли ввести правильную информацию, то есть большая вероятность, что ваше устройство iPhone заблокируется.

# 4: Ремонт продолжается

После того, как вы нажмете кнопку «Восстановить», программа FoneDog Toolkit — iOS System Recovery начнет восстановление вашего устройства iPhone. Как только начнется процесс восстановления, вам не разрешат использовать свой iPhone, потому что в противном случае ваше устройство будет заблокировано.Подождите, пока FoneDog Toolkit — iOS System Recovery не завершит восстановление вашего устройства iPhone.

# 5: Ремонт завершен

Процесс восстановления вашего устройства iPhone может занять некоторое время, поэтому наберитесь терпения и дождитесь его завершения. Как только процесс восстановления будет завершен, FoneDog Toolkit — iOS System Recovery уведомит вас. Подождите, пока устройство iPhone перезагрузится, затем отключите iPhone от компьютера.

Скачать бесплатно Скачать бесплатно

Часть 4.Заключение.

Как видите, FoneDog Toolkit — iOS System Recovery Tool — самый безопасный инструмент, который вы можете использовать для устранения любых проблем с программным обеспечением, с которыми вы сталкиваетесь на своем iPhone. Программа FoneDog Toolkit — iOS System Recovery также является самой простой, потому что вам потребуется всего несколько шагов, чтобы починить ваш iPhone.

Эта программа также может исправить другие проблемы с программным обеспечением, например получение ошибки при использовании iTunes, если ваш iPhone завис в режиме восстановления, если ваш iPhone завис или перестал отвечать, и многое другое.Поскольку FoneDog Toolkit — инструмент восстановления системы iOS смог исправить любые отклонения на вашем устройстве iPhone, попробуйте зарядить его с помощью беспроводного зарядного устройства.

Если проблема не исчезнет, ​​то существует большая вероятность того, что ваше беспроводное зарядное устройство неисправно, и поэтому вам может потребоваться новое. Приобретите инструмент FoneDog Toolkit — iOS System Recovery , чтобы вы могли исправить любые проблемы с программным обеспечением, которые могут снова возникнуть на вашем устройстве iPhone.
