Резьба r3 4: Американская резьба

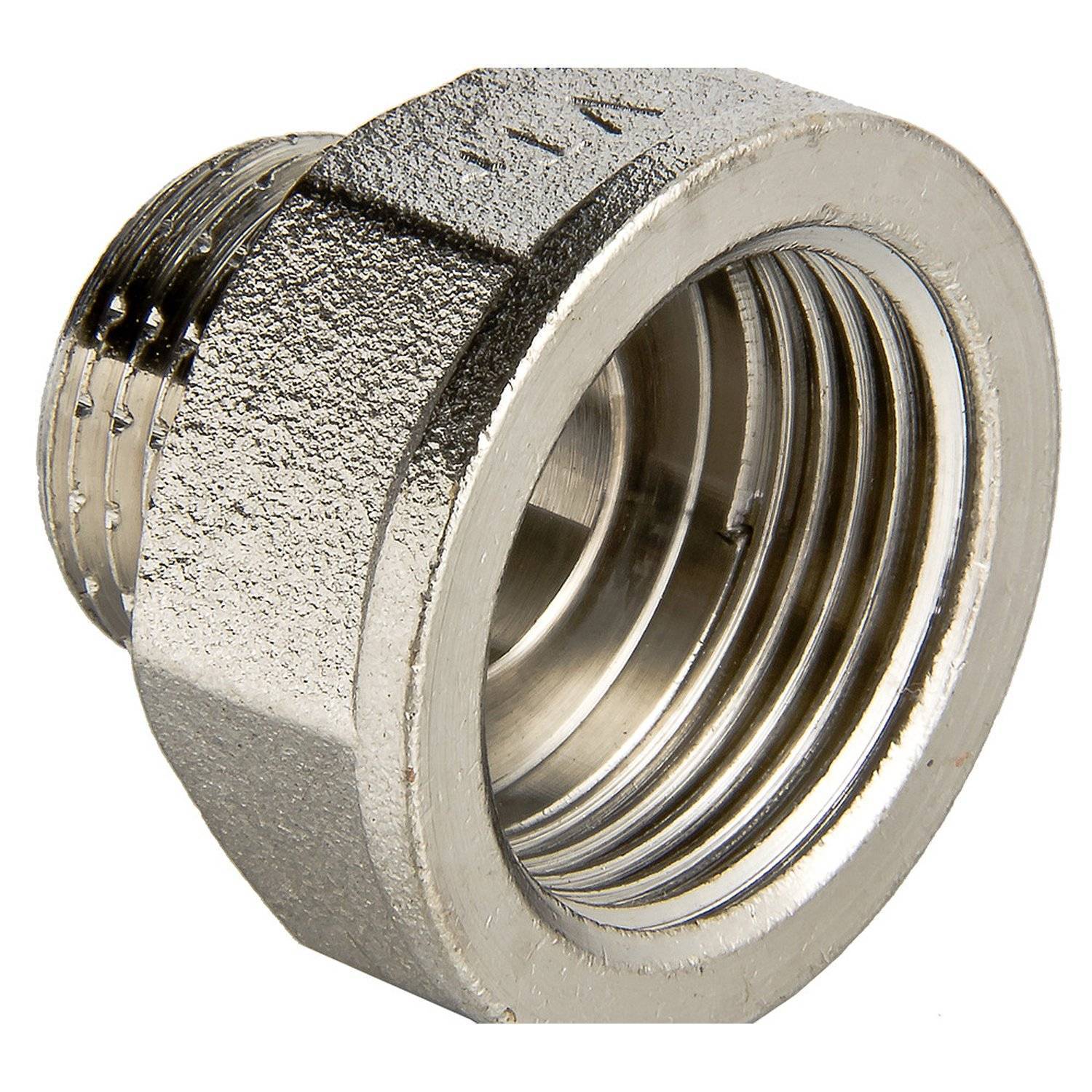

Трубная коническая резьба

Определяем размеры трубной конической резьбы BSPT и NPT!

1. Условное обозначение для резьбы BSPT:

— буква R для наружной резьбы и Rc для внутренней;

— буквы LH для левой резбы.

R 3/8 означает наружную резьбу BSPT с номинальным диаметром 3/8 дюйма.

Rc 3/4 LH означает внутреннюю левую резьбу BSPT с номинальным диаметром 3/4 дюйма.

2. Условное обозначение для резьбы NPT:

NPT 1 1/2 означает резьбу NPT с номинальным диаметром 1 1/2 дюйма.


Whitworth трубная резьба
Наружная коническая резьба 1:16
Угол профиля 55°
Taper Pipe Thread
Наружная коническая резьба 1:16
Угол профиля 60°
R BSPTНаружный
диаметр, мм
Шаг резьбы,
витков на дюйм
NPTНаружный
диаметр, мм
Шаг резьбы,
витков на дюйм
1/167,723281/167,93827
1/89,728281/810,28727
1/413,157191/413,71618
3/816,662193/817,14518
1/220,955141/221,33614
3/426,441143/426,67014
133,24911133,40111,5
1 1/441,910111 1/442,16411,5
1 1/247,803111 1/248,26011,5
259,61411260,32511,5
2 1/2
75,184112 1/273,0258
387,88411388,9008
3 1/2101,6008
4113,030114114,3008

ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая / 6211 81

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски / 28487 90

ГОСТ 28487-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЬБА КОНИЧЕСКАЯ ЗАМКОВАЯ
ДЛЯ ЭЛЕМЕНТОВ БУРИЛЬНЫХ КОЛОНН

ПРОФИЛЬ. РАЗМЕРЫ. ДОПУСКИ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.93

Все требования стандарта являются обязательными, кроме приложений 1 — 3.

Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и левой) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

(Измененная редакция, Изм. № 1).

* Размеры для справок.

P - шаг резьбы; K - конусность резьбы; j — угол уклона резьбы; Н — высота исходного треугольника резьбы; h1— высота профиля резьбы; h — рабочая высота профиля резьбы; b — срез вершины резьбы; f — срез впадины резьбы; а — ширина площадки резьбы; r — радиус закругления впадины резьбы; r1радиус закругления вершин профиля резьбы

Черт. 1

Таблица 1

Размеры в мм

Параметры и элементы резьбы

Форма профиля

I

II

III

IV

V

Число витков на 25,4 мм

5

4

Р

5,08

6,35

K (2tgφ)

1 : 4

1 : 6

1 : 4

φ

7º7′30″

4°45′48″

7°07′30″

Н

4,376

5,471

5,487

5,471

h1

2,993

3,742

3,755

3,095

3,083

h

2,626

3,283

3,293

2,633

2,625

b

Резьба в пневматике — FestoWiki

Сначала мы должны установить, где расположена резьба. Резьба на штоке поршня сильно отличается от резьбы для подачи воздуха или установочной резьбы для приводов.

Малые диаметры выполнены в виде метрической резьбы. Обычно это касается размеров M3, M5 и, все чаще, размера M7. Размеры метрической резьбы указаны в миллиметрах [мм]. Резьба большего диаметра разработана как трубная резьба Уитворта. Эти трубные резьбы затем подразделяются на две разные конструкции (G-резьба или R-резьба).Размер трубной резьбы Whitworth указан в дюймах [«]. Дюймовая резьба в пневматике начинается с размера 1/8».

G-резьба или R-резьба?

G-образная резьба имеет цилиндрическую форму в соответствии с EN-ISO 228-1. R-образная резьба имеет коническую форму в соответствии с EN 10226.

Например, в случае размера резьбы 1/8 «резьба указывается как G1 / 8 или R1 / 8.

При использовании комбинации резьбы G и R необходимо соблюдать следующие правила: Наружная резьба G (цилиндрическая) может быть навинчена только на внутреннюю резьбу G. Наружная резьба R (коническая) может ввинчиваться в внутреннюю резьбу G или R.

Каковы размеры трубной резьбы Витворта? 1 дюйм равен 25,4 мм. Однако это преобразование не применяется к трубной резьбе.


Обзор размеров резьбы

Резьба
обозначение
Диаметр
дюймов
Диаметр
Внешний
мм
диаметр
Гайка
мм
Диаметр
Леток
мм
Резьба
на
дюймов
G 1/8 «
1/8
9.73
8,85
8,80
28
G 1/4 «
1/4
13,16
11,89
11,80
19
G 3/8 «
3/8
16,66
15,39
15,25
19
G 1/2 «
1/2
20. 95
19,17
19
14
G 3/4 «
3/4
26,44
24,66
24,5
14
G 1 «
1
33,25
30,93
30,75
11
G 1 1/4 «
1 1/4
41.91
35,59
39,25
11
G 1 1/2 «
1 1/2
47,80
45,48
45,25
11
G 2 «
2
59,61
57. 29
57
11


Трубная резьба Витворта и ее особенности

Что на самом деле означает термин трубная резьба Витворта и почему существует отклонение в размере между 1 дюймом (25.4 мм) и резьба G 1 «(~ 33 мм)? Трубная резьба Витворта названа в честь английского инженера сэра Джозефа Уитворта. При стандартизации трубной резьбы 1 дюймовая труба имела внутренний диаметр 25,4 мм. Однако стенки трубы относительно толстые, что приводит к внешнему диаметру ~ 33 мм. Таким образом, трубная резьба в 1 дюйм имеет внешний диаметр ~ 33 мм. Благодаря современным материалам и методам производства сегодня трубы можно изготавливать с гораздо более тонкими стенками. Однако, поскольку стандартизованная резьба продолжает применяться в качестве контрольного размера при производстве труб, современные трубы с резьбой 1 дюйм (~ 33 мм) не обязательно имеют внутренний диаметр 25. 4 мм, но может иметь гораздо больший внутренний диаметр. Это означает, что труба диаметром 1 дюйм не всегда равна 1 дюйму с точки зрения ее резьбы и внутреннего диаметра.

Есть ли ограничение на длину резьбы?

При использовании фурнитуры Festo этот вопрос не имеет значения, поскольку, конечно, наша фурнитура адаптирована к требуемым условиям. При использовании внешней фурнитуры необходимо соблюдать длину резьбы штуцера. Например, часть фитинга, которая может быть ввинчена в клапан, не должна превышать максимальную длину (Cmax).Если вы используете фитинги Festo, длина гарантированно будет правильной.

Обзор Диаметр резьбы до длины резьбы

Диаметр резьбы
C макс. [Мм]
M3 3,3
M5 4,3
M7 5,8
G 1/8 6. 5
G 1/4 8
G 3/8 9
G 1/2 10.5
G 3/4 12
G 1 13

Поршневые штоки цилиндров обычно доступны в двух исполнениях, с внутренней или наружной резьбой.

ADN-… -… -I-P-A ADN -…-…- A-P-A

Внутренняя резьба имеет стандартную метрическую резьбу на стандартных цилиндрах. С другой стороны, наружная резьба также может иметь метрическую мелкую резьбу.Выбор стандартной или мелкой резьбы зависит от размера резьбы и размера штока поршня. Festo поставляет, например, DSNU, DNC, ADN,… с гайкой на штоке поршня, если используется тонкая резьба. Это означает, что заказчику не нужно приобретать специальную гайку. Конечно, потерянные гайки можно в любой момент заменить, заказав их как запасные части.

В зависимости от типа наши цилиндры имеют резьбу по внешнему диаметру или, в профильных цилиндрах, они имеют внутреннюю резьбу на корпусе цилиндра.При монтаже цилиндра, имеет место следующее: при использовании тонкой нити, некоторые цилиндры, такие как стандартный цилиндр DSNU и картриджа цилиндра EGZ, поставляются с фиксирующей гайкой.


ЭГЗ-… ДСНУ-…

Festo предлагает некоторые клапаны и пневматические цилиндры со встроенными вставными штуцерами.


CPE -…- QS DFK -…

API pySerial — pySerial 3.4 документация

Параметры:
  • порт — Имя устройства или Нет .
  • baudrate ( int ) — Скорость передачи, например 9600 или 115200 и т. Д.
  • bytesize — Количество бит данных. Возможные значения: FIVEBITS , SIXBITS , SEVENBITS , ВОСЕМБИТОВ
  • четность — Включить проверку четности. Возможные значения: PARITY_NONE , PARITY_EVEN , PARITY_ODD МАРКА ЧЕТНОСТИ , ПРОСТРАНСТВО ЧЕТНОСТИ
  • стоповых битов — Количество стоповых битов.Возможные значения: STOPBITS_ONE , STOPBITS_ONE_POINT_FIVE , STOPBITS_TWO
  • timeout ( float ) — Установить значение тайм-аута чтения.
  • xonxoff ( bool ) — включить программное управление потоком.
  • rtscts ( bool ) — включить аппаратное управление потоком (RTS / CTS).
  • dsrdtr ( bool ) — включить аппаратное управление потоком (DSR / DTR).
  • write_timeout ( float ) — Установить значение тайм-аута записи.
  • inter_byte_timeout ( float ) — Тайм-аут между символами, Нет для отключения (по умолчанию).
  • эксклюзивный ( bool ) — Установить режим монопольного доступа (только POSIX). Порт не может быть открыт в режим исключительного доступа, если он уже открыт в режиме исключительного доступа.
Повышает:
  • ValueError — Будет повышено, когда параметр вне допустимого диапазона, например скорость передачи данных, биты данных.
  • SerialException — В случае, если устройство не может быть найдено или не может быть настроено.

Порт открывается сразу при создании объекта, когда порт дано. Он не открывается, когда порт равен Нет и последующий вызов до открыть () не требуется.

порт — это имя устройства: в зависимости от операционной системы. например / dev / ttyUSB0 в GNU / Linux или COM3 в Windows.

Параметр скорость передачи может быть одним из стандартных значений: 50, 75, 110, 134, 150, 200, 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200. Они хорошо поддерживаются на всех платформах.

Стандартные значения выше 115200, например: 230400, 460800, 500000, 576000, 921600, 1000000, 1152000, 1500000, 2000000, 2500000, 3000000, 3500000, 4000000 также работают на многих платформах и устройствах.

Нестандартные значения также поддерживаются на некоторых платформах (GNU / Linux, MAC OSX> = Тигр, Windows).Хотя даже на этих платформах некоторые серийные порты могут отклонять нестандартные значения.

Возможные значения параметра тайм-аут , который управляет поведением из читать () :

  • тайм-аут = Нет : ждать вечно / до запрошенного количества байтов получено
  • timeout = 0 : неблокирующий режим, в любом случае возврат немедленно, возвращает ноль или больше, вплоть до запрошенного количества байтов
  • timeout = x : установить время ожидания на x секунд (с плавающей запятой) немедленно возвращается, когда запрошенное количество байтов доступно, в противном случае дождитесь истечения времени ожидания и верните все байты, которые были получены до тех пор.

write () блокируется по умолчанию, если не установлено значение write_timeout . Возможные значения см. В списке для тайм-аута выше.

Обратите внимание, что включение обоих методов управления потоком ( xonxoff и rtscts ) вместе могут не поддерживаться. Обычно используют один из методов сразу, а не оба.

dsrdtr не поддерживается всеми платформами (игнорируется автоматически). Настройка это на Нет означает, что его состояние соответствует rtscts .

Также рассмотрите возможность использования функции serial_for_url () вместо создание серийных экземпляров напрямую.

Изменено в версии 2.5: dsrdtr теперь по умолчанию False (вместо None )

Изменено в версии 3.0: числа в качестве аргумента порта больше не поддерживаются

Новое в версии 3.3: эксклюзивный флаг

ISO 7 — Трубная резьба, где герметичные соединения выполняются на резьбе

Стандарт ISO 7 — Трубная резьба, в которой герметичные соединения выполняются на резьбе, состоит из

  • ISO 7-1: 1994 Размеры, допуски и обозначение
  • ISO 7-2: 2000 Проверка с помощью ограничителей

Коническая резьба Витворта ISO 7 эквивалентна DIN 2999, BS 21 (BS EN 10226-1), JIS B0203.

Характеристики конической резьбы Витворта ISO 7:

  • коническая резьба 1 o 47 ‘
  • усечение впадин и гребней скруглено
  • 55 o угол резьбы
  • шаг измеряется в резьбах на дюйм

Примечание!

Различают

  • соединительную резьбу — уплотнительную коническую / цилиндрическую резьбу для соединений согласно ISO 7-1 и / или EN 10226-1, BS 21
  • крепежную резьбу — неуплотняющую параллельную цилиндрическую резьба для соединений согласно EN ISO 228-1

Диаметр и шаг такие же для резьб ISO 7-1 и ISO 228.

ISO 7-1 — это BSPT (R / Rp) — британский стандарт конической трубы, где

  • R — коническая наружная резьба с наружной резьбой
  • Rp — цилиндрическая внутренняя резьба с внутренней резьбой
  • Rc — коническая наружная резьба с внутренней резьбой

G-образная резьба имеет параллельную форму в соответствии со стандартом DIN-EN-ISO 228-1.

Внутренняя резьба Rp (внутренняя цилиндрическая резьба) и внутренняя коническая резьба Rc (внутренняя коническая резьба) используются в сочетании с наружной резьбой R (наружная резьба) для создания герметичных соединений.Наружная резьба G (параллельная) может быть навинчена только на внутреннюю резьбу G.
Наружная резьба R (коническая) может ввинчиваться в внутреннюю резьбу G или R.

Для полного стола с допусками резьбы — поверните экран!

Необходимо измерить внешний диаметр трубы или фитинга и сравнить его с таблицей для определения размера. Трубная резьба 3/4 дюйма по ISO 7-1 имеет внешний диаметр — OD — 1,060 дюйма. Каждый размер резьбы имеет определенное количество резьб на дюйм — TPI или шаг.Трубная резьба 3/4 «NPT имеет 14 витков на дюйм. И TPI, и OD резьбы требуются для точной идентификации размера резьбы, потому что несколько размеров имеют одинаковый TPI.

Резьба ISO 7-1 может выглядеть одинаково с резьбой NPT. Однако резьбы ISO и NPT не следует смешивать. Резьба ISO имеет угол конуса 55 o по сравнению с 60 o для NPT. Конфигурация основания и гребня NPT также отличается от ISO. измеряется в миллиметрах (может быть выражено в дюймах).Подача разные.

Длина резьбы ISO 7-1 для создания герметичного соединения

DIN 2999 — это немецкая версия BS 21 и BS 2779, которые были оригинальными британскими стандартами для резьбовых соединений труб Whitworth. DIN 2999 был отменен, устарел и был заменен на ISO 7 и ISO 228.

Определение размеров трубной резьбы

Национальная трубная резьба (NPT)

Размеры труб действительно относятся к физическим размерам, но стандарт сантехнической промышленности для размеров труб не всегда так прост, как измерение трубы. Измерение трубы часто приводит к неправильному выбору трубы, так что будьте осторожны. «Размер резьбы трубы», указанный в столбце 3 приведенной ниже таблицы, измерен и основан на внутренней части трубы. Но для фактического определения размера трубы необходимо измерить внешний диаметр каждой трубы или фитинга и сравнить его с таблицей для определения размера. Например, трубная резьба 3/4 дюйма NPT имеет внешний диаметр 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков резьбы на дюйм (TPI).Трубная резьба 3/4 «NPT имеет 14 витков на дюйм. И TPI (резьба на дюйм), и OD (внешний диаметр) резьбы необходимы для точного определения размера резьбы, поскольку несколько размеров имеют одинаковый TPI.

Наружная резьба: Измерьте внешний диаметр большей части резьбы в точке «A»; Найдите цифру, ближайшую к этому измерению, в столбце 1 или 2 диаграммы. Размер в столбце 3 будет вашим номинальным размером резьбы трубы.
Внутренняя резьба: Измерьте верхний диаметр резьбы в точке «B»; Найдите цифру, ближайшую к этому измерению, в столбце 1 или 2 диаграммы.Размер в столбце 3 будет вашим номинальным размером резьбы трубы.

Столбец 1
(Размер A)
Столбец 2
(Размер A)
Столбец 3
(Размер B)
Столб 4
(Размер C)
Столб 5 Столб 6
OD
Доля дюймов
(только краткая справка)
Фактический наружный диаметр
(дюймы)
Трубная резьба
Размер
Нормальное зацепление
для плотного соединения
Резьба
на дюйм
Окружность
(дюймы)
5/16 0.3125 1/16 0,2611 27 0,9817
13/32 0,405 1/8 0,2639 27 1,272
35/64 0,540 1/4 0,4018 18 1.696
43/64 0,675 3/8 0,4078 18 2,121
27/32 0.840 1/2 0,5337 14 2,639
1-3 / 64 1.050 3/4 0,5457 14 3,299
1-5 / 16 1,315 1 0,6828 11-1 / 2 4,131
1-21 / 32 1,660 1-1 / 4 0,7068 11-1 / 2 5,215
1-29 / 32 1.900 1-1 / 2 0,7235 11-1 / 2 5,969
2-3 / 8 2,375 2 0,7565 11-1 / 2 7,461
2-7 / 8 2,875 2-1 / 2 1,1375 8 9.032
3-1 / 2 3,5 3 1,2000 8 10,995
4 4.0 3-1 / 2 1,2500 8 12,566
4-1 / 2 4,5 4 1,3000 8 14,137
5-5 / 8 5,563 5 1.4063 8 17,476
6-5 / 8 6,625 6 1,5125 8 20,812
8-5 / 8 8.625 8 1,7125 8 27.095
10-3 / 4 10,75 10 1,9250 8 33,771
12-3 / 4 12,75 12 2,1250 8 40.054

Просмотрите наш указатель трубных фитингов и ниппелей Страница



Все типы трубной резьбы, используемые в водопроводе, указаны в Американском национальном стандарте для труб, аккредитованном Американским национальным институтом стандартов (ANSI).

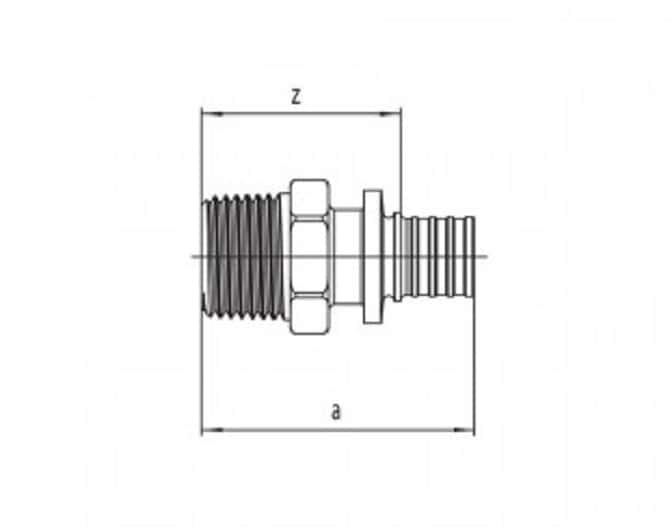

Образец NPT (коническая резьба)
Национальная трубная резьба (NPT) имеет коническую резьбу. Это наиболее распространенные потоки, используемые для общих целей. Резьба NPT разработана с углом резьбы 60 градусов и используется для соединения и герметизации труб с фитингами в воздухе или жидкостях низкого давления, а также в механических приложениях. Коническая резьба составляет 3/4 дюйма на один фут длины. Коническая резьба тем глубже на конце трубы и тем мельче, чем дальше от конца трубы.Конус на трубе позволяет трубе ввинчиваться внутри фитинга только до тех пор, пока она не остановится из-за конуса. Расстояние, на которое труба может быть ввинчена в фитинг, определяется стандартом ANSI. После затяжки гаечным ключом резьба может иметь небольшие промежутки между трубой и фитингом, что может вызвать утечку, поэтому необходимо использовать герметик для труб, чтобы гарантировать заполнение любых промежутков.

Резьба с сухим уплотнением (NPTF) также имеет коническую резьбу. Резьба NPTF используется, когда применение таково, что герметики для труб могут выйти из строя из-за более высокого нагрева или давления, чем может выдержать обычная резьба NPT.Резьба предназначена для механического уплотнения путем небольшого, но достаточного сдавливания резьбы при затягивании гаечным ключом. Это позволяет соединять трубу и фитинг без использования герметиков.

Резьбы NPT и NPTF можно менять местами, если используются герметики, такие как лента из ПТФЭ или подходящие соединения для соединения труб. Ни один из других стандартов резьбы не является полностью взаимозаменяемым (GHT, NST, BSPT, NPSI и т. Д.) Внутренняя резьба NPT может обозначаться как «FPT» или «FIP» , а наружная резьба NPT может обозначаться как «MPT» или «МИП» .

Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) имеет прямую резьбу, которая используется только для соединения. Для уплотнения этого типа резьбового соединения необходима шайба или прокладка.

Есть также три менее распространенных типа резьбы, используемых в сантехнической промышленности. Резьба садового шланга (GHT) и резьба пожарного шланга (NST) имеют грубую резьбу. Уплотнение выполнено с прокладкой или шайбой и используется в основном для быстрого присоединения (соединения) шлангов к клапанам без использования гаечного ключа.Британская стандартная коническая трубная резьба (BSPT) имеет угол резьбы 55 градусов (NPT — 60 градусов) и используется во всем мире как стандартная резьба для соединения стальных труб.


Определение аббревиатур трубной резьбы
NPT Национальная трубная резьба (коническая)
FPT Внутренняя трубная резьба (взаимозаменяемая с NPT)
FIP Внутренняя железная труба (взаимозаменяемая с NPT)
MPT Наружная трубная резьба (взаимозаменяемая с NPT)
МИП Стальная труба с наружной резьбой (взаимозаменяемая с NPT)
IPS Размер железной трубы (взаимозаменяемый с NPT)
ПТФ Короткая коническая трубная резьба по SAE
НПТФ National Pipe Thread Fuel (Американская национальная коническая трубная резьба для герметичных соединений с сухим уплотнением)
NPSM National Pipe Straight Mechanical (Американская национальная прямая трубная резьба для механических соединений)
NPSI Американская национальная прямая промежуточная трубная резьба
GHT Резьба для садового шланга
НСТ Резьба по национальному стандарту (резьба для пожарного рукава)
BSPT Коническая трубная резьба по британскому стандарту (метрические размеры)
Связанные товары и аксессуары:

Отзыв клиента:

«Вы, ребята, управляете веб-бизнесом так, как должен быть веб-бизнес……. Я отправил ссылку на ваш сайт всем своим приятелям ….. Продолжайте в том же духе «.
— Марк Ван Хорн, Белвью, Вашингтон 98006

Обратите внимание, что каждый отзыв клиента, показанный на наших страницах, дает нам письменное разрешение цитировать их. Конфиденциальность наших клиентов очень важна для нас, поэтому мы никогда не будем передавать, передавать или продавать контактную информацию или адреса электронной почты кому-либо!



Часто задаваемые вопросы

Q. «Что означает» номинальный «?»
A. Номинал — это термин, используемый для описания размеров труб и фитингов в сантехнике. Номинальный — это внутренний диаметр трубы, который зависит от толщины стенки трубы.

Q. «Хорошо, размер трубы IPS на самом деле не является размером. А как насчет фитингов?»
A. Размер фитингов зависит от размера трубы, к которой они подходят.
