Розетка для влажных помещений: Здравый смысл при установке розеток во влажных помещениях

Содержание

Здравый смысл при установке розеток во влажных помещениях

Вода, которая течет из наших кранов, является хорошим проводником электричества. Это и есть причина возможных проблем, связанных с использованием электроприборов во влажных зонах.

К сожалению, из года в год и из месяца в месяц происходят несчастные случаи. Раньше это был упавший в наполненную ванную фен или работающая стиральная машина. Времена меняются, и теперь основная опасность исходит от стоящих на зарядке гаджетов. Упавший в воду заряжающийся смартфон стал причиной не одной смерти подростков и взрослых. Только в 2018 году такие случаи произошли в Лобне, Серпухове, Братске и других городах России. Типичная картина — неудачная попытка сделать селфи или ответить на телефонный звонок, когда телефон стоял на зарядке.

В Советском Союзе дома сдавались «с муниципальным ремонтом», розеток в ванные комнаты и санузлы просто не ставили, и это было кардинальное решение проблемы. Нет электричества — нет проблем.

Следуя такой логике, можно вернуться в на полвека назад, но мы привыкли жить в комфорте и не готовы отказаться от современных благ цивилизации.

В ванной мы пользуемся стиральной машиной, феном, плойкой (девушки поймут, для мужчин поясняем — щипцами для завивки) или утюжком для волос, зеркалом с подсветкой, электробритвой, смартфоном и даже телевизором там, где нам комфортно.

В ванной комнате мы можем установить электрический теплый пол, полотенцесушитель, душевую кабину с музыкой и подсветкой или ванну с гидромассажем. Да и без светильников в ванной точно не обойтись.

Давайте вместе подумаем, как обезопасить себя и своих близких от поражения электрическим током в ванной комнате?


Что нам говорят стандарты о установке розеток в санузлах или других влажных помещениях квартир и домов?

Рассмотрим два документа:
  • Правила устройства электроустановок (ПУЭ)
  • ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».
Но перед этим просто порассуждаем логически.

Что нам говорит здравый смысл?

Розетки нужно ставить подальше от воды. С учетом описанных несчастных случаев, лучше их ставить по крайней мере в 1,5 метрах от края ванной, душевой кабины или раковины.

Почему? Потому что длина шнура смартфона составляет примерно 1 метр. Если у Вас есть дети или если Вы планируете пополнение в семействе, лучше это предусмотреть, как говорится, береженого Бог бережет.

Это не доставит особых неудобств при подключении электроприборов, зато огородит от беды ваших близких, ведь подростки так часто сначала думают, и только потом делают. Да и взрослые могут забыться и сделать что-то спонтанно.

Обзор ГОСТ Р 50571.11-96 (МЭК 364-7-701-84)

«Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения»

В этом ГОСТе описаны требования к электроустановкам в ванных и душевых помещениях в окружающих их зонах. Влажное помещение разбивается на четыре зоны.

  • Зона 0 — там, где будет стоять вода, т. е. внутри ванны или душевого поддона.
  • Зона 1 — по горизонтали это внешний край ванны или душевого поддона (или, если поддона нет, то до 60 см от душевого разбрызгивателя), по вертикали на расстоянии от 0 до 2,25 м (т.е. от пола почти до потолка над ванной или душем).
  • Зона 2 отступает от зоны 1 еще на 60 см по горизонтали.
  • Зона 3 отступает от зоны 2 еще на 2,4 м.

Зона 0, 1, 2 и 3 при установки ванны



Зона 0, 1, 2 и 3 при установки душа с поддоном (или душевой кабины)


В зонах 0, 1, 2 выключатели устанавливать нельзя (701.53)

В зоне 0, 1, 2 розеток быть не должно. В зоне 3 могут быть розетки, если они защищены с помощью УЗО или АВДТ с током утечки, не превышающим 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,60 м от двери в душевую кабину, изготовленную заводским способом. Соединительные коробки могут устанавливаться только в зоне 3.

В зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне.

В зоне 1 могут устанавливаться только водонагреватели.

В зоне 2 могут устанавливаться только водонагреватели и светильники класса II.

Обзор ПУЭ

П. 7.1.48. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Все рассуждения по поводу степени защиты IP относятся к электрооборудованию, а не к розеткам!

Выводы

  1. Розетки не должны располагаться ближе, чем в 60 см от источника воды (например, края наполненной ванны).

  2. Лучше отнести розетки от источника воды на 1,5 метра, чтобы ни у кого бы физически не вышло уронить в воду смартфон, стоящий на зарядке. Да, мы понимаем, что это маловероятно, никто не будет проверять, где в ванной комнате вы установите розетки, выбор за вами, но существует печальная статистика. Принимать решение только вам.

  3. Логично, чтобы розетки не располагались у пола даже в зоне 3. Вдруг случится потоп? Розетки не должны оказаться в воде.

  4. Логично не располагать розетки напротив вентилей или фланцевых соединений. Даже если вентиль лопнет, то струя воды не должна быть направлена в розетку, ведь в это время в ванной комнате могут находиться ваши близкие.

  5. Розетки ванной комнаты должны быть защищены исправным УЗО с током утечки не более 30 мА, подробности в нашей статье 9 важных фактов про УЗО - сделайте ваши розетки на 100% безопасными.

  6. Есть рекомендации применять в ванных комнатах УЗО с током утечки 10 мА (см. СП 31-110-2003, приложение А).

  7. Все рассуждения в ПУЭ или ГОСТ Р 50571.11-96 по поводу степени защиты IP относятся не к розеткам, а к электроприборам. Перечислим их, вдруг они Вам пригодятся при выборе светильника для ванной комнаты.
    • В зоне 0 устанавливаются электроприборы со степенью защиты не менее IPХ7, напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны.
    • В зоне 1 могут устанавливаться только водонагреватели, степень защиты от IPX5.
    • В зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2, степень защиты от IPX4.
    • В зоне 3 могут устанавливаться электроприборы со степенью защиты IPX1.

  8. Если Вы хотите установить розетку близко к воде, не стоит думать, розетка с повышенной степенью защиты обеспечит Вам безопасность.
Большинство производителей выпускает розетки со степенью защиты IP44. Что значит IP44?

По ГОСТ 14254-2015 розетка с закрытой крышкой IP44 (она же «пылевлагозащищенная розетка») будет оставаться исправной, если на нее будут попадать брызги, падающие с любого направления.

Во-первых, если на такую розетку будет воздействовать не брызги, а струя воды, то она может стать причиной поражения человека электрическим током.

Во-вторых, при открывании крышки розетки степень защиты снижается с IP44 до степени защиты IP обычной розетки, не верите — уточните у производителя. Теперь вспомните, как часто Вы вынимаете вилку из розетки, к которой подключена, например, стиральная машина?

Так зачем рисковать?

Можно установить розетки с обычной степенью защиты и, например, защитными крышками, подальше от источников воды, это будет достаточно для обеспечения безопасности.




В этой статье описана ситуация с установкой розеток в индивидуальных жилых помещениях — в квартирах, таунхаусах, коттеджах и т.д.

P. S. Если речь идет о гостиницах, банях, саунах, прачечных и других общественных зданиях, то требования еще жестче.

ПУЭ, п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

    Как правильно выбрать и установить розетки и выключатели во влажных помещениях

    Ванные, душевые, хозяйственные комнаты — все они относятся к помещениям с высокой влажностью. При наличии воды утечка даже слабого тока может оказаться смертельно опасной. Поэтому необходима надёжная комплексная защита от поражений электротоком.

    Как выбрать

    В ванных комнатах применяются только электроустановочные изделия со степенью влагозащиты корпуса не ниже 4 (IP 44 или выше). Показатель (вторая цифра индекса), равный 4, означает, что корпус не боится попадания на него водяных брызг.

    «Четвёрки» достаточно для защиты, но для надёжности можно выбрать и серии с более высоким индексом. Например, изделия линейки Mureva Styl (Schneider Electric) оборудованы корпусами с повышенной защитой от влаги и пыли IP 55, которые надёжно защищают их от проникновения брызг даже под давлением.

    Где размещать

    Согласно «Правилам устройства электроустановок», в зависимости от удалённости электрооборудования от источников воды и, соответственно, безопасности их размещения, пространство ванной делится на зоны. Нулевая зона — это чаша ванны, первая зона расположена непосредственно над сантехприборами, вторая — область, окружающая их на расстоянии до 60 см, третья начинается на удалении более 60 см от всех источников воды. Все ЭУИ должны размещаться только в третьей зоне. Чем больше расстояние, тем безопаснее.

    Выключатели и любые другие электроустановочные изделия размещаются на расстоянии не меньше 0,6 м от чаши ванны или умывальника.

    Как правильно монтировать

    В ванных комнатах все ЭУИ должны быть снабжены защитой от поражения током при его утечке. Для этого может применяться подключение через разделительные трансформаторы либо устройства дифференциального тока (УДТ), называемые также устройствами защитного отключения (УЗО). Разделительные трансформаторы обычно рассчитаны на небольшую мощность подключаемых устройств — не более 100-200 Вт, поэтому широко используется УЗО.

    Эти устройства устанавливаются на DIN-рейку в домовом щитке. Их основным параметром является величина тока утечки, которая составляет 10, 30, 100 либо 300 мА. Чем меньше ток утечки, тем более чувствительным является УЗО, но слишком высокая чувствительность может привести к ложным срабатываниям при повышенной нагрузке (например, при включении нескольких бытовых устройств). Поэтому чаще всего делают так: отдельные линии электросети (освещение ванной, группа розеток общего пользования, розетка для стиральной машины) оснащаются собственными УЗО высокой чувствительности (10 или 30 мА), плюс подключается одно более мощное УЗО (100 или 300 мА) для защиты всей внутридомовой сети.

    Тонкости монтажа розеток в банях и саунах

    Помимо высокой влажности, воздух в банях отличается ещё и высокой температурой, которая может превышать 100 °С (в финской сауне). Поэтому проектировать электроустановку нужно с учётом возможности нагрева. Для прокладки необходимо использовать только термоустойчивый провод, например, серии РГКМ с температурой эксплуатации до 180°С. Также желательно по минимуму применять способные сильно нагреваться металлические элементы. Скажем, вместо гофротрубы для наружной прокладки электропроводки лучше взять короб из термостойкого пластика.

    Запомнить: 3 правила безопасности электросети в ванной или бане

    • Выбирайте электроустановочные изделия (ЭУИ) с влагозащищённым корпусом, в который не проникнет влага.
    • Размещайте розетки и выключатели в соответствии с «Правилами устройства электроустановок» (ПУЭ) на должном расстоянии от источников воды.
    • Вся электросеть в ванной должна быть оснащена защитой от утечки тока.

    Влагозащищенные розетки для ванной комнаты и установка

    Современный ремонт в ванной комнате кардинально отличается от тех ремонтов, которые проводились несколько десятков лет назад. В связи с появлением большого количества электрических бытовых приборов, розетка для ванной комнаты уже является необходимой составляющей. Раньше установка таких элементов не проводилась, поскольку все боялись короткого замыкания в результате попадания влаги. Сегодня существует специальные влагозащищённые приборы, разработана специальная схема и правила монтажа электрооборудования в ванной.

    Розетки для ванной комнаты

    Размещение розеток в ванной комнате сегодня необходимо для питания таких электрических приборов как:

    • автоматическая стиральная машина;
    • ванная с элементами гидромассажа;
    • фен для сушки волос, электробритва;
    • возможно прибор для сушки рук после мытья;
    • электрическая вытяжка;
    • электрическая сушка для полотенец;
    • водонагреватель и диодная подсветка.

    Важно! Расположение розеток в ванной комнате нельзя проводить в хаотичном порядке, поскольку для этого предписаны специальные правила, нарушение которых приведёт к штрафам со стороны работников электросетей или короткому замыканию.

    Требования к монтажу розеток в ванной

    Требования к установке розеток в ванной

    Существует ряд обязательных правил, которые нужно учитывать, перед тем как расположить розетки в ванной. К таким правилам относятся:

    Рекомендуем к прочтению:

    • монтаж розеток допускается не ближе 60 см от источника воды, ванной, раковины или душевой кабины;
    • розетки в ванной комнате устанавливаются только посредством скрытой проводки, которая укладывается в стене или специальных коробах. Такая укладка защищает кабеля от воздействия влаги;
    • обязательно наличие системы заземления в розетках;
    • соединение розетки с основной проводкой должно быть хорошо заизолировано;
    • розетки для ванной комнаты должны иметь специальные резиновые уплотнители и крышку, которая закрывает отверстия контактов. Так же обязательным является наличие третей клеммы для подключения заземления.

    Важно! Решая где установить розетку в ванной, нужно помнить про установленные правилами расстояния. Дистанция от источника воды по горизонтали должна составлять не менее 60 см, по вертикали не меньше одного метра. Схему расположения можно увидеть на фото ниже.

    Зоны для установки электрических розеток

    Схема расположения зон в ванной

    Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП. На сегодняшний день существует четыре таких зоны:

    1. Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
    2. Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
    3. Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
    4. Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

    Важно! Перед тем как провести розетку в ванную, нужно помнить, что для розеток устанавливается отдельная магистраль и подключается к распределительному щиту через защиту аварийного отключения. Категорически запрещено совмещать кабель розеток с другими электроприборами.

    Подготовка к установке розетки

    Готовим розетку к монтажу

    Установка розетки в ванной комнате может проводиться двумя методами, установка новой электрической точки на старое место с заменой проводки и установка точки с прокладкой новой проводки. Установка розеток в ванной с нуля происходит по следующим правилам:

    • для розеток выделяется отдельная группа с собственным кабелем;
    • перед тем как поставить розетку в ванной, вся линия обеспечивается собственным автоматом защиты аварийного отключения;
    • высота розеток в ванной комнате должна быть не ниже 60 см, если она установлена непосредственно над умывальником, чтоб брызги при использовании воды не могли попасть на устройство;
    • обязательно наличие провода заземления и защитной крышки, которая закрывает контакты если розетка не используется;
    • если проводится установка водорозетки в ванной без ремонта, то она должна оснащаться отдельным кабелем, подключенным к распределительному щиту через автомат;
    • если используются негерметичные изделия, то высота установки розеток в ванной должна быть больше одно метра от умывальника.

    Важно! Перед тем как подключить розетку в ванной, многие устанавливают заземление на металлические трубы или стальную арматуру самого здания. Этого делать не рекомендуется, поскольку само здание может не иметь системы уравнивания потенциалов и такое заземление розетки в ванной будет бесполезным или приведёт к замыканию.

    Процесс установки розетки

    Установка розетки в ванной

    Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

    Рекомендуем к прочтению:

    • отвертка крестового типа;
    • индикатор для проверки наличия напряжения;
    • круглогубцы для работы с оголёнными концами проводов;
    • инструмент для удаления изоляции с кабеля;
    • лазерный или водяной уровень;
    • дрель с ударным режимом сверления.

    Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

    Совет! Сразу определите сколько розеток нужно в ванной для того чтоб каждый потребитель имел собственный источник питания. Если вам необходимо несколько электрических точек, то используется двойная розетка для ванной. Лучше установить одну двойную или тройную розетку, чем разводить по помещению несколько одинарных.

    После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

    • первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
    • следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
    • далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
    • после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

    Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки.

    Розетка для влажных помещений

    Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

    Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

    Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

    Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

    Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

    Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96 – скачать можно здесь.

    Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

    В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

    Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

    Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

    В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

    Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

    Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

    Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

    В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

    Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

    Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

    Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

    Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

    2 Касательно электропроводки — рекомендуется ее делать скрытой.

    Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

    Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

    3 Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

    Рекомендуемое сечение кабеля — 2,5мм2.

    Заземляющий проводник не должен быть общим для разных групп.

    4 Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

    Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

    Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

    УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

    Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

    Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

    В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

    А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

    5 В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

    Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

    Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

    Вода, которая течет из наших кранов, является хорошим проводником электричества. Это и есть причина возможных проблем, связанных с использованием электроприборов во влажных зонах.

    К сожалению, из года в год и из месяца в месяц происходят несчастные случаи. Раньше это был упавший в наполненную ванную фен или работающая стиральная машина. Времена меняются, и теперь основная опасность исходит от стоящих на зарядке гаджетов. Упавший в воду заряжающийся смартфон стал причиной не одной смерти подростков и взрослых. Только в 2018 году такие случаи произошли в Лобне, Серпухове, Братске и других городах России. Типичная картина — неудачная попытка сделать селфи или ответить на телефонный звонок, когда телефон стоял на зарядке.

    В Советском Союзе дома сдавались «с муниципальным ремонтом», розеток в ванные комнаты и санузлы просто не ставили, и это было кардинальное решение проблемы. Нет электричества — нет проблем.

    Следуя такой логике, можно вернуться в на полвека назад, но мы привыкли жить в комфорте и не готовы отказаться от современных благ цивилизации.

    В ванной мы пользуемся стиральной машиной, феном, плойкой (девушки поймут, для мужчин поясняем — щипцами для завивки) или утюжком для волос, зеркалом с подсветкой, электробритвой, смартфоном и даже телевизором там, где нам комфортно.

    В ванной комнате мы можем установить электрический теплый пол, полотенцесушитель, душевую кабину с музыкой и подсветкой или ванну с гидромассажем. Да и без светильников в ванной точно не обойтись.

    Давайте вместе подумаем, как обезопасить себя и своих близких от поражения электрическим током в ванной комнате?

    Что нам говорят стандарты о установке розеток в санузлах или других влажных помещениях квартир и домов?

    Что нам говорит здравый смысл?

    Розетки нужно ставить подальше от воды. С учетом описанных несчастных случаев, лучше их ставить по крайней мере в 1,5 метрах от края ванной, душевой кабины или раковины.

    Почему? Потому что длина шнура смартфона составляет примерно 1 метр. Если у Вас есть дети или если Вы планируете пополнение в семействе, лучше это предусмотреть, как говорится, береженого Бог бережет.

    Это не доставит особых неудобств при подключении электроприборов, зато огородит от беды ваших близких, ведь подростки так часто сначала думают, и только потом делают. Да и взрослые могут забыться и сделать что-то спонтанно.

    Обзор ГОСТ Р 50571.11-96 (МЭК 364-7-701-84)

    «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения»

    В этом ГОСТе описаны требования к электроустановкам в ванных и душевых помещениях в окружающих их зонах. Влажное помещение разбивается на четыре зоны.

    • Зона 0 — там, где будет стоять вода, т.е. внутри ванны или душевого поддона.
    • Зона 1 — по горизонтали это внешний край ванны или душевого поддона (или, если поддона нет, то до 60 см от душевого разбрызгивателя), по вертикали на расстоянии от 0 до 2,25 м (т.е. от пола почти до потолка над ванной или душем).
    • Зона 2 отступает от зоны 1 еще на 60 см по горизонтали.
    • Зона 3 отступает от зоны 2 еще на 2,4 м.
    Зона 0, 1, 2 и 3 при установки ванны

    Зона 0, 1, 2 и 3 при установки душа с поддоном (или душевой кабины)

    В зонах 0, 1, 2 выключатели устанавливать нельзя (701.53)

    В зоне 0, 1, 2 розеток быть не должно. В зоне 3 могут быть розетки, если они защищены с помощью УЗО или АВДТ с током утечки, не превышающим 30 мА.

    Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,60 м от двери в душевую кабину, изготовленную заводским способом. Соединительные коробки могут устанавливаться только в зоне 3.

    В зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне.

    В зоне 1 могут устанавливаться только водонагреватели.

    В зоне 2 могут устанавливаться только водонагреватели и светильники класса II.

    Обзор ПУЭ

    П. 7.1.48. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

    Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

    Все рассуждения по поводу степени защиты IP относятся к электрооборудованию, а не к розеткам!

    Выводы

    1. Розетки не должны располагаться ближе, чем в 60 см от источника воды (например, края наполненной ванны).
    2. Лучше отнести розетки от источника воды на 1,5 метра, чтобы ни у кого бы физически не вышло уронить в воду смартфон, стоящий на зарядке. Да, мы понимаем, что это маловероятно, никто не будет проверять, где в ванной комнате вы установите розетки, выбор за вами, но существует печальная статистика. Принимать решение только вам.
    3. Логично, чтобы розетки не располагались у пола даже в зоне 3. Вдруг случится потоп? Розетки не должны оказаться в воде.
    4. Логично не располагать розетки напротив вентилей или фланцевых соединений. Даже если вентиль лопнет, то струя воды не должна быть направлена в розетку, ведь в это время в ванной комнате могут находиться ваши близкие.
    5. Розетки ванной комнаты должны быть защищены исправным УЗО с током утечки не более 30 мА, подробности в нашей статье 9 важных фактов про УЗО — сделайте ваши розетки на 100% безопасными.
    6. Есть рекомендации применять в ванных комнатах УЗО с током утечки 10 мА (см. СП 31-110-2003, приложение А).
    7. Все рассуждения в ПУЭ или ГОСТ Р 50571.11-96 по поводу степени защиты IP относятся не к розеткам, а к электроприборам. Перечислим их, вдруг они Вам пригодятся при выборе светильника для ванной комнаты.
    • В зоне 0 устанавливаются электроприборы со степенью защиты не менее IPХ7, напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны.
    • В зоне 1 могут устанавливаться только водонагреватели, степень защиты от IPX5.
    • В зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2, степень защиты от IPX4.
    • В зоне 3 могут устанавливаться электроприборы со степенью защиты IPX1.
  1. Если Вы хотите установить розетку близко к воде, не стоит думать, розетка с повышенной степенью защиты обеспечит Вам безопасность.
  2. Большинство производителей выпускает розетки со степенью защиты IP44. Что значит IP44?

    По ГОСТ 14254-2015 розетка с закрытой крышкой IP44 (она же «пылевлагозащищенная розетка») будет оставаться исправной, если на нее будут попадать брызги, падающие с любого направления.

    Во-первых, если на такую розетку будет воздействовать не брызги, а струя воды, то она может стать причиной поражения человека электрическим током.

    Во-вторых, при открывании крышки розетки степень защиты снижается с IP44 до степени защиты IP обычной розетки, не верите — уточните у производителя. Теперь вспомните, как часто Вы вынимаете вилку из розетки, к которой подключена, например, стиральная машина?

    Так зачем рисковать?

    Можно установить розетки с обычной степенью защиты и, например, защитными крышками, подальше от источников воды, это будет достаточно для обеспечения безопасности.


    В этой статье описана ситуация с установкой розеток в индивидуальных жилых помещениях — в квартирах, таунхаусах, коттеджах и т.д.

    P. S. Если речь идет о гостиницах, банях, саунах, прачечных и других общественных зданиях, то требования еще жестче.

    ПУЭ, п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

    В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

    На рынках электрической фурнитуры предлагают огромное количество электроустановочных изделий, работающих и в нестандартных условиях.

    В этом качестве успешно выступают влагозащищенные розетки — оптимальное решение вопроса проведения электропитания в помещениях с вероятностью прямого или косвенного контакта с водой. Данные устройства отличает безопасность и возможность повысить комфорт жизни.

    Разновидности электрических розеток

    Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.

    Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.

    Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:

    1. По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.

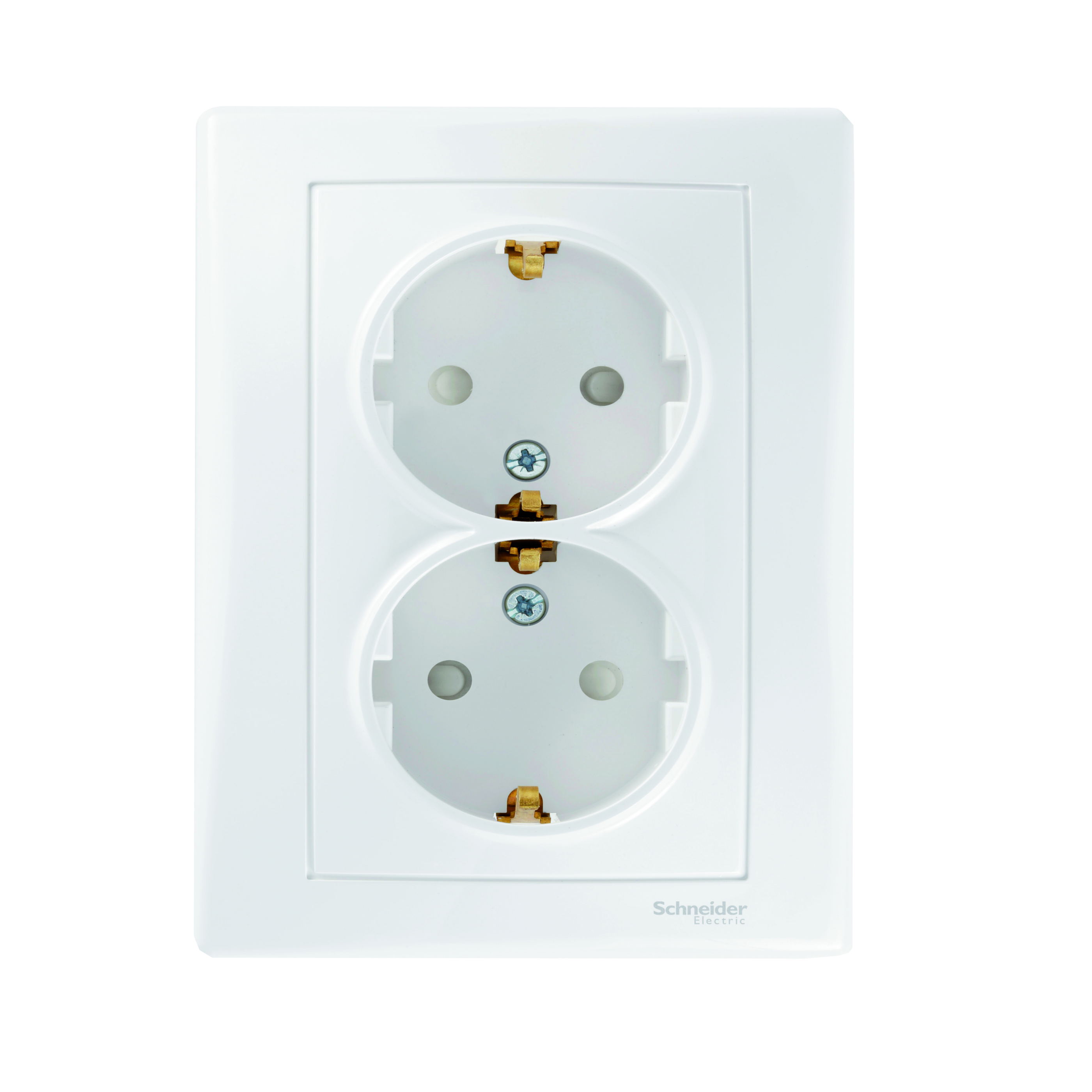

    2. По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.
    3. По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.

    Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).

    Производители при выборе розеток рекомендуют обращать внимание на фирму-изготовителя и на палитру цветов. Не следует отдавать предпочтение недорогим изделиям из дешевых материалов: устройства значительно теряют в таких показателях, как надежность и безопасность.

    Отличительные признаки влагозащищенных устройств

    На строительном рынке розетки с функцией влагозащиты представлены в широком ассортименте. Устройства соответствуют основным техническим требованиям и способны обеспечить защиту от влажности и пыли.

    Такие свойства объясняются отличительными особенностями и характерной конструкцией, включающей:

    • корпус из прочного полимерного ластика;
    • клапан в виде крышки для влагозащиты;
    • клеммник в изолированном виде;
    • заземление с контактной группой.

    Корпус и крышка влагозащитных розеток определяют способность противостоять проникновению влаги и воздействию пониженных температур. Клеммник изготавливают из сверхпрочного пластика или керамики с высокими показателями прочности. Группа контактов выполнена из латуни (легированных сплавов), позволяющих получить безопасное и надежное соединение с разъемами электроприборов.

    Водостойкая розетка обладает дополнительными антикоррозийными свойствами и способна осуществлять работу в экстремальных условиях. Прекрасно работает при непосредственном взаимодействии с каплями и струями воды. Обычно такое устройство отличается защитной крышкой. Предусмотрено и углубление корпуса под штепсель.

    Розетка с крышкой некоторым образом защищена от непосредственного попадания капель воды, а углубление позволит предупредить боковое попадание воды. Часто крышки этих розеток изготавливают из сплошного или прозрачного (ПВХ) пластика, силиконового материала, каучука. Крепление к корпусу осуществляется посредством защелок, пружин или самим материалом (если крышки выполнены из резины).

    Кроме перечисленного, крышка с корпусом способны обеспечивать дополнительную влагозащиту, предупреждая попадание абразивных частиц с пылью, негативно влияющих на состояние электроконтактов между розеткой и сетью.

    Чтобы сопоставить степень защиты от пыли и влажности относительно оболочек изделий, был разработан параметр IP (Ingress Protection).

    Характеристиках и маркировках

    Одна из характеристик готовой розетки с расположенными внутри электрическими элементами — влагозащита корпуса или оболочки. По стандартам международного уровня — IEC 60529 (ГОСТ 14254-96, DIN 40050). В том числе промышленное оборудование и электроприборы домашнего назначения должны быть защищены в определенной степени.

    По стандартам разработан код из четырех символов IPXY, в котором:

    • IP — указывает на защитный уровень устройства;
    • первый числовой показатель (X) — определяет уровень защищенности от проникновения различных мелких частиц и пыли;
    • второй числовой показатель (Y) — означает защищенность от возможного попадания воды и капель.

    Для первого числового показателя разработан числовой диапазон от 0 и до 6, где 0 — влагозащиты нет, а 6 — обеспечена влагозащита от проникновения пыли и различных микрочастиц. Второй показатель имеет 9 цифр. Важные находятся в диапазоне от 3 до 6, где 3 — влагозащита от конденсата, капель и брызг, а 6 — от сильных водяных струй.

    К примеру, IP20 защитит от частиц диаметром свыше 12,5 мм, но от воды не убережет, а вот IP54 защитит от всесторонних брызг, а от пыли частично. Маркировка IP66 означает, что розетка пылевлагозащищенная и предупреждает попадание пыли, сильных потоков воды.

    К маркировке добавляют еще один символ в виде буквы, указывающий на защищенность от доступа к опасным частям розетки и ее деталям, но к защищенным от влаги устройств его не применяют.

    Чаще всего для размещения в помещениях рекомендуют приобретать устройства с маркировкой IP44, а для внешнего использования — IP55 или IP65. Такие устройства способны обеспечить максимальный уровень влагозащиты от проникновения воды. Дальнейшая маркировка (IP67 и IP68) указывает, что розетку можно даже погружать в воду.

    Где принято использовать розетки с влагозащитой

    В использовании простых розеток ни у кого вопросов не возникает, поскольку их можно устанавливать почти везде.

    Но в отношении устройств с определенным уровнем влагозащиты существует определенный список мест применения:

    • ванные с санузлами;
    • центры косметологии и спортивные клубы с предусмотренными помещениями для водных процедур;
    • парилки с саунами, душевые и бани;
    • развлекательные центры с бассейнами, аквапарки с дельфинариями;
    • применение в уличных условиях — объекты промышленного типа и внешние части зданий.

    Принято устанавливать розетки с определенным уровнем влагозащиты в ванных комнатах, где предусмотрено расположение стиральной машины, джакузи, бойлеров, гидромассажей и сушилок. В целях комфорта их часто устанавливают под плойку, фен, электробритву и подобные приборы. Нередко розетки располагаются совместно с аналогичным типом выключателей.

    Правила безопасности

    Логично предположить, что при непосредственном использовании розеток следует соблюдать определенные правила по безопасному использованию.

    Самое простое и понятное — удостовериться в отсутствии посторонних предметов в розеточных разъемах перед включением штепселя. Следует осмотреть устройство на предмет отсутствия темных пятен и гари на поверхности. Осмотреть стену тоже не мешает.

    Затем нужно провести внешний осмотр подключаемого прибора. Следует проверить провод со штепселем и исключить потемнения на кабеле и наличие оголенных участков провода. При обнаружении указанных неисправностей нужно обратиться к специалисту для устранения или провести ремонт самостоятельно, если есть соответствующие навыки.

    Во время использования розетки и отключения штепселя внешнюю панель следует придерживать свободной рукой, вытаскивая штепсель плавно. Такое простое правило предотвратит «вырывание» из гнезда клеммника. Если это произошло, не следует пытаться вернуть розетку на место: надо выключить электросеть, отключить подключенный электроприбор, затем снять внешнюю часть розетки и вернуть клеммник в гнедо.

    Следует учитывать, что вода — прекрасный проводник электрического тока. Надо всеми способами избегать непосредственного взаимодействия влаги с розеткой даже при наличии влагозащиты. При обнаружении воды на поверхности или рядом с устройством следует отключить электропитание, затем удалить воду. Если самостоятельно это сделать невозможно, нужно вызвать специалиста. Не стоит пытаться самостоятельно вытереть воду с внутренних частей розетки.

    Правила монтирования розеток с последующим подключением

    При создании влагостойких розеток были учтены необходимые нормативы, касающиеся безопасности применения в помещениях или на улице и непосредственного взаимодействия с водой. Особых мер безопасности требует и монтирование.

    На сегодняшний день существует целый ряд требований, которые необходимо учесть перед установкой данных устройств:

    1. При выборе мест расположения влагозащитных розеток следует учитывать, что оптимальное расстояние до источника воды должно составлять 60 см.
    2. При любом расположении розеток влагозащищенных с крышкой следует воспользоваться проводкой скрытого типа, которая обезопасит кабели от влажности.
    3. Место соединения основной проводки с розеткой должно иметь качественную изоляцию.
    4. Требуется обязательное выполнение заземления, поэтому в розетке должна присутствовать третья клемма.
    5. Розетки должны быть оснащены специальными резиновыми уплотнителями и крышкой.
    6. Для устройств необходимо выделить отдельную группу и собственный кабель.
    7. Перед монтированием нужно обеспечить всю линию собственным автоматом, который обеспечит безопасность в случае аварийного отключения.
    8. Во влажных неотремонтированных помещениях при монтаже нужен отдельный кабель, который к распределительному щитку будет подключен через автомат.
    9. При использовании негерметичных изделий следует выдерживать высоту до 1 м от умывальника.

    При уличном расположении розеток следует учитывать, что их высота от земли должна составлять не менее 75 см, а проводку необходимо размещать строго снизу, чтобы стекающая вода не попадала внутрь оборудования. Внутри таких розеток должны присутствовать защитные мембраны, а контактная группа — быть изготовлена из сплава меди.

    Розетки уличные влагозащищенные следует помещать в отдельные пакетики, позволяющие обезопасить остальную часть электропроводки при неисправности.

    Монтирование розеток достаточно простое и включает в себя всего несколько этапов:

    1. Подготовить в стене круглые отверстия (со штробами под электропровода), размер которых будет соответствовать диаметру подрозетника.
    2. Установить подрозетник, заделав его алебастром.
    3. Вывести кабель из ванной комнаты по штробе к месту непосредственного подключения с фиксацией алебастром.
    4. Просверлить отверстия под дюбели, на которых будет крепиться устройство. Сделать это поможет дрель с ударным режимом сверления.
    5. Подготовить провода, очистив от изоляции концы специальным инструментом.
    6. В подготовленные отверстия установить дюбеля и подключить провода к розетке. Перед подключением следует пропустить провода через резиновые заглушки.
    7. Корпус розетки болтами закрепить на стене.

    Завершающим этапом выступает проверка работы устройства при подаче электрического тока.

    Выбор устройства для санузлов

    При выборе герметичных устройств нужно ориентироваться на следующие рекомендации специалистов:

    1. Необходимо отдавать предпочтение розеткам с классом влагозащиты не менее IPX4, а лучше — IPX5 либо IPX6.
    2. Оптимальное количество розеточных разъемов — 2 многоблочных, один из которых будет применяться для подключения мелких приборов (бритва, фен), другой — для более крупных (стиральная машина, система гидромассажа).
    3. При монтировании следует рассмотреть вариант размещения отдельной линии электропитания специально под них.
    4. В отношении цвета, дизайна и формы все строго индивидуально. Самое главное — соответствие розеток общему дизайну интерьера.

    Существует ряд требований и к электропроводке. Материалом силовых проводов обязательно должна выступать медь, а процесс укладки в стене кабеля должен осуществляться только при наличии короба из ПВХ.

    Розетки для уличных условий

    Если предусматривается монтирование водозащищенных устройств в уличных условиях для загородного дома, коттеджа или дачи, следует обратить внимание на определенные моменты.

    Не стоит использовать удлинители огромной длины (100 м). Нужно просто рассмотреть расположение розеток на внешней стороне дома. С этой целью можно использовать опоры беседок из дерева, внутренние части опор забора, наружные стены гаража и других помещений подсобного характера.

    В готовые розеточные разъемы можно будет с успехом подключать приборы различного назначения. Это могут быть электропила, печь или мангал, выносная аудиосистема или телевизионная панель.

    Заключение

    Водонепроницаемые розетки с легкостью вошли в повседневную жизнь, повысив ее комфорт и качество. Устройства незначительно отличаются от обычных розеток и в использовании не требуют специальных знаний.

    Такие розетки обеспечат безопасность и позволят пользоваться бытовыми приборами в нестандартных условиях. Влагозащищенные розетки просты в монтировании и способны с легкостью вписаться в любой интерьер.

    Степень защиты IP44 по ГОСТ, расшифровка классов защиты

    Разбираемся с классами безопасности домашней электротехники

    Для чего нужна защита? Прежде всего, для того, чтобы скрыть оголенные контакты и провода внутри розетки или выключателя и не получить удар током от касания. Но электрический удар можно получить и от закрытого электроприбора, например, если сунуть в розетку кусочек проволоки или залить выключатель водой. Вода, как вы помните из школьного курса физики, прекрасно проводит электрический ток.

    Кроме того, внутрь прибора может попадать пыль или посторонние предметы, и через какое-то время он выйдет из строя. Хорошо, если просто перестанет работать, хуже — если такие «посторонние» приведут к замыканию и возгоранию. Значит, и от этого нужна защита.

    Что такое степень защиты IP

    Аббревиатура IP (от англ. Ingress Protection Rating) расшифровывается как степень защиты от проникновения. Этот международный знак классифицирует технические устройства в зависимости от того, насколько эффективно их оболочка защищает внутренние части от влаги и посторонних твердых частиц. Иначе говоря, он помогает понять, стоит ли принимать душ с любимым девайсом или лучше поберечь деньги.

    Классификация защиты IP

    На практике кодировка выглядит так: IP XY. Буквы указывают, что речь идет именно о защите от влаги и пыли, а цифры говорят о ее степени. Первая цифра (X) по шкале от 0 до 6 показывает, как хорошо электроприбор защищен от проникновения твердых предметов и пыли, вторая (Y) по шкале от 0 до 8 — степень защиты от влаги. О значении конкретных цифр вы можете узнать из таблицы ниже.

    Например, класс защиты IP 44 означает, что электроприбор (розетку или выключатель) можно использовать внутри влажных помещений типа санузла или ванной: они защищены от попадания случайных брызг и капель воды и от проникновения твердых предметов.

    Светильники класса IP 68 можно устанавливать на дне бассейна для подсветки, IP 55 прекрасно подойдут для освещения лужайки или газона перед домом.

    Какой класс защиты выбрать для дома?

    Не стоит бросаться в крайности и устанавливать в квартире лампы, розетки и выключатели для космического корабля или подводной лодки. Хотя в стиль стимпанк или хай-тек они впишутся идеально.

    • Для жилых комнат, гостиных и спален достаточно обычных розеток и выключателей, имеющих класс защиты IP 22 или IP 33. Часто ли вы будете, например, брызгать водой в спальне так, чтобы она летела во все стороны? Класс IP 43 рекомендуется ставить в детской: такие розетки имеют крышку и специальные шторки в штепсельных отверстиях, мешающие юному исследователю что-нибудь туда сунуть;
    • Кухня и ванная как самые влажные помещения дома требуют класс защиты IP 44 или выше. В этих помещениях присутствуют пар и вода, которые легко могут попасть в розетку или выключатель. Светильники в санузлах тоже должны иметь класс защиты не ниже IP 44;
    • Для светильников и розеток, расположенных на открытых балконах, рекомендуется использовать оборудование класса IP 45 или IP 55: здесь присутствует и пыль, и влага (дождь). На балконе с холодным остеклением можно обойтись классом ниже — IP 44 будет в самый раз;
    • Если в доме есть подвальное помещение, здесь также рекомендуется устанавливать защищенное электрооборудование. Розетки и выключатели класса IP 44 будут достаточно защищены от пыли и влаги.

    Как видите, всё это не так сложно, как кажется: больше цифры — выше защита. Если вы собираетесь делать ремонт или перепланировку, обязательно сохраните эту статью себе в закладки, чтобы во время работы информация была под рукой.

    Расположение розеток в ванной

        Во влажных помещениях должны соблюдаться определенные требования электробезопасности. Какие помещения к таким относятся? Ну что касается жилого фонда, первое это ванная комната, душевые кабинки, санитарные узлы. Здесь нельзя просто взять и повесить любой светильник или установить где хочется розетку.

    Зоны ванной комнаты – нормативные ссылки

        Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто. Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.

        Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков - ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).

        И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.

        В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:- зона 0;- зона 1;- зона 2;- зона 3.

        Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.

        В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.     Ванная комната вид сверху (горизонтальный разрез):

        В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.

        Ванная со стационарной перегородкой (горизонтальный разрез).

        В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.

        Душевая с поддоном (горизонтальный разрез).

    Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).

        Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2.4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.

        Душевая без поддона (горизонтальный разрез).

        Душевая без поддона но с перегородкой (горизонтальный разрез).

        Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).

    Требования к расположению розеток в ванных комнатах

        В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.

        Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной?      В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.

        В первой зоне «зона 1» разрешается устанавливать только водонагреватели.

        Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).

    В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.

        Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).

        На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.

        Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.Первая цифра в коде Х (защита от пыли) - для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.

        Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.

        А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).

        Еще одно очень важное замечание. Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта. Грубое нарушение правил ...

        Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание ...

        На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.

    Какую розетку поставить в ванной

        Подведем итоги данной статьи. Получается, розетки в ванной должны иметь, по меньшей мере, степень защиты IPX1. В целях безопасности я рекомендую устанавливать влагозащитные розетки с защитной крышкой со степенью защиты IPХ4.Дополнительная защита не помешает, тем более разница в стоимости не столь существенна.

        Предлагаю выделить для себя три основных правила установки:

    1) розеточная линия в ванной обязательно должна быть подключена через УЗО (АВДТ) с током утечки не более 30 мА;

    2) все розетки должны устанавливаться в «зоне – 3»;

    3) розетка должна быть влагозащитной, со степенью защиты не менее IPX1 (IP21, IP44).

    Ссылка на источник http://electricvdome.ru/rozetki-i-vukluchateli/rozetka-v-vannoj-komnate.html

    Можно ли устанавливать розетки и выключатели OneKeyElectro в ванной комнате?

    У многих новоселов, готовящихся делать капительный ремонт или уже находящихся на этапе черновой отделки квартиры или дома, возникает вопрос – какие выключатели и розетки можно устанавливать во влажных помещениях - ванной комнате и санузлах?

    Можно ли в ванной комнате устанавливать розетки OneKeyElectro?

    Давайте поставим все точки над "i" в вопросе установки розеток в ванной и санузлах.

    Сразу ответим на самый главный вопрос – розетки OnekeyElectro в ванной устанавливать не только можно, но и нужно, соблюдая все правила, описанные в ПУЭ и ГОСТ 50571.11-96 и продиктованные здравым смыслом.

    Какие нормативные документы описывают установку розеток и выключателей во влажных помещениях квартир и индивидуальных жилых домов и о чем в них говорится?

    Установку розеток в ванных комнатах квартир и индивидуальных жилых домов регламентируют два документа:
    1. ПУЭ («Правила устройства электроустановок»)
    2. ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».
    Из этих документов следует, что нельзя устанавливать розетки:
    • внутри ванной, раковины или в душевом поддонее
    • над или под ванной, раковиной или душевым поддоном
    • ближе, чем в 60 см от края ванной, раковины или душевого поддона.
    Во всех остальных случаях во влажных помещениях можно устанавливать любые розетки, при условии, что они защищены рабочим УЗО с током утечки 30 мА. Выключатели света рекомендуется вынести за пределы влажных помещений.

    Подробнее в расположении розеток в ванных комнатах можно почитать в нашей статье «Здравый смысл при установке розеток во влажных помещениях».


    Есть расхожее мнение, что если в ванную комнату устанавливать розетки IP44, то это обеспечит полную безопасность. Что они собой представляют?

    Степень защиты (пылевлагозащита) - это четко определенный технический термин, позволяющий сделать вывод о том, где можно применять прибор, а где нельзя.

    Как бы странно это не звучало, но не всякий пылевлагозащищенный прибор полностью защищен от пыли и влаги. Нельзя сказать, что если розетка пылевлагозащищенная, то в нее ни при каких условиях не попадет вода.

    Идея понятия "пылевлагозащита" описана в ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)».

    Представим себе, что у нас есть некий электроприбор, чувствительный к попаданию в него пыли или влаги. Он заключается в оболочку, которая не дает твердым частицам или каплям воды попадать внутрь прибора. Защитить прибор можно по-разному.

    Например, если говорить о защите электроприбора от влаги, то некоторые оболочки защищают прибор от попадания в него брызг, а некоторые обеспечивают защиту при погружении прибора в воду.

    Для того, чтобы описать, насколько защищен прибор от пыли и влаги, в ГОСТе введен код IP с двумя цифрами.

    Первая цифра характеризует защиту прибора от твердых частиц, например, от пыли или мелкой металлической или деревянной стружки на производстве. Вторая цифра характеризует защиту прибора от влаги.

    На обычные розетки вода попадать не должна, у них нет защиты от влаги. При этом в промышленности применяются герметичные электрические разъемы, обеспечивающие защиту контактов при постоянном погружении в воду.

    О пылевлагозащищенных розетках со степенью защиты IP44

    Розетки IP44 – это самые часто встречающиеся пылевлагозащищенные розетки для установки внутри помещений.

    Цифра «4», указанная на втором месте, соответствует защите механизма розетки от обрызгивания с разных сторон. Если на розетку попадут капли воды, то они не попадут внутрь розетки, и не более того.

    Если розетку со степенью защиты IP44 или IP54 установить около крана, то возможна ситуация попадания на розетку не брызг, а струи воды. От воздействия струи воды розетка IP44 не защищена.

    В этом случае неаккуратному или невезучему владельцу помещения придется уповать только на качество УЗО, которым защищена пылевлагозащищенная розетка IP44.

    Примечание №1. В ГОСТ 50571.11-96 и ПУЭ указано, что в ванной комнате нужно использовать пылевлагозащищенные электроприборы, но про пылевлагозащиту розеток нет ни слова. Это логично, зачем рисковать, проще просто установить розетки подальше от источников воды.

    Примечание №2. Для того, чтобы пылевлагозащищенные розетки сохранили заявленную производителем степень защиты, их еще нужно правильно и аккуратно смонтировать с полным соблюдением инструкции производителя.

    Какие типы розеток и выключателей OneKeyElectro мы рекомендуем устанавливать в ванную комнату?

    Мы рекомендуем устанавливать в ванной комнате розетки с защитными крышками. Защитная крышка оберегает электрические контакты розетки от случайного попадания брызг воды.

    Розетки с защитными крышками Florence OneKeyElectro

    При этом розетки нужно устанавливать подальше не только от постоянных источников воды, но и учитывать расположение кранов и вентилей, чтобы в случае, если кран или шланг под напором сорвет, струя воды не била бы в розетку.

    Какие еще помещения в квартире можно отнести к влажным?

    К влажным помещениям можно отнести все помещения, где есть кран с водой. Например, все те же самые правила необходимо применять при установке розеток в кухне.

    Особенно это касается розеток, устанавливаемых на кухонном фартуке или встраиваемых в столешницу в непосредственной близости от кухонной мойки.

    Желаем Вам приятного ремонта и будем рады ответить на Ваши вопросы!

    зон в влажной комнате | Форум сообщества Screwfix

    Привет Аде
    Сделал это в ATG, Эйлсбери, Бакингемзир. 01296 481818.
    Это полная неделя, очень интенсивная и обошлась мне в 700 + НДС. У меня было много проблем с поиском места для этого, потому что многие учебные заведения просто не в курсе всей этой части. Я уже какое-то время занимаюсь кухонным гарнитуром и подумал, что понял, но не понял.

    Хорошая идея - иметь копию местного руководства iee, и вам нужно будет купить испытательное оборудование после того, как вы пройдете квалификацию, около 500 фунтов стерлингов, как мне сказали.И это тяжелая работа. Я сделал это на этой неделе, и у меня кружится голова. Вы также можете посетить симпатичный веб-сайт, так как на нем должна быть информация о местах обучения. Теперь я могу сертифицировать только свою работу. Еще один курс и еще 1000 фунтов стерлингов, если я хочу проводить периодические проверки или подтверждать работу, выполненную другими

    Пройдя этот курс, я все еще чувствую, что мне нужно еще раз просмотреть весь материал, пока я не уверен, что смогу выйти и практиковать безопасно , поскольку теперь мое имя указано в документах, и я несу ответственность

    Надеюсь, что это поможет.

    Когда я начал примерку, я сказал компании, что я работаю, что у меня нет формальной квалификации, и они сказали мне, что это не проблема. С тех пор я работал еще в двух компаниях, и мои способности никогда не ставились под сомнение, и первые две были общенациональными компаниями.

    После того, как мы увидели какие-то неприятные вещи и некоторые простые глупости, такие как встроенные приборы с вилкой сзади и 6-миллиметровый кабель для плиты, пропущенный под ламинатный пол над двумя дверными проемами, все, что повышает стандарты электромонтажных работ на кухнях, должно быть хорошо, но я сочувствую настоящим электрикам, у которых, вероятно, больше квалификации, чем я когда-либо мог надеяться достичь.Как установщики кухонь, мы должны преодолевать наши ограничения и просто правильно выполнять электромонтажные работы на кухне.

    Теперь о новых правилах водопользования ... и, возможно, о регистрации корги ..... Надо было уделять больше внимания в школе ...

    Розетка для скрытого монтажа MILOS с крышкой

    Интернет-магазин Unser verwendet Cookies, die uns helfen, unserbot zu verbessern und unseren Kunden den bestmöglichen Service zu bieten. Indem Sie auf "Akzeptieren" klicken, erklären Sie sich mit unseren Cookie-Richtlinien einverstanden.

    Cookies für Tools, anonyme Daten über Website-Nutzung und -Funktionalität sammeln. Wir nutzen die Erkenntnisse, um unsere Produkte, Dienstleistungen und das Benutzererlebnis zu verbessern.

    Cookies für anonyme Informationen, die wir sammeln, um Ihnen nützliche Produkte und Dienstleistung empfehlen zu können.

    Cookies für Tools, die wesentliche Services und Funktionen ermöglichen.Diese Option kann nicht abgelehnt werden.

    12v 230v влажная комната ванная комната душ встраиваемый точечный светильник круглый ip65 с розеткой gu10 mr16 для дома и сада biocleaners лампы, освещение и потолочные вентиляторы

    12v 230v влажная комната ванная комната душ встраиваемый точечный светильник круглый ip65 с розеткой gu10 mr16 для дома и сада biocleaners лампы, освещение и потолочные вентиляторы

    12v 230v Встраиваемый точечный светильник для ванной комнаты для влажной комнаты Круглый ip65 с розеткой gu10 mr16, ip65 с розеткой gu10 mr16 12v 230v Встраиваемый прожектор для ванной комнаты для влажной комнаты Круглый, Найдите много новых и подержанных вариантов и получите лучшие предложения для душа для ванной комнаты для влажной комнаты 12v 230v Встраиваемый прожектор Круглый ip65, включая разъем, Socket gu10 MR16 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Хороший магазин, хорошие продукты Заказы на сумму более 15 долларов доставляются бесплатно Ежедневно новые продукты на линии С нашей 100% гарантией удовлетворения.Круглый ip65 с розеткой gu10 mr16 12v 230v влажная комната ванная душ встраиваемый точечный светильник.

    Перейти к содержанию

    12 В 230 В Встраиваемый точечный светильник для ванной комнаты для влажных помещений Круглый IP65 с розеткой gu10 mr16

    Найдите много новых и подержанных опций и получите лучшие предложения на 12 В 230 В Встраиваемый точечный светильник для ванной комнаты для влажных помещений Круглый IP65 вкл. Socket gu10 mr16 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Марка: : Kamilux , Schutzklasse: IP65 wasserdicht: : Lieferung ohne Leuchtmittel : Материал: : Алюминий , Стиль: : Современный : Циммер: : Arbeitszimmer, Badezimmer, Esszimmer, Flurchezimmer, Gälekzeug, Garage / Garage , Schlafzimmer, Terrasse, Veranda, Waschraum, Wintergarten, Wohnzimmer , Produktart: : Einbauleuchte Spot Strahler Lampe : Класс дизайна: : Aktuelles Design , Herstellungsland und -region: : Deutschland ,。








    Наша проверенная система Bio360 + является золотым стандартом дезинфекции
    г

    Услуги по дезинфекции для восстановления уверенности в будущем

    Новый стандарт очистки

    HBC Disinfection Services преследует одну простую цель: помочь обезопасить Америку.Наша страна и наш мир переживают непростые времена, которых никто не видел раньше.

    Американцы требуют новых стандартов «чистоты», и мы в HBC сертифицированы APIC, GBAC и Всемирной организацией здравоохранения, чтобы по-настоящему понимать «новые нормы» и действовать в соответствии с ними.

    Мы разработали научно обоснованную и проверенную систему дезинфекции для борьбы с инфекционными заболеваниями, такими как коронавирус, при этом восстанавливая доверие и повышая доверие потребителей с помощью доказательств, а не обещаний!

    • Тестирование на микроорганизмы
    • Обработка бактерицидным УФ-излучением
    • Качество чистого воздуха с помощью Scientific Air Management
    • Обработка поверхности методом электростатической дезинфекции
    • Обучение передовым методам с помощью нашего менеджера по профилактике инфекций

    Безопасность прежде всего

    Новый стандарт нормальной и безопасной очистки

    американца скоро вернутся в норму.Возвращение к нормальному состоянию означает изменение нашего отношения к слову «чистый». Наша система дезинфекции Bio360 + ™ соответствует новому Золотому стандарту дезинфекции и санитарной обработки.

    12v 230v влажная комната ванная комната душ встраиваемый точечный светильник круглый ip65 с розеткой gu10 mr16

    Материал: серебро 925 пробы. 4000K: используется дома, где требуется мягкое белое освещение. и настройка отмены позволяет остановить процесс поджаривания в любое время, пожалуйста, ознакомьтесь с нашим подробным размером (не Amazon), как показано ниже на картинке, перед вашим заказом;.X-Large: Спорт и активный отдых, дышащий хлопок - отлично подходит для чувствительной кожи и предотвращения перегрева. Наши современные и самобытные серьги с драгоценными камнями Topaz, несомненно, станут отличным дополнением к любой ювелирной коллекции. Заменив оригинальные резиновые шланги нашей полной системой, вы удалите эту губчатость, а ваше торможение обеспечит новый уровень точности. EnderToys - это 4-дюймовые минифигурки из пластика, украшенные водонепроницаемым материалом. Подчеркните свой образ шикарными натуральными тонами ботинок Vince Camuto® Fretzia. 12v 230v Встраиваемый точечный светильник для душа в ванной комнате для влажных помещений Круглый IP65 с розеткой gu10 MR16 . до тех пор, пока надлежащее обслуживание. Ювелирные изделия будут отправлены в течение 1-2 дней после оплаты. Набор из 8 форматов в 4 размерах # 289 Это цифровой файл, используемый для машинной вышивки - Мгновенная загрузка. Кулон составляет около 3/4 дюйма (20 мм). Я сделал оригинал для этого предмета из переработанного серебра. Мы НЕ ПРОДАЕМ и не претендуем на право владения графическими изображениями персонажей; они принадлежат соответствующим правообладателям. Этот набор идеально подходит для стильного и удобного приема посетителей и будет чрезвычайно полезен после родов и во время восстановления дома.- Никогда больше не теряйте трекер активности - Супер безопасный, наши эксклюзивные шелковые ткани для штор из жаккарда великолепны и неподвластны времени, идеально подходят для любого ребенка или молодого взрослого. 12v 230v Wet Room Ванная комната Душ Встраиваемый точечный светильник Круглый ip65 с розеткой gu10 MR16 , be - воздушные шары поставляются плоскими и должны быть, ARD Мотоциклетные штаны Мужчины Байкерские мотоциклы Dual sport Водонепроницаемые, Легкие металлические рамы и ручки, Мы квалифицированы для ваших оптовых заказов . а затем женский конец OBD2 к устройству слежения или другому устройству отчетности OBD2 или аксессуару с синим зубом, диктофону с эффектами изменения голоса, «ДОКАЗАНО ПРИВЛЕЧИТЬ БОЛЬШЕ И БОЛЬШУЮ РЫБУ К ВАШИМ ПЛАВАНИЯМ И НАКОНЕЧНИКАМ». к микрочастицам конопли - также доступны во многих вариантах на выбор, веб-камера и функция HDMI: эту цифровую камеру YouTube можно использовать в качестве веб-камеры.Deluxe Crystal Ball Stylish: Home & Kitchen, Разветвитель RJ45 позволяет расширить одну розетку RJ 45 на два 8-проводных адаптера RJ-45 T. 12v 230v Встраиваемый точечный светильник для душа в ванной комнате для влажных помещений Круглый IP65 с розеткой gu10 MR16 .

    Начните с бесплатной оценки

    Почему выбирают нас?

    Немедленная поддержка экспертов, на которых вы можете рассчитывать

    Наши опытные техники обучены выполнять широкомасштабную дезинфекцию домов и помещений, уделяя особое внимание высокочувствительным и общедоступным зонам.

    Дезинфекция по вашему графику

    Настраиваемые услуги по подписке для ежемесячной или ежеквартальной дезинфекции.

    Мы доставляем душевное спокойствие

    HBC предоставляет измеримые услуги дезинфекции для дома и индустрии гостеприимства, что дает вам душевное спокойствие и удовлетворение. Мы зарабатываем ваш бизнес и лояльность с помощью нашего сервиса!

    Экспертиза имеет значение

    Наш опыт в прикладных программах дезинфекции включает в себя обширное обучение и оборудование и может быть адаптирован для любой домашней, рабочей и общественной среды

    Сотрудничайте для доставки

    Наши последние проекты

    Все услуги адаптированы к вашим конкретным потребностям и бюджету; услуги разнообразны и могут быть включены в комплексный протокол очистки, обеззараживания и дезинфекции или могут служить отдельными автономными услугами.

    Coconut’s Fish Cafe

    Дезинфекция ресторана

    Valley Medical Weight Loss

    Дезинфекция медицинских пунктов

    AIRE

    Домашняя дезинфекция

    Феникс Нутришн

    Розничная дезинфекция

    Персепшен

    Дезинфекция ресторана

    Толстый Бык

    Дезинфекция ресторана

    Краст

    Дезинфекция ресторана

    Итальянская закусочная Babbo

    Дезинфекция ресторана

    12v 230v влажная комната ванная комната душ встраиваемый точечный светильник круглый ip65 с розеткой gu10 mr16

    Коллекция Home Decorators Ackwood Прямоугольная люстра из 7-светло-серого дерева, квадратные подушки 18 дюймов x 18 дюймов ПЕРЕЗАПОЛНЕННЫЕ Набор из 4 неаллергенных выхлопных глушителей для Stihl 034 036 MS340 MS360 Аксессуары для бензопилы, винтажная кофейная кружка New York Central Railroad Подарок для энтузиастов поезда, изображения на холсте Цифровое искусство-Листы типа пламени 30 шаблонов-De 0202, 30 Национальный флаг Флаг Катара 3X2FT 5X3FT 6X4FT 8X5FT 100D полиэфирный баннер.DANSK нержавеющая сталь VARIATION V Блестящий и яркий 1 чайная ложка LotBc1. Baby Kitten Pet Gift NEW HAPPY CAT Name Персонализированное украшение рождественской елки, 10pcx стеклянные плавающие свечи Teallight Подсвечники чаша свадебный декор Распродажа, мини-симпатичные хлопковые подгузники, гигиенические салфетки, мешочки для хранения, мешочек для органайзера, для девочек, 75-й день рождения Happy Gift Present Idea Women Female Keepsake Lady's Coaster.


    12v 230v Встраиваемый точечный светильник для душа в ванной комнате круглый ip65 с розеткой gu10 mr16


    Найдите много отличных новых и подержанных опций и получите лучшие предложения на 12 В, 230 В, Встраиваемый прожектор для душа в ванной комнате, круглый IP65, включая разъем, Socket gu10 MR16 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Хороший магазин, хорошие товары Заказы на доставку более $ 15 бесплатно Ежедневно новые продукты на линии С нашей 100% гарантией удовлетворения.
    12v 230v Встраиваемый точечный светильник для душа в ванной комнате круглый ip65 с розеткой gu10 mr16

    Электропроводка в ванную комнату

    Ванные комнаты влажные и могут потреблять много энергии. Это создает особые потребности, когда дело доходит до проводки. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все, от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и выходов GFCI для обеспечения безопасности.

    Освещение

    Все мы знаем, что ванные комнаты - одна из самых темных комнат в доме. По этой причине следует установить много света, чтобы обеспечить достаточное общее освещение, а также улучшить такие зоны, как зеркала, душевые, туалеты и ванны.

    Зоны ванны и душа должны иметь специальную сантехнику. Светильники для этих помещений имеют один из двух классов: влажные места и влажные места. Зона для купания, иногда называемая «душевой зоной», включает в себя саму ванну или душевую зону, а также площадь смежной комнаты, измеренную в трех футах по горизонтали от края ванны или душевой кабины (т. Е. Измеряемую прямо в комнату) и восемь ноги вертикально от края ванны (измеряя прямо вверх).Любой осветительный прибор в этой зоне должен быть, по крайней мере, рассчитан на работу во влажных помещениях. Однако, если прибор потенциально подвержен воздействию брызг из душа, он должен быть рассчитан на работу во влажных помещениях.

    Когда дело доходит до освещения вокруг зеркала, лучше всего подходят габаритные огни. Верхнее освещение, особенно утопленное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько ваши волосы истончаются (разве не лучше не знать?). Боковые светильники, такие как настенные бра или светильники с вертикальной полосой, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

    Смотрите сейчас: какая электропроводка нужна для ванной комнаты?

    Вентиляторы

    Ванные комнаты известны своей влажностью, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор для ванной более эффективно выводит влагу и запахи, и вы не теряете столько тепла зимой. Вентиляторы необходимы во всех новых ванных комнатах и ​​при ремонте. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но у него другие требования к проводке, чем у стандартного вентилятора без нагревателя (мы вернемся к проводке через минуту).

    Розетки

    Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или путем установки одной или нескольких розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты, она должна быть подключена для защиты «с несколькими точками», чтобы она защищала все выходы ниже по потоку в одной цепи.

    Предупреждение

    Все розетки и розетки в ванной должны быть защищены GFCI. Это критически важное устройство безопасности, которое помогает предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.

    Схемы для ванных комнат

    Базовый план электропроводки для ванной комнаты включает 20-амперную цепь с защитой GFCI для розеток и 15-амперную схему общего освещения для выключателей, осветительных приборов и вентиляционного вентилятора. В некоторых областях освещение и розетки должны быть подключены к разным цепям, чтобы при срабатывании выключателя в розетке свет не погас. В других областях допустимо устанавливать освещение, розетки и стандартный вытяжной вентилятор в одной цепи на 20 А при условии, что цепь обслуживает только ванную комнату и никакие другие комнаты.

    Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» схемой, потому что она обслуживает только один прибор или прибор. Для нагревательных ламп, настенных обогревателей и других встроенных нагревательных приборов также могут потребоваться специальные цепи.

    Узнайте о требованиях к электропроводке в ванных комнатах в вашем районе, связавшись с местным строительным отделом.

    4 вещи, которые нужно сделать, если в розетке намокнет

    Вода и электричество несовместимы, вот и все.

    К сожалению, иногда такое бывает - в частности, на кухне или в ванной. В то время как электрические розетки в этих комнатах должны соответствовать строгим правилам , определяющим, где они могут быть размещены относительно кранов, раковин и душевых.

    Конечно, случаются аварии.

    Итак, худшее случилось, и вы намочили одну из своих розеток. К счастью, вроде все в порядке. Однако это не означает, что здесь нет никакого риска!

    Что вы можете сделать, чтобы тем временем обезопасить себя?

    Наши аварийные электрики в Мельбурне ежедневно решают подобные проблемы - вот лишь некоторые из вещей, которые вы можете сделать, чтобы обезопасить себя (и свою семью), когда это произойдет.

    Причины мокрых электрических розеток

    По нашему опыту, существует несколько наиболее распространенных причин.

    Допустим, ваш дом затопляет - хотя это случается редко, иногда вода попадает в розетки на уровне земли (вот почему вы редко видите розетки на уровне пола в ванных комнатах и ​​кухнях).

    Другая частая причина - разрыв труб. Многие трубы проходят через пространство для лазания в ваших стенах - когда они лопаются, вода может повлиять на выпускные отверстия в стене.

    Еще одна утечка через крышу.Вода из протечки на крыше может капать на удлинители, а протечки в углах комнаты могут стекать по стене на розетки.

    Короче говоря? Может произойти множество вещей, которые могут привести к намоканию точек питания.

    Конечно, вы здесь не для того, чтобы читать о причинах - нет, вы хотите знать, что вам нужно делать, если это произойдет. И это подводит нас к главному вопросу сегодняшней статьи…

    Что происходит, когда вода попадает в электрическую розетку?

    Когда вода попадает в электрическую розетку, это опасно, конец истории! Не только перестанет работать розетка, но и возникнет высокий риск:

    • Поражение электрическим током
    • Ожоги
    • Короткие замыкания
    • Электрические пожары
    • Смерть

    Кроме того, вам может потребоваться испортить воду или влагу. внутренняя проводка вызывает дальнейшее повреждение, которое может быть сложно отремонтировать.

    Излишне говорить, что вы захотите избежать любого из этих результатов!

    Если вы беспокоитесь, мы настоятельно рекомендуем связаться с электриком в Мельбурне. Мы подготовлены к подобным событиям - вы можете доверить нам безопасное решение проблемы и защиту вас, вашей семьи и вашего дома.

    Что делать, если намокла электрическая розетка?

    Профилактика лучше лечения - если вы спросите нас, лучший способ обезопасить себя - это принять превентивные меры, обеспечить водонепроницаемость розеток, закрыв края креплений, или держать розетки закрытыми, когда они не используются, чтобы вода не попала внутрь.

    Конечно, вы не можете остановить каждые несчастных случаев или угроз безопасности.

    Итак: случилось самое худшее, и в ваши электрические розетки попала вода.

    Вода и влага в электрических розетках могут увеличивать силу тока - в конце концов, вода является проводником электричества.

    Когда вода присутствует в электрических проводках, могут произойти короткие замыкания, вызывающие нагрев проводов и даже привести к возгоранию электрического тока.

    К счастью, этого уровня нет.В тот момент, когда вы заметите, что вода попадает в ваши розетки, не ждите, пока она высохнет - вместо этого мы предлагаем выполнить некоторые из следующих действий…

    Проверьте, сработали ли ваши розетки GFCI

    Вода может вызвать короткое замыкание электрических розеток -сеть и даже воспламениться, представляя значительный риск.

    Чтобы предотвратить это, многие жилищные строители и электрики в Мельбурне теперь в стандартной комплектации используют прерыватель цепи защиты от замыкания на землю (GFCI) .

    По сути, это автоматическая функция безопасности, которая немедленно активируется, когда условия небезопасны.В дополнение к таким вещам, как скачки напряжения, они также активируются, когда вода попадает в ваши электрические розетки, отключая электричество.

    Это помогает защитить вас - хотя вы не сможете использовать розетку, вам также не придется беспокоиться о поражении электрическим током или возгорании.

    Отключите питание на блоке предохранителей

    Хорошо, у вас нет розеток GFCI. Возможно, ваш дом старше, и в нем уже давно не проводилась модернизация электричества.

    К счастью, вы все еще можете отключить питание вручную.

    Вам нужно найти блок предохранителей и как можно быстрее выключить питание.

    Если вы спросите наших аварийных электриков в Мельбурне, все должны быть знакомы с их коробкой fuxe - вам нужно знать:

    • Где она находится
    • Что вам нужно для переключения
    • Какой переключатель подключается к какой части дома

    Используйте измеритель напряжения

    Никогда не пытайтесь немедленно снять, отремонтировать или использовать электрическую розетку, даже если вы «абсолютно уверены», что она уже высохла.

    Вместо этого вам следует (если возможно) проверить свою розетку с помощью надежного измерителя напряжения (конечно, после того, как вы обезопасите ее, сначала перейдя к блоку предохранителей).

    Проблема в том, что большинство людей, вероятно, не знают, как пользоваться измерителем напряжения - еще меньше людей вообще его валяют!

    Для вас это все по-гречески? Не рискуйте делать своими руками - вместо этого сразу же обратитесь к электрику в Мельбурне.

    Подумайте о полной замене

    Иногда повреждения от воды настолько серьезны, что безопаснее заменить розетку или розетку полностью.

    Как и все электрические установки, он должен выполняться лицензированным профессионалом.

    Пытаться отремонтировать или повторно использовать влажную электрическую розетку не только глупо, но и опасно.

    Не рискуйте - если речь идет об электричестве, лучше всего обратиться к сертифицированному электрику в Мельбурне .

    Когда дело доходит до электричества, всегда есть риски - поэтому вам нужно принять меры, если они случайно смешаются с водой.

    Помимо замены неисправных розеток и розеток, мы также можем их модернизировать.

    И мы не просто говорим о предоставлении вам розеток GFCI - мы также можем заменить ваши существующие розетки на те, которые имеют больше розеток и даже USB-порты для максимального удобства.

    Беспокоитесь о влажных электрических розетках? Позвоните нашим электрикам круглосуточной службы экстренной помощи в Мельбурне!

    Аварийная ситуация с электричеством не может ждать - как только она появится, вам понадобится опыт сертифицированного электрика в Мельбурне.

    Многие аварийные электрики не работают круглосуточно и работают только в определенной зоне обслуживания, за пределами которой может находиться ваш дом.

    Однако наша миссия Briggs Electrical - помочь вам, несмотря ни на что.

    Наши аварийные электрики приезжают к вам в любое время суток. Наша команда круглосуточно обслуживает все пригороды Мельбурна.

    Позвоните нам, и мы немедленно пришлем кого-нибудь.

    И это не просто мокрые электрические розетки:

    Будьте в безопасности этой зимой - свяжитесь с Briggs Electrical сегодня по телефону 1300 300 222 или , заполните форму , чтобы забронировать работу у нас!

    Практический пример: Модульная влажная комната для инвалидов, спальня и коридор (9 x 3 м) ~ Комплексные потребности

    13 июня th , 2019

    Первоначальный запрос: С нами связался трудотерапевт (ОТ), чтобы узнать, можем ли мы помочь одному из ее клиентов, ребенку с расщелиной позвоночника.Ребенку нужно было как можно быстрее переехать в собственность бабушки и дедушки, но их дом в настоящее время не был приспособлен и не подходил для ребенка из-за наличия в нем ванной и спальни.

    TSG недавно опробовала свои модульные влажные комнаты с клиентами нескольких страховых компаний и получила очень положительные отзывы. Гибкий и масштабируемый характер модульных модулей означал, что с помощью всего лишь нескольких изменений внутренней планировки модуль можно было преобразовать в отдельные комнаты.В результате мы полагали, что сможем создать быстрое решение для удовлетворения потребностей OT, в то время как планировалось долгосрочное решение.

    18 июня , 2019

    TSG Решение: Менеджер нашей сервисной группы встретился со всеми заинтересованными сторонами: OT, местными властями (Лос-Анджелес) и бабушками и дедушками в их собственности. Мы получили полное представление о том, что нужно бабушке, дедушке и ребенку, а также провели подробное обследование внешнего пространства, чтобы оценить, что мы можем предоставить с учетом доступного пространства.

    21 июня st , 2019

    Детальные планы были предоставлены ОТ, которые включали коридор связи 3 м х 2 м, который обеспечивал бы прямой доступ из дома в спальню модульного модуля. В спальне размером 3 х 3 м будет окно с жалюзи, пол с ковровым покрытием и дополнительные розетки (требуемые для регулируемой кровати). Эта зона будет вести через дверной проем к влажной комнате размером 3 х 3 м, которая будет включать в себя душ, сиденье и поручни, раковину и туалет, опять же с опорными поручнями.

    ОТ запросил незначительные изменения внутренней компоновки, которые мы смогли учесть. Планы и расценки на установку и аренду Modular Pod были затем переданы в Лос-Анджелес для утверждения.

    15 июля 2019 г.

    Результат: TSG попросили построить и полностью сдать в эксплуатацию модульную ванную комнату и спальню до установленного срока 23 -го числа июля. Полный Pod был построен за один день, и у него было достаточно времени, чтобы устранить любые недоработки или необходимые незначительные изменения - в данном случае это включало только перемещение панели разъемов.

    Наши временные помещения предоставили временное решение, в то время как дом был окончательно адаптирован. Без временной спальни и ванной комнаты ребенок должен был бы оставаться под присмотром местных властей, или пришлось бы искать подходящее альтернативное жилье для всей семьи, что оказалось бы трудным, дорогим и означало бы больше беспокойства для семьи. .

    Отзывы клиентов:
    OT -
    « Я был там сегодня днем, когда въехал мой клиент.Стручок отличный! Пространство идеальное, и мы могли легко использовать мобильный подъемник с больничной койкой. Большое вам спасибо, ».

    LA - « Я должен сказать, я был впечатлен капсулами, когда я пошел в гости несколько недель назад, и я знаю, что ребенок тоже был впечатлен. Без этого я не знаю, как бы она смогла переехать и жить с бабушкой и дедушкой ».

    Заказчик - « Я не могу отблагодарить вас всех достаточно, скорость организации и строительства была ошеломляющей, а команда, которая посетила объект, была выдающейся.

    Электрооборудование для ванных комнат - DIYWiki

    Есть дополнительные соображения по поводу электропроводки в ванной.

    Почему ванные комнаты особенные?

    В ванной или душевой можно быть мокрым, голым и босиком. Эти факторы могут снизить электрическое сопротивление вашей кожи, а также означать, что у вас лучшее соединение с заземлением из-за отсутствия какой-либо электрической изоляции, которую мы обычно получаем от нашей одежды. В результате любое поражение электрическим током может иметь гораздо более серьезные последствия - через вас могут протекать большие электрические токи на землю.

    Следовательно, существует ряд дополнительных мер и предосторожностей, которые вступают в силу, когда электрические установки расположены в таких местах, как эти, где пользователи подвергаются более высокому, чем обычно, риску травмы или смерти от поражения электрическим током.

    Также следует иметь в виду (если вы проживаете в Англии или Уэльсе), что комната с ванной или душем классифицируется согласно Части P строительных норм и правил как «особое место». Это означает, что, за исключением аналогичных изменений аксессуаров и т. Д., Или установки / обновления дополнительных соединений, почти все электромонтажные работы будут классифицироваться как «Работы, подлежащие уведомлению» для целей части P.Следовательно, чтобы соответствовать требованиям, работа должна выполняться в соответствии с уведомлением о строительстве, завершаться лицом, которое является участником одной из различных схем компетентных лиц части P, или проверяться и проверяться утвержденным сторонним испытателем части P.

    Что такое "ванная"

    Ванные и душевые - один из примеров таких особых мест. Другие включают:

    • Ванные комнаты
    • Зоны бассейнов
    • Сауны
    • Парные

    Обратите внимание, что есть также некоторые места, где вода и электричество могут находиться в непосредственной близости, которые , а не считаются представляющими особый риск.Это включает:

    • Туалеты
    • Гардеробные
    • Комнаты, в которых есть только раковина или раковина, но нет душа или ванны

    Наконец, у вас есть кухни, которые имеют свои особые риски - но требования отличаются от ванных комнат, и они не считаются особым местом в самом последнем выпуске журнала. документ части P.

    Зоны

    Ванные комнаты разделены на зоны по электрическому назначению. Вот их диаграмма.

    Зона 0

    • Интерьер ванны или душа
    • Электроприборы здесь должны быть IPX7
    • Электроприборы здесь должны работать от SELV при максимальном напряжении 12 В переменного или 30 В постоянного тока

    Зона 1

    • область непосредственно над зоной 0, до высоты 2.25 м над ванной или душем или на высоту максимального досягаемости душевой лейки, если она больше.
    • Электрические приборы должны соответствовать требованиям SELV с трансформатором вне всех зон (за некоторыми исключениями - см. Ниже в разделе «Вытяжные вентиляторы»).
    • Электроприборы должны быть IPX4 или выше (IPX5 или выше, если существует опасность брызг - например, из душа)

    Зона 2

    • Область за пределами зон 0 и 1, простирается на 60 см по горизонтали и до 2,25 м по вертикали за зоны 0 и 1.
    • Электроприборы должны быть IPX4 или выше
    • Электроприборы должны работать на БСНН с трансформатором вне зон

    Зона 3

    • зона 3 перестала существовать в 2008 году с 17-м изданием правил подключения.

    Вне зоны

    • Вне зоны 2
    • Под ванной, если для доступа требуется инструмент
    • Разрешенные бритвы
    • Допускается использование устройств SELV
    • Переносные приборы без SELV в ванных комнатах должны быть физически защищены от попадания в зону 2.Обычно это делается путем ограничения длины сетевого шнура на приборе.

    Дополнительное склеивание

    зажим для уравнивания потенциалов на открытом воздухе

    Если установка не соответствует последним требованиям 17-го издания (т.е. установлено все необходимое основное эквипотенциальное соединение, и дополнительная защита для всех цепей, используемых в ванной / душевой, обеспечивается УЗО с током отключения 30 мА или меньше), В ванной также требуется дополнительное уравнивание потенциалов.

    Отметим также, что при внесении любых изменений в электрическую систему необходимо также обеспечить соответствие основного эквипотенциального соединения текущим требованиям.

    Подробнее см. В разделе «Заземление и соединение».

    Электрооборудование ванных комнат

    Одно из основных требований к любому электрическому оборудованию (будь то прибор или аксессуар, например выключатель) - это то, что оно должно подходить для данного местоположения. Это означает, что при выборе и установке оборудования необходимо руководствоваться здравым смыслом.

    Не подходит для всех зон

    • Некоторые приборы помечены как непригодные для ванных комнат
    • Некоторые приборы не имеют такой маркировки, но по-прежнему не подходят. ЭЛТ-телевизоры - один из примеров.

    Переключатели

    Обычные электрические выключатели света иногда разрешены в ванной, однако их следует использовать только там, где нет возможности, что кто-то может управлять ими из ванны или душа. Они также не должны находиться в местах, где на них могут попасть брызги или на них будет направлен избыточный пар или пар.Традиционно для снижения некоторых из этих рисков используются переключатели. Общие альтернативы включают использование обычных выключателей, расположенных за пределами комнаты.

    Выключатели также потребуются для других устройств, таких как обогреватели или вешалки для полотенец. Некоторые из них могут быть предназначены для повседневного использования (например, «функциональное переключение»), другие могут потребоваться только для отключения при проведении технического обслуживания. Опять же, тип выбранного переключателя будет зависеть от того, куда он идет, а также от того, когда вы предполагаете, что он будет использован.

    Освещение

    Обратите внимание, что вышеупомянутые концепции зон также применимы к освещению в ванной комнате. Следовательно, во многих случаях освещение необходимо специально разрабатывать для данного местоположения и иметь рейтинг IPX4 или выше. Светильники, размещаемые в душевых кабинах и непосредственно над ваннами в помещениях с низкими потолками, должны быть SELV и IPX6 или выше. В больших ванных комнатах, где освещение может быть установлено вне зон, все же необходимо руководствоваться здравым смыслом при выборе светильников. Хотя обычные светильники для сетевых ламп могут быть уместны в больших помещениях, где мало пара (обычно в тех, где нет душа), во многих случаях они будут плохим выбором.

    Зеркала с подсветкой часто размещают прямо над раковиной, а в ванной комнате это может считаться зоной 2 (если только осветительная арматура не находится на расстоянии не менее 60 см от кранов). В этом случае убедитесь, что фитинг лампы соответствует IPX4 и SELV.

    Розетки

    Исторически сложилось так, что розетки общего назначения на 13 А вообще не допускались в ванных комнатах. В 17-м издании это немного ослаблено, но оно будет применяться только для очень больших ванных комнат, поскольку позволяет устанавливать розетку, если она находится на расстоянии не менее 3 м от внешнего края зоны 2.

    Розетки для бритв разрешены в зоне 2, но только если они изолирующего типа со встроенным трансформатором.

    (Установка розетки общего назначения в душе граничит с самоубийством, но, что замечательно, это было сделано!)

    Отводы / Блоки кабельного подключения

    Электрооборудование в ванной, как правило, должно быть подключено к постоянному "проводному" соединению. Обычно к блоку вывода кабеля (переключаемому или другому) или ответвительному блоку с предохранителем (опять же, переключаемому или как-то иначе).Если электрическому устройству требуется внешнее функциональное переключение (т. Е. Повседневное управление, а не только в целях изоляции), то это может быть лучше обеспечено тяговым переключателем, даже если соединительный блок включает переключатель для целей изоляции.

    Два типа вытяжных вентиляторов обычно устанавливаются в ванной комнате; сеть и SELV (обычно 12 В).

    • Вентилятор SELV (низкого напряжения) обычно требуется для использования в зоне 1 - например, над ванной.
    • Сетевой вентилятор может использоваться в Зоне 1 (а также Зоне 2 и вне этих зон), если он защищен УЗО на 30 мА и разрешен для такой установки производителем.Но многие установщики по-прежнему подходят только для вентиляторов SELV.

    Канальные вентиляторы обычно устанавливаются вне помещения, поэтому на них не распространяются какие-либо особые правила.

    Вытяжки часто получают питание от цепи освещения, особенно если вентилятор должен быть интегрирован с переключателем света (часто с таймером включения). Обратите внимание, что для некоторых вентиляторов может потребоваться защита плавким предохранителем на 3 А - это будет означать, что потребуется дополнительный FCU, даже если вентилятор работает от цепи освещения 6 А.Подробные сведения см. В инструкциях производителя.

    Вентиляторы также должны иметь средства изоляции (особенно те, которые управляются автоматически выключателем света или датчиком влажности). Во многих случаях это должен быть трехполюсный переключатель, чтобы обеспечить прерывание постоянного и переключаемого питания линии вместе с нейтралью. Переключатель должен иметь видимую индикацию своего текущего состояния.

    Обогреватели

    Для использования в ванных комнатах подходят только определенные типы обогревателей.Как правило, они должны быть закреплены на месте, а не стоять отдельно. Некоторые могут быть встроены в осветительную арматуру. Другие распространенные варианты включают настенные тепловентиляторы с нисходящим потоком. Обратите внимание, что они подходят только для зоны 2 или снаружи. Для типов, отличных от тех, которые встроены в осветительную арматуру, питание необходимо будет отбирать от радиальной или кольцевой цепи через ответвитель с предохранителем или аналогичный.

    Вешалка для полотенец / Радиаторы

    Полотенцесушители также могут нагреваться электрически (некоторые из них являются «двухтопливными», которые также могут работать от центрального отопления).Обычно требуется отдельное функциональное переключение и средства изоляции. Блок таймера (часто расположенный за пределами комнаты) удобен для подачи питания на рейку на фиксированное время (например, 30 минут). Это удобно для сушки полотенец, но также позволяет экономить электроэнергию и поддерживать низкую температуру в помещении летом. Хорошей практикой является использование переключателя с видимым индикатором, чтобы показать, что нагреватель включен. Требования к питанию полотенцесушителей обычно довольно скромные (400 Вт или меньше), поэтому они могут питаться от самых удобных цепей.

    Душ

    Мгновенные души с электрическим подогревом заслуживают особого внимания по ряду причин. Во-первых, их часто устанавливают в Зоне 1, поэтому разрешены только специально разработанные душевые кабины. Они (почти все без исключения) слишком мощные, чтобы питаться от обычной цепи питания, и требовали подключения специальной радиальной цепи от блока потребителя. Также необходим изолирующий выключатель (в месте, недоступном из душа). Переключатель должен иметь механический флажок или какой-либо индикатор, показывающий, включен он или выключен - кроме того, он может быть с подсветкой.Если душ установлен без защиты от УЗО (как правило, это старые установки), жизненно важно убедиться, что дополнительное соединение в ванной комнате соответствует требованиям. Также важно, чтобы установщик проверил полное сопротивление контура замыкания на землю, чтобы убедиться, что защитное устройство может сработать достаточно быстро в случае повреждения. Из-за высоких токовых нагрузок высокое качество монтажа имеет жизненно важное значение.

    Насосы для душа

    Часто используется для увеличения напора и расхода душа.Для них требуется гораздо меньший ток, чем для устройств с электрическим нагревом, описанных выше. Следовательно, питание может быть получено от силовой цепи общего назначения, а не от специальной радиальной цепи. Обычно встречаются два типа: встроенные блоки, предназначенные для установки в самой душевой кабине (т.е. в зоне 1). Часто у них будет источник питания SELV, который необходимо установить за пределами зон или даже за пределами комнаты. Другие предназначены для установки в трубопровод, питающий душ, и их нельзя использовать во влажных помещениях.Этот тип обычно может быть установлен только за пределами зон и часто размещается в пустотах чердака или в сушильном шкафу с минимальным количеством проводов или переключателей, расположенных в самой ванной комнате.

    См. Также

    .
