Какие розетки нужны для варочной панели и духового шкафа

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

какая нужна для индукционной и газовой

Варочные панели, электроплиты и духовые шкафы относятся к энергоемкому кухонному оборудованию. Поэтому к установке и подключению такой техники подходят с особым вниманием. Небрежность при выборе комплектующих приводит к перегреву проводки, коротким замыканиям и поломкам приборов.

Мы расскажем о том, как выбрать розетку для варочной панели, как ее установить и как правильно подключить прибор к сети.

Выбор розетки и вилки для варочной панели

Какая силовая розетка нужна для варочной панелиКакая силовая розетка нужна для варочной панели

Варочные панели в среднем потребляют 7-8 кВт. Этот показатель соответствует току 32-38А. При этом обычные розетки и вилки для бытовых электроприборов рассчитаны на ток 16А-25А. Поэтому для подключения электроплит и духовок применяют специальные силовые розетки и вилки для варочных панелей, поддерживающие кабели большого сечения (4-6 мм²).

В продаже есть несколько видов комплектующих, соответствующих таким требованиям. Для подключения варочных поверхностей чаще всего применяют разъем РШ/ВШ–32. Такие розетки и вилки бывают двух видов: для подключения к однофазной сети и для подключения к трехфазной сети.

Внимание! Розетку для подключения варочной поверхности выбирают исходя из характеристик конкретной модели. Мощность панелей бывает от 3,5 до 10 кВт. Чем выше энергопотребление, тем более серьезные требования предъявляются к комплектующим и электропроводке.

Таким образом, купив новую плиту, ее не подключают в первую попавшуюся розетку. Для бесперебойной и безопасной работы прибора нужны специальные комплектующие.

Для индукционной варочной панели

Какая силовая розетка нужна для варочной панелиКакая силовая розетка нужна для варочной панели

Средняя нагрузка индукционной плиты составляет 25-32 А в зависимости от количества и мощности конфорок. Поэтому для подключения прибора используют силовую розетку с выделенной линией электропроводки. Сечение используемого кабеля зависит от нагрузки прибора: для тока 25 А используют медный кабель сечением 4 кв. мм, для нагрузки 32 А – 6 кв. мм.

Важно! Для безопасной эксплуатации варочной панели необходима электропроводка с защитным заземлением. Это значит, что для однофазной сети подводится трехжильный кабель, а используемый комплект силовой розетки с вилкой имеет третий заземляющий контакт.

Для настольной индукционной плиты

Какая силовая розетка нужна для варочной панелиКакая силовая розетка нужна для варочной панели

Настольная индукционная электроплита – маломощный прибор, имеющий шнур и штепсельную вилку для подключения в обычную бытовую розетку, устанавливать специальную силовую не надо. Но сначала стоит оценить состояние подрозетника и электропроводки. Если вилка электроприбора плохо контактирует с разъемами, такую розетку меняют. Также необходимо убедиться, что электропроводка исправна, а подключенный кабель имеет сечение не менее 2,5 кв. мм.

Для газовой варочной панели

Какая силовая розетка нужна для варочной панелиКакая силовая розетка нужна для варочной панели

Подключение к электросети газовой варочной панели требуется, если прибор оснащен функцией электрического поджига. В этом случае устанавливают отдельную розетку на 16 А с заземлением, соединенную с автоматическим выключателем на щитке.

Подрозетник устанавливают на стене под столешницей. Если у шкафа под плитой глухая стенка, в ней вырезают отверстие для свободного доступа к оборудованию.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

  1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
  2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
  3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
  4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
  5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
  6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Это интересно:

Подключение варочной панели и духового шкафа к одной розетке и можно ли так делать

Все о выдвижных розетках для кухни

Все о розетках на фартуке для кухни

Заключение

Электрические и индукционные варочные поверхности не подключают к обычным бытовым розеткам. Для нормальной работы такого мощного оборудования необходимы специальные усиленные комплектующие. Исключение составляют маломощные настольные модели индукционных плит и газовые варочные поверхности с электроподжигом. Для подключения этих устройств подходят обычные розетки на 16 А.

фото, установка. Какую розетку выбрать для варочной панели? Какая розетка нужна для варочной панели?

Сегодня современная кухня может похвастаться множеством экземпляров техники, которая облегчает работу хозяйки и ускоряет процесс приготовления пищи. Однако энергопотребление при использовании такой техники значительно возрастает. Поэтому розетки для варочной панели необходимо подбирать правильно. Установку можно производить самостоятельно, при условии владения определенными навыками работы электрика. Советы экспертов помогут в этом деле. Чтобы порадовать хозяйку дома новеньким устройством, облегчающим ее работу, необходимо к процессу подойти ответственно. Тогда обед, который она приготовит в следующий раз, будет очень вкусным, полезным. А настроение самой хозяйки будет на высоте.

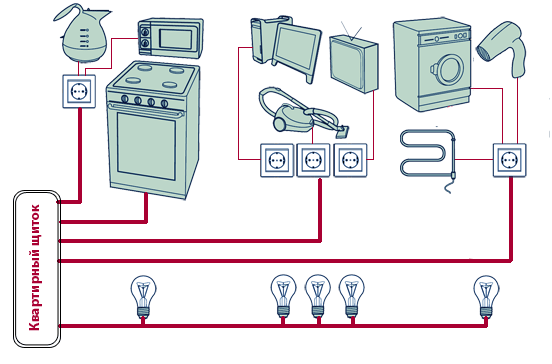

Общие понятия подключения техники

Бытовая техника для кухни, которая питается от электросети, для приготовления вкусного обеда без особых проблем обладает достаточно большой мощностью. Наименьшее потребление составляет 2,5 кВт. Но порой необходимо подключить в сеть прибор до 10 кВт. Поэтому, согласно современным требованиям электробезопасности, к подобным потребителям в квартире необходимо подводить отдельную линию питания от щитка.

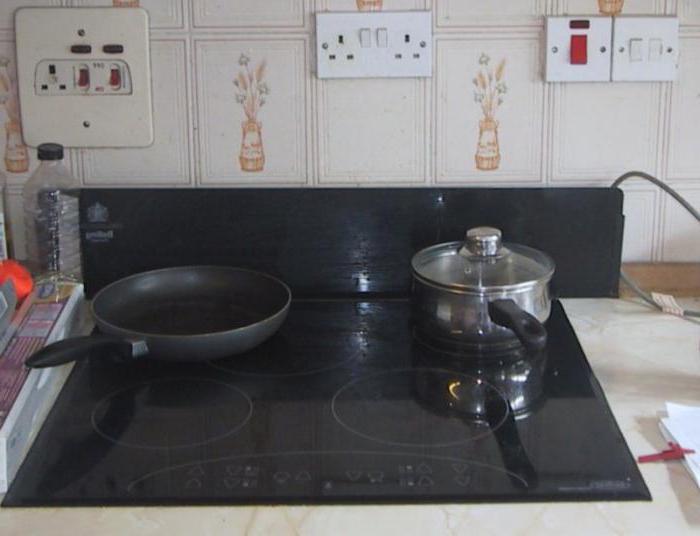

Розетки для варочной панели

Розетка для электрической варочной панели потребует автономного от духового шкафа подсоединения к общей сети. Важную роль в процессе обустройства кухонного оборудования играют характеристики, присущие конкретно взятой технике. Варочные панели могут быть однофазные, трехфазные и обладают различной мощностью.

Обычно в комплект поставки не входит вилка. Даже провод может отсутствовать при продаже техники. Поэтому существует возможность подключать ее сразу в щиток или просто в автомат. Однако некоторые владельцы дома решают все же поступить по-другому и провести работы несколько более сложным способом.

Тип подключения

Чтобы понять, какая розетка нужна для варочной панели, необходимо определить, какой тип подключения предусмотрен в данной модели. Устройство мощностью, не превышающей 3,5 кВт, может присоединяться к стандартному подключению 220 В. Это равняется 16 А нагрузки. Если в комплект входят провод и вилка, то они обычно соответствуют требованиям рядовой электросети квартиры.

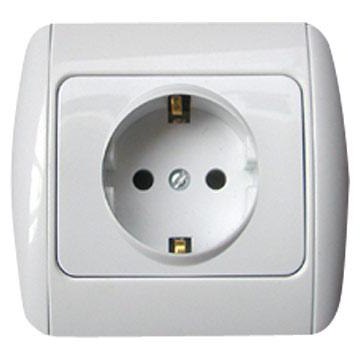

Розетка для электрической варочной панели

Если же мощность оборудования превышает 3,6 кВт, то понадобится усиленная инсталляция не менее 32 А, которая может сопоставляться с сетью 220 В.

Если же в квартире предусмотрена трехфазная система запитки, то розетка приобретается на 20 А для устройств до 3,5 кВт мощности. Если же ее характеристики указывают на потребление энергии более 3,6 кВт в час работы, потребуется усиленное оборудование. Трехфазная вилка и розетка должны быть 32 А.

Необходимо учитывать, что для варочной поверхности обязательно потребуется заземление. Поэтому розетка должна иметь выход для дополнительных пальцев вилки. У однофазной розетки их 3, а у трехфазной – 5.

Именно поэтому обычные инсталляции, подходящие для освещения, для подобной разновидности кухонного оборудования просто недопустимы.

Разновидности монтажа

Розетки для варочной панели могут устанавливаться над техникой, но не за ней. Иначе возникнут проблемы с расположением оборудования вровень с кухонной мебелью.

Монтаж может быть скрытый или наружный. Если стены дома выполнены из дерева, все провода и элементы системы проводятся только наружным способом. В обычных домах особых требований к выбору проведения коммуникаций нет. Это зависит от вкусовых предпочтений владельцев.

Какая розетка нужна для варочной панели

Эксперты утверждают, что скрытая установка розетки хоть и более трудоемкая, но безопасная для пользователей. Если же ремонт проводился давно и в ближайшее время не планируется вскрывать каналы сети, подойдет и наружное подключение розетки. Для сокрытия провода необходимо воспользоваться специальными коробами-каналами.

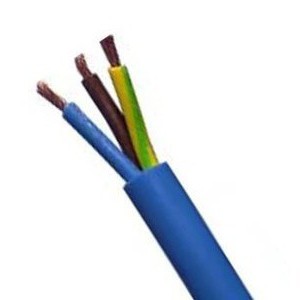

Провода

Существует несколько вариантов подсоединения варочной поверхности к сети. Если она газовая, то питание необходимо лишь для автоматического поджига горелки. Для этого не потребуется большой мощности. Поэтому розетка для газовой варочной панели вполне может быть самой обычной.

Но для приборов, которые в процессе приготовления пищи используют только электричество, выдвигаются повышенные требования к обустройству розеток. Провода для подключения техники мощностью до 3,5 кВт должны быть медными и иметь сечение 2,5 мм кв. Для розетки на 32 А коммуникации должны быть 4 мм кв. в разрезе. Алюминиевые разновидности кабеля для подключения не используются.

Розетка для индукционной варочной панели

Цвет провода имеет значение для подключения. Синий – это ноль, коричневый или черный – фаза. Из стены может иногда выходить белый провод, обозначающий провод под нагрузкой. Но это бывает редко. Заземление всегда обозначается желто-зеленым проводом.

Некоторые советы для подключения

Инструкцией от производителя оговаривается обязательное подключение заземления для варочной поверхности. В соответствии с этим вид ее несколько отличается от обычных разновидностей инсталляций. Фото розетки для варочной панели, которая имеет заземление, представлено далее.

Фото розетки для варочной панели

Ни в коем случае нельзя пользоваться этой техникой при отсутствии заземления или его некорректном выполнении. Категорически запрещается подключать проводник к трубам или стоякам. Заземление по такой схеме опасно для жизни.

Если же была приобретена техника с проводом для трехфазного изделия, но в квартире проведена однофазная сеть, можно выйти из такого затруднительного положения. Черный и коричневый провода, которые идут в комплекте с варочной поверхностью, соединяют через клемму вместе. Это будет провод фазы. Далее все подключается как обычно.

Схема подключения

Установка розетки для варочной панели довольно просто выполняется своими силами. Необходимо неукоснительно следовать инструкции производителя и выполнять правила техники безопасности при работе с электрической сетью.

Установка розетки для варочной панели

Провод, который идет от варочной поверхности, можно завершить вилкой. Для сети на 220 В заземление подсоединяется к специально отведенному на изделии месту. Остальные провода подключают, сохраняя полярность.

Когда необходимо осуществить установку для трехфазной сети, нужно воспользоваться схемой производителя. Первые 3 клеммы с перемычками представляют собой фазные отделы. К ним присоединяют коричневый провод. Следующие за ними две клеммы с перемычкой предназначены для синего проводника. Это ноль или нейтраль сети. Шестая клемма необходима для заземляющего контура. Сюда включается зелено-желтый проводник.

Подрозетник

Решая вопрос о том, какую розетку выбрать для варочной панели, необходимо определиться с выбором дополнительных ее элементов. Это подрозетник и УЗО. Коробка для настенного монтажа может быть накладная или встроенная. В первом случае коммуникации подключаются наружным способом, а во втором – скрываются в толще стены.

Характеристики подрозетника должны совпадать с типом самой инсталляции. Для внутреннего монтажа коробка также нужна специальная.

Если розетка рассчитана на 20 А мощности, подрозетник должен быть с такой же маркировкой. Предпочтение следует отдавать пусть более дорогим, но качественным изделиям. Ведь от этого зависит здоровье и жизнь владельцев дома.

УЗО и автомат

Правила эксплуатации мощной кухонной техники предполагают применение в сети такого аппарата, как устройство защитного отключения (УЗО) и автомат. Это предотвратит несчастные случаи при возможном нарушении целостности проводников и убережет от удара током.

Автомат подбирают в соответствии с типом варочной поверхности. Если техника характеризуется средней мощностью, в сеть монтируется однофазный автомат на 20 А. Если же техника потребляет от 4 кВт в час, то отсекатель напряжения необходимо приобретать на 32 А. При этом УЗО должно подбираться на один пункт выше, чем рассчитан автомат. Если выключатель, например, характеризуется в 32 А, то устройство защитного отключения необходимо приобрести с параметрами 40А.

Подбирать технику и элементы подключения для представленного кухонного оборудования должен исключительно электрик. Самостоятельно заниматься подобными вопросами, не имея даже основных знаний о подобных вещах, опасно для жизни.

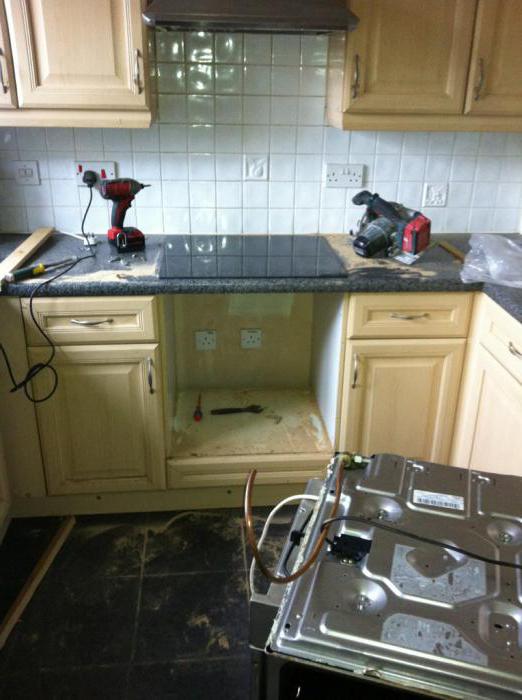

Подготовка к монтажу

Розетка для индукционной варочной панели нуждается в правильном выборе и расположении ее на кухне. Для этого необходимо сначала определиться с расположением самой техники. Обычно ее устанавливают в столешницу. Так значительно можно сэкономить кухонное пространство.

На столешнице обозначается место, где будет располагаться варочная поверхность. Затем электролобзиком вырезается отверстие в материале.

Какую розетку выбрать для варочной панели

Обычно оно находится над столешницей. Для работы необходимо подготовить кусачки, пассатижи, изоленту, нож, а также индикаторную отвертку. Из инструментов понадобится дрель с насадкой для высверливания больших отверстий.

Монтаж

Монтаж розетки для варочной панели является очень ответственным делом. Помимо правильного подключения проводов, которое было описано выше, необходимо правильно установить инсталляцию. Самым надежным способом подключения варочной поверхности является прямое подведение провода от щитка. Дополнительные устройства в цепи повышают риски.

В выбранном месте на стене высверливается при помощи коронки отверстие соответствующего диаметра. В него вставляется монтажная коробка. Когда все провода будут подключены к колодке, их крепят в подрозетнике и закрывают декоративной панелью.

Все работы производятся при выключенной электросети и при помощи специального оборудования электрика. Это довольно несложное, но ответственное занятие. При правильном проведении всех операций результат превзойдет все ожидания.

Изучив принцип устройства и монтажа розетки для варочной панели, можно правильно выбрать и установить ее своими силами. Следуя инструкции производителя и руководствуясь правилами безопасности проведения работ с электричеством, можно не сомневаться в безопасности эксплуатации кухонной техники. Она прослужит долгие годы своим владельцам без проблем и неприятных происшествий. И обед, приготовленный хозяйкой, несомненно, порадует домочадцев.

Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Комбинированная розетка для варочной поверхности и духового шкафаКомбинированная розетка для варочной поверхности и духового шкафа

к содержанию ↑

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

  1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
  2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
  3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
  4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
  5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
  6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Электропроводка для плиты и духовкиЭлектропроводка для плиты и духовки

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

к содержанию ↑

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Расположение розеток для электроприборов на кухнеРасположение розеток для электроприборов на кухне

к содержанию ↑

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Автоматический выключатель для плиты и духового шкафаАвтоматический выключатель для плиты и духового шкафа

к содержанию ↑

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

  1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
  2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
  3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
  4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
  5. Клемма под шестым номером предназначена для заземления.

Вилка для подключения варочной поверхностиВилка для подключения варочной поверхности

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

к содержанию ↑

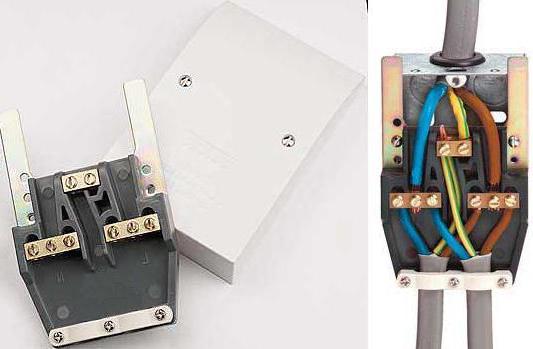

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Розетка с вилкой для варочной поверхности на 380ВРозетка с вилкой для варочной поверхности на 380В

Инструкция по подключению:

  1. Отключаем поступление тока в питающий кабель.
  2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
  3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
  4. На контактный разъем подключаем ноль.
  5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

к содержанию ↑

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

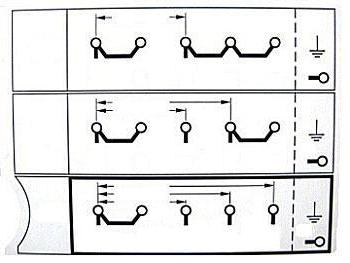

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Схема подключения варочной поверхности к сети 220ВСхема подключения варочной поверхности к сети 220В

к содержанию ↑

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Двухфазная схема подключения варочной поверхности к сети 380ВДвухфазная схема подключения варочной поверхности к сети 380В

к содержанию ↑

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

  1. С помощью гильз ГМЛ (гильзы медные луженые).
  2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Подключение варочной панели без вилкиПодключение варочной панели без вилки

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

к содержанию ↑

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Схема подключения индукционной плиты к сетям 220В или 380В

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема — подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная — в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или — в худшем случае — перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов — нагревательных полей.

Самый простой способ — разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

  • Поле 1 — мощность 1800 Вт (фаза L1)
  • Поле 2 — мощность 1800 Вт (фаза L1)
  • Поле 3 — мощность 1400 Вт (фаза L2)
  • Поле 4 — мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность ~ 3600 Вт, что составляет около 16 А тока.

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель — серый шнуром питания, стоит изолировать.

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) — решение, часто используемое на практике

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет — нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.

Розетка для варочной панели и духового шкафа

Варочная поверхность и духовой шкаф представляют собой мощные потребители электроэнергии, для работы которых должны использоваться выделенные линии с отдельными розетками специальной конструкции. Выясним, как подключить розетку для варочной панели и духового шкафа самостоятельно.

варочная панельварочная панель

Виды варочных панелей

Различают два типа плит:

  1. Зависимая (связанная) поверхность. Ее работой можно управлять при помощи рукояток, размещенных на электрической духовке.
  2. Несвязанная. Получает питание по выделенной линии и управляется собственными средствами.

Важно! Отдельную варочную панель и духовку нельзя подключать к одной розетке. Для питания каждого из этих устройств прокладывается собственная линия. В комбинированной изделии с электрическим духовым шкафом и индукционной поверхностью последняя подключается к клеммам духовки.

Индукционные плиты

Такое оборудование можно выделить в отдельную группу не столько благодаря особенностям его подключения, сколько из-за необычного принципа работы, в основе которого лежит нагревание металлической посуды под действием мощного электромагнитного поля, создаваемого на поверхности устройства. Такое поле вызывает протекание вихревых токов в металле, из которого изготовлена посуда, что и производит тепловую энергию.

индукционная плитаиндукционная плита

Преимущества индукционных моделей:

  1. Высокая эффективность функционирования и скорость нагревания посуды.
  2. Включенная плита воздействует только на металлические емкости, не оказывая при этом никакого влияния на расположенные вблизи нее предметы кухонной утвари.
  3. Глянцевая рабочая поверхность сохраняет невысокую температуру в процессе приготовления пищи.

В настоящее время индукционные устройства не слишком распространены, поскольку имеют некоторые недостатки:

  1. Невозможность работать с керамической, стеклянной или алюминиевой посудой (электромагнитное поле воздействует только на ферромагнетики).
  2. Довольно высокая цена подобного оборудования.
  3. Наличие характерного звука при перемагничивании материала установленной на плите посуды.

Выбор устройств для подключения панели

Мощность большинства моделей современных духовых шкафов составляет 3–3,5 кВт. Варочная поверхность потребляет до 7 кВт. Для подключения духовки необходимо использовать силовую розетку и электрические кабели, номинальный ток которых составляет не менее 16 А. Питание более мощных моделей этого кухонного оборудования осуществляется через силовые розетки с номинальным током 32 А, при этом каждый из таких потребителей должен иметь свою розетку.

отдельная розетка для каждого потребителяотдельная розетка для каждого потребителя

Что касается кабеля, по которому осуществляется подключение варочной панели или духового шкафа к распределительному щитку, то при номинальном токе 16 А следует выбрать медный провод сечением 2,5 мм2, а при 32 А – 6 мм2. Дополнительные условия – негорючесть, двойная изоляция, влагоустойчивость.

Для облегчения выбора необходимого диаметра жил провода может быть использована следующая таблица:

выбор сечения кабелявыбор сечения кабеля

Большинство современных варочных панелей поставляется со шнуром без электрической вилки, ее необходимо подбирать в соответствии с установленным штепсельным разъемом, а также используемой схемой подключения устройства и напряжением сети.

Способы подключения

Для подводки питания плиты можно использовать одну из следующих схем:

  1. Однофазная. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
  2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому подобное оборудование оснащается стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Однофазное подключение потребителей осуществляется при помощи трехжильного кабеля, в состав которого входит фазный (L), нулевой (N) и заземляющий (PE) проводники. Если монтаж варочной панели выполняется в доме старой постройки, где проводка проложена алюминиевым кабелем, то линию, питающую эти потребители, нужно заменить с целью обеспечения необходимого уровня надежности и электрической безопасности.

Сечение и материалы проводки в новостройках уже рассчитаны на эксплуатацию приборов с высоким энергопотреблением.

Для установки плиты своими руками, а также подключения особенно мощных моделей духовых шкафов используют силовую розетку с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазное электроустановочное изделие.

силовые розеткисиловые розетки

Подключение линии к электрощиту

При подсоединении конфорок или духового шкафа к электрическому щитку для каждого из этих устройств следует использовать одну линию, защищенную собственным автоматическим предохранителем. При этом для приборов с номинальным током 16 А используется автомат на 25 А, а для потребителей, сила тока которых составляет 32 А, – на 40 А.

В обязательном порядке нужно подключать защитное заземление. В таких приборах, как варочная поверхность или духовой шкаф, питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу прибора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Важно! Нельзя перепутать местами заземляющий и нулевой проводник при их подключении. Одна такая ошибка может привести к тяжелым последствиям.

Зачастую случается так, что выведенные для подключения плиты провода имеют одинаковый цвет изоляции либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

подключение в щиткеподключение в щитке

Если фазную жилу идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для этих целей используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

  1. На месте установки электрической розетки, которая предназначена для питания конфорок плиты или духового шкафа, определяется фаза с помощью индикаторной отвертки. Ее нужно подписать или пометить кусочком изоленты.
  2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого кабеля, уходящего к потребителю. Идентифицировать фазный и нулевой провода достаточно легко с помощью индикаторной отвертки. Что касается заземляющего кабеля, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
  3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
  4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. Уровень, соответствующий минимальному значению, укажет на нулевой кабель.
  5. После того, как все концы проводов идентифицированы и подписаны, выполняется монтаж розетки и подсоединение кабеля к автоматическому предохранителю.

Прямое подключение

Одним из вариантов установки плиты является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатное управление. В случае отказа кнопочной панели на устройстве обесточить его будет достаточно сложно.

какая нужна и где установить

Для подключения к сети варочных поверхностей, духовых шкафов, электроплит используют специальные усиленные розетки, обеспечивающие безопасную эксплуатацию мощного оборудования. Пренебрежение правилами подключения энергоемких приборов приводит к перегреву кабеля, оплавлению изоляции, коротким замыканиям и даже пожарам.

Мы расскажем, как грамотно выбрать и подключить розетку для варочной панели и духового шкафа, чтобы долго и безопасно их использовать.

Подготовка к подключению

Варочные панели, духовки, электроплиты подсоединяют к отдельной линии питания, которая выводится непосредственно на главный щиток.

Какую розетку выбрать, чтобы подключить духовку и варочную панельКакую розетку выбрать, чтобы подключить духовку и варочную панель

Требования к проводке

Особое внимание уделяют качеству электропроводки — от этого в немалой степени зависит безопасность работы приборов. Если проводка старая и не соответствует требованиям безопасности, прокладывают новый кабель достаточного сечения (зависит от мощности подключаемой техники).

Важно! При замене кабеля выбирают вариант с 3 жилами (обязательно с заземляющим проводом зелено-желтого цвета). Сечение подбирают, ориентируясь на мощность техники. Если нагрузка составляет 3–3,5 кВт, достаточно кабеля с сечением 2,5 мм. Если мощность электрической плиты превышает 3,5–5 кВт, сечение кабеля составляет 4 мм. Для более мощных приборов применяют кабель с сечением 6 мм.

Кабель соединяют с распределительной коробкой через УЗО (устройство защитного отключения) и автомат либо дифавтомат. Эти устройства защитят человека и технику при возникновении нештатных ситуаций.

Описание и характеристики

Когда проверена старая проводка или проложена новая, приступают к монтажу розеток. Остановимся подробнее на характеристиках розеток и вилок для варочных панелей и духовых шкафов.

Розетка

Какую розетку выбрать, чтобы подключить духовку и варочную панельКакую розетку выбрать, чтобы подключить духовку и варочную панель

Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.

Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.

Внимание! Духовки и варочные панели подключают через заземление. В розетке или вилке для такой техники есть 3 или 5 контактов (в первом случае — для сети 220 Вольт, во втором — для 380 Вольт).

Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.

Виды

Какую розетку выбрать, чтобы подключить духовку и варочную панельКакую розетку выбрать, чтобы подключить духовку и варочную панель

По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:

  1. Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
  2. Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
  3. Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.

По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).

Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.

Вилка

Какую розетку выбрать, чтобы подключить духовку и варочную панельКакую розетку выбрать, чтобы подключить духовку и варочную панель

В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.

Место установки

Какую розетку выбрать, чтобы подключить духовку и варочную панельКакую розетку выбрать, чтобы подключить духовку и варочную панель

При выборе места для установки следуют общему правилу: розетку и любое вспомогательное оборудование не располагают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см), либо над полом, на уровне ножек.

Важно! Розетки не располагают слишком близко к полу. На кухне (как и в ванной) велика вероятность подтопления и протечек водопровода.

Рекомендуемое расстояние от пола — не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от плиты или панели.

Расположение духового шкафа и панели

Какую розетку выбрать, чтобы подключить духовку и варочную панельКакую розетку выбрать, чтобы подключить духовку и варочную панель

Духовку размещают в специальной нише в мебели, а панель монтируют в столешницу над духовкой. При подготовке места для техники избегают перекосов поверхностей, на которые будет установлено оборудование.

Внимание! Если духовой шкаф стоит неровно, тепло внутри него распределяется неправильно. В результате срок службы прибора сокращается.

Важно предусмотреть зазоры между поверхностями ниши и духовкой для достаточной вентиляции. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5–7 см, между дном ниши и основанием шкафа — от 8–10 см.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит проводят при помощи специалистов или самостоятельно. Самостоятельная установка включает следующие этапы:

Какую розетку выбрать, чтобы подключить духовку и варочную панельКакую розетку выбрать, чтобы подключить духовку и варочную панель

  1. Отключение питания. Перед началом работ питание на линии отключают и проверяют, что ток в проводе действительно отсутствует.
  2. Подготовка места для розетки. На этом этапе делают штрабу перфоратором или болгаркой и устанавливают в стену подрозетник.
  3. Подготовка кабеля. В подрозетник вставляют кабель и снимают с него изоляцию. Жилы зачищают на 0,8–1 см.
  4. Подсоединение. С розетки снимают декоративную крышку и подсоединяют жилы кабеля к контактам. Подключают желто-зеленый провод заземления к центральному контакту, фазу и ноль — к оставшимся контактам. Устанавливают розетку в подрозетник.
  5. Фиксация подрозетника. Изделие закрепляют в стене с помощью раствора гипса или шпаклевки. После высыхания закрепляют шурупами.
  6. Установка верхнего корпуса и проверка. Декоративный корпус розетки ставят на место и проверяют работу устройства.

Заключение

Для подключения варочной панели и духового шкафа применяют силовые розетки и вилки. Это правило обусловлено тем, что потребление тока у этих приборов значительно выше обычной бытовой техники. К месту установки прокладывают отдельный кабель достаточного сечения.

Отдельная силовая розетка и выделенная линия питания обеспечивают долговечную и безопасную работу мощной кухонной техники.

Лучшая индукционная плита 2020 года: лучшие индукционные варочные панели от доступной до портативной и до роскошной

Ищете лучшую индукционную плиту? Храбрая душа: индукционные плиты — это пугающая идея, поскольку они готовят с помощью магнитов, а не прямого нагрева. Но даже в этом случае люди отстали от этой концепции. Индукционные плиты произвели революцию в домашней кухне за последние 10 лет, положив конец старому электрическому стилю и превратившись в доминирование газа. По мере роста цен на газ ему будет все труднее конкурировать с энергоэффективностью лучших индукционных плит.Их чертовски легко чистить.

Но с чего начать, когда есть так много моделей индукционных варочных панелей на выбор? Легко, вы начинаете прямо здесь, потому что мы сделали за вас всю домашнюю работу и выбрали стопку отличных индукционных моделей, которые не стоят ни руки, ни ноги…

Вы можете даже увидеть одну или две из них в нашем Центр продаж Amazon Prime Day , когда это знаменательное событие произойдет снова.

Какая индукционная плита самая лучшая?

Любая из представленных ниже моделей удовлетворит ваши кулинарные потребности — и даже некоторые — но для нашей с трудом заработанной дошей модель Bosch Serie 4 выигрывает в конкурсе благодаря своей цене, прекрасным характеристикам и низкому потреблению тока и энергии.

Более дешевая Neff N 50 — еще одна настоятельно рекомендуемая модель с низким энергопотреблением с отличной ценой, в то время как премиум Miele KM 7575 FR — это тот, который стоит выбрать, если деньги не имеют значения, и вы действительно хотите получить лучшее из лучший.

Но если вы просто хотите испытать радость индукционного приготовления по низкой цене или вам нужна дополнительная плита или что-то для кемпинга или использования в доме на колесах, то и Tefal Everyday , и Lakeland Smart Touch обеспечат отличные результаты.

Индукционные варочные панели: что вам нужно знать

Индукционные варочные панели сейчас становятся обычным явлением, но по-прежнему остаются предметом научной фантастики. В отличие от керамических или газовых плит, которые нагревают всю тарелку, индукционные плиты нагревают только дно посуды и ее содержимое. Более того, они настолько эффективны, что обычно кипятят воду быстрее, чем чайник, и, как говорят, на 50% быстрее, чем газ.

Так как же они работают? Это будет наш старый недооцененный друг магнетизм.

Даже когда плита включена, она остается прохладной на ощупь, но как только вы ставите на нее кастрюлю, выделяется колоссальное количество тепла, и, прежде чем вы это понимаете, вы готовите банкет из четырех блюд.

Можно даже положить кухонное полотенце между варочной панелью и сковородой, и оно не загорится, хотя я не советую это делать. А поскольку вся плита полностью гладкая, любые проливы, такие как кипяченое молоко и слизистая вода для макарон, очень легко смываются простым движением кухонной салфетки.

У этого есть небольшой недостаток: отсутствие ручек облегчает очистку, но немного затрудняет контроль над настройками температуры. Ручка действительно является идеальным устройством для изменения температуры, и никакая сенсорная полоска не может сравниться с ней.

Однако есть небольшая, но довольно важная оговорка, которую следует учитывать, прежде чем переходить на подножку индукции: индукция работает только с черными металлами, такими как сталь и чугун, и есть вероятность, что по крайней мере часть вашей текущей посуды имеет неправильный вид.

Проверить легко: приложите магнит к основанию каждой кастрюли и сковороды. Если он застрял, вам повезло; в противном случае вам придется раскошелиться на новое кухонное оборудование.

Большинство индукционных варочных панелей покрыты красивой керамической плитой из стекла.Помните, что эту поверхность довольно легко поцарапать чугунной посудой с грубым дном, поэтому аккуратно размещайте форму для запекания Le Creuset или придерживайтесь стальных сковород с гладким дном.

А вот и действительно важный бит.

Некоторые индукционные варочные панели потребляют до 7,4 кВт мощности, а это означает, что вам нужно установить отдельную кольцевую магистраль, если ваша текущая установка, как и многие старые кухни, представляет собой просто стандартную вилку для плиты на 13 А.

Боже, я нашел это на собственном горьком опыте.

Если у вас также есть электрическая духовка на том же кольце, вам может потребоваться кабель с номиналом выше .

Имейте это в виду, потому что это единственное самое важное соображение при покупке любого электрического кухонного оборудования.

Я бы посоветовал заранее воспользоваться услугами электрика, чтобы быть уверенным, что вы не будете покупать продукт, для которого требуется установка полностью новой кольцевой магистрали по большой цене (более 500 фунтов стерлингов).

Хорошо, вы прочитали о плюсах и минусах индукции. Так какого черта вы ждете?

Лучшие индукционные плиты на заказ

1.Bosch Serie 4 PWP631BF1B

Лучшая индукционная плита для эффективности и беспроблемной установки

Технические характеристики

Размеры: 56 x 50 см

Зоны: Четыре

Нагрузка на электричество: 3 кВт

Причины для покупки

+ Низкая мощность Недорогая + функция удобного моста

Причины, по которым следует избегать

-Не самая красивая

Помимо привлекательной цены и отличного набора функций, эта германская индукционная плита занимает первое место по одной причине, в частности: это одна из несколько индукционных моделей, которые можно подключить прямо к стандартной британской вилке.Для тех, у кого немного устаревшая кухня и поблизости есть только розетка на 13 А, это музыка для ушей.

Энергопотребление составляет всего 3 киловатта по сравнению с 4,7 кВт у других моделей на этой странице, что также означает снижение счетов за электроэнергию. Что не нравится? Bosch поставляется с четырьмя индукционными зонами, встроенными в довольно привлекательную плиту из черного керамического стекла. Две зоны нагрева слева можно легко объединить в одну длинную зону для продолговатых запеканок и другой большой посуды.

Такая функция моста не будет использоваться каждый день, но всегда полезно знать, что у вас есть возможность, если возникнет такая необходимость.

Bosch также имеет полезные функции, такие как PowerBoost, который обеспечивает до 50% больше мощности за три раза, датчики автоматического распознавания размера панорамирования в каждой зоне и сенсорную панель управления, которую очень просто использовать. Если вы ищете недорогую, хорошо оснащенную модель немецкого бренда, которая будет подключаться прямо к вашей существующей розетке на 13 ампер, остановитесь прямо здесь.

(Изображение предоставлено Miele)

2. Miele KM7575FR

Лучшая индукционная плита премиум-класса

Технические характеристики

Размеры: 50 x 78 см

Зоны: шесть

Причины для покупки электроэнергии: 11 кВт

+ Чрезвычайная мощность + Множество зон, по которым можно перекрыть мосты

Причины, по которым следует избегать

-Большие и дорогостоящие? Но, конечно же,

Miele KM7575FR использует свою невероятную мощность — 11 кВт — с большой ответственностью благодаря интуитивно понятному сенсорному управлению.Мощность распределяется не на четыре, не на пять, а на шесть конфорок. И все это с усилением и устрашающим звуком настроек TwinBooster, которые концентрируют мощность двух смежных зон в одной.

Благодаря своей большой и полезной зоне для приготовления пищи этот Miele особенно хорош для больших семей или настоящих гурманов, которые любят развлекаться и / или похвастаться. Его тоже легко использовать. Просто поставьте сковороды, включите плиту и зоны с посудой по очереди и автоматически определите размер посуды, чтобы безопасно и эффективно подавать тепло с помощью индукции.

Функции «Согреться» и «Stop & Go» позволяют оставлять пищу в зонах, не дожидаясь ее приготовления, но также не остывать. Также есть индивидуальные таймеры для каждой зоны. Этого достаточно, чтобы у любого заядлого шеф-повара пошло слюноотделение, и, конечно же, у их гостей. Очевидно, что Bosch выше и NEFF ниже немного более доступны, но если вы хотите выплеснуться, это текущий золотой стандарт для индукционного приготовления.

3. NEFF N 50 T36FB41X0G

Лучшая дешевая индукционная плита

Технические характеристики

Размеры: 49 x 56см

Зоны: Четыре

Нагрузка на электричество: 3кВт

Причины для покупки

+ Speed Подключен штекер на 13 ампер + Легко очищаемая поверхность

Причины, которых следует избегать

— Плохая работа в нескольких зонах — Отсутствие функции моста

.Индукционная плита

— купите индукционные плиты онлайн по доступной цене в Индии.

Индукционная плита

— это возможность быстро и безопасно приготовить еду без хлопот, связанных с использованием обычных плит. Двухлитровая кастрюля с водой для пасты может закипеть за считанные минуты. Индукционная технология для этих индукционных варочных панелей также означает, что дети не могут обжечь руки о плиту.

Грязное утро перед уходом на работу. Дети ждут, когда их заберут после школы. Когда вы, наконец, вернетесь домой в конце дня, вы хотите, чтобы приготовление ужина было без суеты.Суета повседневной жизни может вызывать стресс, но приготовление пищи должно быть легким.

Индукционная плита работает путем непосредственного нагрева посуды, а не просто передачи тепла от плиты к сковороде и кастрюле. Другими словами, сама плита остается почти полностью холодной, поскольку индукция направляет тепло непосредственно на дно кастрюли или сковороды.

Индукционные плиты для любого дома и любой кухни

В нашем ассортименте индукционных варочных панелей и варочных панелей вы найдете множество моделей с различными функциями.

Индукционная плита с функцией перемычки позволяет объединить две конфорки в одну большую. Это идеальный вариант при использовании кастрюль или сковородок нестандартного или большого размера. Индукционная плита с гибкими зонами предлагает те же возможности. Вы можете варьировать варочную поверхность, используя гибкие зоны нагрева вместе или по отдельности. Это означает, что вы можете приспособить их к кастрюлям и сковородкам разных форм и размеров.

Если у вас небольшая рабочая зона, но вы все еще хотите инновационное решение с использованием новейших технологий, мы рекомендуем портативную индукционную плиту.Его легко перемещать, и его можно убрать, когда вы не используете его, чтобы освободить место.

Какие сковороды и кастрюли можно использовать для индукционных конфорок?

Для индукционной плиты необходимо знать, какие виды кастрюль и сковородок вы используете. Эти кастрюли и сковороды должны иметь плоское дно из черного или «магнитного» металла. Это обычное явление для посуды хорошего качества. Чтобы быть уверенным, что вы выбрали правильные, ищите символ катушки на основании. Посмотреть все наши кастрюли и сковороды можно здесь.

Рекомендации по приготовлению с индукционной плитой

Индукционные плиты известны своей способностью быстро нагревать посуду, что одновременно эффективно и экономит время. Из-за такой скорости мы рекомендуем подготовить все ингредиенты и нарезать все овощи, прежде чем нагревать сковороду. Не нагревайте пустую посуду. Он может перегреться и обесцветиться.

.

Моя сковорода не работает. Проблемы с индукционными варочными панелями

Индукционные варочные панели

настолько капризны, что для их правильной работы требуется не только специальная посуда, но и выполнение других требований. Хотя их довольно легко выполнить, вы можете пожалеть о том, что поменяли старую плиту на новую, которую вы нашли такой красивой в магазине, если не примете их во внимание. Вы бы не были первым. К счастью, ниже мы суммировали некоторые основные показания, так что вы не следующий:

Первое, что вы должны проверить, когда ваша сковорода не работает, это то, что она действительно готова к индукции.Это наверняка написано на сковороде, и производители обычно указывают это в основании, но в случае, если у них нет или вы один из тех, кто никому не доверяет, лучше всего проверить это, поместив магнит в основание . Если это работает, ваша сковорода индукционная. Сожалеем, но вам нужно будет купить новый, если этого не произойдет.

После выполнения этого первого базового шага вторым по важности является размер, который в данном случае действительно имеет значение. Диаметр дна посуды должен быть таким же, как у индукционной плиты.Если она слишком большая, некоторые зоны останутся за пределами варочной панели и не будут нагреваться должным образом, но если она слишком маленькая, сковорода может не активировать плиту, что подводит нас к следующему и очень важному моменту:

Если у вас еще нет индукционной варочной панели, мы рекомендуем вам прочитать наш пост о том, как выбрать идеальную варочную панель. очень важно учитывать, что не все индукционные варочные панели работают одинаково и имеют одинаковую хорошую производительность. Зоны приготовления с низким уровнем нагрева включают только по одному датчику посуды на внешнем крае каждой варочной панели.Это может стать большой проблемой, потому что сковороды малого и среднего размера, которые используются чаще всего, работают только с одной или двумя варочными панелями, поскольку самые большие плиты их не обнаруживают. Это заставляет нас использовать только половину нашей индукционной варочной панели, злясь, потому что мы торопимся, а единственная плита, которую мы можем использовать, уже занята и неправильно используем нашу индукционную плиту. Мы рекомендуем потратить немного больше, чтобы купить варочную панель с несколькими датчиками на каждой варочной панели или даже варочные панели без зон.

Индукционные варочные панели не работают, если нет контакта с посудой. По этой причине следует использовать посуду с толстым ровным недеформируемым дном. Если основание слишком тонкое, оно может легко потерять форму при приготовлении пищи при высоких температурах и даже повредить варочную панель в случае перегрева. Вы должны научиться отличать хорошую посуду в магазинах, чтобы выбрать идеальную сковороду. Вам также нужно будет тщательно готовить и никогда не оставлять посуду без присмотра, чтобы с вами этого не случилось.

Все мы видели, как повар готовит в ресторане или по телевизору. Они с удовольствием встряхивают кастрюли, чтобы удалить пищу, вместо того, чтобы использовать ложку. Да, это действительно круто и весело, но не делай этого дома. Вы собираетесь забрызгать все вокруг, и если у вас есть индукционная или стеклокерамическая плита, вы наверняка ее повредите. Есть много других вещей, которые вы никогда не должны делать дома. Руководства по эксплуатации, которые входят в подарочные коробки для посуды, всегда объясняют эти советы, но, поскольку мы знаем, что их никто не читает, мы написали нашу собственную версию, которая немного смешнее, чем инструкция по эксплуатации, и даже объясняет все, что вам нужно знать, чтобы хорошо заботиться ваша посуда.

Ваша индукционная варочная панель не только капризна, но и очень хрупкая, и ее можно легко поцарапать или повредить, если не обращаться с ней осторожно. Даже немного соли может поцарапать его поверхность, поэтому вы должны тщательно очищать остатки пищи и поддерживать их всегда в чистоте, чтобы они прослужили много лет. Подождите, пока он остынет, прежде чем аккуратно протирать его влажной губкой и всегда используйте индукционные или стеклокерамические чистящие средства. После очистки просушите. И помните: ни в коем случае нельзя использовать на нем абразивные материалы.Здесь вы можете узнать больше о том, как чистить индукционную плиту и ухаживать за ней.

Продукты Castey обладают непревзойденными характеристиками в индукционных варочных панелях. Если вы предпочитаете готовить из продуктов из литого алюминия, мы рекомендуем наши коллекции Classic Induction, Vulcano и Fundix. Но если вы предпочитаете другие материалы, наши коллекции из нержавеющей стали и чугуна идеально подходят для ваших нужд. Наши продукты подходят не только для индукционных плит и любых поверхностей для приготовления пищи, но также обладают многими другими практическими преимуществами, такими как наша система съемных ручек, которая экономит место для хранения, упрощает ручную очистку и очистку в посудомоечной машине, обеспечивает легкое приготовление пищи в духовке и делает вашу посуду более универсальной.

.

MIN54307N Индукционная плита Plug & Play, 60 см, сенсорное управление,

Blomberg Logo

Открыть меню

  • Товары

    • Встроенный

      • Встраиваемые духовки

      • Встроенные варочные панели

      • Интегрированные стиральные машины

      • Встроенные стирально-сушильные машины

      • Встроенные посудомоечные машины

      • Встроенный холодильник с морозильной камерой

      • Встроенные холодильники

      • Встроенные морозильники

    • Прачечная

      • Стиральные машины

      • Стирально-сушильные машины

      • Сушилки для белья

    • Посудомоечные машины

      • Полноразмерные посудомоечные машины

      • Посудомоечные машины Slimline

    • Холодильное оборудование

      • Холодильники с морозильной камерой

.
