Показатели диаметра витой пары 5E

Интернет-кабель кат.5е пользуется популярностью. Такой провод способен обеспечить достаточную для современных корпоративных и домашних сетей пропускную способность: с использованием четырех пар она составит 1000 Мбит/сек.

Чтобы не было сюрпризов при монтаже витой пары категории 5Е, нужно точно знать диаметр кабеля. Дело в том, что хотя он имеет один и тот же калибр внутренней жилы 24AWG и проводники одинакового — 0,511 мм — диаметра, общая его толщина зависит и от других аспектов.

Что влияет на толщину интернет-кабеля

  • количество проводников,
  • диаметр оболочки;
  • наличие экранирования.

Рассмотрим все чуть подробнее

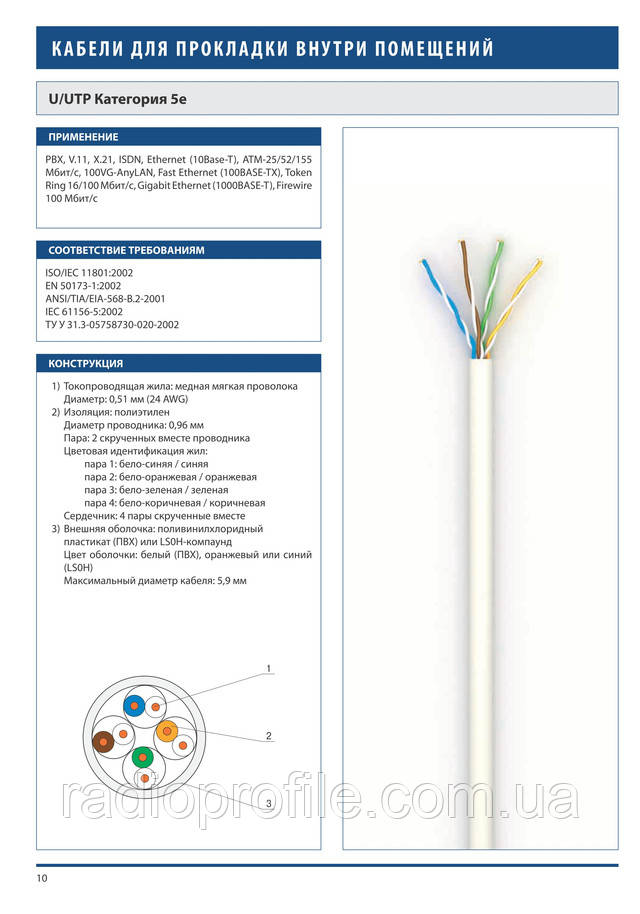

UTP кабель CAT. 5Е

Витая пара UTP — модель без защитного экрана с двумя или четырьмя парами проводников типа solid.

Диаметр составляющих такого шнура:

  • проводник: 0,51±0,01 мм;
  • изоляция: плотный полиэтилен, диаметром минимум 0,18 мм;
  • провод: 0,92±0,02 мм;
  • ПВХ оболочка внутренних жил: от 0,4 мм;
  • внешний диаметр: 4,6±0,2мм.

Получается, что общая толщина неэкранированной витой пары категории 5Е будет различаться в зависимости от количества проводников. Например, при четырех парах внешний диаметр кабеля будет составлять уже 5,1±0,2 мм.

Кабель FTP кат. 5е

Такие модели содержат минимум 4 проводника. Они дополнены защитным экраном из фольги и специальным диэлектрическим проводом, предназначенным для отвода тока. Также такой сетевой кабель оснащается внешней оболочкой и защитной пленкой.

Диаметр проводников и изоляции FTP кабеля, который принадлежит к категории 5Е идентичен показателям неэкранированной модели. Однако есть и различия. Они заключаются в:

  • защитном экране: его размеры составляют 0,025 мм х 20 мм;
  • наличии дренажного провода: его диаметр равен 0,5 мм;
  • толщине оболочки — от 0,65 мм.

Внешний же диаметр такого соединительного шнура будет составлять минимум 7,0±0,2 мм.

Отдельно стоит поговорить о подвесном FTP кабеле категории 5Е для использования на улице. Размеры компонентов у него такие же, как и у экранированной витой пары, предназначенной для внутреннего монтажа. Однако модель дополнена еще и стальным тросом, который усиливает защиту от механических нагрузок. Диаметр этого компонента составляет примерно два миллиметра (±0,1 мм).

Если трос расположен не рядом с проводниками, а вынесен отдельно, тогда прибавляется еще и его оболочка. Ее толщина равна около 0,6 миллиметра (±0,05 мм).

Примечание. Также стоит учесть радиус изгиба. Показатель рассчитывается таким образом: во время инсталляции он будет составлять 8xØ, при вертикальной калибровке — 6xØ, а при горизонтальной — 4xØ.

Зная, какой диаметр имеет каждая составляющая витой пары, и как вычислять радиус изгиба, вы значительно упростите монтаж кабеля категории 5Е.

Кабель Витая пара (LAN) с сечением 0,51 мм

ПожТехКабель PTK-LAN U/UTP PE 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN U/UTP Cat 5e PE 4x2x0.51 (КПП-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020127

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • Москва Мало
  • Самовывоз Сегодня

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PE +ТРОС 4x2x0.
51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN F/UTP Cat 5e PE +ТРОС 4x2x0.51 ПожТехКабель (305 м) Артикул: М0000036220

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

ПожТехКабель PTK-LAN U/UTP PVC 4x2x0.
51 (305м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN U/UTP Cat 5e PVC 4x2x0.51 (КПВ-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020126

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN U/UTP PE +ТРОС 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN U/UTP Cat 5e PE +ТРОС 4x2x0.51 ПожТехКабель (305 м) Артикул: М0000036219

Кабель связи симметричный для цифровых систем передачи.

Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

REXANT LAN F/UTP 4x2x24AWG кат.5е (305 м) (01-0143) Кабель информационный FTP 4PR 24AWG CAT5e REXANT (01-0143) (305 м) Артикул: 00000002808

Назначение: Кабель FTP 4PR 24AWG CAT5e 305м REXANT - это информационный кабель или витая пара. Витая пара представляет...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP cat 5e 4х2х0,51 ZH нг(А)-HF (305м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN F/UTP cat 5e 4х2х0,51 ZH нг(А)-HF ПожТехКабель (305м) Артикул: М0000036218

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PE 4x2x0.51 (305м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN F/UTP Cat 5e PE 4x2x0.51 (КППЭ-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020125

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PVC 4x2x0. 51 (305м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN F/UTP Cat 5e PVC 4x2x0.51 (КПВЭ-ВП 4x2x0.51) ПожТехКабель (305 м) Артикул: М0000020124

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PE 2x2x0.51 (500м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN F/UTP Cat 5e PE 2x2x0.51 (КПВЭ-ВП 2x2x0.51) ПожТехКабель (500 м) Артикул: М0000020122

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN F/UTP PVC 2x2x0.51 (500м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки PTK-LAN F/UTP Cat 5e PVC 2x2x0.51 (КПВЭ-ВП 2x2x0.51) ПожТехКабель (500 м) Артикул: М0000020123

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

ПожТехКабель PTK-LAN U/UTP PE 2x2x0.
51 (500м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки PTK-LAN U/UTP Cat 5e PE 2x2x0.51 (КПП-ВП 2x2x0.51) ПожТехКабель (500 м) Артикул: М0000020121

Кабель связи симметричный для цифровых систем передачи. Изготавливаемые по ТУ 3574-001-7030415-2013 в соответствии с...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Сечение витой пары: полный разбор от специалиста

Всем привет! В статье мы поговорим про сечение витой пары. Конечно, для подключения интернета в домашних условиях данная характеристикам почти на важна. Но для системных администраторов и инженеров данная статья будет полезной, так как от площади поперечного сечения зависит не только максимально поддерживаемая скорость кабеля, но также дальность действия сигнала без применения повторителя.

По сути, это вторая часть статьи про витую пару. Поэтому если вы её не читали, то советую начать именно с неё, так как некоторые моменты я буду брать оттуда. Если у вас будут какие-то вопросы, замечания или дополнения – пишите в комментариях. Я такой же человек как и вы, и не всё могу знать, но всегда буду рад услышать от других специалистов что-то новое.

Важные характеристики кабеля

Очень часто в бухте или на самом кабеле можно встретить определенные характеристики, которые сильно влияют на пропускную способность кабеля. Чаще всего используются три. Давайте сначала рассмотрим AWG или American Wire Gauge (Американский калибр проводов). Тут все достаточно просто: чем меньше значение, тем толще провод. Число AWG говорит про количество потягиваний основы WAG 0 (8мм) через определенное отверстие.

Но не будем вдаваться в подробности производства, так как это не совсем нужно. А нужны нам следующие характеристики, а именно наша площадь поперечного сечения. Достаточно взглянуть на таблицу ниже.

Одна жила

AWGДиаметрПлощадь поперечного сечения, мм 2
181.0190.816
190.9110.652
200.8120.518
210.7230.411
220.6420.324
230.5730.258
240.5100.204
250.4540.162
260.4030.127

Как видите, с уменьшением AWG каждый проводок увеличивается в диаметре, а также подрастает показатель поперечного сечения. Именно от показателя AWG и можно отталкиваться, смотря на категории кабелей. Так как площадь поперечного сечения растет, то по кабелю можно передавать ток куда большей частоты, от чего может расти скорость. Такие кабели часто используют в серверах.

Давайте взглянем на следующую таблицу, где расписаны категории сетевых кабелей:

КатегорияКоличество жилЧастотаСкоростьРасстояние/Затухание
CAT120,1 до 0,4 МГц256 Кбит/с200 м
CAT241млн. до 4 млн. Гц4 Мбит/с.150м
CAT3816 млн. Гц.10 – 100 Мбит /с.100м
CAT48 20 млн. Гц10 – 100 Мбит /с.100м
CAT5 (класс D)8100 млн. Гц100 – 1000 Мбит /с.100 м
CAT5e81–100 МГц100 – 1000 Мбит /с.100 м
CAT6 (класс E)850 млн. Гц10 Гбит /с.55 м
CAT6a8500 млн. Гц10 Гбит /с.55 м
CAT7 (класс F)8600 – 1000 млн. Гц10 Гбит/с55 м
CAT8-8.181600 – 2000 МГц40 Гбит /с.80 м
CAT8.281600 – 2000 МГц100 Гбит/с50 м

Если взглянуть на таблицу, то можно заметить увеличение частоты. Нас будут интересовать провода с 5 категории, так как меньшая категория реже используется. Как вы видите, с каждым шагом увеличивается частота, из-за чего также растут AWG и поперечное сечение. Если вы читали мою прошлую статью, то помните, что я отмечал увеличение скорости изначально только за счет задействования всех проводков при передаче данных, а не отдельных пар.

Именно за счет этого можно добиться 1000 Мбит при передаче через обычный кабель, но не на далекое расстояние. Если же нужна большая скорость, то нужен общий экран, а также вокруг каждого проводка, чтобы защитить данные от электромагнитного воздействия. Далее для увеличения скорости до 10-40 Гбит в секунду надо увеличить частоту, а, следовательно, и диаметр кабеля.

Именно поэтому лучше всего также смотреть именно на категории проводов, а не на одну характеристику. Также нужно учитывать тип экранирования, от этого также будет зависеть категория и цена, которая будет только повышаться. Об этом я писал в первой статье – ссылку я оставил в самом начале.

CP UTP, Кат.5e, 4 пары, внутренний

Одножильный провод

Тип кабеля

AWG

Диаметр, мм

Площадь сечения, мм²

Погонное сопротивление, Ом/км

Погонный вес, кг/км

CP-UTP-C5e-4P-Solid-Indoor

4

5. 189

21.15

0.815

188.0

CP-UTP-C5e-4P-Solid-Indoor

6

4.115

13.30

1.297

118.2

CP-UTP-C5e-4P-Solid-Indoor

8

3.264

8.37

2.061

74.38

CP-UTP-C5e-4P-Solid-Indoor

10

2. 588

5.26

3.277

46.77

CP-UTP-C5e-4P-Solid-Indoor

11

2.304

4.17

4.134

35.05

CP-UTP-C5e-4P-Solid-Indoor

12

2.052

3.31

5.217

29.46

CP-UTP-C5e-4P-Solid-Indoor

13

1. 829

2.626

5.562

23.36

CP-UTP-C5e-4P-Solid-Indoor

14

1.628

2.084

8.268

18.45

CP-UTP-C5e-4P-Solid-Indoor

15

1.450

1.652

10.43

14.69

CP-UTP-C5e-4P-Solid-Indoor

16

1. 290

1.309

13.19

11.62

CP-UTP-C5e-4P-Solid-Indoor

17

1.151

1.039

16.57

9.24

CP-UTP-C5e-4P-Solid-Indoor

18

1.024

0.826

20.96

7.32

CP-UTP-C5e-4P-Solid-Indoor

19

0. 912

0.652

26.41

5.80

CP-UTP-C5e-4P-Solid-Indoor

20

0.813

0.519

33.14

4.61

CP-UTP-C5e-4P-Solid-Indoor

21

0.724

0.412

41.99

3.66

CP-UTP-C5e-4P-Solid-Indoor

22

0. 643

0.325

53.15

2.89

CP-UTP-C5e-4P-Solid-Indoor

23

0.574

0.259

66.60

2.31

CP-UTP-C5e-4P-Solid-Indoor

24

0.511

0.205

84.32

1.82

CP-UTP-C5e-4P-Solid-Indoor

25

0. 455

0.163

106.3

1.44

CP-UTP-C5e-4P-Solid-Indoor

26

0.404

0.128

134.5

1.14

CP-UTP-C5e-4P-Solid-Indoor

27

0.361

0.102

168.8

0.91

CP-UTP-C5e-4P-Solid-Indoor

28

0. 320

0.081

214.2

0.72

CP-UTP-C5e-4P-Solid-Indoor

29

0.287

0.065

266.4

0.58

CP-UTP-C5e-4P-Solid-Indoor

30

0.254

0.051

341.2

0.45

CP-UTP-C5e-4P-Solid-Indoor

31

0. 226

0.040

427.0

0.359

CP-UTP-C5e-4P-Solid-Indoor

32

0.203

0.032

538.0

0.238

CP-UTP-C5e-4P-Solid-Indoor

33

0.180

0.025

679.0

0.226

CP-UTP-C5e-4P-Solid-Indoor

34

0. 160

0.020

856.0

0.179

CP-UTP-C5e-4P-Solid-Indoor

35

0.142

0.016

1086.0

0.142

CP-UTP-C5e-4P-Solid-Indoor

36

0.127

0.013

1361.0

0.113

Калькулятор расчета сечения кабеля по мощности и длине

Параметры кабелей рассчитываются при проектировании электрической линии. Основательный подход инженеров гарантирует качественную и безопасную проводку, рассчитанную с запасом на одновременную работу всех электроприборов. Если проигнорировать точность на этом этапе и неправильно подобрать электрический кабель, все может завершиться пожаром.

Чтобы предотвратить аварийные ситуации, которые могут повлечь значительные финансовые расходы, рекомендуется предварительно рассчитать сечение кабеля в зависимости от длины и мощности. Сделать это можно несколькими способами:

  • с помощью онлайн-калькуляторов – программных сервисов, работающих на основе утвержденных формул;
  • по таблицам зависимости сечения жилы провода от мощности и длины линии;
  • по формулам.

Калькулятор расчета сечения по мощности и длине

Чтобы задача вычисления параметров проводки не казалась новичкам нерешаемой, разработан калькулятор расчета сечения кабеля по мощности и длине.

Перевод Ватт в Ампер
Расчет максимальной длины кабельной линии
 Uбп, В  Uобр, В Ток потр. , А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
 Uбп, В  Uобр, В Ток потр. , А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
 Uбп, В Uобр, ВТок потр., АТип кабеляS, мм2Длина, м
1ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWGудалить
добавить

Примечания:
U - напряжение питания видеокамеры, P - мощность потребляемая видеокамерой, Uбп - напряжение блока питания, Uобр - минимальное напряжение при котором работает видеокамера, S - сечение кабеля, Lмакс - максимальная длина кабельной линии

С его помощью легко определить значение тока потребления электрических установок, зная максимальную мощность, которую они потребляют. Этот параметр обычно указывается производителем прямо на приборе или в паспорте к нему. Напряжение питания можно узнать там же.

Максимально допустимая длина линии вычисляется для конкретного типа кабеля, который выбирается из выпадающего списка. Также в расчете участвуют значения тока потребления, напряжения источника питания и минимального напряжения, при котором устройство способно функционировать.

Онлайн-калькулятор существенно упрощает работу проектировщиков, сокращая время на ручные расчеты.

Выбор по таблице

Когда нужно определить примерные параметры проводки, располагая отдельными значениями, придется кстати таблица выбора сечения кабеля по мощности и длине.

Мощность (Вт)Ток (А)1,5кв.мм2,5кв.мм4кв. мм6кв.мм10кв.мм16кв.мм25кв.мм35кв.мм50кв.мм70кв.мм95кв.мм
5002,3100 м165 м265 м395 м






1 0004,630м84м135 м200м335 м530 м




1 5006,833 м57 м90м130м225 м355 м565м



2 000925м43 м68м100 м170м265 м430 м595 м


2 50011,520м34м54м80м135 м210 м340м470 м630 м

3 00013,517 м29м45 м66м110 м180 м285 м395 м520 м

3 5001614 м24 м39м56м96м155м245 м335 м450 м

4 00018
21м34м49 м84м135 м210 м295 м395 м580м
4 50020
19 м30м44м75м120 м190 м260м350 м515 м
5 00023

27м39 м68м105 м170м235 м315 м460м630 м
6 00027

23 м32 м56м90м140 м195 м260 м385м530 м
7 00032


28м48м76м120м170 м225 м330 м460 м
8 00036



42 м67 м105 м145 м195 м290м400м
9 00041



38м60м94м130м175 м255 м355 м
10 00045



34м54м84м120 м155 м230 м320 м
12 00055




45 м70м92 м130м190 м265 м
14 00064




38м60м84м110 м165 м230 м
16 00073





53 м74 м99м145 м200м
18 00082





47 м65м88м125м175 м
20 00091






160м160м160м160м

Зная суммарную мощность электроприборов и ориентировочную длину линии, по таблице можно определить минимально допустимое сечение провода. Округлять значения необходимо в большую сторону.

Пример. Общая мощность электрических устройств равна 4,3 кВт, длина линии – 40 м. Округляя эти значения в сторону больших табличных, можно определить, что сечение провода при таких условиях должно составить 6 мм2.

Формула расчета

Формула расчета сечения кабеля по мощности позволяет определить нужное значение более точно, чем с помощью таблицы. Такой вариант вычисления рекомендуется выбирать в спорных ситуациях, а также в тех случаях, когда важна точность расчета.

При большой протяженности линии сечение провода напрямую зависит от его длины. Это связано с потерями по мощности вследствие присутствия сопротивления у металла. По мере удлинения кабеля растет сопротивление и падает мощность. Чтобы компенсировать потери, необходимо правильно подобрать сечение провода. Оно


L – протяженность проводки, м;

I – ток нагрузки электроприборов, А;

Uнач – напряжение питания, В;

Uкон – рабочее напряжение электроприборов, В;

ρ – удельное сопротивление меди или алюминия, Ом×мм2/м.

Зная мощность электроприборов, можно рассчитать силу тока по формуле:


Р – мощность потребления электрических установок, Вт;

U – напряжение питания, В.

Примеры

Пример 1. Рассчитать площадь поперечного сечения медного провода длиной 160 м для подключения сети напряжением 220 В электроприборов мощностью 3,5 кВт. Рабочее напряжение устройств – 207 В.

По мощности необходимо определить ток потребления устройств. Сделать это можно с помощью онлайн-калькулятора или по формуле:


Теперь, зная удельное сопротивление меди (0,0175 Ом×мм2/м), можно рассчитать площадь сечения жилы провода:


Таким образом, для электрической линии длиной 160 м при заданных условиях понадобится медный провод с площадью сечения минимум 6,85 мм2.

Пример 2. Вычислить сечение алюминиевой проводки длиной 120 м. Мощность электроприборов – 4,1 кВт. Напряжение сети – 220 В. Рабочее напряжение устройств – 207 В.

Ток потребления можно рассчитать в онлайн-сервисе или по формуле:


По исходным значениям можно вычислить площадь сечения жилы провода:


Так, минимальная площадь сечения алюминиевого провода для заданных условий – 9,6 мм2.


Расчёт сечения провода, кабеля

Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.



Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.



Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.



Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).



Основные показатели, определяющие сечение провода:



  • Металл, из которого изготовлены токопроводящие жилы.
  • Рабочее напряжение, В.
  • Потребляемая мощность, кВт и токовая нагрузка, А.

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.



Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.



Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» - силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм². Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.



Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».



При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм²  максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.



Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.



Сечение токопроводящей жилы, кв.мм Медные жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66

260

171,6



Сечение токопроводящей жилы, кв. ммАлюминиевые жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44

170

112,2

120

230

50,6

200

132

Максимальная длина витой пары (кабеля utp категории 5е)

Витая пара – это цельный медный кабель UTP с диаметром жилы 0,51 мм. Изоляция жил изготовлена из полиэтилена высокой плотности. Длина одного витка жил составляет 30 мм, а одного витка пар кабеля равна 200 мм. Внешняя оболочка выполнена из поливинилхлорида (ПВХ).

Максимальная длина витой пары

Витая пара имеет свою максимальную длину, при которой хорошо подается сигнал и она составляет не более 100 метров между усилителем сигнала, то есть конечным устройством и точкой доступа. Максимальная длина определяется в связи с одним свойством слаботочного кабеля, передающего электричество. Дело в том, что только на расстоянии не более 100 метров витая пара может обеспечивать сигнал без ощутимых перебоев. Еще один момент, во избежание потери некоторой части сигнала и появлении помех сигнала, следует помнить о том, что витую пару не рекомендуется прокладывать вблизи силовых кабелей. При параллельной прокладке минимальное расстояние между витой парой и силовым кабелем должна составлять не меньше 12,5 сантиметров. При отсутствии возможности прокладки кабеля на необходимом расстоянии, можно воспользоваться экранированным вариантом витой пары например кабеля FTP.

Монтаж неэкранированного кабеля UTP

Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.

CAT5, CAT5e, CAT6 UTP X-Over / Cross-Over кабель

Перекрестный (или перекрестный) кабель CAT5 UTP должен быть одним из наиболее часто используемых кабелей после классического прямого кабеля. Перекрестный кабель позволяет нам соединять два компьютера без концентратора или коммутатора. Если вы помните, концентратор выполняет перекрестную передачу за вас внутри, поэтому вам нужно использовать только прямой сквозной кабель от ПК к концентратору. Поскольку теперь у нас нет концентратора, нам нужно вручную выполнить переход.

Зачем нужен перекрестный кабель?

При отправке или получении данных между двумя устройствами (например, компьютерами) одно будет отправлять, а другое - получать. Все это делается через сетевой кабель, и если вы посмотрите на сетевой кабель, вы заметите, что он состоит из нескольких кабелей. Некоторые из этих кабелей используются для отправки данных, в то время как другие используются для приема данных, и это именно то, что мы принимаем во внимание при создании перекрестного кабеля. Мы в основном подключаем TX ( передает ) одного конца к RX ( принимает ) другого!

На схеме ниже это показано самым простым способом:

CAT5 кроссовер

Есть только один способ сделать перекрестный кабель CAT5e , и это довольно просто.Те, кто читал статью «Подключение UTP», знают, что кроссовый кабель - это 568A на одном конце и 568B на другом. Если вы не читали раздел о подключении, не волнуйтесь, потому что мы предоставим достаточно информации, чтобы помочь понять концепцию.

Как упоминалось ранее, назначение перекрестного кабеля для подключения передающей стороны (TX) с одного конца к приемной стороне (RX) на другом конце, и наоборот.

Давайте теперь посмотрим на распиновку типичного кроссоверного кабеля CAT5e:

Как видите, для перекрестного кабеля необходимо всего четыре контакта.Когда вы покупаете перекрестный кабель, вы можете обнаружить, что используются все восемь контактов, эти кабели ничем не отличаются от указанных выше, так как остальные контакты не используются. Независимо от того, имеет ли ваш кроссоверный кабель 4 или 8 контактов, это не повлияет на производительность.

Вот распиновка перекрестного кабеля со всеми подключенными восемью контактами:

Важно отметить, что Gigabit Ethernet не требует перекрестных кабелей. Используются прямые кабели, и два конца автоматически пересекаются сетевыми картами (Auto-MDIX).

Где еще я могу использовать кроссовер?

Перекрестные кабели используются не только для подключения компьютеров, но и для множества других устройств. Ярким примером являются коммутаторы и концентраторы. Если у вас есть два концентратора, и вам нужно их соединить, вы обычно используете специальный порт восходящей связи, который при активации через небольшой переключатель (в большинстве случаев) заставляет этот конкретный порт не пересекать tx и rx, а оставлять их, как если бы они прошли прямо.

Что произойдет, если у вас нет портов восходящей связи или они уже используются? Перекрестный кабель позволит вам соединить их и решить вашу проблему.На диаграмме ниже показано несколько примеров для упрощения:

Как видно на диаграмме выше, благодаря порту каскадирования нет необходимости в перекрестном кабеле.

Давайте теперь посмотрим, как справиться, когда у нас нет запасного канала связи, и в этом случае мы должны сделать перекрестный кабель для соединения двух концентраторов:

Практически все коммутаторы, представленные сегодня на рынке, поддерживают функцию Auto-MDIX, позволяющую устанавливать соединение между двумя коммутаторами с использованием прямого сетевого кабеля.

Все вышеперечисленное должно объяснить кроссоверный кабель, где мы его используем и зачем он нам нужен. Я подумал, что было бы неплохо включить в качестве последнего изображения распиновку прямого и перекрестного кабеля, чтобы вы могли сравнить их рядом:

На этом мы завершаем обсуждение перекрестных кабелей UTP CAT5, CAT5e, CAT6 . Мы объяснили , почему необходимы перекрестные кабели , , когда мы используем их , их распиновку , и многое другое.Следующая статья посвящена стандарту 10Base-T / 2/5 / F / 35 - Ethernet, анализирует технологию и спецификацию 10BaseT.

Next - 10Base-T / 2/5 / F / 35 - Ethernet или Back to Network Cabling Section

Несколько вещей, которые вы могли не знать о конструкции кабеля Ethernet

Медь использовалась в электропроводке с момента изобретения электромагнита и телеграфа в 1820-х годах. Из 15 000 тонн меди, добываемой ежегодно, примерно половина используется для производства электрических проводов и кабельных жил.

Одна из моих первых работ заключалась в разработке кабелей для ультразвуковой промышленности, где я работал с медными проводниками от 38 до 42 AWG в кабелях, содержащих от 96 до 528 коаксиальных кабелей. Я даже разработал коаксиальный кабель диаметром 0,007 дюйма для катетера, в котором использовался центральный проводник 46 AWG (номинал 0,00157 дюйма), поэтому у меня есть особая (странная) склонность к конструкции кабеля.

Вместо того, чтобы тратить много времени на основы кабеля Ethernet, я сосредотачиваюсь на других аспектах конструкции кабеля, которые многие люди принимают как должное, например, почему используется медь, преимущества витых пар для распространения сигнала и что отличает кабель категории 5 от категории 6.

Краткий обзор конструкции кабеля Ethernet

Существует множество вариантов кабеля Ethernet: экранированный, неэкранированный, 4 пары, 25 пар и т. Д. Ради ведения блога я обращаю внимание на неэкранированные 4 пары.

В основном кабель Ethernet состоит из 4 витых пар, покрытых внешней оболочкой. Некоторые кабели могут иметь шлицевой или звездообразный наполнитель, чтобы кабель оставался круглым. Другие варианты включают разрывные шнуры (для снятия изоляции с оболочки) и дренажные провода.Постоянная проводка (проводка внутри стены, которая соединяет настенную розетку с центральной коммутационной панелью), доступная как с многожильным, так и с одножильным проводом, является одножильным, тогда как патч-кабели обычно многожильны. Несмотря на то, что он довольно прочный, никогда не сгибает кабель сильнее, чем в четыре раза больше внешнего диаметра кабеля - на кабеле образуются горячие точки, и его характеристики ухудшаются.

Большинство сетевых кабелей имеют изоляцию из полиэтилена или ПВХ, оба на основе галогена.При пожаре галогенсодержащие пластмассы выделяют хлористый водород, ядовитый газ, который при контакте с водой образует соляную кислоту. Безгалогенные кабели, иногда называемые низкодымными и нулевыми галогенами (LSZH или LSOH), не образуют опасного сочетания газа / кислоты или токсичного дыма при воздействии пламени. Оболочка с низким содержанием дыма и нулевым содержанием галогенов становится популярной и в некоторых случаях становится системным требованием. Другие преимущества безгалогенного кабеля:

  • Вес: LSOH часто легче, поэтому общий вес кабельной сети может быть уменьшен
  • Воздействие на окружающую среду: Меньшее количество токсичных химикатов, используемых в строительстве, означает меньшее воздействие ниже по течению

Некоторые кабели имеют «УФ-рейтинг» или «УФ-стойкость», что означает, что они могут подвергаться воздействию УФ-излучения вне помещений без значительного разрушения / деградации.Неустойчивые к УФ-излучению куртки при воздействии прямых солнечных лучей и других веществ вымывают свои пластификаторы, что часто делает оболочку кабеля слегка жирной.

10BASE-T и 100BASE-TX требуют для работы только двух пар, расположенных на контактах 1 плюс 2 и контактах 3 плюс 6. Поскольку для 10BASE-T и 100BASE-TX требуется только две пары, а кабель Cat 5 / 5e имеет четыре пары, это возможно (но не соответствует стандартам) использовать неиспользуемые пары (контакты 4–5, 7–8) для PoE. Однако для 1000BASE-T для работы требуются все четыре пары.

Почему медь используется в кабелях

Медь - идеальный проводник для строительной электропроводки, но не потому, что это самый проводящий металл. На самом деле, серебро является лучшим проводником, его удельная электропроводность составляет 106% от отожженной меди. Однако высокая стоимость серебра в сочетании с его низкой прочностью на растяжение ограничивает его использование в специальных областях, таких как покрытие стыков и контактные поверхности скольжения.

фунта за фунт (буквально говоря), медь даже не такой хороший проводник, как алюминий.Когда вы сравниваете кубические плотности меди (559 фунтов / куб. Фут) и алюминия (169 фунтов / куб. Фут) и учитываете, что алюминий имеет 56% проводимости меди, в результате получается, что один фунт алюминия имеет такую ​​же электрическую способность, как почти два фунта меди. На первый взгляд это звучит очень многообещающе, но пониженная проводимость алюминия означает, что при той же допустимой нагрузке по току поперечное сечение алюминиевого проводника будет на ~ 50% больше, чем у меди, что делает медь более подходящей для применений, где пространство ограничено. .В приложениях, где толщина проводника является преимуществом, например, в воздушных кабелях для передачи электроэнергии, медь используется редко.

Медь имеет ряд других преимуществ:

  • Предел прочности на разрыв: Высокая прочность меди (примерно в 2 раза выше, чем у алюминия) противостоит растяжению, деформации, ползучести, зазубринам и разрывам, что снижает количество отказов в полевых условиях и перерывов в обслуживании.
  • Пластичность: Пластичность меди облегчает вытяжку до диаметров с очень жесткими допусками. Это не противоречит пределу прочности на разрыв, сама по себе медь менее подвержена разрушению при растягивающей нагрузке, чем другие проводники.
  • Тепловое расширение: Медь имеет низкий коэффициент теплового расширения. Для сравнения, алюминий расширяется примерно на 30% больше, чем медь. Эта более высокая степень расширения, наряду с более низкой пластичностью алюминия, может вызвать проблемы с электричеством при неправильной установке болтовых соединений.
  • Коррозионная стойкость: Медь довольно устойчива к влаге, промышленным загрязнениям и другим коррозионным веществам.Важным отличительным фактором является то, что оксиды или другие химические соединения, которые образуются на меди, являются проводящими. Таким образом, медные соединения и концевые заделки не будут перегреваться из-за коррозии из-за повышенного сопротивления проводника.
  • Податливость: Обычно чем прочнее металл, тем он менее податлив. С медью дело обстоит иначе. Уникальное сочетание высокой прочности и высокой пластичности делает медь идеальным вариантом для электромонтажных систем. Например, в распределительных коробках и на концах медь можно сгибать, скручивать и тянуть без растяжения и разрушения.Каким бы гибким он ни был, для более крупных кабелей типично использовать многожильный медный провод (а не сплошной). Скрутка увеличивает срок службы кабеля, делая его более гибким и почти такой же проводимостью, как у одножильного (сплошного) проводника. Сплошная проволока обычно резервируется для меньшего диаметра.

Преимущества конструкции кабеля витая пара

Изобретенные Александром Грэмом Беллом в 1881 году для телеграфного рынка, витые пары были разработаны для уменьшения или минимизации перекрестных помех между длинными параллельными кабелями.Эти два провода, известные как передача в дифференциальном режиме, передают одинаковые и противоположные сигналы, а пункт назначения обнаруживает разницу между ними. Сигналы помех, как правило, поступают на оба провода одинаково, создавая синфазный сигнал, который подавляется в приемнике, когда принимается разностный сигнал.

Однако этот метод начинает давать сбой, когда источник помех находится близко к сигнальным проводам; более близкий провод будет сильнее связываться с шумом, и подавление синфазного сигнала приемником не сможет его устранить.В такой ситуации, как кабели Ethernet, одна пара может вызывать перекрестные помехи в другой, и они становятся добавочными по длине кабеля. Скручивая провода с разной скоростью, перекрестные помехи устраняются. При каждом половинном скручивании провод, ближайший к источнику шума, меняется местами. При условии, что источник помех остается относительно однородным на расстоянии одного скручивания, наведенный шум останется синфазным.

Скорость скручивания (также называемая «шагом скрутки» и обычно определяемая в скрутках на метр) составляет часть спецификации кабеля Ethernet.Изменяя длину каждого поворота, уменьшаются перекрестные помехи.

Категоризация кабеля

Сертификация категории кабеля

в первую очередь касается диапазонов частот (100 Мбит / с, 1 Гбит / с, 10 Гбит / с), которые могут успешно передаваться по кабелю, при соблюдении установленных правил для определенных характеристик передачи (задержка распространения, вносимые потери и близкие к конец перекрестных помех, чтобы назвать несколько).

Cat 3–16 МГц (устарело)
Cat 5 / 5e * - 100 МГц (стандарт для Fast Ethernet)
Cat 6–250 МГц (стандарт для Gigabit Ethernet)
Cat 6a– 500 МГц

* Спецификация категории 5e ужесточила некоторые характеристики перекрестных помех и добавила некоторые характеристики перекрестных помех, отсутствующие в оригинале.Полоса пропускания Cat 5 и 5e одинакова - 100 МГц.

Одно небольшое физическое различие между сетевыми кабелями заключается в номинальном диаметре используемых проводников: в кабелях Cat 5 / 5e обычно используются провода 24-26 AWG, в то время как в кабелях Cat6 / 6a обычно используются провода немного большего диаметра 22-24 AWG, что делает их немного меньше жестче и тяжелее. В результате более высокой номинальной рабочей частоты Cat 6 (и связанной с этим восприимчивости к электромагнитным помехам) спецификации для перекрестных помех Cat 6 и системных шумов более строгие, чем для Cat 5 / 5e.

Еще один момент, о котором стоит упомянуть, - это максимальная длина кабельной трассы. При использовании 10/100 / 1000BASE-T максимально допустимая длина кабеля Cat 6 составляет 100 метров (90 метров кабеля между коммутационной панелью и настенной розеткой, плюс 10 метров кабеля между разъемом и подключенным устройством). Однако при использовании для 10GBASE-T максимальная длина кабеля Cat 6 составляет 55 метров или меньше, в зависимости от перекрестных помех. Cat 6a не имеет этого ограничения и может без проблем передавать 10GBASE-T на расстояние до 100 метров.

Мы рассмотрим анатомию других проводников сигналов в будущих сообщениях в блоге.

Что такое неэкранированная витая пара (UTP) - Fosco Connect

:: Что такое кабель UTP?

UTP - неэкранированная витая пара. Кабель UTP - это медный кабель с сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой. У них нет металлического щита. Это делает кабель маленьким в диаметре, но не защищенным от электрических помех.Скрутка помогает улучшить его устойчивость к электрическим помехам и электромагнитным помехам.

(Вы можете получить патч-кабель UTP Cat 5e и Cat 6 у нас)

Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.

Для магистральных кабелей количество пар обычно увеличивается до 25, поскольку многопарные кабели UTP состоят из 25-парных связывающих групп. Ниже показан образец магистрального кабеля UTP.

:: Размер

проводника медного кабеля UTP

Медные жилы горизонтальных и магистральных кабелей UTP имеют либо 22 AWG, либо 24 AWG.24 AWG - наиболее распространенный размер, но для более эффективных кабелей, таких как UTP категории 6, используются медные провода 23 AWG большего размера.

:: Одножильный кабель UTP и многожильный кабель UTP

1) Одножильный кабель UTP

Одножильный кабель UTP Изображение

Как следует из названия, одножильные кабели UTP имеют в качестве проводника один сплошной медный провод. Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.

Одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только благодаря их большему диаметру. Эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей.

Кабели

UTP, используемые как для горизонтальных, так и для магистральных применений, обычно представляют собой одножильные кабели.

2) Многожильный кабель UTP

Многожильный кабель UTP Изображение

Многожильные кабели UTP обычно используются в качестве коммутационных кабелей на рабочих местах или в телекоммуникационных помещениях.Это самые распространенные кабели категорийного типа, с которыми мы часто напрямую работаем.

Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил меньшего сечения. Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута. Внешние проволоки наматываются по спирали вокруг центральной проволоки посредством процесса, называемого скручиванием. Скрученные провода вместе образуют единый проводник с общим диаметром примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

Скрутка проводов защищает их и придает гибкость многожильным кабелям.

:: Применение кабеля UTP

Кабели

UTP в основном используются для сетей LAN. Их можно использовать для передачи голоса, низкоскоростных данных, высокоскоростных данных, аудио и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP может использоваться как в подсистемах горизонтальной, так и в магистральной кабельной сети.

:: Категории кабелей UTP и рабочие характеристики

Кабели

UTP были изобретены для голосовых приложений.Голосовые кабели UTP необходимы только для передачи аналоговых сигналов, которые очень надежны и нелегко искажаются электрическими помехами или электромагнитными помехами. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем данных, в которых использовалась цифровая сигнализация.

По мере развития приложений за эти годы были созданы различные категории или классы кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP низкой категории называются кабелями UTP для передачи речи.

В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие характеристики производительности.

Примечание:

TIA / EIA-568 распознает только кабели категории 3 или выше. Кабели категории 1 (Cat 1) и категории 2 (Cat 2) для голосовых сигналов - неправильное название, вероятно, принятое теми, кто полагал, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в оценки под названием «Уровни.”

Кабель

Cat 1 использовался раньше. Он обычно используется для голосовых сетей, по которым передаются только телефоны с примерами голосового трафика.

Anixter Level 2 (Cat 2) был кабелем UTP, способным передавать данные со скоростью до 4 Мбит / с. Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит / с. Кабель Anixter Level 2 часто использовался в сетях ARCnet и 4 Мбит / с Token Ring, он также используется в телефонных сетях, но больше не используется.

Категория Марка Бизнес-приложение Диапазон частот
Категория 1 оценка голоса только телефонных сетей голосового уровня; не для передачи данных 750 кГц
Категория 2 оценка голоса телефонных сетей голосового уровня, а также подключения немого терминала IBM к мэйнфреймам 1 МГц
Категория 3 класс данных голосовых телефонных сетей, 10 Мбит / с Ethernet, 4 Мбит / с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN 16 МГц
Категория 4 класс данных Сети Token Ring 16 Мбит / с 20 МГц
Категория 5 класс данных Сети ATM 100BastTX Fast Ethernet, SONET и OC-3 100 МГц
Категория 5e класс данных Gigabit (1000 Мбит / с) Ethernet 100 МГц
Категория 6 класс данных Gigabit (1000 Мбит / с) Ethernet 250 МГц
Категория 6A класс данных Gigabit (1000 Мбит / с) и 10 Gigabit Ethernet 500 МГц

:: Цветовые коды кабеля UTP

1) Цветовой код горизонтального кабеля UTP

Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом. В каждой паре по два проводника. Одному проводу пары присваивается цвет пары с белой полосой, а другому проводу назначается белый цвет с цветной полосой пары. В таблице ниже перечислены пары и цветовой код для четырехпарного горизонтального кабеля UTP.

2) Цветовой код магистрального кабеля UTP

Магистральные кабели

UTP - это большие многопарные кабели. Эти кабели состоят из 25-парных связующих групп. Каждая группа подшивок имеет индивидуальную цветовую кодировку, и каждая пара в группе из 25 подшивок имеет индивидуальную цветовую кодировку.

(a) 25-парный цветовой код группы скоросшивателей

Группа переплетчиков из 25 пар разделена на пять групп, по пять пар в каждой группе. Пять цветовых групп в 25-парном переплете -

.
  • Белый - пары с 1 по 5
  • Красный - пары с 6 по 10
  • Черный - пары с 11 по 15
  • Желтый - пары от 16 до 20
  • Фиолетовый - пары с 21 по 25

В каждой цветовой группе пять пар обозначаются цветовым кодом группы и цветовым кодом пары. Цветовой код пары для каждой из пяти пар с группой цветовой кодировки -

.
  • Синий - 1-я пара цветовой кодовой группы
  • Оранжевый - 2-я пара цветовой кодовой группы
  • Зеленый - 3-я пара цветовой кодовой группы
  • Коричневый - 4-я пара цветовой кодовой группы
  • Сланец - 5 пара цветовой группы

Цветовой код для группы папок из 25 пар показан в следующей таблице.

Номер провода Номер пары Код цвета группы Пара Цветовой код Цвет
1 1 белый синий белая / синяя полоса
2 1 синяя / белая полоса
3 2 оранжевый белая / оранжевая полоса
4 2 оранжево-белая полоса
5 3 зеленый белая / зеленая полоса
6 3 зелено-белая полоса
7 4 коричневый белая / коричневая полоса
8 4 коричневая / белая полоса
9 5 шифер белый / грифельная полоса
10 5 шифер / белая полоса
11 6 красный синий красная / синяя полоса
12 6 синяя / красная полоса
13 7 оранжевый красно-оранжевая полоса
14 7 оранжево-красная полоса
15 8 зеленый красная / зеленая полоса
16 8 зеленая / красная полоса
17 9 коричневый красно-коричневая полоса
18 9 коричневая / красная полоса
19 10 шифер красный / грифельная полоса
20 10 шифер / красная полоса
21 11 черный синий черная / синяя полоса
22 11 синяя / черная полоса
23 12 оранжевый черная / оранжевая полоса
24 12 оранжево-черная полоса
25 13 зеленый черная / зеленая полоса
26 13 зеленая / черная полоса
27 14 коричневый черная / коричневая полоса
28 14 коричневый / черная полоса
29 15 шифер черный / грифельная полоса
30 15 шифер / черная полоса
31 16 желтый синий желто-синяя полоса
32 16 сине-желтая полоса
33 17 оранжевый желто-оранжевая полоса
34 17 оранжево-желтая полоса
35 18 зеленый желто-зеленая полоса
36 18 зелено-желтая полоса
37 19 коричневый желто-коричневая полоса
38 19 коричневая / желтая полоса
39 20 шифер желтый / шиферная полоса
40 20 шифер / желтая полоса
41 21 фиолетовый синий фиолетовая / синяя полоса
42 21 синяя / фиолетовая полоса
43 22 оранжевый фиолетово-оранжевая полоса
44 22 оранжево-фиолетовая полоса
45 23 зеленый фиолетовая / зеленая полоса
46 23 зеленая / фиолетовая полоса
47 24 коричневый фиолетово-коричневая полоса
48 24 коричневая / фиолетовая полоса
49 25 шифер фиолетовая / сланцевая полоса
50 25 шифер / фиолетовая полоса

Это ясно показано на следующем рисунке.

(б) Более 25-парных связующих групп

Многопарные кабели UTP, содержащие более 25 пар, объединяют 25-парные связующие группы в группы с цветовой кодировкой, используя одну и ту же последовательность цветового кодирования. Это показано в следующей таблице.

Количество пар Цвет группы связки
1-25 Бело-синий
26–50 Белый — оранжевый
51–75 Белый — зеленый
76—100 Бело-коричневый
101–125 Белый — шифер
126-150 Красно-синий
151–175 Красно-оранжевый
176—200 Красно-зеленый
201–225 Красно-коричневый
226—250 Красный — Сланцевый
251–275 Чёрно-синий
276–300 Чёрно-оранжевый
301–325 Чёрно-зелёный
326–350 Черно-коричневый
351–375 Черный - шифер
376—400 Желто-синий

:: Кабельные соединители UTP

1) Разъем RJ45 и вилка

Четырехпарные горизонтальные кабели UTP заканчиваются 8-позиционным модульным разъемом в рабочей зоне, как показано ниже. Гнездо RJ45 - это 8-проводное компактное модульное гнездо, используемое для подключения кабеля передачи данных UTP. Гнезда RJ45 спроектированы для обеспечения определенных характеристик категорий 5, 5e, 6 или 6A и, следовательно, должны соответствовать категории кабеля, к которому они подключены.

:: Стандарты электропроводки 568A и 568B

Когда мы говорим о подключении к разъему или коммутационной панели, мы имеем в виду схему подключения 568A или 568B. Схема подключения 568A и 568B определяет назначение пар контактов для оконечной нагрузки кабеля UTP.Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных вилках и розетках 8P8C.

В кабеле UTP каждая пара представлена ​​определенным цветом. Пара 1 - синяя, пара 2 - оранжевая, пара 3 - зеленая, а пара 4 - коричневая. В каждой паре один провод сплошного цвета, а другой преимущественно белого цвета с цветной полосой. При заделке кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или патч-панели.

На следующих диаграммах показана разница между схемами подключения 568A и 568B.

Обратите внимание, что единственное различие между 568A и 568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. Обе конфигурации соединяют контакты «прямо насквозь», т. Е. Контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце.

Можно без особых проблем использовать кабели с разводкой в ​​соответствии с любой конфигурацией в одной установке. В первую очередь следует соблюдать осторожность, чтобы случайно не соединить концы одного и того же кабеля в разных конфигурациях.

Прямой и перекрестный кабель

В этом руководстве подробно объясняется, как сделать перекрестный кабель и прямой кабель с примерами изображений. Узнайте, как кабель UTP передает данные между двумя узлами или конечными устройствами.

Прежде чем мы узнаем, как сделать прямой или кросс-кабель, давайте разберемся, как кабель UTP передает данные.

Как работает кабель UTP?

В кабеле UTP для передачи и приема данных используются электронные сигналы.Кабель UTP соединяет два узла. При передаче данных один узел отправляет данные, а другой узел получает эти данные. Сетевая карта узла-отправителя преобразует поток данных в электронные сигналы и помещает их в медный провод кабеля UTP. Сетевая карта узла-получателя считывает эти сигналы из провода и преобразует их обратно в поток данных.

Давайте разберемся с этим процессом немного подробнее.

Электронные сигналы или электрические токи протекают в цепи.В электрической цепи используются два провода. Первое провод используется для переноса электронов или тока от источника к нагрузке. Второй провод используется для замыкания цепи между нагрузкой и источником. Когда электроны или ток проходят через нагрузку, нагрузка выполняет свои функции.

Рассмотрим простой пример. Допустим, у нас есть светодиодная лампочка, два провода и аккумулятор. Чтобы зажечь эту лампочку, подключаем ее от аккумулятор с помощью проводов. Подключаем положительную и отрицательную стороны аккумулятора к лампочке по отдельности.На следующем изображении показан этот пример.

Такой же механизм используется в кабеле UTP для передачи данных. Два провода кабеля UTP образуют электрическую цепь между узлами.

В этой цепи: -

  • Сетевая карта узла, который отправляет данные, работает как источник.
  • Сетевая карта узла, который получает данные, работает как нагрузка.
  • Первый провод передает ток от узла-отправителя к узлу-получателю.
  • Второй провод замыкает электрическую цепь.

На следующем изображении показано, как строится электрическая цепь между узлами отправителя и получателя.

Когда электрическая цепь построена, как передающий, так и принимающий узлы используют эту электрическую цепь для передачи данных.

Конечные устройства, обычно ПК или серверы, хранят и обрабатывают данные в цифровом или двоичном формате. Для передачи двоичных данных через электрическую цепь NIC узлов отправителя и получателя используют схему кодирования.

Схема кодирования - это язык, который понимают обе сетевые карты. В схеме кодирования Узел-отправитель изменяет электрический сигнал с течением времени, а узел-получатель интерпретирует эти изменения как двоичные данные.

Например, чтобы передать двоичную цифру 0, сетевая карта узла-отправителя понижает напряжение до более низкое напряжение в середине интервала 1/10 000 000 секунды. Сетевая карта приемного узла обнаруживает это изменение и интерпретирует его как двоичную цифру 0. Точно так же, чтобы передать двоичную цифру 1, сетевая карта узел-отправитель повышает напряжение до более высокого напряжения.

Ток в электрической цепи всегда течет в одном направлении; от источника до нагрузки. По этой причине, только узел-отправитель (источник) может отправлять свои данные узлу-получателю (загрузка). Если узел-получатель хочет отправить свои данные, он должен создать свою собственную схему.

На следующем изображении показано, как оба узла создают и используют свои цепи для передачи данных.

Таким образом, для двусторонней передачи данных требуются две электрические цепи.Чтобы создать две электрические цепи, требуется четыре провода. В следующем разделе мы поймем, какие провода кабеля UTP используются в электрической цепи между узлами.

Кабель UTP

Кабель UTP состоит из 8 проводов. Эти провода сгруппированы в четыре пары. Каждая пара состоит из двух скрученных проводов. Первый провод имеет одно пластиковое покрытие с цветовой кодировкой, а другой провод имеет пластиковое покрытие того же цвета с белыми полосами. Например, для пары коричневых проводов покрытие одного провода полностью коричневое, а покрытие другого провода - коричнево-белые полосы.

На следующем изображении показан кабель UTP.

Почему провода скручены?

Когда электрический ток проходит по медному проводу, он создает электромагнитные помехи (EMI). EMI мешает электрическим сигналам в соседних проводах, включая провода в том же кабеле. Это известно как перекрестный разговор. Скручивание проводов попарно устраняет эффект перекрестных помех.

Разъем RJ-45 (кабель UTP)

И сетевой адаптер, и порт коммутатора имеют восьмиконтактный слот.Чтобы соединить эти контакты с проводами кабеля UTP, используется разъем, известный как разъем RJ-45. Разъем RJ-45 имеет восемь физических положений, известных как положения контактов или просто контакты, в который можно вставить восемь проводов кабеля UTP. Эти контакты создают место, где концы медных проводов могут соприкасаться с контактами. сетевого адаптера или порта коммутатора.

На следующем изображении показан разъем RJ-45.

Изготовление кабеля UTP

Сетевая карта использует контакты 1 и 2 для передачи данных.Для приема данных он использует контакты 3 и 6. Переключатель работает наоборот. Он принимает данные на контакты 1 и 2 и передает данные с контактов 3 и 6. В зависимости от типа конечных устройств, кабель UTP может быть изготовлен двумя способами. Первый тип кабеля, известный как прямой кабель, соединяет два разных типа оконечных устройств; например ПК для переключения. Второй тип кабеля, известный как перекрестный кабель, подключает два конечных устройства одного типа, например ПК к ПК или Switch to Switch.

Давайте подробно разберемся, как сделать оба типа кабеля.

Прямой кабель Ethernet

В этом кабеле провода расположены в одинаковом положении на обоих концах. Провод на контакте 1 на одном конце кабеля соединяет к контакту 1 на другом конце кабеля. Провод на контакте 2 подключается к контакту 2 на другом конце кабеля; и так далее.

В следующей таблице перечислены положения проводов прямого кабеля с обеих сторон.

Сторона A Сторона B
Зеленый Белый Зеленый Белый
Зеленый Зеленый
Оранжевый Белый Оранжевый Белый
Синий Белый Синий Белый
Оранжевый Оранжевый
Коричневый Белый Коричневый Белый
Коричневый Коричневый

На следующем изображении показан прямой кабель.

Прямой кабель используется для подключения следующих устройств.

  • ПК к коммутатору
  • ПК к концентратору
  • Маршрутизатор на коммутатор
  • Переключиться на сервер
  • Концентратор к серверу

Перекрестный кабель Ethernet

В этом кабеле передающие контакты одной стороны соединяются с приемными контактами другой стороны.

Провод на контакте 1 на одном конце кабеля подключается к контакту 3 на другом конце кабеля.Провод на выводе 2 соединяет к контакту 6 на другом конце кабеля. Остальные провода подключаются в одинаковых местах на обоих концах.

В следующей таблице перечислены положения проводов перекрестного кабеля с обеих сторон.

Сторона A Сторона B
Зеленый Белый Оранжевый Белый
Зеленый Оранжевый
Оранжевый Белый Зеленый Белый
Синий Синий Белый Синий Белый
Оранжевый Зеленый
Коричневый Белый Коричневый Белый
Коричневый Коричневый

На следующем изображении показан перекрестный кабель.

Перекрестный кабель используется для подключения следующих устройств.

  • Два компьютера
  • Две ступицы
  • Концентратор к свичу
  • Кабельный модем к роутеру
  • Два интерфейса маршрутизатора

Вот и все для этого урока. Если вам нравится это руководство, не забудьте поделиться им с друзьями через свою любимую социальную платформу.

Глава 4: Кабельная разводка

Что такое сетевые кабели?

Кабель - это средство передачи информации от одного сетевого устройства к другому.Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других - различные типы кабелей. Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

  • Кабель неэкранированной витой пары (UTP)
  • Кабель с экранированной витой парой (STP)
  • Коаксиальный кабель
  • Волоконно-оптический кабель
  • Руководства по установке кабеля
  • Беспроводные локальные сети
  • Кабель неэкранированной витой пары (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары
Категория Скорость Использовать
1 1 Мбит / с Только голос (телефонный провод)
2 4 Мбит / с LocalTalk и телефон (редко используются)
3 16 Мбит / с 10BaseT Ethernet
4 20 Мбит / с Token Ring (редко используется)
5 100 Мбит / с (2 пары) 100BaseT Ethernet
1000 Мбит / с (4 пары) Гигабитный Ethernet
5e 1000 Мбит / с Гигабитный Ethernet
6 10 000 Мбит / с Гигабитный Ethernet

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары - разъем RJ-45.Это пластиковый разъем, похожий на большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

  1. Каждая пара проводов отдельно экранирована фольгой.
  2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
  3. Существует экран вокруг каждой отдельной пары, а также вокруг всей группы проводов (называемой двойной витой парой экрана).

В центре коаксиального кабеля находится единственный медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и металлической оплеткой (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Есть два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях с линейной шиной.

Толстый коаксиальный кабель также называют толстым сетевым кабелем. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нила-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая тройник, цилиндрический разъем и терминатор.Разъемы на кабеле - самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его невосприимчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта возможность расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконно-оптических кабелей изготавливается из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей - одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

Технические характеристики Тип кабеля
10BaseT неэкранированная витая пара
10Base2 Тонкий коаксиальный
10Base5 Толстый коаксиальный
100BaseT неэкранированная витая пара
100BaseFX Оптоволокно
100BaseBX Одномодовое волокно
100BaseSX Многомодовое волокно
1000BaseT неэкранированная витая пара
1000BaseFX Оптоволокно
1000BaseBX Одномодовое волокно
1000BaseSX Многомодовое волокно

При прокладке кабеля лучше всего соблюдать несколько простых правил:

  • Всегда используйте больше кабеля, чем вам нужно.Оставьте достаточно слабины.
  • Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
  • Не приближайтесь к люминесцентным лампам и другим источникам электрических помех на расстоянии не менее 3 футов.
  • Если необходимо проложить кабель по полу, накройте кабель защитными приспособлениями для кабеля.
  • Пометьте оба конца каждого кабеля.
  • Используйте кабельные стяжки (не ленту), чтобы кабели вместе находились в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться посредством сотовой телефонной связи, микроволновой передачи или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть незаблокированная прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь - это передача инфракрасных сигналов, передаваемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не достигнут приемника. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance - это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Стандарт Максимальная скорость Типичный диапазон
802.11а 54 Мбит / с 150 футов
802.11b 11 Мбит / с 300 футов
802,11 г 54 Мбит / с 300 футов
802.11n 100 Мбит / с 300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью правильных инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версий 1 и 2) намного лучше защищают информацию, но использование слабых паролей или парольных фраз при включении этих шифровальных кодов может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.
Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).
Изоляция.
Используйте беспроводной маршрутизатор, который размещает все беспроводные подключения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.
Скрытый SSID.
Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.При отключении этой функции стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немного больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

  • Мобильность - с портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
  • Быстрая установка - Если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно просто нажать «Подключиться к сети» - в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
  • Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
  • Расширяемость - Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превысите максимальное количество устройств).

Недостатки беспроводных сетей:

  • Безопасность - будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
  • Помехи - Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
  • Несогласованные соединения - сколько раз вы слышите "Подождите, я только что потерял соединение?" Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
  • Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом.Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Что такое БОЛЬШОЕ СДЕЛКА с AWG (американский калибр проводов)?

Стив Наполи | Старший исполнительный директор по стратегическим расчетам

«Почему датчик имеет значение в стойках моей сети? Я имею в виду, что я использую стандартные кабели Cat6, и они мне подходят! »

American Wire Gauge (AWG) - это показатель, который обратно и логарифмически сообщает нам толщину проводящих проводов.AWG может показаться не важным, чтобы иметь в виду, но давайте представим себе эту гипотетическую схему подключения 48 портов с помощью кабеля Cat6:

.

В стандартах кабелей Cat6 обычно используется провод 23-AWG. Это = 0,0226 дюйма в диаметре на проволоку. Ну и что? По площади это = 0,2582 мм². Умножьте это на свои 48 кабелей. Это быстро складывается в здоровый набор добра.

Чем меньше калибр, тем больше проводник, но соотношение логарифмическое, а не линейное. Например, сплошной провод 40-AWG имеет круглую площадь в миле, как указано Национальным бюро стандартов, равной 9.61, провод 30-AWG имеет круговую площадь 100,5 мил, провод 20-AWG - 1020, а провод 10-AWG - 10380.


* Это то, что обычно встречается в промышленности, однако есть различия между производителями
** Максимальная длина - 90 м для установленного кабеля и 10 м для патч-кордов

.
Куда я с этим собираюсь?

Типичный 23-AWG Cat6 занимает 0,2582 мм², в то время как 28-AWG Mini Cat6 значительно меньше - всего 0,0810 мм². Когда вы сравниваете эти два размера, вы быстро понимаете, что со всеми этими проводами, связанными вместе в стойке / шкафу, будет намного проще справиться с последним.

Ответ прост - уменьшение размера кабелей CAT6 означает более простое обслуживание, что экономит время и деньги.

Mini Cat6 отлично подходит для коммутации с высокой плотностью в центре обработки данных или в любой среде установки исправлений, где плотность является потенциальной проблемой.

Так как же получить более тонкие, изящные и привлекательные кабели Cat6? Свяжитесь с CABLExpress сегодня. И помните, что в AWG измеряется размер жилы, а не размер кабеля с его изоляцией.

Чтобы прочитать оригинальную статью о Наполи, щелкните здесь.


Связанное содержание:

CAT6A UTP по сравнению с F / UTP | Black Box

CAT6A в настоящее время является предпочтительным кабелем для перспективных кабельных систем и для сетей 10-GbE.

Существует два типа кабеля CAT6A: неэкранированный (UTP) и экранированный (F / UTP). F / UTP обозначает фольгированную / неэкранированную витую пару и состоит из четырех неэкранированных витых пар, заключенных в общий экран из фольги.Это не следует путать с S / FTP (экранированный / фольгированный витая пара), который имеет четыре индивидуально экранированные витые пары, заключенные в общий экран с оплеткой.

CAT6A UTP

CAT6A UTP сконструирован определенным образом, чтобы помочь устранить перекрестные помехи и ANEXT. (ПРИЛОЖЕНИЕ - это измерение связи сигналов между парами проводов в разных и соседних кабелях.) Это включает в себя более крупные проводники (минимум 23 AWG), более тугие скрутки, дополнительное внутреннее воздушное пространство, внутренний разделитель между парами и более толстая внешняя оболочка.Эти особенности также увеличивают внешний диаметр кабеля, обычно до 0,35 дюйма в диаметре, по сравнению с 0,25 дюйма для кабеля CAT6. Этот увеличенный диаметр создает большее расстояние между парами в соседних каналах, уменьшая, таким образом, межканальную связь сигналов. Но на кабель CAT6A UTP все еще влияет ANEXT.

В соответствии со стандартами ANEXT можно улучшить, проложив кабель CAT6A UTP свободно в проходах и кабельных каналах с зазором между кабелями. Это контрастирует с привычными нам тесными связками кабеля CAT6 / 5e.Плотные связки представляют собой худший вариант сценарий с шестью кабелями вокруг одного, таким образом, ANEXT отрицательно повлияет на центральный кабель. Тестирование ANEXT - сложный и трудоемкий процесс, в ходе которого проверяются все возможные комбинации пар проводов. Проверка одного из них может занять до 50 минут. соединение в связке из 24 кабелей CAT6A UTP.

CAT6A F / UTP

ПРИЛОЖЕНИЕ, а также время, необходимое для проверки можно значительно уменьшить, если не полностью исключить, с помощью CAT6A F / UTP. Экран из фольги действует как барьер, предотвращающий попадание внешних EMI / RFI на витые пары.Это также предотвращает утечку сигналов данных из кабеля, что делает кабель труднее перехватить, и он лучше подходит для безопасного монтажа. Исследования также показали, что кабель CAT6A F / UTP обеспечивает значительно больший запас (до 20 дБ), чем кабель CAT6A UTP в 10-GbE по медным системам.

Больше - не всегда лучше

Кабель UTP CAT6A имеет общий допустимый диаметр 0,354 дюйма. Кабель CAT6A F / UTP имеет средний внешний диаметр 0,265–0,30 дюйма. Это меньше, чем самый маленький кабель CAT6A UTP.Увеличение внешнего диаметра (O.D.) на 0,1 дюймов, например, от 0,25 дюйма до 0,35 дюйма представляет собой увеличение объема заполнения на 21%. В целом, кабель CAT6A F / UTP обеспечивает как минимум на 35% большую заполняющую способность, чем кабель CAT6A UTP.

Также из-за большого диаметра CAT6A UTP требует большего радиуса изгиба, большего количества проходов, менее плотных соединений патч-панелей и обширного тестирования ANEXT.

Хотя экранированный кабель имеет репутацию большего размера, громоздкого и сложного в обращении и установке, чем неэкранированный кабель, это не относится к кабелю CAT6A F / UTP.Кабель CAT6A F / UTP на самом деле проще требует меньшего изгиба и использует меньшие пути. Кроме того, инновации в технологии разъемов упростили заделку кабеля CAT6A F / UTP. Что касается заземления, требования к кабелям UTP и F / UTP подпадают под TIA / EIA J-STD-607-A Commercial. Требования к заземлению зданий и подключению к электросети.

Преимущества CAT6A F / UTP по сравнению с UTP

Таким образом, существует ряд преимуществ использования CAT6A F / UTP по сравнению с CAT6A UTP в сетях 10-GbE.
