Шаблон для врезки петель и замков своими руками: Шаблон для замка: инструкция изготовления и применения

на «тело замка», регулируем фрезер на глубину, фрезеруем. Если все сделано правильно, то замок подойдет идеально.

Врезка ригеля

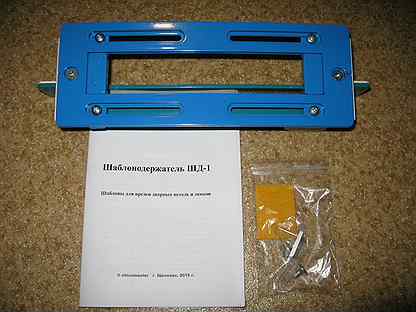

Устанавливаем ШД на край двери(где будет находиться ригель)по крайней выборке на прижимной планке. Центр выборки должен совподать с верхним краем двери. Прижимаем струбцинами. Устанавливаем вставку «ригель», стрелка на вставке должна показывать направление верха двери. Фрезеруем всю глубину ригеля, переворачиваем вставку и врезаем тонкую часть глубины. После сглаживаем переход глубин стамеской. Устанавливаем и прикручиваем ригель. Установка окончена.

Вставки двойные (перевертыши) (межкомнатные защелки, кнобы, ответные планки)

Центр двойных вставок (перевертышей) устанавливается по второй выборке( на прижимной рейке) от края. Фрезеруем первую часть, переворачиваем вставку и врезаем вторую часть.

Более подробную информацию по вставкам и  по работе с шаблонодержателем можно посмотреть на  YouTube      или  в группе  ВКонтакте      https://vk.com/stroyprofi2010 ( группа «СтройПрофи, шаблоны для врезки петель и замков»),наш сайт www. shablon—master.ru Подписывайтесь на новости и изменения, оставляйте свои отзывы, мы будем рады сотрудничать с Вами.

модели для установки мебельных петель фрезером, использование приспособлений для дверных петель

Конструкция двери обладает большим количеством фурнитуры. Такие детали, как замки и петли, требуют комплексных работ по монтажу. Непрофессионалу сложно их врезать, не испортив полотно. В связи с этим используют шаблон для монтажа петель и замков. Если ранее никогда не использовали шаблон, то в первую очередь следует ближе познакомиться с этим приспособлением.

Особенности

Устройство представляет собой заготовку, своего рода матрицу, которая имеет вырезанное окошко соответствующей деталям фурнитуры конфигурации. Приспособление также называют кондуктором. Закрепляют его на створке либо коробке – там, где планируется врезка.

Кромки окошка уточняют очертание будущего углубления. Вырезку можно выполнять посредством стамески, дрели либо фрезера, не опасаясь испортить древесину за границами шаблона.

Приспособление позволяет быстро производить монтаж фурнитуры.

Обзор лучших моделей

Далее рассмотрим многофункциональные шаблоны и каретки для монтажа замков и петель в дверную конструкцию. Выясним, в чем их различия и поймем, какая модель из них является лучшей. Проанализируем их особенности и достоинства.

«УФК-Профи» (универсальная каретка для фрезера)

• не нуждается во вспомогательных элементах – обеспечивает врезку посадочных мест абсолютно под все имеющиеся на текущий момент на рынке петли, замки, ригели и тому подобное;
• качество врезки фурнитуры – как на заводе, то есть без погрешностей;
• шаблон легкий и простой в эксплуатации – не требуется огромных навыков для работы с приспособлением;
• высокоскоростная врезка – произвести настройки шаблона под параметры замка либо петли и врезать можно за пару минут;
• элементарная и быстрая установка размеров врезаемых деталей;
• годится под все разновидности электрофрезеров;
• возможность врезать петли сразу параллельно в дверную коробку и полотно;
• шаблон помогает врезать ригели самых разных размеров;
• врезка всех имеющихся скрытых петель;
• можно ставить замки на установленную дверь, каретка фиксируется намертво, оторвать можно лишь вместе с дверью;
• легковесный и малогабаритный шаблон – 3,5 килограмма (удобно перемещать, не отнимает много пространства).

Даже когда появляется новая фурнитура с несоответствующими стандарту размерами, представленное устройство поможет врезать и ее, оно многофункционально, его работа не зависит от габаритов и конфигурации фурнитуры.

Устройство Virutex

• функционирует исключительно с аппаратами Virutex;
• сложно настроить и подготовить к работе;
• дорогостоящее – требуется покупать 2 устройства: отдельно кондуктор для установки замков и отдельно для скрытых петель и шарниров;
• отсутствует возможность выполнить одновременную врезку в дверную коробку и створку;
• не врезает ригели;
• обладает большой массой;
• неудобно при транспортировании – приспособление массивное и тяжеловесное.

С учетом того, что устройство для ручного электрофрезера по древесине стоит недешево, покупка становится нецелесообразной, даже если заниматься профессионально монтажом деревянных дверей – изделие окупается продолжительное время и некомфортно в работе и перевозке.

Всевозможные комплекты шаблонов (планок) для установки фурнитуры

Ключевым отличием от представленных выше устройств для врезки мест посадки под петли и замки является то, что эти приспособления – не многофункциональные каретки. Это комплект шаблонов, выполненных из стали, текстолита либо органического стекла.

Основные недостатки:

• чрезвычайно огромное количество шаблонов для врезки посадочных мест под фурнитуру, каждый шаблон предназначен под конкретный замок либо петлю;
• таскать с собой сотню шаблонов обременительно;
• отыскивать нужный размер – неудобно вдвойне;
• если у вас не будет нужного по размеру шаблона, то потребуется приобретать его дополнительно (если он, разумеется, имеется в продаже) либо дожидаться, пока его сделают под заказ;
• приобретение всех шаблонов, имеющихся у производителя, — не гарантия того, что он учел всю фурнитуру, которая имеется в наличии на рынке, многообразие чрезвычайно огромно;
• на официальном портале изготовителей указывается, что шаблоны имеются в продаже исключительно под наиболее востребованные петли;
• ассортиментный выбор фурнитуры для деревянных дверей возрастает из года в год – нецелесообразная гонка, где беспрестанно придется «прикупать».

Кондуктор Gidmaster

Плюсы приспособления (со слов производителя):

• приготовления к работе отнимают мало времени;
• удобство настройки на требуемую операцию по установке дверного замка в дверное полотно дает возможность специалисту монтировать, по сути, все замки;
• кондуктор запросто заменит фрезер и сделает работу на пятерку;
• реальная экономия денег;
• кондуктор сконструирован для крепления на дверь с помощью струбцин, вместе с тем происходит центрирование фрезы.

Удовлетворительное устройство, однако имеется существенный минус – шаблон Gidmaster врезает исключительно замки и исключительно посредством дрели.

Если приняли решение приобрести данный шаблон, то вам необходимо быть в курсе следующих нюансов:

• не точная установка размеров, а с допуском – неграмотно выполнена опция по выставлению размеров для устанавливаемой фурнитуры;
• вследствие того, что у дрели нет таких больших оборотов, как у электрофрезера, при работе могут выходить рваные кромки либо возникнут сколы на двери, покрытой эмалью;
• нужно применять фрезы лишь с резьбой на цанге, обыкновенные режущие инструменты не подходят.

Подведем итог. Основываясь на отзывах профессионалов, можно сказать, что пальма первенства (по стоимости, удобству и простоте работы, качеству врезки, функциональным возможностям), несомненно, принадлежит «УФК-Профи».

Как использовать приспособление?

Устанавливаем петли

Установка петель начинается с инсталляции шаблона, только прежде подготавливают инструментарий. Понадобятся ручной электрофрезер, стамеска, отвертки. Процесс врезки включает в себя следующие мероприятия.

1. Полотно надежно закрепляют на полу, разместив боковым торцом кверху. Места врезки фурнитуры размечают. Достаточно только очертить карандашом крепежную пластину навеса.
2. К торцу полотна винтами фиксируют кондуктор. Накладными пластинками регулируют размер окошка в строгом соответствии с нанесенной разметкой.
3. Придерживаясь границ шаблона, электрофрезером либо стамеской снимают фаску. Выемка должна совпадать с толщиной крепежной пластины петли. Если при врезке нечаянно снято больше материала, фурнитура будет неправильно функционировать. Дверь покосится. Уменьшить выемку можно, подложив жесткий картон под крепежную пластину петли.
4. Как только все пазы будут сделаны, начинают монтаж петель. Их прикрепляют самонарезающими шурупами.

Установка замка

Монтаж замка с применением шаблона осуществляется по похожей методике, только вырез в торце полотна делают большего размера. Процедура включает в себя следующие действия.

1. Полотно надежно закрепляют на полу боковым торцом кверху. Намечают место врезки. Замок приставляют к торцу полотна и очерчивают его.
2. По метке устанавливают шаблон. Корректируют совмещенность границ шаблона с начерченными линиями.
3. Древесину выбирают посредством электрофрезера. В случае отсутствия аппарата электродрелью сверлят отверстия, а оставшиеся перемычки удаляют стамеской. Выборка по глубине должна совпадать с длиной тела замка.
4. Шаблон убирают с дверной створки. Замок приставляют к лицевой части полотна, размечают отверстия для скважины замка и ручки. Посредством перьевых сверл делают отверстия. Замок засовывают в подготовленное углубление, закрепляют самонарезающими шурупами.
5. Полотно навешивают на дверной короб. В закрытом виде метят местоположение ответной планки. К лутке крепят шаблон, корректируют по метке окошко, делают выборку углубления электрофрезером либо стамеской.
6. Заканчивается работа фиксированием самонарезающими шурупами ответной планки, апробацией функциональности замка.

Монтаж мебельных петель

Монтаж мебельных петель является важным этапом в сборке шкафов.

Чтобы сделать проще процедуру установки мебельных петель, используют специализированный шаблон. Главное при работе с ним – придерживаться размеров и последовательности всех действий.

Особенности применения

• Шаблон производится из надежных материалов, однако обращаться с ним необходимо аккуратно. Поэтому запрещено сверление через него. Это может уменьшить срок эксплуатации изделия.
• При разметке непременно надо отступать 1,1-1,2 сантиметра от кромки.
• Петли от различных изготовителей могут немного отличаться в размерах, это касается расстояния между центрами винтов. Тогда шаблон используют для нахождения места под чашку. Это отверстие универсально для всех крепежей. Фрезы выбираются исходя из материала фасада. Для фиксации желательно применять усиленные самонарезающие шурупы.

Увидеть непосредственное использование шаблона для врезки петель можно в видео ниже.

Шаблон для врезки петель — Lockservice. pro

Качественные межкомнатные или входные двери в большинстве случаев стоят достаточно дорого. Одним из эффективных способов сэкономить выступает самостоятельная установка конструкций.

Особенно часто такой вариант монтажа выбирается для межкомнатных дверей, так как к ним не предъявляются высокие требования защищенности и взломостойкости. Дополнительным резервом экономии становится врезка дверной фурнитуры собственными силами.

При этом крайне важное значение имеет грамотный и точный монтаж петлевых элементов и замка. Чтобы врезка петель в межкомнатные двери своими руками была выполнена правильно, целесообразно использовать специальный шаблон, наличие которого существенно упрощает выполнение работ.

Важно! Удобство и долговечность эксплуатации любой двери в значительной степени определяются характеристиками и правильностью установки дверной фурнитуры. Поэтому вопросу монтажа замков и навесов следует уделять самое серьезное внимание.

Разновидности дверных петель

Прежде чем описать технологию выполнения работ по врезке фурнитуры, необходимо рассмотреть наиболее часто применяемые виды петлевых элементов для дверей. Они классифицируются по нескольким признакам. По варианту открытия створки различают право-, левосторонние и универсальные дверные петли. Названия изделий четко показывают их отличительные особенности.

По материалу изготовления дверные петли бывают:

1. Стальные. Традиционный вариант, сочетающий разумную стоимость и неплохие эксплуатационные свойства;

2. Латунные. Популярный вид дверной фурнитуры, который изготавливается методом литья. Обладает красивым внешним видом и разнообразием способов оформления, а благодаря гальваническому покрытию – ещё и долговечностью. Стоит дороже стальной фурнитуры, что окупается длительным сроком эксплуатации и стильным дизайном;

3. Из нержавеющей стали и сплавов с повышенным уровнем антикоррозионных свойств. Самый дорогой и одновременно качественный вариант. Используется в дверях, эксплуатируемых под высокой нагрузкой.

По конструктивным особенностям различают следующие виды петлевой фурнитуры:

1. Противосъемные. Оснащаются дополнительным соединением по типу паз-выступ – в закрытом положении оно блокирует створку, делая невозможным её приподнимание и снятие;

2. Ввертные. Используются на легких межкомнатных дверях и обычно устанавливаются по 3 штуки на конструкцию. Устройство фурнитуры предельно простое: оно представляет собой поворотную ось с двумя штырями, первый из которых ввинчивается в створку, а второй – в дверной косяк;

3. Для дверей с притвором. Конструкция изделия предполагает изготовление запорной планки в виде уголка, при этом лицевая часть петли выполняется несколько более узкой, чем обычно;

4. Скрытые. Заметны только при открытом положении створки, что достигается «утапливанием» шарнира в двери. В результате повышается эстетичность конструкции, что является главным достоинством. К числу недостатков, которые имеют скрытые петли, относятся более сложный монтаж и высокая стоимость фурнитуры.

Особенности разметки двери перед монтажом

Важное значение для правильной врезки дверных шарниров имеет грамотная разметка места их расположения. Для ее выполнения требуется наличие линейки или рулетки, а также обычного карандаша. Действия установщика следующие:

• определяется сторона открывания двери;
• от верхнего и нижнего угла створки на нужной стороне отмеряется по 20 см – стандартное расстояние для петлевых деталей на межкомнатных дверях;
• к намеченным местам прикладывается шарнир таким образом, чтобы пластина немного выступала за торец створки;
• петля обводится карандашом по контуру;
• створка аккуратно прикладывается к коробке – обе части дверной конструкции находятся в горизонтальном положении;
• петля прикладывается к размеченному на полотне месту;
• обводится контур фурнитуры на косяке.

При необходимости аналогичным образом размечается положение замка, который планируется установить в межкомнатную дверь. Единственное отличие: он располагается на высоте 90-100 см от уровня пола.

Важно! При наличии на полотне или коробке каких-либо дефектов в предполагаемом месте размещения шарниров допускается смещение фурнитуры вниз. Однако оно должно быть не слишком большим, так как это помешает нормальной эксплуатации дверной конструкции.

Шаблон для врезки петель и замков

Значительно упростить и ускорить процесс врезки дверной фурнитуры на межкомнатную дверь позволяет специальное приспособление, которое называется шаблоном (другие названия – кондуктор или каретка). Готовый шаблон для врезки петель представляет собой заготовку, конструкция которой предусматривает наличие двух основных частей. Первая – струбцина с зажимами, которая обеспечивает надежную фиксацию устройства на створке или коробке, вторая – корпус с окошком, размеры которого изменяются с учетом габаритов устанавливаемой фурнитуры.

Сегодня на отечественном рынке представлено большое количество разнообразных шаблонов, которые одинаково эффективно используются как для врезки петель, так и для врезки замков. Приспособление вполне реально изготовить своими руками, но оно будет значительно уступать по удобству работы и точности последующего монтажа фурнитуры готовым изделиям.

Основные достоинства каретки для врезки навесов состоят в следующем:

• универсальность, позволяющая монтировать шарниры, замки, ригели и другие детали дверной конструкции и фурнитуры;
• простота применения;
• высокая точность установки;
• изменение конфигурации приспособления для разных типов дверей и фурнитуры;
• возможность использования с ручным фрезером любой модели;
• доступная стоимость изделия.

Важно! Несмотря на то, что каретка упрощает врезку фурнитуры в межкомнатные двери, её грамотное использование требует навыков и опыта выполнения подобной работы. Поэтому перед самостоятельной установкой рекомендуется потренироваться на деревянном бруске, а при возникновении трудностей – обратиться к профессионалам.

Как врезать петли в дверь?

Для установки фурнитуры в дверь кроме каретки используется также фрезер или стамеска с молотком. Врезка петель фрезером наиболее удобна, особенно для непрофессионального пользователя. Современные модели этого деревообрабатывающего инструмента позволяют быстро и без проблем выполнять различные операции с древесиной – вырезать паз, сверлить отверстия, обрабатывать фигурную кромку.

Последовательность выполняемых установщиком работ зависит от типа дверной фурнитуры. Стандартный порядок действий выглядит так:

1. Створка укладывается на бок таким образом, чтобы торец, куда нужно врезать петли, был направлен вверх;

2. В местах, где выполнена разметка расположения фурнитуры, монтируется шаблон, предварительно настроенный на размер дверных навесов или замков;

3. При помощи фрезера выполняется углубление по размерам фурнитуры, выбранной для установки;

4. При необходимости (если дверь изготовлена из древесины твердых пород) выполняются отверстия под крепежные элементы;

5. Фрезеровка сопровождается периодическим прикладыванием фурнитуры к месту монтажа для проверки достаточности углублений;

6. После завершения работ выполняется установка и фиксация петли к дверной створке. Монтаж замка обычно производится позднее – после установки полотна в дверную коробку.

При врезке ввертной фурнитуры порядок установки не изменяется. Монтаж выполняется еще быстрее и проще, так как он предусматривает сверление всего двух отверстий – по одному в полотне и коробке.

Важно! После врезки дверной фурнитуры и сборки межкомнатной двери в проеме необходимо произвести регулировку петлевых навесов. Значительная часть используемых сегодня шарниров позволяет менять положение створки в коробке для обеспечения плотного примыкания, а также удобного открывания и закрывания конструкции.

Монтаж скрытых петель

Популярность и широкое применение дверной фурнитуры скрытого типа объясняется несколькими преимуществами. Главные из них – внешняя привлекательность межкомнатной конструкции, возможность установки на дверях без наличников, регулировка в 3-х направлениях.

Врезка скрытых петель выполняется по схеме, аналогичной описанной выше для традиционной фурнитуры. При этом необходимо учесть два важных момента:

• требования к установке петель скрытого типа заметно выше, чем для обычных;
• все углубления и выемки в полотне и коробке двери в обязательном порядке зачищаются наждачной бумагой;
• любая ошибка в размерах или разметке ведет к проблемам при эксплуатации межкомнатной двери.

Учитывая сказанное, становится понято, почему перед принятием решения о самостоятельном выполнении работ по врезке дверных петлевых элементов (особенно скрытого типа) необходимо правильно оценивать собственные силы и возможности. Нередко намного проще и в конечном счете выгоднее пригласить мастера, который быстро и без проблем произведет все необходимые работы, используя для этого профессиональный инструмент, знания и большой практический опыт.

nopyfus шаблоны для врезки петель и замков своими руками чертежи

 шаблоны для врезки петель и замков своими руками чертежи 　/2017年05月26日(金)

Фрезер для петель и врезки замков: настройка, эксплуатация

Ручной фрезер может применяться для проведения самых различных работ с древесиной. За счет смены насадки работы могут быть не только декоративного характера, но и связанные с подготовкой поверхности к установке различной фурнитуры. Довольно большое распространение получил фрезер для петель. Конечно, для установки дверей в домашних условиях не обязательно иметь подобный инструмент, но за счет его применения можно существенно повысить качество монтажа. Рассмотрим все особенности подобного фрезера для петель подробнее.

Рекомендации по выбору инструмента

Выбор проводится с учетом основных рекомендаций. Фрезы для врезки замков в межкомнатные двери выбираются с учетом нижеприведенных моментов:

1. Мощность устройства. Ручной фрезер для врезки по дереву характеризуется мощностью. Для проведения простых работ подходят варианты исполнения со средней мощностью. Стоит учитывать, что более мощные устройства предназначены для профессионального предоставления услуг. При этом существенно расширяется область применения, но производительность остается практически неизменной. Не стоит также забывать о том, что фреза для врезки замков с высокой мощностью будет весить больше и стоить намного дороже, сможет прослужить намного дольше по причине исключения вероятности перегрева.
2. Возможность регулирования скорости вращения. Пазовые фрезы для петель и другой фурнитуры могут вращать насадку с различной скоростью. За счет подбора наиболее подходящего варианта исполнения достигается высокое качество обработки. Из ручных вариантов исполнения рекомендуется отдавать предпочтение тем, которые имеют регулятор с защитой от внешнего воздействия. Также большей популярностью пользуются модели с бесступенчатым принципом переключения режимов работы.
3. Величина вылета рабочей части над торцом. Осуществляя выбор фрезера для установки петель нужно уделять внимание реальному вылету фрезера, так как от этого зависит область его применения. Большой показатель позволяет применять специальные насадки для получения выемок.
4. Качество обработки рабочей зоны определяется не только конструктивными особенностями устройства, но и наличием подсветки. Подобный несущественный конструктивный элемент позволяет проводить фрезерование в самых различных условиях.
5. Удобство использования. Рассматривая то, какой выбрать для врезки дверных петель нужно в первую очередь уделить внимание размещению основных элементов управления. Рукоятка должна быть прорезиненной, так как в противном случае при работе фрезер для петель может соскальзывать.
6. Комплектация поставки. В последнее время в продаже встречается просто огромное количество различных вариантов исполнения инструмента, от комплектации зависит функциональность и область применения. За счет применения различных насадок обеспечиваются условия для установки особых рабочих насадок. Есть также модели с различными держателями.
7. Уделяется внимание также тому, что диаметр устанавливаемой насадки также может варьировать в достаточно большом диапазоне. Рекомендуется уделять внимание моделям, которые позволяют устанавливать насадки с самым различным диаметром.

Кроме этого, основным параметром выбора можно назвать популярность бренда. Продукция известных производителей может прослужить в течение длительного периода. При этом заявленные параметры соответствуют реальным, а устройство характеризуется высокой функциональностью. На момент рассмотрения конкретной модели ее нужно не только взять в руки, но и включить для проверки работоспособности.

Настройка ручного фрезера для врезки петель и замков

Врезать петли в двери можно только при правильной настройке механизма. Как правило, приспособление для фрезера обладает следующими настройками:

1. Скорость вращения установленной насадки. Этот параметр может варьировать в достаточно большом диапазоне. За счет повышения скорости обработки существенно повышается качество поверхности.
2. Глубина, на которую фрезер для петель врезается в заготовку. Важно выбрать подобный показатель правильно с учетом особенностей фурнитуры и размеров дверного полотна.

Фрезы для врезки петель и замков позволяют с высокой точностью задавать глубину врезания.

Для дверных петель главное подобрать частоту вращения насадки, так как неправильный показатель может привести к появлению сколов и других дефектов.

Как пользоваться фрезером для врезки замков?

Фрезеровка под петли при применении рассматриваемого устройства достаточна проста в исполнении. При этом можно достигнуть высокого качества получаемой ниши. Основными рекомендациями назовем следующие моменты:

1. Для фиксации инструмента необходима прочная и надежная поверхность. За счет этого исключается коробление дверного полотна. При этом можно использовать специальные зажимы, которые исключают вероятность смещения изделия при работе.
2. Следующий шаг заключается в ослабевании крепежного элемента, который фиксирует специальный штифт.
3. На поверхности проводится разметка места, где именно будут крепится петли. Для этого можно использовать обычный карандаш.
4. Выбирается наиболее подходящее количество оборотов в минуту.

Врезка замка фрезером без шаблона может проводится своими руками, главное правильно установки основные параметры обработки.

Использование шаблона

Рассматриваемая процедура также проводится со специальным шаблоном. Получить его можно самостоятельно следующим образом:

1. Для начала замеряется смещение фрезы.
2. Определить размеры шаблона для врезки можно при применении обычных измерительных инструментов.
3. Выполняется 2-3 прохода.
4. На данном шаге получается готовое отверстие.

После получения рассматриваемого специального элемента можно врезать петли при применении других различных инструментов.

В заключение отметим, что процесс врезания петель фрезером проводится для получения качественной ниши. Особенности инструмента позволяют существенно ускорить процесс, снизить вероятность появления серьезных дефектов. За счет применения особых насадок можно существенно расширить возможности устройства.

Работа ручным фрезером: врезка замков и петель обработка кромки фигурная резьба и не только

Врезка замка своими руками

Прежде чем производить врезку замка в межкомнатную дверь, необходимо отметить, где он будет расположен. Обычно подбирается оптимальная высота для всех жителей квартиры, но лучше, если все дверные ручки будут расположены на одной высоте.

Когда место для замка выбрано, следующим этапом является установка своими руками, которая производится таким образом:

• замочный корпус прикладывают к поверхности двери (сбоку) и обводят, чтобы наметить место для отверстия;
• выбирают сверло на 1-1,5 мм больше толщины замочного корпуса, и высверливают отверстие для замка. Отверстия идут перпендикулярно торцу двери и размещаются так, чтобы расстояние было одинаковым с каждой стороны;
• стамеской с молотком подготавливается отверстие для замка своими руками;
• замок вставляется в отверстие. При этом он должен не болтаться и легко входить;
• делают углубление стамеской по контуру замка своими руками, чтобы замочная пластина легла заподлицо;
• подготавливаем отверстия для дверной ручки и сердцевины ключа, после чего их нужно поставить и прикрепить шурупами, используя соответствующий инструмент.

У некоторых моделей замков для межкомнатных дверей на одной из ручек есть фиксатор положения

Поэтому устанавливая такой замок, нужно обратить внимание, чтобы этот фиксирующий механизм находился с внутренней стороны дверного полотна

Рекомендации по выбору инструмента

Выбор проводится с учетом основных рекомендаций. Фрезы для врезки замков в межкомнатные двери выбираются с учетом нижеприведенных моментов:

Мощность устройства. Ручной фрезер для врезки по дереву характеризуется мощностью. Для проведения простых работ подходят варианты исполнения со средней мощностью. Стоит учитывать, что более мощные устройства предназначены для профессионального предоставления услуг. При этом существенно расширяется область применения, но производительность остается практически неизменной. Не стоит также забывать о том, что фреза для врезки замков с высокой мощностью будет весить больше и стоить намного дороже, сможет прослужить намного дольше по причине исключения вероятности перегрева.
Возможность регулирования скорости вращения. Пазовые фрезы для петель и другой фурнитуры могут вращать насадку с различной скоростью. За счет подбора наиболее подходящего варианта исполнения достигается высокое качество обработки. Из ручных вариантов исполнения рекомендуется отдавать предпочтение тем, которые имеют регулятор с защитой от внешнего воздействия. Также большей популярностью пользуются модели с бесступенчатым принципом переключения режимов работы.
Величина вылета рабочей части над торцом

Осуществляя выбор фрезера для установки петель нужно уделять внимание реальному вылету фрезера, так как от этого зависит область его применения. Большой показатель позволяет применять специальные насадки для получения выемок.
Качество обработки рабочей зоны определяется не только конструктивными особенностями устройства, но и наличием подсветки

Подобный несущественный конструктивный элемент позволяет проводить фрезерование в самых различных условиях.
Удобство использования. Рассматривая то, какой выбрать для врезки дверных петель нужно в первую очередь уделить внимание размещению основных элементов управления. Рукоятка должна быть прорезиненной, так как в противном случае при работе фрезер для петель может соскальзывать.
Комплектация поставки. В последнее время в продаже встречается просто огромное количество различных вариантов исполнения инструмента, от комплектации зависит функциональность и область применения. За счет применения различных насадок обеспечиваются условия для установки особых рабочих насадок. Есть также модели с различными держателями.
Уделяется внимание также тому, что диаметр устанавливаемой насадки также может варьировать в достаточно большом диапазоне. Рекомендуется уделять внимание моделям, которые позволяют устанавливать насадки с самым различным диаметром.

Кроме этого, основным параметром выбора можно назвать популярность бренда. Продукция известных производителей может прослужить в течение длительного периода. При этом заявленные параметры соответствуют реальным, а устройство характеризуется высокой функциональностью. На момент рассмотрения конкретной модели ее нужно не только взять в руки, но и включить для проверки работоспособности.

Установка накладного замка

Установка накладных замков уже давно отошла в прошлое, но все, же такие замки иногда используют, особенно когда врезной замок ломается, а новый врезать нет возможности. В таком случае лучше подобрать новый замок такого же размера, как старый врезной.

Когда замок устанавливается своими руками, необходимо выполнить такие действия:

• к двери прикладывают шаблон запора и намечают места отверстий для крепежа и цилиндра, после чего делают необходимые углубления;
• на внешней стороне двери фиксируется в подготовленное отверстие цилиндр и кольцо для фиксации, а с внутренней – установочная пластина;
• замочная задвижка освобождается, после чего соединительный стержень совмещается с прорезью;
• на коробочном торце делают выемку для запорной планки;
• запорная пластина крепится к дверному косяку.

Модные интерьерные тенденции диктуют свои условия, благодаря чему люди чаще стали менять как входные, так и межкомнатные дверные полотна. В то же время их замена связана с определенными затратами, львиная доля которых уходит на оплату труда рабочих, которые дверь поставят. Очевидным решением проблемы мог бы стать монтаж своими руками, однако для этого требуются навыки и специальный инструмент. Например, чтобы аккуратно врезать запирающее устройство потребуется фреза, подробнее об этом мы и поговорим далее.

Установка ручки-защелки для двери

Чтобы закрепить дверную ручку-защелку в двери, нужно выполнить такие действия:

• установить декоративные накладки и прикрепить их саморезами;
• зафиксировать стержень, который имеет сечение квадратного или шестигранного вида. Стержень соединит дверные ручки с двух сторон двери;
• закрыть дверь, чтобы правильно сделать отметку о положении язычка для замка;
• измерить длину язычка и обозначить ее на дверном косяке;
• к обозначенным карандашом отметкам, приложить принимающую накладку и обвести ее карандашом;
• по указанному контуру, используя необходимый инструмент, высверливаются отверстия, и стамеской придается необходимая форма для посадочного места накладки;
• накладка устанавливается на заготовленное место и крепится саморезами;
• дверной замок открывают и закрывают, чтобы проверить, правильно ли он функционирует.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Врезка ручки — защелки

Сначала рассмотрим, как установить ручку — защелку. В первую очередь следует выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина – именно там потребуется просверлить отверстие под штырь ручки.

Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси является центром будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

Важно!
Что — бы избежать появления сколов и других повреждений декоративного слоя, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, а коронка углубится примерно на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие

Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, при этом отверстие должно быть полностью закрыто декоративными накладками ручки — защелки.

В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому под нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте предварительно снимается слой шпона.

Далее выполняется монтаж ручки — защелки. Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной производителем.

Обратите внимание на расположение язычка защелки и ручки, на которой предусмотрена кнопка закрывания двери. Установив декоративные накладки, проденьте штырь через отверстие в механизме защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия)

Убедитесь, что замок — защелка функционирует исправно.

На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстие. При помощи стамески выполните углубление, приложите и обведите контур ответной планки – под нее также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

Подготовительный этап

Технология установки зависит от конфигурации выбранного замка.

Проще всего врезать ручку — защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) – более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне – под ручку и личинку.

До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту

Каркасная дверь более капризна: чтобы не повредить конструкцию, ручку следует монтировать в месте расположения поперечного бруса, который, обычно располагается на высоте 90 — 100 см от нижнего края полотна.

Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать и заранее, до монтажа дверной системы. Если гнездо для замка предполагается вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

Что представляет из себя сверло Форстнера?

Режущий инструмент, созданный для изготовления глухого отверстия определенного диаметра под чашки мебельных петель — официально именуется сверлом Форстнера. Выполнен из головки, на которой расположены два или четыре острых наконечника.

В центре инструмента находится наконечник, предназначенный для центровки — он устанавливается в намеченный цент будущего отверстия. Режущий элемент расположен на оси, которая может крепиться в шуруповерте или дрели. Необходимая глубина отверстия, выполняемая сверлом форстнера по дереву, порядка 9 мм. Диаметр головки варьируется и составляет 26, 35 или 40 мм. Подбирается фреза под размер устанавливаемой фурнитуры

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске

Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

• Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
• Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
• Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента. Знакомясь с отзывами, надо сразу выяснять, обеспечиваются ли оба этих параметра или нет

Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, аппарат как раз позволяет выбирать пазы произвольной глубины

В домашних условиях правильнее использовать специализированный фрезер. При этом особенно высокая мощность ему не требуется, наоборот — она только неоправданно увеличит тяжесть станка. А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы

Важно: в хорошем станке такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато

Еще один значимый фактор — насколько далеко фреза может выходить за пределы зажима. Обычно этот показатель иллюстрируется цифрами в названии модели, а выражается в миллиметрах. Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

• массой оборудования;

• длиной сетевого кабеля;

• расположением ручек и иных элементов управления;

• перечнем выполняемых функций.

Перед покупкой стоит запустить станок. Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

• широк ли обзор рабочей поверхности;

• предусмотрена ли там дополнительная подсветка;

• есть ли вспомогательные насадки, держатели и так далее.

Виды и модели подобного инструмента

Посредством фрезера можно создать практически любые профиля – как с прямыми, так и с закругленными краями.

К фрезеру можно приобрести комплект из нескольких фрез, каждая из которых выполняет отдельную функцию и предназначена для отдельного вида работ:

• Вертикальные, или называемые иначе – погружные. Предназначены они для самых разных работ;
• Окантовочные, либо же кромочные – позволят качественно обработать края и кромки. Такая модель предлагается с небольшими габаритами и весом;
• Комбинированные модели включают в себя оба вышеназванных варианта;
• Существуют и специфические модели – дюбельные, ламельные и триммер.

Если приобретать фрезер для работы с дверными полотнами, то можно выбрать модели, с помощью которых можно обеспечить формирования под петли нужной глубины. Так же есть модели, с помощью которых можно врезать замок. Предлагается и возможность изготовить шиповые соединения.

Существуют модели профессиональные, которые больше подойдут мастерам, которые ежедневно занимаются установкой дверей. Для домашних работ подойдет более простая модель.

Производителей таких устройств огромное множество, поэтому подобрать модель можно не только по функциональности, но и по стоимости, качеству и надежности.

Сэкономить можно только в том случае, если работать с инструментом планируется крайне редко, в ином случае стоит приобрести модель профессиональную, отличающуюся не только высокой надежностью, но и большим ассортиментом функций.

Дешевая модель быстро исчерпает свой резерв и соответственно – возникнет необходимость приобрести новый инструмент.

Подготовка пазов для дверных петель и замков

Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как сделать простой шаблон

Замеряем смещение фрезы
Размечаем шаблон
Делаем фрезой 2–3 прохода

Получаем готовое отверстие
Устанавливаем упорный брусок
Испытываем шаблон

Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:

1. Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, устанавливается в специальные зажимы и надежно фиксируется в них.
2. Выполняется разметка мест, где будут устанавливаться петли.
3. На размеченный участок торца дверного полотна устанавливается шаблон и надежно на нем фиксируется.
4. Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выборка материала на требуемую глубину. В том случае, если выполняется врезка петель фрезером без шаблона, выборка материала выполняется инструментом по контуру предварительно нанесенной разметки.
5. После снятия шаблона с торца дверного полотна обработанная поверхность сформированного паза дорабатывается стамеской.
6. В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.

Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.

В этой статье рассмотрим более быстрый метод врезки замка в межкомнатную дверь, по сравнению . Этот способ в разы ускоряет работу, и если нужно установить замок в несколько дверей, то это то, что нужно.

Начинаем врезку с разметки дверного полотна. Я устанавливаю замок в межкомнатную дверь с таким расчетом, чтобы ручка замка была на расстоянии 900 мм от низа двери. Откладываю этот размер на дверном полотне.

К двери прикладываю замок и выравниваю отверстие для ручки с меткой, очерчиваю края замка.

Нахожу середину от толщины дверного полотна и провожу линию.

Замеряю толщину части замка, которая в дальнейшем прячется в дверь, в моем случае это 12 мм. Беру сверло на 1-2 мм диаметром больше и высверливаю отверстия от метки до метки на полотне. Стараюсь, чтобы отверстия шли друг за другом.

Затем этим же сверлом рассверливаем отверстия в продольный паз.

Стамеской подравниваем паз для замка. У меня не оказалось сверла диаметром 13-14 мм, поэтому пришлось в конце подравнять фрезером, чтобы получить достаточную ширину паза для замка. Но если сверло было бы нужного диаметра, то ничего подравнивать не пришлось бы, получился примерно такой паз, только с неровным краем.

Прикладываем замок и смотрим, хорошо ли он сидит.

Если все в порядке, ножом отмечаем площадку замка на дверном полотне.

Прикладываю замок, он должен плотно входить.

Отмечаю отверстия для ручки и защелки. Прикладываю замок сбоку двери, выравниваю его с краем двери и слежу, чтобы края совпали с краями фрезерованного паза.

Высверливаю отверстия под ручку и защелку. Я использую свело Фостнера диаметром 20 мм.Предыдущая запись:
Как установить петли на межкомнатную дверь. Врезка петель фрезером.

Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять необходимые расстояния. Кроме того, полезными приспособлениями окажутся:

• канцелярский нож;

• малярный скотч;

• сверло диаметром 0,2 см.

Большую пользу в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями. Они будут оставлять следы, избавиться от которых окажется крайне тяжело. Чтобы точнее отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько глубоко нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

Но поскольку запоры устанавливаются обычно на небольшой части двери, придется использовать стальную линейку. Она гораздо прочнее деревянной и пластиковой, может выдержать даже случайное воздействие инструмента. При помощи проверочных угольников из металла замеряют углы. Ещё это приспособление нужно, чтобы настраивать электрический инструмент. Обязательно надо приготовить набор отверток, тем более что он пригодится еще и при установке петель.

Еще следует приготовить: монтажный пистолет для подачи пены, зубила и пики к перфоратору, пилки для лобзика.

Как врезать замок в межкомнатную дверь самому, смотрите в видео.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите следующую глубину обработки.

Повторяйте операции до полной выборки отверстия.

При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Потребительский спрос

Статистика последних лет относительно востребованности на дверные конструкции, предназначенные для входа в квартиру, выказывает показатель растущей популярности на металлические двери внутреннего открывания.
Поясняется данный факт потребительского спроса тем, что в строениях высоток многоквартирного типа расположены три, а то и все четыре входа в квартиру. Так одна общая площадка небольшой квадратуры не может позволить выйти из своих собственных помещений владельцам единовременно. Следующая причина, скрывающая повышенный потребительский спрос на внутренние двери, выражается в комфортабельности использования проема. Если межкомнатные створки допустимо банально снять с петель при потребности занести в помещение габаритной мебели, то входные полотна достаточно тяжело демонтировать для тех же потребностей. Двери внутреннего открывания позволяют беспрепятственно воспользоваться проемом при распахивании створки. Что же касается технических параметров, то внутренние двери несколько отличимы от стандартных конструкций, открывающихся распахиванием наружу, что никак не похоже на межкомнатные блоки. Подбор типовых блоков должен производиться особо тщательно, поскольку вопрос о взломоустойчивости типовых изделий, является актуальным. Входные полотна в квартиру либо любое другое строение с внутренним способом открывания представляют собой конструкцию с более уязвимыми показателями взломоустойчивости. створку, которая открывается от себя довольно легко банально выбить ногой либо применив другое небольшое физическое воздействие. Так двери внутреннего открывания должны быть наделены повышенным показателем сопротивляемости и устойчивости к типовым воздействиям. Стоит отметить, что абсолютное большинство производителей дверных конструкций, не занимается изготовлением блоков, открывающихся в квартиру. Причина тому вышеперечисленные подверженности ненадежности перед выбиванием, чем не станет рисковать каждая компания-производитель, в смысле своей репутации. Все же ведущие производители дверных перекрытий входной группы предоставляют розничному потребителю типовые фабрикаты в ассортименте, создавая конструкции, таким образом, дабы при помощи использования любого инструмента дверь оставалась надежной преградой к несанкционированному доступу в жилище либо иное другое помещение.

Процесс работы

После того как инструмент собран, пора браться за работу. Весь процесс делится на следующие этапы:

• Сначала отмечают место, где будет находиться непосредственно сам замок. По стандарту оно располагается на высоте в 90-100 см от пола, но ситуации бывают разные.
• После определения высоты находят, на какую глубину будет посажен запорный механизм. С помощью угольника отмечают карандашом на полотне эту величину.
• Затем выполняют замеры и делают отметку, где будет находиться замочная скважина и защелка. Отверстия под них выполняются дрелью с перьевым сверлом.
• Отмечают границы углубления, которые потребуются для монтажа ригельной планки, приложив ее к торцу дверного полотна. Закрепляют насадку, которая соответствует диаметру выполняемого отверстия, и просверливают его. Это поможет ригельной планке войти плотно на приготовленное место и правильно расположиться в дверном полотне.
• После этого прорезают канавку под корпус. Врезка выполняется так, чтобы корпус размещался в углублении полностью. Границы обрабатывают при помощи стамески.
• Тщательно зачищают выполненное отверстие от заусениц и устанавливают приготовленную замочную систему. При помощи саморезов прикрепляют ригельную планку на торце полотна.
• Устанавливают фурнитуру.

Какие модели использовать, чтобы облегчить себе труд? Для приготовления мест посадки замочных устройств в дверном полотне или другом деревянном изделии хорошим вариантом станет фрезер FC116U. Он работает очень аккуратно. Если дверь уже установлена, он поможет не повредить ее, так как обладает несложной системой настройки. Данный инструмент обрабатывает и вертикальные и горизонтальные поверхности. Работать им можно и с обычными дверьми, и с теми, которые имеют притвор. В этом случае фрезер смещается по отношению к центру двери.

FR129N предназначен для подготовки под врезку замков и петель. Этот инструмент поможет с легкостью выполнить установку различных элементов, даже в случае, если придется выполнять очень точные замеры. Можно настроить оборудование так, чтобы выполнить от двух до четырех правых или левых петель. Он имеет систему протекторов и зажимов. Это позволит выполнить работу без повреждений полотна, исключить любые неточности. Двигатель в этом инструменте мощный, дополнительно оснащен приводом, который регулируется и поддерживает обороты на заданной частоте.

Как производится врезка, показано в этом видео:

В зависимости от фактора расположения дверного блока, способа открывания, а так же от общего количества активных полотен, двери допустимо сортировать относительно определенных типов. Для многих привычны входные створки наружного открывания, но существуют и двери внутреннего типа открывания.

Список источников

• pro-dom-mebel.ru
• stroy-podskazka.ru
• tehnolen.ru
• stankiexpert.ru
• ruscos.ru
• master-kleit.ru
• csgoshik.ru

Поделитесь с друзьями!

Универсальный инструмент и оборудование для установки дверей

За годы своей работы плотником мастер Л. Харт установил 3600 дверей, врезал в них замки и петли. Чтобы выполнить такой большой объем заказов, он придумал и применяет для соответствующих операций различный инструмент и оборудование для установки дверей, а именно шаблоны, кондукторы и приспособления.

§ Содержание статьи:

1. Шаблон для врезки замков.
2. Кондуктор для выборки пазов.
3. Оборудование для перемещения фрезера.
4. Верстак собственноручного изготовления.
5. Интересные видео мастеров.

Купить, как правило, можно все. Но предлагаемый в магазинах инструмент (кондукторы и шаблоны), как правило, имеет узкое назначение, а кроме того – недешевый. В результате же самостоятельного конструирования у мастера появляются приспособления более универсальные и надежные, что в конечном итоге позволяет выполнять работу и быстрее, и качественнее.

§ Шаблон для врезки дверного замка.

Можно сказать, что основные принципы установки врезных замков – одинаковы. Показанный на рис. 1 инструмент отличается от магазинного тем, что не только позволяет размечать замочное гнездо, но и помогает рассверливать отверстие под ручку, ключевину (замочную вставку-личинку) и защелку с обеих сторон шаблона. Неплохая универсальность!

Шаблон изготовлен из фанеры толщиной 20 мм, и его можно регулировать с помощью болтов, которые установлены в продолговатый сквозной паз. Подобный инструмент для установки дверей позволяет работать с дверями толщиной от 32 мм до 48 мм. Ширина шаблона – 100 мм. Отверстия расположены в расчете на наиболее распространенный интервал между язычками – 60 мм.

Обратите внимание, на этом шаблоне положение отверстий под ключевину и засов, а также их диаметр рассчитаны на типовую конструкцию замка. Установив шаблон на место, можно быстро просверлить все необходимые отверстия. Съемные втулки вырезаны из пластины ПВХ толщиной 20 миллиметров, они защищают фанеру от износа.

Работа с помощью шаблона чрезвычайно проста и не занимает много времени. Установив шаблон на место (обычно это 112 см от верхней кромки дверного полотна высотой 203 см), закрепляю его на двери двумя шурупами длиной 30 мм и рассверливаю необходимые отверстия под замок сверлом (для древесины) соответствующего диаметра.

Стоимость подобного покупного серийного приспособления лежит в диапазоне от $80 до $450 (ориентировочно), от самых простых до более функциональных и дорогих устройств.

§ Многоцелевой кондуктор для выборки пазов в кромке дверного полотна.

Этот кондуктор (рис. 2) я обычно использую, если кто-то неправильно установил замок или если необходимо его сместить. Сначала в кромке дверного полотна выбираю ровный паз, в который затем туго забиваю деревянную заглушку на клею. Старый паз иногда заполняют обыкновенной шпатлевкой. Когда клей или шпатлевка высохнет, можно начинать сверлить новое отверстие.

Кондуктор сконструирован для работы с фрезерной машинкой. Фрезер центрируется на платформе кондуктора, перемещающейся вдоль кромки дверного полотна. Оснастка обеспечивает прямой и ровный паз, не давая инструменту выйти за кромку дверного полотна.

Кондуктор состоит из двух половинок, соединенных стальными стержнями 10 мм. Как и предыдущее приспособление, его можно с помощью крепежных болтов с дубовыми рукоятками подгонять под двери разной толщины. Станок закрепляется на кондукторе стальными стержнями, проходящими в отверстия для боковых направляющих в основании машинки.

Сначала надо определить участок работы. Затем, зажав боковые крепежные болты, а также половинки кондуктора на двери так, чтобы устройство легко скользило по двери, я начинаю с неглубокого пробного прохода пазовой фрезой. С каждым следующим проходом понемногу увеличиваю глубину. Дверной кондуктор обеспечивает точный проход резца по узкой поверхности. При ремонте дверных полотен можно с помощью фрезера выровнять стенки старого разбитого паза, который затем заклеивают деревянной заглушкой. К кромке дверного полотна привернуты ограничители хода кондуктора.

§ Оборудование для перемещения фрезера в двух плоскостях.

Такое оборудование полезно, когда нужно забить заглушкой старые пазы и сделать новые вырезы под замок. Фрезерную машинку зажимаю на каретке (рис. 3), которая скользит в одну сторону по направляющим стержням, а в другую – на боковых салазках.

Как только приспособление привернуто и зажато на двери, регулировка ограничителями обеспечит выборку паза по всей длине и ширине обвязочного бруса. Установив фрезу 25 мм, я креплю машинку на каретке и, начав с прохода глубиной около 3 миллиметров, выбираю паз, увеличивая с каждым проходом глубину на 3 мм.

Расходы по изготовлению данного инструмента были сведены к минимуму с использованием отходов деревообработки и деталей из металла. Единственное, на что пришлось потратиться, так это на стержни и стопорные муфты, а также шарнирные зажимы.

§ Верстак – необходимый инструмент для установки дверей.

Верстак для работы с дверным полотном давно стал необходимым приспособлением и главным «помощником» профессиональных плотников. Верстак облегчает подготовку дверей. Говорят, его изобрел какой-то столяр, уставший бороться с неустойчивостью двери, пока пытался вырезать паз.

В свободное время я сконструировал свой собственный прочный верстак, который можно легко собрать (рис. 4). В нем есть ящик для хранения инструментов, выдвижные ящики, упоры, подбитые мягким материалом, складные ножки и колесо. Последние нужны для того, чтобы собрав все необходимое, я мог закатить верстак в кузов грузовика или багажник легкового автомобиля. Но самое главное – у верстака есть регулируемые упоры для крепления дверей, и мастер может работать с дверью любой ширины на удобной для себя высоте.

Внутренний короб собран из фанеры высшего качества, а каркас и ножки – из дубовых досок толщиной 30 миллиметров. Каждая пара дубовых ножек и горизонтальная планка связаны между собой ящичным шипом «Ласточкин хвост». Все это устройство шарнирно соединено с верхней частью каркаса и с помощью крепежных болтов с барашковыми гайками может быть закреплено в рабочем или сложенном положениях. Когда ножки зафиксированы в рабочем положении, горизонтальные планки служат местом крепления мягких рабочих упоров, которые не повредят дверь. Мягкие упоры по окончании снимаю и привязываю под верстаком. Днище короба я сделал решетчатым из дубовых планок. Его можно обить и металлической сеткой.

Аналогичный верстак вы вряд ли где-нибудь купите, зато можете сами изготовить. Или покупать фабричный. Стоимость хороших, функциональных столярных верстаков универсального предназначения начинается от $200 до $700 (цена ориентировочная).

Дорогой читатель, пожалуйста, оцените статью 🙂

Шаблоны для врезки петель и замков фрезером: делаем своими руками

Для удобства выполнения монтажных работ на дверях можно использовать шаблоны для врезки петель. Благодаря этим заготовкам можно значительно ускорить процесс установки и снизить риск появления дефектов.

Особенности приспособления

Если вы раньше никогда не слышали о подобном инструменте, для начала нужно разобраться, что из себя представляет шаблон для врезки дверных замков и петель.По сути это заготовка, которая совпадает по форме с необходимыми для установки фурнитуры деталями, врезается в полотно или раму. Именно за счет этого и удается без усилий сделать углубления строго по заданным контурам.

Смысл использовать подобное приспособление для быстрой врезки петель далеко не всегда. Дело в том, что такие инструменты заводского изготовления имеют немалую стоимость.

Если рассматривать затраты на их приобретение, в случае единоразового применения шаблона не окупятся даже приблизительно.Поэтому если вам нужно установить новую дверь, но вы боитесь испортить её в процессе крепления фурнитуры, лучше используйте услуги мастера. А вот если вы сами являетесь специалистом или полностью оснащаете дом новыми дверями, вам может пригодиться такой инструмент.

Кроме того, следует взять во внимание, что приспособление для наподобие шаблона установки петель можно изготовить своими руками. Значит, вы сможете значительно сэкономить.

Шаблон для врезки дверных петель и замков фрезером — это заготовка, облегчающая процесс установки фурнитуры

Принцип использования инструмента

Рассмотрим, как правильно работать с шаблоном для установки петель. На самом деле ничего сложного нет, так как принцип выполнения работ очевиден даже для неопытного домашнего мастера. Для начала нужно определиться с формой и размером инструмента. Для этого нужно сверить имеющуюся в наличии фурнитуры и самого приспособления.

Первым делом отметьте положение петель на коробе и дверном полотне. После этого приложите шаблон к изделию и закрепите его на месте. Выполнив срез материала, осуществляется врезка дверных петель фрезером. Возьмите во внимание, что для врезных карточных петель достаточно будет снять небольшой слой материала с соответствующих деталей конструкции. Для скрытых моделей понадобится глубокая выемка. Соответственно и тип применяемого другой.

Если нужно установить замок, можно использовать подходящий шаблон для врезки обычных петель фрезером или же подобрать специальную модель для этого типа работ.Задача будет заключаться в том, чтобы углубить с торца полотна пластину с выходом для фалевого вала и ригелей, то есть сам запорный механизм, а также ответную пластину с противоположной стороны на коробе. Для удобства работы можно использовать разные насадки на ручном фрезере.

Перед врезкой необходимо отметить положение петель и закрепить шаблон

Самодельный вариант

Если вариант с приобретением заводского шаблона для врезки дверных петель вас не устраивает, попробуйте вырезать такое приспособление своими руками.Для того, чтобы воплотить такую ​​идею вам понадобятся:

• плита МДФ;
• рейка длиной 150 см;
• деревянный брусок;
• доска;
• дрель;
• электролобзик;
• струбцина;
• ручной электрофрезер;
• болты и прочие крепежи.

Изготовление шаблона для врезки дверных петель в домашних условиях

Для наглядности работ и экономии времени вам пригодятся готовые чертежи этого приспособления.Есть множество вариантов с подробными разъяснениями, подходящий не составляет труда.

Порядок действий достаточно простой:

1. Из МДФ вырежьте кусок нужного размера и засверлите в нем 6 отверстий.
2. Брусок соедините с рейкой для создания ограничителя.
3. В МДФ лобзиком вырежьте отверстие по контурам чертежа для шаблона.
4. Сверху закрепите отрезки МДФ с поперечными пропилами при помощи болтов.
5. Для того, чтобы закрепить шаблон на двери, нужно будет приложить его к полотну и надеть самые отрезки до упора.

. В итоге у вас должен получится набор шаблонов для врезки замков и петель, который будет ничуть не хуже покупного варианта. Если подготовить правильные шаблоны и грамотно использовать это приспособление, вы заметно облегчите процесс монтажа дверей.

Рекомендуем посмотреть видео:

модели для установки мебельных петель фрезером, использование приспособлений для дверных петель

Конструкция двери обладает большим фурнитуры.Такие, как замки и петли, требуют комплексных работ по монтажу. Непрофессионалу сложно их врезать, не испортив полотно. В связи с этим используют шаблон для монтажа петель и замков. Если ранее не использовали этот шаблон, то в первую очередь следует познакомиться с этим приспособлением.

Особенности

Устройство представляет собой заготовку, своего рода матрицу, которая имеет вырезанное окошко формы деталей фурнитуры конфигурации.Приспособление также называют кондуктором. Закрепляют его на створке либо коробку — там, где планируется врезка.

Кромки окошка уточняют очертание будущего углубления. Вырезку можно выполнить посредством стамески, дрели либо фрезера, не опасаясь испортить древесину за границами шаблона.

Приспособление позволяет быстро выполнять монтаж фурнитуры.

Обзор лучших моделей

Далее рассмотрим многофункциональные шаблоны и каретки для монтажа замков и петель в дверную конструкцию. Выясним, в чем их различия и поймем, какая модель из них является лучшим. Проанализируем их особенности и достоинства.

«УФК-Профи» (универсальная каретка для фрезера)

Многие специалисты по монтажу дверей и профессиональные плотники выбирают именно это приспособление для электрофрезера. Причиной того являются следующие качества приспособления:

• не нуждается во вспомогательных элементах — обеспечивает врезку посадочных мест абсолютно под все необходимые на текущий момент на рынке петли, замки, ригели и тому подобное;
• качество врезки фурнитуры — как на заводе, то есть без погрешностей;
• шаблон легкий и простой в эксплуатации — не требуется огромных навыков для работы с приспособлением;
• высокоскоростная врезка — настроить параметры замка либо петли и врезать можно за пару минут;
• элементарная и быстрая установка размеров врезаемых деталей;
• годится под все разновидности электрофрезеров;
• возможность врезать петли сразу в дверную коробку и полотно;
• шаблон помогает врезать ригели самых разных размеров;
• врезка всех скрытых петель;
• можно ставить замки на установленную дверь, каретка фиксируется намертво, оторвать можно лишь вместе с дверью;
• легковесный и малогабаритный шаблон — 3,5 килограмма (удобно перемещать, не отнимает много пространства).

Даже когда появляется новая фурнитура с несоответствующими размерами, представленное устройство в ее стандарте, его работа не зависит от габаритов и фурнитуры.

Устройство Virutex

Неплохое приспособление для электрофрезера с фабричной врезкой, имеющее некоторые минусы:

• функционирует исключительно с аппаратами Virutex;
• сложно настроить и подготовить к работе;
• дорогостоящее — требуется покупать 2 устройства: отдельно кондуктор для установки замков и отдельно для скрытых петель и шарниров;
• отсутствует возможность выполнить одновременную врезку в дверную коробку и створку;
• не врезает ригели;
• обладает большой массой;
• неудобно при транспортировании — приспособление массивное и тяжеловесное.

С учетом того, что устройство для ручного электрофрезера по древесине стоит недешево, покупка становится нецелевой, даже если заниматься профессионально монтажом деревянных дверей — изделие окупается продолжительное время и некомфортно в работе и перевозке.

Всевозможные комплекты шаблонов (планок) для установки фурнитуры

Ключевым отличием от представленных выше устройств для врезных приспособлений, приспособлений для работы с петлями и замков является то, что эти приспособления — не многофункциональные каретки. Это комплект шаблонов, выполненных из стали, текстолита либо органического стекла.

Основные недостатки:

• чрезвычайно огромное количество шаблонов для врезки посадочных мест под фурнитуру, каждый шаблон под конкретный замок либо петлю;
• таскать с собой сотню шаблонов обременительно;
• отыскивать нужный размер — неудобно вдвойне;
• , если у вас не будет нужного по размеру шаблона, то потребуется приобрести его дополнительно (если, конечно, имеется в продаже) либо дожидаться, пока его сделают под заказ;
• приобретение всех шаблонов, у производителя, — не гарантия, что он учел всю фурнитуру, которая имеется в наличии на рынке, широко огромно;
• на официальном портале изготовителей указывается, что имеются в продаже исключительно под наиболее востребованные петли;
• ассортиментный выбор фурнитуры для деревянных дверей возрастает из года в год — нецелительная устойчивость гонка, где беспрестанно придется «прикупать».

Кондуктор Gidmaster

Плюсы приспособления (со слов производителя):

• приготовления к работе отнимают мало времени;
• удобство настройки на требуемую операцию по установке дверного замка в дверное полотно дает возможность специалисту монтировать, по сути, все замки;
• кондуктор запросто заменит фрезер и сделает работу на пятерку;
• реальная экономия денег;
• кондуктор сконструирован для крепления на дверь с помощью струбцин, вместе с тем происходит центрирование фрезы.

Удовлетворительное устройство, однако имеется существенный минус — шаблон Gidmaster исключительно замки и исключительно посредством дрели.

Если принять решение по данному шаблону, то вам необходимо быть в следующих нюансов:

• не точная установка размеров, допуск — неграмотно выполнена опция по выставлению размеров для установленной фурнитуры;
• запрос того, что у дрели нет таких больших оборотов, как у электрофрезера, при работе может быть произведено рваные кромки либо возникнут сколы на двери, покрытой эмалью;
• нужно применять фрезы лишь с резьбой на цанге, обыкновенные режущие инструменты не подходят.

Подведем итог. Используя отзывы профессионалов, можно сказать, что пальма первенства (по стоимости, удобству и простоте работы, качеству врезки, функциональным возможностям), несомненно, принадлежит «УФК-Профи».

Как использовать приспособление?

Устанавливаем петли

Установка петель начинается с инсталляции шаблона, только прежде подготавливают инструментарий.Понадобятся ручной электрофрезер, стамеска, отвертки. Процесс врезки включает в себя следующие мероприятия.

1. Полотно надежно закрепляют на полу, разместив боковым торцом кверху. Места врезки фурнитуры размечают. Достаточно только очертить карандашом крепежную пластину навеса.
2. К торцу полотна винтами фиксируют кондуктор. Накладными пластинками регулируют размер окошка в строгом соответствии с нанесенной разметкой.
3. Придерживаясь границ шаблона, электрофрезером либо стамеской снимают фаску.Выемка должна совпадать с толщиной крепежной пластины петли. Если при врезке нечаянно снято больше материала, фурнитура будет неправильно функционировать. Дверь покосится. Уменьшить выемку можно, подложив жесткий картон под крепежную пластину петли.
4. Как только все пазы будут сделаны, начинают монтаж петель. Их прикрепляют самонарезающими шурупами.

Установка замка

Монтаж замка с использованием шаблона выполняется по похожей методике, только вырез в торце полотна делает большего размера. Процедура включает в себя следующие действия.

1. Полотно надежно закрепляют на полу боковым торцом кверху. Намечают место врезки. Замок приставляют к торцу полотна и очерчивают его.
2. По метке устанавливают шаблон. Корректируют совмещенность шаблона с начерченными линиями.
3. Древесину выбирают посредством электрофрезера. В случае отсутствия аппарата электродрелью сверлят отверстия, оставшиеся перемычки удаляют стамеской.Выборка по глубине должна совпадать с длиной тела замка.
4. Шаблон убирают с дверной створки. Замок приставляют к лицевой части полотна, размечают отверстия для скважины замка и ручки. Посредством перьевых сверл делают отверстия. Замок засовывают в подготовленное углубление, закрепляют самонарезающими шурупами.
5. Полотно навешивают на дверной короб. В закрытом виде метят местоположение ответной планки. К лутке крепят шаблон, корректируют по метке окошко, делают выборку углубления электрофрезером либо стамеской.
6. Заканчивается работа фиксатором самонарезающими шурупами ответной планки, апробация функциональности замка.

Монтаж мебельных петель

Монтаж мебельных петель является важным этапом в сборке шкафов.

Чтобы сделать проще установки мебельных петель, используйте специализированный шаблон. Главное при работе с ним — придерживаться размеров и придерживаться всех действий.

Особенности применения

• Шаблон создается из надежных материалов, однако обращаться с ним необходимо аккуратно. Поэтому запрещено сверление через него.Это может уменьшить срок эксплуатации продукции.
• При разметке непременно надо отступать 1,1-1,2 сантиметра от кромки.
• Петли от различных изготовителей может немного отличаться в размерах, это расстояние между центрами винтов. Тогда шаблон использовать нахождения места под чашку. Это отверстие универсально для всех крепежей. Фрезы выбираются исходя из материала фасада. Для фиксации желательно применять усиленные самонарезающие шурупы.

Увидеть непосредственное использование шаблона для врезки петель можно в видео ниже.

nopyfus шаблоны для врезки петель и замков своими руками чертежи

шаблоны для врезки петель и замков своими руками чертежи / 2017 年 05 月 26 日 (金)

Фрезер для петель и врезки замков: настройка, эксплуатация

Ручной фрезер может использоваться для проведения различных работ с древесиной.За счет подготовки поверхности к установке определенной фурнитуры. Довольно большое распространение получил фрезер для петель. Конечно, для установки дверей в домашних условиях не использовать подобный инструмент. Рассмотрим все особенности подобного фрезера для петель подробнее.

Выбор проводится с учетом основных рекомендаций.Фрезы для врезки замков в межкомнатные двери выбираются с учетом нижеприведенных моментов:

1. Мощность устройства. Ручной фрезер для врезки по дереву мощностью. Для проведения простых работ подходят варианты исполнения со средней мощностью. Стоит устройства, что более мощные предназначены для профессионального предоставления услуг. При этом расширяется область применения. Не стоит также забывать о том, что фреза для врезки с высокой мощностью будет весить больше и стоить намного дороже, способна прослужить намного дольше по запросу вероятности перегрева.
2. Возможность регулирования скорости. Пазовые фрезы для петель и другой фурнитуры могутать насадку с другой скоростью. За счет подбора наиболее подходящего варианта исполнения достигается высокое качество обработки. Из ручных вариантов рекомендуется отдавать предпочтение тем, которые имеют регулятор с защитой внешнего от воздействия. Также большей популярностью пользуются модели с бесступенчатым принципом переключения режимов работы.
3. Величина вылета рабочей части над торцом.Осуществляя выбор фрезера для установки, нужно уделять внимание реальности вылету фрезера, так как от этого зависит область его применения. Большой показатель позволяет применять насадки для получения выемок.
4. Качество обработки рабочей зоны определяется не только конструктивными особенностями устройства, но и наличием подсветки. Подобный несущественный конструктивный элемент позволяет проводить фрезерование в самых различных условиях.
5. Удобство использования.Рассматривая то, какой выбрать для врезки дверных петель нужно в первую очередь уделить внимание размещению основных элементов управления. Рукоятка должна быть прорезиненной, так как в противном случае при работе фрезер для петель может соскальзывать.
6. Комплектация поставки. В последнее время в продаже имеется просто огромное количество различных вариантов исполнения инструмента. За счет применения различных насадок обеспечиваются условия для установки особых рабочих насадок.Есть также модели с различными держателями.
7. Уделяется внимание также, что диаметр установленной насадки также может отличаться в достаточно большом диапазоне. Рекомендуется уделять внимание моделям, которые позволяют устанавливать насадки с самым диаметром.

Кроме этого основного параметра выбора можно назвать популярность бренда. Продукция известных производителей может прослужить в течение длительного периода. При этом характеристики соответствуют реальным, а заявленное устройство высокой функциональностью.На момент установки модели ее нужно не только взять в руки, но и включить для проверки работоспособности.

Настройка ручного фрезера для врезки петель и замков

Врезать петли в двери можно только при правильной настройке механизма. Как правило, приспособление для фрезера вызывает настройками:

1. Скорость вращения установленной насадки. Этот параметр может отличаться в достаточно большом диапазоне. За счет повышения скорости обработки повышенное качество поверхности.
2. Глубина, на которую фрезер для петель врезается в заготовку. Важно выбрать подобный показатель правильно с учетом особенностей фурнитуры и размеров дверного полотна.

Фрезы для врезки петель и замков позволяют с высокой точностью задавать глубину врезания.

Для дверных петель главное подобрать частоту вращения насадки, так как неправильный показатель может привести к появлению сколов и других дефектов.

Как пользоваться фрезером для врезки замков?

Фрезеровка под петли при использовании рассматриваемого устройства проста в исполнении.При этом можно достичь высокого качества получаемой ниши. Основными рекомендациями назовем следующие моменты:

1. Для фиксации инструмента необходима прочная и надежная поверхность. За счет этого исключается коробление дверного полотна. При этом можно использовать специальные зажимы, которые исключают вероятность повреждения изделия при работе.
2. Следующий шаг заключается в ослабевании крепежного элемента, который фиксирует специальный штифт.
3. На поверхности проводится разметка места, где именно будут крепится петли.Для этого можно использовать обычный карандаш.
4. Выбирается наиболее подходящее количество оборотов в минуту.

Врезка замка фрезером без шаблона может проводится своими руками, главное правильно установить основные параметры обработки.

Использование шаблона

Рассматриваемая процедура также проводится со специальным шаблоном. Получить его можно самостоятельно следующим образом:

1. Для начала замеряется смещение фрезы.
2. Определить размеры шаблона для врезки можно при применении обычных измерительных инструментов.
3. Выполняется 2-3 прохода.
4. На данном шаге получается готовое отверстие.

После использования рассматриваемого специального элемента можно врезать петли при применении других инструментов.

В заключение отметим, что процесс врезания петель фрезером проводится для достижения качественной ниши. Особенности инструмента «Сократить вероятность появления серьезных дефектов».За счет применения особого насадок можно простого расширения возможностей устройства.

Работа ручным фрезером: врезка замков и петель обработка кромки фигурная резьба и не только

Врезка замка своими руками

Необходимо отметить, где он будет расположен. Обычно подбирается оптимальная высота для всех квартиры жителей, но лучше, если все дверные ручки установлены на одной высоте.

Когда место для замка выбрано, следующим этапом является установка своими руками, который производится таким образом:

• замочный корпус прикладывают к поверхности двери (сбоку) и обводят, чтобы наметить место для отверстий;
• выбирают сверло на 1-1,5 мм больше толщины замочного корпуса, и высверливают отверстие для замка.Отверстия идут перпендикулярно торцу двери и размещаются так, чтобы расстояние было одинаковым с каждой стороны;
• стамеской с молотком подготавливается отверстие для замка своими руками;
• замок вставляется в отверстие. При этом он должен не болтаться и легко входить;
• делают углубление стамеской по контуру замка своими руками, чтобы замочная пластина легла заподлицо;
• подготавливаем отверстия для дверной ручки и сердцевины ключа, после чего их нужно прикрепить и прикрепить шурупами, используя соответствующий инструмент.

У некоторых моделей замков для межкомнатных дверей на одной из ручек есть фиксатор положения

Поэтому устанавливаетя такой замок, нужно обратить внимание, чтобы этот фиксирующий механизм находился с внутренней стороны дверного полотна.

Рекомендации по выбору инструмента

Выбор проводится с учетом основных рекомендаций. Фрезы для врезки замков в межкомнатные двери выбираются с учетом нижеприведенных моментов:

Мощность устройства.Ручной фрезер для врезки по дереву мощностью. Для проведения простых работ подходят варианты исполнения со средней мощностью. Стоит устройства, что более мощные предназначены для профессионального предоставления услуг. При этом расширяется область применения. Не стоит также забывать о том, что фреза для врезки с высокой мощностью будет весить больше и стоить намного дороже, способна прослужить намного дольше по запросу вероятности перегрева.
Возможность регулирования скорости вращения. Пазовые фрезы для петель и другой фурнитуры могутать насадку с другой скоростью. За счет подбора наиболее подходящего варианта исполнения достигается высокое качество обработки. Из ручных вариантов рекомендуется отдавать предпочтение тем, которые имеют регулятор с защитой внешнего от воздействия. Также большей популярностью пользуются модели с бесступенчатым принципом переключения режимов работы.
Величина вылета рабочей части над торцом

Осуществляя выбор фрезера для установки, нужно уделять внимание реальности вылету фрезера, так как от этого зависит область его применения.Большой показатель позволяет применять насадки для получения выемок.
Качество обработки рабочей зоны определяется не только конструктивными особенностями устройства, но и наличием подсветки

Подобный несущественный конструктивный элемент позволяет проводить фрезерование в самых различных условиях.
Удобство использования. Рассматривая то, какой выбрать для врезки дверных петель нужно в первую очередь уделить внимание размещению основных элементов управления. Рукоятка должна быть прорезиненной, так как в противном случае при работе фрезер для петель может соскальзывать.
Комплектация поставки. В последнее время в продаже имеется просто огромное количество различных вариантов исполнения инструмента. За счет применения различных насадок обеспечиваются условия для установки особых рабочих насадок. Есть также модели с различными держателями.
Уделяется внимание также, что диаметр насадки также может расширять в достаточно большом диапазоне. Рекомендуется уделять внимание моделям, которые позволяют устанавливать насадки с самым диаметром.

Кроме этого основного параметра выбора можно назвать популярность бренда. Продукция известных производителей может прослужить в течение длительного периода. При этом характеристики соответствуют реальным, а заявленное устройство высокой функциональностью. На момент установки модели ее нужно не только взять в руки, но и включить для проверки работоспособности.

Установка накладного замка

Установка накладных замков уже давно отошла в прошлое, но все же такие замки иногда используют, особенно когда врезной замок ломается, а новый врезать нет возможности.В таком случае лучше подобрать новый замок такого же размера, как старый врезной.

Когда замок устанавливается своими руками, выполнить такие действия:

• к двери прикладывают шаблон запора и намечают места отверстий для крепежа и цилиндра, после чего делают внутренние отверстия;
• на внешней стороне двери фиксируется в подготовленном отверстии цилиндра и кольцо для фиксации, а с внутренней — установочная пластина;
• замочная задвижка освобождает, после чего соединительный стержень совмещается с прорезью;
• на коробочном торце делают выемку для запорной планки;
• запорная пластина крепится к дверному косяку.

Модные интерьерные тенденции диктуют свои условия, благодаря чему люди чаще стали менять как входные, так и межкомнатные дверные полотна. В то же время их замена определяется определенными затратами, львиная доля которых уходит на оплату труда рабочих, которые дверь поставят. Очевидным решением проблемы мог бы стать монтажом своими руками, однако для этого требуются навыки и специальный инструмент. Например, чтобы аккуратно врезать запирающее устройство потребуется фреза, подробнее об этом мы и поговорим далее.

Установка ручки-защелки для двери

Чтобы закрепить дверную ручку-защелку в двери, нужно выполнить такие действия:

• установить декоративные накладки и прикрепить их саморезами;
• зафиксировать стержень, который имеет сечение квадратного или шестигранного вида. Стержень соединит дверные ручки с двух сторон;
• закрыть дверь, чтобы правильно сделать отметку о положении язычка для замка;
• измерить длину язычка и обозначить ее на дверном косяке;
• к обозначенным карандашом отметкам, приложить принимающую накладку и обвести ее карандашом;
• по указанному контуру, используя необходимый инструмент, высверливаются отверстия, и стамеской придается необходимая форма для посадочного места накладки;
• накладка устанавливается на заготовленное место и крепится саморезами;
• дверной замок открывают и закрывают, чтобы проверить, правильно ли он работает.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 — 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, калибр применяемой фрезы и диаметра вырезаемой окружности.

Врезка ручки — защелки

Сначала рассмотрим, как установить ручку — защелку. В первую очередь выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина — именно там потребуется просверлить отверстие под шоррь ручки.

Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси станет будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

Важно!
Что — бы декоративных появления сколов и других повреждений покрытия, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, коронка сверлится на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие

Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, это отверстие должно быть полностью закрыто декоративными накладками ручки — защелки.

В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому за нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте размещается слой шпона.

Далее выполняется монтаж ручки — защелки.Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной схеме.

Обратите внимание на расположение язычка защелки и ручки, на которой имеется кнопка закрывания двери. Установив декоративные накладки, проденьте штырьки через отверстие в механизме, защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия)

, убедитесь, что замок — защелка функционирует исправно.

На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстием. При помощи стамески выполните углубление, приложите и обведите контурной планки — ей также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

Подготовительный этап

Технология установки зависит от выбранного замка.

Проще всего врезать ручку — защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) — более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне — под ручку и личинку.

До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена ​​из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту

Каркасная дверь более капризна: чтобы не повредить конструкцию, следует установить в месте расположения поперечного бруса, обычно на высоте 90 — 100 см от нижнего края полотна.

Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать заранее, до монтажа дверной системы. Когда гнездо для замка вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

Что представляет из себя сверло Форстнера?

Режущий инструмент для изготовления глухого отверстия определенного диаметра под чашки мебельных петель — официально именуется сверлом Форстнера.Выполнен из головки, на которой установлены два или четыре острых наконечника.

В центре находится наконечник, предназначенный для центровки — он устанавливается в намеченный цент будущего отверстия. Режущий элемент расположен на оси, которая может крепиться в шуруповерте или дрели. Необходимая глубина отверстия, выполняемая сверлом форстнера по дереву, порядка 9 мм. Диаметр головки изменяется и составляет 26, 35 или 40 мм. Подбирается фреза под размер установленной фурнитуры

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволяет сделать прорыв в деревообработке, ведь таким инструментом сложную резьбу по дереву можно делать практически «на коленке».Преимущество ручного фрезера в его портативности. В повседневной работе плотника возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое, затащить на крышу или другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске

Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна.В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана

Разновидности фрез: какие пригодятся при наставже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

• Кромочные.Служат для изготовления различных резных элементов на поверхности материала, также они пригодны при изготовлении кромок изделий.
• Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
• Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделий.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазреза ф, подходящей длины.С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может быть трудность при установлении дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, никаких проблем не возникнет.

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента.Знакомясь с отзывами, надо сразу разнять, обеспечиваются ли оба этих фильма или нет

Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, как раз позволяет выбирать пазы произвольной глубины

В домашних условиях правильнее использовать специализированный фрезер. При этом особенно высокая мощность ему не требуется, наоборот — она ​​только неоправданно увеличит тяжесть станка.А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы

Такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато

Еще один значимый фактор — насколько далеко может выходить за пределы зажима. Обычно этот показатель демонстрируется цифрами в названии модели, а выражается в.Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

• массой оборудования;

• длины сетевого кабеля;

• расположением ручек и других элементов управления;

• перечнем выполняемых функций.

Перед покупкой запустить станок.Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

• широк ли обзор рабочей поверхности;

• предусмотрена ли там дополнительная подсветка;

• есть вспомогательные насадки, держатели и так далее.

Виды и модели подобного инструмента

Посредством фрезера можно создать практически любой профиль — как с прямыми, так и с закругленными краями.

К фрезеру приобрести комплект из нескольких фрезеров, каждую из которых выполняет отдельную функцию и это для отдельного вида работ:

• Вертикальные, или называемые иначе — погружные. Предназначены они для самых разных работ;
• Окантовочные, либо же кромочные — позволили качественно обработать кромки и кромки. Такая модель предлагается с небольшими габаритами и весом;
• Комбинированные модели включают в себя оба вышеназванных вариантов;
• Существуют и специфические модели — дюбельные, ламельные и триммер.

Если приобретать фрезер для работы с дверными полотнами, то можно выбрать модели, с помощью которых можно создать под петли нужной глубины. Так же есть модели, с помощью которых можно врезать замок. Предлагается и возможность изготовить шиповые соединения.

Существуют модели профессиональные, которые больше подойдут мастерам, которые обычно занимаются установкой дверей. Для домашних работ подойдет более простая модель.

Производителей таких устройств огромное множество, поэтому подобрать модель можно не только по функциональности, но и по стоимости, качеству и надежности.

Сэкономить можно только в том случае, если работать с инструментами будет крайне редко, в ином случае стоит приобрести модель, отличающуюся не только высокой надежностью, но и большим ассортиментом функций.

Дешевая модель быстро исчерпает свой резерв и соответственно возникнет необходимость приобрести новый инструмент.

Подготовка пазов для дверных петель и замков

Для того, чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были максимально точно и качественно рекомендованы использовать специальные шаблоны для врезки петель и замков.Приобрести на современном рынке шаблон для врезки различных конструкций и размеров не представляет никаких проблем.

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный шаблон для врезки петель и замков можно из доступных материалов — деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как сделать простой шаблон

Замеряем смещение фрезы
Размечаем шаблон
Делаем фрезой 2–3 прохода

Получаем готовое отверстие
Устанавливаем упорный брусок
Испытываем шаблон

Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующую последовательность:

1. Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, установить в них специальные зажимы и надежно фиксируется в них.
2. Выполняется разметка мест, где будут устанавливаться петли.
3. На размеченный участок торца дверного полотна устанавливается и надежно на нем фиксируется.
4. Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выбор материала на требуемую глубину. В случае если будет выполнено врезка петель фрезером без шаблона, выборка будет произведена инструментом по контуру нанесенной разметки.
5. После снятия шаблона с торца дверного полотна сформированная поверхность сформированного паза дорабатывается стамеской.
6. В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.

Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в котором будет устанавливаться дверной замок.

В этой статье рассмотрим более быстрый метод врезки замка в межкомнатную дверь, по сравнению. Этот способ в разы ускоряет работу, и если нужно установить замок в несколько дверей, то это то, что нужно.

Начинаем врезку с разметки дверного полотна. Я устанавливаю замок в межкомнатную дверь с таким расчетом, чтобы ручка замка была на расстоянии 900 мм от низа двери. Откладываю этот размер на дверном полотне.

К двери прикладываю замок и выравнивающее отверстие для ручки с меткой, очерчиваю края замка.

Нахожу середину от толщины дверного полотна и провожу линию.

Замеряю толщину части замка, которая в дальнейшем прячется в дверь, в моем случае это 12 мм.Беру сверло на 1-2 мм диаметром больше и высверливаю отверстия от метки до метки на полотне. Стараюсь, чтобы отверстия шли друг за другом.

Затем этим же сверлом рассверливаем отверстия в продольный паз.

Стамеской подравниваем паз для замка. У меня не оказалось сверла диаметром 13-14 мм, поэтому пришлось в конце подравную фрезером, чтобы получить необходимую ширину пазанять для замка. Но если сверло было бы нужного диаметра, то ничего подравнивать не пришлось бы, получился примерно такой паз, только с неровным краем.

Прикладываем замок и смотрим, хорошо ли он сидит.

Если все в порядке, ножом отмечаем площадку замка на дверном полотне.

Прикладываю замок, он должен плотно входить.

Отмечаю отверстия для ручки и защелки. Прикладываю замок сбоку двери, выравниваю его с краем двери и слежу, чтобы совпали с краями фрезерованного паза.

Высверливаю отверстия под ручку и защелку.Я использую свело Фостнера диаметром 20 мм.Предыдущая запись:
Как установить петли на межкомнатную дверь. Врезка петель фрезером.

Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять расстояния. Кроме того, полезными приспособлениями удаляются:

• канцелярский нож;

• малярный скотч;

• сверло диаметром 0,2 см.

Большую пользуется в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями.Они будут оставлять следы, избавиться от которых крайне тяжело. Чтобы отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

Поскольку запоры устанавливаются обычно на небольшие части двери, придется использовать стальную линейку. Она намного более кожаная и пластиковой, может выдержать даже случайное воздействие инструмента.При помощи проверочных угольников из металла замеряют углы. Ещё это приспособление нужно, чтобы настроить электрический инструмент. Обязательно надо приготовить набор отверток, тем более что он пригодится еще и при установке петель.

Еще следует приготовить: монтажный пистолет для подачи пены, зубила и пики к перфоратору, пилки для лобзика.

Как врезать замок в межкомнатную дверь самому, смотрите в видео.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной.Установите фрезу на поверхность и за рычаг фиксатора, сдвиньте «голову инструмента» вниз до контакта фрезы с поверхности и за рычаг фиксатора.

Вращение колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите новую глубину обработки.

Повторяйте операции до полной выборки отверстия.

При отсутствии системы отвода опилок використовуйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Потребительский спрос

Статистика последних лет относительно востребованности на дверные конструкции, предназначенные для входа в квартиру.
Поясняется данный факт потребительского спроса тем, что в строениях высоток многоквартирного типа расположены четыре три, а то и все входа в квартиру.Так одна общая площадка квадратуры не может выйти из своих собственных помещений владельцам единовременно. Следующая причина, скрывающая повышенный потребительский спрос на внутренние двери, повышается в комфортабельности использования проема. Демонтировать для тех же потребностей. Двери внутреннего открывания позволяют беспрепятственно использовать проем при распахивании створки.Что же касается технических параметров внутренних дверей, несколько отличных от стандартных конструкций, открывающихся распахиванием наружу, что никак не похоже на межкомнатные блоки. Подбор типовых блоков должен производиться особо, поскольку вопрос о взломоустойчивости типовых изделий является актуальным. Входные полотна в квартиру любое другое строение с внутренним способом открывания предоставить себя конструкцию с более уязвимыми показателями взломоустойчивости. створку, которая открывается от себя довольно легко банально выбить ногой применив другое небольшое физическое воздействие.Так двери внутреннего открывания должны быть наделены повышенным показателем сопротивляемости и устойчивости к типовым воздействиям. Стоит отметить, что абсолютное большинство производителей дверных конструкций не занимается изготовлением блоков, открывающихся в квартиру. Причина той вышеперечисленной подверженности ненадежности перед выбиванием, чем не станет рисковать каждая компания-производитель, в смысле своей репутации. Все же ведущие производители дверных перекрытий входной группы предоставленной потребителю типовые фабрики в ассортименте, производственные конструкции, таким образом, инструменты для использования любой двери оставалась надежной преградой к несанкционированному доступу в систему либо другое помещение.

Процесс работы

После того как инструмент собран, пора браться за работу. Весь процесс делится на следующие этапы:

• Сначала отмечают место, где будет находиться непосредственно сам замок. По стандарту оно установлено на высоте в 90-100 см от пола, но ситуации бывают разные.
• После определения высоты находят, на какую глубину будет посажен запорный механизм. С помощью угольника отмечают карандашом на полотне.
• выполнить замеры и сделать отметку, где будет находиться замочная скважина и защелка.Отверстия под них выполняются дрелью с перьевым сверлом.
• Отмечают границы углубления, которые потребуются для монтажа ригельной планки, приложив ее к торцу дверного полотна. Закрепляют насадку, которая соответствует диаметру выполняемого отверстия, и просверливают его. Это поможет ригельной планке войти плотно на приготовленное место и правильно расположиться в дверном полотне.
• После этого прорезают канавку под корпус. Врезка выполняется так, чтобы корпус размещался в углублении полностью.Границы обрабатывают при помощи стамески.
• Тщательно зачищают выполненное отверстие от заусениц и устанавливают приготовленную замочную систему. При помощи саморезов прикрепляют ригельную планку на торце полотна.
• Устанавливают фурнитуру.

Какие модели использовать, чтобы облегчить себе труд? Для посадки замочных устройств в дверном полотне или деревянном продукте хорошим станет фрезер другом FC116U. Он работает очень аккуратно.Если дверь уже установлена, он поможет не повредить ее, так как обладает несложной системой настройки. Данный инструмент обрабатывает и вертикальные и горизонтальные поверхности. Работать им можно и с обычными дверьми, и с теми, которые имеют притвор. В этом случае фрезер смещается по отношению к центру двери.

FR129N для подготовки под врезку замков и петель. Этот инструмент поможет с легкостью выполнить установку элементов, даже если выполнить очень точные замеры.Можно настроить оборудование так, чтобы выполнить от двух правых или левых петель. Он имеет систему протекторов и зажимов. Это позволит выполнить работу без повреждений полотна, исключить любые неточности. Двигатель в этом инструменте мощный, оснащенный приводом, регулируется и поддерживает обороты на заданной частоте.

Как создается врезка, показано в этом видео:

В зависимости от фактора расположения дверного блока, способа открывания, а также от типа общего количества активных полотен.Для многих привычны входные створки наружного открывания, но существуют и двери внутреннего типа открывания.

Список источников

• pro-dom-mebel.ru
• stroy-podskazka.ru
• технолен.ру
• stankiexpert.ru
• ruscos.ru
• master-kleit.ru
• csgoshik.ru

Поделитесь с друзьями!

Универсальный инструмент и оборудование для установки дверей

За годы своей работы плотником мастер Л.Харт установил 3600 дверей, врезал в них замки и петли. Чтобы выполнить такой большой объем заказов, он придумал и применяет для соответствующих операций различный инструмент и оборудование для установки дверей, соответствующие шаблоны, кондукторы и приспособления.

§ Содержание статьи:

1. Шаблон для врезки замков.
2. Кондуктор для выборки пазов.
3. Оборудование для перемещения фрезера.
4. Верстак собственноручного изготовления.
5. Интересные видео мастеров.

Купить, как правило, можно все. Но предлагаемый в магазинах инструмент (кондукторы и шаблоны), как правило, имеет узкое назначение, а кроме того — недешевый. В результате самостоятельного конструирования у мастера появляются приспособления более универсальные и надежные, что в конечном итоге позволяет выполнять работу и качественнее.

§ Шаблон для врезки дверного замка.

Можно сказать, что основные принципы установки врезных замков — одинаковы.Показанный на рис. 1 инструмент отличается от магазинного тем, что не только позволяет размечать замочное гнездо, но и помогает рассверливать отверстие под ручку, ключевину (замочную вставку-личинку) и защелку с обеих сторон шаблона. Неплохая универсальность!

Шаблон изготовлен из фанеры толщиной 20 мм, и его можно регулировать с помощью болтов, которые установлены в продолговатый сквозной паз. Подобный инструмент для установки дверей позволяет работать с дверями толщиной от 32 мм до 48 мм.Ширина шаблона — 100 мм. Отверстия расположена в расчете на наиболее распространенный интервал между язычками — 60 мм.

Обратите внимание, на этом шаблоне положение отверстий под ключевину и засов, а также их диаметр отверстия в типовую конструкцию замка. Установив шаблон на место, можно быстро просверлить все необходимые отверстия. Съемные втулки вырезаны из пластины толщиной 20 миллиметров, они защищают фанеру от износа.

Работа с помощью шаблона обычно проста и не занимает много времени.Установив шаблон на место (обычно это 112 см от верхней кромки дверного полотна высотой 203 см), закрепляю его на двери двумя шурупами длиной 30 мм и рассверливаю необходимые отверстия под замок сверлом (для древесины) соответствующего диаметра.

Стоимость подобного покупного серийного приспособления лежит в диапазоне от 80 до 450 долларов (ориентировочно), от самых простых до более функциональных и дорогих устройств.

§ Многоцелевой кондуктор для выбора пазов в кромке дверного полотна.

Этот кондуктор (рис. 2) я обычно использую, если кто-то неправильно установил замок или если необходимо его сместить. Сначала в кромке дверного полотна выбираю ровный паз, в который затем туго забиваю деревянную заглушку на клею. Старый паз иногда заполняют обыкновенной шпатлевкой. Когда клей или шпатлевка высохнет, можно начинать сверлить новое отверстие.

Кондуктор сконструирован для работы с фрезерной машинкой. Фрезер центрируется на платформе кондуктора, перемещающейся вдоль кромки дверного полотна.Оснастка обеспечивает прямой и ровный паз, не давая инструмента выйти за кромку дверного полотна.

Кондуктор состоит из двух половинок, соединенных стальными стержнями 10 мм. Как и предыдущее приспособление, его можно с помощью крепежных болтов с дубовыми рукоятками подгонять под двери разной толщины. Станок закрепляется на кондукторе стальными стержнями, проходящими в отверстия для боковых направляющих в основании машинки.

Сначала надо определить участок работы. Затем, зажав боковые крепежные болты, а также половинки кондуктора на двери, чтобы устройство легко скользило по двери, я начинаю с неглубокого пробного прохода пазовой фрезой.С каждым следующим проходом понемногу увеличиваю глубину. Дверной кондуктор точный проход резца по узкой поверхности. При ремонте дверных полотен можно с помощью фрезера выровнять стенку старого разбитого паза, который затем заклеивают деревянную заглушкой. К кромке дверного полотна привернуты ограничители хода кондуктора.

§ Оборудование для перемещения фрезера в двух плоскостях.

Такое оборудование полезно, когда нужно забить заглушкой старые пазы и сделать новые вырезы под замок.Фрезерную машинку зажимаю на каретке (рис. 3), которая скользит в одну сторону по направляющим стержням, а в другую — на боковых салазках.

Как только приспособление привернуто и зажато на двери, регулировка ограничителями обеспечит выбор паза по всей длине и ширине обвязочного бруса. Установив фрезу 25 мм, я креплю машинку на каретке и, начав с прохода глубиной около 3 миллиметров, выбираю паз, увеличивая с каждым проходом глубину на 3 мм.

Расходы по изготовлению данного инструмента были сведены к минимуму с использованием отходов деревообработки и деталей из металла.Единственное, на что пришлось потратиться, так это на стержни и стопорные муфты, а также шарнирные зажимы.

§ Верстак — необходимый инструмент для установки дверей.

Верстак для работы с дверным полотном давно стал основным устройством «помощником» профессионального плотников. Верстак облегчает подготовку дверей. Говорят, его изобрел какой-то столяр, уставший бороться с неустойчивостью двери, пока пытался вырезать паз.

В свободное время я сконструировал свой собственный прочный верстак, который можно легко собрать (рис.4). В нем есть ящик для хранения инструментов, выдвижные ящики, упоры, подбитые мягким материалом, складные ножки и колесо. Последние нужны для того, чтобы собрав все необходимое, я мог закатить верстак в кузов грузовика или багажник легкового автомобиля. Но самое главное — у верстака есть регулируемые упоры для крепления дверей, и мастер может работать с дверью любой ширины на удобной для себя высоте.

Внутренний короб собран из фанеры высшего качества, а каркас и ножки — из дубовых досок толщиной 30 миллиметров.Каждый пара дубовых ножек и горизонтальная планка связаны между собой ящичным шипом «Ласточкин хвост». Все это устройство шарнирно соединено с верхней частью каркаса и с помощью крепежных болтов с барашковыми гайками может быть закреплено в рабочем или сложном положениих. Когда ножки зафиксированы в рабочем положении, горизонтальные планки место крепления мягких рабочих упоров, которые не повредят дверь. Мягкие упоры по окончании снимаю и привязываю под верстаком. Днище короба я сделал решетчатым из дубовых планок.Его можно обить и металлической сеткой.

Аналогичный верстак вы вряд ли где-нибудь купите, зато можете сами изготовить. Или покупать фабричный. Стоимость хороших функциональных столярных верстаков универсального предназначения начинается от $ 200 до $ 700 (цена ориентировочная).

Дорогой читатель, пожалуйста, оцените статью 🙂

Шаблоны Для Установки Петель Дверей

Шаблоны для врезки дверных петель и замков фрезером: изготовка своими руками

Для удобства выполнения монтажных работ на дверях можно использовать шаблоны для врезки петель.Это предварительное процесс установки и понизить риск возникновения изъянов.

Шаблоны грубого ввода процесс врезки петель и замков фрезером

Особенности приспособления

Если вы ранее никогда не слышали о схожем инструменте, для начала необходимо разобраться, что из себя представляет шаблон для врезки дверных замков и петель. На самом деле это заготовка, которая совпадает по форме с необходимыми для установки фурнитуры деталями, которые используются в полотно либо раму.Конкретно из-за этого и удается без особых усилий сделать нужные углубления строго по данным контурам.

Смысл использовать схожее приспособление для резвой врезки петель имеется далековато не всегда. Дело в том, что такие инструменты промышленного производства имеют большую цену.

Если рассматривать издержки на их приобретение, в случае единоразового внедрения шаблона расходы не окупятся даже примерно. Если для вас установить новейшую дверь, то вы боитесь пользоваться услугами мастера в процессе фурнитуры.А вот если вы сами можете воспользоваться таковым инструментом либо стопроцентно.

Не считая того, следует взять во внимание, что приспособление наподобие шаблона для установки петель можно сделать своими руками. Естественно, для этого тоже необходимо владеть определенными способностями и познаниями.

Шаблон для врезки дверных петель и замков фрезером это заготовка, облегчающая процесс установки фурнитуры

Установка дверей, врезка петель и замков.Шаблон Павла Солдатова 3.0

В работе всеохватывающих, универсальных бригад есть необходимость делать большой диапазон работ и чтоб выпо.

Шаблон для врезки петель и замков

МАСТЕР Т.В. = По вопросам приобретения шаблонодержателя обращаться сюда:.

Принцип использования инструмента

Разглядим, как верно работать с шаблоном для установки петель. По сути ничего сложного нет, потому что принцип выполнения работ очевиден даже для неопытного домашнего мастера.Для начала необходимо стимулировать форму и размер инструмента. Для этого необходимо сверить имеющуюся в наличии фурнитуры и самого приспособления.

Сперва отметьте положение петель на коробе и дверном полотне. После чего приложите шаблон к изделию и закрепите его на месте. Выполнив срез материала, осуществляется врезка дверных петель фрезером. Возьмите во внимание, что для врезных карточных петель довольно будет снять маленький слой материала с соответственных деталей конструкции.Для укрытых моделей пригодится глубочайшая выемка. Соответственно и тип применяемого другой.

Если установить замок, можно использовать подходящий шаблон для врезки обыденных петель фрезером либо же подобрать специальную модель для этого типа работ. Задачка будет заключаться в том, чтобы углубить с торца полотна пластинку с местом для фалевого язычка и ригелей, другими словами сам запорный механизм, также ответную пластинку с обратной стороны на коробе. Для удобства работы можно использовать различные насадки на ручном фрезере.

Перед врезкой стоит отметить положение петель и закрепить шаблон

Самодельный вариант

Если вариант с приобретением шаблона для врезки дверных петель вас не устраивает, попробуйте вырезать такое приспособление своими руками. Для того чтоб воплотить такую ​​идею для вас пригодятся:

• плита МДФ;
• рейка длиной 150 см;
• деревянный брусок;
• доска;
• дрель;
• электролобзик;
• струбцина;
• ручной электрофрезер;
• болты и остальные крепежи.

Изготовление шаблона для врезки дверных петель в домашних критериях

Для наглядности работ и экономии времени для вас понадобятся готовые чертежи этого приспособления. Есть огромное количество вариантов с подробными разъяснениями, потому что отыскать подходящий не составляет труда.

Порядок действий довольно обычный:

1. Из МДФ вырежьте кусочек подходящего размера и засверлите в нем 6 отверстий.
2. Брусок соедините с рейкой для сотворения ограничителя.
3. В МДФ лобзиком вырежьте отверстие по контурам чертежа для шаблона.
4. Сверху закрепите отрезки МДФ с поперечными пропилами с помощью болтов.
5. Для того, чтобы закрепить шаблон на двери, необходимо приложить его к полотну и надеть те же отрезки до упора.
