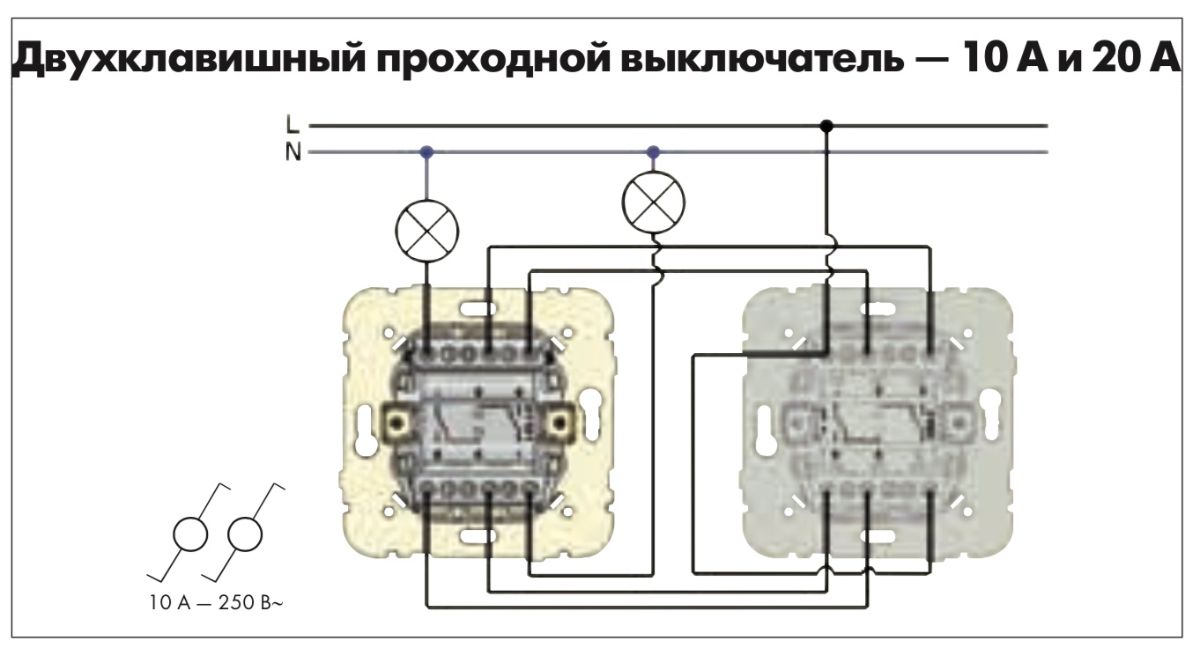

Схема подключения двухклавишного проходного выключателя
Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно. Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).
Устройство и принцип работы
С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.
Вид с тыльной стороны двухклавишных проходных выключателей разных производителей показан на рисунке ниже.
Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?
Для ответа на него потребуется разобраться в следующих разъяснениях:
- Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
- Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
- При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
- Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.
Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.
Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.
Схема управления освещением с двух мест
При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.
Важно! При этом направление передвижения по коридору не имеет принципиального значения.
Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.
Порядок монтажа
Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:
- Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
- Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
- При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
- По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
- Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.
Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.
Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.
Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.
Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.
youtube.com/embed/C7KFqZR4_GI» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Внимание! В этом варианте монтажа подрозетники должны быть глубокими.
Схема управления освещением с трех мест
Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.
Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.
Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.
Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.
Схема управления освещением из четырех мест
Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.
В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.
Схема подключения трехклавишного проходного выключателя
При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:
- Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
- Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
- Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
- Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.
В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.
Полезные видео по теме
Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.
Помогла25Не помогла3Схема подключения двухклавишного проходного выключателя
Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.
Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать. Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.
Сведения для новичков
Пример расположения
Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.
Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:
- пару описываемых проходных выключателя;
- инструмент для монтажа, в том числе и электроинструмент.
Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.
Суть работы
Зачем нужны проходные выключатели
В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.
Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.
Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.
Процесс установки выключателя
Подключение проходного выключателя
Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.
Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.
Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены.
Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.
Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).
Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.Видео
Подробнее о монтаже подобных выключателей смотрите в видеоматериале:
youtube.com/embed/jUaC_cIHq88″ frameborder=»0″/>
Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)
Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы расскажем в нашей статье.
Двойной проходной выключатель и как он монтируется в стену
По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.
Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)
По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.
А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.
О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.
Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп
Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.
Видео о подключении проходного выключателя
Схема подключения проходного выключателя с 2х мест
Популярная и достаточно простая схема подключения проходного выключателя с 2х мест позволяет существенно повысить удобство эксплуатации системы освещения.
Как правило, именно единая осветительная конструкция, управляемая одним электрическим выключателем, является максимально эффективной в условиях частного домовладения.
Применение
Чаще всего схема управления системой освещения с задействованным выключателем проходного типа используется в длинных коридорах, проходных комнатах, а также на лестничных маршах.В таких помещениях выключатель, как правило, монтируется рядом с дверью, но также могут выполняться другие способы установки устройства включения/выключения.
Посредством выключателя проходного типа осуществляется управление одиночным осветительным прибором или целой группой светильников.
В каждом конкретном случае подбирается оптимальный вариант устройства, который может быть представлен не только одноклавишным и двухклавишным, но также трехклавишным устройством.
Основной целью применения проходных выключателей является возможность обеспечить удобное управление системой освещения при снижении общих затрат на оплату расходуемой электрической энергии.
Принцип работы
Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.
Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.
Принципиальная схема работы проходного выключателя
Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.
Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.
В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.
Схема подключения проходного выключателя с двух мест
Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.
Проходной выключатель – схема подключения на 2 точки
Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.
При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.
Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
- проходным переключателем;
- перекрестным переключателем;
- двухклавишным переключателем проходного типа;
- двухклавишным переключателем перекрёстного типа.
Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.
Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.
На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.
Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.
Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.
На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».
Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов. Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора.
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».
Выполнение монтажных работ
С целью самостоятельного выполнения монтажа необходимо подготовить основные рабочие инструменты, представленные:- перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
- плоскогубцами и кусачками;
- стандартными бокорезами;
- набором отверток.
Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.
Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.
При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.
Установка проходного выключателя
На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления. Все отводы по направлению к полу выполняются строго под углом в 90о.
При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.
После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.
Видео на тему
Как подключить проходной выключатель | Потомственный мастер
Схема проходного выключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.
Что такое проходной выключатель. Что такое проходной переключатель
Здравствуйте. Для начала определимся, как правильно называть устройства, о которых пойдет речь в этой статье: выключатели, включатели или переключатели и почему такая путаница.
Мы привыкли почему-то называть включатели выключателями. Но это беда небольшая, ведь устройство под двумя этими словами может как включать, так и выключать, но изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель. Однако, если включатель-выключатель вызывает небольшую сумятицу, то устройство, о котором пойдёт речь — исключительно ПЕРЕключатель. А называется он так потому, что у него нет состояния, в котором он не проводит электрический ток. У переключателя три (и более, если говорить вообще о переключателях) контакта, из которых один общий, а два других по очереди с ним соприкасаются. На рисунке вы видите школьный лабораторный рубильник, который как нельзя лучше демонстрирует работу проходного переключателя. Контакты «1а» и «1б» всегда замкнуты либо с контактами третьей группы, либо второй. Только в рубильнике переключаются сразу обе группы, а в двухклавишном проходном переключателе по отдельности. По сути, половина такого рубильника, это одноклавишный проходной переключатель. Если обычный выключатель имеет один общий контакт и к нему подключаются все остальные контакты, сколько бы их не было, то в проходных переключателях, добавление одной клавиши влечет за собой добавление одного независимого «рубильника». Попробую объяснить по другому, чтобы точно было понятно. Одноклавишный выключатель имеет два контакта, двух — три контакта, трех — четыре контакта и т.д. Одноклавишный переключатель имеет три контакта, двух — шесть, трех — девять и т.д.
Оглавление:
Схема подключения одноклавишного проходного выключателя
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Схема подключения одноклавишного проходного выключателя
Нестандартные схемы включения проходных выключателей
Схема подключения одноклавишного проходного выключателя
Изобретение таких переключателей позволило проектировать схемы управления освещением, которые получили название проходные из-за их особенности управлять лампочкой с двух мест и более. Рассмотрим классическую схему одноклавишного проходного выключателя.
Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы было проще понять смысл работы. Фаза «L» подается на управляющий контакт «1а» первого проходного переключателя, по двум проводам с управляемых контактов «2а» и «3а» идет на управляемые контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую. Если данную схему включить в сеть, то лампа загорится, но стоит только изменить положение любого переключателя на противоположное, лампа погаснет. Отсюда мы узнаем одно правило: неважно с какой стороны, но стоит только изменить положение клавиши на одном из переключателей состояние освещения изменится на противоположное: если лампа горела — значит погаснет и наоборот. Отсюда мы можем сделать и один интересный вывод: если у обычного выключателя есть фиксированные положения «вкл-выкл», когда мы можем сделать так, что, например, «вкл» будет строго вверх, то у проходных выключателей сделать включение строго вверх не получится. Посмотрите внимательно на рисунок и поймете, что свет горит когда обе клавиши подняты вверх или опущены вниз. Когда же одна любая клавиша поднята вверх, а вторая опущена вниз — свет гореть не будет.
Практический пример подключения одноклавишного проходного выключателя
Существует две практических возможности подключения одноклавишного проходного переключателя:
- Соединения проводов выполняются в распределительной коробке
- Соединения проводов выполняются в проходном переключателе.
Соответственно, смотрим две схемы и выбираем, которая понравится больше.
Схема подключения одноклавишного проходного выключателя №1
В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).
Схема подключения одноклавишного проходного выключателя №2
Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.
Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.
Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.
Практический пример подключения двухклавишного проходного выключателя
По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто теперь их становится два и увеличивается количество проводов. Можно сэкономить один провод в первом проходном переключателе, но во втором этого сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:
Схема подключения двухклавишного проходного выключателя №1
Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливая перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.
Схема подключения двухклавишного проходного выключателя №2
Во второй схеме я бы порекомендовал использовать две распределительные коробки, иначе возникает серьезный перерасход кабеля. Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом.
Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу. Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.
Нестандартные схемы включения проходных выключателей
Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.
Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара. Такое подключение позволяет использовать переключатель, как обычный выключатель. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель. Таким образом, мы имеем две лампы, но одна «проходная», а другая «обычная».
Схема включения нескольких двухклавишных выключателей.
Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину. Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, а другой включаете в коридоре, проходите в комнату, одной клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнате, и наконец, возле кровати одноклавишным переключателем отключаете свет в комнате. Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный=два одноклавишных, мы и меняем их на двухклавишный. Посмотрите на схему ниже, в следующем абзаце и поймете о чем я говорю.
Самая хитрая схема включения двухклавишных выключателей
Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!
На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным всю остальную. На схеме два проходных переключателя и три лампочки. Две лампы работают как от обычного выключателя, а третья «зеленая» как проходная.
О проходных выключателях простыми словами
Проходные выключатели
(схемы и подключение)
Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.
Схемы подключения проходных выключателей (переключателей)
Пр 1кл – одноклавишный переключатель.
Рис. 1 Схема подключения проходного выключателя.
На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.
Пр 2кл – двухклавишный переключатель.
Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.
Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.
Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.
Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.
Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.
Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.
Всегда рады плодотворному, взаимовыгодному партнёрству!!!
Благодарим Вас за посещение нашего сайта!!!
Проходной выключатель. схема подключения проходного выключателя
Принцип действия — особенности переключения электрической цепи
Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.
Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.
Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.
Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.
Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).
Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.
При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.
Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.
Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.
Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.
Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.
Выбор приборов: выключатели vs переключатели
Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.
Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.
Бытовые как выключатели, так и переключатели для света выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения
Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.
«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.
По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).
Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.
Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели
В итоге двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.
Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.
Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.
Контроль из двух мест
Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.
Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.
К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.
Проходной своими руками
Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.
В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.
Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.
У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой
Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы
Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.
Расположение клемм выключателя после переделки
Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.
Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.
Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.
Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.
При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.
Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.
Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.
Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.
Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.
Как наладить централизованное управление освещением?
Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.
К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.
Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.
Особенности подключения
Главными особенностями подключения проходных выключателей являются:
Количество проводов, необходимое для их работы
Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка
Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.
На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.
Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.
Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.
Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.
Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.
При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.
Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи
И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий
Фазный проводник может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.
Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.
Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку. Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.
https://youtube.com/watch?v=9cG_VmdR4uk
Где применяется подобная система управления освещением?
Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.
Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.
При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.
Примеры практического применения переключателей
Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.
Самым популярным является использование переключателей для контроля освещения лестниц.
При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.
Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.
Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.
То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.
Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:
- включить освещение какой-то территории;
- пересечь эту освещенную территорию;
- выключить свет «на той стороне».
Схемы подключения проходного переключателя
Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.
Подключение проходного выключателя в квартире. Расположение на стенах
Подключение двух проходных переключателей
Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.
При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.
Подключение нескольких параллельных потребителей
Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.
Промежуточная точка управления
Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.
Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.
Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь
Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку
» src=»https://www.youtube.com/embed/JhA-k0gaq8g?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Управление освещением
В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.
Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.
Управление с 2х мест
Управление светом с двух мест часто бывает очень удобным решением.
Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.
В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:
- тщательное удаление декоративных покрытий в зоне выполнения проводки;
- нанесение разметки предполагаемой линии проведения проводки;
- штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
- проверка горизонтальности выполненных линий;
- укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
- установка переключателей и распределительных коробки;
- подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.
Схема управления освещением с двух мест
Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.
Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.
Управление с 3х мест
Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.
Технология проведения работ:
- предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
- укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
- подключение проводов к электрическому щитку;
- выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
- проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
- электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
- укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
- заведение зафиксированных в каналах электрических проводов в установочную коробку;
- обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
- удаление с проводов примерно 10-15 см изоляционного слоя;
- установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
- установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
- подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
- подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.
Подключение с трех мест
На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах
Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.
Проводка при управлении лампой из трех мест
Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.
Перекрёстные выключатели: схема управления освещением из трех и более мест
Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем. Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.
При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.
Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.
Схема включения двухклавишного выключателя. Схема подключения двухклавишного переключателя проходного действия. Подготовка к реализации проекта
Проходные выключатели незаменимы в современном интерьере. Самые продуманные схемы управления позволяют создавать удобно расположенные точки освещения. Например, двухклавишный сквозной выключатель поможет управлять лампами и люстрами из разных мест.
Назначение
Под проходным (промежуточным, переходным) выключателем понимается устройство, с помощью которого можно выключать и включать свет, находясь в другой комнате или в любой ее части.Обычно в доме, подъезде, на даче устанавливают выключатели одноклавишные — ими можно управлять по одной линии освещения или по цепи с разных точек. Например, войдя в подъезд, можно включить свет снизу лестничной площадки и подняться не в темноте, а по освещенной лестнице. Можно выключить свет прямо у двери — в целях экономии энергии.
Двойной сквозной коммутатор сложнее подключить и использовать.Предназначен для выключения части ламп в одной точке освещения. Если в люстре 10 ламп, то можно будет включить только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного переключателя можно регулировать работу люстр в одной комнате из двух и более мест — у входа в комнату, у кровати или на балконе. Чаще всего многоклавишные устройства рекомендуют устанавливать в помещениях с разными входами и множеством источников света.В противном случае лучше установить обычный проходной выключатель.
Типы проходных коммутаторов
По количеству клавиш коммутаторы проходные:
- одноклавишный;
- двухклавишный;
- трехклавишный.
Самыми популярными являются переключатели проходного действия на два направления. Три кулисных переключателя менее популярны и сложны в подключении. Вы можете сделать пару или целую группу переключателей, но каждое добавленное устройство значительно усложняет общую схему.Иногда переплетение проводов бывает настолько сложным, что даже опытный специалист усомнится в возможной поломке.
Как работает устройство
Функции двухклавишного переключателя аналогичны функциям одноклавишного переключателя, но несколько расширены. В одном корпусе устройства два проходных переключателя соединены под одной крышкой, что делает устройство более функциональным. В момент включения ключа на выключателе контакты перевернуты, цепь замыкается, загорается лампочка.Напротив, размыкание (переключение в обратном направлении) размыкает цепь.
Принцип работы переключающих контактов такой же, как на одноклавишном устройстве. Проходной переключатель имеет 2 входных терминала, 4 выходных терминала. Стрелками обозначен порядок включения электричества на кнопках.
Фазный провод подключается к одному устройству, а между следующим устройством и нейтралью устанавливается осветительный прибор. Они соединены между собой проводниками.
Схема двойного управления
Чаще всего используется схема подключения двухклавишного проходного переключателя с двух мест. Эта установка считается довольно простой. Для начала следует приобрести трехжильный кабель, у которого оплетка проводов разного цвета — это поможет правильно определить положение фазы, нуля, земли при подключении.
Правильная установка проходного устройства позволит ему работать в двух направлениях. В розеточных коробках закрепить два выключателя, затем — к проводке, ведущей к осветительным приборам, подключить трехжильный кабель. Каждый сквозной переключатель содержит 3 контакта, поэтому требуется 2 кабеля.
Схема подключения двойного проходного выключателя выполняется параллельно, чтобы при перегорании одного осветительного прибора работали остальные. Распределительная коробка устанавливается в центре трассы размещаемых светильников
.В нем сойдутся семь кабелей:
- четыре — от выключателей;
- два — от осветительных групп;
- — кабель питания.
При необходимости двухклавишный сквозной переключатель можно использовать как одноклавишный перекрестный переключатель. Для этого контакты замкнуты, ключи подключены для мгновенного срабатывания.
Схема управления трехместная
Элементы аналогичны описанным выше, но добавлен перекрестный переключатель. В трехместной схеме устройство находится в любой точке между двумя другими. Лучше приобрести готовый переключатель крестового типа, но можно подключить под один корпус и два проходных переключателя с двумя кнопками.
На выводах такого устройства ставятся перемычки, чтобы ток протекал в нужном направлении. Конечные устройства подключаются к центральному четырехжильному кабелю. Ноль идет на 2 группы освещения, фаза идет на оба входных контакта 1-го сквозного переключателя. Независимо от положения клавиш, электричество передается на два входа кроссоверного устройства, через перемычку оно направляется на второй сквозной переключатель.
Установка переключателя двухклавишного
Перед подключением двухклавишного сквозного переключателя необходимо учесть ряд важных моментов… Вам нужно только соединить между собой контакты одного типа, потому что при неправильном подключении сеть не будет работать или произойдет короткое замыкание. Следует помнить, что для проходных устройств нет положения «Вкл.» И «Выкл.» — здесь клавиши просто последовательно переводятся в разные положения.
Порядок установки переключателя двухкнопочного кнопочного:
- Наметьте расположение будущих устройств.
- Обесточить квартиру, дом.
- Просверлите каналы для ввода кабелей в распределительную коробку, сделайте выемки для розеток с помощью насадки-перфоратора.
- Установить розетки гипсом, алебастром.
- Подведите кабель к каждому устройству, к лампам.
- Закрепите клеммы соответствующих кабелей.
- Подсоедините концы кабелей в распределительной коробке с учетом схемы подключения.
- Установить декоративные панели приборов.
Подключение устройства на 2 группы ламп
Каждый питающий провод (фаза), выходящий из переключателя, подает электричество на свой светильник.При установке одиночного проходного устройства к каждому осветительному устройству прокладывают 3-х жильный кабель. Двухклавишный переключатель требует, чтобы к первому устройству было протянуто пять проводов, а ко второму — шесть (различие связано с наличием одной общей фазы).
На самом деле управление освещением с более чем 2 — 3 мест встречается редко, и разобраться в описанных схемах сможет даже начинающий электрик. Сделав подключение, вы сможете существенно сэкономить и обеспечить комфортное использование освещения в доме.
Человек старается сделать все в своей жизни максимально комфортным, это касается и электропроводки в доме. При ремонте подбираем красивые светильники, выключатели, гармонирующие с общим интерьером, блоки розеток, устанавливаем розетки с занавесками для защиты детей и выключатели с подсветкой, чтобы их было удобно находить в темном помещении. Но пока не многим приходилось сталкиваться с таким понятием, как двухклавишный переключатель. Это устройство действительно делает нашу связь с электричеством более удобной, поскольку позволяет управлять одними и теми же светильниками из нескольких разных мест.
Такое устройство заслуживает отдельного подробного разговора, поэтому давайте разберемся, для чего он нужен, где он установлен, какие разновидности есть и как подключить двухклавишный переключатель к бытовой электросети.
Область применения
Двухклавишный проходной выключатель устанавливается в помещениях большой площади или длины, где будет удобнее управлять освещением с двух мест. Давайте посмотрим на несколько примеров.
Допустим, у вас есть огромная гостиная с большой люстрой и точечными светильниками, установленными по периметру комнаты.Выключатель, как и положено, стоит у входа в комнату — мы вошли, нажали нужную клавишу, загорелась люстра или групповые светильники. Перейдя в другой конец гостиной, где, например, есть лестница на второй этаж, было бы очень удобно выключить свет, не возвращаясь в начало комнаты. Вот для чего нужен этот двухклавишный переключатель. У входа находится одно проходное устройство, которое вы включаете при входе в комнату, второе монтируется на выходе из гостиной для отключения освещения с этого места.
Таким же образом прилагается схема подключения переключателя проходного на 2 места для длинных коридоров. Его часто используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении несколько комнат, или в офисах с большим количеством офисов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельным ключом. При входе в длинный коридор устанавливается первый сквозной выключатель, а в самом конце второго, пройдя через все помещение, вам не нужно будет возвращаться для отключения.
Оказывается, очень удобно установить двойной переключатель в двухэтажном домостроении. Коммутационные устройства устанавливаются на первом и втором этажах (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов — люстры с более ярким освещением и точечные светильники с приглушенным светом, которых хватит, чтобы подняться по лестнице, не спотыкаясь. Каждая клавиша включает свечение определенной группы ламп.Управление происходит с этажа, на котором в этот момент находится человек.
Также такой выключатель можно установить на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка стоит домик, а в конце беседки между ними дорожка с лампами. В темноте нужно пройти в беседку, включить проходной выключатель, расположенный где-то на стене дома, пройти по освещенной садовой дорожке, а затем выключить освещение в беседке.Пока вы находитесь в беседке, лампочки не горят зря и не накручивают лишнее электричество. Таким же образом, потом возвращаетесь, сначала включили освещение дорожек в беседке, а потом выключили тумблером на домике. Освещение дорожек можно сделать ярче с помощью подвесных светильников и приглушить, с помощью точечных светильников, установленных вдоль дорожек, каждый вид включается отдельным ключом.
Устройство и разновидности
Как правильно определить сквозной коммутатор? По сути, это два коммутационных устройства, управляющих одним осветительным прибором (или группой).
Если посмотреть на двухклавишный бытовой выключатель, внешне он абсолютно ничем не отличается от обычного аппарата. Он также состоит из рабочей части (контактная группа) и защитного корпуса (рамки и ключей). И основные его функции такие же — размыкание или замыкание электрической цепи.
А вот из обычного свитча ни разу не получится сделать КПП, у второго более сложная схема подключения. Обычный двухкнопочный выключатель имеет три контакта — один входящий (получает фазу от питающей сети) и два выходных (к ним необходимо подключить фазные провода ламп).Прямоточная модель имеет шесть контактов.
с подсветкой
Если нажать на кнопку обычного аппарата, то между источником напряжения и лампой создается замкнутая цепь, в результате чего появляется засветка. Проходная версия имеет внутренний подвижный контакт (переключающий), при нажатии клавиши он одновременно размыкает одну цепь, а замыкает вторую, то есть перекидывается с одного вывода на другой. В данном случае вторая цепь — это контакты парного переключателя, потому что устройство сквозной коммутации не работает как самостоятельное устройство.
сенсорный
При выборе модели сквозного выключателя учтите, что помимо ключевых моделей есть еще и сенсорные. Они дороже, поэтому ориентируйтесь здесь на свои финансовые возможности.
Моделис подсветкой считаются очень удобными в использовании; такое устройство не придется долго искать в темном помещении. У каждой клавиши есть светящееся окошко, указывающее положение переключателя.
Схема подключения
Во-первых, несколько основных принципов, чтобы вы поняли саму суть проходного переключателя.
- Трехжильный провод идет от каждого проходного устройства в распределительную коробку.
- От первого проходного коммутатора одна жила подключается к фазе питающей сети.
- Одна жила второго переключателя подключена к фазному проводу осветительного прибора.
- Оба коммутационных устройства электрически соединены друг с другом в распределительной коробке путем спаривания двух оставшихся жил.
А теперь подробнее рассмотрим подключение двухклавишного переключателя к электрической сети.
Возьмите в руки двухклавишный переключатель и внимательно осмотрите его тыльную сторону. Провода подключаются к шести клеммам (то есть по три на каждый ключ).
Все клеммы промаркированы. Те, которые отмечены цифрой «1» со стрелкой рядом с ней, подключены к тем же клеммам второго сквозного переключателя. Таким же образом необходимо соединить проводами клеммы с цифрой «2» и нарисованной рядом стрелкой. В этом случае удобно использовать четырехжильный провод.
Первый переключатель имеет еще две клеммы «L1» и «L2», к которым подключается фазный провод от питающей сети. Во втором переключателе клеммы, обозначенные «L1» и «L2», подключены соответственно к двум осветительным приборам. Такие соединения выполняются двухжильным проводом.
Не забывай! Ноль питающей сети подключается в распределительной коробке с нулевыми проводами, идущими от держателей светильников.
Подробный разбор схемы подключения смотрите в этом видео:
Особенности установки
Выберите места для сквозных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале комнаты, второй в конце. Неважно, с какой стороны вы входите в эту комнату, в любом случае — одним выключателем включаете свет, другим выключаете, они оба работают в двух направлениях световых групп.
Для сквозного подключения двухклавишного выключателя необходимы специальные монтажные коробки, которые встраиваются в отверстие в стене (их еще называют розеточными коробками).
Так как все подключения (а их не так уж и мало) будут производиться в распределительной коробке, то в стандартном стандарте (диаметр 60 мм) сделать это будет сложно, просто не хватит места, чтобы сделать необходимое переключение и аккуратно уложить его внутрь.Перед подключением двойного проходного устройства постарайтесь приобрести короб большего диаметра или сдвоенный на два-три.
- Обесточьте помещение, в котором вы будете выполнять работы.
- С помощью электродрели со специальной коронкой проделайте в стене необходимые отверстия для распределительной коробки (обычно делают под потолком) и розеток (принято устанавливать их на уровне опущенной руки человека).
- Для прокладки проводов с помощью болгарки проделайте пазы от распределительной коробки до мест установки выключателей и ламп.
- Уложить провода в пазы и закрепить алебастром. Не забудьте оставить длинные концы для обрезки и соединения.
- Ввести провод блока питания в распределительную коробку, он будет иметь две жилы — фазную и нулевую.
- Выполните все необходимые подключения проводов в соответствии со схемой подключения, описанной выше. Скрутка — самый распространенный метод соединения у электриков. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищены на 3-4 см, в выключателях и патронах 0.Достаточно 8-1 см.
- Все стыки плотно заизолировать специальной лентой, сверху, для надежности, также надеть трубы ПВХ.
- Установить светильники (в осветительных группах осветительные элементы обычно подключаются параллельно, потому что при последовательном подключении при выходе из строя одной лампы вся цепочка у вас работать не будет).
- Закрепите выключатели в розетках, установите рамки и ключи.
- Подайте напряжение в комнату и проверьте работу сквозных выключателей. Включите первое устройство, лампы должны загореться, пройдите до конца комнаты, выключите второй выключатель, лампы должны погаснуть.
В следующем видео показано, как выполнить подключение на практике:
И еще один пример:
Если вы действительно понимаете, схема подключения двухклавишного сквозного переключателя не так уж и сложна. Вам понадобятся базовые знания в области электротехники, рабочий набор инструментов электрика и максимальная осторожность.
Цены на жилищно-коммунальные услуги ежегодно растут, что заставляет задуматься об экономии, в том числе на электроэнергии. Причем это касается тех мест, о которых человек раньше даже не думал.Например, освещение подъездов и площадок в многоэтажных домах. В недавнем прошлом, когда цены на электроэнергию были низкими, лестницы освещались круглосуточно. Эта проблема актуальна и в частных домах, в которых более одного этажа соединены лестницей. В целях экономии приходится выключать свет, но для этого нужно либо спуститься по лестнице, либо снова подняться по ней. Это крайне неудобно, поэтому иногда его просто не выключают и горит до утра, когда уже не светло.
Для удобства освещения в таких помещениях разработаны так называемые «проходные» переключатели. Их еще называют «дубликатом» или «перевернутым». Их можно отличить от классических выключателей по наличию большего количества контактов. Поэтому для того, чтобы их соединить, необходимо знать схему, а тем более уметь понимать принцип их работы. Естественно, это не совсем просто, но абсолютно реально.
На кнопке проходного переключателя две стрелки (не большие), направленные вверх и вниз.
Это одноклавишный выключатель. Ключ может иметь двойные стрелки.
Схема подключения ненамного сложнее, чем схема подключения классического выключателя. Разница лишь в большем количестве контактов: у обычного переключателя два контакта, а у прямого переключателя — три. Два из трех контактов считаются общими. В схеме переключения освещения задействованы два и более подобных переключателя.
Отличия — в количестве контактов
Переключатель работает следующим образом: при переключении ключом вход подключается к одному из выходов.Другими словами, сквозной переключатель рассчитан на два рабочих состояния:
- Вход соединен с выходом 1;
- Вход соединен с выходом 2.
У него нет промежуточных положений, поэтому схема работает как надо. Поскольку происходит простое соединение контактов, по мнению многих специалистов, их следовало назвать «переключателями». Поэтому безбарьерный переключатель смело можно отнести к таким устройствам.
Чтобы не ошибиться, что это за переключатель, следует ознакомиться со схемой переключения, которая присутствует на корпусе переключателя.В основном схема имеется на фирменных изделиях, но на недорогих примитивных моделях вы ее не увидите. Обычно схему можно встретить на выключателях от Lezard, Legrand, Viko и др. Что касается дешевых китайских выключателей, то в принципе такой схемы нет, поэтому концы приходится называть устройством.
Как было сказано выше, при отсутствии цепи лучше звонить контактами при разных положениях клавиш. Это тоже нужно, чтобы не перепутать концы, так как безответственные производители часто путают терминалы в процессе производства, а значит, работать будет некорректно.
Для звонка на контакты у вас должен быть цифровой или циферблатный индикатор. Цифровое устройство следует переключить в режим набора с помощью переключателя. В этом режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. Когда концы щупов закрыты, устройство издает звуковой сигнал, что очень удобно, так как нет необходимости смотреть на дисплей устройства. Если есть указательное устройство, то при закрытии концов щупов стрелка отклоняется от него вправо до упора.
В этом случае важно найти общий провод. Для тех, у кого есть навыки работы с устройством, особых проблем не возникнет, а вот для тех, кто впервые взял в руки устройство, задача может оказаться не решаемой, несмотря на то, что нужно разбираться всего в трех контактах . В этом случае лучше сначала посмотреть видео, в котором четко объясняется, а главное показывает, как это делать.
Схема подключения двух переключателей
Подобная схема может оказаться существенным подспорьем при организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.Довольно удобно организовать освещение в спальне, когда один выключатель установлен у входа в спальню, а другой — рядом с кроватью. В этом случае вам не придется постоянно вставать с постели, чтобы выключить основной свет.
Схема подключения двух проходных переключателей
Схема подключения очень проста и понятна: на вход одного из переключателей подается фаза, вход другого переключателя подключается к одному из проводов люстры ( напольная лампа).Другой конец светильника подключается непосредственно к нейтральному проводу. Выходы N1 обоих переключателей соединены вместе, как выходы N2.
Схема работает довольно просто. Если посмотреть на схему, то в этом положении горит источник света. При последующем переключении любого из переключателей в произвольном порядке лампа будет выключаться и включаться.
Для большей наглядности следует внимательно посмотреть на картинку.
Проводка между двумя сквозными переключателями.
Если такие переключатели устанавливаются в помещении, электромонтаж должен выполняться, как показано на рисунке ниже. Современные требования допускают разводку на расстоянии 15 см от потолка. Как правило, провода помещают в специальные лотки или коробки, а концы проводов концентрируют в распределительных коробках. У такого подхода есть неоспоримые преимущества. Главное, что поврежденный провод всегда можно заменить. Соединение проводов в распределительных коробках осуществляется с помощью специальных зажимов (клеммников).При этом допускаются и скрутки, которые затем обязательно спаиваются и надежно изолируются.
Выход второго переключателя подключен к одному из проводов освещения, идущих к лампе. Белые провода — это провода, соединяющие выходы обоих переключателей.
Электропроводка в жилом районе
Как соединяются концы проводов в распределительной коробке, вы можете узнать, посмотрев соответствующее видео.
Опция трехточечного управления освещением
Если необходимо дистанционное управление светильником с трех мест, то также придется приобрести перекрестный переключатель.Он переключает одновременно не по одному, а по два контакта, поэтому имеет два входа и два выхода.
Как подключить все три переключателя можно увидеть на рисунке. Это несколько сложнее, чем в предыдущем случае, но вы можете понять, как это работает.
Электрическая схема включения лампы с трех мест.
Для подключения источника электрического света согласно данной схеме необходимо выполнить следующие операции:
- Нейтральный провод подключается к одному из проводов лампы.
- Фазный провод подключается к входному контакту одного из проходных переключателей.
- Свободный провод лампы подключается к входному контакту второго переключателя (сквозного).
- Два выходных контакта проходного переключателя подключены к двум входным контактам перекрестного переключателя.
- Два выходных контакта второго сквозного переключателя подключены к двум выходным контактам кросс-переключателя.
Схема такая же, но более наглядно показано, где именно подключать провода.
К каким клеммам подключены провода?
Примерно так должны быть проложены провода по комнате.
На основе трехточечной схемы управления можно собрать 4-точечную или 5-точечную схемы. В таких случаях необходимо увеличить количество перекрестных переключателей. Их всегда следует устанавливать между двумя сквозными переключателями.
Организационная схема включения / выключения лампы на 5 точек.
Если вы удалите один из перекрестных переключателей из этой схемы, вы получите вариант с 4 точками, а если вы добавите к нему один перекрестный переключатель, вы получите вариант с 6 точками.
Двухклавишный переключатель: схема подключения
Для управления работой двух ламп с нескольких точек есть двухклавишные проходные переключатели. У них шесть контактов. Главное — определить общие контакты. Они определяются по тому же принципу, что и при поиске общего контакта в одноклавишных проходных выключателях.
В схеме, в которой используются два двухклавишных проходных переключателя, используется значительно больше проводов.
Фазный провод подается на входы обоих переключателей, а остальные входы переключателей подключаются к одному из концов одной и другой лампы.Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного переключателя подключены к двум выходам второго переключателя, а два других выхода этого переключателя подключены к двум другим выходам первого переключателя.
Вариант подключения для подключения двухклавишных проходных переключателей.
Если вы хотите управлять работой двух ламп с трех или четырех точек, вам придется приобрести два крестовых переключателя. Каждая пара выходов двухклавишного переключателя подключена к одной паре одного перекрестного переключателя.И так далее, попарно выходы устройства соединяются между собой.
Контроль работы двух осветительных ламп с четырех точек.
Если посмотреть, то ничего сложного, особенно при использовании одноклавишных сквозных переключателей. Что касается двухклавишных сквозных переключателей, то здесь все гораздо серьезнее и дороже, как в плане проводов, так и переключателей. Точнее, эта схема менее практична, но более дорогая.
Схемы со сквозными переключателями в нескольких местах значительно расширяют возможности системы освещения и делают управление более комфортным.+ ТЕСТ для самотестирования.
Переключатель проходной (ПВ) двухклавишный — коммутационное устройство, позволяющее управлять освещением из двух и более разных мест.
Схемы с его использованием очень удобны для управления освещением объектов с большой площадью или линий с большими расстояниями. Они используются на самых разных объектах:
- По парковым аллеям;
- На стадионах;
- Для освещения бассейнов и ледовых арен;
- Освещение концертных площадок, туннелей и других общественных мест.
Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Схема сквозного подключения позволяет управлять этими группами из нескольких разных мест, в нашем случае из двух точек. Пользователям не нужно проходить большие расстояния до единой контрольной точки; ближайший можно использовать для включения или выключения света.
ИСПЫТАНИЕ:
Прежде чем приступить к самостоятельной установке, проверьте себя по основным вопросам, обеспечивающим безопасность работы, правильный выбор материалов и сборку схемы.- Каким должно быть сечение проводников от распределительного щита до распределительной коробки, если есть две группы по 10 ламп каждая мощностью 150 Вт?
а) минимум — 1 мм2 б) минимум — 1,5 мм2
- Какая допустимая длина кабеля сечением 1,5 мм2 при мощности нагрузки 3 кВт?
а) не более — 17,5 м б) не более — 23 м
- Последовательность сборки, подключения цепи освещения с двумя двухклавишными проходными переключателями?
а) Установите осветительные приборы, включите распределительную коробку, затем подсоедините подводящий кабель к распределительному щиту;
б) Подключите подводящий кабель к распределительному щиту, установите осветительные приборы, проложите и отсоедините провода.
Ответы:
- Правильный ответ — «б»;
- Правильный ответ — «а», сечение и длина кабеля определяется по таблице выше;
- Ответ «а», в целях безопасности устанавливают осветительные приборы, провода отключают коробку. Затем проверяют правильность сборки схемы и только после этого подключают питание от распределительного щита.
Схема 2-х проходных выключателей (далее П.В.) из 2 мест
Функционирование двухклавишных сквозных структур следует рассматривать на основе принципа работы одноклавишного сквозного переключателя. Это связано с тем, что конструкция двухклавишных изделий содержит два одноклавишных изделия, они соединяются одинаково, по группам осветительных приборов.
Как работает двухклавишный PV
Рассмотрим работу схемы при прохождении тока по цепям первой группы осветительных приборов.На схеме показано, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит на лампы и через них — на нулевой провод.
Рисунок: 2. Если вы нажмете кнопку первой группы, соединение будет PV двойное №1, контакты перейдут на нижнюю строку, цепь разомкнется и лампы погаснут.Теперь переключение ключей первый или второй элемент первой группы приведет к замыканию цепи по верхней или нижней строке.Таким образом, освещением можно управлять откуда угодно. Цепочка второй группы работает аналогично, поэтому нет необходимости повторять описание.
Иногда, чтобы не покупать простой свитч при наличии пропускной способности (ПВ), некоторые думают, как подключить двойной ПВ как обычно. Для этого нужно активировать одну кнопку на переключателе, два фазных контакта на входе и подключить любой из свободных контактов к осветительному прибору.
Конструктивные особенности 2-х клавишного П.В.
Многочисленные компании-производители выпускают разные модели двухклавишных проходных переключателей.По внешнему виду с лицевой стороны они ничем не отличаются от обычных, есть варианты с подсветкой клавиш и без.
Рисунок: 3. Внешний вид двухклавишный проходной переключатель с лицевой стороны
Конструкция креплений в стене стандартная с выдвижными металлическими планками, которые открываются при повороте винтов.
Рисунок: 4. Пример крепления двухконтактного выключателя к стене
Каркас, на котором крепятся контактные клеммы и механизм переключения, может быть пластмассовым или керамическим, как правило, на токи выше 10А изделия изготавливают на керамической основе.
Существенным отличием от других моделей является то, что двухклавишный ФЭУ отключается через шесть контактов.
Рисунок: 5. Шесть контактных групп на керамической подложке проходной выключатель Lezard с двумя ключами
Контактные группы могут быть пружинными или на болтах. Для удобства установки на керамическую подложку выключателей Lezard контакты пронумерованы, как и на других моделях, в маркировке указан максимально допустимый ток нагрузки. Некоторые продукты имеют упрощенную схему подключения.
Не нужно долго думать, как подключить переключатель Werkel к этой схеме. Провода крепятся к контактам очень удобно, при нажатии на кнопку открывается контактное отверстие, вставляется провод, при отпускании контакты зажимаются. Автоматические выключатели серий ABB Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общей раме корпуса. При необходимости модули для обычного или проходного переключателя могут быть вставлены в один корпус.
Нетрудно понять как подключить 2 ключа abb , по той же схеме, что и «Лезард», конструкция зажимных клемм такая же.
Установка, фотоэлектрическая схема с двух мест на 2 точки / лампочки
На представленных ранее схемах, упрощенном варианте, для более доступного понимания принципа работы подключение через распределительную коробку не показано. На практике линии систем освещения подключаются в распределительной коробке.
Рассмотрим классический вариант освещения подземных переходов или тоннелей, когда есть две группы светильников. В этом случае важно правильно выбрать место для установки всех элементов; элементы управления должны обеспечивать удобную среду для пользователей. Поэтому их ставят на концах тоннеля, это дает возможность на входе включить, на выходе выключить. Распределительную коробку рекомендуется устанавливать на краю, который ближе к распределительному щиту, тогда от платы к коробке потребуется меньше проводов.
Последовательность операций, общие правила установки
Подбирается марка, рассчитывается длина и сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, три медных проводника. Сечение рассчитывается или выбирается по таблице исходя из мощности, потребляемой осветительными приборами в каждой группе.
Сечение силового кабеля в зависимости от потребляемой мощности в группе:
Медные провода трехжильного кабеля
Обязательно учитывайте количество ламп, потребляемую мощность, допустимую длину провода.В противном случае нагреются провода, контакты в цепи, лампы будут гореть тускло. Долго такая сборка не продержится.
К распределительной коробке от распределительной коробки кладут провод большого сечения с учетом суммарной мощности двух осветительных групп. Для установки понадобится еще несколько элементов:
- Распределительная коробка;
- Коробки розеточные для внутренней разводки в бетонных или кирпичных стенах — 2 шт .;
- Переключатели проходные двухклавишные — 2 шт .;
- Приборы осветительные, абажуры, лампы дневного света и прочие.
Выбор марки кабеля зависит от условий эксплуатации, учитывается множество факторов в помещении и на улице, влажность и повышенные температуры, рекомендуется использовать данные из этой таблицы
После покупки всех компонентов схемы можно приступать к установке:
- Если стены бетонные или кирпичные, перфоратором просверливается отверстие с венцом под распределительную коробку под потолком 15-20 см;
- Ниже вертикали под ящиком, на высоте 60-90 см от пола, просверливается отверстие под первый дисплей;
- На противоположном конце туннеля для облегчения монтажа вдоль той же стены просверливается отверстие для второй розетки;
- Прокладываем кабель наибольшего сечения от распределительного щита до распределительной коробки;
- От коробки к выключателям прокладываем два кабеля меньшего сечения, каждый с тремя токопроводящими жилами;
- Линии осветительных приборов прокладываются трехжильными кабелями в их направлениях, для соединения плафонов оставляются петли 30-40 см;
- Концы линий вставляются в распределительную коробку, розеточные коробки, затем в отверстия вставляются корпуса, фиксируются гипсовым раствором;
Примечание! С учетом требований СНиП, ГОСТ и других нормативных документов при монтаже очень важно соблюдать требования п.1 ПУЭ (правила электромонтажа).1.29. и п. 1.1.30. первая глава и ГОСТ Р 50462-92.
В этих документах установлена маркировка проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:
- Синий, голубой — нейтральный провод;
- Желто-зеленый для заземления;
- Красный, белый, черный, другие цвета для фазового провода и его переключаемых участков.
Иногда изоляция бывает белого цвета с полосой, как показано на фото ниже.
Рисунок: 6. Пример установки проходного выключателя в розеточную коробку
- После высыхания гипса можно снять изоляцию с торцов, соединить провода коробки отдельными скрученными, соединить, закрепить розетки с лампами в соответствии со схемой ниже.
Рисунок: 7. Схема подключения двойных фотоэлектрических систем, систем освещения из разных мест, с двумя группами ламп
Как подключить сквозной выключатель с 2 ключами, систему управления из 2 мест
Примечание! Шесть проводов подходят для первого переключателя, но 5 подключены, один можно оставить как резервный.Конец фазы подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.
Рисунок: 8. Пример подключения первого двухклавишного переключателя
Противоположные концы подключаются через коробку к таким же контактам второго переключателя.
Рисунок: 9. Пример подключения второго двухклавишного переключателя
Контакты №1; 2 выключателя второго типа подключены через коробку к фазным проводам первой и второй группы освещения.Нейтральный провод заземления от распределительного щита проходит через коробку к осветительным приборам.
Для более четкого понимания процесса сборки схемы посмотрите видео
Также важно знать некоторые нюансы:
- Концы проводов вставляются в распределительную коробку длиной 15-20 см, это необходимо для удобства обрезания и скручивания соединений. Внешний слой изоляции с провода снимается практически полностью до ввода, остается 2-3 см.С токопроводящих жил снимается изоляция на 3-5 см, после чего оголенные концы загибаются по схеме и скручиваются.
С более длинными концами, после подключения провода могут не влезать в коробку, короткие могут не доходить до качественной скрутки.
- Лампы групп подключаются по параллельной схеме, это обеспечивает работу освещения при перегорании одной из ламп в цепи.
Рисунок: 10. Схема параллельного подключения ламп
Установите светодиодные энергосберегающие лампы, это значительно снизит затраты на электроэнергию, вам потребуются кабели меньшего размера, что позволит сэкономить финансовые затраты.
Как распаять двухклавишный ПВ, 2 вершины установочных элементов для электропроводки
Часто соединения цепи в распределительной коробке скручены, скрутки припаяны или приварены на наконечнике. С введением новых монтажных элементов этот процесс становится намного проще.
Первой технологией считается конструкция элементов проводки с подпружиненными выводами, обеспечивающая надежное электрическое соединение и быстрый монтаж схемы:
- Очень качественные контактные зажимы на выключателях Werkel
Даже у непрофессионалов нет проблем для того, чтобы подключить переключатель werkel, достаточно нажать кнопку соответствующего терминала, отверстие будет свободным для приема зачищенного конца.При отпускании кнопки пружина надежно прижимает провод к контакту.
В целях безопасности участок линии от распределительной коробки до контактов PDP подключается в последнюю очередь. Когда монтаж системы освещения завершен, все цепи нужно проверить приборами управления. Проверить можно и обычным мультиметром, и стрелочным тестером, и щупом с батареей, и лампочкой.
Иногда стремятся сэкономить, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля.При этом нагреваются токопроводящие жилы, выгорают контакты. Постарайтесь разместить распределительную коробку, первый проходной переключатель и PDS близко и компактно, чтобы снизить затраты.
3 распространенные ошибки при установке выключателей
В процессе установки начинающие установщики часто допускают стандартные ошибки:
- Распределительные и розеточные коробки закрепляются на гипсовом растворе перед намоткой концов проводов;
- Конец выводов проводов в розетках и распределительных коробках недостаточно длинный;
- На выключатель надевается не фаза, а нейтральный провод;
5 часто задаваемых вопросов
- Как узнать потребляемую мощность одной группы и сумму всей цепи, чтобы выбрать правильное сечение?
Потребляемая мощность написана на лампах, просто добавьте ее, исходя из количества ламп, используйте результат для выбора из таблицы.Например: 5 ламп по 9 Вт, группы по 2
P = (9×5) x2 = 90Вт. Возьмите запас 100Вт, это 0,1кВт для такой схемы вполне достаточно, минимальное сечение 1мм2.
Для бытовых условий обычно используются токопроводящие провода 1,5 макс. 2,5 мм2 от распределительного щита до распределительной коробки, 0,75 — 1,5 мм2 для групп освещения.
Спортивные площадки, стадионы, бассейны имеют повышенное энергопотребление, количество осветительных приборов значительно больше, иногда на башнях есть прожекторы, лампы которых потребляют по 5-10 кВт.Поэтому сечение будет больше, все параметры необходимо тщательно продумать и рассчитать.
- Какую марку переключателей мне следует использовать?
Есть много разных производителей, мы рассмотрели продукцию компании «Лезард». Очень удобны для монтажных работ, надежны в эксплуатации, керамическая подкладка, зажимные пружины, пронумерованные контакты. Неплохие модели производит Legrand; По статистике, это самые востребованные потребителями модели.
- Могу ли я использовать два одноклавишных переключателя вместо двухклавишного сквозного переключателя?
Да ведь на самом деле корпус двухклавишного продукта состоит из 2-х одноклавишных механизмов, но тогда нужно будет правильно произвести переключение. Эта тема требует отдельного детального рассмотрения … Недостатком этого метода будет просверливание отверстий, установка пары лишних розеток.
- В схеме между переключателями через коробку подключено шесть проводов, среди них синяя изоляция, можно ли их подключать, ведь там фаза будет переключаться?
Это правило применяется к вводной части от PDP до клемм 1 и 2 выключателя (красный провод).Промежуточные контакты подключаются проводами любого цвета, опытные электрики сразу разберутся, где фаза ввода и где переключаемые участки.
- Как с помощью мультиметра проверить правильность сборки схемы перед подключением к PDP?
Кратко одним из способов:
- Перевести устройство в режим набора номера:
- Обзвонить цепь без ламп, определив отсутствие короткого замыкания, все три провода соединить между собой к распределительному щиту, фазе, нулю и массе;
- Вкрутите по одной лампе накаливания в каждую группу;
- Подключите щупы к фазному и нулевому проводу, при выключенных ключах прибор покажет обрыв, при включенной цепи — цепь исправна.
Эта тема требует отдельного рассмотрения того, как использовать мультиметр или другие устройства проверки целостности цепи.
Многие владельцы больших жилых помещений сталкивались с проблемой пройти через темную комнату, чтобы включить свет. Решить такую неприятность можно специальным сквозным переключателем. О нем и пойдет речь в статье.
Зачем нужны безводные переключатели?
Схема двойного проходного переключателя используется для управления источником света из двух положений, расположенных на определенном расстоянии друг от друга.Такое электрооборудование работает по принципу обычного выключателя. Таким образом, больше нет необходимости возвращаться к первому устройству, чтобы выключить освещение. Свет можно выключить из удобного места.
Такие проходные переключатели в магазинах представлены трех типов: одноклавишные, двухклавишные и трехклавишные.
Конструкция различается в зависимости от количества подключаемых к прибору осветительных ламп. Помимо клавишного управления, есть и более продвинутые модели с выключенным касанием.
Переключатели перекрестные
Переключатели перекрестные используются для создания комфортных условий использования электрического освещения в жилых помещениях. Также при использовании таких специальных выключателей можно сэкономить на электроэнергии, которая тратится на освещение в многоэтажных домах. Например, в многоквартирном жилом доме, а также в студенческих общежитиях, а также в других зданиях, где запроектированы достаточно длинные коридоры с множеством дверей в комнаты, жители включают свет при входе в здание с улицы.Если установлен крестовой выключатель, гость имеет возможность выключить свет в коридоре в своей комнате. Это позволяет сэкономить значительную часть электроэнергии, необходимой для освещения коридора.
Все переключатели, подключенные к одному источнику света, кроме первого и последнего, являются переходными. Их отличие от затворов в том, что у первых гораздо меньше контактов внутри корпуса. Переключатель с одной кнопкой имеет четыре контакта вместо трех.
Устройство двухклавишного переключателя проходного типа
Основное отличие схемы двойного проходного переключателя от обычной заключается в том, что первое устройство подключается сразу к трем проводам.Его принцип действия заключается в подаче напряжения с одного контакта на другой. Осветительное устройство будет работать, когда клавиши обоих переключателей проходного типа находятся в одинаковом положении, свет выключается, когда одна из клавиш меняет свое положение на любом из двух устройств.
Одним осветительным прибором можно управлять не только двумя переключателями. К электрической цепи может быть подключено любое количество переключателей.
Однокнопочный переходной переключатель оснащен тремя выводами.Двухклавишные переключатели содержат в своем корпусе сразу 5 клемм. Две пары необходимы для подключения к другим переключателям, а пятая клемма — общая.
Выключатель с тремя клавишами имеет гораздо более сложную внутреннюю структуру, но имея в руках внутреннюю схему этого устройства, понять принцип его работы не составит труда.
Установка проходных выключателей
Схема двойного проходного выключателя мало чем отличается от установки классических выключателей света.Однако у проходных электроприборов к корпусу подключаются сразу три кабеля. Два из них нужны для перемычки между переключателями, а третий используется для приема электрического тока от распределительного щита. Для подключения двух и более переходных выключателей следует дополнительно приобрести распределительную коробку, куда подключаются провода.
Для установки электроприборов по схеме двойного проходного выключателя с двумя точками управления потребуется большое количество кабеля.Каждое устройство снабжено шестью жилами электрического кабеля. Принципиальное отличие классического переключателя с двумя клавишами от сквозного в том, что последний не имеет общего вывода. Корпус переключателя проходного типа состоит из двух независимых переключателей. Схема подключения такого устройства выполняется поэтапно:
- Сначала розеточные коробки устанавливаются в отверстие в стене, предварительно прорезанное перфоратором. К нему по стробам подключаются трехжильные провода.
- Каждый осветительный прибор должен быть подключен к нулевой фазе кабеля, а также к заземлению. Затем следует подключить устройства к проводам.
- В распределительной коробке фазные провода необходимо подключить к двум контактам от первого прерывателя. Второй выключатель света необходимо подключить к проводам от светильника.
- от осветительного прибора необходимо подключить к специально отведенному месту в распределительном щите здания.
При переключении контактов в цепи двойных проходных выключателей на две лампы их общие цепи попарно размыкаются и соединяются.Это обеспечивает нормальную работу светильника.
Процесс подключения перемычки
Для правильного подключения устройств по схеме двойного проходного переключателя необходимо освободить один сантиметр каждого провода от изоляции, чтобы подключить их к соединительным колодкам и к корпусу переключателя. В коробке необходимо подключить фазный провод к входному контакту первого переключателя. Два выходных провода подключены к входу первого переключателя.Выводы должны быть подключены к таким же проводам от второго устройства. Входной контакт от второго переключателя должен быть соединен с лампой. Нулевая фаза от осветительного электроприбора должна быть подключена к нулю на электрическом щите.
Подключение проходного переключателя на две лампы
Рассмотрим схему подключения двойного проходного переключателя сразу на два источника света. Для начала нужно определиться, какие задачи есть для правильной работы такой электрической схемы:
- Прокладка
- Определение места, где будут установлены выключатели.
- Выбор места для монтажа распределительной коробки.
Чтобы правильно подключить схему двойного проходного выключателя от двух точек управления электрическим освещением в доме, следует разместить распределительный щит в подходящем для этого месте, два выключателя на определенном расстоянии друг от друга, и также должна быть установлена электрическая коробка.
После этого необходимо подключить кабели ко всем устройствам в электрической цепи. В этом случае провода необходимо прокладывать в защитных кабельных каналах или гофрах.
Для правильной работы схемы необходимо подключить провода, подключенные к источнику света и переключателям в распределительной коробке. Фазу из коробки необходимо подключить ко входу выключателя. Два выхода необходимо соединить проводами от выхода второго переключателя. Общая клемма входа второго переключателя должна быть подключена к выходу источника света.
Другой вывод на схеме подключения двух двухпроходных выключателей осветительного прибора должен быть подключен к нейтральному проводу в коробке.Сечение используемого кабеля следует подбирать в соответствии с мощностью электрооборудования.
Выполняется по параллельной схеме. Этот метод позволит лампочкам продолжить работу, если одна из них перегорит.
Подключение освещения с тремя проходными переключателями
Для правильного подключения цепей двойных проходных переключателей «Legrand» используйте те же устройства, что и с двумя переключателями. Переключатели кроссовера используются как дополнительный элемент.У таких устройств сразу четыре входа: два входа и два выхода. Все эти выходы являются одновременно коммутируемыми элементами. Электропроводка в такой схеме должна быть четырехжильной.
В этом случае следует использовать обычные затворные переключатели в начальной и конечной точках управления освещением. В остальных местах необходимо подключить переключатели кросс-коммутации. В этой схеме можно использовать любое количество переключателей, и процедура установки усложняется. Чтобы не запутаться в большом количестве проводов, требующих подключения к оборудованию, их стоит пометить разными цветами.
Два выходных контакта первого выключателя должны быть подключены к выходам следующего перекрестного выключателя. Затем нужно подключиться к следующему переключателю, у которого одна общая клемма соединена с клеммой источника света.
Фазный провод должен быть подключен к входному контакту первого переключателя, второй провод от светильника должен быть подключен к нулевой фазе в распределительной коробке.
Все проходные переключатели питаются от трехфазного кабеля, кросс-коммутаторы — от четырехпроводного.
Подключение двухконтактного перекрестного переключателя
В помещениях также используются электрические схемы проходного двойного переключателя «Legrand» вместе с переходным переключателем света, также с двумя кнопками. Такой вариант подключения дает возможность управлять светом с трех или четырех точек. Между переключателями установлен крестовой двухкнопочный переключатель. К нему необходимо подключить 8 проводов (по 4 от каждого переключателя).
Для прокладки такого количества проводов рекомендуется использовать коробки для более удобного распределения фаз.Следует отметить, что стандартная коробка диаметром 60 мм не поместит в своем корпусе более 4-х проводов. Для подключения большого количества кабелей следует покупать короб диаметром не менее 100 мм.
Стоимость переходных и перекрестных переключателей
Цены на проходные переключатели самых бюджетных моделей начинаются от 150 рублей за штуку. Кросс-переключатели в два раза дороже, самое дешевое устройство стоит 350 рублей. Максимальная стоимость устройства достигает 1000 рублей.
Проходные и перекрестные выключатели света постепенно устаревают, уступая место новым устройствам, оснащенным автоматическими датчиками. Они автоматически включаются, когда датчик обнаруживает движение в заданном радиусе.
простая схема подключения своими руками (инструкция с фото и видео)
Для удобства пользователей, особенно в помещениях с большой площадью: спортивные или концертные залы, длинные коридоры, хорошо иметь возможность выключать и включать свет из разных мест.Это исключит ненужные переходы из одного конца комнаты в другой.
Двухполюсный проходной выключатель
Схема подключения двухклавишного проходного выключателя легко решает эту проблему, она позволяет устанавливать выключатели в двух и более местах, откуда можно управлять освещением.
Устройство и принцип действия
Функциональность и практичность двухклавишного проходного переключателя основаны на принципах работы одноклавишного переключателя резерва.
Практически в одном корпусе собраны два одноклавишных сквозных переключателя, что значительно расширяет его возможности и всю схему подключения.
Принцип переворота контактов остался прежним: переключатель имеет две входные клеммы, 4 выходные клеммы, всего 6 шт.
Клавиши отмечены стрелками, на которые нужно нажимать, чтобы включить или выключить свет. Схема собрана таким образом, что выключить свет можно нажатием любой клавиши на проходных выключателях.В каком положении находятся клавиши используемого сквозного переключателя, не имеет значения. Возможности двухклавишных сквозных переключателей позволяют создавать различные варианты схем управления освещением из двух или даже трех мест.
Двухместное управление
Два двухклавишных проходных переключателя в схеме расположены в разных местах, работают автономно в двух направлениях, управляя разными группами осветительных приборов.
Схема очень удобна для длинных туннелей, коридоров, лестничных маршей.Неважно, с какой стороны вы войдете, вы всегда можете включить свет и выключить свет на другом конце при выходе.
Выбраны места установки двухклавишных проходных выключателей; их логично установить на разных концах объекта. Монтажные отверстия диаметром 72 или 80 мм высверливаются в бетонных или кирпичных стенах специальной коронкой с победными или алмазными зубьями, в зависимости от выбранного корпуса переключателя.
Металлические или пластмассовые цилиндрические коробки (розеточные коробки) вставляются в отверстия.Если разводка внешняя, то корпус выключателя крепится к стене дюбелями и саморезами.
По всей длине помещения, на потолке или стенах устанавливаются две группы осветительных приборов. Это могут быть люстры, дешевые лампы или бра. Подключения выполняются параллельно, так что в случае выхода из строя одного светильника остальные продолжат работу. От них к распределительной коробке прокладываются провода; двух жил в кабеле достаточно для работы схемы.
Согласно требованиям ПУЭ (Правила устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются.Все современные светильники, люстры и прочая техника оснащены клеммой заземления.
Поэтому лучше прокладывать кабель с тремя жилами:
- L — красная фаза;
- N — нулевой рабочий провод, синий или черный;
- заземляющий провод желто-зеленый.
Конструкция двухклавишного проходного переключателя предусматривает 6 клемм для подключения проводов, поэтому необходимо проложить по два трехжильных кабеля от каждой коробки под переключателями до распределительной коробки, оставляя концы 15-20 см для снятия изоляции. изоляция и подключение проводов.
Подключение двухполюсного переключателя
7 кабелей должны сходиться в распределительную коробку:
- 4 от переключателей;
- 2 из световых групп;
- 1 кабель питания.
21 — провод, все разведено на 8 контактов. Отключение требуется произвести по указанной схеме.
Схема управления освещением из двух мест
Требование согласования проводов по цвету для обозначения L; Н, заземление, можно выполнять только на участках цепи силового кабеля и осветительных группах.В промежутках от переключателей до распределительной коробки они невозможны, в этом случае используются любые провода.
Следовательно, вы должны быть очень осторожны, чтобы определить правильный провод, используйте мультиметр в режиме набора. Один провод в распределительной коробке останется неиспользованным — от переключателя с правой стороны.
Изолируйте его концы и оставьте в качестве запасного или подключите к заземляющему контакту.
Офис в трех местах
В этой схеме используются те же элементы, что и для двухпозиционного переключения, а также кроссоверный двухкнопочный переключатель.Располагается в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.
По конструкции и принципу действия поперечный двухклавишный переключатель представляет собой два двухпозиционных двухклавишных переключателя в одном корпусе. Его можно заменить двумя двухклавишными сквозными переключателями, но практичнее использовать заводской в одном корпусе.
В этой модели на двухклавишном переключателе установлена одна общая клавиша, которая синхронизирует переключение контактов двух линий.Клеммы двухклавишного переключателя соединены перемычкой, чтобы обеспечить протекание тока в правильном направлении.
Перекрестный двухклавишный переключатель
Крайние двухклавишные переключатели подключаются с помощью перекрестного четырехжильного кабеля. Схема работает следующим образом: рабочий ноль запускается сразу на двух осветительных группах. Фаза поступает на оба входных контакта первого двухклавишного проходного переключателя.
Независимо от положения клавиш, ток течет через 2 из четырех входных контактов перекрестного переключателя через перемычку на вход второго двухпозиционного переключателя.На данный момент положение клавиш 2-го переключателя определяет прохождение тока к одной из групп освещения.
Если группа горит, достаточно изменить положение ключа любого из переключателей этого ряда, чтобы разорвать цепь питания. Точно так же и с включением: необходимо изменить положение любой клавиши в этом ряду, и схема восстановится.
Схема управления освещением из трех мест
Конструкции сквозных переключателей значительно расширяют коммутационные возможности схем освещения.Они универсальны и могут использоваться как обычные одноклавишные переключатели или как двухклавишные переключатели.
В качестве недостатка можно отметить стоимость: они дороже простых моделей выключателей. Поэтому их рекомендуется использовать по прямому назначению в схемах с сквозным управлением освещением из нескольких мест.
Как подключиться. Видео
С особенностями подключения коммутатора pass-through вы можете ознакомиться в видео ниже. Соблюдение разработанной технологии поможет избежать непредвиденных последствий в будущем.
Представленные схемы, фотографии и информация, представленная в тексте, позволят желающим разобраться в принципах работы двухклавишных сквозных переключателей, понять рациональность практического применения схем и их использования, освоить техника самостоятельного монтажа систем управления освещением с нескольких мест.
Это даст возможность не связываться с профессиональными электриками и существенно сэкономить при выполнении электромонтажных работ в собственном доме.
Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем перешли в спальню. Теперь нужно вернуться, чтобы потушить свет в коридоре, что не очень удобно. А если комната отдыха находится на втором этаже частного дома, то придется дважды подниматься по лестнице, чтобы выключить освещение в коридоре. Решить эту проблему поможет схема подключения так называемого сквозного переключателя, который позволяет активировать управление одной лампой (или группой ламп) из 2 мест.
Принцип двухточечного управления
На практике система работает следующим образом:
- Войдя в темный коридор, вы зажигаете светильник.
- Переехав в другую комнату или на второй этаж, вы выключаете его вторым выключателем, установленным в этой комнате.
- Каждый, кто войдет в дом после того, как вы сможете снова включить свет в коридоре и погасить его удобным способом в одной из двух точек.
Примечание.С таким же успехом можно организовать управление освещением из 3-х или даже 4-х разных мест, о чем будет сказано ниже.
Проще говоря, свет включается и выключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе — походный) переключатель, который отличается от обычного одноклавишного переключателя тремя контактами для подключения проводки. Два таких устройства необходимо разместить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:
Фактически, наши устройства представляют собой переключатели, передающие фазный ток в одном из двух направлений.Переключение между этими строками происходит только с разных сторон. В каком бы положении кнопки ни находились изначально, нажатие любой из двух кнопок приведет к короткому замыканию или разрыву электрической цепи.
На фото видно, что средний контакт замыкается на один из крайних, режима полного отключения нет
Ссылка. Контурные переключатели — далеко не новость. Обычные, двухклавишные и трехклавишные модели изделий давно выпускают известные производители электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Legrand) и Lezard (Lezard).Как выглядит похожее устройство, показано на фото.
Для управления группой светильников из разных помещений с возможностью включения одного или нескольких светильников необходимо использовать двойные (двухполюсные) выключатели и подключать их по следующей схеме:
- Установить проходные выключатели на пластиковые розетки в необходимых местах. От каждого из них в воротах проложить трехжильный кабель до распределительной коробки.
- Внутри коробки подключите напрямую нейтральный и заземляющий контакты, ведущие к лампочке.Подключите фазные провода от сети и светильника к проводам, ведущим к переключающим контактам выключателей.
- Там же стыкуем контакты двойной линии между нашими кнопками. На этом установка завершена.
Включение с 3-х и более мест
Для реализации такого управления освещением показанная схема проходного переключателя дополнена еще одним элементом. Это так называемый крестовой (иначе — парный) выключатель на 4 контакта, установка которого предусмотрена между крайними отключающими устройствами, как показано на рисунке ниже.Принцип его работы следующий:
- в первом положении, кнопка замыкает сразу обе цепи;
- после переключения линии замыкаются крест-накрест.
Примечание. Если необходимо управлять лампой с 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так до бесконечности.
Отключить устройства в этом случае несколько сложнее, так как здесь появляется четырехжильный кабель для подключения кроссоверного устройства.Электропроводку лучше делать внутри распределительной коробки, а не в розеточных коробках, при этом цвета проводов следует продублировать бирками во избежание путаницы. Доступно и подробно о схеме подключения рассказано в видео:
Типичные ошибки при установке
При самостоятельной сборке описанных схем владельцы квартир и частных домов допускают несколько типичных ошибок, из-за чего система изначально не работает или дает сбой в ближайшем будущем.Перечислим эти недостатки и причины, которые их вызывают:
- Один из выносных выключателей окончательно разрывает цепь (как правило, крестовину), остальные также перестают работать. Это явный признак неправильного подключения контактов, нужно все проверить и правильно подключиться.
- Одна из клавиатур быстро перегорает и требует частой замены. Здесь большая нагрузка от ламп на контактах переключателя, рассчитанная на максимальную мощность 2,2 кВт (ток 10 Ампер).Если его нельзя уменьшить, необходимо перейти на другой способ коммутации — импульсные реле с параллельным включением кнопочных выключателей.
- Наблюдается периодическое мигание люминесцентных и светодиодных ламп с питанием от сквозных выключателей. Причина — некачественная продукция с плохой изоляцией (есть течь) или дешевые микролампочки для ночного освещения, встроенные в корпуса для ориентации в темноте.
Важный момент. Серьезной ошибкой, которая при определенных условиях приводит к поражению электрическим током, является подключение нейтрального провода к отключающему якорю вместо фазного.
Кнопочный диммер в сочетании со сквозным переключателем
Также проблемы возникают при использовании диммеров, электронных устройств для регулировки яркости лампочек одновременно с двухпозиционными двухпозиционными переключателями. Это происходит, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.
Заключение
Несмотря на появление новых методов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными переключателями остается наиболее простым и доступным компонентом.Недостаток системы только один: клавиши не имеют фиксированного положения «включено» и «выключено», что иногда доставляет неудобства. Например, находясь на втором этаже дома, вы не можете увидеть, выключен ли свет на первом, и вы не можете понять это по кнопке переключения.
Инженер-проектировщик с опытом работы в строительстве более 8 лет.
Окончила Восточноукраинский национальный университет. Владимир Даль по специальности «Оборудование электронной промышленности» в 2011 году.
Связанные записи:
При организации освещения в местах, где необходимо управлять источником света с трех и более мест, используются промежуточные или перекрестные переключатели. Этот тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными переключателями. Их установка и подключение имеет свои особенности, о которых следует знать. Далее для читателей сайта будут предоставлены инструкции, в которых четко объясняется, как подключить крестовой выключатель света из трех и более мест.
Применение перекрестного переключателя
Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, а вход в него может производиться через три и более дверей. При этом каждый входящий может перемещением руки и нажатием кнопки переключателя, установленного у каждого из своих входов, включить источник искусственного света и, перейдя к другой двери, выключить эту же лампу другим выключателем. находится возле дверей, в которые он вошел.
Таким образом, возможна любая другая последовательность, но в любом случае человек может управлять одной лампой или целой группой источников света с трех мест. Если в тоннеле больше входов и выходов, рядом с ними можно установить дополнительные промежуточные перекрестные выключатели. Суть и производительность системы освещения от этого не изменится, только увеличится количество коммутационных устройств.
Особенности конструкции
Конструктивно одноклавишный кросс-переключатель представляет собой компактное коммутационное устройство, срабатывающее от механического воздействия на него.При этом в продаже есть такие же сенсорные переключающие элементы, в них нет клавиши, а только сенсорная кнопка, но суть работы устройства от этого остается прежней. Меняется только механизм действия, но контактная группа и принцип действия остаются прежними. Перекрестный переключатель состоит из:
- выходные контактные клеммы для подключения проводов;
- механизм крепления к стене;
- токопроводящих перемычек, расположенных внутри корпуса;
- контактных групп;
- механизм действия на контакт группы коммутации.
По способу установки эти выключатели делятся, как и все остальные, на предназначенные для открытой (внешней) и скрытой (прокладки внутри стен) проводки. То есть конструкция может быть двух видов: накладная и встроенная.
Очень редко, в исключительных случаях применяется гибридная разводка, когда вся кабельная линия скрыто прокладывается внутри стен, а выключатели устанавливаются снаружи, то есть накладного типа.Это частный случай, когда нет возможности сделать ниши для недосет или их реализация проблематична.
Перекрестные переключатели выглядят как обычные сквозные переключатели и не имеют четкого положения включения или выключения. Их разница:
- Наличие четырех контактных клемм для подключения. При наличии двух кнопок управления количество клемм умножается на два.
- Парная маркировка — вход и выход.
- Невозможно использовать отдельно, а только в паре.
Кстати, эти переключатели могут быть оснащены не только ключом, но и поворотным механизмом. В нем контакты замыкаются за счет особого механизма поворотного действия. Принцип работы и количество клемм не меняются. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, которые чаще всего используются при установке.
Правила подключения промежуточного коммутатора
Перед тем, как приступить непосредственно к установке и подключению переключателей кросс-коммутации, необходимо четко понимать опасность возникновения электрического напряжения в цепях с неправильной коммутацией.Все работы следует проводить только при отключенном сетевом напряжении, а также после проверки его отсутствия на токоведущих частях кабеля, к которым будет происходить подключение.
Для установки перекрестного переключателя вам потребуется:
- Распределительные коробки, их количество зависит от местности, где необходимо внедрить данную систему управления освещением. Правила здесь аналогичны обычной проводке, то есть все соединения проводов производятся только в распределительных коробках.
- Кабельная продукция, то есть провода.Их сечение зависит от мощности источника света, а количество жил зависит от наличия или отсутствия заземления на лампах. Для соединения переключателей понадобится трехжильный и четырехжильный провод, лучше, конечно, с медными жилами и с разноцветной маркировкой.
Итак, по большому счету перекрестный выключатель света — это связующее звено между двумя сквозными выключателями, если это касается управления с трех мест.
Схема подключения кроссоверного переключателя с вводом:
К первой распределительной коробке подключается трехжильный провод, два из которых — фаза и ноль, а третий — земля.Контроль включения и выключения лампы осуществляется размыканием и переключением по необходимым цепям фазного провода. Ноль подключается напрямую к источнику света.
От первой распределительной коробки (если их несколько) фазный провод необходимо подключить к проходному переключателю, где он разветвляется из-за конструкции самого устройства.
Следующим шагом является установка и подключение провода от первого сквозного переключателя к кроссоверному переключателю. На этом этапе стоит внимательно рассмотреть маркировку и подключить его ко входу переключателя, что может быть обозначено соответствующими стрелками.
Выход перекрестного переключателя через распределительную коробку или распределительную коробку должен быть подключен к проходу; здесь также необходимо соблюдать маркировку в соответствии со схемой и стрелками, нанесенными на устройство. Если они стерты или неразборчивы, рекомендуется использовать мультиметр или циферблат, чтобы узнать, где находятся клеммы, чтобы после установки и подключения к электросети вы могли быть уверены в правильности выполненных работ. Неправильное подключение приведет к аварийной ситуации и короткому замыканию, а это чревато возгоранием.
Одиночный вывод сквозного выключателя также направлен через распределительную коробку к источнику света. В этом случае вам также понадобится трехжильный провод от него до самой лампы.
Видео ниже четко показывает, как подключить кроссоверный переключатель и 2 сквозных переключателя:
Рекомендации по установке двухклавишного переключателя
Двухклавишный кроссовер или промежуточный переключатель позволяет отдельно управлять двумя группами ламп или любыми источниками света.Особенность схемы подключения в том, что она устанавливается только в цепи с вводными элементами, которые также имеют две кнопки включения и выключения нагрузки.
Схема подключения промежуточного переключателя с двумя кнопками:
Конструкция кросс-переключателя с двумя кнопками имеет четыре входа и четыре выхода, в основном это два однокнопочных коммутационных устройства в одном корпусе. Поэтому выбор сечения жилы и принципы монтажа идентичны.Следует отметить, что такие устройства используются крайне редко, чаще всего пользователям необходимо освещать длинные коридоры или лестницы и управлять одной лампой или одной группой осветительных приборов, а для этого 1 крестовой и 2 проходных переключателя, оснащенных одной единственной кнопкой. достаточно.
Схема управления четырехместная
Эта схема управления не имеет больших особенностей, за исключением того, что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг с другом, между переходными элементами для включения освещения.
Схема подключения двух перекрестных переключателей:
Следует отметить, что все вышеперечисленные схемы одинаково работают с любым типом лампы, а заземляющий провод является элементом защиты человека при пробое изоляции. должна выполняться по соответствующим правилам, главное в этом ее надежность и долговечность без окисления и ухудшения контакта.
Теперь вы знаете, как подключить перекрестный переключатель к проходному изолятору. Мы надеемся, что предоставленные схемы подключения и видеоуроки помогли вам разобраться в правильном подключении!
«Проходной коммутатор: схема подключения» — актуальный вопрос сегодня.Сегодня люди стремятся улучшить комфорт своей жизни, поэтому разрабатываются инновации, новые подходы к повседневной жизни, интересные и полезные рекомендации. Для тех же целей люди используют разные механизмы, устройства, агрегаты, которые могут освободить их от ненужных действий. Это включает сквозные переключатели. Они значительно упрощают использование привычного всем электрического выключателя и позволяют избежать лишних движений. Но если их подключать, такие переключатели лучше доверить профессионалам.Решив установить переключатель КПП самостоятельно, будьте осторожны.
Как приступить к созданию коммутаторов
При установке выключателя нужно подготовить для него место. Необходимо помнить, что важна схема подключения устройства. Он позволит включать или выключать освещение с разных точек установки переключателя прохода. Иногда это необходимая мера, но в целом очень удобная система. Например, если в квартире или доме большой коридор, а свет включается у входной двери.С двойной проводкой вам не нужно возвращаться, чтобы выключить свет. В этом секрет 2х кнопок. Также активно используются на лестницах — в начале и конце пролета.
В просторном помещении, где установлено множество осветительных приборов, со сквозными переключателями вы сможете легко управлять ими из любого места. Если это спальня, часто используются три проходных выключателя, с помощью которых можно обеспечить себе управление освещением из любой точки комнаты.
Создайте схему для подключения коммутатора прямого доступа
Чтобы разобраться в специфике схемы подключения сквозных коммутаторов, необходимо рассмотреть ее подробно. Для изготовления такого устройства потребуется два переключателя. Очень важно, чтобы каждый из них имел по 3 контакта и 2 положения переключения. В этом случае режим переключателей имеет «перекидной характер». Это означает, что у двух контактов есть один общий. Он приближается к каждому из них, занимая разные позиции.Все три контакта нельзя замкнуть одновременно. Перед подключением сквозного переключателя нужно позаботиться о цепи.
Схема выключателя следующая:
- проводка соединяет источник света и специальный короб, а затем идет к лампе
- другая проводка (она называется фазной) соединяет общий контакт переключателей
- контакты выключателей соединены между собой (здесь используется коробка)
- фаза подается через контакт 2-го переключателя на 2-й контакт светильника
Переключатель проходного типа: схема подключения
Еще несколько слов о схеме: каждое устройство устанавливаем на свое место, от одного идет несколько кабелей.Затем нужно смонтировать лампы (они будут идти параллельно друг другу). После этого устанавливается коробка (с учетом размера кабеля и выбора удобного места для установки коробки). В него необходимо ввести кабель ламп собственно проходных выключателей и источника питания. Коробка позволяет соединять проводку между собой.
Этап, на котором очень важен выбор места для подключения сквозного выключателя.
Разновидности аппаратов
Такие переключатели тоже имеют свои разновидности, как и обычные переключатели.Основной признак классификации — количество ключей. Их может быть:
Их выбирают в зависимости от локации.
Есть и более современные устройства — с сенсорным принципом подключения. Производители также внедряют инновационные разработки — это пример выключателя с системой удаленного подключения, точнее, с дистанционным управлением. Не все оценивают такое решение как рациональное, часто этот принцип сквозного выключателя называют «данью моде», однако такие нововведения также активно используются.С точки зрения рационального подхода вместо «дистанционного управления» используются просто два дублирующих друг друга переключателя.
Чем сквозные переключатели отличаются от обычных
Сквозной переключатель имеет несколько отличий от обычного. Но способ расположения схемы довольно похож, выбор мест для установки аналогичен.
Исключения следующие:
- Проходные переключатели
- лишены положения «выключено» (выключено) — дело в конструктивных особенностях устройства.Цепь не разрывается, а переключается с одного положения на другое
- при подключении резервного коммутатора используются не 2, а 3 провода (в этом коммутаторе схему подключения можно охарактеризовать так: работу двух сквозных коммутаторов обеспечивают 3 «жилы», и как следствие , фаза не обрывается)
Установка переключателя проходного электрического: условия
Установка проходных электрических выключателей может занять разное время — как правило, несколько часов.Время установки проходных выключателей зависит от:
- модель и тип устройства
- опыт мастера, установившего коммутатор проходного действия
- особенности мест, где будет располагаться устройство
- вы создали сложную схему подключения коммутатора?
Как быстро подключить проходной электрический выключатель?
Попрактикуйтесь в установке сквозных переключателей или обратитесь к специалистам, которые профессионально подключат сквозные переключатели.
Коммутатор и цепь: профессиональные услуги
Для того, чтобы составить схему и установить проходные выключатели, совсем не обязательно обращаться в специализированную службу, нанимать электрика. Вы можете самостоятельно заняться выбором мест для устройств, разобраться в схеме подключения сквозного переключателя и, собственно, установить сквозные переключатели.
Представьте себе ситуацию: ночью перед вами длинная лестница на второй этаж, где темно, как в лесу.Вы нажали выключатель света, и стало светло, но когда вы поднялись по лестнице, вы поняли, что свет можно выключить только выключателем наверху …
Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной выключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть и другие, о которых упоминается в другой записи. Но в рамках данной статьи мы разберем следующие вопросы:
- Лестничные выключатели работают
- Способ подключения проходных выключателей
- Практический пример и реализация схемы переключения
- Возможность создания цепи управления лампой из 3-х и более мест.
Итак, благодаря лестничным выключателям вы можете зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любое большое помещение, где светильником разумно управлять с двух мест. В общем, такие переключатели можно использовать для включения / выключения любого устройства с двух мест, не обязательно только лампы.
Принцип работы лестничных переключателей
Упрощенная диаграмма выглядит так (посмотрите анимацию внимательнее).
- Подаем электрический потенциал через фазный провод (L).
- Выключатели подключаются двумя коричневыми и серыми проводами (на схеме).
- Свет загорается, когда электрический ток от L-провода достигает лампы.
- Цепь может быть отключена независимо, либо с помощью лестничного переключателя S1, либо с помощью S2.
- С помощью лестничного переключателя цепь не разрывается полностью, но этот электрический потенциал передается на второй переключатель.
Таким образом, сквозной переключатель имеет на один контакт больше, чем один переключатель.В обычных 2, а здесь 3 клеммы для подключения проводов.
Следующая диаграмма больше относится к реальности. Итак, посмотрим, что здесь происходит:
- Шнур питания подключается к переключателю S1.
- Соединяем нейтральный (N) и защитный (PE) провода снаружи выключателей с помощью электрических разъемов. Разъем защитного проводника подключается к корпусу лампы (или клемме PE), нейтральный провод — к клемме N.
- Провод фазы питания (L) подключается к клемме No.1 переключателя S1. После этой операции и подачи напряжения потенциал будет приложен либо к клемме № 2, либо к клемме № 3 переключателя S1.
- Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
- Если переключатели S1 и S2 находятся в одном положении, на клемме № 1 переключателя S2 появится электрический потенциал, и загорится свет.
Для того, чтобы лампа загорелась, крайне важно, чтобы цепь не прерывалась, начиная с фазного провода питания 220 В (L) и заканчивая лампой.
Принципиальная схема коммутатора проходного действия
На нем изменились три вещи:
- К распределительной коробке S1 подключены два кабеля для переключателя S2, которые используются для питания других переключателей света.
- Все нейтральные и все защитные проводники соединены двумя отдельными разъемами. Поскольку в клемме № 1 лестничного переключателя S1 есть только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключаться: фазный провод L, фазные проводники, ведущие к другим переключателям, и источник питания S1.
- Четвертый провод (черный) соединяет распределительную коробку S2 и лампу. Это может быть полезно в будущем, но в этой конфигурации оно ни с чем не используется и не связано.
Пошаговая установка
Переключатель проходного действия S1
Напоминаем еще раз — любую установку мы всегда начинаем с отключения напряжения в сети 220В. Перед началом работы с помощью тестера напряжения убедитесь, что на кабелях питания, желательно на всех выводах, выходящих из коробки, отсутствует электрический потенциал.
Вид проводов, которые выходят из коробки. Нам нужен шнур питания и кабель, который проложен к коммутатору S2.
Сразу подключим все провода, чтобы не пришлось потом снова выкручивать выключатель.
Подключаем все нулевые провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.
Когда все нейтральный и защитный провода подключены, кладем их в электрическую коробку.Осталось 5 фазных проводов:
- Блок питания — 1 шт.
- К поставке выключателей прочие — 2 шт.
- Для переключателя ступенчатого типа S2 — 2 шт.
Силовой кабель и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также к этому разъему подключаем короткий кабель длиной несколько сантиметров, который будет подключен к клемме 1 переключателя S1.
Короткозамыкающий шнур подключается с одной стороны, а провода, ведущие к переключателю S2, — со второй (верхней) стороны переключателя.После подачи напряжения электрический потенциал в линии передается на коричневый или черный провод в зависимости от положения переключателя.
Последний этап — сборка и регулировка автоматического выключателя. Вернем рамку и ключ. Вот еще один рисунок того, как все должно быть соединено в коробке:
Переключатель проходного типа S2
Переходим на второе место (свич). У нас есть два кабеля по 4 провода в каждом:
- вывод кабеля от переключателя S1 (внизу)
- кабель к лампе (вверху)
Из-за отсутствия синего проводника серый провод оборачивается синей изолентой, что указывает на то, что это нейтральный провод.
Как и выключатель S1, к одному разъему подключаем защитные проводники, а ко второму — нулевые проводники.
Осталось 4 фазных провода, из которых черный, ведущий к лампе, не будет использоваться в соответствии со схемой.
Закрепляем провода. С верхней стороны подключаем провода от переключателя S1, а нижний фазный провод идет к лампе.
В зависимости от положения переключателя S1 потенциал будет либо на коричневом проводе (вверху), либо на черном проводе.То есть, в зависимости от положения переключателя S2, направляющий провод к лампе (нижний коричневый) будет соединен с одним из верхних проводов.
Теперь соберите, снова наденьте раму и ключ.
Переключатель на 3 места
Можно ли подключить несколько переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно управлять лампой более чем из двух мест. Для еще большего количества мест нужно покупать перекрестные переключатели, которые размещаются между лестницами, как показано на схеме.
Подведем итоги проделанной работы
Таким образом, лестничный переключатель обеспечивает недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительная планировка и прокладка между ними дополнительных кабелей на этапе ремонта / строительства электропроводки. На более позднем этапе эта операция может быть затруднена — придется провести проволоку по стене или проделать в ней канал.
Подключение двухпозиционного переключателя
Как подключить двухпозиционный переключатель.Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего нам нужно немного изучить терминологию, чтобы вы точно знали, что обсуждается.
Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.
При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)
Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.
Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля
При подключении схемы двухпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.
На приведенной выше схеме источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.
Теперь что касается провода массы. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.
Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи, поскольку все заземления не повреждены.
Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электричества к нагрузке.Предположим, что управляемая вами нагрузка — это свет. Электричество проходит от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.
Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.
Итак, теперь, когда у вас есть основная концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединяемые с выключателем должны выглядеть следующим образом.
Базовая двусторонняя цепь — питание на коммутаторе
Базовая двусторонняя цепь — питание на световом индикаторе
Питание на коммутаторе — с 2 лампами в серии
Подача питания на свет — с 2 двухпозиционными переключателями и 2 лампами
Питание на свету — с двухпозиционным переключателем и розеткой
Электропитание на выключателе / розетке — с подсветкой
Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.
Схема подключения двухкнопочного переключателя без распределительной коробки. Схема подключения проходного переключателя управления освещением. Как сделать сквозной выключатель и правильно установить
Заключается в возможности управлять лампой с разных точек. Актуальнее всего использовать этот вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установлен возле кровати, а второй — у входа в комнату).Далее мы рассмотрим простую схему подключения сквозного выключателя с одним ключом, а также предоставим вам наглядный видеоурок по правильному соединению проводов в распределительной коробке.
Итак, сразу стоит отметить, что выключатель (его еще можно назвать таковым) используется не один, для управления должно присутствовать как минимум два продукта. Что касается подключения проводов, то принцип не отличается от обычного варианта — ноль идет прямо на лампу, фаза идет на обрыв. Единственное отличие состоит в том, что в схеме подключения одноклавишного проходного переключателя на выходе подключена не одна фаза (как в классическом варианте), а две.2 выведенных контакта подключаются к следующему переключателю, у которого есть один выходной провод для подключения к люстре.
Фото, на котором можно увидеть реальную картину переключения жил для 2 ламп:
На выходе второго переключателя 2 контакта. в этом примере используются две лампы
На словах информацию немного сложно воспринимать, поэтому мы приводим электрическую схему подключения сквозного переключателя с одним ключом:
Как видите, два однокнопочных устройства соединены трехжильным кабелем, который, в свою очередь, должен иметь подходящий диаметр жилы.Об этом читайте в соответствующей статье!
Наглядный пример видео покажет вам суть подключения:
Инструкция по подключению проводов
Хочу также отметить, что нередки случаи, когда такой вариант схемы имеет 3, а то и 4 одиночных проходных переключателя. В этом случае вы можете включать / выключать свет из 2, 3 или даже 4 мест, что очень удобно, когда вы находитесь в длинном коридоре. Чтобы сделать такую цепочку управления, нужно использовать другой вид произведений — кросс-продукты, которые являются промежуточными элементами схемы.
Что касается схемы, по которой вы будете проводить установку, то она выглядит так:
Эта опция позволяет управлять светильником из трех мест. В случае, если вы хотите выключить из четырех точек, в цепь добавляется еще один перекрестный переключатель.
Управление осветительными приборами из разных мест — очень удобный вариант для длинных коридоров, лестниц или галерей. В самом деле, это не очень приятно, придя домой, включить свет внизу, подняться в комнату, а потом снова спуститься вниз, чтобы выключить свет.В этом случае обратный путь придется преодолевать в темноте. Намного удобнее включать в начале лестницы, а выключать в конце, и то же самое в обратном направлении. Именно для таких ситуаций используются сквозные переключатели (ПП), позволяющие управлять светильниками из нескольких точек независимо друг от друга. В статье мы расскажем, как подключить сквозной коммутатор, представим пошаговые схемы.
Подключение сквозных переключателей: пошаговая инструкция
Рассматриваемые устройства не имеют нейтрального положения, обеспечивающего разрыв цепи.Они способны направлять поток электричества в ту или иную сторону, замыкая разные контакты. Поэтому принцип их действия основан на выполнении ими функции концевых выключателей, изменяющих состояние электрической цепи на разных участках ее длины. Причем они не дублируют друг друга, а работают автономно, хотя и являются элементами одной схемы. Помимо простоты использования, этот метод управления обеспечивает экономию энергии. Читайте также статью: → «».
Использование проходных выключателей делает доступным оборудование осветительных сетей, состоящее из одной или нескольких линий и управляемое с двух или более точек. Каждый вариант подключения будет рассмотрен схематично и пошагово описан, что позволит пользователю оценить преимущества данной системы подключения и самостоятельно произвести переключение.
Двухместная схема управления
Это самый простой способ, предполагающий установку двух одноключевых устройств на разных участках трассы (коридор, лестница).Все подключения производятся только по фазовому проводу и его разветвлению между двумя ФЭП. Нулевой провод отправляется напрямую потребителю, в процессе подключения он не участвует. Метод переключения показан на схеме:
Простая схема подключения для одной линии освещения с использованием двух PV
Процедура подключения может быть описана пошагово следующим образом:
- Каждый сквозной переключатель имеет клеммы 2,3, между которыми текущий ток распределяется. Клеммы обоих устройств соединены друг с другом.
- Центральный вход первого фотоэлектрического элемента подключен к фазному проводу 220 В
- Второй фотоэлектрический элемент переключается вместе с потребителем.
Таким образом, каждое из устройств может замыкать или размыкать цепь в зависимости от положения контактов относительно друг друга.
Практический совет: проводку можно выполнить в двух распределительных коробках, расположенных рядом с каждым из автоматических выключателей, или в одной коробке, установленной в середине линии. Второй способ может показаться более привлекательным, но на самом деле он потребует большей длины проводов, а также большего количества скруток в одной коробке.
Общий вид частей электрической схемы осветительной сети в собранном состоянии
Схема управления двумя осветительными линиями
При таком расположении используются двухклавишные изделия, в которых каждая из клавиш выполняет коммутационные операции на одна из линий освещения.Читайте также статью: → «».
Процесс подключения можно представить в пошаговых инструкциях:
- Фазный провод подключается к входной клемме первого проходного переключателя, где он подключается ко второму входу с помощью перемычки
- клеммы выходов обоих фотоэлектрических модулей коммутируются друг с другом в соответствии с парой и соответствием клавишам устройства.
- Входные клеммы второго переключателя смонтированы каждый с собственным проводом линии освещения (осветительного устройства).
Нейтральный провод является общим для обеих линий. Таким образом, каждая клавиша устройства управляет своей электрической цепью в одной из секций, включая или выключая свет.
Соединение двух линий освещения с помощью переключателей с двумя кнопками
Трехместная схема управления
Уникальность данной системы заключается в возможности управления освещением по трем схемам. Он включает в себя дополнительное устройство, которое по принципу действия сквозное, но в отличие от ранее рассмотренных моделей имеет два входа, два выхода и парный подвижный контакт, действующий между тремя неподвижными.Этот элемент называется перекрестным переключателем. Устанавливается в третьей секции, от которой включается и выключается свет.
Для построения схемы используются два однокнопочных переключателя, одна крестовая и две распределительные коробки. Пошаговый процесс подключения будет выглядеть так:
- Провод фазы сети 220 В подключается ко входу первого ФЭУ
- Вход второй ФЭП подключается к линии освещения
- Выходы обоих сквозных переключателей переключаются с соответствующими выходами кроссовера.
Соединения проводов выполняются в распределительных коробках, которых может быть два (как показано на схеме) или три.
Схема подключения проходных устройств с розеткой
Для создания сети осветительных приборов с возможностью включения / выключения из нескольких точек можно использовать L-провод от старой осветительной линии в качестве фазу, подключив к ней вход первого фотоэлектрического модуля и затем подключив одним из вышеуказанных способов.
Внешний вид блока, объединяющего розетку и фотоэлектрическую систему в одном устройстве
В случае установки новой схемы фазный провод можно снять от ближайшей розетки или его провод можно найти в распределительной коробке, позвонив.
Также одним из самых простых вариантов является установка блока выключателя-розетки, который в быту всегда выглядит солидно и очень практично.
В качестве перемычки между фазой розетки и выключателем следует использовать обычный провод с металлической жилой, соответствующей материалу электропроводки и не превышающей ее сечения. Электропроводка между приборами и распределительными коробками выполняется либо скрыто, в пазу под слоем шпатлевки, либо прокладкой в кабельных каналах.
Выбор проходных выключателей
Выбор устройств для управления осветительными приборами зависит от схемы подключения, количества точек и личных предпочтений пользователя.
Кроме того, по способу монтажа изделия можно разделить на врезные и внешние (накладные) модели. Также различают устройства:
- механические, действующие прессованием;
- сенсорный, срабатывающий от легкого прикосновения;
- пульт, работающий с инфракрасного пульта дистанционного управления.
Дистанционные модели чаще всего используются в больших гостиных или просторных офисах, где может быть полезно управлять линиями освещения из любой точки комнаты (оставить одну из ламп или включить все сразу). Читайте также статью: → «».
Производители сквозных выключателей
Интернет-магазины наперебой предлагают электротовары разных производителей, среди которых можно увидеть продукцию известных брендов и продукцию незнакомых компаний.Пользователям предлагается сравнительный анализ некоторых брендов отечественных и зарубежных производителей, целью которого не является оценка или реклама одной из фирм.
P / p No. | Фирменное наименование | Страна | Тип продукта | цена, руб. |
1. | Legrand Valena | Франция | PV одноключевой | 650 |
2. | TDM Electric | Россия | // | 150 |
3. | Schneider Electric | Франция | // | 300 |
4. | Волстен | Россия | // | 160 |
5. | Макел | Турция | // | 200 |
Приведенная информация является средней рыночной стоимостью моделей этих фирм и не может достоверно отражать общую картину ценовых значений всех товаров.Стоимость товара зависит от его функциональности, используемых материалов и узнаваемости бренда. Например, Legrand Valena и Schneider Electric — всемирно известные торговые марки. Их продукция отличается высоким качеством, что подтверждается гарантийными сроками, предоставляемыми производителями.
Ошибки, допущенные при установке проходных выключателей
Среди ошибок начинающих электриков следует отметить наиболее частые ошибки, которые могут повлиять на качество работ по установке и подключению устройств управления осветительными приборами с нескольких мест.
- Попытайтесь выполнить все соединения в одной распределительной коробке. Такой вариант возможен при переключении простой однолинейной схемы с двумя устройствами. Для более сложных соединений следует разделять участки соединения в две или даже три коробки, чтобы избежать большого количества скручиваний в одном месте. Несоблюдение этого может привести к короткому замыканию в случае недостаточной изоляции и осложнениям при последующем обслуживании или ремонте.
Большое количество перекруток в одном месте может привести к короткому замыканию и усложнить ремонт.
- Использование проводов с различным материалом токоведущих жил.Такое соединение недопустимо, так как в процессе эксплуатации обязательно произойдет окисление и контакт будет утерян.
- Устройство перемычек в желобе кабельного канала или под штукатурку со скрытой проводкой. Это может привести к утечке электричества из-за нарушения изоляции из-за намокания стены или скопления конденсата в коробке. В результате может произойти текущий пробой на стену или постоянная работа средств защиты (УЗО).
- Неправильная конструкция перемычек при переключении проводов.Скрутка должна быть плотно завязанной и длиной не менее 25 мм. При таком условии контакт будет надежным и долговечным. И наиболее правильным решением будет использование клеммников.
Практический совет: При утеплении стыка лучше надеть защитный колпачок поверх изоляции. Это обеспечит лучшую защиту от короткого замыкания.
Актуальные вопросы по теме
Вопрос № 1. Можно ли установить проходные выключатели без прокладки проводов в распределительные коробки?
Это вполне реально.Коробки нужны для того, чтобы подвести фазу к первому устройству и направить провод к осветительному устройству от последнего. В остальном переключение между устройствами может выполняться сплошными отрезками проводов от клеммы к клемме. Если разводка будет проложена скрытно, то это не повлияет на общий вид помещения. Если провода поместить в коробку или гофру, то некрасивый шлейф растянется по всей стене.
Вопрос №2 Почему вместо сложной системы установки проходных выключателей не использовать датчики движения, которые будут включать свет в коридоре при движении и выключать его при отсутствии движения?
Это действительно возможно, но есть обстоятельства, препятствующие такому решению.Первая причина — дороговизна, датчики движения намного дороже переключателей. Второе — неудобство, если пользователь по какой-то причине остановился, свет погаснет. Причины остановки могут быть разными. Хорошо, если это произойдет в узком проходе. А если на лестнице? А теперь представьте себе огромный офис, в котором людям нужно постоянно делать движения, чтобы свет был включен, вместо того, чтобы сосредоточиться на работе. Можно, конечно, поставить резервный выключатель, но тогда теряется весь смысл задуманного.
Вопрос № 3. Если есть переключатели, которые работают с пультом, то почему бы не установить такое устройство в одном конце коридора, а пульт поставить в другом, чтобы при необходимости включить или выключить?
Это было бы слишком просто, если бы пульту дистанционного управления не требовалось питание. Как всегда, батарейки разрядятся в самый неподходящий момент. Кроме того, диапазон любого передаваемого сигнала ограничен, а это означает, что пульт дистанционного управления подходит не для каждой ситуации.Не все комнаты, не говоря уже о лестнице, простые. Использование пульта дистанционного управления в этих случаях неэффективно.
В заключение можно отметить, что использование проходных устройств хоть и может вызвать некоторую путаницу, связанную с их установкой и подключением, но в будущем принесет только комфорт и удобство. Поэтому количество пользователей, принявших решение в пользу позитивных изменений, постоянно растет.
Для создания максимального комфорта устройство для выключения или включения светильников в доме должно обладать не только функциональностью, но и практичностью.По сравнению с проходными устройствами с одной клавишей, двухклавишные переключатели более удобны благодаря своей универсальности.
Проходная конструкция модели двухклавишного переключателя представляет собой не что иное, как два отдельных устройства, объединенных в одном корпусе, которые действуют по принципу переключателя контактной группы. Обычно эти устройства имеют 2 входных и 4 выходных контакта. В то же время на корпусе продукта есть индикатор, который помогает выяснить, в каком положении находится устройство — включено или выключено.
Основное назначение переключателя проходного действия
Устройство проходного управления для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одним, двумя или тремя независимыми ключами.Трудно не согласиться с тем, что обычная конструкция выключателя, установленного в начале лестничной клетки или длинного коридора, и пульта управления, расположенного в другом конце помещения, очень удобна для решения вопроса освещения той или иной части дома. .
Выбор проходной конструкции переключателя в первую очередь основан на количестве клавиш устройства, так как это позволяет управлять сразу несколькими источниками света, подключенными к такому устройству. В свою очередь, возможности системы дистанционного управления или сенсорного датчика являются дополнительными элементами, повышающими комфорт управления освещением в доме.
Многоклавишные переключатели проходного типа лучше устанавливать в больших помещениях, в которых есть несколько входов и разные источники света, которые необходимо включать одновременно. В остальных ситуациях целесообразно установить проходные устройства с одним ключом , которые более удобны в использовании и имеют наиболее простую схему подключения.
Разновидности проходных выключателей
На рынке электротехники и сопутствующих аксессуаров представлено множество моделей проходных выключателей и выключателей зарубежных и отечественных производителей, как простых одноклавишных, так и многофункциональных.Самыми популярными считаются двухклавишные устройства , которые могут управлять сразу несколькими осветительными приборами, расположенными в разных помещениях или в одной лампе. Не столь популярные, но не менее эффективные переключатели с тремя клавишами, хотя схема их подключения намного сложнее.
Благодаря проточному принципу выключателя становится возможным организовать управление одним светильником из разных точек дома или квартиры. Но для его реализации потребуется несколько одноклавишных устройств и кросс-переключатель.А при использовании нескольких перекрестных устройств можно добиться управления светильником сразу из четырех точек в квартире.
Хочу отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения проходных выключателей, которые могут затруднить обслуживание и ремонт осветительных приборов в доме. Сложность проводов может сбить с толку даже опытного электрика.
Особенности схемы подключения проходных переключателей с двух мест
При правильной сборке схемы подключения двойных переключателей появляется возможность управлять несколькими группами освещения с двух мест независимо друг от друга.В этом случае оба переключателя с двумя клавишами сквозного типа будут работать в двух направлениях , но для этого вам необходимо проделать следующую работу.
- Двухклавишные переключатели в количестве двух устанавливаются в заранее выбранные места в розетках.
- Установлены светильники или многоламповые источники света, например, люстра. К осветительным приборам подключается трехжильный кабель с фазой, рабочим нулем и землей.
- Учитывая, что на каждом переключателе по 3 контакта, то нужно два трехжильных кабеля соответствующей длины.
- Провода подключаются в распределительную коробку согласно схеме.
Вариант такой схемы, возможно, с четырьмя одноклавишными проходными переключателями, но не рациональный с точки зрения расхода дополнительных кабелей и распределительных коробок.
При необходимости двухпроходный переключатель можно использовать как аналог кроссовера с одной кнопкой. Для этого соответствующие контакты замкнуты, а ключи соединены между собой для одновременной работы.
Двухклавишные переключатели сквозного типа, а также аналоги с одной клавишей могут работать как перекрестные устройства. Принцип переключения контактных групп имеет аналогичную схему с управлением лампой с двух мест. То есть, как и в предыдущем случае, нужно подключить два сдвоенных устройства и кроссоверный аналог в соответствии с определенными этапами.
- Первый шаг — установка выключателей в настенные розеточные коробки. На этой схеме предполагается, что 12 проводов подключены к распределительной коробке.
- Следующим шагом будет установка двух отдельных источников света и проложить к ним кабель с включенным обнулением.
- Кабель нарезается на необходимую длину трехжильным проводом. К концевым выключателям подключено 6 жил, а двухклавишный переключатель крестового типа имеет 8 контактов.
- Фаза подается на первый коммутатор двумя проходными ключами, а затем по схеме на остальные устройства.
- Подключение второго концевого выключателя проходного типа будет происходить прямо от осветительного прибора.
- При прокладке цепей повышенной сложности очень важно правильно маркировать все кабели и отдельные жилы. Чтобы не ошибиться в хитросплетениях проводов, нужно пошагово маркировать начиная с первого провода и продолжая от контакта к контакту. Необходимо отметить даже кабели, которые легко подключаются с первого взгляда.
- Как стало известно из практики, установка такой схемы требует применения коробки увеличенного размера или ее парного аналога.В первую очередь это связано с тем, что в стандартной распределительной коробке просто не хватает места для качественного подключения проводов, либо из-за большого количества соединительных колодок закрыть крышку не получится.
Также любые двухклавишные переключатели сквозного типа могут использоваться как обычные аналоги. Для этого либо вообще не используется одна контактная группа, либо через нее подключается другой отдельный осветительный прибор. Ознакомившись с описанными выше способами управления светильниками с разных мест, можно разобраться, что такое схема подключения, или, как говорят электрики, схема подключения сквозного выключателя.
Как подключить проходной выключатель на две группы ламп
Перед тем, как приступить к монтажным работам, необходимо разобраться в конструктивных особенностях двухклавишного проходного выключателя. Как уже говорилось ранее, конструктивно это два устройства с одним ключом, собранные в одном корпусе. Разобравшись с этой функцией, каждый сможет понять принцип ее работы и способы подключения, которые выполняются по аналогии с обычным одноклавишным переключателем, за исключением пары нюансов:
- Электроэнергия подводится к первой части переключателя, а точнее к обеим его идентичным половинкам по одному проводу.На втором устройстве, от которого будет подключен источник света, каждая из отходящих фаз будет питать свою лампу.
- В случае конструкции одинарного проходного устройства к каждому устройству прокладывается трехжильный кабель. Если это двухклавишный аналог, то к первому прибору подтягиваются пять проводников, а ко второму — еще один. Разница в количестве жил из-за общего фазового проводника.
Исходя из рассмотренных выше вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно заложить различные схемы, позволяющие управлять осветительными приборами из разных мест в доме.Хотя, как показывает практика, в повседневной жизни управлять лампами более чем из трех разных точек в квартире бывает редко.
При организации освещения в местах, где необходимо управлять источником света с трех и более мест, используются промежуточные или перекрестные переключатели. Этот тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными переключателями. Их установка и подключение имеет свои особенности, о которых следует знать.Далее для читателей сайта будут предоставлены инструкции, в которых четко объясняется, как подключить крестовой выключатель света из трех и более мест.
Применение перекрестного переключателя
Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, а вход в него может производиться через три и более дверей. При этом каждый входящий может перемещением руки и нажатием кнопки переключателя, установленного у каждого из своих входов, включить источник искусственного света и, перейдя к другой двери, выключить эту же лампу другим выключателем. находится возле дверей, в которые он вошел.
Таким образом, возможна любая другая последовательность, но в любом случае человек может управлять одной лампой или целой группой источников света с трех мест. Если в тоннеле больше входов и выходов, рядом с ними можно установить дополнительные промежуточные перекрестные выключатели. Суть и производительность системы освещения от этого не изменится, только увеличится количество коммутационных устройств.
Особенности конструкции
Конструктивно одноклавишный кросс-переключатель представляет собой компактное коммутационное устройство, срабатывающее от механической нагрузки на него.При этом в продаже есть такие же сенсорные переключающие элементы, в них нет клавиши, а только сенсорная кнопка, но суть работы устройства остается прежней. Меняется только механизм действия, но контактная группа и принцип действия остаются прежними. Перекрестный переключатель состоит из:
- выходные контактные клеммы для подключения проводов;
- механизм крепления к стене;
- токопроводящих перемычек, расположенных внутри корпуса;
- контактных групп;
- механизм действия на контакт группы коммутации.
По способу установки эти выключатели делятся, как и все другие, на предназначенные для открытой (наружной) и скрытой (прокладка внутри стен) проводки. То есть конструкция может быть двух видов: накладная и встроенная.
Очень редко, в исключительных случаях применяется гибридная разводка, когда вся кабельная линия скрыто прокладывается внутри стен, а выключатели устанавливаются снаружи, то есть накладного типа. Это частный случай, когда нет возможности сделать ниши для недосет или их реализация проблематична.
Перекрестные переключатели выглядят как обычные сквозные переключатели и не имеют четкого положения включения или выключения. Их разница:
- Наличие четырех контактных клемм для подключения. При наличии двух кнопок управления количество клемм умножается на два.
- Парная маркировка — вход и выход.
- Невозможно использовать отдельно, а только в паре.
Кстати, эти переключатели могут быть оснащены не только ключом, но и поворотным механизмом.В нем контакты замыкаются за счет особого механизма поворотного действия. Принцип работы и количество клемм не меняются. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, которые чаще всего используются при установке.
Правила подключения промежуточного коммутатора
Перед тем, как приступить непосредственно к установке и подключению переключателей кросс-коммутации, необходимо четко понимать опасность возникновения электрического напряжения в цепях с неправильной коммутацией.Все работы следует проводить только при отключенном сетевом напряжении, а также после проверки его отсутствия на токоведущих частях кабеля, к которым будет происходить подключение.
Для установки перекрестного переключателя вам потребуется:
- Распределительные коробки, их количество зависит от местности, где необходимо внедрить данную систему управления освещением. Правила здесь аналогичны обычной проводке, то есть все соединения проводов производятся только в распределительных коробках.
- Кабельная продукция, то есть провода.Их сечение зависит от мощности источника света, а количество жил зависит от наличия или отсутствия заземления на лампах. Для соединения переключателей понадобится трехжильный и четырехжильный провод, лучше, конечно, с медными жилами и с разноцветной маркировкой.
Итак, по большому счету перекрестный выключатель света — это связующее звено между двумя сквозными выключателями, если это касается управления с трех мест.
Схема подключения кроссоверного переключателя с вводом:
К первой распределительной коробке подключается трехжильный провод, два из которых — фаза и ноль, а третий — земля.Контроль включения и выключения лампы осуществляется размыканием и переключением по необходимым цепям фазного провода. Ноль подключается напрямую к источнику света.
От первой распределительной коробки (если их несколько) фазный провод необходимо подключить к проходному переключателю, где он разветвляется из-за конструкции самого устройства.
Следующим шагом является установка и подключение провода от первого сквозного переключателя к кроссоверному переключателю. На этом этапе стоит внимательно рассмотреть маркировку и подключить ее ко входу выключателя, что может быть обозначено соответствующими стрелками.
Выход перекрестного переключателя через распределительную коробку или распределительную коробку должен быть подключен к проходному каналу; здесь также необходимо соблюдать маркировку согласно схеме и стрелкам на приборе. Если они стерты или неразборчивы, рекомендуется использовать мультиметр или циферблат, чтобы узнать, где находятся клеммы, чтобы после установки и подключения к электросети вы могли быть уверены в правильности выполненных работ. Неправильное подключение приведет к аварии и короткому замыканию, а это чревато возгоранием.
Одиночный вывод сквозного выключателя также направлен через распределительную коробку к источнику света. В этом случае вам также понадобится трехжильный провод от него до самой лампы.
Видео ниже четко показывает, как подключить кроссоверный переключатель и 2 сквозных переключателя:
Особенности установки двухпозиционного переключателя
Двухклавишный кроссовер или промежуточный переключатель позволяет отдельно управлять двумя группами ламп или любыми источниками света.Особенность схемы подключения в том, что она устанавливается только в цепи с вводными элементами, которые также имеют две кнопки включения и выключения нагрузки.
Схема подключения промежуточного переключателя с двумя кнопками:
Конструкция перекрестного переключателя с двумя клавишами имеет четыре входа и четыре выхода, в основном это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения жилы и принципы монтажа идентичны.Следует отметить, что такие устройства используются крайне редко, чаще всего пользователям необходимо освещать длинные коридоры или лестницы и управлять одной лампой или одной группой осветительных приборов, а для этого 1 крестовой и 2 проходных переключателя, оснащенных одной единственной кнопкой. достаточно.
Схема управления четырехместная
Эта схема управления не имеет больших особенностей, за исключением того, что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг с другом, между переходными элементами для включения освещения.
Схема подключения двух перекрестных переключателей:
Следует отметить, что все вышеперечисленные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. должна выполняться по соответствующим правилам, главное в этом ее надежность и долговечность без окисления и ухудшения контакта.
Теперь вы знаете, как подключить перекрестный переключатель к проходному изолятору. Мы надеемся, что предоставленные схемы подключения и видеоуроки помогли вам разобраться в правильном подключении!
Цены на жилищно-коммунальные услуги ежегодно растут, что заставляет задуматься об экономии, в том числе на электроэнергии.Причем это касается тех мест, о которых человек раньше даже не думал. Например, освещение подъездов и площадок в многоэтажных домах. В недавнем прошлом, когда цены на электроэнергию были низкими, лестницы освещались круглосуточно. Эта проблема актуальна и в частных домах, в которых более одного этажа соединены лестницей. В целях экономии приходится выключать свет, но для этого нужно либо спуститься по лестнице, либо снова подняться по ней. Это крайне неудобно, поэтому иногда его просто не выключают и он горит до утра, когда не светло.
Для удобства освещения в таких помещениях разработаны так называемые «проходные» переключатели. Их еще называют «дубликатом» или «перевернутым». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому для того, чтобы их соединить, необходимо знать схему, а тем более уметь понимать принцип их работы. Естественно, это не совсем просто, но абсолютно реально.
На кнопке проходного переключателя две стрелки (не большие), направленные вверх и вниз.
Это одноклавишный выключатель. Ключ может иметь двойные стрелки.
Схема подключения ненамного сложнее, чем схема подключения классического выключателя. Разница лишь в большем количестве контактов: у обычного переключателя два контакта, а у прямого переключателя — три. Два из трех контактов считаются общими. В схеме переключения освещения задействованы два и более подобных переключателя.
Отличия — в количестве контактов
Переключатель работает следующим образом: при переключении ключом вход подключается к одному из выходов.Другими словами, сквозной переключатель рассчитан на два рабочих состояния:
- Вход соединен с выходом 1;
- Вход соединен с выходом 2.
У него нет промежуточных положений, поэтому схема работает как надо. Поскольку происходит простое соединение контактов, по мнению многих специалистов, их следовало назвать «переключателями». Поэтому безбарьерный переключатель смело можно отнести к таким устройствам.
Чтобы не ошибиться, что это за переключатель, следует ознакомиться со схемой подключения, которая присутствует на корпусе переключателя.В основном схема имеется на фирменных изделиях, но на недорогих примитивных моделях вы ее не увидите. Обычно схему можно встретить на выключателях от Lezard, Legrand, Viko и др. Что касается дешевых китайских выключателей, то в принципе такой схемы нет, поэтому концы приходится называть устройством.
Как уже было сказано выше, при отсутствии схемы лучше называть контакты на разных ключевых позициях. Это тоже нужно, чтобы не перепутать концы, так как безответственные производители часто путают терминалы в процессе производства, а значит, работать будет некорректно.
Для звонка на контакты у вас должен быть цифровой или циферблатный индикатор. Цифровое устройство следует переключить в режим набора с помощью переключателя. В этом режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. Когда концы щупов закрыты, устройство издает звуковой сигнал, что очень удобно, так как нет необходимости смотреть на дисплей устройства. Если есть указательное устройство, то при закрытии концов щупов стрелка отклоняется от него вправо до упора.
В этом случае важно найти общий провод. Для тех, у кого есть навыки работы с устройством, особых проблем не возникнет, а вот для тех, кто впервые взял в руки устройство, задача может оказаться не решаемой, несмотря на то, что нужно разбираться всего в трех контактах . В этом случае лучше сначала посмотреть видео, в котором четко объясняется, а главное показывает, как это делать.
Схема подключения двух переключателей
Подобная схема может оказаться существенным подспорьем при организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.Довольно удобно организовать освещение в спальне, когда один выключатель установлен у входа в спальню, а другой — рядом с кроватью. В этом случае вам не придется постоянно вставать с постели, чтобы выключить основной свет.
Схема подключения двух проходных переключателей
Схема подключения очень проста и понятна: на вход одного из переключателей подается фаза, вход другого переключателя подключается к одному из проводов люстры ( напольная лампа).Другой конец светильника подключается непосредственно к нейтральному проводу. Выходы N1 обоих переключателей соединены вместе, как выходы N2.
Схема работает довольно просто. Если посмотреть на схему, то в этом положении горит источник света. При последующем переключении любого из переключателей в произвольном порядке лампа будет выключаться и включаться.
Для большей наглядности следует внимательно посмотреть на картинку.
Проводка между двумя сквозными переключателями.
Если такие переключатели устанавливаются в помещении, электромонтаж должен выполняться, как показано на рисунке ниже. Современные требования допускают разводку на расстоянии 15 см от потолка. Как правило, провода укладываются в специальные лотки или коробки, а концы проводов сосредоточены в распределительных (распределительных) коробках. У такого подхода есть неоспоримые преимущества. Главное, что поврежденный провод всегда можно заменить. Соединение проводов в распределительных коробках осуществляется с помощью специальных зажимов (клеммников).При этом допускаются и скрутки, которые затем обязательно спаиваются и надежно изолируются.
Выход второго переключателя подключен к одному из проводов освещения, идущих к лампе. Белые провода — это провода, соединяющие выходы обоих переключателей.
Электропроводка в жилом районе
Как соединяются концы проводов в распределительной коробке, вы можете узнать, посмотрев соответствующее видео.
Опция трехточечного управления освещением
Если необходимо дистанционное управление светильником с трех мест, то также придется приобрести перекрестный переключатель.Он переключает одновременно не по одному, а по два контакта, поэтому имеет два входа и два выхода.
Как подключить все три переключателя можно увидеть на рисунке. Это несколько сложнее, чем в предыдущем случае, но вы можете понять, как это работает.
Электрическая схема включения лампы с трех мест.
Для подключения источника электрического света согласно данной схеме необходимо выполнить следующие операции:
- Нейтральный провод подключается к одному из проводов лампы.
- Фазный провод подключается к входному контакту одного из проходных переключателей.
- Свободный провод лампы подключается к входному контакту второго переключателя (сквозного).
- Два выходных контакта проходного переключателя подключены к двум входным контактам перекрестного переключателя.
- Два выходных контакта второго сквозного переключателя подключены к двум выходным контактам кросс-переключателя.
Схема такая же, но более наглядно показано, где именно подключать провода.
К каким клеммам подключены провода?
Примерно так должны быть проложены провода по комнате.
На основе трехточечной схемы управления можно собрать 4-точечные или 5-точечные схемы. В таких случаях необходимо увеличить количество перекрестных переключателей. Их всегда следует устанавливать между двумя сквозными переключателями.
Схема включения / выключения 5-точечного светильника.
Если вы удалите один из перекрестных переключателей из этой схемы, вы получите 4-точечный вариант, а если вы добавите к нему один перекрестный переключатель, то выйдет 6-точечный вариант.
Двухклавишный переключатель: схема подключения
Для управления работой двух ламп с нескольких точек есть двухклавишные проходные переключатели. У них шесть контактов. Главное — определить общие контакты. Они определяются по тому же принципу, что и при поиске общего контакта в одноклавишных проходных выключателях.
В схеме, в которой используются два двухклавишных проходных переключателя, используется значительно больше проводов.
Фазный провод подается на входы обоих переключателей, а остальные входы переключателей подключаются к одному концу одного, а к другому лампе.Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного переключателя подключены к двум выходам второго переключателя, а два других выхода этого переключателя подключены к двум другим выходам первого переключателя.
Вариант подключения для подключения двухклавишных проходных переключателей.
Если вы хотите управлять работой двух ламп с трех или четырех точек, вам придется приобрести два крестовых переключателя. Каждая пара выходов двухклавишного переключателя подключена к одной паре одного кроссоверного переключателя.И так далее, попарно выходы устройства подключаются друг к другу.
Контроль работы двух осветительных ламп с четырех точек.
Если посмотреть, то ничего сложного, особенно при использовании одноклавишных сквозных переключателей. Что касается двухклавишных сквозных переключателей, то здесь все гораздо серьезнее и дороже, как в плане проводов, так и переключателей. Точнее, эта схема менее практична, но более дорогая.
Схема подключения четырехпозиционного переключателяПо коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы
На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек.Сюда включены несколько схем, которые можно использовать для отображения цепей 4- и 3-стороннего освещения в зависимости от расположения источника относительно переключателей и огней. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Здесь можно найти информацию об устранении неполадок с 4-х позиционным переключателем и помочь с 3-х позиционным переключателем. Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.
Подключение 4-позиционного переключателя с подсветкой на конце
В этой базовой схеме 4-стороннего освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету.
Источник электричества находится у первого трехпозиционного переключателя, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с помощью белого провода до осветительной арматуры. Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.
Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2.Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю. Не путайте пары, иначе схема не будет работать должным образом.
Подключение 4-позиционного переключателя с подсветкой
На этой схеме показано подключение четырехполюсной цепи с источником электричества на осветительной арматуре и переключателями, расположенными после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1.На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2. Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.
На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.
Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2.Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю. Не путайте пары, иначе схема не будет работать должным образом.
Схема 4-позиционного переключателя Свет между переключателями
Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Между лампой и всеми выключателями проходит трехжильный кабель.
Горячий провод источника подсоединяется к общему проводу на SW1, а нейтральный провод соединяется непосредственно с нейтральным выводом осветительной арматуры.Черный и красный провода от SW1 используются в качестве переходных, а в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю. Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод отмечен черным на каждом конце, чтобы обозначить его как горячий.
Источник 4-проводного подключения и середина света
На этой схеме показаны осветительный прибор и электрический источник вместе в одной коробке, расположенной между переключателями.Трехжильный кабель проходит по всей цепи, и горячий источник соединен с черным проводом, идущим к общей клемме на SW1. Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны от источника света, и эффект будет таким же.
Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым, идущими к 4-позиционному переключателю.Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий. Черный провод, идущий на 4-канальный провод, подключается к горячему на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.
Подключение 4-позиционного переключателя с четырьмя переключателями
Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-канальном.T2 от этого переключателя подключен к T1 на втором 4-канальном пути, а T2 подключается к путешественникам на SW2.
Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме на осветительной арматуре.
Схема подключения 4-позиционного переключателя яркостиЭто схема подключения диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.
3-полосный диммер имеет 4 многожильных провода: один общий, два дорожных и заземляющий. Эти многожильные провода присоединяются к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а переходники красные. В любом случае путевые провода будут окрашены в один цвет, чтобы отличать их от обычных.
На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для соединения общего провода от диммера с горячим выводом на светильник.
Поиск и устранение неисправностей в цепях 4-позиционного переключателя
Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, используя следующие инструкции.
4-позиционный переключатель должен быть подключен между двумя 3-позиционными переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.
Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общая клемма на одном из трех выводов подключена к горячему источнику, а общая клемма на втором трех выводах подключена к горячей клемме на нагрузке.
Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель подключается только к бегущим проводам, но никогда к источнику горячего питания или проводу нагрузки и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.
Контрольные переключатели
Если у вас есть выключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, с помощью отвертки проверьте надежность затяжки всех соединений. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они по-прежнему затянуты.
Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Выключите питание и снимите выключатель с цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.
Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.
Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик — к одному разъему перемещаемого устройства в другой паре. Переведите тумблер переключателя и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй датчик к другой клемме в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы переключаете тумблер во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одной из возможных схем, когда вы щелкаете тумблером, вероятно, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.
Еще подобное на Do-It-Yourself-Help.com
3-ходовые переключатели и 4-ходовые переключатели
Управление освещением с помощью двух или более переключателей
На этой странице описано, как использовать 3- и 4-позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.
Светом или фарами можно управлять с помощью более чем одного переключателя.Обычная практика в домостроении стоит использовать 3-х позиционные переключатели. «3-х ходовой» — электрик обозначение однополюсного двухпозиционного переключателя (SPDT).
Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):
Вот типичная схема в четырех возможных состояниях:
Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа).Когда оба переключателя внизу, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).
Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально раскраска предназначена для иллюстрации состояния напряжения каждого сегмента провода.
- Красный указывает на горячий провод (120 вольт переменного тока).
- Зеленый означает, что нейтральный провод имеет потенциал земли.
- Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.
Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.
Управление освещением с помощью трех или более переключателей
Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. 4-позиционный переключатель имеет два положения. В первой позиции контакты подключаются напрямую, поэтому переключатель не действует.На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).
Чтобы просмотреть анимацию, показывающую, как это работает в полной цепи, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя.(Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)
Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.
Обратите внимание, что свет можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коробок переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать столько 4-х позиционных переключателей, сколько захотите.
Цветовая маркировка
Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовая кодировка, и как должны быть провода окрашены в цепи освещения (и почему).
Обычной практикой при подключении многопозиционной схемы является использование двухпроводной (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.
NEC допускает некоторые исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю через белый провод .
Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, идущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:
Другие варианты
Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.
Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.
Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с коробкой. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем всего с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)
Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..
<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>
Связанные страницы:
Уровень сложности: Продвинутый Трехпозиционные переключатели управляют освещением и розетками из двух точек: например, свет в коридоре, которым можно управлять с первого этажа и второго этажа. этаж. Или свет в гараже, который можно включать / выключать из гаража, кухни или кладовой и т. Д.Что вам понадобится для установки выключателя света:
Для трехходовых переключателей требуется трехжильный кабель: провод питания, нейтральный провод и провод бегунка или переключатель. Кабель также должен иметь заземляющий провод или всего четыре провода в кабеле. Система также требует трехпозиционных переключателей. Переключатели шире чем у обычных однополюсных переключателей, и у них есть три клеммных винта сбоку (иногда сзади) корпуса переключателя. Два терминала будут с одной стороны корпуса переключателя; один терминал с другой стороны. Четырехпозиционные переключатели имеют четыре клеммы. Этот переключатель работает в сочетании с двумя трехпозиционными переключателями для управления подачей электричества на освещение и розетки из трех мест.Все четыре клеммы окрашены в цвет латуни. Они поддерживают токопроводящие жилы (путевые провода), которые принимают и передают электричество. от каждого из трехпозиционных переключателей. Переключатель на четырехпозиционном переключателе НЕ помечен «ВЫКЛ» и «ВКЛ.». Эти маркировки — единственный способ определить разницу. между ним и двухполюсным переключателем, помеченным как «ВЫКЛ» и «ВКЛ». Для домашней, внутренней проводки желательно использовать провод № 12. Провод №14 приемлем, если цепь защищена на 15 ампер.(Канадский код для внутренних работ требуется проволока №14.)
ОЦЕНКА НЕОБХОДИМОСТИ ПРОВОДА Информация и иллюстрации основаны на использовании неметаллического кабеля в оболочке (часто называемого торговой маркой Romex).Для рисунка нужны материалы, Измерьте расстояние между новым переключателем и источником питания. Добавьте дополнительную ногу для каждого соединения, которое вы будете делать вдоль линии. Затем, чтобы предоставить Допустимая погрешность, добавьте еще 20%. Например, если вы измеряете 12 футов кабеля между новым переключателем и существующим приспособлением, добавьте еще 2 фута для двух соединений, что составляет всего 14 футов. Затем добавьте к общей сумме 20%, примерно 3 фута. Для этой работы вам понадобится 17 футов кабеля.
Это включает протягивание проводов через стойки и стропила позади стенового покрытия (штукатурка, гипсокартон и т. Д.). Вам понадобится ручная скоба, дрель с длинной насадкой электрика, катушкой с проволокой электрика и большим терпением. При подключении трехпозиционных переключателей провод питания подключается к ОБЩЕЙ клемме, обычно отмеченной «COM». Расположение этой общей клеммы может отличаться. по данным производителя переключателя. Проверить переключатель. Если нет маркировки, общий вывод может иметь черный или латунный цвет. На следующих рисунках проследите каждый провод пальцем или карандашом до вывода на приспособлении. Таким образом, вы убедитесь, что все подключения сделано правильно. Обратите внимание, что оттенки проводов на иллюстрациях соответствуют фактическому цвету.См. Цветной ключ на каждом рисунке.
|
