Профи arc 200 схема электрическая
Схема здесьhttp://svarka-barnaul.3dn.ru/search/инвертор%20ARC200B/. Сразу же после включения загорается индикатор «перегрев». Термодатчик, подключённый к 13 выв. субмодуля Р1(нормально разомкнутый) исправен. Паралельно ему внутри субмодуля стоит тиристор MCR100-6. На его УЭ висит 0,68В. УЭ через последовательную цепь резистор-стабилитрон соединён с 11выв. субмодуля(в моей схеме вместо диодного моста D2-D5- однополупериодный выпрямитель). Там потенциала нет(да и откуда ему взяться без выходного тока). Никак не вызвоню откуда эти 0,68В берутся! Сам генератор собран на KA3525, в стандартном включении, вывод №10(shutdaun) на «массе». Питание на 8выв. мсх подаётся с выв. 18 субмодуля, но пока не об этом речь, с «перегревом» бы разобраться. В связи с вышеизложенным у меня возникло пару вопросов:
1. Можно ли, создав иммитацию «вкл» запустить инвертор на холостую
2. Ну и вдруг у кого внутренняя схемка субмодуля Р1 есть. Устал уже вызванивать связи! В личку.
Добавлено (20/02/2014, 22:56:02)
———————————————
Что-то не получается нормально ссылку на схему вставить
Добавлено (20/02/2014, 23:02:43)
———————————————
В общем в яндексе, «arc 200 схема», первая же ссыль.
Cоврал. Это диод, катодом к 11выв. А резистор с анода на массу.
Добавлено (21/02/2014, 01:14:38)
———————————————
Всё таки защита срабатывает с трансформатора Т1. На 11выв. субмодуля кратковременный всплеск в момент включения, а дальше тиристор окрылся и до «выкл» уже не отпускает. Снял питание с силовых ключей(23N50E), включил, «перегрев»- не горит, на вход субмодуля PK-07 идут красивые импульсы запуска. Странно. Транзисторы все нормально звонятся, выпрямители тоже
Добавлено (21/02/2014, 09:09:05)
———————————————
Так и буду сам с собой разговаривать
НЕЛЬЗЯ! Закоротил выходную обмотку Т1 и включил. Бздануло сильно! Один в верхнем, и два в нижнем плече(23N50E) разлетелись в клочья! Снова снял питание с ключей, выпаял пробитые, включил- импульсы идут, «мертвая зона»есть.
Добавлено (21/02/2014, 19:27:58)
———————————————
Работает! Видимо один из пробившихся транзисторов «сифонил» таки.
#1 som
#2 morgmail
#3 70rufs
#4 som
Пытался заставить его работать на морозе,
#5 70rufs
#6 som
#7 morgmail
Сталкивался где то на форуме. Ставят такие, но электронщики пугают скоропостижной кончиной аппарата. Ещё и не на каждом сварочнике можно подстраивать ток во время сварки. На МС. дед установил на аппарат привод от дистанционной камеры наблюдения, который крутит саму крутилку.
#8 LamoBOT
На таком кетайсе можно. Я сделал. Но если замкнете случайно один из регулировочных проводов с сварочными – может сдохнуть. Еще можно найти регулятор с моторчиком. Такие применяются в некоторых мультимедийных акустических системах, но надо чтоб сопротивление хоть примерно соответствовало. Две кнопки поставить – ток вверх и ток вниз (мотор влево-вправо).
#9 tehsvar
Хочу сделать выносной регулятор, метра 3-4
грешным делом, подумал: уж не встроили-ли в него хитрые китайцы температурный датчик.
#10 som
Делайте, нихрена ему не будет. Пару десятков так сделали. Возвратов нет. Только просьбы ещё поставить. Это мы в фирму одну так измудрялись ставили. Самое простое резюк поставить с переключением туда-сюда.
Основным элементом простейшего сварочного аппарата является трансформатор, работающий на частоте 50 Гц и имеющий мощность несколько кВт. Поэтому его вес десятки килограмм, что не совсем удобно.
С появлением мощных высоковольтных транзисторов и диодов широкое распространение получили сварочные инверторы. Основные их достоинства: малые габариты, плавная регулировка сварочного тока, защита от перегрузки. Вес сварочного инвертора с током до 250 Ампер всего несколько килограмм.
Принцип работы сварочного инвертора понятен из ниже приведенной структурной схемы:
Переменное сетевое напряжение 220 В поступает на без трансформаторный выпрямитель и фильтр (1), который формирует постоянное напряжение 310 В.
Это напряжение питает мощный выходной каскад (2). На вход этого мощного выходного каскада подаются импульсы частотой 40-70 кГц от генератора (3). Усиленные импульсы подаются на импульсный трансформатор (4) и далее на мощный выпрямитель (5) к которому подключены сварочные клеммы. Блок управления и защиты от перегрузки (6) осуществляет регулировку сварочного тока и защиту.
Так как инвертор работает на частотах 40-70 кГц и выше, а не на частоте 50 Гц, как обычный сварочник, габариты и вес его импульсного трансформатора в десятки раз меньше чем обычного сварочного трансформатора на 50 Гц. Да и наличие электронной схемы управления позволяет плавно регулировать сварочный ток и осуществлять эффективную защиту от перегрузок.
Рассмотрим конкретный пример.
Инвертор перестал варить. Вентилятор работает, индикатор светится, а дуга не появляется.
Такой тип инверторов довольно распространен. Эта модель называется «Gerrard MMA 200»
Удалось найти схему инвертора «ММА 250», которая оказалась очень похожа и существенно помогла в ремонте.
Основное ее отличие от нужной схемы ММА 200:
- В выходном каскаде по 3 полевых транзистора , включенных параллельно, а у ММА 200 — по 2.
- Выходных импульсных трансформатора 3, а у ММА 200 — всего 2.
В остальном схема идентична.
Коротко о самой схеме.
В начале статьи приводится описание структурной схемы сварочного инвертора. Из этого описания понятно, что сварочный инвертор, это мощный импульсный блок питания с напряжением холостого хода около 55 В, что необходимо для возникновения сварочной дуги, а также, регулируемым током сварки, в данном случае, до 200 А. Генератор импульсов выполнен на микросхеме U2 типа SG3525AN, которая имеет два выхода для управления последующими усилителями. Сам генератор U2 управляется через операционный усилитель U1 типа СА 3140. По этой цепи осуществляется регулировка скважности импульсов генератора и таким образом величина выходного тока, устанавливаемая резистором регулировки тока, выведенным на переднюю панель.
С выхода генератора импульсы поступают на предварительный усилитель выполненный на биполярных транзисторах Q6 — Q9 и полевиках Q22 – Q24 работающих на трансформатор Т3. Этот трансформатор имеет 4 выходные обмотки которые через формирователи подают импульсы на 4 плеча выходного каскада собранного по мостовой схеме. В каждом плече в параллель стоят по два или по три мощных полевика. В схеме ММА 200 – по два, в схеме ММА – 250 – по три. В моем случае ММА – 200 стоят по два полевых транзистора типа K2837 (2SK2837).
C выходного каскада через трансформаторы Т5, Т6 мощные импульсы поступают на выпрямитель. Выпрямитель состоит из двух (ММА 200) или трех (ММА 250) схем двухполупериодных выпрямителей со средней точкой. Их выходы соединены параллельно.
С выхода выпрямителя через разъемы Х35 и Х26 подается сигнал обратной связи.
Также сигнал обратной связи с выходного каскада через токовый трансформатор Т1 подается на схему защиты от перегрузок, выполненную на тиристоре Q3 и транзисторах Q4 и Q5.
Выходной каскад питается от выпрямителя сетевого напряжения, собранного на диодном мосте VD70, конденсаторах С77-С79 и формирующего напряжение 310 В.
Для питания низковольтных цепей используется отдельный импульсный блок питания, выполненный на транзисторах Q25, Q26 и трансформаторе Т2. Этот блок питания формирует напряжение +25 В, из которого дополнительно через U10 формируется +12 В.
Вернемся к ремонту. После открывания корпуса визуальным осмотром был обнаружен подгоревший конденсатор 4,7 мкФ на 250 В.
Это один из конденсаторов, через которые подключаются выходные трансформаторы к выходному каскаду на полевиках.
Конденсатор был заменен, инвертор заработал. Все напряжения в норме. Через несколько дней инвертор снова перестал работать.
При детальном осмотре были обнаружены два разорванных резистора в цепи затворов выходных транзисторов. Их номинал 6,8 Ом, фактически они в обрыве.
Были проверены все восемь выходных полевых транзистора.
Как упоминалось выше, они включены по два в каждом плече. Два плеча, т.е. четыре полевика, вышли из строя, их выводы накоротко соединены между собой. При таком дефекте высокое напряжение от цепей стока попадает в цепи затворов. Поэтому были проверены входные цепи. Там также обнаружены неисправные элементы. Это стабилитрон и диод в цепи формирования импульсов на входах выходных транзисторов.
Проверка производилась без выпаивания деталей путем сравнения сопротивлений между одинаковыми точками всех четырех формирователей импульсов.
Также были проверены все остальные цепи вплоть до выходных клемм.
При проверке выходных полевиков все они были выпаяны. Неисправных, как выше упоминалось, оказалось 4.
Первое включение делалось вообще без мощных полевых транзисторов. При этом включении была проверена исправность всех источников питания 310 В, 25 В, 12 В. Они в норме.
Точки проверки напряжений на схеме:
Проверка напряжения 25 В на плате:
Проверка напряжения 12 В на плате:
После этого были проверены импульсы на выходах генератора импульсов и на выходах формирователей.
Импульсы на выходе формирователей, перед мощными полевыми транзисторами:
Затем были проверены на утечку все выпрямительные диоды. Так как они включены в параллель и к выходу подключен резистор, сопротивление утечки было около 10 кОм. При проверке каждого отдельно взятого диода утечка более 1 мОм.
Далее было принято решение собрать выходной каскад на четырех полевых транзисторах, поставив в каждое плечо не по два, а по одному транзистору. Во-первых, риск выхода из строя выходных транзисторов хотя и минимизирован проверкой всех остальных цепей и работой источников питания, но все же после такой неисправности остается. К тому же, можно предположить, что если в плече по два транзистора, то выходной ток до 200 А (ММА 200), если по три транзистора, то выходной ток до 250 А, а если будет по одному транзистору, то ток вполне сможет достигать 80 А. Это значит, что при установке по одному транзистору в плечо, можно варить электродами до 2мм.
Первое контрольное кратковременное включение в режиме ХХ решено сделать через кипятильник на 2,2 кВт. Это может минимизировать последствия аварии, если все-таки какая-то неисправность была пропущена. При этом измерялось напряжение на клеммах:
Все работает нормально. Не проверенными оказались только цепи обратной связи и защиты. Но сигналы этих цепей появляются только при наличии выходного тока значительной величины.
Так как включение прошло нормально, напряжение на выходе также в пределах нормы, убираем последовательно включенный кипятильник и включаем сварку в сеть напрямую. Снова проверяем выходное напряжение. Оно немного выше и в пределах 55 В. Это вполне нормально.
Пробуем кратковременно варить, наблюдая при этом за работой схемы обратной связи. Результатом работы схемы обратной связи будет изменение длительности импульсов генератора, за которыми мы будем наблюдать на входах транзисторов выходных каскадов.
При изменении тока нагрузки они изменяются.
Значит схема работает правильно.
А вот импульсы при наличии сварочной дуги. Видно, что их длительность изменилась:
Можно покупать недостающие выходные транзисторы и устанавливать на место.
Материал статьи продублирован на видео:
| Файл | Краткое описание | Размер |
| Страницы >>> [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1] | ||
| Rilon_ARC200.zip |
| 82.5 kb |
| 6834.jpg |
| 170 kb |
| Kemppi_PS3500.zip |
| 815 kb |
| Elektron-125.pdf |
| 127 kb |
| CUT40B.rar |
| 1.14 Mb |
vdu506-u3_ver1. rarvdu506-u3_ver2.rar |
| 3.7 Mb 5.1 Mb |
| kedr160-180-200-220.zip |
| 11.4 Mb |
| forsag200-500.zip |
| 4.2 Mb |
| saipa-165.zip |
| 5.34 Mb |
| POCweld.gif |
| 335 kb |
| FEB200.zip |
| 760 kb |
| ARC200.zip |
| 390 kb |
| udgu251acdc_s5.zip |
| 345 kb |
| udgu351acdc_s5.zip |
| 280 kb |
| udgu501acdc_s7.zip |
| 300 kb |
| uvpr120.zip |
| 240 kb |
| uvpr2001.zip |
| 220 kb |
| wd200-02-11tig.pdf |
| 120 kb |
| Kaiser_NBC-250sch.pdf |
| 73.7 kb |
| Gladiator_MIG_MMA-280.zip |
| 1.66 Mb |
| Страницы >>> [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1] | ||

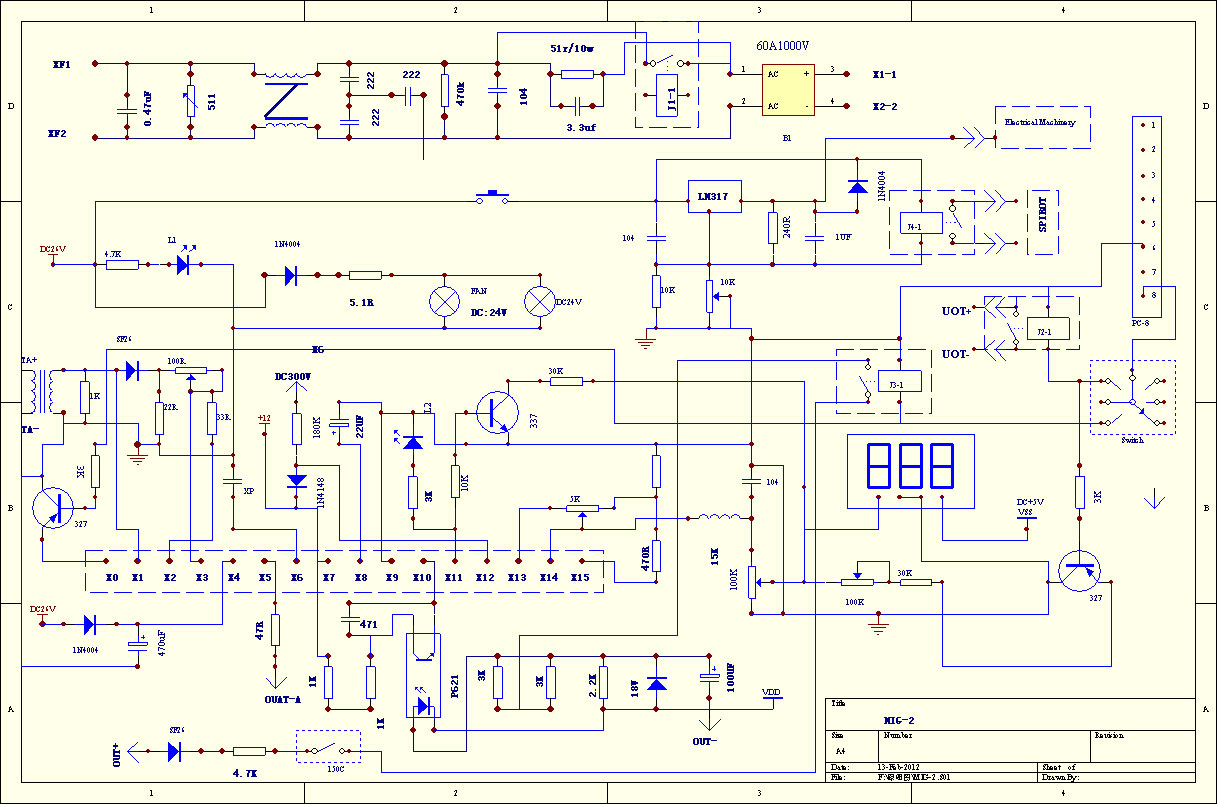

ru форумчанин Sla70.
Схемы драйвера и силовой части не рисовались, так-как аналогичных схем в нете хватает.электроды, сварочное оборудование, газорезка металлов в Красноярске и Новосибирске

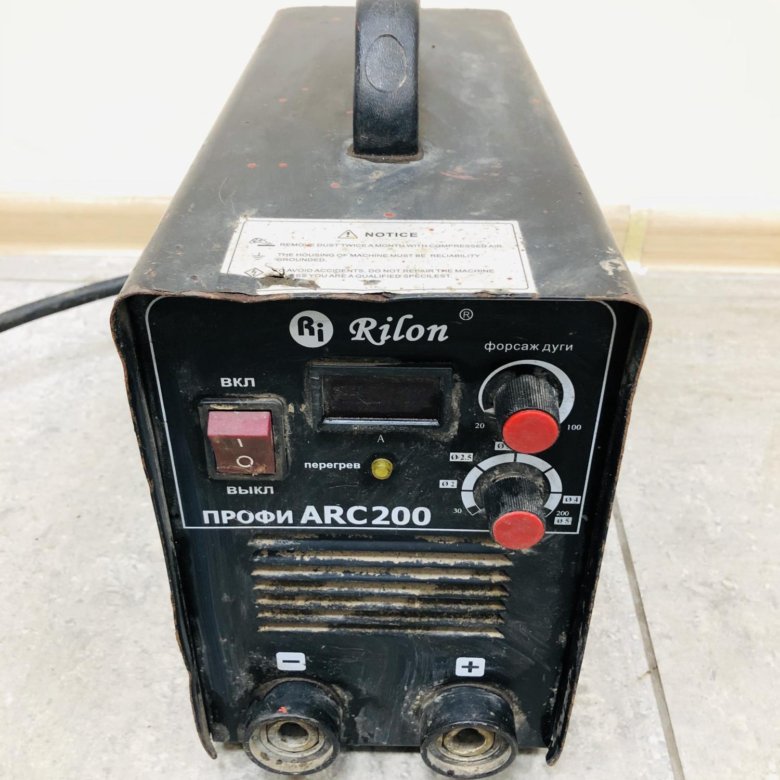

Сварочный инвертор ARC 200 ПРОФИ
Аппарат прошел аттестацию НАКС
Для ручной дуговой сварки ММА.
Сварочный аппарат китайской фирмы Riland для профессионального использования. Надежная многоплатовая схема сварочного инвертора, силовая часть фирмы Toshiba, аппарат идёт в полной комплектации.
Регулируемый параметр ARC Force — «жесткость» дуги позволяет сварщику подобрать оптимальные параметры.
Встроенные функции HOT START позволяют легко зажечь дугу. Функция ANTISTICK и наличие встренных механизмов защиты сохранят работоспособность аппарата на далгие годы.
Сварочный инвертор Rilon ARC 200 ПРОФИ предназначен для сварки, наплавки штучным электродом стальных изделий на постоянном токе, как в производственных, так и в бытовых условиях.
Данный аппарат изготовлен на базе современной инверторной технологии с использованием мощных IGBT транзисторов с применением принципа широтно-импульсной модуляции (PWM). Аппарат отличается надежной, стабильной и эффективной работой, низким уровнем шума в процессе сварки, портативностью, а также обладает уверенной работой электродом 4 мм.
Полная гарантия на аппараты 24 месяца.
| Напряжение питающей сети, В | 220 |
| Потребляемая мощность, кВт | 5,5 |
| Диапазон регулирования сварочного тока, А | 30-200 |
| ПВ, % | 60 |
| Вес, кг | 8 |
| Комплект поставки | источник питания сетевой кабель евровилка влагозащищенная электродержатель с кабелем клемма заземления с кабелем паспорт |
| Дополнительные функции | DIGITAL- цифровая индикация Antistick — анти-прилипание HotStart — горячий старт |
Сервисное и гарантийное обслуживание аппаратов «Rilon» производится авторизованным сервисным центром «Центр Сварки», по адресу: г.
Красноярск, ул. Калинина, 92Г
Ремонт сварочных инверторов своими руками – основные положения + Видео
1 Особенности ремонта сварочных инверторов
Сварочные инверторные аппараты обеспечивают высокое качество сварки при минимальных профессиональных навыках и максимальном комфорте сварщика. У них более сложная, чем у сварочных выпрямителей и трансформаторов, конструкция и, соответственно, менее надежная. В отличие от вышеуказанных предшественников, являющихся в большей мере электротехническими изделиями, инверторные аппараты представляют собой достаточно сложное электронное устройство.
Поэтому в случае выхода из строя какого-либо компонента этого оборудования неотъемлемой частью диагностики и ремонта будет проверка работоспособности диодов, транзисторов, стабилитронов, резисторов, прочих элементов электронной схемы инвертора. Не исключено, что потребуется умение работать не только с вольтметром, цифровым мультиметром, прочей рядовой измерительной техникой, но и с осциллографом.
Ремонт инверторных сварочных аппаратов отличается также следующей особенностью: нередки случаи, когда по характеру неисправности определить вышедший из строя элемент невозможно или трудно и приходится последовательно проверять все компоненты схемы. Из всего вышеуказанного следует, что для успешного самостоятельного ремонта необходимы познания в электронике (хотя бы на начальном, базовом уровне) и маломальские навыки работы с электросхемами. При отсутствии оных ремонт своими руками может обернуться напрасной потерей сил, времени и даже привести к появлению дополнительных неисправностей.
В комплекте с каждым агрегатом идет инструкция, в которой содержится полный перечень возможных неисправностей и соответствующие способы решения образовавшихся проблем. Поэтому, прежде чем что-либо предпринимать, следует ознакомится с рекомендациями предприятия-производителя инвертора.
2 Неисправности сварочных инверторов – основные виды и причины
Все неисправности сварочных инверторов любого типа (бытовых, профессиональных, промышленных) можно разделить на следующие группы:
- обусловленные неправильным выбором рабочего режима сварки;
- связанные с выходом из строя или неправильной работой электронных компонентов аппарата.
В любом случае сварочный процесс затруднен или невозможен. Неполадка в работе аппарата может быть вызвана несколькими факторами. Выявлять их следует последовательно, переходя от простого действия (операции) к более сложному.
Если все рекомендуемые проверки выполнены, но нормальная работа сварочного аппарата не восстановлена, то велика вероятность неисправности электросхемы инверторного модуля. Основные причины отказа электронной схемы:
- Попадание внутрь устройства влаги – чаще всего происходит из-за осадков (снег, дождь).
- Пыль, скопившаяся внутри корпуса, нарушает нормальное охлаждение элементов электронной схемы. Как правило больше всего пыли попадает в аппарат при его эксплуатации на строительных площадках. Чтобы это не послужило причиной поломки инвертора, его необходимо периодически чистить.
- Несоблюдение предусмотренного изготовителем режима непрерывности сварочных работ – также способно привести к выходу из строя электроники инвертора в результате ее перегрева.
3 Наиболее распространенные неисправности инверторных аппаратов
Чаще всего неисправности связаны с внешними факторами, настройками и ошибками в эксплуатации инвертора.
Наиболее типичные ситуации:
- Сварочная дуга горит неустойчиво или работа сопровождается чрезмерным разбрызгиванием материала электрода. Это происходит при неправильном выборе тока, который должен соответствовать диаметру и типу электрода, а также скорости сварки. Рекомендации по подбору силы тока производитель электродов указывает на упаковке. При отсутствии такой информации стоит применять простейшую формулу: подавать 20–40 А из расчета на 1 мм диаметра электрода. В случае уменьшения скорости сварки следует снизить величину тока.
- Сварочный электрод прилипает к металлу – может быть вызвано несколькими причинами. Чаще всего такое происходит из-за слишком низкого питающего напряжения сети, к которой подключен аппарат, а в случае инвертора с возможностью работы при пониженном напряжении – снижение последнего при подключении нагрузки до уровня меньшего, чем предусмотренный минимум. Еще одна возможная причина – плохой контакт модулей аппарата в панельных гнездах. Устраняется подтягиванием креплений или более плотным фиксированием вставок (плат).
Падение напряжения на входе аппарата может быть вызвано применением сетевого удлинителя, у которого провод имеет сечение менее 2,5 мм2, что тоже приводит к снижению питающего напряжения инвертора во время сварки. Также причиной может стать слишком длинный удлинитель (при длине удлиняющего провода более 40 м эффективная работа вообще невозможна из-за очень больших потерь в питающей цепи). Прилипание может происходить из-за подгорания или окисления контактов в цепи питания, что тоже приводит к существенному «просаживанию» напряжения. Эта проблема может проявить себя и в случае некачественной подготовки свариваемых изделий (оксидная пленка значительно ухудшает контакт детали с электродом). - Инвертор включен, его индикаторы работают, а сварки нет. Чаще всего это происходит из-за перегрева аппарата, когда свечение контрольного индикатора или лампы (при наличии) малозаметно, а звуковой сигнал у инвертора отсутствует. Вторая причина – самопроизвольное отсоединение сварочных кабелей или их обрыв (повреждение).
- Отключение сетевого напряжения при сварке – в электрощитке установлен неправильно подобранный автоматический выключатель. Это устройство должно быть рассчитано на ток до 25 А.
- Инвертор не включается – низкое напряжение в сети, недостаточное для работы аппарата.
- Прекращение работы инвертора в процессе продолжительной сварки – вероятнее всего сработала защита по температуре, что не является неисправностью. Выдержав паузу в 20–30 минут сварку можно возобновить.
Падение напряжения на входе аппарата может быть вызвано применением сетевого удлинителя, у которого провод имеет сечение менее 2,5 мм2, что тоже приводит к снижению питающего напряжения инвертора во время сварки. Также причиной может стать слишком длинный удлинитель (при длине удлиняющего провода более 40 м эффективная работа вообще невозможна из-за очень больших потерь в питающей цепи). Прилипание может происходить из-за подгорания или окисления контактов в цепи питания, что тоже приводит к существенному «просаживанию» напряжения. Эта проблема может проявить себя и в случае некачественной подготовки свариваемых изделий (оксидная пленка значительно ухудшает контакт детали с электродом).
4 Самостоятельный ремонт инверторных сварочных аппаратов
О серьезной поломке инверторного модуля может свидетельствовать появившийся из его корпуса запах гари или дыма. В этом случае лучше обратиться за помощью к специалистам сервисной службы. Ремонт сварочных инверторов своими руками требует определенных навыков и знаний.
Чтобы выявить и устранить причину неисправности, корпус аппарата вскрывают и производят визуальный осмотр его начинки.
Иногда все дело только в некачественной пайке деталей, проводов, других контактов на платах схемы и достаточно произвести их перепайку, чтобы аппарат заработал. Поврежденные детали сначала пытаются определить визуально – они могут быть треснутыми, иметь потемневший корпус или прогоревшие на плате выводы, электролитические конденсаторы будут вздутыми в верхней части. Все выявленные неисправные элементы выпаивают и заменяют на такие же или аналогичные с подходящими характеристиками. Подбор производят по маркировке на корпусе или по таблицам. При выпаивании деталей использование паяльника с отсосом обеспечит максимальные скорость и удобство работы.
Если визуальный осмотр не принес результата, то переходят к прозваниванию (тестированию) деталей с помощью омметра или мультиметра. Самыми уязвимыми элементами инверторных модулей являются транзисторы. Поэтому ремонт аппарата обычно начинают с их осмотра и проверки. Силовые транзисторы редко сами по себе выходят из строя – как правило этому предшествует отказ элементов «раскачивающего» их контура (драйвера), детали которого проверяют в первую очередь.
Точно так же, посредством тестера, прозванивают остальные элементы платы.
На плате необходимо проверить состояние всех печатных проводников на предмет отсутствия обрывов и подгаров. Подгоревшие участки удаляют и напаивают перемычки, как и в случае обрывов, проводом ПЭЛ (с сечением, соответствующем проводнику платы). Следует также проверить и в случае необходимости зачистить (стирательной белой резинкой) контакты всех имеющихся в аппарате разъемов.
Выпрямители (входные и выходные), представляющие собой обычные диодные мосты, закрепленные на радиаторе, считаются достаточно надежными компонентами инверторов. Но иногда и они выходят из строя. Производить проверку диодного моста удобнее всего после отпаивания от него проводов и снятия с платы. Если вся группа диодов звонится накоротко, то следует искать пробитый (неисправный) диод.
В последнюю очередь проверяют плату управления ключами. В инверторном модуле это наиболее сложный элемент и от его функционирования зависит работа всех остальных компонентов аппарата.
Заключительным этапом ремонта инверторного сварочного устройства должна быть проверка наличия управляющих сигналов, поступающих на шины затворов блока ключей. Диагностируют этот сигнал с помощью осциллографа.
При неясных и более сложных, чем описанные выше, случаях потребуется вмешательство специалистов. Пытаться устранить неисправность самостоятельно не стоит, особенно когда инверторный аппарат находится на гарантии.
Rilon ARC 200 Профи — сварочный инвертор
Описание, инверторная сварка Rilon ARC 200 профи
Сварочный аппарат ARC 200 Профи инверторного типа предназначен для ручной дуговой сварки и наплавки штучным электродом на постоянном токе стальных изделий в производственных и бытовых условиях. ARC 200 отличается стабильной, надежной и эффективной работой, портативностью и низким уровнем шума в процессе сварки. Особенности аппарата ARC 200 это — высокий КПД, низкий уровень потребления энергии, мобильность, превосходные динамические свойства, стабильность горения дуги, низкий уровень напряжения холостого хода, саморегулирование мощности дуги, способность удовлетворять различным требованиям к сварке.
Основные функции инверторной сварки ARC 200 Профи:
- Легкий, компактный и экономичный сварочный аппарат.
- Цифровая индикация.
- Автоматическая защита от перепадов напряжения и тока.
- Высокое качество работ, глубокая сварочная ванна, минимальное разбрызгивание металла.
- Хороший поджиг дуги, не создает помех сети, автокомпенсация к перепадам сети, защита от перегрева.
- Аппарат эффективно используется в ремонтных работах различного уровня, монтажных работах в строительстве, в индивидуальном хозяйстве и профессиональной сварке.
- Высокая надежность в работе, удобство в эксплуатации и сервисном обслуживании.
Идеальный вариант для использования в бытовых условиях в гараже, на даче, в собственной мастерской. Сварочный аппарат ARC 200 профи инверторного типа предназначен для ручной дуговой сварки и наплавки штучным электродом на постоянном токе стальных изделий в производственных и бытовых условиях.
Сварочный аппарат китайской фирмы Riland для профессионального использования. Надежная многоплатовая схема, силовая часть фирмы Toshiba, аппарат идёт в полной комплектации. Для ручной дуговой сварки ММА. Современная система охлаждения: вентилятор включается при необходимости, потоки воздуха охлаждают только нагревающиеся силовые элементы изолированно от плат компонентов управления. Гарантия на сварочный инвертор Rilon-200 профи составляет 24 месяца. Наш магазин готов предложить Вам самую низкую по Украине стоимость аппарата с поддержанием гарантийных обязательств.
Для того чтобы купить сварочный аппарат Вам достаточно позвонить нашим консультантам или оставить онлайн-заказ на сайте.
Комплектация:
- — источник питания
- — сетевой кабель
- — евровилка влагозащищённая
- — электродержатель с кабелем
- — клемма заземления с кабелем
Технические характеристики на инвертор сварочный Rilon ARC 200 Профи
- Бренд/ Rilon
- Вес, кг/ 8
- Вид охлаждения/ вентилятор
- Габаритные размеры, мм/ 400х195х290
- Гарантия/ 1 год
- Диаметр электрода, мм/ 1,6-5,0
- Дисплей/ да
- Исполнение/ Миниатюрный
- Класс защиты/ IP 21
- Комплектация/ полный комплект
- Напряжение сети, В/ 220
- Напряжение холостого хода, В/ 58
- Номинальный сварочный ток, А/ 200
- Потребляемая мощность, кВт/ 7
- Пределы регулирования тока, А/ 30-200
- Режим работы (ПН), %/ 60
- Род тока/ DC (постоянный)
- Тип/ инверторный
- Тип сварки/ MMA
- Управление/ плавное
*СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ, такие как: бесплатная доставка, дополнительные аксессуары в подарок и др.
, не действуют при проведении магазином других АКЦИОННЫХ мероприятий! Т.е. Акция на Акцию не накладывается — Вы можете воспользоваться лишь одним АКЦИОННЫМ или СПЕЦИАЛЬНЫМ предложением. С учетом того, что мы хотим создать для наших клиентов максимально комфортные условия покупки, уточняйте детали по скидкам у менеджеров магазина, мы сделаем все возможное, чтобы Вы остались довольны предложенной ценой!
Нет отзывов об этом товаре.
Написать отзывНовинка издательства Солон-пресс Серия Ремонт Схемотехника и ремонт инверторных сварочных аппаратов
В очередной книге серии «Ремонт» описаны популярные модели современных сварочных аппаратов инверторного типа компаний (брендов) AikenWeld, ANT Kvant, BlueWeld, DeFort, Eurolux IWM, Energolux, Jasic, TELWIN, ProfHelper DaVinci, Rilon, Riland, ZX7, «Сварог», «Ресанта», «Диолд», «Ставр», «Калибр».
В книге рассмотрены шесть различных моделей (линеек) инверторных сварочных аппаратов и аппаратов плазменной резки, на основе которых выпускается большое количество моделей сварочных аппаратов под различными торговыми марками.
В приложении к книге приводится описание конструкции и ремонта аппарат контактно-конденсаторной сварки «Fox Weld SW2500», который также присутствует на рынке под брендами Dongsen, HiTronic, Relon, Rilon, Riland, Rivcen, ТСС. Кроме того, в приложении приводятся принципиальные схемы нескольких популярных моделей инверторных сварочных аппаратов.
По каждой модели приводятся ее конструкция, блок-схема, принципиальная электрическая схема, подробно описывается работа всех ее составных частей и приводится послеремонтный порядок проверки.
Практическая ценность книги определяется подробным описанием типовых неисправностей узлов сварочных инверторов и описанием методики их поиска и устранения.
Книга предназначена для широкого круга специалистов, занимающихся ремонтом бытовой техники, а также для всех, интересующихся этой темой.
Содержание
Глава 1. Инверторные сварочные аппараты «AikenWeld Ranger 160/180/200″4
Цепи питания и запуска сварочного источника4
Инвертор7
Глава 2.
Инверторные сварочные аппараты «TELWIN TECNICA 141/161″12
Общие сведения о инверторных сварочных аппаратах TELWIN12
Основные характеристики сварочных инверторов TELWIN линейки TECNICA12
Структурная схема инверторов13
Конструкция и принципиальная электрическая схема15
Поиск неисправностей и их устранение17
Послеремонтная проверка работы инвертора в реальных условиях20
Глава 3. Инверторные сварочные аппараты «TELWIN TECNICA 144/164″21
Основные характеристики сварочных аппаратов «TELWIN TECNICA 144/164″21
Структурная схема 22
Конструкция и принципиальная электрическая схема24
Поиск неисправностей и их устранение26
Послеремонтная проверка работы сварочного аппарата в реальных условиях28
Глава 4. Инверторные сварочные аппараты «TELWIN TECHNOLOGY 175, 188CE/GE, 210″29
Основные характеристики линейки TECHNOLOGY29
Структурная схема30
Конструкция и принципиальная электрическая схема31
Поиск неисправностей и их устранение36
Послеремонтная проверка работы сварочного аппарата в реальных условиях38
Глава 5.
Инверторный сварочный апарат «Rilon Профи ARC 250″39
Глава 6. Инверторные сварочные аппараты «Ресанта САИ» и аппараты
плазменной резки «Ресанта ИПР»47
Входные цепи и блоки питания сварочных иаппаратов «Ресанта САИ»47
Блок питания на основе ШИМ контроллера UC384548
Блок питания на основе ШИМ контроллера SD683450
Блок питания на основе ШИМ контроллера VIPer22A51
Блок питания на базе контроллеров семейства TOPSwitch53
Блок питания линейки сварочных аппаратов «Ресанта САИ Проф»54
Инвертор, драйверы и выходной выпрямитель сварочного источника «Ресанта САИ»58
Общие сведения о ремонте инверторных сварочных аппаратов «Ресанта»61
Приложение 1. Аппарат контактно-конденсаторной сварки «Fox Weld SW2500″62
Приложение 2. Схемы инверторных сварочных аппаратов67
Схема инверторного сварочного аппарата «РЕСАНТА САИ-140″67
Схема инверторного сварочного аппарата «РЕСАНТА САИ-190″70
Схема инверторного сварочного аппарата «КАЛИБР MINI СВИ-160АП»74
Схема инверторного сварочного аппарата «КАЛИБР MICRO СВИ-205″76
Литература79
Купить книгу можно через форму заказа здесь.
Сварочный инвертор ARC 200 ПРОФИ в Красноярске
Аппарат прошел аттестацию НАКС
Описание:
Для ручной дуговой сварки ММА.
Сварочный аппарат китайской фирмы Riland для профессионального использования. Надежная многоплатовая схема сварочного инвертора, силовая часть фирмы Toshiba, аппарат идёт в полной комплектации.
Регулируемый параметр ARC Force — «жесткость» дуги позволяет сварщику подобрать оптимальные параметры. Встроенные функции HOT START позволяют легко зажечь дугу. Функция ANTISTICK и наличие встренных механизмов защиты сохранят работоспособность аппарата на далгие годы.
Назначение:
Сварочный инвертор Rilon ARC 200 ПРОФИ предназначен для сварки, наплавки штучным электродом стальных изделий на постоянном токе, как в производственных, так и в бытовых условиях.
Данный аппарат изготовлен на базе современной инверторной технологии с использованием мощных IGBT транзисторов с применением принципа широтно-импульсной модуляции (PWM). Аппарат отличается надежной, стабильной и эффективной работой, низким уровнем шума в процессе сварки, портативностью, а также обладает уверенной работой электродом 4 мм.
Полная гарантия на аппараты 24 месяца.
Технические характеристики:
| Напряжение питающей сети, В | 220 |
| Потребляемая мощность, кВт | 5,5 |
| Диапазон регулирования сварочного тока, А | 30-200 |
| ПВ, % | 60 |
| Вес, кг | 8 |
| Комплект поставки | источник питания сетевой кабель евровилка влагозащищенная электродержатель с кабелем клемма заземления с кабелем паспорт |
| Дополнительные функции | DIGITAL- цифровая индикация Antistick — анти-прилипание HotStart — горячий старт |
Сервисное и гарантийное обслуживание аппаратов «Rilon» производится авторизованным сервисным центром «Центр Сварки», по адресу: г. Красноярск, ул. Телевизорная, 5Ж
Производитель:
Shenzhen Riland Industry Co.
Ltd (КНР)
Rilon ARC — Однофазный сварочный аппарат с МОП-транзистором мощностью 200 А / с | Цена на сварочный аппарат в Индии по договорным ценам. Rilon ARC — Однофазный сварочный аппарат с МОП-транзистором мощностью 200 AMPS в Коимбаторе | сварочное оборудование | дилеры инверторных сварочных аппаратов | Rilon ARC — дилеры однофазных сварочных аппаратов Mosfet 200 AMPS в Коимбаторе
ARC — однофазный Mosfet 200 А / с
Описание:
Превосходный, профессиональный, надежный и прочный
- Исключительная стабильность дуги с малым разбрызгиванием
- Mosfet Technology, хорошая эффективность, экономия тока.
- Автоматическая защита от перенапряжения и перегрузки по току.
- Auto-Adaptive Arc Force сводит к минимуму прилипание электрода в ванне без ущерба для стабильности дуги или повышенного разбрызгивания.
- Automatic Hot Start увеличивает ток во время пуска, чтобы облегчить зажигание дуги.
- Широкий диапазон входного напряжения: 220 ± 15%.
- Супер переносной и энергосберегающий.
- 2,5 кв. Входной шнур 220В.
- 7кг только можно брать куда угодно.
| Параметры | Спецификация |
|---|---|
| Номинальное входное напряжение (В) | AC220V ± 15% 1P |
| КПД (%) | 80 |
| Номинальный входной ток (A) | 21,6 |
| Коэффициент мощности | 0,73 |
| Входная частота (Гц) | 50/60 |
| Степень защиты | IP21 |
| Номинальная входная мощность (кВА) | 4.5 |
| Вес (кг) | 7 |
| Диапазон тока (A) | 20-200A |
| Диаметр электрода (мм) | 2,5-3,2 мм |
| Напряжение холостого хода (В ) | 58 |
| Размер (мм) | 395 * 153 * 301 |
| Рабочий цикл при максимальном токе | 60% при 25 |
Стандартные аксессуары:
- Держатель ARC с кабелем
- Зажим заземления с кабелем
| Все типы углеродистой стали, нержавеющей стали, низколегированной стали ОПИСАНИЕ ПРОДУКТА Отлично, профессионально, надежно и прочно. РЕКОМЕНДАЦИИ НА ОСНОВЕ МАТЕРИАЛОВ
Усовершенствованная инверторная технология Повышение силы дуги и зажигания дуги функция и может противостоять помехам Стабильная дуга, небольшое количество брызг и низкий уровень шума Высокое качество сварки, глубокая ванна и высокая прочность Автоматическая защита от перенапряжения и перегрузки по току Подходит для сварки всех видов основных сварочных стержней Возможность непрерывной работы Возможность автоматической самобалансировки при напряжение колеблется. Высокая эффективность, высокая частота, низкое потребление электроэнергии Легкий и удобный для удобства переноски Удобство для пользователя и простота обслуживания Превосходные изоляционные свойства. Идеальная самозащитная конструкция, антистатическая, хорошая коррозионная стойкость. Подходит для обивочной промышленности, на больших высотах, в полевых условиях Экономия труда от 35 до 55% Экономия энергии от 35 до 55%. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| 2.0-8.0 | 1.6 — 4.0 | 20-250 | ARC-25 |
Красивая форма и конструкция.
93▶ ▷ ▶ ▷ jasic wse200p manual
▶ ▷ ▶ ▷ jasic wse200p manual| jasic wse200p manual.pdf | |
| Размер: | 3789 KB |
| Тип: | PDF, ePub, eBook, fb2, mobi, txt, doc, rtf, djvu |
| Категория: | Книга |
| Загружено | 8 мая 2019, 16:53 |
| Интерфейс | Английский |
| Рейтинг | 4. 6/5 из 696 голосов |
| Статус | В НАЛИЧИИ |
| Последняя проверка | 19 минут назад! |
jasic wse200p manual
Это руководство разработано для того, чтобы вы максимально использовали возможности своего нового продукта. Убедитесь, что вы полностью знакомы с предоставленной информацией, уделяя особое внимание мерам безопасности. Эта информация поможет защитить себя и других от потенциальных опасностей, с которыми вы можете столкнуться.Покрытия на оборудование. Его отличная производительность и использование передовых технологий также могут компенсировать любые изменения в рабочей системе. Доступна роботизированная система для автоматической сварки. Машина оснащена интерфейсом связи RS-485, и ее легко использовать с автоматической системой сварки или с другим встроенным оборудованием. Ввод кабеля питания 11. Разъем для входа защитного газа 11. Разъем для входа воды 12. Серийный номер 12. Разъем для входа защитного газа 13.
Серийный номер 14.Сетевой выключатель. Время зажигания дуги — это время, в течение которого длится ток зажигания дуги MMA (DC). Время нарастания тока (tr): указывает время, необходимое для повышения тока от 0 до предварительно установленного значения, и его следует устанавливать в соответствии с потребностями пользователей. . Его основная функция — разрушить окисленный слой заготовки, а сила очистки — это процентное соотношение катодного тока, удерживаемого в период переменного тока. Триггер горелки Сложная импульсная сварка на постоянном токе сложной формы может быть в режиме №. Осторожно снимите аппарат и сохраните упаковку до завершения установки.Также примите во внимание, что режим зажигания дуги в этой машине — это бесконтактная дуга, необходимые меры для защиты людей, находящихся в зоне зажигания. Убедитесь, что входной кабель заводской, они уже тщательно проверены. Машина отключена от электросети, и ее нельзя изменять или изменять. Подсоедините шнур питания. Вентилятор не работает или работает Вентилятор не работает или работает Вентилятор не работает или работает Вентилятор не работает или работает Вентилятор не работает или работает Вентилятор не работает или работает Ошибка входа .
Удалите окисленный слой электрода. Http://www.veteran.ro/images/user/hp-8656b-signal-generator-manual.xml
- jasic wse200p manual, jasic wse200p manual pdf, jasic wse200p manual gearbox , jasic wse200p руководство, jasic wse200p руководство пользователя.
Используемый электрод. Используемый электрод. Используемый электрод. Электрод, который вы используете. Трудно зажигать дугу. Трудно зажигать дугу. Трудно зажигать дугу. Трудно зажигать дугу. Кодовая последовательность режима работы состоит из следующего.После прекращения дуги управление режимом работы будет прекращено. Остановить дугу, если Непосредственный исполнительный код: тройная или четвертая работа, перейти к следующему шагу, если выполнить команду X немедленно. Основные этапы программирования рабочего режима описаны ниже. Он может некорректно отображать этот или другие веб-сайты. Вам следует обновить или использовать альтернативный браузер. Я новичок в области сварки TIG и сваривал только с использованием других систем для личного пользования, поэтому я не профессиональный сварщик.
Руководства к машине не было, так как я взял его со старого доброго ebay.Циферблаты отмечены следующим образом: — 1. Таймер предварительного потока 2. Выходной ток 3. Базовый ток 4. Таймер спада 5. Сила дуги 6. Частота импульсов 7. Длительность импульса 8. Регулировка ширины области 9. Постпоток У меня есть Представление о том, что контролируют некоторые из циферблатов, но если кто-то может дать мне представление о том, что каждый из них делает и по каким металлам он это делает, я был бы очень благодарен. Я получил машину, намереваясь использовать ее на тонкой автомобильной стали, но хотел бы иметь возможность использовать ее на более толстых черных металлах и даже, если это возможно.Поздравления с нетерпением, Майкл. Вначале сварка TIG не такая уж сложная задача, я бы сказал, что есть еще немало технических деталей, которые необходимо понять, по крайней мере, из книги или онлайн-руководств, подобных тому, что здесь. Также посетите сайт сварочных швов Miller. Удачи! Не сдавайтесь, даже если у вас есть несколько ранних разочарований.
Я понимаю, для чего нужен газ до и после потока, и я думаю, что понимаю, о чем идет речь, но пояснение было бы полезным. Я полагаю, что Pulse предназначен для сварки стежком, но, опять же, разъяснение будет полезным.Я сказал вам, что я был настоящим новичком в этой области. Http://enter.in.ua/admin/fckeditor/editor/filemanager/connectors/php/userfiles/hp-8657b-service-manual.xml
С уважением, Майкл T Вы узнаете больше, быстрее Пара потоков для начала (найдены путем поиска на форуме TIG по запросу «preflow» и «pulse» соответственно). и я понимаю, для чего нужен газ до и после потока, и я думаю, что понимаю, о чем идет речь, но пояснение было бы полезным. Я полагаю, что Pulse предназначен для сварки стежком, но, опять же, разъяснение будет полезным.Я сказал вам, что я был настоящим новичком в этой области. С уважением, Майкл Т. Нажмите, чтобы развернуть. Надеюсь, что когда он утонет, все будет в порядке. С уважением, Michael TTIG — не лучший процесс для кузовных работ, и вам нужно будет достаточно хорошо изучить его, прежде чем браться за него.
Я свариваю алюминий, поэтому я на переменном токе. у других сварщиков я не вижу регулятора частоты .. У меня есть регулятор усилителя. Кто-нибудь знает, какие настройки использовать (использование педали) и ручное использование. Заранее спасибо, Роб, вот тот, который у меня есть.Тоже проблемы с настройками Jasic. Я свариваю алюминий, поэтому я использую переменный ток, и нет реальных инструкций, как настроить аппарат, на большинстве других сварщиков я не вижу регулятора частоты … У меня есть регулятор усилителя. Кто-нибудь знает, какие настройки использовать (использование педали) и ручное использование. Заранее спасибо Роб. Нажмите, чтобы развернуть. Я мог ошибаться, но когда я установил максимальную частоту пульса, дуга кажется немного более сфокусированной. Я пробовал сваривать алюминий электродом 1,6 мм, и это было для меня полным провалом.Затем я перешел на 2,4 мм (оба латаны), и я смог поставить несколько правильных сварных швов. Если вы используете педаль, отрегулируйте пиковый усилитель и спад на 0. По крайней мере, это то, что говорится в моем руководстве. Я понимаю, для чего нужен газ до и после потока, и я думаю, что понимаю, что такое крутизна, но пояснение было бы полезным. . Я полагаю, что Pulse предназначен для сварки стежком, но, опять же, разъяснение будет полезным. Я сказал вам, что я был настоящим новичком в этой области. С уважением, Майкл Т. Нажмите, чтобы развернуть.Welder, Everlastgenerators.com предлагает вам плазменный резак.
Сварщики со всего мира покупают у нас сварочные аппараты и продукцию из-за нашего качества. Сварочный генератор с приводом от двигателя на сайте Craigslist. Введите свой почтовый индекс, чтобы найти ближайшего к вам официального дистрибьютора: Что такое TIG Welding. Сварка TIG — это ручной процесс сварки, при котором сварщик должен использовать две руки. Что отличает сварку TIG от большинства других видов сварки. Получите помощь от ведущих экспертов Hobart TIG Welder. Получите помощь от ведущих специалистов Miller TIG Welder по ремонту и модернизации.Ведущий мировой рынок. С левой ручки управления: это газовая предварительная сварка, Everlastgenerators.com предлагает вам плазменный резак. Сварщики со всего мира покупают у нас сварочные аппараты и изделия из-за нашего качества. Сварочный генератор с приводом от двигателя на сайте Craigslist. Введите свой почтовый индекс, чтобы найти ближайшего к вам официального дистрибьютора: Что такое TIG Welding. Сварка TIG — это ручной процесс сварки, при котором сварщик должен использовать две руки. Что отличает сварку TIG от большинства других видов сварки. Получите помощь от ведущих экспертов Hobart TIG Welder.Получите помощь от ведущих экспертов Miller TIG Welder по ремонту и модернизации. Ведущий мировой рынок. С левой ручки управления: это газовая предварительная установка. Я считаю, что загрузка здесь быстрее, а рекламы нет вообще. Вот уже скачал семь файлов, сбоев не было. Рекомендуемые. Он постоянно совершенствуется и развивается. И загрузка, и загрузка файлов очень удобны. Очень удобно, в отличие от других сайтов, без всплывающих окон и лишних картинок. Услуги: синхронизация музыки, управление музыкой, восстановление недостающих метаданных, запись компакт-дисков. Загрузить MediaMonkey сейчас. Купить MediaMonkey Gold. Получить надстройки. Никогда больше не используйте никакие другие инструменты преобразования.Найдите конвертер музыкальных файлов Mp3 Mp3 converter www.easypdfcombine.com Объединяйте и конвертируйте файлы в PDF бесплатно с помощью приложения EasyPDFCombine. Посмотрите, как мы распаковываем машину и проверяем ее возможности в нашем обзоре продукции. Купить здесь: https. Все еще на охоте за обновлением, но.
Здесь вы можете найти самые свежие продукты в различных обзорах jasic сварщиков. Мы предоставляем вам 20 отзывов о сварщиках jasic. Если долгосрочная надежность хороша, это фантастическая сделка. Использовался всего несколько раз, теперь больше, чем требуется.Hoog частый инвертор. Geschikt voor het lassen van staal, RVS, gelegeerd staal, koolstofstaal, koper en aluminium. Ook geschikt voor het. Он компактный по размеру и легкий. Попробуйте Prime All RELI jasic tig lasser MMA-200 IGBT WELDER Около 14% из них — сварщики, работающие в режиме миграции, 2% — другое сварочное оборудование. Вам доступен широкий выбор вариантов jasic mig, покупайте с уверенностью. Здесь вы можете найти самые свежие продукты в обзоре различных видов jasic-сварки. Мы предоставляем вам 20 отзывов о сварке jasic.Ознакомьтесь с последним руководством и лучшими отзывами о сварщиках TIG и получите лучший из наших подборок. Сварка TIG требует значительного количества времени, в то время как сварка MIG может быть изучена и освоена за считанные секунды. Будьте первым, кто оставит свой отзыв об этом изделии. Узнать больше Jasic Wse-200 AC DC Inverter TIG Aluminium Weld .. Будьте первым, кто напишет обзор. Полный спектр машин для MIG, TIG, MMA и плазменной резки со сроком действия 5 лет. Написать отзыв Наверх Deze plaatst cookies voor een juiste werking. Hiervoor gebruiken мы читаем обзоры сайтов The Feedback Company.Самый полный ассортимент сварочных аппаратов MIG, сварочных аппаратов TIG, автоматизации сварки, оборудования для плазменной и газовой резки. В стандартной комплектации машина оснащена вилкой на 15 Ампер. Сварщик-самоучка я научился сварке на собственном горьком опыте. Прочтите историю моей жизни на моей странице «Обо мне». Технические данные. Диапазон тока (A): MMA 10 — 180 TIG 10. Также для: Arc ja-160, Arc ja-180, Arc. В основном проверьте следующие детали: A. Верхняя печатная плата: полевой МОП-транзистор, модуль управления, приводной модуль, вспомогательный источник питания B. Центральная печатная плата: выпрямительный диод, трансформатор C.Нижняя печатная плата: электролитический конденсатор, терморезистор, чувствительный к напряжению резистор. Если есть, замените печатную плату напрямую. Как пользоваться этим руководством.
Это руководство предназначено для помощи в поиске и устранении возможных неисправностей машины. Просто выполните трехэтапную процедуру, указанную ниже. Шаг 1. Неисправность (симптом). Посмотрите в колонку с надписью «Неисправность (симптом)». В этом столбце описаны возможные симптомы, которые может проявлять аппарат. Найдите список, который лучше всего описывает симптом, который проявляет машина.Шаг 2. Анализ (возможная причина) Во втором столбце с надписью «Анализ (возможная причина)» перечислены возможные причины неисправности машины. Шаг 3. Решение В этом столбце представлен план действий по возможной причине. Если вы не понимаете или не можете выполнить рекомендованное решение, обратитесь к местному дилеру или поставщику за дальнейшими советами. Примечание. Пожалуйста, внимательно прочтите и усвойте руководство по эксплуатации перед использованием этого оборудования для обеспечения безопасности. Пожалуйста, внимательно прочтите и поймите это руководство по ремонту перед обслуживанием этого оборудования для обеспечения безопасности.Обратитесь к квалифицированному электрику для выполнения работ по техническому обслуживанию и поиску и устранению неисправностей. Сохраните это руководство и держите его под рукой для быстрой справки. Содержание этого руководства может быть изменено без предварительного уведомления. Пожалуйста, внимательно прочтите и поймите руководство по эксплуатации перед установкой и эксплуатацией. Переключение режимов работы может повредить оборудование во время сварки. Перед сваркой отключите кабель электрододержателя от оборудования.Защитный выключатель необходим для предотвращения утечки тока в оборудовании. Сварочные инструменты должны быть качественными. Операторы должны быть квалифицированными. Поражение электрическим током: это может убить. Подключите заземляющий кабель в соответствии со стандартными правилами. Избегайте любого контакта с токоведущими электрическими частями сварочной цепи, электродами и проводами голыми руками. Дым и газ, образующиеся при сварке или резке: вредны для здоровья людей. Избегайте вдыхания дыма и газов, образующихся при сварке или резке.
Обеспечьте хорошую вентиляцию рабочей зоны.Лучи дуги: вредны для глаз и кожи. При выполнении сварочных работ надевайте сварочный шлем, защитные очки и рабочую одежду. Также следует принять меры для защиты людей в рабочей зоне или рядом с ней. Опасность возгорания. Сварочные брызги могут вызвать возгорание, поэтому удалите горючие материалы с рабочего места. Имейте поблизости огнетушитель и подготовьте обученного человека, который будет им пользоваться. Шум: возможно, вреден для слуха. Неисправность машины: обратитесь к руководству по эксплуатации и данному руководству по ремонту.Обратитесь к местному дилеру или поставщику за дальнейшими советами. Если нет ВЧ, что-то не так с ВЧ-цепью на нижней плате. Если светодиод неисправности не горит, то в трансформаторе T1 произошло короткое замыкание. Если он горит, выключите машину, вытащите гнездо для подключения соединительного кабеля на верхней плате PM-03-A2, включите машину. Если есть газ, сварочную горелку нужно заменить. f. Проверьте и при необходимости замените. Отсутствие звука переменного тока при сварке a. Значение резистора согласующего гнезда в режиме переменного тока.Нажмите на сварочную горелку a. Соединительный кабель соответствует розетке переключателя, есть газ, 1 на панели управления PK-31-A0 с отображаемым значением счетчика является разъемом на плате управления PK-05-A4 неизменна, есть только небольшой разъем в ненадежном соединении. : Переключитесь в режим ARC, затем в режим переменного тока, выключите машину через 3 минуты холостого хода, прикоснитесь к MOSFET на плате вторичного инвертора рукой по очереди. Если нет HF, цепь HF на нижней плате выходит из строя . Если светодиод неисправности не горит, то в трансформаторе T1 произошло короткое замыкание. Если он горит, выключите машину, вытащите гнездо для подключения соединительного кабеля на верхней плате PM-03-A2, включите машину.Если есть газ, сварочную горелку нужно заменить. f. Проверить и при необходимости заменить. Отсутствует звук переменного тока при сварке a. Значение гнезда согласования резистора в режиме переменного тока. Нажмите на сварочную горелку a.
Соединительный кабель соответствует розетке переключателя, есть газ, CON8 на панели управления PK-30-A0 с отображаемым значением счетчика является розеткой на плате управления PK-05-A4 неизменна, есть только небольшой разъем в ненадежном соединении .Метод: переключитесь в режим ARC, затем в режим переменного тока, выключите машину через 3 минуты холостого хода, прикоснитесь к MOSFET на плате вторичного инвертора рукой по одному.Если светодиод неисправности не горит, трансформатор T1 закорочен. Если он горит, выключите машину, вытащите соединительный кабель, соответствующий гнезду CON8 на верхней плате PM-01-A3, включите машину. Если есть газ, сварочную горелку нужно заменить. f. При необходимости замените их. б. Проверить и при необходимости заменить. c. Увеличьте площадь поперечного сечения кабеля. d. Проверять. а. Заменять. б. Проверить и при необходимости заменить. Включите машину и a. Некоторые детали в ручном управлении переключателем есть ВЧ.Отсутствует звук переменного тока при сварке a. Значение гнезда согласования резистора в режиме переменного тока. Нажмите на сварочную горелку a. Соединительный кабель соответствует розетке переключателя, есть газ, есть 0 на панели управления PK-10-A1 только с небольшим током, а разъем на верхней плате PM-01-A3 находится в режиме предварительной продувки, время варьируется. машина, а. Входное напряжение слишком низкое или индикатор состояния защиты нестабилен. Вольфрам — это плохо. Значение потенциометра чистой ширины сгорело в режиме ARC. VR2 на пульте ПК-10-А1 выставлен слишком большим.Метод: нажмите ручной переключатель, переключитесь в режим переменного тока, выключите машину через 3 минуты холостого хода, прикоснитесь рукой к полевому МОП-транзистору на плате вторичного инвертора. c. Переключатель источника питания может быть c. Проверить и при необходимости заменить. Если светодиод неисправности не горит, трансформатор T1 на ВЧ плате закорочен или, если он горит, выключите машину, вытащите гнездо для подключения соединительного кабеля на верхней плате PM-04-A3 , включите машину.
Метод: переключитесь в режим ARC, затем в режим переменного тока, выключите машину через 3 минуты холостого хода, прикоснитесь к MOSFET на плате вторичного инвертора рукой по одному.Отсутствует звук переменного тока при сварке a. Значение резистора согласующего гнезда в режиме переменного тока. Нажмите на сварочную горелку a. Соединительный кабель соответствует переключателю розетки, есть выход газа, цифра 1 на панели управления PK-31-A0 с отображаемым значением счетчика является разъемом на плате управления PK-05-A4 неизменна, есть только небольшой разъем в свободном соединении. Вольфрам — это плохо. Значение чистой ширины переменного тока на панели, сгоревшей в режиме переменного тока PZ-03-B0, или врезки составляет c. Переключатель источника питания может быть c. Проверить и заменить питание повреждено или не замкнуто.Если светодиод неисправности не горит, трансформатор T1 на высокочастотной плате закорочен. Если он включен, выключите машину, вытащите соответствующий разъем соединительного кабеля на верхней плате PM-04-A3, включите машину. При сварке постоянная высокочастотная составляющая. а. Реле RELAY1 или MOSFET VT1 на высокочастотной плате PZ-34-A0 повреждено, или значение переменного резистора R6 меняется. б. Часть платы инвертора PN-05-A2 имеет номер 15. Есть отклонение между a. Значение переменного резистора R9 на заданном значении и контрольной плате реального значения PK-05-A4 или VR1 на предварительной установке отображаемого значения измерителя.Отсутствует звук переменного тока при сварке a. Значение резистора согласующего гнезда в режиме переменного тока. Метод: переключитесь в режим ARC, затем в режим переменного тока, выключите машину через 3 минуты холостого хода, по очереди коснитесь MOSFET на плате вторичного инвертора.
Неправильное использование может привести к риску поражения электрическим током и повреждению преобразователя. Мульти-сплит-блоки. Проверьте линию. Простая электроника. Это руководство по поиску и устранению неисправностей охватывает электрический клапан охлаждающей жидкости и управление. Высоковольтный топливный насос не универсальные сплит-системы. Если в устройстве нет пульта дистанционного управления, произойдет сбой. В этой лабораторной работе вы создадите источник питания, который преобразует стену переменного тока. Перепечатано с разрешения журнала Electronics Now. Сентябрь 1997 г., выпуск. СЕРИЯ STI (STI200, STI300, STI500, STI700, STI1000) Инвертор чистой синусоидальной волны промышленной частоты Информация Комплекты Nightfire 1 Комплект светодиодного фонаря 270016.Содержание. Описание Бесконтактный электрический (RTE) Устранение неисправностей FSAI-Pro-91AE2 FSAI-Pro-121AE2 FSAIF-Pro-181AE2 Всегда контактируйте с Несоблюдение правил техники безопасности и других основных мер безопасности В этом ИБП используются напряжения, которые могут быть опасными. Не пытайтесь разобрать устройство. Устройство не содержит деталей, заменяемых пользователем. Руководство по эксплуатации Это руководство применимо к DS-2CC102P (N) -IR1 (IR3) (IR5), сервопривод постоянного тока. Содержание. 1. Безопасность, политика и гарантия. 1.1. Примечания по безопасности. 1.2. Политика.1.3. Гарантия. Модель — OCSM ПЕРЕД работой внимательно прочтите это руководство пользователя. Держите это руководство под рукой. Это ВАЖНОЕ Введение. ПОРТФОЛИО СВЕТОДИОДОВ Scope Руководство по эксплуатации Внимательно прочтите и соблюдайте все предупреждения и инструкции, приведенные в разделе «В режиме ожидания», детекторы потребляют слабый ток, обычно меньше, чем Поддержание чистоты с помощью Hakko 50B предназначен для пайки и снятия припоя с устройств поверхностного монтажа с помощью горячего воздуха. Пожалуйста, прочтите это руководство перед работой. Используйте ручки или ручки.Крышка и Пожалуйста, полностью прочтите это руководство перед установкой и использованием этого продукта. Для установщиков, пожалуйста, передайте это руководство по установке TDK-Lambda PFE300S серии 500S РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Обратите внимание на любое несанкционированное копирование, воспроизведение запрещено.
Блок не содержит моделей, обслуживаемых пользователем Внутренний блок Наружный блок Чтобы использовать этот веб-сайт, вы должны согласиться с нашей Политикой конфиденциальности, включая политику использования файлов cookie. Эта страница загрузки поможет вам получить руководство пользователя Marantz или дополнительные информационные листы о продукте.ABB предлагает полный спектр сухих трансформаторов с первичным напряжением до 72,5 кВ, изготовленных в соответствии со всеми основными стандартами, включая IEC и ANSI. Терминал фидера SPAC 315 C, руководство по продукту (англ. Mercedes-Benz E-Class (W211). ARC вышла из строя на своем SP-10, используя все; трюки с десятью 6DJ8 в каскоде, .EasyEDA — это бесплатный и простой в использовании схемотехника, имитатор схем и дизайн печатной платы, которая работает в вашем веб-браузере. Люминесцентные лампы, балласты и приспособления. Я бы предположил, что люминофор излучает в основном в пределах 315 к.Это занимает ок. 10 вольт для образования дуги через a. Обзоры китайских сварочных аппаратов Tig. Эти руководства доступны для скачивания бесплатно. НОВЫЙ! Новые усилия для веб-сайта в стадии реализации. Руководство по обслуживанию Chrysler Voyager. ЗАПРЕЩАЕТСЯ соприкасаться зажимами на противоположном конце кабеля, это может привести к возникновению электрической дуги. Esplora queste idee e molte altre. Ремесло; Макраме; Grafici; Арацци; Braccialetti dell’amicizia. Схема для вышивки крестиком Infantil Free noahs arc. Хотите попробовать? Пожалуйста, повторите попытку позже. Возможно, им придется сделать то же самое.Они хотели бы купить Миллера или Линкольна, но просто не видят, чтобы столько денег потратили на своего первого сварщика. Однако со временем я куплю. Ну, в юридических целях. Это мое мнение, и все конденсаторы, производимые в Японии, ориентированы на качество. Я собираюсь рассказать о своем опыте работы с Everlast за последний год или около того. Пока все хорошо. Это сварочный аппарат MIG с выходной мощностью 250 ампер. Никаких проблем больше года. Я руковожу сварочными аппаратами Miller и Lincoln и аппаратами плазменной резки. Никогда не думал, что стану изгоем общества, купив сварщика китайского производства.Я долго и усердно думал о покупке US. Сварные швы красивые и чистые, они меня не подводили, и я использую их каждый день.
Тони Я буду курить линкольн sa200. Все, что вы, Боб Вилас, можете пойти на сварку и купить одну из этих китайских машин. Миллер и Линкольн теперь сварщики китайского производства, или, по крайней мере, некоторые, по крайней мере, я слышал. Я был на форуме, спрашивая о ремонте газонокосилки на Honda двигатель. Я взял Tig из HF для сваривания тонкого нержавеющего металла. Причем обычно на СТАРЫХ машинах. Совершенно очевидно, что швейцарцы освоили часы.У нас в Великобритании такая же проблема. Я заказал Eastwood 220 Tig. Комментарий Уинстона Черчилля, сделанный 70 лет назад, до сих пор звучит правдоподобно. Мы, американцы, теряем ту великую жизнь, которую у нас были, из-за своей глупости и жадности. Некоторым людям трудно проглотить эту пилюлю — продукты иностранного производства не уступают нашим традиционным машинам. Даже если сварочный аппарат собирается в США, детали были сделаны в Китае. Я впервые работаю со сварочным аппаратом. Я купил сварочного аппарата в порту грузового транспорта. Я использую его уже около 4 месяцев, и он по-прежнему хорошо работает.Нашел по этой ссылке несколько изображений внутренней части сварочного аппарата Everlast Power Master 205 Welder. Просто настройте его сегодня и, надеюсь, завтра займитесь практикой. По профессии я не сварщик, но я стараюсь делать все правильно. У меня он есть в моем производственном цеху уже около 3 лет. Позвольте мне добавить к тому, что вы говорят с моим мнением. Я заплатил чуть больше грандиозных плюс отгрузка в конце 09. Я должен сказать, что это было отличное соотношение цены и качества и полностью надежно. Я почти всегда предпочитал продукт из США.Это делает продукты лучше и дешевле. Моя tig hi freq не работает, поэтому я должен начать с нуля. Заказал сварщика multiprocess, ждал почти 2 месяца, чтобы он прибыл. Как всегда, спасибо за сайт. Пришлось ответить на этот вопрос, поскольку я, вероятно, в довольно хорошем положении, чтобы знать некоторые факты. Никогда раньше не выполнял сварку TIG с алюминием и не так много TIG в целом. Будьте осторожны, пока нет оценок Моему Miller Maxstar 140 исполняется уже 9 лет. Мы решили проблемы с Айком и счастливы, наконец, убедиться, что он удовлетворен.
Может быть, я куплю какой-нибудь китайский продукт для хобби или небольших услуг. Miller Dynasty 200dx стоит около 3 тысяч только за машину. Miller Dynasty 200dx завышена. Здесь сварщики обмениваются идеями и вдохновляются. Чтобы начать просмотр сообщений, мне больше всего нравится Riland cut 40. Jasic скопировал Riland и назвал себя Riland Electric. Это долгая история, но они никоим образом не связаны. Есть так много китайских мясных магазинов, которые открылись, чтобы сделать копии настоящих подлинных компаний, и разрушили рынок, с которым, я уверен, многие из вас имели дело.У вас также есть несколько китайских компаний, которые делают сварщиков, использующих только IGBT-транзисторы, и некоторые из них хороши. Остальные используют Mosfet или Mosfet и IGBT. Если у вас есть какие-либо вопросы, я был бы более чем счастлив помочь вам … по поводу Риланда Ясика Рилона. Jasic — это другая компания, чем предыдущая. Настоящая оригинальная Riland называется Riland Industry или Riland Industrial. По какой-то неизвестной причине, которая, как я полагаю, была бы такой близостью к именам, Riland Electric затем изменила ее на Jasic. Я могу сказать вам это многое, я не уверен, сделаны ли некоторые сварочные аппараты Riland Usa из Jasic, но если некоторые из них, я знаю, что суперсерия не такова, потому что ни Jasic, ни Riland никогда не делали эти модели.Купить HOBART Что касается WSE200P, я могу подтвердить, что он сделан Jasic (из Шэньчжэня, Китай), а не Riland. Это хорошее качество с ROHS. Кстати, есть кто знает Jasic-MIG200J03. Я чувствую это хорошо. Пожалуйста, оставьте свой комментарий здесь. Для справки вы можете посетить веб-сайт: Это крупный китайский дилер компании Riland Welder. Сэм Риланд — Я выбираю. Для справки, вы можете увидеть веб-сайт: Это крупный китайский дилер компании Riland Welder. Сэм Риланд — я выбираю Сэма, который является экспортером, а Мэрилу — импортером.Их пост был отозван за то, что он был настолько безвкусным и неэтичным, что продавал здесь свои товары. Semper Fi.Ooorah! И если вы видите, что продукция Rilon продается в США, тогда. ??? Что ж, вы НЕ видите, что продукты Rilon продаются в США.
Почему это так? Неужели рынок настолько насыщен низкими клонами, что у Rilon нет шансов отличиться? Как вы думаете, американцы потратят немного больше на более качественную единицу. Или китайские клоны плохого качества оставили такой неприятный привкус во рту у всех, что люди не захотели бы попробовать более качественный оригинал? MarkThey также обслуживает все необходимые расходные материалы и детали, если это необходимо.Денни. Если вы когда-нибудь хотели понять, как создать диаграмму Венна в Google Slides, эта статья разъяснит, что такое диаграмма Венна и как ее создать. Часто бывает довольно сложно найти диаграмму, которая не полностью загружена людьми и другими случайными элементами. К счастью, есть несколько способов упростить задачу по созданию диаграммы Венна в Google Slides. Выберите то, к чему вы имеете отношение, или, может быть, то, что вас интересует. Это действительно так просто.Выбрав тему, вы хотите начать обдумывать, как каждый из объектов соотносится друг с другом, и являются ли они людьми или нет. Только не забывайте, что лучше всего рассматривать его как родословную. Поскольку вы пытаетесь научиться создавать диаграмму Венна в Google Slides, это должно быть довольно легко для вас. Если вас сбивают с толку все связи на диаграмме, важно помнить, что все должно быть сравнительным. Связь между кем-то или конкретным объектом не имеет значения.Все, что имеет значение, — это то, как человек или вещь относятся к другим объектам. Теперь, когда вы выбрали тему, вы захотите понять, как построить диаграмму Венна. Во-первых, вам нужно будет выбрать схему, которая позволит вам поддерживать ссылки как можно более линейными. Лучше всего делать набросок после того, как вы все выберете. Затем вы можете выбрать класс, например PersonHouse, и добавить его на страницу.
Каждый раз, когда вы создаете схему, вам нужно будет указать критические соединения.В большинстве случаев вам нужно будет связать людей с людьми, места с местами и т. Д. Более того, вам нужно будет добавить тех, кто не имеет никакой связи друг с другом. Когда у вас выбрана схема, вы захотите переместить выбранные элементы в ту область на веб-странице, где вы хотите разместить диаграмму Венна. Убедитесь, что вы пометили каждое соединение, чтобы вы могли легко определить, что не связано друг с другом. Если вам нужно понять, как создать диаграмму Венна в Google Slides, просто имейте в виду, что все дело в поиске правильных инструментов использовать.Покупайте напрямую у промышленных поставщиков ЗОЛОТОГО ШЕЛКОВОГО ПУТИ.
