Шлифовальные машины. Различия, сравнение, вопросы выбора

«Нужно купить болгарку!» – с этого вопроса начинается знакомство со шлифовальными машинами. Первое открытие – болгарки оказывается это шлифовальные машины. Чаще всего болгарки используют не для шлифования, а в оснастке с отрезным кругом, как компактный резак для выпиливания металлических деталей.

Итак, давайте разберем всё по полочкам, шлифмашины бывают:

Теперь подробней, для любителей деталей:

Угловые (УШМ) – самый распространенный вид шлифовальных машин (другое название - болгарки). Из всех шлифмашин это самый универсальный инструмент, так как используют такие машины не только для полировки и шлифовки поверхностей, но и для резки и обработки камня и металла.

Можно резать:

  • - Камень, гранит и кирпич
  • - Бетон и твердые материалы
  • - Металлы, в том числе алюминий и чугун

Можно шлифовать, зачищать и полировать, в зависимости от оснастки шлифмашины. УШМ не подходят для работы с деревом!



Прямые шлифовальные машинки, похожи на УШМ, но рабочий диск или точило расположен прямо на оси машины. Прямые шлифмашины требуются для точных работ, требующих тщательной ручной работы. В связи с этим прямые шлифмашины имеют небольшой вес и мощность. Удобно работать одной рукой. Выполняемые задачи – шлифовка углов, кромок, труднодоступных мест, резать материалы небольшой толщины, наносить гравировку.



Ленточные (ЛШМ) – обычные шлифмашины в понимании большинства обывателей. Ленточная шлифовальная или наждачная бумага вращается на двух роликах. Большая рабочая площадь и скорость вращения ленты позволяют добиться высокой производительности. В основном ЛШМ применяют для работ по дереву. Внешне ЛШМ напоминает рубанок.



Вибрационные шлифовальные машинки (ВШМ). Другое название – плоскошлифовальные (ПШМ). Внешне напоминают сапожок с большой рабочей плоской поверхностью (подошвой). Шлифовка выполняется за счёт малоамплитудная вибрация подошвы – возвратно-поступательных движений. Назначение – чистовая шлифовка, применяют по древесине, камню, пластмассе, металлам. При выборе ПШМ обратите внимание на амплитуду колебаний и мощность шлифмашины.



Эксцентриковые или орбитальные (круговые) шлифмашины – очень похожи на вибрационные шлифмашины, но с круглой рабочей поверхностью. Соответственно, шлифование дополняется круговыми движениями, сочетаются с колебательными движениями. Такое сложное движение рабочей поверхности дает возможность выполнять равномерное шлифование. Орбитальные шлифмашины очень универсальны, их можно применять везде, они справляются с любыми поверхностями. Шлифмашины годятся и для тонкой шлифовки.

На этом конструктивные различия шлифмашин заканчиваются. Однако, кроме конструкции шлифмашины различают по назначению и типам оснастки. Так, например:

Щеточные шлифмашины - названы так из-за того, что рабочая насадка выполнена в виде металлических щеток. Бывают как прямые, так и в виде ЛШМ, но вместо ленты, два металлических щеточных валика.

Полировальные шлифмашины - практически ни чем не отличаются от УШМ, можно работать отрезными дисками, но основная область их применения это полировка поверхности (металл).

ленточный, орбитальный, прямой, барабанный, щеточный или другой

Шлифовальная машина (ШМ) является инструментом, незаменимым при выполнении разного рода отделочных работ: при полировке и шлифовке металлических, деревянных, бетонных, каменных и прочих поверхностей. Поэтому не сложно догадаться, что выбор шлифмашинки делается с учетом тех видов работ, которые предполагается выполнять в каждом конкретном случае. Существующие виды шлифовальных машин позволяют выравнивать неровности на различных материалах, устранять перепады по высоте, производить черновую и чистовую шлифовку поверхностей. Отличаются они не только своей конструкцией, но и принципом работы.

Угловая шлифмашина

УШМ — угловая шлифовальная машина (болгарка). Она имеется в наличии практически у каждого мастера. Благодаря многообразию полировальных, шлифовальных и обдирочных насадок, существующих для этого инструмента, им можно производить следующие виды работ:

  • выравнивание перепадов на деревянных поверхностях, а также их шлифовка и полировка;
  • обдирка краски на бетонных, деревянных и металлических поверхностях;
  • зачистка металлических поверхностей от ржавчины;

  • выравнивание бетонных стен и полов.

Для бетонного пола и стен используются специальные насадки — алмазные чашки.

Прямая шлифмашина

Такая шлифмашина отличается от болгарки расположением шпинделя. Если в болгарке шпиндель установлен на угловом редукторе, то в прямой ШМ он установлен вдоль оси инструмента. Прямая шлифовальная машина применяется для проведения работ в труднодоступных местах благодаря длинному хоботу с оснасткой.

Также на производстве часто используется прямая пневматическая шлифовальная машина для зачистки сварных швов и снятия заусенцев с кромок металлических заготовок.

Торцевая шлифмашинка может быть как с цанговым зажимом, так и с трехкулачковым патроном, позволяющим зажимать в нем оснастку с разными диаметрами хвостовиков.

Ленточная шлифовальная машина

Это электрическая шлифмашинка, рабочим инструментом которой является лента из наждачной бумаги, склеенная в виде кольца. Лента одевается на пару вращающихся роликов, один из которых ведущий, и движется по плоскому прижимному столику, расположенному внизу агрегата.

Ленточная шлифовальная машина, как правило, имеет высокую скорость движения абразивного элемента и обладает высокой мощностью. С помощью данного агрегата можно:

  • легко и быстро снять слой древесины в несколько миллиметров;
  • выровнять по высоте склеенные деревянные заготовки, например, при изготовлении дверей;
  • подровнять кромку детали или сделать закругление углов заготовки;
  • удалить старую краску или лаковое покрытие, как на деревянных поверхностях, так и на металлических;
  • зачистить металл от ржавчины.

Следует учитывать тот факт, что после обработки древесины или металла ленточной ШМ на поверхности остаются продольные мелкие царапины. Для их устранения придется использовать орбитальную либо плоскошлифовальную (вибрационную) ШМ.

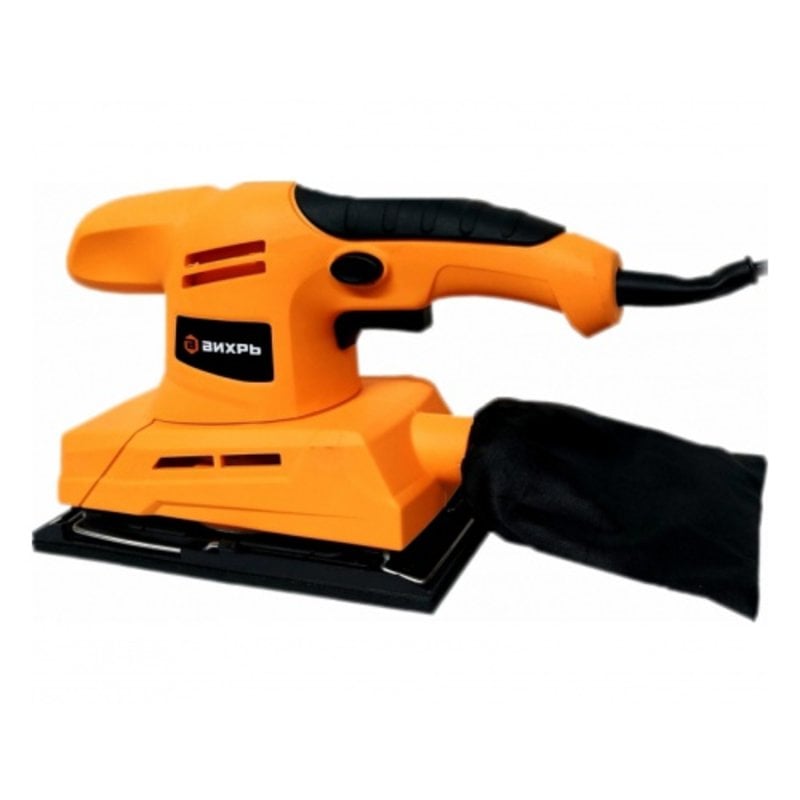

Вибрационные (плоские) машинки для шлифовки

Данные аппараты занимают промежуточное место между ленточными и орбитальными ШМ по чистоте обработки поверхностей. Вибрационная шлифовальная машина имеет свои плюсы перед другими типами подобных аппаратов.

  1. Невысокая цена оснастки. Возможность использования обычных листов наждачной бумаги.
  2. Большая плоская подошва агрегата позволяет обрабатывать приличную квадратуру материала.
  3. Благодаря простоте конструкции аппарат имеет невысокую стоимость.
  4. Конфигурация подошвы ШМ позволяет обрабатывать внутренние углы.

Кроме всего, плоскошлифовальная машина обеспечивает хорошее качество обработки поверхностей, но немного уступает по этому параметру орбитальной ШМ.

Эксцентриковые (орбитальные) устройства

Орбитальная шлифовальная машина отличается от других видов ШМ тем, что она работает, как обычная вибро-шлифмашинка, только

с круговыми движениями подошвы.

За счет вращения рабочей площадки снимается определенный слой материала, а вибрация вышлифовывает и зачищает обрабатываемую поверхность. Глубина обработки регулируется силой нажатия на инструмент. Оснастка крепится к подошве агрегата с помощью липучек.

Эксцентриковая шлифмашина может быть как электрической, так и пневматической. Эксцентриковая пневматическая шлифмашина используется в основном на производстве и имеет свои преимущества перед электрическим инструментом.

  1. Поскольку данная круговая ШМ не имеет электропривода, то и вес ее значительно меньше.
  2. Благодаря малому весу инструмента он применяется для выравнивания стен и потолков.
  3. Из-за отсутствия двигателя агрегат имеет минимальное количество деталей, которые могут выйти из строя.
  4. Шлифмашина может использоваться в местах с повышенной взрывоопасностью, где использование электроинструмента запрещено.

Эксцентриковые шлифмашины завоевывают первое место среди всех агрегатов, предназначенных для шлифовки материалов, благодаря высочайшему качеству обработки поверхности.

Поэтому “орбиталки” в основном используют для тонкой шлифовки и полировки. С их помощью обрабатывают пластик, металлические поверхности, выполняют шлифовальные и полировальные работы по дереву, полируют поверхности, покрытые лаком. Также их часто используют в автосервисе для подготовки кузовов автомобилей к покраске и для полировки автомобиля после покраски.

Для стандартной полировки и шлифовки используются “орбиталки” с амплитудой хода эксцентрика в 5 мм. Для авто, где требуется высокое качество полировки, лучше выбрать аппарат с амплитудой 3 мм.

Планетарные шлифмашины

Данный тип шлифмашин применяется для полировки и шлифовки поверхностей из камня, например, при изготовлении каминов, подоконников, столешниц и других изделий из этого материала. Планетарная ШМ состоит из электрического привода и шлифовальной базы планетарного типа.

В качестве оснастки на данном устройстве используют шлифовальные

гибкие диски с алмазным покрытием. Агрегат оснащен форсунками для подачи водяного охлаждения в место обработки и имеет патрубок для соединения с пылесосом. Последний подключается к ШМ для удаления каменной пыли при “сухой” шлифовке материала.

Щеточные шлифовальные машины

Щеточная шлифмашина – это профессиональный инструмент. С его помощью производят полировку, зачистку и шлифовку различных материалов. Используя специальный вал-оправку, на агрегат можно устанавливать различные полировальные и шлифовальные насадки.

Кроме этого, на агрегат можно устанавливать цилиндрическую брашировальную щетку из нейлона.

Брашировальная насадка позволяет структурировать древесину, то есть искусственно придавать ей эффект старения, выбирая более мягкие и рыхлые слои древесины, оставляя плотные.

Благодаря такой обработке поверхность древесины становится рельефной и изменяет цвет.

Мозаичные шлифмашины

Мозаично-шлифовальная машина применяется для обработки мозаичных и бетонных монолитных полов, а также покрытий из камня. С помощью данной техники можно:

  • выравнивать различные наплывы и устранять дефекты полов;
  • выравнивать полы по плоскости;
  • придавать поверхности определенную степень шероховатости перед покрытием ее различными декоративными и защитными составами;
  • полировать большие площади бетонных покрытий.

В качестве оснастки по бетону в мозаично-шлифовальных машинах применяются специальные фрезы — франкфурты. Также этими фрезами шлифуется и напольная мозаика.

Дельтовидные шлифмашинки

Это отдельный класс вибрационных ШМ, поскольку главное их отличие – это дельтовидная подошва. В народе дельтовидная шлифмашина получила название “утюжок”.

Некоторые ручные шлифовальные машины данного типа имеют поворотную рабочую площадку. В таких агрегатах сработавшийся угол наждака можно сменить простым поворотом подошвы агрегата.

Благодаря своим миниатюрным размерам “утюг” имеет хорошую “проходимость” и применяется для обработки сложных поверхностей, например, для кузовного ремонта.

Барабанные приборы

Для циклевки пола лучше всего подходит барабанная шлифовальная машина. Она является профессиональным и универсальным инструментом. Обычно барабанная ШМ используется для паркета (шлифовка и полировка перед нанесением лакового покрытия) и для деревянного пола (снятие старой краски, выравнивание перепадов доски по высоте).

Машина барабанного типа работает с любыми типами наждачной бумаги. На барабан устанавливается лента наждака шириной 20 см и длиной 70 см, которая фиксируется специальными зажимами.

Полировальные шлифмашины

Полировальные шлифмашины используются, главным образом, для шлифовки (полировки) кузовов автомобилей. По своему виду шлифовально полировальная машина очень похожа на обычную болгарку, но отличается от УШМ по следующим признакам.

  1. Рукоятка расположена сверху корпуса, то есть параллельно рабочему инструменту.
  2. Агрегат имеет низкие минимальные обороты шпинделя (от 800 об/мин), что очень важно для полировочных работ. Для сравнения, у болгарки этот показатель может находиться в пределах 2800 об/мин.
  3. Имеется функция подержания оборотов на одном уровне даже при нагрузке.
  4. Полировальные машины всегда выпускаются с регулировкой оборотов и плавным пуском.

Полировальные ШМ также могут быть аккумуляторного типа.

Следует знать, что аккумуляторная шлифмашина способна эффективно работать только минут 20-30, после чего ее требуется ставить на подзарядку.

Многофункциональные шлифмашины

Данный тип агрегатов является комбинированным, поскольку может заменить собой несколько инструментов: полировальную, вибрационную, дельтовидную шлифовальную машину и резак.

Многофункциональная шлифмашина легко превращается в резак по металлу, дереву и керамике, если заменить площадку для шлифовальных насадок на специальные ножи.

Шлифмашина для стен и потолков

Однодисковая шлифовальная машина имеет удобную длинную рукоятку, позволяющую применять агрегат для стен и потолков.

Данная шлифмашина применяется для шпаклевки (ее выравнивания), для шлифовки гипсокартона, а также для снятия старой краски или побелки. Рабочий инструмент может развивать от 600 до 1500 об/мин, а сам агрегат имеет мощность 600 Вт. Также данная дисковая шлифмашина имеет патрубок диаметром 36 мм, позволяющий подключить к ней шланг пылесоса. Благодаря этому, все работы по выравниванию стен и потолков происходят практически без образования пыли.

Ультразвуковые шлифмашины

Ультразвуковая шлифовальная машина – это самая маленькая и тихая установка, позволяющая деликатно снимать материал с поверхности заготовки, слой за слоем. Агрегат состоит из источника ультразвука и излучателя с керамическим надфилем.

Ультразвуковая микро-шлифовальная машина позволяет снимать слой материала толщиной в несколько сотых долей миллиметра. Также благодаря тому, что полировка происходит без возвратно-поступательных движений, вероятность снять лишнее сводится к минимуму.

Мини-шлифмашинки

К данному виду относятся миниатюрные дрели, которые еще называют граверами.

Мини-шлифмашинка благодаря многообразию насадок может использоваться для шлифовки, резьбы, полировки, гравировки и сверления, как деревянных изделий, так и металлических. Также у данного агрегата есть возможность подсоединения гибкого вала, что позволяет обрабатывать детали сложной конфигурации.

Стационарные агрегаты

К стационарным агрегатам можно отнести ленточно-тарельчатые шлифовальные станки.

Стационарная ШМ используется в основном в небольших столярных мастерских или в условиях мелкого производства. Агрегат состоит из ленточной шлифмашины и шлифовального круга. Благодаря установленному столику на станке можно закруглять углы заготовок, шлифовать кромку деталей, а также стачивать ее под определенным углом.

Валиковые шлифовальные машины

Валиковая шлифмашина предназначена для структурирования, шлифования деревянных деталей, а также для матирования и шлифовки металлических поверхностей.

Универсальность инструмента достигается за счет широкого ассортимента оснастки, которая легко меняется без использования дополнительных инструментов.

Благодаря особой конструкции “хобота” данным инструментом можно обрабатывать детали в труднодоступных местах.

Шлифмашинки для труб

Обзор завершает шлифмашина для труб, имеющая оригинальную конструкцию, состоящую из нескольких роликов с натянутой на них наждачной лентой.

Благодаря такой конструкции становится возможным шлифование труб в диапазоне 360° за 2 этапа. Агрегат применяется для стачивания сварных швов, снятия старой краски, зачистки труб от ржавчины и полирования их до зеркального блеска.

Шлифмашины для труб бывают аккумуляторного типа, что позволяет использовать их вдали от электросети.

Но, как уже говорилось выше, аккумуляторный инструмент не отличается продолжительной работой. Поэтому следует заранее приготовить (зарядить) запасные АКБ.

Какую шлифовальную машину выбрать, обзор шлифовальных машин для дерева

Прежде, чем приступать к более детальному изучению вопроса о том, как выбрать шлифовальную машину, стоит обратить внимание, на особенности эксплуатации инструмента. Да-да, это тот самый пресловутый выбор между бытовыми и профессиональными моделями. Этот вопрос, как ни крути, будет всегда стоять первым в списке предпочтений и особенностей, и именно им должен задаваться каждый потенциальный пользователь инструмента этого типа. Как известно, профессиональные устройства предназначаются для интенсивной, продолжительной и непрерывной эксплуатации под существенными нагрузками. При их изготовлении применяются высококачественные материалы, уровень надежности электронных и механических узлов оказывается значительно более высоким, по сравнению с бытовыми шлифовальными машинами. Кроме того, профессиональные аппараты будут мощнее, производительней, тяжелей и, разумеется, дороже. Что касается моделей бытового класса, то и в их числе можно найти весьма способные инструменты, однако по целому ряду характеристик и качеств они все же будут уступать представителям мира профессионалов. Зато цена здесь совсем не кусается и оказывается более чем доступной, так что, если использовать шлифмашину вы будете лишь время от времени для решения собственных нужд, и работать этот инструмент будет не более чем по пару часов несколько раз в месяц, то и тратить серьезные деньги на приобретение модели более высокого класса смысла нет. Главное помнить, что бытовой агрегат работает примерно треть часа, после чего ему потребуется отдых с приблизительно тем же промежутком времени.

Какими бывают шлифовальные машины

Из всего представленного на современном рынке перечня шлифовальных аппаратов, наиболее универсальными и способными можно назвать угловые шлифовальные машинки, или болгарки. Как выбрать болгарку мы уже обсуждали ранее, поэтому подробно на данном виде инструментов останавливаться не будем. Тем боле, что существует еще и целый ряд других представителей шлифовального мира: ленточные, эксцентриковые, вибрационные, прямошлифовальные и плоскошлифовальные машины, предназначенные для обработки самых разных материалов и изделий.

ЛЕНТОЧНАЯ ШЛИФОВАЛЬНАЯ МАШИНА

Особенности инструмента

Ленточные шлифмашины предназначаются, как правило, для грубой обработки ровных поверхностей. Такие инструменты достаточно широко применяются в работах по отделке интерьеров, при обработке крупных плоских поверхностей. Они способны снять достаточно толстый слой материала и будут полезными, скажем, при удалении старого лакокрасочного покрытия или при шлифовке зашпаклеванной поверхности. Также эти аппараты будут пригодными для обработки дверных и оконных деталей в процессе их изготовления – к примеру, обработка кромок, наружных и внутренних закругленных поверхностей и так далее. Достаточно часто этот тип инструмента применяется при автомобильном ремонте, когда приходится выполнить шлифовку значительной площади материала.

Как выбрать ленточную шлифовальную машину?

Основной рабочий элемент ленточной шлифовальной машины – это абразивная лента, склеенная в кольцо. Ширина ленты в зависимости от модели и ее класса может колебаться в пределах 65-110 миллиметров. Лента вращается на паре роликов, скорость движения которых может варьироваться от 150 до 400 метров в минуту. В сочетании с определенным и соответствующим показателем по мощности можно говорить о том, что более высокая скорость движения абразивной ленты предоставит вам и более выраженную производительность. Главное – это соответствие скорости и мощности двигателя, так, для обеспечения эффективной работы при скорости движения абразивной ленты в 300 оборотов в минуту потребуется не менее 600 Ватт мощности. Обязательно отметим и тот факт, что у высокой производительности любой ленточной шлифовальной машины присутствует и оборотная сторона. Так, наиболее производительные модели отличаются низким качеством обработки (здесь на поверхности обрабатываемого материала часто заметны следы царапин и углублений). В наиболее распространенных случаях, после обработки ленточной шлифовальной машиной (которая, напомним, способна снимать до 15 грамм материала в минуту, что является рекордом среди всех разновидностей шлифмашин) рекомендуется выполнить чистовую шлифовку материала с помощью эксцентриковой или вибрационной шлифмашины.

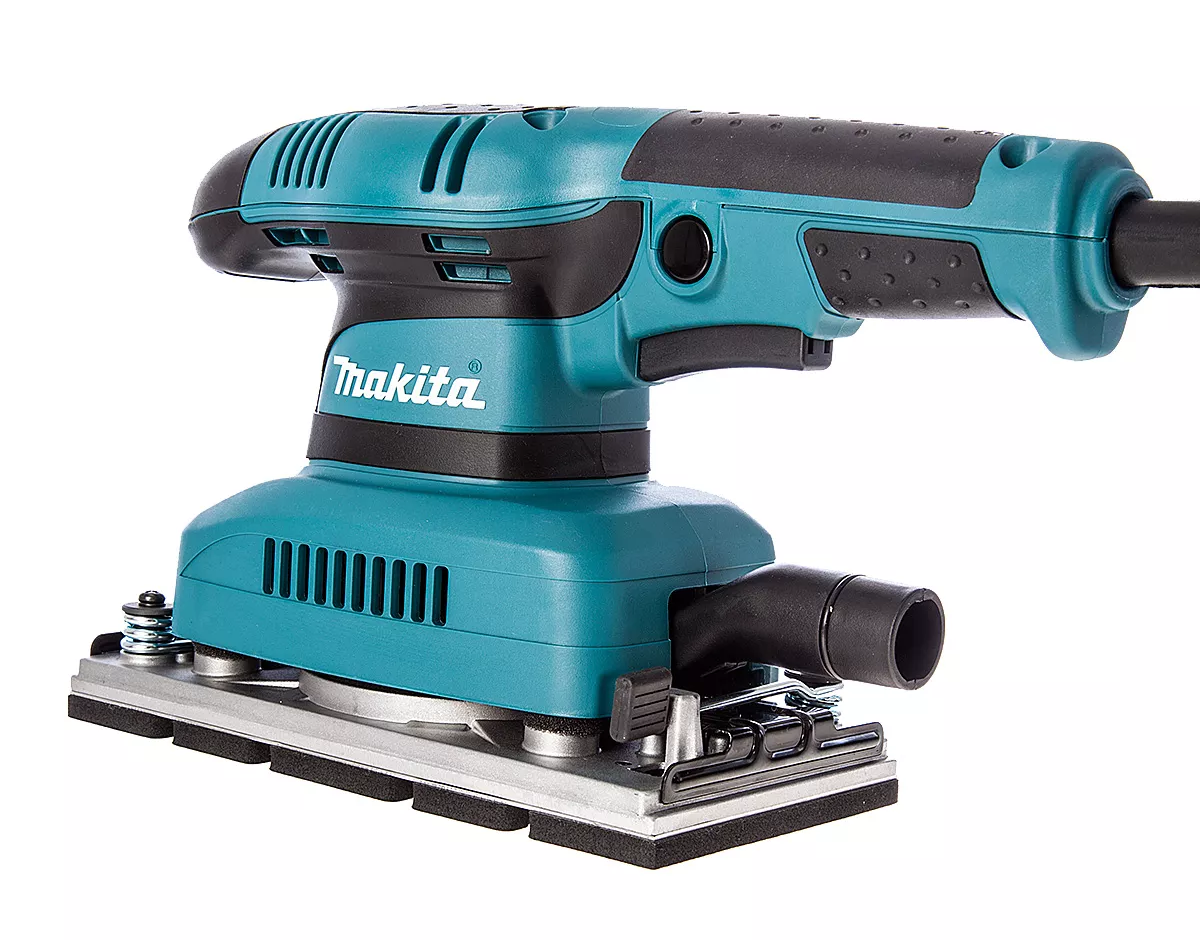

ВИБРАЦИОННАЯ ШЛИФОВАЛЬНАЯ МАШИНА

Зачем выбирать вибрационную шлифовальную машину

Вибрационные шлифмашины часто еще называются плоскошлифовальными. Эти инструменты предназначаются преимущественно для окончательной (чистовой) шлифовки, а порой и используются для полировки поверхностей плоского типа. С помощью вибрационных агрегатов можно обработать пластик, металл, искусственный и натуральный камень, древесину, композитные материалы и так далее. Главное отличие вибрационных шлифовальных машин заключается в оснащении их плоской и мягкой шлифовальной подошвой, работа которой сведена к совершению возвратно-поступательных движений при достаточно высокой скорости и с незначительной амплитудой.

Типы рабочих оснований

Существуют сегодня виброшлифовальные машины не только с прямоугольным основанием, но и с основанием дельтовидной формы – последние распространены при шлифовании в труднодоступных местах и при обработке поверхностей сложных форм (выступы, углы и прочие препятствия). Вообще же, аппарата вибрационного типа могут справиться с самыми разными шлифовальными и полировальными работами, поэтому их часто используют при обработке мелких деталей и сложных конструкций (оконные рамы, коробки дверей, мебель, лестничные перила и так далее).

Как выбрать вибрационную шлифовальную машину

Самая важная характеристика виброшлифовального аппарата – это амплитуда движения шлифовальной подошвы – чем более высоким будет этот показатель, тем более производительным окажется инструмент, но, снова-таки, при потере качества (то есть, обработка выходит более грубой). В наиболее качественных моделях встречается возможность регулировки рабочей частоты – такие аппараты являются более универсальными и способными к одинаково качественной и эффективной обработке материалов с различными показателями по плотности.

Расходные материалы

Подошва вибрационной шлифмашины работает не с лентой, а с шлифовальным абразивным листом, который может крепится к ней на зажимах или на липучках. Агрегаты с креплениями в виде зажимов являются более универсальными и обходятся пользователям дешевле, потому как подбор расходных материалов к ним оказывается более простым занятием. При этом, нельзя не отметить того факта, что крепления на липучках более удобны и позволяют значительно быстрее сменить рабочую оснастку агрегата.

Системы удаления пыли в вибрационных шлифовальных машинах

Выбрать вибрационную шлифовальную машину мы рекомендуем обязательно с системой пылеудаления. К счастью, большинство этих инструментов сегодня оснащаются соответствующей возможностью, а потому выбор особого труда не составит. Пренебрегать же столь полезной функцией совсем не стоит, потому как при выполнении шлифовальных работ образуется огромное количество пыли, которая представляет серьезную опасность для здоровья оператора и само инструмента. Отметим и очередную особенность – отведение пыли в таких аппаратах позволяет значительно повысить качество шлифовальных работ, потому как эксплуатация шлифлиста без отверстий для отвода пыли приводит к его повышенному износу, а также обуславливает более быстрый износ самого электроинструмента.

ЭКСЦЕНТРИКОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА

Особенности инструмента

Основным отличием эксцентриковой шлифовальной машины можно назвать наличие эксцентрикового механизма, которые позволяет рабочей подошве агрегата совершать одновременно и возвратно-поступательные и вращательные движения. Благодаря такому решению во время выполнения шлифовки аппарат получает дополнительное направление движения, что значительно повышает его общую эффективность.

Зачем выбирать эксцентриковую шлифовальную машину

Эксцентриковые шлифмашины – это, прежде всего, лучшие специалисты в области обработки изогнутых и профильных поверхностей. Такие агрегаты применяются для шлифования и полирования, а также для зачистки самых разных материалов (древесина, металл, минеральные материалы и так далее). Кроме всего прочего, именно эксцентриковые аппараты позволяют выполнить наиболее тонкую и качественную шлифовку.

Технические различия

Различаться между собой эксцентриковые шлифмашины могут по амплитуде колебания (3-7 миллиметров), по мощности (170-750 Ватт), по рабочей скорости. Принцип производительности здесь только такой же, как и в остальных типах инструмента. То есть, чем выше рабочая скорость, мощность и производительность, тем ниже общее качество обработки материалов.

Рабочая подошва и расходные материалы

Как и в вибрационных, в эксцентриковых шлифовальных машинах установлена рабочая подошва с закрепленными на ней шлифовальными сменными листами. К слову, выбирая расходные материалы, обязательно обратите внимания на их тип, - лучше всего сравнивать с комплектными листами. Крепление к подошве здесь также может быть на липучках или на зажимах, с теми же условными преимуществами и недостатками, что и в случае с виброшлифовальными аппаратами.

Пылеудаление

Желательно выбрать эксцентриковую шлифовальную машину, оснащенную системой пылеотвода – это предоставит вам массу преимуществ перед агрегатами более простого типа. Как ни крути, но шлифовка всегда будет сопряжена с образованием действительно большого количества пыли, которая вредна не только для инструмента, но и для здоровья пользователя. При этом, отсутствие большого количества запыления в рабочей зоне помогает существенно повысить качество шлифовки или полировки, в зависимости от ситуации.

Как выбрать шлифовальную машинку по дереву: какая лучше

Шлифовальная машинка по дереву представляет собой незаменимый инструмент при проведении отделочных работ. Благодаря ее применению в разы ускоряется процесс полировки и шлифовки деревянных поверхностей. Сам агрегат удобен и компактен, что дает возможность не только быстро, но и качественно выровнять стены, пол, мебель и другие поверхности из дерева.

Содержание статьи:

Классификация шлифмашинок

На сегодняшний момент существует четыре вида шлифовальных машин, которые отличаются по сфере применения, конструкции, принципу работы и прочим критериям. Для проведения плотницких и столярных, а также ремонтных и строительных видов работ могут использоваться следующие типы машин для шлифовки:

  1. ЛШМ – ленточные шлифовальные машины;
  2. ВШМ – вибрационные шлифмашины;
  3. ОШМ – орбитальная шлифовальная машинка;
  4. Дельташлифмашина.

На выбор машинки непосредственно влияют масштабы предстоящих работ (для домашнего или профессионального использования).

Ленточная шлифмашина

Ленточная шлифмашина идеально подходит для профессионального использования.

Конструкция ленточного типа включает в себя два ролика (ведущий и ведомый), которые в процессе своего движения приводят в действие ленту, закрепленную на подошве инструмента. В зависимости от его ценовой политики эта лента может быть изготовлена из различных материалов.

Важной технической характеристикой у всех шлифмашин является их скорость работы, которая зависит непосредственно от мощности определенной модели. У ЛШМ это значение может быть в диапазоне от 500 Вт до 1200 Вт при скорости 75-500 м за мин. Большая часть фирм – производителей оснащают свою продукцию специальным регулятором, позволяющим контролировать скорость ленты.

На возможности инструмента зависят также габариты и прочие особенности этой ленты. Поэтому в процессе выбора необходимо учитывать следующие факторы:

  1. Длина и ширина. Чем больше их значения, тем более функциональной является модель. Однако при росте этих показателей увеличивается и масса машинки, а также ее параметры.
  2. Степень зернистости. Обычно профессионалы рекомендуют иметь в запасе несколько их разновидностей, которые предназначены для чистовой и грубой шлифовки. Таким образом, можно рассчитывать на ожидаемый результат работы.

В целом ЛШМ представляют собой агрегаты промышленного значения с достаточно высокой мощностью. С их помощью можно за короткий промежуток времени обработать большие площади и в результате получить идеально гладкую поверхность. Человеку без опыта будет непросто руководить шлифмашиной, что может привести к порче деревянной поверхности.

Машины ленточного типа идеально подходят для грубой и быстрой обработки деревянных, металлических и пластиковых поверхностей.

Вибрационная шлифмашина

Наиболее популярная разновидность среди всех шлифовальных машин.

По частоте обработки деревянных поверхностей вибрационная машина немного уступает ленточному типу. С ее помощью происходит завершающих (финишный) этап шлифовки деревянных, пластиковых, металлических или каменных плоских поверхностей.

Главной частью машины является плита, совершающая частые движения возвратно-поступательного типа. Само же вращение вала переводится в поступательные движения платформы за счет вертикально расположенного мотора.

На что обращать внимание при выборе данного инструмента:

  • Амплитуда хода подошвы. Лучше, чтобы она имела небольшие показатели (1-3 мм), что свидетельствует об аккуратной зачистки поверхности. Некоторые машинки выпускаются с амплитудой до 6 мм, такие модели подойдут для быстрой и грубой шлифовки.
  • Модели вибрационного типа можно выбрать с мощностью 150-300 Вт. Они отличаются хорошей маневренностью, компактными размерами и мобильностью. Существуют агрегаты и до 600 Вт, отличающиеся более крупными размерами и возможностью долго работать без угрозы перегрева.
  • Шлифовальная машина стандартных размеров.

    Частота хода подошвы. Чем большее ее значение, чем быстрее в процессе работы машинка снимает достаточно толстый слой. При невысоком же значении можно добиться лучшего результата финишной шлифовки. Некоторые модели имеют возможность регулировать эти показатели, что позволяет обрабатывать не только деревянные поверхности, но и других материалов.

  • Размеры платформы. Существуют стандартные и мини-модели. В последнем случае подошва достигает 10 кв. см, что качественно позволяет шлифовать узкие поверхности.
  • Качество подошвы. Шлифовальная машинка должна иметь идеально плоскую, качественную подошву с четкой геометрией. Более дешевые варианты включают в себя платформу из пластмассы или стали, дорогие – сплавы из магния и алюминия.
  • Материал, из которого изготовлена накладка. Лучше всего считается накладка из пористого полимера, резина же хуже работает с плоскостью.

Вибрационная шлифмашинка качественно обрабатывает любую поверхность. Это оптимальный вариант для обработки труднодоступных мест.

Орбитальная шлифмашина

Модель Bosch GEX 125–150 AVE имеет мощность 400 Вт, которая легко вытянет подошву до 15 кв. см.

Орбитальная или эксцентриковая машинка отличается круглой подошвой, при этом сам элемент для шлифования крепится при помощи специальной липучки. Агрегат включает в себя противовес и эксцентрик, которые приводят в действие подошву в нескольких направлениях.

Работа изделия может происходить по двум способам:

  1. Путем вращения по орбите;
  2. При помощи вращения по оси.

Осевое движение в большинстве моделей происходит по инерции, реже – принудительно. В результате сложного его движения и высокой скорости машины получается поверхность высокого качества без единых изъянов. Пыль выводится наружу через специальные отверстия на круге для шлифования, а также на самой подошве. Для ее сбора используются контейнеры или пылесос.

Особенности моделей:

  • Мощность шлифмашинки может варьироваться в пределах 200-900 Вт. Чем выше значение, тем производительнее будет инструмент.
  • Скорость поступательного движения. Шлифмашинки с регулировкой могут иметь этот показатель в пределах 4000-14000 об/мин, без регулировки – до 12000 об/мин.
  • Тип подошвы. Если требуется деликатная шлифовка, то не стоит выбирать большую подошву, которая обладает также мертвой зоной и амплитудой до 7 мм. Для обработки выпуклых поверхностей целесообразно использовать эластичную тарелку.

Компактная подошва способна обрабатывать даже труднодоступные поверхности.

  • Материал плиты. Оптимальным выбором является металлическая плита, которая имеет высокую прочность и надежность, хорошо проводит тепло, а также отличается особой стабильностью.

Орбитальный тип предназначен для осуществления процесса полировки и шлифовки на высоком уровне.

Дельташлифмашинка

Этот тип шлифовальных машинок предназначен для обработки поверхностей не только из дерева, но и металла, пластмассы и камня. По принципу

Компактная и универсальная дельташлифмашина.

работы они схожи с вибрационными моделями. Их особенностью является форма пластины, которая дает возможность производить качественные работы по шлифовке даже в труднодоступных местах.

Движения подошвы осуществляются на высокой скорости и имеют возвратно-поступательный вид. Как для дома, так и для профессионального использования целесообразен выбор мощной модели с возможностью регулирования скорости ее работы. Таким образом, появляется возможность работы с несколькими типами поверхностей.

Широкий ассортимент современной продукции позволяет выбрать модели со специальными отверстиями для удаления пыли, возможностью установки дополнительных насадок, поворачивающимися подошвами и прочими особенностями работы.

Дельташлифмашина предназначена для полировки и очистки любой поверхности, даже в труднодоступных местах.

Советы по выбору машины для шлифовки + (Видео)

  • При ограничении в финансовых средствах лучше приобрести для домашнего использования простые (базовые) модели. Такие экземпляры можно найти у любого производителя. Наиболее хорошо себя зарекомендовали: Bosch, Black&Decker, Интерскол, Sparky и Фиолент. Российские фирмы значительно улучшили свою продукцию в плане технических характеристик и качества.
  • Эргономические особенности модели позволяют комфортно проводить столярные работы.

    Масса и размеры машинки. Если изделие выбирается для работы в больших объемах преимущественно на выездах и будет находиться в большей степени в руках, то оптимальным выбором станут компактные модели с высокой мощностью. Для постоянной работы у верстака подойдут, напротив, более объемные изделия.

  • Эргономичность изделия. Машинка для шлифовки предполагает длительное использование, поэтому важно, чтобы она комфортно находилась в руке и подходила в управлении. Для этого стоит обратить внимание на ее рукоятки, переключатели, оснастку и прочие важные нюансы. Все это должно находиться в удобном месте для бесперебойной и максимально комфортной работы.
  • Важные детали. Перед выбором определенной модели стоит проверить все подвижные детали на наличие люфтов, а также степень точности подгонки составляющих корпуса.
  • Уровень шума и вибрации. Чтобы оценить эти показатели, стоит включить выбранную модель непосредственно в магазине. Только таким образом можно оценить показатели ее работы.
  • Стоимость комплектующих. Стоит заранее уточнить, какова будет стоимость возможного ремонта, расходных материалов и комплектующих, которые могут понадобиться в процессе работы.

Не стоит торопиться в выборе шлифовальной машинки. Лишь тщательно взвесив все «за» и «против» можно приобрести качественный инструмент, позволяющий производить ремонтные работы на высоком уровне.

VEVOR Ленточно-шлифовальный станок Абразивно-шлифовальный станок 2 "x 82" 1,5 кВт Шлифовальный станок для сатинированной или зеркальной отделки |

Ленточно-шлифовальный станок VEVOR 2 "x82" Абразивно-шлифовальный станок 1,5 кВт Шлифовальный станок для сатинированной или зеркальной отделки

Примечание. Торговым термином является CFR, мы можем отправить этот товар в ближайший к вам порт. Перед размещением заказа убедитесь, что вы можете выполнить таможенное оформление. Если вам нужна цена от двери до двери, пожалуйста, свяжитесь со мной.Спасибо

Этот совершенно новый ленточно-шлифовальный станок с регулируемой скоростью - идеальный станок для удаления материала, профилирования, обработки ручек и отделочных работ, сатинированной или зеркальной отделки. Это полностью стальная конструкция, и вся стальная рама сварена на всех стыках, что делает эту шлифовальную машину очень прочной и точной. Кроме того, он работает плавно и отслеживает очень стабильно, поэтому не будет создавать большого шума. Привод преобразует 1 фазу в 3 фазы, что позволяет лучше контролировать детализацию и снижает нагрев после термообработки лезвий.У этого шлифовального станка есть ведущие опорные колеса, двигатель и привод.

Следующие пункты должны ссылаться на :
1. В зависимости от типа шлифования пользователь может выбрать один из трех различных шлифовальных кругов.
Сначала нужно вставить подвижный стержень шлифовального круга, подвешенный на ремне и сжимающий пружину.
Во-вторых, вы должны тянуть подвижную штангу на максимальную длину.
Наконец, блокировка ручки.
2. Пользователю необходимо вручную повернуть ремень на несколько кругов, после чего можно будет включить питание.Вы можете немного отрегулировать ручку, чтобы колесо не отклонялось.
3. Выбор совместимой линейной скорости в зависимости от шлифовального круга. Солнечное колесо предлагается с высокой скоростью (35-50 Гц). Шлифовальный круг с плоской дугой и дугой со средне-низкой скоростью (25-42 Гц).

4. Осторожно! Во время шлифования машину и инвертор необходимо изолировать. Старайтесь содержать инвертор в чистоте, чтобы не допустить попадания металлических частиц и возникновения проблем.

ПРИМЕЧАНИЕ:

Цвет двигателя может отличаться от цвета на изображении, но это не влияет на его работу.

Характеристики

  • Шлифовальные машины с регулируемой скоростью 2HP
  • Плоская плита колеса Ph527 X 12 дюймов
  • Поставляется с подставкой для инструмента - 2-х колесная плоская плита
  • Цельный механизм отслеживания для точного контроля ленты.
  • Конструкция с 4 колесами для снижения вибрации
  • Сделано профессиональным производителем ножей.
  • Легко заменяется валик или колесо / аксессуары, быстросъемный рычаг инструмента и подставка для инструмента, инструменты не требуются,
  • Быстрая смена ремня - используются ремни 2 "x 82"
  • Промышленный двигатель 2 л.с.
  • Преобразователь частоты 2HP KBAC 24d.Регулировка скорости от 0 до 2800 об / мин
  • Совместим с ленточно-шлифовальным станком PH 454
  • Прямой привод (без ремней или шкивов, которые вызывают / вибрацию и лишают 30 процентов мощности)
  • Ведущее колесо раздельное (скорость не зависит от размера контактного колеса)
  • Опциональная модернизация опорных колес 5,6, 8 или 10 и 12 дюймов без каких-либо изменений.
  • Отпечаток стопы размером 13 x 22 дюйма подходит для небольших столешниц
  • Профессиональная шлифовальная машина по разумной цене
  • Каркас стальной сварной на всех стыках, очень прочный.
  • Работайте плавно и не шумите

Спецификация

  • Резиновое контактное колесо: PH 427 X 12 дюймов
  • Скорость вращения: 2800 об / мин

  • Плоская опора: твердые алюминиевые колеса 2,5 "X 2,5" (большие колеса)
  • Мотор: 2 л.с.
  • Ремень для изготовления ножей и стали: 2 "X 82"
  • Алюминиевые контактные колеса: 2,5 "X 2"
  • Алюминиевое отслеживающее колесо и алюминиевое ведущее колесо: 4 "X 2"
  • Зубчатая резиновая шина: 300 мм
  • Колесо Concare: диаметр 25 мм и диаметр 40 мм
  • Нет блока управления

Комплектность

  • 1 х 1.Электрическое оборудование мощностью 5 кВт со всеми медными проводами
  • 1 X зубчатое резиновое колесо и независимый подвижный стержень
  • 1 X плоская шлифовальная стойка с независимым подвижным стержнем
  • 1 X шлифовальная стойка Concare с независимым подвижным стержнем
  • 2 X шлифовальный круг Concare

Ленточно-шлифовальный станок 1500 Вт VEVOR 2HP 3-РЕЖИМНЫЙ Абразивный ленточно-шлифовальный станок с переменной скоростью | Шлифовальные машины |

Ленточно-шлифовальный станок 2 "x 82" Комплектное шасси с двигателем 2 л. с. и VFD Combo

Примечание. Торговым термином является CFR, мы можем отправить этот товар в ближайший к вам порт.Перед размещением заказа убедитесь, что вы можете выполнить таможенное оформление. Если вам нужна цена от двери до двери, пожалуйста, свяжитесь со мной. Спасибо

Этот совершенно новый ленточно-шлифовальный станок с регулируемой скоростью - идеальный станок для удаления материала, профилирования, обработки ручек и отделочных работ, сатинированной или зеркальной отделки. Это полностью стальная конструкция, и вся стальная рама сварена на всех стыках, что делает эту шлифовальную машину очень прочной и точной. Кроме того, он работает плавно и отслеживает очень стабильно, поэтому не будет создавать большого шума.Привод преобразует 1 фазу в 3 фазы, что позволяет лучше контролировать детализацию и снижает нагрев после термообработки лезвий. У этого шлифовального станка есть ведущие опорные колеса, двигатель и привод.

Следующие пункты должны ссылаться на :
1. В зависимости от типа шлифования пользователь может выбрать один из трех различных шлифовальных кругов.
Сначала нужно вставить подвижный стержень шлифовального круга, подвешенный на ремне и сжимающий пружину.
Во-вторых, вы должны тянуть подвижную штангу на максимальную длину.
Наконец, блокировка ручки.
2. Пользователю необходимо вручную повернуть ремень на несколько кругов, после чего можно будет включить питание. Вы можете немного отрегулировать ручку, чтобы колесо не отклонялось.
3. Выбор совместимой линейной скорости в зависимости от шлифовального круга. Солнечное колесо предлагается с высокой скоростью (35-50 Гц). Шлифовальный круг с плоской дугой и дугой со средне-низкой скоростью (25-42 Гц).

4. Предупреждение! Во время шлифования машину и инвертор необходимо изолировать. Старайтесь содержать инвертор в чистоте, чтобы не допустить попадания металлических частиц и возникновения проблем.

ПРИМЕЧАНИЕ:

Цвет двигателя может отличаться от цвета на изображении, но это не влияет на его работу.

Характеристики

  • Шлифовальные машины с регулируемой скоростью 2 л.с.
  • Плоская плита колеса Ph527 X 12 дюймов
  • Поставляется с подставкой для инструмента - 2-х колесная плоская плита
  • Цельный механизм отслеживания для точного контроля ленты.
  • Конструкция с 4 колесами для снижения вибрации
  • Сделано профессиональным производителем ножей.
  • Легко заменяется валик или колесо / аксессуары, быстросъемный рычаг инструмента и подставка для инструмента, инструменты не требуются,
  • Быстрая смена ремня - используются ремни 2 "x 82"
  • Промышленный двигатель 2 л.с.
  • Привод с регулируемой скоростью 2HP KBAC 24d. Регулировка скорости от 0 до 2800 об / мин
  • Совместим с ленточно-шлифовальным станком PH 454
  • Прямой привод (без ремней или шкивов, которые вызывают / вибрацию и лишают 30 процентов мощности)
  • Ведущее колесо раздельное (скорость не зависит от размера контактного колеса)
  • Опциональная модернизация опорных колес 5,6, 8 или 10 и 12 дюймов без каких-либо изменений.
  • Отпечаток стопы размером 13 x 22 дюйма подходит для небольших столешниц
  • Профессиональная шлифовальная машина по разумной цене
  • Каркас стальной сварной на всех стыках, очень прочный.
  • Работайте плавно и не шумите

Технический

  • Шлифовальный станок с регулируемой скоростью 3IN1
  • Резиновое контактное колесо: Ph527 × 12 дюймов
  • Скорость вращения: 0-2800 об / мин
  • Плоский стол: 2.Цельные алюминиевые колеса с ЧПУ 5 дюймов × 2,5 дюйма (большие колеса)
  • Двигатель: 2 л.с. / 1,5 кВт
  • Переменная скорость: привод преобразует 1 фазу в 3 фазы
  • Ремень для изготовления ножей и стали: 2 "× 82"
  • Алюминиевые контактные колеса: 2,5 дюйма × 2 дюйма
  • Алюминиевое отслеживающее колесо и алюминиевое ведущее колесо: 4 дюйма × 2 дюйма
  • Зубчатая резиновая шина: 12 дюймов / 300 мм
  • Колесо Concare: диаметр 1 дюйм / 25 мм и 1. Диаметр 6 дюймов / 40 мм

В комплекте

  • 1 × 1.5kw электрическое оборудование со всеми медными проводами
  • 1 × 1,5 кВт векторный преобразователь от RILIPU
  • 1 × зубчатое резиновое колесо и независимая подвижная штанга
  • 1 × плоская шлифовальная стойка с независимым подвижным стержнем
  • 1 × Шлифовальная стойка Concare с независимым подвижным стержнем
  • 2 × Шлифовальный круг Concare

ИНФОРМАЦИЯ О КОМПАНИИ

ВЕВОР Машиностроительное оборудование Ко., ООО в основном занимается трансграничным бизнесом в течение 10 лет. В настоящее время в компании работает более 10 000 наименований продукции, в ней работает более 200 сотрудников. Мы стремимся предложить вам непревзойденный выбор продуктов по самой низкой цене и наилучшего качества.

Что еще более важно, у нас есть еще десять складов в мире, расположенных на 3 континентах, есть логистические склады в Лос-Анджелесе, Германии и т. Д.

Наш завод находится в 215417, Тайцан, Цзянсу, Китай. И наш филиал по продажам находится в Шанхае.Приглашаем посетить нашу компанию.

Сборка ленточно-шлифовального станка, часть 2

Продолжение части 1

Построив раму и шкивы для ленточно-шлифовального станка, следующий шаг было добавить мотор.

Изначально я задумал сделать какой-то вал с двумя универсальными шарниры для соединения двигателя с нижним колесом. Но оказалось, что моторы Я хотел использовать вращение по часовой стрелке (если смотреть на вал), но не обратимый.

Я кратко подумал о том, чтобы поставить мотор за шлифовальной машиной с двумя шкивами. Это позволит мне изменить скорость, но также потребует снятия приводного ремня. снять шлифовальную ленту.

Намного проще было просто поставить нижнее крепление колеса с другой стороны чтобы исправить проблему направления.

Я решил использовать этот старый мотор стиральной машины, у которого есть возможность для работы при 1750 и 1150 об / мин (имеет 4-полюсную и 6-полюсную обмотки).

Чтобы мотор приблизился к колесу, я придумал полужесткую муфту. было бы больше смысла.

На валу есть плоское место для крепления шкива, но я хотел большего. паза для ключа, поэтому я использовал угловую шлифовальную машину, чтобы немного выдолбить его.

Я сделал кокетку на вал. Я вырезал ключевую выемку на одной стороне дырочку лобзиком. Шуруп для дерева служит ключом. Самое приятное в использовании винта в качестве ключ в том, что он действительно фиксирует ярмо на месте, но его легко снять, откручивая его.

Вы также можете увидеть крепление двигателя, которое я делаю. Блок, прикрепленный к шпилькам торчащий из передней части мотора, а другой блок прикручен к задняя часть мотора.

К вилке прикреплены две большие резиновые втулки для сцепления с дырочки в нижнем колесе. Для этого сорта очень важна точность. вещи, поэтому я очень осторожно разложил ее, а затем просверлил отверстия.

Толкаем двигатель вперед, чтобы он вошел в отверстия в нижнем колесе.

Подключаю его впервые. Кабум!

Я перепроектировал, как этот двигатель подключен, и тестировал его раньше, но я снял часть разъемов с мотора и вставил их обратно (оказывается, неправильно), когда я делал крепления мотора.

Проводка исправлена, моторчик крутит нижнее колесо. Было довольно много вибрация, если двигатель даже немного не выровнен.

Еще несколько испытаний, теперь с установленной и работающей шлифовальной лентой 2x48 дюймов. на высокой скорости. Все прошло довольно гладко.

Фактически, двигатель работает плавнее и тише на более высоких оборотах.

Я сделал две С-образные направляющие, чтобы основание мотора двигалось вперед и назад для облегчения включения и выключения. Двигатель должен отключиться нижнее колесо при замене шлифовальных лент.

Я также закончил тем, что доработал крепление для натяжного колеса, отрезав монтирует круглые и шлифует края. Сзади есть ручка который толкает длинный кусок вперед, который толкает вал вперед и вверх в слоте для корректировки трекинга. Я также добавил ручку на конец вала, чтобы было легче тянуть вне (для замены ремня).

Теперь с шлифовальной лентой 1x42 ". Я зажал кусок дерева на месте, чтобы выяснить, как установить стол, который должен быть Наклонять.Я также должен понять как сделать для него корпус и как будет работать пылеуловитель. Есть о чем подумать.

Так что пока я подумал, что займусь его электрической частью. Я взял электрическая коробка достаточно большая для двух переключателей и вырезать кусок сзади, чтобы он подходил к задней части двигателя.

Я сделал несколько монтажных фланцев для этой коробки, чтобы установить ее на задняя часть мотора.

Коробка установлена. Левый переключатель включен / выключен, правый переключатель - 2-позиционный переключатель света (переключатель типа SPDT) для выбора между 1750 и 1250 об / мин обмотки.

А теперь вернемся к остальной шлифовальной машине. Мне нужен был валик, чтобы идти за ремень, и этот кронштейн был как раз той формы, из которой его можно было сделать.

Я прижал к нему кусок твердой древесины, чтобы он служил ориентиром для резки. нужной ширины с помощью угловой шлифовальной машины.

Затем попробуйте, как таблица должна поместиться вокруг этого ("таблица" просто кусок лома с прорезью в нем для проверки посадки).

Сделал крепление для крепления болта для зажима стола.Болт подходит под настольное крепление.

Затем я сделал скобу, чтобы она соответствовала нижней части стола, чтобы увидеть, как это получится.

Прежде чем продолжить работу с таблицей, я решил, что должен сделать кожух для сбора пыли.

Панель будет идти с правой стороны, но в ней должно быть достаточно большое отверстие. чтобы ярмо могло пройти. Я использовал ярмо, чтобы обозначить круг, затем вырежьте это пилой для свитков.

Проверка подгонки.

Затем я вырезал несколько кусочков и приклеил их, чтобы получился круглый корпус для траверсу, а также канал для подключения пылесборника.

По форме это немного похоже на воздуходувку, но на этих низкая частота вращения и малый диаметр, это действительно было бы недостаточно эффективно быть стоящим.

Я сделал другую часть корпуса на переднюю (для режима шлифовки).

Также я сделал панель для передней части двигателя, которая закрывается. панель справа, когда двигатель на месте.

Я склеил две части корпуса вместе на шлифовальной машине, чтобы уверен, что он подойдет.

Пока клей высыхал, я вернулся к работе со столом.

Из фанеры балтийской березы вырезал подходящий стол и монтажный кронштейн, затем зажал их вместе и проверил посадку, чтобы убедиться, что монтажный кронштейн оказался в нужном месте.

Затем прикрутил кронштейн (с отверстиями, зенковкой и пилотными отверстиями). просверлены, хотя я не снимал и не фотографировал эти шаги).

Я хотел, чтобы еще одна такая скоба была на другой стороне, но ремень должен был пройти через него, поэтому я разрезал кронштейн пополам.

Установив его на шлифовальный станок, я решил, куда ему нужно идти и прикрутил. У этого есть два винта в каждой половине, поэтому детали не может выкручиваться из положения.

Я также добавил резьбовую вставку в стол сразу за поясом. Это упростит установку временных пластин, например, изогнутой один для шлифования внутренних закруглений.

Еще прорезал прорезь в верхних креплениях колес, чтобы было легче снимать при замене ремня выскакивает верхнее колесо. Раньше приходилось тянуть ось наружу, но выровняйте ее с помощью проставок с обеих сторон при установке ремень меня раздражает.

Я также сделал подключение для порта пыли на задней панели. Всего 4 дюйма (10 см) деревянная труба. На самом деле нужен не такой большой, а пластиковый вентиляционный клапан диаметром 4 дюйма. Шланг шланга довольно гибкий, так что можно использовать один из них. Эти шланги очень хрупкие, но дешевые, поэтому подходят для этого случая.

И я вырезал еще прорези в задней части колонны, чтобы зацепить верхнюю крепление колеса для ремня разной длины. Один на 42 дюйма, один на 48 дюймов и один для ремней длиной 72 дюйма. У меня также есть резьбовая вставка для каждой позиции, чтобы зафиксировать и затянуть ее.

С корпусом и установленным ремнем 1x42 "он больше похож на ленточную шлифовальную машину.

К сожалению, мне не удалось найти на месте шлифовальных лент 2x72 дюйма, а те Заказал, еще не пришел. Но я нашел ремни 6x48 дюймов, так что вот я разрезаю одну из них на 2-дюймовые полоски, используя небольшое руководство, чтобы помочь Я провожу нож на расстоянии 2 дюймов от края.

Когда я закончу с шлифовальной лентой по дереву 6x48 дюймов на моем ленточно-шлифовальный станок обычно не менее один край, который все еще хорош, поэтому я, вероятно, отрежу около 1,5 дюймов сбоку ремня для шлифовальной машины.

Металлическая шлифовальная лента без пылезащитной крышки. Внутри много искр плотный деревянный корпус, вероятно, был бы плохой идеей.

И тестирую это. Скрежетая о колесо, я смог стряхнуть большую часть шурупа для гипсокартона всего за пять секунд. Так появляется даже мотор на 1/2 л.с. быть подходящим для моего хобби.

Тем не менее, заточка шурупов для гипсокартона до предела - одна из самых приятных задач. список задач. Высокоуглеродистая сталь дает МНОГО искр, а винт очень быстро нагревается до красного цвета, после чего измельчение становится мягким независимо от того, как много углерода в стали.

Я решил, что он готов к зеленой краске, поэтому я все разобрал, покрыл лаком. некоторые части и покрасили остальные, а затем собрали его.

Готовая шлифовальная машина / шлифовальная машина.

Я также сделал два клина, чтобы они проходили под ним, чтобы облегчить использование при шлифовании.Я могу положить всю шлифовальную машину на спину для некоторых операций.

Но я не знаю, для чего я буду использовать эту шлифовальную машинку чаще всего. Мне нравится идея иметь действительно мощную шлифовальную машину, и я мог бы использовать полосовую шлифовальную машину для цокольной мастерской. у меня есть маленькая шлифовальная машинка 1x30 " от Canadian Tire сейчас (самодельная ленточная шлифовальная машина находится в основной мастерской), но мне больше не нравится шлифовальный станок 1x30. Он бежит слишком быстро, много гремит и повсюду извергает пыль.

Тем не менее, мне все еще нужен специальный пылеуловитель для этого, похожий на тот, что для моей ленточной шлифовальной машины.По одному маленькому на каждую машину, поэтому мне не нужно открывать и закрывать защитные ворота все время.

См. Также:

Вернуться на мой сайт о деревообработке

Ленточные шлифовальные машины, комбинированные ленточные и дисковые шлифовальные машины, станки для изготовления ножей и специальные шлифовальные машины

21

  • Угловые искатели и уровни
    • Угловые искатели
    • Уровни
    • Транспортиры изгиба
    • Трубные манометры
    • Радиус и контур
    • Маркеры и инструменты макета
    • Сопутствующие товары
  • Прокатка валика и ротационная формовка
    • Бисерные ролики
    • Форма борта для трубки
    • HVAC Машины
    • Роторные машины
    • Плашки, рулоны
    • Трафареты и инструменты макета
    • Сопутствующие товары
  • Книги, видео и программное обеспечение
    • Книги
    • Видео
    • Программное обеспечение
    • Сопутствующие товары
  • Тормоза, ножницы и ролики скольжения
    • Тормоза
    • Ножницы
    • Настольные ножницы
    • Ролики скольжения и листовые ролики
    • Радиус тормозов
    • Угловые насечки
    • Комбинированные машины
    • HVAC Машины
    • Ручные / электрические инструменты
    • Сопутствующие товары
  • Шлифовка и полировка
    • Ленточно-шлифовальные и шлифовальные машины
    • Дисковые шлифовальные машины
    • Абразивно-выемочные станки
    • Ручные шлифовальные машины
    • Настольные шлифовальные машины
    • Буферы, полировщики
    • Вибрационные машины
    • Ручной инструмент для снятия заусенцев
    • Станки для снятия заусенцев
    • Бесцентрово-шлифовальные станки
    • Сбор пыли
    • Абразивные ленты и диски
    • Сопутствующие товары
  • Ручные инструменты
    • Молотки
    • Пробивные инструменты
    • Ручные шлифовальные машины
    • Формовка металла
    • Зажимы и клещи для сварки
    • Ручной инструмент для снятия заусенцев
    • Ручные закаточные машины
    • Механические ножницы
    • ножницы
    • Высечные ножницы
    • Нотчеры
  • Металлообработка и прессы
    • Металлисты
    • Листогибочные прессы
    • Арбор-прессы
    • Прессы с Н-образной рамой
    • Прессы с С-образной рамой
    • Инструменты для слесаря
    • Жалюзийные прессы
    • Сопутствующие товары
  • Формовка и формовка металлов
    • английские колеса
    • Молотки строгальные
    • Отбойные молотки
    • Формовочные станции
    • Термоусадочные машины и растяжители
    • Ручные инструменты
    • Жалюзийные прессы
    • Clecos
    • Оснастка, матрицы, опорные колеса
    • Сопутствующие товары
  • Пробивка и сверление
    • Пробивные инструменты
    • Сверлильные станки
    • Сверла Mag
    • Сверло Flowdrill
    • Тиски для сверлильных станков, зажимные приспособления
    • Приспособления и направляющие
    • Плашки для углублений, инструменты для развальцовки
    • Пробойники
    • Пуансоны и матрицы
    • Перфораторы, датчики отверстий
    • Кольцевые пилы
    • Фрезы для листового металла
    • Сверла, утопленные
    • Кольцевые фрезы
    • Сопутствующие товары
  • Распиловка
    • Холодные пилы
    • Ленточные пилы
    • Циркулярные пилы TCT
    • Пильные полотна
    • Сопутствующие товары
  • Трубы и гибка труб
    • Ручные гибочные станки
    • Электрогибы
    • Вальцегибочные станки
    • Выхлопные трубы
    • Инструменты для изготовления выхлопных труб
    • Плашки трубогиба
    • Гидравлические компоненты
    • Сопутствующие товары
  • Вырубка и формовка труб
    • Вырубные кольцевые пилы
    • Концевые вырубные станки
    • Абразивно-выемочные станки
    • Плазменные резаки
    • Вырубные штампы
    • Ручной инструмент для снятия заусенцев
    • Станки для снятия заусенцев
    • Расширитель / Swager
    • Форма борта для трубки
    • Бесцентрово-шлифовальные станки
    • Контурные манометры Pipemaster
    • Вырубные фрезы, матрицы и ремни
    • Плашки для формовки и обжима
    • Сопутствующие товары
  • Тиски и зажимы
    • Пулевые тиски
    • Торговые и коммунальные тиски
    • Специальные тиски
    • Тиски для сверлильных станков, зажимные приспособления
    • Принадлежности для тисков
    • Магнитные позиционеры
    • Зажимы и клещи для сварки
    • Уголок, угловые зажимы
    • Зажимы для стола 5/8, аксессуары
    • Перекидные зажимы
    • Зажимы для сварки выхлопных газов
    • Зажимы для стола 28 мм, аксессуары
  • Сварка и плазменная резка
    • Зажимы, магниты и приспособления
    • Сварочные принадлежности
    • Столы для сварки и изготовления
    • Приставочные столы BuildPro
    • Джиг-столы Siegmund
    • Ротационные сварочные позиционеры
    • Аксессуары для горелок Tig
    • Плазменные системы с ЧПУ
    • Инструменты для изготовления выхлопных труб
    • Сопутствующие товары
  • Изготовление стартовых пакетов
  • Организация магазина
    • Верстаки и шкафы
    • Крепления, стойки и пьедесталы для инструментов
    • Органайзеры и вешалки
    • Необходимые инструменты для гаража
    • Сопутствующие товары
  • Trick Tools Gear
    • Перчатки
    • Одежда
    • Шляпы
    • Сопутствующие товары
  • Сортировать по брендам
    • 2020 Программное обеспечение
    • 3M
    • 525 Отрасли промышленности
    • AcuAngle
    • Эндрюс Кастомс
    • Зона дуги
    • ArcLight Dynamics
    • Аркмастер
    • Инструмент для брони
    • Атек
    • Верстак Badass
    • Baileigh Industrial
    • Форма борта
    • Бен Пирсон
    • Гибочный пресс
    • Бенд-Тех
    • Бесси
    • Бетенбендер
    • Беверли-ножницы
    • Инструменты Big Gator
    • Бойд-Построен
    • BuildPro
    • Король Burr
    • С. Повар Предприятия
    • CCKL Creator
    • Карелл
    • КПП
    • Cleko-Loc
    • Кливлендский стальной инструмент
    • Коннектикут
    • Covell Creative
    • Даке
    • Digi-Pas
    • Изгиб орла
    • Легкая усадка
    • Экольд
    • Edwards Mfg. Co
    • Эллис
    • Эрколина
    • Evolution
    • Fein
    • Femi
    • Сверло Flowdrill
    • Fournier Enterprises
    • Полнопроходное Издательство
    • Gardner Bully
    • Гирлянда
    • GEKA
    • Glo Tech Inc.
    • Хорошая рука
    • Зернистость
    • HammerFab
    • Хардкорные шлифовальные машины
    • Hel-крюк
    • HEM пила
    • Hougen
    • Huth
    • Hyd-Mech
    • Hypertherm
    • Icengineworks
    • Ирвин
    • Джейми Джордан
    • Янси Инжиниринг
    • JET
    • JMR Производство
    • Инструменты JS
    • Kalamazoo Industries
    • Ланкастер
    • Lazze
    • LowRider
    • M-D Строительные изделия
    • Маркал
    • Мехаммер
    • MetalAce
    • Средний Запад
    • Mittler Bros
    • МК Морзе
    • Монстр
    • MultiTool
    • Национальный
    • Нильсен
    • NotcHead
    • Огура

Самодельный ленточно-шлифовальный станок

Это подробный обзор изготовления ленточной шлифовальной машины. Он включает в себя многочисленные обзоры статей о сборке ленточной шлифовальной машины, обсуждения на форумах (в том числе наш форум HomemadeTools.net и другие), а также видеоролики о создании самодельной ленточной шлифовальной машины или ленточной шлифовальной машины своими руками. Восемь из этих сборок включают подробные планы самодельной ленточной шлифовальной машины.

Чтобы мгновенно загрузить бесплатную электронную версию этой статьи в формате PDF, щелкните здесь.

Содержание

Компоненты ленточной шлифовальной машины
Статьи и обсуждения на форуме
Ленточная шлифовальная машина видео
Ленточная шлифовальная машина строит с чертежами
Преобразование существующих инструментов в ленточные шлифовальные машины
Форумы для самодельных ленточных шлифовальных машин

В основном мы остановимся на ленточных шлифовальных машинах 2x72.Тем не менее, у нас есть несколько упоминаний о небольших ленточных шлифовальных машинах, переносных ручных ленточных шлифовальных машинах и самодельных ленточных шлифовальных машинах с ремнями короче 72 дюймов. Мы также обсудим источники подержанных двигателей, создание собственных самодельных ленточно-шлифовальных кругов и множество других методов для экономии денег при изготовлении ленточной шлифовальной машины самостоятельно.

Высококачественная новая ленточно-шлифовальная машина 2x72 стоит более 2000 долларов, даже если она построена из комплекта ленточно-шлифовальной машины. Некоторые строители домов делают свои самодельные шлифовальные машины практически за бесценок, в то время как другие покупают новые колеса, новый двигатель и другие вкусности, стоимость которых может быстро превысить 500 долларов.Тем не менее, хорошую самодельную ленточную шлифовальную машину 2x72 можно разумно купить за 1/10 розничной цены - около 250 долларов. Если вы можете недорого купить некоторые запасные части и компоненты (в основном двигатель), эту стоимость можно легко сократить вдвое, примерно до 125 долларов.

Все сборки, представленные здесь, полностью предоставлены исходным разработчикам и имеют ссылки на каждую соответствующую страницу сборки или видео. Мы сделали все возможное, чтобы связаться со всеми, упомянутыми здесь, но если вы видите здесь свою сборку - поздравляем, вы известны в Интернете :).Если у вас есть сборка ленточной шлифовальной машины, которую вы хотите, чтобы мы добавили, опубликуйте о ней на нашем форуме самодельных инструментов.

Детали ленточной шлифовальной машины

Ленточную шлифовальную машину можно разумно разделить на пять компонентов, перечисленных ниже. Если вы хотите построить ленточную шлифовальную машину, но не знаете, с чего начать, рассмотрите каждый компонент отдельно.

1. Рама . Обычно это сталь, но также может быть дерево. Металлический каркас обычно сваривается, но вы также можете скрепить его болтами.Отличный трюк - получить бесплатную силовую скамью на Craigslist и разрезать ее, чтобы использовать в качестве рамы.

2. Колеса . Вы можете приобрести готовые ленточные шлифовальные круги в Beaumont Metal Works, хотя они довольно дороги. Если у вас есть навыки обработки, вы можете обрабатывать собственные колеса. Вы можете выбрать колеса (фаворитом являются колеса для скейтборда). Вы также можете сделать свои собственные колеса из дерева или многослойного МДФ. Холостые колеса можно снять с двигателей. Колеса должны быть увенчаны для правильного отслеживания.Коронация может быть обработана механической обработкой или даже сделана малярной лентой. Однако коронацию можно стереть за счет подкладки на ремнях 2x72.

3. Источник питания . Это почти всегда будет электродвигатель. Вы можете купить новый мотор. Чтобы сэкономить деньги, вы можете снять мотор с имеющегося инструмента или приспособления.

Любимый трюк - получить бесплатную беговую дорожку от Craigslist с красивым двигателем и элементами управления, которые позволят вам изменять скорость вашей ленточной шлифовальной машины. Чтобы получить приблизительное представление о состоянии двигателя беговой дорожки, изучите ремень беговой дорожки и посмотрите, насколько изношены наиболее распространенные кнопки или элементы управления. Мотор беговой дорожки обычно находится в отличной форме; вы, вероятно, не получите хорошо использованную беговую дорожку от олимпийского спортсмена. При поиске с Craigslist подумайте о поиске с орфографическими ошибками; в этом случае наиболее частой ошибкой будет слово беговая дорожка "беговая дорожка". Кроме того, это иногда пишется как два слова: «беговая дорожка».

Вот несколько видеороликов об определении и подключении двигателей беговой дорожки для использования в самодельных инструментах.


Как подключить двигатели постоянного тока, универсальные двигатели и двигатели беговой дорожки.Содержит подробную информацию о контроллерах скорости. Джереми Филдинг.


Электропроводка двигателя беговой дорожки с готовыми деталями. Автор: buffcleb.


Проводка контроллера двигателя беговой дорожки постоянного тока для ленточно-шлифовального станка. Автор: mikemanmade.

Вы также можете преобразовать имеющийся инструмент в ленточную шлифовальную машину; настольный шлифовальный станок - фаворит для этого. Ленточные шлифовальные машины меньшего размера могут приводиться в движение электродрелью или даже роторным инструментом, например Dremel.

Герметичный двигатель обеспечит защиту от пыли и мусора.Вы также можете построить свой собственный защитный корпус. Вы не узнаете, насколько сильна вибрация, пока не воспользуетесь шлифовальной машиной. Пока просто рассмотрите варианты монтажа, которые минимизируют вибрацию.

Возможно, вы захотите отрегулировать скорость двигателя, и один хороший способ для этого - ступенчатый шкив. Некоторые строители обнаруживают, что после учета корректировок скорости с помощью частотно-регулируемого привода, ступенчатого шкива или какого-либо другого метода они все равно редко используют другие скорости.
