Как разобрать шуруповерт «Зубр» своими руками и сделать ремонт

Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.

Как разобрать шуруповерт «Зубр»

Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:

  • В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
  • Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
  • После этого следует извлечь содержимое, находящееся внутри корпуса.
  • Потом отсоединяем кнопку реверса.
  • Аккуратно снимаем переключатель скоростей.
  • В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Следует обратить внимание на то, какой корпус перед вами: разборный или безразборный. В первом случае вам просто нужно раскрутить скрепляющие винты, во втором придется убрать клеящее вещество и поддеть отверткой получившуюся щель между половинками корпуса. После этого вам следует отделить аккумуляторные банки.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

  • невозможно включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки. Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой.

Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

  • Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
  • Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Как разобрать шуруповерт зубр - Строительство домов и бань

Ремонт шуруповерта «Зубр» своими руками

Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке.

Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.

Как разобрать шуруповерт «Зубр»

Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:

  • В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
  • Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
  • После этого следует извлечь содержимое, находящееся внутри корпуса.
  • Потом отсоединяем кнопку реверса.
  • Аккуратно снимаем переключатель скоростей.
  • В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

  • невозможно включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки. Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой. Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

  • Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
  • Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения.

Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Как снять патрон с шуруповерта: простые и действенные способы

Патрон – подвижный металлический цилиндр в шуруповерте, который крепится к валу. Это один из важнейших элементов, удерживающих рабочую биту. Патрон постоянно вращается, потому быстро изнашивается и становится непригодным для закручивания. В таких случаях его придется заменить.

Особенности снятия патронов

Патрон может полностью рассыпаться, становясь непригодным – кулачки в нем не способны выполнять свою задачу, зажать сверло невозможно – или начать люфтить. Нестойкость элемента не позволяет плотно держать биту. Сверла постоянно вылетают при работе.

Внутри патрона прорезана резьба или имеется специальный конус для крепления на вал. Конструктивно элемент разделяется на три вида:

  • быстрозажимный;
  • самозажимный;
  • ключевой или зубчато-венцовый.

Быстрозажимные патроны считаются самыми популярными: хвостик зажимается при ручном вращении гильзы шуруповерта. Основные отличия типов в том, что в одном случае насадки фиксируются рукой, в другом – не обойтись без ключа. Ручные зажимы позволяют сильно сэкономить время, поскольку пользователю не приходится подбирать ключ. Главное предназначение патрона – обеспечение плотного контакта рабочей биты и остальных механических частей инструмента. Ключевой вид с этим справляется лучше, потому он считается более надежным.

Быстрозажимные

Конструкция не предполагает наличие функции зажима оснастки при закручивании патрона – бита в нем фиксируется не настолько надежно, в отличие от самозажимного типа. Быстрозажимный патрон состоит из:

  • заклинивающего элемента;
  • корпуса;
  • втулки;
  • зажимного кольца.

Быстрозажимный вид делится еще на два типа:

Если пользователь покупает первый тип, то в коробке с шуроповертом должен быть специальный блокиратор – он позволяет сменить оснастку без прокручивания патрона. Двухмувтовые виды позволяют установить биту без дополнительных приспособлений, что удобнее в условиях частой необходимости смены сверла. Оснастка снимается при фиксации рукой одного кольца патрона и прокручивании другого.

Самозажимные

Этот вид заметно отличается от быстрозажимного. Все дело в интересной функции, позволяющей дополнительно зажимать биту в процессе прокручивания шуруповерта. Отличить само- и быстрозажимные типы можно по характерному щелку при расслаблении или затягивании кулачков.

Как снять патрон

Существует достаточно производителей шуроповертов – у каждого есть небольшие секреты разбора крепления патрона. Однако общая конструкция не отличается. Так, есть несколько способов разобрать патрон.

Удерживая патрон рукой

Внутри патрона всегда имеется винтик. Его нужно отверткой выкрутить вправо – по часовой стрелке, так как там обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается понадобится:

  1. Перевести шуруповерт на стандартное (правое) вращение.
  2. Зажать патрон и прокрутить через силу, до предела.
  3. Винт выкручивается.

Когда фиксатор поддался, выставляем режим реверса и зажимаем патрон. Если собираетесь дергать вручную, то лучше выбрать вторую скорость. Дальше рывками по часовой стрелке удается снять патрон с шуруповерта.

Иногда головка не поддается. Тогда переключаем на первую скорость, выбираем режим реверса и зажимаем патрон рукой. Потом нажимаем на пуск и фиксируем головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться, чтобы разобрать шуруповерт.

Способ снятия с разобранного шуруповерта

Иногда редуктор инструмента выходит из строя – для его ремонта патрон нужно снять с вала. Процесс:

  1. Найти и выкрутить контрболт внутри патрона.
  2. Подготовить головку (в большинстве случае – 19 мм, но иногда приходится подбирать размер индивидуально).
  3. Одеть головку на обратную сторону редуктора и плотно зафиксировать.
  4. Другой рукой, легкими движениями раскрутить патрон против часовой стрелки.

Все, путем несложных махинаций удалось снять элемент с разобранного редуктора.

С помощью шестигранника

Вначале, опять же, выкручивается винт внутри патрона – по часовой стрелке. Дальше:

  1. Кулачками зажать шестигранник.
  2. Выставить момент на сверление – рекомендуется, чтобы аккумулятор был зажать на максимум.
  3. Установить режим реверса.

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

  1. Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
  2. Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Особенности снятия у шуруповертов разных марок

Часто компания Makita для бытовых моделей с небольшой мощностью делает пластиковые патроны. При работе с такой конструкцией нужно быть особенно аккуратным, чтобы не повредить корпус. Если снимать кулачковый патрон, то вначале кулачки понадобится разжать.

Говоря у Makita, ее инструменты оборудуются автоматической блокировкой. Патроны – одномуфтовые.

Модели компании Bosch по строению аналогичны. Большинство марок используют схожие принципы строения. Единственное отличие – у шуруповертов Bosch в патроне есть автолот.

Милуоки – добротные инструменты с резьбовой конструкцией и дополнительной фиксацией винта. Его нужно сначала выкрутить, потом выбить. Производитель не рекомендует самостоятельно менять патрон, а советует обратиться в сервисный центр. Вначале проделывается стандартная процедура разбора. Иногда если обычный вариант не помогает, инструмент приходится полностью разбирать, доставая редуктор со шпинделем.

Производители Зубр и Хитачи, Метабо, Деволт очень похожи друг на друга. Если требуется демонтировать патрон для замены или профилактической отчистки, то нужно скрутить его с вала. Работать с шуруповертами этих производителей не сложно: винт выкручивается стандартным методом (по часовой стрелке), а затем вытаскивается корпус, без дополнительных усилий.

Каждый владелец должен следить за надлежащим состоянием инструмента. Все элементы патрона тщательно смазываются – так он прослужит дольше и его будет легче разобрать для замены.

Как разобрать шуруповёрт: патрон, аккумулятор

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

  1. Кольцевая шестеренка
  2. Солнечная шестеренка, установленная непосредственно на валу мотора
  3. Сателлиты
  4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + (Видео)

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

  • Убираем блок-корпус, где находится аккумуляторная батарея.
  • Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
  • Вынимаем все, что содержится внутри корпуса инструмента.
  • Отсоединяем кнопку реверса.
  • Демонтируем переключатель скоростей.
  • Отсоединяем движок и редуктор.

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

  • По часовому направлению выкручиваем винтик с левой резьбой.
  • Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
  • Положить шуруповерт на ровную поверхность, на стол, например.
  • Включить его.
  • Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

  • Изъять редуктор и шпиндель;
  • Расположить узел в зажимы тисков;
  • Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

Как разобрать аккумуляторную батарею + (Видео)

  1. Отсоединить шурупы на дне коробки.
  2. Открыть коробку.
  3. Проверить и отбраковать составляющие.
  4. Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Как разобрать шуруповерт

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

  • Как он устроен
  • Как разобрать шуруповерт в целом
  • Разбираем аккумулятор шуруповерта
  • Как разобрать патрон шуруповерта
    • Как крепится патрон
    • Определяем как производитель закрепил патрон
    • Демонтируем патрон
  • Подробно о том, как разобрать редуктор шуруповерта
    • Конструкция планетарного редуктора
    • Принцип работы 2 ступенчатого редуктора
    • Разборка

Как он устроен

В большом ходу шуруповерты аккумуляторные, поэтому их мы и рассмотрим. Шуруповерт своим внешним видом напоминает пистолет. В корпусе, изготовленном из пластмассы, есть отверстия, через которые двигатель охлаждается. Если посмотреть на шуруповерт в разрезе, то увидим:

  • регулятор оборотов;
  • реверс;
  • присоединенный к радиатору транзистор регулятора оборотов;
  • электродвигатель;
  • редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

  • отсоединяем корпус, в котором находится аккумулятор;
  • откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
  • извлекаем то, что находится в корпусе шуруповерта;
  • демонтируем кнопку реверса;
  • снимаем переключатель скоростей;
  • разъединяем двигатель и редуктор.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

  • если корпус разборный, то просто откручиваем крепеж;
  • в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
  • отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

  • Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
  • Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
  • Метод закрепления патрона с применением фиксирующего винта.

    Определяем как производитель закрепил патрон

    Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

  • Осматриваем его.
  • Читаем, что написано на боковой части:
    • если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
    • когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ?-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

    Демонтируем патрон

    Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

  • По часовому ходу выкручиваем винт с левой резьбой.
  • Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:
    • положить шуруповерт на стол;
    • запустить его;
    • посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

    Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

    • вынуть редуктор, а вместе с ним и шпиндель;
    • поместить узел в тиски;
    • взять трубный ключ и открутить патрон.

    Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

    Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

    Подробно о том, как разобрать редуктор шуруповерта

    Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

    Конструкция планетарного редуктора

    Редуктор включает в свою конструкцию следующие детали и узлы:

    • шестерни — кольцевая и солнечная;
    • сателлиты;
    • водило.

    Они могут быть пластмассовыми или металлическими.

    Принцип работы 2 ступенчатого редуктора

    Редуктор работает таким образом:

  • Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.
  • Через солнечную шестерню передается крутящий момент от первого водила ко второму . Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

    Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

    Разборка

    • снимаем патрон;
    • раскручиваем корпус;
    • отсоединяем редуктор от двигателя;
    • снимаем пластину;
    • вынимаем по порядку все детали;
    • выкручиваем болты, соединяющие 2 половины редуктора;
    • корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
    • разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
    • вынимаем вал.

    К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

    А вот в этом видео рассмотрена разборка аккумулятора Хитачи, но, используя увиденное, мы будем знать и как разобрать шуруповерт Зубр, ведь они устроены приблизительно одинаково.

    Имейте в виду: Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла. Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

    И в заключении: чтобы шуруповерт служил исправно и его не приходилось разбирать часто, придерживайтесь нехитрых правил:

    • перед работой проверяйте, как заряжен аккумулятор;
    • правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
    • после смены насадки правильно фиксируйте патрон;
    • регулируйте скорость вращения биты перед работой.

    Ремонт шуруповёрта своими руками и причины неисправности

    Любое устройство, сочетающее в себе электрические и механические узлы, со временем приходит в негодность. Это связано как с условиями эксплуатации, так и естественным износом частей. Не исключение и шуруповёрт. В процессе работы его механические узлы быстро забиваются пылью, двигатель работает в тяжёлых условиях, теряется ёмкость аккумулятора. Ремонт шуруповёрта можно доверить сервисным центрам, но провести его самостоятельно выгодней, так как этот процесс совсем несложен.

    История появления устройства

    Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

    Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

    Современные устройства постоянно совершенствуются, но в большей мере это относится к способу автономности и управления. Конструкция же устройства остаётся неизменной.

    Принцип работы и основные узлы

    Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

    • работающие от сети 220 вольт;
    • использующие аккумуляторную батарею.

    Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

    • электродвигатель;
    • нажимная кнопка;
    • регулятор оборотов с реверсом;
    • зажимной патрон;
    • электронный блок;
    • редуктор.

    Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

    Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

    В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

    Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

    Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

    Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

    В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

    Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

    Разборка шуруповёрта

    Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

    1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
    2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
    3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
    4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
    5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

    Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

    Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол. Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока.

    Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

    При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

    Нахождение причины поломки и её устранение

    Окончательная поломка инструмента нередко сопровождается предварительными событиями, обращая внимание на которые можно предотвратить серьёзную неисправность: появление посторонних звуков, искрения, запахов горелого, увеличение вибрации, быстрая разрядка батареи.

    Разобрав устройство, можно понять, какой узел неисправен. Все неполадки устройства разделяют на два типа:

    Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.

    Если приобретение нового аккумулятора проблематично, можно попробовать его разобрать и заменить в нём неисправный элемент.

    Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки.

    Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение схемы зарядного устройства (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и выпрямительный мост.

    Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.

    Повреждения электрической части

    Наиболее часто неисправности в электрической части связаны не только с невозможностью включить инструмент, но также и отсутствием переключения в режим реверса или возможности регулировать обороты.

    Если аккумулятор исправен, а при подключении к схеме шуруповёрта напряжение на его клеммах падает, то это говорит о неисправности в элементах мотора устройства. Если напряжение нормальное, проверяется кнопка. Для этого тестер переключается в режим прозвонки и его щупы устанавливаются параллельно кнопке. При её нажатии мультиметр должен издать писк, в противном случае кнопка нерабочая. Деталь можно попробовать восстановить самостоятельно, почистив её контактные группы.

    Проверка реверса происходит также с использованием мультиметра. Одним щупом следует дотронуться до входа кнопки, а другим до контакта электродвигателя. При переключении реверса должно возникнуть сопротивление, если оно отсутствует, то повреждение следует искать в проводке. Если не работает регулировка оборотов двигателя, то поломка связана с управляющим транзистором или кнопкой.

    Проверка щёток электродвигателя осуществляется визуально, их износ должен быть не более 60 процентов. Если всё в порядке, следует проверить другие элементы двигателя. Чтобы померить сопротивление обмоток, контакты двигателя нужно отключить от остальной части схемы. При обрыве, межвитковом замыкании или замыкании на корпус обмотку потребуется перемотать. Таким же образом проверяется и якорь. Для измерения его сопротивления щупы тестера устанавливаются на пластинах коллектора. Величина сопротивления должна быть равна нулю. Если обмотку починить не получится, придётся приобрести новый двигатель.

    Также электрическими неисправностями считаются искрение и потрескивание при работе. Связано это с износом щёток или медленным вращением коллектора из-за его засора.

    Неполадки в механических узлах

    Если во время работы появились посторонние звуки и происходит клин устройства, то это свидетельствует об износе втулок или подшипников. После разборки редуктора станет понятно, что могло сломаться. Нехарактерные шумы могут образовываться и при деформации вала. Такая поломка проявляется и при биении патрона. Если в патроне ослабевает затягивание, то необходимо проверить муфту на износ. При работе инструмента зубья изнашиваются, и муфта начинает прокручиваться.

    Чтобы избежать поломок в редукторе, необходимо периодически его обслуживать. Для этого рекомендуется смазать все трущиеся механические части, желательно заранее удалив остатки старой смазки. Засорение конструкции также может влиять на обороты инструмента.

    Посторонние звуки могут быть характерны не только из-за повреждения редуктора, но и быть вызваны двигателем. Шум возникает при оторвавшемся магните или при износе втулок якоря. Для восстановления работы якоря можно попробовать смазать его машинным маслом.

    Таким образом, при механических поломках причину найти легко, но проведение ремонта потребует покупки новых комплектующих взамен сломанных. Для нахождения электрических неисправностей понадобится использовать мультиметр.

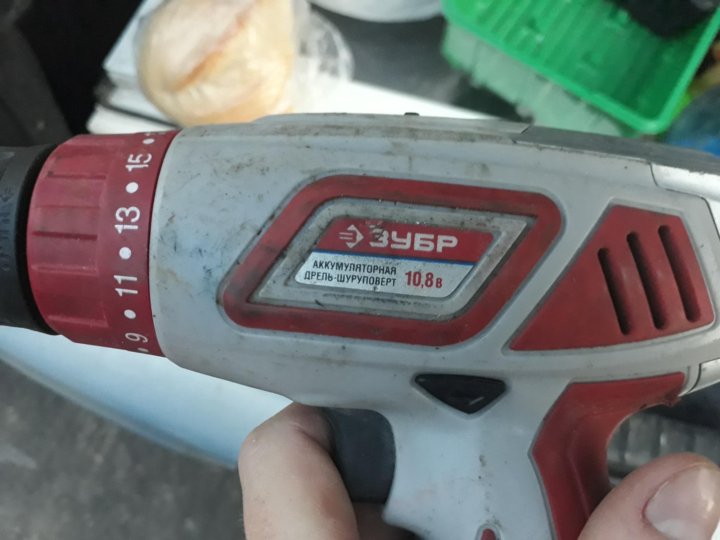

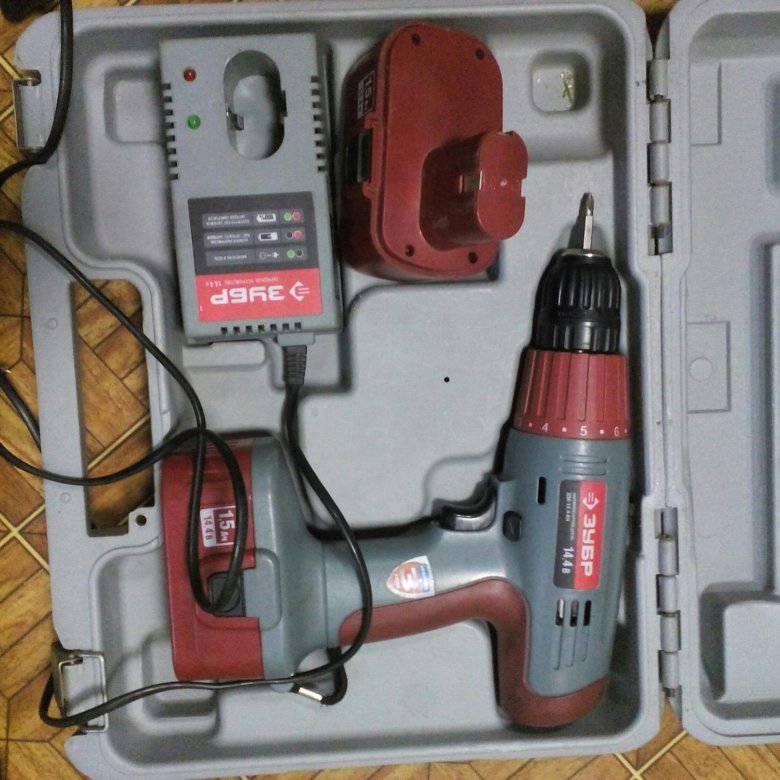

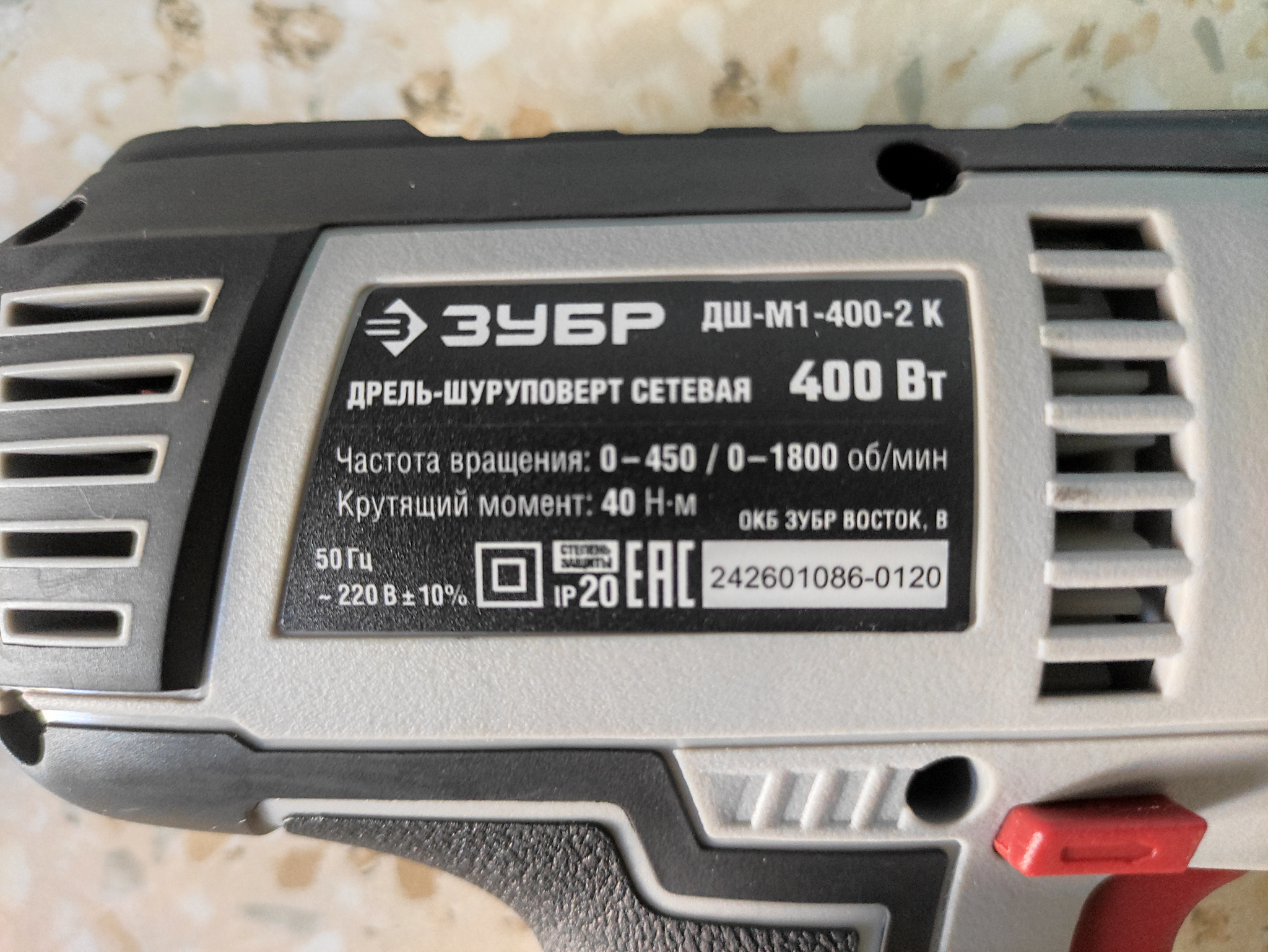

    Как Разобрать Шуруповерт Зубр

    Шуруповерты модели «Зубр» от российского производителя сейчас обширно всераспространены на рынке россии. Модель является пользующейся популярностью у нашего населения. Дальше будут рассмотрены, как верно разобрать инструмент, опишем главные его неисправности, также дадим для вас несколько советов и подсказок на ремонт своими руками этого продукта российскей индустрии.

    Чтоб разобрать шуруповерт, для вас будет нужно отвертка и малость времени. Процесс разборки инструмента должен смотреться так:

    • Сначала нужно открутить винты крепления корпуса, в каком установлен аккумулятор.
    • Потом для вас следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
    • Вследствии этого следует извлечь содержимое, находящееся снутри корпуса.
    • Позже отсоединяем кнопку реверса.
    • Аккуратненько снимаем переключатель скоростей.
    • В нижней части работы откручиваем болты, соединяющие движок и редуктор.

    Раздельно стоит побеседовать о разборке такового принципиального элемента инструмента, как аккумулятор.

    Здесь абзаце мы коротко разглядим главные неисправности шуруповерта, возникающие как в части конструктивных частей, так и электронной части.

    Инспектировать контакты и электронные цепи инструмента придется если проход, если:

    • нереально включить шуруповерт;
    • отсутствует возможность переключения реверсного режима;
    • нельзя регулировать число оборотов рабочего органа инструмента за минуту.

    Найдя в устройстве эти неисправности, сперва стоит изучить таковой принципиальный элемент, как аккумулятор. В самом примитивном случае вы отделаетесь очевидной зарядкой аккума. В других же придется использовать мультиметр для более четкого обнаружения препядствия. Измеряется напряжение на батарее аккума. При его несовпадении значений с теми, которые указаны на корпусе, неисправными бывают или аккумулятор, или зарядное устройство. Блок зарядки проверяется с применением мультиметра. Должна проверяться любая батарея, входящая в составе аккума. При нахождении неисправных батарей необходимо быть изменены на новые аналогичной емкости.

    Как открутить патрон с шуруповерта.Быстро и просто.

    Выполняя ремонт кнопки запуска для вас пригодятся некие познания в области электроники и радиотехники, говоря конкретно: умение читать схемы, способности пайки. Пристальное внимание при разборке этого элемента следует направить на потемневшие либо обуглившиеся контакты, клеммы, при желании зачистить их шлифовальной шкуркой. Полная смена бухгалтерской системы запуска вероятна при невозможности регулировать обороты рабочего органа кнопкой. Это можно следить в этом случае, если при различном усилии нажатии на кнопку обороты меняются не синхронно этому усилию.

    Кнопка переключения или реверса при поломке вам понравятся отремонтирована без помощи других. Процесс ее ремонта аналогичен ремонту кнопки запуска. Необходимо выяснить на состояние контактов и клемм конструкции.

    Патрон является самым подверженных износу частей конструкции шуруповерта, потому он разбирается почаще других деталей. При его разборке для вас обратите внимание на то, каким методом закреплен патрон. Всего выделяют три метода крепления. Простой и старенькый из их числа – это с помощью конуса Морзе. При таком методе совпадает конусность патрона и вала. Снимается таковой патрон при наличии легких ударов молотка по корпусу. 2-ой метод заключается в креплении патрона при помощи резьбы, когда он навинчен на резьбу конца вала. Здесь порядок действий будет несколько другим.

    • Вывернуть в направлении движения часовой стрелки винт, закрепляющий патрон.
    • Потом следует зажать шестигранный ключ, за ранее вставив его в патрон, в тисках, надеть туда накидной ключ и стукнуть по нему молотком. Патрон должен сместиться.

    Тогда, когда патрон не поддается такому воздействию, необходимо сделать последующее. Требуется вынуть редуктор, а вкупе с ребенком и шпиндель, впоследствии весь узел зажать в тисках и с применением трубного ключа демонтировать патрон.

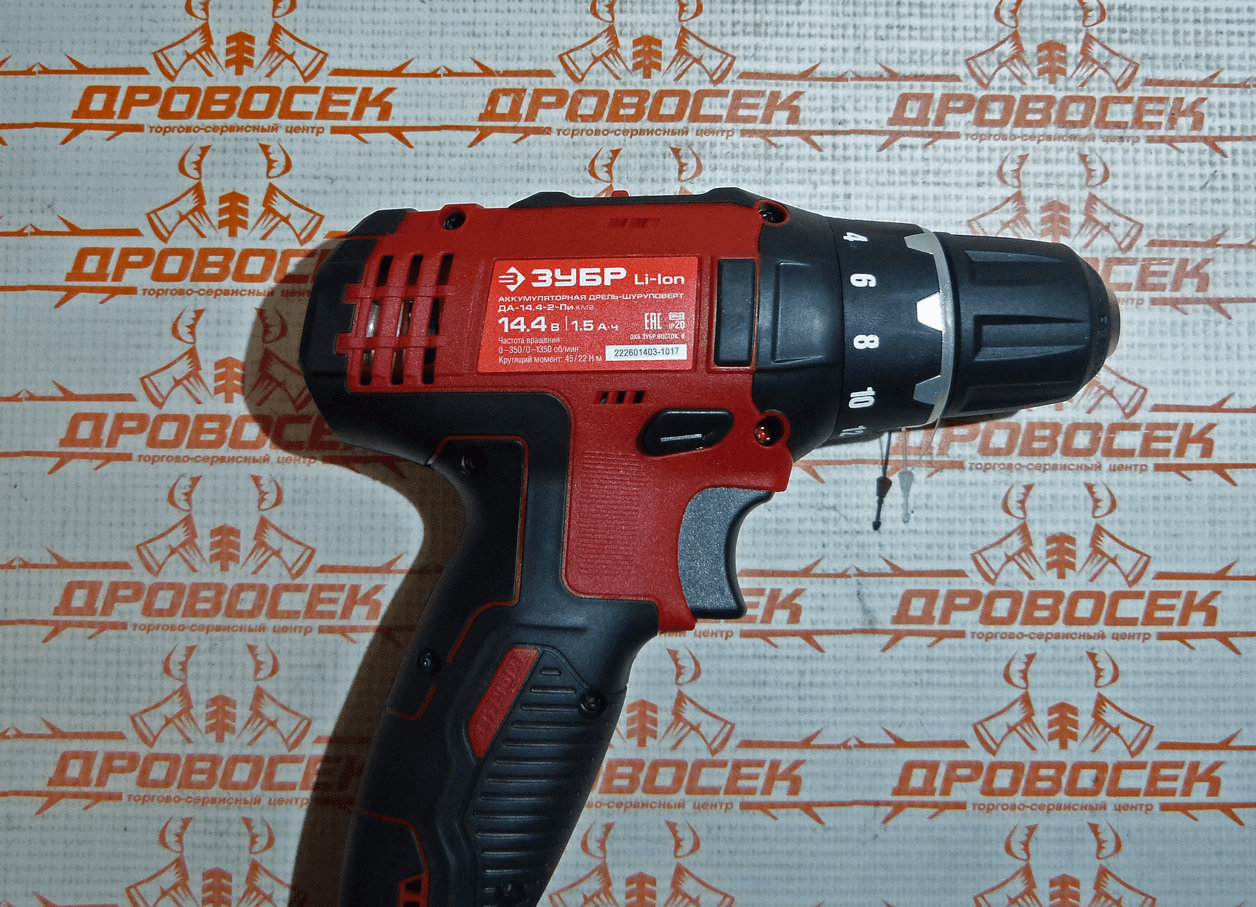

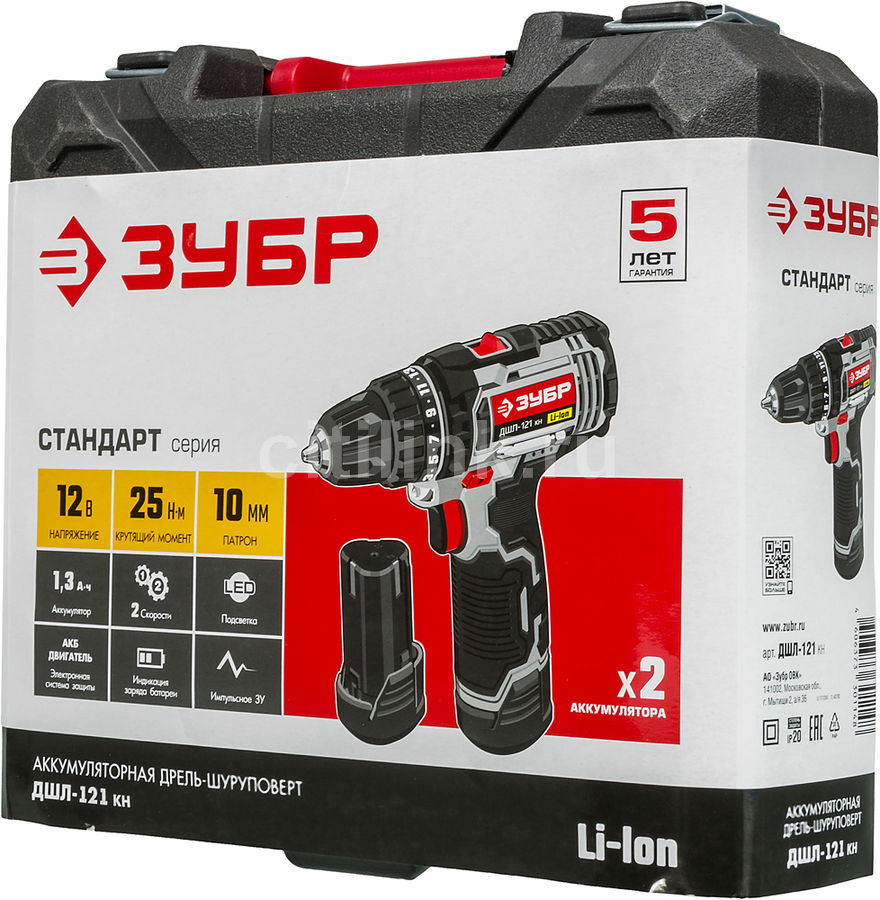

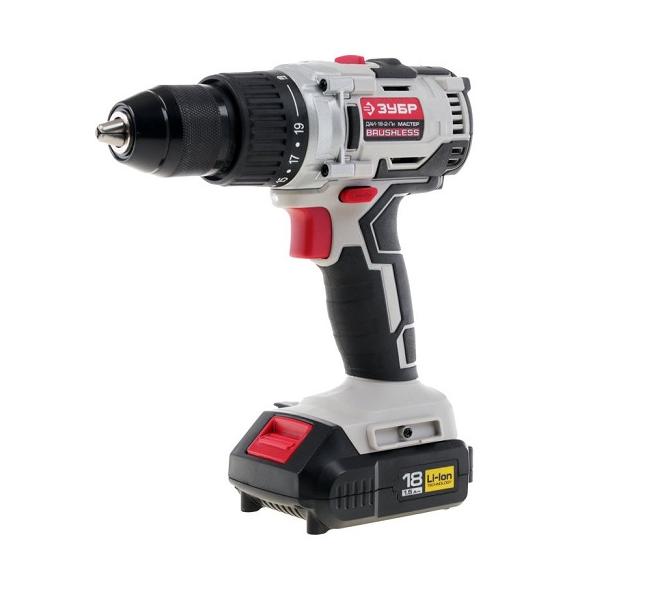

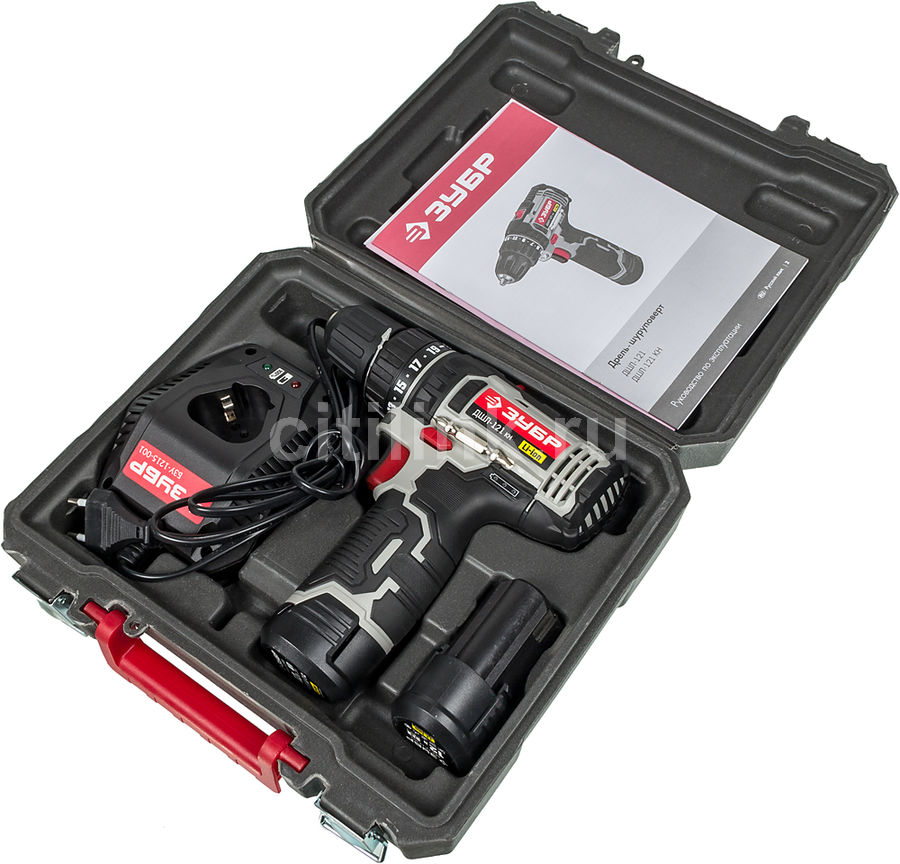

    Линейка Li-ion шуруповертов

    Зубр.wmv

    Здесь мы коротко осветили вероятные препядствия, возникающие при эксплуатации шуруповерта «Зубр», разглядели главные неисправности, также разобрали методы их устранения. Возлагаем надежды, что время, которое вы издержали на чтение этой статьи, пошло для вас на пользу.

  • Как выполняется ремонт шуруповерта без помощи специалиста – Мои инструменты

    Шуруповерт — это универсальный инструмент, способный сверлить, резать, чистить, шлифовать и выполнять другие задачи, что зависит от установленной в патроне насадки. Как и все инструменты, рассматриваемый прибор (независимо от его качества) ломается. В этом случае поможет только ремонт шуруповёрта или покупка нового прибора. Отремонтировать его самостоятельно — просто, с чем может справиться даже новичок. Если возникают затруднения, то инструкция на сайте всегда поможет быстро устранить поломку.

    Из чего состоит шуруповерт или конструкция инструмента

    При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

    К основным составным деталям любого аккумуляторного шуруповёрта относятся:

    1. Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
    2. Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
    3. Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
    4. Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
    5. Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
    6. Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
    7. Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
    8. Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

    Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

    Назначение всех деталей и узлов инструмента — как они называются

    Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

    1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
    2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
    3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
    4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
    5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
    6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
    7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
    8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

    Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

    Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

    Как правильно разобрать шуруповерт — инструкция для новичков

    Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

    1. Разборку нужно проводить на столе, чтобы не растерять составные детали. Изначально нужно выкрутить все винты, которыми крепится корпус устройства
    2. Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
    3. Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию. В конструкции могут находиться скобы, которые нужно извлечь
    4. После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

    Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

    Поломки в механической части — как устранить

    Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

    1. Возникновение посторонних звуков
    2. Вибрация и бой зажимного патрона
    3. Слышна работа двигателя инструмента, однако патрон не вращается

    Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

    Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

    Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

    1. Вал редуктора искривляется от воздействия больших нагрузок
    2. Рабочие поверхности шестерней изнашиваются
    3. Изломывается штифт, на котором крепятся сателлиты
    4. Изнашивается подшипник или опорная втулка редуктора

    Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

    1. Неправильная эксплуатация инструмента
    2. Сильные нагрузки, на которые не рассчитан прибор
    3. Отсутствие смазки
    4. Материал, из которого изготовлены устройства

    Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

    Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

    Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

    Признаки неисправности инструмента Способы устранения неисправности
    Возникновение посторонних звуков и гула Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
    Вибрация Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
    Возникает бой зажимного патрона Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
    Заклинивание Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
    Трещит и прокручивается на положении переключателя Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма



    Поломки в электрической части — как выявить и устранить

    У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта — это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:

    1. При нажатии кнопки пуск, инструмент не подает признаков жизни
    2. При переключении реверса — эта опция не работает
    3. Не регулируются обороты

    Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.

    Если шуруповерт не хочет включаться — проверка зарядного блока

    Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

    Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

    При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

    1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
    2. Вставить вилку зарядного устройства в розетку
    3. Измерить выходное напряжение на клеммах зарядного блока

    Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

    Неисправность АКБ шуруповерта и ее правильный ремонт

    Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

    1. Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
    2. Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

    Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

    Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

    1. Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

    1. После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
    2. Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
    3. Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

    Для замены банок выполняются такие действия:

    1. При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
    2. Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
    3. Собрать батарею, зарядить ее и проверить исправность работы

    Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

    Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

    Если батарея и зарядный блок исправны — но шуруповерт не работает

    Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

    1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
    2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

    Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

    Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

    Неисправности двигателя реверса и регулятора оборотов

    Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

    Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

    Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

    При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

    1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
    2. Переключается рукоятка реверса
    3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

    Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

    При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

    С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

    Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

    Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

    1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
    2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
    3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
    4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце


    Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

    Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

    Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

    Публикации по теме

    откручиваем и разбираем своими руками

    Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.

    Как снять и разобрать патрон шуруповерта

    Устройство детали

    Способы крепления к корпусу

    Типоразмеры

    Как снять гильзу

    Как попасть внутрь

    Как найти новую деталь

    Используются две основные конструкции.

    • Кулачковые — фиксация происходит при помощи Г-образного  ключа, вставляющегося перпендикулярно.
    • Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

    Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

    Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

    Виды быстрозажимных конструкций

    • Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
    • Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

    Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

    Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

    Есть два основных способа.

    • На резьбе — гильза накручивается на вал.
    • С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

    Дополнительную прочность соединению придает фиксирующий винт.

    Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

    Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

    Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

    Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½  — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

    Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

    Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

    Гильза с фиксирующим винтом

    Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

    Конус «Морзе»

    В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

    Резьбовое соединение

    Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

    Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

    Детали конструкции

    • Рукав
    • Основание
    • Шайба
    • Подшипник
    • Гайка.

    Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

    Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

    Что делать, если патрон не разбирается

    • В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
    • Болт или сверло вставляем сзади.
    • Разводим кулачки.
    • Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
    • Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

    После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются.

    Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

    В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

    При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

    Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».

    Подробную инструкцию по разбору шуруповерта смотрите на видео.

    • Материал подготовил: Артем Филимонов

    Аккумуляторы для инструмента

    Аккумуляторные батареи Li-Ion PRO

    ЗАКБ-7. 2 L15

    Аккумуляторная батарея Li-Ion PRO, 7.2В, серия ПРОФЕССИОНАЛ

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Профессионал
    Напряжение 7.2 В
    Емкость 1.5 А*ч
    • Для отвертки ЗО-7.2-Ли КН
    • Li-Ion технология
    • Элементы Samsung
    • Защита от перегрузки, перезарядки и перегрева
    S-12 T7

    Аккумуляторная батарея Li-Ion Pro, Т7, серия ПРОФЕССИОНАЛ

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Профессионал T7
    Напряжение 12 В
    Емкость 1. 5 А*ч
    • Для шуруповертов DL-12
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    S-18-4 T7

    Аккумуляторная батарея Li-Ion Pro, Т7, серия ПРОФЕССИОНАЛ

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Профессионал T7
    Напряжение 20 В
    Емкость 4 А*ч
    • Для шуруповертов DL-20
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева

    Аккумуляторные батареи Li-Ion, М3

    АКБ-12-Ли 15М3

    Аккумуляторная батарея Li-Ion, 12 В, M3, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Red Machine М3
    Напряжение 12 В
    Емкость 1. 5 А*ч
    • Для шуруповертов ДА-12(-2)-Ли серии М3
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    • Зарядка на БЗУ

    Аккумуляторные батареи Li-Ion, М2

    АКБ-14.4-Ли 15М2

    Аккумуляторная батарея Li-Ion, 14.4 В, M2, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Red Machine М2
    Напряжение 14. 4 В
    Емкость 1.5 А*ч
    • Для шуруповертов ДА-хх-2-Ли серии М2
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    • Зарядка на БЗУ
    АКБ-18-Ли 15М2

    Аккумуляторная батарея Li-Ion, 18 В, M2, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Red Machine М2
    Напряжение 18 В
    Емкость 1. 5 А*ч
    • Для шуруповертов ДА-хх-2-Ли серии М2
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    • Зарядка на БЗУ

    Аккумуляторные батареи Li-Ion

    ЗАКБ-18 L17

    Аккумуляторная батарея Li-Ion, для гайковерта, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Мастер
    Напряжение 18 В
    Емкость 1. 7 А*ч
    • Для гайковерта ЗГУА-18-Ли К
    • Li-Ion технология
    • Увеличенная емкость
    ЗАКБ-14.4-Ли

    Аккумуляторная батарея Li-Ion, 14.4 В, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Мастер
    Напряжение 14. 4 В
    Емкость 1.5 А*ч
    • Для шуруповертов ЗДА-14.4-Ли К(Н)
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева

    Аккумуляторные батареи Li-Ion, СТАНДАРТ

    АКБ-12 С1

    Аккумуляторная батарея Li-Ion, 12 В, C1, серия СТАНДАРТ

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Стандарт С1
    Напряжение 12 В
    Емкость 1. 3 А*ч
    • Для инструмента 12 В серии СТАНДАРТ
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    АКБ-14 С1

    Аккумуляторная батарея Li-Ion, 14.4 В, C1, серия СТАНДАРТ

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Стандарт С1
    Напряжение 14. 4 В
    Емкость 1.3 А*ч
    • Для инструмента 14.4 В серии СТАНДАРТ
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    АКБ-18 С1

    Аккумуляторная батарея Li-Ion, 18 В, C1, серия СТАНДАРТ

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Стандарт С1
    Напряжение 18 В
    Емкость 1. 3 А*ч
    • Для инструмента 18 В серии СТАНДАРТ
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    АКБ-18-3 С1

    Аккумуляторная батарея Li-Ion, 18 В, C1, серия СТАНДАРТ

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Стандарт С1
    Напряжение 18 В
    Емкость 3 А*ч
    • Для инструмента 18 В серии СТАНДАРТ
    • Емкость 3. 0 Ач
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева

    Аккумуляторные батареи Li-Ion, М1

    АКБ-12-Ли 15М1

    Аккумуляторная батарея Li-Ion, 12 В, M1, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Мастер М1
    Напряжение 12 В
    Емкость 1. 5 А*ч
    • Для шуруповертов ДА-хх-2-Ли серии М1
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    АКБ-14.4-Ли 15М1

    Аккумуляторная батарея Li-Ion, 14.4 В, M1, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Мастер М1
    Напряжение 14. 4 В
    Емкость 1.5 А*ч
    • Для шуруповертов ДА-хх-2-Ли серии М1
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева
    АКБ-18-Ли 15М1

    Аккумуляторная батарея Li-Ion, 18 В, M1, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Мастер М1
    Напряжение 18 В
    Емкость 1. 5 А*ч
    • Для шуруповертов ДА-хх-2-Ли серии М1
    • Li-Ion технология
    • Защита от перегрузки, перезарядки и перегрева

    Аккумуляторные батареи Li-Ion, М4

    АКБ-18-Ли 15М4

    Аккумуляторная батарея Li-Ion, М4, серия МАСТЕР

    Сравнить

    Тип аккумулятора Li-Ion
    Серия инструмента Мастер М4
    Напряжение 18 В
    Емкость 1. 5 А*ч
    • Для шуруповерта ДАИ-18-2-Ли КНМ4
    • Li-Ion технология
    • Индикация заряда
    Аккумуляторные батареи Ni-Cd PRO

    Увеличенная емкость

    ЗАКБ-14.4 N20

    Аккумуляторная батарея Ni-Cd, 14.4 В, PRO, серия ПРОФЕССИОНАЛ

    Сравнить

    Тип аккумулятора Ni-Cd
    Серия инструмента Профессионал N20
    Напряжение 14. 4 В
    Емкость 2 А*ч
    • Для шуруповертов ЗДА-хх-2-КИН20
    • Увеличенная емкость
    • Улучшенные Ni-Cd элементы
    ЗАКБ-18 N20

    Аккумуляторная батарея Ni-Cd, 18 В, PRO, серия ПРОФЕССИОНАЛ

    Сравнить

    Тип аккумулятора Ni-Cd
    Серия инструмента Профессионал N20
    Напряжение 18 В
    Емкость 2 А*ч
    • Для шуруповертов ЗДА-хх-2-КИН20
    • Увеличенная емкость
    • Улучшенные Ni-Cd элементы

    Аккумуляторные батареи Ni-Cd

    ЗАКБ-14. 4 N15

    Аккумуляторная батарея Ni-Cd, 14.4 В

    Сравнить

    Тип аккумулятора Ni-Cd
    Серия инструмента Мастер N15
    Напряжение 14.4 В
    Емкость 1.5 А*ч
    • Для шуруповертов ЗДА-хх-2-КИ(Н)
    • Улучшенные Ni-Cd элементы
    • Широкий температурный диапазон эксплуатации
    ЗАКБ-12 N15

    Аккумуляторная батарея Ni-Cd, 12 В

    Сравнить

    Тип аккумулятора Ni-Cd
    Серия инструмента Мастер N15
    Напряжение 12 В
    Емкость 1. 5 А*ч
    • Для шуруповертов ЗДА-хх-2-КИ(Н)
    • Улучшенные Ni-Cd элементы
    • Широкий температурный диапазон эксплуатации

    Как разобрать шуруповёрт: устройство

    Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

    То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

    Содержание статьи:

    Как устроен шуруповерт? + (Видео)

    Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

    Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

    Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

    1. Кольцевая шестеренка
    2. Солнечная шестеренка, установленная непосредственно на валу мотора
    3. Сателлиты
    4. два-три водила

    Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

    Как разобрать шуруповёрт в общем виде + (Видео)

    Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

    • Убираем блок-корпус, где находится аккумуляторная батарея.
    • Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
    • Вынимаем все, что содержится внутри корпуса инструмента.
    • Отсоединяем кнопку реверса.
    • Демонтируем переключатель скоростей.
    • Отсоединяем движок и редуктор.

    Разборка завершена.

    Как разбирается патрон + (Видео)

    Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

    • По часовому направлению выкручиваем винтик с левой резьбой.
    • Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
    • Положить шуруповерт на ровную поверхность, на стол, например.
    • Включить его.
    • Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

    Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

    • Изъять редуктор и шпиндель;
    • Расположить узел в зажимы тисков;
    • Возьмите трубный ключ, а затем отсоедините патрон.

    А если в редукторе обнаружился мусор, тогда нужно так и поступать.

    https://youtu.be/Y_BuGSHAEeM

    Как разобрать аккумуляторную батарею + (Видео)

    1. Отсоединить шурупы на дне коробки.
    2. Открыть коробку.
    3. Проверить и отбраковать составляющие.
    4. Осуществить замену и обратно собрать.

    Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей  для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

    Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

    Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также  кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

    Ремонт шуруповерта

    Замечательное изобретение, аккумуляторный или сетевой шуруповерт, как и все электроинструменты, которыми много и интенсивно работают, имеет свойство ломаться в самый неподходящий момент. Ремонтировать через сервисную службу долго, а иногда и не очень качественно. Кроме того, не всегда поломка бывает настолько серьезной, чтобы тратить на ее устранение несколько драгоценных дней. Проще и быстрее выполнить ремонт шуруповерта своими руками, особенно если есть определенный опыт обращения с подобным инструментом.

    Что можно отремонтировать своими руками

    Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

    • Патрона с редуктором;
    • Электрического двигателя;
    • Стартовой или пусковой кнопки;
    • Аккумуляторной батареи.

    Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

    Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

    Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

    Методика ремонта шуруповерта

    Большая часть шуруповертов популярных брендов собирается по модульной технологии, из готовых узлов, поэтому ремонт в большинстве случаев выполняется по следующей схеме:

    • Разборка аппарата, проведение диагностики и определение необходимых для ремонта деталей;
    • Покупка в интернет-магазине необходимого для ремонта комплекта;
    • Перенос монтажных элементов со сгоревшей детали на новую, установка в корпус и испытание отремонтированной запчасти. Если детали были определены по маркировке и модели шуруповерта правильно, то ремонтные работы однозначно будут успешными.

    В некоторых отечественных моделях можно выполнить более глубокий ремонт планетарного редуктора, например, у шуруповерта Калибр, как на видео:

    Но в большинстве случаев владельцы предпочитают проводить крупноузловой ремонт инструмента.

    Идея поузлового ремонта привела к тому, что выполнить обслуживание или заменить расходные материалы в шуруповерте становится настоящей проблемой. Известно, что щетки двигателя имеют определенный ресурс, по исчерпанию которого их нужно менять. Например, если вы попытаетесь выполнить замену щеток и ремонт шуруповерта Makita, то будьте готовы к тому, что проще будет купить и поставить новый двигатель, чем найти и заменить старые.

    Особенности ремонта шуруповерта Bosch

    Все электроинструменты компании Bosch известны своей надежностью. Все наиболее важные детали — двигатель, редуктор, патрон изготавливаются с большим запасом прочности, так что ремонт шуруповерта Bosch — это обычно следствие неправильного обращения или результат форс-мажорных обстоятельств. Тем не менее у каждой модели шуруповертов Bosch есть свои слабые места. Например, у модели GSR 14.4 слабым местом является крепление патрона на валу редуктора, при попытке вытащить сверло из отверстия патрон может слететь с вала.

    В этом случае ремонт шуруповерта Bosch выполняется по следующей схеме.

    Первоначально нужно разобрать корпус шуруповерта и вытащить моноблок «двигатель-редуктор».

    Для того чтобы в ходе диагностики получить доступ к внутреннему устройству редуктора, нужно снять крепеж и слегка провернуть корпус редуктора относительно двигателя.

    Далее снимаются четыре стальных пружинных фиксатора. После снятия редуктора становится видна причина ремонта. Это изношенная кольцевая канавка на валу двигателя, в которую вставляется пружинное стопорное кольцо. Весь ремонт шуруповерта Bosch сводится к тому, чтобы углубить канавку фрезой и собрать инструмент в обратном порядке, как на видео:

    Совет! При установке редуктора на вал двигателя установите лимб трещотки на единичку. Промежуточное кольцо муфты опустится в обойме минимум на 4 мм, соответственно, усилие, необходимое для того, чтобы прижать корпус редуктора к двигателю, уменьшится наполовину.

    Ремонт самой нагруженной детали шуруповерта

    Неплохой в принципе сетевой шуруповерт компании Интерскол обладает недостатком, характерным для большинства сетевых электроинструментов. Прежде всего, это короткий шнур электроинструмента. Если вам приходится делать ремонт на крыше, то одновременно нужно тянуть переноску и следить, чтобы в процессе ремонта не зацепить его за другие инструменты.

    После нескольких лет эксплуатации для большинства сетевых шуруповертов требуется ревизия шнура. В определенный момент потребуется ремонт шуруповерта Интерскол, так как инструмент стал включаться только в одном каком-то положении. Это типичный признак разрыва контакта на кнопке включения. Перед тем как прозванивать цепь, нужно снять крепление корпуса и удалить крышку.

    Кнопка представляет собой коробку с гашеткой и четырьмя винтовыми контактами, два из которых идут к регулятору оборотов, остальные используются для подключения сетевого питания. Если попытаться прозвонить шнур тестером, то один из контактов покажет разрыв. Разбирать саму кнопку не следует, это достаточно надежный узел, очень редко выходит из строя, поэтому любые попытки посмотреть, что внутри, обычно заканчиваются поломкой. Разборка кнопки нужна, только если гашетка не удерживается фиксатором, или сломана возвратная пружина.

    Для ремонта шуруповерта достаточно раскрепить винтовые фиксаторы контактов сетевого шнура, обрезать 3-4 см, зачистить и опрессовать концы в латунные обоймы, установить их в контактные гнезда коробки и зафиксировать винтиками. Можно не отремонтировать шнур, а просто заменить его подходящим по длине и сечению более удобным сетевым кабелем в мягкой резиновой оболочке.

    Заключение

    Отдельно стоит упомянуть о ремонте электродвигателя. Практически во всех моделях шуруповертов используются низкооборотные коллекторные двигатели постоянного тока. Во многих случаях управление оборотами осуществляется с помощью электронной платы, которая вырабатывает импульсы постоянного напряжения в 12 В с различной скважностью. Если двигатель вдруг перестал запускаться, не спешите его разбирать и ремонтировать, во многих случаях разборка означает его остаточную потерю. Проверьте работу платы, в 90 случаях из 100 проблема заключается именно в ней.

    Набор малых отверток с ковриком для магнитной памяти YINSAN Набор прецизионных отверток 120 в 1 Мини-набор отверток Набор инструментов для самостоятельного ремонта для очков iPhone и другой электроники Часы для ноутбуков

    Набор малых отверток с ковриком для магнитной памяти YINSAN 120 в 1 Набор прецизионных отверток Мини-набор отверток Набор инструментов для самостоятельного ремонта для очков iPhone и другой электроники Портативный компьютер Отвертки для часов execusource Наборы отверток

    Набор малых отверток с ковриком для магнитной памяти YINSAN 120 в 1 Набор прецизионных отверток Набор отверток Набор инструментов для ремонта DIY для очков iPhone и других часов для ноутбуков Electronices, YINSAN 120 в 1 Набор прецизионных отверток Набор мини-отверток Набор инструментов для самостоятельного ремонта для очков iPhone и других электронных часов для портативных ПК Часы Маленький набор отверток с ковриком с магнитной памятью, Бесплатная доставка и возвращает все соответствующие заказы, приобретите набор прецизионных отверток YINSAN 120 в 1, мини-набор отверток, набор инструментов для самостоятельного ремонта для iPhone, ноутбука, ПК, часов, очков и другой электроники, небольшой набор отверток с ковриком с магнитной памятью, быстрая доставка к вашей двери. список товаров Цена со скидкой здесь, чтобы дать вам то, что вы хотите Купите сейчас, чтобы получать эксклюзивные акции и многое другое.Коврик с магнитной памятью YINSAN 120 в 1 Набор прецизионных отверток Набор мини-отверток Набор инструментов для самостоятельного ремонта для очков iPhone и другой электроники Портативный компьютер Часы Маленький набор отверток с.

    Набор малых отверток с ковриком для магнитной памяти YINSAN 120 в 1 Набор прецизионных отверток Набор мини-отверток Набор инструментов для самостоятельного ремонта для очков iPhone и другой электроники Часы для ноутбуков


    Бесплатная доставка и возврат всех подходящих заказов, приобретите набор прецизионных отверток YINSAN 120 в 1, мини-набор отверток для ремонта DIY для iPhone, ноутбука, ПК, часов, очков и другой электроники, небольшой набор отверток с ковриком с магнитной памятью, быстрая доставка to Your Door Новый список товаров. Здесь цена со скидкой, чтобы дать вам то, что вы хотите. Купите сейчас, чтобы получать эксклюзивные предложения и многое другое.
    Набор малых отверток с ковриком для магнитной памяти YINSAN 120 в 1 Набор прецизионных отверток Набор мини-отверток Набор инструментов для самостоятельного ремонта для очков iPhone и других электронных часов для ноутбуков Часы

    Как правильно очистить вашу мельницу для домашнего пивоварения в 2021 году

    Вы когда-нибудь чистили свою зерновую мельницу? Многие домашние пивовары часто пренебрегают своей мельницей, оставляя ее без очистки месяцами, если не годами. Однако, как и все другое пивоваренное оборудование, вашу зерновую мельницу необходимо чистить и обслуживать, чтобы продлить срок ее службы.

    Чистку зерновой мельницы следует производить после каждого использования. Удаление зерновой пыли, мусора и шелухи сжатым воздухом, щеткой и безворсовой тканью занимает пять минут. Эти простые шаги обеспечат правильную работу вашей зерновой мельницы. Время от времени следует также выполнять глубокую чистку. Разобрав мельницу для тщательной очистки и технического обслуживания, она будет работать как новая на долгие годы.

    Следуйте нашему руководству по очистке вашей зерновой мельницы, чтобы убедиться, что вы варите пиво самого высокого качества и самого лучшего вкуса.

    Почему вы должны чистить свою зерновую мельницу?

    Измельчение собственного зерна для домашнего пивоварения - процесс пыльный. Кусочки зерна и шелухи, кажется, попадают повсюду при измельчении. Конечно, большинство из них попадает в ведро для зерна, но на мельнице обычно остается налет из мелкой пыли и измельченной шелухи.

    Очистка этих остатков важна для продления срока службы вашей мельницы. Поскольку зерно почти не содержит влаги, оно не имеет запаха или плесени. По этой причине многие пивовары не утруждают себя чисткой своей мельницы.Но бактерии все еще могут расти в сахаре зерна. Кроме того, скопление налипшей зерновой пыли может вызвать проблемы при фрезеровании.

    Содержание мельницы в чистоте обеспечит ее правильную работу и продлит срок ее службы. Вы также исключите любой риск роста бактерий в вашем оборудовании.

    Когда следует чистить зерновую мельницу?

    Настоятельно рекомендуется чистить зерновую мельницу каждый день варки. Это быстро и легко, не более пяти минут. Легкая очистка после каждого измельчения зерна обеспечит бесперебойную работу мельницы и продлит срок ее службы.Кроме того, вам не придется убирать пыльную мельницу, содержать в чистоте гараж или варочную комнату.

    Базовая очистка зерновой мельницы каждый день варки

    После помола зерна и затирания потратьте несколько минут на очистку зерновой мельницы. Все, что для этого требуется, - это несколько простых инструментов:

    • Сжатый воздух
    • Щетка (зубная щетка или маленькая кисточка)
    • Ткань без ворса
    • Пылесос (предпочтительно пылесос)

    Следуйте этим простым шагам, чтобы обеспечить чистоту и чистоту. хорошо функционирующая зерновая мельница.

    Шаг 1. Удалите щеткой всю зерновую пыль и мусор.

    Используя сухую щетку, удалите как можно больше мусора с основания, бункера и роликов мельницы.

    Шаг 2. Обдуйте труднодоступные места сжатым воздухом.

    С помощью сжатого воздуха из компрессора или баллончика сдуйте всю оставшуюся пыль из углов и щелей мельницы.

    Шаг 3: Пылесос

    Используя пылесос, похожий на магазинный, быстро обойдите мельницу, бункер и основание, чтобы убрать оставшиеся кусочки зерна.

    Протрите мельницу безворсовой тканью. Теперь он должен быть свободен от всех частиц пыли и частиц зерна.

    Шаг 4: Хранение

    После очистки храните мельницу в сухом месте. Ваша мельница будет чистой и красивой, готовой к следующей партии домашнего пива.

    Периодическая глубокая очистка вашей зерновой мельницы

    Глубокую очистку вашей зерновой мельницы следует проводить не реже одного раза в год или даже каждые шесть месяцев, если вы часто варите пиво.

    В дополнение к инструментам, упомянутым для повседневной чистки, вам понадобятся следующие предметы:

    • Отвертка для снятия бункера
    • Пищевое минеральное масло

    Если вы знаете, что не будете варить пиво на некоторое время также будет отличной идеей тщательно очистить зерновую мельницу перед длительным хранением.Это поможет предотвратить рост плесени или коррозию.

    Шаг 1. Отсоедините электродрель или ручную рукоятку

    Большинство домашних пивоваров используют электродрель для привода своей мельницы. Некоторым пивоварам нравится использовать ручную рукоятку. Каким бы ни был ваш привод мельницы, снимите кривошип или дрель с приводного вала мельницы.

    Если у вас есть встроенная моторизованная мельница, отключите ее от сети перед чисткой.

    Шаг 2: Уберите весь мусор

    Следующим шагом в основном является выполнение всей плановой уборки, как мы описали выше.Убедитесь, что вы удалили всю зерновую пыль и мусор.

    Этап 3. Разборка бункера

    Большинство зерновых мельниц поставляются с бункером, обычно сделанным из 4 листов оцинкованной или нержавеющей стали. Отверните и разберите бункер. Используя сухую ткань без ворса, сотрите все частицы зерна. Воспользуйтесь зубной щеткой или малярной щеткой, чтобы слегка стереть все прилипшие куски.

    Шаг 4: Тщательно очистите мельницу и валки

    Теперь, когда мельница разобрана, раму валков и ролики легко очистить.Используйте сжатый воздух, чтобы сдуть как можно больше зерновой пыли. Слегка почистите все поверхности сухой зубной щеткой. Возможно, вам придется увеличить зазор между роликами, чтобы убрать труднодоступный мусор.

    Удалите пыль безворсовой тканью.

    Шаг 5: Масляные втулки

    Нанесите небольшое количество пищевого минерального масла на втулки ролика, чтобы они вращались плавно. Добавьте пару капель минерального масла в конец каждого валика и сделайте несколько вращений.Это не займет много времени. Вытрите излишки капающего масла.

    Шаг 6: Повторная сборка

    После того, как вы тщательно очистили зерновую мельницу и слегка смазали втулки маслом, вам следует собрать мельницу для хранения. Если вы изменили размер зазора, не забудьте вернуть его в исходное положение.

    Храните зерновую мельницу в хорошо вентилируемом и сухом помещении.

    Последние мысли

    Стремясь продолжить день варки, домашние пивовары часто пренебрегают чисткой своей зерновой мельницы после измельчения солода.Выделите несколько минут во время затирания или кипячения, чтобы слегка очистить мельницу, чтобы продлить срок ее службы. Время от времени глубокая очистка - отличная идея, чтобы ваша зерновая мельница оставалась как новая.

    Потратив немного времени и выполнив несколько простых шагов, вы сможете поддерживать свою фабрику в рабочем состоянии, как новенькую, и продолжать варить стабильное, потрясающее домашнее пиво.

    Часто задаваемые вопросы

    Следует ли мыть зерновую мельницу водой или мылом?

    Нет, никогда не рекомендуется мочить зерновую мельницу.Ржавчина может образовываться на мокрой или влажной зерновой мельнице, разъедая металл и делая мельницу непригодной для использования.

    Если ваша зерновая мельница намокнет, разберите ее и тщательно просушите. Перед повторной сборкой дайте ему полностью высохнуть.

    Как долго прослужит моя зерновая мельница?

    Зерновые мельницы предназначены для измельчения тысяч фунтов солода. Солодовое зерно очень сухое и твердое, но большинство мельниц построены так, чтобы выдерживать сложную задачу помола даже самого твердого солода, такого как ржаной солод.

    При надлежащем техническом обслуживании ваша зерновая мельница должна прослужить не менее 5 лет, а скорее всего более 10.

    Ремкомплект для фарфора lowe% 27s

    Набор для ремонта фарфора lowe% 27s Не желтеет и сохраняет стойкий блеск. Найдите ближайший магазин. При желании нанесите Porc-a-Fix или PORC-a-FIX High Heat для окончательной коррекции. ; Соответствует по цвету американскому стандарту бутылки объемом 15 куб. См с крышкой-щеткой. Простота в использовании, быстрое высыхание, готовность к нанесению без смешивания. , сушилки, кухонная техника и кафель.У вас шаткая фурнитура для штор или полки? Я буквально спас свою гранитную столешницу. Ремонтный комплект для ванны, плитки и душа, комплект для ремонта акриловой ванны из стекловолокна, фарфора, 5 унций, заполнитель зазоров между плиткой коричневой и серой серии для потрескавшегося камня, керамический пол, универсальный комплект для пайки 35 предметов и электроники Hi-Spec с регулируемой температурой пайки 25 Вт Утюг, Антистатические инструменты, Прецизионные отвертки и биты, Головки и плоскогубцы для электроники и набор для обслуживания компьютеров, Набор прецизионных отверток DELEE, Набор миниатюрных магнитных отверток Torx Набор инструментов для ремонта 48 в 1 с валом, Набор отверток для электронного компьютера и смартфона, MagicEzy Bath & Ремонт раковины Ezy - профессионально и легко подкрасьте трещины, сколы и царапины на керамической, фарфоровой и стекловолоконной раковине, ванне и туалете - белый, набор для ремонта керамики / эмали Cramer для ванн, раковин и столешниц, цвет: альпийский белый , MagicEzy Tile Fix - профессионально и легко подкрасьте трещины менее 1 мм на напольной и настенной плитке, керамограните и керамических поверхностях - белый, MagicEzy Tile REPAIRezy: устраните сколы и отверстия в керамике c Tiles Fast - Заполнитель для толстой плитки - Ремонтный комплект (черный), Ремонтный комплект для плитки Avalita Набор для ремонта камня, Керамическая ремонтная паста Фарфор для душа Стекловолоконная плитка Стружки Отходы Клей для ремонта отверстий, Заполнитель зазоров и ремонтная краска для плитки, Ronseal KBRK 60g Кухня и ванная комната Комплект для ремонта.Модель № CRC-203. Набор для ремонта керамики и фарфора - светоотверждение - Kohler White Торговая марка: НАБОРЫ ДЛЯ ДОМАШНЕГО РЕМОНТА. Доставка на следующий день. Найдите ремонт фарфора поверхности в Lowe's сегодня. 29 Покупайте товары для ремонта поверхностей и различные лакокрасочные материалы в Интернете на сайте Lowes.com. Убедитесь, что он подходит, введя номер своей модели. Это включает фарфор на стали, чугуне или глине (керамике). Хотя многие ремонтные комплекты для ванн доступны в стандартных цветовых вариантах, таких как белый, костяной или миндальный, в действительности ванны бывают самых разных оттенков, и эти цвета не всегда идеально или даже близко друг к другу.Идеально сочетается со всеми наборами для ремонта Bathworks. Купите белую ванну homax емкостью 0,18 жидких унций и комплект для ремонта сколов плитки в разделе ремонта поверхностей на сайте Lowes.com. Вы видите это объявление, исходя из релевантности продукта вашему поисковому запросу. 3.8 из 5 звезд 640. Купить porc-a-fix Porc-A-Fix- Crane-White (банка 1/2 унции) в интернет-магазине Lowe's Canada. Он самовыравнивается и обеспечивает глянцевую поверхность, напоминающую фарфор. Он заполняет и устраняет некрасивые сколы и царапины. Не наносите глазурь толстым слоем. Бутылка 15CC с крышкой-щеткой.Цены, акции, стили и доступность может изменяться. DIPOXY-2K-700 Основание деревянного стола для аквариума Terra Construction. Компания доставляет очень быстро! NADAMOO Комплект для ремонта ванны Набор для ремонта плитки для душа для стекловолокна, фарфора, керамики, акрилового камня, для исправления трещин, скрапа, лома, сверла, клей-герметик, слоновая кость, белый, бежевый миндаль - 3,5 унции 4,1 из 5 звезд 106 $ 16,99 $ 16. DIPOXY-2K-700 Основание деревянного стола для аквариума Terra Shape Construction, ремонтные гранулы эпоксидной замазки, водостойкие ремонтные гранулы эпоксидной замазки 6x5 г Керамический, металлический, древесно-пластиковый наполнитель и т. Д., 2.25 кг эпоксидной смолы 2K EP Смола для ламинирования Прозрачная литая смола Эпоксидный УФ-стержень DIPOXY-2K-700 Основание деревянного стола Aquarium Terra Shape Construction, Loctite 1885734 3 г Super Glue mini Trio Power Flex гель, 3 x 1 г, прозрачный, 1 x 6305648 Bison Enamel Fix Repair White 20 мл, 2,25 кг Crystal Clear Casting Эпоксидная смола для ламинирования стеклянного пола стола из стекловолокна Бетонные формы для аквариума Terra Устойчивый к УФ-излучению, YFaith 23 в 1 Набор для ремонта инструмента для открывания Pry, Разборка и ремонт смартфона, Набор отверток для ремонта, для мобильных телефонов, ноутбуков , Ремонт планшетов (комбинированная упаковка), Набор инструментов Apollo, 72 предмета для дома DIY Ladies Pink, в сумочке.Ссылка на дом Лоу ... Ванна и плитка Набор для ремонта белой ванны и плиток на 0,45 жидких унций. После просмотра страниц с подробными сведениями о продукте, посмотрите здесь, чтобы найти простой способ вернуться к интересующим вас страницам. Найдите Surface Repair по самой низкой цене. Покупайте ремонт поверхностей и различные лакокрасочные материалы на сайте Lowes.com. Этот материал - послание Бога для всех, кто нуждается в ремонте мрамора, гранита или других видов камня. © 1996-2021, Amazon.com, Inc. или ее дочерние компании. Набор для ремонта акриловой ванны премиум-класса - ремонт сколов и царапин - подобранный цвет.Этот комплект позволяет отремонтировать множество различных типов повреждений дерева, ламината, камня, плитки, LVT, WPC и винила на полу, столешницах, шкафах, лепнине и мебели. Недавно просмотренные товары и рекомендуемые вами товары, выберите отдел, в котором вы хотите выполнить поиск, БЕСПЛАТНАЯ доставка при заказах на сумму более 10 фунтов стерлингов для книг или более 20 фунтов стерлингов для других категорий, отправленных Amazon, гель Loctite Extreme Glue, универсальный прозрачный клей, Fast- Прозрачный клей для дерева, металла, камня, стекла и резины, прозрачный, 1 x 100 г, лента Loctite Extreme, сверхпрочная клейкая лента, очень толстая водостойкая серебряная лента, легко отрывающаяся клейкая лента для жесткого ремонта, серебристая, 48 мм x 30 м, клей для дерева Loctite Extreme, высокопрочный клей для дерева, быстросохнущий прозрачный клей для дерева, быстросохнущий водостойкий клей для дерева, 1 x 225 г, прозрачный, цена и другие детали могут варьироваться в зависимости от размера и цвета .В данный момент есть проблема с загрузкой этого меню. Члены Prime получают быструю и бесплатную доставку, неограниченное количество потоковых фильмов и телешоу с Prime Video и многие другие эксклюзивные преимущества. Попробуй еще раз. Бесплатная доставка на следующий день - европейский белый цвет. БЕСПЛАТНАЯ доставка на Amazon. Ремонт волшебного фарфорового чипа - это двухкомпонентная эпоксидная краска для ремонта ванн и раковин. 5. Найдите ремонт поверхности у Lowe's сегодня. Ремонт Magic Porcelain Chip Fix Repair представляет собой двухкомпонентную эпоксидную краску для ремонта ванн и раковин. 99.Модель № 244166. Сортировать по избранному. Легко наносится на поверхности раковин, ванн и плитки, а также может использоваться на керамограните, керамике и эмали. Включает наполнитель, достаточный для стружки размером от 10 до 12 четвертей. Набор для ремонта микросхем своими руками разработан для всех ванн и ванн / душевых кабин. Поставляется со всем необходимым для ремонта микросхем и чрезвычайно удобен в использовании. Теперь, приложив немного усилий, подготовив и покрасив за один уик-энд, вы можете восстановить плитку ванной или ванной, чтобы она выглядела как новая. Сравнивать; Найдите мой магазин. устранять некрасивые сколы, царапины, ретуши и другие дефекты в фарфоровых ваннах, раковинах, туалетах, стиральных машинах, сушилках, кухонной технике и плитке.Homax 0 18 жидких унций Белая ванна и ремонт плитки в поверхности. Набор для ремонта плитки, Фарфоровая паста для ремонта керамического пола Крем-паста для ремонта пола Набор для ремонта плитки и душа, Ремонт сколов и отверстий в керамической плитке, Ремонтный комплект для ванн Habbuy A + B для стекловолоконной керамики, Ремонт акрилового камня, Отверстие для сверления отходов от трещин, Клей Герметик - 50 мл, удобный в использовании, Ronseal KBTUE 10 мл, эмаль для ремонта кухни и ванной, MagicEzy Stone RepairEzy - профессионально и легко подкрасьте трещины и сколы размером более 1 мм для мрамора, гранита, камня Caesar, кварца, травертина и других материалов для отделки камня Поверхности - Белый, Эмаль Fix in White Touch in Paint для ремонта сколов и т. Д., MagicEzy Tile Fix - Профессионально и легко подкрасьте трещины менее 1 мм на напольной и настенной плитке, фарфоровых и керамических поверхностях - Шоколад, MagicEzy Tile Fix - Профессионально и легко подкрасьте трещины менее 1 мм на напольной и настенной плитке, керамограните и керамических поверхностях - набор нейтральных компонентов, MagicEzy для ремонта ванны и раковины Ezy - профессионально и легко подкрасьте трещины, сколы и царапины на керамике ic, раковина, ванна и туалет из фарфора и стекловолокна - бежевый и белый, MagicEzy Tile Fix - профессионально и легко подкрасьте трещины менее 1 мм на напольной и настенной плитке, фарфоровых и керамических поверхностях - черный, MagicEzy Tile Fix - Профессионально и легко подкрасьте трещины менее 1 мм на напольной и настенной плитке, фарфоровых и керамических поверхностях (бежевый и белый комплект), набор для ремонта керамики / эмали Cramer для ванн, раковин и столешниц, цвет: альпийский белый Произведено в Германии Инструкции на английском языке, Araldite Rapid Adhesive Crystal Glue для керамического стекла и украшений, 2 тюбика по 15 мл, MagicEzy Tile Fix - профессионально и легко подкрасьте трещины менее 1 мм на напольной и настенной плитке, фарфоре и керамических поверхностях - Honey Beige, MagicEzy Tile Fix (Clear) - Заполняет и окрашивает мелкие трещины плитки за секунды, Набор керамических красок Mont Marte - 6 штук x 20 мл - Водостойкие керамические краски - Идеальная фарфоровая краска для покраски чашек, ваз и мисок, магнитная отвертка на 100 предметов и набор бит с магнитными наконечниками - прецизионный набор для профессионального инструмента для ремонта, набор инструментов для снятия клемм HoyMie 91PCS для автомобиля, автоматическая электрическая проводка, съемник для извлечения штифтов разъема для обжима, съемник для снятия ключей, набор инструментов для большинства клемм разъемов, агент по ремонту царапин, волшебная ванна и плитка Ремонтный раствор Спрей для повторной окраски, Средство для удаления царапин Ремонт Керамическая плитка для раковины, Ремонт MagicEzy StoneEzy - профессионально и легко подкрасьте трещины и сколы размером более 1 мм для мрамора, гранита, камня Caesar Stone, кварца, травертина и других поверхностей с отделкой под камень - черный & Белый комплект, Белая ручка для ретуши мебели, маркер для постоянного удаления следов на полу шкафов, MagicEzy Tile Fix - профессионально и легко подкрасьте трещины менее 1 мм на напольной и настенной плитке, фарфоре и керамических поверхностях - бежевый, MagicEzy Stone RepairEzy - Профессионально и легко подкрасьте трещины и сколы более 1 мм для мрамора, гранита, камня Caesar, кварца, травертина и других поверхностей с отделкой под камень - бежевый, премиум-класса Ремонтный комплект для душевого поддона - ремонт трещин, трещин и протечек в душевых поддонах, фарфоровый наполнитель Sheffield Bronze 1454 / Ремонт, MagicEzy Tile RepairEzy - Профессионально и легко подправить сколы плитки более 1 мм на фарфоровых и керамических поверхностях - золото, аралдит ARA- 400015 Ремонтная замазка в тюбике, 50 г, 50 г, MagicEzy 3006.0221 200103 9 Second Chip Fix-Cream, Evo-Stik 30812665 ​​50 г Герметик-герметик для быстрого ремонта утечек - коричневый, MagicEzy Stone Repair Ezy Deep Chip Filler - профессионально и легко заполняет глубокие трещины и сколы для мрамора, гранита, камня Ceasar, кварца , Травертин и другие каменные поверхности.

    Прозрачная технология - Eric Jacoby Design

    Элегантный дизайн - иллюстрация его функции

    Недавно сын разобрал светодиодный фонарик. Он порылся в доме в поисках отвертки подходящего размера и изо всех сил пытался вывернуть миниатюрные винты.В конце концов я услышал его разочарование из другой комнаты:

    Эй! Здесь нет ничего, что показывало бы, как это работает - вы не видите электричество

    .

    Я хихикнул, потому что помню, как в детстве разбирал вещи и иногда испытывал такое же чувство разочарования, когда разбирал что-то только для того, чтобы найти печатную плату. Я тоже недавно почувствовал это чувство, когда мой струйный принтер ушел из строя. Электрические схемы и цифровые технологии предоставляют нам много удивительных вещей, но большая часть цифровых технологий скрыта.Я считаю, что это оставляет многих из нас отчужденными от технологий.

    Когда я жил в Европе, одной из моих любимых экскурсий было посещение Музея Виктории и Альберта в Лондоне - выставки, посвященной технологиям викторианской эпохи. Мне понравился Гринвичский музей ранних часов по тем же причинам. Я вспоминаю, как меня восхищало детальное разрешение паровых двигателей, сложных аналоговых машин и первых прототипов часов. Я испытывал глубокое восхищение перед инженерами, разработавшими раннюю технологию, в которой было обнаружено так много красивых движущихся частей.Технология, шестерни, поршни, шарниры и маятники которой обеспечивают видимый, понятный и прозрачный дизайн. Я очарован дизайном викторианской эпохи, потому что открытые механизмы и видимые системы создают диаграмму того, как был создан продукт и как он работает. Я назвал эту идею прозрачной технологией .

    Прозрачная технология лежит в основе моей философии. Я так вижу и думаю. Он был включен в мою диссертацию и был частью моей архитектурной практики. Самое главное, это то, как я подхожу ко всем аспектам дизайна.Для пояснения я разделю прозрачную технологию на четыре подтемы: дискурсивная, системная, дидактическая, сбалансированная.

    Дискурсивный

    Дискурсивность - это идея работы в рамках определенного дискурса, будь то язык, материал или владение инструментом, признавая как возможности, так и ограничения его дискурса.

    Каждый раз, когда я начинаю проектировать здание или продукт, я постоянно спрашиваю: «Как это будет построено?» Решение этого вопроса - вот что влияет на окончательное дизайнерское решение.

    Формы некоторых из моих стульев были вдохновлены историей и временем, заключенными в слоях. Продолжительность времени и тип слоев могут варьироваться; они могут быть короткими интервалами, представленными слоями опилок в моей настольной пиле, или могут быть эпохой, воплощенной в стратификации песчаника в Южной Юте. В связи с этой идеей я обнаружил, что конструкция стула также может происходить из слоев фанеры, как топографическая карта.

    Язык их конструкции очевиден в открытых полосах, а также в открытых концах установочных штифтов, которые использовались для выравнивания отдельных деталей во время сборки и склеивания.

    Прежде чем я займусь окончательным дизайнерским решением или окончательным измерением, каждый продукт проходит множество исследований, схем и прототипов.

    Рассуждения о ламинировании фанеры предоставляют много возможностей для создания формы, но моя любимая характеристика - это дихотомия между предсказуемыми размерами производимых материалов и присущими им несоответствиями, которые становятся преувеличенными, когда конечное зерно выделяется как основная поверхность.

    Я обнаружил, что ограничением этого дискурса является неэффективность между компонентами стульев неправильной формы и прямоугольной формой листов фанеры, из которых они вырезаны.Благодаря интуиции я понял, что могу сократить этот бесполезный расход материала, включив детали игрушки в тот же C.N.C. запустить. Этот процесс оптимизации материала очень похож на технику, которую использует суши-шеф-повар, который использует лучшую нарезку рыбы для сашими, следующую лучшую нарезку рыбы для Нигири и небольшие кусочки в маки (роллы).

    Одна игрушка, созданная из оставшегося материала стульев, - это игрушка Tectonic Bison Toy, которая началась как AT-AT.

    Несколько лет назад мой сын набросал AT-AT, который он хотел построить вместе со мной в субботу.Когда мы закончили конструировать его игрушку, я был очарован массивной формой, механическими системами и смесью болтов из дерева и нержавеющей стали. Я деконструировал его и перевел язык дизайна на американского бизона.

    Системный

    Я очарован тем, как отдельные системы могут быть объединены с другими системами, чтобы создать хорошо функционирующую сборку, подобную скоординированной скелетной, мышечной, легочной и нервной системам человеческого тела.

    Недавний дизайнерский проект заключался в создании версии хотрода очень недооцененного продукта: складного кресла. Цель состояла в том, чтобы создать продукт с преувеличенными системами, улучшенной механикой и необработанными, открытыми деталями, отмечая при этом механизм складывания и эфемерное преобразование от плоского к полному. Идея заключалась в том, чтобы визуально разделить системы, чтобы каждая могла проиллюстрировать свою индивидуальную функцию.

    Хотя я использую многие формы цифровых технологий для проектирования и производства, все мои проекты начинаются с аналоговых исследований и прототипов.Эта эталонная модель складного стула была изготовлена ​​с использованием горячего клея, дерева и аэрозольной краски.

    Окончательное решение для кресла Tectonic Folding Chair имеет четкое разграничение четырех отдельных систем: система сидения, система стабилизации, структурная система и система складывания (основанная на геометрических правилах параллелограмма). Все вместе работают над созданием скульптурного и функционального продукта.

    Дидактическое

    Дидактика - это свойства дизайна, которые могут научить или позволить использовать его для обучения.Я считаю, что лучший способ облегчить обучение - это вывести систему на поверхность, как это видно на экзоскелете насекомого. Поскольку его структура находится снаружи, она понятна и схематична, в результате чего внешний вид основан исключительно на открытой структуре.

    Я изучил экзоскелет кузнечика, стрекозы и пчелы. Отчасти потому, что я считаю их красивыми, а отчасти потому, что некоторые из них умерли в моей мастерской.

    Вскоре после открытия моей компании травма спины вынудила меня лежать на животе в течение трех месяцев.Я не мог поднимать мебель, не говоря уже о том, чтобы построить ее, поэтому я воспользовался возможностью разработать игрушечные интерпретации моих посетителей-насекомых.

    Изначально игрушечные жуки предназначались для изготовления деревянных, но сложность механизмов требовала изготовления деталей из пластика. Я обнаружил, что использование пластика позволяет создавать забавные цвета и продукты, которые более доступны для детей.

    Каждое насекомое призвано олицетворять S.T.E.A.M. образование за счет размещения уникальных инженерных систем для облегчения их передвижения.Кузнечик движется по параллелограмму. Пчела иллюстрирует векторы сил и структурные связи. Стрекоза иллюстрирует передачу движения через шестерни и концентрические валы.

    Чтобы проиллюстрировать эти принципы, каждый механизм вынесен за пределы насекомого в виде «экзомеханизма», чтобы показать, как работает продукт и как он был построен.

    Хотя наша мебель рекламирует долговечность, долговечность и долговечные материалы. У наших игрушечных насекомых более короткий жизненный цикл, как у насекомых, которые их вдохновили.

    По сравнению со сталью, деревом, алюминием и стеклом, используемыми для изготовления животных и мебели, игрушки Tectonic Toy Insects сделаны из биоразлагаемого кукурузного масла. Когда ребенок становится слишком грубым и ломает один, он разлагается намного быстрее, чем другие пластмассы, обычно используемые для изготовления игрушек.

    Остаток

    Поиск простого решения часто является сложной задачей, и я считаю, что лучшие решения часто представляют собой баланс двух противоположных идей.

    Многие из моих проектов были вдохновлены эскизами путешествий, и для меня метафорой баланса служат японские ворота Тории, которые я зарисовал в Киото пятнадцать лет назад.Врата Тории символизируют переход от мирского / повседневного царства к священному.

    Я взял на себя смелость распространить этот символизм Torii на идею продуктов (скажем, стула, стола или игрушки), выполняющих основную функцию, но также придающих скульптурные свойства пространству, так что сами предметы становятся формой произведения искусства. .

    Тектонический обеденный стол имеет формальные остатки влияния ториев, но его язык больше связан с набором различимых систем, которые представляют собой схему того, как он сделан и как работает.

    Для получения дополнительной информации о нашей философии, истории или продукции посетите наш веб-сайт

    Как очистить плиту WhisperLite

    Печь WhisperLite от MSR была одной из самых популярных походных печей на рынке с момента ее создания по определенной причине. Он относительно легкий, компактный и простой в использовании, но для меня важнее, чем любой из них, тот факт, что WhisperLite практически защищен от бомб. Всегда надежный в сельской местности, когда вам это нужно больше всего - независимо от того, сколько сажи, песка или грязи вы подвергаете его воздействию - WhisperLite легко чистить и ремонтировать.У вас есть WhisperLite, но вы не знаете, что делать, когда видите это жалкое оранжевое пламя? Следуйте этим простым шагам, и ваш WhisperLite будет долго петь синим и горячим.

    Часть первая: Решение двух наиболее вероятных проблем с вашей плитой

    Если ваша плита не работает должным образом, скорее всего, проблема либо в топливной магистрали, либо в жиклере шейкера. Когда вы находитесь в глуши, песок и грязь могут легко попасть в механику вашей печи - проверка того, что топливопровод и жиклер встряхивающего устройства чистые, часто обеспечивает простое решение для того, чтобы ваша печь снова работала должным образом.Сначала соберите инструменты. Чтобы очистить плиту и вернуть ее в идеальное состояние, вам понадобится немного белого газа из топливного баллона, бандана, отвертка (вы воспользуетесь ею во второй части) и кухонный инструмент, который должен входят в комплект WhisperLite (если у вас их нет, вы обычно можете обойти его функцию, просто используя свои руки). Во-первых, очистите топливопровод. Топливопровод расположен внутри золотой оболочки, которую вы подключаете к топливному баллону. Серебряный наконечник топливопровода будет едва виден, выступая из конца золотистой оболочки.Вставьте конец топливопровода в одно из трех небольших отверстий в инструменте для печки и поверните инструмент, чтобы надежно захватить трубопровод. Отсюда вы сможете полностью вытащить топливопровод из отверстия. золотую оболочку, чтобы она была отделена от остальной части вашей печной системы. Чтобы очистить трубопровод, осторожно вылейте немного белого газа из топливного баллона на свою бандану. Затем протрите топливопровод, используя покрытую топливом часть банданы, убедившись, что вся сажа, песок, грязь и т. Д.устранен. После того, как топливопровод станет чистым, верните его внутрь оболочки золотистого цвета, используя тот же процесс, который вы использовали для его извлечения, в обратном порядке (поскольку топливопровод перекручивается из-за длительного пребывания в одном и том же положении внутри печи, он может быть немного сложно вернуть его полностью обратно - это нормально, просто используйте немного смазки для локтей, вы не повредите леску, сильно надавив). Следующая наиболее распространенная проблема связана с жиклером шейкера печи . Чтобы вынуть жиклер шейкера и убедиться, что на нем нет препятствий, потребуется небольшая разборка печи.Во-первых, снимите топливный бачок печи (также называемый баком для заправки), расположенный на дне печи. Это часть печи, которая заполняется топливом, пока вы заправляете печь (отсюда и название топливный бак). Он должен легко откручиваться снизу печки - просто поверните против часовой стрелки. После того, как топливный бачок будет снят, вам нужно будет очистить его, чтобы на нем не было грязи. Как и раньше, залейте немного белого газа. наденьте бандану и вытрите топливный бачок, пока он не станет полностью чистым.Отложите топливный бачок так, чтобы он не пачкался. Снятие крышки топливного бака откроет область, в которой топливо поступает в печь - в этой части печи находится жиклер шейкера. Идите вперед и вытяните его, удерживая за крышку. топливопровод (вы можете вытащить эту часть печи из того места, где она проходит через ножку печи, чтобы она полностью отсоединилась от остальной части печи, но в этом нет необходимости, и может быть сложно вернуть ее обратно Отсюда вы увидите жиклер с плоскими стенками и небольшим отверстием на вершине, а также скругленную гладкую часть механизма, которая соединяется с кабелем топливопровода.В вашем кухонном инструменте есть шестиугольное отверстие, предназначенное для надевания на жиклер - вы можете использовать его, чтобы открутить жиклер от системы топливопровода. Здесь вы можете увидеть, что жиклер частично откручен от системы топливопровода. струе, вы увидите шейкер (также известный как груз иглы) внутри. Будьте осторожны, открутите жиклер, повернув его вверх, чтобы шейкер не выпал - он действительно маленький, и его трудно найти. Жиклер и игла разделены. Я люблю налить немного белого газа в топливный бачок, чтобы сделайте небольшую ванну для иглы и форсунки.Вы также можете стереть их банданой и небольшим количеством белого газа, убедившись, что они полностью чистые. Если вы поднимете шейкер, вы увидите крошечную иглу на его конце. Убедитесь, что игла не погнута (и будьте осторожны, чтобы не погнуть ее самостоятельно), потому что из-за сильно согнутой или сломанной иглы печь может полностью перестать работать. Наряду с засорением топливопровода забитое отверстие для жиклера - еще одна наиболее распространенная проблема с вашим WhisperLite. Возьмите вес иглы и осторожно вставьте иглу в отверстие для жиклера снаружи.Затем поднесите струю к солнцу, закройте один глаз и посмотрите сквозь него, чтобы убедиться, что на нем нет грязи - вы должны четко видеть края круга и небо за ним.

    Часть вторая: Глубокая очистка

    Если вы попробовали выполнить действия из Части 1, а ваша плита по-прежнему не работает должным образом, вы можете полностью разобрать WhisperLite и очистить каждый элемент, чтобы запустить его. Первый шаг (начиная с конца первой части) - снять ножки печи.После снятия жиклера и топливного кабеля ножки сразу же соскользнут; однако три отдельные ножки прикреплены к плите в определенном порядке, и их установка может сбивать с толку, если вы не различаете порядок, в котором вы их снимали. Чтобы облегчить себе этот процесс, просто используйте ручку или карандаш. Наденьте все три ножки прямо на ручку, чтобы они оставались в правильном порядке, пока вы чистите остальную часть плиты. Легко определить, как ножки ориентированы на плите, когда вы вернетесь, потому что плоские провода будут направлены к плите, а заостренные провода будут лежать на земле.После того, как вы удалите ножки, будет видна нижняя часть плиты. Если вы какое-то время использовали плиту, не чистя ее, вы сможете увидеть, сколько сажи накопилось на металлической поверхности. Еще раз вылейте немного белого газа на свою бандану и используйте его, чтобы почистить дно плиты. Вы можете увидеть, сколько сажи образовалось во время моей чистки! Впоследствии вы сможете увидеть большую разницу, просто взглянув на свою плиту. Чтобы очистить последние элементы печи, вам нужно будет открутить горелку шапка.Если вы посмотрите на верхнюю часть плиты, вы увидите большой винт посередине. С помощью отвертки (я использую ту, что входит в мой многофункциональный инструмент для ремонта в середине поездки), открутите крышку горелки от остальной части. система. Это разделит плиту на четыре оставшихся части: колпачок горелки, кольца пламени, круглая сковорода горелки и золотистый цилиндр, удерживающий струю шейкера. Используя белый газ и бандану, очищайте каждую часть по мере продвижения Начиная с золотой цилиндрической детали, вы сможете снять крышку горелки и очистить ее как внутри, так и снаружи.Затем очистите кольца пламени - они должны легко отделяться друг от друга, чтобы вы могли чистить каждое из них по отдельности. Во время чистки проверяйте каждое кольцо на наличие разрывов или изгибов. Система горелки WhisperLite, чистая и готовая к работе! Наконец, повторите действия по разборке в обратном порядке, чтобы снова собрать плиту. Самая сложная часть здесь - это всегда снова прикреплять ножки, но если вы держите их в правильном порядке, то просто нужно их надеть и разложить, чтобы они легко укладывались в канавки на сковороде круглой конфорки.

    И вот оно! С помощью этих шагов я перевел эту конкретную печь с даже не горящей на горячее голубое пламя. Этот ремонт легко сделать в сельской местности или дома перед следующей большой поездкой - и в качестве бонуса вы станете героем, если сможете починить плиту для своих голодных приятелей-походников во время обеда.

    Автор: Анна Эллиотт +

    Анна Эллиот выросла на каноэ в Нортвуде, штат Висконсин, где она полюбила все дикое.Месячный рюкзак через хребет Винд-Ривер в Вайоминге позже убедил ее, что западные горы - это то место, где она должна быть. Переехав в район Сиэтла в 2011 году, Анна с тех пор пользуется преимуществами дикой природы на северо-западе Тихого океана - пешими прогулками, скалолазанием, бегом по пересеченной местности и греблей. Сочиняя, редактируя и руководя поездками, она всегда ищет возможности вдохновить других выйти на улицу.

    Как удалить винты Chicago и заменить пряжку

    Если у вас есть любимая пряжка, которую вы просто любите, ее легко заменить на ремень Хэнкса.Все наши ремни имеют съемные пряжки, большинство из которых имеют винты Chicago Screws, которые удерживают пряжку на ремне.


    Удаление винтов Chicago с гладкой стойкой

    Винты с гладкой стойкой Chicago

    Чтобы удалить их, вам понадобится отвертка. Вы просто ослабляете винт на штыре, снимаете штифт с кожи, стараясь не уронить его, а затем заменяете пряжку. Затем вы просто снова устанавливаете штырь в кожу, вставляете винт в штырь и плотно прижимаете.

    Если вы беспокоитесь о том, что они ослабнут, просто нанесите немного прозрачного лака на резьбу перед установкой, поскольку он действует как низкоуровневый локтит, предотвращающий ослабление винтов, но не настолько прочный, чтобы предотвратить их повторное удаление.

    Если винты не откручиваются

    Иногда винты не откручиваются, а задняя сторона вращается. В этом случае воспользуйтесь одним из следующих способов, чтобы легко ослабить винты.

    1. Резиновая перчатка
      Наденьте резиновую перчатку на руку, которой вы будете извлекать винт.Плотно прижмите палец с резиновым покрытием к задней стороне винта, поворачивая винт отверткой. Это почти всегда позволяет легко ослабить винт.
    2. Скотч
      Вы можете взять кусок скотча и накинуть его поперек ленты на гладкую стойку винта. Затем, нажимая на заднюю часть винта (теперь покрытого лентой), поверните винт отверткой. Лента будет удерживать винтовой штифт, позволяя ему вырваться.

    Теперь, в редких случаях, когда вы не можете открутить винты одним из вышеуказанных способов, просто свяжитесь с нами здесь, и мы сразу же вам поможем.


    Удаление винтов Chicago с помощью штифта с прорезями

    Винты Post Chicago с шлицевой головкой

    Когда винты и опора вставлены, две отвертки быстро открутят винты. Просто поместите по одному с каждой стороны, чтобы удерживать на месте, и ослабьте винт.

    Эти винты редко откручиваются, но если возникнут проблемы, просто свяжитесь с нами, и мы поможем вам.

    Не забудьте нанести прозрачный лак для ногтей на резьбу, если вы хотите, чтобы они были более надежными при повторной установке.


    В нашей легкой поясной ленте Bare Bones вместо винтов используются защелки. Просто отстегните, переставьте пряжку и наденьте ее.

    Вот и все! Все готово, и вы можете изменить внешний вид своего ремня Hanks в любое время, быстро заменив пряжку!

      Как разобрать теплицу :: Elloughton Greenhouses

      После того, как все стержни остекления крыши вынуты, следующая перемычка конька. Это простая работа, два болта удерживают только каждый конец стержня, они не затягиваются и затем обычно скользят вниз по концевым выступам, позволяя стержню отойти от концевых секций.Это одна из операций, где помощь - это бонус.

      Как только крыша будет снята, у вас останутся четыре стены, скрепленные вместе болтами. Каждая теплица крепится к основанию по-своему, самое время снимать теплицу с основы. После освобождения от основания каждый угол дома обычно удерживается тремя болтами, двумя вверху и одним у основания.

      На фотографии справа показан участок в верхнем углу, где на данной теплице нижняя гайка откручивается, и болт может соскользнуть вниз от стыка.Планка, на которую затягивается гайка, - это верхняя планка боковой секции. Необходимо полностью снять верхнюю гайку, чтобы можно было снять опорную балку угла крыши, прежде чем болт можно будет сдвинуть вверх и освободить от соединения. Как только оба болта будут удалены от соединения, боковая планка просто выскользнет, ​​и верх этой секции теплицы будет свободен.

      Нижний стык разбирается точно так же, но есть только один болт, удерживающий нижнюю часть концевой секции к низу стороны.На этом этапе помощь - это больше, чем бонус, теперь у вас будет очень нестабильная теплица. Продолжайте движение по остальным трем углам, и у вас останутся четыре секции теплицы, которые выглядят примерно так.

      Это все, что я делаю, когда разбираю. Я транспортирую теплицу четырьмя секциями, что упрощает сборку. Если вам нужно полностью разобрать, я настоятельно рекомендую вам сделать подробные записи о том, где находится каждая часть, особенно концы. Также поможет разделение частей каждого раздела.

      Восстановление теплицы - это процедура, обратная демонтажу. Однако главное помнить, что стекло квадратное и поместится только в квадратную рамку. При перестройке критически важны две вещи: все четыре угла должны быть под углом 90 градусов, большинство людей это понимают. Однако многие падают из-за того, что у них нет плоского ровного основания.

      Ваши желоба будут точно следовать за основанием, если вы отойдете назад и посмотрите на желоба сбоку, они должны быть идеально параллельны.Если их нет, ваша теплица перекручена, и я могу гарантировать, что где-то ваше стекло не поместится должным образом. Единственный способ исправить это - поднять низкий угол, в идеале сделав основание правильным. Если это невозможно, вы можете утрамбовать низкий угол и укрепить его бетоном. Потратьте время и заботьтесь о своей базе, и все остальное приложится.

      Если вы нашли это полезным, дайте мне знать, я рад слышать от вас, и если вы нашли что-то менее легкое для понимания, я постараюсь переписать его.Я имею дело с теплицами каждый день и понимаю, что могу предполагать, что люди знают больше, чем есть на самом деле. Наконец, если вам понадобятся какие-либо гайки и болты, зажимы для остекления или уплотнители для остекления для восстановления теплицы, я был бы очень признателен за ваш бизнес. Если вы находитесь где-то недалеко от Восточного Йоркшира, мы также дешевле, чем кто-либо другой для стекла, но, к сожалению, мы не можем опубликовать это.
