Сколько проводов можно проложить в одной гофре: Соответствие толщины гофро-трубы и количество UTP кабелей

Содержание

Соответствие толщины гофро-трубы и количество UTP кабелей

При монтаже СКС и электропроводки в последнее время стали очень активно использовать ПВХ, ПНД или металлическую гофру.

Считается, что такая дополнительная изоляция резко повышает устойчивость проводов и кабелей к внешним негативным воздействиям различной природы, снижает риск возгорания проводки при возникновении чрезвычайных ситуаций. Смотрится проводка, заключенная в гофротрубы, действительно выигрышно. Но такой подход существенно прибавляет хлопот монтажникам. Хотя бы из тех соображений, что приходится прорезать более глубокие и широкие штробы, да еще и в большем количестве. Поэтому возникают соблазны разместить в одной гофре как можно больше проводов. А как узнать сколько проводов можно затянуть в одну гофру? Попробуем разобраться в этом вопросе!



Любой подсчёт в теоретической части будет отличаться от практической. Теоретический подсчёт подразумевает в себе подсчёт сечения кабеля и толщину гофры, но не возможно учесть все нюансы. Вот некоторые из них, на которые стоит обратить внимание :

  • плотно забиваемая проводами гофра — это неудобство в монтаже, недостаточный теплоотвод при прокладке эл. кабеля и возможные взаимные помехи при прокладке СКС.
  • если длинна протяжки кабеля больше 5-6 метров, то это усложняет процесс затяжки из-за не прямолинейности самой гофры.
  • при подсчёте многие считают внешний диаметр трубы, а внутренний гораздо меньше чем мы думаем.
  • при перекручивании хотя бы трёх кабелей UTP, диаметр пучка увеличивается на 25%, я уже не говорю что при протяжке 14-15 концов скрутка будет обязательно.
  • если место не позволяет распрямить трубу, то это уменьшит количество концов на 50%.
  • принято считать, что для нормальной эксплуатации эл. кабелей, площадь поперечного сечения всех протянутых в трубе кабелей или проводов (с учетом их изоляции) должна составлять не более 35% от площади поперечного сечения внутреннего канала гофры.

Ниже приведена таблица внешних и внутренних диаметров гофры:

Наименование Внешний диаметр мм.
Внутренний диаметр мм.
Труба гофрированная 16 мм. 16 10,7
Труба гофрированная 20 мм. 20 14,1
Труба гофрированная 25 мм. 25 18,3
Труба гофрированная 32 мм. 32 24,5
Труба гофрированная 40 мм. 40 31,5
Труба гофрированная 50 мм. 50 39,6
Труба гофрированная 63 мм. 63 50,6

А теперь к самой сути вопроса — сколько же максимально влезет UTP кабелей  в гофру:

Наименование Максимальное количество кабелей UTP Рекомендуемое количество кабелей UTP, не более
Труба гофрированная 16 мм. 4 2
Труба гофрированная 20 мм. 5 3
Труба гофрированная 25 мм. 6 — 7 4
Труба гофрированная 32 мм. 7 — 8 6
Труба гофрированная 40 мм. 9 — 10 7
Труба гофрированная 50 мм. 11-12
9
Труба гофрированная 63 мм. 14-15 12

Примерная формула расчёта максимального количества UTP кабеля такая:
KU*4=D
KU — максимальное количество кабелей UTP
D — диаметр гофры

Ответ округляем до большего диаметра, допустим получилось у нас 30, значит берём гофру диаметром 32. Рекомендуется уменьшить максимальное количество UTP кабелей в гофротрубе на 30-50%.

Калькулятор расчета допустимого количества кабелей в гофротрубе

При прокладке электропроводки и других сетей в домах или квартирах в последнее время стали очень активно использовать полимерную или металлическую гофру. Считается, что такая дополнительная изоляция резко повышает устойчивость проводов и кабелей к внешним негативным воздействиям различной природы, снижает риск возгорания проводки при возникновении чрезвычайных ситуаций.

Калькулятор расчета допустимого количества кабелей в гофротрубе

Смотрится проводка, заключенная в гофротрубы, действительно выигрышно. Но такой подход существенно прибавляет хлопот монтажникам. Хотя бы из тех соображений, что приходится прорезать более глубокие и широкие штрабы, да еще и в большем количестве. Особенно на участках около распределительных щитов, где множество кабелей прокладывается параллельно. Поэтому возникают соблазны разместить в одной гофре как можно больше проводов.

А вот этого делать ни в коем случае нельзя!
А как узнать, сколько можно? Вам поможет калькулятор расчета допустимого количества кабелей в гофротрубе.

Работа с калькулятором несложна, но тем не менее несколько пояснений будет дано ниже.

Калькулятор расчета допустимого количества кабелей в гофротрубе

Перейти к расчётам

Краткие пояснения по проведению расчета

Плотно забиваемая проводами гофра – это и неудобство в монтаже. И недостаточный теплоотвод, и возможные взаимные помехи. Поэтому принято считать, что для нормальной эксплуатации проводки, площадь поперечного сечения всех протянутых в трубе кабелей или проводов (с учетом их изоляции) должна составлять не более 35% от площади поперечного сечения внутреннего канала гофры. На этом и строится расчет.

  • Пользователю необходимо указать стандартный диаметр гофры (внешний) – она выпускается в диапазоне от 16 до 63 мм.
  • Далее, выбирается, кабели какой формы в сечении будут прокладываться. Наиболее распространённые – круглые, и для них указывается диаметр по внешней изоляции (оплетке), который несложно промерить штангенциркулем или даже просто линейкой.
  • Если укладывается плоский кабель, то после выбора этого пути расчета появятся два поля ввода данных, в которых указываются толщина и ширина по внешней оплетке.
  • Остается нажать кнопку расчета – и получить готовый результат.

Бывает, что калькулятор показывает итоговое значение, равное нулю. Это означает, что даже для единичного кабеля такой диаметр гофры – маловат, и необходимо приобрести трубу на размер больше.

Какие кабели выбрать для домашней электропроводки

Это – целая наука, изобилующая нюансами, игнорировать которые – весьма опасное дело. Некачественные или не соответствующие условиям эксплуатации провода и кабели часто становятся причиной очень серьезных последствий.

Какой кабель следует использовать для электропроводки в квартире или доме – читайте в специальной публикации нашего портала.

Прокладка кабеля без гофры - 6 причин почему нельзя. На потолке, в стене, под штукатурку.

Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:

  • нужна ли гофра на потолке
  • нужна ли гофра в стенах
  • и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

Гофра в стенах

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре - нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.



Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

  • об увеличении естественных утечек тока голого кабеля под штукатуркой
  • и про возможное влияние компонентов штукатурки на изоляцию

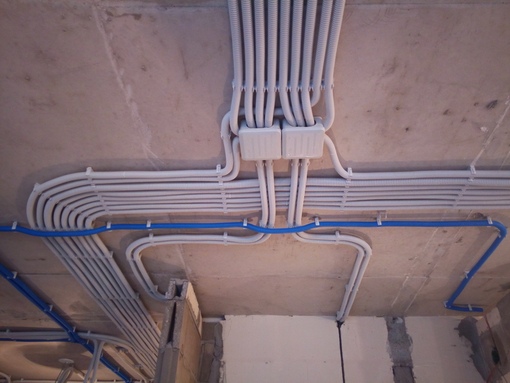

Гофра на потолке

Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

  • монтаж кабеля на потолке без гофры допускается
  • экономит кучу денег
  • экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Наведенное напряжение

Наведенное напряжение это верный спутник проложенных пучками проводов. Оно может негативно сказаться на работе недорогих светодиодных ламп, вызвав подсвечивание, либо мерцание.

В этом случае неискушенному пользователю придется вызывать специалиста, чтобы разобраться с непонятным для него явлением. А за каждый вызов нужно платить.

Хотя конечно можно попытаться глубоко вникнуть в проблему и разобраться самому.

Поэтому один раз сэкономив на гофре у одного мастера, приготовьтесь платить в дальнейшем другим, либо тратиться на переделки и самостоятельную модернизацию.

Способ крепления

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

  • удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

  • уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)
  • защита от внешних воздействий
  • сменяемость проводки
  • читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках
  • полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл. проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Статьи по теме

Сменяемость электропроводки в гофре. Миф или реальность?!

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После публикации статьи про установку встраиваемого щита Mistral 41F в квартире мне стало приходить очень много вопросов о том, что с какой целью на вводе в щит я перешел с гофры на «чистый» кабель?

Типа в таком случае мною был нарушен пункт ПУЭ про сменяемость электропроводки.

Напомню, что согласно ПУЭ, п.7.1.37, скрытая электропроводка должна выполняться таким образом, чтобы была обеспечена ее сменяемость.

Но дальше по тексту этого же пункта есть небольшое отступление. Если строительные конструкции здания выполнены из негорючих материалов (бетон, кирпич, шлакоблок, гипсокартон и т.п.), то допускается несменяемая электропроводка под штукатуркой или же в пустотах строительных конструкций, например, под подвесными или натяжными потолками.

Помимо приведенных требований ПУЭ, согласно Свода правил по проектированию и монтажу электроустановок (СП 31-110-2003, п. 14.5), также разрешается выполнять несменяемую скрытую проводку в строительных конструкциях из негорючих материалов.

Таким образом, получается, что можно применять несменяемую электропроводку, но в том случае, если строительные конструкции выполнены из негорючих материалов.

Теперь перейдем немного к практике. Добиться сменяемости электропроводки при прокладке кабелей в пластиковой гофрированной трубе практически не реально. Это скорее миф, нежели реальность!

Задам вопрос лично каждому из Вас?! Вот Вы лично пробовали протянуть кабель через уже закрепленную гофру?

Скажу свое мнение и видение ситуации. Можно изловчиться и протянуть кабель через гофру, но только на прямых участках, например, на спусках к розеткам или выключателям, или же где имеется не более одного поворота, и то с большим плавным радиусом.

Но если по пути имеется хоть один поворот гофры на 90° (а они бывают всегда) или различные повороты с переходами гофры с одного уровня на другой, то вопрос сменяемости электропроводки сразу же отпадает.

Кабель при протяжке просто напросто упрется в кольца гофры на ближайшем повороте, либо гофра от натяжки соскочит с клипс, дюбель-хомутов или других крепежных изделий.

Большинство электриков выполняют монтаж электропроводки чаще всего именно в гофре, и даже не по причине ее сменяемости. Тут дело больше в требованиях к применяемым кабелям и проводам, но об этом я в скором времени еще напишу подробную статью. К тому же гофра является дополнительной механической защитой, особенно при прокладке кабелей в гипсокартонных стенах по профилям.

Лично мне гофру проще и удобнее крепить, нежели одиночные кабели. Правда вот затягивать кабель в гофру отнимает некоторое время.

Кстати, предпочитаю крепить гофру с помощью клипс соответствующего диаметра.

Если Вы все же хотите сделать электропроводку сменяемой, то существует несколько вариантов.

1. Жесткие трубы ПВХ

Как вариант, это прокладывать всю электропроводку не в ПВХ гофре, а в жестких трубах ПВХ с гладкими внутренними стенками, использовав при этом различные аксессуары (повороты, соединительные муфты, тройники и т. п.).

В таком случае добиться сменяемости еще как-то можно, правда этот вариант будет определенно дороже по стоимости, нежели применение гофрированной ПВХ трубы.

2. Металлические трубы

Второй вариант выполнения сменяемой электропроводки — это применение металлических труб, но это удовольствие дорогостоящее и трудоемкое, и все же больше подходит для монтажа электропроводки в деревянных домах.

3. Гофрированные трубы ПВХ

Третьим вариантом будет, на удивление, применение пластиковой гофры, но при условии, что на каждом повороте трассы будут  установлены распределительные коробки для протяжки кабелей. Но боюсь, что далеко не каждый заказчик захочет увидеть у себя подобное зрелище, ведь порой трассы бывают настолько разветвленные и извилистые, что весь потолок может получиться в этих распределительных коробках.

Еще вариант, хоть как-то добиться сменяемости при использовании ПВХ гофры - это установка в подвесном потолке ревизионных люков. Но в любом случае, их количество будет также зависеть от разветвленности электропроводки.

Еще вариант, про который я просто упомяну — это применение гофры с увеличенным диаметром. Например, для кабелей (3х1,5) и (3х2,5) применить не привычную нам гофру диаметром 16 (мм) или 20 (мм), а на 32 (мм) или 40 (мм), но так делать, я думаю, не только не целесообразно, но и глупо. Просто представьте себе как будет смотреться подобное исполнение.

Есть ли нужда и смысл выполнять условие сменяемости электропроводки, если нормативные документы это не запрещают?!

При грамотном монтаже, правильно-выбранных сечений жил и марок кабелей, и номиналов аппаратов защиты стационарная электропроводка может служить долгие годы.

Смотрите видеоролик по материалам данной статьи:

P.S. На этом, пожалуй, все. Это было мое личное мнение. А Вы что думаете по вопросу сменяемости электропроводки? Соблюдаете ли данное требование у себя на объектах или нет?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


сколько UTP кабеля влезет в гофру расчёт

Соответствие толщины гофро-трубы и количество utp кабеля

Вопрос в общем то простой «сколько UTP кабеля влезет в гофру».

Любой подсчёт в теоретической части будет отличаться от практической. Теоретический подсчёт подразумевает в себе подсчёт сечения кабеля и толщину гофры, но есть некие нюансы которых учесть невозможно:

  1. если длинна протяжки кабеля больше 7 метров то это уже усложняет процесс ввиду изгибов самой гофры.
  2. при подсчёте многие считают внешний диаметр трубы а не внутренний, а он гораздо меньше чем мы хотим.
  3. при скручивание хотя бы трёх кабелей utp диаметр пучка увеличивается на 25% , я уже не говорю что при протяжке 15-20 концов скрутка будет обязательно.
  4. если место не позволяет распрямить трубу , то это уменьшит количество концов на 50%.

Ниже я приведу таблицу внешних и внутренних диаметров гофры

Примечание из личного опыта, если вы в первый раз тяните провода в гофре, то должны знать сталька (зонд) внутри гофры при закреплении кабеля должна кончиком быть закручена в противоположную сторону от направления протяжки и второе не жалейте изоленты и обмотайте посильнее концы так как если хоть один вылезет он может упереться в неровные стенки и порвать гофру.

А теперь к самой сути  вопроса сколько ко же влезит utp  в гофру, опять же из личного опыта



16 диаметр — 3 кабеля (максимум)

20 диаметр — 4 кабеля ну с натугой и 5 можно

25 диаметр — 5-6 кабелей

(все расчёты при метраже более 35 метров)

примерная формула расчёта гофры и utp такая:

сразу уточню с небольшим запасом на 1-2 кабеля

KU*5=D

KU- количество кабелей utp

D — диаметр гофры

и ответ округляем до большего диаметра ну допустим получилось у нас 30 значит берём гофру диаметром 32.

Всем удачи!!



Поделиться ссылкой:

Похожее

Гофра для кабеля | как правильно выбрать

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля.

Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

  1. Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  2. Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
  3. Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
  4. Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность.

Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).

Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.

При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.
При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Источник: elektrik-a.su

Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки.

Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность.

Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара.

Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  • Диаметру.
  • Толщине стенок.
  • Используемым материалам.
  • Цвету.
  • Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  • ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  • Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  • Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  1. Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  2. Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена.

Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр
16 10.7
20 14.1
25 18.3
32 24.5
40 31.5
50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр
9.8 5.1
11.0 7.7
13.5 9.7
15.6 11.7
19.0 14.7
22.0 18.0
38.0 31.5
45.0 37.5
58.0 49.5
71.5 62.5
87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
  • ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  • Определить внутренний диаметр гофры.
  • Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип Внешний диаметр, мм
ВВГ 3х1.5 8
ВВГ 3х2.5 9.4
ВВГ 3х4 10.8
ВВГ 3х6 11.9
ПВС 3х1.5 8.2
ПВС3х2.5 9.8
ПВС 2х2.5 9.1
ВБбШв 3х4 15.5
ВБбШв 3х6 16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  • По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  • Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.5 – 9.1

Гофры – 39.6

Sпровода= (п*d^2)/4 = (3.2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Источник: samelectrik.ru

Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора.

Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют заключать в дополнительное защитное покрытие.

Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

  1. При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  2. При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

  • для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
  • для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений.

Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом.

При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.

В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола.

Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки.

Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.

Конструктивные особенности гофры

Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.

Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной.

Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути.

Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли.

Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы.

Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах.

Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки.

Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель.

И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота.

Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек.

Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности.

Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры.

Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы.

Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие.

Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.
Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу.

Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки.

Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.

Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.

В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга.

Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта.

Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности.

Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры.

Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат.

Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.

Неизбежно удорожание работ по проведению проводки из-за приобретения:

  • самих гофрированных труб;
  • крепежных элементов;
  • распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг.

Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными.

Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Источник: stroyday.ru

тысяч вопросов к Паймону - все ответы | Genshin Impact

Тысяча вопросов с Паймоном - это викторина о Genshin Impact. Руководство включает в себя список правильных ответов для первого, второго и третьего дня, шпаргалку, награды, вопросы, базу данных вопросов и ответов.

Ознакомьтесь со всем списком событий здесь!

Тысяча вопросов с Паймоном - Список ответов

Мы смогли подтвердить, что вопросы для каждого игрока не фиксированы - они случайны! Кроме того, порядок ответов полностью случайный.Воспользуйтесь окном поиска в таблице ниже, чтобы найти ответы, которые вы ищете!

Здесь мы разместим вопросы и ответы. Если вы обнаружите недостающие элементы, задавайте вопросы и исправления в комментариях, чтобы помочь дополнить наш список. Благодарим за сотрудничество! (Более 150 ответов! Спасибо!)

Тысяча вопросов - Шпаргалка

↓ Поиск по вопросам

В. Что из следующего является обычным приветствием Хилихурл? Олах
Q.К каким из следующих элементов не застрахован Борей? Pyro
В. Какое из следующих блюд не является основным продуктом Мондштадта? Мясо Мора
В. Что из перечисленного не позволит вам получить ключи от Храма глубин? Завершение сюжетного квеста
В. Удержание Навыка Стихий Вентиля позволяет ему генерировать поток ветра, который можно использовать для выполнения атак с погружением. Истинно
Q.Что из перечисленного не является одним из слабых мест Cryo Regisvine? Лепесток
В. Что такое титул Кэцин в Лиюэ Цисин? Yuheng
В. Что означает Lupical? Семья
В. Какой из следующих элементных резонансов может снизить КД навыков стихий? Стремительные ветры
Q. Дилук раньше был рыцарем Фавония Капитан кавалерии
Q.Кто написал книгу правил выживания Фавониуса для Клее? Kaeya
Q. Кошку Wanshu Inn зовут Wei
Q. У кого из следующих персонажей не будет заряженных атак с помощью Cryo DMG с помощью Призрачного клинка Чонъюна: Многослойный ледяной покров Чунхуа? Klee
В. Как зовут охранника ночной смены в Northland Bank? Надя
В. Сколько типов гидроимиков может вызвать всего Океанида? 8 типов
Q.Какие из следующих областей не содержат Violetgrass? Пул Цинсю
В. Какое из следующих утверждений неверно? Вы можете атаковать Океанида напрямую, чтобы нанести ему урон
В. В каком из этих мест можно не найти Денди, чтобы попытаться определить время? пробный вызов? Самая высокая точка деревни Цинджэ
В. У кого из следующих персонажей не было черепахи в детстве? Янтарь
Q.Какие из следующих животных не появлялись в «Царевне-кабане»? Кролик
В. Что из нижеперечисленного выпадает из необычного хилихурля? Капуста
В. Кто занимает восьмое место среди Одиннадцати Предвестников Фатуи? Синьора
В. Кто является владельцем лучшей аптеки в Лиюэ? Baizhu
В. В какое место можно добраться до Маск-рифа через черную дыру? Мыс Клятва
Q.Сахароза - помощник кого? Альбедо
Q. Поджигательная лоза невосприимчива к урону от поджигания. Неверно
В. Топография какого места является результатом того, что Архонт метнул гигантские каменные копья во время войны. Каменный лес Гуюнь
В. Как называется Созвездие Дионы? Фелес
В. Взрыв элементаля Кайи может заморозить Ложь
В.Какой архонт создал Мору? Борей падает? Все вышеперечисленное
Q. Географические атаки на ипостаси анем не вызовут кристаллизации True
Q. Что-то вроде того, что ломает щит мага гидро-бездны Cryo
Q.Эмбер - чемпион Планирование
В. Янтарь - единственный рыцарей Фавония Outrider
В. Какой элемент атакует слабое место Pyro regisvine? Hydro
В. Сколько членов в команде приключений Бенни? 1
В. Путеводитель Тевят не включает Холм Вуанг
В. Какой из следующих материалов не выпадает? Аметист
Q.Какие из следующих местных деликатесов можно найти в Лиюэ? Wolfhooks
В. Кому нужен зяблик? Qiqi
В. Кто одиннадцатый предвестник? Чайльд
Q. Продолжительность вызова Оз установлена ​​в установленное время true
Q. Все (янтарь, люмин, нингуан) могут активировать нажимную пластину true
В. Когда путешественник на него действует Поджигатель, удерживание навыка Странника можно использовать, чтобы вызвать Поглощение стихий
Q.Какой том Синцю позаимствовал у Чанга 9-го? 6-й
В. Когда Губа Сянлинга дышит огнем, если персонаж находится в области действия огненного дыхания, на него также действует поджигатель. Неверно
В. Какой из следующих предметов не относится к региону Лиюэ? Хвощ
В. Какие из следующих региональных деликатесов можно получить в Логове Штормтеррора? Wind Wheel Aster
Q.Какое из следующих утверждений о Синьяне является ложным? Тот, у которого «защищенный персонаж нанес на 15% больше урона»
В. Когда битва Борей обновляется каждую неделю? Понедельник 4:00 утра
В. Карстовые краулеры на горе. Хулао может заманить в ловушку любого, кто наступит на них, закрыв злоумышленника янтарем. Кто посадил эти растения? Mountain Shaper
В. Какое из следующих утверждений верно о битве с детским боссом? Этого босса можно сделать в кооперативном режиме
Q.Какое положение занимает Фишль в Гильдии искателей приключений? Следователь
В. Как зовут бармена в Angel’s Share? Чарльз
В. Какой монстр не появится из Цветения Откровения? Необычный Hilichurl
В. Какое из следующих утверждений о конструкциях Geo верно? Гео-конструкции могут использоваться для блокировки определенных атак монстров
Q.Что представляют собой Цецилии на языке цветов? Истинные чувства блудного сына
В. Сколько элементов составляет континент Тейват? 7
В. Что из нижеперечисленного не может обеспечить энергией для зарядки элементального взрыва? Взаимодействие со статуей семи
В. Какое максимальное количество Электро-сигилов может создать Элементный навык Бритвы, Коготь и Гром? 3
Q.Где останавливаются дипломаты Fatui? Гранд-отель Goth
В. Что из перечисленного не относится к региону Лиюэ? Каньон Светлой Короны
В. Крио-атаки могут разрушить щиты магов из огненной бездны с той же скоростью, что и гидроатаки. Верно ли это утверждение? Ложь
В. К какому навыку иммунен к щиту Cyro Abyss Mage? Навык стихий Каеи
В. Какое растение не является уникальным для Мондштадта? Сладкий цветок
Q.Донна, помощница в цветочном магазине Floral Whisper, увлечена Diluc
В. Кто из Предвестников Фатуи - Чайльд? Одиннадцатый
В. Талант Барбары, «Славный сезон», может снизить расход выносливости всех членов группы, когда Барбара находится в группе. Ложь
В. Атака гео-слизи, не наполненной гео-атаками, нанесет урон. Неверно
Q.Как часто происходит Обряд Нисхождения, одна из церемоний Лиюэ? Один раз в год
В. Что означает Lucipal? Семья
В. Какое из следующих утверждений о Xiangling верно? Когда Сянлин использует свое умение стихий, Губа будет наносить АоЕ Урон поджигателя 4 раза.
Q. Protective Canopy дает 15% RES против всех элементов для всех членов группы. Истинно
Q.Соперничество между двумя знаменитыми стилями кулинарии, Ли и Юэ, насчитывает несколько сотен лет. Из этих двух стиль Юэ популярен среди энтузиастов: Seastile
В. Какое из следующих утверждений об элементарных реакциях верно? Реакция горения сама по себе наносит DMG
Q. Когда на анемо-путешественника действует поджигатель, удерживание навыка элементалей путешественника может быть использовано для поглощения элементалей. Истинно
Q.Некоторые атаки Лизы могут применять к монстрам статус Проводимости. Какое максимальное количество проводящих стеков можно применить? 3
В. К каким из следующих атак щит Мага Крио Бездны невосприимчив? Навык элементаля Каеи
В. Какое из следующих утверждений о реакциях стихий неверно? Анемо может иметь закрученную реакцию с гео
В. Что из следующего не является названием племени хиличурл в ущелье Дадаупа? Ricer
Q.Что из следующего не относится к региону Мондштадт? Snapdragon
В. Соперничество между двумя знаменитыми стилями кулинарии, Ли и Юэ, насчитывает несколько сотен лет. Из этих двух стиль Юэ популярен среди энтузиастов: Приморские прелести
В. Какие из следующих предметов можно получить из необычного хилихурля? Капуста
Q. Xinqiu - второй сын Liyue Harbour: Торговая гильдия Feiyun
Q.В настоящее время каждое святилище глубин можно открыть только один раз и не может быть сброшено. True
Q. Пронизывающая атака Клее может снизить прочность руды, чтобы ускорить добычу False
Q. Сколько раз исцелит персонажа стихийный взрыв Дионы? 6
В. Какое из следующих утверждений относительно Elemental Burst Моны, Stellaris Phantasm, неверно? Если Мона не получает Урон в течение 2 секунд после использования Elemental Burst, она восстанавливает 20% своего HP.
В. Навык элементалей Ноэль, Кираса, может нанести один экземпляр Гео Урон ближайшим врагам. Он не будет генерировать никаких элементарных частиц. Истинный
В. Сколько слабых мест у Стражей Руин? 2
Q. Флот Beidou называется The Crux Fleet
Q. Xinyan - единственный в гавани Liyue ______ музыкант Рок-н-ролл
Q. Диона работает барменом по адресу: Кошачий хвост
Q.Питомец, который Qiqi хотел бы иметь больше всего: Зяблик
Q. Застрельники Фатуи будут усиливать себя в бою, и эти усиления должны быть удалены, чтобы победить их быстро. Какое из следующих взаимодействий наименее эффективно? Electrohammer Vanguard - используйте Pyro DMG
Q. Какой из следующих факторов влияет на урон, наносимый Shatter Elemental Mastery
Q. Талисман сохранения удачи, созданный положительным талантом Цици, Взгляд в Арканум , длится 15 секунд после срабатывания. Ложь
В. Какие из следующих утверждений о навыке стихии Гео-Путешественника, Меча Звездного Пада, неверны? Мы можем удерживать умение элементалей складывать один метеорит на другой
В. Какое из следующих утверждений о сахарозе является ложным? Пассивный талант Сахарозы, нестабильное изобретение, дает шанс 25 вернуть часть материалов, использованных при создании ...
В. Какой элемент не снижает HP призм Электро Ипостаси? Hydro
Q.Какие факторы влияют на время, проведенное Озом на поле? Продолжительность фиксирована
В. Какое из следующих утверждений о способности Двалина Caelestinum Finale Termini является ложным Использование ветроплана для скольжения над треснувшими платформами вызовет у персонажей страдания DMG
Q. In Liyue , есть растение, которое внимательно слушает пение людей. это растение называется Glaze Lily
Q. Элементный взрыв Кейи, «Ледяной вальс», способен постоянно замораживать поверхности воды, позволяя бегать по ним. Неверно
В. Что из следующего не является именем, которое люди давали Архонту Мораксу? Бог Вечности
В. Какой из следующих персонажей не принадлежит к рыцарям Фавония? Мона
В. Следующие утверждения относительно Барона Банни ложны? Задержка взрыва Барона Банни основана на времени его зарядки. Чем дольше удерживается умение элементаль, тем дольше задержка до взрыва Барона Банни
Q.Какой из следующих элементов наиболее эффективен при разрушении щита Мага Бездны? Cryo
В. Какие из следующих предметов нельзя получить из Воспоминаний: Бурный террор I? Кусочек аметиста Ваджрада
В. Люди Лиюэ верят, что адепты обитают в: Карст Джуэйун
В. В каких из следующих областей нет грибов Филанемо? Wolvendom
Q.По геоконструкциям, созданным Чжунли, Нингуан и Люмин, можно подняться, правда или ложь? Неверно
В. Какой из следующих символов является наиболее подходящим противодействием Electro Hypostasis? Xiangling
В. При борьбе с Электро Ипостаси: Алеф, какой из следующих элементов не может уменьшить HP своих призм? Hydro
В. Кто написал книгу правил выживания Фавониуса для Клее? Kaeya
Q.Как называется настольная игра, которую изобрел Нингуан? Liyue Millenial
В. Кто этот красный, пылающий друг, упомянутый Razor? Klee
В. Какая реакция произойдет, если против Anemo Hypostasis: Beth будет применена атака Pyro Elemental Attack? Swirl
В. Какое из следующих утверждений о способности двалина "caelestinum finalale termini" неверно? Использование ветряного планера для скольжения над треснувшими платформами приведет к тому, что игрок получит урон.
В. Какое из следующих утверждений об Амбере неверно? Талант «Точный выстрел» Эмбер позволяет ей получить дополнительный рейтинг CRIT на определенный период после попадания в уязвимое место оппонента
В. Какое из следующих собраний книг было написано матерью Кли, Алисой? Тейват Путеводитель
В. Что из следующего является фирменным блюдом в Wangshu Inn? Миндальный тофу
Q.Чхонъюн использует свое стихийное умение. Духовный клинок. Многослойные атаки ледяного дилука. Чхонъюн. Атаки на этом поле будут наполнены циро-уроном. Верно ли это утверждение ложно
В. Что из следующего является наиболее подходящим игроком для Electro Hypostasis: Алеф? Xiangling
Q. Элементный навык Барбары «Пусть шоу начинается» будет периодически применять Hydro к активному персонажу. Это можно использовать, чтобы очистить Электро от персонажа, к которому он был применен. Ложь
В. Кто из следующих персонажей не бард из Мондштадта Цинчжоу
В. Сахароза - помощник гениального алхимика по имени: Альбедо
В. Какой из к следующим атакам иммунен щит Мага Крио Бездны? Элементный навык Каеи.
В. Какова стоимость энергии элементального взрыва Дилука, Рассвет? 40
Q.Какое из следующих племен хиличурлов не появляется в ущелье Дадаупа? Лунное племя
В. В квесте «История Джин», глава Младшего Льва, как зовут потерянную кошку Маргрет Принц
В. Сколько очков Выносливости расходуется на заряженную атаку Кецина? НЕ 20
В. Символ Мондштадта можно найти по адресу: Windrise
В. В сюжетном квесте Книжный червь-мечник », в каком томе« Легенды об разбитой алебарде »Синьцю одолжить у Чанга Девятого? 6
Q.Сколько элементальных резонансов может быть активным в одной группе одновременно? 2
В. Могут ли два персонажа одного элемента активировать элементарный резонанс в режиме совместной игры? Да
В. Какое из следующих утверждений о Кэцине является ложным? Кецин может применять свое стихийное умение, звездное восстановление, находясь в воздухе.
Q. Отель в Монстаде название: Goth Grand Hotel
Q.Какие из следующих предметов не выпадут во время боя с Ур. 40 Electro Hypostasis Vajrada Amethyst Chunk
В. Второй уровень заряда элементального умения Беннета, перегрузка п *** ионом, запустит его, и это не может быть предотвращено никакими другими операциями, - верно ли это утверждение? Ложь
В. Элементный бюст Каеи, Ледяной вальс, может постоянно замораживать водные поверхности, позволяя бегать по ним. Неверно
Q.Сколько испытаний силовых линий может существовать в Мондштадте и Лиюэ одновременно? 4
В. Что из следующего не относится к региону Лиюэ? Wolfhook
В. На конструкции, на которые можно подняться по Чжунли, Нингуан и Гео-путешественник, можно подняться - верно ли это утверждение? False
Q. После использования его стихийного взрыва, Lightning Fang, обычные атаки Razor нанесут Electro DMG. Неверно
Q.Сянчиу - молодой мастер ... Гильдия купцов Фэйюнь
В. В честь кого из следующих архонтов был назван Мора? Geo Archon
В. Какой из следующих элементов может наиболее эффективно атаковать слабые места Regisvine поджигателя? Hydro
Q. Когда Каэя находится в группе, расход выносливости персонажа снижается ». True
Q. Какая из характеристик Ноэль влияет на поглощение DMG щита, созданного навыком элементалей Ноэль , Кираса? DEF

Тысяча вопросов с Paimon - Обзор мероприятия

Викторина с Paimon

Продолжительность 18 декабря, 11:00 2020
~
20 декабря, 23:59 2020
(время сервера)

A Тысяча вопросов с Паймоном - это викторина.Ожидается, что к концу года игроки узнают больше о мире Тейвата. Испытайте себя и свои знания о Геншине в этом мероприятии!

Должен иметь ранг 10 и выше

Чтобы пройти эту викторину, вы должны иметь ранг приключения не ниже 10 (или выше).

Тысяча вопросов с Паймоном - Список наград за событие

50 000 Мора в день

Награда составляет 5000 Мора за правильный ответ. Максимум 50 000 Мора можно заработать в день, при этом 150 000 Мора являются общим пределом для всего события (3 дня).Вы можете повторять каждый вопрос, пока не ответите правильно, так что не бойтесь угадывать!

Чего ожидать после тысячи вопросов о мероприятии Paimon?

Это событие закончится 20 декабря в 23:59 (время сервера) - но что будет дальше?

Обновление 1.2 не за горами

Mihoyo уже объявил, что версия 1.2 выйдет 23 декабря. Подтверждено, что эта версия содержит новую область карты, новых персонажей, оружие, артефакты и многое другое.

Версия 1.2 Обновление - Дата выхода
Не играйте Андриуса (Lupus Boreas) до обновления

Боевой пропуск, скорее всего, будет обновлен вместе с патчем 1.2. Однако мы обнаружили, что во время предыдущего обновления 1.1 еженедельные миссии боевого пропуска фактически начинались в понедельник в 4:00 утра - это означает, что вы не сможете повторить Андриуса (Lupus Boreas), если победите его до того, как обновление выйдет в эфир. .

1.2 Тизеры и баннерная информация в пути?

Учитывая то, что произошло в обновлении версии 1.1, мы ожидаем, что новый баннер будет объявлен до версии 1.2 обновление. Также могут появиться тизеры о новых персонажах, таких как Ганью!

Genshin Impact - Статьи по теме

Copyright © 2012-2020 miHoYo ВСЕ ПРАВА ЗАЩИЩЕНЫ

35 изобретений, которые изменили мир

Человеческие изобретения и технологии сформировали цивилизации и изменили жизнь на Земле. По мере развития ожиданий и возможностей каждое поколение развивает свой собственный набор новаторских мыслителей.

С момента изобретения колеса до разработки марсохода, большое количество этих изобретений было поистине революционным, даже если не было так очевидно в то время.

У большинства крупных изобретений нет только одного изобретателя. Вместо этого они были разработаны многими людьми отдельно или многие люди приложили руку к их эволюции от базовых концепций до полезных изобретений.

Вот список наших лучших революционных изобретений, изменивших мир:

1. Колесо

Колесо выделяется как оригинальное чудо инженерной мысли и одно из самых известных изобретений. Эта базовая технология не только облегчила путешествия, но и послужила основой для огромного количества других инновационных технологий.Тем не менее, колесо на самом деле не такое уж и старое. Самое старое колесо из Месопотамии, около 3500 г. до н. Э. К тому времени люди уже занимались литьем металлических сплавов, строили каналы и парусники и даже конструировали сложные музыкальные инструменты, такие как арфы.

На самом деле, главным изобретением было не само колесо, которое, вероятно, было изобретено в первый раз, когда кто-то увидел катящуюся скалу, а комбинация колеса и неподвижной оси, которая позволяет соединить колесо с устойчивой платформой. .Без фиксированной оси колесо имеет очень ограниченную полезность.

2. Компас

Это современное изобретение, возможно, изначально было создано для духовных целей. Позже его приспособили для навигационных целей. Самые ранние компасы, скорее всего, были изобретены китайцами около 200 г. до н.э. Некоторые из них были сделаны из магнетита, который является естественной формой минерала магнетита. Есть также свидетельства того, что другие цивилизации также могли использовать магнитный камень. В какой-то момент, возможно, около 1050 года н.э., люди начали подвешивать магнитные камни, чтобы они могли свободно перемещаться, и использовали их для навигации.Описание намагниченной иглы и ее использования среди моряков встречается в европейской книге, написанной в 1190 году, так что к тому времени, вероятно, использование иглы в качестве компаса было обычным явлением.

3. Автомобиль

Источник: 12019 / Pixabay

Хотя часто говорят, что рождение современного автомобиля произошло в 1886 году, когда немецкий изобретатель Карл Бенц запатентовал свой Benz Patent-Motorwagen, автомобили находились в разработке с 1769 года. , когда Николя-Джозеф Куньо разработал паровой автомобиль, способный перевозить людей.

На протяжении многих лет огромное количество людей способствовало развитию автомобиля и его составных частей. В начале 20-го века Генри Форд внедрил методы массового производства, которые позволили автомобилям стать доступными для масс. Эти методы затем стали стандартом для General Motors, а затем и для Chrysler.

История автомобиля действительно отражает мировую эволюцию. Для разработки двигателя внутреннего сгорания и других систем, на которые опирается автомобиль, потребовалась работа многих людей.Были задействованы также десятки дочерних производств, в том числе нефтяная и металлургическая.

4. Паровой двигатель

Считается, что испанский горнодобывающий администратор по имени Херонимо де Аянц был первым, кто разработал паровой двигатель. Он запатентовал устройство, которое использовало энергию пара для выталкивания воды из шахт.

Однако именно англичанину Томасу Савери, инженеру и изобретателю обычно приписывают разработку первого практического парового двигателя в 1698 году. Его устройство использовалось для забора воды из затопленных шахт с использованием давления пара.При разработке своего двигателя Савери использовал принципы, изложенные Дени Папеном, британским физиком французского происхождения, который изобрел скороварку.

В 1711 году другой англичанин, Томас Ньюкомен, усовершенствовал двигатель, а в 1781 году Джеймс Ватт, шотландский приборостроитель, работавший в Университете Глазго, добавил к двигателю Ньюкомена отдельный конденсатор, который позволил поддерживать паровой цилиндр. при постоянной температуре - резко улучшая его функциональность. Позже он разработал паровой двигатель с двойным вращением, который к 1800-м годам будет приводить в действие поезда, мельницы, фабрики и многие другие производственные предприятия.

5. Бетон

Источник: Pexels / Pixabay

Бетон - один из наиболее широко используемых искусственных материалов. Это композитный материал, состоящий из смеси битого камня или гравия, песка, портландцемента и воды, который можно намазывать или заливать в формы, и при затвердевании он образует массу, напоминающую камень.

Одним из основных компонентов бетона является цемент. Фундамент из цемента был заложен в 1300 году до нашей эры.

Ближневосточные строители покрыли снаружи своих глиняных крепостей тонким и влажным слоем обожженного известняка, который химически вступил в реакцию с газами в воздухе, образуя твердую защитную поверхность.Около 6500 г. до н.э. первые бетонные сооружения были построены набатейскими торговцами или бедуинами в южной Сирии и северной Иордании. К 700 г. до н.э. значение гидравлической извести стало известно, что привело к развитию печей для подачи раствора для строительства домов с каменными стенами, бетонных полов и подземных водонепроницаемых цистерн.

Около 3000 г. до н.э. египтяне использовали первые формы бетона в качестве строительного раствора. В 1824 году Джозеф Аспдин из Англии изобрел портландцемент.Джордж Бартоломью проложил первую бетонную улицу в США в 1891 году, которая существует до сих пор.

К концу 19-го, -го, -го века, было освоено использование железобетона. В 1902 году Август Перре спроектировал и построил многоквартирный дом в Париже, используя железобетон. Это здание вызвало всеобщее восхищение и популярность из-за бетона, а также повлияло на развитие железобетона.

В 1921 году Эжен Фрейссине впервые применил железобетонные конструкции, построив два колоссальных ангара для дирижаблей с параболической аркой в ​​аэропорту Орли в Париже.

6. Бензин

Без бензина не было бы транспортной отрасли в том виде, в каком мы ее знаем сегодня

Бензин - это топливо, производное от нефти. В США его называют «газом», а в других странах мира - «бензином».

Чтобы быть более конкретным, бензин - это прозрачная жидкость, полученная из нефти, которая используется в качестве топлива в двигателях внутреннего сгорания. Интересно, что изначально газ выбрасывали как нежелательный побочный продукт.

До открытия и коммерциализации бензина предпочтительным топливом была смесь спирта, обычно метанола, и скипидара, называемого камфеном, который позже будет в значительной степени заменен керосином.Первая нефтяная скважина, выкопанная в США в 1859 году в Пенсильвании, очищала нефть для производства керосина. Хотя в процессе дистилляции также производился бензин, он был выброшен как побочный продукт. Метод дистилляционной очистки дает только около 20 процентов бензина из определенного количества сырой нефти.

Однако, как только было обнаружено, что двигатель внутреннего сгорания лучше всего работает на легком топливе, таком как бензин, процесс очистки был хорошо усовершенствован. В 1913 году производить бензин стало проще с помощью химических катализаторов и давления.Новый процесс термического крекинга удвоил эффективность очистки и сделал переработку бензина более практичной.

7. Железные дороги

Железные дороги могут с комфортом перевозить большое количество пассажиров, а также перевозить тяжелые грузы на большие расстояния. Хотя рельсы или рельсы использовались для перевозки вагонов с шестнадцатого века, история современного путешествия на поезде насчитывает немногим более 200 лет.

Первый полнофункциональный железнодорожный паровоз был построен в Великобритании в 1804 году британским инженером Ричардом Тревитиком.Он использовал пар высокого давления для привода двигателя. 21 февраля 1804 года состоялось первое в мире путешествие по железной дороге на паровой тяге, когда безымянный паровоз Тревитика тащил поезд по трамвайной дороге в Уэльсе.

Однако локомотивы Тревитика были слишком тяжелыми для использовавшихся в то время чугунных плит. Коммерческое появление железнодорожных сетей приходится на 1820-е годы. В 1821 году Джордж Стефенсон был назначен инженером на строительстве железной дороги Стоктон и Дарлингтон на северо-востоке Англии, которая была открыта как первая общественная железная дорога на паровой тяге в 1825 году.В 1829 году он построил свой знаменитый паровой двигатель Rocket , и началась эпоха железных дорог.

8. Самолет

Источник: ingewallumrod / Pixabay

17 декабря 1903 года Уилбур и Орвилл Райт совершили первый пилотируемый, устойчивый и управляемый полет.

Хотя о летающих машинах мечтали со времен Леонардо да Винчи и, вероятно, задолго до этого, и благодаря работе бесчисленных изобретателей на протяжении нескольких столетий, братья Райт стали первыми людьми, которые достигли управляемого полета с двигателем.Начиная с их работы над планерами, успех дуэта заложил основу современной авиационной техники, продемонстрировав, что возможно.

9. Пожар

Хотя огонь - это природное явление, его открытие как полезного инструмента знаменует собой революцию на страницах истории. Фактически, контролируемое использование огня, вероятно, предшествовало появлению Homo sapiens .

Существуют свидетельства того, что пища была приготовлена ​​приблизительно 1,9 миллиона лет назад - до появления Homo sapiens .Есть также свидетельства контролируемого использования огня нашими предками, Homo erectus , начиная примерно 1 000 000 лет назад. Кремневые лезвия, сожженные при пожарах, датируются примерно 300 000 лет назад. Есть также свидетельства того, что ранние современные люди систематически использовали огонь для термической обработки камня, чтобы увеличить его способность к расслаиванию, для использования в изготовлении инструментов около 164000 лет назад.

Согласно широко обсуждаемой гипотезе, именно использование огня для приготовления пищи позволило большему мозгу Homo sapiens развиться в первую очередь, позволив гоминидам есть более разнообразную пищу.

С прошлого и по настоящее время огонь использовался в ритуалах, сельском хозяйстве, кулинарии, генерировании тепла и света, сигнализации, промышленных процессах и как средство разрушения. Его легко можно считать одним из ведущих изобретений, изменивших мир.

10. Гвозди

Сложная человеческая жизнь была бы невозможна без изобретения простого гвоздя. Они дают один из лучших ключей к определению возраста исторических зданий.

До изобретения гвоздей деревянные конструкции строились с использованием веревки, они использовались для сцепления соседних досок. Изобретение гвоздей восходит к нескольким тысячам лет и стало возможным только после развития технологий литья и придания формы металлу.

Бронзовые гвозди, датируемые примерно 3400 годом до нашей эры, были найдены в Египте. По данным Университета Вермонта, использование гвоздей ручной работы было нормой до 1790-х и начала 1800-х годов. К 1913 году 90 процентов гвоздей, производимых в США.С. были стальные проволочные гвозди.

11. Инструменты

Источник: Free-Photos / Pixabay

Как и в случае с огнем, использование инструментов, вероятно, предшествовало эволюции Homo sapiens и может растянуться на 2,6 миллиона лет или более. Сегодня существует ряд видов животных, которые используют инструменты.

Антропологи считают, что использование орудий труда было важным шагом в эволюции человечества. Некоторыми из самых ранних инструментов могли быть палки, камень и огонь. Однако практически все может быть инструментом, в зависимости от того, как его использовать.

12. Лампочка

Источник: dengri / Pixabay

Свет, который мы используем сегодня в наших домах и офисах, появился благодаря яркой идее, появившейся более 150 лет назад.

Электрический свет был впервые изобретен в начале 19 века Хамфри Дэви, который экспериментировал с электричеством и изобрел электрическую батарею. Когда он соединил провода между своей батареей и куском углерода, углерод засветился, давая свет. Его изобретение было известно как электрическая дуговая лампа.

В течение следующих семи десятилетий другие изобретатели также создали «лампочки», но они не были пригодны для коммерческого применения.

В 1850 году английский физик Джозеф Уилсон Свон создал «лампочку», заключив нити из карбонизированной бумаги в вакуумированную стеклянную колбу. Но без хорошего вакуума срок службы его лампы был слишком коротким для коммерческого использования. Однако в 1870-х годах стали доступны более совершенные вакуумные насосы, и Свон смогла разработать лампочку с более длительным сроком службы.

Томас А.Эдисон усовершенствовал конструкцию Свана, применив металлические нити, и в 1878 и 1879 годах он подал патенты на электрическое освещение с использованием различных материалов для нити. В конце концов он обнаружил, что карбонизированная бамбуковая нить может прослужить более 1200 часов. Это открытие сделало возможным коммерческое производство лампочек, и в 1880 году компания Эдисона, Edison Electric Light Company, начала продавать свой новый продукт.

13. Электроэнергия от батарей

Источник: blickpixel / Pixabay

Электроэнергия от батарей стала основной потребностью в нашей повседневной жизни, еще одним важным изобретением.Конечно, само электричество было здесь с самого начала, но были изобретены практические приложения для его эффективного использования. Хотя многие используют электричество, многие из вас знают историю электричества?

Алессандро Вольта приписывают открытие первого практичного аккумулятора. Он изобрел свою батарею в 1799 году, она состояла из дисков двух разных металлов, таких как медь и цинк, разделенных картоном, пропитанным рассолом.

В 1831 году британский ученый Майкл Фарадей открыл основные принципы производства электроэнергии.Открытие электромагнитной индукции произвело революцию в использовании энергии. Уличные фонари были одним из первых устройств, привлекающих внимание. С ростом практичности использования электроэнергии теперь она является основой современного индустриального общества.

14. Аккумулятор

Источник: Awilson429 / Wikimedia

Доисторический аккумулятор, возможно, восходит к Парфянской империи, возраст которой составляет около 2000 лет . Древняя батарея представляла собой глиняный сосуд, наполненный раствором уксуса, в который был вставлен железный стержень, окруженный медным цилиндром.

Эти батареи могли использоваться для гальваники серебра. Но, как упоминалось в предыдущей записи, изобретателем первой электрической батареи является Алессандро Вольта, который разработал свайную батарею.

После этого, в 1802 году, Уильям Круикшенк изобрел батарею Trough, усовершенствованную гальваническую батарею Алессандро Вольта.

Батареи совершили прорыв в 1859 году, когда французским врачом Гастоном Планте была изобретена первая свинцово-кислотная аккумуляторная батарея.Никель-кадмиевый аккумулятор (NiCd) был представлен в 1899 году Вальдемаром Юнгнером.

Знаете ли вы, что новые натриево-ионные батареи могут проложить путь к устойчивому производству батарей?

15. Печатный станок

Источник: RayHolloway / Pixabay

До того, как Интернет стал распространять информацию, печатный станок помогал информации перемещаться по всему миру.

Немецкому ювелиру Йоханнесу Гутенбергу приписывают изобретение печатного станка около 1436 года, хотя он был далеко не первым, кто автоматизировал процесс книгопечатания.Ксилография в Китае восходит к IX веку, и корейские букмекеры печатали подвижным металлическим шрифтом за век до Гутенберга.

Станок Иоганна Гутенберга, однако, улучшил уже существующие прессы и представил их на Западе. К 1500 году печатные машины Гутенберга работали по всей Западной Европе, выпустив 20 миллионов материалов, от отдельных страниц до брошюр и книг.

16. Код Морзе и телеграфный аппарат

Телеграф был разработан Сэмюэлем Морсом и другими изобретателями примерно в 1830–1840 годах, что произвело революцию в дальней связи.

Электрические сигналы передавались по проводу, проложенному между станциями. Кроме того, Сэмюэл Морзе разработал код Морзе для простой передачи сообщений по телеграфным линиям. В зависимости от частоты использования код назначал английскому алфавиту и цифрам набор точек (короткие метки) и тире (длинные метки).

Телеграф заложил важные основы для современных удобств, таких как телефоны и, по мнению некоторых ученых, компьютерный код.

17.Сталь

Источник: MabelAmber / Pixabay

Бронза была первым металлом, выкованным для использования людьми. Однако бронза относительно слабая. Около 1800 г. до н.э. люди вдоль Черного моря под названием Чалибы начали использовать железную руду для создания прочного оружия из кованого железа с примерно 0,8% углерода. Чугун, который содержал около 2-4 процентов углерода, был впервые произведен в Древнем Китае примерно в 500 году до нашей эры. Китайские мастера по металлу построили печи высотой семь футов, чтобы плавить железную руду в жидкость и заливать ее в резные формы.

Около 400 г. до н.э. индийские мастера по металлу изобрели метод плавки, в котором для хранения расплавленного металла использовалась глиняная емкость, называемая тиглем. Рабочие положили в тигли прутки кованого железа и куски древесного угля, затем запечатали контейнеры и поместили их в печь. Кованое железо плавилось и поглощало углерод из древесного угля. Когда тигли охлаждались, они содержали слитки чистой стали - гораздо более прочного и менее хрупкого металла, чем железо.

Позднее развитие доменной печи привело к получению еще более прочной стали.После того, как британский инженер Генри Бессемер в 1856 году разработал процесс продувки воздухом расплавленного чугуна для создания безуглеродного чистого железа в 1856 году.

Знаменитое изобретение Бессемеровского процесса проложило путь для массового производства стали, сделав его одним из крупнейшие отрасли на планете. Теперь сталь используется для создания всего, от мостов до небоскребов.

18. Транзисторы

Источник: WikimediaImages / Pixabay

Транзистор является важным компонентом почти каждого современного электронного устройства.

В 1926 году Юлиус Лилиенфельд запатентовал полевой транзистор, но рабочее устройство оказалось невозможным.

В 1947 году Джон Бардин, Уолтер Браттейн и Уильям Шокли разработали первое практическое транзисторное устройство в Bell Laboratories.

Их изобретение принесло троице Нобелевскую премию по физике 1956 года.

Транзисторы с тех пор стали основной частью схем в бесчисленных электронных устройствах, включая телевизоры, мобильные телефоны и компьютеры, оказывая заметное влияние на технологии.

19. Антибиотики

Источник: TLSPAMG / Pixabay

Антибиотики спасли миллионы жизней, убивая и подавляя рост вредных бактерий.

Луи Пастер и Роберт Кох впервые описали использование антибиотиков в 1877 году.

В 1928 году Александр Флеминг идентифицировал пенициллин, который получают из плесени.

На протяжении 20-го века антибиотики быстро распространились и оказались важным улучшением жизни, борясь почти со всеми известными формами инфекций и защищая здоровье людей.

20. Противозачаточные средства

Источник: Anqa / Pixabay

Профилактика беременности имеет давнюю историю.

История контрацептивов восходит к 1500 г. до н.э., когда записи показывают, что древние египетские женщины смешивали мед, карбонат натрия и крокодиловый навоз в густую твердую пасту, называемую пессарием, и вставляли ее во влагалище перед половым актом. Тем не менее, многие исследователи считают, что старые методы контроля рождаемости, подобные этим, неэффективны и, возможно, опасны для жизни.

Первый известный вид презерватива (козий пузырь) был использован в Египте около 3000 г. до н. Э.

В 1844 году Чарльз Гудиер запатентовал вулканизацию резины, что привело к массовому производству резиновых презервативов.

В 1914 году, выпустив ежемесячный информационный бюллетень «Женщина-бунтарь», Маргарет Сэнджер, выдающаяся женщина-педагог из штата Нью-Йорк, впервые ввела термин «контроль рождаемости». Позже Карл Джерасси успешно создал таблетку прогестерона, которая могла блокировать овуляцию.

Таблетка запустила международную революцию, которая позволила женщинам определять, когда у них будут дети, и избавила их от незапланированной беременности, которая могла подорвать их карьеру.

21. Рентгеновский снимок

Конечно, рентгеновские лучи - явление естественного мира, и поэтому их нельзя изобрести. Но обнаружились они случайно.

Невидимое стало видимым в 1895 году. Рентгеновские лучи, несомненно, являются одним из эпохальных достижений в области медицины.

Все кредиты физику Вильгельму Конраду Рентгену. Проверяя, могут ли катодные лучи проходить через стекло, он заметил свечение, исходящее от расположенного поблизости экрана с химическим покрытием.Из-за неизвестной природы лучей он назвал их рентгеновскими лучами. Благодаря своим наблюдениям он узнал, что рентгеновские лучи можно сфотографировать, когда они проникают в человеческую плоть.

В 1897 году, во время войны на Балканах, рентгеновские лучи были впервые использованы для обнаружения пуль и переломов костей внутри пациентов. В 1901 году за свою работу он получил Нобелевскую премию по физике.

22. Холодильник

Источник: 27707 / Pixabay

За последние 150 лет охлаждение предложило нам способы хранения продуктов питания, лекарств и других скоропортящихся веществ.До его зачатия люди охлаждали пищу льдом и снегом.

Джеймс Харрисон построил первую практическую систему охлаждения с компрессией пара. Однако первым широко распространенным холодильником был холодильник General Electric «Monitor-Top» 1927 года. Хотя изначально он помог ускорить производственные процессы, позже он стал индустрией.

23. Телевидение

Источник: Tomasz_Mikolajczyk / Pixabay

Телевидение! Небольшая коробка с возможностью передачи огромного объема информации, которая навсегда изменила развлечения и коммуникации.

Телевидение было изобретением многих людей. Хотя телевидение играет важную роль в нашей повседневной жизни, оно быстро развивалось в 19 и 20 веках в результате работы многих людей.

В 1884 году 23-летний студент немецкого университета Пол Юлиус Готтлиб Нипков запатентовал растеризатор изображений, вращающийся диск со спиральным узором отверстий в нем, так что каждое отверстие сканировало линию изображения.

Первую демонстрацию мгновенной передачи изображений провели Жорж Ригно и А.Фурнье в Париже в 1909 году. В 1911 году Борис Розинг и его ученик Владимир Зворыкин создали систему, которая использовала механический зеркальный барабанный сканер для передачи грубых изображений по проводам на электронно-лучевую трубку или в приемник. Но система не была достаточно чувствительной, чтобы разрешить движущиеся изображения.

В 1920-х годах шотландский изобретатель Джон Логи Бэрд использовал диск Нипкова для создания прототипа видеосистемы. 25 марта 1925 года Бэрд провел первую публичную демонстрацию переданных по телевидению изображений в движении.26 января 1926 года он продемонстрировал передачу изображения движущегося лица по радио. Это считается первой демонстрацией общественного телевидения в мире.

24. Камера

Источник: 955169 / Pixabay

Камера, несомненно, является одним из самых любимых творений.

Это современное изобретение стало свидетелем многих этапов эволюции - камеры-обскура, дагерротипы, сухие пластины, калотипы, зеркальные и зеркальные фотокамеры. В 1826 году Джозеф Нисефор Ньепс использовал камеру с выдвижным деревянным ящиком, созданную Шарлем и Винсентом Шевалье, чтобы щелкнуть то, что считается первой постоянной фотографией.

Благодаря технологическому прогрессу, цифровые фотоаппараты были представлены для сохранения изображений на картах памяти, а не на пленках.

История цифровых фотоаппаратов началась с идеи Юджина Ф. Лалли делать снимки планет и звезд.

Позже инженер Kodak Стивен Сассон изобрел и построил первую цифровую камеру в 1975 году. Она была построена из частей комплектов, которые лежали на заводе Kodak. Камера была размером с хлебный ящик, и на захват одного изображения требовалось 23 секунды.

Сегодня в каждом смартфоне есть как минимум одна встроенная камера, которая также может снимать видео.

Сохраните лучшие моменты своей жизни в виде фотографий лучшего качества и с превосходной управляемостью цифровой камерой. Не нужно заглядывать дальше фотоальбома, чтобы увидеть, что камеры - одно из великих изобретений, изменивших мир.

25. Компьютер

Источник: sifpceuc / Pixabay

Большое спасибо инженеру-механику Чарльзу Бэббиджу за создание основы для этого замечательного и самого надежного изобретения, а также Аде Лавлейс за создание первых программ.В начале 19-го, -го и -го века, «отец компьютера» задумал и изобрел первый механический компьютер. Хотя не существует единого изобретателя современного компьютера, принцип был предложен Аланом Тьюрингом в его основополагающей статье 1936 года.

Сегодня компьютеры являются символом современного мира.

26. Электронная почта

Большинство разработчиков ранних мэйнфреймов и миникомпьютеров разрабатывали похожие, но часто несовместимые почтовые приложения.Со временем они стали связаны сетью шлюзов и систем маршрутизации. Многие университеты США были участниками ARPANET, что повысило переносимость программного обеспечения между ее системами. Эта переносимость помогла сделать протокол SMTP все более популярным. Первое электронное письмо ARPANET было отправлено в 1971 году.

Человеку по имени Рэй Томлинсон на самом деле приписывают изобретение одной общей черты системы электронной почты, которая известна нам сегодня. В 1972 году, работая подрядчиком ARPANET, Томлинсон решил использовать символ @ для обозначения отправки сообщений с одного компьютера на другой.

К середине 1970-х электронная почта приняла форму, которую мы знаем сегодня. В настоящее время большая часть официального делового общения зависит от электронной почты.

27. Интернет

В отличие от лампочки или телефона, в Интернете нет единого «изобретателя». Вместо этого он эволюционировал с течением времени. Он начался в Соединенных Штатах примерно в 1950-х годах вместе с развитием компьютеров

Первый работоспособный прототип Интернета появился в конце 1960-х годов с созданием ARPANET, или сети агентств перспективных исследовательских проектов.ARPANET приняла протоколы TCP / IP 1 января 1983 года, и с этого момента исследователи начали собирать «сеть сетей», которая стала современным Интернетом.

28. Всемирная паутина

Источник: geralt / Pixabay

Интернет - это сетевая инфраструктура. В то время как World Wide Web - это способ доступа к информации через Интернет.

Отец всемирной паутины - британский ученый-компьютерщик Тим Бернерс-Ли. Первоначально Интернет был задуман и разработан для удовлетворения спроса на автоматизированный обмен информацией между учеными из университетов и институтов по всему миру.

Тим Бернерс-Ли написал первое предложение для Всемирной паутины в марте 1989 года, а второе предложение - в мае 1990 года. Бернерс-Ли работал с бельгийским системным инженером Робертом Кайо, чтобы формализовать это предложение, в том числе описав "WorldWideWeb", в котором " гипертекстовые документы »могут просматриваться« браузерами ».

К концу 1990 года Бернерс-Ли запустил первый веб-сервер и браузер в ЦЕРН. Лишь немногие пользователи имели доступ к компьютерной платформе, на которой запускался браузер, поэтому вскоре началась разработка более простого браузера, который мог работать в любой системе.

В 1991 году Бернерс-Ли объявил о программном обеспечении WWW в группах новостей Интернета, и интерес к проекту распространился по всему миру. Вскоре стало ясно, что нужна дополнительная помощь, поэтому Бернерс-Ли обратился с призывом к другим разработчикам присоединиться. 30 апреля 1993 года ЦЕРН сделал исходный код WorldWideWeb доступным на безвозмездной основе, а остальное, поскольку они говорят, это история.

29. Банкнота

От материалов, таких как домашний скот, до раковин, драгоценных металлов и монет, на протяжении всей истории валюта принимала различные формы.Из-за частой нехватки монет и проблем с переносимостью банки выпускали бумажные банкноты в качестве обещания против оплаты драгоценных металлов в будущем.

Идея использования легкого вещества в качестве денег, возможно, возникла в Китае во времена династии Хань в 118 г. до н.э.

Переход на бумажные деньги помог правительствам во время кризиса. Таким образом, он изменил облик мировой экономики, сделав важный шаг в новой денежной системе. Между тем, Биткойн достигает ошеломляющих новых высот.

30. Кредитные карты

На заре 20-го века -го и годов большинство людей расплачивались за все наличными.

Идея кредитной карты была представлена ​​примерно в 1950 году Ральфом Шнайдером и Фрэнком Макнамарой, основателями Diners Club, которая позволяла посетителям подписываться на свою еду, а затем платить позже. В то время как технология продолжает развиваться, идея оплаты ежедневных покупок в кредит сейчас стала нормой.

31. Банкомат

Источник: 3D_Maennchen / Pixabay

Изобретение банкомата (банкомата) очень важно для современного банковского дела.По данным Ассоциации индустрии банкоматов (ATMIA), в настоящее время во всем мире установлено более 2,2 миллиона банкоматов.

Используя банкомат, клиенты могут совершать различные транзакции, такие как снятие наличных, проверка баланса или кредитование мобильных телефонов. Многие эксперты считают, что первый банкомат был изобретением Лютера Симджиана под названием Bankograph.

В 1967 году Джон Шеперд-Бэррон возглавил команду, которая придумала блестящую идею торгового автомата с деньгами, которую реализовал лондонский банк Barclays.В этих машинах использовались одноразовые жетоны, пропитанные радиоактивным углеродом-14. Радиоактивный сигнал был обнаружен машиной и сопоставлен с личным идентификационным номером, введенным на клавиатуре.

Вскоре начали появляться конкурирующие системы банкоматов, в том числе система, в которой вместо радиоактивного жетона использовалась пластиковая карта многоразового использования. Инженер из Далласа Дональд Ветцель изобрел первый банкомат в США.

32. Телефон и мобильные телефоны

«Мистер.Ватсон, иди сюда, я хочу тебя. 10 марта 1876 года это были первые слова, сказанные изобретателем телефона Александром Грэмом Беллом своему помощнику Томасу Уотсону. История телефона предположительно началась с человеческого желания общаться повсюду. С появлением мобильных телефонов в 1980-х годах связь больше не была привязана к кабелям.

Умное изобретение сотовой сети способствовало революции в телефонной индустрии. Начиная с громоздких мобильных телефонов и заканчивая ультратонкими телефонами, мобильные телефоны прошли долгий путь.Джон Ф. Митчелл и Мартин Купер из Motorola продемонстрировали первое портативное устройство в 1973 году. Ученые продолжают создавать новые идеи, которые еще больше помогут пользователям.

33. Робот

Роботизированные устройства используются для выполнения сложных, повторяющихся, а иногда и опасных задач. Слово «робот» ассоциируется с различными устройствами, от кухонного устройства до вездехода.

Слово «робот» впервые появилось в R.U.R. ( Универсальные роботы Россум ), пьеса, написанная чешским драматургом Карлом Чапеком в 1921 году.По совпадению, слово «робототехника» также было придумано писателем-фантастом Исааком Азимовым в его рассказе «Малышка», опубликованном в 1942 году.

На самом деле у роботов очень долгая история. Около 3000 г. до н.э. человеческие фигурки использовались для удара в часовые колокола египетских водяных часов. Это ознаменовало первую механическую конструкцию. Со временем появилось больше конструкций и устройств.

Основа для современных роботов была заложена в 1950-х годах Джорджем К. Деволом, который изобрел и запатентовал перепрограммируемый манипулятор под названием «Unimate» от компании «Universal Automation».

В конце 1960-х Джозеф Энглебергер приобрел патент и модифицировал их в промышленных роботов. Эти усилия сделали его «отцом робототехники». Это действительно изобретения, которые изменили мир!

34. Оружие

Для для одних оружие может быть сенсационным изобретением, а для других - ужасным.

Оружие использовалось с незапамятных времен. Но это неоспоримый факт, что оружие и порох произвели революцию в мире.Порох был изобретен в Китае примерно в 9 веке, но, возможно, изначально его использовали для фейерверков. Одно раннее огнестрельное оружие состояло из бамбуковой трубки, в которой для стрельбы копьем использовался порох, и использовалось в Китае около 1000 г. копье и использовалось как огнемет; Иногда в ствол помещали шрапнель, чтобы она вылетала вместе с пламенем. Огненное копье изображено на шелковом знамени из Китая середины X века.

Порох был усилен за счет увеличения количества селитры. Это, в свою очередь, означало, что нужен был более прочный ствол, бамбук был заменен металлическим, а снаряды были заменены более мелкими кусками металла, которые плотнее входили в ствол.

К середине-концу 14 века знания о порохе и огнестрельном оружии достигли Европы, и были разработаны портативные ручные пушки меньшего размера, что стало своего рода личным огнестрельным оружием.

Проблема необходимости частой перезарядки была решена с изобретением ручного пулемета, названного пистолетом Гаттлинга.Он был изобретен Ричардом Дж. Гатлингом во время Гражданской войны в США. Поскольку технология продолжала развиваться, каждая следующая модель становилась все более смертоносной.

35. Фильмы

Источник: Skitterphoto / Pixabay

Практически каждый любит смотреть разные фильмы, такие как история любви, комедия, драма, ужасы, саспенс, боевик, фантастика, биография и т. Д. называется фильм, кинофильм, театральный фильм, спектакль, фильм. Название «пленка» происходит от того факта, что фотопленка использовалась для записи и показа движущихся изображений.

Первым источником вдохновения для фильмов были пьесы и танцы, в которых были элементы, общие для фильма: сценарии, декорации, костюмы, постановка, режиссура, актеры, зрители и раскадровки.

Позже, в 17, -м, -м веке, фонари использовались для проецирования анимации, которая достигалась с помощью различных типов механических слайдов.

В марте 1895 года первым фильмом, снятым на камеру Cinématographe, был La Sortie de leucine Lumière a Lyon (Рабочие, покидающие фабрику Lumière в Лионе).Коммерческий публичный показ десяти короткометражных фильмов братьев Люмьер в Париже 28 декабря 1895 года часто воспринимается как начало кинематографических фильмов.

Со временем фильмы стали включать звук, цвет и передовые цифровые технологии.

Автор: Алехья Сай Пуннамараджу

Сколько английских слов вы знаете? Проверьте свой словарный запас английского легко

Отметьте все слова, которые вы хорошо знаете

Примечание: Этот тест полностью зависит от вас.Для получения правильных результатов следует выбирать только те слова, которые вы хорошо знаете. Если вы не уверены, что хорошо знаете это слово, не выбирайте его.

Сколько слов вы должны знать на каком уровне?
Таблица: приблизительное количество активных и пассивных слов, которое должно основываться на уровнях CEFR
Уровень Диапазон активных слов Диапазон пассивных слов
A1 0-300 0-600
A2 301-750 601-1500
B1 751-1500 1501-3000
B2 1501-3000 3001-6000
C1 3001-5500 6001-11000
C2 5501-11000 11001-20000 +
CEFR: Европейские рамки владения языком: изучение, преподавание, оценка

Словарь имеет два типа функционирования в человеке: активные и пассивные слова.Количество активных слов меньше пассивных. Потому что люди понимают тысячи слов на разные темы, слушая, читая и видя, но они могут использовать только те слова, которые соответствуют их интересам и словам, которые обычно используются (особенно при разговоре). Слова, которые люди используют для понимания, являются пассивными, а слова, которые используются для выражения и построения новых структур, называются активными словами.

Поделиться этой страницей на Facebook .
