Калькулятор объема трубы онлайн
Для расчета объема трубы введите в калькулятор внутренний диаметр (в миллиметрах) и длину трубы (в метрах). В результате вы увидите полный объем и объем погонного метра, как в метрах кубических, так и в литрах.
Объем трубы важен при расчете систем отопления, газопроводов и водопроводов. Так же при строительстве скважин и колодцев.
Поделитесь с друзьями в соцсетях…
Похожие калькуляторы:
Раздел: Строительные калькуляторы
|
Адрес этой страницы (вложенность) в справочнике dpva.ru: главная страница / / Техническая информация / / Оборудование / / Фланцы, резьбы, трубы, фитинги….Элементы трубопроводов. / / Трубы, трубопроводы. Диаметры труб и другие характеристики. / / Внутренний объем погонного метра трубы в литрах — таблица. Внутренний диаметр трубы 4-1000 мм. Масса воды в трубе. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) … для наполнения Поделиться:
|
|||||||||||||||||||||||||||||||||||
калькулятор, формула и таблица СНИП 2.04.01-85
На чтение 7 мин.
Обновлено
Предприятия и жилые дома потребляют большое количество воды. Эти цифровые показатели становятся не только свидетельством конкретной величины, указывающей расход.
Помимо этого они помогают определить диаметр трубного сортамента. Многие считают, что расчет расхода воды по диаметру трубы и давлению невозможен, так, как эти понятия совершенно не связаны между собой.
Но, практика показала, что это не так. Пропускные возможности сети водоснабжения зависимы от многих показателей, и первыми в этом перечне будут диаметр трубного сортамента и давление в магистрали.
Выполнять расчет пропускной способности трубы в зависимости от ее диаметра рекомендуют еще на стадии проектирования строительства трубопровода. Полученные данные определяют ключевые параметры не только домашней, но и промышленной магистрали. Обо всем этом и пойдет далее речь.
Расчитаем пропускную способность трубы с помощью онлайн калькулятора
Чтобы правильно посчитать, необходимо обратить внимание, что 1кгс/см2 = 1 атмосфере; 10 метров водяного столба = 1кгс/см2 = 1атм; 5 метров водяного столба = 0.5 кгс/см2 и = 0.5 атм и т.д. Дробные числа в онлайн калькулятор вводятся через точку (Например: 3.5 а не 3,5)
Введите параметры для расчёта:
Какие факторы влияют на проходимость жидкости через трубопровод
Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.
- Внутренний диаметр, который имеет трубопровод.

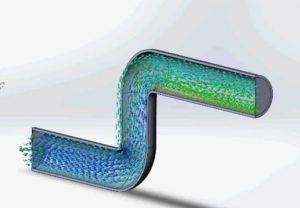

- Скорость передвижения потока, которая зависит от давления в магистрали.
- Материал, взятый для производства трубного сортамента.
Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же рассчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.
Можно даже заявить, что на определение «трубной геометрии» не влияет только протяженность сети. А сечение, напор и другие факторы играют очень важную роль.
Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.
Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.
Расчет расхода воды по диаметру круглой трубы, зависит от его размера. Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение значительного количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.
Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет самых больших показателей при максимальном давлении в сети и при самых высоких значениях ее объема.
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Внешний объем трубного сортамента (мм)
Примерное количество воды, которое получают в литрах за минуту
Примерное количество воды, исчисляемое в м3 за час
20
15
0,9
25
30
1,8
32
50
3
40
80
4,8
50
120
7,2
63
190
11,4
Если ориентироваться на нормы СНИП, то в них можно увидеть следующее – суточный объем потребляемой воды одним человеком не превышает 60 литров. Это при условии, что дом не оборудован водопроводом, а в ситуации с благоустроенным жильем, этот объем возрастает до 200 литров.
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:
Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
В формуле: q показывает расход воды. Он исчисляется литрами. d – размер сечению трубы, он показывается в сантиметрах. А V в формуле – это обозначение скорости передвижения потока, она показывается в метрах на секунду.
Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.
Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.
Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.
Видео – как посчитать расход воды
|
Наименование трубы |
Масса 1м. кг |
|
Труба круглая сварная 10х1 |
0.222 |
|
Труба круглая сварная 10х1.2 |
0.26 |
|
Труба круглая сварная 12х1 |
0.271 |
|
Труба круглая сварная 12х1.2 |
0.32 |
|
Труба круглая сварная 12х1.4 |
0.366 |
|
Труба круглая сварная 12х1.5 |
0.499 |
|
Труба круглая сварная 12х1.6 |
0.41 |
|
Труба круглая сварная 14х1 |
0.321 |
|
Труба круглая сварная 14х1.2 |
0.379 |
|
Труба круглая сварная 14х1.4 |
0.435 |
|
Труба круглая сварная 14х1.5 |
0.573 |
|
Труба круглая сварная 14х1.6 |
0.489 |
|
Труба круглая сварная 16х1 |
0.37 |
|
Труба круглая сварная 16х1.2 |
0.438 |
|
Труба круглая сварная 16х1.4 |
0.504 |
|
Труба круглая сварная 16х1.5 |
0.647 |
|
Труба круглая сварная 16х1.6 |
0.568 |
|
Труба круглая сварная 18х1 |
0.419 |
|
Труба круглая сварная 18х1.2 |
0.497 |
|
Труба круглая сварная 18х1.4 |
0.573 |
|
Труба круглая сварная 18х1.5 |
0.721 |
|
Труба круглая сварная 18х1.6 |
0.647 |
|
Труба круглая сварная 18х1.8 |
0.719 |
|
Труба круглая сварная 20х1 |
0.469 |
|
Труба круглая сварная 20х1.2 |
0.556 |
|
Труба круглая сварная 20х1.4 |
0.642 |
|
Труба круглая сварная 20х1.5 |
0.795 |
|
Труба круглая сварная 20х1.6 |
0.726 |
|
Труба круглая сварная 20х1.8 |
0.808 |
|
Труба круглая сварная 20х2 |
0.888 |
|
Труба круглая сварная 22х1 |
0.518 |
|
Труба круглая сварная 22х1.2 |
0.616 |
|
Труба круглая сварная 22х1.4 |
0.711 |
|
Труба круглая сварная 22х1.5 |
0.869 |
|
Труба круглая сварная 22х1.6 |
0.805 |
|
Труба круглая сварная 22х1.8 |
0.897 |
|
Труба круглая сварная 22х2 |
0.986 |
|
Труба круглая сварная 25х1 |
0.592 |
|
Труба круглая сварная 25х1.2 |
0.704 |
|
Труба круглая сварная 25х1.4 |
0.815 |
|
Труба круглая сварная 25х1.5 |
0.98 |
|
Труба круглая сварная 25х1.6 |
0.923 |
|
Труба круглая сварная 25х1.8 |
1.03 |
|
Труба круглая сварная 25х2 |
1.134 |
|
Труба круглая сварная 25х2.2 |
1.237 |
|
Труба круглая сварная 25х2.5 |
1.387 |
|
Труба круглая сварная 28х1 |
0.666 |
|
Труба круглая сварная 28х1.2 |
0.793 |
|
Труба круглая сварная 28х1.4 |
0.918 |
|
Труба круглая сварная 28х1.5 |
1.091 |
|
Труба круглая сварная 28х1.6 |
1.042 |
|
Труба круглая сварная 28х1.8 |
1.163 |
|
Труба круглая сварная 28х2 |
1.282 |
|
Труба круглая сварная 28х2.2 |
1.4 |
|
Труба круглая сварная 28х2.5 |
1.572 |
|
Труба круглая сварная 30х1 |
0.715 |
|
Труба круглая сварная 30х1.2 |
0.852 |
|
Труба круглая сварная 30х1.4 |
0.987 |
|
Труба круглая сварная 30х1.5 |
1.165 |
|
Труба круглая сварная 30х1.6 |
1.121 |
|
Труба круглая сварная 30х1.8 |
1.252 |
|
Труба круглая сварная 30х2 |
1.381 |
|
Труба круглая сварная 30х2.2 |
1.508 |
|
Труба круглая сварная 30х2.5 |
1.695 |
|
Труба круглая сварная 32х1 |
0.765 |
|
Труба круглая сварная 32х1.2 |
0.911 |
|
Труба круглая сварная 32х1.4 |
1.056 |
|
Труба круглая сварная 32х1.5 |
1.239 |
|
Труба круглая сварная 32х1.6 |
1.2 |
|
Труба круглая сварная 32х1.8 |
1.341 |
|
Труба круглая сварная 32х2 |
1.48 |
|
Труба круглая сварная 32х2.2 |
1.617 |
|
Труба круглая сварная 32х2.5 |
1.819 |
|
Труба круглая сварная 32х2.8 |
2.016 |
|
Труба круглая сварная 32х3 |
2.146 |
|
Труба круглая сварная 35х1.2 |
1 |
|
Труба круглая сварная 35х1.4 |
1.16 |
|
Труба круглая сварная 35х1.5 |
1.35 |
|
Труба круглая сварная 35х1.6 |
1.318 |
|
Труба круглая сварная 35х1.8 |
1.474 |
|
Труба круглая сварная 35х2 |
1.628 |
|
Труба круглая сварная 35х2.2 |
1.78 |
|
Труба круглая сварная 35х2.5 |
2.004 |
|
Труба круглая сварная 35х2.8 |
2.223 |
|
Труба круглая сварная 35х3 |
2.368 |
|
Труба круглая сварная 36х1.2 |
1.03 |
|
Труба круглая сварная 36х1.4 |
1.195 |
|
Труба круглая сварная 36х1.5 |
1.387 |
|
Труба круглая сварная 36х1.6 |
1.357 |
|
Труба круглая сварная 36х1.8 |
1.518 |
|
Труба круглая сварная 36х2 |
1.677 |
|
Труба круглая сварная 36х2.2 |
1.834 |
|
Труба круглая сварная 36х2.5 |
2.065 |
|
Труба круглая сварная 36х2.8 |
2.293 |
|
Труба круглая сварная 36х3 |
2.441 |
|
Труба круглая сварная 38х1.2 |
1.089 |
|
Труба круглая сварная 38х1.4 |
1.264 |
|
Труба круглая сварная 38х1.5 |
1.461 |
|
Труба круглая сварная 38х1.6 |
1.436 |
|
Труба круглая сварная 38х1.8 |
1.607 |
|
Труба круглая сварная 38х2 |
1.776 |
|
Труба круглая сварная 38х2.2 |
1.942 |
|
Труба круглая сварная 38х2.5 |
2.189 |
|
Труба круглая сварная 38х2.8 |
2.431 |
|
Труба круглая сварная 38х3 |
2.589 |
|
Труба круглая сварная 40х1.2 |
1.148 |
|
Труба круглая сварная 40х1.4 |
1.333 |
|
Труба круглая сварная 40х1.5 |
1.535 |
|
Труба круглая сварная 40х1.6 |
1.515 |
|
Труба круглая сварная 40х1.8 |
1.696 |
|
Труба круглая сварная 40х2 |
1.874 |
|
Труба круглая сварная 40х2.2 |
2.051 |
|
Труба круглая сварная 40х2.5 |
2.312 |
|
Труба круглая сварная 40х2.8 |
2.569 |
|
Труба круглая сварная 40х3 |
2.737 |
|
Труба круглая сварная 42х1.2 |
1.207 |
|
Труба круглая сварная 42х1.4 |
1.402 |
|
Труба круглая сварная 42х1.5 |
1.609 |
|
Труба круглая сварная 42х1.6 |
1.594 |
|
Труба круглая сварная 42х1.8 |
1.785 |
|
Труба круглая сварная 42х2 |
1.973 |
|
Труба круглая сварная 42х2.2 |
2.159 |
|
Труба круглая сварная 42х2.5 |
2.435 |
|
Труба круглая сварная 42х2.8 |
2.707 |
|
Труба круглая сварная 42х3 |
2.885 |
|
Труба круглая сварная 45х1.2 |
1.296 |
|
Труба круглая сварная 45х1.4 |
1.505 |
|
Труба круглая сварная 45х1.5 |
1.72 |
|
Труба круглая сварная 45х1.6 |
1.712 |
|
Труба круглая сварная 45х1.8 |
1.918 |
|
Труба круглая сварная 45х2 |
2.121 |
|
Труба круглая сварная 45х2.2 |
2.322 |
|
Труба круглая сварная 45х2.5 |
2.62 |
|
Труба круглая сварная 45х2.8 |
2.914 |
|
Труба круглая сварная 45х3 |
3.107 |
|
Труба круглая сварная 48х1.2 |
1.385 |
|
Труба круглая сварная 48х1.4 |
1.609 |
|
Труба круглая сварная 48х1.5 |
1.831 |
|
Труба круглая сварная 48х1.6 |
1.831 |
|
Труба круглая сварная 48х1.8 |
2.051 |
|
Труба круглая сварная 48х2 |
2.269 |
|
Труба круглая сварная 48х2.2 |
2.485 |
|
Труба круглая сварная 48х2.5 |
2.805 |
|
Труба круглая сварная 48х2.8 |
3.121 |
|
Труба круглая сварная 48х3 |
3.329 |
|
Труба круглая сварная 51х1.4 |
1.712 |
|
Труба круглая сварная 51х1.5 |
1.942 |
|
Труба круглая сварная 51х1.6 |
1.949 |
|
Труба круглая сварная 51х1.8 |
2.184 |
|
Труба круглая сварная 51х2 |
2.417 |
|
Труба круглая сварная 51х2.2 |
2.648 |
|
Труба круглая сварная 51х2.5 |
2.99 |
|
Труба круглая сварная 51х2.8 |
3.328 |
|
Труба круглая сварная 51х3 |
3.551 |
|
Труба круглая сварная 51х3.2 |
3.772 |
|
Труба круглая сварная 51х3.5 |
4.1 |
|
Труба круглая сварная 57х1.4 |
1.92 |
|
Труба круглая сварная 57х1.5 |
2.164 |
|
Труба круглая сварная 57х1.6 |
2.186 |
|
Труба круглая сварная 57х1.8 |
2.45 |
|
Труба круглая сварная 57х2 |
2.713 |
|
Труба круглая сварная 57х2.2 |
2.973 |
|
Труба круглая сварная 57х2.5 |
3.36 |
|
Труба круглая сварная 57х2.8 |
3.743 |
|
Труба круглая сварная 57х3 |
3.995 |
|
Труба круглая сварная 57х3.2 |
4.246 |
|
Труба круглая сварная 57х3.5 |
4.618 |
|
Труба круглая сварная 60х1.4 |
2.023 |
|
Труба круглая сварная 60х1.5 |
2.275 |
|
Труба круглая сварная 60х1.6 |
2.304 |
|
Труба круглая сварная 60х1.8 |
2.584 |
|
Труба круглая сварная 60х2 |
2.861 |
|
Труба круглая сварная 60х2.2 |
3.136 |
|
Труба круглая сварная 60х2.5 |
3.545 |
|
Труба круглая сварная 60х2.8 |
3.95 |
|
Труба круглая сварная 60х3 |
4.217 |
|
Труба круглая сварная 60х3.2 |
4.482 |
|
Труба круглая сварная 60х3.5 |
4.877 |
|
Труба круглая сварная 60х3.8 |
5.267 |
|
Труба круглая сварная 70х1.2 |
2.036 |
|
Труба круглая сварная 70х1.4 |
2.368 |
|
Труба круглая сварная 70х1.5 |
2.645 |
|
Труба круглая сварная 70х1.6 |
2.699 |
|
Труба круглая сварная 70х1.8 |
3.027 |
|
Труба круглая сварная 70х2 |
3.354 |
|
Труба круглая сварная 70х2.2 |
3.679 |
|
Труба круглая сварная 70х2.5 |
4.162 |
|
Труба круглая сварная 70х2.8 |
4.64 |
|
Труба круглая сварная 70х3 |
4.957 |
|
Труба круглая сварная 70х3.2 |
5.272 |
|
Труба круглая сварная 70х3.5 |
5.74 |
|
Труба круглая сварная 70х3.8 |
6.204 |
|
Труба круглая сварная 70х4 |
6.511 |
|
Труба круглая сварная 73х1.4 |
2.472 |
|
Труба круглая сварная 73х1.5 |
2.756 |
|
Труба круглая сварная 73х1.6 |
2.817 |
|
Труба круглая сварная 73х1.8 |
3.161 |
|
Труба круглая сварная 73х2 |
3.502 |
|
Труба круглая сварная 73х2.2 |
3.841 |
|
Труба круглая сварная 73х2.5 |
4.347 |
|
Труба круглая сварная 73х2.8 |
4.847 |
|
Труба круглая сварная 73х3 |
5.179 |
|
Труба круглая сварная 73х3.2 |
5.508 |
|
Труба круглая сварная 73х3.5 |
5.999 |
|
Труба круглая сварная 73х3.8 |
6.485 |
|
Труба круглая сварная 73х4 |
6.807 |
|
Труба круглая сварная 76х1.4 |
2.576 |
|
Труба круглая сварная 76х1.5 |
2.867 |
|
Труба круглая сварная 76х1.6 |
2.936 |
|
Труба круглая сварная 76х1.8 |
3.294 |
|
Труба круглая сварная 76х2 |
3.65 |
|
Труба круглая сварная 76х2.2 |
4.004 |
|
Труба круглая сварная 76х2.5 |
4.532 |
|
Труба круглая сварная 76х2.8 |
5.055 |
|
Труба круглая сварная 76х3 |
5.401 |
|
Труба круглая сварная 76х3.2 |
5.745 |
|
Труба круглая сварная 76х3.5 |
6.258 |
|
Труба круглая сварная 76х3.8 |
6.766 |
|
Труба круглая сварная 76х4 |
7.103 |
|
Труба круглая сварная 76х4.5 |
7.935 |
|
Труба круглая сварная 76х5 |
8.755 |
|
Труба круглая сварная 76х5.5 |
9.562 |
|
Труба круглая сварная 83х3 |
5.919 |
|
Труба круглая сварная 83х3.2 |
6.298 |
|
Труба круглая сварная 83х3.5 |
6.862 |
|
Труба круглая сварная 83х3.8 |
7.422 |
|
Труба круглая сварная 83х4 |
7.793 |
|
Труба круглая сварная 83х4.5 |
8.712 |
|
Труба круглая сварная 83х5 |
9.618 |
|
Труба круглая сварная 83х5.5 |
10.512 |
|
Труба круглая сварная 89х1.6 |
3.449 |
|
Труба круглая сварная 89х1.8 |
3.871 |
|
Труба круглая сварная 89х2 |
4.291 |
|
Труба круглая сварная 89х2.2 |
4.709 |
|
Труба круглая сварная 89х2.5 |
5.333 |
|
Труба круглая сварная 89х2.8 |
5.952 |
|
Труба круглая сварная 89х3 |
6.363 |
|
Труба круглая сварная 89х3.2 |
6.771 |
|
Труба круглая сварная 89х3.5 |
7.38 |
|
Труба круглая сварная 89х3.8 |
7.984 |
|
Труба круглая сварная 89х4 |
8.385 |
|
Труба круглая сварная 89х4.5 |
9.378 |
|
Труба круглая сварная 89х5 |
10.358 |
|
Труба круглая сварная 89х5.5 |
11.326 |
|
Труба круглая сварная 95х2 |
4.587 |
|
Труба круглая сварная 95х2.5 |
5.703 |
|
Труба круглая сварная 95х3.2 |
7.245 |
|
Труба круглая сварная 95х5 |
11.098 |
|
Труба круглая сварная 102х1.8 |
4.448 |
|
Труба круглая сварная 102х2 |
4.932 |
|
Труба круглая сварная 102х2.2 |
5.415 |
|
Труба круглая сварная 102х2.5 |
6.135 |
|
Труба круглая сварная 102х2.8 |
6.85 |
|
Труба круглая сварная 102х3 |
7.324 |
|
Труба круглая сварная 102х3.2 |
7.797 |
|
Труба круглая сварная 102х3.5 |
8.502 |
|
Труба круглая сварная 102х3.8 |
9.203 |
|
Труба круглая сварная 102х4 |
9.667 |
|
Труба круглая сварная 102х4.5 |
10.82 |
|
Труба круглая сварная 102х5 |
11.961 |
|
Труба круглая сварная 102х5.5 |
13.089 |
|
Труба круглая сварная 108х1.8 |
4.714 |
|
Труба круглая сварная 108х2 |
5.228 |
|
Труба круглая сварная 108х2.5 |
6.504 |
|
Труба круглая сварная 108х2.8 |
7.264 |
|
Труба круглая сварная 108х3 |
7.768 |
|
Труба круглая сварная 108х3.2 |
8.27 |
|
Труба круглая сварная 108х3.5 |
9.02 |
|
Труба круглая сварная 108х3.8 |
9.765 |
|
Труба круглая сварная 108х4 |
10.259 |
|
Труба круглая сварная 108х4.5 |
11.486 |
|
Труба круглая сварная 108х5 |
12.701 |
|
Труба круглая сварная 108х5.5 |
13.903 |
|
Труба круглая сварная 114х1.8 |
4.981 |
|
Труба круглая сварная 114х2 |
5.524 |
|
Труба круглая сварная 114х2.2 |
6.066 |
|
Труба круглая сварная 114х2.5 |
6.874 |
|
Труба круглая сварная 114х2.8 |
7.679 |
|
Труба круглая сварная 114х3 |
8.212 |
|
Труба круглая сварная 114х3.2 |
8.744 |
|
Труба круглая сварная 114х3.5 |
9.538 |
|
Труба круглая сварная 114х3.8 |
10.327 |
|
Труба круглая сварная 114х4 |
10.851 |
|
Труба круглая сварная 114х4.5 |
12.152 |
|
Труба круглая сварная 114х5 |
13.441 |
|
Труба круглая сварная 114х5.5 |
14.717 |
|
Труба круглая сварная 127х1.8 |
5.558 |
|
Труба круглая сварная 127х2 |
6.165 |
|
Труба круглая сварная 127х2.2 |
6.771 |
|
Труба круглая сварная 127х2.5 |
7.676 |
|
Труба круглая сварная 127х2.8 |
8.576 |
|
Труба круглая сварная 127х3 |
9.174 |
|
Труба круглая сварная 127х3.2 |
9.77 |
|
Труба круглая сварная 127х3.5 |
10.66 |
|
Труба круглая сварная 127х3.8 |
11.546 |
|
Труба круглая сварная 127х4 |
12.133 |
|
Труба круглая сварная 127х4.5 |
13.595 |
|
Труба круглая сварная 127х5 |
15.044 |
|
Труба круглая сварная 127х5.5 |
16.48 |
|
Труба круглая сварная 133х1.8 |
5.824 |
|
Труба круглая сварная 133х2 |
6.461 |
|
Труба круглая сварная 133х2.2 |
7.097 |
|
Труба круглая сварная 133х2.5 |
8.046 |
|
Труба круглая сварная 133х2.8 |
8.991 |
|
Труба круглая сварная 133х3 |
9.618 |
|
Труба круглая сварная 133х3.2 |
10.243 |
|
Труба круглая сварная 133х3.5 |
11.178 |
|
Труба круглая сварная 133х3.8 |
12.108 |
|
Труба круглая сварная 133х4 |
12.725 |
|
Труба круглая сварная 133х4.5 |
14.261 |
|
Труба круглая сварная 133х5 |
15.783 |
|
Труба круглая сварная 133х5.5 |
17.294 |
|
Труба круглая сварная 140х1.8 |
6.135 |
|
Труба круглая сварная 140х2 |
6.807 |
|
Труба круглая сварная 140х2.2 |
7.476 |
|
Труба круглая сварная 140х2.5 |
8.477 |
|
Труба круглая сварная 140х2.8 |
9.474 |
|
Труба круглая сварная 140х3 |
10.136 |
|
Труба круглая сварная 140х3.2 |
10.796 |
|
Труба круглая сварная 140х3.5 |
11.782 |
|
Труба круглая сварная 140х3.8 |
12.764 |
|
Труба круглая сварная 140х4 |
13.416 |
|
Труба круглая сварная 140х4.5 |
15.037 |
|
Труба круглая сварная 140х5 |
16.647 |
|
Труба круглая сварная 140х5.5 |
18.243 |
|
Труба круглая сварная 152х1.8 |
6.667 |
Расход воды через трубу
В некоторых случаях приходится сталкиваться с необходимостью расчета расхода воды через трубу. Этот показатель говорит о том, сколько воды может пропустить труба, измеряется в м³/с.
- Для организаций, не поставивших счетчик на воду, начисление платы происходит из учета проходимости трубы. Важно знать, насколько точно эти данные просчитаны, за что и по какому тарифу надо платить. Физических лиц это не касается, для них, при отсутствии счетчика, количество прописанных человек умножается на потребление воды 1 человеком по санитарным нормам. Это достаточно большой объем, а с современными тарифами гораздо выгоднее поставить счетчик. Точно также в наше время часто выгоднее самому греть воду колонкой, чем платить коммунальным службам за их горячую воду.
- Огромную роль расчет проходимости трубы играет при проектировании дома, при подведении к дому коммуникаций.
Важно увериться, что каждое ответвление водопровода сможет получить свою долю из основной трубы даже в часы пикового расхода воды. Водопровод создан для комфорта, удобства, облегчения человеку труда.
Если каждый вечер до жителей верхних этажей вода будет практически не доходить, о каком комфорте может идти речь? Как можно пить чай, мыть посуду, купаться? А все пьют чай и купаются, поэтому тот объем воды, который смогла предоставить труба, распределился по нижним этажам. Совсем плохую роль эта проблема может сыграть при пожаротушении. Если пожарники подключатся к центральной трубе, а в ней нет напора.
Иногда расчет расхода воды через трубу может пригодиться, если после ремонта водопровода горе-мастерами, замены части труб, напор сильно упал.
Гидродинамические расчеты непростое дело, обычно осуществляются квалифицированными специалистами. Но, допустим, вы занимаетесь частным строительством, проектируете свой уютный просторный дом.
Как рассчитать расход воды через трубу самому?
Казалось бы, достаточно знать диаметр отверстия трубы, чтобы получить, может, и округленные, но в целом справедливые цифры. Увы, этого очень мало. Другие факторы способны изменять результат вычислений в разы. Что же влияет на максимальный расход воды через трубу?
- Сечение трубы. Очевидный фактор. Отправная точка гидродинамических вычислений.
- Давление в трубе. При увеличении давления через трубу с тем же сечением проходит больше воды.
- Изгибы, повороты, изменение диаметра, разветвления тормозят движение воды по трубе. Разные варианты в разной степени.
- Протяженность трубы. По более длинным трубам будет проходить меньше воды за единицу времени, чем по коротким. Весь секрет в силе трения. Подобно тому, как она задерживает движение привычных для нас объектов (автомобилей, велосипедов, саней и т. д.), сила трения препятствует водяному потоку.
- У трубы с меньшим диаметром оказывается больше площади соприкосновения воды с поверхностью трубы по отношению к объему водяного потока. А от каждой точки соприкосновения появляется сила трения. Так же, как и в более длинных трубах, в более узких трубах скорость движения воды становится меньше.
- Материал труб. Очевидно, что степень шероховатости материала влияет величину силы трения. Современные пластиковые материалы (полипропилен, ПВХ, металлопласт и т. д.) оказываются очень скользкими по сравнению с традиционной сталью и позволяют двигаться воде быстрее.
- Длительность эксплуатации трубы. Известковые отложения, ржавчина сильно ухудшают пропускные возможности водопровода. Это самый каверзный фактор, ведь степень засоренности трубы, ее новый внутренний рельеф и коэффициент трения весьма сложно просчитать с математической точностью. К счастью, расчет расхода воды чаще всего требуется для нового строительства и свежих, не использовавшихся ранее материалов. А с другой стороны, подключаться эта система будет к уже существующим, много лет существующим коммуникациям. И как она сама себя поведет через 10, 20, 50 лет? Новейшие технологии значительно улучшили эту ситуацию. Пластиковые трубы не ржавеют, их поверхность практически не портится со временем.
Таким образом, легко рассчитать расход воды через трубу по простой маленькой формуле не представляется возможным. Требуемый объем данных и вычислений не всегда под силу человеку без специального образования.
Расчет расхода воды через кран
Если требуется рассчитать расход воды только через отверстие крана, которое значительно меньше диаметра основной трубы, частный случай гидродинамических расчетов, то вычислений немного.
Объем вытекаемой жидкости находится путем умножения сечения отверстия трубы S на скорость вытекания V. Сечение это площадь определенной части объемной фигуры, в данном случае, площадь круга. Находится по формуле S = πR2. R будет радиусом отверстия трубы, не путать с радиусом трубы. π постоянная величина, отношение длины окружности к ее диаметру, приблизительно равняется 3,14.
Скорость вытекания находится по формуле Торричелли: . Где g ускорение свободного падения, на планете Земля равное приблизительно 9,8 м/с. h высота водяного столба, который стоит над отверстием.
Пример
Рассчитаем расход воды через кран с отверстием диаметром 0,01 м и высотой столба 10 м.
Сечение отверстия = πR2 = 3,14 х 0,012 = 3,14 х 0,0001 = 0,000314 м².
Скорость вытекания = √2gh = √2 х 9,8 х 10 = √196 = 14 м/с.
Расход воды = SV =0,000314 х 14 = 0,004396 м³/с.
В переводе на литры получается, что из заданной трубы способно вытекать 4,396 л в секунду.
Таблицы для определения размеров водопроводных труб и счетчиков
Узлы крепления для водоснабжения (WSFU) и минимальный размер патрубка для крепления
Важные примечания: Приборы, приспособления и приспособления, не указанные в таблице ниже, разрешается подбирать по размеру относительно приспособлений, имеющих аналогичный расход и частоту использования. Указанные значения арматуры отражают их нагрузку на систему подачи холодной воды в здание. Раздельное значение единицы арматуры для холодной и горячей воды для арматуры, имеющей соединения как для горячей, так и для холодной воды, должно быть разрешено принимать как каждую из трех четвертей указанной общей стоимости арматуры.
Для арматуры или подводящих соединений, которые могут потребовать непрерывного потока, определите требуемый расход в галлонах в минуту (галлонов в минуту или л / с) и добавьте его отдельно к потребности в галлонах в минуту (л / с) для системы распределения или ее частей.
Минимальный размер патрубка приспособления относится к размеру холодного патрубка или как горячего, так и холодного патрубка. Указанные минимальные размеры подводящего патрубка для отдельных приспособлений являются номинальным диаметром трубы (ID).
| Приборы, приспособления или приспособления | Минимальный размер патрубка крепления приспособления (дюймы) | Частный | Общественный |
|---|---|---|---|
| Ванна или комбинированная ванна / душ | 1/2 | 4.0 | 4,0 |
| Клапан заполнения ванны 3/4 « | 3/4 | 10,0 | 10,0 |
| Биде | 1/2 | 1,0 | – |
| Стиральная машина | 1/2 | 4,0 | 4,0 |
| Стоматологическая установка, плевательница | 1/2 | – | 1,0 |
| Посудомоечная машина бытовая | 1/2 | 1,5 | 1.5 |
| Питьевой фонтанчик или кулер для воды | 1/2 | 0,5 | 0,5 |
| Нагрудник для шланга | 1/2 | 2,5 | 2,5 |
| Нагрудник, каждый дополнительный | 1/2 | 1,0 | 1,0 |
| Туалет | 1/2 | 1,0 | 1,0 |
| Дождеватель газона, каждая головка | – | 1,0 | 1.0 |
| Передвижной дом, каждый (минимум) | – | 12,0 | – |
| Раковина барная | 1/2 | 1,0 | 2,0 |
| Clinic Faucet SInk | 1/2 | – | 3,0 |
| Раковина с клапаном для промывки Clinic (со смесителем или без) | 1 | – | 8,0 |
| Кухонная мойка бытовая (с посудомоечной машиной или без) | 1/2 | 1.5 | 1,5 |
| Раковина для стирки | 1/2 | 1,5 | 1,5 |
| Раковина для обслуживания или раковина для швабры | 1/2 | 1,5 | 1,5 |
| Раковина для мытья посуды (каждый набор смесителей) | 1/2 | – | 2,0 |
| Душ на голову | 1/2 | 2,0 | 2,0 |
| Писсуар, сливной бак | 1/2 | 2.0 | 2,0 |
| Фонтан для мытья посуды (круглая струя) | 3/4 | – | 4,0 |
| Водяной шкаф, гравитационный бак 1,6 GPF | 1/2 | 2,5 | 2,5 |
| Водяной шкаф, бак для промывателя 1,6 GPF | 1/2 | 2,5 | 2,5 |
| Водяной шкаф, больше чем 1,6 GPF гравитационный бак | 1/2 | 3,0 | 5,5 |
Уменьшенная нагрузка на приспособление для дополнительных шланговых заглушек должна использоваться при определении общей потребности здания, а также для определения размеров труб, когда более одного шлангового заглушки обеспечивается сегментом водораспределительной трубы.Размер ответвления к каждому нагруднику шланга должен быть рассчитан на 2,5 единицы крепежа.
Таблица приспособлений для определения размеров водопроводных труб и счетчиков
| Meter & Street Service (дюймы) | Строительные материалы и филиалы (дюймы) | Максимально допустимая длина (футы) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
| Диапазон давления — от 30 до 45 фунтов на кв. Дюйм (доступное статическое давление после потери напора) | ||||||||||||||||
| 3/4 | 1/2 | 6 | 5 | 4 | 3 | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 3/4 | 3/4 | 16 | 16 | 14 | 12 | 9 | 6 | 5 | 5 | 4 | 4 | 3 | 2 | 2 | 2 | 1 |
| 3/4 | 1 | 29 | 25 | 23 | 21 | 17 | 15 | 13 | 12 | 10 | 8 | 6 | 6 | 6 | 6 | 6 |
| 1 | 1 | 36 | 31 | 27 | 25 | 20 | 17 | 15 | 13 | 12 | 10 | 8 | 6 | 6 | 6 | 6 |
| 3/4 | 1-1 / 4 | 36 | 33 | 31 | 28 | 24 | 23 | 21 | 19 | 17 | 16 | 13 | 12 | 12 | 11 | 11 |
| 1 | 1-1 / 4 | 54 | 47 | 42 | 38 | 32 | 28 | 25 | 23 | 19 | 17 | 14 | 12 | 12 | 11 | 11 |
| 1-1 / 2 | 1-1 / 4 | 78 | 68 | 57 | 48 | 38 | 32 | 28 | 25 | 21 | 18 | 15 | 12 | 12 | 11 | 11 |
| 1 | 1–1 / 2 | 85 | 84 | 79 | 65 | 56 | 48 | 43 | 38 | 32 | 28 | 26 | 22 | 21 | 20 | 20 |
| 1-1 / 2 | 1–1 / 2 | 150 | 124 | 105 | 91 | 70 | 57 | 49 | 45 | 36 | 31 | 26 | 23 | 21 | 20 | 20 |
| 2 | 1–1 / 2 | 151 | 129 | 129 | 110 | 80 | 64 | 53 | 46 | 38 | 32 | 27 | 23 | 21 | 20 | 20 |
| 1 | 2 | 85 | 85 | 85 | 85 | 85 | 85 | 82 | 80 | 66 | 61 | 57 | 52 | 49 | 46 | 43 |
| 1-1 / 2 | 2 | 220 | 205 | 190 | 176 | 155 | 138 | 127 | 120 | 104 | 85 | 70 | 61 | 57 | 54 | 51 |
| 2 | 2 | 370 | 327 | 292 | 265 | 217 | 185 | 164 | 147 | 124 | 96 | 70 | 61 | 57 | 54 | 51 |
| 2 | 2-1 / 2 | 445 | 418 | 390 | 370 | 330 | 300 | 280 | 265 | 240 | 220 | 198 | 175 | 158 | 143 | 133 |
| Диапазон давления — от 46 до 60 фунтов на кв. Дюйм (доступное статическое давление после потери напора) | ||||||||||||||||
| 3/4 | 1/2 | 7 | 7 | 6 | 5 | 4 | 3 | 2 | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| 3/4 | 3/4 | 20 | 20 | 19 | 17 | 14 | 11 | 9 | 8 | 6 | 5 | 4 | 4 | 3 | 3 | 3 |
| 3/4 | 1 | 39 | 39 | 36 | 33 | 28 | 23 | 21 | 19 | 17 | 14 | 12 | 10 | 9 | 8 | 8 |
| 1 | 1 | 39 | 39 | 39 | 36 | 30 | 25 | 23 | 20 | 18 | 15 | 12 | 10 | 9 | 8 | 8 |
| 3/4 | 1-1 / 4 | 39 | 39 | 39 | 39 | 39 | 39 | 34 | 32 | 27 | 25 | 22 | 19 | 19 | 17 | 16 |
| 1 | 1-1 / 4 | 78 | 78 | 76 | 67 | 52 | 44 | 39 | 36 | 30 | 27 | 24 | 20 | 19 | 17 | 16 |
| 1-1 / 2 | 1-1 / 4 | 78 | 78 | 78 | 78 | 66 | 52 | 44 | 39 | 33 | 29 | 24 | 20 | 19 | 17 | 16 |
| 1 | 1–1 / 2 | 85 | 85 | 85 | 85 | 85 | 85 | 80 | 67 | 55 | 49 | 41 | 37 | 34 | 32 | 30 |
| 1-1 / 2 | 1–1 / 2 | 151 | 151 | 151 | 151 | 128 | 105 | 90 | 78 | 62 | 52 | 42 | 38 | 35 | 32 | 30 |
| 2 | 1–1 / 2 | 151 | 151 | 151 | 151 | 150 | 117 | 98 | 84 | 67 | 55 | 42 | 38 | 35 | 32 | 30 |
| 1 | 2 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 83 | 80 |
| 1-1 / 2 | 2 | 370 | 370 | 340 | 318 | 272 | 240 | 220 | 198 | 170 | 150 | 135 | 123 | 110 | 102 | 94 |
| 2 | 2 | 370 | 370 | 370 | 370 | 368 | 318 | 280 | 250 | 205 | 165 | 142 | 123 | 110 | 102 | 94 |
| 2 | 2-1 / 2 | 654 | 640 | 610 | 580 | 535 | 500 | 470 | 440 | 400 | 365 | 335 | 315 | 285 | 267 | 250 |
| Диапазон давления — более 60 фунтов на кв. Дюйм (доступное статическое давление после потери напора) | ||||||||||||||||
| 3/4 | 1/2 | 7 | 7 | 7 | 6 | 5 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 0 |
| 3/4 | 3/4 | 20 | 20 | 20 | 20 | 17 | 13 | 11 | 10 | 8 | 7 | 6 | 6 | 5 | 4 | 4 |
| 3/4 | 1 | 39 | 39 | 39 | 39 | 35 | 30 | 27 | 24 | 21 | 17 | 14 | 13 | 12 | 12 | 11 |
| 1 | 1 | 39 | 39 | 39 | 39 | 38 | 32 | 29 | 26 | 22 | 18 | 14 | 13 | 12 | 12 | 11 |
| 3/4 | 1-1 / 4 | 39 | 39 | 39 | 39 | 39 | 39 | 39 | 39 | 34 | 28 | 26 | 25 | 23 | 22 | 21 |
| 1 | 1-1 / 4 | 78 | 78 | 78 | 78 | 74 | 62 | 53 | 47 | 39 | 31 | 26 | 25 | 23 | 22 | 21 |
| 1-1 / 2 | 1-1 / 4 | 78 | 78 | 78 | 78 | 78 | 74 | 65 | 54 | 43 | 34 | 26 | 25 | 23 | 22 | 21 |
| 1 | 1–1 / 2 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 81 | 64 | 51 | 48 | 46 | 43 | 40 |
| 1-1 / 2 | 1–1 / 2 | 151 | 151 | 151 | 151 | 151 | 151 | 130 | 113 | 88 | 73 | 51 | 51 | 46 | 43 | 40 |
| 2 | 1–1 / 2 | 151 | 151 | 151 | 151 | 151 | 151 | 142 | 122 | 98 | 82 | 64 | 51 | 46 | 43 | 40 |
| 1 | 2 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| 1-1 / 2 | 2 | 370 | 370 | 370 | 370 | 360 | 335 | 305 | 282 | 244 | 212 | 187 | 172 | 153 | 141 | 129 |
| 2 | 2 | 370 | 370 | 370 | 370 | 370 | 370 | 370 | 340 | 288 | 245 | 204 | 172 | 153 | 141 | 129 |
| 2 | 2-1 / 2 | 654 | 654 | 654 | 654 | 654 | 650 | 610 | 570 | 510 | 460 | 430 | 404 | 380 | 356 | 329 |
Строительные материалы, номинальный размер не менее 3/4 дюйма (20 мм)
Приведенные здесь диаграммы были взяты из Единого сантехнического кодекса 2012 года.Обратите внимание, что ни PlumbingSupply.com®, ни IAPMO не несут ответственности за какие-либо обязательства, возникшие в результате использования вами представленной информации. Мы настоятельно рекомендуем вам обратиться за помощью и / или советом к лицензированному сантехнику для любого сантехнического проекта.
вернуться наверх ↑
.
Установка счетчиков воды в ЖК
Сегодняшняя тема — счетчики воды в многоквартирных домах. Это продолжение нашего блога чемпионов ADDA — Автор Каннан Венкитачалам.
Ниже приведены детали сантехнических материалов, используемых нами (Владельцами квартир) для проекта учета воды в 32-квартирном комплексе.
Счетчик воды — ¾ дюйма Kranti Multi Jet Class A
Сетчатый фильтр — Используется для защиты водомера от грязи или любых других твердых частиц.
Устанавливается под главным запорным клапаном из верхнего резервуара
Трубы и фитинги из C-PVC (хлорированного поливинилхлорида)
Я использовал трубу с красной полосой, предназначенную для горячей воды.
Water MeterStrainer
С помощью сантехника и его небольшой команды счетчик воды был успешно установлен во всех
32 индивидуальных квартирах и 1 счетчик в спортзале и комнате отдыха в течение ровно 1 месяца.
Счетчики на воду с номерами квартир
В нашей 32-х квартирной 5-ти этажной квартире каждая квартира имеет от 2 до 3 водозаборов на каждую квартиру. Я оставил самый плоский нижний трубопровод
таким, какой он есть, и отсоединил от него все другие входные отверстия для воды на верхнем уровне.
Установлены новые индивидуальные новые линии от террасы ко всем остальным этажам и соединились 2–3 входа в
одинаковых квартирах в один отдельный выход водомера с самого верхнего этажа террасы ниже верхнего резервуара
в разных местах.Для установки новых трубопроводов, включая 33 водомера, 1,75 рупий
лакхов составили материальные затраты и 1,25 рупий на оплату труда. Все вместе это обошлось нам в 3 лакха за весь проект.
После установки счетчика показания счетчика снимались ежедневно в течение первой недели, затем
каждую неделю, теперь каждый месяц.
Данные об использовании воды за один день
Использование воды — 1 день
Данные об использовании воды за одну неделю
Использование воды — 1 неделя
Через неделю жители начали понимать, сколько воды они потребляли.
.
Максимальная влагоемкость воздуха
Максимально возможное содержание влаги в воздухе — при насыщении — зависит от температуры. В таблице ниже указано максимальное содержание влаги в кубическом метре воздуха при различных температурах:
| Температура | Макс. Содержание воды |
||
|---|---|---|---|
| ( o C ) | ( o F ) | (10 -3 кг / м 3 ) | ( 10 -3 фунт / фут 3 ) |
| -25 | -13 | 0.64 | 0,040 |
| -20 | -4 | 1,05 | 0,066 |
| -15 | 5 | 1,58 | 0,099 |
| -10 | 14 | 2,31 | 0,14 |
| -5 | 23 | 3,37 | 0,21 |
| 0 | 32 | 4,89 | 0,31 |
| 5 | 41 | 6.82 | 0,43 |
| 10 | 50 | 9,39 | 0,59 |
| 15 | 59 | 12,8 | 0,8 |
| 20 | 68 | 17,3 | 1,07 |
| 86 | 30,4 | 1,9 | |
| 40 | 104 | 51,1 | 3,2 |
| 50 | 122 | 83.0 | 5,2 |
| 60 | 140 | 130 | 8,1 |
Пример — Пропускная способность по влаге в нагретом воздухе
Воздух нагревается от 20 o C до 50 o С .
- из таблицы выше максимальное содержание влаги в воздухе при 20 o C составляет 17,3 г / м 3 и
- максимальное содержание влаги в воздухе с температурой 50 o C составляет 83 г / м 3
Повышенную способность переносить влагу можно рассчитать как
100% ((83 г / м 3 ) — (17.3 г / м 3 )) / (17,3 г / м 3 )
= 380%
Это резкое изменение важно для объяснения того, почему нагретый воздух намного эффективнее холодного воздуха в процессах сушки .
.
Минутку …
Включите файлы cookie и перезагрузите страницу.
Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.
Подождите до 5 секунд…
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) +! ! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! [] ) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) — [] + []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) — [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] ) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (! ! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [ ] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + ( !! []) + !! [])) / + ((! + [] + (!! [] ) — [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] — ( !! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) — []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! []) »
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + ( + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! []) ) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (! ! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + ( + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (! ! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [ ] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! [] ) + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [ ] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) — [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + ( ! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (! ! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))
.
