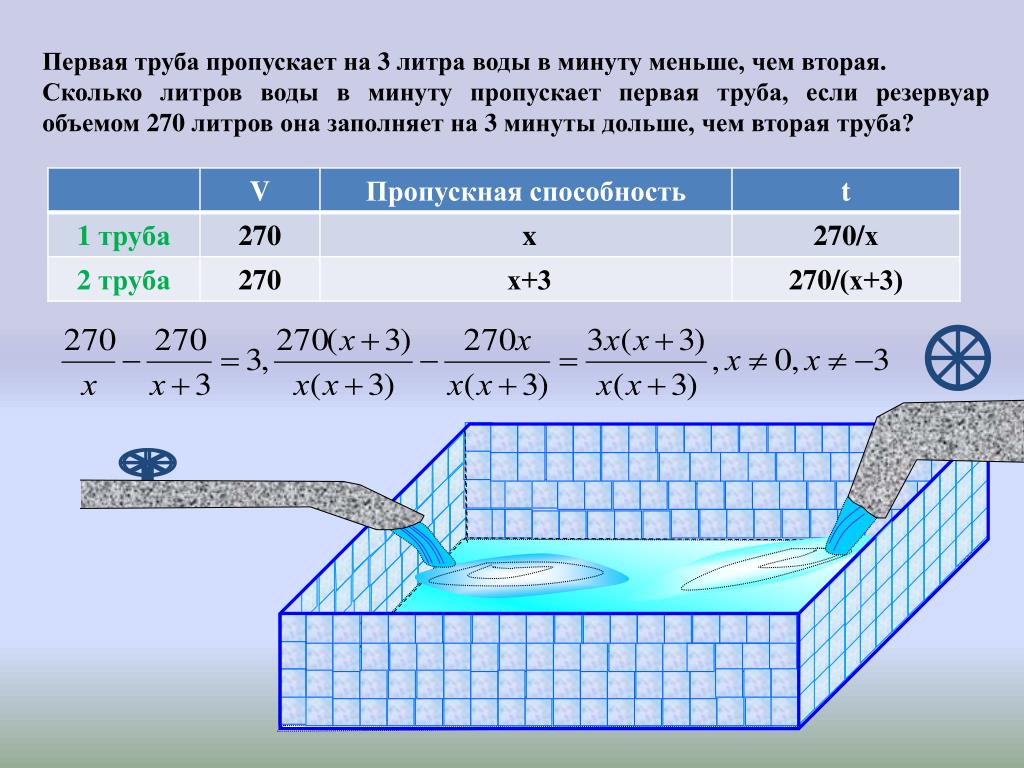

Внутренний объем погонного метра трубы в литрах - таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) ... для наполнения трубопровода.

Внутренний объем погонного метра трубы в литрах - таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) ... для наполнения трубопровода. Пустяк, а времени такая табличка много экономит.

Внутренний диаметр,мм

Внутренний объем 1 м погонного трубы, литров

Внутренний объем 10 м погонных трубы, литров

Внутренний диаметр,мм

Внутренний объем 1 м погонного трубы, литров

Внутренний объем 10 м погонных трубы, литров

4

0,0126

0,1257

105

8,6590

86,5901

5

0,0196

0,1963

110

9,5033

95,0332

6

0,0283

0,2827

115

10,3869

103,8689

7

0,0385

0,3848

120

11,3097

113,0973

8

0,0503

0,5027

125

12,2718

122,7185

9

0,0636

0,6362

130

13,2732

132,7323

10

0,0785

0,7854

135

14,3139

143,1388

11

0,0950

0,9503

140

15,3938

153,9380

12

0,1131

1,1310

145

16,5130

165,1300

13

0,1327

1,3273

150

17,6715

176,7146

14

0,1539

1,5394

160

20,1062

201,0619

15

0,1767

1,7671

170

22,6980

226,9801

16

0,2011

2,0106

180

25,4469

254,4690

17

0,2270

2,2698

190

28,3529

283,5287

18

0,2545

2,5447

200

31,4159

314,1593

19

0,2835

2,8353

210

34,6361

346,3606

20

0,3142

3,1416

220

38,0133

380,1327

21

0,3464

3,4636

230

41,5476

415,4756

22

0,3801

3,8013

240

45,2389

452,3893

23

0,4155

4,1548

250

49,0874

490,8739

24

0,4524

4,5239

260

53,0929

530,9292

26

0,5309

5,3093

270

57,2555

572,5553

28

0,6158

6,1575

280

61,5752

615,7522

30

0,7069

7,0686

290

66,0520

660,5199

32

0,8042

8,0425

300

70,6858

706,8583

34

0,9079

9,0792

320

80,4248

804,2477

36

1,0179

10,1788

340

90,7920

907,9203

38

1,1341

11,3411

360

101,7876

1017,8760

40

1,2566

12,5664

380

113,4115

1134,1149

42

1,3854

13,8544

400

125,6637

1256,6371

44

1,5205

15,2053

420

138,5442

1385,4424

46

1,6619

16,6190

440

152,0531

1520,5308

48

1,8096

18,0956

460

166,1903

1661,9025

50

1,9635

19,6350

480

180,9557

1809,5574

52

2,1237

21,2372

500

196,3495

1963,4954

54

2,2902

22,9022

520

212,3717

2123,7166

56

2,4630

24,6301

540

229,0221

2290,2210

58

2,6421

26,4208

560

246,3009

2463,0086

60

2,8274

28,2743

580

264,2079

2642,0794

62

3,0191

30,1907

600

282,7433

2827,4334

64

3,2170

32,1699

620

301,9071

3019,0705

66

3,4212

34,2119

640

321,6991

3216,9909

68

3,6317

36,3168

660

342,1194

3421,1944

70

3,8485

38,4845

680

363,1681

3631,6811

72

4,0715

40,7150

700

384,8451

3848,4510

74

4,3008

43,0084

720

407,1504

4071,5041

76

4,5365

45,3646

740

430,0840

4300,8403

78

4,7784

47,7836

760

453,6460

4536,4598

80

5,0265

50,2655

780

477,8362

4778,3624

82

5,2810

52,8102

800

502,6548

5026,5482

84

5,5418

55,4177

820

528,1017

5281,0173

86

5,8088

58,0880

840

554,1769

5541,7694

88

6,0821

60,8212

860

580,8805

5808,8048

90

6,3617

63,6173

880

608,2123

6082,1234

92

6,6476

66,4761

900

636,1725

6361,7251

94

6,9398

69,3978

920

664,7610

6647,6101

96

7,2382

72,3823

940

693,9778

6939,7782

98

7,5430

75,4296

960

723,8229

7238,2295

100

7,8540

78,5398

980

754,2964

7542,9640

-

-

-

1000

785,3982

7853,9816

Трубный калькулятор

Расчет веса погонного метра круглой трубы из различных металлов, таблицы веса и дополнительные расчеты стоимости по весу, длине и другим параметрам

Формула и способы рассчета

Расчет веса трубы из различных металлов (стальные трубы, нержавеющие, медные и др. ) производится на основе имеющихся в справочниках ГОСТ и ТУ данных. Вес круглой трубы, сортамент которой не входит в имеющиеся на сайте справочники, рассчитывается онлайн по формуле m = Pi * ro * S * (D - S) * L; Pi — математическая константа, которая выражает отношение длины окружности к её диаметру, равная ~3.14; ro — плотность металла из которой изготовлена круглая труба в кг/м³; Для расчета удельного веса 1 погонного метра трубы (m) необходимо указать размеры профиля трубы: диаметр D в мм, а также толщину металла, из которого изготовлена труба (толщину стенки S) и длину L (по умолчанию 1 м). Расчет теоретического веса прямоугольной профильной трубы производится аналогично круглой, за исключением части формулы для определения площади поперечного сечения.

Популярные размеры круглых труб

  • 108х4
  • 530х8
  • 219х6
  • 325х8
  • 426х10

Таблицы веса метра круглых труб различных металлов и сплавов по всем доступным ГОСТ и ТУ

Посмотреть все данные по этому виду металлопроката в полной таблице веса

Круглая труба

Стандарты ГОСТ и ТУ доступные в расчетах калькулятора и таблицах веса

  1. ГОСТ 10704-91 — Трубы стальные электросварные прямошовные
  2. ГОСТ 10707-80 — Трубы стальные электросварные холоднодеформированные
  3. ГОСТ 9941-81 — Трубы бесшовные холодно- и тепло-деформированные из коррозионно-стойкой стали
  4. ГОСТ 32598-2013 — Трубы медные круглого сечения для воды и газа
  5. ГОСТ Р 52318-2005 — Трубы медные круглого сечения для воды и газа
  6. ГОСТ 18482-2018 — Трубы прессованные из алюминия и алюминиевых сплавов
  7. ГОСТ 494-2014 (х/д) — Трубы латунные. Холоднодеформированные
  8. ГОСТ 494-2014 (п) — Трубы латунные. Прессованные
  9. ГОСТ 3262-75 — Трубы стальные водогазопроводные. Оцинкованные
  10. ГОСТ 617-2006 (х/д) — Трубы медные и латунные круглого сечения общего назначения. Холоднодеформированные
  11. ГОСТ 617-2006 (п) — Трубы медные и латунные круглого сечения общего назначения. Прессованные

Применение

Вес погонного метра трубы очень часто необходимо знать для осуществления расчетов в металлоконструкциях. Самое частое использование трубного калькулятора — определение массы трубы в приобретаемой партии, чтобы выяснить необходимые габариты транспорта для её перевозки, а также для расчета нагрузок будущей металлоконструкции и стоимости продукции.

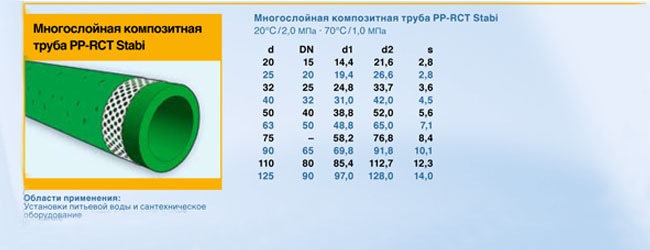

Трубы металлопластиковые для отопления, водопровода и других целей

При монтаже системы водоснабжения, подключении отопительного оборудования к радиаторам, укладке водяных теплых полов используют металлопластиковые трубы. Прочные и в то же время достаточно гибкие, они заметно облегчают процесс монтажа. Подходят для использования в высокотемпературных системах подачи воды.

Стенки таких труб состоят из нескольких слоев, расположенных в определенной последовательности: пластик – клей – металл – клей – пластик. Чаще всего при изготовлении используют алюминий: он легкий и гибкий. Толщина алюминиевого слоя может составлять от 0,2 до 0,4 мм. Для пластиковых слоев применяют специальный материал – полиэтилен PEX. Он прочный, гибкий, устойчивый к окислению и воздействию солей. Клей обеспечивает хорошую адгезию полиэтилена и металла, надежно скрепляя слои между собой. Суммарная толщина всех слоев, то есть толщина стенок труб, может составлять от 2 до 4 мм – от этого зависит прочность изделия.

Преимущества металлопластиковых труб

  • Гибкость – можно прокладывать трубопровод, не используя поворотные фитинги, что очень удобно при большом количестве углов и изгибов. Достаточно лишь согнуть участок трубы.
  • Стойкость к тепловому расширению – материал выдерживает рабочую температуру до 70 – 95 °C и кратковременную до 130 °C. При превышении допустимого значения на 1 °C показатель удлинения не превышает 0,002 мм/м, что свидетельствует о стойкости к деформации.
  • Долговечность – металлопластиковые трубы не накапливают конденсат, а также водопровод не разрушится под воздействием минусовых температур. Благодаря пластиковому слою они устойчивы к отложению солей и биологическим наростам, поэтому не засоряются и не разрушаются изнутри. Срок службы может достигать 50 лет.

К недостаткам можно отнести вероятность расслоения изделий. Но это грозит только тем изделиям, при изготовлении которых используется некачественный клей. Со временем адгезия слоев ухудшается, и в местах соединения с фитингами появляются протечки. С фирменными качественными трубами такого не происходит.

Важные характеристики

Длина. Данный параметр может составлять от 20 до 200 м. Обратите внимание на то, что цена на трубу может указываться за всю ее длину в бухте или за один метр.

Диаметр. У разных изделий он может иметь значение от 16 до 32 мм. Тонкие трубы подходят для монтажа теплых полов, большой диаметр необходим при установке системы отопления и водоснабжения.

Допустимое давление. Важно, чтобы они выдерживали давление в системе. При рабочей температуре в 95 °C значение может составлять 10 бар. Если труба используется для водопровода, то при температуре до 25 °С данный параметр достигает 20 – 25 бар.

На нашем сайте вы найдете металлопластиковые трубы различной длины и диаметра. Мы предлагаем только качественные изделия известных производителей Compipe, Prandelli, Зубр. Чтобы вам было легче подобрать подходящий вариант, воспользуйтесь электронной формой «Выбор по параметрам» или обратитесь за помощью к менеджеру. Телефон для связи: 8-800-333-83-28.

Мы предлагаем трубы металлопластиковые по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Вес ПНД трубы - таблица соотношения sdr и диаметр пэ трубы

Для того, чтобы воспользоваться нашей таблицей, Вам необходимо знать диаметр трубы, а также ее SDR.

SDR - это соотношение наружного диаметра трубы к толщине ее стенки. Соответственно, чтобы вычислить SDR необходимо номинальный наружный диаметр трубы поделить на толщину стенки.

Например, у трубы ПНД 110 мм с толщиной стенки 6,6 мм SDR будет равен 17

Важный момент - не имеет значения какой тип ПЭ трубы вас интересует, данная таблица поможет Вам определить вес любой ПНД трубы - водопроводной, газовой или технической.

В таблице указан вес 1 метра трубы.


Таблица весов ПНД труб

Номинальный наружный диаметр, мм Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг
ПЭ100 SDR26 ПЭ100 SDR21 ПЭ100 SDR17 ПЭ100 SDR13,6 ПЭ100 SDR11
PN 6,3 PN 8 PN 10 PN 12,5 PN 16
Трубы пнд (10 - 63 мм)
10 - - - - - - - - 2,0 0,051
16 - - - - - - - - 2,0 0,09
20 - - - - - - - - 2,0 0,116
25 - - - - - - 2,0 0,148 2,3 0,169
32 - - - - 2,0 0,193 2,4 0,229 3,0 0,277
40 - - - - 2,4 0,292 3,0 0,353 3,7 0,427
50 - - - - 3,0 0,449 3,7 0,545 4,6 0,663
63 - - - - 3,8 0,715 4,7 0,869 5,8 1,05
Трубы пнд (75 - 630 мм)
75 - - - - 4,5 1,01 5,6 1,23 6,8 1,46
90 - - 4,3 1,18 5,4 1,45 6,7 1,76 8,2 2,12
110 4,2 1,42 5,3 1,77 6,6 2,16 8,1 2,61 10,0 3,14
125 4,8 1,83 6,0 2,26 7,4 2,75 9,2 3,37 11,4 4,08
140 5,4 2,31 6,7 2,83 8,3 3,46 10,3 4,22 12,7 5,08
160 6,2 3,03 7,7 3,71 9,5 4,51 11,8 5,5 14,6 6,67
180 6,9 3,78 8,6 4,66 10,7 5,71 13,3 6,98 16,4 8,43
200 7,7 4,68 9,6 5,77 11,9 7,04 14,7 8,56 18,2 10,4
225 8,6 5,88 10,8 7,29 13,4 8,94 16,6 10,9 20,5 13,2
250 9,6 7,29 11,9 8,92 14,8 11 18,4 13,4 22,7 16,2
280 10,7 9,09 13,4 11,3 16,6 13,8 20,6 16,8 25,4 20,3
315 12,1 11,6 15,0 14,2 18,7 17,4 23,2 21,3 28,6 25,7
355 13,6 14,6 16,9 18 21,1 22,2 26,1 27 32,2 32,6
400 15,3 18,6 19,1 22,9 23,7 28 29,4 34,2 36,3 41,4
450 17,2 23,5 21,5 29 26,7 35,5 33,1 43,3 40,9 52,4
500 19,1 29 23,9 35,8 29,7 43,9 36,8 53,5 45,4 64,7
560 21,4 36,3 26,7 44,8 33,2 55 41,2 67,1 50,8 81
630 24,1 46 30,0 56,5 37,4 69,6 46,3 84,8 57,2 103
Трубы пнд (710 - 1600 мм)
710 27,2 58,5 33,9 72,1 42,1 88,4 52,2 108 64,5 131
800 30,6 74,1 38,1 91,4 47,4 112 58,8 137 72,6 170
900 34,4 93,8 42,9 116 53,3 142 66,1 173 81,7 212
1000 38,2 116 47,7 143 59,3 175 73,5 214 90. 8 261,16
1200 45,9 167 57,2 206 71,1 252 88,2 310,91 - -
1400 53,5 277 66,7 280 83,0 - 102,9 422,96 - -
1600 61,2 296 76,2 - 94,8 452,21 - - - -

ВЕСОВАЯ ТАБЛИЦА ТРУБ



Вес одного погонного метра трубы полиэтиленовой и ПВХ трубы

Вес 1 м.п. трубы полиэтиленовой марки ПЭ 100 в кг
Диаметр трубы SDR 11 SDR 13,6 SDR 17 SDR 17,6 SDR 21 SDR26
20 0,116 - - - - -
25 0,169 0,148 - - - -
32 0,277 0,229 0,193 - - -
40 0,427 0,353 0,292 0,281 0,244 -
50 0,663 0,545 0,449 0,436 0,369 0,308
63 1,05 0,869 0,715 0,682 0,573 0,488
75 1,46 1,23 1,01 0,97 0,821 0,668
90 2,12 1,76 1,45 1,4 1,18 0,969
110 3,14 2,61 2,16 2,07 1,77 1,42
125 4,08 3,37 2,75 2,66 2,26 1,83
140 5,08 4,22 3,46 3,35 2,83 2,31
160 6,67 5,5 4,51 4,35 3,71 3,03
180 8,43 6,98 5,71 5,47 4,66 3,78
200 10,4 8,56 7,04 6,78 5,77 4,68
225 13,2 10,9 8,94 8,55 7,29 5,88
250 16,2 13,4 11 10,6 8,92 7,29
280 20,3 16,8 13,8 13,2 11,3 9,09
315 25,7 21,3 17,4 16,7 14,2 11,6
355 32,6 27 22,2 21,2 18 14,6
400 41,4 34,2 28 26,9 22,9 18,6
450 52,4 43,3 35,5 34 29 23,5
500 64,7 53,5 43,9 42 35,8 29
560 81 67,1 55 52,6 44,8 36,3
630 103 84,8 69,6 66,6 56,5 46

Вес одного погонного метра ПВХ трубы в кг

Диаметр трубы SN 4 SN8
110 - 1,04
160 1,83 2,27
200 2,95 3,39
250 5,01 5,97
315 7,91 9,54
400 12,84 15,32
500 19,6 24,67

Более подробно о трубах ПВХ можно узнать  в основной статье Трубы ПВХ для наружной канализации

Калькулятор дренажа

по размеру трубы «Prinsco, Inc.

Калькулятор дренажа по размеру трубы» Prinsco, Inc

Наш калькулятор дренажа был разработан в сотрудничестве с Университетом Миннесоты, чтобы помочь вам в предварительном проектировании и понимании ваших потребностей в дренаже.Мы рекомендуем вам связаться с вашим местным специалистом по проектированию или подрядчиком для получения более конкретных рекомендаций и критериев проектирования.

Эти расчеты основаны на Таблице дренажа пластиковых трубок ASAE EP 260.3 по шероховатости Мэннинга и должны использоваться только для оценки. Проконсультируйтесь со специалистом по управлению водным пространством для получения информации о критериях проектирования

= Определение

Рассчитать по площади

Обновите браузер

Вы используете устаревший браузер.

Для оптимальной работы с веб-сайтом Prinsco, пожалуйста, подумайте об обновлении браузера.

Как найти свой GPM и PSI - муниципальный источник воды

Если ваша вода поступает к вам от компании водоснабжения, вы находитесь на правой странице.

Однако…
Если ваша вода подается от насоса и / или колодца на вашем участке, пропустите эту страницу и перейдите к странице Как измерить GPM и PSI с помощью насоса или колодца. Если ваша вода поступает из резервуара или другой системы подачи воды самотеком, пропустите эту страницу и перейдите к разделу «Как измерить GPM и PSI в системе подачи воды самотеком».

Если у вас есть принтер, есть форма данных для проектирования спринклерной системы, которая облегчит вам задачу. Существует также PDF-версия формы данных для проектирования спринклерной системы.

Путь впереди смутно просматривается сквозь туман ??? То, что мы собираемся здесь предпринять, известно как «делать это правильно». Мы начнем с того, что выясним, каким был бы максимальный водоснабжение, если бы у вас были идеальные условия, такие как очень короткая труба от водомера до вашего дома, большое давление воды, маленький двор, счастливая семья, низкий процентная ставка по ипотеке и хорошие соседи! Затем мы собираемся изменить это число позже в руководстве, чтобы отразить ваши фактические условия (длинная труба, паршивый напор воды, плохие соседи, что угодно.)

Конечным результатом является то, что мы определим точную и оптимальную подачу воды для проектирования вашей спринклерной системы. Для вас это означает, что ваша спринклерная система будет использовать меньше воды, прослужит дольше и не останется сухих пятен! Теперь это будет немного больше, чем «предположение», но оно того стоит. Не расстраивайтесь, наберитесь терпения, и все сложится. Худшее, что вы можете сделать прямо сейчас, - это попытаться решить, какой дождеватель вы хотите использовать.Это было бы «поставить телегу впереди лошади». Поверьте, я знаю, что делаю. А теперь перейдем к делу…


A. Найдите водопроводную трубу.

Надеюсь, вы уже знаете, где водопроводная труба входит в вашу собственность или, по крайней мере, где она входит в ваш дом.

Мягкий зимний климат: В регионах с мягким климатом обычно имеется запорный клапан и / или водомер в том месте, где труба входит в собственность. Оттуда труба обычно идет в дом, затем выходит на поверхность над землей, где находится запорный вентиль дома, затем труба поворачивается и уходит в сторону дома. Часто это место, где труба входит в дом, является местом, где будет сделан кран для системы орошения.

Счетчик воды у обочины.

Обратите внимание на букву «W», выгравированную на бордюре перед коробкой бетонного счетчика воды на фотографии выше. Часто на бордюре в том месте, где под ним проходит водопроводная труба, будет какая-то отметка.

Регулятор давления на входе в дом.

На фото выше типичный водопровод для умеренного климата в месте входа в дом.У этого есть довольно необычная модель регулятора давления (штуковина с белой ручкой регулировки вверху) для снижения давления воды. Во многих домах нет регулятора давления. Шаровой кран (с синей ручкой, ручка в положении «выключено») находится на патрубке входящей воды. Труба, идущая в стену, - это подвод к дому. Труба, выходящая на фото внизу слева, идет к нагруднику для шланга.

Холодный зимний климат: В более холодном климате водопровод часто входит прямо в подвал или под домом из-под земли.Этот водопровод, ведущий в дом, часто закапывают очень глубоко, чтобы он не доходил до линии замерзания. Запорный вентиль и, возможно, водомер часто располагаются в подвале или в подвале, чтобы защитить их от замерзания.

Регулятор давления и счетчик воды в подвале.

На фото выше изображен типичный водопровод для холодно-зимнего климата. Медная водопроводная труба проходит через пол, поднимается к шаровому крану (желтая ручка), затем через регулятор давления, затем к водосчетчику с дистанционным считыванием.Вы бы подключили спринклеры после водомера. Размер магистрального трубопровода будет измеряться по медной трубе, выходящей из пола. Давление воды в этом случае можно было измерить на любом водопроводном кране после регулятора (наверное, подойдет любой кран во всем доме). Фотография предоставлена ​​и спасибо Эду Плетчу.

Что это за труба?

Как только вы найдете свою подающую трубу, вам нужно знать, какой это тип трубы. Имейте в виду, что в разных местах может использоваться более одного типа труб! Часто медь используется под бетонными плитами, а затем она преобразуется в полиэтилен для других мест.

Труба стальная . Стальные трубы бывают двух типов: из черной стали (используется в основном для газопроводов) и из оцинкованной стали (оцинкованная сталь), которая используется для водопроводных труб. Труба из оцинкованной стали будет серебристо-серого цвета, и к ней будет прилипать магнит. Он будет иметь резьбовые соединения. Стальная труба изготавливается в соответствии со стандартами IPS (размер железной трубы). Оцинкованные трубы часто можно найти в домах во внутренних районах, особенно в менее дорогих жилых домах.

Труба латунная . Латунную трубу иногда используют для дома.Как и медь, с возрастом он может приобретать зеленоватый оттенок. К нему не прилипнет магнит. Он будет иметь резьбовые соединения. Латунная труба изготавливается в соответствии со стандартами IPS (размер железной трубы). Латунь не очень распространена, за исключением коротких отрезков труб из-за ее стоимости.

Труба ПВХ . Пластиковая труба из ПВХ почти всегда белого или серого цвета и более жесткая, чем другие широко используемые типы пластиковых водопроводных труб. Стандартная труба ПВХ изготавливается в соответствии со стандартами IPS (размер железной трубы).На трубе должны быть напечатаны буквы «ПВХ». ПВХ довольно жесткий, и его нелегко поцарапать ногтем. ПВХ, как правило, чаще используется в регионах с мягким климатом. Другой тип ПВХ, называемый ХПВХ, иногда используется внутри домов и часто встречается в старых передвижных домах. Он похож на обычный ПВХ, но будет иметь маркировку «ХПВХ». Чаще всего это желтоватый, золотистый или коричневый цвет. ХПВХ в домах обычно изготавливается для размеров медных труб (ищите «SDR-11», напечатанного на трубе), но также иногда это размер железных труб (с маркировкой IPS).ПВХ часто используется для прокладки труб в домах в регионах с мягкой зимой.

Медная труба . Медные трубы очень распространены в домах. С возрастом он приобретает грязно-зеленый цвет. К нему не прилипнет магнит. Большинство стыков будут припаяны, поищите припой серебристого цвета на стыках, чтобы определить это. Медная труба имеет другой диаметр, чем железные трубы, и производится в размерах, известных как CTS (размер медной трубы). Медь была стандартной трубкой «высокого качества», используемой в лучших домах на протяжении десятилетий. Часто используется в прибрежных районах, где соленый воздух вызывает быструю коррозию стали.

Труба PEX и PE . Оба являются полиэтиленовыми (поли) продуктами. Оба, как правило, используются в районах с суровыми зимами и / или каменистой почвой. Есть много путаницы по поводу этих двух продуктов на основе поли. Будьте осторожны, оба они иногда называются «поли», особенно продавцы в крупных магазинах товаров для дома. Настоящий PEX - это более прочная форма сшитого полиэтилена, которая стала популярной в последние годы. И PEX, и PE гибкие, оба имеют глянцевый вид и гладкую поверхность.Так как же узнать, какой у вас? Более старый PE почти всегда черный, и в большинстве случаев PEX не черный. PE почти никогда не используется внутри дома, если дом построен в соответствии с правилами. Лучше всего искать буквы «PEX», напечатанные на трубке. Что еще хуже, белый PEX очень похож на ПВХ, особенно если он старый или грязный! PEX легко царапается ногтем, ПВХ царапает, но не легко. PEX не был изобретен до 70-х годов, и его редко можно найти в домах, построенных до 1975 года.(Официально он не продавался в США до 1985 года. Конечно, если ваш дом был реконструирован, вы все равно можете разместить его в более старом доме.) PEX почти всегда изготавливается в соответствии с размерами CTS. Сверхпрочная полиэтиленовая труба, используемая для водопровода, чаще всего изготавливается по единому стандарту размера (с маркировкой «SDR-7»), но многие различные полиэтиленовые продукты, используемые для орошения, не соответствуют этому стандарту. Будьте осторожны при работе с полиэтиленовой трубкой, если возможно, возьмите с собой образец, когда вы идете в магазин за запчастями, чтобы вы могли проверить их соответствие в магазине.PEX быстро становится трубой по умолчанию для трубопроводов в новых домах из-за низкой стоимости и простоты установки.

Предупреждение: труба PEX имеет очень толстую стенку, поэтому у нее меньше внутренняя площадь, через которую может протекать вода. Это означает, что при прохождении через него воды потери давления намного выше. По этой причине вы должны быть осторожны при замене медной или полиэтиленовой трубки трубкой из полиэтиленгликоля. Часто при замене медной или полиэтиленовой трубки трубкой из полиэтилена необходимо использовать полиэтилен, который на один размер больше заменяемой трубки.Поэтому, если вы заменяете медную трубку 3/4 ″ на PEX, вам следует подумать об использовании трубки PEX размера 1 ″ для замены. В противном случае вы можете заметить падение давления воды после замены.

Хороший намек на тип трубы - способ соединения труб между собой. PEX и PE никогда не приклеиваются на стыках. Иногда PEX и PE свариваются вместе термической сваркой, но в большинстве случаев они соединяются вместе с помощью фитингов с помощью зажимов, зубьев или накидных гаек, которые удерживают трубку на фитинге или внутри него.(«Фитинги» - это термин, который мы используем для различных соединителей, которые используются для соединения двух или более труб.) Если труба имеет клеевые соединения, она почти всегда будет из ПВХ или АБС. (АБС-пластик обычно представляет собой жесткую черную трубу, почти всегда диаметром 3 дюйма или больше, и в основном используется для канализационных и дренажных труб. АБС-пластик может быть других цветов, поэтому не думайте, что труба из ПВХ только потому, что она белая или серая! Еще одна подсказка: полиэтиленовые трубы, как правило, используются в более холодном климате, а ПВХ - в более теплых.Если вам нужно регулярно счищать снег с подъездной дорожки, скорее всего, труба сделана из полиэтилена или полиэтилена. К фитингам часто припаивают медную трубу. Ищите припой серебристого цвета на стыках. Стальная и латунная труба имеют резьбовые соединения, на стыках почти всегда видна небольшая резьба. Еще не запутались? Лучше всего найти на трубке надпись, говорящую о ее типе.


B. Найдите счетчик воды:

Теперь нам нужно узнать, есть ли у вас счетчик воды. Большинство, но не все компании водоснабжения используют водомеры для измерения количества используемой воды.Если у вас нет счетчика, почти всегда будет запорный клапан в точке, где водопровод вашего дома соединяется с трубами поставщика воды. Часто клапаны заглублены, иногда на несколько футов вниз, и рукав выходит на поверхность с небольшой крышкой или коробкой над ним. Компания по водоснабжению использует специальный инструмент, который может дотянуться вниз и открыть или закрыть клапан. Часто трава полностью покрывает крышку, и вы не можете ее найти. Попробуйте пощупать землю вилами, металлическими граблями или отверткой, чтобы найти твердую крышку коробки.

Счетчики воды обычно устанавливаются в подземном боксе как можно ближе к границе участка. Обычно это на улице или в переулке. В большинстве случаев на крышке коробки будет штамп «счетчик воды» или название компании по водоснабжению. В районах с суровыми зимами счетчик воды часто устанавливают в подвале дома или подсобном помещении дома. Если вы все еще не можете его найти, позвоните в свою компанию по водоснабжению и попросите их о помощи.

Попытайтесь найти размер, проштампованный на счетчике.Если вы не можете найти размер, спросите в водопроводной компании или просто предположите, что счетчик на следующий размер МЕНЬШЕ, чем труба, идущая к дому. Обычно счетчик бывает на размер меньше трубы. Стандартные размеры водомеров: 5/8 ″, 3/4 ″, 1 ″, 1 1/2 ″.

Пауки и змеи: Если счетчик находится в коробке, берегитесь пауков и муравьев в коробке счетчика! Большинство моих знакомых «профессиональных» специалистов по ремонту ирригации носят с собой баллончик с распылителем от пауков! Иногда мы находим в ящиках змей, крыс, сусликов и других зверей! Однажды я нашла в коробке панцирь черепахи.Ни туннелей, ни дыр в коробке я не нашел. Понятия не имею, как он туда попал.

Введите размер метра в форму проектных данных. Если у вас нет счетчика, введите 0 (ноль).


C. Измерьте давление воды

Давление воды - это энергия, питающая вашу спринклерную систему, поэтому она очень важна. Если вы будете работать с ним, ваши дождеватели будут танцевать «танец дождя». Если вы его проигнорируете, он может сильно укусить вас в кошелек! В этом уроке я использую единицы давления «PSI», что означает «фунты на квадратный дюйм».Когда профессионалы говорят о показаниях давления, мы почти никогда не говорим «фунтов на квадратный дюйм», мы просто произносим буквенные названия «P. С. И ». За пределами США давление чаще всего измеряется в барах.

Прежде всего, возьмите телефон и позвоните поставщику воды. Спросите у них «статическое давление воды» в вашем районе. Не стесняйтесь, им все время звонят, спрашивают! Они могут дать вам диапазон давления, например, 40-60 фунтов на квадратный дюйм. Если да, запишите НИЗКОЕ число этого диапазона. Вы также можете измерить собственное давление воды с помощью манометра, который прикрепляется к нагруднику для шланга в вашем доме (вы можете купить манометр 0-120 фунтов на квадратный дюйм с переходником для шланга практически в любом хозяйственном магазине).

Регуляторы давления (также называемые редукционными клапанами)

Регуляторы давления - это устройства, используемые для снижения давления воды, которые обычно используются в системах водоснабжения дома в городах с холмами. Чтобы поднять воду в гору, требуется большое давление воды. Поэтому для того, чтобы вода доставлялась в дома на вершине холма, давление воды в системе водоснабжения должно быть очень высоким. Но из-за этого давление в домах у подножия холма оказывается слишком высоким.Поэтому регуляторы давления устанавливаются на водопроводных трубах в дома в нижних районах города, где давление очень высокое. Регуляторы давления обычно устанавливаются в диапазоне от 50 до 65 фунтов на квадратный дюйм.

Если водопроводная компания сообщает вам, что давление в вашем районе превышает 65 фунтов на квадратный дюйм, у вас, вероятно, есть регулятор давления, установленный где-то на линии подачи воды в дом. Регулятор давления снижает давление воды в вашем доме, чтобы не повредить вашу сантехнику.Посмотрите вокруг и посмотрите, сможете ли вы его найти (см. Регуляторы давления на картинках выше). Регулятор можно установить возле водомера или в том месте, где водопроводная труба входит в дом. Это важно, потому что, если у вас есть регулятор, и вы подключаете воду для спринклеров после регулятора, давление будет намного ниже.

Если в вашем доме есть регулятор давления, вы должны использовать манометр, чтобы самостоятельно проверить давление воды. Большинство регуляторов давления регулируются, поэтому водопроводная компания не знает, на какое давление установлен регулятор.В случае сомнений проверьте давление воды манометром.

На этом этапе вы должны принять хотя бы предварительное решение относительно того, где вы хотите подключить водопроводную трубу дома для воды в оросительную систему. Как правило, чем ближе вы можете нажать на место, где вода попадет в вашу собственность, тем лучше. Разумеется, необходимо после водомера врезаться в трубу. В местах, где очень холодно, некоторые люди любят подключаться к трубе в подвале или где-нибудь еще внутри отапливаемого здания.Таким образом, они не должны беспокоиться о запорным клапаном для полива замораживания. (Не забудьте установить дренажный клапан после того, как запорный клапан для слива воды из оросительного трубопровода при морозе!) Если у вас есть регулятор давления, рассмотреть, если это будет лучше кране до или после него.

Статическое давление воды выше 70 фунтов на квадратный дюйм может повредить приборы и приборы в доме. Если вы измеряете статическое давление воды выше 70 фунтов на квадратный дюйм при проверке давления воды, как описано ниже, вам следует подумать об установке регулятора давления в системе водоснабжения вашего дома, если его еще нет.Это поможет вашим смесителям, трубам, стиральной машине, посудомоечной машине и т. Д. Прослужить намного дольше. Убедитесь, что это регулятор давления с латунным корпусом хорошего качества.

Для точной работы регулятора давления давление на нем должно быть как минимум на 15 фунтов на квадратный дюйм ниже входного давления. Таким образом, если ваше статическое давление составляет 70 фунтов на квадратный дюйм, максимальное давление, которое вы должны установить на регуляторе давления, будет 55 фунтов на квадратный дюйм. 55 PSI - хорошее давление как для дома, так и для спринклерной системы.

Нагрудники для шлангов как источник водоснабжения = ПЛОХО!

Использование нагрудника для шланга или даже «патрубка для спринклерной системы», предусмотренного для спринклеров сбоку дома, не является хорошей идеей.Часто существуют неизвестные ограничения в трубопроводе дома, из-за которых подача воды из этих нагрудников для шлангов сильно ограничена. Вода, протекающая по трубам дома, также может быть очень шумной ночью и нарушать сон некоторых людей. Делайте это только в крайнем случае, когда нет другого разумного способа получить воду для вашей спринклерной системы. Я бы посоветовал вам предположить, что размер трубы составляет 1/2 дюйма, даже если она кажется больше. Если у вас есть бетон, который не позволяет прокладывать новую трубу вокруг дома, позвоните подрядчику по бурению и узнайте, сколько будет стоить просверливание 1-дюймовой трубы под бетоном.Возможно, это того стоит. Технология направленного бурения теперь позволяет растачивать и устанавливать изогнутые трубы вокруг препятствий.

Как измерить давление воды манометром

Важно: если вы хотите проверить давление самостоятельно, все, что использует воду в вашем доме: краны, льдогенераторы, туалеты и т. Д., ДОЛЖНО быть выключено при измерении (вот почему это называется «статическим» давлением воды, вода не движется.) Все! Это критично, иначе вы получите ложное заниженное значение! Вы можете проверить давление в любом кране, который находится примерно на той же высоте, что и предлагаемый кран для полива. Если всю воду отключить, давление будет одинаковым независимо от того, где вы его проверяете. (Попробуйте и убедитесь!) Самым простым местом для проверки давления обычно является нагрудник для шланга или садовый вентиль на внешней стене дома.

Чтобы проверить давление воды с помощью манометра, прикрепите манометр к водовыпускному отверстию, например, к шлангу или соединителю стиральной машины. Место, где вы прикрепляете манометр, может находиться в любом месте дома, если оно находится примерно на той же высоте (возвышении), что и место, где вы будете подключать подачу спринклерной системы.Т.е. не проверяйте на 3-м этаже, если планируете установить оросители на первом этаже! (Это один из тех странных и трудных для понимания законов гидравлики: пока вода не течет, давление одинаково в любой точке трубы, находящейся на той же высоте над уровнем моря.) Дважды проверьте, что вся вода так вода отключена и не течет в трубы дома. Затем включите вентиль, к которому подключен манометр, и дайте воде войти в манометр. Считайте давление на манометре.Вот и все, это очень просто! Выключите воду и отключите манометр, готово!

Хорошо, я понимаю, что, возможно, сбил вас с толку, потому что ранее я говорил вам не использовать нагрудник для шланга для врезки в спринклеры, а теперь я только что сказал вам, что вы можете использовать нагрудник для шланга для измерения статического давления. Это потому, что вы можете получить точное измерение давления с помощью нагрудника для шланга, если вода не течет, как описано. Маленькая труба не может ограничить поток, если вода не течет! Смущенный? Гидравлика сложна для понимания.Я могу показаться сумасшедшим, но я знаю, что делаю! Часто пользователи учебника говорят «ага!» момент, когда они сделали около 95% своего первого дизайна, и внезапно все это обретает смысл.

Статическое давление воды, которое вам было задано (или вы измерили с помощью манометра), и есть ваше Расчетное давление . Запишите «Расчетное давление» в своей форме проектных данных!


D. Измерьте максимально возможный расход (галлонов в минуту)

Flow - попутчик напора воды.Давление - это «энергия», которая перемещает воду по трубам. Поток - это мера того, сколько воды перемещается за определенный промежуток времени. В этом руководстве поток измеряется в галлонах в минуту (GPM). Другие распространенные единицы измерения расхода включают кубические футы в секунду (обычно используемые для измерения речного стока здесь, в США), литры в минуту, кубические метры в час и многие другие. Теперь, когда вы знаете свое расчетное давление, вам нужно определить, сколько воды вы можете использовать за раз, или ваш доступный поток.

Измерьте размер трубы подачи

Вам нужно найти водопроводную трубу и измерить ее размер. Возьмите веревку длиной около 6 дюймов (152 мм) и найдите место, где ваша водопроводная труба входит в дом. Снимите изоляцию, чтобы дотянуться до трубы и обернуть ее шнуром. Измерьте, сколько дюймов струны нужно, чтобы один раз обойти трубу.

Длина струны - это длина окружности трубы (уф, плохие воспоминания о школьной геометрии!).Используя длину окружности, мы можем рассчитать диаметр трубы, что позволяет нам найти размер трубы, из которого мы можем вычислить поток воды по формуле… zzzzzzzzzz… .. Забудем обо всех этих вычислениях! В зависимости от длины струны используйте приведенную ниже таблицу, чтобы найти свой размер трубы.

Для медных труб и труб PEX

2,75 ″ (70 мм) = труба 3/4 ″

3,53 ″ (90 мм) = труба 1 ″

4,32 ″ (110 мм) = 1 ″ труба

5,10 ″ (130 мм) = труба 1½ дюйма

Для стальных, латунных или пластиковых труб из ПВХ

3.25 ″ (83 мм) = труба 3/4 ″

4,00 ″ (102 мм) = труба 1 ″

5,00 ″ (127 мм) = 1 ″ труба

6,00 ″ (152 мм) = труба 1½ дюйма

Для большинства полиэтиленовых труб

2,96–3,33 ″ (75–85 мм) = труба 3/4 ″

3,74-4,24 ″ (95-108 мм) = труба 1 ″

4,90-5,57 ″ (124–141 мм) = труба 1¼ ”

5,70-6,28 ″ (145-160 мм) = труба 1½ дюйма

Длина вашей струны будет немного отличаться в зависимости от таких неизбежных факторов, как растяжение струны, загрязнение трубы, производственные допуски, ваше настроение и т. Д.

Введите размер подающей трубы в форму проектных данных! Также обратите внимание на тип - медь, латунь, сталь, ПВХ, PEX или PE.


Найдите максимально доступный галлон в минуту:

Ваш максимально доступный галлон в минуту - это максимальный расход воды, доступный для вашей спринклерной системы. Собственно, правильнее было бы назвать это Максимум Safe GPM. В большинстве случаев можно протолкнуть через трубу более высокий расход (галлонов в минуту).Однако при высоких расходах вода фактически повреждает внутреннюю часть трубы.

Используйте трубу наименьшего диаметра для определения максимального доступного расхода. Часто водопровод, поступающий в вашу собственность, не будет иметь один тип и размер трубы. У вас может быть пластиковая труба, идущая под землей от водопровода к вашему дому. Когда труба входит в дом, она может переключиться с пластиковой на медную трубу или, возможно, это может быть оцинкованная сталь. Затем, когда водопроводная труба проходит через дом, она, вероятно, разветвляется в нескольких направлениях, и труба по мере продвижения становится все меньше и меньше.При определении максимального доступного галлона в минуту вам необходимо будет проверить максимальный доступный поток для каждого типа трубы, по которой будет проходить вода, а затем использовать наименьшее значение в качестве максимального доступного галлона в минуту для вашей конструкции спринклера. Вам нужно только позаботиться о трубах, по которым будет проходить вода, прежде чем она достигнет точки, в которой вы собираетесь использовать ее для системы орошения.

Есть исключение из приведенного выше утверждения. Часто на водопроводе по той или иной причине будет присутствовать короткий отрезок трубы меньшего размера.Возможно, сантехник не хотел просверливать в стене отверстие большего размера для трубы. Пока этот меньший участок трубы имеет длину менее 5 футов, вы можете игнорировать его и использовать больший размер трубы для определения максимального расхода. Более высокий поток сможет протиснуться через меньшую трубу. Труба меньшего размера может со временем изнашиваться быстрее, но обычно эти короткие трубы находятся в местах, где их легко заменить. Кроме того, труба меньшего размера часто выполняется из латуни или стали, которая имеет более высокую износостойкость, чем медь или пластик.Вы должны принять решение по этому поводу. В большинстве случаев я предпочитаю игнорировать небольшой участок трубы.

Малые клапаны. Нередко можно встретить запорный вентиль, установленный на трубе подачи воды, меньшего размера, чем труба. Не беспокойся об этом. Это не повлияет на доступный поток, а клапаны сконструированы так, чтобы выдерживать более высокие потоки, чем труба.

Пример 1: Вы находите трубу водоснабжения, входящую в дом, осматриваете и измеряете ее, и обнаруживаете, что это медная труба диаметром 1 дюйм.Но вы амбициозный тип, поэтому вы также немного покопались во дворе и обнаружили, что труба, идущая к дому через двор, сделана из полиэтилена 1 1/4 дюйма. Он просто превращается в медь примерно в 6 футах от дома (на самом деле это довольно распространенная ситуация). После того, как медная труба входит в дом, она быстро разветвляется в нескольких направлениях и становится меньше, но для вас это не имеет значения, потому что вы уже решили, что собираетесь подключить свою оросительную систему к медной трубе диаметром 1 дюйм прямо там, где она входит в дом.Таким образом, поливная вода не будет проходить через эти меньшие трубы внутри дома, и вы можете не обращать на них внимания.

Посмотрев на таблицу, вы обнаружите, что 1 1/4 ″ PE дает расход 23 галлона в минуту. Но если посмотреть на медную трубу диаметром 1 дюйм в таблице, поток составляет всего 18 галлонов в минуту. Поскольку длина медной трубы превышает 5 футов, игнорировать ее нельзя. Это означает, что вы должны использовать более низкое значение 18 галлонов в минуту. Но подождите минутку! Что, если вместо того, чтобы врезаться в медную трубу, вы решите врезаться в полиэтиленовую трубу во дворе, прежде чем она переключится на медь? Теперь вы можете использовать более высокое значение 23 галлона в минуту, потому что вода больше не будет проходить через медную трубу диаметром 1 дюйм!

Пример 2: Вы обнаружили, что у вас есть медная труба 3/4 дюйма, которая входит в подвал, но вы не знаете, где и какой тип трубы используется во дворе. На улице 0 градусов, и вы не смогли бы зарыть лопатой в мерзлую землю, даже если бы захотели, а вы этого не сделаете! В этом случае можно с достаточной уверенностью предположить, что труба во дворе тоже из меди 3/4 дюйма. Таким образом, вы должны использовать 11 галлонов в минуту из таблицы.

Пример 3: Вы не знаете, где водопровод входит в дом, вы не знаете, где он находится во дворе, и у вас нет желания пытаться это выяснить. В этом случае вы должны столкнуться с реальностью, пора нанять подрядчика по спринклерной установке!

Таблица максимальных доступных галлонов в минуту (Максимальный безопасный галлон в минуту)

Максимально доступный галлон в минуту (Максимальный безопасный галлон в минуту)
Размер трубы Стальная труба Медная труба Труба ПВХ PE (поли) Трубка PEX (CTS) Трубка
1/2 ″ 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 6 галлонов в минуту (7 футов / сек) 3 галлона в минуту (7 футов / сек *)
3/4 ″ 11 галлонов в минуту (7 футов / с) 11 галлонов в минуту (7 футов / с) 11 галлонов в минуту (7 футов / с) 11 галлонов в минуту (7 футов / с) 7 галлонов в минуту (7 футов / сек *)
1 ″ 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 18 галлонов в минуту (7 футов / сек) 12 галлонов в минуту (7 футов / сек *)
1 1/4 ″ 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек) 23 галлона в минуту (5 футов / сек)
1 1/2 ″ 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек) 32 галлона в минуту (5 футов / сек)
2 ″ 52 галлонов в минуту (5 футов / сек) 52 галлонов в минуту (5 футов / сек) 52 галлона в минуту (5 футов / сек) 52 галлонов в минуту (5 футов / сек)

Важные примечания:

  • CTS = Размер медной трубки.
  • Внимание! Значения в таблице выше - это максимальных безопасных расходов для данного размера и типа трубы.
  • Эти значения НЕ являются расходом, который вы фактически будете использовать для вашей спринклерной системы! Шаг № 2 покажет вам, как изменить эти значения, чтобы отразить ваш фактический поток.
  • Скорости (фут / сек) показаны только для справки.
  • * Трубка PEX имеет чрезвычайно малый внутренний диаметр по сравнению с другими типами труб / трубок, что ограничивает расход.Некоторые производители предполагают, что PEX не будет поврежден более высокими потоками, до 10 футов / сек. Мне кажется, что пока нет достаточных доказательств того, что вы можете повредить водопровод из-за слишком сильного потока, поэтому я придерживаюсь старого отраслевого стандарта для пластиковых труб с максимальной скоростью 7 футов / сек. Если вы хотите рискнуть, значения при скорости 10 футов в секунду будут
    1/2 ″ = 6 галлонов в минуту, 3/4 ″ = 11 галлонов в минуту и ​​1 ″ = 18 галлонов в минуту. Используйте эти более высокие значения на свой страх и риск. Они могут серьезно повредить вашу домашнюю сантехнику и ирригационный трубопровод.Подробнее о гидравлическом ударе.

Проверка потока

Проверка потока необязательна, но рекомендуется, если вы не уверены в размере или типе трубы для подачи воды. Проверка потока должна проводиться на кране как можно ближе к точке, в которую вы будете вставлять водопроводную трубу вашей системы орошения.

Купите ведро на 5 галлонов. Старые ведра с краской отлично подойдут. Поскольку большинство 5-галлонных ведер на самом деле вмещают более 5 галлонов воды, вам необходимо откалибровать ведро следующим образом: Найдите точную мерную емкость и отмерьте 5 галлонов воды в ведро.Затем отметьте уровень воды на боковой стороне ведра маркером, чтобы его было легко увидеть. • Тест прост. Поставьте ведро под водовыпускную трубу и измерьте, сколько времени потребуется, чтобы наполнить ведро до 5 галлонов. Формула для расчета расхода в галлонах в минуту: 300, разделенные на секунды, необходимые для наполнения ведра объемом 5 галлонов = галлонов в минуту.

Если результат теста ведра ниже, чем Максимально доступный галлон в минуту из приведенной выше таблицы, что-то ограничивает поток. Это может быть смеситель, который вы используете для теста, или может быть ограничение где-то в водопроводной трубе дома.Вы можете попытаться найти ограничение и избавиться от него, или вы можете просто использовать тестовый GPM с более низким расходом для исходного потока проектирования, указанного ниже.

Если результат теста ведра выше, чем Максимальный доступный галлон в минуту, определенный в таблице выше, используйте меньшее значение из таблицы. Таблица максимальных доступных галлонов в минуту дает вам максимальный БЕЗОПАСНЫЙ расход. Тест ведра используется только для определения наличия невидимого ограничения в водопроводной трубе, которое снижает поток ниже уровня, указанного в таблице.Да, многие учебники по разбрызгивателям и продавцы спринклерных систем могут сказать вам, что для процесса проектирования следует использовать тест ведра, но они ошибаются! В большинстве случаев такой тест с ведром дает небезопасный поток. См. Ответы на общие вопросы внизу этой страницы, чтобы узнать, почему это происходит.

Введите свой Максимально доступный галлон в минуту в форме проектных данных.


E. Первоначальный расчетный расход

Ваш расчетный расход - это максимальное количество воды, которое вы разработаете для своей спринклерной системы.На данный момент используйте то же число, что и Максимальный доступный галлон в минуту, или используйте фактический расход в галлонах в минуту, в зависимости от того, что меньше.

Возможно, позже вам потребуется сократить поток проектирования, поэтому для Скорректированных потоков проектирования в форме данных проекта предусмотрены дополнительные строки. Начальные потоки здесь очень оптимистичны, на 20–30% больше для большинства ситуаций. При необходимости вы внесете корректировку позже на шаге №2. Не беспокойся об этом сейчас. Это просто предварительное предупреждение, поэтому вы не удивитесь, если позже вам потребуется изменить поток.

Введите свой Design Flow в форму проектных данных. Используйте карандаш, чтобы потом поменять !!!!


F. Достаточно ли у вас воды?

Для полива 1 акра травы разбрызгивателями потребуется около 20 галлонов в минуту воды. Один акр равен 43 560 квадратных футов (или 4047 квадратных метров). Так что, если у вас есть травяной двор площадью 2 акра, вам понадобится 40 галлонов в минуту воды, чтобы полить его. Если у вас есть кусты, они обычно используют только половину воды, чем трава, поэтому при 20 галлонах в минуту можно поливать 2 акра кустов.

В сутках достаточно много часов для полива. Необходимое количество воды меняется в зависимости от климата, эти значения типичны для жарких летних регионов, где установлено большинство спринклерных систем (ежедневные высокие температуры выше 90 градусов по Фаренгейту, 32 градусов по Цельсию). Эти значения предполагают, что вы готовы поливать как можно больше. как 10 часов в день. Если вы хотите поливать больше часов в день, вы можете увеличить площадь орошения на такой же процент.

Если у вас недостаточно воды, я могу предложить вам несколько идей.

  1. Вы можете рассмотреть возможность расширения пределов и использования более высокого минимального доступного GPM, чем я рекомендую в таблице выше. Если вы хотите попробовать использовать более высокий поток, чем рекомендовано выше, перейдите на https://irrigationtutorials.com/faq/increase-irrigation-gpm.htm, чтобы получить полные инструкции о том, как действовать.
  2. Другой вариант - использовать капельное орошение для кустарников. При капельном орошении вы поливаете только ту площадь, которую фактически покрывает листва растения. Следовательно, если растения покрывают только половину реальной площади земли, вам понадобится только половина воды.
  3. Рассмотрите возможность уменьшения площади газона и замены его кустарником. Кусты используют примерно половину воды, чем газон.
  4. Другой вариант увеличения расхода - установка трубы подачи воды большего размера. Описание того, как это сделать, находится внизу этой страницы.

Если вас устраивает максимально доступное значение GPM, вы можете перейти к концу этой страницы.


Ответов на общие вопросы:

Почему расход, который вы измеряете ковшом, часто бывает слишком большим? Расходы в галлонах в минуту в приведенной выше таблице максимальных доступных галлонов в минуту основаны на БЕЗОПАСНОЙ скорости воды.Когда вы проводите тест с ведром, существует несколько ограничений на поток, поэтому скорость воды может легко превысить этот безопасный предел. Если вы спроектируете свою спринклерную систему так, чтобы ее потоки превышали , могут случиться очень плохие вещи . Первый из них называется «гидроудар». Гидравлический удар - это скачок давления, который заявляет о своем присутствии, разрушая самое слабое место в водопроводе. Самым слабым местом обычно является маленькая водяная трубка, которая проходит между запорным клапаном и унитазом в вашей ванной комнате, или, возможно, те, которые идут к кранам раковины.В результате получается затопленный дом, а это вам не нужно. Гидравлический удар экспоненциально зависит от давления воды. Чем выше давление воды, тем больше опасность гидравлического удара. Если ваше давление воды превышает 80 фунтов на квадратный дюйм, я предлагаю вам уменьшить максимальный расход, указанный в таблице выше, на 20% и внимательно прочитать предупреждение о высоком давлении ниже! Другая плохая вещь, которая случается при высоких расходах, называется «очисткой». Очистка - это то, что происходит, когда высокая скорость воды фактически очищает молекулы от внутренней части трубы.В конце концов он изнашивается настолько, что в трубе возникает утечка. Чем выше скорость, тем больше вы очищаете. Чтобы создать утечку, небольшая очистка может занять 20-30 лет. С более высокой скоростью проблема становится намного хуже. Я видел дома 7-летней давности, которые нуждались в полной замене всех медных труб из-за повреждений, вызванных очисткой. Это очень дорого ремонтировать! В моем 30-летнем районе в большинстве домов теперь пришлось заменить водопроводные трубы в дом из-за повреждений, вызванных очисткой, вызванной спринклерными системами, установленными еще в старые плохие времена, прежде чем кто-либо из нас осознал опасность большого потока. .До сих пор публикуется множество старых руководств и литературы, написанных до того, как были обнаружены опасности высоких потоков, поэтому будьте осторожны при сравнении советов по этой теме. Многие профессионалы отрасли до сих пор не слышали об этом!

Но, но, но ... вы не услышали гидроудара, когда проводили тест ковша, и ничего не сломалось, так в чем же дело? В конце концов, такой более высокий расход может сэкономить серьезные деньги на деталях спринклера! Дело в том, что вы всего лишь человек.Вы не можете закрыть клапан достаточно быстро вручную, чтобы создать гидравлический удар, но не волнуйтесь, автоматический спринклерный клапан может! Он может почти мгновенно закрыть этот клапан. Чем выше давление воды, тем быстрее закрывается клапан. Когда этот клапан закрывается, он посылает по трубе ударную волну (гидравлический удар). Могут потребоваться недели или даже годы, чтобы он изношил слабое место в вашей сантехнике и сломался, но это произойдет! Тогда экономия на деталях спринклера покажется тривиальной. Сделай правильно с первого раза! Гидравлический удар и чистка коварны и безжалостны.Они просто продолжают работать, понемногу, день за днем. Стук, стук, стук, жевать, жевать… до того дня, когда вы вернетесь домой в затопленный дом.

лязг, лязг, лязг? Шум трубы !!! Я слышу эти громкие звуки каждый раз, когда включается стиральная или посудомоечная машина! Это гидроудар ??? Вы держите пари, что это так, и вам лучше что-нибудь с этим сделать! Во-первых, если давление воды в вашем доме превышает 65 фунтов на квадратный дюйм, установите регулятор давления, чтобы снизить давление. Если это не поможет, сходите в местный хозяйственный магазин и купите гидроблок.Вы можете купить ту, которая навинчивается на заливную трубку стиральной или посудомоечной машины. Они стоят около 10-15 долларов и неплохо справляются с гидроударом, вызванным бытовой техникой. Они не так хорошо справляются с гидроударами, вызванными спринклерными системами. Это связано с тем, что многие спринклерные системы превышают максимальную скорость воды настолько, что она перекрывает гидрозатвор. Я написал целое руководство по этой теме: Гидравлический удар и Воздух в трубах.


Эта статья является частью серии руководств по проектированию дождевателей
<<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».


% PDF-1.4 % 1778 0 объект > эндобдж xref 1778 88 0000000016 00000 н. 0000003036 00000 н. 0000003187 00000 п. 0000003955 00000 н. 0000004104 00000 п. 0000004254 00000 н. 0000004284 00000 н. 0000004592 00000 н. 0000004906 00000 н. 0000005327 00000 н. 0000005588 00000 н. 0000006173 00000 п. 0000006434 00000 н. 0000006959 00000 п. 0000007223 00000 н. 0000007813 00000 п. 0000007842 00000 н. 0000007955 00000 п. 0000008070 00000 н. 0000008212 00000 н. 0000008518 00000 н. 0000008807 00000 н. 0000009146 00000 п. 0000009552 00000 н. 0000010179 00000 п. 0000010372 00000 п. 0000010883 00000 п. 0000014201 00000 п. 0000014740 00000 п. 0000015290 00000 п. 0000015565 00000 п. 0000018033 00000 п. 0000021396 00000 н. 0000024590 00000 п. 0000027581 00000 п. 0000030567 00000 п. 0000030767 00000 п. 0000031042 00000 п. 0000031548 00000 п. 0000031814 00000 п. 0000032001 00000 п. 0000032589 00000 н. 0000032981 00000 п. 0000033258 00000 н. 0000036322 00000 п. 0000039803 00000 п. 0000057352 00000 п. 0000085234 00000 п. 0000114389 00000 н. 0000128337 00000 н. 0000128780 00000 н. 0000129056 00000 н. 0000130704 00000 н. 0000153108 00000 н. 0000154647 00000 н. 0000154728 00000 н. 0000154799 00000 н. 0000155043 00000 н. 0000155450 00000 н. 0000155698 00000 п. 0000174107 00000 н. 0000174733 00000 н. 0000175004 00000 н. 0000175583 00000 н. 0000175870 00000 н. 0000176368 00000 н. 0000176637 00000 н. 0000177110 00000 н. 0000177397 00000 н. 0000199370 00000 н. 0000199643 00000 н. 0000199940 00000 н. 0000217370 00000 н. 0000217637 00000 н. 0000218027 00000 н. 0000233185 00000 п. 0000233466 00000 н. 0000233822 00000 н. 0000239022 00000 н. 0000261743 00000 н. 0000274389 00000 н. 0000286072 00000 н. 0000335730 00000 н. 0000336183 00000 п. 0000336431 00000 н. 0000336581 00000 п. 0000002823 00000 н. 0000002056 00000 н. трейлер ] / Назад 1306718 / XRefStm 2823 >> startxref 0 %% EOF 1865 0 объект > поток h ޔ RYHTQξ C4θPW7gwLmC / -I @ ASP = aBXA 玩 Ap

Трубы и их размер | Спиракс Сарко

Расчет трубопроводов

Важность определения размеров трубопровода

Задача любой системы распределения жидкости - подавать жидкость под нужным давлением к месту использования.Отсюда следует, что падение давления в распределительной системе является важной характеристикой.

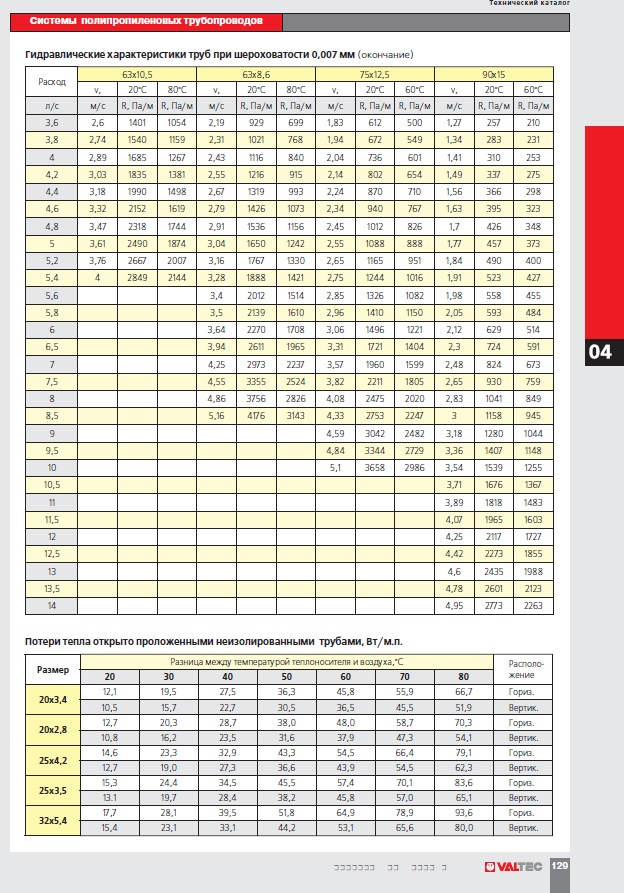

Размер трубопровода для жидкостей

Теорема Бернулли (Даниэль Бернулли 1700–1782) обсуждается в Блоке 4 - Измерение расхода. Д’Арси (D’Arcy Thompson 1860–1948) добавил, что для возникновения потока жидкости в точке 1 должно быть больше энергии, чем в точке 2 (см. Рис. 10.2.3). Разница в энергии используется для преодоления сопротивления трения между трубой и текущей жидкостью.

Бернулли связывает изменения общей энергии текущей жидкости с рассеиваемой энергией, выраженной либо в терминах потери напора hf (м), либо в виде удельных потерь энергии g hf (Дж / кг).Само по себе это не очень полезно, если не будет возможности предсказать потери давления, которые возникнут в определенных обстоятельствах.

Здесь вводится один из наиболее важных механизмов диссипации энергии в текущей жидкости, то есть потеря общей механической энергии из-за трения о стенку однородной трубы, по которой проходит устойчивый поток жидкости.

Потери общей энергии жидкости, протекающей по круглой трубе, должны зависеть от:

L = Длина трубы (м)

D = Диаметр трубы (м)

u = Средняя скорость потока жидкости (м / с)

μ = динамическая вязкость жидкости (кг / м · с = Па · с)

курсив-p - основной текст.jpg = Плотность жидкости (кг / м³)

kS = Шероховатость стенки трубы * (м)

* Поскольку рассеяние энергии связано с напряжением сдвига на стенке трубы, природа поверхности стенки будет иметь значение, поскольку гладкая поверхность будет взаимодействовать с жидкостью иначе, чем шероховатая поверхность.

Все эти переменные собраны вместе в уравнении Д’Арси-Вейсбаха (часто называемом уравнением Д’Арси) и показаны как уравнение 10.2.1. Это уравнение также вводит безразмерный термин, называемый коэффициентом трения, который связывает абсолютную шероховатость трубы с плотностью, скоростью и вязкостью жидкости, а также диаметром трубы.

Термин, который связывает плотность, скорость и вязкость жидкости, а также диаметр трубы, называется числом Рейнольдса в честь Осборна Рейнольдса (1842-1912, из колледжа Оуэнс, Манчестер, Соединенное Королевство), который первым применил этот технический подход к потерям энергии при протекании. жидкости около 1883 года.

Уравнение Д’Арси (Уравнение 10.2.1):

Читатели в некоторых частях мира могут узнать уравнение Д’Арси в несколько иной форме, как показано в уравнении 10.2.2. Уравнение 10.2.2 аналогично уравнению 10.2.1, но не содержит константы 4.

Причина разницы в типе используемого коэффициента трения. Важно использовать правильную версию уравнения Д’Арси с выбранным коэффициентом трения. Сопоставление неправильного уравнения с неправильным коэффициентом трения приведет к ошибке 400%, поэтому важно использовать правильную комбинацию уравнения и коэффициента трения. Во многих учебниках просто не указывается, какие коэффициенты трения определены, и иногда суждение должно основываться на приведенных величинах.

Уравнение 10.2.2, как правило, используется теми, кто традиционно работает в имперских единицах измерения, и все еще имеет тенденцию использоваться практикующими специалистами в Соединенных Штатах и ​​регионах Тихоокеанского региона, даже если указаны метрические размеры труб. Уравнение 10.2.1 обычно используется теми, кто традиционно работает в единицах СИ, и чаще используется европейскими специалистами-практиками. Для того же числа Рейнольдса и относительной шероховатости «коэффициент трения в британской системе мер» будет ровно в четыре раза больше, чем «коэффициент трения в системе СИ».

Коэффициенты трения могут быть определены либо с помощью диаграммы Moody, либо, для турбулентных потоков, могут быть рассчитаны по уравнению 10.2.3, являющемуся развитием формулы Коулбрука-Уайта.

Однако уравнение 10.2.3 трудно использовать, потому что коэффициент трения присутствует с обеих сторон уравнения, и именно по этой причине ручные расчеты, вероятно, будут выполняться с использованием диаграммы Moody.

На диаграмме Moody в стиле СИ шкала коэффициента трения обычно может находиться в диапазоне от 0.002–0,02, тогда как на диаграмме Moody в имперском стиле этот масштаб может находиться в диапазоне от 0,008 до 0,08.

Как правило, для турбулентного потока с числами Рейнольдса от 4000 до 100000 коэффициенты трения, основанные на системе СИ, будут иметь порядок, предложенный уравнением 10.2.4, в то время как коэффициенты трения на основе британской системы мер будут предложенного порядка по уравнению 10.2.5.

Используемый коэффициент трения будет определять, используется ли уравнение Д’Арси: 10.2.1 или 10.2.2.

Для коэффициентов трения, основанных на системе СИ, используйте уравнение 10.2.1; для коэффициентов трения в британской системе мер используйте уравнение 10.2.2.

Пример 10.2.1 Водопровод

Определите скорость, коэффициент трения и разницу давлений между двумя точками на расстоянии 1 км в системе горизонтальных трубопроводов постоянного диаметра 150 мм, если расход воды составляет 45 м³ / ч при 15 ° C.

По сути, коэффициент трения зависит от числа Рейнольдса (R e ) текущей жидкости и относительной шероховатости (k S / d) внутренней части трубы; первое рассчитано по уравнению 10.2.6, а последнее - из уравнения 10.2.7.

Число Рейнольдса (R e )

Шероховатость трубы или значение 'k S ' (в некоторых текстах часто цитируется как curly-e - body text.jpg) взято из стандартных таблиц, а для `` промышленных стальных труб '' обычно принимается равным 0,000 045 метров.

Отсюда определяется относительная шероховатость (как этого требует диаграмма Moody).

Теперь коэффициент трения можно определить по диаграмме Moody и рассчитать потерю напора на трение по соответствующему уравнению Д’Арси.

По европейскому графику Moody (Рисунок 10.2.4),

Где: k S / D = 0,000 3 R e = 93585: Коэффициент трения (f) = 0,005

Из графика Moody для США / Австралии (рис. 10.2.5),

Где: kS / D = 0,000 3 Re = 93585 Коэффициент трения (f) = 0,02

Такая же потеря напора на трение получается при использовании различных коэффициентов трения и соответствующих уравнений Д’Арси.

На практике, будь то водопроводные или паровые трубы, соблюдается баланс между размером трубы и потерей давления.

Пример потерь на трение

Пример потерь на трение
Да , так как вода будет перемещаться на некоторое расстояние, тем самым теряя давление из-за к трению, и будет подниматься по высоте от магистрали города к месту, вызывая потеря давления из-за изменения высоты, динамическое давление будет ниже на разбрызгиватели, чем на магистрали города.

На приведенном ниже чертеже показано поперечное сечение. через улицу, показывающую основную городскую магистраль и другое ирригационное оборудование внизу земля.От городской магистрали до водомера есть подъем на 8 футов. Рассчитайте потерю статического давления из-за увеличения высоты. Предполагать Компания водоснабжения сообщает о 80 PSI на магистрали города. В допустимая потеря давления через счетчик воды составляет 10% от начального PSI (80 в этом случае). Поэтому предположим, что через счетчик потеряно 8 фунтов на квадратный дюйм.

Для определения потерь давления в трубопроводе от городской магистрали к метр, нам нужно знать, сколько воды будет протекать по трубе. Это определяется по таблицам потерь на трение (они есть в вашем продукте. каталог или руководство по дизайну, или вы можете использовать онлайн-версию на

http://www.rainbird.com/pdf/turf/ref_Friction_Loss_Characteristics_p6.pdf

Ссылка ниже приведет вас на страницу со ссылками на все потери на трение. столы. (Для чтения файлов на вашем компьютере должен быть установлен Acrobat Reader.)

http://www.rainbird.com/landscape/technical/reference.htm

Предположим, что труба изготовлена ​​из полиэтилена толщиной 2 дюйма. трубка.Таблицы потерь на трение покажут вам, что максимальный расход в галлонах в минуту через этот тип и размер трубы составляет 50 галлонов в минуту (если скорость удерживается на уровне 5 футов в секунду или меньше), а потеря давления составляет 1,98 фунтов на квадратный дюйм на 100 футов трубка. Посмотрите на диаграмму выше, чтобы заметить, что у нас 16 футов трубы. Следовательно, потеря давления составляет 1,98 x 0,16 = 0,32 фунта на квадратный дюйм из-за трение.

Определение максимального расхода в линии обслуживания - это одна проверка для определения вода для оросительной системы. Второй - найти максимум расход через водомер.Этот определяется по таблице потерь на трение счетчика воды. Таблица будет настроено примерно так:

PSI Потери через счетчики воды
галлонов в минуту Размер счетчика воды
1 1/2 "
50 4,9
60 7,2
65 8,3

Полную диаграмму потерь на трение счетчика воды см.

http: // www.rainbird.com/pdf/turf/p262_Reference_Friction_Loss_Characteristics_p9.pdf

Практическое правило: допустимая потеря давления через счетчик воды составляет 10% от начального PSI. В нашем примере начальный PSI был 80, поэтому допустимая потеря составляет 8 фунтов на квадратный дюйм. Если мы консервативны и выберем 7.2 из диаграммы выше 60 галлонов в минуту доступно через воду метр (он поддерживает скорость 5 кадров в секунду или меньше).

Подводя итог, мы определили, что линия обслуживания будет вмещать 50 галлонов в минуту. а метр 1 1/2 дюйма может вместить 60 галлонов в минуту.Мы должны были бы принять наиболее жесткое из двух ограничений.

Если орошение можно проводить ночью, вся вода может быть направлена ​​на система орошения, но если орошение необходимо проводить в течение дня, тогда 25% поток зарезервирован для использования в здании (бытовое использование и орошение обычно используют одну и ту же линию обслуживания).

На данный момент мы накопили потерю высоты 3,5 фунта на квадратный дюйм; потеря на трение через сервисную линию .32; потери на трение 4,9 через счетчик воды (при расходе 50 галлонов в минуту).Как правило, оцените потерю 5 фунтов на квадратный дюйм. через клапан дистанционного управления и еще 5-10 через предохранитель обратного слива. Наконец, вам нужно будет оценить, как далеко от счетчика находится самый дальний клапан. может быть расположен. Предположим, что для этого упражнения 100 футов. Тебе надо Найдите потери на трение через 100 футов магистрали, пропускающей 50 галлонов в минуту. Эта потеря составляет 1,94 фунта / кв. Дюйм на 100 футов (труба ПВХ класса 315, диаметр 2 дюйма).

Все рассчитанные и расчетные потери давления складываются в определить величину давления, которое может быть оказано на спринклеры.

сантехника - приведет ли увеличение размера трубы сразу после счетчика к лучшему расходу без чрезмерного увеличения давления?

Внутренний диаметр полудюймовой медной трубы составляет 0,527 дюйма. Внутренний диаметр три четверти дюйма Pex составляет 0,681. Это означает, что Pex, который вы хотите установить, теоретически может нести на 29 процентов больше воды, чем медь.

Имейте в виду, что PEX-a имеет такой же внешний диаметр, как и медь, и имеет более толстую стенку, что обеспечивает лучшую изоляцию и не потеет, как медь.PEX-a в 3 раза более гладкий, чем новая медь, что означает, что вода движется с большей скоростью, это помогает уменьшить разницу в характеристиках потока по сравнению с медной трубой эквивалентного размера и немного меньшим внутренним диаметром PEX.

Тем не менее, следует учитывать и другие факторы, которые может быть трудно точно рассчитать. Один из них - сколько у вас приспособлений; Поскольку фитинги Pex проходят внутри трубы, а не вокруг нее, как медь, каждый фитинг, добавляемый при использовании Pex, снижает скорость потока.Прямые углы также уменьшают скорость потока, поскольку воде приходится работать тяжелее, чтобы проходить крутые повороты - хотя здесь Pex может быть выгодным в некоторых случаях, потому что вы можете изгибать его вокруг углов, тогда как с медью вам придется использовать локоть.

Кроме того, при использовании PEX-a, такого как Uponor AquaPex, фитинги холодного расширения имеют почти такой же внутренний диаметр, что и сама линия PEX, и обеспечивают на 29% больший внутренний диаметр, чем обычные обжимные фитинги, такие как ASTM F1807 / F2159. Это приводит к увеличению расхода на 70% по сравнению со стандартными обжимными фитингами.Например, фитинг Uponor Propex 3/4 дюйма имеет внутренний диаметр 0,595 дюйма по сравнению с внутренним диаметром 0,681 дюйма самой линии PEX. Пластиковый фитинг 3/4 дюйма с обжимом имеет внутренний диаметр 0,460 дюйма, а латунный обжимной фитинг 3 / 4 "имеет идентификатор 0,530".

Количество светильников, обслуживаемых вашими линиями Pex, также может иметь большое значение. В идеале у вас должна быть выделенная серия Pex (т.е. «хоум-ран»), идущая прямо от водомера в каждую ванную комнату. Это, вероятно, даст гораздо лучший опыт, чем объединение обеих ванных комнат в одну линию.Конечно, создание выделенной линии для каждой ванной комнаты может оказаться или неосуществимым, в зависимости от того, где расположены ванные комнаты и сколько стен вам придется разрезать, чтобы это сделать.

Расположение ванных комнат тоже имеет значение. Если один находится на третьем этаже, а другой в подвале, последний может лишить первый воды, когда он используется.

Итог: без большого количества данных о специфике вашей ситуации невозможно сказать наверняка, увеличит ли повторение с помощью Pex объем.Но это , вероятно, , особенно если вы будете осторожны, чтобы избежать ненужной арматуры в своих линиях Pex, и вы можете сделать отдельную линию для каждой ванной комнаты.

С учетом всего сказанного, полдюйма меди (и, если на то пошло, полдюйма Pex) должно быть достаточно для обслуживания двух душевых в большинстве случаев. У меня трехэтажный дом с тремя полными ванными комнатами, в которых водопровод из смеси полудюймовой меди и полудюйма Pex, и у меня никогда не было проблем с душем. Но у меня также есть 1,5-дюймовая леска, идущая с улицы, что может быть решающим фактором.Интересно, действительно ли ваша проблема в том, что объем воды, поступающей с улицы, слишком мал; Есть ли проблемы у ваших соседей, у которых несколько ванных комнат?

Недоходные потери воды: причины и способы лечения

«Представьте, что вы управляете компанией, которая продает воду в бутылках. Вы тратите много денег и расходуете много энергии, выкачивая воду из земли, очищая ее и отправляя на продажу. Затем однажды вы обнаруживаете, что большое количество бутылок никогда не попадает в магазины.Они проваливаются через дыры в грузовиках. Разве вы не хотите знать, что с этим можно сделать? Разве вы не сошли бы с ума, если бы позволили ситуации продолжаться? "
- Дэвид Борнштейн, «Искусство восстановления воды», The New York Times , 10 июля 2014 г.

В наши дни, когда широко распространены долгосрочные засухи, последствия изменения климата и быстро растущие темпы урбанизации, поскольку города по всему миру стремительно растут в размерах и количестве, потеря воды является критической проблемой. В некоторых городах потери воды достигают 70%.Но даже небольшие убытки, которые накапливаются с течением времени, могут иметь значительные финансовые последствия для муниципальных отделов водоснабжения и экономические последствия для потребителей воды. Тогда возникает вопрос, кто берет на себя счет? Кто на самом деле платит за эти потери, как эти расходы на воду покрываются из текущих бюджетов и как общины обеспечивают необходимые улучшения, необходимые для минимизации потерь воды?

Столичный район мелиорации воды Большого Чикаго ищет дальновидного исполнительного директора.The District - отмеченное наградами агентство по очистке сточных вод, которое более 120 лет является лидером в защите водной среды Чикаго. Для получения информации и обращения к , нажмите здесь или свяжитесь с [email protected] . Округ является работодателем с равными возможностями.

ЧТО ТАКОЕ НЕВОЗМОЖНАЯ ПОТЕРЯ ВОДЫ?
Проще говоря, некоммерческая потеря воды - это вода, которая не попадает из точки A (источник водораспределительной системы) в точку B (конечный пользователь), потому что она потерялась по пути из-за утечки, потерь, или воровство.Эти потери могут быть реальными, физическими (вызванными утечками, поломками, разливами и т. Д.) Или только кажущимися потерями, которые возникают в результате поломки или взлома счетчиков, плохих показаний счетчика, неточного ведения учета или прямой кражи воды. Даже относительно небольшие потери воды могут со временем накапливаться и представлять собой значительный финансовый убыток для водоканала (из-за упущенной выгоды от клиентов). Утечки и разрывы, которые позволяют воде выходить, также могут привести к попаданию примесей в распределительную систему, что ухудшит качество самой воды.

Общие потери воды, не связанные с доходами, измеряются объемом потерянной воды (в литрах или галлонах) в процентах или доле от общего количества воды, поставленной за тот же период времени. Скорость потери воды также может быть выражена как объем потерянной воды на длину (измеренную в километрах или милях) труб, составляющих систему распределения воды. Эти цифры будут варьироваться в зависимости от местоположения и возраста системы водоснабжения. Развивающиеся страны сталкиваются с серьезной проблемой потерь воды в быстрорастущих городских районах.Но развитые страны также сталкиваются с серьезными проблемами, возникающими из-за старой и недостаточно финансируемой инфраструктуры водоснабжения. В обоих случаях возможна значительная экономия затрат и повышение эффективности при наличии денег и воли.

Следует различать неучтенные потери воды и неучтенные потери воды. Иногда эти термины используются как синонимы, но на самом деле они совершенно разные. Вода, не приносящая доходов, включает санкционированное, но не оплачиваемое использование воды (например, для тушения пожаров), в то время как неучтенная вода - нет.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности смотрите здесь

КРАТКОЕ ОПИСАНИЕ СИСТЕМЫ РАСПРЕДЕЛЕНИЯ ВОДЫ
Вода доставляется от источника к потребителю по водораспределительной системе.Эта система состоит из нескольких компонентов. Первый компонент - это источник воды. Это могут быть подземные воды, добываемые системой добывающих скважин, естественный поверхностный водоем, такой как пресноводный пруд или озеро, или искусственный резервуар, созданный

плотинами или другими земляными работами. Второй компонент - это ряд физических конструкций и / или механического оборудования для извлечения воды из источника и транспортировки ее на очистные сооружения. К ним относятся колодцы с грунтовыми водами, акведуки, насосные станции и водопроводы.Очистные сооружения - третий компонент системы. На заводе вода обрабатывается для удаления примесей (микробов, мусора, частиц почвы и т. Д.), Чтобы она стала питьевой и пригодной для употребления человеком. Последний компонент - это конструкция для хранения излишков воды и выравнивания общего расхода в течение переменного суточного цикла использования.

Поскольку водопроводные трубы обычно закапываются под землей, их обычно не замечают, если они не выходят из строя или не ломаются. Потребители водоснабжения воспринимают эту систему трубопроводов как должное, не зная, сколько инженерных работ, технического обслуживания и ремонта потребуется, чтобы обеспечить их правильную работу.Так как же выходят из строя водопроводные трубы? В целом, основная угроза целостности труб - это физический износ. Из-за долгосрочных эффектов, таких как ржавчина, коррозия, электрохимические реакции или биологическое загрязнение в прилегающей почве и грунтовых водах, физическая структура стенок трубы может быть ослаблена и истончена.

Фитинги, приспособления и принадлежности, которые соединяют и перенаправляют сегменты трубопроводов распределительной системы, являются потенциальными слабыми местами. Следовательно, любые изгибы, клапаны, тройники, тройники или фланцы являются возможными точками выхода из строя, поскольку эти соединения всегда менее прочны, чем сама труба.Результирующие собственные нагрузки включают вибрацию от оборудования и транспортных средств, осевое движение, создаваемое силой воды, переносимой трубой (отсюда необходимость в упорных блоках для фиксации трубы), внешнее давление со стороны грунта как в засыпке, примыкающей к трубе, так и естественный грунт, прилегающий к траншее для трубы, простая осадка или смещение грунта, а также сила расширения замерзшей воды внутри трубы.

Материалы труб значительно различаются, и каждый имеет свои прочностные характеристики и вероятность отказа.Сегодня большинство новых водопроводов и арматуры построено из винилового пластика (обычно ПВХ), металла (от медных линий подачи, обслуживающих отдельных пользователей, до старомодного чугуна, более гибкого ковкого чугуна и даже нержавеющей стали), асбестоцемента и армированных материалов конкретный. Диаметр водопроводных труб значительно варьируется от 6 до 16 дюймов, из которых 8 дюймов являются наиболее распространенными. Ответвления к отдельным домам и предприятиям также варьируются от 0,5 до 6 дюймов (с более крупными линиями для крупных коммерческих или промышленных предприятий).Прочность трубы зависит как от качества материала, так и от толщины стенок трубы. Вместе эти характеристики определяют структурную целостность трубы и ее устойчивость к длительной деградации.

Популярность труб из ПВХ для новых водопроводов иллюстрирует этот последний момент. ПВХ долговечен и экономичен, а также эластичен в отношении приложенных нагрузок и устойчив к химической коррозии. Эти свойства делают его менее уязвимым к поломке или растрескиванию и обеспечивают долгий срок службы.В результате требуется меньше затрат на техническое обслуживание или ремонт.

ПВХ - не единственная труба, используемая в современных системах водоснабжения. Другие типы труб, используемые в новых установках, можно найти в старых участках системы водоснабжения. Не считая свинцовых труб, используемых древними римлянами, чугунные трубы часто встречаются в самых старых и оригинальных частях водной системы. После середины 1970-х годов почти не использовался чугун, чугун был дешевым в производстве, но при этом хрупким и уязвимым для растрескивания и ржавчины.

Ковкий чугун - более гибкий и прочный, чем чугун, - это материал труб, который чаще всего встречается в старых частях водопроводной системы. Чугунные трубы были в значительной степени заменены в результате поломок и поломок на протяжении многих лет. Чтобы свести к минимуму уязвимость к ржавчине и коррозии, внутренние стенки трубы из высокопрочного чугуна обычно покрывают защитным материалом, например тонким слоем цементного раствора. Хотя стальные трубы прочнее и долговечнее, чем трубы из ковкого чугуна, они дороже.Его сегменты трубы могут быть сварены вместе, чтобы образовать непрерывные отрезки трубы без потенциально слабых соединений, но поскольку она имеет более высокий коэффициент теплового расширения, чем железо, сталь уязвима к деформациям, вызванным температурным расширением и сжатием. Завершают перечень типов труб, используемых для доставки воды, асбестоцемент (производство в основном прекращено из-за проблем со здоровьем), железобетон (обычно зарезервированный для очень крупных водопроводов в крупных городских районах) и медный трубопровод типа K малого диаметра, используемый для подачи воды. в индивидуальные дома.

ГДЕ И ПОЧЕМУ ПРОИСХОДИТ НЕВОЗМОЖНАЯ ПОТЕРЯ ВОДЫ?
Приведенное выше описание безопасной и современной системы распределения воды, казалось бы, не оставляет никаких путей для значительных потерь воды. Тем не менее, исследования систем распределения воды как в развивающихся, так и в развитых странах показывают значительный потенциал потерь воды, как реальных, так и очевидных. Реальные потери очевидны, вызванные утечками и повреждениями в магистралях электропередачи, резервуарах для хранения, цистернах, распределительных трубопроводах и отдельных сервисных соединениях.Очевидные потери происходят из-за преднамеренной кражи воды из системы водоснабжения (либо через незаконные краны, либо из-за взлома счетчиков воды для считывания значений расхода, меньшего, чем фактически используется), или потребления воды без выставления счетов, которое разрешено, но не считывается или не регистрируется должным образом. утилита.

Сама природа потери воды делает невозможным поиск или определение конкретных мест и причин потери. Водоканалы по сути скрыты. Как и айсберги, большая часть их структуры находится под поверхностью, где ее трудно увидеть или легко измерить.Таким образом, коммунальному предприятию становится чрезвычайно сложно определить причины, определить, какой процент потерь воды вызван какой причиной, и назначить профилактические меры. Ремонтные работы обычно возлагаются только на наиболее очевидные источники потери воды, такие как значительные разрывы водопроводных сетей.

Первым шагом в выявлении проблемы является определение потенциальных источников путем сопоставления показаний счетчиков и манометров в ключевых точках и узлах распределения по всей системе водоснабжения. Сравнение этих данных с теоретическим использованием воды (на основе инженерных исследований) может помочь коммунальному предприятию определить, по крайней мере, те части системы водоснабжения, в которых возникают проблемы.Вооружившись этими оценками, коммунальное предприятие может попытаться исправить ситуацию.

Не все потери воды, не связанные с доходами, являются физическими; некоторая потеря - результат обмана. Эта практика стара как цивилизация. Граждане Древнего Рима имели обыкновение незаконно заходить в акведуки, снабжающие водой имперскую столицу, - практика, которую многие императоры пытались остановить, но не смогли. Сегодня, учитывая более сложную систему мониторов, счетчиков и датчиков, доступных для предприятий водоснабжения в развитых странах, очевидные потери сведены к минимуму, и большая часть некоммерческих потерь воды в этих странах происходит из-за физических утечек и поломок.С другой стороны, развивающиеся страны могут понести убытки из-за краж и незаконных подключений, на которые приходится 40% потерь воды, не связанных с доходами. В крупных городах эти очевидные убытки могут быть больше реальных.

Эти типы потерь воды можно классифицировать в таблице водного баланса, приведенной ниже:

ИСТОЧНИК: МЕЖДУНАРОДНАЯ ВОДНАЯ АССОЦИАЦИЯ

НАСКОЛЬКО БОЛЬШАЯ ПРОБЛЕМА?
В развитых странах потери воды в основном являются результатом устаревшей инфраструктуры.EPA указывает, что в государственных системах водоснабжения потери воды, не приносящие дохода, составляют в среднем около 16%. Их обнадеживающее наблюдение состоит в том, что почти 75% этой потери потенциально можно возместить. Но когда дело доходит до оценки потерь воды, все в лучшем случае является «предположением», поскольку лишь немногие из 55 000 государственных систем водоснабжения и 21 400 некоммерческих и некоммерческих систем водоснабжения проводят водные аудиты, соответствующие стандартам, установленным American Water Works. Ассоциация (AWWA). И это знание критически важно, учитывая старение нашей инфраструктуры и долгосрочные засушливые условия (например, в Калифорнии), от которых страдают большие части страны.

Многие из наших крупных городов, особенно на восточном побережье, все еще используют элементы водной инфраструктуры, которые существовали еще до гражданской войны. В 2013 году EPA подсчитало, что инфраструктура питьевой воды потребует инвестиций в размере не менее 384 миллиардов долларов до 2030 года для модернизации системы и обеспечения того, чтобы она продолжала обеспечивать безопасную питьевую воду. Помимо сохранения здоровья населения, эти вложения имеют дополнительные преимущества. По данным Конгресса мэров США, каждый доллар, вложенный в проекты водоснабжения и канализации, добавляет почти 9 долларов в национальную экономику (2008 г.).В течение следующего десятилетия 30 крупнейших предприятий водоснабжения и канализации планируют инвестировать 230 миллиардов долларов, что приведет к 524 миллиардам долларов прямого экономического производства и 289 000 рабочих мест в год. А у Америки просто нет выбора. Эти вложения необходимо сделать. Альтернативой является неадекватное и загрязненное водоснабжение, угроза здоровью и невообразимый кризис качества жизни.

КРЕДИТ: ДАННЫЕ ВСЕМИРНОГО БАНКА

На международном уровне проблема намного хуже. По данным Всемирного банка, мировое водоснабжение может на 40% меньше мирового спроса, при этом в водных системах в развивающихся странах уровень потерь воды, не связанный с доходами, составляет не менее 35%, а в некоторых системах потери превышают 50%.Кроме того, по оценке Всемирного банка, в системах водоснабжения во всем мире реальные потери воды - из-за утечек и поломок - составляют 8,6 триллиона галлонов в год: «Результат весьма ошеломляющий. Ежегодно более 32 миллиардов кубометров очищенной воды физически вытекают из городских систем водоснабжения по всему миру, а 16 миллиардов кубометров доставляются потребителям с нулевым доходом. Половина этих потерь приходится на развивающиеся страны, где коммунальные предприятия испытывают нехватку дополнительных доходов для финансирования расширения услуг и где большинство подключенных потребителей страдают от перебоев в поставках и низкого качества воды »(« Проблема сокращения объемов некоммерческой воды в развивающихся странах, Всемирный банк, декабрь 2006 г.).Их оценки потерь воды и их причины показаны в Таблице 1 (выше). Для сравнения: Америка в целом ежегодно использует примерно 1 053 миллиарда кубометров воды. Эти ошеломляющие уровни потери воды приводят к столь же ошеломляющим финансовым потерям, как показано в Таблице 2 (ниже).

КРЕДИТ: ДАННЫЕ ВСЕМИРНОГО БАНКА

ОБНАРУЖЕНИЕ И ОЦЕНКА НЕВОЗМОЖНОЙ ПОТЕРЯ ВОДЫ
Никто не может решить проблему, если не знает, что она существует, поэтому первым шагом является проведение аудита воды.Без тщательного и точного аудита воды коммунальное предприятие не может оценить масштаб или определить природу своей проблемы потери воды, не связанной с доходами. Хорошо проведенный аудит может быть лучшим вложением средств, которое может сделать водопровод. Это ключевой инструмент в разработке плана минимизации и сокращения потерь воды, не связанных с доходами.

Водные аудиты могут быть валидированными или непроверенными. Непроверенные аудиты - это чисто карандашные и бумажные упражнения - компьютерные исследования, включающие оценки. Их диапазон ошибок может достигать плюс или минус 50%.Однако они могут быть необходимым первым шагом в процессе аудита, поскольку эта первоначальная оценка может помочь определить, где потребуется более целенаправленное исследование. Лучше всего рассматривать непроверенный аудит как процесс проверки, сокращающий потенциальные области, в которых может произойти убыток, и позволяющий сделать второй шаг более экономичным.

Второй этап - это подтвержденный водный аудит. Это более сложное мероприятие, которое включает в себя тщательный отбор проб и тестирование счетчиков воды, устранение ошибок при выставлении счетов и отображение всех известных незаконных подключений с помощью полевых исследований и аэрофотосъемки.AWWA разработало программное обеспечение для проведения водного аудита. Программное обеспечение включает аналитические инструменты, которые позволяют коммунальному предприятию оценивать общую достоверность и точность своих данных аудита воды.

Точный анализ включает надлежащие средства измерения потерь воды, не связанных с доходами. Было обнаружено, что мониторинг изменений потерь воды с течением времени или их сопоставление между коммунальными предприятиями не является подходящим измерением. Абсолютные потери воды могут значительно изменяться со временем по отношению к общему потреблению воды.Надлежащее измерение потерь воды - это количественное определение количества потерянной воды в виде абсолютных потерь на подключение в день. Это требует больше времени и средств для количественной оценки, поскольку многие коммунальные предприятия полагаются на измерения, основанные на процентах от общего потребления. Итак, из трех основных методов оценки потерь воды (потеря воды в процентах от общего потребления, потеря воды на соединение и потеря воды на длину трубопроводной сети), второй полезен для оценки кажущихся потерь, а последний полезен для расчета реальные убытки.

Однако некоторая потеря воды неизбежна, поскольку фактическая величина реальных потерь зависит от факторов, которые не могут быть легко исправлены поставщиком воды, таких как топография, возраст компонентов системы распределения воды, длина сетевого трубопровода, количество подключений. , а также потребление воды на душу населения. Общий индекс утечки инфраструктуры (ILI) был разработан для оценки данных аудита воды. ILI был определен как отношение текущих годовых реальных убытков (CARL) к неизбежным годовым реальным убыткам (UARL).Теоретически, очень хорошо управляемая система водоснабжения может иметь ILI равный 1,0 (CARL = UARL). Но с практической точки зрения, этот индекс предполагает, что существует определенный минимальный объем потерь воды, который происходит в любой системе, и что это количество для конкретной водной системы можно оценить с использованием факторов, описанных выше. Следовательно, любая потеря воды выше этого минимума связана с факторами, которые можно обнаружить и исправить.

СРЕДСТВА ПРАВИЛА И ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Теперь, когда потери воды были оценены и их источники обнаружены, каков следующий шаг? Вооружившись данными водного аудита, коммунальное предприятие может установить некоммерческие водные зоны с наивысшими зарегистрированными или предполагаемыми показателями потерь воды.Затем коммунальное предприятие может напрямую отслеживать использование и потери воды в этих областях, установив дополнительные счетчики. Используя информацию от этих измерителей, утилита может затем выполнить моделирование утечек на основе компонентов, чтобы точно определить возможные места потерь. Это упростит обнаружение и последующий ремонт и замену протекающих сервисных соединений. Последующие меры будут включать постоянный мониторинг и надлежащее управление давлением в системе, чтобы минимизировать неизбежную утечку в максимально возможной степени.

В целом, управление и минимизация потерь воды, не связанных с доходами, основано на четырех принципах: активный контроль утечек, управление давлением, управление инфраструктурой и скорость ремонта.У каждого есть свои сильные стороны и недостатки.

Активный контроль утечек - это первая линия защиты предприятия водоснабжения. Выявление и устранение утечек в водопроводах и первичных распределительных трубах может оказаться рентабельным. Однако, как только будут обнаружены более очевидные утечки, поломки и отказы, выполнить такие прямые усилия будет все труднее и труднее.

Управление давлением включает установку редукционных клапанов (PRV) в ключевых точках водораспределительной системы, которые могут подвергаться избыточному приложенному давлению и, следовательно, потенциально более высокому уровню утечки.Однако использование слишком большого количества PRV (вместе с соответствующими счетчиками и, возможно, новыми сегментами труб) может стать дорогостоящим по сравнению со стоимостью сэкономленной воды.

Управление инфраструктурой (например, замена водопровода, насосных станций, хранилищ и т. Д.) Является наиболее рентабельным, если оно осуществляется в соответствии с целевыми исследованиями и водными аудитами, которые могут определять и даже прогнозировать части водной системы наиболее подвержены поломкам и утечкам. Однако после первоначальной оценки «низко висящих фруктов» в системе эти усилия становится труднее выполнять экономически эффективным образом.

КРЕДИТ: INTERNATIONAL WATER ASSOCIATION

Скорость ремонта также имеет решающее значение для управления потерями воды. Очевидно, что чем меньше времени протечет сломанная труба, тем меньше воды будет потеряно. Но после достижения определенного порога сокращения времени ремонта более масштабные усилия не могут быть оправданы с точки зрения стоимости сэкономленной воды. Коммунальные предприятия просто не могут позволить себе добавить больше рабочей силы и оборудования для выполнения ремонтных работ.

ФИНАНСОВЫЕ ПОСЛЕДСТВИЯ УПРАВЛЕНИЯ НЕВОЗМОЖНОЙ ПОТЕРЬЮ ВОДЫ - СТОИТ ЦЕНА?
Суть в том, что никогда не может быть идеальной системы распределения воды с нулевой потерей воды, не приносящей дохода.Когда дело доходит до сокращения этих потерь, наступает момент уменьшения прибыли. Ключевым термином здесь является экономический уровень утечки (ELL). ELL определяется Международной водной ассоциацией как «уровень утечки, при котором предельные затраты на активный контроль утечки равны предельным затратам на утечку воды» и как «экономический уровень реальных потерь, [которые] возникают, когда сумма значений потери воды в результате реальных потерь и стоимость мероприятий, предпринимаемых для минимизации реальных потерь.
