Соединение многожильного и одножильного медного провода: разновидности, необходимые инструменты, преимущества и недостатки

Содержание

разновидности, необходимые инструменты, преимущества и недостатки

Скрутка проводов — это первое, что стоит изучить начинающему электрику. Такое соединение распространено в слаботочном оборудовании. Не обойтись без скрутки и при отладке новых устройств и цепей, где необходимо временно подсоединить какое-либо устройство.

Где применяется электрическая скрутка

Скручивание проводов выполняется для их электрического и механического соединения. Данный способ подключения не подразумевает передачи большой мощности. Поэтому скрутки стараются применять только в слаботочных цепях и помещениях без повышенной влажности.

Соединение кабелей при помощи скрутки

Надежная скрутка обладает следующими свойствами:

  1. Низкое переходное сопротивление. В противном случае контакт отгорит.
  2. Высокая механическая прочность. Особенно для подвешенных в воздухе проводов.
  3. Герметичность соединения. Под действием воды скрутка окисляется и горит.
  4. Соответствие металлов токоведущих жил. Недопустим контакт медных и алюминиевых проводов.

Важно! При монтаже электропроводки в квартире скрутки следует размещать в распаечных коробках. Такая мера защитит контакт от пыли и влаги и сделает его доступнее для обслуживания.

к содержанию ↑

Чем опасна скрутка

Основная опасность заключается в высоком сопротивлении. Вдобавок, если соединение плохо стянуто или греется, то этот показатель становится еще хуже.

Место скрутки выступает в роли низкоомного резистора. Под действием тока на нем выделяется тепловая энергия. Она способствует окислению скрутки и дальнейшему ухудшению контакта. В итоге соединенные подобным образом жилы просто отгорают. Часто именно это становится причиной поломок устройств и коротких замыканий проводки.

Сгоревшая скруткак содержанию ↑

Плюсы и минусы применения скруток

Несмотря на риск пожара, скрутка очень часто применяется электриками. Это объясняется плюсами, которыми обладает такой вид соединения:

  • это самый дешевый способ подключения проводов;
  • для выполнения достаточно ножа и изоляционной ленты;
  • простота изготовления;
  • занимает минимум места.
Скрутка – самый простой способ соединения проводов

Имеются и минусы:

  • подобное соединение запрещено правилами ПУЭ;
  • риск возгорания;
  • скрученные жилы проблематично разъединить.
к содержанию ↑

Разновидности скруток

Существуют десятки вариантов скруток. Они отличаются по строению токоведущих жил, материалу и сложности изготовления. Если рассматривать с точки зрения назначения, скрутки делятся на 2 категории:

  1. Ответвление. 1-й провод остается целым. С него только снимается отрезок изоляции. На оголенную токоведущую жилу накручивается другой провод.
  2. Наращивание. Применяется для соединения свободных концов 2 проводов одинакового сечения. Таким способом удлиняют кабели.
Ответвление многожильного проводак содержанию ↑

Инструмент для соединения проводки

Скрутка требует минимальный набор инструментов. Вначале предстоит снять с кабеля изоляционный слой. Для этого подходит нож или кусачки. Наиболее удобно пользоваться специальным инструментом — стриппером.

Далее зачищенные жилы скручиваются. Если провод однопроволочный, их желательно затянуть пассатижами. Последний этап — герметизация соединения. Для этого следует использовать изолирующие термоусаживаемые трубки или ПВХ ленту.

Стриппер для зачистки проводовк содержанию ↑

Подготовка к скручиванию

Перед скручиванием с токоведущих жил необходимо снять слой защитной изоляции. Обычно эта операция производится при помощи ножа. Во время работы нужно стараться не повредить лезвием инструмента металлический токовод. В противном случае он способен надломиться в ослабленном месте. В особенности это касается мягких многопроволочных жил кабелей.

Если снимать изоляцию предстоит с алюминиевого кабеля, то необходимо избегать его перегибов. Этот металл плохо справляется с частыми деформациями. Поэтому кабель из алюминия способен сломаться во время зачистки.

Снятие изоляции с кабеля

Обратите внимание! Алюминиевый провод способен сломаться и под изоляцией. Обычно это случается в пределах 20 см от соединения. Визуально такую проблему не определить. Надлом ищется на ощупь.

к содержанию ↑

Варианты скручивания многопроволочных проводов

На практике применяют 3 способа скручивания гибких многопроволочных жил. Выбор метода осуществляется по ситуации и исходя из предпочтений мастера. Способы таковы:

  • последовательное соединение;
  • параллельное соединение;
  • бандаж из тонкой проволоки;

Последовательная скрутка

Зачищенные жилы прикладываются друг к другу так, чтобы они образовали перекрестие. Затем проводники скручиваются между собой. Выполняемое соединение симметрично относительно перекрестья жил. Концы проводов торчат в противоположные стороны. После выполнения скрутки ее желательно слегка подтянуть, чтобы она затянулась.

Способ хорош компактностью полученного соединения. Его толщина не превышает 3 диаметра провода с изоляцией. Следует соблюдать внимательность. Если скрутка защищается от влаги термоусаживаемой трубкой, то изоляция надевается на жилу до выполнения соединения.

к содержанию ↑

Параллельная

С концов проводов снимается изоляция. Жилы следует соединять так, чтобы зачищенные участки находились параллельно. Концы проводов смотрят в одну и ту же сторону. Затем тоководы навиваются друг на друга в форме спирали. Важно выполнять соединение максимально тугим, но не сломать проводники чрезмерным усилием.

Такую скрутку можно найти в распределительной коробке. Для защиты контакта применяется изолента или термоусадка. На временных и неответственных соединениях допускается для изоляции использовать ПВХ трубку (кембрик).

к содержанию ↑

Бандажная скрутка

Бандажное соединение жил пригодно для подключения толстых проводов, которые проблематично согнуть руками или пассатижами. Токоведущие жилы укладываются друг к другу. Предварительно их необходимо как следует зачистить со всех сторон с помощью надфиля или напильника. Затем оголенные жилы плотно обматываются по кругу максимальным количеством более тонких проводов. Похожее соединение используют на опорах ЛЭП.

Важно! Не следует соединять жилы кабелей узлом. Контакт получится максимально прочным на разрыв, но крайне ненадежным с точки зрения электропроводности.

к содержанию ↑

Особенности скручивания однопроволочных проводов

Одножильную проводку сложнее скручивать, чем многожильную. На это есть ряд причин:

  1. Токоведущая жила изготовлена из жесткого прутка металла. Если сечение достаточно велико, то его не получится согнуть руками.
  2. Провод имеет низкую пластичность. Он подвержен изломам, поэтому работать с ним необходимо с особой осторожностью.
  3. При зачистке изоляции лезвие ножа необходимо вести под углом менее 30° к оси провода. В противном случае острие врежется в токоведущую жилу и повредит ее.
  4. Зачистки выполняются не короче 50 мм. Только так возможно обеспечить хорошее соединение.
  5. Готовую скрутку желательно проверить под нагрузкой. В процессе работы она не должна нагреваться сильнее цельного провода без соединения.

к содержанию ↑

Соединение медных и алюминиевых жил

Правила запрещают скручивать провода из меди и алюминия. Однако в реальности не всегда удается следовать подобным нормам. Если принято решение скрутить медь с алюминием, то необходимо учитывать следующее:

  1. Соединительная скрутка должна быть легкодоступной. Следует избегать касания соединения с горючими материалами.
  2. Влажность увеличивает опасность скрутки. Вода ускорит окисление, перегрев и нарушение контакта.
  3. Соединение не пригодно для силовых цепей. Не стоит нагружать его более чем на 500 Вт.
  4. Полученный контакт требует герметичности. Влага воздуха повредит скрутку.
  5. Необходимо периодически контролировать состояние соединения. А лучше заменить алюминиевый провод на новый из меди.
Болтовое соединение медного и алюминиевого проводовк содержанию ↑

Подключение разных по сечению проводов

Правильная скрутка выполняется одинаковыми по толщине проводами. В реальности такое возможно не всегда. Периодически приходится соединять провода разного сечения. Из-за отличающихся размеров жил, они не смогут должным образом прижаться. Поэтому соединение желательно пропаять или использовать какой-либо вид клеммника или обжимных гильз.

Распространенный случай подобной скрутки — это ответвление в электрощите фазного провода на квартиру. Для повышения надежности контакт улучшают соединителем типа «орех». Его более профессиональное, но менее распространенное название — сжим ответвительный.

к содержанию ↑

Ошибки при изготовлении скрутки

Большинство ошибок связаны с формой, размером и натяжением скрутки. Чтобы качественно соединить два провода, их следует равномерно намотать друг на друга. Между тоководами должно получиться максимальное по площади пятно контакта. Считается неправильным накручивание одной жилы на другую, если они обладают отличным сечением.

Другая ошибка — слишком короткая скрутка. Чем она длиннее, тем больше площадь соприкосновения. А значит ниже сопротивления и возможный нагрев. Длина хорошей скрутки составляет не менее 5 см.

При выполнении соединения необходимо правильно выбрать натяжение. Слишком большое усилие способно сломать скрутку, а малое приведет к ухудшению электрического контакта.

Электрики, монтируя проводку, нередко используют различные приспособления для затягивания. Они представляют собой биту со специальной насадкой под провода, которая вставляется в любую дрель. Подобное приспособление превращает электроинструмент в полуавтоматический станок для монтажа проводки. Его возможно сделать самостоятельно. Но намного проще приобрести готовый. Например, насадка на шуруповерт от фирмы Tundra, помимо соединения жил, способна снимать изоляцию.

к содержанию ↑

Способы изоляции

Соединение кабелей без изоляции непригодно для работы. Чтобы доделать скрутку до конца, ее обязательно нужно защитить от внешней среды. Для этого необходимо подобрать одни из изоляционных материалов:

  • тряпичная или ПВХ изолента;
  • термоусаживаемые трубки;
  • соединительный изолирующий зажим (СИЗ).
Изоляция с помощью СИЗ колпачков

Изолента — наиболее старый и знакомый каждому монтажнику вариант. Термоусаживаемые трубки удобны. Их основное достоинство — компактность. СИЗы — самый быстрый метод изолирования. Они выполнены в виде колпачков, надеваемых на оголенные концы проводов.

Обратите внимание! Изолента бывает 2 видов: на основе ПВХ и тряпичная. Что выбрать, следует определять исходя из ситуации. ПВХ лента более герметична, с ней проще работать. Но она плохо клеится на холоде и способна сама разматываться со скрутки. Тряпичная изолента лучше ведет себя на холоде. Но она маркая и способна пропитываться водой.

ПУЭ не рассматривает скрутку как разрешенный способ подключения проводов. Однако такое соединение крайне распространено в слаботочных цепях. Не зная, как правильно выполнить скрутку, не получится надежно соединить кабель.

Изоляция скруток с помощью изоленты

Хорошая скрутка имеет минимальное переходное сопротивление. Контакт должен быть максимально прочным и герметичным. Если скрутить провода с соблюдением этих правил и по контакту не будет протекать большой ток, то он прослужит десятки лет.

Скрутка проводов: разновидности, необходимые инструменты, преимущества и недостатки

Как соединить многожильный и одножильный провод правильно

Соединяем одножильный и многожильный провод

Как соединить одножильный и многожильный провод так, чтоб в дальнейшем это не привело к проблемам, а контактное соединение служило нам не один год? Да и вообще, как правильно выполнять соединения различных видов проводов?

На все эти вопросы мы постараемся ответить в нашей статье, а также разберем, с чем связаны такие правила, и какие опасности скрываются за неправильным соединением.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

  • Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
  • Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

  • Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
  • В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
  • Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

  • Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Правильное соединение проводников

Теперь можно поговорить и о том, как правильно выполнять соединение одножильного и многожильного провода, двух одножильных или двух многожильных проводов. А также, какой тип соединения для каждого из этих видов будет оптимальным, а какой следует применять только с определенными ограничениями.

Соединение методом сжимов

Под методом сжима, ПУЭ подразумевает винтовое или болтовое соединение проводников. К этому же типу соединения можно отнести столь популярные сейчас клеммы Wago, которые используют метод сжима за счет использования пружин или специальных механизмов.

Разные типы клемм и наконечников для соединения проводов

  • На данный момент метод сжима является одним из наиболее популярных методов соединения. Ведь цена клемм, основанных на данном методе, одна из наиболее низких. Процесс монтажа прост и не требует дополнительного оборудования, а сам способ достаточно надежен.

Обратите внимание! Здесь и далее мы приводим примеры соединения проводников небольшого сечения, до 16 – 25 мм2. Для проводов большего сечения, эти правила подходят далеко не всегда — или имеют свои нюансы.

Винтовые клеммы

  • Для проводов небольшого сечения, применяется преимущественно метод винтового соединения — или метод сжима с использованием специального механизма. Суть винтового метода заключается в том, что в латунную трубку устанавливаются два проводника, которые затем зажимаются каждый свои винтом.
  • Данный способ хорошо подходит для соединения двух одножильных медных проводников. Если же используется алюминий, то этот материал более мягкий, и при зажиме его винтом можно либо критически снизить его сечение, либо вовсе передавить. Поэтому для алюминиевых проводов использование этого метода нежелательно, либо следует применять его крайне осторожно.

На фото — наконечник для многожильного провода

  • Использование винтового сжима для соединения многожильных проводов, так же сопряжено с вероятностью в процессе закручивания винта оборвать единичные проволоки, из которых состоит проводник полностью или частично. Для защиты проволок от механических воздействий, следует применять специальные наконечники.
  • С использованием специальных наконечников, многожильные провода можно соединять как между собой, так и между одножильными проводами — при помощи винтовых зажимов.

Винтовые клеммы с зажимной площадкой

  • Существуют винтовые клеммы со специальной зажимной площадкой, которая обеспечивает зажим по всему сечению латунной трубки. В таком случае, применение специальных наконечников для многожильных проводов необязательно.

Клеммы Wago

  • Что касается клемм Wago и им подобным. До сих пор среди электриков ведутся споры об их надежности и долговечности. Одни утверждают, что использование пружин в клеммах не лучший вариант, другие что это очень удобно и пружины достаточно надежны.

На заметку: Опыт, проведенный лично автором этих строк, подтверждает надежность таких клемм в условиях увеличения тока. Но вот как поведут себя такие клеммы с течением времени, утверждать не берусь. Но как бы там ни было, такие клеммы позволяют достаточно надежно, быстро и качественно обеспечить контакт проводов любого типа.

Соединение методом прессовки

Инструкция предусматривает так же соединение методом прессовки. Данный метод предполагает наличие специального инструмента — клещей. Этот инструмент бывает ручного и гидравлического типа. Для проводов небольшого сечения достаточно клещей ручного типа.

Гильзы для прессовки проводов

  • Для прессовки используются специальные гильзы. Эти гильзы могут быть алюминиевыми, медными или латунными. Первые, соответственно, используются для алюминиевых проводов, вторые для медных, а третьи — для соединения и медных, и алюминиевых проводов.

Клещи для прессовки проводов

  • Для соединения могут использоваться такие же наконечники, как для подключения многожильных проводов к винтовым клеммникам. Их обычно используют, если необходимо соединить несколько проводов перед клеммником.

Прессовка многожильных проводов

  • Методом прессовки можно соединять любые провода: одножильные, многожильные и их комбинацию между собой. Здесь главное — правильно определить тип гильзы и нажимное усилие.

Соединение методом сварки

Соединение проводов методом сварки, является одним из наиболее надежных. В то же время, реализовать его своими руками достаточно затруднительно в виду необходимости наличия специального сварочного аппарата.

Соединение проводов методом сварки

  • Суть данного метода заключается в том, что при помощи сварочного аппарата расплавляются концы жил проводников. При застывании они образуют единое целое, и обеспечивают надежный контакт.

Сварочный аппарат для сварки проводов

  • Соединять таким способом можно практически неограниченное количество проводников в одной точке, что является несомненным преимуществом. В то же время, соединение между собой одножильных и многожильных проводников сопряжено с определенными трудностями.
  • Если для соединения одножильных и многожильных проводов между собой не требуется никаких изысков, то для соединения этих двух видов проводников между собой придётся выполнить несколько дополнительных операций.

Сварка многожильных проводов

  • В этом случае, вам требуется, как представлено на видео, сначала расплавить оконцевание многожильного проводника, дабы он представлял собой единое целое. А уже после этого оконцевание соединяется с одножильным проводником. В противном случае, у вас возможно перегорание отдельных проводников многожильного провода, и лишь частичное соединение проводников между собой.

Соединение методом пайки

Последним вариантом в нашей статье, но далеко не последним по популярности, является соединение проводников методом пайки. Для использования данного метода нам потребуется канифоль, паяльный жир, припой и, конечно, паяльник.

Пайка монопроводов

Для соединения двух одножильных проводников достаточно их зачистить, обработать канифолью и спаять. Причем, если паяется провод одножильный луженый, то его можно даже не обрабатывать канифолью.

Соединение пайкой многожильных проводов

  • Пайка многожильных проводов затруднена тем, что для очистки всех проводов проводника нам придётся попотеть.
  • При этом полностью очистить их может и не получиться. Поэтому, для их обработки чаще применяют паяльный жир.
  • Хотя для небольших по сечению проводников, состоящих всего из нескольких проводов, можно использовать и канифоль.
  • В дальнейшем многожильные проводники соединяются между собой косичкой или скруткой, и обрабатываются припоем.

Не разборной вариант пайки одножильного и многожильного провода

  • Если же нам необходимо соединить между собой одно- и многожильный провод, то здесь все немного сложнее.
  • После обработки поверхности обоих проводников, многожильный провод наматывается на одножильный.
  • После этого, одножильный провод сгибается и обжимается пассатижами таким образом, дабы зажать место скрутки.
  • Потом это место обрабатывается паяльным жиром, а затем припоем.

Разборная пайка одно- и многожильных проводов

  • Второй вариант предполагает обработку паяльным жиром и канифолью проводников по отдельности.
  • Затем они соединяются параллельно, и все место соединения обрабатывается припоем.
  • Такое соединение более выгодно с точки зрения его дальнейшего расчленения.

Вывод

Одножильный луженый провод, многожильный провод, или любые другие виды проводов, всегда можно достаточно надежно соединить между собой. Обычно доступно сразу несколько вариантов.

Но при этом следует выбирать не только наиболее простой и доступный, но и более надежный метод. Ведь в большей степени, именно от качества ваших контактных соединений зависит надежность всей вашей электрической сети.

Виды соединения проводов: плюсы и минусы

Каким способом соединить провода?

Виды соединений проводов мы рассматривали уже не раз, но вновь и вновь возвращаемся к этому вопросу. Ведь именно качественные контактные соединения являются залогом надежной работы любой электрической сети, а сами электрики частенько называют электротехнику наукой о контактных соединениях. Поэтому в нашей статье мы рассмотрим все возможные варианты соединения проводов, их особенности, преимущества и недостатки.

Соединение проводов типа скрутка

Одним из самых распространенных соединений является обычная скрутка проводов. Это не удивительно, ведь для ее реализации не надо никаких особых приспособлений или инструментов. Некоторые даже умудряются ее выполнить просто своими руками.

Варианты соединения проводов способом скрутки

  • На данный момент существует богатое разнообразие типов скруток для самых различных вариантов проводов. Скруткой соединяют между собой одножильные провода, соединяют многожильные провода и даже одножильные с многожильными. Скруткой можно выполнить любое соединение, но вот только встает вопрос качества такого соединения.
  • Проконтролировать его практически невозможно. Ведь тут крайне важно усилие, которое действует между проводами после такого соединения. А нормировать его практически невозможно, так как для разных по материалу, сечению и типу изготовления проводов оно должно быть различным. Да и поведение таких соединений в процессе эксплуатации определить сложно.

Скрутка проводов может привести к пожару

  • В связи с этим соединения типа скрутка было решено запретить, как недостаточно надежные. Конечно, это не привело к полному исчезновению данного типа соединения проводов, и еще есть немало его приверженцев, но если вы хотите создать действительно качественное соединение, то от скруток лучше отказаться.

Разрешенные способы соединения проводов

Но существует богатое разнообразие соединений, которые не только обеспечивают должную надежность, но и гарантируют свое качество в процессе эксплуатации. Согласно п.2.1.21 ПУЭ допускаются следующие виды соединения проводников — сваривание, опрессовка, пайка или сжимы. Сжимы могут быть винтовыми или болтовыми. Давайте рассмотрим каждый из этих видов соединений отдельно.

Из этого видео Вы узнаете о способах соединения проводов.

Сварка проводов

Одним из лучших вариантов в плане надежности контактного соединения является сварка проводов. С ее помощью допускается выполнять соединения не только проводов небольшого сечения, но и высоковольтных линий, термических установок и практически любого оборудования.

Сварка проводов

  • Для сварки проводов применяют специальные сварочные трансформаторы с напряжением вторичной обмотки от 9 до 36В. Заводские изделия данного типа обычно представлены сварочниками инвентарного типа, которые достаточно легки и просты в обращении. Мощность таких изделий обычно не превышает 800Вт.

Сварочник для проводов

  • Но учитывая, что цена таких заводских изделий достаточно высока, можно использовать и самодельный аппарат. Для его создания потребуется лишь трансформатор с соответствующими параметрами.
  • Главной особенностью сварочника для проводов является электрод. Он должен быть выполнен из графита. И если в заводских изделиях представлен угольный электрод специальной формы с углублением, то в самодельных изделиях часто используют графитовый стержень от обычной батарейки.

Электроды для сварки проводов

  • Вторичный ток сварочного аппарата регулируется в зависимости от типа свариваемых проводов. Обычно он колеблется в пределах 60 А для проводов сечением в 1-1,5 мм2 и может достигать значений в 100А и более для проводов сечением в 16 мм2.

Процесс сварки проводов

  • Сваривать можно любые провода одинакового материала изготовления. А вот выполнить сварку алюминиевого и медного провода у вас вряд ли получится. Это связано с разными температурами плавления у этих металлов.

На фото сварка алюминиевых проводов

  • Если вам необходимо сварить медный одножильный и многожильный провод, то эту операцию придется выполнять в два действия. Сначала сваривают между собой жилы многожильного провода, а уже затем происходит сварка одно- и многожильного провода.

Сварка многожильных проводов

  • В целом такой вид соединения считается одним из самых надежных и долговечных. Но необходимость специального оборудования, которое нельзя назвать дешевым, сильно тормозит развитие сварочного способа соединения проводов.

Опрессовка проводов

Такие виды соединений проводников, как опрессовка, так же относятся к одним из наиболее качественных. Опрессовкой выполняют соединения проводов небольшого сечения, соединение высоковольтных линий и электрооборудования в термических установках. В отличие от сварки оно более доступно, но также требует наличия специального инструмента.

Кримпер

Обжимной инструмент для опрессовки проводов называется кримпер. Его основная задача сжать специальную прессовочную гильзу с таким усилием, которое обеспечит надежное соединение проводов.  Существует несколько видов кримперов.

Кримпер гидравлический

Прежде всего, кримперы разделяются по способу создания необходимого усилия. Это могут быть ручные или гидравлические устройства. Ручной инструмент обычно применяется для обжимки проводов сечением до 16 мм2.

Для проводов большего сечения обычно применяют гидравлический инструмент, способный обеспечить большее усилие сжатия.

Кримпер с набором губок

Для бытового использования обычно применяются ручной инструмент. Он может иметь несколько губок для обжима проводов разного сечения. Обычно таковых до четырех. Более продвинутые модели имеют возможность смены губок под соответствующее сечение провода.

Такой вариант более многофункционален. Для такого инструмента крайне желательно, чтобы регулировка могла осуществляться в широком диапазоне сечений.

Опрессовка стык в стык

Также для опрессовки необходимы расходные материалы, которые называются гильзы. Существует два вида гильз: для соединения проводов стык в стык и для соединения методом нахлеста.

Большее распространение для соединения проводников небольшого диаметра получили гильзы второго типа.

Гильзы для опрессовки внахлест

Для соединения внахлест существует четыре вида гильз. Это медные, алюминиевые, медно-алюминиевые и изолированные жилы. Из названия в принципе понятны их различия.

Варианты прессовки проводников

Соединять методом опрессовки можно любые провода, любых сечений. Причем возможен вариант соединения алюминиевых проводников с медными. Единственным недостатком такого соединения являете их неразборность.

В связи с этим в местах контактных соединений следует обеспечивать достаточный запас провода.

Соединение методом пайки

Следующим вариантом соединения проводников, который допускает инструкция, является пайка. Данный метод применяется преимущественно в низковольтных сетях, для небольших по сечению проводников.

Его применение для соединений высоковольтных линий и в термических установках не допускается. А для соединения силовых проводов не приветствуется в связи с тем, что при больших температурах нагрева данное соединение может потерять свои свойства.

Соединение проводов методом пайки

  • Для соединения проводов методом пайки нам не обойтись без паяльника. Много рассказывать о этом устройстве мы не будем, думаю он знаком всем, кто хоть немного знаком с электротехникой.

Паяем провод

  • Для пайки проводов нам так же необходим расходный материал – это флюс и припой. В качестве них могут использоваться различные материалы, что отчасти зависит от материала паяемых проводов.

Пайка многожильных проводов

  • Процесс пайки не так сложен, но имеет свои особенности. В первую очередь это связано с многожильными проводами, в которых для качественного соединения необходимо обработать флюсом каждый провод по отдельности.  Это значительно усложняет процесс.
  • Также свои особенности имеет и пайка алюминиевых проводов. Ведь они покрыты слоем оксида алюминия, который перед пайкой следует удалить. Для этого обычно используют тинол, которым натирают алюминиевый провод, а затем обжигают горелкой, как это показано на видео. Данная манипуляция на незначительное время удаляет оксидную пленку. Но она образуется вновь достаточно быстро, поэтому пайку необходимо выполнять в очень сжатые сроки.

Пайка алюминиевых проводов

  • Вообще, главной проблемой пайки является ее длительность. Поэтому при монтаже силовых цепей, когда нам необходимо выполнять десятки соединений применять ее достаточно хлопотно. В то же время такой индивидуальный подход к каждому соединению позволяет создавать контактные соединения высокого качества, что является главным преимуществом пайки.

Сжимные соединения

Наиболее популярными и распространенными являются разнообразные сжимные соединения. Ведь для них не нужен специальный инструмент.

При этом они обеспечивают достаточное качество соединения и, что самое важное, в отличие от всех остальных допустимых методов, являются разборными. То есть их легко можно разобрать и выполнить подключение повторно.

Соединение проводов болтом и гайкой

  • Самое простое соединение проводников под один болт выполняется при помощи болта и гайки. Для этого с проводников снимают изоляцию, оборачивают вокруг болта и зажимают гайкой. Для надежности между шляпкой болта и гайкой лучше установить шайбы соответствующего диаметра.
  • С помощью такого соединения можно соединять многожильные, одножильные и многожильные с одножильными проводниками одного материала. Для соединения медных и алюминиевых проводов таким способом следует применять специальную смазку, которая препятствует попаданию влаги между проводниками.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Обратите внимание! На некоторых сайтах вы найдете предложение установить между медным и алюминиевым проводом стальную шайбу, которая исключит процесс электролиза между ними. Это так, электролиз между материалами происходить не будет, но вот нагрев в следствии появление в цепи материала с высоким сопротивлением увеличится. И если через такое соединение будут протекать существенные токи, такая шайба вполне может привести к пожару.

Зажимные клеммники

  • Но именно болтовое соединение проводов, в последнее время используется все реже, ведь сейчас на рынке представлено богатое разнообразие клеммников самого разнообразного исполнения. Это и винтовые клеммы, и зажимные, и пружинные. Каждый из этих вариантов имеет свои плюсы и минусы, которые мы уже не раз рассматривали в других разделах нашего сайта. Поэтому возвращаться к этому вопросу вновь не имеет никакого смысла.

Винтовые клеммники

  • Отдельно отметим только то, что соединения многожильных проводов винтовыми клеммами должны выполняться при помощи специальных наконечников, которые исключают обрыв части жил при зажиме. Либо для этих целей должны использоваться клеммы со специальными плоскими зажимными площадками.

Наконечники для защиты многожильных и алюминиевых проводников

Обратите внимание! При зажиме винтовыми клеммами проводов из алюминия так же следует пользоваться такими наконечниками. Это связано с тем, что алюминий материал достаточно мягкий и при зажиме может просто продавиться.

  • Что касается вопроса соединения медных и алюминиевых проводов, то обычно этот вопрос для винтовых клемм не стоит. Ведь они выполняются из латуни, которая препятствует процессу электролиза между этими материалами.

Вывод

Соединения проводов и виды подключения могут применяться самые разные. Главное, чтобы они обеспечивали должный уровень контакта и долговечность.

Поэтому при выборе типа соединения проводов учитывайте не только удобство монтажа, но и условия, в которых предстоит работать соединению. И тогда ваши контакты не доставят вам никаких проблем и через десятки лет.

с одножильными, между собой, мягкий и жесткий

Содержание статьи:

Качественное соединение электропроводки – это важнейшее требование для безопасности жилья. Ненадежный контакт может привести к короткому замыканию и возгоранию, поэтому важно уметь качественно и надежно соединять два проводника в распределительной коробке. Есть разные методы создания контакта, и все они имеют свои особенности.

Необходимость надежного соединения

Плохие контакты становятся основной причиной пожаров

В первую очередь нужно разобраться, почему так важно уделить внимание надежности подключения проводников. Даже ПУЭ дают рекомендации по выбору способа соединения и строго запрещают скручивание проводов.

Последствия неправильно подключенных проводников:

  • Пожар. Некачественный контакт имеет большое переходное сопротивление. Это приводит к нагреву, который в дальнейшем может привести к возгоранию.
  • Повреждение проводки. Из-за высокого сопротивления проводник быстрее нагревается. В результате может оплавиться изоляция и разрушиться сам контакт. Нарушение изоляционного слоя может привести к удару электрическим током.
  • Короткое замыкание. Также зависит от величины переходного сопротивления.

Большое переходное сопротивление приводит к негативным последствиям. Поэтому его важно уменьшить, для чего используются разрешенные способы соединения многожильных проводников.

Способы соединения

Различные виды соединения проводов

Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

  • зажимы;
  • клеммы;
  • опрессовка;
  • пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Соединительные клеммы WAGO

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Клеммы Wago являются разновидностью метода сжимов. Они надежны, но специалисты ведут споры о долговечности таких изделий. Преимущества – скорость работы, качество контакта, простота.

Метод прессовки

Варианты опрессовки проводов

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации. Важно лишь правильно подобрать тип гильзы и нажимное усилие.

Метод сварки

При сварке проводов используется оловянный припой

Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

  • Расплавление оконцевания многожильного провода.
  • Соединение расплавленного проводника с одножильным отрезком.

При нарушении техники сварки может произойти перегорание отдельных жил и контакт будет обеспечен не для всех проволок.

Пайка

Пайка проводов

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

  1. Зачистка от изоляции.
  2. Обработка поверхности обоих проводников канифолью.
  3. Наматывание многожильного кабеля на одножильный.
  4. Сгибание одножильного кабеля, обжимание пассатижами.
  5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Многожильные провода также зачищаются от изоляции. Это может быть сложнее, так как каждая жила имеет свой изоляционный слой. Далее проводники соединяются косичкой или скруткой и обрабатываются припоем.

Соединение гибкого и жесткого проводов

Соединение гибкого и жесткого проводов

Обычно соединяются проводники одинакового типа. Но иногда требуется соединение гибкого и жесткого провода, которое выполняется с соблюдением некоторых нюансов.

Сначала следует обрезать кабель таким образом, чтобы его конец был коническим. Жесткий провод нужно расплавить и сделать на его конце петлю. Тонкая проволока пропускается через сделанную петлю и оборачивается вокруг жесткого кабеля. Полученное соединение нужно обработать припоем и надежно заизолировать. Подобный способ подходит для алюминиевых проводников.

Как правильно соединить многожильный провод с одножильным

Провода и кабели — конструкции, представленные одним или несколькими изолированными друг от друга проводниками, заключёнными в изолирующую оболочку. Перед тем как соединить многожильный провод с одножильным кабелем, очень важно определиться с физическими и механическими свойствами используемого контакта, а также всеми особенностями монтажа и правилами эксплуатации таких электротехнических изделий.

В каких случаях необходимо соединение многожильного провода с одножильным кабелем

В соответствии с действующими на сегодняшний день ПУЭ п.2.1.21 отдельно оговаривается несколько допустимых способов проводного подсоединения, представленных винтовыми или болтовыми сжимами, а также опрессовкой, соединением посредством сварки или пайки.

Основная область применения:

  • воздушные линии передачи электричества;
  • соединения в высокомощных электрических сетях;
  • стационарное подключение;
  • временные соединения;
  • прокладка на открытом воздухе;
  • сборка групп соединений в электрических щитах разного назначения;
  • стандартные бытовые условия.

Правильно выполненное соединение многожильного провода с одножильным кабелем помогает обеспечивать должные показатели надёжности и долговечности. При соблюдении требований по подключению удаётся получить максимально качественное соединение, которое может быть использовано практически в любых сферах современной электрификации.

Как соединить многожильный провод с одножильным

Основной монтажной задачей при выполнении подключений многожильного провода к кабелю с одной жилой является получение максимально надёжного и долговечного контакта на участках соединения с минимизацией риска перегрева в точке электрической цепи. Несмотря на то что подсоединение проводов предполагает использование нескольких методов, для определения оптимального способа нужно оценить все их преимущества и недостатки.

Метод с клеммными колодками

Современные устройства на основе высокопрочного пластика с установленной латунной втулкой и легко закручивающимися двухсторонними винтами — оптимальный вариант при осуществлении самостоятельного подсоединения.

Метод соединение включает всего несколько этапов

Технология выполнения:

  1. Зачистку жил на концах проводов.
  2. Размещение пары зачищенных концов внутрь колодки.
  3. Затяжка винтов комплектации при небольшом физическом усилии.

Достоинства этого способа заключаются в невысокой стоимости, надёжности соединения и возможности использования проводов, изготовленных из различных материалов.

Метод с пружинными клеммами

Современные клеммные устройства отличаются наличием специального удобного механизма, позволяющего аккуратно фиксировать провода без повреждений.

В отличие от обычных клеммы, пружинные снабжены специальным фиксирующим механизмом

Технология выполнения предполагает:

  1. Зачистку жил на концах проводов.
  2. Подъём рычажка или нажим пружины клеммы.
  3. Размещение зачищенных от изоляции концов в отверстия соединительной коробки.
  4. Отпуск пружины или опускание рычажка клеммы.

Одноразовые и многоразовые устройства сегодня выпускаются в самой разной ценовой категории, что позволяет выбрать оптимальную модель в зависимости от условий эксплуатации. К преимуществам этого варианта также относится возможность соединения многожильных тонких проводов, компактные размеры и наличие удобного встроенного индикатора контроля работы электрической сети.

С помощью клемм также можно соединять и алюминиевые провода. Более подробно об этом в нашем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-soedinit-alyuminievyie-provoda.html.

Способ с СИЗ-колпачками

Применение соединительных изолирующих зажимов или колпачков с внутренней пружиной, удерживающей жилы, актуально для использования внутри распределительных коробок самого разного типа.

Такой метод удобен при монтаже проводов в распределительной коробке

Пошаговая инструкция:

  • Предварительная зачистка жил;
  • Складывание и выравнивание жил по изоляционному обрезу.
  • Выравнивание длины проводов по глубине отверстия в корпусе.
  • Накручивание колпачков на зачищенные жилы по направлению часовой стрелки, до момента срабатывания встроенной пружины.

Достоинства этого соединения представлены вполне доступной ценой, минимизацией риска возгорания, быстротой установки, большим выбором колпачков по размеру и цвету, а также очень высоким качеством выполненного соединения. Способ не используется при подсоединении медных проводов к алюминиевым кабелям.

Опрессовка при помощи гильз

Один из самых надёжных и популярных на сегодняшний день вариантов соединения проводов или кабелей. Способ достаточно прост для выполнения своими руками, но требует применения специального инструмента.

Метод прост и не требует применения специальных инструментов

Этапы соединения проводов:

  • Зачистка концов проводов от изолирующего слоя.
  • Стыковка зачищенных концов внутри специальной гильзы.
  • Достаточно плотный обжим используемой гильзы специальными пресс-клещами.
  • Изоляция выполненного обжима.

Расположение кабелей может быть по двум сторонам гильзы или с одной стороны. Во втором случае очень важно помнить, что суммарное сечение соединяемых кабелей должно соответствовать диаметру гильзы. Достоинства соединения представлены высокими качественными характеристиками и вполне доступной стоимостью. Тем не менее этот вариант отличается некоторыми минусами, среди которых одноразовый материал гильзы, некоторая трудоёмкость и необходимость приобретения специального инструмента в виде трубореза и пресс-клещей.

Вам также может быть полезен материал о выборе проводов для монтажа проводки: https://aqua-rmnt.com/ehlektrosnabzhenie/kakoy-provod-ispolzovat-dlya-provodki-v-dome.html.

Метод пайки или сварки

Опытные электрики чаще всего используют пайку или сварку с целью соединения нескольких жил внутри распределительной коробки. Способ не слишком сложен в самостоятельном выполнении, но потребует определённых навыков и наличия бытового паяльника или специального сварочного оборудования.

Сварка обеспечит надёжное крепкое сцепление проводов

Технология выполнения предполагает:

  • Оголение концов проводов.
  • Скручивание подготовленных участков.
  • Соединение оголённых жил спайкой или свариванием.
  • Изоляцию участка при помощи изолирующей ленты, термоусадочной трубки или кембрика.

Основные достоинства этого способа представлены надёжным и очень крепким проводным скреплением, но при этом следует помнить, что для этого соединения требуется применять специальный инструмент. Также должны учитываться сложность паечного процесса для получения неразъёмного соединения и ограничения в соответствии с условиями использования, озвученными в пунктах ПУЭ.

Меры безопасности

К категории непрофессиональных соединений относится метод скрутки многожильных проводов с одножильными. Такой вариант кабельного подсоединения общими правилами и установленными мерами безопасности не предусматривается, поэтому это подсоединение, как правило, всегда отклоняется специалистами приёмной комиссии, в результате чего объекты не принимаются в эксплуатацию.

Чаще всего такая скрутка внутри специальной коробки применяется в качестве промежуточной операции, предшествующей пайке или сварке, а также обжиму всех мест соединения, или в экстренных случаях, при отсутствии возможности выполнить профессиональное подсоединение.

Мерами безопасности предусмотрено:

  • аккуратное удаление изоляции на участках соединения;
  • обезжиривание оголённого места провода ацетоном;
  • тщательная зачистка обезжиренного участка наждачной бумагой;
  • восстановление проводной изоляции на участке соединения.

На практике по правилам безопасности может применяться несколько вариантов подсоединения, включая:

  • простую параллельную скрутку. Наиболее распространённый и простой для самостоятельного выполнения вариант соединения с достаточно неплохим качеством контакта, но ослабевающим при вибрации или механическом воздействии;
  • способ «навивки», применяемый при необходимости осуществить ответвление проводов от центральной магистрали.
  • бандажную скрутку для подсоединения двух и более проводов с дополнительным проводником из аналогичного материала. Вариант способствует механической прочности на разрыв в участке соединения.

Самым удачным и наиболее надёжным способом временного соединения с соблюдением всех мер безопасности по-прежнему считается вариант простой накрутки с последующим зажимом. Важно помнить, что метод скрутки проводников принято считать небезопасным, если после подсоединения не используется хорошая, качественная изоляция контактирующих участков.

Знание принципов соединения проводов нужно при сборке или ремонте различных электроприборов и устройств, например, диммеров: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-dimmer.html.

Скрепление одножильных проводов с многожильными кабелями не отличается какими-либо специальными условиями, поэтому может быть использован практически любой способ соединения. Тем не менее каждый вариант обладает некоторыми преимуществами и недостатками, которые должны быть учтены для выбора оптимального метода крепления.

Оцените статью: Поделитесь с друзьями!

Как соединить многожильный и одножильный провод: обзор способов и устройств

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

  • удлинёнными тройниками;
  • мобильными осветительными приборами;
  • автомобильной проводкой;
  • подсоединением осветительных приборов к электрической сети;
  • подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

  • Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
  • Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

  • Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
  • В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
  • Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

  • Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

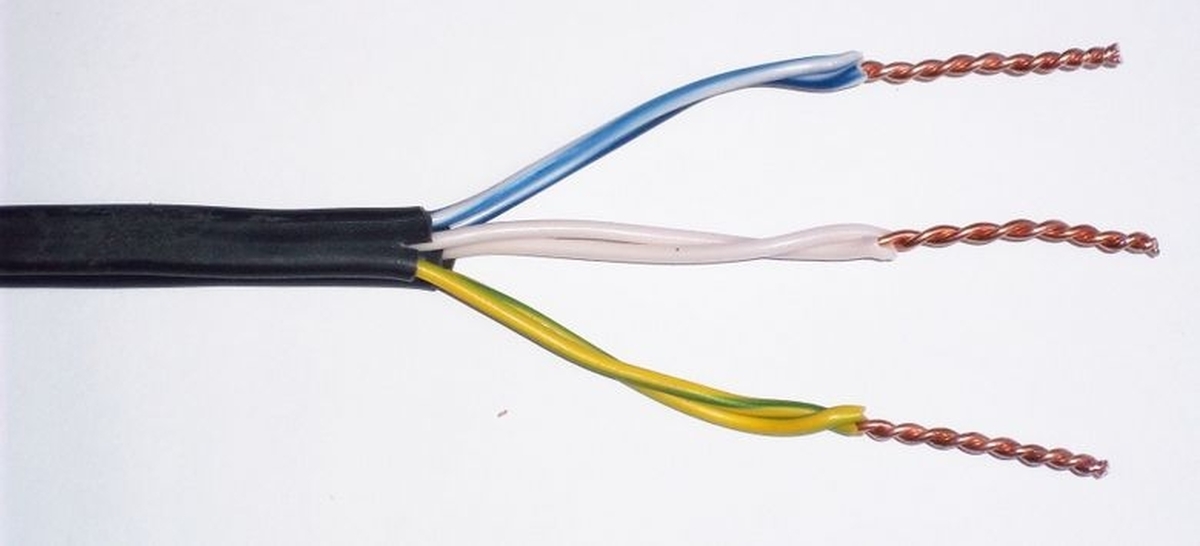

Подготовка многожильного проводника

В основе любого соединения лежит удаление изоляции на нужной длине проводника.

При зачистке конца медного многожильного проводника выясняется, что тросик из тонких проволок начинает менять форму. До этого повив удерживался слоем изоляции, теперь сдерживание пропало, остаточная упругость заставляет проволочки распрямляться, стержень распушивается на отдельные элементы. Каждая не соединившаяся проволочка:

  • Снижает общее номинальное сечение стыка, допустимая плотность тока через контакт падает, температура повышается;
  • Оказавшись вне изоляции, может привести к электрической травме, вызвать короткое замыкание цепи.

Требуется предварительная обработка зачищенных концов многожильного провода для предупреждения растрепывания, получения однородного, монолитного участка.

Облуживание

Одним из более доступных, популярных способов подготовки до недавнего времени было лужение. Для этого:

  • Зачищается изоляция на нужной длине, проволочки тщательно, туго скручиваются между собой;
  • Разогретым паяльником на поверхность жилы переносится расплавленная канифоль. Металл прогревается, канифоль пропитывает тросик проволок;
  • Кончиком жала паяльника набирается припой, переносится на место лужения. Припой растекается по поверхности горячих проволок, заполняя все зазоры, образуя молекулярную связь с металлом;
  • После остывания бензином или спиртом удаляются остатки канифоли, наждачной бумагой обрабатывается поверхность для удаления возможных «тянучек» припоя в виде тонких длинных игл.

Имеет значение:

  1. Канифоль, это флюс, который применяется при пайке для удаления окислов поверхности металла, улучшает теплообмен, распределение тепла на месте пайки. Для лужения жил запрещается применять флюсы, содержащие кислоту, другие активные компоненты удаления окиси, которые приведут к разрушению жилы;
  2. Применяется свинцово-оловянный припой. Торговая сеть предлагает огромное количество паяльных паст, состоящих из смеси припоя с флюсом. Они очень удобны. Разрешается применять только те, на торговой этикетке которых есть отметка о не активном флюсе.

Подготовленный луженый конец используется при любом виде соединения – болтовом, клеммном, прижимном, сваренном.

Но, если уж все равно разогрелся паяльник, проще всего залудить так же жесткий проводник и соединить их пайкой. Получится прочный, надежный стык при минимальном переходном сопротивлении контакта.

Метод требует наличия паяльника, расходных материалов, присутствия электроэнергии на месте монтажа, навыков работы, тщательного аккуратного исполнения, занимает много времени.

Опрессовывание

Этот способ подготовки зачищенного конца гибкой жилы требует наличия пресс-клещей, расходного материала — гильз, внутренний диаметр которых соответствует диаметру жилы. Процесс занимает несравненно меньше времени, трудозатрат, чем лужение:

  • Зачищенный конец многожилки туго скручивается, помещается в гильзу;
  • Пресс-клещи обжимают наружную поверхность гильзы, туго зажимая корпусом провод. Получившиеся вмятины более надежно удерживают жилы.

Готовый отпрессованный конец участвует в любом виде стыка. Если нужно соединить его с одножильным, имеет смысл сразу взять гильзу, диаметр которой позволит разместить внутри нее два проводника. Одновременное обжатие даст хороший стык. В этом случае предварительное лужение многожильного не потребуется.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Скрутка — самый простой способ соединения многожильных проводов

  1. Зачистить жилы на концах проводников от изолирующего слоя и наложить их друг на друга. Скрутить наложенные друг на друга оголённые жилы.

Перед тем как соединить провода, концы обязательно нужно зачистить

  1. Упрочнить выполненную скрутку при помощи плоскогубцев. Простая параллельная скрутка достаточно надёжна с точки зрения контакта между жилами, но вибрация и механические усилия, приложенные на разрыв, могут легко нарушить прочность такого соединения.

    Плоскогубцами скрутить жилы между собой

Второй метод заключается в следующих этапах:

  1. Зачистить жилы проводников от изолирующего слоя и наложить их друг на друга крест-накрест.

    Очистить изолирующий слой проводов и наложить жилы друг над друга

  2. Обмотать одну оголённую жилу вокруг другой по всей поверхности.

    Обмотать одну жилу вокруг другой

    Выполнить обмотку проводов

  3. Убедиться визуально в прочности выполненной обмотки. При помощи простой или традиционной скрутки осуществляется электрическое подсоединение дополнительных проводников на основную, ведущую линию электропроводки.

Скрутка проводов третьим методом:

  1. Удалить с концов проводников изоляцию. Наложить оголённые концы друг на друга и выполнить обмотку первой жилы.

Жилы наложить друг на друга

  1. Произвести обмотку второй жилы, после чего визуально убедиться в надёжности выполненного соединения. Способ последовательной скрутки предполагает «навивание» каждого соединяемого проводника на другой, что обеспечивает оптимальный контакт жил.

    Выполнить обмотку одной из жил

    В этом способе один провод «навивается» на другой

Есть ещё и четвёртый метод, заключающийся в следующем:

  1. Зачистить острым ножом концы проводников от изоляции и выровнять их по длине.

    Провода выровнять по длине

  2. Загнуть соединённые зачищенные концы и обвить их отрезком другой жилы.

    Обвить сложенные многожильники отрезком проводника

  3. Выполнить визуальный осмотр соединения и убедиться в его надёжности. Бандажная скрутка заключается в параллельном прикладывании соединяемых жил друг к другу и последующей фиксации полученного соединения при помощи плотно укладываемого мягкого проводника.

    Бандажная скрутка обеспечивает надётжное соединение жил

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

  1. Зачистить провода от изоляции и удалить при необходимости образующиеся окисления.

    С проводов удалить все окисления

  2. Нагреть провода жалом паяльника до температурного режима плавления флюса и погрузить разогретый провод в ёмкость с канифолью.

    Провод нагреть паяльником и погрузить в канифоль

  3. Нанести на жало паяльника расплавленный припой и аккуратно перенести его на оголённые части жилы. После лужения провода следует соединить друг с другом скруткой, которая в обязательном порядке «подтягивается» плоскогубцами.

    Скрутку подтянуть плоскогубцами

Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

  1. Зачистить концы проводника и выровнять их по длине в соответствии с глубиной клеммной колодки.

    Провода выравнять по длине

  2. При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой.

    Предварительно нужно сделать скрутку проводов

  3. Проверить надёжность выполненной скрутки после чего зафиксировать провода в отверстии коннектора.

    Выполнить фиксацию проводов

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Правильное соединение проводников

Теперь можно поговорить и о том, как правильно выполнять соединение одножильного и многожильного провода, двух одножильных или двух многожильных проводов. А также, какой тип соединения для каждого из этих видов будет оптимальным, а какой следует применять только с определенными ограничениями.

Соединение методом сжимов

Под методом сжима, ПУЭ подразумевает винтовое или болтовое соединение проводников. К этому же типу соединения можно отнести столь популярные сейчас клеммы Wago, которые используют метод сжима за счет использования пружин или специальных механизмов.

  • На данный момент метод сжима является одним из наиболее популярных методов соединения. Ведь цена клемм, основанных на данном методе, одна из наиболее низких. Процесс монтажа прост и не требует дополнительного оборудования, а сам способ достаточно надежен.

Обратите внимание! Здесь и далее мы приводим примеры соединения проводников небольшого сечения, до 16 – 25 мм2. Для проводов большего сечения, эти правила подходят далеко не всегда — или имеют свои нюансы.

  • Для проводов небольшого сечения, применяется преимущественно метод винтового соединения — или метод сжима с использованием специального механизма. Суть винтового метода заключается в том, что в латунную трубку устанавливаются два проводника, которые затем зажимаются каждый свои винтом.
  • Данный способ хорошо подходит для соединения двух одножильных медных проводников. Если же используется алюминий, то этот материал более мягкий, и при зажиме его винтом можно либо критически снизить его сечение, либо вовсе передавить. Поэтому для алюминиевых проводов использование этого метода нежелательно, либо следует применять его крайне осторожно.

  • Использование винтового сжима для соединения многожильных проводов, так же сопряжено с вероятностью в процессе закручивания винта оборвать единичные проволоки, из которых состоит проводник полностью или частично. Для защиты проволок от механических воздействий, следует применять специальные наконечники.
  • С использованием специальных наконечников, многожильные провода можно соединять как между собой, так и между одножильными проводами — при помощи винтовых зажимов.

  • Существуют винтовые клеммы со специальной зажимной площадкой, которая обеспечивает зажим по всему сечению латунной трубки. В таком случае, применение специальных наконечников для многожильных проводов необязательно.

  • Что касается клемм Wago и им подобным. До сих пор среди электриков ведутся споры об их надежности и долговечности. Одни утверждают, что использование пружин в клеммах не лучший вариант, другие что это очень удобно и пружины достаточно надежны.

На заметку: Опыт, проведенный лично автором этих строк, подтверждает надежность таких клемм в условиях увеличения тока. Но вот как поведут себя такие клеммы с течением времени, утверждать не берусь. Но как бы там ни было, такие клеммы позволяют достаточно надежно, быстро и качественно обеспечить контакт проводов любого типа.

Соединение методом прессовки

Инструкция предусматривает так же соединение методом прессовки. Данный метод предполагает наличие специального инструмента — клещей. Этот инструмент бывает ручного и гидравлического типа. Для проводов небольшого сечения достаточно клещей ручного типа.

  • Для прессовки используются специальные гильзы. Эти гильзы могут быть алюминиевыми, медными или латунными. Первые, соответственно, используются для алюминиевых проводов, вторые для медных, а третьи — для соединения и медных, и алюминиевых проводов.

  • Для соединения могут использоваться такие же наконечники, как для подключения многожильных проводов к винтовым клеммникам. Их обычно используют, если необходимо соединить несколько проводов перед клеммником.

  • Методом прессовки можно соединять любые провода: одножильные, многожильные и их комбинацию между собой. Здесь главное — правильно определить тип гильзы и нажимное усилие.

Соединение методом сварки

Соединение проводов методом сварки, является одним из наиболее надежных. В то же время, реализовать его своими руками достаточно затруднительно в виду необходимости наличия специального сварочного аппарата.

  • Суть данного метода заключается в том, что при помощи сварочного аппарата расплавляются концы жил проводников. При застывании они образуют единое целое, и обеспечивают надежный контакт.

  • Соединять таким способом можно практически неограниченное количество проводников в одной точке, что является несомненным преимуществом. В то же время, соединение между собой одножильных и многожильных проводников сопряжено с определенными трудностями.
  • Если для соединения одножильных и многожильных проводов между собой не требуется никаких изысков, то для соединения этих двух видов проводников между собой придётся выполнить несколько дополнительных операций.

  • В этом случае, вам требуется, как представлено на видео, сначала расплавить оконцевание многожильного проводника, дабы он представлял собой единое целое. А уже после этого оконцевание соединяется с одножильным проводником. В противном случае, у вас возможно перегорание отдельных проводников многожильного провода, и лишь частичное соединение проводников между собой.

Соединение методом пайки

Последним вариантом в нашей статье, но далеко не последним по популярности, является соединение проводников методом пайки. Для использования данного метода нам потребуется канифоль, паяльный жир, припой и, конечно, паяльник.

Пайка монопроводов

Для соединения двух одножильных проводников достаточно их зачистить, обработать канифолью и спаять. Причем, если паяется провод одножильный луженый, то его можно даже не обрабатывать канифолью.
Соединение пайкой многожильных проводов
  • Пайка многожильных проводов затруднена тем, что для очистки всех проводов проводника нам придётся попотеть.
  • При этом полностью очистить их может и не получиться. Поэтому, для их обработки чаще применяют паяльный жир.
  • Хотя для небольших по сечению проводников, состоящих всего из нескольких проводов, можно использовать и канифоль.
  • В дальнейшем многожильные проводники соединяются между собой косичкой или скруткой, и обрабатываются припоем.
Не разборной вариант пайки одножильного и многожильного провода
  • Если же нам необходимо соединить между собой одно- и многожильный провод, то здесь все немного сложнее.
  • После обработки поверхности обоих проводников, многожильный провод наматывается на одножильный.
  • После этого, одножильный провод сгибается и обжимается пассатижами таким образом, дабы зажать место скрутки.
  • Потом это место обрабатывается паяльным жиром, а затем припоем.
Разборная пайка одно- и многожильных проводов
  • Второй вариант предполагает обработку паяльным жиром и канифолью проводников по отдельности.
  • Затем они соединяются параллельно, и все место соединения обрабатывается припоем.
  • Такое соединение более выгодно с точки зрения его дальнейшего расчленения.

Соединение одножильного и многожильного провода

Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода. В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции.

Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:

  1. Скруткой, как указано на фото ниже.
  2. Скруткой с последующей пайкой.
  3. С помощью клеммника.
  4. Надев наконечники под болт и опрессовав их.

После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.

Соединение гибкого и жесткого проводов

Обычно соединяются проводники одинакового типа. Но иногда требуется соединение гибкого и жесткого провода, которое выполняется с соблюдением некоторых нюансов.

Сначала следует обрезать кабель таким образом, чтобы его конец был коническим. Жесткий провод нужно расплавить и сделать на его конце петлю. Тонкая проволока пропускается через сделанную петлю и оборачивается вокруг жесткого кабеля. Полученное соединение нужно обработать припоем и надежно заизолировать. Подобный способ подходит для алюминиевых проводников.

Вывод

Современные способы монтажа позволяют выполнять качественные контактные соединения одножильных и многожильных проводов. Выбор оптимального способа коммутации зависит от условий выполнения монтажных работ и условий эксплуатации проводки.

Источники

  • https://aqua-rmnt.com/ehlektrosnabzhenie/kak-soedinit-mnogozhilnyie-provoda-mezhdu-soboy.html
  • https://Elektrik-a.su/energii/soedineniya/kak-soedinit-mnogozhilnyj-i-odnozhilnyj-provod-253
  • https://elektrika.expert/provodka/soedinenie-provodov. html
  • https://VseOToke.ru/montazh/esli-nuzhno-sostykovat-odnozhilnyj-provod-s-mnogozhilnym
  • https://elektrik-sam.ru/jelektroprovodka/3618-kak-podkljuchit-mnogozhilnyj-provod-ili-soedinit-ego-s-odnozhilnym.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-soedinit-odnozhilnyj-i-mnogozhilnyj-mednyj-provod/
  • https://www.akruks.net/article/montazh/p489-soedinenie_mnogozhiljnogo_i_odnozhiljnogo_provoda/

[свернуть]

Многожильный и сплошной провод - CustomCable

Пример сплошного провода

При выборе правильного типа провода для проекта необходимо учитывать ряд важных соображений. Основываясь на силе тока нагрузки и области применения, электрик должен определить подходящий калибр используемого провода, а также тип используемого металлического провода. Помимо выбора между алюминием или медью, специалист по электромонтажу поймет разницу между многожильным и одножильным проводом и выберет подходящий сердечник для выбранного проекта.В то время как сплошной провод состоит из одного металлического сердечника, многожильный провод состоит из множества более тонких проводов, скрученных вместе в сплоченный пучок. Оба типа проводов подходят для коммерческой и жилой установки, однако каждый из них имеет определенные преимущества и недостатки, которые приводят к выбору одного из них для каждого конкретного применения.

Пример многожильного провода

Хотя оба типа провода обеспечивают эффективную передачу электроэнергии, каждый из них лучше подходит для конкретных применений как в жилых, так и в коммерческих целях.Сплошная проволока - это выбор для наружных или тяжелых условий эксплуатации, которые могут подвергать ее воздействию коррозионных элементов, неблагоприятных погодных условий или частых перемещений. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.

Достоинством сплошной проволоки является стоимость, простота и долговечность. Поскольку это всего лишь одна толстая жила проволоки, она очень устойчива к повреждениям и чрезвычайно проста в изготовлении. Однако для приложений, которые требуют значительного движения - таких как робототехника или автомобильные приложения - или требуют изгиба проволоки сложной формы - например, для электроники и печатных плат - сплошная проволока нежелательна, поскольку ей не хватает прочности и гибкости, чтобы терпеть изменения формы и движения. С другой стороны, многожильный провод хорошо подходит для приложений, требующих гибкости и изменения формы. Однако для предотвращения электронных помех многожильный провод имеет недостаток, поскольку воздушные каналы между прядями усиливают скин-эффект, вызываемый магнитными полями на поверхности провода.

При выборе на основе стоимости необходимо сопоставить первоначальную стоимость с долговечностью. Хотя сплошной провод изначально стоит значительно дешевле, чем многожильный, многожильный провод прослужит дольше в средах, где могут происходить движения или частые изменения в проводке. Все эти факторы необходимо принять во внимание, прежде чем принимать решение о типе провода, который следует выбрать для приложения.

Stranded vs Solid_wire - Сравнение

* Помните, что каждая ситуация уникальна, и это общая информация, всегда консультируйтесь со специалистом, прежде чем принимать какое-либо решение.

типов проводов - DCCWiki

Резюме: на рынке доступно множество типов проводов. Тонкая проволока, толстая проволока, гибкая, многопроволочная или одножильная. Медь. Алюминий. Конструкция проволоки имеет значение, поскольку придает готовому продукту определенные свойства. Что лучше для проводки DCC? Как и во всем, что есть в Model Railroading, вокруг проволоки ходит много мифов.

Что лучше для проводки DCC? Как и во всем, что есть в Model Railroading, вокруг проволоки ходит много мифов.

Проволока

Цельнолитые против стандартных

Существует бесконечная дискуссия о правомерности выбора одножильного или многожильного провода. У обоих типов есть свои преимущества, а также свои отрицательные стороны. Для большинства схем разводки лучше всего подходит многожильный провод, так как он намного более гибкий.

Сплошной провод

Сплошной провод более прочный и обычно дешевле. Он предпочтителен в приложениях с небольшой вибрацией, скручиванием или изгибом.Его легко повредить во время зачистки, если на проводе есть надрезы.

Идеально подходит для использования вне помещений или там, где существует проблема коррозии.

Многожильный

Многожильный провод намного более гибкий, что упрощает установку. Он может лучше выдерживать скручивающие и изгибающие силы во время установки, а также вибрацию с течением времени. Он менее уязвим для поверхностных повреждений, таких как зазубрины проводов или царапины при зачистке. Сплошные провода могут сломаться при многократном сгибании, особенно если они порезаны во время зачистки.

Вилки RJ также лучше подходят для многожильных проводов. (Используйте только разъемы RJ, предназначенные для используемого типа (одножильный / многожильный).) Многие заделки IDC лучше работают с многожильным проводом. Провода с большим количеством жилок имеют более тонкие жилы, но их больше, что делает кабель более гибким, чем кабели с меньшим количеством жил.

Что такое THHN Wire?

Два типа проводов, которые вы увидите, могут иметь следующую маркировку на изоляции:

  1. THHN или
  2. THWN
  • THHN означает термопласт с высокой термостойкостью с нейлоновым покрытием
  • THWN означает термопластичный термостойкий и водостойкий с нейлоновым покрытием

Ни один из них не указывает конкретный тип или свойства проволоки.Там будет другая маркировка или номер продукта, который фактически идентифицирует тип провода (одножильный или многожильный) и калибр.

Эти два типа изоляции очень часто встречаются в жилой проводке. Так что в любом строительном магазине будет такой провод. Другие типы изоляции включают винил (может быть мягким или твердым).

Если вы перерабатываете провод или используете старый провод, проверьте изоляцию, чтобы убедиться, что она не повреждена. Некоторые пластмассы со временем теряют свою эластичность, а изоляция может трескаться и / или отслаиваться, оставляя оголенные проводники.Подобную проволоку следует продать переработчику металла, а не использовать.

Типы медной проволоки

Свойства провода, медь
Датчик Площадь, см Сопротивление 1000 м 25C Масса, 1000м
10 10400 3,35 46,7
12 6530 5,31 29,5
14 4110 8.46 18,5
16 2580 13,4 11,6
18 1620 21,4 7,32
20 1020 34,1 4,6
22 642 54,1 2,89
Преимущества многожильного кабеля по сравнению с сплошным медным кабелем
Имущество Solid Мель
Гибкость N Y
Коррозионная стойкость Y N
Наружное применение Y N
Повторное изгибание N Y
Минимизация эффекта близости N Y
Цена N Y

Как видно из диаграммы, многожильный имеет множество желаемых свойств.Кроме того, вы можете использовать обжимные соединения или IDC (например, Scotchloks) с многожильными. Жесткие проводники не подходят для этих методов.

AWG в метрический эквивалент Таблица преобразования
Американский калибр для проволоки с метрическими эквивалентами
AWG Диаметр (дюймы) миллиметра миллиметра в квадрате Ближайший размер (мм)
7 0,1443 3.67 10,55 10
8 0,1285 3,26 8,36 -
10 0,1019 2,59 5,26 6,0
12 0,0808 2,05 3,31 4,0
14 0,0641 1,63 2,08 2,5
16 0.0508 1,29 1,31 1,5
17 0,0453 1,15 1,04 1,0
18 0,0403 1,02 0,82 1,0
19 0,0359 0,91 0,65 0,75
20 0,032 0,81 0,52 0.5
Свойства проводника
  • Алюминий
  • Медь
  • Многожильный
  • Solid

О преимуществах многожильного или одножильного провода идет много споров.

Сплошная проволока более жесткая и в результате с ней труднее обращаться. Многожильный провод гибкий, что значительно упрощает прокладку. Кроме того, легче обжимать концевые заделки, и это также лучше при использовании соединителей смещения изоляции (IDC), более известных как ScotchLoks .Жесткий провод легко подсоединяется с помощью Marrettes (или проволочных гаек).

С точки зрения электрических характеристик одножильный и многожильный провод на низких частотах одинаковы. Скин-эффект минимален на частотах, используемых для операций DCC. Скин-эффект становится проблемой только на высоких частотах в мегагерцевом диапазоне. Фактически, передатчики большой мощности не используют провод, они используют полые трубки или стальную проволоку, плакированную слоем меди, для перемещения энергии, а волноводы используются для перемещения радиочастотной энергии к антенне.

На частотах звукового диапазона, при 20 кГц, сигнал будет использовать 75% от провода 12 AWG с поперечным сечением 93 тыс. Фактически, одножильный провод по своим характеристикам превосходит многожильный. (Помните, что в следующий раз, когда продавец попытается продать вам дорогой сверхтонкий многожильный провод динамика…)

Поскольку сигнал DCC не использует все поперечное сечение провода, сопротивление переменному току выше, чем сопротивление постоянному току. Вот почему, помимо прочего, используется более тяжелая проволока.

Алюминий нелегко получить, и его не рекомендуется использовать в электрических системах.Медь - лучший выбор для простоты установки и долговременной надежности. Медь также можно паять, что также возможно с алюминием, но этот процесс намного сложнее, чем пайка материалов, таких как медь и медные сплавы (включая нейзильбер).

Медный провод

Медь обладает всеми достоинствами. Это эталон проводимости, а в современной металлургии медь часто может превышать 100% эталон.

  • Электропроводность
  • Прочность на растяжение
  • Пластичность
  • Прочность
  • Сопротивление ползучести
  • Коррозионная стойкость
  • Расширение
  • Теплопроводность
  • Паяемость
  • Простота использования

Эти свойства делают медь идеальным проводником и предотвращают множество проблем, которые могут возникнуть с другими металлами, например, ослабление соединений из-за температуры и вызванное им ползучесть.

Алюминиевая проволока

Если какая-то добрая душа предлагает вам алюминиевую проволоку, милостиво примите ее.

Затем отнесите его переработчику и используйте деньги, которые он дал вам, чтобы купить медь.

Когда-то алюминий считался драгоценным металлом, более ценным, чем золото или серебро. Когда цена снизилась, он стал популярным для электромонтажа и использовался для этой цели с 19 века.

По сравнению с медью алюминий имеет в 1,6 раза большее сопротивление и в 1,26 раза больше диаметра эквивалентного медного проводника.

Алюминиевая проволока больше недоступна из-за различных проблем, связанных с ее использованием. Для использования алюминия требуются особые методы, материалы и устройства, и для обычного человека это будет проблемой. Поэтому для простоты установки и долговременной надежности не стоит возиться с алюминием. Выбирайте медь, так как с ней легко работать и она надежна.

Единственное преимущество алюминия перед медью состоит в том, что аналогичный проводник легче и дешевле.Преимущества меди более чем перевешивают разницу в стоимости между ними. В Северной Америке бытовая проводка на 100% состоит из меди, потому что преимущества перевешивают любую экономию средств.

CCS

CCS - сталь, плакированная медью. Этот провод не подходит для приложений DCC.

CCAW или CCA
Алюминиевая проволока с медной оболочкой

(или просто алюминиевая проволока с медной оболочкой) - это еще один тип проволоки, который не подходит для применений DCC. Его можно найти в местах, где важны пайка и легкий вес, например, звуковые катушки или строительная проводка.Он также используется в сетевых кабелях с неэкранированной витой парой, но может иметь место за счет скорости и надежности.

Скин-эффект

Для частот и токов, присутствующих на шине питания DCC, скин-эффект незначителен, и им можно пренебречь. Этот раздел включен только в информационных целях.

Что такое скин-эффект?
Частота Глубина кожи (мкм)
60 Гц 8470
10 кГц 660
100 кГц 210
1 МГц 66
10 МГц 21
100 МГц 6.6

Сопротивление проводника при постоянном токе (0 Гц) зависит от его площади поперечного сечения. Провод с большей площадью поперечного сечения имеет меньшее сопротивление. Сопротивление проводника зависит как от тока, так и от частоты, так как эффективная площадь поперечного сечения изменяется. Отталкивание между электронами называется скин-эффектом , который уменьшает эффективное поперечное сечение проводника. При постоянном токе это вызвано силой тока, при переменном токе (AC) скин-эффект увеличивается как с током, так и с частотой.

Для малых токов и частот эффект незначителен. Для частот переменного тока, достаточно высоких, чтобы глубина скин-слоя была мала по сравнению с размером проводника, скин-эффект заставляет большую часть тока протекать вблизи поверхности проводника. На достаточно высоких частотах внутри большого проводника не проходит большой ток.

  • При 60 Гц глубина скин-слоя медного провода составляет около 1/3 дюйма (8,5 мм).
  • При 60 000 Гц (60 кГц) глубина скин-слоя медного провода составляет около 0.01 дюйм или 10 тысяч (0,25 мм / 250 микрометров).
  • При 6 000 000 Гц (6 МГц) [5] глубина скин-слоя медного провода составляет около 0,001 дюйма или 1 тыс. (25 мкм).

Круглые проводники, толщина которых превышает несколько толщин кожи, не проводят большой ток вблизи своей оси, поэтому центральный материал используется неэффективно.

Когда требуются проводники большей площади, принимаются меры для уменьшения скин-эффекта. Одним из методов является использование полой трубы с толщиной проводящей стенки, приблизительно равной толщине скин-слоя при заданной частоте.Радиовещательные передатчики большой мощности часто используют этот метод. Уменьшенная масса трубы также снижает стоимость.

В меди видно, что глубина скин-слоя уменьшается согласно квадратному корню из частоты, как показано в таблице.

Сечение провода 12 AWG составляет 93 тыс. Или 2,1 мм. AWG 10 составляет 2,6 мм, AWG 18 - 1,02 мм.

См. Также

Внешние ссылки

Таблица размеров проводов

AWG

Скин-эффект

Понимание скин-эффекта и частоты

PPT - что лучше? Сплошной медный провод или многожильный провод? Презентация PowerPoint

  • Что лучше? Сплошной медный провод или многожильный провод?

  • Существует два типа проводов, которые обычно используются в проводке электричества.Электропроводность у них также идентична, поскольку они сделаны из меди. Но всегда есть сравнение, какое из них лучше всего использовать. Итак, давайте поговорим о том, какой из них вы предпочтете для дома.

  • Многожильный медный провод Многожильный провод обычно представляет собой пучок множества сплошных проводов, связанных вместе. Многие тонкие проволоки скручены вместе. Это обеспечивает большую гибкость проволоки и делает ее пригодной для использования там, где ее нужно сгибать или перемещать.Это также делает их долговечными в использовании и обеспечивает долгосрочную стабильность. Прекрасным примером использования многожильного провода может быть рука робота, которая часто перемещается и требует высокой гибкости. Вы также можете увидеть использование многожильных медных проводов в автомобилях. Калибр провода должен быть выбран техником, чтобы определить, где он должен использоваться. На короткие расстояния следует использовать многожильные кабели, так как в этих кабелях большое затухание.

  • Сплошной медный провод Сплошной провод - это просто одиночный провод, который не такой гибкий, как многожильный.Его можно использовать для горизонтального и вертикального перемещения. Его нельзя сгибать, перекручивать или сгибать, так как он может легко повредиться. Жесткие провода полезны в магистральных кабелях и на открытом воздухе, где нет необходимости изгибать или скручивать провода. Они намного прочнее и их легко достать. Они также долговечны, как и многожильные провода, но их следует правильно использовать в соответствии с их емкостью. Электрик может легко подсказать вам, какой провод вам нужен для вашего дома в соответствии с требованиями.

  • Окончательный вердикт Оба провода одинаково пригодны для использования в соответствующих условиях. Если гибкость важна или желательна, следует использовать многожильный провод. Жесткие провода подходят для магистральных соединений. Если коррозия может стать проблемой, следует использовать многожильные медные гибкие провода. Но многожильные провода не подходят для наружного применения и там работают одножильные провода. Однородные провода также имеют преимущество в стоимости по сравнению с многожильными проводами.

  • На Ganpati Wires вы можете найти множество медных проводов. лет работы сделали их надежным поставщиком компонентов электропроводки в Индии.

  • Свяжитесь с нами Адрес - C-27, BaisGodam Industrial Estate, BaisGodam, Jaipur, Rajasthan, 302006 Контактный номер - 0141-2211977 Электронная почта - [email protected] Веб-сайт - http://www.ganpatiwires.com /stranded-hi-f flexible-copper-tin-silver-wire-rope-round.html

  • Как подключить контактор WiOn Woods 50054, реле Wi-Fi

    вай-фай Против Zwave
    Дэвид предоставил этот анализ из первых рук:
    Я определенно иду по маршруту волны z, учитывая возможность.
    По крайней мере, до сих пор он работает по принципу «включай и работай».

    Глазурь на торте в том, что все мои z-волны управляются не замужем приложение и / или веб-интерфейс.
    Его намного проще обслуживать и научить жену пользоваться.

    Установка обзор:
    У меня есть ландшафтное освещение и освещение на проезжей части, и теперь мой водонагреватель включен Zwave.
    Мой таймер полива - Wi-Fi, других вариантов не было. это было так же убедительно ....
    ... и по той же причине у меня есть Nest для термостатов.
    Купить из моих ссылок на Amazon
    Nest at Amazon
    Amazon ECHO для управления Wi-Fi
    Wi-Fi контроллер оросителя

    Zwave Возможности подключения:
    Zwave - это ячеистая сеть.
    Все устройства способны ретранслировать сигнал от любого zwave устройства. к другому коммутатору, пока они не вернутся к концентратору.
    Это немного упрощает установку.
    Z wave также имеет гораздо меньшее энергопотребление, что позволяет использовать устройства с батарейным питанием. это было бы довольно сложно сделать с помощью Wi-Fi.

    Wi-Fi подключение:
    Wi-Fi может быть привередливым к подключению, тогда как z-волна кажется более надежный.
    Все устройства Wi-Fi должны иметь возможность достигать маршрутизатора Wi-Fi для своего сигнала, что может быть проблемой в зависимости от того, где находится маршрутизатор установлены.

    Контроллер:
    Каждый Wi-Fi имеет отдельные приложения. Итак, если у вас есть устройства Wi-Fi от разных производителей, то у вас есть приложение для каждого устройства.
    Вы должны помнить, какое приложение подключено к какому устройству.
    Zwave имеет один хаб. Подойдут все устройства Zwave любого производителя. со ступицей.
    Глазурь на торте заключается в том, что весь мой Zwave управляется одним приложение и / или веб-интерфейс.
    Z-wave намного проще поддерживать и научить жену пользоваться.

    Легкость замены:
    У меня уже вышел из строя электронный контроллер водонагревателя намного раньше чем должно быть,
    Прелесть использования контактора вместо таймера в том, что если мой Zwave переключатель выходит из строя, все, что мне нужно сделать, это заменить его по цене меньше, чем 40 долларов.
    Сравнить Таймеры для водонагревателей Boxtype

    Наличие:
    Zwave имеет стандартный протокол, и устройства любого производителя будут работать будут все остальные устройства Zwave.Замена
    Z wave по доступной цене.
    С другой стороны, Wifi - это проприетарное программное обеспечение, уникальное для каждого производитель. Если производитель изменяет или прекращает выпуск продукта ...
    ... старые устройства могут перестать работать ... и замена устройства недоступны.
    Ресурс:
    Контактор Z-wave

    многопроволочная луженая медь - Французский перевод - Linguee

    28-g au g e многопроволочная луженая медь c o nd uctors для [...]

    отличная передача сигнала.

    belkin.com

    Con du cteur s e n cuivre tam de ca libre 28 pour [...]

    Отличная передача сигнала.

    belkin.com

    Слаботочный шнур электрического кабеля, подходящий для телефонных шнуров, отличающийся тем, что его проводник содержит кабель

    [...]

    множество очень маленьких

    [...] медь / кадмий / олово сплава диаметра (1) и множество очень малых диаметров га r d луженых медных прядей ( 2 ) .

    v3.espacenet.com

    Cordon de cble lectrique pour faiblestensits, notamment pour cordons tlphoniques, caractris en ce que son conducteur se compose de plusieurs brins (1) от

    [...]

    trs faible diamtre

    [...] en alli ag e de cuivre, de ca dm iu m et d'tain, et de p lusie urs brins (2) de t r s faible di am tre en cuivre tam dur .

    v3.espacenet.com

    Экструдирован материал сердцевины из сшитого облучением проводящего полимера

    [...] над м ul t i - многожильный , жестяная коробка - p l при ed 18 g au g e медь b u s провода.

    baril.ca

    L'me en polymre conductif rticul par radiation est refoule

    [...] sur des conducteurs de caliber 1 8 torons m ul tiples tams.

    baril.ca

    Соответствует английскому железнодорожному стандарту (сетевая шина) RT / E / PS / 00031 и HFFR Кабели IEC60332-3

    [...]

    (воспламеняемость) и IEC 61034

    [...] (эмиссия дыма io n ) луженая медь w i re 0,9 или 1,4 мм с твердой изоляцией из полиэтилена, конструкция витой пары, спираль al l y многожильный c a bl e сердечник, пластик [...]

    Обмотка сердечника ленты

    [...]

    Внутренняя оболочка из полиэтилена, включающая продольно нанесенную ленту из сополимера алюминия, гофрированную стальную ленточную броню, оболочку из безгалогенного огнестойкого материала (HFFR)

    b3cables.com

    Conforme aux normes des chemins de fer anglais (Network Rail) Кабели RT / E / PS / 00031 и HFFR IEC60332-3

    [...]

    (воспламеняемость) и IEC

    [...] 61034 (m is sions de дым s ), c ble de cuivre ta m de 0, 9 или 1,4 средний диаметр изоляции PE твердый, пара кручений, м e du c b le toronne [...]

    de faon hlicodale,

    [...]

    me entoure de ruban plastic, gaine intrieure en PE comportant un ruban en aluminium copolymre appliqu en long avec chevauchement, blindage de ruban d'acier ondul, gaine sans halognes retardatrice de flammes (HFFR)

    b3cables.fr

    s ol i d многожильный f in e многожильный , a ls o wi t h луженые s i ng le нитей

    wago.com

    rigides semi-rigides souples, aussi ave c brins i ndivi du els tams

    wago.com

    Только

    [...] лучший использовался в качестве материала LS : луженая медь a n d Морзиновый сланец.

    vinci.com

    Seuls de s mat riau x nobles o nt tu ti lis s: cuivre ta me t ardoise [ ...]

    de Morzine.

    vinci.com

    Первый провод

    [...] состоит из концентрических al l y многожильных a n d посеребренный литц и экранирован d en s e меди b r ai ding.

    guitarcable.de

    Le premier conducteur est

    [...] compos d ' m es e n cuivre a rgen t , концентрирование кубов и блайнды номинально и sse de cuivre de nse .

    guitarcable.de

    состоит из двух пар s o f многопроволочная медь w i re приблизительно [...]

    5см в длину.

    tsb.gc.ca

    соответствует en

    [...] двойная пара es de fils d e cuivre t or sad s me su rant Environment [...]

    Длинный 5 см.

    tsb.gc.ca

    Несмотря на простую двойную конструкцию, специалист сразу заметит

    [...]

    разница при сравнении с

    [...] насыпной: De ns l y многожильный l i tz из кислорода- fr e e медь w i th чистота [...]

    из 99,999%.

    guitarcable.de

    Простая часть конституции (conducteurs jumeaux), le

    [...]

    connaisseur remarque aussitt la

    [...] разница: Les m es so nt en cuivre ex emp t d'o xy gne (чистый 99,999 [...]

    %) et sont torsades pas court.

    guitarcable.de

    Высокочастотный силовой кабель высокого напряжения, содержащий: коаксиальный кабель для двунаправленной радиосвязи

    [...]

    сигналов; множество

    [...] витые пары отдельно изолируют на e d многожильные w i re вокруг коаксиального кабеля; внешний экран EMI, который состоит из внутреннего слоя металлизированного майлара, окруженного l ay e r луженой медью b r ai d; наполнитель из политетрафторэтилена, расположенный вокруг коаксиального кабеля и множества витых пар...]

    EMI щит; и внешний

    [...] Крышка

    расположена вокруг кабеля снаружи.

    v3.espacenet.com

    Кабель высокой частоты и высокого напряжения, компрентант: некачественный коаксиальный кабель для передачи сигналов двунаправленных радиочастотных каналов связи; UNE

    [...]

    множественное число пар

    [...] торсады f ils toronns iso ls sparment e ntourant le cble coaxial; un blindage EMI extrieur qui est constitu d'une couch e interne d e mylar mtallis, entoure par une couche de gui page e n cuivre ta m; un ma triau de remplissage en polyttrafluorothylne disposautour du cble coaxial et la pluralit de paires torsade s de fils to ro nns et [...]

    утилизация l'intrieur

    [...]

    du blindage EMI extrieur; et un couvercle extrieur Dis autour de l'extrieur du cble.

    v3.espacenet.com

    Опыт применения клеммных колодок в агрессивных средах в

    [...]

    химическая промышленность

    [...] продемонстрировать th a t луженая медь f e rr ules (газонепроницаемые ) o r луженая медь p i n- кабельные разъемы / наконечники рекомендуются при подключении fi n e - многожильного w i re s к клемме [...]

    блоков в агрессивных средах.

    wago.com

    Grce aux expriences Родственники l'utilisation dans des milieux aggressifs de l'industrie chimique, рекомендуется

    [...]

    Коммутационный аппарат

    [...] Подготовка к употреблению проводников: des embo ut s en cuivre sert is de manire tanche au gaz et tams , or si on u tilise des conducteurs souples pour la connexion [...]

    desbornes dans

    [...]

    коррозионных атмосферных и коррозионных обойм.

    wago.com

    A l ar g e луженая медь d i sh с низкой ножкой, [...]

    со слегка выпуклым основанием и неглубокими закругленными сторонами; у него плоский ободок с заостренным краем.

    mwnf.net

    G r и plat e n cuivre ta m s ur c ou rt pidouche, [...]

    fond lgrement convxe, marli cintr en creux, aile Horizontale chantourne.

    mwnf.net

    Для подключения n o f многожильный a n d fi n e - многожильный c o nd uctors в клеммных колодках рекомендуется использовать в агрессивной атмосфере. gast ig h t луженая медь f e rr ule s o r луженая медь p i n клеммы.

    wago.com

    Рекомендуемая работа со стороны работодателя по размещению на открытом воздухе, с защитой, с использованием зажимов, с зажимами - ols и cuivre , po ur l a prparation des кондукторы супы raccorder aux [...]

    рожденных

    [...]

    использует коррозионные вещества в атмосфере.

    wago.com

    S - Луженая медь

    Загрузить.aermec.com

    S - Cuivre tam

    download.aermec.com

    Добавочный номер

    [...] кабель с th 4 луженая медь c o nd uctors, кремний [...] Первичная изоляция из каучука

    с экраном из алюминия майлара, внешняя изоляция из силиконовой резины.

    gefran.in

    Terminaison с 4 проводниками Cu-Sn, изоляция в соответствии с требованиями

    [...] каучук кремний ne avec блиндаж en Al _M ylar, изоляция [...]

    extrieure en caoutchouc силикон

    gefran.in

    k Чтобы добиться хорошего эффекта экранирования кабеля, используйте только кабели с

    [...] экранирование выполнено wi t h луженый o r n ickel-pl at e d медь b r ai ding.

    jumo.net

    k Pour obtenir un bon effet de blindage du cble, n'utilisez que du cble dont le blindage

    [...] есть состав 'u ne t ress e en cuivre tame or ni ckel e .

    jumo.net

    S - Луженая медь

    download.aermec.com

    S - En cuivre tam

    загрузить.aermec.com

    На фотографии слева показан наш

    [...]

    Менеджер по продуктам и продажам Паскаль Холдинг

    [...] катушка p r e - многопроволочная медь l i tz . Это использовано [...]

    , чтобы «скрутить» экран для нашего микрофонного кабеля STAGE 22 HIGHFLEX.

    guitarcable.de

    Паскаль, notre manager de production et de vente, монтр-сюр-ла, фотография

    [...] gauche une bobine d e fil q ui sera utilize pour [...]

    la Fabrication de l'enroulement hlicodal

    [...]

    формальный микрофон для нот STAGE 22 HIGHFLEX.

    guitarcable.de

    s ol i d многожильный f in e многожильный , a ls o wi t h луженые s i нг прядей [...]

    Удаление проволоки отверткой

    wago.com

    Rigides semi-rig id es souples, a ussi avec бункеры indiv id uels tams

    wago.com

    Кроме того, Drahtwerk Waidhaus может

    [...] булочка питания ch e d многожильный c o nd uctors с голым a n d луженый w i re s для специального назначения [...]

    заявки

    [...]

    с диаметром проволоки от 0,05 до 0,40 мм, при этом конструкция, как правило, разрабатывается в соответствии с тонкими и сверхтонкими многопроволочными проводниками классов 5 и 6 в соответствии с VDE 0295.

    drahtwerk-waidhaus.de

    Drahtwerk Waidhaus est galement apte

    [...] Fournir des tordons avec fil s nus e t tams d estin s aux cbles hors srie, [...]

    avec des diamtres de fils

    [...]

    allant de 0,05 0,40 мм; en rgle gnrale, les constructions sont ralises partir des torons fils fins et extra-fins des catgories 5 et 6 selon VDE 0295.

    drahtwerk-waidhaus.de

    Мы достигли такого постоянства значений, отказавшись от наполнителя.

    [...]

    , который действительно «выбивает» импульсное сопротивление и заменяет его на

    [...] плотный и высокий gh l y многожильный o x yg en- fr e e медь s p ir al.

    guitarcable.de

    La constance de la valeur d'impdance caractristique ne peut tre assure que par la suppression du conducteur Drain, lequel est dans la

    [...]

    pratique un destructeur d'impdance. Nous l'avons remplac, номер

    . [...] блиндаж hlicodal d en se e n fi l de cuivre sa ns oxy gne .

    guitarcable.de

    Изготовлением проводов на AXON ',

    [...]

    компания может предложить широкий ассортимент

    [...] диапазон si ng l e - многожильный o r mul t i - многожильный p r ec ision проводники из ba r e медь , s il ver pl at e d медь , олово p l at e d медь , n ic с гальваническим покрытием [...]

    медь, посеребренный алюминий и

    [...] Специальные медные сплавы

    , отвечающие самым строгим требованиям, особенно при изгибе и кручении.

    medicalaxon.com

    La matrise en interne de la fabrication du conducteur permet AXON '

    [...]

    d'offrir

    [...] un large gamme de con du cteur s de p r cis ion monobrins ou mul tibri ns en cuivre nu, cuivre ar gent, cuivre tam, cuivre nickel, aluminium [...]

    argent, alliages spciaux d e cuivre r pondant aux exigences les plus

    [...]

    Rigoureuses Notamment en flexion et torsion.

    medicalaxon.com

    Благодаря этим свойствам материал используется для

    [...] электропроводящий ti v e многожильный w i re , если прочность должна быть выше t o f медь .

    wieland.de

    Grce ces proprits, ce matriau est

    [...]

    Утилизаторы для торсадов

    [...] lorsque les exigences de rsistance mcanique sont plus leves p ar rapp ort au cuivre .

    wieland.de

    В отличие от обычных видеокабелей

    [...]

    SC-FOCUSLINE имеет мягкую, но очень прочную куртку

    [...] и ден se l y многожильный медный s h т.е. ld изготовлен из [...]

    бескислородная медь.

    guitarcable.de

    Contrairement aux cbles vido ownuels, le SC-FOCUSLINE est quip d'une

    [...]

    gaine tenre et malgr tout trs rsistante. Le blindage est assur par une

    [...] tresse tubulaire d en se e n cuivre n on o xy gn.

    guitarcable.de

    Провода, также состоящие из

    [...] концентрический al l y многожильный o x yg en- fr e e медь l i tz , были физически [...]

    настроен так, чтобы отражать простой

    [...]

    и настоящая звуковая характеристика.

    guitarcable.de

    Les mes

    [...] sont составляет d e brins de cuivre sans d 'oxy g ne, galement [...] Концентрация торсадов

    : Elles sont оптимизирует

    [...]

    телосложения для улучшения тональности скрипки и без изменений.

    guitarcable.de

    Саморегулирующиеся кабели FLX -

    [...] защищенный a луженая медь b r ai d и полиолефин [...]

    внешняя оболочка для заземления и

    [...]

    дополнительная механическая защита кабеля.

    thermon.com

    Les cbles autorgulants FLX sont

    [...] recouverts d'une t resse en cuivre ta m et d 'une sur [...]

    Gaine en Polyolfine Qui Assurent la

    [...]

    fois une bonne mise ma terre et une protection mcanique Supplmentaire.

    thermon.com

    Подключите защитный

    [...] земля с костюмом ab l e луженая медь e y el et, и используйте [...]

    винт и шайба, поставляемые с базовым блоком,

    [...]

    с моментом затяжки 1,2 Нм (910,5 фунта / дюйм).

    eurotherm.es

    Филиал La Terre l'aide

    [...] d'un plot d e con tac t e n cuivre tam a pprop ri et utiliser [...]

    la vis et la rondelle fournies avec

    [...]

    l'embase en les serrant un couple d'1,2 Nm.

    eurotherm.co.kr

    Надрез a n d луженая медь .

    mwnf.net

    Cuivre in cis tam .

    mwnf.net

    В нем используется та же бронзовая сердцевина и оболочка из ПВХ, что и в EMS, но обеспечивается дополнительная защита экрана от om a луженая медь b r ai d, как в продукте LAS.

    tnb.ca

    L'me est en bronze et la gaine en PVC, tout com pour le pipe EMS, mais il offre plus de protection parce qu'il est dot de la tressecran en bronze tam du pipe LAS.

    tnb.ca

    Модульные и немодульные (лопаточные наконечники) телефонные трубки и линейные шнуры


    Модульные и немодульные линейные шнуры и телефонные шнуры


    Твердый нос Шнур телефонной трубки UnTwister ™


    Шнур для телефонной трубки с твердым носом UnTwister ™

    Если вы не забываете время от времени разматывать шнур телефонной трубки, и он превращается в спутанный беспорядок, попросите одного из них сделать это автоматически!

    Это работает только в трубках, где разъем - это не , утопленный в пластиковый корпус.

    ЗАМЕТКА: Мы пробовали похожие товары из все заводов в Азии, а это только один , который на самом деле вращается так, чтобы шнур оставался раскрученным, и на нем не было статического электричества прямо из коробка.

    Это не сработает в телефон, как этот, с утопленным разъемом:

    Нос просто недостаточно длинный!


    Наш Твердый нос Шнур телефонной трубки UnTwister ™ будет работать с любой телефонной трубкой без утопленного джека.

    ПРИМЕЧАНИЕ: Это не как дешевые белые на рынке, которые не крутятся (так что они бесполезны! ).



    Телефон Заказы на 630-980-7710, или этот товар можно можно заказать онлайн с доставкой Priority Mail:

    Поставляется с песочником.com 30-дневная гарантия возврата денег

    Деталь № HST3N

    ТВЕРДЫЙ НОС UNTWISTER

    6,45 $ Количество Доступная цена

    МОДУЛЬНЫЕ ШНУРЫ ДЛЯ ТЕЛЕФОННОЙ ТРУБКИ


    Это Лучшие телефонные шнуры , которые мы можем найти! Многие телефонные шнуры очень быстро превращаются в спутанный беспорядок.

    Если вы время от времени не разматываете свои шнуры, они также в конечном итоге превращаются в спутанный беспорядок. Просто это займет больше времени.

    Шнуры модульной телефонной трубки имеют проводку таким образом, что концы ПЕРЕВЕРНУТЫЙ!

    Черный находится на ЛЕВОЙ на верхней вилке и на ПРАВОЙ на нижней вилке
    на другом конце провода телефонной трубки

    Bell Labs давно приняла решение, что порядок проводов в каждом модульном соединении должен быть изменен на обратный.

    Это означает, что порядок контактов разъема Mod в телефоне является обратным порядку подключения разъема Mod на телефоне.Я не знаю почему?

    Плоский спиральный шнур для телефонной трубки часто имеет шов, спускающийся по только с одной стороны шнура, чтобы помочь сориентировать вилки при установке. Иногда отдельные провода в плоском шнуре совсем не окрашены или бывает только один цветной провод.

    Если удерживать зажимами вниз на , можно увидеть, что черный находится на правом , на
    одном конце шнура, а красный - на другом.

    В особых случаях заглушки могут быть вставлены, например, черный или красный с одной стороны на каждом конце . Это называется шнуром Straight Through (Straight-Thru) (не перевернутым).

    Раньше, когда все телефоны имели углеродные передатчики, полярность трубки не имела значения. Сегодня 99% телефонов имеют электретные передатчики, содержащие транзистор, поэтому они чувствительны к полярности. Если вы каким-то образом достанете прямой провод телефонной трубки на телефоне с электретным передатчиком, для которого нужен обычный перевернутый телефонный шнур, передача будет невозможна.'


    ЧЕРНЫЙ ШНУР ТРУБКИ 5 ДЮЙМОВ - ПРЯМОЙ (не свернутый)

    5-дюймовый модульный черный шнур телефонной трубки

    Черный стандартный (перевернутый) шнур модульной телефонной трубки для любого устройства, которому требуется короткий модульный шнур телефонной трубки.

    Изготавливаем шнур любого нужного Вам размера!

    Поставляется с песочником.com 30-дневная гарантия возврата денег

    Деталь # TLS5S

    ЧЕРНЫЙ ШНУР ТРУБКИ 5 ДЮЙМОВ

    $ 0,75

    СЕРЕБРЯНЫЙ САТИНОВЫЙ ШНУР ТРУБКИ 9 ДЮЙМОВ - ПРЯМОЙ (не свернутый)

    9-дюймовый модульный шнур серебряной сатиновой телефонной трубки

    Серебряный сатиновый стандартный (перевернутый) шнур модульной телефонной трубки для любого устройства, для которого требуется короткий модульный шнур телефонной трубки.

    Изготавливаем шнур любого нужного Вам размера!

    Поставляется с 30-дневной гарантией возврата денег sandman.com

    Деталь # ASY9B

    9 IN SILVER REC HS CORD

    $ 0,85

    ЧЕРНЫЙ ШНУР ТРУБКИ 9 ДЮЙМОВ - ПРЯМОЙ (не свернутый)

    9-дюймовый модульный черный шнур телефонной трубки

    Черный стандартный (перевернутый) шнур модульной телефонной трубки для любого устройства, для которого требуется короткий модульный шнур телефонной трубки.

    Изготавливаем шнур любого нужного Вам размера!

    Поставляется с 30-дневной гарантией возврата денег sandman.com

    Деталь # ASY9A

    9 IN BLACK REV HS CORD

    $ 0,85

    ЧЕРНЫЙ ШНУР ТРУБКИ 18 ДЮЙМОВ - ПРЯМОЙ (не свернутый)

    18-дюймовый модульный черный шнур телефонной трубки

    Черный стандартный (перевернутый) шнур модульной телефонной трубки для любого устройства, которому требуется короткий модульный шнур телефонной трубки.

    Изготавливаем шнур любого нужного Вам размера!

    Поставляется с 30-дневной гарантией возврата денег sandman.com

    Деталь № PAP9D

    18 "HS CORD REV FOR AUDIO FEED

    $ 0,89

    6 'AVAYA EURO (PARTNER) СЕРЫЙ ШНУР ДЛЯ ТРУБКИ

    6 'Avaya Euro (Partner) Серый шнур модульной телефонной трубки

    ПРИМЕЧАНИЕ. Стандартные цвета могут быть неточными на любом конкретном мониторе.

    Поставляется с 30-дневной гарантией возврата денег sandman.com

    Номер детали HST1D

    HS CORD-6'-PARTNER GREY

    $ 1.79

    12 'AVAYA EURO (PARTNER) СЕРЫЙ ШНУР ДЛЯ ТРУБКИ

    12 'Avaya Euro (Partner) Серый шнур модульной телефонной трубки

    ПРИМЕЧАНИЕ. Стандартные цвета могут быть неточными на любом конкретном мониторе.

    Поставляется с 30-дневной гарантией возврата денег sandman.com

    Номер детали HST1E

    HS CORD-12'-PARTNER GREY

    $ 2.79

    25 'AVAYA EURO (PARTNER) СЕРЫЙ ШНУР ДЛЯ ТРУБКИ

    25 'Avaya Euro (Partner) Серый шнур модульной телефонной трубки

    ПРИМЕЧАНИЕ. Стандартные цвета могут быть неточными на любом конкретном мониторе.

    Поставляется с 30-дневной гарантией возврата денег sandman.com

    Номер детали HST1F

    HS CORD-25'-PARTNER GREY

    $ 4.99

    7 ФУТОВ ПРЯМОЙ МОДУЛЬНЫЙ ШНУР ТРУБКИ

    7 футов Прямой Шнур телефонной трубки

    7 футов Прямой Шнур телефонной трубки (не свернутый).

    Специально разработан с модульными разъемами для трубки (меньшего размера) для подключения к гнезду меньшего размера для трубки. Технически это называется штекером 4P4C , причем гнездо иногда называют RJ-9 или RJ-22.

    Поместите запасную пару от кабеля станции на наш Разъем для печенья для телефонной трубки и отправьте звук на центральный регистратор голоса с нашего адаптера записи для телефонной трубки к этому разъему на стене, используя этот прямой шнур для телефонной трубки .

    Этот шнур имеет проводку Стандартный (перевернутый).

    Использование кабеля с меньшими вилками предотвращает случайное подключение телефона к специальному разъему для Voice Logger.

    Поставляется с 30-дневной гарантией возврата денег sandman.com

    Деталь № CHM5C

    7 'ПРЯМОЙ HS COR

    $ 1,89 Доступные цены

    14 НОЖКА ПРЯМАЯ МОДУЛЬНЫЙ ШНУР ТРУБКИ

    14 футов Прямой Шнур телефонной трубки

    14 ножек Прямой Шнур телефонной трубки (не свернутый).

    То же, что и выше, но 14 футов .
