Орех для соединения проводов: маркировка и правила пользования

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла.

У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Орех для соединения проводов

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через “орех” очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с “орехами”

“Орехи” состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип “ореха”.

Тип сжима ответвительного	Сечение магистральных проводов, мм 2	Сечение ответвительных проводов, мм 2	Габаритные размеры
У731М	4-10	1,5-10	42х41х31
У733М	16-35	1,5-10	42х41х31
У734М	16-35	16-25	42х41х31
У739М	4-10	1,5-2,5	42х36х23
У859М	50-70	4-35	62х61х43,5
У870М	95-150	16-50	84х85х60
У871М	95-150	50-95	84х85х60
У872М	95-150	95-120	84х85х60

Сжимы ответвительные продаются в любых магазинах электротоваров.

С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа “орех”

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу

Теперь укладываем плашку с проводами в корпус “ореха”. Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа “орех”.

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа “орех” в каком состоянии находятся?

{SOURCE}

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Конструкция соединителя

Начать следует со знакомства с внутренним устройством изделия, изучение которого поможет понять принцип образования ответвления и почему его так называют. Дело в том, что по своей форме этот разъем со стальными зажимами очень похож на орех (фото ниже).

Такой соединитель состоит из следующих частей:

Диэлектрической внешней оболочки овальной формы, являющегося корпусом изделия с расположенными на нем защелками.
Своеобразной «сердцевины», представляющей собой конструкцию из металлических пластин, стягиваемых болтами.

После разборки ореха видны две плашки с имеющимися на каждой них выборками (пазами), предназначенными для фиксации и зажима оголенных концов проводов. Их глубина и ширина зависят от того, на какое сечение рассчитан данный образец ответвительного сжима. Наиболее распространенные модели изделий этого класса и сечения фиксируемых в них жил указаны в размещенной ниже таблице.

Приведенные в ней образцы сжимов типа «орех» применяются в сетях переменного тока с действующим напряжением до 660 Вольт включительно.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов

Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Маркировка соединителей

Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.

Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных

Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке

Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2. Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.

Объединение шин из различных материалов

Соединение медного и алюминиевого проводов зажимом орех

Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки. При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте. При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения. Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

Верхняя и нижняя снабжены желобком.
Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.

Соединитель сжима, называемый «плашкой»
Одна из моделей сжима с разобранным корпусом

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
Половинки изделия разъединяются.
Нужно выкрутить прижимные болты из контактных пластин.
С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля

Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

С их помощью удается подключать ответвления без разрыва кабеля.
Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Способы ответвления проводов » сайт для электриков

Правила соединения проводов

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Сжим орех, как вариант ответвление провода

И так, если говорить за этот вариант соединение и ответвление жил проводов и кабелей – он считается оптимальным. Его я решил поставить на первое место. Сжим орех представляет собой простую конструкцию, смотрите фото:

У него небольшие размеры и простой принцип работы. Даже не вижу смысла делать инструкцию по этом поводу. Вот так он выглядит в разрезе:

Чтобы сделать ответвление медных или алюминиевых проводов таким способом, нужно только уложить все провода по своим местам. Далее зажимаем все и закручиваем корпус. Этот способ можно назвать самым простым и действенным. Плюс ко всему, стоимость сжима ореха довольно низкая

Обратите внимание на статью: как соединить провода

Это интересно: Измерение сопротивления изоляции мегаомметром: методика

Сжим ответвительный типа «орех»

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

Клеммная колодка ДКС

Более устаревший способ ответвления провода – использование клеммных колодок ДКС. Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Обзор клеммных колодок

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Способы соединения алюминиевых и медных проводов

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

Пример применения

Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.

Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».

После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.

Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 . В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

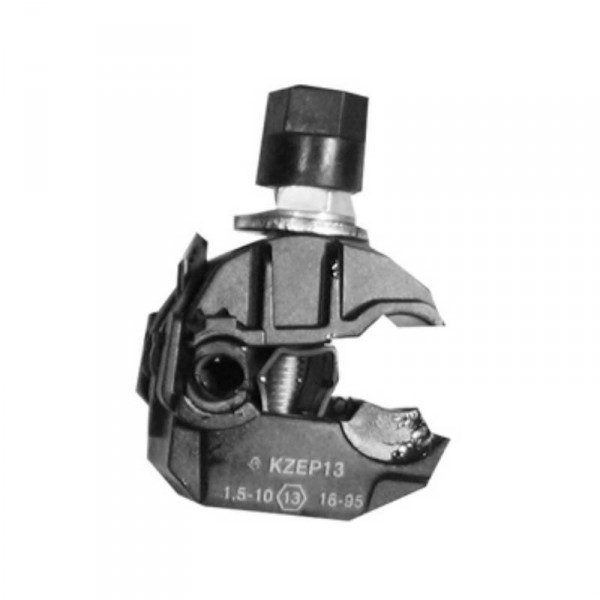

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Преимущество данных изделий заключается в следующем:

Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
Зажимы простые в эксплуатации и имеют длительный срок службы.
Низкая стоимость продукции.
Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

Галерея изображений

Фото из

Правильно выполненная скрутка

Максимальная изоляция соединений

Важность маркировки проводников

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Орех для соединения проводов — советы электрика

Устройство ответвительного сжима

Электрическая сеть формируется присоединением проводов, кабелей и нагрузок. Наглядный пример – электропроводка. В ней все присоединения делаются в коробках. При этом используются отрезки проводов. Но чем толще жилы, тем меньше способов для их соединения. Например, скрутка для этого не подходит.

Использование сжима – это очень удобный способ соединения жил большого сечения. Далее расскажем о разновидностях этого изделия электрической фурнитуры боле подробно.

Электромонтажный орех

При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения.

Обратите внимание

Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Верхняя и нижняя снабжены желобком.
Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Соединитель сжима, называемый «плашкой»Одна из моделей сжима с разобранным корпусом

Область применения и рекомендуемая последовательность монтажа

Сжим относится к низковольтным приспособлениям. Максимальная величина напряжения для него 60–700 В. Он удобен для монтажа в электрических щитах, а также для открытой электропроводки, особенно если мощность потребителей велика. Примеры использования сжимов показаны далее.

Что-то большой перепад для максимальной величины напряжения. Может, там должно быть 600–700?

Соединения проводов «орехами»

Процесс монтажа не отличается сложностью. После подбора необходимой модели (по толщинам соединяемых жил) первое, что надо сделать, – это извлечь плашку.

Для этого снимается крепление, которое удерживает обе половинки корпуса.

В зависимости от конструкции крепление может быть в виде упругой стопорной шайбы-кольца, либо соединение на резьбе отдельными саморезами или кольцом, удерживающими обе половинки корпуса.

Конструкция корпуса с упругим стопорным кольцомКонструкция корпуса с резьбовым кольцом

Обращаем внимание на то, чтобы не забыть надеть кольцо с резьбой на провод-ответвление до того, как он будет смонтирован в «орехе». Иначе придется заново развинчивать плашку.

Итак, плашка извлечена. По ее размерам определяются расстояния для удаления изоляции с монтируемых проводов (например, маркером ставятся метки). Острым ножом, стараясь минимально воздействовать на жилы, надрезаем изоляцию и освобождаем от нее жилы проводников.

Рекомендуем протереть контактирующие поверхности плашки и жил ватным тампоном, увлажненным обезжиривающей жидкостью. Помещаем жилы в желобки (не помешает добавление в желобок токопроводящей смазки), собирая детали плашки и скрепляя их винтами. Накладываем на плашку половинки корпуса и скрепляем их соответствующей деталью.

Соединение готово. Для его стабильности в плашке надо подложить под шляпки винтов шайбы гровера. В заключение приводим в виде таблицы популярные модели сжимов.

Таблица 1Таблица 2

Выбирая сжим, надо правильно определить его типоразмер. Лучше всего на плашке проверить указанный диаметр или сечение жилы проводника.

Источник: https://domelectrik.ru/provodka/kabel/otvetvitelnyy-szhim

Соединитель проводов: орешки для начинающего электрика

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы.

Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

Схема простая: магистраль (алюминий) со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

Источник: http://ogodom.ru/soedinitel-provodov-oreshki-dlya-nachinayushhego-elektrika.html

Способы соединения электрических проводов: виды для разного сечения

При установке дополнительной розетки, подключении новой люстры или устранении неисправности в электропроводке предстоит заниматься электромонтажными работами. Не имея практического опыта, сложно обеспечить надежный контакт между проводниками из разного материала, имеющими различное сечение или вовсе разное количество жил.

Чтобы все сделать правильно, предстоит изучить способы соединения электрических проводов и выяснить технические особенности нужного варианта.

Прежде, чем начать соединять провода

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

знание основных видов и принципов соединения;
наличие специальных инструментов для выполнения электромонтажных работ;
наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Не имея знаний по электромонтажу, лучше доверить замену электрической проводки профессиональному электрику

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

Удобно когда помимо желания все сделать своими руками есть еще и нужный инструмент — с ним электромонтажные работы выполнять в разы проще и быстрее

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем, следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Важно

Услуги электрика будут особенно актуальными, если предстоит замена проводки во всем доме/квартире. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом.
Обзор популярных видов соединения

Основные виды соединения, применяемые для соединения проводов для бытовых нужд, насчитывают около 10 вариантов. Среди них выделяются как простые, которые можно выполнить, не имея многолетнего опыта, так и более сложные способы, где потребуется не только опыт, но и специальные инструменты и навыки работы с ними.

Сложные варианты соединений

Соединение двух и более проводов выполняется с целью получить качественный контакт. Именно он обеспечит работоспособность всех электрических точек в конкретном доме или квартире. Установить надежный контакт между проводниками можно своими силами или пригласить специалиста. Все зависит от выбранного типа соединения, наличия инструментов и навыков проведения подобных работ.

К сложным видам соединений, относятся:

С этими вариантами новичку будет довольно сложно справиться. Дело в том, что для пайки узла из двух или более проводников потребуется специальный инструмент, навыки работы с ним — одно неловкое движение и вместо надежного контакта можно получить противоположный результат.

Для пайки необходимо взять припой из оловянно-свинцового сплава, канифоль и кисточку для ее нанесения, паяльник и наждачную бумагу для зачистки жилы

Суть этого метода заключается в том, чтобы снять изоляцию с жил соединяемых проводников и зачистить их наждачкой до блеска. Затем нужно на каждую жилку нанести кисточкой канифоль и хорошенько разогреть паяльником — зачищенный металл должен со всех сторон покрыться равномерным слоем канифоли.

Когда все жилы проводников подготовлены, остается их хорошо скрутить и паяльником разогреть припой, а также нагреть полученную скрутку до кипения канифоли. Теперь нужно паяльником наносить припой на разогретый узел проводников и обеспечить его равномерное затекание между отдельными жилками.

При использовании сварки, пайки и пресс-клещей получается крепкое и невероятно надежное соединение. В таких узлах и через 30 лет не пропадет контакт

Как только удалось получить полноценное распределение жидкого припоя по всей спаиваемой поверхности, пайку можно завершать. Теперь останется подождать, пока полученный узел остынет естественным образом.

Сварка — еще более сложный вид соединения. Для его выполнения понадобится:

сварочный аппарат;
угольный электрод;
флюс, который обеспечит защиту расплава от воздействия кислорода;
защитная маска на лицо и специальные жаропрочные перчатки на руки.

А самое важное при работе со сваркой — умение пользоваться прибором. В руках дилетанта вместо надежного контакта, способного прослужить 30-50 лет, из-под сварочного аппарата выйдет расплавленный проводник и испорченная изоляция.

Перед началом сварки нужно сделать скрутку, как и перед пайкой, зачистив предварительно концы жил до блеска. Суть сваривания — получить монолитное металлическое соединение. Для этого в углубление угольного электрода нужно насыпать флюс, включить сварочный аппарат и опустить конец скрутки в это же углубление.

Шарик на концах жил соединяемых проводников обеспечит надежный контакт. Более того, такой способ отлично подходит для многожильных проводов

В результате воздействия сварки концы оплавятся и на них образуется металлических шарик. Нужно дождаться его остывания, очистить от флюса и покрыть лаком.

Совет

Для опрессовки тоже потребуется специальное оборудование — пресс-клещи, которые еще называются кримпер, и металлическая гильза из меди, алюминия, комбинированного сплава или в изоляции.

Чтобы получить качественный контакт этим способом, нужно подготовить жилы проводников также, как и перед пайкой. Затем взять гильзу и поместить в нее с одной стороны подготовленные жилы одного, а со второй — второго проводника.

Расстояние, на которое нужно снимать изоляцию с жил проводника, зависит от выбранного метода соединения

Теперь предстоит пресс-клещами обжать соединение с двух сторон.

Важно, чтобы гильза подходила диаметром к сечению соединяемых проводов — жилы должны свободно входить внутрь. После сжатия кримпером следует проверить качество опрессовки — нужно подергать один и второй провод.

Если они плотно зажаты и не выпадают из гильзы, то контакт выполнен успешно.

Все соединения, полученные в результате пайки, сварки или опрессовки обязательно изолируются. Для этого применяется изолента или термоусадочная трубка. Второй вариант удобнее и сейчас используется как профессиональными электриками, так и домашними мастерами. Причем, при создании контакта с помощью опрессовки термоусадочную трубку нужно надевать перед тем, как вставить жилы в гильзу.

Простые способы создания контактов

Кроме трудоемких и сложных вариантов создания контакта, требующих мастерства и наличия специальных инструментов, есть более простые, которые вполне можно осилить своими руками. Такие способы приемлемы для соединения двух и более проводов с разным сечением или с одинаковым. Да и материал жил может быть разным — медь, алюминий или сталь.

К простым способам, чаще всего используемых в бытовых условиях, относятся следующие соединения:

скрутка;
болтовые;
винтовые;
самозажимные.

Есть два варианта скрутки, которые делают в домашних условиях. Первый — просто скручивают зачищенные до блеска жилы и наматывают поверх изоленту или термоусадочную трубку. Второй вариант — поверх скрутки накручивается колпачок СИЗ.

Использовать изолирующую ленту крайне неудобно, особенно в труднодоступных местах. Лучше купить термоусадочную трубку нужного диаметра. Тем более, что цена у нее вполне доступная

Первый вариант является пережитком прошлого.

Обратите внимание

Такие соединения ненадежны, они могут распадаться и контакт пропадает. Во втором случае — надежности противостоит высокая цена за один колпачок.

Покупать более дешевые изделия не стоит — они не выдерживают включения мощного обогревателя в сеть или прочих электрических приборов.

Для болтового соединения предстоит подготовить болт, шайбы на одну больше, чем количество соединяемых проводников, и гайку. При создании контакта жилы готовят аналогично как перед сваркой или пайкой. Одно условие — длины зачищенной жилы должно хватить для 3-4 разовой обмотки вокруг болта.

Вначале надевается шайба, затем наматывается жила проводника, затем снова шайба, снова жила второго проводника, опять шайба и т. д. Когда жилки всех проводников намотаны, надевается последняя шайба и все это фиксируется гайкой. Ключом предстоит хорошо затянуть соединение, чтобы обеспечить качественный контакт. Обязательно полученный узел нужно изолировать.

Еще один простой и недорогой способ — это винтовые соединения. Они выполняются с применением клеммных колодок. Причем, длина участка, который предстоит очистить от изоляции до блеска, зависит от модели устройства и сечения проводника.

Самый простой вариант — самозажимные устройства или клеммники WAGO. Они создают надежный контакт и просты в использовании. Еще одно их преимущество — возможность многоразового использования. Снять и поставить заново WAGO сможет даже человек, очень далекий от электромонтажа.

Какому варианту отдать предпочтение

Чтобы правильно выбрать способ выполнения соединений проводников, следует учесть особенности своей ситуации, оценить объемы будущих работ и свои умения. Если речь идет о замене люстры, то нет смысла изучать тонкости сварки и покупать сварочный аппарат. Здесь можно потратиться на покупку оригинальных немецких клеммников WAGO.

Когда предстоит полномасштабный ремонт квартиры или дома с заменой проводки, то целесообразнее здесь использовать способ сварки. Если нет навыков работы с этим оборудованием, то можно потренироваться делать качественную опрессовку и создать все контакты самостоятельно.

Важно

В распределительных коробках часто используют винтовые клеммники. Но здесь один нюанс — их периодически следует подтягивать. Поэтому нужно так расположить коробки, чтобы обеспечить простой доступ к ним для проведения ревизии.

Неразъемные зажимы одноразового использования. Если нужно разорвать соединение и создать новое, то придется отрезать старый контактный узел

Использовать обычную скрутку и, как раньше, наматывать сверху изоленту, крайне опасно. Тем более, что этот вариант запрещен электромонтажными правилами.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Когда предстоит выполнить до десяти соединений, то удобно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку. Основные отличия оригинальных WAGO от китайских:

у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
оригинальный механизм не магнитится, а китайский магнитится;
на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Совет

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также, для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео:
Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago:

В видео показан способ болтового соединения медного и алюминиевого провода: Соединение проводов с помощью сварки можно посмотреть в видео ролике:

Источник: http://sovet-ingenera.com/elektrika/provodka/sposoby-soedineniya-elektricheskix-provodov.html

Прокалывающие зажимы для проводов, ответвитель ОВ, зажим орех

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

Герметичный корпус.
Специальные пластины для обеспечения контактов.
Алюминиевые прокалывающие зубцы.
Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий.

Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков.

Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
Установка прибора на основную магистраль.
Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
высокая герметичность изделия, позволяющая использовать его при любой погоде;
простота и доступность в использовании;
длительный эксплуатационный срок;
доступная цена;
возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

простота конструкции, удобство в использовании;
надежность и долговечность ответвлений;
компактность, малый вес;
низкая цена;
качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

отсутствие герметичности сжимного ореха;
необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Источник: http://vseobelektrike.com/elektroprovodka/montazh-elektroprovodki/prokalyvayushhie-zazhimy-dlya-provodov.html

Соединение электрических проводов и кабелей

Качество нашей жизни уже давно зависит от бесперебойной работы разных механизмов и приборов. Для многих из них необходимы источники электрического питания (тока), которое поступает через систему проводного электроснабжения. Главная задача монтажа такой энергосистемы – это обеспечение надежного контакта в месте соединения по схеме электропроводки.

Способы соединения электрических проводов

Безопасность эксплуатируемой электросети зависит от того, насколько грамотно проведены электротехнические работы. Соединение проводов должно быть выполнено в соответствии со следующими требованиями:

Обеспечить надежный электрический контакт без дополнительного сопротивления (в соединительной части оно должно быть равным сопротивлению основной).
Наличие механической прочности, отвечающей за надежность соединения при случайных растяжениях.
Учет характеристик материала. Чаще всего это алюминий, медь и сталь.

Соединение электрических проводов по одному накладными пластиковыми клеммами.

Разнородные металлы в проводах нельзя соединять напрямую, так как каждый из этих металлов, в том числе и их сплавы, имеют разные свойства и электрохимические показатели (плотность, сопротивление, проводимость). Алюминий имеет высокий показатель окисления.

Под воздействием факторов окружающей среды (особенно при попадании влаги) на поверхности металла образуется пленка с повышенным электрическим сопротивлением. Для меди также характерно ее появление, но с меньшим сопротивлением. При прямом контакте этих материалов разное сопротивление затрудняет проводимость тока.

Окислительные процессы усиливают реакцию и приводят деформации поверхности проводников. В результате, возникает нагрев и искрение в месте соединения, что может привести к возгоранию электропроводки.

Правила устройства электроустановок в жилых помещениях позволяют монтировать электросети только с медными жилами. Но все еще встречаются дома старой постройки, в которых электрические линии сделаны из алюминиевого кабеля.

Поскольку непосредственный контакт медных и алюминиевых жил запрещен, монтажные работы на таких участках производятся по специальным технологиям, в соответствии с требованиями ПУЭ. Проводное соединение требуется не только на больших участках электросети.

Оно может применяться также при ремонте бытовых электроприборов. Существуют разные способы соединения проводов для создания электрических цепей.

Использование клеммных колодок

Одним из самых легких и надежных способов является соединение контактов через клеммные колодки. Это простое устройство с винтовым принципом монтажа. Состоит из пластикового корпуса с несколькими гнездами, разного размера и количества пар (от 2 и более). В каждое из гнезд впаяна латунная гильза, имеющая резьбовое соединение и установлен зажимной винт.

Хорошо зачищенный проводник вставляется в гильзу и крепко фиксируется винтом, при помощи отвертки. Чтобы убедиться в крепости соединения, после скрутки сильно пошевелите контакты. При излишней подвижности подтяните зажим.

Такой вид имеет ряд достоинств. В их числе небольшая стоимость и крепкая фиксация контактов. Устройство клеммной колодки позволяет соединить алюминий с медью, так как нет прямого взаимодействия разнородного материала. Возможно использовать проводники с разным диаметром сечения, а также многожильные или одножильные провода.

Соединение через клеммную колодку с замыканием провода на второй паре ячеек.

Интересно! Многожильный провод в клеммном креплении надо фиксировать очень аккуратно. Если соединение затянуто слишком туго, происходит расслоение волокон и ослабление контакта.

Обратите внимание

У клеммных колодок есть несколько недостатков. Ими сложно крепить пластичный алюминий. Если перетянуть винт, металл начнет крошиться, что приведет к нагреванию поверхности.

Зажим со временем ослабевает, поэтому нуждается в периодическом подтягивании.

Поскольку в местах соединений отсутствует полная изоляция, применять клеммы рекомендуется только в помещениях, где соблюдается нормальная влажность.

Пружинные клеммы

Облегчить и ускорить процесс монтажа позволяют пружинные клеммы. Они разработаны специалистами немецкой фирмы WAGO. Их безвинтовая конструкция позволяет осуществить безопасное надежное соединение. Предназначены для монтажа контактов в различной комбинации материалов. Они применяются также для соединения одножильных или многожильных проводников.

Крепление происходит при помощи плоскопружинных зажимов рычажного типа. Простота монтажа значительно сокращает время работы. Поскольку в этих устройствах каждому проводнику отведено отдельное клеммное место, они не подвержены деформации и повреждениям, надёжно защищены от случайного прикосновения. Рабочие характеристики пружинных клемм остаются неизменными даже при температуре до 80 °C.

Принцип работы механизма зажима провода в пружинной клемме.

Совет! Для предотвращения окисления контактов, производители пружинных клемм WAGO рекомендуют использовать специальную контактную пасту, которая разъедает оксидную пленку. Ею заполняется корпус зажима.

По способу подключения выделяют несколько типов:

Одноразовые самозажимающиеся клеммы WAGO (серии 773, 273). Они используются при создании электроцепи из одножильных проводов. С провода снимается изоляция, затем он проталкивается в клемму до упора. Пружинный механизм надежно фиксирует соединение. Подходят они и для создания постоянной электрической сети из жестких многожильных проводников. Такие модели не требуют дальнейшего обслуживания.
Универсальные многоразовые зажимные клеммы WAGO (серия 222). С помощью этого приспособления можно создавать разборные электрические сети из любых проводов, разнородных по материалу или жильности. Состоит из нескольких контактных площадок, каждая из которых имеет индивидуальный зажимный рычаг. Для соединения проводов рычажок поднимается вверх, освобождая место для контакта. Скрутка с отсутствующей изоляцией вводится в устройство до упора и стыкуется с контактной площадкой опущенным рычажком.

Осуществить прокладку или замену электропроводки с помощью пружинных клемм очень просто. Недостатками можно считать довольно высокую стоимость оригинальной продукции и большое количество продаваемых подделок.

Рекомендовано к прочтению: Подключаем розетку с выключателем

Установка колпачков СИЗ

Колпачки СИЗ — это соединительные изолирующие зажимы. Обычно их используют для закрепления многожильных проводов в распределительной коробке. Изготовлены СИЗ из термостойкого пластика. Внутри конического колпачка установлена зажимная пружина для фиксации проводов. Для удобства монтажа каждая маркировка имеет определенный цвет.

Соединение с помощью пластиковых колпачков СИЗ, имеющих внутреннюю резьбу.

Монтаж электросоединения производят вкручиванием зачищенных от изоляции проводов в колпачок. Пружина надежно обжимает и фиксирует их, не требуя дополнительной изоляции.

Опрессовка специальными гильзами

Соединять провода разного диаметра и жильности можно методом опрессовки одноразовыми гильзами.

Для этого оголенные контакты вставляют в специальную трубку, после чего гильзу с усилием обжимают специальным инструментом (прессклещ). Заводят очищенные от изоляции концы с одной или с разных сторон гильзы.

При необходимости гильзу можно укоротить труборезом. Далее производится тщательная изоляция соединения изолентой или кембриком.

Важно! Материал, из которого сделана опрессовочная гильза, должен быть идентичным материалу соединяемых проводов в стене.

Пайка либо сварка

Часто встречаются соединения проводов пайкой. Такой способ рекомендуется применять только для ремонта бытовых электроприборов с медными проводами. Он запрещен для монтажа электроцепей с током высокого напряжения.

Также не подойдет он для алюминиевых проводов. Выполнить пайку достаточно просто. Зачищенные концы соединяются скруткой, окунаются во флюс и припаиваются паяльником.

Многожильные скрутки проводов можно припаивать «звездой», предварительно разделив их на несколько частей.

Сварка применяется для соединения стальных проводов на высоковольтных ЛЭП. Самостоятельное выполнение такого вида работ запрещено, так как здесь требуется применение сварочного аппарата и специальные навыки.

Скрутка и изоляция

Этот тип монтажа электрических проводов самый старый из существующих. Соединение проводов скруткой выполняется очень просто. Проводники тщательно зачищаются от изоляционного слоя и скручиваются между собой. Произвести процедуру скрутки можно руками или пассатижами – это зависит от жесткости провода.

Если соединению подлежат мягкие многожильные проводники, то соединение скруткой проходит в два этапа. Сначала уплотняются контакты на обоих частях провода, затем их соединяют. Фиксируют скрученные переходы изолентой или термоизоляционной лентой.

Так раньше соединяли провода в старых домах при подключении розетки.

Зажим «орех»

Специальный кабельный сжим (орешек) не только обеспечивает качественное соединение разнородных проводов, но и позволяет выполнить ответвление без разрыва основной (магистральной) линии. Обычно его устанавливают для переходного соединения с магистральной линии на внутреннюю, чтобы соединить алюминий и медь при создании входной электрической линии.

Принцип соединения проводов в зажиме типа «орех».

Особенность кабельного сжима в том, что контакт происходит через разделительную стальную пластину. Устройство «ореха» элементарно — это две прижимные плашки с разделительной пластиной. Конструкция при монтаже стягивается болтами. Изоляцией «ореху» служит специальная защитная коробка.

Рекомендовано к прочтению: Как подключить розетку к электросети

Использование болта

Болтовое соединение одно из самых простых и эффективных. Для того, чтобы выполнить соединение любых проводов, необходим только болт, несколько шайб и гайка. Изоляционный слой счищается с проводника. На болт надевается шайба, сверху нее вокруг болта кладется виток провода.

Надевается следующая шайба, и второй провод оборачивается вокруг ножки болта. Надевается последняя шайба и плотно фиксируется гайкой. Конструкция изолируется традиционным способом – изоляционной лентой.

Минусом этого метода является объемность конструкции, что не позволит спрятать провода в распределительной коробке.

Простое соединение друх проводов на болт, требует последующей изоляции.

Соединение нескольких проводов

Часто возникает необходимость соединить три и более провода. Сделать это можно несколькими способами, в зависимости от качества проводов и места крепления:

Прижимные клеммы WAGO.
Пайка.
Различные способы скрутки.
С применением болтового скрепления.

Срок службы проводки зависит от выбранного способа соединения.

Соединение проводов с жилами разного сечения

Устройства для создания качественной электрической сети из проводов, сечение которых имеет различный диаметр:

Клеммные колодки.
Пайка или сварка.
Универсальные самозажимные клеммы.
Болтовое соединение.
Распределительный зажим «орех».

Соединение проводов с жилами из разных металлов

Прямой контакт разнородных металлов ведет к окислению и дальнейшему разрушению проводов. Соединение их необходимо производить особо тщательно. В качестве креплений подойдут такие варианты:

Клеммные колодки.
Болтовое соединение.
Скрутка через луженый провод.
Зажим «орех».

Соединение многожильных и одножильных кабелей

Для соединения проводов такого типа нет никаких особых требований. Монтаж можно производить любым удобным способом. Исключение – разный металл в составе проводов.

Как соединить провода, находящиеся в воде или в земле

Если нужно создать проводное соединение в воде, прибегают к специальной технологии. Контакты зачищаются и подвергаются пайке. Остывшую поверхность обрабатывают термоклеем для изоляции. Сверху закрепляют термоусадку. Такое крепление водонепроницаемо, если в процессе монтажа соблюдены все правила.

Данный метод применим и к соединению проводов, которые расположены в земле. Но есть более безопасный метод.

Контакты фиксируются клеммным соединением, после чего устанавливаются в защитный короб, заполненный силиконовым герметиком. После застывания они надежно заизолированы и выдерживают максимальный ток.

Обратите внимание на прочность защитного кожуха – его не должны повредить внешние факторы.

Выполняя монтаж электросетей, будьте внимательны и соблюдайте требования ГОСТ и ПУЭ. Не применяйте неподходящие соединительные крепления во избежание пожаров.

Источник: http://abvmaster.ru/elektrika/soedinenie-elektricheskih-provodov-i-kabeley.html

Способы соединения электрических проводов

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод.

Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода.

Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

Скрутка
Пайка/Сварка
Клеммные колодки
Пружинные клеммы
Опрессовка гильзами
«Орехи»
Пластиковые колпачки
Болты

Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться.

Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным.

Важно

При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ.

Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно надежное соединение, только в случае, если колодка хорошего качества.

Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов.

Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных.

В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется.

Совет

Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую. Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный зажим «орех» не так уж часто используется в бытовых условиях, все дело в его размерах – он может попросту не поместиться в распаячную коробку.

Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе.

Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.

Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха.

Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием.

Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется.

Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен.

К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Источник: https://electropara.ru/articles/sposobi-soedineniya-elektricheskih-provodov/

Условия соединения проводов

Неправильное соединение проводов приводит к пожару

При монтаже электропроводки, замене сгоревших участков проводов приходится сталкиваться с такой задачей как их соединение. На первый взгляд все это кажется просто, взял скрутил два провода и делу конец.

Однако, если не соблюдать правильные условия соединения проводов, может случиться их обгорание и выход из строя определенного промежутка электрической цепи.

На практике существует три способа соединения проводов:

Скрутка проводов.
Пайка проводов.
Соединение с помощью клемм.

Скрутка проводов

Если взят вот так просто скрутить два провода, то этот способ можно назвать «как нельзя соединять провода». Хотя, в принципе, этот метод допустим, но нужно проделать некоторые предварительные действия.

Дело в том, что при скрутке провода не контактируют плотно друг с другом в силу того, что их поверхность не является идеально гладкой и имеет микрошероховатость. Кроме того, в результате взаимодействия материала с кислородом воздуха, на его поверхности образуется оксидная пленка.

Исключение составляет серебро, у которого удельное сопротивление оксидной пленки равно сопротивлению серебра, поэтому его используют для ответственных контактов в электрической цепи.

Соединение проводов способом скрутки

Все эти свойства проводов: шероховатость и оксидная пленка приводят к увеличению сопротивления в местах скрутки и, как следствие, провод в этих контактах волнообразно все больше и больше нагреваться, затем начинает плавится и возгораться изоляция, что в конечном итоге может привести к пожару. Чтобы этого избежать, перед тем как скрутить провода, их предварительно зачищают от окиси, промывают оголенные части в уайт – спирите или ацетоне, затем полируют наждачной бумагой или металлической щеткой до блеска.

Все эти действия нужно проводить осторожно, чтобы не нанести механических повреждений на поверхности.

Когда концы провода зачищены, их скручивают с помощью пассатижей и место скрутки изолируют изолентой или одевают специальный колпачок, который является хорошей альтернативой изоленте.

Как видим способ вполне допустим и может еще служить предварительной операцией перед пайкой проводов, что делает место соединения более безопасным.

Пайка проводов

Соединение проводов методом пайки

Сразу нужно запомнить, что пайке подлежат лишь медные провода. По сравнению со скруткой, пайка при соединении проводов является более надежной, не требует специального оборудования, так как достаточно паяльника мощностью 100 вт и набора флюса, который состоит из канифоли и олова.

Перед пайкой нужно проделать все те действия, которые необходимы перед скруткой, то есть зачистить хорошо кончики материала на длину 40 – 50 мм, затем каждый провод облудть. Облудить – это значить нанести на поверхность провода паяльником тонкий слой сначала канифоли, затем олова.

После этого провода скручивают пассатижами и контактный участок окунают в расплавленный припой (разогретый канифоль с оловом).

Обратите внимание

Ускорять процесс застывания пайки с помощью воды не допускается, так как это приводит к образованию микротрещин, что значительно ухудшает качество соединения. Остывший контакт изолируют с помощью термоусадочной трубки соответствующего диаметра, разогревая ее феном.

Если у вас трубки не оказалось в наличии, можно место соединения проводов заизолировать изолентой, обмотав контакт не менее трех раз.

Соединение с помощью клемм

В настоящее время в связи с увеличением потребителей электроэнергии (микроволновки, кондиционеры, освежители воздуха и т. д) возросла нагрузка на электропроводку и по нынешним нормам, и правилам такие соединения, как скрутка или пайка запрещены.

На смену этим устаревшим способам пришли новые технологии – это применение соединительных клемм, обеспечивающих надежное соединение. Среди них можно выделить три основных вида: разделительные сжимы, клеммные колодки и пружинные клеммы.

Рассмотрим коротко каждый из них.

Разделительные сжимы

Соединение проводов разделительными сжимами ” орешки”

Их еще называют отвлетлительные «орехи», которые служат для распределения медных и алюминиевых проводов с продлением проводки такими же материалами.

Состоят они из карболитового корпуса, внутри которого находится металлическая плашка с анодированным покрытием, приспособленная под провода различного сечения и выдерживающая температуру до 200 º С.

Отвлетлительные провода прижимаются с помощью четырех винтов и пластин с желобами плашки. После чего коробка закрывается и стягивается двумя пружинными кольцами.

Клеммные колодки

Клеммная колодка

Представляют собой диэлектрический корпус внутри которого находится определенное количество узлов медных контактов, в виде винтовых зажимов.

Особой популярностью не пользуются, так как часто встречаются некачественные конструкции и при ослабленном внимании можно просто перетянуть винты и весь контакт разрушается.

Кроме того, из – за тепловых воздействий контакты ослабевают и требуют постоянного контроля за ними, чтобы их вовремя подтянуть.

Пружинные клеммы

Соединение проводов пружинными клеммами фирмы WAGO

Очень простой, удобный и надежный вариант соединения проводов, разработан немецкой фирмой WAGO. Клеммы этой фирмы не требуют ухода и обслуживания, установив их один раз можно забыть про них навсегда. Их используют как в быту, так и в промышленных зданиях где требования к электропроводке особенно высокое.

Удобство использования заключается в том, что электрику достаточно лишь зачистить кончики провода и вставить их в клеммы, а дальше вмонтированные пружины, надежно обеспечат контакт их с проводом.

Преимущество этих клемм заключается еще и в том, что имеется возможность с их помощью соединять алюминиевые и медные провода, контакты не греются, при работе с ними не нужна особая квалификация.

Источник: https://remontzhilya.ru/usloviya-soedineniya-provodov.html

Качественное соединение алюминиевого и медного проводов – от «орешков» до самодельных ответвителей

Нередко при прокладке электрической проводки и других коммуникаций возникает необходимость ответвления изолированного кабеля. Для организации подобной разводки используются специальные компоненты. Наиболее предпочтительным является сжим ответвительный. С его помощью можно оперативно проложить кабельную трассу и выполнить ответвления линии передач напряжением до 220 В. При этом не нужно удалять изоляцию.

Что собой представляют ответвительные сжимы

Ответвительные сжимы характеризуются большим разнообразием конструкций и форм, но в большинстве случаев под ними подразумеваются так называемые соединители «орешки». Конструктивно речь идет о двух зажимных пластинах, которые производятся из качественной анодированной стали. В каждой из них имеются специальные выемки для кабеля. После того как он будет расположен между пластинами, они плотно сжимаются путем затягивания четырех винтиков.

Зажимные пластины спрятаны в прочном корпусе, изготавливаемом из карболита – особой разновидности пластмассы. Как и сжим, корпус состоит из двух отдельных частей. Пластины размещаются внутри него: каждая крепится к одной из половинок корпуса при помощи кольцевой пружины. Все соединения спрятаны внутри. «Орех» для соединения проводов выступает в роли соединительного и защитного приспособлений.

Основное достоинство электротехнического компонента – возможность надежной и безопасной коммутации алюминиевого и медного кабелей. Для осуществления такого соединения нет необходимости разрезать магистральную линию. Достаточно зачистить небольшую часть кабеля, который поместится внутри плашки. Ответвление крепится к перпендикулярному желобу.

«Орешки» выпускаются разных размеров с идентичными техническими характеристиками. Габариты конкретного изделия подбираются в соответствии с сечением жилы ответвляемых проводников. В соответствии с ГОСТ для основных магистралей выбирают зажимы 4-150, для ответвлений – 1,5-120 кв. мм.

к содержанию ↑

Для чего нужно отделять алюминиевый провод от медного

Часто возникают ситуации, когда необходимо выполнить коммутацию новых стационарных электрических приборов к уже существующей сети. Например, при установке очистителя воды с электронасосом. В большинстве случаев запрещается изменять строение магистральных линий, зато есть прекрасная возможность выполнить качественную коммутацию алюминиевых и медных проводников внутри квартиры или частного дома. Достаточно выбрать подходящий соединительный элемент и сделать это можно без помощи квалифицированных специалистов.

Многие из вас слышали об основном правиле электрической и пожарной безопасности, в соответствии с которым категорически запрещаются скрутки двух проводников, изготовленных из разных материалов (как алюминиевые и медные) или имеющих неодинаковые сечения. Многие «кустарные мастера» забывают об этом и часто прибегают к подобной коммутации на загородных домах, внутри гаражей и сараев. Последствия такого подхода катастрофичны.

Во-первых, какой бы плотной ни стала образованная вами скрутка, площадь контакта проводников будет минимальной. В результате этого образуется чрезмерно высокое переходное сопротивление, из-за чего место контакта начинает перегреваться.

Во-вторых, если соединяются алюминиевый и медный проводники, то в результате электрохимических реакций металлы начинают окисляться. Окисная пленка проявляется преимущественно на поверхности медной жилы. Кроме того, наблюдается зависимость: чем выше уровень влажности в помещении, тем быстрее появляется коррозия. Это приводит к увеличению сопротивления на токоотводе в контактной зоне.

Свои окислительные процессы происходят на поверхности меди в месте контакта с алюминием, что еще больше усиливает переходное сопротивление. Значение этой величины поднимается до пиковых, из-за чего область коммутации нагревается. В конечном итоге это приводит к искрению, оплавлению и другим процессам, связанным с локальным возгоранием.

к содержанию ↑

Способы соединения алюминиевых и медных проводов

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник). Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

к содержанию ↑

Назначение, преимущества и недостатки соединителей

Ответвительные сжимы применяют при установке электрических сетей бытового, промышленного назначения. Они незаменимы при монтаже осветительных приборов. «Орешки» могут эксплуатироваться в электросетях напряжением не более 660 В.

к содержанию ↑

Пример применения

Важно. Не забудьте заранее надеть резьбовое кольцо на ответвительный провод прежде, чем установите его внутри «орешка». В противном случае нужно будет производить демонтаж плашки.

к содержанию ↑

Конструкция сжима

Устройство электротехнического элемента состоит из надежного диэлектрического корпуса, для производства которого используют поликарбонат. Данный материал относится к термопластам, являющимися сложными полиэфирами (соединениями угольной кислоты и двухатомных спиртов). Внутрь корпуса устанавливают сердечник из металла, не вступающего в реакции с новыми медными или устаревшими алюминиевыми проводниками. Сердечник состоит из двух плашек с пластиной посередине. Каждая часть соединяется с двумя остальными при помощи винтиков.

В двух плашках проделывают пазы для укладки кабеля. Маркируются ответвительные зажимы «ореха» приблизительно одинаково – У731М, У871М и т. д.

Таблица ниже поможет вам подобрать правильные «орешки» в зависимости от сечения соединяемых проводников:

Модель «орешка»	Сечение
Модель «орешка»	Основной кабель, кв. мм	Добавляемый кабель, кв. мм
У731М	4-10	1,5-10
У733М	15-35	1,5-10
У734М	15-35	16-25
У739М	4-10	1,5-2,5
У859М	51-70	4-35
У870М	96-150	16-50
У871М	96-150	51-95
У872М	96-150	96-120

к содержанию ↑

Правила соединения проводов

Обратите внимание на то, что в поликарбонатном корпусе имеются два отверстия. Одно из них закрыто наглухо, а другое используется для размещения провода, закрепляемого за магистралью.

При эксплуатации «орешков» не забывайте об отсутствии герметичности на стыках, поэтому при электромонтаже в зависимости от климатических условий, уровня влажности и чистоты помещения внутри может оседать пыль, грязь или влага. Чтобы повысить защиту от этих негативных факторов, можете дополнительно заизолировать корпус при помощи качественной изоленты.

Таким образом, где бы ни осуществлялась коммутация медных и алюминиевых проводников, в идеале нужно использовать качественные ответвительные соединения с латунной пластиной. Альтернативным временным решением может стать самодельный соединитель из болта, гайки и трех шайб. Последние, к слову, предназначены для разделения зоны соприкосновения медного и алюминиевого проводников. Детали желательно выбирать из латуни, что позволит избежать протекания окислительных процессов.

Сжим ответвительный – особенности эксплуатации, предназначение, преимущества и недостатки соединительного элемента

электрический, прокалывающий для соединения проводов

Зачастую во время подключения объекта электрики подсоединяют ответвление к магистральным линиям передач. К примеру, в установленном в подъезде электрощитке через него пройдут стояки магистральных контуров. Потребуется соединить провода, осуществить подключение ответвления в жилище. Для этих целей специалисты предлагают использовать сжим ответвительный.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.

Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.

Как выглядит ответвительный сжим

Виды ответвительных сжимов

Известно немало случаев, во время которых появляется нужда в создании таких соединений. Не всегда возможно быстро и без трудностей сменить старые алюминиевые провода в жилище на новые из меди. Когда во время попытки подключения нового электрического оборудования было установлено, что кабель в квартире из алюминия, нужно использовать один из видов сжимов.

Клеммная колодка

Существуют определенные особенности применения клеммных колодок. Чтобы надежно закрепить алюминиевый и медный проводники в винтовом либо самозажимном устройстве, требуется создать пластины из нейтрального материала. Как альтернатива их верхний слой должен быть покрыт спецпастой, которая изготовлена исключительно для таких действий. Данные об этом указываются на маркировке либо в руководстве.

Клеммная колодка

«Орешки»

Изделия так называются ввиду строения: в качестве скорлупы выступает корпус из спецпластмассы, начинки — зажимы для надлежащего контактирования. Электромонтаж зажимов для проводов типа «орешки» достаточно прост. Изначально алюминиевую магистраль зачищают в коммутируемом участке, затем помещают в канал зажима. Жилу из меди в новом оборудовании устанавливают в другой пластинке без контакта с наружным каналом. Модели с сечением 120-150 кв. мм используют в основном электриками, 1,5-4 кв. мм — в быту.

«Орешки»

Прокалывающий зажим

Подобные проводниковые зажимы коммутируют непосредственно к изолированному проводу на магистрали. Проведение таких действий оптимально доверить опытному специалисту. Когда пользователь пытается осуществить это сам, то устройство нужно подсоединить к проводнику, не нарушая изоляцию. Прочно затягивается гайка, прокалывается провод и обеспечивается контакт.

Прокалывающий зажим

Самодельный соединитель

Такой зажим возможно изготовить из болта, 3 шайб из латуни, гайки и изоленты. Для соединения проводников из алюминия и меди зона их контактирования изолируется 3 шайбами. Подобная методика является кратковременным соединением, однако фактически узел служит на протяжении десятилетий.

Самодельный сжим

Для чего используется

Главным назначением сжима станет создание ответвления на магистрали, не выполняя разрыв на главной трассе. Соединитель «орешек» монтируется в месте установки магистрали с проводкой нового оборудования, отсутствует надобность резать кабель. Является одним из наилучших вариантов во время соединения проводников различного сечения, которые изготовлены из алюминия и меди.

Важно! Ответвительные зажимы применяются во время монтажа электросетей в быту и на производстве. Они важны во время электромонтажа осветительных устройств. «Орешки» также используются в электросетях с напряжением не больше 660 В.

Также допускается устанавливать их в электрощитках, во время прокладки открытой электропроводки и подключения приспособлений небольшой мощности. Процедура монтажа довольно проста. Когда будет подобрана необходимая модель согласно сечению скрепляемого проводника, удаляются зажимы из оборудования. Снимается крепление, которое сдерживает 2 составляющие корпуса.

Важно! Необходимо предварительно надеть резьбовое кольцо на электропровод до того, как устанавливать в «орешке». Иначе понадобится демонтировать плашку.

Когда зажимы извлечены, с учетом габаритов высчитывают протяженность участка, где удаляется изоляция на коммутируемом проводе. Отметки можно ставить маркером либо ручкой.

Использование ответвительного зажима

Устройство

Конструкция электромонтажного элемента предусматривает наличие диэлектрического корпуса, который изготавливают из специальной пластмассы. Материал относят к термопластам, которые являются сложными полиэфирами. В корпусе сжима устанавливается металлический сердечник, который включает в себя 2 плашки с пластинкой в середине. Обе части соединены с другими посредством винтов. В 2 плашках проделываются пазы, чтобы укладывать провод. Маркируются клеммы «орешка» примерно одинаково.

Конструкция сжима

Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.

Правила использования

Модели сжимов

Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.

Сжим ответвительный У-733 м16-35/о1.5-10

Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*

Плюсы:

качество сборки;
изготовлен из алюминия и меди;
большой диапазон температур эксплуатации.

Минусы:

защитное покрытие поверхности отсутствует.

Сжим ответвительный У-733 м16-35/о1.5-10

Сжим ответвительный У-731 м4-10/о1.5-10

Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.

Плюсы:

качество сборки;
изготовлен из поликарбоната и качественной стали;
продолжительный период использования.

Минусы:

корпус имеет негерметичную конструкцию.

Сжим ответвительный У-731 м4-10/о1.5-10

Сжим ответвительный У-734 м16-35/о16-25

Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.

Плюсы:

изготовлен из полипропилена и стали;
огнестойкость;
простота монтажа.

Минусы:

корпус обладает негерметичной конструкцией.

Сжим ответвительный У-734 м16-35/о16-25

Сжим ответвительный У-739 м4-10/о1.5-2.5

Продукция от разработчика Hegel. Предназначаются, чтобы организовать ответвление без разреза проводника магистральной линии из меди или алюминия. Материал корпуса обладает огнеустойчивостью 650 градусов. Наибольшее напряжение проводников равно 660V. Изготавливают зажим из полипропилена и стали. Стоимость равна 40 р.

Плюсы:

простота монтажа;
высокая огнестойкость;
напряжение проводников.

Минусы:

защитное покрытие поверхности отсутствует.

Сжим ответвительный У-739 м4-10/о1.5-2.5

Во время проведения монтажных работ, связанных с введением в работу нового оборудования либо прокладкой проводки, часто появляется необходимость в подсоединении кабельной линии, которая отходит от магистрального кабеля. Чтобы выполнить ответвление от главного провода, используют спецустройства ― ответвительные сжимы. Перед использованием необходимо ознакомиться с техникой безопасности.

Орешки электрические для соединения проводов

Электрические орехи для соединения проводов — назначение и виды

При электромонтажных работах, связанных с обустройством линий электропередач или формированием ответвлений воздушного кабеля от основной магистрали полагается использовать соединительные переходники. Орех электрический – одна из разновидностей таких соединителей, обеспечивающих качественный переходной контакт и его надежную защиту от внешних воздействий. Чтобы понять принцип работы ответвляющего сжима под названием «орех», потребуется ознакомиться с его конструкцией и особенностями применения.

Конструкция и особенности монтажа

Орех электрический соединительный получил свое название из-за внешнего сходства с известным плодом, что напрямую связано с конфигурацией его корпусной части.

В официальной и рабочей документации этот тип промежуточных соединителей называется ответвляющим зажимом или проще – сжимом.

Снаружи орех для соединения проводов защищен прочным и легким корпусом, изготовленным из поликарбоната и состоящим из двух половинок. При сборке эти части конструкции легко защелкиваются, образуя форму, схожую с орехом. Внутри конструктивного элемента находится сердечник, состоящий из 2-х стальных плашек и прокладочной пластины. Для получения надежного контакта они вместе с пластинкой сжимаются посредством специальных стяжных болтов.

Назначение и преимущества соединителей

В случае разрыва магистрального кабеля и оформления отводов на площадке с помощью обычных контактных колодок надежность подачи питания к отдельным потребителям резко снижается.

К бесспорным преимуществам зажимов этого типа относят:

С их помощью удается подключать ответвления без разрыва кабеля.
Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Пример применения и порядок сборки

На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
Половинки изделия разъединяются.
Нужно выкрутить прижимные болты из контактных пластин.
С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

Между пластинами обязательна установка латунной прокладки, позволяющей получить большую площадь соединения и исключить контакт разнородных металлов.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха. При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Объединение шин из различных материалов

При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

Отвод от столба высоковольтной линии

Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Зажимы орех для проводов 220В пользуются огромной популярностью у специалистов по прокладке высоковольтных линий. Они применяются везде, где хватает места для их размещения, и гарантируют надежное соединение проводов без их непосредственного контакта.

Соединение проводов зажимами типа «орех»

Назначение и преимущество соединителей

Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.

Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

Пример применения

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки, то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Конструкция сжима

Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:

Правила соединения проводов

Будет интересно прочитать:

Сжим ответвительный типа “орех”

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».

Орехи электрические соединительные

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия – три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжима	Сечение магистрального провода, мм2	Сечение ответвительного провода, мм2
У731М	4 ÷ 10	1,5 ÷ 10
У733М	16 ÷ 35	1,5 ÷ 10
У734М	16 ÷ 35	16 ÷ 25
У739М	4 ÷ 10	1.5 ÷ 2.5
У859М	50 ÷ 70	4 ÷ 35
У870М	95 ÷ 150	16 ÷ 50
У871М	95 ÷ 150	50 ÷ 95
У872М	95 ÷ 150	95 ÷ 120

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Соединение проводов зажимами типа “орех”

Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех». К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа “орех” выполнено.

Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

Соединение алюминиевых и медных проводов сжимом «орех»

Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

{SOURCE}

Лучшая цена на гайку 3-контактного разъема — Отличные предложения на гайку 3-контактного разъема от глобальных продавцов гайки 3-контактного разъема

Отличные новости !!! Вы попали в нужное место для гайки 3-контактного разъема. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя 3-контактная гайка соединителя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели гайку для трехконтактного разъема на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в гайке трехконтактного разъема и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3-контактную гайку разъема по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Проводные соединители — электрические 101

Синий провод — Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к переключающему проводу (ам).

Желтое крылышко — Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для подключения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG.Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с контактным разъемом телефонного провода.

Как установить Twist- на соединители проводов

Выключите питание.
Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
Совместите изношенные жилы и проводники.
Равномерно сожмите концы проводов.
Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
Слегка потяните за каждый провод, чтобы убедиться, что провода закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод откручивается при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Push- in Wire Connectors

Подключить провода к push- in разъемам очень просто, но отсоединить их очень сложно.Их следует использовать только в светильниках. В осветительной арматуре используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные разъемы в распределительной коробке. Если нужно изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно подключить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов.Типов соединителей проводов много, самые распространенные — twist- on. Соединители Twist- на проводах IDEAL Industries являются наиболее распространенными и будут рассмотрены в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist- On Wire Connectors

Первый соединительный элемент IDEAL Industries назывался wire- nut® и стал торговым названием любого соединителя Twist- on Wire.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они похожи на разъемы IDEAL.

Таблица идеального сечения проводов — Краткое руководство на двух страницах для подбора размера провода, количества проводов и цветового кода соединителя.

Брошюра по

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® — имеют профилированные крылья для надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire-.

[OpenWrt Wiki] NUT (Инструменты сетевого ИБП)

Пакет NUT может быть полезен, если у вас есть ИБП, подключенный к маршрутизатору. Например, у вас есть несколько устройств, подключенных к ИБП (ПК, NAS…), но ваш маршрутизатор — единственное устройство, которое работает круглосуточно и без выходных (или, по крайней мере, работает большую часть времени). В этом случае вы запускаете NUT в режиме netserver , когда другие устройства подключаются к маршрутизатору, чтобы видеть состояние ИБП и иметь возможность правильно завершить работу в случае сбоя питания.NUT должен быть установлен на каждой машине, использующей эту функцию.

NUT можно установить из фида пакетов.

NUT был обновлен с добавлением большего количества UCI в коммите a23c4e85, который появляется в выпуске 18.06.

18.06 и выше

ПРИМЕЧАНИЕ: конфигурация была изменена : Теперь все делается через UCI (см. Ниже) (и UCI изменен).

Если вы хотите использовать «стандартную» конфигурацию NUT, просто удалите символические ссылки в / etc / nut и замените их обычными файлами конфигурации NUT.

18.06 / Фиксация a23c4e85

Из-за изменений в procd (или оболочке оболочки OpenWrt для запуска и остановки служб с помощью procd) остановка / перезапуск NUT перестал работать должным образом. Сейчас ведутся работы по исправлению этого положения. К сожалению, до выпуска 18.06 о проблемах не сообщалось. В 18.06.1 есть исправления для наиболее проблемных проблем, а в 18.06.2 — все остальные.

PR # 7638 / Commmit c95a1d3 Решает эти проблемы в ветке 18.06. Это должно быть в следующих 18.Релиз 06.x (18.06.2).

См. ~~PR № 6987, Выпуск № 6997, Выпуск № 6966 и Выпуск № 6843~~ .

Зафиксируйте f48b060 на мастере

Коммит 8ff6a83 по умолчанию добавляет сборку последовательных драйверов.

Зафиксировать daa974c завершает «горячее» подключение USB-ИБП, при котором драйвер USB-ИБП может быть запущен без полномочий root, а USB-устройству будут предоставлены необходимые разрешения.

Commit a5d06ce добавляет поддержку горячего подключения для последовательных ИБП при использовании стандартного кабеля последовательного интерфейса к USB.

Выбор пакета

Упаковка	Назначение
гайка	Требуется для включения «настоящих» пакетов
гайка обыкновенная	Требуется для всех пакетов гаек
nut-server	NUT сервер или автономный; только для хоста, подключенного непосредственно к ИБП. Note потребуется драйвер «nut-dirver-xxx» для фактического подключения к ИБП.
nut-upsmon	Мониторинг и / или запуск выключения (например, режим клиента; может быть и на сервере, и фактически рекомендуется для всех хостов).
nut-upsc	Клиент командной строки для запроса статуса ИБП
nut-upscmd	Выполнение «мгновенных команд» на ИБП (например, удаленное выключение), если это поддерживается ИБП
nut-upslog	Считывание переменных журнала ИБП и запись их в файл
nut-upsrw	Установка переменных на ИБП (например,г. статус зуммера), если поддерживается ИБП
nut-upssched	Планирование действий сценария через некоторое время после события ИБП
nut-upsmon-sendmail-notify	Отправить электронное письмо с помощью команды sendmail о событии UPS. В 18.06 добавил в коммит c94e334c4
nut-web-cgi	Веб-интерфейс (например, uhttpd) GUI для мониторинга ИБП
nut-avahi-service	Рекламируйте сервер ИБП через mDNS (только avahi-daemon)
nut-driver-xxx	Где xxx — драйвер из списка ниже

Драйверы ИБП

Серийный

Приложение LuCI

Был запрос на извлечение (# 936) для приложения LuCI для новой конфигурации, которая, к сожалению, так и не вошла в 18.06, по сложным причинам, не относящимся к техническим аспектам, но объединенным в измененной форме в мастер.

18.06.x + файлы UCI

Конфигурация UCI (18.06.x +)

nut_server

Каждого раздела может быть несколько (при необходимости)

конфигурация driver_global

Опция	Тип	Обязательно	По умолчанию	Описание
chroot	строка	нет	нет	каталог chroot
driverpath	string	no	/ lib / nut	Где искать драйверы
maxstartdelay	целое число	нет	нет	Переопределить значение по умолчанию для ИБП без указания этого поля
maxretry	целое число	нет	1	Количество времени для повторной попытки загрузки драйвера (кроме респауна procd) первоначально
retrydelay	integer	no	5	Количество секунд между попытками
интервал опыления	целое число	нет	2	Максимальное количество секунд между обновлением статуса ИБП
синхронный	логическая строка	нет	нет	Должно ли чтение из ИБП опустошать канал перед записью новых данных
пользователь	строка	нет	гайка	При запуске от имени пользователя root, пользователь, которому нужно передать права

config драйвер ‘upsname’

NB : с 18.06

Имя раздела конфигурации (например, «upsname» выше) будет использоваться в качестве имени ups.

Опция	Тип	Обязательно	По умолчанию	Описание
драйвер	строка	да	нет	Драйвер для модели ИБП (см. Список выше и NUT HCL для стабильной версии)
порт	строка	да	? (в любом случае не следует полагаться)	Порт, к которому подключен ИБП (или автоматически для автоматического определения с помощью USB)
другое	строка	варьируется	нет	см. HCL выше
runas	строка	нет	нет	Пользователь, от имени которого запускается демон (обратите внимание, что это означает, что USB-устройство находится в / dev / bus / usb / xxxx, должно быть доступно для записи этим пользователем )

Начиная с ceff6883 добавление случайных параметров было удалено, и разрешены только предварительно определенные параметры.

Опция	Тип	Обязательно	По умолчанию	Описание
mfr	строка	нет	нет	строка описания производителя
модель	строка	нет	нет	строка описания модели
серийный	строка	нет	нет	Строка описания серийного номера или регулярное выражение соответствует серийному номеру (зависит от драйвера)
sdtime	целое число	нет	нет	Количество секунд, в течение которых драйвер засыпает после отправки сигнала выключения
offdelay	integer	no	20	Количество секунд, в течение которых ИБП будет ждать перед выключением после получения сигнала выключения
ondelay	integer	no	30	Количество секунд, в течение которых ИБП будет ждать перед включением, если после выключения все еще находится в сети (должно быть меньше, чем ondelay)
pollfreq	integer	no	30	Как часто драйвер будет опрашивать ИБП для получения данных
поставщик	строка	нет	нет	регулярное выражение для соответствия строке поставщика USB
продукт	строка	нет	нет	регулярное выражение для соответствия строке продукта USB
шина	строка	нет	нет	регулярное выражение для соответствия определенной шине USB или группе шин
только прерывание	логическое	нет	ложь	флаг для драйвера, чтобы не выполнять опрос, получать данные только с помощью прерываний (push) от ИБП
размер прерывания	целое число	нет	нет	ограничить данные прерывания заданным количеством байтов; е.г. для некоторых блоков PowerCom
maxreport	boolean	no	false	С помощью этой опции драйвер активирует настройку для обхода ошибки прошивки, возвращающей неверную длину отчета HID. Известно, что некоторые устройства APC Back-UPS имеют эту ошибку.
vendorid	string	no	none	regex: сопоставлять только ИБП с этим идентификатором поставщика USB
productid	string	no	none	regex: соответствие только ИБП с этим продуктом USB
сообщество	строка	нет	общедоступное	Для snmp-ups: сообщество для опроса UPS
snmp_version	v1, v2c или v3	нет	v1	Для snmp-ups: версия SNMP
snmp_retries	целое число	нет	5	Количество попыток Net-SNMP
snmp_timeout	целое число	нет	1	Количество секунд между попытками Net-SNMP
notransferoids	boolean	no	false	Отключить мониторинг OID передачи низкого и высокого напряжения в оборудовании.Это удалит input.transfer.low и input.transfer.high из списка переменных. Это должно использоваться только на оборудовании APCC Symmetra, которое имеет странные данные о трехфазной мощности.

Опция	Тип	Обязательно	По умолчанию	Описание
синхронный	да или нет	нет	нет	Должен ли ИБП считывать все данные из ИБП перед получением новых данных
maxstartdelay	целое число	нет	45	Как долго NUT ждет запуска драйвера, прежде чем отказаться от него
retrydelay	integer	no	5	Как долго NUT ждет повторной попытки запуска драйвера
переопределение	список строк	нет	нет	имена разделов конфигурации ‘переопределения’ (ниже)
по умолчанию	список строк	нет	нет	имена разделов конфигурации «по умолчанию» (ниже)
другие	список строк	нет	нет	имена ‘других’ разделов конфигурации (ниже)
otherflags	список строк	нет	нет	имена разделов конфигурации ‘otherflag’ (ниже)

переопределение конфигурации ‘override_ [имя_переменной]’

е.г. config override 'override_battery_charge_low ‘ создает запись ups.conf для override.battery.charge.low =

Опция	Тип	Обязательно	По умолчанию	Описание
значение	варьируется	да	нет	Value Driver «притворяется» отправленным ИБП

config default ‘default_ [имя_переменной]’

е.г. config default 'default_battery_charge_low ‘ создает запись ups.conf для default.battery.charge.low =

Опция	Тип	Обязательно	По умолчанию	Описание
значение	варьируется	да	нет	Драйвер значения «притворяется», отправленный ИБП, если ИБП фактически не отправляет значение

переопределение конфигурации ‘other_ [параметр]’

е.г. config other 'other_parameter ‘ создает запись ups.conf для параметра =

Опция	Тип	Обязательно	По умолчанию	Описание
значение	варьируется	да	нет	Способ обработки неизвестных в настоящее время (для UCI) параметров

переопределение конфигурации ‘otherflag_ [параметр]’

е.г. переопределение конфигурации 'otherflag_extraflag ‘ создает запись ups.conf для extraflag

Опция	Тип	Обязательно	По умолчанию	Описание
значение	логическое	да	false	Способ обработки неизвестных в настоящее время (для UCI) флагов

пользователь конфигурации

NB От 18.06

Опция	Тип	Обязательно	По умолчанию	Описание
имя пользователя	строка	да	? (возможно, нет)	‘username’ (только NUT) для доступа к этому серверу, например, upsmon (локальный или удаленный)
пароль	пароль	да	нет	пароль для указанного выше пользователя
действия	строка	нет	нет	необязательное действие (разрешено только перечисленное)
instcmd	список строк	нет	нет
upsmon	(«ведомый» или «главный»)	да	?	Является ли клиент «ведомым» для «ведущего».ведомые устройства зависят от мастеров и не могут выключить ИБП при низкой мощности ИБП; используется для нескольких хостов на одном ИБП

конфигурация listen_address

Опция	Тип	Обязательно	По умолчанию	Описание
адрес	IPv4 или IPv6 адрес	да	:: 1	Адрес для привязки сервера (может быть адрес с подстановочным знаком, например 0.0,0.0)
порт	TCP-порт	да	3493	Порт для прослушивания

конфиг upsd ‘upsd’

Должен быть только раздел «upsd» и он должен называться «upsd».

Опция	Тип	Обязательно	По умолчанию	Описание
maxage	целое число	да	15	Максимальное количество секунд до того, как данные будут считаться устаревшими
statepath	строка	да	/ var / run / nut	Где хранить данные времени выполнения
maxconn	целое число	да	102	Максимальное количество соединений для одновременного приема
certfile	path	no	none	Только для сборок с поддержкой SSL ; путь к SSL сертификат

файл nut_server по умолчанию

 #config driver 'upsname'
# вариант драйвера usbhid-ups
# опция порт авто
# вариант другое другое значение
# опция runas root

#config user
# option username upsuser
# option пароль upspassword
# option actions optional-action
# list instcmd необязательная-мгновенная-команда
# option upsmon slave | master

#config listen_address
# option address :: 1
# option порт 3493

#config upsd 'upsd'
# option maxage 15
# option statepath / var / run / nut
# option maxconn 1024
# NB: сертификаты применяются только к версии с поддержкой SSL
# параметр certfile / usr / local / etc / upsd.pem

nut_server рабочий пример

 конфигурационный драйвер eaton5p
  вариант драйвера usbhid-ups
  опция порт авто

пользователь конфигурации
   опция имя пользователя upsuser
   опция пароль somepassword
   вариант upsmon master
   # Для сетевого сервера в противном случае подходит значение по умолчанию :: 1 (localhost)

конфигурация listen_address
   вариант 0.0.0.0

конфиг upsd upsd

nut_monitor

конфигурация upsmon ‘upsmon’

Должен быть только один раздел upsmon и должен называться upsmon.

Опция	Тип	Обязательно	По умолчанию	Описание
runas	string	yes	nut	User as which to execute upsmon
minsupplies	integer	yes	1	Not OpenWrt relvent (использование центра обработки данных) минимальное количество ИБП, которые должны обеспечивать питание хоста
shutdowncmd	path	yes	/ sbin / halt	Команда для запуска при полном выключении ИБП (либо из-за пониженного энергопотребления, либо из-за действия NUT
notifycmd	path	no	none	Команда для выполнения, если установлен EXEC типа notify
defaultnotify	список SYSLOG или EXEC или IGNORE или WALL	да	SYSLOG	Как уведомлять о событиях мониторинга ИБП.Обратите внимание, что nut-upsmond-sendmail-notify устанавливает notifycmd в сценарий, который отправляет сообщение по электронной почте (с помощью команды sendmail в стандартном расположении) и добавляет EXEC в defaultnotify
pollfreq	целое число	да	5	Время в секундах для запроса сервера NUT
pollfreqalert	целое число	да	5	Время в секундах для запроса сервера NUT при работе от батареи
hostsync	целое число	да	15	От upsmon.conf страница руководства (официальная) upsmon будет ждать столько секунд в режиме ведущего, чтобы ведомые устройства отключились во время завершения работы. По умолчанию это 15 секунд. Когда ИБП становится критическим (батарея + разряженная батарея, или «FSD»: принудительное отключение), ведомые устройства должны отключиться и немедленно выключиться. Таймер HOSTSYNC не позволяет главному upsmon оставаться там вечно, если одно из подчиненных застревает. Это значение также используется для предотвращения зависания ведомых систем, если ведущее устройство не отвечает вовремя.После того, как ИБП становится критическим, ведомое устройство будет ждать HOSTSYNC секунд, пока ведущее устройство не установит флаг FSD. Если этот таймер истечет, ведомый будет считать, что ведущий сломан, и все равно отключится. Это предотвращает завершение работы ведомых устройств во время кратковременного изменения состояния на «OB LB», которое ведомые устройства видят, а ведущий пропускает.
мертвое время	целое число	да	15	Как долго сервер может пропадать до объявления его «мертвым»
powerdownflags	path	no	/ var / run / killpower	Если NUT увидит этот файл, он отключит ИБП
finaldelay	целое	да	15	От upsmon.conf, страница руководства (официальная). При работе в режиме мастера upsmon ожидает так долго после отправки сообщения NOTIFY_SHUTDOWN, чтобы предупредить пользователей. По истечении таймера запускается ваш SHUTDOWNCMD. По умолчанию это 5 секунд. Если вам нужно разрешить пользователям делать что-то между этими событиями, увеличьте это число. Помните, что на данный момент батарея вашего ИБП почти разряжена, поэтому не увеличивайте ее. В качестве альтернативы вы можете установить это очень низкое значение, чтобы не ждать, когда придет время выключиться. Некоторые ИБП не выдают особых предупреждений о низком заряде батареи и требуют здесь значение 0 для безопасного отключения.
certpath	path	no	/ etc / ssl / certs	Только для сборок с поддержкой SSL : путь к каталогу, содержащему сертификаты CA для проверки SSL сертификатов
certverify	boolean	no	false	Только для сборок SSL с поддержкой : общее имя сервера должно соответствовать DNS имя, которое мы используем
forcessl	boolean	no	false	Только для SSL -enabled сборок: подразумевается certverify; без certverfy требует, чтобы соединение было как минимум зашифровано

Для каждого из (в нижнем регистре):

Существуют параметры «XXXmsg» и «XXXnotifyflag» (например,г. comokmsg и comoknotifyflag).

Все это необязательно. Параметры ‘msg’ являются строками и представляют собой сообщения, которые следует отправлять вместо значений по умолчанию при одном из вышеуказанных условий (см. Справочную страницу upsmon.conf (официальную)).

Параметры notifyflag являются логическими (по умолчанию true) и указывают, следует ли отправлять сообщение с использованием параметра defaultnotify или не отправлять сообщение (IGNORE) для этого сообщения.

config master и config slave

Slave vs.Мастер

Из ‘UPS TYPES’ на странице upsmon (официальная)

upsmon и upsd (8) не всегда работают в одной и той же системе. Когда они это сделают, любые ИБП, которые напрямую подключены к хосту upsmon, должны контролироваться в «ведущем» режиме. Это заставляет upsmon брать на себя ответственность за это оборудование, и он будет ждать отключения ведомых устройств, прежде чем отключать локальную систему. Это позволяет удаленным системам (мониторинг по сети) корректно завершать работу перед запуском upsdrvctl shutdown и отключением их всех.

Когда upsmon работает как ведомый, он полагается на удаленную систему, чтобы сообщить ему о состоянии ИБП. Когда этот ИБП переходит в критическое состояние (батарея и батарея разряжена), он немедленно вызывает локальную команду выключения. Это должно произойти быстро. Как только он отключится от удаленного сервера upsd (8), главный upsmon начнет свой собственный процесс завершения работы. Все ваши ведомые устройства должны быть выключены до того, как ведущее отключит питание, в противном случае может произойти повреждение файловой системы.

upsmon работает с ведомыми устройствами, которые заклинивают, зависают или иным образом не могут своевременно отключиться от upsd (8) с помощью таймера HOSTSYNC.Во время выключения главный upsmon прекратит работу по истечении этого интервала и все равно выключится. Это не позволяет мастеру сидеть там вечно (что может поставить под угрозу этот хост), если ведомый каким-то образом сломается. По умолчанию это 15 секунд.

Если ваша основная система выключается слишком быстро, установите для интервала FINALDELAY значение больше 15 секунд по умолчанию. Не устанавливайте это слишком высоко, иначе ваша батарея ИБП может разрядиться до того, как главный процесс upsmon отключит эту систему.

опции

Опция	Тип	Обязательно	По умолчанию	Описание
upsname	string	yes	none	имя, присвоенное ИБП сервером
имя хоста	строка	да	нет	хост с сервером ИБП (имя DNS или IP)
порт	TCP-порт	нет	3493	порт для подключения к серверу
значение мощности	целое число	да	1	Количество ИБП, питающих этот хост от сервера
имя пользователя	строка	да	нет	NUT имя пользователя для подключения к серверу
пароль	пароль	да	нет	NUT пароль для пользователя для подключения к серверу

файл nut_monitor по умолчанию

 #config upsmon 'upsmon'
# option runas run-as-user
# option minsupplies 1
# option shutdowncmd / sbin / halt
# option notifycmd / путь / к / cmd
# list defaultnotify SYSLOG
# option pollfreq 5
# option pollfreqalert 5
# option hostsync 15
# option deadtime 15
# option powerdownflags / var / run / killpower
# option onlinemsg "онлайн-сообщение"
# опция onbattmsg "сообщение о заряде батареи"
# option lowbattmsg "сообщение о низком заряде батареи"
# option fsdmsg "сообщение о принудительном завершении работы"
# option comokmsg "сообщение о восстановлении связи"
# option combadmsg "сообщение о нарушении связи"
# option shutdowmsg "сообщение о завершении работы"
# option replbattmsg "сообщение о замене батареи"
# option nocommmsg "сообщение об отсутствии связи"
# option noparentmsg "нет родительского сообщения"
# option onlinenotify "флаг онлайн-уведомления 1 | 0"
# option onbattnotify "флаг уведомления батареи 1 | 0"
# option lowbattnotify "флаг уведомления о низком заряде батареи 1 | 0"
# option fsdnotify "флаг уведомления о принудительном завершении работы 1 | 0"
# option comoknotify "связь восстановлена, флаг уведомления 1 | 0"
# option combadnotify "флаг уведомления о плохой связи 1 | 0"
# option shutdownotify "флаг уведомления о завершении работы 1 | 0"
# option replbattnotify "заменить флаг уведомления батареи 1 | 0"
# option nocommnotify "флаг уведомления об отсутствии связи 1 | 0"
# option noparentnotify "нет родительского флага уведомления 1 | 0"
# option rbwarntime 4200 # время предупреждения о замене батареи
# option nocommwarntime 300 # время предупреждения об отсутствии связи
# option finaldelay 5 # final delay
# option certpath / path / to / ca / dir
# option certverify 0
# option forcessl 0

#config master
# option upsname upsname
# option hostname localhost
# option port # необязательный номер порта
# option powervalue 1
# option username upsuser
# option пароль upspassword

#config slave
# option upsname upsname
# option hostname localhost
# option port # необязательный номер порта
# option powervalue 1
# option username upsuser
# option пароль upspassword

nut_monitor рабочий пример

 конфиг upsmon 'upsmon'

конфиг мастер
  вариант upsname eaton5p
  опция hostname localhost
  опция имя пользователя upsuser
  опция пароль somepassword

nut_cgi

NUT CGI не обязательно должен находиться на том же сервере, что и nut-monitor или nut-server.

Однако для этого требуется установленный веб-сервер (по умолчанию используется uhttpd).

Опция	Тип	Обязательно	По умолчанию
upsname	upsname	yes	none	Имя ИБП для мониторинга (как настроено в nut_server)
имя хоста	имя хоста	да	нет	Имя или IP сервера NUT
порт	TCP-порт	нет	3493	Порт для подключения к серверу NUT
отображаемое имя	строка	да	нет	Что отображать в веб-интерфейсе как имя ИБП

Файл конфигурации по умолчанию nut_cgi

 #config host
# option upsname upsname
# option hostname localhost
# option port # необязательный номер порта
# option displayname "Display Name"

nut_cgi рабочий пример

 конфигурационный хост
  опция uspsname eaton5p
  опция hostname localhost
  имя опции "Eaton 5P"

Pre 18.06

В более ранних версиях есть проблема с некоторыми USB-ИБП (например, EATON), которые не распознаются usbhid-ups. Очевидно, это ошибка libusb-compat, поскольку libusb (0.1.4) может их распознать. Вы можете обойти это, установив Attitude Adjustment, вручную установив пакеты libusb-compat и nut-driver-usbhid-ups , затем вручную удалите libusb-compat и установите libusb istead (пакеты в багажнике могут сломаться на установив вручную libusb)

Вам нужно установить пакеты nut , nut-server и nut-client , чтобы иметь основные функциональные возможности.

ПРИМЕЧАНИЕ Конфигурация UCI была изменена для 18.06 (начиная с фиксации выше).

Вы можете установить Nut-Monitor, если вы хотите выключить маршрутизатор, когда напряжение ИБП становится критическим, и ваше устройство может выключиться. В противном случае UPS будет предоставлять информацию только вам и клиентам.

NUT ожидает настройки от UCI, помещая следующее в / etc / config / ups :

 конфигурационный драйвер 'eaton'
        вариант драйвера 'usbhid-ups'
        вариант порта 'авто'

пользователь конфигурации
        опция имя пользователя 'гость'
        опция пароля 'гость'
        вариант upsmon 'раб'

Для того чтобы NUT вообще работал, вы должны изменить РЕЖИМ в / etc / nut / nut.conf , например, сетевой сервер:

 РЕЖИМ = netserver

Если вы хотите, чтобы upsd был доступен из сети (иначе зачем вам запускать nut на маршрутизаторе?), Вы должны поместить директиву LISTEN в /etc/nut/upsd.conf :

 СЛУШАТЬ 0.0.0.0

Вы можете изменить параметры в соответствии с типом имеющегося у вас ИБП и параметрами, которые вы хотите использовать.

Настройка upsmon

После установки и настройки NUT вы можете настроить маршрутизатор для мониторинга ИБП.Вам необходимо установить пакет nut-monitor и добавить свою конфигурацию в / etc / config / upsmon

Пример конфигурации upsmon

 конфиг upsmon
        опция 'shutdowncmd' / lib / nut / upsdrvctl shutdown '
        опция 'notifycmd' /etc/nut/notify.sh '
        опция 'onlinemsg' 'UPS% s on line power'
        option 'onbattmsg' 'UPS% s от батареи'
        option 'lowbattmsg' 'Батарея UPS% s разряжена'
        option 'fsdmsg' 'UPS% s: выполняется принудительное завершение работы'
        option 'commokmsg' 'Связь с UPS% s установлена'
        option 'commbadmsg' 'Потеря связи с UPS% s'
        option 'shutdownmsg' 'Автоматический выход и завершение работы'
        option 'replbattmsg' 'Необходимо заменить батарею UPS% s'
        option 'nocommmsg' 'UPS% s недоступен'
        option 'noparentmsg' 'родительский процесс upsmon умер - выключение невозможно'
        опция 'onlinenotify' 'EXEC + SYSLOG'
        опция 'onbattnotify' 'EXEC + SYSLOG'
        опция 'lowbattnotify' 'EXEC + SYSLOG'
        опция 'fsdnotify' 'EXEC + SYSLOG'
        опция 'commoknotify' 'EXEC + SYSLOG'
        опция 'commbadnotify' EXEC + SYSLOG '
        опция 'shutdownnotify' 'EXEC + SYSLOG'
        опция 'replbattnotify' 'EXEC + SYSLOG'
        опция 'nocommnotify' 'EXEC + SYSLOG'
        опция 'noparentnotify' 'EXEC + SYSLOG'
конфиг мастер
        опция 'upsname' UPS '
        опция 'пользователь' гость '
        опция 'пароль' гость '

Upsmon отправит сценарию notifycmd несколько строк окружения:

 $ UPSNAME - будет содержать имя ИБП, указанное в / etc / config / ups
$ NOTIFYTYPE - будет содержать строку типа того, что вызвало это событие.

Этот веб-сайт использует файлы cookie. Используя веб-сайт, вы соглашаетесь с хранением файлов cookie на вашем компьютере. Также вы подтверждаете, что прочитали и поняли нашу Политику конфиденциальности. Если вы не согласны, покиньте сайт.OKПодробнее о файлах cookie Распиновка типов

— Cat 5, 5e, 6, 6a, 7, 8 »Электроника

Для передачи данных по Ethernet используются различные кабели: в настоящее время распространены типы кабелей категории 5, 5e, категории 6, 6a, 7 и категории 8, а также широко используется разъем RJ45.

Ethernet IEEE 802.3 Включает:
Ethernet, введение Стандарты Структура кадра данных Ethernet 100 Мбит / с Fast Ethernet Гигабитный Ethernet, 1GE 10 Gigabit Ethernet, 10GE Кабели Ethernet Как купить кабели Ethernet Маршрутизаторы, концентраторы, коммутаторы — отличия Коммутатор Ethernet Как купить лучший коммутатор Ethernet Промышленный коммутатор Ethernet Питание через Ethernet, PoE Разветвитель Ethernet Операторский Ethernet Страница покупок продуктов Ethernet

Есть много кабелей Ethernet, которые можно купить.Часто эти кабели бесплатно поставляются с оборудованием, которое так или иначе использует подключение к сети Ethernet.

Существует несколько различных разновидностей кабеля Ethernet, которые можно приобрести: вариации скорости, перекрестные кабели, Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 и т. Д.

Обычно покупаются кабели Ethernet, и нет особой необходимости разбираться в том, что находится внутри или на разъемах, хотя в некоторых случаях это может быть как интересным, так и полезным. Даже в этом случае полезно знать различные типы кабелей Ethernet и максимальную длину, которую следует использовать.

Обычно используемые сетевые кабели: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7 имеют разные уровни производительности, поэтому необходимо покупать или выбирать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых элементов от коммутаторов Ethernet и маршрутизаторов Ethernet к компьютерам, серверам и другим сетевым элементам — при наличии интерфейса Ethernet их можно подключить с помощью кабелей Ethernet.

Стандартный кабель Ethernet, поставляемый со многими компьютерами, маршрутизаторами и т. Д.

Основные сведения о кабеле Ethernet

Кабели Ethernet для подключения в большинстве офисных и домашних сред основаны на витых парах проводов в одном кабеле — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат.Скручивание проводов вместе позволяет токам уравновешиваться, то есть в одном проводе ток движется в одном направлении, а в другом проводе пары ток идет в другом, что позволяет нейтрализовать общие поля вокруг витой пары.

Таким образом, данные могут передаваться на значительную длину без чрезмерных мер предосторожности.

Поскольку в одном сетевом кабеле содержится несколько витых пар, количество витков на единицу длины должно быть различным для каждой пары — скорость основана на простых числах, так что никакие два витка никогда не совпадают.Это снижает перекрестные помехи внутри кабеля.

Доступны кабели Ethernet различной длины в виде патч-кабелей, или сам кабель доступен для встраивания в системы, здания и т. Д. Затем можно выполнить заделку на необходимом разъеме с помощью обжимного инструмента. Доступны эти сетевые кабели различной длины — доступны длинные кабели Ethernet, одни из самых длинных — до 75 метров.

Раньше сетевые кабели были неэкранированными, но более поздние были экранированы для повышения производительности.Например, неэкранированная витая пара (UTP) может быть подходящей для короткого промежутка между компьютером и маршрутизатором, но экранированный фольгой кабель FTP лучше всего подходит для более длинных участков или там, где кабель проходит через области с высоким электрическим шумом.

Плоский кабель Ethernet и разъем

Существуют различные методы, которые можно использовать для экранирования кабелей Ethernet. Наиболее распространенным является размещение экрана вокруг каждой витой пары. Это не только обеспечивает экранирование кабеля снаружи, но также снижает перекрестные помехи между внутренними витыми парами.Производители могут дополнительно повысить производительность, разместив экранирование вокруг всех проводов кабеля непосредственно под оболочкой кабеля. Для обозначения различных типов экранирования используются разные коды:

U / UTP — неэкранированный кабель, неэкранированные витые пары
F / UTP — Кабель с фольгированным экраном, неэкранированные витые пары
U / FTP — Неэкранированный кабель, витые пары с фольгированным экраном
S / FTP — кабель с экранированной оплеткой, витые пары с фольгированным экраном

Где: TP = витая пара, U = неэкранированная, F = экранированная фольгой, S = экранированная оплеткой.

Еще одно различие между кабелями Ethernet, будь то Cat 5, Cat 5e, Cat 6, Cat 6e или Cat 7, может заключаться в том, используются ли в кабеле одножильные или многожильные провода. Как следует из описания, в одножильном кабеле используется один кусок меди в качестве электрического проводника в каждом проводе кабеля, в то время как в многожильном проводе используется серия медных жил, скрученных вместе. Хотя при покупке патч-кабеля, возможно, нет необходимости знать это, при установке длинного кабеля это может быть важно, поскольку каждый тип немного больше подходит для разных приложений.

Многожильный кабель: Этот тип провода более гибкий и больше подходит для кабелей Ethernet, где кабель можно перемещать — часто это идея для коммутационных выводов на столах или общих подключений к ПК и т. Д., Где некоторое движение может быть необходимо и ожидаемо.
Сплошной кабель: Сплошной кабель не такой гибкий, как многожильный, но он также более прочный. Это делает его оптимальным для использования в стационарных установках, таких как прокладка кабелей под полом, заделка стен и т.п.

Категории кабелей Ethernet

Доступны различные кабели для Ethernet и других телекоммуникационных и сетевых приложений. Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (ассоциация телекоммуникационной отрасли), и их краткое описание приводится ниже:

Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN.
Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с.
Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования в сетях Ethernet 10 Мбит / с (100Base-T), но теперь его заменили кабелем Cat-5.
Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц.Он часто использовался в сетях Token Ring со скоростью 16 Мбит / с.
Cat-5: Это не признано TIA / EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку он обеспечивает производительность, позволяющую передавать данные со скоростью 100 Мбит / с и немного выше (125 МГц для 1000Base-T) Ethernet. Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабелей Ethernet. Кабель Cat 5 теперь устарел и поэтому не рекомендуется для новых установок.В кабеле
Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT.
Кабель категории 5, хотя и не стандартизирован, обычно использует 1,5–2 витка на сантиметр.
Cat-5e: Эта форма кабеля признана TIA / EIA и определена в TIA / EIA-568, последний раз пересматриваемый в 2001 году. Спецификация его частоты немного выше, чем у кабеля Cat-5, поскольку характеристики расширяются. до 125 Мбит / с.
Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для Cat 5 улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Витые пары в сетевых кабелях, как правило, имеют такой же уровень скручивания, как и кабели категории 5.
Cat-6: Этот кабель, определенный в TIA / EIA-568-B, обеспечивает значительное улучшение производительности по сравнению с Cat5 и Cat 5e. При производстве кабели категории 6 наматываются более плотно, чем кабели категории 5 или 5e, и часто имеют внешний экран из фольги или оплетки.Экранирование защищает витые пары проводов внутри кабеля Ethernet, помогая предотвратить перекрестные помехи и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с, но могут делать это только на расстоянии до 55 метров, даже если это делает их относительно длинными кабелями Ethernet.
Кабели Ethernet категории 6, как правило, имеют 2+ витка на см, а некоторые могут включать нейлоновые шлицы для уменьшения перекрестных помех, хотя на самом деле это не требуется стандартом.
Cat-6a: Буква «a» в Cat 6a означает «расширенный», и в 2008 году стандарт был пересмотрен.Кабели Cat 6a способны поддерживать вдвое большую максимальную полосу пропускания и способны поддерживать более высокие скорости передачи по сетевым кабелям большей длины. В кабелях Cat 6a используется экранированный кабель, который практически полностью устраняет перекрестные помехи. Однако это делает их менее гибкими, чем кабель Cat 6.
Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с.
Cat-8: выпущены кабели Cat 8, которые обеспечивают огромный рост скорости передачи данных / полосы пропускания. Соответственно, эти кабели Cat 8 обычно дороже, чем более старые версии, такие как Cat 6 или даже Cat 7.

Ниже приведены дальнейшие описания кабелей Cat-5 и Cat-5e, поскольку они широко используются сегодня для сетевых приложений Ethernet.

Обзор производительности кабеля Ethernet
Категория	Экранирование	Макс.скорость передачи (на 100 метров)	Макс.пропускная способность
Кат.3	Неэкранированный	10 Мбит / с	16 МГц
Cat 5	Неэкранированный	10/100 Мбит / с	100 МГц
Cat 5e	Неэкранированный	1000 Мбит / с / 1 Гбит / с	100 МГц
Cat 6	Экранированный или неэкранированный	1000 Мбит / с / 1 Гбит / с	> 250 МГц
Cat 6a	экранированный	10000 Мбит / с / 10 Гбит / с	500 МГц
Cat 7	экранированный	10000 Мбит / с / 10 Гбит / с	600 МГц
Кошка 8	экранированный	25 Гбит / с или 40 Гбит / с *	2000 МГц

* 25 Гбит / с для Cat 8.1 и 40 Гбит / с для Cat 8.2.

Разъемы для кабеля Ethernet

Разъем RJ45, Registered Jack 45 используется почти повсеместно в качестве физического разъема для кабелей Ethernet и для сетевых кабелей в целом. От Ethernet категории 3 до категории 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть оконцованы разъемами RJ45, но часто используются специальные версии, называемые GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в новой установке при переходе на Cat 7.

Разъем Ethernet RJ45 на кабеле Ethernet

Разъем RJ45, используемый на концах кабелей Ethernet, представляет собой небольшие пластиковые заглушки с фиксирующей защелкой, которую можно освободить, когда необходимо снять кабель. Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а «гнездо» относится к порту или гнезду и обычно находится на оборудовании.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии около 1 мм друг от друга, а провода вставлены и обжаты для обеспечения надежного соединения.Фактический тип разъема известен как 8P8C — восемь контактов — восемь контактов.

Строго говоря, фактический тип разъема следует рассматривать как 8P8C, а схему разводки — RJ45, но в действительности термин RJ45 для кабелей Ethernet используется почти повсеместно.

Разъемы Ethercon

Хотя разъем RJ45 идеально подходит для большинства приложений, он не особенно надежен. Он подходит для подключения к офису, центру обработки данных и дома, где надежность не является проблемой.Однако существует ряд сценариев, в которых требуется более надежный разъем — такие приложения, как аудиовизуальные средства, сценическое аудио, освещение и т. Д., Где используется Ethernet, нуждаются в гораздо более надежном соединении.

Для решения этой проблемы используется разъем Ethercon. Разъем Ethercon можно сравнить с комбинацией RJ45 с разъемом XLR. Поскольку разъем Ethercon имеет круглую металлическую внешнюю защиту в сочетании с внутренней в стиле RG45, он обеспечивает необходимые возможности подключения и надежность, необходимую для таких приложений, как сцена и другие аудиовизуальные области, где требуются подключения Ethernet.

Можно получить не только соединители Ethercon самостоятельно, но и готовые выводы Ethercon.

Распиновка кабеля Ethernet

Хотя детали проводки и изготовления кабеля могут различаться для разных категорий кабелей, основные возможности подключения остаются неизменными. Таким образом, можно надежно использовать кабели Ethernet для соединения между элементами оборудования и т. Д.

Обзор передаваемых сигналов, а также соответствующих проводов и соединений приведен в таблице ниже:

RJ-45 / Cat 5 / Cat 5e Распиновка и проводка
Штифт No	Телефон	10Base-T	100Base-T	1000Base-T	PoE Режим A	PoE Режим B
1		+ TX	+ TD	+ BI_DA	48 В выход
2		-TX	-TX	-BI_DA	48 В выход
3		+ RX	+ RX	+ BI_DB	48 В возврат
4	Кольцо			+ BI_DC		48 В выход
5	Подсказка			-BI_DC		48 В выход
6		-RX	-RX	-BI_DB	48 В возврат
7				+ BI_DD		48 В возврат
8				-BI_DD		48 В возврат

В таблице TX — это передаваемые данные, а RX — полученные данные.BI_Dn — двунаправленные данные, A, B, C и D.

Имеются две стандартные распиновки RJ45 для индивидуального расположения проводных соединений к разъемам RJ45 внутри кабеля Ethernet: стандарты T568A и T568B.

Следует соблюдать одно или другое соглашение, так как это обеспечит требуемую связь, хотя, поскольку это всего лишь цветовое соглашение, и одни и те же провода и пары подключены к одним и тем же контактам, не имеет значения, какой из них соблюдается. На практике чаще всего используется T568B, и поэтому, вероятно, лучше всего использовать его.Используемый стандарт также может быть указан на оболочке готового кабеля Ethernet.

Распиновка и проводка RJ-45
Штифт	T568A	T568B
1	Белый с зеленой полосой	Белый с оранжевой полосой
2	Зеленый	оранжевый
3	Белый с оранжевой полосой	Белый с зеленой полосой
4	Синий	Синий
5	Белый с синей полосой	Белый с синей полосой
6	оранжевый	Зеленый
7	Белый с коричневой полосой	Белый с коричневой полосой
8	Коричневый	Коричневый

Кабель Ethernet с зачищенной внешней оболочкой, чтобы показать внутренние провода витой пары

Перекрестные кабели Ethernet категории 5

Существует ряд различных конфигураций кабеля, которые можно использовать в зависимости от оборудования и требований.Самый распространенный тип — это прямые кабели, которые подключаются по схеме «1 к 1». Однако иногда требуются перекрестные кабели Cat-5.

Обычно кабель Cat-5, используемый для подключения компьютера (ПК) к коммутатору, представляет собой прямой кабель. Однако, если два компьютера или два коммутатора соединены вместе, используется перекрестный кабель Cat5.

Многие интерфейсы Ethernet, используемые сегодня, способны определять тип кабеля, будь то прямой или перекрестный кабель, и могут адаптироваться к требуемому формату.Это означает, что требования к перекрестным кабелям Cat-5 меньше, чем они могли бы быть в противном случае.

При использовании перекрестных кабелей Cat-5 Ethernet на них не указывается, что это перекрестные кабели. Соответственно, часто бывает целесообразно отметить их, чтобы в дальнейшем избежать путаницы.

Максимальная длина кабеля Ethernet

Часто необходимо использовать длинные кабели Ethernet, однако существуют ограничения на расстояние, на которое можно надежно передавать данные. При использовании длинных кабелей Ethernet возникает дополнительный шум, и в конечном итоге данные искажаются кабелем.

Сводка кабелей Ethernet и их максимальная рабочая длина приведены ниже:

Максимальная длина длинных кабелей Ethernet
Спецификация	Тип кабеля	Максимальная длина
10BaseT	Неэкранированная витая пара	100 метров
10Base2	Тонкий коаксиальный кабель	180 метров
10Base5	Толстый коаксиальный кабель	500 метров
10BaseF	Волоконно-оптический кабель	2000 метров
100BaseT	Неэкранированная витая пара	100 метров
100BaseTX	Неэкранированная витая пара	220 метров

Указанные длины являются общепринятыми как максимальные, но не включены в стандарт IEEE.

Видны различные кабели, соединяющие вместе различные элементы Ethernet — маршрутизаторы Ethernet, коммутаторы Ethernet, компьютеры, сетевые серверы и т. Д. Видны Cat5, Cat5e и Cat6. В кабелях используется экономичный, но эффективный патч-разъем RJ45, и с его помощью эти кабели Ethernet могут соединять или соединять вместе несколько элементов оборудования на базе Ethernet. В некоторых случаях, когда требуется специальное подключение, могут потребоваться перекрестные кабели — они должны быть четко обозначены как таковые, поскольку они могут быть использованы в другом месте по незнанию и привести к тому, что подключение не будет работать.Помимо этого, использовать кабели Ethernet Cat 5, Cat5e и Cat 6 очень просто, и обычно возникает очень мало проблем.

Темы беспроводного и проводного подключения:
Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай-фай IEEE 802.15.4 Беспроводные телефоны DECT NFC — связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN
Вернуться к беспроводному и проводному подключению

Чем отличаются волоконно-оптические и коаксиальные кабели?

В Allconnect мы работаем над тем, чтобы предоставлять качественную информацию с соблюдением правил редакции.Хотя этот пост может содержать предложения от наших партнеров, мы придерживаемся собственного мнения. Вот как мы зарабатываем деньги.

Как мы зарабатываем деньги

Allconnect — независимый издатель и служба сравнения, поддерживаемая рекламой. Наши партнеры могут компенсировать нам, когда вы переходите по ссылкам или подписываетесь на услуги через наш сайт. Эта компенсация может повлиять на то, как, где и в каком порядке появляются товары. Кроме того, мы иногда используем партнерские ссылки Amazon, рекомендуя продукт в наших статьях.Мы можем получить компенсацию, если вы перейдете по ссылке и сделаете покупку. Ваша информация передается только выбранным вами поставщикам услуг во время оформления заказа. Эти партнерские отношения позволяют нам бесплатно связывать вас с лучшими поставщиками и продуктами.

Наше мнение — наше

С 1998 года цель Allconnect — помочь вам с уверенностью сравнивать поставщиков и продукты домашних услуг. Мы знаем, что вы доверяете нам точность и беспристрастность. Хотя на нашем сайте представлены не все поставщики или продукты, представленные на рынке, наши рекомендации по статьям основаны на независимых исследованиях и честных мнениях нашей редакционной группы.Наша редакция не получает подарков или прямых компенсаций от наших партнеров.

Интернет — это не то, что волшебным образом появляется в вашем доме.

Если вы не подключены к спутниковой сети Wi-Fi, скорее всего, есть кабели от интернет-провайдера, которые идут прямо в ваш дом. Однако не все кабели одинаковы. Это может быть оптоволоконный или коаксиальный кабель, и между ними есть некоторые ключевые различия, о которых вам нужно знать, чтобы выбрать лучшего поставщика широкополосного доступа.

Оптоволоконный и кабельный Интернет позволяют подключиться к Интернету, но их структура и ограничения обладают уникальными характеристиками. Мы собираемся объяснить, какие кабели стоят за каждым, как вы можете извлечь из них пользу и что лучше всего для вас.

Вот что нужно знать о волоконно-оптических и коаксиальных кабелях при покупке интернет-услуг у себя дома.

Что такое оптоволоконный кабель?

Волоконно-оптический кабель состоит из небольших гибких жилок из стекла или пластика. В отличие от традиционных медных линий, оптоволоконный кабель использует свет для передачи значительного объема данных.Это позволяет использовать оптоволоконный кабель с большей пропускной способностью, чем медный коаксиальный кабель.

Кроме того, в отличие от кабельного Интернета, пропускная способность для отдельных клиентов с оптоволоконным Интернетом может стать очень большой, поскольку им не нужно использовать соединение с другими пользователями в той же зоне. Независимо от времени, оптоволоконный интернет не должен замедляться из-за перегрузки. Высокоскоростные данные должны оставаться невероятно быстрыми и с легкостью управлять всеми домашними делами.

Какова скорость передачи данных по оптоволоконным кабелям?

Оптоволоконные кабели обеспечивают скорость до 1 Гбит / с, но, конечно, это зависит от вашего интернет-провайдера и оборудования.Однако большинство интернет-провайдеров по умолчанию работают не так быстро. Обязательно выберите правильный тарифный план и беспроводной маршрутизатор. Тогда вы откроете для себя множество преимуществ подключения нового поколения.

Вы можете подписаться на оптоволоконный Интернет у следующих компаний:

Что такое коаксиальный кабель?

Сделанный в основном из меди, коаксиальный кабель передает данные от места к месту через электричество. Это технология, которую интернет-провайдеры начали использовать, когда коммутируемые и цифровые абонентские линии (DSL) устарели.Хотя есть улучшения по сравнению с коммутируемым доступом и DSL, кабельный Интернет не совсем превосходит оптоволоконный. Тем не менее, кабельный Интернет доступен в большинстве регионов страны и часто по доступной цене.

Кабельный Интернет требует модема, который позволяет вашему дому подключаться к инфраструктуре интернет-провайдера. В свою очередь, вы подключаете модем к роутеру. Вместе модем обеспечивает соединение от интернет-провайдера, а маршрутизатор создает вашу сеть Wi-Fi.Есть также некоторые интернет-провайдеры, которые объединяют модем и маршрутизатор в одно устройство.

Купив собственный модем или маршрутизатор, вы также можете сэкономить деньги. Известно, что интернет-провайдеры взимают плату за аренду, если вам понадобится их оборудование.

Какова скорость передачи данных при использовании коаксиальных кабелей?

К сожалению, в большинстве случаев коаксиальные кабели не обладают достаточной скоростью передачи данных. Некоторые интернет-провайдеры могут получить скорость до 1 Гбит / с (1000 Мбит / с), но это не так уж часто.Коаксиальный кабель, соединяющий ваш дом, тоже может быть общим. Когда несколько клиентов в одном районе находятся в сети одновременно, может произойти дросселирование, что приведет к снижению скорости.

Вы можете подписаться на кабельный Интернет у следующих компаний:

Кабельный Интернет не так быстр, как волоконный, но вы все равно должны рассчитывать на надежное соединение для работы и развлечений. Мы собрали этот универсальный хаб о кабельном Интернете, в котором перечислены как преимущества, так и недостатки.

Один тип кабеля лучше другого? какой я должен выбрать?

Без сомнения, волоконно-оптические кабели следует выбирать вместо коаксиальных. Волоконно-оптические кабели созданы для завтрашнего дня. По мере развития мира оптоволоконный интернет может адаптироваться и продолжать предоставлять потребителям и предприятиям высокоскоростные данные. Между тем, в ближайшие годы кабельный Интернет, вероятно, будет еще больше отставать. Всегда лучше выбирать актуальную технологию.

Проблема, однако, в том, что вы либо собираетесь платить больше за интернет-сервис, основанный на оптоволоконном кабеле, либо он вообще не будет доступен.В некоторых районах США вы не увидите оптоволоконных кабелей, используемых какими-либо интернет-провайдерами.

По данным Федеральной комиссии по связи, только около 12% населения США имеет доступ к Интернету со скоростью 1000 Мбит / с по оптоволоконным кабелям. Кроме того, при скорости 100 Мбит / с процент жителей, имеющих доступ к оптоволоконному Интернету, увеличивается только до 25% по сравнению с 80% населения, которое имеет доступ к той же скорости при кабельном соединении. Таким образом, вы можете застрять с коаксиальными кабелями, но это не обязательно приведет к плохим результатам.

В конце концов, вы не можете принимать решение. Все зависит от вашего местоположения и того, сколько денег вы готовы потратить. Тем не менее, нет никаких сомнений в том, что любой может извлечь выгоду из высокоскоростной передачи данных по оптоволоконному Интернету.

По данным Statista, в 2018 году оптоволоконным интернетом пользовались почти 15 миллионов домашних хозяйств. Это не очень много, но, вероятно, из-за ограниченной доступности технологии. Если провайдеры интернет-услуг продолжат установку инфраструктуры, мы ожидаем, что дополнительные домохозяйства перейдут с кабельного Интернета на оптоволоконный.

Как узнать, какой кабель использовать? Нужно ли мне заменить какое-либо другое оборудование?

Хотя у вас может возникнуть соблазн сделать это, оптоволоконные и коаксиальные кабели нельзя использовать взаимозаменяемо. Для оптоволоконного интернета потребуется оптоволоконный кабель, а для кабельного интернета потребуется коаксиальный кабель. Это зависит от того, к какому типу интернет-услуг вы подключены, поэтому узнайте у своего интернет-провайдера, что подключено к вашему дому.

Тарифный план с вашим интернет-провайдером тоже имеет значение.Это не так просто, как установить оптоволоконный кабель и получить скорость 1 Гбит / с. Помимо географических ограничений интернет-провайдера, клиенты, которые имеют право на оптоволоконный интернет, должны платить за доступ, а также за высокоскоростные данные высшего уровня. Помните об этом, если хотите перейти с кабельного Интернета на оптоволоконный.

Что касается другого оборудования, оптоволоконный Интернет не использует модем. Скорее всего, интернет-провайдер установит оптический сетевой блок (ONT).ONT, который проложен по оптоволоконному кабелю снаружи дома, затем использует коаксиальный кабель или кабель Ethernet для подключения к маршрутизатору. Так что, скорее всего, у вас будет коаксиальный кабель, даже если будет установлен оптоволоконный Интернет. Кабельный Интернет в любом случае использует коаксиальный кабель.

Покупаете оптоволоконный или кабельный Интернет? Посмотрите, какие интернет-провайдеры доступны в вашем районе, и сравните предложения, чтобы выбрать лучший тарифный план.

% PDF-1.4 % 2088 0 obj> endobj xref 2088 480 0000000016 00000 н. 0000016440 00000 п. 0000016674 00000 п. 0000016719 00000 п. 0000016851 00000 п. 0000017337 00000 п. 0000017402 00000 п. 0000017516 00000 п. 0000020266 00000 п. 0000023194 00000 п. 0000026366 00000 п. 0000029200 00000 н. 0000032514 00000 п. 0000035730 00000 п. 0000038938 00000 п. 0000040707 00000 п. 0000040938 00000 п. 0000041021 00000 п. 0000041077 00000 п. 0000041152 00000 п. 0000041230 00000 п. 0000041305 00000 п. 0000041455 00000 п. 0000041603 00000 п. 0000041680 00000 п. 0000042147 00000 п. 0000042784 00000 п. 0000057120 00000 п. 0000073764 00000 п. 0000095624 00000 п. 0000098599 00000 п. 0000100816 00000 н. 0000121364 00000 н. 0000143226 00000 н. 0000164294 00000 н. 0000186151 00000 н. 0000208160 00000 н. 0000216961 00000 н. 0000220202 00000 н. 0000244674 00000 н. 0000244734 00000 н. 0000244816 00000 н. 0000244897 00000 н. 0000244952 00000 н. 0000245085 00000 н. 0000245141 00000 н. 0000245262 00000 н. 0000245318 00000 н. 0000245455 00000 н. 0000245510 00000 н. 0000245677 00000 н. 0000245814 00000 н. 0000245869 00000 н. 0000246034 00000 н. 0000246211 00000 н. 0000246368 00000 н. 0000246423 00000 н. 0000246566 00000 н. 0000246745 00000 н. 0000246900 00000 н. 0000246955 00000 п. 0000247070 00000 н. 0000247249 00000 н. 0000247388 00000 н. 0000247443 00000 н. 0000247668 00000 н. 0000247837 00000 п. 0000247942 00000 н. 0000247997 00000 н. 0000248100 00000 н 0000248279 00000 н. 0000248458 00000 н. 0000248513 00000 н. 0000248732 00000 н. 0000248947 00000 н. 0000249158 00000 н. 0000249213 00000 н. 0000249432 00000 н. 0000249617 00000 н. 0000249788 00000 н. 0000249843 00000 н. 0000250010 00000 н. 0000250205 00000 н. 0000250366 00000 н. 0000250421 00000 н. 0000250632 00000 н. 0000250841 00000 н. 0000251002 00000 н. 0000251057 00000 н. 0000251226 00000 н. 0000251397 00000 н. 0000251590 00000 н. 0000251645 00000 н. 0000251756 00000 н. 0000251945 00000 н. 0000252078 00000 н. 0000252133 00000 н. 0000252282 00000 н. 0000252443 00000 н. 0000252608 00000 н. 0000252663 00000 н. 0000252841 00000 н. 0000252946 00000 н. 0000253001 00000 п. 0000253162 00000 н. 0000253217 00000 н. 0000253402 00000 н. 0000253457 00000 н. 0000253597 00000 н. 0000253651 00000 н. 0000253810 00000 н. 0000253864 00000 н. 0000253999 00000 н. 0000254053 00000 н. 0000254166 00000 н. 0000254219 00000 н. 0000254348 00000 п. 0000254403 00000 н. 0000254528 00000 н. 0000254741 00000 н. 0000254796 00000 н. 0000254969 00000 н. 0000255172 00000 н. 0000255227 00000 н. 0000255434 00000 н. 0000255617 00000 н. 0000255786 00000 н. 0000255841 00000 н. 0000255998 00000 н. 0000256053 00000 н. 0000256108 00000 н. 0000256163 00000 н. 0000256218 00000 н. 0000256273 00000 н. 0000256432 00000 н. 0000256487 00000 н. 0000256628 00000 н. 0000256683 00000 н. 0000256842 00000 н. 0000256897 00000 н. 0000257070 00000 н. 0000257125 00000 н. 0000257262 00000 н. 0000257317 00000 н. 0000257446 00000 н. 0000257501 00000 н. 0000257670 00000 н. 0000257725 00000 н. 0000257852 00000 н. 0000257907 00000 н. 0000258052 00000 н. 0000258107 00000 н. 0000258162 00000 н. 0000258281 00000 н. 0000258336 00000 н. 0000258463 00000 н. 0000258518 00000 н. 0000258573 00000 н. 0000258628 00000 н. 0000258861 00000 н. 0000259064 00000 н. 0000259119 00000 н. 0000259298 00000 н. 0000259503 00000 н. 0000259668 00000 н. 0000259723 00000 н. 0000259884 00000 н. 0000260071 00000 н. 0000260298 00000 н. 0000260353 00000 п. 0000260534 00000 н. 0000260727 00000 н. 0000260914 00000 н. 0000260969 00000 н. 0000261118 00000 н. 0000261283 00000 н. 0000261338 00000 н. 0000261625 00000 н. 0000261858 00000 н. 0000261913 00000 н. 0000262138 00000 н. 0000262193 00000 п. 0000262484 00000 н. 0000262539 00000 н. 0000262594 00000 н. 0000262649 00000 н. 0000262814 00000 н. 0000262869 00000 н. 0000263032 00000 н. 0000263087 00000 н. 0000263240 00000 н. 0000263295 00000 н. 0000263480 00000 н. 0000263535 00000 н. 0000263740 00000 н. 0000263795 00000 н. 0000263960 00000 н. 0000264015 00000 н. 0000264070 00000 н. 0000264125 00000 н. 0000264180 00000 н. 0000264235 00000 н. 0000264290 00000 н. 0000264345 00000 п. 0000264400 00000 н. 0000264455 00000 н. 0000264510 00000 н. 0000264697 00000 п. 0000264832 00000 н. 0000264887 00000 н. 0000264998 00000 н. 0000265053 00000 н. 0000265214 00000 н. 0000265269 00000 н. 0000265414 00000 н. 0000265469 00000 н. 0000265616 00000 н. 0000265671 00000 н. 0000265890 00000 н. 0000265945 00000 н. 0000266000 00000 н. 0000266135 00000 н. 0000266190 00000 н. 0000266357 00000 н. 0000266412 00000 н. 0000266585 00000 н. 0000266640 00000 н. 0000266695 00000 н. 0000266818 00000 н. 0000266873 00000 н. 0000266990 00000 н. 0000267171 00000 н. 0000267314 00000 н. 0000267369 00000 н. 0000267514 00000 н. 0000267675 00000 н. 0000267730 00000 н. 0000267863 00000 н. 0000267918 00000 н. 0000268083 00000 н. 0000268232 00000 н. 0000268287 00000 н. 0000268416 00000 н. 0000268595 00000 н. 0000268718 00000 н. 0000268773 00000 п. 0000268924 00000 н. 0000269063 00000 н. 0000269118 00000 н. 0000269283 00000 н. 0000269338 00000 н. 0000269393 00000 н. 0000269542 00000 н. 0000269597 00000 н. 0000269736 00000 н. 0000269791 00000 н. 0000269966 00000 н. 0000270021 00000 н. 0000270076 00000 н. 0000270131 00000 п. 0000270186 00000 п. 0000270241 00000 п. 0000270296 00000 п. 0000270351 00000 п. 0000270466 00000 н. 0000270521 00000 н. 0000270576 00000 н. 0000270735 00000 н. 0000270790 00000 н. 0000270993 00000 п. 0000271048 00000 н. 0000271103 00000 н. 0000271158 00000 н. 0000271371 00000 н. 0000271426 00000 н. 0000271543 00000 н. 0000271598 00000 н. 0000271737 00000 н. 0000271792 00000 н. 0000271899 00000 н. 0000271954 00000 н. 0000272009 00000 н. 0000272130 00000 н. 0000272185 00000 н. 0000272306 00000 н. 0000272531 00000 н. 0000272660 00000 н. 0000272715 00000 н. 0000272826 00000 н. 0000273019 00000 н. 0000273144 00000 н. 0000273199 00000 н. 0000273330 00000 н. 0000273553 00000 н. 0000273678 00000 н. 0000273733 00000 н. 0000273852 00000 н. 0000274053 00000 н. 0000274202 00000 н. 0000274257 00000 н. 0000274400 00000 н. 0000274563 00000 н. 0000274678 00000 н. 0000274733 00000 н. 0000274862 00000 н. 0000274917 00000 н. 0000275070 00000 н. 0000275125 00000 н. 0000275252 00000 н. 0000275307 00000 н. 0000275362 00000 п. 0000275417 00000 н. 0000275586 00000 н. 0000275641 00000 п. 0000275832 00000 н. 0000275887 00000 н. 0000275942 00000 н. 0000275997 00000 н. 0000276136 00000 н. 0000276191 00000 н. 0000276348 00000 н. 0000276403 00000 н. 0000276458 00000 н. 0000276513 00000 н. 0000276568 00000 н. 0000276623 00000 н. 0000276742 00000 н. 0000276797 00000 н. 0000276916 00000 н. 0000276971 00000 н. 0000277092 00000 н. 0000277147 00000 н. 0000277284 00000 н. 0000277339 00000 н. 0000277394 00000 н. 0000277449 00000 н. 0000277504 00000 н. 0000277639 00000 н. 0000277694 00000 н. 0000277841 00000 н. 0000277896 00000 н. 0000278081 00000 н. 0000278136 00000 н. 0000278301 00000 н. 0000278356 00000 н. 0000278557 00000 н. 0000278612 00000 н. 0000278667 00000 н. 0000278812 00000 н. 0000278867 00000 н. 0000279014 00000 н. 0000279069 00000 н. 0000279214 00000 н. 0000279269 00000 н. 0000279324 00000 н. 0000279449 00000 н. 0000279504 00000 н. 0000279635 00000 н. 0000279690 00000 н. 0000279745 00000 н. 0000279886 00000 н. 0000279941 00000 н. 0000280130 00000 н. 0000280321 00000 н. 0000280468 00000 н. 0000280523 00000 н. 0000280652 00000 н. 0000280823 00000 п. 0000280960 00000 н. 0000281015 00000 н. 0000281138 00000 п 0000281305 00000 н. 0000281436 00000 н. 0000281491 00000 н. 0000281638 00000 н. 0000281693 00000 н. 0000281856 00000 н. 0000281911 00000 н. 0000281966 00000 н. 0000282021 00000 н. 0000282076 00000 н. 0000282131 00000 п. 0000282186 00000 н. 0000282241 00000 п. 0000282296 00000 н. 0000282403 00000 п. 0000282458 00000 н. 0000282571 00000 н. 0000282626 00000 н. 0000282681 00000 н. 0000282736 00000 н. 0000282791 00000 н. 0000282996 00000 н. 0000283051 00000 н. 0000283264 00000 н. 0000283495 00000 н. 0000283654 00000 п. 0000283709 00000 н. 0000283834 00000 н. 0000283889 00000 н. 0000283944 00000 н. 0000283999 00000 н. 0000284220 00000 н. 0000284275 00000 н. 0000284330 00000 н. 0000284385 00000 н. 0000284440 00000 н. 0000284635 00000 н. 0000284762 00000 н. 0000284817 00000 н. 0000284938 00000 п. 0000285135 00000 н. 0000285276 00000 н. 0000285331 00000 п. 0000285474 00000 н. 0000285675 00000 н. 0000285828 00000 н. 0000285883 00000 н. 0000286080 00000 н. 0000286135 00000 н. 0000286190 00000 п. 0000286245 00000 н. 0000286408 00000 н. 0000286463 00000 н. 0000286518 00000 н. 0000286573 00000 н. 0000286628 00000 н. 0000286683 00000 п. 0000286816 00000 н. 0000286871 00000 н. 0000287006 00000 н. 0000287061 00000 н. 0000287216 00000 н. 0000287271 00000 н. 0000287434 00000 н. 0000287489 00000 н. 0000287544 00000 н. 0000287677 00000 н. 0000287732 00000 н. 0000287875 00000 п. 0000287930 00000 н. 0000287985 00000 н. 0000288040 00000 н. 0000288207 00000 н. 0000288262 00000 н. 0000288451 00000 п. 0000288594 00000 н. 0000288649 00000 н. 0000288784 00000 н. 0000288989 00000 н. 0000289146 00000 п. 0000289201 00000 н. 0000289362 00000 п. 0000289563 00000 н. 0000289688 00000 н. 0000289743 00000 н. 0000289884 00000 н. 00002 00000 н. 00002 00000 п. 00002 00000 н.
