Последовательное соединение вентиляторов | Инженеришка.Ру | enginerishka.ru

В ряде случаев в сети с большим сопротивлением вместо замены вентиля­тора на больший типоразмер целесообразно установить дополнительный вентилятор. При этом вентиляторы работают последовательно на единую сеть. Обычно последовательно включают в работу осевые вентиляторы, име­ющие относительно небольшие давления.

Это многоступенчатый вентилятор с одинаковыми рабочими колесами, между которыми установлены спрямля­ющие аппараты для раскручивания потока до осевого направления перед по­следующим колесом. Известны случаи последовательной работы канальных вентиляторов. Исключительно редко используют последовательную ра­боту радиальных вентиляторов со спиральным корпусом из-за сложности компоновки.

При последовательной работе двух вентиляторов они имеют одинаковую производительность. Чтобы получить суммарную характеристику системы из двух вентиляторов, необходимо сложить их давления (ординаты) при фик­сированной производительности.

Для упрощения анализа совместной работы вентиляторов в дальнейшем не учитываем увеличение сопротивления сети при установке второго вентилятора. Аэродинамическая характеристика сум­марной работы двух одинаковых вентиляторов приведена на рисунке.

Последовательная работа двух одинаковых вентиляторов:

1, 2 – характеристики дополнительного и основного вентиляторов

3 – характеристика совместной работы двух вентиляторов

Оба вентилятора имеют производительность LP, рабочим режимом каждого из вен­тиляторов является точка А, а системы из двух вентиляторов — точка В, давле­ние в которой равно сумме давлений двух вентиляторов.

Рассмотрим совместную работу двух вентиляторов, которые имеют различ­ные аэродинамические характеристики (рис. а). Вентилятор 2 является основным, а вентилятор 1 — дополни­тельным, служащим для увеличения производительности основного венти­лятора. Режимом совместной работы вентиляторов является точка С, рабо­чим режимом основного вентилято­ра — точка В, а дополнительного — точ­ка А, при этом каждый из вентиляторов имеет производительность LP.

Если бы основной вентилятор работал один, то его рабочим режимом была бы точ­ка D, а производительность вентилятора — LD. За счет установки дополнительного вентилятора производительность возросла на величину Lp—LD. Как видно, если производительность основного вентилятора при работе в данной сети LD меньше максимальной производительности дополнительного вентилятора L1MAX , то установка дополнительного вентилятора приводит к увеличению произ­водительности.

Последовательная работа двух вентиляторов с различными характеристиками:

1, 2 – характеристики дополнительного и основного вентиляторов

3 – характеристики совместной работы двух вентиляторов

Рассмотрим случай неудачного выбора дополнительного вентилятора, мак­симальная производительность которого L

1MAX меньше производительности основного вентилятора LD при его одиночной работе (рис. 6). Режимом со­вместной работы вентиляторов является точка С. Рабочим режимом основного вентилятора является точка В, а дополнительного — точка А, каждый из венти­ляторов имеет производительность LP. Если бы основной вентилятор работал один, то его рабочим режимом была бы точка D, а производительность венти­лятора — LD. Дополнительный вентилятор в этом случае работает в «турбин­ном» («флюгерном») режиме и является аэродинамическим сопротивлением для основного вентилятора. Это приводит к тому, что производительность основного вентилятора при установке дополнительного уменьшилась на вели­чину LD — LP. Но при этом необходимо помнить,
что, кроме уменьшения произ­водительности основного вентилятора, дополнительный вентилятор потребля­ет соответствующую мощность.

Совместная работа вентиляторов в сети воздуховодов

В тех случаях, когда нельзя подобрать один вентилятор, который обеспечивал бы заданные расход и давление воздуха в сети воздуховодов, прибегают к установке нескольких совместно работающих вентиляторов. Необходимость такого решения может возникнуть, например, если величины требующихся расхода или давления воздуха подвержены значительным колебаниям.

Как правило, совместная установка вентиляторов менее экономична, надежна и устойчива в эксплуатации и поэтому к такому решению следует прибегать лишь тогда, когда установка одного вентилятора исключается.

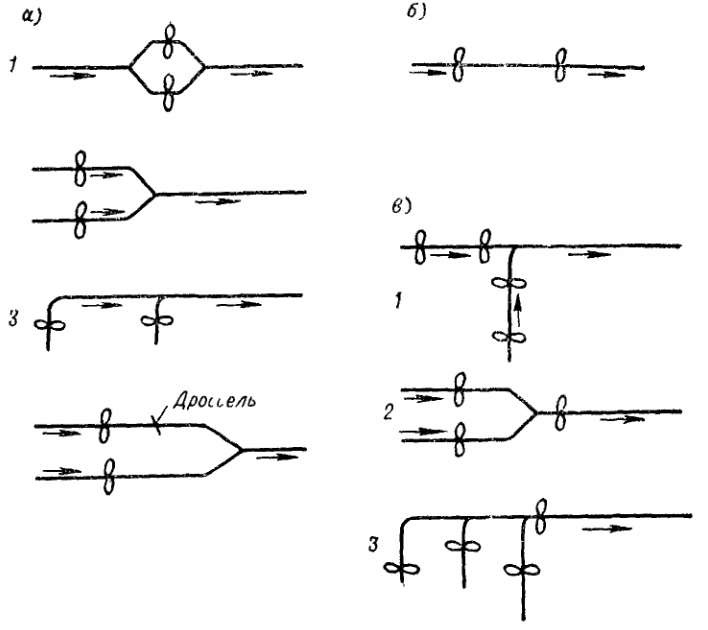

Совместная установка вентиляторов может быть параллельной и последовательной.

Параллельное соединение вентиляторов дает возможность значительно увеличивать производительность при сохранении величины полного давления примерно такой же, как у одного вентилятора. Последовательное соединение вентиляторов позволяет резко увеличивать давление, оставляя производительность приблизительно такой же, как у одного вентилятора.

Рисунок. 6.34. Схема параллельного соединения двух вентиляторов

На рисунке 6.34 приведена схема параллельного соединения двух вентиляторов. Из схемы видно, что через каждый вентилятор проходит часть суммарного расхода, а начиная от места соединения воздуховода 1 и 2 - характеристики двух одинаковых вентиляторов; 1 + 2 - совместная характеристика этих же вентиляторов при параллельной работе; ALa - увеличение производительности при работе вентиляторов на сеть a; AL6 - увеличение производительности при работе вентиляторов на сеть 6 входов в сети перемещается расход воздуха, равный сумме производительностей двух вентиляторов. Давление воздуха будет общее, причем такое же, как у каждого вентилятора. Поэтому при построении суммарной характеристики двух параллельно работающих вентиляторов надо складывать их производительности при одинаковых давлениях.

Рисунок. 6.35. Параллельная работа двух одинаковых вентиляторов с равномерно падающими характеристиками:

Максимальный эффект от параллельного соединения двух вентиляторов (рисунок 6.35) наблюдается при работе вентиляторов на сеть воздуховодов с пологой характеристикой. При этом наибольшей надежностью отличаются схемы с одинаковыми вентиляторами, имеющими равномерно падающие напорные характеристики. Если соединены разные вентиляторы, то часто возникает необходимость определения их характеристик не только в I, но и во II квадранте. Как видим, даже при равномерно падающих характеристиках в этом случае может оказаться, что производительность двух вентиляторов при крутых характеристиках сети будет меньше производительности одного вентилятора (рисунок 6. 36). При параллельном соединении двух одинаковых вентиляторов, но имеющих горбатые седлообразные характеристики, может наблюдаться такое же явление (рисунок 6.37).

Рисунок. 6.36. Параллельная работа двух вентиляторов с различными характеристиками:

Если при параллельном соединении вентиляторы на значительные участки сети воздуховодов работают не совместно, а самостоятельно, это необходимо учитывать при построении суммарной характеристики совместно работающих вентиляторов. Перед суммированием характеристик двух таких вентиляторов следует из ординат, представляющих собой полные давления при соответствует 1 н 2 - индивидуальные характеристики вентиляторов; 1 + 2 - совместная характеристика этих вентиляторов; а - характеристика сети; 1+2 - производительность при работе на сеть двух вентиляторов; 12 - производительность при самостоятельной работе на сеть

Рисунок. 6.37. Параллельная работа двух одинаковых вентиляторов с горбатыми характеристиками: 1 и 2 - характеристики двух одинаковых вентиляторов; 1 + 2 - совместная характеристика вентиляторов

при параллельной работе; 11+2 - производительность при совместной работе; DLa - уменьшение производительности при совместной работе второго вентилятора; ALa - уменьшение производительности при совместной работе вентиляторов на сеть

ствующих расходах, вычесть потери давления в упомянутых участках сети, или, иначе говоря, из характеристик вентиляторов вычесть характеристики тех участков, на которых вентиляторы работают самостоятельно, получить так называемые приведенные характеристики вентиляторов, а затем уже построить суммарную характеристику.

На рисунке 6.38 приведена схема такой установки.

Рисунок. 6.38. Построение суммарной характеристики двух параллельно работающих вентиляторов, имеющих самостоятельные участки сети воздуховодов:

I - схема установки: оа - участок сети, на котором самостоятельно работает вентилятор об - участок сети, на котором самостоятельно работает вентилятор 2; ог - участок общей сети воздуховодов; II - построение суммарной характеристики; 1 ч2 - паспортные характеристики вентиляторов 1 и 2; оа и об - характеристики участков сети от а до о и от б до о; ог - характеристика общей части воздуховодов; 1 - (оа) и 2 -(об) - приведенные характеристики вентиляторов; 1 + 2 - (ао + об) - суммарная характеристика вентиляторов с учетом самостоятельной работы на участках ао и об показан порядок построения суммарной характеристики вентиляторов с учетом работы каждого из них на самостоятельные участки сети воздуховодов. Здесь рассмотрен наиболее простой случай, когда самостоятельные участки сети для двух одинаковых вентиляторов совершенно идентичны, а потери давления в них сравнительно невелики.

На практике применяются схемы, в которых один или оба вентилятора работают самостоятельно на участках сети, имеющих значительные сопротивления.

При этом производительности вентиляторов могут существенно отличаться друг от друга. На рисунке 6.39 приводятся схема и построение аэродинамических характеристик, иллюстрирующих этот случай.

Рисунок. 6.39. Совместная работа вентиляторов в сети воздуховодов с большими самостоятельными участками:

I - схема установки; ДАо - давление в точке 0, равное потерям давления в общих участках; II - нахождение рабочей точки для вентилятора 1\ III - нахождение рабочей точки для вентилятора 2; IV - построение суммарной характеристики

При последовательном соединении вентиляторов (рисунок 6.40), в отличие от параллельного, через каждый вентилятор проходит весь воздух, перемещающийся в сети воздуховодов. Поэтому при построении суммарной характеристики вентиляторов необходимо суммировать создаваемые ими давления при одинаковых производительностях (рисунок 6.

41).

Рисунок 6.40. Последовательное соединение двух вентиляторов

Рисунок. 6.41. Построение суммарной характеристики двух разных вентиляторов при последовательной работе:

1 и 2 - индивидуальные характеристики вентиляторов; 1 + 2 - совместная характеристика этих вентиляторов

Как мы видели, при параллельном соединении вентиляторов существенное увеличение производительности наблюдается в случае присоединения к сетям воздуховодов с пологими характеристиками.

Здесь, наоборот, увеличение создаваемого давления тем больше, чем круче характеристика сети (рисунок 6.42). Если соединяются разные вентиляторы, необходимо знать их характеристики не только в но и в IV квадранте, так как давление, создаваемое двумя вентиляторами, может иногда оказаться меньше Ари - увеличение давления при последовательной работе вентиляторов на сеть а; Ар6 - увеличение давления при последовательной работе вентиляторов на сеть в давления одного вентилятора (рисунок 6.

43).

Учет участков сети воздуховодов, на которых вентиляторы работают самостоятельно при последовательном соединении,производится с помощью тех же приемов, что и при параллельном соединении.

Рисунок. 6.42. Работа двух последовательно соединенных вентиляторов с различными характеристиками сети воздуховодов:

1 н 2 - характеристики двух одинаковых вентиляторов; 1 + 2 - совместная характеристика этих вентиляторов; а и б - характеристики сети;

Рисунок. 6.43. Последовательная работа двух вентиляторов с разными характеристиками:

а - случай, когда Ар > 0; б - случай, когда Ар = 0; в - случай, когда Ар < 0

Для совместно работающих вентиляторов могут быть построены суммарные характеристики мощности в зависимости от общей производительности вентиляторов. Однако в практических целях необходимо знать мощности, затрачиваемые каждым вентилятором в отдельности. Эти мощности могут быть определены с помощью полной характеристики данного вентилятора в зависимости от его индивидуальной производительности.

Поделиться:

Скопировать ссылку

Также рекомендуем прочитать:

Последовательно и параллельное соединение вентиляторов

sas123
Загрузка

21.09.2020

826

Вопросы и ответы

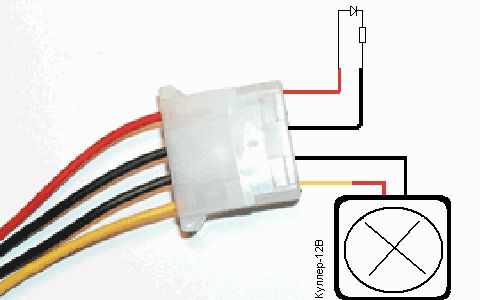

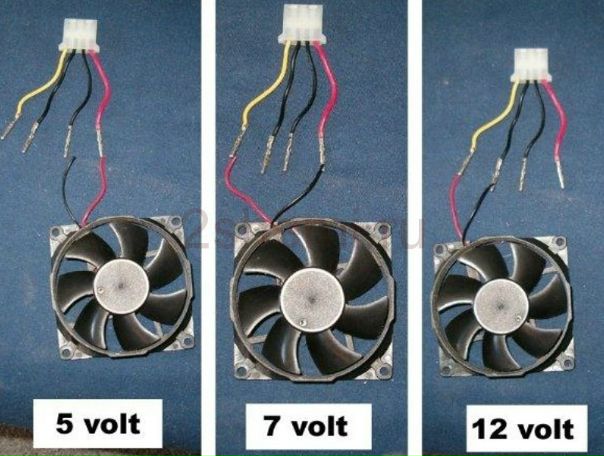

При последовательном соединении вентиляторов обдува модели (12V), сила тока =0,1 А и поток воздуха слабый.

При параллельном соединении вентиляторов обдува модели (12V), сила тока=0,3А и поток воздуха сильный.

Вопрос: 1) Почему при последовательном соединении низкая сила тока?

2) Если сделаю соединение параллельное как на схеме - это будет правильно?

Ответы на вопросы

Популярные вопросы

iceekb
Загрузка

28. 01.2021

813

Добрый день, Господа.

Может кто в курсе... В ANYCUBIC i3 Mega четыре вентилятора известных размеров.

1. Обдув радиат...

Читать дальше Korg
Загрузка

09.02.2021

608

Привет!

Кажется, среди  косметики в ванной комнате я нашел самый жестокой адгезив для печати ABS и PETG пластика....

Читать дальше Alex-S
Загрузка

22. 02.2018

15990

Понимаю, что тема 100500 раз обсуждалась, но не удалось нигде найти обобщающей информации, в основном все в одной куче советуется.

Пр...

Читать дальше

Параллельное подключение вентиляторов вентиляции

Главная » Блог » Параллельное подключение вентиляторов вентиляции

Параллельное соединение вентиляторов

Параллельную установку вентиляторов используют в случаях, когда необходимо увеличить производительность в сети или иметь разную производительность (в зависимости от сезона работы), а также для эффективного регулирования производительности в ветвях вентиляционной системы и т. д.

Чтобы получить суммарную характеристику системы из двух вентиляторов, необходимо сложить их производительности (ординаты) при фиксированном давлении. При анализе параллельной работы вентиляторов, как и в первом слу­чае, не учитываем увеличение сопротивления сети при установке дополнительного вентилятора.

Аэродинамическая характеристика двух одинаковых параллельно работаю­щих вентиляторов приведена на рисунке.

1, 2 – характеристики дополнительного и основного вентиляторов

3 – суммарная характеристика

Рабочим режимом каждого из венти­ляторов является точка А, а системы из двух вентиляторов — точка В. Вентилято­ры имеют равные производительности L1 и L2, а суммарная производительность системы равна их удвоенной производительности L1+2.

Рассмотрим совместную работу двух различных вентиляторов (см. рисунок), один из которых является основным вентилятором, а другой — дополнитель­ным вентилятором, установленным, например, для увеличения производитель­ности основного.

Параллельная работа двух различных вентиляторов:

1 – дополнительный вентилятор

2 – основной вентилятор

3 – суммарная характеристика

Для построения суммарной аэродинамической характеристи­ки необходимо иметь характеристику дополнительного вентилятора в четвертом квадранте (режим обратного течения через вентилятор). Теоретическая кривая совместной работы, полученная сложением производительностей двух венти­ляторов, имеет особый начальный участок E—F, на котором максимальное дав­ление дополнительного вентилятора меньше, чем у основного (здесь точка F на характеристике совместной работы соответствует давлению на режиме за­глушки дополнительного вентилятора). Существуют два режима совместной параллельной работы вентиляторов, которые определяются сопротивлением сети.

Рассмотрим случай, когда сопротивление сети не превышает максимальное давление дополнительного вентилятора рV1MAX (рис. а). Режимом совмест­ной работы вентиляторов является точка С, рабочим режимом основного венти­лятора — точка В, а дополнительного вентилятора — точка А. Если бы основной вентилятор работал один, то его режимом была бы точка D, а производитель­ность — LD. За счет установки допол­нительного вентилятора производи­тельность при совместной работе была увеличена на L1+2— LD. Такой режим характеризуется устойчивой парал­лельной работой двух вентиляторов.

Рассмотрим случай неудачного вы­бора дополнительного вентилятора, при котором сопротивление сети пре­вышает его максимальное давление рV1MAX (рис. 6). Теоретически режи­мом совместной работы двух вентиля­торов является точка С, совместная производительность двух вентилято­ров — L1+2. Рабочим режимом основ­ного вентилятора является точка В, а рабочим режимом дополнительного — точка А, причем через дополнительный вентилятор в режиме противодавления идет отрицательный расход — L1, снижа­ющий общую производительность системы из двух вентиляторов. Суммарная производительность системы L1+2 меньше производительности одиночно рабо­тающего основного вентилятора LD. В действительности же и основной, и до­полнительный вентиляторы работают в нестационарном режиме. Через допол­нительный вентилятор имеют место нестационарные во времени (периодические) прорывы воздуха, сопротивление сети периодически изменяется, что приводит также к неустойчивой работе основного вентилятора (особенно если он работает в области срывных режимов). При этом дополнительный вентилятор потребляет определенную мощность. Необходимо любым способом избегать таких режимов параллельной работы вентиляторов, поскольку увеличенная нагрузка и ее пери­одические изменения могут привести к сгоранию электродвигателя дополни­тельного вентилятора. В крайнем случае вход или выход дополнительного венти­лятора следует перекрывать клапаном.

Выше были рассмотрены случаи параллельной работы вентиляторов, имею­щих монотонно падающие кривые давления р = f(L). Это характерно, например, для радиальных вентиляторов с загнутыми назад лопатками или для ряда слабонагруженных осевых вентиляторов. Для таких вентиляторов характерны не­сильно выраженные зоны неустойчивой работы в области малых производительностей и не очень интенсивные колебания аэродинамических параметров в этих областях. Все существенно усложняется, если вентиляторы имеют так на­зываемые «седлообразные» кривые давления (кривые с точкой перегиба и с мак­симумом) или кривые давления с разрывом. Например, радиальные вентилято­ры с барабанными колесами (с вперед загнутыми лопатками) имеют провал характеристики в зоне малых производительностей, некоторые схемы высоконагруженных осевых вентиляторов имеют разрыв характеристик с сильно раз­витой неустойчивостью течения. Не будем утруждать читателя построением со­вместной характеристики, скажем только, что если сеть пересекает совместную характеристику вентиляторов вблизи максимума давления, то при одном и том же давлении вентиляторы могут иметь несколько производительностей (много­значность режимов). В этом случае режим работы каждого вентилятора зависит от первоочередности их включения, вентиляторы работают неустойчиво, одна­ко помпажные режимы полностью отсутствуют.

При параллельной работе двух вен­тиляторов имеет значение, как объе­динены их входы и выходы и как ис­пользуется скоростной напор в каналах перед и после вентиляторов. От этого может зависеть уровень неустойчиво­сти выбранного режима. Например, если перед вентиляторами установлен тройник с ответвлениями под прямыми углами (рис. а), то в таком тройнике кроме потери скоростного напора, наблюдается интенсивное вихреобразование, которое может по­влиять на работу вентиляторов и по­низить порог устойчивой работы при параллельном соединении. В этом смысле тройник (рис. 6) предпочтительнее. То же самое можно сказать и об объеди­няющем тройнике на выходе из вентиляторов.

Тройник на входе / выходе параллельного соединения вентиляторов:

а – ответвления под прямым углом

б – ответвления под острым углом

Примером неудачной параллельной работы с объединенным входом явля­ется, например, работа нескольких приточных установок различной произво­дительности с общей зажатой шахтой, а неудачной работы с объединенным выходом — работа оконного вентилятора на нагнетание в помещении с орга­низованным притоком, но с несбалансированной вытяжкой и т.д.

Интересно отметить, что радиальный вентилятор двустороннего всасыва­ния является также примером параллельной работы двух одинаковых венти­ляторов с объединенными входом и выходом. При этом важно учитывать сле­дующее.

1. Теоретически производительность вентилятора равна удвоенной произво­дительности каждого входа. В действительности у вентиляторов двустороннего всасывания, как правило, используется шкиво-ременная передача, которая за­громождает один из входов. Таким образом, в ряде случаев вентилятор с двусто­ронним входом необходимо рассматривать как два параллельно работающих вентилятора с разными характеристиками.

2. Если вентилятор имеет так называемую «седлообразную» кривую давления (кривые с точкой перегиба и с максимумом) или кривую давления с разрывом, то возможны режимы многозначной работы вентилятора. Как правило, это осе­вые сильнонагруженные вентиляторы и радиальные вентиляторы с углами вы­хода ??2 ? 90°.

Совместная работа вентиляторов в сети воздуховодов

Последовательное соединение вентиляторов

В ряде случаев в сети с большим сопротивлением вместо замены вентиля­тора на больший типоразмер целесообразно установить дополнительный вентилятор. При этом вентиляторы работают последовательно на единую сеть. Обычно последовательно включают в работу осевые вентиляторы, име­ющие относительно небольшие давления.

Это многоступенчатый вентилятор с одинаковыми рабочими колесами, между которыми установлены спрямля­ющие аппараты для раскручивания потока до осевого направления перед по­следующим колесом. Известны случаи последовательной работы канальных вентиляторов. Исключительно редко используют последовательную ра­боту радиальных вентиляторов со спиральным корпусом из-за сложности компоновки.

При последовательной работе двух вентиляторов они имеют одинаковую производительность. Чтобы получить суммарную характеристику системы из двух вентиляторов, необходимо сложить их давления (ординаты) при фик­сированной производительности.

Для упрощения анализа совместной работы вентиляторов в дальнейшем не учитываем увеличение сопротивления сети при установке второго вентилятора. Аэродинамическая характеристика сум­марной работы двух одинаковых вентиляторов приведена на рисунке.

Последовательная работа двух одинаковых вентиляторов:

1, 2 – характеристики дополнительного и основного вентиляторов

3 – характеристика совместной работы двух вентиляторов

Оба вентилятора имеют производительность LP, рабочим режимом каждого из вен­тиляторов является точка А, а системы из двух вентиляторов — точка В, давле­ние в которой равно сумме давлений двух вентиляторов.

Рассмотрим совместную работу двух вентиляторов, которые имеют различ­ные аэродинамические характеристики (рис. а). Вентилятор 2 является основным, а вентилятор 1 — дополни­тельным, служащим для увеличения производительности основного венти­лятора. Режимом совместной работы вентиляторов является точка С, рабо­чим режимом основного вентилято­ра — точка В, а дополнительного — точ­ка А, при этом каждый из вентиляторов имеет производительность LP. Если бы основной вентилятор работал один, то его рабочим режимом была бы точ­ка D, а производительность вентилятора — LD. За счет установки дополнительного вентилятора производительность возросла на величину Lp—LD. Как видно, если производительность основного вентилятора при работе в данной сети LD меньше максимальной производительности дополнительного вентилятора L1MAX , то установка дополнительного вентилятора приводит к увеличению произ­водительности.

Последовательная работа двух вентиляторов с различными характеристиками:

1, 2 – характеристики дополнительного и основного вентиляторов

3 – характеристики совместной работы двух вентиляторов

Рассмотрим случай неудачного выбора дополнительного вентилятора, мак­симальная производительность которого L1MAX меньше производительности основного вентилятора LD при его одиночной работе (рис. 6). Режимом со­вместной работы вентиляторов является точка С. Рабочим режимом основного вентилятора является точка В, а дополнительного — точка А, каждый из венти­ляторов имеет производительность LP. Если бы основной вентилятор работал один, то его рабочим режимом была бы точка D, а производительность венти­лятора — LD. Дополнительный вентилятор в этом случае работает в «турбин­ном» («флюгерном») режиме и является аэродинамическим сопротивлением для основного вентилятора. Это приводит к тому, что производительность основного вентилятора при установке дополнительного уменьшилась на вели­чину LD — LP. Но при этом необходимо помнить, что, кроме уменьшения произ­водительности основного вентилятора, дополнительный вентилятор потребля­ет соответствующую мощность.

Установка и подключение вентилятора в ванной комнате

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

Проверяем естественную вентиляцию

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

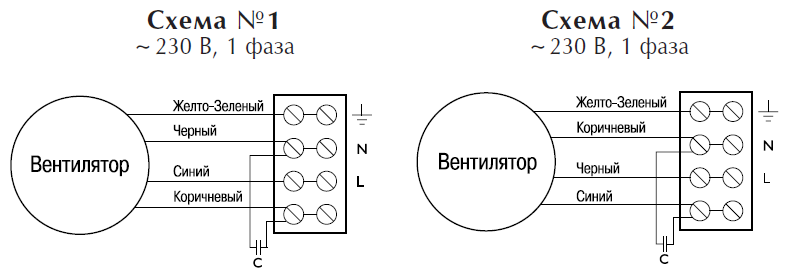

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

  • параллельно освещению;
  • отдельным выключателем;
  • через таймер или датчик.
От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Производим монтаж

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации.  Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Будет интересно прочитать:

В тех случаях, когда нельзя подобрать один вентилятор, который обеспечивал бы заданные расход и давление воздуха в сети воздуховодов, прибегают к установке нескольких совместно работающих вентиляторов. Необходимость такого решения может возникнуть, например, если величины требующихся расхода или давления воздуха подвержены значительным колебаниям.

Как правило, совместная установка вентиляторов менее экономична, надежна и устойчива в эксплуатации и поэтому к такому решению следует прибегать лишь тогда, когда установка одного вентилятора исключается.

Совместная установка вентиляторов может быть параллельной и последовательной.

Параллельное соединение вентиляторов дает возможность значительно увеличивать производительность при сохранении величины полного давления примерно такой же, как у одного вентилятора.

Последовательное соединение вентиляторов позволяет резко увеличивать давление, оставляя производительность приблизительно такой же, как у одного вентилятора.

На рис. 6.34 приведена схема параллельного соединения двух вентиляторов. Из схемы видно, что через каждый вентилятор проходит часть суммарного расхода, а начиная от места соединения воздухо-

Рис. 6.34. Схема параллельного соединения двух вентиляторов

Рис. 6.35. Параллельная работа двух одинаковых вентиляторов с равномерно падающими характеристиками:

1 и 2 - характеристики двух одинаковых вентиляторов; 1 + 2 - совместная характеристика этих же вентиляторов при параллельной работе; ALa - увеличение производительности при работе вентиляторов на сеть a; AL6 - увеличение производительности при работе вентиляторов на сеть 6 водов в сети перемещается расход воздуха, равный сумме произво- дительностей двух вентиляторов. Давление воздуха будет общее, причем такое же, как у каждого вентилятора. Поэтому при построении суммарной характеристики двух параллельно работающих вентиляторов надо складывать их производительности при одинаковых давлениях.

Максимальный эффект от параллельного соединения двух вентиляторов (рис. 6.35) наблюдается при работе вентиляторов на сеть воздуховодов с пологой характеристикой. При этом наибольшей надежностью отличаются схемы с одинаковыми вентиляторами, имеющими равномерно падающие напорные характеристики. Если соединены разные вентиляторы, то часто возникает необходимость определения их характеристик не только в I, но и во II квадранте. Как видим, даже при равномерно падающих характеристиках в этом случае может оказаться, что производительность двух вентиляторов при крутых характеристиках сети будет меньше производительности одного вентилятора (рис. 6.36). При параллельном соединении двух одинаковых вентиляторов, но имеющих горбатые седлообразные характеристики, может наблюдаться такое же явление (рис. 6.37).

Если при параллельном соединении вентиляторы на значительные участки сети воздуховодов работают не совместно, а самостоятельно, это необходимо учитывать при построении суммарной характеристики совместно работающих вентиляторов. Перед суммированием характеристик двух таких вентиляторов следует из ординат, представляющих собой полные давления при соответ-

Рис. 6.36. Параллельная работа двух вентиляторов с различными характеристиками:

1 н 2 - индивидуальные характеристики вентиляторов; 1 + 2 - совместная характеристика этих вентиляторов; а - характеристика сети; ?1+2 - производительность при работе на сеть двух вентиляторов; 12 - производительность при самостоятельной работе на сеть

Рис. 6.37. Параллельная работа двух одинаковых вентиляторов с горбатыми характеристиками: 1 и 2 - характеристики двух одинаковых вентиляторов; 1 + 2 - совместная характеристика вентиляторов

при параллельной работе; 11+2 - производительность при совместной работе; DLa - уменьшение производительности при совместной работе

второго вентилятора; ALa - уменьшение производительности при совместной работе вентиляторов на сеть

ствующих расходах, вычесть потери давления в упомянутых участках сети, или, иначе говоря, из характеристик вентиляторов вычесть характеристики тех участков, на которых вентиляторы работают самостоятельно, получить так называемые приведенные характеристики вентиляторов, а затем уже построить суммарную характеристику. На рис. 6.38 приведена схема такой установки и

Рис. 6.38. Построение суммарной характеристики двух параллельно работающих вентиляторов, имеющих самостоятельные участки сети

воздуховодов:

I - схема установки: оа - участок сети, на котором самостоятельно работает вентилятор об - участок сети, на котором самостоятельно работает вентилятор 2; ог - участок общей сети воздуховодов; II - построение суммарной характеристики; 1 ч2 - паспортные характеристики вентиляторов 1 и 2; оа и об - характеристики участков сети от а до о и от б до о; ог - характеристика общей части воздуховодов; 1 - (оа) и 2 -(об) - приведенные характеристики вентиляторов; 1 + 2 - (ао + об) - суммарная характеристика вентиляторов с учетом самостоятельной работы на участках ао и об показан порядок построения суммарной характеристики вентиляторов с учетом работы каждого из них на самостоятельные участки сети воздуховодов. Здесь рассмотрен наиболее простой случай, когда самостоятельные участки сети для двух одинаковых вентиляторов совершенно идентичны, а потери давления в них сравнительно невелики.

На практике применяются схемы, в которых один или оба вентилятора работают самостоятельно на участках сети, имеющих значительные сопротивления.

При этом производительности вентиляторов могут существенно отличаться друг от друга. На рис. 6.39 приводятся

Рис. 6.39. Совместная работа вентиляторов в сети воздуховодов с большими самостоятельными участками:

I - схема установки; ДАо - давление в точке 0, равное потерям давления в общих участках; II - нахождение рабочей точки для вентилятора 1\ III - нахождение рабочей точки для вентилятора 2; IV - построение суммарной характеристики

схема и построение аэродинамических характеристик, иллюстрирующих этот случай.

При последовательном соединении вентиляторов (рис. 6.40), в отличие от параллельного, через каждый вентилятор проходит весь воздух, перемещающийся в сети воздуховодов. Поэтому при построении суммарной характеристики вентиляторов необходимо суммировать создаваемые ими давления при одинаковых производительностях (рис. 6.41).

Рис, 6.40. Последовательное соединение двух вентиляторов

Рис. 6.41. Построение суммарной характеристики двух разных вентиляторов при последовательной работе:

1 и 2 - индивидуальные характеристики вентиляторов; 1 + 2 - совместная характеристика этих вентиляторов

Как мы видели, при параллельном соединении вентиляторов существенное увеличение производительности наблюдается в случае присоединения к сетям воздуховодов с пологими характеристиками.

Здесь, наоборот, увеличение создаваемого давления тем больше, чем круче характеристика сети (рис. 6.42). Если соединяются разные вентиляторы, необходимо знать их характеристики не только в но и в IV квадранте, так как давление, создаваемое двумя вентиляторами, может иногда оказаться меньше

Рис. 6.42. Работа двух последовательно соединенных вентиляторов с различными характеристиками сети воздуховодов:

1 н 2 - характеристики двух одинаковых вентиляторов; 1 + 2 - совместная характеристика этих вентиляторов; а и б - характеристики сети;

Ари - увеличение давления при последовательной работе вентиляторов на сеть а; Ар6 - увеличение давления при последовательной работе вентиляторов на сеть б

давления одного вентилятора (рис. 6.43).

Учет участков сети воздуховодов, на которых вентиляторы работают самостоятельно при последовательном соединении,производится с помощью тех же приемов, что и при параллельном соединении.

Рис. 6.43. Последовательная работа двух вентиляторов с разными характеристиками:

а - случай, когда Ар > 0; б - случай, когда Ар = 0; в - случай, когда Ар

Для совместно работающих вентиляторов могут быть построены суммарные характеристики мощности в зависимости от общей производительности вентиляторов. Однако в практических целях необходимо знать мощности, затрачиваемые каждым вентилятором в отдельности. Эти мощности могут быть определены с помощью полной характеристики данного вентилятора в зависимости от его индивидуальной производительности.

Похожие статьи:

Добавить статью в закладки

Последовательная установка вентиляторов - Справочник химика 21

    Вентиляторы со спрямляющим аппаратом среднего и высокого давления, такие как ОВ-109-19 и ОВ-2,3-130, дают увеличение давления при последовательной их установке по сравнению с единичным вентилятором на 80-90%о (рис. 4.92). У двух- и четырехступенчатых вентиляторов, которые в некотором роде представляют собой последовательную установку вентиляторов, можно получить суммарные характеристики сложением характеристик одной ступени (при соответственно качественном их исполнении). Этот вывод основан на результатах работы, проведенной в ЦАГИ по исследованию условий последователь- [c.979]
    Последовательная установка вентиляторов [c.235]

    Вентиляторы со спрямляющим аппаратом среднего и высокого давления, такие как ОВ-109-19 и ОВ-2,3-130, дают увеличение давления при последовательной их установке по сравнению с единичным вентилятором на 80. .. 90 % (рис. 6.21). У двух-, четырехступенчатых вентиляторов, которые в некотором роде представляют собой последовательную установку вентиляторов, можно получить суммарные характеристики сложением характеристик одной ступени (при соответственно качественном их исполнении). Этот вывод основан на результатах работы, проведенной в ЦАГИ по исследованию условий последовательной работы ступени осевого четырехступенчатого компрессора при малых скоростях. Проведенный эксперимент показал хорошее совпадение экспериментальных характеристик с расчетными. [c.238]

    Последовательно установленные вентиляторы используют для повышения давления установки, что в итоге в данной сети приводит и к повышению производительности. [c.978]

    Эффект, получаемый от установки второго вентилятора при последовательной работе вентиляторов, так же как и при параллельной работе их, в значительной степени зависит от крутизны характеристики сети. [c.23]

    Для вентиляторов ОВ-0,6-300 № 4 (рис. 4.91) разница между экспериментальной суммарной характеристикой и расчетной кривой давления, полученной сложением характеристик единичных вентиляторов, составляет примерно 40% от давления, развиваемого одним вентилятором. Примерно такой же по величине будет эта разница и у вентилятора ЦЗ-04 № 4. Это означает, что последовательная установка двух осевых вентиляторов низкого давления приводит к увеличению давления в рабочей зоне характеристики на 60-70% по сравнению с давлением, развиваемым одним вентилятором. Более точно это увеличение давления в зависимости от производительности можно определять по графику на рис. 4.91. [c.978]


    Вентилятор ОВ-109-19 относится к группе осевых вентиляторов среднего давления и используется как в схеме К, так и в схеме К + СА. Последовательная установка двух таких вентиляторов схемы К дает очень незначительное увеличение давления, равное примерно 30% по сравнению с характеристикой единичного вентилятора (см. рис. 4.90). Это объясняется тем, что поток, выходящий из первого колеса, значительно закручен по направлению вращения второго колеса и, кроме того, создает большую неравномерность на входе во второе колесо. Это явление (но в меньшей степени) имеет место и у вентиляторов низкого давления. Поэтому также заметно уменьшается суммарное давление по сравнению с удвоенным давлением одного вентилятора. В этом смысле представляет интерес компоновка последовательно устанавливаемых вентиляторов левого и правого вращения. При этом получаем вентиляторы встречного вращения, которые развивают давление большее, чем удвоенное давление одиночного вентилятора. Однако у второго вентилятора должен быть запас мощности привода. [c.979]

    Укажем, что в сушилках другого типа, например в туннельной, такая регулировка легко достижима путем установки вентиляторов последовательно падающей мощности. [c.254]

    Монтаж аппарата начинают с укладки на фундаментные бревна предварительно собранного и, сваренного металлического поддона. Затем устанавливают секции охлаждающих змеевиков в определенной последовательности. Сначала со стороны вентилятора размещают три секции с шагом оребрения 30 мм, затем пять секций с шагом 20 мм и 14 секций с шагом 13,5 мм. Установленные секции соединяют верхними и нижними коллекторами. На поддон устанавливают стойки, к которым крепят болтами горизонтальную раму, изолирующую грузовой отсек от батарей. Затем устанавливают левую и правую панель, предварительно собранную из отрихтованных секций. Панели крепят болтами к стойкам и наверху присоединяют стяжками к трубам. Собранный каркас выверяют по уровню и отвесу. Панели должны быть установлены вертикально и не иметь изломов в плане в местах стыков. Для контроля между панелями по всем полкам (по вертикали) прокатывают трубу-шаблон длиной 1790 жлг. Затем монтируют верхние брусья, угловые стойки и сварные балки под вентилятор. После установки вентилятора и электродвигателя с предварительно собранной подвесной конструкцией регулируют соосность валов по штихмасам, ввернутым в гнезда муфты. [c.250]

    Суммарную напорную характеристику для двух последовательно работающих вентиляторов получают сложением ординат на нескольких произвольно выбранных абсциссах. Эффект, получаемый от установки второго вентилятора, при последовательной их работе [c.133]

    Схема установки приведена на рис. 4. Установка также представляет собой камеру всасывания, но с подключением не одного, а двух последовательно соединенных вентиляторов.[c.314]

    Эффективность работы определяется, как обычно, пересечением суммарной характеристики сети. Поэтому установка последовательно работающих вентиляторов целесообразна при малых подачах воздуха (кривая сети 1) и менее выгодна при больших подачах (кривая сети 2). [c.51]

    Вентиляторы могут быть соединены параллельно и последовательно. Необходимость установки двух или нескольких вентиляторов, работающих совместно, может возникнуть, когда один вентилятор не удовлетворяет заданию, а замена его большим невозможна. В остальных случаях следует избегать совместной установки вентиляторов, так как это всегда вызывает уменьшение экономичности и надежности эксплуатации. [c.72]

    НИИОГаза (ЦН-15, О 350 мм), частично в рукавном фильтре (СИОТ, 10 м , со специальными температуроустойчивыми нитроновыми рукавами). Установка работала под разрежением, создаваемым двумя последовательно соединенными вентиляторами высокого давления. После вентилятора газы направляются в холодильник-конденсатор, а затем в камеру смешения. Часть газов непрерывно сбрасывается вентиляторами в атмосферу. [c.216]

    Схема опытно-промышленной установки приведена на рис. IV-6. Воздух, подогретый в электрокалорифере до 160—175° С, поступал в нижнюю часть сз-шилки. Отработанный воздух очищался от пыли в группе циклонов НИИОГаза (ЦН-15, D = 500 мм, 2—4 шт.) двумя последовательно установленными вентиляторами БК-6 (Q = = 5000 м ч, Н = 600 мм вод. ст.) и направлялся через скруббер (насадочный, D ----- 1750 мм, Н = 6000 мм вод. ст.) в атмосферу. [c.221]

    Учитывая дефицитность котлов-утилизаторов, в качестве временной меры для усиления тяги. можно рекомендовать установку последовательно с существующими дымовыми трубами эжекторов, работающих с применением вентиляторного воздуха высокого давления (рис. 5). Как показали расчеты, для эвакуации 8500 нм /час дымовых газов из регенеративной печи, имеющей трубу высотой 36,5 м, потребуется установка вентилятора высокого давления БК-6 с электродвигателем мощностью 0 кет. При этом перед дымовым шибером трубы будет обеспечено разрежение в 30 мм бод. ст. [c.52]

    Для обеспечения полных давлений, близких к 3000 кгс/м , в некоторых случаях используют двухступенчатые вентиляторы или вентиляторные установки с двумя-тремя последовательно работающими вентиляторами. Такие, установки иногда называют воздуходувками. [c.37]

    Вентиляторы могут устанавливаться до пылеулавливающей установки (головные вентиляторы), и за ней (хвостовые вентиляторы). При значительном суммарном сопротивлении газоходов и пылеуловителей может применяться последовательная установка головных и хвостовых вентиляторов. [c.209]

    При установке последовательно двух вентиляторов, из которых один является мельничным, а второй — первичного воздуха ВПВ), расчетный напор составит  [c.96]

    Кроме того, они сблокированы так, что при остановке какого-либо одного механизма установки (вентилятора или дымососа) автоматически останавливаются в определенной последовательности все остальные. Эти регуляторы могут иметь как электрическую, так и пневматическую системы регулирования. [c.236]

    Последовательно установленные вентиляторы используют для повышения давления установки, что в данной сети приводит и к увеличению производительности. Исследования последовательно установленных осевых вентиляторов на аэродинамическом стенде неизвестны. Имеющиеся публикации носят либо расчетный характер, либо представляют собой результаты экспериментов, проведенных в производственных условиях с разветвленной сетью воздуховодов, [c.235]

    Вентилятор ОВ-109-19 относится к группе осевых вентиляторов среднего давления и используется как в схеме К, так и в схеме К + СА. Последовательная установка двух таких вентиляторов схемы К дает очень незначительное увеличение давления, равное примерно 30 % по сравнению с характеристикой единичного вентилятора (см. рис. 6.19), Это объясняется тем, что поток, выходящий из первого колеса, значительно закручен по направлению вращения [c. 237]

    И возвращается в технологический процесс. В табл. П-1 использованы результаты тепловых и аэродинамических испытаний технологической установки на Невинномысском производственном объединении Азот . Как видно из таблицы, при одинаковой нагрузке АВО по парогазовой смеси и одинаковых объемных производительностях вентиляторов параллельно-последовательная схема при ti = 25 °С обеспечивает /вых = 40 °С, в то время как параллельная схема даже при ii = 17,3° позволяет получить температуру продукта на выходе /вых = = 54 °С. [c.47]

    Теплоноситель из топки 16 проходит последовательно снизу вверх все ступени установки и отсасывается вентилятором 22, перед которым установлен циклон 21, улавливающий мелкие фракции материала, которые не выделялись из потока газовзвеси в отделителе последней ступени. [c.24]

    Установка состоит из аппарата кипящего слоя / и вспомогательного оборудования работающей под давлением газовой топки 2 с коммуникациями для подачи природного газа, головного вентилятора 3, устройства для подачи сырой соли 4—7, выгрузочного устройства 8 в виде шлюзового затвора, двух последовательно работающих циклонов 9 и 10 (ЛИОТ и НИИОГАЗ ЦН-15), вертикального шнека 14 для возврата в аппарат пыли из циклонов, отсасывающего вентилятора 12 и щитового устройства, содержащего приборы контроля, регулирования для дистанционного и автоматического управле- [c. 119]

    Радиаторная установка состоит из двух последовательно соединенных радиаторов, насоса, вентилятора, диффузора, ограждения и сварной рамы, на которой смонтированы все агрегаты. Привод насоса и вентилятора — от электродвигателя через клиноременную передачу. [c.39]

    Проверка приборов на испытательной установке производится в следующей последовательности. Через штуцер Ш2 в камеру вводят метан в количестве, необходимом для создания требуемой концентрации метано-воздушной смеси. С помощью вентилятора газовая смесь в камере перемешивается. Испытываемый прибор устанавливается вне камеры и с помощью присоединительного приспособления и двух отрезков трубки его датчик подсоединяется к штуцеру ШЗ и реометру РМ. Затем включается побудитель расхода, и метано-воздушная смесь через штуцер Ш1 поступает в побудитель расхода ПР, проходит через трехходовой кран К1 в датчик контрольного анемометра Д, реометр РМ и, наконец, через присоединительное приспособление УП1 диффузионным путем попадает в датчик испытываемого прибора. В датчик попадает только небольшая часть потока, основной поток проходит через УП1 транзитом и через штуцер ШЗ возвращается в камеру. При проверках прибора на стабильность или при любых других испытаниях, требующих длительного пребывания [c.779]

    Хотя обычно осевые вентиляторы применяются в системах с давлением до р = 200—300 Па, встречаются установки с последовательно работающими осевыми вентиляторами, создающими общее давление до р=1000 Па. Такие установки называются высоконапорными. [c.349]

    Очистка воздуха и аммиака. Воздух поступает в систему из атмосферы и последовательно проходит очистной скруббер 1, орошаемый водой (в некоторых установках скруббер отсутствует), и рукавный фильтр 2. Газообразный аммиак из цеха синтеза подается в газгольдер 3. Для автоматического поддержания заданного уровня колокола в газгольдере на подводящем к нему трубопроводе установлен автоматический клапан, управляемый по импульсу от уровнемера газгольдера. Кроме того, на трубопроводе размещен клапан-отсекатель, приводимый в действие концевым выключателем. При максимальном уровне в газгольдере происходит замыкание контакта и в пневмоприводе клапана-отсекателя снижается давление воздуха, вследствие чего клапан закрывается и прекращается поступление аммиака в газгольдер. При минимальном уровне в газгольдере с помощью другого концевого выключателя останавливается аммиачновоздушный вентилятор 5. Из газгольдера аммиак направляется для очистки в фильтр 4. [c.368]

    Пастообразный краситель прямой черный 3 сушат на установке ЛТИ, схема которой дана на рис. V.l. Сушилка цилиндроконическая с внутренним конусом (см. рис. 111.50), что позволяет обеспечить гидродинамический режим, близкий к оптимальному, установленному при лабораторных исследованиях. Диаметр цилиндрической части сушилки 1600 мм, ширина кольцевой щели, в которой установлена решетка (с живым сечением около 50%), — 40 мм. Смесь продуктов сгорания керосина с воздухом при температуре 330—350 °С поступает под решетку в слой гранул уже сухого красителя со скоростью —30 м/с. Разработанная паста красителя из пастосмесителя, пройдя ситчатые фильтры, винтовым насосом подается в четыре тангенциально расположенные пневмофорсунки (диаметр отверстия форсунки 8 мм, давление воздуха 80—130 кПа). Высушенный краситель в виде гранул диаметром 1—4 мм разгружается секторным дозатором через центральную трубу, а пыль, вынесенная отходящими из сушилки газами, отделяется в группе из 4 циклонов НИИОГАЗ (D = 450 мм). Из циклонов газы отсасываются двумя последовательно установленными вентиляторами (ВВД-9) и направляются для окончательной [c.213]

    Установка вентиляторов на виброоснования выполняется в той же последовательности, что и радиальные вентиляторы. [c.233]

    В США разработан аппарат для сушки в псевдоожижениом слое. Эта установка для обработки твердых частиц состоит из аппарата для сушки или прокаливания и теплообменника. Смесь воздуха и горючего газа подается вентилятором в аппарат, проходит через распределительные решетки и поджигается. Твердые частицы поступают в теплообменник и перемещаются сверху вниз последовательно через все его секции. Далее твердые частицы направляются в аппарат, где в псевдо-ожиженном слое подвергаются действию высокой температуры. Отработанные газы уходят из аппарата и через первый циклон поступают в теплообменник, где нагревают находящиеся в псевдоожижениом состоянии твердые частицы. Из первого циклона твердые частицы удаляются шнековым устройством. Отработанный газ, пройдя через второй циклон, выбрасывается в атмосферу. Второй циклон служит для отделения уносимых твердых частиц, которые возврап аются в аппарат. Эти части11ы отдают тепло смеси горючего газа и воздуха и далее с помощью шнекового устройства удаляются из установки. [c.159]

    При сжигании газообразного топлива необходимо также учитывать его взрывоопасность, а иногда и токсичность. Из практики работы котельных установок на газовом топливе следует, что большая часть аварий, имеющих место в таких установках, возникает при растопке котлов, в результате неправильных действий дежурного персонала. В этой связи особенно возрастает роль автоматических устройств, обеспечивающих, независимо от участия человека, определенную последовательность операций прн растопке котла. Схема автоматики должна предусматривать эту постедовательность и газ к основным горелкам должен подаваться только после предварительной вентиляции топки котла. При возникновении ненормальных режимов работы основного и вспомогательного оборудования, которые могут привести к авариям (погасание факела, отключение дымососа или вентилятора, падение давления газа или воздуха), подача газа к горелкам должна прекращаться. [c.297]

    В работе Совместная работа веитиляторов рассматривается параллельное и последовательное включение двух вентиляторов, аи-лизнруется рабочий режим установки при отключении одного из вентиляторов. [c.308]

    Был проведен анализ данной установки как источника опасности. В ходе анализа производственных опасностей, выполненного на основе технологического регламента данного производства, установлены причинно-следственные связи, которые и представлены на рис. 3.16 в виде взаимосвязей отказы — ситуации — факторы — риски . В результате выявлено 15 возможных первичных отказов, реализация которых может привести к 7 аварийным ситуациям, которые, в свою очередь, могут привести к возникновению одного или нескольких (при последовательном развитии аварийной ситуации) факторов риска, приводящих к одному или нескольким видам риска (экономическому, экологическому, социальному). Было выявлено, что основные опасности производства связаны с нарушением технологических процессов повышением температуры в реакторе и регенераторе, повышением давления в системе газоотделитель — колонна — реактор , переполнением водоотделителя или падением уровня в нем. Эти нарушения являются возможными аварийными ситуациями. Причинами нарушений являются отказы работы оборудования либо регулирующих устройств (проскок воздуха, остановка вентиляторов, нарушение работы насосов) или отказы, связанные с технологией регенерации катализатора (увеличением кратности его циркуляции, плохой отпаркой) и т. д. В результате выявлены типовые аварийные ситуации, которые могут привести к таким факторам риска, как разлив нефтепродуктов, образование взрывоопасного облака, пожар, взрыв на территории установки с возможным последующим распространением на соседние секции. Каждый из этих факторов или их совокупность могут привести к трем видам риска — экономическому (/ )), социальному (Л2) и экологическому (йз). [c.264]

    Транспортирование сушильного агента производится вентиляторами, которые прокачивают ЗОООмЗ/ч и преодолевают общее сопротивление установки равное 1080 мм вод. ст. Сушильный агент нагревается в последовательно установленных паровом 7 и электро-калориферах 6. Первый выполнен из трех калориферов типа КВБ-2, и воздух в них нагревается от 20 до 90° С. Электрокалорифер б состоит из трубчатых электронагревателей и воздух в нем нагревается до 130°С. [c.271]

    Как видно из рис. 1, сжигание кокса производится в топке, из которой продукты сгорания поступают во вращающийся барабан, где происходит возгонка цинка. Образовавшиеся нары цинка при температуре в печи 1100—1200° С с газовым потоком поступают в окислительный колодец, где окисляются кислородом воздуха, поступающего через лабиринт в месте соединения топки с барабаном. Получившаяся окись цинка в виде дисперсного порошка газовоздушным потоком транспортируется в уловитель-ную фильтровальную систему, состоящую из одной уравнительной камеры и трех фильтркамер, соединенных между собой последовательно системой керамического и металлического белилопро-водов. Для транспортировки суспензии в системе установлен эксгаустер и хвостовой вентилятор. Схема всей установки показана на рис. 2. [c.130]

    Перед установкой ротор продувают сжатым воздухом и тщательно осматривают. Особое внимание обращают на крепление вентиляторов, полюсов, межполюсных соединений, токопроводов, соединений пусковой обмотки и стопорение болтовых соединений. Проводят испы-тагние катушек на отсутствие витковых замыканий током промышленной частоты при напряжении 220 В. Это напряжение с помощью специальных зажимов подается на выводы последовательно соединенных катушек, число Катушеве выбирают из расчета три-четыре на один виток, время испытаний 5 мин. При испытании определяют напряжение на выводах каждой катушки, которое не должно различаться более чем на 5%. Сопротивление изоляции полюсов катушек должно быть не менее 0,5 МОм. Корпусную изоляцию ротора испытывают при повышенном напряжении и токе промышленной частоты. [c.191]

    Синтетический хлористый водород по выходе из печей синтеза охлаждают в холодильнике из графолитовых или кварцевых труб. При охлаждении до 38—40° образуется некоторое количество конденсата— 36%-ной соляной кислоты . Охлажденный газ направляется на абсорбцию водой. Абсорбцию газа осуществляют в фаолитовых, керамических или футерованных стальных башнях с насадкой. Газ проходит последовательно две башни. Вторую башню орошают водой, из первой отбирают готовую соляную кислоту. Газ по выходе из последней башни выбрасывается в атмосферу керамическим вентилятором. При абсорбции газа из сульфатных печей содержащийся в нем сернокислотный туман проходит через всю установку и частично конденсируется лишь под действием центробежной силы хвостового вентилятора, из которого выпускается небольшое количество кислоты. Кислота циркулирует в каждой башне с помощью насосов — центробежных керамических и др. Тепло, выделяющееся при абсорбции, отводится с помощью установленных под башнями керамических змеевиков или графолитовых холодильников, по которым циркулирует кислота. Змеевики опущены в резервуары с проточной холодной водой. Для поглощения хлористого водорода водой значительное распространение, особенно за рубежом получили установки, оборудованные кварцевыми и графолитовыми холодильниками и абсорберами О . [c.392]


Раздельное включение вентиляторов на Ниве

На автомобиле Нива, в отличие от  Нивы Шевроле, конструкторы не стали усложнять производство и сделали так, что два вентилятора системы охлаждения (ВСО) всегда работают на полную мощность, когда это надо и когда не надо.
При этом на блоке управления Bosch 7.9.7 есть выход для управления вторым вентилятором. И при небольшой доработке проводки можно сделать машину более  экономичной, и не пугать окружающих воем двух одновременно включающихся вентиляторов,  когда хватило бы и одного.

Подопытная машина Нива 2131, 1700 см3, 2007 года выпуска. Контроллер Bosch 7.9.7. Софт B120EQ16. Евро2.

Задача:
 Подключить двух ступенчатое управление ВСО.
 При достижении первого уровня температуры, чтоб они работали медленно, а при втором уровне - на максимальную производительность.

Соответственно при включении первого уровня было принято решения не ставить доп. резисторов, а просто включить два вентилятора последовательно.
При такой схеме имеем на первом уровне  меньший расход электроэнергии, как следствие экономию топлива, меньший уровень шума, и оба вентилятора всегда вращаются вместе. Это важно, чтоб износ у них был равномерный.

В параллельной схеме имеем больший износ одного из вентиляторов. После зимы - второй вентилятор может не включится - из-за того, что его услуги были не нужны длительное время и он просто «прикисает».

Для начала нарисовали схему подключения. Пришлось добавить третье реле.

 29 выход ЭБУ в косе НИВЫ отсутствует. Разбираем разъем ЭБУ и в 29 пин вставляем фишку с проводом.
Теперь надо доработать сам ЭБУ. В заводской прошивке температура включения вентилятора 2 стоит 120 градусов.

При помощи редактора правим температуру включения реле вентилятора 1 и 2.

Опускаем  температуру включения первой ступени  охлаждения в диапазон 97-95 градусов по Цельсию (включение  и выключение  соответственно). И диапазон максимальной производительности ВСО задаем  99-96 градусов (включение-выключение).

Далее при помощи программатора загружаем модифицированную прошивку в ЭБУ.
Собираем все на место. Заводим, подключаем сканер и проверяем, что у нас получилось.

При проверке обнаружилось, что при включении вентиляторов на втором уровне они работают прерывисто. Т.е. около 3 сек реле замыкаются, потом на три сек размыкаются и так циклически пока температура не опуститься ниже заданного уровня. Проблема в софте заводских прошивок для Нивы. Решение данной проблемы это замена софта на B122HR91 (2 Серийная версия для новой аппаратной реализации на а/м Нива – Шевроле), с заменой соответствующих калибровок. Что и было сделано.

В готовом варианте при достижении температуры охлаждения 97 градусов включается первая ступень ВСО, два вентилятора работают на половину мощности. Этого в большинстве случаях достаточно чтоб опустить температуру в пробке или при стоянке. Нет звука воющих моторов, нагрузка в 2 раза меньше, соответственно расход топлива уменьшается, износ вентиляторов так же.
Если по каким либо причинам производительности не достаточно для охлаждения мотора, то при повышении температуры до 99 градусов включаются два вентилятора на максимальную мощность.

До и после доработки я снял осциллограммы включения вентиляторов.
Измерения проводились в боксе, при выключенном моторе. Напряжение на АКБ 12,4В. Вентиляторы исправны (практически новые).

Первая осцилограмма - момент включение и работа одного вентилятора.
Вторая осцилограмма - два вентиляторыа включены последовательно (момент включения и работа).

Один вентилятор: Ток в момент включения = 61 А, во время работы ток = 20 А.
Два вентилятора соединены последовательно: Ток в момент включения = 26 A, во время работы потребление тока = 7А.

Выводы по данным измерениям:
1) Имеем экономию по топливу.
2) Два вентилятора включенные последовательно издают намного меньше шума чем один работающий на прямую.
3) Износ вентиляторов меньше.



                     СПБ 2012

Электрические схемы подключения вентиляторов Газель — A116.RU — Казань

Варианты подключения электрического вентилятора на Газель.

Внимание! Все электрические схемы предоставляются «Как есть». Мы не несем никакой ответственности за любой возможный ущерб, связанный с их использованием и применением. Применение нижеприведенных электрических схем вы осуществляете на свой страх и риск! Большая часть схем является теоретической разработкой и на практике не опробована!



Наличие нескольких каналов управления по температуре дает довольно широкие возможности для конструирования системы охлаждения.

Так как установка вентилятора на Газель не является стандартной процедурой — возможно множество вариантов ее реализации. Поэтому если у вас возникнет потребность в каком-либо другом, не описанном ниже, варианте — пишите мне на почту [email protected] — помогу разработать ваш собственный вариант подключения, учитывающий наличие у вас конкретных запчастей  и пожелания по функциональности. Схема этого варианта будет добавлена на эту страничку.

Так же присылайте отзывы по работе установленных и испытанных схем охлаждения — они будут опубликованы на специальной страничке для облегчения выбора и для  избежания ошибок теми, кто идет за нами.

Рекомендации по монтажу дополнительной проводки вентиляторов.

  • Присоединяйте силовые провода к АКБ проводами с сечением не меньше чем у проводов вентиляторов.
  • Предохранители силовых проводов размещайте как можно ближе к точке присоединения к АКБ.
  • Реле удобно разместить на боковой поверхности кузова за правой фарой, ближе к АКБ.
  • Если минусовой провод является общим для обоих вентиляторов — его сечение  должно быть не менее суммы сечений минусовых проводов обоих вентиляторов.
  • Для соединения проводов используйте клеммы и обжимные медные трубки, тщательно изолируйте соединения проводов.
  • Закрепите жгут проводов пластиковыми хомутами к кузову или существующим жгутам во избежание перетирания изоляции об острые кромки при вибрации.
  • Дополнительные контакты типа «Лира» в разъем ЭБУ для выводов 25 и 33 можно извлечь из большинства разъемов проводки ГАЗ — разъемов форсунок, датчиков скорости, фазы, ДПКВ, ДПДЗ, РХХ, температуры, детонации. .) Очень сложно — но можно.

Схема 1. Один основной вентилятор.

Простейшая схема для подключения. В этом случае температура включения вентилятора определяется лягушкой или ЭБУ с 33 или 25 контакта. Вентилятор является основным и работает только на полную мощность.

Если вы установили на радиатор два вентилятора — то можно добавить аналогичную схему для обслуживания второго вентилятора, взяв сигнал управления со свободного вывода (лягушка, 33 или 25 контакт ЭБУ).

Этим будет обеспечена повышенная надежность системы охлаждения (при выходе из строя одного вентилятора другой оставшийся справится с охлаждением), а так же возможность включения вентиляторов при разных температурах (например с лягушки Вентилятор1 включается при 88 градусах, а с 33 контакта ЭБУ Вентилятор2 включается при 92 градусах). При одновременной работе двух вентиляторов будет двойная эффективность охлаждения — можно на Дакар ехать и смело буксовать.



Вариант 2. Последовательное подключение двух вентиляторов.

Так же простая схема на одном реле. В предыдущую схему последовательно первому добавляется еще один вентилятор. Именно такой вариант подключения на моей Газели. Вентиляторы включаются оба одновременно на пониженной скорости  и вращаются примерно в 3-4  раза медленней чем обычный вентилятор (зависит от добавочного вентилятора — чем меньше его мощность, тем медленнее будут вращаться оба вентилятора).

Данная схема испытана на протяжении всего лета 2015 — при вращении двух вентиляторов на малой скорости проблем с перегревом не возникло ни разу. Правда замечу, что в жаркую погоду они вообще не выключались.

Несомненным плюсом включения вентиляторов на малой скорости является малый скачок тока в цепи при пуске, а так же в 2 и более раз меньшее потребление тока при работе, что не приводит к перегреву и выходу из строя моторов вентиляторов. Низкий уровень шума тоже радует.

Два 8-лопастных вентилятора от ВАЗ — на мой взгляд лучший выбор для этой схемы. Почти уверен — при вращении на половине скорости (именно так они будут вращаться при подключении последовательно) для нормального охлаждения Газели их будет более чем достаточно.



Вариант 3. Двухскоростной вентилятор.

В этом случае используется схема с двумя последовательно включенными вентиляторами, которая обеспечивает плавное включение и охлаждение в мягком режиме с возможностью включения мощного режима. Первый уровень включения управляется реле 1 с контакта 33 ЭБУ. При необходимости включить систему охлаждения в мощном режиме на дополнительное реле 2 подается сигнал включения с контакта 25 ЭБУ (Управление реле кондиционера).

При этом основной вентилятор 2 из медленного вращения перейдет в быстрое вращение, а дополнительный вентилятор 1 перестанет вращаться.

При использовании двух аналогичных вентиляторов эта схема выигрыша по эффективности охлаждения не дает.

Правильней в этой схеме применить в качестве дополнительного вентилятор менее мощный, чем основной. Так же хороший результат даст применение вместо дополнительного вентилятора подходящего резистора (например типа резистора печки). Мощность можно оценить по сопротивлению обмотки вентилятора. Выбирайте дополнительный вентилятор или дополнительный резистор с сопротивлением 2-3 Ома на ток 5-7 Ампер.

В результате мы получаем плавный пуск вентилятора в режиме мягкого охлаждения на 30-50 процентах скорости вращения, а при необходимости будет включаться максимально мощный режим без резкого скачка тока в момент пуска, так как основной вентилятор уже вращается.

Данный  вариант мной не опробован, но при удобном случае именно его я его поставлю на свою машину.



Для включения управляющих выводов 25 и 33 возможно будет необходимо перепрограммировать ЭБУ. О подготовке ЭБУ здесь…

Осевые вентиляторы, работающие последовательно или параллельно

Осевые вентиляторы, работающие последовательно или параллельно

В среде ПК варианты размещения вентилятора обычно предопределяются приложением, например шасси, на котором установлено определенное количество вентиляторов, радиатор с одним или двумя вентиляторами или радиатор с определенным количеством вентиляторов, работающих по принципу push, pull или push / pull. Напротив, при разработке индивидуальных настроек вентиляции за пределами ПК может быть множество вариантов конфигурации и размещения вентиляторов.Многие индивидуально разработанные установки требуют большей вентиляции, чем может обеспечить один вентилятор, поэтому может возникнуть вопрос, следует ли размещать два (или пары из двух) вентиляторов последовательно или параллельно. Как правило, соединение осевых вентиляторов последовательно не увеличивает воздушный поток, а увеличивает давление воздуха. С другой стороны, параллельная работа вентиляторов не увеличивает статическое давление, а увеличивает воздушный поток. В этой статье суммируются теоретические основы и приводятся некоторые общие рекомендации по проектированию последовательной и параллельной работы.

Когда для приложения возникает необходимость в увеличении объема воздуха или давления, можно использовать несколько вентиляторов вместо замены одного вентилятора вентилятором большей мощности. На рисунке 1 вентилятор 1 и вентилятор 2 - это одна и та же модель. Установка их последовательно или параллельно дает показанные комбинированные теоретические кривые. В зависимости от того, имеет ли система высокое или низкое сопротивление воздушному потоку, последовательная или параллельная работа может быть более выгодной. В схемах со средним сопротивлением последовательные или параллельные схемы работы могут дать аналогичные результаты.Примером системы с высоким сопротивлением может быть система с радиаторами с высоким FPI или плотными фильтрами, которые значительно затрудняют воздушный поток. С другой стороны, системы с низким сопротивлением, как правило, имеют более свободно расположенные компоненты и относительно открытую выходную сторону, что облегчает прохождение объемного воздушного потока.

Рис. 1: Вентилятор 1 и вентилятор 2 в последовательной и параллельной работе.

Вентиляторы, работающие последовательно

Когда два вентилятора установлены друг за другом в ряд (см. Рисунок 2.) и через них обоих проходит один и тот же воздух, они действуют последовательно. Первый вентилятор в установке для последовательной работы подает давление на вход второго вентилятора. Если вентиляторы установлены последовательно, они работают в тандеме, создавая больший перепад давления, чем один вентилятор. На рис. 1 показано, что когда последовательные рабочие вентиляторы находятся в так называемом срыве (максимальное давление), статическое давление теоретически вдвое больше, чем у одного отдельного вентилятора. Однако общий объем воздушного потока при нулевом давлении не увеличится по сравнению с использованием одного вентилятора.

Рисунок 2: Вентилятор 1 и вентилятор 2 в последовательной операционной системе.

На Рисунке 1 рабочая точка для последовательной работы вентилятора 1 и 2 в системе с высоким сопротивлением показана в точке A. Для системы со средним сопротивлением рабочая точка представлена ​​в точке B, а для системы с низким сопротивлением. см. пункт C. Как видно из кривых, последовательная установка дает наибольшее преимущество в приложениях с более высоким сопротивлением, но мало преимуществ по сравнению с конфигурацией с одним вентилятором в конфигурациях с низким сопротивлением.

Соображения при проектировании систем с вентиляторами, работающими последовательно:

При последовательном включении вентиляторов их не следует размещать непосредственно друг к другу, так как это может привести к снижению аэроакустических характеристик из-за турбулентности, уменьшая преимущества последовательного режима работы.

Рекомендуемое расстояние между вентиляторами NF-A12x25, NF-F12 industrialPPC-3000 PWM и NF-A14 industrialPPC-3000 PWM при последовательной работе показано ниже.Обратите внимание, что эти рекомендации относятся к установкам, в которых потоку воздуха между вентиляторами не препятствуют радиаторы, фильтры или радиаторы. Если радиаторы или другие предметы помещаются между двумя вентиляторами в так называемых двухтактных установках, эти объекты имеют тенденцию выпрямлять воздушный поток, поэтому обычно можно использовать меньшие расстояния.

Рисунок 3: Рекомендуемое расстояние между вентиляторами при последовательной работе

Вентиляторы, работающие параллельно

Когда два вентилятора установлены бок о бок и дуют в том же направлении, что и на рисунке 4, они работают параллельно.

Рисунок 4: Вентилятор 1 и вентилятор 2 в параллельной операционной системе.

Когда вентиляторы работают параллельно, комбинированная производительность показывает увеличенный объем воздушного потока. Теоретически общий объем воздушного потока будет увеличен вдвое по сравнению с одним вентилятором. Напротив, общее статическое давление при нулевом расходе воздуха (остановка) не увеличивается по сравнению с одним вентилятором. Фактический прирост производительности будет зависеть от сопротивления воздушному потоку в системе, при этом настройки параллельной работы обычно обеспечивают лучшие результаты в системах с низким сопротивлением.

На Рисунке 1 рабочая точка для вентиляторов 1 и 2 при параллельной работе в системе с высоким сопротивлением показана в точке D. Для системы со средним сопротивлением рабочая точка представлена ​​в точке E, а для системы с низким сопротивлением. см. пункт F. Как можно видеть, настройки параллельной работы имеют тенденцию давать хорошие результаты при низком и среднем сопротивлении, но в системах со средним и высоким сопротивлением предпочтительны установки последовательной работы.

Соображения при проектировании систем с вентиляторами, работающими параллельно:

При параллельной работе вентиляторов размещение вентиляторов слишком близко друг к другу может привести к небольшому увеличению шума турбулентности.Если позволяет пространство, рекомендуется расстояние между вентиляторами около 10 мм, как показано на Рисунке 5.

Рис. 5: Вентилятор 1 и вентилятор 2 работают в параллельном режиме с зазором 10 мм.

Как подключить два потолочных вентилятора к одной цепи | Home Guides

Подключение двух потолочных вентиляторов к одной ответвленной цепи - простая задача даже для новичка. Как и в случае со многими электрическими проектами, которые требуют прокладки новой электропроводки, самой сложной частью этого проекта будет прокладка нового кабеля с неметаллической оболочкой от одной точки к другой.При подключении двух вентиляторов к одной цепи и управлении с помощью одного набора переключателей вы просто подключаете нейтральные провода вентиляторов, их провода заземления и их провода под напряжением параллельно.

Выключите прерыватель цепи ответвления, подающий питание на цепь вентилятора, с которой вы будете работать. Используйте бесконтактный тестер напряжения, чтобы убедиться, что в выходных коробках вентиляторов действительно безопасно работать. В некоторых случаях через выходные коробки может проходить более одной цепи, поэтому вам, возможно, придется отключить более одного автоматического выключателя. перед работой внутри ящиков.

Снимите два потолочных вентилятора с их крепления, отсоедините их электрические провода и уберите их в сторону. Как правило, внешняя крышка вентилятора удерживается на месте тремя или четырьмя винтами по окружности. После снятия крышки вы можете отсоединить провода, открутив их навинченные гайки. Отсоединив провода, вы сможете снять мотор вентилятора с кронштейна.

Закройте заглушками провода ответвительной цепи, подключенные ко второму вентилятору, навинтив пластиковые гайки на их зачищенные концы.В качестве дополнительной меры безопасности закрепите гайки проводов черной пластиковой изолентой. Проволочные гайки предназначены для сращивания двух или более проводов вместе и могут ненадежно удерживаться при навинчивании только на один провод.

Установите кусок 12/3 заземленного кабеля с неметаллической оболочкой между двумя блоками вентиляторов. Вставьте концы кабеля в коробки, пока они не выступят на шесть-восемь дюймов от передней части коробок, а затем снимите внешнюю оболочку кабеля с помощью кабельного рыхлителя или универсального ножа.Удалите 3/4 дюйма изоляции с красного, черного и белого проводов.

Установите потолочные вентиляторы на место. Сделайте трехстороннее соединение между красным, черным, белым и оголенным проводом заземления первого вентилятора с соответствующими проводами ответвления и проводами от установленного кабеля 12/3. Подключите провода второго вентилятора к соответствующим проводам кабеля 12/3. Дважды проверьте, выполняя эти соединения с красным и черным проводами, чтобы убедиться, что за пределами гайки нет оголенной меди.Если видна оголенная медь, снимите проволочную гайку, отрежьте немного оголенные концы проволоки и замените проволочную гайку.

Протолкните все провода внутрь коробок вентиляторов. Дважды проверьте надежность крепления двигателей вентиляторов на подвесках и установите на место крышки двигателей вентиляторов. Верните автоматический выключатель или автоматические выключатели в их положение включения.

Ссылки

Ресурсы

Writer Bio

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года.Его работы публиковались в журналах «Семейный разнорабочий», «Popular Science», «Popular Mechanics», «Handy» и других изданиях. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладной науки в области прикладных технологий электротехники в колледже Элвина.

Как правильно подключить электрические охлаждающие вентиляторы

- Майкл Хардинг, июнь 2017 г.

Пару десятилетий назад было популярно просто добавить переключатель под приборной панелью для управления электрическим вентилятором охлаждения, часто называемым вспомогательным вентилятором. Это был посредственный способ работы, прежде всего потому, что ток, необходимый для вращения вентилятора, проходил через сам переключатель. С точки зрения электричества это недопустимо; Вы никогда не должны полагаться на переключатель на приборной панели для управления током, необходимым для питания аксессуара, который превышает 10-15 ампер.

Ряд вещей может (а иногда и будет) пойти не так, даже если вы купите коммутатор, способный выдерживать ток 15 ампер. Другой недостаток заключался в том, что этот метод требовал вашего внимания, чтобы убедиться, что вы щелкнули выключателем, особенно если вы полностью заменили механический вентилятор.

Эти механические вентиляторы подходили для серийных автомобилей, сходивших с выставочных залов в 1960-х и 1970-х годах, но тогда многие автомобили имели показатели мощности намного ниже 400 лошадиных сил. Сегодня обычным явлением является использование автомобиля или грузовика мощностью 500+ в качестве двигателя. регулярный - или даже ежедневный - водитель.

Использование механического вентилятора для приложения с высокой мощностью может работать нормально, если учесть пару вещей. Радиатор большего размера, больший вентилятор сцепления и кожух, вероятно, сохранят ваш двигатель прохладным; механические вентиляторы иногда могут работать лучше, чем электрические.

Для некоторых, однако, электрические вентиляторы охлаждения не только охлаждают двигатель в движении, но и охлаждают двигатель при включении стоп-сигналов. Механические вентиляторы охлаждают только настолько, насколько они могут, в зависимости от частоты вращения двигателя, но электрические вентиляторы потребляют максимальный кубический фут в минуту на холостом ходу, поскольку они работают независимо от оборотов двигателя.

Единственным недостатком добавления дополнительных электрических компонентов к вашему автомобилю является то, что часто оригинальный генератор переменного тока не был рассчитан на ток, потребляемый более 45-60 ампер, поэтому при добавлении одного или двух электрических вентиляторов охлаждения следует учитывать увеличьте мощность вашей системы зарядки с помощью более мощного генератора.


Подключение одного охлаждающего вентилятора

Подключение одного охлаждающего вентилятора - довольно простая система, для включения вентилятора требуется отдельный датчик температуры, или вы можете использовать мощность охлаждающего вентилятора, если вы установили вторичный EFI конверсия. Комплект реле, номер нашей детали CCFKRL, будет включать в себя все необходимое для правильного подключения электрических вентиляторов охлаждения, за исключением дополнительной проводки, необходимой для завершения всех цепей.

Первой частью установки является установка электрического вентилятора на радиатор и снятие механического вентилятора.Маловероятно, что у вас будет место для обоих, но вы никогда не должны запускать механический вентилятор с электрическим вентилятором на одной стороне радиатора. Если у вашего механического вентилятора была прокладка для вентилятора, ее можно снять вместе с вентилятором. Затем найдите подходящее место для реле, вдали от чрезмерного тепла и где-нибудь, где оно не подвергается воздействию элементов, таких как брызги воды с дороги.

Датчик температуры, если он используется, предназначен для подачи сигнала заземления при температуре около 185 градусов и отключается, когда температура падает ниже 165 градусов.Этот провод (серый в нашем комплекте) подает сигнал заземления для срабатывания реле. На оранжевом проводе реле должен быть сигнал 12 В при включении зажигания. Два других провода на реле - это мясо и картошка системы, а желтый провод подключается к батарее вместе с прилагаемым предохранителем, установленным в пределах 12 дюймов от батареи. В случае удаленного аккумулятора его можно подключить к разъему питания в моторном отсеке, но он должен иметь предохранитель.

Красный провод от нашего реле подключается непосредственно к охлаждающему вентилятору, а черный провод от охлаждающего вентилятора подключается к земле, оба провода будут использовать наш прилагаемый жгут проводов вентилятора.Если вы покупаете наш комплект реле, в комплект входят все необходимые разъемы для сращивания проводов. Мы настоятельно рекомендуем использовать подходящий обжимной соединитель и следовать указаниям в наших инструкциях для беспроблемной установки. Наше видео ниже также поможет вам в установке.


Подключение двойных вентиляторов охлаждения

При использовании двойных вентиляторов охлаждения существует два метода подключения комплекта реле. Это основано на мощности вентиляторов. Если вентиляторы больше и потребляют более 15 А каждый, рекомендуется установить второй комплект реле, как показано ниже.Для небольших вентиляторов оба вентилятора могут быть подключены к одному реле, как показано выше, и должен быть установлен соответствующий предохранитель для защиты цепи, в то же время обеспечивая достаточный ток для протекания без превышения номинала предохранителя. Если предохранитель все-таки перегорел, то это верный признак того, что у вас слишком много энергии в системе, и следует добавить второе реле.

Для второго реле оба серых провода можно подключить к датчику температуры, а оба оранжевых провода можно подключить к источнику зажигания на 12 В. Каждое реле будет управлять одним вентилятором, и для каждого подключения реле к батарее рекомендуется использовать предохранитель на 30 А. Как видно из диаграмм выше и ниже, это действительно простая схема, которая не только обеспечивает правильные соединения для управления охлаждающими вентиляторами, но и, в отличие от метода переключения под чертой, вам никогда не придется беспокоиться о забывая включить вентиляторы.



Электропроводка / Электро / Вентиляторы

Электропроводка переключателя потолочного вентилятора - электрическая 101

Опции управления потолочным вентилятором и осветительным комплектом

Существует несколько способов управления потолочными вентиляторами и осветительными комплектами.

  • Один провод / переключатель - для одновременного включения / выключения вентилятора (и освещения)
  • Два провода / переключателя - один переключатель включает / выключает питание вентилятора, другой - свет
  • Тяговые цепи - для регулировки скорости вентилятора и освещения
  • Пульт дистанционного управления - доступен на новых или существующих вентиляторах для регулировки скорости вращения вентилятора и освещения
  • Настенный пульт - для регулировки скорости вентилятора и освещения, доступны настенные органы управления для конфигураций с одним или двумя проводами / переключателем

Однопроводное и двухпроводное настенное управление коммутатором

Однопроводная конфигурация использует один переключатель и один линейный провод для управления питанием вентилятора (и индикаторов).

В двухпроводной конфигурации используются два переключателя и два линейных провода каждый для управления питанием вентилятора и освещения.

Схема электрических соединений выключателя потолочного вентилятора 2

Сетевое напряжение поступает в розетку переключателя, и линейный провод подключается к каждому переключателю. Коммутируемые линии и нейтраль подключаются к кабелю 3-, который идет к выходному блоку света / вентилятора на потолке.

Переключатель управления вентилятором обычно подключается к черному проводу, а переключатель комплекта освещения - к красному проводу 3--жильного кабеля.

На этой схеме черный провод потолочного вентилятора предназначен для вентилятора, а синий провод - для комплекта освещения.

Схема заземления показана отдельно.

Электрические схемы переключателя потолочного вентилятора 1

3- Проводной кабель идет от распределительной коробки и подключается к проводу вентилятора, освещения, нейтрали и заземления.

Расположение приемника дистанционного управления

Потолочный вентилятор и выходная коробка для освещения

WAZIPOINT


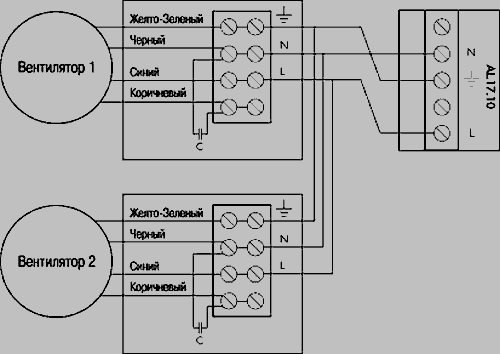

Рис. Схема электрических соединений электровентилятора с подключением конденсатора

Как подключить вентилятор ячейки с конденсатором?


На приведенной выше принципиальной схеме подключения кюветного вентилятора показано очень простое и легкое внешнее подключение, такое как подключение кюмового вентилятора, регулятора скорости вентилятора, переключателя ВКЛ / ВЫКЛ с однофазным источником питания в домашних условиях.

Также показано внутреннее соединение бегущей катушки / обмотки, пусковой катушки / обмотки и конденсатора.

Почему требуется конденсатор для подключения вентилятора ячейки?

Двигателю нужны две обмотки: основная обмотка для запуска двигателя и пусковая обмотка для запуска двигателя.

Потолочный вентилятор - это однофазный асинхронный двигатель, который не имеет свойства самозапуска. Для однофазного двигателя переменного тока необходимы две отдельные фазы для создания вращающейся MMF (магнитодвижущей силы), которая, в свою очередь, вращает ротор.

Но обычное бытовое электроснабжение состоит только из одной фазы. Итак, мы должны ввести схему, которая производит вторую фазу.

Потолочный вентилятор содержит две обмотки, пусковую и бегущую. конденсатор включен последовательно с пусковой обмоткой.

При подаче питания пусковая обмотка создает разность фаз, которая опережает ходовую обмотку примерно на 90 градусов и тем самым создает пусковой момент.

Когда конденсаторы или катушки индуктивности включены в цепь переменного тока, ток и напряжение не достигают пика одновременно i.е. они создают разность фаз сигнала.

Поскольку индукторы имеют высокое сопротивление переменному току, конденсаторы используются для создания второй фазы в пусковой обмотке. Такие двигатели называются двигателями с конденсаторным пуском.

Что делать, если потолочный вентилятор не вращается?

Иногда проблему можно легко решить, но в некоторых случаях необходимо заменить вентилятор.

  1. Убедитесь, что автоматический выключатель включен. Если проблема в цепи, сбросьте ее.

  2. Отключите питание, необходимо ослабить кожух и проверить правильность сборки и закрепление гаек проводов.

  3. Лопасти вентилятора должны свободно вращаться. Убедитесь, что это сделано.

  4. В некоторых случаях переключатель заднего хода находится в нейтральном положении.

  5. Все цветные кабели в корпусе переключателя выровнены правильно и еще раз проверьте штекерное соединение.

  6. Если вы не уверены в правильности подключения, обратитесь к электрику.

  7. Для тех, кто пользуется пультом дистанционного управления, существует вероятность выхода из строя аккумулятора или неправильной установки.

  8. Если ничего не происходит, проверьте, подает ли питание на настенный выключатель.

  9. Если вентилятор находится во влажном месте, убедитесь, что вентилятор и выходная коробка соответствуют требованиям UL для окружающей среды. Вентиляторы для влажного воздуха можно устанавливать в помещении, а другие - снаружи.

  10. Если описанные выше действия не убедили вас в решении вашей проблемы, обратитесь к производителю потолочного вентилятора.


Спонсор:


Почему потолочный вентилятор вращается в обратном направлении?
Ответ на этот вопрос должен знать каждый, чтобы решить проблему; ответ на вопрос простой -

«Если конденсатор подключен к рабочей обмотке или основной катушке вместо пусковой обмотки или вспомогательной катушки, то направление вращения изменится», вентилятор будет вращаться в обратном направлении.


Это означает, что если вы хотите изменить направление вращения вентилятора, просто соедините конденсатор с другой обмоткой.

Что делать Потолочный вентилятор шумит?

Из многих поисков неисправностей потолочных вентиляторов это один из самых распространенных.

Нежный свист успокаивает. Но если шум нарастает, это может стать серьезной проблемой.

  1. Если эта проблема возникла вскоре после установки, подождите следующие 24 часа, так как потребуется время для устранения.

  2. Если вы используете свет вместе с вентилятором, проверьте винты, соединяющие оба.

  3. Если используется настенное управление, убедитесь, что управление не является схемой дифференциальной скорости.

  4. Если вы заправляете вентилятор маслом, проверьте уровень и долейте масло по мере необходимости.

  5. Затяните винты на держателях ножей, втулке, муфте двигателя.

  6. Убедитесь, что провода находятся в нужном месте и не подключены к другому внутреннему корпусу переключателя.

  7. Убедитесь, что навес не касается потолка во время вращения вентилятора.

  8. Треснувшие лопасти вентилятора могут издавать шум. Убедитесь, что он не поврежден.

Как выбрать конденсатор для электровентилятора?

Выбор конденсатора зависит от мощности вентилятора камеры и рабочего напряжения вентилятора.

Обычно 3 уровня напряжения считаются

  1. Низкий уровень: 110/125 Вольт;
  2. Средний уровень: 200/250 Вольт;
  3. Высокий уровень: 280/350 Вольт.

С другой стороны, мощность вентилятора обычно составляет от 0,93 кВт до 0,746 кВт или 1 л.с.

Не нужно никакого специалиста, следуйте таблице выбора и выберите конденсатор для вентилятора.

Таблица для выбора конденсатора двигателя вентилятора:
Типичное значение конденсатора ( µ F)
110/125 В перем. Тока (макс. 150 В среднекв.) 200/250 В перем. Тока (макс. 275 В среднекв.) 280/350 В перем. Тока (Vrms.макс 350)

Как правильно подключить потолочный вентилятор?

В прорезь в потолочном кронштейне поместите шаровой шток собранного двигателя.

  1. Необходимо убедиться, что вентилятор заблокирован, поэтому поверните его, если вы уверены в фиксации.
  2. Монтажный кронштейн должен быть размещен вместе с приемником управления.
  3. Возьмите оголенные металлические провода и проведите пластиковым проводным соединителем, чтобы соединить провода, и поверните по часовой стрелке, чтобы обеспечить надежное соединение.
  4. Вставьте все соединение в выходную коробку.
  5. Заземленный и незаземленный провода должны быть разделены с обеих сторон.
Подсоедините проводку вентилятора и провода приемника
  1. Подключите заземляющие провода от нижнего троса, потолка и подвесного кронштейна с помощью гайки.
  2. Подключите белые провода от вентилятора и приемника с пометкой «К двигателю» с помощью гайки.
  3. Аналогичным образом сделайте то же самое для черных проводов и синих проводов
Подключите провод приемника и линию питания
  1. Подключите черные провода от потолка и приемника с пометкой «AC In» с помощью гайки.
  2. Аналогичным образом повторите то же самое для белого провода тоже.
  3. Соединения необходимо повернуть вверх и вставить в розетку.
  4. Разделите заземленные провода и незаземленные, как и раньше.
Подсоедините провода к настенной панели управления
  1. Отсоедините все провода от переключателя.
  2. Черные провода в розетке должны быть подключены, а зеленые провода должны быть подключены к заземляющим проводам от настенного блока управления.
  3. Вставьте все соединения проводов в розетку и разделите заземленный и черный провода в разные стороны.
  4. Вставьте настенный пульт также в розетку и прикрутите.
  5. Затем необходимо установить крышку панели переключения с помощью винтов.

Как я могу запустить вентилятор без регулятора?

вы можете запустить вентилятор без регулятора, но вы не сможете увеличивать или уменьшать скорость вентилятора, изменяя значение тока, что является принципом регулятора.

Как работает регулятор скорости вентилятора?

Предполагая, что вентилятор, о котором вы говорите, является однофазным асинхронным двигателем с короткозамкнутым ротором, я собираюсь продолжить.

Параметры, которые могут использоваться для управления скоростью асинхронного двигателя, в основном:

Частота подачи: Скорость вентилятора прямо пропорциональна частоте.Но это непрактично, поскольку частота домашней электросети фиксированная (50 или 60 Гц). Он редко используется в отраслях, где доступны системы питания с регулируемой частотой.

Число полюсов внутри двигателя: Думайте об этом как о количестве электромагнитов внутри двигателя, если вы не знакомы с термином полюса. Число полюсов можно изменить, изменив соединения обмоток, что также непрактично для управления нашими домашними вентиляторами.

Управление напряжением: Это самый популярный метод управления скоростью вентиляторов с асинхронным двигателем. Как следует из названия, он контролирует напряжение, возникающее на клеммах вентилятора. Теоретически крутящий момент вентилятора пропорционален квадрату приложенного напряжения. Перечислены три популярных метода контроля напряжения.

Если вы хотите использовать вентилятор без регулятора, да, вы можете отключить регулятор и использовать вентилятор напрямую, тогда вентилятор будет работать на полной скорости. Вы не сможете контролировать его скорость.

вы можете запустить вентилятор без регулятора, но вы не сможете увеличивать или уменьшать скорость вентилятора.

Скорость вентилятора можно снизить, просто подключив лампочку или любую другую резистивную нагрузку последовательно между источником питания и вентилятором.

В этом методе, если мощность подключения нагрузки увеличивается, то скорость вентилятора также увеличивается.

Например, если вы подключите лампу мощностью 100 Вт последовательно с вентилятором, то скорость будет ниже, чем у лампы мощностью 200 Вт, подключенной последовательно. Так что, если вы хотите, чтобы замедление было меньше, используйте высокую нагрузку.

Если вы хотите снять регулятор вентилятора со своего вентилятора, вызовите электрика, если у вас нет достаточных знаний об электрической безопасности во время работы.

Схемы подключения потолочного вентилятора и комплекта освещения

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице представлены электрические схемы для бытовых вентиляторов, в том числе потолочных вентиляторов и комплектов освещения, регуляторов яркости, регуляторов скорости вращения вентиляторов, трехходовых переключателей вентиляторов и контуров вытяжных вентиляторов для ванной комнаты.

Цвета проводов в базовом комплекте вентилятора / света обычно черный, синий, белый и зеленый. Это верно для большинства потолочных вентиляторов Hunter и Harbour Breeze, которые можно найти в вашем местном магазине. Черный провод обычно является горячим для вентилятора, а синий провод - горячим для света.Белый провод - это нейтраль прибора, а зеленый - земля.

Белый провод от приспособления подключается непосредственно к нейтральному проводу источника, либо в коробке приспособлений, либо через стык в распределительной коробке. Заземляющий провод соединяется с заземлением источника и с любой клеммой выходной коробки с помощью гибкого кабеля. В некоторых бытовых электрических цепях белый провод также можно использовать вместо горячего. В этих случаях его следует обернуть черной изолентой или иным образом пометить, чтобы идентифицировать его как горячий.

Схема подключения потолочного вентилятора с комплектом осветительных приборов

На этой электрической схеме показаны соединения потолочного вентилятора и освещения с двумя переключателями, регулятором скорости вентилятора и диммером для освещения. Источник находится на переключателях, и вход каждого соединен с черным проводом источника с помощью гайки. От переключателей 3-жильный кабель идет к потолочной розетке. В распределительной коробке черный провод подсоединяется к выходу регулятора скорости, а другой конец - к черному проводу вентилятора.Красный провод подсоединяется к выходу регулятора яркости, а другой конец - к проводу синего света. Нейтраль от источника соединяется в распределительной коробке с белым проводом, идущим к вентилятору, а другим концом к нейтральному проводу на потолочном приспособлении. Точно так же заземляющий провод подключается к любым клеммам заземления в распределительной коробке и соединяется для подключения к месту расположения вентилятора.

Схема подключения вентилятора и источника света на потолке

Эта схема аналогична предыдущей, но с источником электрического тока от вентилятора / осветительной арматуры.Оттуда идет трехжильный кабель к контроллерам на стене. Нейтральный провод от источника подключается непосредственно к белому проводу на потолочном креплении. Провод горячего источника сращивается с белым на 3-проводном кабеле, а затем сращивается с входными проводами на обоих контроллерах на другом конце. Белый провод обмотан черной лентой, чтобы определить, что он горячий. Черный провод соединяет вентилятор с регулятором скорости, а красный провод соединяет свет с диммером.

Это обновленная проводка для этой схемы с добавлением двухжильного кабеля между вентилятором / освещением и переключателями.Белый провод больше не используется для горячего подключения, а вместо этого нейтраль источника проходит через распределительную коробку, чтобы удовлетворить требованиям NEC 2011 года. Два провода при таком расположении не используются: белый провод во втором кабеле и один из заземляющих проводов. Они должны быть закрыты с обоих концов проволочной гайкой. Вся остальная проводка такая же, как на предыдущей схеме.

Схема электрических соединений 3-ходового переключателя вентилятора

Используйте эту схему для подключения 3-позиционного переключателя, который управляет вентилятором и освещением. Как и во всех трехпозиционных цепях, общий на одном переключателе подключен к проводу горячего источника от цепи. Общий на втором трехпозиционном переключателе подключен к горячим проводам вентилятора / освещения. Соедините и вентилятор, и световые провода вместе с общим проводом от SW2. Путевые провода соединены вместе в коробке для крепления на потолке и проходят между переключателями. Путешественники не подключаются к вентилятору или свету. Чтобы управлять вентилятором и освещением по отдельности, на вентиляторе / освещении требуется встроенный переключатель, такой как тяговая цепь или пульт дистанционного управления.

Схема диммерного переключателя потолочного вентилятора

Такое расположение проводов позволяет опускать свет с помощью диммера и управлять вентилятором с помощью встроенной тяговой цепи. Источник находится в потолочной розетке, оттуда к распределительной коробке идет 3-проводный кабель. Нейтраль от источника подключается непосредственно к белому проводу на комплекте вентилятора и кабелю, идущему через распределительную коробку. Горячий источник подключается к черному проводу вентилятора, а черный провод идет к диммеру.На другом конце черный провод кабеля соединен с одним из проводов горячего диммера, неважно, какой именно. Другой провод диммера соединен с красным проводом в распределительной коробке, который соединен с синим проводом света на другом конце.

Подключение контура переключателя потолочного вентилятора

Используйте эту проводку, когда источник находится на приборе и вы хотите управлять подачей на оба компонента с помощью одного и того же переключателя. Трехжильный кабель проходит от вентилятора к распределительной коробке, а нейтраль источника соединяется с белым проводом и нейтралью вентилятора.Источник горячего сращивания с красным проводом, который подключен к одной клемме переключателя на другом конце. Черный провод подключается к другой клемме, возвращая питание к вентилятору, где он соединяется как с черным проводом вентилятора, так и с синим проводом светильника. Трехскоростной вентилятор управляется цепным переключателем на приспособлении.

Здесь источник находится у вентилятора / освещения, а петля переключателя идет к настенному переключателю. Источник подключается непосредственно к вентилятору, а также к переключателю.При таком расположении свет управляется настенным выключателем, а вентилятор имеет проводное соединение для управления скоростью тяговой цепи.

Подключение вентилятора и освещения к одному выключателю

В этой проводке источник находится на переключателе, а 3-проводный кабель идет оттуда к вентилятору и свету. Нейтраль источника и земля соединены с местом расположения вентилятора. Горячий провод источника подключается к черному проводу вентилятора, чтобы подключить его непосредственно к цепи и к пигтейлу, соединяющему переключатель.

Красный провод трехжильного кабеля подключен к выключателю и на вентиляторе, он соединен с синим проводом к свету.При таком расположении мощность вентилятора регулируется с помощью встроенной тянущей цепи на корпусе двигателя, а свет регулируется настенным выключателем.

Используйте эту проводку, если источник питания находится в настенной коробке, и вы хотите управлять вентилятором и освещением с помощью одного переключателя. Здесь источник горячего питания подключается непосредственно к выключателю, а оттуда идет двухжильный кабель к потолочному вентилятору.

Черный провод, идущий к потолочной коробке, подсоединен к другой клемме переключателя.На потолке он соединен с черным и синим проводами от вентилятора и света. Нейтраль источника соединена с белым проводом вентилятора. Заземление источника подключается к потолочной коробке и подключается к зеленому проводу заземления на вентиляторе и к любой найденной там клемме заземления. При таком расположении вентилятор и свет выключаются и включаются настенным выключателем, а скорость вращения вентилятора регулируется с помощью встроенной тянущей цепи на приспособлении.

Схема подключения вытяжного вентилятора

для ванной комнаты

Чтобы подключить вытяжной вентилятор к настенному выключателю, используйте эту схему. Эти вентиляторы обычно поставляются с небольшой коробкой электрических соединений, приваренной к боковой стороне корпуса. На распределительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проволоки и проденьте в нее зажим для проволоки. Пропустите кабель через зажим и затяните его. Соедините черный и белый провода кабеля с проводами вентилятора с помощью гайки. Подключите заземление к клемме заземления в соединительной коробке и к заземляющему проводу от вентилятора, если он есть.

Здесь вытяжной вентилятор управляется таймером вместо переключателя. Из корпуса таймера должны выходить два провода под напряжением и заземление, подключите один из них к источнику тепла. Приправьте второй провод к черному кабелю, идущему к вентилятору. Соедините нейтраль источника с белым проводом кабеля. Подключите заземление источника к заземляющим проводам переключателя и вентилятора. У вентилятора соедините провода, соответствующие цвету каждого, и подключите провод заземления к клемме заземления.

В этой схеме осветительная арматура и вытяжной вентилятор подключены к одному источнику.Освещение управляется однополюсным выключателем, а вентилятор - таймером, как на предыдущем рисунке. Горячий источник подключается к каждому управляющему устройству, а выходы контроллеров подключаются к вентилятору, соединяющему черный цвет с черным, белый к белому, и заземлению, соединяющемуся с клеммой на корпусе вентилятора.

Еще подобное на Do-It-Yourself-Help.com

Резистор вентилятора | Применение резистора

Что такое резистор вентилятора?

Резисторы нагнетателя - это резисторы, которые используются для управления скоростью вращения автомобильных нагнетателей.Скорость вентилятора может быть изменена либо механическим переключением сопротивления резистора вентилятора с помощью вращающегося рычага, либо электронным способом с помощью системы кондиционирования воздуха. Затем изменение сопротивления ограничивает ток через двигатель, который определяет скорость, с которой работает нагнетательный вентилятор. Резисторы вентилятора, являясь механическим компонентом, подвержены износу и являются наиболее частой причиной выхода из строя системы обогрева автомобиля. В этой статье речь пойдет о механических резисторах вентилятора, их конструкции и устранении неисправностей.

Строительство

Нагнетательный вентилятор подключен к отрицательной клемме аккумуляторной батареи (также называемой землей) на одном конце и к положительной клемме аккумуляторной батареи через резистор вентилятора на другом конце. Резистор нагнетателя подключен последовательно с нагнетательным вентилятором. Это означает, что ток, протекающий через двигатель нагнетателя, и, следовательно, скорость регулируется номиналом резистора. Пользователь выбирает подходящую скорость вентилятора, используя переключатель для подключения одного из резисторов в блоке резисторов вентилятора.Резисторы вентилятора состоят из нескольких резисторов с разным сопротивлением. Также есть две дополнительные цепи, используемые для состояния выключения и состояния максимальной скорости вентилятора. В выключенном состоянии двигатель нагнетателя отключен от источника питания. В состоянии максимальной скорости резистор вентилятора полностью отключен, а вентилятор подключается непосредственно к аккумуляторной батарее автомобиля, что обеспечивает максимальный ток через двигатель. Чем меньше сопротивление выбранного резистора в пакете, тем выше ток, протекающий через нагнетательный вентилятор, и тем быстрее вентилятор будет вращаться.

Поиск и устранение неисправностей

Отдельные резисторы внутри блока обычно намотаны проволокой, и они могут выйти из строя из-за сгорания при использовании, а также могут выйти из строя из-за механических напряжений и вибраций, которые обычно встречаются в автомобильной среде. Когда резистор нагнетателя неисправен, вентилятор обычно работает только на одной скорости, обычно на максимально возможной скорости. Иногда неверны только некоторые настройки скорости, в то время как другие могут работать.

Выявление неисправности

При попытке диагностировать электродвигатель вентилятора нагнетателя необходимо выполнить следующие действия:

Если двигатель нагнетателя автомобиля вообще не работает, в системе необходимо проверить несколько компонентов:

  • Проверьте предохранитель на наличие питания на обоих концах с помощью мультиметра. Если на одном конце предохранителя вентилятора нагнетателя есть питание, а на другом нет, то предохранитель необходимо заменить.
  • Проверить реле вентилятора, если оно есть в автомобиле. Такие реле можно проверить, прикоснувшись к ним пальцем и включив и выключив управление вентилятором. Щелчок на реле означает, что реле почти наверняка работает правильно.
  • Проверьте наличие питания на самом вентиляторе, включив регулятор вентилятора и проверив наличие +12 В на выводах самого вентилятора.Для этого переключите мультиметр в режим измерения напряжения и убедитесь, что разница напряжений между выводами вентилятора составляет 12 В. Если на вентилятор не подается питание, подозревают неисправность проводки. В этом случае лучше всего передать машину сертифицированному автоэлектрику. Если на клеммы вентилятора подается питание и вентилятор не работает, вентилятор нагнетателя неисправен.

Если вентилятор работает с некоторыми настройками скорости, но не работает с другими настройками скорости, это означает, что резистор вентилятора неисправен и его необходимо заменить:

  • Найдите резистор вентилятора и отсоедините его от остальной цепи. Чтобы узнать точное местонахождение, обратитесь к руководству по ремонту для марки и модели вашего автомобиля. Часто встречаются такие места возле двигателя вентилятора, под приборной панелью или за ней, вокруг пространства для ног пассажира и т. Д.
  • После того, как резистор найден и отсоединен, часто можно определить, перегорел ли резистор или нет, судя только по внешнему виду. Перегоревший резистор следует заменить подходящей заменой от производителя вашего автомобиля.
  • Если внешний вид нормальный, необходимо измерить сопротивление на каждом отдельном резисторе.Все резисторы подключены к общей точке. Переключите мультиметр в режим измерения сопротивления, подключите один щуп мультиметра к общей точке, а другой щуп используйте для измерения сопротивлений в других точках. Если какое-либо из этих сопротивлений показывает разрыв цепи (бесконечное сопротивление), необходимо заменить резистор вентилятора.

Предупреждение: резистор вентилятора сильно нагревается во время нормальной работы, поэтому необходимо соблюдать осторожность, чтобы избежать ожогов и других травм.
