Расчитываем резистор для светодиода, драйвер и гасящий конденсатор

Светодиодные элементы все чаще применяются в сферах деятельности человечества как осветительные приборы для помещений, в уличных фонарях, карманных фонариках, при освещении аквариума. В автомобильной индустрии группы светодиодов широко используются для подсветки габаритных огней, стоп сигналов и поворотов.

Внешний вид светодиодов

Отдельными элементами с различными цветами обеспечивают подсветку приборной панели, индикацию понижения уровня охлаждающей жидкости радиатора. Невозможно перечислить все направления их использования: от украшения новогодней елки, подсветки аквариума до приборов ракетно-космической техники.

Они постепенно вытесняют обычные лампы накаливания. Многочисленные Интернет магазины в режиме онлайн продают светодиодные ленты и другие осветительные приборы. Также можно найти калькулятор расчета схем драйверов для них, если появится необходимость их ремонта или изготовления своими руками. Такому бурному развитию есть целый ряд причин.

Основные преимущества

  • малое потребление энергии;
  • высокий КПД;
  • низкие напряжения;
  • почти отсутствует нагрев;
  • высокая степень электрической и пожарной безопасности;
  • крепкий корпус: отсутствие хрупких нитей накаливания и стеклянных колб делает их устойчивыми к механическим, вибрационным воздействиям;
  • безынерционное срабатывание обеспечивает быстродействие, нет затрат времени на разогрев нити накаливания;
  • прочность, малые габариты и долговечность;
  • непрерывный ресурс работы не менее 5 лет;
  • широкий выбор спектра (цвета) и возможность конструкции отдельного элемента делать рассеянное или направленное освещение.

Есть несколько существенных недостатков:

  1. Высокая стоимость.
  2. Интенсивность светового потока отдельного элемента мала.
  3. Чем выше напряжение требуемого источника питания, тем быстрее разрушается структура светодиодных элементов. Проблема перегрева решается установкой радиатора.

Параметры и особенности

Достоинств у светодиодов намного больше, чем недостатков, но по причине высокой стоимости народ не спешит приобретать осветительные приборы на основе светодиодов. Люди, обладающие необходимыми познаниями, покупают отдельные элементы и сами собирают светильники для аквариума, делают подключения на приборные панели автомобилей, стоповых сигналов и габаритов. Но для этого надо хорошо разобраться в принципах работы, параметрах и конструктивных особенностях светодиодов.

Параметры:

  • рабочий ток;
  • рабочее напряжение;
  • цвет светового потока;
  • угол рассеивания:
  • тип корпуса.

Особенностью конструкций является диаметр, форма линзы, которая определяет направленность и степень рассеивания светового потока. Участок цветового спектра свечения определяют примеси добавляемые в полупроводниковый кристалл диода. Фосфор, индий, галлий, алюминий обеспечивают подсветку от красного до желтого диапазона.

Состав азота, галлия, индия сделает спектр в диапазоне синего и зеленого цветов, если к кристаллу синего (голубого) спектра добавить люминофор, можно получить белый свет. Углы направления и рассеивания потоков определяет состав кристалла, но в большей степени форма линзы светодиода.

Для поддержания живого мира аквариума необходим процесс фотосинтеза водорослей. Здесь требуется правильный спектр и определенный уровень освещения аквариума, с чем хорошо справляются светодиоды.

Расчет параметров и схем

Определившись с цветом, направлением потока освещения и напряжением источника питания можно покупать светодиоды. Но чтобы собрать нужную схему, надо сделать расчет резистора светодиода в цепи, который гасит повышенное напряжение питания. Рабочий ток и напряжение нам известно по номиналам.

Надо обязательно учитывать, что светодиод это полупроводник, который имеет полярности.

Если перепутать полярности, он не засветится и может вообще выйти из строя. Хорошим примером для расчета гасящего резистора в схемах подключения светодиодов являются светотехнические приборы автомобиля. В качестве индикации состояния определенного технического параметра используется один светодиодный элемент, как вариант берется пониженный уровень охлаждающей жидкости радиатора.

Схема подключения светодиода

R = Uак. – Uраб./ I раб.
R = 12В – 3В/00,2А = 450 Ом = 0,45 кОм.

Uак – напряжение источника питания, в нашем случае автомобильный аккумулятор 12В;
Uраб – рабочее напряжение светодиода;
I раб – рабочий ток светодиода.

Можно рассчитать сопротивление гасящего резистора в схеме с последовательным подключением некоторого количества светодиодов. Такой вариант может использоваться для подсветки приборов на передней панели или в качестве стоповых огней автомобиля.

Схема последовательного подключения светодиодов и гасящего сопротивления

Расчет сопротивления аналогичный:

R = Uак – Uраб*n / Iраб.

R = 12В – 3В * 3/ 0.02А = 150 Ом = 0,15 кОм.

n – количество светодиодов 3 шт.

Стоит рассмотреть случай с шестью светодиодами; в стопорных фонарях применяют и большее количество, но методика расчета сопротивления и построение схемы будут те же.

R = Uак – Uраб*n / Iраб
R = 12В – 18 В/ 002А – рабочее напряжение диодов превышает напряжение источника питания, в этом случае придется диоды разделить на 2 группы по три диода и подключить их по параллельной схеме. Расчеты делаем для каждой группы отдельно.

Схема с шестью светодиодами

Предыдущий расчет с тремя светодиодами в схеме с последовательным подключением показывает, что для параллельного подключения в каждой группе величина сопротивления резистора должна быть по 0,15 кОм.

Несмотря на небольшой нагрев, светодиодные светильники не работают без радиатора. Например, для освещения аквариума сверху устанавливается крышка, на которой крепятся точечные источники света или светодиодная лента. Чтобы избежать ее перегрева, применяется алюминиевый профиль. Для изготовления радиатора начинают применять специальные пластмассы, рассеивающие тепло. Специалисты не рекомендуют самостоятельно заниматься их изготовлением, хотя никто не запрещает принимать меры по улучшению теплоотвода от мощных светильников. В качестве радиатора хорошо применять медь, обладающую высокой теплопроводностью.

На многих сайтах можно найти калькулятор, с помощью которого предоставляется возможность выбора схемы, внесения параметров диода и расчета в режиме онлайн резистора для одного светодиода или группы.

В специализированных магазинах можно купить диски с программным обеспечением и установить на домашний компьютер драйвера. Программа с драйверами легко скачивается бесплатно в режиме онлайн или покупается, если оплатить электронными деньгами на сайте.

Особенности, которые надо учитывать:

  • Не рекомендуется подключать светодиоды в параллельной схеме через одно сопротивление. При неисправности одного диода на остальные будет подаваться слишком мощное напряжение, что приведет все диоды к выходу из строя. Если попадется такая схема, можно через онлайн-калькулятор рассчитать и переделать ее, добавив отдельные сопротивления на светодиоды.

Схема параллельного подключения

  • В расчетах могут получиться значения резистора, которые не совпадают со стандартными номиналами, тогда выбирается сопротивление немного большее. Здесь удобно использовать калькулятор в онлайн режиме.
  • При совпадении рабочего напряжения светодиодов и источника питания в бытовых схемах для фонариков, елочных гирлянд иногда резистор не используют. При этом отдельные светодиоды светятся с разной яркостью, это вызвано разбросом их параметров. Рекомендуется в этих случаях применять конверторы для повышения напряжений.

Ниже изображена одна из простейших схем драйвера светодиодной лампы.

Схема и фото драйвера лампы MR-16

Схема собрана с применением вместо трансформатора конденсатора C1 и резистора R1. Напряжение подается на диодный мост. Ограничение тока обеспечивается за счет конденсатора С1, который создает сопротивление, но не рассеивает тепло, а уменьшает напряжение при последовательном подключении к цепи питания.

Выпрямленное напряжение сглаживается с помощью электролитического конденсатора С2. Сопротивление R1 предназначено для разрядки конденсатора С1 при отключении питания. R1 и R2 в работе схемы не участвуют. Резистор R2 предназначен для защиты конденсатора С2 от пробоя, если происходит обрыв в цепи питания лампы.

На фото представлен вид драйвера с двух сторон. Красный цилиндр — это изображение конденсатора С1, черный — С2.

Резистор. Видео

На вопрос, что такое резистор, и как он работает, ответит это видео. Простота изложения дает возможность усвоить материал даже новичку.

Учитывая все вышесказанное, можно сделать правильный самостоятельный расчет резистора для светодиода и приобрести в специализированном магазине то, что по-настоящему пригодится в хозяйстве.

Оцените статью:

Расчет и подбор сопротивления токоограничивающего резистора для светодиода

Светодиод – это полупроводниковый элемент, который применяется для освещения. Применяется в фонарях, лампах, светильниках и других осветительных приборах. Принцип его работы заключается в том, что при протекании тока через светоизлучающий диод происходит высвобождение фотонов с поверхности материала полупроводника, и диод начинает светиться.

Расчет резистора для светодиода

Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Вычисление номинала сопротивления

Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p — n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку. Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике.

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

  • Инфракрасный — до 1.9 В.
  • Красный – от 1.6 до 2.03 В.
  • Оранжевый – от 2.03 до 2.1 В.
  • Желтый – от 2.1 до 2.2 В.
  • Зеленый – от 2.2 до 3.5 В.
  • Синий – от 2.5 до 3.7 В.
  • Фиолетовый – 2.8 до 4 В.
  • Ультрафиолетовый – от 3.1 до 4.4 В.
  • Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

R = U (R)/ I,

где, U (R) — падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led )

где, U (Led) — падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Подбор мощности резистора

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.

Пример расчета

Имеем напряжение питания 12В, зеленый светодиод. Нужно рассчитать сопротивление и мощность токоограничивающего резистора. Падение напряжения на нужном нам зеленом светодиоде равно 2,4 В, номинальный ток 20 мА. Отсюда вычисляем напряжение, падающее на балластном резисторе.

U (R) = E – U (Led) = 12В – 2,4В = 9,6В.

Значение сопротивления:

R = U (R)/ I = 9,6В/0,02А = 480 Ом.

Значение мощности:

P = U (R) ⋅ I = 9,6В ⋅ 0,02А = 0,192 Вт

Из ряда стандартных сопротивлений выбираем 487 Ом (ряд Е96), а мощность можно выбрать 0,25 Вт. Такой резистор нужно заказать.

В том случае, если нужно подключить несколько светодиодов последовательно, подключать их к источнику питания можно также с помощью только одного резистора, который будет гасить избыточное напряжение. Его расчет производится по указанным выше формулам, однако, вместо одного прямого напряжения U (Led) нужно взять сумму прямых напряжений нужных светодиодов.

Если требуется подключить несколько светоизлучающих элементов параллельно, то для каждого из них требуется рассчитать свой резистор, так как у каждого из полупроводников может быть свое прямое напряжение. Вычисления для каждой цепи в таком случае аналогичны расчету одного резистора, так как все они подключаются параллельно к одному источнику питания, и его значение для расчета каждой цепи одно и то же.

Этапы вычисления

Чтобы сделать правильные вычисления, необходимо выполнить следующее:

  1. Выяснение прямого напряжения и тока светодиода.
  2. Расчет падения напряжения на нужном резисторе.
  3. Расчет сопротивления резистора.
  4. Подбор сопротивления из стандартного ряда.
  5. Вычисление и подбор мощности.

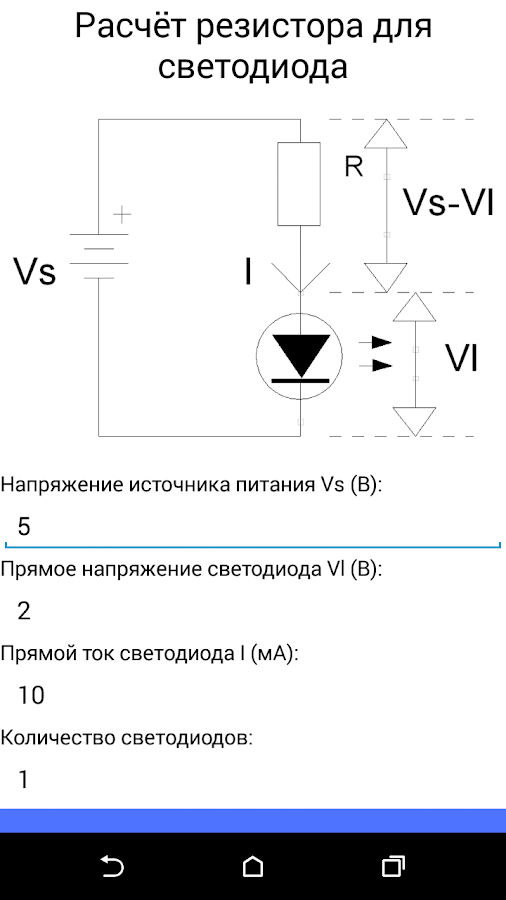

Онлайн-калькулятор светодиодов

Этот несложный расчет можно сделать самому, но проще и эффективнее по времени воспользоваться калькулятором для расчета резистора для светодиода. Если ввести такой запрос в поисковик, найдется множество сайтов, предлагающих автоматизированный подсчет. Все необходимые формулы в этот инструмент уже встроены и работают мгновенно. Некоторые сервисы сразу предлагают также и подбор элементов. Нужно будет только выбрать наиболее подходящий калькулятор для расчета светодиодов, и, таким образом, сэкономить свое время.

Калькулятор светодиодов онлайн – не единственное средство для экономии времени в вычислениях. Расчет транзисторов, конденсаторов и других элементов для различных схем уже давно автоматизирован в интернете. Остается только грамотно воспользоваться поисковиком для решения этих задач.

Светодиоды – оптимальное решение для многих задач освещения дома, офиса и производства. Обратите внимание на светильники Ledz. Это лучшее соотношение цены и качества осветительной продукции, используя их, вам не придется самим делать расчеты и собирать светотехнику.

Расчет резистора для светодиода. Онлайн калькулятор

Довольно часто у многих начинающих радиолюбителей возникает проблемы с расчетом сопротивления резистора для светодиода. И зачастую они не знают, для чего такой резистор вообще нужен. В данной статье попробуем разъяснить данный вопрос и для облегчения приведем онлайн калькулятор для расчета сопротивления резистора светодиода.

Важные параметры светодиодов

С точки зрения проблемы подбора резистора для светодиода нас в первую очередь интересуют всего два параметра светодиодов:

  1. IF — прямой ток светодиода
  2. VF — прямое напряжение светодиода (рабочее напряжение)

Рассмотрим это на примере светодиода L-53IT.

Вот его краткие характеристики:

  • Материал: gaasp/gap
  • Цвет свечения: красный
  • Длина волны: 625нм
  • Максимальное прямое напряжение: 2,5 В
  • Максимальное обратное напряжение: 5В
  • Максимальный прямой ток: 30мА
  • Рабочая температура: -40…85С

В datasheet светодиода L-53IT в разделе «Absolute Maximum Ratings» (значения, которые нельзя превышать) мы находим информацию о максимальном непрерывном постоянном токе, который может протекать через данный светодиод, не вызывая ее повреждения (30мА):

Затем мы проверяем по datasheet, какое типичное прямое напряжение светодиода (падение напряжения на диоде):

и мы видим, что:

  • тестовые данные указаны для тока IF= 20мА,
  • типичное прямое напряжение составляет VF = 2В.

Ток 20мА обеспечивает нам хороший световой поток, а так как светодиоды не вечны, и со временем испускаемый поток света уменьшается, то в большинстве случаев для данного светодиода этот ток будет достаточен.

Светодиод без резистора

Для начала рассмотрим, что произойдет, если мы подключим светодиод к источнику питания без резистора ограничивающего ток. В качестве примера мы будем использовать источник питания с напряжением 5В.

В этом случае, в соответствии со вторым законом Кирхгофа:

сумма падений напряжения в замкнутом контуре равна нулю

Получается, что все напряжение питания сосредоточено на нашем светодиоде:

Что означает появление напряжения 5В на нашем светодиоде? Давайте посмотрим на график зависимости тока светодиода от напряжения в прямом направлении:

То есть, при превышении 2,05 вольт, ток будет расти очень быстро, достигнув высокого значения.

В нашем случае, питание светодиода без ограничительного резистора приведет к генерации тока большего, чем допустимо (30 мА), что в свою очередь произойдет его повреждение.

Здесь следует добавить, что причиной, разрушающим светодиод является не ток как таковой, а выделяемая мощность в виде тепла.

Ограничение тока протекающего через светодиод

Таким образом, мы должны ограничить ток светодиода. У нас есть два варианта:

  • использовать питание стабильным током (не более 30мА в соответствии с технической спецификацией светодиода)
  • ограничить ток по-другому.

В данной статье мы займемся вторым способом, а именно, мы подключим резистор последовательно со светодиодом. На этом резисторе будет происходить падение части напряжения источника питания, который обозначим как VR:

В соответствии с приведенным выше вторым законом Кирхгофа, распределение напряжений будет определяться по формуле:

VCC = VR + VF



В нашем случае мы знаем типовое значение напряжения нашего светодиода, которое составляет 2 вольт, а также напряжение питания 5 вольт:

Таким образом, мы можем вычислить необходимое падение напряжения на резисторе R, для того чтобы на диоде было только необходимые 2 вольта:

VR = VCC — VF

VR = 5В — 2В = 3В

то есть, мы стремимся к получению следующих напряжений в нашей схеме:

Теперь мы используем первый закон Кирхгофа:

сумма значений силы токов, входящих в узел равна сумме значений силы токов, вытекающей из этого узла

Нашим узлом является место соединения резистора и светодиода, и это означает, что через резистор будет проходить тот же ток, что и через светодиод. Поскольку мы предположили, что через светодиод может течь ток IF= 20мА, то:

Сопротивление резистора вычислим с помощью Закона Ома:

то есть в нашем случае:

и наконец, мы можем вывести общую формулу:

После расчета сопротивления, выбирается резистор из номинального ряда. В нашем случае это резистор  точно такой  же, как рассчитали, то есть, 150 Ом, который имеется в номинальных рядах E24, E12 и E6.

А что делать,  когда сопротивление резистора не соответствует ни одному значению из номинального ряда? В этом случае следует выбрать одно из двух ближайших к расчетному сопротивлению, при этом необходимо учитывать следующее:

Если сопротивление будет меньше, чем рассчитывали, то это увеличит значение тока, протекающего через светодиод.

Если сопротивление будет больше, чем рассчитывали, то это уменьшит световой поток, испускаемый светодиодом.

Калькулятор расчета резистора для светодиода

Ниже приводим калькулятор для расчета сопротивления резистора светодиода:


Как продлить ресурс автомобильных светодиодных ламп без применения стабилизаторов — Автоблоги

Всем привет!

Предупреждение: Будет много букв, но вроде все по делу. Статья рассчитана на новичков, умеющих пользоваться паяльником.

Часть 1. Предисловие

Наверное, многие из вас меняли штатные лампы накаливания в плафонах салона, в подсветке номера, в габаритных огнях, в приборной панели и т.д., на светодиодные лампы.

Как правило, при подобных заменах используются уже готовые автомобильные светодиодные лампы, рассчитанные на напряжение 12 вольт.

По сравнению с лампами накаливания, преимущества светодиодных ламп известны, это малое энергопотребление, большой выбор цветов свечения, меньший нагрев, а также существенно больший срок службы.

Однако, для долгой и счастливой жизни светодиода весьма важно, чтобы протекающий через него ток не превышал заданных производителем величин. При превышении максимально допустимого тока, происходит быстрая деградация кристаллов светодиодов, и лампа выходит из строя.

Поэтому, в «правильные» светодиодные лампы уже встроен стабилизатор тока (драйвер). Но такие лампы, как правило, стоят недешево. В связи с этим, в автолюбительской среде гораздо большее распространение получили дешевые светодиодные лампы, не имеющие встроенного стабилизатора. Примеры таких ламп на фото 1:

1. Дешевые автомобильные светодиодные лампы на 12 В.

Из-за отсутствия стабилизатора, такие лампы весьма чувствительны к скачкам напряжения в бортовой сети автомобиля. Кроме того, хитрые узкоглазые производители ламп рассчитывают их параметры, как правило, на максимальное напряжение 12В. Однако, как известно, при работе двигателя напряжение в бортсети составляет 13.

5-14.5В. В итоге, светодиодные лампы, не имеющие стабилизатора, часто служат даже меньше, чем обычные лампы накаливания.Особенно это заметно при использовании светодиодных ламп в подсветке номера и в габаритных огнях, когда светодиоды работают в течение длительного времени. Месяц-другой, реже полгода, и лампа начинает мигать, а вскоре и совсем гаснет.

Один из способов продлить жизнь таким лампам — это подключение их через стабилизаторы напряжения, которые защитят лампы от скачков напряжения в бортовой сети автомобиля и подадут на лампы стабильные 12В. Однако, такой способ имеет ряд существенных недостатков:

Недостаток 1. Для установки стабилизаторов требуется вмешательство в электропроводку автомобиля, на что пойдет не каждый автовладелец, особенно в гарантийный период.

Недостаток 2. По схемотехнике, стабилизаторы делятся на линейные и импульсные. Линейные довольно сильно греются при относительно небольших токах, а импульсные генерируют высокочастотные помехи, которые влияют на качество приема радио.

Недостаток 3. Ламп в автомобиле много, и на каждую (пусть даже группу ламп) поставить стабилизатор проблематично.

Недостаток 4. Возврат к штатным лампам накаливания может потребовать демонтажа ранее установленных стабилизаторов.

Поэтому, в данной статье я предлагаю способ, как существенно продлить срок службы светодиодных ламп, без использования стабилизаторов. Речь пойдет о простой доработке самих светодиодных ламп.

Часть 2. Немного теории

Мне приходилось разбирать множество автомобильных светодиодных ламп. Несмотря на разный внешний вид, тип цоколя и габаритные размеры, практически все недорогие лампы конструктивно похожи, с небольшими вариациями, которые я отмечу далее.

Итак, среднестатистическая автомобильная светодиодная лампа выполнена по типовой схеме, представленной на рис. 2 (приведен пример для 9 светодиодов):

2. Типовая схема светодиодной лампы без стабилизатора, на 9 светодиодов

Обозначение элементов на схеме, слева направо:

R0: Резистор-обманка для систем контроля исправности ламп. О нем я, возможно, сделаю отдельный материал, здесь его пока не рассматриваем. Этот резистор может присутствовать, а может и нет. I0 — ток через резистор R0.

VDS1: Диодный мост. Так как для светодиодов важна полярность подключения, диодный мост позволяет подключать лампу как обычную лампу накаливания, не думая о полярности. Самые дешевые лампы не имеют диодного моста, но, в последнее время, он часто присутствует даже в малогабаритных бесцокольных лампах. Диодный мост установлен в лампу чисто для удобства пользователя.

R1-R3: Токоограничивающие резисторы для цепочек из трех светодиодов HL1.1-HL1.3 и т.д. Эти резисторы задают ток, протекающий через каждую из цепочек светодиодов. Чем больше сопротивление резистора, тем меньше ток через светодиоды.

HL1.1-HL1.3: Цепочка из трех светодиодов. В разных по конструкции светодиодных лампах, количество цепочек и количество светодиодов в цепочке может быть различным, но часто используются именно цепочки из трех светодиодов. На данной схеме для примера показана лампа с тремя цепочками по три светодиода в каждой. Есть лампы, состоящие вообще из одного светодиода, но схемотехника у них такая же.

I1-I3: ток через цепочки, например, I1 — ток через цепочку R1-HL1-HL2-HL3 и т.д. Суммарный ток, потребляемый лампой, равен сумме токов Iобщ=I0+I1+I2+I3.

Чтобы повысить надежность работы лампы, правильно ставить на каждую из цепочек отдельный токоограничивающий резистор R1-R3. В этом случае выход из строя светодиодов в одной из цепочек не повлияет на ток через другие цепочки. Однако, в целях экономии, производители дешевых ламп ставят один общий резистор на все цепочки. Такие лампы менее надежны, но выяснить это суждено уже покупателю. Упрощенная схема лампы с одним токоограничивающим резистором приведена на схеме на рис. 3:

3. Упрощенная схема светодиодной лампы с одним токоограничивающим резистором

От теории перейдем к практике. Я не буду грузить вас сложными расчетами, просто покажу, что и как делать.

Часть 3. Доработка автомобильных светодиодных ламп, не имеющих встроенного стабилизатора тока

Для доработки ламп понадобятся:

1. Паяльные принадлежности — паяльник на 25-40 Вт, флюс, припой.
2. Наличие мультиметра и паяльного фена приветствуется.
3. Набор резисторов требуемой мощности и номиналов. Возможно, для определения типа и номиналов резисторов, придется предварительно разобрать одну лампу для изучения.

Пример 1: Цилиндрические лампы типа C5W или C10W

Отпаиваем металлические контактные колпачки, нагревая их феном или паяльником сбоку, в месте соприкосновения с платой. Под одним из колпачков видим резистор-обманку R0, о нем поговорим в следующей записи (фото 4):

4. Отпаиваем контактные колпачки

На фото 5 слева направо видим диодный мост VDS1, две цепочки светодиодов HL1-HL2 по три светодиода в каждой, и общий токоограничивающий резистор R1. Это означает, что данная лампа выполнена по упрощенной схеме с одним резистором (см. рис. 3).

5. Элементы светодиодной лампы

Для сравнения, на фото 6 приведена более «правильная» лампа, где используются три токоограничивающих резистора, по одному на каждую цепочку:

6. Внизу лампа с тремя токоограничивающими резисторами, вверху — с одним

На фото 7 показана светодиодная лампа со светодиодной матрицей (технология COB). Такие лампы легко отличить по внешнему виду, на них не видно отдельных светодиодов. Для матрицы COB используется один токоограничивающий резистор R1. В данном конкретном случае, это не удешевление:

7. Лампа с COB-матрицей

Доработка лампы очень простая и сводится к замене токоограничивающих резисторов на резисторы большего номинала. Тем самым мы уменьшаем ток через светодиоды, в результате они меньше греются и дольше служат.

Я провел ряд измерений на различных светодиодных лампах, и для себя сделал следующие выводы:

Вывод 1: Большинство дешевых ламп рассчитаны производителем на максимальное напряжение 12В, не более. При работе в реальных условиях, при напряжении в бортсети порядка 13.5-14.5В, светодиоды работают с перегрузкой и быстро выходят из строя.

Вывод 2: Увеличение номинала токоограничивающего резистора в 2-3 раза не сильно сказывается на яркости свечения лампы, но пропорционально снижает ток через светодиоды, чем существенно продлевает их ресурс.

Вывод 3: Даже при уменьшении тока в 3-5 раз по сравнению с исходным, светодиодные лампы светят ярче, чем аналогичные лампы накаливания.

Отпаяв колпачки и получив доступ плате, выпаиваем заводской резистор и вместо него впаиваем свой, с увеличенным сопротивлением.

На фото 8 заводской резистор сопротивлением 22 Ом заменен на резистор сопротивлением 100 Ом (почти в 5 раз больше):

8. Впаиваем резистор с увеличенным сопротивлением.

Подбором номинала резистора можно изготовить лампы для различных применений, например, для освещения салона сделать поярче, в подсветку номера — поменьше яркостью и т.д. Например, на фото 9, для подсветки номера, я поставил резисторы сопротивлением 150 Ом (в 7 раз больше штатного 22 Ом), яркость все равно осталась больше штатных ламп накаливания:

9. Для ламп подсветки номера, сопротивление штатного резистора увеличено в 7 раз

Пример 2. Бесцокольные лампы T10 W5W

Отгибаем контактные усики и разбираем лампу (фото 10):

10. Светодиодная лампа T10 W5W с несколькими светодиодами SMD

Видим, что лампа имеет простейшую конструкцию, без диодного моста, питание на светодиоды подается через один токоограничивающий резистор (фото 11):

11. Примитивная конструкция с одним резистором

Еще одна распространенная разновидность лампы W5W, с одним мощным светодиодом. Разбирается аналогично предыдущему примеру (фото 12):

12. Лампа T10 W5W с одним мощным светодиодом

Здесь в конструкции питание подается через два последовательно включенных резистора. Это сделано для того, чтобы резисторы поменьше грелись (фото 13):

13. Для меньшего нагрева, использовано два резистора вместо одного

Пример 3. Малогабаритные лампы T5 для приборной панели

Как правило, из-за ограниченного размера, в конструкции таких ламп оставлен лишь один светодиод и один токоограничивающий резистор. Разбираются аналогично лампам W5W, путем отгибания усиков (фото 14-15):

14. Лампы для приборной панели

15. Один светодиод и один резистор

Все рассмотренные лампы дорабатываем аналогично, просто заменяем штатные резисторы на свои, с увеличенным в 2-3-5 раз номиналом. Сопротивление резистора подбираем, в зависимости от требуемой яркости свечения.

Часть 4. Некоторые практические советы

Совет 1. В лампах различного размера и конструкции, могут использоваться различные по типу и размеру элементы. Как правило, компоновка деталей лампы довольно плотная, поэтому запаять вместо штатных другие типоразмеры часто бывает затруднительно, из-за ограниченного свободного места. Поэтому, заранее подбирайте подходящие детали, но при этом чтобы мощность нового резистора не была меньше мощности штатного (фото 16):

16. Запаять деталь другого размера не всегда возможно

Совет 2. При работе с паяльным феном, легко повредить горячим воздухом соседние детали, например, светодиоды. Поэтому, перепаивая резисторы, закрывайте другие детали от воздействия горячего воздуха. Я, например, просто прикрывал светодиоды пинцетом (фото 17):

17. При работе феном, прикрывайте соседние детали от горячего воздуха

Совет 3. При выпаивании колпачков ламп C5W и C10W, часть припоя может вытечь. При сборке лампы, для надежной пайки колпачков, можно заранее добавить припоя на контактные пятачки платы, тогда при нагреве припой надежно соединит плату и колпачок.

18. Для более надежной пайки колпачков, можно добавить припой на контактные пятачки

Совет 4. Некоторые лампы со светодиодными матрицами COB, для красоты прикрыты декоративными пластиковыми стеклами. Эти стекла ухудшают теплоотвод, рекомендую их снять, на внешний вид подсветки по факту это никак не влияет, а охлаждаться лампа будет лучше (фото 19):

19. Рекомендую удалить декоративные стекла с матриц COB

И в завершение, небольшой прикол. Интересно, откуда на лампе взялась надпись «КОЛЯ», нанесенная промышленным способом? (фото 20):

20. И в Китае есть свои Коли 🙂

Данная простая доработка позволяет существенно продлить ресурс автомобильных светодиодных ламп, даже без использования стабилизаторов тока или напряжения.

Источник

Влияние сопротивления выводного провода на RTD

В RTD

обычно используются медные выводы, соединенные с платиновым элементом. Эти выводы обычно подключаются близко к элементу и близко друг к другу (так что оба перехода будут иметь одинаковую температуру), чтобы предотвратить влияние зеебековского напряжения на измерение.

Однако сопротивление медных проводов все же может отрицательно повлиять на измерение, в частности, если элемент RTD находится на большом расстоянии от измерительного прибора или где используется двухпроводный датчик RTD.Повышенное сопротивление длинных медных проводов также может ухудшить отношение сигнал / шум RTD, особенно когда используется элемент RTD с низким сопротивлением. Отрицательные эффекты сопротивления проводов сводятся к минимуму за счет использования только трех- или четырехпроводных датчиков RTD, которые компенсируют ошибку сопротивления проводов при подключении к совместимым приборам.

Например, обратите внимание, что сопротивление медного провода изменяется примерно на 0,4% / ° C около 25 ° C. Точно так же платиновый элемент RTD изменяется при 0,00385 Ом / Ом / ° C или 0. 385% / ° C около 25 °.

Обратите внимание, что медный провод 30 AWG составляет примерно 0,105 Ом / фут. Таким образом, двухпроводный платиновый резистивный датчик сопротивления 100 футов длиной 100 футов с выводами 30 AWG будет иметь падение напряжения 10,5 Ом / вывод или 21 Ом на контуре датчика. Для диапазона температур 0–100 ° C это соответствует изменению сопротивления элемента на 38,5 Ом.

Таким образом, в 2-проводной конфигурации выводы дают 21 Ом / 38,5 Ом или до 55% погрешности. Кроме того, поскольку температурный коэффициент сопротивления меди немного больше, чем у платины при 0.4% / ° C по сравнению с 0,385% / ° C, рост сопротивления свинца при повышении температуры будет опережать рост сопротивления платинового элемента, что приведет к увеличению погрешности при повышении температуры.

Конечно, более широкий диапазон температур уменьшит эту ошибку, но она остается значительной даже для диапазона 0–500 ° C (100–280,98 Ом) при 21 / 180,98 или 12%. Суть в том, что двухпроводные датчики RTD могут быть полезны только тогда, когда RTD находится близко к измерительному прибору.

Сопротивление выводного провода — это в основном проблема для 2-проводных датчиков, которые не компенсируются.В некоторых приборах предусмотрена грубая компенсация двухпроводных датчиков, позволяющая вводить измеренное сопротивление проводов как часть конфигурации прибора.

Однако это работает только тогда, когда провода выводов поддерживаются при постоянной температуре, поскольку колебания температуры окружающей среды изменяют сопротивление выводов. Двухпроводное соединение датчика может быть нормальным, если чувствительный элемент имеет высокое сопротивление, а провода — низкое сопротивление, или когда датчик расположен близко к прибору, но это следует учитывать.

Чтобы вычислить ошибку, которая может быть вызвана некомпенсированным двухпроводным подключением датчика, умножьте длину обоих удлинительных проводов на их сопротивление на единицу длины. Затем разделите это сопротивление на чувствительность элемента (его TCR), чтобы приблизительно оценить погрешность.

Например, двухпроводной Pt RTD (α = 0,0038500 Ом / Ом / ° C), расположенный на расстоянии 100 футов от прибора и подключенный с помощью удлинительного провода 24AWG (26,17 Ом / 1000 футов), потенциально может вызвать следующую приблизительную ошибку:

(2 * 100 футов * 26.17 Ом / 1000 футов) / 0,385 Ом / ° C

= 5,234 Ом / 0,385 Ом / ° C

= 13,59 ° С

Это эквивалентно делению сопротивления подводящего провода на чувствительность элемента (Чувствительность = R0 * α

= 100 Ом * 0,00385 Ом / Ом / ° C

= 0,385 Ом / ° C).

Также читайте: Компенсация сопротивления выводов 3-проводного термометра сопротивления

Статья Источник: Acromag

Лучшее сопротивление светодиодов — отличные предложения по сопротивлению светодиодам от глобальных продавцов сопротивления светодиодов

Отличные новости !!! Вы находитесь в нужном месте для сопротивления ведомым. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это верхнее сопротивление вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что получили свое сопротивление на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сопротивлении светодиодам и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led сопротивление по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Отзывы о

digital led сопротивление Ом — интернет-магазины и отзывы на digital led сопротивление ом на AliExpress

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить сопротивление цифрового светодиода Ом. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший цифровой светодиодный резистор в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сопротивление цифрового светодиода на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сопротивлении цифрового светодиода в Ом и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести digital led сопротивление ohm по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

About — Критическое сопротивление

МИССИЯ

Critical Resistance стремится создать международное движение, чтобы положить конец тюремному промышленному комплексу, бросая вызов убеждению, что изоляция и контроль над людьми делают нас безопасными. Мы считаем, что предметы первой необходимости, такие как еда, жилье и свобода, действительно обеспечивают безопасность наших сообществ. Таким образом, наша работа является частью глобальной борьбы с неравенством и бессилием. Успех движения требует, чтобы оно отражало сообщества, наиболее затронутые PIC. Поскольку мы стремимся отменить ПОС, мы не можем поддерживать любую работу, которая продлевает срок ее действия или объем.

ВИДЕНИЕ

Видение

Critical Resistance — создание действительно здоровых, стабильных сообществ, которые реагируют на вред, не полагаясь на тюремное заключение и наказание.Мы называем свое видение отменой, частично опираясь на наследие отмены рабства в 1800-х годах. Как сторонники отмены ПИК, мы понимаем, что производственный комплекс пенитенциарных учреждений — это не сломанная система, которую нужно исправить. Система, скорее, работает именно так, как она предназначена — сдерживать, контролировать и убивать тех людей, которые представляют наибольшую угрозу государственной власти. Наша цель не в том, чтобы еще больше улучшить систему, а в том, чтобы превратить ее в небытие. Мы работаем над созданием здоровых, самоопределившихся сообществ и продвигаем альтернативы существующей системе.

Critical Resistance (CR) создает массовое движение под руководством и под руководством самих участников, чтобы оспорить применение наказаний для «лечения» сложных социальных проблем. Мы знаем, что усиление охраны и тюремное заключение не сделают нас безопаснее. Напротив, мы знаем, что такие вещи, как еда, жилье и свобода, создают здоровые, стабильные районы и сообщества. Мы работаем, чтобы не допустить ареста или заключения людей в тюрьму. Во всей нашей работе мы организуемся, чтобы укрепить власть и остановить опустошение, которое зависимость от тюремного заключения и полиции принесла нам, нашим семьям и нашим общинам.

ЧТО ТАКОЕ ФОТО? ЧТО ТАКОЕ ОТМЕНА?

ИСТОРИЯ КРИТИЧЕСКОЙ УСТОЙЧИВОСТИ

СТРУКТУРА И ИСТОРИЯ CR

ПРИСОЕДИНЯЙТЕСЬ К НАМ!

.
